барбекю и гриль, портативная шашлычница Campingaz Rotario, изготовление своими руками, конструкция на газе для дома и дачи

Всем приятен отдых на природе с шашлыками и курицей-гриль. Для его организации необходим мангал. В большинстве случаев подобные конструкции работают при помощи дров или угля. В последнее время все чаще можно встретить вариант, работающий на газу. Достоинства данного новшества оценят многие.

Преимущества

Несмотря на то что газовые мангалы появились сравнительно недавно, они обрели популярность среди владельцев приусадебных участков и загородных домов.

Достоинств у таких грилей огромное количество:

  • качество прожарки мяса на высшем уровне, однако, оно не пахнет дымом и костром, что для некоторых может быть минусом;
  • в пище, приготовленной на газовом мангале, минимальное количество вредных веществ;
  • можно регулировать температуру во время жарки;
  • для нагревания мангала до оптимальной температуры требуется мало времени;
  • в процессе приготовления не образуются копоть и дым;
  • сделать такой мангал можно собственноручно;
  • установка конструкции не требует консультации специалиста;
  • использовать газовый мангал удобно в любое время года;
  • возможно приминение в домашних условиях;
  • прибор не наносит вреда экологии и окружающей среде;
  • с эксплуатацией мангала не возникнет затруднений;
  • легкость и простота в обслуживании и уходе.

Для того чтобы гриль не доставлял хлопот, необходимо соблюдать несколько правил эксплуатации прибора. После каждого его применения очень важно своевременно чистить прибор от копоти и жира.

Немаловажно следить за исправностью оборудования. Устанавливать мангал необходимо с подветренной стороны. Соблюдение всех требований в процессе эксплуатации позволит наслаждаться прибором на протяжении долгих лет.

Виды

Все конструкции газовых грилей можно разделить на несколько типов в зависимости от размеров и назначения. Встраиваемые модели нашли широкое применение в ресторанах и кафе, но не исключено их использование в домашних условиях. Данные устройства относятся к профессиональному оборудованию. Встраиваемые конструкции подключаются к центральной системе газоснабжения. Отличительной чертой является их высокая производительность.

Наиболее распространенным и популярным является переносной газовый гриль. Для максимально удобного перемещения конструкция устанавливается на специальную тележку. Это приспособление оснащено удобным местом под газовый баллон. По бокам расположены полочки и ящик для различных вспомогательных инструментов, например, щипцов.

Наиболее компактными размерами обладают туристические грили. Благодаря небольшим габаритам и скромному весу они легко транспортируются на пикник, в поездку. Стоит отметить, что производительность этой разновидности газовых мангалов гораздо меньше, чем у аналогов. Поэтому такое приспособление подойдет только для небольшой компании, максимум в 6-8 человек.

Классификация современных конструкций

По степени мобильности газовый гриль может быть стационарным, передвижным или разборным.

  1. Стационарные конструкции. Установка производится на том месте, где подразумевается эксплуатация мангала. Ножки конструкции надежно бетонируются в грунте, чтобы избежать опрокидывания приспособления. Для более удобного обслуживания устройства жаровню следует сделать съемной.
  2. Передвижные варианты. Сборка данного изделия производится сразу, все детали надежно фиксируются. Перемещение мангала производится вручную либо при помощи тележки. Установка переносного гриля осуществляется по мере необходимости.
  3. Разборная конструкция, сделанная из газовой плиты. Подобные модели отличаются компактными размерами, предназначаются для приготовления пищи на пикниках, вне дома. Состоит такой мангал из нескольких отдельных фрагментов, которые благодаря небольшим размерам можно разместить в багажнике любого легкового автомобиля.

Устройство

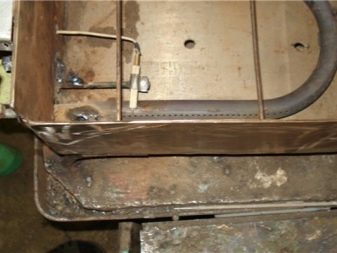

Конструкция мангала, сделанного своими руками, достаточно проста. Металлический короб является основой. Для его изготовления лучше использовать чугун. К коробу присоединяют ножки. Внизу короба, в центре, располагается горелка, на высоте 10 см от нее крепится решетка. К горелке газ поступает по шлангу, из специального баллона.

Дополнительно потребуется специальная металлическая пластина для подогрева, чтобы обеспечить нормальную работу мангала при низких температурах воздуха. Ширина короба должна соответствовать стандартным размерам раскладной решетки для приготовления барбекю.

Профессиональные газовые мангалы отличаются размерами. Конструкция такого оборудования включает в себя короб приличных габаритов, рассчитанный на приготовление большого количества продуктов. К коробу подключается газовый баллон большого объема. Такое оборудование используется в кафе и ресторанах, специализирующихся на приготовлении шашлыков и мяса-гриль. Длина конструкции варьируется от одного до трех метров, ширина примерно 80 см.

Производители предлагают специальные компактные газовые устройства для использования в домашних условиях. Подобные мини-грили оснащены складывающимися ножками для удобной транспортировки. В комплект входит специальный газовый картридж. Устройство обеспечивает непрерывную работу мангала в течение двух с половиной часов.

При наличии явных преимуществ, прибор имеет один большой недостаток – высокую стоимость. Дешевле сделать мангал своими руками, соблюдая все требования и следуя советам опытных специалистов.

Обзор производителей

Среди множества предложений рынка можно выделить лидеров по производству газовых мангалов.

  • BeefEater (Австралия). Грили фирмы предлагают безопасный способ нагрева: газовые горелки раскаляют металлические пластины. Экономичный и долговечный вариант.
  • Weber (США). Фирма предлагает как небольшие и простые портативные шашлычницы, так и грили с 3-6 горелками, разделочными столиками, дополнительными конфорками для приготовления гарниров, вертелами с электроприводом.
  • Cobb (ЮАР). Необычные компактные мангалы. Весит такой вариант всего 4,5 кг, внешне похож на кастрюлю средних размеров. Имеет функции гриля, коптильни, духовки, пароварки и плиты.
  • Campingaz Rotario (Франция). Продукция бренда проста в эксплуатации. Шашлычница компактная, но довольно мощная. Пользуется большим спросом у любителей барбекю на улице.

Как соорудить самостоятельно?

В современных магазинах можно легко приобрести любую модель газового мангала. Производители предлагают широкий ассортимент различных моделей, размеров и форм. Однако изготовление такой конструкции своими руками позволит значительно сэкономить семейный бюджет. Важно, что в процессе создания можно приобрести новые знания и навыки.

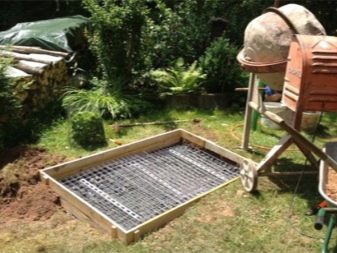

Для начала необходимо подготовить место. Площадка для установки мангала должна быть ровной. В качестве материала для основания можно использовать обычную тротуарную плитку, песок или мелкий гравий.

Если выбор пал на один из двух последних вариантов, площадку нужно тщательно утрамбовать. Это необходимо для безопасности. В случае опрокидывания конструкции, такие меры предосторожности помогут избежать воспламенения.

Подготовка специального места в помещении для установки газового мангала требует особого внимания и соблюдения всех мер безопасности. Пол и стены помещения необходимо покрыть с помощью специальных, устойчивых к воспламенению материалов. Для этих целей прекрасно подойдет плитка из керамики, плоский шифер или жесть. Можно установить специальные перегородки, используя газобетон либо другой подходящий материал. Сам гриль следует расположить на безопасном расстоянии от легковоспламеняющихся предметов.

Следующим этапом необходимо выбрать материал для конструкции. Если есть старая газовая плита, можно использовать ее верхнюю панель или духовку в качестве основы. Это значительно упростит процесс изготовления мангала. Когда материал выбран, нужно подготовить схему и рассчитать необходимое количество сырья для изготовления мангала. Только после завершения всех подготовительных работ можно приступить к строительству.

Для начала нужно высверлить в днище плиты небольшое отверстие. Это поможет собрать весь жир, который выделяется в процессе приготовления мяса. Затем нужно приклеить специальный патрубок к получившемуся отверстию. На нем следует закрепить гибкую трубку. Это приспособление поможет обеспечить чистоту внутри конструкции и под ней.

После этого необходимо подготовить основание в виде рамы для жарочной камеры. Для этого достаточно сварить между собой несколько металлических уголков. Верхний каркас конструкции должен быть определенного размера, чтобы максимально точно установить плиту и борта печки.

Оптимальная высота ножек мангала порядка 70 см. Специальное основание для газового баллона будет располагаться в конструкции на высоте 10 см от земли. Для этого нужно приварить арматуру к ножкам мангала на необходимом уровне.

Когда предыдущая задача выполнена, можно приступить к изготовлению бортиков и днища мангала. Наиболее подходящая высота бортов около 20 см. Подготовленные детали нужно сварить между собой. После этого между бортами вставляется днище конструкции и тщательно закрепляется с помощью сварки.

В донной части нужно высверлить небольшие отверстия, они должны идти через каждые 7 см. При этом необходимо следить, чтобы отверстия располагались не над конфорками. По верхнему краю бортиков следует сделать пропилы в виде треугольника. Важно предусмотреть специальные прорези для ручек регулировки огня.

Крышку для мангала нужно вырезать из стального листа. Края заготовки следует загнуть. На крышке закрепляется ручка. Для ее отделки используется специальный огнеупорный материал. В крышке следует предусмотреть прорези для шампуров и рукоятки решетки.

Готовую конструкцию следует обработать специальными антикоррозийными средствами и покрасить краской. К выбору последнего материала следует подходить очень внимательно. Ведь для покрытия конструкции оптимальным вариантом будет использование специальной огнеупорной продукции.

Сборка и установка

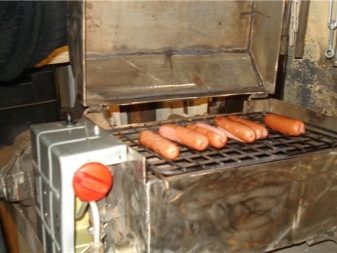

Когда краска высохнет, можно приступать к сборке изделия и сразу же испытать его в деле. Начинать сборку нужно с установки рамы, которая выравнивается и закрепляется. Газовая плита без верхней панели устанавливается на раме и закрепляется с помощью специальных креплений. Жаровня фиксируется поверх газовой плиты. После этого необходимо обязательно проверить устойчивость мангала.

Газовый баллон ставится на специально подготовленное основание, соединяется с плитой гриля. После этого можно пустить газ и жарить любимые шашлыки или мясо.

Современный газовый мангал для дачи – надежная и практичная конструкции. Любая модель рассматриваемого гриля достаточно проста в обслуживании и не требует значительных усилий по уходу за поверхностью. Достаточно лишь после каждого использования тщательно очистить конструкцию от копоти. Следует обязательно проверять перед каждым запуском мангала все соединения на герметичность.

Соблюдение простых правил в процессе эксплуатации приспособления для жарки позволит наслаждаться работой конструкции, а также вкусными и ароматными шашлыками в любое время года, на протяжении многих лет.

О том, как сделать газовый мангал (или барбекю) своими руками, смотрите в следующем видео.

жаровня для шашлыка с горелкой на газу

Это статья не о грилях, а именно о газовых мангалах.
Да, на гриле тоже, с некоторыми ухищрениями, можно пожарить шашлык, но сейчас давайте поговорим о специализированных газовых шашлычницах.

Преимущества

Что же такого может дать мангал на газу в противовес угольному?

Начнем с плюсов:

  • Вам доступно больше возможностей управлять жаром, что, по идее, может улучшить качество шашлыка.
  • Нет дыма и копоти. Требование к вытяжке существенно снижаются и жарить комфортнее.
  • Можно поставить почти в любом месте: в саду, беседке, в помещении.
  • Нет дыма — нет и канцерогенных веществ от него в мясе.
  • Розжиг не просто скорый, а очень быстрый. И без каких-либо секретов: зажёг — горит.
  • Простая эксплуатация: применимы все приёмы обслуживания газовой духовки.
  • Конструкция позволяет сделать газовый мангал самостоятельно.

И о минусах:

  • Нет дыма в шашлыке. Если для вас дымок это обязательная “специя” шашлыка, то это жирный минус.
  • Нужно следить за оборудованием, и всегда помнить о взрывоопасности утечек газа.
  • Цена выше, чем за угольные конкуренты.

Своевременная очистка от жира и копоти избавит от многих хлопот.

foto-2

foto-2

Виды

Все газовые мангалы можно разделить на три большие группы:

Встраиваемые модели. Это профессиональное оборудование для общепита. Для них свойственна большая производительность, но для некоторых моделей можно найти применение и в частном порядке.

Условно переносные. Среднего размера мангал на газу, часто с колёсиками. Не очень большая масса и колёсики в подставке позволят ставитьтакую жаровню когда надо и прятать на хранение в межсезонье. Рассчитаны на компании 6-8 и более человек. Удобно, что и привело к популярности.

Специализированных газовых мангалов в этой группе почти нет. Это или модификации газовых грилей или вариант замены решетки на рамку для шампуров.



Компактные. Всё то что можно сложить в сумку или рюкзак и унести. Хорошая альтернатива обычному мангалу при выезде на природу. Из-за маленьких размеров накормить больше 6 гостей будет сложно.

Устройство

Газовый мангал устроен проще, чем гриль:

  • Корпус с креплением под шампуры;
  • Газовая горелка;
  • Инфракрасный рассеиватель.

foto-3

foto-3

При традиционном расположении шампуров, жир с мяса падает вниз на инфракрасный рассеиватель и чадит. Появляется дым. А ведь бездымность мангала на газу — самый важный аргумент.
В дешевых вариантах, где такой рассеиватель всего лишь металлический лист, дополнительного вреда нет.
Но такой мангал потребляет больше газа.
Для эффективности рассеиватель может быть сделан из нескольких слоёв стальной сетки или из крупнопористой керамики. В это случае горящий жир забивает рассеиватель, портит.

Выход нашли быстро: газовая горелка ставится вертикально. Шампуры или горизонтально — лесенкой или вертикально — частоколом.

Если встретили модель без пьезоподжига — лучше поискать ещё.

foto-4

foto-4

Подключение

Для работы мангал требует подключение к газу:

  • Магистральному сжатому;
  • Баллонному сжиженному.

Подключить все варианты мангалов к газу лучше через гибкий шланг.

Подключение к газовой магистрали производит строго обслуживающая компания. Периодические проверки газового оборудования вскроют самостоятельную установку.

К баллону мангал подключается через редуктор, за исключением компактных моделей рассчитанных на туристические баллоны.

Важно помнить, что газ горюч и может вместе с воздухом создавать взрывоопасную смесь. Особенно следите за местами соединений. Хорошо помогает нанести на соединение мыльный раствор. Пузырей образовываться не должно.

foto-5

foto-5

Обслуживание

Вот нехитрые правила, чтобы газовая жаровня служила долго:

  • После каждой жарки нужно вытереть жир и копоть;
  • Как минимум в конце сезона надо отмыть все пригаринки, запёкшийся жир и прочее;
  • В первый раз надо дать поработать мангалу вхолостую, чтобы консервационная смазка, где осталась, выгорела;
  • Проверять соединения на предмет утечки газа.

Своими руками

Газовый мангал — не такой сложный предмет, чтобы при желании  нельзя было сделать самому.

Конечно, некоторые вещи стоит купить: газовую горелку и редуктор.

Рекомендуем посмотреть видео о постройке мангала на газу:

Поделиться в социальных сетях

разновидности газовых мангалов и методы их сборки

Ценители классического барбекю уверены, что для веселых посиделок на природе стоит соорудить газовый гриль своими руками, не переплачивая за готовое изделие. Такая нехитрая конструкция позволит вам готовить любимые блюда на гриле в любое время года, при этом вы сможете установить ее как в беседке, так и на террасе или балконе.

Сегодня приобрести газовый мангал для барбекю – не проблема, однако если есть желание получить по-настоящему надежную конструкцию, и сэкономить на покупке готового изделия, вы можете соорудить газовый гриль собственноручно. Давайте разберемся, что для этого потребуется.

Содержание статьи:

Разновидности газовых грилей

В зависимости от целей использования гриля, его размер может меняться. Так, для приготовления блюд из небольших или крупных кусков мяса будут применяться разные конструкции, имеющие свои особенности изготовления.

Гриль из старой газовой плиты. Для приготовления шашлыка, сосисок и небольших стейков на кухне, достаточно соорудить самый простой вариант. В роли нагревателя – домашняя газовая плита, на которую устанавливается старая кастрюля с отрезанным дном. Сверху на кастрюлю крепится решетка или сетка из нержавейки.

Газовый гриль из баллонаГазовый гриль из баллона

При собственноручном сооружении газового мангала можно сэкономить на материалах, используя в качестве корпуса старый ресивер или металлическую бочку

Мобильный гриль с отдельной горелкой. Такой вариант идеально подходит для приготовления больших порций стейков или домашних колбасок. Поскольку “королевскую” порцию барбекю вряд ли удастся приготовить на кухне, понадобится соорудить мобильную конструкцию с возможностью подключения к газовому баллону.

Крупногабаритный мангал на газусделанный своими руками, зачастую изготавливается из старого ресивера, и подразумевает установку крышки, температурного регулятора, а также массивной решетки.

Соорудить гриль из старой газовой плиты не составит труда, но в таком случае все “посиделки на природе” будут ограничиваться приготовлением барбекю на кухне. Идеальный вариант – изготовление мобильного гриля с отдельной газовой горелкой, который можно установить в любом уголке двора.

Газовый гриль на колесахГазовый гриль на колесах

Для удобной транспортировки самодельного гриля рекомендуется установить два металлических колеса, а остальные две ножки – оборудовать опорными площадками

В статье мы рассмотрим оба способа, что позволит вам ознакомиться с особенностями сооружения двух разных конструкций газового гриля, и выбрать для себя подходящий вариант.

Обязательные составляющие конструкции

Независимо от строения конструкции, классический газовый вариант имеет неизменные составляющие, к числу которых относятся.

Каркас. В качестве емкости для гриля используется пищевая нержавейка. При сооружении конструкции своими руками нередко устанавливают каркас из старого газового баллона, пивной кеги или крупногабаритной кастрюли.

Нагреватели. Зачастую монтируются конфорки с обычной газовой плиты или самодельные форсунки. Главное условие – нагреватели должны быть изолированы от капающего жира.

Решетка. Конструкция должна быть изготовлена из небольших прутьев нержавеющей стали, и фиксироваться на бортиках гриля.

Шампур с поворотным механизмом. Как на бортиках емкости, так и на ее крышке, необходимо обозначить треугольные надпилы для вращения шампуров.

Сборник жира. Чтобы конфорки не оказались полностью залиты жиром, необходимо заранее установить поддон.

Газовый гриль во двореГазовый гриль во дворе

За неимением заводской конфорки можно соорудить самодельные форсунки, установив несколько металлических трубок с одинаковыми отверстиями для выхода газа

Крышка. Наличие такого простого элемента отличает гриль от мангала, поскольку только крышка обеспечивает максимально высокую температуру внутри емкости, и равномерно распределяет тепло.

Необходимый набор инструментов

Если для сооружения максимально простой конструкции можно ограничиться только слесарным инструментом – молоток, пилка по металлу и дрель, то при изготовлении качественного автономного устройства понадобится вооружиться следующим:

  • измерительное оборудование. К числу специализированных инструментов относится штангенциркуль, линейка и уровень;
  • сварочный аппарат и электроды. Для соединения двух элементов из нержавейки достаточно будет . За неимением такого оборудования корпус придется сваривать из обычного железа;
  • оборудование для резки металла. В данном случае все работы по подрезке металла осуществляются или плазмореза.

Если вам ранее приходилось работать с профессиональным оборудованием, то вы сможете быстро разобраться в принципе сооружения автономного гриля. Главное условие – соблюдение правил соразмерности, от которой будет зависеть правильность функционирования газового мангала.

Подготовительные работы перед установкой

Процесс приготовления мяса на мангале подразумевает взаимодействие с открытым пламенем, поэтому важно заранее обезопасить место размещения конструкции.

Если газовый гриль устанавливается на улице, то для него понадобится подготовить устойчивое основание с хорошими противопожарными характеристиками.

Газовый гриль из плитыГазовый гриль из плиты

В качестве материала для создания ровной поверхности можно использовать тротуарную плитку или песок. Даже в том случае, если конструкция опрокинется, такое негорючее основание поможет предотвратить распространение пожара на ближайшие участки территории

Если в основе конструкции барбекю – старая газовая плита, а ее монтаж будет производиться в помещении. Пол и стены придется отделать плитами из пожароустойчивых материалов, на роль которых идеально подойдут жестяные листы или керамическая плитка.

Для такой конструкции лучше выделить отдельную комнату с , и постараться установить ее подальше от предметов с высоким уровнем воспламеняемости.

Гриль из старой газовой плиты

Если на даче имеется старая газовая плита, которая все еще выполняет свои функции, то на сборку самодельного барбекю у вас уйдет всего несколько часов.

Для начала потребуется провести расчеты плиты и составляющих будущего гриля, на основе которых вы сможете составить подробный чертеж или схему. После подготовки оборудования и приобретения всех необходимых материалов следует приступить к изготовлению конструкции.

Гриль из газовой плитыГриль из газовой плиты

Для лучшей устойчивости конструкции на высоте 10 см от пола рекомендуется приварить металлическую полочку, на которой будет размещаться газовый баллон

В днище плиты высверливается небольшое отверстие для сбора жира и жидкости. Во время приготовления мяса на решетке выделяется огромное количество жира, который может препятствовать горению конфорок. К отверстию присоединяется патрубок, и закрепляется гибкая трубка. Такая установка позволит поддерживать чистоту не только внутри жаровни, но и под ней.

Далее потребуется собрать раму, выступающую в роли основания для жарочной камеры. Конструкция сваривается из нескольких стальных уголков. Верхний каркас должен иметь размеры, соответствующие габаритам плиты и борта печки. Подходящая высота ножек – 70 см, при этом на высоте 10 см от пола к ножкам приваривается арматура, из которой формируется каркас для газового баллона.

После сборки рамы, следует приступить к изготовлению бортиков и днища мангала. Высота бортов должна быть не более 20 см. Сначала бортики привариваются друг к другу, после чего между ними приваривается днище.

Для обеспечения достаточного поступления жара в днище высверливаются отверстия диаметром 10 мм, при этом расстояние между ними должно быть 7 см. Отверстия должны располагаться так, чтобы под ними не было конфорок. Над днищем устанавливается решетка из нержавеющей стали.

Прямоугольная крышка для гриля вырезается из стального листа, при этом по центру необходимо приварить ручку с деревянной накладкой. В самой крышке следует предусмотреть прорези для рукоятки решетки. Если вы планируете использовать газовый гриль как самодельный мангал, то по краям бортиков и крышки потребуется сделать треугольные пропилы для шампуров.

Следующий этап – сборка готовой конструкции, и подключение гриля к . На ровную поверхность понадобится установить и зафиксировать в статическом положении раму. При необходимости можно приварить постоянные пазы для дополнительной устойчивости.

Решетка для гриляРешетка для гриля

При желании можно самостоятельно сварить прочную сетку из нержавеющих прутьев, или “переварить” решетку от старой газовой плиты

Далее газовая плита устанавливается на основание, и закрепляется к уголкам при помощи саморезов. Над плитой монтируется жаровня, которую можно зафиксировать в пазах или просто приварить к раме. Сразу после установки важно проверить устойчивость жарочной камеры. В специальную полоску для ресивера необходимо вставить газовый баллон, который в последующем будет подключен к плите.

Если газовый гриль работает исправно, то можно приступить к косметическим процедурам по очищению и покраске готовой конструкции. Все стальные детали следует очистить от окалины и ржавчины, после чего изделие покрывается огнеупорной краской.

Изготовление газового гриля из ресивера

Гриль из газового баллона – идеальный вариант для любителей классического барбекю, когда приходится готовить мясо на большую компанию. Такая габаритная конструкция идеально подойдет для приготовления барбекю на свежем воздухе, при этом вам не придется беспокоиться о заготовке дров или древесного угля. Сооружение гриля из ресивера проводится в несколько этапов.

В качестве корпуса для гриля можно использовать любую емкость из пищевой нержавейки, диаметром не менее 40-50 см. Это может быть эмалированная кастрюля, старая пивная кега или корпус от старого ресивера. В данном случае будет использоваться пропановый баллон.

При подготовке газового ресивера извлекаются вентили и кран буксы, после чего баллон следует на две трети залить водой, и закипятить. Далее вырезается сектор в 1/3 боковой поверхности, который позже будет закрываться специальной крышкой. Для снятия краски с баллона понадобится обжечь его, и, после нагревания, удалить остатки покрытия при помощи наждачной бумаги.

Резка газового баллонаРезка газового баллона

Размер вырезанного сектора должен составлять 1/3 боковой поверхности баллона, поскольку только такие габариты разреза позволяют установить решетку на полную толщину емкости, а значит – поместить больше мяса

Для сбора жира рекомендуется установить специальный поддон в виде съемного дна, или просверлить в днище емкости несколько отверстий и закрепить поддон на каркасе. На нижнюю часть емкости устанавливаются форсунки – металлические трубки, толщиной 1-3 см, с насверленными отверстиями в 3-4 мм.

Именно через эти отверстия будет проходить газовоздушная смесь. Лучше сделать форсунки съемными, чтобы в дальнейшем их можно было чистить.

Монтаж форсунок производится следующим образом: в стенку баллона вваривается 3-4 см отрезок трубы (коннектор), соединяющий форсунки и смеситель. Диаметр трубы стоит выбирать так, чтобы форсунка туго входила в нее на 2-3 см, и при этом надежно фиксировалась.

К наружной части коннектора подсоединяется смеситель газа и воздуха, представляющий собой трубку с тем же диаметром, что и форсунка, и длиной в 5-8 см. В стенке смесителя делается отверстие, в которое вставляется газовый жиклер.

Решетка устанавливается на расстоянии 5-10 см ниже края емкости. Рекомендуется использовать решетку из нержавеющей стали, с диаметром прутиков 3-5 мм. Если вы не желаете тратить время на изготовление сетки, вы можете вырезать ее из оригинальной решетки от мангала. Конструкция должна прочно стоять на опорах, и, при необходимости, легко сниматься.

Вырезанная часть корпуса баллона будет использоваться как крышка, которую потребуется прикрепить с помощью петель. В ней можно установить термометр, позволяющий мониторить температуру внутри жаровни и регулировать напор газа. Завершающий этап – приваривание ручки на крышку для максимально комфортного пользования грилем.

Гриль после покраскиГриль после покраски

При окрашивании изделия лучше отдать предпочтение аэрозольной упаковке, позволяющей равномерно распределить краску по всей поверхности конструкции

Поскольку сам по себе ресивер довольно тяжелый, готовый гриль лучше установить на металлическое основание, сваренное из стальной квадратной трубы, с отдельным местом для газового баллона. Чтобы конструкцию было легко перемещать по территории, две из четырех ножек можно оборудовать колесами от тачки, к примеру.

После завершения всех работ по сооружению газового гриля, наружная поверхность корпуса окрашивается термостойкой краской черного цвета.

Сооружаем автоматический вертел

Установка автоматизированного вертела поможет повысить функциональность такой простой конструкции, позволяя расширить меню классического барбекю. Для этого конструкцию придется немного изменить: вместо решетки установить крепление для шампура. С одной стороны располагается простая трубка, в которой проворачивается острый конец шампура, а с другой – треугольный вырез для его фиксации.

Снаружи корпуса крепится моторчик от обычного магнитофона вместе с блоком питания. После установки на шампур накидывается ремешок от моторчика, и вертел вращается с той скоростью, которую задаете именно вы. В данном случае регулятором скорости выступает диаметр шкива.

Подключение горелки к газовому баллону

При подключении самодельного гриля к ресиверу понадобится приобрести и установить регулируемый газовый редуктор, позволяющий, при необходимости, регулировать давление газа в жиклере.

Мангал из газового баллонаМангал из газового баллона

При сооружении автономного мангала на газу наиболее безопасным вариантом будет его подключение к газовому ресиверу

Для безопасного пользования системой с баллоном необходимо выполнить следующий алгоритм:

  • закрыть краны на гриле, открыть вентиль баллона и настроить давление газа при помощи редуктора;
  •  зажечь спичку, повернуть кран гриля и поджечь газ над форсунками через специальное отверстие;
  • после завершения процесса приготовления блюда необходимо закрутить газ на баллоне, и после полного затухания – повернуть кран гриля в обратную сторону.

Нередко, гриль из старой газовой плиты подключается к магистральному газу, при этом достаточно навернуть кран на трубу, и соединить его с грилем при помощи специального газового шланга. Для достижения максимальной безопасности в процессе эксплуатации гриля важно уплотнить все стыки и резьбы.

Какие сложности могут возникнуть?

Главная задача при создании газового гриля – угадать соразмерность всех деталей. Вырез слишком маленького сектора в корпусе не позволит закрепить полноразмерную решетку, а значит – приготовить требуемую порцию будет невозможно. Если установить слишком мощную форсунку, мясо в процессе жарки начнет попросту подгорать.

Внутренняя часть корпуса должна быть изготовлена из пищевой нержавейки, либо покрыта специальным термостойким составом на тефлоновой основе.

Расположение форсунокРасположение форсунок

Подсмотреть правильное расположение и количество отверстий можно на конфорке старой газовой плиты, и соорудить самодельные форсунки с идентичным строением

Без крайней необходимости не стоит покрывать краской внутреннюю поверхность корпуса, поскольку выбор неправильного или некачественного покрытия может привести к отравлению. Все нагреваемые детали самодельного гриля не должны выделять дым или запах – процессе жарки мясо впитывает все токсические испарения.

Поэтому, прежде чем приступать к приготовлению первой партии барбекю, необходимо произвести пробный пуск мангала. За это время все остатки краски и грязи выгорят, и ваш газовый гриль будет готов к дальнейшему использованию.

Выводы и полезное видео по теме

Изготовление газового гриля своими руками не требует особых знаний, ведь для этого вам достаточно разобраться в принципе работы конструкции. При наличии всех необходимых инструментов и материалов, вы сможете своими руками соорудить газовый гриль барбекю с подключением к газовому баллону, сэкономив на покупке заводского гриля круглую денежную сумму.

С таким многофункциональным газовым грилем вы сможете устраивать посиделки в кругу друзей за приготовлением барбекю на своей даче:

Если вы можете дополнить наш материал или поделиться собственным опытом создания газового гриля, пожалуйста, пишите свои комментарии, задавайте вопросы в расположенном ниже блоке.

Газовый мангал своими руками: пошаговая инструкция

Владельцы земельных наделов, которые построили газовый мангал своими руками, по достоинству оценили преимущества этого сооружения. Отпала необходимость в заготовке дров и древесного угля. Отсутствует дым, досаждавший отдыхающим и вызывающий недовольство соседей. Но самое главное в том, что газовый гриль барбекю можно использовать в любое время года, во время снега и дождя. Его можно устанавливать в беседке, на террасе и балконе. Положительным моментом является и быстрый нагрев печи, не нужно ждать, пока прогорят угли и прогреется очаг.

газовый мангал своими руками

Даже самый простой газовый мангал имеет функцию регулировки температуры. Благодаря этому продукты будут хорошо прожарены и не сгорят по недосмотру. Единственным минусом барбекю на газу является отсутствие запаха дыма у готового продукта. Но такое мясо намного полезнее для здоровья, так как в нем отсутствуют смолы и прочие вредные вещества, выделяющиеся при горении древесины.

Сегодня можно приобрести газовый мангальчик заводского производства. Но изготовление барбекю своими руками позволяет сэкономить немалую сумму и интересно провести свободное время в мастерской. Остановимся на основных правилах и способах, используя которые, делают газовые барбекю для дачи.

Проектирование и подготовительные работы

Поскольку приготовление мяса на газу связано с открытым пламенем, то мангал должен быть абсолютно безопасным в противопожарном отношении.

Если это сооружение устанавливается на улице, то для него нужно подготовить ровное, устойчивое и негорючее основание. Это может быть тротуарная плитка, утрамбованный песок или мелкий гравий. Даже если мангал опрокинется, то такие меры предосторожности предотвратят возникновение пожара.

Более тщательно нужно готовить место для газового барбекю, если его монтаж осуществляется в помещении. На пол нужно постелить несгораемые плиты, а стены отделать негорючими материалами. Для этих целей можно использовать жесть, керамическую плитку или плоский шифер. Желательно установить газовый мангал подальше от легковоспламеняющихся предметов. Если это невозможно, то нужно возвести легкие перегородки из газобетона.

Классификация газовых мангалов

Условно классифицировать эти конструкции можно по степени их мобильности.

Стационарные мангалы собираются сразу на месте, где они будут эксплуатироваться. Чтобы предотвратить опрокидывание этого сооружения, его ножки бетонируются в грунте. Жарочная печь может быть в стационарном или съемном исполнении. Для обеспечения сохранности оборудования рекомендуется делать эту часть мангала съемной. На открытом воздухе газовая система быстро приходит в негодность — она ржавеет, засоряется, в ней заводятся насекомые и мелкие животные.

Передвижная печь делается сразу, все ее детали (кроме газового баллона) жестко фиксируются. Подобная конструкция устанавливается на место по мере необходимости. Ее транспортировка осуществляется путем переноски руками или перекатыванием на колесах.

Разборный мангал из газовой плиты, как правило, делается небольшого размера. Основным его назначением является приготовление пищи в полевых условиях, вдали от дома. Это сооружение представляет собой несколько фрагментов, которые легко помещаются в багажник легкового автомобиля. В качестве источника топлива используются портативные газовые баллоны.

Инструменты и материалы

Несмотря на то что многие с настороженностью относятся к газовому оборудованию, сборка барбекю является довольно простым процессом, который можно без труда выполнить своими руками.

Для этого потребуются такие инструменты и приспособления:

  • рулетка;
  • строительный уровень;
  • болгарка;
  • перфоратор;
  • ножницы по металлу;
  • сварочный аппарат;
  • шуруповерт;
  • киянка;
  • мастерок.

Выбор материала зависит от того, какой тип конструкции выбран за основу. В отличие от дровяных мангалов, газовые аналоги не нуждаются в возведении капитальной кирпичной кладки. Однако выложить стенку из кирпича можно в эстетических целях для обустройства полок и небольших столиков.

Для выполнения такой работы потребуются:

  • стальной уголок;
  • листовая сталь;
  • керамический кирпич;
  • песок;
  • цемент;
  • арматура;
  • щебень;
  • крепеж (болты, саморезы, заклепки).

Чтобы не усложнять процесс создания газового барбекю, его можно сделать из старой газовой плиты, взяв за основу ее духовку или верхнюю панель. Как правило, все внутренние части газовой плиты выходят из строя в последнюю очередь, в отличие от отделки, ручек и дверки.

Сборка газового мангала

Если на даче есть старая, но рабочая газовая плита, то сборка барбекю из нее займет всего несколько часов. Сначала проводятся расчеты, составляются чертежи и схемы. После закупки необходимых материалов и подготовки оборудования производится изготовление мангала.

Делается это в такой последовательности:

  1. В днище плиты высверливается отверстие для сбора жира, который будет выделяться во время жарки шашлыка и мяса на решетке. К отверстию приклеивается патрубок, на который закрепляется гибкая трубка. Такой прием позволит поддерживать чистоту внутри жаровни и под ней.
  2. Собирается рама, которая послужит основанием для жарочной камеры. Она сваривается из стальных уголков. Размер верхней части должен быть такой, чтобы на ней можно было установить плиту и бортики печи. Ножки следует делать высотой 60-70 см. На высоте 10 см от земли к ножкам приваривается арматура. Из нее делается каркас, в котором будет стоять газовый баллон.
  3. Изготавливаются бортики и днище очага. Оптимальной высотой бортиков считается 20 см. Из них 5 см будет использовано под топку и 15 см для жаровни. Бортики свариваются между собой, между ними вставляется и приваривается днище. В нем каждые 7 см высверливаются отверстия диаметром 10 мм. Отверстия нужно делать так, чтобы под ними не было конфорок. По верхним краям выпиливаются треугольные пропилы. Во фронтальном бортике делается прорезь для ручек регулировки огня.
  4. Из листа стали вырезается крышка для печи. Ее края загибаются так, чтобы полностью перекрывать жаровню. В загнутых краях делаются прорези для шампуров. Посередине делается прорезь под размер рукоятки решетки. На крышку прикрепляется ручка, отделанная огнеупорным пластиком или накладками из дуба.

После окончания сварочных работ все стальные детали очищаются от окалины и ржавчины. Металл обрабатывается антикоррозионной пропиткой и покрывается огнеупорной краской.

Важно: необходимо проверять герметичность соединений!

Сборка и обслуживание газового мангала

Прежде чем представить готовое изделие публике, его нужно собрать и проверить в работе.

Сборка осуществляется в такой последовательности:

  1. Устанавливается рама. Проводится ее выравнивание и фиксация в статическом положении. При необходимости обустраиваются постоянные пазы для крепления ножек.
  2. На основание устанавливается газовая плита со снятой верхней панелью. К уголкам она закрепляется саморезами, болтами или струбцинами.
  3. Поверх плиты устанавливается жаровня. В зависимости от выбранного типа она приваривается к раме, крепится болтами или фиксируется в пазах. Проверяется горизонтальность и устойчивость жарочной камеры.
  4. В полочку на ножках вставляется газовый баллон. Проводится соединение его с плитой. Пускается и поджигается газ, проверяется работоспособность мангала на разных режимах.

Обслуживание мангала не представляет собой особой сложности. После каждого пикника его нужно очищать от копоти. Перед запуском необходимо проверять герметичность всех соединений.

как сделать горелку, вертел, чертежи, подключение самодельного устройства к магистральному газу

Газовые грили заводского производства надёжны и просты в использовании. Газ удобнее угля или дров при частой готовке.

Грили хороших производителей стоят очень дорого и по карману только поварам из ресторанов.

Достичь того же результата за меньшие деньги можно, сделав газовый гриль своими руками.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Из чего состоит газовый гриль

  1. Каркас. Для изготовления используют пищевую нержавейку или эмалированную сталь.
  2. Нагреватели. В зависимости от схемы гриля используют конфорки обычной газовой плиты или специально изготовленные форсунки. Главное — закрыть нагреватели от капающего жира.
  3. Решётка барбекю. Лучше изготовить из нержавеющей стали.
  4. Шампур с поворотным механизмом.
  5. Сборник жира. Чтобы конфорки не оказались залитыми, устройте поддон.
  6. Крышка. Важная деталь, которая отличает гриль от мангала. Она позволяет получить более высокую температуру и равномерное распределение тепла.
  7. Дополнительные приспособления. Полочки, крючки, колесики и прочие полезности можно изготовить позже, по мере необходимости.

Как сделать газовый гриль своими руками, чертеж

В зависимости от размеров и поставленной цели технология изготовления будет отличаться.

  1. Схема 1. Для приготовления шашлыка и блюд из небольших кусков на обычной кухне можно изготовить простейший газовый гриль. В роли нагревателя выступает домашняя газовая плита, но на её поверхность будет стекать жир и сок. На плиту устанавливается старая кастрюля высотой минимум 15 сантиметров с отрезанным дном, сверху на кастрюлю устанавливается решётка или сетка из нержавейки.
  2. Схема 2. Для приготовления блюд из крупных кусков мяса, больших порций и использования на открытом воздухе придётся делать мобильный гри

Делаем самостоятельно газовый гриль


Гриль с газогенератором – это очень удобное и эффективное устройство. Он разгорается практически мгновенно, его жар просто регулировать поворотом ручки. Но главное: еда, сделанная на таком гриле, имеет приятный аромат древесины. Вместо привычного угля тут для розжига надо использовать древесину.

Нам потребуется:
- плита с газогенератором, работающая на древесине;
- блоки;
- металлическая крышка и решетка-гриль;
- алюминиевая ручка, термометр;
- крышка в виде полусферы.
При наличии всего из этого списка, можно сразу переходить к созданию самодельного газового гриля.

Шаг 1


Автор решил сделать своего рода распределительную конфорку, чтобы пламя от самодельной печки равномерно распределялось по решетке-гриль. Он для этого взял металлическую круглую крышку. Сделайте на ней по кругу тоненькие длинные разрезы. Их концы должны дойти до центра крышки, при этом расстояние должно составлять между ними около 3,5 сантиметра. Проделайте между ними аналогичные разрезы, только они должны быть чуточку покороче.

Шаг 2


Возьмите крышку в виде полусферы, закрепите в ней термометр с крышкой. Для крышки потребуется просверлить отверстия, после чего установить крепления с помощью обычных винтов.

Шаг 3


Далее автор начал собирать всю конструкцию. Блоки тут нужны в качестве опор. Поместите между блоками печку с газогенератором. После этого переходите к следующему действию.

Шаг 4


Уложите поверх блоков самодельную металлическую конфорку, сверху на нее – решетку-гриль. Только учтите, что между решеткой и конфоркой обязательно должен остаться зазор. Иначе приготовляемая пища будет касаться раскаленного металла, а это не добавит вашему шашлыку или сосискам лучшего вкуса.

Самодельный гриль можно считать законченным. Можно запустить его, используя щепки или ветви вишни, яблони и других видов древесины в качестве дров для растопки. После запуска печи, включите встроенный вентилятор. Это нужно для того, чтобы раздуть жар, а также для дальнейшей регулировки выделяемого тепла. Теперь смело выложите на гриль мясо, овощи или любые другие продукты питания, накройте их крышкой и доведите до готовности. При этом они не потеряют своих вкусовых качеств! Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Газовый мангал для шашлыка своими руками

Устали заготавливать дрова? Не нравится копоть и сажа? Не знаете, как избавиться от золы но любите шашлычок, курицу-гриль и барбекю? Тогда ваш вариант – газовый мангал для приготовления разных изысканных блюд, в том числе и шашлыка.

Мясо будет столь же прожаренным и вкусным, может, только дымком пахнуть не будет, как мясо на углях. Зато и вредных микроэлементов в пище будет меньше. И еще преимущество – регулирование температурного режима, а также полное отсутствие копоти и моментальный нагрев.

Мангал можно купить, а желающие с легкостью смогут сделать его своими руками. И не надо бояться, что мангал газовый и требует дополнительных консультаций специалистов. Главное – следить за исправностью оборудования, чистить его и ставить газовый мангал с подветренной стороны.

Строение агрегата, сделанного своими руками, очень простое. Внизу в центре – обычная горелка с газом из баллона, чуть выше – решетка. Также необходима специальная пластина для подогрева, чтобы мангал мог спокойно работать на морозе.

В кафе и ресторанах зачастую используются именно газовые мангалы для приготовления шашлыка и барбекю в больших количествах. Это мощный агрегат с газовым большим баллоном внутри. Мясо на таких сооружениях получается прожаренным, сочным, так как регулируется температурный режим в зависимости от приготовленного блюда. А объем поверхности мангала, работающего на газу, 1,5 – 2 метра длиной и 80 шириной, в соответствии с запросом кафе.

Дома или на даче сеть магазинов предлагает мини-мангалы на газу. Они компактны, со складывающимися ножками. Работает мангал благодаря специальному газовому картриджу, действия которого хватает на 2-2,5 часа работы. Конечно, такой прибор удобен, компактен, но дорог в цене. Поэтому многие предпочитают делать газовый агрегат своими руками, прибегнув к советам специалистов.

Если таинство жарения шашлыка или барбекю происходит дома, то, устанавливаем мангал на пол, проследив, чтобы вблизи не было легковоспламеняющихся вещей, желательно оградиться от них несгораемыми материалами, например, листом железа. Но дома редко кто захочет делать шашлык или барбекю – потянет на природу, то есть на улицу.

А там надо под оборудование, сделанное своими руками, выбрать ровную, желательно крепкую и твердую поверхность. Проследить, чтобы газовое оборудование стояло уверенно и надежно. И поставить газовый агрегат с подветренной стороны, чтобы не произошло никаких непредвиденных ситуаций.

Если вы хотите сделать раскладной мангал, процесс производства будет чуть сложнее. А для статичного мангала с газом все закончится обычной сваркой короба и приваркой к нему ножек. На ваше усмотрение верхняя решетка может быть подвижно привинчена к коробу для неподвижности при приготовлении продуктов. Может быть съемной (как правило). Внизу – трубчатый газовый баллон или овальный, приваренный и закрепленный своими руками.

Форма мангала, работающего на газу, – трапециевидная, для удобства установки газовой трубки. Можете выбрать и другой дизайн своего газового агрегата.

Как правило, мангал поджигается при помощи обычной пьеза-зажигалки, уровень пламени регулируется специальным рычагом по принципу вправо-влево или по часовой стрелке. Установка рычага также может производиться при помощи консультаций специалистов. Хотя и сами вы сможете это сделать, четко соблюдая инструкции и руководствуясь схемами и чертежами, а также опираясь на выставленные в интернете фото.
