какой лучше, как правильно сделать

Глины – это одна из самых обширных групп грунтов, которая как никакая другая требует предварительного изучения. В зависимости от содержания глинистых частиц и коэффициента пластичности, такая почва может быть как механически прочной и стабильной, так и иметь весьма печальные характеристики. Именно от них и зависит, какой должен быть фундамент на глинистой почве.

Глинами принято называть осадочные горные породы, состоящие из одного или нескольких каолиновых минералов и алюмосиликатов. В сухом состоянии они имеют пылевидную структуру, а при увлажнении становятся пластичными. И если в гончарном производстве это свойство весьма ценно, то в строительстве приносит немало сложностей.

  • Глины могут залегать самостоятельными слоями, представлять собой тонкие прослойки в толще других грунтов, либо составлять определённый процент в смеси с песком, галькой, ракушкой. В смеси с песком – это супесь или суглинок, в зависимости от того, чего в составе больше.
  • Если количество глины превалирует, такой грунт является суглинистым. По большому счёту, к этой категории можно отнести почти все почвы в стране, за исключением торфяных болот, склонов гор и территорий с крупнозернистыми песками. Все чернозёмы, если рассматривать их гранулометрию, являются суглинками, обогащёнными органическими остатками и гумусом.

    Наличие глины видно невооружённым взглядом

  • Таким почвам присущ целый комплекс различных свойств. Кроме пластичности это липкость, способность к набуханию и размоканию, повышенная усадочность, пористость и разрыхляемость. Все эти свойства нельзя назвать положительными, так как они провоцируют морозное пучение. Это явление и составляет самую большую проблему для устройства фундаментов, требует принятия определённых мер.
  • Невозможно безапелляционно решить, какой фундамент на глине лучше, не зная точно её характеристик. Взять ту же пористость – она может составлять как всего 10%, так и все 90%, при этом структура пор тоже может быть различной. В суглинках и супесях поры открыты и соединяются друг с другом, именно поэтому они способны так сильно насыщаться влагой.
  • Тяжёлые глины имеют изолированные поры, внутри которых может содержаться воздух или вода. Благодаря закрытым порам глина и приобретает водоупорность, через такие пласты вода не фильтруется совсем. Наличие воды в порах глины чаще всего и задаёт грунту свойства, фактически определяет модель его поведения под нагрузкой.
  • Размоканием грунтов называется частичная или полная утрата прочности, происходящая под воздействием безнапорной воды. Процесс может быть весьма продолжительным, и чем больше глинистых частиц в почве, тем медленнее он происходит. Принимать меры против размокания грунта приходится ещё на этапе земляных работ, так как первыми страдают от влаги откосы траншей и котлованов.

В случае воздействия текучих вод, уместно говорить не о размокании, а о размывании. Этот фактор зависит от конкретной структуры грунта, его гранулометрического состава. И опять же, плотные тяжёлые глины лучше сопротивляются размыванию, чем суглинки или супеси.

Проектирование фундаментов под здания и сооружения осуществляется в соответствии с требованиями строительных правил 50*101. По поводу малоэтажного строительства зданий в этом СП сказано вот что:

  1. Если грунт на участке просадочный, в случае вероятности его замачивания следует принять меры, исключающие возможность просадки фундамента ниже допустимого. Расчёт просадки грунтов II типа (когда они проседают не только от нагрузок, но и от собственного веса) производится по всей толще.
  2. Для предупреждения просадки при закладке фундамента на суглинке, одиночно или комплексно принимают такие меры:
    • заменяют пласт просадочного грунта на непросадочный;
    • прорезают всю просадочную толщу сваями;
    • вытрамбовывают котлованы;
    • устраивают грунтовые подушки и сваи;
    • укрепляют грунты силикатизацией или цементацией;
    • заливают жёсткий подготовительный слой из бетона;
    • организуют отведение поверхностных и подземных вод с участка.
  3. Главным методом предупреждения набухания и просадочности грунтов в малоэтажном строительстве было и остаётся устройство компенсационных подушек из песка и щебня (соотношение примерно 40% + 60%), и их поверхностное упрочнение бетонной подготовкой. Песок может применяться любой фракции, кроме пылеватой. Особенно важно наличие такого основания под ленточными фундаментами с шириной подошвы менее 1,2 м.
  4. На набухающих грунтах рекомендуется проектировать плитные и ленточные фундаменты, заанкерованные в удалённый прочный пласт с помощью свай. Вынос ростверка или плиты должен быть не менее 200 мм от поверхности почвы.
  5. Если исследование грунта показало, что он непучинистый, для домов без подвала можно устраивать мелкозаглублённые ленты и короткие сваи. На пучинистых грунтах лучше всего себя зарекомендовали плитные основания и забивные сваи.

Варианты фундаментов на просадочных грунтах

Если под домом нужно сделать подвал, то на непучинистых глинах его стены возводят из сборных блоков ФБС без их соединения между собой, с обвязкой по верху армирующим поясом. На среднепучинистых глинах лучше использовать железобетонные блоки типа УДБ, с замоноличиванием стыков между ними.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Важно: На сильнопучинистых грунтах, особенно под газобетонные блоки, фундамент нужно делать только из монолитного железобетона. Монолитные пояса здесь предусматриваются по верхнему обрезу кладки стен каждого этажа. Если используются столбчатые фундаменты, то они должны быть связаны между собой железобетонными балками.

Пару слов о том, какой фундамент лучше на глинистой почве, если требуется возвести хозяйственную постройку. Тут многое зависит от того, из какого материала будут её стены. Если это каркасник или бревенчатый сруб, а так же газоблоки, смонтированные на обычном растворе (он обладает большей жёсткостью, чем клей), можно залить мелкозаглублённый фундамент по несъёмной опалубке.

Для этой цели применяют дырчатые блоки из вибропрессованного пескобетона, арболита, керамзито- и полистиролбетона.

В зависимости от производителя, размеры блоков предлагаются разнообразные, но в среднем это 500 мм по длине и 400*250 мм в сечении — идеальные параметры ленты для сарая из газобетона с толщиной стенки 250-300 мм. Блоки укладываются на монолитный подготовительный слой и соединяются между собой пагозребневой системой. Сверху в специальные выемки устанавливается два ряда арматурных стержней, после чего производится заливка полостей бетонной смесью.

Правда, практика показывает, что застройщики чаще отдают предпочтение традиционному монолиту, так как найти блоки несъёмной опалубки можно не в каждой местности. В таком случае, остаётся заливать ленту традиционным способом, сделав опалубку из доски или фанеры.

Схема устройства опалубки под малозаглублённую ленту

Если хотите, чтобы в сарае был бетонный пол, лучше сразу залить фундаментную плиту. При толщине не более 200 мм она обойдётся не намного дороже ленты, но вопрос с черновым полом будет решён. Кстати, этот вид фундамента отлично подходит для строительства на глинистых грунтах.

В силу относительной хрупкости, обусловленной пористой структурой бетонного камня, газоблочная кладка весьма чувствительна к подвижкам основания и реагирует на них активным трещинообразованием. В связи с этим, главное требование, которое предъявляется к фундаментам газобетонных домов – это максимальная пространственная жёсткость. Её следует соблюдать даже на непучинистых грунтах, а уж на глине, которая может быть весьма сильно подвержена пучению – и подавно.

Жёстким является такой фундамент, который обеспечивает статичность пространственного положения, устойчив к сдвигам и скольжению в подошве. Таковым является только монолит, и чем больше у него площадь опирания на грунт, тем лучше. К этой категории можно безоговорочно отнести фундаментную плиту с рёбрами жёсткости, а куда они должны быть направлены – вниз или вверх, должен показать расчёт.

Плита с хомутами, установленными по периметру стен для формирования рёбер жёсткости

Невозможно однозначно утверждать, что под двухэтажный дом из газобетона нужен такой-то фундамент, ведь конструктив последнего определяется на основе предварительного анализа грунта. В данном случае речь идёт о глинах, которые могут таить в себе немалое количество сюрпризов.

  • Например, в их группе есть отдельная категория – лёссы. Это макропористые (количество пор составляет не менее 50%) грунты, которые проседают и в сухом состоянии — а уж при намокании тем более. На таких грунтах строить фундаменты можно только из натурального и искусственного камня (бутобетон и железобетон), предварительно принимая меры по предотвращению замачивания оснований.
  • Чем больше этажность здания, тем выше и нагрузки на грунт. В зависимости от конкретных значений, объёмно-планировочного решения дома (наличия или отсутствия подвала), характера напластований почв и глубины их промораживания, и принимается решение по выбору типа фундамента.
  • Лента малого заложения под двухэтажный дом однозначно не подходит, учитывая, что и грунт слабый, и газобетонная кладка очень чувствительна к просадкам. Спроектировать, конечно, можно и такую ленту. Но это невыгодно — потребуется заменить большое количество грунта под подошвой фундамента более прочным, что повлечёт увеличение объёма земляных работ.
  • В такой ситуации чаще проектируют Т-образную ленту глубокого заложения, с железобетонной подушкой в основании, расширяющей площадь взаимодействия с грунтом. Чем ближе подошва ленты к плотному слою грунта, тем меньше будет проседать здание. Конкретная отметка заглубления зависит от уровня промерзания почвы в регионе.
  • Если предпочтение отдаётся плите, то она, во избежание скольжения по размокающей глине должна быть спроектирована с направленными вниз рёбрами жёсткости. Если нужен подвал, плита может без проблем заглубляться на нужную отметку. В таком случае, стены подвала следует тоже выполнять в монолите. Они будут играть роль рёбер жёсткости, только направленных вверх.

    Лента поверх плиты – идеальный вариант жёсткости

  • Если исследование грунта показало, что слой непрочного грунта имеет большую толщину, или он залегает слоями, перемежаясь с относительно прочными, но не очень глубокими пластами, проектировщики на основе конкретных механо-физических характеристик пластов принимают решение о выборе несущего слоя, который можно использовать в качестве основания.
  • При его глубоком заложении никакого другого выхода, кроме как устроить свайное основание, нет. Сваи при этом применяются только железобетонные – забивные или буровые. Основанием под стены обычно служит заливаемый по аналогии с фундаментной лентой ростверк, либо это та же плита, только жёстко связанная арматурой с точечными опорами.
Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Важно: Залогом пространственной устойчивости здания, возводимого на грунтах с неравномерными осадками, является не только конструктив самого фундамента, но и дополнительные элементы жёсткости стен. В газоблочных домах это железобетонные пояса, снимающие напряжение с кладки в пределах одного этажа.

Представим схемы, показывающие, как должен структурироваться тот или иной вариант фундамента.

Чтобы обеспечить устойчивость мелкозаглублённого фундамента на неравномерно сжимаемом грунте, требуется соблюсти такие условия:

  1. Под подошвой ленты должна быть не только уплотнённая грунтовая подушка, но и бетонная подготовка.
  2. Сечению ленты нужно обеспечить Т-образную или даже ступенчатую форму.
  3. Пропорции должны быть такими, чтобы при делении глубины заложения на ширину подошвы в результате получалась цифра более 2. Например, при глубине 120 см и ширине 50 см, мы получаем 2,4.

Схема ступенчатого фундамента

Подошва ленты глубокого заложения опускается в грунт ниже отметки УПГ и должна быть шириной не менее 80 см. То есть, в основании тоже формируется железобетонная подушка, увеличивающая площадь опоры ленты минимум вдвое. Под подошвой обязательно наличие 20-30 см подушки из песка и щебня, поверх которой залит слой тощего бетона толщиной 10 см. Во избежание размокания глинистого грунта, по внешнему контуру фундамента обязательно выполняется траншейный дренаж и делается герметичная, желательно утеплённая отмостка.

Схема глубоко заложенной ленты

Мы уже говорили, что на слабых грунтах плиту лучше формировать с рёбрами жёсткости. Сама она может не заглубляться, но рёбра, находящиеся в грунте, предотвратят вероятность скольжения. Для защиты от пучения, под плитой лучше не только сформировать уплотнённую песчано-щебневую подушку, но и произвести утепление всего контура, включая рёбра. Производится оно с применением экструзионного пенополистирола, его присутствие в пироге фундамента позволит опустить такой довольно трудоёмкий технологический этап, как заливка подбетонки, что сэкономит если не деньги, то массу времени. Отмостка и дренаж так же являются неотъемлемой частью фундамента.

Схема ребристой плиты фундамента

При проектировании вариант свай подбирается в зависимости от перепадов в рельефе участка и глубины залегания неравномерно сжимаемых или промерзающих слоёв. Под газобетонные дома всегда применяют сваи из бетона — чаще буровые, чем забивные по той причине, что в ограниченных условиях индивидуальных участков техника для забивки или вдавливания заводских сборных свай не может работать.

Основными условиями устройства свайно-ростверкового фундамента на просадочных грунтах являются:

  1. Заложение подошвы опор с заведением в более плотный слой.
  2. Если сваи короткие, то они всё равно должны заглубляться ниже отметки УПГ, с уширением оснований и устройством песчаной подсыпки на дне скважин.
  3. Арматура вертикальных опор должна быть качественно увязано с арматурой обвязочной балки.
  4. В глинистом грунте ростверк не должен лежать на материковом грунте или заглубляться в него. Его требуется приподнять на 20-30 см, а это расстояние компенсировать утрамбованной песчаной подушкой.

Схема ростверка на железобетонных сваях

Для предупреждения опасной потери устойчивости домов и других зданий на размокающих грунтах, рекомендуется не только качественно уплотнять материковое и насыпное основание, но и организовывать отведение грунтовых, осадочных и хозяйственных вод за пределы участка.

  • Но это потом, когда фундамент уже будет возведён – в процессе строительства принимают другие меры. При осуществлении земляных работ неправильные действия строителей нередко ухудшают свойства и без того проблемных грунтов. При плохой зачистке дна выемки, бугры и углубления затрудняют естественный отток воды.
  • Ситуацию может осложнить близкое расположение грунтовых вод, когда приходится принимать кардинальные меры для понижения их уровня. Как минимум, устраивается открытый водоотлив, в серьёзных ситуациях для понижения УГВ могут устраиваться водопонижающие скважины или применяться эжекторные иглофильтры.
  • Эти меры помогают довести до логического конца строительство. Но в случае с глинистым грунтом, который, являясь водоупором, способствует застою воды вокруг фундамента, приходится подумать и о защите дома в период эксплуатации. Для этой цели создают сооружения для искусственного перехвата или понижения уровня грунтовой воды.

Траншея закрытого дренажа

Есть два основных вида дренажа: открытый, который представляет собой систему ничем не заполняемых траншей (чаще применяется на дачных участках), и закрытый, тоже состоящий из комплекса траншей, только заполняемых (применяется и в городах). В зависимости от варианта заполнения, закрытый дренаж бывает:

  • Заполнен дренирующим материалом (щебнем, керамзитом). Вариант простейший и самый дешёвый, но стабильно водопонижения не гарантирует.
  • Траншейный дренаж с использованием перфорированных труб-дрен, заложенных в слой дренирующего материала, и обёрнутых геотекстилем. Весьма эффективен для сбора поверхностной воды, хорошо подходит для водопонижения на городских участках. Особенность системы состоит в том, что траншея с трубой находится у внешнего края отмостки, и собирает скатывающуюся с неё по уклону воду.
  • Пристенный дренаж отличается от траншейного тем, что дренирующий узел с трубой располагается под отмосткой, прямо в обратной засыпке — ближе к стенке фундамента, от которой его отделяет глиняный замок. Данный вид дренажа применяют при высоком уровне грунтовых вод, для защиты фундаментов типа «стена в грунте».

Различия траншейного и пристенного дренажа

Подобный дренаж может выполняться не только для одного дома, но для остальных построек на участке. В таком случае их объединяют в единую систему, которая отводит воду к общему накопительному колодцу. Оттуда уже с помощью насоса вода может перебрасываться либо в уличный кювет, либо использоваться для хозяйственных нужд.

Глинистый грунт – один из самых непредсказуемых, и может оказаться как прочным и сухим, так и высокопористым, со значительной и неравномерной осадкой. Для строительства на таких почвах самое главное – владеть точной информацией, касающейся особенностей инженерно-геологической обстановки. Только в этом случае можно принять единственно верное решение по подбору типа фундамента и его структуре, а это и есть залог беспроблемной эксплуатации дома — в том числе, возводимого из газоблоков.

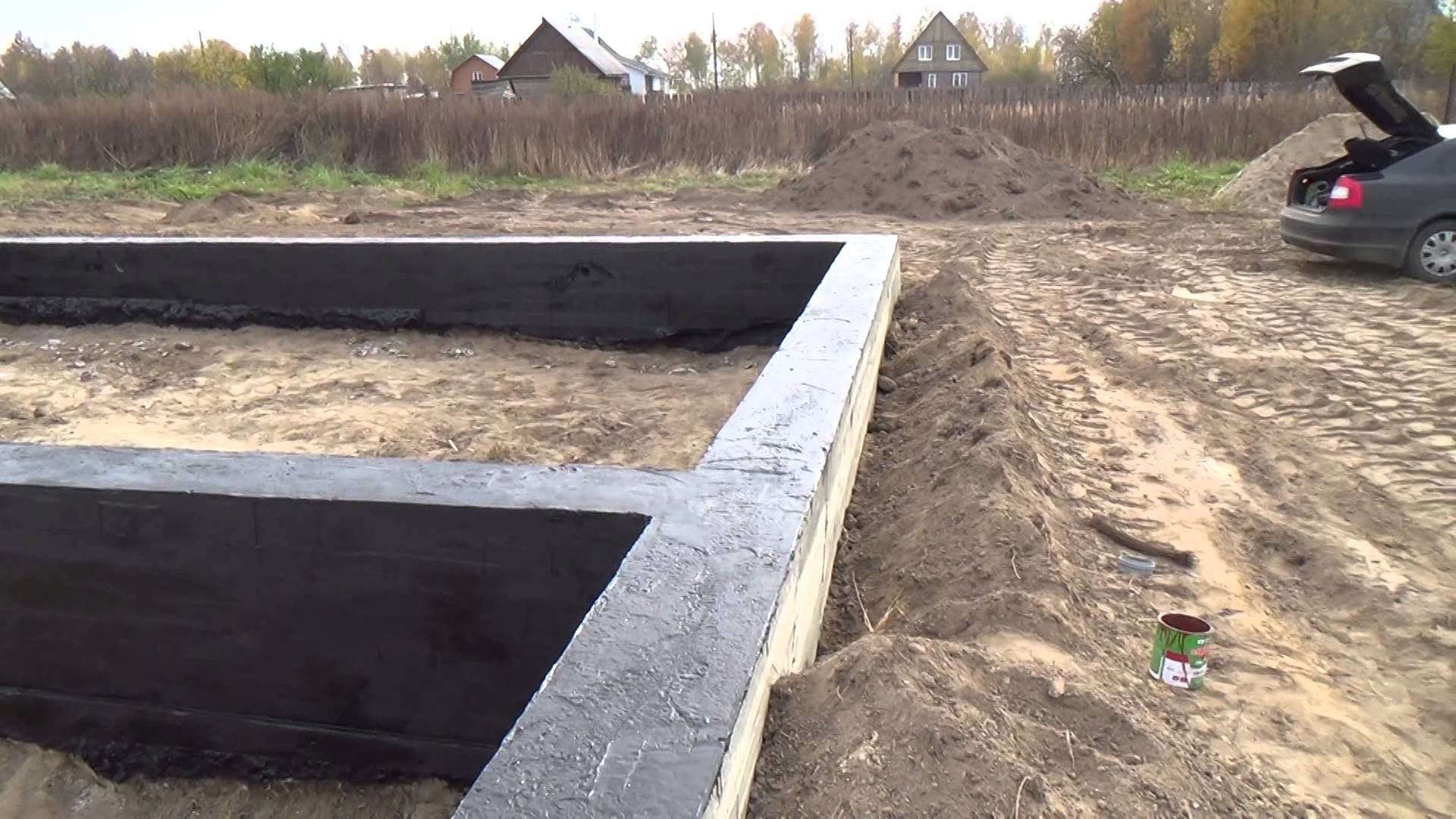

Ленточный фундамент на глине

В настоящее время, самым сложным вариантом грунта для устройства фундамента и строительства на нем различных сооружений, является глинистая почва. Следует заметить, что возвести дом или производственное здание возможно на любом месте и участке, но в данном случае расходы увеличатся до 30% из-за использования большого объема засыпных материалов.

Ленточный фундамент на глинистой почве — особенности строительства

Ленточный фундамент, чаще всего, устраивается на глине. Это грунт, который способен удерживать воду естественным способом, что приводит к возникновению сильного давления на несущую основу сооружения. При выборе типа основания здания следует произвести правильные расчеты и учитывать следующие факторы:

  • Тип почвы
  • Степень состояния грунтовых вод и глубина промерзания грунта
  • Вес, размеры и этажность здания, наличие подвала

Для возведения объектов на глинистой почве оптимальным решением является ленточный фундамент, как для кирпичной кладки, так и для стен из пиломатериалов. Этот тип основания отличается возможностью его установки при глубоком залегании подземных вод и любом типе почвы. Данная технология имеет существенный недостаток — трудоемкость процесса.

На глине чаще всего устраивают мелкозаглубленный ленточный фундамент: по всему периметру сооружения роют траншею шириной 50-70 см и заливают ее бетоном. При этом получают монолитную полосу шириной 30-50 см и высотой от 50 см. Как правило, ее помещают на песчаную подушку, а сверху такой конструкции выполняют надстройку из кирпича. При необходимости, осуществляют строительство каркаса из металла, который необходим для армирования ленточного фундамента на глине. Сделать это особенно рекомендуется, потому как почва пучинистая и зимой на некоторых участках бетонной полосы возникают разные силы кручения, которые приводят к растрескиванию конструкции, так как основной материал не обладает гибкостью.

Для ленточного фундамента на глинистой почве могут быть использованы опорные сваи — шухты, которые забиваются ниже уровня промерзания грунта и предназначены для усиления прочности всей конструкции. Они распределяются по всему периметру основания через каждые два метра. Для снижения степени воздействия вспучивания грунта, грани основания выполняют расширенными к низу, а пазухи наполняют песком и утрамбовывают.

Если строят монолитную ленту на 90-160 см ниже уровня грунтовых вод, то такая конструкция вполне может устоять в случае движения слоев грунта в зимний период. Конструкция являет собой прочное основание, которое рекомендуют использовать для любого сооружения. Ленточный  вид оснований совместим со всеми видами почв.

Компания «Проект» оказывает услуги по строительству ленточного фундамента на глине и других типах грунтов, по невысоким ценам на высоком профессиональном уровне в Москве и Подмосковье.

Какой фундамент лучше на глинистой почве

Фундамент на глине, какой лучше использовать? Такой вопрос встает перед застройщиком, когда обнаруживается, что на его участке глинистая почва. Прочность фундамента зависит не только от качества строительных материалов. Большое влияние на надежность строения оказывают характеристики грунта, на который опирается дом.

Поэтому крайне важно на стадии проектирования выбрать оптимальный вариант фундамента, соответствующий геологическому строению участка застройки. Данная статья поможет частным строителям, которые собираются возводить дом на глине: какой фундамент лучше подойдет для такого случая?

Блок: 1/5 | Кол-во символов: 717
Источник: https://ks5.ru/fundament/dlya-doma-i-dachi/na-glinistoi-pochve.html

Подготовительные мероприятия

Если выбора нет и придется возводить фундамент на глиняной почве, уделите особое внимание следующим моментам:

  • типу глиносодержащего грунта, который определяется при изыскательских работах, предусматривающих бурение, взятия проб на будущей глубине основания. Геологическую разведку выполняйте в весенний период, когда уровень грунтовых вод максимальный, что позволяет провести детальные исследования;
  • уровню промерзания грунта для вашей местности, который для конкретного региона определяют, используя справочную информацию;
  • концентрации влаги. Определить влажность можно, оставив образец высыхать на открытом воздухе. Если процесс займет несколько часов, то это свидетельствует о повышенной влажности, вызывающей вспучивание;
  • глубине водоносных слоев, находящихся в верхних слоях грунта. Выполнив бурение шурфа и, ориентируясь по расположенному рядом колодцу, вы оцените уровень расположения водоносных пластов.

Остановимся детально на видах глинистых грунтов.

Глинистые почвы называют пучинистыми, а перед началом строительства настоятельно рекомендуют провести исследования состава и однородности грунтов на участке

Блок: 2/8 | Кол-во символов: 1147
Источник: https://pobetony.ru/stroitelstvo/fundament-na-glinistoj-pochve/

Сложности строительства на глинистых грунтах

Основными проблемами при строительстве фундамента на глинистых почвах является вероятность просадки, обламывания и вспучивания основы здания. Произойти это может под воздействием слишком большого давления на фундамент, или по причине недостаточной глубины его заложения.

В зоне особого риска находятся дома, стены которых построены из легких стройматериалов – пеноблоков, например (какой нужен фундамент для дома из пеноблоков). Силы пучения в глинах можно уравновесить только тяжелой надземной частью – кирпичной, каменной или железобетонной.

Блок: 2/5 | Кол-во символов: 589
Источник: https://ks5.ru/fundament/dlya-doma-i-dachi/na-glinistoi-pochve.html

Мелкозаглубленный ленточный фундамент на глинистых грунтах

Как уже было показано, для легких зданий (загородных или дачных домов) на глине лучше всего подходит ленточный фундамент, заглубленный на небольшую величину. Связанный в жесткую единую конструкцию, он перераспределяет отдельные деформации грунта по всей своей длине. Укладывается он по периметру здания под несущими стенами строения. Подходит не только для легких стен из дерева, но и для более тяжелой кирпичной кладки.

По устройству ленточныи фундамент значительно проще свайного или плитного, но обойдется дороже, поскольку недешев основной его материал — железобетон. Существует несколько вариантов возведения ленточного основания, заглубленного на малую глубину (см. рис. 1):

Рисунок 2 — Схема закладки ленточного мелкозаглубленного фундамента на глине.

  1. Монолитный, содержащий два арматурных пояса.
  2. Сборно-монолитный с выпусками из арматуры.
  3. Сборный из железобетонных блоков, соединенных верхним и нижним арматурным поясом.
  4. Сборный из железобетонных блоков, соединенных верхним арматурным поясом.

Самым надежным вариантом является первый, подразумевающий возведение монолитной железобетонной ленты прямо на участке. Следует иметь в виду, что наземные конструкции дома на ленточном основании должны иметь достаточную прочность на изгиб. В этом случае дом будет представлять собою единую плавающую систему, устойчивую к деформациям при точечных воздействиях со стороны промерзающего грунта.

Блок: 3/4 | Кол-во символов: 1454
Источник: https://moidomkarkas.ru/fundament/melkozaglublennyi-lentochnyi-na-gline.html

Виды глинистых грунтов

К глинистым грунтам относятся:

  • супеси;
  • суглинки;
  • глины.

Глина представляет собой совокупность мелких (до 0,01 мм) частиц с небольшой примесью песка и пыли. Характеризуется сыпучестью и высокой пластичностью. На глине строить можно, если грунт однородный, а грунтовые воды залегают глубоко. Но в любом случае такой случай совсем не подходит для самостоятельного строительства.

Суглинок содержит до 10% глины. В зависимости от ее конкретного объема грунт может быть легким, средним и тяжелым. Суглинки склонны к морозному пучению, так что условия строительства на них относятся к категории сложных.

В супесях содержится не более 5 процентов глины. Эти грунты имеют еще одно название – плывуны, так как обладают большой подвижностью под влиянием подземных вод. Строить фундамент на супесчаных почвах нежелательно, но если другого выхода нет, выбирают свайные конструкции со щебеночной основой.

Блок: 3/5 | Кол-во символов: 915
Источник: https://ks5.ru/fundament/dlya-doma-i-dachi/na-glinistoi-pochve.html

Особенности технологии укладки фундаментов на глине

Заглубляемые на мелкую глубину фундаменты чаще всего укладывают своими руками. При этом главное — не ошибиться в приблизительных расчетах, учитывая в первую очередь степень пучения и несущую способность грунта. На основании этих расчетов выбираются габариты фундамента и толщина подушки из песка, щебня, гравия или шлака.

При устройстве основания сначала копается траншея. На ее дно укладывается и тщательно трамбуется подушка из выбранного защитного материала. Затем ставится опалубка для монолитного или распорки для сборного фундамента, после чего заливается смесь для монолитного или устанавливаются блоки для сборного фундамента. Монолитный ленточный фундамент следует укрепить армировочной металлической сеткой.

Перед утеплением основание следует гидроизолировать. В качестве утеплителя чаще всего используются плиты из пенопласта. Они легки, дешевы, прекрасно удерживают в себе воздух, не позволяя фундаменту промерзать в самые сильные морозы. Другие теплоизоляционные материалы чаще всего обходятся дороже.

Хотя мелкозаглубленный фундамент на глине — не такое дешевое сооружение, самым важным является то, что при качественной работе здание, установленное на нем, сможет прослужить долгие десятилетия.

Блок: 4/4 | Кол-во символов: 1268
Источник: https://moidomkarkas.ru/fundament/melkozaglublennyi-lentochnyi-na-gline.html

Оценка состояния грунта на участке

Перед тем, как начинать составлять проект фундамента – на вашем участке необходимо провести изыскательские работы.

Проверка состояния грунта состоит из следующих составных частей:

  • Оценка качества грунта на различных горизонтах,
  • Проверка уровня залегания грунтовых вод,
  • Вычисление уровня промерзания грунта.

Бурим шурф для анализа почвы на участке

Для того, чтобы провести комплексную проверку состояния грунта необходимо весной, во время высокого уровня стояния грунтовых вод пробурить на месте будущего строения шурф глубиной около 2,5 метров. Грунт, поднятый с различных горизонтов шурфа, даст вам полное представление о строении и влажности почвы. Глубина же промерзания грунта вычисляется исходя из максимальных зимних температур за предшествующие периоды и собственно характеристики грунта, как глина, например, промерзает на уровень отличный от песчаной почвы.

Проведение дренажных работ

В том случае, если на вашем участке фиксируется высокий уровень грунтовых вод, а тем более, если он превышает уровень промерзания грунта – перед постройкой фундамента необходимо провести дренажные работы. Постройка дренажной системы включает в себя формирование траншей с галечной засыпкой вокруг будущей постройки, которые будут отводить воду в сторону от здания. Дренажная система также может быть выполнена в виде труб с отверстиями, которые располагаются под землей и имеют уклон, который также способствует отводу воды.

Дренажная система на участке

Типы фундаментов на глинистых почвах

В зависимости от характеристик глинистых грунтов на вашем участке, степени содержания в них глины, песка и воды – профессиональные строители рекомендуют формировать под будущие строения следующие типы конструкций фундаментов:

  • Ленточный фундамент
  • Свайный фундамент
  • Комбинированный ленточно-свайный фундамент

Каждый из них имеет некоторые нюансы в строительстве. Рассмотрим, как построить такие фундаменты своими руками.

Строим ленточный фундамент на глинистой почве

Ленточный фундамент представляет собой бетонный монолит, который опирается на грунт большой площадью своего основания. Бетонная лента такого фундамента должна быть расположена под всеми несущим стенами, вне зависимости, наружными они являются или внутренними.

Технология устройства ленточного фундамента

Постройка данного фундамента является довольно трудозатратной, но, тем не менее, такой ленточный фундамент на глинистой почве позволяет выдержать вес большого, солидного строения.

После составления проекта ленточного фундамента его необходимо перенести на местность. Перед этим со строительного участка лучше убрать слой плодородной почвы, так как его можно выгодно использовать в других частях вашего «имения».

Разметка под постройку ленточного фундамента (как, впрочем, и любого другого) производится при помощи колышков и натянутых шнуров. При постройке прямоугольника измеряются строительной рулеткой не только его стороны, но и диагонали. Таким образом достигается построение идеальных прямых углов.

Разметка прямого угла для фундамента

  1. Земляные работы при постройке ленточного фундамента заключаются в рытье траншеи . Глубина траншеи обычно чуть превышает глубину промерзания грунта, а ширину в нашем случае лучше принять побольше. Дело в том, что помимо строительства деревянной опалубки для бетонного раствора в траншеи нам придется еще проводить обратную засыпку песком, для того, чтобы исключить деформацию фундамента при замерзании и расширении глинистой почвы.
  2. На дно траншей укладывается песок, который плотно утрамбовывается. Сверху на нем размещается утрамбованная щебенка.
  3. На дне траншеи можно создать и опорную подушку из бетона толщиной около 10 сантиметров. Она будет шире, чем бетонная лента и будет распределять давление фундамента и строения на большую площадь.
  4. Опалубка под заливку бетона строится из вбитых в землю (или заранее установленных в бетоне подушки вертикальных опорных столбов и нашиваемых на них прочных досок. Противоположные стороны опалубки можно соединить стяжками из деревянных брусков.

    Опалубка и армирование фундамента

  5. Для того, чтобы ваша бетонная лента выдерживала не только вес дома, но и возможные подвижки грунта по всем направлениям – внутри деревянной опалубки строится металлический армирующий каркас. Для его формирования используются прутки диаметром 8-14 миллиметров, из которых составляется своеобразная клетка, не касающаяся, однако стенок опалубки, дна и поверхности будущей бетонной отливки.
  6. Пересечения арматурных прутьев перевязываются строительными хомутами, фиксируются вязальной проволокой или свариваются.
  7. Затем замешайте бетон из цемента выбранной марки, наполнителя (песка и щебенки) и воды. Укладывать бетонный раствор необходимо послойно, одновременно утрамбовывая его ил обрабатывая глубинным вибратором. Так вы предотвратите образование не заполненных бетоном полостей.

Строим столбчатый фундамент на глинистой почве

На глинистой почве также можно построить столбчатый фундамент. Для этого можно использовать как готовые опоры (железобетонные столбы или винтовые сваи), так и формировать буронабивные сваи.

Винтовые опоры – изготовленные из прочных металлических труб можно закручивать в землю простыми механическими воротами, а вот для размещения железобетонных свай придется воспользоваться услугами строительной техники.

Строительство свайного фундамента

Своими руками можно сформировать буронабивные сваи. Для этого на выбранных местах (под всеми углами строения, местами примыкания внутренних несущих стен и не реже, чем через 2,5 метра по прямой) бурятся скважины большого диаметра. На их дно укладывается песчаная и щебеночная подушка и заливается 10-сантиметровая бетонная опора. В скважины помещаются трубы (из полимеров, асбестоцемента или металлические). Внутри труб формируется многоярусная металлическая армирующая конструкция, которая затем заливается бетонным раствором.

Буронабивной фундамент на глине

Строим комбинированный свайно-ленточный фундамент на глинистой почве

При строительстве на глинистой почве можно совместить опорные столбы и ленточный фундамент. В этом случае столбы (или сваи) будут уходить ниже уровня промерзания грунта, а ленточный фундамент не будет иметь столь глубокое залегание.

При формировании такого фундамента металлический каркас опор и металлический каркас ленточного фундамента необходимо соединить в единую конструкцию.

Свайно-ленточный фундамент на глине

Видео — фундамент на глине (глинистой почве) своими руками

Блок: 3/3 | Кол-во символов: 6416
Источник: https://fundamentt.com/fundament-na-glinistoj-pochve/

Заключение

Устройство фундамента на глинистых грунтах – дело сложное, но вполне осуществимое. Главное – знать все преимущества и недостатки таких грунтов и грамотно использовать первые, избегая вторых.

Видео о том, чем опасна глина для фундамента.

Блок: 5/5 | Кол-во символов: 308
Источник: https://ks5.ru/fundament/dlya-doma-i-dachi/na-glinistoi-pochve.html

Устройство комбинированного основания

Комбинированный фундамент на глинистой почве объединяет в единый бетонный каркас группу вертикально расположенных свай или столбов. Вместе с ленточным основанием шириной 0,3-0,5 м, заглубленным на уровень 0,5 метра, они создают прочную конструкцию. Вертикальные опоры уходят в твердые слои почвы, расположенные ниже уровня промерзания, а армированные каркасы опор и ленточного основания объединяются в единое целое.

Блок: 7/8 | Кол-во символов: 454
Источник: https://pobetony.ru/stroitelstvo/fundament-na-glinistoj-pochve/

Итоги

Сложно ответить однозначно, какие лучше использовать фундаменты для конкретных целей. Ведь для строительства глинистая почва – проблемная, требует специального подхода.

Каждый вариант имеет свой комплекс достоинств и может применяться для глинистых оснований, отличающихся повышенной концентрацией влаги. Главное, соблюдать технологию! Тогда конструкция основы обеспечит устойчивость, прочность здания, предотвратит его от деформации под воздействием реакции грунта.

Блок: 8/8 | Кол-во символов: 530
Источник: https://pobetony.ru/stroitelstvo/fundament-na-glinistoj-pochve/

Кол-во блоков: 13 | Общее кол-во символов: 17653
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://pobetony.ru/stroitelstvo/fundament-na-glinistoj-pochve/: использовано 3 блоков из 8, кол-во символов 2131 (12%)
  2. https://moidomkarkas.ru/fundament/melkozaglublennyi-lentochnyi-na-gline.html: использовано 3 блоков из 4, кол-во символов 5444 (31%)
  3. https://idachi.ru/stroitelstvo-i-remont/fundament/fundament-na-glinistoj-pochve.html: использовано 1 блоков из 3, кол-во символов 1133 (6%)
  4. https://fundamentt.com/fundament-na-glinistoj-pochve/: использовано 1 блоков из 3, кол-во символов 6416 (36%)
  5. https://ks5.ru/fundament/dlya-doma-i-dachi/na-glinistoi-pochve.html: использовано 4 блоков из 5, кол-во символов 2529 (14%)

Фундамент на глине какой лучше для дома

От выбора и правильности сооружения основания будет зависеть срок эксплуатации сооружения. Но еще до этих процессов стоит провести детальный анализ местности, на которой будет производиться строительство. Особенно важно иметь полное представление о характеристиках почвы. Именно с учетом этих данных можно рассчитать несущую способность основания. Дальше пойдет речь о том, какой может быть фундамент на глинистой почве, какой из них лучше для сооружения дома, а также будут приведены особенности глинистых грунтов.

Особенности глинистой почвы, ее типы

Чтобы проводить классификацию грунтовой породы ученые анализируют совокупность нескольких факторов, среди которых присутствует процент наличия в земле частиц определенного состава.

Определенные породы грунта состоят из нескольких примесей. Например, песка и глины. Не бывает так, чтобы земля в определенном месте состояла исключительно из одной составляющей (в естественных условиях).

Сопротивление глинистого грунта



Именно из-за разной концентрации примесей и разделяют глинистые почвы на:

  • Глину. В такой породе грунтов присутствует более 30% чистой глинистой массы. Точные расчеты проведут специалисты, а вот для самостоятельного определения достаточно взять немного почвы и скатать и нее «колбасу». О большом присутствии глины в грунте можно смело утверждать, если эта «колбаса» даже по истечению продолжительного времени будет поддаваться деформациям – сохранит пластичность. Перед тем как делать фундамент в таком случае (да и в остальных) нужно узнать глубину промерзания почвы, которая должна не доставать до уровня грунтовых вод.
  • Суглинок. Понять, что придется сооружать фундамент на суглинке достаточно просто, воспользовавшись предыдущим методом с глинистой «колбасой». Только в таком случае пластичность пропадет быстро и грунт быстро высохнет, что будет сопровождаться разрушением «ручного изделия». Процент глины в суглинистой почве находится в диапазоне 10-30%.
  • Супесь. Содержание крупиц глины в таком случае около 5-10%.

Если на строительной площадке доминирует грунт супесь, то стоит учесть, что на него в значительной мере влияют грунтовые воды. Именно поэтому нужно использовать влагостойкие материалы для создания основания дома, позаботиться об пароизоляции стен и защите от проседания сооружения.

Геологические изыскания для определения особенностей грунта



Стоит учитывать не только наличие чистой глины в грунте, но и ее особенности. К примеру, фундамент на глине ледникового типа будет обладать нужным запасом прочности только в случае, если глиняный слой достаточно широк (не будет вымываться грунтовой водой). Также опасно строительство при наличии грунтов, в составе которых находится аллювиальная глина – ее пластичность не разрешает достигать нужной прочности фундамента.





Как выбрать основание?

Монолитная плита на глинистой почве



Какой лучше выбрать фундамент для строительства на глинистой почве могут точно определить геологические изыскания. Специалисты проводят точный анализ грунтов, глубины залегания вод, уровня промерзания. Только получив полную картину всех факторов можно выбрать идеальное основание для определенного дома, способное выдерживать вес конструкции и гарантировать долговечную службу.

Специалисты рекомендуют даже не рассматривать мелкозаглубленный фундамент на глине – ее пластичность не дает нужного запаса прочности для такого основания.

Основные виды оснований, которые применяют при сооружении дома на глине:

  • Плавающее. Под здание сооружается монолитная плита, дополнительно укрепленная армированными прутьями. Железобетонная конструкция может быть доставлена от производителя или же сделана самостоятельно. Ее особенность – устойчивость при наличии сдвига пластов почвы. При выборе такого основания нужно правильно рассчитать уровень его углубления, а также учесть достаточно большой показатель затрат на сооружение.
  • Ленточное. Такой фундамент на глинистой почве стоит выбирать с особой осторожностью. Нужно проводить анализ климатических условий местности, правильно выбирать материал для сооружения с учетом особенностей грунтов. В любом случае основание должно быть заглубленное больше уровня, на который промерзает грунт.
  • Свайное. Такой вариант – оптимален (если даже и не единственно разумен) в случаях концентрации грунтовых вод непосредственно вблизи с поверхностью земли. Использование забивных или вкручиваемых опор разрешает добраться то тех слоев грунта, показатель плотности которых может обеспечить надежную фиксацию конструкции. Но стоит учесть тот момент, что использование такого основания не подходит для сооружения дома, в котором запланировано подвальное помещение.
Свайное основание







Обустраивая свайный фундамент особенно важно сделать правильный расчет количества и способа расположения опор, также выполнить их установку с идеальной ровностью.


Какой фундамент будет лучше для сооружения здания на глине, сразу не ответит даже опытный специалист – это будет неправильно. Как уже говорилось, нужно проводить общий анализ грунтов, используемых материалов, климата определенного региона, особенностей конструкции здания, его размеров и многого другого.

Что стоит учесть при строительстве в местности с глинистой почвой?

Схема ленточного основания для глинистой почвы







Есть несколько моментов, которые не рекомендуется упускать:

  • Экономия на материале для основания может закончиться самым неблагоприятным образом для владельца сооружения и его жителей.
  • Обязательно под фундамент сооружается подушка из песка, гравия и щебня или тощего бетона – она улучшит амортизационные качества основания, а также позволит более равномерно передавать нагрузку на почву.
  • Для максимальной устойчивости основания его сооружают так, чтобы нижняя часть превышала в размере верхнюю приблизительно на 30%.
  • После заливки бетонного раствора нужно обязательно выполнять его уплотнение. Для этого используется специально вибрационное оборудование. Воздействие вибрации способствует выведению из структуры основания воздуха, что положительно сказывается на прочности.
  • Сооружение на глинистом основании не исключает необходимость проведения дренажных и утеплительных работ.

Если возникли проблемы с определением глубины промерзания грунта, то можно обратиться в архитектурный отдел любого областного центра – у них должна быть такая информация.

Схема ленточного основания на глине

Фундамент на глине для любого сооружения, а особенно для дома, должен точно соответствовать условиям конкретного строительства и полностью сооружаться в полном соответствии с проектной документацией.

Ленточное основание для дома на глинистой почве

Глинистая почва относится к неустойчивым грунтам и фундамент для дома должен подбираться с учетом этой особенности. Это обеспечит создание прочной, надежной и долговечной основы для строения жилого или нежилого типа. Перед составлением проектной документации потребуется определиться с типом опалубки, составить схему основания для дома и провести изыскательные работы на участке.

Разновидности глинистой почвы

В зависимости от состава грунта разделяют три вида глинистой почвы:

  1. Глина – грунт, в котором присутствует более 30% глины. Представляет собой смесь, состоящую из мелких частиц глины, песка и пыли. На такой почве строительство возможно только при условии, что она однородная и точка промерзания грунта расположена выше грунтовых вод. Монтировать фундамент должны профессионалы с особой осторожностью.
  2. Суглинка – присутствие глины составляет 10-20%. Представляет собой грунт с преобладанием песка в составе. Подразделяется на три вида в зависимости от количества глины: тяжелая, средняя и легкая. Суглинка отличается высокой пучинистостью.
  3. Суспесь – содержание глины не превышает 10%. Участки с такой почвой имеют свойство передвигаться под воздействием грунтовых вод. Это делает невозможным проведение строительных работ на участке с таким грунтом. В исключительных случаях монтируется фундамент на сваях.

Определяется тип почвы методом экспертизы. Знать разновидность грунта важно с целью правильного подбора основы для будущего дома. Если не учитывать этот нюанс, то последствия могут быть печальными.

Проверка глинистой почвы перед началом строительства

Перед монтажом на участке проводятся изыскательные работы с целью проверить грунт:

  • оценить качество грунта на нескольких участках;
  • определить процентное соотношение глины;
  • проверить уровень залегания подземных вод;
  • вычислить уровень промерзания.

Проверка грунта проводится весной, в период высокого стояния грунтовых вод. Самостоятельно оценить качество почвы можно на количество глины и влажность. Но для получения достоверного результата придется обратиться к геологам.

Особенности строительства ленточной конструкции

Для грунта с содержанием глины подходят два типа фундамента: ленточный и свайный. Первый вариант применяется при отсутствии больших камней и глубоком залегании грунтовых вод. Ленточный фундамент монтируется для домов из любых материалов – основа выдерживает большие нагрузки. Единственное условие – отсутствие воздействия подземных вод, оказывающих неблагоприятное воздействие на конструкцию.

Схема устройства ленты на глине

Ленточный фундамент на глине выполняется в виде вырытой глубокой траншее шириной в 30-50 см и залитой бетоном. Основа располагается по периметру дома на глубине 50-70 см ниже уровня подземных вод. Укладывается бетонная конструкция на предварительно созданную подушку из песка. Усиливается (по желанию) установленными опорными сваями, упирающимися в грунт ниже точки промерзания, на расстоянии в 1,5-2 м. друг от друга. Сваи имеют специальную форму – расширяющиеся концы, предотвращающие поломку конструкции при вспучивании почвы. Пространство вокруг свай заполняется песком и утрамбовывается.

Если строится фундамент ниже уровня подземных вод на 90-150 см, то на нем можно возводить дом из любого материала. Основа получается устойчивой к движениям почвы. По этим причинам ленточный фундамент считается лучшим выбором при строительстве дома на глинистой почве.

Но решение о целесообразности монтажа бетонной монолитной основы стоит принимать совместно со специалистом.

На суглинке ленточный фундамент сооружается при условии, что в доме планируется сделать цокольный этаж, погреб или подземный гараж. В нижний ярус здания допускается вынесение узлов инженерного обеспечения, трубы и провода коммуникаций.

Фундамент ленточного типа собирается из блоков или монтируется единой монолитной конструкцией.

Плюсы и минусы

К преимуществам монтирования ленточного фундамента на суглинке относится:

  • высокая несущая способность основания, выдерживающая большие нагрузки и позволяющая строить дм практически из любого строительного материала;
  • долговечность фундамента, составляющая 70-100 лет даже при эксплуатации в условиях неустойчивого грунта;
  • возможность создания подвала.

Есть и недостатки:

  • большая трудоемкость, требующая усилий нескольких человек и затрат времени;
  • большие расходы на материалы и высокая конечная стоимость фундамента;
  • нельзя использовать на почве с большим содержанием глины. Идеально подходит для строительства дома на суглинке.

Техника монтажа основы на глинистой почве

  1. На территории делается разметка под фундамент.
  2. Выкапываются траншеи до тех пор, пока не будет достигнут уровень на полметра ниже плодородного слоя. Ширина траншеи должна превышать ширину фундамента в 3-4 раза.
  3. Устанавливается опалубка. При работе с глиной подходит металлическая и деревянная конструкция. Чаще применяется технология несъемной опалубки, но съемный каркас также подходит для формирования основы здания. Монтаж опалубки под заливку бетона

    Процесс армирования

  4. Изготавливается рабочая смесь из цемента.
  5. Раствор заливается в опалубку, утрамбовывается, проверяется строительным уровнем на соответствие ширины со всех сторон.
  6. Цементная смесь подсыхает 30 дней. За это время нельзя трогать фундамент, он должен застыть полностью.
  7. Демонтируется съемная опалубка. Если конструкция несъемная, то она плотнее укрепляется к фундаменту подпорками.
  8. Обрабатывается созданная коснтрукция. Для этого основание обкладывается дровами, они поджигаются. Термообработка способствует повышению прочности фундамента.
  9. Когда дрова прогорят полностью, траншеи засыпаются. На этом процесс возведения завершен.

    Внешне ленточный фундамент на суглинке ничем не отличается

Нюансы формирования опалубки и бетонной конструкции

Перед началом работ с глинистой местностью стоит учитывать несколько нюансов:

  • для грунта с большим содержанием глины подходит комбинированный ленточно-свайный фундамент. Он состоит из опор, установленные ниже уровня промерзания почвы. Ленточный фундамент укладывается поверх свай, что предотвращает его порчу;
  • для повышения прочности конструкции опалубка укрепляется металлическим армирующим каркасом;
  • заливать бетон нужно постепенно, утрамбовывая каждый слой или используя виброукладчик;
  • перед началом работ рекомендуется убрать с территории плодородный слой почвы – он пригодится на другом участке.

Для глинистой почвы ленточный фундамент является подходящим вариантом. Конструкция на основе монолитной цельной плиты из бетона выдерживает большие нагрузки и служит 80-100 лет. В первоначальном виде сохраняется и подвал, обустроить который удается только при монтаже фундамента ленточного типа. Цокольный этаж не подвергается гниению и быстрой порче, несмотря на большое содержание глины в почве.

Какой фундамент на глине выбрать?

Специалистам строительных компаний часто задают вопросы, касающиеся возведения загородных (дачных) домов на глинистых почвах. Самый распространенный: «У меня на участке глинистая почва. Какой фундамент обеспечит надежность постройки дома?» В нашем обзоре мы постараемся охватить все нюансы этой темы.

Блок: 1/7 | Кол-во символов: 312
Источник: http://dachaorg.ru/osobennosti-stroitelstva-fundamentov-na-glinistyih-pochvah.php

Подготовительные мероприятия

Если выбора нет и придется возводить фундамент на глиняной почве, уделите особое внимание следующим моментам:

  • типу глиносодержащего грунта, который определяется при изыскательских работах, предусматривающих бурение, взятия проб на будущей глубине основания. Геологическую разведку выполняйте в весенний период, когда уровень грунтовых вод максимальный, что позволяет провести детальные исследования;
  • уровню промерзания грунта для вашей местности, который для конкретного региона определяют, используя справочную информацию;
  • концентрации влаги. Определить влажность можно, оставив образец высыхать на открытом воздухе. Если процесс займет несколько часов, то это свидетельствует о повышенной влажности, вызывающей вспучивание;
  • глубине водоносных слоев, находящихся в верхних слоях грунта. Выполнив бурение шурфа и, ориентируясь по расположенному рядом колодцу, вы оцените уровень расположения водоносных пластов.

Остановимся детально на видах глинистых грунтов.

Глинистые почвы называют пучинистыми, а перед началом строительства настоятельно рекомендуют провести исследования состава и однородности грунтов на участке

Блок: 2/8 | Кол-во символов: 1147
Источник: https://pobetony.ru/stroitelstvo/fundament-na-glinistoj-pochve/

Сложности строительства на глинистых грунтах

Основными проблемами при строительстве фундамента на глинистых почвах является вероятность просадки, обламывания и вспучивания основы здания. Произойти это может под воздействием слишком большого давления на фундамент, или по причине недостаточной глубины его заложения.

В зоне особого риска находятся дома, стены которых построены из легких стройматериалов – пеноблоков, например (какой нужен фундамент для дома из пеноблоков). Силы пучения в глинах можно уравновесить только тяжелой надземной частью – кирпичной, каменной или железобетонной.

Блок: 2/5 | Кол-во символов: 589
Источник: https://ks5.ru/fundament/dlya-doma-i-dachi/na-glinistoi-pochve.html

Можно ли соорудить надежную основу дома, если на участке глинистая почва?

Глинистый грунт состоит из чешуйчатых элементов, склонных к накоплению влаги.

Разновидность пучинистых почв представляют собой глина, суглинки, а также глина в сочетании с песком

Глина, суглинки, а также глина в сочетании с песком представляют собой разновидность пучинистых почв, отличающихся непредсказуемым характером:

  • сухой глинистый грунт характеризуется рассыпчатостью, что усложняет строительство на глинистой почве фундамента;
  • переувлажненная почва подвержена морозному пучению, постепенно разрушающему фундамент на глинистой почве.

Указанные факторы отрицательно влияют на прочностные характеристики фундаментного основания.

Следует серьезно отнестись к выбору оптимального варианта фундамента и обратить особое внимание на следующие факторы:

  • характеристики глинистого грунта. Забор проб для лабораторных исследований осуществляется путем выполнения шурфов на расчетную глубину. Анализ образцов целесообразно осуществлять в весенние месяцы, когда влага в грунте поднимается близко к его поверхности;
  • уровень промерзания грунта. В литературных источниках и профессиональных сайтах представлена информация по максимально возможной глубине замерзания почвы в различных регионах, позволяющая определить тип и уровень заглубления фундаментной основы;

К выбору оптимального варианта фундамента следует отнестись серьезно

  • близость водоносных слоев и способность глинистой почвы поглощать влагу. Глубина пластов воды определяется при бурении, а склонность глины к впитыванию влаги определяется в лабораторных условиях. Образцы увлажняют с последующим контролем продолжительности высыхания.

Для определения свойств глинистой почвы достаточно выполнить в различных местах строительной площадки ряд шурфов, глубина которых достигает трех метров.

Лабораторный анализ почвы, поднятой с различной глубины, позволит получить полное представление о характеристиках и строении глинистого грунта, который делится на следующие разновидности:

  • глинистую почву. Концентрация чистой глины достигает 1/3 от общего объема грунта. Такая почва отличается повышенной сыпучестью и высокой пластичностью;
  • суглинки. Наряду с 10% глины такие почвы содержат песчаную фракцию. В зависимости от содержания песка и глины они делятся на легкие, средние и тяжелые;
  • супеси. Концентрация глины не превышает 1/5 часть от суммарного объема. Из-за повышенной концентрации песка супеси малопригодны для строительства.

Позволит получить полное представление о характеристиках и строении глинистого грунта лабораторный анализ почвы, поднятой с различной глубины

Глина делится на следующие типы:

  • ледниковая. Она обладает повышенной нагрузочной способностью и пригодна для возведения фундаментных оснований;
  • аллювиальная. Она характеризуется повышенной пластичностью, что затрудняет строительство фундаментов.

Также существует красная глина, отличающаяся водопроницаемостью. На ней беспрепятственно возводят основания зданий. В отличие от красной глины, голубая задерживает влагу, что вызывает заболачивание почвы в зоне фундамента.

Профессиональные строители утвердительно отвечают на вопрос о возможности сооружения надежного фундамента на площадке с глинистым грунтом. Важно правильно выбрать оптимальный вид фундамента для конкретных условий строительной площадки. При близком расположении водных пластов, находящихся выше уровня замерзания, следует перед сооружением фундамента сделать дренажную систему. Она обеспечит эффективный отвод влаги от основания здания.

Утвердительно отвечают на вопрос о возможности сооружения надежного фундамента на площадке с глинистым грунтом-профессиональные строители

Блок: 2/9 | Кол-во символов: 3642
Источник: https://pobetony.expert/poleznye-stati/kakoj-luchshe-fundament-na-gline

Разновидности глиняных почв

Перед определением типа фундамента, необходимо четко представлять, на каком типе грунта будет осуществлять строительство.

Суглинки широко распространены в средней полосе России

В зависимости от количества содержания глины почвы бывают следующих видов:

  • супесь – рыхлая горная порода, включающая в состав песчаные и пылеватые компоненты в сочетании с 5-10% глины;
  • суглинок – почва, в составе которой глиняный компонент представлен в количестве 10-25%, а оставшуюся часть занимает песок;
  • глина – мелкозернистая осадочная порода с высоким процентным содержанием глиняного вещества от 30%.

Главная отличительная характеристика глины – слабость перед влагой, благодаря которой она быстро превращается в тестообразную массу и препятствует дальнейшему просачиванию жидкости в грунт. Пласты исследуемой породы могут размещаться на существенной глубине, что увеличивает риск вспучивания почвы в зимний период за счет промерзания застоявшейся воды.

Блок: 2/7 | Кол-во символов: 958
Источник: https://fundamentaya.ru/montaj/tip/fundament_pod_glinistuyu_pochvu.html

Особенности строительства фундамента на глинистой почве

На глинистых грунтах можно возвести практически любое основание для дома, если учесть особенности конкретного участка и возможности застройщика.

При выборе фундамента следует принять во внимание следующее:

  • Тип глинистой почвы на участке.
  • Глубина промерзания грунта и уровень грунтовых вод.

В любом случае строительство фундамента должно начинаться с таких действий:

  • Выемка грунта под всей площадью фундамента и выравнивание подошвы.
  • Обратная засыпка площади песком или щебнем.

Этот процесс потребует дополнительных затрат, но существенно повысит прочность и надежность возведенной конструкции. Это особенно актуально в регионах с преобладание низких температур. Читайте подробную статью о том, как сделать надежную подушку под фундамент.

к оглавлению

Основание в виде бетонной ленты требует много сил и времени, но такой фундамент способен выдержать нагрузку массивного сооружения даже на глинистой почве.

Строительство ленточного основания выполняется по определенной технологии с учетом особенностей глинистого грунта.

Разметка участка

Размечаем участок

к оглавлению

Земляные работы

Для закладки ленточного основания необходимо вырыть траншею. Подошва фундамента должна располагаться чуть ниже уровня промерзания грунта, по ширине траншею лучше сделать намного больше. При этом следует учесть толщину опалубки и обратную засыпку песком для защиты фундамента на случай замерзания и расширения глинистого грунта.

к оглавлению

Создание опалубки и армирующего пояса

Для опалубки используются опорные столбы, которые вбивают в грунт или устанавливают в процессе заливки бетонной подушки. На опоры нашивают достаточно толстые доски (ранее мы рассматривали как выбрать доски для опалубки). Для большей прочности опалубочной конструкции противоположные стенки соединяют перемычками из деревянных брусков, а с внутренней стороны устанавливают подпорки.

Армирующий пояс устанавливается внутри опалубки, он повышает способность фундамента к различным нагрузкам. Для изготовления каркаса используют металлические прутья сечением до 15 мм, их связывают специальными хомутами или мягкой вязальной проволокой ( более подробно про устройство армпояса фундамента с армированием и опалубкой).

к оглавлению

Заливка бетонного раствора

Для ленточного фундамента следует использовать бетон высокой прочности, чаще всего его готовят из цемента соответствующей марки, песка и щебня. Все материалы берутся в определенной пропорции, перемешиваются и разбавляются водой до нужной консистенции (также читайте статью о том, какое количество цемента необходимо на 1м3 бетона). В процессе заливки бетон подается небольшими порциями, каждый слой утрамбовывается или протыкается металлическим прутом. Это необходимо для удаления пустот из бетонной массы.

Готовый фундамент оставляют на месяц для набора бетоном необходимой прочности. В это время следует принимать меры по защите конструкции от осадков и солнечных лучей. Читайте более подробно когда можно снимать опалубку после заливки бетона.

к оглавлению

Блок: 3/5 | Кол-во символов: 3038
Источник: https://StroykaRecept.ru/fundament/tipy-i-vidy/stroim-fundament-na-gline.html

Рекомендации по выбору основы

Если тип почвы на будущей строительной площадке определён, известен уровень водяных пластов, рассчитана глубина промерзания, значит, можно выбрать оптимальный фундамент для дальнейшего выполнения работ. Основание для будущей постройки, выполненное на глинистой основе, должно обладать высокой прочностью и противодействовать реакции грунта.

Специалисты по строительству рекомендует на проблемных участках, склонных к вспучиванию, использовать следующие виды основ:

  • ленточную, заглубленную на небольшую глубину и представляющую монолитную конструкцию с расширенной подошвой. Ее обустраивают при расположении водоносных грунтовых слоев ниже точки промерзания;

На глинистой почве можно строить абсолютно любой тип фундамента

  • свайную конструкцию, эффективную при значительном заглублении свай и близком расположении водоносных пластов. Расширение нижней части опор затрудняет выталкивание фундамента под воздействием вспучивающих усилий;
  • комбинированный ленточно-свайный фундамент, объединяющий в единый каркас бетонные опоры и ленточный мелкозаглубленный контур. Применяется при близком расположении грунтовых вод.

Технологические особенности сооружения данных оснований, предназначенных для глинистых проблемных участков, отличаются от принятых для стандартных типов почв, так как имеют усложненную конструкцию, требуют увеличенных финансовых вложений. Ознакомимся с процессом их обустройства.

Блок: 4/8 | Кол-во символов: 1445
Источник: https://pobetony.ru/stroitelstvo/fundament-na-glinistoj-pochve/

Выбор и строительство фундамента – какой фундамент на глине является наилучшим

Определяясь, какой фундамент для глинистых грунтов является оптимальным, следует учитывать характеристики и влажность почвы, а также концентрацию в ней глинистой и песчаной фракции. Важно сформировать устойчивое к деформации глинистого грунта основание, обеспечивающее долговечность строения.

Профессионалы советуют сооружать для будущего строения любое из следующих видов оснований:

  • ленточное;
  • плитное;
  • свайное;
  • столбчатое.

Для нестабильной почвы с повышенной концентрацией влаги проблематично определить, какой вариант лучше

Проблематично определить, какой вариант лучше для нестабильной почвы с повышенной концентрацией влаги. Для принятия решения следует комплексно проанализировать все факторы и ориентироваться на результаты геодезических изысканий.

Блок: 4/9 | Кол-во символов: 834
Источник: https://pobetony.expert/poleznye-stati/kakoj-luchshe-fundament-na-gline

Ленточный фундамент на глинистой почве

Ленточный фундамент часто сооружают на глинистых грунтах. Он отличается повышенной прочностью, однако достаточно дорогой и трудоемкий. Фундаментная основа, выполненная в виде сплошной железобетонной ленты, обеспечивает устойчивость массивных строений и легких каркасных зданий.

Сооружение ленточного фундамента выполняйте по следующему алгоритму:

  1. Разметьте строительную площадку согласно проектной документации.
  2. Сформируйте траншею с помощью экскаватора или вручную.
  3. Соберите каркас опалубки из деревянных щитов или другого материала.
  4. Сформируйте подушку из песка и щебня, тщательно утрамбуйте ее.
  5. Гидроизолируйте внутреннее пространство траншеи с помощью рубероида.
  6. Соберите и разместите внутри опалубки арматурный каркас.
  7. Залейте в опалубку с арматурным каркасом раствор бетона.
  8. Утрамбуйте бетонный массив с помощью поверхностного или глубинного вибратора.
  9. Разровняйте верхнюю плоскость фундаментной ленты.
  10. После застывания бетона, уложите гидроизоляционный материал.

С помощью экскаватора или вручную сформируйте траншею

При расположении нижней плоскости ленты ниже уровня водоносных слоев фундамент компенсирует реакцию почвы. Это позволяет создать надежную основу для будущего здания. Для предотвращения деформации и недопущения усадки строения следует выполнять нижнюю подошву ленты на 20% шире верхней части.

Блок: 5/9 | Кол-во символов: 1354
Источник: https://pobetony.expert/poleznye-stati/kakoj-luchshe-fundament-na-gline

Фундамент на сваях из асбестоцементных труб

Очень часто для строительства свайного основания на глинистых грунтах используются асбестоцементные трубы. Такой вариант считается наименее затратным и одновременно устойчивым на проблемных грунтах.

Строительные работы выполняются в определенном порядке:

  • Размечают места установки свайных опор, учитывая, что они должны быть под углами здания, в местах пересечения несущих стен и через каждые 2 метра по длине стен.
  • Под каждую опору бурят скважины диаметром 20-30 см. Глубина зависит от уровня промерзания грунта.
  • Дно каждого углубления засыпают щебнем и утрамбовывают его.
  • В скважину опускают асбестоцементную трубу, устанавливают внутри армирующий каркас из металлических прутьев и заливают бетонным раствором.

Фундамент на глинистом грунте относится к разряду сложных занятий, для выполнения которых требуются определенные знания и опыт. Однако даже такие трудные процессы доступны для самостоятельного выполнения при условии соблюдения технологий и рекомендаций специалистов.

Блок: 5/5 | Кол-во символов: 1056
Источник: https://StroykaRecept.ru/fundament/tipy-i-vidy/stroim-fundament-na-gline.html

Выбор типа фундамента

При строительстве фундамента на глинистой почве, независимо от выбранного типа, необходимо выполнять главное правило: ширина подошвы должна быть больше верхней части конструкции на 25 и более процентов (различные виды фундамента для частного дома). В обязательном порядке обустраивается подушка из песка и гравия (или щебня).

Ответить на вопрос: какой фундамент лучше на глинистой почве — однозначно нельзя. При выборе типа конструкции необходимо принимать во внимание несколько моментов: стоимость, характеристики грунта и глубина залегания грунтовых вод. При определенных обстоятельствах он может быть ленточным, плитным или свайным.

Ленточный фундамент

Ленточный фундамент на глине подойдет для тяжелых построек и легких деревянных строений (для ленточного фундамента своими руками — пошаговая инструкция).

Но если в первом случае обустраивается заглубленная конструкция, подошва которой находится ниже границы промерзания, то во втором предпочтение следует отдать мелкозаглубленному фундаменту: на глинистой почве легкая надземная часть не сможет стать противовесом силам пучения.

Монолитная лента применяется только в том случае, если грунтовые воды находятся ниже линии промерзания грунта. На суглинистых почвах фундамент такого типа можно строить, если геологоразведка подтвердила равномерность залегания пластов по всей строительной площадке.

Только в таком случае неравномерные деформации при пучении грунта не будут угрожать конструкции.

Схема ленточного фундамента на глине.

Плитный фундамент

Плитные фундаменты на глине являются наиболее надежными, но и самыми дорогими (о плюсах и минусах плитного фундамента). Поэтому практикуют их только в случае строительства роскошных особняков.

Другое название такого типа фундамента на глинистой почве – плавающий. При любых подвижках грунта плита движется вместе с ним, сохраняя равномерность нагрузки.

Плита заливается практически на поверхности земли. Но практикуют и заглубленные плиты – в домах с подвалами. В этом случае стены подземной части дома, и плита составляют единую монолитную конструкцию.

Если вам надо построить фундамент на суглинке, лучшего решения, чем монолитная плита, не найти (как сделать плитный фундамент своими руками — пошаговая инструкция). Поскольку подошва такого основания имеет максимальную площадь, даже расчетного сопротивления грунта в 1 кг/см2 достаточно для обеспечения устойчивости строения.

Схема плитного фундамента.

Свайные фундаменты

При помощи свай сооружается фундамент на супесях и прочих видах глинистых грунтов. Под здания большой площади устраиваются свайные поля: под стены опоры устанавливаются в виде рядов, а под колонны – кустами.

При выборе типа фундамента на глинистой почве с высоким уровнем грунтовых вод наиболее правильным решением является строительство дома именно на сваях (что такое обвязка свайно — винтового фундамента). При этом необходимо придерживаться основного правила – опора должна выполняться с уширением книзу.

Хорошо зарекомендовали себя винтовые сваи – конструкции, снабженные винтовыми лопастями в нижней их части (как сделать свайно — винтовой фундамент своими руками). При вкручивании винта сохраняется плотность грунта вокруг опоры – лопасти почву не взрыхляют, а подрезают отдельные пласты. Расчетная глубина установки винта находится ниже водоносного слоя и точки промерзания.

Схема свайно — винтового фундамента на глинистой почве.

Блок: 4/5 | Кол-во символов: 3400
Источник: https://ks5.ru/fundament/dlya-doma-i-dachi/na-glinistoi-pochve.html

Сооружение столбчатой конструкции

Свайный фундамент на глинистой почве имеет свои преимущества. При установке свай можно войти в твердый слой, не подверженный отрицательному влиянию перепадов температуры и грунтовых вод. Этот вид основания эффективен при близко расположенных подземных водах. Расширения нижней части опор увеличат устойчивость конструкции, ее противодействие выталкивающим усилиям. В качестве столбчатого фундамента могут применяться:

  • железобетонные столбы, забиваемые в виде специальных свайных полей. Под капитальные стены, армированные бетонные опоры погружают рядами, под опорные колонны – кустовыми группами, а под отдельные стойки монтируют индивидуальные столбы. Уложенные на сваи ростверки объединяют конструкцию в монолитную основу;
  • буронабивные сваи, формируются путем предварительного бурения скважин увеличенного диаметра с интервалом в 2,5 метра. Они располагаются по углам постройки и под капитальными стенами. Основание заполняется песочной щебеночной подушкой, которая бетонируется 10-сантиметровым слоем. В полости опускаются металлические, полимерные или асбоцементные трубы, которые армируются и заполняются бетонным составом;
  • Винтовые опоры, основой которых являются прочные стальные трубы. Они легко закручиваются в грунт с помощью простых механических устройств.

Блок: 6/8 | Кол-во символов: 1303
Источник: https://pobetony.ru/stroitelstvo/fundament-na-glinistoj-pochve/

Устройство фундамента плитного типа – заливаем монолитную плиту на глине

Плитный фундамент также называют основанием плавающего типа. При подвижках почвы цельная плита перемещается вместе с ней, предотвращая деформацию здания и равномерно распределяя нагрузку. Сооружение плитного фундамента – затратное мероприятие. Однако плита обеспечивает повышенную устойчивость различных строений на проблемных грунтах.

Порядок действий по сооружению плавающего основания предусматривает выполнение следующих работ:

  1. Разметку площадки под фундаментную плиту.
  2. Извлечение грунта на заданную глубину.
  3. Сооружение по периметру котлована опалубки.
  4. Засыпку и уплотнение щебеночно-песчаной подушки.
  5. Сборку и размещение внутри опалубки силовой решетки.
  6. Заливку бетона и его вибрационное уплотнение.

Затратное мероприятие-сооружение плитного фундамента

Толщина плиты определяется на основании расчетов. Такое основание способно выдерживать деформацию грунта и обеспечивает устойчивость любых зданий.

Блок: 6/9 | Кол-во символов: 980
Источник: https://pobetony.expert/poleznye-stati/kakoj-luchshe-fundament-na-gline

Устройство комбинированного основания

Комбинированный фундамент на глинистой почве объединяет в единый бетонный каркас группу вертикально расположенных свай или столбов. Вместе с ленточным основанием шириной 0,3-0,5 м, заглубленным на уровень 0,5 метра, они создают прочную конструкцию. Вертикальные опоры уходят в твердые слои почвы, расположенные ниже уровня промерзания, а армированные каркасы опор и ленточного основания объединяются в единое целое.

Блок: 7/8 | Кол-во символов: 454
Источник: https://pobetony.ru/stroitelstvo/fundament-na-glinistoj-pochve/

Выводы

Как видим, глубина фундамента на глинистой почве напрямую зависит от глинистой составляющей, уровня промерзания и залегания грунтовых вод, а также веса конструкции. В ходе подготовительных к строительству работ лучше не экономить на мероприятиях по изучению состава грунтов на участке. Это поможет понять, какой фундамент лучше на глинистой почве в каждом конкретном случае, ведь цена вопроса – надежность и прочность загородного дома на долгие годы.

Блок: 7/7 | Кол-во символов: 463
Источник: http://dachaorg.ru/osobennosti-stroitelstva-fundamentov-na-glinistyih-pochvah.php

Итоги

Сложно ответить однозначно, какие лучше использовать фундаменты для конкретных целей. Ведь для строительства глинистая почва – проблемная, требует специального подхода.

Каждый вариант имеет свой комплекс достоинств и может применяться для глинистых оснований, отличающихся повышенной концентрацией влаги. Главное, соблюдать технологию! Тогда конструкция основы обеспечит устойчивость, прочность здания, предотвратит его от деформации под воздействием реакции грунта.

Блок: 8/8 | Кол-во символов: 475
Источник: https://pobetony.ru/stroitelstvo/fundament-na-glinistoj-pochve/

Кол-во блоков: 22 | Общее кол-во символов: 26126
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://pobetony.ru/stroitelstvo/fundament-na-glinistoj-pochve/: использовано 5 блоков из 8, кол-во символов 4824 (18%)
  2. https://fundamentaya.ru/montaj/tip/fundament_pod_glinistuyu_pochvu.html: использовано 2 блоков из 7, кол-во символов 2299 (9%)
  3. https://pobetony.expert/poleznye-stati/kakoj-luchshe-fundament-na-gline: использовано 4 блоков из 9, кол-во символов 6810 (26%)
  4. https://StroykaRecept.ru/fundament/tipy-i-vidy/stroim-fundament-na-gline.html: использовано 3 блоков из 5, кол-во символов 5444 (21%)
  5. http://dachaorg.ru/osobennosti-stroitelstva-fundamentov-na-glinistyih-pochvah.php: использовано 3 блоков из 7, кол-во символов 2760 (11%)
  6. https://ks5.ru/fundament/dlya-doma-i-dachi/na-glinistoi-pochve.html: использовано 2 блоков из 5, кол-во символов 3989 (15%)

Источник: m-strana.ru

Какой фундамент лучше для дома из бруса на суглинистой почве

Какой тип грунта подходит для фундамента зданий или домов? — Почва Материя, возьми совок!

Вопрос : Какой тип грунта подходит для фундамента зданий или домов?

Ответ : Как в городах, так и в сельской местности выбор участков с лучшим грунтом является важным инженерным решением в процессе строительства. Живете ли вы в доме, квартире или квартире, ваш дом связан с землей. Ваша школа, здание, в котором вы работаете, магазины, в которых вы ходите по магазинам, — все они построены на земле, и часто вместе с ней.

Фундамент здания должен быть на устойчивой и крепкой почве. Почвы различаются по прочности. Некоторые почвы способны поддерживать небоскреб, в то время как другие почвы не способны выдержать вес человека. Если почва под зданием нестабильна, фундамент здания может треснуть, утонуть или еще хуже — здание может упасть!

Прочность и устойчивость почвы зависят от ее физических свойств. Почва с хорошей структурой более устойчива. Глиняные текстуры часто более устойчивы, чем песочные, потому что они имеют лучшую структуру.Однако сочетание размеров частиц (и размеров пор) лучше всего подходит для инженерии (так же, как и для выращивания сельскохозяйственных культур). Также важно, чтобы почва была устойчивой во время циклов увлажнения и сушки, чтобы расширяющаяся почва не растрескивала дороги или фундаменты. Некоторые глинистые минералы из семейства, называемого смектитом, с большей вероятностью сжимаются и расширяются во время циклов увлажнения и сушки, чем минералы из других семейств, таких как каолинит.

Хорошая почва также должна обладать способностью улавливать осадки, чтобы сток и эрозия не повредили конструкции.Наконец, хорошие почвы для инфраструктуры имеют сбалансированную химию, поэтому не происходит коррозии строительных материалов.

Здания трескаются, если не помещены в грунт с надлежащими качествами. Предоставлено: Л. Болдуин.

Как все это получается? Карты почв — отличный инструмент, помогающий инженерам определить лучшее место для их дизайна. Почвенные карты создаются почвоведами и предоставляют такую ​​информацию, как:
— уклон поверхности земли
— биологические, химические и физические свойства почвы
— потенциал для стока, дренажа или хранения воды.

Карты почв также доступны для публичного доступа в Службе охраны природных ресурсов Министерства сельского хозяйства США на веб-сайте обследования почв.

Немногие стройплощадки начинаются с идеальных условий. Хорошие инженерные проекты включают корректирующие меры и методы управления. Например, можно добавить дренаж или изменить форму поверхности земли, чтобы отвести воду от участка. Важно знать, какие свойства почвы существуют, чтобы избежать будущих проблем.

Есть несколько хорошо известных примеров структурных разрушений, вызванных недостатком знаний о почве.Одна из самых известных — Пизанская башня. Земля под ним казалась стабильной в течение сухого сезона, когда началось строительство, но почва стала нестабильной во время влажного сезона и затонула под весом здания. Хуже того, оно затонуло неравномерно, что привело к наклонной башне. В дополнение к управлению дренажем, уплотнение и стабилизация почвы перед строительством могут уменьшить проблемы заселения.

-Отвечено: Ларри Ф. Болдуин, CPSS / NCLSS, Land Management Group, Inc.

Чтобы узнать больше о взломанных фундаментах, прочитайте этот блог Soils Matter: https://soilsmatter.wordpress.com/2017/10/01/why-is-my-basement-wall-cracked/

Для просмотра видео SSSA «Здания и инфраструктура поддержки почв» посетите страницу https://www.youtube.com/watch?v=zJi-73qeE-0

.

Дополнительные учебные материалы можно найти на различных сайтах SSSA:

http://soils4teachers.org/ (K-12 Планы уроков и мероприятия)

http://soils.org/iys (Международный год почв, с книжкой-раскраской и ежемесячными идеями для учителей и ученых!)

Подпишитесь на сообщения в блоге SSSA Soils Matter, чтобы ежемесячно получать ответы на распространенные вопросы о почве: https://soilsmatter.wordpress.com/

Станьте другом науки о почве (бесплатно) по адресу: https://www.soils.org/membership/friends-of-soil-science/

Узнайте больше о бесплатном пробном членстве на https: // www.soils.org/membership/become-a-member/trial/

Нравится Загрузка …

советов по выбору лучшего фонда для вашего нового дома План

Строим новый дом? Вам нужно начать с нуля

Один из пунктов, связанных со строительством дома вашей мечты, который может не поддерживать вас ночью — но должен — является основой вашего дома. Легко увязнуть в элементах домашнего декора, планах этажей, красках, бытовых приборах и ландшафтном дизайне, но вам действительно нужно начинать с основ, включая основы плана дома.

Существует множество факторов, которые влияют на сужение основы вашего дома. Некоторые примеры включают в себя, состоит ли земля, на которой будет построен ваш дом, из песка или глины и находится ли она на заболоченных территориях, на скалах или подвержена затоплению. В конце концов, тем не менее, тип почвы на вашем участке будет во многом определять тип фундамента, который вам понадобится для поддержки вашего дома.

Этот план дома с 3 спальнями и 2 ваннами в аккадском стиле находится на фундаментной плите, одном из самых популярных типов фундаментов в стране (План № 142-1094).

Что нужно учитывать

Каковы точные причины для определения лучшего фонда домашнего плана?

1. Прежде всего, фундамент должен выдерживать нагрузку на дом, который вы возлагаете на него. В зависимости от типа дома, который вы строите, а также от общего размера и веса груза, который должен выдержать фундамент, фундамент должен быть достаточно прочным, чтобы поддерживать дом, или у вас наверняка возникнут проблемы с ним.Дизайнер плана дома, который вы выберете, будет учитывать все эти соображения при проектировании дома. Если вы выберете другую основу из доступных опций дизайнера или сделаете изменение для фундамента, не указанного в качестве опции на странице сведений о плане, то опять же, дизайнер позаботится о том, чтобы фонд поддерживал структуру. Если вы решите приобрести план дома и поработать с фундаментом самостоятельно, обязательно попросите квалифицированного дизайнера / архитектора или инженера подписать фундамент, прежде чем начинать сборку.

2. Кроме того, фундамент должен быть размещен на грунте, который оседает и не нарушается, чтобы избежать сдвигов в опоре для фундамента, которые могут привести к разрушению конструкции. Сертифицированный, опытный строительный подрядчик удостоверится, что условия прямо перед копанием и установкой фундамента.

3. Еще один важный фактор, который следует учитывать при определении наилучшего жилого фонда, — это быть уверенным, что фундамент останется сухим.Будут ли подземные воды иметь доступ к вашему фонду? Влажная основа не является прочной основой. В большинстве городских районов перед началом строительства дома требуется «тщательный анализ» почвы, чтобы убедиться, что почва просачивается через нее надлежащим образом для септической системы. Почва, прошедшая тестирование на перфорированность, не должна иметь проблем с грунтовыми водами с глубоким (подвальным) основанием.

4. При отсутствии (или даже завершении) перк-теста вы можете провести тест почвы, выполненный местной инженерной компанией, который определит, какой тип почвы присутствует, ее содержание влаги и ее свойства уплотнения.Прохождение теста на грунт гарантирует, что ваш фундамент будет работать правильно.

5. Установка водосточных желобов и водосточных желобов для отвода влаги с крыши — это хороший способ уберечь лишнюю влагу от фундамента после строительства. Использование материалов, обеспечивающих дренаж вдали от вашего фундамента, таких как гравий и песок, может помочь защитить ваш фундамент от опасной влаги. Если вы хотите продвинуть защиту своего фундамента от влаги еще на один шаг, рассмотрите возможность установки дренажной площадки sublab.Проконсультируйтесь с вашим подрядчиком по этому вопросу. Когда вы устанавливаете слой полиэтиленовой пленки между дренажной площадкой и фундаментом, вы также можете заблокировать водяной пар и почвенные газы. Это может даже улучшить качество воздуха в вашем доме.

Типы фондов

Подвал

В зависимости от типа дома, который вы строите, и географического местоположения района, в котором вы строите, ваши потребности или желания в подвале могут измениться.В конце концов, вы бы не построили подвал как часть вашего пляжного дома с его уровнями высокого уровня воды, не так ли? Проекты домов с подвалами в основном встречаются на Северо-востоке или Среднем Западе, где почва может поддерживать структурные компоненты для одного.

Строительство вашего подвального дома, скорее всего, начнется с ямы глубиной восемь или более футов. Часто фундамент состоит из фундаментов, расположенных ниже глубины мороза, и стен, которые ограждают бетонную плиту толщиной 4 дюйма. Стены подвала могут быть сформированы из залитого бетона (изолированные или нет), уложенных бетонных блоков (изолированные или нет), изолированных бетонных панелей или даже из обработанной под давлением древесины и фанеры (основа из постоянного дерева), чтобы обеспечить надежную конструкцию для поддержки остальная часть дома.

Поскольку дома часто имеют опоры, которые закрепляют конструкцию, особенно те, которые находятся в холодном климате, строители часто добавляют подвал, поскольку им уже приходится копать так глубоко, чтобы установить опоры. Это оставляет домовладельцу некоторые дополнительные квадратные метры для их собственных потребностей или увеличенной будущей стоимости при перепродаже. Изоляция плиты и стен будет необходима для отделки подвального помещения, так как это уменьшит плесень и плесень в теплую погоду и улучшит всесезонный контроль температуры.

Для тех, у кого есть наклонные участки, выход или дневной свет, подвал может быть даже лучшим вариантом. Эти типы подвалов часто имеют меньше проблем с сыростью и в целом более приятны как жилое пространство, потому что они пропускают немного естественного света.

Этот раздел жилого фундамента фундамента показывает, что он сделан из заливного бетона. Бетон был залит в формы для создания стен подвала, снятых фомеров и засыпки фундамента после применения гидроизоляции и дренажа (Источник фото: Precise Forms, Inc.)
Crawl Space

Не совсем подвал, тем не менее, пространство для ползания удерживает структуру дома над уровнем земли. Зачем кому-то искать пространство для сканирования в своем новом фундаменте? Часто для обеспечения возможности ремонта в будущем при отсутствии подвального помещения необходимо обеспечить доступность сантехнического и климатического оборудования. Если вы определили, что пространство для сканирования будет лучшим основанием для вашего плана дома, вам может быть интересно, что связано с его созданием.

В этот тип фундамента закладываются фундаментные и короткие фундаментные стены. Обычно они имеют высоту 20 или более дюймов, поэтому пространство для сканирования обеспечивает именно такое количество пространства для маневрирования. Вам нужно ползти по животу или по рукам и коленям, чтобы добраться до коммунальных служб, если они действительно нуждаются в ремонте в будущем. Подрядчики часто предлагают установить пароизоляцию над почвой, чтобы избежать проблем с плесенью. Добавление пространства для сканирования обычно не защищает дом от затопления, как некоторые могут подумать, но значительно упростит любой капитальный ремонт сантехники или кондиционирования воздуха и отопления, чем при фундаментной плите.

Этот дом с 3 спальнями в стиле бунгало с деталями Craftsman построен на фундаменте для ползания, который поднимает дом примерно на 2 или 3 фута над уровнем земли. В помещении для сканирования находятся сантехника, отопление, вентиляция, кондиционирование и другие механические устройства (План № 142-1079).
Плита

Фундаментный фундамент, построенный непосредственно на грунте без предварительного углубления под фундамент, вероятно, является наиболее распространенным типом фундамента для стандартного дома, построенного на стабильном участке земли.Сначала нужно выровнять землю и вырыть пространство вокруг места, где будет лежать фундамент. Как правило, гравий или мелкие камни распространяются по всему участку, и бетон заливается для формирования плиты толщиной 4-6 дюймов, периметра и внутренних опор (в качестве опор для стен и колонн).

Каковы преимущества использования фундаментной плиты? Как правило, он дешевле и его легче построить, что уменьшает общие сроки строительства вашего дома. Единственными недостатками могут быть неровные или нестабильные грунты, которые могут привести к растрескиванию и разрушению фундамента.Кроме того, сантехника и иногда даже системы отопления, вентиляции и кондиционирования воздуха могут быть скрыты под плитой, что может затруднить их ремонт или замену. И, конечно, вы теряете лишнее пространство для хранения или будущую жилую площадь, которую вы могли иметь с подвалом. Независимо от недостатков, фундаментные плиты все еще имеют тенденцию быть наиболее популярными из-за их низкой стоимости и простоты строительства.

Фундаментный фундамент — самый популярный и, вероятно, самый простой — жилой фонд в стране. Когда были построены первые крупные запланированные жилые сообщества массового производства (начиная с Левиттауна после Нью-Йорка, Нью-Йорка и других), большинство из них были спроектированы с эффективными фундаментными плитами.Плита может быть установлена ​​практически на любой устойчивой почве, не затрагивая высокий уровень грунтовых вод или наличие больших валунов или коренной породы (Источник фото: Arm Concrete LLC).
для домов с трудными участками

Если построить фундамент из плит невозможно из-за типа земли, на которой вы планируете строить, например, на холме или на неустойчивой почве или песке, какие у вас есть варианты? В этих случаях фундамент для пирса часто является лучшим вариантом для вашего плана дома.

Фундамент пирса закладывается с использованием квадратных или круглых бетонных площадок в стратегических точках по периметру (и в пределах зоны охвата) конструкции. Опорные площадки вырыты и установлены в почве, обычно на скале или другой подпочве, определяемой инженером как достаточно устойчивая для поддержки; затем бетонные или обработанные под давлением деревянные колонны выливаются или устанавливаются поверх опорных площадок и соединяются горизонтальными балками (балками) из дерева или стали. Балки поддерживают стены и полы вашего дома.Ваш подрядчик может определить, является ли подход на пирсе наилучшим основанием для вашего плана дома, в зависимости от типа земли, на которой он будет построен. Некоторые основания пирса поднимают конструкцию дома на 8 и более футов, что делает их идеальными для использования в прибрежных, прибрежных или пойменных районах, где возможно затопление. Они также идеально подходят для холмистых или горных районов, чтобы компенсировать отсутствие ровного места для размещения дома.

Типичные для прибрежных или прибрежных домов, фундаменты пирса позволяют вам построить над землей под структурой.Пока опоры пирса могут достигать устойчивой земли под поверхностью, фундамент будет прочным и крепким. Сами опоры могут поднимать конструкцию дома в любом месте от нескольких дюймов над землей до нескольких футов, защищая дом от повреждений от наводнения или поднимая его над холмистыми или сильно наклонными участками здания (План № 116-1003).

Здесь, в The Plan Collection, мы понимаем, как важна основа вашего дома для обеспечения безопасности вашего дома на протяжении десятилетий.Поэтому важно, чтобы вы выбрали наилучшую основу для плана дома, который вы выбрали с помощью The Plan Collection, и можете построить дом своей мечты со спокойной душой!

,

Глубина фундамента в глинистой почве | лучший тип фундамента под глинистый грунт

Глубина фундамента в глинистом грунте | лучший тип фундамента под глинистый грунт | минимальная и максимальная глубина фундамента в глинистом грунте | какой тип фундамента лучше всего подходит для глинистого грунта | насколько глубоко в глине | насколько глубоко должна быть опора в глинистой почве.

Фундамент / основание — это нижняя часть строительной конструкции или основания, которая передает все приходящие на нее нагрузки конструкции на землю.Расчет размера и глубины фундамента зависит от общей нагрузки на здание, типа грунта и его несущей способности.

◆ Вы можете подписаться на меня на Facebook и подписаться на наш канал Youtube

Вам также следует посетить: —

1) что такое бетон, его виды и свойства

2) Расчет количества бетона для лестницы и его формула

Фундаменты обычно делятся на две категории: фундаменты мелкого заложения и фундаменты глубокого заложения.

Фундамент глубиной менее 3 метров является фундаментом мелкого заложения. Такие фундаменты используются для конструкций, не несущих больших нагрузок. Их также используют в случае, если грунт имеет высокую несущую способность. Примеры неглубокого фундамента: изолированное основание, комбинированное основание, ленточное основание и основание для плота.

Фундаменты глубиной более 3 метров являются глубокими фундаментами. Они находятся глубоко под обработанной поверхностью грунта, поэтому их несущая способность не зависит от состояния поверхности.Примером глубокого фундамента является формирование свай и опор.

Выбор подходящего типа фундамента определяется некоторыми важными факторами, такими как характер конструкции, нагрузки, оказываемые конструкцией, характеристики грунта и назначенная стоимость фундаментов.

Глиняная почва имеет высокое содержание влаги около 40% воды, когда рядом есть деревья, их влажность дифференциально увеличивается, глинистая почва не подходит для фундамента здания из-за ее сдавливаемости, содержания влаги, набухания и усадки природа в дождливый и летний сезон соответственно.

Набухание и усадка глинистого грунта приводит к дополнительному давлению на фундамент, природа набухания создает толкающее давление вверх на фундамент фундамента, а характер усадки создает тянущее давление вниз на фундамент, это приводит к нестабильности трещин в фундаменте и крыше и, возможно, к разрушению конструкции , требует особого ухода при кладке фундамента на глинистый грунт.

Глубина фундамента в глинистом грунте | лучший тип фундамента для глинистого грунта

Какие проблемы создает фундамент в глинистой почве? Почвы, богатые глиной и илом, имеют наибольший потенциал повреждения фундамента.Глина легко впитывает воду, увеличиваясь в объеме по мере того, как она становится более насыщенной. Так называемые «экспансивные глины» могут привести к растрескиванию, поднятию и смещению фундамента.

Когда глинистые почвы высыхают, они сжимаются и растрескиваются, оставляя зазоры вокруг дома, через которые вода от следующего шторма может легко проникнуть и повторить цикл расширения. Глинистые почвы могут нанести больший ущерб фундаменту из-за расширения, чем из-за сжатия.

Глинистые почвы разных сортов встречаются во всем мире в Соединенных Штатах Америки, Англии, континентальной Азии и Индии.Грунты First Clay с более высокой пластичностью имеют более высокое содержание влаги, а их расширение и сокращение объема увеличивается, что более неблагоприятно влияет на фундамент здания, глинистые грунты 2 типа имеют среднюю пластичность, имеют меньшее содержание влаги по сравнению с высокой пластичностью, его умеренное влияние На фундаменте глина третьего типа имеет низкую пластичность, меньшую влажность, малую опасность для фундамента здания.

Глубина фундамента в глинистом грунте: — Глубина фундамента в глинистом грунте зависит от пластичности характера объемного расширения и сжатия, глубины основания фундамента в глинистом грунте повышенной пластичности, может быть глубиной 1 м (1000 мм), средней пластичности, это может быть 0.Глубина 9 м (900 мм) и для низкой пластичности может быть 0,75 м (750 мм) под почвой, где были обнаружены твердые слои почвы.

Минимальная глубина фундамента в глинистом грунте: — в соответствии с объемными изменениями, характером расширения и усадки, а также состоянием пластичности, минимальная глубина основания фундамента в глинистом грунте сохраняется около 0,75 м (750 мм) глубоко под грунтом, где твердые слои грунта были найдены.

Максимальная глубина фундамента в глинистом грунте: — в зависимости от объемных изменений, характера расширения и усадки, а также состояния пластичности, максимальная глубина основания фундамента в глинистом грунте поддерживается на глубине около 1 м (1000 мм) под грунтом, где имеются твердые слои грунта. был найден.

Насколько глубоко должен быть фундамент в глинистом грунте: — это непростая задача, сначала мы проводим испытание грунта, это либо глинистый грунт с более высокой или низкой пластичностью, получите отчет, более высокая пластичность и более высокий риск основания фундамента, меньшая пластичность, низкий риск возникновения фундамента фундамента здания. Фундамент фундамента должен иметь глубину от 1 до 3 метров в глинистой почве, где были обнаружены твердые слои почвы.

Какой тип фундамента лучше всего подходит для глинистого грунта? Обычно глина имеет более высокое содержание влаги, и когда содержание влаги становится стабильным до определенной глубины, она становится пригодной для основы.Плотный фундамент лучше всего использовать, когда глинистый грунт плотный и твердый. Также можно использовать ровный ленточный фундамент. Мягкий глинистый песок склонен к расширению и усадке, поэтому необходимо обеспечить образование ворса.

Глубина фундамента в глинистой почве | лучший тип фундамента для глинистого грунта

Какой фундамент подходит для глинистого грунта? Плотный фундамент подходит для плотных и твердых глинистых грунтов с низкой пластичностью. ленточный фундамент также может использоваться для глины средней плотности и средней пластичности. Мягкий глинистый песок склонен к расширению и усадке, что необходимо / более подходящим образом при условии образования сваи.

Типы фундамента зависят от типа грунта и других факторов.

Фундамент — это нижняя часть строительной конструкции или основания, которая передает свои гравитационные нагрузки на землю. Конструкция фундамента зависит от общей нагрузки на здание, типа грунта и его несущей способности.

Фундаменты обычно делятся в основном на две категории: фундаментов мелкого заложения и глубоких фундаментов .

Типы фундаментов

Неглубокий фундамент

Фундаменты глубиной менее 3 метров являются фундаментами неглубокого заложения.Такие фундаменты используются для конструкций, не несущих больших нагрузок. Они также используются в случае, если грунт имеет низкую несущую способность.

Типы фундаментов мелкого заложения: —

  • Изолированная опора или опора из колонн
  • Комбинированная опора
  • Консольные или ленточные опоры
  • Мат / плотные опоры
  • Стеновые опоры
  • Стеновые опоры
Рафтовый фундамент

Глубокий фундамент

Фундаменты глубиной более 3 метров являются глубокими фундаментами.Они находятся глубоко под обработанной поверхностью грунта, поэтому их несущая способность не зависит от состояния поверхности.

Типы глубоких фундаментов —

  • Свайный фундамент
  • Опоры
  • Кассионы
  • Свайный фундамент
Свайный фундамент

Используемый фундамент в зависимости от типа грунта —

Скалистый грунт

Камни, такие как известняк, гранит, песчаник и твердый твердый мел обладают высокой несущей способностью.Когда грунт каменистый с высокой несущей способностью, хорошо подойдет ленточный фундамент. Предпочтительная глубина фундамента менее 0,7 метра.

Гравий и песок

Когда грунт имеет гравий и грунт в основании, лучше всего подходят комбинированные фундаментные и ленточные фундаменты. Глубина фундамента менее 1м. Такие грунты отлично подходят для строительства фундаментов и обладают хорошей несущей способностью. Когда несущая способность больше опорного или ленточного фундамента и когда несущая способность сравнительно низкая, предпочтительнее комбинированное основание или широкое ленточное основание.

Твердая глина

Обычно глина имеет более высокое содержание влаги, и когда влажность становится стабильной до определенной глубины, она становится пригодной для основания. Если глинистая почва плотная и твердая, предпочтительнее использовать плотный фундамент. Также можно использовать ровный ленточный фундамент.

Мягкая глина

Мягкий глинистый песок склонен к расширению и усадке. Они имеют низкую несущую способность и не подходят для опорных и ленточных фундаментов. В этом случае используется свайный фундамент.Сваи копают глубже до тех пор, пока не будет достигнут устойчивый слой, который станет подходящим для строительства основания.

Торф

Торф — один из бедных грунтов для фундамента. Если слой торфа выкопан из земли и найден устойчивый грунт с несущей способностью, то хорошо подойдет ленточный фундамент. Если устойчивый грунт не обнаружен, используют плотный фундамент.


Проверьте наши услуги, предлагаемые в строительстве и контрактах. Свяжитесь с HGCIndia для получения дополнительной информации.
+91 9211111287 | [email protected]

(PDF) Анализ несущей способности неглубокого фундамента на глинисто-слоистых грунтах с использованием численного метода

Vol. 19 [2014], Бунд. D 824

с соответствующими определяющими моделями и граничными условиями для различных этапов строительства.

Помимо пары различных физических явлений, таких как поровое давление, уплотнение и набухание.

Превосходный анализ, требующий короткого времени для анализа сложных почвенных проблем.

СПИСОК ЛИТЕРАТУРЫ

1. Абдулхафиз О. А. и Авад А. А. (2005). Вывод уравнения несущей способности для двухслойной системы

из слабого слоя глины, перекрытого слоем плотного песка. Pertanika J.

Sci & Technol. 13 (2): 213-235.

2. Поттс, Д.М. (2003) «Численный анализ: виртуальная мечта или практическая реальность?»

Геотехника, Том 3 (6): 535-573.

3. Бандини П. М. и Фам С. М. (2011). Несущая способность закладных ленточных опор в двухслойном глинистом грунте

.Geo-Frontiers ASCE, 332–341.

4. Боулз Дж. Э. (1982). Анализ и дизайн фундамента. Третье изд. McGraw-Hill

5. Берд, Х. Дж. И Фридман, С. (1997). Несущая способность плоскодеформированных опор слоистых грунтов

. Can.Geotech.J. 34: 241-253.

6. Chen, W.F. И Балади, Г. (1985). Пластичность почвы; Теория и реализация.

Разработки в геотехнической инженерии Том 38. Эльзевир, Нидерланды.

7. Дэвис, Э. Х. и Букер, Дж.Р. (1973). Влияние увеличения прочности с глубиной на несущую способность глин

. Геотехника, 23 (4), 551–563.

8. Гибсон Р. Э. (1967). Некоторые результаты, касающиеся смещения и напряжений в не-

Homoheneous. Геотехника, 2 (1), 58–67.

9. Гриффитс, Д.В. (1982). Упругопластический анализ глубоких оснований в связном грунте.

Международный журнал численных и аналитических методов в геомеханике, 7: 385-

393.

10. Гриффитс, Д.В. (1982). Расчет коэффициентов несущей способности с использованием конечных элементов.

Геотехника. 32 (3): 195-202.

11. Гурвенек, С. (2003). Недренированный отказ опор под комбинированной нагрузкой. Австралийский

Геомеханика: журнал и новости Австралийского геомеханического общества. 38 (1).

12. Хан, Дж. И Цзян, Г. (2011). Влияние наклонной коренной породы на недренированную несущую способность

фундаментов с мелкой ленточкой. Geo-Frontiers ASCE, 322-331.

13. Манихаран, Н. и Дасгупта, С. П. (1995). Несущая способность опор поверхности по конечным

элементам. Компьютеры и конструкции. 54 (4): 563-586.

14. Мерифилд, Р.С. И Нгуен, В. (2006). Двух- и трехмерная несущая способность

решения для опор из двухслойной глины. Геомеханика и геоинженерия: Международный журнал

, 1 (2): 151-162.

15. Ramthan, A.Q. (2012) «Использование Matlab с четырехугольными конечными элементами в анализе многослойных неоднородных грунтов

под ленточным грунтом», Research Journal of Applied

Sciences, Engineering and Technology 4 (7): 717-723.

16. Шиау, Дж. С., Лямин, А. В., Слоан, С. В. (2003). Несущая способность песчаного слоя на глине

методом конечных элементов. Кан. Geotech J. 40: 900-915.

Повышение несущей способности неглубокого фундамента на армированной георешеткой илистой глине и песке

В настоящем исследовании исследуется улучшение несущей способности илистой глинистой почвы с тонким слоем песка наверху и размещением георешетки на разной глубине. Модельные испытания были выполнены для прямоугольного основания, покоящегося на поверхности почвы, чтобы установить кривые зависимости нагрузки от осадки для неармированной и армированной грунтовой системы.Результаты испытаний сосредоточены на улучшении несущей способности илистой глины и песка на неармированной и армированной почвенной системе в безразмерной форме, то есть BCR. Результаты показывают, что несущая способность значительно увеличивается с увеличением количества слоев георешетки. Несущая способность почвы увеличивается в среднем на 16,67% при использовании одного слоя георешетки на границе раздела грунтов с равным 0,667, а несущая способность увеличивается в среднем на 33,33% при использовании одной георешетки в середине слоя песка с равным 0.33. Повышение несущей способности песчаной подстилающей илистой глины при сохранении равной 0,33; для двух-, трех- и четырехзначного слоя георешетки — 44,44%, 61,11%, 72,22% соответственно. Результаты этой исследовательской работы могут быть полезны для улучшения несущей способности грунта для неглубокого фундамента и конструкции дорожного покрытия для аналогичного типа грунта, доступного в других местах.

1. Введение

Использование геосинтетических материалов для улучшения несущей способности и характеристик осадки неглубокого фундамента привлекло внимание в области геотехнической инженерии.За последние три десятилетия было проведено несколько исследований на основе лабораторной модели и полевых испытаний, связанных с положительным воздействием геосинтетических материалов на несущую способность грунтов в дорожных покрытиях, фундаментах мелкого заложения и стабилизации склонов. Первое систематическое исследование по повышению несущей способности ленточного фундамента с помощью металлической ленты было проведено Бинке и Ли [1, 2]. После работы Бинке и Ли было проведено несколько исследований по повышению несущей способности фундаментов мелкого заложения, поддерживаемых песком, армированным различными армирующими материалами, такими как георешетки [3–9], геотекстиль [10–12], волокна [13, 14]. ], металлические полосы [15, 16] и геоячейки [17, 18].

Несколько исследований показали, что предельная несущая способность и расчетные характеристики фундамента могут быть улучшены путем включения арматуры в грунт. Результаты нескольких лабораторных модельных испытаний и ограниченного числа полевых испытаний были описаны в литературе [19–25], которая касается предельной несущей способности фундаментов мелкого заложения, поддерживаемых песком, усиленным несколькими слоями георешетки. Недавно Инь [26] собрал обширную литературу в справочнике по геосинтетической инженерии по армированному грунту для неглубокого фундамента.При проектировании фундаментов мелкого заложения в полевых условиях главным критерием становится осадка, а не несущая способность. Следовательно, важно оценить улучшение несущей способности фундаментов на конкретном уровне расчетов (). На основании выводов многочисленных исследователей можно сделать вывод, что несущая способность грунта также менялась в зависимости от различных факторов, таких как тип армирующих материалов, количество армирующих слоев, соотношение различных параметров армирующих материалов и фундаментов, таких как (ширина фундамента), (расположение 1-го слоя армирования по ширине основания), (расстояние по вертикали между последовательными слоями георешетки относительно ширины основания), (ширина слоя георешетки к ширине основания), (глубина основания к ширине основания), тип почвы, текстуры и удельного веса или плотности почвы, [6, 7].

Из нескольких исследований, существует очень мало исследований по двухслойным почвам. Как правило, все исследования в конечном итоге связаны с улучшением несущей способности грунта с использованием армирующих материалов и связаны с влиянием различных параметров на несущую способность. Коэффициент улучшения несущей способности может быть выражен в безразмерной форме как коэффициент несущей способности (BCR), который представляет собой отношение несущей способности армированного грунта к несущей способности неармированного грунта.Несколько исследований [5, 6, 26] показывают влияние различных параметров (например,,, и), типов геосинтетических материалов (например, георешетки, геотекстиля и геоячейки), влияния ширины основания, типов грунтов, слоя почвы и т. д. Но нет исследований по илистой глинистой почве Карбондейла, штат Иллинойс, связанных с улучшением несущей способности прямоугольного фундамента путем размещения слоя песка поверх илистой глинистой почвы (то есть двухслойной почвы) и системы георешетки. В большинстве исследований использовался только песок или глина, а в качестве армирующего материала использовалась георешетка.Настоящее исследование исследует несущую способность двух слоев почвы (то есть тонкого слоя песка, подстилаемого илистой глиной), а также однослойной илистой глинистой почвы (для сравнения) с изменением количества двухосной георешетки в разных слоях и на сохранение других свойств постоянными.

2. Экспериментальное исследование
2.1. Используемые материалы

Для проведения экспериментальных исследований использовались два типа почв, а именно, илистая глинистая почва и песок.

2.2. Илистая глинистая почва и песок

Образец илистой глинистой почвы был взят на New Era Road в Карбондейле, штат Иллинойс.Собранный грунт сушили на солнце, измельчали ​​и пропускали через сито США № 10 (т.е. 2 мм) для проверки различных физических, технических свойств и несущей способности. Свойства илистой глинистой почвы были определены в лаборатории путем выполнения нескольких тестов с использованием соответствующего стандарта ASTM. Поверх илистой глинистой почвы (двухслойная почвенная система) был помещен тонкий слой песка, чтобы оценить улучшение несущей способности илистой глинистой почвы.

2.3. Геосетки

В данном экспериментальном исследовании использовалась двухосная георешетка.Двухосная георешетка имеет предел прочности на разрыв в двух взаимно перпендикулярных направлениях, что придает большую прочность почве. Различные свойства двухосной георешетки представлены в Таблице 1.

Размер апертуры × 33,00 Ultimate прочность, кН / м жесткость 250,000

Свойство индекса Значения MD Значения XMD

25,00 × 33,00
Минимальная толщина ребра, мм 0.76 0,76
Предел прочности при деформации 2%, кН / м 4,10 6,60
Предел прочности при 5% деформации, кН / м 8,50 13,40 12,40 19,00
Структурная целостность
Эффективность соединения, (%) 93,00
Устойчивость апертуры, мН / град 0.32
Прочность
Устойчивость к повреждениям при установке,% SC /% SW /% GP 95/93/90
Устойчивость к длительной деградации ,% 100
Устойчивость к УФ-разрушению,% 100

2.4. Модель Test Tank

Модель испытательной емкости с размерами, имеющими длину () 762.0 мм, ширина () 304,8 мм и глубина () 749,3 мм была разработана и изготовлена ​​для проведения испытания. Горизонтальные и вертикальные стороны модельного резервуара усилены с помощью стальных угловых секций в верхней, нижней и средней части резервуара, чтобы избежать боковой деформации во время уплотнения почвы в резервуаре, а также при приложении нагрузки к опоре модели во время эксперимента. Две боковые стенки резервуара были изготовлены из оргстекла толщиной 25,4 мм, а две другие боковые стенки резервуара были сделаны из пластин оргстекла толщиной 12,7 мм, и они также поддерживались 19.Деревянные пластины 05 мм. Внутренние стенки бака были гладкими для уменьшения бокового трения.

2,5. Опора модели

В экспериментальном исследовании использовалась опора модели длиной 284,48 мм, шириной 114,3 мм и толщиной 48,26 мм. Размеры фундамента выбирались исходя из габаритов модельного резервуара. Опора модели была спроектирована таким образом, чтобы ее ширина была менее чем в 6,5 раз больше глубины модели резервуара, чтобы воздействие нагрузки не могло достигнуть дна резервуара.Нижняя поверхность основания модели была шероховатой путем цементирования слоя песка эпоксидным клеем для увеличения трения между основанием основания и верхним слоем почвы. Кроме того, в верхней части опоры модели использовалась стальная пластина толщиной 12,7 мм для уменьшения изгиба при приложении нагрузки.

2.6. Лабораторные испытания модели

В данном исследовании использовалась илистая глинистая почва в нижней части модельного резервуара, перекрытая небольшим слоем песка наверху. Критерий выбора толщины верхнего слоя песка основан на исследованиях предыдущих исследователей [4].При испытаниях модели с армированием георешеткой оптимальные значения, относящиеся к расположению арматуры, такие как расположение первого слоя арматуры, расстояние по вертикали между последовательными слоями арматуры и длина каждого слоя армирования, были приняты на основе модели резервуара. размер и результаты предыдущих исследователей.

На рисунке 1 показано поперечное сечение модельного резервуара и опоры модели с двухслойной системой грунта, имеющей разные слои армирования.Основание модели прямоугольной формы шириной поддерживается песком в верхнем слое и илистым глинистым грунтом в нижнем слое, усиленным рядом слоев георешетки шириной «». Расстояние по вертикали между последовательными слоями георешетки равно «». Верхний слой георешетки расположен на глубине «», отсчитываемой от основания основания модели. Глубину армирования ниже низа фундамента можно рассчитать, используя следующее: Величина коэффициентов несущей способности (BCR) для данного прямоугольного основания, илистого глинистого грунта, песка и георешетки будет зависеть от различных параметров, таких как,, и отношения.Для проведения модельных испытаний с армированием георешеткой в ​​системе двухслойного грунта, то есть илистого глинистого грунта и песка, важно определить величину и добиться улучшения несущей способности конкретного основания. Ранее исследователи [10, 13, 14] обнаружили, что для модели основания, лежащей на поверхности (т. Е.), Имеющей несколько слоев армирования для заданных значений, и, величина BCR u (для неармированного случая) увеличивается с увеличением и достигает максимального значения при.Если больше чем, величина BCR и уменьшается. Анализируя результаты нескольких тестов, Shin et al. [6] определили, что для ленточных фундаментов может варьироваться от 0,25 до 0,5. Аналогично, для заданных значений, и оптимальное значение для состояния поверхности фундамента для получения максимального увеличения BCR и с использованием армирования может варьироваться от 6 до 8 для ленточных фундаментов [21]. Принимая во внимание предыдущие результаты, было решено принять следующие параметры для настоящего исследования:, 0.67; ; , Количество слоев георешетки: 0, 1, 2, 3, 4, длина каждого армирующего слоя: 73,66 см.


3. Методология

Удельный вес () илистого глинистого грунта и образца песка был определен с использованием метода ASTM D 854. Для точности средний удельный вес получен по результатам трех испытаний. Стандартное испытание на уплотнение по Проктору было проведено в соответствии с методом ASTM D 698 для определения максимальной плотности в сухом состоянии и оптимального содержания влаги (OMC).Гранулометрический состав образцов илистого глинистого грунта и песка был получен с использованием сухого сита, а также анализов на ареометре в соответствии с ASTM D 422. Метод ASTM D 4318 был использован для определения предела жидкости и предела пластичности илистого глинистого грунта, и Метод ASTM D 2166 был использован для испытания прочности на неограниченное сжатие (UCS) для определения сцепления илистой глинистой почвы. Максимальную индексную плотность (то есть минимальную пустотность) и минимальную индексную плотность (то есть максимальную пустотность) образцов песка были получены в соответствии с методами ASTM D 4253 и ASTM D 4254, соответственно.Для минимального веса индексной единицы использовалась небольшая воронка для заливки песка в форму с небольшой высоты (т.е. 25,4 мм) и для максимального веса индексной единицы; песок вибрировали в течение 10 минут. Для определения угла трения образца песка с использованием метода, упомянутого в ASTM D 3080, было проведено испытание на прямой сдвиг. илистая глинистая почва) добавляли к почве и тщательно перемешивали до получения однородной однородной смеси.Перед проведением испытаний в модельном резервуаре была проверена влажность почвенно-водной смеси. Для получения однородной плотности илистая глинистая почва была утрамбована в 13 слоев на глубину примерно 673,1 мм от модели резервуара для испытаний. Для уплотнения илистой глинистой почвы в каждом слое использовали плоский круглый молоток весом примерно 12,25 кг.

В модельном резервуаре для испытаний удельный вес илистого глинистого грунта составлял 86,8% от максимального веса сухого агрегата при его оптимальном содержании влаги (OMC). После уплотнения илистого глинистого грунта в модельном резервуаре до 673.1 мм, слой песка толщиной 76,2 мм располагался над уплотненной илистой глиной. Для испытаний на несущую способность образец песка был уплотнен в два слоя толщиной 76,2 мм в каждом слое. Биаксиальная арматура георешетки была размещена на заранее определенной глубине ниже основания основания модели. Основание модели располагалось поверх слоя песка. Все испытания проводились при постоянной относительной плотности песка, равной 96% песка, и относительном уплотнении илистого глинистого грунта, то есть 86,8% от максимальной сухой массы илистой глины.Нагрузка была приложена к опоре модели с помощью ручной гидравлической насосной системы мощностью примерно 44,48 кН. Скорость нагружения оставалась постоянной в каждом испытании. Нагрузка и соответствующая осадка фундамента были измерены с помощью датчика веса и индикатора часового типа соответственно. В настоящем исследовании различные испытания, которые были проведены для илистой глинистой почвы, песка и двухслойной почвенной системы с различным количеством слоев георешетки, представлены в таблице 2.

на geogrid 6 середина слоя песка и 1 георешетка на границе двух грунтов

Тест № Типы испытаний / / /

1 Только илистая глинистая почва 0
0 0 Только песок 0 0 0 0
3 Местный слой почвы и песка 0 0 0 0
интерфейс 1 илистого глинистого грунта и песчаного слоя 1 0.67 0 6,44
5 1 георешетка в середине слоя песка в двухслойной почве 1 0,33 0 6,44
6 2 0,33 0,33 6,44
7 1 георешетка в середине слоя песка, 1 на границе раздела двух грунтов и 1 в илистой глинистой почве соответственно 3 0.33 0,33 6,44
8 1 георешетка в середине слоя песка, 1 на границе раздела двух почв и 1 в илистой глинистой почве соответственно 4 0,33 0,33 6.44

4. Результаты и обсуждение
4.1. Физико-технические свойства илистого глинистого грунта и песка

Здесь представлены результаты различных физических и технических свойств илистого грунта и песка.Результаты измерения удельного веса () для илистой глины и песка составили 2,67 и 2,64 соответственно.

Кривая гранулометрического состава илистой глинистой почвы, полученная в результате ситового анализа и испытаний на ареометре, представлена ​​на рисунке 2. Из рисунка 2 видно, что 97,9% почвы прошло через сито № 200 США. Почва состоит из 30% частиц размером с глину (<2 мкм м), 67,9% частиц размером с ил (2 мкм от м до 75 мкм м) и 2.1% частиц размером с песок (75 мкм мкм до 2 мм).


Предел жидкости и предел пластичности для образца илистой глинистой почвы были измерены и составили 42% и 19% соответственно. Гранулометрический состав образца песка, использованного в настоящем исследовании, также представлен на рисунке 3. Расчетный коэффициент однородности () и коэффициент кривизны () равны 1,83 и 1,89 соответственно, а расчетный эффективный размер частиц () равен 0,18. мм. Следовательно, песок классифицируется как песок с плохой сортировкой (SP) в соответствии с единой системой классификации почв (USCS).


Результаты стандартного испытания на уплотнение по Проктору для илистого глинистого грунта представлены на рисунке 3. Из рисунка 3 видно, что максимальный сухой удельный вес и оптимальное содержание влаги (OMC) в илистом глинистом грунте составляют 16,73 кН / м 3 и 19% соответственно.

Свойства илистого глинистого грунта, использованного в настоящем исследовании, суммированы в таблице 3. Результаты испытания прочности на неограниченное сжатие (UCS) также представлены в таблице 3.


Свойство Значения

Удельный вес () 2.67
Предел жидкости (LL),% 42,00
Предел пластичности (PL),% 19,00
Индекс пластичности (PI),% 23,00
Макс. масса ( γ dmax ), кН / м 3 16,73
Оптимальное содержание влаги (OMC),% 19,00
Необузданное сцепление (), кН / мкс кН / мсек из теста UCS 2 45.16
Классификация USCS Класс

На основе двух испытаний UCS среднее значение прочности на неограниченное сжатие равно 90,32 кН / м 2 и рассчитано как 45,16 кН / м 2 . Физические и инженерные свойства испытанного песка представлены в Таблице 4.

22
Определение предельной несущей способности

На Рисунке 4 показаны кривые зависимости давления в подшипнике от осадки, полученные в результате всех испытаний, проведенных в данном исследовании. Из рисунка 4 видно, что при испытаниях на несущую способность не наблюдалось отчетливой точки отказа.Доступно несколько методов для оценки предельной несущей способности (UBC, т. Е.) По давлению в подшипнике в зависимости от кривой осадки. Каждый метод дает разное значение предельной несущей способности, и трудно решить, какой метод более точен. В настоящее время доступны четыре метода для оценки разрушения неглубокого фундамента на основе кривых оседания нагрузки, но если нет четкой картины разрушения системы фундамент / грунт, значения, полученные с помощью различных методов, имеют следующий порядок [27 , 28]: логарифмический метод <метод касательных пересечений (TIM) <0.1 B метод <гиперболический метод. Из всех доступных методов мы использовали метод ширины основания 10% (то есть метод 0,1 B) и метод касательного пересечения (TIM), чтобы найти предельную несущую способность для каждого случая в нашем экспериментальном исследовании.


4.3. Предел несущей способности илистого глинистого грунта

Сначала испытание несущей способности проводилось на илистом глинистом грунте, и осадка выражалась в безразмерной форме путем деления ширины основания.Зависимость опорного давления от отношения осадки / ширины (т.е.) показано на рисунке 5. Анализ кривой оседания нагрузки показал, что не было обнаружено четкой точки разрушения для прямоугольного основания в илистом глинистом грунте. Из рисунка 5 можно оценить, что предельная несущая способность () для илистого глинистого грунта составляет около 172,37 кН / м 2 .


Испытания на несущую способность, проведенные только на песчаном слое, уплотненном на 97% от его максимальной плотности, представлены на рисунке 6. Из рисунка 6 можно рассчитать, что средняя предельная несущая способность () песка составляет около 174.76 кН / м 2 .


4.4. Теоретическая предельная несущая способность

Теоретическая предельная несущая способность для двухслойной системы грунта рассчитывается с использованием уравнения Мейерхофа и Ханны [29] следующим образом. Они предположили, что верхний слой — это прочный песок, а нижний слой — насыщенная мягкая глина.

Предел несущей способности верхнего слоя можно рассчитать, используя (2). Предел несущей способности нижнего слоя можно рассчитать, используя следующее: Следовательно, предельную несущую способность для двухслойной системы можно рассчитать, используя следующее: где — недренированное сцепление для илистого глинистого грунта и — коэффициент продавливания, который зависит от отношения где.

В настоящем исследовании верхний слой представляет собой слабосортный песок (SP) с эффективным размером частиц (), равным 0,18 мм. При угле внутреннего трения, коэффициент несущей способности,,,, может быть равен 46,12, 33,30 и 48,03 соответственно. Нижний слой — местная алевритистая глина (CL) с содержанием воды 19% и углом внутреннего трения, равным. Коэффициенты несущей способности могут быть получены как, и,.

Из (4) предельная несущая способность () для двухслойной грунтовой системы может быть получена как 250.59 кН / м 2 . Также из (4) несущая способность верхнего слоя может быть рассчитана как 43,31 кН / м 2 , что довольно мало, поскольку модельная ширина основания составляет всего 114,3 мм по сравнению с реальным размером фундамента.

4.5. Максимальная несущая способность двухслойной почвенной системы с использованием георешетки

Было проведено пять испытаний двух- или двухслойной почвенной системы с размещением георешетки на разной глубине от основания основания, а также изменением количества слоев георешетки.На рис. 4 показаны кривые зависимости давления в подшипнике от осадки для всех испытаний. На кривой зависимости несущей способности от оседания не наблюдается отчетливой точки отказа.

Метод 10% ширины фундамента и метод касательного пересечения используются для оценки предельной несущей способности неглубокого фундамента, которая показана на рисунках 7 и 8, соответственно. Из рисунка 7 видно, что несущая способность увеличивается с увеличением количества слоев георешетки. Из пяти испытаний два испытания были проведены с использованием одного слоя георешетки, но в разных положениях, то есть глубина георешетки от основания основания различается.Это случай изменения соотношения (т.е. глубины первого слоя георешетки / ширины основания) при сохранении постоянного количества слоев георешетки. В то время как в других тестах соотношение (глубина первого слоя георешетки / ширина основания) и (последовательная высота двух слоев георешетки) сохранялось постоянным, но варьировалось количество слоев георешетки. Для определения предельной несущей способности во всех этих случаях используется метод 10% (ширина опоры). Предельные значения несущей способности со слоем георешетки можно сравнить с состоянием неармированного грунта для однослойной, а также для двухслойной системы.Результаты различных испытаний, проведенных на двухслойной почвенной системе с георешеткой и без нее, представлены в Таблице 5.


Свойство Значения

Удельный вес () 2 64
Предел жидкости (LL),% НЕТ
Предел пластичности (PL),% Непластический
Индекс пластичности (PI),% НЕТ
Максимальная пустотность () 0,675
Минимальная пустотность () 0,466
Относительная плотность () песка,% 96,00
Угол внутреннего трения ϕ 905 () (°) 35.40
Коэффициент однородности () 1,83
Коэффициент кривизны () 0,89
Классификация USCS SP
Два 9287 между песком, 1 на стыке двух почв и 1 в илистой глинистой почве, соответственно

№ теста. Различные условия двухслойного грунта Предельная несущая способность (кН / м 2 ) Улучшение в процентах (%) BC BCR
10% BM TIM 10% BM TIM 10% BM TIM

1 1 1 слой почвы 184.34 141,25 0,00 0,00 1,00 1,00
2 1 георешетка на границе илистой глинистой почвы и песчаного слоя 201.10 1,08
3 1 георешетка на песке в двухслойном состоянии 229,83 172,37 24,67 22,03 1,24 1.22
4 1 георешетка между песком и 1 георешетка на стыке двух почв 248.98 201.10 35.06 42.37 1.35 1.42 1.42 277,71 210,67 50,06 49,15 1,50 1,49
6 1 geogrids 1 geogrids песок, 1 в стыке двух почв, 2 в илистой глинистой почве, соответственно 296.86 215,46 61,03 61,03 1,61 1,52



4.6. Повышение предельной несущей способности илистого глинистого грунта с использованием песка и георешетки

Настоящее экспериментальное исследование исследует влияние армирования на несущую способность прямоугольного основания в илистом глинистом грунте. Два теста были выполнены без использования георешетки для сравнения, чтобы увидеть эффект георешетки.Предел несущей способности, полученный в результате экспериментальных исследований для усиленного корпуса, сравнивался с предельной несущей способностью неармированного корпуса, то есть только илистого глинистого грунта. Несущая способность только илистого глинистого грунта считается эталонным значением для сравнения с несущей способностью всех других систем грунтов, армированных георешеткой. Во всех этих исследованиях использовался только один тип двухосной георешетки. В этих испытаниях отношение равно 0,33 (глубина 1-го слоя георешетки от основания к ширине основания) и (глубина следующего слоя георешетки к ширине основания) соотношение остается тем же, за исключением одного испытания, где На границе песчаного слоя и илистого глинистого грунта использовалась только одна георешетка с соотношением 0.667. Результаты предельной несущей способности, основанные на методе 10%, процентное улучшение несущей способности только по отношению к илистому глинистому грунту и коэффициент несущей способности (BCR), полученные по всем сериям испытаний, суммированы в таблице 6. Результаты показывают, что для При таком же количестве осадки предельная несущая способность увеличивается с включением слоев песка и геосеток. Sitharam и Sireesh [30] провели испытание на несущую способность круглого фундамента на базовой георешетке с песком, армированным геоячейками, поверх мягкой глины (CL), и они также наблюдали аналогичные результаты испытаний.Khing et al. [31] провели модельное испытание для определения несущей способности ленточного фундамента и обнаружили, что максимальная несущая способность увеличивается, когда георешетка размещается на границе между двумя различными слоями почвы; в настоящем исследовании также наблюдалась аналогичная тенденция результатов. Омар и др. [32] изучали несущую способность ленточного фундамента с песком, армированным георешеткой, равную 0,33 и равную, и обнаружили, что предельная нагрузка на единицу площади с 1, 2, 3 и 4 количеством георешеток составляла приблизительно 150, 200, 300, 315 кН / м 2 соответственно.В настоящем исследовании при тех же соотношениях и предельная несущая способность варьируется от 201,10 до 296,86 кН / м 2 при том же количестве используемых георешеток, когда предельная несущая способность была рассчитана с использованием метода 10% BM. Kumar et al. [33] изучали несущую способность ленточного фундамента, опирающегося на двухслойный песок, и также обнаружили аналогичную тенденцию с настоящим исследованием. Demir et al. [34] провели модельные исследования круглого основания, опирающегося на мягкий грунт, и также наблюдали аналогичную тенденцию зависимости (осадки / диаметр основания) от давления.

только глинистая почва

Номер испытания. Типы испытаний Предельная несущая способность (кН / м 2 ) Процент (%) улучшения BC BCR

1 0,00 1,00
2 илистая глинистая почва и песок верхнего слоя 184,34 7.00 1,07
3 1 георешетка на границе илистая глинистая почва и слой песка 201.10 16,67 1,16
4 1 слой георешетки в двухслойном песке 9028 229,83 33,33 1,33
5 1 георешетка между песком и 1 георешетка на стыке двух почв 248,98 44,44 1,44 песок, 1 в стыке двух почв и 1 в илистой глинистой почве соответственно 277.71 61,11 1,61
7 1 георешетка между песками, 1 на стыке двух почв, 2 в илистой глинистой почве соответственно 296,86 72,22 1,72

Как видно из результата, когда небольшая толщина слоя песка помещается поверх слоя илистой глинистой почвы, несущая способность увеличивается в небольшой величине (например, 7%), потому что песок имеет большую прочность и несколько больший удельный вес по сравнению с илистой глинистой почвой.После укладки георешеток в двухслойную систему грузоподъемность значительно увеличивается по сравнению с несущей способностью илистого глинистого грунта и илистого глинистого грунта с верхним слоем песка; Следовательно, можно сделать вывод, что несущая способность в основном увеличилась из-за взаимодействия георешетки с почвой. Результат доказал, что размещение георешетки также влияет на несущую способность в двухслойной почвенной системе; то есть соотношение также влияет на несущую способность.

Экспериментальные исследования проводились в двухслойной почвенной системе; то есть часть илистой глинистой почвы была заменена на 76.Сверху слой песка толщиной 2 мм. Было проведено пять испытаний, чтобы оценить влияние слоя георешетки на один и тот же тип почвенной системы. Величина BCR принята равной для песка, лежащего на илистой глинистой почве, без использования георешетки. Его можно использовать в качестве эталонного значения для целей сравнения в том же порядке; следовательно, можно наблюдать улучшение несущей способности после использования георешетки. Результаты также представлены в Таблице 5. Из Таблицы 5 сделан вывод о значительном увеличении несущей способности после увеличения количества слоев георешетки.Поэтому георешетку можно рассматривать как хороший армирующий материал.

Два теста были выполнены с одинаковым количеством георешеток для оценки влияния расстояния между основанием фундамента и георешеткой, то есть расстояния первой георешетки от основания фундамента. Обычно расстояние выражается в виде безразмерной единицы как, где — глубина первого слоя георешетки от основания основания, а — ширина основания. Предельная несущая способность, рассчитанная на основе соотношения, представлена ​​в таблице 7.В одном тесте оставалось 0,33; то есть георешетка была размещена на расстоянии 38,1 мм от основания основания, и максимальная несущая способность основания, поддерживаемого двухслойным грунтом, составляет 229,83 кН / м 2 . В другом тесте значение было 0,667; то есть георешетка была размещена на расстоянии 76,2 мм от основания основания в двухслойной системе грунта, и измеренная несущая способность составила 248,98 кН / м 2 . Эти результаты показывают, что при увеличении несущая способность увеличивается.Эти результаты согласуются с другими исследованиями, которые показывают влияние соотношения на несущую способность различных оснований, поддерживаемых на разных типах почв. Было замечено, что несущая способность увеличивается с увеличением отношения, и настоящее исследование также показало аналогичную тенденцию в случае двухслойной системы грунта.

10% BM

Кол-во георешеток Типы испытаний / UBC (кН / м 2 ) % улучшение BM TIM

1 1 георешетка на границе илистого глинистого грунта и слоя песка 0.67 248,98 153,22 НЕТ НЕТ
1 1 георешетка на песке в двухслойном состоянии 0,33 229,83 12282

На рисунке 9 показано влияние количества слоев георешетки на двухслойную почвенную систему. Предельная несущая способность увеличивается с увеличением количества слоев георешетки.Вначале улучшение более значимо по сравнению с предыдущим этапом, поэтому можно сделать вывод, что верхний слой георешетки имеет больший вклад в улучшение несущей способности илистой глинистой почвы. Омар и др. [32] также наблюдали аналогичную тенденцию с BCR, примерно равным 3,8 и равным 0,33, тогда как в настоящем исследовании с тем же соотношением BCR составляет примерно 1,61 при том же количестве слоев георешетки.


5. Выводы

Настоящее исследование исследует влияние геосеток на песчаный слой, подстегнутый илистой глинистой почвой, на улучшение несущей способности прямоугольного фундамента.Используемые илистые глинистые почвы и песок классифицируются как CL и SP соответственно на основе Единой системы классификации почв (USCS).

Был проведен ряд модельных испытаний для оценки несущей способности основания прямоугольной модели, опирающегося на илистый глинистый грунт, покрытый небольшой толщиной песка и с включением георешеток на разной глубине от основания основания. На основании модельных испытаний были сделаны следующие выводы: (i) Несущая способность илистой глинистой почвы, полученной из Карбондейла, штат Иллинойс, увеличилась на 7%, когда верх илистая глинистая почва была заменена на 76.Слой песка толщиной 2 мм. (Ii) Несущая способность двухслойного грунта увеличивается в среднем на 16,67% при использовании одного слоя георешетки на границе раздела грунта (т. Е. Илистой глинистой почвы и песка), равной 0,667. Несущая способность для двухслойного грунта увеличивается в среднем на 33,33% при использовании одной георешетки в середине слоя песка, равной 0,33. (iii) Повышение несущей способности для поддержания двухслойного грунта, равное 0,33; для двух, трех и четырех номеров слоя георешетки было 44.44%, 61,11%, 72,22% соответственно. (Iv) Несущая способность также зависит от передаточного числа; то есть несущая способность тем выше, чем выше.

На основании результатов этого исследования сделан вывод, что несущая способность илистого глинистого грунта может быть улучшена с помощью георешетки. Результаты этой исследовательской работы могут быть полезны для улучшения прочности грунта при проектировании фундамента и дорожного покрытия для конкретной территории или аналогичных типов грунтов, доступных в других местах.

Благодарности

Авторы выражают признательность профессору В.К. Пури за руководство по экспериментированию и критические комментарии на протяжении всего исследования. Авторы также хотели бы поблагодарить г-на Джона Хестера из лаборатории Geotech за изготовление испытательного резервуара и приборов.

Несущая способность грунта — Диаграмма давления подшипника

Помимо обеспечения ровной платформы для опалубки или кирпичной кладки, опоры распределяют вес дома, чтобы почва могла выдержать нагрузку. Нагрузка распространяется внутри самого основания под углом примерно 45 градусов, а затем распространяется в почве под более крутым углом, больше похожим на 60 градусов от горизонтали.

По мере расширения нагрузки под опорой давление на почву уменьшается. Грунт непосредственно под основанием принимает наибольшую нагрузку, поэтому его следует тщательно утрамбовать.

Найдите ближайших подрядчиков по изготовлению плит и фундаментов, которые помогут с вашими опорами.

Поскольку нагрузка распределяется, давление на почву наибольшее прямо под опорой. К тому времени, когда мы опускаемся ниже основания на расстояние, равное ширине основания, удельное давление почвы упало примерно наполовину.Спуститесь еще раз на ту же дистанцию, и давление упадет на две трети. Так что почва прямо под основанием является наиболее критичной и, как правило, наиболее подверженной злоупотреблениям.

Когда мы выкапываем опоры, зубья ведра взбалтывают почву и подмешивают в нее воздух, уменьшая ее плотность. Также грунт с насыпи может попасть в траншею. Рыхлый грунт имеет гораздо меньшую несущую способность, чем исходный.

Вот почему так важно уплотнять дно траншеи.Используйте уплотнитель с виброплитой для песчаных или гравийных грунтов и уплотнитель с прыгающим домкратом для ила или глины (дополнительные сведения об оборудовании для уплотнения см. В этом руководстве по основанию и грунтовому основанию). Если вы не уплотняете эту почву, вы можете получить 1/2 дюйма заселения всего на первых 6 дюймах почвы.

Если вы копаете слишком глубоко и заменяете почву для восстановления качества, вы добавляете обратно почву, которая расширилась на 50%. Под нагрузкой он снова уплотняется и вызывает оседание. Поэтому, когда вы заменяете материал в траншее, тщательно уплотните его или используйте крупный гравий.Гравий размером полтора дюйма или больше практически самоуплотняется при его укладке. Под весом деревянного дома он не осядет в значительной степени.

Узнайте, как перекрывать мягкие участки почвы.

Таблица грузоподъемности грунта

Класс материалов Несущее давление
(фунтов на квадратный фут)
Кристаллическая коренная порода 12 000
Осадочные породы 6 000
Песчаный гравий или гравий 5 000
Песок, илистый песок, глинистый песок, илистый гравий и глинистый гравий 3 000
Глина, песчаная глина, илистая глина и глинистый ил 2 000

Источник: Таблица 401.4.1; Кодекс CABO для проживания одной и двух семей; 1995.

Свойства почвы и подшипник

Тип и плотность естественной почвы также важны. Международный Строительный Кодекс, как и Кодекс CABO до него, перечисляет предполагаемую несущую способность для различных типов грунтов. Очень мелкие почвы (глины и илы) обычно имеют меньшую емкость, чем крупнозернистые почвы (пески и гравий).

Однако некоторые глины или илы имеют более высокую несущую способность, чем значения в кодовых таблицах.Если вы проведете испытание почвы, вы можете обнаружить, что у вас более плотная глина с гораздо более высокой несущей способностью. Механическое уплотнение почвы также может повысить ее несущую способность.

Определение несущей способности на объекте

Проверить плотность почвы в траншее для фундамента с помощью пенетрометра. Несущая способность вашей почвы поможет вам определить, нужен ли вам неглубокий или глубокий фундамент. Прочность грунта непосредственно под основанием, где сосредоточены нагрузки, имеет решающее значение для производительности фундамента.

Вы можете получить довольно хорошее представление о несущей способности грунта на дне траншеи, используя ручной пенетрометр. Это карманное устройство представляет собой подпружиненный зонд, который оценивает давление, которое может выдержать почва, и откалиброван для получения показаний в тоннах на квадратный фут. Один из них должен быть у каждого подрядчика и строительного инспектора. Это поможет вам избежать многих неприятностей.

Моделирование осадки и несущей способности фундаментов мелкого заложения с помощью кода мягких частиц (SPARC) и FE

Геометрия модели

Геометрия численной модели выбрана в соответствии с экспериментом с небольшими изменениями (см.рис.4). Моделирование проводится в условиях плоской деформации, и хотя можно использовать преимущества симметрии, моделируется полная модель. Таким образом, в SPARC частицы, лежащие на линии симметрии, могут получить выгоду от большего числа соседей. Это приводит к лучшему приближению пространственных производных и более стабильной процедуре расчета. Однако для демонстрации результатов построена полусимметричная часть моделирования.

Рис. 4

Воспроизведено с разрешения Bathaeian (2018)

Исходная геометрия модели

Фундамент и границы

Фундамент с плоским концом, который представляет собой ленточный фундамент, является жестким и совершенно шероховатым.Проникновение контролируется перемещением с шагом проникновения \ (\ varDelta z = 0,3 \ \ mathrm {мм} \) за временной шаг. Частицы, лежащие на стенках модели, имеют свободу движения в вертикальном направлении, а частицы на дне модели могут свободно перемещаться в горизонтальном направлении.

На поверхности земли статическое граничное условие,

$$ \ begin {выровнено} \ varvec {\ sigma} \ cdot \ mathbf {n} — (- b) \ mathbf {n} = \ mathbf {0} \ end {align} $$

(2) Применяется

, где \ (\ mathbf {n} \) — вектор нормали к поверхности, а b — постоянное давление, равное 1 кПа для численной стабилизации, прикладываемое к поверхности, чтобы избежать напряженных состояний при растяжении. 3} \) для \ (e_0 = 0.545 \).

Результаты и обсуждение

Дополнительные смещения после небольшой относительной глубины \ (z / B = 0,01 \) сравниваются с экспериментальными результатами на рис. 5. Footnote 2 SPARC может моделировать движение частиц наружу из-за к проникающему фундаменту. Однако дополнительные смещения вдали от фундамента и близко к поверхности земли недооцениваются по сравнению с экспериментом. Как обсуждалось в Aubram (2013), изменяя значения твердости гранул \ (h_ {s} \) [параметр гипопластической модели (von Wolffersdorff, 1996)], можно лучше прогнозировать пучение грунта, однако это также влияет на поведение расчетной нагрузки при моделировании, и поэтому в этой статье его избегают.Максимальные инкрементные деформации сдвига в экспериментах при \ (z / B = 0,01 \) качественно сравниваются на рис. 6 с максимальными скоростями сдвига \ (\ dot {\ gamma} _ {s} \) деформации, полученными из SPARC.

$$ \ begin {align} \ dot {\ gamma} _ {s} = \ frac {1} {2} | D_1 — D_2 | \ end {align} $$

(5)

где \ (D_1 \) и \ (D_2 \) — максимальное и минимальное собственные значения скорости тензора деформации \ (\ mathbf {D} \). Сноска 3

Рис.5

Рисунок адаптирован из Aubram (2013). (Verffentlichungen des Grundbauinstitutes der Technischen Universitt Berlin. Воспроизведено с разрешения Shaker Verlag GmbH)

Качественное сравнение: слева: моделирование SPARC неглубокого проникновения в песок при \ (z / B = 0,01 \) — поле сглаженного инкрементного смещения (Bathaeian 2018) . Справа: PIV результат неглубокого проникновения в песок для соответствующих z / B -приращающих смещений (см. Сноску 2)

Фиг.6

Рисунок адаптирован из Aubram (2013) (Verffentlichungen des Grundbauinstitutes der Technischen Universitt Berlin. Воспроизведено с разрешения Shaker Verlag GmbH)

Качественное сравнение: слева: моделирование SPARC неглубокого проникновения в песок при \ (z / B = 0,01 \ ) — сглаженная максимальная скорость сдвига деформации \ (\ dot {\ gamma} _ {s} \) (Bathaeian 2018). Справа: PIV результат неглубокого проникновения в песок для соответствующего z / B — дополнительная максимальная деформация сдвига (см. Сноску 2)

Фиг.7

Рисунок адаптирован из Aubram (2013) (Verffentlichungen des Grundbauinstitutes der Technischen Universitt Berlin. Воспроизведено с разрешения Shaker Verlag GmbH)

Качественное сравнение: слева: моделирование SPARC неглубокого проникновения в песок при \ (z / B \ приблизительно 0,18 \) — сглаженное поле инкрементного смещения (Bathaeian 2018). Справа: PIV результат неглубокого проникновения в песок для \ (z / B = 0,33 \) — инкрементные смещения (см. Сноску 2)

Результаты

PIV показывают, что изначально деформации сдвига локализуются под внешним краем фундамента, начиная с образования клина под фундаментом, как обсуждается в разд.2. Результаты SPARC также показывают формирование клина под фундаментом, начатое с внешнего края фундамента. Результаты экспериментов показывают, что полосы радиального сдвига начинают развиваться с самого начала проникновения. Однако эти начальные радиальные полосы сдвига не воспроизводятся SPARC на этой стадии проникновения. На рис. 7 показаны инкрементные перемещения после достижения пика кривой нагрузки-осадки и полного образования зон сдвига. Частицы под фундаментом отталкиваются в сторону и на поверхность из-за приближающегося фундамента, что очень хорошо моделируется SPARC.Инкрементальные смещения SPARC вблизи границы стенки показывают, что частицы движутся почти вертикально вверх, а горизонтальные составляющие смещения исчезают, что не соответствует результатам эксперимента. Результаты на рис. 8 показывают, насколько хорошо SPARC способен воспроизводить механизм разрушения и развитие трех основных компонентов разрушения, а именно клин и зоны сдвига, ср. Рис. 2. Плотный песок с начальным коэффициентом пустотности \ (e_0 = 0,545 \) разрыхляется в полосах сдвига и достигает максимального значения \ (e \ приблизительно 0.61 \). С другой стороны, в клине под фундаментом материал уплотняется и достигает \ (е \ примерно 0,52 \). Оценка возрастающей объемной деформации экспериментов в Aubram (2013), стр. 291, показывают, что в клине под фундаментом не происходит экстремального уплотнения, что также соответствует прогнозу SPARC по сравнению с прогнозами, сделанными методом ALE в Aubram (2015), где уплотнение до \ (e = 0,482 \) в клин был предсказан. Это связано с тем, что SPARC может более реалистично моделировать выход частиц наружу из-за проникновения под фундамент, чем FE, и, следовательно, чрезмерное уплотнение не прогнозируется.Нормализованная кривая нагрузка-оседание, полученная SPARC, сравнивается с экспериментом на рис. 9. Результаты показывают, что SPARC смог хорошо спрогнозировать поведение нагрузки-осадки, и пик кривой прогнозируется при том же относительном проникновении z / B эксперимента. Это можно отнести к более реалистичному моделированию траекторий частиц в области клина и их движения наружу, что приводит к более раннему предсказанию полной мобилизации прочности на сдвиг по сравнению с другими методами на основе сетки [e.грамм. см. Обрам (2015)]. Во-вторых, SPARC не прогнозирует чрезмерного уплотнения в клине, что также способствует лучшему прогнозированию поведения осадки при нагрузке. На рис. 10 полосы сдвига, полученные с помощью аналитического решения, как поясняется на рис. 1, нанесены на график по полосам сдвига, полученным SPARC для сравнения. Можно видеть, что глубина клина, полученная из аналитического решения, хорошо согласуется с глубиной, полученной из SPARC, однако полосы сдвига, предсказанные SPARC, лежат глубже по сравнению.

Рис. 8

Рисунок адаптирован из Aubram (2013) (Verffentlichungen des Grundbauinstitutes der Technischen Universitt Berlin. Воспроизведено с разрешения Shaker Verlag GmbH)

Качественное сравнение: слева: моделирование SPARC неглубокого проникновения в песок на \ (z / B \ приблизительно 0,18 \) — сглаженная максимальная скорость сдвига деформации \ (\ dot {\ gamma} _ {s} \) (Bathaeian 2018). Справа: PIV результат неглубокого проникновения в песок для \ (z / B = 0,33 \) — приращения максимальной деформации сдвига (см. Сноску 2)

Фиг.9

Сравнение поведения нагрузки-осадки для SPARC и эксперимента (Bathaeian 2018), данные эксперимента извлечены из Aubram (2013)

Рис. 10

Воспроизведено с разрешения (Bathaeian 2018)

Сравнение формы зон сдвига согласно аналитическому решению, показанному на рис. 1, с прогнозом SPARC

Рис. 11

Демонстрация начальных условий (\ (p — e \)) для каждого моделирования (цветные точки) и эволюции коэффициента пустотности при постоянном среднем давлении p , где \ (p = \ frac {1} {3} (\ sigma _ {1} + \ sigma _ {2} + \ sigma _ {3}) \)

Типы грунтов для фундамента вашего здания

Различные типы грунта по-разному влияют на фундамент вашего здания.Определение типа почвы, на которой будет построено здание, влияет на строительство проекта и будущий ремонт.

Вот несколько наиболее распространенных типов грунтовых фундаментов, используемых в строительстве. Мы исследуем, какой тип почвы лучше всего подходит для строительства.

Общие типы грунтов, используемых в строительстве

Глина

Глина не является идеальной почвой для зданий из-за ее склонности перемещаться при высыхании или увлажнении. Это может привести к появлению трещин или трещин в здании, а также к образованию неровностей пола.Глубина фундамента из глинистого грунта обычно больше для повышения устойчивости.

Когда дело доходит до глинистого грунта, лучший фундамент для дома должен быть между просверленным фундаментом-опорой или фундаментной плитой на грунте. Фундаменты с пробуренными опорами будут закрепляться глубже в глине для большей структурной устойчивости, в то время как фундамент из плит на грунте борется со склонностью глинистой почвы к усадке и расширению.

Песок и гравий

Песок и гравий содержат крупные частицы, которые позволяют этой почве быстро отводить воду (что хорошо для зданий).Удержание меньшего количества воды означает меньший риск сдвига здания и образования структурных и неструктурных трещин. Уплотненный песок и гравий обеспечивают еще большую устойчивость и являются отличным вариантом для строительства фундамента.

Со временем песок можно смыть. В этих случаях спиральная опора (также называемая спиральными анкерами, винтовыми сваями или винтовыми анкерами) является подходящей техникой фундамента для песчаного грунта.

Скала / коренная порода

Есть много видов горных пород (песчаник, известняк и т. Д.).), и все они являются отличным вариантом из-за их высокой несущей способности (что делает этот тип фундамента идеальным для больших зданий). Коренная порода — это слой породы под поверхностным слоем почвы.

В отличие от глины, которая может расширяться и смещаться, скальная порода более устойчива и устойчива к повреждениям водой. Таким образом, ваше здание с меньшей вероятностью треснет при смещении или оседании. Самая важная вещь при строительстве фундамента на скале — это обеспечить ровную поверхность перед началом строительства.

Суглинок

Суглинок — лучший тип грунта для строительства благодаря идеальному сочетанию ила, песка и глины. Он сочетает в себе лучшее из всех их качеств и идеальный баланс для поддержки фундамента. Суглинок обычно не смещается, не расширяется и не сжимается резко и очень хорошо справляется с присутствием воды.

Одним из потенциальных недостатков строительства из суглинка является возможность образования неразложившегося материала, который можно и нужно фильтровать перед строительством.

Торф

Торф часто встречается на болотах и ​​других водно-болотных угодьях и состоит из разлагающейся растительности и / или органических веществ. Он может удерживать большое количество воды и считается очень плохим типом почвы для фундамента из-за того, насколько сильно он может перемещаться, и своей низкой несущей способности. Вы можете строить на торфяной почве, но при этом существует большой риск появления трещин или других повреждений.

Ил

Как и торф, ил — еще один плохой вариант почвы для строительства фундамента из-за его длительной способности удерживать воду.Это свойство заставляет ил смещаться и расширяться, что не оказывает никакой поддержки зданию и подвергает его повторяющимся длительным нагрузкам. Это может привести к повреждению конструкции или поломке. По возможности, строительство следует вести с использованием более подходящего типа почвы.]

Последствия невнимания к типу почвы перед строительством

Неспособность выбрать лучший тип почвы для вашего проекта может привести к немедленным или будущим проблемам с фундаментом. Убедитесь, что вы понимаете различные характеристики каждого типа почвы и предотвращаете возможные повреждения.

Строители должны знать о нескольких факторах, помимо удержания воды, поэтому очень важно получить мнение экспертов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
