Межэтажное перекрытие дома | в Спб и Москве

Свойства перекрытия	Монолитное ж/б перекрытие	Перекрытие по деревянным балкам	Перекрытие из пустотных ж/б плит
Посмотреть изображение
Узел сопряжения перекрытия с несущей стеной
Стоимость 1м²площади (работа + материалы)	3 400р/м²	2 200р/м²	3 700р/м²
В стоимости учтены следующие материалы	Арматурный каркас в 2 яруса AIII d12 (ячейка 200х200мм), утеплитель по периметру Пеноплекс 100мм, бетон М300 (плита перекрытия толщиной 160мм)	Балки 100х200мм, антисептирование, отсечная гидроизоляция, ж/б армопояс, без «пирога» с утеплителем и плёнками.	ж/б плиты перекрытия h=220мм, ГОСТ 9561-91, ж/б армопояс
Технологичность строительства	При устройстве монолитного перекрытия опорной площадкой является непосредственно кладка. Предварительное устройство армопояса не требуется. Связывает стены в жесткую конструкцию, снижая тем самым вероятность образования температурно-усадочных трещин на стенах при растягивающих нагрузках. Поэтому данный тип перекрытия рекомендуется при строительстве домов из газобетона. Вертикальные нагрузки на стены незначительные, т.к. давление распределяется равномерно по всей площади несущих стен. Упрощается строительство балконов, т.к. армирование и бетонирование балконных «вылетов» происходит вместе с основным перекрытием. Необходим монтаж опалубки перекрытия.	Требует обязательного устройства ж/б армопояса по периметру всех несущих стен, т.к. стены испытывают локальные вертикальные нагрузки в местах сопряжения с балками перекрытия, что может привести образованию трещин на стенах.	Требует обязательного устройства ж/б армопояса по периметру всех несущих стен, т.к. стены испытывают локальные вертикальные нагрузки в местах сопряжения с плитами перекрытия, что может привести образованию трещин на стенах. Кроме этого, трещины могут формироваться из-за усадки плит. Подъем и монтаж возможны только с помощью автокрана. После монтажа необходимо замонолитить щели между плитами (дополнительные работы). Заводская готовность плит дает возможность монтажа в самые короткие сроки. Если контур дома не прямоугольный, то возможно возникновение неперекрытых участков, которые нужно дополнительно армировать и бетонировать.
Пожаробезопасность, биостойкость и звукоизоляция	Ж/б перекрытие негорючее, биостойкое, долговечное. Электропроводка укладывается в штробы, либо закладывается в гофротрубах непосредственно перед заливкой бетоном. Хорошая звукоизоляция обеспечивается за счет плотно прилегающих напольных покрытий (паркетная доска, ламинат на мягкой подложке) к бетонной основе. Использование звукоизоляционных мембран усиливает свойства шумопоглощения.	Деревянные элементы пожароопасные, могут повреждаться грызунами, насекомыми, а при попадании воды — грибком и плесенью, поэтому требуют дополнительной обработки огнебиозащитными средствами. Монтаж электропроводки только открытым способом. Плохая звукоизоляция (даже в сочетании с утеплителем, т.к. звук распространяется по деревянным балкам), со временем появляется скрип при хождении по перекрытию (в результате усушки деревянных элементов). Низкая устойчивость к вибрациям.	Перекрытие из ж/б плит негорючее, биостойкое, долговечное. Электропроводка может укладываться в пустотах плит. Хорошая звукоизоляция обеспечивается наличием пустот.
Аккумуляция тепла	Является естественным аккумулятором тепла. При отоплении дома вбирает в себя часть тепла, которое затем, по мере снижения температуры внутри, комфортно и равномерно отдаёт это тепло назад в помещения, тем самым снижая энергозатраты.	Не аккумулирует тепло, а отражает его от своих поверхностей.	Является естественным аккумулятором тепла, но в гораздо меньшей степени, чем монолитное перекрытие.

Каркасное перекрытие — полный разбор, пошаговое выполнение

Приветствую всех читателей блога, на связи с Вами Сергей Меньков.

В этой статье продолжу описание строительства моего дома, и сейчас я расскажу, как делал для своего дома перекрытия.

Перекрытий у меня три, это нижнее перекрытие – пол первого этажа, межэтажное перекрытие, и чердачное перекрытие на мансарде.

Краткий план статьи:

Виды перекрытий
Перекрытия каркасных зданий
Покрытие пола
Подшивка потолка
Утепление
Звукоизоляция
Порядок постройки

Перекрытие в каркасном доме должно обладать определенными свойствами. Самое основное это иметь достаточную прочность на прогиб балок. Как рассчитать размер и шаг балок в зависимости от ширины перекрываемого пролета я расскажу далее, а пока пройдемся немного по теории.

Виды перекрытий

Для частного домостроения применяются различные виды перекрытий, наибольшее распространение получили деревянное балочное перекрытие, и с помощью бетонных плит перекрытия.

Без балочное монолитное перекрытие при самостоятельном домостроении применяется реже, так как оно более трудоемко в выполнении, при большом количестве подготовительных работ.

Я не буду рассматривать в этой статье их все, а расскажу о том, как устроены каркасные перекрытия, дом то у меня каркасный

Перекрытия каркасных зданий

Каркасные балки перекрытия должны обладать рядом свойств, перечислю основные, на которые стоит опираться при проектировании каркасного дома:

Запас прочности на прогиб – чтобы не получить батут вместо пола, да и банально не провалится в подпол.
Стойкость к биологическому воздействию – это касается нижнего перекрытия, оно находится близко к земле, и если случится так, что появится гниение, то слабая древесина быстро разрушится.
Теплоизоляционные свойства – от этого зависит на сколько теплым будет дом. Особенно это касается верхнего перекрытия, именно через него уходит большое количество тепла из дома.
Звукоизоляция – свойство характерное для межэтажного перекрытия. Полной звукоизоляции добиться очень сложно. Я этим пренебрег, и ограничусь только частичной, с закладкой звукоизолирующих плит, либо засыпкой каким-либо сыпучим материалом.
Простота возведения – тоже очень актуально, как правило каркасные дома при самостоятельной стройке возводят один два человека, поэтому технология должна быть по силам. Ниже расскажу, как делал перекрытия для своего дома, все руками, никаких кранов, подъемников и других приспособлений.

Рассчитать балки на прогиб поможет этот калькулятор, на нем я и считал свои перекрытия, получился двукратный запас по прочности. (калькулятор с этого сайта)

Для того чтобы начать расчеты, вам необходимо будет запастись данными о межосевом расстоянии между стенами, на которые будут опираться балки.

Материал для балок выбрал лиственницу, это очень прочное дерево, стойкое к различным воздействиям, его у нас в наличии большое количество, по стоимости дешевле сосны.

Конечно можно выделить и недостатки, это склонность к кручению и большой вес досок. Но они с легкостью нивелируются вышеописанными положительными качествами.

Покрытие пола

Каркасные балки перекрытия зашиваются настилом. Применяют различные виды чернового пола, я применил доску сороковку, и поверх нее фанеру 10 мм, а на кухне 18 мм фанера, так получилось, что я просчитался с количеством десятки, и заказал немного меньше чем надо было.

Четверть дома осталась не защитой фанерой. И тут прям в руку мне предложил знакомый 18 фанеру за половину стоимости (вышло по цене десятки). Я быстренько купил у него десять листов, проблема отпала сама собой, да и самые ходовые комнаты дома закрою более толстой фанерой, это только улучшит качество пола.

Если шаг балок будет небольшой, то можно применить в качестве чернового настила фанеру либо листы ОСБ, это распространённая практика, я так не стал делать, поэтому подробно рассказать о ней не смогу. Если кто желает сделать так, то погуглите, все найдется )

Подшивка потолка

Потолок у меня еще не подшит, на первое время планирую обшить его доской, либо листами ГКЛ по обрешетке. Там же под ГКЛ расположу электропроводку, идущую к освещению.

Если честно я еще не определился как сделаю потолок поэтому каркасное межэтажное перекрытие пока под вопросом. Вариант я изобразил на картинке ниже. Думаю.

Потолок чердачного перекрытия у меня уже готов, правда пока только черновой. Декоративная отделка ему еще предстоит, вариантов тут масса, поэтому пока не забиваю этим голову.

Утепление

У меня утеплено только чердачное перекрытие, так как оба этажа у планируются жилыми круглогодично, я не стал заморачиваться с утеплением межэтажного перекрытия. Мне необходимо будет только утеплить места примыкания перекрытий к стенам. На сегодня они пока у не утеплены.

Тут у меня кроется ошибка, необходимо было заранее продумать об утеплении вот этих мест. Теперь придется изрядно попотеть чтобы качественно задуть эти места. Я хочу нанять установку и задуть пеной это расстояние примерно на толщину 15-20 см, считаю этого будет достаточно.

При использовании минеральной ваты в местах примыкания стен, рекомендуют проложить утепление на 60 см от края стены, примерно, как на этой картинке.

Чердак у меня утеплен опилками, толщина слоя пока 25 см, когда полностью просохнет этот слой, то постепенно буду догонять до 40-50 см. Опилок как утеплитель очень неплохой материал, а самое главное он практически халявный. С пилорам сами звонят и спрашивают куда выгрузить.

Я не стал применять вату на чердаке, из соображений парорегуляции в доме. Опилок легко будет выводить часть пара на улицу, при этом не теряя своих теплоизоляционных свойств. Поэтому на потолке второго этажа пароизоляция в доме не предусмотрена.

Звукоизоляция

В качестве звукоизоляции перекрытий применяют различные материалы, рассмотрим основные из них:

Минераловатные – к ним относятся все виды минеральных ват применяемых для звукоизоляции. Рекомендуется использовать более плотную, хотя звуковые волны неплохо глушатся и легкой стекловатой. От ударного шума все равно спасет только комплексный подход.
Сыпучие – различные засыпки, например, эковата, опилки, песок, керамзит и другие материалы, обладающие звукоизолирующими характеристиками.
Листовые материалы в виде виброизолирующих листов, специальных покрытий пола под чистовую отделку, пробковые покрытия. Они чаще применяются в комплексных способах звукоизоляции.
Комплексный подход к избавлению шумов состоит из комбинации различных решений, например использование различных по плотности и прочности слоев.

Порядок постройки

Ну что, с теорией закончим, теперь расскажу, как я делал свои перекрытия.

Нижнее и межэтажное перекрытие в каркасном доме практически идентично по технологии строительства. Единственное только при работе на втором этаже следует соблюдать меры предосторожности, грохнуться оттуда мало приятного.

Подготовка
На этом этапе вы уже должны провести расчеты, и закупить материал необходимых размеров. Привезти его на стройку, и приготовится к нудному процессу раскладывания балок по своим местам.
Также стоит озаботится подготовкой центральных распорок, их размеры будут известны из чертежей, после расчёта перекрытия.
Раскладываем
Разложить балки необходимо именно в том порядке в котором они будут прибиваться, и сразу все. Не стоит бегать за каждой доской по отдельности, времени убьете много, силы потратите зря.
Сколачиваем
Для начала прибиваются обвязочные доски по периметру дома.Затем приколачивает балки к наружной обвязочной доске, таким образом они станут у вас вертикально, если работаете вдвоем, то одновременно помощник прибивает балки по центру дома, и ставит распорки. Не забывайте периодически контролировать параллельность балок.
Утепляем
В моем доме у меня не утепленные перекрытия, если вы планируете делать утепление, то для этого самое время. Можно конечно и позже заморочится, поползать с утеплителем под домом, затем подшить это все лежа на земле, в общем любителям экстрима рекомендую, тем более сам такой )Нижнее перекрытие задувать вот тут будет очень удобно – я уверен!
Пароизолируем
После утеплителя пристреливаем пароизоляцию. Обязательно проклеиваем все швы, пар не должен проникать в вату.
При применении в качестве утеплителя пенопласта – пароизоляция необязательна. Пенопласт не боится пара, и прекрасно его проводит через себя (15 – 25 плотности – не выше)На фото Алексея вы видите, что он применял как-раз пенопласт.
Черновой пол
Затем набиваем черновой пол. Я колотил сороковку, при шаге лаг 60 см – получилось очень неплохо, а когда сверху еще и фанерой зашил – вообще монолит! Не поверишь, что это всего – лишь каркасное перекрытие!

Ну что думаю пора заканчивать, надеюсь, что после прочтения статьи у вас не останется вопросов о том, как сделать перекрытие в каркасном доме. Если останутся прошу в комментарии, обязательно отвечу.

Да и если кто дополнить хочет – не стесняйтесь!

PS.
Да еще кое-что, мы тут посовещались с супругой, и она решила попробовать взять на себя пару рубрик блога. Так-что возможно блог скоро станет семейным!

Ну все всем пока, не забывайте подписаться на обновления, я пошел спать….

Как самостоятельно просто и недорого сделать межэтажное перекрытие?

Хотелось бы знать, в каком строении Вы планируете недорогое перекрытие.

Дело в том, что при капитальном строительстве жилого дома или другого строения такие самодельные вещи не допускаются, все делается согласно проекта и предусмотренных оригинальных деталей и материалов.

Перекрытие является неотъемлемой частью любого дома или строения и монтируется и возводится между этажами.

Перекрытия имеют разное функциональное назначение и различаются конструктивными особенностями.

Перекрытия разделяют помещения по высоте на этажи и подразделяются на:

цокольные перекрытия;
межэтажные перекрытия;
чердачные перекрытия.

Конструктивно перекрытия разделяются на:

сплошные;
балочные;
сборные.

Поскольку Вы занимаетесь самостоятельным строительством, Вы должны подобрать перекрытие, которое подходит к Вашему строению и правильно его сделать.

При самостоятельном устройстве перекрытия учтите его конструктивные особенности.

От этого зависит прочность и безопасность всей конструкции, и безопасность ваших близких и Вас в первую очередь.

Могу обратить Ваше внимание на межэтажные SIP панели, оптимальный вариант для Вашего строительства.

Когда определились, выбрали SIP панели, замеряем площадь перекрытия (S пер.), добавляем по 150 мм с каждой стороны для укладки на несущие стены.

Рассчитываем необходимое количество досок обвязки (ДО) 150 х 50 мм., длину согласно периметра перекрытия.

Выбираем из Прайс-листа на SIP панели перекрытия, размеры: ширина всех панелей перекрытия одна Ш — 625 мм., длина имеет два параметра Д — 2500 мм. и 2800 мм.,толщина дискретная Т — от 118 до 224 мм.

После выбора размера рассчитываем необходимое количество потолочных SIP панелей равное нашей площади перекрытия (S пер.).

Для соединения плит между собой рассчитываем длину шпонки (бруса 150 х 100 мм.).

Перед соединением панелей наносим монтажную пену в предусмотренные для нее места.

Соединяются панели между собой шпонками по типу «шип-паз», саморезами 3,5 х 51 мм. с шагом 150 мм.

Панели легкие, все работы по подъему и монтажу делаются вручную. Получается ровный пол — потолок. Все просто и недорого.

Выбор за Вами и Вы примете правильное решение.

Успехов Вам! Да прибудет с Вами умение!

Строим сами — Межэтажное перекрытие

Для выполнения межэтажного перекрытия в частном домостроительстве, как правило, применяют один из четырёх вариантов:

Деревянное межэтажное перекрытие
Сборное железобетонное перекрытие
Монолитное железобетонное перекрытие
Сборно монолитное перекрытие

Каждый из этих способов имеет свои достоинства и недостатки. Давайте рассмотрим каждый из них более подробно и постараемся подобрать для нас наиболее подходящий вариант.

До того как начну высказывать своё мнение по поводу каждого варианта перекрытия хочу заострить ваше внимание на том что любое из них лучше выполнять по армированному поясу. Во первых армированный пояс придаст вашему строению дополнительный запас прочности, а во вторых более равномерно передаст нагрузку от перекрытия на стены.

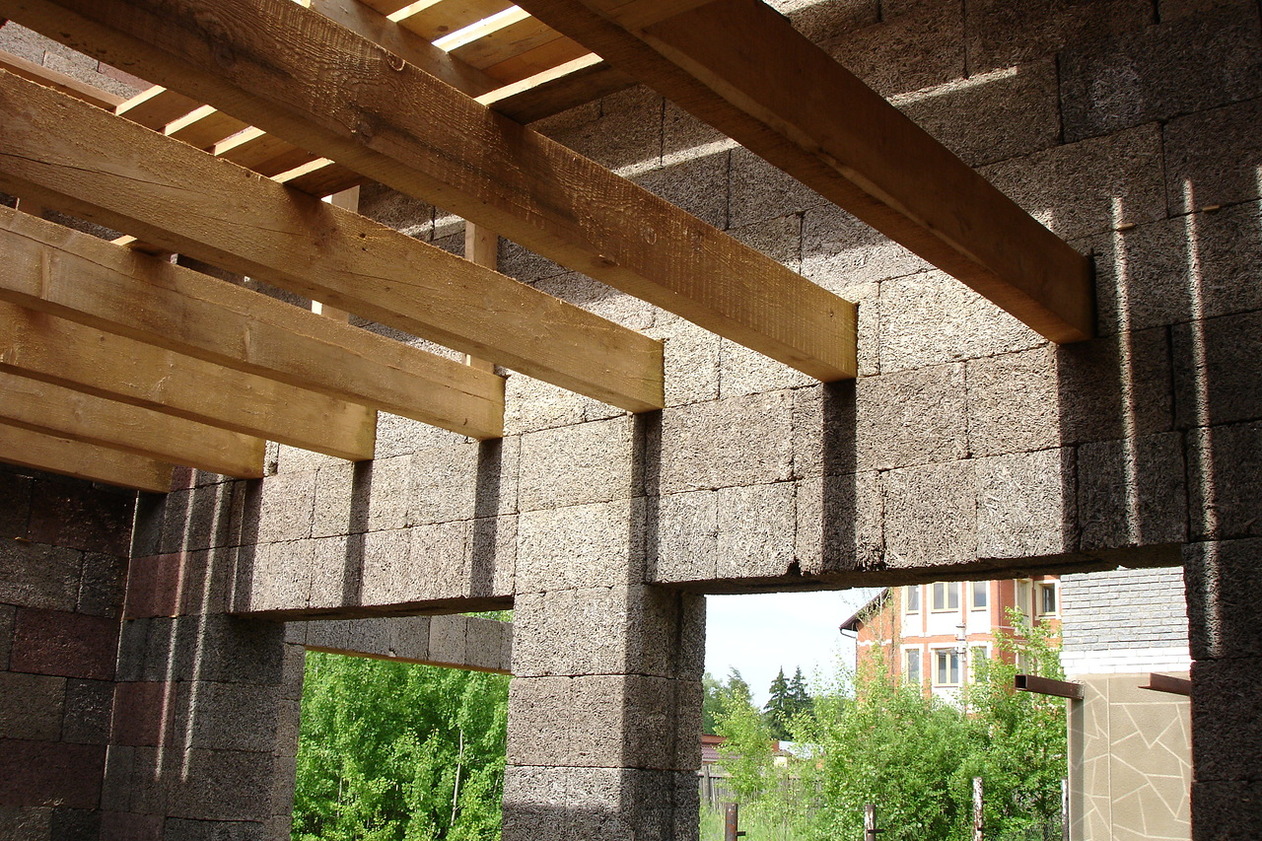

Деревянное межэтажное перекрытие

Выполняется в строениях со стенами практически из любого материала но могу сказать что данный тип перекрытия идеален для стен из СИП панелей. Не могу сказать, что этот способ менее трудоемкий, чем остальные, скорее наоборот. Смысл данной конструкции заключается в следующем: с опиранием на несущие стены укладываются деревянные балки сечением 100х200мм, балки укладываются на сторону с длиной 100мм, расстояние между балками составляет от 0,60м.

На многих сайтах можно найти приведённые расчёты нагрузок на перекрытие, расстояние и сечение балок которые необходимо применять в зависимости от длинны пролёта (расстояния между несущими стенами). По этому поводу хочется сказать лишь следующее: Не заморачивайте себе голову. Все эти заморочки вытянуты из СНиПов и ГОСТов по строительству, написанных ещё в прошлом веке под типовое строительство. Подумайте сами, большинство пиломатериала изготавливается длиной 4,50м, сечение бруса 200х200мм, полубруса 200х100мм. Найти или заказать пиломатериал с другими параметрами довольно сложно и накладно по деньгам получается. Так вот зачем оно вам? Есть лишние деньги? Отдайте деньги жене, она найдёт им достойное применение ;-). Так уж выходит, что лучше заранее подумать о том из какого материала будет перекрытие и запроектировать помещения с соответствующими геометрическими параметрами, что бы не бегать потом по окрестностям, в поисках бруса длиной 5,50м и сечением 300х150мм. Исходя из всего выше сказанного, возвращаемся к сути нашего вопроса: принимаем балки с сечением 200х100мм, расстоянием между ними 0,60м и заканчиваем на этом головоломку. Желательно для перекрытия применять брус из лиственницы, данный тип древесины очень хорошо противостоит гниению по сравнению с другими породами древесины.

При укладке деревянных балок перекрытия важным моментом является их защита. Тело балки необходимо обработать антисептиками (защита от гниения и паразитов) и антипиренами (защита от огня). Затем оба конца балки обёртываются гидроизолирующим материалом (например, рубероид) и монтируются на несущие стены по армированному поясу.

После монтажа, к балкам крепятся черепные бруски с сечением 40х50мм. Они служат опорой для щитов наката. Крепить бруски можно как гвоздями, так и шурупами, главное требование – это надёжность. Бруски должны нести на себе вес щитов наката и материалов выполняющих роль звукоизоляции.

Далее укладываются щиты наката. Щит наката – это доски из низкосортной древесины, уложенные перпендикулярно к балкам на черепные бруски. В нашем случае вполне можно использовать, некондиционный тёс, его толщина составляет 20мм, ширина 180-250мм. До укладки, доски ля щита наката должны быть антисептированы и обработаны антипиренами. Между щитом наката и балкой перекрытия должен оставаться зазор 8-10мм. Между досками самого щита наката зазор должен быть минимальным.

По щиту наката я советую уложить полиэтиленовую плёнку в один слой с нахлёстом на балки перекрытия. Делается это для того что бы частицы звукоизолирующего материала и пыль не сыпались сквозь оставшиеся щели.

Затем укладывается звукоизоляционный материал. В качестве такого материала можно использовать минеральную вату, из подручных средств хорошо подходят опилки, реже применяют плиты из полистиролбетона с маркой прочности D200 и менее.

После устройства звукоизоляции, укладывается черновой пол из досок толщиной 40-50мм, и выполняется ряд работ по устройству чистового пола.

Сборное железобетонное межэтажное перекрытие

Подойдёт вам в случае выполнения капитальных стен из кирпича или газоблока. Опять же напомню, что данный вид потребует наличие армированного бетонного пояса. Как правило, железобетонные плиты толщиной 120-180мм укладываются на несущие стены с опиранием 150 – 200мм на стену. Перед монтажом плиты на место опирания раскладывается песчано-цементный раствор в соотношении 1:4 толщиной 20 – 30мм. Расстояние между уложенными плитами не должно превышать 10-15мм. По уложенным плитам выполняется заделка швов раствором, и затем черновая выравнивающая стяжка. Как правило, никаких работ по дополнительной звукоизоляции не выполняется. По уложенному перекрытию возводят второй этаж здания. Больше расписывать особо не буду. Лучше позже напишу статью по монтажу плит перекрытия.

Монолитное межэтажное перекрытие

Так же как и в случае с цокольным межэтажным перекрытием имеет очень большую трудоёмкость. Проще говоря, вам будет довольно сложно самостоятельно его изготовить. Связано это с тем, что выполнение данного требует установки опалубки, большого количества подпорок, выполнения серьёзного арматурного каркаса и качественной бетонной смеси. Исходя из всего выше сказанного, настоятельно рекомендую вам выполнять межэтажное перекрытие по балкам или плитами. Если вы имеете возможность использовать металлические двутавровые балки, то это будет просто шикарно. Но за неимением лучшего, всем остальным советую принять листвяные балки сечением 200 х 100мм. Этот способ является самым оптимальным по показателю цена/качество.

Сборно-монолитное межэтажное перекрытие

В настоящее время данный вид перекрытия становится достаточно популярным. Конструкция такова, что позволяет делать перекрытие, как по цоколю, так и между этажами. Использование небольших пустотелых блоков позволяет делать перекрытия в зданиях с непростой геометрической формой (использование эркеров и других архитектурных изысков). Суть данного метода довольно проста:

— укладываются пустотелые металлические балки

— на балки укладываются пустотелые блоки

— вся эта конструкция заливается бетоном

При этом очень важно, что бы бетон имел как можно большее сцепление с балками. Ну, вроде всё просто. Данный тип перекрытий имеет ряд преимуществ перед сборными и монолитными перекрытиями:

+ процесс возведения требует меньших трудозатрат (3-4 человека)

перекрытие более лёгкое (на 20% легче сборного, и на 50% легче монолитного)

+ значительно снижается стоимость (до 30%)

+ не требуется строительной техники (достаточно электроинструмента)

+ не требуется выполнения выравнивающей стяжки

Всё довольно просто. Как разберусь более детально с этим типом перекрытия, так сразу же напишу развёрнутую статью по данной теме.

%d0%bc%d0%b5%d0%b6%d1%8d%d1%82%d0%b0%d0%b6%d0%bd%d0%be%d0%b5%20%d0%bf%d0%b5%d1%80%d0%b5%d0%ba%d1%80%d1%8b%d1%82%d0%b8%d0%b5 — со всех языков на все языки

Все языкиРусскийАнглийскийИспанский────────Айнский языкАканАлбанскийАлтайскийАрабскийАрагонскийАрмянскийАрумынскийАстурийскийАфрикаансБагобоБаскскийБашкирскийБелорусскийБолгарскийБурятскийВаллийскийВарайскийВенгерскийВепсскийВерхнелужицкийВьетнамскийГаитянскийГреческийГрузинскийГуараниГэльскийДатскийДолганскийДревнерусский языкИвритИдишИнгушскийИндонезийскийИнупиакИрландскийИсландскийИтальянскийЙорубаКазахскийКарачаевскийКаталанскийКвеньяКечуаКиргизскийКитайскийКлингонскийКомиКомиКорейскийКриКрымскотатарскийКумыкскийКурдскийКхмерскийЛатинскийЛатышскийЛингалаЛитовскийЛюксембургскийМайяМакедонскийМалайскийМаньчжурскийМаориМарийскийМикенскийМокшанскийМонгольскийНауатльНемецкийНидерландскийНогайскийНорвежскийОрокскийОсетинскийОсманскийПалиПапьяментоПенджабскийПерсидскийПольскийПортугальскийРумынский, МолдавскийСанскритСеверносаамскийСербскийСефардскийСилезскийСловацкийСловенскийСуахилиТагальскийТаджикскийТайскийТатарскийТвиТибетскийТофаларскийТувинскийТурецкийТуркменскийУдмуртскийУзбекскийУйгурскийУкраинскийУрдуУрумскийФарерскийФинскийФранцузскийХиндиХорватскийЦерковнославянский (Старославянский)ЧеркесскийЧерокиЧеченскийЧешскийЧувашскийШайенскогоШведскийШорскийШумерскийЭвенкийскийЭльзасскийЭрзянскийЭсперантоЭстонскийЮпийскийЯкутскийЯпонский

Все языкиРусскийАнглийскийИспанский────────АймараАйнский языкАлбанскийАлтайскийАрабскийАрмянскийАфрикаансБаскскийБашкирскийБелорусскийБолгарскийВенгерскийВепсскийВодскийВьетнамскийГаитянскийГалисийскийГреческийГрузинскийДатскийДревнерусский языкИвритИдишИжорскийИнгушскийИндонезийскийИрландскийИсландскийИтальянскийЙорубаКазахскийКарачаевскийКаталанскийКвеньяКечуаКитайскийКлингонскийКорейскийКрымскотатарскийКумыкскийКурдскийКхмерскийЛатинскийЛатышскийЛингалаЛитовскийЛожбанМайяМакедонскийМалайскийМальтийскийМаориМарийскийМокшанскийМонгольскийНемецкийНидерландскийНорвежскийОсетинскийПалиПапьяментоПенджабскийПерсидскийПольскийПортугальскийПуштуРумынский, МолдавскийСербскийСловацкийСловенскийСуахилиТагальскийТаджикскийТайскийТамильскийТатарскийТурецкийТуркменскийУдмуртскийУзбекскийУйгурскийУкраинскийУрдуУрумскийФарерскийФинскийФранцузскийХиндиХорватскийЦерковнославянский (Старославянский)ЧаморроЧерокиЧеченскийЧешскийЧувашскийШведскийШорскийЭвенкийскийЭльзасскийЭрзянскийЭсперантоЭстонскийЯкутскийЯпонский

Межэтажное перекрытие | Деревяшки | Яндекс Дзен

Всем привет! Я уже писал об устройстве цокольного перекрытия, ссылка внизу. Поговорим сегодня о межэтажном перекрытии по тому же принципу, принятому в деревянных домах — по деревянным балкам.

Вариантов много, я опишу парочку, самых распространённых

Устройство межэтажного перекрытия вар. 1

Обратите внимание, здесь мы уже используем черепной брусок, чтобы не занижать высоту потолка.

Если вы не планируете изолировать (например зимой) второй этаж от первого, то утеплитель можно брать и по-проще, по-дешевле, например рулонный. В таком случае больше стоит задача звуко, нежели теплоизоляции. А если планируете изолировать, или это чердачное перекрытие, то можно уложить еще один слой утеплителя между контр-брусками.

Устройство межэтажного перекрытия, вар. 2

Но мой любимый вариант — вариант с фанерой вместо контр-бруса. Она позволяет минимально занижать высоту второго этажа. А еще — ни один брусок не даст той жесткости, что 24-я или 28-я фанера! А потом, если в качестве финишных полов предусмотрено не доска пола, а ламинат, паркетная доска, линолеум и прочее, то без фанеры этого не сделать. Важно:

Фанеру нужно использовать ту, которая допускается к использованию в жилых помещениях — ФК, но не ФСФ! Вторая содержит формальдегиды
Листы фанеры монтируйте в шахматном порядке
Края листов, которые идут вдоль балок, не должны быть «на весу», между балками. Отрезайте таким образом, чтобы края были на балке.
Между листами фанеры оставляйте зазор миллиметров в 5.

Пока все.

Гид по всем статьям канала

Статья об устройстве цокольного перекрытия

Строю деревянные дома, профессионально и недорого

Жми ЛАЙК и

ПОДПИСЫВАЙСЯ!

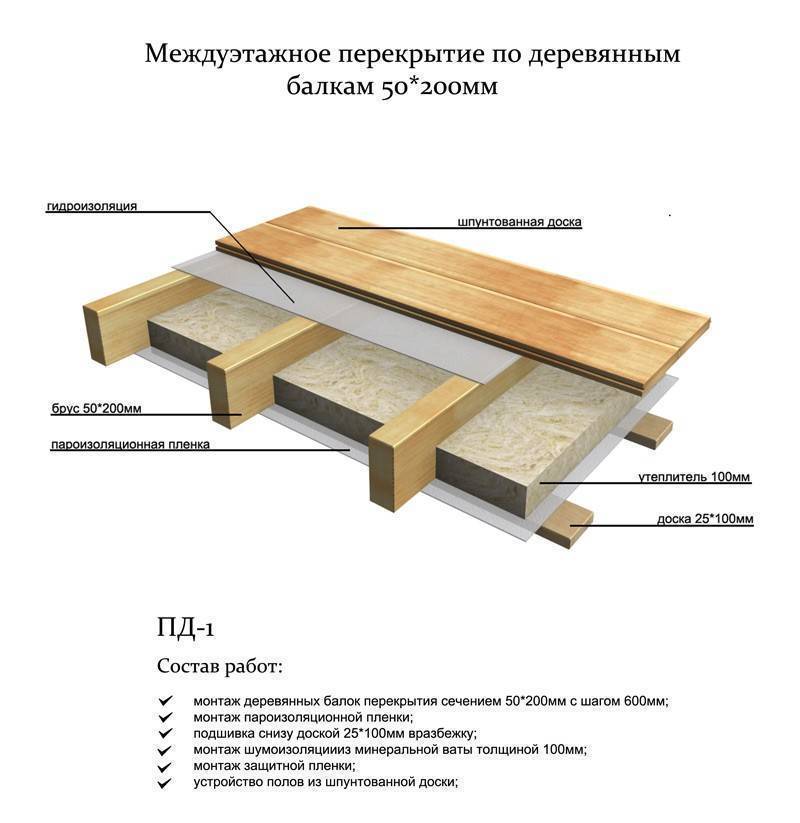

Межэтажное перекрытие по деревянным балкам.

Расчёт деревянных балок перекрытия. Допустимые сечения балок перекрытия. Расстояние между деревянными балками и ширина пролёта. Основные требования к деревянным балкам.

● Если в качестве перекрытия используются доски, то необходимо принять меры для того, чтобы они не подвергались скручиванию под нагрузкой. Для этого доски устанавливаются на расстоянии не более , чем в 60 см друг от друга. Также для препятствования скручивания выполняется обшивка с использованием жёсткого листового или плитного материала толщиной не менее 12 мм.

● Основная роль обшивки — обеспечение силового каркаса, то есть увеличение несущей способности деревянных перекрытий. Применяются плиты ДСП, ЦСП, ОСП или фанера достаточной толщины. Расположение короткой стороны плит должно быть перпендикулярным по отношению к установленным балкам перекрытий, а расположение соединений параллельных балкам — вразбежку.

● Для удобства монтажа обшивочного материала с нижней стороны к балкам предварительно набивается обрешётка, а с верхней — лаги.

● Обрешётка выполняется из деревянных досок сечением не менее 2×9 см, которые крепятся под углом 90º к балкам на расстоянии порядка 60 см друг от друга. Если обрешётка уже готова, то в качестве подшивки можно использовать гипсокартонные листы толщиной не менее 12 мм. Все края в ГКЛ должны быть сверху опорных элементов в каркасе или обрешётке.

● Используемые при монтаже саморезы должны быть длиной на 4 см больше, чем толщина плитного материала. Шаг крепления саморезов составляет 20 см. На установленные лаги обшивку сверху можно не укладывать. Вместо лаг можно установить доски с уже готовыми вертикальными распорками сечением 4×10 см.

● Установка распорок производится в пролётах между балками, расстояние между распорками не должно быть более 210 см по отношению к опорам балок и ближним вертикальным связям. Монтаж осуществляется с использованием металлических кронштейнов или гвоздей. Если в роли балок применяется брус, то дополнительное укрепление не потребуется.

Расчёт деревянных балок перекрытия

● Главным фактором надёжности всего перекрытия является правильный подбор балок и точность их размеров. Балки перекрытия делаются после точного расчёта их длины и сечения. Длина деревянных балок зависит от ширины производимого перекрытия, а их сечение высчитывается в зависимости от шага установки, длины пролёта будущей нагрузки.

● После того, как сделаны измерения пролёта, определяются длина балок, их размеры и количество. Важный показатель — глубина, на которую деревянные балки будут введены в стены и то, каким образом они будут зафиксированы. В деревянную стену балки должны входить не менее, чем на 70 мм.

• В кирпичные стены или стены из строительных блоков деревянные балки в виде бруса должны заходить на глубину не меньше, чем на 150 мм, а если в роли балок используются доски, то на 100 мм.

● Длина деревянных балок при условии применения кронштейнов или уголков может быть равна пролёту. Металлические поддерживающие конструкции в этом случае принимают вес перекрытия на себя. Ширина пролёта, который может быть перекрыт деревянными балками, составляет от 2,5 до 4 метров. Наибольшая длина балки из бруса или доски — 6 метров. В случаях, когда имеется острая необходимость использования балок длиной больше шести метров, придётся возвести промежуточные опоры или использовать клеёный брус.

● На балку действует суммированная нагрузка из веса размещённых на перекрытии предметов и собственного веса, включая массу подшивочных досок и межбалочного утеплителя. Правильный и точный расчёт сложных перекрытий может выполнить проектная организация.

● Расчёт достаточно простых деревянных перекрытий можно выполнить самостоятельно.

• Для чердачных перекрытий с подшивной доской, которые не испытывают значительных нагрузок, но утеплённых минеральной ватой, правильным будет утверждение, что в среднем на 1 м² действует нагрузка в 50 кг. В этом случае нагрузка на перекрытие будет следующая: 1,3×70=90 кг/м². Здесь цифра 70 — это нормированная нагрузка для данного перекрытия согласно СНиП 2.01.07-85;
1,3 — коэффициент запаса прочности.
Общая нагрузка будет равна 90+50 = 130 кг/м².

• Если межбалочный утеплитель тяжелее минеральной ваты или применялась подшивка из более толстых досок, то нормативная нагрузка будет 150 кг/м²: 150×1,3+50=245кг/м² (общая нагрузка).

• Для перекрытий мансарды к количеству составляющих факторов нагрузки добавляется вес напольного покрытия и предметов интерьера. Таким образом расчётная нагрузка увеличивается до 350 кг/м².

• При условии, что балки являются частью межэтажного перекрытия, расчётная нагрузка составляет 400 кг/м².

• Допустимый изгиб деревянных балок для чердаков составляет 1/200, а для межэтажных перекрытий — 1/350.

● Допустимые сечения балок перекрытий.

● После того, как определена длина балок и их расчётная нагрузка, можно приступать к расчёту шага балок перекрытия и сечения, причём эти значения взаимосвязаны.

● Наиболее оптимальным соотношением высоты балки перекрытия к ширине считается 1,4 : 1. Деревянные балки могут быть шириной от 40 до 200 мм. Высота и толщина балок подбирается таким образом, чтобы подходить толщине утеплителя (100-300 мм). При использовании в качестве балок брёвен в расчёт принимается их диаметр (110-300 мм).

● Расстояние между деревянными балками и ширина пролёта.

● Шаг установки балок выбирается от 300 до 1200 мм. При этом во внимание принимаются материал подшивки и размеры листов утеплителя. Если перекрытие выполняется в каркасном строении, то шаг балок будет равен расстоянию между стойками каркаса.

● Для расчётной нагрузки 400 кг/м², соответствующей межэтажным перекрытиям, соотношение между шагом, шириной пролета и сечением следующее:

Шаг, м	Ширина пролёта, м	Сечение, м (минимум)
0,6	2,0	75×100
0,6	3,0	75×200
0,6	6,0	150×225
1,0	3,0	100×150
1,0	6,0	175×250

● Таблица рекомендуемых минимальных сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400 кг/м².

Шаг установки, м

Пролёт, м

	2,0	2,5	3,0	4,0	4,5	5,0	6,0
0,6	75×100	75×150	75×200	100×200	100×200	125×200	150×225
1,0	75×150	100×150	100×175	125×200	150×200	150×225	175×250

• Если планируется использовать доску пола толщиной до 32 мм, то шаг балок лучше выбирать 0,6 м.

• Если планируется использовать шпунтованную доску, то минимальное сечение можно уменьшить на 10-15%.

● Для ненагруженных перекрытий можно использовать таблицу для меньших значений нагрузок деревянных балок:

Нагрузки,

Сечение балок при длине пролёта, м

кг/пог. м	3,0	3,5	4,0	4,5	5,0	5,5	6,0
150	50×140	50×160	60×180	80×180	80×200	100×200	100×220
200	50×160	50×180	70×180	70×200	100×200	120×220	140×220
250	60×160	60×180	70×200	100×200	120×200	140×220	160×220
350	70×160	70×180	80×200	100×220	120×220	160×220	200×220

● Максимальные пролёты деревянных балок перекрытий.

Основные требования к деревянным балкам перекрытия

● Деревянные балки производятся из хвойных пород деревьев, обладающих необходимой прочностью. Во избежание прогиба лаг под воздействием нагрузки влажность материала не должна быть более 14%. При выборе древесины для изготовления балок не допускается наличие каких-либо поражений древесины насекомыми-вредителями, грызунами или очагов плесени. При соотношении сторон бруса-балки 7 : 5 она будет устойчива к изгибу.

● Высота лаг напрямую влияет на то, какую нагрузку без прогиба она сможет выдерживать. Для того, чтобы под нагрузкой перекрытие оставалось ровным, строительный подъём необходимо вытесать. Потолок нижнего яруса в центральной части будет иметь небольшой подъём, который выровняется с увеличением нагрузки на перекрытие.

● Перед началом строительства дерево необходимо пропитать антисептическими средствами.

● Расход пиломатериала можно сократить, если при частой укладке лаг брусья и брёвна заменять уложенными на ребро досками 50×150×180 мм. Шаг укладки в целях удобства укладки плит утеплителя должен быть 400-600 мм.

Межэтажные и чердачные перекрытия

Перекрытия по деревянным балкам, применяемым в современном малоэтажном строительстве (где дерево — местный материал), имеют небольшой вес, но прогнили, недостаточно огнестойки и трудоемки. Для повышения прочности деревянных перекрытий древесину антисептируют.

Подберите и уложите балки, соблюдая указанные требования. Брус (брёвна), обычно из сосны, ели, лиственницы, для межэтажных и чердачных перекрытий должны быть сухими (допустимая влажность — не более 14%; при правильном хранении такую влажность древесина приобретает через год). Чем суше балка, тем она прочнее и меньше прогибается от нагрузки.

Если половые балки цокольного этажа опираются на колонны, то достаточно часто ставят балки межэтажных и чердачных перекрытий, прислоняют к стенам только торцы и редко, когда под них ставят опоры. Чтобы междуэтажные балки не прогибались, их следует тщательно рассчитать и уложить на расстоянии 1 м друг от друга, а то и ближе.

Самая прочная на изгиб балка – это брус с соотношением сторон 7:5, т.е.е. высота балки должна равняться семи любым мерам, а ширина — только пяти мерам. Кругляк выдерживает большую нагрузку, чем вытесанный из него брус, однако он менее прочен на изгиб.

Обычно балки прогибаются под давлением на них веса засыпки, пола, мебели, людей и т. д. Прогиб в основном зависит от высоты балки, а не от ее ширины. Если, например, два одинаковых бруса с болтом и шпонками, то такая балка выдержит груз уже в 2 раза больший, чем оба этих бруса, уложенные рядом.Поэтому выгоднее увеличивать высоту луча, чем его ширину.

Однако и в уменьшении ширины есть предел. Если луч слишком тонкий, его можно отогнуть в сторону. Прогиб балок междуэтажных перекрытий допускается не более 1/300 длины перекрытия, чердачных — не более 1/250. При перекрытии чердачного марша 9 м (900 см) прогиб не должен быть более 3,5 см (900:250=3,5 см). Визуально это практически незаметно, но прогиб все же есть.

Любое перекрытие, даже под нагрузкой, будет абсолютно ровным, если в укладываемых балках предварительно вытесать так называемый строительный подъем. При этом к нижней стороне каждой балки образуют плавную кривую с подъемом посередине.

а Рис. 27. Расположение брусчатых и щитовых балок :

1 — изнашиваемый пол; 2 — засыпка на толе или смазке; 3 — подшивка

Сначала потолок с такими балками будет слегка приподнят посередине, но постепенно от нагрузки выровнится и станет почти горизонтальным. С этой же целью для балок можно применять изогнутые в одну сторону бревна, соответственно подтесывая их.

Толщина балок межэтажных и чердачных перекрытий должна быть не менее 1/24 его длины. Например, установите балку длиной 6 м (600 см). Значит его толщина должна быть: 600:24=25 см. Если необходимо вытесать прямоугольный брус с соотношением сторон 7:5, возьмите бревно диаметром 30 см.

Брус можно заменить двумя досками общим сечением равным брусу.Такие доски обычно вбивают гвоздями, располагая их в шахматном порядке через 20 см.

При более частой укладке вместо бревен (бруса) можно использовать обыкновенные толстые доски, поставленные на ребро.

Рассмотрим такой пример. Для пролета в длину 5 м с нагрузкой в 1,26 тн необходимы две балки прямоугольного сечения 200х140 мм или три доски сечением 200х70 м, уложенные с шагом 50 см. Можно уложить и четыре доски сечением 200х50 мм с шагом 33 см (рис.27).

следующая страница ->

Расчет междуэтажного перекрытия из швеллера.

Расчет металлической балки перекрытия. Выбор сечения и проверка на жесткость швеллера

Обеспечивает устойчивость не только надежного фундамента, но и системы сплошных перекрытий. Они также необходимы в любом случае для того, чтобы обустроить под ним подвал или гараж, а над ним возвести крышу. На перекрывающиеся конструкции приходится до 20 и более процентов всех затрат на строительство.Поэтому их установка – дело очень серьезное и ответственное.

Устройство межэтажных перекрытий в доме из бруса

Межэтажное;
Подвал;
Подвалы.

Наибольшая нагрузка в доме приходится на цоколь и цоколь. Их горизонтальные перегородки должны выдерживать вес предметов. кухонное оборудование, а также строгость внутренних стен, разделяющих первый этаж на прихожую, столовую.

Схема устройства бетонных плит перекрытия

Кроме того, они вместе с фундаментом должны обеспечивать стабильную жесткость корпуса из любого материала: дерева, кирпича, газобетона. У некоторых она возвышается над уровнем земли. Если он отапливаемый, то покрывающая его конструкция практически ничем не отличается от межэтажных устройств.

Горизонтальная перегородка, предназначенная для разделения этажей, имеет относительно небольшую нагрузку: собственный вес, мебель, жильцов. Важно, чтобы она обладала хорошей звукоизоляцией для комфортного проживания. или эта проблема не стоит так остро. Для них важна влагоизоляция и утепление.

Типы полов по материалу

Деревянные;
Железобетон;
Металлик.

Однако в некоторых случаях при строительстве дома можно обойтись и без них, так как по конструктивному решению используются следующие виды перекрытий:

Некоторые потолочные системы опираются на горизонтальные балки. Для установки других балок они не требуются, достаточно заказать на заводе плиты нужных размеров. Укладываются в доме с помощью грузоподъемного оборудования. А монолитные перекрытия заливаются непосредственно на строительной площадке. Сборно-монолитные устройства между этажами представляют собой комбинацию балочных опор и бетонного монолита.

Кессонные горизонтальные конструкции обычно используются для устройства потолка. На нижней стороне у них есть ребра, образующие прямоугольники, в совокупности они напоминают поверхность вафли. В частном домостроении их используют очень редко. Шатровая крыша представляет собой плоскую плиту, окаймленную ребрами. Обычно одного его хватает на потолок всего помещения, по размерам которого он сделан.

Арочные устройства необходимы, когда требуется перекрыть фигурные пролеты домов.В частных, одно- и двухэтажных домах применяют газобетонные плиты. Конструкция перекрытия из него имеет очень хорошую звукоизоляцию, долго сохраняет тепло, поэтому в межэтажных перегородках дополнительное утепление может быть лишним. Материал легкий, без запаха, от него не исходит ни паров, ни вредных веществ.

Его огнестойкость также очень высока. Но ему нужна эффективная гидроизоляция, так как он хорошо впитывает влагу из окружающей среды.

Перегородки с замесом применяются в строительной практике из различных материалов… Деревянные балки армируют металлом для увеличения прочности. В монолитных конструкциях применяется различная несъемная опалубка. Иногда их основная часть – это пустотелые бетонные панели, а перекрытие полукруглого эркера – газобетонные плиты, которым легко можно придать любую форму и толщину с помощью ручной пилы.

Вариант конструкции пола из газобетонных блоков

Такое разнообразие материалов расширяет архитектурные возможности устройств перекрытий, их звукоизоляции и теплоизоляции.

Требования к перекрытиям

Ко всем межэтажным устройствам предъявляются общие требования:

Прочность — способность выдерживать вес всех элементов здания.
Жесткость, позволяющая не прогибаться под тяжестью собственного веса, тяжелых предметов на полу.
Эффективная тепло- и звукоизоляция полов.
Огнестойкость, которая характеризуется устойчивостью к огню в течение некоторого времени.
Срок службы, приблизительно соответствующий сроку использования всего здания.

Брус деревянный

В строительстве загородных домов широко распространен массивный брус из лиственницы или сосны. Используются для монтажа перекрытий шириной 5 м. А для больших пролетов используются клееные, прочность которых намного выше.

Устройство полов из деревянного бруса

Оцилиндрованное бревно — прекрасный строительный материал для перекрытий. Его укладывают северной стороной вниз, определяя ее в конце плотностью годовых колец в деревянном бревне…На Руси издавна избы строили более солидной стороной кругляка наружу.

Деревянный двутавр имеет высокую прочность. Его профиль представляет собой букву «Н», склеенную на заводе из трех частей. Некоторые умельцы собирают его в домашней мастерской или на даче. Межэтажные перегородки с их применением обеспечивают эффективное утепление и отличную звукоизоляцию.

Схема устройства деревянных полов из бревен

Очень удобны не только для подшивки потолка, укладки теплоизоляционных материалов и чернового пола, но и для прокладки всех коммуникаций. Ниши в двутавре словно специально предназначены для скрытой прокладки водопроводных труб, газопроводов и линий электропередач.

Деревянные балки используются практически в любом малоэтажном жилище: деревянном, блочном. Но больше всего они подходят для построек из газобетонных блоков. Этот материал пористый, уступает по прочности всем остальным и не выдерживает точечной нагрузки несущих балок. Так как древесина нетяжелая, стены из газоблока вполне выдерживают ее вес. Монтаж конструкции перекрытия возможен без привлечения сложных технических средств.И обойдется разработчику относительно недорого.

Укладка деревянных балок

Строители знают о недостатках дерева и стараются свести их к минимуму. Перед установкой пола все деревянные детали обрабатывают антисептиками, предотвращающими гниение, поражение насекомыми. Места соприкосновения балок из бруса с кирпичом, бетонными плитами и блоками из газобетона утепляют различными материалами.

А для повышения пожарной безопасности древесину обрабатывают растворами, не позволяющими ей разгореться сразу при появлении открытого огня.

Монтаж межэтажных конструкций начинается с заранее подготовленных несущих балок. Их укладывают параллельно короткой стене жилища. Шаг укладки зависит от ширины пролета, но в среднем он составляет 1 м. Далее вам потребуются простые материалы, обеспечивающие утепление, и вам не обойтись без следующих инструментов:

Процесс установки деревянных балок и доски

пилы;
молоток;
монтажный нож;
рулетка;
Степлер строительный.

Балки укрепляют анкерами в нишах кирпичной стены. Но перед укладкой на концах бруса делают косой срез и пропитывают антисептиком. Место соприкосновения дерева с кирпичом промазывают, оборачивают рубероидом. Концы опор в нишах должны быть плотно закрыты. Щели можно заполнить пенополиуретаном.

Затем на опорные балки укладываются лаги для пола, а под них подкладываются резиновые прокладки, чтобы снизить вибрацию конструкции.Снизу выполняется подшивка потолка. Мансардные и цокольные потолочные устройства требуют утепления. Межэтажные перегородки могут обойтись и без него, но обязательна хорошая звукоизоляция.

Одним из основных конструктивных элементов, применяемых для перекрытия чердаков или помещений второго этажа, преимущественно в малоэтажном индивидуальном строительстве, является деревянная или металлическая балка, одновременно выполняющая функции лага пола и основы для крепления потолочных покрытий. Широкому применению балочных перекрытий способствовала дешевизна исходных строительных материалов и возможность устройства перекрытий без применения подъемных механизмов.

Отставание прогиба

Войдя в некоторые, особенно старые, дома, даже невооруженным глазом можно заметить прогиб перекрытий второго, реже пола первого этажа, что является следствием не правильного расчета нагрузки- несущая способность лаг или превышение допустимой нагрузки на перекрытие. Как называет практика эксплуатации многоэтажных зданий первой половины 50-х годов ХХ века, где применялись деревянные межэтажные перекрытия, к 2000 г. величина прогиба перекрытий составила от 70 до 100 мм, что привело к необходимости для капитального ремонта зданий с усилением несущих элементов перекрытий.И это при условии, что на этапе проектирования проведен точный инженерный расчет нагрузок и сечений лаг. А что уж говорить об индивидуальном строительстве, когда расчет несущей способности бревна производился «на глаз» по совету «грамотных» специалистов.

Очень часто на величину прогиба лаг влияет и качество используемого материала, избыточная влажность древесины, недостаточная толщина металлопроката, из которого изготовлена балка, и еще множество различных причин, приводящих к провисанию, например, перекрытие лаг второй этаж под нагрузкой.Неправильный расчет несущей способности может привести не только к возникновению прогиба лаг, но и к полному разрушению конструкции и обрушению перекрытия вниз, причем тогда, когда этого никто не ожидает.

Когда необходимо увеличивать лаги?

Если хозяин дома заметил провисание верхнего этажа, то первое, что необходимо сделать, это провести несложные замеры и оценить состояние конструкций, величину статической нагрузки, чтобы определить величину провисания потолка или изменения кривизны пола для принятия решения о необходимости усиления лаг.

Любые перекрытия под действием собственного веса, статической нагрузки конструкций и установленных на них объектов со временем провисают. Допустимая величина провисания принимается 1:300, то есть, если трехметровая балка прогибается на 10 мм, повода для беспокойства нет, если же это значение больше, то необходимо принять меры по устранению деформации и укрепить конструкцию.

Армирование металлических конструкций

Металлоконструкции, используемые в качестве балок перекрытий, могут быть усилены дополнительным металлопрокатом путем сварки или болтового соединения…Для этого разбирается поверхность пола или потолка, при необходимости под балки перекрытия подкладываются регулируемые опоры для исключения деформации, а конструкция армируется стандартными изделиями из металлопроката необходимого сечения, расчет которая выполняется с помощью специальных таблиц и методов.

Армирование деревянных элементов

Существующие конструктивные элементы деревянного пола в зависимости от их состояния могут быть усилены несколькими способами:

С помощью накладок из бруса, после выполнения несложного математического расчета, когда из табличного значения сечения требуемой балки перекрытия вычитается ширина существующего бруса. Брус и брус скрепляются болтами с металлическими накладками, которые предотвращают разрушение древесины в месте крепления и ослабление конструкции. Существующую балку приподнимают домкратами до получения ровной поверхности пола, после чего накладку и балку скрепляют между собой;
Использование металлических полос толщиной 10 мм и шириной на 10-20% меньше высоты бруса в качестве накладок. Для предотвращения деформации планки и снижения прочности количество болтов крепления следует увеличить на 25 % по сравнению с деревянными элементами… Накладки устанавливаются с одной или обеих сторон балки в зависимости от величины нагрузки на несущие элементы перекрытия верхнего этажа;
Деревянные лаги перекрытий, поврежденные насекомыми или гнилостными бактериями, могут быть усилены протезами, сваренными из бруса в виде фермы, или швеллером необходимого размера. Швеллер, устанавливаемый в качестве протеза, выбирается из стандартного рядового металлопроката, а для изготовления пространственной балочной фермы требуется выполнить достаточно сложный расчет прочности, что под силу только квалифицированному специалисту.
Усиление несущей способности межэтажных конструкций может быть выполнено установкой дополнительного ряда балок, но эти работы требуют проделывания отверстий в несущих стенах, что в ряде случаев сделать затруднительно.

При использовании металлических элементов для усиления несущих межэтажных конструкций, особенно для удаления разрушенных частей, необходимо предусмотреть установку элементов, на которые будут крепиться половые доски верхнего этажа.Крепление должно быть надежным и прочным, исключающим возможность расшатывания и появления скрипов.

Армированные разными способами бревна позволяют повысить несущую способность несущих межэтажных конструкций и общую безопасность эксплуатации существующих зданий без значительных капиталовложений и большого объема строительных работ.

Швеллер

— один из видов профилей из конструкционной стали. В поперечном сечении он имеет форму буквы «П».Такая форма обеспечивает швеллеру такие показатели жесткости, которые позволяют использовать его в самых разных отраслях – от тяжелого машиностроения до строительства. загородные дома . Швеллеры применяются в автомобиле- и вагоностроении, из них изготавливают различные опоры и ограждения, из них укрепляют въездные ворота и оконные проемы.

Цифры, буквы и ГОСТ

По способу производства бывает гнутый и горячекатаный профиль. Их легко различить даже неспециалисту – горячекатаный швеллер имеет четко очерченную кромку, а гнутый швеллер будет несколько закруглен.Другие особенности каналов разных типов определяются их маркировкой.

В частности, буквы А, Б и С применительно к партиям горячекатаных швеллеров будут означать, что прокатка производилась с высокой (А), повышенной (В) или нормальной точностью (С).

Номер канала указывает на высоту его сечения, выраженную в сантиметрах.

Ширина профиля соответствует ширине полки и может варьироваться от 32 до 115 мм. Маркировка швеллера, например 10Р, отражает его высоту и тип профиля.Высота сечения швеллера, как правило, является основным параметром при его маркировке. Номер канала – это его высота в сантиметрах, а расположенные рядом буквы говорят о том, что сечение канала может быть:

1) с уклоном кромок (серии У и С), где У — уклон, а С или Сб — специальные серии. 2) с параллельными ребрами (серии П, Е и Л), где Е – экономичная серия, а Л – облегченная. Буквы С (например — 18С, 20С и др.) можно встретить в изделиях, предназначенных для автомобилестроения или для строительства железнодорожных вагонов (ГОСТ 5267.1-90). Встречаются также иногда экзотические виды русел. Например, ГОСТ 21026-75 определяет параметры швеллеров с гнутым фланцем (используются при производстве тележек для шахт и рудников).

Самые популярные размеры каналов

Наибольшей популярностью у потребителей пользуются швеллеры с номерами от 8 до 20. геометрические параметры в категориях П (то есть с параллельными гранями) и серии У (с наклоном внутренних граней) совпадают, разница наблюдается только в радиусы закругления и углы наклона полок.

Применяется в основном для усиления конструкций внутри зданий бытового и промышленного назначения. При ее производстве используются полуспокойные (3ПС) и малошумные (3СП) углеродистые стали, отличающиеся отличной свариваемостью.

Широко применяется в машиностроении, станкостроении и других отраслях промышленности. Также успешно применяется при возведении мостов, стен и несущих опор при строительстве промышленных зданий.

Очень похож на швеллер «восьмерку», но имеет более высокие прочностные характеристики и несущую способность, что позволяет снизить металлоемкость конструкций, возводимых с его участием.

Один из самых популярных видов швеллеров. применяются в строительных конструкциях для жесткого армирования несущих частей, придания им особой прочности и жесткости металлоконструкций. 14 канал нормальной точности и повышенной.

Швеллер 20 выполняет роль несущего элемента при армировании мостов, при армировании перекрытий (в том числе сложных) многоэтажных зданий, в кровельных фермах.

Благодаря высоким эксплуатационным характеристикам «Двадцатку» часто применяют в конструкциях с высокими нагрузками – как динамическими, так и статическими.

Есть и нестандартные применения швеллеров. Перфорированный (то есть «перфорированный») швеллер позволяет, например, монтировать металлоконструкции без проведения сварочных работ, что значительно сокращает время монтажа. Для перфорации лучше всего подходят швеллеры с большой высотой полки и большим расстоянием между ними. Такие изделия обозначаются буквами ШП — «Перфорированный швеллер» и чаще всего используются при возведении временных конструкций (например — строительных лесов) или складских стеллажей.

Для создания таких конструкций лучше подходят швеллеры с небольшими номерами, так как вес стойки (а значит и швеллера, из которого она собрана) не должен быть слишком большим.

При внутренней отделке В помещениях швеллеры используются в качестве «защитного» каркаса при прокладке проводов высоковольтных электрических сетей.

Швеллеры иногда применяют и в качестве направляющего подъемного устройства, в том числе в качестве пандусов для инвалидных колясок и тележек.

В целом применение швеллеров может быть разнообразным, но все же основное их предназначение – усиление конструкций и способность выдерживать длительные нагрузки.

Сколько может весить канал

Номер канала	Вес 1 метра в кг	Метров на тонну
5	4,84	206,6
6,5	5,9	169,5
8	7,05	141,8
10	8,59	116,4
12	10,4	96,2
14	12,3	81,3
16	14,2	70,4
18	16,3	61,3
20	18,4	54,3
22	21	47,6
24	24	41,7
30	31,8	31,4

Символы в маркировке канала — как их понимать?

А так как основное назначение швеллера — выдерживать нагрузки, то из его маркировки в первую очередь требуется узнать параметры, которые позволят рассчитать эту нагрузку, а именно состав стали, ее прочность , качество прокатки и так далее.

Что можно узнать из маркировки?

Например, у нас есть упаковка швеллера горячекатаного, на которой написано: 30П-В ГОСТ 8240-97 / Ст3сп4-1 ГОСТ 535-88

Это значит, что перед нами швеллер 30Р — то есть с параллельными гранями и высотой сечения 30 см. Буква В обозначает обычную точность прокатки В, изготавливается из стали Ст3, четвертой категории, первой группы.

Такой же швеллер, но только из стали 09Г2С повышенной точности прокатки, получит обозначение 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89 , в котором 345 будет означать прочность стали, соответствующую марке 09Г2С.

Но в маркировке А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76 буквой А будет обозначаться высокоточное профилирование стальной заготовки (полосы) из второй категории стали Ст3сп, из которой изготовлен равнополочный швеллер размерами 300х80х6 (где 300 мм — высота сечения изделия, 80 мм — ширина полок, а 6 мм — толщина полок и стенок)

Типы нагрузок и каналов

А. «Козырек над входом.» К этому типу относятся балки, где есть жесткие крепления. Нагрузка обычно распределяется равномерно. Это могут быть навесы над входами. Для их изготовления используется сварка. Они сделаны из двух швеллеров, прикрепленных к стене, а пространство заполнено железобетоном.

«Междуэтажные перекрытия» Жестко закрепленные однопролетные балки, нагрузка на которые распределяется равномерно. Обычно это балки перекрытий между этажами.

«Опора балконная шарнирная».Балки имеют две опоры с консолью, нагрузка распределяется между ними равномерно, но они вынесены за пределы наружных стен. Это необходимо для создания опоры для балконных плит.

«Для двух перемычек». Это однопролетные шарнирно-опорные балки, на которые действуют две сосредоточенные силы. Обычно это перемычки, на которые опирается еще одна пара балок перекрытий.

«Один джемпер». Это однопролетные шарнирно-опорные балки, где сосредоточена одна сила. Обычно это перемычки, на которые опирается одна балка другого этажа.

После выяснения, к какому типу относится этот канал и куда пойдет основная нагрузка, выбирается формула расчета.

Ориентировочная методика расчета нагрузки на канал

Для расчета необходимо сделать следующее:

Сначала определите общую нагрузку, которая будет действовать на балку, и умножьте ее на стандартный коэффициент запаса по нагрузкам.

Полученный результат умножается на шаг балок (в данном случае это относится к каналам).

Все данные для канала взяты по ГОСТу.

Формула следующая: изгибающий момент Mmax будет равен расчетной нагрузке, умноженной на квадрат длины швеллера. Единицей измерения является килоньютон на метр. (1 кНм = 102 кгсм)

Затем перейти к расчету правильного момента сопротивления балки.

Формула следующая: момент сопротивления Wtr будет равен Mmax, который умножается на коэффициенты условий эксплуатации и делится на 1.12 (это коэффициент учета пластических деформаций).

Итак, мы получили нужный раздел. Но необходимо помнить, что номер швеллера должен быть больше необходимого момента сечения.

Как правильно выбрать швеллер для полов, зная его расчеты на изгиб

При строительстве жилого дома, гаража, дачи на дачном участке, других зданий и сооружений каждый сталкивается с необходимостью правильного расчета и устройства полов.Перекрытие представляет собой горизонтальную конструкцию, расположенную внутри здания, которая делит его на смежные помещения по вертикали (этажи, чердак и т. д.). Более того, эта конструкция является несущей, поскольку воспринимает все нагрузки, поступающие от мебели, людей, оборудования и самого пола, и передает их либо на стены, либо на колонны (в зависимости от типа конструкции).

Виды плит и швеллера для плит из металла АПЕКС

По назначению этажи можно разделить на: цокольные, межэтажные и чердачные.Первые отделяют первый этаж здания от цокольного этажа или цокольного этажа. Из названия второго типа следует, что они направлены на разделение этажей здания между собой. Последние отделяют чердак от жилого дома.

В зависимости от конструктивных особенностей их можно разделить на плиты и балки. Плиточные перекрытия чаще всего монтируют в крупногабаритных каменных домах с использованием железобетонных плит. Брусовые перекрытия чаще всего применяют при строительстве малоэтажных жилых домов.Для их установки используются металлические или деревянные балки, а также наполнитель.

Рассмотрим подробнее конструкции из швеллера для потолка в качестве несущего основания. Именно они принимают на себя всю нагрузку на перекрытия второго этажа. Если для монтажа потолка используется П-образная сталь, то необходимо учитывать следующие моменты:

во-первых, он должен быть проложен вертикально, так как момент сопротивления сечения в этом направлении в несколько раз превышает значение момента в обратном направлении;
во-вторых, схема их укладки такова – от середины перекрытия профиль должен быть повернут в обратную сторону, так как центр тяжести швеллера не принадлежит его стенке.

Следовательно, такое расположение необходимо для компенсации касательных напряжений. Следует помнить, что швеллеры пола подвержены напряжениям изгиба.

Расчет на изгиб швеллера из металла АПЕКС, используемого для перекрытий

Рассчитаем канал для перекрытия исходя из следующих условий. Имеется помещение размером 6х8 м. Шаг плетей потолочного канала p = 2 м. Логично предположить, что швеллер следует прокладывать вдоль короткой стенки, что уменьшит максимальный изгибающий момент, действующий на него.Стандартная нагрузка на один квадратный метр составит 540 кг/м2, а расчетная – 624 кг/м2 (согласно СНиП с учетом коэффициентов запаса по каждой составляющей нагрузки). Пусть потолочный канал с каждой стороны опирается на стену длиной 150 мм. Тогда рабочая длина канала составит:

Нагрузка на один погонный метр канала будет (нормативная и расчетная соответственно):

qн = 540∙р = 540∙2 = 1080 кг/м = 10,8 кН
qр = 540∙р = 624∙2 = 1248 кг/м = 12. 48 кН

Максимальный момент в сечении швеллера будет равен (для нормативной и расчетной нагрузки):

Мн = qн ∙ L2 / 8 = 10,8 ∙ 6,22 / 8 = 51,9 кН ∙ м
Мр = qр ∙ L2 / 8 = 12,48 ∙ 6,22 / 8 = 60 кН ∙ м

Определяем необходимый момент сопротивления сечения выражением:

Ry = 240 МПа — сопротивление стали С245, расчетное
γ = 1 — коэффициент условий работы

Расчет изгиба швеллера — выбор сечения и проверка жесткости

По справочнику (ГОСТ) выбираем профиль швеллера, у которого момент сопротивления больше расчетного.В данном случае подойдет швеллер 27П, Wx=310 см3, Ix=4180 см4. Далее необходимо проверить прочность и изгибную жесткость швеллера (прогиб хлыста).

Испытание на прочность:

σ = Мр / (γ ∙ Wx) ∙ 1000 = 60 ∙ 1000 / (1 ∙ 310) = 193 МПа

Проверка на жесткость, изгиб швеллера, где относительный прогиб f/L должен быть меньше 1/150 и определяется по выражению:

Условие жесткости обеспечено. Следовательно, этот канал можно использовать для перекрытия по описанной схеме.Количество каналов можно уменьшить, если плети укладывать с меньшим шагом.

http://apex-metal.ru

Начнем с того, что такое перекрытие?

Перекрытие – это конструкция, разделяющая смежные помещения по высоте.

Если говорить простым языком, то перекрытие – это конструкция для образования перекрытий, как для отделения жилых помещений от чердака и подвала, так и для разделения жилых помещений. Различают межэтажное, цокольное, цокольное и величину выдерживаемой нагрузки (она определяется типом балок и расстоянием между балками перекрытия), а также обшивку балок.

Арматурный каркас для монолитного междуэтажного перекрытия

Требования к полу

Конструкция должна обладать необходимой прочностью, чтобы выдерживать не только нагрузку собственного веса, но и дополнительные — такие как вес людей, мебели, оборудования. Величина предполагаемой нагрузки на квадратный метр пола определяется в зависимости от того, как используется помещение.

Выполняется соответствующий расчет. Вот нагрузки:

для цокольных и межэтажных перекрытий — не менее 210 кг нагрузки на кв.м площади перекрытия.

На основании этого определяется, какой брус использовать и как его укладывать.

Нагрузка на один квадратный метр цокольного этажа должна быть не менее 210 кг.

Плиты должны быть достаточно жесткими, чтобы не образовывались прогибы. Деревянные балки пола можно использовать в качестве балок для следующего этажа. Чтобы определить, какую древесину использовать, нужно немного потрогать материал сопротивления. Такой расчет лаг обычно выполняют архитекторы, а те, кто хочет строить своими руками, пользуются таблицами.

При реконструкции или строительстве нового элемента для разделения помещений необходимо позаботиться о звукоизоляции. Как это сделать и какие требования к звукоизоляции определяются нормативными строительными документами. Это требует тщательного закрытия существующих зазоров в местах стыков элементов конструкции и использования соответствующих материалов для заполнения зазора между балками.

Перекрытия, разделяющие помещения, имеющие при этом перепад температур, должны соответствовать требованиям нормативных документов по теплозащите…Для этого используем изоляционные материалы, которые укладываются между балками. Их количество определяется расчетным путем. Чтобы бревна не стали мостиками холода, к выбору материала для сруба нужно подходить с соответствующими знаниями.

Схема балочного перекрытия, состоящего из балок и внутреннего заполнения.

Любая конструкция пола должна выдерживать длительное воздействие огня. Огнестойкость у различных конструкций колеблется от 15 до 50 минут. Железобетонные перекрытия в этом смысле — самые стойкие, деревянные — самые слабые.Поэтому перед использованием деревянного бруса необходимо пропитать брус подходящим огнестойким материалом или использовать оштукатуривание готовой конструкции.

Вернуться к содержанию

Типы полов

По типу конструкции перекрытия бывают двух видов. Первый тип – лучевой. Он состоит из балок и внутреннего заполнения. Второй тип – бескаркасная конструкция. Безбалочный состоит из однородных элементов, таких как палубные плиты или панели палубы.

Вернуться к содержанию

Деревянные полы с балками

Каркас такого пола – деревянные балки (лаги), которые следует крепить на равном расстоянии друг от друга. Расчет этого расстояния производится в зависимости от сечения балки и ширины пролета между несущими стенами.

Специалисты давно сделали такой расчет. Расстояние между таблицей вам скажет:

Сечение (для деревянной балки) см х см	Пролет перекрытия 3 м	Пролет перекрытия 3.5 м	Пролет перекрытия 4 м	Пролет перекрытия4,5 м	Пролет перекрытия 5 м
Стержень 5 x 16	0,8 м	0,6 м	0,45 м	—	—
Древесина 6 x 20	1,25 м	0,80 м	0,70 м	0,55 м	0,45 м
Балка 10х10	0,60 м	0,45 м	0,35 м	—	—
Деревянный брус 14 x 18	—	—	—	1,8	1,48
Балка 15 x 20	—	—	—	2,4	2,0
Балка 16 x 22	—	—	—	—	2,5

Брусовые конструкции идеально подходят для строительства частного загородного дома.

К сожалению, это далеко не все недостатки полов с использованием металлических конструкционных материалов. Еще к недостаткам такого перекрытия следует отнести:

Образование ржавчины во влажных помещениях.
Необходимость подъемных механизмов при монтаже.
Хорошая звуко- и теплопроводность (с этими недостатками борются, обматывая торцы металлоконструкций войлоком).

Накат на такие балки можно делать не только из досок, но и из горбыля.Это могут быть легкие железобетонные плиты или плиты из других легких и прочных строительных материалов – их применение регламентируется расчетом.

Во избежание коррозии несущих балок используйте железобетонные балки внахлест. Такие балки укладывают на расстоянии 0,6 -1,0 м. Пространство между балками заполняется легкобетонными плитами или легкобетонными блоками. Поверх такого перекрытия делается стяжка под пол, а потолок штукатурится под побелку, покраску или обои.

Вернуться к содержанию

Безбалочные потолки

Выполняют одновременно и несущую, и ограждающую (разделительную) функции. В их конструкции отсутствуют балки, и они состоят из монолитной плиты или нескольких плит или панелей. Существует три вида безбалочных перекрытий:

Национальные сборные.
Монолитный.
Сборно-монолитный.

Сборные полы нельзя собирать вручную, так как для этого требуется подъемный механизм и стропальщики.Зато такое перекрытие быстро монтируется и выдерживает большие нагрузки. Собирается из пустотелых или П-образных железобетонных плит. Для монтажа перекрытий можно использовать деревянные лаги.

Чаще всего делают своими руками. Это можно делать постепенно и медленно. Самым трудоемким и ответственным этапом его выполнения является установка подвесной опалубки и арматуры. Заливка слоя бетона 8 – 12 см по сравнению с этими кропотливыми работами кажется отдыхом.Заливаем бетон марки М200 своими руками, используем любую арматуру.

Для укладки пола на такую конструкцию целесообразно укладывать деревянные лаги. Для линолеума или кафельной плитки лаги укладывать не нужно.

Расчет

на сборные нагрузки и допустимый прогиб. Расчет нагрузки, действующей на перекрытие

При строительстве частных малоэтажных домов из дерева, бетонных блоков или кирпича между этажами чаще всего возводят деревянные перекрытия. Эти конструкции имеют ряд преимуществ перед альтернативными бетонными плитами.Деревянные полы не перегружают стены, при монтаже не требуют привлечения подъемной техники. Кроме того, они обладают высокой прочностью, долговечностью и приемлемой ценой. Монтаж таких потолков достаточно прост, поэтому многие домашние мастера выполняют его самостоятельно.

Конструкция перекрытия

Основу деревянного перекрытия составляют балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальной конструкции. Поскольку на балки при эксплуатации перекрытий будет приходиться вся нагрузка, особое внимание следует уделить их грамотному расчету.

Для балок обычно используют массивные или клееные брусья, бревна, иногда — доски (одинарные или скрепленные по толщине гвоздями или скобами). Для перекрытий целесообразно использовать балки из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Деревянные балки гораздо хуже работают на изгиб и могут деформироваться под нагрузкой.

На балки перекрытия с двух сторон крепятся черновые доски (ОСБ, фанера), поверх которых пришивается лицевая крышка. Иногда пол второго этажа укладывают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянный пол со стороны первого этажа будет потолком, а со стороны второго этажа (чердак, мансарда) — полом. Поэтому верхнюю часть потолка обшивают напольными материалами: шпунтованными досками, ламинатом, линолеумом, ковролином и др. Нижнюю часть (потолок) — вагонкой, гипсокартоном, пластиковыми панелями и др.

В связи с наличие балок, между черновыми досками образуется пространство. Он используется для добавления дополнительных свойств к перекрытию.В зависимости от назначения второго этажа между балками перекрытия укладывают теплоизоляционные или звукоизоляционные материалы, защищают от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж представляет собой нежилой чердак, который не будет отапливаться, в конструкцию пола необходимо включить теплоизоляцию. Например, базальтовая вата (Rockwool, Parock), стекловата (Isover, Ursa), пенопласт и др. Под теплоизоляционный слой (со стороны первого пол с подогревом).

Если в качестве теплоизоляции использовался ЭППС, не впитывающий водяной пар, то из «пирога» можно исключить пароизоляционную пленку. Поверх теплоизоляционных или звукоизоляционных материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционной пленки. В том случае, если при отделке была исключена возможность попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется как отапливаемое и жилое помещение, то «пирог» пола в дополнительной теплоизоляции не нуждается.Однако, чтобы уменьшить влияние шума, который будет возникать при передвижении людей по полу, между балками укладывают звукоизоляционную прослойку (обычно используют обычные теплоизоляционные материалы).

Например, базальтовая вата (Rockwool, Parock), стекловата (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционные мембраны (Tecsound) и др. При использовании материалов, способных поглощать водяной пар (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора — гидроизоляция.

Крепление балок к стене

Балки перекрытий можно крепить к стенам несколькими способами.

В кирпичных или бревенчатых домах концы балок заводятся в пазы («гнезда»). Если используются брусья или бревна, то глубина расположения брусьев в стенах должна быть не менее 150 мм, если доски — не менее 100 мм.

Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, обматывая их двумя слоями рубероида. Концы балок обрезают под углом 60° и оставляют неизолированными, чтобы древесина могла свободно дышать.

При размещении в «гнездо», между брусом и стеной (со всех сторон) оставляют вентиляционные зазоры 30-50 мм, которые заполняют теплоизоляцией (пакля, минеральная вата). Брус опирается на основание паза через антисептированную и гидроизолированную деревянную планку толщиной 30-40 мм. Бока канавки можно засыпать щебнем или замазать цементным раствором на 4-6 см. Каждая пятая балка дополнительно крепится к стене анкером.

В деревянных домах балки заглубляют в пазы стен не менее чем на 70 мм.Для предотвращения появления скрипов между стенками паза и балкой укладывается гидроизоляционный материал. В некоторых случаях балки врезают в стены, делая соединения типа «ласточкин хвост» и т. д.

Также балки можно крепить к стене с помощью металлических опор – стальных уголков, хомутов, скоб. Их соединяют со стенами и балками саморезами или шурупами. Этот вариант крепления самый быстрый и технологичный, но менее надежный, чем когда балки вставляются в пазы стен.

Расчет балок перекрытия

При планировании конструкции пола в первую очередь необходимо рассчитать конструкцию его основания, то есть длину балок, их количество, оптимальное сечение и шаг. От этого будет зависеть, насколько безопасным будет ваш пол и какую нагрузку он сможет выдержать в процессе эксплуатации.

Длина балки

Длина балки зависит от ширины пролета, а также от способа крепления балки. Если балки закрепляются на металлических опорах, их длина будет равна ширине пролета.При заделке в пазы стен длину балок рассчитывают суммированием пролета и глубины вставки двух концов балки в пазы.

Шаг балок

Расстояние между осями балок выдерживается в пределах 0,6-1 м.

Количество балок

Расчет количества балок производят следующим образом: крайние балки планируют разместить на расстоянии не менее 50 мм от стен.Остальные балки размещаются равномерно в пролетном пространстве, в соответствии с выбранным интервалом (шагом).

Сечение балок

Балки бывают прямоугольные, квадратные, круглые, двутавровые. Но классический вариант – это все же прямоугольник. Часто используемые параметры: высота — 140-240 мм, ширина — 50-160 мм.

Выбор сечения балки зависит от ее планируемой нагрузки, ширины пролета (по короткой стороне помещения) и шага балок (шага).

Нагрузка на балку рассчитывается путем суммирования нагрузки собственного веса (для межэтажных перекрытий — 190-220 кг/м 2 ) с временной (эксплуатационной) нагрузкой (200 кг/м 2 ).Обычно для эксплуатируемых полов нагрузку принимают равной 350-400 кг/м 2 . Для неэксплуатируемых чердачных перекрытий можно принимать меньшую нагрузку, до 200 кг/м 2 . При значительных сосредоточенных нагрузках необходим специальный расчет. предполагается (например, из массивной бани, бассейна, бойлера и т. д.).

Балки укладываются по короткому пролету, максимальная ширина которого 6 м. На большем пролете неизбежно провисание балки, что приведет к деформации конструкции. Однако даже в такой ситуации есть выход.Для поддержки балок на широком пролете устанавливаются колонны и опоры.

Сечение балки напрямую зависит от ширины пролета. Чем больше пролет, тем более мощный (и прочный) брус нужно выбирать для перекрытия. Идеальный пролет для перекрытия балок – до 4 м. Если пролеты более широкие (до 6 м), то необходимо использовать нестандартные балки увеличенного сечения. Высота таких балок должна быть не менее 1/20-1/25 пролета. Например, при пролете 5 м следует применять балки высотой 200-225 мм и толщиной 80-150 мм.

Самостоятельно проводить расчеты балок, конечно, не обязательно. Можно воспользоваться готовыми таблицами и схемами, на которых указана зависимость размеров балок от воспринимаемой нагрузки и ширины пролета.

После завершения расчетов можно переходить к устройству перекрытия. Рассмотрим весь технологический процесс, начиная с крепления балок к стенам и заканчивая финишной обшивкой.

Технология деревянных полов

Этап №1.Установка балок перекрытий

Чаще всего балки устанавливаются с заведением их в пазы стен. Такой вариант возможен, когда монтаж пола осуществляется на этапе строительства дома.

Процесс монтажа в этом случае следующий:

1. Балки покрываются антисептиками и антипиренами. Это необходимо для снижения склонности деревянных конструкций к гниению и обеспечения пожарной безопасности.

2. Концы балок обрезаются под углом 60°, прокрашиваются битумной мастикой и обматываются рубероидом в 2 слоя (для гидроизоляции).При этом торец должен оставаться открытым для свободного выхода через него паров воды.

3. Начинайте монтаж с установки двух наружных балок, которые располагают на расстоянии 50 мм от стен (минимум).

Бруски вставляются в «гнезда» 100-150 мм, оставляя вентиляционный зазор между древесиной и стеной не менее 30-50 мм.

4. Для контроля горизонтальности балок вдоль их верхней плоскости на ребро устанавливается длинная доска, а поверх нее — пузырьковый уровень.Для выравнивания балок по уровню используйте деревянные плашки разной толщины, которые кладут в нижнюю часть паза на стене. Плашки необходимо предварительно обработать битумной мастикой и просушить.

5. Для исключения скрипа балок и блокировки доступа холодного воздуха зазор заполняется минеральным утеплителем или паклей.

6. Остальные, промежуточные, балки уложить на уложенный щит управления. Технология их вставки в гнезда стен такая же, как и при установке крайних балок.

7. Каждая пятая балка дополнительно крепится к стене анкером.

Когда дом уже построен, проще установить балки перекрытия с помощью металлических опор. В этом случае процесс установки следующий:

1. Балки пропитываются антипиренами и антисептиками.

2. На стенах на одном уровне в соответствии с расчетным шагом балок закрепляют опоры (уголки, хомуты, кронштейны).Крепление осуществляют саморезами или шурупами, вкручивая их в отверстия опор.

3. Балки укладываются на опоры и фиксируются саморезами.

Этап №2. Крепление черепных брусков (при необходимости)

Если удобнее укладывать «пирог» конструкции перекрытия сверху, то есть со стороны второго этажа, черепные бруски сечением 50х50 мм набиваются по краям балок с двух сторон. Нижняя часть балок должна быть на одном уровне с поверхностью балок. Черепные брусья необходимы для того, чтобы на них укладывать бочковые доски, являющиеся черновой основой для потолка.

Череповарки можно обойтись, подшив доски барабана снизу, со стороны первого этажа. В этом случае их можно прикрепить непосредственно к балкам с помощью саморезов (гвозди не подходят, так как их сложно забить вертикально в потолок).

Этап №3. Крепление рулонных досок к основанию чернового потолка

При монтаже со стороны второго этажа рулонные доски закрепляются на черепных брусках гвоздями или саморезами (возможно использование ОСП, фанеры ).

При креплении рулона со стороны первого этажа доски крепятся к балкам снизу с помощью саморезов. При необходимости между балками уложите толстый слой утеплителя или звукоизоляционного материала; предпочтителен вариант подшивки досок снизу. Дело в том, что черепные брусья «съедают» часть межбалочного пространства, и без их использования толщину перекрытия можно полностью закрыть теплоизоляционным материалом.

Этап №4.Установка пароизоляции (при необходимости)

Пароизоляция укладывается в конструкцию пола перед утеплителем (который также может выполнять роль звукоизолятора), если есть риск попадания на него пара или образования конденсата. Это происходит, если перекрытие устроено между этажами, первый из которых отапливаемый, а второй нет. Например, над первым жилым этажом устраивают неотапливаемый чердак или мансарду. Также пар может проникать в утепление потолка из влажных помещений первого этажа, например, из кухни, санузла, бассейна и т.д.

Поверх балок перекрытия укладывается пароизоляционная пленка. Полотна укладывают внахлест, заведя края предыдущего полотна к следующему на 10 см. Стыки проклеиваются строительным скотчем.

Этап № 5. Устройство теплоизоляции или звукоизоляции

Между балками сверху укладывают плитные или рулонные тепло- или звукоизоляторы. Следует избегать щелей и пустот, а материалы должны плотно прилегать к балкам. По этой же причине нежелательно использовать планки, которые приходится стыковать между собой.

Для снижения возникновения ударного шума в перекрытии (для жилого верхнего этажа) на верхнюю поверхность балок укладывают звукоизоляционные полосы толщиной не менее 5,5 мм.

Этап №6. Укладка гидроизоляционной пленки

Поверх тепло- или звукоизоляционного слоя укладывается гидроизоляционная пленка. Он служит для предотвращения проникновения влаги с верхнего этажа в теплоизоляционный материал. Если верхний этаж нежилой, то есть там полы никто мыть не будет и проникновение атмосферной влаги тоже будет исключено, гидроизоляционную пленку можно не использовать.

Гидроизоляционная пленка укладывается полотнами, с нахлестом 10 см. Стыки проклеиваются скотчем для предотвращения проникновения влаги внутрь конструкции.

Этап №7. Крепление досок (фанера, ОСП) к черновым перекрытиям

По балкам сверху зашивается черновая основа для пола второго этажа. Можно использовать обычные доски, ОСП или толстую фанеру. Крепление осуществляется с помощью шурупов или гвоздей.

Этап №8. Покрытие пола снизу и сверху финишными покрытиями

Поверх чернового основания снизу и сверху плиты можно укладывать любые подходящие материалы.С верхней стороны потолка, то есть на полу второго этажа, устраивают покрытия из ламината, паркета, ковролина, линолеума и т.п. При обустройстве пола нежилого чердака черновые доски можно оставить без обшивки.

На нижнюю поверхность перекрытия, служащего перекрытием для первого этажа, пришивают потолочные материалы: деревянную вагонку, пластиковые панели, гипсокартонные конструкции и т.п. большой запас прочности, уложенный с небольшим шагом, то такое перекрытие не нужно будет долго ремонтировать.Но все же проверять балки на прочность нужно регулярно!

При повреждении балок насекомыми или в результате переувлажнения их укрепляют. Для этого ослабленную балку удаляют, заменяют новой или усиливают прочными досками.

Деревянные лаги перекрытий для больших пролетов. Установка деревянных балок между этажами не редкость. Основное назначение – равномерно распределить будущую нагрузку на стены здания.

Чтобы конструкция выполняла свои функции, необходимо правильно подобрать материалы, провести расчеты сечения и длины.

Разновидности полов

Все деревянные полы можно разделить на несколько видов по назначению и типу материала, из которого они изготовлены. По конструкции они бывают чердачные, межэтажные, цокольные и цокольные. По типу материала балки бывают клееные и массивные. Пролет между этажами должен быть надежным и прочным, поэтому между полом и потолками во внутреннем объеме укладывают пароизоляцию и звукоизоляционные наполнители. Потолочную часть необходимо зашить требуемыми материалами, а сверху уложить пол.

Мансардный этаж можно ставить как элемент крыши, и тогда он будет частью стропильной системы. Можно ставить как самостоятельный элемент. Для сохранения тепла обязательно используйте слои с теплоизоляцией и . Перекрытие цоколя и цоколя должно быть очень прочным и способным выдерживать большие нагрузки. Такие пролеты также утепляют и укладывают слоями материала для пароизоляции, чтобы холод никоим образом не проникал из подвала в дом.

Между собой балки различаются по типам, каждый из которых имеет свои преимущества и недостатки.Для изготовления сплошных балок используется древесина твердых пород. Массивные деревянные балки являются большим недостатком, так как имеют ограничение по длине – не более 5 метров. Брус из клееного бруса прекрасно сочетает в себе эстетичность и высокую прочность. Их использование помогает значительно увеличить максимальную длину, которая может достигать 20 метров и идеально подходит для покрытия больших пролетов. Учитывая, что этот материал выглядит очень красиво, он часто не укладывается внахлест и является элементом дизайна.

Преимущества

Есть несколько существенных преимуществ, в том числе:

Простота установки.
Возможность перекрытия больших пролетов.
Малый вес.
Долгий срок службы.
Высокий уровень пожарной безопасности.
Материал не поддается.

Балки перекрытия между этажами выполняются из материала с прямоугольным сечением, характерным для доски или бруса, либо используется круглое, которое изготавливается из бревна.

Требования к балкам перекрытий

Установка полов из деревянных балок может повлечь за собой ряд особых требований, которые необходимо учитывать.

Они следующие:

Процедура расчета

Перед началом монтажа деревянного пола с балками следует произвести некоторые расчеты, благодаря которым вы узнаете размеры и количество балок.

Для этого вам понадобится:

Определите, какой будет длина пролета, на котором будет производиться монтаж.
Произвести расчет ожидаемой нагрузки, которая будет после установки.
По указанным данным можно выполнить расчеты сечения балок и шага установки. Для этого используйте специальные онлайн-калькуляторы или таблицы.

Длина балок будет суммироваться из таких данных, как длина перекрываемого пролета и запас балки для установки в самой стене. Узнать пролет можно с помощью любых измерительных приборов, а запас балок, которые будут установлены в стене, напрямую зависит от материала, из которого сделана стена.

Важно! Если здание кирпичное, то запас балок должен быть не менее 10 см для брусьев и не менее 15 см для балок из бруса. Деревянные постройки должны иметь специальные пазы, глубина которых должна быть не менее 7 см и более для укладки балок. Если балки играют роль основы для крыши, то их делают на 5 см длиннее пролета.

Самый популярный вариант пролета, который перекрывается балками от 250 до 400 см.Но учтите, что наибольшая допустимая длина балок из доски или бруса не может быть более 600 см. Если пролет больше допустимого размера, советуем делать балки из клееного бруса. Кроме того, для перекрытия пролета, а это более 600 см, можно поставить специальную деревянную ферму. Нагрузка, идущая на деревянную балку, в общем случае складывается из веса частей пролета (внутреннее заполнение, балки, обшивка пола и потолка) и веса временных предметов (бытовая техника, предметы мебели, люди, находящиеся в помещении ).

Как выполнить работу

Расчеты

Точные расчеты несущей способности балок обычно выполняются специальными организациями, имеющими достаточный опыт. При выполнении расчетов самостоятельно используется следующая система :

Определение шага и сечения балок

Зная длину и нагрузку балок, можно узнать шаг и размер/диаметр сечения.

Обратите внимание, что показатели взаимосвязаны, и их можно рассчитать по установленным правилам:

Высота и ширина балок должны иметь отношение 1.4:1. При этом обратите внимание, что ширина балок должна быть от 4 до 20 см, а высота от 10 до 30 см (это исходя из материала утеплителя). Бревна для перекрытия должны быть диаметром от 11 до 30 см.
Шаг установки обязательно должен иметь ограничение от 0,3 до 1,2 метра (с учетом материала для утепления и материала для подшивки). Если дом каркасный, то шаг должен быть таким же, как и между каркасами.
Определить сечение балок из дерева можно с помощью специальных таблиц или программ.При расчете сечения следует учитывать, что максимально допустимый изгиб балок на чердаке составляет 1 из 200, а для межэтажных балок 1 из 350.

Использование деревянных ферм – преимущества и недостатки

Фермы перекрытий из дерева имеют вид двух параллельных брусков или бревен, расположенных одно под другим, которые соединены между собой опорами, а те, в свою очередь, стоят по отношению к лагам или брусьям вертикально или под углом. Основная задача ферм – перекрытие длинных пролетов при невозможности установки дополнительных опорных стоек.Для изготовления ферм используются специально разработанные таблицы и программы, в которых учитываются виды соединений, шаг монтажа, габаритные размеры и сечение деталей. Чаще всего фермы изготавливаются по промышленному методу с использованием высокоточного оборудования. Однако есть вариант самодельной фермы.

Если сравнить деревянные фермы и балки перекрытий, то можно выявить все достоинства и недостатки, которыми обладают фермы.

Преимущества:

Возможность перекрытия большого пролета без использования дополнительных опорных стоек.
Небольшой общий вес, за счет чего нагрузка на несущие элементы конструкции также будет небольшой.
Высокая прочность и отсутствие провисания, что обеспечивает долгий срок службы материала настила и подшивки.
Легко устанавливается на все опорные элементы, независимо от материала изготовления.
Возможно изменение ширины шага укладки.
Можно установить внутренние линии связи.
Отлично.
Если фермы были выполнены красиво, их даже не нужно зашивать и тогда они будут играть роль декоративного элемента.

Но кроме достоинств есть и недостатки, а именно:

Благодаря конструктивным особенностям толщина межэтажного перекрытия сильно увеличивается.
Большие затраты в плане труда при изготовлении фермы своими руками, требуется специальное оборудование.
Готовые конструкции стоят достаточно дорого.

Выбор ферм или деревянных балок на ваше усмотрение.

Одним из самых популярных решений устройства межэтажных перекрытий в частных домах является использование несущей конструкции из деревянного бруса.Он должен выдерживать расчетные нагрузки, не прогибаясь и, тем более, не разрушаясь. Прежде чем приступить к возведению перекрытия, рекомендуем воспользоваться нашим онлайн-калькулятором и рассчитать основные параметры балочной конструкции.

Высота балки (мм):

Ширина луча (мм):

Древесный материал:

Сосна Ель Лиственница

Сорт древесины (см. ниже):

Марка древесины:

Пролет (м):

Расстояние между балками (м):

Коэффициент надежности:

1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2,0

Необходимые пояснения к расчетам

Высота и ширина определяют площадь поперечного сечения и механическую прочность балки.
Материал древесины: сосна, ель или лиственница — характеризует прочность балок, их устойчивость к прогибам и изломам, другие особые эксплуатационные свойства. Обычно предпочтение отдается балкам из сосны. Изделия из лиственницы используют для помещений с влажной средой (бани, сауны и т. д.), а брус из ели используют при строительстве недорогих загородных домов.
Тип древесины влияет на качество балок (с повышением сорта качество ухудшается).
- 1 класс. На каждом метровом отрезке бруса с любой стороны могут быть здоровые сучки 1/4 ширины (лежаки и ребра), 1/3 ширины (ребрышки). Могут быть гнилые сучки, но их количество не должно превышать половины здоровых. Также следует учитывать, что суммарные размеры всех сучков на площади 0,2 м должны быть меньше максимального размера по ширине. Последнее относится ко всем сортам, когда речь идет о несущей балочной конструкции. Возможно наличие пластовых трещин размером 1/4 ширины (1/6, если они доходят до торца). Длина сквозных щелей ограничивается 150 мм, первоклассная древесина может иметь торцевые трещины до 1/4 ширины. Среди пороков древесины допускаются: наклон волокон, вальцовка (не более 1/5 площади стороны бруска), не более 2-х карманов, односторонний заглубление (не более более 1/30 длины или 1/10 толщины или ширины). Брус 1 сорта может поражаться грибком, но не более 10% площади пиломатериала, не допускается гниение. В убывающих частях может быть неглубокая червоточина.Резюмируя вышесказанное: внешний вид такого бара не должен вызывать никаких подозрений.
- 2 класс. Такой брусок может иметь здоровые сучки 1/3 ширины (ложе и ребро), 1/2 ширины (кантик). Требования к гнилым сучкам, а также к 1 сорту. Материал может иметь глубокие трещины на 1/3 длины бруска. Максимальная длина сквозных щелей не должна превышать 200 мм, на торцах могут быть трещины до 1/3 ширины. Допускаются: наклон волокон, валик, 4 кармана на 1 м, ход (не более 1/10 длины или 1/5 толщины или ширины), рак (до 1/5 длины, но не более 1 м). м) … Древесина может быть поражена грибком, но не более 20% площади материала. Гниль не допускается, но червоточин может быть до двух на 1 метр площади. Подведем итог: сорт 2 имеет пограничные свойства между 1 и 3 и в целом оставляет положительное впечатление при визуальном осмотре.
- 3 класс. Здесь допуски по дефектам больше: брус может иметь сучки на 1/2 ширины. Резервуарные трещины могут достигать 1/2 длины пиломатериала; допускаются стыковые трещины на 1/2 ширины.Для 3 сорта допускается наклон волокон, рулон, карманы, сердцевина и двойная сердцевина, прорастание (не более 1/10 по длине или 1/4 по толщине или ширине), 1/3 длины может быть поражена раком , грибок, но не гниль. Максимальное количество червоточин – 3 на метр. Резюмируя: 3 сорт не выделяется даже невооруженным глазом лучшим качеством. Но это не делает его непригодным для изготовления перекрытий по балкам. Подробнее о сортах читайте в ГОСТ 8486-86 Пиломатериалы хвойных пород.Технические условия;
Пролет — расстояние между стенами, поперек которых уложены балки. Чем он больше, тем выше требования к несущей конструкции;
Шаг балок определяет периодичность их укладки и в значительной степени влияет на жесткость пола;
Коэффициент запаса введен для обеспечения гарантированного запаса прочности перекрытия. Чем он больше, тем выше запас прочности.

Перед устройством прочного и надежного деревянного пола необходимо выполнить ряд расчетов, чтобы определить параметры конструкции.Основной целью расчета является расчет оптимального соотношения размеров сечения балок и расстояния между ними в конструкции перекрытия.

Определение основных параметров

Длина определяется в зависимости от параметров здания. Он равен ширине перекрываемого пролета. В свою очередь, для расчета сечения учитывают длину пролета, расстояние между балками и величину оказываемой на них нагрузки.

Перед выполнением расчетов измеряются исходные параметры конструкции. Также следует заранее продумать конструктивные особенности: глубину погружения элементов в стены и способ их крепления.

Длина деревянных балок

За ширину пролета принимают длину балок деревянного перекрытия, которые будут перекрываться, с учетом запаса на углубление в стены для крепления. Глубина погружения в стены определяется с учетом материалов, из которых построен дом, и вида пиломатериалов, из которых изготовлены балки.Для кирпичных или блочных стен глубина заделки элементов составит 10 см при использовании доски и 15 см при использовании бруса. Для изготовления полов в деревянном доме балки устанавливаются в выемки в стенах на глубину не менее 7 см.

Если для крепления балок используются специальные вспомогательные крепления (скобы, хомуты, уголки), то за длину балок можно принять размер перекрываемого пролета. В этом случае достаточно измерить расстояние между противоположными стенами, на которые будут устанавливаться балки.

В некоторых конструкциях балки проходят от стен наружу, образуя скат крыши. В этом случае ноги стропильной системы крыши крепятся непосредственно к балкам перекрытия. Выход наружу должен быть 30-50 см.

Оптимальный размер пролета, подходящий для перекрытия деревянных балок, составляет от 2,5 до 4 м. Максимально допустимая длина пролета, перекрываемого необрезной доской или брусом, составляет 6 м. прочный материал – клееный брус. Из него можно сделать двутавровые или прямоугольные балки.Использовать доску или обычный брус можно только в том случае, если будут установлены промежуточные опоры, на которые будут опираться балки. В качестве промежуточных опор могут быть установлены колонны или внутренние стены.

Расчет нагрузки на пол

На деревянный пол оказываются нагрузки собственного веса, эксплуатационные нагрузки, включающие в себя вес мебели, пола, предметов быта и людей, идущих по полу. Эксплуатационная нагрузка напрямую зависит от типа пола, что определяет характеристики оказываемой на него нагрузки.

Как правило, расчет нагрузки на перекрытия выполняется на этапе проектирования специалистами, но его можно выполнить и самостоятельно. В первую очередь учитывается вес материалов, из которых сделан пол. Например, мансардный этаж, утепленный легким материалом (например, минеральной ватой) с легкой обшивкой, выдерживает собственный вес в пределах 50 кг/м². Эксплуатационная нагрузка определяется в соответствии с нормативами. Для мансардного этажа из деревянных основных материалов и с легким утеплением и обшивкой эксплуатационная нагрузка по СНиП 2.01.07-85 рассчитывается таким образом: 70*1,3=90 кг/м². 70 кг/м² в данном расчете — это нагрузка по нормам, а 1,3 — коэффициент запаса.

Общая нагрузка рассчитывается путем сложения: 50 + 90 = 140 кг/м². Для надежности рекомендуется немного округлить цифру в большую сторону. В этом случае общую нагрузку можно принять равной 150 кг/м².

Изображение 1. Таблица для определения минимально допустимого сечения с шагом 0,5 м.

Если чердак планируется интенсивно использовать, то в расчете требуется увеличить значение нормативной нагрузки до 150.В этом случае расчет будет выглядеть следующим образом: 50+150*1,3=245 кг/м². После округления – 250 кг/м². Так же следует проводить расчет, если используются более тяжелые материалы: утеплитель, подшивка для заполнения межбалочного пространства.

Если мансарда будет оборудована мансардой, то необходимо учитывать вес пола и мебели. При этом общая нагрузка может составлять до 400 кг/м².

Расстояние между балками и их поперечное сечение

После измерения длины (L) пролетных и деревянных балок соответственно можно переходить к основной части расчетов и рассчитать шаг балок и их сечение (или диаметр для круглых элементов).Эти две величины взаимосвязаны, поэтому расчеты по их определению производятся одними и теми же математическими операциями.

Оптимальной формой сечения считается прямоугольная.

Рис. 2. Таблица для определения минимально допустимого сечения с шагом 1 м.

При этом стороны прямоугольника должны относиться друг к другу в соотношении 1:4:1. Высота должна быть больше ширины. Выбор высоты элементов часто зависит от толщины используемого утеплителя.Высота и ширина прямоугольных элементов может быть в пределах 10-30 см и 4-20 см соответственно. Если перекрытие делается из бревен, то величина их диаметра должна укладываться в интервал 11-30 см.

Расстояние между элементами может составлять минимум 30 см и максимум 1,2 м. Для удобства его монтажа при расчете стараются подогнать ширину листов подшивки или плит утеплителя. Если взведенное каркасное здание, то рекомендуется делать шаг, равный расстоянию между стойками каркаса.

Для определения минимально допустимого сечения при шаге 0,5 м и 1 м можно воспользоваться таблицами (рис. 1, 2).

Таким образом, расчет и выполнение пола по деревянным балкам – ответственная задача, от эффективного решения которой напрямую зависит надежность всего дома. Данные расчеты проводятся в соответствии с действующими утвержденными нормативами. В случае возникновения споров или сомнений в точности всегда необходимо округлять полученные значения в большую сторону.

Это позволит избежать катастрофических последствий для дома. Если владельцы дома сомневаются в своей способности рассчитать все необходимые значения, то им необходимо обратиться за помощью к профессионалам.

Перекрытия между этажами, подвалами или чердаками конструктивно устраивают по двум схемам — безбалочное перекрытие (на основе использования монолитной плиты) и балочное перекрытие (используются деревянные перекрытия). Перекрытия делаются для разделения междуэтажных помещений, а также для отделения помещений от подвала и чердака.Балки могут быть изготовлены из различных материалов, например, из дерева, монолитного железобетона или металлических прогонов.

Монтаж деревянных балок перекрытия позволяет решить следующие задачи:

для достижения требуемых показателей прочности и жесткости пола;

убедиться, что звукоизоляция и сопротивление теплопередаче соответствуют уровню, необходимому для энергосбережения;

поддерживать соответствие установленным нормам показателей паро- и воздухопроницаемости.

Выбор балок для межэтажных перекрытий:

По типу и типу:

Балки перекрытий из бруса . Чаще всего для изготовления балок выбирают прямоугольный брус. Высота бруса должна быть в пределах 140-240 мм, а толщина 50-160 мм. При этом соблюдается правило: толщина бруса не менее 1/24 его длины. Профессионалы отмечают, что большая прочность присуща деревянному брусу с соотношением сторон 7:5.

Бревенчатые балки перекрытия … Более экономичное решение. Бревно обладает высокой устойчивостью к нагрузкам, но также и низким сопротивлением изгибу. Бревно пригодно для использования только в том случае, если оно выдержано в сухих условиях не менее одного года.

Балки перекрытий из досок … Применение доски приводит к уменьшению количества пиломатериалов, расходуемых на устройство перекрытия. Но, стоит отметить, что в этом случае снижается огнестойкость пола, долговечность и звукоизоляция.Обычно доску используют при строительстве мансардного этажа. Для укрепления досок можно использовать прием – сращивание двух досок между собой по длине. Тогда общее сечение будет соответствовать уровню нагрузки. Такая конструкция выдерживает нагрузку в 2 раза большую, чем балки или две доски, уложенные вплотную друг к другу. В этом случае крепление осуществляется саморезами или гвоздями, закрепляемыми в шахматном порядке с шагом 20 см.

2. Закупка бруса, бревна или пиломатериала и обработка его антисептическим, противопожарным, противогрибковым раствором и биологической защитой.

3. Выбор типа крепления бруса к стене.

Крепление деревянных балок перекрытия к несущей стене осуществляется двумя способами:

При таком способе установки торец балки необходимо обрезать под углом 60°. Чтобы защитить концы бруса, их нужно обернуть двумя-тремя слоями рубероида. При этом конец бруса остается открытым, и он не должен упираться в стену. Наличие зазора 20-25 мм.обеспечит свободный воздухообмен. А образовавшуюся нишу (щель) заполняют минеральной ватой.

подвесной метод. В этом случае балки крепятся к стене с помощью металлических пластин.

4. Укладка деревянных балок перекрытий

На этом этапе подготавливаются балки необходимой длины. Длина зависит от способа установки. Если брус вставляется в стену, то он рассчитывается так: длина комнаты плюс 300-400 мм.для настенного монтажа. При креплении к стене длина балки равна длине комнаты.

Монтаж деревянных балок перекрытий начинается с наружных балок. Каждый брус проверяется строительным уровнем. После этого балки фиксируются в гнездах стены с помощью сухого щебня.

Когда балки установлены точно по уровню и проверена горизонтальность, их можно бетонировать в посадочных гнездах.

Заключение

Перекрытие из деревянного бруса, выполненное по данной технологии, надежно прослужит вам несколько десятков лет.Однако для продления срока службы необходимо обрабатывать древесину и проводить периодические осмотры для контроля за их состоянием. При наличии дефектов провести ремонт (частичная или полная замена поврежденных элементов).

Клапан огнезащитный (ОК) — купить оптом на Qoovee Market

доллар США 1,18 — 118343,2/шт.

Компания №1 в Кыргызстане по производству систем туманообразования. У нас лучшая технология наружного охлаждения! Благодаря уникальности систем и высокой оптимизации мы уже реализовали более 110 масштабных проектов в Кыргызстане.Благодаря сертифицированному качеству систем туманообразования Tuman.kg, клиенты получают 6-летнюю гарантию на установленное оборудование (3 года гарантии на оборудование и 3 года бесплатного обслуживания). Основное направление компании – охлаждение летних площадок, кафе, ресторанов, беседок, производственных помещений и т.д. Системы искусственного туманообразования — самый надежный и прогрессивный способ борьбы с нежелательными запахами, пылью и знойной жарой на открытых пространствах. Технологии туманообразования позволяют контролировать температуру воздуха, создавать атмосферу желаемой прохлады, а также полностью отсекать пыль и содержащиеся в ней аллергены. Компания оказывает услуги с 2012 года. За годы работы системы доказали свою функциональность, а сотрудники компании доказали свой профессионализм. Наши клиенты: Чайхана «Восточка» Кафе «Корейская семья» Хижина дяди Тома, кафе Ресторан «Фурусато» Ресторан «Навигатор» Чайхана «Бухара» Кофейня «Ваннилла небо» Континентальный ресторан Тайм-аут ресторан Кондитерская «Наша марка» Кафе «Рыжий лис» Кафе «Дияр» Ресторан «Арзу стиль» Кафе «Каганат» Ресторан «Арзу» (Лебединовка) Ресторан «Талисман» Ресторан «Улу Тоо» Кафе «Рублевка» (Кордай) Чайхана «Омар Хайям» БК «Берен Голд» Ресторан «Вилла В Клуб» Гостиница «Джаннат» Ресторан «Тюбетейка» Шашлык «Кавказский двор» Кафе «Аист» Кафе «Веранда» Кафе «Шафран» Винный ресторан «Винотека» Коктейль-бар «Окулус» Чайхана «Чайхана №1».1 дюйм Салон красоты «Успех» Кафе «Жасмин» Кафе «Арабеска» Кафе «Санта» Гастропаб «Улица Мясная» Кафе «Клео» Кофейня «Глория» Кафе «Факир» Кафе «Джома» «Барбекю №1» Базар «Ак Эмир» Кафе «Одноклассники» Кафе «Ожак Кебаб» Кафе «Ди 2» Кофейня «Бублик» «Гольф Клуб» Бар «Пинта Паб» Кофейня «Панда» Ресторан «Браво» Кафе «Мерси Баку» «Барклайс Паб» Гостиница «Амбассадор» Кафе «Аура» Ресторан «Весло» Кафе «Ходжа Насреддин» Кафе «Саксаул» Ресторан «Прего» «Живой бар» БЦ «Ордо» Кафе «Уголек» Чайхана «Лампа Аладдина» «Нео Мед» Кафе «Ормон Хан» Фермы Мицелий Теплицы Дезинфекция Дезинфекционный туннель

выбор материала, консультация по установке, личный опыт.

Межэтажные перекрытия в частном доме

Обязательным элементом любого строения является межэтажное перекрытие. Это оживленная часть здания, выполняющая ряд задач. Перекрытия между этажами в частном доме делят пространство внутри здания на самостоятельные зоны. Межэтажная конструкция не только выполняет разделяющую функцию, но и утепляет жилое пространство, поглощает шум, а также обеспечивает жесткость коробки здания.Для строительства используются различные строительные материалы, отличающиеся характеристиками и технологией монтажа.

Межэтажное перекрытие дома

Какими должны быть перекрытия между этажами в частном доме

Перекрытие между этажами является ответственным элементом конструкции, к которому предъявляется ряд требований. База перекрытия должна иметь следующие свойства:

, чтобы быть прочным. Под действием собственного веса и нагрузок от оборудования, предметов интерьера не должны появляться трещины и не должна снижаться жесткость конструкции. Уровень воспринимаемых нагрузок на 1 кв.м варьируется от функционального назначения отдельных помещений и составляет для чердачных помещений 110 кг, а для цокольного и межэтажного цоколя 210 кг;
отличаются высокой жесткостью. Конструкции перекрытия соединяют основные стены коробки здания в общий силовой контур, обеспечивая повышенный уровень устойчивости конструкции. Под действием сил допускается минимальный прогиб стрелы, который составляет 1/200 для фундаментов чердачных помещений и 1/250 для перекрытий, расположенных над цоколем;
надежно звукоизолирует помещение.Основание должно препятствовать доступу внешних шумов. Применение эффективных звукопоглощающих материалов и герметизация щелей в местах стыковки позволяют снизить негативное влияние шумовых факторов и создать благоприятные условия в помещении;
уменьшают потери тепла. Применение теплоизоляционных материалов позволяет снизить коэффициент теплопроводности. За счет снижения теплопотерь снижаются затраты на поддержание благоприятной температуры. Над цоколем, а также на уровне чердака следует установить повышенный слой утеплителя;
устойчив к воздействию открытого огня и высоких температур.В случае возникновения пожарной опасности перекрытия в доме между этажами не должны допускать распространения огня, временно локализуя очаг возгорания. Огнестойкость зависит от используемого материала и составляет для оштукатуренных деревянных конструкций — 15 минут, железобетонных — 1 час. Металлические конструкции имеют максимальный порог огнестойкости.

Перекрытие между этажами является ответственным элементом конструкции.

Перекрытия между этажами также позволяют поддерживать индивидуальный микроклимат в каждом помещении, сдерживать проникновение влаги и функционально делить конструкцию на зоны.

Перекрытия в доме между этажами — классификация и разновидности

Классификация предусматривает разделение защитных сооружений по следующим признакам:

местоположение;
основное назначение;
;
метод строительства.

По размещению защитные сооружения делятся на виды, имеющие следующее назначение:

чердак.Они утепляют жилую часть здания, создавая надежную преграду с холодным чердаком. Их строят с использованием утеплителей, которые не разрушаются в условиях повышенной влажности и температурных колебаний. Включает пароизоляционный слой;
межэтаж. Внутреннее пространство жилого дома разделено на самостоятельные помещения, каждое из которых имеет свое назначение и имеет стабильный микроклимат. Они не требуют применения влагозащитных и теплозащитных материалов и выполняют свое основное назначение, связанное со звукоизоляцией;
подвал.Они надежно утепляют неотапливаемый цоколь здания и жилые помещения. Теплоизоляционный слой предотвращает потери тепла.

Подвальные этажи

В зависимости от конструктивных особенностей полы делятся на следующие группы:

балка. Они выполнены в виде горизонтальных прогонов, заполнителя, размещенного в межригельном пространстве, и материала, образующего пол или потолок;
без рамки. Изготавливаются из самостоятельных железобетонных панелей, изготавливаемых на предприятиях, или отдельных плит, армированных стальной арматурой;
вместе.Это сборный вариант несущего основания, выполненный из силовых балок, между которыми размещены сплошные блоки.

Подробнее остановимся на конструктивных особенностях различных полов, разберем их достоинства и недостатки.

В конструкциях балочного типа несущим элементом являются установленные на равном расстоянии балки, изготовленные из различных материалов:

дерево;
металл;
железобетон.

Рассмотрим каждый вариант.

Балочные перекрытия между этажами из дерева

Перекрытия в доме между этажами из деревянных балок

Используя балки из хвойных и лиственных пород, можно построить деревянную несущую конструкцию. Прочность древесины накладывает определенные ограничения на размер пролета:

для межэтажных оснований — максимальное расстояние 5 м;
для чердачных помещений — размер пролета до 6 м.

Перекрытие из дерева включает следующие элементы:

несущие балки;
напольное покрытие;
;
потолочный материал.

Преимущества деревянной основы:

простота установки;
простота установки;

Перекрытие из дерева

приемлемый уровень затрат;
небольшая масса.

Недостатки деревянных балок:

воспламеняемость;
гигроскопичность.

Пропитка специальными составами снижает пожароопасность и чувствительность к влаге.

Как монтировать паркетные полы

Технология монтажа предусматривает выполнение следующих операций:

Установка брусков, пропитанных антисептическим составом.
Крепление деревянных подкатных досок.
Укладка пароизоляционного материала и утеплителя.
Крепление готовой отделки пола и потолка.

Для выполнения монтажных работ необходимо предварительно рассчитать потребность в материалах.

Деревянные балки легкие

Прокат

, применяемый в качестве балок, превосходит древесину по надежности, прочностным свойствам и долговечности, а также имеет меньшую высоту сечения по сравнению с древесиной.

Преимущества металлопроката, позволяющие формировать увеличенные пролеты:

биологическая устойчивость;
прочность;
.

Слабые стороны:

подверженность коррозии;
пониженная теплоизоляция;
низкие звукоизоляционные свойства.

Промежутки могут быть заполнены панелями из пористого бетона или деревянными панелями с последующим бетонированием.

Перекрытия между этажами из металлического профиля

Основные преимущества железобетонных балок:

повышенной прочности;
возможность формировать пролеты длиной до 7,5 м;
повышенные звукоизоляционные свойства;
эффективная защита от шума.

Недостатки железобетонных элементов:

необходимость использования грузоподъемного оборудования;
стоимость доставки.

Установка включает следующие операции:

Укладка элементов на расстоянии до одного метра.
Размещение готовых блоков в межбалочном пространстве.
Герметизация ворот цементной смесью.
Выполнение мероприятий по тепло- и звукоизоляции.

На завершающем этапе осуществляется чистовая отделка.

Перекрытия между этажами в частном доме из железобетона

Безбалочные перекрытия между этажами

По способу изготовления небалочные конструкции подразделяются на следующие группы:

композитный.Собираются из отдельных деталей, преимущественно изготовленных промышленным способом;
монолитный. Полнотелые фундаменты бетонируются непосредственно на площадке в специально установленную опалубку;
монолитный сборный. Их строят из отдельных балок, пространство между которыми заполнено железобетоном.

Рассмотрим преимущества и недостатки каждого варианта.

Сборный вариант

Безбалочные перекрытия между этажами формируются из сплошных или пустотелых панелей.

Преимущества:

повышенная грузоподъемность;
устойчивость к влажной среде;
.

Заливка монолитной плиты между этажами

Дефекты:

установка только с помощью подъемного оборудования;
зависимость размеров здания от размеров стандартных плит.

При монтаже плиты устанавливаются на цементный раствор.Размер опорной поверхности 10-15 см.

Монолитная конструкция

Изготавливаются в виде сплошной железобетонной плиты толщиной 10-15 см.

Преимущества монолитного основания:

повышенной прочности;
выполнение работ без грузоподъемного оборудования;
отсутствие швов;
заливка бетона в опалубку любой формы.

Единственным недостатком является сложность операций по установке опалубки и затраты на ее возведение.

Перекрытия монолитные железобетонные

Сборно-монолитный фундамент

Комбинированный вариант предусматривает использование пористых или полистиролбетонных панелей с последующей стяжкой.

Преимущества:

повышенная теплоизоляция;
уменьшена базовая масса;
установка без применения грузоподъемных устройств;
ускоренный темп работы.

Дефекты:

повышенная трудоемкость укладки теплоизолятора;
уменьшенная длина пролета;
увеличение расходов.

Для увеличения запаса прочности утепленного основания перед заливкой бетона ставится армирующий каркас.

Заключение

Перекрытия между этажами могут быть выполнены из различных материалов. Важно правильно подобрать вариант оформления в зависимости от особенностей здания и требований проекта. Правильно установленные перекрытия в доме между этажами могут эксплуатироваться длительное время, обеспечивая комфортные условия в помещении.

Перекрытия между этажами частного дома должны обеспечивать требуемую несущую способность, иметь достаточную жесткость, иметь высокую степень огнестойкости, сохранять тепло и обеспечивать хорошую звукоизоляцию. При проектировании полов учитывается вес предметов и устройств, которые будут располагаться в помещении выше и для которых перекрытие между этажами будет служить перекрытием.

Если мансардный и цокольный этажи необходимо утеплить, так как они разделяют помещения с разной температурой, то в частном доме достаточно будет уложить звукоизоляционный материал на перекрытия между этажами.

В зависимости от материала, из которого выполнены стены частного дома, перекрытия между этажами делятся на:

Существует еще опалубочная плита, то есть сначала сооружается опалубка, в нее укладывается армирующая сетка, и в итоге заливается бетон. По мнению автора статьи, этот вид перекрытия малоэффективен и трудоемок, поэтому рассматриваться не будет. Хотя если кому интересно в интернете статей на эту тему достаточно и в конце статьи будет видео на эту тему.

Перекрытия перекрытий с железобетонными плитами применяют, когда стены дома облицованы кирпичом или кирпичом. Железобетонные плиты представляют собой конструкцию из бетона и армированной стали, которая проходит вдоль плиты в виде натянутой струны. С учетом этого нельзя распиливать плиты на куски, так как арматура потеряет свои свойства, что приведет к ослаблению прочности всей конструкции.
Перекрытия с железобетонными плитами
Для облегчения веса плиты делаются с пустотами внутри цилиндрической или прямоугольной формы, поэтому их еще называют «пустотами».При монтаже железобетонные плиты укладываются на стены дома поперечной частью, а не боковыми гранями. Перед укладкой плиты на место укладывается раствор, который прижимается плитой. Выдавленный лишний раствор сразу убирается, чтобы он впоследствии не замерзал и не вызывал дополнительных работ по его очистке.
Многопустотные железобетонные плиты
Применение железобетонных плит обеспечивает быстрый монтаж пола, не подвержен возгоранию, не требует дополнительной звукоизоляции, пароизоляции и сохраняет тепло между этажами.Но в то же время это дорогое удовольствие, которое стоит больших денег, потраченных на покупку печей и аренду автокрана. Кроме того, он не подходит для частных домов и домов со стенами, облицованными блоками. И еще: размеры дома по периметру и внутренние перегородки нужно «подгонять» под размеры плит, а это не всегда удобно.
В отличие от плит перекрытия деревянные балочные перекрытия требуют дополнительного утепления, должны иметь достаточную прочность, чтобы удерживать элементы верхнего этажа, устройства звукоизоляции.Однако, несмотря на это, дерево является экологическим материалом, выделяет полезные для здоровья человека вещества, имеет сравнительно небольшой вес, а при соблюдении всех норм и правил эксплуатации может прослужить долго. К этому добавляется отсутствие тяжелой строительной техники при устройстве полов.
Деревянные балки для пола
Наилучшее качество перекрытия получается при использовании хорошо просушенной древесины хвойных пород цилиндрической формы. По мнению опытных строителей, прямоугольный брус со временем может провиснуть, нарушив целостность всего пола.Почему это происходит? Все дело в том, что прямоугольный брус изготавливается из материала, близкого к сердцевине дерева, которая по прочности уступает внешним краям.
Структурная схема балки
Деревянные балки укладывают на несущие стены с расстоянием между ними (балками) от 0,5 до 1,0 м, но размер самой балки должен быть не менее 1/3 ширины пролета и 1/16 ширины пролета. тот же параметр пролета по ширине. Самым проблемным местом при монтаже балок являются торцы, которые заделаны в наружные стены, где из-за перепада температур образуется конденсат, пагубно влияющий на состояние древесины: дерево может сгнить и разрушить весь пол. Чтобы этого не произошло, торцы балок оборачивают рубероидом или обрабатывают специальным средством против гниения.
Перед перекрытием перекрытия балки обрабатывают антисептиком, чтобы материал не гнил и в нем не завелись вредители
Кладку балок следует производить маячковым способом, то есть сначала устанавливаются крайние балки, а затем промежуточные. Весь процесс монтажа контролируется уровнем, чтобы не допустить какой-либо ошибки, а для равномерного распределения балок (ступенька) используется шаблон.Если возникает необходимость выровнять балки, используйте древесные отходы, но обязательно просмоленные. Снаружи стенки балок не должны доходить до края стены на 3-5 см: впоследствии это пространство заполняется пенополиуретаном, что позволяет избежать вредного воздействия атмосферных осадков на торцы балок.
Следует помнить, что балки, расположенные вблизи дымоходов, необходимо утеплять негорючими материалами, например асбестовыми листами.
Стальные балки между этажами
Перекрытия между этажами в частном доме по металлическим балкам (швеллер, двутавр, обыкновенная рейка, крупногабаритная и др.) применяется крайне редко, хотя они более долговечны и имеют небольшие габариты.
Межэтажные перекрытия из металлических балок
Однако с помощью металлических балок можно перекрывать большие пролеты до шести и более метров. Кроме того, металлические балки лишены какой-либо горючести, но в то же время непригодны для эксплуатации в местах с повышенной влажностью, а также обладают низкими теплоизоляционными свойствами и хорошей звукопроводимостью.
Плиты сборно-монолитные с частыми ребрами
Часторебристые сборно-монолитные перекрытия представляют собой достаточно сложную конструкцию, состоящую из армирующего пояса (венца), балок перекрытий, разделительных ребер, пустотелых блоков и слоя бетона толщиной в несколько сантиметров.
Сборно-монолитные (часто ребристые) железобетонные перекрытия
Венец – обязательный элемент перекрытия, проходящий через все стены дома и заходящий в них на глубину 10–12 см; высота армирующего пояса 25–28 см.
Балки перекрытий расположены с шагом 50-60 см и служат основанием для пустотелых блоков, которые выполняют только функцию заполнения пространства и не несут никакой силовой нагрузки, в отличие от разделительных ребер, придающих жесткость перекрытию.
Перекрытие монолитное
Слой бетона, который еще называют конструкционным, заполняет пустоты между пустотелыми блоками, формируя вместе с арматурой балок несущую нагрузку всего перекрытия.
Преимущество часто ребристых полов в том, что они не требуют опалубки и применения тяжелой строительной техники в виде автокрана. Технология довольно продвинутая, но практически не используется частными разработчиками.
Для исполнения межэтажного перекрытия в частном домостроении, как правило, используется один из четырех вариантов:

Каждый из этих методов имеет свои преимущества и недостатки. Давайте рассмотрим каждый из них подробнее и попробуем найти наиболее подходящий для нас вариант.
Перед тем, как начать высказывать свое мнение о каждом варианте перекрытия, хочу обратить ваше внимание на то, что любой из них лучше всего выполнять на армированном поясе.Во-первых, армированный пояс придаст вашей конструкции дополнительный запас прочности, а во-вторых, более равномерно перенесет нагрузку с пола на стены.
Выполняется в зданиях со стенами практически из любого материала, но могу сказать, что данный вид перекрытия идеален для стен из СИП-панелей. Не могу сказать, что этот метод менее трудоемок, чем другие, скорее наоборот. Смысл данной конструкции заключается в следующем: с опиранием на несущие стены укладываются деревянные балки сечением 100х200мм, балки укладываются сбоку длиной 100мм, расстояние между балками от 0.60м.
На многих сайтах можно найти приведенные расчеты нагрузок на перекрытия, расстояния и сечения балок которые необходимо использовать в зависимости от длины пролета (расстояния между несущими стенами). По этому поводу хочу сказать лишь следующее: Не утруждайте себя. Все эти заморочки почерпнуты из СНиПов и ГОСТов по строительству, написанных в прошлом веке для типового строительства. Подумайте сами, большинство пиломатериалов делают длиной 4.50 м, сечение бруса 200х200мм, полубруса 200х100мм. Найти или заказать пиломатериал с другими параметрами достаточно сложно и получается дорого по деньгам. Так зачем вам это нужно? Есть лишние деньги? Отдайте деньги жене, она найдет им достойное применение ;-). Так уж получилось, что лучше заранее продумать, из какого материала будет сделан пол, и спроектировать помещения с соответствующими геометрическими параметрами, чтобы потом не бегать по окрестностям в поисках барной стойки 5.50 м в длину и 300х150 мм в поперечном сечении. Исходя из всего вышесказанного, возвращаемся к сути нашего вопроса: берем брусья сечением 200х100мм, расстояние между ними 0,60м и на этом доделываем головоломку. Для перекрытия целесообразно использовать брус из лиственницы, эта порода дерева очень устойчива к гниению по сравнению с другими породами дерева.
После установки крепятся к балкам черепными брусками сечением 40х50мм. Они служат опорой для рулонных щитов.Крепить бруски можно как гвоздями, так и шурупами, главное требование – надежность. Балки должны выдерживать вес рулонных досок и звукоизоляционных материалов.
Далее укладываются рулонные щиты. Подкатная доска представляет собой доску из низкосортной древесины, уложенную перпендикулярно балкам на черепные доски. В нашем случае вполне можно использовать некачественную рубку, ее толщина 20мм, ширина 180-250мм. Перед укладкой доски для рулонного щита необходимо продезинфицировать и обработать антипиренами.Между доской и балкой перекрытия должен быть зазор 8-10 мм. Зазор между досками самой закатной доски должен быть минимальным.
На подкатную доску советую постелить полиэтиленовую пленку в один слой с нахлестом на балки перекрытия . Это делается для того, чтобы в оставшиеся щели не попадали частицы звукоизоляционного материала и пыль.
Затем укладывается звукоизоляционный материал. В качестве такого материала можно использовать минеральную вату, хорошо подходят опилки из подручных средств, реже используют полистиролбетонные плиты с маркой прочности D200 и ниже.
После шумоизоляции укладывается черновой пол из досок толщиной 40-50 мм и проводится ряд работ по устройству чистового пола.

Сборная бетонная плита перекрытия

Как и в случае с цокольным межэтажным, очень трудозатратно. Проще говоря, сделать его самостоятельно вам будет достаточно сложно. Это связано с тем, что для реализации этого требуется установка опалубки, большого количества опор, выполнение серьезного армирующего каркаса и качественной бетонной смеси.Исходя из вышеизложенного, настоятельно рекомендую делать межэтажное перекрытие по балкам или плитам. Если вы умеете использовать металлические двутавры, то это будет просто шикарно. Но за неимением лучшего, всем остальным советую брать лиственные брусья сечением 200х100мм. Этот способ является наиболее оптимальным по соотношению цена/качество.
В настоящее время этот вид перекрытия становится достаточно популярным. Конструкция такова, что позволяет делать перекрытия, как вдоль цоколя, так и между этажами.Использование мелких пустотелых блоков позволяет получить этажей в зданиях сложной геометрической формы (использование эркеров и прочих архитектурных изысков). Суть этого метода довольно проста:
Балки металлические пустотелые уложены
Блоки пустотелые укладываются на балки
Вся конструкция залита бетоном.
В этом случае очень важно, чтобы бетон имел максимально возможное сцепление с балками. Ну вроде все просто.Этот тип пола имеет ряд преимуществ перед сборными и монолитными полами:
Процесс строительства требует меньших затрат труда (3-4 человека)
более легкое перекрытие (на 20 % легче сборного и на 50 % легче монолитного)
Стоимость значительно снижена (до 30%)
Строительная техника не требуется (достаточно электроинструментов)
Выравнивающая стяжка не требуется
Это довольно просто. Как разберусь подробнее с этим видом перекрытия, сразу напишу подробную статью на эту тему.
Плиты перекрытий в доме
Деление дома на этажи осуществляется с использованием плит … Выбирая вид из плит , учитывают размеры пролетов между стенами, материал наружных и внутренних несущих стен, величина нагрузки на пол. Перекрытие должно быть не менее прочным, чем стены дома.
Требования
Потолки должны иметь необходимую несущую способность, высокую степень огнестойкости, быть жесткими, с минимальными прогибами, иметь достаточные звукоизоляционные и теплозащитные свойства.
Нагрузки
При расчете нагрузок на перекрытия учитывается вес устанавливаемого оборудования — котлов, санузлов, джакузи, бильярдных столов, мебели и других тяжелых предметов.
Технологические нюансы
Перекрытия цокольных и цокольных этажей, а также мансардных этажей необходимо утеплять, так как они разделяют помещения с разной температурой. На межэтажные перекрытия целесообразно установить звукоизоляцию.
Инновации
Часторебристые и легкие бетонные перекрытия позволяют уменьшить вес здания, исключить мостики холода, обойтись без звуко- и теплоизоляции пола. Их ровная поверхность облегчает монтаж напольных покрытий.
Типы полов
Перекрывающиеся дома прислоняются к стенам или колоннам. Основные конструкции перекрытий — балки и балки .
В безрамочных перекрытиях железобетонные плиты служат несущей конструкцией.По технологии строительства они делятся на сборные, монолитные и сборно-монолитные. Сборные панели собираются из готовых плит. Монолитные выполняются на месте по опалубке с использованием монолитного бетона. В сборно-монолитных перекрытиях пролеты, имеющие прямоугольную конфигурацию, перекрывают плитами, а нестандартные — монолитным железобетоном.
Плиты сборные, плиты многопустотные высотой 220 мм, длиной 2-7.2 м, ширина 1,2 или 1,5 м наиболее распространены. Выпускаются также сплошные железобетонные плиты перекрытий высотой 140-160 мм, а также из армированного легкого бетона. Последние обладают высокими теплоизоляционными и звукоизоляционными качествами.
В перекрытиях по балкам несущую конструкцию выполняют балки — металлические или деревянные. На них укладывается напольное покрытие. В строительстве частных домов применяют два вида таких полов. Изделия первого типа часто представляют собой ребристые перекрытия, состоящие из металлических балок и уложенных на них мелкоштучных элементов перекрытий из легкого бетона или керамики.Второй вид – перекрытия деревянными балками. На них обычно укладывают деревянный настил.
Ошибка! Если железобетонная плита перекрытия вывешивается снаружи наружной стены для создания балкона, образуется мостик холода. Для создания балконной консоли подходят только теплые бетонные плиты.
Монтаж безбалочных монолитных перекрытий
Сборные полы без балок
При укладке плиты выравнивают, контролируя горизонтальность поверхности по нижней плоскости, которая служит перекрытием. Если наружные стены выполнены из легкого бетона, то по периметру стен в местах опирания железобетонных перекрытий устраивается монолитный армированный пояс. При монтаже плит не обойтись без щитового локомотива и крана. Если стены подготовлены, то раскладку плит на полу можно сделать за один день. Плиты можно загружать сразу после укладки.
Внимание!
Длина опоры плиты на кирпичную стену должна быть 12-15 см, на бетонную — не менее 7 см;
необходимо следить за тем, чтобы плиты укладывались строго горизонтально;
после укладки плит необходимо приварить анкеры;
пространство между плитами должно быть заполнено цементно-песчаным раствором марки не ниже М100;
Зазоры
между перекрытиями недопустимы, они нарушат жесткость конструкции дома.
Монтаж безбалочных сборных перекрытий
Плиты безбалочные из монолитного железобетона
Монолитная плита перекрытия изготавливается на месте, опираясь на нее по периметру или с нескольких сторон. Для устройства перекрытия потребуются материалы для изготовления опалубки (щиты или щиты), арматура, монолитный бетон. Под опалубку с нижнего этажа подводят временные опоры. Схему армирования и толщину плиты (в зависимости от пролета — 80-200 мм) определяет проектировщик.
Внимание!
Ширина опорной поверхности плиты должна быть не менее 12-15 см;
арматура должна быть в 4-5 см от края плиты, чтобы это пространство можно было заполнить защитным слоем бетона;
для заливки пола использовать бетон марки не ниже указанной в проекте и только заводского изготовления;
не забудьте защитить проемы в перекрытии специальными блоками или деревянной опалубкой;
не снимать опалубку преждевременно.Подождите хотя бы неделю, бетон должен набрать 70% прочности. Оставьте несколько стоек до полного застывания (28 дней).
Рифленые перекрытия
Система состоит из стальных несущих ферм, анкерованных к бетонному основанию, и пустотелых блоков (наиболее распространены блоки из керамзитобетона). Вес агрегата 14-15 кг, установка производится вручную. Возможно перекрытие пролетов шириной до 8 м. Применение часторебристых систем перекрытий с перекрытиями из керамзитобетонных блоков позволяет снизить трудозатраты на 25-40 % по сравнению с бесбалочными перекрытиями из железобетонных плит за счет уменьшение объемов опалубочных, армирующих и бетонных работ, а также в связи с отсутствием грузоподъемных механизмов…
Внимание!
Опора балки на стену должна быть 8-12 см в зависимости от размера пролета;
запрещается класть блоки на стены;
разделительные ребра, укладывающиеся между рядами балок с пролетами более 4,5 м, должны иметь ширину 70-100 мм. Под ребрами устанавливаются технологические опоры, армируются и заливаются бетоном;
не перегружайте часто ребристые полы. Если на полу будет стоять тяжелое оборудование (джакузи, бильярдный стол), то потолок будет дополнительно усилен.
Монтаж перекрытий с часторебристыми балками
Несущие балки укладываются на несущие стены дома. Шаг балки — 60 см
Балки изготовляют из бревен, распиленных на четыре ката, или бруса сечением 100-150 х 200-250 мм.Также можно использовать доски толщиной 60-80 мм (или парные доски толщиной 50 мм, сшитые между собой гвоздями или металлическими скобами). Расстояние между балками 0,5-1,0 м, оптимальный пролет 3-4 м. При больших пролетах их средняя часть опирается на стойки. Балки одновременно служат лагами перекрытия. Потолок подшивают вагонкой, гипсокартоном или другими плитами, также можно оставить балки открытыми.
Внимание!
При прямоугольном пролете балки лучше укладывать вдоль короткой стены, чтобы минимизировать прогиб пола;
в местах опирания деревянных балок на стены из каменных материалов необходима гидроизоляция дерева;
необходимо обработать все несущие балки огнезащитными и биозащитными составами;
крайние балки должны иметь зазор от продольных стен шириной 50-100 мм;
толщина доски пола должна быть не менее 1/20 расстояния между балками перекрытия;
если снизу оштукатурить пол по деревянным балкам, а сверху покрыть герметичным гидроизоляционным слоем, то дерево потеряет вентиляцию и начнет гнить. Вентиляция всех слоев деревянных полов обязательна!
Как подготовить пол
Плоская поверхность часторебристых и монолитных железобетонных перекрытий, а также дощатый настил пригодны для устройства полов в соответствии с требованиями их укладки. Цементную стяжку толщиной 20-30 мм делают по сборным железобетонным плитам. Междуэтажные перекрытия из сборных железобетонных плит и часто ребристые перекрытия не нуждаются в звукоизоляции.На монолитные железобетонные плиты укладывают слой звукоизоляционного материала с гидроизоляционной пленкой и фиксируют цементной армированной стяжкой толщиной не менее 40 мм. Для деревянных балок звукоизоляция укладывается между балками или половицами и черновым полом.
Внимание!
Если установить теплый пол без теплоизоляции пола, то он будет нагревать плиту. Необходима теплоизоляция в два слоя со смещенными стыками.
Устройство для стяжки пола
/ Как создается деревянная плита перекрытия?
При строительстве загородного дома или дачи возникает необходимость возведения межэтажных перекрытий. Они могут быть изготовлены из разных материалов, в основном в зависимости от того, из чего строится дом. Однако чаще всего межэтажный потолок делают из дерева, так как этот материал более доступен и с ним гораздо проще работать.
Основные требования к этому строительному элементу
Важнейшей характеристикой межэтажного перекрытия является его прочность.Для того, чтобы эта часть конструкции дома служила долго и не доставляла хлопот хозяину, производятся специальные расчеты, согласно которым возводится этот конструктивный элемент дома.
По прочности деревянные элементы, устанавливаемые через каждый метр, должны выдерживать нагрузку в 400 килограммов на квадратный метр площади. Для облегчения расчета и строительства существуют проверенные размеры балок, которые могут выдержать указанный вес:
С длиной пролета не более 2.2 метра, балки сечением 150Х75 миллиметров выдержат такую максимальную нагрузку
При пролете от 2,2 до 3,2 метра сечение балки должно быть 175Х100 миллиметров
При пролете от 3,2 до 5 метров балка должна иметь сечение 225Х150 миллиметров
Такие размеры несущих элементов предназначены для возведения жилого второго этажа дома. Для чердаков и других этажей, не предназначенных для использования в качестве жилых помещений, нагрузку на площадь можно уменьшить вдвое.Соответственно, балки можно брать и меньшего сечения. В любом случае оптимальное отношение высоты балки к ее ширине равно 1,5 X 1,
.
Можно использовать другое соотношение — 1 к 24. Это соотношение, которое можно использовать, зная требуемую длину пролета. Длина должна в 24 раза превышать высоту несущей деревянной конструкции. При длине 600 сантиметров высота доски, которая будет использоваться в качестве несущей, должна быть 600/24 – 25 сантиметров.
Если перекрытия деревянные, то расчет балок, составляющих его основу, производится не только на прочность всей конструкции, но и на ее характеристики жесткости и теплоизоляции.Также важна звукопроницаемость, иначе все, что происходит на одном из этажей дома, будет слышно и на другом.
Если здание выполнено из кирпича, возможны два способа установки балок – глухая заделка и открытая. Отличаются они тем, что при втором способе часть несущей доски будет видна снаружи здания. Для нее предусмотрена сквозная ниша. В этом случае потребуется дополнительная обработка несущих элементов средствами защиты от воздействия окружающей среды.
При каркасном строительстве доски, которые будут составлять основу пола и потолка, укладываются поверх каркаса. Конкретно — на верхней обвязке. Требования к сечениям досок во всех случаях будут одинаковыми.
При установке несущих частей конструкции очень важно следить за уровнем их расположения, относительно горизонта. Все доски должны быть в одной плоскости. Необходимо постоянно следить за их положением.Чтобы потом не было перекосов.
Так как все упомянутые в данном материале балки перекрытий изготовлены из дерева, то их подгонка под необходимые размеры осуществляется очень просто – отпиливанием. Не стоит сразу выбрасывать отпиленные детали. Они могут пригодиться как раз на этапе монтажа несущих элементов, в качестве подкладок, чтобы расположить их на нужном уровне.
После установки всех несущих частей можно переходить к монтажу накатной на втором этаже, и подшивки потолка на первом.Обычно верх этого «пирога» состоит из двух слоев — «чернового» пола и «чистого» пола. На готовый пол уже можно укладывать финишное покрытие.
Потолок можно подшить разными материалами, в том числе популярным гипсокартоном или ДСП. По их словам, отделка уже ведется.
Заключение
Конечно, в рамках небольшого материала дать точную инструкцию, как собрать межэтажное перекрытие из дерева, не получится.Это просто грубый рассказ о том, как и в каком порядке что будет делаться.
Точный порядок и все нюансы возведения подобных конструктивных элементов дома необходимо изучать применительно к конкретному зданию и материалам, из которых оно изготовлено.
Расчет относительных этажей в программе ARCHICAD. Плиты ArchiCAD Подвальные плиты ArchiCAD
В этом уроке мы рассмотрим, как чертить этажи (цокольные и межэтажные) в ArchiCAD. Например, выбираются (читай) монолитные перекрытия. Основным инструментом для моделирования будет инструмент snab, то есть плиты (его можно найти в инструментах). После этого нужно убедиться, что в панели навигатора включено «фундамент пола».
Выбор перекрытия определяется по адресу. В этом руководстве рассмотрено:
чертеж перекрытия цокольного этажа;
чертеж межэтажного перекрытия;
видео на эту тему.
Плиты цокольного этажа ArchiCAD
Теперь перейдем непосредственно к указаниям параметров плит (форма и расположение вкладок).Во-первых, это их толщина. Установим его равным 150, затем укажем высоту верхней грани. В нашем примере она равна 2330мм. Установленная отметка соответствует высоте цокольного этажа. В этом случае плоскость пола будет соответствовать уровню первого этажа.
Выбрав инструмент «Перекрытие», наведите его на пересечение осей и перетащите на противоположный край.
Видео: моделирование цокольного этажа.
Межэтажные перекрытия в ArchiCAD
Выполняется аналогично вышеописанной последовательности.Плита моделируется после того, как уже созданы стены первого этажа.
Отличие в том, что высота над уровнем пола установлена на уровне 3300 мм. Кроме того, в области модели вам нужно изменить внешний вид нижнего края пола на белую штукатурку.
Как и в приведенном выше примере, наведите инструмент на пересечение осей и перетащите его в противоположном направлении.
Теперь нужно посмотреть готовый вариант цокольного и первого этажа с потолками.
В заключение важно отметить, что сильно влияет тип перекрытия, так как несущие стены должны располагаться определенным образом и на определенном расстоянии.
Видео: Межэтажное моделирование.
Чему вы научитесь, посмотрев это видео?
На этом уроке вы научитесь создавать конструкцию, устанавливать единицы измерения и настраивать параметры этажей данного проекта в программе ArchiCAD.
Описание видео:
Этот видеокурс, состоящий из 21 урока, проведет вас через пошаговый процесс разработки двухэтажного кафе. Начнем с настройки параметров пола.
При запуске программы открывается новый проект со стандартными настройками. Значит, надо спасать. Для этого нажмите на кнопку «Файл» и выберите «Сохранить» в меню. Выскочит окно «Сохранить план», в котором нужно указать папку, в которой будут храниться проекты.Например, назовем эту папку «Мои проекты». В поле «Имя файла» нужно написать оригинальное название проекта, в нашем случае назовем его «Кафе». Затем нужно нажать кнопку «Параметры», снять флажок «Сжать файл» в выпадающем окне и нажать кнопку «ОК». В окне сохранения нажмите кнопку «Сохранить».
Теперь можно работать со зданием кафе. Нужно «договориться» с программой, в каких единицах измерения мы будем работать. Нажмите кнопку «Параметры», затем «Настройки проекта», выберите «Рабочие единицы и уровни».Это вызовет окно «Project Preferences», то есть настройки проекта.
Поле Modal Unit означает «Единицы измерения», поэтому выберите миллиметр из раскрывающегося списка. В поле Decimals необходимо установить значение 0. После нажатия кнопки Next откроется окно выбора единиц измерения, в котором будут указаны размеры здания. В поле «Стандарт» выберите «Обычный миллиметр».
Нажмите кнопку «Далее» еще раз и на следующей вкладке задайте единицы расчета.Единицы длины должны быть выбраны в миллиметрах, а количество десятичных знаков должно быть 0. Единицы площади должны быть квадратными метрами, количество десятичных знаков должно быть 1. Единицы объема должны быть установлены в кубических метрах, а количество знаков после запятой тоже должно быть 1. Теперь все единицы измерения установлены, нажимаем кнопку «ОК ».
Перед началом проектирования объекта необходимо настроить параметры этажа. Панель Navigator по умолчанию имеет 2 этажа, поэтому мы добавим еще 2 этажа для проектирования крыши и фундамента здания.Для этого нажмите кнопку «Дизайн», затем «Настройка истории». Выпадает окно «Настройка этажа», в нем уже выделена строка для первого этажа. В графе Название введите название первого этажа — Первый. В поле Высота до следующей нужно указать высоту 3300 мм.
Аналогично нужно переименовать этаж, расположенный выше, ввести имя Второй. В поле «Высота до следующего» укажите ту же высоту — 3300 мм.
Чтобы создать два новых этажа, выберите второй этаж и нажмите кнопку «Вставить выше».Еще одно поле появится над вторым этажом. Назовите его Roof и добавьте 3300 мм его высоты.
Для оформления фундамента нужно добавить этаж под Первый. Для этого выберите первый этаж и нажмите кнопку «Вставить ниже». Ниже появится новый этаж, который нужно назвать Фундамент и задать его высоту -2330 мм. Важно, чтобы высота фундамента была отрицательной, поскольку находится ниже нулевого уровня проекта.
При разработке проектов в среде ArchiCAD пользователь работает с полом.Этаж – это пространство, ограниченное определенной высотой, в котором размещаются строительные элементы, конструктивные детали, предметы интерьера и т. п. ArchiCAD позволяет переключаться между этажами проекта, копировать и перемещать объекты с этажа на этаж, видеть одновременно несколько этажей для определения взаимного размещения объектов, то есть дает возможность полноценно работать дизайнеру.
Разработку проекта следует начинать с определения количества и взаимного расположения этажей здания.Окно настроек истории
Вверху этого окна находится список этажей. Согласно западным стандартам проектирования, первый этаж называется Ground Floor и имеет номер 0, второй — номер 1, третий — номер 2 и так далее. Номера этажей отображаются в поле No. (Номер), расположенный в левой части списка этажей. Вы можете активировать необходимый элемент списка этажей, нажав на любое из полей и отредактировать содержащуюся там информацию.
Рис. 5.1. Настройка параметров этажа
В поле Имя введите название этажа.Вы можете дать каждому этажу произвольное имя, чтобы с ним было легко работать.
В поле «Отметка» указывается отметка самой нижней точки этажа относительно нулевого уровня, который по умолчанию является уровнем этажа с номером 0.
Поле Высота до следующего этажа определяет перепад высот соседних этажей, то есть, собственно, высоту этажа.
Поля «Отметка» и «Высота до следующего» взаимосвязаны, поэтому при вводе информации в одно из этих полей значение другого автоматически пересчитывается.Установка флажка в этом поле обеспечивает автоматическое нанесение отмеченных линий уровня пола на секции.
Кнопки «Вставить выше», «Вставить ниже» предназначены для добавления этажей, а кнопка «Удалить этаж» — для удаления. Новый этаж добавляется относительно текущего этажа, выбранного в списке.
Для выполнения групповых действий над объектами, расположенными на этажах, используйте элементы управления «Редактировать элементы выбранного этажа», расположенные в нижней части окна. Эти элементы соответствуют всем типам объектов, над которыми можно выполнять групповые действия.Объект включается в группу путем установки флажка справа от имени объекта.
При нажатии кнопки «Вырезать все» команда «Вырезать из» помещается в окно «Сценарий пакетной обработки списка событий». Действие этой команды заключается в удалении объектов выбранных типов с этажа, который был активен в момент нажатия кнопки Вырезать все, и помещении их в буфер обмена.
Кнопка «Копировать все» помещает команду «Копировать из» в окно «Сценарий пакетной обработки списка событий». Отличается от предыдущего тем, что выделенные объекты не удаляются с этажа, а их копии помещаются в буфер.
Кнопка «Вставить выбранные типы» расположена под списком типов объектов и недоступна, если буфер обмена пуст. Использование этой кнопки помещает команду «Вставить в» в окно пакетного сценария «Список событий». Команда помещает объекты в буфер обмена на текущем этаже.
Нажатие кнопки «Удалить все» помещает команду «Удалить из» в окно сценария группы «Список событий», которая удаляет выбранный тип объекта с этажа, который был активен в момент использования кнопки.
ВНИМАНИЕ
Будьте осторожны! Действия, выполняемые кнопками «Удалить все» и «Вырезать все», нельзя отменить. Перед выполнением этих действий отображается предупреждающее сообщение: Удаление Истории и удаление/вырезание из содержимого Истории необратимо! (Действия по удалению этажей и удалению/вырезанию их объектов отменить нельзя!).
Кнопка ОК закрывает окно Настройки сюжета с активацией всех установленных настроек, включая последовательное выполнение команд, размещенных в окне сценария группового действия Список событий.
Таким образом, работу по проектированию здания можно описать следующими действиями.
1. Откроется окно настроек истории.
2. На одном из этажей, имеющихся в проекте (например, это этаж с номером 0), застройщик размещает необходимые объекты, например, стены, окна, двери, колонны, предметы интерьера и т.д.
3. При необходимости застройщик редактирует параметры этажа с присвоением необходимого имени, а также с заданием отметки и высоты. На этом подготовительная работа завершена — теперь быстрая сборка.
4.С помощью кнопок «Вставить выше» и «Вставить ниже» создайте необходимое количество этажей и задайте их параметры.
5. Активируется этаж с установленными на предварительном этапе объектами (в нашем случае с номером 0).
6. Установите галочки напротив типов объектов, которые необходимо копировать, или снимите галочки с тех, которые копировать не нужно.
7. Нажмите кнопку Копировать все — в окне скрипта группы Список событий появится строка Копировать из 0, а под списком типов объектов станет доступна кнопка Вставить выбранные типы.).
8. Активирован следующий этаж.
9. Нажата кнопка Вставить выбранные типы — в списке сценариев группового действия появится строка Вставить в n.
10. Шаги 2-6 выполняются последовательно, пока не будет обработан последний этаж.
ПРИМЕЧАНИЕ
Если одинаковые объекты нужно разместить на всех этажах здания, то выполняются только пункты 5 и 6.
11. Нажатие кнопки ОК приведет к последовательному выполнению действий в соответствии с их расположением в списке действий, то есть в здании появится необходимое количество этажей с расположенными на них объектами.
Конечно, разработка проекта не ограничивается созданием этажей и копированием объектов на них, однако уже из приведенного примера можно понять, сколько времени может сэкономить разработчику рассмотренный механизм копирования.
Давайте изучим методы создания объектов и, поскольку стены являются основой пола, начнем с построения и редактирования стен. Инструменты для создания объектов находятся в разделе «Дизайн» палитры «Панель инструментов».
В качестве примера рассмотрим порядок возведения стен, полов и крыш – основных составляющих любого здания.

| |
Фейсбук
Твиттер
В контакте с
Гугл+
Дополнительно
Храм Воскресения Христова в селе Ладино описание и фото — Россия — Северо-Запад: Псковская область
Храм Воскресения Христова в селе Ладино описание и фото — Россия — Северо-Запад: Псков область. Подробная информация о аттракционе.Описание, фотографии и карта с указанием ближайших значимых объектов.
Фото и описание
Воскресенская церковь находится в селе Ладино Новоржевского района. Строительство церкви произошло в 1768 году по приказу помещика генерал-аншефа Бороздина Корнилия Богдановича, ставшего героем не только Семилетки, но и русско-турецких войн 18 века; Корнилий Богданович стал создателем русской конной артиллерии.Церковь Воскресения Христова на данный момент является памятником стиля екатерининского барокко, в чертах которого уже начали проявляться черты знаменитого стиля классицизма.
Первоначально храм имел два придела, один из которых был освящен во имя Воскресения Господня, а второй — в честь иконы Божией Матери Смоленской Одигитрии. Церковные притчи состояли из нескольких человек. Помимо храма Воскресения Христова в селе Ладино до наших дней сохранился один усадебный дом с антресолью, а также старинный парк, в котором можно встретить деревья, которым двести лет. Знаменитое имение Бороздиных посетил полководец М.И. Кутузов, а также поэт А.С. Пушкин.
Церковь Воскресения Христова одноапсидная, бесстолпная. В плане четырехугольник представлен квадратным, к которому примыкает прямоугольный алтарь, а в центральной части стены, расположенной с восточной стороны, имеется округлая апсида. С западной стороны примыкает прямоугольная трапезная, к которой пристроена колокольня.
Основной объем церкви двухуровневый, увенчан световым барабаном, перекрытым куполом.Алтарь имеет несколько уменьшенный объем и перекрыт коробовым сводом, с зачисткой непосредственно над оконными проемами. Трапезная комната двухэтажная, перекрытие выполнено в виде гофрированного свода, но межэтажное перекрытие до наших дней не сохранилось. Перекрытие первого яруса выполнено гофрированным сводом, а распалубка расположена над оконными проемами. Северная и южная стены четверика снабжены несколькими оконными проемами, между которыми расположены «порталы» с арочными проемами и фронтонами, а также архивольты и наличники. По всем углам основного объема расположены парные лопасти. Нижний ярус слегка приподнят и завершает его антаблемент; над ним находится второй ярус, оборудованный оконным проемом в центральной части и парой ниш по бокам. Конец лезвия находится прямо над оконным проемом. Церковный барабан имеет восемь окон, снабженных арочными перемычками, а в стенах парные лопатки; барабан увенчан антаблементом; купол церкви имеет малый барабан с куполом в стиле барокко. Алтарные фасады украшены рустами, а углы открыты.На восточной, южной и северной стенах по одному оконному проему. Окна украшены профилированными наличниками. Крыша храма состоит из трех скатов. Фасады вестибюля также имеют декоративное оформление в виде широких рустованных пилястр. В северной и южной стенах по два оконных проема с наличниками. В стене со стороны подвала имеется одно овальное окно. Стены завершаются антаблементом, идущим по всему периметру стеновой поверхности сооружения.Над притвором двускатная крыша.
Колокольня церкви построена в шесть ярусов, а седьмой ярус представляет собой барабан, несущий купол, снабженный металлическим крестом. Фасады первых двух ярусов украшены рустами. В нижнем ярусе один дверной проем, на котором арочная перемычка, а также пара оконных проемов, а в следующем ярусе полукруглые оконные проемы. В третьем ярусе имеется один арочный проем, в котором пилоны украшены пилястрами.Каждый угол оборудован колонной. Северная и южная стены внутреннего убранства четырехугольника имеют декор в виде пилястр, снабженных фронтонными окончаниями.
Храм Воскресения Христова в настоящее время действует, но находится в аварийном состоянии.
В нижнем ярусе один дверной проем, на котором арочная перемычка, а также пара оконных проемов, а в следующем ярусе полукруглые оконные проемы. В третьем ярусе имеется один арочный проем, в котором пилоны украшены пилястрами.Каждый угол оборудован колонной. Северная и южная стены внутреннего убранства четверика оформлены в виде пилястр, снабженных фронтонными окончаниями.
Храм Воскресения Христова в настоящее время действует, но находится в аварийном состоянии.
В нижнем ярусе один дверной проем, на котором арочная перемычка, а также пара оконных проемов, а в следующем ярусе полукруглые оконные проемы. В третьем ярусе имеется один арочный проем, в котором пилоны украшены пилястрами.Каждый угол оборудован колонной. Северная и южная стены внутреннего убранства четырехугольника имеют декор в виде пилястр, снабженных фронтонными окончаниями.
Храм Воскресения Христова в настоящее время действует, но находится в аварийном состоянии.
Северная и южная стены внутреннего оформления четырехугольника имеют декор в виде пилястр, снабженных фронтонными окончаниями.
Храм Воскресения Христова в настоящее время действует, но находится в аварийном состоянии.
Северная и южная стены внутреннего убранства четырехугольника оформлены в виде пилястр, снабженных фронтонными окончаниями.
Храм Воскресения Христова в настоящее время действует, но находится в аварийном состоянии.
Рекомендуем также прочитать Круглая лютеранская церковь (Ronde Lutherse Kerk) описание и фото — Нидерланды: Амстердам
Тема: Церковь Воскресения Христова в деревне Ладино описание и фото — Россия — Северо-Запад: Псковская область .
Related Articles
Какой дымогенератор выбрать для холодного копчения: Выбираем дымогенератор для холодного копчения вместе с
alexxlab 26.11.202208.03.2023
Выравнивание стяжки: Выравнивание пола: виды стяжек
alexxlab 07.06.202311.03.2023
Толщина террасной доски из лиственницы: Террасная доска лиственница вельвет — купить в Москве
alexxlab 08.10.198627.10.2022
Навигация по записям
Previous post: Чем питаются белки в природе: Чем можно кормить белок?
Next post: Как выбрать лак для паркета: Паркетный лак какой лучше выбрать?
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Найти:
Рубрики
Инструменты
Облицовка
Отделка
Ремонт
Своими руками
Советы
Стены
Разное
Мини гостиница «Отель А»
© Гостиница «Отель А» Саратов, 2024
