Минимальный угол наклона крыши из профнастила

Профнастил считается одним из самых популярных материалов для кровли крыши. Сфера его применения достаточно широка и включает в себя как промышленные объекты, так и жилые постройки. Его популярность обусловлена не только многочисленными эксплуатационными качествами и практичностью, но также и широким разнообразием выбора форм и расцветок. Монтаж кровли из профнастила учитывает множество факторов, но одним из первостепенных является угол ее наклона.

Описание и выбор профнастила

Профильный лист, или профнастил, представляет собой листы рулонного материала, которые формируются методом холодного профилирования. Это универсальный материал, применяющийся не только для покрытия скатных крыш, но и для сооружения пристроек, заборов, навесов и т.д. Основными характеристиками профильного листа являются тип используемого материала и его толщина, конфигурация профиля, а также наличие и характеристики защитного покрытия.

По типу материала для изготовления кровли могут применяться следующие виды профиля:

• Стальной, без специального покрытия;
• Оцинкованный;
• Медный или алюминиевый;
• Специальный профильный лист для крыши (гнутый, прокатный, с фактурным тиснением).

По типу применения различают несущий, фасадный и стеновой профнастил. Все эти виды профильного листа могут применяться для изготовления кровли, однако наиболее оптимальным вариантом является несущий профнастил, в котором имеются капиллярные канавки, позволяющие дождевой воде стекать вниз при укладке листов внахлест.

При выборе профнастила для крыши следует обратить внимание на качество капиллярной канавки. При использовании листов низкой ценовой категории она может деформироваться, теряя свою первоочередную функцию.

Выбор толщины листа и конфигурации профиля напрямую зависит от расчетной нагрузки. Данные параметры отражены в маркировке профнастила, которая состоит из букв и цифр (например, Н — несущий, С — стеновой). Чаще всего для изготовления кровли применяется профильный лист марок C-21, C-44, RN-20 и HC-35.

Покрытие профнастила выполняет не только декоративную, но и защитную функцию. Стандартные лакокрасочные материалы для этого не подходят, поскольку через некоторое время под действием солнечного света, дождя и снега слой краски начинает терять свои свойства и отслаиваться. Поэтому в производстве профильного листа для кровли применяются защитные полимерные покрытия: полиэстер, пластизол, пурал и поливинилдифторид (ПВДФ).

Факторы, влияющие на уклон будущей крыши

Угол наклона крыши – это угол между плоскостью кровли и плоскостью самого дома. Чаще всего этот параметр указывается в градусах, хотя в строительной документации используются проценты. Существуют специальные термины, которые применимы для определенных диапазонов наклона кровли:

• До 5° — плоская;
• До 25° — небольшой уклон;
• Более 20° — скатная;
• Более 40° — крутой уклон;
• 45°-60°  — большой уклон;

Определение угла наклона будущей крыши не является эстетической необходимостью. От этого параметра зависит прочность и надежность всей конструкции, а также срок возможной эксплуатации. Расчет угла наклона учитывает целый ряд исходных данных, но самыми значимыми из них считаются климатические особенности данного региона, а именно – количество осадков и уровень ветра.

Влияние ветра напрямую зависит от параметра, который называют «парусностью крыши». Чем выше «парусность», или больше угол ее наклона, тем ощутимее воздействие ветровых нагрузок. Поэтому при установке крыши с большим уклоном на местности, где преобладает сильный боковой ветер, конструкцию может просто сорвать. Однако плоская крыша, практически без наклона, в этом случае также может пострадать.

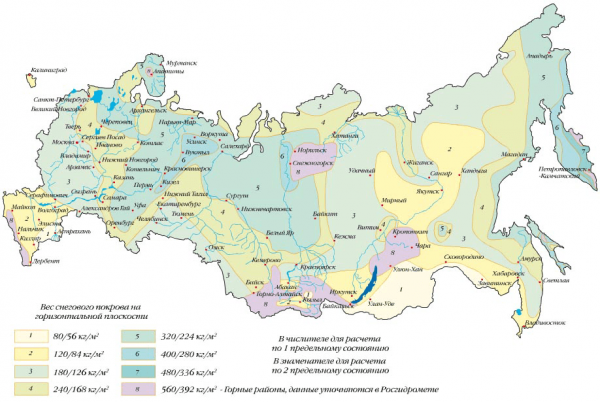

Другим фактором, который не менее актуален для многих регионов, является среднее количество осадков, а особенно снега. При устройстве крыш с малым углом наклона снег имеет свойство скапливаться на их поверхности, что создает огромную нагрузку как на кровельный материал, так и на обрешетку. Поэтому в регионах, где зима особенно снежная, рекомендуется увеличивать угол наклона, чтобы снег не мог накапливаться в больших количествах. Немаловажную роль в этом случае играет и толщина профнастила.

Стандарты СНиП

Согласно перечню строительных норм и правил (СНиП) для каждого кровельного материала предусмотрен свой минимальный угол наклона кровли. Для объектов хозяйственного и промышленного назначения эта величина составляет 8°, а для жилых построек — 10°.

Минимальный уклон кровли – это наименьшее значение угла ее наклона, при котором влага не скапливается на поверхности материала и не проникает сквозь отверстия для саморезов и стыки. Однако если поверх основного слоя укладывается дополнительный, то это значение будет больше, поскольку влага может скапливаться в пространстве между ними. Кроме того, от величины угла наклона зависит и минимальный рекомендуемый нахлест между листами профнастила. При значении 35° рекомендуется нахлест в 15 см, при 15°-30° — 20 см, а если угол наклона меньше 15°, то нахлест должен состоять из 2 волн профилированного листа, а его стыки должны быть герметичными.

Оптимальное значение угла наклона кровли, согласно СНиП, составляет 20°. Эта величина допустима при средних значениях снежной нагрузки и сильных порывах ветра. Если ветровая нагрузка близка к среднему значению, а дом строится в регионах с обильными осадками в виде снега, то угол наклона рекомендуется увеличить до 35°-45°.

Как рассчитать уклон самостоятельно?

Для вычисления угла наклона крыши не обязательно быть профессиональным строителем или владеть глубокими познаниями в области высшей математики. Для этого можно воспользоваться одним из перечисленных ниже способов:

1. Узнать у соседей. Как правило, все жилые дома, построенные в одном районе, имеют одинаковый угол наклона кровли, величина которого была не раз рассчитана и проверена в данных климатических условиях.
2. Воспользоваться уклономером. Этот инструмент из арсенала профессиональных строителей специально предназначен для определения угла наклона кровли.
3. Вычислить самостоятельно. Для этого нужно воспользоваться формулой прямоугольного треугольника, знакомой всем еще со школьного курса. В случае с крышей, длина ее скоса будет представлять собой гипотенузу, а расстояния от центра перекрытия до конька и до карнизного ската – противолежащий и прилежащий катет соответственно. Значения катетов можно узнать путем непосредственных измерений, а значение гипотенузы вычислить при помощи теоремы Пифагора. Зная эти величины можно получить угол наклона или процентное соотношение при помощи тригонометрических функций, а также произвести расчеты высоты конька и площади кровли, зная угол ее наклона.

Крыша с минимальным уклоном

Согласно требованиям СНиП, минимальный угол кровли из профнастила должен составлять 8°-10°, однако многие строительные организации дают гарантию на выполнение работ только в тех случаях, когда эта величина будет не меньше 12°. Решение построить дом с наименьшим из возможных углов наклона кровли имеет как преимущества, так и недостатки.

Преимущества минимального уклона:

1. Расход профлиста меньше.
2. Обустройство кровли проще и безопаснее.
3. Отсутствие необходимости обустройства конька и его герметизации.
4. Меньший вес кровли создает меньшую нагрузку на конструкцию здания и его фундамент.

Недостатки минимального уклона:

1. Влага медленнее стекает с кровли, поэтому возникает необходимость герметизации стыков профнастила.
2. Чем меньше уклон крыши, тем больше величина стыков профильного листа, что влечет за собой дополнительный расход материала.
3. Требуется использование более дорогого и качественного профнастила.
4. Требуется обустройство более сложной стропильной системы с большим количеством подпорок.
5. Отсутствие возможности оборудования жилой мансарды, в связи с чем увеличивается величина теплопотерь постройки через крышу.

Стропильная система и обрешетка

Необслуживаемые крыши промышленных объектов, в основном, делаются плоскими или односкатными. Для их обустройства применяется несущий профильный лист, высота которого не меньше 4,4 см, который приваривается на металлическое основание. В жилых домах для обустройства крыш используется профнастил, который монтируется на специальную обрешетку при помощи саморезов с резиновыми шайбами. Размер обрешетки зависит от высоты профилированного материала и угла наклона кровли.

Обустройство стропильной системы также осуществляется с учетом величины уклона и, соответственно, общей нагрузки кровли. Для среднего уклона стропила устанавливаются с шагом от 0,6 до 1 метра, а для минимального уклона рекомендуется уменьшить шаг до 0,4 метра, что позволит усилить конструкцию при скоплении большой массы снега на поверхности крыши.

Еще одним обязательным требованием при обустройстве стропильной системы является наличие вентилируемого зазора – пустого пространства под кровлей, которое необходимо для проветривания крыши, а также для снижения теплопотерь. Ширина зазора уменьшается с увеличением угла наклона кровли, однако его минимальное значение должно быть не меньше 50 мм.

Качественная гидроизоляция

Гидроизоляция необходима для того чтобы защитить теплоизоляционный слой от гниения, а профильный лист от коррозии. При правильно организованной гидроизоляции вся влага, которая конденсируется на внутренней стороне кровельного материала, отводится через специальный зазор. В качестве гидроизолирующего слоя может быть использован любой из представленных на современных строительных рынках материалов. Качество гидроизоляции в большей степени зависит от правильности ее установки.

Монтаж гидроизолирующего слоя выполняется в несколько этапов:

1. Гидроизоляционная пленка укладывается на стропила по направлению от карниза до конька внахлест, величина нахлеста должна составлять около 150 мм.
2. Стыки полотен приклеиваются между собой с помощью клейкой ленты, после чего пленка прикрепляется к стропилам строительным степлером.
3. По стропилам рейки формируется вентиляционный зазор, величина которого должна составлять не менее 50 мм.
4. На верхнюю обрешетку крепятся листы кровельного материала с помощью специальных саморезов с уплотнительным кольцом.

Еще одним условием качественной гидроизоляции кровли является установка водосточной системы, которая помогает отводить излишки влаги с ее поверхности. Для этого необходимо не только обеспечить достаточный угол наклона кровли, но и установить водостоки по направлению к воронкам (при внутренней системе сбора воды) или по направлению к специальным желобам (при наружной системе водосбора).

Минимальный уклон кровли из профнастила: рекомендации и требования СНиП

Одним из основных параметров при характеристике крыши является угол наклона ее скатов относительно горизонтальной плоскости, или уклон. От величины этого показателя зависит целый ряд важных эксплуатационных и конструкционных особенностей кровли. Поэтому уклон выбирается не произвольным образом, а в зависимости от климатических условий местности, розы ветров, количества осадков, конструкции стропильной системы, кровельного покрытия и длины скатов. Мы рассмотрим такой кровельный материал, как профилированный стальной лист или профнастил, и минимальный уклон кровли из профнастила, рекомендуемый строительными нормами и правилами.

Уклон принято измерять в процентах или градусах, при этом соотношение между ними определяют по таблицам, 1° = 1.7%, но 45° = 100%.

При максимальном наклоне кровли снеговая нагрузка сводится к минимуму и дождевая вода отводится легко и быстро, но при этом многократно возрастает парусность крыши. При минимальных уклонах парусностью можно пренебречь, но требования к герметичности и водонепроницаемости кровли возрастают, также растет нагрузка, создаваемая давлением снега. Поэтому для разных материалов кровельных покрытий рекомендуют оптимальные и минимальные значения уклона.

Таблица соотношений градусов и процентов уклона

Для строителя, самостоятельно определяющего угол наклона скатов своей крыши, достаточно вспомнить азы тригонометрии. Итак, высота конька будет равна противолежащему катету, половина ширины перекрытия (ширины дома) или нижней затяжки будет равна прилежащему катету, длина ската — гипотенузе. Нам следует определить угол между гипотенузой (скатом) и прилежащим катетом (перекрытием).

Разделив высоту конька на длину стропильной ноги или ската, мы получим синус угла наклона. Далее по таблице или с помощью калькулятора можно легко определить его значение в градусах или процентах. Для определения угла можно использовать также косинус или тангенс. Это соотношения половины ширины перекрытия к длине ската или высоты конька к половине ширины перекрытия соответственно.

L – гипотенуза, H – высота конька, В/2 – половина ширины перекрытия

Существует и другой способ определения уклона крыши, который основан на том, что высоту конька (говоря про высоту конька, здесь и ранее имелось в виду расстояние от перекрытия до верхней точки пересечения стропил) делят на половину ширины перекрытия и умножают на 100. Далее уклон определяется по таблице.

Таким образом, при проектировании стропильной системы у нас есть две заданные величины: ширина дома и желаемый угол наклона. Далее с помощью простых тригонометрических функций вычисляем расстояние от перекрытия до конька и длину стропил.

Профлист, или профнастил — это строительный материал, который представляет собой холоднокатаный стальной лист, штампованный в виде волнистого или трапециевидного профиля. Далее сталь покрывается слоем цинка или алюминия для антикоррозионных свойств. В заключительной стадии производства изделие нарезается, и листы подвергаются покраске методом напыления полимерного порошкового красителя посредством электростатического поля с последующей термообработкой. В результате получается оцинкованный стальной профилированный лист с защитным полимерным покрытием, которое может иметь различные цвета.

Профлист используют в качестве ограждающего или несущего материала при строительстве стен и кровель, а также заборов и других конструкций. Стеновой лист обозначается литерой «С», кровельный — «Н», универсальный — «НС». Длина листа может колебаться от 0.1 до 12 метров, ширина — от 1.035 м до 1.8 м. Полезная ширина отличается от габаритной на 4 – 5 см за счет перехлеста листов при монтаже. Толщина стали бывает различной и колеблется от 0.4 до 1 мм.

Чаще всего форма гофры — трапеция

Высота гофры (волны или трапеции профиля) для кровельных профлистов составляет от 20 и более миллиметров. Для небольших пролетов или при сплошной обрешетке возможно применение и меньших гофр высотой от 8 мм.

Минимальный уклон кровли из профлиста предполагает частую или сплошную обрешетку, с ростом уклона шаг обрешетки также возрастает. Максимальный шаг для кровель из профнастила составляет до 4 метров.

Обрешетка для профлиста используется различная, чаще не сплошная

Строительные нормы рекомендуют делать уклон кровли из профнастила равным 20° или 36.4%. При этом минимальный уклон для промышленных и хозяйственных объектов с несущим профилем должен быть не менее 8° или 14.1%. Для жилых объектов и объектов, предназначенных для постоянного использования людьми, минимальный уклон принимается равным 10° или 17.6%.

При этом стоит учитывать, что с уменьшением угла наклона скатов увеличивается поперечный и продольный перехлест листов, т.е. уменьшается их эффективная площадь. При уклоне более 35° нахлест составляет не менее 150 мм, если угол наклона от 15 до 30 градусов — не менее 200 мм, если уклон не превышает 15° — нахлест не менее длины двух волн, при этом стыки следует обрабатывать силиконовым или тиоколовым герметиком. Необходима обработка как поперечных, так и продольных стыков.

Монтаж профнастила лучше доверить профессионалам

Профнастил — хороший строительный материал в соотношении цена/качество, кроме того, он неплохо смотрится и имеет в ассортименте широкую цветовую палитру покрытий. Однако очень важную роль играет качество его укладки и мастерство кровельщика, подборка материалов кровельного пирога, утеплителя и гидроизоляции. Поэтому доверять кровельные работы с профилированным листом, как и выбор самой кровли, необходимо только грамотным специалистам и опытным профессионалам с хорошими рекомендациями.

кровли из профнастила, минимальный уклон, кровельный пирог

Материал, из которого будет состоять кровельное покрытие жилого дома или промышленного объекта, зависит от ваших пожеланий и финансовых возможностей, а также от типа крыши. Его долговечность на крыше будет зависеть от качества монтажа, нормы проведения которого приведены в СНИП кровли из профнастила. Из этой статьи вы сможете узнать основные моменты устройства крыши профнастилом, основанием к осуществлению которых являются  общие нормативные требования.

Характеристика материала

Как вы догадались, речь пойдет о кровле из профнастила. Поэтому уделим немного внимания характеристике этого строительного материала. Профнастил получают из оцинкованного листа способом холодной прокатки.

Профиль в виде волны или трапеции с двух сторон покрывается антикоррозийным, стойким покрытием, которое различается по технологии нанесения и цвету.

Профнастил имеет несколько категорий назначения:

• кровельный материал;
• стеновые элементы;
• несущие конструкции.

Каждая категория отличается высотой гофры (ребро жесткости), толщиной металла, обозначением.

Профнастил с обозначением С применяется как стеновой материал, Н – кровельный, НС – возможно использование, как в стеновом, так и в кровельном исполнении. Кроме этого профилированные листы могут выпускаться с различной толщиной металла, но одинаковой высотой. Длина профиля может составлять от 0,5 до 12 м.

Внимание. Для устройства кровли в большинстве случаев используется материал, высота профиля которого выше 35 мм. А на кровлях с небольшой длиной ската применяют профиль с высотой волны 21 мм и обозначением Н, НС.

Использование кровельного материала

Использование профилированных листов с высотой гофры 44 смдля монтажа крыши обусловлено – кровли из профнастила СНИП, положения которых предусматривают применение в качестве кровельного настила стальных профилей с алюминиевым или цинковым покрытием, имеющим дополнительное покрытие на полимерной основе.

Полимерное покрытие выступает в качестве защитного и декоративного слоя.

Основанием под профнастил могут служить:

• металлические прогоны;
•  деревянные бруски.

Согласно строительным правилам, их несущая способность определяется из расчета нагрузки на крышу основного материала и силы ветра конкретной климатической зоны.

Предусмотрено наличие фартуков, изготовленных из оцинкованных металлических листов с полимерным покрытием для примыкания профилированного листа кровли к стене.

Фасонные кровельные элементы для отделки пропусков кровли из профнастила имеют гребенку, подобную виду поперечного сечения профиля.

Кроме фасонных элементов (конька, карниза, сточного желоба) используются при обустройстве крыши кровельные аксессуары:

• снеговые барьеры;
• заглушки;
• уплотнители конька и прочее.

В точке устройства желобов монтируется сплошное основание. Его толщина аналогична толщине обрешетки.

Профилированные листы могут использоваться в таком качестве:

• штучный кровельный лист для холодной (не утепленной) кровли;
• лист в составе утепленного покрытия, выполненного путем сборки нескольких слоев.

Конструктивные решения

Согласно строительным нормам, целесообразное применение профилированных листов обозначено на постройках, длина ската которых не превышает 12 м. При увеличении длины ската кровельный  профилированный материал монтируется вдоль ската с размером нахлеста 200 мм, в поперечном направлении от ската – нахлест в одну волну.

Между собой профнастил крепится саморезами, имеющими уплотнительную шайбу толщиной 1 мм.

На крышах с маленьким уклоном  поперечные и продольные стыки профилированных листов герметизируются силиконовыми или тиоколовыми герметиками. Крепление дополнительных элементов кровли к профнастилу выполняется на заклепках.

От конструктивного решения зависит наличие на кровле металлического профиля одного или двух вентиляционных каналов. Вентилирование осуществляется через трубу или конек.

Уклон кровли

Профилированные листы предпочтительно применять на крышах построек с углом наклона 20 градусов. Допускается для промышленных объектов с самонесущим профилем минимальный уклон кровли из профнастила  не менее 8 градусов, а для жилых зданий – от 10 градусов.

Стык профнастила по длине осуществляется внахлест в зависимости от уклона:

• при угле 15-30 градусов – нахлест 200 мм;
• 30 градусов и более –150 мм;
• менее 15 градусов – нахлест на две волны с герметизацией стыков.

Как мы уже указывали, укладка профнастила производится на деревянное основание. В зависимости от уклона крыши меняется шаг обрешетки основания.

Он может составлять от 300 до 4000 мм. При увеличении угла наклона увеличивается шаг. Строительными нормами предусмотрено, что отклонение уклона от заданного уровня должно не превышать 5 %.

Совет. На крышах с маленьким уклоном целесообразнее применять сплошную обрешетку.

Устройство обрешетки

Для профилированных листов устройство обрешетки выполняется таким образом:

• Каркас обрешетки крепится на стропильную систему;
• Для изготовления берутся бруски 50х50 мм;
• Шаг обрешетки может быть сплошным  или иметь определенный разряд.

Согласно СНИП, для крыши с уклоном 20 градусов шаг составляет 20-40 см, а минимальная толщина планок равна30 мм. Планки обрешетки, которые размещаются вдоль карниза должны быть толще основных.

Внимание. На крышах в точках вывода дымовых или вентилируемых труб необходимо устройство дополнительной обрешетки.

Монтаж материалов

Материалы, смонтированные в строгой последовательности и правильно, образуют кровельный пирог под профнастил. Согласно строительным правилам конструкция кровельного пирога включает:

• основное покрытие;
• утеплитель;
• изолирующие мембраны.

Каждый слой в этой конструкции связан неразрывно и имеет определенное значение. Ошибка при устройстве одного приводит к уменьшению основных характеристик кровли и срока ее службы.

Конструктивно грамотно собранный «пирог» исключает следующие явления:

• потери тепла;
• промочи;
• образование конденсата;
• образование наледи.

К основным строительным правилам устройства кровли относится  ее эффективная теплоизоляция, которая:

•  к минимуму  сводит потери тепла через крышу;
•  препятствует поверхностной конденсации.

Установка утеплителя выполняется между стропилами. Согласно СНИП, для  препятствия продувания покрытия на утеплитель должен устанавливаться противоветровой барьер. В его качестве выступают рулонный материал паропроницаемый материал.

Уплотнитель выполняет такие функции:

• останавливает нагревания пространства кровли;
• звукоизолирует помещение.

По нормам СНИП толщина утеплителя  для нашей местности составляет 250 мм.

Пароизоляционный слой в кровельном пироге препятствует попаданию влаги в утеплитель из помещения.

Пароизоляционные пленки крепятся с внутренней стороны теплоизоляционного слоя в вертикальном или горизонтальном направлении по отношению к несущей деревянной конструкции. Размер нахлеста при укладке составляет 10 см.

Гидроизоляционный слой защищает утеплитель от проникновения конденсата, который образуется снизу профилированных листов. Гидроизоляционные мембраны или пленки прикрепляются на стропила в горизонтально направлении.

При укладке соблюдаются такие требования:

• укладываются на стропила, расстояние между которыми не более1,2 м;
• провисание пленки по высоте не должно превышать2 см.

Внимание. При устройстве гидроизоляции защитный слой не должен касаться поверхности утеплителя.

Утепление покрытия

При устройстве утепленных покрытий для снижения влияния тепла и холода в качестве прогона используется термопрофили, а между профнастилом и прогоном предусматривается устройство прокладок толщиной10 ммиз бакилизированной фанеры, окрашенной хлорвиниловой эмалью.

Для крыши из профнастила своими руками с теплоизоляционным материалом, относящимся к 1-4 группе горючести, предусматривается заполнять гофры настила материалами негорючих групп на длину25 смв местах стыка покрытия и стен, а также по сторонам конька.

Монтаж профлиста на крышу предусматривается соблюдение описанных в статье строительных требований и правил. Только точное исполнение позволит добиться, чтобы конструкция кровли была надежной и приносила комфорт всем людям, проживающим в доме. Итак, будем надеяться, что как накрыть крышу профнастилом, вы теперь точно знаете

Минимальный уклон кровли из профнастила

Любая строительная конструкция кроме своих основных качеств должна быть эстетичной и подчинённой определённой стилистике. Но стиль и эстетика не работают в том случае, когда заходит речь о проектировании кровли — слишком велики ставки. От прочности кровельной системы зависит прочность всего здания, поэтому при проектировании принимают во внимание несколько самых важных параметров. Об уклоне кровли и о допусках по углам будем говорить сегодня.

Что такое уклон кровли

По большому счёту, минимальный уклон кровли из профнастила определяет количество пространства на мансардном или чердачном этаже, а также предупреждает возникновение проблем с накоплением водных и снежных масс, что может привести к разрушению конструкции. Этот вопрос не требует особенного полёта фантазии — строительные инженеры уже давно все высчитали и эти сводки чёрным по белому прописаны в документах и строительных нормативах.

СНиП рекомендует для крыши из профнастила определённые параметры, из которых можно выстраивать и проектировать собственную конструкцию с обязательным соблюдением нормативов. В своде нормативов говорится о том, что профнастил пригоден для любой кровли, если её минимальный уклон около восьми градусов. Это обусловлено тем, что вода при таком значении не будет задерживаться на покрытии и не станет проникать в стыки. При этом шаг обрешётки должен быть не меньше 40 см.

Что рекомендуют строительные нормы

Есть одно уточнение — восемь градусов — это норматив для хозпостроек и нежилых помещений, а для жилых домов минимальный угол рекомендуется соблюдать в пределах 10 градусов. Однако и здесь есть ограничение, которое определилось после продолжительного опыта работы с материалом — если укладка кровли происходит в несколько слоёв, то угол должен быть не менее 12 градусов. Именно этот параметр и берут за основу производители профнастила и строительные компании, когда дают гарантию на материал или на работу.

Учитывая это, СНиП даёт как минимальный, так и рекомендуемый угол наклона. Это объясняется как разницей в качестве профнастила и его видах, так и в квалификации кровельщиков. Словом, рекомендуемый угол — 20 градусов. Максимальное значение угла наклона кровли из профилированного металлического листа может быть практически любым, разумеется, в разумных пределах, около 60-70 или даже 75 градусов.

Уклон в процентах и градусах

В процессе проектирования каждого из элементов строительных конструкций, существует масса особенностей и кровля тоже не исключение. К примеру, ни в одном техническом документе мы не найдём такого понятия, как угол наклона кровли, он выражается либо в процентах, либо специальным коэффициентом. И хотя эта информация нужна только проектировщикам, в частном строительстве хозпостроек наверняка придётся столкнуться с этими нюансами. Чтобы перевести понятный каждому угол наклона в проценты или вывести коэффициент для расчёта, достаточно посмотреть в эту таблицу, и уже можно говорить с инженерами на одном языке.

Строители попроще пользуются своей классификацией:

1. Кровля плоская по умолчанию означает, что угол её наклона не менее пяти градусов.
2. Скатная кровля подразумевает 20-градусный угол наклона и более.
3. Чердачная крыша должна иметь угол не менее 25 градусов.
4. Кровля мансардная предполагает наличие достаточного пространства под ней и при её проектировании отталкиваются от угла в 40-45 градусов.
5. 50-60-градусные конструкции считаются самыми крутыми, а оптимальный и самый используемый угол наклона применительно к профнастилу, мягкой кровле и многим другим кровельным материалам — от 36 до 45 градусов.

Преимущества и особенности плоских кровель

Крыша с маленьким уклоном в одном случае может быть незаменима, в другом же — абсолютно противопоказана. Тем не менее она используется и может дать следующие бонусы:

• небольшой расход кровельных материалов и крепёжных элементов, отсюда экономическая выгода;
• простой и безопасный монтаж, это позволит уложить плоскую кровлю своими руками быстро и сэкономить ещё и на работе;
• такая кровля проще конструктивно, потому что в ней отсутствует конёк, который довольно сложен по конструкции и реализации, который нужно герметизировать и применять ветрозащиту;
• плоская кровля намного легче скатной или мансардной, а это говорит об упрощении требований к несущим стенам и перегородкам, уменьшается нагрузка на фундамент.

Есть ещё один немаловажный момент, суть которого отображена на диаграмме выше — от угла наклона кровли сильно зависит то, какой материал применяется для покрытия. Основываясь на опыте строительства, инженеры выполнили эту диаграмму и дали чёткие рекомендации по поводу применения конкретного кровельного материала. Эти рекомендации исключают риск протекания кровли и её преждевременного износа. Удачной всем стройки и правильного вдумчивого проектирования!

Минимальный уклон кровли из профлиста – расчеты и схемы

Минимальный уклон кровли зависит от:

• кровельного материала
• прочности стропильной системы
• климатических условий района

Минимальный и оптимальный уклон кровли из профлиста

В таблице указаны минимальный и оптимальный градус наклона для крыши, накрытой профлистом.

Необходимо знать, что при уклоне кровли менее 12 градусов, необходимо проводить герметизацию горизонтальных швов, для того, чтобы предотвратить попадание атмосферных осадков на стыках профлистов.

В следующей таблице указан горизонтальный нахлест при различных углах уклона кровли из профлиста:

Кроме расчета угла кровли, иногда уклон рассчитывают в относительных величинах, далее мы рассчитаем на реальных примерах обе величины.

Как рассчитать уклон кровли по схеме в градусах

Давайте на примере обычной двухскатной крыши рассчитаем угол уклона. На схеме видно, что А – это угол уклона левого ската, а В – второго. Для того, чтобы их рассчитать, нам необходимо знать высоту кровли h и длину горизонтальной проекции скатов с и d.

Если кровля симметрична, то длины с и d будут равны и чтобы их найти, нам необходимо будет длину стены разделить пополам.

Пример расчета угла уклона кровли с помощью схемы

Из моей схемы видно, что кровля у нас симметричная, т.е. углы А и В будут одинаковы. Давайте теперь попробуем рассчитать углы на реальном примере.

Допустим, у нас есть следующие значения:

• Длина стены = 12м
• Высота кровли h = 3м

Теперь необходимо рассчитать с и d. В нашем случае с = d = 12/2 = 6м, то есть с и d у нас по 6 метров.

На схеме мы видим прямоугольный треугольник, и чтобы найти его угол А, необходимо рассчитать тангенс этого угла. Из геометрии помним, что тангенс угла равен отношению противолежащего катета к прилежащему. Противолежащим катетом является высота кровли (h), а прилежащим катетом является (с).

tg(A) = h / c

В нашем случае, тангенс угла равен 3/6 = 1/2 или 0,5.

С помощью инженерного калькулятора или таблицы тангенсов вычисляем угол, который в нашем случае будет равен примерно 27 градусов.

Уклон кровли в относительных величинах

Иногда уклон кровли измеряют не в градусах, а в относительных величинах. В этом случае достаточно разделить высоту кровли (h) на горизонтальную проекцию ската (с).

Если взять предыдущий пример, то у нас получится, что уклон равен 1/2. Ну а если необходимо в выразить уклон в процентах, то 0,5 нужно умножить на 100%, и получится 50%.

Достоинства и недостатки различных уклонов кровли из профлиста

При небольшом уклоне, так же как и при большом, у кровли из профлиста будут проявляться свои достоинства и недостатки.

Маленький уклон кровли (12-20градусов)

Достоинства такой кровли:

• ветроустойчивость
• простота монтажа
• небольшой расход материала

Недостатки кровли с маленьким уклоном из профлиста:

• возможность попадания осадков в стыковочных местах
• зимой большая нагрузка от снега
• возможно, придется зимой чистить крышу вручную
• проблематичный мансардный этаж

Большой уклон кровли из профлиста ( >45 градусов)

Достоинства кровли с большим уклоном:

• исключено попадание осадков в стыки профлиста
• увеличенное чердачное пространство
• зимой снег залеживаться на профлисте практически не будет

Недостатки большого уклона кровли:

• неудобство монтажа профлиста
• огромная парусность такой крыши
• постоянное скатывание снега с кровли из профнастила

Влияние угла: зависимость профлиста от наклона кровли

Угол наклона скатов по отношению к горизонтальной плоскости — важный показатель для крыши. Он отражается на конструкции и эксплуатационных характеристиках и поэтому выбирается после анализа финишного кровельного покрытия. Например, профлист предъявляет к уклону крыши особые требования.

Понятие уклона кровли

Под уклоном крыши понимается интенсивность наклона кровли по отношению к горизонту. Этот показатель обозначается латинской буквой İ и выражается как в градусах, так и в процентах.

В документации уклон крыши обычно выражен в процентах, хотя неукоснительных требований к обозначению его размера не предусмотрено.

Измерение угла наклона

Угол наклона определяют уклономером — прибором со шкалой деления — или расчётом по формуле из курса математики.

Уклономер — инструмент с осью, маятником и шкалой деления

Специальный инструмент используют только в исключительных ситуациях, обычно для расчёта уклона кровли прибегают к математической формуле i = Н/L. i — это угол наклона ската, Н — высота по вертикали (от конька до карнизной планки), L — промежуток от низа до верха ската по горизонтали (длина заложения).

Угол наклона крыши — это результат деления высоты кровли на длину заложения

Чтобы значение наклона крыши преобразовать в проценты, его требуется умножить на 100. А в градусы полученные проценты можно превратить по специальной таблице.

Таблица: степень наклона крыши в двух мерах измерения

Пример измерения уклона кровли

Допустим, что высота крыши равна 2 м, а длина заложения — 4,5 м. Значит, вычисление уклона кровли получается следующим:

1. i = 2.0 : 4,5 = 0,44.
2. 0,44× 100 = 44 %.
3. 44 %=24° (согласно таблице перевода процентов в градусы).

Видео: вычисление угла наклона ската

Минимальный порог уклона кровли из профнастила

Лимит уклона крыши по минимуму определяется типом кровельного материала.

Когда крыша наклонена несильно, финишное покрытие может не превращать скаты в своеобразные паруса. Зато ему придётся быть максимально прочным, герметичным и непроницаемым для влаги.

Крайнее значение для угла наклона крыши из профлиста у жилых домов — 12°. А «разумным» уклоном кровли, сделанной из профнастила, считается показатель в 20°, который гарантирует, что крыша будет надёжным сооружением. Кровле нежилых помещений подходит угол наклона, равный 8°.

Эти нормы могут быть недействительны лишь в ситуации монтажа на крышу нескольких слоёв материала. Допустим, при установке строительного сырья в два пласта наклон кровли обязательно увеличивают, иначе в места совмещения одного листа с другим будет просачиваться вода.

Минимальный уклон кровли из профилиста — 8 градусов

Самый маленький уклон кровли сказывается на устройстве стропильной системы и обрешётки, а также на укладке профнастила.

Чем круче скаты, тем больше применяется стоек

Деревянную конструкцию под профилированные листы на почти пологой кровле создают с крошечными просветами или абсолютно без них. Материал выкладывают на обрешётку с относительно большим нахлёстом, отчего уменьшается его эффективная площадь.

По сравнению с уклоном в 15–30°, который требует соприкосновения листов на 2–3 см, угол наклона, равный 10°, вынуждает строителя накладывать один металлопрофиль на две волны другого.

Лимит по максимуму для угла наклона крыши из профнастила не предусмотрен. Профилированными листами можно крыть даже скаты, наклонённые на 70°, если этому не противоречат погодные условия в местности, где ведётся строительство.

Допустимый наклон крыши с профлистами

Чтобы узнать, каков допустимый угол наклона кровли, крытой профнастилом, обращают внимание на следующие несколько пунктов:

• масса теплоизоляционной материи, элементов обрешётки и другого строительного сырья, использованного для сборки «кровельного пирога»;
• тяжесть финишного покрытия;
• давление снежной «подушки» на крышу, характерное для региона;

  В некоторых регионах слой снега может быть огромным, это надо учитывать при расчёте наклона кровли

• сила воздействия ветра на кровлю, свойственная местности.

Представим, что дом стоит вблизи Новгорода, где район называется третьим снеговым, а крышу запланировано строить из таких материалов, как:

• профлист С21 толщиной 0,6 мм и рабочей шириной 1 м, 1 м² которого весит 5,4 кг;
• плиты из базальта толщиной 10 см и плотностью 150 кг/м³, что увеличивает массу сырья до 15 кг;
• сосновый брус сечением 20×20 см, укладываемый через каждые 65 см, отчего вес 1 м² обрешётки будет равен 28,3 кг;
• дополнительные материалы, вес которых можно приравнять к 3 кг.

Получается, что действия по вычислению угла наклона крыши из профлиста ведут следующим образом:

1. Определяют массу кровли с учётом всех материалов (5,4 + 15 + 28,3 + 3 = 51,7 кг/м²).
2. Находят массу крыши с учётом коэффициента, обеспечивающего возможность изменения строительного сырья под воздействием различных факторов (51,7 кг/м² x 1,1 = 56,87 кг/м²).
3. По специальной карте узнают, каково давление снега на кровлю в регионе её строительства. В Новгородской области снеговую нагрузку приравнивают к 180 кг/м². Это значение умножают на поправочный коэффициент µ, зависимый от степени наклона крыши. При минимальном уклоне (до 25°) он равен 1, при максимальном (от 60°) – 0, а при среднем (25–60°) он определяется по формуле µ = (60° — α) x (60° — 25°), где α — искомый уклон крыши.

   Для каждого из восьми регионов характерен свой показатель снеговой нагрузки

4. На карте, указывающей ветровую нагрузку для каждого региона России, находят значение для местности рядом с Новгородом. Она принадлежит к Iа ветровому району, а значит, характеризуется давлением ветра в 23 кг/м².

   Расчётное значение ветрового давления находится в рамках от 24 до 120 кг/м³

5. По формуле W = Wn x Kh x C вычисляют ветровую нагрузку, воздействующую именно на крышу. Wn — это предельная нагрузка для выбранной местности, Kh — коэффициент, зависимый от высоты дома, а С — аэродинамический коэффициент, который обусловливается углом наклона кровли и колеблется между значениями 1,8 и 0,8. Получается, что в данной ситуации ветровая нагрузка равна 18,4 кг/м² (23 x 1 x 0,8 = 18,4 кг/м²).
6. Подводят итог, что давление на кровлю, вызванное весом материалов и воздействием ветра со снегом, составляет 255,27 кг/м² (56,87 + 18,4 = 180 = 255,27 кг/м²). Это значит, что профлисту С21–1000–0,6 с несущей способностью 253 кг/м² (при шаге опорных балок 1,8 метра) нужен такой угол наклона, чтобы нагрузка была меньше этого значения. То есть необходимо остановить выбор на уклоне кровли более 25°.
7. Взяв на заметку, что уклон более 60° неразумен, определяют допустимый угол наклона кровли. Для этого в формулу вычисления нагрузки на крышу вставляют необходимое значение поправочного коэффициента (180·(60-α)·(60–25)+75,27=253). Выходит, что при заданных условиях угол наклона кровли должен составлять 26°, а лучше — 30°, дабы крыша была более надёжной.

Таблица: значение высотного коэффициента для определения ветровой нагрузки

Подбор профнастила с учётом степени наклона крыши

Под уклон кровли материал приходится специально подбирать. Это обусловлено разными параметрами листов (шириной, высотой и толщиной). Например, профлист марки Н75 отличается значительной толщиной (порядка 1,2 мм) и внушительной высотой профиля (7,5 см), отчего требует, чтобы его использовали только при строительстве крыши с уклоном не менее 8°.

Параметры профлиста различных марок сильно различаются, а это значит, что материал подходит для кровли не с любым уклоном скатов

Таблица: влияние уклона кровли на марку профлиста и его укладку

Думая, каким должен быть уклон крыши из профнастила, обращаются к немаленькому списку требований и норм. Но существует и таблица рекомендованных значений, которая сводит труды по определению угла наклона кровли к минимуму.

Минимальный уклон кровли из профлиста по СНиП в градусах, монтаж крыши

Чтобы не допустить разрушения кровли в результате воздействия внешних нагрузок и обеспечить своевременный отвод талой воды и снега, необходимо рассчитать допустимый наклон крыши из профнастила, а также учесть все нюансы их монтажа и величину нахлеста, которая будет зависеть от конкретных условий эксплуатации. Только соблюдение всех условий может гарантировать успешный результат даже в случае самостоятельного проведения работ.

Допустимый угол наклона

Ныне действующий СНиП строго регламентирует правила расчета и строительства нового дома и требует их соблюдения. Наклон будет определять степень герметизации стыков и величина нахлеста профлистов.

Какой минимальный уклон, который допускает СНиП в расчете покрытия? По правилам, в зависимости от целевого назначения здания, минимальный наклон ската кровли жилых домов составляет 12 градусов, в то время как для производственных помещений этот параметр несколько ниже, и составляет всего 8 градусов. При уменьшении этих значений нормы требуют произвести полноценную герметизацию всех горизонтальных стыков поверхности односкатной крыши, так как иначе это станет причиной попадания влаги внутрь кровельного пирога дома, что чревато потерей его свойств и быстрым разрушением.

Рекомендуется придерживаться не минимально требуемых, а оптимальных значений, которые для обоих типов помещений находятся в пределах 20 градусов.

Отклонения от системы в меньшую сторону могут повлечь за собой уменьшение герметичности односкатной или двухскатной крыши, задержку большого количества снежных масс на навесе, увеличение нагрузки и трудности в оборудовании мансарды. Однако у минимальных значений угла наклона конструкции есть и свои достоинства — лучшая ветроустойчивость, меньший расход материала и легкость крепления профлиста.

Угол больше 200 позволяет увеличить внутреннее пространство чердачного помещения, а также значительно улучшить отвод снега и воды с навеса. Из недостатков можно отметить сложность сборки односкатной или двухскатной крыши из профнастила, увеличение количества материала, а также значительное увеличение ветровой нагрузки.

От чего зависит угол?

К основным факторам, которые влияют на изменение угла уклона, следует отнести:

• Среднее значение скорости ветра в регионе. Чем сильнее ветер, тем меньший угол следует выбирать;
• Среднее количество выпадающих осадков. При обильных осадках в виде дождя и снега рекомендуется использовать односкатные крыши с углом не менее 30 градусов;
• Назначение свободного пространства под кровлей. Если вы планируете соорудить полноценную мансарду, то следует увеличить выбранный угол наклона крыши, как односкатной, так и фигурной;
• Свойства кровельного материала. Профлист достаточно легкий, что позволяет применять его для сооружения кровли с крутым углом конструкции, не боясь осадков, воды и ветра.

Нюансы монтажа

Обеспечение надежности односкатной крыши из профнастила и высокого качество кровельного покрытия здания достигается при соблюдении всех нюансов расчета и правил монтажа, основные из которых:

• Самый малый выступ листов кровли относительно ската и карниза — 4 см;
• Расположение волн листов — строго в направления линии карниза;
• Крепеж листов к стропилам обрешетки осуществляется только в пространстве между волнами при помощи саморезов с резиновой прокладкой и со шляпкой соответствующей окраски. Сила их затяжки должна обеспечивать достаточное сжатие уплотнений, но не допускать их разрушения;
• Оптимальный материал обрешетки — деревянные бруски;
• Крепление к обрешетке листов на крыше из профнастила в крайних нижних и верхних точках в процессе строительства здания осуществляется в каждой из впадин, а шаг на стыках поверхностей не должен превышать 50 см;
• Ни в коем случае нельзя использовать для крепления листов профлиста гвозди, так как они не обеспечивают герметичность и приводят к разрушению самого кровельного материала.

Какой нахлест у профнастила на крышу?

Величина нахлеста при постройке крыши из профнастила напрямую зависит от угла наклона кровли и рассчитывается при строительстве дома таким образом, чтобы ветер не смог «задуть» влагу между стыками профлистов. Это правило предусматривает и СНиП:

• При использовании слишком покатой крыши (уклон кровли меньше допустимых 12 градусов) стык поверхностей составляет не менее 20 см с герметичным соединением швов покрытия;
• При уклоне ската конструкции от 12 до 15 градусов можно обойтись без системы герметизации;
• Системы с углом от 15 до 30 позволяют уменьшить нахлест до 15 сантиметров;
• При значительном уклоне односкатной крыши (больше 30 градусов) можно обойтись минимальным наложением в 10 см.
