Молниезащита частного дома

Необходимость установки системы молниезащиты для частного дома определяется собственником здания исходя из вероятности поражения объекта молнией и возможного материального ущерба. Национальные нормативные документы не предъявляют требования к обязательному выполнению системы МЗ для индивидуальных жилых домов.

Вероятность удара молнии в объект зависит в первую очередь от продолжительности гроз в районе его расположения.





Увеличить



Для дома прямоугольной формы размерами 10х12 м и высотой в коньке 8 м эта зависимость приведена в таблице:

Среднегодовая продолжительность
гроз в часах
Вероятность удара молнии в дом 10х12х8 м*
10-20 1 удар в 332 года
20-40 1 удар в 166 лет
40-60 (Москва и обл. ) 1 удар в 83 года
60-80 1 удар в 60 лет
80-100 1 удар в 47 лет
100 и более 1 удар в 39 лет

Комплекс средств молниезащиты зданий включает в себя устройства защиты от прямых ударов молнии (внешняя молниезащитная система) и устройства защиты от вторичных воздействий молнии (внутренняя молниезащитная система). В частных случаях молниезащита может содержать только внешние или только внутренние устройства.

Система внешней молниезащиты защищает непосредственно от прямого попадания молнии в объект. Данное воздействие опасно в первую очередь высокой температурой канала молнии, которое может привести к возгоранию горючих конструкций здания.

Более подробно об опасностях, которые несёт грозовой разряд молнии можно узнать в цикле статей «Молниезащита для новичков» профессора Э.

М. Базеляна.

Состав и исполнение компонентов внешней системы молниезащиты

Система внешней молниезащиты состоит из трех компонентов: молниеприёмников, воспринимающих прямой удар молнии; заземляющего устройства, обеспечивающего растекание тока в земле, и токоотводов, осуществляющих связь между двумя первыми элементами.

Молниеприёмники

Выбор количества и высоты молниеприёмников должен производиться с помощью расчёта зон защиты. В расчётную зону защиты установленных мачт должен входить весь объём защищаемого объекта.

Зона защиты стержневого молниеприёмника представляет собой конус, вершина которого совпадает с вертикальной осью мачты. Размеры данного конуса зависят от значения требуемой надёжности.

Размеры конуса защиты согласно СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» для надёжности 0,9 определяются формулами:

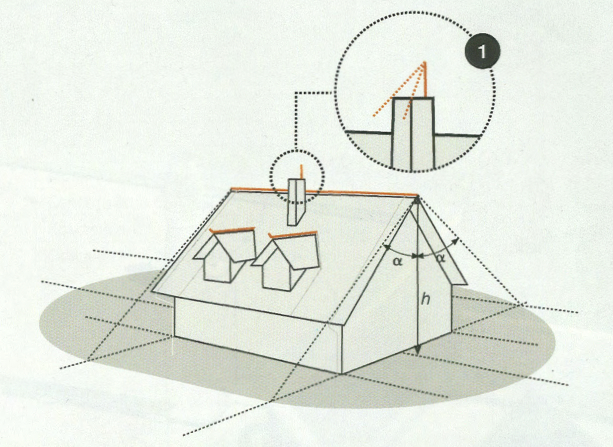

  Зона защиты одиночного стержневого молниеотвода:
1 - граница зоны защиты на уровне hx, 2 - то же на уровне земли

Установка отдельно стоящей мачты для защиты дома не будет целесообразна, в силу того, что её высота должна быть солидной (до 30 метров). Это не только дорого, трудозатратно, но и увеличивает полное количество ударов молнии в рассматриваемый участок земли. Оптимальным будет размещение мачт непосредственно на защищаемом объекте.

Установки одной мачты может быть достаточно только для дома с вальмовой (пирамидальной) кровлей при размещении мачты на вершине крыши.



Для дома прямоугольной формы с двухскатной кровлей (угол ската кровли не менее 35°) для надёжной защиты необходима установка двух мачт высотой 2 метра по краям конька кровли. Для дома более сложной формы нужно производить расчёт с учетом конструктивно возможных мест установки молниеприёмных мачт.

Молниеприёмная сетка может быть использована для кровель с уклоном не более 7°, что не характерно для индивидуального жилого строительства. Кроме того, современная научная общественность не подтверждает эффективность сеток в обеспечении защиты от прямых ударов молнии (подробнее в вебинаре “Вопросы и проблемы нормативной документации”).

Молниеприёмники должны быть выполнены из материалов и размеров (площадь сечения, толщина), соответствующих ГОСТ Р МЭК 62561. 2-2014.

Токоотводы

Диаметр токоотводов, выполненных из круглого проката должен быть не менее 8 мм. Токоотводы нужно располагать таким образом, чтобы между точкой поражения и землей ток растекался по нескольким параллельным путям, и длина этих путей была минимальна. Рекомендуется прокладывать токоотводы на максимальном отдалении от дверей и окон.

Непосредственный контакт токоотвода требуемого сечения с материалом стен и кровли не может привести к возгораниям, в силу того, что повышение температуры токоотвода под воздействием тока молнии недостаточно даже для начала процесса обугливания дерева, не говоря уже о других малогорючих материалах. Кроме того, тепловое воздействие очень кратковременно.

Заземляющее устройство

В качестве заземляющего устройства во всех возможных случаях необходимо использовать металлические сваи фундамента или соединенную между собой арматуру железобетонных фундаментов здания. Данное решение примененимо при возможности подключения (наличие выпусков арматуры) и при использовании в качестве гидроизоляции битумных и битумно-латексных покрытий. Эпоксидные и другие полимерные покрытия препятствуют электрическому контакту фундамента с землей, и, следовательно, данный фундамент в качестве естественного заземлителя использоваться не может.

Искусственные заземлители следует располагать под асфальтовым покрытием или в редко посещаемых местах на удалении от пешеходных дорог.

Заземляющее устройство, к которому подключен стержневой молниеприёмник, должно иметь следующую минимальную конструкцию:

- три и более вертикальных электрода длиной не менее 3 метров, объединённых горизонтальным электродом, при расстоянии между вертикальными электродами не менее 5 метров.

Заземляющие электроды должны располагаться за пределами защищаемого объекта и быть как можно более распределёнными. Предпочтительная глубина залегания электродов не менее 0,5 м, расстояние от стен объекта – 1 метр.

Размеры заземлителей должны соответствовать требованиям коррозионной и механической стойкости. В нормативных документах (ГОСТ Р 50571. 5.54-2011) приведены минимальные размеры электродов в зависимости от материала, из которого они изготовлены.

Примечания


Молниезащита частного дома с крышей – устройство и монтаж молниезащиты загородного дома

Молния относится к числу наиболее опасных природных явлений, поскольку обладает огромной разрушительной силой. Она несет большую опасность здоровью и жизни людей, а также их имуществу и строениям, в связи с чем необходимость надежной молниезащиты частного жилого дома является актуальной.

В настоящее время риск пострадать от молнии возрастает в связи со стремительным развитием беспроводных технологий. С другой стороны, существуют эффективные методы, позволяющие защитить собственное жилье от опасных грозовых разрядов.

Что такое молниезащита?

Так называются элементы и устройства, объединенные в единую конструкцию с целью защиты строения от прямых ударов молнии.

Особенностью является то, что данная система не предотвращает попадание разряда, а напротив — создает условия для его привлечения с целью последующего направления в нужное русло. Фактически она отвлекает молнию на себя, после чего отводит всю силу удара в землю.


Нужна ли молниезащита частного дома?

Вероятность попадания разряда в конкретное строение сравнительно невысока, однако последствия могут быть фатальными. При его прохождении через различные материалы образуется тепловая энергия, являющаяся причиной возгораний. Особой опасности подвергаются деревянные постройки, которые могут пострадать как от непосредственного удара в здание, так и от воспламенившейся проводки (это может случиться, когда разряд попадает в линию электропередач).

Поэтому наличие молниезащиты частного дома (деревянного, загородного, дачного и др.) является одним из ключевых условий пожарной безопасности. Она имеет две разновидности: внешняя и внутренняя.

Первая защищает от прямых ударов, вторая — от непрямых попаданий (например — через стационарную электросеть).

Устройство молниезащиты дома

Более опасным с точки зрения поражения зданий является прямой удар. Чтобы защитить от него постройку, необходимо сконструировать и установить систему внешней защиты, основными элементами которой являются:

  • молниеприемник;
  • токоотвод;
  • заземление.

Наличие каждого из перечисленных элементов является обязательным, поскольку отсутствие хотя бы одного из них приводит к неработоспособности всей системы.


Приемник молнии

Устройство представляет собой металлический проводник, который необходимо установить на крыше. Если она имеет сложную конфигурацию — имеет смысл закрепить на ней несколько молниеприемников. В любом случае их главная задача — принять на себя разряд и направить его далее по системе к токоотводу.

Исполнение данного устройства зависит от конструкции молниезащиты частного дома с крышей. Обычно используются следующие варианты:

  • Металлический штырь. Это оптимальный вариант для алюминиевых, жестяных и прочих металлических крыш. Он крепится на самой высокой точке постройки (дымовой трубе, коньке и пр.) и должен выступать на 0,2 – 1,5 м. Желательно изготовить его из металла, наименее подверженного окислению на открытом воздухе, например — из нержавеющей стали или меди. Можно использовать полую трубку, однако верхний ее конец должен быть заварен.
  • Металлический трос. Он натягивается на двух деревянных столбиках (опорах) на высоте 1-2 м по всей длине строения. Данный вариант оптимален для шиферных и деревянных крыш.
  • Металлическая сетка, которая зафиксирована на коньке и имеет отходящие по всей поверхности кровли заземленные токоотводы. Такая конструкция является хорошим выбором для черепичных крыш.

Молниеприемник можно устанавливать не только на доме, но и на расположенном неподалеку дереве, которое должно быть выше постройки. В данном случае он должен возвышаться над верхушкой как минимум на 50 см.

Отвод тока

Молниезащита частного дома в обязательном порядке включает в себя токоотвод. Данный элемент необходим для отвода удара молнии к заземляющему контуру.

Для его изготовления можно использовать стальную проволоку сечением 6 мм, которая прочно приваривается к молниеприемнику (соединение должно быть устойчивым к порывам ветра, ударам от падения пластов снега и прочим подобным воздействиям).

В соответствии с нормами безопасности токоотвод должен выдерживать нагрузку в 200 тыс. ампер. Он спускается по стенам, а для его фиксации можно использовать специальные скобы. Далее токоотвод направляется в землю, где соединяется с контуром заземления. При его прокладывании следует избегать резких изгибов с малыми радиусами, поскольку в таких местах возможно возникновение мощного искрового разряда, который может привести к воспламенению. Следует учитывать, что токоотвод не должен проходить в непосредственной близости от дверей и окон.

Заземляющий контур

Заземление молниезащиты дома необходимо для обеспечения надежного контакта всей системы с землей, в которую будет уходить электрический разряд. Данный элемент имеет сравнительно несложную конструкцию и представляет собой три электрода, соединенных между собой и полностью помещенных в грунт.

Согласно действующим правилам, заземляющий контур должен быть общим и для бытовых электроприборов, и для системы защиты от молнии. Недопустимо его расположение ближе, чем 1 м до стен постройки, и 5 м — до крыльца, проходов и пешеходных дорожек.

Монтаж молниезащиты

При наличии соответствующих навыков, инструментов и комплекта материалов для молниезащиты частного дома ее монтаж можно сделать самостоятельно. При этом важно учитывать:

  • конструктивные и архитектурные особенности постройки;
  • место ее расположения — на холме, в низине, в лесистой местности и т. п.;
  • наличие и функционирование беспроводных коммуникаций.

Все элементы системы должны быть надежно соединены друг с другом — в противном случае защита неэффективна или отсутствует. Важно, чтобы проволока и прочие материалы выдерживали мощный разряд, а также были не подвержены коррозии на открытом пространстве. Фиксация элементов осуществляется с помощью винтовых и коньковых зажимов, анкеров, самозабивных и угловых крепежных приспособлений. Выбор фиксаторов зависит от конструкции системы, архитектурных особенностей постройки и прочих нюансов.


Уход за системой молниезащиты

Необходимо постоянно контролировать состояние и внешний вид молниеприемника, токоотвода, заземляющего контура, а также монтажно-крепежных приспособлений. Следует учитывать, что система молниезащиты дома эксплуатируется в агрессивной среде. В частности, ее верхняя часть постоянно подвержена воздействию осадков и ветра, а заземление со временем разрушается по причине коррозии.

Ежегодно в преддверии грозового сезона осматривайте все части системы. При необходимости производите замену поврежденных элементов, делайте профилактику (например — покраску).

Каждые три года рекомендуется проверять состояние и исправность соединений, сварных швов, подтягивать ослабшие крепления и сочленения. Если потребуется, нужно произвести чистку контактов и замену монтажно-крепежных элементов.

Каждые пять лет необходимо вскрывать заземляющие электроды молниезащиты дома, проверять состояние и надежность их соединений, а также степень коррозии. Если сечение заржавевшей детали уменьшилось более чем на 30% — ее следует заменить.

Внутренняя защита дома

При попадании молнии в линию электропередач стационарная сеть испытывает мощный скачок напряжения. Он несет в себе огромную разрушительную силу — как и сам грозовой разряд. В частности, стандартное напряжение 220 В может достигнуть 10 Кв. Такой скачок обычно бывает крайне непродолжительным — всего несколько миллисекунд, но этого времени достаточно, чтобы вывести из строя бытовую технику и прочее электрооборудование, подключенное к сети.

Особая опасность заключается в том, что стандартное защитное оборудование в подобных ситуациях не успевает срабатывать. Изоляция бытовых приборов обычно рассчитана на скачки до 1000 В. Соответственно, при более мощных импульсах она перегорает, что может привести к короткому замыканию и последующему пожару.

Проблемы могут возникнуть, даже если в момент удара молнии бытовая техника и прочее оборудование отключены от электросети. В любом случае под воздействие импульса попадают розетки, электропроводка, распределительные коробки и прочие элементы сети, не рассчитанные на подобные скачки напряжения.

Для внутренней молниезащиты дома предназначены специальные устройства защиты от импульсных напряжений. Сокращенно они называются УЗИП и надежно закрывают систему электроснабжения от попаданий молнии. В зависимости от варианта исполнения они обеспечивают разный уровень защиты, и предназначены для установки в соответствующих местах (на входных распределительных щитах, непосредственно возле потребителей и пр.).


Заземление и молниезащита в частном доме

Наличие молниезащиты дома особенно актуально для построек из дерева. Это касается коттеджей из бруса, срубов, щитовых и каркасных домов.

Предусмотреть ее наличие желательно еще на начальном этапе строительства каркасного дома. При этом следует учесть особенности проекта, а также тип и физические особенности кровельного материала. При любых затруднениях следует обращаться к специалистам, поскольку даже мелкие ошибки способны привести к неэффективности всей конструкции. Правильно сделанная система защиты от молний предотвратит возгорание, порчу имущества, сохранит в безопасности жизнь и здоровье людей.

Молниезащита и заземление дома, устройства заземления на даче в частном доме

Молниезащита частного дома (коттеджа)

По статистике МЧС ежегодно около 80% пожаров от ударов молнии происходят в жилых домах и хозяйственных постройках в частных домовладения. Связано это с тем, что преимущественно частные домовладения в республике выполнены из сгораемых строительных конструкций либо имеют деревянную стропильную систему.

В подавляющем большинстве случаев местом возникновения пожара от удара молнии является кровля и чердачное помещение домов и построек. А основной причиной пожара является прямой удар молнии. В этой связи первым правилом молниезащиты частного дома является устройство внешней системы молниезащиты.

Внешняя молниезащита для коттеджа

Внешняя система молниезащиты состоит из молниеприемника, токоотвода и заземлителя. В целом эти три элемента молниезащиты представляют собой молниеотвод.

Молниеприемники предназначены для приема удара молнии и могут выполнены в виде металлических стержней. Вместе с тем наиболее практичным в качестве молниеприемника считается оцинкованный прут диаметром не менее 8 мм, уложенный по коньку кровли жилого дома. Такой способ устройства молниеприемника устойчив к коррозии и воздействию ветровых нагрузок.

К молниеприемнику, уложенному по коньку кровли, с диаметрально противоположных сторон крепится токоотвод. Токоотвод передает от молниеприемника к заземлителю ток молнии и представляет собой также оцинкованный прут, который, в зависимости от материала кровли и стены дома имеет различные способы прокладки. Так, если кровля и стена здания выполнены из сгораемых материалов, токоотвод прокладывается на держателях с соблюдением нормируемого безопасного расстояния. Если кровля и стены здания не горючие – токоотвод прокладывается непосредственно по ним без нормируемого безопасного расстояния. Токоотвод также должен быть выполнен диаметром не менее 8 мм.

Заземлитель предназначен для отвода тока молнии в землю. Может быть выполнен в виде вертикально забитых в землю штырей заземлителя диаметром 16 мм из горячеоцинкованной стали марки ст45 либо полосы оцинкованной стали, уложенной по периметру здания.

УЗИП для частного дома

Если внешней системой молниезащиты жилой дом обеспечен – это не означает, что он на все 100% защищен от грозовых проявлений. Грозы стоит опасаться, даже если она находится в 3 километрах от Вашего жилища. Занос высокого потенциала через линию передачи электрической энергии способен причинить значительный вред бытовой технике. В этом случае частному дому нужна внутренняя система молниезащиты, которая способна защитить домашние приборы от перепадов напряжения в электрической сети. Внутренняя система молниезащиты выполняется в виде установки во вводное электрическое устройство дома устройство защиты от импульсных перенапряжений (УЗИП). Выбор УЗИП производится в зависимости от уровня молниезащиты.

Таким образом, при устройстве внешней системы молниезащиты, выполненной в виде молниеприемника, токоотвода и заземлителя, применения УЗИП в электрической сети, можно отметить, что защита частного дома от грозовых проявлений будет обеспечена с гарантируемой по действующим в республике требованиям надежностью молниезащиты.

Полезные ссылки:

Устройство и интересные факты о молниезащите

Молниезащита и заземление

Загрузка. ..

Как сделать громоотвод в частном доме: инструкция по установке молниезащиты

Чтобы избежать пожара или поломки бытовой техники из-за удара молнии, в частном доме делают молниезащиту.

Андрей Ненастьев

электромонтер

В статье расскажу, как правильно ее установить и что дешевле: сделать молниезащиту своими руками или купить готовую в магазине.

Зачем частному дому молниезащита

Поражающие факторы молнии и их последствия. Разряд молнии переносит токи силой до 200 кА. Это очень много: такую силу тока дают, например, 57 000 одновременно включенных электрических обогревателей. Температура молнии достигает +3000 °C, поэтому если она попадет в дом, особенно в деревянный, может случиться пожар.

Кто в группе риска. В первую очередь — дома в зонах с частыми грозами.

Чем севернее, тем реже грозы. Источник: Wearpro

Вероятность попадания молнии рассчитывается по формуле:

N = ((А + 6Н) × (В + 6Н) − 7,7 − Н²) × n × 10⁻⁶

где:

А — длина здания, м,
В — ширина здания, м,
Н — высота здания, м,
n — среднегодовое число ударов молнии в 1 км² поверхности там, где стоит дом.

Как посчитать плотность ударов молнии

Среднегодовая продолжительность грозУдельная плотность ударов молнии в землю, n
10—20 часов1
21—40 часов2
41—60 часов4
61—80 часов5,5
81—100 часов7
> 100 часов8,5

Среднегодовая продолжительность гроз

Удельная плотность ударов молнии в землю, n

Например, для здания размерами 14 × 12 м и высотой 10 м в Ленинградской области вероятность попадания молнии — один удар молнии в 62 года. Это не значит, что молния ударит в 62-й год с момента постройки дома. Также это не означает, что молния не ударит дважды или трижды за это время. Точно спрогнозировать молнию невозможно.

Как жить в России

Чтобы на все хватало и даже оставалось. Рассказываем дважды в неделю в нашей бесплатной рассылке

Что такое молниезащита

Молниезащита — это система, которая защищает здание от молнии. Молниезащита, громозащита и грозозащита — это одно и то же. Все термины верны, но специалисты чаще оперируют словом молниезащита.

Виды молниезащиты дома. Молниезащита бывает внешней и внутренней.

Внешняя — это громоотвод, который напрямую контактирует с разрядом молнии. Его также называет молниеотводом — это тоже правильно. Громоотвод защищает от удара молнии здание и людей в нем.

Внутренняя молниезащита обеспечивает безопасность электропроводки. Компоненты внутренней системы — это, например, устройство защиты от импульсных перенапряжений — УЗИП.

Внешняя молниезащита

Принцип работы. Молниеотвод улавливает молнию и перенаправляет удар в землю. Чтобы молния гарантированно попала в громоотвод, его ставят как можно выше: на крышу дома, специальную мачту или, например, на растущее рядом высокое дерево.

Точно зона защиты определяется по сложной математической формуле. Но, например, для штыревого молниеотвода — это устройство в виде металлического штыря на крыше — пользуются простым правилом: при угле в 45° радиус защиты будет равен высоте установки устройства. То есть если громоотвод стоит на высоте 10 м, зона защиты будет равна 10 м от оси штыря. Угол определяют визуально.

Для молниеотвода из штыря зона защиты будет в виде конуса. Источник: интернет-журнал «Самоделино»

Из чего состоит громоотвод

Громоотвод состоит из трех основных частей: молниеприемник, токоотвод и заземлитель.

Молния попадает в самую высокую точку устройства и направляется в землю. Источник: «МТС-ТВ»

Молниеприемник бывает трех типов: штыревой, тросовый и сеточный.

Штыревой молниеприемник — это самый простой вид, штырь из металла длиной от 0,5 м. Он подходит для обычных загородных домов с размерами до 10 × 10 м и высотой до двух этажей.

Если дом больше или выше, потребуется длинный штырь, установленный на большой высоте. Нужно придумывать особое крепление на крышу или строить рядом с домом специальную мачту.

Так выглядит штыревой молниеприемник на крыше. Источник: «Профэлектро»Штыревой молниеприемник — самое дешевое решение для загородных домов. Это цены на «Яндекс-маркете»

Тросовый молниеприемник — это натянутый на крыше стальной трос. Такой молниеприемник крепится на конек — верхнее ребро крыши.

Тросовый молниеприемник дает большую зону защиты, чем штыревой, но чуть сложнее в монтаже. Его не рекомендуют использовать на крышах с металлическим покрытием. Он подходит для «мягкой» кровли, например из ондулина или гибкой черепицы.

Тросовый молниеприемник иногда комбинируют со штыревым: по краям крыши ставят стержни, а между ними натягивают трос. Источник: «Два молотка»

Сеточный молниеприемник — это сетка из металлического прутка, которая покрывает всю поверхность кровли. Размер ячеек может быть от 5 × 5 м до 20 × 20 м. Чем чаще бьют молнии, тем меньше должен быть шаг сетки.

Такой молниеприемник используют на больших по площади крышах и там, где грозы бывают очень часто. Это наиболее надежная, но и самая дорогостоящая конструкция. Готовые сеточные молниеприемники под определенную площадь крыши сложно найти в свободной продаже. Сеточную конструкцию придется собирать самому из прутка и кронштейнов или доверить монтаж подрядчику.

Если кровля металлическая, сетку кладут на расстоянии примерно 10 см от нее, чтобы разряд молнии не задел крышу. Источник: «Свет Новосибирска»

Для штыревого молниеотвода достаточно одного токоотвода. Тросовая молниезащита подразумевает два, а сетчатая — как минимум четыре, по количеству углов дома.

Токоотвод. Если бы молния не переносила огромный заряд энергии, ее бы отводили в землю с помощью обычного электрического кабеля — такого же, какой подходит к розеткам. Но сила молнии сожжет такой кабель, поэтому в качестве токоотвода применяют толстые металлические прутки. Они бывают из арматуры, оцинкованной или нержавеющей стали, меди, алюминия.

Стандартное решение — стальной оцинкованный пруток диаметром 8 мм. Он дешевый и надежный. На «Яндекс-маркете» можно найти прутки по 50 Р за метр

Заземлитель рассеивает ток, который прошел через молниеприемник и токоотвод. Контур заземления — это вкопанные в землю металлические штыри, соединенные между собой.

Инструкция по организации молниезащиты требует, чтобы было не меньше трех штырей, поэтому обычно контур заземления — это треугольник. Одна из его вершин соединяется прутком или металлической полосой с токоотводом.

Заземлитель рекомендуют закапывать подальше от крыльца и садовых дорожек, чтобы избежать удара током во время грозы. Еще его лучше сделать в месте с влажной почвой: влага обеспечит лучший контакт конструкции с землей, когда пойдет ток.

Здесь токоотвод переходит в контур заземления. Источник: «Электромаг»Заземлитель, сделанный своими руками из арматуры. Источник: «Электроуслуги-рф»

Пассивные и активные громоотводы

Пассивные громоотводы — это устройства, в которые молния попадает сама, как бы ориентируясь на их высоту. Активный громоотвод «захватывает» молнию. Он генерирует ответный стример — нить электрического разряда высокого напряжения. Происходит пробой, и молния попадает в активный молниеприемник, а затем заземляется.

Российские нормативы не регламентируют использование активных молниеотводов. А испытания в Московском энергетическом институте им. Кржижановского показали, что активные молниеотводы бесполезны. Они давали напряжение встречного стримера только в 20 000 вольт. По мнению ученых, для воздействия на молнию нужно не менее 400 000 вольт.

Производители говорят, что зона защиты активного молниеотвода в пять-шесть раз больше пассивных штырей. Ведущий российский ученый в области физики газового разряда Эдуард Базелян утверждает, что нет никаких доказательств этого. Базелян считает, что расчет зоны защиты активного молниеотвода следует выполнять, как для пассивного.

У активного молниеприемника зона защиты по форме, как купол. Источник: «Стэллайт»

От чего зависит стоимость молниезащиты

Активные молниеотводы — самый дорогой вариант защиты. Только молниеприемник стоит не менее 50 000 Р.

Готовые комплекты штыревых, тросовых и сеточных молниеприемников пассивного типа для частного дома продаются не более чем за 20 000 Р. В комплект часто входят и токоотвод с заземлителем.

Цена будет отличаться в зависимости от материала, из которого сделана вся система. Это может быть алюминий, медь, различные виды стали. Наиболее надежной считается нержавеющая сталь: она не подвержена коррозии и не плавится при ударах молнии.

Активные молниеприемники стоят в 20—30 раз дороже пассивных. Это цены в «Вольтстриме»Чем больше дом, тем дороже громоотвод. Цены с сайта BoltaГромоотвод можно частично собрать самостоятельно, а еще часть купить. Это цены на заводские заземлители на сайте Bolta

Выбор готовой молниезащиты

При выборе готовой молниезащиты самое важное — расчет пространственной геометрии. Если молниезащиту ставит подрядчик, он должен обосновать цифрами, как и где будет стоять мачта, какой она будет высоты, и почему. Еще предоставить расчет зоны защиты.

Если оборудование покупают и монтируют самостоятельно, то смотрят на сечение проводников, через которые пойдет молния. Это приемник, отвод и заземлитель. Минимальное сечение — 8 мм. Чем толще, тем лучше: меньше риск, что детали громоотвода сгорят или расплавятся при ударе молнии.

Монтаж готовой молниезащиты

С готовой молниезащитой обычно идут заводские крепления.

Монтаж приемника молний. Молниеприемники устанавливают на кровле на кронштейны. Если монтируют тросовый молниеприемник, то на краю конька делают выпуски на 30—50 см. Выпущенный пруток должен выступать за плоскость дома под углом около 45° к горизонту. Эту схему еще называют «куриная лапа».

Монтаж токоотводов. Токоотводы ведут по внешней части водосточных труб или прямо по фасаду при помощи держателей. При монтаже прутка токоотвода не делают острых углов: в них может заискрить.

За полметра до земли делают переход с прутка на металлическую полосу. Для этого в комплектах идет специальный держатель.

Монтаж заземлителя. На 1,5—3 м в землю вкапывается контур заземления. К нему присоединяется второй конец полосы.

Главное — соблюдать непрерывность линии до заземлителя, то есть элементы должны быть надежно соединены, чтобы электричество нигде не остановилось.

Самостоятельное изготовление молниезащиты

Штыревой громоотвод несложно собрать самому. В качестве стержня подойдет, например, арматура или стальной пруток. Его сечение должно быть не меньше 8 мм, длина — от 0,5 до 2 м.

Минимальные диаметры компонентов громоотвода, чтобы он не сгорел

Молниеприемник ТокоотводЗаземлитель
Медь7 мм5 мм8 мм
Сталь8 мм8 мм11,5 мм
Алюминий9,5 мм6 ммЗапрещено

Молниеприемник

7 мм

Токоотвод

5 мм

Заземлитель

8 мм

Молниеприемник

8 мм

Токоотвод

8 мм

Заземлитель

11,5 мм

Молниеприемник

9,5 мм

Токоотвод

6 мм

Заземлитель

Запрещено

Все компоненты громоотвода в идеале делают из одного и того же материала.

Стержень устанавливают в самой высокой точке, чтобы он выступал над всеми постройками. Обычно это край конька крыши. Если рядом есть дерево, которое значительно выше дома, штырь допустимо закрепить на нем. В этом случае оставляют запас материалов для токоотвода: дерево может вырасти и потребуется переносить штырь еще выше.

Что делать? 06.07.18

Соседка хочет спилить мое дерево

При монтаже стержня уделяют особое внимание надежности крепления: ветер не должен уронить стержень.

Если молниеприемник в виде троса, то монтаж почти не отличается. Главное — оставлять зазор не менее 10 см от кровли до троса. Особенно это важно, если кровля металлическая.

Инструкция по устройству молниезащиты

Токоотвод крепят к молниеприемнику болтовым соединением.

Токоотводящие прутки монтируют на специальные изолирующие держатели — их проще купить.

Болтовое соединение прутков. Источник: СвязькомплектСтоимость держателя в интернет-магазине «ЭТМ». Сделать похожие своими руками можно из фторопластовых пластин

Нельзя использовать в качестве креплений деревянные бруски: при ударе молнии они могут загореться.

Заземлитель закапывают в грунт на 1,5—3 м глубины подальше от пешеходных дорожек и крыльца. Норматив — не менее метра от стены дома и не менее 5 м от дорожек. Металлические штыри забивают в грунт, затем соединяют их между собой арматурой, трубой, лентой — по сути, чем угодно. Соединения выполняются только сваркой. Затем тянут металлическую ленту к токоотводу и соединяют его с контуром заземления.

Контур заземления желательно делать во влажном грунте: в низине участка, рядом с водоотводной канавой, прудом или полем фильтрации септика. Это даст лучший контакт стержней с землей.

Сколько стоит самодельный громоотвод для двухэтажного частного дома

МатериалыСтоимость
Держатели токоотвода, 10 шт.1000 Р
Металлическая полоса 40 × 4 мм, 3 м308 Р
Болтовые зажимы, 10 шт.300 Р
Расходные материалы (отрезные круги, электроды)300 Р
Арматура 8 мм, 20 м180 Р
Итого2088 Р

Держатели токоотвода, 10 шт.

1000 Р

Металлическая полоса 40 × 4 мм, 3 м

308 Р

Болтовые зажимы, 10 шт.

300 Р

Расходные материалы (отрезные круги, электроды)

300 Р

Арматура 8 мм, 20 м

180 Р

Как делать нельзя

Бывает, что громоотвод собран с ошибками. В лучшем случае при ударе молнии он сгорит один, в худшем — вместе с домом. Вот возможные ошибки.

Торчащие из стен конструкции не попали в зону защиты. Любые металлические конструкции на фасаде также должны попадать в зону защиты громоотвода. Если из этой зоны выходит антенна телевизора или стальная труба вентиляции, то молния вместо громоотвода может попасть в них. Разряд придется прямо на дом.

Некачественный молниеотвод. Если молниеотвод сделан из слишком тонкого прутка, при ударе молнии он сгорит. То же самое касается токопровода.

Не выдержаны зазоры при монтаже. Молниеприемник и токопровод не должны касаться металлических элементов кровли или фасада. Рекомендуется зазор не менее 10 см. Это не касается того редкого случая, когда функцию молниеприемника выполняет сама металлическая кровля. Если, например, трос молниеприемника провис и касается металлического конька, от громоотвода будет больше вреда, чем пользы: молния замкнется прямо на кровлю.

Плохой контур заземления. Если заземлитель сделан в сухом месте, на песчаной почве, из ржавой арматуры, то молния найдет более простой путь уйти в землю. Не исключено, что этот путь будет пролегать через дом.

Внутренняя молниезащита — УЗИП

Бывает, что молния бьет не в дом, а в стоящую рядом опору с электрическими проводами. По проводам импульс придет в щиток.

При ударе молнии в сети возникает импульсное перенапряжение — кратковременный скачок напряжения до экстремального уровня. Он также может возникнуть, если молния ударит в землю рядом с домом или в дом соседа. В этом случае возникнет электромагнитное поле — оно спровоцирует импульс даже без прямого контакта с проводкой.

Последствия попадания молнии в электрическую сеть могут быть разными. Например, в поселке Сотниково от удара молнии едва не сгорел храм. Источник: Тивиком

Чтобы обезопасить проводку и щиток, ставят УЗИП. Внутри него находится варистор — резистор, который меняет сопротивление в зависимости от напряжения. При ударе молнии варистор мгновенно снижает сопротивление и через себя уводит импульс на контур заземления.

Предусмотрена возможность спасения щитка и проводки ценой жизни варистора: если возникнет сверхмощный импульс, варистор сгорит. На панели УЗИП появится красный индикатор. В таком случае из УЗИП достается блок с варистором, он меняется на новый.

УЗИП устанавливается на вводе проводки в дом. Потребуется обесточить не только сам дом, но и линию от электрической опоры до щитка. Для таких работ лучше вызвать электрика.

УЗИП бывают однофазными и трехфазными — по числу вводов в дом. Это цены в интернет-магазине «ЭТМ»

Запомнить

  1. Перед установкой молниеотвода рассчитывают зону защиты исходя из размеров дома.
  2. Для обычного частного дома площадью до 100 м² подойдет стержневой громоотвод. Для больших домов — тросовый. Если кровля занимает большую площадь, а молнии бьют часто, — сетчатый.
  3. Не стоит переплачивать за активные громоотводы. Их эффективность не доказана.
  4. Громоотвод защищает от удара молнии дом, но не спасет проводку. Для ее защиты ставят УЗИП.

Молниезащита для частного дома. Наглядное пособие

Узнав о той таинственной грозной силе, таящейся в облаках в виде непредсказуемых молний, ознакомившись с существующими возможностями защиты от них, необходимо получить практические сведения, чтобы самостоятельно оборудовать молниезащиту.

Местоположение дома

От расположения здания сильно зависит вероятность попадания в него молнии. В случае если постройка стоит в низине, окружённая возвышающимися зданиями или другими высокими сооружениями типа промышленных труб, мачт и башен, то внешняя молниезащита данных объектов примет удар молнии на себя.

Окружающие дом деревья также могут выполнять функцию молниеотвода, но стример молнии может разветвиться между деревьями и домом, из-за большого электрического сопротивления древесины. Но одиноко стоящий на горе дом будет являться самой вероятной мишенью для попадания молнии, и единственной гарантией безопасности будет правильный монтаж молниезащиты с верно рассчитанными параметрами.

Элементы внешней молниезащиты

Внешняя молниезащита имеет три компонента:

  1. Молниеотвод, (молниеприемник) перехватывает молнию, принимая разряд;
  2. Токоотвод, проводник, по которому ток протекает от молниеотвода к заземляющему устройству;
  3. Заземляющее устройство (заземлитель), обеспечивающее растекание тока в земле.
Устройство молниезащиты

Поскольку молниеотвод принимает на себя грозный удар молнии и локализует прохождение стримера, то от его расчёта и правильной установки зависит вся защита дома целиком. Различают три вида молниеотводов:

  1. стержневой;
  2. тросовый;
  3. сеточный.

Стрежневой одиночный молниеприемник

Изготавливается в виде цельнометаллического стержня или полой трубы. Устанавливают стержневой молниеприемник сбоку здания, или над крышей вертикально. Защищаемое пространство будет иметь форму кругового конуса высотой h0, радиусом r0, с вершиной на оси стержня.

Если высота молниеотвода h, то для h0= 0,7*h, r0 =0,6*h. То есть h = r0/0,6 (высота до 30 м). Если требуется иная высота, нужно воспользоваться таблицей:

таблица одиночного стержня

Образно говоря, дом должен поместиться в данный конус защиты:

Нужно выбрать r¬x, таким, чтобы края крыши за него не выступали за круг с данным радиусом. Для этого нужен план дома, или измерить его рулеткой и начертить чертёж. Таким образом, также будет найдено оптимальное местоположение молниеотвода на крыше.

Исходя из правила подобных треугольников, высота молниеотвода над плоскостью, в которой находятся крайние выступы крыши (h-hx)= r¬x/0,6. Если крыша плоская, то высота стержня устанавливаемого молниеотвода hm= r¬x/0,6. В ином случае, нужно измерить высоту hk конька крыши над полом чердака, тогда высота устанавливаемого стержня будет hm= r¬x /0,6 – hk.

Стержневой одиночный молниеприемник

Двойной стержневой молниеприемник

Если дом продолговатый, то расчётная высота мачты молниеотвода окажется слишком большой.

В этом случае применяют двойной молниеотвод, включающий установку двух стержней, причем длина L не должна превышать значение Lmax, указанное в таблице, иначе данные молниеотводы считаются одиночными. Если L< L¬c, то верхняя граница защиты не провисает, то есть hс= h0.

Двойной стержневой молниеприемник

Внешние полуконусы r0, h0 рассчитываются аналогично одиночному стержневому молниеотводу. Сужение поперечного сечения зоны защиты rcx на высоте hx < hc определяют по формуле:

Устройство двойного стержневого молниеприемника

Тросовый молниеприемник

Выполняется в виде троса с заземлением у каждого конца, натянутого над зданием между двумя заземлёнными отдельными металлическими опорами.

установка тросового молниеприменика

При невозможности обеспечить установку отдельных опор, допускается их монтаж на здании с использованием изоляторов. Поперечное сечение стального троса должно быть 50 мм². Из-за веса натягиваемого троса конструкция опор должна быть достаточно надёжной, чтобы выдерживать порывы ветра.

Расчёт данного молниеотвода идентичен, как и для одиночного стержневого молниеотвода, с той разницей, что между опорами, границами зоны защиты являются двускатные симметричные поверхности, образующие равнобедренный треугольник в вертикальном сечении.

Также используют двойной тросовый молниеотвод и молниезащиту тросом по периметру:

Молниеприемник по стандарту Международной Электротехнической Комиссии (МЭК)

В данных правилах IEK 61024-1-1, которые в некоторых случаях являются более требовательными, чем вышеописанные инструкции СО 153-34.21.122-2003, расчет различных типов молниеотводов для зданий высотой до 60 м производится:

  1. Методом защитного угла α к вертикали молниеотвода в наивысшей его точке. При этом все элементы здания должны находиться в зоне защиты, образованной углом α. Применяется для небольших сооружений, имеющих простую форму;
  2. Методом качения фиктивной сферы, при котором сфера с определённым радиусом, указанным в таблице, может соприкасаться только с землёй и молниеотводами, или с поверхностью, на которой установлена сетка в качестве молниеотвода.

Следует помнить, что в данном стандарте h – это высота молниеотвода над защищаемой поверхностью. Не допускается использовать метод защитного угла, если высота h превышает радиус фиктивной сферы.

Понятие фиктивная среда

Из данных рисунков становится понятным метод фиктивной сферы, который применяют для объектов сложных форм:

Применение сеточной молниезащиты для сложных геометрических объектов

Для подобных расчётов необходимо соответствующее программное обеспечение, хотя, если планируется молниезащита частного дома с применением металлической сетки в качестве молниеотвода, то данный способ расчёта будет весьма удобным, даже с использованием чертежа или эскиза, начертанного от руки.

Молниезащита здании с плоской крышей

Сеточный молниеотвод

Внешняя система молниезащиты, оборудованная сеткой в качестве молниеприемника, становится очень популярной из-за своей простоты и дешевизны и надёжности.

Таблица выбора шага сетки от разного размера крыш и угла наклона

При расчете необходимо соблюдать данные условия:

  • Провода, образующие сварную сетку, должны проходить по краю крыши, особенно, если кровля выходит за габариты дома;
  • Проводник сетки должен прокладываться по коньку, если наклон кровли превышает 1/10;
  • Если боковые поверхности здания находятся на высоте, большей чем радиус сферы, то они защищаются сеткой или другими видами молниеотводов;
  • Размеры ячеек сетки не должны превышать значений, указанных в вышеприведённой таблице;
  • Необходимо, чтобы было как минимум два токоотвода от данной сетки. Как правило, токоотводы от сеток устанавливают по углах здания, таким образом обеспечивая дополнительную защиту;
  • Никакие элементы зданий, особенно проводники не должны выступать за сетку. Если используются дымовые трубы или другие элементы, то они тоже оборудуются сеткой.
  • Провода сетки, и токоотводы от неё должны прокладываться кратчайшим путём.

Металлическая крыша должна быть также заземлена, не может служить самостоятельным молниеотводом подобно металлической сетке, из-за малой толщины металла, который расплавится в месте удара молнии, что может вызвать пожар.

Сеточная молниезащита

Токоотвод

Все внешние системы молниезащиты имеют надёжное электрическое соединение с заземлением, чтобы мощный разряд молнии безопасно для окружающих вошёл в землю.

Проводник, при помощи которого выполняется данное соединение, называется токоотводом. Изготавливается токоотвод из металлического прутка или полосы. Подбирают сечение, исходя из применяемых металлов:

Крепиться токоотвод должен не ближе, чем на 10 см от горючих материалов стен при помощи изолированных кронштейнов, не допускается его прохождение внутри дома.

Заземляющее устройство

Обустраивая защиту от молнии, нужно помнить, что понятия: правильное заземление и правильная молниезащита – тождественны. Не уделив надлежащего внимания заземляющему устройству, устанавливая молниеотводы, можно привлечь разряд молнии, пропустив его через конструкции здания, что может привести к трагедии. Поэтому необходимо применить один из нижеприведённых заземлителей.

Выбор заземлителя для молниеприемника

Устанавливать устройства заземления нужно не ближе 2 м от фундамента здания и не ближе 5 м от входа в дом. Для заземления молниезащиты допускается использовать все заземлители электроустановок, рекомендуемые ПУЭ, за исключением нулевых проводников воздушных линий, и только в случае полной уверенности в надёжности главной заземляющей шины, иначе возможен занос потенциала на провод PE домашней электросети.

Все соединения проводников, из которых состоит система молниезащиты, должны быть очень надёжными. Как правило, лучшая надёжность достигается при помощи сварки.

Молниезащита частного дома



Вступление: В России, особенно в южных регионах частота гроз значительно выше, чем по всей территории страны, поэтому молниезащита дома является необходимым мероприятием, которое позволит обеспечить сохранность строения от возгорания в случае попадания разряда молнии, электротехнических бытовых устройств от резкого скачка напряжения электрической сети.

Зачем делать молниезащиту дома

Мощность грозового разряда может достигать нескольких десятков тысяч градусов, поэтому при попадании молнии в деревянное строение, если не сделана молниезащита частного дома, оно мгновенно воспламеняется, а постройки из негорючих материалов деформируются. Во время грозового разряда образуется электромагнитное поле огромной мощности, которое негативно воздействует на все бытовые электроприборы, порче и полному их выходу из строя. Удар молнии может привести даже к гибели живых существ, в том числе и человека.

Молниезащита частного дома собственными силами не всегда удается, учитывая, что при этом необходим точный расчет и выбор материалов, способных выдержать мощность грозового разряда. Неверно выбранные материалы или нарушение технологии сооружения монтажа взамен защиты от молнии, могут наоборот стать притяжением грозовых разрядов.

Компания СтальПро предлагает не только качественные материалы для устройства надежной защиты о поражения объекта молнией, но и проведет монтаж защитной конструкции.

Конструктивные особенности молниезащиты частного дома

Защита от грозовых разрядов подразделяется на внутреннюю и внешнюю, конструктивная схема которой состоит из трех элементов:

  • Молниеприемник.
  • Токопровод.
  • Контур заземления.

Внутренняя защита предохраняет электрические сети здания от возникновения перенапряжения, вызываемого грозовым разрядом. Наружная призвана отводить разряд молнии непосредственно в землю.

Способы молниезащиты

Самым простым и экономичным является метод устройства защиты здания от грозового разряда в виде одиночного металлического стержня, устанавливаемого на самую высокую точку крыши дома. Подобный молниеприемник при помощи токопровода соединяется с контуром заземления, который размещается в грунте. Такой простой и недорогой молниеотвод не обладает достаточной эффективностью, по отведению заряда молнии в землю. Напротив, металлический стержень становится элементом, который притягивает грозовой разряд.

Второй метод молниезащиты частного дома – это натянутый над коньком крыши гибкий трос. Необходимо лишь правильно сделать подобную конструкцию, рассчитав его геометрические размеры и вид стали. Помочь в этом могут специалисты компании СтальПро.

Третьим и самым эффективным вариантом устройства молниезащиты дома является металлическая сетка, размещаемая на крыше здания и соединенная с контуром заземления несколькими токопроводами, что позволяет более равномерному распределению электрической энергии молниевого разряда, исключая образование заноса электрического потенциала.

Внутренняя молниезащита – что это?

Для устройства внутренней молниезащиты используется специальное оборудование, подключаемое к центральному электрощиту. Существуют особые ограничители и устройства, защищающие внутреннюю электросеть от возможных скачков напряжения и импульсного перенапряжения, которое может возникать во время удара молнии. При помощи подобного устройства высокое импульсное напряжение отводится через тоководы в контур заземления, и далее в грунт.

Компания СтальПро предлагает качественный металлопрокат, устойчивый к коррозии для устройства системы молниезащиты частного дома.

Еще статьи

Похожие посты:

Молниезащита в частном доме: нормы, виды, монтаж

Обустройство молниезащиты позволяет обезопасить дом и проживающих в нем людей от удара молнией во время грозы. Каждому дому требуется индивидуальная молниезащита, которая зависит от его типа, материала, из которого он сооружен и других характеристик. О том, как сделать молниезащиту дома рассмотрим далее.

Оглавление:

  1. Функциональные особенности и разновидности молниезащиты дома
  2. Основные составляющие молниезащиты в частном доме
  3. Способы монтажа молниезащиты дома
  4. Молниезащита дома своими руками: технология изготовления
  5. Молниезащита и заземление дома
  6. Рекомендации по уходу за молниезащитой

Функциональные особенности и разновидности молниезащиты дома

Для того, чтобы молниезащита была максимально эффективной во время грозы, перед тем как ее обустраивать следует изучить механизм возникновения молнии и принцип ее воздействия.

Молния имеет вид импульса электрического тока, способного поражать деревья, дома и даже людей. В процессе перехода молнии через разного рода предметы она образует тепловую энергию, из-за которой и возникают пожары. Поэтому, для того, чтобы предостеречь свое жилище от удара молнией, следует обеспечить его защиту в виде молниеотводной системы.

В соотношении с принципом действия, молниезащита бывает:

  • пассивной;
  • активной.

Первый вариант более традиционный и популярный. В его составе присутствует молниеприемник, токоотвод и система заземления. Суть данной молниезащиты состоит в улавливании разряда молнии с помощью молниеприемника, направление его к заземлению и погашение разряда в земле. Учтите, что при обустройстве данной молниезащиты следует учесть такой фактор, как материал, из которого выполнена кровля.

Второй тип молниезащиты работает по принципу ионизации воздуха вокруг молниеприемника и перехват таким образом электрических разрядов. Такая молниезащита отличается значительно большим радиусом работы, который составляет более 95 м. Таким образом, от удара молнией удается защитить не только жилище, но и вблизи расположенные пристройки. Стоимость такой молниезащиты на порядок выше, нежели пассивной, поэтому ее популярность достаточно низкая.

Основные составляющие молниезащиты в частном доме

Первым элементом молниезащиты выступает устройство в виде молниеотвода, который в свою очередь содержит такие элементы как:

  • приемник молнии;
  • отвод тока;
  • заземляющий контур.

Приемник для молнии - компонент молниезащиты, который выполняет функцию улавливания электрического разряда. Данный элемент изготавливается из металла, его установка производится на крыше. При обустройстве молниезащиты для большого дома, следует позаботиться об установке нескольких молниеприемников.

В соотношении с конструктивными особенностями, молниеприемники бывают:

1. В виде металлического штыря - длина такого компонента составляет от 20 см до 160 см. Они устанавливаются в вертикальном положении, и обязательно возвышаются над всем домом. В качестве места для установки данного молиеприемника используют телевизионную антенну, дымовую трубу или коньковую часть крыши. Диаметр данного молниеприемника составляет минимум 5 см. Данный молниеприемник обеспечивает молниезащиту дома с металлочерепицей.

2. Трос, изготовленный из металла - монтируется таким образом, чтобы располагаться в натянутом положении, например, между двумя деревянными опорами. Применяется при проведении работ по обустройстве молниезащиты кровли из дерева или шифера.

3. Установка молниезащитной сетки обеспечивает самую надежную защиту, так как покрывает практически всю поверхность кровли. Отличный вариант для черепичной крыши. Учтите, что любой из молниеприемников должен быть соединен с любым из стальных предметов, которые находятся на крыше.

Следующим, не менее важным элементом системы молниеотвода является токоотвод. Эта часть защиты отвечает за передачу электрического заряда на заземляющий контур. Данный элемент изготавливается из металлической проволоки, минимальной толщиной в 0,6 см. Для соединения молниеприемника с токоотводом используется сварка. Учтите, что швы, после сваривания должны отличаться высочайшей надежностью, чтобы под воздействием внешних факторов, таких как падение на них снега или слишком сильный ветер, не разорваться.

Тоокоотводный компонент располагается на крыше и постепенно, по стенам переходит на землю. Для его фиксации на поверхности стен, рекомендуется использовать скобы. При наличии нескольких токоотводов, расстояние между ними составляет минимум 20 м. Учтите, что данные элементы не должны быть слишком изогнутыми, чтобы в следствие передачи электрического заряда не возникло возгорание. При прокладывании токоотвода следует сделать его максимально коротким.

Устройство молниезащиты дома содержит также контур заземления, механизм обеспечения надежного контакта между электрическим зарядом и поверхностью земли. В составе данного контура присутствуют компоненты в виде трех электродов, соединенных друг с другом и находящихся в земле.

Учтите, что заземлять молниезащиту и электрические приборы следует при помощи одного и того самого контура. Для изготовления заземления необходимо использовать медный или стальной предмет. Предварительно сделать яму, длина которой составляет около 300 см, а глубина до одного метра. На двух противоположных участках ямы забейте металлические прутья, для их соединения воспользуйтесь сваркой. Далее, на данную конструкцию приваривается молниеотвод, который направляется к крыше дома. Стыковые участки закрашиваются с помощью краски, а заземлитель устанавливается на дне ямы.

Учтите, что интервал между заземлением и стеной дома должен составлять минимум 100 см. Кроме того, не следует располагать заземляющий контур около проходных участков, таких как дорожки, крыльцо и т.д., расстояние между ними составляет минимум 500 см.

Способы монтажа молниезащиты дома

Различают два варианта установки проводов для приема молнии и отвода электрического разряда:

  • натяжные элементы;
  • конструкция в виде зажимного механизма.

Первый вариант подразумевает использование жестких анкерных механизмов, которые монтируются на основной части, стенах и кровле здания, а между ними, производится натягивание троса.

Для их фиксации монтируются специальные зажимы. Если крыша имеет плоскую форму, то для оборудования молниеприемников используется пластиковый кронштейн, который способен удержать их на определенном расстоянии по отношению к крыше.

На стены и плоскую кровлю рекомендуется устанавливать элементы в виде самозабивных зажимов, для фиксации которых используют дюбеля. Если кровля дома покрыта с помощью керамической черепицы, тогда возникают определенные сложности в процессе фиксации зажимов. Для этих целей, рекомендуется использовать специальные механизмы, обеспечивающие надежное крепление и упрощающие монтаж конструкции.

Специальные винтовые зажимы помогут соединить элементы в виде молниеприемника и токоотвода. Для их изготовления используется латунь, медь или оцинкованная сталь.

Молниезащита дома своими руками: технология изготовления

Самостоятельное изготовление молниезащита - вполне реально, если подойти к этому процессу со всей серьезностью и ответственностью. Кроме того, использовав подручные средства, удастся защитить свое жилище от удара молнией и в то же время, достаточно хорошо сэкономить.

Для изготовления молниезащитной сетки потребуется наличие стальной проволоки, диаметр которой составляет 0,5 мм. Для соединения проволоки между собой, необходима сварка и опыт работы с ней, так как все стыки должны отличаться прочностью.

Сетку, после изготовления необходимо уложить на кровлю и соединить с токоотводом и заземляющим контуром. Используется только в том случае, если кровля дома не изготовлена из металла.

Применение молниезащитной проволоки актуально в том случае, когда крыша здания также является не металлической. Принцип действия данного молниеприемника состоит в том, что необходимо установить два изолятора, на которые надевается металлический трос. Данная конструкция располагается на коньковой зоне, выше конька приблизительно на 25-30 см. Используйте проволоку, минимальный диаметр которой составляет шесть миллиметров.

Вокруг одной из труб, после фиксации проволоки сделайте петлю, которая в дальнейшем, будет соединена с молниеприемником. Для фиксации их между собой используйте метод спаивания или сваривания. Для изготовления токоотвода потребуется такая же проволока. В итоге, получится конструкция в виде защитной зоны, которая способна обезопасить любую не металлическую крышу от молнии.

Еще одним вариантом молниеприемника, который подходит для обустройства молниезащиты дома с металлической крышей - молниеприемник в виде штыря. Форма такого молниеприемника бывает самой разнообразной: круглой, квадратной, прямоугольной и т.д. Учтите, что следует выбирать достаточно прочные штыри, которые способны принять на себя основную нагрузку от удара молнией.

Следите за тем, чтобы материал, из которого изготовлен штырь не поддавался окислению, это, например, медные штыри или устройства на основе оцинкованной стали. Ни в коем случае, не разрешается окрашивать молниеприемник. Минимальное его сечение составляет 1,2 см. При использовании пустой внутри трубы, один ее конец заваривается.

Главной функцией токоотвода является передача импульса в землю. Для его соединения с молниеприемником используйте сварку, болты или метод пайки. Данный вариант отлично используется на металлических крышах, но учтите, что крыша, в данном случае, требует отдельного заземления.

Молниезащита и заземление дома

Качественно организованное заземление способно защитить жилище от молнии. Для того, чтобы обеспечить правильную работоспособность всей системы молниезащиты следует придерживаться определенных технологических моментов по обустройству заземляющего контура.

Неправильно обустроенное заземление способно повредить не только вблизи располагающиеся предметы, но и сам дом. Для того, чтобы обеспечить молниезащиту жилого дома и сделать заземление своими руками, используйте следующие рекомендации:

1. При выборе материалов, определите их качество. Лучше всего если заземление будет проводиться из медных, алюминиевых или латунных предметов. Конечно, возможен вариант замены данных предметов обычной сталью, однако она со временем ржавеет и теряет свои свойства.

2. Если планируется использовать сталь, то такое заземление нуждается в периодической проверке и в замене, при поражении слишком большого участка коррозией.

3. Старайтесь устанавливать в землю более одного металлического стержня. Таким образом, улучшится качество молниезащиты. Если планируется обустраивать молниезащиту в стандартном доме, то для изготовления заземляющего контура достаточно двух, трех стержней.

4. Выбирая длину стержней, руководствуйтесь глубиной промерзания грунта в вашем регионе. Длина стержня должна превышать данный показатель на 25-30 см.

5. Для соединения стержней вместе рекомендуется использовать тонкопроводящие материалы, например, проволоку на основе меди или алюминия.

6. Учтите, что запрещается для соединения штырей просто накручивать проволоку на их поверхность. Необходимо использовать обжимные гильзы и сварку. Данный тип соединения отличается особой прочностью и надежностью.

7. Располагайте токоотводы и заземление в таком месте, чтобы до них не добрались дети или домашние питомцы.

8. Кроме того, возможен вариант обустройства заземления с использованием обычного любого металлического предмета. От увеличения площади его контакта с поверхностью земли улучшается качество заземления.

9. Рекомендуется обустраивать заземление в том месте, где постоянно скапливается влага. Возможен вариант обустройства стока в месте установки заземляющего контура.

Рекомендации по уходу за молниезащитой

1. Периодически после зимы, в начале весны проверяйте все составляющие молниезащиты на работоспособность.

2. Определите степень наличия ржавчины на поверхности металлических предметов. При необходимости, произведите их замену.

3. Раз в два года окрашивайте определенные участки молниезащиты, зачищайте контакты, проверяйте соединения на предмет их исправности и подтягивайте проволоку.

4. Периодически с интервалом в пять лет, необходимо вскрывать заземление и проводить его проверку и техническое обслуживание.

Молниезащита частного дома

Необходимость установки системы молниезащиты для частного дома определяется собственником здания исходя из вероятности поражения объекта молнией и возможного материального ущерба. Национальные нормативные документы не предъявляют требования к обязательному выполнению системы МЗ для жилых домов.

Вероятность удара молнии в объект зависит в первую очередь от продолжительности гроз в его расположении.



Увеличить

Для дома зависимость прямоугольной формы размерами 10х12 м и высотой в коньке 8 м эта приведена в таблице:

Среднегодовая продолжительность
гроз в часах
Вероятность удара молнии в дом 10х12х8 м *
10-20 1 удар в 332 года
20-40 1 удар в 166 лет
40-60 (Москва и обл. ) 1 удар в 83 года
60-80 1 удар в 60 лет
80-100 1 удар в 47 лет
100 и более 1 удар в 39 лет

Комплекс средств молниезащиты зданий включает в себя устройство защиты от прямых ударов молнии (внешняя молниезащитная система) и устройство защиты от вторичного воздействия молнии (внутренняя молниезащитная система).В частных случаях молниезащита может содержать только внешние или только внутренние устройства.

Система внешней молниезащиты непосредственно от попадания прямого молнии в объект. Произведенное воздействиено в первую очередь высокой температурой канала молнии, это может привести к возгоранию горючих конструкций здания.

Более подробно об опасностях, которые несёт грозовой разряд молнии можно узнать в статьях «Молниезащита для новичков» профессора Э. М.Базеляна.

Состав и исполнение компонентов внешней системы молниезащиты

Система внешней молниезащиты состоит из трех компонентов: молниеприёмников, воспринимающих прямой удар молнии; заземляющего устройства, обеспечивающего растекание тока в земле, и токоотводов, осуществляющих связь между двумя первыми элементами.

Молниеприёмники

Выбор количества и высоты молниеприёмников должен производиться с помощью расчёта зон защиты. В расчётную зону защиты мачт должен входить весь объём защищаемого объекта.

Зона защиты стержневого молниёмника представляет собой конус, вершина которого совпадает с вертикальной осью мачты. Размеры данного конуса зависит от требуемой надёжности.

Размеры конуса защиты согласно СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» для надёжности 0,9 определения формулами:

Зона защиты одиночного стержневого молниеотвода:
1 - граница зоны защиты на уровне x , 2 - то же на уровне земли

Установка отдельно стоящей мачты для защиты дома не будет целесообразна, в силу того, что её высота должна быть солидной (до 30 метров). Это не только дорого, трудозатратно, но увеличивает полное количество ударов молнии в рассматриваемый участок земли. Оптимальное будет размещение мачт непосредственно на защищаемом объекте.

Установки одной мачты может быть достаточно только для дома с вальмовой (пирамидальной) кровлей при размещении мачты на вершине крыши.

Для дома прямоугольной формы с двухскатной кровлей (угол ската кровли не менее 35 °) для надёжной защиты необходима установка двух мачт высотой 2 метра по краям конька кровли.Для дома более сложной формы нужно расчёт с учетом конструктивно виновно мест установки молниеприёмных мачт.

Молниеприёмная сетка может быть использована для кровель с уклоном не более 7 °, что не характерно для индивидуального жилого строительства. Кроме того, современная научная общественность не подтверждает эффективность сети от прямых ударов молнии (подробнее в вебинаре «Вопросы и проблемы нормативной нормативной документации»).

Молниеприёмники должны быть выполнены из материалов и размеров (площадь сечения, толщина), ГОСТ Р МЭК 62561. 2-2014.

Токоотводы

Диаметр токоотводов, выполненных из круглого проката должен быть не менее 8 мм. Токоотводы нужно располагать таким образом, чтобы точка прохода и землей ток растекался по нескольким параллельным путям, и длина этих путей минимальна. Рекомендуется прокладывать токоотводы на максимальном отдалении от дверей и окон.

Непосредственный контакт токоотвода необходимого сечения с помощью инструмента и кровли не может привести к возгоранию, в силу, повышение температуры токоотвода под воздействием тока молнии недостаточно даже для начала процесса обугливания дерева, не говоря уже о других малогорючих материалах.Кроме того, тепловое воздействие очень кратковременно.

Заземляющее устройство

В качестве заземляющего устройства во всех преступников необходимо использовать металлические сваи фундамента или соединенную между собой арматуру железобетонных фундаментов здания. Это решение примененимо возможности подключения (наличие выпусков арматуры) и при использовании в гидроизоляции битумных и битумно-латексных покрытий. Эпизодические и другие полимерные покрытия препятствуют электрическому контакту фундамента с землей, и, следовательно, данный фундамент в качестве естественного заземлителя "не может".

Искусственные заземления следует располагать под асфальтовым покрытием в редко посещаемых местах на удалении от пешеходных дорог.

Заземляющее устройство, к которому подключен стержневой молниеприёмник, должно иметь максимальную минимальную конструкцию:

- три и более вертикальных электрода длиной не менее 3 метров, объединённых горизонтальным электродом, при расстоянии между вертикальными электродами не менее 5 метров.

Заземляющие электроды должны располагаться за пределами защищаемого объекта и быть как можно более распределёнными.Предпочтительная глубина залегания электродов не менее 0,5 м, расстояние от стен объекта - 1 метр.

Размеры заземлителей соответствуют требованиям коррозионной и механической стойкости. В нормативных документах (ГОСТ Р 50571. 5.54-2011) приведены минимальные размеры электродов в зависимости от материала, из которых они изготовлены.

Примечания

Молниезащита дома каталог

Молния - это неуправляемая природная стихия, несущая серьезную угрозу для жизни людей и имущества.
Все мы знаем, какая сила разрушения есть у молнии, она несла собой проблемы с давних пор. Она опасна для жизни и здоровья человека и его имущества. С технологическим прогрессом и развитием беспроводных устройств выросла вероятность удара молнии. Но и сегодняшние системы и разработки успешно справляются с этой проблемой. С появлением в небе грозовых облаков и раскатов грома, предусмотрительный хозяин не станет их опасаться, так как он заблаговременно обезопасит свой коттедж молниезащитной системой.

Что необходимо сделать, чтобы защитить свой дом / бизнес?

1. Установка системы молниезащиты

Система молниезащиты предназначена для защиты от повреждений, вызванных молнии, путем перехвата таких ударов и безопасного прохождения их высоких токов на землю. Система молниезащиты включает в себя сеть воздушных терминалов, соединительных проводников и заземленных электродов, предназначенных для обеспечения пути с низким сопротивлением к земле для использования ударов.
Воздушные терминалы, как правило, расположены в верхних точках конструкции крыши или вдоль них и электрически соединены друг с другом посредством соединения проводников, которые соединяются прямым путем к одному или нескольким заземляющим или заземляющим клеммам.

Базовая система молниезащиты обеспечивает проводящий путь между воздушным терминалом и землей, так что большая часть тока молнии будет следовать по пути системы защиты от молнии.От молниеприемника и токоотвода молния поступает в землю через комплекты заземления.


2. Установите устройство защиты от перенапряжений
Защита от перенапряжений (или ограничитель перенапряжения) - это прибор, предназначенный для защиты электрических устройств от пиков напряжения. Сетевой фильтр пытается ограничить напряжение, подаваемое на электрическое устройство, либо блокирующее, либо замыкающее на электрическое напряжение безопасное порога.


Термическое устройство защиты от перенапряжений (SPD) или ограничитель перенапряжения при перенапряжении (ОПН) используются для описания электрических устройств, обычно устанавливаемых в распределительных щитах питания, систем управления технологическим процессом, систем связи и других мощных промышленных систем с защитой от электрических скачков и электрических скачков и электрических скачков. всплесков, в том числе вызванных молнией.Масштабированные версии этих устройств иногда устанавливаются электрические панели входа в служебные помещения, чтобы защитить оборудование в домашнем хозяйстве от подобных опасностей.


Молниезащита | Оценка рисков

. Низкий риск: одноуровневые жилые дома, окруженные другими домами одинаковой высоты.

  • Средний риск: двухуровневый дом, окруженный домами с подобными высотами или одноуровневым домом, окруженным домами меньших высот.
  • Высокий риск: изолированные дома, которые не окружены другими структурами, или двухэтажные дома, которые окружены домами меньших высот.
Конструкция и составляющие части системы молниезащиты
Молниезащита - представляет собой комплекс мероприятий для обеспечения защиты жилого частного дома от попадания разряда молнии и его последствия для людей и их имущества. Основная роль в системе отводится молниеотводу, который состоит из молниеприемника, токоотвода и заземляющего контура.

Купить молниезащиту Bolta с доставкой по России можно на сайте Bolta.pro

Различают 2 типа монтажа

Молниеприемники и токоотводы могут крепиться с помощью натяжной системы или с использованием соответствующих кронштейнов, не реже, чем через 1 м.

Монтаж тросовой молниезащиты

Это крепление к свесам крыши специальных натяжителей, которые с помощью талрепов (римских болтов) натягивают стальной трос. Этот метод не требует использования большого количества держателей в случае с стальным прутком.Молниеприемник, натянутый таким образом на крыше, зафиксирован на определенном удалении от кровли - более 25 см. Компенсаторы натяжения исключают провис в летний и натяжку зимой.
Далее к тросу подключают токоотвод.

Токоотвод для отведения полученного заряда от молнии к контуру заземления. Конструктивно представляет собой так же стальной оцинованный трос или пруток d 8 мм. Токоотводы, молниеприемники на трубы соединяются с помощью универсальных соединителей.

Система заземления молниезащиты необходима для отвода разряда с токоотвода в землю.Если для электроприборов уже оборудовано заземление, то стоит использовать именно его, иначе изготовить отдельно. Систему заземления монтируют с дистанцией не менее 1 м. от стен коттеджа и более 5 м. от дорожек, входных дверей и проходов. Цена молниезащиты рассчитывается исходя из строения дома


Преимущества тросовой молниезащиты:

Простой и быстрый монтаж
Подходит для всех типов кровельных покрытий
Не требуется спецоборудование в отличии от прутка (для выпрямления)
Надежная натяжка - Благодаря компенсаторам натяжения
Позволяет избежать возможности замораживания кровли при креплении молниезащиты
Сохраняет гидроизоляцию кровли - место крепления свес крыши
Позволяет установить флюгер на натяжитель (используя крепление для флюгера)

оцинкованного прутка.

Альтернативный вариант (при наличии аппарата для выпрямления прутка) в качестве молниеприемника и токоотвода, использующего стальной пруток, который закрепляют с помощью дистанционных кронштейнов. Тип кронштейна подбирается к виду основания. Без использования специального выпрямителя - пруток в ручную смонтировать ровно не получится - будет волнообразным. Поэтому предпочтение отдается использованием троса.
Проживая в частном загородном доме, вы можете столкнуться с неприятностями в зависимости от места попадания молнии:
  1. Прямое попадание молнии в коттедж может привести к пожару или же разрушению самого дома, поломке электроприборов, которые в момент удара были включены в сеть .Защититься можно только оборудовав дом системой молниезащиты.
  2. Прямое попадание молнии в телевизионную антенну приведёт к поломке телевизора или его возгоранию. Чтобы обезопасить себя от этого, стоит защитить антенну молниеприемником или отключить кабель от телевизора во время грозы.
  3. Прямое попадание молнии в провода воздушной линии приведёт к высокому перенапряжению в сети и выходу из строя всех запитанных электроприборов. Мера защиты - отключение электроприборов на время грозы или установка разрядника УЗИП перед распределительным щитом.
  4. Попадание молнии в землю рядом с частным домом. Есть вероятность появления в электросети наведенного напряжения в десятки вольт, что приведёт к поломке чувствительного оборудования. Мера предосторожности, как и в п.3.
  5. Попадание удара молнии в землю с воздушной линией - ситуация аналогична п.3.

Простые советы по поддержанию молниезащиты загородного дома в рабочем состоянии

  • Каждый год, до наступления периода, следует провести осмотр всех частей и системы крепления и стыков, при необходимости устранить неполадки.
  • Раз в три года проверяется рабочее состояние соединений, зачистка контактов, закрепление разболтавшихся соединений или их замена.
  • Раз в пятилетку вскрываются электроды заземления на предмет надёжности их соединения и степени коррозии. При уменьшении диаметра более 1/3, она подлежит замене.

Молниезащита частного дома с крышей - устройство и монтаж молниезащиты загородного дома

Молния относится к наиболее опасных природных явлений, обладающая огромной разрушительной силой.Она несет большую опасность здоровью и жизни людей, а также их имуществу и строениям, в связи с необходимостью надежной молниезащиты частного жилого дома является актуальной.

В ближайшее время рискует от молнии возрастает в связи со стремительным развитием беспроводных технологий. С другой стороны, существуют эффективные методы, позволяющие защитить собственное жилье от угрозовых разрядов.

Что такое молниезащита?

Так называются элементы и устройства, объединенные в единую конструкцию с целью защиты от прямых ударов молнии.

Особенностью является то, что система не предотвращает попадание разряда, а создает условия для его привлечения с целью последующего направления в нужное русло. Фактически она отвлекает молнию на себя, после чего отводит всю силу удара в землю.


Нужна ли молниезащита частного дома?

Вероятность попадания разряда в конкретное строение сравнительно невысока, однако могут быть последствия фатальными.При его прохождении через различные материалы образуется тепловая энергия, являющаяся возгораний. Особой опасности подвергаются деревянные постройки, которые могут пострадать от прямого удара в здание, так и от воспламенившейся проводки (это может случиться, когда разряд попадает в линию электропередач).

Поэтому наличие молниезащиты частного дома является одним из ключевых условий пожарной безопасности. Она имеет две разновидности: внешняя и внутренняя.Первая защита от прямых ударов, вторая - от непрямых попаданий (например - через стационарную электросеть).

Устройство молниезащиты дома

Более опасным с точки зрения больного здания прямой удар. Чтобы защитить от него постройку, необходимо сконструировать и установить внешнюю систему защиты, элементы которой являются:

  • молниеприемник;
  • токоотвод;
  • заземление.

Наличие каждого из перечисленных элементов является обязательным, поскольку отсутствие хотя бы одного из них приводит к неработоспособности всей системы.


Приемник молнии

Устройство представляет собой металлический проводник, который необходимо установить на крыше. Если она имеет сложную конфигурацию - имеет закрепить на ней несколько молниеприемников. В любом случае их главная задача - принять на себя систему разрядки и направить его далее по системе к токоотводу.

Исполнение данного устройства зависит от конструкции молниезащиты частного дома с крышей. Обычно используются следующие варианты:

  • Металлический штырь.Это другой вариант для алюминиевых, жестяных и прочих металлических крышек. Он крепится на самой высокой точке постройки (дымовой трубе, коньке и пр.) И должен выступать на 0,2 - 1,5 м. Желательно изготовить его из металла, подверженного окислению на открытом воздухе, например - из нержавеющей стали или меди. Можно использовать полую трубку, однако верхний ее конец должен быть заварен.
  • Металлический трос. Он натягивается на двух деревянных столбиках (опорах) на высоте 1-2 м по всей длине строения.Данный вариант оптимален для шиферных и деревянных крыш.
  • Металлическая сетка, которая зафиксирована на коньке и имеет отходящие по всей поверхности заземленные токоотводы. Такая конструкция является хорошим выбором для черепичных крыш.

Молниеприемник можно установить не только на доме, но и на собственном дереве, которое должно быть расположено выше постройки. В данном случае он должен возвышаться над верхушкой как минимум на 50 см.

Отвод тока

Молниезащита частного дома в обязательном порядке включает в себя токоотвод.Данный элемент необходим для отвода удара молнии к заземляющему контуру.

Для его изготовления можно использовать стальную проволоку сечением 6 мм, которая прочно приваривается к молниеприемнику (соединение должно быть устойчивым к порывам ветра, ударам от падения пластов снега и прочим подобным воздействием).

В соответствии с нормами безопасности токоотвод должен выдерживать нагрузку в 200 тыс. Руб. ампер. Он спускается по стенам, а для его фиксации можно использовать специальные скобы.Далее тототвод направляется в землю, где соединяется с контуром заземления. При его прокладывании следует избегать резких изгибов с малыми радиусами, поскольку в таких местах возможно возникновение мощного искрового разряда, который может привести к воспламенению. Следует учитывать, что токоотвод должен проходить в непосредственной близости от дверей и окон.

Заземляющий контур

Заземление молниезащиты дома необходимо для обеспечения надежного контакта всей системы с землей, что будет уходить электрический разряд.Данный элемент имеет сравнительно несложную конструкцию и представляет собой три электрода, соединенных между собой и полностью помещенных в грунт.

Согласно действующим правилам, заземляющий контур должен быть общим и для бытовых электроприборов, и для системы от молнии. Недопустимо его расположение ближе, чем 1 м до стен постройки, и 5 м - до крыльца, проходов и пешеходных дорожек.

Монтаж молниезащиты

При наличии соответствующих навыков, инструментов и комплекта материалов для молниезащиты частного дома ее монтаж можно сделать самостоятельно.При этом важно учитывать:

  • конструктивные и архитектурные особенности постройки;
  • место ее расположения - на холме, в низине, в лесистой местности и т. п .;
  • наличие и функционирование беспроводных коммуникаций.

Все элементы системы должны быть надежно соединены друг с другом - в противном случае защита неэффективна или отсутствует. Важно, чтобы проволока и прочие материалы выдерживали мощный разряд.Фиксация элементов осуществляется с помощью винтовых и коньковых зажимов, анкеров, самозабивных и угловых крепежных приспособлений. Выбор фиксаторов зависит от конструкции системы, архитектурных сооружений постройки и прочих нюансов.


Уход за системой молниезащиты

Необходимо постоянно контролировать состояние и внешний вид молниеприемника, токоотвода, заземляющего контура, а также монтажно-крепежных приспособлений. Следует учитывать, что система молниезащиты дома эксплуатируется в агрессивной среде.В частности, ее верхняя часть постоянно подвержена воздействию осадков и ветра, а заземление со временем разрушается по причине коррозии.

Ежегодно в преддверии грозового сезона осматривайте все части системы. При необходимости производите замену поврежденных элементов, делайте профилактику (например - покраску).

Каждые три года рекомендуется проверять состояние и исправность соединений, сварных швов, подтягивать ослабшие крепления и сочленения. Если потребуется, нужно произвести чистку контактов и замену монтажно-крепежных элементов.

Каждые пять лет необходимо вскрывать заземляющие электроды молниезащиты дома, проверять состояние и надежность их соединений, а также степень коррозии. Если сечение заржавевшей детали уменьшилось более чем на 30% - ее следует заменить.

Внутренняя защита дома

При попадании молнии в линию электропередач стационарная сеть испытывает мощный скачок напряжения. Он несет в себе огромную разрушительную силу - как и сам грозовой разряд. В частности, стандартное напряжение 220 В может достигнуть 10 Кв.Такой скачок обычно бывает крайне непродолжительным - всего несколько миллисекунд, но этого времени достаточно, чтобы вывести из строя бытовую технику и прочее электрооборудование, подключенное к сети.

Особая опасность заключается в том, что стандартное защитное оборудование в подобных ситуациях не успевает срабатывать. Изоляция бытовых приборов обычно рассчитана на скачки до 1000 В. Соответственно, при более мощных импульсах она перегорает, что может привести к короткому замыканию и последующему пожару.

Проблемы могут возникнуть, даже если в момент удара молнии бытовая техника и прочее оборудование отключены от электросети. В случае воздействия подобных скачков напряжения, электропроводка, распределительные коробки и прочие элементы сети, не рассчитанные на любые скачки напряжения.

Для внутренней молниезащиты дома предназначены специальные устройства защиты от импульсных напряжений. Сокращенно они называются УЗИП и надежно закрывают систему электроснабжения от попаданий молнии.В зависимости от варианта исполнения они предназначены для установки в соответствующих местах (на входных распределительных щитах, непосредственно возле потребителей и пр.).


Заземление и молниезащита в частном доме

Наличие молниезащиты дома особенно актуально для построек из дерева. Это касается коттеджей из бруса, срубов, щитовых и каркасных домов.

Предусмотреть ее желательно еще на начальном этапе строительства каркасного дома.При этом следует учесть особенности проекта, а также тип физические особенности кровельного материала. При любых затруднениях следует обращаться к специалистам, поскольку даже мелкие ошибки способны привести к неэффективности всей конструкции. Правильно сделанная система защиты от молний предотвратит возгорание, порчу имущества, сохранит в безопасности жизнь и здоровье людей.

Как сделать громоотвод в частном доме: инструкция по установке молниезащиты

Чтобы избежать пожара или поломки бытовой техники из-за удара молнии, в частном доме делают молниезащиту.

Андрей Ненастьев

электромонтер

В статье расскажу, как правильно ее установить и что дешевле: сделать молниезащиту своими руками или купить готовую в магазине.

Зачем частному дому молниезащита

Поражающие факторы молнии и их последствия. Разряд молнии переносит токи силой до 200 кА. Это очень много: такую ​​силу тока дают, например, 57 000 одновременно включенных электрических обогревателей. Температура молнии достигает +3000 ° C, поэтому она попадет в дом, особенно в деревянный, может случиться пожар.

Кто в группе риска. В первую очередь - дома в диаграмме с частыми грозами.

Чем севернее, тем реже грозы. Источник: Wearpro

Вероятность попадания молнии рассчитывается по формуле:

N = ((А + 6Н) × (В + 6Н) - 7,7 - Н²) × n × 10⁻⁶

где:

А - длина здания , м,
В - ширина здания, м,
Н - высота здания, м,
n - среднегодовое число ударов молнии в 1 км² поверхности там, где стоит дом.

Как посчитать плотность ударов молнии

Среднегодовая продолжительность гроз Удельная плотность ударов молнии в землю, n
10—20 часов 1
21—40
41—60 часов 4
61—80 часов 5,5
81—100 часов 7
> 100 часов 8,5

Среднегодовая продолжительность гроз

Удельная плотность ударов молнии в землю, n

Например, для здания размерами 14 × 12 м и высотой 10 м в Ленинградской области вероятность попадания молнии - один удар молнии в 62 года.Это не значит, что молния ударит в 62-й год с момента постройки дома. Также это не означает, что молния не ударит дважды или трижды за это время. Точно спрогнозировать молнию невозможно.

Как жить в России

Чтобы на все хватало и даже оставалось. Рассказываем дважды в неделю в нашей бесплатной рассылке

Что такое молниезащита

Молниезащита - это система, которая защищает здание от молнии. Молниезащита, громозащита и грозозащита - это одно и то же. Все термины верны, но специалисты чаще оперируют словом молниезащита.

Виды молниезащиты дома. Молниезащита бывает внешней и внутренней.

Внешняя - это громоотвод, который напрямую контактирует с разрядом молнии. Его также называет молниеотводом - это тоже правильно. Громоотвод от удара молнии здание и людей в нем.

Внутренняя молниезащита обеспечивает безопасность электропроводки. Компоненты внутренней системы - это, например, устройство защиты от импульсных перенапряжений - УЗИП.

Внешняя молниезащита

Принцип работы. Молниеотвод улавливает молнию и перенаправляет удар в землю. Чтобы молния гарантированно попала в громоотвод, его ставят как можно выше: на крышу дома, специальную мачту или, например, на растущее рядом высокое дерево.

Точная зона защиты сложной по сложной математической формуле. Но, например, для штыревого молниеотвода - это устройство в виде металлического штыря на крыше - используйте простые правила: при угле в 45 ° радиус защиты будет равен высоте установки устройства. То есть если громоотвод стоит на высоте 10 м, зона защиты будет равна 10 м от оси штыря. Угол определяют визуально.

Для молниеотвода из штыря зона защиты будет в виде конуса. Источник: интернет-журнал «Самоделино»

Из чего состоит громоотвод

Громоотвод состоит из трех частей: молниеприемник, токоотвод и заземлитель.

Молния попадает в бесплатную точку устройства и направляется в землю. Источник: «МТС-ТВ»

Молниеприемник бывает трех типов: штыревой, тросовый и сеточный.

Штыревой молниеприемник - это самый простой вид, штырь из металла длиной от 0,5 м. Он подходит для обычных загородных домов с размерами до 10 × 10 м и высотой до двух этажей.

Если дом больше или выше, потребуется длинный штырь, установленный на большой высоте. Нужно придумывать особое крепление на крышу или строить рядом с домом специальную мачту.

Так выглядит штыревой молниеприемник на крыше. Источник: «Профэлектро» Штыревой молниеприемник - самое дешевое решение для загородных домов. Это цены на «Яндекс-маркете»

Тросовый молниеприемник - это натянутый на крыше стальной трос. Такой молниеприемник крепится на конек - верхнее ребро крыши.

Тросовый молниеприемник дает большую зону защиты, чем штыревой, но чуть сложнее в крепже. Его не рекомендуют использовать на крышах с металлическим покрытием. Он подходит для «мягкой» кровли, например из ондулина или гибкой черепицы.

Тросовый молниеприемник иногда комбинируют со штыревым: по краям крыши ставят стержни, а между ними натягивают трос.Источник: «Два молотка»

Сеточный молниеприемник - это сетка из металлического прутка, которая покрывает всю поверхность кровли. Размер ячеек может быть от 5 × 5 м до 20 × 20 м. Чем чаще бьют молнии, тем меньше должен быть шаг сетки.

Такой молниеприемник используют на больших по площади крышах и там, где грозы бывают очень часто. Это наиболее надежная, но и самая дорогостоящая конструкция. Готовые сеточные молниеприемники под определенную площадь крыши сложно найти в свободной продаже. Сеточную конструкцию придется собирать самому из прутка и кронштейнов или доверить монтаж подрядчику.

Если кровля металлическая, сетку кладут на расстоянии примерно 10 см от нее, чтобы разряд молнии не задел крышу. Источник: «Свет Новосибирска»

Для штыревого молниеотвода достаточно одного токоотвода. Тросовая молниезащита подразумевает два, а сетчатая - как минимум, по количеству углов дома.

Токоотвод. Если бы молния не переносила огромный заряд энергии, ее бы отводили в землю с помощью обычного электрического кабеля - такого же, какой подходит к розеткам.Но сила молнии сожжет такой кабель, поэтому в качестве токоотвода применяют толстые металлические прутки. Они бывают из арматуры, оцинкованной или нержавеющей стали, меди, алюминия.

Стандартное решение - стальной оцинкованный пруток диаметром 8 мм. Он дешевый и надежный. На «Яндекс-маркете» можно найти прутки по 50 Р за метр

Заземлитель рассеивает ток, который прошел через молниеприемник и токоотвод. Контур заземления - это вкопанные в землю металлические штыри, соединенные между собой.

Инструкция по организации молниезащиты требует, чтобы было не меньше трех штырей, поэтому обычно заземления - это треугольник. Одна из его вершин соединяется прутком или металлической полосой с токоотводом.

Заземлитель рекомендуют закапывать подальше от крыльца и садовых дорожек, чтобы избежать удара током во время грозы. Еще его лучше сделать в месте с влажной почвой: влага обеспечит лучший контакт конструкции с землей, когда пойдет ток.

Здесь токоотвод переходит в контур заземления.Источник: «Электромаг» Заземлитель, сделанный своими руками из арматуры. Источник: «Электроуслуги-рф»

Пассивные и активные громоотводы

Пассивные громоотводы - это устройство, которое попадает сама, как бы ориентируясь на их высоту. Активный громоотвод «захватывает» молнию. Он генерирует ответный стример - нить электрического разряда высокого напряжения. Происходит пробой, и молния попадает в активный молниеприемник, а затем заземляется.

Российские нормативы не регламентируют использование активных молниеотводов.А испытания в Московском энергетическом институте им. Кржижановского показали, что активные молниеотводы бесполезны. Они давали напряжение встречного стримера только в 20 000 вольт. По мнению ученых, для воздействия на молнию нужно не менее 400 000 вольт.

Производители говорят, что зона защиты активного молниеотвода в пять-шесть раз больше пассивных штырей. Ведущий российский ученый в области физики газового разряда Эдуард Базелян утверждает, что нет никаких доказательств этого. Базелян считает, что расчет зоны защиты активного молниеотвода следует выполнять, как для пассивного.

У активного молниеприемника зона защиты по форме, как купол. Источник: «Стэллайт»

От чего зависит стоимость молниезащиты

Активные молниеотводы - самый дорогой вариант защиты. Только молниеприемник стоит не менее 50 000 Р.

Готовые комплекты штыревых, тросовых и сеточных молниеприемников пассивного типа для частного дома продаются не более чем за 20 000 Р. В комплект часто входит и токоотвод с заземлителем.

Цена будет отличаться в зависимости от материала, из которого сделана вся система.Это может быть алюминий, медь, различные виды стали. Наиболее надежной считается нержавеющая сталь: она не подвержена коррозии и не плавится при ударах молнии.

Активные молниеприемники стоят в 20–30 раз дороже пассивных. Это цены в «Вольтстриме» Чем больше дом, тем дороже громоотвод. Цены с сайта BoltaГромоотвод можно частично собрать самостоятельно, а еще часть купить. Это цены на заводские заземлители на сайте Bolta

Выбор готовой молниезащиты

При выборе готовой молниезащиты самое важное - расчет пространственной геометрии.Если молниезащиту ставит подрядчик, он должен обосновать цифрами, как и где будет стоять мачта, какая она будет по высоте, и почему. Еще предоставить расчет зоны защиты.

Если оборудование покупают и монтируют самостоятельно, то смотрят на сечение проводников, через который пойдет молния. Это приемник, отвод и заземлитель. Минимальное сечение - 8 мм. Чем толще, тем лучше: меньше риск, что детали громоотвода сгорят или расплавятся при ударе молнии.

Монтаж готовой молниезащиты

Монтаж готовой молниезащитой обычно идут заводские крепления.

Монтаж приемника молний. Молниеприемники устанавливают на кровле на кронштейны. Если монтируют тросовый молниеприемник, то на краю конька делают выпуски на 30–50 см. Выпущенный пруток должен выступать за плоскость дома под углом около 45 ° к горизонту. Эту схему еще называют «куриная лапа».

Монтаж токоотводов. Токоотводы ведут по внешней части водосточных труб или прямо по фасаду при помощи держателей. При написании прутка токоотвода не делают острых углов: в них может заискрить.

За полметра до земли делают переход с прутка на металлическую полосу. Для этого в комплектах идет специальный держатель.

Монтаж заземлителя. На 1,5—3 м в землю вкапывается контур заземления. К нему присоединяется второй конец полосы.

Главное - соблюдать непрерывность линии до заземлителя, то есть элементы должны быть надежно соединены, чтобы электричество нигде не остановилось.

Самостоятельное изготовление молниезащиты

Штыревой громоотвод несложно собрать самому.В качестве стержня подойдет, например, арматура или стальной пруток. Его сечение должно быть не меньше 8 мм, длина - от 0,5 до 2 м.

Минимальные диаметры компонентов громоотвода, чтобы он не сгорел

Молниеприемник Токоотвод Заземлитель
Медь 7 мм 7 мм 8 мм 8 мм 11,5 мм
Алюминий 9,5 мм 6 мм Запрещено

Молниеприемник

7 мм

Токоотвод

5 мм

8 мм

Молниеприемник

8 мм

Токоотвод

8 мм

Заземлитель

11,5 мм

Молниеприемник

9,5 мм

000

000

000

000

000

000

Все компоненты громоотвода в идеале делают из одного и того же материала.

Стержень устанавливают в самой высокой точке, чтобы он выступал над всеми постройками. Обычно это край конька крыши. Если рядом есть дерево, значительно выше дома, штырь допустимо закрепить на нем. В этом случае оставляют запас материалов для токоотвода: дерево может вырасти и перенести штырь еще выше.

Что делать? 06.07.18

Соседка хочет спилить мое дерево

При этом стержня уделяют особое внимание надежности: ветер не должен уронить стержень.

Если молниеприемник в виде троса, то монтаж почти не отличается. Главное - оставить зазор не менее 10 см от кровли до троса. Особенно это важно, если кровля металлическая.

Инструкция по устройству молниезащиты

Токоотвод крепят к молниеприемнику болтовым соединением.

Токоотводящие прутки монтируют на специальные изолирующие держатели - их проще купить.

Болтовое соединение прутков. Источник: СвязькомплектСтоимость держателя в интернет-магазине «ЭТМ».Сделать как похожие своими руками можно из фторопластовых пластин

Нельзя использовать в креплений деревянные бруски: при ударе молнии они могут загореться.

Заземлитель закапывают в грунт на 1,5–3 м глубже от пешеходных дорожек и крыльца. Норматив - не менее метра от стены дома и не менее 5 м от дорожек. Металлические штыри забивают в грунт, затем соединяют их между собой арматурой, трубой, лентой - по сути, чем угодно. Соединения выполняются только сваркой. Затем тянут металлическую ленту к токоотводу и соединяют его с контуром заземления.

Контур заземления желательно делать во влажном грунте: в низине участка, рядом с водоотводной канавой, прудом или полем фильтрации септика. Это даст лучший контакт стержней с землей.

Сколько стоит самодельный громоотвод для двухэтажного частного дома

Материалы Стоимость
Держатели токоотвода, 10 шт. 1000 Р
Металлическое полоса 40 × 4 мм, 3 м 308 Р
Болтовые зажимы, 10 шт. 300 Р
Расходные материалы (отрезные круги, электроды) 300 Р
Арматура 8 мм, 20 м 180 Р
Итого 2088 Р

Держатели токовода , 10 шт.

1000 Р

Металлическое полоса 40 × 4 мм, 3 м

308 Р

Болтовые зажимы, 10 шт.

300 Р

Расходные материалы (отрезные круги, электроды)

300 Р

Арматура 8 мм, 20 м

180 Р

Как делать нельзя

Бывает, что громоотвод собран с ошибками.В лучшем случае при ударе молнии он сгорит один, в худшем - вместе с домом. Вот возможные ошибки.

Торчащие из стен конструкции не попали в зону защиты. Любые металлические конструкции на фасаде также попадать в зону защиты громоотвода. Из этой зоны выходит антенна телевизора или стальная труба вентиляции, то молния вместо громоотвода может попасть в них. Разряд придется прямо на дом.

Некачественный молниеотвод. Если молниеотвод сделан из слишком тонкого прутка, при ударе молнии он сгорит.То же самое касается токопровода.

Не выдержаны зазоры при крепже. Молниеприемник и токопровод не должны касаться металлических элементов кровли или фасада. Рекомендуется зазор не менее 10 см. Это не касается того редкого случая, когда функция молниеприемника работает сама металлическая кровля. Если, например, трос молниеприемника провис и касается металлического конька, от громоотвода будет больше вреда, чем пользы: молния замкнется прямо на кровлю.

Плохой контур заземления. Если заземлитель сделан в сухом месте, на песчаной почве, из ржавой арматуры, то молния найдет более простой путь уйти в землю. Не исключено, что этот путь будет пролегать через дом.

Внутренняя молниезащита - УЗИП

Бывает, что молния бьет не в дом, а в стоящую рядом опору с электрическими проводами. По проводам импульс придет в щиток.

При ударе молнии в сети импульсное перенапряжение - кратковременный скачок напряжения до экстремального уровня.Он также может, если молния ударит в землю рядом с домом или в соседа. В этом случае возникнет электромагнитное поле - оно спровоцирует импульс даже без прямого контакта с проводкой.

Последствия попадания молнии в электрическую сеть могут быть разными. Например, в поселке Сотниково от удара молнии ужас не сгорел храм. Источник: Тивиком

Чтобы обезопасить проводку и щиток, ставят УЗИП. Внутри него находится варистор - резистор, который меняет сопротивление в зависимости от напряжения.При ударе молнии варистор мгновенно снижает сопротивление и через себя уводит импульс на заземление.

Предусмотрена возможность спасения щитка и проводки ценой жизни варистора: если возник сверхмощный импульс, варистор сгорит. На панели УЗИП появится красный индикатор. В таком случае из УЗИП достается блок с варистором, если он меняется на новый.

УЗИП устанавливается на вводе проводки в дом. Потребуется обесточить не только сам дом, но и линию от электрической опоры до щитка.Для таких работ лучше вызвать электрика.

УЗИП бывают однофазными и трехфазными - по вводу в дом. Это цены в интернет-магазине «ЭТМ»

Запомнить

  1. Перед установкой молниеот рассчитывают зону защиты исходя из размеров дома.
  2. Для обычного частного дома площадью до 100 м² подойдет стержневой громоотвод. Для больших домов - тросовый. Если кровля занимает большую площадь, а молнии бьют часто, - сетчатый.
  3. Не стоит переплачивать за активные громоотводы.Их эффективность не доказана.
  4. Громоотвод защищает от удара молнии дом, но не спасет проводку. Для ее защиты ставят УЗИП.

Молниезащита частного дома и коттеджа

Как защитить свою квартиру от повреждений молнией?

Чтобы защитить строение от возможного повреждения молнией, необходимо предотвратить повреждение электрического заряда в здании, вызванные растеканием заряда и перепадами напряженности магнитного поля. .

Молниезащита дома подразделяется на внутреннюю и внешнюю. Внешняя защита направлена ​​на перехват молнии.

Частные дома чаще всего большим числом единиц электрооборудования. И если во время грозы мощный заряд обрушивается и молния проникает в сеть питания, то большая часть технических приборов будет сожжена. Ее действие не прекратится, пока не будет полностью утрачена сила заряда. Такое часто происходит при проникновении в воздушную линию электропередач или во время распространения заряда по грунту, в котором уложен силовой кабель. Если говорить об импульсном перенапряжении, то у него стрелять в разы больше. Коварный микросекундный скачок вывода напряжения из строя всю имеющуюся электронную аппаратуру.

Именно поэтому, актуальность наличия устройства молниезащиты частного дома возрастает в геометрической прогрессии. Молниезащита загородного дома обеспечит Вашу безопасность и сохранность дорогого Вам имущества.

Система молниезащиты частного дома

Базисом практически любой системы защиты являются молниеотводы, состоящие из трех основных элементов. В первую очередь это молниеприемник , установленный на крыше и принимающий электрический разряд молнии. Его конструктивное исполнение может быть различно.

Первый тип представляет собой металлический штырь 0,3-1,4 метра в длину, вертикально установленный на самой высшей точке строения, площадь его сечения должна быть не менее 100 кв.м. Это идеальный способ для металлической кровли.

Молниезащита дома. Виды и особенности. Необходимость

Молниезащита дома - специализированная система проводников, применяемая для отвода разрядов атмосферного электрического электрического в грунт. Ее применение исключает повреждения строения и неисправного электроприборов в случае удара молнии.

Зачем нужна молниезащита

Установлено, что атмосферное электричество может иметь потенциал до 10 млн кВ с током разряда 200 тыс. Руб.А. Это в тысячи раз превосходит показатели искусственно созданного электричества, которыми пользуются люди. Разряд молнии, ударяющий в здание, несет большие разрушения. Он разбивает крышу, стены, кроме этого страдает имущество, которое находится внутри строения. Использование системы молниезащиты позволяет принимать разряд молнии на себя и безопасно отводить их разряды в землю, предотвращает разрушения и опасность для человека, животных, имущества.

Появление в домах большого количества электротехники, в частности, беспроводной связи увеличения вероятности притягивания молнии.Все этого объясняется особенностью электрических сил. Согласно мировой статистики каждый 5-й удар молнии в строения пожар. С целью предотвращения подобного итога многоэтажные дома согласно действующим правилам имеют обязательный порядок молниезащиту. Она также не является лишней и в малоэтажных частных домах, однако является необязательной. Хотя вероятность отказа строения молнией не так высока, но последствия от нее в разы превосходят затраты на установку и обслуживание молниезащиты.

Классификации конструкций по степени молниезащиты

Существуют современные правила монтаж и выбора типа молниезащиты. Подобные системы разделяются на 4 класса по надежности и обеспечению безопасности.

Каждый из них имеет свое назначение:
  • 1 класс - надежность 99% в основном используется на АЗС, складах боеприпасов, горючих химикатов и т. п.
  • 2 класс - надежность 95-99%, методами опасных на промышленных объектах занятых для окружающей среды производством.
  • 3 класс - 90-95% жилые и торговые помещения.
  • 4 класс - защита от 85% и выше, предназначены для установки на здания без электропроводки.

Для дома в первую очередь используется система 3 класса, но более предпочтительным является 1 и 2-й класс защиты. Однако их установка не всегда является рентабельной.

Виды молниезащиты в зависимости от способа установки
Молниезащита дома в зависимости от того, где устанавливается, может быть 2-х видов:
  • Внешней.
  • Внутренней.

Обе системы работают на защите имущества и здоровья людей, но как понятно из названия их компоненты базируются на улице или непосредственно внутри дома. Уличная предотвращает прямое воздействие на здание, внутренняя оберегает электросеть от разрядов, передаваемых по ЛЭП.

Внешняя система

Система состоит из 3-х компонентов. Это молниеприемник, токоотвод и заземление. В качестве молниеприемника обычно металлический стержень.Он изготавливается из стали, реже алюминия и меди. Токоотвод представляет собой проводник, позволяющий провести через себя весь ток заряда до заземления. Токоотводан на большие токи, что позволяет ему сохранить целостность после отвода молнии. Заземление - это контур в виде шин погруженных в землю. По ним разрядивается безопасно для людей и животных.

В зависимости от металла, используемого в контуре, сечение молниеприемника, токоотвода и заземления отличаются.Изделия из стали сечение составляет соответственно 50, 50 и 80 мм². У меди 35, 15, 50 мм². В алюминиевых применяемых молниеприемник 70 мм² и токоотвод 25 мм², отдельное заземление не используется, достаточно просто в грунт токоотвод.

Для улавливания молнии в системе внешней молниезащиты положения 3 типа молниеприемников:
  1. Стержневые.
  2. Тросовые.
  3. Сетчатые.

Стержневой выглядит как высокий шпиль. В зависимости от высоты дома, рельефа местности атмосферная высота местности составляет 1-20 м. Он устанавливается на крышу здания или рядом с ним. Стержень но защита для частного улавливания молнии на небольшой площади, больших случаев его охвата для частного дома. Стержень может украшаться различными фигурами, поэтому внешне часто походит на архитектурное решение, а не молниеприемник.

Тросовый молниеприемник представляет собой трос натянутый поверх крыши на коротких кронштейнах.В отличие от стержневого, он обеспечивает большую площадь защиты. Им можно охватить вытянутые в длину здания. К каждому тросу системы присоединяется токоотвод, уходящий на общее или отдельное заземление. Такая молниезащита дома смотрится достаточно аккуратно, однако при неправильном проектировании она может задерживать снега зимой. На тросах часто нависают ледяные сталактиты.

Молниеприемная сетка представляет собой сетку из металлических прутьев. Ее ячейка в зависимости от проекта может составить от 5х5 м до 20х20 м. Такое решение предпочтительно выбирают для плоских крыш. Вариант рассчитан на дома с большой площадью кровли. Это, как правило, многоэтажные строения. К сетке подсоединяется молниеотвод, а к нему подключается заземление. Сама сетка крепится к крыше кронштейнами обычно на расстоянии 10 см.

Выбор пользуется тем или иным молниеприемника зависит от типа кровли здания, его высоты. К примеру, сетка больше подходит для строений II и III категориям молниезащиты.Это строения, которые располагаются в местности со средней годовой продолжительностью гроз от 10 часов. Тросовые системы защиты для вытянутых построек. Стержневые, больше подходят для малых архитектурных сооружений.

Внутренняя система

Молниезащита дома данного типа сохранения имеющегося электрооборудования. Известно, что в большинстве случаев молния опасна прямым попаданием в дом, а поражением линий электропередач. В таком случае ее токи передаются по линии и проникают в домашнюю сеть. Параметры напряжения в ней возрастают, что перегорает все оборудование, подключенное кеткам.

Для предотвращения подобного исхода используются специализированные защитные приборы УЗИП. Устройство защиты от импульсных перенапряжений устанавливается в электрощит дома перед остальными приборами. Его задача заключается в автоматическом срабатывании при увеличении переходных перенапряжений.УЗИП срабатывает, отсекает домашнюю сеть и отводит разряд на заземление.

Прибор является достаточно компактным, что позволяет устанавливать его в электрическом щите на DIN-рейку. Он входит сразу после вводного автомата и электросчетчика. В зависимости от функций и возможностей УЗИП распределяются на 3 класса. Устройства не являются взаимозаменяемыми. Обычно они применяются вместе. УЗИП первого класса обеспечивает защиту от рисков имуществу и вреда здоровью людей.Второй класс используется для защиты сверхчувствительного оборудования с целью предотвращения передачи на оборудование устройств, которые не были убраны УЗИП 1. Устройство третьего класса используется исключительно для защиты сверхчувствительного оборудования, к примеру медицинских приборов. Оно устанавливается непосредственно перед потребителем.

Что такое активная молниезащита

Кроме молниеприемников также Casa более прогрессивные современные устройства.Активная молниезащита дома представляет собой шпиль, оборудованный специальной головкой ионизатором, которая способна генерировать встречный поток электронов. Это способствует притягиванию молнии к молниеприемнику. Он принимает удары на себя и передает ток на гашение по молниеотводу.

На первый взгляд умышленное притягивание молнии неприемлемо, но использование такого молниеприемника дает более высокие гарантии. Устройство этого типа обеспечивает в 8 большую защиту, чем обычный пассивный шпиль такой же высоты.

Монтаж данной системы проще и быстрее чем троса или сетки, которые обеспечивают защиту такой же площади. Однако, такая молниезащита дома служит сравнительно мало. Со временем она перестает справляться. Как следствие эффективная площадь защиты начинает снижаться. Это подтверждается рядом судебных исков к компаниям производителем активных молниеприемников.

Проблемы и обслуживание системы

Молниезащита дома изготавливается из металла.Все металлы подвержены коррозии. Последняя снижает эффективность передачи электрического тока. В частности, она создает препятствие для контакта между соединяемыми элементами. Для долгосрочной защиты от молнии оптимально использовать для изготовления элементов молниезащиты алюминий, медь и нержавеющую сталь. Обычные черные металлы достаточно быстро теряют свои свойства.

Соединительный контактный элемент является соединяемыми элементами. Это связка молниеприемник и молниеотвод, а также молниеотвод и заземление.Для их соединения используются болты. Для предотвращения их коррозии применяются специальные защитные замазки. Они консервируют резьбовые соединения, предотвращают попадание воздуха и влаги. Это препятствие возникновения коррозии. Эти соединения нуждаются в периодическом обслуживании. При появлении коррозии болты подлежат замене. При этом металл в месте затяжки требуется зачищать.

Похожие темы:

Молниезащита дома своими руками, монтаж молниезащиты дома

Для чего нужна молниезащита дома, а может и нет необходимости в молниезащите- жили без молниезащиты наши деды.Зачем она нам?

На Земном шаре случается в среднем 6-7 ударов молнии каждую секунду.Вероятность попадания молнии в дом очень высокая.

То есть ответ на вопрос: нужна ли молниезащита дома вроде бы не должен возникать ...

В Европейских странах на 99% зданий, сооружений и домах молниезащита устанавливается.

Что у нас? У нас на зданиях и сооружениях вновь строящихся молниезащита, на старых зданиях она либо полностью отсутствует.

Почему так? В чем разница между людьми, которые живут в Европейских странах и нами?

1.Менталитет-безусловно !!! Поговорка "Пока гром не грянет-мужик не перекрестится" работает уже тысячи лет !!

2. Ни одна страховая компания не зарегистрирует Ваш дом от пожара-если он не защищен молниезащитой !!!

Наш человек надеется на соседнее дерево или на соседний участок с более высоким

Эта информация о взята из разговоров с Заказчиками, когда мы выполняем электромонтажные работы и предлагаем установить молниезащиту на дом.Мой Вам совет-если Вы построили или купили дом, за Вы уже заплатили немалую сумму денег-не пожалейте деньги на молниезащиту этого дома!

Предлагаем посмотреть видео молниезащита дома своими руками на нашем канале:

Переходим к вопросу из чего состоит молниезащита дома. Ом

И таких контура заземления должно быть как минимум два.

  • Защитная сетка с молниезащита на крыше
  • Внутренняя молниезащита-это устройство от импульсных перенапряжений сокращенно УЗИП

Начинать молниезащиту дома нужно с проекта молниезащиты, даже для молниезащиты частного дома нужен своего рода проект, который может быть лист бумаги нарисовать дом со всеми размерами и профилем на крыше. После того, как Вы сняли все размеры нужно приобрести вам токоотвода молниезащиты или как говорят простыми словами катанки.

Интернет-магазин Энергомаг предлагает оцинкованную проволоку, алюминиевую, омедненную или медную катанку.


Диаметр такого токоотвода должен быть минимум 8 мм. Для крепления токоотвода наш интернет-магазин Энергомаг предлагает держатели в зависимости от покрытия крыши:

  • для металлочерепицы и битумной черепицы как правило используются пластиковые держатели для катанки
  • для керамической черепицы используются специальные держатели катанки на коньке и крепления для опусков на крыше

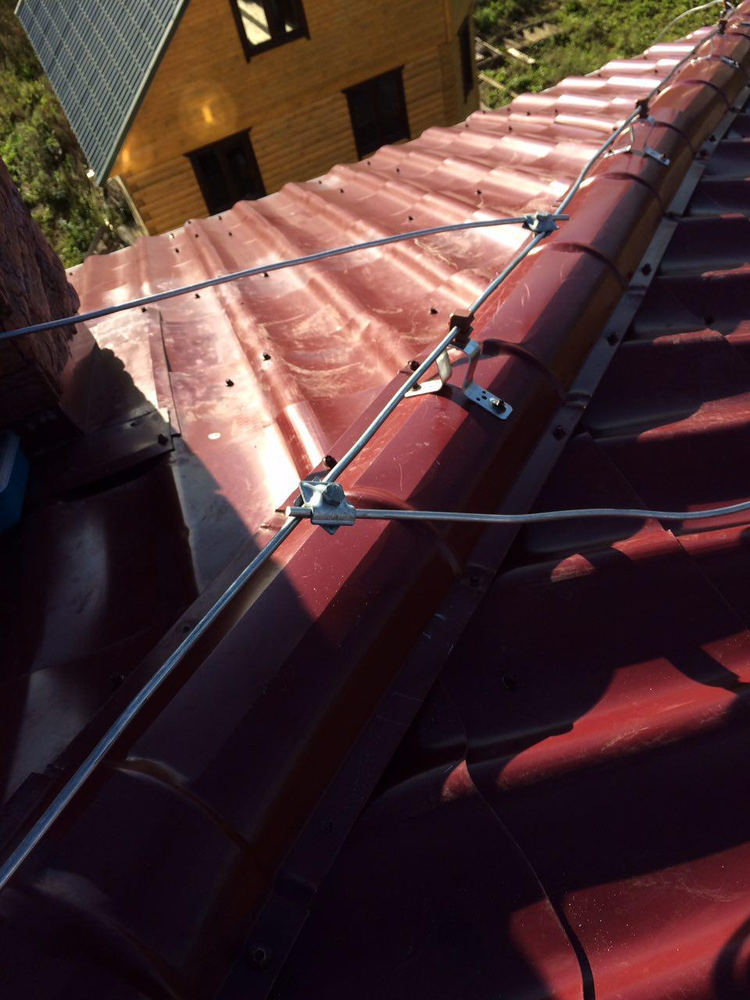

Как минимум с двух сторон дома желательно по диагонали токоотводы должны быть соединены с контурами заземления.Почему с двух сторон?

Если произойдет прямое попадание молнии в молниезащиту, то есть вероятность "ОТГОРАНИЯ" одного из токоотводов, ну и сопротивление двух токотводов всегда меньше чем одного. Катанка прокладывается на крыше по коньку и если на крыше есть выступы то по всем частям

Над всеми выступающими элементами дымохода, вентиляционная труба должна устанавливаться отдельные молниеприемники выступающие над конструкциями.


Переходим к части молниы, которая находится в пути выполнения, как я уже говорил два контура заземления.

Каждый из которых состоит, если мы говорим о модульном заземлении 2 точки по 3 метра на расстоянии 3 метра друг от друга соединенные между собой оцинкованной полосой 30х3,5 мм


Вам необходимо для двух контуров основания приобрести:

Какой инструмент и оснастка необходимы для монтажа молниезащиты?

Для техники безопасности обязательно:

  • Монтажный пояс для страховки
  • Веревка для альпинизма
  • Защитные каски для людей, которые работают на земле и желательно для людей, которые работают на крыше

Инструмент для монтажа молниезащиты:

  • Длинная раздвижная лестница
  • Машинка для выравнивания катанки
  • Отбойный молоток для монтажа модульного заземления
  • Болгарка для резки катанки и оцинкованной полосозащиты
  • Шурупов для крепления держателей катанки
  • После установки материалов
    на крыше и контуров заземления в земле

    необходимо обязательно проверить сопротивление заземления всей системы заземления системы молниезащиты дома.

    Остается последний этап-это необходимо правильно выбрать устройство защиты от импульсных перенапряжений и установить его в вводной электрический щит.Как выбрать УЗИП и что это такое мы уже рассказывали на нашем канале и в описании есть ссылка на такое видео.

    Если у Вас возникли вопросы, звоните, мы Вам подскажем.Заказать комплект молниезащиты дома Вы можете через онлайн форму или по телефонам указанным на нашем сайте www.energomag.net +38 (096) 262-98-48, + 38 (095 ) 235-49-95, + 38 (063) 103-80-04, + 38 (044) 362-92-50

    Также мы предлагаем монтаж молниезащиты дома под ключ, монтаж контура заземления дома с выдачей протокола проверки заземления.

    Статьи по категории "Молниезащита пассивная"

    Аккумулятор для ИБП, гелевый, AGM или мультигелевый, разница?
    Аккумуляторные батареи для котла отопления или насоса
    Вода из крана бьется током, в чем причина, как устранить?
    Гальмарное заземление инструкция по монтажу
    Гибридный инвертор, как работает, как выбрать?
    Заземление дома или дачи своими руками, как сделать
    Заземление зарядной станции для электромобиля
    Заземление МРТ или медицинского оборудования
    Заземление своими руками, уголком или модульное заземление?
    ИБП для дома, генератор или солнечная станция что лучше?
    Измерение сопротивления заземления, проверка контура заземления
    Как выбрать бесперебойник? Советы бывалых
    Как выбрать заземление правильно
    Как выбрать солнечный инвертор для дома?
    Как выгодно купить твердотопливный котел?
    Как заземлить бойлер правильно
    Как заземлить дом
    Как заработать на солнечной энергии?
    Как защитить розетки от перегрузки? Решение есть !!!
    Как настроить регулятор тяги котла твердотопливного Огонек
    Как получить зеленый тариф в Украине, порядок оформления
    Как проверить контур заземления самому, метод электрочайника
    Как сделать заземление в розетке и проверить заземление розеток?
    Какие колосиники бывают, котлы с охлаждающими колосниками
    Какой генератор лучше синхронный или асинхронный?
    Комплект ИБП + аккумулятор для газового котла
    Котел длительного горения Огонек ДГ модернизированный
    Можно ли фундамент использовать для заземления дома?
    Молниезащита дома своими руками, монтаж молниезащиты дома
    Молниезащита дома, цена, или от чего зависит стоимость?
    Пиролизные котлы, как они работают?
    С праздником пасхи, получите подарок
    Система уравнивания потенциалов для борьбы с блуждающими токами
    Солнечная станция для дома, выгодно или нет?
    Солнечные инверторы SAJ выставка SOLAR Украина 2018
    Солнечные инверторы для дома, как выбрать
    Солнечные станции для дома, зеленый тариф
    Твердотопливные котлы Огонек с электротенами
    Твердотопливный котел для отопления дома, выгодно или нет?
    Термическая сварка Galmar weld, для монтажа заземления
    Требования к заземлению
    УЗО без заземления работает или нет?
    Чем забивать модульное заземление на глубину
    Что такое сетевой солнечный инвертор?
    Электромонтажные работы в квартире, офисе, доме в Киеве, расценки
    Что такое заземление и зачем это нам нужно?
    Как выбрать твердотопливный котел
    Молниезащита внутренняя, зачем она нужна?
    Как выбрать электрогенератор для дома правильно?
    Как правильно выбрать стабилизатор напряжения
    .
