Содержание:

Ламинат является весьма востребованным видом напольных покрытий в силу своих характеристик, таких как долговечность, эстетичность, удобство, а также невысокая стоимость. Однако такое покрытие не обладает должным уровнем теплоизоляции, то есть, при укладке на холодный бетон без слоя утеплителя, ламинированный пол приобретет такую же низкую температуру.

Чтобы сделать покрытие теплым на ощупь, можно уложить ик пол под ламинат. О том, что это такое, и какова методика его монтажа, расскажем дальше в материале.

Прежде всего, отметим, что установка теплого пола под ламинат вполне по силам обычному мужчине, хотя и необходимо учитывать некоторые нюансы и рекомендации.

В чем преимущества инфракрасных полов

Ламинированные панели с их теплопроводностью просто созданы для укладки под них дополнительной системы отопления. Оптимальным решением в данном случае будет теплый пол – пленка под ламинат. Никакой другой вид обогрева – водяные трубы, электрические нагревательные маты или кабели, не будет столь удачным вариантом.

Инфракрасная пленка под ламинат имеет следующие отличия от других типов отопления:

1. Возможность плавной регулировки температурного режима. Ламинат очень чувствителен к сильным колебаниям температуры, так что со временем он может деформироваться, начать скрипеть, между ламелями возникнут щели. В случае с водяным отоплением, его нагрев можно проконтролировать только, если оно автономное и оснащено терморегулятором. Однако такая система еще и требует заливки дополнительной стяжки, поднимающей уровень пола, что не всегда уместно и выполнимо в помещении.
2. Нет необходимости в дополнительной стяжке. Ик теплый пол под ламинат не нуждается в заливке дополнительной стяжки. А вот другие теплые полы электрического типа, как нагревательные маты или греющие кабели, основаны на принципах резистентности, поэтому нуждаются в заливке стяжки. Кроме того, эти разновидности отопления прогревают поверхность неравномерно.

Инфракрасный пленочный пол очень хорошо подходит для укладки под ламинат. Его толщина – меньше 1 мм, поэтому никакого ощутимого воздействия на уровень напольного покрытия он не оказывает. Кроме того, укладка инфракрасного пола под ламинат производится существенно быстрее и легче, ведь нет необходимости в дополнительных затратах времени и средств на заливку стяжки (прочитайте: «Инфракрасная пленка для теплого пола – принцип работы и схема монтажа»).

Прогрев помещения происходит за счет инфракрасных тепловых волн длиной 5-20 микрон, повышающих температуру воздуха и всех, находящихся в помещении, предметов.

Преимущества пленочного теплого пола:

• равномерное распределение тепла по всему помещению;
• эффективность обогрева, а также энергосбережение инфракрасных систем обогрева – выше на 30 % по сравнению с резистивными теплыми полами;
• температура нагрева пленки не превышает 30-40 ^оС, что не вредит ламинированным панелям;
• плотность расположения элементов, излучающих тепловые волны, обеспечивает равномерный прогрев помещения;
• быстрое начало нагревания помещения;
• удобство установки, демонтажа и перемещения, а также долговечность системы обогрева – достигает нескольких десятков лет;
• не сушит воздух в помещении, устраняет неприятные запахи, ионизирует воздух, способствуя антиаллергическому эффекту.

Единственный недостаток, которым обладает инфракрасный теплый пол под ламинат – его высокая первоначальная стоимость, которая, тем не менее, окупается в течение пары лет использования.

Принцип работы пленочного инфракрасного пола

Работа инфракрасного теплого пола основана на пленочных нагревателях. Они представляют собой расположенные с минимальными промежутками полосы карбоновой пасты, впаянные между двумя слоями пленки из полиэстера. При подаче напряжения на эти стержни, они начинают излучать ИК-волны.

Подключение карбоновых элементов к питанию происходит посредством медных шин с посеребренными контактами. При этом все полоски и отдельные отрезки пленочного пола подключаются параллельно, что исключает выход из строя всей системы в случае поломки одного из элементов.

Инфракрасный пленочный теплый пол под ламинат выпускаются шириной в 50 см или 1 м, причем разнится также и длина рулонов. Выбор размеров нагревательной пленки зависит от параметров помещения. При необходимости, пленку можно разрезать по длине по специальным линиям, расположенным через каждые 25,7 см. В любых других местах кроить пленку нельзя.

Инфракрасная нагревательная пленка выпускается с удельной мощностью в 150, 220 и 440 Вт/м². Данные показатели учитывают при расчете нагрузки на электросеть в квартире перед установкой системы теплых полов. Как правило, под ламинат используют пленку мощностью 150 Вт/м², которая способна нагреваться до 40-45 ^оС, поскольку больший нагрев нежелателен для данного покрытия.

Термодатчик и кабель для контроля температуры, набор клемм для подключения пленки к сети, изоляция и коммутирующие провода, поставляются в комплекте с теплым полом. Отдельно приобретают терморегуляторы, которые устанавливают в каждой комнате, в местах, где к ним есть удобный доступ. Терморегулятор соединяют с электросетью, и от него расходятся кабели питания пленочного пола.

Укладка пленочного теплого пола под ламинат

Прежде чем начинать монтаж инфракрасного теплого пола под ламинат, следует составить схему расположения нагревательных элементов и проводки в помещении.

Вначале определяют место крепления регулятора температуры, к которому будут примыкать все кабели проводки. Наружную часть кабеля, подключаемую непосредственно к терморегулятору, можно провести по гофротрубке и скрыть в штробе в толще стены, либо оставить снаружи, прикрыв защитным коробом.

На схему необходимо нанести разметку укладки пленочных элементов, учитывая все предосторожности и ограничения. При этом важно учесть, что на поверхности нагревательной пленки нанесена разметка, по которой можно производить ее раскрой.

Рулон с пленкой лучше раскатывать вдоль комнаты, чтобы избежать излишних разрезов и соединений. Расстояние от нагревательной пленки до прочих отопительных приборов и стен должно составлять не менее 25-30 см. Читайте также: «Как уложить пленочный теплый пол под ламинат».

Не стоит укладывать термопленку в местах, где расположена мебель, поскольку нагревательные элементы будут перегреваться, тратить излишнюю энергию, и могут даже выйти из строя. Не говоря уже о самой мебели, которая также может пострадать.

Размещать соседние отрезки пленки нужно на расстоянии 5 см, не допуская их нахлестов или пересечения.

Как правило, оптимальной считается укладка инфракрасного теплого пола под ламинат на участке в 40-60 % от общей площади комнаты.

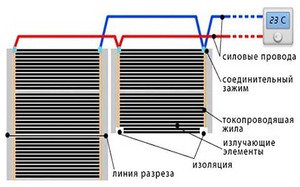

Последним этапом составления схемы является нанесение метода подключения. Способов подключения может быть два. В некоторых случаях допускается подключение кабеля к пленочным элементам только с одной стороны (прочитайте также: «Как сделать теплый пол под ламинат своими руками – советы из опыта»).

В другом варианте, «нулевой» и «фазный» кабели крепятся с противоположных сторон пленки, во избежание их пересечения. Такой способ подключения требует внимательности, чтобы не спровоцировать короткое замыкание.

Термодатчик располагают примерно по центру уложенных пленочных элементов таким образом, чтобы длины его кабеля хватило для подсоединения к терморегулятору.

Когда все нюансы учтены на схеме, можно приступать непосредственно к укладке пола.

Предварительная подготовка основы

Если предполагается монтаж инфракрасного пола под ламинат на бетонную основу, то она должна быть соответствующим образом подготовлена – выровнена, укреплена, прогрунтована и обеспылена. Далее переходят к подготовке ее под укладку пленочных элементов.

Стяжку избавляют от пыли, грязи и любых микрочастиц с помощью пылесоса.

Под нагревательные элементы, с целью экономии электричества, укладывают термоизолирующую фольгированную подложку. Толщина этого слоя составляет 2-3 мм.

Укладка фольгированного слоя производится металлизированной стороной наружу. К полу такая подложка крепится двухсторонним скотчем, а швы между полотнами проклеиваются клейкой лентой.

Толщина подложки позволяет замаскировать в ней все коммуникационные кабели, клеммы, термодатчик, чтобы они не выходили за общий уровень теплого пола при укладке ламинированных панелей.

Укладка нагревательной пленки

Согласно подготовленной заранее схеме производят раскрой и раскладку по площади комнаты нагревательной пленки. Разрезая пленку и перемещаясь по ней после укладки, следует быть аккуратными, чтобы не повредить токопроводящие и излучающие сегменты. Если это произошло, бракованный участок следует изъять.

По линии среза следует заизолировать все оголенные контакты, которые не понадобятся для подключения пленки к сети. Для этих целей в комплекте с материалом поставляется битумная лента.

Располагать отрезки пленки следует медными элементами вниз. При этом зафиксировать положение нагревательных элементов относительно друг друга и на подложке можно с помощью скотча.

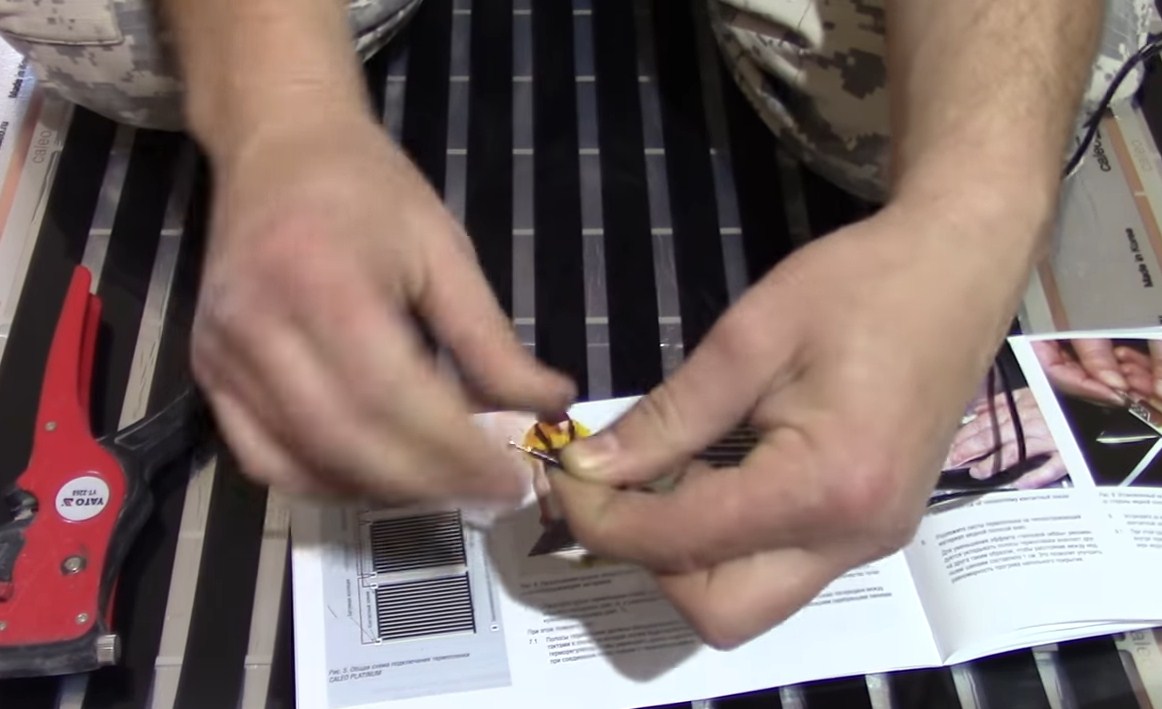

Клипсы-клеммы вставляют в специальные зазоры в пленке, а выступающие части утапливают в толще подложки. После этого клипсы обжимают для последующего подключения нагревательного элемента к кабелю питания.

Разложив кабель согласно схеме, зачищаются концы и коммутируются с клеммами, после чего производится их обжимка.

При укладке нагревательных элементов важно не забыть о термодатчике. Располагают его под термопленкой, примерно в центре полотна таким образом, чтобы его рабочий элемент приходился на излучающую темную полосу. Зафиксировать датчик можно битумной лентой, поставляющейся в комплекте с пленочным полом.

Кроме того, после коммутации проводов в клеммах, их также следует заизолировать битумной изолентой. Ее крепят поверх и снизу клеммы, совмещая края между собой, чтобы добиться полной герметичности соединения. Читайте также: «Установка теплого пола своими руками – правила монтажа».

После подключения проводки к пленочному полу, все кабели с узлами соединения прячут в изолирующей подложке, сделав в ней прорезы, после чего закрепляются скотчем.

Подключение к электросети

Когда все работы по монтажу закончены, можно произвести подключение системы к электросети и тестовый запуск, для контроля ее работоспособности.

Все кабели питания нагревательных элементов пола протягивают к терморегулятору, предварительно установленному в стене. В случаях, когда отдельные участки теплого пола запитываются отдельными кабелями, их стоит подключать с помощью соединителей, в частности, для этих целей хорошо подходят клеммы «Wago».

Ни в коем случае нельзя производить скрутку проводов отдельных линий, поскольку этот снизит качество коммутации и может привести к перегреву и искрению проводки.

Если вы не обладаете достаточными теоретическими знаниями для работы с электрохозяйством, лучше проконсультироваться со специалистом. Он подскажет, какой мощности автомат следует установить для теплого пола, а также проконсультирует относительно подводки силового кабеля к терморегулятору. При этом подключать систему инфракрасного теплого пола к обычной розетке запрещено.

Чтобы защитить электросеть от перенапряжения и обеспечить безопасность пользователей, теплый пол к сети подключают через УЗО.

После завершения всех работ по подключению теплого пола к электросети, проводят повторную тщательную проверку ее правильности согласно схеме. После этого выполняют тестовый запуск системы обогрева. Если все работает и нигде не обнаружено проблем, можно переходить к укладке ламината.

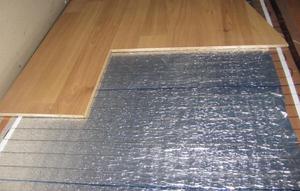

Поверх инфракрасного пленочного теплого пола в обязательном порядке укладывают слой гидроизоляции. Это может быть либо плотный полиэтилен, либо специальная подложка под ламинат, поставляемая в комплекте с ним. Пленка настилается с нахлестом между соседними полотнами в 15-20 см, после чего швы герметизируют скотчем. Этот шаг послужит защитой нагревательных элементов в случае непредвиденного попадания воды на ламинат.

Дальнейшая укладка ламината производится согласно инструкциям производителя с учетом нюансов, характерных для монтажа данного покрытия.

Когда все работы завершены, можно выставить комфортную для вас температуру и приятно проводить время в тепле и уюте.

инструкция по укладке ИК пленочного пола

Ламинат является одним из популярных видов напольных покрытий. Часто, при необходимости дополнительного обогрева в помещении требуется укладка систем теплого пола. В таких случаях возникает вопрос: какую систему можно использовать в сочетании с ламинатом? Практика показывает, что инфракрасный пол под ламинат применяют в большинстве случаев.

Преимущества использования пленочного обогрева?

Главное преимущество пленочного теплого пола — никаких стяжек не требуется, укладка финишного покрытия производится прямо на пленку

Применение данной системы объясняется некоторыми особенностями других систем теплого пола, которые не соответствуют такому покрытию, как ламинат. Из них можно выделить основные:

• Электрические полы, в основе которых лежат нагревательные маты или кабель, довольно неравномерно производят обогрев, что нежелательно для ламината;
• Перепады температур в системе водяного теплого пола при подключении его к неавтономной системе, негативно влияют на характеристики ламината и могут вызвать деформацию покрытия, а также образование скрипов и щелей;
• Монтаж водяной системы требует наличие дополнительной стяжки, что уменьшает высоту помещения и занимает наибольшее время на обустройство.

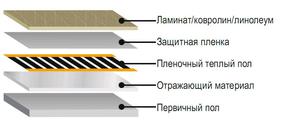

Устройство «пирога» теплого пола

При сравнении данных особенностей теплых полов с ИК полом, можно заметить, что он не имеет таких недостатков. Кроме того, ИК теплый пол под ламинат имеет ряд преимуществ:

1. Пленочный теплый пол под ламинат не имеет очень высоких температур нагрева, что исключает возникновение деформации покрытия;
2. Подобный вид позволяет снизить затраты на электроэнергию, по сравнению с другими системами теплого пола;
3. Нагрев поверхности происходит очень быстро и равномерно;
4. Большой срок службы;
5. Быстрый и простой монтаж, что дает возможность укладывать его своими руками;
6. Не создает сухости воздуха в помещении.

Устройство изделия

Инфракрасный теплый пол под ламинат имеет свою систему, в которую включены следующие элементы:

• Электропроводка;
• ИК пленка;
• Теплоотражающий материал;
• Датчики и регулятор температуры;
• Изоляция для пленки или гидроизоляция;
• Крепежные зажимы;
• Также в комплект входит инструкция по монтажу.

Пленки обычно имеет различную длину и ширину в 50 или 100 см. На них находится специальная линия раскроя, по которой можно совершать разрез материала необходимой длины. В других местах разрезать пленку нельзя.

Мощность такой системы может быть различной – 150, 220 или 440 Вт/м2, но для ламината используют вариант, имеющий показатель — не более 150 Вт/м2.

Технология укладки ИК пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:

1. Составление чертежа и схемы укладки;
2. Подготовка основания;
3. Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
4. Подключение и пробный пуск системы;
5. Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.

Один из вариантов реализации схемы укладки

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

• Удалить мусор и пыль;
• Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
• Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
• В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.

Памятка об использовании фольгированной теплооотражающей подложки

Монтаж

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:

• Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
• Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
• Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
• Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;

• Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
• Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
• Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.

Подключение и пробный пуск системы

После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:

1. Провода подвести к блоку терморегуляции;
2. При необходимости использовать штатные соединители;
3. Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.

Подключение к терморегулятору

После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.

Укладка ламината

После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.

Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.

Итог

После изучения рекомендованной инструкции по монтажу своими руками пленочного теплого пола, можно сказать, что все работы вполне можно выполнить самостоятельно. При этом инфракрасный теплый пол под ламинат станет отличной альтернативой другим видам таких полов, и будет хорошим дополнением к отопительной системе.

Уважаемый читатель, не оставайся безучастным, поделись своим мнением о статье или расскажи о своем опыте эксплуатации описанной системы обогрева.

Материалы По Теме:

Монтаж инфракрасного теплого пола под ламинат

Самостоятельная укладка инфракрасной нагревательной пленки под ламинат

Укладка инфракрасной нагревательной пленки под ламинат представляет собой несложный процесс, все этапы работ легко выполнить своими руками. Эта разновидность является оптимальной для монтажа под напольные покрытия с минимальным тепловым сопротивлением вроде ковролина, паркета или линолеума, допускается эксплуатация в качестве мобильного теплого пола. Выбор мощности и схемы проводится заранее, при необходимости инфракрасная пленка без проблем разрезается на куски нужного размера. К нюансам технологии относят: потребность в максимально ровной и чистой основе, установку терморегулятора, надежную изоляцию контактов и размещение проводов в специально отведенные желобки.

Рекомендуется придерживаться следующей схемы действий:

1. Расчет и планирование размещения нагревательных полос, выделение зон с мебелью и техникой.

2. Подготовка основания: очистка от мусора, выравнивание (устраняются все возможные трещины и выступы). Допустимый перепад по уровню – до 4 мм.

3. Укладка тепло- и гидроизоляционного слоя, максимальная эффективность достигается при использовании отражающих материалов (но не на основе алюминия, особенно при совмещении с цементными растворами).

4. Разметка и нарезка полос инфракрасного теплого пола (проводится исключительно по отмеченным пунктиром линиям).

5. Подготовка участка под термостат. Размещение датчика температуры.

6. Укладка кусков пленки, зачистка и изоляция проводов, подключение пола к сети и термостату.

7. Тестирование работы всей системы инфракрасного пола.

Хитрый счетчик, сберегающий электроэнергию
Окупается за 2 месяца!

8. Покрытие верхним защитным слоем.

9. Монтаж ламината.

Чтобы правильно уложить инфракрасную пленку, рекомендуется придерживаться всех требований технологии, в частности, минимизировать величину перепадов по уровню стяжки пола. Допустимое отклонение составляет 3-4 мм, замечено, что при его нарушении система увеличивает потребление электроэнергии. Элементы максимально изолируют от влаги и потерь тепла снизу, специалисты советуют уложить на пол лавсановую или полипропиленовую пленку толщиной от 50 мкм, при этом фольгированные алюминием материалы лучше не использовать.

Разрезанные куски размещаются медной полосой вниз, минимальный отступ от стен составляет 10 см. Обязательным условием технологии является монтаж терморегулятора (1 прибор на 15 м2, если иное не указано в руководстве к инфракрасному пленочному полу, общая величина сопротивления должна предусматривать 20 %). Для него выбирается среднерасположенный участок, это сэкономит провода, так как все полосы подключаются к нему параллельно. Соединительные кабели зачищаются на 8-10 мм и вставляются в хвостовик контактного зажима, один край нужно уложить на медную шину, другой остается внутри нагревательного элемента.

Все зоны подключения изолируют специальным скотчем, провода желательно разместить под плинтусом, при необходимости часть жил убирается под теплоизоляционную пленку, но не идет поверх нагревательных полос. Перехлестывание или накладка соседних элементов недопустима, датчик температуры располагается на ненагруженном участке. Последнее особенно актуально при эксплуатации инфракрасного теплого пола с мягкими или тонкими напольными покрытиями, тогда он нуждается в усиленной защите. После подсоединения проводится пробное включение и тестирование системы: пленка не должна искрить, а контакты – перегреваться, требуется, чтобы вся поверхность равномерно выделяла тепло. Если искровыделение отсутствует, то можно приступать к финишному этапу.

Напольное покрытие

Для защиты нагревательных элементов и проводов от случайного попадания влаги под финишными панелями предусматривается настил плотной полиэтиленовой пленки. Рекомендуемая толщина – 200 мкн, препятствия для инфракрасных лучей она не представляет. Укладка ламината своими руками проходит по привычной схеме: вылежанные ровные панели стыкуются друг с другом и защелкиваются замковые соединения. Всячески избегают повреждения термопленки, по ней не ходят и не разбрасывают инструменты.

По завершении монтажа инфракрасного теплого пола под ламинат нельзя резко запускать систему в максимальный режим, это может повредить древесину. Рекомендуется повышать температуру на не более 5 °C в день. Еще одним нюансом эксплуатации является влажная уборка: поверхность охлаждают перед мытьем, особенно при добавлении в воду агрессивных моющих средств.

Что учесть при работе?

К грубейшим нарушениям монтажа инфракрасного (пленочного) теплого пола относят:

1. Размещение проводов и нагревательных элементов на неровную, грязную или влажную поверхность, отсутствие подложки.

2. Крепление пленки гвоздями, скобами, пробивание карбоновых полос, единственно допустимой фиксацией является скотч.

3. Укладка системы инфракрасного пола без заземления.

4. Сгибание нагревательных полос на 90 ° на участке в 5 см.

5. Слишком длинная полоса, точное допустимое значение прописано в инструкции, но в целом оно не должно превышать 15 м.

6. Монтаж в неподходящих условиях: при повышенной влажности или минусовой температуре воздуха.

7. Не рекомендуется эксплуатация в помещениях с повышенной влажностью (в этом случае целесообразнее купить кабельные теплые полы).

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

8. Укладка инфракрасной пленки на близком (менее 30 см) от отопительных приборов или радиаторов расстоянии.

9. Отсутствие верхнего паро- и влагоизолирующего защитного слоя или его монтаж без нахлеста.

10. Размещение одной секции (полосы) полов в двух смежных помещениях с разными условиями эксплуатации (яркий пример – совмещенная лоджия).

11. Крепление ламината или другого типа напольного покрытия без предварительного тестирования системы, стелить ковролин на искрящиеся полы строжайше запрещено.

Советы и рекомендации

Правильно размещенные и соединенные полосы имеют срок службы не менее 15 лет. При проведении всей работы своими силами для достижения максимальной надежности стоит посоветоваться со специалистами, в частности, на этапе выбора системы инфракрасного теплого пола под ламинат, это исключит дорогостоящую покупку неподходящего варианта. Замечено, что равномерность нагрева частично зависит от месторасположения термодатчика, оптимальный вариант – самый прохладный участок. На него нельзя ставить тяжелую мебель, все соединительные провода с терморегулятором желательно поместить в гофрированную трубку (для стационарного варианта – в специально предусмотренном канале).

В случае размещения инфракрасного пленочного пола над подвалом или сырым подполом следует уложить на бетон более толстый слой плотной полиэтиленовой пленки. Климатические условия очень важны: в некоторых регионах использование данной разновидности нецелесообразно даже в качестве источника дополнительного обогрева, то есть при значительных теплопотерях в самой конструкции пола укладка инфракрасной пленки не имеет смысла. Для сокращения зон ухода тепла перед монтажом системы по периметру помещения вдоль стены проклеивается ленточный утеплитель, не заступающий или наползающий на пленку.



Эта разновидность теплого пола является единственной мобильной, на вопрос, можно ли класть сверху ковер производители отвечают положительно, конечно, при условии достаточной надежности верхнего защитного слоя. Но такие операции лучше проводить с цельными (неразрезанными) полосами, в идеале – специально для этого предназначенными, это снизит риск отхождения контактов. В укладке в плиточный клей или цементную стяжку не только нет необходимости, это даже ухудшает теплоотдачу инфракрасного теплого пола пленочного типа (но если это все же произошло, то систему запускают не ранее, чем через месяц). К другим видам напольных покрытий нет претензий, стелить ковролин можно сразу после тестирования. При этом чем мягче внешний материал, тем жестче требуется теплоизолирующий слой и ровнее должна быть основа, в плане надежности ламинат и паркет выигрывают.

Автор:
Сергей Исаев

Самым разумным вариантом обустройства теплого пола, с последующей укладкой ламината является электрический, в частности инфракрасный пленочный теплый пол. Благодаря тому, что принцип его работы заключается в излучении в инфракрасном диапазоне, как следствие, происходит нагрев поверхностей окружающих предметов, а не конвекция воздуха вверх. Поэтому ИК пол хорошо зарекомендовал себя в качестве греющего основания под ламинат.

Ламинат – это влагостойкий, устойчивый к механическим повреждениям материал, с разумным соотношением цена/качество. Ламинированное напольное покрытие на 90% состоит из измельченной древесины, связанной различными клеевыми составами.

Укладка электрического теплого пола под ламинат у многих вызывает сомнение. Ведь древесина отличается способностью рассыхаться при высокой температуре, растрескиваться при ее перепаде, а формальдегид, который в качестве связующего компонента входит в состав ламинатной доски начинает интенсивное выделение.

Пленочный инфракрасный теплый пол под ламинат – преимущества

• равномерное тепловое излучение – дает возможность прогревать ламинат по всей поверхности;

• экономное энергопотребление. Позволяет сэкономить до 30% средств по сравнению с другими системами подогрева пола;

• нет риска повреждения целостности ламинированного покрытия, т.к. отсутствует необходимость нагревать систему до высоких температур. Благодаря использованию инфракрасного излучения, в первую очередь, прогреваются предметы в комнате, а не воздух;

• отсутствие необходимости выполнения «мокрых» работ. Укладка ламината не требует заливки стяжки;

• возможность использовать любой тип подложки;

• доступность. В крупных торговых павильонах есть демонстрационные модели, где можно наглядно (визуально и тактильно) оценить работу системы (доступно в больших городах Москва, СПб и т.д.) либо заказать в интернет-магазине, опираясь на технические характеристики и отзывы владельцев.

Рекомендуем подробное описание – устройство инфракрасного пленочного теплого пола своими руками (виды, расчет, монтаж)

Ламинат для пленочного теплого пола – какой лучше выбрать

Несмотря на то, что производителями и мастерами рекомендована укладка пленочного теплого пола под ламинат не стоит сбрасывать со счетов и особенности самого ламината.

В частности, выбирая ламинат для инфракрасного теплого пола нужно обратить внимания не несколько факторов:

• маркировка ламината. Большинство производителей быстро отреагировали на изменение рыночных тенденции и включили в свой ассортимент ламинат, предназначенный специально для установки на теплый пол. Можно ли использовать ламинат для теплого пола будет обозначено на упаковке (соответствующий значок на этикетке). Причем некоторые производители указывают предельную температуру нагревания;

Примечание. Максимальная температура, до которой можно нагреть ламинированный пол – 27 °С.

• структура (плотность) ламината. От того, насколько «рыхлая» структура пола зависит способность ламелей проводить тепло. Чем плотнее ламинат – тем больше у него значение показателя теплового сопротивления. На практике это означает, что система теплый пол будет прогревать ламели, а не поверхности окружающих предметов;

• толщина ламината. При прочих равных условиях, чем толще ламель, тем медленнее она будет пропускать тепло;

• содержание формальдегида. Этот компонент находится в составе МДФ, который служит основой для ламинатной доски. При температуре в 20-26 °С выделение формальдегида происходит в штатном режиме. Т.е. по этому показателю большинство полов относится к классу Е1. Однако при нагревании ламелей выделение формальдегида активизируется, поэтому нужно обратить внимание и на этот показатель. Следует также учитывать, что интенсивное выделение формальдегида начинается при нагреве свыше 27 °С;

• стоимость ламината. Многие отзывы содержат нарекания не на работу системы теплый пол, а на необходимость стелить ламинат заново из-за попыток сэкономить на материале;

• подложка. Технология монтажа ламината предусматривает использование подложки. Установка подложки позволит нивелировать давление на замковое соединение полос от передвижения по ламелям. Ввиду того, что подложка укладывает не под пленку пола, а на него, к выбору пленки нужно подходить также ответственно.

Какую подложку можно использовать для укладки на теплый пленочный пол

• техническая пробка;
• жидкая композитная система;
• экструдированный пенополистирол;
• полистирольная подложка;
• материал с отражающей поверхностью.

Примечание. Недопустимо использовать в качестве подложки фольгированный материал (алюминиевая фольга, пнофол).

Монтаж инфракрасного пленочного теплого пола под ламинат своими руками

Технология укладки подразумевает выполнение нескольких последовательных шагов.

Выбор комплекта инфракрасного пленочного теплого пола. Обратите внимание, у каждого производителя разная комплектность. Например, компания K-Technologies (Россия, торговая марка Caleo), предоставляет на выбор несколько видов систем теплый пол. Естественно в зависимости от комплектации зависит цена набора. Удешевить теплый пол можно собрав его самостоятельно.

Примечание. Для автономного обогрева (основной источник отопления) нужно монтировать пленочный пол на 70% от площади помещения. При дополнительном – на 40%. При этом учитывается, что под мебель, тяжелые и низкие предметы пленка не укладывается, чтобы исключить её перегрев.

Подготовка места для установки терморегулятора. Для удобства пользования терморегулятор устанавливают на высоте 0,9-1 м.п. от высоты пола.

Подготовка основания. Как пленочный пол, так и ламинат выдвигают особые условия к качеству поверхности. Не допускается перепад пола по высоте свыше 3 мм, присутствие помех на полу (впадин, выступающих частей), мусора.

Примечание. При укладке системы инфракрасный теплый пол над подвалом, грунтом или гаражом, следует уложить пленку гидроизоляции на подготовленное основание.

Укладка теплоизоляционного материала. Утеплитель устанавливается в соответствии с рекомендацией производителя. Места стыков утеплителя следует проклеить скотчем, чтобы полосы не разъезжались. Теплоизоляционный материал размещается не ближе чем за 100 мм. до стены. Место стыка проклеивается демпферной лентой.

Раскрой пленки теплого пола. Инфракрасную нагревательную пленку допустимо резать только в предназначенном для этого месте. Разрезанная не по линии реза пленка, к эксплуатации не пригодна. Максимальная длина одной полосы не должна превышать 8 000 мм.

Монтаж пленки теплого пола. Чтобы минимизировать число резов и соединений мастера советуют укладывать полосы инфракрасной пленки вдоль более длинной из сторон помещения. Пленка укладывается на расстоянии 100-400 мм до стен и других громоздких предметов, расстояние между соседними полосами составляет 50-100 мм. Укладка пленки внахлест недопустима и приведет к перегреву сегмента системы. Чтобы исключить движение пленки её крепят двусторонним скотчем к поверхности основания. Скотч укладывается не полосами, а отдельными кусками, чтобы скомпенсировать тепловое расширение материалов.

Изоляция контактов. Если контакт не будет задействован в системе теплый пол, его нужно заизолировать герметизирующей лентой (битумной). Для соединения и подключения проводов нужно сделать специальные зажимы (клеммы) для теплого пола. Контактная клемма монтируется таким образом: одна его часть пропускается между медной шиной и пленкой, а другая прижимается к пленке. Вся конструкция без нажима фиксируется плоскогубцами.

Подключение проводов теплого пола. К клемме присоединяется провод и изолируется. При монтаже провода следует учесть, что высокую работоспособность системы обеспечивает параллельное соединение её элементов. Это означает, что правая сторона пленки соединяется проводом с правой стороной. Для удобства рекомендуется использовать разноцветный провод.

Установка датчика температуры теплого пола. Мастера рекомендуют заводить датчик под вторую полосу ИК пленки ближе к середине. Это даст возможность получить адекватную информацию о температуре в самой системе, а не на поверхности пола. Датчик приклеивается на нижнюю сторону пленки к черной полосе на пленке. Для того, чтобы ламинат не создавал дополнительную нагрузку на датчик, прибор следует «утопить» в утеплитель.

Примечание. Провод датчика можно уложить поверх утеплителя, а можно прорезать в его толще отверстия, и поместить провод датчика в гофру. Так, в случае необходимости можно выполнить ремонт провода или датчика.

Установка и подключение теплого пола к терморегулятору. К терморегулятору подводятся провода от нагревательной пленки и датчика температуры. Подключение системы производится через УЗО.

Примечание. Количество терморегуляторов зависит от мощности системы. Если выполняется монтаж системы на значительной площади, разумно использовать несколько терморегуляторов.

Первое включение пленочного теплого пола (пробный запуск). Оцениваются основные показатели работы системы (напряжение, скорость и равномерность нагрева и т.п.).

Укладка ламината на теплый пол. Монтаж ламината не имеет специфических особенностей и выполняется в соответствии с типом замка и рекомендациями производителя. Прежде чем приступить к укладке, нужно чтобы ламинат «набрал температуру». Для этого его оставляют в комнате на несколько дней, и только затем приступают к монтажу. При этом важно знать, как правильно укладывать подложку под ламинат. Подложка укладывает не под нагревательную пленку, а на нее.

  Монтаж инфракрасного пленочного теплого пола под ламинат – видео

Чтобы процесс запуска системы инфракрасный теплый пол прошел гладко, рекомендуется постепенное повышение температуры пола (на 3-4 °С в день) до заданного значения.

Цена монтажа инфракрасных теплых полов под ламинат

Долгие годы основным источником тепла в квартирах и частных домах выступало радиаторное отопление. Однако в последнее время на рынке обогревательного оборудования произошли большие изменения. Появилось много новых систем для создания комфортной температуры в собственном жилище.

Сравнительно недавно для потребителей на российском рынке стали доступны пленочные термопроводники, которые можно укладывать под любые напольные покрытия. У них, как и у других решений для обогрева жилищ, имеются свои достоинства. Далее в этой статье мы подробно поговорим о том, как устроить под ламинат инфракрасный теплый пол.

Виды и нюансы выбора

В настоящий момент существуют две разновидности инфракрасных систем обогрева:

Объединяет их то, что они, различаясь своей ценой, имеют один и тот же принцип работы. Что же до различий, то первые представляют собой пленку минимальной толщины с графитовыми элементами. У полов второго вида основу конструкции составляют стержни из карбона или меди, скрепленные между собой при помощи перемычек из полиуретана.

Маты стержневого типа используют только для целей подогрева пола. Укладка производится непосредственно на бетонную стяжку. Монтаж инфракрасного пола осуществляется на вертикальную, а также на наклонную поверхности.

И еще одно, что объединяет обе системы — они питаются от общей электросети. Однако по той причине, что такие системы подключаются через терморегулятор, потребление при работе инфракрасных теплых полов варьируется в диапазоне от 160 до 200 Вт.

Если выполнить по всему жилищу монтаж «теплого» пола из пленки или стержневых матов под ламинат, то можно обеспечить в любой из комнат своей квартиры комфортную температуру. Такие решения можно использовать не только в городских квартирах, но и на даче, а также в загородных особняках.

Сколько стоит?

Многих людей, которые подумывают о том, чтобы устроить в своем жилище ИК пленочный теплый пол под ламинат, конечно же, интересует вопрос цены такой системы обогрева. По этому поводу следует сказать, что цена на устройство инфракрасного пола во многом зависит от таких факторов, как:

•
  ширина;
• потребляемая мощность.

Популярная система пленочного теплого пола, предлагаемая в настоящее время на рынке, Caleo Gold имеет ширину пленки 50 см, а её мощность составляет 200 Вт. Что касается цены, то потенциальному покупателю он обойдется в 730 р. Если владелец решит устроить в жилище менее мощную систему обогрева. то можно выбрать теплый пол NanoThermal Premium. Его тоже производят корейцы, а мощность системы составляет 140 Ватт. Что касается цены, то она заметно ниже – 430 р.

Расчет стоимости

Теперь давайте посчитаем, какие затраты несет владелец при обустройстве такой системы обогрева в своем жилище под ламинат:

•
  затраты на рулон пленочного пола — 1720 р.;
• отдельно необходимо приобрести терморегулятор с температурным сенсором. Цена на него варьируется от 2250 до 2900 р. В этом случае значение имеет канальная мощность приборов;
• на создание стяжки толщиной 3 см на площади 4 кв. м. потребуется 6 мешков сухой смеси по цене 230 р. В общем, получается 1380 р.;
• при выполнении работ по устройству инфракрасного теплого пола потребуется использование пенофола с фольгированным слоем. Цена этого материала составляет 40 р. за один квадратный метр. В некоторых системах теплого пола он уже входит в комплект.



Проведя несложные подсчеты, можно увидеть, что, потратив 6500 р. можно устроить систему инфракрасного пленочного теплого пола под ламинат на своем балконе. Если вы решите проводить работы не самостоятельно, а силами специалистов, то дополнительно к этому придется оплатить услуги мастера из расчета 240 р. за один квадратный метр по готовому основанию или 650 р. за квадратный метр с созданием бетонной стяжки.

Дороже обойдется стержневой теплый пол. Используя для его создания маты Unimat Rail с аналогичной площадью, на такую систему придется потратить 7990 р.

Устройство инфракрасного пола под ламинат на покрытие

Ранее мы говорили о том, что пленочный инфракрасный теплый пол можно класть на бетонную стяжку или настил из досок. Какое основание устроить — каждый владелец решает сам, отталкиваясь от состояния базовой поверхности пола.

Также во внимание необходимо принимать конструктивные особенности строения. Чтобы все работы по устройству пленочных систем обогрева были выполнены быстро. а после завершения работы ею можно было пользоваться, при установке необходимо строго следовать инструкции, которая прилагается к любой системе теплого пола.

Если инфракрасный пленочный теплый пол устраивается в деревянном доме, в котором бетонное покрытие отсутствует, то выполнять работы по созданию бетонной стяжки не стоит. Это лишь дополнительные расходы. Используя фанеру или плиты ОСП, можно смонтировать верхний слой балочной конструкции. Такое основание будет вполне подходящим для укладки нагревательных элементов. Если дом только строится, и уже решено, что в качестве системы обогрева в нём будут использоваться теплые пленочные полы. то для устройства основания следует применять цементно-стружечные плиты. В этом случае вы сможете неплохо сэкономить. Если вы хотите получить более качественное основание, то выбор стоит делать в пользу магнезитовых листов.

Следует отметить, что все вышеперечисленные материалы могут использоваться в доме, построенном из железобетонных перекрытий. В такой ситуации работы по монтажу покрытия производятся непосредственно на лаги. Прежде чем выполнить их укладку, необходимо по поверхности пола устроить гидроизоляционный слой. В качестве материалов для его создания можно использовать следующие:

• мастику;
• жидкое стекло;
• пропитку глубокого проникновения.

Крошку полистирола или вермикулит обычно засыпают в ячейки между лагами, потом укладывают настил.

Самостоятельный монтаж ИК теплого пола

Процесс устройства теплого пола под ламинат предусматривает укладку термоизолирующего слоя. Для его создания используют изолятор рулонного типа небольшой толщины. С одной стороны он имеет фольгированное покрытие.

Чаще всего для устройства такого слоя применяются следующие материалы:

Технология работ

Чтобы избежать зазоров, при укладке материала необходимо края полоски зафиксировать, используя скотч. После этого можно переходить к самому ответственному этапу — монтажу теплого пола и его подключению. Прежде всего, необходимо решить вопрос с местом, где будет установлен терморегулятор. Определившись с этим, вы будете знать, куда тянуть кабель. Обычно этот прибор располагают на стене.

Далее необходимо раскатать на полу пленку металлической чертой вниз. После этого следует нарезать полосы нужных вам размеров и выполнить их изоляцию.

Процедуру укладки термоотражателей следует начинать с центральной части помещения. Если проводятся работы по утеплению пола по всей площади, то необходимо от стены оставить зазор не менее 10 см.

• Полотна пленочного теплого пола необходимо также зафиксировать, используя скотч. Специальные зажимы можно обнаружить на медных шинах. К ним и нужно присоединить провода.
• Контакты следует хорошо прижать и обмотать изолентой.
• В гофрированной трубке следует расположить температурный датчик, а потом разместить его внутри конструкции.
• Провод, который имеет защиту гофрой, можно далее подсоединить к регулятору. Подключение следует производить через устройство защитного отключения.

Монтаж теплого пола является несложной задачей. Его устройство можно выполнить своими руками. Главное — придерживаться рекомендаций, содержащихся в инструкции.

Прежде чем приступать к укладке финишного покрытия, необходимо запустить систему в тестовом режиме и проверить ее работоспособность. Для упрощения задачи можно использовать переносной инфракрасный датчик. Направляя на отдельные участки этот прибор, вы сможете увидеть на табло температуру. Если же после запуска системы отдельные участки теплого пола остались холодными, то в этом случае необходимо проверить соединение.

Возможно, отсутствие нужной температуры связано с плохо зажатым контактом, который не должен нагреваться. Когда вы все проверили и убедились, что все участки теплого пола работают, их необходимо покрыть подложкой из вспененного полиэтилена. Также можно использовать покрытия из пробки. Поверх уложенного слоя необходимо разместить панели ламината.

Наличие настила основания — необязательное условие. Вы можете устроить стяжку, используя обычный раствор, состоящий из цемента, песка и воды. Или же можно создать наливной пол, для которого используется сухая смесь с определенным составом компонентов.

Следует отметить, что при устройстве бетонной стяжки качество будет выше при использовании заводских смесей, поскольку в их составе присутствуют пластификаторы. Они не только увеличивают прочность покрытия, но и делают его влагостойким. Перед тем как выполнить заливку основания, необходимо обработать поверхность бетоноконтактом, а углы и стыки необходимо проклеить изолирующей лентой. Через семь дней можно переходить к следующим этапам работ, которые были указаны выше.

Заключение

Во многих квартирах в качестве напольного покрытия используется ламинат. Под него можно легко устроить теплый пол, если вы хотите добавить свое жилище дополнительную систему обогрева. Сложностей с этой работой не возникает. Каждый владелец может выполнить монтаж теплого пола под ламинат своими руками. Для этого самое главное — правильно подобрать систему обогрева, а при выполнении монтажных работ строго следовать инструкции. Тогда теплый пол будет служить продолжительное время, а в вашем жилище будет царить теплая атмосфера.
