правила укладки пленочного или инфракрасного оборудования для дома или квартиры, советы по выбору и эксплуатации

Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям укладка ИК пола стала возможной и под плиткой.

Инфракрасный пол выступает в качестве надежного источника тепла. Современные технологии укладки позволяют произвести его установку даже под кафель. Такой вариант обогрева настолько популярный, что встречается в квартирах, частных домах и на дачах. Для монтажа используется одна из технологий укладки – мокрая или сухая, которые пришли к нам из-за рубежа. Каждый сможет оценить особенности методик и выбрать подходящую. При этом работы настолько простые, что их легко произвести своими руками, следуя четкому плану.

Содержание

  1. Можно ли укладывать теплый инфракрасный или пленочный пол под плитку?
  2. Способы монтажа ИК покрытий под кафель
  3. «Сухой» метод
  4. «Мокрый» метод
  5. Что нужно для укладки своими руками: инструменты
  6. Этапы монтажа
  7. Подготовка напольной поверхности
  8. Требования к плитке и ее толщине, материалу
  9. Требования к проводке
  10. Монтаж теплового элемента
  11. Подключение
  12. Проверка
  13. Укладка плитки
  14. Недостатки инфракрасных систем при укладке их под кафель
  15. Полезное видео

Можно ли укладывать теплый инфракрасный или пленочный пол под плитку?

Керамическая плитка без дополнительного подогрева будет холодной. Если раньше пленка крепилась к основаниям, которые не требуют фиксации к цементной стяжке, то теперь представлено несколько методик, позволяющих обойти это правило. Укладывать теплый инфракрасный пол под плитку можно даже собственными усилиями, следуя четкой инструкции.

Способы монтажа ИК покрытий под кафель

Методика укладки ИК под кафель отличается от процесса укладки под ламинат. Причина тому — плохое сцепление клея с материалом нагревательного элемента. Существует две технологии укладки:

  1. Сухая: долгий срок эксплуатации теплого пола, листы СМЛ водонепроницаемы, нагревательная пленка под надежным слоем защиты.
  2. Мокрая.

«Сухой» метод

Необходимо обеспечить подложку из одного материала – рулонной пробки толщиной 2 мм, пенополистирола, изолона. Такой материал прокладывается везде, даже там, где не будет нагревательного элемента. Следующий слой — полиэтиленовая пленка.

ГВЛ укладывается в один или два слоя, действовать необходимо аккуратно, чтобы не повредить графитовые полосы. Чтобы обеспечить крепление ГВЛ используются дюбеля и ранее просверленное отверстие. Оставляйте термошов – зазор между стеной и плиткой.

[stextbox id=»warning»]Крепление производится сбоку и в местах разреза, чтобы не повредить полосы.[/stextbox]

«Мокрый» метод

Подложкой служит теплоотражающий материал, который разрезается на полосы согласно ширине термопленки. При укладке подложки соблюдается расстояние от стены 15-20 см

Армирование бетонной стяжки осуществляется с применением малярной сетки. Крепится она к термопленке в местах разреза и по краям. Завершающим этапом станет нанесение «бетоноконтакти» и стяжки в 5мм для заполнения технологических отверстий. Затем наносится клей и фиксируется плитка.

Что нужно для укладки своими руками: инструменты

Прежде чем приступить к установке теплого пола, необходимо подготовить все материалы и инструменты:

  • Нагревательная пленка.
  • Кабель для подключения к сети.
  • Подложка.
  • Полиэтиленовая пленка, сетка.
  • Терморегулятор.
  • Дюбеля.
  • Инструмент для создания отверстия под дюбеля, а также кусачки, отвертка, плоскогубцы, ножницы и монтажный нож.
  • Строительный скотч.

Этапы монтажа

Следуя четкому плану, каждый сможет произвести качественную установку инфракрасного пола, в чем будет уверен. Для этого потребуется минимум затрат времени и сил. Процесс установки проходит в несколько этапов: подготовительный, устройство теплоизоляции, разметка для расположения элементов конструкции пола, сам монтаж и подключение, что позволяет проверить работу ИК пола.

Подготовка напольной поверхности

Подготовительный этап можно условно разделить на несколько задач: подбор материалов уплотнителя, состав схемы укладки, подбор мощности системы.

Основные материалы, которые используются в качестве утеплителя:

  1. Вспененный пенополистирол используется для устройства пола по грунту или над холодным подвалом. В идеале слой должен составлять 50-100 мм.
  2. Экструдированный вспененный пенополистирол идеально подходит для цементно-песчаной стяжки.
  3. Подложка из вспененного полиэтилена подходит для монтажа над теплым помещением. Рекомендованная толщина 3-10 мм.

Проводится разметка пола, с учетом, что в местах установки массивной мебели, инфракрасная пленка не устанавливается. Разметка позволит просчитать правильное количество необходимого строительного материала, продумать месторасположение температурного датчика и терморегулятора.

Требования к плитке и ее толщине, материалу

Плитка побирается по назначению материала, дизайну и т.д. В остальном следует обратить внимание на такой материал, как гранит и керамогранит, который легко выдержит нагрузку и перепады температур. Его же используют в коридорах и на террасах. Толщина плитки подбирается с учетом нагрузки. Для интерьера подойдет 9-11 мм, если установка производится в гараже или балконе, то 12-16 мм.

Пленка метровой ширины может использоваться по максимально возможной длине в 6 метров. Такое расстояние объясняется допустимой нагрузкой на медную шину плёнки. Укладываются пленки встык, расстояние между полосами максимум 5 см. Модели с позолоченным покрытием с другой стороны усиливают ионизирующий эффект, но обойдутся дороже классических вариантов.

Требования к проводке

Провод соединяется с термодатчиков в месте окончания гофрированной трубы. При подключении проводки стоит учитывать ограничения по нагрузке:

  1. ПВ3-1,5 – при максимальной нагрузке 15 А (3,3 кВт).
  2. ПВ2-1,5 – с максимальной нагрузкой 25 А (5,5 кВт).

Для изоляции всех соединений, пайки, контактных клипс используется бутиловая лента или термостойкая изолента. Лента разрезается на кусочки заранее для более удобной работы.

Монтаж теплового элемента

Для управления температурой теплого пола необходимо установить терморегулятор. Для него стоит подготовить место, размещается он стационарно или подключается к розетке. Учитывайте, что длина провода выносной модели составляет 2-3 метра, его же следует разместить на высоте не меньше 1,5 метра от пола. Он не должен мешать установке техники и мебели. Параллельно монтируется температурный датчик и крепится под карбоновой пастой на пленке, фиксируется строительным скотчем.

[stextbox id=»info»]Чтобы датчик показывал точные данные, его помещают в гофрированную трубку, которая устанавливается между слоями стяжки.[/stextbox]

Подключение

Для подключения пленки к терморегулятору или сети используется два метода:

  1. С помощью подсоединения клипсы – для этого делается петля вокруг крючка изделия и зажимается ручным прессом.
  2. Метод пайки более сложный, ведь требует осторожности. При помощи паяльника и ножа снимается слой ламинации на медной шине, в этом месте припаивается провод. Между собой полосы соединяются по схеме параллельного подключения. Отдельно провода выводятся для подключения регулирующего элемента – терморегулятора.

Проверка

Не спешите укладывать завершающий слой, лучше проверить ИК пол на этом этапе, чем потом ломать плитку. Чтобы провести проверку системы, достаточно включить теплый пол, установить с помощью термодатчика необходимую температуру. Параллельно проводится проверка качества изоляции, после нагрева всех полос пленки используется отвертка-пробник. Такой пол прогревается за пару минут, если все отвечает требованиям, то можно приступать к процессу укладки.

Укладка плитки

Если финишное покрытие – плитка, то стоит позаботиться о выборе армирующей сетки ячейками 2 мм или стекловолоконной с ячейками 5-20 мм. Закрепление всех слоев производится по монтажной сетке с помощью саморезов и заранее сделанных отверстий. Важно, чтобы пленка и контакты не были повреждены при этом. Поверх укладывается стяжка. Для лучшего сцепления может использоваться клей или специальный грунт. Плитка укладывается традиционным способом. А вот использовать теплый пол можно только через месяц после завершения работ по укладке.

Несмотря на наличие явных минусов, потребители решаются на установку ИК пола:

  1. Низкая адгезия пленки, что может привести к формированию неустойчивого к деформациям пола. Стяжка может нарушиться от падения любого тяжелого предмета. При появлении микроотверстий пол может начать биться током.
  2. Риск короткого замыкания из-за взаимодействия плиточного раствора и клея, которые используются в стяжке.

Популярность ИК системы теплых полов растет, ее устанавливают и в частных домах, и в квартирах. Современные материалы и технологии позволяют производить установку даже под кафель. Процедура не займёт много времени, необходимо только подготовиться, изучить инструкция, подобрать материалы и можно смело приступать к монтажным работам. Следуя простым шагам, удастся произвести установку своими силами.

Полезное видео

Инфракрасный теплый пол под плитку: монтаж, особенности и недостатки

Содержание:

  1. Какой пол лучше выбрать под плитку
  2. Можно ли укладывать пленочный пол под плитку?
  3. Особенности устройства ИК пола под плитку
  4. Принцип работы
  5. Характеристики
  6. Достоинства ИК пола под плитку
  7. Недостатки
  8. Материалы, которые нам понадобятся
  9. Технология монтажа
  10. Подготовка
  11. Разработка укладочной схемы
  12. Гидроизоляция
  13. Теплоизоляция
  14. Укладка термоплёнки
  15. Подключение пола
  16. Укладка плитки
  17. Основы безопасного использования
  18. Видео инструкции

Инфракрасный пленочный пол — это система обогрева, осуществляемая с помощью нагревательной тонкой пленки с проводящим ток углеродным слоем (сплошным или расположенным в виде полос). Нагрев помещения происходит не сквозь стяжку, а благодаря инфракрасному излучению, которое нагревает окружающие предметы (элементы интерьера, стены и т.д.), является отличной альтернативой водяному и кабельному напольному отоплению. Его преимущество — простота и быстрота установки.

Лучшим покрытием для любых полов с обогревом, в том числе плёночного типа, считается плитка, особенно при укладке в ванной и кухне (узнайте какой вид полов лучше всего выбрать для кухни и как самостоятельно произвести укладку). Ведь кафель долговечный материал, прочный, влагостойкий и экологически безопасный.

Какой пол лучше выбрать под плитку

Есть различные модели греющих полов, они бывают водяными и электрическими. Последние подразделяются на кабельные, стержневые и плёночные.  Каждый вид имеет свои плюсы и минусы, на которые следует обращать внимание при выборе полового покрытия.

Водяные тёплые полы — конструкция с уложенным трубопроводом, по которому циркулирует нагретый теплоноситель. Чаще монтируется в стяжку.

Электрические кабельные — в качестве элемента нагрева выступает кабель. Как и водяной пол, данный вид чаще заливается бетонной стяжкой, хотя допустим и «сухой» метод монтажа.

Электрические инфракрасные полы — самый лёгкий и недорогой вид для укладки, особенно в квартире. Представляет собой тонкую плёнку с карбоновыми пластинами.

Плюс кафеля, при размещении его на тёплом полу, он не препятствует прохождению тепла, что увеличивает КПД отопительной системы. Плитка кладётся чаще на бетонную поверхность, и фиксируется на клей. Для водяного и кабельного пола залитого стяжкой — это идеальное отделочное покрытие.

Декоративная отделка инфракрасных тёплых полов керамогранитом обладает рядом сложностей и особенностей, так как «пирог» очень тонкий. Но в принципе, запрета на такое соседство не существует.

Можно ли укладывать пленочный пол под плитку?

Прежде чем вы решите производить установку электрического инфракрасного плёночного тёплого пола под плитку ПВХ, следует понимать, как это делать. Поэтому, специалисты советуют ознакомиться с правилами монтажа данной системы, и условиями её эксплуатации.

В инструкции к плёночным тёплым полам указано, что на них можно стелить разный материал: линолеум, ламинат, ковролин. Класть под плитку такое отопительное устройство тоже допустимо. В описание к системе есть рекомендации, как укладывать под плитку ИК пол.

К сведению! Под керамогранит инфракрасные тёплые полы разрешено монтировать и на улице, так как они не боятся влаги.

При обустройстве дорожек у дома данным видом отопления, они никогда не покроются людом.

Особенности устройства ИК пола под плитку

Единственная особенность при конструировании такого «пирога» с кафелем, в том, что применяется не «сухая» укладка, а используется плиточный клей или делается наливной пол.

Если предпочтение отдаётся «мокрому» методу, при сооружении плёночных полов, следует учитывать ряд особенностей:

  1. Небольшая адгезия — в связи с этим, простая заливка таких полов цементным раствором не рекомендована, так как конструкция получится плавающая. Если на такую поверхность упадёт что-то тяжёлое, то стяжка может треснуть, и устранить эти изъяны будет сложно.

Некоторые, пытаются повысить адгезию, путём нанесения насечек на изделии, но специалисты не советуют прибегать к такому способу. Данные места тяжело изолировать, тем самым возможна утечка тока.

  • Плёнка плохо переносит щёлочь — содержащаяся в цементном растворе щёлочь, будет оказывать негативное влияние на ИК полы. Это приведёт к быстрому выходу их из строя.

Если, вы всё же решили производить монтаж плёночного тёплого пола под плитку собственными руками, то в процессе укладки следует придерживаться определенных технологических условий, которые подробно описаны ниже.

Принцип работы

ИК пол — тонкая плёнка, между слоями которой размещены карбоновые пластины. Именно они служат нагревательным элементом вырабатывающим тепло. Устройство функционирует  от электросети, обогрев осуществляется при помощи инфракрасных лучей размером 10 — 20 мкм.

Плёнка быстро нагревает пол, а наличие терморегулятора, позволяет ему отключаться по достижению нужного уровня нагрева, и опять включаться при охлаждении. В итоге, устройство функционирует приблизительно 20 минут в час.

Плёночный пол имеет самый большой КПД, если сравнивать его с другими системами. При быстром нагреве, расход электричества не значительный, тем самым инфракрасный пол считается более выгодным и экономичным.

Кроме того, он нагревает не воздушные массы в комнате, а предметы в ней, а они уже обогревают воздух. Это позволяет создать прекрасную атмосферу в квартире, так как не происходит пересушивание воздуха, при этом, он насыщается отрицательно заряженными частицами.

Инфракрасный пол прекрасно подходит для разных помещений, идеальным вариантом является его укладка под плитку в туалете или ванной (предлагаем ознакомиться с пошаговой инструкцией по установке ТП в ванной комнате).

Характеристики

Как уже говорилось, ИК полы продаются в виде полос, шириной от 50 до 110 см, длина же регулируется при помощи насечек, по которым можно обрезать изделие. Нагревательными элементами служат карбоновые пластины размещённые внутри плёнки.

Немаловажное значение играет и толщина плёночного «пирога», в отличие от других тёплых систем, она составляет всего 5 мм без финишного покрытия.

Основным отличием плёночного отопления от обычного радиаторного, является то, что оно располагается под декоративным покрытием. Это позволяет устанавливать комфортную атмосферу в доме. Температура в нем регулируется с помощью терморегулятора, максимально возможный нагрев 50 градусов, но рекомендуемый температурный уровень +21.

Чтобы пол функционировал, требуется мощность 220 Вт, а потребляемый максимум составляет 250 Вт/м2.

Достоинства ИК пола под плитку

Главный плюс плёночного отопления — несложный монтаж, он займёт всего 1 день. Помимо этого, при эксплуатации конструкция не нуждается в обслуживании. Стоит отметить, что такой пол не замерзает зимой.

К достоинствам ИК пола уложенного под плитку относятся:

  • длина волны — она составляет 5 — 20 мкм, поэтому легко проходит через плитку;
  • простота регулировки температуры — что позволяет без труда создавать комфортные условия;
  • экономичность — расходует мало электроэнергии;
  • отсутствие электромагнитного излучения — то есть, не наносит вред человеку;
  • способность к ионизации воздуха;
  • не высокая стоимость;
  • эффективность — она больше на 20%, чем у других греющих полов;
  • работоспособность — если ломается один элемент, вся конструкция продолжает функционировать;
  • небольшая толщина — что не влияет на высоту потолков;
  • влагостойкость — допустимо стелить в комнатах с повышенной влажностью (ванна, санузел, бассейн).

Даже несмотря на все плюсы, плёночные полы, размещённые под кафелем, имеют и минусы:

  • обогрев рекомендован в помещениях с небольшой площадью, при установке их в комнатах внушительного размера, затраты заметно возрастут;
  • так как пол не стелется под тяжёлыми предметами и сантехникой, то переставить мебель в квартире не получится;
  • использование клея или бетонной стяжки, чтобы закрепить плитку, существенно снизит эксплуатационный срок;
  • поломка может привести к короткому замыканию;
  • допустимо стелить плёнку лишь на идеально гладкое основание;
  • возможно механическое повреждение плёнки — так как кафель имеет существенный вес;
  • адгезия ИК пола делает монтаж сложнее.

К сведению! Чтобы повысить адгезию, рекомендовано между системой обогрева и плиткой укладывать гипсокартон или сетку из стекловаты.

Однако это снизит нагревательную способность конструкции.

Материалы, которые нам понадобятся

Если вы планируете самостоятельно смонтировать инфракрасный пол с финишным покрытием (кафельной плиткой), следует, запастись нужным материалом и инструментом.

Требуется купить:

  • термоплёнку с набором зажимов;
  • электропровод;
  • температурный регулятор;
  • изоляционный битумный материал;
  • теплоизоляцию;
  • армирующее изделие;
  • полиэтиленовую плёнку;
  • сухую самовыравнивающуюся смесь;
  • плиточный клей;
  • строительный скотч.

К инструментам, которые потребуются при монтаже инфракрасных тёплых полов под плитку относятся: мультиметр, рулетка, отвёртка, угольник, метр, кусачки и резиновый молоточек.

Если купить стандартный набор плёночного пола, то в него входят кроме самой термоплёнки, зажимы, электропровода, изоляционный битумный материал с самоклеящейся основой.

К сведению! Важно правильно выбирать сечение кабеля, с помощью которого пол будет подключаться к терморегулятору.

Технология монтажа

Подготовив все комплектующие и инструменты, можно переходить непосредственно к укладке плёночных инфракрасных тёплых полов под плитку.

Смотрите видео инструкцию к монтажу

Монтаж инфракрасной пленки под плитку своими руками. Пошаговая инструкция по монтажу


Смотрите это видео на YouTube

Подготовка

Инфракрасные полы особенно чувствительны к недочётам в основании, и к его подготовке следует подходить серьёзно.

Подготовка перед монтажем

Процесс включает в себя:

  1. Демонтаж старого покрытия.
  2. Очистку пола от грязи и сора.
  3. Обезжиривание поверхности и обработка праймером.
  4. Выравнивание чернового пола: «сухим» способом — используется керамзитовый песок, метод несложный, но керамзит может нанести вред нагревательным элементам; бетонно-цементным или наливным составом — этот вариант позволяет сделать ровный и гладкий пол.

При наличии прочного и ровного основания, подготовительный процесс значительно упрощается. Достаточно только нанести небольшой слой самовыравнивающегося раствора.

Разработка укладочной схемы

Прежде чем приступать к укладке, необходимо начертить план размещения полотен. Плёночный пол не стелется под тяжёлую мебель и сантехнику. Поэтому, нужно продумать заранее планировку в помещении. Согласно данной схеме, нанести метки на основание, где будет стелиться нагревательный элемент. Отступ от стен должен составлять не меньше 20 см.

После этого, определяется место для терморегулятора, он должен располагать на стене, на расстоянии от пола 15 см. Для проводов, которые будут идти от прибора до плёнки, рекомендовано проделать штробы, в них они будут размещаться.

К сведению! Терморегулятор рекомендовано установить до начало монтажа пола, так как это грязная работа.

Гидроизоляция

На подготовленную поверхность укладывается гидроизоляционный материал, можно использовать специальную мембрану или обычную полиэтиленовую плёнку.

Изделие укладывается внахлёст, а для проклеивания стыков применяется скотч.

Теплоизоляция

Теплоизоляционный материл, не даёт теплу уходить в пол, а направляет его вверх. Лучше для этой роли подойдёт фольгированное изделие — пенофол или изолон.

Материал с таким покрытием способен отражать до 90% тепловой энергии, что делает работу плёночных полов более эффективной.

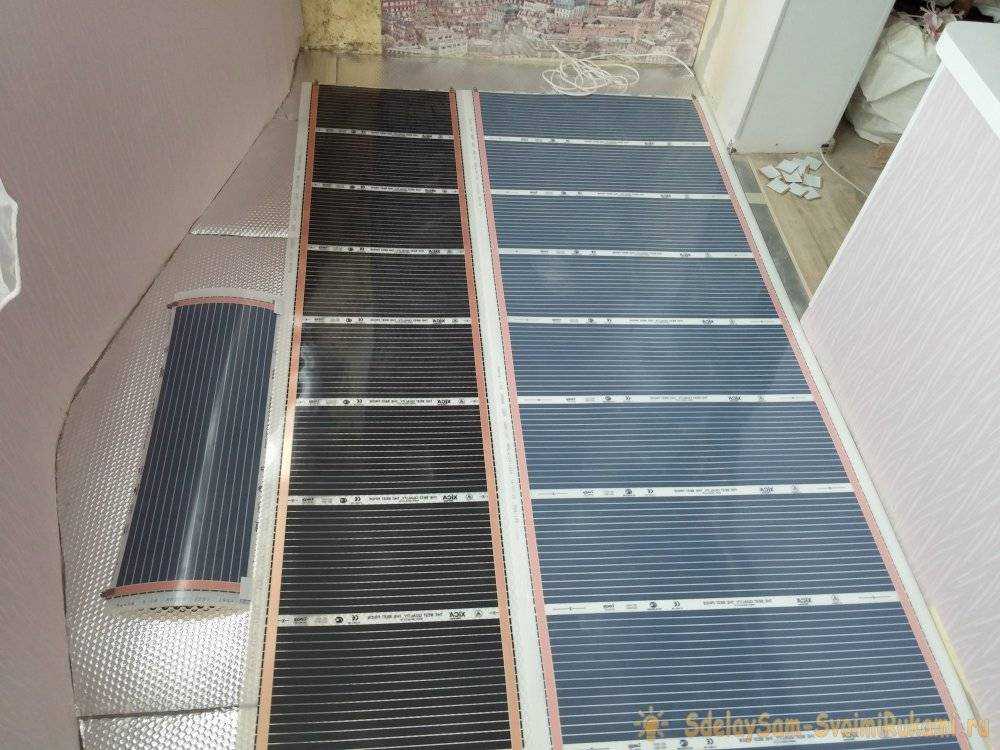

Укладка термоплёнки

Термоплёнка укладывается согласно разработанной схеме. Монтаж плёнки следует производить аккуратно, чтобы не повредить элементы. Для соединения полос между собой, используются клеммные зажимы.

Листы монтируются таким образом, чтобы медные контакты располагались внизу, по направлению к стенам, только тогда устройство будет правильно работать.

Подключение пола

Когда пол уложен, его следует подключить к терморегулятору. Для этого, по разработанной схеме, от элементов нагрева к регулятору, надо протянуть кабель, который помещается в гофру.

Для соединения кабеля и ИК мат, с провода частично срезается изоляция, после чего он подсоединяется с помощью клипс к нагревательным элементам. Зажимать клемму плоскогубцами следует аккуратно, но плотно, для надёжного контакта. Места срезов необходимо изолировать битумом.

После этого, устанавливается термодатчик, он размещается на графитовых полосах, и подключается к терморегулятору. Датчик монтируется в специальном углублении, которое оборудовано в теплоотражающем материале, это минимизирует перепады в высоте поверхности.

Когда система подключена, её обязательно следует протестировать. Проверка делается каждой полосы в отдельности, при температуре 25 — 30 градусов.

Если тестирование показало, что пол функционирует правильно, его нужно накрыть полиэтиленом, он будет служить дополнительным защитным слоем.

Важно! При подключении плёночного пола, требуется сделать заземление устройства.

Укладка плитки

Класть кафеля сверху инфракрасной тёплой конструкции, можно следующими способами:

  1. С применением арматурной сетки:
  2. сетка укладывается поверх полиэтилена;
  • затем производится заливка бетонного или самовыравнивающегося раствора;
  • только после полного высыхания состава стелется плитка.
  • С использованием гипсокартонных листов, которые кладутся на полиэтилен, а уже на гипсокартон укладывается кафель.

Для закрепления плитки на полу, потребуется клей или специальная смесь.

Пошаговый процесс укладки плитки:

  1. Клеящий состав наносится на обратную сторону облицовочного материала шпателем с зубчиками, после чего изделие фиксируется на основе. Чтобы сделать ровные швы между плитками, рекомендовано использовать пластиковые крестики.
  • Для хорошего сцепления изделия с поверхностью, и для выравнивания выступивших участков, плитка простукивается резиновым молоточком.
  • Когда клей немного подсохнет, крестики вытаскиваются, и производится затирка швов.

К сведению! При использовании строительного уровня в процессе укладки плитки, получится ровная поверхность.

Основы безопасного использования

Чтобы инфракрасная отопительная система была безопасной, важно сделать грамотный расчёт и монтаж, согласно технологических рекомендаций:

  • производить монтаж пола на ровную и сухую поверхность;
  • делать промежутки между листами изделия не меньше 0,5 см;
  • обеспечить заземление;
  • подобрать плёночный пол и терморегулятор одинаковой мощности;
  • подключать нагревательные элементы напрямую к автомату, и запитывать от счётчика.

К сведению! Для более эффективной работы пола, рекомендовано установить дополнительный термодатчик, он будет осуществлять контроль за температурным режимом.

Плёночное отопление способно создать комфорт в доме. Произвести монтаж инфракрасного тёплого пола под керамическую плитку под силу даже не профессионалам, главное строго выполнять правила установки данной системы.

Видео инструкции

Укладка плитки на тёплый пол за 20 минут. Ремонт ванной комнаты. Часть 6


Смотрите это видео на YouTube

ИНФРАКРАСНЫЙ ТЕПЛЫЙ пол ПОД ПЛИТКУ. ГИДРОИЗОЛЯЦИЯ ванны.МОНТАЖ электрического теплого пола


Смотрите это видео на YouTube

Где можно использовать пленочный теплый пол?


Смотрите это видео на YouTube

Нагревательная пленка под стяжку и плитку — Инфракрасное отопление Великобритания — IR Heat Ltd, авторизованный дистрибьютор в Великобритании и ведущий европейский производитель систем отопления с нулевым уровнем выбросов, таких как нагревательные пленки, инфракрасные обогреватели и электрические нагревательные маты.

  1. Фуга

Материал для расшивки керамической и каменной плитки. Соединение должно быть гибким и устойчивым к температурным деформациям. Затирка должна быть устойчива к влаге, грибкам и плесени. Затирки класса CG2, содержащие полимерные модификаторы, используются для теплых полов.

  1. Керамическая, фарфоровая и каменная плитка

Напольное покрытие, выполняющее функциональные и декоративные функции, с соответствующими противоскользящими параметрами и устойчивостью к истиранию.

  1. Эластичный клей

Материал для приклеивания напольных покрытий, выполняющий связывающую, прочностную и эластичную функции. Тип эластичного клея выбирается в зависимости от напольного покрытия. Клеи класса C2S1 используются для теплых полов.

  1. Уплотнительная лента

Уплотнительная лента выполняет функцию гидроизоляции и используется в углах стен и в местах примыкания стен к стяжке. Уплотнительная лента защищает стяжку и систему отопления от влаги. Наибольшие напряжения возникают в угловых местах ванной и примыкании стяжки к стене, поэтому использование ленты защищает эту поверхность от проникновения воды.

  1. Влагоизоляция

Гидроизоляционное покрытие, нанесенное на всю поверхность пола влажного помещения. Влагонепроницаемая изоляция изготавливается из жидкой фольги или резины, реализуемой в виде готовой однокомпонентной массы или в виде двухкомпонентного препарата, смешанного с водой. Слои гидроизоляции следует наносить сплошным слоем на всю поверхность, исключая пустые места. Количество слоев наносимой гидроизоляции должно производиться в соответствии с рекомендациями производителя влагоизоляции.

  1. Грунтовочный слой

Грунтовочный слой представляет собой грунтовочную поверхность с эмульсионным покрытием, предназначенную для выравнивания впитывающей способности стяжки и повышения адгезии напольных покрытий, приклеенных к стяжке.

  1. Цементная стяжка

Материал подложки, предназначенный для выравнивания основания пола перед укладкой напольного покрытия. Для теплых полов во влажных помещениях рекомендуется использовать цементную стяжку из-за более низкой водопоглощающей способности ангидридной стяжки. Толщина стяжки регулируется в соответствии с расчетными нагрузками, а также типом и толщиной изоляции, на которой выполняется стяжка. Рекомендуемая минимальная толщина стяжки в жилом строительстве – 5 см. Способ выполнения расширения стяжки и ее выдержки должны соответствовать рекомендациям производителя стяжки.

  1. Толщина пароизоляционной пленки мин. 0,3 мм

Пароизоляционная пленка LDPE толщиной не менее 0,3 мм является основным покрытием, защищающим всю систему теплого пола от воздействия влаги и воды. Пароизоляционная пленка должна обеспечивать равномерную поверхность по всему полу. Пароизоляционная пленка должна быть устойчива к механическим повреждениям и иметь очень хорошую водонепроницаемость, потому что поверх слоя этой пароизоляционной пленки заливается ангидридная или цементная стяжка.

  1. Сетка из нержавеющей стали Heat Decor

Сетка из нержавеющей стали Heat Decor толщиной 0,12 мм служит для заземления электроустановки с нагревательной фольгой. Сетка из нержавеющей стали заземляется электрическим проводом, соединенным с сеткой монтажным разъемом.

Заземление системы подогрева пола во влажных помещениях с использованием сетки из нержавеющей стали требуется действующими нормами.

Заземленная система теплого пола должна иметь в своей цепи устройство защитного отключения, гарантирующее безопасность системы отопления.

  1. Толщина пароизоляционной пленки мин. 0,3 мм

Пароизоляционная пленка LDPE толщиной не менее 0,3 мм защищает нагревательную пленку от механических повреждений нагревательной пленки, возникающих в результате трения при усадке и расширении сетки из нержавеющей стали Heat Decor.

  1. Нагревательная пленка Heat Decor

Инфракрасная нагревательная пленка Heat Decor является основным теплоносителем в системах теплого пола. Нагревательная пленка подключается к электрическим проводам с помощью монтажных разъемов, а затем подключается к комнатному термостату, оснащенному встроенным датчиком температуры воздуха и внешним датчиком температуры пола. Нагревательная пленка должна быть заземлена и иметь в своей цепи устройство защитного отключения для обеспечения безопасности отопительной установки.

  1. Толщина пароизоляционной пленки мин. 0,3 мм

Пароизоляционная пленка толщиной не менее 0,3 мм защищает систему отопления от воздействия влаги. Ровная пароизоляционная поверхность защищает греющую пленку от возможного процесса увлажнения капиллярных оснований в результате неправильно выполненного утепления фундамента, стен или стяжки, а также в результате лесных происшествий, таких как затопление водой.

  1. Распорная лента – край

Распорная лента используется для отделения по окружности слоя стяжки от стены с целью защиты стяжки от растрескивания и подъема, вызванных усадкой и расширением стяжки из-за изменений температуры и влажности стяжки. Распорные профили также используются для расширения стяжек. Используйте толщину компенсационных швов и использование компенсационных профилей в соответствии с рекомендациями производителя стяжки.

  1. Теплоизоляция из пенополистирола

Полистирол для пола служит теплоизоляцией и должен иметь соответствующую твердость, адаптированную к проектируемой стяжке и последующему напольному покрытию. Теплоизоляция из пенополистирола – очень важный элемент работы всей системы отопления. Качество теплоизоляции напрямую влияет на выбор мощности системы отопления и последующие эксплуатационные расходы. Выбор типа полистирола, толщины и его прочности на сжатие производится проектировщиком строительной отрасли.

  1. Бетонная стяжка

Бетонная стяжка, железобетонное перекрытие или фундаментная плита — элементы несущей конструкции здания с выполненной гидроизоляцией, составляющие основу системы теплого пола.

Подходящим основанием для устройства системы теплого пола также может быть деревянная конструкция или конструкция из плит OSB и MFP, соответствующая нормам несущей способности и строительных конструкций.

Инфракрасный теплый пол своими руками: монтаж и подключение

Система инфракрасного теплого пола пленочного типа – одна из инновационных и уникальных разработок, позволяющая решить проблемы, возникающие при обустройстве отопления дома.

Как правильно подобрать комплектующие к системе и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

  • Как устроена ИК система?
  • Выбор компонентов системы
    • Варианты пленки
    • Расчет необходимого количества
    • Термостат для контроля температуры
  • Монтаж инфракрасного теплого пола
    • Приобретение материалов и инструмента
    • Подготовка основания

    • Схема подключения системы
    • Монтаж устройства управления
    • Пробный запуск ИК системы
  • Выводы и полезное видео по теме

Как устроена ИК-система?

Инфракрасный теплый пол – довольно сложная система, которую не сделаешь самостоятельно в домашних условиях.

В основе системы лежит уникальная наноструктура, способная генерировать невидимое человеческому глазу инфракрасное излучение.

В зависимости от типа конструкции нагревательных элементов, инфракрасные системы делятся на два основных типа: стержневые и пленочные

Пленочные системы изготавливаются из полос углеродной пасты — высокопрочного углеродного волокна, которые скрыты под полиэтиленовая термостойкая пленка.

Все полосы, толщина которых не превышает десяти миллиметров, расположены на равноудаленном расстоянии 10-15 мм и соединены параллельно плоскими токоведущими шинами, защищенными серебряным покрытием.

Под действием электрического тока, подаваемого на шины, углеродные элементы начинают излучать инфракрасное излучение, длина волны которого в диапазоне биорезонанса колеблется в пределах 9-20 мкм заложен. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы доступны в виде отдельных кабелей или сборных отсеков.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а предметов, находящихся в помещении: полов, мебели, стен и потолков. Благодаря этому свойству скорость инфракрасного нагрева намного выше, чем традиционные аналоги – электрические и водяные системы.

К неоспоримым достоинствам инфракрасного пленочного теплого пола можно отнести:

  • Экологичность. Инфракрасные лучи по действию аналогичны солнечному свету и поэтому благотворно влияют на все живые организмы. У них нет побочного эффекта.
  • Простая установка. Конструктивные особенности системы позволяют осуществить качественный монтаж с минимальными затратами и усилиями, владея лишь базовыми навыками строительных работ.
  • Совместимость с различными типами покрытий. Укладку инфракрасного теплого пола допускается производить сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно ламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже при повреждении одной из карбоновых полос из-за схемы параллельного соединения остальные элементы продолжат работу.

Фотогалерея

Фото

Инфракрасная пленочная система – самый простой и доступный вариант теплого пола

Устройство пленочного теплого пола не требует обязательной заливки стяжки, т.к. меньше всего влияет на высоту потолков в помещении. оборудованные помещения

Инфракрасная пленка размещается на деревянных поверхностях без дополнительных приспособлений. И подходит для установки на стены или потолок

Инфракрасные полы подходят для обустройства веранд, террас, лоджий, открытых спортивных площадок, кафе, зон отдыха

Для резки и монтажа системы нагревательных пленок не нужны специальные инструменты и приспособления. Главное строго следовать инструкции производителя

Ламинат идеально подходит для монтажа финишного покрытия инфракрасным обогревом, можно использовать паркетную доску

Инфракрасные пленочные полы подходят для последующей укладки линолеума. Однако покрытие укладывается уже после укладки фанерного слоя.

Инфракрасные пленки хорошо сочетаются с ковром, а также с укладкой слоя фанеры. Следует избегать прямого контакта с электрическим полом.

Самая простая в монтаже система

Преимущества пленочных полов

Укладка на деревянную основу

Возможность укладки на открытых площадках

Система резки пленки для монтажа

Укладка ламината на инфракрасные полы

Укладка инфракрасного пола версия

ИК система под ковролин

Толщина термопленки не достигает 5 миллиметров, поэтому практически не «съедает» высоту помещения. Благодаря этому его можно смело устанавливать практически под любое покрытие. Кроме того, такую ​​пленку можно размещать на вертикальных поверхностях, закрепляя к стенам и потолку, обеспечивая зональный обогрев помещения.

Уязвимость системы – боязнь «запирания», при котором отапливаемые участки могут выйти из строя под тяжестью установленных на них крупногабаритных предметов

По этой причине пленочный материал укладывают только в тех помещениях, где крупногабаритная техника и мебель не будут стоять. С осторожностью стоит использовать ИК-системы во влажных помещениях, так как есть риск поражения электрическим током.

Энергозатраты на работу инфракрасного теплого пола напрямую зависят от режима работы системы и рабочей площади помещения. Также рекомендуем ознакомиться с другими нашими, где подробно описан пленочный тип отопления для помещений.

Выбор компонентов системы

Помимо угольных нагревательных полос, запаянных в майлар, для системы пленочного пола требуется регулятор температуры, оснащенный датчиком температуры.

Варианты пленки

Вариантов пленочных полов на современном рынке очень много. И все они имеют примерно схожие характеристики: потребляемая мощность от 25 до 80 Вт/ч, а рабочая температура от 30 до 50°С.

В продаже можно найти два типа пленочных систем:

  • твердые — в них пленка полностью покрыта углеродным материалом;
  • полосатые — в них углеродный материал нанесен на поверхность в виде полос шириной 15-20 мм.

Отличие между ними в том, что в сплошных системах материал наносится вальцовкой на поверхность в виде пасты, а в полосатых — фрагментарным распылением.

Для небольших помещений лучше выбирать пленку, ширина которой 50 см; для более просторных помещений выгоднее приобрести планки шириной 100 см

Толщина материала может варьироваться от двух микрон до 0,4 миллиметра. Длина рулона 50 метров.

Есть мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой углерода, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. Например, для стран Европы и США оптимальным вариантом считается толщина 0,338 мм.

Такие системы стоят недешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей колеблется в пределах 20-25 долларов за квадратный метр. Подробнее о видах пленочного теплого пола можно узнать в .

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом обогрева осуществляется только по полезной площади помещения.

Процент покрываемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

  • 80% площади — в качестве основного обогрева;
  • 40-50% площади — как дополнение к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно нарисованная на листе схема расположения зон системы. Рассчитав длину каждого фрагмента и сложив их количество, не составит труда рассчитать необходимую общую длину покрытия.

При расчете закрываемой площади следует иметь в виду, что по нормам каждая стена должна иметь отступ от 10 до 20 сантиметров

Во избежание преждевременного выхода из строя системы пола необходимо дистанцироваться от трубы и стояки центрального отопления при прокладке. Уложенные полосы не должны пересекаться и накладываться друг на друга.

При размещении фрагментов на плане и расчете их длины учитывают также, что длина каждой полосы должна быть кратна 17-18 сантиметрам, так как в этих местах располагаются линии разреза.

Термостат для контроля температуры

ИК-система управляется контроллером температуры. Датчик температуры, входящий в комплект, размещается между нагревательными элементами и подключается к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные на термостат, который, в свою очередь, срабатывает и запускает систему.

Основное назначение прибора — отслеживать температуру пола по данным датчика и в соответствии с заданными параметрами регулировать мощность обогрева

Вариантов модификаций регуляторов, отличающихся функциональностью, сегодня на рынке представлено огромное разнообразие.

Все они условно делятся на два типа:

  1. Механические — оснащены ключами и механическими колесами и подходят для обустройства систем малой площади.
  2. Электронный — оснащен кнопочным управлением и дисплеем, применим для небольших незонированных помещений.

Программируемые модели оснащены сенсорными экранами, с помощью которых можно установить сразу 4 режима времени, тем самым экономя до 50% энергопотребления.

Датчики температуры, в зависимости от типа устройства и типа напольного покрытия, доступны в двух версиях. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, снабженных гелевой защитой от воздействия полосок клеевых составов и предотвращением механических повреждений.

Некоторые модели терморегуляторов умеют считывать информацию о нагреве поверхности пола, а другие могут дополнительно анализировать степень нагрева воздуха в помещении

При выборе устройства следует ориентироваться на мощность терморегулятора. Рассчитывается исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножается на размер рабочей площади, покрытой нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что не могут самостоятельно возобновить работу в случае аварийного отключения электроэнергии. Поэтому лучше отдать предпочтение моделям, в которых предусмотрен аккумулятор. А подробнее о выборе и установке терморегулятора для теплого пола читайте . .

Если пленочную систему предполагается совмещать с покрытием из керамогранита или плитки, потребуется устройство цементно-песчаной стяжки

Установка инфракрасного теплого пола

свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы, такие как линолеум или ковролин, листы ДВП или фанеры следует укладывать в качестве прослойки между нагревательными планками и ней.

Жесткий слой защитит пленку от «травм» при протыкании чехла ножками тяжелой мебели или женскими каблуками.

В любом случае монтаж системы инфракрасного теплого пола осуществляется в несколько этапов.

Фотогалерея

Фото

Этап 1: По заранее составленной схеме устройства ИК пола система разрезается на подходящие по длине панели. Необходимо только разрезать на прозрачную полосу, трогать и пересекать карбоновые полосы нельзя

2 этап: Край панели, находящийся на неприсоединенной стороне, изолируется битумной лентой. Им нужно обклеить обрезанный край алюминиево-медной шины

Этап 3: Срезанный край инфракрасной панели с наклеенными сверху элементами битумного скотча проклеивается обычным скотчем

Этап 4: Если не предполагается укладка толстого слоя утеплителя, для расположения клеммы, используемые для электрических соединений, затворы выбираются в полу. При использовании утеплителя в нем делаются углубления

Этап 5: После устройства углублений под клеммы пол застилается изоляционной подложкой без нахлестов. Листы подложки соединяются лентой

Шаг 6: Полотенца инфракрасной системы укладываются стороной подключения к стене с установленным термостатом. Пластины соединяются последовательно и подключаются к термостату

Шаг 7: После подключения инфракрасной системы к термостату система проверяется на работоспособность. При необходимости устранить дефекты

Этап 8: Укладывается гидроизоляционный слой, затем укладывается выбранное для обустройства напольное покрытие

Резка инфракрасной системы на панелях перед укладкой

Изоляция токоведущего биметаллического элемента

Заделка края полотна обычной лентой

Штробы для прокладки клемм для проводки

Подложка теплоизоляционная

Устройство электрического соединения

Укладка инфракрасного пола по всей площади

9

Укладка пола в ИК-системе

Приобретение материалов и инструментов

Помимо самой ИК-пленки, необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, или односторонний строительный скотч для его крепления. Сама пленка крепится к основе с помощью двустороннего скотча.

Для работы необходим набор инструментов:

  • болгарка, оснащенная каменным диском;
  • перфоратор;
  • нож или ножницы;
  • плоскогубцы или пассатижи;
  • Миксер строительный;
  • зубчатый шпатель;
  • широкая кисть;
  • Емкость для смешивания раствора.

Если вы еще не сделали схему раскладки на этапе выбора материала, это необходимо сделать сейчас, учитывая не только размер помещения, но и ширину используемых полос.

Планировка помещения должна отражать размещение мебели и участков с фрагментами нагревательных элементов

Расположение пленок может быть как продольным, так и поперечным. Оптимальный вариант – выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это сводит к минимуму количество точек подключения.

Подготовка основания

При подготовке основания для укладки ИК системы совсем не обязательно демонтировать старое покрытие. Демонтаж потребуется только в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

По нормам допустимый перепад высоты основания основания для пленочной системы составляет всего 0,2-0,3 см на погонный метр, независимо от направления крепящейся к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от мусора и пыли, а при необходимости зашпаклевать трещины и устранить другие мелкие дефекты

Технология укладки ИК системы предусматривает устройство теплоизоляционного слоя, основная задача которых – предотвратить утечку тепла через плиты перекрытия, тем самым повысив КПД системы.

В качестве утеплителя лучше всего подходят:

  • Изолон или Пенофол — Рулонный утеплитель из вспененного полиэтилена. Отличаются прекрасными гидроизоляционными качествами, так как в процессе вспенивания образуются закрытые, непроницаемые для воды ячейки;
  • Пробковая основа — спрессованные частицы пробкового дерева, смешанные с субериновым связующим.

При устройстве теплых полов приоритет отдается основаниям с лавсановым металлизированным или фольгированным покрытием. Усиливает теплопередачу благодаря собственному отражающему эффекту.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизоляции, а отражающая поверхность будет направлять образующееся тепло непосредственно в помещение, а не на нижележащий пол.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, располагая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на пол полос скрепляются между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, можно также крепить полосы, уложенные с небольшим нахлестом, строительными скобами.

Укладка пленочной системы

В соответствии с маркировкой пленка разрезается на отдельные фрагменты с учетом того, что максимальная длина одного куска полотна не должна превышать восьми метров. Резать можно ножницами или ножом. Вырезанные фрагменты полос последовательно раскладывают на подложке по структурированной схеме.

Отдельные полосы в соответствии со схемой раскладывают по поверхности, направляя контакты к стене, где планируется установка термостата

Отрезки пленки укладываются лицевой стороной вверх или вниз в соответствии с инструкциями производителя. Строго по инструкции расставлены планки ИК-системы. Например, полосы пленки Caleo укладываются с боковым нахлестом так, чтобы между соседними медными стержнями оставался зазор в 1 см.

Если марки, производители которых рекомендуют укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается изгиб карбоновых полос под углом 90°, так как это может привести к повреждению фрагмента системы.

При необходимости полосы нарезают по периметру помещения, делая надрезы в местах, строго обозначенных на пленке штриховой линией. Ориентировочные штриховые полосы для разреза обычно располагают через каждые 18 см.

Фотогалерея

Фото

Для присоединения клеммных зажимов к сборной шине полимерная пленка немного отделяется от нее

Одна из сторон зажима вставляется под пленку, вторая размещается поверх нее

Клемму необходимо зажать монтажными клещами, приложив довольно внушительное усилие

После фиксации место соединения проклеивается битумной лентой. Для удобства обычно одну часть скотча приклеивают до обжатия хомута, вторую приклеивают после битумная лента

Для крепления пленки к поверхности с помощью двухстороннего скотча. Это решение позволяет предотвратить смещение элементов относительно разметки и друг друга. В процессе укладки полос инфракрасных теплых полов важно не допустить повреждения материала, что часто происходит при случайном падении на них инструментов, используемых при монтаже.

Места срезов пленки, где затрагиваются токопроводящие жилы, необходимо закрыть битумной изоляцией, исключающей попадание воздуха между шиной и лентой

Так же у нас есть другие материалы с подробным описанием процесса монтажа пленочной системы в зависимости от тип напольного покрытия. Рекомендуем ознакомиться с ними.

Схема подключения системы

Каждая полоса снабжена медным зажимом, который надежно соединяется с проводником из того же материала. Для подключения клеммы придется отделить от среза ламинации участок 8-10 мм, а по краю аккуратно отделить серебряную и медную шину.

Контакт вставляется строго посередине конца токопроводящей шины так, чтобы одна ее сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимаются пассатижами, стараясь не допустить искрения.

Провода, идущие от датчика температуры к термостату, также проложены по схеме и ведут к прибору через плинтус подключены: к одному «0», к другому «фаза». Соединяемые клеммы аккуратно зажимаются пассатижами или пассатижами. Если есть возможность применить пайку, то провода к шинам можно просто припаять, а стыки заделать изоляцией.

После соединения каждого куска пленки необходимо проверить фиксацию хомута, слегка потянув его. Он не должен смещаться относительно пленки.

Соединение полос осуществляется по параллельной схеме. Это означает, что проводка будет выполняться только с одной стороны. Для «питания» используйте многожильные медные провода сечением 1,5 кв.мм.

Места соединения зажима с проводами после обжима пассатижами, а также участки медной ошиновки, разрезанные с двух сторон, обязательно изолируются отрезками винилмастичной ленты, которая всегда идет в комплекте с системой.

На свободных концах проводов, присоединенных ко всем участкам нагревательной пленки, измеряют сопротивление цепи. В идеале расчетная нагрузка должна быть на 20% ниже заявленной производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного термостата, приступайте к его подключению.

Монтаж устройства управления

Для правильной работы терморегулятора термодатчик фиксируется клейкой лентой на нижней стороне нагревательного листа. Его установка осуществляется с помощью гофрированной трубы 16 мм, входящей в заводскую комплектацию.

Датчик температуры должен располагаться строго на изоляционном слое; иначе он не будет показывать истинную температуру пола

Чтобы не образовался бугорок в месте установки датчика температуры, в основании и теплоизоляционном слое рекомендуется сделать неглубокие канавки. Расположение устройства выбирают как можно ближе к термостату. Расстояние от стены должно быть не менее 30 см.

Особых требований к установке термостата нет. Его можно разместить в любом доступном месте, скрытом от прямых солнечных лучей. Однако следует заранее выбрать место для его установки, ведь планки пленочной системы лучше укладывать контактами к стене, на которой будет монтироваться регулирующее устройство. Этот метод позволяет сократить длину соединительных проводов.

Вариант крепления также может быть любым:

  • наружный — при котором устройство крепится непосредственно к поверхности стены;
  • скрытый — предполагает создание углубления, в котором будет спрятано устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора делают штробы глубиной 20 мм, в которые укладывается электропроводка.

Технология установки терморегулятора мало чем отличается от процесса установки обычной электрической розетки. Для обустройства «гнезда» в стене с помощью венца делают нишу, в которую закапывают подлесок. Разместите устройство на высоте 80-90 см от пола.

Для подключения проводов зачищают концы жил и заводят в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается только подключить к клеммам датчика свободные конец датчика температуры уложен в гофрированную трубу.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском проверьте изоляцию мест подключения. Сначала выполняется проверка с помощью тестера. Производительность системы должна соответствовать заявленной производителем.

При правильном расчете мощности термостата и установке датчика температуры автоматическое отключение системы должно происходить в течение получаса с момента включения

После пуска системы тщательно проверить равномерность нагрева каждого элемента. При обнаружении проблем на отдельных фрагментах они устраняются или заменяются сегментами полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план установки ИК-системы лучше сохранить, приложив его к паспорту изделия или сделав набросок на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила установки и эксплуатации ИК-порта.

Выводы и полезное видео по теме

Монтажный комплект для укладки системы:

Подложка строительная и укладка нагревательных полос:
