Теплый пол под плитку — хороший выбор обогрева электричеством

  • Главная страница

Электрический теплый пол под плитку — как выбрать и правила установки



Подбор оборудования

Тонкие нагревательные маты под плитку

Греющий кабель под стяжку

Стержневой инфракрасный пол



Подбор оборудования для теплого пола

Большинство систем «теплый пол», которые устанавливаются в квартирах и помещениях в многоэтажных домах – теплый пол под плитку. Как правило подогрев пола ставится на кухне и в ванной комнате (санузле) и представляет собой кабельные системы под керамогранит, плитку (кафель). Такие системы обогрева обладают отличной теплоотдачей и теплоемкостью, что позволяет использовать их как в качестве дополнительного обогрева помещений, так и основным источником тепла.

Предлагаем вашему вниманию подробное описание, после прочтения будет проще ориентироваться, какой теплый пол выбрать, сколько он будет стоить и на что обратить внимание когда вы решите купить теплый пол в квартиру.

Обратите внимание, что данные рекомендации не касаются водяного теплого пола. Эту тему в настоящей статье мы затрагивать не стали, т.к. водяной теплый пол с подключением к ЦВС в квартире незаконен, и запрещается как его монтаж так и эксплуатация!


Нагревательные тонкие маты  самый популярный вид электрического теплого пола. Обладая небольшой толщиной и относительно небольшой мощностью на погонный метр кабеля, могут укладываться сразу в слой плиточного клея, без необходимости заливать цементную стяжку, что позволит не поднимать общий уровень пола.

Особенности выбора для теплого пола матов на сетке
  • Можно укладывать на плиту перекрытия, сразу в слой плиточного клея
  • Нельзя отрезать лишнюю часть мата, он должен быть полностью уложен
  • Не требует стяжки, можно использовать поверх старой плитки без ее демонтажа (необходим специальный клей)
  • Практически не поднимается уровень пола (очень тонкий нагревательный кабель)

Выбор мощности теплого пола

Мощность нагревательного мата выбирается исходя из условий эксплуатации. Например, имеем комнату в жилом доме, не крайние этажи, не угловая, внизу жилое помещение. В этом случае подойдут любые варианты матов, с мощностью от 130 Вт и выше. Если необходимо сделать теплый пол в санузле, ванной комнате, то надо выбирать маты не менее 150 Вт/м2. Для лоджий, балконов, помещений над арками или холодными подвалами нужно остановить выбор на теплых полах с удельной мощностью от 180 Вт на квадратный метр и выше.

Площадь обогрева, кв.м.

Площадь обогрева, кв. м.

  • 0,50
  • 1,00
  • 1,50
  • 2,00
  • 2,50
  • 3,00
  • 3,50
  • 4,00
  • 5,00
  • 6,00
  • 7,00
  • 8,00
  • 9,00
  • 10,00
  • 11,00
  • 12,00
  • 13,00
  • 15,00

Площадь обогрева, кв. м.

  • 0,65
  • 1,20
  • 1,50
  • 2,00
  • 2,70
  • 3,20
  • 3,85
  • 4,50
  • 5,25
  • 6,00
  • 7,00
  • 8,00
  • 9,00
  • 10,20
  • 12,50
  • 14,50

Монтаж нагревательных матов    Нагревательные тонкие маты – самый популярный и востребованный продукт на рынке теплых полов. Обладает несомненными преимуществами перед традиционными кабельными системами на катушке. Во-первых, он очень тонкий. Толщина мата, в зависимости от производителя и использованных материалов, составляет не более 5 миллиметров. Это позволяет осуществить монтаж теплого пола, практически не поднимая уровень всего пола. У некоторых брендов теплого пола, толщина кабеля на сетке составляет всего два с половиной миллиметра, при этом кабель обладает надежностью автомата Калашникова и ресурсом постоянно эксплуатации 50 лет. Во-вторых , это быстрый прогрев поверхности плитки (керамогранита), т.к. нагревательный мат уложен непосредственно в плиточный клей, и очень близко находится к поверхности. Нет необходимости тратить время и соответственно электричество на прогрев всего слоя стяжки, в ожидании когда тепло достигнет поверхности плитки. И наконец, это возможность использовать нагревательный мат на сетке на любой стадии ремонта, вплоть до укладки плитки. И если «забыли» или сразу не подумали про электрический теплый пол под плитку, то применение мата исправит ситуацию.


Греющий кабель в стяжку в большинстве случаев требует наличия цементно-песчаной стяжки, толщиной не менее 3 см. В гарантийных талонах и инструкциях по монтажу нагревательных секций необходимо обратить внимание на это требование, что бы не возникло возможных проблем при обращении в сервисную службу. Благодаря не фиксированной мощности на квадратный метр, греющий кабель в стяжку для теплого пола можно использовать как для основного, так и для дополнительного обогрева помещения.

Особенности выбора

Выбор мощности и шага укладки

Длина секции, м

Длина секции, м

Длина секции, м



Монтаж греющего кабеля под стяжку

Стержневые теплые полы представляют собой инфракрасный саморегулирующийся карбоновый теплый пол и укладывается в стяжку , или в слой наливного пола, либо непосредственно в плиточный клей. Толщина такого теплого пола в точках соединения стержней около 1 сантиметра, что нужно обязательно учесть при выборе материала, в который он будет погружен. Используются как для дополнительного, так и основного обогрева. Обладают рядом достоинств и недостатков. К выбору этого вида теплых полов нужно отнестись очень тщательно.

Монтаж теплых полов в Санкт-Петербурге (СПб)


Мы рады предложить Вам профессиональный монтаж теплых полов, приобретенных в нашем магазине.
Для расчета стоимости монтажа свяжитесь с нами по телефону (812) 909-52-01.
Теплые полы THERMO и ENERGY наша компания устанавливает бесплатно!



Монтаж пленочных теплых полов

Монтаж теплого пола такого типа очень прост и занимает мало времени. Заливка бетонной стяжки не потребуется. Кроме того, инфракрасная пленка может монтироваться на рельефные поверхности, стены и потолки.

Прежде всего, укладывается изоляционный слой, отражающий тепловые лучи в помещение. Затем раскатывается сама пленка, соседние полотна которой соединяются параллельно с помощью специальных креплений и обычных проводов.

Система подключается к терморегулятору в соответствии со схемой, прилагаемой к комплекту теплого пола. В свою очередь терморегулятор подключается к выносному термодатчику и электрической сети.

Сверху на ик-плёнку укладывается любое, за исключением плитки, напольное покрытие – ламинат, паркет, ковролин и т.д.



Монтаж нагревательных матов

Нагревательные маты на сетке немного более трудоемки в монтаже, чем пленочные теплые полы, однако, в отличие от последних, могут быть уложены и под кафельную плитку. Маты идеально подходят для установки в помещениях, где проводится ремонт.

Сетка легко режется на фрагменты необходимого размера и раскладывается в любой конфигурации с огибанием имеющихся препятствий. Для подключения к терморегулятору все модели матов имеют специальные монтажные провода («холодные концы»). Терморегулятор подключается к выносному датчику температуры и электрической сети.

Затем маты покрываются слоем плиточного клея или ровнителя. Сверху укладывается любое желаемое напольное покрытие (плитка, паркетная доска, ковролин и т.д.).



Монтаж нагревательного кабеля

Монтаж теплого пола с помощью нагревательного кабеля является самым недорогим, но при этом самым трудоёмким вариантом. Кабель может монтироваться в помещениях с любым типом напольного покрытия (ламинат, паркет, плитка и т.д.), с планировкой любой сложности, а также и на открытых площадях.

Нагревательный кабель должен быть уложен с определенным, заранее выбранным шагом, после чего «холодные» концы, соединенные с кабелем с помощью муфт, подключаются к терморегулятору. Регулятор, в свою очередь, подключается к электрической сети и выносному датчику температуры.

Кабель подлежит укладке в цементно-песчаную стяжку. С целью экономии электроэнергии на черновой пол предварительно укладывается теплоизоляция для снижения теплопотерь. Хорошую механическую прочность обеспечивает толщина стяжки 3-4 см.

Стержневой теплый пол монтируется в слой плиточного клея или стяжки толщиной 1-3 см в зависимости от рекомендаций к выбранной модели и условий в которых проводится монтаж.

Если Вам необходим профессиональный монтаж теплого пола или  относительно того, как выбрать теплый пол – позвоните нам и мы ответим на все Ваши вопросы.

Монтаж ик теплого пола под плитку. Можно ли постелить инфракрасный тёплый пол под плитку

Укладка инфракрасного пола под плитку не требует выполнения сложных работ, а сам пол является довольно экономичным и удобным. Выполнить его монтаж самостоятельно можно, на это потребуется не более нескольких часов.

На что обратить внимание?

Плитка из керамики обладает хорошей теплопроводностью и для человека она на ощупь холодная. Дабы установить инфракрасный пол под плитку, сделать обогрев помещения максимально эффективным, а напольное покрытие – долговечным, следует обратить внимание на такие важные нюансы:

  • Нагревательная плёнка не предназначена для монтажа непосредственно под плитку (основная область ее применения – установка под ламинат).
  • Иногда в плёночном поле проделывают отверстия для лучшего сцепления клея и бетонного основания пола. Однако это может поспособствовать образованию трещин на плитке или отделению её от пола.
  • Инфракрасный теплый пол под плитку использовать нецелесообразно! Но если уже такое решение принято, то на плёнку нужно уложить влагоустойчивую фанеру, листы гипсокартона, а лишь потом — осуществлять укладку плитки. Компания «Аварит» рекомендует укладывать под керамогранит и плитку инфракрасные стержни , они разработаны специально для монтажа в бетонную стяжку. В результате вы также получите полезный для здоровья инфракрасный обогрев и надежно работающий теплый пол.

В зависимости от особенностей помещения и личных предпочтений, пленочный пол под плитку может быть выполнен несколькими способами.

Схема монтажа 1 (рис 1). Инфракрасный пол под плитку в сухом обогреваемом помещении со стяжкой, на бетонное перекрытие, поверх старой плитки, на доски, на фанеру
  • Плитка (кафель, керамогранит)
  • Плиточный клей
  • Цементная стяжка, 3-5 см
  • Армирующая сетка
  • Заземляющее покрытие

Рис. 1. Установка инфракрасной пленки под плитку со стяжкой

Схема монтажа 2 (рис. 2). Пленочный пол под плитку в сухом обогреваемом помещении без стяжки, на бетонное перекрытие, поверх старой плитки, на доски, на фанеру
  • Плитка (кафель, керамогранит)
  • Плиточный клей
  • Плита ГВЛ или ЦСП
  • Заземляющее покрытие
  • Монтажный скотч (для фиксации пленки)
  • Инфракрасная пленка 150-220 Вт/кв. м
  • Монтажный скотч (для фиксации подложки)
  • Отражающая подложка для теплого пола
  • Ровнитель для пола (опционально)
  • Черновой пол (бетонное перекрытие, поверх старой плитки, доски, фанера и т.д.)

Рис. 2. Установка инфракрасной пленки под плитку без стяжки

Схема монтажа 3. Инфракрасный теплый пол под плитку в сухом обогреваемом помещении, на деревянный пол (установка на лагах)
  • Плитка (кафель, керамогранит)
  • Плиточный клей
  • Сетка пластиковая
  • Фанера, 1 см
  • Заземляющее покрытие
  • Инфракрасная пленка 150-220 Вт/кв.м
  • Монтажный скотч
  • Пароизоляция с отражающим лавсановым покрытием
  • Теплоизоляция
  • Гидроизоляция
  • Деревянное основание (лаги) с шагом 55 — 60 см
  • Черновой пол (бетонное перекрытие, поверх старой плитки, доски, фанера и т.д.)



Рис. 3. Установка инфракрасной пленки на деревянный пол под плитку

Данная технология пользуется большим спросом и весьма востребована в климатических условиях нашей страны. Такое покрытие гарантирует высокую теплоотдачу, а поверхность будет нагреваться плавно и равномерно. Если следовать всем советам, выбрать качественный инфракрасный пол и правильно выполнить монтаж, в эффективности и долговечности всей системы можно быть уверенным!

Задумав ремонт ванны или туалета порой очень часто встает вопрос теплового пола и одним из доступных вариантов становится инфракрасный теплый пол под плитку. Эта разновидность теплового покрытия имеет свои тонкости. В этой статье мы подробно изучим пленочный теплый пол под плитку и разберемся как правильно его укладывать под кафель.

Как работает инфракрасный пол

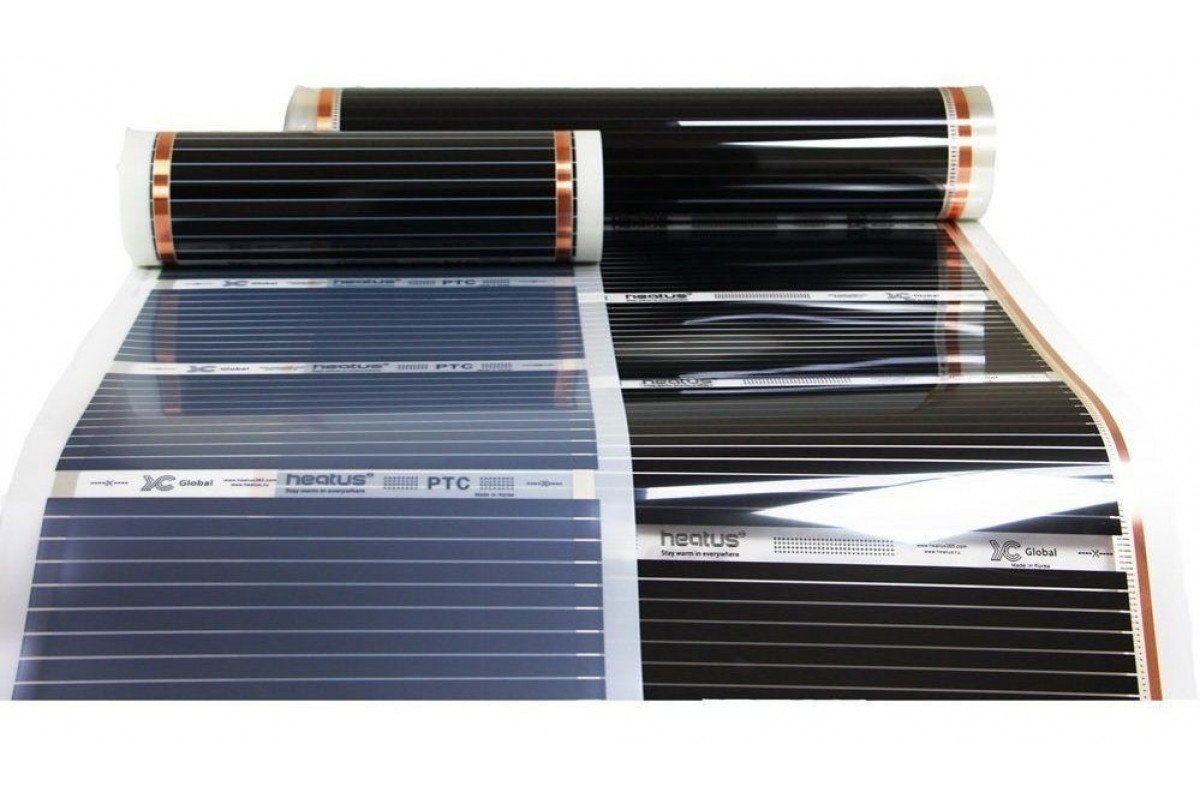

Существует два основных подвида этого теплового покрытия, это карбоновая пленка и биметаллическая.

Инфракрасный пол под плитку биметаллического исполнения запрещено монтировать под плитку.

Оба подвида инфракрасного теплого пола под плитку работают по принципу излучения. Изделие представляет собой поделенную на равные сегменты нагревательных элементов. При осуществлении монтажа к медным полоскам подсоединяются токопроводящие клеммы и во время включенного питания, по сегментам протекает ток и за счет этого происходит выделение тепловой энергии.

Следует отметить важную особенность, теплые полы инфракрасного исполнения осуществляют нагрев предметов расположенных в помещении, а не воздуха. Этот вид нагрева абсолютно безопасен для живого организма, поэтому инфракрасные тепловые полы разрешены к продаже. Так же такой вид нагрева не пересушивает воздух и еще заряжает его отрицательными ионами, что очень полезно для живых организмов.

Плюсы теплового инфракрасного пола

Ниже приведем основные положительные моменты использования данного теплового пола:

  • Нагревательные элементы производят волну до 20 микрометров, что с легкостью позволяет преодолевать плиточный клей, саму плитку и далее нагревать предметы внутри комнаты;
  • Используя пленочный пол под плитку можно снижать привычную температуру внутри помещения до пяти градусов, например, если привычная для вас температура равна 23 градусам, то за счет прогрева инфракрасным излучением можно прогревать комнату до 18 градусов, при этом комфорт сохранится. А следовательно значительно снижаются финансовые траты на энергоносители;
  • Так же тепловой пол такого исполнения создает эффект вспомогательной конвенции, что существенно сокращает время необходимое для прогрева комнаты в целом;
  • Слабое создаваемое излучение электромагнитного характера по сравнению с другими видами электрических полов, что значительно снижает воздействие на организм;
  • Создается эффект ионизации воздушной массы, что является плюсом.

Минусы теплового пола

Современные строительные элементы, к сожалению, не достигли такого уровня, чтобы совсем не иметь отрицательных сторон, так и монтаж инфракрасного пола имеет свои негативные черты, а какие именно рассмотрим ниже:

  • Следует учесть тот факт, что над уложенной пленкой не должна устанавливаться мебель, иначе она будет крайне сильно прогреваться, а это может привести к негативным последствиям. Именно поэтому пленку следует укладывать на открытые проходы коридорного типа и участки, свободные от мебели;
  • При монтаже пленочного теплого пола в обязательном порядке поверх пленки следует уложить сетку из стеклоткани с мелкоячеистой структурой совместно с гипсокартоновым листом. Это обеспечит сохранность пленки и предотвратит возможное короткое замыкание из-за разъедания плиточным клеем защитной полимерной пленки;
  • Когда кладем пленочный теплый пол под плитку, необходимо уделить внимание основанию, т.к. это требует его идеального выравнивания.
  • Так же к незначительному минусу следует отнести высокие требования к соединительным контактам осуществляемым во время монтажа, если осуществить некачественное соединение то данное место во время эксплуатации будет излишне перегреваться и в дальнейшем выйдет из строя, а ремонт без демонтажа уложенного кафеля будет невозможен.

Нужный материал для проведения работы и подготовка основания

  1. Набор теплового инфракрасного пола, в который обязательно должен входить регулирующий и контролирующие органы.
  2. Изоляция отражающего эффекта с минимальной толщиной 4 миллиметра.
  3. Сетка диэлектрическая монтажная.
  4. Провода с достаточным сечением для правильной запитки монтируемых соединений.
  5. Скотч с двухсторонним клеящим покрытием.
  6. И непосредственно выбранная вами плитка с достаточным количеством специализированного клея

Перед тем как монтировать инфракрасный теплый пол под плитку, крайне важно осуществить подготовку основания.
Для этого полностью демонтируем предыдущее покрытие. Далее тщательнейшим образом производим очистку и просушку основания. Если основа сильно повреждена, то необходимо провести обязательный ремонт поверхности. Далее выбираем место установки регулятора и подводим к этому месту питающую линию. Далее определяем зоны укладки инфракрасных полов, помня про то, что их нельзя класть под тяжелую мебель.

Осуществляем монтаж

Производимый монтаж подразделяется на несколько важных этапов:

  1. На изготовленную поверхность необходимо произвести укладку теплоотражающего полотна, чаще всего в этой роли используют изолон, так как этот этап важен то не следует экономить на недорогих аналогах изоляции;

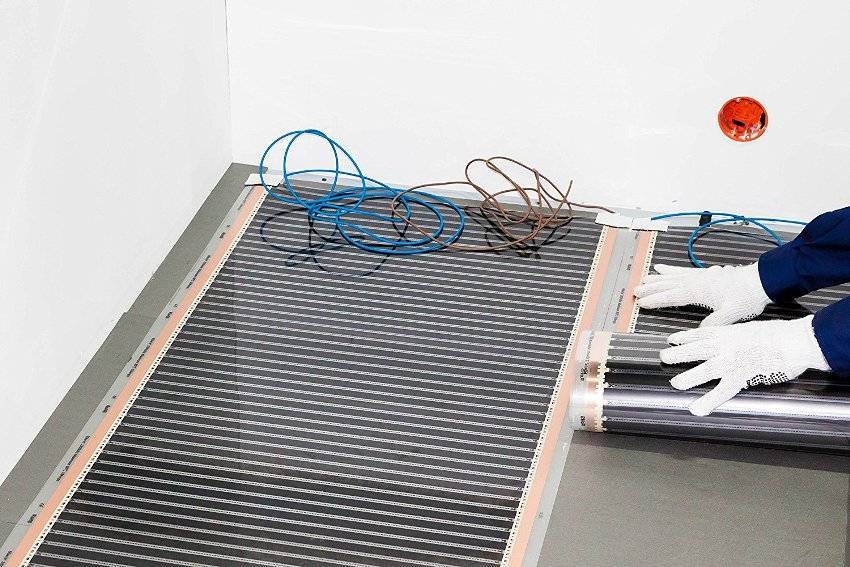

  2. Производим раскладку инфракрасной пленки на заранее распланированные участки, не допускайте перехлестывания изделия, выдерживайте промежуток между ними в пол сантиметра;
  3. Укладываем защитного характера пленку поверх нагревательных элементов;
  4. Производим так называемое армирование с помощью диэлектрической монтажной сетки. Данная закрепляется на поверхности основания с помощью дюбель гвоздей, забивать их необходимо в оставленные промежутки между пленкой. Действуйте с особой осторожностью, ведь нагревательные элементы не должны быть поврежденны;
  5. Далее можно осуществить заливку тонкой стяжки, толщиной не более семи миллиметров, а затем уложить плитку, либо применяя специализированный плиточный клей сразу приступить к укладке плитки.

Использовать уложенные теплые полы под плитку можно спустя неделю, за этот период времени произойдет полное высыхание клея.


В данной статье мы рассмотрели такой интересный вопрос как монтаж инфракрасной пленки под плиточное покрытие, изучив данный материал, вы сможете сделать вывод как необходимо поступать именно в вашем варианте.

Сегодня во многих санузлах облицовывают пол кафелем. Однако его холодная поверхность не всегда приятна. Исправить ситуацию поможет монтаж теплого пола. Установив инфракрасную обогревательную систему, вы сможете наслаждаться пребыванием в ванной и существенно сэкономить на потребляемой электроэнергии для подогрева пола.

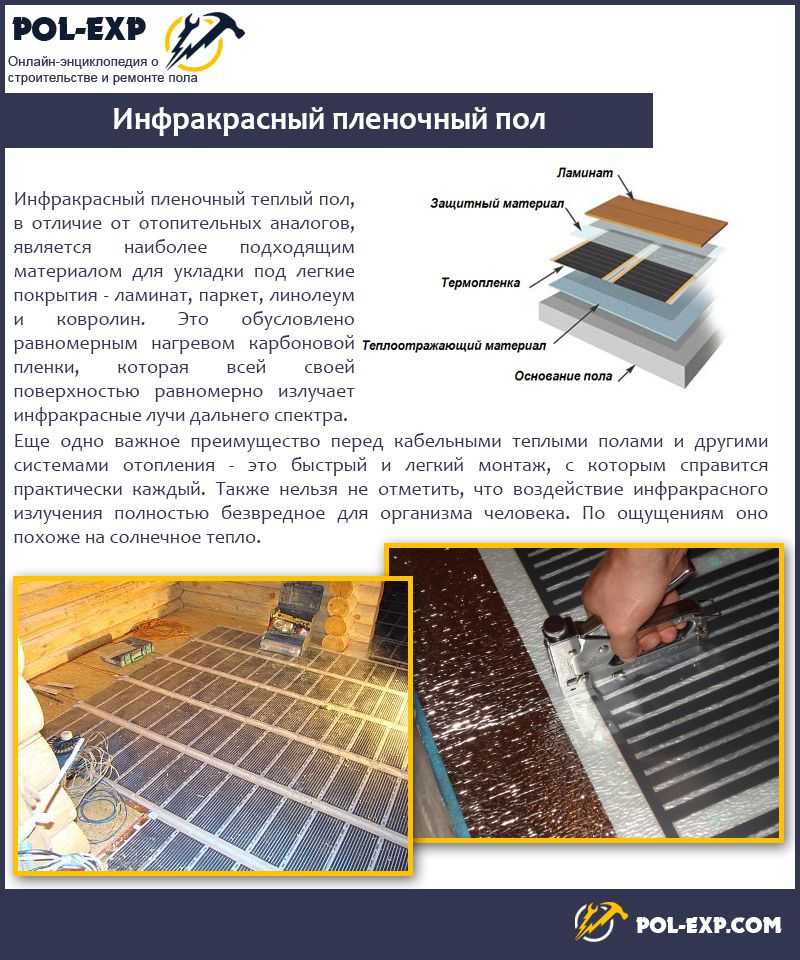

Принцип работы пленочных покрытий

У многих хозяев возникает проблема выбора, кабельный или все-таки инфракрасный теплый пол под плитку, какой лучше покажет себя можно понять только в процессе эксплуатации. Нужно сказать, что отзывы специалистов в этом вопросе неоднозначны. Электрический кабельный подогрев требует основательной бетонной стяжки, что существенно уменьшает высоту санузла. Кроме того, он не такой экономичный, как его инфракрасный аналог. Однако некоторые специфические моменты при монтаже пленочных конструкций не делают их идеальным вариантом укладки под кафель.

Чтобы окончательно разобраться в этом вопросе, следует выяснить особенности инфракрасных теплых полов. Эти системы бывают изготовлены на основе карбоновой или биметаллической пленки. Последнюю разновидность категорически не рекомендуют использовать как обогревающий элемент под керамическую плитку.

Все такие конструкции обогрева работают по принципу инфракрасного излучения. Покрытие представляет собой пленку, разделенную на сектора. В каждом из них находятся нагревательные элементы. Во время монтажа на тонкое покрытие к медным полоскам подсоединяются клеммы. Когда подключено электрическое питание, происходит излучение тепла.

Нужно сказать, что в отличие от других электрических систем обогрева, инфракрасный теплый пол нагревает не воздух, а окружающие объекты, в том числе и тело человека. Такое излучение абсолютно безвредно для организма и полностью аналогично воздействию солнечных лучей. Кроме того, во время работы пола, воздух обогащается отрицательно заряженными ионами, что благотворно влияет на микроклимат помещения и не пересушивает воздух, как при функционировании других электронагревательных моделей.

Характеристики инфракрасных обогревателей

Основным преимуществом пленочных систем стала их высокая экономичность работы. Максимальной экономии электроэнергии можно достичь, отрегулировав температуру примерно на 21 градус по Цельсию. Хотя высшее значение, на которое рассчитана конструкция, может составить около 50 градусов.

Стоимость этих изделий имеет большую ценовую вилку, что является их очередным несомненным плюсом. Это позволяет выбрать конструкцию в соответствии со своими финансовыми возможностями. Кроме того, существенно сократить бюджет ремонта санузла можно и самостоятельным монтажом обогревательной системы, так как укладка инфракрасного теплого пола под плитку своими руками обойдется значительно дешевле работы профессиональных мастеров.

На вопрос, что лучше водяной или инфракрасный теплый пол, можно с уверенностью заявить о целесообразности монтажа именно второго варианта. Ведь эта система становится полноценным самостоятельным источником отопления жилья, в отличие от водяных конструкций. Нужно сказать, что пленочными теплыми полами можно заменить центральное отопление квартиры. Кроме того, эту систему гораздо проще монтировать, чем водяные теплые полы.

Универсальность углеводородных инфракрасных теплых полов позволяет их установку под любой тип напольного покрытия, иногда ими даже осуществляют утепление открытых балконов и беседок. Кроме того, достаточные водоизоляционные свойства такой системы не препятствуют укладке их в санузлах и других помещениях квартиры с повышенной влажностью. Хотя специалисты все же рекомендуют проложить дополнительный гидроизоляционный слой в таких случаях.

Недостатки инфракрасных систем при укладке их под кафель

Однако, у любого материала, помимо достоинств, всегда существуют и недостатки. Следует знать, что все полезные свойства инфракрасного излучения при укладке такого теплого пола под кафель будут поглощаться именно напольным покрытием, а не телом человека. Нагрев же помещения будет происходить за счет конвекции. Теплое покрытие пола будет отдавать накопленную энергию, и за счет движения воздуха нагреваются стены и другие предметы санузла. Из-за этого свойства не следует укладывать систему под участки, занятые мебелью и сантехникой, так как они будут сильно нагреваться от пола.

Еще одним существенным недостатком станет постепенное разъедание клеем для плитки тонкой полимерной пленки обогрева, что постепенно может вывести из строя всю систему, а также стать причиной короткого замыкания и пожара. Высокие свойства адгезии этих покрытий можно уменьшить, проложив между обогревательной конструкцией и керамической облицовкой лист гипсокартона и сетку из стеклоткани с небольшими ячейками. Однако такие действия значительно понизят греющую способность системы.

Теплые полы инфракрасные под плитку требуют укладки на абсолютно ровную поверхность, иначе можно легко повредить тонкую пленку еще в процессе монтажа. Поэтому следует заранее подготовить черновое основание пола и при необходимости выровнять его.

Кроме того, правильное подсоединение контактов конструкции требует определенных навыков и знаний в электрическом деле. Если вы никогда не сталкивались с такими работами, безопаснее доверить установку профессионалам.

Особенности укладки пленочного теплого пола под керамическую облицовку

Чтобы провести грамотный монтаж инфракрасного теплого пола своими руками, следует придерживаться некоторых правил и рекомендаций специалистов. Укладка этого вида покрытия несколько отличается от других электрических нагревателей. Кроме этого, определенные нюансы появляются и при финишном покрытии такой системы кафельной плиткой.

Для начала следует выяснить, что именно понадобится в процессе монтажа. Обычно можно обойтись следующим перечнем материалов:

  • система теплого пола;
  • отражающая тепло подложка;
  • провода для подключения конструкции;
  • монтажная лента-диэлектрик;
  • листы гипсокартона;
  • клей для керамических изделий;
  • кафель.

Прежде всего, внимательно осмотрите покрытие пола. Поверхность должна быть сухой и чисто, а также не иметь рельефа. При необходимости пол выравнивают.

Нужно составить проект размещения аппаратуры управления теплым полом. Обычно его монтируют в стене за пределами санузла на оптимальной для эксплуатации высоте. Провод, соединяющий датчики и систему нагрева нужно провести через гофрированную трубу, которую следует вмонтировать в слой стяжки либо утопить в стене.

На следующем этапе прокладывают изолирующий материал из пробки или амальгамы, отражающий тепло. Для удобства монтажа нагревательной пленки ее разрезают на полосы около 50 см по линии перфорации, скрепляя их между собой скотчем. Длина полосок при этом не должна превышать девяти метров. Особое внимание следует обратить на стыки материала, их хорошая изоляция будет способствовать длительной и бесперебойной работе системы.

Медная полоса, проходящая по всей длине отреза, должна находиться на черновом покрытии пола.

Нужно следить, чтобы концы покрытия не перекрывали друг друга, а были уложены точно встык. Все работы по укладке нужно выполнять очень аккуратно, чтобы не повредить тонкую поверхность материала. Для фиксации пленки к полу ее накрывают сверху монтажной сеткой и крепят при помощи скоб. Делать это нужно осторожно, стараясь не задевать электрические контакты во избежание их повреждения.

На медной полосе с помощью дырокола проделывают отверстия, на которые впоследствии закрепляют клеммы.

Подключение теплого пола к энергоснабжению квартиры

Сначала нужно закрепить датчик с показаниями температуры и регулировочное реле на стене и вывести провод через гофрированный шланг до начала пленочного покрытия.

Через клеммы с помощью проводов нужно связать между собой полосы теплого пола и соединить их с кабелем, идущим от аппаратуры управления.

Для этого в местах сочленения провода зачищают от изоляционной оплетки. Затем с помощью пассатижей обжимают их на клеммах и в месте соединения с приборами. После связывания между собой системы, все оголенные участки нужно тщательно заизолировать. Важно следить, чтобы все кабели не перекрещивались, а располагались параллельно друг другу.

Окончательное подключение к питанию лучше поручить квалифицированному электрику, чтобы избежать замыкания сети и возгорания жилья.

Укладка кафеля над пленочным теплым полом

Прежде чем приступить к облицовке пола, следует протестировать работу системы. В случае каких-либо неполадок, нужно их выявить и устранить. Если конструкция работоспособна, можно начинать укладывать кафель.

Для этого нужно проложить сверху пленочного покрытия листы гипсокартона. Они станут своеобразным буфером между полимерной поверхностью и щелочным плиточным клеем. Для надежности их нужно закрепить саморезами к полу, стараясь не задеть электрические контакты конструкции.

Дальше можно приступать к укладке плитки. Важно при этом использовать гребенчатый шпатель, чтобы избежать появления воздушной подушки между кафелем и системой теплого пола. А в целом керамические изделия укладываются так же как и обычно.

Нюансы при установке инфракрасного теплого пола

Чтобы обеспечить положительный результат при самостоятельном монтаже пленочных нагревательных систем перед укладкой кафеля, следует соблюдать такие правила:

  • монтаж конструкции возможен, только если температура воздуха помещения плюсовая;
  • заземление инфракрасных систем является обязательным;
  • повреждения пленки при монтаже нужно тщательно заизолировать, а лучше стараться не допускать их;
  • запрещено укладывать полосы нагревателя длиннее десяти метров;
  • не следует загибать материал или накладывать отрезы пленки друг на друга.

Выполнение всех вышеописанных норм поможет вам качественно утеплить пол в санузле даже таким нетипичным для кафельного покрытия способом.

Несмотря на некоторые мнения о негодности использования теплых инфракрасных полов под керамическую облицовку, все же существует возможность установить именно эту систему обогрева под плитку качественно. Все сложные и длительные работы по монтажу вам компенсирует экономичный и комфортный пол в ванной комнате.

Аппаратуру датчиков лучше всего установить рядом с санузлом

Для самостоятельного монтажа инфракрасной обогревательной системы нужно приобрести некоторые инструменты и материалы

Инфракрасный теплый пол укладывать гораздо проще, чем водяной

Пленочные теплые полы можно укладывать только на открытые участки пола

Экранирующая поверхность подложки поможет избежать потерь тепла в процессе эксплуатации пола

Фиксировать пленку к полу нужно предельно аккуратно, чтобы не повредить контакты

После подключения клемм следует изолировать место сочленения проводов

На лист гипсокартона тонким слоем наносят клей для плитки и разравнивают его зубчатым шпателем

Схема подключения инфракрасного теплого пола

Нарезать полосы пленки нужно по перфорированной линии, не задевая контактов

Подключение инфракрасного пола к сети питания лучше доверить профессионалам

Инфракрасное длинноволновое излучение абсолютно безопасно для человека

Система теплый пол сегодня повсеместно применяется при обустройстве жилых помещений. Такой обогрев способствует равномерному распределению температуры и поддержанию в комнате комфортного микроклимата. Выбор системы и технология ее монтажа зависят от типа напольного покрытия.

Разберемся, как сделать электрический теплый пол под плитку и обозначим допустимые способы монтажа. Кроме того, приведем пошаговый инструктаж по обустройству напольного обогрева и опишем важные моменты подключения системы к электропитанию.

При всех «плюсах» полов, отделанных плиткой и ее конкурентом – керамогранитом, их трудно отнести к категории теплых покрытий.

Устранить этот недостаток проще всего установив напольную систему, которая способна функционировать круглый год, что особо актуально для квартир, зависящих от централизованного отопления.

Галерея изображений

К теплоотражающей прослойке с помощью отрезков строительного скотча приклеивают нагревательные пластины, токопроводящие шины которых «смотрят» вниз

Уложенную напольную систему покрывают полиэтиленовой пленкой и приступают к закладке бетонной стяжки. Для этого сверху пленки размещают ячеистую пластиковую сетку, размер секций которой составляет 5*5 см или 10*10 см.

Она будет выполнять роль армирующего каркаса. Сетку прикрепляют к ранее уложенным прослойкам, стараясь не повредить термопленку.

Сверху уложенной и зафиксированной сетки наносят бетонно-цементный раствор, формируя слой толщиной в 5 мм, с тем, чтобы он полностью перекрыл технологические отверстия. Оставляют стяжку на неделю-полторы до полного высыхания.

Когда стяжка приобретет необходимую прочность, приступают к этапу приклеивания кафельной плитки или керамогранита. Технология облицовки обычная. Единственное – «сажать» покрытие на клей, который не боится температурных перепадов.

Технология монтажа кабельного пола под плитку

Монтаж кабельного теплого пола под плитку требует определенной квалификации. Кроме того, включать такую систему допускается только через месяц с момента укладки.

Составление плана раскладки

Прежде, чем приступать к монтажу системы, правильным будет предварительно на бумаге составить в масштабе план ее раскладки. При разработке плана из общей рабочей площади исключают участки, на которых размещается мебель и предполагается устанавливать тяжеловесную бытовую технику.

Следует понимать, что дальнейшая перестановка может негативно отразиться на работоспособности напольной системы.

С учетом всех нюансов в готовом виде план раскладки будет иметь очертания неправильной формы фигуры, которая вписана прямоугольную и квадратную площадь покрытия.

Исходя из общей площади рабочей поверхности, рассчитывают длину кабеля учитывая тот фактор, что кабель должен покрывать 70-75% общей квадратуры. От того, насколько грамотно спроектирована напольная система, будет зависеть ее эффективность.

На этапе проектирования необходимо продумать удобное место под . В ряде случаев при обустройстве напольной системы приходится прокладывать отдельную линию электропроводки необходимой мощности.

Подготовительные и энергосберегающие работы

Ключевым условием правильной укладки, как нагревательной системы, так и финишной облицовочной плитки является тщательно выровненная поверхность. Задача мастера – вывести основание в ноль, поскольку, чем хуже подготовлено основание, тем сквернее выйдет конечный результат.

В случае сильных повреждений основания лучше выполнить полный демонтаж старого покрытия, а чистовой пол в последствие выровнять бетонной стяжкой толщиной в 3-5 см

Набор инструментов, который понадобится для выполнения работ:

  • строительный уровень;
  • рулетка и линейка для разметки и контроля;
  • и нарезки проводов;
  • паяльник с припоем для залуживания проводов перед коммутацией;
  • строительный фен для нагревания термоусадочных трубок;
  • перфоратор и болгарка с диском по камню;
  • мультиметр для контрольных замеров проводимости цепи и ее сопротивления;
  • мегомметр для проверки сопротивления изоляции;
  • строительный миксер и емкость для замешивания цементной смеси;
  • валик и кисти для нанесения жидкой грунтовки;
  • зубчатый и обычный шпатель для распределения пастообразной цементной смеси.

Чтобы предупредить ситуацию, когда уложенная система будет греть потолок соседям, необходимо выполнить энергосберегающие работы.

Наличие теплого инфракрасного пола в помещении создает особую уютную атмосферу. Преимущества ИК покрытия заключаются в том, что заметно повышается теплоотдача пола, снижаются денежные затраты на электроэнергию. Монтаж теплого пола под плитку – дело непростое, оно имеет ряд особенностей. В этом материале рассмотрим технологии, которые используются в данной области.

Особенности

Ифракрасное излучение теплого пола равномерно распределяется по стенам, потолку, предметам в помещении, нагревая их. Технология работает без использования проводов и подходит для полов с покрытием:

  • Ламинат;
  • Линолеум;
  • Ковролин.

Инфракрасный теплый пол под плитку чаще всего необходим в таких помещениях:

  • Теплицы;
  • Бассейны;
  • Кухни;
  • Санузлы;
  • Технические комнаты.

Есть два вида инфракрасных полов, которые применяются под плитку:

  • Стержневой;
  • Пленочный.

Второй примечателен тем, что при его производстве используются плоские элементы, в которых присутствует карбоновая суспензия. С двух сторон от нее монтируются пленочные полимерные покрытия толщиной в 0,5 миллиметра, ширина полосы при этом может быть от 30 до 120 сантиметров.

При монтаже пола обязательно следует соблюдать правила безопасности и использовать заземление. Подобная конструкция создает в комнате комфорт и уют, что не может не сказаться на психическом и эмоциональном состоянии человека.

Плюсы и минусы

Преимущество отопительной ИК-системы пола:

  • Отсутствие электромагнитного излучения;
  • Простота в работе;
  • Экономичность;
  • Не высушивает воздух;
  • Нет риска возникновения пожара;
  • Не провоцирует скопление пыли;
  • Универсальность – ИК-пленку можно монтировать даже на стену или потолок.

Высота ИК-конструкции не превышает трех сантиметров, и даже в помещениях, где потолки высотой лишь два с половиной метра, пленка почти незаметна.

Преимуществом ИК пленки можно также назвать и тот факт, что она не сушит воздух в комнате. Традиционная технология радиаторного отопления такими достоинствами не обладает.

Недостатки:

  • Для монтажа ИК- оборудования требуется высокая квалификация. Мастеру без солидного практического опыта работы за подобные проекты лучше не браться;
  • Возбраняется монтировать подобные устройства под мебель. Плитку следует тщательно проверять на наличие дефектов, так как инфракрасное излучение может спровоцировать расслаивание этого материала. Лучше покупать керамическое напольное покрытие известных торговых марок, так как, например, китайская плитка – плохого качества и не выдерживает даже небольших нагрузок.

При монтаже оборудования и плитки следует соблюдать все технологические предписания. Это является главным правилом этого вида работ.

Схема работы

Пол с инфракрасной пленкой под плиткой – это вариант, который встречается довольно часто. Подключить пленочный ИК пол к электричеству вполне реально, он будет нормально работать, если сверху залить стяжку, а на нее положить плитку. Работы эти несложные, их можно сделать если не самостоятельно, то с привлечением мастера.

Существует два способа укладки плитки на пленку:

  • Сверху пленки монтируется малярная сетка, чтобы увеличить адгезию. На нее заливается стяжка или специальная саморазравнивающаяся смесь. Толщина слоя – не более 10 мм.
  • На пленку кладутся листы ГВЛ, закрепляются саморезами, которые проходят между полосами нагревательных элементов; от мастера требуется большая точность, так как легко можно повредить хрупкие конструкции.
  • Далее плитка монтируется по стандартной технологии с использованием клея для теплых полов.

В начале работы следует нарисовать схему с размерами, в которой будут отражены все кабели и нагревательные элементы.

Стержневой пол специально придуман для плиточного покрытия, поэтому стяжку в этом случае делать не надо. Для керамической плитки созданы стержневые инфракрасные обогреватели, которые подключаются к терморегулятору. На них монтируется керамическое покрытие.

Между двумя проводниками находятся стержни (они похожи на ступени), которые сделаны из графита и карбона серебра. Размеры полотен:

  • Ширина – 82 см;
  • Пространство между стержнями – до 10 см.
  • Длина – до 20 метров.

При прохождении тока из стержней выделяется ИК излучение, оно имеет длину волны от 8 до 14 мкм. Эта технология позволяет экономить значительное количество средств. Электросхема спроектирована таким образом, что при работе тратится минимальное количество энергии.

Как подключить?

Перед началом работы по монтажу пленочного инфракрасного пола следует:

  • Подготовить основание;
  • Расположить по всей плоскости теплоотражающий материал;
  • Подготовить место для терморегулятора.

Установка начинается с того, что материал распределяется по всей комнате. Необходимо закрепить его изолентой или скотчем, заделать стыки.

Есть возможность снизить расход проводов, если контакты направить по направлению к регулятору. На медной полоске закрепляется зажим, его сторона располагается внутри покрытия, вторая находится поверх медной полосы. Линии разреза изолируются битумом. Пленка фиксируется с использованием изоленты. Для этого требуется выравнить основание, положить на пол теплоотражающий материал.

Этапы работ:

  1. Монтаж теплоотражающего материала;
  2. Монтаж пленки;
  3. Подключение блоков, соединение их с терморегулятором;
  4. Инсталлируется датчик температуры между первым и вторыми слоями стяжки в гофрированной трубе
  5. Происходит укладка слоев, закрепление их саморезами
  6. Заливается стяжка, это можно сделать своими руками
  7. На стяжку кладется плитка.

При работе следует учесть следующее:

  1. Установить ИК систему под мебелью можно лишь тогда, когда она расположена на ножках на высоте минимум три сантиметра;
  2. Необходимо правильно укладывать теплоизоляцию, это защитит от перерасхода электроэнергии;
  3. Нельзя использовать изоляцию, в которой присутствует фольга, она подвержена коррозии;
  4. Чтобы положить покрытие нужной стороной, внимательно следует изучить инструкцию-памятку.

Использовать разрешается изоляцию на основе пленки:

  • Лавсановой;
  • Полипропиленовой.

Терморегулятор устанавливается на стене, к нему подсоединяется электропроводка

Провода стелить по полу нельзя, их следует уложить в пластмассовый короб. Провода не должны создавать неровностей. Необходимо сделать следующее:

  • Вырезать для проводов выемку в теплоотражающей изоляции;
  • Очистить провода на кончиках, прежде чем их монтировать;
  • Кончик провода вставляется в контактный зажим, закрепляется;
  • Место соединения изолируется битумной мастикой.

Затем необходимо закрепить терморегулятор, делать это рекомендуется внутри гофры; затем прибор подсоединяется к регулятору температуры. Его верхняя часть монтируется снизу к черной кремниевой полосе блоков, которые нагреваются, при этом используется битумная мастика. В точке, где произошла установка, следует сделать вырез, это будет гарантией того, что не появятся деформации.

Датчик может выйти из строя, поэтому необходимо поставить его таким образом, чтобы была возможность беспрепятственно его извлечь.

Работы по монтажу следует доверить опытному специалисту.

Правильно подобранный материал – это залог нормальной работы оборудования. Рекомендуется знать ее базовые технические характеристики:

  • Пленка способна меньше нагреваться и отдавать больше тепла;
  • Пленка стандартная может выдержать температуру до 80 градусов по Цельсию;
  • Можно соединить между собой серебряные и медные шины, за счет этого возможно снизить толщину прослойки, а значит, пролонгировать срок работы устройства;
  • Токопроводящие полосы делаются из сплавов, в которых присутствует серебро. На пленке они явственно проступают, и чем больше серебра, тем лучше будет пленка. Если главная основа имеет белый цвет, то это подтверждает, что в составе присутствует качественный прочный полимер.

  • На полосах не должно быть следов окисления;
  • Плохой считается та пленка, где ширина медной полосы меньше 14 мм.
  • Система потребляет мощность от 125 до 440 Вт/м2. Если пленка будет лежать под ковролином, то достаточно будет мощности до 160 Вт/м2. Если пленка будет располагаться под плиткой или керамогранитом, то здесь потребуется мощность не менее 215 Вт/м2. Если теплый пол будет находиться в сауне, то мощности потребуется больше 220 Вт/м2;
  • Минимальная толщина пленки – 0,3 мм. Чем толще покрытие, тем дольше оно будет служить, поэтому ориентироваться при выборе надо на пленку, которая толще 0,3 мм
  • Пленка устанавливается таким образом, что соседние листы прилегают плотно друг к другу, но не накладываются один на другой. Если выбирать ширину рулона с таким расчетом, то это позволит уменьшить количество отходов и сэкономить деньги.

Модели повышенной мощности эксплуатируются в лакокрасочных цехах, саунах и т. п. В таких приборах графитовые стержни запаяны в сверхпрочное покрытие.

Следует знать, что карбон и графит имеют сходную молекулярную структуру, но свойства у них заметно различаются. Карбон более устойчив к нагрузкам, а графит – не такой прочный.

Подсоединить ИК-устройство рекомендуется с помощью специалиста с практическим опытом. Класть плитку можно своими руками, особенно если это небольшая площадь, как например, в санузле или на балконе. Если самые сложные работы поручить профессионалам, а более простые сделать самостоятельно, то можно обустроить квартиру, не потратив при этом лишние средства.

Производители

Пленка Heat Life популярна во всем мире. Heat Life – это производитель, который изобрел пленку с карбоновым покрытием. На рынке существует множество ее аналогов, но они все уступают по качеству продукции южнокорейской компании. Также Heat Life выпускает уникальную ИК-пленку, которую можно укладывать прямо в стяжку. Пленка выдерживает температуру выше двухсот градусов по Цельсию, технология ее изготовления является ноу-хау компании.

Heat Plus – это еще одна южнокорейская компания, которая уже десятилетие уверенно присутствует на российском рынке. Heat Plus открыла множество сервисных центров по всей стране и делает как полосатую, так и сплошную пленку, мощность которой колеблется от 85 до 460 Вт

Фирма Caleo (Южная Корея) производит ИК пленку с 2006 года. Считается одной из лучших, на счету компании множество разработок и инновационных ноу-хау. Например, именно Caleo изобрела полы с сеткой, препятствующей появлению искр.

Компания имеет производственные мощности на трех континентах (Европа, Америка и Азия) и уверено продолжает завоевывать рынок. Использование пленки Caleo позволяет экономить до 20% электроэнергии по сравнению с привычными нагревательными устройствами.

Ассортимент ИК-пленки у компании очень широкий: от дешевых моделей до очень дорогих. Гарантия предоставляется Caleo до 15 лет, что само по себе уже говорит о качестве товара. Также южнокорейская фирма выпускает самые разные комплектующие и системы, которые обеспечивают прогрев труб и крыш.

Средняя цена за покупку и монтаж пленки обойдется от 5 до 10 долларов США. Инфракрасная пленка из США Carolique также пользуется большой популярностью в России и подходит практически под любое покрытие.

Пленка стоит недорого и представляет собой инновационное поколение систем ИК обогрева. Инфракрасная энергия равномерно и быстро распределяется по всему помещению. Производители утверждают, что такого рода технология дает возможность уменьшить счета за электричество не менее чем на пятьдесят процентов. Отзывы о ИК пленке от Carolique только положительные.

Приобретая ИК пленку, рекомендуется обратить внимание на наличие сертификатов качества, ведь очень часто продукцию именитых торговых марок подделывают. Лучше немного переплатить, приобретая фирменный товар, чем потом тратить большие деньги на ремонт.

Teplotex – еще один южнокорейский производитель, который выпускает качественную продукцию толщиной от 0,36 мм. Ширина рулонов – 0,5 и 1 метр. Пленка может нормально работать в течение трех десятков лет.

Rexva – эта компания больше известна у себя на родине, в Южной Корее, там она занимает более 50% рынка. В России о пленке от этого производителя известно немного. Эта компания лидирует в отрасли по количеству научных разработок. Компания применяет особую ламинацию, которая гарантирует 100% изоляцию от влаги.

Eastec – это компания, которая разработала и внедрила технологию ИК полов. Она продолжает предлагать новые оригинальные модели, которые пользуются неизменным спросом среди потребителей. Мощность пленки – от 60 Вт, ширина – от 30 см.

Monocrystal (Украина) – компания, которая позиционирует свою продукцию как самую лучшую в Европе. Фирма действительно имеет уникальные разработки, например, пленка с пониженным содержанием серебряной пасты, но более массивным карбоновым слоем. Есть интересная модель, которая разработана специально для керамической плитки. Такая пленка обладает высоким коэффициентом адгезии.

Фирма производит как полосатую пленку, так и сплошную. Толщина рулона – 30 и 64 см. Мощность – от 130 до 620 вт. Такую пленку хорошо использовать для утепления лоджий, монтировать по периметру окон и дверей.

Как установить теплый пол под плитку

Чаще всего полы с подогревом можно найти в ванной комнате. Таким образом, само собой разумеется, что большую часть времени профессионалы в области торговли и домовладельцы устанавливают систему лучистого обогрева пола под кафельным полом.

Флагманский продукт компании WarmlyYours Radiant Heating, система TempZone™ была специально разработана для обогрева кафельных, мраморных и каменных полов путем заделки в тонкий слой или самовыравнивающийся цемент под напольным покрытием (в отличие от некоторых других систем обогрева, которые нагреваются из-под пола и устанавливаются между лагами пола).Системы электрического обогрева TempZone™ доступны в четырех форматах: Flex Rolls, Easy Mats, Cable и Custom Mats. Существует много различий между системами, основанными на рулонах, тепловых матах или кабелях. Например, TempZone™ Flex Rolls просты в использовании и доступны по цене, что делает их одним из самых популярных продуктов компании. Их можно устанавливать практически под любым типом напольного покрытия, приклеивая их к черновому полу, разрезая и поворачивая сетку на витках и подключая систему к термостату.

Если вам интересно, как установить обогрев под кафельным полом, вам повезло.В этом посте мы рассмотрим, как эти нагревательные изделия устанавливаются под наиболее часто нагреваемый материал для полов — плитку. Процесс зависит от напольного покрытия (поэтому укладка деревянного пола будет отличаться от того, как вы укладываете ламинат). Рулоны TempZone Flex

доступны по цене и просты в установке.

    Конечно, перед началом установки необходимо ответить на несколько вопросов. Вам нужно знать, какой тонкий слой использовать, нужна ли изоляция, как при необходимости придать кабелю свободную форму и как убедиться, что плитка на полу ровная.Следуя этим пошаговым инструкциям, вы сможете ответить на эти вопросы и узнать, насколько просто установить электрическую систему обогрева пола.

    1. Измерьте помещение, которое вы хотите обогреть.

    Измерьте всю комнату, исключив постоянное оборудование, такое как туалетные столики, туалеты, ванны, душевые и вентиляционные отверстия в полу. Вы будете использовать эту информацию для создания эскиза проекта, который включает в себя размеры помещения (а не только искомое покрытие обогрева в квадратных футах), который вы отправите в WarmlyYours.Затем наша команда опытных инженеров создаст индивидуальный план SmartPlan, как правило, всего за один день. В вашем бесплатном плане установки WarmlyYours будет подробно описано, как именно должна быть установлена ​​ваша система обогрева пола в соответствии с вашими измеренными параметрами.

    Цифровой омметр подтвердит, что ваша система подогрева пола находится в хорошем рабочем состоянии.

    2. Проверьте рулоны электрического обогрева пола.

    С помощью цифрового омметра проверьте рулоны напольного отопления, чтобы убедиться, что они находятся в хорошем рабочем состоянии.Результаты должны быть в пределах 15 процентов от значения, указанного на ярлыке UL на изделии.

    3. Осмотрите черновой пол.

    Подметите пол, чтобы убедиться, что на нем нет гвоздей или других острых предметов, которые могут повредить нагревательный элемент (это также относится к вашим полам и стенам). Если ваш черный пол состоит из бетонной плиты, вам нужно приклеить пробковую или синтетическую пробковую подложку в шахматном порядке, прежде чем начинать установку напольного отопления. Если у вас деревянный пол, подложка не нужна.Подложка из синтетической пробки CeraZorb

    была уложена под рулон TempZone Flex Roll, чтобы предотвратить поглощение тепла бетонным основанием.

    4. Установите гибкий рулон.

    Следуя плану установки, разверните рулон Flex Roll, пока он не достигнет другой стороны комнаты. Затем разрежьте сетку (не нагревательный кабель) и поверните рулон на 180 градусов, чтобы продолжить монтаж в другом направлении. Если вам нужно нагреть вокруг столба или сложного угла, вы можете свободно формировать кабель, чтобы он был более гибким.Просто удалите часть кабеля из сетки и свободно сформируйте кабель в соответствии с планом установки. В вашем плане установки также будет точно указано, сколько сетки необходимо удалить.

    Во время установки Flex Roll используйте ленту или горячий клей, чтобы прикрепить сетку к черновому полу или подстилающему слою.

    5. Разместите датчик.

    Некоторые термостаты (например, Nest) считывают только температуру окружающей среды (или воздуха), поэтому датчик пола не требуется. Однако, если ваш термостат для обогрева пола позволяет использовать датчик пола, убедитесь, что датчик расположен рядом с термостатом и точно между двумя нагревательными кабелями, стараясь не перекрывать их.Чтобы закрепить его на месте, вплетите его в сетку или используйте горячий клей.

    6. Протестируйте систему еще раз.

    Используйте цифровой омметр и проверку цепи, чтобы убедиться, что система все еще находится в хорошем рабочем состоянии.

    7. Подсоедините термостат.

    Мы рекомендуем, чтобы подключение термостата выполнял лицензированный электрик. Нам часто задают вопрос: «Нужен ли для пола с подогревом отдельный контур?» Ответ заключается в том, что мы настоятельно рекомендуем, чтобы система отопления находилась в собственном контуре, чтобы предотвратить ненужное срабатывание GFCI в термостате.

    8. Установите плитку.

    Вам может быть интересно, нужна ли вам специальная плитка для теплых полов? Нет, почти любую плитку можно укладывать поверх наших систем обогрева TempZone, но, конечно, всегда полезно свериться с рекомендациями производителя плитки, чтобы убедиться в этом.

    Наконец, нанесите слой модифицированного материала Thinset на нагревательный элемент и установите сверху плитку. Чтобы убедиться, что пол абсолютно ровный, вы можете использовать механическую систему выравнивания, такую ​​как система контроля залипания плитки Spin Doctor.После того, как слой затвердеет, вы готовы пользоваться всеми преимуществами вашего нового пола с подогревом!

    Механическая система выравнивания гарантирует, что у вас не возникнет нежелательного смещения плитки.


    Помимо рулонов TempZone™ Flex, еще одним очень популярным вариантом обогрева пола под плитку является кабель TempZone™ с монтажной мембраной Prodeso. Этот вариант более дорогой, но установка особенно проста. Кроме того, он предлагает преимущества предотвращения образования трещин, а также возможность гидроизоляции (с отдельными аксессуарами).Для получения дополнительной информации об установочной мембране Prodeso щелкните здесь. Вы также можете узнать больше о рулонах TempZone™ Flex и процессе установки здесь.

    После того, как вы ознакомитесь с доступными системами обогрева пола, ознакомьтесь с конструктором предложений по проектированию лучистого обогрева пола. Он покажет вам, какие продукты лучше всего подходят для вашего проекта, сколько стоит плитка с подогревом и многое другое. Это лучшее место для начала, если вы заинтересованы в собственных полах с подогревом.

    6 плюсов и минусов напольного отопления

    Пол с подогревом — это более чистый и рациональный способ обогрева вашего дома. Используя технологию лучистого тепла, UFH бережно нагревает людей и предметы в помещении непосредственно снизу вверх, что способствует гораздо более энергоэффективному методу.

    Если вы рассматриваете подогрев пола как часть предстоящего проекта реконструкции дома, мы понимаем, что у вас могут возникнуть вопросы и опасения по поводу того, подходит ли вам это решение для отопления. В этом экспертном руководстве мы рассмотрим плюсы и минусы напольного отопления, включая множество плюсов:

    • Повышенная энергоэффективность UFH
    • Низкое техническое обслуживание систем отопления Warmup
    • Свобода дизайна и адаптивность напольных обогревателей
    • Безопасность и простота установки

    И пара потенциальных минусов, в том числе:

    • Соответствующие расходы
    • Воздействие на высоту этажа

    Краткий обзор плюсов и минусов:

    (+) Энергоэффективный обогрев (+) Легкая работа (+) Больше пространства и свободы дизайна (+) Подходит для всех напольных покрытий (+) Безопасность и комфорт (+) Простота установки

    (-) Стоимость установки (-) Время установки (-) Высота этажа Проблема

    Плюсы напольного отопления

    1.Энергоэффективное отопление

    Существует два типа лучистого отопления: электрические и водяные системы. Оба обеспечивают отопление в помещении от пола до постоянного и эффективного тепла. Системы горячего водоснабжения пропускают горячую воду по трубам для выработки тепла, в то время как электрические теплые полы нагревают проводку под полом для выработки тепла.

    Традиционные радиаторы необходимо нагревать до высокой температуры (от 65 до 75 градусов по Цельсию), чтобы эффективно обогревать помещение, в то время как напольное отопление должно работать только при температуре 29 градусов по Цельсию или ниже, в зависимости от отделки пола. , чтобы нагреть комнату, тем самым потребляя меньше энергии и значительно снижая счета за электроэнергию.

    Кроме того, радиаторов нагревают ближайший к ним воздух в первую очередь, поэтому помещения, обогреваемые радиаторами, склонны к «холодным пятнам», а это означает, что воздух кажется холодным в середине комнаты и очень горячим рядом с радиаторами. Обычно это приводит к открытию окна над радиатором, чтобы впустить немного свежего воздуха, и вот мы снова, позволяя всей энергии, затрачиваемой на обогрев дома, улетучиваться через окно. Лучистое тепло обеспечивает тепло от пола по всему помещению без образования холодных пятен или духоты в отапливаемом помещении.

    Подводя итог, можно сказать, что в отличие от традиционных радиаторов, из-за которых в помещении иногда может быть прохладно, а иногда слишком жарко, теплый пол не перегревается, а достигает желаемой температуры, установленной вами с помощью настенного термостата.

    Лучистое тепло обеспечивает экономию в среднем 15 % на счетах за отопление благодаря эффективному обогреву дома

    2. Бегать легко

    Ключевым преимуществом напольного отопления является то, что после установки системы почти не требуют обслуживания, а компания Warmup предоставляет расширенные гарантии на всю свою продукцию для полного спокойствия.

    Электрические системы не нуждаются в регулярном обслуживании, в то время как системы водяного теплого пола могут потребовать периодической проверки, чтобы убедиться, что все работает правильно. Узнайте больше об уходе за системой теплого пола.

    Все нагреватели Warmup должны управляться системным термостатом, который повышает энергоэффективность UFH, а также может обеспечивать программируемые графики нагрева или автоматические функции нагрева. Это означает, что вам даже не придется думать об отоплении вашего дома; наши системы всегда нагреют ваш дом до нужной температуры и в нужное для вас время.

    3. Больше пространства и свободы дизайна

    Благодаря системам обогрева пола вы можете наслаждаться всей комнатой без радиаторов на стенах. Даже самые современные радиаторы занимают место на стене, поэтому представьте себе свободу дизайна, которую вы получаете с полами с подогревом — вы можете украсить стены по своему желанию, чтобы действительно заявить о себе или просто добиться минималистского вида, независимо от вашего стиля, и бесплатно от необходимости планировать вокруг радиаторов.

    4.Подходит для всех напольных покрытий

    Пол с подогревом дает вам свободу планировать свой дом по своему желанию, максимально используя пространство стен и пола. И вы по-прежнему можете выбрать тип пола, который вам нужен, поскольку подогрев пола хорошо работает с ламинатом, деревом, плиткой, камнем, ковром и многим другим.

    5. Безопасность и комфорт

    Когда у вас полы с подогревом, вам больше не нужно беспокоиться об острых краях или горячих поверхностях радиаторов, когда в доме находятся младшие члены семьи.Система отопления надежно спрятана и не нагревается слишком сильно.

    Лучистое тепло также намного лучше влияет на качество воздуха в помещении, так как сохраняет воздух свежим и насыщенным кислородом. С другой стороны, высокие температуры, вызванные радиаторами, усиливают дискомфорт и снижают уровень кислорода. Термическая циркуляция от воздуха, поднимающегося к потолку, а затем обратно, приводит к тому, что вся пыль циркулирует по кругу, чего не произойдет с системой напольного отопления.

    6.Простота установки Системы

    UFH установить проще, чем вы думаете. Подходящие как для новых проектов, так и для модернизации в рамках ремонта дома, наши электрические и водные системы могут быть установлены в помещении всего за 1-2 дня в зависимости от масштаба вашего проекта.

    Многие из наших электрических систем обеспечивают быструю установку. Система StickyMat имеет самоклеящуюся подложку, поэтому вы можете быстро приклеить нагреватель к основанию и сразу укладывать плитку поверх него без необходимости использования стяжки.Водяные системы напольного отопления требуют больше времени для установки, но предлагают еще более низкие долгосрочные эксплуатационные расходы.

    Все установки напольного отопления должны выполняться полностью квалифицированным установщиком, ранее работавшим с UFH. Если вы ищете установщика для вашего предстоящего проекта, мы можем порекомендовать профессионала, работающего в вашем регионе, из нашей сети установщиков Warmup Pro.

    Минусы напольного отопления

    1. Стоимость установки

    Электрические системы обеспечивают быстрое время установки: многие системы можно установить в ванной комнате среднего размера всего за 1-2 дня. Цена установки будет варьироваться в зависимости от выбранной вами системы, размера помещения и гонорара вашего установщика; вы можете рассчитывать на оплату труда в размере от 200 до 300 фунтов стерлингов в день. Вам также потребуется вызвать квалифицированного электрика для подключения системы к источнику питания, это может занять несколько часов, и здесь стоимость также будет варьироваться.

    Если вы ищете установщика для установки вашего нового электрического обогревателя пола, свяжитесь с нами, и мы сможем порекомендовать одного из наших проверенных установщиков Warmup Pro, работающих в вашем регионе.

    Системы на водной основе требуют больше времени для установки из-за более сложных требований к установке. Это означает, что установка системы мокрого теплого пола будет стоить больше денег, однако более низкие эксплуатационные расходы, обеспечиваемые мокрыми системами, могут компенсировать эту первоначальную цену. Узнайте больше о стоимости установки водяного теплого пола и выберите лучшую систему для вас.

    2. Время установки

    Некоторые системы электрического обогрева пола требуют нанесения самонивелирующейся смеси, поэтому следует учитывать время, необходимое для ее полного высыхания перед укладкой напольного покрытия – обычно это день или два.Тем не менее, некоторые из наших систем, такие как система развязки с подогревом DCM-PRO, могут быть уложены непосредственно плиткой, что делает установку очень быстрой — иногда менее чем за день в небольшом помещении.

    Водяные системы напольного отопления требуют больше времени для установки, часто требуется несколько дней для полной установки, хотя обычно это не имеет большого значения, поскольку эти системы, как правило, устанавливаются как часть более крупного проекта по строительству или реконструкции. Вы также должны знать, что если вы укажете систему, которая требует стяжки, время, необходимое для отверждения стяжки, также должно быть учтено в графике вашего проекта.

    3. Высота пола Выпуск

    Если вы планируете модернизировать полы с подогревом, общая проблема заключается в том, что система может повлиять на высоту пола. В проектах реконструкции понятно, что вы не захотите увеличивать надстройку пола, когда высота потолков фиксирована.

    Большинство электрических систем Warmup будут иметь незначительное влияние на уровень пола. Например, система StickyMat имеет системную глубину всего 3 мм и может быть установлена ​​непосредственно в слое клея для плитки, что не повлияет на высоту пола.Популярная система развязки с подогревом DCM-PRO немного толще, поэтому уровень пола может немного подняться.

    Системы водяного теплого пола требуют более глубокой установки с использованием стяжки, поэтому обычно рекомендуются для новых проектов. Тем не менее, наша система Total-16 — отличный выбор для проектов реконструкции, поскольку она имеет низкий профиль и толщину всего 16 мм.

    Изоляция пола всегда рекомендуется при установке нового обогревателя пола, и это также может увеличить высоту пола, однако изоляционную плиту Warmup можно приобрести толщиной всего 6 мм.

    Узнайте больше о влиянии напольного отопления на образование наростов на полу.

    Резюме: Стоит ли делать пол с подогревом?

    Пол с подогревом — это простой и энергоэффективный способ обогреть дом и обеспечить комфорт вашим пальцам ног. Хотя стоимость установки лучистого отопления выше, чем стоимость установки традиционных радиаторов, существует различных вариантов в соответствии с вашим бюджетом, и стоит иметь в виду, что напольное отопление обеспечивает значительную экономию ваших счетов за электроэнергию в долгосрочной перспективе.

    При ремонте ванной комнаты особенно стоит подумать о подогреве пола. Вы значительно сэкономите на стоимости рабочей силы, если пол в любом случае будет подниматься и меняться. Комфорт и экономия затрат на эксплуатацию системы на ваших счетах за отопление сработают в вашу пользу в долгосрочной перспективе.

    > СМЕТА ваш теплый пол ЭКСПЛУАТАЦИОННЫЕ РАСХОДЫ ЗДЕСЬ

    > ПОСМОТРЕТЬ Теплый пол Warmup ПРОГРАММА ПРОДУКЦИИ ЗДЕСЬ

    Теплый пол и стены

    Преимущества лучистого отопления



    Эффективное отопление



    Лучистое отопление потребляет меньше энергии, чем другие методы отопления, такие как традиционные радиаторы. Радиаторы должны быть нагреты до (между 149-167 градусов по Фаренгейту / 65-75 градусов по Цельсию) для эффективного обогрева помещения, однако полы с подогревом могут работать при температуре (84 градуса по Фаренгейту / 29 градусов по Цельсию или меньше). Однако это зависит от типа напольного покрытия и площади помещения.



    Без холодных точек



    Излучающие решения обогревают весь пол или стену, чтобы не было холодных участков.



    Без обслуживания



    Системы лучистого теплого пола не требуют обслуживания.Они рассчитаны на безотказную работу около 25-30 лет, что в два раза больше, чем у стандартной печи.



    Экономия места



    Технология, обеспечивающая тепловое излучение, скрыта от глаз. Нет необходимости в радиаторах, заполняющих ваши комнаты. Держите свое пространство в чистоте и свободном, чтобы делать все, что вам нравится.,



    Работает со всеми типами поверхностей



    Лучистое отопление пола может работать с плиткой и камнем, ковром, деревом, ламинатом и виниловым полом.



    Подходит ли вам лучистое отопление?



    Лучистое отопление обычно не подходит для отопления всего дома; это возможно, но домовладельцы чаще устанавливают его в отдельных комнатах, таких как ванная комната или кухня. Лучистое отопление часто считают дополнительной роскошью, повышающей комфорт. Также стоит учитывать, что лучистое отопление может работать более эффективно в долгосрочной перспективе, хотя первоначальная стоимость установки может быть выше.

     Если вы хотите, чтобы в вашей ванной комнате было ощущение спа, или вам нужен дополнительный комфорт от обогреваемой кухни, то вам может подойти пол с подогревом.





    Почему выбирают Hellas Air Temp?



    Когда вы выбираете Hellas Air Temp для установки или замены лучистого отопления в вашем доме или офисе, вы знаете, что имеете дело с техническими специалистами, специально обученными специфике лучистого отопления.

    Этот тип отопления не похож на вашу стандартную печь или котел, и его всегда должны выполнять опытные специалисты.

    Hellas Air Temp имеет подтвержденный опыт работы с сотнями клиентов в районе округа Норуолк / Фэрфилд с 1978 года. Взгляните на наши обзоры Google.

    Как установить инфракрасный теплый пол

    Современные технологии ремонта позволяют создать максимально комфортные условия в любом жилом помещении. С одной из таких технологий – устройством теплого инфракрасного пола – познакомимся подробнее.

    Такой пол можно укладывать под паркет, плитку или ламинат. И вы можете сделать это самостоятельно. Для работы вам потребуются следующие инструменты и материалы:

    1. Комплект инфракрасного пола.
    2. Регулятор температуры.
    3. Намотка проводов.
    4. Теплоотражающий материал, не проводящий электричество.
    5. Паяльник.
    6. Плоскогубцы.
    7. Острый нож.

    Технология укладки

    Технология укладки инфракрасного пола состоит из нескольких этапов.

    Этап №1 — подготовка основания

    Перед укладкой матов пол необходимо очистить от старой отделки, отремонтировать и тщательно выровнять. Не должно быть больших неровностей – допустим только перепад высот до 3 мм на 1 квадратный метр.

    Этап №2 — теплоизоляция пола

    Крайне важным моментом является укладка теплоизоляционного материала. Это предотвратит потери тепла и снизит затраты на электроэнергию. Очень важно выбрать утеплитель с фольгированной поверхностью.Однако он не должен быть электрическим проводником.

    Материал укладывают фольгой вверх и соединяют отдельные части скотчем так, чтобы они не разъезжались.

    Этап №3 — укладка поверхности нагрева

    Укладка ковриков должна учитывать некоторые нюансы:

    1. Инфракрасная пленка размещается не на всей поверхности, а только на ее открытых участках, где не будет крупногабаритной мебели.
    2. Отступы от стен должны быть не менее 10 сантиметров.
    3. Маты не должны располагаться внахлест.
    4. Для уменьшения длины проводки маты ориентируют в сторону наибольшего размера помещения.
    5. После монтажа пленки необходимо отрезать ее части, не имеющие графитового слоя. Если такой возможности нет, такие участки просто заклеивают изоляционной лентой.

    Этап №4 — соединение пленки

    Если сомневаетесь, то лучше обратиться за помощью к специалисту.

    Сначала установите термостат. Место для его установки выбирается с особой тщательностью. Он должен располагаться рядом с проводкой, а один прибор обслуживает 15 квадратных метров площади.

    Возможны два варианта установки термостата:

    1. Внешний.
    2. Интерьер.

    Первый вариант предполагает крепление пластикового корпуса на стену. Второй разбивается. В стене делается углубление, в которое вставляется небольшой прибор.

    Неподвижные провода крепятся пассатижами и укладываются параллельно нагревательному мату.Следующей операцией является установка медных зажимов на нити пленки. Вся конструкция соединяется наглухо, а торцы изолируются силиконовым герметиком.

    Теперь нужно убедиться, что схема собрана и подключена к электричеству исправна. Для этого включается термостат, и через несколько минут все части пленки должны хорошо прогреться. Если все работает, еще раз проверяют места крепления проводов, после чего проводят заземление фольгированной лентой.

    Этап №5 — установка защитного слоя

    После завершения монтажа инфракрасного пола необходимо защитить его чистовым напольным покрытием. Для этих целей как нельзя лучше подходит пенополиэтилен. По всей поверхности укладывается пленка, а поверх нее устанавливается фанера. И только после этого приступайте к укладке ламината.

    Внимание! При укладке ламината необходимо соблюдать осторожность, чтобы не повредить защитный слой пленки.

    Основные правила техники безопасности при работе

    Существуют строгие ограничения, с которыми необходимо заранее ознакомиться всем, кто впервые берется за самостоятельную установку инфракрасного теплого пола.

    Открытая изоляция проводов

    Помните:

    • Не следует размещать в помещении с постоянно высоким уровнем влажности.
    • Нельзя проводить монтаж при температуре в помещении ниже 0 градусов.
    • Не сгибайте инфракрасный коврик под углом 90 градусов.
    • Запрещается ставить на теплый пол тяжелую мебель, не имеющую вентиляционных карманов.
    • Запрещается крепление пленки к прочному основанию с помощью гвоздей, шурупов по металлу или саморезов.
    • Не делайте дырок в пленке самостоятельно.
    • Установка такого пола без заземления не допускается.
    • Специалисты запрещают установку одного отрезка пленки длиной более 15 метров.
    • Нельзя размещать инфракрасный теплый пол рядом с другими отопительными приборами — запрещена установка возле камина или газовой плиты.

    Обобщение по теме

    Вы можете установить инфракрасный пол в любом сухом помещении. Если установка произведена правильно, система прослужит очень долго. Этот вариант является самым экономичным способом обогрева среди электрических аналогов. Работать с инфракрасной пленкой может даже тот, кто не имеет профессионального образования.Использование теплоотражающих материалов и термостата обеспечивает большую экономию электроэнергии.

    Как обогревать полы из мраморной плитки

    Если вы недавно построили или купили дом с полами, выложенными мраморной плиткой, вам может быть интересно, что нужно сделать, чтобы ваши ноги всегда были в тепле даже в холодные зимние месяцы. Мрамор, хотя и является отличным выбором для полов и столешниц, может стать очень холодным и неудобным. Хорошей новостью является то, что есть шаги, которые вы можете предпринять, чтобы ваша любовь ко всему мрамору не мешала вашему комфорту.Теплый пол, вероятно, ваш лучший выбор, когда речь идет о том, чтобы ваш пол всегда оставался при комфортной температуре.

    ПОДОГРЕВАТЕЛЬ ПОДЪЕМНИКА

    Нагреватель для пальцев ног

    и подогрев пола – это два основных варианта обогрева красивых мраморных полов. Что касается цены, то оба варианта стоят примерно одинаково. Общая сумма, которую вы потратите, будет зависеть в основном от общей площади в квадратных футах помещения, которое вы хотите обогреть. Чтобы правильно установить лучистое отопление, важно измерить площадь пола и нанести ее на миллиметровую бумагу, внимательно отмечая, какие светильники находятся в комнате, которую вы хотите отапливать.Это необходимо для того, чтобы вы знали, сколько ковриков или обогревателей для пальцев ног вам потребуется в общей сложности.

    Самое лучшее в обогревателях для пальцев ног то, что они требуют меньше работы, потому что они не устанавливаются под мраморной плиткой. Если у вас есть небольшая ванная комната, в которой есть туалетный столик, обогреватели для ног — хороший выбор, поскольку вам просто нужно установить устройство в основании тумбы под раковину. Недостатком обогревателей для пальцев ног является то, что для их установки обычно требуется много электромонтажных работ.Обычно нагреватели имеют напряжение 120 вольт, поэтому может быть достаточно подключения к существующей цепи. Однако для выполнения электромонтажных работ лучше всего привлечь лицензированного электрика.

    НАПОЛЬНОЕ ОТОПЛЕНИЕ ДЛЯ МРАМОРНЫХ ПОЛОВ

    Теплый пол сегодня является популярным выбором среди домовладельцев. Лучше всего то, что его можно установить на новые или существующие полы. Плитка и каменные полы идеально подходят для использования с системами напольного отопления. Это потому, что они очень быстро нагреваются и сохраняют большую часть тепла.Таким образом, они делают систему более эффективной.

    • Теплый пол для мраморных полов

    Хотя мрамор в основном используется для полов в ванных комнатах и ​​кухнях, этот материал долговечен и легко чистится и может использоваться в других помещениях, таких как прачечные и коридоры. Благодаря низкому тепловому сопротивлению и высокой тепловой массе мраморные полы идеально подходят для зимних садов и помещений с высокими потерями тепла. Что еще лучше, так это тот факт, что мраморные полы могут нагреваться более чем на 84 градуса по Фаренгейту. Это позволяет использовать обогреватели с тепловой мощностью 20 Вт на квадратный фут. Мраморные полы идеально подходят для использования с любым кабелем теплого пола. В Heavenly Heat Inc. у нас есть широкий выбор продуктов на ваш выбор.

    • Электрические системы для мраморных полов

    Мраморные полы идеально подходят для использования как с водяными, так и с электрическими системами подогрева пола. Однако важно отметить, что электрические маты для подогрева пола более популярны для мраморных полов.Наши нагревательные маты в Heavenly Heat Inc. идеально подходят для помещений правильной формы, тогда как наши нагревательные кабели идеально подходят для помещений неправильной формы с многочисленными светильниками. Однако правильная система для вашей комнаты зависит от формы и размера вашей комнаты, типа основания, а также характера проекта.

    • Высокая теплопроводность

    Мраморные полы — наиболее эффективный и функциональный тип напольного покрытия для полов с подогревом. Мрамор обладает высокой теплопроводностью.Это просто означает, что он достаточно эффективно передает тепло от нагревательного кабеля к поверхности пола. Мрамор также сохраняет значительное количество тепла, что приводит к большей эффективности. Это идеальный выбор, потому что он быстро нагревается и сохраняет большую часть тепла. Это приводит к значительной энергоэффективности.

    • Идеально подходит для ванных комнат и кухонь

    Нет ничего хуже, чем выйти из душа или ванны на холодный пол. Именно по этой причине полы с подогревом под мраморными полами желательны в ванных комнатах и ​​кухнях.Он также выбран из-за зоны высоких потерь тепла, потому что мрамор удерживает большую часть тепла, а это означает, что системе отопления не придется работать сверхурочно для поддержания желаемого тепла. Более того, мраморные полы можно нагревать до температуры до 84 градусов по Фаренгейту, что обеспечивает оптимальный контроль и комфорт в любом жилом помещении.

    Полы с подогревом обладают множеством преимуществ, особенно если у вас мраморные полы. Отопление уберет холод с ваших мраморных полов и согреет ваш дом.Термостат поможет поддерживать нужную температуру на протяжении всего помещения.

    Тепло включено: электрическое и водяное лучистое тепло | 2017-09-08 | Напольное покрытие

    Я не уверен, сколько из вас, подрядчиков, установили электрическую систему лучистого обогрева под плитку, паркет или другие напольные покрытия, но если у вас есть и вы смогли почувствовать тепло, исходящее от пола, у вас уже есть определенный уровень уверенность в продаже и установке этих типов систем. Для тех из вас, у кого не было возможности установить электрическую излучающую систему, есть несколько основных вещей, которые вам нужно понять, чтобы установка прошла гладко.

    Независимо от того, говорим ли мы об электрических или водяных системах (которые используют нагретую воду для обогрева), самым важным шагом является выполнение домашней работы. Узнайте, подходит ли напольное покрытие для укладки поверх излучающей системы. На рынке представлено несколько различных типов электрических систем лучистого отопления, и если вы не знакомы с тем, что делает каждая из них, у вас могут возникнуть проблемы.

    Прежде чем вы зайдете слишком далеко в оценке, вы должны либо уже знать хорошего электрика, либо сообщить своему клиенту, что им придется нанять собственного.Причиной этого является подключение в стене к источнику питания. Лицензированный электрик определит, подходит ли источник питания для работы системы или потребуется дополнительная проводка.

    Нарисуйте схему места, где вы хотите установить излучающую систему, а также место подключения к источнику питания. Производители электрических радиаторов могут помочь вам определить количество прокладок или проводов, необходимых для обогрева помещения, поэтому воспользуйтесь их услугами, чтобы помочь вам. В зависимости от количества нагревательных элементов, необходимых для помещения, вы выберете блок на 110 или 220 вольт (фото 1 и 2) .

    Также сообщите производителю, будет ли в излучающих зонах коврик или большая мебель. Коврики/подушки и большие предметы мебели могут препятствовать излучению тепла от пола и создавать проблемы с некоторыми полами.

    Если вы оцениваете пол поверх излучающей системы, вам понадобится контрольный лист; Вот некоторые пункты, по которым следует обращаться к электрическим радиаторам:

    • Можно ли укладывать полы поверх систем отопления?
    • Достаточно ли питания и точки подключения?
    • Требуется ли системе собственный термостат?
    • Есть ли место для установки термостата?
    • Потребуется ли системе отражающий мат/панель либо непосредственно под матом, либо под полом, чтобы тепло поднималось вверх?
    • Кто нанимает лицензированного электрика?

    Требуются ли специальные инструменты для электрического обогревателя? да.Вам понадобится омметр/мультиметр, чтобы убедиться, что проводка не повреждена мастерками или строительным транспортом. Если вы не знакомы с тем, что делает омметр/мультиметр, он измеряет сопротивление в цепи. Вам нужен непрерывный ток, протекающий по проводам. Поскольку к матам не будет подаваться электроэнергия до тех пор, пока не будет завершена установка напольного покрытия, вам понадобится способ убедиться, что вы не скомпрометировали электрическую систему. (Если у вас есть, вы можете в конечном итоге заменить пол.) Омметр/мультиметр питается от батареи, поэтому вы можете контролировать непрерывность цепи при установке (Фото 3) .

    Гидравлические системы, с другой стороны, обычно устанавливаются на этапе строительства конструкции подрядчиками HVAC, которые специализируются на лучистом тепле. Специалисты по теплоснабжению разберутся в тепловых расчетах и ​​соответствующим образом проложат свои гидравлические линии.

    После того, как труба PEX установлена, поверх трубки укладывается покрытие из бетона, легкого бетона или заливки на основе гипса (убедитесь, что производители напольных покрытий поддерживают основания на основе гипса). Есть также несколько деревянных панелей чернового пола с каналами для труб PEX, что устраняет необходимость в дополнительном покрытии для твердой древесины и ламината.

    При осмотре установки проверьте расположение линий подачи и коллектора по отношению к полу. Убедитесь, что система запущена и работает как минимум за две недели до установки. Постарайтесь, чтобы система работала, чтобы вы могли проверить наличие горячих точек с помощью инфракрасного термометра — вы сможете получить мгновенные показания температуры поверхности (Фото 4) .

    Производители напольных покрытий обычно ограничивают максимальную температуру на поверхности чернового пола от 80 до 85 градусов по Фаренгейту. Однако линии PEX, поступающие в помещение снабжения, будут более горячими, если они сосредоточены на меньшей площади. Это создаст «горячую точку» в этих областях, поэтому, если вы устанавливаете древесину, это может быть проблемой (Фото 5-7) .

    Проверка содержания влаги важна для бетонных или гипсовых плит. Отраслевые стандарты и производители потребуют либо испытаний с хлоридом кальция (ASTM 1869), либо испытаний относительной влажности на месте (ASTM 2170) для записи количественных измерений.Электронные измерители поверхности дадут только качественное число. Для заливок из легкого бетона и гипса требуется метод испытаний ASTM 2170.

    Установка поверх обоих типов излучающих систем требует особого внимания, поскольку тепло поступает непосредственно через пол, а не через принудительные вентиляционные отверстия. Приспособление к перемещению (расширение/сжатие) для плитки, твердой древесины и ламината. Влагомер и гигрометр также потребуются для проверки влажности лиственных пород и условий окружающей среды.

    Всегда помните, что лучистое тепло отличается от системы принудительной вентиляции. Регулирование температуры имеет решающее значение для долговечности напольного покрытия. Медленные пошаговые регулировки не будут «шокировать» напольное покрытие, в то время как выключение системы, когда конечного пользователя нет, а затем включение ее по возвращении домой вызовет проблемы. Обратите внимание конечного пользователя на то, чтобы он старался поддерживать в системе постоянную температуру, чтобы свести к минимуму удары по полу. Если им нужно внести изменения в температуру, делайте корректировку только на два градуса каждые 24 часа.

    Кстати, Radiant Professionals Alliance (radiantprofessionalsalliance.org) ежегодно публикует информацию о напольных покрытиях по излучающим системам, которая называется Radiant Comfort Guide. Если вы получаете FCI , издание уже приходит к вам бесплатно. Если вы не являетесь подписчиком (которым вы должны быть; зайдите на www.fcimag.com/subscribe, чтобы подписаться), вы можете приобрести публикацию на веб-сайте RPA.

    Как подключить теплый пол напрямую без термостата.Выбор и установка терморегулятора для инфракрасного теплого пола

    Содержание:

    Для управления современными системами отопления, способными поддерживать постоянную комфортную температуру, используйте терморегулятор для теплого пола. Вместе с выносным датчиком температуры он контролирует и регулирует не только нагрев самих полов, но и воздуха в помещении. Терморегуляторы можно установить в каждом помещении, где есть полы с подогревом, и регулировать степень нагрева в каждом из них.Некоторые модели оснащены сенсорным управлением, дополнительными датчиками температуры, могут быть запрограммированы на разные значения температуры в любое заданное время суток или день недели.

    Как выбрать термостат для теплого пола

    Нормальная работа теплого пола невозможна без терморегулятора, что позволяет сэкономить значительное количество электроэнергии и денежных средств. При выполнении задач этот прибор только включает и выключает отопление в заданный промежуток времени или в соответствии с показаниями термометра.При выборе терморегулятора необходимо учитывать его мощность, которая должна соответствовать мощности теплого пола.

    От работы терморегулятора во многом зависит создание максимально комфортных условий в помещении, а также сохранность напольного покрытия. При слишком высокой температуре напольное покрытие может деформироваться, треснуть и потерять свои качества. Поэтому выбрать какой терморегулятор для теплого пола лучше – важный вопрос при обустройстве систем отопления.

    Среди огромного количества моделей и конструкций термостатов специалисты выделяют несколько основных групп:

    • Устройства, обеспечивающие экономичный режим работы, позволяющие снизить энергопотребление в отсутствие владельцев. В это время происходит снижение мощности нагрева на несколько градусов.
    • Модели с программируемым таймером, позволяющим задать любые временные интервалы, в течение которых помещение будет обогреваться с заданной интенсивностью. Все команды от таймера передаются на термостат, который, в свою очередь, поддерживает необходимый уровень температуры.
    • Существуют высокоинтеллектуальные конструкции, в которых можно запрограммировать и установить целые режимы работы, при которых периоды нагрева и экономии чередуются. Команда от прибора поступает непосредственно на нагревательный элемент в установленное время, в зависимости от внешних факторов и заданных настроек.
    • Термостаты со встроенным ограничителем, представляющим собой специальный датчик, предохраняющий напольное покрытие от перегрева и сам нагревательный элемент. Наиболее эффективны такие устройства, которые не следует нагревать выше 260С.В противном случае начнется выделение вредных ядовитых веществ.

    Выбор термостата для конкретного помещения зависит от его площади. В небольшой комнате будет достаточно обычного устройства без программирования и настроек. Использование более сложных программируемых устройств лучше всего подходит для просторных помещений. Чаще всего в таких случаях используются электронные термостаты с датчиками температуры, установленными внутри пола.

    Механический термостат для теплого пола

    К простейшим устройствам относятся комнатные механические термостаты, оснащенные ручным пультом управления. Эта панель в большинстве моделей выполнена в виде поворотной ручки, вокруг которой нанесена шкала температур. Включение и выключение устройства с помощью специальной клавиши.

    Решая, какой терморегулятор выбрать для теплого пола, необходимо учитывать отсутствие в механических устройствах какой-либо электроники. Для работы этих устройств не требуется электроэнергия, хотя многие модели на панелях имеют световые индикаторы, сигнализирующие о состоянии процесса нагрева.Некоторые конструкции оснащены механическим таймером, который устанавливает время работы теплого пола в определенное время.

    Температура воздуха в помещении измеряется специальным встроенным термостатом для теплого пола, работа которого основана на свойствах газов или биметаллических элементов. Под влиянием окружающей среды они могут менять объем или форму. То есть при достижении нужной температуры электрическая цепь начинает замыкаться или размыкаться. При этом температура самих ТЭНов не контролируется.

    Таким образом, механическое устройство управления способно поддерживать нужную температуру до момента его отключения. При необходимости достаточно снова включить термостат и дождаться прогрева элементов теплого пола.

    Электронный термостат для теплого пола

    Наибольшее распространение получили непрограммируемые электронные термостаты, позволяющие контролировать уровень температуры с точностью до 0,5 градуса.


    На ЖК-дисплее устройства отображается текущая и заданная температура пола, а также температура воздуха в помещении.Кроме того, при включении системы отопления на экране появляется специальный символ. Периодически выводятся различного рода технические сообщения, символы, указывающие на неисправности в системе теплых полов. Эта функция позволяет выполнять диагностику электронных регуляторов температуры. Непосредственно устройство управляется тремя маленькими клавишами, расположенными на внешней панели.

    Питание к нагревательным элементам подается так же, как и к механическим термостатам. Следует учитывать, что электронное устройство может постоянно менять циклы включения и выключения, что позволяет сэкономить около 30%.Его работа будет продолжаться до тех пор, пока теплые полы не будут принудительно отключены хозяевами.

    Программируемый термостат для теплого пола

    При обогреве больших площадей важно экономить электроэнергию, особенно при использовании теплых полов. Эта проблема легко решается с помощью программируемого термостата, используемого не только с кабельными, но и с пленочными системами.

    Работа программируемых термостатов осуществляется по тем же схемам, что и в обычных электронных устройствах.Принципиальным отличием является возможность настройки режимов работы в соответствии с календарем. При этом устанавливаются все необходимые интервалы времени и значения температуры для каждого дня недели, что приводит к снижению потребления электроэнергии до 70%.

    Для этого назначаются периоды, когда теплый пол должен работать на полную мощность или, наоборот, отключаться на определенное время. Все процессы настройки происходят автоматически, после всех необходимых настроек.Например, дни отслеживаются отдельно с понедельника по пятницу и в субботу и воскресенье. Цикл будет повторяться непрерывно, пока настройки не будут изменены.

    Термостат для электрического подогрева пола

    Термостаты или терморегуляторы оснащены датчиком температуры, который позволяет поддерживать заданную температуру за счет периодического включения и выключения цепи. Точно так же работает и термостат для инфракрасного теплого пола, работающий от электрической сети.


    В большинстве случаев теплые полы изначально комплектуются термостатами. Если таких устройств нет в комплекте, их можно подобрать индивидуально, так как все они стандартизированы и подходят для всех электрических систем теплого пола.

    Устройства

    Стандартные комнатные имеют мощность 3-3,5 кВт и рассчитаны на силу тока 16 ампер. Если мощность полов выше мощности терморегулятора, подключение следует производить только с помощью контактора. Каждое устройство оснащено двумя датчиками температуры – внутренним и внешним. Первый измеряет температуру полов, а второй – температуру воздуха в помещении.

    Чтобы выбрать лучший терморегулятор для теплого пола, необходимо руководствоваться определенными критериями. В первую очередь следует учитывать максимальное значение мощности пола. В противном случае отсутствие питания приведет к падению температуры кабеля. При необходимости устройства подключаются в единую сеть и свободно отдают суммарную мощность свыше 3 киловатт.Их установка осуществляется отдельно в разных концах помещения.


    Еще одним фактором является тип установки, то есть регуляторы могут быть накладными или встраиваемыми в стену. Особенности установки каждого устройства отражены в инструкции по эксплуатации. При выборе следует учитывать тип управления. Например, самыми точными считаются устройства, которые одновременно оснащены встроенными и выносными датчиками. Большое значение придается функциональности и простоте использования.

    Как установить термостат для теплого пола

    Перед установкой устройства обязательно ознакомьтесь с прилагаемой инструкцией по эксплуатации. На ней показан порядок снятия передней панели, то есть панели управления. Эту процедуру необходимо проводить правильно, иначе устройство станет непригодным для работы. Для встроенных моделей готовят углубление, куда вставляется монтажная коробка. Терморегулятор рекомендуется размещать вблизи выпускных отверстий на высоте 0.6-1,0 м от пола. Перед началом работы домашняя сеть должна быть обесточена.


    Монтаж термостата теплого пола начинается с подключения питающих проводов к монтажной коробке. Далее между термостатом и нагревательным элементом подключается датчик температуры, который вставляется в гофрированную трубу.

    Подключение проводов к термостату должно производиться согласно установленной схеме подключения. Фазный и нулевой провода подключаются к соответствующим клеммам, а провода от датчика подключаются к отдельным гнездам с маркировкой «датчик». Само устройство аккуратно размещено в монтажной коробке. При наличии помех в виде проводов или гофрированных трубок их необходимо устранить. Термостат стоит ровно. После этого панель управления устанавливается на свое место и закрепляется винтами.

    Настройка термостата теплого пола

    Различные модели термостатов могут работать в ручном и автоматическом режиме. Этот фактор необходимо учитывать при выборе терморегулятора для теплого пола. От этого зависят все необходимые настройки.Выставляйте часы и дни недели, а также глубокую настройку и калибровку. При необходимости один из датчиков температуры можно отключить.

    Все этапы настройки подробно описаны в инструкции по эксплуатации. Отдельно выполнена блокировка для детей, которые могут из любопытства ненароком сбить настройки. Для этого обеспечьте одновременное нажатие кнопок «вверх» и «вниз». Отпирать термостат нужно теми же ключами.

    Электрическим подогревом пола называют специальный нагревательный электрический кабель, который при нагреве сам нагревает пол.

    За счет чего нагревается электрический теплый пол?

    Нагревательный элемент представляет собой одну или две металлические жилы, окруженные изоляцией и защищенные экраном и оболочкой. При прохождении электрического тока по венам за счет сопротивления они нагреваются.

    Как используются теплые полы?

    Теплые полы служат как для поддержания комфортной температуры пола, так и для полноценного обогрева помещения.

    Влияет ли теплый пол на здоровье?

    Электрический теплый пол, конечно, распространяет электромагнитное излучение, но оно в десятки раз меньше допустимой нормы.При использовании теплого пола все тепло поднимается снизу вверх, поэтому вы избегаете сквозняков и перегрева, которые так пагубно сказываются на здоровье человека.

    Сколько служит теплый пол?

    Электрический теплый пол служит уже несколько десятков лет; не требует ремонта и обслуживания. Arnold Rak® дает гарантию на нагревательный кабель 20 лет, срок службы может составлять 50 лет и более.

    Сколько электроэнергии потребляет электрический теплый пол?

    Потребляемая электроэнергия зависит от теплопотерь помещения, в котором установлена ​​система, выбранной мощности системы и установленного термостата.Чтобы уменьшить бесполезные потери тепла на обогрев полов, грунта и других конструкций, которые залегают под вашим помещением, перед монтажом системы необходимо правильно подобрать теплый пол и уложить утеплитель. Для комфортного теплого пола в отапливаемом помещении необходимо установить мощность 170-180 Вт на квадратный метр свободной площади. Для систем полного обогрева помещений необходимо устанавливать не менее 200 Вт/м2. Использование термостата дает существенную экономию – при работе теплого пола расходуется всего 70 процентов всей мощности, а программируемые термостаты, позволяющие программировать время нагрева пола, еще и экономят значительную часть электроэнергии.

    Какой вариант выбрать: тонкий мат, не требующий стяжки или трос «под стяжку» при укладке плитки?

    Стяжка аккумулирует в себе тепло и дольше сохраняет его, что экономит электроэнергию; — Цена кабеля ниже тонкого мата той же площади. Если стяжка уже залита или нет возможности, необходимости и желания ее заливать (в помещениях с низкими потолками или из-за разницы уровней полов), то устанавливаются тонкие нагревательные маты. Разницу в цене между матом и кабелем также можно компенсировать отсутствием материальных затрат и работ по заливке стяжки.

    Как отремонтировать теплый пол? Нужно ли вскрывать полы и стены?

    Если нагрев не происходит при включении системы отопления, возможны следующие причины: Повреждение греющего кабеля при монтаже, при устройстве стяжки, при укладке плитки, при ремонтных работах, обрыв кабеля или может выйти из строя терморегулятор. Также при выходе из строя терморегулятора возможна ситуация, когда теплый пол будет работать, но на полную мощность; не выключается при нагреве до заданной температуры и увеличении энергопотребления; также не снижать температуру пола.Одной из причин такой ситуации является отказ датчика пола заменить датчик пола, ни пол, ни стены не вскрываются, так как датчик (по инструкции) помещен в гофрированную трубку, его просто вытаскивают гофры, и новый легко вставляется на его место. Если сам термостат вышел из строя, необходимо заменить термостат. Если все же причина в повреждении греющего кабеля – в этих случаях звоните в сервисную группу производителя теплого пола по телефонам, указанным в гарантийном талоне.В случае признания случая гарантийным (условия указаны в гарантийном талоне) ремонт производится за счет производителя. Сервисные инженеры, не вскрывая пол, с помощью испытательного оборудования определяют место повреждения, вскрывают небольшой участок пола и накладывают ремонтную муфту, тем самым восстанавливая работоспособность пола.

    В чем разница между отапливаемой и общей площадью пола?

    Отапливаемая площадь — это только та, где будет уложен теплый пол.В него не входит площадь под стационарную мебель, сантехнику, холодильник, стиральную машину, отступы от стен (5-10 см) и т. д. Отапливаемую площадь можно рассчитать следующим образом: Считаем общую площадь помещения (длину умножить на ширину). От нее отнимаем площадь стационарной мебели, под которой отопление не нужно, и от стен отнимаем пространства (5 – 10 см). Можно на полу нарисовать, где и какая мебель будет стоять, и замерить рулеткой после отапливаемой площади.Внимание! Имейте в виду, что нагревательные маты имеют ширину 0,5 м и площадь для укладки нагревательных матов необходимо рассчитывать исходя из этой ширины, обрезать лишнее нельзя.

    Можно ли подключать кабели без термостата?

    Теоретически да, но в этом случае вам придется взять на себя функции терморегулятора и вручную включать/выключать систему «теплый пол» по достижении максимально комфортной для вас температуры. Не рекомендуется использовать теплый пол без терморегулятора также из соображений энергосбережения.

    Для чего нужны программируемые термостаты?

    С помощью них вы сможете установить оптимальный режим работы теплого пола. Для экономии энергии можно установить более низкую температуру пола (или вообще отключить) в часы, когда вас нет дома. Термостат программируется один раз перед началом работы и далее работает всю неделю по заданной вами программе.

    При использовании термостата лучше использовать показания датчика пола или датчика воздуха?

    Для достижения оптимальной температуры пола используется датчик пола, а при полном нагреве – датчик воздуха.По точности измерения напольный датчик лучше.

    Можно ли ставить мебель на теплые полы?

    Допускается расстановка мебели на ножках. Но лучше этого не делать, так как под действием тепла мебель может просохнуть.

    Не секрет, что ремонт в квартире очень дорогое мероприятие. И каждый человек, приступая к нему, хочет сократить затраты на ремонт. Зачастую покупатели предпочитают сэкономить и приобретают несколько комплектов теплого пола, желая подключить их к одному общему термостату.

    В этой статье мы расскажем о распространенных ошибках, которые могут вывести из строя дорогостоящую систему электрического теплого пола, лишить гарантии и свести на нет ваши ожидания от эффекта теплого пола. Сразу отмечу, что каждый производитель хочет реализовать наибольшее количество единиц произведенного им товара. Именно поэтому в каждой инструкции вы найдете рекомендации о том, что для каждого комплекта теплого пола требуется свой отдельный терморегулятор. При использовании одного термостата, например, на две секции отопления, теплые полы соединяются между собой (обычно через распределительную коробку), тогда к термостату подводится один провод от общей нагрузки.Датчик температуры в этом случае монтируется в одну секцию, согласно инструкции по эксплуатации.

    Следующие условия являются обязательными для правильной и, что наиболее важно, долговременной работы вашей электрической кабельной или инфракрасной системы обогрева пола. Итак, подключение нескольких теплых полов к одному термостату :

    • Во-первых, это тот же теплый пол. При выборе разных покрытий, например, керамической плитки и ковролина, секции будут прогреваться неравномерно.Если датчик уложить в секции под ковром, то полы под плиткой будут нагреваться быстрее (так как плитка лучше других материалов проводит тепло), а значит, работать будет больше, чем им нужно. Что значительно увеличит затраты на электроэнергию и сократит срок службы теплого пола. Если датчик проложен в секции под плиткой, то секция под ковром не будет к моменту отключения набирать заданную температуру.
    • Во-вторых, если в помещении другой микроклимат.Например, холодный, неотапливаемый санузел и жилое помещение. Как и в случае с корпусом с покрытием, возможны отклонения температуры или переработка системы.
    • В-третьих, это использование различных систем теплого пола. Кабельная стяжка и нагревательный мат, ультратонкие кабельные и инфракрасные полы и т. д. Категорически запрещается использовать в этом случае один термостат. Такие системы имеют совершенно другую линейную мощность, принцип работы, скорость нагрева.
    • В-четвертых, это использование теплых полов разных производителей.Дело в том, что каждый производитель старается выделиться на рынке, поэтому в производстве используются разные технологии, закладывается разный шаг укладки и разная мощность на погонный метр. В результате, как вы могли догадаться, пол выгорит.
    • В-пятых, это прокладка самых разных участков обогрева. То есть наборы, например, на 1 и на 10 кв. Такие полы прогреваются с разной скоростью, а значит, возможны температурные отклонения и чрезмерная работа нагревательного кабеля.
    • В-шестых, использование двух и более комплектов теплого пола, которые по суммарной мощности превышают допустимую мощность термостата. Допустим, мощность термостата для теплого пола Energy TK02 – 3200 Вт, и мы решили установить на один такой термостат два комплекта нагревательных матов Arnold Rak AP-21110 (мощностью по 1600 Вт каждый). Так что можно не делать. Реле термостата не будет эффективно справляться с полной нагрузкой и выйдет из строя.

    Также можем посоветовать использовать двухзонные термостаты, например, TR-3100-2ZP, который оснащен двумя датчиками температуры и способен поддерживать разную температуру нагрева в двух независимых контурах.Он очень эффективен и соответствует рекомендациям всех известных производителей теплых полов. Так или иначе, вам решать. От себя могу добавить, что я, как пользователь, пользуюсь одним термостатом на два теплых пола (ванная и туалет) уже более пяти лет.

    Помимо самих нагревательных элементов, очень важным компонентом системы теплого пола является терморегулятор или терморегулятор. Этот компонент обычно приобретается отдельно, и вы можете выбрать из многообразия терморегуляторов наиболее подходящий по цене и способный решать определенный круг задач.

    Использование электрического теплого пола без терморегулятора невозможно: не получится поддерживать комфортную температуру, а сама система очень быстро выйдет из строя, если попытаться подключить ее к источнику питания напрямую. Использование термостата с водяными теплыми полами не обязательно, но желательно.

    Термостат, или термостат, состоит из собственно устройства для контроля температуры и датчика температуры, который может быть встроенным или выносным. Он устанавливается в сети между источником питания и системой теплого пола и оснащен выключателем для его включения или выключения и механизмом установки температуры.

    Датчики постоянно контролируют температуру самого пола или воздуха в помещении, как только она достигает заданного значения, отопление отключается. Когда температура падает, теплый пол снова начинает работать на обогрев. Таким образом поддерживается комфортная температура, заданная пользователем, система защищена от перегрева и экономится электроэнергия.

    В электрических теплых полах термостат регулирует мощность тока; система включается и выключается подключением-размыканием контактов.В водяных полах регулируется объем поступающего в систему горячего теплоносителя, который в определенных пропорциях смешивается с прохладной водой. Подача воды может быть перекрыта опускающимся и поднимающимся штоком, управляемым сервоприводом.

    Различные модели приборов позволяют:

    • включать/выключать обогрев
    • регулировать температуру вручную или автоматически
    • поддерживать температуру в помещении на заданном уровне
    • обеспечивать экономию электроэнергии за счет управления ее подачей до заданной температуры в течение запрограммированного времени

    Типы и возможности термостатов

    Существует несколько типов термостатов с разным уровнем сложности и набором функций, отличающихся ценой.

    Электромеханический, аналог

    Самый простой и доступный термостат. Основными его рабочими элементами являются тумблер или клавиша включения-выключения и регулировочное колесо со шкалой, указывающей приблизительную температуру. С помощью такого терморегулятора заданный режим работы теплого пола поддерживается, но не очень точно. Температуру нагрева приходится повышать или понижать вручную, исходя из собственных субъективных ощущений или показателей имеющегося в помещении термометра.

    Электронный (цифровой), кнопочный или сенсорный

    Имеет несколько более сложную конструкцию. Контроль температуры также осуществляется вручную, но с помощью кнопок или датчиков, расположенных непосредственно на экране, а показатели выводятся на цифровой дисплей, благодаря чему можно добиться более точных результатов (как правило, с точностью до 0,5⁰). ).

    Программируемый

    Самый сложный, дорогой и функциональный вариант электронного термостата. Благодаря точной настройке достигается экономия энергии.


      Устройство можно запрограммировать на длительный период времени, чтобы оно автоматически включало теплые полы к указанному часу. Тогда система не будет работать в пустом доме и ночью, а полы успеют прогреться до того, как хозяева проснутся и придут с работы. Вы можете настроить разные режимы работы для будних и выходных дней, с обеденным перерывом или без него.

    В некоторых моделях также доступно автоматическое отключение системы в заданное время (обратный отсчет).Есть модели с функцией адаптивности, благодаря которой термостат сам определяет время включения для нагрева до заданной температуры. Помимо оптимального режима терморегуляции, есть максимальный и экономичный режимы, так как понятие комфортной температуры у каждого свое. Также доступен ручной режим управления.

    Основные характеристики термостата

    • Мощность — самая важная характеристика термостата, она зависит от предельной нагрузки, которую он может выдержать.Этот показатель у стандартных термостатов не превышает 3 кВт
    • Особенности установки . Терморегулятор можно установить непосредственно в помещении или в распределительном щите, также есть встраиваемые и накладные модели
    • Количество датчиков температуры и их расположение . Датчик может быть встроенным или выносным, также возможна комбинация обоих типов. Все терморегуляторы для теплого пола оснащены датчиками температуры пола, но есть и модели с датчиком температуры воздуха в помещении (комнате).Более дорогой двухзонный термостат 2 комплекта датчиков

    Выбор термостата

    Иногда теплые полы продаются в комплекте с термостатом, но чаще его необходимо подобрать самостоятельно. Термостаты для водяного и электрического теплого пола отличаются конструкцией и принципом работы, но в остальном эти устройства универсальны. То есть одна и та же модель подходит для продукции разных марок или для кабельного и инфракрасного теплого пола.

    В первую очередь нужно обратить внимание на номинальную мощность термостата .Она должна быть не ниже общей мощности системы теплого пола; наоборот, термостат следует выбирать с запасом мощности.

    Если помещение большое  и для обогрева пола требуется мощность более 3 кВт , возможны такие выходы:

    • установить несколько отдельных систем, каждая со своим термостатом
    • использовать двухзонную термостат , в котором питание распределяется на 2 канала, а общее значение может быть выше
    • комплектация системы магнитный пускатель  защита от перегрузки

    Для квартиры, особенно небольшой, будет удобнее и выгоднее иметь аналоговый или цифровой регулятор с ручным управлением; обеспечивает более быстрый нагрев.Приобретение программируемого автомата оправдано для частных домов. За счет большой площади экономия электроэнергии будет более ощутимой, а устройство быстро окупится.

    Механические устройства, как правило, надежнее и проще в ремонте, по этим причинам лучше приобрести кнопочный, а не сенсорный вариант, но это дело вкуса. Есть терморегуляторы с пультом дистанционного управления , а также тачскрины со съемным дисплеем, который также используется как пульт дистанционного управления. Обойдется такое дополнительное удобство недешево.

    Выбирая между встроенным и накладным термостатом, нужно учитывать, удобно ли будет сделать нишу для встроенного и насколько гармонично впишется в интерьер фактура. Если в ванной сделаны полы с подогревом, то нужен терморегулятор, который монтируется в щитке, потому что нельзя устанавливать его внутри влажного помещения. Однако в продаже есть модели с водонепроницаемыми характеристиками.

    Датчик температуры воздуха необходим, если в качестве основного источника обогрева используется теплый пол.В противном случае не стоит переплачивать за дополнительные датчики, ведь их показания могут искажаться из-за сквозняков, потоков теплого воздуха от радиаторов. Двухзонный термостат подойдет для большого помещения, разделенного на рабочую зону и зону отдыха. Также используется для независимого регулирования температуры в двух небольших смежных помещениях (ванная и туалет, комната и отапливаемая лоджия).

    Китайское оборудование не обязательно хуже европейского если сомневаетесь можете почитать отзывы о нескольких моделях. Выбирая между дешевой моделью с минимальным набором функций и дорогой «навороченной», подумайте, нужны ли вам все эти функции.

    Установка термостата

    Каждый термостат имеет свою схему подключения питания, подогрева пола и датчиков, которой необходимо следовать. Перед установкой необходимо подключить все компоненты и проверить оборудование в разных режимах, а монтажные работы проводить только при отключенном питании.

    Под встроенный терморегулятор сделана ниша, накладная крепится на стену, ни в коем случае не стоит располагать ее слишком низко, иначе будет неудобно управлять системой и следить за работоспособностью.Между нагревательными элементами (кабелями, стержнями, дорожками) внутри гофротрубы размещается датчик пола, который необходимо закрыть заглушкой.

    Термостат для водяного теплого пола оснащен напольным датчиком, который устанавливается на входе. Если есть необходимость контролировать температуру воздуха в помещении, нужен дополнительный термостат, оба подключаются к внешнему блоку управления.

    Всего

    Термостат — обязательный компонент системы электрического теплого пола.Это также может повысить удобство использования и эффективность полов с водяным подогревом. Доступен широкий ассортимент моделей, отличающихся функциональностью, набором термодатчиков, мощностью, особенностями монтажа и конструкцией. Среди них можно подобрать оптимальное решение для квартиры и дома, для теплых полов, служащих основным или дополнительным источником отопления. Установка терморегулятора осуществляется в соответствии со схемой и не представляет особой сложности.

    .
