Монтаж профнастила. Уплотнение и оформление кровли, рекомендации

Угол уклона кровли

Для разных углов уклона кровли здания, допускается применение четко регламентированных материалов.

Например, следует знать, что для металлочерепицы наименьший угол уклона 1:4. Если угол наклона окажется меньше, вполне существует высокая вероятность протекания. Для профнастила минимальный уклон — 1:7 (смотрите рисунок).

Если, все-таки, есть необходимость использовать неподходящее для конкретного уклона кровельное покрытие, тогда требуется дополнительное уплотнение вертикальных и горизонтальных нахлестов листов.

Минимальный угол наклона кровли для разных видов кровельных материалов:

Для металлочерепицы — не менее 1:4
Для кровли из профнастила — не менее 1:7
Для монтажа фальцовой кровли — не менее 1:12

Применяемые уплотнители, фасонные детали

Фронтонная планка

Прикрепите фронтонную планку к фронтонной доске (выше обрешетки на высоту профильного листа) кровельными саморезами, с шагом крепежа приблизительно 800 мм.

Допустимый нахлест фронтонных планок — 100 мм.

Коньковая планка

До установки фасонной коньковой планки закрепите торцевую крышку заклепками у торца. Нахлест фасонных коньковых планок — 130 мм, у гладких коньковых планок — 100 мм. Соедините 4,8х28 шурупами по краю 2-5 планок между собой и установите по направлению конька. Проложите уплотнение между планкой и профнастилом. Прикрепите коньковую планку саморезами сквозь уплотнение к листу по верху каждой второй волны. В случае примыкания конька к скату, следует вырезать торец коньковой планки под скат и установить вплотную под кровельный лист. Под фасонную коньковую планку можно использовать самоклеющее уплотнение (например, вспененный каучук).

До установки уплотнителей, прикрепите на гребне стропил дополнительную планку для укладки уплотнения так, чтобы край доски немного выступал за края профнастила. Сверх этой доски застелить уплотнение и закрепить заклепками или гвоздями к планке.

К фасонной коньковой планке можете приобрести торцевые крышки (заглушки), торцы шатровой крыши, Y-, Т-образные коньки, которые крепятся под конек самонарезными шурупами. (Y-образный конек — раздваивающие стороны крепятся сверху конька).

Состыковочная планка (стена-кровля)

Выполняя монтаж, состыковочную планку используют в стыке кровли и стены. Состыковочная планка выгибается под уклон кровли и крепится к профнастилу по верху каждой второй волны (для профнастила шаг крепежа 400 мм). При монтаже планки проложите уплотнение между планкой и профнастилом. Пристенный край планки остается под обшивкой стены (при стыке с каменной стеной, пристенный край планки заводится в стену и уплотняется специальной уплотняющей мастикой). Обязательно следует проверить достаточность вентиляции при стыке кровли и стены.

Нахлест планок — не менее 100 мм, в местах соединения используется уплотнительная мастика.

Пристенный профиль

В местах примыкания кровли к стене устанавливается пристенный профиль. Он крепится к металлочерепице саморезами, а к стене дюбелями.

Карнизная планка

Карнизная планка (находится у края карниза) служит направлением организованного стока воды в водосточный желоб и препятствует попадание воды на карнизные доски.

До установки кровельных листов, прикрепите карнизную планку к самой нижней обрешетке оцинкованными саморезами с шагом крепежа 300 мм. Допустимый нахлест карнизных планок — 50 мм.

Между карнизной планкой и кровельным листом можно установить уплотнение (например, из полосы пенополиуретана) во избежание, например, появления птичьих гнезд.

Важные рекомендации по монтажу

Чем можно резать профнастил

Выполняя монтаж кровли, профили можно резать исключительно электрическими высечными ножницами, электролобзиком, дисковой пилой с твердосплавными зубьями, ножницами ручными для металла, ножовкой с мелкими зубьями. Категорически запрещена резка абразивным кругом, так как горячие стружки, попадающие на покрытие, прожигают его и это приводит к ускоренной коррозии.

Как ходить по крыше при выполнении монтажа

Ходите только по смонтированным листам. Ноги ставьте в «канавки» или туда, где листы поддерживаются дополнительными опорами. При монтаже необходимо очищать листы от отходов производства – в противном случае можно ногой повредить покрытие листа.

монтаж планки и размеры элементов на крышу. Вентиляция и герметизация своими руками. Чем прикрутить коньки?

Среди всех работ, выполняемых при установке кровли, особое место занимает монтаж коньков для профнастила. Несмотря на кажущуюся простоту, он требует учета многих нюансов, определяемых видом и размерами используемых планок. Заслуживают внимания и уплотнители – без их применения невозможно достичь оптимального уровня изоляции.

Описание и назначение

Прежде всего стоит заметить, что коньками могут называться два совершенно разных элемента конструкции крыши. Первый представляет собой стык, образуемый парой смежных скатов и находящийся в высшей точке кровли. Второй элемент, которому и посвящен представленный материал, является доборным и выглядит как планка для перекрывания упомянутого выше соединения.

Как правило, коньковые накладки производят из того же материала, что и кровельное покрытие. Для достижения наилучшего внешнего вида их оттенок должен соответствовать тону профилированного листа, в идеале сливаясь с ним.

Что касается процедуры установки коньков, то она необходима для всех кровельных конструкций за исключением плоских.

Благодаря тому, что рассматриваемый доборный элемент закрывает просвет между скатами, он выполняет 3 основные функции.

  • Защитная.
    Использование кровельных коньков минимизирует коррозионные процессы, износ стропил и порчу обрешетки. Отсутствие накладных планок уменьшает срок службы кровли и снижает ее теплоизоляционные качества.
  • Вентиляционная. По завершении установки между коньком и кровлей образуется небольшое пространство, обеспечивающее воздушную циркуляцию. Кроме того, наличие полноценной вентиляции препятствует образованию конденсата – главного врага большинства утеплителей.
  • Декоративная. Накладные планки закрывают просвет между скатами, обеспечивая наилучший визуальный эффект. Если же оттенок конька выбран правильно, он выглядит как органичное продолжение уложенной кровли.

Сочетание перечисленных выше качеств гарантирует безаварийную эксплуатацию крыши в течение 3-4 десятилетий.

Виды и размеры

Как уже упоминалось выше, кровельные коньки чаще всего делают из того же материала, что и профнастил. Таковым является оцинкованная сталь, нередко покрываемая полимерным слоем для лучшей устойчивости к износу. В большинстве случаев коньковые накладки производят в заводских условиях, однако некоторые умельцы предпочитают их изготовление своими руками – при помощи листогиба.

Практика показывает, что первый вариант ненамного дороже второго, а потому особой популярностью он не пользуется. Для большинства планок средняя длина секции составляет 2-3 м, а в случае с треугольной разновидностью это значение может доходить до 6 м. Особого внимания заслуживают разновидности коньков, определяемые формой изделия.

Традиционных вариантов 3 – уголковый, П-образный и скругленный.

Уголковые

Второе название – треугольные. Представляют собой накладки в виде обратного желоба, угол раскрытия которого незначительно превышает прямой. Чтобы уголковые коньки были более прочными, их края подвергают завальцовке. Оригинальностью такие изделия не отличаются, а главное их преимущество – умеренная цена.

Размеры полок уголковых накладок составляют от 140-145 мм до 190-200 мм. Первый вариант подходит для стандартных крыш, а второй предназначен для наиболее длинных скатов. Что касается кромки, то ее ширина варьирует в диапазоне 10-15 мм (это значение актуально для любой разновидности коньков).

П-образные

Одно из самых оригинальных решений, с дизайнерской точки зрения. Такие коньки, часто именуемые прямоугольными, имеют вершину в виде буквы «П», выполняющую функцию вентилируемого кармана. Эта особенность обеспечивает полноценную циркуляцию воздуха, крайне важную для любого помещения. Подобные накладки стоят дороже уголковых, что объясняется сложностью их изготовления и большим количеством расходуемого материала. Стандартная ширина прямоугольных коньков – 115-120 мм, размер ребра жесткости находится в пределах 30-40 мм.

Скругленные

Эти накладки, также называемые полукруглыми, имеют одну характерную особенность. Их устанавливают в ситуациях, когда используется волновой профилированный лист. Такие элементы не только противодействуют образованию конденсата, но и обладают отличным внешним видом.

Единственным их недостатком является высокая стоимость.

Средний диаметр скругления рассматриваемых накладок – 210 мм, размер боковых полок – 85 мм.

Как улучшить защиту?

Несмотря на то что коньки закрывают просвет на стыке двух скатов, они не могут гарантировать полную герметизацию. Для решения этой задачи применяют уплотнитель – невидимый снаружи элемент кровли, повышающий эффективность использования накладных планок. В частности, он:

  • обеспечивает герметичность всех стыков, заполняя любые зазоры;
  • выполняет функцию барьера, предотвращая попадание мусора, пыли и насекомых в пространство под кровлей;
  • защищает от всех видов осадков, в том числе сопровождаемых сильным боковым ветром.

При этом структура уплотнителя позволяет ему свободно пропускать воздух, благодаря чему его использование не препятствует вентиляции.

Существует 3 основных типа рассматриваемых материалов.

  • Универсальный. Изготавливается в виде ленты, выполняемой из вспененного пенополиуретана. Характерная черта – открытая пористость. Зачастую одну из сторон таких изделий делают клейкой, что положительно сказывается на удобстве работы. Способность материала пропускать воздух – достаточная, но не оптимальная.
  • Профильный. Такие уплотнители характеризуются большей жесткостью и закрытыми порами. В отличие от предыдущей разновидности, производятся из вспененного полиэтилена. Способны повторять профиль листа, благодаря чему полностью закрывают просветы между накладными планками и кровлей. Во избежание снижения уровня воздушной циркуляции в таком уплотнителе предусмотрены специальные отверстия. Последние можно оставлять закрытыми – при условии наличия скатных или коньковых аэраторов.
  • Саморасширяющийся. Производится из пенополиуретана, пропитанного акрилом, и оснащается полоской-самоклейкой. После монтажа такой материал может увеличиваться в 5 раз, эффективно заполняя любые просветы. Требует установки аэраторов.

Наименьшей стоимостью может похвалиться первый вариант, тогда как третий гарантирует максимальную степень уплотнения.

Подготовка

Перед тем как приступить к монтажу коньковых накладок своими руками, стоит уделить внимание следующим моментам.

  • Определение разновидности и количества монтируемых изделий. При расчете последнего необходимо учитывать, что установка коньков выполняется внахлест. С особой внимательностью следует подходить к размерам накладных планок – допущение ошибок может сказаться на внешнем виде и функциональности готовой конструкции.
  • Монтаж обрешетки. Она должна состоять из пары размещенных рядом досок, быть сплошной и располагаться под верхними краями кровли. Это условие объясняется тем, что крепление коньков осуществляется именно в обрешетку.
  • Проверка расстояния между противоположными профлистами. Оптимальное значение – от 45 до 60 мм. Меньшая дистанция между верхними кромками затрудняет выход пара из-под кровли, а большая – препятствует правильному монтажу накладок.
  • Осмотр линии стыка двух скатов. Желательно, чтобы она была идеально ровной, а предельно допустимое отклонение составляет 2% от ширины полки.

В ситуации, когда последнее условие не выполняется, возникает риск протекания крыши. Чтобы избежать данной неприятности, следует выбрать конек с более широкой полкой.

Существует альтернативное решение – повторная укладка кровельных материалов, однако в сравнении с предыдущим способом она менее рациональна.

Монтаж

Работы по установке коньков для профнастила желательно начинать с подветренной стороны крыши, в соответствии со следующим алгоритмом.

  • Монтаж уплотнителя. Если выбранный материал оснащен полоской-самоклейкой, работа значительно упрощается. В остальных случаях фиксация утеплителя проводится при помощи подручных средств. Крепить материал можно как к обратной стороне коньков, так и к профилированным листам.
  • Установка накладных планок. Для большинства видов изделий она выполняется с нахлестом в 15-20 см. Исключение составляют скругленные кровельные коньки, у которых есть линия штамповки. Если нужно отрезать планку, желательно использовать ножницы по металлу, а не угловую шлифмашину. Эта рекомендация особенно актуальна для накладок, имеющих полимерное покрытие.
  • Окончательная фиксация. Убедившись, что конек для профнастила расположен ровно, его остается прикрутить, используя кровельные саморезы. Загонять их следует в обрешетку, проходя сквозь слой металла и выдерживая расстояние 25 см между соседними точками. Не менее важно, чтобы саморезы находились на удалении 3-5 см от нижнего края накладной планки.

Для упрощения процедуры монтажа специалисты советуют сначала крепить коньки по краям, а далее вкручивать все остальные саморезы. Наиболее подходящим инструментом для решения этой задачи является шуруповерт. Что касается гвоздей, то использовать их для монтажа допустимо, но нежелательно: в случае ураганного ветра такие крепежи могут не справиться с нагрузкой и вырваться.

Подводя итог, остается констатировать, что правильно установленные коньки для профнастила оберегают кровлю от множества негативных факторов, гарантируя ее надежность и долговечность. Справедливость данного тезиса регулярно подтверждается практикой, и каждый желающий может убедиться в этом на собственном опыте.

Монтаж подкровельных комплектующих элементов для кровель из металлочерепицы и профнастила

Монтаж подкровельных комплектующих элементов для кровель из металлочерепицы и профнастила
      До монтажа профилированных листов устанавливают карнизные план­ки и специальные внутренние ендовы в места схождения скатов под вну­тренним углом. Обрешетка здесь должна быть сплошной.
Монтаж ендовы нижней

рис. 1

      Для устройства нижней ендовы необходимы полосы оцинкованного же­леза шириной 300 мм, отформованные в центре. Сначала нужно сделать перегиб посередине листа, а затем отогнуть края. Гребень будет работать как отражатель, который не позволит воде попасть с одного ската на другой, а фальцы направят воду к водосточному желобу. Стороны ендовы нужно уложить с напуском 150-200 мм и прикрепить с помощью загнутых гвоздей, вбитых в стропила по кромкам. Затем, в процессе монтажа кровли, поверх краев внутренней ендовы укладываются листы металлочерепицы. Их не нужно полностью соединять на стыках: в ендове нельзя допускать засоров из листьев и мусора. Зазор между кровельными листами и краями ендовы желательно герметизировать специальными поролоновыми уплотнителями. Затем поверх листов покрытия будет установлена декоративная внешняя ендова.

      При монтаже ендов, примыканий, проходных элементов неизбежна об­резка листов. Для этого используют электролобзик, дисковую пилу с твер­досплавными зубьями или ножовку по металлу. Обратите внимание: нельзя использовать шлифмашины с абразивными кругами, так как они нарушают структуру металла, полимерное покрытие, прожигают его, вызывая корро­зию. В случае использования такого вида инструмента необходимо обра­ботать края срезов антикоррозийной краской по металлу в тон стали. Не­обходимо так же удалить с покрытия листа опилки, остающиеся после резки (рис. 1).




Монтаж планки капельной


  Монтаж осуществляется на карнизный свес поверх сплошной обрешет­ки (рис. 2).



Монтаж нижней планки примыкания

рис. 3

      Для защиты стропильной системы от влаги, попадающей через раз­личные отверстия в кровле, необходимо применять специальные планки примыкания или гладкий лист. Вокруг печной или каминной трубы делает­ся воротник из кровельной стали, причем со стороны конька стальной лист подводится под кровлю, а со стороны карниза — поверх кровли, образуя фартук.

    Установку нижних планок примыкания начинают с нижней стенки трубы. Её подрезают под нужный размер, а затем закрепляют с помощью само-резов, после этого планку монтируют на боковые и верхнюю стенки трубы. Под нижнюю планку подводится гладкий лист (галстук), с помощью которо­го отводится вода со ската. Его направляют в ендову или в карниз. По краю фартука необходимо сделать бортик с помощью плоскогубцев и молотка.

     У самой трубы лист подводится под кирпичную кладку. В целях противо­пожарной безопасности обрешетка и кровельное покрытие не должны до­ходить до трубы на 140 мм, а все деревянные элементы — на 400-500 мм (рис. 3).




Монтаж кровельных покрытий


рис. 4


рис. 5


рис. 6

1.Рекомендуется выполнять монтаж металлочерепицы в обуви с мягкой подошвой, чтобы избежать повреждения защитно-декоративного покрытия.

2.Перед тем, как приступать к монтажу металлочерепицы на прямоу­гольных скатах, целесообразно проверить стропильную систему на прямоугольность. Если диагонали ската не равны — необходимо выровнять его дополнительными проставками под фронтонные (ветровые) доски (рис. 4, 5).

3.Прежде чем переходить к расчетам материалов, нужно получить точ­ные размеры кровли. Вся продукция АО «Профсталь» изготавливается согласно предоставленным заказчиком размерам, поэтому если размеры приблизительные, то и расчеты материалов будут также приблизительны­ми, отсюда — остатки или нехватка материала. Необходимые параметры для расчета потребности кровельных материалов приведены в рис. 6.

4.Следует обратить пристальное внимание на раскрой материалов. Если образовалась нехватка листов одного размера и излишек листов дру­гого размера, значит, монтажник не уделил достаточно внимания чертежам раскладки листов металлочерепицы или профнастила по скатам. Эта ошиб­ка довольно распространенная, поэтому нужно строго следовать рекомен­дациям по раскладке листов кровельного материала. К этой же группе оши­бок относится и пренебрежение аксессуарами для кровли.




Монтаж металлочерепицы

рис. 7




рис. 8

рис. 9

      Листы металлочерепицы «Супермонтеррей Люкс» укладывают с нахле­стом один на другой. На двускатной кровле монтаж начинают, как правило, с торца — справа налево, т.к. капиллярная канавка на листе расположена слева (рис. 7). Это связано с тем, что капиллярная канавка должна закры­ваться соседним листом (предназначение канавки — предотвращать капил­лярный подъем воды под краем профиля и отводить ее к карнизу).

      На вальмовой кровле листы крепят обычно от самой высокой точки ска­та по обе стороны. Кровля будет смотреться как единое целое, а не как отдельные фрагменты, если боковая линия листа будет перпендикулярна линии карниза.

        Листы крепятся к обрешетке с помощью специальных саморезов из оцинкованной стали, имеющих уплотнительные прокладки из EPDM (не из обычной резины). Саморезы ввинчиваются в верхний или нижний прогиб волны листа, средний расход — 6-8 штук на кв. м. (рис. 9). Система расположения само-резов бывает различной (например, в шахматном порядке через одну вол­ну) (рис. 8).




Монтаж профнастила

                                                рис. 10


рис. 11



рис. 12

       В отличие от металлочерепицы, профнастил монтируется как с правого, так и с левого края от фронтона. Боковой нахлёст обычно выполняют в раз­мере половины волны профиля. У пологих крыш (с уклоном не менее 14°) -с перехлёстом в 2 волны. Между собой листы стягиваются саморезами в верх волны с шагом 200-300 мм или заклёпками с шагом 200 мм. Верх край­ней волны профнастила более узкий, чем все остальные волны листа, и именно этот край должен находиться под волной соседнего листа при пере­хлёсте (рис. 11).

      Профнастил не нужно подгонять по рисунку волны и практически все об­резки с косыми срезами на вальмовых (четырёхскатных) и других сложных кровлях можно перевернуть и применить на углы скатов. Если скат слишком длинный и его необходимо собрать из двух и более листов, то в этом случае в длину листы перехлёстываются не менее чем на 250 мм. При уклоне ската менее 14° продольный перехлёст должен составить не менее 500 мм (рис. 10). Саморезы ввинчиваются в верхний или нижний прогиб волны листа, средний расход — 6-8 штук на кв. м. Система расположения саморезов бывает различной (рис. 12).

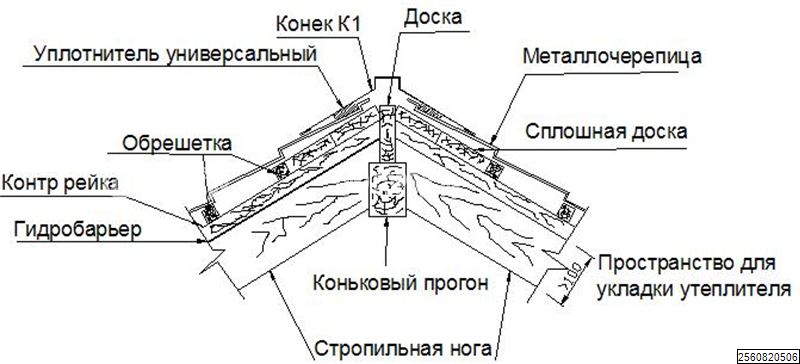

Монтаж конька




рис. 13

      Конек устанавливается после монтажа кровельного материала, когда все листы закреплены. Рекомендуемый перехлёст при монтаже конька со­ставляет 100 мм. Полка конька выбирается в зависимости от длины и кру­тизны уклона ската. Так, например, при длине ската более 6 м рекоменду­ется выбирать конёк большой полкой 300 мм (КБ. 300). Если скат меньше 6 метров — достаточно применить конёк малый полкой 195 мм (КМ.195), либо, при монтаже кровли из металлочерепицы, конёк штампованный (КШ,160).

      Внимание! Конёк штампованный можно применять только в том случае, если коньковый угол кровли от 135° до 100° (на развернутые кровли). Если кровля остроугольная (круче 100° в верхней точке), применять штампован­ный конек не рекомендуется (рис. 13).




Монтаж ендовы верхней


рис. 14

       Ендова верхняя (декоративная) монтируется на внутренний стык ска­тов, поверх листов кровельного материала для придания стыку аккуратно­го вида. Ее монтируют так же, как и остальные комплектующие элементы кровли — с перехлёстом 100 мм, прикручивают поверх волны кровельного материала, насквозь, к обрешётке, кровельными саморезами. Длина само-реза должна учитывать толщину обрешетки и высоту волны металлочерепи­цы или профнастила (рис. 14).



Монтаж планок торцевых


рис. 15

      Торцевые (ветровые) планки монтируются на торцах кровли со стороны фронтона. Они служат как облицовка краёв кровли, закрывают край кро­вельного материала, а также торцы обрешётки и края материала, которым подшивают карнизный свес. Планки крепят кровельными саморезами с ша­гом 400-500 мм и перехлёстом в 100 мм. Ширина торцевой планки должна быть выше обрешётки на высоту волны кровельного материала (рис. 15).



Монтаж верхних планок примыкания


рис. 16

      Верхние планки примыкания служат для герметизации стыков кровель­ного материала с различными выступающими элементами кровли (башен­ки, трубы печные), а также стыков стены со скатом, придавая всем стыкам кровли законченный и аккуратный вид. Они монтируются поверх кровель­ного материала, с перехлестом в 100 мм, кровельными саморезами шагом 300 мм. У трубы верхняя планка примыкания верхней кромкой крепится не­посредственно к стенкам трубы, а нижней кромкой спускается фартуком на кровлю (рис. 16).

Крепление профнастила на крыше- обзор

Крепление профнастила на крыше

Данный вид кровли все чаще используется в наше время для крыш, потолков и ограждений, ведь он наиболее легок в монтаже и обладает хорошими техническими характеристиками.

Профнастил хорошо защищает дом от осадков, обладает хорошей несущей способностью и благодаря своему полимерному покрытию не подвержен коррозии.

Существенным плюсом является невысокая цена такого материала и широкий выбор, начиная от цветовой гаммы, заканчивая удобными размерами.

Пример крыши, оформленной с помощью профнастила, показан ниже.

При кровле крыши из этого материала очень легко работать, поэтому с такой работой справится даже человек без опыта и специальных навыков.

Элементы крыши из профнастила

Чаще всего при установке профнастила используются трапециевидные листы с гофрированием, но для некоторых крыш используют и синусоидные.

Сам профильный лист составлен из:

  • тонкого стального слоя;
  • антикоррозийного цинкового покрытия;
  • хроматного слоя и грунтовки;
  • сверху лист покрыт декоративным лакокрасочным покрытием.

Толщина материала чаще всего составляет 0,5-0,7 мм, но в зависимости от типа крыши может быть и толще.

Элементы профнастила составлены именно так, чтобы хорошо состыковать все детали и не допустить проникновения влаги через крышу.

Все эти детали идут в комплекте, основные из них вы можете увидеть на рисунке ниже.

Элементы профнастила

Стоит позаботиться при покупке и о дополнительных материалах для вашей крыши. Но основными деталями, которые обязательно должны быть при работе, являются:

  • подкладочная мембрана под гофру, которая повторяет ее форму, а также жестяная подкладка для конька;
  • снегорассекатели и снегоупорные планки;
  • внутренние стыки и уплотнения для них;
  • сквозные выводы;
  • коньковые, торцевые планки и элементы ендов.

Благодаря этим деталям конструкция будет целостной и законченной.

Выбор нужного типа профнастила

У этого материала есть разные марки, каждая из которых служит для особой цели. Чтобы выбрать именно тот тип, который подойдет вам, нужно обозначить все виды марок профнастила:

  • Марка С – высота волны такой марки может быть 8,10,13,20,21 миллиметра. Подойдет только для небольшой легкой кровли.
  • Марка НС – высота ее волны может быть 35 и 44 мм, хорошо подходит для небольшой и средней кровли.
  • Профнастил с маркой Н имеет высоту волны от 57 до 114 мм, он также имеет дополнительные ребра жесткости и подходит для крыш с большой площадью и нагрузкой.

При выборе профнастила следует также учесть угол самой крыши, который определяет уровень нахлеста материалов друг на друга.

Крепление саморезами

Если угол наклона меньше 15 градусов, но достигает 12 градусов, то нахлест листов должен быть 20 см.

Угол от 15 до 30 градусов требует нахлеста 15-20 см, для углов превышающих 30 градусов нахлест уменьшается до 10-15 см.

Если же угол вашей крыши меньше 12 градусов, то лучше сделать герметизацию нахлестов силиконовыми герметиками.

Чем крепить листы профнастила

Для этой цели используются только специальные металлические саморезы, они должны быть из стали и соответствовать марке С1022. Такие саморезы должны быть покрыты специальным антикоррозийным покрытием из цинка.

По своей конструкции саморезы для профнастила представляют собой шуруп-сверло с потайной шестигранной головкой, на упаковке они обозначаются буквой М. Саморезы нужно вкручивать перпендикулярно и постоянно следить, чтобы не было перекосов. Вы можете крепить их как вручную, так и с помощью шуруповерта.

Также они оснащены прокладками из специальной резины, что обеспечивает водонепроницаемость, шайбы к ним изготовлены из алюминия.

Для крепления всех стыков используются клепки, которые должны быть обязательно стальными.

Если крепить листы из профнастила к металлу, то категорически нельзя использовать для этого сварку, так как защитные покрытия выгорают. Для крепления к поверхностям из дерева можно использовать обычные саморезы с прокладками, но в любом случае нельзя применять гвозди.

Гидроизоляция профнастила

В самом начале монтажа нужно позаботиться о хорошей гидроизоляции. Хотя сам профнастил обладает очень хорошей стойкостью к влаге, лучше дополнительно положить под него полиэтиленовую пленку.

Она укладывается на стропила и в дальнейшем закрепляется обрешеткой. Правильная укладка пленки должна происходить горизонтально, начиная от свеса крыши, как показано на рисунке ниже.

Гидроизоляция профнастила

Стыки пленки нужно тщательно заклеить строительным скотчем, иначе все устройство гидроизоляции будет напрасным.

Монтаж и определение шага обрешетки

После укладки гидроизоляционной пленки можно приступать к сооружению обрешетки крыши. Она выполняется из деревянных реек и должна быть достаточно прочной, чтобы выдержать вес крыши.

Хорошо подойдет для трапециевидного профнастила брусок 3х7, 3х10, а для шага больше 90 см нужен брусок 5х5.

Для определения необходимого шага обрешетки нужно знать угол наклона крыши и высоту волны профнастила. В зависимости от этих показателей шаг будет таким:

  • с углом наклона больше 15 градусов обрешетка должна быть 35-50 см;
  • если угол меньше 15 градусов, а марка профнастила С20, то обрешетка должна быть сплошной;
  • для С35, при том же градусе наклона, шаг обрешетки будет составлять не менее 30 см;
  • для профнастила марок С44 и выше шаг должен быть 50 см и больше.

В любом случае обрешетку перед монтажом листов профнастила обязательно следует хорошо пропитать антигрибковыми и антисептическими смесями во избежание загнивания.

Пример установки обрешетки вы сможете увидеть на рисунке ниже.

Монтаж обрешетки

При определении шага обрешетки также нужно смотреть на расстояние между стропилами, и если оно меньше 1000 мм, то минимальный шаг будет 30х100 мм. Чем больше расстояние, тем больше увеличивается шаг обрешетки.

Начинать работу советуют как с нижнего, так и с верхнего края крыши. Это зависит от угла наклона. То есть, если угол составляет менее 20 градусов, то лучше крепить листы по верху.

Если начать с нижнего края, то нужно, чтобы лист нависал вперед на 3-4 см. Это нужно для обеспечения водооттока. Этот первый лист нужно временно закрепить по бокам саморезами.

Листы можно поднять наверх при помощи специальных деревянных лаг, которые идут от земли и до середины крыши.

В целом при монтаже профнастила вы должны выполнить такие этапы:

  • начало укладки листов должно быть с торца любого нижнего угла;
  • торцевые углы зашиваются ветровыми уголками, это можно сделать уже после закрепления всех листов;
  • профнастил можно положить как горизонтально, так и вертикально, в зависимости от типа крыши;
  • фиксируются вертикальные стыки только по дну каждой волны, а горизонтальные по гребню волны через каждые 5 см.

При осуществлении нахлеста в горизонтальном положении листов каждый следующий лист заходит за одну волну предыдущего с использованием прокладки, а если прокладки нет, то лучше делать нахлест на две волны.

При вертикальном положении нахлест будет составлять 2 см и больше.

Саморезы при этом должны быть закреплены через каждые 3-5 см, а затем уже делается дополнительное крепление профнастила накрыше по обрешетке в шахматном порядке, как показано на схеме ниже.

Крепление листов профнастила

После закрепления листов можно зашивать торцевые доски, устанавливать конек и дымоходные, вентиляционные конструкции.

В местах, где листы будут примыкать к трубам и другим вертикальным конструкциям, нужно устанавливать планки стыков.

Через 2-3 месяца после монтажа профнастила лучше еще раз подтянуть саморезы, ведь крепление к древесине в течение этого времени может ослабеть.

Там, где будет прикреплен конек, нужно сделать дополнительную обрешетку с двух сторон.

Под обрешетку конька можно тоже положить гидроизоляционную пленку, но она должна совмещаться с пленкой на скатах.

Листы профнастила не должны плотно сойтись возле конька, и нужно, чтобы они отступали от верха минимум на 50 мм, так как под коньком должна быть воздушная вентиляция.

Конек крепится такими же саморезами, вкрученными в гребень через одну волну, нахлест должен быть 100-150 мм.

С торцов конек закроется специальными заглушками.

Примерную схему конструкции конька вы можете увидеть ниже.

Монтаж конька крыши

Ходить по закрепленным листам нужно аккуратно и при работе пользоваться мягкой обувью, чтобы не поцарапать материал.

Если в процессе работы вам понадобилось отрезать часть листа профильного металла, то нужно быть очень аккуратным, чтобы не испортить его.

При резке листов нельзя пользоваться инструментами, разрезающими металл с помощью высоких температур.

Болгарка с абразивным диском и автоген категорически не подойдут для этой цели. Но если на болгарку поставить специальный диск для профнастила, то повреждения не будет.

Самым безопасным инструментом для резки является обычная ножовка по металлу, она абсолютно не портит материал.

Если нужен неровный или фигурный срез, то его можно осуществить с помощью лобзика, ручного или электрического.

В любом случае при резке нужно обработать, то есть закрасить места срезов, чтобы не допустить дальнейшего разрушения.

Видео – крепление профнастила на крыше дома

На этом видео вы сможете увидеть наглядный пример качественной самостоятельной работы по установке и креплению листов профнастила на крышу.

Вы увидите все нюансы и трудности, которые могут возникнуть при работе, и при выполнении своей работы вы воспользуетесь полученными знаниями.

Если выполнить такой монтаж строго по инструкциям, то кровля из профнастила прослужит очень долго.

устройство и особенности крепления коньковых планок на профлист

Крыша прежде всего призвана оградить дом от проникновения атмосферных осадков в подкровельное пространство. Особого внимания в этом случае требует скатная кровля, поскольку именно в ее конструкции присутствует множество стыков. Стоит добавить также, что благодаря крыше можно обеспечить оптимальный уровень вентиляции и сохранить тепло. Конек для металлочерепицы фактически представляет собой самую верхнюю деталь, замыкающую верхние кромки кровли.

Неверная установка конька на металлочерепицу нередко приводит к протечкам, вот почему его монтаж требует как можно более основательного подхода, особенно, если вы собираетесь осуществить его самостоятельно.

Конек для металлочерепицы как правило состоит из следующих коньковых элементов:

Грамотно смонтированная коньковая конструкция на кровле из металлочерепицы, практически не заметна.

Есть определенные правила, которых стоит придерживаться при установке и креплении столь важного кровельного элемента:

Если используется вентиляционная лента с самоклеющимися частями, последние клеят к металлочерепице еще до укладки коньковых планок.

Конек – один из важных элементов кровли, в том числе и металлочерепичной. Отвечает за качественную вентиляцию мансардного помещения и всего пространства под кровельным пирогом. Правильная установка коньковых элементов – это залог того, что крыша прослужит долго и не будет протекать.

Монтаж коньков обязателен для всех видов кровель. Особенно необходимы данные элементы, если имеет место минимальный угол наклона крыши из металлочерепицы – 12 градусов.

Конек для металлочерепицы и его разновидности

На сегодня существует 4 разных типов коньков, которые широко используются для металлической кровли:

    Конек – планка. Второе название коньковый профиль. Используется в верхней части кровли, закрывает стык двух скатов. Также выполняет декоративную функцию.

    Конек полукруглой формы. Используется с тем же назначением, что и первый тип. Единственное отличие – более привлекательный внешний вид.

    Коньки врезного и пересеченного типа. Используются при монтаже кровель вальмового типа.

Высота конька рассчитывается индивидуально для каждого строения. На нее влияет ширина дома и угол наклона металлочерепицы.

Комплектация

Все реализуемые сегодня на строительном рынке коньки для металлочерепицы имеют такую комплектацию:

    Планка для вентиляции.

    Уплотнитель.

    Громоотвод (держатель).

    Вентиляционная прослойка.

    Герметик.

Уплотнитель под конек металлочерепицы – это самый главный элемент. Именно он отвечает за защиту кровельного «пирога» от протечек, пыли и мусора. Если данный элемент со временем по каким-то причинам будет деформирован – протечки не избежать. Причиной порчи может стать не только недобросовестный производитель самого уплотнителя, но неграмотная сборка крыши.

    Прежде чем приступить к установке коньковых элементов, необходимо проложить подкровельную вентиляцию . Прослойка между коньковой планкой и кровельным покрытием обязательно в случае с пологими крышами. Но важно помнить, допустимый угол наклона крыши из металлочерепицы не менее 13 градусов!

    Затем необходимо убедиться, что все скаты кровли пересекаются строго под прямым углом. Отклонение допустимо, но не более 20мм. Если дефекты обнаружены их необходимо исправить.

    В пазы под конек закладывается или нетолстый слой стекловаты или уплотнителей.

    Следующий этап — укладка конька по наружной стороне листа черепицы, ровно по краю кровельного покрытия . Вертикальный зазор не должен быть слишком широким, главная его задача смотреться пропорционально. На всем этапе работы один из помощников должен находиться на противоположном скате крыши. Он будет следить за тем, что все элементы устанавливаются без перекосов.

    После проверки правильности укладки коньковых элементов, их следует прикрутить саморезами. Следите за тем, что вкручиваться они должны без хлопающего звука. Иначе во время ветряной погоды конек будет греметь. Саморезы вкручиваются в волну с использованием уплотняющих прокладок, которые чаще всего продаются в комплекте с коньковыми элементами.

    Таким же способом устанавливаются и другие элементы коньковой системы.

Монтаж конька – процесс несложный, но требующий определенных знаний. Если опыта в кровельных работах совсем мало, браться за него не стоит. Команда наших специалистов всегда готова к работе. Мастера грамотно рассчитают высоту конька, учитывая угол кровли для металлочерепицы, и проведут монтаж крыши быстро и профессионально.

Каждая строительная деталь или конструкция имеет предназначение. Конек для профнастила предназначен для защиты кровли от непогоды. От его характеристик напрямую зависит срок службы крыши, а, следовательно, и всего здания. В этой статье речь пойдет о том, как правильно спроектировать конек на крышу из профнастила и произвести его монтаж таким образом, чтобы кровля прослужила долго и на всем сроке эксплуатации исправно выполняла свои функции.

Монтаж крыши из любого кровельного покрытия, в том числе и металлочерепицы, должен производиться таким образом, чтобы осуществлялась вентиляция подкровельного пространства. Подобная необходимость обусловлена тем, что воздух, находящийся снаружи, проникает через карниз под кровлю и нагревается. Согласно законам физики, он поднимается наверх, и просушивает крышу.

Если воздух, набравший влажные пары будет находиться под кровлей постоянно, то образуются идеальные условия возникновения конденсата, ржавчины и плесени, что приведет к выходу из строя крыши. Чтобы избежать подобного, воздух должен иметь пути выхода наружу в наивысшей точке крыши. Таким местом является схождение верхних краев кровельного материала.

Наличие в верхней точке крыши щелей, дает возможность проникать на чердак осадкам, насекомым и даже птицам. Ничем хорошим это не сулит. Поэтому следует выполнять монтаж конька металлочерепицы, впрочем, как и для любых других кровельных материалов.

Установка конька на металлочерепицу и крыш, изготовленных из других кровельных материалов, позволяет создать условия, при которых воздух свободно уходит через вентиляцию в атмосферу, а из нее под кровлю ничего лишнего не попадает.

Помимо практичной функции, монтаж конька крыши из металлочерепицы и прочих кровельных материалов, позволяет придать конструкции более изящный и законченный внешний вид. Таким образом правильно подобранный и грамотно установленный конек, имеет еще и эстетическое значение.

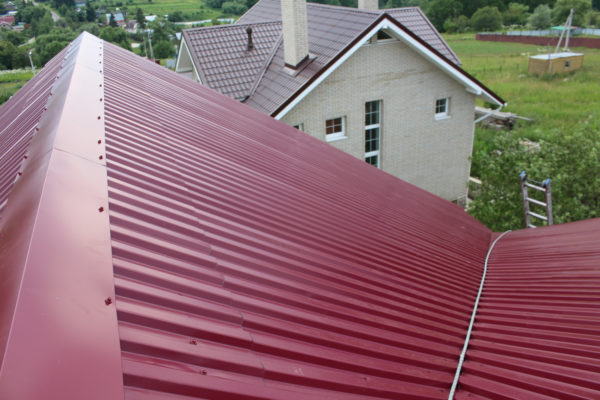

Конек для крыши из профнастила

Как правило, конек на металлочерепицу, должен быть изготовлен из того же материала. Подобрать коньковую конструкцию, изготовленную по тем же технологиям, что и металлочерепица, несложно. Чаще всего они продаются вместе. Разумеется, можно подобрать и соответствующий цвет.

Как правило, конек на профнастил выпускается в трех вариациях:

  • обычный угловой;
  • полукруглый;
  • П-образный.

Полукруглый конек довольно часто снабжается плоской или конусообразной торцевой заглушкой. Помимо вышеперечисленных видов коньков, встречаются и другие виды сечения.

Зачастую, подобные доборные элементы кровли выпускаются длиной от 2000 до 3000 миллиметров. Ширина полок коньков варьируется в пределах от 10 до 30 сантиметров. Радиус конька, имеющего полукруглую форму, тоже может быть разным.

Приобрести коньки можно в магазине, но при желании хозяина дома, имеется возможность заказать индивидуальное изготовление этого доборного элемента крыши. Кроме того, при наличии специального оборудования (листогиба) и определенного опыта, можно изготовить коньковый элемент крыши самостоятельно. Если подобной возможности нет, то не стоит отчаиваться. Покупка готового изделия обойдется ненамного дороже.

Конек – это деталь крыши, которая должна отличаться хорошей жесткостью. Чтобы добиться этого, производители загибают края полок внутрь на 2-3 сантиметра по всей длине изделия. Это позволяет избежать повреждений конькового элемента крыши при резких порывах ветра в процессе выполнения монтажных работ.

Строительные инструменты и материалы для монтажа конька на крыше из профнастила

Использование той или иной формы конька, зависит от массы различных факторов: начиная от эстетических предпочтений хозяина дома, и заканчивая конструкцией стропильной системы. Но независимо от формы конька, для его монтажа потребуется ряд дополнительных строительных материалов и инструментов, которые нужно подготовить заранее и взять с собой на крышу, чтобы не спускаться с нее по несколько раз. Итак, для проведения монтажных работ потребуются:

  • лестница, оснащенная Г-образными выступами на концах, благодаря которым, она не будет съезжать по скату крыши;
  • кровельные саморезы. С их помощью выполняется крепление конька к крыше;
  • шуруповерт или фигурная отвертка. Предпочтительней первое, так как с помощью шуруповерта, все необходимые работы можно проделать гораздо быстрее;
  • сборные элементы конька, количество которых напрямую зависит от длины крыши и габаритов;
  • рулетка или любой другой измерительный инструмент;
  • ножницы для работы с металлом;
  • уплотнитель.

Г-образный выступ на лестнице, как правило, сделан под углом 90 градусов. В то же время, угол между скатами крыши не всегда равен этому значению. В этом нет ничего страшного. Если угол меньше 90 градусов, то основная нагрузка ложится на верхнюю часть профнастила, которая уложена на обрешетку, поэтому этой части кровли ничего не угрожает. В то же время, если угол больше 90 градусов, то концом Г-образного выступа можно сильно повредить полимерное покрытие кровельного материала. Этот момент нужно учитывать и защитить металлочерепицу от повреждений. Как минимум для этого нужно обмотать выступ лестницы тканью или любым другим подобным материалом.

Особое внимание следует уделить подбору саморезов. Они бывают с острым концом для работы с древесиной и буром для крепления металлических конструкций. Если конек крепится к древесине, то саморез все равно придется просверливать через профнастил. Поэтому следует учитывать одну немаловажную тонкость. Саморез с буром пройдет через металл и врежется в дерево, при этом, высверлив в нем канал. Острый саморез пройти сквозь металл не сможет, тем не менее, в дерево он вкрутится, продавившись в него.

Таким образом, острый саморез будет держаться плотней, и, следовательно, позволит закрепить конек более надежно. Для мест, где сильные порывы ветра являются обычным явлением, это может сыграть немаловажную роль. В связи с этим, устройство конька должно осуществляться с использованием острых саморезов. В подобной ситуации рекомендуется просверлить профнастил и только после этого вкручивать саморезы.

Чтобы эстетические характеристики крыши из профнастила небыли нарушены, следует подобрать саморезы с головкой соответствующего цвета. В магазинах, торгующих кровельными материалами, наверняка найдутся эти крепежные элементы для крыши, подходящего цвета.

Готовя шуруповерт для работы, не следует забывать оснастить его головкой требуемого размера, а лучше, взять с собой еще и запасную. Не редко случается так, что в ходе выполнения работ, затяжка шуруповерта ослабевает и может выпасть.

Дополнительно следует поговорить и об уплотнителе, он является очень важной деталью коньковой конструкции кровли из профлиста. По сути, он играет роль барьера для насекомых и маленьких птичек. Кроме того, он препятствует проникновению под кровлю осадков. В то же время с его помощью можно создать вентилируемый конек, ведь воздух он пропускает беспрепятственно.

Важно правильно подобрать уплотнитель, ведь его форма должна соответствовать профилю профлиста. Следует обратить внимание на то, что подобный уплотнитель выпускается не только для коньков, но и для карнизов и ендовы. Карниз примыкает к кровле с нижней стороны профлиста, а конек к верхней. Поэтому форма уплотнителя может отличаться. Это нужно учитывать при покупке, чтобы выбрать требуемый материал.

Установить уплотнитель довольно просто. Он легко режется и прекрасно клеится клеем, герметиком или двусторонним скотчем. Если найти уплотнитель со специальной формой не удалось, то можно заменить его универсальным самоклеящимся материалом.

Монтаж конька на крышу из профилированных металлических листов

Начинать монтаж конька, требуется с подветренной стороны. Задумываться о форме конька нужно еще на этапе монтажа стропильной системы, но имеется возможность внесения коррективов в процессе монтажа кровли из профнастила. Они выражаются в следующем:

  • если планировалось устройство обычного углового конька, то требуется уложить профнастил таким образом, чтобы размеры непокрытой обрешетки были минимальными. В ином случае, середина может сместиться вниз. Чем больше угол между скатами и расстояние между краями профнастила, тем больше вероятность того, что это случится;
  • если имеется желание использовать полукруглый или П-образный конек, то требуется немного доработать стропильную систему. Как сделать это? В точке схождения стропил, требуется установить доску, которая будет поддерживать конек, упираясь в него в верхней части;
  • в процессе монтажа профнастила на крыше, могут возникать самые разнообразные неприятные ситуации, например, в ходе выполнения работ, может оказаться, что длины стандартных листов металлочерепицы не хватает для того, чтобы верхние края кровли сошлись на расстоянии, дающем возможность использовать угловой конек. В подобной ситуации, тоже можно установить поддерживающую доску и приобрести коньковые элементы иной формы.

Большинство владельцев частных домов устанавливают конек на крышу из профнастила самостоятельно, ведь в этом нет ничего сложного. Подтверждением этому является видео, представленное ниже:

Монтаж конька на крышу из профнастила необходимо выполнять с учетом ряда правил:

  • перед началом установки коньковых элементов поверх кровельного материала, требуется приклеить уплотнитель;
  • коньковые элементы нужно укладывать друг на друга с нахлестом в 15-20 сантиметров;
  • конек крепится к крыше саморезами через каждые 20-30 сантиметров. Крепежи нужно вкручивать в вершину волн;

Если наблюдается избыток длины конькового элемента, то его необходимо устанавливать обрезанным концом внутрь. Желательно обработать линии среза специальным лакокрасочным материалом.

Кровля, выполненная из металлочерепицы от карниза до верха, состоит из основного покрытия и дополнительных элементов. Без установки некоторых можно и обойтись, но есть такие, которые неотъемлемо связаны с кровельной системой и являются ее составной частью. К числу последних относится конек для металлочерепицы. Его монтаж лучше всего доверить опытному мастеру — кровельщику. Однако, соблюдая некоторые рекомендации, с этой работой можно справиться и самостоятельно. Тщательно изучив процесс установки конька под металлочерепицу, при его установке можно избежать многих ошибок. Выполнив монтаж этого важного элемента неверно, кровля не сможет полноценно выполнять свои функции, то есть защищать крышу постройки от негативного влияния окружающей среды.

Что представляет собой конек

Понятие конек подразумевает верхнее ребро кровли, являющееся щипцовым горизонтальным пересечением ее скатов.

С его помощью обеспечивается вентиляция и вывод воздуха из-под крыши. Он представляет собой лист из металла прямоугольного профиля, обортованный по кромкам на расстояние 15 мм. Комплектуется конек под металлочерепицу различными аксессуарами — креплениями, уплотняющими шайбами. Они способствуют его герметичности и препятствуют протеканию кровли. Крепление и дополнительные детали изготавливаются из материала кровли, учитывая ее оттенок и стиль. Выполненный правильно, конек под металлочерепицу, практически не выделяется на кровле и зачастую ставится с вентиляционным оборудованием.

При укладке металлочерепицы от карниза, необходимо соблюдать одно условие — это обеспечение хорошей вентиляции. Надо построить основание крыши так, чтобы обеспечить хорошее циркулирование воздуха от карниза до верха, которое в свою очередь приведет к нормальному вентилированию. Если климатические условия, в которых будет эксплуатироваться здание, характеризуются повышенной влажностью, то позаботиться о вентиляции крыши из металлочерепицы придется более серьезно. При монтировании основания под металлочерепицу, не лишним будет предусмотреть и оставить зазор между ними, и приблизительно на 50 мм приподнять обрешетку, затем уложив на нее утеплитель.

Конструкция конька

Конек для металлочерепицы- это самый верх кровли, через который осуществляется вентиляция пространства под крышей. Его угол составляет не менее 180 градусов. Он является самым первым элементом конструкции кровли, принимающим на себя основной удар от влияния плохой погоды, в том числе порывов ветра. Поэтому монтаж данного элемента нужно выполнять достаточно скрупулезно и качественно, не экономя на крепеже. Многие жители частных домов сталкиваются с проблемой протечки кровли. Некоторые считают, что происходит это из-за некачественной установки кровельного покрытия. Однако, эта проблема может возникнуть по причине некачественного монтажа верхнего ребра и его ненадежной герметизации. Вот для этой цели и применяются уплотнители. Благодаря их применению, продлевается срок службы не только теплоизоляции, но и элементов конструкции крыши.

Внутренняя отделка дома прослужит также намного дольше. Крепление уплотнителя осуществляется перед установкой конька. В настоящее время применяются 3 вида уплотнителей. В зависимости от основы, они бывают саморасширяющимися, универсальными и профильными. На сегодняшний день строительный рынок предлагает несколько видов конька под металлочерепицу, основными из которых являются — коньковая планка или прямой конек; полукруглый конек; пересеченные и врезные конструкции.

Основные виды конька и его составляющие

Еще одно название коньковой планки — коньковый профиль. Ее основное назначение — это закрыть место стыка двух скатов крыши. Также она является и декоративным элементом кровли. Выполняя кровлю из металлочерепицы, ее конек всегда можно для гармоничного сочетания подобрать по цвету. Как правило, все элементы кровли от карниза до верха, покупаются у одного производителя. Выбирая прямую конструкцию конька, при монтаже кровли, под нее обязательно подкладывается специальный утеплитель.

Полукруглый вид конька служит для выполнения аналогичных функций. Отличается он более привлекательной и интересной внешностью. Врезные и пересеченные коньки применяются для крыш вальмового типа. Первые врезаются прямо в скат крыши. Их совместным элементом является ендова. Пересеченные коньки всегда располагаются горизонтально, поэтому их нередко путают с вальмами кровли.

Наиболее выгодным и оптимальным является приобретение у одного производителя металлочерепицы, конька, его комплектующих деталей и крепежа. Здесь же можно приобрести и утеплитель. Конек состоит из следующих элементов — сама коньковая планка, уплотнитель, держатель громоотвода, вентиляционная лента и герметик. Кроме названных, могут применяться некоторые аэроэлементы. С помощью этих функциональных деталей возможен правильный и надежный на кровле. Они защищают не только ее стык, но и обеспечивают хорошую вентиляцию.

Инструменты для монтажа конька

Всего лишь одно назначение призван выполнять конек под металлочерепицу — замыкать верхние кромки листов, надежно связывая скаты крыши. Рекомендуется выбирать кромки его полок шириной не менее 15 см, иначе, в зимний период, ветер заметет снег в помещение чердака. Следует обратить внимание и на обортовку. При ее отсутствии, жесткость конька для металлочерепицы не будет достаточной, а вид снизу — некрасивым. Длина этих доборных элементов рассчитывается в соответствии с длиной листов кровли, учитывая метод установки «внахлест». требует небольшого набора инструментов. Для закручивания шурупов потребуется шуруповерт. Измерять длину материала удобно при помощи рулетки. С ее помощью можно измерить и утеплитель. Маркером можно отмечать необходимую длину при резке материала. Выполняя кровельные работы, нужно иметь трап и страховку. Наиболее целесообразным считается выполнение их вдвоем с напарником.

Монтаж конька для металлочерепицы: основные правила

Монтаж конька является завершающим этапом кровельных работ. Его выполняют после того, как все скаты крыши — от карниза до самого верха, покрыты металлочерепицей. Кстати, коньковые элементы лучше всего поднимать на крышу лебедкой или с помощью веревки. Самое первое, что необходимо выполнить — это проверить ось, то есть то место, в котором соединяются верхние края кровли. Допускается небольшая погрешность при измерении кривизны. Ее максимальная величина не должна превышать 20 мм. Если отклонения более существенны, искривление придется исправить.

Даже если прямой конек под металлочерепицу имеет полки более 20 см, все равно в его пазы следует уложить стекловату. Ее количество должно быть таким, чтобы не нарушалась вентиляция. Монтаж конька первым делом предусматривает крепление специального бруска с минимальным сечением 70х90 мм. Далее, по его краям крепят по паре обрешеточных брусьев. Чтобы было удобно работать, можно прикрепить к центральному бруску скобы и подвесить на них мостики, по которым удобно передвигаться от самого карниза, выполняя .

Следующим этапом является крепление коньковой планки к центральному бруску. Специалисты советуют перед этой операцией закруглить верхнюю часть конька. Это обеспечит более плотное прилегание его элементов. Чтобы предотвратить появление плесени или грибка, рекомендуется обить всю поверхность бруса рубероидом или специальным уплотнительным материалом и проложить утеплитель, что будет способствовать продлению срока службы не только самого конька, но и всей кровли от карниза до конька. Дополнительно эти места нужно покрасить эмалью или краской.

Прямой и круглый конек: монтаж

Чтобы предотвратить проникновение влаги либо пара в подконьковое пространство, и для поддержания в нем оптимальной температуры, выполняют тепло-, звуко- и гидроизоляцию. Теплая кровля предполагает, что под слоем гидроизоляции находится утеплитель. Крепление конька к брусу следует выполнять шурупами (4,8 х 80) мм. При этом коньковое покрытие образуется за счет коньков, расположенных на скатах крыши. Основной прямой из металлочерепицы удлиняют приблизительно на 10 мм. Монтаж остальных коньков происходит таким образом, что их расширенные концы располагаются в направлении фронтона.

Крепление конька требует соблюдения некоторых правил. Профессионалы рекомендуют одновременно просверливать отверстия на обоих коньках: на плоской стороне бруска и продольной оси брускового горба. Важным моментом является то, чтобы эти отверстия проходили через гребни волн металлочерепицы. Монтаж конька начинают с одного из его торцов, монтируя его сверху торцевой планки и выпуская наружный край приблизительно на 20 — 30 мм. Все детали плоского конька укладываются «внахлест» размером не менее 10 см.

Чтобы соединить детали полукруглого конька, необходимо осуществить их крепление по штамповочным линиям. Чтобы не ошибиться при монтаже, лучше всего смоделировать узел конька для кровли из металлочерепицы в соответствии с наклоном крыши. Эта мера позволит и при правильном заказе листов кровли. Чтобы подогнать конек к скатам крыши, его можно разгибать и сгибать в разные стороны. Но всегда необходимо помнить, что, находящиеся в свободном состоянии полки конька должны соответствовать углам скатов крыши от самого карниза. Чтобы под прямой конек не попадал снег, между планкой конька и металлочерепицей прокладывают утеплитель и производят установку аэроролика.Торцы конька закрываются декоративными заглушками, а стыки обрабатываются специальным герметиком.

Представьте, что будет, если на профнастил не крепить конек. Снег, дождь, все природные осадки будут попадать под верхний слой кровли, разрушая ее устройство. Порывистый ветер, залетая в промежуток между профнастилом и гидроизоляционной пленкой, напевая песню, будет пытаться сорвать крышу. Вряд ли здравомыслящий человек желает иметь у себя кровлю без конькового элемента.

Укладка конька необходима и производится с нахлестом 15-20 см, укладку при этом начинают с подветренной стороны крыши.

Необходимые материалы

Кровельный конек – это доборный элемент, предназначенный для соединения скатов крыши и предохранения ее от осадков и сильных порывистых ветров. Также он имеет эстетическое значение, придает кровле законченный вид. Крепление его происходит сверху листов профнастила.

В наше время на рынке кровельных материалов существует множество предприятий-изготовителей, предлагающих различные виды доборных элементов для крыш, устройство которых включают профнастил и дополнительные элементы, без которых монтаж конька невозможен. Но все-таки из всего ассортимента выделяются три основных вида:

  1. Простой.
  2. С п-образным ребром.
  3. Полукруглый.

Простой конек представляет собой металлический угол с шириной полок от 100 до 300 мм (стандартные размеры). Желательно, чтобы они были снабжены обортовкой – загибами металла по краям на 15 мм. Это придает коньку необходимую жесткость. Используя жесткий элемент, завершающий монтаж происходит точнее и быстрее. Установка становится легче, т.к. порывы ветра не гнут его.

Устройство конька с п-образным ребром отличается от простого внешним видом. Он имеет те же размеры полок, но его ребро выполнено в виде буквы П. Размер ребра обычно составляет 20 на 40 мм или 20 на 30 мм. У многих производителей существует возможность изготовить элемент по индивидуальным размерам. Такое устройство делает его монтаж более удобным. П-образное ребро прикручивается саморезами к коньковому брусу. Крепление бруса происходит заранее, выполняется монтаж кровли и укладывается профнастил.

Полукруглый конек имеет различные диаметры ребра, но обязательный компонент этого вида – заглушка, или по-другому, коньковый торцевой элемент.

При изготовлении конька для профнастила используют такой материал, как профлист, или его производят из оцинкованной стали. Стандартная длина составляет 2 м.

Еще один обязательный элемент, составляющий устройство кровли – коньковый уплотнитель. Он предназначен для герметизации зазора, разделяющего коньковый лист и, в нашем случае, профнастил.

По своему внешнему виду уплотнители подразделяются на три категории: для профнастила, для металлочерепицы и самоклеющиеся универсальные уплотнители. Первые два вида повторяют рисунок кровельного железа.

Для каждой свой уплотнитель и свой монтаж. Универсальная лента в срезе имеет вид прямоугольника или квадрата. Также некоторыми производителями предлагается коньковая вентиляционная лента. Она чаще бывает в виде полукруга.

Уплотнитель изготавливается из вспененного ПВД или пенополиуретана и не препятствует циркуляции воздуха.

Чтобы крепить конек к профнастилу, используются специальные кровельные саморезы, окрашенные в цвет кровли, с силиконовой прокладкой. Т. к. этот доборный элемент всегда находится под открытым небом, использование прокладки является обязательным пунктом. Она не только является преградой для воды, пытающейся проникнуть под крышу через микроскопические щели около головки самореза, но и дает возможность более сильно стянуть защиту и профнастил. Длина кровельных метизов – от 80 мм.

Необходимые инструменты и оборудование

Непосредственно при монтаже конька вам понадобятся инструменты и оборудование:

  • лестница, имеющая треугольные выступы на верхних концах, за счет которых происходит крепление ее к кровле;
  • рулетка;
  • уровень;
  • шуруповерт с головкой под кровельные саморезы;
  • ножницы по металлу;
  • шнурка.

Этапы проведения работы

Работа начинается с проверки готовой кровли. Верхние части скатов должны быть ровными, лежать на одной горизонтальной прямой. Допускаются расхождения в 2 см.

От одного фронтона до другого необходимо натянуть шнурку. Желательно, чтобы у вас был помощник. Без него будет достаточно сложно справиться с данным видом кровельных работ. Шнурка выравнивается с помощью уровня и временно крепится саморезами на противоположных углах крыши. При необходимости ее позже можно будет поднять повыше.

На край профнастила происходит крепление полосы уплотнителя или коньковой вентиляционной ленты, соответствующие вашему виду листов.

Первый элемент укладывается с противоположной стороны от ветров и дождей. Он прикручивается кровельными саморезами на расстоянии 200-300 мм (в зависимости от рисунка профнастила) через верхнюю гофру к заранее прикрепленным под профнастил брускам, идущим параллельно оси конька.

Чтобы выполнить максимально качественный монтаж такого материала, как профнастил, не нужно вкручивать все саморезы сразу. Желательно наживить элементы на 2-4 метиза каждый. Крепление последующих происходит с нахлестом 100-200 мм. После этого нужно еще раз проверить по шнурке и с помощью уровня и только тогда докрутить остальные крепежные элементы. Лишние дырки вашей кровле ни к чему.

Если устройство вашей крыши имеет полукруглый вид, то для того чтобы завершить монтаж, необходимо крепить заглушки с торцов конькового элемента.

Необходимо выполнять качественно. Правильно установленный конек и гарантирует сухость и долговечность крыши, а как следствие, теплую и комфортную обстановку в вашем доме.

Осуществляем правильный монтаж профнастила на крышу. Как самому покрыть крышу профнастилом Делаем крышу дома из профнастила

Такой материал, как профнастил, давно всем известен и используется в строительстве в самых разных «ролях» — из него устанавливают заборы, строят гаражи и сараи, а также покрывают крыши хозяйственных построек, небольших домов и даже больших особняков. . Профнастил выпускается самых разных цветов, поэтому можно увидеть дома, покрытые не только листами одного цвета, но и сочетанием оттенков.что выглядит очень оригинально.

Чтобы знать, как правильно крыть крышу профнастилом, нужно внимательно изучить инструкцию, а затем приобрести качественный кровельный и расходный материал, подготовить все необходимые инструменты.

Очень важно, что для покрытия кровли этим материалом не нужно обладать особыми профессиональными навыками. Главное, соблюдать технологическую последовательность работ и не допускать ошибок, которые могут привести к протечке кровли, что потребует доводки покрытия «до ума».

Преимущества и недостатки гофрокартона в качестве выравнивающего материала

Как и любой кровельный материал, профнастил имеет свои плюсы и минусы, о которых необходимо знать перед его покупкой.

ТО положительные качества Этот материал можно отнести к следующему:

  • Небольшой вес профнастила позволяет легко поднимать его на высоту и при необходимости выравнивать в месте установки.
  • Оптимальное соотношение стоимости и срока службы материала.При качественном монтаже производитель устанавливает минимальный эксплуатационный срок 12-15 лет.
  • Простота монтажа – материал легко накладывается внахлест и прикручивается специальными шурупами.
  • Эстетика покрытия — профнастил, за счет разнообразия цветов, делает экстерьер дома аккуратным и придает ему индивидуальность.
  • В рельефе большинства моделей листов предусмотрены специальные капиллярные канавки, которые предназначены для эффективного отвода воды при укладке листов материала внахлест.

Отрицательные качества Профнастил можно назвать:

  • Высокая теплопроводность металла. Поэтому профнастил не защитит чердачное помещение от перегрева или низких температур. При выборе этого покрытия потребуется хороший и мансардный этаж, что подразумевает дополнительные затраты на теплоизоляционный материал и его монтаж.
  • В ветреную погоду при скорости ветра 15 м/с и выше любое металлическое покрытие излучает ультразвуковые колебания, что негативно влияет на психику человека.Поэтому в регионах с постоянной ветреной погодой лучше отдавать предпочтение кровельным покрытиям, не вибрирующим на ветру.
  • Низкая звукоизоляция. Если крыша не оборудована тепло- и звукоизоляционным материалом, в доме будет отчетливо слышен звук падающих на покрытие капель или градин.

Выбор кровельного покрытия

Профнастил может быть изготовлен из оцинкованных металлических листов, не имеющих цветного покрытия. Такие листы чаще всего используют для создания временных или постоянных навесов, либо для покрытия хозяйственных построек.Также его часто используют для ограждения строительных площадок. Неокрашенный профнастил имеет достаточно низкую стоимость, но мало подходит для обшивки жилых домов, так как имеет низкие эксплуатационные характеристики и не очень привлекателен с точки зрения эстетики внешнего вида.

Большой популярностью пользуется

, который имеет декоративно-защитное покрытие из полимерных компаундов. Этот материал более прочный и способен выдерживать довольно серьезные нагрузки. Конечно, это является — при правильном монтаже, который во многом зависит от угла наклона скатов крыши.

Выпускается несколько видов профнастила с защитно-декоративным полимерным покрытием:

  • Несущая (Н) — предназначена для покрытия крыш, потолков и навесов.
  • Стеновой (СО) — используется для строительства забора, ангаров, гаражей.
  • Универсальный (НС) — подходит для кровли, установки заборов, строительства гаражей, подсобных помещений и т.д.

Для покрытия кровли лучше использовать несущую, но в крайнем случае можно использовать любой из вышеперечисленных типов.

Кроме того, этот материал различается по высоте и количеству волн. Высота волны (гофры) обозначается цифрой, которая ставится рядом с маркировкой типа профнастила. Например, несколько моделей представлены в таблице:

Маркировка Внешний вид профнастила Применение Высота гофра в мм Толщина металла в мм Полезная ширина в мм
С10 Стеновой 10 0,5; 0,6; 0,7 1100
С18 Стеновой 18 0,5; 0,6; 0,7; 0,8 1000
С21 Стеновой 21 0,5; 0,6; 0,7; 0,8 1000
Кровельная стена 35 0,5; 0,6; 0,7; 0,8 1000
С44 Стеновой 44 0,5; 0,6; 0,7; 0,8; 0,9; 1,0 1000
H60 Кровля 60 0,7; 0,8; 0,9; 1,0 845

Листовой металл может быть покрыт с одной или с двух сторон, но для чего бы он ни приобретался, лучше выбирать материал, защищенный с обеих сторон.

Покрытие состоит из множества защитных слоев, на представленной здесь схеме хорошо видно, какие слои покрывают внешнюю и внутреннюю стороны.


Внешняя сторона кровельного материала:

  • Основой для профнастила является стальной лист.
  • Сталь покрыта слоем цинка.
  • Далее идет антикоррозийное покрытие.
  • На него наносится грунтовка, которая служит подготовкой к полимеру.
  • Затем идет цветное полимерное покрытие.
  • На цветное полимерное покрытие часто наносится защитная пленка (полиуретановая), чтобы оно не выцветало и не отслаивалось.
  • Для транспортировки и хранения профнастила его можно дополнительно покрыть сверху пленочным покрытием, которое снимается после монтажа.

Внутренняя сторона профнастила покрывается в той же последовательности точно такими же материалами, но на некоторых моделях цветная полимерная пленка изнутри отсутствует, а на других лист покрывается одинаково с двух сторон. Последние, конечно, имеют более высокую стоимость, но и срок их службы значительно больше.

Цветовая гамма профнастила достаточно разнообразна. По самым скромным подсчетам, цветовая гамма представлена ​​не менее чем 30 оттенками, поэтому выбор подходящего не составит тонны руды. Цветной слой может быть нанесен на поверхность порошковым методом или по специальной технологии полимерного покрытия.

Подводя итог критериям выбора, мы можем перечислить следующее:

  • Чтобы убедиться в том, что материал качественный и произведен в профессиональной среде, необходимо запросить у продавца сертификат на продукцию.Если он отсутствует, то лучше обратиться в другой магазин.
  • Проверяется маркировка материала с указанием его назначения, толщины и высоты волны.
  • Оценивается внешний вид материала. Необходимо обратить внимание на ровность листа, отсутствие дефектов окраски и защитного слоя, одинаковый оттенок всех листов, однородность покрытия. Внешний вид может многое рассказать о качестве профнастила – если при осмотре обнаруживается отслоение красящего слоя или заусенцы на срезах, то от покупки лучше отказаться.
  • Еще одним критерием является проверка профнастила на изгиб – качественный материал должен быть упругим, а если его пытаться согнуть, то он стремится вернуться в прежнее положение. При этом на покрытии не должно быть следов складок.
  • Тип наружного декоративного покрытия полимерное или порошковое. Наиболее качественные покрытия для профнастила – матовые и обычные полиэфирные и пластизольные. Данные покрытия также должны быть указаны в паспорте изделия.
  • Цена материала.Необходимо помнить, что не стоит выбирать самый дешевый материал – вряд ли он будет качественным. При этом весь профнастил имеет очень доступную цену.

При закупке материала необходимо правильно доставить его на строительную площадку, а также аккуратно, без повреждений выгрузить и поднять на высоту.

Цены на различные виды профнастила

Гофрокартон

Как избежать повреждений при транспортировке и монтаже материала?

Важно осветить этот вопрос, так как повреждение профнастила при его доставке, разгрузке и монтаже значительно сократит срок службы будущей кровли.

Этот материал изготавливается из стального листа, который подвергается тиснению методом холодной прокатки на специальном оборудовании.


Такой материал, укладываемый в качестве кровли, способен выдерживать высокие ветровые и снеговые нагрузки, но при его транспортировке, погрузке и разгрузке покрытие листов может подвергаться ненужным механическим нагрузкам, что приведет к его повреждению. Чтобы этого не произошло, следует соблюдать определенные правила транспортировки, хранения, переноски и подъема листов.

  • Профнастил перевозится автотранспортом. Листы следует укладывать на жесткое кузовное основание или на специальную металлическую раму, которая закрепляется в кузове под углом.

  • После укладки кровельного материала в автомобиле его необходимо надежно закрепить стропами во избежание трения листов друг о друга при движении автомобиля, так как это может привести к повреждению защитного покрытия.
  • Автомобиль, перевозимый профнастилом, должен двигаться со скоростью не более 80 км/ч.
  • Очень важно, чтобы разгрузка кровельного покрытия выполнялась с максимальной осторожностью. Если разгрузка будет производиться вручную, желательно, чтобы каждый из листов извлекался из стопки отдельно, переносился и укладывался в подготовленное для них место. Лучше всего подготовить настил из досок и фанеры, сверху укрытый полиэтиленом.
  • Требуется следить за тем, чтобы ни один из листов не погнулся при транспортировке, так как вернуть его в исходное состояние будет невозможно, а значит, при обшивке между листами образуются зазоры, что нарушит ровность и целостность крыши.
  • Чтобы поднять профнастил на крышу, не повредив его, также нужно сделать это правильно:

— для аккуратного подъема материала потребуются лаги, которые устанавливаются под углом к ​​кровле — это будут своеобразные «рельсы» для удобства подъема листов;


— листы поднимаются на высоту только по одной штуке;

— саму укладку профнастила на крышу могут выполнить два мастера, а вот поднимать кровельный материал на высоту лучше втроем — это дополнительная страховка целостности материала и сохранности работай.

Теперь буквально несколько слов о том, как не повредить профнастил при монтаже.

Максимальный риск повреждения материала добавляется, если покрывается большая площадь кровли, так как в процессе монтажа и крепления придется ходить по уже уложенной кровле. Поэтому для работы необходимо правильно подобрать обувь – она должна быть не только удобной, но и иметь мягкую эластичную подошву, которая не повредит защитный слой и не будет скользить по поверхности крыши.Наступать на закрепленный рубероид можно только между ребрами и только в тех местах, где проходят направляющие, особенно если между ними большой шаг.

Чтобы монтаж прошел аккуратно, без лишних повреждений кровельного материала, нужно использовать только качественные инструменты. Для работы вам понадобится:


  • Отвертка.
  • Рулетка.
  • Ножницы для резки металла толщиной до 0,6 мм.
  • Маркер для отметок.
  • Уровень.
  • Электродрель.
  • Резиновый молоток.
  • Электролобзик или электроножницы.
  • Мягкая щетка для сметания металлической стружки.

Запрещается резать профнастил «болгаркой». Лучшим инструментом для этого являются электрические ножницы.

Особенности монтажа профнастила в качестве кровли

Чтобы монтаж кровельного материала прошел успешно, необходимо учитывать некоторые особенности проведения работ.

Влияние уклона крыши на установку

Большая часть кровельного процесса зависит от уклона крыши. Очень важно правильно расположить доски или рейки обшивки, а также соблюсти необходимую величину нахлеста листов профнастила.


  • Если уклон ската 5 ÷ 10 градусов, то обрешетку делают сплошной или рейки прибивают на расстоянии не более 5 ÷ 7 мм друг от друга.

При этом нахлест листов должен быть по горизонтали в две волны, а сверху на нижний ряд — не менее 300 мм.К тому же при таком малом уклоне ската зазоры между листами профнастила чаще всего заполняют герметиком, так как все равно остается риск просачивания воды между ними, особенно в ветреную погоду.

  • При уклоне ската кровли 10 ÷ 15 градусов расстояние между рейками обрешетки 400 ÷ 450 мм, а соседние листы укладываются внахлест на одну волну. Верхний ряд должен перекрывать нижний на 200÷220 мм.
  • При уклоне кровли более 15 градусов бруски обрешетки закрепляют на стропилах на расстоянии 550 ÷ 600 мм.Нахлест уложенных рядом листов производится в одну волну, а верхний ряд на нижний накладывается на 170 ÷ 200 мм.

Чтобы было удобно размечать и крепить обрешетку, ее вырезают до нужного размера, например, 600 мм, что поможет гораздо быстрее осуществить монтаж каркаса под кровлю.

Порядок крепления листов

Очень важно соблюдать последовательность укладки листов, если покрытие будет состоять из двух и более горизонтальных рядов профнастила.

  • Монтаж кровельного материала начинается с карниза. Краевой лист устанавливается строго по строительному уровню, так как от его ровности будет зависеть правильность укладки всех остальных элементов кровли. Кроме того, укладываемые листы выравниваются по нижнему краю свеса – если исключить этот способ выравнивания, нижний край кровли будет неровным.

  • По окончании монтажа первого ряда крепление второго начинается с той же стороны крыши, с которой монтировался первый.Однако некоторые мастера практикуют иной подход — с последовательной укладкой нижнего, а затем верхнего листа, либо с укладкой «лесенкой» — например, два листа снизу — один сверху, то есть верхний ряд постоянно «отстает». сзади» на 1 лист.

Оптимальный вариант — если длины листа хватит на весь скат крыши
  • Если есть возможность приобрести листы равные длине ската, то следует отдать предпочтение этому варианту — это сократит время монтажа, и крыша будет надежнее защищена от протечек, так как горизонтальных нахлестов листов просто не будет.
Правила крепления профнастила

Осуществляется с помощью специальных саморезов, снабженных пресс-шайбой и резиновой прокладкой. Чтобы крыша выглядела эстетично, саморезы обычно подбирают под цвет основного материала.


  • Если кровля покрыта цельнолитыми по длине ската полотнами, то первый лист временно закрепляют вверху ниже конька крыши на 50 мм и ниже, на свесе.Лист должен выступать за край свеса на 40÷50 мм. Верхнее левое открытое расстояние станет вентиляционным зазором и позже будет закрыто коньковым элементом сверху.
  • Второй лист укладывается внахлест на первый на одну или две волны, в зависимости от уклона, выравнивается по свесу первого листа и прикручивается саморезом.

  • Последующие полотна укладываются и выравниваются также по свесу и скрепляются между собой на гребне волны.Их крепят от карниза к коньку с шагом вкручивания 500 мм.

  • При укладке 3 ÷ 5 листов профнастила и их выравнивании по краю свеса производится их капитальное крепление к обрешетке. Полотна крепятся к обрешетке по низу волны, сразу после нахлеста листов, а затем, проходя одну волну, по низу второй.
  • Если укладывают два и более горизонтальных ряда, то в полосе их перекрытия их закрепляют саморезами по низу каждой волны.

Если монтируется профнастил с полимерным покрытием, то после вкручивания шурупов рекомендуется удалить образовавшуюся металлическую стружку во избежание повреждения защитного покрытия кровельного материала. Полностью сметается с пола мягкой щеткой.

Также необходимо оговорить требование о том, что профнастил ни в коем случае нельзя закреплять на обрешетке гвоздями или заклепками, так как такие крепления не будут удерживать полотно при возникновении высокой ветровой нагрузки.Ветер может легко сорвать кровельное покрытие, а гвозди останутся в брусках обрешетки.

Установка дополнительных элементов

Помимо профнастила, в конструкции кровли присутствуют и другие элементы, помогающие защитить конструкцию от проникновения атмосферных осадков на чердак. Следует отметить, что наличие даже одного образовавшегося или незакрытого зазора в кровле может серьезно повредить пол, а также стены и потолок дома.

К дополнительным элементам кровли относятся конек, ендовы, облицовка труб, проходящих через кровлю, карнизы и другие.

Коньковое крепление

После завершения монтажа профнастила в самой высокой точке кровли ее края закрывают коньком.


Конек крепится теми же саморезами, через верх волн настила, с шагом 200÷300 мм. Чтобы крепление стало надежным, необходимо при установке обрешетки предусмотреть по две продольные доски с обеих сторон конька.

При установке конька его нельзя плотно прижимать к высшей точке кровли — между ним и внутренней поверхностью конькового элемента должен быть вентиляционный зазор.

Если устанавливается полукруглый тип конька, то на его торцевые стороны устанавливаются и закрепляются специальные заглушки.


Так как конек собирается из отдельных элементов, их укладывают также внахлест. Простые коньки угловой формы должны иметь нахлест 120÷150 мм, а полукруглые (черепичные) – 100÷120 мм, с их напуском по ребрам жесткости.

Воспользуйтесь нашей статьей.

Отделка фронтонной части крыши из профнастила

Для исключения вероятности срыва профнастила ветром с торцевой стороны зазор между листами и обрешеткой закрывается ветровыми уголками или рейками, которые накладываются с одной стороны на профнастил, на другой — на первом стропиле, обращенном в торец здания. Брус также фиксируется саморезами с шагом 400÷500 мм.


Облицовка торцевой части кровли. 1 — ветровая планка, 2 — саморезы

Так как доски также состоят из отдельных элементов, их укладывают внахлест 70 ÷ 100 мм.

Крепление карниза

Карниз устанавливается перед настилом из основного кровельного материала. Он играет как декоративную роль, закрывая боковые соединения стропильной системы, так и функциональную, предотвращая попадание брызг с крыши в водосток на деревянные детали.Кроме того, под карниз или поверх него крепятся кронштейны для укладки желоба.


  • Чаще всего кронштейны желоба сначала крепят к обрешетке саморезами на расстоянии 500 ÷ 600 мм друг от друга. Их опускают ниже обрешетки на 100÷150 мм.
  • Затем на кронштейны устанавливается желоб.
  • После этого устанавливается карнизная планка и прибивается гвоздями или привинчивается к нижней доске обшивки.

  • Листы профнастила укладываются поверх карниза и должны быть выровнены таким образом, чтобы вода, стекающая с них, попадала прямо в закрепленный желоб

Установка долины

Устройство ендовы требуется не для каждой кровли, а только там, где она имеет сложную конфигурацию с изломами профиля.Если происходит сопряжение двух плоскостей с наклоном вниз, то без монтажа этого элемента не обойтись.


Ендова

состоит из двух частей — внутренней и внешней.

  • Внутренняя часть ендовы укладывается перед укладкой кровли. Крепится к стыку двух плоскостей кровли и крепится к обрешетке кровельными саморезами с шагом 350 ÷ 500 мм. Отдельные части длинной ендовы укладываются, начиная от карниза и дойдя до конька, с нахлестом 150÷200 мм.

  • После укладки листов профнастила (со сдвигом во внутреннюю часть ендовы на 80 ÷ 100 мм) между ними и внутренней частью ендовы укладывается слой пористого герметика. Этот материал предотвратит протечки во время дождя. Затем профнастил по низу волн с шагом 400÷500 мм вместе с нижней частью ендовы прикручивают к обрешетке саморезами.
  • После этого на края профнастила наносится силиконовый герметик, и на него укладывается внешняя часть ендовы.Так же, как и внутренний, он составной, поэтому его части укладываются с нахлестом в 100 мм, начиная от карниза и промазывая стыки герметиком.

  • После этого внешняя часть ендовы прикручивается к профнастилу саморезами.

Крепление снегозадержателя

Снегозадержатель – это элемент, который не допустит резкого падения снега с крыши весной, задержав его и дав время растаять и стечь или испариться.


Снегодержатели бывают двух видов — своеобразные планки в виде уголков, закручивающиеся в шахматном порядке, или горизонтальные трубчатые барьеры, устанавливаемые в специальные кронштейны.


Кронштейны крепятся к поверхности профнастила на расстоянии 900 ÷ 1000 мм. Затем в отверстия в них вставляются специальные трубки с резьбой по краям, на которые после их установки накручиваются металлические заглушки.

Кронштейны и планки снегозадержателя крепятся через профнастил к обрешетке.При креплении планок их прикручивают через верх волны, поэтому между планкой и профнастилом образуются зазоры, через которые будет уходить талая вода.

Стеновой профиль, закрывающий стык между стеной и профнастилом

Если кровля из профнастила примыкает к стене, то стык между ними должен быть закрыт во избежание протечек. Для этого есть специальная фигурная планка – стеновой профиль, который крепится к стене с помощью анкеров, а к металлическому профилю – саморезами, вкручиваемыми в гребень волны.


Силиконовый герметик можно использовать для герметизации стыка полосы со стеной. Кроме того, в стене желательно сделать паз, чтобы скрыть в нем верхний загнутый край этого профиля. После установки штробу можно отремонтировать, например, цементным раствором или плиточным клеем для наружных работ.

Уплотнители для гофрокартона

Уплотнители применяются в кровельных работах для закрытия щелей в местах стыков покрытия со стеной, в местах «изломов» четырехскатных крыш и под коньком.


Пломбы обычно имеют клеевой слой с одной стороны, обтянутый пергаментом, который перед установкой снимают, а материал приклеивают в нужном месте.


Изготовление прохода трубы через профнастил

Если через обшивку из профнастила проходит дымоход печи или камина, либо вентиляционный канал, то над ним придется работать. Но прежде чем делать работы по внешней отделке стыков, необходимо установить вокруг дымохода внутренний фартук, который монтируется до укладки на обшивку из профнастила.


Вокруг трубы устанавливается фартук из отдельных металлических примыкающих профилей. На стенках дымохода с помощью маркера отмечается линия, по которой будет пробиваться штроба для загиба в нее верхней кромки примыкающих профилей. Затем его необходимо тщательно очистить от пыли и промыть водой.


После этого производится так называемая стяжка – полоса металлического листа с фланцами, которые крепятся от трубы к карнизу. Галстук необходим для отвода воды, которая скапливается за трубой во время дождя.

После этого нижнюю часть фартука необходимо закрепить на герметик, на обрешетку и стяжку, уложенную по бокам трубы, а верхний край установить в паз, также на герметик. При установке частей примыкающей планки они должны перекрывать друг друга на 150 мм.

После завершения внутренних работ осуществляется монтаж профнастила. При укладке кровельного материала вокруг дымохода монтируются наружные планки фартука, которые закрепляются на трубе и на коньках профнастила на крыше.

Общая последовательность устройства кровли профнастилом

Итак, зная, как установить все доборные элементы и сам профнастил, можно рассмотреть последовательность работ по покрытию кровли этим кровельным материалом.

  • Первым делом нужно покрыть стропильную систему. Укладывается от карниза, внахлест по горизонтали на 100÷150 мм. Пленка крепится степлером со скобами на стропильные ноги.
  • Поверх пленки к стропилам прибиваются бруски контробрешетки, которые будут создавать необходимый вентиляционный зазор между пленкой и кровельным материалом.Размер блоков должен быть 400×500 мм, то есть вентиляционный зазор составит 400 мм.
  • Перпендикулярно контробрешетке устраивают обрешетку скатов. Здесь нужно предусмотреть дополнительные коньковые доски – они располагаются по обеим сторонам конька крыши. Также вокруг дымохода и на стыках плоскостей крыши монтируются дополнительные доски или бруски для фиксации ендовы (угол внутрь) или конькового элемента (угол наружу).
  • Далее на фронтонные стороны крыши крепятся ветровые доски.
  • Затем на нижнюю доску обрешетки закрепляются кронштейны для водосточного желоба, и укладывается сам желоб.
  • К крайней доске обшивки прибивается карнизная планка.
  • Следующим шагом является закрепление внутренней части ендовы, если она необходима в конструкции крыши.
  • Затем можно приступать к обустройству гидроизоляции дымохода. По его краям прокладывается стяжка, идущая к карнизу – крепится поверх планки карниза. Далее устанавливаются и герметизируются элементы внутреннего фартука, прилегающие к трубе.
  • Разобравшись с внутренними доборными элементами, которые должны быть под кровельным материалом, приступаем к монтажу профнастила. Для прохода трубы в один или два листа вымеряют отверстие необходимого размера и вырезают с помощью электроножниц. Края профнастила должны закрывать закрепленные на обрешетке части фартука и вплотную подходить к трубе. Возможно оставлять зазор 50 ÷ 70 мм.
  • Далее на стыках двух секций кровли закрепляется внешняя часть ендовы.
  • После этого металлические элементы конька фиксируются в самой высокой точке кровли.
  • Последним шагом со стороны фронтона к профнастилу и ветровой доске крепится ветрозащитный уголок.

Итак, как видите, ничего сверхъестественного в укладке такой кровли нет. Изучив последовательность работ и технологию их выполнения, заручившись помощью надежных помощников, закупив необходимый материал, подготовив инструменты, можно смело приступать к обшивке крыши профнастилом самостоятельно.

И в конце публикации — полезное видео с тонкостями процесса монтажа кровли из профнастила.

Видео: важные нюансы при укладке профнастила в качестве кровли

Преимущества кровли из профлиста: прочность, надежность, устойчивость к атмосферным воздействиям и коррозии, не очень сложный монтаж.

Металлопрофиль изготавливается путем холодной прокатки оцинкованных стальных листов. Затем покрывается несколькими защитными слоями:

  • наносится антикоррозийное покрытие
  • лист грунтуется
  • нижняя сторона покрывается специальным лаком
  • на верхний слой наносится полимерная краска.

Таким образом, конструкция из профнастила эффективно противостоит появлению ржавчины.

Волнистую форму профнастилу придают путем гибки на специализированных станках. Это делается для увеличения сопротивления изгибу.

Профнастил делится на 3 класса:

  • С для ограждения стен или изготовления заборов
  • Н для перекрытий и покрытий, лучший вариант для крыш
  • НС комбинированный универсальный вариант.

Почему профиль класса H лучше всего подходит для кровли? Он самый прочный и надежный из-за своей толщины и дополнительных ребер жесткости, а также увеличенного гофра.За счет этой прочности можно увеличить шаг между планками обрешетки. Помимо экономии на крепеже мы получим меньше отверстий в профиле, что благотворно скажется на его коррозионной стойкости. Если крыша скатная, то не рискуйте и берите этот вид профлиста. В противном случае крыша может не справиться с напором снега.

Если у вас малонагруженная крыша и большой угол ската, то вполне можно обойтись классом NS.

Не забудьте попросить инструкцию при покупке профнастила. Там можно найти множество качественных рекомендаций по работе с этим профлистом. Качественный товар с сертификатами всегда будет иметь инструкцию. Сертификаты и инструкции могут выступать косвенным гарантом надежности и качества продукции.

Расчет необходимого материала

Не забывайте при расчете количества профлистов на крышу учитывать нахлест с обеих сторон.Дополнительно выровняйте свес с края крыши.

Вертикальный нахлест может быть разной длины, так как укладывается волнами внахлест, а волна у разных марок профнастила не одинаковая.

Горизонтальный нахлест профлистов зависит от угла наклона кровли:

  • угол до 15 градусов, нахлест более 20 см.
  • угол от 15 до 30 градусов, нахлест от 15 до 20 см.
  • угол более 30 градусов, нахлест от 10 до 15 см.

Расчет свеса крыши зависит от марки профлиста. Чем выше высота профиля, тем больший выступ необходим. Это делается для предотвращения попадания влаги под свес и, соответственно, гниения дерева в стропильной системе.

Обычно при использовании профлиста марок НС8, С21, НС20, НС10 карнизный свес делают от 5 до 10 см. Для марок профлиста НС35, Н75, Н60, С44 в пределах 20-30 см.

Выбор обрешетки под крышу профлистом

Предостерегу от ошибок начинающих кровельщиков: обязательно продумайте расположение дымоходов, вентиляции и окон.В этих местах необходимо усилить обрешетку, добавив бруски.

Хотя строгих норм реализации крейта нет. Некоторые правила, которые следует знать:

  • Нижняя доска вдоль карниза устанавливается толще верхних брусков
  • Длина и толщина выбираются исходя из длины профнастила и саморезов.

Если вы делаете ремонт в старом доме, то усиление стропильной системы не требуется.При условии, что он не пришел в негодность. Так как листы профнастила намного легче по весу, крыша легко справится с нагрузкой, а вы сэкономите на обрешетке.

Гидроизоляция для устройства кровли

Перед монтажом профнастила на крышу своими руками обязательно необходимо уложить пароизоляцию. Существует широкий спектр коммерчески доступных пленок, которые можно использовать. Для бюджетного ремонта можно использовать рубероид.

Пленка влагозащитная крепится к стропилам степлером.Делать укладку нужно снизу вверх. Таким образом, верхние листы будут накрывать нижние, и на древесину не будет попадать влага. Обязательно после установки проверьте пленку на целостность и заделайте все щели герметиком.

При правильно уложенной теплоизоляции крыша способна удерживать на 25 % больше тепла.

Если вы собираетесь делать мансарду на крыше, то обязательно нужно установить утеплитель. Для этих целей лучше подходит матовый утеплитель.Утеплитель укладывается между стропильными ногами и закрывается с двух сторон гидроизоляцией.

Обязательно соблюдение одинакового расстояния при изготовлении обрешетки, для лучшей фиксации профнастила. Обычно шаг составляет 0,5-1 метр.

Обработать стропильную систему растворами, предотвращающими гниение и возгорание.

Поскольку нельзя быть абсолютно уверенным в отсутствии влаги на гидроизоляционной поверхности, рекомендуется сделать вентиляцию.Проще всего установить деревянные рейки между кровлей и гидроизоляцией.

Монтаж кровли с профнастилом

Листы укладывать снизу вверх, к козырьку. Также необходимо помнить об обязательном выступе профнастила с края крыши.

Рассмотрим варианты укладки профлиста на крышу:

  • В первую очередь каждый следующий профлист должен перекрывать предыдущий.При этом не имеет значения направление укладки, слева направо или наоборот.
  • При наклонной крыше следует делать нахлест в две волны или использовать продольную прокладку из уплотнителя.
  • На крутой крыше можно обойтись без уплотнителя и использовать одноволновое перекрытие.
  • Порядок укладки профнастила зависит от типа кровли. Если крыша имеет два ската, то монтаж начинают с торца. При установке вальмовой крыши начинайте с центра вальма.
  • Обязательное условие, при укладке профнастила своими руками листы должны быть уложены ровно. Не следует совершать распространенную ошибку и укладывать, ориентируясь на конец ската. Нужно натянуть шнур по карнизу ската.

Профнастил крепится к обрешетке специальными саморезами. Они продаются в различных цветах и ​​имеют водонепроницаемое уплотнение. Расчет количества шурупов можно производить из расчета 5-7 шт. за квадратный метр.Стоит отметить, что конек прикручен более длинными шурупами.

При работе на крыше вам понадобится только отвертка со сменными батареями.

Установка торцевой планки крыши

После того как вы сами уложили все листы профнастила на крышу, необходимо установить ветрозащитные планки для защиты от ветра. Ветровая планка крепится к торцевой пластине и профильным листам. Шаг крепления саморезами около метра. Обратите внимание, торцевая доска устанавливается над обрешеткой.

Обычная длина торцевой полосы составляет два метра. Если нужно нарастить короткую длину, то полоски внахлест.

Начинать нужно от свеса крыши и двигаться к коньку, где мы срезаем лишнее.

Установка конька на крышу

Если кровля плоская, то хорошим вариантом будет прокладка уплотнителя между верхней кромкой профнастила и планкой примыкания. В этом случае продольный уплотнитель предотвратит забивание снега в щели.Если у вас хороший угол крыши, то в уплотнителе нет необходимости.

  1. Наденьте перчатки. В противном случае вы можете порезать руки во время транспортировки. Края гофрокартона очень острые.
  2. Поднимайте и опускайте профилированные листы осторожно, иначе вы повредите поверхности других листов острыми краями.
  3. Поднимите гофрокартон на крышу силами не менее трех человек. Два человека подают лист по деревянным направляющим и один на крыше принимает. Хорошо вставьте направляющие в землю и установите их под углом, чтобы уменьшить нагрузку.
  4. Ходить по крыше только в мягкой обуви, чтобы не повредить защитное покрытие профиля.
  5. Ходите только туда, где стоит ящик.
  6. В случае повреждения покрытия, царапин и сколов их необходимо закрасить специальной краской для полимерных покрытий.

Предлагаем вашему вниманию видео по укладке профнастила на крышу

В заключение хочу сказать, что у профнастила много преимуществ:

  • он прочен и надежен
  • срок службы измеряется десятками лет

Однако не забывайте, что он прослужит долго только при правильном монтаже, с соблюдением всех рекомендуемых технологий.

«Как правильно покрыть крышу профнастилом и можно ли это сделать своими руками?» — этими вопросами задается каждый хозяин дома, решивший использовать профнастил в качестве покрытия для крыши своего дома или хозяйственных построек. Профнастил как кровельный материал является лидером не только по соотношению цена-качество, но и по простоте монтажа. Если действовать поэтапно и точно следовать простой технологии, то покрытие крыши профнастилом не вызовет особых трудностей.

Для кровли выбирайте металлопрофиль марки Н57 или НС35. Профнастил Н57 с дополнительным ребром жесткости, так называемый несущий – идеальный кровельный материал, но дорогой. Обычно используют универсальный HC35, он подходит по качеству и более демократичен по стоимости. Можно выбрать обычный оцинкованный лист, а можно выбрать с полимерным покрытием, все зависит от пожеланий и кошелька. Прежде чем покрыть крышу профнастилом, нужно определиться с количеством листов материала, доборными элементами.Если крыша достаточно простая, то расчет можно выполнить самостоятельно. Скаты крыши представляют собой прямоугольники, равнобедренные трапеции или треугольники, то есть длина ската равна величине от конька до основания, прибавляем 5 см и получаем длину листа металлопрофиля.
При кровле профнастилом желательно, чтобы скат по длине закрывался одним листом, так как чем меньше нахлестов, тем надежнее крыша, но если все-таки приходится крыть в несколько рядов, то нужно прибавить 20 см. за каждое перекрытие.Отсюда:

  • ДЛИНА ЛИСТА ПРОФЛИСТА = ДЛИНА ската + 5 см, если крыша будет покрыта одним листом.
  • ДЛИНА ПРОФЛИСТА = ДЛИНА ската + 5 см + 20 см (на каждый ряд с нахлестом), если кровля будет крыться в несколько горизонтальных рядов.
Количество листов профнастила рассчитано по школьному курсу геометрии. Площадь каждого ската рассчитывается и делится на рабочую площадь профлиста.ПРИМЕР РАСЧЕТА: Пандус представляет собой трапецию. Делаем замеры:
Крышу можно крыть в 2 ряда по 4,3 м — на нахлест уйдет 20 см, на свес 5 см, и получается рабочая ДЛИНА листа = 4,3 м-0,2 м-0,05 м = 4,05 м. у каждого вида металлопрофиля своя рабочая ширина, но в данном примере рассматривается самый распространенный профнастил для кровли НС35. Полезная ширина листа металлопрофиля НС35 составляет 1 м, поэтому рабочая площадь листа для такого ската равна 4.05×1 = 4,05 м2. Считаем количество листов: 128:4,05=31,6, то есть нам понадобится 32 листа металлопрофиля по 4,3 м. Можно взять и покрыть крышу одним листом длиной 8,15 м, таких листов понадобится 128: 8,15 = 15, 7, то есть 16 листов. Но удобно ли будет работать с такой длиной самостоятельно… Если крыша «ломаная», с множеством изгибов, нужно просканировать все скаты и посчитать количество листов для каждого ската и согнуть их. Также можно обратиться к специалистам, у них есть специальные программы, которые сделают расчет и даже лучшую схему укладки.Существуют также онлайн-калькуляторы для расчета количества профнастила, но прежде чем загружать данные в программу, проверьте правильность их расчета на простом примере, хотя бы того, что приведен выше. В зависимости от типа кровли приобретаются и дополнительные элементы, такие как коньковые, торцевые, карнизные и стыковые планки, саморезы для их крепления. Саморезы приобретаются из расчета 11 штук на 1м2. Таким образом, прежде чем покрыть крышу профнастилом, нужно провести кропотливую работу по замерам, подсчету всех материалов, которые будут использоваться в работе. Этот этап следует проработать очень тщательно, чтобы в дальнейшем не прерывать работу из-за нехватки некоторых деталей.

Стандартный столик. Утепление и пароизоляция

Кровля из профнастила для наших климатических условий обязательно требует утепления. Технология утепления такая же, как и для всех остальных видов покрытия: минеральная вата между стропилами и слой пароизоляции, слой утеплителя должен быть не менее 15 см.

Гидробарьер

Для защиты изоляционного слоя от влаги и предотвращения протекания кровли укладывают гидроизоляционный слой.Это обязательный этап, пренебрегать им нельзя. Рассмотрим, как правильно покрыть крышу гидроизоляцией. Под кровлю из профнастила лучше выбирать современные гидроизоляционные материалы. Широко используются как мембранные, так и полипропиленовые пленки. Технология их укладки очень проста. Если крыша новая, построенная с нуля, то, конечно, лучше использовать мембрану. Гидроизоляционный слой раскатывается по основным стропилам горизонтальными рядами. Нахлест верхнего ряда на нижний должен быть 15 см, пленка должна быть немного, провисать на 2 сантиметра (но между слоем утеплителя и гидроизоляцией должно быть расстояние около 3 см) и закрепляться степлером к стропилам нахлесты следует приклеить скотчем.
Если вы планируете просто перекрыть крышу профнастилом, предварительно покрытым другим материалом, то нет смысла использовать мембрану. Поверх старого изоляционного слоя, например, рубероида, укладывается толстая толстая полиэтиленовая пленка. В любом случае гидроизоляция крепится степлером, а стыки проклеиваются строительным скотчем.

Контробрешетка

После укладки гидроизоляционного слоя укладывается контробрешетка. Вдоль основных стропил поверх гидробарьера набиваются бруски с зазорами 20 мм.Для контробрешетки обычно используют бруски 25×40 мм. На встречную решетку набивается ящик. Для разных видов профнастила, разных видов шага обрешетки, чем тоньше профнастил и меньше уклон кровли, тем меньше шаг обрешетки. В данной статье рассмотрено, как правильно крыть крышу профнастилом, поэтому рассматривается рекомендуемый правильный вариант для кровли – металлопрофиль НС35. Однако в таблице ниже мы укажем рекомендуемый шаг для разных видов профлиста.
Тип профнастила Скат крыши Толщина профнастила Обшивка ступени
S-8 более 15 градусов 0,55 мм цельный
П-18; МП-20; П-20; С-20 до 15 градусов 0,7; 0,55 мм цельный
более 15 градусов 0,7; 0,55 мм не более 500 мм
НС-35 до 15 градусов 0.7; 0,55 мм не более 500 мм
более 15 градусов 0,7; 0,55 мм не более 1000 мм
С-44 до 15 градусов 0,7; 0,55 мм не более 500 мм
более 15 градусов 0,7; 0,55 мм не более 1000 мм
Н-60 0,7; 0,8; 0,9 мм не более 3000 мм
Н-75 не допускается менее 8 градусов 0. 7; 0,8; 0,9 мм не более 4000 мм
Для обрешетки обычно используют рейки 30×40 мм. Заливать их начинают горизонтальными рядами от карниза к коньку с шагом 500-1000 мм в зависимости от угла наклона кровли. Рейки сращиваются только на стропилах. Для всех этих работ используются оцинкованные гвозди. Длина гвоздей должна быть в 2 раза больше толщины обрешетки. На коньке и на карнизе крыши целесообразно сделать сплошную обрешетку, в местах выхода труб, на ендовах необходимо забить дополнительные бруски, к которым в дальнейшем будут крепиться дополнительные материалы для их дизайн.В идеале схема крыши с профнастилом в разрезе выглядит так:

Укладка профлиста

Пришло время непосредственно крепить профнастил к крыше. Листы крепятся только специальными кровельными саморезами с резиновой прокладкой возле шляпки и сверлом на конце, под цвет профлиста. Для крепления используется обычная отвертка. Сначала крепится карнизная планка.
Листы поднимаются на крышу на наклонных досках, чтобы не деформировать их. Первый лист начинают укладывать с нижнего угла крыши, листы тщательно выравнивают по карнизу. Крепление профнастила к обрешетке осуществляется в нижней волне саморезами 4,8×35 мм .
Существует несколько схем укладки профлистов, но правила работы с профлистами всегда одни и те же:
  1. Нижний ряд (по карнизу) и самый верхний ряд (по коньку) крепятся саморезами в каждое отклонение волны.
  2. Середина ската крепится через волну в шахматном порядке.
  3. Саморезы вкручиваются четко перпендикулярно плоскости листа, перекосы недопустимы.
  4. Продольный шаг крепления листа 1м.
  5. Вертикальные нахлесты между соседними листами составляют 1 волну (для плоской кровли 2 волны).
  6. Верхний ряд ложится на нижний ряд с нахлестом 20 см.
  7. Горизонтальная линия нахлеста крепится саморезами к каждой нижней волне.
  8. Профилированные листы по краям кровли крепятся к каждой обрешетке.
  9. Резка профлиста производится либо электролобзиком, либо электроножницами (не болгаркой!).
  10. Передвижение по крыше следует по нижней волне в мягкой обуви.

Поскольку качественно покрыть крышу профнастилом не так уж и сложно, крепление листов не должно занимать много времени. После того, как все листы металлопрофиля закреплены, приступают к креплению дополнительных элементов: коньков, концевых (ветровых) планок, снегозадержателей.Конек крепится саморезами в каждую вторую верхнюю волну, с нахлестом на стороны 150-200 мм. Торцевые (ветровые) планки устанавливаются с нахлестом не менее 50 мм.
Все доборные элементы крепятся специальными длинными саморезами для металлического профиля — 4,8×50 (60) мм .

Применение оцинковки для «сложных» моментов

Очень удобно покрывать ендовы обычным оцинкованным железом или крашеным металлом. Для этого обычный лист сгибается под углом ендовы и прибивается к обрешетке, а сверху накладывается профнастил.Для украшения этого элемента, чтобы сверху закрыть угол не того цвета, можно установить верхнюю планку ендовы, соответствующую цветовой гамме. Для утепления трубы также можно использовать металлический лист, согнутый буквой Z, верхний изгиб впиливается в трубу на 2 см, нижний крепится к обрешетке, а сверху укладывается профнастил. Чтобы получить исчерпывающие ответы на вопрос: «Как покрыть крышу профнастилом своими руками» и научиться некоторым хитростям, вы можете посмотреть следующие видеоуроки.

Комфортное и уютное проживание может обеспечить только качественный кровельный материал, который защитит крышу от протечек, а всю конструкцию от разрушения.

По прочности и долговечности среди кровельных материалов лидирует сталь, но такой материал отличается значительным весом. Под воздействием тяжелого покрытия стропильная система может ослабнуть и деформироваться. Решить проблему помог метод гофрирования стальных листов. В результате даже крупногабаритные листы стали облегченными.При этом прочностные характеристики и жесткость материала остались неизменными за счет формирования трапециевидного профиля. Этот материал стал известен как гофрокартон.

Практичность в использовании, а также минимальный вред окружающей среде сделали профнастил за короткое время очень популярным материалом.

Основные характеристики профнастила

Профнастил

производится путем холодной прокатки горячеоцинкованной стали. В процессе изготовления материал обрабатывается защитными средствами в несколько слоев, благодаря чему повышается прочность и долговечность готовых изделий.Сначала на стальной лист наносится антикоррозийный фосфат, затем поверхность грунтуется. После этого на лицевую часть наносится полимерная смесь, а нижняя часть листа покрывается специальным лаком.

Результатом предпринятых действий является высококачественный материал с длительным сроком службы. Качественный профнастил имеет большое количество достоинств, но имеет и отрицательные стороны.


Среди положительных характеристик данного покрытия можно выделить следующие:

  • Долгий период эксплуатации.
  • Цена, которая превосходит большинство конкурентов.
  • Незначительный вес.
  • Легкая сборка и разборка за короткое время.
  • Устойчив к резким перепадам температур.

К недостаткам профлиста можно отнести плохое шумопоглощение, что в некоторой степени ухудшает звукоизоляцию.

Классификация материалов

Декинг широко используется не только как кровельный материал.

Перед тем, как монтировать профнастил на крышу, следует ознакомиться с его классификацией:

  • H – лучший кровельный материал для покрытия поверхностей и потолков.Допускается его использование в качестве несъемной опалубки. Прочность и надежность материала обеспечивают дополнительные ребра жесткости, особая толщина и высота профиля.
  • С – материал, используемый в основном для строительства заборов. Стоимость такого покрытия немного дешевле, но качественные характеристики во многом уступают.
  • HC считается комбинированным материалом, который можно использовать в качестве кровельного покрытия, но с особой осторожностью. Во-первых, крыша не должна подвергаться значительным нагрузкам.Во-вторых, склон должен иметь хороший уклон. Только в этом случае можно избежать фатальных последствий при эксплуатации.

Определение угла наклона крыши

Чтобы правильно установить профнастил на крышу, необходимо определить угол наклона кровли. Величина нахлеста на соседний лист зависит от его значения:

  • Укладка листов на крышу, имеющую уклон от 12 до 15 градусов, выполняется с нахлестом 20 см.
  • При наклоне от 15 до 30 градусов нахлест должен составлять 15-20 см.
  • Увеличение угла наклона до 30 градусов уменьшает нахлест листов до 10-15 см.

Укладка профнастила на крышу с уклоном менее 12 градусов должна сопровождаться дополнительной герметизацией стыков силиконовым герметиком.

Монтаж кровли из профнастила

Инструкция от опытных строителей помогает провести качественный монтаж профлиста на крышу.

Транспортировка материалов

Перевозить профнастил необходимо на ровной поверхности во избежание сильных изгибов.

При механической разгрузке следует использовать мягкие стропы; для ручной разгрузки требуется один рабочий на каждые 2 метра длины.

Подъем на крышу осуществляется по бревну.

Подготовительный этап

Монтаж профлиста на крышу начинается только после расчета материала и определения его типа.Такие действия грамотно могут выполнять менеджеры компании, занимающейся производством и продажей профнастила. Кроме того, необходимо подготовить для работы набор инструментов, состоящий из рулетки, молотка, ножовки по металлу, дрели и шнура.

Вентиляция и гидроизоляция

Одним из этапов решения проблемы, как правильно монтировать профнастил на крышу, является выполнение работ по эффективной пароизоляции, теплоизоляции и вентиляции.Это препятствует скоплению влаги в подкровельном пространстве, вызывающей разрушение многих материалов.

Гидроизоляционные материалы укладываются на обрешетку непосредственно под листы профнастила. Гидроизоляцию проводят по особым правилам: материал должен свисать примерно на 2 см, полосы должны укладываться внахлест до 15 см, стыки заклеиваются скотчем.


Максимальная циркуляция воздуха достигается за счет создания вентиляционных отверстий между коньковой планкой и кровельным материалом.Для создания дополнительных каналов движения воздуха поверх гидроизоляции укладывают деревянные рейки.

Монтаж стропил и обрешетки

Поверх гидроизоляционного слоя выполняется крепление стропил или стальных прогонов (при высоте профиля 4 см). На эти элементы прибивается обрешетка, имеющая продольное направление. Шаг обрешетки выбирается в зависимости от типа кровельного материала.

Обрешетку можно изготовить из бруса сечением 5*5 см, доски 3*1 см или влагостойкой фанеры толщиной 1 см.

Обрешетка может быть сплошной и утонченной. Первый тип будет эффективнее на ребрах, вдоль конька и вокруг дымохода. В остальных случаях допускается забивать элементы с шагом 5 см. Причем расстояние должно быть одинаковым по всей площади.


Перед монтажом профнастила на крышу деревянные элементы в обязательном порядке необходимо обработать антисептическими средствами и антипиренами.

Для предотвращения образования конденсата можно использовать диффузионную прокладку, которая крепится маленькими гвоздями непосредственно к обрешетке.

Устройство обрешетки – очень ответственный момент, от которого зависит прочность и надежность кровли и всей конструкции.

Формирование карнизного свеса

Карнизный свес формируется в процессе укладки нижнего ряда профнастила, но предварительно следует установить карнизную планку, которая находится ниже гидроизоляции. Эта конструкция направляет конденсат и сточные воды в желоб, а затем в водосточную трубу. Игнорирование этого правила приведет к тому, что вода будет попадать на стены дома.Последствия этого всем известны.

Как монтировать профнастил — технология

Правильный монтаж профнастила на крышу возможен только при соблюдении определенных инструкций. Проверенная временем технология устройства кровли из профлиста позволит построить надежную крышу.

Отдельные листы

Резка профнастила значительно увеличивает расход материала и его качественные характеристики, поэтому покупать покрытие следует в соответствии с размерами откоса. Однако такая идеальная ситуация получается не всегда, поэтому необходимо знать правила резки металлических листов, а также инструменты для выполнения этих действий.

Перед монтажом профнастила на крышу необходимо измерить его на ровной и ровной поверхности, например, уложив на землю.

Режут материал разнообразными инструментами, но более эффективный и качественный результат получается при использовании электродрели, оснащенной дисковой насадкой.Из ручных приспособлений подойдут ножницы для резки металла или ножовка с мелкими зубьями.


Не рекомендуется использовать для этой цели болгарку или другие приспособления с абразивными отрезными дисками. Работа таких инструментов сопровождается выделением большого количества тепловой энергии, что может привести к снижению эксплуатационных характеристик материала.

Обрезная кромка подлежит обязательной обработке защитными средствами, проще всего использовать обычную краску, подобранную под цвет профнастила.

Транспортировка листов на крышу

Некоторые листы профнастила имеют достаточно большие размеры, что во многом затрудняет их подъем к месту установки. Кроме того, в этой ситуации есть риск повреждения или деформации изделий.


Чтобы транспортировка листов на крышу была более удобной, необходимо использовать бревна. Эти приспособления упираются одним концом в землю, другим в карниз ската.Расстояние между лагами не должно превышать ширину листа рубероида. Такое устройство позволяет двум строителям поднимать габаритные листы на крышу.

Крепежные листы к ящику

Технология крепления профнастила на крышу подразумевает соблюдение следующих правил:

  • В качестве крепежа лучше всего использовать саморезы с шестигранной головкой длиной 8 см и снабженные уплотнительной прокладкой. При затягивании саморезов не следует прилагать больших усилий, так как в результате этого прокладка может стать более плотной, что негативно скажется на гидроизоляционном слое.
  • При обычном монтаже крепеж размещают в нижней волне профлиста, а вот на коньке или на стыке листов материал лучше крепить в верхней волне.
  • Кладку первого листа начинают с конца ската, второй и последующие листы укладывают с боковым нахлестом до половины волны. Если крыша имеет пологий скат, то нахлест должен составлять 1,5 волны.
  • Рекомендуется дополнительное уплотнение на стыках.Для этой цели можно использовать битумную мастику или самоклеющуюся ленту.

Выполнение фронтона

Большое значение в решении проблемы, как правильно установить профнастил на крышу, отводится установке ветровых реек и планок, которые защитят крышу и профнастил от влаги и ветра. Именно эти факторы могут стать причиной разрушения всей конструкции.

Если в лицевой части профнастил уложен с припуском до 5-7 см, то для защиты можно использовать ветровую планку.Этот элемент имеет размер 2,5*8 см, а его крепление осуществляется при помощи саморезов. Укладка листов без припуска со стороны фронтона должна дополнительно сопровождаться установкой ветровой планки. Эти элементы устанавливаются с нахлестом до 15 см и крепятся саморезами через каждые 20-30 см.


Если скат имеет продольное или поперечное сопряжение со стеной, то используют угловые планки. Такие детали также устанавливаются с нахлестом, который может быть более 10 см.Крепежи располагают на расстоянии 20-30 см друг от друга.

Установка конька и снегозадержателей

Коньковую часть кровли рекомендуется устраивать с того края, на который меньше действуют ветровые нагрузки. Коньковый профиль выбирается в зависимости от предпочтений и вкуса застройщика, простой, фигурный или черепичный. Для крепления конька используют саморезы, располагая их на расстоянии 20-30 см друг от друга. Кроме того, обязательно используйте прокладку и оставляйте вентиляционный зазор.


Снегодержатели необходимы для предотвращения скатывания снежных лавин с металлической кровли во время сильного снегопада или оттепели. При этом установка снегозадержателей на крышу из профнастила должна выполняться по определенным правилам. Эти элементы устанавливаются внизу ската перпендикулярно его направлению. Для крепления необходимо предварительно смонтировать бруски.

Кровельный утеплитель из профилированного листа

Чтобы вопрос, как правильно монтировать профнастил, имел полноценное решение, конструкцию необходимо утеплить.В качестве утеплителя для кровли из профнастила используется минеральная вата и пароизоляция, эти материалы считаются наиболее эффективными.

Теплоизоляционный материал можно брать в рулонах или матах, качество и эксплуатационные характеристики от этого не меняются. Зазоры между стропилами заполняют утеплителем, используя для крепления саморезы, клей или толстую нить. Процесс фиксации теплоизоляционного материала следует контролировать во избежание сильного сжатия. Ведь основную функцию выполняет не вата, а воздух, находящийся внутри материала.


Обязательно укрыть теплоизоляцию пароизоляцией, она защитит утеплитель от проникновения влаги, которая поднимается вверх вместе с теплым воздухом. Попадая внутрь теплоизоляционного материала, влага снижает его эксплуатационные характеристики.

При утеплении кровли стоит позаботиться о вентиляции. Для этого треугольник в верхней части крыши оставляют без утепления. Именно в этом месте создаются условия для свободной циркуляции воздуха.

В некоторых ситуациях можно поступить следующим образом: уложить профнастил на старую крышу. Это способствует повышению теплоизоляционных характеристик кровли, но при условии, что эксплуатационные свойства старого слоя соответствуют всем требованиям.

Ремонт кровли из профлиста

Профнастил не требует особого ухода, но следует соблюдать аккуратность в процессе монтажа, чтобы не навредить материалу.Кроме того, необходимо хранить профилированные листы в вертикальном положении до момента их укладки. Лучше всего делать обшивку из досок, расставленных с полуметровым шагом.

Если повреждения защитного слоя избежать не удалось, то место повреждения можно покрыть краской в ​​тон материала.

Проживая в частном доме или на даче, домовладельцы со временем возводят хозяйственные постройки различного назначения. Для хранения инструментов и снаряжения строят сараи, для отдыха обустраивают живописные беседки, а для обслуживания автомобиля используют гаражи или сараи.Для строительства этих зданий нецелесообразно нанимать профессиональных рабочих; монтажные работы лучше выполнить своими руками. Эта статья расскажет, из каких элементов состоит устройство скатной крыши из профнастила, как выбрать уклон, выполнить расчеты и монтаж своими руками.

Односкатная крыша из профлиста – отличный вариант кровельной конструкции, которая используется как для отдельно стоящих строений, так и для хозяйственных построек.Это доступный и недорогой способ перекрытия своими руками, не требующий особых навыков и умений. Установка имеет следующие особенности:

Внимание! Профнастил – универсальный материал, изготавливаемый методом штамповки листового металла. Его покрывают краской или специальным полимерным покрытием, защищающим от коррозии. Допустимый уклон крыш для настила этого покрытия 12-60 градусов. Если угол ската меньше 12 градусов, монтаж производят путем заделки стыков между листами тиоколовым герметиком.

Создание проекта

Монтаж односкатной крыши начинается с создания проекта и схемы на основе несложных инженерных расчетов. С помощью тригонометрических формул производят расчет, определяя угол скатов, разность высот стоек и площадь кровли. Вы можете произвести расчеты самостоятельно или ввести исходные данные в специальную программу-калькулятор, которая произведет расчет автоматически.Для определения параметров односкатной крыши используйте следующие формулы:


Важно! Стропильная ферма односкатной крыши из профнастила в лобовой проекции представляет собой прямоугольный треугольник, гипотенузой которого является стропильная нога. Монтаж скатной крыши с висячей стропильной системой возможен, если ширина конструкции не превышает 6 м; для более крупных зданий требуется внутренняя капитальная стена или колонна.

Результатом выполнения расчетов параметров односкатной крыши является схема в плане, на которой отражаются расчетный уклон ската, длина стропильных ног, шаг между ними и размеры, которые были определены расчетом.

Сборка

Имея его, вы легко сможете собрать двускатную крышу из профнастила своими руками. Для этого вам понадобится ножовка по металлу и дереву, дрель, шуруповерт, маркер и мерная линейка, строительный степлер и крепеж. Необходимо заранее приобрести пиломатериал для стропильного каркаса, гидроизоляционную пленку и профнастил нужного цвета и рельефа. Технология выполнения монтажных работ своими руками следующая:


Важно! При монтаже профнастила следует правильно рассчитать необходимое количество саморезов.Не размещайте крепежные элементы слишком часто, так как проникающая в них влага приводит к коррозии, разрушающей покрытие. Если саморезы расположены слишком редко, профнастил может «хлопать» в ветреную погоду, издавая громкие звуки.

Видео инструкция

Как обшить профнастилом. Монтаж профнастила на крышу

Если вашему дому требуется привлекательная и изысканная крыша по относительно низкой цене, гофрированная крыша — Холоднокатаный оцинкованный стальной лист с покрытием из цветных полимерных материалов – это то, что вам нужно.

Преимущества стального профилированного листа:

  • отличные эксплуатационные характеристики: устойчивость к погодным условиям, солнечному излучению, механическая прочность, коррозионная стойкость,
  • малый удельный вес (от 5,5 до 9,5 кг/м 2 ), следовательно, малая нагрузка на стропила систем и обрешетки,
  • кровельный материал можно подобрать по фактуре и цвету к конструкции здания,
  • относительно невысокая цена при высоких эстетических качествах.

Какой профнастил подойдет для кровли

Для кровли подойдет любой из сортов профнастила (универсальный, несущий или стеновой), но для укладки тонкостенного материала требуется практически сплошная обрешетка. Для обычной обрешетки с шагом 65-100 см предпочтительнее использовать более прочный и жесткий профлист. Наиболее часто используется материал со следующими показателями:

  • марка Н или НС (несущий и универсальный),
  • профнастил толщиной от 0,5 до 0,7 мм (прочный и легкий одновременно),
  • высота гофра 20 -75 мм (обеспечивает возможность упругой деформации кровли),
  • наличие капиллярной дренажной канавки,
  • цвет покрытия, соответствующий существующему или проектируемому экстерьеру дома.

Цена профнастила зависит от нескольких показателей материала.

Что нужно для покрытия крыши профнастилом своими руками

Покрыть простую односкатную или двускатную крышу загородного дома, летней кухни или гаража самостоятельно с одним-двумя помощниками не составит труда и некоторые навыки работы с отверткой и электролобзиком. Сломанная двускатная крыша дома с мансардой тоже будет под силу для самостоятельной работы.Поможет в этом видео.

Если каркас крыши более сложной конфигурации, для покрытия крыши профнастилом следует пригласить опытных специалистов. Цена работы будет зависеть от сложности кровли и площади скатов.

Сколько материала потребуется

Рассчитать количество материала для двускатной или двускатной крыши, зная размеры скатов, не составит труда. Если длина ската 12 м и менее, ширину ската необходимо разделить на ширину материала, полученное количество листов увеличить на 15 %.

Для более сложных крыш можно рассчитать профнастил онлайн с помощью специальных программ. Программы позволяют не только максимально точно определить количество материала, но и рассчитать уклон кровли, размер нахлеста, определить оптимальный вариант расположения и крепления профлиста.

Инструменты и крепеж для работы

Для работы потребуются измерительные и режущие инструменты, крепеж:

Особенности укладки кровли из профлиста

Работу лучше всего выполнять вчетвером, получится намного быстрее. Два человека тоже справятся, но в одиночку работать с длинными листами профнастила очень сложно.

  • Минимальный уклон крыши 10°. При меньшем угле ската вода может попасть под материал.
  • Стандартная длина профлиста 12 м. Если длина ската меньше или больше, листы придется подрезать.
  • Для защиты профнастила от коррозии вдоль обрешетки следует сделать гидроизоляцию и пароизоляцию.

Монтаж обрешетки под профнастил

Важным этапом монтажа профнастила для кровли является организация гидро- и пароизоляции для защиты металла от коррозии при попадании паров воды.

Делается двумя способами:

  • путем укладки пароизоляции на стропила под обрешетку и гидроизоляции (рубероид) поверх обрешетки под профнастил;
  • организация вентилируемой кровли, создание вентилируемого пространства между гидроизоляционным слоем и кровельным материалом. Для этого вдоль стропильных ног устанавливаются ложные стропила из брусков по гидроизоляции, на них делается обрешетка, получается слоеный пирог: стропила, гидроизоляция, ложные стропила, обрешетка, профлист.

Важно! Все элементы обрешетки необходимо пропитать со всех сторон антисептическим составом для дерева. Это продлит срок службы кровли.

Доски обшивки укладывают с шагом 0,5-1,0 м, прикрепляя их гвоздями или шурупами к стропилам. Чем толще и прочнее используется профнастил, тем больше расстояние между досками обшивки. Так, например, для профлиста марки Ч45 шаг обрешетки 0,5-0,5.6 м, для Ч54 — 0,65-0,75 м. Расстояние более 1 м между досками делать не следует.

Сделав обрешетку, нужно проверить диагонали ската и выровнять скат по вертикали, горизонтали и диагонали. Это значительно облегчит работу по укладке профнастила на обрешетку.

Порядок укладки профнастила своими руками

  • Профилированные листы укладывают, снизу вверх, начиная по скату от торца здания, слева направо или справа налево – все зависит от на какой стороне листа производитель сделал капиллярную канавку.При укладке материала паз должен закрываться волной следующего листа.
  • Размер нахлеста профлистов по горизонтали и вертикали зависит от величины угла ската кровли. При малых значениях угла наклона ската листы укладывают внахлест в две волны по вертикали, при больших — в одну или половину волны.
  • Нахлест по горизонтали ската не менее 10 см. Первый ряд укладывают с навесом на 30-50 см выше свеса (расстояние зависит от конструкции водосточной системы).Стыки между профилированными листами герметизируются специальной лентой. Лист второго ряда укладывается со смещением по торцу на половину ширины.

Если работают 2 или более человек, простыни легко поднять. Их укладывают на каркас из 5-6 брусков пачками по 5-10 штук и перевязывают веревкой по наклонным доскам, прикрепленным к обрешетке.

На обрешетку, чтобы листы не скатывались, снизу прибивают один-два бруска и кладут пачку укрывных листов.Так работать гораздо удобнее, чем обслуживать по одному, хотя и этот способ тоже используется.

Как правильно крепить профнастил к крыше

Листы крепятся к обрешетке саморезами с шайбами ​​и уплотнительными прокладками. Их количество составляет не более 6-10 штук на 1 кв.м. настила. На скате саморезы вкручиваются в нижние, а на коньке – в верхние волны листа.

Если материал тонкий, шурупы просто вкручиваются отверткой, они легко проходят, не повреждая покрытие.На толстых стальных листах в местах их крепления к обрешетке желательно сделать предварительную разметку и сверлом просверлить отверстия под саморезы.

Важно! Необходимо точно выровнять и правильно установить самый первый лист, от этого будет зависеть качество всей работы.

Первый лист сначала закрепляется посередине одним шурупом и тщательно выравнивается выступ от карниза и вертикальное положение обрешетки. После этого его фиксируют вторым винтом.

Материал крепится к верхней и нижней доскам обшивки путем вкручивания саморезов в каждый прогиб волны, в цанги через прогиб.

Второй верхний ряд размещается со смещением листов вправо или влево на половину ширины. Режут профлист электропилой, ножовкой по металлу или электролобзиком с пилой по металлу. Делают это на земле.

Внимание! Резать профлист болгаркой нельзя.Это разрушит полимерное покрытие. Для вырезания используйте ножницы по металлу, а срезы закрасьте.

Горизонтальные стыки также герметизируются лентой. В каждый паз волны вкручиваются саморезы на перекрытие. Резиновая уплотнительная шайба должна выступать на 1–2 мм по периметру головки винта, чтобы показать, что она не зажата и не ослаблена.

Монтаж конька на профнастил

Коньковые доборные элементы к кровле из профнастила изготавливаются

  • простые в виде изогнутого под углом листа с шириной полки до 30 см,
  • с ребро полукруглое,
  • с П-образным ребром и полками тех же размеров.

Для установки конька на крышу из профнастила последний ряд листов следует выравнивать в верхней части по торцу и укладывать в одну горизонтальную плоскость. Порядок монтажа следующий:

  • на край последнего ряда листов укладывается лента или полоса конькового уплотнителя,
  • параллельно оси конька закрепляют бруски,
  • элементы конек прикручивают к брускам саморезами в верхнюю гофру через 20-30 см, начиная со стороны, откуда чаще всего дует ветер,

Эта статья будет полезна тем, кто хочет сделать крышу из профнастила своими руками. Мы дадим вам пошаговую инструкцию, которая поможет вам сделать кровельное покрытие своими руками, не тратя лишних денег на наемных рабочих.

  • При уклоне кровли более 15 градусов листы профнастила следует укладывать внахлест, что составит 200 мм.
  • При уклоне от 15 до 30 градусов нахлест должен быть таким же или на 50 мм меньше.
  • Целесообразно использовать силиконовые герметики, особенно если уклон кровли до 20 градусов.

Прежде чем приступить к укреплению листов профнастила на крышу, необходимо сделать обрешетку.
Удобнее всего делать из деревянных брусков. Их проще монтировать, а цена на них значительно ниже металлических аналогов.

Для изготовления обрешетки можно использовать брус из ольхи, дуба, осины, ели или сосны. Перед началом монтажа балок их необходимо обработать антисептиком, чтобы в дальнейшем на кровле не появился грибок. Также доски нужно пропитать огнеупорным составом. На этом этапе строительства можно установить специальные мембраны, которые защитят от проникновения пара и влаги.

Начало установки

Сначала необходимо установить верхнюю и нижнюю планки, расположенные поперек. Собрать конструкцию можно с помощью гвоздей или саморезов, если в нее входят металлические элементы. Если балки необходимо крепить к бетону, то можно использовать дюбель-гвозди. Монтаж удобнее всего начинать снизу, постепенно поднимаясь вверх. Шаг между балками не должен быть больше 50 см.

Пароизоляция

Пароизоляция обычно делается на крыше отапливаемого здания.Он служит для предотвращения скапливания влаги под крышей. Чаще всего пароизоляция представляет собой специальную пленку, имеющую специальные мембраны, препятствующие прохождению влаги и выделяющие пар. Эта пленка монтируется до того, как вы начнете укладывать профлист. Листы пароизоляции укладываются внахлест, приклеиваются к кровле специальными саморезами. Вы можете перекрыть стену.

Когда обрешетка готова и утепление выполнено, можно монтировать профнастил.

Что такое гофрокартон?

Штампованные листы из оцинкованной стали. Они достаточно легкие, способны гнуться, но в то же время прочные. Благодаря этим качествам листы отлично подходят для кровли. Профнастил подходит для любого типа кровли, вне зависимости от того, сколько скатов имеет крыша и какой у нее уклон. Ими можно покрывать жилые и подсобные помещения.

Листы гофрированного картона производятся разными способами. Они имеют разные края и могут быть покрыты специальной эмалью или без нее. Не забудьте дать пленке немного провиснуть.Это необходимо для возможности проветривать помещение. Лучше взять такую ​​пленку, с которой можно будет использовать битумную мастику.

Если вы используете рулонный материал, ничего страшного, но листы нужно будет располагать очень плотно по отношению к нему. Укладку материала нужно будет производить перпендикулярно расположению листов профнастила.

Как монтируется профнастил?

Перед началом работы необходимо позаботиться о своей безопасности, так как работа происходит на высоте.Для исключения несчастных случаев необходимо:
Использовать тросы для страховки и использовать специальные ремни для установки.
Если уклон крыши большой, нужно сделать защитное ограждение.
Используйте нескользящую подошву.
Не устанавливайте листы под дождем, они могут стать очень скользкими.
Обувь не должна иметь жестких элементов. Наступая на листы, можно повредить защитное покрытие. По возможности не наступайте на них.

Поврежденное покрытие можно повторно покрыть составом, который продается в хозяйственных магазинах, для восстановления защитного покрытия листов.

Непосредственный монтаж

Чаще всего листы профнастила крепятся друг к другу специальными саморезами, имеющими широкую шляпку с прорезиненной юбкой. Если использовать гвозди, то они должны быть особенными: отличаются широкой шляпкой и резиновой юбкой. Он нужен для того, чтобы металлический корпус гвоздя не царапал профнастил, а также для предотвращения попадания влаги в отверстие. Прокладка может быть изготовлена ​​из полимеров, но более надежной считается резина.Место, где вкручивается саморез или вбивается гвоздь, лучше всего обработать герметиком. То же самое делают и со швами, которые образуются при наложении листов профнастила друг на друга. Это делается для того, чтобы влага не могла попасть под листы даже на молекулярном уровне.

Если лист профнастила слишком большой и не подходит по размеру, лишнее можно обрезать ножовкой по металлу. Можно использовать ножницы по металлу, но аккуратно разрезать их удается редко.Мелкие детали удобно вырезать ножницами, но не большой лист. Хорошо, если в вашем распоряжении есть электрический резак. Им можно быстро вырезать идеально ровные куски, придавая листу нужную форму. Для этой цели подойдет и циркулярная пила, но нужно правильно подобрать полотно.

При резке листа нельзя использовать болгарку. Эта пила слишком сильно нагревает материал профнастила, в результате чего сталь становится хрупкой и со временем может начать ржаветь. Используя это средство, вы разрушите защитный слой листа и испортите заводской слой утеплителя.Это приведет к тому, что профнастил быстро выйдет из строя, и вам придется ремонтировать крышу, которая начнет протекать.
Место крепления листов

Как крепить листы профнастила друг к другу?

Начните с нижнего угла конца крыши. Нижний ряд укладывается таким образом, чтобы его края свисали с крыши примерно на 4 см. Первый ряд крепится саморезами. Точка, где нужно вкрутить шуруп, — это низ волны.Вкрутите шурупы в волны через один.

При работе с боковыми стенками здания необходимо использовать ветровые уголки, которыми сшивают доски с торца. Монтировать листы можно как вдоль, так и поперек, это зависит от того, какой способ удобнее лично вам. Бока нужно зашить специальной простыней после того, как вы уложили весь ряд. Все листы профнастила должны быть уложены внахлест.
Если направление листов вертикальное, то верхний лист должен закрывать нижний не менее чем на 20 см.Если шаг волны этого не позволяет, необходимо накладывать больше, но так, чтобы волны совпадали.
При горизонтальном размещении профнастила лист, расположенный сверху, должен перекрывать нижний лист на длину волны. Если вы используете прокладку, то лучше всего внахлест двумя волнами.
Если уклон кровли превышает 16 градусов, необходимо использовать герметик.

Что такое печать?

Это специальная прокладка, которая нужна для того, чтобы снег не забивался между листами профнастила.Также защищает от ветра и дождя. Дело в том, что герметик заставляет листы профнастила плотно прилегать к обрешетке. Уплотнители продаются в готовом виде. Выбирать их нужно относительно формы волны вашего профнастила.

Уплотнитель для профнастила — фото

Как правильно крепить листы профнастила на крышу?

Укладку листов следует начинать с края. Один лист крепится от центра края с помощью саморезов.А еще лучше закрепить на один саморез. Это делается для того, чтобы можно было поправить листы. Следующие листы крепятся к нему внахлест и также фиксируются одним саморезом. Это делается для того, чтобы можно было поправить ряд, если он получится неровным. Затем можно надежно закрепить листы.

После исправления ряда нужно закрепить листы по гребню волны, а стыки скрепить одним саморезом на двух листах. Это делается в каждой канавке волны.

Крепление первого листа производится следующим образом: продольное соединение производится по гребню волны с шагом 500 мм, а вертикальные стыки крепятся в каждый день волны.

Места, в которые вкручиваются винты, указаны на рисунке.
На один метр квадратный вам понадобится примерно пять саморезов. Такой расход является наиболее оптимальным.
Установку конька и торцевой планки производить только после надежной фиксации основной лопасти.

Самое сложное это крепление профнастила в местах соприкосновения со стеной. Эта часть работ проводится в последнюю очередь, как и установка дымоходов.
Обратите внимание на то, как закручен винт. Не позволяйте ему свободно болтаться, но следите за тем, чтобы он не прогибал лист. Правильное расположение винта показано на рисунке.

Видео — кровля профнастилом своими руками

Для комфортного проживания в доме важно сделать качественную и надежную крышу с хорошим покрытием. На сегодняшний день одним из лучших кровельных покрытий является профнастил. Он надежно защищает кровлю от протечек, обвалов, обеспечивает герметичность в подкровельном пространстве. И самое главное, что он экологически чистый. Однако немаловажную роль играет правильность проведения монтажных работ. Только в этом случае профнастил прослужит вам долгие годы. В этой статье будет подробная инструкция, как покрыть крышу профнастилом своими руками, а также видео и фото материалы.

Как было сказано в начале статьи, профнастил имеет множество преимуществ, что делает его незаменимым кровельным материалом. Также можно отметить и другие положительные стороны этого материала:

  • Конструкция из профилированного листа обладает высокой несущей способностью.
  • Благодаря легкости материала с ним намного легче работать.
  • После укладки листов на кровле не образуются стыки. Это обеспечивает герметичность покрытия.
  • Благодаря специальному полимерному покрытию материал не подвергается коррозии, в результате чего увеличивается срок его службы.
Внимание! Укладка профнастила на крышу не должна вызвать особых проблем и на первый взгляд может показаться, что все предельно просто. Однако при монтажных работах нельзя допускать огрехов и неточностей.

Для перевозки профнастила необходим специализированный транспорт. Листы должны укладываться только горизонтально. Их также рекомендуется стягивать стропами, предварительно поставив на твердую и ровную поверхность.К водителю также предъявляются особые требования. Необходимо вести машину без резких торможений и поворотов. Невыполнение этого требования может привести к порче материала по пути к месту назначения.

Кроме того, важно обеспечить качественное хранение профнастила. Основание также должно быть ровным и прочным. Если пришло время поднимать листы на крышу, то делать это следует с помощью лаг. Их длина должна соответствовать высоте крыши от земли. Вы можете поднимать сразу несколько листов.

Внимание! Если погода ветреная, то нельзя поднимать листы на крышу.

На сегодняшний день известны такие виды профнастила:

  • Марка С. Лопасть имеет синусоидальную или трапециевидную форму. Если вы решили украсить крышу, то этот вариант как раз кстати.
  • Марка
  • РС. Используется как для установки на крышу, так и на стены.
  • Марка Н. Данная модель оснащена дополнительными ребрами жесткости.

Очень важно знать, какой угол наклона ската допускается для того или иного изделия.Каждый производитель разрабатывает индивидуальную инструкцию. Поэтому при покупке следует попросить инструкцию, которая так и называется «Монтаж кровли из профнастила инструкция». Исходя из этого, важно учитывать будущий уклон крыши. Знание уклона поможет вам рассчитать, сколько нахлеста должно быть на каждом листе. Ниже приведены несколько вариантов расчета:

  1. Уклон менее 15° обеспечивает нахлест 200 мм и более.
  2. Уклон от 15 до 30° обеспечит 150-200 мм и не более.
  3. Если уклон менее 12° или крыша плоская, то каждый шов и стык необходимо тщательно заделать. В противном случае крыша не справится со своими функциональными обязанностями.

Расчет

Перед покупкой материала важно рассчитать количество листов. Для этого необходима информация относительно ширины и длины ската, а также какой марки профнастила будет использоваться. Для подсчета можно использовать специальную программу или нарисовать крышу в уменьшенном масштабе.Это поможет вам сделать почти точные расчеты. Не следует забывать и о том, что листы располагаются внахлест. В зависимости от угла ската и марки профлиста нахлест будет отличаться. Так вы узнаете, на сколько будет «съедена» длина и ширина листа. При этом не забудьте добавить к карнизу свес, который может быть до 30 см.

Внимание! Необходимо заранее приобрести все дополнительные элементы, например, ендовы и планки.Их закрепят в местах, где склон имеет определенный излом, с торца, на коньке и в других подобных местах.

Каждый лист крепится к обрешетке саморезами. Только так можно обеспечить надежное покрытие. К креплениям предъявляются особые требования. Значит, они должны быть изготовлены из оцинкованной стали. При этом каждый саморез должен иметь специальную прокладку из эластомера или неопреновой резины. Эта резинка обеспечит герметичное соединение самореза с профлистом.Благодаря этому влага не будет проникать в деревянные элементы крыши, а значит, будет предотвращено гниение несущей конструкции.

Для саморезов необходимы следующие технические параметры:

  • Размеры 4,8 х 32 мм, 4,8 х 60 мм и 4,8 х 80 мм.
  • Наличие защитно-декоративного покрытия на колпачке в виде порошковой краски и толщиной слоя 50 мкм.
  • Поверхность обработана электролитическим цинкованием толщиной 12 микрон.
  • Наличие защитной эластомерной прокладки для профлистов и ендов из алюминиевого листа.
  • Саморезы должны содержать стабилизаторы, предотвращающие негативное воздействие ультрафиолетовых лучей.
Внимание! При покупке накладок приобретайте один цвет и саморезы. Это добавит эстетики всей кровле.

Также следует упомянуть о специальных уплотнителях, которые изготавливаются из вспененного полиэтилена и пенополиуретана.Герметик прокладывается между листом и обрешеткой. Считается, что полосовая заделка прямоугольного сечения универсальна. Но гораздо эффективнее будет использовать те уплотнители, которые повторяют форму профлиста.

Наличие уплотнителя снижает шумность металлочерепицы, повышает качество теплоизоляции пирога и увеличивает срок службы. На полосу герметика с двух сторон наносится специальный клей, поэтому его монтаж значительно упрощается.Очень важно, чтобы уплотнитель имел перфорацию для вентиляции в подкровельном пространстве.

Внимание! Наличие уплотнителя устраняет большие зазоры, образующиеся в результате прилегания листа к кровельной конструкции. В эти щели часто попадают птицы, насекомые и холодный воздух. Особые свойства материала уплотнителя делают его биостойким и влагостойким.

Непосредственно перед монтажом профнастила укладывается гидро- и пароизоляция.Для изготовления пароизоляции можно приобрести специальную пленку или рубероид, на крайний случай. Пароизоляция крепится к обрешетке. Его рекомендуется укладывать от нижнего края крыши. Благодаря этому каждый последующий слой будет ниже и к древесине не будет проникать влага.

Внимание! Если используется марка профнастила С-8, С-10 или С-20 толщиной до 0,5 мм, то обрешетка должна быть сплошной. Во всех остальных случаях шаг обрешетки подбирается индивидуально в зависимости от особенностей кровли.

Отдельно стоит сказать о теплоизоляционном слое, который сэкономит 25% тепла. Те крыши, на которые монтируется профнастил, советуют использовать матовый утеплитель. Получился кровельный пирог:

  • Слой пароизоляционной пленки.
  • Изоляция.
  • Финишный гидроизоляционный слой.

При приготовлении этого «торта» необходимо организовать «холодный треугольник». Его наличие обеспечит хороший проход теплого и холодного воздуха через щели в карнизе и коньке.Таким образом будет создана естественная вентиляция, которая предотвратит образование конденсата.

Уложенный гидроизоляционный слой сохранит все свойства утеплителя. В противном случае при сильном увлажнении на крыше будет образовываться ледяная корка, сырость и, как следствие, неизбежен процесс гниения древесины. По этой причине тщательно выбирайте материал для каждого слоя торта. Он должен быть высокого качества.

Чтобы все работы шли гладко и без сбоев, заранее позаботьтесь о необходимых инструментах:

  • веревка;
  • рулетка;
  • отвертка
  • ;
  • молоток;
  • ножницы по металлу;
  • строительный пистолет с герметиком;
  • маркер или карандаши;
  • строительный степлер
  • ;
  • сверло
  • .
Внимание! Резка профлиста производится холодным способом, так как полимерное покрытие не устойчиво к высоким температурам. Лучше использовать ножницы по металлу или электролобзик. При этом каждый срез обработайте антикоррозийным грунтом. Это увеличит срок службы покрытия.

Схема укладки

Листы укладываются внахлест на нижний край кровли, а саморезы закручиваются в изгиб волны.Соблюдение определенной схемы монтажа позволит создать надежную крышу. В первую очередь под полосой ендовы на уровне обрешетки делается плотный настил из желоба на расстоянии 60 см в обе стороны. Нижние доски ендовы монтируются с нахлестом 20 см. Нижняя планка фиксируется с краев гвоздями, а окончательное крепление осуществляется вместе с кровлей. Если уклон пологий, то здесь следует использовать герметизирующие мастики.

Под конек нижняя полоса наматывается на 25 см.Между профлистом и ним следует разместить профилированный или универсальный уплотнитель. Что касается установки торцевых досок, то их лучше закрепить над обрешеткой, тогда можно будет закрепить торцевую планку. Эту конструкцию будем называть ветровым уголком. После этого устанавливается карнизная планка и подшивка профнастилом. Монтируется под профлистом.

Монтаж листов будет полностью зависеть от типа кровли. Например, если скат пологий, то используется продольная уплотняющая прокладка и перекрывается одной волной.Если склон крутой, каток использовать не нужно.

Внимание! Если у вас вальмовая крыша, то монтаж начинается с самого вальмы. По карнизу натягивается шнур и по нему выравнивается каждый последующий лист. Недопустимо делать это вдоль конца ската.

Существует два способа укладки листов профнастила на крышу:

  1. Вертикальное направление. В этом случае внизу укладывается первый лист с временным креплением.Аналогично монтируется лист на второй ряд. Далее два листа укладываются рядом, получается квадрат из 4 листов. К нему укладываются дополнительные листы и так далее. Этот способ особенно популярен, если крыша оборудована водоотводной канавкой.
  2. Другой способ укладки листов состоит в том, чтобы сделать блок из 3 листов. В первую очередь укладываются 2 листа на первый ряд. Они надежно фиксируются между собой, а 3-й лист 2-го ряда стыкуется в последнюю очередь. Этот блок можно закрепить, совместив с карнизом.
Внимание! Неважно, какой способ укладки листов вы выберете, важно уделить особое внимание каждому стыку. От этого будет зависеть надежность и качество кровельного покрытия.

На каждый лист профнастила потребуется 7-8 саморезов. Их необходимо закрутить в нижнюю волну. Как было сказано выше, материал укладывается внахлест как по вертикали, так и по горизонтали. Перекрытие будет зависеть от угла ската.Откуда укладывать листы? Если скат крыши имеет прямоугольную форму, то можно с любого конца по линии карниза. Если же форма трапеция и треугольник, то в первую очередь важно продумать схему укладки. Однако первый лист монтируется по центру, а затем листы укладываются в обе стороны по симметрии.

Если планируется водосточная система, то профнастил монтируется вдоль карниза с навесом 60 см. Если его нет, то свес выполняется по марке материала:

  • НС-20 — до 10 см.
  • С-44 и НС-35 — до 30 см.

Итак, выровняйте первый лист по карнизу и торцу крыши. После этого вверху фиксируется саморезом. Каждый следующий лист крепится по продольной стороне листа. Его предварительно выравнивают по карнизу, а затем крепят к обрешетке. По этой схеме ряд за рядом собирается.

Монтаж материала производится так, чтобы образовался лобовой свес шириной 7 см. У карниза лист закрепляют на расстоянии 30–40 см, а остальные ряды саморезов можно располагать в шахматном порядке с шагом 1 м. В месте у фронтона саморезы закручивают с шагом 500–600 мм. На продольном нахлесте крепежи располагают вверху профиля на расстоянии от 300 до 500 мм.

Следующим шагом является установка конька и торцевой пластины.Стандартно торцевая пластина имеет длину 2 м. Если длины не хватает, то внахлест. Доски крепятся от свеса крыши к коньку.

Внимание! При установке торцевой планки следите за тем, чтобы она перекрывала хотя бы одну волну листа. Саморезы прикручиваются с шагом 1 м к профлисту.

После этого осталось сделать последний узел крыши — конёк. Здесь следует использовать только гладкие коньковые элементы. Ряд специалистов рекомендует прокладывать между ними специальный вентилируемый уплотнитель.Если листы гофрированные, то используется коньковый уплотнитель.

По окончании работ по кровельному покрытию профлистом устанавливается упорная планка. Они представляют собой элемент длиной 2 м. Их укладывают с нахлестом до 20 см. Крепление производится саморезами со стороны кровельных листов. Шаг крепления 40 см.

Внимание! При организации примыкания кровли к стене следует использовать специальный уплотнитель. Он укладывается между соединительной планкой и верхним краем профнастила.

Для предотвращения попадания снега и дождя в щели к боковому примыканию также уложен продольный уплотнитель. Если крыша крутая, то такой уплотнитель не нужен.

В заключение подведем итоги:

  1. Очень важно соблюдать осторожность при транспортировке кровельного материала.
  2. Острые края листов могут порезать вам руки, поэтому вы должны носить защитные перчатки.
  3. Необходимо три человека, чтобы поднять листы на крышу.Для этого используются два направляющих.
  4. Монтажник должен носить обувь с мягкой подошвой, чтобы не поцарапать поверхность листов.
  5. Если поверхность случайно поцарапана, то эти места необходимо обработать краской для полимерных покрытий.
  6. Наступать на листы можно только в местах ящика.

Итак, мы убедились, что профнастил – отличный материал для кровли. Однако важно помнить, что она сможет служить долго и качественно только при соблюдении технологии монтажа и расчета.Если у вас есть собственный опыт в этой строительной сфере, то пишите комментарии в конце этой статьи. Не менее полезно будет обратить внимание на фотографии ниже. На них можно рассмотреть тонкости выполнения работ по покрытию кровли профлистом.

Видео

В предоставленном видео материале вы можете подробнее узнать о тонкостях монтажа профнастила на крышу:

Фото

На фотографиях кровли из профнастила разной формы:

Схемы

Ниже представлен ряд фото и таблиц, из которых вы можете узнать подробности монтажа профнастила на крышу:

Укладка профнастила на крышу – лучший способ создать надежную и качественную кровлю. Несмотря на разные виды профнастила, размеры листов, качества и преимущества материала остаются прежними.

Сам профнастил изготавливается путем штамповки стальных листов, которые в дальнейшем оцинковываются для дополнительной защиты от коррозии. Этот метод позволяет повысить прочность материала, который остается неизменным по весу.

Преимущества профнастила

Профнастил часто используется для кровельных работ благодаря ряду преимуществ:

Как правильно выбрать материал?

Различают три класса профнастила в зависимости от свойств и функционального назначения:

  • С — стеновые, для покрытия фасадов зданий и создания перегородок
  • H — для полов, опалубки и кровли
  • НС — профнастил комбинированного назначения, пригодный для всех видов работ

Рубероид, который выпускается под маркировкой «Н», является лучшим материалом благодаря наличию дополнительных ребер жесткости, толщине и высокому гофру. Профнастил с маркировкой «НС» также используется для кровельных работ, но только в тех случаях, когда на крышу не будет оказываться дополнительное давление.

Для кровельных работ лучше всего использовать профнастил с маркировкой «Н». Несмотря на повышенную стоимость по сравнению с другими марками, его характеристики идеально подходят для создания надежных кровельных конструкций.

Подготовительные работы перед установкой профнастила

Перед непосредственной укладкой профнастила необходимо решить, какая будет использоваться обрешетка, как правильно сделать гидроизоляцию и вентиляцию, а также рассчитать количество материала, необходимого для полного покрытия всей кровли.

Расчет количества материала

Даже если по чертежу уже были проведены расчеты, необходимо провести замеры постфактум, чтобы учесть возможную погрешность.

Лучше всего, если длина откоса и длина профнастила будут одинаковыми – это снизит трудоемкость работ и не возникнет дополнительных проблем с герметизацией. При проведении расчетов необходимо учитывать, что листы профнастила должны выступать за карниз на 40-50 мм.


Расчет профнастила для кровли с помощью программы

Гидроизоляция и вентиляция

Перед непосредственным монтажом нужно позаботиться о гидроизоляции, установленной на обрешетку.

Это необходимо для того, чтобы под крышей не возникали протечки и конденсат. Для тех же целей используется и вентиляция.

После укладки гидроизоляционного покрытия необходимо уложить профнастил на расстоянии 20 мм от поверхности изоляционного слоя.Для этого используются деревянные планки, устанавливаемые поверх гидроизоляции. Важным условием является качественная вентиляция образовавшегося воздушного зазора.

Выбор обрешетки

Если на крыше дома имеются различные элементы, такие как дымоходы, пожарные люки, вентиляционные шахты, то для усиления кровли необходимо установить обрешетку.

Единых правил, определяющих правила установки обрешетки, не существует.

Важным требованием при установке брусков обрешетки под профнастил является то, что их размеры должны быть не менее 32Х100 мм.

Таблица шага обшивки профнастила

Кровля своими руками из профнастила

Если крыша имеет большое количество соединений и переходов, целесообразно начать с установки ендовы. По обеим сторонам желоба устанавливается дощатый настил, при котором нижние доски ендовы должны иметь нахлест около 20 см. Далее устанавливается нижняя (нижняя) полоса ендовы.

Следует отметить, что между профнастилом и нижней полосой в дальнейшем необходимо установить профилированный уплотнитель.

Монтируем торцевой свес

Облицовка кровли выполняется только после установки торцевой плиты. Его фиксируют гвоздями или саморезами.

Крепить планку необходимо таким образом, чтобы при обшивке профнастилом она полностью скрывалась ветровым уголком.

Следует учитывать, что должна быть качественная вентиляция подкровельного пространства, необходимая для предотвращения скопления конденсата.

Монтируем карнизный свес

Стоит помнить, что монтаж свеса должен производиться с учетом 40-мм отступа над крышей.

Технология монтажа карниза следующая:

Установка может быть выполнена двумя способами:

  • Вертикальная установка. Начинается от одного из краев крыши и представляет собой чередующуюся укладку нескольких листов профнастила
  • Кладка блочная. Листы профнастила собираются в блок, после чего фиксируются на крыше путем соединения блоков и фиксации их саморезами

Установка торца и конька

Стандартная длина торцевой планки 2 метра.С целью увеличения длины доски укладываются внахлест на глубину 50-100 мм.

Монтаж досок следует начинать от свеса крыши в сторону конька. Если дощечка слишком длинная, ее можно укоротить, а остальные подложить под следующую доску.

Важно помнить, что правильный монтаж подразумевает, что хотя бы одна волна кровельного листа перекрывается бруском.

Планки крепятся к предварительно закрепленной торцевой доске и профилированным листам с помощью саморезов.Рекомендуемый отступ не более 1 метра.

Коньковая планка фиксируется саморезами на верхнем гребне волны профнастила с обеих сторон. Уплотнитель крепится к коньковой полосе перед ее установкой на крышу. Перед монтажом утеплителя с конька нужно снять защитную пленку.

Схема установки торцевой пластины

Установка опорной планки

Стандартная длина примыкания 2 метра.Такие полосы устанавливаются с большим нахлестом (не менее 200 мм). Стыки профлистов и досок фиксируют саморезами, при этом выдерживается шаг 400-500 мм. Место крепления планки примыкания к стене может быть скрыто либо под облицовкой, либо в пазах.


Виды примыкающих планок

Как крепить профнастил к кровле?

Завершающий этап – монтаж профнастила. Крепление листов к кровле осуществляется с помощью специальных креплений (саморезов по металлу), которые имеют защитные прокладки, препятствующие попаданию влаги под металлические листы.

При креплении профнастила саморезом необходимо следить, чтобы прокладка ложилась ровно, а саморез был затянут туго, но не очень туго.

Укладка профнастила – самая легкая часть работы. На этом этапе необходимо соблюдать технику безопасности и пользоваться страховкой. Дополнительно на крыше можно установить водостоки, снегозадержатели и заземление.

Видео о кровле профнастилом

Предлагаем вашему вниманию два видео о том, как покрыть крышу профнастилом.Первое видео снято по программе, второе — реальный кейс.

Комфортное и уютное проживание может обеспечить только качественный кровельный материал, который защитит крышу от протечек, а всю конструкцию от разрушения.

По прочности и долговечности среди кровельных материалов лидирует сталь, но такой материал отличается значительным весом. Под воздействием тяжелого покрытия стропильная система может ослабнуть и деформироваться.Решить проблему помог метод гофрирования стальных листов. В результате даже крупногабаритные листы стали облегченными. При этом прочностные характеристики и жесткость материала остались неизменными за счет формирования трапециевидного профиля. Этот материал стал известен как гофрокартон.

Практичность в использовании, а также минимальный вред окружающей среде сделали профнастил за короткое время очень популярным материалом.

Основные характеристики профнастила

Профилированные листы получают путем холодной прокатки горячеоцинкованной стали.В процессе изготовления материал обрабатывается защитными средствами в несколько слоев, благодаря чему повышается прочность и долговечность готовых изделий. Сначала на стальной лист наносится антикоррозийный фосфат, затем поверхность грунтуется. После этого на лицевую часть наносится полимерная смесь, а нижняя часть листа покрывается специальным лаком.

Результатом предпринятых действий является высококачественный материал с длительным сроком службы. Качественный профнастил имеет большое количество достоинств, но имеет и отрицательные стороны.


Среди положительных характеристик данного покрытия можно выделить следующие:

  • Долгий период эксплуатации.
  • Цена, которая превосходит большинство конкурентов.
  • Незначительный вес.
  • Легкая сборка и разборка за короткое время.
  • Устойчив к резким перепадам температур.

К недостаткам профлиста можно отнести плохое шумопоглощение, что в некоторой степени ухудшает звукоизоляцию.

Классификация материалов

Декинг широко используется не только как кровельный материал.

Перед тем, как монтировать профнастил на крышу, следует ознакомиться с его классификацией:

  • H – лучший кровельный материал для покрытия поверхностей и потолков. Допускается его использование в качестве несъемной опалубки. Прочность и надежность материала обеспечивают дополнительные ребра жесткости, особая толщина и высота профиля.
  • C – это материал, используемый в основном для строительства заборов. Стоимость такого покрытия несколько дешевле, но и качественные характеристики во многом уступают.
  • HC считается комбинированным материалом, который можно использовать в качестве кровельного покрытия, но с особой осторожностью. Во-первых, крыша не должна подвергаться значительным нагрузкам. Во-вторых, склон должен иметь хороший уклон. Только в этом случае можно избежать фатальных последствий при эксплуатации.

Определение угла наклона крыши

Чтобы правильно установить профнастил на крышу, необходимо определить угол наклона кровли.Величина нахлеста на соседний лист зависит от его значения:

  • Укладка листов на крышу, имеющую уклон от 12 до 15 градусов, выполняется с нахлестом 20 см.
  • При наклоне от 15 до 30 градусов нахлест должен составлять 15-20 см.
  • Увеличение угла наклона до 30 градусов уменьшает нахлест листов до 10-15 см.

Укладка профнастила на крышу с уклоном менее 12 градусов должна сопровождаться дополнительной герметизацией стыков силиконовым герметиком.

Монтаж кровли из профнастила

Инструкция от опытных строителей помогает провести качественный монтаж профлиста на крышу.

Транспортировка материалов

Перевозить профнастил необходимо на ровной поверхности во избежание сильных изгибов.

При механической разгрузке следует использовать мягкие стропы; для ручной разгрузки требуется один рабочий на каждые 2 метра длины.

Подъем на крышу осуществляется по бревну.

Подготовительный этап

Монтаж профлиста на крышу начинается только после расчета материала и определения его типа. Такие действия грамотно могут выполнять менеджеры компании, занимающейся производством и продажей профнастила. Кроме того, необходимо подготовить для работы набор инструментов, состоящий из рулетки, молотка, ножовки по металлу, дрели и шнура.

Вентиляция и гидроизоляция

Одним из этапов решения проблемы, как правильно монтировать профнастил на крышу, является выполнение работ по эффективной пароизоляции, теплоизоляции и вентиляции. Это препятствует скоплению влаги в подкровельном пространстве, вызывающей разрушение многих материалов.

Гидроизоляционные материалы укладываются на обрешетку непосредственно под листы профнастила. Гидроизоляцию проводят по особым правилам: материал должен свисать примерно на 2 см, полосы должны укладываться внахлест до 15 см, стыки заклеиваются скотчем.


Максимальная циркуляция воздуха достигается за счет создания вентиляционных отверстий между коньковой планкой и кровельным материалом.Для создания дополнительных каналов движения воздуха поверх гидроизоляции укладывают деревянные рейки.

Монтаж стропил и обрешетки

Поверх гидроизоляционного слоя выполняется крепление стропил или стальных прогонов (при высоте профиля 4 см). На эти элементы прибивается обрешетка, имеющая продольное направление. Шаг обрешетки выбирается в зависимости от типа кровельного материала.

Обрешетку можно изготовить из бруса сечением 5*5 см, доски 3*1 см или влагостойкой фанеры толщиной 1 см.

Обрешетка может быть сплошной и утонченной. Первый тип будет эффективнее на ребрах, вдоль конька и вокруг дымохода. В остальных случаях допускается забивать элементы с шагом 5 см. Причем расстояние должно быть одинаковым по всей площади.


Перед монтажом профлиста на крышу деревянные элементы необходимо обработать антисептическими средствами и антипиренами.

Для предотвращения образования конденсата можно использовать диффузионную прокладку, которая крепится маленькими гвоздями непосредственно к обрешетке.

Устройство обрешетки – очень ответственный момент, от которого зависит прочность и надежность кровли и всей конструкции.

Формирование карнизного свеса

Карнизный свес формируется в процессе укладки нижнего ряда профнастила, но предварительно следует установить карнизную планку, которая находится ниже гидроизоляции. Эта конструкция направляет конденсат и сточные воды в желоб, а затем в водосточную трубу. Игнорирование этого правила приведет к тому, что вода будет попадать на стены дома. Последствия этого всем известны.

Как монтировать профнастил — технология

Правильный монтаж профнастила на крышу возможен только при соблюдении определенных инструкций. Проверенная временем технология устройства кровли из профлиста позволит построить надежную крышу.

Отдельные листы

Резка профнастила значительно увеличивает расход материала и его качественные характеристики, поэтому покупать покрытие следует в соответствии с размерами откоса.Однако такая идеальная ситуация получается не всегда, поэтому необходимо знать правила резки металлических листов, а также инструменты для выполнения этих действий.

Перед монтажом профнастила на крышу необходимо измерить его на ровной и ровной поверхности, например, уложив на землю.

Режут материал разнообразными инструментами, но более эффективный и качественный результат получается при использовании электродрели, оснащенной дисковой насадкой.Из ручных приспособлений подойдут ножницы для резки металла или ножовка с мелкими зубьями.


Не рекомендуется использовать для этой цели болгарку или другие приспособления с абразивными отрезными дисками. Работа таких инструментов сопровождается выделением большого количества тепловой энергии, что может привести к снижению эксплуатационных характеристик материала.

Обрезная кромка подлежит обязательной обработке защитными средствами, проще всего использовать обычную краску, подобранную под цвет профнастила.

Транспортировка листов на крышу

Некоторые листы профнастила имеют достаточно большие размеры, что во многом затрудняет их подъем к месту установки. Кроме того, в этой ситуации есть риск повреждения или деформации изделий.


Чтобы транспортировка листов на крышу была более удобной, необходимо использовать бревна. Эти приспособления упираются одним концом в землю, другим в карниз ската.Расстояние между лагами не должно превышать ширину листа рубероида. Такое устройство позволяет двум строителям поднимать габаритные листы на крышу.

Крепежные листы к ящику

Технология крепления профнастила на крышу подразумевает соблюдение следующих правил:

  • В качестве крепежа лучше всего использовать саморезы с шестигранной головкой длиной 8 см и снабженные уплотнительной прокладкой. При затягивании саморезов не следует прилагать больших усилий, так как в результате этого прокладка может стать более плотной, что негативно скажется на гидроизоляционном слое.
  • При обычном монтаже крепеж размещают в нижней волне профлиста, а вот на коньке или на стыке листов материал лучше крепить в верхней волне.
  • Кладку первого листа начинают с конца ската, второй и последующие листы укладывают с боковым нахлестом до половины волны. Если крыша имеет пологий скат, то нахлест должен составлять 1,5 волны.
  • Рекомендуется дополнительное уплотнение на стыках.Для этой цели можно использовать битумную мастику или самоклеющуюся ленту.

Выполнение фронтона

Большое значение в решении проблемы, как правильно установить профнастил на крышу, отводится установке ветровых реек и планок, которые будут защищать крышу и профнастил от влаги и ветра. Именно эти факторы могут стать причиной разрушения всей конструкции.

Если в лицевой части профнастил уложен с припуском до 5-7 см, то для защиты можно использовать ветровую планку.Этот элемент имеет размер 2,5*8 см, а его крепление осуществляется при помощи саморезов. Укладка листов без припуска со стороны фронтона должна дополнительно сопровождаться установкой ветровой планки. Эти элементы устанавливаются с нахлестом до 15 см и крепятся саморезами через каждые 20-30 см.


Если скат имеет продольное или поперечное сопряжение со стеной, то используют угловые планки. Такие детали также устанавливаются с нахлестом, который может быть более 10 см.Крепежи располагают на расстоянии 20-30 см друг от друга.

Установка конька и снегозадержателей

Коньковую часть кровли рекомендуется устраивать с того края, на который меньше действуют ветровые нагрузки. Коньковый профиль выбирают в зависимости от предпочтений и вкуса строителя, простой, фигурный или черепичный. Для крепления конька используют саморезы, располагая их на расстоянии 20-30 см друг от друга. Кроме того, обязательно используйте прокладку и оставляйте вентиляционный зазор.


Снегодержатели необходимы для предотвращения скатывания снежных лавин с металлической кровли во время сильного снегопада или оттепели. При этом установка снегозадержателей на крышу из профнастила должна выполняться по определенным правилам. Эти элементы устанавливаются внизу ската перпендикулярно его направлению. Для крепления необходимо предварительно смонтировать бруски.

Кровельный утеплитель из профилированного листа

Чтобы вопрос, как правильно монтировать профнастил, имел полноценное решение, конструкцию необходимо утеплить.В качестве утеплителя для кровли из профнастила используется минеральная вата и пароизоляция, эти материалы считаются наиболее эффективными.

Теплоизоляционный материал можно брать в рулонах или матах, качество и эксплуатационные характеристики от этого не меняются. Зазоры между стропилами заполняют утеплителем, используя для крепления саморезы, клей или толстую нить. Процесс фиксации теплоизоляционного материала следует контролировать во избежание сильного сжатия. Ведь основную функцию выполняет не вата, а воздух, находящийся внутри материала.


Обязательно укрыть теплоизоляцию пароизоляцией, она защитит утеплитель от проникновения влаги, которая поднимается вверх вместе с теплым воздухом. Попадая внутрь теплоизоляционного материала, влага снижает его эксплуатационные характеристики.

При утеплении кровли стоит позаботиться о вентиляции. Для этого треугольник в верхней части крыши оставляют без утепления. Именно в этом месте создаются условия для свободной циркуляции воздуха.

В некоторых ситуациях можно поступить следующим образом: уложить профнастил на старую крышу. Это способствует повышению теплоизоляционных характеристик кровли, но при условии, что эксплуатационные свойства старого слоя соответствуют всем требованиям.

Ремонт кровли из профлиста

Профнастил не требует особого ухода, но следует соблюдать аккуратность в процессе монтажа, чтобы не навредить материалу.Кроме того, необходимо хранить профилированные листы в вертикальном положении до момента их укладки. Лучше всего делать обшивку из досок, расставленных с полуметровым шагом.

Если повреждения защитного слоя избежать не удалось, то место повреждения можно покрыть краской в ​​тон материала.

5 простых способов укрепить картонную коробку


Картонные коробки могут нести предметы, в несколько раз превышающие их собственный вес, но у них есть свои ограничения. Если вы планируете нести тяжелый груз на своем ящике или просто хотите сделать его немного прочнее, вам необходимо его укрепить.

Хорошая новость заключается в том, что картонную коробку легко сделать прочнее и способнее выдерживать большие нагрузки, если использовать правильные методы и материалы.

Вот четыре простых и практичных способа сделать это:

1.

Укрепить все зазоры

Многие картонные коробки имеют склеенные части, поэтому усиление этих частей может увеличить грузоподъемность. Найдите пробелы или пробелы в этих частях и снова склейте их. Для картонных коробок без склеенных материалов вы можете усилить их, приклеив нижние клапаны коробки.

Это поможет укрепить основание и предотвратить открывание створок при переноске груза.



2. Наполните углы картонными вставками по всей длине

Еще один эффективный способ укрепить коробку и предотвратить ее разрушение — вставить кусочки картона по всей длине углов коробки. Вы можете сделать эти уголки из запасных кусков картона или даже использовать картон из рулонов бумажных полотенец, как показано в этом видео.

Эти вставки не только укрепят углы вашей коробки, но также могут укрепить верхний слой, особенно если вы планируете складывать предметы поверх него.



3. Добавьте слой картона на дно

На дно картонной коробки часто приходится выдерживать большую часть веса груза (спасибо гравитации!), поэтому важно усилить эту часть при усилении коробки. Один из простых способов сделать это — добавить слой картона поверх нижних клапанов, чтобы он действовал как базовый слой (в идеале из одного куска картона).

Вы можете сделать это, измерив периметр дна внутренней части вашей коробки и вырезав кусок картона такого размера из большего куска картона. Этот базовый слой поможет выровнять нагрузку на нижние створки, уменьшая вероятность их открытия.



4. Обклейте лентой все внутренние соединения и края

Обклейте лентой все внутренние соединения и края коробки — это один из самых простых и эффективных способов ее укрепления. Это поможет укрепить эти важные части вашей коробки, усилив естественную прочность их материалов и дизайна.Помните, что прочность ленты, которую вы используете, также имеет значение.

Упаковочная или клейкая лента, например, намного эффективнее, чем стандартная малярная лента. Для дополнительной прочности и поддержки вы также можете заклеить внешние стыки и края и несколько раз заклеить все стороны коробки.



5. Двойной бокс

Это может показаться жульничеством, но нельзя отрицать, что двойной бокс может придать вашему ящику значительно большую прочность и грузоподъемность.

Это идеальное решение, если у вас есть картонная коробка одинакового размера и формы.Просто поместите свою коробку внутрь другой, чтобы получить практически удвоенную прочность, которая у вас была изначально.



Предостережение

Помните: независимо от того, насколько сильно вы укрепляете и укрепляете свой ящик, ничто не заменит использование ящика правильного типа для ваших нужд.

Упаковочные коробки, например, идеально подходят для хранения и транспортировки более тяжелых предметов благодаря более толстому материалу и более прочной конструкции. Обычные картонные коробки того же размера просто не могут обеспечить такую ​​же грузоподъемность, как упаковочные коробки, даже с дополнительным усилением.

Всегда помните, что эти усиления — всего лишь улучшения, и они не предназначены для превращения вашей картонной коробки во что-то, чем она не является.

Если вам нужна помощь в поиске коробки, подходящей для ваших нужд, позвоните нам по телефону (07) 3344 2244, чтобы получить дополнительную информацию.

Компоненты, необходимые для гофрированной кровли

Гофрированная кровля становится популярным типом кровли среди домовладельцев и архитекторов как экономически эффективное средство гидроизоляции навесов, навесов, навесов, гаражей, сельскохозяйственных построек и многого другого.Это связано с тем, что гофрированные листы имеют канавки и параллельные края, которые помогают отводить дождь от крыши. Доступен ряд гофрированных листов, но поликарбонатные кровельные листы являются наиболее универсальными, предлагая ряд преимуществ.

Каковы преимущества гофрированной поликарбонатной кровли?

Гофрированные листы из поликарбоната представляют собой легкие прочные материалы, которые являются гибкими и обладают высокой степенью защиты от атмосферных воздействий и теплоизоляцией, с многолетней гарантией, что делает их долговечным решением для защиты кровли. Кроме того, легкая гибкая природа позволяет легко устанавливать эти листы. Эти листы также дешевле, чем другие гофрированные альтернативы. Таким образом, это универсальный удобный материал для использования.

Где приобрести поликарбонатные листы?

Вы можете приобрести гофрированные кровельные листы из поликарбоната самого высокого качества в компании Tuflite Polymers, лидере в производстве высококачественных поликарбонатов. Здесь вы также можете получить сплошные однослойные, текстурированные, многостенные, профильные и архитектурные поликарбонатные листы, в зависимости от вашего выбора и области применения.Но, помимо кровельного материала, нужно купить еще много чего, чтобы иметь профессиональную установку кровли и максимальную защиту от внешней среды.

Какие еще компоненты следует купить?

Крепления

Требуемые крепления зависят от материала, на который крепится, и размера используемого листа. Вам могут потребоваться крепежные винты с герметичными колпачками, которые могут свести к минимуму вероятность расщепления во время установки, а также защитить головку винтов от ржавчины с течением времени.Желательно просверлить отверстия большего размера, чем крепления, чтобы обеспечить возможность расширения. Кроме того, никогда не пробивайте желоб; вместо этого прибейте гвоздь через вершину гофра. И помните, листы должны перекрываться как минимум двумя гофрами и выступать над карнизом примерно на 5 см для эффективного отвода дождевой воды. После такой укладки необходимо вкрутить или забить крепежные гвозди в каждую вершину гофра сверху и снизу и через каждые два листа посередине.

Крышки для барж и элементы конька

Хотя описанное выше размещение и крепление обеспечат эффективный отвод дождевой воды, всегда лучше также обеспечить полную водонепроницаемость на вершине и краю крыши.А для этого требуются специальные крышки бортовых барж и коньковые накладки. Крышки барж, соответствующие профилю гофрированных листов, закрепляют поверх последнего гофрированного листа, загибают на доску и прибивают гвоздями. Ребра делают гофрированные листы достаточно гибкими, чтобы сформировать любой требуемый угол. Таким образом, вы должны положить детали перпендикулярно гребню и прибить все остальные гофры. Части конька должны быть наложены и закреплены с обеих сторон ската крыши, а завершены нахлестом навершия, соответствующего профилю конька, и закреплены на грани.

Пенопластовые наполнители

Вы можете использовать листы пенопласта для заполнения любых зазоров в верхней и нижней части гофрированных кровельных листов, чтобы предотвратить проникновение воды, пыли и насекомых. Эти листы крепятся путем сверления отверстий от кровельного листа сверху, через наполнитель и в нижние прогоны.

Капельница

Вы можете установить капельницу на крышу под углом от фасции для отвода дождевой воды с крыши.Это неагрессивные крепления, которые также защищают крышу от проникновения воды и насекомых через крышу.

ЧИТАЙТЕ ТАКЖЕ: Гофрированные листы – преимущества и области применения

Вентиляционные изделия

Интерактивное руководство по продукту

Теперь вы можете просмотреть все наши продукты с помощью нашего нового Интерактивного руководства по продуктам (откроется в новой вкладке).

Вентиляционная труба Revolution Rolled Ridge

COR-A-VENT, Inc. с гордостью представляет первый коньковый вентиль с галькой, изготовленный из 100% переработанного пластика, новый Revolution Rolled Ridge Vent.

Революция (REV-11 и REV-9) — единственная по-настоящему «зеленая» коньковая вентиляция. 11-дюймовый и новый пластиковый вентиляционный сердечник шириной 9 дюймов и длиной 20 футов полностью изготовлен из того же полипропиленового пластика, который используется для производства всей другой продукции COR-A-VENT. Мы тщательно собираем лишний лом во время производства, перерабатываем его и подаем прямо в Revolution, не допуская его попадания на свалки, а также сокращаем использование нефти, необходимой для производства нового пластика.

Нажмите здесь для получения дополнительной информации о вентиляционном отверстии Revolution Rolled Ridge


V600®E и V-600®T
НОВЫЙ V-600E шириной 11 дюймов и 8 1/2 дюйма — это такой же отличный продукт, как и обычный V-600, но с дополнительным Enhanced Snow Screen™ для предотвращения попадания мелкого снега в вентиляционные отверстия конька.

Щелкните здесь для получения дополнительной информации о системе вентиляции конька V-600, V600E и V-600 T/TE



V-30Revolution Rolled Ridge Vent0®

V-300 — 11 дюймов, 8 1/2 дюйма

Идеальный коньковый выход с низким профилем 5/8 дюйма, который практически исчезает под верхним гонтом, и еще более низкой ценой — лучшее соотношение цены и качества в отрасли.

В наличии шириной 11 дюймов, 8 1/2 дюйма и 7 дюймов

  • Power-Nailable
  • 13.5-дюймовый NFVA
  • Использование на полях с 12 марта по 16 декабря
  • Обычная и расширенная версии
  • 12–4 фута штук в коробке или связке
  • Изделия
  • V-300E идеально подходят для использования на бедре.
Нажмите здесь для получения дополнительной информации о вентиляционном изделии V-300

С-400 и ПС-400

S-400 Strip Vent

Непрерывный ленточный вентиляционный клапан, который идеально подходит для трудно вентилируемых деталей карниза — от нулевого выступа до открытого стропила и всего, что между ними.

  • Узкий профиль 1″, легко скрываемый
  • 10 дюймов NFVA на погонный фут
  • Доступен в белом, черном или желто-коричневом цвете
  • Теперь доступны со скобами из нержавеющей стали типа 304 — специальный заказ Артикул
  • 24–4 фута штук в коробке
Щелкните здесь для получения дополнительной информации о S-400 Soffit Vents, продукте для вентиляции.

ПС-400

  • Профиль 1″ x 3/4″ x 4 фута идеально подходит для 1 панели софита
  • Чистая свободная вентиляционная площадь 10 дюймов на погонный фут
  • Доступен в белом или черном цвете
  • Теперь доступны со скобами из нержавеющей стали типа 304 — специальный заказ Артикул
  • 48–4 фута штук в коробке
Нажмите здесь для получения дополнительной информации о PS-400 Soffit Vents, продукте для вентиляции.

Raft-A-Vent RS-400

РС-400
  • Силовой гвоздь к блоку для птиц для быстрой установки
  • 18.Чистая свободная вентиляционная площадь 75 дюймов за штуку
  • Доступен в белом или черном цвете
  • Теперь доступны со скобами из нержавеющей стали типа 304 — специальный заказ Артикул
  • 48 — 22,5″ штук в коробке
Щелкните здесь для получения дополнительной информации о системе Raft-A-Vent, продукте для вентиляции

  SV-3 и SV-5 Боковой выход

  • Помогает предотвратить отслаивание краски.
  • СВ-3 = 5 кв. В. NFVA на погонный фут.
  • Поперечное сечение 7/16″ x 3″ x 4 фута.
  • СВ-5 = 8.5 кв. В. NFVA на погонный фут.
  • Поперечное сечение 3/4 дюйма x 3 дюйма x 4 фута.
  • Предотвращает попадание влаги под обшивку.
  • Изготовлен из термостойкого полипропилена.
  • Мощность, прибиваемая гвоздями
Для получения дополнительной информации ознакомьтесь с продуктами для вентиляции SV-3 и SV-5.

Полоски Sturdi-Strips® для обшивки

  • Толщина 7/16 дюйма, высота 3 дюйма, толщина 4/8 дюйма, ширина 1 ½ дюйма
  • Простые в обращении секции длиной 4 фута
  • Отлично сочетается с боковым вентиляционным отверстием SV-3 или удваивается, чтобы соответствовать
  • Боковой выход СВ-5
  • 112 шт.за коробку (448 лин. футов)
  • Цвет: черный
  • Термостойкий: изготовлен из профильного экструдированного полипропилена
  • Ударопрочный: шуруп, скоба или гвоздь на месте
  • Устойчивость к раздавливанию: не сжимается, как изделия с «дренажным матом»
  • Прекрасно сочетается с боковым вентиляционным отверстием SV-3 или удваивается, чтобы соответствовать боковому вентиляционному отверстию SV-5
Щелкните здесь, чтобы получить дополнительную информацию о продукте Sturdi-Strip Ventilation

Крыша-2-Стена

Roof-2-Wall Vent делает именно то, что говорит — это вентиляционный пакет для труднодоступных мест, где скатная крыша встречается с вертикальной стеной.Roof-2-Wall Vent включает в себя технологию Active Weather Foil и улучшенную функцию защиты от снега нашей коньковой вентиляционной линии X-5, чтобы остановить дождь и снег в точке входа.

Каждая коробка содержит шесть 4-футовых кусков (24 погонных фута) вентиляционной трубы Roof-2-Wall, рулон гидроизоляции длиной 25 футов и шириной 14 дюймов, один пакет с гвоздями 2 1/2 дюйма и четыре EC- 400 Торцевые заглушки Roof-2-Wall. 8,5″ NFVA

Щелкните здесь для получения дополнительной информации о системе вентиляции Roof-2-Wall

ИН-Вент®

IN-Vent® — это продукт для приточной вентиляции на крыше, когда нельзя использовать традиционные потолочные вентиляционные отверстия
  • Низкий профиль 1″, легко скрываемый
  • 6.75 дюймов NFVA на погонный фут
  • 6 на четырех ножках шт. (64 погонных фута) в коробке
Щелкните здесь для получения дополнительной информации о IN-Vent®, продукте для вентиляции

Cor-A-Vent Sturdi-Starter™

Sturdi-Starter™ представляет собой профильную полосу из экструдированного полипропилена и пластика длиной 4 фута, шириной 1 1/4 дюйма и толщиной 5/16 дюймов (8 мм), используемую в качестве стартовой полосы после первого слоя фиброцементного сайдинга. Sturdi-Starter™ заменяет полосы, вырванные из хороших досок сайдинга, экономя деньги и материалы монтажника, время на работу и дополнительные трудозатраты.
  • Готовая стартовая полоса для использования за первым слоем фиброцементного сайдинга, а также над окнами и дверями.
  • Экономит деньги, время и труд – больше не нужно резать стартовые планки из хороших досок сайдинга.
  • Прочный и ударопрочный – можно прибить гвоздями или установить с помощью скоб или винтов (используйте крепеж, рекомендованный производителем сайдинга).
  • Простые в обращении 4-футовые полосы устанавливаются быстро и чисто.
  • Изготовлен из термостойкого полипропилена толщиной 8 мм (5/16 дюйма) — пожизненная гарантия
Щелкните здесь для получения дополнительной информации о Sturdi-Starter™, продукте для вентиляции

Вентиляционный прогон

Обеспечивает перекрестную вентиляцию как по горизонтали, так и по вертикали между прогонами.
  • Обеспечивает термическое разделение со значением R 3,1
  • Чистая свободная вентиляционная площадь (NFVA) 40 кв. дюймов на 4-футовую секцию.
  • Изготовлен из термостойких, устойчивых к раздавливанию листов полипропилена (ПП)
  • Не сжимается со временем, поэтому отверстия для винтов в кровле и сайдинге не удлиняются и не протекают.
  • Дополняет требования ASHRAE 90.1 — 1999 Типового энергетического кодекса (MEC) при использовании пароизоляции с проницаемостью более 1.
  • NAIMA, NIA и 2000IEEC призывают к вентиляции с холодной стороны в качестве конструктивного решения для контроля конденсации и соответствия требуемым значениям U Модельного энергетического кодекса.
Нажмите здесь для получения дополнительной информации о Purlin Vent, продукте для вентиляции
Чтобы узнать больше о наших вентиляционных продуктах, нажмите здесь, чтобы связаться с нами.

Принципы наружного дренажа – краткий курс

%PDF-1.6 % 769 0 объект > эндообъект 771 0 объект > эндообъект 902 0 объект >поток Acrobat Distiller 7.0.5 для MacintoshСлив, обучение, инструкции, обучение, образование, информация2007-02-12T14:03:02-08:002012-05-08T09:53:14-07:00Illustrator2012-05-08T09:53: 14-07:00

  • JPEG188256/9j/4AAQSkZJRgABAgeEASABIAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAEA AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGHURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgBAAC8AwER AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDagQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8A9U4q7FXYq7FWJahpPnW6 8xi60nXolDSbe7ja+017ITPcJ6EfIG4MlU/2Kj54qyL09V/5aIP+RD/9VsVd6eq/8tEH/Ih/+q2K u9PVf+WiD/kQ/wD1WxV3p6r/AMtEH/Ih/wDqtirvT1X/AJaIP+RD/wDVbFXenqv/AC0Qf8iH/wCq 2KoHW7HzLcQp+itTSynWKRWJiRo3lZ4yjkOJGAVFkFA3Vt60xVHLDqixRKbmJpFRVldoWPJwPiYB ZFABPbFXenqv/LRB/wAiH/6rYq709V/5aIP+RD/9VsVd6eq/8tEH/Ih/+q2Ku9PVf+WiD/kQ/wD1 WxV3p6r/AMtEH/Ih/wDqtirGb3RfPI8yNqUnmKE+X2ks1XQxZLXksqB3FwZPUUse3xDFWY4q7FXY q7FXYq7FUo8y6xfaTZxXNnplxq8rSlGsrMwCZlEUj1U3EsCbFB+1XwBxVLW846snli11h/LWoC8u FjL6QArzxs6ksrceVOPGhLAYqjPMPmDV9M0OTULLQLvVLxFiZdOheESMZHVWQHm26BiTtTbrTfFU kh866/HqUMJ8masq6hdxx3E7PYOlrWBKmX0LmdtqVrTjv9qu2Kst+u3P/LBP/wAFB/1VxVLNH8x6 lqEt0suh4loltK8SvNwX1QsjIskQcpVGCct6HcbU3xVrzN5j1jSdFmv7Dy9eavdRNCqafA8CySCS ZI2Knm/2FcvuKbbkdcVSyy86eaZ9fg0+TydqNvYzMwmv5p7Ai3K26yhGS3uLjkWY0qWA36npirJ/ RTZ/AMSE/wDwUH/VXFXfXbn/AJYJ/wDgoP8AqriqB1vXr7Tbe3lg0a71CSdmVoIPTLR0Gxc8ioDf PFUxkuZ0IAtJJKgElGioD4fG6H8MVWfXbn/lgn/4KD/qrirHNa8569Y6tPp1v5U1K7t0sfrY1WFr MQJIWkX0n9aeEEqIwx4MzfEPhHXFUT5b816xq7X4vPLGo6P9Un9GFbtrblMnAN6ilJWjpU0+F2G3 XFU2utRu4bS4mTTp3khikkSKsVXZFLBBwd2qxFB8JxVR0vWL68sEuptJubR3eRRbSGISqsbcQzgu oHKlRQnbFWP6t5v8wprU+lr5Q1Kexga0kj1WKWyEbs0qMY+M88G4I4/Cze9MVRei+ctYv9L1a+vP K2paXJp0s0cFlcek81wsUKSq0YheQh2GcovAsKjr1oqmdprd9caT9eOkXMUzeqVs3Mayj02KryDM tOfGopXbFUD5M8za1r0DzaroF35elEUMi2l48DsTIZAxUwyOwA4DaRUPtirJcVdirH7XzQ1z5l1D y9FFAdQ022tru5X6w1Al28yoP7qtR9Xq3sy+OKo+7e75WRMUfr+ueKCRuH9zJuW9OvT/ACcVVvU1 X/lng/5Hv/1RxV3qar/yzwf8j3/6o4qhbOTVPrF9/o8H9+tf37/74i/4qxVFepqv/LPB/wAj3/6o 4q71NV/5Z4P+R7/9UcVd6mq/8s8H/I9/+qOKoWzk1T6xff6PB/frX9+/++Iv+KsVRXqar/yzwf8A I9/+qOKu9TVf+WeD/ke//VHFXepqv/LPB/yPf/qjirvU1X/lng/5Hv8A9UcVd6mq/wDLPB/yPf8A 6o4qhdVk1T9F3lbeCnoSV/fv/If+KsVRXqar/wAs8H/I9/8AqjirvU1X/lng/wCR7/8AVHFXepqv /LPB/wAj3/6o4qhdSk1T6ulbeD+/t/8Ad7/7/T/irFUV6mq/8s8H/I9/+qOKu9TVf+WeD/ke/wD1 RxVRge8N/dF4o1mEEHBRIxUjnL1bgCPUOKoPzD5lfQNOXUNRigjtmuLW15eu2z3dxHbITWIbBpQW 9q4qnVZfSrxX1eNeHI8eVOnKlaV78foxVK7XRdHh80X+qw2FvHqlzbW6XN+kSLcSKGkAV5QObACN RQnsPDFUZe/702H/ABnb/kxLiqLxVRhkZ5J1PSOQKu1NuCt+tsVUrL/em/8A+M6/8mIsVReKqMMj PJOp6RyBV2ptwVv1tiqtiqXiRol1WVdmSQspIqKi3jPTbFUwxV2KqLSMLqOL9lo3Yim9VKAb/wCy xVWxV2KpfeyNJo18zbkR3K7Cmyl1Hj2GKphiqjdyNFazSrsyRsykioqAT02xVWxVCan/ALzJ/wAZ 7f8A5PpiqpcMVmtQCQGlIIBpX905od9+mKq+KoSP/jq3H/GCD/ic2KoDzZoOi65pcdnq9lDf2gur aQQTqHTmJlAah70Y4qnWKoSP/jq3H/GCD/ic2Kuvf96bD/jO3/JiXFUXiqHtq+td/wDGUU/5FJ7D +OKrLL/em/8A+M6/8mIsVReKoe2r613/AMZRT/kUnsP44qiMVSx6+jrFOvJqf9I0fs36sVTPFXYq h4r9fh8PSl/4lH7fxxVEYq7FUsua/oS/r/Ldf8Sf2GKpniqh2Cv1C5p19J6f8CfZv1YqiMVQmp/7 zJ/xnt/+T6Yqvua+ta/8ZTXr/vp8VRGKoSP/AI6tx/xgg/4nNirtT/3mT/jPb/8AJ9MVReKoSP8A 46tx/wayIP8Aic2Kuvf96bD/AIzt/wAmJcVReKpNoWspqGo63bLaXNsdOvBbySXCKiSt6ET8oSrM WTgympA606g0VR1l/vTf/wDGdf8AkxFiqLxVD21PWu/+Mor0/wB9R4qiMVSySnoaxXpyavT/AJZo /GgxVM8VdiqHen6Qh8fSl8P5o/pxVEYq7FUsuKfoS/p/Ld+H8z+FcVTPFUPqNP0fc16ek9en8p8a DFURiqE1P/eZP+M9v/yfTFV9yP31p7Sn/k1J7HFURiqEj/46tx/xgg/4nNiq6/jeSBVQciJoGIHg syMT9AGKonFUJH/x1bj/AIwQf8TmxV17X6xY06+u1P8AkRLiq4PqFN4Ia+HqtTp/xj8cVSmXXdWt fM8dhf21la6LcQR/VdQkvAs0t60kim2it2QGT4BG1aj7VBy7KppZf703/wDxnX/kxFiqLxVCWU0M lzfLG6syTASAGpB9JOvh0xVF4qlkn9xrG1fibYVqf9Gj8N8VTPFXYqh4/wCOhDt/uqXfen2o/oxV EYq7FUsuP+OJf7U+G761/mfxxVM8VQ+o/wDHPudq/un2Fan4T4b4qiMVQmp/7zJ/xnt/+T6Yqknn G10W1ez816pd3FrH5cS5uaRNM0LI0DCRp7eI/vhEqlxtUU2xVX8pSa9ceX7W6vdUttSluvUuIr2G 0kt0eCaVpLakTScl4wsq0NT7nqVUxthKNTufVZWb0YaFVKinOamxLYqg/Nuk3+p6WlvY6gNMuFuI ZFuyjOQFcAoOLxEFweP2u+Kp1iqEj/46tx/xgg/4nNirr3/emw/4zt/yYlxVXmmSJOb/ACVRuST0 AHjiqBl0Wxvb6z1LULWOW+092l052AZrZpI2ico1Bu6OQ39gOKq9l/vTf/8AGdf+TEWKovFUt0ry 7ouk3ep3mn2qW9xrFwLzUZEFDLMI0i5H/Yxg08ST1JxVMsVSDXLy6stE8w3dpZSajcQK8iWMJAkm 420ZKR1DAsR9kU3O2Kp1ayTSW0Uk8XoTuitLByD8HIqychs3E7VGKquKpNfX+oReaNLs4tNknsrm C6a41JWUR25j9MqrgjkTIaBaHxPbFU5xV2KscsL/AFC80XWxeabJp31ae9ggErK3rxqWInTiBRH5 fDXfxxVkeKpZ5l8vWHmHRLnR78yLa3QUSNC7RSDgwcFXXcbriqPV4I3S2VlV+BMcNQG4JQEhetBy AxVQ1P8A3mT/AIz2/wDyfTFXXQhnNsCFlieRlYfaUgxSAg7EEdt8VXFHt25xLygYkyxDcqTvyT+K /SN9iqsgdh2Kd0YMjW8BVgaggvLQg4q3qf8AvMn/ABnt/wDk+mKovFUJH/x1bj/jBB/xObFXXv8A vRY9/wB+23/PCXFV8MTO4nnFJN/TjrsgPyJHKnU/QNsVRGKsdEvmQeb0jtUtToLCc6k0jyC59UQ2 /oGFRGyELuG5SCvKv7O6rIsVSjQ5fMj3msLrCWq2yXlNI+rPI7fVfSSgmDxxgScqseJYb0r8O6qb 4qhbRHW4vSykB5gVJHUejGKj6RiqKxVIPM/lvUtZCpaa3d6QnGjmzNHLK3JSGJoBX7W1SNqjuq15 T8q3OgLcJNrd/rCTiMJ+kZfWAMx8qlWO/wAfIcvlirIMVdiqF1NHfTbtEUs7QyBVAqSShoAMVSrX fNdnpXmHy9okiTNda9NPHbmOPnHS2gaWQSP+xQUb3ocVT/FUom0LTH81WuuNE36Sis5rRJxJIAIT JG5TgD6e7b1pXp4CiqL1QA2qg9DPbjY0P9+ncYqxzTG0DyxF5X8tWcNwqXzTNYqfrF0qlYXml5zz NMyf3lRzf2HTFWX4qgoERNUuQgCgwwsQPFpJiT9JOKrtT/3mT/jPb/8AJ9MVReKoSP8A46tx/way IP8Aic2Kuvf96bD/AIzt/wAmJcVQWneatN1DUNRsIIrtZtMkSK4aW1niUtIKgx80Bdf8sDiexOKp gt7CzKoWWrbCsMoG9OpK0HXviqU69eSaPHcahAscspUycJpI4UFXt4T8cjxrsBXcip2qMVYrB+Z+ vSX9ujaZpf6On3+uprVm2zOVQKlQWJUo4I6qR0JoFXoFsf3137Sj/k1H7nFURiqXx2yXF1eGV5fg lvECTSoAPRjagCMo6scVS3y2b/Uba7k1TTrrS5Iby4t7aN7xpfWt4n4xT/uZpAvNeqsagg9qYqm/ 6Mtv55/+kif/AJrxVKLs6jF5m0/ToNNup9Iube4kvdWF4yrbyxlPRQxtMJG51avFTQ07cqKpv+jL b+ef/pIn/wCa8VSvzQLzTfL99f6TY3Gq6lbxF7XT1vHh9R+m8ksqIqr9o79BtviqLurZYtNlukNx DOkLSqjzyMUcJyAYeo6Gh69RiqX6sdC/xRo9hdxSSX9x9ZubCUXLgxNHGVkYJ6isFZJSvwg/LuFU /gt44AQhcg7nnI8h+guWxVY5/wByEI/4ql+f2o/f+GKuvYXmhVE6iWFzXwSVXP4LiqF/SmmadY2g 1K7gs2MPJRCSJESIowZCOfD7C7tttiqpZ67ol7O1vZ6hbXM6U5xQzRyOK1pVVJP7J+7FV8f/AB1b j/jBB/xObFXan/vMn/Ge3/5PpiqLxVCR/wDHVuP+MEH/ABOBFXXv+9Nh/wAZ2/5MS4qi8VWunNGS pXkCOSmhFe4OKpDLbJdGfSJ7OO7tY/3YNzMwWUMEmZeAjZRwJWg7Dp3GKqdt5R0q2uoLu30LT4rq 2Ci3nV2DoEQRqFb0agBVpTFU3U6krOwtoKueTf6RId6Be8W2wxVd6mq/8s8H/I9/+qOKqMCatHLc OYID60gkA9d9qRolP7r/ACMVXxfpONSq28JBZm3nc7uxY/7p8TirEdb/ACt0fWbm5uLy0Iku/UMv p3kiffFKAGbkIeX2arQmnE0pSlFV1p+V+h3yFf0dHMW9MSPJdOS3pTQ3Cg0hWg9W1RiFoCa7bnFUF /wAqY8rgS8dPKGZUV2XULhT8AUDiRH8OyAfDTbbptirOZv0nLE8TW8IWRSpIncGhFNj6OKrLxNWu LSeAQQKZo2jDGd9uSkV/usVS7VvNh0zWtE0a5igF7r0s8VinrsK/VoGnkY1i6AKB8yMVTf1NV/5Z 4P8Ake//AFRxVaTqRkWQ20HJQVB+sSUoxBO3pU/ZGKqF5qGoQGKNreOs7pGTHMxZFd1QybxU+Hl9 JxVJfNXlLVtUj063s5rVo4WcXc9+jTMI3kjcqkY2eoQj4nHE8SDUDFUF5K8i3mk6vJqN1DpduAGC DSoRHzkfaX1OUYK7j9hhU9R0AVZdWQaldGNQz/V4OKsSoJ5y9SA36sVYT+caWM3k+FfMCQwWA1XS qyC4cGrahCjD+6GxjZw3gtT2xV6BWX0q8V9XjXhyPHlTpypWle/H6MVQ8f8Ax1bj/jBB/wATmxV1 7/vTYf8AGdv+TEuKovFXYqgIoFmlv1JKsLhWRx1VhBFRh/nv0O2Koi2naQNHKAs8dBIo6b9GX/Jb t93UHFVfFXYq7FXYq7FXYq7FXYq7FUvv9E02+v7C+uLWCa606RpLaeSJHkj5IVPPuRySpIO3hiqY YqpXE6wx8iCzE8UQdWY9FH+e3U7Yqg7qBo7YSSkNPJPbGRh02nSir/kr2+/qTiqY4qh7E1hbev72 b3/3a3ucVWR/8dW4/wCMEH/E5sVUdesrO8so4ruCO4iFxbsI5UV1r6yCtGBHQ4qmOKoSP/jq3H/G CD/ic2Kuvf8Aemw/4zt/yYlxVBadrGs3Go6lbXWiTWdtaSIlldmWGQXSMPikCq3wAHsTX2GKpgtz MWUG1lUHqxMVB060cnv2xVZZf703/wDxnX/kxFiqpcwuxWaGgnjrxrsGB6o3sfHsd/bFV8EyTRiR agHYqdiCNiD7g4qqYq7FXYqkXmbW9f0x7VdJ0N9ZEyzNO6TRAIfSUMleSuW9Qkj4d/Y4qgP8Uecy l048puBbvxiVryPlMvx7oFjYVHFa1NKtsSBUqp5od7qt7ZevqWn/AKMnLkLamVZ24ClGZlCqCTXY V+eKphirsVdiq13SNGkchUQFmY9ABuScVULdHlk+szAqaUhjP7Cnuf8AKbv4dPGqq3U/95k/4z2/ /J9MVReKpT5Zstds9OeLW7yO+vTc3DpNFGIlEDTMYF4j9r0+Jb/KrTamKouP/jq3H/GCD/ic2Ku1 P/eZP+M9v/yfTFUXiqEj/wCOrcf8YIP+JzYq69/3psP+M7f8mJcVReKuxVCWX+9N/wD8Z1/5MRYq i8VQd0RaF70V9ICt0gBJKgfbAHVlHhuRtuQBirf6Ttv5J/8ApHn/AOaMVd+k7b+Sf/pHn/5oxV36 Ttv5J/8ApHn/AOaMVd+k7b+Sf/pHn/5oxV36Ttv5J/8ApHn/AOaMVd+k7b+Sf/pHn/5oxV36Ttv5 J/8ApHn/AOaMVd+k7b+Sf/pHn/5oxV36Ttv5J/8ApHn/AOamVWxSLfyeoAwtoWoFdWRmlU9SrAEB T0r1O/QAlVG4qhNT/wB5k/4z2/8AyfTFUXirDfyoTWE8rypq/q/XFvrva4V0l9MzEx80kAK1WhFA FpQqOJGKsnj/AOOrcf8AGCD/AInNiqjrl/p1lZJNqFytrAZ4AJXBI5iVWVdunLjSvbriqY4qoJA4 vZZyRwkjjQDvVGcn/iYxVTvf96bD/jO3/JiXFUXirsVQll/vTf8A/Gdf+TEWKovFUIn+lyiQ72sZ rEO0jj9v/VU/Z99/5TiqLxV2KuxV2KuxV2KuxV2KuxVCzo8MhuYlLV2uI1FSyjowH8y+3UbeGKoh HR0V0YMjAFWBqCD0IOKobU/95k/4z2//ACfTFUXiqGsbawt4THYwR28PNiUiQRrzBox4gL3HXviq 2P8A46tx/wAYIP8Aic2KqOvWGnX9gLfULcXNs8sQMRZlFWkCA1UjpyriqY4qxu2tddTz/e3DiUaH Lp8SxkspiNykm9FDlgwQ9eAr47Cqqc3v+9Nh/wAZ2/5MS4qgdOj83fpLUjqM9idPMifolbeKX1BD T4/X5PTnXupp7DFuxVL4MvKaIr+0BEwJG3Q+oad8VWWX+9N//wAZ1/5MRYq3MTcSm2Q0jWn1lx13 FRGD4sOvgPmCFUSAFAFAFANgB0AxVvFXYqptPGsyxE0d1Zx4cUKg/8TGKtxTRTRrLC6yROKo6EMpB 7gjY4qtFzbmYwiVDMOsXIchsD9nr0IOKquKqEV5bStEIpFlWZGkjdCGUqhUEhht+2MVV8VdirsVQ n+8kv/LrK3/IuRj/AMRC/cfnsq7U/wDeZP8AjPb/APJ9MVReKoawAEDU6etN4Hf1Wr0xVbH/AMdW 4/4wQf8AE5sVdqf+8yf8Z7f/AJPpiqLxVQSdmvJYKDjHHG4Pers4P/EMVU73/emw/wCM7f8AJiXF UXirsVS2OZxdXsEP9/JOKE7hF9CKrt/Adz9JCqOhhSGIRp9kV3O5JJqST4k7nFVTFXYq7FUh8zeW tA8xvFpmuWMWoWMkE5aCZaivKIVB6qaHqDiqvo/lPy5o+l2ul2Gnwx2VlGsNtGyiQrGgooLvyZqD uTXFVqeT/LSa2+tpp8Y1OSI27z/FQxMqKV4V4fZiUfZ/WcVR36J0r/lig/5FJ/TFWPeWvInkzybd qugabDp0ckFw9zKCzO3xxMS8khZyO/XFUP52S8vn0ulnq62sc3qTyadP6DKpZEDPHEJHlH7z7G1B U9qhVibXnmJ79TH5b8xUE813T64IoZDP6Mn1b+6B9L9yAvqcStWBNTsqzKDzprkustYt5ZvIrYXQ thfPzCNGWp66gR04Abnky9/aqrLHRHRkdQyMCGUioIPUEYqlt47wxR20rFqz25t5GNSyidKqT/Mv v1G/jiqaYqh7KvotX/fs3/J1vc4qsj/46tx/xgg/4nNiqU+efMtj5c0SPUB6OeW3+uWcJFvGZXDS 3CKlVBGxchfmRirIcVQkf/HVuP8AjBB/xObFXXv+9Nh/xnb/AJMS4qi8VQWqarp2nwFru+t7FnWQ wyXMiITY0LM3xMtQijk2/TFUS0u68uXtxIkOqQXWpyUa5W0vKueI4rVInX7KrSvEeNMVTOSwtI1D PJOASqj/AEifqxCj9vxOKrv0Zbfzz/8ASRP/AM14q79GW388/wD0kT/814qxma38xj8xra1WGb/C jaVM73IvH5G/9eOgMfqc+Kxd6dWxVPpLCIajBGJJ+DQysy/WJ9yrRgH7f+UcVQ08ds9lqbwXErNa h2RkuZiVZYQ29JDuGPfFUNq+l+ZIPqX6FeO9h2lBfLf3VzARa8G9Rkkh9SsnLjxHp08SMVVNd0/z AstguhrE8LTganLd3l2rpb0pWCNKiR6mp5OuwpuTsqu/RLtrEUU9xcvbCOSQRmeUK0iPGVIAavFO e1TWvy3VRGltpOp27z2ly88ccskLNFeSyANG5WhKvsSKGnviqM/Rlt/PP/0kT/8ANeKu/Rlt/PP/ ANJE/wDzXiqGksIRqMEYkuODQzMy/WJ6Eq0QB+3/AJRxV1/Z6RCkJu7gwlpoxam4uZeJuA3KIBXk AZuS7L3xVrStb0qeOKBdWtb25kBaP0pY2LrXbiFPxU5AVAxVG2VfRav+/Zv+TrewxVS9NZNSukYk BreAEqxU/bl6FSCMVYx+Y+kavJ5ehXQoGvL5dR02b0p7qVE4QXsU7GrP1Pp8R3BNe2Ksx9JfS9Kr cePGvJuVKU+1XlX3rXFUPH/x1bj/AIwQf8TmxV17/vTYf8Z2/wCTEuKoib1vTPo8fUFCA9eJodxt 0qNq9vA9MVYv5v0HVfMJsEsXtYYYHb68t7G0rLVomosakKx4Bx9sUJDKdgcVS7yZ5E1PRtYN7dw6 XbQhZXCaZD6bPPOEEjOXjBC/BvwIqQNgNgqzieFZoJIW2WRSjEurRhTuCMVW2splgV2+3uslOgdC VcfQwOKq2KpI511fOEY/dvoclieNQnqpcrJ8ZDcg/Arw24kV7ilCqmEn/HVt/wDjBP8A8ThxVAWf l3RdPs9Zg0uBLI6lPPdX7ohIa6uIx6kpG3IkUJocVYLrXmj8uNXtNNutd1eLUIbRo9WsDPY3lFaN CqyenEVUkcj8JXvSlNsVR13rfkDzde6StxqNpe3tncy3OlE2t3FJHNbIWdw3qIVoo5DlsfhIqeJx VmcWn6olwJ3vkkKRtHGrQ7AOysekgJ+xTc4qgfJvlnTvLWmXkFpJE8F5fXeoSyRJ6a+pdztK4+24 +CoQey4qyHFWlZWFVIIqRUb7g0I+/FULJ/x1bf8A4wT/APE4cVSbz3oGpa3pMFpp8dnJMlwsjDUB I0AT03RiUjI5n4/sN8LCoPjirHNF/La7tPM9pq82m6PA0Ds097bCc3MiorpBT1KgNxI5MWJNTWp3 ZVn9jT0Wp/v2bpT/AH63hiqyP/jq3H/GCD/ic2Ku1P8A3mT/AIz2/wDyfTFUXiqEj/46tx/xgg/4 nNirr3/emw/4zt/yYlxVF4qoTwNyM0FBcAAb7B1FSEc0O25oabfeCqvhnSVagFWGzxtsynwI/wAw eo2xVUxVDRfu7yWOh5zD1lO5FVARx7fsn3qcVROKsRluNfP5hW10s0/+F10uaN7YWj1F8biMhjJ6 fqUaLt0+HFU9luk+uW9zwmMIimQkQylgxaMiq8eQrxPbFUu8v3utRvqja3wcy30jad9Us7qOlmFR YfW5+pyl+h5iKDwGKqV6183mPTHtbeD9BJDP+kllsbo3PqAILcQMvGMDduRZDQCg+1irWuX5utA1 N/KyQPraxSwWjz2s7Qi4iqvpSmII60I49fh8NqYqnNvqaCKOO4LvdCMGUpbTxqzLQOyIwdgvJulT TxxVjQ8teU9T8l6rpFk8x024muGu3hL2chuYpT6q84kiYcZYELUHamKsyReKKtS3EAVO5NPHFUo8 raDZaLY3MFm8zpcXt1dyGeV5j6s8zNJxL/ZDNVuI2qTiqOk/46tv/wayJ/8AicOKql67JZzuh5us blW8CFND0P6sVV8VQ9lX0Wr19Wbx6eq1OuKrI/8Ajq3H/GCD/ic2Ku1P/eZP+M9v/wAn0xVF4qhI /wDjq3H/ABgg/wCJzYq69/3psP8AjO3/ACYlxVF4q7FVCaAlxNEQs6ilTXiw/lenz2Pb7wVV8Eyz R8gpRhs8bbMrd1NKj7tj1G2KqV78CpcAbwNyc/8AFZ2fuNgPip7YquvnZLK4dW4ssbkNWlCFO9cV V8VdiqjPP6XFVX1JpNo4xtWnUk9gO5/jQYqqitBU1PcjYVxVjnkjyzDoNrqoivbq9Op6pe6hKbto 29OSaUhki9NIgsfwVC77k4qnMn/HVt/+ME//ABOHFUh8teU7fyx5e1W0iuLi4F3dX2oSPdyLI3O5 dnahURjix+OniTvirKcVQ9iawt/xlm6f8ZW9ziqyT/jq2/8Axgn/AOJw4qv1E00+5P8AxU/Xp9k+ 4/XiqIxVD2IpC3/GWbp/xlb2GKrI/wDjq3H/ABgg/wCJzYq7U/8AeZP+M9v/AMn0xVF4qhI/+Орк f8YIP+JzYq69/wB6bD/jO3/JiXFUXirsVdiqhNAxdZoiFnUU3+y69eLfwPb5VBVbjkiuoXVl2NY5 onHQ0+JSD8/kRuNsVQ0jsdJuUdqyQxyRuxNWqqkBjTjQstG+nFUfiqjPP6fFUX1JpNo4xtWnUsd+ Kjuf1kgFV0EHp8nduc0n95JSlQOigb0Va7D+JJxVWxVCaZ/vM/8AxnuP+T74q6T/AI6tv/xgn/4n Diq+/r9RuabH0npStfsnw3xVEYqh7KvotX/fs3Wv+/W8cVWSf8dW3/4wT/8AE4cVX39fqNzTY+k9 KVr9k+G+KojFUPYmsLf8ZZun/GVvc4qsj/46tx/xgg/4nNirtT/3mT/jPb/8n0xVF4qhI/8Ajq3H /GCD/ic2Kuvf96bD/jO3/JiXFUXirsVdirsVSfzPa+YpdMlfy1LbW+tjiIZLwOYGQNVkk4Bm6E8T Q8TvQioKqB1HyQuoS+YjPqt+lv5htIbb6tHO6rZyRLIpntCCODvzQnbqg7bYqnElrc2mitaaVxNz b2xisPrLuV9RI+MXqyESORUDk1CfniqnoFrq0Gl2/wCmpobrWfTUX1zbqUiZx19NW3VPAYqmWKux VCaZ/vM//Ge4/wCT74q6T/jq2/8Axgn/AOJw4qu1EA6fdBuhhkr0G3E+O2KonFUNYACBqdPWm8Dv 6rV6Yqtk/wCOrb/8YJ/+Jw4qu1Gn6PuuXT0ZK9OnE+NRiqJxVD2VfRav+/Zutf8AfreOKrI/+Orc f8YIP+JzYq7U/wDeZP8AjPb/APJ9MVReKoSP/jq3H/GCD/ic2Kuvf96bD/jO3/JiXFVR0vix4SxB f2QY2JHWlT6g9sVa4X1f76Kn/GJulf8AjJ4Yq7hqFP76Kv8Axibw/wCMnjiruF/X++ip/wAYm9/+ LPliqAkj81/p60aOeyOgiKX68jRSi6Mu3o+iQ5QL9rny9qDFU3xV2KpPYR+bf0lqJv57H9HGRTpS wRS+qIafEJ+UlOde67HwGKphw1Cn99FWn++m60/4yeOKqsYlC/vGVmqd1BUU7bEtiqH0z/eZ/wDj Pcf8n3xV0n/HVt/+ME//ABOHFV+oV+oXNOvpPT/gT7r+vFURiqHsq+i1f9+zf8nW9ziqyT/jq2// ABgn/wCJw4qv1Gv6PuadfSem9N+J71H68VRGKoawAEDU6etN4Hf1Wr0xVbH/AMdW4/4wQf8AE5sV Udd1DTLGySfUrpLO39eBRNJsvP1VKLXtyIpXtiqY4qhI/wDjq3H/ABgg/wCJzYq69/3psP8AjO3/ ACYlxVF4q7FXYq7FUq8xSa42l3Nv5ee2TXWjrZveo8lsjdmmEbK/E0IFO/YgHFWtS1K60TyvPqFz HLql5YWhklitk/eXEsabhEUbGRh5UHyxVvV4dT1by5MukXsmj6jdQq9leSQhpIJDR19SCub+Do3u MVRljJIIktriQyXcKKJXYBTJQU9SigCjddth0xVE4q7FUm8sR6ylrd/pSdJ3e8uGtfTIISDnRYz+ 7h4Vg1a8q9eXYKo6T/jq2/8Axgn/AOJw4qv1Cv1C5p19J6f8CfZv1YqiMVQ9lX0Wr/v2b/k63sMV WSf8dW3/AOME/wDxOHFV+oV+oXNOvpPT/gT7N+rFURiqHsq+i1f9+zf8nW9ziqyP/jq3H/GCD/ic 2KqGv6dpuoWC2+o24ubf14GEZZlpIJl9NqqQfhajYqmWKoSP/jq3H/GCD/ic2Kuvf96bD/jO3/Ji XFUXirsVdiqhPOwcQwjlO4qK7qi9ObbjbwHU/eQqvggSFSFJZmJZ3bdmY9z+r5bYqp6h/vBc0qD6 T7itfsnpTfFURiqlPD6qji3CRd0kHY+/iD3GKtQTly0bjhMlOadRv+0p7qcVVsVQmmf7zP8A8Z7j /k++Kuk/46tv/wAYJ/8AicOKrtRIGn3RboIZK9DtxPjtiqJxVDWBBganT1pvAb+q1emKrZP+Orb/ APGCf/icOKr9Rp+j7mvT0nrWlPsnx2+/FURiqHsq+i1f9+zf8nW9hiqyP/jq3H/GCD/ic2Ku1P8A 3mT/AIz2/wDyfTFUXiqEj/46tx/xgg/4nNirr3/emw/4zt/yYlxVF4q7FVGaZg3oxDlOw5CteKit OTEfgOp++ircECwpxqXZjykkbcs3cn+g2HbFVXFUPqNP0fc16ek9en8p8ajFURirsVUriASqCDwl TeKSlSp/z6jFW4XkZT6icHU0IB5A96g0FfuxVQ0z/eZ/+M9x/wAn3xV0n/HVt/8AjBP/AMThxVff 1+o3NNz6T0pWv2T4b4qiMVQ9lX0Wr/v2brX/AH63jiqyT/jq2/8Axgn/AOJw4qvv6mxuadfSelK1 +yfAg4qiMVQ9jT0Wp/v2bpT/AH63hiqyP/jq3H/GCD/ic2Ku1P8A3mT/AIz2/wDyfTFUXiqEj/46 tx/xgg/4nNirr3/emw/4zt/yYlxVF4qoTzMD6UNGuCKgGpVQduTU7bbDviq+GFYlNCWdt3kanJj0 qaADFUn8zaDqurrFHY6zNpCKriVrZQZHbnHJGQxYBQGi4t8JLIzKCta4qoeUfK+raE159f8AMF5r q3Pp+iLwLWH0+QbiV/nDLX5V74qneoV+oXNOvpPT/gT7r+vFURirsVdirsVQmmf7zP8A8Z7j/k++ Kuk/46tv/wAYJ/8AicOKqes6tpGmWfq6rMsFrK3olnBKksrMQaA7cVNa4qk3/Kz/ACB+7J1y2Cyq ZEkLEJxUAks5HFR8Q+0RuadcVTXRNe0LVkmOkXUV0kDkTGHdVdySanpUmp/28VREn/HVt/8AjBP/ AMThxVT128srPRry4vZ47W1SJhJPM6xxryHEcmbYVJAxVGo6SIskbB0cBkdTUEHcEEYqgNC1LT9Q snnsbqG8hE86GWCRZU5CVvh5KWFRXpiqtH/x1bj/AIwQf8TmxV2p/wC8yf8AGe3/AOT6Yqi8VY1p 3mG5uPzA1nQW06SKGwsLK4XUGdTHKtw8wQKtK/ajkH+x98VTq9/3psP+M7f8mJcVReKqcUKRBqVL OeTudyT74qqYq7FXYqo3cbS2s0S7s8bKoJoKkEdd8VVsVdirsVdirF/IXmK+1u11c3emnTf0dq19 YRhpPV9YQzGsy/ClFZmIHyxVPZP+Orb/APGCf/icOKt6hpemalCsGo2kN7CjCRIriNJVDgEBgrgi tCd8VQc3lHypOCJtFsJQeQIe1hb7bB26r+0yhj7jFUZp+mabpsBg0+0hs4C3MxW8aRIWIA5cUAFa ADFWpP8Ajq2//GCf/icOKrtS02w1OwuNP1CBLqyukMVxbyCqujChBGKogAAUGwHQYqhtO0zT9Ntj bWFultbmSWcxRjivqTyNNK1PF5HZj88Vaj/46tx/xgg/4nNiqSfmF5iufL/l+PULFTpNTc31jb/V onVGrcXUcSGrf8WMq/TirJsVQQ0TRhK0osLYSuoVpPRj5FVJKgmlaAsafPFVl1aWSmzt/q0Jgec/ uzGpUH0ZGqBSgO3XFVX9E6V/yxQf8ik/pirv0TpX/LFB/wAik/pirv0TpX/LFB/yKT+mKu/ROlf8 SUH/ACKT+mKu/ROlf8sUH/IpP6Yq79E6V/yxQf8AIpP6Yq79E6V/yxQf8ik/piqHfTdOGoQRC0g9 NoZWZfSTcq0YB6f5RxVEfonSv+WKD/kUn9MVd+idK/5YoP8AkUn9MVWpo2joCEsbdQSWIESDdjUn p3OKqEmmaYNSgT6nBxaGYkeknUNEBvT3xVE/onSv+WKD/kUn9MVd+idK/wCWKD/kUn9MVd+idK/5 YoP+RSf0xVDvpunDUIIhaQem0MrMvpJuVaMA9P8AKOKoj9E6V/yxQf8AIpP6Yq79E6V/yxQf8ik/ pirv0TpX/LFB/wAik/piqlBaWSXtzbpbQpE0MLOqxqOVWkFGoNwOO2Kr5NE0aVQslhbOoZWAaGMj kjBlO46qwBHviqK9GL0vR4L6XHh6dBx40pxp0pTFV+KpJ5p0dNYtrWxe7urESTmlzYzvbTqfQl+z Im4xVry95UttG0a10wX19ffVVK/XLu6meeSrFuUjKygtvuaYqmP6Mtv55/8ApIn/AOa8Vd+jLb+e f/pIn/5rxVLtZ8szai9mINXvtPhtmYzRW0xHrhnjakkjcpNljZRxYfaOKpnLYQSOXZpgW6hZpUH0 КрАДФВв6Мтв55/8АпИн/АОа8Вд+jLb+эф/пин/5rxVhsP5UQw2slmvmTzAUnExN5+k5hPC0rqwSA j4UQb0HE9BirJtG8t2ul6RY6at1eXK2NvFbC5nuZjLIIUCc5CrKCzcatQDfFVKby1PJr8GpjVr6O 1hSNDpSyn6u5i9Qh4/bqTItfi+LjRqjFUyOm25JJeep32uJwPuD4qwe3/KCCDThpw8z+YmRopUN9 +lJVuIy7IQsRA4quxoOJptirLdL8vW1hplpYC4upxaQxwevLcTc39NAnN6OByalTiqg3lqc+ZF1f 9L3wtVjRBpAl/wBFLIGHNh9ok8hXfcgVxVMTptuTXnP/ANJE/wDzXirBYfycgi0WLRh5o8xvGsEk R1E6nKLperTiqEDgFop24+GKszsdCtrSyt7UTXMgt40iEj3E3JuCheTUcbmmKoZfLk48y/po6tem BY+C6T6p+qcuATmU6se/z364qjZ9HtpYJIvVuF9RSvIXE9RyFKj48VSTyT5Sj8r+tp6apqOrUT7Y G51W5a6l+FphQFqBR7AYqynFXYq7FUL80T63Bb2sui2dvfags7enbXVw1rG37iX/AHakVwa+A4/S MVW+XrzzfcaNaza3ptrZ6q6k3VtFcs6I3IiisI3BFKd8VTh2NV/5Z4P+R7/9UcVd6mq/8s8H/I9/ +qOKu9TVf+WeD/ke/wD1RxV3qar/AMs8H/I9/wDqjirvU1X/AJZ4P+R7/wDVHFXepqv/ACzwf8j3 /wCqOKu9TVf+WeD/AJHv/wBUcVXRPqBcCWCFY/2mWVmI+QMa/rxVKNe8w67p+oRWthoE2qRSqhFx FKsaqzOVKvyWi8QA1a4qnc7XSgehGkh/a9RylPlRHriqj6mq/wDLPB/yPf8A6o4q71NV/wCWeD/k e/8A1RxV3qar/wAs8H/I9/8AqjirvU1X/lng/wCR7/8AVHFXepqv/LPB/wAj3/6o4q71NV/5Z4P+ R7/9UcVd6mq/8s8H/I9/+qOKrJ5taWCRobW3eUKTGpnehamw/uh4xVJfJV75yvBLL5r0u00rUTb2 1YLO6a6BPKbkWrFGE3/ZV3/1sVZRirsVf//Z
  • application/pdf
  • Принципы наружного дренажа — Краткий курс
  • Дренаж
  • узнать
  • инструкция
  • инструкция
  • образование
  • информация
  • UUID: e230be83-bae4-11db-997c-0017f202c4d6uuid: 460438c4-9821-c042-ae8d-c3fdb13d5e7b конечный поток эндообъект 770 0 объект >/Кодировка>>>>> эндообъект 755 0 объект > эндообъект 756 0 объект > эндообъект 757 0 объект > эндообъект 758 0 объект > эндообъект 759 0 объект > эндообъект 760 0 объект > эндообъект 890 0 объект > эндообъект 761 0 объект > эндообъект 762 0 объект > эндообъект 647 0 объект >/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 649 0 объект >/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 651 0 объект >/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 653 0 объект >/Шрифт>/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 663 0 объект >/Шрифт>/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 673 0 объект >/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 675 0 объект >/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 677 0 объект >/Шрифт>/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 678 0 объект >поток HWYF~WC8ZU’D_ΆgjrD3ofIh;qHǗwyĆy лок.
