советы по выбору трубопровода и разбор монтажных нюансов

Каждый собственник частного дома хотя бы раз сталкивался с неприятностями, причиной которых была несовершенная система вентиляции. Согласитесь, жить в доме с затхлым запахом от стен, покрытых плесенью, или ручейками конденсата на трубах и стеклах не очень комфортно.

Чтобы не возникало проблем с вентиляционной системой, необходимо еще до строительства дома продумать каждый этап ее устройства, от подвала до самой высшей точки над кровлей. Часть недочетов можно устранить и в уже построенном здании – например, можно заменить воздуховод или установить дефлектор.

В этой статье мы рассмотрим, как выбрать трубы вентиляции для кровли и правильно произвести монтаж, а также дадим несколько подсказок по улучшению защитных функций и тяги. Надеемся, что наши рекомендации станут полезными для решения проблем с вентиляцией своими силами.

Содержание статьи:

Общие требования к вентиляционным трубам

Воздуховоды в системе вентиляции занимают значительную часть. Через эти коммуникации организуется вывод использованного воздуха наружу или, напротив, подача его в помещения.

Схема расположения труб вентиляцииСхема расположения труб вентиляции

В большом многокомнатном коттедже рекомендуется устанавливать вентиляционные выходы на кухне, в ванной, туалете, подвале, котельной – во всех местах с высоким уровнем влажности и риском попадания в воздух газа или продуктов сгорания

Вентиляционную систему устанавливают на года, поэтому к трубам и другим элементам предъявляют особые требования, а процесс монтажа подчиняется правилам.

Несколько важных моментов, касающихся воздуховодов, рассмотрим в фотогалерее:

Галерея изображений

Фото из

По характеристикам материал должен быть максимально прочным, стойким к различным атмосферным проявлениям – сильному ветру, дождю, снегу. Этим характеристикам соответствует оцинкованная или нержавеющая сталь, кирпич, современные полимеры, алюминий

Воздуховоды монтируют из труб круглого или прямоугольного сечения, а редких случаях комбинируют разные виды. Круглые трубы имеют преимущества: гладкие, без углов стенки по всей внутренней поверхности, меньшая шумность, более легкая чистка

Габариты элементов устанавливают производители, но многие типоразмеры, благодаря общепринятым стандартам, общие. Например, диаметр воздуховодов может быть 110, 150, 200 мм и более, высота кровельных труб – 0,5 м, 1 м, 1,5 м

Рекомендуется использовать трубы с сечением не менее 150 мм – они легко выдерживают нагрузку и обеспечивают воздухообмен в нужном объеме. Стенки, напротив, должны быть тонкими – так увеличивается проходная способность и сокращается место для монтажа

Учитывая, что кровельные вентиляционные трубы находятся на улице, а тем более, на большой высоте, они должны обладать усиленной прочностью и кольцевой жесткостью – чтобы выдержать мощные порывы ветра и удары крупного града

Влагостойкость – необходимое качество для предупреждения образования коррозии, которая может возникнуть из-за дождей и конденсата, а в результате разрушить весь воздуховод. Полимерные изделия с этой точки зрения находятся в выигрышной позиции. Огнестойкость препятствует распространению огня

Чем меньше вес труб и фитингов, тем меньше нагрузка на кровлю или на идущий снизу воздуховод. Легкие трубы легче транспортировать, монтировать и соединять, поэтому многие предпочитают пластиковые изделия. Оцинкованные трубы тяжелее, но самый большой вес – у кирпичных

Установку воздуховодов на чердаке и кровельных труб производить гораздо легче, если они относятся к элементам одного комплекта или, как минимум, изготовлены из одного материала и имеют одинаковый диаметр

Материал для изготовления труб вентиляции

Форма труб и ее влияние на производительность

Типоразмеры элементов для сборки воздуховодов

Размеры сечения и стенок

Характеристики прочности и жесткости

Влагостойкость и огнестойкость

Небольшой вес коммуникаций

Возможность быстрого и легкого монтажа

Если вы решили самостоятельно оформить выход вентиляционной трубы на кровле, то рекомендуем два варианта: из оцинкованной стали или из пластика. Оба варианта представлены на рынке вентиляционного оборудования в большом количестве, от стандартных полуметровых изделий до труб увеличенной длины.

Для самостоятельного изготовления обычно используют листы тонкой оцинкованной стали, которую легко обрабатывать подручными инструментами. Она подходит для монтажа на крыше по своим характеристикам, при этом создание трубы, переходника и «грибка» обходится недорого.

Инструкция по монтажу кровельной вентиляции

От того, как вы сделаете на крышу, зависит и функциональность самой вытяжки, и состояние чердачного помещения. Рекомендуем заранее приобрести проходные элементы, предназначенные для определенного материала – гибкой или металлической черепицы, профлиста, шифера.

Рассмотрим, как лучше выполнить монтаж на крышу вентиляционных труб, чтобы система работала с максимальной производительностью.

Этап #1 – подготовка материалов и инструментов

Если вы самостоятельно собираетесь работать на крыше, обязательно позаботьтесь об удобной одежде, перчатках и обуви, подберите лестницы для подъема и перемещения по кровле, а также подготовьте страховочный трос для собственной безопасности.

Монтажник на крыше домаМонтажник на крыше дома

Инструменты и материалы для монтажа лучше заранее поднять наверх, чтобы не тратить лишнее время и силы на постоянные спуски вниз

Вам потребуются:

  • вентиляционная труба;
  • фабричный или самодельный ;
  • теплоизоляционный материал;
  • герметики и уплотнитель;
  • перфоратор или дрель;
  • электролобзик;
  • набор отверток;
  • ножницы по металлу;
  • маркер для разметки;
  • саморезы ил анкеры.

Узел прохода выбирают с учетом типа и наклона кровли.

В продаже имеется большой выбор готовых узлов, предназначенных для труб стандартного диаметра – рекомендуем воспользоваться ими.

Узел перехода вентиляционной трубыУзел перехода вентиляционной трубы

При самостоятельном изготовлении учтите, что главные качества блока перехода – герметичность и надежность. Узел должен укрепить положение трубы на крыше, а также создавать препятствие для проникновения под кровельный материал влаги

Для более прочной фиксации металлических изделий используют анкерный крепеж, но пластиковые можно садить на саморезы.

Этап #2 – выбор места выхода вентиляции

Место выхода труб наружу продумывают, составляя проект дома. Но иногда приходится прокладывать дополнительные каналы и действовать, когда обустройство кровли завершено.

При выборе точки выхода руководствуются документацией СНиП 41-01-2003, СП 7.13130.2009, а при выборе высоты труб для канализации ориентируются на рекомендации СНиП № 2.04.01.

Схема установки труб на кровлеСхема установки труб на кровле

Схема монтажа вентиляционных труб на кровле. Главными определяющими факторами являются расстояние трубы до конька кровли, угол наклона крыши

Считается, что на плоской кровле высота трубы должна быть не менее 0,5 м, а на скатной кровле ее располагают на расстоянии до 1,5 от конька, при этом она также должна выступать над коньком примерно на 0,5 м.

Если рядом расположены , то вытяжку располагают на одном уровне относительно конька, но она должна быть чуть ниже дымохода.

Труба вентиляции на крыше мансардыТруба вентиляции на крыше мансарды

Если кровля имеет сложную конфигурацию и на ней расположены слуховые окна, то место для установки вентиляции найти гораздо сложнее. Придется подыскивать участок, где воздушные потоки стабильны, имеют одинаковую скорость перемещения

Если место выбрано неверно, то в воздуховоде может появиться шум или гудение от воздуха, движущегося рывками. Придется устанавливать резонаторы или дополнительные стояки.

Этап #3 – устройство отверстия в кровле

Выбрав место установки трубы, необходимо проделать отверстие для проходного элемента. Если изделие фабричное, то оно комплектуется специальным шаблоном: его следует приложить к кровельному покрытию и обвести маркером. При креплении самоделки нужно ориентироваться на размеры нижней части узла.

Затем удаляют слои кровельного «пирога», начиная с верхнего. Сложнее всего работать с металлическим покрытием.

Ножницы по металлу для металлочерепицыНожницы по металлу для металлочерепицы

Чтобы сделать отверстие в металлочерепице, нужно сначала просверлить несколько отверстий по обозначенному контуру, затем воспользоваться ножницами по металлу и вырезать выделенный фрагмент

Неаккуратный срез нужно выровнять плоскогубцами – край должен быть гладким, без загибов и деформаций.

Под кровельным покрытием находится обрешетка. Если доски 100-миллиметровые, то есть вероятность, что труба поместится между ними. Но если доски шире, например, 150-200 мм или установлены с узкими интервалами, то для монтажа трубы придется выпиливать фрагменты. Ненужный участок доски отрезают электролобзиком или постепенно отсверливают шуруповертом.

Переходной узел в кровлеПереходной узел в кровле

Если обрешетка не мешает, на этом этапе можно примерить проходной элемент – вставить его в полученное отверстие. Он входит по типу гильзы, поэтому края должны тесно примыкать к кровельному покрытию, а фланец – плотно прижиматься к черепице

Под обрешеткой находится гидроизоляционный слой. Вместе с заводскими узлами перехода в комплекте идут гидрозатворы, предназначенные как раз для установки на мембрану. Они защищают и гидроизоляцию, и утеплитель от подтекания воды с кровли.

Действуем по порядку:

  1. Кладем гидрозатвор на мембрану.
  2. Маркером обводим его по внутреннему контуру.
  3. Вырезаем в мембране отверстие по контуру.
  4. Наносим на гидрозатвор герметик.
  5. Устанавливаем гидрозатвор в отверстие, прокалывая штырьками-держателями окружающую мембрану.
  6. Прикручиваем устройство саморезами к доскам обрешетки. Для этого оно оснащено специальными «ушками».

В комплекте с узлами перехода могут находится уплотнители и другие элементы – их нужно установить согласно инструкции производителя.

Этап #4 – установка узла перехода и трубы

Сначала устанавливаем проходной элемент. Для этого прикладываем его к отверстию, находим правильное положение и маркером отмечаем границы.

Затем по краю отверстия и на канавки фланца наносим герметик, прижимаем проходной узел к кровельному покрытию и фиксируем его саморезами. Рекомендуем сначала закрепить два боковых самореза – по крайним точкам, а затем все остальные. Старайтесь, чтобы часть саморезов входила не только в черепицу, но и в обрешетку – так крепление будет намного прочнее.

Порядок монтажа переходного узлаПорядок монтажа переходного узла

Один из вариантов установки защитного переходного элемента. Монтаж выполняется уже после крепления вентиляционной трубы на герметик и саморезы

Если после фиксации на саморезы по краям фланца выступил герметик, это не страшно – так примыкание будет еще герметичнее.

Когда герметик затвердеет, можно ставить трубу. У фабричных изделий внутри находится патрубок, по диаметру совпадающий с воздуховодом. Его просто вставляют внутрь проходного узла, тогда как снаружи остается расширенная уплотненная часть.

Уровень для определения положения вентиляционной трубыУровень для определения положения вентиляционной трубы

Трубу садят на саморезы с кровельными шайбами, выбрав наиболее удобное положение внутри узла. Она должна строго направляться вверх, перпендикулярно поверхности земли, независимо от угла наклона кровли, поэтому при установке используйте уровень

С внутренней стороны, из мансарды или чердака, подводят . Его или стыкуют с кровельным патрубком напрямую, или присоединяют посредством переходного гибкого элемента, если трубы расположены не по одной оси.

Как защитить вентиляционный канал?

Несложно заметить, что вентиляционные трубы, возвышающиеся над кровлей, отличаются по своей конструкции. Дело в том, что некоторые из них не оснащены ни «грибком», ни дефлектором. Это трубы для обслуживания канализации.

В канализационных трубах воздух всегда теплый, поэтому любые элементы, установленные сверху, в зимний период будут покрываться наледью, вследствие чего труба просто перестанет работать

Трубы различной конфигурации на крышеТрубы различной конфигурации на крыше

Фановые трубы для канализации выглядят «скромнее» других аналогичных элементов на крыше. Они заканчиваются или оголовком с резьбой, если это универсальные изделия, или просто усеченным концом

Но остальные вентиляционные воздуховоды требуют защиты. Для этого к верхней части прикрепляют устройство, предотвращающее попадание внутрь канала уличного мусора: сухих листьев, веток, пыли, песка. Защитный элемент носит различные названия – «грибок», колпак, флюгарка, крышка, «зонтик».

Кованый колпак для кровельных трубКованый колпак для кровельных труб

Для красивых коттеджей с дорогой отделкой заказывают и соответствующие колпаки – кованые, декоративно оформленные, эксклюзивные, сочетающиеся с перилами террас и лестниц

Если вы самостоятельно захотите сделать «грибок» – это несложно. Видеоинструкцию по сборке найдете в конце статьи.

Как повысить тягу в воздуховоде?

Производительность воздуховода можно повысить с помощью , который также устанавливается на трубу и одновременно является защитным элементом.

Дефлектор на трубе вентиляцииДефлектор на трубе вентиляции

У заводских изделий дефлектор представляет собой насадку, которая по диаметру больше трубы. Ее накручивают на верхний край по резьбе

Принцип работы дефлектора строится в зависимости от силы ветра. Встроенный диффузор разрежает поток воздуха и создает область низкого давления, благодаря чему увеличивается тяга внутри воздуховода. Подсчитано, что установка дефлектора повышает КПД вентиляции на 30%.

Современные устройства имеют декоративный вид и не портят общий внешний вид кровли после установки. Выполнить монтаж дефлектора можно самостоятельно.

Выводы и полезное видео по теме

Установка трубы на профнастил:

Подробная видеоинструкция по изготовлению «зонтика»:

Практический опыт монтажа вентиляционной трубы на кровлю из Ондулина:

Вентиляционная труба на кровле – такой же необходимый элемент благоустройства дома, как дымоход. Ее функциональность полностью зависит от правильного монтажа. Старайтесь при установке придерживаться требований СНиП, инструкций производителя и правил безопасности.

Если вы грамотно закрепите переходной узел и установите трубу, то герметичность кровли не пострадает, а вентиляционная система будет работать исправно и создаст в доме благоприятный микроклимат.

Появились вопросы, нашли недочеты или хотите дополнить материал ценными сведениями по теме статьи? Оставляйте свои комментарии, делитесь опытом, задавайте вопросы – форма для связи расположена ниже.

Установка вентиляционной трубы на крыше, особенности монтажа

Установка вентиляционной трубы на крыше, является самым трудным этапом монтажа системы вентиляции в доме. Сложность проводимых работ зависит от таких факторов, как: тип перекрытия этажей, системы устройства кровельного пирога, а так же вида кровельного материала. О том, как правильно установить вентиляционную трубу на крыше дома, при этом не нарушить правильное функционирование самой крыши и не допустить её протечки, вы узнаете прочитав данную статью.

Вентиляция в доме — характеристики и особенности

Хорошо, когда система вентиляции предусмотрена проектом, и все технологические отверстия прохождения изготовлены в ходе строительства. Но, что же делать, если дом не имеет никакой системы вентиляции, а если она и существует, то не совсем хорошо справляется со своими обязанностями.

Исправить данную проблему можно установкой системы принудительного вентилирования, но это не совсем дешевое удовольствие, а значит не каждому оно подойдет.


Другим способом решения проблемы может послужить монтаж вентиляционной системы естественного вентилирования, которое завершается установкой выходной трубы на крыше дома. Монтаж этой трубы не такая уж и простая работа, как кажется на первый взгляд. Потребуются определенные строительные навыки, если вы хотите выполнить эту работу самостоятельно.

При неверных расчетах и некачественной установке, можно столкнуться с такими проблемами, как:

  1. Неверно рассчитанная длина вентиляционной трубы (слишком короткая), может существенно снизить интенсивность движения потоков свежего воздуха;
  2. Неправильно выбранное место установки трубы может привести к обратному эффекту системы вентилирования;
  3. Плохо заделанное отверстие, во время дождя будет давать течь, что будет способствовать намоканию утеплителя, а промокший утеплитель теряет все свои теплоизоляционные свойства.
  4. Плохое утепление трубы при сильных морозах приведет к её промерзанию.




Специалисты советуют по возможности не соединять все вентиляционные каналы в единую систему. Так как при определенных погодных условиях, когда образуется обратная тяга, неприятные запахи будут распространяться по всему дому.

Лучше будет сделать для каждой комнаты свою отдельную вытяжку, это конечно гораздо более трудоемкий и затратный вариант, однако по истечению времени вы убедитесь, что он полностью себя оправдывает.

Раздельная вентиляция

Современные типы кровель обязывают к созданию под них сложной системы конструкции кровельного пирога. Поэтому монтажные работы необходимо выполнять с особой внимательностью и точностью, чтобы не повредить элементы стропильной системы, что может привести к ослаблению конструкции в целом.

Устройство вентиляционных труб

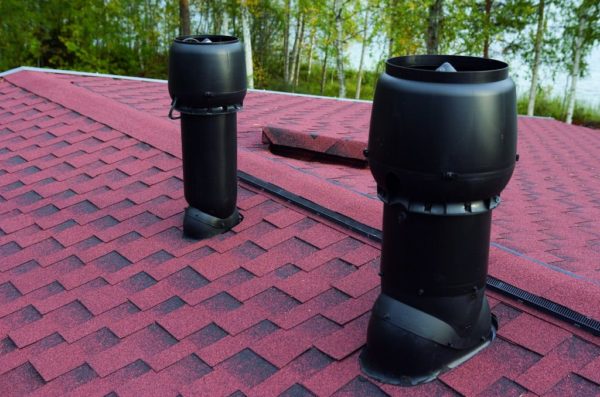

Обычный вариант проходной вентиляции представляет из себя металлический отрезок трубы, вставленный в отверстие крыши и закрепленный на ней в металлическом стакане. В трубе может устанавливаться специальный клапан для задержки конденсата, а в верхней её части размещают вспомогающий дефлектор. Завершается труба защитным элементом (своеобразным зонтом), предотвращающая попадания дождя и снега внутрь системы.

Однако в строительных магазинах можно найти более современный вариант проходной вентиляционной трубы. Принцип её работы тот же, но есть и отличия, которые заставляют сделать свой выбор в пользу таких труб:


  • Внутренняя часть трубы выполнена из стали покрытой цинком, а внешняя из качественного полипропилена;
  • Высота трубы может варьироваться от 50 до 100 см;
  • В нижней части расположено уплотнительное кольцо, позволяющее исключить неплотное соединение;
  • Сечение труб варьируются от 100 до 300 мм;
  • Труба изначально утеплена, что позволяет избежать её промерзания;
  • Существует возможность оборудовать трубу дополнительным электрическим вентилятором;
  • Верхняя часть оборудована дефлектором, позволяющий усилить тягу, а так же защищены куполом от осадков.

Варианты проходных элементов вентиляции

Обычно трубы комплектуются проходными элементами, благодаря которым они плотно крепятся к поверхности кровли, однако бывают и исключения.


Если ваша труба была приобретена без этого элемента, его всегда можно будет докупить в любом строительном магазине. Благо их существует огромное количество под любой тип кровли и различной цветовой гаммы.

Проходные элементы для труб

Кровельные аэраторы

Чтобы предотвратить образование конденсата, который способствует развитию и распространению грибка и плесени, кровельная система должна хорошо вентилироваться. Для этих целей на крыше дополнительно устанавливаются специальные элементы, которые называются — аэраторы.

Принцип действия
  1. Воздух будет поступать в специальные технические отверстия установленные в карнизе крыши.
  2. Затем естественным образом проходя через всю крышу снизу вверх он будет выходить через аэраторы расположенные ближе к коньку.

Именно такая простая система естественного вентилирования и будет являться гарантией отсутствия образования конденсата под кровлей.

Принцип вентиляции крыши

Где разместить вентиляционную трубу

Размещать вентиляционные трубы на крыше лучше всего прямо над теми помещениями от которых происходит отвод воздуха. Так добиться максимальной тяги будет проще.




Если же такой возможности нет, то трубы лучше всего тогда устанавливать ближе к коньку крыши, а для их соединения с шахтами использовать сгибающие гофрированные переходники. Преимущество установки трубы в верхней части крыши, заключается в том, что большую часть трубы можно оставить под крышей где тепло, а на улице оставить лишь её малую часть, которая будет хорошо устойчива к ветру.

Места установки вентиляционных труб

Важно! Короткая длина трубы над крышей существенно снизит тягу вентилируемого воздуха, а слишком высокая потребуют наличие растяжек для фиксации. В

СНиПе указано, что высота установки трубы на наклонной крыше должна быть не меньше 0.5 м., для плоской достаточно 0.3 м.

Расчет расположения труб

Основным условием расположения верхней части трубы, чтобы она находилась выше зоны ветрового подпора,так как сильный ветер может препятствовать нормальному оттоку воздуха из трубы, а то и вовсе заставлять его идти в обратном направлении.

Установка вентиляционной трубы

Давайте рассмотрим пример монтажа вентиляционной трубы на крыше накрытой металлической черепицей. Все этапы работ можно расположить в следующем порядке:

  1. Первым делом определяем место выхода трубы наружу через крышу. Затем по картонному шаблону, который идет в комплекте, маркером отмечаем контур отверстия, где будет закреплен проходной элемент.
  2. Вооружившись ножницами по металлу вырезаем в металлочерепице отверстие.
  3. Затем по соответствующему шаблону уплотнителя, с помощью канцелярского ножа делаем отверстие в гидроизоляции. На уплотнитель наносим герметик, плотно соединяем его с гидроизоляцией и саморезами закрепляем его к обрешетке.
  4. На получившееся в крыше отверстие устанавливаем проходной элемент. Место вокруг отверстия хорошо очищается от грязи и пыли, смазываем резиновый уплотнитель и с помощью саморезов, плотно закрепляем проходной элемент к основанию черепицы.
  5. Внутрь проходного элемента вставляется вытяжная труба. Уровнем проверяется на вертикальность и с помощью шурупов крепко фиксируется.
  6. Нижняя часть трубы с помощь гофрированного удлинителя соединяется с вытяжным каналом.




Для более подробного описания по монтажу трубы, вы можете ознакомиться с этим видео:

Важно! Аналогичным способом происходит установка вытяжной трубы на крыше с другим типом кровли. В зависимости от кровли, будут использоваться другие виды проходных элементов.

Как вы смогли убедится особой сложности в процессе установки вытяжной трубы нет. Главное соблюдать меры предосторожности, работая на высоте. Для этого обязательно используйте страховочные ремни.



монтаж пластиковых и металлических вытяжных труб

вентиляционные трубы на крыше

Система воздухообеспечения жилья не сможет полноценно функционировать без вентиляционной трубы.

Монтируется она в строгом соответствии с нормативами СНиП.

Устанавливается вентиляционная труба на крышу с целью очистить воздух в помещении от неприятных запахов и примесей.

Особенности вывода труб для вентиляции на крышу

Вывод труб на крышу

Популярные схемы вывода вентиляционных труб на крышу

Устанавливать вентиляционные трубы на крышу несложно. Но прежде чем приступать к установке, нужно составить технический проект, где будут указаны размеры, место расположения на кровле и другие конструктивные особенности вентиляционной шахты.

Как уже упоминалось, установка вентиляционного трубопровода осуществляется в строгом соответствии с нормативами СНиП.

Вывод венттрубы через кровлю необходим для:

  • обеспечения циркуляции воздушных потоков на чердаке;
  • притока воздуха внутрь помещения.

Диаметр и высота определяются в соответствии с эксплуатационными особенностями.

На скатной крыше вентиляционную шахту монтируют недалеко от конька, поскольку в этом случае дополнительная фиксация не требуется.

Разновидности вентиляционных труб

виды труб для крыши

Изучение характеристик поможет не ошибиться при выборе венттрубы, ведь ассортимент их довольно внушительный. Каждый тип труб имеет свои особенности, недостатки и преимущества.

Но есть ряд требований, которым должен соответствовать каждый тип:

  • высокая устойчивость к воздействию влаги;
  • коррозионная стойкость.

При резкой смене температуры на стенках вентиляционной трубы образуется конденсат, который может стать причиной ее разрушения.

Требования, которым должна соответствовать любая из разновидностей труб для вентиляции:

Тонкие стенки. Это необходимо для хорошей пропускной способности шахты.

Соединения. Количество изгибов и стыков нужно свести к минимуму, а в идеале они вообще должны отсутствовать.

Гладкость. Внутренняя поверхность стенок должна быть ровной и гладкой. Это повысит скорость движения воздушных потоков по трубопроводу.

Разновидности сечения воздуховодов, предназначенных для вентиляционных шахт:

  • прямоугольное;
  • квадратное;
  • круглое.

Сечение – важный параметр при выборе, от него зависит производительность воздуховода. Лучшим считается круглое.

Материалы, из которых изготавливают трубы:

  • пластик;
  • оцинкованная сталь;
  • нержавеющая сталь;
  • алюминий;
  • полиэфирная ткань.

Лучшими считаются первый и второй по списку.

Оцинкованная сталь

металлическая труба

Недорогой материал, долговечный, устойчивый к коррозии.

Считается одним из самых прочных, отличается идеально ровной поверхностью, что немаловажно для производства воздуховодов.

Пластик

пластиковая труба

Дешевый материал, поэтому и пользуется большой популярностью.

Кроме низкой цены, имеет ряд дополнительных преимуществ:

  • небольшой удельный вес;
  • хорошую прочность;
  • идеальную гладкость стенок;
  • просты в монтаже.

Рекомендации по проектированию

Правила установки трубы на крыше

Правила установки трубы на крыше

Большинство опытных мастеров советуют прокладывать воздуховод так, чтобы количество изгибов было минимальным. В идеале они вовсе должны отсутствовать.

Если не получается провести магистраль без изгибов (такие случаи бывают), тогда в местах поворотов лучше использовать гофротрубу. Такие трубы хорошо гнутся, не создавая лишних препятствий для движения воздуха внутри них.

При любом раскладе, размещая выход вентканала на крыше, нужно учесть коэффициент ветрового подпора. Сильные ветра будут мешать нормальному движению воздуха, а иногда и перенаправлять поток в обратную сторону.

Выбор места трубы

выход трубы из крыши

Важным считается выбор места выхода вентканала на крышу, а также герметизация стыка. Расположение вентиляционной трубы на крыше выбирается таким образом, чтобы под нее не смогла проникнуть влага.

В скатной крыше кровельную проходку стоит монтировать максимально близко к коньку. Это позволит увеличить надежность вентканала.

Высота трубы

правильная высота вент трубы

Высота трубы выбирается с учетом ее диаметра. Строительными нормами и правилами установлено, что:

  • При выборе места расположения вентиляционного канала около дымохода его высота должна быть равной высоте дымовой трубы.
  • При установке на крыше плоского типа высота вентиляционного выхода должна быть равной 1,5 м.
  • Если трубу устанавливают в 1,5 метра от конька, тогда ее высота должна быть больше 50 см.
  • Если расстояние от конька до трубы превышает 1,5 м, высота должна быть равной высоте конька или чуть больше.

Дополнительные устройства

трубы на крыше с дефлекторами

С целью увеличения эффективности работы вентиляционного канала и продления срока эксплуатации еще на стадии монтажа в конструкцию устанавливаются дополнительные элементы. Самым востребованным является дефлектор.

Он устанавливается в верхней части канала, работает за счет силы ветра, оснащается диффузором, задача которого заключается в разрежении воздуха. Эффективность работы устройства зависит от его габаритов.

То есть чем больше его габариты, тем лучше эксплуатационные характеристики. Это важно знать и учитывать при выборе.

Чтобы предотвратить попадание мусора, сухой листвы и осадков внутрь трубопровода, используются специальные колпаки.

Устройство имеет:

  • козырек, накрывающий (но не закрывающий) отверстие;
  • капельник, задача которого заключается в удалении влаги с поверхности козырька.

Специальные приспособления устанавливают и на саму кровлю. Они называются аэраторами и нужны для нормальной циркуляции воздушных потоков между покрытием кровли  и теплоизоляционным пластом.

Их желательно устанавливать, если длина ската больше 3 м. В этих случаях естественной тяги для полноценной циркуляции, как правило, не хватает.

Что следует учесть при устройстве вентиляционных выходов

Проектирование и установка системы вентиляционных воздуховодов – задача ответственная и серьезная. Все правила монтажа должны быть соблюдены, особенности конструкции – учтены, расчеты – правильно произведены.

Поэтому доверить эту задачу нужно профессиональным проектировщикам.

Неправильное устройство вентиляционного выхода может стать причиной появления:

  1. высокой влажности;
  2. слабой тяги;
  3. неприятных запахов в помещении;
  4. грибка и плесени;
  5. попадания дыма из кухни в другие помещения.

Если проект был разработан правильно, место вывода трубы соответствует нормативам, монтаж был проведен качественно, то хорошая вентиляция в доме будет обеспечена.

Свежий воздух — это залог не только комфорта и уюта в помещении, но и хорошего самочувствия проживающих в нем людей.

Кроме правильного проведения монтажа вентиляционной трубы, нужно позаботиться и о гидроизоляции. Ее устанавливают на покрытии кровли (кровельном материале) и на самой трубе, где этого требует технология.

Гидробарьер может быть двух видов:

Силиконовый чехол. Колпак, который надевается непосредственно на трубу, затем обрабатывается силиконом, прижимается накладкой либо хомутом.

Так фиксируются конструкции на кровле из битумной черепицы или профнастила. Чтобы зафиксировать их на ондулине или металлочерепице, нужно будет купить и установить переходной профиль, у которого такой же размер волны.

Мастика. При использовании воздуховода нестандартных форм и размеров, потребуется стыки заклеивать битумной мастикой или специальным материалом. Цвет подбирается индивидуально.

Необходимые материалы и инструменты

монтаж вентиляции на крыше

Перед установкой вывода трубы вентиляции нужно закончить работы по устройству внутренних коммуникаций, закрепить воздуховод. Необходимые инструменты выбираются с учетом материала кровельного покрытия.

Подготовить для работы нужно:

  • электрическую дрель;
  • электролобзик;
  • уплотнительные прокладки;
  • зубило;
  • ножки для резки металла;
  • шурупы с саморезами и прочие крепежные элементы;
  • ветошь;
  • отвертки;
  • герметик для герметизации стыка;
  • рабочую форму.

Помимо всего этого, нужно обязательно иметь строительный уровень для контроля правильного положения конструкции и маркер, чтобы делать соответствующие разметки.

Монтаж вентиляционных труб на крыше

Монтаж вентиляционного канала должен осуществляться поэтапно, шаг за шагом, в определенной последовательности.

Вывод рекомендуется выполнять, используя узел прохода.

Пошаговая инструкция:

  1. Сначала надо правильно выбрать место для вывода (прохода трубы через крышу).
  2. Потом сделать разметку, как указано в техническом проекте (плане). Разметку можно сделать маркером, его на покрытии крыши хорошо видно.
  3. По нарисованным меткам делается отверстие. Резать материал кровли можно любым удобным инструментом.
  4. Аналогично проделываются отверстия для гидроизоляции в утеплителе кровельного пирога.
  5. Выполняется разметка под установку самого узла.
  6. Удаляется вся грязь и мусор.
  7. Просверливаются пазы под саморезы согласно меркам.
  8. Примеряется проходной элемент.
  9. Фиксируется сам узел саморезами.
  10. Устанавливается труба вентиляции. Соединение труб осуществляется шурупами, соединительными кольцами и прочими приспособлениями.

Основные моменты, которые нужно обязательно учесть в работе:

  • опытные мастера не советуют экономить на материалах. А значит, выбирать следует те, что полностью подходят по техническим и теплоизоляционным характеристикам;
  • после укладки изоляционного слоя следует установить уплотнители. Для них можно использовать любые материалы. Их надо хорошо зафиксировать, чтобы в процесс эксплуатации гидроизоляцию не смог повредить сильный ветер.

Итоги и выводы

вытяжки на крыше

Вентиляционный канал сделать своими руками возможно. Но лучше доверить эту задачу опытным мастерам, которые имеют опыт в этом направлении строительства.

Если нет такой возможности, то, проводя монтаж собственноручно, нужно обязательно придерживаться следующих требований:

Окружность трубы должна быть равна диаметру отверстия выхода в кровле. Для этого и нужно делать соответствующие разметки, о которых шла речь в материале.

Нельзя забывать и о гидроизоляции как в самой кровле, так и в зоне прохода трубы сквозь нее. Если этими правилами пренебречь, то протечки будут обязательно. А это приведет к повреждению не только самого канала, но и кровли, и потолков в помещении.

Вентиляционный грибок на крышу и выходы труб через кровлю

Содержание статьи:

Практически все жилые дома при постройке или реконструкции оборудуются той или иной системой очистки воздуха. И какого бы типа ни была вентиляция, проход через крышу является важным этапом ее сооружения. Для каждого из видов кровельных материалов устройство узлов прохода должно проводиться по своей схеме. Чтобы система безотказно служила не один год, все действия по ее монтажу следует вести со знанием дела. Ознакомьтесь с методами установки вентиляционной трубы на крыше, и эта информация послужит вам подспорьем в работе.

Вывод отработанного воздуха из дома

Вентиляционные трубы на крыше жилого дома

Вентиляционные трубы на крыше жилого дома

Если вы приступаете к строительству коттеджа «с нуля», то обязательно предусмотрите сооружение вентиляционных каналов в кирпичных стенах внутренних помещений. Естественная вентиляция не потребует дорогостоящего оборудования и будет постоянно обеспечивать помещения в вашем доме свежим воздухом.

При необходимости вы можете дополнить систему вентилятором для принудительной вытяжки. Но лишние расходы не понадобятся, если с умом сделать вывод вентиляции на крышу.

Чем выше вентиляционная труба на крыше жилого дома, тем сильнее будет в ней тяга.

Строительство кирпичной вентиляционной шахты

Строительство кирпичной вентиляционной шахты

Нередко проектировщики уделяют недостаточное внимание устройству стояков и высоте вентиляционных шахт над крышей здания. Из-за их недочетов может возникнуть ряд неприятных явлений:

  • запахи проникают из санузла и с кухни в жилые комнаты из-за неправомерного объединения вентканалов в один общий короб для вентиляции на крышу;
  • эффект от вытяжки незначителен по причине недостаточной длины трубы;
  • вытяжка действует в обратном режиме из-за неверного выбора места для установки вентиляционной трубы на скате крыши;
  • каналы и трубы вентиляции на холодной крыше промерзают без тщательного утепления.

Многослойная конструкция крыши улучшенного типа

Многослойная конструкция крыши улучшенного типа

Причиной проблем при установке труб вентиляции на крыше часто бывает сложная конструкция современной кровли, которую за многослойность называют «кровельным пирогом».

В случае неправильного монтажа вентиляционной трубы на такой крыше могут быть повреждены стропила и обрешетка. Также могут остаться зазоры в тех местах, где установлена крышка вентиляционного отверстия, и через них станет просачиваться внутрь дождевая вода. Поэтому ради сохранения герметичности кровли рекомендуется использовать специально предназначенные для этого проходные элементы.

Планирование проходов для вентиляции

Схема циркуляции воздушных потоков и вывода вентиляции на крышу

Схема циркуляции воздушных потоков и вывода вентиляции на крышу

Начинать обустраивать надлежащим образом вентиляционную систему следует с продумывания и составления принципиальной схемы вентиляции всего вашего дома.

Давайте разберем для примера такую ситуацию: по плану реконструкции жилого дома предстоит заменить крышу. Через новую кровлю нужно вывести вытяжки из комнат, из санузла, вентканал из подвала и кухонную вытяжку. Возникает вопрос, что будет, если делать не четыре прохода, а свести все каналы воедино и поставить только одну вентиляционную трубу на крыше?

Знающие люди утверждают, что ничего хорошего из такой экономии не выйдет. Желательно все же, чтобы был свой отдельный проход вентиляции через крышу для каждого из воздуховодов. В противном случае, если все их объединить, во всем доме может распространяться неприятный запах, когда погодные условия будут провоцировать возникновение обратной тяги.

При монтаже новой кровли вы можете заранее запланировать расположение вентиляционных труб на крыше и сделать проходы для них, если точно известна привязка по месту.

Предназначение и виды кровельных проходок

Крышные проходки

Крышные проходки

Проходы через крышу устраивают для вывода разных видов вентиляции:

  • внутренних жилых помещений здания;
  • фановой трубы стояка канализации;
  • чердачного подкровельного пространства.

Кроме этого, бывает необходимо обустройство выходов дымовых труб и телевизионных антенн.

Конечным верхним элементом системы воздуховодов служит специально изготовленный участок трубы, называющийся вентиляционным выходом. Смонтированная по всем правилам вентиляционная труба на крыше обеспечивает вытяжку воздуха из помещений и не допускает при этом протечек воды под кровлю. В тех местах, где нужно устраивать проход вентиляции через крышу, устанавливают проходные элементы, соответствующие определенному типу кровельных материалов.

Домовладельцы имеют возможность приобретать готовые комплекты различных вентиляционных выходов для установки на кровлях из твердых и мягких материалов. С их помощью легко осуществить вывод стояка вентиляции на крышу таким образом, чтобы кровля не протекала и не утратила эстетичного вида. Такие устройства также предохраняют вентиляционные каналы от попадания внутрь грязи и осадков.

В зависимости от конструкции крыши вашего дома и вида выводимой вентиляции, проход через крышу может у вас быть различной высоты и формы. Кроме вытяжных труб круглого сечения, используются также и прямоугольные короба для вентиляции на крышу.

Для того чтобы трубы вентиляции на крыше не стали причиной нарушения герметичности кровли, места их прохода следует обустраивать с особой тщательностью.

Устройство узла проходки вентиляции

Узел УП2 для прохода вентиляции через кровлю

Узел УП2 для прохода вентиляции через кровлю

Конструкция наиболее простых узлов прохода вентиляционной трубы через крышу представляет собой металлическую трубу, которую вставляют в отверстие и закрепляют на железобетонном или стальном стакане. Кровельный проходник может быть снабжен закрывающим клапаном и кольцом для собирания конденсата. Снизу к трубе через фланец присоединяют выводящий воздуховод. Сверху этот узел может быть оборудован дефлектором или простым защитным зонтом. Существует вариант с утеплением, в качестве которого применяют минеральную вату.

Более соответствующими техническим и эстетическим требованиям современной эпохи считаются изделия для кровельной вентиляции нового уровня качества. Принципы устройства таких вентиляционных выходов практически одинаковы вне зависимости от изготовителя, их отличают лишь небольшие различия. Из ряда подобных изделий наибольшую популярность приобрели выходы вентиляции на крышу,  крышки для вентиляции и вентиляционные грибки на крышу марки «Vilpe Vent».

Современные модели вентиляционных выходов

Современные модели вентиляционных выходов

Их преимущества:

  • внутренняя труба изготовлена из оцинкованной стали, а внешняя из прочного и легкого полипропилена;
  • крепление выходов производится на надежный проходной элемент соответствующей формы;
  • высота трубы варьируется в разных вариантах исполнения от 400 до 700 мм;
  • нижняя часть трубы снабжена уплотнителем и может вставляться в воздуховод на глубину до 300мм;
  • внутренний диаметр трубы вентиляционных выходов бывает от 110 до 250 мм;
  • труба вентвыхода теплоизолируется чтобы помешать возникновению конденсата и ледяной пробки;
  • есть возможность поставить на вентиляционный выход электровентилятор;
  • колпак с дефлектором защищает трубу от осадков и усиливает тягу.

В некоторых случаях проходной элемент не входит в комплект и приобретается отдельно. Выбирайте его с учетом, чтобы форма накладки проходного элемента соответствовала типу и профилю кровельного покрытия.

Проходные элементы для различных видов кровли

Проходные элементы для различных видов кровли

Проходные элементы обеспечивают универсальность установки вентиляционной трубы на любой крыше. Их монтаж можно производить как одновременно с сооружением кровельного покрытия, так и на готовую кровлю. С помощью этих изделий можно не сомневаться в стабильности и герметичности вентиляционных выходов.

Важное значение кровельных аэраторов

Крышка вентиляционного отверстия на кровле из битумной черепицы

Крышка вентиляционного отверстия на кровле из битумной черепицы

В зимнее время внутри кровельных конструкций и на чердаках образуется конденсат. С целью обезопасить крышу от сырости, образования грибка и плесени, вам нужно будет обеспечить вентиляцию пространства под кровлей.

Крышная вентиляционная установка предельно проста по устройству. Воздух должен естественным образом двигаться снизу вверх под крышей. Для его поступления будут служить отверстия в карнизе, а выходить он будет через аэраторы с крышкой вентиляционного отверстия, устроенные в кровле ближе к коньку.

Чтобы прикрыть отверстие от осадков, используют крышку для вентиляции различных конфигураций, в том числе и вентиляционный грибок на крышу, фактически представляющий собой декоративный колпак.

Расположение вентиляционных выходов на крыше

Металлический короб для вентиляции на крыше дома

Металлический короб для вентиляции на крыше дома

Специалисты советуют делать расположение вентиляционных труб на крыше ровно над соответствующим стояком. В этом случае, без изгиба канала, эффективность воздухотока будет максимальной. Если такой возможности нет, тогда придется использовать для соединения гофрированные переходники. На скатных крышах рационально устраивать кровельную проходку ближе к коньку. Преимущества такого варианта в том, что длинная внутренняя часть трубы будет оставаться в тепле под кровлей, а более короткий верхний элемент будет значительно устойчивее под ударами ветра.

Имеет также значение высота вентиляционных шахт над крышей здания. При низком расположении тяга будет слабой, а слишком длинную трубу придется фиксировать растяжками. Руководствуясь строительными нормативами, вам следует монтировать вентиляционную трубу на наклонной крыше на высоту 50 см над кровлей. Если крыша плоская, высота трубы может достигать 30 см. В случае, когда на плоской крыше расположены площадки для отдыха или она эксплуатируется иным способом, тогда высота вентвыхода должна быть не менее 2-х метров.

Какой бы вариант расположения вентиляционных труб на крыше вы не избрали, главное, чтобы их концы находились выше так называемой зоны ветрового подпора. Иначе сильный ветер может блокировать воздухоток и даже направить его вспять.

Правильный монтаж проходок для воздуховода

Правильно смонтированный проход вентиляции через металлическую крышу

Правильно смонтированный проход вентиляции через металлическую крышу

Рассмотрим пример, как производить монтаж вентиляционной трубы на крыше из металлочерепицы. Устройство крышной вентиляционной установки будет аналогичным и для других типов кровель, лишь с некоторыми отличиями.

Последовательность этапов монтажа выхода вентиляции на крыше:

  1. Определите место установки на крыше проходного элемента.
  2. Снаружи на верхней волне металлочерепицы прочертите контуры отверстия по шаблону, прилагаемому в комплекте с изделием.
  3. Вырежьте зубилом и ножницами по металлу отверстие в черепице для выхода трубы вентиляции на крышу.
  4. Вырежьте соответствующие отверстия в нижних гидроизолирующих слоях кровли.
  5. Разметьте по шаблону и просверлите ряд отверстий под саморезы.
  6. Очистить поверхность металлочерепицы вокруг отверстия от влаги и пыли.
  7. Нанесите слой герметика на нижнюю поверхность уплотнительной прокладки.
  8. Уложите прокладку на предназначенное место.
  9. Установите на прокладку проходной элемент и закрепите его саморезами.
  10. Вставьте в проходной элемент трубу выхода вытяжки и проверьте ее на вертикальность.
  11. Зафиксируйте трубу шурупами в правильном положении.
  12. Обеспечьте герметичность выход вентиляции для металлочерепицы на крышу со стороны чердака.

По окончании монтажа вентиляции на крыше основание проходного элемента должно быть так плотно прижато к кровле, чтобы из-под прокладки выдавился излишек герметика.

На предлагаемом вашему вниманию  видео, вы можете ознакомиться с процессом установки вентиляционной трубы на крыше из профнастила. Таким же несложным образом вы сможете установить и вентиляционный выход на металлическую крышу своего дома.

Время подводить итоги

Вы могли убедиться, что в рассмотренном нами процессе монтажа вентиляции на крыше и установке трубы нет особых сложностей. Ваша вентиляционная система непременно будет эффективной, если вы заблаговременно рассчитаете высоту вентиляционных шахт, поднимающихся над крышей здания. А срок службы кровли, потревоженной проходкой через нее вентиляционного выхода, нисколько не сократится, если вы ответственно отнесетесь к качеству монтажных работ.

Вентиляционный выход на крышу: монтаж своими руками

Наличие эффективной системы вентиляции помещений – обязательное условие не только для комфортного, но и безопасного проживания в помещениях. В зависимости от назначения комнат существуют санитарные нормы по кратности воздухообмена. К примеру, в кухне весь объем воздуха должен меняться не менее 11 раз в час, в спальне этот показатель равняется семи и т. д.

В настоящее время существует несколько типов вентиляционных систем, большинство из них имеет специальные вентиляционные трубопроводы. Выброс отработанного или загрязненного воздуха на улицу осуществляется через вентиляционные выходы.

Вентиляционный выход на крышу

Вентиляционный выход на крышу

Это довольно сложные инженерные устройства, выполняющие одновременно несколько задач.

  1. Герметичный проход через кровельные покрытия. Крыши могут накрываться различными кровельными материалами, отличающимися физическими характеристиками, размерами и профилем. Вентиляционный выход должен гарантировать длительную герметичность мест вырезки кровельного пирога при любых покрытиях.
  2. Надежное сопротивление ветровым нагрузкам. Во время резких порывов ветра на крыше боковые усилия могут достигать существенных значений. Выход должен сохранять устойчивость конструкции при самых неблагоприятных погодных условиях, не допускать шатаний и разгерметизации соединений. Вентиляционный выход на крышу должен сохранять устойчивость конструкции при самых неблагоприятных погодных условиях

    Вентиляционный выход на крышу должен сохранять устойчивость конструкции при самых неблагоприятных погодных условиях

  3. Сохранение расчетных параметров скорости воздушного потока при любых условиях . Эффективность вентиляции не должна зависеть от климатических условий в данный момент времени.
  4. Эстетичный внешний вид вид. Крыша здания оказывает большое влияние на общий вид фасада. Вентиляционный выход не должен ухудшать эти характеристики. Вентиляционный выход на кровлю не должен портит внешний вид постройки

    Вентиляционный выход на кровлю не должен портит внешний вид постройки

Производители учитывают жесткие требования потребителей и выпускают продукцию, в максимальной степени удовлетворяющую вышеописанные характеристики.

Содержание статьи

Разновидности вентиляционных выходов на крышу

Вентиляционные выходы работают в условиях повышенной влажности. В зимний период времени из-за этого на внутренних стенках труб появляется много конденсата, при определенных условиях он намерзает, что уменьшает эффективный диаметр и негативно сказывается на технических параметрах вентиляционных систем. Кроме того, конденсат стекает по трубопроводам и может накапливаться в больших объемах. Такие условия работы учитываются во время проектирования и изготовления устройств, производители прилагают максимум усилий для обеспечения стабильной и надежной функциональности вентиляционных выходов на крышу. Какие именно?

  1. Фактическая пропускная возможность выходов значительно превышает расчетные требования для вентиляционных систем. Запас создается для минимизации негативных последствий намерзаний конденсата в зимний период времени.
  2. Внутренние поверхности стенок создают минимальное сопротивление движению воздушных потоков. Это положительно влияет и на стоимость обслуживания системы вентиляции. Воздушные потоки движутся сквозь элементы с минимальным сопротивлением

    Воздушные потоки движутся сквозь элементы с минимальным сопротивлением

  3. Небольшой вес и высокие показатели прочности уменьшают действующие усилия. В настоящее время часто встречаются кровли из металлических листов: профилированных или металлочерепицы. Толщина таких покрытий всего 0,45 мм, материал не может выдерживать значительных дополнительных нагрузок. Тем более, если они шатаются под порывами ветра и создают разнонаправленные динамические усилия.
  4. Устойчивость к негативным климатическим факторам. Материал изготовления выходов не должен окисляться, выдерживать значительные колебания температур от минусовых к плюсовым значениям. Не бояться жестких ультрафиолетовых лучей, не реагировать на агрессивные химические соединения. Материал изготовления выходов максимально устойчив к большинству негативных факторов

    Материал изготовления выходов максимально устойчив к большинству негативных факторов

Заслуженным уважением среди многочисленных потребителей пользуются только некоторые производители.

Наименование компанииКраткое описание товаров
Vilpe

Vilpe

Вентиляционные выходы компании пользуются большой известностью во многих странах мира, полностью отвечают строгим требованиям по качеству, безопасности и надежности. Компания располагается в Финляндии, вентиляционные выходы для кровельной вентиляции Vilpe Vent на рынке с 1998 года. Имеют современный дизайн и различные цветовые решения, элементы взаимозаменяемы, установлены специальные автономные гасители шума. Это очень важно при монтаже оборудования на металлические кровельные покрытия. Минимальная гарантия производителя 10 лет, но на практике устройства работают 15 и более лет.
WIRPLAST

WIRPLAST

Изготавливаются из модифицированных видов пластика с увеличенной устойчивостью к жестким ультрафиолетовым лучам. Полимер имеет способность сохранять пластичность даже при значительных отрицательных температурах – вентиляционные выходы разрешается устанавливать в районах Крайнего Севера. Системы имеют отличный внешний вид, сочетаются со многими архитектурными стилями зданий. Могут быть изолированными или неизолированными, с электрическими вентиляторами, обыкновенными или роторными. Диаметр и высота подбирается с учетом исходных данных.

Цены на дефлекторы вентиляционные

Дефлектор вентиляционный

Общие рекомендации монтажа

Вне зависимости от производителя и особенностей модели, во всех случаях необходимо выполнять универсальные требования.

  1. Обеспечивать максимально надежную герметизацию стыка. Вода ни при каких условиях не должна попадать в подкровельное пространство. Разрешается использовать только те материалы, срок гарантии которых не менее срока эксплуатации кровли.
  2. Использовать лишь такие технологии фиксации, которые обеспечивают требуемую устойчивость конструкции.
  3. Выбирать такие места расположения и высоту вывода, чтобы исключались нарушения в работе вентиляционной системы из-за воздушных завихрений на крыше здания.
Монтаж вентиляционных выходов: важные моменты

Монтаж вентиляционных выходов: важные моменты

Практические рекомендации по монтажу вентиляционного выхода на крышу

В большинстве случаев монтаж выхода делается на уже установленной кровле. Работа на высоте в таких условиях без применения страховочных систем категорически запрещается. Не надо нарушать правила техники безопасности, они написаны не для развлечения проверяющих, а для сохранения жизни и здоровья рабочих.

Шаг 1. Определитесь с местом расположения выхода на кровле конструкции. Как уже выше рассказывалось, при этом следует принимать во внимание технические условия вентиляционной системы и требования строительных норм и правил по обустройству инженерных труб и дымоходов на крыше.

Место расположения вентиляционного выхода выбирайте с учетом имеющихся дымовых труб

Место расположения вентиляционного выхода выбирайте с учетом имеющихся дымовых труб

Шаг 2. Нарисуйте контур вырезаемого отверстия в металлической черепице. Для этого используйте специальный шаблон отверстия, он всегда имеется в комплекте вентиляционного выхода.

Шаблон отверстия

Шаблон отверстия

Важно. Перед тем как делать разметку, внимательно осмотрите выбранное место. Отверстие не должно располагаться над стропильной ногой, это обязательное условие.

Если его не соблюдать, то прорезанное отверстие придется заделывать, а это очень сложно, требует дополнительного времени, материалов и нервов. Кроме того, всегда имейте в виду, что никакой самый качественный ремонт не дает такой же гарантии герметичности, как целое кровельное покрытие.

Шаг 3. Посередине будущего отверстия прорежьте металл болгаркой. Это самый простой способ, не нужно пугаться, что так резать все производители металлической черепицы категорически не рекомендуют. Этот «плохой» разрез нужен лишь для того, чтобы можно было подобраться ножницами к контуру и вырезать отверстия.

Прорезание металла болгаркой

Прорезание металла болгаркой

Разрез

Разрез

Важно. При работе болгаркой защищайте поверхность нижележащих листов от повреждения искрами, накрывайте их тряпкой.

Цены на угловые шлифмашинки (болгарки)

Угловые шлифмашинки (болгарки)

Шаг 4. Возьмите ножницы по металлу и аккуратно вырежьте отверстия под выход по нарисованному контуру. Особой точности не надо, производитель специально предусмотрел запас по размерам, все элементы нормально сойдутся, ничего поправлять не потребуется.

Прорезание отверстия ножницами по металлу

Прорезание отверстия ножницами по металлу

Шаг 5. Вырежьте отверстие в гидроизоляционной мембране и утеплительных слоях. Теперь надо пользоваться очень острым монтажным ножом, куски минеральной ваты вынимайте наружу. Старайтесь не особо повреждать утеплитель, его потом придется заделывать, в противном случае появятся так называемые мостики холода, в которых постоянно будет собираться конденсат. А это очень негативно влияет на все деревянные конструкции стропильной системы.

Шаг 6. Установите на отверстие в мембране специальный пластиковый элемент прохода, он не допускает попадания конденсата в вырезанное отверстия. Элемент устанавливается в несколько этапов.

Пластиковый элемент прохода

Пластиковый элемент прохода

  1. Тщательно промажьте силиконовой или битумной гидроизоляцией периметр вырезанного отверстия. В этом месте можно пользоваться дешевыми материалами, оно защищено от проникновения жестких ультрафиолетовых лучей.
  2. Просуньте пластиковую проходку в отверстие, наденьте на специальные шипы по периметру мембрану. Тщательно прижмите ее к силикону или битуму.
  3. Гвоздиками закрепите две специальные пластиковые ленты к рейкам обрешетки. Надо добиться положения, чтобы проходка слегка приподняла мембрану и исключила попадание конденсата в отверстие на минеральную вату, но при этом оставался достаточно большой зазор для естественной вентиляции подкровельного пространства.
Нанесение битума

Нанесение битумного герметика

Пластиковые ленты прикреплены к обрешетке

Пластиковые ленты прикреплены к обрешетке

На этом подготовительные работы закончены, можно приступать к установке видимых элементов вентиляционного выхода на крышу.

Цены на полиуретановый герметик

Полиуретановый герметик

Монтаж видимых частей выхода

Это очень ответственные работы, даже незначительные отклонения от рекомендованной технологии могут стать причиной появления протечек. Надо знать, что протечки на утепленную крышу всегда заканчиваются очень сложными и очень дорогими ремонтными работами. Довольно часто приходится переделывать не только стропильную систему, но и отделку стен мансардных помещений. Пользуйтесь лишь самыми качественными материалами, предназначенными для наружных работ, внимательно изучайте инструкцию производителей по их применению.

Шаг 1. Намажьте обратную сторону проходки кровельным силиконом, не жалейте материал, выдавленные излишки потом аккуратно уберутся.

Обратную сторону проходки нужно обработать силиконом

Обратную сторону проходки нужно обработать силиконом

Имейте в виду, что в верхней части проходки будет довольно много воды, во время замерзания/размерзания она постепенно подрывает место соединения. Всегда герметизируйте этот участок с учетом такого явления, принимайте при возможности дополнительные мероприятия по герметизации верхней части проходки.

Шаг 2. Установите в отверстие две специальные металлические скобы – одну вверху и одну внизу. Они нужны для того, чтобы значительно увеличить силу стягивания метизов в этих местах. Дело в том, что листы металлической черепицы очень тонкие и не могут обеспечить необходимых усилий крепления проходки к поверхности крыши.

Металлические скобы установлены

Металлические скобы установлены

Шаг 3. Осторожно поставьте проходку на место, контролируйте ее положения по установленным металлическим скобам.

Установка проходки на место

Установка проходки на место

Практический совет. Для того чтобы сразу установить элемент в требуемое место, медленно опускайте его и одновременно сквозь отверстие наблюдайте точность установки. При необходимости корректируйте направление опускания проходки.

Категорически не рекомендуется после прижатия элемента к покрытию смещать его в ту или иную сторону. Дело в том, что во время таких движений удаляется герметик, он размазывается по поверхности кровли. Соответственно, толщина уменьшается, а это крайне негативно сказывается на конечной надежности монтажа вентиляционного выхода.

Если вы работаете в холодную погоду, то нужно строительным феном прогреть металл вокруг отверстия, за счет этого улучшится адгезия герметика с покрытием и минимизируются риски появления протечек.

Прогревание строительным феном

Прогревание строительным феном

Шаг 4. Прикрутите первый саморез в нижней части проходки, второй в верхней. Затем фиксируйте все остальные в шахматном порядке и по очереди с каждой стороны. Соблюдайте рекомендованную очередность, в противном случае возможны перекосы. Если на улице холодно, то можно еще раз прогреть пластиковый проходной элемент строительным феном.

Крепление элемента

Крепление элемента

Шаг 5. Вставьте в отверстие трубу вентиляции, закрепите ее тремя длинными саморезами, они продаются в комплекте с устройством. Места фиксации обозначены на проходке, на них есть большие утолщения.

Установка трубы

Установка трубы

Фиксация трубы

Фиксация трубы

Теперь можно опускаться в чердачное помещение и монтажной пеной запенивать щель между трубой вентиляции и вырезанным отверстием в минеральной вате. Если все сделано правильно, то никаких проблем во время эксплуатации вентиляционной системы не должно появляться.

Мы рассмотрели самый сложный вариант монтажа – зимой. В теплый период времени процесс упрощается, а гарантия качества увеличивается.

Видео – Установка вентиляционного выхода

Фиксация трубыНа нашем сайте вы можете найти много интересного. Например, в статье по ссылке рассказывается о функциях и изготовлении колпака на трубу дымохода. Изучите пошаговую инструкцию с фото и видеоуроками, чтобы без проблем самостоятельно изготовить этот необходимый элемент.

как правильно сделать дефлектор для вытяжки

Продумывая систему вентиляции в своем доме, вы скорее всего задавались вопросом на сколько необходима установка грибка вентиляции на крышу, а если такая необходимость есть, то какой грибок выбрать?

На самом деле грибок или как его еще называют дефлектор или колпак вентиляции выполняет несколько очень важных функций. Его отсутствие, равно как и неправильный выбор, могут привести к прекращению тяги и порче вентиляционного оборудования.

Мы поможем вам разобраться в полезных функциях, которые выполняет устройство. Расскажем, какие вентиляционные грибки бывают. Посоветуем, как сделать правильный выбор.

Содержание статьи:

Назначение и виды грибков вентиляции

Если труба, выведенная над кровлей не оснащена никаким грибком, то эффективно выводить воздух из помещения она сможет лишь в полный штиль.

Даже самый незначительный дождь нарушит тягу или запустит поток воздуха в обратном направлении. Кроме того, в открытую трубу будут попадать пыль, снег, поднятая ветром опавшая листва, ветки и другие предметы, способные повредить систему вентиляции.

Вентиляционные грибки - зонтики и дефлекторыВентиляционные грибки - зонтики и дефлекторы

Выбирая, какой вид грибка вентиляции сделать в своем доме, отдайте предпочтение не простому зонтику, а более продвинутому дефлектору. Это обеспечит стабильную тягу в вентканале и защитит от задувания ветром

Для исключения подобных явлений на вентиляционную трубу устанавливается вентиляционный колпак, который выполняет три функции:

  • Защищает от попадания осадков и посторонних предметов;
  • Не позволяет ветру останавливать или направлять поток воздуха в вентканале в обратном направлении;
  • Усиливает тягу при ветре.

Существует несколько видов грибков, которые имеют свои достоинства и недостатки, но как минимум один из них нужно обязательно установить. Самой простой конструкцией, устанавливаемой на вентиляционную трубу, является зонтик-дефлектор.

Он обладает достаточной функциональностью, способен усилить тягу и защитить трубу лишь от попадания в нее осадков. Используют его преимущественно в областях со средней и высокой ветровой нагрузкой. Там не требуется дополнительных ухищрений для увеличения тяги в вытяжной трубе.

Вентиляционный зонтикВентиляционный зонтик

Если требуется защитить вентиляцию от попадания осадков и к созданию тяги не предъявляются дополнительные требования, то зонтик-дефлектор будет практичным и недорогим решением

Широкое распространение вентиляционный зонт получил благодаря своей низкой цене и возможности самостоятельного изготовления из подручных материалов. Однако для применения в системах вентиляции, особенно естественной, он нежелателен так как практически не препятствует возникновению обратной тяги.

Более сложные и эффективные разновидности от зонтика отличаются наличием дополнительных деталей, таких как диффузор, кольца и лопасти. Наибольшее распространение получили дефлекторы ЦАГИ, Вольперта, турбодефлекторы, флюгеры, а также подобные им изделия.

Сложные виды дефлекторовСложные виды дефлекторов

При выборе вида дефлектора изучите не только его преимущества, но и недостатки. Это позволит принять подходящее именно для вашего района решение и сведет к минимуму риск прекращения работы дефлектора

Независимо от конструкции, все дефлекторы объединяет способность усиливать тягу в вентиляции во время ветра. Такое свойство им придает специфическая форма деталей, огибая которые ветер создает области с высоким давлением и разрежением.

Именно в области разрежения устремляется воздух из вентиляционного канала, при этом скорость его движения увеличивается, соответственно растет и тяга. Большинство дефлекторов являются энергетически пассивными устройствами и не требуют подключения к питающей сети.

Кроме преимуществ дефлекторы имеют несколько недостатков:

  • В безветренную погоду они снижают тягу, препятствуя свободному выходу воздуха;
  • В морозы детали устройства могут покрываться инеем сужая отверстия для выхода воздуха;
  • и зонтик-флюгер хуже защищают от дождя, а их вращающиеся детали требуют периодического обслуживания и очистки.

Несмотря на перечисленные минусы, установку вентиляционного колпака на вытяжную трубу выполнить необходимо. Модель дефлектора подбирают, ориентируясь на стандартную ветровую нагрузку в районе.

В местах с низкой ветровой активностью, в окруженных лесом населенных пунктах устье вытяжки лучше оснастить турбинным дефлектором.

Изготовление и установка зонтика

Простейший грибок на вентиляцию можно изготовить своими руками. Для этого понадобится оцинкованный или нержавеющий лист толщиной 0,3-0,5 мм.

Самодельный зонтик-дефлектор на вентиляциюСамодельный зонтик-дефлектор на вентиляцию

Не используйте при изготовлении зонтика слишком толстый металл, так как это усложнит работу. При выборе материала, из которого будет изготавливаться грибок, лучше отдать предпочтение нержавеющим металлам или имеющим покрытие, защищающее от коррозии

Из инструмента потребуются:

  • Ножницы по металлу или болгарка;
  • Молоток;
  • Заклепочник с заклепками;
  • Дрель или шуруповерт со сверлом;
  • ХБ перчатки.

Для фиксации хомута на трубе потребуются болт М8 с гайкой. Вместо заклепок при сборке можно использовать саморезы по металлу, при этом в хомут их придется закрутить изнутри, чтобы в дальнейшем они не помешали установке на трубу вентиляции.

Эскизы заготовок для изготовления грибка на вентиляцию Эскизы заготовок для изготовления грибка на вентиляцию

За основу при изготовлении зонтика можно взять эскизы. Конкретные размеры деталей будут зависеть от диаметра вентиляционной трубы. Длина хомута от сгиба до сгиба равна длине окружности трубы, уменьшенной на 5 мм. Диаметр колпака равен двум диаметрам трубы

Процесс изготовления не сложен и не требует особых навыков:

  • Сначала на листе металла перманентным маркером наносим разметку будущих деталей: хомута для крепления на трубе, трех лапок для крепления и зонта-колпака. Вырезаем их ножницами по металлу;
  • В хомуте по краям сверлим отверстия для стяжного болта. Придаем хомуту форму окружности, и отгибаем уши с отверстиями под углом 90 градусов, вставляем болт, фиксируем гайкой;
  • Сверлим в хомуте три пары отверстий по размеру заклепок для крепления лапок с интервалом 120 градусов. В каждой лапке для крепления зонта сверлим три отверстия: два с одной стороны для соединения с хомутом и одно с другой для соединения с зонтиком. Заклепками крепим лапки на хомуте;
  • Зонт-колпак сворачиваем в форме конуса. В месте нахлеста сверлим несколько отверстий и соединяем края зонта заклепками. С интервалом 120 градусов сверлим по краю зонтика три отверстия и соединяем заклепками с лапками от хомута. Зонтик готов.

Изготовить такой зонтик можно для вентиляционных труб из любого материала и любого размера. Для установки зонтика необходимо надеть его хомутом на оголовок трубы и затянуть стяжным винтом с гайкой.

Для придания колпаку-зонтику дополнительной эстетики и защиты от коррозии его можно покрасить в цвет вентиляционной трубы или кровли. Для этого подойдет любая краска по металлу для уличного применения, так как зонт вентиляции не подвержен воздействию высоких температур.

Если вы решили установить зонтик заводского изготовления, то необходимо выбрать изделие, подходящее для вашей вентиляционной трубы по размеру и способу соединения.

Выбор и монтаж вытяжного дефлектора

В отличие от зонтика самостоятельно сделать красивый и безупречно работающий турбинный дефлектор достаточно сложно. Хотя, если запастись терпением, достаточным для резки и клепки металла набором инструмента и проверенной выкройкой лопастей, это вполне возможно.

Если нет желания связываться с точным раскроем, то наборы для сборки турбинного дефлектора активно предлагают китайские торговые сайты. Заказчику такого набора нужно будет все просто собрать согласно инструкции и поставить клепки на каждую лопасть.

Турбинные дефлекторы на вентиляционной шахтеТурбинные дефлекторы на вентиляционной шахте

Дефлекторы-турбины, сделанные на производстве, оснащены подшипниками, обеспечивающими легкое вращение. Такие зонты хорошо сбалансированы, что исключает трение деталей во время работы и обеспечивает уверенный старт даже при самом небольшом ветре

Для правильного выбора дефлектора необходимо учитывать два основных фактора:

  • Совместимость по диаметру и конструкции с вашей ;
  • Соответствие дефлектора климатическим условиям района, в котором ему предстоит работать.

Первый показатель гарантирует вам плотное и надежное крепление вентиляционного зонта на вытяжном выходе.

За счет большой площади обдува дефлектор испытывает сильные ветровые нагрузки, поэтому при установке его необходимо надежно закрепить. Также соединение между вентиляционной трубой и дефлектором не должно иметь неплотностей, из-за которых вентиляционный колпак может сместиться.

Дефлектор флюгер на вентиляционной трубеДефлектор флюгер на вентиляционной трубе

Оригинальный дефлектор флюгер помимо улучшения тяги и защиты от осадков способен подчеркнуть уникальность дизайна вашей кровли

Климатические условия также очень важны. Если в районе вашего проживания часто дуют ветра, то в установке турбинных дефлекторов и колпаков в виде флюгеров на вытяжку нет никакой необходимости.Они нужны там, где требуется усиление тяги всеми возможными способами.

Однако они не смогут эффективно работать в районах с частыми снегопадами и колебаниями температуры возле нуля градусов, так как будут покрываться ледяной коркой, потеряют подвижность и не смогут подстраиваться под направление ветреного потока.

Дефлекторы ЦАГИ и Вольперта хотя и менее эффективны в создании тяги при ветре, но не имеют в составе вращающихся деталей, боящихся обледенения. Такие дефлекторы не нуждаются в обслуживании и имеют меньшую стоимость.

Вентиляционный колпак ЦАГИВентиляционный колпак ЦАГИ

Для обеспечения правильного движения воздушных потоков вентиляции и ветра и усиления тяги при изготовлении дефлектора ЦАГИ необходимо соблюдать правильные размеры его элементов. Эти размеры в первую очередь зависят от диаметра вентиляционной трубы, поэтому их можно посчитать самостоятельно

Если вы правильно подобрали дефлектор для своей вентиляционной трубы, то его установка не вызовет трудностей. Крепятся дефлекторы на трубе вентиляции, как правило, на хомуты или саморезы.

Установка дефлектора на прямоугольном вентканалеУстановка дефлектора на прямоугольном вентканале

Для установки дефлектора на вентиляционную трубу квадратного или прямоугольного сечения используйте переходную пластину, которую можно приобрести с дефлектором или изготовить самостоятельно

Выбирая для изготовления грибка вентиляции дефлектор со сложной конструкцией, позаботьтесь о том, чтобы у вас была возможность его удобного обслуживания на крыше. Ведь даже самый простой грибок может требовать периодической чистки от инея или смазки вращающихся частей.

Применение готовых вентиляционных выходов

Если у вас нет желания разбираться в тонкостях работы вентиляционных колпаков и для вас важен привлекательный внешний вид грибка вентиляции на своей крыше, то вам следует рассмотреть установку готового вентиляционного выхода.

Готовый вентиляционный выходГотовый вентиляционный выход

Конструкция дефлектора для обустройства вентиляционного выхода рассчитана на диаметр вытяжной трубы, к которой это устройство подключается. Чтобы подобрать подходящий вентиляционный выход заводского изготовления, вам необходимо лишь знать диаметр трубы вентиляции и материал, из которого изготовлена кровля

Такие выходы изготавливаются в заводских условиях и представляют собой полностью готовые к установке комплекты грибков вентиляции.

В состав такого выхода входят:

  • Проходной узел, обеспечивающий герметичность соединения с любой кровлей;
  • Утепленный выход вентиляции, возвышающийся над крышей;
  • Дефлектор, обеспечивающий защиту и улучшающий тягу;
  • Шаблон для облегчения установки.

Установка вентиляционного выхода не вызывает трудностей даже у новичков.

В нужном месте в кровле прорезается отверстие, на которое сверху на герметик и саморезы устанавливается проходной узел. Далее к проходному узлу крепится утепленный выход с дефлектором. В завершение выход под кровлей соединяется с вытяжной трубой внутренней системы вентиляции.

Установка турбинного жефлектора на вытяжную трубуУстановка турбинного жефлектора на вытяжную трубу

Для улучшения тяги сделайте выбор в пользу вентиляционного выхода с турбинным дефлектором. Для того чтобы установить такой грибок вентиляции на кровле вертикально, вращайте верхнюю часть его корпуса относительно основания. Подобрав нужный угол зафиксируйте положение саморезами

Применение готового вентиляционного выхода упростит вам выбор и позволит правильно сделать грибок вентиляции на вытяжку даже своими руками.

С нюансами и инструкцией по изготовлению дефлектора на дымоход ознакомит , информацию которой можно тоже взять за основу тем, кто решил сделать грибок для вытяжки собственными руками.

Выводы и полезное видео по теме

Видео показывает разницу тяги в вентиляционных трубах с дефлектором-флюгером и без него:

С принципами работы и устройством различных дефлекторов ознакомит следующий ролик:

В этом видео показан процесс изготовления дефлектора:

Правильный выбор наряду с грамотной установкой дефлектора-грибка вентиляции имеет важное значение для создания стабильной тяги в системе воздухообмена. К тому же любой из вентиляционных колпаков предотвращает попадание в нее осадков, пыли и посторонних предметов в каналы системы.

Самый простой грибок-дефлектор Григоровича можно изготовить самостоятельно в форме зонтика. Если вы хотите обеспечить стабильную тягу как в штиль, так и ветреную погоду, то установите на трубу вентиляции дефлектор, либо купите готовый грибок вентиляции заводского изготовления.

Расскажите о том, как собственными руками собирали и/или устанавливали колпак на вытяжную трубу вентиляции. Поделитесь известными только вам технологическими тонкостями и моделями вентиляционных колпаков. Оставляйте, пожалуйста, комментарии в находящейся ниже блок-форме, размещайте фото по теме статьи, задавайте вопросы.

Высота вентиляционной трубы над крышей СНиП

Достаточно простой вопрос, как определяется по СНиП высота вентиляционной трубы над крышей, зачастую ставит в тупик даже уверенных в себе проектировщиков, что говорить о самодеятельных строителях, запланировавших переоборудование или капитальную перестройку своего жилья. Вопрос, между тем, далеко не праздный, так как от высоты вентиляционной трубы над крышей зависит основополагающая характеристика – ее производительность по объему перемещенного воздуха.

Чем регламентируется высота вывода вентиляции

Основной закон вертикальной трубы, неважно, вентиляционной или дымовой, гласит — чем больше высота устройства, тем выше тяга в трубе, Соответственно, большее количество воздуха выбрасывается системой за пределы крыши. Специалисты–проектировщики и большинство застройщиков в вопросе расчета высоты вентиляционной трубы над крышей ориентируются на несколько основополагающих документов:

  • СНиП №41-01-2003, п. 6-6-12, регулирующий подъем для дымовых труб;
  • СНиП № 2.04.05-91, определяющий проектирование конструкций вытяжных систем в старой редакции;
  • СП №7.13130.2009 – методические рекомендации и правила проектирования систем вентиляции и кондиционирования;
  • СНиП № 2.04.01 определяет уровень выхода вентиляции для канализационных стояков.

В последнем случае методика определения уровня установки вентиляционной трубы положениями СниПа расписана достаточно подробно:

  • На плоской кровле подъем вытяжной трубы, через которую осуществляется выброс канализационных газов, должен быть не менее 30 см;
  • Для скатной кровли высота стойки должна быть не менее 50 см от точки на кровле до среза трубы;
  • На крыше, поверхность которой используется для выполнения работ или перемещения, срез вывода системы вентиляции должен находиться над плоскостью кровли на уровне не ниже 300 см.

Вывод системы вентиляции канализационных стояков, согласно СНиПа, должен быть удален от окон и воздухозаборников на расстояние не менее 4 м, все достаточно просто и понятно, потому что речь идет о потенциально опасных для здоровья человека газах и испарениях.

Примерно такой же подход реализован в СНиП №41-01-2003 при изложении методики расчета высоты трубы дымохода над уровнем коньковой балки или горизонтом плоской кровли.

К сведению! Методика расчета высоты вентиляционной трубы над крышей частного дома в СНиПе не приводится, даются лишь общие рекомендации.

Разработчиками строительных норм и правил №41-01-2003 предложено при определении превышения вентиляционной стойки руководствоваться схемой для расчета дымоходов. С одной поправкой, если вентиляционная стойка установлена на одной линии с дымоходом с удалением до 3 м, они должны быть установлены на одном уровне.

Как определить необходимую и достаточную высоту вентиляционной трубы

Отсутствие отдельной методики для определения высоты трубы вентиляционной системы не означает, что подобный расчет не требуется, или он не нужен. Проще всего сделать вентиляцию по упрощенной схеме. Если следовать определениям СНиПа №41-01-2003, высота вентиляционного выхода должна быть:

  • На плоской кровле – не менее 500 мм;
  • Для скатной кровли срез вентиляционной стойки должен быть выше линии конька на 500 мм при удалении от конька не более чем на 1500 мм.

Вывод вентиляции может находиться на одной высоте с коньком, если удаление не превышает 3 м, в противном случае срез вентиляционной трубы не должен быть ниже условной линии, проведенной к горизонту вниз под углом 10о. Если рядом находятся дымоход печного отопления, то дымовую и вентиляцию трубу необходимо поднимать выше среза дымовика.

Чтобы понять, насколько справедливо подобное приближение, можно выполнить приблизительный расчет производительности вентиляционного канала. Например, котел отопления на 16 кВт/ч производит около 140 м3 продуктов горения, приток свежего воздуха обеспечивается выводным каналом дымохода сечением 200-220 см2.

Для того чтобы обеспечить требуемые 1,5-2 м3 в час кратности смены воздуха для жилых помещений в 60 м2 при высоте потолков 2 м, расход составляет 150 м3, то есть при определенных условиях размеры и высота установки дымовой и вентиляционной трубу примерно сопоставимы. Сравнение достаточно условно, но оно наглядно показывает, что методики, как минимум, сопоставимы.

Что влияет на производительность вентиляции

Существует еще один способ определить высоту трубы и, соответственно, превышение над кровельным покрытием крыши дома. Сделать это можно, используя формулу расхода воздуха в зависимости от перепада давления. Известно, что при подъеме на 12 м давление воздуха падает на 101 Па. Полученный результат будет справедлив только для идеальной вентиляционной системы с абсолютно гладкой внутренней поверхностью.

На самом деле для практического расчета параметров, высоты и сечения вентиляционного канала потребуется учесть несколько важных условий:

  • Скорость потока воздуха на высоте установки вентиляционной трубы;
  • Температура воздуха на улице и внутри помещения;
  • Форма сечения канала и качество поверхности по всей высоте воздуховода;
  • Форма крыши.

Практическим измерением можно получить расходный коэффициент С. От его величины и от разницы давления у земли и на высоте установки выводной вентиляционной стойки можно рассчитать реальный расход воздуха.

Или наоборот, зная С и известный расход воздуха, который должен будет перемещаться по воздуховоду для конкретного объема помещения, можно определить разницу давлений и, в итоге, уровень подъема вывода вентиляции.

Сделать такой расчет достаточно сложно, поэтому обычно используют рекомендации справочников по ремонту и проектированию систем вентиляции, в которых приведены приближенные зависимости расхода воздуха от вылета выводной трубы для различных вариантов конструкций крыш и выводов.

Рекомендации по определению высоты вентиляционной трубы на крыше никоим образом не касаются определения размеров воздуховода и тяги в воздушном канале. В нормативе есть только одна ссылка, которая требует, чтобы общая высота вертикальной части канала дымохода составляла не менее 5 м.

Вылет дымовой или вентиляционной трубы над кровельным покрытием устанавливается нормами СНиП по совершенно иным соображениям. Если посмотреть на рекомендованную СНиП схему установки выводов, то становится понятным, что срез вентиляционного и дымового канала должен находиться на уровне самых быстрых воздушных потоков. Чем выше скорость воздуха, тем сильнее тяга, и наоборот, – в штиль система вентиляции работает крайне неудовлетворительно.

Заключение

Если крыша плоская или имеет небольшой скат в 5-10о, то высота вывода системы вентиляции не принципиальна, достаточно 400-600 мм. Для двухскатных систем с крутыми скатами необходимо следовать рекомендациям нормативов. Для многоуровневых конструкций со слуховыми окнами и сложными ломаными скатами, помимо следования рекомендациям нормативного документа, придется потратить время в поисках места, где воздушные потоки имеют наиболее стабильную скорость движения. В противном случае воздух будет перемещаться в воздуховодах рывками, гудеть и временами прекращать движение, что явно не добавляет комфорта. В этом случае необходимо устанавливать дополнительные резонаторы и увеличивать количество выводов вентиляции. Производительность шести выводов будет соответствовать двум огромным стойкам, а равномерность потока в 2-3 раза выше, если, конечно, все стойки равномерно распределены по площади ската, а не собраны одним пучком.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+
