Инструкция монтажа Ондувиллы своими руками

Кровельный современный материал «Ондувилла» относится к категории объёмных битумных черепиц. Для нее характерно уникальная форма и окраска, которые качественно имитируют внешние признаки натуральной черепицы. Такое покрытие обладает гармоничным сочетанием с большинством строений, включая деревянные и каменные здания, а также дома из кирпича. Эта кровля придаёт крыше очень индивидуальный и изысканный вид.


[contents]

Установка обрешётки

Установка контробрешетки выполняется вдоль стропильных ног и позволяет сформировать вентиляционный зазор, который обеспечивает движение воздушных масс от карнизного участка к коньку. Это способствует удалению избыточной влаги и позволяет избежать образования гнилостных процессов и грибковых отложений в подкровельном пространстве.

Такие мероприятия направлены на продление срока службы многослойного «кровельного пирога». Кроме того, при необходимости использовать под кровельное покрытие сплошное основание, грамотно выполненная контробрешетка не допускает провисания листов ОСП и фанеры.

При кровельном уклоне от 9° или 15% до 20° или 36% покрытие из «Ондувиллы» должно быть уложено на сплошной тип обрешётки из ОСП или листовой фанеры-ФСФ.

Кровельный уклон более 20° или 36% допускает монтаж «Onduvilla» на обрешётку, выполненную посредством брусков или досок. При выполнении разреженной обрешётки оптимальный шаг составляет 30 см.

Технология укладки листов и обустройство обрешетки

Инструкция монтажа листов ондувиллы

Крепление листов Onduvilla

Перед монтажом необходимо внимательно проверить прямоугольность скатов. При наличии даже минимальных отклонений требуется выполнить натягивание вертикального шнура, на который и придётся ориентироваться в прцессе укладки материала.

Оптимальная температура для выполнения монтажа составляет от — 5 до + 30 градусов.

Для передвижений необходимо использовать строительные мостики.

Укладка начинается с кровельного участка, противоположного превалирующим ветрам. После укладки первого ряда, стартовый лист второго ряда необходимо монтировать с половины листа. Такой способ позволит в условиях углового стыка получить нахлест в три листа.

Далее подробнее узнаете о битумной черепицы Ондувилла и кровельных листах Ондулин.

Установка щипца (торцевой планки)

Особое внимание рекомендуется уделить оформлению кровельных рёбер. С этой целью целесообразно использовать торцевые и обычные коньковые элементы «Ондувилла», имеющие стандартные размеры: показатель полной длины составляет 106 сантиметров, а показатель полезной длины составляет 98 сантиметров. Кроме того, потребуется монтирование дышащей изоляционной прокладки, которая выпускается в виде ленты с длиной в 5 метров при ширине пятнадцать сантиметров.

Оформление рёбер кровли начинается с герметизации лентой, на которую устанавливаются сначала обычные коньковые элементы с нахлестом 8 сантиметров, а затем на концах рёбер монтируется торцевой тип коньковы элементов. Для крепления используются кровельные крепежи. Соединение выполняется в каждую волну нижележащего кровельного листа, которые расположены на дополнительных обрешёточных досках.

Элементы кровли

Установка ендовы

Рекомендуется использовать специальные ендовы, с показателем полной длины в метр и полезной длины в 85 сантиметров. Выполняемый нахлест составляет 15 сантиметров.

Под ендовы монтируется специальная обрешётка с использованием подкладочной гидроизоляции, позволяющей предотвратить протечки и универсального вентилируемого заполнителя, который играет роль барьера от птиц и различного мусора.

Монтаж щипцов

Целесообразно применять для подобных монтажных работ щипцы, характеризующиеся полной длиной в 104 сантиметра и полезной длиной в 96 сантиметров. Такие показатели позволяют выполнить полноценный нахлест в 8 сантиметров. Монтаж щипцовых элементов следует начинать от карниза и продолжать непосредственно до самого конька. Ориентиром служат поперечные выступы.

Укладка кровли вокруг дымохода и мансардного окна

Установка фартука вокруг трубы

Для формирования качественных примыканий к участкам дымохода и мансардных окон используются кровельный фартук и специальная гидроизоляционная лента. Стандартные параметры покрывающего фартука: длина полная одного элемента составляет 102 сантиметра, а полезная — 97 сантиметров. Следует учитывать нахлест в одну волну материала.

На первом этапе необходимо смонтировать покрывающий фартук снизу трубы, который прибивается к каждой волне расположенного ниже кровельного листа. После закрепления необходимо выполнить герметизацию боковых и верхнего стыков при помощи гидроленты «Ондуфлеш-супер». Заход ленты на вертикаль составляет порядка 10 сантиметров.

К стене или участку трубы фартук закрепляется посредством металлической планки или профиля. Конец гидроленты требуется прикрыть дополнительным кровельным листом.

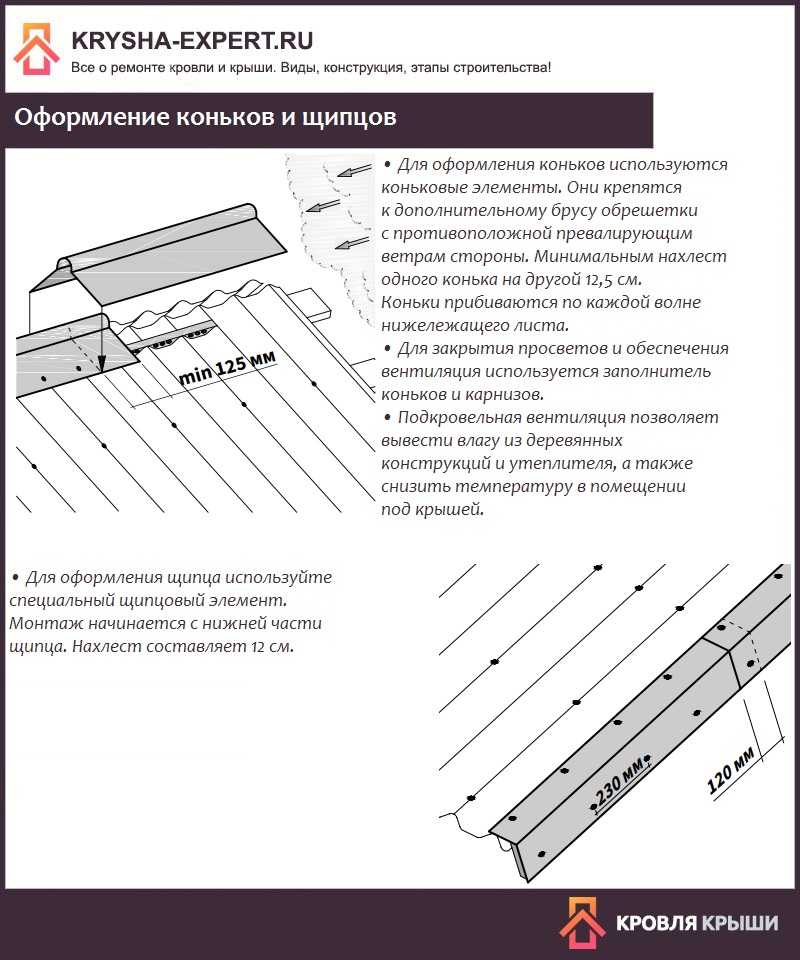

Обустройство конька

Установка конька

Для обустройства конька необходимо установить на скаты покрывающие фартуки, выдерживая нахлест в 4 сантиметра.

В верхних частях смонтированных фартуков должен быть оставлен вентиляционный зазор в 2 сантиметра, а верхний стык оформляется коньковым элементом с нахлестом в 8 сантиметров.

Крепление конька производится в каждую волну низлежащего кровельного материала, под которыми должна располагаться дополнительная обрешётка.

Подробнее о монтаже своими руками смотрите в видео.

Заключение

Непосредственно после монтажа «Ондувилла» обладает более тёмным цветом, который через шесть месяцев самостоятельно стабилизируется.

Производитель не рекомендует производить растягивание или сильное прижимание листов в процессе выполнения монтажных работ.

Чтобы получить максимально красивое и долговечное покрытие, обладающее 3D эффектом, монтаж «Onduvilla» происходит с расположением тёмных полос по направлению в верх.

Монтаж Ондувиллы — инструкции, цена, видео — Битумные кровли

Расчет кровли

Калькулятор расчета кровли

Подбор цвета

Программа подбора цвета

Битумная кровля/Onduvilla/Монтаж

Ондувилла монтаж — инструкция, стоимость и порядок проведения работ.

Монтаж Ондувиллы — видео и актуальные цены. Полная комплектация крыши Onduvilla, замер, доставка.

Листы черепицы Ондувилла имеют небольшой размер и малый вес — их легко перевозить и поднимать на кровлю.

Монтаж кровли и аксессуаров можно проводить в одиночку, не имея профессионального опыта.

Скачать прайс-лист:
Ондувилла — прайс-лист

Видео инструкции

Onduvilla — легко доставкить и смонтироватьПодробная видео инструкция по монтажу Ондувиллы

Ондувилла монтаж инструкция

При угле наклона 9-20º делается сплошное основание Если угол наклона ската более 20º делается обрешетка с шагом 32 см Карнизный свес 3,5 — 5 см
Для защиты от ветра нахлест делается с менее ветреной стороны Порядок укладки листов Ондувилла на кровлю Порядок забивания гвоздей — в каждую волну, не растягивая лист
Установка торцевой планки Конек и два покрывающих фартука — для герметичности. Вентзазор — минимум 2 см Нахлест конька — 8 см, нахлест фартука — 4 см
При большой крутизне скатов фартуки не нужны Вентиляционная пленка — дополнительная защита от влаги Торцевой конек используется как заглушка
Под ендову лучше постелить подкладочный ковер Сетка защитит подкровельное пространство от мусора и насекомых Между листами остается зазор
Примыкание к стене из фартука Герметизация трубы с помощью ленты Кровельный вентилятор

Отделка сложных участков

Отделка излома ската с помощью карнизной планки и сетки Сетка сверху тоже не повредит Нахлест карнизной планки — 15 см
Внутренний излом кровли Нахлест 15 см и защитная сетка Надежно сделанный узел

Руководство для начинающих по укладке плитки Onduvilla

К счастью, новейший продукт Southern Sheeting Onduvilla является идеальным решением. если вы ищете кровельную черепицу, которая выглядит дорого и тяжело глины, но легкие и такие же привлекательные.

Кровельные плитки Onduvilla изготавливаются из переработанного материалы и могут быть уложены на настил крыши или закрытый борт.

Идеальный кровельный материал своими руками для навесов, садовых комнат, автомобилей. порты, дачи и конюшни, а также быстро и легко монтируются.

Поставляется в упаковках по семь полосок плитки, Onduvilla эффективно покрывает крышу водонепроницаемой системой. Он доступен в теплом натуральном тонов, таких как красный или сланцевый, и поставляется с системой 3D-теневых линий для оптимизации внешний вид. Гарантируется, что он останется водонепроницаемым в течение 15 лет.

Эта кровельная система не содержит металла, что означает, что она не будет ржавчины и дает ему реальную выносливость.

В дополнение к плитке Onduline также предлагает грани для боковые стенки, тонкие колпачки для конька, заглушки для концов конька и поролон наполнители для карнизов и крепления для лучшей защиты вашей крыши.

Вот наше пошаговое руководство для начинающих.

Перед началом работы

Не забудьте установить все элементы, включая плитки, в направление, противоположное господствующим ветрам.

Для установки кровельной черепицы Onduvilla вам понадобится электрическая отвертка, ручка, нож, спиртовой уровень, рулетка и пила. Вам также понадобится носить перчатки и защитные очки и работать на устойчивой опоре, чтобы обеспечить безопасность.

Прежде чем начать, проверьте структуру и уклон вашей крыши.

Изделия Onduvilla рекомендуются для полной или частичной палубы. кровельные конструкции с уклоном не менее 15%. Для разрывных конструкций при использовании деревянных реек требуется больший шаг.

Важно проверить эти пункты, чтобы обеспечить наилучшие результаты и что ваша новая крыша выдержит испытание временем.

Получить здание

Теперь подсчитайте необходимое количество плиток. Пачка Ондувиллы Кровельная плитка будет покрывать чистую поверхность 2,17 кв.

м.

Затем можно начать установку на карнизе, установив веревка на расстоянии 5 см от крыши, по краю крыши, с каждой стороны крыши.

Затем поместите пенопластовые наполнители, которые будут закрыты первым ряд плитки.

Для оптимизации внешнего вида линия 3D-тени должна быть выровнена по верх крыши.

Монтаж черепицы осуществляется от карниза к коньку.

Для идеального выравнивания используйте веревку. Установить первый ряд плитки из стороны в сторону.

Для второго ряда начните с более короткой плитки. Ондулин рекомендует резка плитки после второго гофра.

Для обеспечения хорошей водонепроницаемости выровняйте перекрывающиеся направляющие.

Закрепите плитку Onduvilla между двумя рельефными линиями на верхней части гофра с помощью креплений и крепежных деталей Ондулин.

Следите за тем, чтобы не вдавить крепеж в гофр во время процесс крепления.

Последний гофр не закреплять до тех пор, пока гофр не будет перекрывается либо следующей плиткой, либо аксессуаром.

На грани

Теперь пришло время установить . Для хребта используйте оставшуюся часть пенопластовые наполнители и начните с края крыши с заглушкой.

Продолжайте с остальной частью хребта, используя тонкие колпачки.

Перекрытие тонких крышек обеспечивается с помощью рельефной линии.

Крепление осуществляется с помощью креплений Ондулин через гофры плитки.

Наконец, завершите линию хребта, используя второй закрывающий колпачок на конец.

Теперь, когда у вас есть все эти советы, вы готовы начинать!



Закажите Onduvilla Кровельная плитка здесь сегодня! Мы также поставляем ряд аксессуаров для кровельного листа Onduline , которые помогают для создания окончательной отделки.


Кровельный процесс для нашего крошечного дома — Teela Tiny Home

27 января

Кровельный процесс для нашего крошечного дома

Линдси Энн и Том Белливо

Строим наш дом

Крыша над головой

После завершения строительства дома и каркаса крыши приступили к кровле. (Подробнее о каркасе крыши позже, но в итоге… углы, углы и еще раз углы!) После обшивки каркаса крыши листами OSB нам нужно было добавить водяной экран. Мы выбрали Grace Water и Ice Shield вместо войлока, так как он очень липкий, и когда вы пробиваете его гвоздем, он создает эффект уплотнения и остается герметичным!

Защита от воды — Grace Water and Ice Shield

Щит Грейс W&I может быть трудным в работе, но очень увлекательным! Это похоже на гигантский рулон наклеек. Его трудно наносить в жаркую погоду (что мы и делали по большей части), так как липкость становится слишком липкой. По моему скромному мнению, весна или осень были бы лучшими сезонами для установки Grace Water и Ice Shield. Когда мы раскатали его и наклеили на всю крышу слоями внахлест, было легко увидеть, что наша крыша будет очень хорошо защищена от дождя, если дождь каким-то образом проникнет через нашу кровельную черепицу Ондувилла.

Выбор переплетенной черепицы Onduvilla

Говоря об Onduvilla. .. после изучения вариантов кровли мы нашли явного победителя среди других производителей крошечных домов. Эти гонты податливы и с ними легко работать, как с обычными битумными гонтами, но они ребристые (и жесткие), так что их можно сцепить, чтобы их не сдуло сильным ветром (или когда мы, например, едем по межштатной автомагистрали). )! После использования гвоздезабивного пистолета для всего каркаса и обшивки, было весело сделать перерыв и использовать электродрели для 3-дюймовых кровельных винтов Onduvilla. На них встроены прокладки, которые обеспечивают герметичность по всей кровле.

Я определенно рекомендую изучить онлайн-инструкцию Onduvilla в формате PDF, прежде чем начинать ЧТО-НИБУДЬ — порядок укладки черепицы имеет решающее значение не только для стока воды, но в данном случае и для ветра. Единственное, о чем PDF-файл не скажет вам (потому что они предназначены не только для крошечных домов), это то, что вы должны устанавливать от конца трейлера без языка к концу языка, чтобы воздушный поток при движении по дороге был абсолютно выигрышным. Не нарушайте опоясывающий лишай.

Резка деталей – ручные пилы и канцелярские ножи

Потребовалось терпение, чтобы вручную вырезать детали отделки Onduvilla (которые изгибаются под углом 90 градусов к плоской части крыши и крепятся к отделке по краям крыши). Вы можете использовать ручную циркулярную пилу для резки этой черепицы, которая мне показалась очень эффективной, но не всегда такой точной, как хотелось бы. Иногда я склонен делать что-то быстро, а не лучше, поэтому мне пришлось потратить некоторое время и несколько раз прорезать линии через эти маленькие кусочки канцелярским ножом. Это было утомительно, но стоило более чистых срезов и красивого законченного эффекта.

Медленно и уверенно… мой главный урок

Нам потребовалось очень мало времени, чтобы покрыть большую часть нашей крыши обычной черепицей, но мы сильно замедлились, когда добрались до лощин и краев. Я перепутал порядок обшивки/черепицы для долины, где наша крыша под углом 45 градусов встречается с крышей слухового окна (здесь важно не допускать попадания воды).
