как правильно установить металлическую печь, железный камин на даче

Содержание:

Расположение печи в деревянном доме

Конкретное место для установки металлической печи в деревянном доме выбирают с учетом особенностей ее работы. При этом важно предусмотреть возможность монтажа дымохода и доступ к печи для дальнейшего обслуживания. Не стоит забывать и о противопожарных отступах – горячая поверхность должна находиться в некотором отдалении от легковоспламеняющихся материалов.

установка печи камина в деревянном доме

Исходя из того, какую печь установить в деревянном доме, работы проводят таким образом:

  • Железная печь, которая обогревает воздух (русская «буржуйка» или канадский «булерьян»), располагается так, чтобы обеспечить свободное движение конвекционных потоков. В частности, для обогрева двух соседних помещений металлическую печь в деревянном доме можно встроить в межкомнатную перегородку или подключить к ней воздуховоды.
  • Если же в печи будет встроен водяной теплообменник, то его участок, проходящий сквозь нагреватель, должен быть нижней точкой системы. Где именно будет установлена печь, не столь важно. Главное, соблюсти технику пожарной безопасности.

Установка печи камина в деревянном доме должна выполняться так, чтобы можно было свободно подключить дымоход. При этом очень важно провести все работы в соответствии с ППБ.

В процессе дальнейшей эксплуатации железной печи ее потребуется обслуживать – чистить топочную камеру, вынимать золу, периодически удалять сажу из дымохода. Поэтому в сторону открытия дверцы топливника нужно оставить достаточное расстояние. Обратите внимание, что если в печи предусмотрено панорамное стекло, то ее установку проводят с учетом этой особенности.

установка металлической печи в деревянном доме

Противопожарные разрывы, то есть отступы от греющихся поверхностей до деревянных стен, должны быть не менее 110-125 см. Со стороны дверцы топочной камеры оставляют от 125 см зазора.

Кроме того, при установке печки в деревянном доме важно выбрать место таким образом, чтобы обеспечить максимальную теплоотдачу, удобство эксплуатации и обслуживания оборудования, а также безопасность.

Необходимость фундамента для металлической печи

Как правило, железная печь отличается небольшим весом и удобством установки, за что и пользуется заслуженной популярностью.

Тем не менее, согласно нормам СНиПа есть ряд условий, при которых необходим фундамент:

  • Если общая масса металлической печи не превышает 80 кг, заливать фундамент под нее не нужно. Однако в этом случае установка камина на даче выполняется на прочную негорючую основу.
  • Теплогенерирующее оборудование общим весом до 750 кг, в частности, чугунные печи средней массы, в соответствии со СНиПом разрешено размещать на бетонной подушке. Хотя нет жестких требований о необходимости фундамента, все-таки он рекомендован из-за достаточно большого веса печи.
  • Печное оборудование тяжелее 750 кг – в данном случае речь идет о чугунных агрегатах массой порядка 300-400 кг. Если выполняется монтаж такой печи без облицовки, то фундамент под нее не требуется. Однако в тех случаях, когда принято решение обложить теплогенератор кирпичом или натуральным камнем, масса всей конструкции существенно возрастает. Так, 1 м
    3
    кирпича увеличивает массу конструкции примерно на 1350 кг. Поэтому необходимость фундамента рассчитывается исходя из объема облицовочного материала.

установка печки в деревянном доме

В целом, монтаж печи в деревянном доме своими руками не представляет сложности. Однако чтобы предусмотреть все тонкости, стоит посоветоваться со специалистом.

Разновидности фундаментов под печь

Выбор типа фундамента для дальнейшей установки железной печи проводится с учетом его характеристик и особенностей монтажа.

Факторы выбора:

  1. Смета строительных работ – цена материалов и расценки исполнителей.
  2. Особенности почвы и фундамента – значение имеет общий вес конструкции и тип грунта.
  3. Площадь фундамента под печь – она влияет на тип и общую массу конструкции.

установка печи камина на даче

Кроме того, при выборе типа основы для печи нужно учитывать климатические особенности региона и время выполнения заливки, квалификацию и скорость работы специалиста, а также ряд иных исходных условий.

Все разновидности фундаментов относят к двум большим группам:

  1. На столбах и сваях.
  2. Основы из бетона.

В некоторых случаях печное оборудование можно монтировать непосредственно на пол, не забывая при этом о правилах безопасности.

Столбчатый и свайный фундамент

Необходимость в столбчатом фундаменте впервые возникла в тех регионах, где высока вероятность затопления или близко к поверхности нет плотного слоя грунта. Сваи востребованы в строительстве многоэтажных домов.

Существует три варианта обустройства свайного фундамента:

  1. Фундамент из винтовых свай. Это довольно дорогой вариант, который, тем не менее, отличается высокой скоростью монтажа. В данном случае используются стальные винты, которые вкручивают в грунт. Они и будут основой фундамента. В верхней части стальные сваи связывают, а затем заливают бетонную подушку. Весь процесс занимает 1-2 дня.

Винтовые сваи способны выдержать даже тяжелые чугунные печи с облицовкой из кирпича. Правда, через 50-60 лет, стальные стержни сгнивают.

  1. Буронабивной свайный фундамент. Сначала при помощи бура в грунте высверливают отверстие заданного сечения и глубины. Его стены укрепляют сеткой, устанавливают армирующую конструкцию и заливают бетонную смесь.
  2. Столбчатый свайный фундамент. Предварительный этап работ аналогичен буронабивной основе. Однако в данном случае в отверстие забивают уже готовые деревянные или бетонные столбы. Данный тип фундамента используется для возведения многоэтажных домов и размещения конструкций с большой массой.

Чтобы установить печку в деревянном доме своими руками, легче всего будет обустроить свайный фундамент. Он не потребует значительных финансовых затрат и вполне под силу владельцу дачного коттеджа, даже если он не обладает навыками строителя.

Обратите внимание, что фундамент для печи в доме нуждается в утеплении, чтобы исключить образование конденсата на ее стенах для облицовки. Неизолированные сваи являются «мостиками холода» и сокращают срок эксплуатации печи.

Бетонная основа

Перед тем, как установить металлическую печь в деревянном доме, чаще всего предпочитают заливать бетонный фундамент с армированием.

Среди его несомненных достоинств – высокая несущая способность, простота самостоятельного исполнения и невысокий уровень затрат.

К недостаткам бетонного фундамента можно отнести длительное время на его обустройство.

как правильно установить печь в деревянном доме

Основа под печь из бетона может быть выполнена двумя способами:

  1. Ленточный фундамент. По размеру будущей печи по ее периметру выкапывают траншею, углубляя ее ниже точки промерзания. После установки армирующей сетки заливается бетон.

Обратите внимание, что такая ленточная основа не должна быть связана с общим фундаментом здания, поскольку в зимнее время он может выдавливаться из грунта. Иногда высота подъема стен из грунта может достигать 20-30 см, поэтому при наличии одного цельного фундамента облицовочная кладка на печи может потрескаться. В некоторых случаях деформации подвергается и сама металлическая печь. Как бы то ни было, СНиП запрещает заливать общую основу под печь и, собственно, здание.

  1. Монолитная бетонная плита. Для установки печи камина на даче такой способ применяется довольно часто. Толщина плиты достигает 15-20 см, чего оказывается достаточно для получения прочной основы, рассчитанной на высокие нагрузки.

На предварительно очищенную площадку сначала насыпают подушку из смеси песка и гравия. Ее поливают водой и тщательно утрамбовывают. Затем настилают гидроизолирующий слой и выставляют маяки для дальнейшей заливки стяжки. По окончании работ бетон прикрывают пленкой и следующие две недели поливают водой. Это нужно, чтобы стяжка не растрескалась.

Любой из описанных видов бетонного фундамента засыхает и упрочняется очень медленно. Монтаж печи с последующей облицовкой на такую основу можно начинать не ранее, чем спустя 28-30 дней после заливки.

Монтаж печи на полу

Как уже было сказано, металлическую или чугунную печь в деревянном доме можно устанавливать и без предварительной заливки фундамента, если ее масса вместе с облицовочным материалом не превысит 750 кг.

Согласно строительным нормам разрешено устанавливать камин на деревянном полу, если он не имеет облицовки. Для монтажа на втором этаже здания несущие конструкции нужно предварительно укрепить швеллером или металлическими уголками.

как установить железную печь в деревянном доме

Для защиты древесины от возгорания под печью размещают металлический лист или прослойку из кирпича. Никаких дополнительных сложностей данный процесс не представляет.

В инструкции к отопительным приборам всегда подробно расписана технология их монтажа и указаны рекомендации по подключению к дымоходу.

Монтаж дымохода в деревянном доме

При горении топлива внутри топливной камеры печи достигается температура 450-550 ℃, при этом дымоход разогревается до 300 ℃. Если в результате скопления сажи происходит возгорание, внутри дымохода температура ненадолго может доходить до 800-1000 ℃. В связи с этим при монтаже стальных труб дымохода следует соблюдать пожарные разрывы.

Чтобы понять, как правильно установить печь в деревянном доме, следует руководствоваться следующими ППБ:

  • В качестве дымохода рекомендуется использовать сэндвич трубы из керамики и нержавеющей стали со слоем теплоизоляции.
  • Вблизи стен труба должна проходить на расстоянии в 25 см от них. Сами стены должны быть покрыты базальтовым картоном с обшивкой из оцинковки или нержавеющей стали.
  • Отверстие в потолке для прохождения дымовой трубы сквозь плиты перекрытия должно быть достаточным, чтобы с каждой стороны от трубы до горючего материала оставалось по 25 см. Образовавшийся зазор необходимо заполнить базальтовым утеплителем. При желании, можно установить потолочную разделку заводского производства.

как установить печь в деревянном доме

Дымовая труба может проходить как внутри здания, так и по внешней его стене. Внутри дома необходимо обеспечить качественную изоляцию трубы в местах прохождения сквозь перекрытие и кровлю. Снаружи труба должна быть тщательно зафиксирована к стене здания, чтобы ее не снесло ветром.

Правила пожарной безопасности при монтаже печи

Согласно нормативам пожарной безопасности, перед тем как установить железную печь в деревянном доме, необходимо позаботиться о защите пола и стен из легковоспламеняющихся материалов от возгорания.

Для этого используют:

  • огнестойкие теплоизоляционные материалы, монтируемые на стены и потолок в районе размещения печи;
  • антипиреновые пропитки и мастики.

печь в деревянном доме своими руками

Соблюдение противопожарных норм и применение средств огнезащиты является главным условием безопасной эксплуатации твердотопливного оборудования.

Защитная обшивка стен и потолка

Стены, непосредственно примыкающие к печи, а также часть потолка в вместе прохождения дымовой трубы, подвергаются существенным тепловым нагрузкам.

Поэтому перед тем как установить печь в деревянном доме, нужно выполнить ряд обязательных условий:

  • Подшивка потолка выполняется из негорючего материала. Деревянные или пластиковые панели при этом не используют. Лучше всего приобрести плиты из гипсового волокна с обработкой гипсовой шпаклевкой под покраску.
  • Стены должны быть защищены слоем базальтового картона и обшиты листом стали. Как вариант, можно воспользоваться готовыми декоративными экранами из нержавейки. Эти изделия способны обеспечить безопасность и отличаются внешней красотой. Кроме того, стены можно оштукатурить слоем в 3 см или более, а также обложить кирпичом (прочитайте: "Как обложить металлическую печь кирпичом в доме – пошаговое руководство").

Более подробно правила противопожарной безопасности при монтаже железных печей в домах из дерева расписаны в СНиП 31-05-2003 и СП 118.13330.2012.

Обработка древесины от возгорания

Дополнительными средствами защиты деревянных конструкций, расположенных в непосредственной близости от железной печи, являются антипиреновые пропитки и мастики. Такой обработке подвергают балки, несущие конструкции, пол и стены, примыкающие к печи. Мастика отличается более высоким уровнем огнезащиты, а пропитка – практически бесцветна.

Огнезащитную обработку могут проводить как представители МЧС, так и хозяева деревянного дома. В последнем случае перед началом эксплуатации печи необходимо будет получить справку от инспектора МЧС о соответствии ее установки требованиям ППБ.

Все ведущие европейские и российские производители твердотопливных печей в технической документации подробно расписывают правила установки оборудования и требования по пожарной безопасности.


Печь — душа любой бани! Установка устройства своими руками

Основным элементом любой бани является печь. Именно от ее работы в основном зависит, насколько качественно и комфортно вы сможете отдохнуть и попариться.

Правильная установка банной печи – сложная задача и, чтобы с ней справиться, надо знать все нюансы и особенности монтажа.

Соблюдение правил монтажа печи в бане позволит быстро нагонять и поддерживать оптимальную температуру в парной, получать качественный пар.

Кроме этого, от установки печи зависит и безопасность пребывания в бане, поэтому к данному процессу надо отнестись очень ответственно. Если учитывать принятые правила установки банных печей и рекомендации специалистов, то справиться с этой задачей самостоятельно сможет любой домашний мастер.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Общие правила монтажа банной печи

Сначала определяются с местом расположения печки. Затем надо установить прибор в соответствии с правилами пожаробезопасности. Нюансы монтажа будут зависеть от типа печки, ее размеров и материала, из которого выполнено помещение.

Общие правила монтажа:

Создание основания. Основа для любой печи должна быть надежной, ровной и негорючей, делают ее обычно из бетона или кирпича.

Перед установкой конструкции на пол его обязательно покрывают листом асбеста толщиной 12 мм или используют лист металла толщиной более 1 мм. Лист должен перекрывать размеры печки не меньше 3 см, а со стороны топки больше 50 см.

Расположение. Конструкция размещается так, чтобы топочная дверца была направлена в сторону входа. Расстояние от топочной дверцы до деревянной противоположной стены не меньше 150 см. Бока и зад печи должны находиться на расстоянии 50 см о

пошаговая инструкция монтажа, выбор месторасположения

Содержание статьи:

Монтаж металлической банной печи поможет экономить время на возведение конструкции из камня и сократит финансовые затраты. Продумать зону, где будет устанавливаться система, необходимо на этапе проектирования с учетом противопожарной безопасности, габаритов и веса изделия. Самостоятельная установка печи в бане также предусматривает организацию дымохода, систем водоподачи, слива и места под резервуар с водой.

Поэтапный алгоритм установки банной печи

Главное требование при установке печи – пожаробезопасность

Перед тем как начать монтажные работы, требуется составить проект с учетом пожаробезопасности конструкции. Понадобится:

  • подобрать негорючие отделочные материалы;
  • выбрать обшивку для деревянных строений – теплоизоляцию и стальной лист;
  • оставить между корпусом печки и поверхностью стены зазор в 110-125 см;
  • уложить теплоизоляционное покрытие так, чтобы оставалось 50-80 см.

Несущие конструкции, полки и перегородки располагают на 110 см от печи.

Особенности выбора места

Установить готовую печь в сауне или бане стоит так, чтобы прогрев предбанника и парилки был качественный, эксплуатация – комфортной. Человек при этом должен свободно перемещаться по парной.

Поставить обогревательное устройство можно:

  • В парилке. Владелец контролирует процесс сжигания топлива, может его подкладывать. Недостаток данной зоны – затраты на обустройство вентиляции и наличие в комнате места под дрова. Для круглогодичного использования бани понадобится вторая печка.
  • В предбаннике или купальне. Агрегат будет отапливать два помещения, а парилка станет больше. Для предбанника организуется хорошая вентиляционная система.
  • С выносом топки в сторону улицы. Печка не будет сжигать кислород, но контролировать горение из помещения не получится. Под выносной топливник понадобится снести стену, сделать негорючий портал.
Топка на улице
Печь в парилке
Печь в предбаннике

После выбора места понадобится обратиться к СНиП 41-01-2003, где указано расположение печи относительно всех зон помещения:

  • между стальным корпусом и стенкой – 38 см;
  • от агрегата до деревянной стены – 50 см;
  • от точки вывода топливного канала до дверки – 25 см;
  • наличие негорючей стены 12,5 см в толщину;
  • от потолка с теплоизоляцией – 80 см, без изоляционной защиты – 1,2 м;
  • от двери топки до стены – 1,25 м;
  • от несущей стены до передней стенки модификации с выносной топкой – 3 см.

Установка банной печи в нише запрещена.

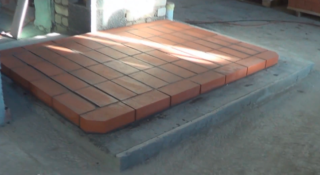

Нюансы подготовки основания

Основание под банную печь

Оборудование пола под печку зависят от материала бани и веса изделия. Бетонную поверхность можно не усиливать, но для комфортной уборки можно отделать печную зону шамотным кирпичом, плиткой или керамогранитом.

Если в помещении деревянный тип полов, требуется:

  • сделать специальный подиум – отдельный фундамент с учетом веса металлического изделия, защитного экрана, заполненного бака и дымохода;
  • вывести постамент на 15-20 см за линию металлической печи;
  • подобрать глубину основания по глубине основного фундамента;
  • не связывать конструкцию с несущим фундаментом, чтобы у строения была нормальная усадка.

При подготовке основания используется бетонный раствор из 1 части цемента, воды, 3 частей песка. Изначально выкапывают котлован, затем ставят опалубку, укладывают армирующую сетку и заливают бетонное тесто. После застывания конструкцию укрывают двойной гидроизоляцией, а затем укладывают кирпич в два ряда. В итоге фундамент будет на 20 см меньше, чем чистовой пол.

Подготовительные работы для стен

Защита стен

Установка печки в бане из негорючих материалов или монтаже на 50 см от возгораемой поверхности не требует подготовки стен. Под печь с выносным типом топки понадобится портал. Защитить стены от воздействия огня и раскаленного металла можно следующим образом:

  • нанесение штукатурки на металлическую сетку слоем на 2,5 см;
  • установка специального экрана из нержавеющей стали с дальнейшей укладкой негрючих материалов;
  • керамогранитная или каменная облицовка по негорючей поверхности на слой 1 см;
  • дополнительная обработка – сруб покрывается огнебиозащитным средством, отделывается вулканическим камнем, талькохлоритом.

В банном помещении допускается использовать готовые защитные экраны. Светоотражающая обшивка располагается с вентзазорами 2-3 см. Листы огнеупорного материала фиксируются керамическими втулками. Огнестойкий ГКЛ монтируется на профиль или клей, суперизол – на клей или тарельчатые дюбели.

Защитный каркас из кирпича можно возвести с 2-3 сторон от печки. Он предотвратит воздействия раскаленной печки на горючую стенку, будет аккумулировать тепло и поддерживать температуру в парилке. Схема укладки реализуется пошагово:

  1. Выбор материала – красный, клинкерный, фаготный или шамотный кирпич с расположением в полкирпича.
  2. Подготовка раствора – цементного или шамотной глины.
  3. Соблюдение расстояния до поверхности стены 5-15 см.
  4. Соблюдение высоты сооружения – на 20 см больше, чем отопительный агрегат.
  5. Организация продухов (отверстий) или топочных створок для нормальной циркуляции воздушных масс.

Оптимальная толщина кирпичного экрана – 120 мм.

Сборка отопительного устройства

Основные элементы печи

Пошаговый алгоритм сборки печи обычно указывает инструкция производителя. К примеру, модели Везувий с выносной топкой сложны в монтаже, но легче в эксплуатации. В целом, сборка агрегатов осуществляется по общему принципу:

  1. Монтаж печи с учетом расстояния до потолка (120 см) и стен (32 см). Для модификаций с асбестово-стальной защитой допускается сокращать дистанцию до 26 см.
  2. Установка навесного бака на сопло воздуховода. Объем резервуара подбирается по количеству членов семьи из расчета 10 л на человека.
  3. Установка теплообменного оборудования. Теплообменник располагают так, чтобы дно бака находилось выше верхнего штуцера.
  4. Организация трубопровода. Трубы крепят под углом 30 градусов. Для устранения рисков замерзания воды встраивают сливной кран.
  5. Крепление прямой дымовой трубы длиной 5 м (от устья до решетки). Дымоходный канал должен возвышаться на 50 см над кровельным покрытием или коньком и удаляться от парапета на 150 см.

Для защиты кровли от возгорания можно ставить искроулавливатель.

Первая протопка

Печка растапливается на улице с предварительным осмотром корпуса, колосников, дверки, теплообменника на предмет повреждений и удобства открытия. Топка выполняется так:

  1. Установка агрегата на ровном основании.
  2. Подключение временной системы нагрева к теплообменнику и заполнение ее водой.
  3. Крепление временного дымохода на высоту от 2 м.
  4. Укладка ½ объема дров в топку, разжигание огня.
  5. Поддержка горения на протяжении 1 часа.
  6. Периодическая подкладка дров.

В процессе топки одновременно проверяют качество камней. Неприятный запах свидетельствует о наличие серных соединений в материале. Применять его в парной и бане не рекомендуется.

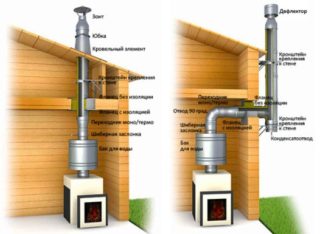

Монтаж дымохода

Схема монтажа дымохода

Финская сауна или баня может оснащаться керамическими, кирпичными, одностенными металлическими или сэндвич-каналами для отвода дыма. Для самостоятельного обустройства подойдет сэндвич-труба в виде двух трубок из кислотоустойчивой стали с внутренней теплоизоляцией.

При монтажных работах соблюдайте руководство:

  1. Сделайте разметку отверстия под разделочную трубу из нержавейки и демонтируйте перекрытие по линии.
  2. Нанесите на сруб огнестойкую пропитку.
  3. Зафиксируйте разделочный патрубок саморезами и заполните промежуток теплоизолятором на слой более 7,5 мм. От трубы до балки должен оставаться засор 13 см, от дымохода до стены – 38 см.
  4. Прикрепите одностенную трубу на печной патрубок, нанесите по шву сварку или мастику, поставьте шибер.
  5. Закрепите переходник на сэндвич-дымоход.
  6. Установите на кронштейны остальные детали так, чтобы стыки не попадали внутрь разделки.

Дефлектор ставится после крышной разделки.

Процесс самостоятельной установки дровяной печи в бане

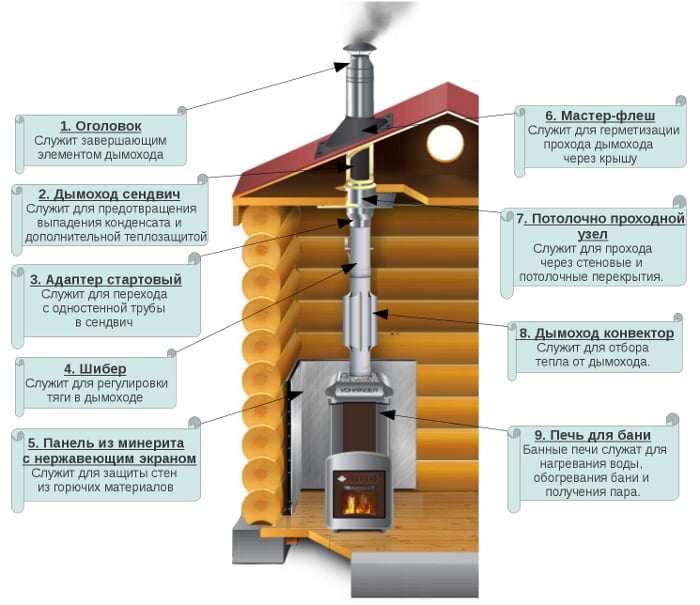

Схема установки печи

Дровяной тип металлической печи – оптимальный вариант для самостоятельной установки. Работы производятся так:

  1. Первичная протопка на улице для удаления производственного покрытия и тестирования на предмет целостности.
  2. Подготовка отверстия под трубу. При ее выводе через потолок на участок накладывается негорючее защитное кольцо.
  3. Установка теплоизоляционных материалов и защитных экранов на стены. Если печка в сауне или бане оборудуется топкой из парилки или предбанника, понадобится защитный портал.
  4. Металлический агрегат монтируется на подготовленное место.
  5. Выполнение кирпичного кожуха.
  6. Установка дымохода и других элементов.
  7. Пробная топка – проверяется качество нагрева и уровень дымообразования.

Топка в помещении выполняется при условии заполненного водой бака и наличия булыжников в каменке.

Установка печной конструкции на деревянный пол

Установка печи на деревянный пол возможна при весе конструкции до 700 кг

Если железный агрегат весит до 700 кг и его нужно устанавливать на прочные лаги, фундамент не обустраивается. Допускается организация жаростойкого подиума:

  • на лист базальтового картона размещается лист металла;
  • на полу выкладывается кирпич, натуральный или искусственный камень;
  • постамент оформляется плиткой из керамики или керамогранита.

Для предотвращения возгорания от искр или углей зона перед топкой отделывается металлическим листом со сторонами 40 см.

Массивную банную печку ставят на фундамент:

  • Для пластичных почв с высоким УГВ – винтовой. По углам печи на глубину основного фундамента ввинчивается свая, к которой прикрепляются швеллера и оголовки. Сверху приваривается лист металла, на него заливается бетонное тесто;
  • Для твердых грунтов – мелкозаглубленный. Монолитное основание заливается на 30-40 см.

Фундамент с мелким заглублением не нуждается в армировании.

Установка модификаций с выносной топкой

Заводской отопительный аппарат ставится согласно инструкции изготовителя. Если предполагается установка мощной банной печи после постройки здания, соблюдается расстояние от изделия с выносной топкой до стены. Модели в термостойком корпусе удаляются на 25 см, без него – на 40 см.

Стеновую поверхность покрывают термоизоляцией, затем стальным листом. Между агрегатом и деревянной стеной требуется оставить зазор 50 см. Зона, находящаяся рядом с печью, облицовывается огнеупорными материалами.

Топливная ниша обкладывается кирпичом с тепловым зазором на расширение металла в 2-2,5 см. В просвете стоит расположить асбестовый шнур. Вокруг корпуса допускается кирпичная кладка.

Правила монтажа электропечей

Электропечи в бане должны быть с запиткой 220 В

В частном строительстве для оснащения саун и бань применяются электроплитки с запиткой от сети 220 В. При их монтаже стоит соблюдать следующие правила:

  1. Подбирать по мощности печки тип и сечение кабеля. Для модификаций на 3; 4,5 и 6 кВт подойдет проводник 1,5 мм2.
  2. Пол под электрокаменкой выкладывать керамической плиткой.
  3. От ограждения плиты до полок и возгораемых предметов оставлять зазор минимум 7 см.
  4. Промытые камни укладывать только поверх ТЭНа.
  5. При наличии печи использовать светильники, рассчитанные на температурный предел до 140 градусов.
  6. Вентиляционное отверстие располагать за каменкой на высоте 5-10 см от пола.
  7. Воду подавать максимально осторожно, камни не поливать морской водой.

Для ухода за электрокаменкой нельзя использовать абразивные средства.

Средства пожаротушения и личная безопасность

Бани и сауны необходимо оснащать огнетушителями с маркировкой А (для твердых поверхностей). Подойдут водные, воздушно-пенные, воздушно-эмульсионные и порошковые приспособления.

Помещение бани допускается оснащать автоматическими или ручными системами тушения огня. В саунах оправданы дренчерные или спринклерные оросители. В предбаннике или раздевалке можно поставить извещатели или устройства обнаружения дыма.

С целью личной безопасности необходимо:

  1. Не закрывать печку различными предметами.
  2. Контролировать температуру пара и циркуляцию воздуха;
  3. Не находиться в бане при повышенном давлении или приняв алкоголь.
  4. Использовать специальные аромамасла, предназначенные для бань.
  5. Не класть одежду на печку для просушки.

Температура воздуха в парилке устанавливается индивидуально.

Самостоятельная установка печки из металла в сауне или банном помещении возможна при соблюдении определенных правил. От подготовки места монтажа, стен и дымохода зависит исправность оборудования и безопасность человека.

Установка железной печи в деревянной бане

Установка металлической печи в бане

Вопрос оснащения бани печью зачастую решается в пользу металлической конструкции. Популярность такого выбора объясняется относительной дешевизной и несложным процессом монтажа. Достижению условий безопасной и комфортной эксплуатации агрегата способствует грамотная установка металлической печи в бане. Осилить процесс самостоятельно поможет пошаговая инструкция всех этапов работы.

Конструктивные особенности установки

Оптимальной является ситуация, когда выбор печи сделан до начала строительства бани. В остальных случаях обстановка помещения нуждается в коррективах. При приобретении металлической печи в первую очередь обращают внимание, как она будет топиться – непосредственно в парилке или смежном помещении. Каждый вариант обладает достоинствами и проблемными моментами.

Установка топливного агрегата полностью в парилке сопровождается оборудованием эффективной системы вентиляции ввиду повышенного сжигания кислорода при открытии топки. Вторым негативным моментом является выделение дополнительного места для дров, в малогабаритном помещении это вызывает определенные затруднения. При эксплуатации бани в зимний период следует побеспокоиться об установке дополнительного отопления в других комнатах. Единственный положительный момент подобного решения – возможность регулировать интенсивность горения, не покидая парилки.

Гораздо эффективней, когда устанавливается металлическая печь с выносной топкой:

  • кислород в парной выжигается в меньшей степени;
  • в компактной комнате сохраняется свободное пространство и соблюдается чистота;
  • отопление присутствует одновременно в нескольких помещениях бани.
Замечание! Монтаж осложняется необходимостью сделать отверстие в стене, если установка металлического агрегата не была предусмотрена на этапе возведения бани.

При выборе печи следует обратить внимание на дверцу топки. В открытом положении она не должна создавать препятствия для закладки топлива.

Соблюдение пожарной безопасности

Основные моменты, которые следует предусмотреть на этапе установки металлической печки с целью соблюдения норм пожарн

Печь своими руками из металла

Самодельная металлическая печь прекрасно подойдет для обогрева теплицы, гаража, рабочего помещения и даже жилой комнаты. Для сборки рассматриваемого агрегата можно использовать листы металла, бочки, трубы и даже огнетушители подходящего размера. Порядок изготовления печи остается одинаковым. Различия присутствуют лишь на начальных стадиях подготовки корпуса.

Печь своими руками из металлаПечь своими руками из металла

Преимущества самодельной металлической печи

У самодельной металлической печи есть ряд преимуществ перед кирпичными отопительными агрегатами. Среди главных достоинств рассматриваемых конструкций нужно выделить простоту их устройства и доступность исходных материалов.

Печь своими руками из металлаПечь своими руками из металла

На изготовление простой металлической печки не уйдет много времени – с поиском (покупкой) металлических листов либо железных емкостей подходящего размера обычно не возникает никаких сложностей.

Печь своими руками из металлаПечь своими руками из металла

Обустройство металлической печи потребует во много раз меньших финансовых вложений по сравнению с возведением кирпичного отопительного агрегата. При этом печь из металла не занимает много места и очень быстро нагревается в процессе работы.

Самодельная муталлическая печьСамодельная металлическая печь

Печи из металла весят гораздо меньше своих кирпичных аналогов, что избавляет от необходимости обустройства мощного фундамента. Для дополнительного повышения эффективности обогрева, вокруг металлического отопительного агрегата можно выложить экран из жаропрочного кирпича.

Необыкновенная печь ручной работыНеобыкновенная печь ручной работы

Основные особенности конструкции

Стандартная металлическая печь состоит из следующих основных элементов:

Установка колосниковых решеток выполняется в топке конструкции над поддувалом. Если есть необходимость в установке емкости для горячей воды, резервуар, как правило, крепится непосредственно к печке либо же немного выше нее. При этом для нагрева воды через емкость обычно пропускается дымоотводящая труба.

Дровяная каменкаДровяная каменка

Упоминавшиеся дверцы не позволят мелким уголькам, древесине и искрам вылетать в обогреваемое помещение.

Чертеж металлической печиЧертеж металлической печи

Для изготовления корпуса металлической печи можно применять листовое железо, бочки, трубы диаметром от 50 см и даже большие огнетушители. Использование готовых емкостей более предпочтительно, т.к. в данном случае объем сварочных работ существенно сокращается.

Трубы дымохода Трубы дымохода

Прежде чем использовать трубу для изготовления печи, внимательно изучите ее состояние на предмет ржавчины и прочих повреждений. При обнаружении отверстий наложите на них заплаты. В участках с наиболее серьезными повреждениями можно сделать дверку для поддувала либо топки печи.

Изготовление печи из металлической трубы

Изготовление печи из металлической трубыИзготовление печи из металлической трубы

Самостоятельное изготовление печи выполняется в несколько простых этапов. Однако от исполнителя требуется сохранение внимательности и максимальной точности при проведении каждого мероприятия. Малейшие неточности могут привести к серьезным последствиям. К примеру, при неправильном обустройстве дымохода печь может начать задымлять помещение, а плохое качество сварочных работ станет причиной появления протечек водяного бака.

Подготовьте трубу диаметром от 50 см. Рекомендованная толщина стенок трубы – от 10 мм. Всего понадобится порядка полутора метров трубы.

Печь из трубыПечь из трубы

Рассматриваемая конструкция включает в свой состав водяной бак, что делает эксплуатацию печи более удобной и эффективной. При желании от установки бака для воды можно отказаться. В данном случае достаточно попросту исключить из руководства по сборке упоминания о водяном баке. В остальном печь будет изготавливаться по такой же технологии.

Самодельная печь для бани из трубы (вертикальная)Самодельная печь для бани из трубы (вертикальная)

Первый шаг

Разрежьте подготовленную трубу на 2 части. Длина одной из них (будет использована непосредственно для изготовления печи) должна составить 900 мм, второй части (для водяного бака) – 60 см.

Второй шаг

Вырежьте в длинном отрезке трубы отверстия для обустройства поддувала и топки. Из вырезанных кусков металла изготовьте дверцы для соответствующих отверстий. Для этого достаточно приварить к заготовкам петли, ручки и задвижки.

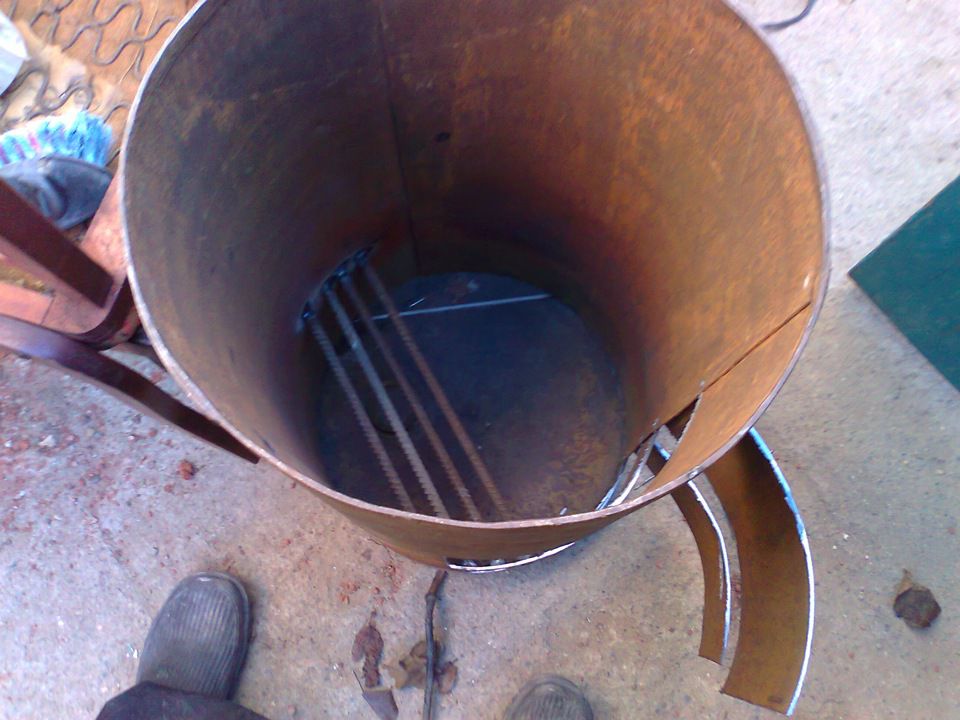

Вырезаем дврцы и устанавливаем решетку-колосникВырезаем дверцы и устанавливаем решетку-колосникВырезаем дврцы и устанавливаем решетку-колосникВырезаем дверцы и устанавливаем решетку-колосник

Третий шаг

Сделайте в стенках корпуса прорези для монтажа решетки колосника. Решетку можете сварить самостоятельно из арматуры. Шаг крепления стержней подбирайте с расчетом на то, чтобы в дальнейшем в промежутки между ними не выпадало загруженное топливо.

Печь своими рукамиПечь своими руками

К колосниковой решетке приварите ушки. Благодаря ним и будет осуществлена фиксация изделия в прорезях.

Четвертый шаг

В задней верхней части печной топки сделайте круглое отверстие для подключения дымоотводящей трубы.

К отверстию приварите горизонтальный патрубок. К нему в дальнейшем вы будете подсоединять основную часть дымоотводящей конструкции. В результате дымоход будет разборным, что сделает его чистку гораздо более простой и удобной. Рекомендованная длина дымоотводящей трубы – от 4-5 м. Итоговую длину определяйте самостоятельно. В результате наружная часть трубы должна возвышаться над кровлей здания минимум на 50 см.

При необходимости установите каменку и водяной бак. Эти элементы обычно включаются в состав конструкции в случае изготовления печки для бани.

Бак на трубе на печь для баниБак на трубе на печь для бани

Каменку оборудуйте наверху печной топки. Бак установите на минимально возможном расстоянии от топки. Обычно одну часть бака устанавливают на подпорки, другую – на топку печи. Стойки делайте из подходящих и удобных для вас материалов. Главное, чтобы они были прочными и максимально надежно закрепленными.

Нередко используется вариант, в соответствии с которым дымоотводящая труба пропускается через водяной бак, обеспечивая нагрев жидкости. Однако в данном случае все сварочные работы должны быть выполнены максимально качественно. Любые щели приведут к протечке бака. В результате вода будет попадать в топку и гасить огонь.

При желании вы можете самостоятельно вносить изменения в конструкцию печи, размещая дополнительные элементы на свое усмотрение.

Бак для воды рекомендуется оснастить краном.

К днищу печи приварите прочные металлические ножки. Установка подобных агрегатов, как правило, выполняется на специальные подтопочные листы.

Вокруг печи выложите экран из шамотного кирпича. Участок дымоотводящей трубы до выхода на улицу также рекомендуется обложить кирпичом.

В местах пересечения трубой материалов дома уложите огнеупорный материал, к примеру, на основе асбеста. Это создаст должную защиту материалов от возгорания.

Как вывести трубу через крышуКак вывести трубу через крышуКак вывести трубу через крышуКак вывести трубу через крышуКак вывести трубу через крышуКак вывести трубу через крышу

Участок дымохода, проходящий через чердак, не должен иметь задвижек, вьюшек и прочих подобных элементов.

ДымоходДымоход

Длина горизонтальных участков дымоотводящей трубы не должна превышать 100 см.

Рекомендации по установке печи

Установка печиУстановка печи

Металлические печки устанавливаются в соответствии с положениями и правилами актуальных нормативных документов.

В случае если стены строения сделаны из древесины, расстояние между ними и печью должно составлять не менее 50-100 см. Если вы облицуете стену огнеупорным кирпичом, оштукатурите либо же обеспечите ее защиту при помощи толстого металлического листа, указанное расстояние можно будет уменьшить до 20-30 см.

Топка и дымоход печи должны находиться на минимальном расстоянии.

Установленная металлическая печьУстановленная металлическая печь

Легкие печи можно устанавливать без фундамента, на плотный металлический лист. Сравнительно тяжелые агрегаты нуждаются в индивидуальном основании из бетона либо кирпича. Рекомендованная высота фундамента – до 200 мм.

Установка банной печиУстановка банной печи

Теперь вы владеете информацией, необходимой для самостоятельного изготовления металлической печи. Следуйте положениям представленного руководства, и готовый отопительный агрегат будет долгие годы эффективно справляться с возлагаемыми на него задачами.

Вариант установки печтВариант установки печиЗакладка топливаЗакладка топлива

Удачной работы!

Видео – Печь своими руками из металла

Установка металлической печи в бане: инструкция

Пожалуй, нет ничего важнее правильного монтажа печи. Чтобы свести к минимуму возможность возгорания при её эксплуатации, от мастера требуется соблюдение многих технологических требований.

Когда печь начинает работать, ей приходится взаимодействовать с деревянными элементами, конструкционными деталями и крышей.

Именно поэтому, если работы производить самостоятельно, необходимо строго выполнять технологические изоляционные правила.

Кроме этого, соединение узлов и их монтаж, должно быть надежным и качественным. Это даст возможность получить нормальное функционирование всей сложной отопительной системе бани. Предлагаем более детально рассмотреть проблему, как установить печь в бане правильно.

Где устанавливается печь в бане

Расположение печи в бане будет оптимальным, если удастся одновременно обогреть:

  • парилку;
  • предбанник;
  • места отдыха.

Ставить сразу несколько просто не рационально. Во-первых, это потребует больших денежных вложений, Во-вторых, будет очень неудобно одновременно обслуживать несколько конструкций.

На расположение бани влияет несколько важных факторов:

  • планировка;
  • вид печки;
  • габариты.

Установка металлической печи в бане будет идеальным, если смонтировать в парилке каменку, а топочную часть вынести в комнату отдыха. Такое расположение позволит обогревать сразу оба помещения бани. Топочный процесс будет происходить за территорией парилки. Следовательно, в ней никогда не будет мусора, а топить можно даже когда в парилке находятся люди. Это никак не повлияет на их отдых.

Аналогичным способом располагают печь из кирпича. Но необходимо учитывать один важный фактор. Такая конструкция занимает много места, поэтому ее расположение выбирается во время проектирования строительства бани.

Чтобы установить ее нужно обязательно создать надежное основание. Заливка фундамента обычно происходит совместно с устройством общего фундамента.

А как правильно установить печь в бане, если в ней имеется 3 комнаты? Тут все зависит от планировки, в идеале, если ваша планировка позволяет, то нужно сделать так, чтобы она могла обогревать сразу все помещения и поддерживать нужную температуру.

Печки небольшого размера, особенно это касается электрических конструкций, в большинстве случаев монтируют прямо в парном отделении. Чтобы обогревать другие помещения, пользуются другими источниками тепла. Это может быть «теплый пол», отапливаемый электричеством или подключенный к водяной системе отопления всего помещения.

Считается самым подходящим вариантом «теплый водяной пол», если сауна расположена прямо в доме или в пристройке рядом. Но только если сам дом обогревается системы водяного отопления и остались мощности котла достаточно для подключения к нему дополнительного контура.

После выбора места, переходим к этапам, чтобы установка банной печи в парной производилась по всем правилам. Для этого ниже приводится пошаговая инструкция.

Фундамент для банной печи

Чтобы установить печь в баню, нужно обязательно залить особый фундамент. Его основание должно быть:

  • прочным;
  • ровным;
  • пожаробезопасным.

Для выполнения этих условий кладут асбестовый картон. Толщина листа может находиться в пределах 1–1,5 см. Укладываются стальные 5 мм листы. Применяемые материалы должны обязательно закрывать всю площадь под печкой. Величина выступа за пределы площади (30–40 см) делается со всех сторон.

Очень важно правильно рассчитать прочность перекрытий. Расчет учитывает массу печи. Балки перекрытий изготавливают из лиственницы или хвойных деревьев.
Если перекрытие достигает 5-метровой длины, идеальным вариантом считаются клееные конструкции. Такая балка способна выдержать очень большую нагрузку.

Сечение балки может иметь два вида:

  • прямоугольное;
  • квадратное.

Расстояние между ними выдерживается в пределах 3–12 см.

Когда определяется значение прочности перекрытия, принимают во внимание также временные нагрузки.

К постоянным нагрузкам относится:

  • давление стен;
  • масса печи;
  • крыша;
  • грунт.

Временные нагрузки появляются после установки мебели, монтажа выносного оборудования, наличия людей и другие климатические факторы.

Некоторые хозяева, специально для бани заливают отдельный фундамент. И это не зря. Благодаря отдельному основанию, печку можно будет эксплуатировать намного дольше.

Вентиляция

Перед тем как установить печь, необходимо создать систему вентиляции воздуха. В помещение всегда должен быть свежий воздух, который будет проходить через канал, смонтированный под полом. Этот канал и будет входом в вентиляционную систему. Иногда конструкция печи может устанавливаться на ножки. Вход вентиляции делается под модулем. Габариты канала имеют стандартную величину – 100 кв. сантиметров. Его вход обязательно закрывают специальной решеткой.

Под потолком располагают канал, по которому воздушные массы будут покидать помещение. Сечение делается по размеру входного канала – 100 кв. см. Труба также закрывается решеткой. Для обслуживания каналов, в решетки устанавливают специальные задвижки.

Монтаж в стенку

Когда требуется монтаж печи для бани между двумя смежными комнатами, нужно обязательно соблюдать пожарную безопасность. Работу облегчает заранее продуманных проект, в котором была предусмотрена подобная ситуация. Часть стены, изготавливают из кирпича или негорючего материала.

В зависимости от размеров печки и ее мощности рассчитывается величина проема. Производитель сообщает точные размеры в инструкции по монтажу. Конечно, можно и не придерживаться указанных размеров, когда невозможно их техническое исполнение. Но размеры обязательно должны изменяться только в большую сторону.

Чтобы установить самодельную печь, используют усредненные стандарты:

  1. Удлиненная топка и горючий материал без защиты должны разделяться минимум 50 см.
  2. Когда стены печки защищены теплоизоляционным материалом, например, асбестом, выдерживается расстояние: 25–36 см.

Между металлической печкой и деревянными стенами бани, обязательно укладывается кирпич. Плотного прилегания не делается. Оставляется воздушный зазор. Величина указывается в рекомендациях по установке. Обычно она должна быть больше 2,5 см.

Образовавшуюся воздушную подушку можно заполнить несколькими видами материала:

  • базальтовым картоном;
  • каменной ватой.

Не допускается наличия посторонних компонентов в базальтовой вате. Они просто станут песком, после нагрева до температуры более 600 градусов. Печь в бане можно устанавливать только при наличии особых высокотемпературных изоляторов. Эти материалы могут спокойно выдержать 800-1000 градусов.

Металлическое изделие, обложенную кирпичом, можно спокойно эксплуатировать, не боясь возникновения пожара.

Как обустраивается дымоход

Монтаж дымоходной трубы, является заключительной фазой установки металлической печи. Для создания дымохода можно воспользоваться несколькими способами. Поговорим об этом поподробнее.

  1. Для печи не очень подходит металлическая труба. Сильно нагретые газы, попав в такую трубу, могут раскалить металл, возможно воспламенение кровли.
  2. Несколько десятилетий назад, очень популярным оставался кирпичный дымоход. Однако его громоздкая конструкция не всегда подходила для определенных моделей печки. Кроме того, фундаменту приходилось испытывать дополнительные нагрузки. Чтобы построить такую трубу необходимо уметь работать с кирпичом и иметь предварительно разработанный проект.
  3. Идеальной считается установка сэндвич трубы. Этот материал отличается низкой ценой, его легко монтировать. Во время проектирования не возникает никаких сложностей.
    Наружная поверхность такой сэндвич трубы никогда не нагревается. Следовательно, отсутствует возможность возникновения пожара.
  4. Очень редко устанавливают керамический дымоход. Его главным недостатком является очень большой вес. Он примерно равен массе кирпичного дымохода. Стоимость такого материала очень высока. Она намного выше средней цены сэндвич трубы.

Высокая популярность сэндвич дымоходов, их удобный монтаж, подтверждается изготовителями металлических печей. В инструкции по монтажу уделено очень много внимания этому материалу.

В качестве дополнительной услуги, металлическая печь комплектуется сэндвичем. Это дает возможность сэкономить время на поиски материала для монтажа отопительной системы в своей бане.

Техника безопасности

Все основные требования установки печей указаны в действующем «СНиП 41-01-2003». Стальные печи без экрана устанавливаются свободно, согласно поз. А.

Чугунная печь, без применения экрана, которую будут использовать, не очень часто, с небольшой мощностью, можно устанавливать согласно позиции Г и Е.

Асбестовый картон можно заменить слоем базальтовой ваты, толщиной более 12 мм. Для применения минерита, делается предварительный расчет. На один киловатт мощности должно приходиться 7,5 мм толщины материала.

Чтобы постоянно пользоваться печью, например на даче, экран печи нужно делать из кирпича. Таким образом, повысится пожаробезопасность.

Кроме того, облицевав банную печь подобным образом, пар будет более качественным.

Часто повторяющиеся ошибки при монтаже

Безусловно, установка печи в бане требует значительных усилий и подготовки. Иногда, даже у профессиональных мастеров такая работа вызывает определенные затруднения.
Большой ошибкой становится отказ новичка от услуг монтажа, предложенной ему в магазине. Сегодня такие услуги предоставляются большим количеством фирм. Мастера доставят печку по указанному адресу и выполнят ее монтаж. Одним из важных преимуществ подобной работы, можно считать получение гарантии на установленный агрегат.

Если вы сами будете проводить монтаж и сделаете ошибку, которая приведет к поломке печи, гарантийное обслуживание перестает действовать.

Не все садовые участки отличаются большими габаритами. Хозяевам приходится производить монтаж бани около других построек. Это можно назвать большой ошибкой.
Во-первых, очень тяжело пользоваться соседствующими постройками.

Во-вторых, появляется опасность возникновения пожара.

Чтобы создать защиту от возгорания, необходимо чтобы труба возвышалась над баней, и была выше любой соседней крыши. Сверху ее нужно закрыть специальным сетчатым искрогасителем.

Опытный умелец самостоятельно выполняет монтаж печки и проводит все строительные работы. Профессионалы рекомендуют проверить, какой получилась толщина стенок, особенно если делали ее своими руками, перед началом обкладки кирпичом.

Если металл быстро прогорит, придется проводить ремонтные работы по его замене, а это потребует дополнительных денежных вложений и покупку нового материала.

Заключение

Выше представленная схема установки печи поможет избежать основных ошибок, которые допускают люди, никогда не имеющие дела с подобной работой.

Похожие статьи:

Как правильно установить печь каменку в бане и сауне

Домашнему мастеру, решившему установить печь для бани и сауны, необходимо знание способов защиты деревянных стен от высоких температур, пошаговая инструкция установки каменки и дымохода и понимание правильного места для постройки. От качества печи для бани и правильности ее монтажа зависит не только уютная атмосфера в парной, но и пожарная безопасность здания, а главное — здоровье человека.

Приобретать печь для бани мы рекомендуем только у проверенного производителя, например, в интернет-магазине Теплодар, а как установить печь, расскажем ниже.

Виды печей каменок для бани и сауны.

Перед началом работ необходимо определится с конструкцией и видом печи. Разберем этот вопрос подробно.

Печи подразделяются на металлические и кирпичные.

Металлическая печь для бани и сауны.

Металлическая печь – это быстрый и недорогой способ оборудовать парную надежным отопительным агрегатом. Простые модели умельцы производят из любого подручного материала. Для этих целей используют старые колесные диски, металлические емкости или изготавливают из листовой стали.

Как правильно выбрать печь для бани

Конструкция простая:

  • топка с закладкой дров;
  • зольник с поддувалом и колосниковой решеткой;
  • отделение для укладки камней;
  • дымоход.

Как правильно выбрать печь для бани

Если позволяют средства, лучше приобрести чугунную финскую каменку, но стоимость такой печи может превысить затраты на постройку бани.

Кирпичная печь для сауны и бани.

Кирпичные печи – это долгий и затратный вариант для самостоятельного строительства. Здесь понадобится умение выполнения кладки кирпича и знание конструкции и принципа действия агрегата. Но долговечность и производительность намного превосходят стальные печи. Подробнее о кирпичной печи читайте статью «Печь из кирпича своими руками«.

Печь с камином

Особенности конструкции топочного отсека печи для бани и сауны.

Независимо от материала печи, требуется определиться с конструкцией ее топки:

1. Закладка дров производится непосредственно в парилке – это самый испытанный и популярный вариант. Здесь можно в любой момент подбросить дрова и повысить температуру.

Схема расположения печи в сауне

Если до оборудовать простую самоделку дверцей из жаропрочного стекла – печь превращается в камин. Но такая конструкция имеет свои отрицательные качества:

  • в парной потребуется выделить место для запаса дров, что не добавит пространства и чистоты помещению;
  • такая конструкция способствует быстрому выгоранию кислорода при открывании и закрывании дверцы.

2. Постепенно вытесняет традиционный способ закладки дров, выносной тип топочного отсека. Топка выносится в помещение предбанника сквозь перегородку с помощью соединяющего короба:

  • теперь уровень кислорода в парной не изменен;
  • конструкция обеспечивает чистоту полов и сохраняет общую площадь парилки;
  • еще одно достоинство становится очевидным при отрицательных температурах – удлиненный топочный отсек способен отапливать не только парную, но и комнату отдыха.

Схема расположения печи в бане

3. Вариант, который применяется только при оборудовании походных или для обогрева однокомнатных бань – приемная часть топки выносится сквозь стену на улицу.

Схема расположения печи в бане с выносом топки на улицу

Неудобство заключается в ослаблении конструкции и невозможности повысить температуру и подкинуть дрова из теплого помещения.

Важно! В продаже бывают каменки, оснащенные переносными дверцами, которые можно устанавливать с разных боков топки. При самостоятельном изготовлении этот фактор следует обязательно учитывать.

Правила выбора места монтажа печи для бани и сауны.

Русские бани – это строение из бруса или кирпича с деревянной отделкой внутренней части здания. Поэтому место установки – это основной этап подготовительных работ. Это касается в основном стальных печей, но и для кирпичных каменок существуют правила СНиПа.

Критерии выбора точки установки или строительства печи.

Перед началом работ важно ответственно подойти к выбору места установки печи, а также к выбору самой печи для парной по следующим критериям:

  • мощность агрегата. Эта характеристика влияет на габариты топки, общей конструкции и величины закладки камней. Для расчета пользуются простым правилом – для отопления каждого м2 потребуется мощность печи, равная 1кВт/час;
  • конструкцией топки и места выхода дымохода. Горизонтальный отрезок трубы отвода отработанных газов должен быть не более 1 м;
  • материал стен, потолка и пола. От этого зависит выбор материала и расстояние от печи до легковоспламеняющихся поверхностей;
  • материал, из которого изготовлена каменка. Минимальное расстояние до деревянной стены от кирпичной печи – 30-40 мм.

Требования СНиПа при установке печи.

Где установить печь в бане – правила требуют выдерживать минимальные отступы от легковоспламеняющихся поверхностей при установке металлических конструкций:

1. Минимальный отступ от деревянной или другой стены из легковоспламеняющихся материалов до стальной стенки незащищенными предохранительными экранами – от 800 мм.

2. При проходе топки сквозь стену, она должна быть выполнена из негорючего материала и защищена слоем теплоизоляции от 120 мм.

3. Минимальный размер от оштукатуренного потолка до верхней части каменки – 800 мм. Этот размер увеличивается до 1200 мм, если потолок выполнен из горючих материалов.

4. Расстояние от нижней грани печи до деревянного пола, защищенного защитным экраном со слоем теплоизоляции – 130 мм.

5. При монтаже стальной каменки, фундамент или защитный экран для пола должен превышать габариты печи – минимум на 100 мм.

6. 1250 мм – это минимальный размер от дверки топочного отсека до противоположной стены.

Схема расположения печи каменки в бане

Если печи оборудованы водонагревательными баками, которые установлены на трубу дымохода или навесными сетками с камнями, расстояние до стен измеряется от этих приборов.

Важно! Не рекомендуется устанавливать отопительный прибор в глубокие ниши – такие условия значительно сокращают срок службы агрегатов.

Покупатель должен обязательно проверить сертификаты качества и паспорт на отопительную технику, в которой должен быть указан производитель, номер партии и специальный голографический знак.

С теоретическими вопросами все ясно, теперь необходимо ознакомится с ответом на основной вопрос статьи — как правильно установить печь в бане?

Пошаговая инструкция правильной установки печи каменки в бане.

Домашнему мастеру понадобится выполнить работу в несколько этапов:

  • обустройство фундамента или негорючего основания;
  • установка каменки;
  • вывод трубы дымохода на крышу;
  • обустройство защитных экранов.

Разберем каждую операцию подробно.

Оборудование фундамента для печи.

В этом вопросе требуется знать приблизительную массу отопительного прибора, водонагревателя и массу закладки камней. Если печь кладется из кирпича, для расчета потребуется по схеме порядовки рассчитать количество кирпичей, умножить на массу отдельного блока. При этом обязательно учитывается количество керамических и огнеупорных шамотных кирпичей.

При массе конструкции менее 700 кг, обустраивать ее отдельным фундаментом не потребуется. Достаточно будет уложить несколько рядков строительного кирпича на прочную основу, которая крепится к лагам.

Схема фундамента для металлической печи для бани

Разберем подробнее вариант оборудования основания для стальной печи с массой менее 700 кг:

  • измерив, габариты каменки, к размеру добавляют 100-150 мм, так чтобы не приходилось колоть кирпичи;
  • размечают на выбранном участке контуры плиты, по углам высверливают отверстия для прохода полотна электро лобзика;
  • отрегулировав глубину реза, вырезают проем в полу. Здесь важно вытащить все гвозди и не повредить лаги;
  • на лаги укладывают лист ЦСП и сплошным слоем на цементно-песчаный раствор выкладывают 2 ряда кирпичей;
  • минимальная высота над уровнем пола 120 мм, поэтому придется использовать толстый слой раствора или первый рядок укладывают на ребро. По свежему, не застывшему слою выполняют расшивку швов, но можно обойтись и без этого просто оштукатурив основание.

Теперь основанию необходимо дать время на осадку и застывание раствора, и только после этого можно приступать к установке отопительного прибора.

Пошаговая инструкция установки защитных экранов на стены и каменки.

Разберем вариант установки печи с выносной топкой:

1. На поверхности стены размечают место прохода удлинителя топочного отсека. Паз должен быть больше натуральных габаритов детали на 200-300 мм. По углам высверливают отверстия большим сверлом и вырезают полость по черте разметки.

Установка печи в бане

2. На месте прохода дымохода сквозь конструкцию крыши выполняют паз для установки проходной муфты. Можно вывести трубу сразу сквозь стену на улицу, но это не всегда возможно и удобно.

3. На размеченные места размещают отдельные детали печи и корректируют отверстия в стене и крыше. Затем размечают места крепления топки и муфты дымохода, высверливают тонким сверлом для захода саморезов.

4. По уровню устанавливают печь, в комнате отдыха саморезами закрепляют приемную часть выносной топки с дверцей. Отдельные части скрепляют между собой. Отверстие в перегородке обкладывают керамическим или простым кирпичом и заполняют оставшееся пространство до металла слоем теплоизоляции. Не рекомендуют использовать плиты асбеста – при нагреве и высокой влажности, материал выделяет вредные вещества для здоровья человека.

5. На поверхности стен и перегородок с помощью саморезов по дереву закрепляют обрештовку, заполняют свободные расстояния базальтовой ватой и крепят защитные экраны с зеркальной наружной поверхностью или кладут простую керамическую плитку. Зеркальная поверхность будет отражать тепло, способствовать быстрому обогреву парной. Но можно просто обложить стены кирпичом, плиткой, плитами ЦСП и другими материалами – главное, чтобы они не боялись сырости.

Важно! При строительстве кирпичной каменки работы ведутся по схеме – порядовке, но минимальный отступ от стен в 40 мм оставляют обязательно. Это способствует проветриванию поверхностей и не вызывает деформацию деревянных деталей.

Монтаж трубы дымохода печи для бани.

Эта работа потребует выполнить несколько операций:

1. Для работы используют современные сэндвич-трубы. Они монтируются с помощью раструбных соединений. Основное достоинство – каждая деталь состоит из внутренней и наружной стальной трубы и внутреннего теплоизоляционного слоя. Первую трубу соединяют с патрубком дымохода, выходящим из печи. Детали закрепляют с помощью специальных хомутов.

2. Трубу выводят сквозь конструкцию крыши в подготовленное заранее отверстие, заводят специальный стакан или муфту с внутренним слоем теплоизоляции. Стакан должен плотно насаживаться на трубу.

3. Дымоход и стакан закрепляют с помощью специального хомута к деревянным стропилам на саморезы.

4. Сверху одевают защитную юбку, превышающую размер отверстия на 100-150 мм, поверхность крыши закрывают слоем теплоизоляции, затем накладывают покрытие и сверху монтируют юбку. Ее внутреннюю поверхность обрабатывают герметиком, плотно прижимают защиту к поверхности крыши и фиксируют саморезами, для герметичности места крепления под головки подложены резиновые прокладки.

5. Теперь важно предварительно проверить герметичность монтажа. Для этого выше места выхода трубы выливают несколько ведер воды и проверяют соединение внутри бани. Если есть дефекты, их снова обрабатывают герметиком, закрепляют и выполняют повторный пролив.

6. Труба дымохода должна выступать над коньком крыши на 1000 мм. Сверху ее закрывают специальным колпаком.

Установка дымохода печи в бане

Установка защитных экранов печи.

Металл при сгорании твердого топлива нагревается и вызывает сильные ожоги при касании печи телом. По этой причине и для равномерного распределения тепла конструкцию закрывают защитными экранами. Это может быть кирпичные стены или панели из прочного теплоизоляционного материала. Каждый способ имеет свою пошаговую инструкцию.

Установка защитных экранов печи

Независимо от способа и материалов, эта работа должна проводиться с учетом требований безопасности:

  • защитный экран устанавливается не ближе 150 мм от стены;
  • расстояние от печи до защиты – 80-150 мм;
  • максимально возможная высота должна превышать габариты каменки на 250 мм;
  • в нижней части экрана должны быть изготовлены отверстия или пазы для лучшей вентиляции помещения.

В заключение отметим.

Как правильно установить печь в бане? Главное в этом вопросе аккуратность, внимательность, ответственность и знание основных моментов и этапов работы. Правильно подобрав и установив отопительный прибор в безопасном месте, и защитив его с помощью экранов — любители русской бани получают надежный и производительный агрегат. От этого зависит безопасность близких и родных людей и сохранность вашего строения.

Видео инструкция этапов монтажа банной печи и дымохода.
