ВОДОСТОЧНАЯ СИСТЕМА DÖCKE LUX

ВОДОСТОЧНАЯ СИСТЕМА DÖCKE PREMIUM

ВОДОСТОЧНАЯ СИСТЕМА DÖCKE STANDART

МОНТАЖ СИСТЕМЫ

Инструмент для монтажа

• Для разметки:
  рулетка, карандаш.
• Для крепления кронштейнов:
  отвертка, дрель, шуруповерт.
• Для установки кронштейнов:
  шнур, шланговый уровень, ватерпас.
• Для сгибания металлических кронштейнов:
  гибочное устройство.
• Для распилов:
  ножовка, пила с мелким зубом, стусло.

1. Монтаж водосбора

• Установите конечный кронштейн (2) (см. раздел «Особенности крепления» данной конструкции).
• Для серий STANDARD и PREMIUM установите воронку (6), а для серии LUX ближайший к воронке кронштейн желоба (2) в соответствии с рекомендациями (см. подраздел «Обеспечение уклона желоба» данной конструкции).
• Проведите линию уклона, соединив ею воронку (6) и конечный кронштейн (2).
• Установите по линии уклона кронштейны (2) под желоб. Расстояние между кронштейнами не должно превышать 600 мм (см. подраздел «Обеспечение устойчивости от деформаций при вертикальной нагрузке»).
• При длине свеса более 3000 мм необходимо использовать соединители желобов (5).
• Отрежьте желоб (3) необходимой длины и установите его на место в соответствии с рекомендациями раздела «Особенности крепления».
• Повторите операции на прилегающей стороне кровли.
• Соедините стороны системы угловым элементом желоба (4).
• Наденьте заглушку желоба (1) или заглушку воронки (7) (для системы PREMIUM) на концы системы.
• Вставить сетку защитную (16) в воронку (для системы PREMIUM).

2. Монтаж водослива

• Наденьте муфту (11) или колено (8) на сливное отверстие воронки (6) до упора. При совместном монтаже желобов системы Döcke LUX и труб системы Döcke PREMIUM на сливное отверстие воронки надевается муфта-переходник LUX / PREMIUM (17).
• Соберите необходимую конфигурацию фигурной части водослива, используя колено (8) и отрезок трубы (9) необходимой длины. Внимание! Не соединяйте колена (8) друг с другом напрямую.
• Закрепите нижнее колено (8) на фасаде при помощи хомута, установив опору хомута (10) в положении «Фитинг».
• Наденьте трубу (9) на нижнее колено (8) до отметки «вставить до сих пор».
• Вставьте трубу (9) по уровню строго вертикально. Отметьте место монтажа универсального хомута (10) посередине трубы (9). Утановите опору хомута в положение «Труба».
• По длине водослива более 3000 мм наденьте муфту (11) на конец трубы (9) до упора. Наденьте хомут (10) на муфту (11) (см. раздел «Места установки хомутов). Отметьте место монтажа универсального хомута (10) на стене, установите опору хомута в положение «Фитинг», закрепите хомут (10) к стене. Нижнюю трубу вставьте в муфту до отметки «вставить до сих пор».
• Повторите операции необходимое количество раз, чтобы собрать систему до низа. Шаг крепления хомутов не должен превышать 1500 мм.
• На нижнюю часть трубы (9) наденьте наконечник (12), зафиксировав его в универсальном хомуте (10) в положении «Фитинг» (см. раздел «Места установки хомутов»).
• Расстояние от нижней точки наконечника до горизонтальной плоскости необходимо организовывать с учётом высоты снежного покрова в конкретной местности, но не менее 200 мм.
• Все муфты (11) крепятся в положении опоры хомута «Фитинг», трубы — в положении «Труба». Подробнее см. «Использование универсального хомута».

Обеспечение уклона желоба

• Вариант с лобовой доской, крепление на пластиковый кронштейн.
  Кронштейны размещаются по уровню шнура, натянутого между конечным кронштейном и воронкой. Перепад высоты между конечными точками шнура должен обеспечивать уклон до 3-х мм на погонный метр.
• Вариант без лобовой доски, крепление на металлический кронштейн.
  Перепад высоты обеспечивается выгибанием кронштейна в расчетном месте. Расстояние от конца опорной части кронштейна до места изгиба должно уменьшаться по мере удаления промежуточного кронштейна от конечного.
• Вариант без лобовой доски. Монтаж с помощью регулируемого крепления и пластикового кронштейна.
  Уклон обеспечивается перемещением пластикового кронштейна по регулируемому креплению.

ОСОБЕННОСТИ КРЕПЛЕНИЯ

Кровля с лобовой доской. Установка на пластиковые кронштейны

• При установке элементов системы на лобовую доску необходимо убедиться в прочном соединении доски с конструкцией здания для исключения вырывания при критической снеговой нагрузке.
• В серия PREMIUM и STANDARD пластиковые кронштейны, воронка и соединители крепятся саморезами непосредственно к лобовой доске.
• Для фиксации желоба в пластиковых кронштейнах заведите желоб в зажимы со стороны лобовой доски, слегка надавливая на желоб, опустите его до щелчка в зажимы с другой стороны крошнтейнов.

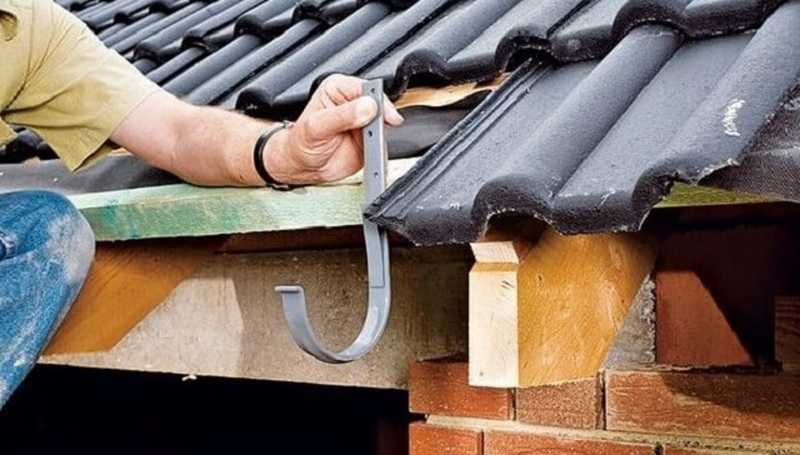

Кровля без лобовой доски. Установка на металлические кронштейны с планкой

• При монтаже водостоков следует учитывать, что расстояние между торцами соединительных элементов (соединитель желобов, воронка, угловой элемент 90º/135º) и кронштейнов с каждой стороны не должно превышать 150 мм.
• Монтаж металлических кронштейнов производится до устройства основного кровельного покрытия на стропила, обрешетку или сплошное основание.

Кровля без лобовой доски. Установка с использованием регулируемого крепления

• Регулируемые крепления используются совместно с пластиковыми кронштейнами и монтируются на внутренних элементах конструкции крыши.
• Закрепите регулируемые крепления на элементах конструкции крыши саморезами.
• Установите на регулируемые крепления пластиковые кронштейны, воронки и соединители, не затягивая винты. Подробную схему монтажа вы найдете в комплекте к регулируемому креплению.
• Воронка и соединитель желобов фиксируются винтовым соединением непосредственно на регулируемых креплениях. Воронка фиксируется двумя винтами, а соединитель — одним.
• Выставьте необходимый уклон в соответствии с рекомендациями раздела «Обеспечение уклона желоба» п.1.
• Зафиксируйте на регулируемых креплениях выставленные воронки, соединители и кронштейны.
• Установите и зафиксируйте желоба в собранных элементах

Обеспечение оптимального положения желоба на карнизной части крыши

• Крайняя точка кровельного материала или металлических аксессуаров располагается над желобом на расстоянии от 1/3 до 1/2 его диаметра.

• Необходимый зазор между линией продолжения крыши и верхней частью кронштейна в 25-30 мм обеспечивается отгибанием конечного металлического кроштейна либо перемещением пластикового кронштейна.
• При монтаже водосточной системы необходимо следить за тем, чтобы капельник был заведен в желоб, но при этом не касался его.

Обратите внимание на порядок установки желоба в пластиковые кронштейны Döcke LUX

Для фиксации желоба в пластиковых кронштейнах или соединительных элементах заведите желоб в зажимы со стороны карниза (1) и, слегка надавливая на переднее ребро желоба в сторону карниза, опустите его в кронштейн или соединительный элемент.

МОНТАЖ СИСТЕМЫ

Обеспечение устойчивости к деформациям при вертикальной нагрузке

• Расстояние между кронштейнами желоба не должно превышать 600 мм по осям для водосточных систем LUX и PREMIUM и 500 мм для водосточной системы STANDARD.
• При монтаже водостоков следует учитывать, что расстояние между торцами соединительных элементов (соединитель желобов, воронка, угловой элемент 90º/135º) и кронштейнов с каждой стороны не должно превышать 150 мм.
• Расстояние от заглушки до ближайшего кронштейна не должно превышать 250 мм.

Обеспечение компенсации температурных линейных расширений

• Желоб должен устанавливаться в сопрягаемые элементы до линии с надписью «Вставить до сих пор». Для удобства установки по краям линии сформированы точечные микроупоры, до контакта с которыми и вставляется желоб.
• При подходе торца желоба к стене оставить зазор между заглушкой и стеной не менее 30 мм.

Обеспечение герметизации системы

• До монтажа следует очистить сопрягаемые поверхности от загрязнений, убедиться в наличии резиновых герметизирующих прокладок, их плотной установке в гнезда.
• Прокладки должны доходить до концов гнезд.
• Должны быть установлены все заглушки.
• Концы желобов должны выступать за боковой срез кровли на 50 — 100 мм.

Использование универсального хомута

• При монтаже на обрешётку сайдинга, предварительно просверлите в нём отверстие 10-12 мм.
• При монтаже на деревянную стену допускается вкручивание шпильки непосредственно в фасад. Если стена не деревянная, установите соответствующий дюбель.
• Вверните шпильку А в отверстие на глубину не менее 40 мм.
• Вставьте прямоугольную гайку B в опору хомута С и наверните опору хомута С до упора на шпильку А.
• Выставьте опору хомута С в нужное положение (Труба или Фитинг).
• Вставьте дужки хомута до совмещения отверстий на дужках с отверстиями на опоре хомута. Для крепления трубы и муфты с проскальзыванием — в отверстие рядом с надписью «Труба», для жёсткой фиксации — в отверстие рядом с надписью «Фитинг» и стяните хомут винтом D и гайкой E.

Места установки хомутов

• Место правильной установки обозначено на схеме.

Периодическое обслуживание системы

• Водосточные системы Docke не требуют специального ухода, достаточно периодически осматривать и очищать их от листьев и пыли.
• Для очистки с внешней стороны используйте мягкую щетку или тряпку и раствор бытовых моющих средств, не содержащих абразивов и растворителей (например, средств для мытья посуды).

• Для очистки систем изнутри воспользуйтесь садовым шлангом. При необходимости, промойте желоба щеткой с мягким ворсом.
• Не опирайте лестницу на край желоба.
• Если крыша не оборудована снегорезами, во избежание критической нагрузки на систему при сходе снега проводите периодическую очистку кровли.
• По мере загрязнения очищайте защитную сетку.

МОНТАЖ ВОДОСБОРНИКА

1. Изучите конструкцию водосборника.

2. Наклейте шаблон (входит в комплектацию) на водосточную трубу.

3. Разрежьте водосточную трубу по соответствующим её диаметру линиям на шаблоне.

4. Опустите нижнюю водосточную трубу таким образом, чтобы установить водосборник

5. Установите дополнительные водосточные хомуты (не входят в комплектацию) для надёжной фиксации трубы к фасаду здания.

6. Установите водосборник и поднимите до упора нижнюю водосточную трубу.

7. Смонтированная конструкция должна выглядеть так.

8. Соедините водосборник с ёмкостью.

Перевод водосборника с летнего в зимний режим

1. Водосборник установлен в летний режим (положение «капля»).

2. Переведите водосборник в зимний режим путём проворачивания стакана для сбора воды в положение «снежинка»).

Очистка водосборника

1. Опустите нижнюю водосточную трубу таким образом, чтобы демонтировать водосборник.

2. Отсоедините крышку водосборника.

3. Удалите листву и крупный мусор из стакана для сбора воды.

4. Смонтируйте обратно водосборник.

Скачать «Инструкция по монтажу водостоков» / 2.91mb

Видео-инструкции по монтажу

Статьи на тему монтажа

Монтаж водосточной системы на крыше своими руками: пошаговая инструкция, фото

В этой статье мы расскажем о том, как правильно сделать водостоки с крыши дома, чтобы они в любую непогоду справлялись с объемом стекающей воды, выдерживали снеговую нагрузку зимой и сохраняли привлекательный внешний вид в течение максимально длительного периода времени

Подробнее

Элементы водосточной системы: из чего состоит водосток и как правильно его установить

Качество установки водостока во многом определяет срок службы фасада, отмостки и фундамента здания. Даже если вы не планируете заниматься этим самостоятельно, знание о том, из чего состоит и как правильно собирается и крепится водосточная система, будут вам полезны.

Подробнее

Монтаж водосточной системы Дёке STAL.

Монтаж любой водосточной системы начинается, как правило, с установки кронштейнов для крепления желоба.Передо мной 3 типа кронштейнов, которые есть в ассортименте Дёке STAL.

Подробнее

Ремонт и монтаж водосточных систем в Н.Новгороде

Ремонт и монтаж водосточной системы

Предоставляем высококачественные услуги по ремонту и монтажу водосточных систем. Демократичные цены, профессиональный подход, экспертная консультация – далеко не все наши преимущества.

Монтаж водостоков цена за работу

Сервисные работы (водосток)

Монтаж водосточного желоба на короткие крюки по лобовой части карниза (пластиковый, металлический водосток)	от 450 за м/п
Монтаж водосточных труб (пластиковый, металлический водосток)	от 420 за м/п

Ремонтные работы (водосток)

Демонтаж существующего желоба	от 150 за м/п
Монтаж нового водосточного желоба на короткие крюки по лобовой части карниза (пластиковый, металлический водосток)	от 450 за м/п
Демонтаж существующих водосточных труб	от 150 за м/п
Монтаж новых водосточных труб (пластиковый, металлический водосток)	от 420 за м/п

Сервисные работы (карнизы, кровли)

Монтаж деревянного каркаса карниза шириной 500мм	от 420 за м/п
Подшивка виниловыми софитами деревянного каркаса карниза шириной 500мм	от 350 за м/п

Ремонтные работы (карнизы, кровли)

Демонтаж существующей подшивки карниза (деревянная подшивка,виниловые софиты)	от 250 за м/п
Замена изношенных элементов деревянного каркаса карниза на новые (по необходимости)	от 300 за м/п
Подшивка новыми виниловыми софитами деревянного каркаса карниза шириной 500мм	от 350 за м/п

Узнать стоимость

Имя*

Номер телефона или email*

Описание задачи*

Производим расчет по фото!

Сфотографируйте место работ так, что бы была видна вся площадь. Можно сделать несколько фотографий. Что бы нам точно все было понятно, можете нарисовать схему, и тоже сфотографировать её. Прикрепите материалы к запросу.

Для загрузки перетащите фотографии в эту область или

Выберите файлы с вашего устройства

Нажимая «Отправить» Вы соглашаетесь c условиями политики конфиденциальности

Наши работы

Установка водостоков

Для ремонта водостоков используем сертифицированные расходные материалы. Осуществляем монтаж металлической водосточной системы, а также устанавливаем пластиковые конструкции. Монтируем водостоки на разных типах крыш, вне зависимости от конфигурации и вида кровельного материала.

Мы уверены в качестве выполненных работ, поэтому на ремонт и монтаж водостоков оформляем гарантию сроком на 2 года.

Ремонт водостоков

Если нужно качественно отремонтировать пластиковую или металлическую водосточную систему, звоните нам прямо сейчас. Мы выполняем поставленные задачи грамотно и профессионально, работаем на результат. Гарантия качества – 100%. Выгодные расценки на монтаж водостоков.

Замена водосточных желобов: установка водосточных желобов (сделай сам)

Узнайте, как установить прочные, гладкие водосточные желоба.

Время

Несколько дней

Сложность

Промежуточный уровень

Стоимость

Варьируется

Введение

Создайте более прочные и привлекательные водосточные желоба, изменив стандартные системы водосточных желобов. Сведите к минимуму стыки; собрать прочные, гладкие на вид швы; и добавьте гидроизоляцию крыши, чтобы вода текла в водосточные желоба, где ей и место.

Tools Required

• Cordless drill
• Crimper
• Duckbill tin snips
• Extension ladder
• Hex head driver
• Offset tin snips
• Pop rivet gun

Materials Required

• 1 1/4″ self -нарезные винты с шестигранной головкой
• винты с шестигранной головкой 1/4 дюйма («молнии»)
• 1/8 дюйма. заклепки средней длины
• Водосточные трубы
• Колена
• Желоб
• Накладка желоба
• Лента для подвешивания желоба
• Герметик для желоба

Планирование проекта по замене водосточного желоба

Почти во всех хозяйственных центрах и хозяйственных магазинах с полным спектром услуг продаются водосточные желоба, предназначенные для легкой установки. Но, немного поработав, вы можете использовать те же самые детали, чтобы собрать водосточные желоба и водосточные трубы, которые также будут прочнее и красивее.

Оценка и планирование замены водосточных желобов Проект

Замена водосточных желобов своими руками может значительно сэкономить вам деньги по сравнению с профессионально установленными водосточными желобами, но есть несколько подводных камней, на которые следует обратить внимание. Осмотрите фасцию и софит (рис. B, ниже) на наличие признаков гнилой древесины, которую необходимо заменить, прежде чем устанавливать водосточные желоба. У многих домов есть отделочная доска или карниз, прибитый к фасции прямо под черепицей. Вам нужно будет удалить это, как мы сделали, или добавить непрерывную деревянную полосу под ним, чтобы создать плоскую плоскость для желобов. В любом случае загрунтуйте и покрасьте голую древесину перед тем, как повесить желоба.

Также узнайте, как установить водосточные желоба с защитой от обледенения.

Нарисуйте эскиз и измерьте свой дом перед установкой водосточных желобов

На рис. A (ниже) показан пример водосточной системы для типичного дома. Запишите длину водосточных желобов и отметьте места расположения водосточных желобов. Затем подсчитайте внутренние и внешние углы и заглушки (обратите внимание, правые они или левые). Измерьте высоту водосточных труб и добавьте четыре фута к каждой для расширения от дома внизу.

Для каждого водосточного желоба требуется три колена. Есть два типа колен, которые поворачиваются либо спереди, либо сбоку от водосточной трубы. Для большинства установок требуются только передние колена, но иногда вам может понадобиться боковой колено, обычно для поворота удлинителя водосточной трубы вбок. Вот несколько советов по планированию:

• Располагайте водосточные трубы в местах без препятствий, откуда вода может быть отведена от дома. Избегайте мест с препятствиями, такими как электросчетчики, нагрудники для шлангов или тротуары.
• Если возможно, разместите водосточные трубы в незаметных местах.
• Установите увеличенный размер 3×4 дюйма. водосточные трубы на желобах, которые стекают с больших площадей крыши, или если вы живете в районе с проливными дождями.
• Наклоните длинные водосточные желоба (40 футов или более) вниз в обоих направлениях от середины и установите водосточные трубы на каждом конце.
• Купите специальные монтажные ремни для подвесных крыш для домов без обшивки или для невертикальных обшивок.

Детали желоба и монтажные детали

Измерьте горизонтальные водосточные желоба и водосточные трубы и определите, какие детали вам понадобятся.

Семейный мастер на все руки

Семейный мастер на все руки

Проект шаг за шагом (20)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 27 июля 2020 г.

Установка желобов на металлических крышах: полное руководство

Металлические крыши становятся все более популярными на современном рынке. Тем не менее, большинство людей не понимают, насколько важны желоба для металлических крыш. В этом блоге мы поговорим о том, как установить водосточные желоба на металлическую крышу от начала до конца!

Можно ли поставить водосточные желоба на металлическую крышу?

Да, на металлическую крышу определенно можно поставить водосточные желоба. Однако это не так просто, как положить их на традиционную черепичную крышу. Металлическая кровля отличается тем, что она сделана из гофрированных листов, которые перекрывают друг друга и удерживаются на месте винтами. Из-за этого процесс установки водосточных желобов на металлическую крышу обычно сложнее, чем установка водосточных желобов на традиционных крышах.

Какие желоба устанавливать?

Основная причина, по которой вам следует установить водосточные желоба, заключается в том, что они защищают ваш дом от повреждения водой, которое может быть вызвано ледяными запрудами зимой и проливными дождями в другое время года! Установка водосточных желобов может ежегодно экономить домовладельцам тысячи долларов и обеспечивать безопасность их домов в любое время года. При правильной установке это один из лучших способов убедиться, что ваша крыша всегда остается сухой, что предотвращает дорогостоящий ремонт или замену в будущем.

Нужны ли желоба под металлической крышей?

Металлические крыши долговечны, энергоэффективны и представлены в различных стилях. Но как желоба вписываются в картину?

Водосточные желоба являются неотъемлемой частью вашей кровельной системы, поскольку они помогают направлять воду с крыши в один или несколько водостоков, ведущих от фундамента. Вот почему вам необходимо установить их, если вы выбираете металл для экстерьера вашего дома! Вместо того, чтобы обращаться за профессиональными услугами каждый раз, когда идет сильный дождь, домовладельцы могут установить свои собственные водосточные системы, выполнив действия, описанные в этой статье. Тем не менее, поручить установку водосточных желобов профессионалу может быть отличной идеей для тех, кто не знает, как это сделать.

Почему на некоторых металлических крышах нет водосточных желобов?

Возможно, металлическая крыша, в которой вы живете или собираетесь купить, не имеет водосточных желобов. Для этого может быть множество причин, в том числе возраст здания и количество осадков, выпадающих в вашем географическом районе. Большинство домов с металлическими крышами были построены до 1980 года, когда было меньше указаний о том, сколько дюймов дождя должно выпадать в год. Количество варьируется от региона к региону, но обычно составляет от 18 до 30 дюймов в зависимости от того, где вы живете. Если каждый год выпадает менее 30 дюймов, водосточные желоба не нужно будет устанавливать, потому что они редко заполняются достаточно для серьезных проблем, таких как наводнение. Тем не менее, для тех, кто ежегодно испытывает высокие уровни осадков, установка водосточных систем кажется очевидным выбором листа.

Установка водосточных желобов на металлических крышах — это работа, которую лучше оставить специалисты по металлочерепице любят Щитовая кровля и листовой металл, особенно для больших зданий, таких как склады и коммерческие объекты. Установка водосточных труб может быть сложной задачей, поэтому лучше, чтобы кто-то уже выполнил этот тип работы, прежде чем завершить процесс установки. Водосточные системы обычно изготавливаются из панелей, которые защелкиваются вместе, что упрощает их установку по сравнению с другими типами водосточных материалов, такими как медь или свинец.

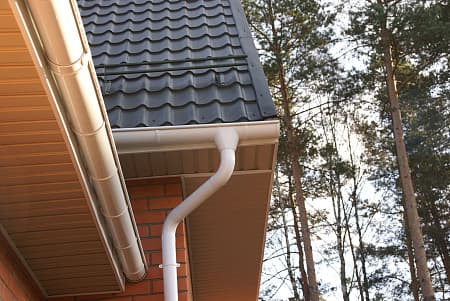

Прикрепление водосточных желобов к металлической крыше: что нужно знать

Установка водосточных желобов на металлическую крышу может быть сложной задачей. Существуют различные способы крепления стальных крыш, и у каждого из них есть свои плюсы и минусы, которые следует учитывать, прежде чем принимать решение о покупке или установке.

Важным фактором является общий вес материала, а также вес отдельных компонентов. Если вы не знаете, как рассчитать эту информацию самостоятельно, вероятно, потребуется помощь опытного установщика, специализирующегося на металлическом сайдинге.

Вам также необходимо убедиться, что все крепежные детали (например, винты), используемые для соединения всего вместе, проходят через любые отверстия, изначально созданные производителем при установке гидроизоляции/герметика вокруг дымоходов, вентиляционных отверстий, световых люков и т. д. В противном случае вода будет скапливаться вокруг этих отверстий. отверстия и замочить настил крыши.

Другим фактором, который следует учитывать, является то, насколько данный продукт металлического сайдинга подходит для климата вашей конкретной области (т.е. насколько он расширяется/сжимается в ответ на экстремальные температуры) или насколько он может быть подвержен повреждениям от града, который часто происходят там, где вы живете.

Наконец, не забывайте о том, как долго производитель поддерживает свою продукцию и обеспечивает обслуживание после установки, когда что-то неизбежно идет не так, как они всегда делают!

Этапы установки водосточных желобов на металлических крышах

Чтобы установить водосточные желоба на металлических крышах, выполните следующие действия:

Измерьте длину вашей крыши

Вы можете сделать это, пройдя в одном направлении и измерив ее длину. , затем повернитесь, чтобы измерить длину противоположной стороны. Теперь у вас должно быть общее измерение того, какой длины вы хотите, чтобы ваш желоб был. Помните, что желоба, как правило, шире, чем в высоту, поэтому выберите более длинную конфигурацию, если вы не уверены, или спросите кого-нибудь из внешнего источника, такого как Shield Roofing and Sheet Metal, надежного кровельная компания из листового металла, прежде чем продолжить.

Кроме того, металлические крыши чаще протекают в конечных точках, например, в углах, где встречаются две части. Постарайтесь оставить достаточно места между этими областями при установке новых желобов, потому что дождевая вода может попасть туда, что позже приведет к утечкам! Поместите опоры на каждом конце желоба, используя винты для их крепления. Лучше всего, чтобы кто-то держал каждый конец, пока вы сверлите эти детали, чтобы они не упали и не ударили того, кто находится под ними!

Установка водосточных желобов на металлическую крышу

Теперь пришло время установить водосточные желоба на металлическую крышу.
