«Можно ли на балконе провести систему «Теплый пол»?» — Яндекс Кью

варианты обустройства и пошаговые инструкции

В качестве источника тепловой энергии для лоджии используются различные обогревательные системы, монтируемые преимущественно в пол. Они позволяют поддерживать оптимальный температурный режим, формировать максимально благоприятные условия.

Существует несколько вариантов обустройства напольного отопления. Чтобы сделать правильный выбор, необходимо сопоставить плюсы и минусы каждого решения.

Мы подскажем вам, какой теплый пол на балконе предпочтительнее в той или иной ситуации, а также приведем пошаговую инструкцию по монтажу отопительной системы.

Содержание статьи:

Обогревательные системы для лоджии
Нагревательные маты и их виды
- Плюсы и минусы нагревательных матов
- Монтаж нагревательных матов
Нагревательный электрический кабель
Инфракрасная пленка для отопления
- Виды инфракрасных пленок
- Веские преимущества ИК-пленки
Монтаж температурного датчика
Принцип расчета напольных систем
Выводы и полезное видео по теме

Обогревательные системы для лоджии

Существует несколько видов обогревательных систем, устанавливающихся в пол, и использующихся для утепления балкона и лоджии.

Все устройства относятся к ::

нагревательные маты;
нагревательные двужильные кабеля;
инфракрасная экранированная пленка.

Рассмотрим системы более подробнее.

Галерея изображений

Фото из

Сооружение напольной обогревающей системы на лоджии и застекленном утепленном балконе поможет существенно расширить полезную площадь квартиры и загородного дома

Греющая система обеспечит условия не только для комфортного отдыха, но и для устройства зимнего сада

На обустроенной утепленной лоджии появится возможность устроить детскую, что особенно актуально для небольших густонаселенных квартир

Лоджии в офисных комплексах превосходно подходят для эксплуатации в качестве комнаты отдыха. Однако для этого также потребуется теплый пол

Если задумано расширить площадь квартиры за счет лоджии, там потребуется сооружать теплые полы, чтобы уравновесить уровень отопления в смежных зонах

Обустроенные и утепленные лоджии и балконы, обеспеченные теплыми полами, гарантируют формирование нормальных условий для круглогодичной эксплуатации помещений

Теплые полы на лоджии не отнимают полезного пространства и не мешают передвигаться как обычные радиаторы

Теплые полы способны быстро обогревать небольшое пространство лоджий с балконами, могут стать основным и единственным источником тепла в их пределах

Зона отдыха в застекленной лоджии

Помещение для устройства зимнего сада

Организация детской на обустроенной лоджии

Комната отдыха в офисном здании

Теплые полы при проведении перепланировки

Круглогодичное использование помещений

Теплый пол вместо радиаторов

Место для работы и уединения

Нагревательные маты и их виды

Одними из наиболее востребованных и бюджетных систем являются нагревательные маты. Собой они представляют единый нагревательный кабель, волнообразно крепящийся к специальной сетке из прочного стекловолокна. Приборы относятся к классу систем с кабельным отоплением, их монтаж осуществляется исключительно в пол.

Нагревательные маты могут иметь длину от 50 см до 3 метров, ширина удерживающей кабель армирующей сетки обычно составляет 50 см

В качестве источника тепла выступает одно- либо двужильный кабель. Его диаметр варьируется в диапазоне 2.5-4.5 мм. Для работы матов необходим источник питания 220-230 Вт.

Кабель защищен специальным пластиковым экраном. Длина холодного провода обычно превышает 2 м.

Выпускаемые промышленностью нагревательные маты подразделяются на две группы.

Разделяются они по типу кабеля на:

одножильные;
двужильные;

Одножильные системы. Их особенность заключается в том, что их необходимо укладывать так, чтобы два конца были подключены к терморегулятору. Это существенно усложняет монтаж, поскольку требуется раскройка матов.

Также мат с одножильным кабелем излучает электромагнитное поле, поэтому его не внедряют в помещения, где постоянно находятся люди.

Главным преимуществом обогревательного оборудования одножильного типа является его невысокая цена, возможность внедрения в ванной, туалете, кухонном помещении

Двужильный мат – усовершенствованная модификация одножильного. Здесь, кроме нагревательной жилы, присутствует электрический кабель. Его внедрение в конструкцию позволяет один конец подключить к терморегулятору, а другой — спрятать в муфту, что дает возможность закончить монтаж в любом месте.

Мат двужильного типа практически не излучает электромагнитное поле, поэтому полностью безопасен для человека. Его можно внедрять не только в пол балкона, но и в любом другом помещении в качестве источника дополнительного тепла.

Нагревательные маты также отличаются по мощности, могут генерировать от 60 до 2300 Вт энергии. О том, как рассчитать необходимую мощность мата, можно прочесть ниже.

И одножильные, и двужильные маты надежны, способны безупречно служить долгие годы. Обычно одножильные модификации тоньше двужильных, имеют большую мощность, поэтому способны быстрее прогревать поверхность пола.

Плюсы и минусы нагревательных матов

Рассмотрим особенности, достоинства и недостатки нагревательных матов.

При использовании матов высота помещения уменьшается всего на пару сантиметров с учетом высоты плитки и слоя клея.
Система экономична, рационально расходует электричество. Если на балконе присутствует мебель, то под нее маты не укладываются.
Нагревательные маты отличаются простотой в установке. Единственный момент, который может вызвать сложность, — подключение системы к терморегулятору.
Используются маты для обогрева в течение непродолжительного времени. На постоянную круглосуточную работу они не рассчитаны.

Поверх матов можно наносить плиточный клеевой состав и укладывать саму плитку. Выбор прибора происходит с учетом площади греющей поверхности, теплопотерь лоджии. Для монтажа на балконе нежелательно брать длинный мат, поскольку прибор нельзя укорачивать.

Уменьшить получится лишь холодные концы, поэтому для балкона подобрать необходимо устройство, максимально соответствующее площади пола.

Галерея изображений

Фото из

Компоненты теплого пола на лоджии

Полностью подготовленная к укладке система

Укладка напольной плитки по греющим матам

Электроматы в помещениях нестандартной формы

Монтаж нагревательных матов

Установку матов нагревательного типа необходимо проводить с осторожностью. Важно обезопасить кабель от механических повреждений. Недопустимо использовать при монтаже режущие и острые предметы, оставлять их без присмотра.

Также важно стараться не наступать на кабель. Чтоб исключить вероятность этого происшествия, желательно производить установку в обуви с мягкой подошвой или без обуви, а перед монтажом поверхность пола полностью очистить от загрязнений.

Осторожность следует проявить во время фиксации плитки, нанесения клея и зачистки швов. Во время выполнения этих работ можно случайно повредить кабель.

Устройство системы напольного обогрева с применением нагревательных матов включает ряд традиционных этапов:

Галерея изображений

Фото из

На выровненное подготовленное основание, которым также может служить старая плитка, укладываем греющие маты

Для выполнения поворота греющую систему разрезаем по армирующей сетке, не трогая электрокабель. Поворачиваем мат, используя кабель как точку поворота

Поверх уложенной системы из греющих матов наносим плиточный клей, предназначенный для применения с нагревательными системами

Укладку напольной керамики производим стандартным способом, придерживаясь обычных технологических правил

Этап 1: Укладка греющих матов на выровненное основание

Этап 2: Раскрой системы напольного обогрева

Этап 3: Нанесение плиточного клея на теплый пол

Шаг 4: Укладна напольной плитки по теплому полу

Рассмотрим варианты укладки матов на разные виды поверхности.

На бетонный пол лоджии сперва устанавливают теплоизолирующий материал, затем выравнивают пол, устанавливают амортизатор, который будет предотвращать деформацию при нагреве. Затем на амортизатор кладут мат, после чего покрывают кафельным клеем, на который накладывают плитку.

На последнем этапе происходит монтаж защитной трубки для датчика температуры, терморегулятора, подсоединение холодных проводов.

Перед укладкой мата, для обеспечения его максимальной эффективности, можно выложить на пол слой теплоизоляции (+)

Если на балконе пол будет выложен из дерева, то поверхность вначале выравнивают бетонным слоем 7-9 мм, затем укладывают нагревательные маты, кладут твердый пенопласт, после чего укрывают пол деревом.

Если установка производится на старое кафельное покрытие, то делают бетонную стяжку, устанавливают нагревательный элемент, покрывают его кафельным клеем, после чего создают новое кафельное покрытие. Если напольная плитка была в хорошем состоянии, то выравнивающую стяжку можно не делать.

Нагревательные маты можно легко установить на старое кафельное покрытие лоджии без его демонтажа (+)

Рассмотрим особенности монтажа подробнее.

Перед внедрением в поверхность пола матов необходимо составить схематический план монтажа.

Проект должен отображать:

контур обогреваемой поверхности;
схему укладки;
расположение датчика температуры, терморегулятора с учетом местоположения проводки электропитания.

Важно перед началом работ провести подготовку поверхности к укладке матов. Для этого на полу устраняют трещины шпатлевкой. После ее высыхания пол очищают от пыли, грязи. Если поверхность деревянная, необходимо убедиться, что она надежно зафиксирована.

Перед укладкой нужно установить канавку для трубки, которая идет с датчиком температуры. Важно, чтобы она была расположена на уровне верхнего края изделия на одинаковом расстоянии от греющих кабелей.

Во время работ нужно заклеить трубку с одной стороны изолентой, чтоб в нее не попал кафельный клей. Второй конец подключается к самому терморегулятору, который располагается в распределительной коробке.

Укладку можно произвести двумя способами – кабелем вверх или кабелем вниз. Первый метод наиболее прост, его используют в практике чаще всего.

Способ, при котором укладка производится кабелем вверх, заключается в том, что маты укладываются сеткой вниз. Далее, с использованием клея, устройство точечно крепится к поверхности пола.

После — на поверхность мата накладывают плиточный клей необходимой толщины (обычно 3-5 мм), после чего приступают к укладке плитки.

Важно распределить клей по поверхности мата равномерно, чтобы избежать образования воздушных пустот, так как при эксплуатации они могут привести к перегреву кабеля и его поломке

Кабель необходимо целиком погрузить в теплопроводящую среду (плиточный клей и т.д).

Метод, при котором кабель укладывают кабелем вниз (т.е. сеткой вверх), более сложен в исполнении. Перед укладкой кафеля изготавливают выкройку мата. Для этого его расстилают так, чтобы он полностью покрывал обогреваемую поверхность.

Далее разрезают сетку мата, потом сворачивают в рулон. На пол наносят слой клея 2-3 мм, после его разворачивают мат кабелем вниз и слегка вдавливают.

Во время укладки важно следить за тем, чтобы расстояние между кабелями не было меньше 5 см. Второй слой клея в 5-6 мм наносят шпателем зубчатого типа непосредственно на нагревательный мат, после чего происходит укладка плитки.

Нагревательный электрический кабель

В основе любой системы теплый пол лежит нагревательный электрический кабель. Он выступает в виде основного нагревающего элемента. Управление происходит с помощью электронных терморегуляторов различных модификаций.

Для функционирования устройства необходимо напряжение в 220 в.

Галерея изображений

Фото из

Кабельный теплый пол на лоджии

Вариативность шага укладки кабеля

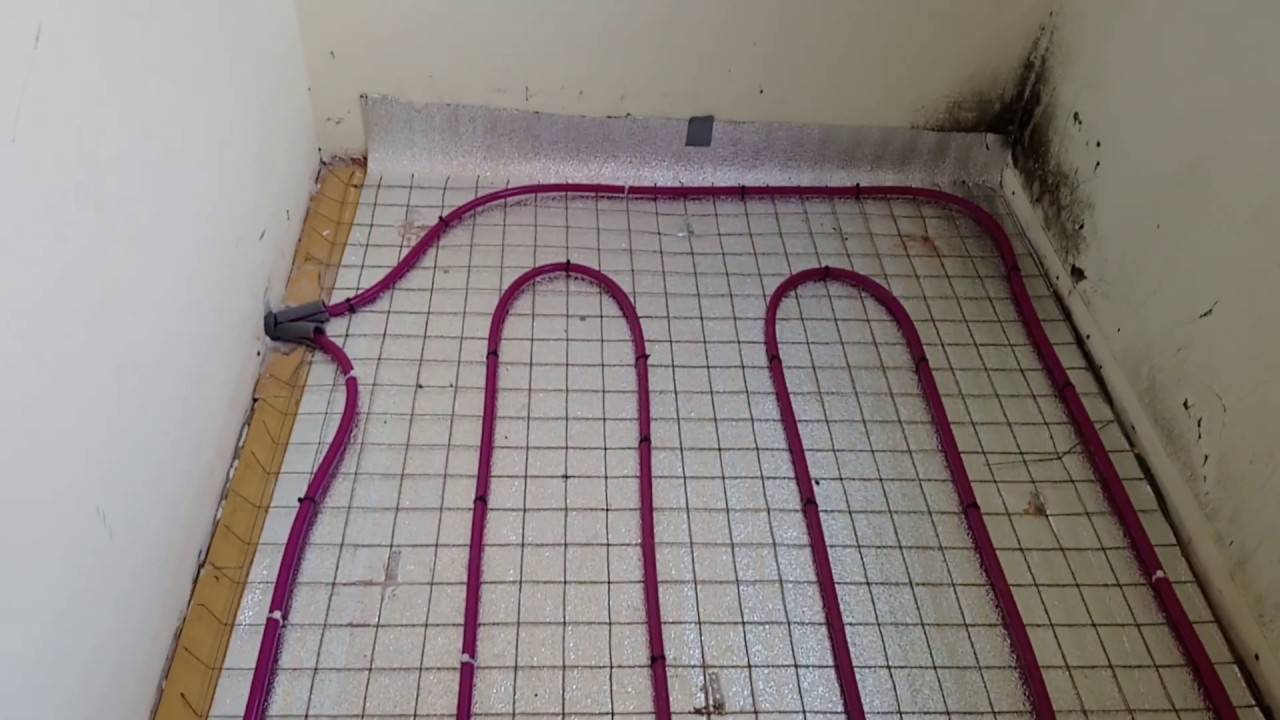

Фиксация кабеля к арматурной сетке перед заливкой стяжки

Сложная схема укладки греющего змеевика

В состав кабельной системы входят кабельная нагревательная секция, основной ее элемент — двухжильный экранированный кабель, который соединен с одной стороны подводящим проводником, защищенным муфтой, а с другой – нагревательной жилой.

Удельное тепловыделение кабеля составляет примерно 18 Вт/м.

Кабель укладывают в бетонную стяжку или плиточный клей. Изделие способно обеспечить температуру пола от +25 до +32 градусов

Достоинства кабеля заключаются в следующем:

электромагнитное поле, создающееся прибором, полостью безопасно для человека;
благодаря использованию в конструкции греющей жилы небольшой мощности, увеличивается износостойкость кабеля, сроки его эксплуатации;
простота монтажа;
экранирующая пленка обеспечивает электро-, пожаробезопасность изделия, защищает его от механических повреждений.

Монтаж на бетонный пол имеет ряд особенностей. Желательно теплоизолировать толщиной 20-30 мм или любого другого теплоизоляционного материала.

Далее требуется покрыть теплоизоляцию бетонной стяжкой 10-15 мм. Это позволит исключить контакт утеплителя с нагревательным элементом пола, иначе может произойти перегрев устройства.

После процедуры на пол укладывается и фиксируется монтажная лента. Кабель укладывают равномерно волнообразно по всей площади. Важно, чтоб его узлы не пересекались. Радиус изгиба обязан быть равен или более 10-ти кратного диаметра кабеля. Фиксируют устройство с помощью монтажной ленты, крепя ею выступающие части.

В одному терморегулятору возможно подключить от двух и более нагревательных кабелей. Холодный конец устанавливают в коробку в штробе, расположенной в стене. Датчики крепятся между полосами кабеля, выводятся в установочную коробку. К ней подводят питание 220 В от ближайшей розетки (+)

После укладки проверяют соответствие реального сопротивление греющей жилы со сведениями в паспорте. Подключить кабель можно перед установкой для проверки его работоспособности, после чего провести укладку и стяжку.

Муфты должны располагаться в стяжке бетона. Перед устройством стяжки составляют схему укладки кабеля, где определяют места для расположения соединительных муфт.

Важно помнить, что цементная стяжка окончательно затвердевает через 28-30 дней. До этого времени включать систему нельзя. Также запрещено запускать секции нагревательного кабеля, находящиеся в свернутом положении. Шаг укладки должен вычисляться по паспорту.

Подробно с этапами укладки греющего кабеля на пол лоджии ознакомит краткая фото-инструкция:

Галерея изображений

Фото из

Перед укладкой кабельной греющей системы ремонтируем основание. При необходимости расшиваем трещины и заполняем их раствором

В выбранном для установки терморегулятора месте штробим стену для установки в нее кабеля в гофрированном пластиковом канале. В полу формируем штробы для укладки датчиков, соединяемых с блоком управления

На отремонтированный пол настилаем фольгированную гидроизоляцию, которая заодно будет препятствовать утечкам тепла в толщу пола

Приведенная в примере лоджия выполнена в форме Г. Там, где соединяются подрезанные полотнища, проклеиваем линии соединения скотчем

На подложке располагаем монтажные металлические полосы, которыми будут фиксировать кабель. Крепим их к полу, затем петлями укладываем кабель с шагом 10 см

Устанавливаем терморегулятор, подключаем к нему систему, заглубленные в штробы на полу термодатчики. Проверяем работоспособность собранной системы

Отключаем систему от питания. Устанавливаем маячки из металлического профиля и устраиваем полусухую стяжку

Поверх кабельного пола в стяжке кладем гидроизоляцию, затем ламинат, не забываем заполнить борозду с кабелем для блока управления гипсовым раствором

Шаг 1: Ремонт пола лоджии перед укладкой греющего кабеля

Шаг 2: Штробление стен и пола под кабель терморегулятора

Шаг 3: Укладка фольгированной изоляции на пол

Шаг 4: Проклейка изоляционной подложки скотчем

Шаг 5: Укладка греющего кабеля на подложку

Шаг 6: Подключение греющей системы к блоку управления

Шаг 7: Устройство стяжки греющего пола

Укладка напольного покрытия поверх теплых полов

Инфракрасная пленка для отопления

Принцип работы ИК-пленки основан на генерации длинноволновых ИК-лучей. Само устройство имеет вид полотна, покрытого с двух сторон пленкой из полиэстера. Оно отличается гибкостью, благодаря чему легко монтируется на любом участке пола.

Для внедрения не требуется заливка цементной стяжки или устройство клеевой основы, пленку можно легко установить и демонтировать.

Слои пленки состоят из карбона и медных шин, благодаря которым достигается теплоотдача в 100%. ИК-пленка эффективно функционирует при низких температурах, широко используется для монтажа в пол лоджии

Пленка является своеобразным излучателем ИК-лучей, которые человек интерпретирует как тепло. Ее предельная температура нагрева — 50°С.

Любая ИК-пленка состоит из:

греющего карбонового элемента, являющегося преобразователем электроэнергии в тепло;
биметаллических шин, с помощью которых происходит поставка энергии к нагревательным элементам;
двухслойной полимерной пленки, выполняющей функции защиты от механических повреждений.

Работает устройство от электрической сети 220-230 В.

Закрепить пленку к полу можно с помощью степлера, клеевой основы или любым другим методом, в зависимости от типа покрытия, который будет устанавливаться (+)

Ток, проходя через компоненты системы, преобразуется в тепловую энергию, она передается окружающей обстановке, которая затем нагревает воздушную массу вокруг себя.

Виды инфракрасных пленок

Существует большое многообразие ИК-пленок, отличающихся специфическими техническими параметрами и внешним видом. Можно выделить два основных типа – низко- и высокотемпературные модели. Также отличаются пленки по мощности, предельной температуре нагрева, толщиной, шириной, областями применения.

Монтаж сплошной карбоновой пленки, применяемой в качестве основной греющей системы обустроенной лоджии, довольно прост:

Галерея изображений

Фото из

Пленочные полы чувствительны к основанию — оно должно быть идеально выровнено и избавлено от малейших песчинок. Основанием для укладки ИК полов могут служить и сухие, и мокрые стяжки

Основание застилаем теплоизоляционной подложкой, направляющей тепло внутрь обустроенной лоджии

Укладываем заранее раскроенные полотнища сплошного инфракрасного пола на застеленное подложкой основание

Срез карбоновых полотнищ, находящихся с противоположной подключению стороны, оклеиваем битумным скотчем

Подключаем полотнища карбоновой греющей системы согласно заранее составленной схеме. Подключение выполняется последовательно

Точки соединения проводки оклеиваем битумным скотчем, чтобы исключить малейшую вероятность возгорания из-за искрения

Для того чтобы предупредить смещения инфракрасной пленки во время производства последующих работ, зафиксируем ее скотчем

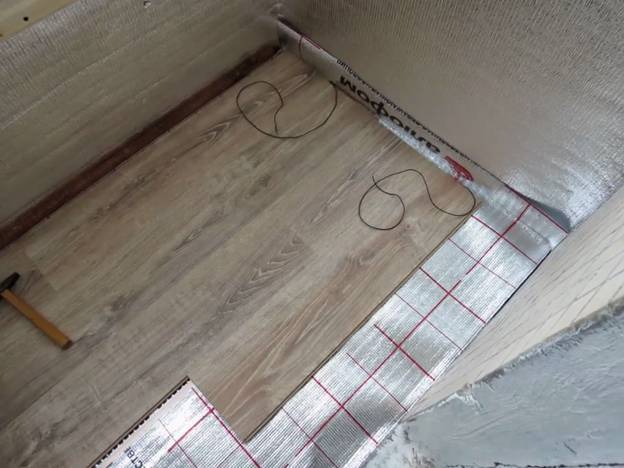

Поверх сплошной ИК пленки напольное покрытие кладут без предварительной подготовки. Вся система отнимает минимум от высоты потолков

Шаг 1: Устройство стяжки под пленочный пол

Шаг 2: Устройство подложки под пленочный пол

Шаг 3: Укладка карбоновых греющих полотнищ

Шаг 4: Изоляция свободного края карбоновой пленки

Шаг 5: Сборка системы электрического обогрева

Шаг 6: Оклейка соединений битумным скотчем

Шаг 7: Фиксация карбоновых полотнищ скотчем

Шаг 8: Укладка финишного напольного покрытия

При выборе пленки ключевым параметром является температура ее нагрева. Так, если она превышает +27°С, то от ламинированного покрытия следует отказаться, так как оно при воздействии высокой температуры необратимо деформируется.

Поэтому высокотемпературные модификации следует .

Если покрытие пола будет представлять собой паркетную доску, ламинированное покрытие, ковролин и др., то устанавливать нужно низкотемпературную систему, нагревающуюся до +27°С. Для покрытия в виде плиток, керамзита можно установить высокотемпературные модификации, генерирующие +45-+50°С

В лоджии можно установить теплую ИК-пленку как на полу, так и на стены и потолок. Дополнительно панели монтируют на обе стены под окнами, напротив окон. Такой метод обогрева получил название — .

При важно ориентироваться на область ее применения.

Веские преимущества ИК-пленки

Эксперты выделяют ряд достоинств ИК-пленки.

К числу главных преимуществ относят:

экологическая безопасность — излучение считается полезным для здоровья;
сохранение качественного состава воздуха — при работе устройства нагревается не воздух, а предметы интерьера, поэтому не происходит испарение кислорода, не меняется состав воздуха;
отсутствие излучения электромагнитного типа;
простота в монтаже, широкие возможности в настройке.

ИК-пленка отличается долговечностью, практически не выходит из строя и не требует ремонта.

Инфракрасные пленочные системы отлично служат на открытых площадках. Их активно используют в обустройстве балконов и лоджий. Веское преимущество ИК полов в том, что это единственный вариант, позволяющий эффективно обогревать помещения без остекления.

Процесс устройства ИК системы на полу балкона представит следующая галерея:

Галерея изображений

Фото из

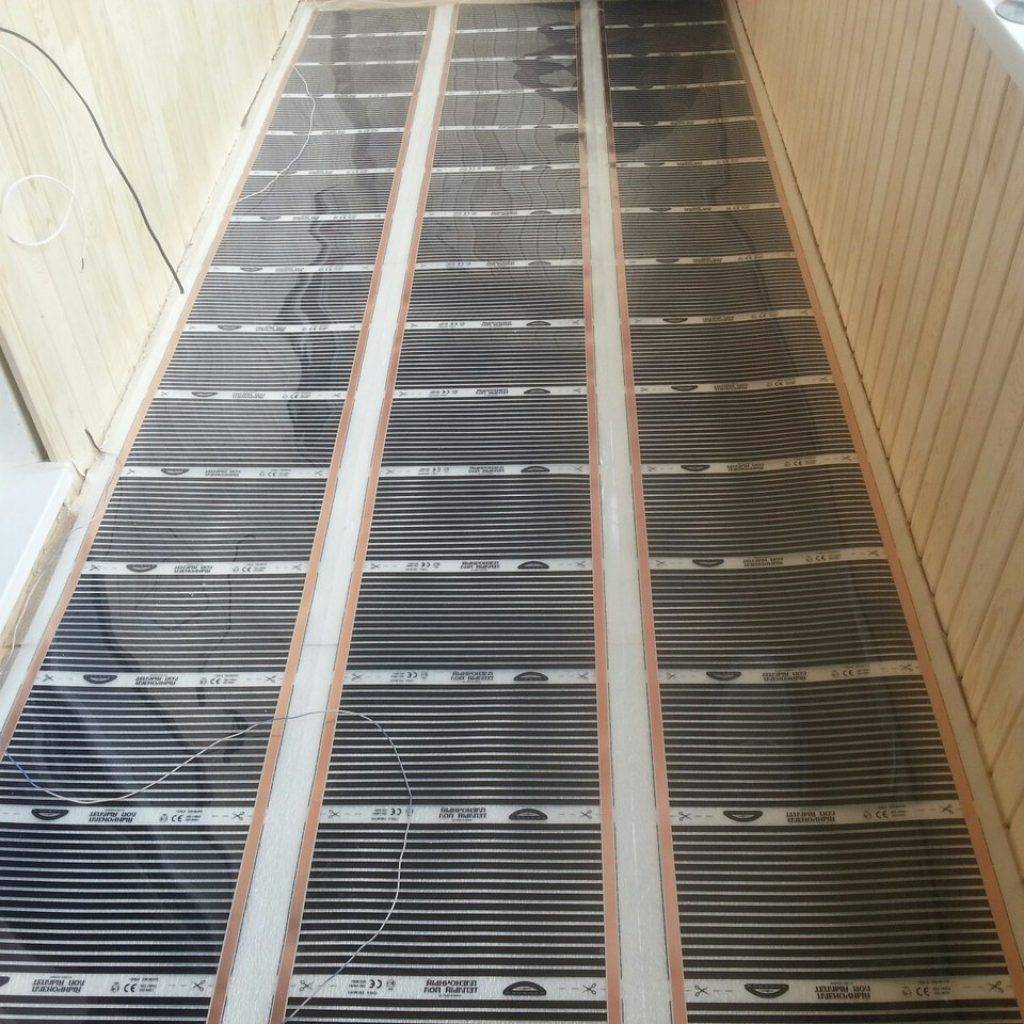

Устройство пленочного пола на открытых площадках и балконах выполняется по общим технологическим правилам. Сначала устилаем подложку

Инфракрасную пленку разрезаем в размер, укладываем, последовательно соединяем и подключаем к кабелю, протянутому к терморегулятору на стенке балкона

Электрическую пленочную систему закрываем гидроизоляцией и укладываем поверх нее ламинат

Кабель инфракрасного пола подключаем к установленному на стене терморегулятору, к нему же подводим температурные датчики, передающие блоку управления информацию об изменении температуры

Этап 1: Укладка изоляционной подложки

Этап 2: Расположение греющих пленочных полотнищ

Этап 3: Устройство покрытия поверх ИК пола

Этап 4: Подключение греющей системы к блоку управления

Если вы планируете выбрать для балкона именно ИК-пленку, то предлагаем ознакомиться с информацией по монтажу и подключению такого теплого пола:

Монтаж температурного датчика

Чтобы обеспечить необходимый микроклимат в помещении, используют терморегуляторы, оснащенные датчиком температуры. Они эффективно взаимодействуют с кабельными системами, ИК-пленкой.

В функции терморегулятора входит поддержка заданной температуры, ее регулировка, оптимизация расхода электроэнергии. В зависимости от модификации, функции устройства могут быть разнообразны.

Принцип подключения термостата одинаковый для любой системы. Будем рассматривать особенности монтажа температурного датчика для нагревательных матов.

Один термостат способен регулировать температуру нескольких нагревательных матов одновременно. Подключают кабельные системы параллельно, предельный ток должен не превышать 16 А, что отвечает 3600 Вт при 230 В

Если суммарная мощность матов больше, то для требуется дополнительное оборудование в виде входного автомата, УЗО, силового реле, защитного автомата по направлениями, специального терморегулятора.

Для установки регулятора необходимо выполнить работы в следующем порядке:

создать специальное отверстие в стене для монтажа коробки;
проштробить углубление в стене для установки провода питания и создать отверстие для укладки соединительного канала;
произвести установку, настройку согласно инструкции;
поместить датчики в гофрированную трубку из пластмассы диаметром 16-20 мм.

Трубку необходимо герметично закрыть с одного конца, чтобы обезопасить провода от попадания внутрь растворов, воды. С противоположного конца трубку помещают в установленную коробку.

Регулятор рекомендуется располагать вблизи проводки, чтобы сэкономить на подводящей проводке, установить желательно на стене в жилом помещении в наиболее удобном месте

Допустимый радиус изгиба проводки– не менее 5 см. Трубку с датчиками крепят к полу. Она обязана заходить между петлями на расстоянии не менее 20 см.

Важно помнить, что во время монтажа нельзя укорачивать нагревательный кабель, заменять подводящие провода, вносить корректировки в конструкцию терморегулятора, проводить работы по ремонту и установке с включенным напряжением питания.

Принцип расчета напольных систем

Перед выбором любой напольной системы важно осуществить расчет мощности обогревателя, определить его необходимую длину.

Для этого нужно рассчитать теплопотери лоджии. Через оконные проемы выходит много тепловой энергии, поэтому обеспечить температуру в +20-+23°С достаточно проблематично, особенно, в зимнее время года. Поэтому рекомендуется устанавливать обогревательное оборудование в режиме подогрева.

Рассчитать теплопотери балкона можно с использованием онлайн-калькулятора.

Перед установкой системы теплый пол на лоджии важно предварительно произвести утепление помещения

Рекомендуемая температура обогревательных матов, кабеля или ИК-пленки составляет +26°С. Такой режим подходит для теплоизолирующего паркетного пола. Если в качестве покрытия используется плитка, мрамор или другое теплопроводящее покрытие, то рекомендуемая температура кабеля составляет +28-+31°С.

Обычно для лоджий необходимо 160-180 Вт на м² на подогрев и 200-220 Вт на м² для режима отопления. Учитывая эти рекомендации, можно рассчитать необходимую длину кабеля, шаг укладки, мощность системы.

Например, лоджия имеет площадь 2 м². Напольное покрытие представляет собой плитку, стяжка не планируется. Возьмем режим отопления, для которого необходимо 200 Вт на м². Далее определим греющую площадь.

Ее вычисляют по формуле:

S_гр=S_общ-S_пр, где

S_пр — площадь, которую занимают шкафы и прочая мебель;
S_общ — общая площадь комнаты.

Допустим, площадь, занимаемая мебелью, составляет 0.5 м². Тогда S_гр=2-0.5=1.5. Для лоджии выбран режим отопления, поэтому необходимая мощность кабеля — 200 Вт на м².

Тогда рекомендуемая мощность системы составляет 1.5 *200=300 Вт на м².

Если стяжка не планируется, выбирают тонкую кабельную систему, которая способна полностью уложиться в слой плиточного клея.

Выбрать систему с требуемыми характеристиками можно по таблицам, описывающим характеристики оборудования.

Используя технические характеристики матов, можно определить оптимальную модель исходя из индивидуальных требований (+)

Исходя из таблицы, по площади определяем мощность мата, его габариты и длину. В нашем примере мощность мата составляет 0.25 кВт, а длина — 17 м.

Далее ищем шаг укладки. Рассчитываем его по формуле:

h=(S_гр*100)/L_каб, где

h — шаг укладки;
L_каб — длина кабеля в метрах.

Подставляем в формулу значения, и получаем: h=1.5*100\17=8.8 см.

При укладке матов или кабеля следует помнить, что отступ от стен должен составлять 10 см.

Выводы и полезное видео по теме

В видеоролике рассказывается об особенностях, общих принципах монтажа нагревательных матов:

Из видео можно узнать об особенностях установки и подключения терморегулятора:

О монтаже ИК-пленки можно узнать из нижеприведенной видеоработы:

Кабельные системы, ИК-пленка отличаются высоким качеством, дешевизной, практичностью и долговечностью. Установить их можно собственноручно без привлечения специалистов.

Важно лишь правильно подобрать оборудование с учетом площади обогреваемой поверхности, вида покрытия и других факторов.

Всем заинтересованным в вопросе отопления балкона и использования теплого пола для обогрева лоджии, предлагаем оставлять комментарии и задавать вопросы. Форма для связи расположена в нижнем блоке.

Лучистое отопление под застекленным балконом?

У меня есть несколько комнат, которые функционально представляют собой полностью огороженный балкон 2-го этажа, с бетонной балкой + системой шлакоблоков в качестве основания и плиткой на полу, зацементированной непосредственно над ней (насколько я знаю, никакой изоляции). Я хочу добавить лучистое отопление (на водной основе), но у меня нет места, чтобы добавить его над бетоном — поднятие плитки приведет к тому, что пол будет выше уровня остальной части дома, а внутренние дверные проемы также ограниченная высота (сплошные гранитные перемычки, которые невозможно открыть вверх).

Я планирую добавить пару дюймов изоляции к открытой нижней стороне бетона до следующей зимы, и мне интересно, насколько эффективно было бы прикрепить трубы типа PEX к нижней стороне бетона перед изоляцией.

Я не могу найти никого, кто пробовал это раньше, но мне интересно, разумна ли эта идея и какие могут быть потенциальные ловушки. Я предполагаю, что это займет довольно много времени, но в конечном итоге он нагреется на всем протяжении бетона — или я потеряю все свое тепло вниз и наружу, несмотря на изоляцию?

Эти тепловизионные изображения из энергетической сертификации 5 лет назад, до того, как окна были заменены на стеклопакеты (извините за гугл-переводчик):

лучистое отопление

Если пол построен из бетонных блоков, например:

Тогда… там много воздуха. Если вы поместите трубы с горячей водой под ним, это не будет проводить тепло достаточно хорошо, чтобы он работал как теплый пол.

Да, вы могли бы вставить трубы в отверстия, а затем засыпать их, но это вызвало бы много разрушений, и это было бы неэффективно по другой причине:

Если это балкон, предположительно, вы не будете там весь день. Поэтому вам нужна система, которая быстро нагревается, когда вы хотите туда пойти, что означает низкую тепловую инерцию. Кроме того, если у вас высокая тепловая инерция, при выходе с балкона все тепло, запасенное в массе, будет потрачено впустую (а вы за это тепло заплатили). Итак, толстая тяжелая бетонная плита не идеальна по этим причинам.

Если возможно, я бы предложил вместо этого нагреть потолок вашего балкона. Если у вас потолок из гипсокартона, вы можете заменить его на вариотерм (или другие подобные решения). Есть много способов сделать это. Затем набейте воздуховод изоляцией. Это дало бы вам излучающий потолок с подогревом и низкую тепловую массу, поэтому вы могли бы включать или выключать его, когда вы на самом деле там.

Насколько хорошо изолирован весь корпус? Конструкция балкона звучит так, как будто это гигантский тепловой мост, а это означает, что с такой медленной системой (или любой системой отопления в целом) изрядное количество вашего тепла будет уходить в окружающую среду.

Кроме того, как упомянул Bobflux, могут быть воздушные зазоры, которые серьезно снижают функцию лучистого обогрева. И если это сплошной бетонный блок (что менее вероятно), толщина может ослабить любые усилия по нагреву на дне.

Предполагая, что балюстрада закрыта и должным образом изолирована, вы можете рассмотреть вертикальное лучистое отопление на внутренней стороне закрытых поверхностей (включая сторону здания без дверного проема) и, возможно, даже на потолке (при условии, что он защищен изоляцией, или вы отдаём соседям сверху бесплатное отопление на их балконе). Вы все равно потеряете немного места, но, по крайней мере, дверь не будет проблемой.

Однако проблема энергоэффективности остается. Это, вероятно, не сезон, но если вы можете арендовать или иметь доступ к тепловизионной камере, прогрейте балконное пространство в течение добрых 4-6 часов в холодный день или ночь (например, с помощью мобильного обогревателя), а затем выйдите на улицу. и проверьте под разными углами, где он начинает светиться. Это те места, которые вам нужно дополнительно изолировать.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Наружные системы лучистого отопления (Руководство домовладельца)

Фото: istockphoto.com

Эта статья была предоставлена вам SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Если вам посчастливилось иметь место для отдыха на свежем воздухе, ваш внутренний дворик, вероятно, будет активно использоваться летом и ранней осенью, но это только полгода. Как только ртуть падает и снежинки начинают летать, большинство домовладельцев быстро накрывают свою уличную мебель и закатывают свои грили в сараи для хранения. Действительно, один из самых неприятных аспектов внутреннего дворика — это иметь дело с ним в те долгие зимние месяцы неиспользования, когда его очищение от снега и льда часто доставляет больше хлопот, чем пользы.

Хорошая новость в том, что так быть не должно.

Было бы здорово, если бы вы могли пользоваться своим патио всю зиму, не сгребая кучу снега и не беспокоясь о том, что поскользнетесь на его обледенелой поверхности? Ну, вы абсолютно можете! С некоторым стратегическим планированием и небольшой помощью лучистого отопления вы сможете готовить барбекю на открытом воздухе независимо от того, сколько снега выпало прошлой ночью, даже не поднимая лопату.

Возможно, вы уже знакомы с внутренним лучистым теплом, которое зависит от электрических матов, таких как SunTouch HeatWave TapeMats, и излучающих кабелей, таких как SunTouch WarmWire Cable (оба доступны на SupplyHouse.com), которые работают под полами дома. Технология обеспечивает циркуляцию тепла в каждом уголке пола, на котором она установлена, затем тепло излучается на предметы и, что более важно, на людей наверху, сохраняя все в тепле. Чего вы, возможно, не знаете, так это того, что эта технология не ограничивается использованием внутри помещений — ее также можно использовать для обогрева наружных внутренних двориков и других мощеных поверхностей. «Вы можете разместить лучистое тепло практически где угодно», — говорит Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse.com. «Бетон, камни для патио, брусчатка, грязь, трава — все это делается».

Технология лучистого обогрева на открытом воздухе

Если у вас есть любимый ресторан с обеденной зоной на открытом воздухе, который, кажется, остается свободным от снега в течение всего года, скорее всего, он выигрывает от системы лучистого отопления под бетонной поверхностью. Рестораны с обедами на открытом воздухе одними из первых установили системы лучистого отопления на открытых площадках. Система обогрева растапливает снег, когда он приземляется, и предотвращает образование льда. Не менее важно и то, что тепло поверхности патио излучается через столы и стулья, поэтому посетители могут с комфортом принимать пищу на открытом воздухе солнечными зимними днями.

Домовладельцы также могут использовать эту технологию повышения температуры в зимние месяцы, превращая свои открытые жилые помещения в безмятежные зимние убежища. И это касается не только внутренних двориков: излучающую под ногами технологию можно использовать для того, чтобы пешеходные дорожки, ступени и даже подъездные пути были свободны от снега и льда в течение всей зимы.

«Независимо от того, сколько вы лопатой, если вы живете в месте, где много снега, почти всегда на вашей дороге скапливается утрамбованный снег и лед», — говорит О’Брайан. «Излучающие системы растопят его сразу же, как только он приземлится, и ваш вход в дом будет приятным и безопасным». Любой, кто когда-либо откладывал уборку свежего снега, знает эту истину: как только кто-то идет по нему или проезжает по нему, снег уплотняется, и последующие циклы замерзания-оттаивания превращают этот снежный покров в опасное ледяное пятно. Вот где на помощь приходит лучистое тепло наружного воздуха.

Фото: istockphoto.com

Преимущества наружного лучистого тепла
Расширение возможностей для отдыха на свежем воздухе — это только одно из преимуществ установки лучистого тепла под патио и другими мощеными поверхностями. Вот лишь некоторые из других преимуществ:

Вы сможете отказаться от лопаты для уборки снега навсегда! Вам это больше не понадобится (и мышцы спины скажут вам спасибо).
Вам больше никогда не придется использовать каменную соль или химикаты для таяния льда, которые повреждают мощеные поверхности, растения и автомобильную краску и представляют опасность для здоровья ваших питомцев.
Вам больше никогда не придется вызывать снегоуборочную службу.
Вы обретете душевное спокойствие, зная, что ваши пешеходные дорожки всегда будут свободны от скользкого льда, что особенно важно для тех, у кого есть пожилые члены семьи или члены семьи с ограниченными возможностями. Фактически, бетонные пандусы для инвалидных колясок являются первыми кандидатами на лучистое тепло.
Вы потратите меньше времени на уборку растаявшего снега в помещении или мытье полов для удаления солевых пятен, поскольку у всех, кто входит в дом, будет более сухая обувь.
Асфальтированные поверхности вокруг дома прослужат дольше, потому что лучистое тепло уменьшает колебания температуры в материале мощения. Это означает, что наружные удобства, такие как патио на заднем дворе, могут на самом деле требовать меньшего ухода, чтобы выглядеть как новые, а их красивый внешний вид может даже стать аргументом в пользу продажи, когда придет время выставить дом на продажу.

Электрическое и жидкостное лучистое тепло

SupplyHouse. com предлагает два основных типа компонентов лучистого отопления для наружного применения: гидравлические (в которых раствор горячей воды течет по трубам) и электрические, и каждый из них предлагает определенные преимущества. Выбор подходящей системы для ваших нужд будет во многом зависеть от того, готовы ли вы платить больше вперед или предпочитаете меньшие первоначальные затраты с возможностью более высоких эксплуатационных расходов в будущем.

Фото: istockphoto.com

ЭЛЕКТРИЧЕСКИЕ ИЗЛУЧАТЕЛЬНЫЕ СИСТЕМЫ

Электрические излучающие системы особенно универсальны. Электрические компоненты, такие как маты для таяния снега Danfoss GX и кабели для таяния снега Danfoss GX (оба доступны на сайте SupplyHouse.com), можно сконфигурировать так, чтобы они подходили под патио, подъездную дорожку или дорожку практически любого размера. В зависимости от поверхности мощения, которую будет нагревать система, электрические нагревательные компоненты могут быть установлены на базовом слое песка с материалами для мощения (такими как кирпичи, камни или брусчатка) сверху, или они могут быть встроены во влажный бетон чуть ниже. поверхность одновременно с заливкой бетона. Электрические маты и кабели имеют изоляцию и предназначены для защиты от коррозии, и при правильной установке они обеспечат надежность в течение многих лет при таянии снега.

ГИДРАВЛИЧЕСКИЕ ИЗЛУЧАТЕЛЬНЫЕ СИСТЕМЫ

Водяные излучающие системы могут быть более дорогими в установке, чем электрические системы, но в долгосрочной перспективе они дешевле в эксплуатации в условиях высоких цен на электроэнергию. В этих системах используются трубы PEX, например, ½-дюймовые трубы HePEX компании Uponor, которые можно приобрести разной длины в зависимости от масштаба вашего проекта. Трубка обычно встраивается в бетонные плиты и подключается к котлу, а затем прокачивается раствором горячей воды, содержащим антифриз на основе пропиленгликоля, для нагрева мощеной поверхности. Гидравлические системы можно настроить для работы от альтернативных источников энергии, таких как солнечные панели, тепловые насосы и геотермальные установки.

В настоящее время водяное наружное отопление чаще всего используется в коммерческих помещениях, таких как футбольные поля Национальной футбольной лиги и стадионы с натуральным газоном, где постоянное мягкое тепло защищает газон и позволяет траве расти круглый год. Тем не менее, он так же эффективен в жилых помещениях. Например, водяное лучистое отопление отлично подходит для поддержания достаточного тепла в теплицах на заднем дворе, чтобы перезимовать нежные контейнерные растения, сохраняя при этом свежий запас съедобной зелени и овощей в течение всего года.

Варианты управления системой

Как гидравлические, так и электрические радиационные системы снеготаяния могут управляться либо ручным выключателем, либо установкой системы обнаружения датчиков. Недорогие сенсорные элементы управления, такие как однозонный контроль таяния снега Uponor, являются хорошим выбором для домовладельцев, которым требуется сенсорное управление на одной поверхности с лучистым обогревом, например, только во внутреннем дворике.

Более комплексная система управления, такая как Advanced Snow Melt Control от Viega, оснащена датчиками воздуха, влажности и температуры плиты, которые упрощают индивидуальное управление несколькими зонами лучистого обогрева, например, вашим патио, подъездной дорожкой и дорожкой перед входом. При выборе компонентов, необходимых вашей системе, имейте в виду, что лучше работать с одним производителем, чем пытаться соединить термостат одной компании с кабелем другой; Обширный выбор SupplyHouse.com поможет сделать это возможным.

Наружная установка лучистого обогрева

Как бы вы ни предпочли, система может быть установлена подрядчиком по вашему выбору. Мастера-самоучки, знакомые с проводкой, сантехникой и мощением, могут установить свои собственные системы, но из-за сложности обычно лучше доверить проект профессионалу. «Установка может быть очень трудоемкой и занимающей много времени работой, и, в конце концов, профессионалы все равно сделают ее лучше», — говорит О’Брайан.

«Можно ли на балконе провести систему «Теплый пол»?» — Яндекс Кью

варианты обустройства и пошаговые инструкции

Обогревательные системы для лоджии

Нагревательные маты и их виды

Плюсы и минусы нагревательных матов

Монтаж нагревательных матов

Нагревательный электрический кабель

Инфракрасная пленка для отопления

Виды инфракрасных пленок

Веские преимущества ИК-пленки

Монтаж температурного датчика

Принцип расчета напольных систем

Выводы и полезное видео по теме

Лучистое отопление под застекленным балконом?

Зарегистрируйтесь или войдите в систему

Опубликовать как гость

Опубликовать как гость

Наружные системы лучистого отопления (Руководство домовладельца)

Related Articles

Линолеум на линолеум можно стелить – Укладка линолеума на бетонный пол: как правильно класть и стелить напольное покрытие, как уложить настил, как положить

Охранная зона скважины: Три санитарные зоны для водозаборной скважины

Крыша фото 4 х скатная – Почему я решил делать у себя вальмовую крышу, а не двускатную. Преимущества и недостатки этих двух типов крыш. | Мастер на все руки

Добавить комментарий Отменить ответ
