Особенности применения винтовых свай при высоком уровне грунтовых вод

Время чтения: 3 минуты.

Технологии в сфере строительстве развиваются весьма стремительно, и возможности возведения сооружений возрастают. Активно заселяются и осваиваются даже те территории, на которых ранее человеку не хватало навыков и приспособлений для стройки.

Современные технологии обуздали все виды грунтов, в т. ч. болотистые, глинистые, мерзлые и вечномерзлые, а также водонасыщенные грунты. Но при этом часто далеко не каждый владелец земли имеет полную информацию о грунтах на своей территории. Только специалисты на основании нормативных документов, по результатам полевых изысканий и лабораторных исследований могут провести

корректный анализ грунтовых условий, чтобы выявить их параметры и особенности.

Исключить все риски при строительстве фундаментов помогут Вам специалисты ООО «Компания БАУ», которые на основании предоставленных проекта строения, инженерных отчетов по геодезическим и геологическим по изысканиям на участке строительства, подберут оптимальные количество и типоразмер БАУФУНДАМЕНТОВ, учитывая Ваши индивидуальные возможности.

Разновидности грунтов

Информация о основных характеристиках всех типов грунтов, представленных на территории России, содержится в ГОСТ 25100-2011 «ГРУНТЫ. Классификация», а также и в других открытых источниках типа «Указания  по инженерно-геологическим обследованиям при изысканиях автомобильных дорог. Москва. 1963г».

Особенно важно понимать степень влажности (консистенции) глинистых грунтов, которые рассматриваются в качестве основания фундамента будущего строения или конструкции. С помощью данной таблицы это можно сделать без особого труда.

Особенности применения винтовых свай на проблемных грунтах

К проблемным грунтам на которые запрещено опирать фундаменты относятся:

• почва (гумус),
• торфяные и заторфованные;
• илы и сапропели;
• просадочные глинистые грунты без предварительного замачивания;
• глинистые от мягкопластичных до текучих;
• насыпные (техногенные) если они не утрамбованы послойно до равномерной плотности.

Все эти грунты любая винтовая свая должна проткнуть и опереться на коренной несущий слой.

Свайный фундамент на пучинистых грунтах

Пучение грунтов — явление сложное и порой приводит к непредсказуемым последствиям в строительстве.
Пренебрежение этим явлением приводит к тому, что здания и сооружения (особенно легкие) поднимаются вместе с фундаментами при замерзании грунтов и опускаются во время их таяния. Неравномерность этих процессов часто приводит к аварийному состоянию и даже вызывает полное разрушение здания или сооружения. Воздействие сил морозного пучения грунтов на фундаменты достигает 10-15 т/м2.

На винтовые сваи не влияют морозные пучения, которые возможны при повышенном уровне грунтовых вод, а также возможность постройки в зимнее время года, это является важным критерием при выборе фундамента.
БАУФУНДАМЕНТ, при относительно малой площади соприкосновения с грунтом, имеют высокую несущую способность и не подвержены действию сил морозного пучения грунтов благодаря конструктивным особенностям.
За счет уплотнения грунта закованным конусом и самонарезающей многовитковой спирали при вкручивании вокруг корпуса сваи возникает уплотненный грунтовый «стакан» с отжатой грунтовой водой. Даже при глубоком промерзании грунта

наши изделия ТМ BAU не подвержены действию сил морозного пучения грунтов.

Строительство на участке с высоким уровнем грунтовых вод или на воде

Часто застройщики сталкиваются с необходимостью возвести прочный фундамент на грунте с высоким уровнем подземных вод. Очень важно понимать, что винтовые сваи, как и любой тип фундамента, должны опираться на коренной грунтовый слой, способный воспринимать проектные нагрузки. При этом нужно исключить проблемные пластичные и текучие грунты, пройдя их полностью сваей до коренного.

Именно поэтому применение свай в подобных грунтовых условиях самое рациональное решение. Свайный фундамент лучше всего подойдет, если близко грунтовые воды или сооружение строится на воде. В качестве эталонного примера можно привести старинные города Венеция и Санкт-Петербург, где все сооружения и строения опираются на деревянные забивные сваи из сибирской лиственницы.

На схеме показаны основные типы подземных вод, по которой, в случае необходимости, можно составить представление о залегающих грунтовых водах на своем участке.

В наше время оптимальной альтернативой деревянным забивным являются винтовые сваи ТМ BAU, которые являются незаменимым материалом при строительстве на проблемных грунтах любых сооружений.

Более того важно знать, что опасность вызывает не столько сама вода, сколько растворенные в ней вещества, способные быстро испортить даже железо-бетонный фундамент. Химически активные растворы, например как соленая морская или озерная вода, вследствие постепенного заполнения пор, разрыхляют бетонную основу, засаливают и разрушают цементационные структурные связи бетона и разрушают сам фундамент.
Но для БАУФУНДАМЕНТОВ, наличие грунтовых вод не является проблемой, т. к. они надежно защищены от коррозии полностью слоем цинкового покрытия и имеют длительный срок эксплуатации около 100 лет.

Наши объекты

Все объекты

Фундамент при высоком уровне грунтовых вод

Содержание

1. Устройство и виды фундамента при высоком уровне грунтовых вод.
2. Чем опасны грунтовые воды?
3. Определяем уровень грунтовых вод.
4. Глубина промерзания почвы и УГВ.
5. Выбор конструкции фундамента.
6. Фундамент из монолитной плиты.
7. Свайный фундамент.
8. Ленточный фундамент.
9. Устройство фундамента на «плавающей» подушке.
10. Какой фундамент нужен для дома, если грунтовые воды близко.
11. Влияние УГВ на фундамент.
12. Как определить УГВ.
13. Фундаменты для почв с высоким УГВ.
14. Водоотведение при закладке траншей и котлованов.
15. Оборудование дренажной системы.
16. Постройка ленточного плавающего фундамента.
17. Фундамент из монолитной плиты на плавающей подушке.
18. Этапы строительства фундамента на плавающей подушке.
19. Высокий уровень грунтовых вод и устройство фундамента ниже УГВ.
20. Вредное влияние высокого УГВ.
21. Как самостоятельно определить УГВ.
22. Соотношение УПГ (уровень промерзания грунта) и УГВ.
23. Технология постройки фундамента.
24. Послойная защита фундамента.
25. Монолитная плита и свайное основание.
26. Ленточный тип фундамента.
27. Фундамент на «плавающей» подушке.

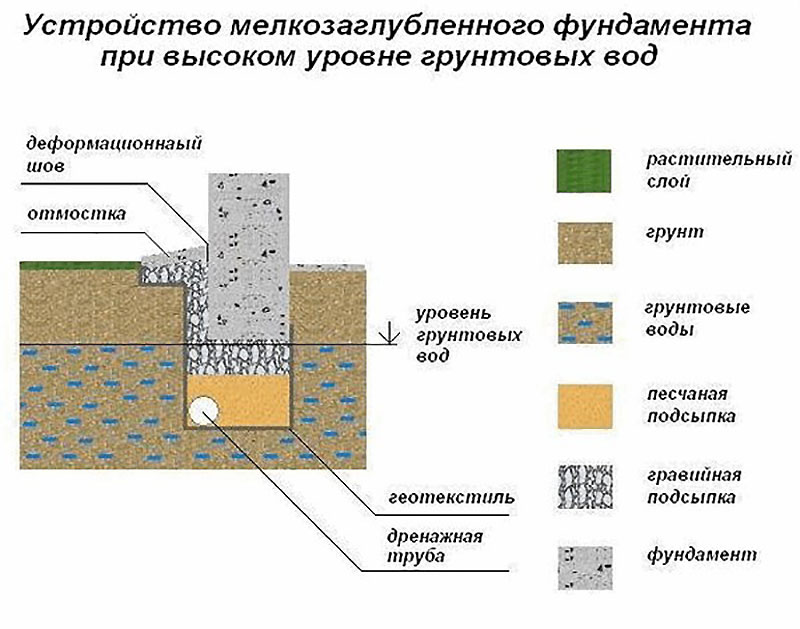

Устройство и виды фундамента при высоком уровне грунтовых вод.

Гидроизоляция фундамента при высоком уровне грунтовых вод.

Основной конструкцией любого здания является фундамент. Она принимает на себя и переносит на грунт всю его нагрузку. При выборе типа фундамента решающим фактором считают особенности грунта, глубину промерзания, а также уровень грунтовых вод (УГВ), который доставляет застройщику много проблем. Устройство фундамента при высоком уровне грунтовых вод сильно влияет на прочность основания и несущую способность здания и требует больших вложений.

Чем опасны грунтовые воды?

Они собираются среди верхних слоёв почвы над естественным гидробарьером (обычно это глина). Уровень их постоянно меняется, достигая пиковых значений весной или осенью. Можно выделить следующие опасные факторы высокого УГВ.

• Влага, контактируя с фундаментом, разрушает его и образует в конструкциях грибок и плесень.
• Фундамент не может удержать влагу, и подвальные и цокольные помещения здания наполняются водой.
• При высоком УГВ нельзя просто залить опалубку бетоном. Нужны свайные технологии или сборные конструкции из ж/б блоков, что увеличивает расходы.

Определяем уровень грунтовых вод.

Для замеров нужна осень или ранняя весна, до начала строительства. Надо поступить следующим образом:

• Сначала выкапывается яма глубиной 3 м диаметром 1 м и защищается от атмосферных осадков.
• После того, как собралась вода, замеряем глубину. Если она меньше двух метров, то на грунтовые воды можно не делать поправку при строительстве фундамента.
• Если больше – нужно выбрать надёжный фундамент, защитить его при помощи дренажной системы и сделать гидроизоляцию подвала.

Глубина промерзания почвы и УГВ.

Сочетание этих факторов способствует морозному пучению грунта, что часто приводит фундамент к разрушению. Поэтому надо учесть следующее:

1. При нахождении грунтовых вод ниже глубины промерзания грунта фундамент рассчитывается только с учётом стеновых нагрузок.
2. При высоком УГВ закладку фундамента делают на превышающих уровень промерзания глубинах. При этом монтируют систему дренажа для отвода влаги.
3. При проектировании надо учесть, что в местах устройства дренажа почва может просесть, поэтому должен быть запас глубины (0,5 – 1 м)

Выбор конструкции фундамента.

При высоком и постоянном УГВ нужно провести глобальное осушение участка, построить дренажные канавы и сделать гидроизоляцию подвала. Типы фундаментов при высоком уровне грунтовых вод нужно выбирать с максимальным распределением по площади.

Фундамент из монолитной плиты.

Его называют сплошным фундаментом, т. к. он представляет собой большую плоскую ж/б «подушку», на которой равномерно распределён вес всего дома. При смещении грунта в любом направлении плита не теряет устойчивости. Недостаток – большая стоимость.

Свайный фундамент.

Оптимальный вариант для участков, имеющих плывуны и повышенный УГВ. Применяют винтовые, железобетонные, бутонабивные и прочие типы свай. В грунт их вбивают или вкручивают до упора в твёрдый слой. Наземная часть свай объединяется балками в жёсткую конструкцию, которая выдерживает большую нагрузку. Недостаток – подвальные помещения соорудить невозможно.

Примерные размеры фундамента под дом.

Ленточный фундамент.

Это замкнутая ж/б полоса, которую заливают под несущие стены здания. В частном строительстве он является самой распространённой опорной конструкцией. Для этого типа фундамента для защиты от грунтовых вод делают песчано-гравийную подушку. Применяют только при периодическом повышении УГВ при наличии наружной гидроизоляции.

Устройство фундамента на «плавающей» подушке.

Такой фундамент считается оптимальным вариантом основания в домах при высоком УГВ. Его устройство состоит из следующих этапов:

• Сначала монтируют кольцевую дренажную систему.
• Выкапывают траншею или котлован соответствующих размеров. С помощью виброплиты уплотняется дно. Для плит хватит высоты 40 см, высоту ленты над поверхностью почвы определяют строители, исходя из конкретных условий.
• Из утрамбованного песка формируют «плавающую» подушку толщиной 50 см, постепенно, слой за слоем делая засыпку траншеи.
• Чтобы не проседал мелкий грунт, поверх подушки настилают геотекстиль или другую долговечную водонепроницаемую ткань.
• Далее насыпается и утрамбовывается 15-20 см щебня, а затем настилают рубероид.
• Внутри траншеи или котлована из пиломатериалов монтируют опалубку, которую усиливают брусками, подпирающими смонтированные щиты.
• Устанавливают армирующую сетку. Монолитные плиты армируют двумя рядами арматуры (марка А-3, сечение 12 мм) и размером ячейки — 20/20 см. Вертикальные прутки нарезают и крепят в шахматном порядке в зависимости от выбранной толщины плиты, соблюдая следующее правило: нижняя и верхняя сетки должны отступать от подошвы плиты и верха опалубки на расстояние 5-7 см.
• Ленту фундамента армируют из такой же арматуры. Делают каркас из 4-х рядов продольных прутьев, связанных друг с другом через каждые 40 см поперечными стержнями.

При заливке монолитной плиты надо воспользоваться миксером и закончить работу в течение одного дня. В период созревания бетона его защищают от размывания дождём и пересыхания. После снятия опалубки нужно обмазать стороны фундамента гидроизоляционным составом.

Для повышенных уровней грунтовых вод оборудование сильного фундамента может стоить в несколько раз дороже обычных оснований. Отклонение от норм строительства фундамента и применение дешёвых вариантов рано или поздно приведут к серьёзным проблемам.

Какой фундамент нужен для дома, если грунтовые воды близко.

Нередко при начале строительства на дачном участке возникает проблема, связанная с высоким уровнем грунтовых вод (УГВ). УГВ – это пласты воды, залегающие близко к поверхности. Их уровень напрямую зависит от сезона. Обычно он сильно повышается в весеннее и осеннее время, когда происходит таяние снега или идут сильные дожди. Устройство фундамента при высоком уровне грунтовых вод затрудняется еще и наличием глины в грунте. При таком раскладе о погребе не может быть и речи.
Однако фундамент при высоком уровне грунтовых вод заложить можно, если придерживаться рекомендаций и технологическому процессу.

Влияние УГВ на фундамент.

На фундамент при высоких грунтовых водах в большей степени влияют соли и вещества, растворенные в ней. Именно они, вступая в реакцию с бетоном, постепенно его разрушают. От этого основание постепенно разрыхляется и расслаивается. Визуально, появляются трещины, налет, желтоватые пятна, грибок, а находясь вблизи, можно почувствовать запах сырости.
Проблемы начинают возникать уже в процессе рытья траншей или котлована. Поднимающаяся вода размягчает дно, смывает грунт, значительно ухудшая его физическое состояние, делая неспособным выдерживать давление бетона. В подобной ситуации следует сразу делать дренаж.

Как определить УГВ.

Фундамент при высоком уровне грунтовых вод.

В речных долинах, на заливных лугах, низинах они определяются невооруженным взглядом. В весеннее время вода там стоит очень долго, летом, углубившись на пару штыков, почва будет влажной.
При начале работ можно обратиться в занимающиеся этими вопросами организации, если таковых нет, то можно все сделать и своими силами:

• в непосредственной близости от предполагаемого основания сделать шурф, а лучше два в разных местах, глубиной порядка 3-х метров, ширина рекомендуется 1 м, но эта величина не принципиальна и зависит в большей степени от размера того, кто будет копать;
• чем-либо ее закрыть во избежание попадания осадков;
• примерно через сутки шурфы вскрываются и делается замер уровня воды;
• если дно сухое или глубина доходит ниже отметки в 2 м, то УГВ низкий либо умеренный. В этом случае нет необходимости прибегать к каким-то дополнительным мерам защиты.

Если же показатель уровня воды выше отметки в два метра, то придется монтировать дренаж и позаботиться о гидроизоляции.

Фундаменты для почв с высоким УГВ.

Как защитить фундамент дома от воздействия грунтовых вод.

Рассмотрим, какой фундамент нужен для дома, если грунтовые воды близко.

• На винтовых сваях. Больше всего подходит для заболоченных участков, фундаментов на воде и находящихся в зоне постоянного подтопления. В некоторых случаях может быть использован в качестве фундаментов на насыпных грунтах. Устанавливается достаточно быстро. Существенный минус – не способен принимать высокие нагрузки.
• Плитный. В этом случае отпадает надобность глубокой закладки. Данную конструкцию обязательно размещают на подушке из песка и щебня и изолируют полиэтиленовой пленкой или рубероидом. В противном случае может пойти трещина. По цене – не является экономным.
• Кирпичный. Такая основа хороша тем, что даже зимние подвижки грунта не оказывают существенного влияния. Работая с кирпичом, придется позаботиться о хорошей гидроизоляции, а наличие качественной отмостки защитит его и от осадков. Отрицательной чертой такого фундамента является высокая затратность как в финансовом плане, так и с точки зрения сил и времени.
• Плавающий — это ленточный фундамент, устойчивый к пучению грунтов. Является наиболее приемлемым в дачном строительстве. Он сильно не заглубляется, поэтому способен выдерживать нагрузку не сильно тяжелых построек.

Как организовать отвод воды от фундамента при высоком уровне грунтовых вод.

Водоотведение при закладке траншей и котлованов.

На стадии рытья котлованов или траншей под основание бывает, что уровень воды настолько быстро поднимается, что проведение мероприятий затруднительно либо невозможно. Для этого необходимо осушить площадь под застройку. Для этого используют специальные дренажные насосы или мотопомпы.
Откачивать воду следует до тех пор, пока на поверхность не начнется вынос частиц грунта. Если это началось, откачку прекращают.
Для водоотведения применяются пластиковые канализационные тубы диаметром 110 мм. По ним жидкость самотеком будет уходить в колодцы или водосборники, заранее подготовленные для этой цели, либо в дренажные канавы, укрепленные щитами для избегания обвала грунта.
В идеале, УГВ должен стать ниже уровня стройплощадки на 200 – 400 мм.

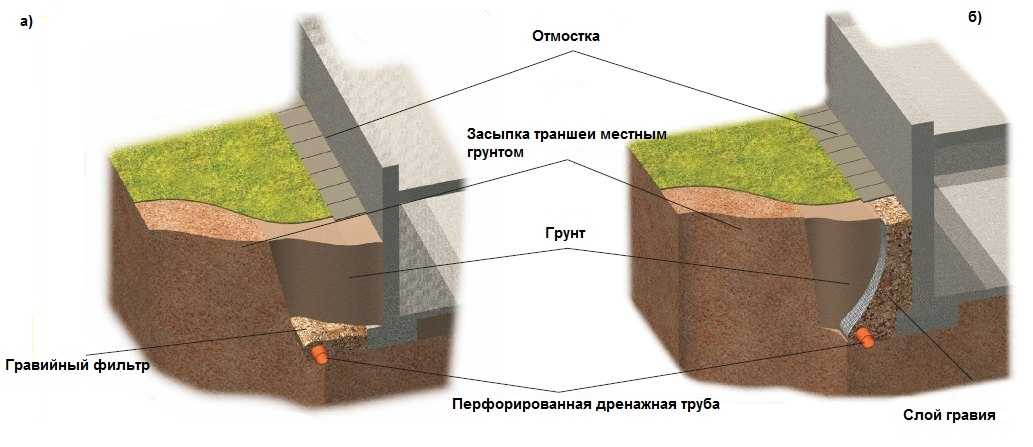

Оборудование дренажной системы.

Если близко грунтовые воды, то дренаж – не роскошь, а одна из главных гарантий прочности и долговечности как основания, так и сооружения в целом.
Его устройство потребует таких материалов:

Высокий уровень грунтовых вод какой фундамент сделать.

Для фундаментов при высоком УГВ целесообразен круговой дренаж. Сначала выкапывается траншея шириной около 400 мм. Глубина рассчитывается индивидуально: ров должен быть на уровне подошвы, а лучше на 200 – 300 мм ниже.
Рекомендуется производить монтаж на расстоянии не более 20 м за один раз, но касаемо дачного дома, хозяйственных построек, бань, гаражей – это пожелание скорее всего условно. Надо исходить их реальных обстоятельств.
На дно засыпается песок и тщательно трамбуется. Толщина должна стать 200 мм. Для предотвращения заиливания, на песок укладывается геотекстиль.
Следующий слой – щебень (гравий). Его толщина также 200 мм. Выбор щебня занимает не последнее место. Желательно приобретать помытый. Если нет, то придется минимум просеять. При попадании жидкости загрязненный материал ухудшает дренаж: частицы пыли, песка, земли, находящиеся в воде, уменьшают пространство между щебенкой.
Гравийная подушка застилается геотекстилем, куски которого должны идти внахлест от 150 до 300 мм.
Следующий этап – укладка дрен. Перфорация в заводских трубах расположена с одной стороны. Ею и укладывают на геотекстиль. Для экономии дрены можно изготовить своими руками. В обычной пластиковой канализационной трубе просверливаются отверстия, оптимальный диаметр которых 5 мм. Расстояние между отверстиями не более 10 мм.
Когда устройство трубопровода закончено, он закрывается геотекстилем, и проводится засыпка. Слой песка не менее 200 мм, гравий (щебень) – 150-200 мм. До верху траншею заполняют ранее вынутым грунтом.
При хорошем качестве дренажной системы, вода под фундамент попадать практически не будет.

Тип фундамента при высоком уровне грунтовых вод.

Постройка ленточного плавающего фундамента.

Рассмотрим, как сделать фундамент. Для постройки хорошего дома, если позволяет УГВ, выбирается средне заглубленный вид.

• Вырывается траншея глубиной 700-800 мм, шириной – достаточной для устройства опалубки и ее последующего демонтажа.
• Дно застилается гидроизоляционным материалом.
• Устанавливается и укрепляется опалубка, которая с внутренней стороны изолируется пленкой.
• Насыпается песчаная подушка толщиной 200 мм и утрамбовывается.
• Следующий слой – гравий или щебень. Толщина такая же либо тоще на 5-10 мм.
• Подушку следует изолировать от бетона. Используется рубероид, полиэтиленовая пленка.
• Производится устройство каркаса из арматуры Ø12 мм и устанавливается в опалубку.
• Заливается раствор. Следует обратить внимание, чтобы бетонная лента была непрерывной. Это поможет создать прочный монолит. Не нужно спешить, заливать надо слоями. Каждый протыкается арматурой, чтобы вытеснить лишний воздух и уплотнить бетон. Когда один слой достаточно схватится, нужно залить следующий.

Чтобы бетон не пересох, его ежедневно надо поливать водой, а на ночь укрывать пленкой. После окончательного затвердевания бетона, опалубка снимается и производится гидроизоляция битумом.

Фундамент из монолитной плиты на плавающей подушке.

Для осушения заболоченных почв и выравнивания рельефа, используют насыпной грунт. Если человек это делает самостоятельно – это одно. А если покупается участок, где данные работы проводились несколько лет назад – совсем другое.
Суть проблемы в том, что такая почва не имеет однородной структуры, как следует не уплотнена, вследствие чего фундаменты на подобных грунтах могут давать неравномерную усадку. А если еще высокий УГВ, то проблем не избежать.
Для таких видов грунтов можно использовать ряд фундаментов:

• винтовые сваи, но только в том случае, если они будут входить в «материнский» устоявшийся грунт. Чтобы это выяснить, проводится экспертиза. Не стоит забывать, что винтовые сваи не рассчитаны на тяжелые конструкции;
• для ленточного основания тоже нужен качественный анализ;
• монолитная плита хоть и дорогостоящее мероприятие, но для фундаментов на насыпных грунтах и при высоком УГВ подходит более всего.

Схема правильной и неправильной закладки фундамента при высоком уровне грунтовых вод.

Этапы строительства фундамента на плавающей подушке.

• Роется котлован заданного размера. Можно самостоятельно, можно с привлечением спецтехники.
• Дно тщательно утрамбовывается. Здесь лучше использовать виброплиту – устройство, позволяющее быстро и качественно уплотнить почву.
• Для плавающей подушки используется песок. Он засыпается слоями, каждый из которых утрамбовывается. Толщина подушки должна быть не менее полуметра.
• Подушка застилается геотекстилем (другим водонепроницаемым материалом).
• Насыпается слой щебня толщиной 150-200 мм.
• Поверх щебня укладывается рубероид.
• Формируется опалубка и вставляется внутрь. С внешней стороны тщательно укрепляется.
• Сваривается армирующая сетка с ячейками 200×200 мм. Для нее берется арматура диаметром 12 мм. Тут есть единое правило: нижний ряд не доходит до подошвы на 50 мм, верхний – на 50-70 мм. Вертикальные прутки режутся исходя из толщины плиты, и располагаются в шахматном порядке.
• Для заливки бетона лучше пользоваться миксером, чтобы ее произвести в течение дня.

Ленточный фундамент при высоком уровне грунтовых вод.

Дальше все по стандартной схеме: плита периодически увлажняется и укрывается от осадков. Когда раствор полностью высыхает, опалубка демонтируется, а плита обрабатывается гидроизоляционной смесью.

Построенный таким способом фундамент будет стоять, не боясь подтоплений и вспучивания грунтов. Это самый дорогостоящий вариант, но в данном случае – наиболее подходящий.

Свой дом требует и затрат, и правильного отношения к процессу строительства. В результате он будет радовать вас долгие годы.

Высокий уровень грунтовых вод и устройство фундамента ниже УГВ.

Фундамент при высоком уровне грунтовых вод.

Один из вариантов обустройства фундамента.

Основная функция фундаментного основания – принять и распределить нагрузку сооружения. При решении вопроса о выборе типа фундамента учитывают особенности почв и уровень грунтовых вод или УГВ. Прочный фундамент при высоком уровне грунтовых вод на участке требует больших затрат на его устройство, и может доставлять много проблем.

На самом деле, очень часто застройщикам приходится сталкиваться с водами, залегающими достаточно близко к поверхности. Чаще всего эта проблема усугубляется присутствием глины в составе почвы.

В такой ситуации едва ли возможно устройство подвала, так как фундамент будет подвергаться значительному давлению сил, вызванных пучением грунта. Заложение оснований в условиях близко находящихся грунтовых водах потребует соблюдения определенных правил, способных максимально уменьшить воздействие этого неблагоприятного фактора.

Вредное влияние высокого УГВ.

Создание фундамента при высоком уровне грунтовых вод.

Скважина для определения уровня грунтовых вод.

Поскольку основным составляющим любого фундамента является бетон, то следует рассмотреть вопрос вредного влияния вод на этот материал. Если говорить по существу, то разрушающее воздействие на бетон осуществляют не сами близко расположенные воды, а соли и прочие химические вещества, растворенные в ней. У строителей существует термин «цементная бацилла», которая разрыхляет застывший раствор и вызывает его расслоение. Очень часто можно зрительно оценить начавшееся разрушение основания: появление налета, пятен или затхлый запах.

Уже на этапе подготовки котлована возникают некоторые сложности: из-за поступающей воды размывается дно, существенно снижая несущую способность грунта. В этом случае, обустройство фундамента придется начинать с заложения дренажной системы и отведения вод. В противном случае, неизбежны деформации залитого основания и просадки.

Восходящая суффозия – это процесс вымывания минеральных соединений из грунта, который можно наблюдать на строительном участке с высоким показателем УГВ. Для того чтобы минимизировать опасное воздействие суффозии на фундамент здания, необходимы комплексные работы по осушению места застройки.

Есть еще один способ избежать воздействия опасных факторов – применение свайных технологий или сборных конструкций из блоков из железобетона. Минус их использования – увеличение расходов на закладку фундамента при близко расположенных водах.

Как самостоятельно определить УГВ.

Устройство фундамента при высоком уровне грунтовых вод.

Самостоятельное определение уровня грунтовых вод.

Выявить, какой уровень вод на участке можно, обратившись в соответствующие городские организации, но можно выполнить измерение своими силами. Для этого нужно осенью или весной произвести следующие измерения:

• подготовить яму с размерами: глубина – 3 метра, ширина – 1 метр;
• накрыть ее полиэтиленом для защиты от возможных осадков;
• спустя некоторое время произвести замер глубины набравшейся воды;
• при показателе глубины менее 2 метров, можно сделать вывод, что УГВ на участке умеренный и не требует дополнительных мероприятий при устройстве фундамента.

При показателе вод ниже двух метров, придется выбирать более надежный тип фундамента, выполнять устройство дренажной системы и производить гидроизоляционные работы.

Соотношение УПГ (уровень промерзания грунта) и УГВ.

Высокий уровень грунтовых вод какой фундамент сделать.

Снижение уровня грунтовых вод с помощью дренажной системы.

В соответствии с требованиями СНиП: если показатель УГВ меньше УПГ, то нет необходимости принимать в расчет тип почвы. Фундамент в этом случае рассчитывается только на нагрузку возводимого дома.

Однако при возведении сооружения на почвах смешанного типа, песчаных, глинистых грунтах и супесях, и при обнаружении высокого уровня вод, основание закладывается на глубину ниже уровня промерзания. В такой ситуации устройство дренажной системы является обязательным.

Кроме того, дается поправка на УГВ: от 0,5 – 1,0 метра в большую сторону. Такое увеличение обусловлено установившейся практикой строительства. И она же исключает возможность устройства основания ленточного типа в силу его затратности.

При высоком показателе грунтовых вод необходимо учесть очень вероятное оседание слабых почв при выполнении дренирования.

Если возможны сезонные подтопления, предпочтительно использование железобетонных конструкций с заглублением свай ниже уровня предполагаемой эрозии.

Технология постройки фундамента.

Схема фундамента при высоком уровне грунтовых вод.

Конструктивные особенности фундамента при высоком уровне грунтовых вод.

После подготовки котлована с учетом глубины залегания фундамента, строительная площадка, отведенная под его возведение, осушается и выравнивается. Для этого подготавливается ров глубиной в 0,3 метра и шириной в 0,2 метра с отступом от периметра в 0,5 метра. Эта канава будет служить для скапливания и дренирования. Устройство основания в грунтовых водах недопустимо ввиду размывания раствора, а, следовательно, и ослабления плиты. Далее выполняют следующие работы:

1. Грунт на участке уплотняется и выполняется бетонная подготовка. Укладывается слой бетона до 25 мм. Он выровняет плоскость и позволит начать работы по гидроизоляции.
2. После застывания раствора, его накрывают внахлест двойным слоем рулонных гидроизоляционных материалов (рубероид), которые затем крепят битумом.
3. Производится монтаж сетчатой арматуры под заливку. Толщина плиты может колебаться от 15 до 30 см, но, чем толще она будет, тем лучше фундамент будет выполнять свою непосредственную функцию.
4. По окончании заливки и полного отвердевания бетона, начинается процесс укладки блоков. После окончания этого процесса, получается своеобразный монолитный колодец.
5. Выполняется защита от воздействия близко расположенных грунтовых вод.

Рассмотренный выше тип устройства фундамента один из самых дорогих, но бесспорно, один из самых надежных.

Послойная защита фундамента.

Тип фундамента при высоком уровне грунтовых вод.

Способы изоляции фундамента при высоком УГВ.

Существуют три типа послойной защиты оснований, которые успешно решают вопросы по защите от близко залегающих грунтовых вод:

1. Битумные мастики с добавками каучуковых и полимерных компонентов – дают возможность получить гладкий, влагонепроницаемый слой. Его часто применяют при строительстве частных домов с жилым подвальным помещением.
2. Смеси на основе цемента – по характеристикам ничем не отличаются от предыдущего типа. Они хорошо отвердевают, создавая влагостойкий слой. Однако в сравнении с мастикой, они менее пластичны и при вибрации могут подвергаться растрескиванию, и снижать характеристики.
3. Специальные битумные пленки или пленочная гидроизоляция. Ими поочередно в три слоя проклеивается весь фундамент.

Теперь рассмотрим, какой тип фундамента возможно делать при высоком показателе грунтовых вод.

Монолитная плита и свайное основание.

Это вид сплошного основания, равномерно распределяющий вес всей строительной конструкции. Несмотря на хорошую устойчивость при смещениях грунта, имеет один весомый минус – высокая стоимость материалов и работ.

Это хорошее решение для регионов, где грунтовые воды расположены близко, или, если имеются плывуны. Для его устройства применяют различные типы свай: буронабивные, железобетонные и прочие.

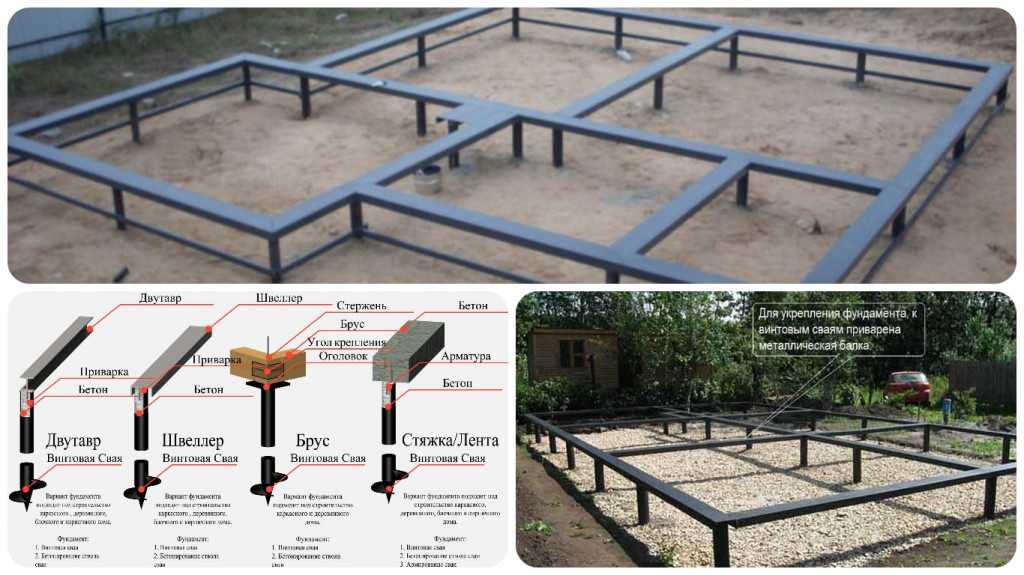

Столбы ввинчиваются или забиваются в твердые слои почвы, а их наружная часть соединяется балками. В результате получается жесткая конструкция, способная переносить значительную нагрузку. Недостаток этого типа – невозможность строительства дома с подвальной частью.

Ленточный тип фундамента.

Ленточный фундамент при высоком уровне грунтовых вод.

Эскиз правильного обустройства фундаментного основания.

Этот вид представляет собой железобетонную ленту, которую можно делать под несущие стены. При строительстве индивидуальных домов данный вид наиболее распространен.

Если делается такая опорная конструкция, то для его защиты производится устройство подушки из смеси гравия и песка. Однако следует принимать во внимание, что его можно делать только с хорошей внешней гидроизоляцией и, только если повышение уровня вод отмечается время от времени.

Фундамент на «плавающей» подушке.

Какой вид лучше выбрать? При высоком уровне вод и в случае, если они находятся близко к поверхности, такой вид основания — самый надежный. При выборе такого типа фундаментного основания необходимо:

• выполнить монтаж дренажной системы;
• подготовить котлован/траншею нужных размеров;
• уплотнить дно при помощи виброплиты на высоту 40 сантиметров;
• если делать ленту над поверхностью, то высота ее будет определяться по месту строительства;
• выполнить устройство «плавающей» подушки. Песок в траншею засыпается послойно, с поэтапной утрамбовкой каждого. Высота готовой подушки должна быть не ниже 50 сантиметров;
• полученное основание выстлать водонепроницаемыми материалами;
• выполнить засыпку щебнем (до 20 см) и хорошо утрамбовать;
• поверх уложить слой рулонной гидроизоляции;
• из щитов или пиломатериалов собирать прочную опалубку. Бетон – тяжелая смесь, и если конструкцию не укрепить брусками и распорками, возможна ее деформация;
• выполнить армирование в два слоя с размерами ячеек 20х20, соблюдая отступы от подошвы и верха опалубочной конструкции примерно на 5 см;
• делать армирование ленты из той же арматуры. Для этого устраивается каркас из продольных прутков, перевязанных с поперечными элементами через 40 см;
• заливку бетона лучше делать при помощи миксера. Это позволит рабочим выполнить ее за один день;
• учесть требования по уходу за отвердевающей плитой, увлажнять или укрывать ее, не допуская пересыхания или размывания осадками;
• после окончательного застывания раствора, разобрать опалубку;
• обработать фундамент гидроизоляционной смесью.

Устройство сильного основания при высоком УГВ может обойтись застройщикам в несколько раз больше обычных фундаментов. Однако если отступать от требований при его возведении, на выходе можно получить некачественное основание, а затем и проблемы со всем домом.



Рекомендация: Хорошая большая обзорная статья, из нее вы узнаете общее понятие о том как построить фундамент при высоком уровне грунтовых вод. Для начала вам нужно прочесть и понять эту статью. А потом, если вы НЕ ХОТИТЕ построить бракованный фундамент и выкинуть свои деньги, то вы должны обратиться за советом к профессиональному специалисту.

Как сделать фундамент, если в яме есть вода?

Фундамент является важнейшим компонентом конструкции, передающим нагрузки здания на грунт. Почти все люди всегда хотят построить дом, который обеспечит долгий срок службы без обслуживания. Помня об этом, они соблюдают все критерии качества при строительстве дома. Но иногда они сталкиваются с такой проблемой, как заболачивание при строительстве фундамента, т. е. вода в котлованах.

Застой воды в котлованах

Строительство дома

7 Важные требования, которым должна соответствовать система фундамента

Что такое застой воды и как это происходит?

Дождевые или грунтовые воды насыщают почву, замещая воздушные пустоты водой. Это также происходит, когда уровень грунтовых вод очень высок. т. е. вода находится в нескольких футах/метрах от естественного грунта. Это происходит там, где выпадают обильные осадки или в районе, близком к морю, реке, большому озеру, водоему и т. д. Когда почва полностью пропитана водой, дополнительная вода устремляется в котлован, создавая проблему заболачивания. Если делать здесь бетонирование нормальным способом, вода смоет цемент и бетон будет бесполезен.

Строительство домов

Недостатки просачивания бетона

Иметь дело с дождевой водой намного проще, чем с грунтовой. В сезон дождей, когда прекращаются дожди, вы можете легко удалить воду из заболоченного участка, а также провести земляные работы и работы по закладке железобетонных блоков. Заливка бетона во время дождя требует многих мер предосторожности. Прочтите советы по заливке бетона во время дождя. Но грунтовые воды являются серьезной проблемой, поскольку поток воды будет выше и, возможно, непрерывным.

Из-за большого расхода воды котлован остается постоянно залитым водой. Работа в постоянно затопляемой воде — очень сложная задача. Во время фундаментных работ заболачивание вызывает проблему грязи или может привести к смещению бокового грунта. Какой бы ни была причина заболачивания, будь то дождевые или грунтовые воды, в обоих случаях качество строительных работ не может быть легко достигнуто, особенно когда грунт представляет собой глину, ил или смесь глины, ила и песка.

Какие проблемы возникают из-за заболачивания?

Из-за заболачивания котлована возникнут следующие проблемы:

• Трудности дальнейшего углубления
• Трудности удаления выкопанного грунта увеличивает водоцементное отношение и делает бетон более слабым или даже бесполезным
• Труднообрабатываемый
• Попадание грязи, ямы, раствора или бетона
• Безопасность рабочего

Советы по строительству фундамента в заболоченной местности

Вот полезные советы, которые помогут вам при проведении строительных работ в заболоченной местности.

(a) При обнаружении поверхностных вод

• Поверхностные воды не являются серьезной проблемой. Заболачивание поверхностных вод можно легко слить, обеспечив небольшой уклон к земле. Засыпка хорошей почвы на неровной поверхности может помочь решить проблему заболачивания. Помните, что вода должна быть слита перед засыпкой хорошей почвы на участке.

(b) При обнаружении грунтовых вод

• Если уровень грунтовых вод находится в пределах глубины раскопок, глубина фундамента может быть уменьшена до верхнего уровня грунтовых вод, а размер фундамента должен быть увеличена. Но должна быть обеспечена минимальная глубина фундамента или фундамент должен опираться на хороший грунт. Делая это, вы можете избежать застоя воды. Необходимо связаться с опытным инженером-строителем, чтобы проверить осуществимость такой конструкции фундамента в такой заболоченной местности.

Читайте также:

Минимальная глубина фундамента для строительства нового дома

Фундамент из черной хлопчатобумажной почвы/экспансивный

• Попеременное увлажнение и высыхание почвы не является благоприятным условием для отдыха фундамента. т. е. обычно уровень грунтовых вод высок во время сезона дождей и снижается в сухой сезон, что вызывает неравномерную осадку почвы. Эта неравномерная осадка почвы плохо влияет на конструкцию. В таком случае положите фундамент на глубину, где почва либо полностью сухая, либо полностью влажная, чтобы избежать попеременного увлажнения и высыхания. Итак, определите свой уровень и основу соответственно.
• В заболоченной местности или при наличии воды работы по устройству фундамента следует проводить очень систематически. Фундамент следует копать один за другим, иначе вам придется столкнуться с этой проблемой. Обеспечьте достаточный уклон на дне котлована, чтобы вода могла быть направлена ​​к отстойнику, который может быть расположен в углу. Удалите воду из отстойника, поручив работу. Возможно, вам придется постоянно использовать буровой насос для слива воды. Завершите работы по железобетонному каркасу одного фундамента, а затем начните раскопки следующего фундамента. Если вы начнете раскопки на всем участке, вы испортите всю территорию из-за заболачивания, и вам придется использовать дополнительные рабочие силы для выполнения таких действий, как очистка от грязи, частый ремонт грязной дороги, удаление обрушившейся почвы / грязи, и т. д.

Удаление обрушившегося грунта/шлама буровым насосом

• При копании котлована следует учитывать более высокое рабочее пространство. Более высокое рабочее пространство облегчит вам сооружение отстойника и дренажа по нижней периферии фундамента. Дренажи собирают лишнюю воду вырытого котлована и передают ее в зумпф, откуда вода отводится вручную или с помощью механического насоса (грязевого насоса, противозасорительного насоса).

Работайте быстро и эффективно

• Предположим, вам нужно выкопать до 7 футов, а уровень грунтовых вод находится на уровне 6 футов. В первый день копайте до 5 футов только, чтобы вода не попала. На следующий день выкопайте 2 фута, засыпьте песком/PCC, а также забейте фундамент. Держите все наготове, чтобы сделать это быстро. Идея состоит в том, чтобы закончить работу быстро, чтобы вода не скапливалась в большом количестве. При необходимости запустите насос на протяжении всей работы. Повторите этот процесс один за другим для каждой опоры.
• Добавьте известь на дно илистого грунта толщиной 1 фут 0 дюймов, вместо того, чтобы выкапывать его и когда это сложно. Стабилизация почвы 2-5 % извести поможет стабилизировать почву и уменьшить попадание воды. Вы также можете использовать цемент, летучую золу, заполнители и т. д., чтобы решить проблему заболачивания. В случае более высокого давления воды стабилизация грунта не будет эффективной и подходящей.
• Иногда на илистую поверхность насыпают песок слоем от 100 до 200 мм. Слой песка фильтрует грязь и позволяет чистой воде поступать в яму без увеличения потока. Это обеспечивает безгрязевую платформу для работы в котловане. Мы прекрасно знаем, что работать в пресной воде гораздо лучше, чем в илистом грунте. Вы можете сделать немедленный PCC над ним. Выполняя эти 2 слоя, вы автоматически окажетесь на 150-200 мм выше, где вода может не поступать.

Насыпание песка на илистую поверхность

• При сильном течении грунтовых вод нанесите слой РСС 1:3:6 или песка толщиной 250-300 мм.
• Существуют различные методы обезвоживания, которые используются для удаления воды из заболоченной территории. Мы уже обсуждали различные типы методов обезвоживания и их использование в строительстве. Как правило, эти методы дороги для небольших работ.

Сооружение фундамента в заболоченной местности становится проще, если вы знаете вышеупомянутые советы. В общем, вода не большая проблема, всем мешает грязь. Воду можно легко слить насосом, но грязь доставляет много хлопот. Иногда даже буровой насос не может откачать мутную воду из заболоченного участка.

Обязательно прочтите:

Различные типы фундаментов для вашего дома

Знайте причины трещин в фундаменте

Изображение предоставлено: Изображение 1, Изображение 2, Изображение 3, Изображение 4

Как сохранить водонепроницаемость фундамента1

Подумайте о фундаментах, и вы, возможно, дойдете до ленточных или подкладных фундаментов, используемых в малоэтажных строительных проектах, особенно в жилых домах. Но фундаменты также являются несущими решениями, которые находятся глубже в земле и могут даже охватывать подвальные конструкции.

Когда вода может стать проблемой для фундамента?

Нагрузки, создаваемые зданием, в сочетании с состоянием грунта определяют глубину заложения фундамента. Более глубокие фундаменты, вероятно, означают, что высота уровня грунтовых вод становится более серьезной проблемой. Но особенно влажный грунт может стать проблемой в проекте любого масштаба.

Сухая или кажущаяся сухой земля может не вызывать проблем, но затяжной дождь или короткий период экстремальных погодных условий могут быстро изменить картину. Существует большая разница между разработкой мер по защите от влаги, которые помогают бороться с движением водяного пара, и мерами по гидроизоляции, способными противостоять жидкой воде.

Гидростатическое давление, вызванное грунтовыми водами или интенсивными дождями, может заставить жидкую воду проникать в щели и трещины в конструкции или в ячеистую структуру самих материалов. Вероятный результат – повреждение фундамента и возможное попадание воды в здание.

Какие существуют варианты гидроизоляции фундамента?

Гидроизоляция фундамента должна быть запланирована на ранней стадии и указана соответствующим образом, но все же полезно работать с опытным подрядчиком по фундаментам, который может реагировать на условия на месте и участвовать в процессе принятия решений по ходу работ.

Этот опыт распространяется на понимание используемой смеси бетона и того, как долго фундамент должен сохнуть, чтобы избежать попадания в бетон большего количества влаги, чем необходимо. Даже в сухой день при высокой влажности бетон может впитывать влагу из воздуха.

Методы гидроизоляции могут называться резервуарами и могут применяться снаружи или внутри. Внутренний резервуар оставляет конструкцию открытой для возможного проникновения воды и зависит от эффективного дренажа внутри ограждающей конструкции, чтобы предотвратить попадание воды в жилые помещения.

Наружные гидроизоляционные/резервуарные меры защищают конструкцию и удерживают воду в земле. Существуют различные типы внешней гидроизоляции, каждый из которых предлагает различные функции и преимущества в зависимости от конкретных требований данного проекта. Изделия на основе пластика или битума могут наноситься в виде жидкости, мембраны или самоклеящейся мембраны с защитной пластиной. Некоторые продукты могут быть установлены в уже влажных условиях или реагировать на воду и «самозалечиваться», образуя эффективный барьер.

Как можно управлять подземными водами?

Реализация мер по отводу воды от здания является частью общей «стратегии гидроизоляции», а не просто тем, что следует учитывать на этапе земляных работ. Эффективный водоотвод с крыши и ухоженные водосточные желоба, выходящие через удлиненные выпускные отверстия, могут предотвратить попадание избыточной воды в землю вокруг здания и давление на фундамент.

Другой тактикой может быть использование французского дренажа. В траншее вокруг здания прокладывается труба, отводящая воду от здания и уменьшающая давление воды на подземную конструкцию. Французские дренажи требуют тщательного проектирования, чтобы избежать высыхания земли больше, чем ожидалось, но это законная тактика.

О ЛИЦЕ

В течение почти двух десятилетий компания FACE выполняла высококачественные строительные работы на объектах любого масштаба. Наша новая услуга «под ключ» позволяет застройщикам жилья, будь то малые или крупные, работать с нами и создавать пакет услуг для конкретного проекта, который затем предоставляет FACE.

В пакет могут быть включены дорожные работы, выполняемые по договору § 278, строительство дренажа и земляные работы. Выступая в качестве единого контактного лица для различных аспектов инфраструктуры, мы можем улучшить координацию работ и свести к минимуму возможные задержки.

Узнайте больше и спросите о наших готовых пакетах здесь.

Автор Ян Лишман

30-летний опыт работы в сфере гражданского строительства.
