Как сделать и создать проект дома самому на компьютере

Как сделать проект дома на компьютере — с этой проблемой сталкиваются и новички, и те, кто уже не раз испытывал свои силы в строительстве своими руками. Создание проекта дома в бесплатном планировщике, который в дальнейшем можно воплотить, необходимо осуществлять в соответствии со всеми особенностями и требованиями, предъявляемыми не только к будущей конструкции, но и к внешним условиям строительства.

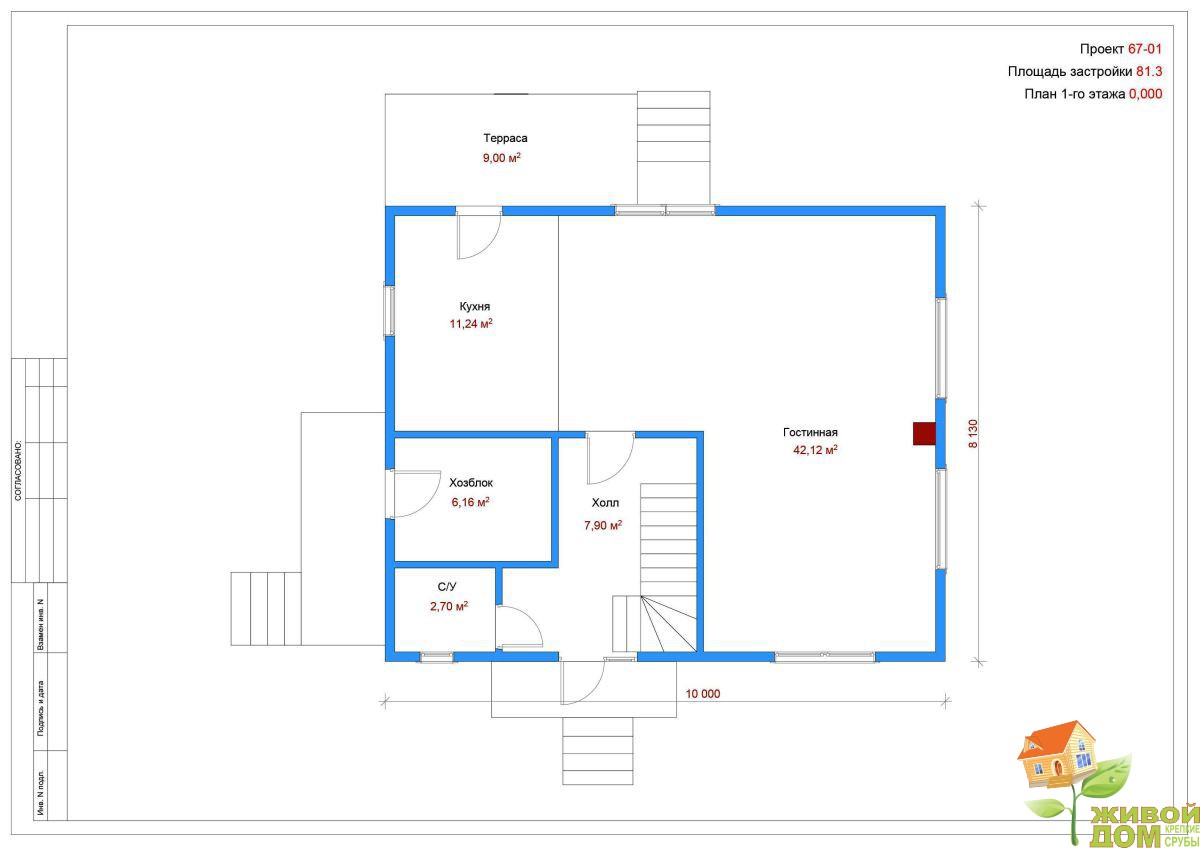

Пример проекта и планировки коттеджа созданного на компьютере

Создать проект дома на компьютере можно с помощью специально разработанной программы.

Вернуться к оглавлению

Содержание материала

Программа ArchiCAD

С помощью данной программы можно создать проекты каждого этажа вашего будущего дома. Помимо всего упомянутого ранее, это приложение поможет конструировать не только свой дом, но и любые другие сооружения и здания. Дополнительным преимуществом данного типа программы является то, что она самая удобная и приближена к профессиональным.

Здесь учитываются все нюансы строительных работ.

Даже освещенность помещений будет меняться в соответствии с тем, какая была выбрана дата, и с тем, какое географическое положение данного проектируемого объекта. Тем, кто ранее не сталкивался с подобными программами, придется помучиться для того, чтобы понять, как именно работает такая система.

Планировка дома созданная в программе ArchiCAD

Связано это с тем, что здесь есть достаточно большое количество разнообразных вкладок и, соответственно, функций, которые может выполнять данное приложение. Рабочая зона располагается в центре экрана, и поэтому вы можете рассматривать создаваемый план достаточно близко и детально, регулировать его в дополнительных окнах (виды сверху, сбоку и т.д).

Наверху слева находятся главные функции, позволяющие редактировать объекты в целом или какие-то отдельные элементы. Справа имеется командная строка, где вы можете посмотреть, какие команды и манипуляции были произведены с проектом.

В зависимости от того, будут ли они удовлетворять вашим требованиям, можно редактировать или удалять те или иные правки.

Проектирование дома в программе ArchiCAD

ArchiCAD позволяет создавать достаточно сложные проекты с самого начала, при этом существует достаточно большое количество данных и положений, позволяющих ускорить процесс и построить чертеж крепкого и надежного дома.

Создание проекта

Запустив данную программу, начинать лучше всего с проектирования цокольного этажа. В открывшемся окне необходимо будет сначала обратить внимание на ту панель, которая находится слева. Здесь находятся самые разные инструменты для работы, в том числе и элементы каждого дома. Например, это может быть:

• Дверь;
• Окна;
• Стена;
• Колонны;
• Лестница;
• Крыша и т.д.

Для того чтобы составить проект цокольного этажа, необходимо выбрать соответствующий раздел и слева на панели, которая уже была описана, выбрать вкладку «Стена». В появившемся окне нужно найти материалы, с помощью которых будет сделана эта конструкция.

Выбрать можно, например, камень. В данном окне обязательно поставьте галочку напротив пункта «Выбрать для всех». Далее с помощью мышки необходимо будет нарисовать примерный план цокольного этажа. Для этого кликните левой кнопкой мыши и ведите курсор в ту или иную сторону.

Обычно это квадратный либо прямоугольный периметр этажа. Предварительно можно начертить план каждого этажа в соответствии с теми габаритами, которыми будет обладать будущий домик. Очертив периметр, можно будет сразу же посмотреть в 3D-разрешении вид цокольного этажа. Качество получаемой картинки достаточно высокое, поэтому вы можете самостоятельно увеличивать изображение до максимума и рассматривать каждый кирпичик.

Дальнейшее руководство

Если в полученном проекте вас все устраивает, можно переходить к созданию перекрытия. Для этого нужно опять-таки слева найти вкладку «Перекрытие» и щелкнуть по ней левой кнопкой мыши. В открывшемся окне вам тоже нужно будет выбрать материал, лучше всего использовать железобетон. И конечно же, не забывайте о том, что нужно выбрать параметр «толщина перекрытия».

Здесь же выбирается и покрытие 2 этажа. Можете выбрать, например, паркет, и в соответствии с вашими требованиями, с дизайном будущего помещения выбирается и его цвет, например, зеленый. Далее начинаете чертить периметр перекрытия так же, как это делалось на предыдущем этапе, когда вы очерчивали периметр 1 этажа. В данном случае нужно ввести мышкой по самой стене, желательно по ее центру.

Установка лестницы в проекте дома

Для того чтобы сделать следующий этаж, необходимо выбрать вкладку «1 этаж» и после этого, точно так же как вы действовали в первом случае, нужно зайти в левую панель, найти параметр «Стена» и подобрать для нее те или иные габариты.

Так, можно выбрать материал уже не камень, а белый кирпич, толщину стены выбрать например, 400 мм, высоту — 3000 мм. Не забывайте еще и о том, что нужно указать габариты самого кирпича.

В данном случае кирпич белый будет лишь облицовочным материалом, а газобетонный блок — основным строительным материалом. Установив все эти значения, нужно будет снова нарисовать проект и планировку дома в соответствии с тем, как был создан цокольный этаж. На модели 3D данного проекта видно, что цоколь и стены 1 этажа совпадают между собой и находятся на одном уровне. Но нужно будет сделать так, чтобы стена 1 этажа немного выходила за периметр цоколя.

Проектирование гостиной вы специальной программе

Чтобы это сделать, нужно сначала левой кнопкой мыши выделить все стены, потом правой кнопкой нажать и выбрать функцию «Параметры внутренней стены». В появившемся окне справа вы увидите опцию «Линия края», ее показатель нужно будет увеличить.

Окна, двери, балки, крыша

Итак, как только стена и цоколь будут готовы, можно переходить к вставке окон и дверей. Для этого не нужно знать, как нарисовать тот или иной элемент. Необходимо сначала выбрать слева на панели значение «Дверь». В появившемся окне вы увидите множество самых разных вариантов дверей, их габариты, материалы и многое другое. Здесь же задаются все размеры двери. Ширина ее может быть, например, 1,5 м, высота — 2,5 м.

Далее вы увидите, что мышка уже не просто рисует линии, а перетаскивает небольшой прямоугольный участок, которым и является будущая дверь. Располагать ее можно абсолютно на любой стене, и после того, как вы ее поставили, можно будет потом посмотреть домик на 3D-модели. Если вас что-то не устроит, можно будет в любой момент поменять ее месторасположение. Точно так же осуществляется и вставка окон. Все эти изменения можно будет посмотреть не только снаружи, но и изнутри. Балки и перекрытия ставятся на 1 этаж тоже достаточно просто. Для этого вы находите на панели соответствующую вкладку и задаете все необходимые габариты:

• Ширину;
• Высоту;
• Материал;
• Цвет.

Такими балками нужно будет покрыть весь потолок. Между ними обязательно задается интервал, после чего остается только сделать план крыши. Во вкладке «Крыша» нужно установить цвет крыши и материал, которым она будет покрыта. Здесь же устанавливается расстояние от потолка до верхней точки крыши, например, 3000. Чертим контур дома, а далее программа сама спроектирует ее форму. Таким образом, проект дома можно сделать быстро даже самостоятельно.

Как сделать проект дома на компьютере и не ошибиться (обзор программ) |

В последнее время многие задаются вопросом «как сделать проект дома»? И это понятно. Информация по строительству жилых домов доступна как никогда, строительные технологии известны, а строительные материалы можно купить в любом объеме хоть завтра. Но когда речь заходит о строительстве, становится ясно, что без чертежей дом не построить.

О чем нужно позаботиться перед разработкой проекта

Даже самому опытному строителю требуются планы с размерами, фасады, разрезы и т. д. Совокупность чертежей и называется «проект». Сделать проект дома в программе можно и самому. Для этого надо знать 3 вещи:

1. Программу для создания проекта.
2. Понимание того, какой дом проектировать.
3. Основы архитектурного проектирования.

Это 3 успешных составляющих любого проекта. Без знания программы его не сделать. Без представления о том, каким будет дом — то же. А без основ архитектурного проектирования вы рискуете сделать проект, по которому ничего не построишь.

Почему знание компьютерной программы стоит перед пониманием того, каким будет дом? Потому что часто в программе и рождается идея загородного дома. Поэтому насколько удобной и понятной будет программа, настолько лучшим получится результат работы в ней. Эта статья будет посвящена самым востребованным компьютерным программам для создания проектов загородных домов.

Программы для создания проекта

Сегодня вы, особо не напрягаясь, сможете найти несколько вариантов программ, в чем можно сделать проект.

Условно я разделю их на 2 группы: онлайн и оффлайн. Онлайн — где можно создать проект прямо в браузере. Оффлайн — где нужно устанавливать программу на свой ПК.

Онлайн программы

Скажу сразу, что полноценных проектных программ в таком формате нет. Есть сайты, на которых можно сделать планировку дома, и даже посмотреть на нее в 3Д. Но все, что касается объемного моделирования дома, пока еще, не доступно. Я считаю, что в скором времени такие программы обязательно появятся. Тем более, что попытки создать подобное уже есть. Они примитивны, и позволяют создавать лишь однообразные «скворечники». Там нет моделирования формы крыши, окон, декоративных элементов фасадов и т.д.

Если вам требуется лишь планировка вашего будущего дома, то помогут следующие онлайн-программы:

floorplanner — пионеры онлайн проектирования. Этот стартап появился раньше раскрученного Autodesk Homestyler и быстро завоевал популярность в интернете. Программа выгодно отличается удобным и красивым интерфейсом.

Есть версия «демо» и «про». Про-версия позволяет добавлять описание, фото и видео в проект, делать многоэтажные планировки и, в целом, предназначена больше для риэлтеров, которые создают презентации домов. Также программу можно скачать и установить на свой ПК для оффлайн работы над проектом.

---

Autodesk Homestyler — самая известная программа из серии программ для онлайн-проектирования от Autodesk. Представляет собой не только программу для планировок, но и интернет-магазин отделочных материалов и мебели, а также возможность сделать 3Д-визуализацию полученного интерьера. Homestyler мне нравится больше, чем floorplanner своими возможностями. Например, в ней можно вводить размеры с клавиатуры и настраивать толщину стен будущего дома.

Остальные программы, такие как Roomsketcher или Planner 5D не предлагают ничего нового, а просто копируют лидеров этого рынка.

Непрофессиональные оффлайн программы

Основное отличие от онлайн-версии заключается в установке таких программ на жесткий диск компьютера. Т.е. вам не нужен интернет, чтобы сделать проект своего дома. Такой вариант является немного устаревшим, потому что вы, например, не сможете проектировать на мобильном устройстве (смартфоне или планшете).

---

FloorPlan 3D — наверное, самое удобное программное обеспечение на любительском уровне. После открытия программы вы сразу попадаете в несложный и понятный интерфейс. Кстати, на текущий момент, графика немного устарела. Но это не портит общего впечатления от этого софта. Рабочая среда полностью интерактивна. Присутсвуют 2Д и 3Д виды. Подойдет неподготовленным пользователям, которые проектируют свой дом и участок.

В программе можно посчитать площади помещений, сконструировать лестницу, наложить текстуры и подобрать мебель из немаленькой библиотеки. Есть неплохие архитектурные возможности в плане проектирования ломаных крыш и выступающих элементов. Так же в пакете присутствуют примеры проектов загородных домов и неплохой блок с 3Д-визуализацией.

---

Home Plan Pro — программа более высокого инженерного уровня. Ориентация на инженерную графику сразу бросится вам в глаза. Поэтому в программе можно создавать планы загородных домов для строительства на качественном уровне. Этому способствуют различные метрические системы, сохранение в несколько востребованных форматов, а также широкая библиотека элементов для создания проектов.

---

Envisioneer Express — программа, больше рассчитанная на создание дизайн-проектов интерьера. Однако, не исключает возможности моделировать и архитектурные объекты. Несложная в освоении не требует высоких системных требований вашего ПК. Авторы этого программного обеспечения позиционируют его как простейший BIM-инструмент. Кроме того, программа обладает неплохой 3Д-визуализацией

---

3D Home Architect — популярная долгое время программа, когда -то задала тон любительскому проектированию интерьеров и частных жилых домов. Помимо всего того, что есть в предыдущих программах, отмечу следующие моменты. Встроенная система распознания и предупреждения об ошибках в проектировании. Мощное ядро CAD, позволяющее быстро чертить планы с мебелью и переводить их в 3Д. При это корректировка возможна, как из 2Д, так и из 3Д режимов. Возможность работы с элементами произвольной формы. Автоматизированное создание крыши загородного дома. Автоматизированное создание планов и разрезов с 3Д-модели. Не могу ни отметить сильную сторону программы для создания ландшафта вокруг загородного дома.

Наверное, это одна из самых успешных программ любительского уровня, приближающая результат работы каждого к уровню профессиональных программ.

---

ArCon (Аркон) — практически полноценная программа для CAD-проектирования. Мы приближаемся к блоку профессиональных программ и заканчиваем обзор этого блока сильной программой для проектирования. Программное обеспечение можно скачать с официального сайта бесплатно в виде учебной версии. На текущий момент выпущено более 15 версий. История программы насчитывает длительный срок доработки и совершенствования.

Мощный пакет программы включает в себя все от создания планировок и 3Д-моделирования до обсчета ведомостей расхода материалов. Ассистенты местности, помещений и крыш помогут быстро справиться со сложными задачами. Возможность проектирования многоэтажных построек значительно расширяет круг проектируемых объектов.

Детали проекта, такие как мансардные окна, перила, балконы, балки, колонны, окна и двери — все они обладают индивидуальными параметрами, которые можно настраивать. Кроме того, программа позволяет создавать видео на основе проекта, а также работать с форматами других проектных программ. В общем, это доступная мощная программа для создания эскизных проектов загородных домов с элементами рабочего проекта.

---

SketchUP — эта программа стоит особняком. За последнее время она стала настолько удобной, что завоевала любовь многочисленных поклонников по всему миру. Удобное скачивание с официального сайта и установка, интеграция с многочисленными сервисами Google, простой интерфейс и миллионы библиотечных элементов, доступных на официальном сайте — все это привлекло внимание даже профессиональных проектировщиков. Ну а наличие многочисленных видео уроков в интернете способствуют чуть ли не моментальному изучению этой программы.

Существует версия SketchUP Pro для профессиональной работы над проектами. Так, известный плагин VRay, разработанный болгарской Chaos Group специально для SketchUP Pro, потряс аудиторию своим высоким качеством. Теперь, даже из простой 3Д-модели мдожно было сделать фотореалистичную картинку с тенями и отраженным светом. А благодаря широкой библиотеке элементов добавить в нее живописное и реалистичное окружение.

Скажу честно, в нашем бюро эта программа используется для создания эскизных проектов. Это сделано по ряду причин, но главные из них — скорость проектирования и импорт/экспорт во все необходимые рабочие форматы. Я бы рекомендовал именно эту программу для самостоятельного проектирования своего дома. По этой же причине в учебном центре Проектируй.рф ей посвящен мини-курс Как сделать проект дома, а также главный учебный курс Пошаговое обучение проектированию загородных домов.

Посмотрите, как создается модель загородного дома,

И как выглядит результат после работы с плагином VRay.

---

Профессиональные оффлайн программы

Graphisoft ArchiCAD — это «наше все» или самый подходящий инструмент для создания полного проекта под строительство загородного дома с ноля. Он долгое время был лидером рынка BIM-проектирования, пока Autodesk не раскрутила программу Revit, которая значительно потеснила ArchiCAD. BIM расшифровывается как «Building Information Model» (Информационная модель здания). Говоря проще, это цифровая 3Д-модель здания, с которой в автоматическом режиме «снимаются» планы, разрезы и фасады. Такой подход избавляет от необходимости создания каждого чертежа отдельно, а также ускоряет процесс внесения корректировок в проект.

В отличие от всех предыдущих программ ArchiCAD является проектным комплексом, в котором можно делать абсолютно все части проекта. Нет необходимости в использования дополнительных программ для визуализации, обсчета смет или оформления проекта. Это мощный профессиональный инструмент. В отличие, например, от Autocad он прост в освоении и сопровождается большим количеством обучающих уроков в открытом доступе. Но для полноценной работы в этой программе необходимо пройти специальный курс, а для создания проекта загородного дома — пройти обучение под руководством опытного наставника. Все это есть в основном учебном курсе на нашем сайте Пошаговое обучение проектированию загородных домов. В процессе обучения каждый из учеников получает примеры проектов в этой программе и альбомы технических решений с необходимыми узлами «на все случаи жизни».

Ежегодно наше проектное бюро выпускает более 20 полных проектов для строительства загородных домов. Все они делаются в программе ArchiCAD. Часть из них выложена на этой странице.

Посмотрите на возможности этой программы (нажмите для увеличения).

Также посмотрите работы наших учеников в Graphisoft ArchiCAD по этой ссылке.

---

Autodesk Revit — та самая программа, потеснившая ArchiCAD. Ее главным преимуществом является хорошая интеграция с другими продуктами компании Autodesk, успевшим завоевать многие стороны проектной деятельности. На сегодняшний день это самая перспективная программа для BIM-проектирования, позволяющая полностью заменить громоздкий инструментарий проектировщика. Ведь в одной информационной модели можно объединить архитектуру, конструкции и все инженерные сети.

Хорошая инженерная графика, автоматизация большинства процессов, настраиваемая стандартизация проектов, автоматический обсчет всех требуемых проектом показателей и т.д. — такие мощные возможности, скорее всего, любителю не потребуются. Но, если есть желание углубиться в тему проектирования и стать в ней профессионалом, то изучение Revit станет хорошим заделом на будущее.

Кроме того, многие западные проектные бюро уже давно перешли на эту программу. Поэтому в ней собраны самые последние наработки из сфер энергосбережения и западных инженерных стандартов. Ее ценят и уважают в профессиональном сообществе. Ходят слухи, что и в России скоро введут BIM-стандарт разработки и согласования проектной документации. Если это произойдет, то, скорее всего, за основу будет взят Autodesk Revit.

В учебном центре Проектируй.рф находится в разработке курс «Autodesk Revit для создания проектов загородных домов». Уже скоро вы сможете не только изучить эту мощную программу, но и сразу же сделать в ней проект загородного дома.

как сделать проект дома самому

Для многих людей загородный дом является чем-то наподобие заветной мечты – перспектива отдохнуть от городской суеты в уютном уголке кажется достаточно радужной. Более того, хочется не просто приобрести уже готовое строение с обустроенным приусадебным участком, а создать усадьбу своей мечты, в которой будут правильно воплощены все пожелания относительно дизайна и планировки. Остается только одно – перенести свои задумки на бумагу, а уже затем, составив проект дома и определив его месторасположение на участке, воплощать в жизнь (заниматься непосредственно строительством дома). Если в отношении второго момента, по определению, не может быть никаких сомнений относительно необходимости сторонней помощи – даже в том случае, если вы будете профессиональным строителем, самостоятельно возвести правильный особняк вы не сможете, а вот затраты на составление архитектора можно исключить. Каким образом проектирование и строительство можно удешевить? Да очень просто – выполнить самому его работу вполне возможно, даже не имея каких-либо специальных навыков создания проекта частного дома. Осуществить проектирование дома (нарисовать его на бумаге схематически), на самом деле, не так уж и сложно!

Что нужно учитывать при самостоятельном составлении проекта собственного дома?

Самое главное заключается в том, чтобы разработанный вами проект строительства дома создавался опираясь на следующие принципы:

1. Множественная функциональность – то есть, возведенный дом по этому проекту будет удобен и практичен во всех отношениях. Проект дома своими руками должен быть не хуже архитекторского;
2. Простота конструкции – сделать проект дома несложно будет только в том случае, если он не будет предполагать каких-либо изысков. Создание какого-то особо сложного проекта, реализация которого потребует огромного количества творческих изысков, человеку, не имеющему специального образования, крайне не рекомендуется, ибо можно не учесть некоторые принципиально важные вещи;
3. Эстетичность – конечно же, загородный дом должен выглядеть красиво и радовать взор своих хозяев. Проект надежного дома должен быть еще и эффектным!

Запомните – в том случае, если проект будет создан с учетом этих принципов, то он и в жизни будет очень неплох. Опять –таки, речь идет о достаточно примитивном самостоятельном строении – коттедж премиум-класса любитель не спроектирует. Проектированием домов такого уровня заниматься должен только архитектор – новички здесь очень часто делают ошибки.



Содержание

1. Предварительный этап — разведка
2. Начало проектирования дома
3. Подвальное помещение / фундамент
4. Проект первого этажа
5. Второй этаж
6. Мансарда / крыша
7. Утверждение проекта для начала строительства

Геологическая разведка участка дома

С чего начинается «работа над проектом дома своими руками»? В первую очередь, при работе над проектом дома самостоятельно, необходимо провести геологическую разведку участка – оценить характер местности, почвы и узнать уровень стояния грунтовых вод. Лучшее время года для этого – весна, тогда их уровень находится максимально высоко и есть возможность с максимальной достоверностью определить этот показатель. Сделать это очень важно исходя из того, что именно данный показатель имеет наибольшее значение при закладке фундамента частного дома.

Для определения глубины залегания грунтовых вод рекомендуем обратиться к специалисту

Начало проектирования дома

Для наглядного примера наша редакция использовала программу бесплатную демо-версию программы «Визикон». Но все действия вполне можно выполнить и на обычном листе бумаги. Для примера был выбран простой проект двухэтажного дома 10 м х 10 м

Для проектирования домов необходимо будет «вооружиться» обычным тетрадным листом в клеточку и карандашом, задав при этом соответствующий масштаб. Рациональнее всего в данной ситуации будет поступить следующим образом – десять метров участка условно обозначить двумя клеточками. Таким образом, один сантиметр на линейке будет равняться 1 метру в реальной жизни – соотношение один к ста.

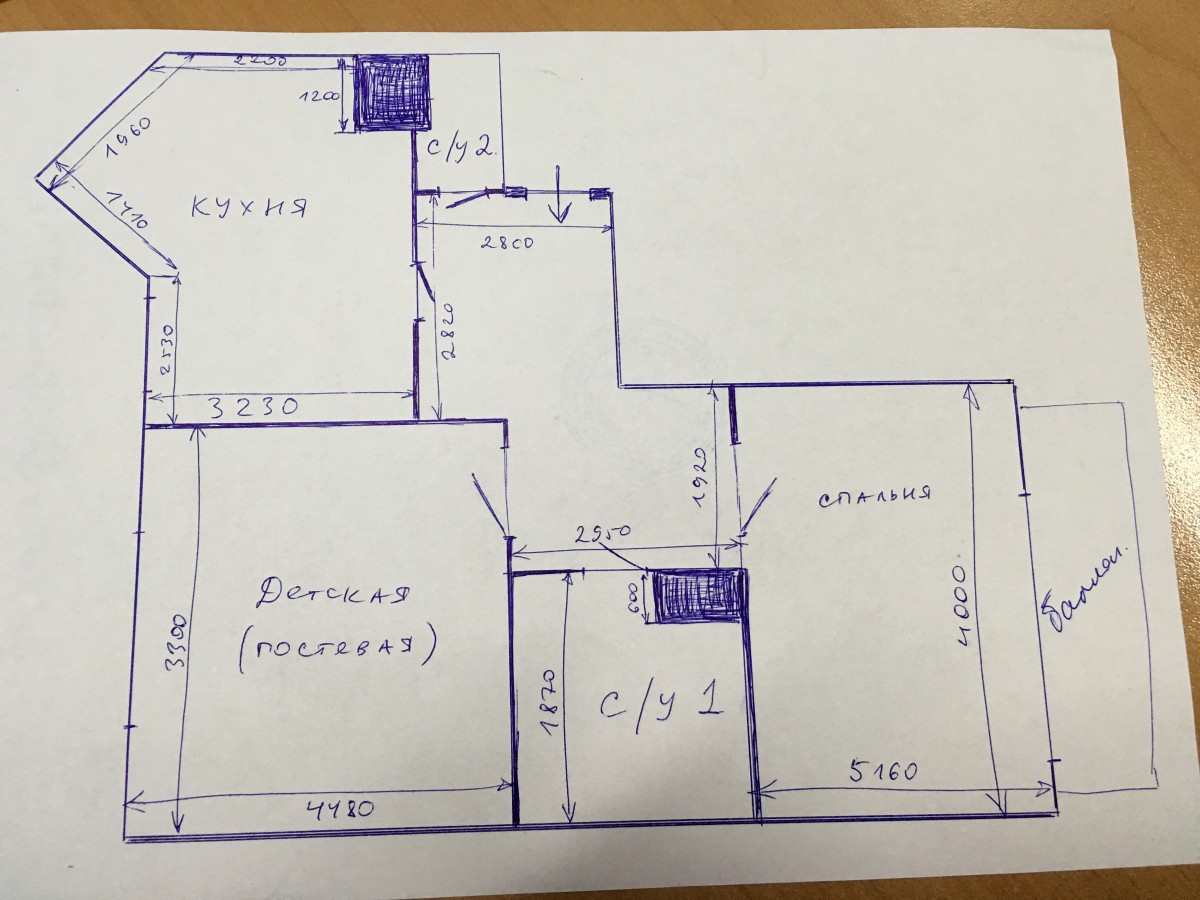

Шаг 1: наносим контур дома на тетрадный лист с помощью линейки и карандаша в масштабе 1:100, т.е. 1 см на бумаге будет равен 1 метру

Нанесение на бумагу контура самого участка, а также будущих строений. В данном случае все работы необходимо осуществлять в строгом соответствии с правильным масштабом – старательно перемеряя каждый метр на земле и нанося его на бумагу в соответствии размеров один к тысяче, вы обеспечиваете надежность и эстетичность возводимого здания. Нарисовать проект таким способом можно очень быстро. Обязательно надо учитывать не только контуры участка, отданного под проектирование и строительство, но и все расположенные объекты на участке, которые находились там еще до его планируемого возведения, и при этом их перенести не представляется никакой возможности. После этого можно будет приступить к проектированию самого здания – для упрощения задания, предположим, что проектируемый дом будет состоять из четырех комнат, кухни и двух санузлов (стандартное жилье для семьи из нескольких человек).

Подвальное помещение / фундамент

Несколько слов относительно проектирования подвального помещения. Необходимо отметить, что далеко не всегда в нем есть необходимость. Например, в том случае, если грунтовые воды стоят высоко, то это будет очень дорогим удовольствием – намного проще будет в проект включить еще одну комнату — как дополнительное помещение.



Проект первого этажа

Наносим на эскиз тамбур и прихожую – а уже из нее будут переходы в кухню и другие комнаты. Располагать помещения необходимо с учетом следующих моментов:

1. Санузел и кухню следует размещать в непосредственной близости друг к другу – благодаря этому расположению намного проще будет проводить коммуникации;
2. Очень неплохо, если составленный проект подразумевает отсутствие проходных комнат – это неотъемлемый элемент комфорта;
3. На первом этаже надо учитывать наличие всех вспомогательных конструкций и помещений – их расположение будет очень важно не только для обеспечения функциональной пригодности дома, но и для комфортного перемещения жильцов.

Шаг 2: чертим все комнаты и помещения первого этажа с необходимым размером

После этого располагаем и планируем все двери нашего дома

Шаг 3: проектируем двери на первом этаже

Затем окна с учетом желаемой освещенности комнат и вашего бюджета

Шаг 4: проектируем окна на первом этаже

В итоге получаем такой первый этаж:

Вот такая получилась 3D модель первого этажа



Прорисовываем второй этаж

Здесь уже все будет намного легче – ведь помещения в доме могут располагаться идентично (самое главное, не менять взаимное расположение санузлов — для того чтобы не усложнять проведение коммуникаций). Вполне достаточно будет спроектировать место расположения входной двери (многие архитекторы рекомендуют делать два входа на второй этаж — дома и с улицы) и окон.

Шаг 5: Аналогично планируем помещения второго этажа. Не забываем про коммуникации — располагаем санузлы и ванную друг под другом

Шаг 6: располагаем двери

Шаг 7: чертим окна второго этажа

Получили вот такую 3D модель второго этажа

Проектирование мансарды и крыши

Решили создать проект дома сами – не нужно будет пытаться нарисовать какую-то слишком «заумную» крышу с большим количеством изгибов. Запомните – крыша является одним из самых важных структурных компонентов в доме, и пытаться создавать дополнительную эстетичность, поставив под вопрос надежность, уж точно не стоит. Это все приведет к тому, что местах изгибов возникнут течи. Рисуете проект – будьте добры, исповедуйте принципы минимализма в архитектуре.

Для проектирования подобной крыши без архитектора не обойтись

Зависимость проектировки дома с изоляцией

Есть одно очень важное правило – все вспомогательные помещения необходимо строить с северной стороны. Несмотря на то, что теплоизоляция, выполняемая при помощи строительных материалов, имеет первостепенное значение, взаимное расположение комнат также нельзя выпускать из виду – хотя бы из-за экономии расхода энергии на обогрев дома.

Утверждение проекта для начала строительства

Необходимость корректировки проекта. Даже в том случае, если вы сами смогли изобразить на бумаге дом своей мечты, необходимо будет перед началом строительства дома все-таки проконсультироваться со специалистами – мнение грамотного прораба или же архитектора лишним не будет. Как минимум, необходимо будет согласовать следующие моменты:

1. Проведение электрики;
2. Проведение собственной канализации;
3. Проведение водоснабжения;

Необходимо понимать, что все указанные выше вопросы не являются художественной или архитектурной частью проекта. Это все — самые рутинные вопросы, грамотный подход к решению которых обеспечивается только профессионалами своего дела. В крайнем случае, любой недосмотр при самостоятельном составлении проекта дома, который допустил человек, не имеющий профильного образования, может быть подкорректирован грамотным прорабом, который практическую сторону любой идеи понимает намного лучше. Хотя даже в том случае, если проект составляется профессиональными архитекторами, то также не исключаются чисто практические недочеты.

Самостоятельная работа над проектом дома и ее преимущества

Проект своего дома вы можете создавать сами – для того, чтобы разработать чертежи взаимного расположения тех или иных помещений, а также определиться с местом дома на участке, не потребуется специальных знаний. Грамотный и ответственный подход к делу обеспечит вам успех мероприятия. Однако в плане проведения коммуникаций надо будет обязательно проконсультироваться с профессионалами. Таким образом можно будет правильно спланировать дом, который прослужит вам верой и правдой.

Читайте про следующие этапы строительства:

Смотрите также видео о том, как сделать проект дома самостоятельно

Читайте про предыдущие этапы строительства:



4.4 / 5 ( 13 голосов )

Как сделать проект дома самостоятельно: как правильно составить и начертить план жилья своими руками

Собственное загородное жилье по многим параметрам выигрывает у городской квартиры в многоэтажке. При этом следует понимать, что строительство жилого здания — дело весьма непростое, недешевое. И, пожалуй, самое существенное затруднение, с которым может столкнуться собственник земельного участка — это проектирование. Поэтому всем, кто приступает к постройке частного жилища, не помешает знать, как сделать проект дома самостоятельно своими руками.

Что нужно учитывать при составлении

Рассчитать нужные параметры и все грамотно спланировать без привлечения опытных специалистов довольно сложно, но все-таки реально. Главное, что необходимо брать во внимание при планировании:

• Функциональность. Возведенное жилье по итогу должно быть максимально комфортным и практичным.
• Простота сооружения. Не следует браться за реализацию слишком мудреных проектных решений. Богатая фантазия — это безусловно здорово, но без соответствующих навыков и образования сделать все правильно самому не удастся.
• Эстетика. Она важна не менее практичности. Построенный объект обязан радовать глаз своего владельца, быть привлекательным как с внешней стороны, так и внутри.

Вышеперечисленные принципы необходимо обязательно учитывать. Только следуя им можно справиться с поставленной задачей. Стоит еще раз напомнить, что в данном случае речь идет о постройке самого простого в проектном отношении частного здания. С проектировкой даже средней сложности любитель сам не справится.

Программы для проектирования домов самостоятельно

При такой разработке схемы постройки с помощью компьютерного приложения нужно:

• знать саму программу, в которой предстоит работать;
• понимать что и как необходимо планировать;
• иметь представление об архитектурном планировании (желательно не понаслышке).

Без этих трех обязательных условий построить собственное жилье по собственноручно созданному проекту невозможно.

Онлайн ПО

Решая спроектировать будущую постройку таким способом, важно понимать, что полноценных инструментов в данном формате не существует. Да, есть сетевые ресурсы, позволяющие осуществить планировку и даже рассмотреть ее в 3D на компьютере. Однако объемное моделирование в нынешний момент все еще недосягаемо.

Floorplanner

Довольно популярная программа. Привлекает пользователей понятным интерфейсом, дает возможность добавлять описания, фото и видеоролики в создаваемый проект. Ориентирована больше на риэлторов, создающих презентации жилых зданий.

Autodesk Homestyler

Пожалуй, лучший вариант для того, кто решает задачу, как и из чего можно сделать планировку дома самостоятельно. Эта версия является не только приложением для создания схемы строительства будущего жилища, но и сетевым магазином по реализации предметов мебели и стройматериалов. Позволяет задавать параметры вручную и настраивать толщину стен строения.

Профессиональные офлайн-программы

Это уже более серьезный подход к решению вопроса. По сравнению с онлайн-вариантами предоставляют больше возможностей для реализации идей.

Graphisoft ArchiCAD

Оптимальная версия для создания готовой схемы будущего жилья. Продолжительное время она лидировала на рынке компьютерного проектирования. По сути, это целая проектная система, позволяющая грамотно сформировать и совместить все детали проекта. Прежде чем приступать к составлению чертежей, пользователю предстоит пройти обучающий курс по работе с данным инструментом.

Autodesk Revit

Нынешний безусловный лидер. Ведущим достоинством программы выступает отличная интеграция с иными продуктами этой компании, затрагивающими проектную деятельность. С ее помощью можно смоделировать одновременно (в виде единой модели) все конструкции, коммуникации и архитектурные элементы. Обширные возможности делают ее очень популярной среди профессионалов.

Геологическая разведка участка

Без нее нельзя приступать к работе над созданием схемы будущего жилья. Очень важно заранее исследовать характерные особенности местности. Выяснить состав грунта, узнать глубину залегания пластов подземных вод. Оптимальное время проведения разведывательных действий — весна. Именно в этот период удастся получить максимально достоверные показатели.

Начальный этап проектирования

Это первое, что нужно сделать, задаваясь вопросом: как спроектировать дом. Для этого предстоит взять лист бумаги (лучше тетрадный в клетку) и карандаш. Основной момент — задать правильный масштаб. Обозначьте условно 10 м земли за две клеточки. В дальнейшем 1 см на листке будет равен 10 м на участке.

Нужна наша консультация?

Если при работе с сайтом или в процессе выбора проекта у вас возникли вопросы, обратитесь за помощью к нам

Нанесите контуры самого надела и будущих построек. При выполнении следите за соблюдением масштабного соответствия. Исходя из размеров 1/1000 можно достаточно быстро и без проблем начертить нужную схему. При составлении необходимо учитывать не только границы собственного земельного надела, но и все находящиеся на нем объекты, которые невозможно будет снести или перенести в перспективе. Только после их обозначения можно приступать к непосредственному проектированию жилого здания.

Подвальное помещение

Основание подвала далеко не всегда бывает целесообразным. Так, если подземные воды залегают слишком близко к поверхности, от его строительства лучше отказаться. В противном случае его обустройство обойдется в круглую сумму. Гораздо практичнее будет продумать дополнительную комнату в качестве технического отдела.

Первый этаж

Отобразите на эскизе тамбур и зону прихожей. От них будет удобнее переходить к кухне и комнатам. Размышляя, как нарисовать чертеж дома, не забывайте, что размещать их нужно, учитывая ряд нюансов:

• туалет, ванную и область для приготовления пищи следует расположить недалеко друг от друга;
• постарайтесь избежать планирования проходных жилых помещений;
• именно внизу здания необходимо предусмотреть наличие технических объектов и отделений, что обеспечит в дальнейшем максимальное удобство жильцам.

Далее переходите к размещению дверных и оконных проемов. При этом обратите внимание на месторасположение строения и учтите предполагаемый уровень освещенности.

Второй этаж

С верхней частью объекта будет намного проще, так как комнаты здесь будут располагаться в схожем порядке. Не забывайте, что нельзя менять взаимное положение санузлов. В противном случае процесс подведения труб существенно усложнится. Остается спланировать места для дверей и окон. На заметку: специалисты советуют обустраивать два входа на верх здания (с улицы и с первого уровня).

Мансарда и крыша

Проектируя данные объекты, помните о простоте. Чрезмерно сложная форма кровли превратит строительный процесс в настоящее испытание. Тем более, без соответствующего опыта и знаний справиться с этой задачей невозможно. Укрывная конструкция является одной из самых важных в доме. Поэтому забывать о практичности и надежности в погоне за эффектным внешним видом определенно не стоит. При прорисовке отталкивайтесь от наиболее простых в реализации идей.

Грамотное размещение комнат

При возведении жилого здания следует придерживаться одного важного правила — все технические помещения обустраивайте в северной части. Конечно, никто не отменял теплоизоляцию и она прекрасно справляется со своими функциями. Но решая вопрос, как спланировать дом самому, располагая спальни и помещения общего пользования на южной стороне, удастся неплохо сэкономить на отоплении и освещении.

Утверждение проекта

Даже если вы справились с задачей и самостоятельно спроектировали будущее жилище, необходимо показать результат опытным специалистам. Перед стартом застройки не помешает продемонстрировать итоги проектирования архитектору или прорабу. Их мнение определенно не будет лишним. Кроме того, в любом случае предстоит согласовать такие моменты, как:

• подводка электричества;
• организация канализации;
• подведение труб водоснабжения.

Все вышеуказанные нюансы не являются архитектурной или эстетической стороной дела. Это насущные вопросы, требующие своевременного решения. Разобраться с любыми возникающими проблемами способны только опытные мастера.

Так, во избежание лишних сложностей, стоит обратиться за помощью к специалистам «Авирон Девелопмент». Наша девелоперская компания поможет проанализировать сложившуюся ситуацию отыскать оптимальный вариант решения задачи максимально быстро и эффективно. Мы с большой точностью выполнят все ваши пожелания и требования относительно возводимого объекта.

Поэтапная инструкция, как правильно начертить план дома самому на бумаге

Принимаясь за дело, следует разбить весь процесс на этапы и последовательно их выполнять.

Планирование

Первым делом подумайте о будущей постройке в общем. Прикиньте предполагаемые размеры здания, определите целевое назначение основного строения и вспомогательных объектов. Выясните, нужен ли вам гараж или беседка. Изучите географические особенности собственного земельного надела. Узнайте, находятся ли на территории подводки водопровода и канализации.

Эскизы

На втором этапе все выявленные нюансы, а также личные пожелания компонуются в одну общую модель. При этом определяется этажность, число внутренних помещений (технических и жилых). По существу, эскизный проект — это набросок, на котором будущие строения изображены с разных сторон: фасад, вид сбоку, сзади, в разрезе. В этот же момент формируют список требуемых стройматериалов и их количество, указывают тип крыши, толщину стен и параметры перекрытий.

Схема работы

А это уже полноценная инструкция строительного подряда. Она должна полностью описывать все предстоящие действия в строгой последовательности. Это обязательно нужно учитывать, изучая информацию, как создавать проекты домов.

В архитектурной части необходимо наметить и прорисовать месторасположение всех комнат, балконов, террас, указать размеры оконных и дверных проемов, толщину стен, угол наклона крыши.

В конструктивном разделе следует подробно изучить все элементы строения: фундамент, перекрытия, дымоотвод, стропила, лестничные пролеты и т.д. Словом, расписать подробности. Так, для окон потребуется прописать все необходимые характеристики: ширину профиля, вид накладки, число слоев стеклопакета, особенности подоконника.

Для инженерно-технического планирования характерно формирование поэтапного алгоритма действий по организации канализации, вентиляционных, охранных и водопроводных систем, проведения электричества.

Дизайнерская часть включает в себя проработку цветовой палитры, используемой при отделке коттеджа или другого вида жилища, рассмотрение уместных декоративных элементов. Всему этому непременно отводят место, решая, как сделать план дома.

Разновидности проектов

Отталкиваясь от собственных предпочтений и финансовых возможностей, можно подобрать подходящий вариант.

Постройка из бруса

Древесину нередко выбирают в качестве основного стройматериала. Она привлекает своей прочностью, долговечностью и относительно невысокой стоимостью. При возведении здания из дерева необходимо соблюдать следующие условия:

• при использовании брусьев длиннее 6 м нужно дополнительное утепление стыков;
• сами места соединений размещают в шахматном порядке;
• количество углов обязано быть четным;
• не забудьте про правильное распределение нагрузки;
• перегородки из бревен располагают исключительно над несущими стенами или на добавочных подпорках.

План: как построить дом из кирпича

Кирпичное жилье предполагает задействование внушительных средств. Это дорогой материал, который к тому же требует возведения основательного фундамента. Эта база тоже обойдется владельцу в круглую сумму.

При планировании постройки такого типа следует брать в расчет характеристики стройматериала: необходимость армирования, гидроизоляцию в местах повышенной влажности (ванная), соблюдение определенной кладки, выкладывание проемов окон и дверей особым образом.

Вариант с террасой

Данную пристройку к основному строению нужно проектировать отдельно. При формировании плана обращают внимание на месторасположение здания, открытость, подсчитывают необходимое количество ступеней, нюансы их формы.

Как правильно сделать проект дома самостоятельно

Если иметь некоторые навыки и умения, то осуществить это несложно. Достаточно вооружиться листом бумаги (лучше тетрадным в клетку) и заточенным карандашом. Главное — перенести листок свое будущее жилище и все расположенные рядом с ним постройки с максимальной точностью.

В этом деле вам помогут такие полезные ориентиры, как уже выполненные жилые объекты, которые можно посмотреть в сети. Возьмите их за основу и расширить на свое усмотрение исходя из условий и собственных предпочтений.

Самостоятельная работа над проектированием и ее преимущества

План жилья вы вполне можете составить собственноручно. Конечно, для этого потребуется задействовать все свои способности и очень ответственно подойти к его формированию. Ведь чтобы определить, где именно будут находиться техпостройки и основное здание особых умений не нужно. Зато при проведении коммуникационных подводок, вернее, при их планировании, участие профессионалов жизненно необходимо. Только такой основательный подход позволит построить по-настоящему хорошее жилище, которое прослужит вам и вашей семье долгие годы.

Видео-образец, как составить проект дома самостоятельно

Чтобы иметь полное представление, как производится проектирование, стоит посмотреть видеоролик рекомендательного характера:

Как начертить план на бумаге

Чтобы создать чертеж на бумажном носителе (миллиметровка, ватман), необходимо соблюсти следующие условия:

• На каждый этаж, кровлю, основу постройки, сантехнические и электрические элементы нужно нарисовать отдельную схему-чертеж. При выполнении схематичных отображений следует строго соблюдать масштабность.
• После пристального изучения предложений в сети или специальных изданиях, подберите вариант, который подойдет вам по всем параметрам. Глядя на него, вы поймете, как правильно создать свой собственный.
• Определитесь с масштабом. Перенесите на бумагу границы строения. Отступите внутрь расстояние предусмотренное на толщину стен. Прорисуйте параллельные линии. Ориентируясь по сторонам света, расположите здание на участке. Скопируйте чертежи коммуникаций и этажей (если он не один).
• Распределите и отобразите внутренние перегородки, определите комнаты.

Фото спроектированных жилых зданий

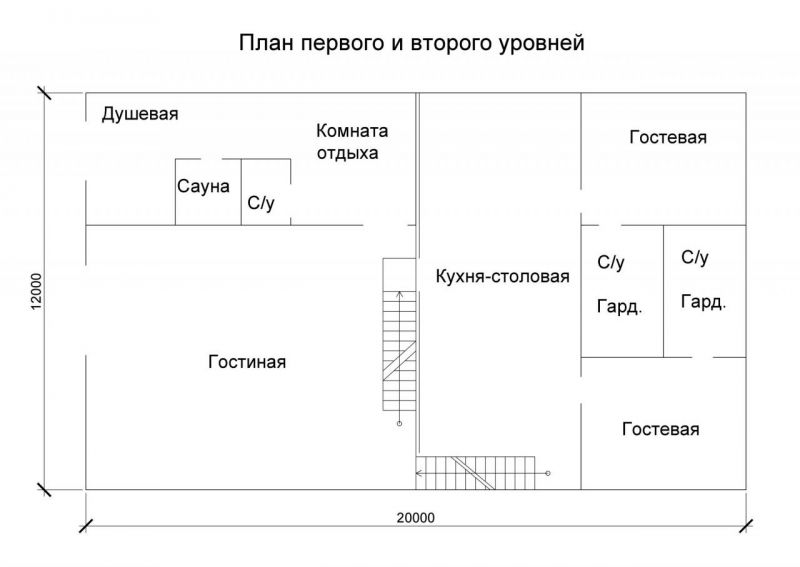

Ниже приведены возможные схемы планировок.

Думаем, теперь предельно ясно, можно ли самому сделать проект дома. Ответ очевиден — вполне. Главное — браться за дело, полностью отдавая отчет своим способностям и здраво оценивая собственные силы. И конечно, при возникающих затруднениях сразу же обращаться за помощью к опытным специалистам.

выбор программы, пошаговая инструкция, советы и рекомендации

Перед тем как начать строительство дома, необходимо произвести четкие расчеты и составить карту будущего помещения. Для этого многие специалисты и профессиональные строители сначала создают план. Он помогает сформировать будущее помещение и грамотно распределить свободное место. Проектирование и планирование любого жилищного объекта — ответственный этап. Если этого не сделать, то при возведении стен или закладке фундамента начнут появляться первые проблемы.

Общие сведения

Строительство любого дома происходит поэтапно. Это позволяет сформировать правильно все работы и точно рассчитать затраты на необходимый материал. Те, кто начинают строительство любого типа недвижимости самостоятельно, также должны придерживаться четкого плана. Это позволит не только быстро и правильно возводить нужные объекты на земле, но и точно рассчитывать траты на выполнение этих действий.

В Сети и на различных форумах часто можно встретить вопрос, как нарисовать план дома на компьютере самому. Это довольно сложная задача. Однако, разработчики постоянно улучшают приложения и вводят новые инструменты для проектирования, которые позволяют справляться с такой задачей быстро и без сложного уровня подготовки.

Стоит понимать, что любой проект — это не только проявление собственной фантазии. Важно рассчитывать высоту стен, этажность, правильно составлять крышу и мансарду. Необходимо перед началом столь интересного занятия ознакомиться с азами строительства и подобрать для себя несколько подходящих вариантов.

О проекте дома

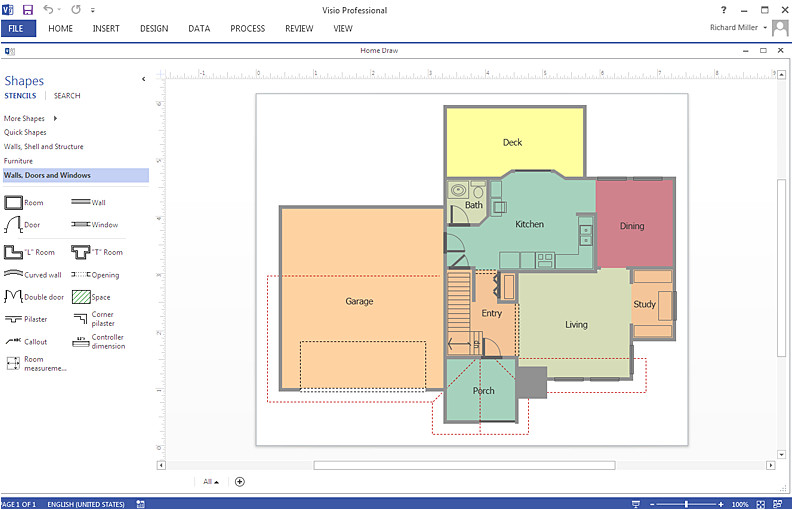

Нарисовать план дома на компьютере можно даже через стандартный графический редактор. Однако точность внесенных параметров будет практически отсутствовать. Кроме того, важно рассматривать проект дома в нескольких плоскостях. Для этого есть специальные инструменты в приложениях, которые позволяют создавать изображения будущей постройки в трехмерном и двухмерном пространстве.

Боковой вид дает возможность рассчитать высоту стен и посмотреть на будущий дом с каждой стороны. При этом будет понятно, как правильно располагать окна и все выходы в таком типе помещения. Вид сверху необходим для проектирования внутренних помещений. Особенно это полезно, если разрабатывается план дома, который будет состоять из нескольких этажей.

Тогда план на двухмерной плоскости будет описывать ряд помещений на каждом уровне в доме. Внутри такого проекта обычно изображаются дверные и оконные проемы. После этого основную площадь используют для заполнения необходимыми на этаже комнатами, для чего устанавливаются перегородки в виде стен.

Как сделать планировку дома самостоятельно на компьютере, если нет четкого представления, какие именно комнаты нужны?

Здесь важно опираться на следующие базовые показатели:

• Составление плана начинается с установки вертикальной оси по несущим стенам относительно земли (фундамента).
• Этажность дома для семьи до 8 человек не более 2.
• Высота внешних стен составляет 2,7 – 3 метра.
• Толщина пола — до 45 см.
• Толщина стен — до 0,75 метра (в зависимости от того, будет ли использоваться утеплитель).
• Дверной проем высотой 1,9 и шириной 1,5 метра.
• Стандартный оконный проем на 2 створки высотой 1,5 метра и шириной до 1,8 метра.
• Высота крыши до 2 – 2,5 метра.

Этих данных на начальном этапе будет достаточно для оставления проекта с помощью ПО.

Внутренняя планировка

Как нарисовать план дома на компьютере самому так, чтобы проставить точные разметки под окна и двери? Эта задача не из простых. Представленные выше параметры помогут определиться с внешними размерами здания. Однако нужно учитывать, что некоторые параметры могут быть изменены. Это в большой мере касается окон. По желанию их можно установить любой формы. Поэтому следует сначала определиться с их типом. Узнать точные размеры можно в компании, где они будут закупаться.

Внутренняя планировка формируется по следующему принципу:

• Определяются места для парадного и дополнительного входов.
• Отмечается место под санитарный узел. Площадь ванной комнаты обычно принимается до 5 кв. метров. Площадь туалета — до 3 кв. метров.
• Определяется место под размещение котельного и бойлерного оборудования. Для них нужна комната площадью до 10 кв. метров.
• Выделяется пространство под кухню (до 15 кв. метров). Часто в жилых домах кухня совмещается с гостиной, поэтому площадь может вырасти до 30- 50 кв. метров.
• Оставшееся место отводится под зал до 50 кв. метров и гостевую спальню до 15 кв. метров.
• Остальное пространство — это коридор, холл и лестница на второй этаж.

Стоит обратить внимание на то, что рассматривается пример проекта дома на 2 этажа общей площадью до 180 кв. метров.

Внутренняя планировка на втором этаже следующая:

• Разметка спален. Для семьи из 4 человек количество комнат может быть 2 или 3. Родительская спальня площадью до 20 кв. метров. Детская — до 40 кв. метров либо каждая по 20 метров квадратных.
• Обязательно предусматривается санузел (3-5 кв. метров) и ванная комната (5-7 кв. метров).
• Остальное место оборудуется под зону свободного назначения. При желании можно выделить гардеробную до 15 кв. метров или личный кабинет.

Стоит также подчеркнуть, что толщина внутренних стен обычно не превышает 30-35 см. Если необходимо сделать план одноэтажного дома, то его площадь сокращается до 160 кв. метров. Добавляется 2-3 жилые комнаты, которые соединяются при помощи коридора. Дверные проемы внутри по параметрам идентичны входным.

Самостоятельное составление плана

Решив самостоятельно составить план дома на компьютере, пользователь должен быть готов к тому, что это процесс достаточно долгий по времени. Это не связанно со сложностью проекта, а зависит от того, что для технических расчетов потребуется вводить каждые параметры вручную. Не все из представленного списка программ имеют возможность составления точной инженерной проектировки.

Общий план действий по работе в программе будет выглядеть следующим образом:

• Обозначается земельный участок, на котором будет стоять дом, и вводится его площадь.
• Устанавливаются вертикальные оси (перпендикулярно плоскости участка). Желательно иметь преставление на схеме о расположении сторон света, чтобы знать, где будет солнечная сторона. Это необходимо при планировании внутренних комнат.
• При создании проекта дома на 2 этажа общая площадь будет примерно до 180 кв. метров. Поэтому на земельном участке располагается основной короб из внешних стен в форме прямоугольника либо квадрата.
• Зная, что этажа будет 2, и руководствуясь представленными выше параметрами, задается высота дома по стенам и полу (2,7 + 0,45 + 2,7).
• Обозначатся центральный и дополнительный вход.
• На первом этаже выделяется место под котельную и бойлерную.
• Далее выделяются комнаты сантехнического назначения и кухня.
• Формируется остальная площадь исходя из пожеланий составителя. Обязательно выделяется место для входа (не менее 5 кв. метров) и лестничный пролет на второй этаж до 3 кв. метров.
• Дверные проемы подбираются, исходя из предпочтений и внутреннего дизайна помещения.
• На втором этаже формируется выход с лестничного пролета до 3 метров.
• Выделяются комнаты сантехнического назначения 3 и 5 кв. метров.
• Оставшаяся площадь отводится под спальные комнаты родителей и детей, а также бытовые помещения.
• Устанавливаются оконные проемы на двух этажах, согласно расположению каждой комнаты.

Крыша оформляется в последний момент. Ее наклон должен быть не менее 45 градусов, чтобы обеспечить плавный скат попадающих на нее объектов.

Как нарисовать план дома на компьютере самому и перенести его в натуральную величину? Этот вопрос также актуальный. Однако не стоит забывать, что составляемая схема нужна для оценки будущей недвижимости в качестве квадратуры и затрат на материалы. Без должного уровня знаний в строительной сфере возведение дома стоит доверить профессионалам.

Основные рекомендации

Решив самостоятельно начертить план дома на компьютере, важно придерживаться основных советов и рекомендаций, которыми всегда делятся проектировщики и инженеры на тематических форумах, посвященных строительству жилых помещений.

Основные из них выглядят следующим образом:

• При составлении плана объекта необходимо опираться на бюджет, чтобы избежать его дефицита на середине возведения дома.
• Количество этажей должно быть не более трех.
• В каждом помещении должны быть оконные проемы. Это повышает функциональность комнат.
• Количество комнат должно быть не более 4-5 на каждом этаже (это зависит от площади самого дома).

Кроме того, важно точно спроектировать крышу. Она должна быть функциональной в использовании.

Программы на ПК

Ответить на вопрос пользователей, как рисовать план дома на компьютере, поможет современное и многофункциональное программное обеспечение. Существует много различных цифровых проектов, которые помогут даже неопытному владельцу ПК быстро составить схему и план дома.

Каждое из приложений имеет свой уровень сложности и набор инструментов для создания схем вычислений объекта. Ниже будут представлены самые популярные программы для создания домов в двухмерной и трехмерной плоскостях.

Google Sketchup

Как начертить план дома самому на компьютере, не имея достаточного уровня подготовки и опыта, знает эта программа. Разработчики сделали ПО доступным и адаптировали работу с ним для простых пользователей. Программное обеспечение больше относится к дизайнерскому проекту. Здесь можно продумать внешний вид и тип оформления будущей жилой недвижимости.

Из основных плюсов программы можно выделить удобное меню и возможность создавать стены и другие объекты в доме из различных материалов. База приложения насчитывает более 1000 различных комбинаций. Можно сделать план не только внутренней части дома, но и наружной. Поддерживается загрузка в программу дополнительных элементов для различных модификаций строения.

Минусом программы является то, что в ней нет возможности произвести точные расчеты. Начертить все блоки, стены и проемы типового назначения и получить точный расчет по площади через ПО не выйдет.

AutoCAD

Как начертить план дома самому на компьютере и рассчитать все необходимые инженерные параметры, можно посмотреть в программе AutoCAD. Это популярное во всем мире приложение, которым пользуются как любители, так и профессионалы. Связанно это с тем, что программное обеспечение имеет тысячи различных фильтров и инструментов. Есть разные версии, что зависит от того, какой тип проекта необходимо создать.

Еще одно преимущество заключается в том, что приложение может созданный в двухмерной плоскости объект сразу перенести на трехмерное пространство. Есть фильтры, позволяющие создавать постройки и различные типы помещений, в соответствии с установленными параметрами в ГОСТах.

Однако есть и один нюанс – все версии программы являются полностью платными. Еще одной важной особенность в программе является наличие возможности создавать объекты произвольной формы и при этом получать их точные параметры. Это будет удобно, если необходимо создать проект нестандартного дома.

Floor Plan 3D

Если интересует вопрос, как составить план дома самому на компьютере в двухмерной плоскости, то это приложение позволит сделать его всего за пару часов. Есть также дополнение в программе, которое дает возможность при внесении необходимых параметров в план дома получить его изображение в трехмерном поле.

Из особенностей программного обеспечения выделяется:

• Возможность проектирования фасада здания.
• Оформление внутренних помещений.
• Полный дизайн интерьера.
• Возможность расчета объема материалов и их стоимость.

Дополнительно в базе данных программы есть много интерактивных советов по планированию. Стоит отметить, что данной программой пользуются многие строительные компании.

ArCon

Составить план дома на компьютере через программу можно в режиме конструктора. Весь проект собирается по блокам при помощи фиксации каждой детали. Это вполне просто делается. При необходимости можно получить итоговый расчет по каждому из показателей.

Чаще всего приложение применяется при детальном планировании участка и стоящего на нем объекта. В базе ПО заложено более 3000 наименований строительных материалов и более 1000 готовых решений.

Меню для работы понятное и простое. Каждый элемент на рабочей панели имеет графическое отображение. При необходимости появляются подсказки и короткие уроки по проектированию и расчету необходимого объекта.

Envisioneer Express

Программа на профессиональном уровне позволяет оформить проект дома. Для этого есть несколько режимов работы в различных плоскостях. Действует полная система просмотра помещения и внешнего вида здания под разными углами.

Все объекты выглядят довольно реалистично. При установке стен и других основных конструкций дома нужно вводить точные параметры. Это позволяет сразу получить дом по необходимым расчетам. В базе есть различные варианты интерьерной отделки и предметы мебели. При помощи строительных материалов можно рассчитать затраты на возведение здания и посмотреть, как оно будет выглядеть.

Вывод

Рассматривая вопрос, как нарисовать план дома на компьютере самому, стоит соблюдать основные требования, связанные с расчетами. Важно понимать, что каждый тип внутреннего помещения имеет уже заложенные размеры. Устанавливая стену или перегородку, проектируется новое помещение.

При планировании цокольного этажа, важно рассчитать точную нагрузку. Если дом будет в два либо три этажа, для укрепления конструкции необходимо устанавливать в подвальном помещении дополнительные колонны и балки. Остальные параметры могут быть вычислены автоматически при внешнем планировании объекта, исходя из заложенных показателей.

10 лучших бесплатных программ для проектирования домов

Виртуальная модель дома поможет продумать все нюансы планировки и понять, какие потребуются материалы. Благодаря этому при реальном строительстве получится сделать работы максимально быстро и без ошибок. Создать визуализацию можно самостоятельно, в специальной программе.

На что стоит обратить внимание при выборе программы:

1. Русификация. Без нее освоение функционала будет проблематичным, особенно если вы не знаете иностранного языка.
2. Удобство. Интуитивно понятный интерфейс сделает работу более простой, доступной даже для абсолютных новичков.
3. Функционал. Программ, которые бы помогли создать проект от начала до конца, пока не существует. Поэтому нужно заранее определить задачи, которые нужно решить. И уже под них подбирать конструкторы.
4. Наличие инструкции или обучающего видео. Они существенно сократят время на изучение, позволив быстрее приступить к разработке проекта.

В коротком видео рассказали о программах для проектирования. Смотрите, если нет времени на чтение

А теперь рассказываем подробнее.

1 Sweet Home 3D

Эта программа нужна для проектирования отдельных комнат. В ней есть встроенный каталог мебели, а также функция, позволяющая изменить цвет любого элемента. Интерфейс переведен на русский язык. Для неопытных пользователей имеется встроенная система подсказок, поэтому создать свой первый проект будет несложно. После создания его можно сохранить в удобном формате. Приложение регулярно обновляется, разрешена загрузка новых моделей с официального сайта для использования в типовых планировках.

В Sweet Home 3D можно отметить мельчайшие детали обстановки. Фото: www.sweethome3d.com/ru

2 ArchiCAD

Русифицированная программа для создания 3D-моделей и 2D-чертежей. Пользоваться ею разрешается 30 дней, потом будет предложено купить лицензию. Студенты и преподаватели архитектурных вузов могут продлить бесплатный период до года.

До работы в программе лучше посмотреть видеоинтрукции. Пример одной из них ниже.

Как начертить план на бумаге

Чтобы создать чертеж на бумажном носителе (миллиметровка, ватман), необходимо соблюсти следующие условия:

• На каждый этаж, кровлю, основу постройки, сантехнические и электрические элементы нужно нарисовать отдельную схему-чертеж. При выполнении схематичных отображений следует строго соблюдать масштабность.
• После пристального изучения предложений в сети или специальных изданиях, подберите вариант, который подойдет вам по всем параметрам. Глядя на него, вы поймете, как правильно создать свой собственный.
• Определитесь с масштабом. Перенесите на бумагу границы строения. Отступите внутрь расстояние предусмотренное на толщину стен. Прорисуйте параллельные линии. Ориентируясь по сторонам света, расположите здание на участке. Скопируйте чертежи коммуникаций и этажей (если он не один).
• Распределите и отобразите внутренние перегородки, определите комнаты.

Фото спроектированных жилых зданий

Ниже приведены возможные схемы планировок.

Думаем, теперь предельно ясно, можно ли самому сделать проект дома. Ответ очевиден — вполне. Главное — браться за дело, полностью отдавая отчет своим способностям и здраво оценивая собственные силы. И конечно, при возникающих затруднениях сразу же обращаться за помощью к опытным специалистам.

выбор программы, пошаговая инструкция, советы и рекомендации

Перед тем как начать строительство дома, необходимо произвести четкие расчеты и составить карту будущего помещения. Для этого многие специалисты и профессиональные строители сначала создают план. Он помогает сформировать будущее помещение и грамотно распределить свободное место. Проектирование и планирование любого жилищного объекта — ответственный этап. Если этого не сделать, то при возведении стен или закладке фундамента начнут появляться первые проблемы.

Общие сведения

Строительство любого дома происходит поэтапно. Это позволяет сформировать правильно все работы и точно рассчитать затраты на необходимый материал. Те, кто начинают строительство любого типа недвижимости самостоятельно, также должны придерживаться четкого плана. Это позволит не только быстро и правильно возводить нужные объекты на земле, но и точно рассчитывать траты на выполнение этих действий.

В Сети и на различных форумах часто можно встретить вопрос, как нарисовать план дома на компьютере самому. Это довольно сложная задача. Однако, разработчики постоянно улучшают приложения и вводят новые инструменты для проектирования, которые позволяют справляться с такой задачей быстро и без сложного уровня подготовки.

Стоит понимать, что любой проект — это не только проявление собственной фантазии. Важно рассчитывать высоту стен, этажность, правильно составлять крышу и мансарду. Необходимо перед началом столь интересного занятия ознакомиться с азами строительства и подобрать для себя несколько подходящих вариантов.

О проекте дома

Нарисовать план дома на компьютере можно даже через стандартный графический редактор. Однако точность внесенных параметров будет практически отсутствовать. Кроме того, важно рассматривать проект дома в нескольких плоскостях. Для этого есть специальные инструменты в приложениях, которые позволяют создавать изображения будущей постройки в трехмерном и двухмерном пространстве.

Боковой вид дает возможность рассчитать высоту стен и посмотреть на будущий дом с каждой стороны. При этом будет понятно, как правильно располагать окна и все выходы в таком типе помещения. Вид сверху необходим для проектирования внутренних помещений. Особенно это полезно, если разрабатывается план дома, который будет состоять из нескольких этажей.

Тогда план на двухмерной плоскости будет описывать ряд помещений на каждом уровне в доме. Внутри такого проекта обычно изображаются дверные и оконные проемы. После этого основную площадь используют для заполнения необходимыми на этаже комнатами, для чего устанавливаются перегородки в виде стен.

Как сделать планировку дома самостоятельно на компьютере, если нет четкого представления, какие именно комнаты нужны?

Здесь важно опираться на следующие базовые показатели:

• Составление плана начинается с установки вертикальной оси по несущим стенам относительно земли (фундамента).
• Этажность дома для семьи до 8 человек не более 2.
• Высота внешних стен составляет 2,7 – 3 метра.
• Толщина пола — до 45 см.
• Толщина стен — до 0,75 метра (в зависимости от того, будет ли использоваться утеплитель).
• Дверной проем высотой 1,9 и шириной 1,5 метра.
• Стандартный оконный проем на 2 створки высотой 1,5 метра и шириной до 1,8 метра.
• Высота крыши до 2 – 2,5 метра.

Этих данных на начальном этапе будет достаточно для оставления проекта с помощью ПО.

Внутренняя планировка

Как нарисовать план дома на компьютере самому так, чтобы проставить точные разметки под окна и двери? Эта задача не из простых. Представленные выше параметры помогут определиться с внешними размерами здания. Однако нужно учитывать, что некоторые параметры могут быть изменены. Это в большой мере касается окон. По желанию их можно установить любой формы. Поэтому следует сначала определиться с их типом. Узнать точные размеры можно в компании, где они будут закупаться.

Внутренняя планировка формируется по следующему принципу:

• Определяются места для парадного и дополнительного входов.
• Отмечается место под санитарный узел. Площадь ванной комнаты обычно принимается до 5 кв. метров. Площадь туалета — до 3 кв. метров.
• Определяется место под размещение котельного и бойлерного оборудования. Для них нужна комната площадью до 10 кв. метров.
• Выделяется пространство под кухню (до 15 кв. метров). Часто в жилых домах кухня совмещается с гостиной, поэтому площадь может вырасти до 30- 50 кв. метров.
• Оставшееся место отводится под зал до 50 кв. метров и гостевую спальню до 15 кв. метров.
• Остальное пространство — это коридор, холл и лестница на второй этаж.

Стоит обратить внимание на то, что рассматривается пример проекта дома на 2 этажа общей площадью до 180 кв. метров.

Внутренняя планировка на втором этаже следующая:

• Разметка спален. Для семьи из 4 человек количество комнат может быть 2 или 3. Родительская спальня площадью до 20 кв. метров. Детская — до 40 кв. метров либо каждая по 20 метров квадратных.
• Обязательно предусматривается санузел (3-5 кв. метров) и ванная комната (5-7 кв. метров).
• Остальное место оборудуется под зону свободного назначения. При желании можно выделить гардеробную до 15 кв. метров или личный кабинет.

Стоит также подчеркнуть, что толщина внутренних стен обычно не превышает 30-35 см. Если необходимо сделать план одноэтажного дома, то его площадь сокращается до 160 кв. метров. Добавляется 2-3 жилые комнаты, которые соединяются при помощи коридора. Дверные проемы внутри по параметрам идентичны входным.

Самостоятельное составление плана

Решив самостоятельно составить план дома на компьютере, пользователь должен быть готов к тому, что это процесс достаточно долгий по времени. Это не связанно со сложностью проекта, а зависит от того, что для технических расчетов потребуется вводить каждые параметры вручную. Не все из представленного списка программ имеют возможность составления точной инженерной проектировки.

Общий план действий по работе в программе будет выглядеть следующим образом:

• Обозначается земельный участок, на котором будет стоять дом, и вводится его площадь.
• Устанавливаются вертикальные оси (перпендикулярно плоскости участка). Желательно иметь преставление на схеме о расположении сторон света, чтобы знать, где будет солнечная сторона. Это необходимо при планировании внутренних комнат.
• При создании проекта дома на 2 этажа общая площадь будет примерно до 180 кв. метров. Поэтому на земельном участке располагается основной короб из внешних стен в форме прямоугольника либо квадрата.
• Зная, что этажа будет 2, и руководствуясь представленными выше параметрами, задается высота дома по стенам и полу (2,7 + 0,45 + 2,7).
• Обозначатся центральный и дополнительный вход.
• На первом этаже выделяется место под котельную и бойлерную.
• Далее выделяются комнаты сантехнического назначения и кухня.
• Формируется остальная площадь исходя из пожеланий составителя. Обязательно выделяется место для входа (не менее 5 кв. метров) и лестничный пролет на второй этаж до 3 кв. метров.
• Дверные проемы подбираются, исходя из предпочтений и внутреннего дизайна помещения.
• На втором этаже формируется выход с лестничного пролета до 3 метров.
• Выделяются комнаты сантехнического назначения 3 и 5 кв. метров.
• Оставшаяся площадь отводится под спальные комнаты родителей и детей, а также бытовые помещения.
• Устанавливаются оконные проемы на двух этажах, согласно расположению каждой комнаты.

Крыша оформляется в последний момент. Ее наклон должен быть не менее 45 градусов, чтобы обеспечить плавный скат попадающих на нее объектов.

Как нарисовать план дома на компьютере самому и перенести его в натуральную величину? Этот вопрос также актуальный. Однако не стоит забывать, что составляемая схема нужна для оценки будущей недвижимости в качестве квадратуры и затрат на материалы. Без должного уровня знаний в строительной сфере возведение дома стоит доверить профессионалам.

Основные рекомендации

Решив самостоятельно начертить план дома на компьютере, важно придерживаться основных советов и рекомендаций, которыми всегда делятся проектировщики и инженеры на тематических форумах, посвященных строительству жилых помещений.

Основные из них выглядят следующим образом:

• При составлении плана объекта необходимо опираться на бюджет, чтобы избежать его дефицита на середине возведения дома.
• Количество этажей должно быть не более трех.
• В каждом помещении должны быть оконные проемы. Это повышает функциональность комнат.
• Количество комнат должно быть не более 4-5 на каждом этаже (это зависит от площади самого дома).

Кроме того, важно точно спроектировать крышу. Она должна быть функциональной в использовании.

Программы на ПК

Ответить на вопрос пользователей, как рисовать план дома на компьютере, поможет современное и многофункциональное программное обеспечение. Существует много различных цифровых проектов, которые помогут даже неопытному владельцу ПК быстро составить схему и план дома.

Каждое из приложений имеет свой уровень сложности и набор инструментов для создания схем вычислений объекта. Ниже будут представлены самые популярные программы для создания домов в двухмерной и трехмерной плоскостях.

Google Sketchup

Как начертить план дома самому на компьютере, не имея достаточного уровня подготовки и опыта, знает эта программа. Разработчики сделали ПО доступным и адаптировали работу с ним для простых пользователей. Программное обеспечение больше относится к дизайнерскому проекту. Здесь можно продумать внешний вид и тип оформления будущей жилой недвижимости.

Из основных плюсов программы можно выделить удобное меню и возможность создавать стены и другие объекты в доме из различных материалов. База приложения насчитывает более 1000 различных комбинаций. Можно сделать план не только внутренней части дома, но и наружной. Поддерживается загрузка в программу дополнительных элементов для различных модификаций строения.

Минусом программы является то, что в ней нет возможности произвести точные расчеты. Начертить все блоки, стены и проемы типового назначения и получить точный расчет по площади через ПО не выйдет.

AutoCAD

Как начертить план дома самому на компьютере и рассчитать все необходимые инженерные параметры, можно посмотреть в программе AutoCAD. Это популярное во всем мире приложение, которым пользуются как любители, так и профессионалы. Связанно это с тем, что программное обеспечение имеет тысячи различных фильтров и инструментов. Есть разные версии, что зависит от того, какой тип проекта необходимо создать.

Еще одно преимущество заключается в том, что приложение может созданный в двухмерной плоскости объект сразу перенести на трехмерное пространство. Есть фильтры, позволяющие создавать постройки и различные типы помещений, в соответствии с установленными параметрами в ГОСТах.

Однако есть и один нюанс – все версии программы являются полностью платными. Еще одной важной особенность в программе является наличие возможности создавать объекты произвольной формы и при этом получать их точные параметры. Это будет удобно, если необходимо создать проект нестандартного дома.

Floor Plan 3D

Если интересует вопрос, как составить план дома самому на компьютере в двухмерной плоскости, то это приложение позволит сделать его всего за пару часов. Есть также дополнение в программе, которое дает возможность при внесении необходимых параметров в план дома получить его изображение в трехмерном поле.

Из особенностей программного обеспечения выделяется:

• Возможность проектирования фасада здания.
• Оформление внутренних помещений.
• Полный дизайн интерьера.
• Возможность расчета объема материалов и их стоимость.

Дополнительно в базе данных программы есть много интерактивных советов по планированию. Стоит отметить, что данной программой пользуются многие строительные компании.

ArCon

Составить план дома на компьютере через программу можно в режиме конструктора. Весь проект собирается по блокам при помощи фиксации каждой детали. Это вполне просто делается. При необходимости можно получить итоговый расчет по каждому из показателей.

Чаще всего приложение применяется при детальном планировании участка и стоящего на нем объекта. В базе ПО заложено более 3000 наименований строительных материалов и более 1000 готовых решений.

Меню для работы понятное и простое. Каждый элемент на рабочей панели имеет графическое отображение. При необходимости появляются подсказки и короткие уроки по проектированию и расчету необходимого объекта.

Envisioneer Express

Программа на профессиональном уровне позволяет оформить проект дома. Для этого есть несколько режимов работы в различных плоскостях. Действует полная система просмотра помещения и внешнего вида здания под разными углами.

Все объекты выглядят довольно реалистично. При установке стен и других основных конструкций дома нужно вводить точные параметры. Это позволяет сразу получить дом по необходимым расчетам. В базе есть различные варианты интерьерной отделки и предметы мебели. При помощи строительных материалов можно рассчитать затраты на возведение здания и посмотреть, как оно будет выглядеть.

Вывод

Рассматривая вопрос, как нарисовать план дома на компьютере самому, стоит соблюдать основные требования, связанные с расчетами. Важно понимать, что каждый тип внутреннего помещения имеет уже заложенные размеры. Устанавливая стену или перегородку, проектируется новое помещение.

При планировании цокольного этажа, важно рассчитать точную нагрузку. Если дом будет в два либо три этажа, для укрепления конструкции необходимо устанавливать в подвальном помещении дополнительные колонны и балки. Остальные параметры могут быть вычислены автоматически при внешнем планировании объекта, исходя из заложенных показателей.

10 лучших бесплатных программ для проектирования домов

Виртуальная модель дома поможет продумать все нюансы планировки и понять, какие потребуются материалы. Благодаря этому при реальном строительстве получится сделать работы максимально быстро и без ошибок. Создать визуализацию можно самостоятельно, в специальной программе.

На что стоит обратить внимание при выборе программы:

1. Русификация. Без нее освоение функционала будет проблематичным, особенно если вы не знаете иностранного языка.
2. Удобство. Интуитивно понятный интерфейс сделает работу более простой, доступной даже для абсолютных новичков.
3. Функционал. Программ, которые бы помогли создать проект от начала до конца, пока не существует. Поэтому нужно заранее определить задачи, которые нужно решить. И уже под них подбирать конструкторы.
4. Наличие инструкции или обучающего видео. Они существенно сократят время на изучение, позволив быстрее приступить к разработке проекта.

В коротком видео рассказали о программах для проектирования. Смотрите, если нет времени на чтение

А теперь рассказываем подробнее.

1 Sweet Home 3D

Эта программа нужна для проектирования отдельных комнат. В ней есть встроенный каталог мебели, а также функция, позволяющая изменить цвет любого элемента. Интерфейс переведен на русский язык. Для неопытных пользователей имеется встроенная система подсказок, поэтому создать свой первый проект будет несложно. После создания его можно сохранить в удобном формате. Приложение регулярно обновляется, разрешена загрузка новых моделей с официального сайта для использования в типовых планировках.

В Sweet Home 3D можно отметить мельчайшие детали обстановки. Фото: www.sweethome3d.com/ru

2 ArchiCAD

Русифицированная программа для создания 3D-моделей и 2D-чертежей. Пользоваться ею разрешается 30 дней, потом будет предложено купить лицензию. Студенты и преподаватели архитектурных вузов могут продлить бесплатный период до года.

До работы в программе лучше посмотреть видеоинтрукции. Пример одной из них ниже.

В ArchiCAD можно проектировать интерьеры, заниматься ландшафтным дизайном, просчитывать количество материалов для составления простейшей сметы. Также предусмотрена возможность монтажа видеороликов и проведения виртуальных прогулок по комнатам будущего дома.

В ArchiCAD встроен большой каталог мебели. Фото: archicad-autocad.com

3 HouseCreator

Программа разработана для проектирования домов из бруса. Есть редакторы фундамента, сруба, стен, перекрытий и крыши. Имеется 3D-визуализация. С помощью программы можно создать проект любой сложности, пронумеровать бревна, получить чертежи, планы и спецификации.

В HouseCreator легко рассчитать нужное число материалов для строительства. Фото: modul-company.com

4 Home Plan Pro

Легкая чертежная программа, которая подойдет для проектирования каркасных домов. 3D-визуализации нет, русификация тоже отсутствует, но интерфейс интуитивно понятен.

Программа позволяет разрабатывать внешний вид дома, проектировать отдельные помещения, учитывая расстановку мебели, размещение окон и дверей. Есть инструменты быстрого дублирования фигур. Готовые проекты сохраняются в популярных форматах, также их можно отправить по электронной почте. Бесплатный период использования — 30 дней.

С Home Plan Pro можно проектировать дома с несколькими этажами. Фото: homeplanpro.com

5 ЛИРА-САПР 2013

Специализированный продукт для расчета нагрузок на конструкции. Чертежи можно выполнять в автоматическом режиме. Есть доступ к справочной информации и примерам. Это свободно распространяемая версия, но есть и платные варианты с расширенным функционалом.

После обработки заданных параметров ЛИРА САПР 2013 отметит участки, нуждающиеся в дополнительном усилении конструкции. Фото: liraland.ru

6 Google SketchUp

Профессиональное ПО, позволяющее создавать трехмерные модели домов, прилегающего ландшафта, интерьера и мебели. Все конструкции создаются с высокой точностью и подробной детализацией. Также есть функция формирования статистики расхода материалов. В конструкторе используются простые инструменты, которые встречаются в других графических редакторах. Программа снабжается обучающими видео и руководствами. Минусом является отсутствие возможности оформления 2D-планов.

Для SketchUp даже сложные трехмерные объекты — не проблема! Фото: sketchup.com

7 Дом-3D

Программа предназначена для моделирования домов, мебели и дизайна интерьеров. Каталог содержит много готовых моделей мебели, можно изменять материалы пола, стен и мебельных фасадов. Продукт разрабатывался для непрофессионального использования, поэтому подходит для аматоров.

В программе Дом-3D можно заниматься и моделированием ландшафтного дизайна. Фото: dom3d.com.ua

8 Дизайн Интерьера 3D

Удобная программа для планирования обстановки дома или офиса с бесплатным периодом использования. В каталоге более 100 предметов мебели и 450 вариантов отделочных материалов, все легко масштабируется, цветовая гамма настраивается. Отличается высокой скоростью работы, подходит для начинающих пользователей благодаря наличию системы видео-подсказок. При создании проекта предлагается выбрать один и вариантов стандартной планировки или нарисовать дом самостоятельно. Есть возможность составления простых смет. Для расстановки мебели удобнее переключиться в 2D-план. Просмотреть готовый результат можно будет, перейдя в режим 3D-моделирования.

Добавляйте мебель и технику, расставляйте ее и любуйтесь на полученный результат. Фото: interior3d.su

9 Home and Landscape Design

Условно бесплатная программа для создания трехмерных моделей и двумерных планов. Подходит для проектирования внутренней обстановки, внешнего вида дома и прилегающего пространства. Для большей реалистичности проект можно распечатать на картоне или бумаге и собрать макет дома.

В Home and Landscape Design получаются изображения фотографического качества. Фото: punchsoftware.com/home-design

10 Chief Architect

Удобная программа для проектирования каркасных конструкций, есть возможность спланировать обстановку внутри дома. Минусом является отсутствие русификации, из-за чего начинающим будет сложно.

Учитывайте мельчайшие детали при проектировании дома или интерьера комнаты с Chief Architect. Фото: chiefarchitect.com

Сравнение бесплатных программ проектирования домов

У каждого варианта есть свои плюсы и минусы. Для упрощения выбора основные моменты мы оформили в сравнительную таблицу.

Название	Русификация	Каталог мебели	Расчет нагрузки	Версия для Windows	Версия для Mac OS	Лицензия	Подходит для новичков
Sweet Home 3D	да	да	нет	да	да	бесплатная	да
ArchiCAD	да	да	нет	да	да	пробный бесплатный период	нет
HouseCreator	да	нет	нет	да	нет	пробный бесплатный период	нет
Home Plan Pro	нет	да	нет	да	нет	пробный бесплатный период	нет
«ЛИРА-САПР 2013»	да	нет	да	да	нет	бесплатная	нет
Google SketchUp	да	да	нет	да	да	бесплатная	да
Дом-3D	да	да	нет	да	нет	пробный бесплатный период	да
Дизайн Интерьера	да	да	нет	да	нет	пробный бесплатный период	да
Home and Landscape Design	да	да	нет	да	нет	пробный бесплатный период	да
Chief Architect	нет	да	нет	да	да	пробный бесплатный период	нет

Для создания качественного проекта не обязательно платить огромные деньги специалистам или приобретать профессиональное ПО. Даже бесплатные программы могут обеспечить необходимый функционал и высокое качество изображений.

Нарисовать техплан помещения онлайн бесплатно

Технический план – это специальный документ, воспроизводящий определенные данные по требуемому объекту с обязательным указанием информации о сооружениях и зданиях, а также о помещениях или объектах незавершенного строительства, а также его характеристиках.

Графический технический план помещения

При составлении графической части технического плана объектов недвижимости: будь-то здания, сооружения, объекты незавершенного строительства и прочее, необходимо воспроизводить данные о земельном участке. Далее обязательно указывать месторасположение объекта недвижимости на участке со всеми его особенностями по размещению относительно других объектов. При разработке технического плана помещения, его графической части, необходимо отображать план-решение либо части этажа, либо целого этажа здания с указанием в плане непосредственного расположения необходимого помещения. Если в здании или сооружении этажность отсутствует, графический план может отражать только часть сооружения или здания с обязательным указанием месторасположения анализируемого помещения в масштабе…

Сложно и кажется, что совсем не нужно? 🙂

Мы готовы представить вам уникальный проект, который поможет вам, не имея специальных навыков и знаний в области инженерно-строительных и проэктировочных работ, самостоятельно разработать или подобрать необходимое помещение по параметрам, которые будут актуальны именно и только для вас! Никаких тяжелых и непонятных программ типа Автокада или Coral Draw, теперь Вы с легкостью можете строить или подбирать характеристики под свой личный проект прямо на странице нашего портала. Увлекательное занятие, больше не сопряжено с нудным поиском в интернете необходимого объекта недвижимости по заданным параметрам, вы в какой-то мере даже чуть-чуть погружаетесь в детство, строя и моделируя свое собственное помещение, которое впоследствии обязательно найдет свое отражение в реальности!

Draw Планы этажей | RoomSketcher

Нарисуйте план этажа за считанные минуты с помощью RoomSketcher, простого в использовании приложения с планом этажа. Создавайте высококачественные 2D- и 3D-планы этажей для масштабирования для печати и Интернета.

• Удобное приложение с планом этажа
• Создание планов этажей в 2D и 3D
• Высокое качество для печати и Интернета

”RoomSketcher великолепен — профессиональные планы этажей, которые я создал, значительно улучшили нашу рекламу недвижимости.»
Джеймс Беллини, James Griffin Lettings Ltd, Соединенное Королевство

Рисование планов этажей — легкий способ

С RoomSketcher легко рисовать планы этажей. Нарисуйте планы этажей онлайн с помощью нашего приложения RoomSketcher. RoomSketcher работает на ПК, Mac и планшетах, а проекты синхронизируются между устройствами, так что вы можете получить доступ к планам этажей где угодно. Нарисуйте план этажа, добавьте мебель и приспособления, а затем распечатайте и загрузите в масштабе — это так просто!

Когда ваш план этажа будет завершен, создайте двухмерный и трехмерный планы этажа с высоким разрешением, которые можно распечатать и загрузить для масштабирования в форматах JPG, PNG и PDF.В дополнение к созданию планов этажей вы также можете создавать потрясающие панорамные виды, красивые 3D-фотографии вашего дизайна и интерактивные 3D-планы этажей в реальном времени, которые позволяют вам выполнять трехмерное прохождение вашего плана этажа.

Используйте планы этажей RoomSketcher для списков объектов недвижимости или для планирования домашних дизайнерских проектов, размещения на своем веб-сайте и презентаций дизайна и многого другого!

Как это работает

Нарисуйте план этажа
Нарисуйте план этажа быстро и легко с помощью простых инструментов перетаскивания.Просто щелкните и перетащите курсор, чтобы нарисовать стены. Встроенные инструменты измерения покажут вам длину и размер во время рисования, чтобы вы могли создавать точные макеты. Затем добавьте окна, двери, мебель и приспособления для лестниц из нашей библиотеки продуктов.

Обставьте и украсьте
Обставьте план этажа материалами, мебелью и приспособлениями из нашей библиотеки продуктов. Просто нажмите на предмет и перетащите его на свой план этажа. Выбирайте из сотен фантастических вариантов отделки пола, стен и потолка.ИЛИ сопоставьте существующие цвета краски и создайте собственные цвета с помощью пользовательского палитры цветов. Выбирайте из тысяч фирменных и универсальных продуктов.

Создавайте высококачественные планы этажей
Создавайте высококачественные 2D и 3D планы этажей для печати и загрузки одним нажатием кнопки. Планы этажей RoomSketcher имеют высокое разрешение и оптимизированы для печати и Интернета. Распечатайте и загрузите их в масштабе в метрических единицах или футах и ​​дюймах и в различных форматах, таких как JPG, PNG и PDF.

Подробнее:

Начни без риска!

Вы можете получить доступ ко многим нашим функциям, не тратя ни цента. Обновите, чтобы получить более мощные функции!

”RoomSketcher помог нам построить дом нашей мечты — мы нарисовали планы этажей онлайн, показали их нашему архитектору и смогли спланировать все, от размеров комнат до мебели. ”
Андреас Йонсен, домовладелец

Программное обеспечение

Floor Plan | RoomSketcher

Создавайте планы этажей с помощью RoomSketcher, простого в использовании программного обеспечения для планирования этажей.Нарисуйте план этажа за считанные минуты или закажите планы этажей у наших опытных иллюстраторов. Создавайте 2D и 3D планы этажей, которые идеально подходят для дизайна недвижимости и дома.

• Создание 2D и 3D планы этажей
• Высокое качество для печати и Интернета
• Основные функциональные возможности бесплатно — обновление для создания поэтажных планов

«RoomSketcher великолепен — профессиональные планы этажей, которые я создал, значительно улучшили нашу рекламу недвижимости.»
Джеймс Беллини, агент по недвижимости

Простая в использовании программа для планирования этажей

Создавать планы этажей с помощью RoomSketcher легко, независимо от того, являетесь ли вы опытным экспертом или никогда раньше не рисовали планы этажей. Вы можете нарисовать поэтажные планы самостоятельно или заказать поэтажные планы через RoomSketcher Floor Plan Services.

Чтобы составить план этажа, начните с рисования стен, затем добавьте окна и двери. Затем добавьте свою мебель и любые необходимые детали, такие как размеры, названия комнат и многое другое.Выбирайте из тысяч продуктов, приспособлений и материалов — с помощью нашего простого в использовании программного обеспечения с перетаскиванием плана этажа любой может с легкостью обставить и украсить свой план этажа.

После того, как план этажа будет создан, сгенерируйте и распечатайте высококачественный 2D и 3D план этажа, просмотрите свою собственность в Live 3D, и вы даже сможете создавать потрясающие 3D-фотографии и 360-градусные виды — ваш разум — предел! Если вы профессионал, примите участие в этом соревновании, предоставив своим клиентам профессиональные и привлекательные планы этажей.Мы гарантируем, что ваши клиенты полюбят вас за это.

RoomSketcher предоставляет идеальное программное обеспечение для планирования этажей как для профессионального, так и для личного использования. Так что присоединяйтесь к нашему растущему сообществу сегодня.

Легко создавать

• Поэтажный план
• Планы домов
• План квартиры
• Кондоминиумы

• Планировка кухни
• Планировка ванных комнат
• Планы мебели
• Колоды

• Схема кают
• Открытые площадки
• Планы офисов
• Коммерческие и торговые площади

Как это работает:

Создайте план этажа

Нарисуйте планы этажей самостоятельно с помощью нашей простой в использовании программы для планирования этажей — просто нарисуйте стены и добавьте двери, окна и лестницы.Или закажите план этажа через RoomSketcher Floor Plan Services — все, что вам нужно, это план или эскиз. Никакого обучения или технических навыков составления чертежей не требуется, поэтому вы можете сразу приступить к работе.

Обставить и украсить

Добавьте цвет и материалы для полов и стен. Тогда с легкостью обставьте свои планы этажей. Добавьте кухонные шкафы, бытовую технику, сантехнику и мебель. Выбирайте из тысяч наименований фирменных и универсальных продуктов. Просто перетащите мебель и материалы на план этажа для правильного размещения.

Качественные планы этажей

Создавайте профессиональные высококачественные планы этажей для печати и Интернета. Распечатайте или загрузите планы этажей в масштабе в различных форматах, таких как JPG, PNG и PDF. Если вам нужно внести изменения, не проблема. Ваши планы этажей легко редактировать с помощью нашего программного обеспечения для планирования этажей. Просто откройте свой проект, внесите изменения и обновите планы этажей одним нажатием кнопки. Это так просто!

Начни без риска!

Вы можете получить доступ ко многим нашим функциям, не тратя ни цента.Обновите, чтобы получить более мощные функции!

«RoomSketcher помог нам построить дом нашей мечты — мы нарисовали планы этажей онлайн, показали их нашему архитектору и смогли спланировать все, от размеров комнат до мебели. ”
Андреас Йонсен, домовладелец

Как самому спроектировать план дома — редактор планов этажа №1

Это просто, возьмите бумагу и карандаш и создайте план дома самостоятельно! Нет, шучу, хотя мы знаем, что это непросто, а архитекторы — дорогие.В Интернете есть программное обеспечение для решения, но их много, и иногда требуется больше времени для понимания этих программ, чтобы их нарисовать. Хороший совет, используйте программное обеспечение онлайн https://archiplain.com/makeyourplan и дайте мне знать. Для тех, кто его использовал, подойдут два слова: простой в использовании и точный.

Мне нужна бесплатная программа для проектирования дома

Что ты мне скажешь? Существует много программного обеспечения для планирования дома, но я хочу бесплатное программное обеспечение для планирования дома. Потому что я не знаю, понравится ли мне это, и я не хочу платить за то, что не собираюсь использовать.

Итак, я согласен с вами, я делаю то же самое, что и вы.
Когда я ищу программное обеспечение (программное обеспечение, созданное другими учеными-компьютерщиками: вы понимаете, я не создаю все свое программное обеспечение), я всегда ищу программное обеспечение, в котором есть бесплатная часть.

Ищу программу для проектирования дома, я бы поискал бесплатную программу для проектирования дома. Я также буду искать бесплатный план дома в Интернете и даже бесплатно загрузить план дома, и, если возможно, с бесплатными файлами pdf плана дома. Если бы я жил в Южной Африке, я бы поискал бесплатный план дома для Южной Африки.Живя в Соединенных Штатах, я найду бесплатный план дома в США.

Что я могу использовать?

Затем вы можете использовать онлайн-программу Archiplain. Это позволит вам сделать несколько бесплатных планов дома или несколько бесплатных планов квартир. Вы увидите, это так просто, что вы можете использовать его без какой-либо подготовки.

Наконец, вы можете использовать этот бесплатный редактор планов дома для создания бесплатных планов квартир, что тоже возможно. Теперь составьте план дома самостоятельно!

Кроме того, с помощью этого редактора планов дома можно создавать бесплатные планы ветряных мельниц, бесплатные планы замков, бесплатные планы гаражей и даже бесплатные планы бассейнов!

Как самостоятельно спроектировать план дома

Для получения дополнительной информации Щелкните здесь!

Чтобы составить план дома: Щелкните здесь!

И дополнительно:

Регистратор

Поделиться в Facebook, Twitter, Google +, Pinterest:

Как спроектировать свой собственный дом на компьютере?

Как составить план дома на компьютере?

Это простое пошаговое руководство, которое поможет вам нарисовать базовый план этажа с помощью SmartDraw.

1. Выберите район или здание для проектирования или документирования.
2. Снять мерки.
3. Начните с базового шаблона плана этажа.
4. Введите размеры для масштабирования стен (в метрах или футах).
5. С легкостью добавляйте новые стены, двери и окна.

Как я могу спроектировать собственный дом?

Дизайн дома на заказ: советы по созданию дома мечты

1. Начни с простого. Вам не нужно изысканное программное обеспечение, чтобы принимать решения о собственном домашнем плане.…
2. Думай о будущем. …
3. Продемонстрируйте и увеличьте лот. …
4. Расставьте приоритеты по функциям. …
5. Учитывайте функцию и поток. …
6. Отражайтесь в свете.

Могу ли я спроектировать свой собственный дом онлайн бесплатно?

Вы можете спроектировать свой дом онлайн с помощью нашего интерактивного планировщика. … С нашим интерактивным дизайнером планов этажа вы можете сделать именно это! Мы предлагаем интерактивные планы этажей для 57 из наших планов этажей, предлагая вам сотни возможных конфигураций для строительства собственного дома по индивидуальному проекту.Это весело, легко и совершенно бесплатно.

Какое бесплатное программное обеспечение для дизайна дома является лучшим?

8 лучших бесплатных инструментов, приложений и программного обеспечения для дизайна дома и интерьера

1. SketchUp. По словам Кори, SketchUp — это самая полная бесплатная программа для 3D-дизайна, которую вы найдете в Интернете. …
2. Планировщик. …
3. SmartDraw. …
4. Планировщик 5D. …
5. HomeByMe. …
6. Планировщик дома Roomstyler 3D. …
7. Планировщик помещений DFS.…
8. Визуализатор коврового покрытия.

26 мая 2020 г.

Как поэтапно нарисовать дом?

Как поэтапно нарисовать дом

1. Шаг 1 — Нарисуйте первую часть дома. Чертеж дома в разрезе. …
2. Шаг 2 — Нарисуйте первую часть крыши. …
3. Шаг 3 — Нарисуйте вторую часть дома. …
4. Шаг 4 — Нарисуйте контуры окон. …
5. Шаг 5 — Нарисуйте дверь. …
6. Шаг 6 — Нарисуйте дымоход.…
7. Шаг 7 — Нарисуйте более мелкие детали. …
8. Шаг 8 — Завершите рисование линии.

С чего начать, если вы хотите построить дом?

Как построить собственный дом с нуля

• Составьте список жилищного строительства. Для начала вам нужно составить список своих целей. …
• Куплю землю. …
• Спланируйте план вашего дома. …
• Найдите строителя и архитектора. …
• Создайте бюджет для строительства вашего дома.…
• Stuff Happens. …
• Действуй решительно. …
• Наслаждайтесь своим новым домом!

Что отличает хороший дизайн дома?

Выбор дизайна дома — один из самых захватывающих этапов строительства нового дома. По сути, ключевыми атрибутами хорошего дома являются жизнеспособность, функциональность, удобство, комфорт и стиль. Планировка и функции пространства — ключ к созданию комфортного дома.

Есть ли приложение для проектирования собственного дома?

MagicPlan — это приложение для дизайна помещений для iOS и Android, которое создает планы этажей из отсканированных пользователями фотографий.Это упрощает создание дизайна комнаты, «не нужно мерить или рисовать». Это идеальное приложение для новичков в проектировании поэтажных планов. … Загрузите MagicPlan из App Store или Google Play.

Могу ли я спроектировать дом онлайн?

Создавайте планы этажей, дизайн дома и офисные проекты в режиме онлайн. Вы можете нарисовать себя или сделать заказ в нашей службе планирования этажей. С RoomSketcher вы получаете интерактивный план этажа, который можно редактировать онлайн. Визуализируйте с помощью высококачественных 2D- и 3D-планов этажей, Live 3D, 3D-фотографий и многого другого.

Какая часть строительства дома самая дорогая?

Отделка интерьера: 68 000 долларов США

Помимо продажной цены, интерьер обычно является самым дорогим шагом в строительстве дома.

Какой лучший веб-сайт с планом дома?

6 лучших сайтов для домашних планов

• Архитектурные проекты. Эта отмеченная наградами компания «продает качественные планы домов более 40 лет», и это проявляется в разнообразии и качестве доступных планов домов.…
• Планы домов строителя. …
• Источник мечты. …
• План дома маг. …
• Путеводитель по планам домов. …
• Планировщик.

Какое программное обеспечение для домашнего дизайна лучше всего подходит для начинающих?

6 лучших программ для дизайна дома 2020 года

• Лучший в целом: Virtual Architect Ultimate Home Design с ландшафтным дизайном и террасами 9.0.
• Лучшее для Mac: TurboFloorPlan Home & Landscape Deluxe Mac 2019.
• Лучший вариант для простого использования: RoomSketcher.
• Лучший мобильный вариант: Homestyler.
• Лучший бесплатный вариант: SketchUp.
• Лучшее для ландшафтного дизайна: ландшафтный дизайн.

Действительно ли SmartDraw бесплатен?

Стоимость

SmartDraw начинается с 5,95 долларов США в месяц за пользователя. У них нет бесплатной версии. SmartDraw предлагает бесплатную пробную версию. См. Дополнительную информацию о ценах ниже.

Какая лучшая программа для проектирования дома?

Вот список лучших программ для домашнего дизайна, используемых дизайнерами со всего мира:

• Revit.
• Главный архитектор.
• DreamPlan.
• Дизайнерский люкс для дома.
• SketchUp.
• Милый дом 3D.
• TurboFloorPlan Home.
• Виртуальный архитектор Ultimate.

11 лучших бесплатных программных инструментов для планирования этажей в 2020 году

Планы этажей представляют собой уменьшенное изображение пространства с воздуха.

Они могут быть комплексными, как план дома, показывающими все внутреннее и внешнее пространство, или детализированными, как план этажа квартиры, визуализирующими, как пространство может выглядеть после того, как оно будет закончено и меблировано.

Планы этажей обычно разрабатываются архитекторами и используются строителями и подрядчиками, дизайнерами интерьеров и агентами по недвижимости.

Назначение плана этажа — дать представление о том, как устроено пространство с точки зрения приспособлений, размеров и пространственных отношений. Они помогают людям понять, подходят ли участки по назначению. Например, специалисты по планированию общего офисного рабочего пространства должны учитывать как функциональность, так и вдохновение, чтобы опередить конкурентов, предлагая ощутимые и желательные преимущества пространства для совместной работы.

Как вы понимаете, создание поэтажных планов может быть трудоемким.

Enter: программа поэтажного плана.

Программное обеспечение

для плана этажа имеет множество применений, включая планирование офисных помещений, планирование производственных помещений и планирование управления объектами. Планировка этажей выгодна даже для парковок!

(Этот пост будет посвящен архитектурному планированию и проектированию недвижимости. Программное обеспечение, которое упрощает планирование складских помещений и оборудования, — это отдельная тема.)

К счастью, существуют бесплатные планировки этажей.Некоторые из них входят в состав комплексных программных решений САПР, а некоторые являются надстройками или автономными инструментами.

Какое бесплатное программное обеспечение для планирования этажей является лучшим в 2020 году?

1. SketchUp
2. AutoCAD Architecture
3. Гражданский 3D
4. AutoCAD LT
5. SmartDraw
6. Милый дом 3D
7. Составьте это
8. Планировщик
9. RoomSketcher
10. PlanningWiz Планировщик этажей
11. Комната

Перечисленные выше продукты относятся к нескольким категориям на G2.Выбранные категории включают: универсальное программное обеспечение САПР, программное обеспечение для проектирования и информационного моделирования зданий (BIM), программное обеспечение для построения диаграмм и программное обеспечение для виртуальных туров по недвижимости. Перечисленные здесь 11 продуктов имеют более 100 проверенных пользовательских отзывов на G2 по состоянию на 17 января 2019 г. Они представляют собой небольшую часть как из 22 выбранных категорий (и колоссальных 2900 с лишним обзоров), так и из общего количества категорий и пользователей. обзоры на нашей платформе.

Продукты ранжируются по количеству отзывов, затем по оценке удовлетворенности, а затем по алфавиту.

Для каждого товара мы предоставляем:

• Обзор
• Основные характеристики
• Подробнее о платных и бесплатных опциях

Для продуктов с подтвержденными G2 отзывами пользователей мы включили:

• G2 звездный рейтинг
• Обзоры, в которых подчеркивается, что нравится и что не нравится пользователям
• Рекомендации пользователей по этим продуктам

Список, который мы здесь представили, включает любые решения САПР, BIM, архитектуры или строительства с доступным бесплатным предложением.Следует отметить, что сюда не входят продукты, которые предоставляются бесплатно только на временной основе, например ограниченные пробные версии для новых пользователей. Они могут поддерживать только одного пользователя или один проект, но это действительно бесплатные предложения. Однако масштабирование часто требует полных вложений.

1. SketchUp

Название продукта: SketchUp Free
G2 Звездная оценка: 4,4 из 5,0 звезд
Количество обзоров: 281

SketchUp — это удобный инструмент для трехмерного дизайна, который используется для черчения и моделирования и призван имитировать ощущение свободы при работе с ручкой и бумагой.Все версии SketchUp, включая SketchUp Free, можно использовать в любой отрасли, где используются приложения для рисования и моделирования. Таким образом, SketchUp может использоваться на любом этапе процесса проектирования строительства архитекторами, дизайнерами, строителями и инженерами.

Изображение предоставлено SketchUp

Бесплатная опция:

• SketchUp Free позволяет пользователям рисовать в 3D в веб-браузере.

Платный вариант:

• SketchUp Pro стоит 695 долларов США за начальную лицензию.SketchUp Pro оснащен LayOut — инструментом, который используется для создания, добавления комментариев, экспорта и сохранения документации SketchUp.

Характеристики:

• Трехмерное рисование и моделирование
• Поддерживает импорт эталонных изображений и документов
• Рендеринг света
• Склад 3D объектов
• 3D рендеринг
• Интеграция с Trimble Connect

Что нравится пользователям:

«SketchUp стал прекрасной платформой для воплощения архитектурных идей и идей дизайна интерьера.Им так легко пользоваться и легко учиться. Если есть инструмент или что-то, что я не знаю, как сделать, всегда есть бесплатное руководство, которое вы можете найти в Интернете. Я выполняю несколько проектов в неделю, и мне нужна программа, в которой вы можете импортировать файлы САПР или планы этажей в формате JPEG, быстро выбирать стены и строить. Это здорово, потому что я могу использовать быстрые снимки разных ракурсов в своих презентациях ».
— просмотр SketchUp пользователем в дизайне.

Что не нравится пользователям:

«Мне не нравится качество рендеринга в SketchUp.Это затрудняет использование при создании финальной презентации, что вынудило нас купить плагин ».
— Обзор SketchUp от Эмили С.

Рекомендации другим пользователям при покупке продукта:

«Настоятельно рекомендую новичкам и даже профи. Это дешевый способ проектирования в 3D, если вы не можете позволить себе другие продукты. Я хотел бы порекомендовать добавить больше справочных видео о функциях и о том, как делать шаги ».
— Обзор SketchUp от Марка Э.

---

2.AutoCAD Architecture

Наименование продукта: AutoCAD Architecture
G2 Звездная оценка: 4,1 из 5,0 звезд
Количество обзоров: 121

AutoCAD Architecture добавляет к функциям AutoCAD набор инструментов, адаптированный к потребностям архитектора. Он использует объекты AEC (архитектура, проектирование и строительство) (то есть стены, двери и окна) в качестве элементов дизайна и использует эти символы для создания реалистичных и пространственно ориентированных трехмерных планов этажей.

Изображение предоставлено AutoDesk

Бесплатная опция:

• Студенческая версия AutoCAD Architecture бесплатна для студентов и преподавателей в течение трех лет.

Платный вариант: Поскольку AutoCAD Architecture представляет собой набор инструментов, входящий в состав AutoCAD, структура ценообразования отражает структуру цен на AutoCAD. Лицензию AutoCAD можно приобрести в виде ежемесячной или годовой подписки. Планы Pro и Business включают оплату за пользователя в месяц, неограниченное количество проектов и неограниченное количество листов

• Ежемесячно: 195
долларов США
• Один год: 1 575 долларов США
• Два года: 3150 долларов
• Три года: 4725 долларов

Характеристики:

• Чертежная документация и аннотации
• Браузер стилей и инструментальные палитры
• База данных объектов
• Ремонтный режим
• Стили объектов AEC
• Поддерживает импорт сеток Revit

Что нравится пользователям:

«Конечным результатом для большинства пользователей этого программного обеспечения будет создание документов для строительных проектов.Что мне больше всего нравится в AutoCAD Architecture, так это его способность рисовать с использованием множества инструментов, объектов, блоков и компонентов. AutoCAD Architecture дает вам возможность рисовать, используя «глупые» объекты, такие как линии и формы, или используя «умные» объекты, такие как стены и окна, в которые встроена информация, и подталкивает к развитию программного обеспечения BIM. AutoCAD Architecture обладает множеством функций импорта / экспорта и очень совместим с большинством других ведущих программ САПР ».
— Обзор AutoCAD Architecture пользователем в области архитектуры и планирования

Что не нравится пользователям:

«Мне не нравится, когда я не визуализирую готовый дизайнерский продукт, как в REVIT Architecture, и мне все равно приходится импортировать / экспортировать планы в программу и из нее, чтобы получить всесторонний продукт для клиента.
— обзор AutoCAD Architecture, сделанный Джеком Е.П.

Рекомендации другим пользователям при покупке продукта:

«AutoCAD Architecture — отличный продукт для небольших проектов и простых планов этажей и схем. Однако для более сложных и интеллектуальных проектов поищите другие 3D-программы, такие как Revit Architecture ».
— Обзор AutoCAD Architecture пользователем в области архитектуры и планирования

---

3. Гражданский 3D

Название продукта: AutoDesk Civil 3D
G2 Star Рейтинг: 4.2 из 5,0 звезд
Количество отзывов: 113

Civil 3D от AutoDesk — это BIM-решение, разработанное для проектных и строительных компаний, но его функции технически могут быть использованы для создания 3D-плана дома. Однако, поскольку Civil 3D предоставляет пользователям набор инструментов для геодезии и гражданского строительства, планы домов, скорее всего, не будут содержать подробных планов этажей, которые предпочитают более детализированные проектные компании.

Изображение предоставлено AutoDesk Civil 3D

Бесплатная опция:

• Студенческая версия AutoDesk’s Civil 3D бесплатна для студентов в течение трех лет.

Платный вариант: Лицензию

Civil 3D можно приобрести в виде ежемесячной или годовой подписки

• В месяц: 870 $
• Один год: 2155 долларов
• Два года: 4310 долларов
• Три года: 6 465 долларов США

Характеристики:

• Высотная съемка и анализ
• Обозначение вида собственности
• Строительный проект и аннотация
• Геопространственный анализ
• Интеграция с продуктами Revit, Navisworks, AutoCAD и AutoDesk

Что нравится пользователям:

«Насколько я знаю, это одна из лучших программ для рисования.Это помогает инженерам-строителям и архитекторам указывать на конкретные детали [в] схемах и планах. [Помогает предоставить] больше вариантов дизайна за меньшее время ».
— Обзор Civil 3D пользователем из гражданского строительства

Что не нравится пользователям:

«Все управляется стилями, поэтому нужно много времени, чтобы глубоко копнуть, чтобы контент и данные отображались правильно».
— Обзор Civil 3D от Эрика Д.

Рекомендации другим пользователям при покупке продукта:

«Я создаю поэтажные планы отелей, библиотек и школ.Я понял, что Civil 3D не универсален, но тот факт, что он находится в AutoDesk, позволяет ему быть совместимым со всеми другими продуктами AutoDesk. В этом вся прелесть; если вы не можете получить определенные вещи в одном программном обеспечении, вы можете получить их в другом и перенести ».
— Обзор Civil 3D от Саада С.

---

4. AutoCAD LT

Наименование продукта: AutoCAD LT
G2 Звездная оценка: 4,0 из 5,0 звезд
Количество обзоров: 105

AutoCAD LT — это программа для создания 2D-чертежей и документирования в САПР, которую можно использовать в операционной системе Windows или Mac.По сути, AutoCAD LT — это 2D-версия AutoCAD, урезанная версия с более низкой ценой. Однако AutoCAD LT по-прежнему удовлетворяет потребности подрядчиков и строительных компаний в составлении технических схем и чертежей.

Изображение предоставлено AutoCAD LT

Бесплатная опция:

• Студенческая версия AutoCAD LT бесплатна для студентов в течение трех лет.

Платный вариант: Лицензию

AutoCAD LT можно приобрести в виде ежемесячной или годовой подписки.

• В месяц: 50 $
• Один год: 390 долларов США
• Два года: 780 долларов
• Три года: 1170 долларов

Характеристики:

• 2D-чертеж, документация и аннотации
• Интеллектуальный подбор размеров
• Интегрируется с каталогом продуктов AutoCAD
• Публикуется в веб-браузере для совместного использования
• Интернет и мобильные приложения
• Поддерживает импорт различных форматов PDF
• Техническая поддержка

Что нравится пользователям:

«Как всегда, этот продукт является обязательным для всех, кто работает в отрасли, требующей планирования и проектирования строительных конструкций, строительства и прочего подобного.Он прост в использовании и предлагает множество функций, некоторые из которых я еще даже не обнаружил. Это значительно ускоряет черчение и проектирование, особенно если вы создаете сложные проекты и планы этажей ».
— Обзор AutoCAD LT, Шейла К.

Что не нравится пользователям:

«Я думаю, что функция штриховки требует некоторой настройки. Часто программа не запускается, думая, что мои строки не совпадают, хотя на самом деле они совпадают ».
— Обзор AutoCAD LT, Дженнифер Б.

Рекомендации другим пользователям при покупке продукта:

«Если вам нужен чертежный инструмент для создания 2D-чертежей, и вам не требуется 3D или настройка, AutoCAD LT — это то, что вам нужно.»
— Обзор AutoCAD LT пользователем отдела архитектуры и планирования

---

5. SmartDraw

Наименование продукта: SmartDraw
G2 Star Рейтинг: 3,9 из 5,0 звезд
Количество отзывов: 23

SmartDraw — это инструмент для создания организационных диаграмм, который предлагает онлайн-конструктор поэтажных планов для удобного использования, совместного использования и совместной работы. Шаблоны диаграмм и диаграмм SmartDraw используются для создания визуальных элементов для предприятий, которые легко представить. Его создателем плана этажа может пользоваться любой, у кого есть подключение к Интернету, он оснащен символами архитектурного дизайна и приложениями для обмена файлами.

Изображение предоставлено SmartDraw

Бесплатная опция:

• Онлайн-версия SmartDraw бесплатна.

Платный вариант:

• Однопользовательская версия SmartDraw стоит 9,95 долларов в месяц и поставляется с готовыми к использованию шаблонами и обширной библиотекой символов. Однопользовательская версия поддерживает интеграцию с решениями для обмена файлами, а также импорт и экспорт Visio.
Многопользовательская версия
• SmartDraw стоит 5 долларов.95 в месяц на пользователя для более чем пяти пользователей. Многопользовательская версия предоставляет функции администрирования и совместной работы группы, а также поддержку клиентов.

Характеристики:

• Профессиональное интеллектуальное построение диаграмм
• Экспорт в Microsoft Office, Google Документы и Google Таблицы
• Готовые шаблоны
• Функция перетаскивания
• Автоматически масштабирует размеры помещения
• Поддерживает импорт и экспорт из Visio

Что нравится пользователям:

«SmartDraw прост в использовании и не требует много времени для изучения.Это продукт, который может использовать человек, начинающий работать с системами САПР, чтобы делать простые чертежи и учиться рисовать простые планы этажей … Продукт имеет полезные вспомогательные функции и хорошую библиотеку мебели, которую можно показать на плане этажа, чтобы помочь указать размер или шкала.»
— Обзор SmartDraw пользователем

Что не нравится пользователям:

«Когда вы приступите к делу, здесь действительно не из чего выбирать. Многие изображения настолько специфичны, что я никогда не мог представить себе, что когда-либо буду использовать их.Я также обнаружил, что графика настолько специфична, что настроить ее очень сложно. Также было много проблем с выбором цветов, полей и текста. Я ненавижу то, что он не проверяет орфографию и как сложно найти значки ».
— Обзор SmartDraw пользователем в управлении некоммерческой организацией

Рекомендации другим пользователям при покупке продукта:

«Внимательно изучите свои варианты использования. Вы составляете подробную блок-схему? Visio лучше. Планируете ли вы проект с учетом взаимозависимостей? Проект лучше.Вам нужно сделать много быстрых и простых диаграмм или интеллект-карт? Тогда этот инструмент может работать на вас ».
— Обзор SmartDraw пользователем информационных технологий и услуг

---

6. Милый дом 3D

Наименование продукта: Sweet Home 3D
G2 Star Рейтинг: 3,9 из 5,0 звезд
Количество отзывов: 10

Sweet Home 3D — это приложение для дизайна интерьера с открытым исходным кодом, которое можно загрузить или использовать в веб-браузере. Как следует из названия, он позволяет пользователям просматривать готовые 2D-планы этажей в 3D для контекста и презентации.Sweet Home 3D предназначен для использования непрофессионалами. Программа работает в операционных системах Windows, Mac и Linux.

Изображение предоставлено SweetHome 3D

Бесплатная опция:

• Все программное обеспечение Sweet Home 3D можно загрузить или открыть через веб-браузер.

Платный вариант:

• Поскольку Sweet Home 3D — это инструмент с открытым исходным кодом, платный вариант недоступен.

Характеристики:

• 2D-дизайн, 3D-вид
• Инструменты для рисования с точными размерами
• Обмеры таких приспособлений, как двери и окна
• Каталог мебели
• Аннотация плана этажа
• Импорт чертежей
• Интеграция с надстройками Java

Что нравится пользователям:

«В этом программном обеспечении много хороших качеств: в нем есть тысячи моделей для создания трехмерных моделей интерьера, оно очень простое в использовании, [и] интерфейс работает очень плавно.Он очень легкий, но графика может быть отличной. Существует [] версия браузера, [которая] также работает очень плавно. Он имеет очень хорошую производительность и не требует высокопроизводительного компьютера. Лучшее в Sweet Home 3D — это карта освещения. Это очень дешевое программное обеспечение, но очень полезное ».
— Обзор Sweet Home 3D от Ребека К.

Что не нравится пользователям:

«Не соответствует параметрам и требованиям для проектов с профессиональным внешним видом. Его объем ограничен, его предустановленные инструменты не являются гибкими, а проектирование среды — это задача, которая оставляет вас неудовлетворенными результатом … Галерея объектов, доступных для вставки, имеет прекращенный вид; они не соответствуют текущему рынку доступных продуктов.»
— Sweet Home 3D, обзор Майкла С.

Рекомендации другим пользователям при покупке продукта:

«Обязательно рассмотрите другие продукты на рынке и обратите внимание на более дорогие продукты. Повышение цены на более качественный продукт может стоить того для некоторых потребителей. С другой стороны, программа работает довольно хорошо, без лишних наворотов. Это может быть отличной сделкой для людей с ограниченным бюджетом ».
— Обзор Sweet Home 3D от Брюса Э.

7.Проект

Название продукта: Draft it Free
G2 Star Рейтинг: 5.0 из 5.0 звезд
Количество отзывов: 1

Draft it от cadlogic — это полнофункциональная программа для рисования в 2D САПР, которая предоставляет архитекторам инструменты 3D-моделирования, черчения и детализации. Программа Draft предоставляет архитекторам мощные инструменты для рисования и поддерживает импорт файлов AutoCAD и различных компонентов дизайна и символов. Пользователи могут использовать четыре редакции Draft it, чтобы получить максимальную отдачу от вложенных средств.

Изображение предоставлено cadlogic

Бесплатная опция:

• Draft it Free можно использовать неограниченное время даже после 15-дневной пробной версии. Бесплатная версия позволяет пользователям создавать, изменять и сохранять планы этажей.

Платный вариант:

• Draft it Plus стоит 20 фунтов стерлингов, недорогое обновление. Draft it Plus позволяет пользователям создавать шаблоны, использовать дополнительные параметры ввода и получать доступ к дополнительным инструментам для рисования.
• Draft it Pro стоит 99 фунтов стерлингов и добавляет профессиональный вид готовому плану этажа.Draft it Pro предоставляет пользователям обширную библиотеку символов и поддерживает импорт файлов AutoCAD.
• Draft it Architectural стоит 199 фунтов стерлингов и предназначен для планирования зданий, для использования архитекторами, проектировщиками зданий и агентами по недвижимости. Draft it Architectural предоставляет пользователям автоматический просмотрщик 3D-моделей, еще больше архитектурных символов и возможность детализации размеров и измерений.

Характеристики:

• 2D CAD-дизайн
• Метрические и британские единицы
• Мощные инструменты рисования и функции редактирования
• Знаки архитектурного дизайна
• Размерные инструменты

Что нравится пользователям:

«Удобная 2D архитектурная платформа САПР.[Предоставляет] основные возможности построения диаграмм плана этажа. Отлично подходит для нетехнического персонала. Поддерживает британские и метрические единицы ».
— Проект обзора Коринн Х.

Что не нравится пользователям:

«Инструменты наложения не интуитивно понятны. Автоматический просмотрщик 3D-моделей не совсем автоматический ».
— Проект обзора Коринн Х.

Рекомендации другим пользователям при покупке продукта:

«Попробуйте, прежде чем потратите тысячи на другой пакет.Определите, какие именно инструменты у вас должны быть и сколько вы готовы за них платить ».
— Проект обзора Коринн Х.

---

8. Планировщик

Наименование продукта: Floorplanner
G2 Star Рейтинг: 4,0 из 5,0 звезд
Количество отзывов: 1

Floorplanner позволяет легко создавать планы этажей в 2D и 3D, а затем делиться интерактивными версиями этих планов этажей в Интернете. Floorplanner оснащен функцией «автоматической меблировки», которая позволяет легко украсить комнаты в соответствии с планом этажа.Готовые планы этажей выглядят профессионально и безупречно, готовыми к презентации.

Изображение предоставлено Floorplanner

Бесплатная опция:

• Бесплатная веб-опция Floorplanner поддерживает один проект и предназначена для случайного использования. (Платные пользователи Floorplanner также могут использовать бесплатную версию, которая существует как обучающий модуль в платных версиях.) Если пользователь начинает работу над другими проектами, требующими использования Floorplanner, он может заплатить дополнительно 4 доллара.99 / проектный сбор. Бесплатный план включает в себя прикрепление фотографий и видео для обогащения готовых планов этажей, а также доступ к мобильному приложению Floorplanner для iOS.

Платный вариант:

• Опция «Плюс» стоит 14,95 долларов в год и поддерживает пять проектов и 20 3D-визуализаций в год. Дополнительные проекты стоят 2,99 доллара за проект. Опция «Плюс» позволяет пользователям экспортировать планы этажей в высоком разрешении или в различных масштабах PDF и делать их интерактивными.
Опция
• «Pro» стоит 29 долларов в месяц и поддерживает 15 проектов в месяц и неограниченное количество 3D-визуализаций. Дополнительные проекты стоят 1,99 доллара США за проект. Опция «Pro» основана на опциях «Plus» и позволяет использовать брендинг компании, а также доступ к нескольким рабочим местам.

Характеристики:

• Инструмент для рисования
• Библиотека изображений мебели
• Интерактивный план этажа в 2D и 3D
• Прохождение 3D, 360-градусная панорама и VR
• Фотореалистичный рендеринг

Что нравится пользователям:

«FloorPlanner — отличный инструмент для быстрого и простого проектирования с множеством функций.Его приложения в Google Chrome и iPad — отличное дополнение к веб-инструменту. Функция перетаскивания в режиме просмотра просто потрясающая. Навигация между конструктивными особенностями, этажами и вариантами просмотра — большой плюс ».
— Обзор планировщика этажей Марджи А.

Что не нравится пользователям:

«Новые функции, такие как новая приборная панель, требуют большего внимания; он все еще глючит и не работает постоянно ».
— Обзор планировщика этажей Марджи А.

---

9.RoomSketcher

Наименование продукта: RoomSketcher (ранее RoomSketcher Home Designer)
Звездный рейтинг G2: 3,5 из 5,0 звезд
Количество отзывов: 1

Приложение

RoomSketcher (ранее называвшееся RoomSketcher Home Designer) позволяет пользователям создавать планы этажей и проекты домов в 3D. Как профессионалы, так и частные лица могут использовать планы этажей RoomSketcher, фотографии с обзором в 360 градусов и интерактивные трехмерные пошаговые инструкции. Пользователи RoomSketcher могут полагаться на планы этажей с точными размерами, отображать эти планы в 3D и панорамах и даже настраивать готовый дизайн дома с использованием пользовательских цветов и текстур.

Изображение предоставлено RoomSketcher

Бесплатная опция:

• Основное решение RoomSketcher — это бесплатный инструмент для проектирования, который упрощает рисование, измерение и представление нарисованных с нуля или шаблонных планов дизайна.

Платный вариант:

• Платные обновления приводят к появлению более мощных функций, которые предлагают больше возможностей настройки и профессионального брендинга для готовых планов этажей и дизайнов комнат.

Характеристики:

• Умение рисовать поэтажные планы и проекты домов
• База данных мебели и фурнитуры
• Встроенные измерительные инструменты
• 2D и 3D визуализация и рендеринг
• Интерактивные, 3D-прохождения
• Бизнес-брендинг
• Загрузки чертежей
• Планы участков и ландшафтный дизайн
• Распечатать и скачать

Что нравится пользователям:

«Простота использования программы, позволяющая клиентам оставлять отзывы.»
— Обзор RoomSketcher Рэйчел Т.

Что не нравится пользователям:

«Некоторые функции [необходимо] настроить, чтобы [упростить] использование».
— Обзор RoomSketcher от Рэйчел Т.

Рекомендации другим пользователям при покупке продукта:

«Продукту необходимо повысить скорость».
— Обзор RoomSketcher от Рэйчел Т.

---

10. Планировщик этажей PlanningWiz

Наименование продукта: PlanningWiz Floor Planner
G2 Star Рейтинг: 3.5 из 5,0 звезд
Количество отзывов: 1

PlanningWiz предлагает услуги по проектированию планов этажей и решения для планировщиков этажей. Программа может использоваться при проектировании как внутренних, так и открытых пространств. PlanningWiz разработан для обработки тонкостей, которые могут потребоваться в определенных отраслях при планировании чертежей. Он также предлагает специализированные версии для дизайнеров в конкретных отраслях, таких как девелопмент или развлекательные объекты.

Изображение предоставлено PlanningWiz

Бесплатная опция:

• Бесплатное решение PlanningWiz — это инструмент для рисования WYSIWYG, требующий входа в систему.С помощью бесплатной учетной записи пользователи могут рисовать, украшать и сохранять до пяти проектов в 2D или 3D, но не могут экспортировать или распечатывать свои проекты.

Платный вариант:

• PlanningWiz предлагает подписку «Grow», которая подходит для фрилансеров. В «Grow» пользователи могут создавать неограниченное количество 2D- и 3D-проектов перекрытий, а также экспортировать и распечатывать их в среднем разрешении. Подписчики «Grow» получают 25-процентную скидку на услуги PlanningWiz по разработке планов этажей.
Подписка
• PlanningWiz Pro позволяет профессионалам создавать двухмерные и трехмерные планы этажей с высоким разрешением, получать такую ​​же 25-процентную скидку и добавлять логотипы компаний.

Характеристики:

• База данных этажных услуг
• База данных дверей, окон, стен, мебели и декора
• Функция перетаскивания
• Разнообразие текстур
• Загрузка и импорт фото

Что нравится пользователям:

«Приложение представляет собой WYSIWYG, что означает« Что видишь, то и получаешь », поэтому для людей, привыкших рисовать в PowerPoint или аналогичных программах, оно может быть очень удобным.»
— Планировщик этажей PlanningWiz Хуана Пабло А.

Что не нравится пользователям:

«Программному обеспечению не хватает премиального внешнего вида, и, в зависимости от вашей версии, количество сохраненных вами планов может быть ограничено. Обмен доступен только при сохранении плана или его загрузке в среднем разрешении, если у вас нет бизнес-аккаунта. Также отсутствуют некоторые дополнительные параметры «помощи». Вы должны придумать, как им пользоваться, хотя им очень легко пользоваться ».
— Планировщик этажей PlanningWiz Хуана Пабло А.

Рекомендации другим пользователям при покупке продукта:

«Отлично подходит для быстрого проектирования. Обязательно ознакомьтесь с ограничениями для разных планов. Кроме того, имейте в виду, что внешний вид может быть не самым лучшим, и планы можно будет загрузить и поделиться ».
— Планировщик этажей PlanningWiz Хуана Пабло А.

11. Комната

Наименование продукта: Roomle 3D Floor Planner
Рейтинг G2 Star: N / A

Roomle — это цифровой 3D-конфигуратор, который помогает дизайнерам мебели рекламировать и демонстрировать свои товары.Модуль 2D и 3D планирования комнат Roomle помогает агентам по недвижимости и дизайнерам интерьеров использовать высококачественные привлекательные визуальные эффекты для создания интерактивных планов этажей. Планировщик этажей Roomle поддерживает виртуальные пошаговые инструкции и удобные возможности совместного использования.

Изображение предоставлено Roomle

Бесплатная опция:

• Roomle предлагает бесплатное веб-приложение и мобильное приложение для iOS, которые можно загрузить и использовать. (На момент публикации мобильное приложение для Android находится в стадии бета-тестирования.) Пользователям просто нужно создать учетную запись Roomle, чтобы начать создавать планы этажей, а также проектировать и обставлять комнаты.

Платный вариант:

• Roomle предлагает веб-приложение white label стоимостью от 200 евро в месяц
• Стоимость Roomle для бизнеса является цитатой и включает услугу «белые перчатки».

Характеристики:

• Визуализатор плана этажа 2D или 3D
• Редактор плана этажа
• Обмен, сохранение и печать файлов
• База данных продуктов 3D
• Виртуальное прохождение
• Фирменный знак
• Независимость от виртуальной реальности

* Обратите внимание: обзоры были отредактированы для проверки орфографии, грамматики и ясности.

---

Следующие шаги для выбора лучшего бесплатного программного обеспечения для планирования этажа

Определите, какое программное обеспечение лучше всего подойдет для вашего плана этажа. Вы — архитектурная фирма, которой необходимо создавать высококачественные визуализации потенциальных планов этажей для вашего клиента, занимающегося коммерческой недвижимостью? Вы домовладелец, который хочет спланировать ремонт? Вы агент по недвижимости, которому необходимо создавать и поддерживать как двухмерные, так и трехмерные планы этажей, чтобы поделиться ими с потенциальными покупателями?

После того, как вы определились с потребностями в дизайне, вы должны определить свой бюджет и свои абсолютные «обязательные требования».«Бесплатные решения для планирования этажей предлагают функциональность, сравнимую с программным обеспечением для платных планировок. Вопрос лишь в том, будут ли удовлетворены ваши потребности с помощью уменьшенной версии инструментов дизайна.

Хотите узнать об американском программном бизнесе? Ознакомьтесь с нашим обзором American Software Business сегодня!

Нарисуйте свой собственный дом и визуализируйте его в 3D

Вы мечтаете о собственном доме или хотите отремонтировать, отремонтировать, переоборудовать или переоборудовать свою собственность? Тогда вы попали в нужное место.Воплощайте свои идеи и планы этажей с помощью нашего интуитивно понятного программного обеспечения САПР до мельчайших деталей и ничего не оставляйте на волю случая. С помощью нашего программного обеспечения для 3D-архитектуры вы можете нарисовать и обставить свой собственный дом самостоятельно и, конечно же, прогуляться по нему в трехмерном представлении.

Простая и незамысловатая по плану здания

Мы покажем вам шаг за шагом, на что вам нужно обратить внимание при рисовании вашего дома и с помощью каких шагов вы можете легко создать план этажа, а также дизайн интерьера вашего дома.Неважно, рисуете ли вы дом своей будущей мечты, планируете ли вы его построить в ближайшее время или хотите переделать или переоборудовать существующий дом. Шаги и порядок рисования дома всегда одинаковы.
Наше программное обеспечение для проектирования домов позволяет вам планировать широкий спектр домов разных типов в соответствии с вашими пожеланиями и идеями.

Важные моменты и советы перед началом планирования

Прежде чем вы начнете рисовать дом и воплощать в жизнь свои идеи, вам следует уяснить несколько вещей.Следующие пункты существенно повлияют на дизайн вашей собственности.

• Тип и форма дома
• Материалы, используемые для вашего дома
• Материал окон
• Слоистая структура стен
• Какая форма крыши и какие функции должна иметь крыша
• Какой бюджет есть на строительство
• Какого размера должна быть недвижимость
• Сколько человек будет проживать и проживать в доме
• Сколько места будет доступно на каждого человека
• Если нужен кабинет в доме
• Какую ориентацию должен иметь дом

При планировании также учитывайте такие важные моменты, как доступность или планирование семьи.Рисовать дом всегда означает смотреть в будущее. Ведь в идеальном случае вы хотели бы с удовольствием прожить в своем доме долгие годы.
Кроме того, при комплексном планировании дома учитывается и внешняя территория.

Преимущества, если вы нарисуете свой дом самостоятельно

Если вы намереваетесь спроектировать дом своей мечты, вы, вероятно, начнете собирать дизайнерские идеи и советы со своей семьей и друзьями или в Интернете на нескольких платформах, построенных самостоятельно, пока не выработаете базовое понимание и не выработаете несколько типов зданий, которые могут вам понравиться .С cadvilla вы можете воплотить все эти идеи в виртуальную жизнь, а затем прогуляться в 3D. Все это основано на разных планах этажей и стилях зданий. Делая это, вы не только получите более глубокое понимание того, как использовать программное обеспечение 3D CAD, но также лучше поймете преимущества и недостатки ваших ранее собранных проектов домов.

Используйте возможности программного обеспечения для 3D-проектирования домов, чтобы создать несколько планов этажей и сравнить их. Попробуйте включить преимущества одного из заранее определенных планов этажа в совершенно новый план этажа, пока не получите тот, который идеально соответствует вашим потребностям и идеям.

Перед тем, как начать рисовать свой дом

Прежде чем приступить к вводу поэтажного плана, важно знать точные размеры дома. Если вы уже владеете земельным участком или знаете интересный участок земли, вы также обычно знаете, какой максимальный размер может иметь ваш будущий дом. Если вы уже живете в доме и хотите обставить его только с нуля, вы можете либо просмотреть планы здания, либо просто измерить дом самостоятельно. Точные внешние размеры являются основой для всей планировки и, следовательно, должны быть доступны до составления плана этажа.В этом случае вы можете начать рисовать свой дом с помощью нашей программы для 3D-планирования. Ниже вы найдете инструкцию, как правильно нарисовать свой дом, чтобы как можно быстрее добиться желаемого результата.

Нарисуйте план этажа: для создания первого этажа

Наше программное обеспечение для планировки этажей предлагает множество функций, позволяющих быстро и легко создавать самые разнообразные планы этажей интуитивно понятным способом. При создании плана этажа лучше всего начать с рисования внешних стен.Это даст вам схему здания и первоначальный обзор. Самый быстрый способ нарисовать контур — использовать двухмерный вид в плане программы для планирования в сочетании с сеткой направляющих линий. Этот метод ввода позволяет создавать планы этажей с максимальной точностью и позволяет работать эффективно и быстро. При рисовании наружных стен учитывайте также их толщину. Это связано с тем, что внешние стены обычно намного толще внутренних, так как они выполняют несущие функции.

Дополнить план этажа внутренними стенами

Если имеется полный план вашего здания, вы можете переходить к следующему шагу. Начните расширять план этажа деталями. Лучше всего начать с рисования внутренних стен. С помощью стен вы создаете первые внутренние помещения на плане этажа. Таким образом можно быстро создать гостиную, кухню, спальню или даже ванную комнату и кладовую. Попробуйте разные варианты с разным расположением комнат. В качестве альтернативы есть также отдельный помощник планировщика помещений для рисования отдельных комнат.С помощью этого инструмента вы можете создать комнату всего в несколько кликов за очень короткое время.

Нарисуйте окна и двери на плане этажа

На следующем этапе вы рисуете окна и двери. Они придают структуру стенам и пропускают естественный свет в отдельные комнаты. Выберите желаемое одностворчатое или многостворчатое окно из нашего обширного каталога окон, укажите ширину, высоту и высоту парапета и нарисуйте его на плане этажа в том месте, где вы хотите, с помощью строительных вспомогательных средств.Такой же порядок действий при создании внутренней и внешней дверей. После выбора и определения размеров установите дверь одним щелчком мыши и одновременно определите упор и направление открывания. Последующие изменения, конечно, возможны в любое время.

Одновременная работа над двухмерным планом этажа и трехмерной визуализацией

Чтобы увидеть эффект от вашего планирования, вы должны не только планировать свой дом или квартиру в 2D-виде сверху, но также время от времени просматривать 3D-визуализацию 3D-модели.Для этого разместите на экране двухмерный вид и трехмерное представление плана этажа рядом друг с другом. Режим 3D позволяет просматривать комнаты с естественной точки зрения. С помощью этой процедуры вы сможете намного проще оценить эффект от комнат и их размер.

Если у вас достаточно большой экран, вы можете создать несколько 2D и 3D видов рядом друг с другом на экране. Это позволяет вам следить за прогрессом во всех открытых видах одновременно и под разными углами обзора, пока вы входите на план этажа.Если вы рисуете детали своего нового дома в двухмерном или трехмерном виде, работа с трехмерной моделью означает, что все изменения всегда отображаются одновременно и на всех видах.

Чертеж других конструктивных элементов

На следующем шаге вы добавите оставшиеся строительные элементы на план этажа. К ним относятся лестницы, верхние и нижние балки, потолочные плиты, колонны, дымоходы, ниши в стенах, а в случае многоэтажных зданий также ниши в потолке. Для всех этих элементов есть интуитивно понятные диалоги для определения желаемых размеров и форм, которые помогут вам спроектировать их в точном соответствии с вашими идеями.Точное расположение элементов затем можно удобно нарисовать на плане этажа с помощью вспомогательных средств строительства, включенных в программу.

Создание дополнительных этажей и доработка плана этажа дома

После входа на первый этаж начинается планирование остальных этажей. Вы можете полностью спроектировать их снова или просто перенести план первого этажа или его части на следующий этаж. Там вы можете внести любые необходимые дополнения и таким образом завершить план.

Вход на крышу

Ваш дом будет закончен только тогда, когда вы установите подходящую крышу в соответствии с вашими пожеланиями и спецификациями. Чтобы создать крышу с соответствующей стропильной конструкцией, в нашу программу проектирования дома интегрирован удобный помощник по работе с кровлей. С помощью этого инструмента вы можете создать крышу любой формы простым и интуитивно понятным способом. Они включают в себя шатровую крышу, двускатную крышу, мансардную крышу, скатную крышу, односкатную крышу, плоскую крышу или комбинацию отдельных форм кровли.
Соответствующая стропильная ферма автоматически рассчитывается в соответствии со спецификациями с желаемыми прогонами, зажимами и стропилами. Необходимые входные параметры для размеров древесины могут быть изменены в дополнение к стандартным настройкам.

Меблировка дома

Покупка, строительство или даже ремонт дома связаны с большими затратами. По этой причине особенно важно спланировать и сохранить все соответствующие элементы как можно раньше. Сюда входит точная планировка и дизайн мебели .Пустые комнаты часто не кажутся ни красивыми, ни особенно просторными. Только меблированные, многие комнаты действительно могут раскрыть свое очарование. По этой причине одна из многих функций нашего программного обеспечения для планирования дома — это планирование и визуализация дизайна интерьера.

Для этого в вашем распоряжении обширная коллекция трехмерной мебели из всех важных областей. Чтобы разместить его, просто выберите нужные объекты и удобно перетащите их на план этажа.Точное расположение мебели лучше всего делать в 2D-виде. Это позволяет вам расположить предметы мебели точно в комнате и убедиться в их влиянии на дом в параллельном 3D-виде.

Начиная с cadvilla professional, программа также включает собственный интерфейс импорта для , импортирующего дополнительные 3D-элементы . Если вы ищете 3D-мебель, растения, деревья, животных или людей, вы обязательно найдете в Интернете 3D-модели, которые точно соответствуют вашим требованиям и которые вы ищете.Загрузите 3D-элементы от различных производителей и интегрируйте их непосредственно в библиотеки нашего программного обеспечения для архитектуры для дальнейшего использования.

Виртуальный тур по всему дому

После того, как вы закончили планирование и включили все свои идеи в дизайн, вы должны найти время, чтобы совершить виртуальный тур по своему дому на досуге. Перемещайтесь из комнаты в комнату в 3D-визуализации с помощью мыши и клавиатуры и просматривайте свои идеи под разными углами во всех деталях.

Поделитесь фотографиями на Facebook & Co.

В 3D-визуализации вы можете не только видеть фотореалистичные изображения, но и удобно экспортировать их в виде файлов изображений. Так, например, вы можете поделиться планами своего дома с друзьями или родственниками. У ваших друзей могут быть важные и полезные дополнительные идеи, советы и предложения, и они могут привлечь ваше внимание к определенным деталям, которые вы даже не заметили при рисовании. Таким образом, при необходимости вы можете пересмотреть планы этажей или планы еще раз, обеспечивая тем самым еще большую безопасность и комфорт.

Качество фотореалистичных снимков вдохновит и вас, и ваших друзей. Наше программное обеспечение для планировки дома рассчитывает изображения с соответствующим расчетом света / тени в соответствии с временем дня и соответствующим положением солнца и обеспечивает идеальное впечатление благодаря точным теням и отражениям. Мы рекомендуем рассчитывать отдельные комнаты на три разных времени суток. Это даст вам полное представление о пространственном эффекте и обстановке освещения в отдельных комнатах.Вы также лучше узнаете комнаты в своем доме и получите более эффективные советы и идеи от других людей.

Всесторонняя помощь и поддержка важны

Если у вас есть какие-либо вопросы о нашем программном обеспечении для планировки дома или вы хотите получить дополнительную информацию, просто загляните в нашу обширную зону поддержки. Там вы найдете лучшие советы по каждой основной теме и соответствующее видео, в котором пошагово объясняются функции и использование отдельных инструментов.По специальным вопросам мы можем бесплатно подключиться к вашему компьютеру с помощью удаленного обслуживания (Teamviewer) и решить их под руководством нашего обученного персонала службы поддержки при прямом контакте. Таким образом, вы еще лучше познакомитесь с отдельными функциями программного обеспечения САПР и сможете еще быстрее реализовать конкретные решения благодаря прямому контакту. Ведь зачастую письменной инструкции недостаточно, чтобы сразу изучить все функции.

Создавайте бесплатные планы этажей и бесплатные планы квартир

С помощью этого программного обеспечения можно легко рисовать бесплатные планы этажей и бесплатные планы квартир.

Бесплатные планы этажей — archiplain

Archiplain позволяет создавать бесплатные планы этажей для:

⇓

Готовы рисовать бесплатные планы этажей? Тогда:

РУКОВОДСТВО ПО ДЕМОНСТРАЦИИ:

⇓

Как сделать бесплатные планы этажей с помощью Archiplain?

Сначала вы рисуете стены , чтобы создать каждую часть. Затем добавьте двери , окна и ставни . Вы можете выбрать направление открытия.Затем вы устанавливаете все технические элементы: электричество , отопление … Ну, вы делаете декор , предметы , мебель , заводы …

Когда план будет готов, вы можете загрузить карту в формате PDF , чтобы распечатать или отправить друзьям. Им может пользоваться даже пятилетний ребенок!
Используйте приложение archiplain онлайн!
Archiplain позволяет составить план на ПК с Windows , Mac , Linux или iPad , Android и Windows .

⇓

FAQ

Часто задаваемые вопросы

⇓

У вас есть веб-сайт?

⇓

Подходит ли вам это программное обеспечение?

Вы специалист по дизайну интерьеров? Строитель дома? Архитектор? Дизайнер интерьеров ? Домашний дизайнер? Домашний стейджер? Заинтересованы в домашней постановке? Хотите улучшить дом? Профессионал в сфере жилой недвижимости, элитной недвижимости? Ищете недвижимость для покупки или аренды?

Если вы хотите начать бизнес как ресторан, парикмахерская, фаст-фуд, флорист, пекарня, кондитерская, шоколадная фабрика, строительный магазин, заправочная станция, книжный магазин, кафе, бистро, закусочная, ночной клуб, концептуальный магазин, мясной магазин, продуктовый магазин, комиссионный магазин, магазин DIY, пресса, галантерея, канцелярские товары, рыбный магазин, химчистка, прачечная.
