Полить огород, закачать воду в резервуар из колодца, реки, озера или даже из скважины — все это может погружной насос Малыш. Что приятно, стоит он совсем немного, правда и характеристики имеет скромные, но для полива огорода или обеспечения водой пары кранов его хватит.

Имеет скромные размеры и вес

Имеет скромные размеры и вес

Область применения

Содержание статьи

Погружной насос Малыш имеет невысокую цену, пригоден для перекачки чистой воды. Сильно загрязненную воду им лучше не качать — быстро сгорит. Применяют его в следующих случаях:

  • для полива огорода;
  • для набора воды в накопительные емкости;
  • для водоснабжения дома, но с определенными ограничениями (об этом чуть ниже).

Качать воду погружной насос Малыш может из колодца, естественного источника — пруда, реки, озера. Подходит он для раздачи воды из емкостей. Можно его использовать и для скважин, но с оговорками. Так как тип насоса вибрационный, он создает колебания в толще воды, поднимая мельчайшие частицы (ил, глину, песок) со дна и всасывая их. Если в случае с колодцем это ничем, кроме непрозрачной воды не грозит, то при использовании насоса Малыш в скважине она может быстрее заилится. Во всяком случае таково распространенное мнение.

Чтобы в скважине или колодце погружной насос Малыш не бился о стенки, на его корпус надевают резиновые амортизаторы

Чтобы в скважине или колодце погружной насос Малыш не бился о стенки, на его корпус надевают резиновые амортизаторы

Производители в рекомендациях к использованию указывают минимальный диаметр колодца или скважины — 90-100 см, некоторые модели (Малыш 3) могут работать в источниках диаметром 70-75 см. Тем не менее, используют их и в очень узких скважинах. Главное, чтобы он туда прошел. Но при этом он бьется о стенки скважины, создавая дополнительную вибрацию, и грозя расколотить обсадную трубу или повредить собственный корпус. Чтобы уменьшить биения на корпус надевают резиновые кольца (на фото выше). Они решают проблему.

Производители

Название «Малыш» и «Ручеек» давно стало нарицательным. Так сегодня называют небольшие погружные вибрационные насосы. Изначально производили их исключительно в России или в ближнем зарубежье, но сегодня на рынке предостаточно и китайских «Малышей». Вообще в России есть несколько производителей подобных насосов:

  • В городе Ливны в Орловской области и в Бавленах Владимирской выпускают именно Малыши. Большинство идет с верхним забором воды, Малыши М — с нижним.
  • Малыши производятся и в Климовске Московской области.
  • В Курске и Кирове (завод Лепсе) выпускают насосы того же типа, но под другими названиями — Водолей.
  • В Брянске (предприятие Тополь) выпускают Роднички. С таким же наименованием выпускают погружные насосы в Челябинске, а еще фирма Зубр.
  • Агрегаты Ручеек выпускают в Могилеве (Беларусь). Разные названия и фирмы, некоторые отличия в характеристиках , но все это погружные вибрационные насосы типа Малыш

    Разные названия и фирмы, некоторые отличия в характеристиках , но все это погружные вибрационные насосы типа Малыш

Остальные марки — китайские. Как определить? Внимательно рассматривать упаковку и паспорт. Если это российский производитель, обязательно должен быть адрес, название предприятия, перечень сервисных служб и т.п. Если такой информации нет, это изделие родом из КНДР.

Технические характеристики

Как уже говорили, погружные насосы Малыш имеют небольшую мощность — в основном около 250 Вт, то есть создать высокое давление он не в силах. Их клоны с другими названиями можно найти немного более мощные.

Что еще важно — высота подъема — это на какое расстояние может перекачиваться вода.В технических характеристиках она должна быть больше той, которая вам необходима примерно на 20%.

Обратите внимание на электропитание, на которое рассчитана данная модель. Обычно это 200 В с возможными небольшими отклонениями порядка 5%, но реалии таковы, что в сети может быть и 240 В, а при таком напряжении насос с такими характеристиками сгорит. Выход — ставить стабилизатор или искать модель с более высоким рабочим напряжением (понижение от рабочего не так негативно сказывается на работе — понижается мощность).

Длина электрического кабеля может быть от 10 метров до 40

Длина электрического кабеля может быть от 10 метров до 40

Важен еще такой показатель, как производительность. Он обычно указывается в литрах в минуту или в секунду. Эта величина показывает, сколько воды  агрегат в состоянии перекачать в нормальных условиях. Для данного вида оборудования эта цифра совсем невелика — порядка 400 мл/сек. Такой погружной насос Малыш может обеспечить водой одну точку водоразбора — один поливной шланг или кран в доме. На что-то большее он без дополнительного оборудования не способен.

Название Забор водыЗащита от холостого хода / перегреваМощность ПроизводительностьВысота подъемаДиаметрГлубина погруженияЦена
Малыш-М П 1500 Тополь Верхнийнет/да240 Вт24 л/мин60 м99 мм3 м1741 руб (пластик)
Ручеёк-1 Могилев Верхний нет/нет225 Вт18 л/мин72 м110 мм1459 руб (шнур 10 м)
PATRIOT VP-10В (США/Китай)Верхнийнет/нет250 Вт18 л/мин60 м98 м7 м1760 руб (длина кабеля 10 м)
БЕЛАМОС БВ012 (Россия/Китай)Нижний нет/нет300 Вт16,6 л/мин70 м100 мм3 м2110 руб (шнур 10 м)
Малыш-М 1514 ТопольВерхнийнет/да250 Вт25 л/мин60 м98 мм3 м2771 руб (металл, шнур 40 м)
Калибр НВТ-210/10 (Россия/Китай)Верхнийнет/нет210 Вт12 л/мин40 м78 м10 м1099 руб (шнур 10 м)
Зубр МАСТЕР Родничок НПВ-240-10Верхнийнет/нет240 Вт 24 л/мин60 м100 м3 м1869 руб (шнур 10 м)
QUATTRO ELEMENTI Acquatico 250Верхнийнет/нет250 Вт17,5 л/мин75 м100 м2 м2715 руб (шнур 10 м)
Водолей-3 (Лепсе)Верхнийнет/есть265 Вт26 л/мин40 м98 мм1900 руб (шнур 10 м)
Малыш 25 м (Курск)НИжнийда/нет250 Вт7,1 л/мин40 м1920 руб (шнур 25 м)

Каждая разновидность насосов представлена с разной длиной электрического шнура и от этого изменяется цена (чем длиннее шнур, тем дороже). Можно также найти разновидности с защитой от сухого хода, но можно сделать ее самостоятельно (смотрите ниже).

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Трос цепляется за специальную проушину

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Схема установки погружного вибрационного насоса

Схема установки погружного вибрационного насоса

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Хомут лучше брать такой

Хомут лучше брать такой

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине. Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют.

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

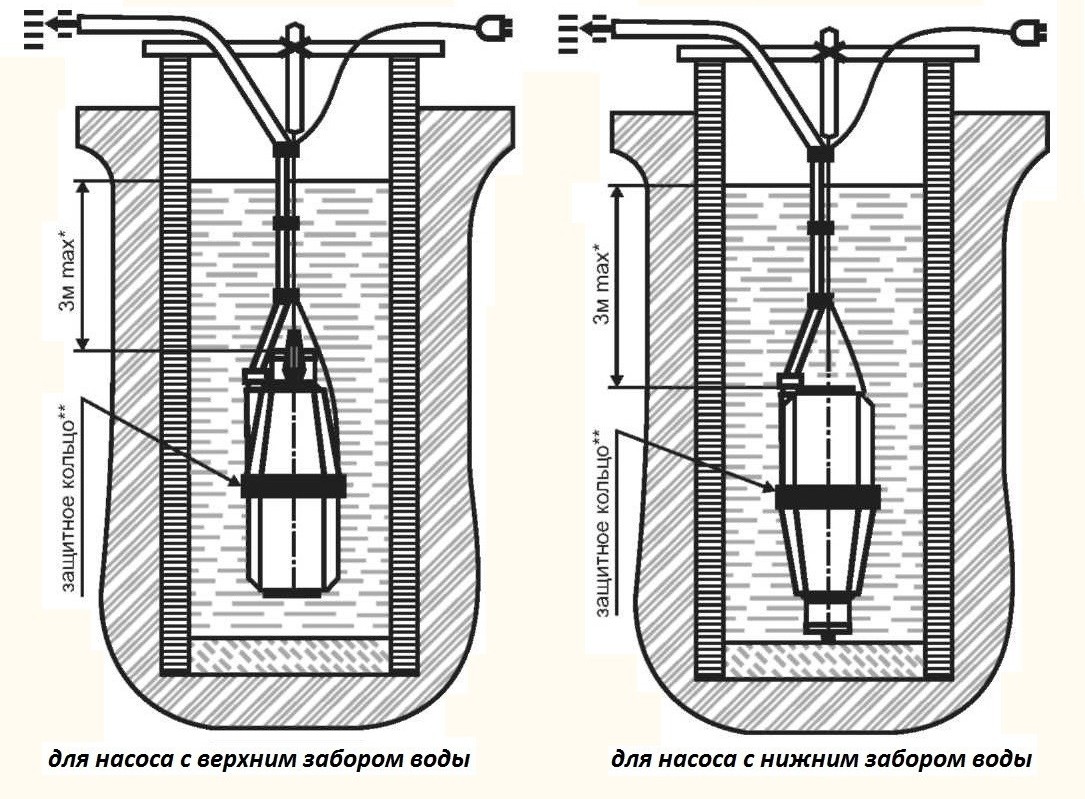

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Особенности эксплуатации

В некоторых моделях погружных вибрационных насосов для колодцев есть защита от перегрева. Это очень полезная функция, предотвращающая перегорание мотора. При длительной работе или при нарушениях эксплуатационных условий  встроенное термореле (защита от перегрева) размыкает цепь питания, выключая насос. Через некоторое время реле приходит в исходное состояние и работа возобновляется.

Еще вариант защитных колец

Еще вариант защитных колец

Если ваш насос отключился по перегреву, желательно сразу выяснить причину. Отключение может быть вызвано отсутствием воды, повышенным напряжением. Если так, запускать оборудование нужно только когда все придет в норму. Еще одна возможная причина — забился всасывающий патрубок. С этим можно бороться только достав насос, разобрав и прочистив его, что на гарантийном сроке делать противопоказано. Хотя, если у вас насос забился, вы уже нарушили правила эксплуатации — он пригоден для перекачки только чистой воды.

Защита от сухого хода

Так как многие модели Малышей опускать ниже трех метров от зеркала воды нельзя, при малом дебите возникает угроза, что вода закончится, а насос будет продолжать работать и в результате перегорит. Чтобы избежать этой ситуации можно установить датчик уровня воды. Это датчик-поплавок, который называют еще «лягушка». Работает он очень просто:

Поплавковый датчик уровня воды

Поплавковый датчик уровня воды

  • когда он поднят вверх, контакты замкнуты, питание подается;
  • когда уровень воды опускается, опускается и поплавок, контакты в датчике размыкаются, разрывая цепь питания;
  • вода постепенно набирается, поплавок поднимается выше, на определенном уровне контакты снова замыкаются, насос включается в работу.

Стоит такой датчик — менее 1 т.р., устанавливается просто — в разрыв питающего кабеля, зато польза от него большая.

Работа с гидроаккумулятором

Вообще, вибрационные погружные насосы не предназначены для работы в связке с гидроаккумулятором. Они не могут создавать достаточно высокое давление. Но… при определенных условиях они работают. Схема сборки стандартна: насос, реле давления, манометр, гидроаккумулятор, все это собирается через пятивыводной штуцер. Для нормальной работы на конце погруженного в воду шланга устанавливается обратный клапан (чтобы вода не стекала обратно в колодец). Еще одно условие — гидроаккумулятор должен быть значительной емкости (100 или 150 литров).

Схема водоснабжения частного дома с погружным вибрационным насосом Малыш

Схема водоснабжения частного дома с погружным вибрационным насосом Малыш

Собрав данную схему требуется настроить реле давления. Его задают чем меньше, тем лучше, иначе Малышу не хватит мощности. Но даже при небольшом давлении работать все будет от силы пару лет, но скорее — год-полтора.

Что сделать, чтобы работал дольше

Насосы типа Малыш стоят очень немного, но и служат недолго — около 2-3 лет. При их производстве используются недорогие материалы — для снижения себестоимости. Если сразу после покупки провести некоторые мероприятия, а также проводить регулярные «техосмотры», можно значительно продлить срок эксплуатации. Итак, что можно сделать:

  • Винты, скрепляющие корпус сразу заменить на более длинные, их дополнить контргайками. Если этого не сделать, болты разбалтываются и ломают шток.
  • Раз в месяц осматривать насос, при перекачке загрязненной воды разбирать и промывать.
  • При эксплуатации с гидроаккумулятором выставить минимальное давление.
  • Установить защиту от сухого хода.
  • Подавать напряжение через стабилизатор.

Некоторые из мероприятий затратны. Например, стабилизатор стоит примерно также или даже больше этого насоса, но его можно использовать и с другими типами, а все они будут лучше работать при стабильном напряжении. А вот поменять болты — это ключевой момент, который требуется выполнить.


Вибрационный насос «Малыш» с нижним и верхним забором: технические характеристики, производительность, установка

Не все частные дома, а тем более дачи, подключены к центральному водопроводу, поэтому перед владельцами остро стоит вопрос об обеспечении своего хозяйства водой. Решить проблему поможет погружной насос «Малыш», который хотя и обладает скромными характеристиками, но на полив огорода и доставку воды из озера, колодца или реки его вполне хватит. К тому же стоит прибор недорого и доступен практически каждой семье.

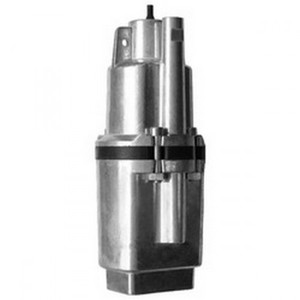

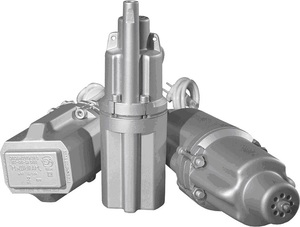

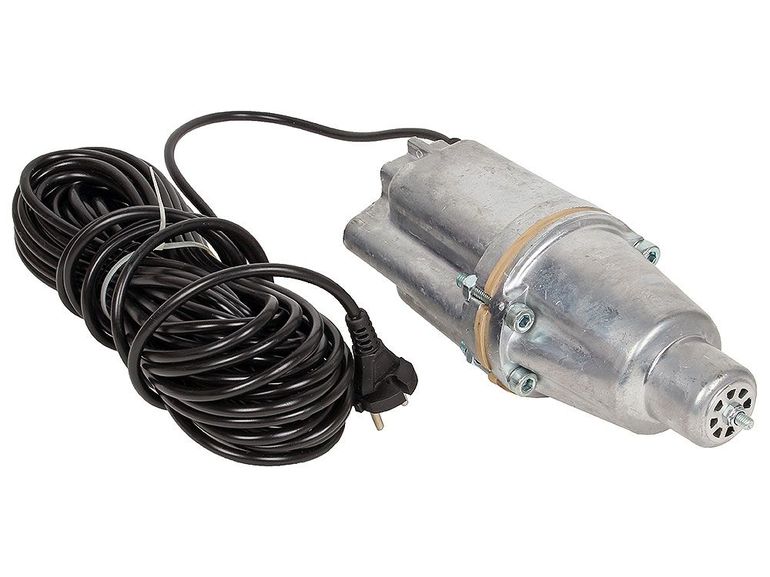

Погружные насосы «Малыш»

Общие сведения

Насос «Малыш» используется только для закачки чистой жидкости. Если перекачивать слишком загрязнённую воду, он может быстро выйти из строя. Применяют его для следующих целей:

  • набор воды в накопительные резервуары;
  • полив садово-огородных участков;
  • водоснабжение дачи, частного дома, коттеджа.

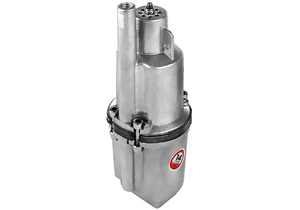

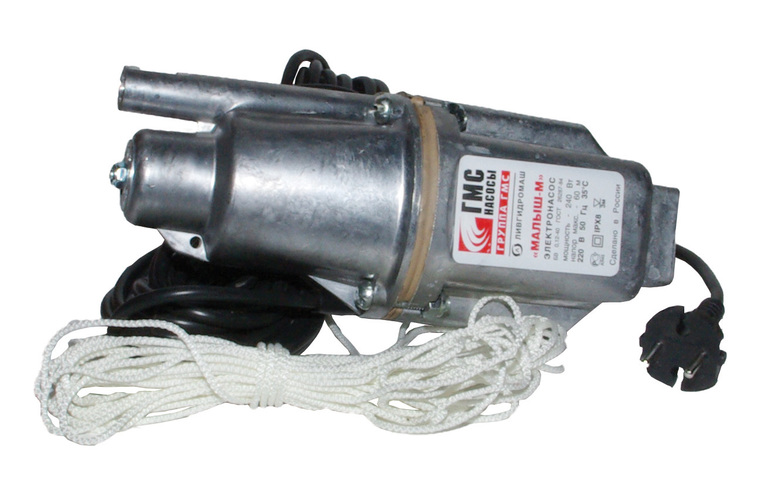

Модели и их технические характеристики

Электронасос «Малыш» способен перекачивать жидкость из ближайшего водоёма (озёра, реки, пруда), а также из колодца. Его также можно использовать для раздачи жидкости из резервуара или скважины. В последнем случае есть некоторые нюансы. Дело в том, что по своему типу «Малышок» относится к вибрационным приборам. При работе он создаёт колебания, в результате чего мелкие частицы (песок, глина, ил) поднимаются со дна и всасываются в аппарат. Если такое случится с колодцем, максимум, чем это может грозить — помутнением колодезной жидкости. А вот в скважине прибор может вскоре заилиться.

Сам по себе агрегат компактный — до 255 мм, весит около 3,4 кг. Продуктивная работа этого аппарата возможна лишь при условии небольшого количества механических примесей (до 0,01%). Перекачивание жидкости из рек с большим содержанием песка, а также из слишком заиленных источников требует использования системы фильтрации параллельно с насосом «Малыш».

Характеристики моделей

На рынке присутствует три основные модификации «Малыша», которые в незначительной степени различаются между собой по техническим характеристикам, а также системой забора жидкости (нижняя и верхняя). В связи с этим такие аппараты имеют различную сферу применения.

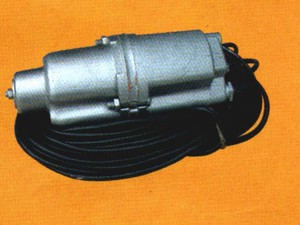

Классический вариант

В базовой модификации всасывающий патрубок погружного насоса «Малыш» расположен снизу. Благодаря этой особенности аппарат показывает высокую эффективность при выполнении следующих задач:

  • подача жидкости из открытых источников (река, озеро и т. д. ), располагающихся на дальних расстояниях;
  • откачка воды из затопленных подвалов и цокольных этажей.

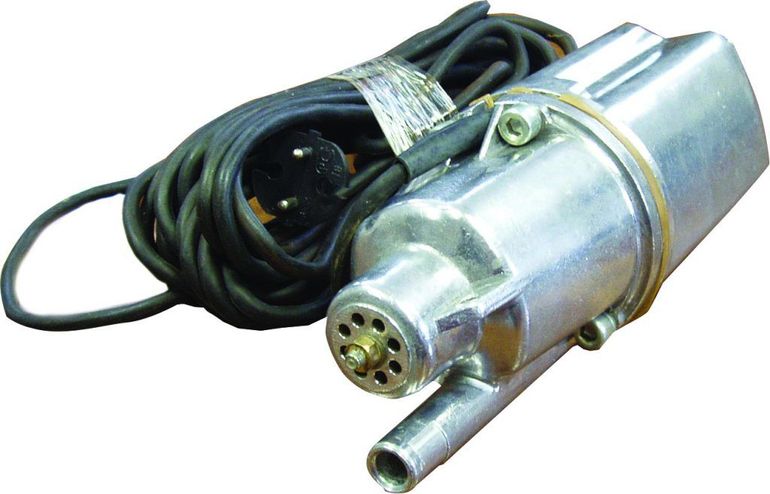

Как продлить срок службы

Из недостатков насоса «Малыш» с нижним забором воды можно отметить попадание внутрь твёрдых частиц (например, песка), что может привести к поломке насоса. В связи с этим при подъёме жидкости из загрязнённых источников необходимо пользоваться фильтровальными установками.

Аппарат с маркировкой «К» — это тот же базовый вариант, но он имеет встроенную функцию дополнительной термозащиты: при перегреве срабатывает специальное реле, и насос отключается. Наличие такой функции позволяет оставлять работающий насос на длительное время, не волнуясь, что он перегорит.

По маркировке «П» можно определить, что корпус насоса пластмассовый. Если знака нет, значит, он алюминиевый. Второй вариант считается более надёжным, хотя его стоимость ненамного превышает пластиковые модели.

В такой ситуации лучше не экономить, поскольку пластмассовый корпус быстро трескается, из-за чего в негодность приходит и сам аппарат.

Другие модификации

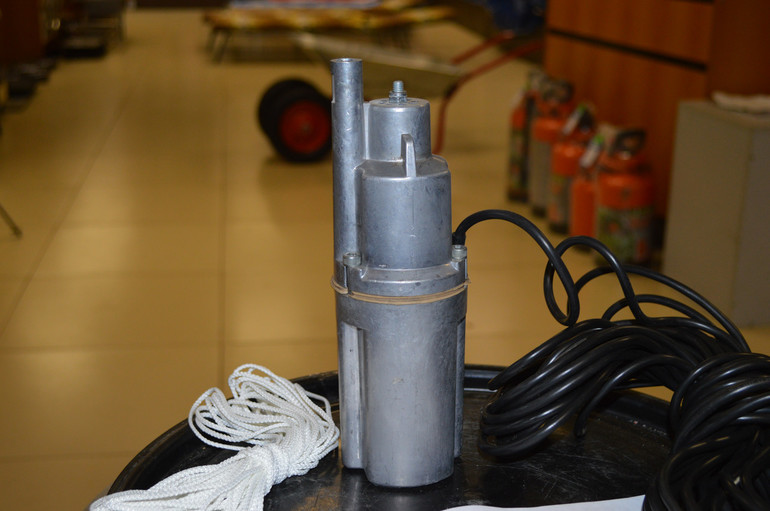

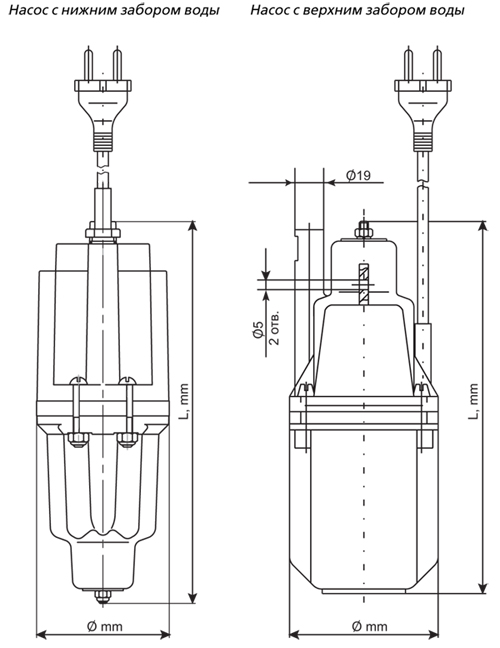

Описание прибора

В двух других моделях «Малыш-3» и «Малыш-М» патрубок расположен вверху резервуара. Такие электронасосы с верхним водозабором чаще всего используются для подъёма жидкости из подземных источников. Кроме того, их можно эксплуатировать в условиях сильнозагрязнённых водоёмов, поскольку в них не попадают донные отложения. Эти модели имеют существенное преимущество перед классическим вариантом: агрегату не страшен перегрев, так как он лучше охлаждается. Питание подаётся от обычной сети. Погружать агрегат необходимо на глубине до трёх метров.

Все модели имеют производительность в 430 л/ч. При этом напор у моделей «Малыш-М» и «Малыш» соответствует 40 м (максимум — 60 м), у варианта «Малыш-3» — 20 м (максимум — 25). Без напора насос может поднять 1500 л.

Мощность и размеры моделей также различаются. Так, вариации с литером «М», а также базовая модель имеют мощность в 240 Вт при весе 3,4 кг и длине корпуса 25,5 см. Мощность агрегата «Малыш-3» составляет всего 185 Вт, его масса — 2 кг, длина — 24 см. В связи с этим прибор чаще всего используется для подъёма воды из колодцев с диаметром от 8 см, а также из небольших скважин.

Ещё одним немаловажным параметром, который следует учитывать при покупке насоса, является класс электрозащиты. Если показатель не указан, значит, устройство имеет 2 класс защиты. Такие аппараты снабжены усиленной изоляцией. В комплекте присутствует двужильный кабель. Модели первого класса дополнительно оснащены трёхжильным шнуром с заземлением.

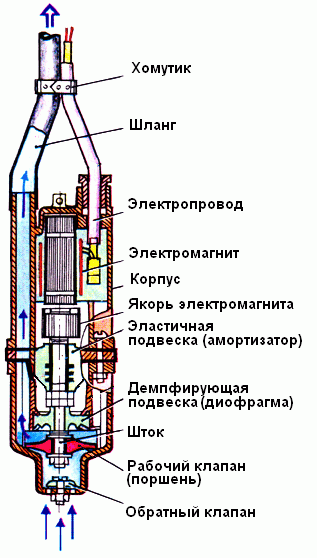

Устройство и принцип действия

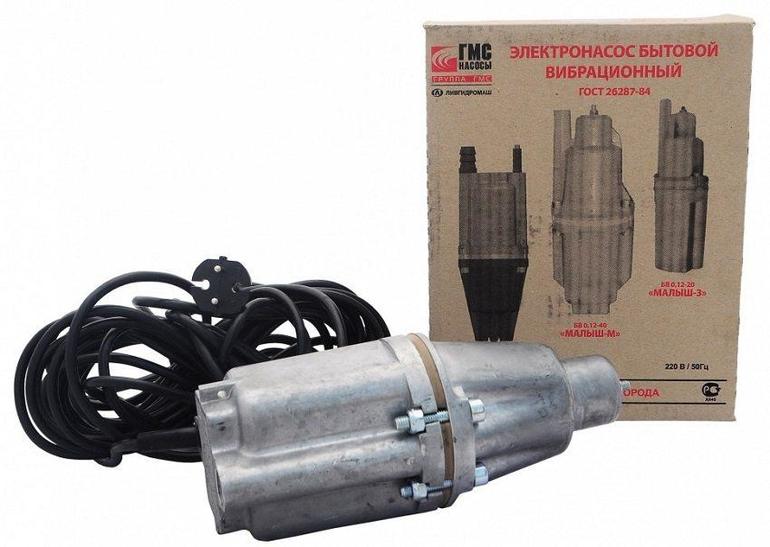

Где и как используются вибрационные агрегаты

Прибор состоит из герметичного прочного корпуса, внутри которого находятся две катушки, вибратор и электрический кабель, приводящий в действие сердечник. В нижней или верхней части (зависит от модели) корпуса находится клапан, который закрывает входные отверстия и обеспечивает свободный приток/отток жидкости при отсутствии давления.

Поршень и якорь приводятся в действие посредством силы переменного тока и совершают механические движения, одновременно выталкивая жидкость.

К насосу присоединяют гибкий шланг, диаметр которого должен быть не менее 1,8 см. Вода может подниматься и по трубам (пластмассовым или металлическим), но в этом случае к прибору всё равно крепится шланг длиной не менее 2 м. Затем к нему прикрепляют патрубок, воспользовавшись хомутом. Если планируется зимняя эксплуатация прибора, то с целью обеспечения свободного оттока воды и предотвращения замерзания в шланге вблизи корпуса проделывают отверстие диаметром около 1,5 мм. Летом эту дыру можно заклеить изолентой.

Длина электрического кабеля определяется расстоянием от источника воды до розетки. В комплекте с вибронасосом идёт шнур питания длиной 6−40 м (точная протяжённость указана в инструкции).

Все три шнура (синтетический трос, резиновый шланг и электрический кабель), идущие от прибора, в нескольких местах соединяют между собой при помощи скотча с интервалом в 1−2 м. При этом первое соединение должно располагаться на высоте не более 0,2 м от корпуса.

Установка в скважине или колодце

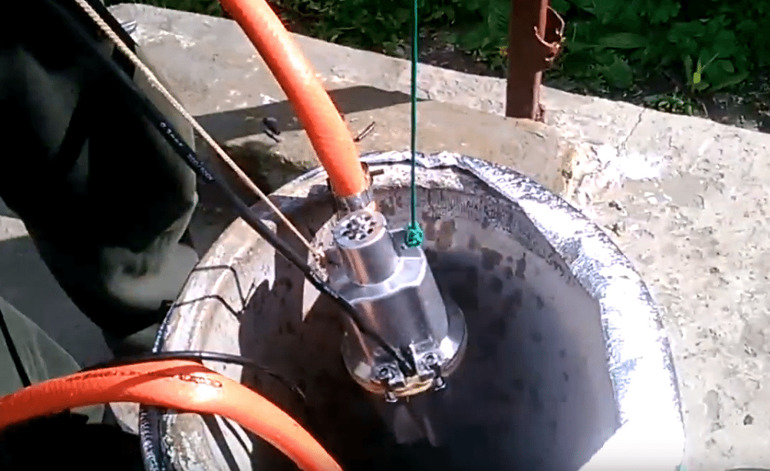

Подготовка к работе и установка в скважину

Для подвешивания погружного насоса используют только синтетический трос, поскольку проволока или металлический канат от вибрации быстро разрушаются. Их можно применять только в случае, если внизу привязан трос из синтетики.

В верхней части корпуса есть проушины, сквозь которые продевается конец троса и тщательно фиксируется. Привязывать агрегат нужно таким образом, чтобы расстояние от узла до корпуса было не менее 10 см. В противном случае узел может засосать внутрь. Чтобы трос не распустился, обрезанный край оплавляют.

Малютка во время работы вибрирует. При его соприкосновении со стенками колодца или обсадной трубы может повредиться корпус, что приведёт к поломке самого устройства.

Чтобы этого не допустить, перед установкой глубинного прибора и его погружением в скважину на корпус надевают резиновое кольцо, которое обеспечит дополнительную защиту и смягчит возможные удары.

Агрегат опускают в воду, следя при этом за его правильной установкой. Он должен висеть прямо и не касаться стенок. Сверху необходимо соорудить перекладину и прикрепить к ней специальную подвеску из медицинского жгута, резинового шланга или другого прочного эластичного материала. Это позволит снизить уровень вибрации во время работы насоса. Верхний конец троса присоединяют к подвеске таким образом, чтобы обеспечить хорошее натяжение.

Электрический кабель, наоборот, натягивать не нужно. Он должен свободно размещаться на планке.

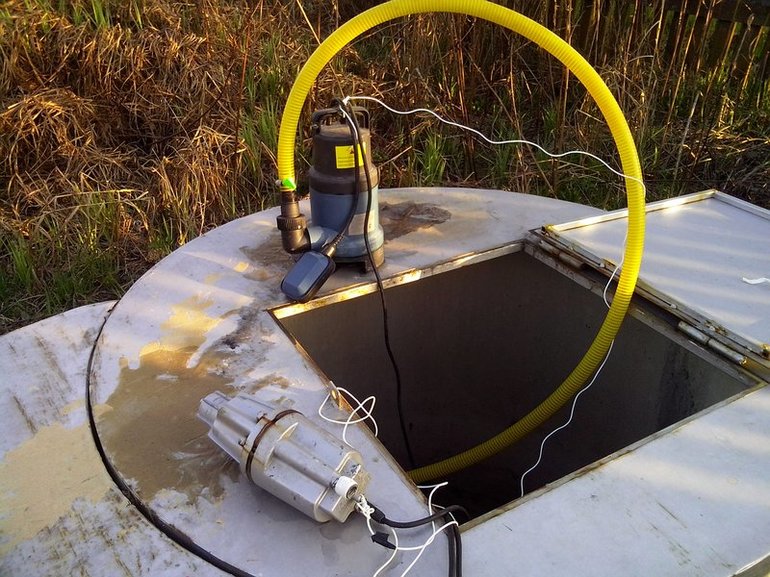

Установка оборудования в колодец или водоём

Приобретённое в магазине устройство полностью готово к эксплуатации, поэтому перед использованием насос не нуждается в дополнительной смазке.

Если в инструкции указано, что прибор имеет I класс защиты, необходимо обеспечить заземление розетки. Включать агрегат можно сразу после погружения в колодец, скважину или водоём.

Во избежание повреждений в процессе эксплуатации насос с нижним расположением патрубка располагают на расстоянии не менее 1 м от поверхности дна. Прибор с верхним забором можно опустить ниже, но его корпус также не должен касаться дна. Если требуется откачка жидкости из затопленных подвалов или подъём воды из мелких водоёмов, допускается расположение насоса на самом дне. В этом случае необходимо подложить под него кусок резины либо обернуть корпус плотной тканью.

Продолжительная и бесперебойная эксплуатация

Цена на погружные насосы «Малыш» небольшая, но и работают они не так уж долго — всего 2−3 года. Для снижения себестоимости при изготовлении используются дешёвые материалы. Но продлить срок эксплуатации всё же можно, если сразу после приобретения агрегата, а также в процессе его работы принять некоторые меры:

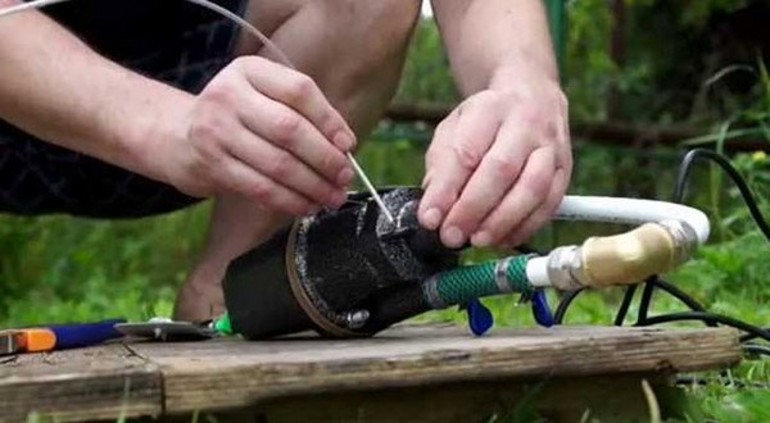

Частые поломки насосов

  • Установленные на приборе винты быстро разбалтываются, что приводит к поломке штока. Поэтому сразу после покупки необходимо их заменить на более длинные и дополнить контргайками.
  • Питание подавать лучше через стабилизатор.
  • Устройство нужно обеспечить дополнительной защитой от сухого хода.
  • Не реже одного раза в месяц советуется проводить осмотр насоса. Если он используется для перекачки загрязнённой жидкости, его следует периодически разбирать и промывать.

Некоторые из этих мероприятий потребуют дополнительных затрат. К примеру, стоимость стабилизатора сравнима с ценой самого насоса, но всё же стабильное напряжение обеспечит лучшую работу устройства. А вот поменять крепления нужно обязательно, тем более что это почти ничего не стоит.

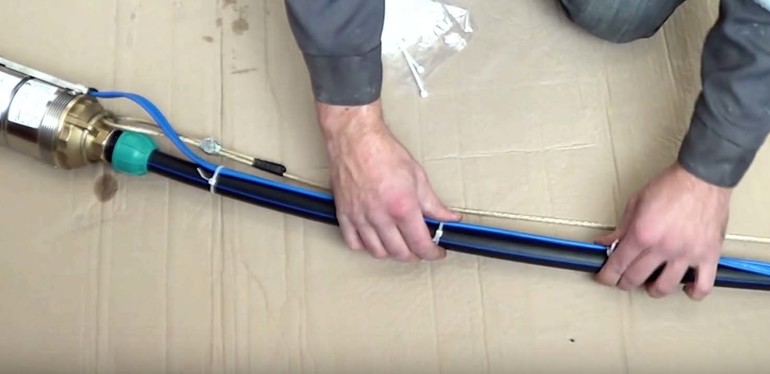

Как самим установить насос Малыш

При отсутствии стабилизатора необходимо контролировать сетевое напряжение. При малейших скачках прибор надо отключать от сети. Также следует постоянно следить за качеством поднимаемой воды, так как одной из основных причин поломки насосов является проникновение в механизм различного мусора и песка.

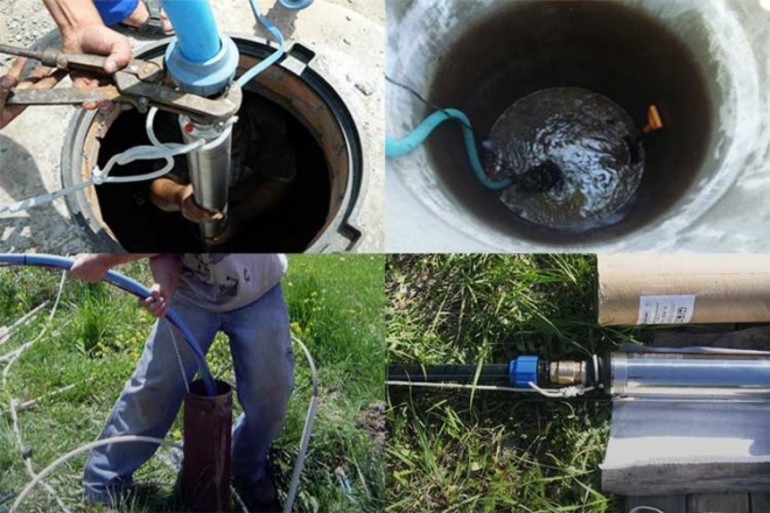

Преимущества насоса и его недостатки

Такая проблема появляется не только при работе насосов с нижним забором, когда внутрь проникают донные отложения. Причиной поломок может стать и просто грязная вода, попавшая через верхний патрубок. Поэтому для защиты погружного агрегата рекомендуется использовать фильтры, которые препятствуют проникновению мельчайших частичек внутрь резервуара. Это не только продлит срок службы агрегата, но и обеспечит перекачку очищенной от разных примесей воды.

Погружное устройство «Малыш» — простой в эксплуатации и обслуживании прибор, не требующий значительных затрат на приобретение. Конечно, он не отличается высокой производительностью и не может полностью заменить собой центральный водопровод, но для полива огорода и мелких хозяйственных нужд этот насос вполне пригоден. С его помощью можно организовать подачу жидкости из открытых водоёмов, колодцев или скважин. При надлежащем уходе насос «Малыш», технические характеристики которого позволяют использовать прибор для различных нужд, способен прослужить намного дольше указанного в инструкции срока.

Преимущества насоса и его недостатки Загрузка...

Насосы Малыш (погружные, вибрационные): технические характеристики

На чтение 9 мин.

Погружной насос Малыш – вибрационное устройство, которое используется для подачи воды из колодца. Конструкция этого агрегата предельно проста, цена минимальна, а продолжительность службы – максимальна. К тому же, этого незамысловатого устройства вполне хватает, чтобы обеспечить водой частный дом или дачу.

Именно благодаря соединению всех этих неоспоримых качеств, насос для колодца Малыш пользуется наибольшей популярностью среди покупателей на отечественном рынке.

Принцип работы

Насосы Малыш осуществляют подачу воды посредством вибрации, благодаря чему и называются «вибрационными». Принцип работы довольно прост: электропривод устройства, подключенный к розетке, преобразовывает электрические импульсы в электромагнитные колебания. Далее электромагнитные колебания поступают на клапан поплавкового типа, который, в свою очередь, передает их рабочей мембране.

Из чего состоит "Малыш" с нижним забором?Из чего состоит "Малыш" с нижним забором?Из чего состоит “Малыш” с нижним забором?

Мембрана, совершая колебательные движения, напоминающие вибрацию, осуществляет забор воды и нагнетает давление внутри насоса и продвижение ее дальше через выходное отверстие.

Такие устройства очень чувствительны к перегревам, поэтому недопустима их работа без погружения в водную среду. Чтобы избежать работы в режиме «холостого хода» в случае понижения уровня воды в колодце, электронасос оснащают автоматикой – реле давления. Ее задача – отключить насос в случае отсутствия воды.

Не смотря на простоту конструкции, этот агрегат очень хорошо справляется с задачами, которые ставит потребитель перед устройствами погружного типа для подачи воды из колодца. Именно поэтому  водяной насос Малыш очень часто используют как для дома, так и для дачи.

Типы «Малышей» по способу забора воды

Погружные насосы типа Малыш по принципиальным отличиям делятся на два подвида: с верхним забором воды и с нижним. Каждый из них имеет свои преимущества и недостатки в использовании.

С верхним забором воды

Помпы с верхним забором используют гораздо чаще, поскольку они лучше защищены от перегрева и засорения. Особенность конструкции заключается  в том, что отверстие, через которое вода поступает внутрь, находится в верхней части агрегата, следовательно двигатель расположен внизу. Благодаря этому:

  1. Двигатель никогда не нагревается, поскольку, если вода опускается ниже уровня забора, срабатывает реле давления и отключает весь механизм. Двигатель, который находится ниже заборного патрубка, при этом остается в воде.
  2. Такая помпа не подвержена загрязнениям, поскольку никогда не засосет со дна механические частицы типа ила, песка и т.д.

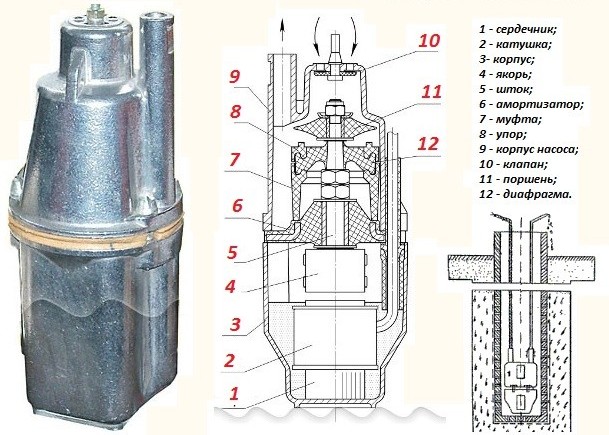

Устройство насоса с верхним заборомУстройство насоса с верхним заборомУстройство насоса с верхним забором

Недостатки насоса с верхним забором воды проявятся только в том случае, если на него не установить должной автоматики. Когда уровень воды в колодце упадет, заборной патрубок первый окажется над ее поверхностью и засосет воздух. Без реле холостого хода, устройство продолжит работать на сухую и выйдет из строя.

С нижним забором воды

Насос Малыш с нижним забором стоит устанавливать только в тех колодцах, где глубина позволяет монтировать его на достаточном расстоянии от дна. Но даже это не защитит его в случае подхода плавунов или замуления колодца. На этих насосах принципиально важна установка реле защиты от перегрева двигателя, поскольку двигатель находится выше заборного патрубка. Если уровень воды упадет, двигатель начнет греться. Пока вода опустится до того уровня, чтобы помпа засосала воздух и сработало реле «сухого хода», двигатель может выйти из строя от перегрева.

К тому же, на заборный патрубок такого агрегата необходимо устанавливать фильтр, чтобы защитить устройство от попадания в него частиц песка, ила и прочего.

Модели насосов Малыш

Многие считают, что все Малыши одинаковые, но это совсем не так. Давайте рассмотрим характеристики модельного ряда, особенности и преимущества каждой модели в частности.

Классический «Малыш»

Эта модель является обычным представителем погружных вибрационных насосов, которые используются для подачи воды из колодцев или неглубоких скважин, диаметр которых превышает 100 мм.

Производительность насоса Малыш довольно высока: он позволяет подавать воду не только вертикально, но и перекачивать ее на довольно большие расстояния по горизонтали. Дальность подачи составляет 100-150 м, чего вполне достаточно для полива немалого огорода из водоема или колодца.

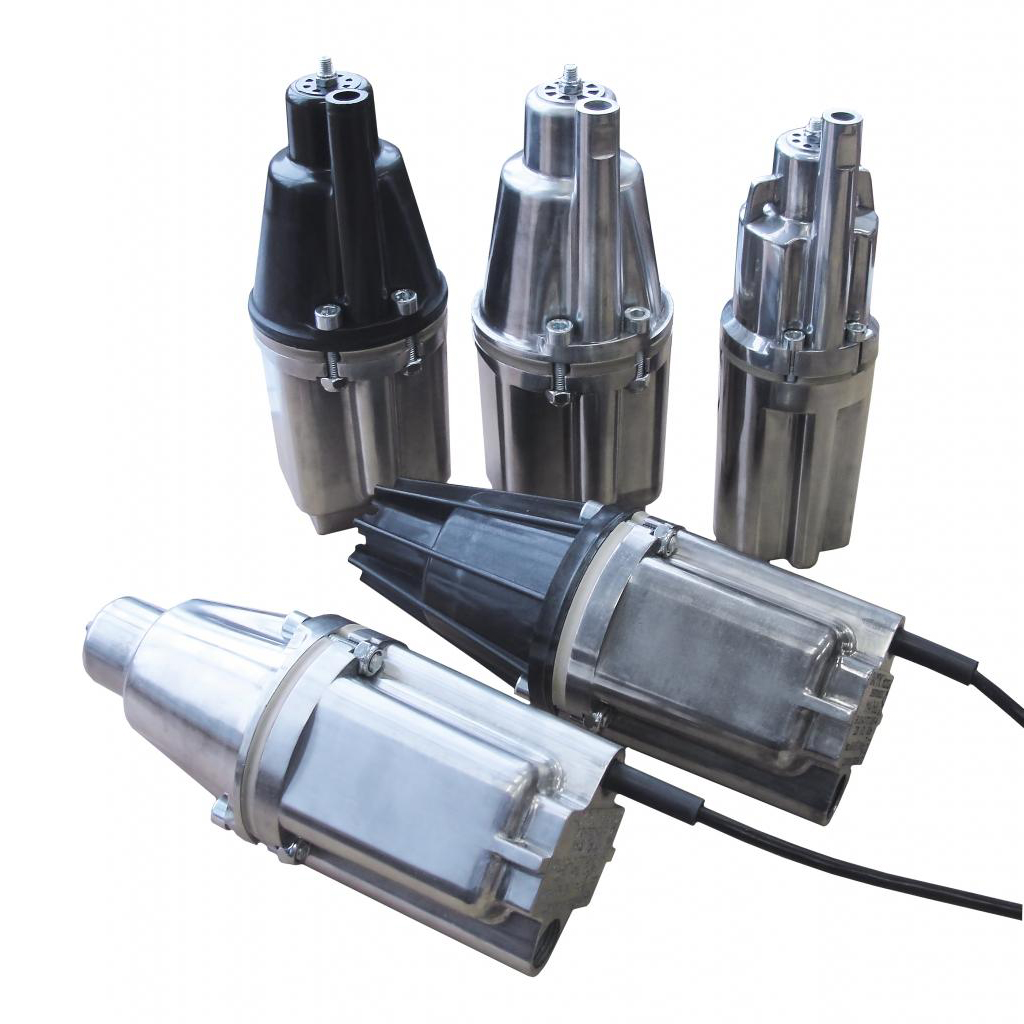

Модификации насосов МалышМодификации насосов МалышМодификации насосов Малыш

Погружные вибрационные «Малыши» предназначены для работы в чистой воде. Концентрация механических нерастворимых примесей в воде не должна превышать 0,01%. Температура перекачиваемой жидкости не должна превышать показатель в 35 градусов.

Технические характеристики модели:

  • номинальная мощность составляет 245 Вт;
  • работает устройство от электросети 220 В;
  • высота столба подъема воды – 40 м.;
  • средние характеристики производительности: при подъеме жидкости на высоту 1 метр – 1050 л/час, на высоту 40 м – 430 л/час;
  • максимально допустимое время беспрерывной работы – 2 часа;
  • допустимая глубина погружения – 5 м;
  • рабочее давление составляет 0,4 мПа;
  • вес насоса составляет 3,5 кг;

Классическая модель обустроена нижним патрубком забора воды. Для подачи жидкости используется шланг, диаметром 18-22 мм.

Шланги, фильтра, реле давления и датчик перегрева не идут в базовой комплектации насосов «Малыш». Длина шнура, как правило, так же недостаточна, поэтому его придется удлинять.

Серия «Малыш»-М

Данная модификация погружного вибрационного насоса «Малыш» по техническим характеристикам, производительности и комплектации ничем не отличается от классической. Единственное отличие заключается в том, что эта модель обустроена верхним патрубком забора воды.

Серия «Малыш»-3

Серия «Малыш»-3 входит в классификацию бюджетных моделей погружных вибрационных устройств, однако стоит гораздо дороже предыдущих модификаций. Это обусловлено повшенными характеристиками и улучшенной комплектацией.

Данная модель рассчитана так же на колодцы и скважины с небольшим дебитом (глубиной) и диаметром свыше 80 мм. Технические отличия от базовых моделей заключается в следующем:

  1. Сам насос, вместе с электрическом приводом, размещены в герметичном монолитном блоке.
  2. Номинальная мощность агрегата уменьшена до 165 Вт, что упрощает ее использование в малодебитных скважинах.
  3. При погружении на глубину 20 метров, производительность составляет 0,432 кубометра/час.

Чертеж насоса Малыш-3Чертеж насоса Малыш-3Чертеж насоса Малыш-3

Помпа «Малыш»-3 очень компактна по габаритам и весит не более 3 кг. Шланг, используемый для подачи воды, должен иметь диаметр ¾ дюйма. Эта модель в заводской комплектации имеет 30 метров электрического кабеля с защитой от воды. Автоматики и фильтров в комплекте нет. Чаще всего для этой модели дополнительно покупают стаканообразный фильтр ЭФВП.

Серия «Малыш»-К

По техническим параметрам и характеристикам производительности отличий от базовой модели нет. В заводскую комплектацию данной модели дополнительно включено автоматическое реле защиты от перегрева (термореле).

Особенности монтажа и подключения

Прежде чем приступить к установке «Малыша» в скважину, нужно докупить провод, шланг и трос для крепления. Чтобы определиться с их длиной, нужно измерить глубину колодца и расстояние до точек электропитания и подачи воды.

  1. Замеряем глубину колодца и прибавляем к ней высоту самого насоса. Важно, чтобы насос был полностью погружен под воду. Так же нужно помнить, что работать вибрационные насосы могут только в вертикальном положении. Горизонтальное расположение помпы приведет к быстрому выходу ее из строя.
  2. Теперь нужно решить, к чему будет крепиться контрольный трос. Он нужен, чтобы опускать, удерживать и подымать насос из скважины. Расстояние от низа погружения насоса до точки крепления – длина троса (берем с запасом, чтобы хватило для обвязки самого насоса и для закрепления над колодцем). Трос для погружных устройств ни в коем случае не должен быть металлическим, поскольку он будет находиться в воде и может перержаветь. Подойдет нейлон, капрон и другие материалы.
  3. Далее замеряем расстояние от нижней точки погружения насоса до розетки – получаем длину кабеля.
  4. Расстояние от нижней точки насоса в колодце до точки подсоединения к водоприемнику (рукомойник, гидробак, бочка и т.д.) – длина шланга. Важно, чтобы диаметр шланга соответствовал диаметру выходного патрубка, поскольку несоответствие диаметров может привести к перегрузке насоса.

Когда все комплектующие приобретены, можем приступать к установке:

  1. Надеваем шланг на выходной патрубок и закрепляем пластиковым хомутом.
  2. В ушки насоса продеваем трос и надежно закрепляем.
  3. Закрепляем на поверхности вилку кабеля и край шланги, чтобы случайно не уронить их в колодец при погружении.
  4. За контрольный трос опускаем насос в колодец.
  5. Если диаметр колодца или скважины небольшой и есть риск, что помпа будет касаться стенок (это категорически не допустимо), на него можно надеть резиновый рукав, который так же продается в магазине. Если этого не сделать, удары корпуса насоса о стенки колодца при его работе могут повредить как корпус насоса, так и обсадную трубу.
  6. После того, как насос полностью погружен под воду и мы убедились, что он расположился строго вертикально, можно производить запуск и наслаждаться прохладной колодезной водичкой без дополнительных усилий.

Особенности установки насосов с нижним и верхним забором водыОсобенности установки насосов с нижним и верхним забором водыОсобенности установки насосов с нижним и верхним забором воды

Отзывы потребителей говорят о том, что «Малыш» может работать не только как самостоятельное устройство для подачи воды, но и стать базовой частью полноценной насосной станции. Для этого достаточно подключить к нему на поверхности автоматику и гидроаккумулятор.

Способ разборки и доработки насоса Малыш (видео)

Отзывы

Павел Локтев, 39 лет, Никополь

Мои родители живут в деревне. Всю жизнь, сколько себя помню, воду приходилось таскать из колодца в ручную и нести в дом. А представьте, если искупаться… А огород летом полить… Решил я им жизнь облегчить, но денег на дорогое оборудование особо не было. Начитался инструкций по созданию насосной станции из Малыша, особо не поверил, но решил попробовать. Вот так уже 10 лет вся конструкция работает безотказно круглый год. Я только чищу насос каждое лето, чтобы не сломался, а так – безотказный Малыш!

Нина Прокофьевна, 62 года, Воронеж

Спасибо деткам, что так замечательно решили проблему с поливом огорода. У нас в конце огорода ставочек. Всегда огород поливали из него, но носить десятки ведер воды да еще и на гору – невыносимо тяжело. Дети купили мне насос «Малыш». Теперь я ношу не воды, а насос. Отнесла вечером, вкинула в ставочек и поливаю огород. Полила – забрала домой. И быстро и просто.

Погружной Насос Малыш: Технические Характеристики Водяной Техники

Фото внутреннего устройства конструкции

Фото внутреннего устройства конструкции

Все те, кто имеет во владении дачу или частный дом, понимают, насколько важны водяные насосы. Многие своими руками делали водоснабжение и сталкивались с выбором насоса.

Вибрационные насосы Малыш широко известны среди потребителей, так как они считаются довольно удобными для использования в частном секторе.

Содержание статьи

Где используется

Электронасос «Малыш» получил такое название благодаря своему небольшому весу и компактным размерам. Насос работает от обычной розетки и может обеспечить вполне нормальный напор воды на дачном участке.

При помощи этого малютки можно:

  • Откачивать воду.
  • Поддерживать водоснабжение в жилых и нежилых объектах.
  • Проводить воду к огороду для организации системы полива в теплице.
  • Подключать автоматические поливалки.

Помните! Этим насосом можно откачивать только относительно чистую воду. Если же в жидкости очень много грязи, то она может вызвать износ деталей, что приведет к поломке и неплановому ремонту.

Электромагнитный бытовой насос «Малыш», который выпускается на территории России, благодаря несложному монтажу, небольшим габаритам, доступной цене и хорошей надежности стал очень популярным и востребованным.

Технические характеристики и модели

Перед тем, как приобрести оборудование, рекомендуется ознакомиться с технической частью

Перед тем, как приобрести оборудование, рекомендуется ознакомиться с технической частью

Устройство вибрационного насоса Малыш:

Характеристики Значение
Производительность без подъема воды, литр/минут 430
Длина кабеля, метр 10-40
Радиус заборной трубы, мм от 40
Высота подъема напора воды, м до 40
Мощность двигателя, Вт до 250

Мощность насоса «Малыш» позволяет доставать воду как из скважин, так и из колодцев и рек.

Модели Малыша

Наиболее популярные виды конструкций

Наиболее популярные виды конструкций

Мы уже рассмотрели стандартные характеристики базовой модели (см. Насос Малыш: технические характеристики и принцип работы), но описание насоса Малыш не будет полным без упоминания о разных его моделях.

Ведь некоторые из них отличаются своими характеристиками и предназначением. Расходно-напорные характеристики у всех моделей идентичны.

Чем разнятся модели насоса:

Название модели Забор воды Мощность, Вт Производительность, литров в час Другие особенности
Базовая модель Нижний 245 950 Забор воды из скважин и колодцев с диаметром больше 10 см, а также с открытых водоемов при tводы не больше 35 оС.Нельзя допускать его сухого хода.
«Малыш-3» Верхний 165 432 Забор воды из скважин диаметром больше 8 см.
«Малыш-К» Нижний 245 950 На приводе есть термозащита.
«Малыш-М» Верхний 245 950 Привод охлаждается, благодаря верхнему забору воды.
«Малыш-Э» Верхний 350 1000 Оснащен термозащитой

Примечание. Насос «Малыш-Э» самый мощный из всех представленных моделей в этом ряду.

Особенности использования

Особенности в использовании агрегата

Особенности в использовании агрегата

Рассмотрим условия эксплуатации этих насосов на примере модели «Малыш-М»:

  • Если насос проработал два часа, то его нужно выключить и дать ему «отдохнуть» хотя бы 20 минут. Это необходимо для остывания мотора. Вообще, такое оборудование не должно работать более двенадцати часов в день.
  • Поскольку у этой модели верхний забор воды, то его нужно устанавливать над ее поверхностью не ниже чем на 30 сантиметров. Кроме того, нужно провести его установку так, чтобы он никоим образом не прикасался к стенкам колодца.
  • Проконтролируйте, чтобы глубина подвески была не менее, чем десять метров. В противном случае ее стоит увеличить за счет провода или мягкой резиновой вкладки таким образом, чтобы она выдержала вес.

Примечание. Запомните, что вибрация – это нормальный процесс при работе этого оборудования, поэтому вы должны сделать все, чтобы ее максимально амортизировать.

  • Если вы хотите поместить глубинный насос Малышок прямо в скважину, то необходимо натянуть на него защитное кольцо, которое, как правило, всегда в комплекте. Это делается для защиты корпуса от деформаций.
  • Между насосом и трубопроводом должен находиться именно гибкий шланг длиной не менее чем два метра, это обережет оборудование от смещения при температурных перепадах.
  • Чтобы насос не пострадал при попадании в него грязной и мутной воды, оснастите его фильтром.

Если вы хотите, чтобы этот насос работал как часы и не давал сбоев, то необходимо хотя бы раз в пять дней проводить его осмотр.

Насос Малыш аналоги

Насос Малыш не единственный на рынке, у него есть некоторые аналоги, которые действуют подобным образом

Насос Малыш не единственный на рынке, у него есть некоторые аналоги, которые действуют подобным образом

Но, Малыш от них выгодно отличается небольшими габаритными размерами и весом. Его можно легко переносить и устанавливать. Кроме того, он работает от обычной розетки, что еще больше упрощает его эксплуатацию.

Примечание. Какого бы типа насос вы не выбрали: «Малыш», «Ручеек», «Струмок», «Ливень», помните, что все они предназначены для одного и того же – обеспечивать водоснабжение в небольших масштабах.

Если спросить у покупателей, каким насосам они отдают предпочтение, то можно услышать следующие названия:

«Малыш», «Струмок», «Родничок» и другие аналоги прошли независимые испытания в аварийном и обычном режимах. При сухом запуске и работе не сгорели двигатели у «Малыша» Московского производства, обеих видов «Ручейков» и у «Струмка».

Нужен ли стабилизатор

Стабилизатор для насоса Малыш может и не идти в базовом комплекте, но все-таки его стоит приобрести

Стабилизатор для насоса Малыш может и не идти в базовом комплекте, но все-таки его стоит приобрести

Ведь чем меньше перепадов напряжения будет выдерживать насос, которые часто бывают при грозах в частном секторе, тем дольше он сможет прослужить:

  • Насосы, особенно те, которые работают от обычной розетки, очень чувствительны к перепадам напряжения, и Малыш далеко не исключение.
  • Бывают также случаи, когда напряжение в электрической сети по тем или иным причинам падает.
  • Как показали лабораторные исследования, при немного меньшем напряжении чем 190 В, насос не сможет накачать воду.

Совет. Чтобы не остаться без воды, вам нужно позаботиться о покупке стабилизатора с трехкратным превышением. Вот тогда ваш насос будет работать без перебоев и вы не останетесь без воды.

Вообще, все стабилизаторы подразделяют на три вида:

  • Релейные.
  • Электромеханические.
  • Тиристорные.

Принцип действия и азы ремонта

Насосы вибрационные малыш верхний забор работают на основе свойств электро-магнитных колебаний

Насосы вибрационные малыш верхний забор работают на основе свойств электро-магнитных колебаний

Конструкция насоса Малыш включает в себя клапан-поплавок, который приводит в движение мембрану, что засасывает воду:

  • Инструкция к этому прибору для перекачки воды гласит о том, что в него встроена автоматическая система, которая охраняет от перегревания обычным отключением.
  • Лучше всего покупать для себя насос именно с верхним забором воды, потому что в этом случае двигатель находится снизу и охлаждается от близости холодной воды.

Кроме того, если всасывающее отверстие находится именно сверху, тогда насос не затягивает в себя осадки и ил. А как выполняется ремонт подробно рассказывается на видео в этой статье.

Несколько советов

Насосы с нижним забором воды более дешевые, но за их работой нужно постоянно следить, так как они могут засосать отложения со дна, перегреться и сломаться. Вот их обязательно нужно снабжать хорошим фильтром.

Итак:

  • Конечно, при выборе насоса лучше отдать свое предпочтение именно модели с термозащитой, которая обережет двигатель от перегреваний.
  • Если у приобретенного вами насоса еще не окончился гарантийный срок, то не поленитесь и отвезите его в сервисный центр, так как специалисты, кроме замены изношенных деталей, проведут полную диагностику и дадут гарантию на новые детали.
  • Если срок гарантии вышел, то вы вполне в состоянии заменить исхудавшие клапана самостоятельно. Правильно подобранный режим и мощность могут уберечь оборудование от преждевременных поломок и перегревов.

Гидроаккумулятор для насоса Малыш, схема которого представлена на фото, нужен для поддержания стабильного напора в водопроводе.

Также он помогает уменьшить число включений насоса и гасит гидроудары в системе

Также он помогает уменьшить число включений насоса и гасит гидроудары в системе

Если у вас вдруг пропадет электричество, то благодаря этому баку вы все же будете иметь некоторый запас воды в доме. На фото в этой статье вы можете детально увидеть порядок монтажа насоса «Малыш».

Как подключать

Насос должен быть погружен на достаточную глубину, иначе в систему начнет попадать воздух

Насос должен быть погружен на достаточную глубину, иначе в систему начнет попадать воздух

Насосы «Малыш» нужно устанавливать согласно инструкции, в противном случае значительно снизится срок службы оборудования.

Еще до установки стоит провести некоторые подготовительные работы:

  • Просчитайте, насколько глубоко должен находиться насос.
  • Приобретите шланг нужной длины и диаметра.

Рассмотрим подробнее:

  • От шланга зависит очень многое: и производительность насоса, и нагрузки, и давление в системе.
  • При использовании насоса с нижним водозабором, вы должны расположить шланг в полуметре от дна колодца. А если водозабор верхний – то его можно опускать на самое дно.
  • Вашим помощником при опускании может стать капроновый шнур либо стальной тросик.

Помните! Нельзя подключать насос вхолостую. Это делается лишь после прохождения полной установки оборудования и шланга для водозабора.

Не забудьте дополнительно приобрести фильтр, если, конечно, он не шел в комплекте. Как правило, фильтр, выглядит как цилиндрическая прокладка, которую составляют пористые материалы.

Отзывы говорят о том, что этой прокладки вполне достаточно для обеспечения защиты насоса от крупных частиц.

технические характеристики погружной продукции, вибрационный вариант, устройство водяной конструкции, тонкости ремонта

Владельцам дач и частных домов очень знакома проблема отсутствия централизованного водоснабжения. Приходится искать решение, как снабдить водой свой дом и приусадебный участок. Частично справиться с этой проблемой помогает насос «Малыш». Он хоть и не настолько мощный, чтобы откачивать воду из артезианских скважин, но позволяет подавать воду из открытых водоемов, скважин небольшой глубины и колодцев.

Особенности

Погружной насос «Малыш» представляет собой вибрационное устройство с очень простой и недорогой конструкцией. Конечно, продуктивность данного насоса не слишком высокая, но зато у него есть множество других преимуществ. Например, данный насос сочетает в себе одновременно надежность и небольшую цену. Можно сказать, что соотношение его технических характеристик и цены одно из самых лучших на рынке.

Популярность «Малыша» в первую очередь кроется даже ни в его цене, а в его стабильности. Также он пользуется спросом по причине возможности создать на его базе полноценную насосную станцию, которая обеспечит автоматическое водоснабжение. Для этого необходимо всего лишь укомплектовать насос гидроаккумулятором, обратным клапаном, а также реле давления. За счет реле необходимый уровень воды в гидробаке будет поддерживаться автоматически.

Размеры насоса небольшие – до 255 миллиметров, а его вес не превышает 3,4 килограмма.

Несмотря на такие габариты, насос отлично справляется со многими задачами, среди которых:

  • позволяет подавать воду из колодцев и скважин с внутренним диаметром от 8 до 11 сантиметров и глубиной до 40 метров;
  • откачивает воду из водоемов, в которых температура воды составляет менее 35 градусов;
  • перекачивает воду из открытых источников, которые размещаются на удалении свыше 100 метров от дома или участка;
  • транспортирует воду из накопительной емкости в водопроводную систему в доме;
  • позволяет поливать растения на участке;
  • откачивает воду из подвалов при их затоплении;
  • заполняет, а также позволяет слить воду из бассейнов;
  • набирает воду в накопительные емкости;
  • откачивает воду из новопробуренной или заиленной выработки.

Конечно, для продуктивной работы насоса необходимо, чтобы количество примесей с механическими частичками не составляло более 0,01 процента. В случае, если вода перекачивается из сильно загрязненных источников или песчаных рек, то следует использовать фильтрационную систему. Без фильтрации «Малыш» быстро сгорит.

Виды

Насосы «Малыш» по особенностям конструкции можно разделить на несколько разновидностей:

  • Насосы с верхним забором воды. Практика показала, что подобные водяные насосы очень хорошие. Обусловлено это тем, что основная конструкция насоса располагается снизу и имеет полноценное охлаждение при работе. К тому же в такую установку не попадут загрязнения вроде песка, ила и так далее. Такие насосы отлично подойдут как глубинные для скважины. Хотя их лучше использовать все же на небольшой глубине.

  • Насосы с нижним забором воды нуждаются в более деликатных условиях при эксплуатации. Также их приходится постоянно контролировать. В таких насосах нет автоматики, а также элементов, обеспечивающих термозащиту, поэтому им нельзя работать даже очень непродолжительное время без воды. Как только насос с нижним забором перегреется, он тут же выйдет из строя. Рекомендуется для таких моделей применять механические фильтры.

Следует отметить, что устройства с нижним забором воды можно использовать в качестве дренажных насосов. Однако надо учитывать, что перед этим их необходимо снабдить специальными фильтрами, и что срок службы насоса в таком случае будет значительно меньше.

Всего насосы серии «Малыш» делятся на три модели:

  • Классический «Малыш» является базовой моделью с нижним забором воды. Наиболее эффективен такой насос при работе на открытых водоемах, когда нужно подавать воду на большие расстояния, при откачке воды из подвалов и нижних этажей. Может откачивать воду до минимально возможного уровня. На него рекомендуется устанавливать специальные фильтры, чтобы внутрь не попали частички грязи.

Технические характеристики данной модели и условия эксплуатации следующие:

  • тип погружного насоса: колодезный, скважинный;
  • механизм насоса – вибрационный;
  • максимальный напор – 60 метров;
  • максимальный расход – 25 л/мин;
  • глубина погружения в воду – 3 метра;
  • потребляемая мощность – 240 Вт;
  • потребляемый ток – 3,4 А;
  • диаметр насоса – 98 миллиметров;
  • уровень защиты – IP x8;
  • размеры: ширина – 98 миллиметров, длина – 98 миллиметров, высота 255 миллиметров. Насосы данной модели могут иметь маркировку в виде букв.
  • температура транспортируемой воды варьируется от 1 до 35 градусов;
  • горизонтальная транспортировка воды производится максимум на 100-150 метров;
  • вертикальная транспортировка воды производится не более чем на 40 метров;
  • водоснабжающая система должна иметь не более трех точек забора воды;
  • средняя производительность – 1 050 л/час;
  • массовая концентрация механических примесей – не более 0,01%;
  • отсутствует защитная автоматика от перегрева, фильтр от загрязнений, реле давления;
  • устройство можно погружать на глубину не более 5 метров;
  • корпус устройства изготовлен из алюминия;
  • работает от обычной сети 220 В.
  • «Малыш (К)», по сути, классическая модель, но только с дополнительной термозащитой. В корпус насоса встроено термореле, которое при перегреве сразу отключает насос. Таким образом, данную модель можно оставлять длительное время работать даже без присмотра. «Малыш (П)» также является базовой моделью, но только с корпусом из пластмассы. Такой корпус является менее надежным и прочным. С такими насосами нужно обращаться аккуратнее, чтобы на корпусе не появились трещины.
  • «Малыш-М» имеет аналогичные классической модели технические характеристики. Основное отличие данной модели заключается в ее конструкции, в которой забор воды происходит сверху. «Малыш-3» является самой популярной моделью в серии. Его рекомендуют использовать для источников, у которых небольшой дебит, а диаметр превышает 8 сантиметров.

Технические характеристики данной модели имеют следующие отличия:

  • наличие автоматической защиты от перегрева.
  • напор – 20 метров;
  • выдача воды – 0,432 кубометра в час;
  • номинальная мощность – 165 Вт;
  • насос и электропривод расположены в монолитном герметичном блоке;

Устройство

Насос «Малыш» имеет довольно простое устройство. Прочный герметичный корпус не дает жидкости попасть внутрь, где располагается электропривод, сердечник, две катушки, электропровод, вибратор. Клапан, который закрывает входные отверстия и обеспечивает свободный приток или отток воды, располагается в зависимости от забора воды у насоса: вверху или внизу. Рабочим узлом в вибрационном насосе является мембранная камера. Мембрана – это эластичная перемычка. Насос питается от сети переменного тока частотой 50 Гц. Электромагнитные колебания аналогичной частоты воздействуют на сердечник, вызывая колебательные движения. Сердечник соединен с мембраной через поплавок. При увеличении объема водной камеры создается разряжение и вода поступает. При сжатии вода выдавливается через клапан.

Если говорить проще, то принцип работы сводится к тому, что к сети подключен привод, преобразующий электроэнергию в электромагнитные колебания. Они, в свою очередь, воздействуют на мембрану, которая осуществляет колебания. Таким образом, давление нагнетается и вода поднимается наверх. Следует учитывать, что такие насосы не терпят перегрева и требуют дополнительного оборудования автоматикой, которая будет контролировать двигатель и в период холостой работы отключать его. Под холостой работой в данном случае понимается тот момент, когда уровень воды стал ниже, чем забор насоса.

Насосы погружного типа – это низкоуровневое оборудование, которое несмотря на это, справляется со своими задачами. Перед тем как использовать насос, следует ознакомиться с правилами эксплуатации устройства. Есть некоторые ограничения для использования насоса. Например, устройство не применяют, если его шнур поврежден или напряжение в сети повышено. Когда насос включен, нельзя перекрывать подачу воды.

В сутки насос не должен работать более 12 часов. Причем непрерывная работа насоса должна длиться около двух часов с отключением на 20 минут. Чтобы не было непредвиденных и неприятных последствий, стоит ознакомиться со всеми ограничениями, указанными в инструкции к устройству.

Монтаж

Монтаж вибрационного насоса своими руками осуществить довольно просто, особенно если под рукой имеется инструкция. Начинают монтаж насоса с определения глубины его погружения. Затем необходимо подобрать гибкий пластиковый или резиновый шланг с внутренним диаметром около 18 миллиметров. Не стоит брать шланги с меньшим диаметром, так как это создаст лишнюю нагрузку на насос. Также подходят для подачи воды металлические или пластмассовые трубы. Но их обязательно присоединяют к насосу посредством шланга, минимальная длина которого должна составлять два метра.

Когда шланг подобран, его необходимо присоединить к выходному патрубку устройства с использованием хомута. При использовании насоса в зимний период необходимо предотвратить замерзание и обеспечить возможность оттока жидкости. Для этого рядом с корпусом насоса в шланге делается маленькое отверстие (примерно 1,5 миллиметра). На лето данное отверстие легко закрывается изолентой. После присоединения шланга необходимо закрепить капроновый шнур на проушинах насоса. Как правило, этот шнур длиной около 10 метров есть в комплекте насоса. В том случае, если есть необходимость увеличить длину, то можно воспользоваться проволокой и присоединить ее к капроновому шнуру. Стоит запомнить, что проволока или металлический трос не крепятся напрямую к устройству, так как это может повредить крепежные отверстия.

Продев трос в заушины, его закрепляют. При этом крепежные узлы должны быть на расстоянии не менее 10 сантиметров от корпуса устройства, чтобы их не засосало внутрь. Обрезанные края обязательно надо оплавить, чтобы трос не расплелся. Перед установкой насоса следует заранее просчитать, каково расстояние от розетки до места водозабора. Только так можно узнать, кабель какой длины необходим, чтобы подключить вибронасос. В комплекте с насосом «Малыш» идет шнур длиной от 6 до 40 метров. Обычно его длина указана в инструкции.

В итоге от насоса должны идти: шланг, капроновый трос и электрический провод. В нескольких местах их соединяют между собой скотчем. Интервал между соединениями должен составлять 1- 2 метра. Первое такое соединение должно располагаться от корпуса насоса на расстоянии не более 20 сантиметров. Когда насос работает, довольно часто бывает вибрация, которая способствует соприкосновению устройства со стенками узкого колодца или обсадной трубы в скважине. В результате корпус повреждается и это может привести к поломке всего устройства. Для предотвращения этого перед погружением насоса на него следует надеть кольцо из резины. Оно будет амортизировать возможные удары и обеспечит дополнительную защиту корпуса.

После того, как все присоединено к насосу, его необходимо опустить в воду и ровно повесить, чтобы не было касания стенок и зазоры со всех сторон по возможности были одинаковые. Наверху колодца необходимо установить планку, к которой будет крепиться подвеска, желательно из эластичного и при этом прочного материала. Такая подвеска позволит снизить вибрацию, которая появляется, когда прибор работает. Подвеску можно сделать из куска резинового шланга или медицинского жгута. С подвеской соединяют верхний конец троса так, чтобы создавалось напряжение.

Электрический провод ложится на планку свободно без каких-либо натяжений. Теперь насос готов к работе. Перед использованием его нет необходимости смазывать или заливать водой. В случае, если устройство имеет 1 класс защиты, то розетка нуждается в заземлении. Включать прибор можно сразу после того, как его погрузили в колодец, скважину или водоем. В случае, если устройство имеет нижний забор воды, то расстояние от корпуса до дна должно составлять до одного метра. Насосы с верхним забором воды можно погружать ниже, но при этом его корпус не должен соприкасаться с дном. Это может привести к повреждению при работе.

Насос можно опускать на дно только в том случае, если вода перекачивается из мелких водоемов или затопленного подвала. Однако перед этим корпус устройства оборачивают плотной тканью или подкладывают под него лист резины.

Чтобы насос работал дольше, рекомендуется приобрести на него механический фильтр, дабы избежать внутреннего загрязнения устройства. Если внутрь насоса часто будут попадать мелкие частички, то поршень и обратный клапан быстро износятся, а шланг забьется, вызвав критическое повышение давления воды. Чаще всего для вибронасосов применяют в качестве фильтра обычную цилиндрическую прокладку из волокнистого полиэтилена или другого пористого материала.

Ремонт

Насосы серии «Малыш» не подходят для длительной эксплуатации. Однако если к устройству относиться бережно и вовремя ремонтировать мелкие неполадки, то его срок службы можно несколько продлить. Особенно ремонт своими руками становится актуальным после того, как гарантийный срок завершился. Практика показывает, что запчасти на насос стоят недорого, а сам процесс ремонта несложный. Ремонт насоса необходимо начинать с разборки корпуса. Однако перед, тем как к этому приступить, необходимо на корпус устройства нанести насечки. Они должны отмечать взаимное расположение частей. Это необходимо для облегчения сборки по окончании ремонтных работ.

После этого необходимо ослабить все винты, соединяющие части корпуса. Для упрощения процесса ослабления винтов корпус зажимается тисками в местах уступов под винты. Теперь можно снять корпус, а затем установить поршневый диск обязательно параллельно седлу. Для этого можно воспользоваться штангенциркулем. Когда устройство разобрано, можно приступать к его ремонту. Причины поломок могут быть самые разные.

Стоит рассмотреть самые распространенные из них:

  • Засорился насос. Это происходит из-за попадания внутрь устройства мелких частичек грязи в результате отсутствия фильтра. В этом случае его нужно просто разобрать и прочистить.
  • Отслоился эпоксидный компаунд. Сперва определяются места, где произошло отслоение. Для этого небольшим молотком надо простучать корпус, прислушиваясь к звуку. В местах отслоения звук будет более тонким. После этого извлекается узел с компаундом.
  • На него наносится слой герметика, например, клей для стекла. Затем узел вставляется в корпус и к нему надо приложить усилие примерно 300 килограмм. После застывания герметика можно собрать насос.
  • Ослабла контргайка на регулировочном винте в месте заборы воды. Для устранения данной поломки достаточно просто подкрутить гайку.
  • Вышел из строя качающийся шток. Следует отметить, что данная неисправность является одной из наиболее серьезных. Исправить такую поломку достаточно сложно. Понадобится исправный узел, которым заменяется вышедший из строя.
  • Поломалась качающаяся манжета, которая имеет вид двух небольших блюдец, расположенных донышками друг к другу. Обнаружить такую поломку довольно непросто. Однако заменить ее новой очень легко. К тому же новая манжета стоит недорого.

При сборке насоса очень важно, чтобы все отверстия, располагающиеся в центральной и верхней части резиновой прокладки, совпали. Данные узлы являются симметричными и их расположение можно перепутать. Для проверки работоспособности устройства после ремонта его можно опустить в ведро с водой. Из выходного патрубка струя воды должна составлять около 30 сантиметров. В том случае, если повреждения касаются реле давления воды или перегорел двигатель, то лучше обратиться к квалифицированному специалисту. Несмотря на то что ремонт насоса кажется простым, при неправильных действиях устройство может совсем перестать работать.

Советы и рекомендации

По отзывам, насос «Малыш» способен работать очень долгие годы и без перебоев, особенно если соблюдать некоторые рекомендации. Несмотря на свои довольно простенькие характеристики, данный насос отлично справляется с перекачкой воды. Для колодцев его более чем достаточно. Среди рекомендаций по использованию данного насоса одной из часто встречающихся стала рекомендация по отслеживанию напряжения сети. Это обусловлено тем, что когда происходят скачки электроэнергии, устройство необходимо тут же отключать. Лучшим решением станет подача напряжения через стабилизатор.

Следует обращать внимание на качество воды, которую перекачивает насос. Нередко бывает так, что устройство ломается из-за попадания в него песка или другого мусора. Причем не всегда даже насосы с верхним забором станут гарантией, что частички мусора не попадут. Поэтому лучше сразу установить на насос фильтр, который позволит устройству прослужить гораздо дольше. К тому же за счет фильтра вода будет поступать более качественной, так как в ней будут отсутствовать примеси.

Когда засоряются входные отверстия на устройстве, то их необходимо аккуратно чистить, чтобы не нанести повреждения резиновому клапану. Именно поэтому для чистки лучше всего применять инструменты, концы которых затуплены. В том случае, если в зимнее время насос не будет использоваться, то его следует убрать из колодца. После чего тщательно промыть и высушить. Хранить насос лучше всего в стороне от отопительных приборов и желательно, чтобы на него не попадали прямые солнечные лучи.

Чтобы насос не перегорел из-за сильного понижения зеркала воды, следует установить датчик ее уровня. Такой датчик в виде поплавка еще называют «лягушкой». Установить его необходимо в разрыв питающего кабеля.

Вибрационный погружной насос не предназначается для работы с гидроаккумулятором, так как не может создавать высокое давление. Однако есть определенные условия, когда они могут работать вместе в одной связке. Для этого используется стандартная схема в виде насоса, реле давления, манометра и гидроаккумулятора. Все это необходимо собрать при помощи пятивыводного штуцера. Чтобы данная конструкция нормально работала на конце шланга, погруженного в воду, необходимо установить обратный клапан. Он предотвратит сток воды обратно в колодец. Также обязательным условием является существенная емкость гидроаккумулятора (не менее 100-150 литров). Реле давления при этом настраивается как можно меньше, чтобы насосу хватило мощности.

Продлить срок службы насоса можно, заменив винты на корпусе на более длинные или дополнив их контргайками. В противном случае при разбалтывании болтов ломается шток. Осмотр насоса лучше всего проводить раз в месяц, а если вода не слишком чистая, то еще разбирать и промывать.

О том, как отремонтировать насос "Малыш" своими руками, смотрите в следующем видео.

Обзор водяного насоса "Малыш": правила эксплуатации

Для подачи и перекачивания воды служат насосы с различными конструкциями. Погружные вибронасосы обладают простотой конструкции и легкостью обслуживания при приемлемых характеристиках.

Назначение глубинного вибрационника

Вибрационники предназначены для подачи воды

Вибрационники предназначены для подачи воды.

Глубинные вибрационные насосы предназначены для подачи воды из скважин, колодцев и иных источников воды. Высота подъема воды (в зависимости от модели устройства) составляет до 60 м. Вибрационники не обладают большой производительностью, но благодаря простоте и минимальной стоимости нашли широкое распространение.

Обзор модельного ряда насосов и их отличия

Большинство вибрационников обладают одинаковой конструкцией. Однако существует ряд моделей, которые используют в конструкции существенные изменения, в той или иной степени влияющие на технические характеристики и надежность.

Базовая модель, особенности и характеристики

Самым распространенным вибрационным насосом является “Малыш”. Его характеристики приняты за базовые, с ними производятся сравнения остальных моделей. Насос Малыш выпускается в нескольких модификациях, многие из которых служат для улучшения его характеристик.

Базовая модель выпускается с нижним забором воды. Такая конструкция наиболее проста технологически и допускает наиболее полное использование ресурса водоема. С другой стороны, высока вероятность засасывания с грунта твердых частиц внутрь конструкции. При длительной работе с минимальным слоем воды, когда насос еще нормально функционирует, отсутствует теплоотвод рабочего электромагнита. Это является причиной наиболее распространенной и дорогостоящей поломки – перегорания провода обмотки электромагнита.

Характеристики насоса “Малыш”:

  • напряжение питания – 220 В;
  • потребляемая мощность – 240 Вт;
  • высота подачи воды – 40 м;
  • производительность – 430 л в час;
  • масса насоса – 3.4 кг;
  • максимальный диаметр – 100 мм.
Насос малыш имеет базовые характеристики

Насос малыш имеет базовые характеристики.

При уменьшении высоты подачи воды производительность увеличивается до 25 л в минуту.

Другие модификации насоса Малыш

Большинство вибрационных насосов являются модификациями Малыша, но можно отметить 2 модели данной торговой марки:

  1. Малыш М – модифицированный. Отличается верхним расположением всасывающего клапана (насос с верхним забором воды) и встроенной термозащитой.
  2. Малыш 3 – малогабаритный. Диаметр насоса 76 мм при массе чуть более 2 кг. Высота напора воды составляет 25 м.

Некоторые модификации отличаются устойчивостью к наличию твердых взвешенных частиц. Дренажный вибронасос может использоваться для подачи воды.

Технические параметры моделей

Основные направления модификаций связаны с улучшением технических характеристик, повышением производительности и снижением тока потребления. Увеличение производительности достигается установкой поршня большего диаметра и увеличением количества всасывающих клапанов (до 2 или 3). Снижение тока потребления достигается изменением технологии и материалов для изготовления электромагнитов.

Технические характеристики

Технические характеристики.

Большая часть выпускаемых насосов имеют сходные характеристики. Различия могут допускаться в длине кабеля питания, материале корпуса (алюминий или пластмасса) и других элементах конструкции.

Увеличение количества всасывающих патрубков, как и увеличение диаметра поршня, дает рост производительности на 10-30%, что требует использования более мощного электромагнита. В результате такие погружные насосы имеют более высокий ток потребления.

Устройство и принцип работы насоса

Основным элементом вибрационного насоса для волы является электромагнит, намотанный на П-образный сердечник. Для обеспечения электроизоляции и защиты обмотки электромагнит пропитан эпоксидной смолой и закреплен в корпусе неподвижно. Ответная часть электромагнита – ярмо, которое выполнено подвижным и прикреплено к штоку. На штоке закреплен амортизатор в виде толстостенной резиновой втулки. Вторым краем амортизатор упирается в ограничитель, лежащий на выступах внутренней полости. На конце штока закреплен гибкий резиновый поршень.

От качества изготовления поршня, точности прилегания его к седлу зависят технические характеристики устройства. Поршень разделяет внутреннюю полость конструкции на всасывающую и нагнетающую камеры. В торце всасывающей камеры расположены входные отверстия для забора воды..

При подключении к сети переменного тока электромагнит создает магнитное поле, в результате чего ярмо вместе со штоком и закрепленными на нем элементами начинает колебаться с частотой питающей сети. При движении поршня в направлении от всасывающей камеры в ней создается разрежение. Вода, минуя обратный клапан, перекрывающий входные отверстия, поступает внутрь камеры.

При обратном движении шток давит на воду, во всасывающей камере создается повышенное давление, в результате чего входные отверстия оказываются перекрытыми. Вода, минуя гибкие края поршня, устремляется в нагнетающую камеру.

При движении поршня в ином направлении он тыльной стороной создает повышенное давление в нагнетательной камере, и вода начинает поступать в выходной патрубок.

Использование и правила эксплуатации устройства

Эксплуатируя вибрационный насос, следует знать, что его бесперебойная работа и технические характеристики сильно зависят от стабильности напряжения питания. При низком напряжении резко падает производительность, а при высоком возможны соударения подвижного ярма с электролитом. Это проявляется в виде звенящего звука и выводит из строя устройство. Ремонт оборудования будет сопоставим со стоимостью нового.

Правила эксплуатации устройства

Правила эксплуатации устройства.

Схема включения может включать в себя реле контроля давления и гидроаккумулятор для обеспечения равномерности подачи воды. Колебательная система насоса настроена в резонанс с частотой сети (50 Гц), Об этом надо помнить при подключении устройства к автономному генератору.

Поскольку насос и часть кабеля находятся в воде, а оставшийся кабель в воздухе при влажности, близкой к 100%, категорически запрещается разрезать и наращивать кабель насоса. При необходимости нужно приобрести устройство с более длинным кабелем.

Процесс подготовки насоса к работе

Перед установкой устройства в колодец или скважину к нему прикрепляют шланг и несущий трос. Трос, шланг и кабель скрепляют между собой стяжками через равные промежутки. При этом трос должен быть натянутым, а шланг и кабель расслабленными. Вместо стяжек нельзя использовать провод, поскольку из-за этого может перетереться кабель и шланг.

Металлический трос нельзя прикреплять непосредственно к корпусу во избежание поломок крепежных элементов. Надо использовать переходной отрезок из прочного капронового шнура. Такой способ дополнительно снижает вибрацию устройства и продлевает срок его эксплуатации.

Специфика установки прибора в скважину

Нежелательно использовать вибрационники в скважинах с рыхлым грунтом, поскольку вибрация, передаваемая через воду к стенкам скважину, вызовет заиливание и обрушение стенок.

Если использование устройства для скважины допускается, то перед установкой целесообразно укрепить на нем несколько колец из листовой резины, вырезанной из велосипедной или автомобильной камеры. Это предотвратит повреждение стенок скважины и корпуса насоса от взаимного касания во время работы.

Обеспечение бесперебойной работы

Длительная и бесперебойная работа обеспечивается при соблюдении требований инструкции по эксплуатации и регулярном техническом обслуживании. Не рекомендуется непрерывная работа устройства более 12 часов. Колодезный насос необходимо размещать на высоте не менее 1 м от поверхности дна. При меньшем расстоянии необходимо устанавливать фильтр для воды перед входными отверстиями. Срок службы устройства сильно зависит от количества взвешенных частиц.

Техническое обслуживание насосов Малыш

Техническое обслуживание насоса для колодца заключается в регулярном осмотре и проверке затяжек крепежных болтов. Для облегчения разборки устройства в случае ремонта рекомендуется периодически ослаблять и затягивать болты во избежание “прикипания”. Осмотру подлежит крепление поршня и состояние обратного клапана, целостность изоляции сетевого кабеля.

его эксплуатационные и технические характеристики, особенности установки и принцип работы

Техническая характеристика насоса малышДля обеспечения водой дачных, приусадебных участков и фермерских хозяйств применяют бытовые водяные насосы. Одним из самых востребованных и недорогих является насос Малыш, который используют на небольших объектах, где потребность в воде небольшая. Агрегат называется Малышом, потому что он имеет небольшой размер и вес до 4 кг. Двигатель насоса работает от электросети в доме, напряжение которой 220 В. С помощью агрегата небольшой мощности вода подается под большим напором.

Особенности применения насосов

Насосы Малыш применяются для следующих целей:

  • обеспечение водой жилых зданий и хозяйственных помещений
  • полив дачных и земляных участков возле дома
  • откачивание воды из больших емкостей, в т.ч. бассейнов
  • подача воды в системы орошения.

Водяные агрегаты Малыш не предназначены для откачивания канализационных води и других сильнозагрязненных жидкостей.

Характеристики насосов Малыш

  • Параметры насоса малышневысокая стоимость
  • рабочий ресурс - от двух до трех лет
  • мощность - 245 Вт
  • напряжение рабочее - 220 В
  • высота подъема воды - до 40 м
  • производительность - 432 л/ч (при водном подъеме около 40 м)
  • производительность - 1050 л/ч (при водном подъеме -1 м)
  • время работы без перерыва- не больше 2 часов
  • давление (рабочее) - 0,4 МПа
  • диаметр - 80 мм (в зависимости от моделей этот показатель меняется)
  • масса - 3,5 кг (вес указан без кабеля, фильтра, шланга).

Устройство насоса Малыш

Малыш состоит из деталей:

  • электропривод
  • вибратор
  • корпус насоса.

Все детали соединены при помощи винтов (4 шт.), которые закручиваются в разъемы.

Электропривод агрегата имеет:

  • сердечник
  • две катушки
  • шнур питания, которые заформованы в корпус компаундом из эпоксида.

Вибратор имеет:

  • амортизатор
  • муфту
  • диафрагмы
  • упор
  • шток с закрепленными на нем якорем и поршнем.

Диафрагма расположена на некотором расстоянии от амортизатора. Они определяют направление штока и предотвращают поступление воды в электропривод, тем самым обеспечивая герметичность агрегата.

Корпус устройства изготовлен в виде колпака, вверху которого находятся отверстия для всасывания воды и патрубок для ее выхода. Клапан прикрывает отверстия и обеспечивает вход жидкости и ее выход из агрегата.

Виды насосов

Классический насос

Как выбрать насосЭтот агрегат вибрационного действия используется для выкачивания воды с колодца или небольшой скважины, диаметр которой больше 100 мм, а также для полива земельного участка. Кроме вертикальной выкачки воды, можно осуществлять и горизонтальную выкачку на расстояния от 100 до 150 м.

Погружной насос не может выкачивать загрязненную жидкость, где концентрация дополнительных веществ (примесей) - больше 0,01%, а температура - больше 35 градусов.

Классический "Малыш" имеет систему нижней выкачки воды. В комплекте имеется шланг 18 -22 мм (диаметр). В этом варианте нет защитной автоматики от перегрева, фильтра, а также реле измерения давления. Агрегат должен погружаться на глубину не более 5 метров.

Технические характеристики насосов серии М полностью соответствуют классическим. Отличие - они применяются только для верхнего забора воды.

Насос серии З

Это самый лучший вариант недорого агрегата для осуществления выкачивания жидкости из скважин диаметром более 80 мм.

Основные технические различия:

  • агрегат и его электрический привод помещены в герметичном блоке, конструкция которого монолитная
  • мощность (номинальная) уменьшена до 165 Вт
  • подача воды около 0,4 кубометра в час при напоре 20.

Вес устройства до 3 кг, размеры компактные. Диаметр шланга из этой серии должен иметь 3/4 д. Защищенный от попадания воды кабель поставляется длиной около 30 м. Фильтр отсутствует, устройство можно дополнить (при желании) фильтром стаканообразным ЭФВП.

Насос серии К

В эти насосы встроена автоматика от перегрева (термозащита). Других отличий от классической модели нет.

Особенности установки

Чтобы правильно установить насос, необходимо:

  • Правила установки насоса малышИзмерить глубину предпочтительного расположения агрегата в водоеме (скважине).
  • Приобрести шланг нужного размера для прокачивания воды, так как диаметр должен соответствовать данной модели (технические характеристики). Если сечения не будут совпадать, давление будет повышаться, а производительность падать.
  • Закрепить к патрубку шланг хомутом из пластика.
  • Модели с нижним водозабором надо размещать в 0,5 м от скважинного дна, а с верхним - опустить на дно.
  • Использовать шнур из капрона или трос из стали небольшого диаметра для опускания и фиксации агрегата. Его закрепить в проушину, расположенную на корпусе устройства. Затем взять полуметровый отрезок резины и привязать к шнуру, его верхней части для гашения вибрации.
  • Во время монтажа не подключать агрегат к сети. При недостаточной длине кабели, можно его удлинить так, чтобы место соединения находилось вверху, вне колодца.
  • Для увеличения срока службы можно установить механический фильтру, очищающий воду и препятствующие попаданию примесей в устройство. Чаще всего используют для этих целей обычную цилиндрическую прокладку из волокнистого материала. Прокладку надевают на клапан для всасывания, чтобы производить фильтрацию воды.
  • После окончания установки насос подключают к электросети.

Агрегат лучше устанавливать на глубину, ниже чем динамический уровень воды. Погружные устройства Малыш необходимо размещать горизонтально, что увеличивает их эксплуатационные срок.

Принцип работы и техника безопасности

Как устроен насос малышНа основе свойств электромагнитных колебаний передаваемых к поплавку-клапану, происходит колебание мембраны, и благодаря этому происходит повышение давления и проталкивание жидкости. Механизмы данного типа очень чувствительны, при перегреве и после окончания подачи всей массы воды, двигатель отключается с помощью автоматики, обеспечивающей контроль работы прибора.

Существует несколько моделей агрегатов, которые отличаются друг от друга по месту расположения отверстий для всасывания. Надежнее приобрести агрегат Малыш, имеющий верхний забор воды, потому что в его конструкции электродвигатель располагается внизу и поэтому охлаждается быстрее других моделей. Расположение всасывающих отверстий вверху способствует тому, что в агрегат не проникает грязь, находящая на дне водозабора. Это будет положительно влиять на эксплуатацию устройства и его длительность использования.

Модели с забором воды внизу необходимо постоянно проверять, так как илистые отложения и другие примеси могут попасть внутрь. Приобретать необходимо модели с термозащитой, которая сохраняет двигатель от перегрева. В случае расстройства работы клапанов и других незначительных поломках ремонт Малыша можно производить самостоятельно. К помощи профессионалов надо обращаться, когда гарантийный срок закончен и при замере двигателя, который перегорел. Модели с нижним забором рекомендуется дополнить установкой механического фильтра, препятствующего попаданию посторонних предметов в насос.

Чтобы избежать поломку насосного агрегата, при выборе модели надо правильно подобрать мощность, обеспечить устройству бережное обращение, соблюдение всех рекомендаций, предусмотренных изготовителем.

Техника безопасности

  1. Запрещено прикасаться к насосу, включенному в электросеть.
  2. При напряжении выше нормы, агрегат нельзя использовать.
  3. Нельзя использовать устройство при повреждении шнура питания.
  4. Передвигать насос и закреплять при помощи шнура питания запрещается.
  5. При работе агрегата не допускается перекрывать поступление воды.
  6. Бесперебойная работа прибора допускается не более 2 часов, с остановкой на 20 минут отдыха. Более 12 часов в сутки нельзя использовать агрегат.
  7. Перекачивать воду с большими примесями и мусором не допускается.
  8. Не разрешается пользоваться устройством людям и детям, имеющим недостаточный опыт или знания для правильной эксплуатации.

Обладатели насосов Малыш, соблюдающие меры предосторожности и правила эксплуатации, довольны приобретением устройства и характеризуют его только с положительной стороны. Производительность насосов Малыш высокая, несмотря на небольшой размер агрегата, невысокую мощность и цену.

Заключение

Водяной насос Малыш - доступное по стоимости оборудование, которое обеспечивает дом автономным водоснабжением. С помощью специалистов можно подобрать нужную модель и произвести установку и правильное подключение, что увеличит срок эксплуатации насоса.
