верхняя и нижняя первого и второго этажа, монтаж своими руками

Обвязка каркасного дома является связующим элементом здания на столбчатом либо свайном фундаменте. Роль нижней обвязки заключается в обеспечении соединения частей конструкции фундамента между собой, а также крепления основания и стен. Верхняя обвязка объединяет в одно целое стены и перегородки здания, а также равномерно распределяет нагрузку от крыши.

Конструкция и назначение обвязки

Дома, возведенные по каркасной технологии, имеют меньший вес по сравнению с аналогами из древесины, бетонных блоков либо кирпича. Чаще всего для них не нужно возводить сложные монолитные фундаменты. Достаточно будет обустроить ленточное либо свайно-винтовое основание.

Столбы и сваи призваны удерживать здание, предохраняя его от контакта с грунтом, предотвращая попадание влаги извне и обеспечивая вентилирование древесных конструкций. Поскольку данные элементы расположены по отдельности, требуется их общее соединение. Для этого применяют ростверк, выполняющий роль обвязки фундамента. Для каркасных домов функцию обвязки самого строения и фундамента объединяет в себе лишь нижняя обвязка, а ростверк не используется.

При помощи бруса, бревна, досок либо швеллера из металла монтируется обвязка, гарантирующая прочность всей конструкции дома. Кроме того, она же выполняет роль основания для всех силовых элементов здания: стоек каркаса, укосин, панелей, стен.

Нижняя обвязка каркасного дома, построенного на винтовых сваях, призвана распределять нагрузку от общей массы здания, не давая ему перекосится или разрушиться. В случае, когда сваи находятся на расстоянии как минимум в полметра от уровня земли, требуется обязательное обустройство нижней обвязки.

Для некоторых типов строений обвязка не является обязательной. Например, если дом имеет небольшую площадь и высота свай от поверхности земли составляет менее полуметра. Кроме того, обвязку не обязательно делать если применяется монолитно-ленточный фундамент. Однако если здание имеет несколько уровней и сложную конструкцию, то обвязка второго этажа и последующих для каркасного дома – обязательна.

Перечень требований к обвязке

Материалы и конструкции для обвязки каркасного дома должны соответствовать всем требованиям технологии возведения данного типа строений.

Добиться наиболее прочной обвязки можно при использовании сдвоенных либо строенных досок, соединенных между собой. Доска должна иметь одинаковую геометрию и размеры и скрепляться между собой при помощи анкеров либо скоб.

Размеры деталей обвязки (толщина доски, сечение бруса либо диметр бревен) подбираются исходя из толщины стен здания.

Древесина хвойной породы является наиболее оптимальной для обвязки домов, построенных по каркасной технологии. Это обусловлено ее прочностными показателями, сроком службы, устойчивостью к перепадам температуры и воздействию неблагоприятных атмосферных явлений. Смола хвойной древесины предотвращает гнилостные процессы и повышает влагостойкость. Коме того, хвойные древесные материалы имеют привлекательную цену.

Древесный материал для обвязки требуется обработать антисептическими веществами чтобы защитить его от гниения, а также использовать антипирен для защиты от горения. Все это необходимо выполнить до начала работ по монтажу обвязки.

Используемый брус или доска должны быть изготовлены из дерева с наиболее прямолинейным стволом. Древесный материал не обязательно должен быть гладким, однако обязательно должен иметь ровную геометрию.

Нижняя обвязка

После возведения фундамента производится обустройство нижней обвязки каркасного дома.

Критерии выбора материалов

Если строительство ведется своими силами, то логично выбирать материалы, для работы с которыми не потребуется привлекать специальную технику.

На что следует обращать внимание при выборе:

• Материал должен выдерживать предельную нагрузку на конструкцию здания;
• Быть устойчивым к перепаду температуры, механическим воздействиям.

Брус

Надежным материалом для обвязки каркасного дома считается брус, имеющий сечение 15 на 15 см либо 20 на 20. Правильно подобранный размер сделает установку легкой, создаст прочное и ровное основание. Минусом можно назвать возможность появления трещин если нагрузка не древесину будет осуществляться неравномерно. Кроме того, если брус был недостаточно просушен, возможна деформация при его высыхании.

Доска

Обвязка при помощи досок считается достаточно прочной, ведь деформационные процессы минимальны, поскольку усушка равномерно делится на кол-во доски.

Бревно

Недорогой и надежный строительный материал для обвязки каркасного дома. Поскольку бревно не проходит специальной обработки, в ходе которого разрушаются волокна древесины и уменьшается ее прочность, оно может выдерживать большую нагрузку, негативное воздействие окружающей среды и перепадов температур. Недостатком можно назвать сложность монтажа, обусловленную сечением неправильной формы, требующего тщательного крепления на фундаменте.

Монтаж обвязки на фундамент

Исходя из типа фундамента изменяется метод крепления обвязки. Чаще всего для каркасных домов обустраивают ленточный, свайный либо столбчатый фундаменты.

Обвязка по свайному и столбчатому фундаменту

Предварительно требуется обустроить слой гидроизоляции по поверхности фундамента. Использовать можно битум либо рубероид на мастике, а также другие материалы.

Доску либо брус (в зависимости от того, что выбрано) раскладывают для последующего монтажа.

Обвязка каркасного дома из бруса выполняется при помощи метода «в полдерева» либо в стык по углу.

Элементы обвязки монтируются к ростверку или сваям при помощи анкеров или заранее установленных резьбовых шпилек.

Обвязку всегда требуется проверить на ровность при помощи уровня. Углы скрепляются при помощи оцинкованных уголков, болтов, шурупов либо гвоздей. По обвязке закрепляются лаги с необходимым шагом.

Обвязка на ленточном основании

Порядок работ следующий:

• Первым делом раскладывают и закрепляют слой гидроизоляции;
• Следом выполняют гнезда соединений по углам;
• Обвязка фиксируется на анкерные болты либо скобы;
• При помощи крепежа усиливаются углы;
• Проверяется горизонтальный уровень, если имеются неточности то их устраняют при помощи подкладок либо клиньев.

Соединения бруса обвязки

Брус скрепляется по длине и углам в соответствии с технологией. Ее соблюдение гарантирует надёжность и долгий срок службы обвязки.

Способы крепления обвязки из бруса:

• «Коренной шип» используется для соединения по углам;
• «В лапу» брус скрепляется по длине;
• «В полдерева» производится фиксация углов;
• «Встык» — аналогично с предыдущим.

Выпилы для крепления бруса выполняются различными способами. Можно применять ножовку по дереву, плотницкий топор, бензопилу.

Работы выполняются следующим образом:

• Наносится разметка по горизонтали и вертикали в соответствии с необходимыми размерами вырубки. Ширина горизонтального выпила должна быть равна его стороне. Глубина составляет половину вертикальной части бруса. К примеру, если сторона бруса равна ста миллиметрам, значит требуется выполнить выпил на 100 миллиметров по горизонтали и 50 по вертикали;
• Выпиливание начинаются по вертикальной разметке с двух стороны. В конечном итоге получится выпил, имеющий ровные плоскости и позволяющий качественно соединить брус.

Пол каркасного дома

Обвязка первого этажа у каркасного дома является основанием для крепления лаг черновых полов. Для работы используют обрезную доску с сечением 50 миллиметров, монтируемую на «ребро» с одинаковым расстоянием элементов друг от друга. Использование нижней обвязки позволяет легко установить лаги и укрепить полы в здании.

Варианты установки лаг пола на обвязку:

Опора на дополнительный брусок, прикрепляемый к обвязке каркасного дома. Такой вариант требует дополнительного закрепления лаг к обвязке, поскольку брусок, являющейся опорой лаг, не создает связи между ними и обвязкой. Монтаж лаг производится на уголки из металла либо пластины на обвязку, таким образом лаги висят на креплении без точки опоры снизу.

Крепление лаг на обвязку с опорой на нее. Такой способ позволяет надежно связать обвязку и лаги пола, создав надежную конструкцию. Данный вариант требует создать дополнительный связующий элементы для монтажа стоек и элементов стены каркаса. Эта технология подходит для сборки конструкции на стройплощадке с последующим поднятием и креплением на черновые полы.

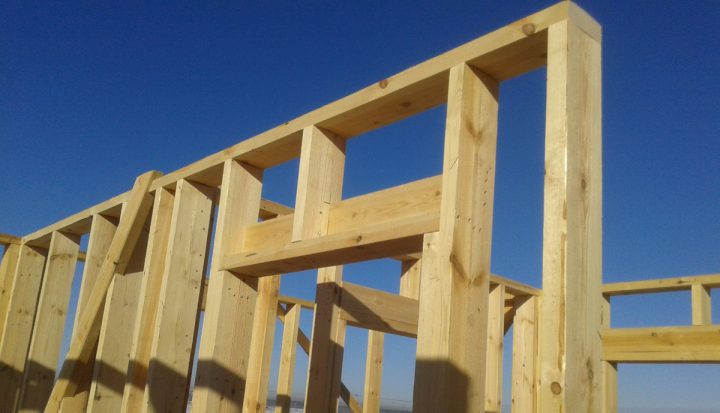

Верхняя обвязка

Верхняя обвязка каркасного дома является аналогом армированного пояса у домов из блоков или кирпича. Она призвана скреплять элементы здания по верхней части, распределяя вес кровли, перекрытий и лаг, не позволяя стенам деформироваться от их тяжести. Чаще всего нижнюю и верхнюю обвязку каркасного дома выполняют из одних и тех материалов, имеющий одинаковые характеристики и способы крепления.

Крепление балок перекрытия к верхней обвязке

Верхняя обвязка крепится к стойкам каркаса методом обвязочного соединения либо при помощи оцинкованных уголков из стали.

Монтаж при помощи уголков. Уголки, имеющие массивные габариты и нержавеющую поверхность, фиксируются на саморезы по древесины и скрепляют стойки каркаса дома и обвязку.

Крепление с помощью пазов. Этот вариант считается более трудоемким. Вырубка выполняется строго по вертикали под каждую стойку. Если будут иметься неточности, это повлечет за собой перекос стоек и всего строения. Фиксация производится при помощи двух гвоздей по 15 см длиной. Гвозди должны входить в стойки как минимум на 10 сантиметров.

Крепление стропил к верхней обвязке

Верхняя обвязка каркасного дома призвана принимать на себя нагрузку от стропил здания и равномерно распределять ее на стены.

Методы крепления:

• Вырубка – популярный способ, благодаря которому чаще всего и выполняется верхняя обвязка каркасного дома, возводимого своими руками. Также необходимо дополнительно зафиксировать конструкцию при помощи гвоздей по обе стороны;
• Крепление на уголки из стали либо оцинкованные.

Выпил либо вырубка должны производится в стропилах, а не в балке опоры. Это позволяется не нарушать несущую функцию обвязки и укрепить конструкцию.

Только полное и строгое соблюдение технологии возведения каркасных домов гарантирует правильное функционирование отдельных частей конструкции, обеспечивая ее надежность и долговечность.

Как сделать обвязку каркасного дома: требования к обвязке

Обвязка каркасного дома – важнейший связующий элемент для качественного возведения каркасных домов на свайных и столбчатых фундаментах. Нижняя обвязка обеспечивает объединение конструкций фундамента между собой, а также прочного сцепления фундамента и стен. Верхняя обвязка делает единым целым все стены и перегородки дома, служит для равномерного распределения нагрузки, создаваемой перекрытиями или кровлей.

Нижняя обвязка каркасного дома

Что такое обвязка и почему она необходима

Каркасные дома являются облегченной конструкцией по сравнению с постройками из бетона, кирпича, бревен. В большинстве случаев они не требуют возведения тяжелых, монолитных оснований. Для надежной каркасной постройки достаточно столбчатой или свайно-винтовой модели фундамента.

Сваи и столбы удерживают постройку, предохраняют ее от контакта с землей и от влажности, позволяют деревянным конструкциям оставаться хорошо проветриваемыми. Так как они состоят из отдельных элементов, то нуждаются в общем связующем звене. Для создания правильной монолитной конструкции из отдельно стоящих свай используется ростверк – обвязка фундамента. В каркасных домах функцию обвязывания фундамента и собственно постройки производят только одной конструкцией – нижней обвязкой здания, без монтажа ростверка.

Из бруса, бревен, досок или металлических швеллеров создается обвязка, гарант прочной каркасной конструкции. Она также является основанием для элементов дома: стоек, укосин, панелей, готовых стеновых конструкций.

Нижняя обвязка каркасного дома равномерно распределяет на сваи нагрузку общего веса постройки, защищает ее от перекосов и разрушений. Если сваи под каркасным домом превышают высоту 50 см от уровня земли, нижняя обвязка обязательна.

Существуют варианты зданий, когда обвязка не обязательна, например, для легких построек небольшой площади, где высота свай от поверхности земли не высока, менее 50 см. Обвязка не обязательна также, если каркасный дом установлен на монолитном ленточном фундаменте.

Общие требования к обвязке

Материалы и конструкции для обвязочных работ должны соответствовать определенным технологическим требованиям. Такова правильная обвязка каркасного дома.

• Наиболее прочной получается обвязка из сдвоенных или строенных, “сплоченных” досок. Они должны быть одинаковыми, ровными, стандартных размеров, прочно соединенными между собой анкерными болтами или скобами.
• Размер сечения обвязочных деталей, а именно, толщина досок, размеры сечения бруса или диаметр бревна для обвязки выбирается в зависимости от толщины стены будущего дома.
• Деревья хвойных пород считаются подходящими для обвязок каркасных и деревянных домов благодаря прочности, долговечности, устойчивости к перепадам температур и влиянию погодных изменений. Смолы хвойных деревьев повышают сопротивляемость к гниению, усиливаются влагостойкость. Они меньше подвержены деформации, экономичнее по цене.
• Пиломатериалы для обвязочных работ покрываются антисептиком для защиты от гниения и антипиренами, противопожарными составами. Обработку и просушивание проводят до начала монтажных работ.
• Брус или доски должны быть из дерева с максимально прямолинейным стволом. Пиломатериал может не быть гладким, но ровным – обязательно.

Нижняя обвязка каркасного дома

После окончания фундаментных работ при строительстве каркасного дома производится монтаж нижней обвязки.

Выбор материала: критерии

Если дом возводится своими руками, разумно выбрать материал, для монтажа которого не требуется дополнительная спецтехника.

Важные факторы при выборе обвязочного материала:

• способность выдержать максимально возможную нагрузку на конструкцию;
• устойчивость к внешним и внутренним температурным перепадам;
• стойкость к механическим воздействиям;
• масса и плотность конструкции.

Брус

Крепким и мощным обвязочным материалом является брус сечением 150х150мм или 200х200 мм. Правильные размеры сечения упрощают установку, создают прочное и ровное основание. К недостаткам можно отнести появление трещин при неравномерном распределении нагрузки внутри древесины, деформацию бруса при высыхании.

Соединенные доски

Обвязка из досок считается прочной конструкцией, она менее подвержена деформации, так как результаты усушки равномерно распределяются на количество досок.

Бревна

Дешевый, прочный, выносливый строительный материал. Так как бревно не прошло обработки, разрушающей волокна и уменьшающей прочность, оно выдержит большие нагрузки, влияние погодных условий и перепадов. К недостаткам можно отнести сложность монтажа из-за сечения неправильной формы, которая требует тщательного закрепления на фундаменте, усложняет установку стеновых конструкций.

Крепление обвязки к фундаменту: инструкция

Конструкция фундамента влияет на метод монтажа обвязки. Наиболее распространенные типы фундаментов для каркасных домов – свайный, столбчатый, ленточный.

Как сделать обвязку каркасного дома на свайном или столбчатом фундаменте

• Перед укладкой создается гидроизоляционный слой между поверхностью фундамента и обвязкой. Варианты гидроизоляции: битумный слой, рубероид на мастике, и пр.
• Брус или доски, то есть выбранный для обвязки материал, раскладываются для установки.
• Обвязка каркасного дома из бруса делается методом в “полдерева” или в угловой стык.
• Конструкция обвязки закрепляется к ростверку или напрямую к сваям с помощью анкерных болтов или наваренных на основание резьбовых шпилек.
• Уровень обвязки обязательно проверяется на горизонталь.
• Соединения углов должны быть усилены оцинкованными уголками, болтами, шурупами или гвоздями.
• На обвязку раскладываются и крепятся лаги на нужном расстоянии.

Анкерное крепление нижней обвязки к свайному фундаменту

Как сделать обвязку дома на ленточном фундаменте

На единую бетонную ленту установить обвязку намного проще:

1. Раскладывается и закрепляется слой гидроизоляционного материала.
2. Создаются гнезда для соединений в углах.
3. Обвязочная конструкция крепится на болты, анкеры или скобы.
4. Дополнительными креплениями усиливается прочность углов, проверяется горизонталь.
5. При отклонении уровня бруса от горизонтального уровня, корректировать подкладами, клиньями.

Крепление нижней обвязки к бетонному ленточному фундаменту

Соединения обвязочного бруса

Соединение бруса по длине и в углах выполняется строго с соблюдением технологий. Качественное выполнение обеспечит надежность и долговечность обвязочной конструкции.

Варианты обвязочных узлов из бруса:

• «коренной шип» – угловое соединение;
• «в лапу» – для соединения бруса в длину;
• «в полдерева» – для соединения углов;
• «встык» – угловое соединение.

Выпилы для соединений бруса можно сделать разными способами: с использованием ножовки по дереву и плотницкого топора, либо бензопилой.

Инструкция выполнения работ:

• Нанести разметку по горизонтали и по вертикали согласно требуемой вырубке нужных размеров. Ширина горизонтального пропила (вдоль бруса) равна его стороне. Глубина пропила по вертикали равна половине стороны бруса. Пример: если сторона бруса равна 100 мм, значит производится выпиливание на 100 мм по горизонтали и на 50 мм по вертикали.
• Выпил начинается по вертикальной разметке с обеих сторон.
• Шина бензопилы располагается для горизонтальной разметки.
• В результате получается выпил с ровными плоскостями, позволяющий создать качественное соединение брусьев.

Пол в каркасном доме

Обвязка каркасного дома является основанием для монтажа лаг чернового пола. Для них используются обрезные доски толщиной 50 мм, которые устанавливаются на ребро с равномерным шагом. Деревянная нижняя обвязка упрощает монтаж лаг, усиливает прочность пола.

Дощатый пол в каркасном доме

Способы установки половых лаг на обвязку:

1. Опора на дополнительный брусок, который прикрепляется к обвязке. В этом случае требуется дополнительное крепление лаги к обвязке, так как брусок, который является опорой лагам, не создает связи между лагами и обвязкой.
2. Лаги крепятся на металлические уголки или пластины к обвязке, то есть висят на металлическом креплении без опоры снизу.
3. Монтаж лаги поверх обвязки с опорой на нее. Надежно связывает обвязку и половые лаги, создавая прочный пол. При этом способе потребуется дополнительное связующее звено для установки стоек и стеновых элементов каркаса. Подходит для сборки домов в горизонтальном положении с последующим поднятием конструкций и установкой их на черновой пол.

Лаги, уложенные на нижнюю обвязку

Верхняя обвязка

Это верхняя, опоясывающая дом конструкция, аналогична армированному поясу у кирпичных и блочных домов. Она объединяет элементы дома в верхней части, равномерно распределяя вес кровли, перекрытий и лаг, не давая стенам развалиться под их тяжестью. В большинстве случаев, нижнюю и верхнюю обвязку монтируют из одного и того же материала, одинакового сечения, с похожим вариантом креплений и стыков.

Крепление балок перекрытия к верхней обвязке

Крепление обвязки к стойкам каркаса

Крепление элементов верхней обвязки к стойкам происходит по методам обвязочных соединений либо с использованием стальных (оцинкованных) уголков.

• Крепление уголками. Массивные нержавеющие уголки, посаженные на саморезы по дереву, соединяют стойки и обвязку.
• Крепление с помощью пазов. Это более трудоемкий способ. Вырубку следует делать строго вертикально по уровню, под каждую стойку. При погрешностях в изготовлении вырубки получится перекос стоек и всего здания. Крепление происходит к каждой вертикальной стойке с помощью двух гвоздей 15 см. Каждый гвоздь должен войти в стойку не менее, чем на 10 см.

Крепление стропил к верхней обвязке

Верхняя обвязка дома принимает на себя нагрузку от стропильной системы по вертикали и горизонтали, которую равномерно распределяет на стены дома.

Крепление стропильной ноги к мауэрлату

Методы крепления:

• Вырубка – популярный способ, дающий более прочный результат. При этом необходимо дополнительная фиксация гвоздями с двух сторон.
• Крепление с помощью стальных или оцинкованных уголков.

Выпил или вырубка для подобных соединений должны производиться в стропилине, а не опорной балке. Это позволит не нарушить несущую способность обвязки и не навредить надежности постройки.

Точное соблюдение всех принципов технологии строительства каркасных домов обеспечит правильное функционирование отдельных элементов, общую устойчивость всей конструкции в целом, а также долговечность и надежность постройки.

Каркасный дом. Обвязка, Нижняя обвязка каркасного дома — Стройфора

Обвязка каркасного дома выполняется после выполнения гидроизоляции фундамента, вне зависимости от его материала и конструкции. И ростверки, и монтажные пластины анкерных деталей, и верхние грани столбов или бетонных лент, на которые будут устанавливаться нижние брусья обвязки, гидроизолируют рулонными материалами. Необходимо не просто укладывать рубероид «на сухую», а использовать горячий способ – обмазку битумом или мастиками. Рулонные материалы укладывают в два-три слоя на битуме, причем гидроизоляция должна выступать за ширину фундаментной опоры в обе стороны не меньше чем на 15-20 см. Балки обвязки каркасного дома монтируют на гидроизолированные монтажные площадки.

Нижняя обвязка каркасного дома

Нижнюю обвязку изготавливают из брусьев сечением 120*120; 120*200; 200*200 мм. Соединения брусьев в углах фундамента выполняется вполдерева с надежной скруткой проволокой. Крепеж к опоре – лентам, столбчатым стойкам или монтажным площадкам металлических свай выполняется в виде анкерного крепления, на болтах или шпильках, в зависимости от материала и конструкции опоры. Дополнительная связь обвязочных балок делается с помощью металлического крепежа – на уголках или пластинах. Одновременно стальные уголки, пластины или полоса могут выполнять и функцию крепления обвязочного бруса к фундаментным опорам. После того, как монтаж обвязки завершен, конструкция должна быть жесткой и устойчивой, способной выдерживать вес от всех элементов несущего каркаса дома, а также полостью вес постройки и все возможные при эксплуатации нагрузки. Обвязочные пояса выполняют из мощных брусьев, иногда компонуют усиленную нижнюю обвязку из двух или трех брусьев. При стыковке такого усиленного пояса места стыков элементов нижних и верхних балок выполняют в разбежку, таким образом, чтобы стыковые соединения не находились одно над другим. При монтаже деревянной обвязки на фундаментную ленту толщина обвязки принимается по расчету, но по ширине обвязочная балка должна точно совпадать с шириной бетонного основания.

Цокольное перекрытие. Настил пола

Прочность балочного каркаса напрямую зависит и от сечения обвязочного бруска, и от качества пиломатериала. Для нижней обвязки и балочных перекрытий подбирают древесину лучшего сорта. Что касается сечения балок – эти величины расчетные и зависят от интервала несущих опор, или длины пролета балки, от шага самих балок и от нагрузки от здания. Укрупненные показатели можно взять из нормативной литературы, но это не отменяет проверки расчетом. Для справки: брусовая обвязка и сечение балки при расстоянии между ними в два метра и длине пролета 4,5 м выполняется из бруса сечением не менее 160*220 мм, а толщины досок настила цокольных и междуэтажных перекрытий принимаются в 50 мм для пролетов до 4,5 м не менее 80 мм при большей длине пролета.

После того, как смонтирована обвязка по фундаменту, устанавливают и крепят балки перекрытия цоколя. Сечение этих балок соответствует сечению брусьев обвязки. Соединяют балки перекрытий с обвязочными балками нижнего пояса стандартно – вполдерева, предварительно выполняя запилы по торцам брусьев. Балки перекрытия цоколя служат связью нижней обвязки и обеспечивают жесткость всего нижнего яруса каркасного дома. Залог пространственной жесткости и надежности конструкции пола цокольного перекрытия в целом – это балочная клетка. При большой площади первого этажа дома балочная клетка выполняется комбинированной – каждая комната дома имеет свой обвязочный пояс, уложенный по фундаментным опорам, а балки цокольных перекрытий укладывают по обвязочным поясам – для каждого помещения своя конструкция балочной клетки.

До укладки балок и настила все деревянные элементы обрабатывают антисептическими и водоотталкивающими пропитками – эти меры продлевают сроки службы древесины и эксплуатации дома. Одновременно с выполнением нижнего яруса делают подводку канализации – трубы выводят над поверхностью чистового настила на 10-15 см. Каждый слой настилаемых перекрытий для пропуска канализационного патрубка снабжается отверстием.

После завершения монтажа балок, по готовому цокольному перекрытию логично устраивать настил. Мнения мастеров в этом вопросе расходятся – удобно устраивать сразу и черновой и чистовой настилы пола, оставляя только отделочные работы и финишный декоративный слой. Но этот вариант устройства полов по первому этажу требует эффективной защиты конструкции чистового пола от атмосферной воды и влаги, полы по всей площади потребуется каждый день укрывать в несколько слоев цельными полотнами водонепроницаемой изоляции до того времени, когда весь дом не будет защищен от дождей крышей, стенами и кровлей.

Черновой пол

Настил чернового пола выполняется по черепным брускам, которые прикручивают по нижним частям балочных обвязок. На эти бруски крепят доску или листы бакелизированной фанеры. Данный материал обычно приобретают, выбирая по критериям экономии – высокого качества древесины здесь не нужно. Но просушка должна быть выполнена качественно, поскольку доски чернового пола укладывают как можно плотнее, без зазоров, чтобы повысить теплоизолирующие качества первого настила и сделать его как можно меньше продуваемым. Доски укладывают по черепным брускам балок и закрепляют.

Следующий этап – гидроизоляция чернового пола и балок перекрытия. В качестве гидроизоляционных мембран обычно применяют толстую полиэтиленовую пленку, крепление пленки к балкам выполняют строительным степлером. По слою гидроизоляции выполняют утепляющий слой пирога пола – термоизоляционные маты или бюджетный, но вполне эффективный засыпной керамзитовый утеплитель. В пирогах пола, состоящих из нескольких слоев, первый рекомендуется делать именно из керамзитового гравия мелкой фракции.

На теплоизоляционный слой пола настилают пароизоляцию специальной мембраны, дальше по балкам крепится доска пола или листовые материалы: фанерные листы, ОСП, ЦСП (цементно-стружечная плита). Листы ЦСП применяют не только для обшивок пола, а также для внутренней обшивки стен и потолков. По техническим и эксплуатационным характеристикам, а также по экологичности и пожарной безопасности цементно-стружечные листы превосходят и ОСП (ориентированно-стружечные плиты), и МДФ и деревоплиту.

Укладку листов настила выполняют на саморезах, прикручивая листы по балкам перекрытий. При двухслойных вариантах утепления пола по балкам предварительно крепят лаги, и последующий слой утепляющего материала закладывают между лагами. Дальше технология не отличается от утепления в один слой: настилают пароизоляцию и крепят листовой материал из фанеры, ДСП, ЦСП, МДФ или ОСП. В качестве второй пароизоляционной мембраны возможно применение рулонной гидроизоляции – рубероид настилают с нахлестом не менее 150 мм и крепят на горячей битумной мастике.

Далее – стеновой каркас и верхняя обвязка каркасного дома.

Нижняя обвязка каркасного дома

Добрый день Уважаемые друзья.

Сегодня я расскажу об очередном этапе возведения моего скромного жилища. В статье подробно разберем обвязку дома.

Так уж получилось, что я не нашел толкового руководства на просторах интернета о том, как делается нижняя обвязка каркасного дома. Описания были мною найдены, но с грубыми ошибками. Их сейчас делают многие застройщики.

Советую прочитать статью до конца, дабы не повторить опыт людей, которые поддались влиянию некомпетентного бригадира, и позволили обвязать фундамент дома с огромными огрехами (а еще потом думают, откуда дует, да почему полы кривые)))

Лан поехали, как обычно, начнем с плана:

• Для чего нужна нижняя обвязка
• Схемы сборки обвязки
• Порядок сборки обвязки
• Выбор материала
• Как делал я
• Другие варианты обвязки

Зачем нужны эти доски?

Нижняя обвязка связывает отдельно стоящие части фундамента, предотвращая сдвиг дома по осям, и помогает распределить нагрузку равномерно. Если начать строить стены непосредственно на фундамент, то они не будут иметь должной опоры под собой, и постепенно прогнутся и развалятся.

Посмотрите на схеме как работает нижняя обвязка.

Тут я изобразил простейшую обвязку из досок, такой тип обвязки наиболее предпочтителен для каркасного дома, построенного по технологии платформа.

На следующей схеме я изобразил обвязку сверху. Именно эту схему я применил в своем доме. На схеме отображены и сами доски, и их взаимное расположение. Как видите я применял материал различной длины, в основном это была четырехметровая доска.

Дело в том, что досок таких размеров оказалось совсем впритык. И пришлось все досконально просчитывать, чтобы их хватило на весь деревянный ростверк.

Была у меня четырехметровка, и также было немного шестиметровой доски. Мне пришлось перечитать массу рекомендаций по сборке досочной обвязки. Взвесив всю информацию, и объединив в голове те данные, что я получил, у меня сложилась следующая стратегия процесса сборки.

Принципы, которыми я руководствовался:

1. Стыки разнести на максимальное расстояние
2. Стыки досок ставить на фундамент под домом
3. Организовать ступенчатое соединение в углах, как тут:
4. Правильно организовать «врезку» внутренней части обвязки

Если с размещением мест сращивания досок проблем не возникло, то с порядком сборки пришлось немного поломать голову. Объявились некоторые проблемные моменты.

Например, одна доска, в месте примыкания внутренней стены к внешней, не проколачивается. Я подумал это не столь критично, с других сторон этот узел прекрасно связывается.

Как видите при такой сборке все детали получаются связанными между собой без применения различных уголков, и пластин. Все держится очень крепко, и ничего никуда не убежит.

Порядок сборки обвязки

Вот небольшое видео, для лучшего понимания процесса, делать интерактив я не умею, поэтому банальное живое видео, с моими кривыми схемами. Если освою какую-нибудь программу для создания анимации, то может дополню видео более наглядным.

Тут будет видео

Выбор материала для сборки

Ну что, с пониманием процесса сборки обвязки думаю все разобрались, теперь пришло время научиться выбирать материал.

По поводу породы, то у меня вариантов не было – лиственница, вечное дерево, которое даже в земле без обработки лежит 15-20 лет. А уж если приподнять – то практически вечно…

В некоторых регионах, насколько мне известно, лиственница довольно дорогое удовольствие, поэтому необходимо выбрать самое прочное и стойкое к гниению дерево, произрастающее в пределах досягаемости, и обязательно его обработать антисептиком.

По поводу самих досок, бытует различное мнение, одни говорят: необходимо использовать материал камерной сушки, другие утверждают, что превосходно работает и доска естественной влажности.

Я применял материал естественной влажности. Не сырой, а просушенный в штабеле около восьми месяцев. Думаю, дерево уже приняло свою нормальную конструкционную влажность, и если и высохнет, то изменит свою геометрию уже не значительно.

Да и цена у сухой древесины примерно в три раза дороже, это тоже имело место в выборе материала.

Как я строил первый «венец» дома?

Раскладку досок я делал примерно также как выше показал на видео. Разница лишь в том, что длина их была недостаточна (7х8 дом то…), пришлось рассчитывать расстояния так, чтобы стыки приходились на покрышки фундамента (как сделать такой фундамент я написал здесь), и имели разбежку в разные стороны.

Размеры доски которую я применял стандартные: четыре и шесть метров длиной, пять сантиметров толщиной. Ширина плахи 20 сантиметров. Применялась лиственница, поэтому пакет набранный из таких досок обладает очень высокой прочностью.

Собирал коробку на покрышках, промерял все расстояния, когда была собрана своеобразная «восьмерка» — выровнял диагонали. После выравнивания завершил собирать обвязку прибивая доски одну за одной.

После сборки обвязки наступил этап выравнивания. Выгонял горизонт я с помощью лазерного нивелира ADA. Подкладывая под обвязку обрезки, добился практически полного горизонта. Отклонение составило не более 0,5 см по периметру.

Ширина доски, как и полагается, значительно играла, поэтому пришлось походить по всей обвязке с рубанком электрическим, это того стоило, плоскость получилась очень удобной для продолжения строительства.

Когда обвязка была собрана я прошелся с дрелью и насверлил отверстий. Затем болтами стянул все доски обвязки. Думаю, это была не обязательная процедура, доски проколочены довольно часто, но, как говорится, запас карман не тянет.

На фото видно, как выглядят у меня некоторые узлы, которые удалось сфотографировать, дом то отстроен уже. Там, где фото без дома, спасибо Алексею.

Какие еще применяют обвязки для дома?

Очень часто видел обвязку дома, выполненную из бруса. Считаю, что это является ошибкой, так как сплошной массив не обладает такой прочностью как пакет из досок набранный таких-же размеров.

В каркасном доме нельзя применять брусовые компоненты. Все должно быть выполнено из доски. Брус в легкой каркасной конструкции даст трещины и, в большинстве случаев его поведет, так как нагрузка стен не сильно велика.

Поэтому у опытных каркасостроителей применение бруса считается плохим тоном, и некомпетентностью строителей.

Я поддерживаю это мнение, хотя-бы потому, что таскать брус я бы заколебался, а доску я могу таскать один спокойно, да и трещин в брусе насмотрелся вдоволь (а вы видели, как бежит вода по стенам внутри брусового дома, при боковом дожде? )) )

Поэтому если прораб начал утверждать вам, мол «давай брус положим – крепче будет» — не связывайтесь с таким строителем. Он не умеет строить правильный каркас, накрутит вам потом шурупов полный дом, и наставит уголков к каждой стойке)))

А забыл, еще в углы поставит тоже брус, ну чтобы углы холодными крепкими были-то….
В общем думаю понятно из моего опуса как состряпать нижнюю обвязку каркасного дома, если появились вопросы – прошу в комментарии, если есть чем дополнить тоже рад диалогу.

С вами был Сергей, всего доброго, не забываем подписаться, а то пропустите что-нибудь конкретно важное, потом не догоните)))

Как делается нижняя обвязка каркасного дома для разных типов фундамента

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Устройство перекрытия в каркасном доме имеет определенную последовательность, которую нельзя нарушить или изменить.

Каждый последующий шаг вытекает из предыдущего, завершение одного этапа означает начало следующего.

Особенностью процедуры строительства является отсутствие второстепенных или менее важных пунктов — они все одинаково работают на общий результат и создают цельную конструкцию, простота которой является причиной важности, ответственности каждой детали. В первую очередь возводятся фундамент и обвязка каркасного дома. Затем уже стены и межэтажное перекрытие.

Общая информация

Каркас стены не может опираться непосредственно на фундамент. Ему требуется опорный элемент, выполняющий следующие задачи:

1. Прием нагрузок от стен.
2. Создание ровной и удобной для крепления каркаса опоры.
3. Обеспечение прочной связки фундамента, стен и лаг пола.

Для решения этих задач в каркасном строительстве применяется нижняя обвязка. Это пояс, связывающий верх фундамента со стенами и лагами чернового пола. Ее часто отождествляют с ростверком, хотя это не совсем корректно — ростверк, хоть и служит поясом, создающим опорную линию, все-таки работает на фундамент, обвязывая отдельные точки в единую систему. Нижняя обвязка, напротив, ориентирована на создание опоры для стен.

Кроме того, ростверк и нижняя обвязка часто имеются одновременно, дополняя друг друга, именно такой вариант строительства признается наиболее правильным, надежным. Передача нагрузки от стен напрямую на фундамент через одну лишь нижнюю обвязку — сомнительное решение, поскольку связка свай или столбов с одновременной поддержкой стен для одного элемента является чрезмерной задачей, выполнимой лишь в отдельных случаях.

Если говорить о нижней обвязке применительно к другим типам фундаментов — ленточному или плитному, то роль ее становится более явной. Крепление нижней обвязки каркасного дома к фундаменту — создание опорной системы, облегчающей крепление элементов каркаса и перераспределяющей нагрузки на основание.

При этом основным вопросом становится именно связка стена-пол, так как крепление множественных деревянных деталей друг к другу намного проще и надежнее, чем соединение бетонных с деревянными элементами. Таким образом, нижняя обвязка выступает в роли ключевой связки плоскостей стен и пола с фундаментом, являясь наиболее простой и удобной конструкцией для этой цели.

Важно! В некоторых случаях нижняя обвязка делается облегченной или практически отсутствует. Ее функции переходят к черновому полу, служащему опорой для стен. Такой вариант используется при платформенном методе сборки стен.

Материал

Материал нижней обвязки — древесина хвойных пород.

Такой выбор основан на свойствах и особенностях хвойных пород:

1. Наличие смолы снижает риск гниения и впитывания воды.
2. Хвойные меньше подвержены накоплению нагрузок при сушке, которые могут вызвать внезапную деформацию или искривление материала.
3. Стоимость пиломатериала из хвойных пород ниже, чем лиственных, кроме того, хвойные намного доступнее и имеются в наличии повсеместно.

Такие характеристики объясняют предпочтение сосны, кедра, лиственницы, ели или пихты другим породам дерева.

Виды

Конструкция нижней обвязки выполняется в нескольких вариантах:

• брус;
• сплоченная доска;
• бревно.

Каждый из указанных способов имеет свои плюсы, определяющие выбор того или иного метода.

Так, брус имеет четкие размеры, прямоугольное (квадратное) сечение, что облегчает установку и обеспечивает плотную и прочную опору. При этом возможные нагрузки в толще древесины вызывают образование трещин или коробление.

Когда делается нижняя обвязка каркасного дома из досок, такие дефекты в значительной мере предотвращаются. При сборной обвязке из обрезной сплоченной доски общая форма сохраняется, а нагрузки от усушки разделяются на количество досок в пачке, компенсируя друг друга.

Применение бревен объясняется дешевизной, отсутствием разрушающей волокна обработки, сохранением всех естественных слоев ствола дерева. Бревно как материал значительно прочнее и лучше держит нагрузки, хоть и не имеет четкой геометрии и требует более прочного, неподвижного закрепления на фундаменте.

Технология в зависимости от типа фундамента

Как сделать обвязку каркасного дома? Последовательность монтажа во многом зависит от типа фундамента. Рассмотрим процесс изготовления нижней обвязки для наиболее распространенных типов оснований.

Свайный или столбчатый

Из всех типов фундаментов, распространенных в наших климатических условиях, свайный имеет наибольшее количество вариантов.

Подчас они значительно отличаются друг от друга.

Так, может отсутствовать ростверк, высота свай над землей может быть разной, толщина и материал тоже могут иметь массу типов. Тем не менее имеются общие моменты монтажа. Нижняя обвязка каркасного дома на винтовых сваях выглядит так:

1. Прежде всего, надо создать гидроизолирующую отсечку между материалами обвязки и фундамента. Это может быть рубероид (толь), нанесение битумного слоя и т. п.
2. Раскладка бруса или досок по местам установки.
3. Из бруса делается обвязка углов каркасного дома вполдерева.
4. Устанавливается брус, крепление к ростверку (или непосредственно к сваям) делается при помощи анкеров или резьбовых шпилек, наваренных на основание. Обязательна проверка при помощи уровня на горизонталь.
5. Угловые соединения усиливаются гвоздями, шурупами или болтами.
6. Крепятся лаги с нужным шагом.

Нижняя обвязка каркасного дома на столбчатом фундаменте выполняется таким же образом.

Ленточный

В данном случае крепление нижней обвязки каркасного дома к фундаменту производится проще.

Имеется сплошная бетонная лента с ровной горизонтальной поверхностью, позволяющая прочно прикрепить обвязку.

Нижняя обвязка каркасного дома на ленточном фундаменте делается в таком порядке:

1. На ленту укладывается слой гидроизолятора.
2. Изготавливаются гнезда для угловых соединений.
3. Брус или обрезная доска крепится на шпильки, болты или анкеры.
4. Усиливаются углы. Дополнительно проверяется горизонталь, при необходимости положение бруса корректируется клиньями или подкладками.
5. Монтаж лаг делается наиболее удобным способом, при этом следует учитывать наличие ленты как опоры для лаг. Обязательна гидроизоляция при опоре на ленту.

Плитный

Для плитных фундаментов наличие нижней обвязки диктуется только способом возведения стен.

Если в качестве рабочей схемы выбирается метод платформы, то нижняя обвязка не нужна.

В этом случае обходятся созданием чернового пола, на котором собираются и поднимаются стены. Порядок такой:

1. Укладка сплошного гидроизоляционного покрытия рулонными материалами.
2. Установка опорных брусков, на них в перпендикулярном направлении монтируются лаги чернового пола.
3. Настилается черновой пол, образуя площадку для сборки каркасов стен.
4. Разметка, сборка стен.

В случаях, когда сборка стен ведется постоечным методом, то нижняя обвязка нужна и делается так:

1. Делается гидроизоляция плиты.
2. Раскладывается брус или обрезная доска, делаются гнезда для соединения углов.
3. Установка бруса, соединение углов, проверка параллельности и горизонтали.
4. Монтаж лаг. Все этапы требуют постоянного контроля плоскости и горизонтали.

Углы в случае с брусом соединяются вполдерева, с усилением в виде бобышек, металлических пластин, болтов или скоб. Необходимо помнить, что все крепежные элементы из металла нуждаются в защитной обработке окрашиванием или нанесением битумного покрытия. После монтажа пола, стен и наружной обшивки доступа к металлическим деталям не будет, их состояние контролировать станет невозможно, поэтому следует заранее позаботиться об их защите от коррозии.

Внимание! Для ленточных или плитных оснований наилучшим способом крепления бруса будет соединение на деревянные пробки, закрепленные в бетоне. Материал следует выбирать наиболее смолистый, для защиты от влаги. Отверстия для пробок внутри следует покрыть битумом.

Установка лаг

Кроме опоры для стен, нижняя обвязка служит основанием для лаг чернового пола.

Лаги пола в каркасном доме — это обрезные доски (обычно 50 на 200 или 250 мм), установленные на ребро с определенным шагом.

Наличие нижней обвязки из древесины существенно упрощает монтаж лаг, делает его надежнее и прочнее. Существует несколько вариантов крепления концов лаг к нижней обвязке:

1. С опорой на брусок. На обвязку крепится брусок, расположенный в нижней части, на который опирается конец лаги. При этом способе необходимо дополнительное крепление лаги к обвязке, поскольку брусок — лишь опора, связки с брусом он не создает.

2. С использованием металлических пластин, уголков. В этом случае имеется надежное соединение торца лаги с брусом обвязки, но опоры снизу не имеется, лага «висит» на металлической детали.

3. Установка поверх обвязки с непосредственной опорой на нее. Такой способ позволяет надежно связать лагу с обвязкой, создать качественную опору и соединение. При этом монтаж стоек каркаса стены потребует наличия дополнительной связки поверх лаг. Наиболее удобен для строительства каркаса методом платформы: сборка каркаса в горизонтальном положении с последующим подъемом в вертикаль и непосредственной опорой на черновой пол.

На практике используют либо третий способ (платформа), либо совмещают два первых способа — используют опорный брусок и металлические соединительные элементы одновременно. Это максимально усиливает соединение лаг и обвязки, позволяет более точно выдержать плоскость чернового пола и упрощает процесс установки лаг.

Расстояние между лагами пола в каркасном доме или иначе шаг — зависит от ширины комнаты и от результатов расчета нагрузок на лаги. Чем больше расстояние между стенами (пролет лаг), тем меньше делается шаг лаг пола в каркасном доме.

Наибольший шаг делается при ширине комнаты 2 метра, он составляет 800 мм. При комнате в 2,5 метра шаг уменьшается до 600 мм, а при ширине от 3 метров и больше шаг принимается равным 400 мм. Данные указаны для лаг из обрезной доски 50 на 150 мм, при большем сечении досок размер шага увеличивается.

При выборе расстояния между лагами с точностью до миллиметра следует также учитывать размеры материалов — выбранного утеплителя и плит обшивки чёрного пола. Это делается для того, чтобы расход материалов был экономичным (оставалось минимум обрезков), с минимальным количеством действий по разрезанию материала.

Например, при утеплении пола удобно делать шаг под размер матов утеплителя. Размеры выбранных по вашему проекту материалов всегда можно уточнить у производителей или в строительных интернет-магазинах.

Важно! При наличии больших пролетов требуется использование сдвоенных лаг, которые рассматриваются как одна с большим сечением.

Полезное видео

О том, как сделать нижнюю обвязку из доски 50х150 дополнительно рассказано на видео ниже:

Выводы

Лаги и нижняя обвязка входят в состав пирога чёрного пола, сделав который мы получаем готовое цокольное перекрытие первого этажа каркасного дома.

Нижняя обвязка каркасного дома и последующее устройство пола своими руками – вполне осуществимое мероприятие. Она не имеет сложной конструкции и не требует наличия какого-то особенного оборудования для монтажа. Все требования — обеспечение плоскости и горизонтали, прочность крепления к основанию и обязательные гидроизоляционные мероприятия.

Соблюдение этих условий гарантирует правильную сборку нижней обвязки, которая послужит надежной связкой для пола, стен и фундамента и обеспечит долговременную службу всех элементов конструкции каркасного дома.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Установка обвязки каркасной постройки снизу и сверху. |



Популярные сейчас в строительстве каркасные дома  не простоят долго, если не будет соблюден определенный порядок проведения строительных работ. Наибольшее внимание, помимо работ по установке фундамента, стоит уделить тому моменту, когда устанавливается обвязка каркасного дома – верхняя или нижняя. Почему это так важно и как сделать обвязку каркасного дома своими руками попробуем разобраться.

Нижняя обвязка каркасного дома

При строительстве дома каркасного типа первым делом считается закладка фундамента. Делается это в соответствии с характеристиками почвы и будущей этажности дома. Дальше необходимо установить нижнюю обвязку для каркасного дома. По своей сути это слой досок или бруса, который устанавливается на фундамент и прикрепляется к нему анкерными болтами.

Стыковка нижней обвязки.

Все будущее строительство будет опираться на нижнюю обвязку каркасного дома, если она будет выполнена неправильно – дом получится некачественным. Нижняя обвязка каркасного дома на столбчатом фундаменте или свайно-ростверковом обеспечивает надежное крепление не только фундамента к каркасу, но и служит опорой будущей каркасной постройки. Монтаж самого каркаса начинается только после ее монтажа.

Материалы для нижней обвязки

Смонтировать обвязку каркасного дома не так уж и сложно, если соблюдать все строительные нормы по монтажу каркасника. Главное из них – выбирать древесину хвойной породы, которая выигрывает по сравнению с лиственными деревьями по ряду причин:



• Обладает более высокой прочностью и влагоизоляционными характеристиками;
• Увеличенный срок эксплуатации;
• Имеет более прямой ствол.

На заметку

В качестве основного вида хвойной древесины для обвязки каркасного дома лучше всего выбирать ель или сосну. Выбор породы древесины зависит от климата, где осуществляется строительство, а также от наличия древесины в данном регионе, прочности материала, его стоимости.

Форма выбранного материала также может быть различной – одинаково качественно устанавливается обвязка каркасного дома из досок или бруса. Важное правило для обвязки из досок – все они укладываются в шахматном порядке и закрепляются болтами различной длины.

Брус нижней обвязки.

До монтажа обвязки каркасного дома на столбчатом фундаменте или любом другом, необходимо произвести работы по дополнительной обработке древесины:



1. С помощью специального антисептического средства против грибковых образований и загнивания.
2. С применением особого антипирена, чтобы будущая обвязка была огнеупорной и не возгорелась в случае пожароопасной ситуации. Например, с особой тщательностью необходимо обрабатывать сосновую древесину, так как она содержит большое количество смолы.

На заметку

Для более тяжелого варианта строительства – камень или цельная древесина, может применяться обвязка из металлического профиля, однако для домов каркасного типа она совершенно не подходит.

Монтаж нижней обвязки

Соблюдаем технологию монтажа обвязки каркасного дома и делаем следующие действия:

1. Для начала происходит выбор материала для будущего фундамента и его установка. Для домов каркасного типа рекомендуется монтаж свайного фундамента – он не только надежен, но и его установка пройдет в более сжатые сроки.
2. Выбираются и подготавливаются материалы для будущей обвязки. Перед монтажом необходимо провести гидроизоляционные работы касательно фундамента – между ним и деревянной обвязкой следует заложить лист рулонной гидроизоляции на битумной основе, чтобы не допустить загнивания и порчи всего будущего дома.

Гидроизоляцию фундамента можно провести как жидким битумом, так и листами рубероида. Для наилучшего эффекта рекомендуется совместить оба способа. После проведения работ по гидроизоляции фундамента и креплению материала с помощью специальных анкерных болтов, необходимо произвести обработку и просушку древесины, которую применяют в нижней обвязке каркасного дома.



Далее происходит выбор деталей для будущих углов и способ их крепления к фундаменту и деталям будущей обвязки. Хорошим подспорьем для создания выемок для крепления станет простой или электрический рубанок.



Вариант соединения.

Нижняя обвязка каркасного дома устанавливается и прикрепляется как к фундаменту, так и между собой:

• Происходит наметка и монтаж будущих углов дома, для начала с помощью гвоздей крепятся внешние углы будущей постройки, далее плотницким треугольником или угольником Свенсона (Swanson)  проверяется их прямота;
• Монтируется первый угол обвязки будущего дома с укладкой подготовленных для этого досок или брусьев, с креплением на специальные металлические уголки в местах прямой стыковки;
• Закрепить нижнюю обвязку каркасного дома можно либо с помощью специальных анкерных болтов по всему ленточному периметру или в местах установки свай фундамента, либо при помощи гвоздей.

На заметку

После проведения монтажа первого венца нижней обвязки необходимо провести проверку на ровность с помощью строительного или лазерного уровня, и обязательно проверить диагонали.

Значительно сэкономит средства на будущее строительство каркасного дома выбор нижней обвязки дома в качестве элемента будущего пола. На черновой пол укладывается оптимальный слой утеплителя до 200 мм, а поверх него уже монтируется пирог для установки пола первого этажа.

Верхняя обвязка каркасного дома

После возведения каркаса необходимо соединить все верхние детали с помощью венца верхней обвязки. Золотое правило – выбирать те же самые хвойные породы дерева, которые применялись при монтаже обвязки нижней. Таким образом можно достичь не только одинакового сечения, но и упрощения будущего процесса утепления потолка каркасного дома  и стен, а также элементов обшивки.

Доска соединяет стойки.

Верхние доски точно так же состыковываются на углах в шахматной последовательности. При проведении вырубки пазов стоит более тщательно проверять поверхность, чтобы в дальнейшем не возникло перекоса стоек и каркаса. В идеале – пазы верхнего венца обвязки должны совпадать с пазами венца нижнего. На вертикальные же доски они закрепляются гвоздями. Важное правило – гвоздь должен заходить в стойку не менее чем на 80-100 мм.

На заметку

Если необходимо увеличить жесткость каркаса, верхняя обвязка каркасного дома выполняется с диагональными укосинами.

Установка двойной верхней обвязки

Если проект дома предусматривает возведение второго этажа, либо для дополнительной связки деталей, возможно возведение второго ряда венцов обвязки. Второй ряд также необходим для установки на несущие стены, на которые в дальнейшем будут крепиться перекрытия.



Почему каркасная постройка

Строительство по каркасной технологии – мероприятие достаточно популярное:

• Можно приобрести готовый комплект дома  или самостоятельно закупить все необходимые строительные материалы;
• Не происходит больших денежных трат на материалы, утеплитель и оборудование;
• Высокий уровень комфортности и энергоэффективности;
• В зависимости от выбранного способа утепления можно построить как простой дачный летний домик, так и коттедж для круглогодичного проживания.

Венцы верхней и нижней обвязки – основные элементы крепежа будущего дома к фундаменту или кровли. Без их качественной установки и без соблюдения строительных норм устойчивость, равно как и срок эксплуатации будущего дома будет нарушен. Поэтому, для возведения качественного и крепкого дома следует уделить большое внимание выбору и монтажу элементов обвязки каркасного дома.

Обвязка фундамента и второго этажа для каркасного дома: нижняя и верхняя своими руками: Пошаговая инструкция- Обзор +Видео

В каркасном доме есть верхняя и нижняя обвязка, которая обеспечивает прочность и надежность всей конструкции. Если ее выполнить неправильно и без соблюдения всех технологий, то весь каркасный дом может получиться не качественным.

Нижняя обвязка каркасного дома — это слой из досок, бревен или бруса устанавливаемый на определенный фундамент и прочно прикрепленный к нему. Данная обвязка обеспечивает качественную фиксацию дома к фундаменту и является надежной опорой для пола и стен. Установка каркаса дома начинается только по завершению монтажа нижней обвязки.

Строительные материалы для нижней обвязки

Нижняя обвязка

Нижняя обвязка каркасного дома своими руками монтируется достаточно легко, при соблюдении всех строительных норм и правил.

Для ее сооружения нужно выбрать дерево хвойных пород, которое обладает большими существенными плюсами перед лиственными.

К ним относят:

• Высокую прочность;
• Длительный срок использования;
• Прямой ствол;
• Лучшие строительные показатели и свойства;
• Сниженная влагопроницаемость.

Распространена в качестве строительного материала для нижней обвязки лиственница, ель, кедр или сосна. Порода дерева выбирается в зависимости от условий конкретного региона местности и осуществляется при учете ее наличия и более подходящей плотности, надежности и цены строительного материала.

С выбором дерева выбирается и форма пиломатериала, это могут быть:

Если вы решили применять пакет досок, то они должны быть строго скреплены строго в шахматном порядке при помощи шурупов разной длины.

Задаетесь вопросом, чем обработать обвязку?

Перед монтированием нижней обвязки необходимо весь подготовленный строительный материал обработать:

1. Специальным антисептиком, который предотвратит загнивание и грибковые образования;
2. Специальным антипиреном, который повысит огнеупорность и предотвратит возгорание.

Из-за большого количества древесных смол больше распространена обработка антипиреном для сосновых строительных материалов.

Иногда нижнюю обвязку делают из металлического профиля, но для каркасного деревянного дома данный вариант не подойдет.

Монтаж нижней обвязки каркасного дома

Такая технология состоит из нескольких важных этапов:

1) Выбор и установка фундамента;

2) Подготовка строительных материалов;

3) Установка и соединение обвязки

Подготовка фундамента различного видов под нижнюю обвязку особых отличий не имеет, мы рекомендуем свайный фундамент, он быстро устанавливается и надежен. Как правило, она в себя включает следующие позиции:

• Проверка горизонтальности всей поверхности фундамента
• Установка гидроизоляции из рубероида либо битума;

Схема обвязки столбчатого или ленточного

На данном же этапе должен быть предусмотрен специальный механизм крепления основания и обвязки.

Для данной цели в фундаменте устанавливаются анкерные болты или специальные деревянные пробки.

Подготовка строительного материала начинается с его высушивания.

Затем подбираются угловые детали, и определяется способ узлов крепления — в полдерева либо в полулапу.

При первом варианте на концах угловых деталей выпиливается специальный прямоугольник, во втором случае срезка дерева идет не под прямым углом. Для того чтобы сделать выемки рекомендуем применять электрический рубанок.

Установка обвязки начинается с определенной наметки углов будущего дома.

Нужно отметить точку, которая будет приниматься как первый внешний угол постройки, и на данном месте вбивается гвоздь.

После этого таким же способом отмечаются все оставшиеся углы. По завершению этих работ проверяется прямота всех углов при помощи плотницкого треугольника.

Далее монтируется один угол будущего дома и укладка подготовленных брусьев либо досок. Все стыки прокладываются специальной джутовой лентой. При применении связки досок нужно укладывать ее на ребро, чтобы все соединения между досками находились вертикально.

На прямых участках детали обвязки соединяют лобовым упором с применением специальной прокладки из джутовой ленты. Крепеж деталей между собой идет при помощи скоб или металлических уголков. При укладке всех деталей обвязки, выполняется еще одна дополнительная проверка прямоты всех углов строения и его горизонтальности при помощи уровня.

Для закрепления нижней обвязки с фундаментом применяют два варианта:

• При помощи анкерных болтов, предварительно установленных в фундамент. Анкерный болт необходимо закрепить в каждом столбе у основания или по всему периметру ленточного основания;
• При помощи гвоздей, которые необходимо вбивать в пробки, которые также устанавливаются в фундамент еще на этапе его подготовки под финишную обвязку. Данный метод скрепления можно считать более надежным и качественным. Установленная нижняя обвязка каркасного еще раз проверяется на ровность по уровню, а уже после в ней делают отверстия под лаги.

Отметим, что в настоящее время на строительном рынке имеются несколько разных технологических решений строения каркасных домов. И для каждого из таких решений предусмотрены строительные материалы для каркасного дома, которые будут определять стоимость всего проекта.

Каждый застройщик при выборе технологии возведения домов старается выделять приоритеты по бюджетной стороне в составлении итоговой сметы, трудоемкости всего процесса, доступности строительного материала и ряду других немало важных критериев. И возведение зданий по финской технологии будет являться лучшим вариантом и будет соответствовать большинству данных критериев.

Установка верхней обвязки каркасного дома

Крепление верхней обвязки каркасного дома

Для верхней обвязки нужно брать точно такое же дерево, какое применялось для укладки нижней. Тогда и сечение будет одинаковым, и это в значительной степени упростит ремонт обшивки и утепления всех стен.

Брусья верхней обвязки на всех углах должны стыковаться также при помощи вырубки. К вертикальным стойкам они должны крепиться также, как стойки устанавливались к нижней обвязке. Если вы выбрали крепление уголками, то они просто крепятся при помощи саморезов.

При выборе крепления методом вырубки в брусе первоначально необходимо сделать пазы под каждую стойку, а уже после они будут одеваться на вертикальные стойки.

Достаточно важно, чтобы все пазы располагались ровно над пазами нижней обвязки. При соблюдении данного условия все вертикальные стойки будут стоять строго вертикально. В худшем случае может получиться определенный перекос нескольких стоек или впоследствии всего каркаса в целом.

Установленные брусья скрепляются с каркасом при помощи гвоздей. При этом нужно, чтобы каждый гвоздь входил в стойку не меньше чем на 10 см. Для увеличения большей жесткости каркаса дома нужно верхнюю обвязку выполнить с диагональными раскосами.

Каркасная технология строительства – это очень удобный, простой и малозатратный финансовый способ строения жилых и нежилых сооружений. Он подойдет для стройки зимнего дома для постоянного проживания. Каркасный зимний дом обладает множеством преимуществ и достоинств – это комфорт и высокая энергоэффективность за счет отличной теплоизоляции.

Перед началом строительства не забудьте купить все необходимые строительные материалы. Развитие новейших технологий строительства каркасных домов у многих застройщиков вызывает вполне оправданный интерес.

Нижняя и верхняя обвязка каркасного дома имеют огромное значение для обеспечения достаточной прочности и надежности конструкции дома. Именно поэтому крайне важно подойти к их выполнению с большой ответственностью и с выполнением всех технологических норм и правил. И тогда ваш дом будет крепким и качественным.
