Последствия установки крана на байпасе, о которых стоит вам знать

Байпас — боковая труба или обвод, служащий для нормальной работы теплоносителя в обход обогревательных приборов, установленных в изолированной квартире. Один конец подключается к отводу горячей воды, другой к вводу теплоносителя. Байпас позволяет заменять радиаторы во время отопительного сезона в комнатах, проводить техническое обслуживание отопительных приборов и не только. Очень часто на байпас свят кран, что вызывает противоречивые споры. Можно это делать или нет, разберемся в статье.

Содержание

• 1 Три вида байпасов
• 2 Схема подключения
• 3 Почему устанавливают байпас
• 4 Какие проблемы решает кран на байпасе
• 5 Конструкция вентиля
• 6 Об ответственности за установку вентиля на байпасе
• 7 Вывод
• 8  Альтернативные способы повысить температуру
• 9 Как решить проблему без вентиля на байпасе
• 10 Что делать, если вентиль на байпас уже установлен
• 11 Можно ли демонтировать байпас?

Три вида байпасов

Существует три вида байпасов:

• Нерегулируемые – простая труба;
• С ручным управлением – вентиль с делениями;
• Автоматический – с датчиками;

Последний вариант устанавливается в обвязке с насосом. Обычно автоматику используют при циркулирование теплового носителя по контуру. Насос, работающий от электричества, позволяет увеличить скорость движения потока, что способствует снижению теплопотерь. Чаще всего такую систему используют в частных домах или при подключении теплого пола к системе отопление в многоквартирных домах. В случае отключения электроэнергии поток теплоносителя проходит через обвод. Крыльчатка ограничивает поток движения воды. Поставляется на рынок в двух вариациях: инжекторный и клапанный. Самый большой недостаток автоматического байпаса: при содержании в воде накипи, окалины, ржавчины и других загрязняющих элементов, быстро выходит из строя. Обвод обязательно устанавливается в однотрубную систему, если необходимо сделать коллекторную разводку, перемычка позволяет разделить потоки на две части, обеспечив оба радиатора теплоносителем в равных пропорциях. При горизонтальной разводке, байпас устанавливается параллельно основной магистрали ниже обычный развод. При монтаже стандартных труб на три четверти дюйма, рекомендуется устанавливать байпас на одну вторую. При этом трубы входящего и исходящего потока теплоносителя должны иметь диаметр 1 дюйм.

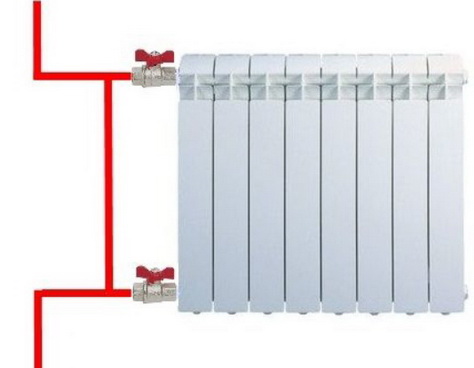

Схема подключения

Стандартная схема подключения байпаса в квартире выглядит следующим образом:

• Труба с входящим потоком теплоносителя;
• Байпас;
• Труба с исходящим потоком теплоносителя;
• Запорные вентили на вход и выход.

В этом кратком описании мы рассмотрим схему работы радиатора с байпасом. На вход и выход из радиатора монтируются два вентиля. Теплоноситель подается снизу или сверху. Для большинства систем отопления верен второй вариант. При подаче горячей воды сверху, жидкость доходит до байпаса и разделяется на два потока. Теплоноситель направляется в секции отопительного прибора, разогревая его. Другой поток по отводной трубке — байпасу, минуя радиатор, уходит вниз, и дальше продолжает свое движение по стояку. Вентиль, установленной на входе радиатора, позволяет управлять потоком, увеличивая или уменьшая подачу теплоносителя. Снизу на радиатор устанавливается запорный вентиль, позволяющий отводить тепло. Во время отопительного сезона отводной кран открывается до упора.

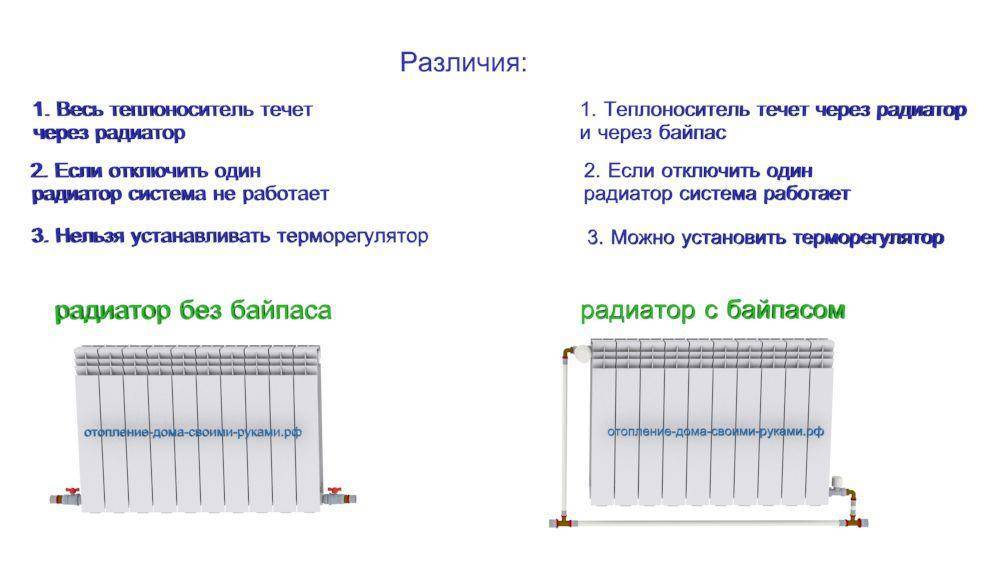

Почему устанавливают байпас

Через дополнительную трубку, связующую входящие и исходящие потоки, проходит больше горячей воды, соответственно меньшее ее количество попадает в радиатор. Это нормально и полностью соответствует жилищно-эксплуатационным нормам, если обеспечена хорошая циркуляция горячей воды и соблюдается нормативы по нагреву помещения. На практике, в многоквартирных домах на верхних и нижних этажах (зависит от типа подачи теплоносителя), наблюдается значительное снижение температуры в батареях из-за естественного остывания теплоносителя. Дополнительные потери через байпас в таком случае оказывают влияние на скорость нагрева помещения. Поставляемая в квартиру из общей системы горячая вода, как правило, плохо циркулирует из-за накопившейся ржавчины и накипи. В некоторых случаях осуществляется неправильная инсталляция труб, с зауженным диаметра входного потока.

Какие проблемы решает кран на байпасе

Учитывая стоимость работ, не имеет смысла демонтировать байпас. Решить проблему со снижением теплопроводности поможет установка дополнительного вентиля. После закрытия крана на обводной трубе, весь теплоноситель попадает в радиатор, в результате максимальное количество тепла проходит через обогревательный прибор. Если на улице потеплело или температура воды в радиаторе слишком высокая, кран на байпасе можно снова открыть, и тогда в квартире станет чуть прохладнее.

Конструкция вентиля

Стандартный вентиль три четверти дюйма рассчитана на то, чтобы обеспечивать приемлемый напор и скорость потока теплоносителя для одного радиатора. Если взять трубу стандартного размера и сравнить ее с диаметром вентиля, можно увидеть значительное сужение диаметра последнего. Кран с меньшим диаметром устанавливается для увеличения давления. Суженое отверстие мешает нормальной циркуляции теплоносителя, нарушая при этом теплоснабжение на одном или нескольких стояках. Небольшой сужение диаметра приведет к тому, что у всех соседей температура в помещениях понизится. К тому же в соседних комнатах квартиры батареи начнут остывать быстрее.

Об ответственности за установку вентиля на байпасе

Получив десяток жалоб, представителя жилищно-эксплуатационной службы придут с проверкой, и быстро обнаружат проблему. Собственника квартиры обяжут устранить неполадки в системе за свой счет. Вполне возможно, что вина за низкую температуру в батареях лежит на самой ЖЭКе или компании, обеспечивающей технический ремонт. Но все обвинения будут направлены в сторону человека, установившего кран на байпасе, нарушающий тепловой баланс. Если несколько человек установят такие краны, это приведет к отопительному коллапсу.  Пострадать может весь дом. Конструкция некоторых многоэтажных домов предполагает следующие: теплоноситель может подниматься в одном стояке, проходить по техническому этажу, и опускаться в другом, таким образом, непрерывно циркулируя. Поставив заслон в одной точке системы, жилец нарушает тепловой баланс сразу в двух стояках. Другой стояк вполне может находиться в той же квартире. В результате получится следующая ситуация: одна батарея, расположенная в гостиной, греет лучше, другая, находящаяся в соседней комнате или на кухню, хуже.

Вывод

Установка крана на байпас крайне не рекомендуется, небольшой приток тепла к одному радиатору вызовет снижение мощности теплоносителя в одном или нескольких строках. Такой дисбаланс принесет дискомфорт вам и вашим соседям.

 Альтернативные способы повысить температуру

Самым верным решением является увеличение количества секций радиатора. Чем длиннее прибор отопления, тем больше объем тепла он сможет отдать в помещение. Второй способ: вентиляторы, установленные на входе в батарею теплового потока, заменить стандартными шаровыми кранами. Шаровые краны позволяют проходить всему потолку воды без ограничения. К сожалению, с помощи такого крана нельзя делать регулировку потока теплоносителя. Плюсом является хорошая циркуляция воды во всех направлениях. Еще один минус шаровых кранов, эффект прилипания внутренних частей. После длительного простое кран перестаёт перекрывать поток воды. Шаровые краны требуют периодического технического обслуживания. Их необходимо периодически открывать и закрывать.

Как решить проблему без вентиля на байпасе

Чтобы байпас не отбирал драгоценное тепло, нужно установить переходную трубку с диаметром меньшим, чем входная и выходная труба. Жидкость всегда идет по пути наименьшего сопротивления, чем ниже диаметр трубы, тем давление больше и наоборот. Вода, попадающая в квартиру, сразу же разделяется на два потока, первый уходит вниз, второй проходит через батарею. Поэтому правилами использования тепловых приборов рекомендуется установить диаметр перемычки на одну единицу меньше, чем у прямоточной трубы. Например, если диаметр трубы 1 дюйм, необходимо установить перемычку на три четверти. Это позволит избавиться от эффекта слишком горячих первых и довольно холодных последних секций радиатора. Поскольку в водоотвод жидкость двигается с некоторым сопротивлением, усиливается давление на вход в батареи, и все секции получают равное количество тепла. Зауженные байпаса предусмотрено нормами, у местного ТСЖ или ЖСК претензий не будет претензии.

Что делать, если вентиль на байпас уже установлен

В таком случае остается только два варианта: держать его все время в открытом состоянии, в таком случае нет никакой разницы, установлен он или нет; Заменить краны на исходящие и входящие потоки шаровыми.

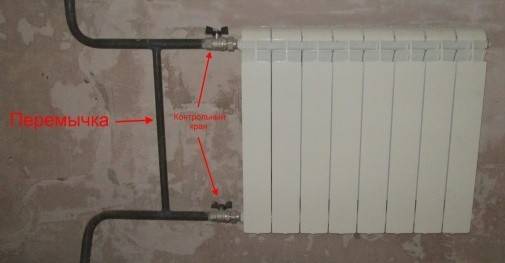

Можно ли демонтировать байпас?

Перемычку между двумя трубами не рекомендуется убирать. В нормативах строительства жилых помещений еще в семидесятых годах было принято решение устанавливать такие перемычки для батарей центрального отопления. Байпас помогает обеспечить беспрепятственное движение теплоносителя через вашу квартиру вне зависимости от того, поступает в радиатор тепло или нет. Зачем это нужно: без перекрытия батареи нет возможности предотвратить утечку. В случае затора обогревательного прибора придется отключать систему и оставить без теплоносителя целый стояк или два.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Байпас для отопления что это и зачем он нужен? Полезная Статья

29.10.2021

Байпас для отопления незаменимая вещь. Его задача очень проста, он регулирует подачу тепла в батареях. Так, например при запуске отопления случается, что в помещение при его работе сыро и прохладно или наоборот слишком жарко.  Чтобы избежать таких проблем, любой мастер вам скажет “нужна перемычка” — так называют байпас сантехники.

По факту купить байпас — это приобрести кусок трубы, который подключается между прямым и обратным ходом проводки радиатора. Он возвращает лишний теплоноситель из радиатора обратно в стояк и при помощи кранов позволяет регулировать количество подаваемой жидкости в батарею.

Зачем нужен байпас?

Если вы задаетесь таким вопросом, то скорее всего, вы заново устанавливаете систему отопления или вас не устраивает как работают ваши батареи. Для некоторых оказывается неожиданным открытием, что просто купить радиатор и прикрутить его возле стены недостаточно. В таком случае он может работать некорректно.

К основным преимуществам байпаса относятся:

• Возможность регулировки мощности работы батареи;
• Ремонт радиатора без полного отключения отопления;
• Повышение производительности и эффективности.

Понять нужно ли купить байпас именно вам, поможет сантехник. Но скажем так, в большинстве случаев он необходим, как в многоквартирных домах, так и в частных. Без него работают только правильно установленные однотрубные системы.

Основные ошибки при установке перемычки на батарею

Большинство начинающих мастеров допускают одни и те же ошибки. Из-за незнания и нехватки опыта. Чтобы вас обошла эта участь сразу акцентируем внимание на основных оплошностях:

• Установка шарового крана на байпас вместо прямого при направлении всего теплоносителя в свою батарею;
• Собирают смесительный узел с трехходовым краном;
• Установка крана на сам байпас.

Если вы проживаете в многоквартирном доме подобные действия будут препятствовать нормальной циркуляции воды по трубам, и ваши соседи будут мерзнуть. И в конечном итоге коммунальные службы попросят вас открыть байпасный обвод.

Можно ли ставить кран на байпас в радиаторах отопления

Направление жидкости в системе отопление может быть как сверху, так и снизу. Это не играет особой роли. Кран устанавливают для регулировки температуры. В том случае, когда в квартире слишком жарко, можно поворотом крана уменьшить количество подаваемой жидкости. Это не нанесет ущерба всей системе в целом. Но когда кран перекрывает байпас, вы тормозите и снижаете количество жидкости, которое идет по стояку. Это в свою очередь приводит к еще большему снижению температуры у ваших соседей.

Если вы все-таки не отказались от идеи установки байпаса с краном, важно подобрать правильный вентиль. Конкретно на байпасе вентиль должен быть прямым, чтобы пропускать больше воды. Шаровой кран имеет довольно узкое отверстие, что замедляет циркуляцию.

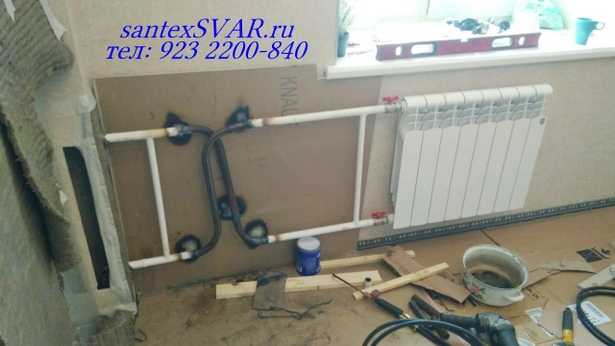

Как установить байпас на отопление

Учитывайте тот факт, что ремонтные работы лучше проводить в летнее время, когда в батареях нет жидкости и система не работает. Так вы будете максимально готовы к началу отопительного сезона. Поскольку байпас очень примитивный механизм, предлагаем ознакомиться с тем, что нужно учесть при его установке:

• Подбирая байпас учитывайте, что он должен быть на 1 размер меньше, чем диаметр трубы подводки;
• Для регулировки теплоотдачи устанавливайте или ручные или автономные термостаты;
• Для отопления загородного дома с гравитационным типом отопления насос нужно монтировать только на байпасе;
• При сборке смесительных узлов циркуляционный насос с байпасом должен быть установлен со стороны открытого выхода клапана.

Поскольку байпасы, которые работают с насосом более сложная конструкция, предлагаем посмотреть видео установки сборки байпаса с насосом:

Как еще может пригодиться обвод в быту помимо отопления?

• Система водоснабжения. В первом варианте используется в комплекте с насосом. Циркуляционнй насос нужен  для повышения давления в системе.
• На трубах холодной и горячей воды. На случай если у вас случиться протечка или авария. Вы сможете отремонтировать поломку не перекрывая воду во всем доме.
• Для полотенцесушителей, которые выводят от трубы горячей воды.
• Любая магистраль, в которой можно создать отдельный узел.

Если вы поняли основной принцип работы байпаса, то вариантов его применения будет очень много. Главное правильно продумать всю систему. В каталоге нашего магазина представлены байпасы для циркуляционного насоса. Есть модели как с клапаном, так и с краном, переходите в раздел, чтобы узнать больше информации о товаре.
