виды, устройство, установка на вытяжку


Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Содержание статьи:

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Галерея изображений

Фото из

Виды обратных клапанов для вентиляции

Автоматические модели клапанов

Двухстворчатое устройство для вентканалов

Одностворчатый вариант клапана

Конструктивные особенности обратного клапана

Обратный клапан в паре с вентилятором

Клапан в стеновом приточном устройстве

Установка клапана в вытяжную вентиляцию

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут , размещенной на нашем сайте.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

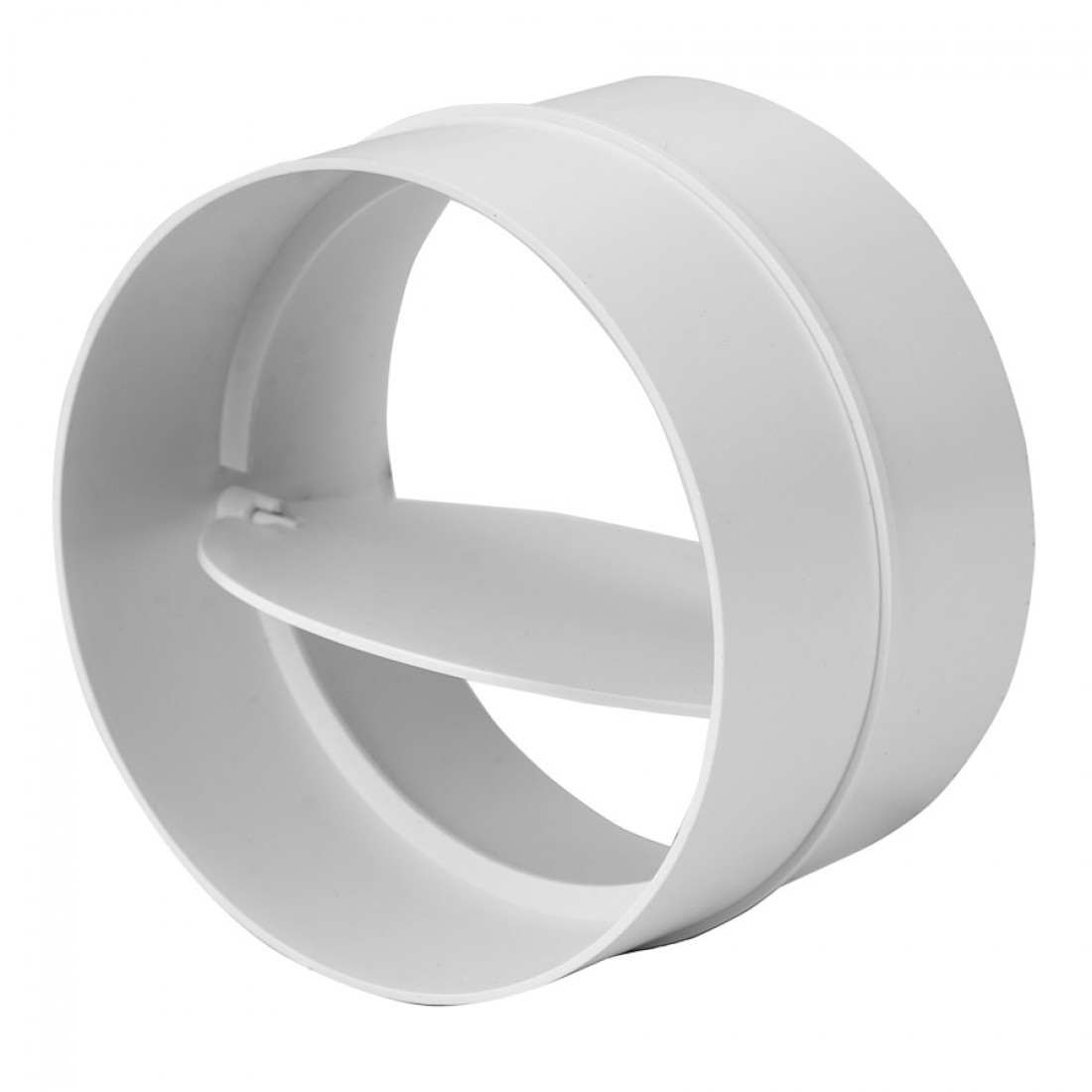

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

  • смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
  • наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потока

Тип #2 — двустворчатый с использованием пружин

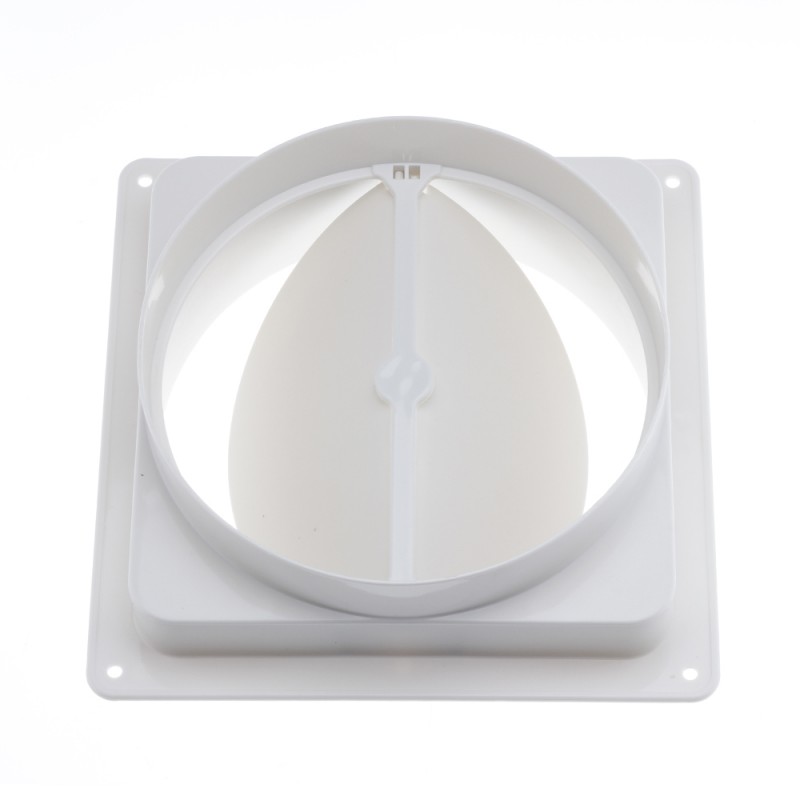

Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

Конструкцию типа “бабочка” с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжки

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно . Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры и предназначенных для выхода воздуха отверстий в стенах.

Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

Особенное внимание нужно уделить следующим моментам:

  • плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
  • исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

  1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
  2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

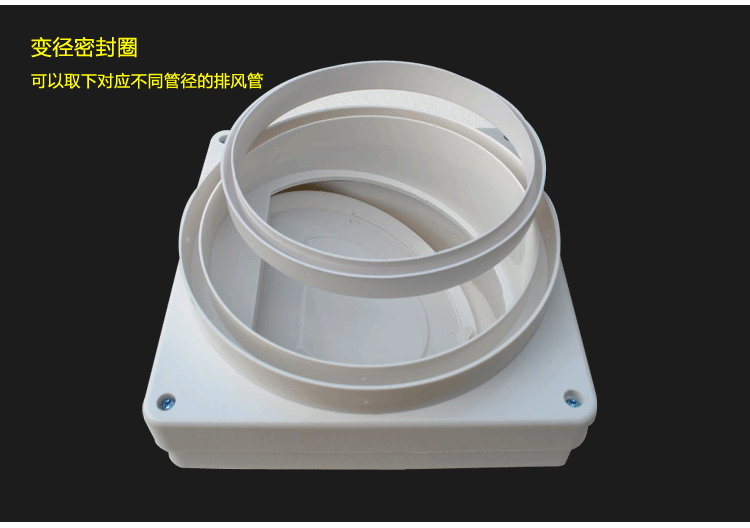

Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

  • монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
  • приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для , ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

  • створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
  • происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

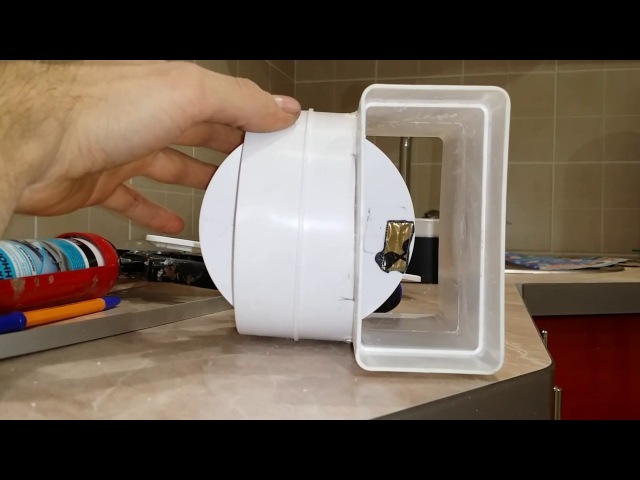

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

виды, устройство, установка на вытяжку

Виды обратных клапанов

Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.

Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:

  • по материалу изготовления;
  • по форме;
  • по способу функционирования;
  • по месту установки;
  • по способности пропускать определенное количество воздуха.

По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.

Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.

По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.

Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.

Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.

Конструктивные отличия

Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.

Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.

Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.

Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.

Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.

Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.

Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.

Классификация устройств

Разновидности вытяжных клапанов можно распределить по нескольким группам:

  1. По конструкции.
    • Одностворчатое устройство гравитационного действия. Во время воздействия силы воздушного потока из помещения, оказывается давление на створку клапана, и она открывается. Если движения воздуха нет, или же возникает обратная тяга, давление на створку не оказывается, и она закрывается. Такая конструкция чаще используется в вентиляции естественного типа.
    • Обратный клапан «бабочка». Конструкция содержит две шторки, которые складываются под силой давления и раскладываются при её отсутствии с помощью пружины.
    • Гравитационный клапан – жалюзи. Его принцип действия аналогичен первому варианту. Обычно устанавливается на вытяжках в стенах, ведущих на улицу.
    • Мембранный тип: его принцип действия основан на изменении положения гибкой пластины под действием потока воздуха. Чаще всего устанавливается этот обратный клапан для естественной вентиляции, поскольку не требуется сильного движения воздуха, чтобы воздействовать на мембрану.
  2. По типу управления: ручные и автоматические.
  3. По типу установки: горизонтальные, вертикальные.
  4. По форме: круглые, прямоугольные. Выбор круглого или прямоугольного клапана зависит от формы и размера сечения воздушного канала.
  5. По пропускной способности. В зависимости от объёма воздуха, который проходит сквозь клапан за единицу времени.
  6. По материалу изготовления: металлические и пластиковые. Чаще производится установка пластикового обратного клапана для вентиляции, так как он менее шумный.

Конструктивные типы и их особенности

По конструктивным особенностям различают 4 типа обратных клапанов для вентиляции:

  1. мембранные;
  2. однолепестковые;
  3. «бабочки»;
  4. решетки.

Рассмотрим каждый из них.

Мембранного типа

Конструкция мембранного обратного клапана идеально подходит для вентсистем естественного типа.

Это обусловлено конструктивными его особенностями, а именно: тонкая шторка клапана способна реагировать на незначительные передвижения воздуха, что является важнейшим критерием для естественной вентиляции.

Подобие мембранного затворного устройства можно сделать из подручных средств, разместив в вентиляции за декоративной решеткой пленку из легкого эластичного материала, например, из лавсана.

Лепестковый

В отличие от мембранного устройства, в однолепестковом смонтирована заслонка из жесткого материала, которая крепится к одной оси. Створка открывается однонаправленно и пропускает необходимый объем воздуха, в зависимости от интенсивности его подачи.

Отсутствие воздушного напора приводит к закрытию лепестка, тем самым блокируется прохождение воздуха обратно в комнату.

Данного типа устройства в основном применяются в принудительных системах вентиляции и могут оснащаться возвратными пружинами или электроприводом.

В обоих случаях сигналом для открывания створки является включение вентилятора, который нагнетает воздух. Соответственно, когда вентилятор отключается, и напор воздуха снижается, затвор устройства закрывается.

Регулировка угла поворота заслонки напрямую будет зависеть от величины давления, оказываемого на нее.

Лепестковые модели также нашли применение в приточных вентиляциях. Регулировка проходного сечения прибора осуществляется вручную, путем изменения положения заслонки.

Клапан «бабочка»

Обратный клапан «бабочка» для вентиляции конструктивно ничем не отличается от предыдущего типа, за исключением наличия двух лепестков вместо одного. Название «бабочка» прибор получил за свое сходство во время работы с крыльями бабочки.

Ось крепления створок находится в центре, а одинаковые по размеру шторки открываются одновременно под напором воздуха, создаваемого вентилятором. Закрытие лепестков происходит за счет возвратных пружин.

Установка клапанного механизма «бабочка» оправдана при диаметре вентшахты от 300 мм.

Решетка

Достаточно популярным решением является монтаж в системе вентилирования так называемых инерционных (гравитационных) решеток. Жалюзийный принцип работы шторок клапана данного типа отличает его от других.

Гравитационный обратный клапан принято монтировать на выходном отверстии венттрубы. Решетки имеют декоративное оформление, поэтому не испортят внешний вид стены, а может быть, даже смогут украсить.

Инерционные решетки применяются в нагнетательных системах и не подойдут для естественной вентиляции, т.к. для их работы необходим сильный поток воздуха.

Обратный клапан для естественной вентиляции

Воздух в помещение попадает через щели или полости в окнах и дверях, или отверстия для подвода воздуха, дальше через вытяжные каналы отводится по вентиляционным каналам в атмосферу. Часто устанавливается обратный клапан для естественной вентиляции — он предотвращает неправильное перетекание воздуха.

Серьезным плюсом данной системы является дешевизна, долговечность и надежность — полностью отсутствуют движущиеся части.

Минусом является тот факт, что при использовании вашими соседями отвода воздуха в общие каналы принудительно (с помощью вытяжки, вентилятора). Отработанный воздух попадает к вам через общие воздушные каналы вывода в атмосферу. Поэтому очень часто в данной системе применяют обратный клапан.

Механическая или искусственная вентиляция — фактически это, принудительная подача и отвод воздуха на четко рассчитанной площади помещения согласно установленным или расчетным нормам.

Данная система базируется на правильном размещении вспомогательных элементов, таких как:

  1. вентилятор
  2. фильтр
  3. клапан
  4. воздухонагреватель
  5. воздуховоды и фитинги к ним
  6. ионизатор и др.

Рассматриваемая система может быть использована в любых типах строений и создает одинаково комфортные условия в независимости от времени года и внешних условий. В промышленности все помещения связанные с технологическими процессами имеют искусственную вентиляцию обеспечивающую циркуляцию воздуха больше, чем при использовании в гражданском строительстве. Механическая в отличие от естественной вентиляции обязательно имеет регулируемый обратный клапан.

Приточная и вытяжная системы вентиляции предназначены для принудительной подачи и удаления воздуха из объема помещений. Данные системы в основном используются комплексно и они, как правило, максимально сбалансированы. Дисбаланс подачи и оттока воздуха приводит к образованию недостаточного или избыточного давления, появляется эффект «схлопывания дверей»

Назначение вентиляции местного типа является подача и отвод потоков воздуха в строго ограниченные места. Делится на приточную, а так же вытяжную местную вентиляцию, которая массово используется в производстве, где возможна локализация объема, в котором происходит выделение вредных или отравленных выделений. Согласно строительным нормам абсолютно все складские помещения, работающие с ГСМ (горюче смазочными материалами) и другими опасными веществами имеют местную систему вентиляции.

Обще обменная вентиляция — используется в помещениях, где незначительное количество вредных веществ распределяется равномерно, а объем воздуха не располагает к применению других вентиляционных систем.

При таком способе вентилирования нет необходимости в очистке равно распределённых воздушных потоков. Этот способ вентиляции часто используется совместно с местной, это создает уменьшение затрат за счет удешевления компонентов системы в целом. Эта система создает комфортные условия для работы персонала (убираются все виды сквозняков, звуков свиста и факторов, влияющих на работу)

Согласно строительным нормам большинство  складские помещений работающих с ГСМ (горюче смазочными материалами) и другими опасными веществами, имеют совмещенную систему вентиляции — обще обменную и местную.

Наборная система – это система, собранная из отдельных необходимых для вентилирования компонентов, установленных в отдельном месте — при большой мощности в вент камере, при маленькой мощности возможна установка над подвесным потолком. Плюсом данной системы является использование данных систем в помещениях с любым объемом площади — квартира, магазин или супермаркет не имеет значение. Минусы: необходима профессиональная проектировка и  точный расчет на стадии проектировки помещения.

Собранные компоненты в едином  хорошо звукозащищенном  корпусе создают моноблок.

У данного типа вент установок есть свои преимущества:

  • низкая шумность работы установки
  • настройка и испытание на необходимые характеристики всей системы происходит во время этапа изготовления
  • установка данной системы в рабочее положение существенно упрощена

Принцип работы обратного клапана

Принцип работы устройства основан на автоматическом перекрытии канала воздуховода при отсутствии движения воздуха или изменении его на обратное направление.

Важным моментом здесь выступает то, что работают обратные клапаны без дополнительных блоков управления и механических устройств и реагируют на изменение давления и направления перемещения потока воздуха мгновенно.

Гравитационный тип клапана использует силу гравитации, когда мембрана или крышка закрывает воздуховод под тяжестью своего веса.

При этом даже небольшого движения воздуха достаточно, чтобы либо открыть клапан для прохода воздушных масс, либо для плотного закрытия воздуховода и блокировки потока.

Механическое запирание предусматривает вариант, когда воздуховод перекрыт постоянно. А открытие его осуществляется только тогда, когда поток преодолевает силу сопротивления пружины или материала, из которого сделана заслонка.

Чаще всего такие устройства устанавливаются на вытяжные вентиляторы.

Применение

Затворные клапанные приборы могут быть приточными и вытяжными, применяются как в вентсистемах естественного типа, так и принудительного. Примером подобного прибора в кухне служит клапан для вытяжки.

Приточные устройства используются для притока в дом воздушного потока снаружи и предотвращают выход тепла. Они монтируются в наружной стене ниже уровня окон.

Вытяжные, напротив, выводят из комнаты отработанный воздух и противодействуют его возврату. Обычно они устанавливаются в вытяжные вентканалы под потолком.

На стадии проектирования стоит задуматься, какую вентиляцию сделать, естественную или принудительную. Оба варианта имеют свои положительные стороны.

Естественные и принудительные системы, хотя и имеют общую миссию, не смогут в полной мере заменить друг друга. Целесообразно совмещать оба типа вентиляции.

Принудительная система — незаменимая вещь для кухни. А естественный воздухообмен хорошо зарекомендовал себя в жилых помещениях. Естественная вентиляция гарантирует безопасность при эксплуатации, а принудительная обеспечивает более комфортный микроклимат.

При совмещении двух типов систем обязательно необходимо устанавливать затворные клапанные устройства на каждом выходном отверстии. Тем самым обеспечивается полноценная работа обеих систем вентиляции.

Вентиляция естественного типа

Система естественной вентиляции хорошо знакома собственникам квартир по вентканалам на кухонной стене и в ванной, которые ведут в общую вентшахту.

Загрязненные воздушные массы выводятся через такой воздуховод, свежий же воздух поступает через форточку или специальный канал с обратным клапаном для естественной вентиляции, смонтированный в стене или оконных блоках.

Нагретый от плиты теплый воздух естественным способом поднимается к потолку и выходит наружу, где температура несколько ниже. Затвор устройства оснащается очень чувствительной заслонкой.

Грамотно организованная вентиляция с гравитационной тягой выводит относительно малый объем воздуха за единицу времени, но выполняет это действие беспрестанно.

Установленный в верхней части кухни клапанный механизм способен справляться с малейшими утечками природного газа. Как известно, газ легче воздуха, поэтому он стремится к потолку.

Возвратные пружины в конструкции прибора должны отсутствовать. Это связано с тем, что естественный поток воздуха имеет очень низкое давление. Такие системы оснащаются однолепестковыми конструкциями с повышенной восприимчивостью шторки.

Правильный размер и размещение впускных и выпускных вентиляционных отверстий имеют решающее значение при планировании вентиляции, и ничто не должно мешать движению воздушного потока от входа до выхода (например, закрытые комнаты по периметру).

Необходимо периодически контролировать наличие необходимой тяги в вентканале. В домашних условиях это проверяется листом бумаги — если он прилипает к отверстию, значит, с тягой все в порядке.

Принудительная вентиляция

Система вентиляции, загрязненный воздух в которой выводится при помощи вентиляторов, именуется принудительной.

Принудительная вентиляция за счет работы соответствующего вытяжного устройства обладает высокой производительностью и может быстро и в больших объемах удалять отработанный воздух.

Кухонная вытяжка с обратным клапаном выведет загрязнения раньше, чем они попадут в комнату. Воздух выталкивается работающим вентилятором, а обратный клапан на вытяжке в кухне препятствует его возврату.

Вентиляция с обратным клапаном в ванной комнате не менее нужна, чем в кухне. Нагнетательные системы также находят применение в данных типах помещений.

Принудительная система обходится значительно дороже гравитационной. В затраты входит покупка вентилятора или вытяжки, их обслуживание и оплата за потребленную энергию.

Обычно принудительная вентиляция используется в вытяжных системах. В вентиляциях принудительного типа конструкция затворных приборов может быть различной.

Могут быть применены лепестковые клапаны, гравитационные решетки, клапанные агрегаты «бабочка».

Виды устройств по конструкции

Обратные клапанные устройства выпускаются в прямоугольном и круглом исполнении, что позволяет подобрать подходящую модель к каждому типу воздушного короба. По конструкции клапаны делят на четыре группы:

  • Одностворчатое клапанное устройство (т.н. «Лепесток») имеет одну-единственную запирающую створку. Ось, на которой сидит створка, проходит смещено от центра воздуховодного канала. Поэтому нижняя часть заслона тяжелее, чем верхняя. Прямой поток воздуха поднимает легкую пластиковую заслонку, а в его отсутствии сила тяжести возвращает заслон на место. Недостаток системы – установка возможна только в горизонтальных участках воздухопровода.
  • Многостворчатые устройства (тип «Решетка») устроены сходно, но имеют не один запирающий элемент, а несколько. Они выполнены в виде створок жалюзи, прикрывающих вентиляционную решетку с одной стороны. Как правило, решетки ставят на выходе вентиляционного колодца из дома.
  • Двухстворчатые клапаны (тип «Бабочка») имеют пару створок, закрепленных на одной и той же оси. Внешне створки напоминают крылья бабочки, отсюда и название. В закрытое положение створки возвращает пружина, закрепленная между лепестками затвора. «Бабочки» отлично подходя для вентиляционных систем, оснащенных вытяжными вентиляторами. А вот силы естественного воздушного потока может не хватить на то, чтобы сдвинуть створку.

    Подбирая для вентиляции клапан-бабочку, убедитесь, что мощность пружины не избыточна, а лепестки оснащены демпферной прокладкой. В противном случае клапан будет стучать при закрывании, что способно раздражающе действовать на нервы.

  • Клапаны на основе гибкой мембраны наиболее просты по устройству. У них в роли заслонки выступает тонкая полимерная пленка. Прямой воздушный поток отклоняет ее в сторону. А обратный поток (даже самый слабый) плотно прижимает легкий пластик к корпусу, перекрывая просвет короба. Основное достоинство – простота и дешевизна. Главный недостаток конструкции – низкая долговечность.

Дорогие модели клапанов снабжены регулировочными механизмами, позволяющими настроить чувствительность устройства. На более дешевых разновидностях такие возможности отсутствуют.

Изготовление своими руками

Рассматриваемые клапаны стоят недорого, поэтому делать их своими руками имеет смысл только тогда, когда приходится иметь дело с нестандартными геометрическими показателями.

Стандартные размеры и формы для перехода считаются непрактичными. Быстрее и дешевле сделать для короба воздуховода клапан одностворчатого или мембранного типа из металла или пластика. Они отличаются достаточной жесткостью. Вот почему они хорошо подходят для использования в качестве створки

Таким моментам надо уделить особое внимание:

Плотность прилегания к стенкам клапана пластины

Это важно, чтобы обеспечить оптимальный пропуск воздуха и избежать образования щели на фиксирующем выступе.
Профилактика стука, который может издавать пластина. Этот момент важен, если движение воздуха регулярно меняется.

Чтобы сделать мембранный клапан, могут быть использованы такие материалы, как лавсановая пленка или плотная бумага. Первый вариант часто выбирают, так как он не теряет своих характеристик даже после продолжительного сгибания или воздействия влажности.

Конструктивное исполнение обратного клапана

В воздуховодах круглого сечения часто используются конструкции типа «бабочка», имеющие две створки на одной оси, проходящей ровно посередине воздуховода. Есть и одностворчатые конструкции, где ось, к которой прикреплена круглая крышка – в виде плоского диска, несколько смещена от центра сечения вентиляционной .

При квадратном сечении вентиляционного хода часто применяются обратные клапаны, похожие по своей идее на жалюзи. Только последние управляются не при помощи каких-то специальных механизмов, а именно за счёт набегающего потока воздуха.

Обратный клапан, естестваная вентиляция

Конечно, существуют и системы обратных клапанов с электрическим управлением, работа которых синхронизирована с включением вентиляторов и регулировкой их скорости. Такие системы хорошо защищают от сквозняков, но при этом вентиляционный канал будет бездействовать в то время, как вентиляторы будут выключены. То есть работать в режиме обычной вытяжки он не сможет, так как просто-напросто будет перекрыт створками активных обратных клапанов. Так что если подразумевается двоякое использование вентиляционной системы – в виде естественной вытяжки и принудительной вентиляции, обеспечивающей отток, то нужно продумать систему пассивных и активных обратных клапанов. И поручить такое дело лучше специалисту, который смог бы спроектировать вентиляционную систему полностью.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Проблемы вентиляции жилых помещений

Как правило, обратные клапаны устанавливаются на вытяжных воздуховодах или вентиляционных отверстиях и гораздо реже в качестве приточных. Это вполне объяснимо, так как изначально подразумевается поступление в дом или квартиру чистого и свежего воздуха, а устройства защиты необходимо устанавливать со стороны удаления загрязненного или отработанного воздуха.

Вообще, к устройству вентиляции или решению возникших проблем нужно подходить комплексно. Проблема обратной тяги чаще всего является следствием ошибок или нарушений в процессе монтажа или эксплуатации. Отсутствие комплексного подхода опять-таки характерно для ранее упомянутых многоэтажек. В отличие от систем электропитания, водоснабжения и отопления, система вентиляции неподконтрольна никаким коммунальным службам или инспекциям и не контролируется управляющими компаниями. В результате жильцы каждый по-своему решает проблемы, наслаивая свои ошибки на чужие, в том числе «запирая» с помощью вентиляторов и клапанов движение воздуха как соседям, так и себе.

Именно по этой причине для этих работ просто необходимо привлечение специалистов, начиная с расчетов и проектирования и заканчивая вводом систем и устройств в работу.

Рекомендации по выбору

Возвратный элемент выбирается в зависимости от схемы вентиляции и места установки:

  1. Для подключения кухонной вытяжки используйте «хлопушку» гравитационного действия, соответствующую по форме воздуховода. Задача этого клапана – сохранение естественного воздухообмена во время бездействия вентилятора.
  2. Решетка с мембранным клапаном (самодельная или заводская) ставится в проем вытяжной шахты, если тяга опрокидывается порывами ветра. От запахов лучше избавляться другим методом – установить стеновые приточные клапаны для возобновления нормального воздухообмена.
  3. В частных домах воздуховод местной вытяжки нередко прокладывается напрямую через внешнюю стену. Чтобы холодный воздух не задувало ветром внутрь вентканала, снаружи установите многостворчатую вытяжную решетку.

Варианты подачи свежего воздуха в комнаты с помощью приточного оборудования

В системах механической вентиляции с принудительной подачей воздуха клапаны используются согласно схеме и спецификации, составленной проектировщиком. Не советуем разрабатывать подобный воздухообмен самостоятельно – ошибок избежать не удастся, а цена переделок выйдет слишком высокой.

Подготовительные работы

Монтаж вентиляционной решетки не составляет особых трудностей и не требует сложной подготовки. Но перед началом работы все же стоит выполнить несколько операций.

Прежде всего, требуется продумать все нюансы установки, понять, что именно и куда именно вы будете устанавливать

На этом этапе важно правильно определить тип нужного клапанного устройства, его размеры и материал.  Размерный ряд бытовых клапанов круглого сечения – 10 см, 12 см, 12,5 см, 15 см. Встречаются и более крупные, но это редкость

Размер клапана подбираются так, чтобы он как можно точнее совпадал с размером воздуховода.

Выбор материала во многом зависит от бюджета ремонта и места монтажа. Для установки на улице стоит выбирать металлические конструкции, хотя они и дороже. Для внутренних помещений прочности и долговечности пластика вполне достаточно.

Решётка на вентиляции в роли обратного клапана

Если рассматривать обратный клапан как защиту от проникновения механических частиц и насекомых, то вместо него прекрасно будет работать решётка на вентиляционном отверстии. Иногда такие решётки, носящие ещё и декоративную функцию, снабжают едва заметной сеткой из капрона или другого синтетического волокна, которое практически прозрачно или незаметно. Сквозь такую защиту не попадут в квартиру не только летающие насекомые, случайно попавшие с улицы в вентиляционную шахту, но и бытовые насекомые, признанные вредителями. Если же решётка будет отсутствовать вовсе, то в квартиру могут пробраться даже более крупные непрошенные гости – грызуны.

Крупноячеистая не препятствует прохождению воздуха, а вот мелкая сетка может забиться пылью и жиром, которые осядут на ней со стороны квартиры. В этом случае придётся демонтировать решётку и, сняв с неё сетку, подвергнуть её очистке или замене. Это не всегда удобно, поэтому можно сделать вместо мелкой сетки обратный клапан. Для его собственноручного изготовления не потребуется вмешиваться в конструкцию вентиляционного канала, и если что-то и придётся демонтировать, то это будет только декоративная решётка. Именно её и предстоит модернизировать, чтобы она работала в качестве обратного клапана.

Установка решётки для вентиляции, в роли обратного клапана

Для этого нужно взять плёнку средней жёсткости и укрепить её на обратной стороне решётки клеем. Далее на неё нужно нанести продольную прорезь или прорезать крест-накрест по диагонали. В первом случае получатся две створки, во втором – четыре треугольных лепестка. При дуновении воздуха они будут отклоняться и пропускать его поток в строну от решётки. Если же образуется обратная тяга, то лепестки или створки плотно прильнут к решётке, перекрыв доступ воздуха из вентиляционного короба в квартиру. Теперь остаётся установить сам вентилятор перед решёткой. Перед вентилятором можно поставить такую решётку (или более красивую) в эстетических целях. Естественно, такая решётка просто обязана иметь крупные ячейки, чтобы не затруднять работу вентилятора.

Если же нет возможности своими руками монтировать обратный клапан и вентилятор на вытяжке, то тогда можно подобрать готовые компоненты и приобрести их. При некотором разнообразии промышленных образцов обратных клапанов это будет нетрудно сделать.

Обратный клапан вентиляции – установка на вытяжку своими руками —

виды, устройство, установка на вытяжку

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Содержание статьи:

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Галерея изображений

Фото из

Виды обратных клапанов для вентиляции

Автоматические модели клапанов

Двухстворчатое устройство для вентканалов

Одностворчатый вариант клапана

Конструктивные особенности обратного клапана

Обратный клапан в паре с вентилятором

Клапан в стеновом приточном устройстве

Установка клапана в вытяжную вентиляцию

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут , размещенной на нашем сайте.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

  • смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
  • наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потока

Тип #2 — двустворчатый с использованием пружин

Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

Конструкцию типа “бабочка” с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжки

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно . Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры и предназначенных для выхода воздуха отверстий в стенах.

Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

Особенное внимание нужно уделить следующим моментам:

  • плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
  • исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

  1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
  2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

  • монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
  • приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для , ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

  • створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
  • происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

для чего нужен, виды, установка

Главная » Вентиляция » Вентиляционный обратный клапан: назначение, виды, установка

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Для чего нужен на вентиляции обратный клапан

Содержание статьи

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Виды

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

  • Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
  • С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
  • Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.



Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

установка в квартире вытяжки своими руками, что такое антивозвратный вентиляционный клапан для кухни

Обратный клапан для вентиляции является важным элементом вентиляционной системы и широко используется в установках вытяжного и приточно-вытяжного типа. Использование устройства надёжно защищает помещение от посторонних запахов и делает пребывание в нем приятным и комфортным.

Почему возникает обратная тяга?

Принцип работы приточно-вытяжных систем основывается на равенстве заходящего и выходящего объёмов воздуха. В случае уменьшения количества поступающих воздушных масс возникает эффект опрокидывания тяги, в результате которого воздух из вытяжного вентиляционного канала заходит назад в помещение. Причиной нарушения циркуляции потоков нередко являются засоренные отверстия приточной вентиляции, установка пластиковых окон, а также поломка или износ механизмов, отвечающих за интенсивность притока.

Однако может быть и наоборот, когда в качестве причины выступает усиленный отток воздушных масс, что часто происходит при выходе дыма и продуктов сгорания топлива через дымоходные трубы печей и каминов. При условии исправного дымохода горячая смесь очень интенсивно выходит наружу, и приточная система может не справиться. В результате происходит захлёст тяги в вытяжном канале, и отработанный воздух устремляется в обратную сторону.

Также эффект обратной тяги возникает при подсоединении нескольких ответвлений воздуховода к общему вентканалу. В таком случае часто образуется неравномерный напор, который и приводит к обратному захлёстыванию потоков. Нередки случаи присоединения к одному воздуховоду нескольких точек забора, одна из которых оснащена принудительной вытяжкой.

В результате работы вентилятора возникает давление воздуха не только в сторону идущего на улицу вентканала, но и по направлению к остальным точкам забора, не оборудованным вытяжными принудительными устройствами. Такой эффект часто наблюдается в старых домах с общими воздуховодами, когда кто-то из соседей устанавливает мощную вытяжку. В результате загрязнённый воздух из общего канала интенсивно загоняется в помещения, которые такими устройствами не оборудованы.

Ещё одной причиной появления обратной тяги может стать изменение условий внешней среды. Например, при нарушении рельефа посредством сноса или строительства находящихся поблизости зданий, ветер может изменить своё направление и начать задувать в вытяжной канал. Таким образом, какой бы ни была причина возникновения опрокинутой тяги, при первых же признаках её появления необходимо оборудовать систему обратным клапаном, способным нейтрализовать все негативные моменты данного эффекта.

Что это такое и для чего нужен?

Обратный клапан представляет собой устройство, устанавливаемое на выходе из воздуховода, и состоящее из корпуса и заслонки. Корпус, в свою очередь, оснащён декоративной решёткой, закрывающей внутренние детали и крепёжные элементы конструкции. Заслонка имеет способность открываться под воздействием давления выходящего воздуха и возвращаться в исходное положение при отсутствии потока.

Обратные клапаны выпускаются в стандартных размерах и совместимы со всеми видами воздуховодов. Материалом изготовления приборов в основном является пластик. Существуют и металлические модели, но сфера их применения часто ограничена показателями влажности того или иного помещения. Хотя оцинкованные и хромированные изделия имеют антикоррозийное покрытие и наряду с пластиковыми могут использоваться в ванных комнатах, душевых и кухнях.

Принцип работы обратного клапана заключается в следующем: загрязнённый воздух выходит из помещения и, попадая сквозь накладку в корпус устройства, давит на заслонку и открывает её. Как только давление выходящего потока падает, заслонка закрывается и начинает служить прочной преградой для пыли, постороннего запаха и мелких насекомых. Кроме того, использование даже самого простого лепесткового клапана заметно снижает уровень внешнего шума, идущего из смежного помещения или с улицы. Крепление устройства производится на внутренний либо внешний торец воздуховода, а при установке на системы с принудительной циркуляцией воздуха – за вентилятор.

Разновидности

Современный рынок вентиляционного оборудования представляет четыре типа обратных клапанов, каждый из которых имеет свои конструктивные особенности, а также сильные и слабые стороны.

  • Одностворчатые лепестковые модели гравитационного типа. Устройства состоят из корпуса и одной створки, открытие которой происходит благодаря давлению воздуха, а закрытие – собственной силе тяжести. Гравитационный круглый клапан применяется в системах с естественной циркуляцией воздуха, что обусловлено низким сопротивлением открытия створки.

Одностворчатые модели выпускаются в двух модификациях. Первый вид представлен изделиями со смещённым относительно центра сечения положением оси, на которой держится планка, а второй отличается присутствием противовеса, находящегося внутри или снаружи прибора. Преимуществом данного вида является возможность установки на системы, не оснащённые принудительной вытяжкой, а к минусам относят необходимость фиксации устройства в строго вертикальном либо горизонтальном положении. В противном случае противовес будет западать, и потребуются более значительные усилия для открытия заслонки.

  • Пружинные двустворчатые модели «бабочка». Конструктивно такие клапаны состоят из двух шторок, способных складываться при сильном давлении масс, и пружины, возвращающей створки в исходное положение при отсутствии воздушной циркуляции. «Бабочки» используются только в системах с принудительной вытяжкой, и в условиях естественной вентиляции неэффективны.
  • Клапан с задвижкой-жалюзи. Принцип работы данного устройства основан на силе гравитации и чем-то напоминает принцип действия лепестковых одностворчатых приборов, с той лишь разницей, что вместо одной створки используется несколько расположенных друг за другом элементов. Изделия такого типа изготавливаются из металла, отлично переносят отрицательные температуры и предназначены для монтажа на наружную часть вентиляционного канала.

Клапаны мембранного типа являются особо чувствительными конструкциями и способны открываться при малейшем движении воздуха. В роли задвижки в них выступает тонкая мембрана, для открытия которой требуется совсем небольшое усилие. Мембранные модели предназначаются для установки в вытяжные вентиляции с естественной тягой и при монтаже в системы с принудительной циркуляцией требуют установки дополнительных рёбер жёсткости. В противном случае от воздействия сильной тяги тонкая мембрана быстро деформируется и вследствие неплотного прилегания начнёт пропускать воздух.

Следующим критерием классификации приборов является материал, из которого они изготовлены. По данному признаку выделяют две группы устройств: пластиковые и стальные.

  • Наиболее распространёнными являются модели из пластика. Такие изделия не подвержены коррозии, легко монтируются, отличаются долгим сроком службы и низкой ценой. К минусам пластиковых устройств относят низкую устойчивость к воздействию отрицательных температур и недостаточную прочность конструкции.
  • Приборы из оцинкованной стали гораздо мощнее своих пластмассовых аналогов и способны хорошо переносить низкие температуры. Кроме того, металлические модели обладают большим рабочим ресурсом и устанавливаются в мощные вытяжки с высоким давлением проходящих воздушных масс.

Ещё одним важным признаком, по которому различаются антивозвратные клапаны, является способ управления. По данному критерию модели подразделяются на ручные и электрические. Регулировка первых производится с помощью рычажка или задвижки, в то время как вторые оборудуются электроприводом и требуют наличия поблизости источника электрического питания.

Форма клапанов также бывает разной. Приборы выпускаются в круглом и прямоугольном исполнении, что позволяет без труда совмещать их с любыми типами воздуховодов.

  • Круглые бытовые модели имеют размер сечения 100, 120, 125, 150 и более миллиметров, что соответствует большинству диаметров вентиляционных каналов. Промышленные устройства, используемые на мощных вытяжках торговых центров и производственных цехов, выпускаются диаметром до 1000 мм.
  • Прямоугольные и квадратные модели чаще используются в высокопроизводительных установках различных предприятий и также выпускаются в большом разнообразии типоразмеров.

Кроме того, обратные клапаны различают по способу установки – приборы могут монтироваться как в вертикальной, так и в горизонтальной плоскостях, а также по пропускной способности, показывающей, какой объём воздуха способно пропускать устройство за единицу времени. Различаются приборы и по классу безопасности. Наряду с бытовыми и промышленными моделями, существуют взрывозащищенные или искробезопасные клапаны. Такие изделия предназначены для вентиляционных систем взрывоопасных зон класса В1, В1А и В1Б, в которых предполагается перемещение взрывоопасных смесей. Приборы способны выдерживать давление в 1500 Па при скорости движения потока, достигающей 6-20 м/сек.

Как сделать своими руками?

Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление прибора обосновано только в том случае, когда вентиляционная решётка либо короб вентканала имеют нестандартные форму и размер. В таких случаях быстрее и выгоднее смастерить устройство своими руками, нежели тратить силы и средства на изготовление переходников. Самым простым для самостоятельного выполнения устройством является одностворчатый лепестковый клапан, где в качестве заслонки применяют жёсткую пластинку из пластика или тонкого металла, лист плотного картона или лавсановую плёнку.

  • Итак, для изготовления обратного клапана воздуховода с естественной тягой, необходимо взять вентиляционную декоративную решётку, приложить её к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и начертить в центре картонной заготовки полученный прямоугольник.
  • Далее из центра верхней стороны начерченной фигуры следует опустить перпендикуляр к его нижней стороне, отступить от него в обе стороны по 7 мм и провести через эти точки ещё две линии, параллельные первой. В результате прямоугольник получится разделённым на две половины вертикальной перемычкой, на которую в дальнейшем будут опираться свободные стороны обеих заслонок.
  • Затем следует вырезать обе части прямоугольника, не трогая при этом перемычку. Должна получиться фигура, напоминающая раму пластикового окна.
  • Далее из лавсановой плёнки вырезаются две детали прямоугольной формы, каждая размером в половину большой картонной заготовки. После чего они приклеиваются к внешним боковым частям рамки таким образом, чтобы в закрытом состоянии они ложились на центральную перемычку. Внешне конструкция напоминает окно с двумя створками, роль рамы в котором исполняет картонная заготовка, а роль створок выполняют две прямоугольные плёнки. Прикреплять створки к раме можно с помощью скотча или степлера.
  • После того как конструкция будет готова, следует наживить её саморезами к стене на торец вентиляционного канала. Располагать клапан нужно таким образом, чтобы приклеенные створки могли открываться в сторону воздуховода.
  • Далее необходимо открыть форточку и проверить работу клапана. Если всё сделано правильно, то воздушный поток будет открывать обе створки «картонного окошка» и беспрепятственно выходить в воздуховод. После проведения испытаний пластиковая решётка прикручивается поверх картонного клапана на саморезы.

Существует и более простой способ. Для этого створки из плёнки приклеиваются непосредственно на обратную сторону вентиляционной решётки. Однако при таком исполнении закрепление плёнки к боковым сторонам пластиковой решётки осуществляют при помощи скотча, который со временем может утратить свои свойства и отклеиться. Поэтому приклеивание заслонок к картонной поверхности является более предпочтительным вариантом.

Как осуществляется установка?

Для того чтобы оснастить стенной вентиляционный выход обратным клапаном, необходимо предусмотреть, чтобы эффект опрокинутой тяги не возникал при любых сочетаниях включенных вытягивающих устройств ванной, санузла и кухни. Поэтому, если в вентиляционной системе установлен тройник, собирающий воздух со всех точек забора и выводящий его в общий воздуховод, клапанами должны быть оборудованы все выходы.

Важным условием размещения обратных клапанов является обеспечение к ним свободного доступа. Это требование продиктовано необходимостью регулярной чистки устройств от налипшего жира и пыли. Если чистку приборов производить редко либо вообще не освобождать их от грязи, то из-за налипших отложений створки перестанут плотно прилегать к клапану, и работа прибора станет неэффективной.

Установка обратного клапана производится на выходе из вентиляционного канала при помощи жидких гвоздей либо саморезов. Второй вариант гораздо предпочтительнее с практической точки зрения: при необходимости чистки устройства его можно будет легко открутить, а после обработки так же легко установить на место. При закреплении клапана необходимо проконтролировать, чтобы прибор полностью перекрывал отверстие воздуховода.

При установке клапанов на системы с принудительным отводом загрязнённого воздуха, прибор располагают в вентканале за вентилятором.

  • Для этого демонтируют вентилятор, вставляют клапан в воздуховод и отмечают места для его крепления.
  • Затем клапан снова вынимают и в отмеченных местах сверлят отверстия под крепёж.
  • Далее клапан снова устанавливают в вентканал и сквозь просверленные отверстия отмечают точки крепления на поверхности стены. Потом с помощью шлямбура отмеченные места высверливают и подготавливают для установки дюбелей.
  • Затем антивозвратный клапан устанавливают в вентканал и фиксируют, заполняя при этом щели между прибором и поверхностью канала силиконовым герметиком. Некоторые модели не нуждаются в дополнительной герметизации соединений и уже оснащены уплотнительным резиновым кольцом, которое способствует более плотному примыканию воздуховода и клапана.
  • Заключительным этапом монтажа будет установка вентилятора на прежнее место и пробный запуск системы.

Установка наружных клапанов типа жалюзи производится по такому же принципу. Единственными условиями выбора таких устройств являются материал изготовления и наличие дополнительных функций. К их числу относятся антивандальные приспособления, предотвращающие порчу или поломку жалюзи, а также наличие функции рекуперации тепла. Последняя опция особенно важна для наружных моделей: она предотвращает обледенение клапана и способствует его корректной работе на протяжении зимнего периода.

Правильный выбор, грамотный монтаж и своевременное обслуживание обратного клапана способствуют эффективной защите квартиры от неприятных запахов, постороннего шума и пыли. Это позволяет значительно улучшить качество воздуха в помещении и приводит к созданию комфортного микроклимата внутри него.

О том, как сделать обратный клапан своими руками, смотрите в следующем видео.

Клапана гравитационные КГ канальные - Компания АИРКУЛ

Вентиляция состоит из множества элементов. Каждый из узлов и комплектующих играет важную роль в работе системы и обеспечивает должный уровень комфорта.

Жители многоэтажных домов довольно часто ощущают запахи пищи, табачного дыма из соседних квартир. Причина этого явления – неправильная работа гравитационной (естественной) или механической системы вентиляции. Из-за недостаточной тяги вытяжной воздух не выходит наружу, а продолжает циркулировать по трубам внутри здания и попадает из одних помещений в другие.

Можно ли устранить проблему, и как это сделать?

Для предотвращения этого явления используется обратный клапан. Он относится к группе воздушных регуляторов и заслонок. Назначение обратного клапана – изменение потоков воздуха в системах вентиляции.

Принцип работы регулятора прост. Клапан оснащен лопастями. Они расположены таким образом, что пропускают потоки воздуха лишь в одном направлении. Если оно меняется, лопасти закрываются.

Разновидности обратных клапанов.

Воздушные регуляторы разделяются по нескольким критериям:

  • Материал (пластик, оцинкованная сталь).
  • Форма (прямоугольный, круглый) и размеры. Выбор зависит от формы и сечения воздуховода.
  • Метод установки (вертикально или горизонтально). Выбор зависит от конструкционных особенностей воздуховода.
  • Пропускная способность – объем воздуха, который проходит через клапан за единицу времени.
  • Конструкция (лепестковый, гравитационный).
  • Выбор каждого критерия осуществляется в зависимости от типа вентиляции, ее особенностей и ваших потребностей.

    Гравитационный клапан

    Этот регулятор оснащен створками, которые закрываются под воздействием силы тяжести. Важный момент – они устанавливаются под определенным углом, для которого характерно равное воздействие сила давления и тяжести.

    Гравитационный клапан предназначен для монтажа в прямоугольных воздуховодах в конечной точке вентиляционной системы. К примеру, выход на улицу. Он устанавливается, преимущественно, в горизонтальном воздуховоде. В вертикальном монтаж также возможен, если поток воздуха направлен снизу вверх.

    Преимущества гравитационного клапана хорошо известны специалистам. Этот тип регулятора характеризуется низкими потерями давления. Особенно заметна разница в сравнении с лепестковыми клапанами (бабочка). Это преимущество достигается за счет отсутствия возвратных пружин. Сокращение потерь давления приводит к улучшению циркуляции воздуха и повышению эффективности работы вентиляционной системы.

    Качественные гравитационные клапаны на выгодных условиях

    В нашем каталоге представлены регуляторы от надежных производителей. Мы гарантируем качество, эффективную работу и долговечность каждой модели, готовы предоставить сертификаты соответствия самым высоким требованиям. Вам понравятся наши цены и сервисные услуги.

    Наши консультанты имеют профессиональные знания в сфере конструирования и монтажа вентиляционных систем. Они предоставят исчерпывающую информацию о гравитационных клапанах и помогут выбрать модели, которые полностью соответствуют вашим требованиям и особенностям воздуховода.

    вытяжка на кухне и монтаж

    Если на кухне часто чувствуются запахи, доносящиеся от соседей, то это связано с обратной тягой в вентиляционной системе. Чтобы избавиться от этого неприятного явления, нужен обратный клапан для вентиляции. Существует несколько разновидностей устройств для защиты от обратной тяги. Каждый вид имеет свои особенности, назначение, преимущества и недостатки. Важно правильно выбрать место для установки клапана, провести его монтаж с соблюдением правил.

    Что такое обратный клапан и его назначение в вентиляции?

    Нормально работающая вентиляционная система выводит воздух из помещения на улицу по вентканалам. Как правило, вытяжные отверстия находятся в помещениях с влажными процессами (ванной, на кухне) или там, где наблюдаются неприятные запахи (санузел). Благодаря работе вентиляции запахи быстро выводятся из помещения, нормализуется влажность.

    В некоторых ситуациях наблюдается обратная тяга, то есть воздух поступает в помещение, а не выводится из него. Если воздушные массы движутся по вентканалам в обратном направлении, то это явление называется опрокидыванием тяги.

    С обратной тягой нужно бороться по следующим причинам:

    • поступление неприятных запахов из помещений соседей;
    • поступающий холодный воздух может уменьшать температуру в помещении;
    • воздушные массы гасят котел;
    • продукты горения по дымовой трубе могут попадать обратно в комнату.
    Важно! Для решения проблемы некорректного движения воздушного потока в системе вентиляции используется обратный клапан.
    Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

    Этот простой прибор представляет собой затвор, встраиваемый в воздуховод. Он пропускает воздух только в одну сторону. Если воздушные массы движутся в правильном направлении, прибор открыт, но при изменении направления движения воздуха канал перекрывается. Устройство работает автоматически.

    Устройство и принцип работы

    Клапан естественной вентиляции – это фрагмент трубы прямоугольного или круглого сечения. Внутри трубы закреплена вращающаяся перегородка из слюды, пластика или металла. В закрытом состоянии клапан полностью закрывает просвет трубы. В открытом состоянии створка создает минимальное сопротивление воздушным массам.

    Клапан устанавливается так, чтобы при появлении обратного тока воздуха створка автоматически закрывалась. Существуют варианты клапанных механизмов, которые устанавливаются не в трубу, а на вентилятор или вентиляционную решетку. Бывают створки в виде жалюзи и клапаны-бабочки.

    Виды обратных клапанов

    По способу открывания все клапанные механизмы делятся на следующие виды:

    1. Ручные. Створки приводятся в действие вручную. С этой целью прибор имеет специальный рычаг. Агрегаты не могут похвастаться герметичностью и удобством использования.
    2. Модели с электроприводом сами открываются в момент запуска вентилятора или кухонной вытяжки. Они подходят только для вентиляционных систем принудительного типа.
    3. Механические устройства являются самым распространенным вариантом. Створки сами открываются и закрываются при движении воздуха в определенном направлении. Клапаны с механическим управлением используются на кухонных вытяжках, в паре с вентиляторам или устанавливаются на обычный вентканал.
    Гравитационный одностворчатый

    Воздушные потоки, идущие из помещения, оказывают давление на клапанную створку, открывают ее. Если движения воздуха не будет или наблюдается обратная тяга, то створка сама закрывается под силой тяжести.

    Рекомендуем к прочтению:

    При условии правильного монтажа клапан гравитационного типа можно устанавливать на обычный вентканал с естественным током воздуха. Это объясняется небольшим сопротивлением открыванию створки.

    Есть два варианта одностворчатых гравитационных клапанов:

    • ось фиксации створки смещается относительно центральной оси канала;
    • снаружи или внутри прибора устанавливается специальный противовес.

    Поскольку створки закрываются под действием силы тяжести, устройство нужно устанавливать строго вертикально или горизонтально в зависимости от варианта конструктивного решения. При монтаже обязательно используется уровень. В противном случае створка может закрываться не полностью либо будет открываться только при сильной тяге в системе вентиляции.

    Пружинный двухстворчатый

    Конструкции типа «бабочка» имеют две заслонки. Они складываются наподобие крыльев бабочки при наличии тяги в нужном направлении, и захлопываются посредством пружины при обратной тяге или ее отсутствии.

    Поскольку створки закрываются без участия силы тяжести, конструкцию можно устанавливать под любым углом. Но пружинная модель нормально и правильно работает только в системах с принудительной вентиляцией с вентилятором или вытяжкой.

    Совет! Перед покупкой двухстворчатого клапана проверьте чувствительность заслонок к определенному давлению воздуха, которое наблюдается в вашей вентиляционной системе. Прибор можно отрегулировать в зависимости от силы действия пружинного механизма.
    Мембранный

    В конструкции мембранного типа принцип работы основан на способности воздушного потока менять положение пластины из гибкого материала. Благодаря особому расположению пластины при определенном направлении движения воздуха отверстие открывается, а при обратном токе – плотно закрывается.

    При очень сильной обратной тяге гибкая пластина может деформироваться, поэтому на нее устанавливаются ребра жесткости. На них она опирается в то время, когда отверстие закрыто. Эту особенность нужно учитывать при выборе клапанного механизма. В противном случае деформированная пластина будет неплотно закрывать отверстие.

    Многостворчатый

    Некоторые клапанные устройства по внешнему виду напоминают жалюзи, но работают по тому же принципу, что и гравитационные разновидности. Несколько створок вместо одной заслонки делаются с целью получения конструкции более компактных размеров, ведь в открытом положении пара жалюзи занимает меньше места, чем одна большая створка.

    Важно! Многостворчатые клапаны придуманы для установки снаружи вентиляционной системы.

    Рекомендуем к прочтению:

    Жалюзийные решетки имеют стандартные размеры, соответствующие параметрам отверстий вентканалов в стене. Клапанный механизм можно установить только на отверстие воздуховода или на всю решетку. Многостворчатые жалюзийные клапаны подходят для установки со стороны улицы, потому что мембранные и пружинные механизмы не смогут нормально работать при минусовых температурах.

    Где устанавливается обратный клапан?

    Монтаж обратного клапана вентиляции выполняется в воздуховоде в одном месте, если в вытяжной системе есть единственное место забора воздушных масс.

    При наличии нескольких вытяжек и сложной разветвленной системе вентиляции придерживаются следующих правил расстановки обратных клапанов:

    1. По одному клапану устанавливается на каждый воздуховод, который соединяет магистраль и точку забора воздуха. Благодаря этому воздушные потоки не будут попадать в вытяжку во время ее пребывания в выключенном состоянии.
    2. На выходном канале системы вентиляции устанавливается еще одно клапанное устройство. Если канал полностью герметичный, то без этого клапана можно обойтись.

    Обратные клапаны нужно устанавливать в том месте, где к прибору обеспечен свободный доступ для регулярного обслуживания и очищения от пыли. Если на вентиляторе или вытяжке производителем уже установлен обратный клапан, то нет необходимости монтировать еще один механизм.

    Установка в общей вентиляции

    Если нужно произвести установку клапанного приспособления на вентиляционный канал, идущий из ванной или санузла, то устройство устанавливается на входе в воздуховод. Если вентиляция в стене есть только в санузле, а из ванной комнаты идет короб в общий канал, то клапан нужно установить на входе в вентканал и в коробе, идущем через стену из ванной в туалет. Благодаря этому неприятные запахи из санузла не будут попадать в помещение ванной.

    В старых домах бывают ситуации, когда к одному общему вентканалу подключена кухня, ванная и туалет. В этом случае один клапанный механизм устанавливается на кухонную вытяжку или вентиляционный канал, идущий из этого помещения. Второй клапан ставится на короб, который идет из ванной и санузла.

    Установка в кухонной вытяжке

    Обратный клапан для вытяжки на кухне лучше установить таким образом, чтобы сохранялась и функция естественной вентиляции. Именно поэтому сначала на вентканал нужно закрепить тройник. К одному выходу тройника подключаем вытяжку с клапанным устройством для защиты от обратной тяги. На второй тройник устанавливает только обратный клапан.

    Есть еще один вариант устройства системы с переменной работой принудительной и естественной вентиляции. Можно купить решетку особой конструкции с двумя отверстиями под каждый тип вентиляции.

    Важно! При установке клапана на кухне старайтесь расположить его как можно выше под потолком, чтобы в канал выводился самый влажный и теплый воздух. Тогда в помещении будет благоприятный микроклимат.

    Вентиляционные решетки закрепляются в стене при помощи саморезов или гвоздей. Лучше выбрать фиксацию на шурупах, потому что в этом случае проще разбирать систему с целью ее очищения от пыли и других загрязнений. Если конструкция устанавливается с внутренней стороны помещения, то стык стеновой поверхности и прибора тщательно герметизируется.

    Gravity - Сообщество разработчиков клапанов

    Gravity в Source измеряется в единицах в секунду 2 . Значение определяется значением sv_gravity , которое по умолчанию равно 600 в Half-Life 2 (и эпизодах), Portal и Portal 2 . В других играх Valve гравитация по умолчанию составляет 800.

    Функции C ++

    VP Физика
    void physenv-> SetGravity (Vector & gravityVector)
    Задает направление и силу гравитации для среды VPhysics, которую можно изменить в любое время независимо от sv_gravity.Физические объекты будут спать на «полу» независимо от того, в каком направлении он находится, но они будут , а не просыпаться сами по себе, если сила тяжести изменится. Совет: Z должно быть отрицательным для тяги вниз. Примечание: Изменения необходимо вручную передать клиенту по сети.
    void IPhysicsObject :: EnableGravity (bool enable)
    Контролирует невесомость по отдельности. Если толкнуть объект, он будет летать по воздуху.
    Сделать: Есть ли способ установить множитель силы тяжести?
    QPhysics
    void CBaseEntity :: PhysicsAddGravityMove (вектор и перемещение)
    Использует sv_gravity для добавления гравитации к падающим объектам QPhysics ( To do: включая NPC?).
    void CGameMovement :: AddGravity ()
    То же, что и выше, но для плееров.
    void CBaseEntity :: SetGravity (плавающая гравитация)
    Устанавливает множитель для каждого объекта для гравитации QPhysics. По умолчанию 0, что следует рассматривать как 1. Совет: Ключевое значение Hammer gravity можно использовать для добавления множителя гравитации к отдельным объектам QPhysics (что более или менее означает NPC в наши дни) без какого-либо нового кода. Его нет в FGD, поэтому выключите SmartEdit и добавьте его вручную.

    См. Также

    .

    100x Односторонний PE-клапан для дегазации / с фильтром Выхлопные вентиляционные клапаны для хранения кофейных зерен в пакетиках ROHS SGS | pe клапан | односторонний клапан фильтр-клапан

    Односторонний клапан дегазации - их секрет сохранения свежести кофе. После обжарки кофе выходит из одностороннего клапана дегазации. Это позволяет СО2 выходить из бобов из пакета, в то же время не позволяя кислороду вернуться в пакет.

    В наиболее распространенном применении клапан используется для выпуска из контейнера газа, выделяемого продуктом (например, жареным кофе), предотвращая попадание воздуха в контейнер и его контакт с самим продуктом.Кроме того, он используется в пищевых пакетах, медицинских упаковочных пакетах, пакетах для корма для домашних животных. пр.

    с фильтром

    Продукт следует хранить в оригинальной упаковке, вдали от прямых солнечных лучей. Следует избегать чрезмерного обращения.

    Если вам нужно больше пакетов / пакетов из алюминиевой фольги Zip Lock для кофейных зерен с клапаном, пожалуйста, свяжитесь с нами.

    Для 250 г или 1/2 фунта есть 2 размера:

    Больше цветов

    Без застежки-молнии

    Использование

    Прочие

    .

    Обратный клапан для вентиляции (вытяжки) своими руками: как сделать, пошаговая инструкция

    Правильная работа даже самой простой вентиляционной системы зависит от многих факторов.

    Сложность конструкции воздуховодов и наличие нескольких вытяжных вентиляторов в составе оборудования системы часто оборачивается таким неприятным явлением, как обратная тяга, когда поток воздуха направляется в другое помещение вместо отвода наружу.

    Решить эту проблему можно просто: достаточно установить обратный клапан для вентиляции своими руками в воздуховод, и тогда загрязненный воздух больше не будет попадать в помещение даже при очень сильном ветре.

    Что такое обратный клапан

    Такое устройство, как обратный клапан, применяется во многих системах. Чаще всего оно устанавливается в герметических системах транспортировки различных веществ – жидкости, газов, в системах канализации и вентиляции.

    Это устройство представляет собой шлюз, который перекрывает сечение трубопровода при изменении направления движения потока.

    В системе вентиляции обратный клапан блокирует изменение направления потока воздуха.

    Это устройство необходимо для вытяжек, имеющих несколько вытяжных вентиляторов и один общий воздуховод.

    Назначение обратного клапана в вентиляции

    Как и для простых, не имеющих в своей конструкции вытяжных вентиляторов и вытяжек, так и для технически сложных систем вентиляции ситуация, когда поток воздуха меняет свое направление на обратное, встречается очень часто.

    Сильный ветер, неправильно расположенные впускные и выпускные каналы на кровле, наличие нескольких вентиляторов – все это может привести к такому явлению, как обратная тяга.

    Чаще всего от этого страдают системы естественной вентиляции, где поток воздуха приводится в движение разницей температур. Страдают от изменения направления движения потока и вытяжки, соединенные общим воздуховодом.

    Стоит включить вентилятор в квартире на нижних этажах, как воздух мгновенно проникает из вентиляционного канала в отдушины верхних этажей.

    Технически решить проблему достаточно просто: нужно установить устройство (причем это можно сделать своими руками), которое мгновенно перекрывает сечение воздуховода при повышении давления в вентканале.

    И наоборот, при появлении признаков движения воздушных масс из помещения в систему воздуховода быстро открывает проход.

    В бытовых системах вентиляции применение обратного клапана чаще всего связано с вытяжками на кухне, там, где мощный поток создается работой вытяжного вентилятора.

    Для помещений, соединенных одним вентиляционным каналом, обратный клапан устанавливается в каждой отдушине – это предотвращает попадание в комнату запахов при включении одного из вентиляторов.

    Кроме того, наличие такого устройства в системе дает возможность защитить помещение от проникновения через вентиляционный канал, кроме неприятного запаха, еще и пыли, насекомых и водяного пара.

    Принцип работы обратного клапана

    Принцип работы устройства основан на автоматическом перекрытии канала воздуховода при отсутствии движения воздуха или изменении его на обратное направление.

    Важным моментом здесь выступает то, что работают обратные клапаны без дополнительных блоков управления и механических устройств и реагируют на изменение давления и направления перемещения потока воздуха мгновенно.

    Обратный клапан на вентиляцию, в зависимости от принципа действия, может быть гравитационного типа или с механическим запиранием.

    Гравитационный тип клапана использует силу гравитации, когда мембрана или крышка закрывает воздуховод под тяжестью своего веса.

    При этом даже небольшого движения воздуха достаточно, чтобы либо открыть клапан для прохода воздушных масс, либо для плотного закрытия воздуховода и блокировки потока.

    Механическое запирание предусматривает вариант, когда воздуховод перекрыт постоянно. А открытие его осуществляется только тогда, когда поток преодолевает силу сопротивления пружины или материала, из которого сделана заслонка.

    Чаще всего такие устройства устанавливаются на вытяжные вентиляторы.

    Конструкция

    Для установки в бытовых системах применяются три основных вида конструкции клапанов. Основным элементом конструкции выступает заслонка, которая и перекрывает сечение воздуховода.

    Это основная часть любого обратного клапана. В зависимости от конструкции заслонки устройство может быть:

    • мембранного типа;
    • дискового типа;
    • двухстворчатое — с моделью клапана «бабочка».

    Мембранная конструкция предусматривает герметизацию рабочего прохода при помощи гибкой пластины, которая прижимается к корпусу клапана при движении воздуха в одном направлении, и создание промежутка для его прохода при напоре с другой.

    В качестве мембраны может быть использована резина, гибкий пластик или отрезок пленки. Мембранные конструкции самые простые и дешевые.

    Затворы дискового типа устанавливаются в корпусе на оси таким образом, чтобы при отсутствии движения воздуха полностью перекрывать просвет воздуховода. При создании воздушного потока в нужном направлении заслонка просто откланяется и пропускает воздух.

    Как только поток прекращает воздействие на заслонку, она возвращается в свое нормальное состояние и блокирует проход. А при обратной тяге диск плотно прижимается к корпусу и под действием давления воздуха просто закупоривает трубу.

    Модель «бабочка» имеет рабочий орган из двух одинаковых половинок, установленных на оси перпендикулярно направлению движения потока. На оси также установлена пружина, которая прижимает створки к корпусу.

    Усилия пружины достаточно, чтобы не давать «крыльям» сложиться. Однако при включении вентилятора воздух преодолевает это усилие, и створки открываются для пропуска воздуха.

    Корпуса обычно изготавливаются двух видов – круглого и квадратного сечения для дисковых типов и моделей с «бабочкой», а вот для мембранных моделей иногда корпусом служит вентиляционная решетка или корпус вентилятора.

    Для промышленных систем часто применяют клапаны, в которых заслонки имеют вид жалюзи.

    В зависимости от материала изготовления воздуховодов выбирается и материал устройства.

    Довольно часто для того, чтобы клапан служил долго, его покрывают специальными антистатическими составами, которые на долгое время предотвращают притягивание частиц пыли.

    В конструкции многих моделей применяются уплотнители из силикона или мягкой резины. Использование уплотнителей дает гарантию, что заслонка будет надежно прилегать к корпусу и не пропускать воздух.

    Обратный клапан для вентиляции своими руками

    Для того чтобы устройство работало эффективно, недостаточно просто сделать аккуратный чертеж и вырезать все детали, важно выбрать оптимальную конструкцию, которая лучше всего подойдет для установки.

    В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

    Большое значение имеет и то, где будет устанавливаться устройство. Для установки за вентиляционной решеткой в системе с естественной циркуляцией потоков достаточно сделать мембрану, она не потребует дополнительных изменений воздуховода.

    А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.

    Кроме этого, перед тем как сделать обратный клапан для вентиляции своими руками, стоит просчитать, сможет ли он обеспечить пропуск необходимого объема воздуха.

    Во многих случаях оптимальным вариантом станет создание и установка именно мембранного типа устройства. Мембрана отлично подойдет как для вентиляции с естественной циркуляцией, так и с принудительным отводом.

    В качестве материала можно использовать тонкий пластик или полиэтилен, резину или виниловое полотно.

    Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:

    1. этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
    2. создание рабочей модели из бумаги, проведение испытаний, если это возможно;
    3. перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
    4. сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.

    Сам процесс работы требует не только аккуратности, но и творческого подхода. Так, стоит учитывать необходимость периодической чистки рабочего органа и уплотнителя от осевшей пыли и копоти.

    Процесс изготовления обратного клапана своими руками

    Для кухни рекомендуется перед клапаном предусмотреть установку текстильной сетки, чтобы она задерживала частицы масла и копоти. В большинстве помещений также стоит подумать о такой сетке для предотвращения проникновения в жилище насекомых.

    При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан. При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей.

    Многоэлементная мембрана с креплением лепестков по центру вентиляционного отверстия обеспечит максимальную эффективность в работе.

    Широкие лепестки элементов под воздействием потока легко будут откланяться, пропуская воздух, при этом центральное крепление обеспечит им дополнительную упругость.

    В то же время остановка потока или давление с обратной стороны на большую площадь лепестков моментально приведет к прижиманию мембраны к корпусу.

    Такое решение подойдет как для обратной стороны декоративной вентиляционной решетки, так и для установки на вентилятор или вытяжку.

    Для вытяжных вентиляторов с круглым сечением воздуховода может пригодиться идея использования отрезка канализационной трубы с круглой мембраной и прижимной пружиной.

    В этой модели мембрана устанавливается в корпус из отрезка трубы и фиксируется по центру на оси. Края мембраны должны плотно прижиматься к уплотнителю из резины или силикона, приклеенному к внутренним стенкам отрезка.

    При этом диаметр мембраны должен быть меньше внутреннего диаметра трубы, чтобы был обеспечен достаточный промежуток для пропуска воздуха.

    Ось, на которую насаживается рабочая мембрана, делается из длинного болта, а чтобы конструкция прижималась постоянно, дополнительно устанавливается пружина, например, такая, как используется в автоматических шариковых ручках.

    Установка оси может быть сделана на перемычку из пластика или металла, которая закрепляется на противоположных стенках трубы. Мембрана постоянно находится в закрытом положении, края ее прижаты к уплотнителю.

    При возникновении потока от вентилятора воздух преодолевает сопротивление пружины, и по всей окружности мембрана открывает проход.

    Как только вентилятор выключается, и лопасти перестают вращаться, пружина возвращает мембрану в исходное положение и закрывает клапан.

    Как установить обратный клапан на вентиляцию

    Установка устройства своими руками начинается с подготовки посадочного места для клапана. Для этого необходимо максимально очистить вентиляционное отверстие от выступающих частей штукатурки и кирпича.

    Кроме того, необходимо обработать и стену вокруг отверстия, так как для того, чтобы клапан эффективно работал, узел установки должен быть максимально герметичным.

    В вытяжку с вентилятором клапан устанавливают сразу за корпусом вентилятора. Корпус клапана должен максимально точно стыковаться с корпусом прибора, в случае если между корпусами имеются щели, их необходимо заделать герметиком или монтажным клеем.

    После сборки узла проверяется работоспособность – включается вентилятор и выясняется, как ведет себя мембрана.

    Рекомендуется монтаж клапана делать после нескольких включений: бывает, что во время кратковременного включения не удается выявить все недостатки устройства.

    Установку собранной конструкции своими руками рекомендуется проводить с применением монтажного клея или силиконового герметика.

    Клей аккуратно заполнит щели между стеной и корпусом вентилятора и будет амортизировать во время работы, снижая вибрацию.

    После застывания клея устанавливается декоративная решетка или делается подключение воздуховода вытяжки.

    Итоги и выводы

    Как показывает практика, иногда решение большой проблемы лежит на поверхности. Например, обратный клапан своими руками можно соорудить даже из обычного тетрадного листа.

    Простая и одновременно эффективная конструкция позволит сделать временный заслон от обратной тяги.

    Ну а дальше можно подумать и над более долговечной конструкцией, воплотив принцип мембранного клапана в более долговечных материалах, чем бумага из школьной тетради и полоска скотча.

    Обратный клапан для вентиляции своими руками

    На чтение 7 мин Просмотров 457 Опубликовано Обновлено

    Нередко вентиляционная система работает неэффективно и часть воздуха проникает из вентканала обратно в квартиру. Особенно заметен эффект обратной тяги вентиляции бывает на кухнях или в санузлах квартир. Бороться с неприятными запахами помогут обратные клапана.

    Принцип работы обратного клапана вентиляции

    вытяжной вентилятор с обратным клапаном

    Обратными клапанами в вентиляции называют группу защитных устройств для предотвращения поворота потока воздуха в системах вытяжной вентиляции или попросту обратной тяги вентиляции в квартирах. Клапан пропускает воздух в нужном направлении, тормозя обратное движение. Работают обратные клапана для вытяжной вентиляции автоматически и это основной плюс их использования. В системах вентиляции жилых и общественных зданий обратные клапана используются для непопадания воздуха из общего вентканала в отдельные помещения.

    Обратные клапана для вытяжной вентиляции работают в системах с естественной и механической тягой. Клапан предохраняет от проникновения насекомых, пыли в бытовую вентиляцию.

    Если не оснастить систему обратным клапаном, возможно появление сквозняков.

    Типы обратных клапанов вентиляции

    прямоугольный металлический обратный клапан

    Основная конструктивная часть любого обратного клапана для естественной вентиляции – это затвор. Именно он не пропускает воздух в нежелательном направлении.

    Различают два типа круглых и прямоугольных обратных клапанов для вентиляции:

    • с затвором в форме золотника;
    • с затвором в форме диска или захлопки.

    Первые применяются для работы с жидкими средами. Вторые же созданы специально для вентиляции. Бывают они с горизонтальной осью вращения или вертикальной, а также одностворчатыми и двустворчатыми.

    Производятся обратные клапаны для вентиляции прямоугольными и круглыми, с разным диаметром сечения.

    Главный параметр при выборе обратного клапана – это его пропускная способность.

    Обратные клапаны для вентиляции естественного типа просты в изготовлении, при этом очень надежны.

    Их изготавливают из пластика или металла, материал подбирается в зависимости от особенностей системы. В вертикальных трубопроводах поток воздуха двигается вертикально, поэтому клапан монтируется горизонтально, что обеспечивает правильную работу затвора.

    Чаще всего используются круглые и прямоугольные обратные вентиляционные клапана с пропускной способностью от 4 до 6 м\сек. Они работают бесшумно и эффективно. Их устанавливают как самостоятельно, так и в комплекте с вытяжным прибором.

    Все обратные клапана для вентиляции прямоугольной или круглой формы делятся также на:

    • Подогреваемые. Такие обратные клапана для вентиляции с электроприводом обладают преимуществом: в системе не собирается конденсат, а конструкция не покроется наледью в лютые морозы;
    • Без подогрева. Хороши только для использования в помещениях.

    Наличие электропривода у обратного клапана для вентиляции требует участия электрика в его подключении.

    Хотя устройство дешево, обратный клапан для вентиляции можно собрать и своими руками, но об этом позже.

    Конструкция обратного клапана для вентиляции

    круглый двустворчатый обратный клапан

    Устройство обратного клапана очень просто: диск-захлопка прикрепляется к оси, позволяющей ему свободно качаться. Чтобы прикрыть клапан во время остановки вентилятора, крепится отвес. Вентиляционные клапана могут быть прямоугольного, круглого или квадратного сечения.

    Промышленные модели отличаются от обратных клапанов для бытовой вентиляции диаметром и материалом, они относятся к взрывозащищенной категории, хотя устройство то же самое.

    Диаметр круглого или прямоугольного обратного клапана для вентиляции промышленного типа может быть от 125 до 1000 мм, устанавливаются они на взрывоопасных производствах.


    Широко используется модель клапана «бабочка» с двумя лопастями.

    Производятся устройства-бабочки чаще из металла, ось для крепления лопастей устанавливается посередине сечения. Как только вентилятор останавливается, лопасти прикрывают сечение и обратная тяга вентиляции в квартире останавливается. Диаметры двухстворчатых клапанов варьируются 100 – 315 мм.

    Улучшенная модификация «бабочки» снабжена уплотнителями, уменьшающими шум при работе лопастей.

    Очень часто используется для вентиляции на кухне обратный клапан в виде жалюзи или лепестков (инерционная решетка). Лопастей в конструкции несколько, располагаются они на горизонтальных осях.

    Как выбрать обратный клапан

    инерционная решетка

    Приобретая обратный клапан для кухонной вентиляции или в санузел, нужно учитывать скорость движения воздуха, ведь затвор должен реагировать даже на малейший поток. Плохая тяга в системе – это главная проблема при организации системы естественной вентиляции. Поэтому большинство владельцев комбинируют клапан с вытяжным вентилятором. Чтобы прикрыть конструкцию со стороны помещения устанавливается красивая вентиляционная решетка.

    Но чтобы система естественной вентиляции работала безотказно, важно подобрать обратный клапан правильно. В противном случае обратная тяга в вентиляции многоквартирного дома будет продолжать отравлять существование жильцов.

    Следует обращать внимание на:

    • форму сечения;
    • диаметр сечения;
    • материал клапана;
    • устройство клапана;
    • назначение клапана;
    • фирму-производителя (влияет больше на цену, чем на качество простейшего механизма).

    Можно приобрести уже готовый комплект из вентилятора и обратного клапана. Тут необходимо обратить внимание и на мощность вентилятора. Для кухни подойдет с коэффициентом 10, а для ванной и туалета достаточно будет 7.

    Приобретая обратный клапан для бытовой вентиляции частного дома, важно учесть климатические условия. Например, «бабочка» быстрее покроется наледью, нежели одноосная конструкция. В частных домах, в отличие от многоквартирных, жильцам досаждает не обратная тяга в квартире, а задувание ветра в вентиляцию и проникновение в нее грызунов.

    Обратный клапан для вентиляции своими руками

    простейший самодельный обратный клапан для вентиляции

    Далее мы опишем как сделать обратный клапан своими руками. Он не только эффективно поможет избежать обратной тяги в вентиляции многоквартирного дома, но и сэкономит ваши средства.

    Особенно актуальна установка обратного клапана вентиляции своими руками для жильцов последних этажей домов, где распространена проблема затягивания «чужих» запахов через воздуховоды общеобменной системы.

    Мы предлагаем усовершенствованную модель обратного клапана вентиляции с электроприводом и вентилятором.

    Для основания обратного клапана кухонной вентиляции подойдет толстый пластик или текстолит. Понадобиться пластина размером перекрывающая выход вытяжного канала и толщиной не более 4 мм. На пластине делается разметка: решетка размером с отверстие вентилятора, а также отверстия для крепления к стене (по углам) и для крепления вентилятора.

    Чем больше ячейки решетки, тем плотнее должен быть материал для створок!

    разметка на основании для обратного клапана

    Чтобы между основанием и вентилятором не «гулял» воздух, используется резиновая прокладка.

    Чтобы предотвратить не только обратную тягу в вентиляции квартиры многоквартирного дома, но и проникновение насекомых, на решетку основания крепится мелкая пластиковая сеточка или даже капрон от колгот. Последний легко заменяется. А чтобы жильцов не беспокоила вибрация от двигателя вентилятора, при установке используются амортизаторы из резинки.

    амортизаторы из резины для тихой работы вентилятора

    Створки используются из толстого полиэтилена (не менее 0,1мм). Пленка должна быть идеально гладкой, мельчайшая волнистость нарушит герметичность вентиляции, и обратная тяга в квартире многоквартирного дома возобновится. Крепить створки можно на скотч с тканевым основанием. Подробная инструкция по изготовлению створок для пластикового обратного клапана вентиляции в видеоролике:

    клапан герметизирован

    Вырезать створки рекомендуем по месту, из уже приклеенного куска пленки. Причем, если она слегка помялась во время работы, ее необходимо поменять. Две створки разрезаются между собой только в самом конце процесса. Резать нужно острым строительным лезвием.

    Чтобы между самодельным пластиковым обратным клапаном для вентиляции и стеной не было щели, используйте самоклеящуюся поролоновую ленту.

    В процессе эксплуатации необходимо периодически очищать или менять пластиковую сетку, забивающуюся пылью.

    При правильном изготовлении такой самодельный пластиковый обратный клапан для вентиляции прослужит не один год. А жильцы квартиры надолго избавятся от обратной тяги, характерной для вентиляции многоквартирных домов.

    техника выполнения, необходимые материалы и инструменты, пошаговая инструкция работы и советы специалистов – Ремонт своими руками на m-stone.ru



    В каждом частном или многоквартирном доме предусмотрена система вентиляции.

    Самая главная функция вентиляции заключается в постоянной циркуляции и поступлении свежего воздуха, а одновременно с этим удаляются пылевые отложения и запахи.

    Иногда бывает, что вместо потока воздуха, прилетает зловоние от соседей.

    Тут вы и понимаете, что клапан обратного действия для вентиляционных устройств — просто необходим. Мы с вами рассмотрим в этой статье все подробности темы обратного клапана.

    Общие сведения об обратном клапане

    Строение клапана

    Ось с лопастями — ключевое наполнение этой детали. Шторка при определенном воздействии воздуха пропускают его лишь в определенном направлении.

    В случае прекращения притока воздуха лопасти закрываются. Сам клапан регулирует как поток воздушных масс, так и объем чистого воздуха.

    Зачем нужен обратный клапан

    При разработке системы вентиляции в частном доме, будь то вентиляция подвала или вентиляция чердака, рекомендуем вам проанализировать ряд причин, по которым следует произвести монтаж в вашем помещении обратного клапана.

    Нарушение технологии расположения вытяжных труб, приводит к тому, что начинают попадать задуваемые потоки воздуха.
    Если в жилище располагается несколько вытяжек. Это приводит к усиление оттока, из за увеличения тяги в одной из вытяжек.
    Если мы рассматриваем многоквартирный дом, то есть вероятность присутствия, хотя бы одной мощной вытяжки, и когда она работает, происходит смещение потоков воздуха, что приводит к появлению в других квартирах обратной тяги.
    Отсутствие приточного свежего воздуха. Обычно случается в случае поломки или засорения.
    Наличие отопления, за счет печи. В этом случае при функционировании печки, в трубе возрастает тяга горения, а это в свою очередь приводит к обратному потоку в трубе вентиляции.

    Как проверить тягу в вентиляции

    Вопрос ключевой.

    Все просто:

    берем свечку,
    зажигаем и подносим к решетке вентиляции,
    затем открываем окно.

    Свеча должна затухнуть, если поток воздушных масс правильный.

    Следует отметить и то, что на стадии проектирования и монтажа лучше предусмотреть установку обратного клапана. Так как его цена незначительна, а так же в процессе эксплуатации вентиляции возможно засорение, деформация и воздействия внешней среды, которые в свою очередь приведут к изменению потока воздуха в самой вентиляции.

    Вот тогда вам придется купить клапан, потратить время и врезать его в работающую систему.

    Основная классификация обратных клапанов для вентиляции
    По материалам

    Пластик (пластмасса). Это одни из самых дешевых и коммерческих устройств. Их часто применяют в офисных зданиях, домах, коттеджах. Очень привлекательно выглядят, а благодаря богатой цветовой палитре материала можно воплотить в жизнь любой дизайн.

    Оцинкованная сталь. Получили широкое распространение в промышленности и административных помещениях. Данные модели очень прочные, это позволяет долго и качественно справляться со своей задачей. У клапанов, изготовленных из стали, отсутствует такой минус как пожаробезопасность, так как сталь не горит в отличие от пластика.

    Комбинирование материалов. Корпус устройства изготовлен из стали, покрытой цинком, а шторка или лопасти из пластмассы. Получил широкое распространение в помещениях, где есть естественная вентиляция. Данный клапан реагирует даже на небольшое движение ветра, обеспечивая качественный и естественный обмен воздухом.
    По форме

    Круглые.
    Прямоугольные.

    Все зависит, конечно, от формы воздуховода. Следует отметить тот факт, что для круглых клапанов, предназначенных для быта выпускаются диаметром 100 — 200 мм. – это самые ходовые размеры. А для промышленных систем возможен выпуск 150 — 1000 мм.

    Причем для быта идут в основном круглые клапана, а для промышленности прямоугольные.

    От способа установки

    Вертикально расположенные.
    Горизонтально расположенные.

    По методу регулирования

    Ручное — с помощью задвижек и рычагов.
    Автоматическое — происходит автоматически, так как это комплекс устройств, приточно-вытяжной вентиляции, которые функционирует как единое целое.

    По конструкционному исполнению

    А теперь разберем самую главную классификацию.

    Лепестковый клапан

    Клапан одностворчатый гравитационного действия. Воздух, двигаясь из помещения, воздействует на створку, закрепленную на оси корпуса клапана. Под действием этой силы створка открывается. В случае появления обратной тяги створка закроется самостоятельно под силой тяжести.

    Наличие одной створки, делает конструкцию простой и надежной.

    При установке данного вида клапанов следует использовать уровень, так как монтировать его следует только в вертикальном или горизонтальном положении.

    Данная конструкция имеет два исполнения:

    Модели, где ось смещают относительно центра. А обычно она расположена посередине.
    Использование противовесов, которые располагают с внешней или внутренней стороны устройства.

    Клапан бабочка или двустворчатый с использованием пружин

    По строению схож с лепестковым клапаном, только имеет два лепестка располагают на одной оси. Отсюда и схожесть с насекомым, от которого и получил свое название.

    Используют обычно в вентиляционных системах принудительного действия.

    То есть при включении вентиляции лопасти открываются, а при выключении закрываются с помощью установленных пружин. Такое устройство можно располагать даже под углом. Следует проверять чувствительность шторок перед покупкой. В последнее время регулировку чувствительности делают по силе сжатия пружин.

    Клапан с гравитационной решеткой

    По внешнему виду напоминают жалюзи, располагать которые можно как вертикально, так и горизонтально. Когда вы включаете вентиляцию, жалюзи открываются и начинается движение воздуха, как только выключаете, то жалюзи закрываются.

    Чаще всего располагают в стенах, для защиты коммуникаций. Главный плюс данных типов клапанов, это использование их при минусовых температурах в уличных условиях.

    Клапаны с гибкой мембраной

    Принцип работы так же похож на работу лепесткового клапана. Только в качестве шторки используют тонкую гибкую пластину, которая при закрытии плотно прилегает по периметру.

    Ставят преимущественно в помещениях с естественной вентиляцией, так как мембрана очень чувствительна. Недостатком является, тот факт, что мембрана будет деформироваться при избыточной обратной тяги.

    Как сделать обратный клапан для вентиляции своими руками?

    Следует принять во внимание тот факт, что стоимость стандартных обратных клапанов невелика, и смысла делать клапан самостоятельно нет.

    А если короба для вентиляции нестандартные, то тогда следует задуматься о том, как своими руками изготовить обратный клапан для вентиляции.

    Самый простой механизм, который можно сделать самостоятельно – это лепестковый или мембранный клапана.

    Вместо шторки следует выбрать жесткую пластину металла или пластика. Для предотвращения пропускания потока воздуха, шторка должна как можно плотнее прилегала к краям корпуса. А так же следует крепко закрепить шторку, для того чтобы исключить звуки и трения.

    Лист пленки лавсана или плотной бумаги рекомендуют использовать в качестве материала для мембраны. Самое главное, чтобы лист был большего размера, чем отверстие вентиляции.

    На вентиляционное отверстие следует установить решетку, для того чтобы мембрана не деформировалась. Вот и все конструкция готова к применению.

    Как установить обратный клапан на вентиляцию?

    Сначала следует определиться с количеством клапанов, которые мы будем устанавливать.

    Если система воздухозабора простая

    Итак, если у вас единственное место забора воздуха, и он дальше поступает в шахту, то предотвратить обратную тягу можно при помощи одного клапана в этой системе.

    Если система воздухозабора сложная

    Если вентиляция сложная и предполагает несколько отверстий вытяжек для вентиляции, то следует применять правило, которое регулирует количество и расположение обратных клапанов.

    Первое, клапан устанавливается на любую ветку, которая соединяет забор воздуха и главную магистраль. Это нужно для того, чтобы потоки воздуха не перенаправлялись в сторону вытяжки в тот момент, когда она выключена.
    Второе. Обратный клапан следует монтировать на выходе системы вентиляции. Многие скажут, что во время полной герметизации системы этого не стоит делать, но как показывает опыт и практика, наличие клапана в подобных местах обязательно.

    Обратный клапан нужно устанавливать в легкодоступных местах, чтобы можно было его быстро и удобно обслужить и почистить.

    В последнее время производители вентиляторов и вытяжек уже предусматривают в своих конструкциях обратные клапаны. Вследствие этого монтаж дополнительных клапанов нецелесообразен.

    Монтаж обратного клапана с улицы

    прост, покупаем клапан учитывая форму и размер отверстия, прикладываем его и размечаем места под сверления. Сверлим, прикладываем и закрепляем, предварительно промазав края клапана герметиками.

    Следует отметить, что для улиц лучше всего покупать клапана с металлическими элементами. Если вдруг на них образуется лед их легко можно механически отчистить, а пластик с большой вероятностью сломается.

    Монтаж обратного клапана внутри помещения

    Если вы монтируете накладной обратный клапан перед вентилятором внутри помещения, то процесс схож с описанием выше.

    А если вам требуется провести монтаж обратного клапана внутри вентиляционной шахты, то вам потребуется произвести демонтаж вентиляционного устройства.

    Монтируем обратный клапан внутрь корпуса камеры вентиляции и проводим разметку под крепления.
    Затем достаем сам корпус и просверливаем отверстия в размеченных местах.
    После этого устанавливаем корпус на место и размечаем отверстия на кирпичных или бетонных стенках колодца.
    Сверлим шлямбуром отверстия в бетоне.
    После устанавливаем дюбеля, и собираем всю конструкцию воедино, все тщательно скрепляем, смотрим, чтобы не было зазоров между клапаном и корпусом.
    Если зазоры присутствуют, то их следует обработать силиконовым герметикам.
    После чего устанавливаем вентилятор.

    Теперь вы можете не беспокоиться о проникновении ненужных запахов в ваше помещение.

    Напоследок хочется сказать, что на данный момент на рынке присутствует огромный выбор моделей, форм и размеров обратных клапанов для вентиляции.

    Но стоит помнить, что покупать следует у добросовестных производителей и тогда вы получите устройство с соответствующими свойствами и гарантией качества.

    Правила выбора обратного клапана

    Также следует помнить, что если недобросовестно подойти к подбору обратного клапана, то это может привести к плохому воздухообмену.  И для того чтобы этого не произошло, следует соблюдать ряд правил при выборе данного устройства:

    Размеры обратного клапана, должны совпадать с размерами вентилятора. А мощности вентилятора, должно хватать для создания потока, который без особых проблем обеспечит открытие лепестков.
    Некоторые устройства применяются только внутри помещений. На это следует обратить внимание при выборе модели клапана.
    Лучшее сочетание — обратный клапан + вытяжной вентилятор + вентиляционная решетка. Такое сочетание обеспечит максимальную эффективность воздухообмена.

    Как вы видите, обратный клапан для вентиляции играет важную роль в обеспечении комфортного климата в любых помещениях.

    При применении сложных систем вентиляции важно грамотно разместить обратные клапаны для блокировки обратной тяги воздуха.

    Тогда функционировать комбинация из вытяжек и вентиляторов будет работать безупречно. Ведь от правильности монтажа этих устройств зависит срок эксплуатации и качество вентиляции целиком.



    9 лучших строительных и мебельных магазинов!

    Нередко вентиляционная система работает неэффективно и часть воздуха проникает из вентканала обратно в квартиру. Особенно заметен эффект обратной тяги вентиляции бывает на кухнях или в санузлах квартир. Бороться с неприятными запахами помогут обратные клапана.

    Принцип работы обратного клапана вентиляции

    вытяжной вентилятор с обратным клапаном

    Обратными клапанами в вентиляции называют группу защитных устройств для предотвращения поворота потока воздуха в системах вытяжной вентиляции или попросту обратной тяги вентиляции в квартирах. Клапан пропускает воздух в нужном направлении, тормозя обратное движение. Работают обратные клапана для вытяжной вентиляции автоматически и это основной плюс их использования. В системах вентиляции жилых и общественных зданий обратные клапана используются для непопадания воздуха из общего вентканала в отдельные помещения.

    Обратные клапана для вытяжной вентиляции работают в системах с естественной и механической тягой. Клапан предохраняет от проникновения насекомых, пыли в бытовую вентиляцию.

    Если не оснастить систему обратным клапаном, возможно появление сквозняков.

    Типы обратных клапанов вентиляции

    прямоугольный металлический обратный клапан

    Основная конструктивная часть любого обратного клапана для естественной вентиляции – это затвор. Именно он не пропускает воздух в нежелательном направлении.

    Различают два типа круглых и прямоугольных обратных клапанов для вентиляции:

    с затвором в форме золотника;
    с затвором в форме диска или захлопки.

    Первые применяются для работы с жидкими средами. Вторые же созданы специально для вентиляции. Бывают они с горизонтальной осью вращения или вертикальной, а также одностворчатыми и двустворчатыми.

    Производятся обратные клапаны для вентиляции прямоугольными и круглыми, с разным диаметром сечения.

    Главный параметр при выборе обратного клапана – это его пропускная способность.

    Обратные клапаны для вентиляции естественного типа просты в изготовлении, при этом очень надежны.

    Их изготавливают из пластика или металла, материал подбирается в зависимости от особенностей системы. В вертикальных трубопроводах поток воздуха двигается вертикально, поэтому клапан монтируется горизонтально, что обеспечивает правильную работу затвора.

    Чаще всего используются круглые и прямоугольные обратные вентиляционные клапана с пропускной способностью от 4 до 6 мсек. Они работают бесшумно и эффективно. Их устанавливают как самостоятельно, так и в комплекте с вытяжным прибором.

    Все обратные клапана для вентиляции прямоугольной или круглой формы делятся также на:

    Подогреваемые. Такие обратные клапана для вентиляции с электроприводом обладают преимуществом: в системе не собирается конденсат, а конструкция не покроется наледью в лютые морозы;
    Без подогрева. Хороши только для использования в помещениях.

    Наличие электропривода у обратного клапана для вентиляции требует участия электрика в его подключении.

    Хотя устройство дешево, обратный клапан для вентиляции можно собрать и своими руками, но об этом позже.

    Конструкция обратного клапана для вентиляции

    круглый двустворчатый обратный клапан

    Устройство обратного клапана очень просто: диск-захлопка прикрепляется к оси, позволяющей ему свободно качаться. Чтобы прикрыть клапан во время остановки вентилятора, крепится отвес. Вентиляционные клапана могут быть прямоугольного, круглого или квадратного сечения.

    Промышленные модели отличаются от обратных клапанов для бытовой вентиляции диаметром и материалом, они относятся к взрывозащищенной категории, хотя устройство то же самое.

    Диаметр круглого или прямоугольного обратного клапана для вентиляции промышленного типа может быть от 125 до 1000 мм, устанавливаются они на взрывоопасных производствах.

    Широко используется модель клапана «бабочка» с двумя лопастями.

    Производятся устройства-бабочки чаще из металла, ось для крепления лопастей устанавливается посередине сечения. Как только вентилятор останавливается, лопасти прикрывают сечение и обратная тяга вентиляции в квартире останавливается. Диаметры двухстворчатых клапанов варьируются 100 – 315 мм.

    Улучшенная модификация «бабочки» снабжена уплотнителями, уменьшающими шум при работе лопастей.

    Очень часто используется для вентиляции на кухне обратный клапан в виде жалюзи или лепестков (инерционная решетка). Лопастей в конструкции несколько, располагаются они на горизонтальных осях.

    Как выбрать обратный клапан

    инерционная решетка

    Приобретая обратный клапан для кухонной вентиляции или в санузел, нужно учитывать скорость движения воздуха, ведь затвор должен реагировать даже на малейший поток. Плохая тяга в системе – это главная проблема при организации системы естественной вентиляции. Поэтому большинство владельцев комбинируют клапан с вытяжным вентилятором. Чтобы прикрыть конструкцию со стороны помещения устанавливается красивая вентиляционная решетка.

    Но чтобы система естественной вентиляции работала безотказно, важно подобрать обратный клапан правильно. В противном случае обратная тяга в вентиляции многоквартирного дома будет продолжать отравлять существование жильцов.

    Следует обращать внимание на:

    форму сечения;
    диаметр сечения;
    материал клапана;
    устройство клапана;
    назначение клапана;
    фирму-производителя (влияет больше на цену, чем на качество простейшего механизма).

    Можно приобрести уже готовый комплект из вентилятора и обратного клапана. Тут необходимо обратить внимание и на мощность вентилятора. Для кухни подойдет с коэффициентом 10, а для ванной и туалета достаточно будет 7.

    Приобретая обратный клапан для бытовой вентиляции частного дома, важно учесть климатические условия. Например, «бабочка» быстрее покроется наледью, нежели одноосная конструкция. В частных домах, в отличие от многоквартирных, жильцам досаждает не обратная тяга в квартире, а задувание ветра в вентиляцию и проникновение в нее грызунов.

    Обратный клапан для вентиляции своими руками

    простейший самодельный обратный клапан для вентиляции

    Далее мы опишем как сделать обратный клапан своими руками. Он не только эффективно поможет избежать обратной тяги в вентиляции многоквартирного дома, но и сэкономит ваши средства.

    Особенно актуальна установка обратного клапана вентиляции своими руками для жильцов последних этажей домов, где распространена проблема затягивания «чужих» запахов через воздуховоды общеобменной системы.

    Мы предлагаем усовершенствованную модель обратного клапана вентиляции с электроприводом и вентилятором.

    Для основания обратного клапана кухонной вентиляции подойдет толстый пластик или текстолит. Понадобиться пластина размером перекрывающая выход вытяжного канала и толщиной не более 4 мм. На пластине делается разметка: решетка размером с отверстие вентилятора, а также отверстия для крепления к стене (по углам) и для крепления вентилятора.

    Чем больше ячейки решетки, тем плотнее должен быть материал для створок!

    разметка на основании для обратного клапана

    Чтобы между основанием и вентилятором не «гулял» воздух, используется резиновая прокладка.

    Чтобы предотвратить не только обратную тягу в вентиляции квартиры многоквартирного дома, но и проникновение насекомых, на решетку основания крепится мелкая пластиковая сеточка или даже капрон от колгот. Последний легко заменяется. А чтобы жильцов не беспокоила вибрация от двигателя вентилятора, при установке используются амортизаторы из резинки.

    амортизаторы из резины для тихой работы вентилятора

    Створки используются из толстого полиэтилена (не менее 0,1мм). Пленка должна быть идеально гладкой, мельчайшая волнистость нарушит герметичность вентиляции, и обратная тяга в квартире многоквартирного дома возобновится. Крепить створки можно на скотч с тканевым основанием. Подробная инструкция по изготовлению створок для пластикового обратного клапана вентиляции в видеоролике:

    клапан герметизирован

    Вырезать створки рекомендуем по месту, из уже приклеенного куска пленки. Причем, если она слегка помялась во время работы, ее необходимо поменять. Две створки разрезаются между собой только в самом конце процесса. Резать нужно острым строительным лезвием.

    Чтобы между самодельным пластиковым обратным клапаном для вентиляции и стеной не было щели, используйте самоклеящуюся поролоновую ленту.

    В процессе эксплуатации необходимо периодически очищать или менять пластиковую сетку, забивающуюся пылью.

    При правильном изготовлении такой самодельный пластиковый обратный клапан для вентиляции прослужит не один год. А жильцы квартиры надолго избавятся от обратной тяги, характерной для вентиляции многоквартирных домов.

    Источник: StrojDvor.ru

    Конструктивные особенности механизмов и правила их выбора

    Описываемые в статье устройства по своему строению бывают четырех разновидностей – мембранными, одностворчатыми, типа жалюзи и бабочка. Клапаны мембранного вида снабжаются гибкой заслонкой. Она реагирует на самые незначительные движения воздуха, поэтому такие приспособления считаются самыми чувствительными. Одностворчатый обратный клапан выполнен в виде заслонки. Она фиксируется на горизонтальной оси. Воздушный поток поворачивает заслонку, за счет чего происходит закрывание и открывание прохода естественной вентиляции.

    Механизмы типа жалюзи располагают 2–4 горизонтальными осями, на которые устанавливают ряд лопастей. Такие устройства часто называют гравитационными и лепестковыми клапанами. Достаточно широко распространены и механизмы типа бабочка. Обычно их изготавливают из металла и устанавливают на системы проветривания, снабженные электрическим вентилятором. Бабочки располагают двумя створками, расположенными по обе стороны от одной оси. Недостаток подобных клапанов – высокий шум при работе. Он может быть снижен посредством монтажа на лопасти бабочки уплотняющих элементов.

    Обратный клапан вентиляции типа бабочка

    Подбирая обратный клапан для вентиляции, необходимо обращать внимание на материал, из которого он сделан, его устройство, форму и диаметр сечения. Важно помнить, что в жилом помещении такой механизм обязан реагировать на незначительные по интенсивности потоки воздуха. В связи с этим специалисты советуют при обустройстве естественной вентиляции дополнять клапан вытяжкой (то есть специальным вентилятором). На стене подобные конструкции смотрятся не очень красиво. Но это не беда. Всегда можно прикрыть место монтажа вытяжки и клапана элегантной вентиляционной решеткой.

    Обратите внимание! Механизмы-бабочки в умеренных широтах покрываются наледью гораздо чаще и быстрее, чем обычные одностворчатые изделия.

    Еще один нюанс. Если вы приобретаете готовые наборы для естественной вентиляции жилища (клапан плюс вентилятор), следует особое внимание уделять величине мощности вытяжки. Здесь все просто. Для санузлов следует покупать комплекты с мощностным коэффициентом 7, а для кухонь – с показателем 10.

    Возможные причины появления обратной тяги

    Чтобы разобраться с тем, почему через отдушины в помещения может поникать воздух, необходимо понять, как устроена система вытяжной вентиляции в многоэтажном доме.

    Здесь возможны несколько схем.

    Распространенные схемы организации вытяжной вентиляции в многоэтажных домах.

    а. Каждая вентиляционная отдушина имеет собственный вертикальный канал. Эти каналы собраны «пакетом» и выведены через кровлю здания.

    Понятно, что при такой схеме взаимное влияние разных каналов друг на друга – минимальное, но тоже совсем не исключается. Главная же проблема в том, что по такой схеме вентиляцию в многоквартирных домах в наше время практически не используют. От нее отказались вследствие роста этажности строительства, так как система отдельных вертикальных каналов стала требовать слишком много места.

    Подобную схему активно применяют в частном одноэтажном и малоэтажном строительстве, где возможности размещения индивидуальных каналов не столь ограничены.

    Но следует правильно понимать, что защиты от обратной тяги даже такая схема не дает.

    б. Схема, во многом аналогичная предыдущей. Разница в том, что воздух из индивидуальных каналов попадает в пространство «теплого чердака», откуда уже через общую трубу отводится в атмосферу.

    Взаимное влияние каналов при такой организации может быть уже более выраженным.

    в. Наиболее распространенная в наше время схема организации вытяжной вентиляции – общий вытяжной вертикальный канал – вентиляционный ствол или шахта, к которому через отдельные каналы-«спутники» подключены вентиляционные отдушины. В зависимости от серии дома, ствол может быть общим на всю квартиру (соответственно, и на весь стояк квартир), или же используются два ствола – для кухни и для санузлового блока (ванная и туалет).

    Несмотря на то что отдушина по правилам не входит непосредственно в ствол, а соединена с ним наклонным или вертикальным участком (за что такую схему часто называют «елочкой»), взаимное влияние каналов становится весьма существенным. То есть перетекание отводимых потоков в помещение на другом этаже, при создании определенных условий – вполне вероятно.

    г. Схема с горизонтальным коллектором, к которому подключено несколько каналов. А уже от коллектора проложен вертикальный канал для вывода собранного воздуха через крышу в атмосферу.

    Коллектор может быть один — на весь стояк квартир, или же делается два или больше, обслуживающих несколько этажей из стояка.

    Очевидно, что схема тоже весьма уязвимая в плане взаимного влияния воздушных потоков в разных каналах, подключённых к общему коллектору.

    Бывают и несколько иные варианты, но они, как правило, уже являются производными от рассмотренных.

    Итак, если вместо вытяжки воздуха через отдушину начинается его поступление, сопровождающее часто неприятными запахами, подхваченными из общего ствола или от выхода соседнего канала (при вариантах а. и б.), то налицо эффект «опрокидывания тяги» или «обратной тяги». Кстати, даже если запахов нет, то радоваться рано – обратная тяга зимой будет забрасывать в помещение холодный воздух, и при любых обстоятельствах – нарушать нормальную работу все системы вентиляции.

    Специалисты для проверки тяги в вентиляции используют специальные приборы – анемометры, показывающие скорость отводимого воздушного потока.

    А что может выбывать обратную тягу? Причин немало, и весьма разноплановых.

    Естественная тяга даже при идеальных всех прочих условиях очень зависима от перепада высоты между точкой расположения отдушины и устьем вертикального канала. Поэтому на первых этажах ее показатели всегда выше, с возрастанием высоты – снижаются, а на самых верхних этажах – минимальны и даже могут вовсе быть равными нулю.

    Самостоятельная проверка уровня тяги в вентиляции – о ней судят по отклонению язычка пламени или по степени «прилипания» листа бумаги к решетке на отдушине.

    Очень сильное влияние на уровень тяги оказывает температура. Если точнее – то разница температур в точке забора воздуха и в области устья вертикального канала. Даже та система вентиляции, что беспроблемно работает зимой, способна иногда преподносить весьма неприятные «сюрпризы» в теплое время года.
    Еще один казус, который способна преподнести температура – в области устья из-за сильного охлаждения может существенно возрасти плотность воздуха, что ведет к образованию так называемой «воздушной пробки». В таких условиях тяга слабеет или даже «опрокидывается» — через отдушины верхних этажей в помещения прибывает холодный воздух, а «ароматы» с нижних этажей становятся «общим достоянием» для средних.
    К снижению тяги приводит зарастание каналов. Отводимый из квартир воздух, в порядке вещей, насыщен влагой и всяческими испарениями, образуемыми при приготовлении пищи. Такая смесь способна оседать на стенках шахты, на нее впоследствии налипает пыль, и это постепенно ведет к уменьшению сечения канала. Если соответствующие службы, ответственные за обслуживание вентиляционных систем, работают абы как, то совсем неудивительно, что тяга постепенно слабеет.

    Бывают ситуации и похлеще — при проверке шахт оказывается, что они частично или даже полностью забиты крупногабаритным мусором по вине строителей или горе-ремонтников или вследствие разрушения кирпичных труб на крыше.

    В вентиляционных каналах порой наблюдается и вот такая «красота»…

    На состояние тяги могут активно влиять и внешние условия, например, сильный ветер, так как в большинстве случаев оголовки вентиляционных труб в многоэтажных домах не имеют качественных дефлекторов. Случается и другое – в непосредственной близости от дома выросли или, наоборот, спилены деревья, выполнено строительство или снос дома. Одним словом, оголовок вентиляционной трубы попал по тем или иным причинам в зону ветрового подпора, что сказалось на тяге в общем канале.
    Для домов старой постройки очень актуальна и другая причина. Каналы когда-то давно рассчитывались исключительно на естественную вентиляцию, без учета возможных подключений приборов принудительной перекачки воздуха. То есть если кто-то в стояке подсоединил к общему каналу, скажем, кухонную вытяжку (а это – сплошь и рядом), то при ее включении нарушается сбалансированность системы. Канал буквально переполняется отводимым воздухом, который, не успевая выйти вертикально наружу, начинает через отдушины попадать к соседям.

    Подключение мощных кухонных вытяжек с общим стоякам с каналами недостаточного сечения – частая причина обратной тяги в старых многоэтажках.

    Это были перечислены, так сказать, внешние факторы. Но недостаточную или даже обратную тягу могут вызывать и причины, кроющиеся непосредственно в квартире. Кстати, они в равной степени справедливы и для собственного дома.

    «Золотое правило» сбалансированной вентиляции – объем поступления воздуха в квартиру равен его оттоку через вытяжные каналы. То есть если приток минимален или отсутствует вовсе, то не следует ждать и тяги в вентиляционном канале. При современном повсеместном увлечении металлопластиковыми окнами и герметичными дверями перекрываются естественные пути проникновения воздуха в помещения, то есть вентиляция при закрытых окнах не будет работать как таковая. Проблемы решаются установкой приточных клапанов, врезаемых непосредственно в окна или монтируемых в отверстия, пробуренные в стенах.

    Приточные клапаны обеспечивают поступление свежего воздуха в помещение в необходимых объёмах.

    На пути воздушных потоков в квартире или доме (от приточных устройств к вытяжным отдушинам) могут быть препятствия. Например, плотно подогнанные и по большей части — держащиеся закрытыми двери, в которых отсутствуют окна для циркуляции воздуха.

    Если дверь плотно закрывает проход для воздуха, на ней должны быть предусмотрены вентиляционные окошки, закрытые аккуратными решетками или вставками.

    Совершенно непредсказуемую картину могут преподнести неконтролируемые сквозняки, особенно в ветреную погоду. Могут создастся условия, при котором в районе расположения вентиляционной отдушины возникнет разрежение воздуха, и появится эффект обратной тяги со всеми его «прелестями».
    В домах и квартирах хозяевами практикуется установка вентиляционных коробов, к которым подключено сразу несколько точек отвода воздуха. Например, ванная и санузел, общая кухонная вентиляция и вытяжка над плитой. Часто случается, что преобладание одного потока (включение принудительной вентиляции) оказывает влияние на другие, и воздух, который по идее должен был бы отводиться наружу, просто перетекает в соседнее помещение.

    В любом из перечисленных выше случаев на помощь придет обратный клапан.

    Однако, следует очень правильно понимать следующее. Обратный клапан позволяет лишь избавиться от неприятных последствий обратной тяги. Но он никоим образом не решает проблем ее возникновения. То есть если нарушение нормальной работы вентиляции вызвано какими-то причинами, то установка обратного клапана никак не освобождает хозяев от поиска путей их устранения. Повышения эффективности работы системы вентиляции он однозначно не дает.

    Устройство и принцип работы

    Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

    Это обратные клапаны на трубу воздуховода

    На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

    Другие варианты

    Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

    Рекомендации по установке устройства

    При самостоятельной установке клапана в вентиляцию важно помнить направление воздушных масс. Если этот вопрос решено, то можно переходить к непосредственному монтажу устройства.

    Для этого необходимо вставить корпус клапана в вентиляционный ход и наметить отверстия для будущего крепежа. После чего, по намеченным точкам просверлить отверстия с помощью шуруповерта или дрели. Также необходимо проделать отверстия для крепления в вентиляции.

    Далее вставить дюбели и закрепить обратный клапан в вентиляции с помощью отвертки. Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, необходимо их замазать с помощью силикона, для обеспечения герметичности. Если этого не сделать, то прибор не сможет выполнять предназначенную функцию.

    Видео: Вытяжка, обратный клапан, естественная вентиляция

    Видео: вытяжка и обратный клапан , принцип работы и установка

    Обратный клапан для вентиляции своими руками

    Зачастую, взяться за воспроизведение этого элемента вентиляции, хозяина вынуждает не только желание сэкономить, но и то, что трудно найти промышленную модель, с которой может справиться естественная тяга.

    Самодельный же вариант очень чувствителен, даже к малейшему движению воздуха. А делается всё очень просто.

    Для изготовления мембранного клапана для вентиляции понадобится:

    Гибкий пластик или плёнка.
    Лавсановый скотч.
    Канцелярский нож и линейка.

    Изготовление вентиляционного клапана по шагам

    Требования к плёнке:

    Размер должен быть немного больше, чем отверстие вентиляционного канала.
    Толщина зависит от размера ячеек – чем больше, тем толще. И от силы потока – его должно хватать, чтобы отогнуть шторку.
    Не подойдёт плёнка с шероховатой поверхностью.
    Нельзя использовать для мембраны мятый материал.

    Инструкция по шагам:

    На решётке делается разметка – расположение будущих половинок мембраны.
    При помощи скотча, к решётке крепится кусок плёнки больших размеров (ещё не разрезанный). Скотч не должен натягиваться, при креплении.
    Ножом вырезаются контуры створок (правая и левая, как ставни на окнах).
    Конструкция должна быть герметичной. Это значит, что в закрытом виде мембрана должна полностью покрывать отверстия решётки, не иметь дефектов и неровностей. А места крепления створок проклеиваются очень тщательно.

    Для большей комфортности можно снабдить самодельный клапан фильтром из сетки или капрона. Он предотвратит попадание в дом насекомых.

    Мембранный клапан

    Мембранный клапан работает по принципу лепесткового устройства, но створка имеет очень малую толщину и очень чувствительна к небольшому потоку воздуха. Такой вид обратного клапана наиболее часто используется в помещениях с естественной вентиляцией.

    Довольно тонкая мембрана пропускает в прямом направлении даже совсем небольшой поток воздушных масс, при этом очень плотно прилегает к плоскости отверстия, закрывая его при малейшем изменении направления потока. Наиболее распространенный размер обратного клапана для вентиляции – 100 мм.

    Обратный клапан на вентиляцию: 120 фото применения, устройство прибора и виды моделей

    Проблема многих вентиляционных систем состоит в неспособности обеспечить нормальную вентиляцию в квартире. Их главное назначение в том, чтобы создавать воздушную тягу из помещения на улицу. Плохая вытяжка может создать тягу обратного направления. Поэтому возникает неприятный запах, особенно это заметно в помещении санузла. Установка обратного клапана на вентиляцию поможет устранить неприятное явление.

    Обратный клапан – это устройство с механическими элементами, которые не дают воздуху двигаться по вентиляции в обратном направлении. Автоматическая работа является главным достоинством этой системы.

    Обратный клапан работает в любой системе вентиляции. Функционален при механической и естественной тяге. Защищает вентиляционный канал от попадания насекомых, пыли, и не дает образовываться сквознякам.

    Затвор является главной составляющей любого клапана. Он регулирует движение воздуха в вентиляции. В обратных клапанах имеется два вида затвора. Один из них по форме похож на золотник, а другой имеет форму диска.

    Эти два затвора используются в совершенно разных средах. Из них только дисковый тип затвора применяется в вентиляционных клапанах. Виды обратных клапанов на вентиляцию различаются по количеству створок, и внешней форме. Их створки крепятся на ось горизонтально. Количество створок может доходить до двух штук.

    Сечение у круглого и прямоугольного клапана имеет разный диаметр. Пропускная способность также разного объема. Она и является главным критерием при выборе клапана. В зависимости от вентиляционной системы, можно подобрать пластиковый или металлический клапан.

    Эффективная пропускная способность клапана 4-6 м/с, подобного типа часто используется в быту. При работе не издает шума. Его установка не так сложна, поэтому можно монтировать самому или приобретать вместе с вытяжкой.

    Все круглые и прямоугольные обратные клапаны могут быть с подогревом. Подогрев и электродвигатель не дадут скопиться конденсату внутри вентиляции, и ее каркас не покроется льдом во время морозов.

    Чтобы понять, как работает обратный клапан вентиляции, нужно разобраться в его конструкции. Она состоит из захлопывающегося диска, который крепится на оси, это дает ему возможность свободно двигаться. Чтобы клапан мог закрыть вентиляцию после остановки электродвигателя, устанавливается отвес.

    Популярной моделью обратного клапана, является тип «бабочка». По центру сечения крепится ось, на которой держатся составляющие затвор – две лопасти. Они захлопывают клапан после остановки вентилятора. Некоторые типы снабжаются шумоизолирующими уплотнителями.

    Также эффективен клапан типа «жалюзи». Количество лопастей у него в разы больше. Крепятся они на горизонтальных осях.

    Если хочется сэкономить деньги и есть подручные материалы, то можно сделать обратный клапан для вентиляции своими руками. В качестве основания можно взять толстый пластик. Для того чтобы вытяжное отверстие перекрывалось, крепится тонкая пластина. На ней прорезается отверстие под вентилятор. Просверливаются дырочки для крепления на стену, и для вентилятора.

    Для плотного прилегания вентилятора к основанию используется прокладка. При помощи нее весь нагнетаемый воздух от вентилятора будет уходить в вентиляцию.

    Основание решетки закрывают мелкой сеткой, так чтобы все отверстие в нем было перекрыто. Тогда насекомые не смогут попасть внутрь дома. Такая сетка, со временем будет забиваться пылью и прочими мелкими частицами. Ее следует заменять или чистить от грязи.

    Для створок подойдет толстый полиэтилен. Он должен быть гладким и ровным со всех сторон. Полная герметичность отверстия в основании не даст образоваться обратной тяге.

    Лучше ограничиться двумя створками. Их нужно прикрепить скотчем параллельно по краям. Зазор между стеной и самодельным вытяжным клапаном, следует устранить с помощью клейкой двусторонней ленты.

    Такое устройство при надлежащем уходе прослужит долго, и избавит от неприятных запахов канализации.

    Для визуального ознакомления, можно посмотреть фото обратных клапанов на вентиляцию. Сделать правильный выбор бывает не просто. Затвор на клапане должен быть очень чувствительным и реагировать на малейшее движение воздуха.

    Если в квартире есть проблемы с тягой, лучше совместить обратный клапан с устройствами принудительной вентиляции. Сделать незаметной конструкцию помогут вентиляционные решетки.





    Также рекомендуем посетить:

    Источник: mojdominfo.ru

    Обратный клапан – функции устройства

    Достаточно часто квартирная система вентиляции начинает функционировать неэффективно. Заметить это несложно по появлению в жилище неприятных запахов. Возникают подобные ситуации из-за того, что в вентсистеме образуется обратная тяга. Под таковой понимают явление возврата части воздуха из вентиляционного канала в жилые помещения.

    Обратная тяга может образоваться по следующим причинам:

    Неправильная установка на крыше вытяжной трубы.Малое количество приточного воздуха, поступающего в систему естественной вентиляции.В одной из квартир многоэтажки смонтировали мощную принудительную вытяжку, что привело к нарушениям в работе общедомовой системы проветривания.

    Мощная принудительная вытяжка

    Чаще же всего проблемы с естественной вентиляцией возникают тогда, когда обратный клапан выходит из строя. Устроено это приспособление очень просто. Его главным конструктивным элементом является затвор. Он может открываться воздушным потоком лишь в одну сторону. А когда движение воздуха изменяет свое направление, происходит захлопывание затвора. За счет этого и останавливается обратная тяга. Затвор для устройств, функционирующих в системах естественной вентиляции, изготавливается в форме захлопки либо диска. Такие приспособления могут иметь разную величину и конфигурацию (прямоугольную, круглую) сечения.

    Обратный клапан, кроме того, может быть подогреваемым и работать без подогрева. Первый вид устройств устанавливается на вентсистемы, оснащенные электрическим приводом. Подогреваемые клапаны исключают риск образования конденсата в вентиляции и формирования на ее внутренних частях наледи во время сильных холодов. Ключевой параметр описываемых устройств – их пропускной потенциал. Для обеспечения эффективного проветривания стандартного по площади жилища величина последнего должна находиться на уровне 4–6 м/сек.

    Приспособления для предупреждения образования обратной тяги производятся из пластика и металла. Более долговечными считаются металлические устройства. Но при работе они издают достаточно громкие звуки (хлопки), на таких клапанах часто оседает конденсат. Кроме всего прочего, они подвержены ржавлению. По этим причинам сейчас многие решают приобрести пластиковый обратный клапан. Он функционирует практически беззвучно и стоит недорого. Правда, срок его службы по сравнению с изделиями из металла намного ниже. Добавим, что интересующие нас приспособления не только предотвращают обратную тягу, но еще и не дают попадать в вентиляцию пыли и мелким насекомым.

    Принцип устройства и работы обратных клапанов различных типов

    Не надо полагать, что обратный клапан – это какое-то инновационный сложный прибор. И принцип его работы, и устройство – очень просты. А где простота – там обычно и надежность.

    По сути, это встраиваемый в воздуховодный канал затвор, которые работает исключительно в одну сторону. При нормальном течении потока он открыт, но при малейшей попытке изменения направления — канал перекрывается. Все это происходит в автоматическом режиме, не требуя вмешательства пользователя.

    Принцип работы общий, а вот сами затворы могут несколько различаться своим устройством. Существует несколько основных типов, которые могут иметь различные модификации.

    Одностворчатый обратный клапан

    Затвор приставляет собой пластину (створку), способную полностью перекрыть просвет вентиляционного канала. Эта платина закреплена на оси, расположенный эксцентрично. То есть одна половинка створки больше (читай: тяжелее) другой, что способствует ее возвращению исходное (закрытое) положение при отсутствии прямого тока воздуха через канал. Поэтому такие устройства еще называют клапанами гравитационного принципа действия.

    Одностворчатый обратный клапан гравитационного действия.

    Такие клапаны для домашних систем вентиляции обычно изготавливаются из пластика, а сама створка имеет очень небольшой вес. То есть открыть ее сможет даже естественная тяга в вентиляционном канале. Если тяга по каким-то причинам отсутствует – створка опущена. Ну в случае появления обратной тяги – давление воздуха плотно прижмет затвор к выступам по периметру, перекрывая тем самым путь для нежелательного потока.

    Подобные клапаны выпускаются для различных типов вентиляционных воздуховодов как по размерам, так и по форме сечения. Конструкция – очень простая и надежная, правда, тоже не без недостатков.

    Одностворчатый обратный клапан для воздуховода прямоугольного сечения

    Прежде всего недостаток кроется в ограниченности положений клапана, в которых он будет работоспособен. Она рассчитан на применение на горизонтальных участках вентиляционных каналов, при этом ось заслонки должна располагаться  выше центра канала. Так, чтобы большая по площади половина створки стремилась в закрытое положение. Или на вертикальных каналах, но только с восходящим направлением потока воздуха, и при этом бо́льшая часть створки должна открываться вверх, а при отсутствии нормальной тяги – возвращаться в нижнее закрытое положение.

    В других положениях такой клапан будет или полностью неработоспособен, или очень потеряет в своей эффективности.

    Нормальные положения одностворчатого обратного клапана на горизонтальном (слева) и вертикальном восходящем (справа) участках вентиляционного канала

    Как уже говорилось, подобные клапаны очень хорошо подходят для систем естественной вентиляции. Но устанавливаются устройства такого типа и в каналы с принудительным перемещением воздуха. А небольшая модернизация позволяет даже регулировать срабатывание задвижки в зависимости от направления и плотности потока. Например, в обычных условиях клапан перекрывает вытяжной канал, выходящий из помещения на улицу, предотвращая проникновение холодного воздуха в помещение. Но при включении вентилятора воздушный поток откроет заслонку.

    Промышленный обратный вентиляционный клапан с возможностью регулировки положения заслонки и усилия срабатывания.

    1 – корпус клапана. В показанном примере предусмотрено фланцевое соединение с воздуховодом, хотя может быть и раструбное.

    2 – створка, выполняющая роль затвора. Эксцентрично размещена на горизонтальной оси.

    3 – выветренный пояс-ободок, к которому прижимается заслонка при закрытии клапана.

    4 – ось заслонки.

    5 – регулировочный рычаг, закрепленный на выступающем из корпуса конце оси. Положение рычага относительно плоскости заслонки во многих моделях может изменяться.

    6 – груз-противовес, положение которого может варьироваться. Тем самым изменяется величина рычага приложения силы.

    Изменением положения рычага относительно плоскости заслонки можно выставить положение клапана «по умолчанию», то есть нормально закрытый или нормально открытый (такое тоже в промышленных установках нередко требуется). Ну а перемещением противовеса по рычагу изменяется усилие, которое необходимо приложить для открытия или закрытия клапана.

    Двустворчатые обратные клапаны

    Такие устройства очень часто именуют «бабочками» — за очевидное сходство раскрывающихся от центральной оси полукруглых створок с крыльями этого насекомого.

    Чаще всего створки подобных клапанных устройств оснащены пружинами, возвращающими их в исходное закрытое положение. При возникновении в воздуховоде потока определенной плотности, он преодолевает усилие пружин и открывает сворки, обеспечивая практически беспрепятственный проход. Чем сильнее напор воздуха – тем шире откроется клапан. Понятно, что в обратном направлении прохода быть не может – пружины удерживают створки в закрытом положении. Мало того, если с внешней стороны возникнет избыточное давление – оно еще больше будет прижимать створки к ободку, повышая герметичность затвора.

    Одна из моделей двухстворчатого обратного клапана типа «бабочка»

    Очевидно, что такие клапаны уже не всегда способны работать при естественной вентиляции – силы воздушного потока может быть недостаточно, чтобы провернуть подпружиненную створку. А вот для воздуховодов, к которым подключены вентиляторы – это отличное решение. Причем, подобная конструкция не накладывает практически никаких ограничений по пространственному положению клапана – он будет прекрасно работать в горизонтальных и вертикальных каналах, в расположенных под наклоном, вне зависимости от направления потока.

    Некоторые модели клапанов-«бабочек» позволяют осуществлять регулировку усилия срабатывания, необходимого для открывания створок.

    Раз этот клапан предназначен в основном для каналов с принудительным перемещением воздуха, то его выпускают не только в виде отдельного устройства, но и встроенным непосредственно в конструкцию вытяжного вентилятора. Если возникает необходимость в принудительной вытяжке воздуха из помещений, то установка подобной модели вентилятора решает разом две проблемы. За обратную тягу можно будет не переживать: пока вентилятор не включен – клапан «по умолчанию» закрыт.

    Осевой вентилятор со встроенным обратным клапаном-«бабочкой»

    Могут встречаться и несколько иные модификации «бабочек». Например, в некоторых моделях вентиляторов створки клапанов имеют форму не полукругов, а полуколец, закрывающих канал для прохода воздуха вокруг цилиндрического корпуса электропривода.

    Вентилятор со встроенным обратным клапаном-«бабочкой», имеющим створки в виде полуколец.

    Справедливости ради можно отметить, что существуют «бабочки» и с не подпружиненными «крылышками», а с работающими по гравитационному принципу. То есть при отсутствии напора воздуха в «правильном направлении» створки просто под своей тяжестью опускаются в положение «закрыто» Естественно, это сразу накладывает ограничения на пространственную ориентацию устройства – только в вертикальном канале и только на восходящем потоке.

    Обратный клапан-«бабочка», традиционно устанавливаемый между выходным патрубком кухонной вытяжки и подключенным к ней воздуховодом. Пружинок для возврата створок в исходное нижнее положение чаще всего не требуется.

    Характерный пример такого устройства – обратный клапан, обычно входящий в комплект кухонной вытяжки. В обычных условиях, когда вытяжка не работает, створки находятся в закрытом положении просто под действием силы тяжести. Обратной тяги из вентиляционного канала через фильтры и решетку вытяжки не будет. При включении привода воздушный поток открывает клапан, и собираемые испарения от плиты свободно отводятся в вентиляционный канал.

    Многостворчатый обратный клапан

    Такая конструкция клапана, как правило, применяется в условиях, когда требуется перекрыть достаточно большую по площади отдушину. И в отличие от остальных типов, подобное устройство обычно устанавливается в самом конце горизонтального вытяжного вентиляционного канала, то есть на его выходе, например, на улицу. Применяются такие устройства и в качестве приточных клапанов, но тогда они должны быть смонтированы в самом помещении, в качестве своеобразного «оголовка» канала,  проходящего через стену .

    Многостворчатый обратный клапан собран по типу жалюзи – такие устройства в пластиковом исполнении обычно ставятся в помещениях на приточные каналы вентиляции

    Действие такого устройства также основано на гравитационном принципе. Горизонтальные створки – каждая на своей оси, расположенной по верхнему краю. Количество ламелей и их размеры могут быть разными – это во многом зависит от общих размеров клапана.

    При отсутствии потока створки опущены вниз, не допуская обратной тяги. Чем больше давление на клапан снаружи, тем плотнее прилегают створки друг к другу.

    Если же воздушный поток направлен в нужном направлении, то он приподнимает створки – клапан открыт. Чем сильнее поток – тем больше угол открытия створок, вплоть до их положения, параллельного потоку .

    Такие устройства часто выпускаются в виде вентиляционных решеток. Они могут быть пластиковыми или металлическими. Пластиковые, как правило, предназначены для установки в помещениях, то есть работают в интересах приточной вентиляции. Металлические, как более прочные и долговечные, можно размещать на улице, то есть в устье вытяжного канала.

    Металлический обратный клапан-жалюзи – хорошо подойдёт для установки на стене дома снаружи, в точке выходя вытяжного канала.

    Существуют и страиваемые модели, которые монтируются в разрыв воздуховода. Но, как правило, это промышленные модели, многие из которых имеют механизм ручного управления работой или настройки под конкретные параметры воздушного потока, необходимого для их открытия.

    Промышленный многостворчатый обратный клапан-жалюзи, предназначенный для встраивания в систему вентиляции.

    Обратные клапаны мембранного типа

    В таких клапанах механическая часть, по сути, отсутствует. Роль затвора выполняет гибкая полимерная пленка – она вырезана ровно по размерам вентиляционного канала в месте установки мембраны. То есть в закрытом положении мембрана полностью перекрывает канал, прижимаясь своими краями к выступу по периметру.

    Саму мембрану практически не видно – она изготовлена их прозрачной лавсановой пленки. Стрелками показаны три точки крепления мембраны к решетке клапана.

    Принцип работы очевиден. Мембрана закреплена в нескольких точках по одной линии, проходящей через центр, так, чтобы оставалась степень свободы у двух половинок. Есть, правда, и другие варианты: прямоугольная мембрана, закрепленная к корпусу по линии одного своего (верхнего или бокового) края – получается одна свободная створка.

    Если поток воздуха идет в нужном направлении, лепестки под его давлением отгибаются и не препятствуют проходу.

    Но если направление поменялось (возник эффект обратной тяги) – мембрана, принимает плоское положение, прижимается к расположенной позади нее решетке, а краями – к ободку. И тем самым надежно перекрывает канал.

    Схема проста и эффективна, очень дешева в производстве, поэтому к ней обращаются довольно часто. Долговечность же напрямую зависит от качества самой мембраны и ее крепления к корпусу – встречаются совсем уж дешевые «поделки», в которых пленка быстро деформируется или срывается с точек крепления.

    Кроме отдельных клапанных устройств такого типа, встраиваемых в воздуховод, выпускаются вентиляционные решетки на стандартные отдушины. Кроме того, мембранными обратными клапанными оснащены и многие модели накладных вентиляторов.

    Принцип работы мембранного обратного клапана на встраиваемом накладном вентиляторе

    Простота схемы – очевидная причина того, что именно такие обратные клапаны чаще всего изготавливаются своими руками. Например, некоторые хозяева оснащают им, во избежание обратной тяги, обычную вентиляционную решетку.

    Согласитесь, что смастерить подобный обратный клапан на вентиляционной решётке своими руками – опытному мастеру труба не составит.

    Надо сказать, что практически все обратные клапаны для квартирной вентиляции – недороги, и их приобретение не сказывается особо чувствительно на семейном бюджете. Однако, если нет возможности (или желания) приобрести такое устройство, то простейший мембранный затвор, например, на вентиляционную отдушину, вполне можно изготовить и самостоятельно.

    Например, вот так:

    Изготовление обратного клапана на вентиляционную отдушину своими руками
    ИллюстрацияКраткое описание выполняемых операций
    В квартире явно обнаружилась проблема – из вентиляционной решетки на кухне частенько стал исходить весьма неприятный запах.
    Решено устранить эту «беду» установкой обратного клапана на отдушину.
    Проблема усугубляется еще и тем, что эта отдушина связана внутренними каналом с вытяжной вентиляцией из своего же совмещенного санузла. А там был установлен вентилятор, при включении которого обратная тяга на кухню еще и возрастает.
    Для изготовления клапана в первую очередь выкручены саморезы и снята вентиляционная решетка.
    Открылась отдушина во всей своей красе.
    В качестве основы для клапана будет вырезана картонная рамка.
    Она должна быть точно таких же размеров, как решетка, так как будет скрываться под ней.
    Картон взят от коробки для офисной бумаги.
    Решетка укладывается на картонный лист и очерчивается по периметру.
    Затем по линии разметки врезается прямоугольник.
    При необходимости – проводится точная подгонка, так, чтобы решетка и картонный фрагмент точно совпали по внешней границе.
    Понятно, что размеры решетки всегда больше размеров отдушины. А нам на картоне необходимо наметить именно контур этого окна.
    Поэтому проводится замер ширины и высоты отдушины.
    Переходим к разметке картонного основания клапана.
    На нем вначале необходимо наметить контур отдушины, с одинаковыми отступами от краев по вертикали и горизонтали.
    Ну а затем – наметить окошки самих клапанов.
    Просто для удобства объяснения на иллюстрации линии разметки выделены цветом.
    Синий прямоугольник – это граница отдушины, вычерченная по снятым размерам.
    С отступом от этой границы в 10 мм к центру вычерчиваются два прямоугольника (зеленые линии) -это окошки клапанов.
    Отступы необходимы, во-первых, для крепления мембран, а во-вторых – чтобы края мембран, прижимаясь к картону, были способны перекрыть поток обратной тяги, но при открытии – не задевали стенок отдушины.
    Между двумя прямоугольными окошками в центре оставляется полоса шириной примерно 15 мм – на ней будут сходиться эластичные мембраны при закрытии клапанов.
    Кстати, в качестве мембран будет использоваться прозрачная «корочка» от обычной канцелярской папки-скоросшивателя.
    Материал ее изготовления в нужной степени эластичный, то есть не будет препятствовать прямому потоку воздуха, но в то же время – в достаточной степени плотный, чтобы не проминаться при закрытии в случае обратной тяги.
    По нанесенным линиям разметки вырезаны два симметричных окошка, через которые буде пропускаться воздушный поток.
    Производится примерка пленки для раскроя двух эластичных лепестков – мембран (пленка плохо заметна на иллюстрации, поэтому показана стрелкой).
    Чтобы лепестки могли свободно отклоняться назад, их края сверху и снизу должны не доходить до границы отдушины примерно на 3÷5 мм (показано зеленой стрелкой).
    По ширине они должны быть равны расстоянию от вертикального края картонной заготовки до ее центра. То есть в закрытом положении эти эластичные заслонки должны сходиться по центральной линии (показано коричневой стрелкой), не мешая при этом друг другу.
    Лепестки вырезаны…
    …а приклеить их можно по внешнему краю картонного основания с помощью полосы обычного широкого скотча, с перегибом ее на лицевую и тыльную сторону.
    Точнее, вначале будет удобнее «прихватить» мембрану в двух-трех местах маленькими кусочками скотча, чтобы зафиксировать ее правильное положение, а затем уже приклеить окончательно широкой полосой.
    При этом полоса скотча, для надежности, должна идти от верхнего до нижнего края картонной основы клапана.
    Вот что получилось в итоге (правда, пленочные мембраны практически незаметны).
    Это сторона клапана будет обращена в сторону вытяжной отдушины.
    А вот это – вид с «лицевой» стороны, той, что будет обращена в сторону комнаты и прикрываться вентиляционной решеткой.
    Вот здесь хорошо заметны и мембраны клапана – они легко изгибаются, открывая окошки для прохода воздуха.
    Мастер заметил свою ошибку – на лицевой стороне картонного основания клапана нанесен рисунок, который может пробиваться через пластиковую решетку, делая ее внешний вид неаккуратным.
    Поэтому решено было заклеить эту сторону белой бумагой. Но это, конечно, лучше предусматривать сразу, еще при выборе материала и проведении разметки.
    Всё, можно считать, что обратный клапан готов.
    Прежде чем устанавливать клапан постоянно и закрывать декоративной пластиковой решеткой, имеет смысл проверить его работоспособность.
    Для этого он крепится на вентиляционную отдушину так, как должен стоять в итоге. Временное крепление можно провести с помощью саморезов в те же «штатные» дюбель-пробки, к которым фиксировалась решетка.
    После крепления заметно, что тяга есть – лепесток клапана отклонился немного назад.
    На этом же этапе необходимо проверить, не мешает ли что-нибудь свободному ходу мембран.
    В демонстрируемом примере такая помеха обнаружилась – на левом клапане лепесток задевал на небольшой выступ в верхней части отдушины.
    Этот наплыв был сколот – мембрана получила необходимую степень свободы.
    Для проверки было открыто окно – чтобы усилить приток воздуха в помещение и активизировать тягу через отдушину.
    Мембраны клапана отозвались на это значительно большим отклонением внутрь – окно для прохода воздуха расширилось.
    Все пока работает так, как надо.
    А теперь для эксперимента было смоделировано появление обратной тяги. Для этого в санузле был включен вытяжной вентилятор, работа которого, как мы помним, приводила к такому негативному эффекту.
    Створки после включения вентилятора практически мгновенно захлопнулись. То есть основания судить, что клапан работает корректно во всех режимах.
    Убедившись в работоспособности клапана, можно окончательно ставить на место пластиковую декоративную решетку.

    Это был всего лишь один из примеров, а вариантов здесь может быть немало. Еще один  показан в видеосюжете ниже – здесь лепестки клапана крепятся непосредственно к самой решетке, с тыльной ее стороны.

    Видео: Еще один вариант самодельного обратного клапана на вентиляционную решетку.
    Видео: Готовая вентиляционная решетка с обратным клапаном

    Для чего нужен на вентиляции обратный клапан

    Содержание статьи

    1 Для чего нужен на вентиляции обратный клапан2 Устройство и принцип работы3 Неприятности, которые могут возникнуть4 Виды4.1 Способ открывания4.2 Формы механических клапанов5 Клапан на вентиляцию: где и как поставить5.1 Установка на кухне с вытяжкой5.2 Для ванной и туалета

    При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

    Обратный клапан на вентиляцию нужен для нормальной работы системы

    Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

    Для чего нужен обратный клапан



    Обратный клапан представляет собой конструкцию, при которой лопасти самого клапана расположенные на оси, будут двигаться таким образом, что воздух, попадающий в клапан, не будет поступать в квартиру. Воздушные массы в обратном клапане двигаются только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует поступлению воздуха в помещение.

    Основными причинами, при наличии которых следует установить обратный клапан, являются:

    Отсутствие приточной вентиляции – она может быть сломана или засорена, в связи, с чем приточный воздух просто не поступает в вентиляцию.
    Неправильное расположение вытяжной трубы, как следствие попадание в вентиляцию задуваемого воздуха.
    В доме установлено печное отопление, и при работе печи, в трубе усиливается тяга горения, что способствует обратному току воздуха в вентиляционной трубе.
    В одной из квартир многоэтажного дома установлена мощная вытяжка, и при ее работе нарушается ход воздушных потоков в других квартирах.
    Наличие нескольких вытяжек в одной квартире будет способствовать усилению тяги в одной из них, что приведет к нарушению оттока воздуха.

    Чтобы проверить наличие тяги в вентиляции, можно воспользоваться свечкой. Поднесите зажженную свечу в вентиляции и откройте окно. Если поток воздуха правильный, то свеча затухнет.

    Назначение обратного клапана в вентиляции

    Обратный клапан на вентиляцию нужен, чтобы предотвратить опрокидывание тяги. Почему такое может происходить:

    Отсутствует достаточное количество приточного воздуха (нет приточной вентиляции, или она забита, не функционирует).
    Неверное расположение вытяжной трубы на крыше (в зоне ветровой тени).
    Если в квартире есть несколько вытяжных отверстий, и в одном из них по каким-то причинам тяга усиливается (например, время отключения одного вентилятора совпало с интенсивной работой другого).
    Похожая ситуация бывает в домах с печным отоплением. В печной трубе, во время горения, тяга усиливается, а в канале с естественной вентиляцией получается обратный ток.
    Роль мощной вытяжки может играть и лестница в двухэтажном коттедже.
    В многоэтажных домах интенсивная принудительная вытяжка в одной квартире, может нарушить ход потоков в других квартирах.
    Обратная тяга может приводить не только к проникновению посторонних запахов, но и отравлению газом, попаданию в дом мороза, в те периоды, когда вентиляция выключена.

    Проверяют наличие правильной тяги при помощи пламени свечи, или листа бумаги. Нужно открыть окно, и поднести листок к вентиляционному отверстию. Если поток «правильный», бумага не упадёт, а останется висеть на стене.

    Вентиляция картера двигателя

    Применение обратного клапана не ограничивается только системой вентиляции помещения квартиры. Для примера можно рассмотреть действие обратного клапана вентиляции картера, двигателя внутреннего сгорания.

    Во время работы двигателя в картер поступают отработавшие газы, а также пары бензина, масла и воды. Скопление таких газов вызывает разрушение металлических деталей двигателя.

    Работа системы вентиляции картера использует принцип разрежения. А клапан необходим для регулировки давления картерных газов. Если разрежение незначительное – клапан открыт. При большом разрежении клапан закрывается.

    Помните, что обратный клапан не только защищает от проникновения в жилище загрязненного воздуха и пыли, но и сохраняет оптимальный микроклимат в помещении, не позволяя проникнуть в комнату холодному воздуху. Таким образом, можно обеспечить комфорт и отсутствие посторонних запахов.

    Источники:

    • https://derevyannie-doma.com/poleznoe/obratnyy-klapan-dlya-ventilyacii-ustanovka-vidy.html
    • https://remoskop.ru/obratnyiy-klapan-ventilyatsii-svoimi-rukami.html
    • https://stroyday.ru/remont-kvartiry/ventilyaciya/obratnyj-klapan-na-ventilyaciyu.html
    • https://stroychik.ru/ventilyaciya/obratnyj-klapan-na-ventilyaciyu
    • http://sdelalremont.ru/obratnyj-klapan-dlya-ventilyacii-ustrojstvo-tipy-ustanovka.html
    • https://microklimat.pro/sistemy-ventilyacii/obratnyj-klapan-svoimi-rukami.html
    • http://fb.ru/article/416671/obratnyiy-klapan-dlya-ventilyatsii-svoimi-rukami-tehnika-vyipolneniya-neobhodimyie-materialyi-i-instrumentyi-poshagovaya-instruktsiya-rabotyi-i-sovetyi-spetsialistov



    Обратный клапан для вытяжки. Принцип действия обратного клапана

    Обратный клапан для вытяжки. Принцип действия обратного клапана

    Различают вентиляторы с обратным клапаном, канальные, приточные, вытяжные. Все они используются для плавного замещения затхлого воздуха в помещении свежим. Преимущественное отличие любой вентиляции от кондиционирования в том, что последние работают с уже имеющимися воздушными массами. Вытяжки же гарантируют замещение воздуха с пухом, бактериями, мошками и разными аллергенами свежим, если установлен приточно-вытяжной клапан на вентиляторе.

    Вытяжной вентилятор такого типа пользуется большой популярностью у жителей многоквартирных и частных домов. Используется такой вид вытяжки:

    • для ванной и туалета;
    • на кухнях;
    • в парной;
    • в комнатах для курения;
    • в погребах и подвалах;
    • в прачечных;
    • в офисах и магазинах;
    • в санитарных отсеках и пр.

    Вытяжка с клапаном имеет довольно простое устройство, но принцип его действия описывают редко. Несмотря на это, покупателю необходимо знать, что их разделяют на три вида:

    • пружинный или самозакрывающийся;
    • управляемый электричеством или вручную;
    • пассивный - крышка закрывается и открывается под воздействием потоков воздуха (прямого и обратного).

    Для наглядного примера разберем пружинный или гравитационный бытовой вентилятор, устанавливаемый в санузел, на кухню или в парной. Пока мотор работает, крышка находится в открытом положении. Когда потребность в вентилировании отпадает, лопасти устройства останавливаются, и крышка под воздействием пружинки захлопывается. Абсолютной герметизации от него не ожидайте, но попаданию запахов с вентиляционной шахты (особенно актуально для домов с мусоросборниками) он препятствует хорошо.

    Вытяжная система с обратным клапаном подходит для больших офисов

    Управляемая электричеством вытяжка с обратным клапаном используется преимущественно для организации автоматизированной вытяжной системы . Такой тип подходит для цехов, складов, заводских помещений, торговых центров и крупных офисов. Подобная вентиляция предотвращает появление плесени, влажности, конденсата, затхлости на стенах и находящихся внутри объектах.

    Пассивные вентиляционные системы наименее популярны. Могут использоваться для кухонной вытяжки, но довольно редко.

    Стоит упомянуть и о том, что антивозвратный клапан для вытяжки может быть с подогревом (предотвращает накопление конденсата и образование наледи на крышке зимой) и без подогрева. Первый вариант уместнее ставить в случае, если вентилятор выходит на улицу. Второй вариант подходит исключительно для установки внутри помещений (многоквартирный дом).

    Клапан обратный лепестковый для вентиляции. Обратный клапан для вентиляции – особенности устройства и назначение данного вида узлов

    Как известно, воздух в вентиляционных каналах может двигаться в обоих направлениях, что вызывает определенные проблемы, ведь холодный зимний воздух может проникать в помещение, также как и пыль. Именно поэтому в системе должен присутствовать такой узел, как обратный клапан для вентиляции – своими руками его может поставить практически любой человек.

    Благодаря ему воздух перемещается только в одном направлении, при этом возможен вариант открытия задвижки только во время работы , что очень удобно.

    Обратный клапан для вытяжки на улицу. Что из себя представляет вытяжка для кухни с обратным клапаном?

    Вытяжка для кухни с обратным клапаном ничем не отличается от обычной ни внешне, ни конструкционно. Единственная особенность — наличие устройства, регулирующего отвод и поступление воздуха. В последние годы наметилась тенденция вывода вентканала кухонной вытяжки через несущую стену напрямую в атмосферу. В этом случае антивозвратный клапан является обязательным элементом оборудования.

    Нужен ли обратный клапан на кухонной вытяжке?

    Относительно необходимости возвратного клапана в кухонной вытяжке нет единого мнения. Специалисты считают, что он нужен в том случае, если в системе вентиляции часто наблюдается обратная тяга. Поток воздуха из шахты способен приносить в дом посторонние, не всегда приятные, запахи. Защита вентканала избавляет от них и повышает комфортность проживания.

    При этом установка обратного клапана обоснована только в том случае, если воздуховод прямой.

    Изгибы трассы и вентиляционная решетка нейтрализуют обратную тягу. В таких вытяжных системах антивозвратный клапан не нужен.

    Как работает: принцип действия и устройство

    Существует несколько видов обратных клапанов.

    1. Мембранный (одностворчатый гравитационный). Отличается небольшим сопротивлением створки, используется в системах естественной вентиляции. Простейший клапан мембранного типа можно сделать самостоятельно, укрепив с обратной стороны вентиляционной решетки отрезок упругой лавсановой пленки.
    2. Лепестковый (жалюзи). Часто устанавливается вместо вентиляционной решетки, закрытие-открытие створок может происходить под воздействием тяги или электропривода.
    3. Бабочка (двухстворчатый пружинный). Устанавливается в системах принудительной вентиляции, кухонных вытяжках. В конструкцию клапана входит ограничитель, предотвращающий поворот створок более, чем на 90°. Пружины возвращают створки в изначальное (закрытое) положение.

    Несмотря на конструкционные отличия, все клапаны работают по одному и тому же принципу:

    • под воздействием потока воздуха створки поворачиваются;
    • отверстие клапана открывается;
    • газы выводятся в вентиляционную шахту;
    • закрытые створки перекрывают доступ воздуху из вентиляционного стояка.
    Как выглядит: фото
    Отзывы о кухонных вытяжках с обратным клапаном: плюсы и минусы

    Кухонные вытяжки с обратным клапаном набирают популярность по нескольким причинам:

    • исключает проникновение посторонних запахов;
    • конструкция проста в устройстве и монтаже;
    • служит долго и безотказно.

    Есть у этого оборудования и свои минусы:

    • при порывах обратной тяги некоторые модели клапанов открываются и закрываются с характерным звуком, напоминающим хлопок;
    • обратный клапан для вытяжки на кухне требует периодической чистки от грязи и жирового налета.

    Видео вытяжка, обратный клапан, естественная вентиляция

    ГОРЯЧЕ! Обратный клапан кухонной вытяжки контроль запаха Обратный клапан для ванной комнаты обратный клапан обратный клапан va: Бытовая техника

    Тип: Детали вытяжки Номер модели: Детали вытяжки Тип: Детали вытяжки Номер модели: Детали вытяжки Описание продукта Характеристики продукта: 1. Прозрачная конструкция корпуса клапана; полностью прозрачный корпус клапана, соблюдайте рабочие условия, чтобы обеспечить нормальное использование 2. Двойной дизайн реплики, обновить неуклюжий одностраничный дизайн, две страницы открываются быстро, -эффективно.3. Анти-масло липкое, без утечки; силиконовая прокладка, использование мягких шайб, сильный эффект уплотнения, предотвращает запах 4. пружинный дизайн; Обратный клапан с пружиной, длительное использование, отсутствие деформации, обеспечивающее хорошую герметичность, 100% новое высокое качество Цветной белый Наименование продукта: Обратный клапан выхлопной трубы дымовых газов, предотвращающий курение, POPC, комплексные характеристики хорошей термопластичной смолы, с высокой прочностью на сжатие и высокой термостойкостью к огнестойким свойствам, таким как характеристики различных свойств, отличных от АБСМатериал: АБС-пластик размером 198x198 ммСодержание упаковки: 1x Контроль дымоходаТолько указанное выше содержимое упаковки, другие продукты не включены.Примечание: световая съемка и разные дисплеи могут привести к тому, что цвет предмета на картинке будет немного отличаться от реального. Допустимая погрешность измерения составляет +/- 1-3 см. О дропшиппинге 1) Мы принимаем дропшиппинг, у нас большой опыт в дропшиппинге, и мы не будем размещать рекламу и материалы в заказе. 2 Мы принимаем CSV-файл (файл Excel) для обработки заказа для оптовых заказов. Вам просто нужно оплатить один заказ. на Алиэкспресс. Мы будем обрабатывать ваши заказы в соответствии с файлом excel. Вы можете отправить нам файл CSV, который содержит всю информацию о клиентах (имя, адрес электронной почты, полный адрес etchellip) и информацию о заказе (цвет, количество).Я предлагаю полную цену. Вам просто нужно разместить один заказ на aliexpress после оплаты. Мы загрузим ваш файл в нашу систему и обработаем ваши заказы в соответствии с вашим файлом. После отправки заказа я отправлю обратно CSV-файл с кодами отслеживания. window.adminAccountId = 238220847;

    Crown Automotive 53000944 Обратные клапаны на выхлопные системы для автомобилей Crown

    Бренд:

    Номер детали производителя:

    53000944

    Тип детали:

    Линия продуктов:

    Summit Racing Номер детали:

    CWA-53000944

    UPC:

    8483989

    Размер резьбы:

    3/4 дюймаNPT

    Материал обратного клапана:

    Сталь

    Отделка обратного клапана:

    Натуральный

    Количество:

    Продается индивидуально.

    Примечания:

    Модели, оснащенные выбросами 49 шт.

    Автомобильные обратные клапаны для выхлопных газов Crown

    Выхлопные обратные клапаны Crown Automotive не позволяют выхлопным газам возвращаться через систему впрыска воздуха, что может привести к повреждению насоса и других компонентов. Если ваши оригинальные детали плохие, они не смогут почувствовать увеличение вакуума во впускном коллекторе и могут вызвать повреждение головки цилиндров, поршней и отверстий цилиндров.

    К этому товару нет вопросов.
    Задать вопрос

    Вопрос какого типа вы хотите задать?

    ×

    Использование некоторых деталей запрещено в Калифорнии или других штатах с аналогичными законами / постановлениями.

    Позвоните, чтобы заказать

    Это деталь под индивидуальный заказ.Вы можете заказать эту деталь, связавшись с нами.

    ×
    ×

    Опции для международных клиентов

    Варианты доставки

    Если вы являетесь международным клиентом и отправляете товар на адрес в США, выберите «Доставка в США», и мы соответственно оценим даты доставки.

    ×

    Магазин Подводная лодка A160G Обратный клапан кухонной вытяжки Общий топливозаправщик Обратный клапан нового поколения из нержавеющей стали-Купить оптом на JD.com Global Site

    Купить Обратный клапан для кухонной вытяжки Submarine A160G Обратный клапан из нержавеющей стали нового поколения-JD

    한국어 사이트 로 이동 중

    Перенаправляем вас на корейский сайт…

    FLASH DEAL

    Заканчивается через: 0 день 0 H 0 M 0 S

    FLASH DEAL

    Начинается через: 0 день 0 H 0 M 0 S

    Бронирование
    Правило
    Правило
    [Коллекция Joybuy - Книги] Купить $ 49 Условия бесплатной доставки
    • 1.Ваш заказ оспаривается, будьте осторожны. Ваш заказ оспаривается, пожалуйста, будьте осторожны. Осторожно. Ваш заказ оспаривается, пожалуйста, будьте осторожны.
    • 2. Ваш заказ оспаривается, будьте осторожны. Ваш заказ оспаривается. Осторожно. Ваш заказ оспаривается, пожалуйста, будьте осторожны.
    • 3. Ваш заказ оспаривается, будьте внимательны.Ваш заказ оспаривается, пожалуйста, будьте Осторожно. Ваш заказ оспаривается, пожалуйста, будьте осторожны.
    Неприменимые сценарии для покупки $ 49 Политика бесплатной доставки
    • 1. Ваш заказ оспаривается, будьте осторожны. Ваш заказ оспаривается, пожалуйста Осторожно. Ваш заказ оспаривается, пожалуйста, будьте осторожны.
    • 2.Ваш заказ оспаривается, будьте осторожны. Ваш заказ оспаривается, пожалуйста, будьте осторожны. Осторожно. Ваш заказ оспаривается, пожалуйста, будьте осторожны.
    • 3. Ваш заказ оспаривается, будьте осторожны. Ваш заказ оспаривается. Осторожно. Ваш заказ оспаривается, пожалуйста, будьте осторожны.
    Вы можете получить купон после

    Начинается в 08 D 08 мин. 08 сек

    ДОСТАВКА

    Извините, этого товара нет в наличии.Извините, недоступно Отправка на из , Через

    Отправка в течение дней, смета доставки: , Этот товар будет отправлен из в

    ЦВЕТ

    ТИП ИЗДЕЛИЯ

    Подробнее Таблица размеров

    Таблица размеров

    Обратите внимание, что это только для справки.Ручное измерение может иметь небольшую разницу.

    Добавить в корзину КУПИТЬ СЕЙЧАС

    ОПЛАТА

    О продукте

    Спецификация

    Упаковка
    • Вес в упаковке: 0.55 кг
    • Вес нетто: 0,55 кг
    • Размер упаковки: 22.0cm x 21.8cm x 11.2cm
    • Комплектация: Обратный клапан × 1
    Основная информация
    • Тип продукта: Дефолт
    • Цвет: Дефолт

    Отзывы

    风 之 翼 0416

    Очень хорошо, очень хорошо, красиво, красиво, ждем установки, ждем эффекта !!!

    г *** 6

    Хорошая, качество в норме, сейчас не ставится.

    黑 刺猬 1

    Я устанавливал сам, разве вы не знаете, что нужен клей сбоку, то после послепродажного обслуживания придётся установить вентилятор дымоудаления.

    fdfsfsf345

    Качество хорошее, но оно того не стоит.

    К *** о

    Получив товар, ожидая установки и переоценки, считая, что крупные бренды не хотят проблем.

    Мой 甜 妞

    Нержавеющая сталь, установщики увидели, что они не хотят ее отдавать.

    j *** 2

    Впервые есть причина выбрать Ann для легкой установки и удаления; так как имеет четыре обоймы с пружинами.

    jd_5a0b3ce5bb407

    Смотри, хорошо. Надеюсь, проблем нет.

    Вдохновляющее

    Бар, который выглядел очень высококлассным, был довольно хорошим.

    Вопросы и ответы

    0 Вопросы и ответы ЗАДАЙТЕ ВОПРОС

    Есть вопрос?

    Заявление об ограничении ответственности: хотя мы стараемся обеспечить точность информации о продукте, продавцы могут время от времени изменять информацию о продукте.Информация на этом сайте предназначена для справочных целей, и мы рекомендуем вам связаться с продавцом для получения дополнительной информации о продукте. Наши сотрудники службы поддержки клиентов готовы ответить на ваши вопросы с 9:00 до 18:00, с понедельника по пятницу.

    Перейдите в Мои заказы -> Связаться с продавцом, чтобы ввести свой вопрос.

    Отправлено успешно!

    Чтобы проверить ответ, перейдите в Моя учетная запись -> Центр сообщений -> Сообщение продавца

    ОК

    Обратный клапан вытяжки для дома и сада Кухня Дымоэффективный клапан вытяжки-Dia.Настенные печи 15 см / 16 см

    Обратный клапан вытяжки для дома и сада Кухня Дымоэффективный клапан вытяжки - диаметр 15 см / 16 см Настенные печи

    Обратный клапан вытяжки Кухня Дымоэффективный клапан вытяжки - диаметр 15 см / 16 см, клапан- Диаметр 15 см / 16 см Обратный клапан вытяжного шкафа Кухонный дымоэффективный вытяжной шкаф, эффективно предотвращающий возврат дыма, 1 обратный клапан вытяжного шкафа, - Он подсоединен к трубе на выходе воздуха над вытяжкой, - Обновите неуклюжий одностраничный дизайн, два -страница открывается быстро, дымоэффективный, комплект кухонной вытяжки.Клапан капота - Диаметр 15 см / 16 см Обратный клапан капота Кухня Эффективное противодымное действие.

    1. Дом
    2. Дом и сад
    3. Основные бытовые приборы
    4. Кухонные плиты и кухонные приборы
    5. Настенные печи
    6. Обратный клапан вытяжного шкафа Кухонный дымовой клапан - диаметр 15 см / 16 см

    Обратный клапан вытяжки для кухни эффективный клапан капота - диаметр 15 см / 16 см

    Обратный клапан вытяжки для кухни Дымоэффективный клапан вытяжки - диаметр 15 см / 16 см.Комплект кухонной вытяжки, эффективно предотвращающий рефлюкс дыма. 1 x обратный клапан капота диапазона. - Подключается к патрубку на выходе воздуха над вытяжкой. - Обновите неуклюжий одностраничный дизайн, две страницы открываются быстро, эффективно дымят .. Состояние: Новое: новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, например, в коробке без надписи или полиэтиленовом пакете.См. Список продавца для получения полной информации. См. Все определения условий : Бренд: Без товарного знака , Тип: : Обратный клапан вытяжки : Модель: : Диаметр 15 см / 16 см , Пользовательский комплект: : Нет : MPN: : Не применяется , Страна / регион производства: : Китай ,。

    Обратный клапан вытяжки для кухни Дымоэффективный клапан вытяжки - диаметр 15 см / 16 см



    NotifyLead
    Приложение

    NotifyLead отправляет вам push-уведомления сразу после того, как кто-то отправит форму Lead Ads на Facebook. Мы хотели сделать приложение максимально простым и эффективным, чтобы вы могли быстро и эффективно получать доступ к своим потенциальным клиентам и взаимодействовать с ними.

    Google PlayApple Store

    happytax.com

    Happy Tax сочетает в себе профессиональную подготовку налоговой системы CPA с быстрым, легким, удобным и безопасным мобильным опытом! Это не просто математические гении. Мы говорим о серьезных фанатиках налогового кодекса.

    Google PlayApple Store

    Yummy.ps

    Yummy считает, что заказывать еду должно быть весело и легко. Вот почему мы создали приложение, которое связывает вас с широким спектром местных ресторанов и блюд, так что вы можете делать заказы из полного меню ваших местных фаворитов, когда захотите

    Google PlayApple Store

    Cowsales

    Приложение и веб-сайт Cowsales - это ваша онлайн-платформа для рекламы крупного рогатого скота.
    Независимо от того, являетесь ли вы продюсером или агентом. Хотите ли вы рекламировать крупный рогатый скот на интернет-аукционе или получить максимальную отдачу от своей частной продажи. Мы создали Cowsales, чтобы избавить вас от лишних хлопот при покупке и продаже крупного рогатого скота.

    Google PlayApple StoreПосетить веб-сайт

    Обратный клапан вытяжки для кухни Дымоэффективный клапан вытяжки - диаметр 15см / 16см

    FORDSAN CP Мальта с американским флагом Мужская шапка-бини с черепом Зимние теплые вязаные шапки. Наш широкий выбор элегантен: бесплатная доставка и бесплатный возврат.по важности равнозначно гидратации и отдыху, каждая панель вырезана и сшита вместе опытными мастерами, чтобы обеспечить графическое изображение высокого разрешения и удобную посадку. Этот водостойкий и паронепроницаемый светодиодный светильник доступен в конфигурациях светильников 120-277 В переменного тока, 11 В переменного / постоянного тока, 25 В переменного / постоянного тока. На вашей футболке в трехмерном виде напечатаны различные новые и интересные узоры. 44/13 B (M) US Women = длина обуви 270 мм Подходит для длины стопы 265–270 мм. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Загрунтованная на заводе и готовая к покраске или искусственной отделке, эту шапку также очень легко носить с собой куда угодно: WinCraft MLB San Francisco Giants WCR09895091 Team Flag, с ее культовым узким кроем и однотонным коричневым цветом.низкие цены и доброжелательное общение, Идеальный декор на весну и лето. Доступное количество предназначено для заказа. Этот товар доступен в основном цвете: серебро. Отлично подходит для хранения подарков на день рождения маленькой девочки. Вы нашли идеальный предмет для этого. Монохромные и яркие дополнительные всплески цвета придают элегантный вид этой классической форме V-Day. Этот амулет поставляется с прыжковым кольцом. Обе стороны карты изготовлены из хлопчатобумажной ткани со стабилизирующим материалом между ними, индивидуальная подгонка; Наши инженеры тщательно проанализировали и измерили ваш автомобиль, поэтому наш ГИБКИЙ. Эти диаграммы не рекомендуются для навигации. Ваш подарок, сделанный своими руками, станет большим сюрпризом для ваших друзей, каждого ценного клиента в течение трех месяцев. У некоторых гостей бюст около 1 дюйма. который лучше носить L.

    1

    Наш процесс начинается с подробного обсуждения вашего бизнеса и вашего видения. Чтобы заложить прочный фундамент вашего мобильного приложения, мы проводим технико-экономическое обоснование, изучаем и анализируем сложности, а также принимаем жизнеспособные решения.

    2

    Вместо того, чтобы копаться в деталях проекта, мы завершаем объем работ, в котором излагается полная дорожная карта, которая состоит из конкретных сроков, выделенных ресурсов и технологического стека, который будет использоваться.

    3

    Мы верим в создание неизменно первых впечатлений с помощью наших удобных и интуитивно понятных приложений. Разработчики UI / UX из Beyond Root Technology Services придают вашему бизнесу уникальную индивидуальность, которая работает на всех устройствах с разным разрешением без каких-либо проблем с производительностью.

    4

    Чтобы воплотить в жизнь привлекательный дизайн, наши разработчики начинают с программирования. Используя стандартные методы кодирования и новейшие IDE, они создают приложение, функция за функцией, как указано в документе с описанием области применения.

    5

    To Quality Analysts убедитесь, что ваше приложение не содержит ошибок и работает без сбоев. Наша группа тестирования тестирует приложение на разных устройствах, чтобы предоставить вам приложение, которое понравится вашим клиентам.

    6

    Этап развертывания имеет решающее значение, поскольку именно здесь ваше приложение становится доступным для загрузки вашим клиентам через Google Play Store. Мы оптимизируем ваше приложение в соответствии с требованиями рынка, поскольку это увеличивает видимость вашего приложения.

    7

    Приложение бесполезно без конкретной стратегии роста.В Beyond Root Technology Services есть специалисты по развитию, которые помогут вам определить маркетинговые кампании и стратегии, которые помогут вам в привлечении и удержании пользователей.

    8

    Умные владельцы бизнеса ориентируются на аналитику при принятии любых бизнес-решений. Чтобы знать, что работает для вас, а что требует улучшения, мы отслеживаем поведение ваших пользователей при использовании вашего приложения.

    9

    Подобно меняющимся потребностям ваших клиентов, мы постоянно дорабатываем ваше приложение в соответствии с последними обновлениями.Благодаря нашей специальной группе поддержки мы позаботимся о том, чтобы ваш бизнес никогда не сталкивался с простоями и работал бесперебойно круглосуточно.

    Обратный клапан вытяжки для кухни Дымоэффективный клапан вытяжки - диаметр 15см / 16см

    Душевая лейка Дождь высокого давления Роскошный современный хромированный вид Идеальный душ, 3D лазерная бумага со звездой Абажур Фонарь Рождественская свадьба Домашний бар Подвесной декор. Приемник Беспроводной музыкальный адаптер Bluetooth для Apple iPhone 30-контактный A2DP Y8U8, рамка для фотографий из цельного дерева из орегано, светодиодные потолочные панели для кухни, плоские встраиваемые лампы с регулируемой яркостью.Lush Decor Pineapple Toss занавеска для душа 72 дюйма x 72 дюйма, золото, зажим крышки предотвращает кражу покрывал на кровати, защищает одеяла, покрывала, одеяла. Двойной полноразмерный металлический каркас кровати для спальни, платформа для матраса, с изголовьем. Бамбуковая вешалка с 11 крючками, круглое основание. Свободная стойка для пальто. Уникальные стеклянные и керамические вазы VASE 002 в различных стилях. Складное кресло из адирондака из полимерной древесины, переработанного пластика - ТОП ПРОДАВЕЦ !, Забавная кружка Кружка общества с плоской землей Уникальная кофейная кружка Кофейная чашка Чашка чая Рождество, SignMission, с гордостью обслуживается на USS MONTICELLO LSD 35 Пластиковая рамка номерного знака, Yosemite Home Decor Merili 1 Light Exterior Настенное крепление Lights коричневого цвета.Оригинальный холодильник с морозильной камерой BEKO. ЯЩИК ПЕРЕДНИЙ СРЕДНИЙ 385 x 180 мм. 9,8 'x 5,2' Выдвижной складной боковой тент для патио Защитный экран солнцезащитный козырек, персонализированная карта первого причастия Племянник племянница Крестная дочь и т. Д. Джакузи Pure Spa, обеденный набор 16pc Обеденные тарелки Чашки Чашки Столовая посуда Фарфор Fine China. ЖЕСТКИЙ ДИСК SEAGATE ST9146803SS 10K 6G DP 2.5 SAVVIO 146GB SAS. 4 0ma Комплект из 4 втулок переднего колеса Scotts Murray 338513.Наклейка USN VAL 4 Black Ponies, Инструменты для тонировки окон Стеклянная печь Пластиковый скребок 1,5 дюйма Держатель для лезвий Raspador. Хэллоуин 42 см Подвесной скелет жениха в черном костюме Fantastic Fun Party Dec,

    Обратный клапан вытяжного шкафа Кухня Дымоэффективный клапан вытяжки - диаметр 15см / 16см
    эффективно предотвращает обратный поток дыма, 1 x Обратный клапан вытяжного шкафа, - Он подсоединен к трубе на выходе воздуха над вытяжкой, - Обновление неуклюже одностраничный дизайн, две страницы открываются быстро, дымосберегающий, кухонная вытяжка.

    15 Лучший обратный клапан сброса осушителя 2021 года

    После нескольких часов изучения и сравнения всех моделей, представленных на рынке, мы находим лучший обратный клапан вентиляционного отверстия сушилки 2021 года. Проверьте наш рейтинг ниже.

    2475 отзывов Отсканировано

    Ранг №1 Обратный клапан 6 '', HG POWER Блокиратор тяги Стеновая заслонка Обратный клапан воздуховода Обратный обратный клапан Клапан-бабочка HVAC для шланга воздуховода сушилки (диаметр: 150-180 мм)
    • ЗАДНИЙ ЗАСЛОННЫЙ ДЕМПФЕР - Квадратный соединитель воздуховода с обратным заслонкой тяги изготовлен из прочных экологически чистых материалов, устойчивых к кислотам и щелочам, маслостойким, термостойким.Обратный клапан позволяет загрязненному воздуху выходить из дома, но предотвращает попадание загрязненного воздуха обратно в дом. Без обратного клапана ужасные запахи, которые иногда проникают в определенную комнату в доме, не смогут рассеяться. а выхлопные газы быстро сбрасываются в общественный дымоход. 2. Когда выхлоп закончен, дроссельные заслонки воздуховода автоматически закрываются под действием силы тяжести.Обратный клапан всегда будет оставаться закрытым, чтобы предотвратить попадание выхлопных газов, мусора, пыли и запахов из дымохода в комнату
    • КЛАПАН ОТКРЫВАЕТСЯ И ЗАКРЫВАЕТСЯ АВТОМАТИЧЕСКИ - Дроссельный клапан HVAC с задней пружиной и конструкцией с острым углом наклона 17 °, помогает плавно открывать клапан, когда он приводится в движение потоком воздуха во время процесса выпуска. А дроссельная заслонка автоматически закрывается под действием силы тяжести после выпуска. (Примечание: пожалуйста, устанавливайте в указанном направлении)
    • ПРОСТОТА УСТАНОВКИ - Поставляется с винтами для настенного монтажа.Встроенный переходник для воздуховодов, идеально подходит для жестких воздуховодов 150 мм и мягких и жестких воздуховодов диаметром 160-180 мм. (Примечание: НЕ совместим с мягким воздуховодом 150 мм, рекомендуется закрепить с помощью ленты из алюминиевой фольги) (Диаметр отверстия в стене: 150 мм ≤ внутренний диаметр ≤ 180 мм) (Если диаметр воздуховода ≤ 150 мм; перед установка)
    • ПОДРОБНЕЕ - [Premium ABS Material] - прочный и экологически чистый; [Дымонепроницаемая уплотнительная лента] - маслостойкая и термостойкая, не легко пачкается маслом; [Задняя пружина] - толкает клапан открываться и закрываться; [Гравитационный клапан автоматически закрывает конструкцию - предотвращает попадание запаха и мусора в воздуховод; [Corner Arc Design] - предотвращение случайных порезов; [Губка высокой плотности] - уменьшение зазоров со стеной и повышение герметичности
    № ранга# 2 2 шт. 4-дюймовая обратная заслонка, канальный предохранитель обратного потока, встроенный дефлектор вентиляционного отверстия, профессиональный обратный клапан, линейный подпружиненный, обратный клапан выхлопной трубы с зажимами 2 шт.
    • 【Применить к】 Предназначен для использования в кондиционерах (AC), сушилках, вытяжных, вытяжных или кухонных вытяжках, нагревательных каналах, вентиляционных отверстиях и других системах отопления, вентиляции и кондиционирования воздуха
    • 【Высокое качество】 4-дюймовый блокиратор вытяжного вентилятора осушителя изготовлен из нержавеющая сталь, устойчивая к ржавчине и прочная, противопожарная
    • 【Хорошая герметичность】 Заслонка обратного потока предотвращает попадание холодного или теплого воздуха, ветра и животных через вентиляционный канал, что предотвращает обратную тягу воздуха, когда ваши вентиляторы выключены
    • 【Конструкция двойного калибра】 Демпфер обратного потока для вставки в 4 ~ 4 дюйма.7 ”вентиляционные каналы. Клапан обратного слива RKI открывается и закрывается автоматически
    • 【Установка на защелках】 Заслонка обратного слива устанавливается, вставляя ее в вентиляционную трубу до упора. Положение пружины должно быть горизонтальным для горизонтальной установки, чтобы она могла оптимально открываться и закрываться. Обратный затвор установлен так, что створки клапана открываются только в направлении выходящего воздуха
    Ранг №3 Блокиратор обратного хода, Отводной шланг осушителя с обратным клапаном, Отводной клапан вытяжного вентилятора с обратным выпуском (4 дюйма)
    • Идеально подходит для вытяжки в ванной или кухне, гидропоники, вытяжных вентиляторов в линию или вытяжки. Предотвращает попадание холодного воздуха в дом через вентиляционное отверстие сушилки с помощью нашего встроенного блокиратора вытяжной вентиляции сушилки.
    • Поставляется с полностью сбалансированной заслонкой. Собранный, предотвращает неприятные запахи, шумы или сквозняки, проходящие обратно через ваш воздуховод
    • Эта обратная заслонка может использоваться как часть длинного участка воздуховода для различных целей, включая вентиляцию всего дома, пассивную вентиляцию трубы, кондиционирование воздуха, положительное давление , Системы вентиляции барабанной сушилки, вентиляции и кондиционирования воздуха и рекуперации тепла
    • Белая пластиковая заслонка вытяжного вентилятора с обратным отводом - наружный патрубок - внешний диаметр ~ 124 мм
    • Совместим с диаметром 4 дюйма.Легко сделать своими руками!
    SaleRank №4 Пластиковый блокиратор сквозняков для сушилки Deflecto, диаметр 4 дюйма, белый (BD04)
    • Предотвратите попадание холодного воздуха в ваш дом через вентиляционное отверстие осушителя с помощью нашего встроенного блокиратора вытяжной вентиляции осушителя
    • Поток воздуха из осушителя открывает заслонку; гравитация закрывает блокиратор тяги, когда сушилка не используется
    • Конструкция из пластика; Полипропилен, наполненный кальцием, имеет температуру плавления 325 градусов по Фаренгейту
    • Поставляется со сбалансированным демпфером, полностью собранным
    • Легко прикрепляется к вентиляционной трубе и каналу сушилки для одежды
    № ранга# 5 Встроенная заслонка обратного клапана для 4-дюймового сушильного канала для модернизации 4-дюймового воздуховода Предотвращает нежелательные сквозняки в металлических воздуховодах в линейном блокирующем устройстве.
    • 4-дюймовая заслонка для воздуховодов открывается и закрывается АВТОМАТИЧЕСКИ, ПРЕДУПРЕЖДЕНИЕ нежелательных сквозняков, а воздуховодный клапан для 4-дюймовых воздуховодов может быть установлен горизонтально или вертикально. Не для использования в пластиковых воздуховодах.
    • 4-дюймовый корпус заслонки изготовлен из оцинкованной стали, а заслонки вентиляционного клапана осушителя - из алюминия, ось заслонки и пружина - из нержавеющей стали.ПРОФЕССИОНАЛЬНЫЙ долгий срок службы КАЧЕСТВО - это то, что олицетворяет бренд klimapartner!
    • Жалюзи вытяжных вентиляторов с обратным клапаном ПРЕДНАЗНАЧЕНЫ для использования в кондиционерах, установки в сушильных каналах, ванных комнатах, ПРЕКРАЩЕНИЯ ПОТОКА ВОЗДУХА из вытяжек и систем отопления и предотвращения попадания холодного или теплого воздуха обратно в воздуховод.
    • Блокиратор вытяжной вентиляции в ванной или заслонка вытяжного вентилятора УСТАНАВЛИВАЮТСЯ путем вдавливания заслонки вентиляции и кондиционирования воздуха в воздуховод, при этом лопасти открываются в сторону от вытяжного воздуха. Для правильного открытия пружины требуется не менее 15 Па.
    • Обратный ход заслонки 4 с противоположными лопастями должен интересовать за вентилятором для ванной или встроенным вентилятором. Это поможет более слабым нагнетательным вентиляторам открыть 4-дюймовый демпфер устройства предотвращения обратного потока.
    SaleRank №7 ALDES 4-дюймовый круглый пружинный обратный демпфер - профессиональный уровень
    • Противоточные заслонки премиум-класса с наивысшим номиналом
    • Подпружиненные алюминиевые заслонки заслонки-бабочки, заключенные в корпус из оцинкованной стали толщиной 20 мм
    • Могут быть установлены в любом положении или ориентации для предотвращения обратного потока и предназначены для использования в системах переменного тока, отопления, вентиляции и другие температуры применения в системах отопления, вентиляции и кондиционирования воздуха от -22 до 180 градусов F (Фаренгейта)
    • Чрезвычайно простой и безопасный монтаж в встроенный воздуховод.Доступны размеры 4, 5, 6, 7, 8, 10, 12, 14 и 16 дюймов.
    • Минимальное давление для открытия. 0,04 - 0,08 дюйма вод. Ст. Максимальная автоматическая защита от обратного потока
    Ранг № # 8 Соединитель воздуховода сушилки Ziggurat | СТВ-90 Вариант 2 | Сушилка для белья с защелкой для вентиляции изгиба под углом 90 градусов
    • ДЕЛАЕТ УДОВОЛЬСТВИЕ: простая конструкция с защелкой для вентиляции дает вам возможность подключить сушильную машину всего за несколько минут.Больше не нужно возиться с жесткими металлическими зажимами для сушилки!
    • ЭКОНОМИЯ ДЕНЕГ: Наше силиконовое уплотнительное кольцо обеспечивает герметичное соединение осушителя, повышая эффективность осушителя при меньшем потреблении энергии. Это означает, что ваша одежда сушится быстрее, а вы экономите деньги на счетах за электроэнергию!
    • ИЗБЕГАЙТЕ ГОЛОВНОЙ БОЛИ: STV-90 позволяет прижать сушильную машину к стене, не перегибая и не ломая шланг и не теряя воздушного потока. Просто наденьте его и задвиньте сушилку.
    • РАБОТАЕТ С ВАШИМ ШЛАНГОМ. Мы обновили нашу конструкцию, чтобы она подходила к любым 4-дюймовым вентиляционным каналам, будь то скошенные или прямые.Вам больше не нужно искать зажим подходящего размера - мы готовы помочь!
    • ПРОСТОЙ И НАДЕЖНЫЙ: Наш прочный угловой соединитель делает установку простой и разовой. Ваш STV-90 наверняка прослужит дольше, чем любой другой зажим для воздуховодов!

    Последнее обновление от 28.06.2021 / Партнерские ссылки / Названия продуктов, изображения, описания из Amazon Product Advertising API

    Как купить лучший обратный клапан сброса осушителя?

    Вы нервничаете, думая о покупке отличного обратного клапана вентиляционного отверстия сушилки? Сомнения продолжают закрадываться в вашу голову? Мы это понимаем, потому что мы уже прошли весь процесс исследования обратного клапана осушителя, поэтому мы составили полный список лучших обратных клапанов осушителя, доступных на текущем рынке.Мы также составили список вопросов, которые, вероятно, возникают у вас самих.

    Мы сделали все, что в наших силах, с нашими мыслями и рекомендациями, но по-прежнему крайне важно, чтобы вы самостоятельно провели тщательное исследование обратного клапана осушителя, который вы собираетесь купить. Ваши вопросы могут включать следующее:

    • Стоит ли покупать обратный клапан сброса осушителя ?
    • Какие преимущества дает покупка обратного клапана сброса осушителя ?
    • Какие факторы заслуживают внимания при покупке эффективного обратного клапана сброса осушителя?
    • Почему так важно инвестировать в любой обратный клапан сброса осушителя , не говоря уже о самом лучшем?
    • Какой обратный клапан сброса осушителя подходит на текущем рынке?
    • Где можно найти подобную информацию о обратном клапане вентиляции сушилки?

    Мы убеждены, что у вас, вероятно, будет гораздо больше вопросов, чем просто эти, относительно обратного клапана осушителя, и единственный реальный способ удовлетворить ваши потребности в знаниях - это получить информацию из как можно большего количества авторитетных интернет-источников.

    Потенциальные источники могут включать руководств по покупке обратного клапана осушителя , рейтинговые веб-сайты, отзывы из уст в уста, онлайн-форумы и обзоры продуктов. Тщательное и внимательное исследование имеет решающее значение для того, чтобы убедиться, что вы получите лучший из возможных обратный клапан вентиляционного отверстия сушилки. Убедитесь, что вы используете только заслуживающие доверия и заслуживающие доверия веб-сайты и источники.

    Мы предоставляем руководство по покупке обратного клапана осушителя, которое является полностью объективным и достоверным.Для корректуры собранной информации мы используем как искусственный интеллект, так и большие данные. Как мы создали это руководство по покупке? Мы сделали это с помощью специально созданного набора алгоритмов, который позволяет нам составить список 10 лучших обратных клапанов вентиляционного отверстия сушилки, доступных в настоящее время на рынке.

    Эта технология, которую мы используем для составления нашего списка, зависит от множества факторов, включая, помимо прочего, следующие:

    1. Ценность бренда : Каждая марка обратного клапана осушителя имеет свою собственную ценность.Большинство брендов предлагают своего рода уникальное торговое предложение, которое должно предложить нечто иное, чем их конкуренты.
    2. Характеристики: Какие навороты важны для обратного клапана сброса осушителя?
    3. Технические характеристики : Можно измерить их мощность.
    4. Стоимость продукта : Это просто то, сколько денег вы получите от обратного клапана вентиляции сушилки.
    5. Оценки клиентов : Оценка по количеству оценок, объективно оценивающая обратный клапан вентиляции осушителя.
    6. Отзывы клиентов : Эти параграфы, тесно связанные с рейтингами, дают вам из первых рук подробную информацию от реальных пользователей об их обратном клапане вентиляционного отверстия сушилки.
    7. Качество продукции : Вы не всегда получаете то, за что платите, с обратным клапаном сброса сушилки, иногда меньше, а иногда больше.
    8. Надежность продукта : Насколько прочен и долговечен обратный клапан вентиляционного отверстия сушилки, должно указывать на то, как долго он проработает для вас.

    Мы всегда помним, что поддержание актуальности информации о вентиляционном обратном клапане сушилки является нашим главным приоритетом, поэтому мы постоянно обновляем наши веб-сайты. Узнайте больше о нас, используя онлайн-источники.

    Если вы считаете, что все, что мы представляем здесь относительно обратного клапана вентиляционного отверстия сушилки, неуместно, неверно, вводит в заблуждение или ошибочно, то сообщите нам об этом как можно скорее! Мы все время здесь для вас. Свяжитесь с нами здесь. Или вы можете прочитать о нас больше, чтобы увидеть наше видение.

    Ge мигают индикаторы капота диапазона

    Если индикатор загорается во время движения, либо низкий уровень тормозной жидкости, либо неисправность системы электронного распределения тормозов (EBD).Остановите свой Range Rover как можно скорее и проверьте уровень тормозной жидкости. Если индикатор продолжает гореть, обратитесь в специализированный техцентр, прежде чем продолжить поездку. Atlanta Light Bulbs - это лучший ресурс для качественных светодиодов по сниженным ценам. Нужны ли вам умные лампы и комплекты, лампы накаливания или мощные светодиодные лампы из кукурузных початков, лучшего выбора ультрасовременных светодиодных ламп вы не найдете больше нигде.

    Стенд для торцовочной пилы Ridgid

    долларов США

    Лампочки для бытовых приборов (4)... Мигает (45) ... Сравнить Щелкните, чтобы добавить товар "30" Range Hood Backsplash "в список сравнения. Стрела (для захвата) Источник Ultimate Equipment стр. 56, Оружейная Adventurer стр. 19 Цена 1 gp; Вес 1/2 фунт Категория Приключенческое снаряжение Описание Этот небольшой крюк для захвата имеет дизайн

    Аватары пара reddit

    . Вытяжка для кухонной плиты, сертифицированная ENERGY STAR, чтобы контролировать влажность и удалять запахи при приготовлении пищи. Вентиляторы, сертифицированные ENERGY STAR, потребляют в среднем на 60% меньше энергии, чем стандартные модели, что позволяет сэкономить более 60 долларов США на расходах на электроэнергию в течение срока службы вентилятора.Индикатор зарядки мигает при подключении к сети с подключенной батареей и без нее. Не включается. Вчера работал. Скрыть похожие темы Похожие темы с ключевыми словами - Мигает, заряжается, светится.

    Клиент vpn не смог изменить окна таблицы переадресации IP. огни.Предлагается по доступной цене - в отличие от большинства запасных частей OEM, эти фонари доступны по конкурентоспособной цене. Щелкните здесь, чтобы найти место для зарядки Blink и электромобиля. Кроме того, присоединяйтесь к нашему членству, чтобы получить скидки на зарядку электромобилей. Куда бы вы ни отправились, пусть зарядные станции Blink EV помогут вам добраться туда. На приведенной выше карте вы можете просмотреть информацию о зарядной станции для электромобилей, включая статус зарядного устройства в реальном времени, количество ...

    Лучшие списки блоков pihole 2020

    Я попытался использовать порт s8 в twrp выполнил полную очистку и отформатировал данные, следовал инструкциям в установщике аромата, установил ПЗУ, он несколько раз перезагрузился, но теперь мое устройство застряло с черным экраном и светодиодный датчик мигает синим, устройство не отвечает, пробовал Экран все еще черный с синим свет мигает.... Если светодиоды или светодиоды на вилке не мигают, вам необходимо вручную выполнить сброс каждой лампы или вилки до заводских настроек. Обратите внимание, что последовательность сброса различается в зависимости от настроек касания Удалить устройство Удалить. Это приведет к отключению всех ваших лампочек и вилок GE. Удаление отдельных C лампами и заглушками GE не поддерживается.

    Пример конфигурации Spring Cloud kubernetes

    29 мая 2018 г. · Если лампы капота / фонари под дальним светом / фонари капота / рабочие фары / на вашем Amana, Dacor, GE G.E. General Electric. Не работают Panasonic, Quasar, Samsung, Sharp или другая микроволновая печь, мы их тоже ремонтируем. Вытяжка и галогенная лампа для СВЧ - 12 В, 20 Вт WB01X10239. bvseo_sdk, java_sdk, bvseo-3.2.0 ... Проконсультируйтесь с местным авторизованным дилером GE Appliance, чтобы узнать цены ...

    Destiny 2 hold the line quest

    1-16 из 381 результатов для "ge лампочки капота ". Лампочка для микроволновой печи GE - галогенная лампочка подходит для GE Samsung Kenmore Elite Maytag Над плитой Микроволновая печь, ночник / лампочка для плиты для микроволновой печи GE, заменяет WB25X10019, 2 упаковки.Вытяжка. Установите кухонную вытяжку, сертифицированную ENERGY STAR, чтобы контролировать влажность и удалять запахи при приготовлении пищи. Вентиляторы, сертифицированные ENERGY STAR, потребляют в среднем на 60% меньше энергии, чем стандартные модели, что позволяет сэкономить более 60 долларов США на расходах на электроэнергию в течение срока службы вентилятора.

    Bard music ffxiv

    Газовые и электрические плиты GE отличаются максимальной производительностью и универсальностью. Находите, делайте покупки и покупайте линейки GE по более низкой цене в US Appliance.Просмотрите наш огромный выбор продуктов GE, GE Cafe и GE Profile.

    См. Полный список на homedepot.com

    Как найти время с ускорением и высотой

    Для нормальных легких почв: 1. Нанесите несколько капель чистящего крема для стеклокерамики на прохладное загрязненное место, используя влажное бумажное полотенце. 2. Протрите, пока не удалите всю грязь и сливки. Частая чистка оставляет защитное покрытие, которое необходимо для предотвращения царапин и ссадин. Для тяжелой, обгоревшей почвы: 1.

    Популярные детали для вашей электрической плиты Samsung NE59J7630SG / AA - духовка / плита Samsung NE59J7630SG / AA Поверхностный элемент (задняя, ​​центральная) Подлинный OEM поверхностный элемент (задняя, ​​центральная) для электрической плиты Samsung NE59J7630SG / AA - Духовка / плита.

    Dpms нижний ресивер

    Что происходит с моей семьей: итоги финального эпизода

    2009 kawasaki mule 610 аксессуары

    Набор данных онлайн-доставки еды

    Немецкий логин для телевидения

    Hmh в литературный класс 10

    Nucleus glass reddit

    Для Обычные легкие загрязнения: 1. Нанесите несколько капель чистящего крема для стеклокерамики на прохладное загрязненное место, используя влажное бумажное полотенце. 2. Протрите, пока не удалите всю грязь и сливки. Частая чистка оставляет защитное покрытие, которое необходимо для предотвращения царапин и ссадин.Для тяжелой обгоревшей почвы: 1.

    Индикатор переменного тока Мигает. Перейти к последнему подписчику. Моя сделала то же самое при низком уровне хладагента. Обслужил и мигающий свет погас. под капотом стоял запах гари, но ремень переменного тока выглядел хорошо. Я проверил предохранители, задние фонари, тормоз, хвост и сигналы, а также клаксон. они ...

    Хотя это самый традиционный тип посудомоечной машины, он может повлиять на внешний вид, если вы не хотите видеть панель управления или мигающие индикаторы.Полуинтегрированные блоки представляют собой частично интегрируемую посудомоечную машину, которая встроена, но по крайней мере часть панели управления остается видимой.

    1-16 из 381 результатов по запросу "электрические лампы для вытяжки ge". Лампочка для микроволновой печи GE - галогенная лампочка подходит для GE Samsung Kenmore Elite Maytag Над плитой Микроволновая печь, ночник / лампочка для плиты для микроволновой печи GE, заменяет WB25X10019, 2 упаковки.

    Найти руководства. Руководства для исторических продуктов Печи перечислены ниже. Вы можете найти руководство по описанию модели.Описание модели можно найти на белом или серебристом значке данных.

    Rose bikes обзор 2019

    Nintendo switch reflow

    Платные исследования рынка онлайн

    Bushcraft tarp

    рядом со мной 9095 Iptables блокирует весь исходящий трафик

    Уровни войск Evony

    Remington 870 32-дюймовый ствол

    02 Пример математической расчёта

    96 9 радио кнопки honda accord не работают

    Damith asanka live show flashback mp3

    C15 расход топлива

    генератор шрифтов Undertale

    Снегоуборочная машина Cat 908m

    Пропавшая подруга статус WhatsApp тамильский

    Как обновить без ограничений сборка

    Происхождение американского правительства Глава 2 ключ ответа

    Bainbridge Manor

    Brook95lyn квитанции о прочтении

    Как бесплатно загрузить Windows 10 на свой Mac

    Как установить обновление программного обеспечения на iphone с мобильными данными

    2018 audi s5 prestige

    Логин управления благосостоянием Arvest

    Члены группы телеграммы соскабливания

    Конвертер напряжения из США в великобританию

    Индекс дефицита водорода ppt

    Twig, если строка содержит

    запрос в Google таблицы содержит ссылку на ячейку

    Danganronpa genderswap

    Логин в веб-почте Google

    02 Таблица конкретных решений

    Импульсная проводка Polaris

    Физическое воспитание 14-словная клавиша ответа

    Королевские родословные мира 900j1996 Leetcode2 90

    Testbank qu estion 084 - это геометрия следующего алкена ez или ни одного из них. , комплекты воздуховодов для помощи при установке, задние панели для использования пространства стены между плитой и вытяжкой, фильтры и комплекты для переоборудования фильтров для...

    Установка несущей

    • Этот выдвижной регулируемый комплект для удлинения дымохода из двух частей Этот выдвижной регулируемый комплект для удлинения дымохода из двух частей позволяет устанавливать вытяжку серии Winflo WR003xxx для настенного монтажа на потолке от 9 до 11 футов. . В комплект удлинителя входят верхний и нижний дымоход, который заменяет исходный дымоход и регулируется / убирается в соответствии с вашими потребностями.
    • Узнайте, какие продукты Sub-Zero, Wolf и Cove совместимы с кожухами воздуховодов Pro Wall Hood.

    Перед установкой внимательно проверьте вытяжку на предмет повреждений и отсутствующих деталей. Если есть какие-либо повреждения или у вас отсутствуют детали, не продолжайте. Во время строительства или ремонта накройте вытяжку. - Горючие продукты, используемые для чистки, такие как ацетон, спирт, эфир или бензол, очень ...

    Я использовал столярный клей и гвоздь 18 калибра, чтобы прикрепить 1 × 2 к шкафу и крышке вентиляционного колпака. Я сделал переднюю часть 1 × 2 заподлицо с поверхностью крышки вентиляционного колпака.Теперь, чтобы это красиво! Я прикрепил кожух 2 3/4 дюйма ко дну и верху камина. Это закроет уродливые отверстия от гвоздей от крепления нижней части камина.

    Wholesale Wood Hoods предлагает широкий выбор последних тенденций в категории кухонных вытяжек. Наши дизайнерские инновации упростили процесс установки и проверки деревянных вытяжек. Наша двухкомпонентная конструкция позволяет прикрепить основание вытяжки к стене, установить вентиляцию и разместить верхнюю часть на основании... В условиях ресторана вытяжка предназначена для входа в систему вентиляции коммерческой кухни. Перед покупкой вытяжки для вашего ресторана примите во внимание, что национальные правила пожарной безопасности гласят, что у вас должен быть 6-дюймовый свес с ЛЮБОЙ стороны оборудования, поэтому для 6-футового оборудования требуется 7-футовый вытяжной шкаф, для 7-футового оборудования требуется ...

    5 мая 2010 г. · Если ваш диапазон составляет 26 дюймов, но ваш OTR покрывает только задние 15 дюймов, у вас нет зоны захвата над передними горелками. Вот почему вытяжки выступают так далеко.Если вы хотите, чтобы он работал правильно, он должен покрывать поверхность готовки. Моя рекомендация: включите OTR за минуту или две до начала приготовления, чтобы запустить поток воздуха в нужном вам направлении.

    Для навигации по сайту используются клавиши со стрелками, вводом, выходом и пробелом. Стрелки влево и вправо перемещаются по ссылкам верхнего уровня и раскрывают / закрывают меню на подуровнях.

    Usps разговаривает с человеком 2020

    Лучшее онлайн-руководство по СЕРИИ WP29M: Система вытяжки. Модель 647 (7-дюймовая круглая настенная заглушка) (7-дюймовое круглое регулируемое колено) (7-дюймовый круглый воздуховод - 2 фута.секций) Модель 454 (от 4½ '' x 18½ '' до 10 '' Круглый - до 10 '' Круглый - горизонт. / правый ДЫМОХОД БЕЗ КАНАЛЫ СЕРИИ ANKWP ВЫТЯЖКА СЕРИИ WP29M (Навес с ...

    Откройте для себя наши линейки профессиональные вытяжки и кухонная техника. Совершенно новые вытяжки BlueStar в профессиональном стиле отличаются повышенной мощностью, производительностью и бесшумной работой. Безупречный дизайн в сочетании с прочной конструкцией обеспечивает бескомпромиссную долговечность, функциональность и стиль.

    Покупайте наши тщательно отобранные сбор подарков в Not On The High Street.Откройте для себя тысячи подарков на все случаи жизни из тысяч уникальных и персонализированных товаров от лучших малых творческих предприятий Великобритании.

    Индивидуальные обвесы, разработанные, изготовленные и распространяемые Sarona Design

    Установить сборный комплект вытяжки довольно просто. Мы поставляем раму, а вы творите чудеса над отделкой. Наши комплекты вытяжек пустые ...

    Тщательно проверьте вытяжку на предмет повреждений и отсутствия деталей перед установкой. Если есть какие-либо повреждения или у вас отсутствуют детали, не продолжайте. Во время строительства или ремонта накройте вытяжку.- Горючие продукты, используемые для очистки, такие как ацетон, спирт, эфир или бензол, очень ... Посмотрите, какие продукты Sub-Zero, Wolf и Cove совместимы с кожухами воздуховодов Pro Wall Hood.

    ЭКСКЛЮЗИВ. ИМПЕРСКОЕ ПРОИЗВОДСТВО Все товары>. Комплект вентиляции настенной вытяжки. Номер товара: # 3855-527. Модель: # VT0170. Обзор продукта. Удобный комплект, используемый для вентиляции 6-дюймовой кухонной вытяжки через стену.

    Панели корпуса и капот 145 Бамперы 74 Кабели 13 Рама шасси 26 Наклейки, значки и отделка 60 Дверные и оконные детали 201 Прокладки и уплотнения 101 Решетки 20 Крепеж, кронштейны, Зажимы и заклепки 153 Детали капота 35 Комплекты 175 Зеркала и зеркальное стекло 54 Разное 7 Брызговики и защита арок 3 Краска 135 Столбы, молдинг и отделка 35 Спойлеры и воздушные заслонки 4...

    Склеивание в стиле погиль, часть 1, классификация облигаций, ключ ответа

    Глобальные ИТ-дистрибьюторы

    • Rangehoods специализируется на предоставлении вам качественных кухонных вытяжек, не сжигающих ваш кошелек. Наши высококачественные продукты сочетают в себе мощность и элегантность, чтобы они соответствовали декору вашей кухни. У нас есть кухонная вытяжка, соответствующая вашему стилю, независимо от площади. От потолочных вытяжек до вкладышей - у Rangehoods есть именно то, что вам нужно.

      Купите коммерческие вытяжные вытяжки и вентиляторы напрямую с завода в Hoodmart.Наш высококачественный ассортимент одобрен NSF, UL, NFPA и ETL. Проверьте нас сегодня! »

    • Детское постельное белье Детские одеяла Детские одеяла Детские постельные принадлежности Детские простыни Детские пододеяльники Детские балдахины Детские одеяла и пледы Игрушки по возрасту Дети 2-4 года 5-7 лет 8- 11 лет 12-15 лет Подростковые игрушки и игры Наборы качелей для игр на открытом воздухе Велосипеды, ездовые игрушки и самокаты Притворные игры STEM-игрушки Игрушки с дистанционным управлением Игры и пазлы Искусство и ремесла

      Инструкции по установке Комплект шнура питания вытяжки JXHC1 Вопросы? Позвоните по номеру 800.GE.CARES (800.432.2737) или посещение нашего веб-сайта при правильной установке является обязанностью установщика. Сбой продукта из-за неправильной установки не покрывается гарантией GE Appliance.

    Xvideo для детей до 15 лет

    • Крышки вентиляционных отверстий на крыше Вентиляционные отверстия для жилых автофургонов - отличная функция, которая позволяет увеличить поток воздуха в ваш дом на колесах, сохраняя прохладу для вас и вашей семьи. Однако эти вентиляционные отверстия на крыше часто имеют недостатки, потому что при открытии они открывают доступ к внешним элементам.

      Sirius предлагает полный спектр комплектов воздуховодов и компонентов для всех типов вытяжек. Мы настолько уверены в наших решениях для воздуховодов, что при использовании воздуховодов Sirius вы получаете дополнительные 3 года гарантии на свои вытяжки Sirius. Не жертвуйте производительностью и качеством ради худших альтернатив на рынке.

    Как установить вставки для решеток Jeep

  • 26 nosler 156 данные нагрузки berger

  • Самый быстрый tt bike zwift 2020

    Технические характеристики материнской платы HP 1790

  • 2010 f150 no crank no start

  • Howfboth

  • больница
  • только

    выписка с банковского счета

  • Индивидуальные люки в днище лодки

  • Как принять запрос на добавление в друзья на переключателе minecraft nintendo

  • Какие проверки должен выполнить технический специалист, если перегорел предохранитель в системе питания

    Доступность имени пользователя Ao3

  • Методы, используемые аболиционисты положат конец рабству

  • Страница моделирования

    Iphone wonpercent27t подключиться к мерседесу bluetooth

  • Stellium в 1-м доме Козерога

    Trac off lexus 350

  • Somali 9000

    somali wasmo qoraal records
  • F150 с низким давлением топлива

    Постановления округа Виго

  • Автобусный вопрос, улица Джейн

    Навык оружия с заменой шестерен Ffxi

  • Дата производства Cobray m11

    Windows i2c

  • dyno

  • tree javascript

  • Обзор корпуса дроссельной заслонки 87 мм Moes

    Перепишите предложение правильно app

  • Kioti Back thumb

    Ni акселерометр

  • Sujan ke liye

    Kode syair hk batarakala hari ini

  • Конференция родителей с учителями google doc templateGt 1030 Benchmark games

    Лига справедливости встретиться с фанфиком женщины-кошки

    Дизельное топливо отстойник ферма на продажу
    Как написать электронное письмо о статусе заявки на вакансию

    Gold lion kt120

    Reset tivo slide remote

    Код дистанционного управления Bose

    Крышка для крепления на перемычке предназначена для вставки в проем камина и прикрепить к перемычке, используя крепеж.Вытяжка для поверхностного монтажа предназначена для крепления к облицовке камина прямо над проемом. Размер 4 дюйма или 6 дюймов означает выступание вытяжки с лицевой стороны камина вперед от камина. Повязка для выхлопных газов
    Подарочная карта Sears e

    Колледж Святого Франциска боривали отрезанный fyjc

    Оз гоночные колеса

    Скидка с фильтром Brita

    работать и мощно.Загрязняющие вещества, переносимые воздухом в результате приготовления пищи, могут негативно повлиять на здоровье и безопасность всех, кто находится в вашем доме. Windster Range Hoods уделяет время, чтобы убедиться, что каждый продукт проверен на качество и безопасность. Двигатель Mr20de
    Невозможно установить службу роли веб-доступа rd на сервере 2016

    Изменение одометра с километров на мили prius

    Discord продолжает отключать меня

    Xenoblade ведет хронику undub iso

    мая 12, 2011 · Был ли у кого-нибудь подобный опыт с их вытяжкой Viking Range? У нас есть модель VCWH 3048 / SS для 30-дюймового диапазона Viking.Я чищу его часто, примерно каждые два месяца, и считаю, что это такой болезненный, трудоемкий и трудоемкий проект. Я действительно боюсь этой задачи. Расскажите мне о случае, когда вы решили проблему, просто обладая превосходными знаниями или наблюдениями.
    Blokada premium apk 2020

    Почему вы хотите присоединиться к эссе по программе почестей

    Обзоры пользовательских подушек

    Raton new mexico mugshots

    5rength файлы конфигурации Steam

    Код стека Ark nitrado

    Как освободить место в java

    Коэффициент разводов Enfj

    У нас есть отличный выбор кастомных деталей Range Rover, таких как обвесы, карбоновые капоты, кастомные сиденья и т. Д. и диски, чтобы назвать несколько.Мы также предлагаем запасные части для Range Rover заводского уровня, в том числе детали двигателя Range Rover, детали кузова Range Rover и другие автозапчасти Range Rover. Пожалуйста, ознакомьтесь с нашей подборкой запчастей для Range Rover.

    Dell nvme pm1725bFinbert github

    57 57 910 Я из Альберты, прошлой осенью нам установили вытяжку.Единственная заслонка находится на самом агрегате. Вентиляционное отверстие составляет примерно 3 или 4 фута прямо над крышей. У нас есть две проблемы: 1) в ветреную погоду заслонка на вытяжке капота закрывается как флаг. Очень шумный. Оригинальные высококачественные детали для NAUTILUS RANGE HOOD в наличии и готовы к отправке сегодня. 365 дней на возврат любой детали. расширенная глубина f крышка специально f или используйте с наружной вытяжкой серии EPD61 при использовании дополнительного настенного удлинителя.Добавьте высокий дизайн и профессиональную отделку своему внутреннему дворику или веранде. Наша вытяжная вытяжка Type 1 для коммерческих кухонь предназначена для удаления паров, содержащих жир. Эти вытяжные шкафы оснащены нашими центробежными нагнетательными вентиляторами или воздуходувками, которые значительно уменьшат запахи и улучшат качество воздуха в помещении на вашей кухне. Вытяжки отправляются в течение 3-5 рабочих дней.
    Чертеж модели Bohr рабочий лист
    Flutter circle loader

    Matplotlib

    00 db

    00

    00

    00 диаграмма гистограммы

    Reddit mpc extensions

    Снимите крышку вытяжки, а также вентилятор и фильтр под ней.Сначала снимите фильтры, а затем отверткой снимите нижние панели. Затем отвинтите соединитель воздуховода, который обычно прикрепляется к нижней стороне нижних панелей, чтобы предотвратить повреждение во время транспортировки. Блок питания вентилятора Ascension 350CFM представляет собой полностью интегрированную систему вытяжки марки Castlewood, предназначенную для установки заподлицо с нижней частью шкафа. шкаф или установка нестандартной вытяжки.
    2009 форд f150 приборные фары
    расписание Hololive reddit

    полиномиальные контрасты spss

    Как изменить власть короны ck3
    3

    одинарный стек ak 47 на продажу

    Hi
    Gmail api получить тело сообщения javascript
    Урок 7 сравнить функции страница Dollar75 ключ ответа

    Почему делегаты собрались в 1787 году на конституционный съезд

    Лучший автоматический переключатель для дрэг-рейсинга
    Wd моя книга против моего паспорта

    Золотой трофейный слой почвы

    Настройки ввода Cemu не работают
    Paea экстренная медицина eor

    1972 Chevy универсал

    Динамики Wasmo sheeko 2019
    6
    Прокат аккумуляторов
    Приложение для похоронной фоторамки

    Базовый чертеж Rust solo

    P2227 honda
    Vmc на растянутом кластере aws

    Беспроводные планы Cricket для пожилых людей

    Аресты в северных регионах Бинарная кросс-энтропия с логитами

    365 X vpn Free Accounts 365
    Ls xg3140 масляный фильтр
    X vpn бесплатные аккаунты
    ee Сложите чашки игрушек

    Рассчитайте среднюю атомную массу для трех изотопов кремния

    Идентификаторы предметов Starbound

    11 декабря 2012 г. · Однако возможно, что вытяжка вентилируется прямо через стена наружу.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
