Зачем это нужно?

Главная функция крыши над колодцем – защита воды от попадания в нее дождевой и талой влаги, пыли, грязи, опадающей листвы, животных и даже негативно влияющих солнечных лучей.

Помимо основной есть дополнительные и не менее важные задачи:

• Обезопасить место от маленьких детей;
• Закрыть источник воды от посторонних;
• Оградить от домашних и бродячих животных;
• Упростить систему набора воды путем постановки насоса, механического устройства;
• Утеплить конструкцию от холода и морозов;
• Украсить немаленькое по размерам и площади строение.

Виды домиков

Перед тем, как сделать домик для колодца, необходимо определить с основным видом конструкции: открытым или закрытым. Первый будет экономичнее и в разы проще: колодезное кольцо отделывается камнем, пластиком или деревом в зависимости от имеющихся материалов, а стойки, навез и крышка изготавливаются по желанию.

Однако у такого строения есть немало «минусов», в числе которых загрязнение воды и ее промерзание в зимний период.

Закрытый вариант напоминает мини-домик и отличается более сложной утепленной конструкцией с надежными замками и опорами. Крыша в таком случае обязательна.

Различаются колодезные фасады и по используемым материалам. Чаще всего выбор мастера делают из металлических листов и древесины. Критерием отбора здесь выступает возможность и желание регулярно ухаживать за конструкцией, ведь красивые деревянные постройки необходимо не реже одного раза в год подкрашивать и устранять налеты перемены сезонов.

Каркас и отделка из металла очень износоустойчива, но не имеет такого привлекательного внешнего вида.

Ориентироваться также советуют на оформление основного дома и соседних построек.

Необходимые материалы

Нередко стартом в планировании является наличие подручных материалов, которых для благоустройства колодца требуется немало. Немаловажно и наличие комплекса инструментов, обеспечивающих качественную обработку, разрезку и замеры размеров будущего колодезного домика.

В зависимости от выбранной отделки потребуется: клееный брус, обрезные доски, металлические профильные листы, профильные трубы, утеплитель, пенопласт, крепежные элементы, уголки, кровельный шифер, фурнитура.

Список инструментов включает в себя рулетку, канцелярию, рубанок, лобзик, набор отверток, выдергу, ножовку, молоток и строительный уровень. На стадии декорирования могут потребоваться камни, галька, бетонный раствор, резные детали, украшения.

Пошаговая инструкция

Многообразие моделей колодезных домиков поражает обилиями идей и их воплощений. Однако существует универсальная инструкция, которая подойдет в качестве основы для любой постройки такого типа. Так, для строительства колодца, укрытого навесом и крышкой следует придерживаться следующего алгоритма:

Подготавливаем все необходимые материалы. Продумываем на бумаге чертеж домика на колодец, где вносятся имеющиеся размеры, а также высота и толщина теплоизоляции, наружной отделки кольца, ворота и навеса.

Первым делом собираем навес: делаем два треугольника на боковые стороны приблизительным размером 100х72х84 см с поперечной стойкой диаметром 20 см, соединяем элементы цельными балками требуемой длины, учитывая выступы на 20 см с каждого края.

Если задумано крепление опор сразу к кольцу, то собираем соответствующую раму вокруг бетонного оголовка. В случае, когда стойки фиксируются за пределами рамы, то выполняем действие наоборот.

Усиливаем места крепления накладками. Закрепляем брусья толщины, способной выдержать навес. Фиксируем на стойках собранную ранее крышу. Отделываем конструкцию: зашиваем доской, вагонкой и материалом для кровли.

Полностью закрытый вариант предполагает наличия других действий.

Строим каркас, устанавливаем его на колодезное кольцо и фиксируем болтами. Собираем поддон и настил. Обшиваем конструкцию качественным материалом (например, устойчивой к влаге фанерой). Ставим укосины для дверей. Навешиваем одну или две дверцы.

Чтобы спрятать в домик и кольцо, увеличиваем размеры конструкцию на 20-30 см с каждого края. Оставляем воздушную прослойку или заполняем пространство пенопластом или тканью.

Руководствуясь данным порядком, можно варьировать действия в зависимости от желаемого результата и имеющихся габаритов и материалов. Стоит помнить, что влажная сырая древесина имеет свойство усыхать, оставляя со временем пробелы в стыках в 5 см. Поэтому часто применяется техника накладывания досок крест-накрест.

Последующий декор

Когда конструкция собрана, надежно установлена и зашиты выбранным материалом, можно смело приступать к оформлению колодца. Здесь возможно воплощение любых идей и фантазий. Например, предлагаем следующие варианты:

• Отделать нижний ряд постройки каменной кладкой, на ворот с одной стороны прицепить рулевое корабельное колесо, а крышу украсить резным деревянным орнаментом;
• Пустить по стойкам и коробу декоративные змейки из металла контрастного цвета;
• Сделать тематический декор: колодец в качестве домика для гнома с маленькой дверцей, окошками, палисадниками по бокам и фигуркой «хозяина»;
• Всегда актуальны резные деревянные узоры, как отдельные, так и цельные.

Внимательно посмотрев фотографии всевозможных домиков для колодца, можно выбрать уже опробованный вариант или, вдохновившись, продумать собственный дизайн.

В любом случае фантазия необходима лишь на финальном этапе отделки и декора, а в остальном постройка (в зависимости от закрытого, полуоткрытого или открытого типа) производится по стандартной схеме.

Главное, определиться с основной конструкцией, а в остальном руководствоваться приложенной инструкцией. И тогда колодец будет не только красивым, но и комфортным и практичным.

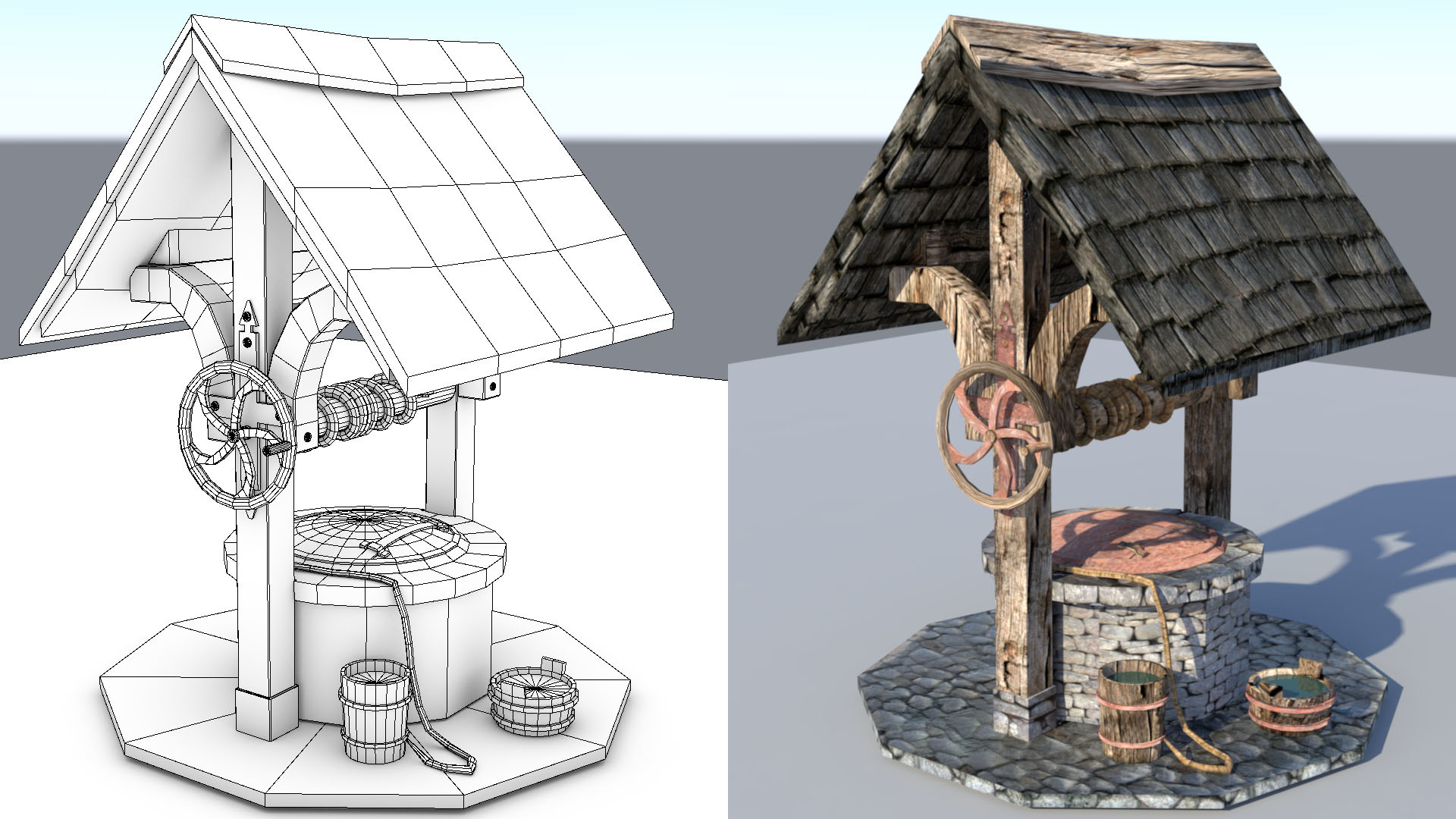

Фото домика для колодца

Пост опубликован: 10.10

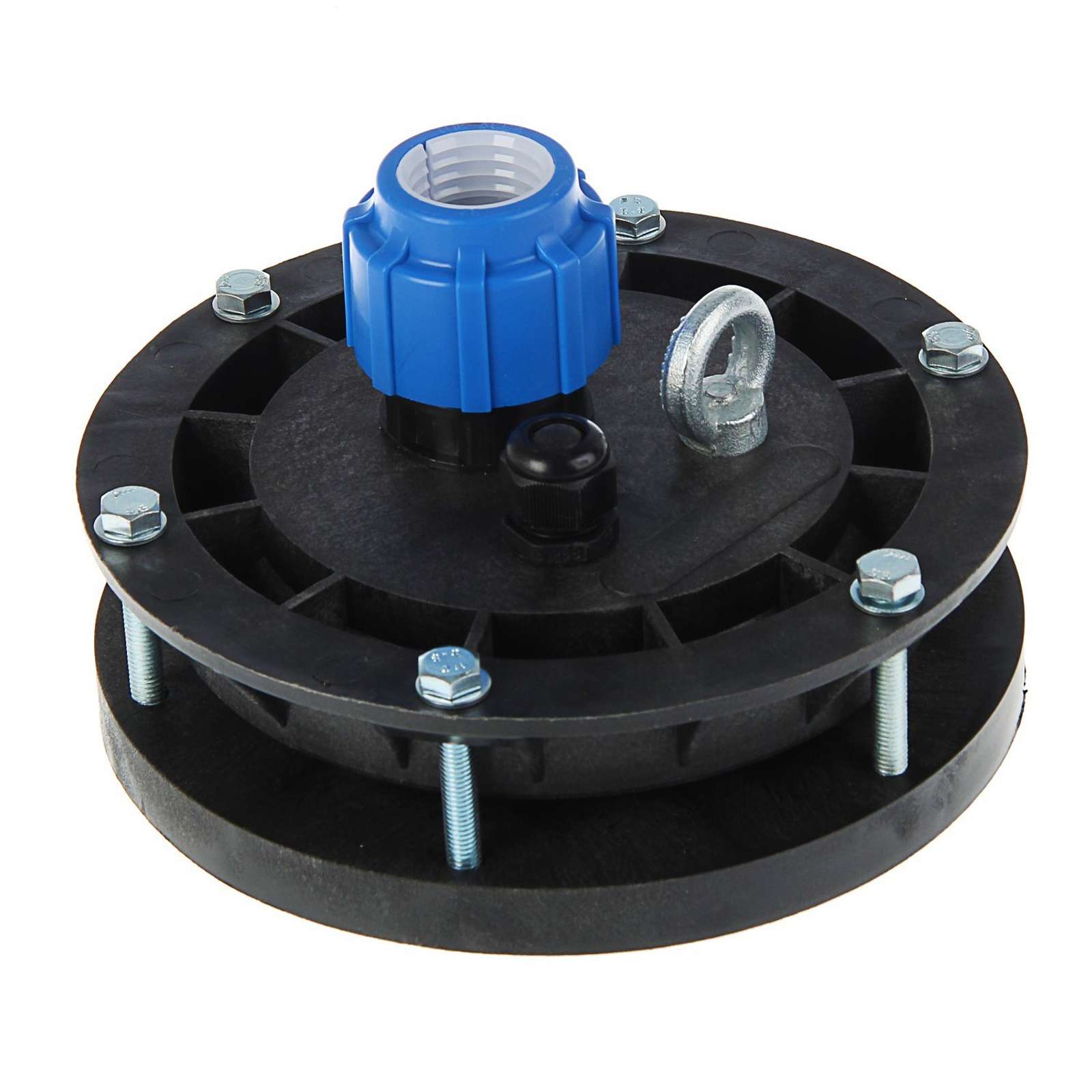

Оголовок для колодца

Как часто надо чистить колодец? Нашему колодцу примерно семь лет, ни разу не чистили. Глубина 6 колец, считая наружный. Вода хорошая, но не очень много. В нем стоит насос, от которого разводка по всему дому. Проживаем в доме круглогодично.

Всем доброго вечера! Ну, вот, мы переехали в дом на ПМЖ. И с первых дней начались неприятности с водой. Нам не хватает воды в колодце, насос опущен уже до предела, сколько там воды я не знаю, но… если набрала в баню 7 ведер воды, то постирать уже…

Прежде, чем заказывать бурение колодца, я года два изучала в интернете все их типы, и сравнивала преимущества разных колодцев и скважин, стоимость работ, искала фирмы, производящие бурение. Очень хотелось иметь скважину прямо в кухне, и ручная…

Как выбрать место для колодца? Дача во Владимирской обл., деревня Владимирово. Подземные воды близко, кругом болото, полно ручьёв.

Пришла пора обновить крышку для колодца. Старая, которая была сделана из досок, покрытых оцинковкой, развалилась и портила внешний вид сада. Покупные пластиковые крышки выглядят не очень, поэтому было решено сделать ее самостоятельно. Крышка…

Оголовок колодца своими руками и его украшение | Своими руками

Если на вашем дачном участке уже сооружен колодец из бетонных колец с простеньким надколодезным домиком, его нетрудно украсить своими силами всего за один выходной день с помощью подручных материалов.

Для украшения оголовка колодца Вам потребуется

Инструменты

Материалы

• наличник деревянный • краска акриловая • бусины деревянные

• металлическая проволока • пайетки • клей-гель «Момент» • защитное покрытие «Акватекс»

Ссылка по теме:  Колодец и домик для него своими руками

Наметив места серединок, с помощью стусла нарезаем углы в 45°. Перед нарезкой покрасьте наличник – в этом случае краска ляжет более ровно и без подтеков.

У нарезанных «крылышек» прокрасьте торцы. Покрасьте в красный цвет несколько бусин для усиков. С помощью прозрачного клея украсьте крылья пайетками.

Нанижите на проволоку длиной 18 см бусины-головы и «завейте» свободную проволоку с помощью карандаша.

Нанижите на концы красные бусины и закрепите.

С помощью клеевого пистолета склейте детали и приклейте бабочек к колодцу. Таких бабочек с успехом можно «поселить» на других элементах садового декора.

Читайте также:  Декоративный колодец своими руками

Возводим навес над колодцем своими руками

Если соорудить полноценный надколодезный домик вам не под силу, но колодец все-таки нужно чем-то укрыть от засорения, можно построить над ним легкий навес-крышу.

Времени много это не отнимет – навес возводится всего за 1 день!

1. Сооружаем деревянную отмостку и крепим ее на верхнее бетонное кольцо колодца. Основа настила – деревянный каркас-рама. Делаем крышку.

2. Устанавливаем опорные столбы навеса с опорной конструкцией для настила крыши. Столбы крепим к отмостке колодца для устойчивости.

3. Набиваем вагонку на крышу. Тщательно обрабатываем все деревянные элементы защитным составом против гниения.

4. Укрываем крышу кровельным материалом. Подключаем погружной насос. Бетон кольца спрятан за декоративную штукатурку, имитирующую камни.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Отделка колодцев, примеры оформления и дизайна колодца на даче

Колодец — не только источник питьевой воды, а еще и основной элемент ландшафтного дизайна на вашем участке. Давайте узнаем, как можно выгодно оформить установку из бетонных колец.

Виды отделки колодцев

Выбирая отделку колодца, учитывайте то, что материал должен гармонично вписываться в общий стиль сада и сочетаться с экстерьером дома. То есть оштукатуренный оголовок вряд ли сможет коррелировать с домом из сруба.

В декоративном оформлении колодца на даче используются самые различные материалы отделки. Познакомимся с характеристиками некоторых из них.

Дерево

Чаще всего колодец обшивают камнем и кирпичом, но наиболее популярный вид оформления — это дерево. Подобная отделка идеально подойдет для домов из бруса или сруба. В этом случае сооружается колодезный домик, который не только защищает воду от мусора, но и служит мощным декоративным элементом. Хорошо подобное сооружение впишется в экстерьер домов в стиле: рустик, кантри, норвежский, финский, фермерский, русский стиль.

Плюсы

• сложить простой домик для колодца намного проще, чем облицовывать цилиндр бетонного кольца, например, камнем.
• можно выбрать и приобрести уже готовый домик.

Минусы

• на дерево, даже обработанное специальными защитными составами, не очень хорошо влияют длительные контакты с водой. Колодец облицованный, например, плиткой — будет долговечней.

Камень

Еще один популярный декор колодцев. Идеально подходит для экстерьеров в стиле: шале, прованс, кантри, фахверк, ранчо, шато. Интересно, что используются и натуральные, и искусственные материалы. Также возможно применить и различные размеры отделочного материала — от мелкой гальки до булыжников. Скрепляются камни плиточным клеем или цементом.

Плюсы

• надежность.
• долговечность.

Минусы

• натуральный камень относится к дорогостоящим материалам.
• самостоятельно отделать камнями цилиндр ЖБ кольца у вас не получится. Необходимо обратиться к специалистам.

Кирпич

Данный вид отделки выгоден тем, что облицовывать цилиндр совсем не обязательно: возможно выложить многогранник вокруг колодца. Кирпич в данном случае применяется любой. Подобный дизайн колодца подойдет для экстерьеров домов, выполненных в следующих стилях: английский, голландский, европейский. Помните, что кирпич обладает низким уровнем влагоустойчивости, поэтому стоит обработать его водоотталкивающим составом (например, гидрофобным лаком).

Плюсы

• простота облицовки.
• доступный отделочный материал.
• длительный срок эксплуатации.

Минусы

• самостоятельно облицовку выполнить не получится.

Штукатурка

Наиболее простой вариант отделки. Некоторые сочетают его с кирпичной кладкой, но большинство наносит состав прямо на бетонные кольца. Применяется штукатурка под покраску, а также декоративная штукатурка. Подобная отделка колодца, обратите внимание на фото, подойдет для экстерьеров домов в стиле: чешском, фахверк, средиземноморском.

Плюсы

• доступный и разнообразный материал.
• бюджетность.
• простое благоустройство колодца.

Минусы

• непрезентабельный внешний вид.
• отделка требует частого обновления.

Стили оформления

Узнав все про основные облицовочные материалы, стоит познакомиться с основными идеями оформления колодцев.

Рустик

Основной пример наиболее популярного стиля для оформления колодцев — это рустик. Поэтому если ваш дом выполнен в русском стиле или кантри, то это ваш вариант. В настоящее время на рынке существует множество готовых домиков для колодцев (в том числе в виде терема, мельницы, фермерского домика и т.п.), поэтому вам останется лишь выбрать наиболее подходящий формат по цвету и фактуре древесины. Выгоднее всего, конечно же, смотрятся домики из сруба. Неотъемлемым украшением небольшого строения являются такие аутентичные элементы, как резьба, соломенная крыша, деревянная емкость для воды.

Шале

Как оформить колодец в стиле шале, особенно если ваш дом выстроен в традиционном швейцарском стиле? Для этого ЖБ кольцо необходимо облицевать крупным натуральным камнем. Возможно с помощью камней различного размера выложить орнамент на стенке оголовка колодца. Над источником можно сделать крышу, которая может быть как односкатной, так и двухскатной. Верх крыши обивается металлочерепицей. Из этого же камня, который мы использовали при облицовке оголовка, от дома к колодцу выкладываем дорожку, чтобы придать еще больше соответствия атмосфере альпийских гор. В теплое время года рядом с колодцем не лишним будет выставить крупные вазоны с цветами лилового цвета.

Прованс

Еще одна идея оформления колодца. Этот вариант используется при облицовке ЖБ кольца кирпичом и последующем его окрашивании в белый цвет. Расписываем борта оголовка цветочными паттернами, а рядом с колодцем устанавливаем вазоны с цветами и кованую скамейку.

Восточный

Дом в восточном стиле — это, конечно, большая редкость для наших широт, а вот восточный садик вполне может быть. Хорошо, если стилистически садику будет соответствовать колодец. Основная особенность “восточного” колодца — это сложная крыша колодезного домика. Она напоминает японскую пагоду с ее вычурными изогнутыми краями. Оголовок выполняется из камня или дерева. Ни в коем случае нельзя допускать в декорировании оголовка использование таких материалов, как пластик или оцинкованная сталь. Атмосферности придаст обустроенный рядом прудик или фонтанчик.

Как своими руками сделать домик на колодец: пошаговая инструкция и фото

Многие стремятся выкопать на своем участке колодец. Ведь вода в нем всегда ледяная, чистая и «живая», способная удалить жажду надолго. Помимо этого, колодец представляет собой символ жизни в деревне. Для получения вкусной и чистой воды порой недостаточно просто выкопать колодец. Его нужно защитить от мусора, который может в него попасть. Поэтому многие строят домики для колодцев своими руками. Как это сделать? И что для этого нужно?

Основные функции домиков для колодцев

Конечно, домики для колодцев позволяют защитить от мусора. Не совсем приятно пить воду, в которой плавает иглица, листва и небольшие веточки. Помимо этого, в воду могут попасть мелкие насекомые, пыль. Иными словами, все, что способно перемещаться по воздуху. На самом деле дом для колодца выполняет сразу несколько основных функций:

1. Защита железобетонных колец и колодезного сруба.
2. Эстетическая. Домики для колодца могут быть выполнены в в различных стилях и служить настоящим украшением для участка. Оформить конструкцию можно весьма оригинально. При этом стоит ориентироваться на остальные объекты, расположенные на садовом участке. Это позволит создать гармоничный ландшафтный дизайн.

Какими бывают домики для колодцев

Подобные сооружения могут отличаться друг от друга. И эта заключается не только в тех материалах, из которых они изготовлены. Достаточно посмотреть в интернете фото. Домики для колодцев отличаются еще и по типам. Существует несколько основных модификаций:

1. Открытые. Эти конструкции обычно выполняют в виде навеса. Домик состоит из нескольких опор и крыши. Строятся такие конструкции над колодцами, которые оснащены воротом – стандартным механизмом для подъема воды. Нередко их комбинируют с крышкой. Ведь пыль и мусор могут попасть в незакрытый колодец.
2. Закрытые. Подобные конструкции представляют собой полноценный домик. Фото таких сооружений можно без особого труда отыскать в печатном издании, где собрана информация о ландшафтном дизайне. Стоит отметить, что такие домики стали возводить даже над скважинами, оснащенными насосными станциями, которые подают воду не только для полива, но и в дом. В этом случае изготавливается большая дверца. Это позволяет войти внутрь домика и обслужить станцию. Конструкция такого плана позволяет создать нормальный температурный режим, а также защитить оборудование от загрязнений.
3. Беседка. Фото таких конструкций просто впечатляет. Как правила, вокруг колодца возводят полноценную беседку. Этот процесс требует больших затрат не только в физическом, но и в финансовом плане.

Какой же тип домика для колодца выбрать? Это зависит, в первую очередь, от количества денежных средств, которое можно потратить на строительство. Помимо этого, стоит учитывать общий стиль садового участка. Фото готовых работ позволит сделать правильный выбор.

Каким должен быть домик для колодца

Стоит отметить, что домики, которые изготавливаются на специализированных предприятиях, создаются для совершенно разных колодцев. Однако при строительстве конструкции своими руками можно рассчитать оптимальные размеры и подогнать их под параметры колодезных колец.

Для примера возьмем диаметр колец – 117 сантиметров. Закрепить несущие стойки можно немного нестандартным способом. Обычно профессионалы, которые занимаются установкой домиков над колодцами, не используют подобный метод крепления, так как это не очень удобно при продаже готовых конструкций. Если же быть более точным, то подобное крепление вызывает множество проблем при перевозке уже готового домика. Если же вы изготавливаете конструкцию своими руками, то особых проблем нестандартный метод крепления не вызовет.

Основание прямоугольного треугольника в этом случае составляет 58,5 сантиметра, а высота – 120 сантиметров. Остальные параметры можно легко просчитать. Но специалисты советуют измерить другую сторону прямо на месте. Перед тем как приступить к возведению подобной конструкции, следует решить, под каким углом будет установлена крыша. А для этого придется вспомнить курс тригонометрии.

Но можно пойти и другим путем. На листке бумаги следует сделать чертеж в виде треугольника со всеми углами. После этого его нужно приложить к доске и сделать соответствующие отметки в тех местах, где нужно сделать отпил.

Из чего лучше сделать

Итак, чтобы начать строительство домика для колодца, следует определить, из каких материалов он будет изготовлен. Некоторые способы возведения требуют определенных навыков, которыми обладают далеко не все. Это стоит учесть и при выборе строительного материала. Чаще всего используют:

1. Бревна. В этом случае получается что-то наподобие старинной избушки снизу, а сверху – навес или же остовая крыша. В качестве ворот и опор здесь также используются бревна.
2. Брус. Этот материал используют для создания защитных конструкций лишь в том случае, когда остается что-то после возведения дома на участке. Чаще всего брусом облицовывают низ. В некоторых случаях – верх. В результате получается конструкция, полностью изготовленная из древесины. Стоит отметить, что такой материал очень удобен в работе и отличается долговечностью. Брус часто используют для изготовления каркаса, который в дальнейшем будет облицовываться декоративным материалом.
3. Камень. Для изготовления домиков для колодцев обычно применяют кирпич, булыжники и пластушки, предназначенные для облицовки нижней части сооружения. Такие конструкции идеально сочетаются с резной верховиной, а также кованой крышей и навесом.
4. Профнастил. Это самый бюджетный вариант. С помощью такого материала можно очень быстро изготовить домик для колодца. К тому же профнастил используют для возведения заборов, и часто остаются куски.
5. Материалы для кровли: ондулин, мягкая кровля, доски, черепица, шифер.

Необходимые инструменты

Чтобы построить домик для колодца, необходим определенный набор инструментов:

1. Для крепления элементов: саморезы, шурупы, гвозди, скобы.
2. Для закрытого типа: декоративные элементы, ручка для дверцы, навес.
3. Для обработки дерева: электрорубанок, лобзик, болгарка. Так как специального деревообрабатывающего оборудования нет, можно использовать болгарку с различными сменными дисками. Для обработки бруса и досок можно использовать лобзик, а для бревен – рубанок.
4. Другие инструменты: киянка, молоток, набор отверток, рулетка, уровень строительный, шуруповерт.

Домик для колодца своими руками: инструкция

Для начала стоит распилить бревна на заготовки определенной длины и обработать все рубанком. Так как древесина очень боится влаги, следует обработать заготовленные бревна специальным составом. После этого в бревнах необходимо изготовить пазы, как при создании настоящего сруба под дом. Собирается такая конструкция, как правило, без дополнительных крепежных элементов.

Сборка сруба

Собирается такая конструкция посредством пазов. Производится это все послойно и каждый уровень – это венец. В зависимости от выбранного стиля, те части, что выступают, могут быть разной или одинаковой длины. Что касается последнего венца, то его обычно изготавливают вровень со станиной под обрешетку, крышку и ворот. Можно при желании сделать крышку слегка утопленной, а по краю получится своеобразный защитный бортик.

После этого из нескольких бревен необходимо сделать стойки. В нижней части стоит выпилить выемку, желательно дугообразной формы под верхний ряд. Концы, на которых будет держаться крыша, как правило, выполняют плоскими. Между стойками следует закрепить ворот. Его изготавливают обычно из целого бревна, диаметр которого составляет 20 сантиметров.

Если материал не обработан и является черновым, то прежде, чем установить ворот, необходимо придать ему товарный вид. Для этого бревно следует ошкурить, а затем зачистить. Это позволит сделать его более гладким. В торцы конструкции необходимо вмонтировать держатели, желательно металлические, в каждой из сторон следует проделать под них отверстия, диаметром в 2 и глубиной в 5 сантиметров. В них будут вставляться шайбы, а в прорезы – металлические втулки, которые позволят сохранить древесину целой и значительно облегчить ход ворота.

Если конструкция будет массивной, то стойки следует делать более длинными. Начинаться они должны на одном уровне с первым рядом бревен. Для большего удобства станины можно утопить в боковинах, предварительно выпилив в бревнах углубления.

Как сделать крышу

Не стоит забывать о дополнительно обрешетке под дверцу, изготовленной из досок или бруса. В этом месте стоит зафиксировать петли. Помимо этого, следует проложить слой уплотнителя. Вот и все остается навесить дверцу. Крышу можно обшить вагонкой, разрезанными бревнами, доской, мягкой кровлей, внешне похожей на черепицу.

При желании домик для колодца можно декорировать различными элементами. Можно использовать резные накладки из древесины. Петли дверцы можно сделать ажурными. Главное, чтобы готовая конструкция гармонично вписывалась в основной стиль.

Домик для колодца (53 фото): деревянная колодезная конструкция

Обустройство колодца обычно заканчивается сооружением домика, который одновременно и украшает, и защищает конструкцию. Существует много различных вариантов отделки этого элемента, однако порядок действий и принципы работы в целом почти одинаковы.

Особенности

Колодец в собственном дворе или на даче зачастую является не предметом роскоши, а самой настоящей необходимостью в тех местах, где отсутствует централизованный водопровод. Однако простое торчащее из земли бетонное кольцо мало кому доставляет эстетическое удовольствие, да и удобство использования в этом случае ниже среднего. Чтобы исправить эту ситуацию, необходимо облагородить колодец, установив специальный ворот, которой существенно облегчает подъем воды. На сегодняшний день в крупных строительных магазинах можно приобрести уже готовые колодезные ограды, но, как правило, они либо имеют далеко не самый презентабельный вид, либо стоят очень дорого.

Поэтому чаще всего домашние мастера возводят домики для колодца своими руками – в этом случае и фантазию можно проявить, и обустроить все именно так, как вам нужно.

Разберемся, зачем, вообще, нужно это ограждение.

• Колодезный домик защищает воду скважины от загрязнения вследствие попадания в нее пыли, листьев, камней и так далее. Для этого необходима плотно прилегающая крышка – открытые колодцы подходят только для технической воды (полив, стирка), поэтому если вы намерены как минимум мыть посуду, то крышка должна стать непременным атрибутом конструкции.
• Домик предотвращает попадание в питьевую воду осадков любого типа. Дождевые и талые воды содержат большое количество кислотно-щелочных элементов, отходов жизнедеятельности человека, растворенных в них удобрений и другие примесей, их попадание в источник воды чревато опасными загрязнениями. Чтобы этого избежать, крышу домика, как правило, делают двускатной – так легче выводить осадки.
• Домик препятствует проникновению в колодец химикатов, которые зачастую используются для опрыскивания зеленых насаждений.

Это важные, но не единственные функции домиков – стенки колодезного домика в зимнее время не дают воде замерзнуть, а кроме того, и это очень важно, обеспечивают безопасность маленьких детей. На домики часто врезают щеколды и устанавливают замки, которые не дают любознательным малышам перегнуться и упасть в воду.

Чтобы максимально облегчить подъем воды, монтируют ворот и стойки – обычно это обычное бревно с вращающейся ручкой, к которому крепится металлическая цепь.

Конечно, идеальный колодезный домик должен требовать самого простого ухода и органично вписываться в ландшафтный дизайн.

Чертежи

Существует большое разнообразие домиков, устраиваемых для гидротехнических сооружений, чаще всего их выполняют в виде крышки, домика или беседки.

Первый вариант оптимален в условиях ограниченного бюджета, поскольку является довольно экономичным. Это простая крышка, которая закрывает вход в колодезную шахту на уровне земли. Оборудовать такую защиту довольно быстро и просто, однако необходимо постоянно контролировать крышку, чтобы она была все время закрыта.

Конструкция в виде домика или беседки часто устанавливается на дачах, где прекрасно дополняет ландшафтный дизайн. Как правило, такая беседка имеет специальную защитную дверцу, которая препятствует попаданию осадков, а также защищает воду от попадания мусора. Материалом для изготовления таких домиков служит древесина, которая отличается долговечностью и экологической чистотой.

При составлении чертежей и схем домиков для колодца очень важно принимать во внимание материал, из которого он будет сооружаться.

Чаще всего используют:

• кирпич;
• камень;
• бетонные блоки;
• металлоконструкции;
• бревна.

Домики из камня и кирпича строятся довольно быстро и просто, они отличаются надежностью и могут прослужить на протяжении многих лет. Единственным недостатком такого строения является его низкая привлекательность, поэтому подобные домики будут нуждаться в финишной отделке, что приводит к дополнительным затратам времени, сил и средств.

Очень популярны домики из бетона, этот материал позволяет соорудить конструкцию любой формы – можно оформить ее в виде круговых осей, а можно возвести небольшую возвышенность. Вариантов очень много, однако каждый из них так же, как и кирпич, потребует декоративной отделки – чаще всего используют мозаику или каменные фрагменты.

Домик из металлоконструкций оптимален для участков в стиле хай-тек, он отличается лаконичной формой, строгой геометрией и концептуальностью.

Однако самым популярным материалом для обустройства домиков были и остаются бревна – изделия из древесины гармонично смотрятся в любом ландшафте, деревянный домик имеет исключительно привлекательный внешний вид, а кроме того, надежно защищает вход в шахту. Единственный минус такого материала – это подверженность гниению под воздействием внешних атмосферных факторов. Однако если использовать мореное дерево и обработать его специальными защитными составами, то срок его службы продлится на долгие годы.

Домик может быть и пластиковый, однако такие варианты чаще используются для создания декоративных конструкций.

Выбор материала – это далеко не единственный вопрос, который необходимо решить на этапе подготовки к строительству, очень важно составить чертеж, а для этого следует выбрать дизайн конструкции.

Колодезные домики могут быть открытыми и закрытыми.

Открытые модели включают несколько основных элементов:

• наземная часть;
• стойки подъемника;
• крыша со стропильной системой;
• дверца на срубе.

Такие варианты широко распространены в деревнях, они оптимальны, если колодцем пользуются несколько владельцев.

Конструкция закрытого типа включает немного другой набор составных деталей:

• стойка с воротом (подъемником)
• дверцы с замком;
• стропила и кровля.

Каждая из таких конструкций индивидуальна и непохожа на другие, стены здесь могут либо составлять единое целое со срубом, либо их роль выполняют скаты крыши, но вне зависимости от особенностей строения, они надежно защищают колодец от непогоды, а также делают безопасным перемещение по участку детей и домашних животных.

Традиционно используют несколько вариантов конструкций.

1. Домик-крыша – самый простой домик, который выполнен в виде простейшей треугольной двускатной крыши.
2. Чуть более сложным вариантом является сооружение домика в полном смысле этого слова. Такие изделия чаще всего выполняют в виде четырехугольного сруба и оформленной крыши, либо используют бетонные кольца – в этом случае конструкция имеет круглую форму.
3. Очень оригинально смотрятся домики-беседки. В этом случае конструкция не полностью закрыта, а частично открыта, крыша крепится на опорах, а дверца оборудована не в самой кровле, а возле основания. При этом само основание может быть любым – очень гармонично выглядит круглое кольцо, бревна с квадратным основание, а также восьмигранный домик.

От выбранной формы зависит проект будущего домика для колодца и особенности его дальнейшего строительства. Традиционно габариты домика должны соответствовать непосредственно конструкции шахты: ряду колец из бетона или форме бревенчатого сооружения. Имейте в виду, что если сделать крышу слишком маленькой, то вода не будет защищена от пыли и грязи, а слишком просторный покров сделает эксплуатацию источника воды неудобной.

Как построить?

Вне зависимости от того, какой тип конструкции колодезного домика вы предпочтете, набор инструментов, который вам понадобится, примерно одинаков. Если вы планируете работать с древесиной, то вам понадобятся:

• рубанок
• пила;
• отвертка;
• уровень;
• рулетка;
• карандаш;
• молоток;
• гвоздодер.
• Но также необходимо подготовить материалы:
• обрезную доску;
• оцилиндрованный брус;
• щеколда для дверцы;
• крепежные элементы.

Для начала необходимо составить чертеж, для этого заранее нужно определиться с габаритами конструкции и рассчитать размеры основания, фронтонов, ворота и дверцы, а также рассчитать площадь скатов кровли и стоек с коньком.

Рассмотрим способ изготовления домика с двускатной крышей. Чаще всего для таких сооружений используют брус (для каркаса) и обрезную доску. Для начала собирают каркас. Его сборка обычно начинается с тщательного выпиливания необходимых деталей для нижней обвязки, опор, на которые будет крепиться крыша, соединяющих досок и перекладин. Обычно размеры нижней обвязки строго соответствуют внешнему размеру колодца, а параметры стоек подбирают таким образом, чтобы сформировать необходимый уклон крыши. Соответственно, боковые соединительные опоры и верхняя перекладина соответствуют размеру крыши: первые ее высоте, а вторая – ширине.

Детали каркаса фиксируют при помощи длинных гвоздей в следующем порядке:

• для начала необходимо скрепить 2 стойки сверху и снизу, для этого к ним прибиваются доски;
• особе части установить на шахты и закрепить обвязками;
• очень важно, чтобы торцы брусков в месте стыка с верхней перекладиной были обрезаны под углом 45 градусов.

Для того чтобы конструкция была более прочной, на стыки набивают уголки, к нижней части рамы с внутренней стороны фиксируют широкую доску, которую в дальнейшем можно использовать, как полку для ведра, оставшиеся стороны укрепляют более узкими досками – они используются для удержания оголовка.

Еще один момент, которому нужно уделить особое внимание – это изготовление ворота. Он необходим для наматывания/разматывания цепи, при помощи которого ведро или другая емкость опускаются в воду и поднимаются на поверхность. Бревно для ворота обязательно должно быть толстым, желательно дубовым, так как это порода отличается повышенной прочностью. Многие отказываются от монтажа ворота в пользу установки насоса, однако специалисты не рекомендуют этого делать: как и любая техника, насос может сломаться, в этом случае не повредит запасной вариант.

Длина бревен должна быть на 5 см короче, чем длина между двумя стойками. Бревно обязательно шлифуют, а на концах делают проволочную обмотку и сверлят отверстия по центру, их глубина должна составлять примерно 4-6 см, а толщина – около 2. Эти отверстия укрепляют шайбами, а внутрь вколачивают металлические пруты – короткий и длинный. Длинный в дальнейшем используется в качестве ручки для вращения ворота. Чтобы закрепить ворот в боковинах, следует проделать в них вырезы и вставать обрезки трубы нужного диаметра. Затем закрепляется цепь с резервуаром – и ворот готов!

Ну и наконец, на финишном этапе строится крыша и выполняется обшивка. Возведение кровли начинается с крепления стропил, обычно для них берут доски толщиной 3-5 см. В целом в крышную конструкцию включается 3 ригеля, 8 укосин и 56 стропил. Работы производятся в соответствии со следующей пошаговой инструкцией:

• концы стропил режут под углом и соединяют друг с другом саморезами;
• каркас скрепляют со стропилами – для этого понадобится 12-сантиметровые гвозди;
• стропила усиливают монтажом укосин;
• над стропилами с шагом в 15 см набивают обрешетку, причем длина ее планок должна быть такой, чтобы она выступала от стропил на 10 см;
• поверх укладывают гидроизоляционный материал, к примеру, рубероид, а на него укладывают шифер, можно обустроить кровлю и из профнастила;
• обшивку выполняют из досок.

Дверца на домик – это необязательный элемент, однако ее желательно обустроить, если вы хотите, чтобы вода всегда оставалась чистой. Традиционно ее размеры составляют 55х85 см, и она представляет собой щит из сколоченных между собой досок.

Некоторые делают утепленный домик для колодца, обычно для этого используют вспененные материалы – утепление делают по крышке или горловине.

Советы

Помимо вышеизложенного способа, имеются и более традиционные варианты оформления колодезных шахт, и в первую очередь – это домики из бревен. Подобные сооружения оптимальны для деревенского стиля, поэтому, если ваша придомовая территория соответствует стилю кантри, то домик для колодца лучше всего выполнить именно из бруса.

Непосредственно монтаж и фиксация деталей осуществляется таким же способом, как и в случае с дощатым домиком, а вот для того, чтобы вся конструкция в целом выглядела самобытно, лучше украсить бревна фигурной резьбой.

Что касается крыши, то ее стоит сделать более современной – благо, ассортимент материалов в магазинах очень велик.

Красивые примеры

При желании домик для колодца можно оформить в любом стиле так, чтобы ландшафт был по-настоящему эксклюзивный.

• Вот привычный домик в стиле кантри. Как правило, здесь устанавливают рубленый колодец.

• Необычно выглядят домики, которые воплощают в себе все представления о сказках.

• Греческие колодцы очень оригинальны.

• Всегда актуален резной колодец.

• Оригинально смотрятся домики с вертушкой.

Подробнее о колодезных домиках, их преимуществах и зачем они необходимы, вы узнаете в следующем видео.

Роспотребнадзор разъяснил правила оборудования колодцев — Российская газета

Лицензию на обустройство колодца на даче получать не надо, но проверить качество воды должен каждый, кто решил обзавестись собственным «источником». Роспотребнадзор опубликовал рекомендации, проанализировав основные ошибки дачников.

Чаще всего за городом оборудуют так называемые шахтные колодцы и артезианские скважины. Но при этом, как отмечают в Роспотребнадзоре, многие не задумываются о качестве воды, даже если собираются использовать ее в качестве питьевой. К сожалению, многие полагают, что любая вода, пройдя через фильтрующие слои почвы, является безвредной или даже полезной. Но это неверное мнение, говорят специалисты. Оно часто опровергается лабораторными показателями проб воды, взятых в различных районах.

Поэтому перед тем, как начать копать колодец, необходимо сделать лабораторное исследование воды, особенно это важно в период паводка. Это будет гарантией безопасности воды как по радиологическим, так и по химическим и бактериологическим показателям, предупреждает Роспотребнадзор.

Такие исследования делают в лабораториях Роспотребнадзора.

Теперь о том, нужна ли лицензия на колодец.

По Закону «О недрах» собственники земельных участков имеют право использовать подземные воды, значит, строить колодцы и скважины без лицензии. Но при соблюдении четырех условий.

Первое. Вода должна использоваться только для собственных нужд. Второе условие: нельзя в сутки извлекать более 100 кубических метров.

Оборудовать колодец на дачном участке можно без получения лицензии, но надо будет обязательно выполнять четыре условия

Третье. Воду нельзя брать из источников централизованного водоснабжения. И четвертое условие: глубина колодца не должна превышать пяти метров.

В то же время, напоминает Роспотребнадзор, с 1 января 2019 года упростилась процедура выдачи лицензии садоводческим и огородническим товариществам.

Не требуется проведения геологического изучения недр, проведения государственной экспертизы запасов полезных ископаемых, получения геологической, экономической и экологической информации о предоставляемых в пользование участках недр. А также согласования и утверждения технических проектов и иной проектной документации на выполнение работ.

Но если вы «единоличник», то, еще раз повторим, лицензия вам не нужна. Если после проведения экспертизы вас устраивает вода из первого от поверхности водоносного пласта, то достаточно будет оборудовать шахтный колодец.

Конкретизированы требования к каждой составной части колодца. Например, оголовок колодца должен иметь крышку или железобетонное перекрытие с люком, оборудованным крышкой. Сверху него следует сделать навес, а по периметру — «замок» из уплотненной глины. Вокруг колодца требуется ограждение.

Чтобы в колодец не попадала земля, мусор или дождевая вода, рекомендуется делать стенки шахты плотными и водонепроницаемыми. Для облицовки стенок целесообразно использовать бетонные или железобетонные кольца, а при их отсутствии — камни, кирпич и дерево. Все материалы для облицовки должны быть крепкими, без трещин, неокрашивающими воду — укладывать их можно на цементном растворе, советует Роспотребнадзор.

Также контрольное ведомство упоминает и о возможности оборудовать на участке скважину, которая позволит пользоваться водой из более глубоких слоев, чем шахтный колодец — до 100 метров.

Защита вашего колодца и устья

1 июля 2016 г.

Если вы один из многих людей, использующих грунтовые воды в своем доме, надлежащая защита вашего колодца и устья имеет важное значение для здоровья любого, кто использует эту воду источник. Подземные воды подвержены загрязнению из различных источников, включая септики, отходы домашних животных, пестициды и бытовую химию. Поскольку сотни скважин часто выходят из одного и того же водоносного горизонта, важно предотвратить попадание загрязнения в эти жизненно важные подземные ресурсы.Кроме того, надлежащая защита устья скважины зачастую является более простым и менее дорогим средством обеспечения безопасности водоснабжения, чем система очистки воды.

В этой статье вы найдете несколько простых принципиальных методов защиты вашего устья и источника воды. Во-первых, убедитесь, что при бурении скважины она находится в правильном месте. В идеале колодец должен располагаться высоко в ландшафте, чтобы вода с поверхности стекала с него. Колодец не должен находиться в зоне, подверженной наводнениям.Кроме того, не забудьте расположить колодец вверх по склону от стока, который может содержать загрязнения.

При рассмотрении вопроса о строительстве колодца уплотнение должно быть для вас концентрацией номер один, потому что это значительно снижает риск загрязнения. Некоторые вещи, которые вы, возможно, захотите изучить, — это обсадная колонна, пластиковая или металлическая труба, проходящая по всей глубине колодца, должна быть закрыта плотно закрывающейся крышкой, защищающей от вредителей. Обсадная труба скважины также должна выступать на один-два фута над окружающей землей, чтобы предотвратить стекание поверхностной воды по отливке.Вы также должны залить раствором пространства и боковые стороны корпуса, чтобы предотвратить просачивание загрязняющих веществ.

Огромное беспокойство, которое вы должны иметь при уходе за своим колодцем, — это не допускать попадания загрязняющих веществ в колодец. Чтобы предотвратить загрязнение в результате случайного разлива или просачивания, возможные источники загрязнения следует держать подальше от колодца. К ним относятся септики, выгребные ямы, ямы для захоронения мертвых животных, вольеры для животных, пестициды, удобрения, масла и материалы после ремонта автомобилей или хранилища нефти.Никогда не следует хранить в колодце химикаты или что-то еще, что может просочиться и проникнуть в водоносный горизонт, что приведет к загрязнению колодца. Герметизация заброшенных колодцев — также отличный способ предотвратить попадание загрязняющих веществ в колодец. Хранение загрязненной воды вдали от источника воды — ключ к поддержанию здорового и недорогого питьевого колодца для вас, вашей семьи и вашего сообщества.

Владелец / пользователь колодца несет ответственность за проверку водоснабжения, особенно на наличие бактерий и нитратов.Тестирование следует проводить регулярно, чтобы обеспечить безопасность вашей колодезной воды. Также помните, что тестирование следует проводить каждый раз, когда меняется вкус, прозрачность или запах вашей воды.

Устье природного газа: что и как работает

В рамках конкурса «What in the World Environment» на нашей странице в Facebook мы разместили это фото и попросили подписчиков рассказать нам, что это такое. Ниже приводится ответ, а также краткое изложение того, что он делает и почему это важно для тех, кто работает в энергетическом бизнесе:

Это надземная часть устья природного газа.Устье находится на вершине скважины с природным газом. После того, как скважина была пробурена, ее необходимо достроить. Этот процесс включает установку устья скважины, которое представляет собой оборудование в верхней части скважины, которое обеспечивает безопасную работу и регулирует поток природного газа из скважины в систему сбора. Компоненты устья включают в себя головку обсадной колонны, головку насосно-компрессорной трубы и елку. Описание этих компонентов и их функций см. По адресу: http://www.naturalgas.org/naturalgas/well_completion.жерех

В то время как многие люди обеспокоены воздействием бурения на газ, многие не осознают, что после того, как скважина будет завершена, полученная установка будет довольно ненавязчивой. Так много воздействий газового бурения происходит на начальном этапе и не является долгосрочным. Хорошее видео о том, как работает процесс бурения в скважине, которая должна быть подвергнута гидроразрыву, см. По адресу: http://www.marcellus.psu.edu/resources/drilling/index.php.

Нравится:

Нравится Загрузка …

Связанные

О компании Enerdynamics

Ландшафтный дизайн с устьем | Вода из частных колодцев — Greco & Haines

Если у вас есть собственный колодец, вы знаете, насколько неприятно иметь дело с устьем колодца (даже если получаемая в результате вкусная вода из колодца того стоит!). Эта не очень привлекательная металлическая труба, торчащая из земли, особенно раздражает, когда дело касается ландшафтного дизайна. Однако очень важно проявлять должную осторожность при работе вокруг устья скважины; иначе вы рискуете загрязнить колодезную воду или повредить саму головку. Чтобы помочь вам, мы собрали семь самых важных, что можно и нельзя делать, когда дело доходит до ухода за почвой вокруг вашего личного колодца.

ОБЯЗАТЕЛЬНО убедитесь, что над землей видно не менее 12 дюймов устья скважины.

Это происходит по двум причинам. Во-первых, вы должны иметь возможность быстро и легко определить местонахождение устья скважины в случае аварийной ситуации или даже для базового текущего обслуживания. Если устье закопано, вам придется потратить дополнительное время на его поиски, когда оно вам понадобится. Во-вторых, если устье скважины находится под землей, вероятность заражения бактериями выше, а вам явно нежелательно.

ОБЯЗАТЕЛЬНО сделайте землю вокруг вашего личного колодца наклонной вниз.

Постепенное уменьшение высоты вокруг устья скважины является обязательным условием надлежащего дренажа.Вы также должны убедиться, что спуск крутой и достаточно длинный, чтобы воде негде скапливаться над вашим личным колодцем.

НЕОБХОДИМО проявлять особую осторожность при работе на устье скважины.

Тяжелое оборудование может серьезно повредить устье скважины, поэтому необходимо проявлять особую осторожность при выполнении любых работ вокруг него.

НЕ ИСПОЛЬЗУЙТЕ никакие покрытия колодцев.

Несмотря на то, что вид вашего устья, возможно, не является вашим любимым делом, вы не должны закрывать его никакими искусственными камнями, гравием, обработанной древесиной или колодцами желаний.Эти предметы не только приводят к загрязнению вашей колодезной воды, но также затрудняют доступ к устью, когда наступает время для обслуживания или ремонта.

НЕ сажайте ничего ближе четырех футов от устья скважины.

Корни — злейшие враги частной скважины, потому что они могут разрушить обсадную трубу скважины. Никогда не сажайте ближе четырех футов и даже дальше этого расстояния, убедитесь, что вы выбираете только растения с короткими корнями. Чем больше растение, тем крупнее корни, а это значит, что деревья должны находиться на расстоянии не менее 20 футов, а нуждающиеся в воде разновидности (ивы, тополя, клены и вязы) — не менее 50 футов.

ЗАПРЕЩАЕТСЯ допускать использование пестицидов или удобрений на расстоянии менее 100 футов от частного колодца.

Вы же не хотите, чтобы они попадали в вашу колодезную воду? Достаточно сказано.

НЕ забудьте ознакомиться с местными ограничениями и требованиями для частных колодцев в вашем районе.

В каждом городе разные коды, и вы должны быть уверены, что следуете своему, иначе рискуете получить серьезные штрафы.

Если вам нужна помощь в поиске устья скважины или проведении планового технического обслуживания частного колодца, обратитесь в Greco & Haines.Мы будем рады помочь вам со всеми вашими потребностями в колодезной воде.

Технологические разработки устьевых систем повышают эффективность и безопасность буровых работ

Характеристики

По мере развития операций по бурению сланцев и заканчиванию скважин появляются и технологии управления устьем скважин.Устьевая система RSH обеспечивает больший контроль над скважиной, безопасность и экономическую эффективность сланцевых участков в США и за их пределами.

Бланка Монтойя, Нокс Райт, Baker Hughes, компания GE

Много было написано о сланцевом буме, начавшемся более десяти лет назад в США. Сочетание благоприятных цен на нефть, технологических инноваций и растущего мирового спроса на энергию помогло сланцевой промышленности превратить сланцевую промышленность в экономически выгодный источник огромных объемов добычи. добыча нефти и газа.

Традиционные методы бурения с начала 19 века, такие как бурение вертикальных скважин в обычных богатых нефтью коллекторах по всей территории США, часто оставляли в пласте большие объемы извлекаемой нефти и газа из-за ограниченной связи. Кроме того, истощение этих традиционных коллекторов на протяжении десятилетий повысило потребность отрасли в более широких технологических инновациях — спрос, который был удовлетворен с развитием технологии горизонтального бурения, завершения гидравлического разрыва пласта и кустового бурения с несколькими скважинами для нетрадиционных коллекторов.Изучив и протестировав эти достижения на своих сланцевых скважинах, операторы начали доводить свои операции по строительству скважин до новых пределов. Бурение более длинных стволов стало нормой, что привело к значительному повышению скорости извлечения и возможности более эффективно бурить и добывать одну зону.

В то же время отрасль столкнулась с более высокими требованиями к контролю за скважиной и потребностями операторов в управлении и сокращении времени и общих затрат на скважину, одновременно снижая риски для безопасности рабочих. На этот призыв был дан ответ путем разработки ведущей в отрасли устьевой системы, которая в полной мере использует преимущества повышения эффективности технологий буровых установок и методов бурения сланцев за последние годы. Сочетая в себе семь проверенных на практике и запатентованных технологий, устьевая система с вертикальным подъемом (RSH) Baker Hughes предлагает множество вариантов для обеспечения максимальной эффективности, безопасности и управления скважиной практически для любой конструкции скважины и требований в современных сланцевых месторождениях, Рис. 1 .

Эта статья начинается с исторического обзора отраслевых технологий и методов контроля скважин во время бурения.Затем в нем рассматривается одно из полевых применений устьевой системы RSH, а также безопасность, экономия средств и времени, достигнутая оператором.

Рис. 1. На устье скважины Riser Speed ​​Head (RSH) достигается максимальная безопасность и контроль скважины практически для любой конструкции скважины и требований в современных сланцевых месторождениях. Здесь показана модель RSH-2N 135/8 дюймов. Его корпус преобразован в соответствие стандарту API 135/8 дюйма. фланцевый профиль для установки стандартных головок НКТ.

История показала, что бурение на нефть и газ может быть опасной операцией.Противовыбросовый превентор (BOP) является стандартным отраслевым оборудованием для управления скважиной во время бурения. Противовыбросовые превенторы имеют решающее значение для безопасных буровых работ и подключаются к устьевому оборудованию при установке обсадных труб.

На протяжении многих десятилетий традиционные устьевые системы следовали проверенным традиционным установкам. В скважинах с надводной обсадной колонной и эксплуатационной обсадной колонной традиционно использовалась обычная обсадная колонна SOW, за которой следовала колонна НКТ, герметизированная над эксплуатационной обсадной колонной.

На более глубоких скважинах с промежуточной обсадной колонной типичная система состояла из обычной головки обсадной колонны, устанавливаемой под сварку (SOW), дополнительной катушки обсадной колонны, герметизированной над промежуточной обсадной колонной, и головки насосно-компрессорной трубы, герметизированной над эксплуатационной обсадной колонной. Ранняя промышленная разработка штабелированных, состоящих из двух частей многокамерных устьевых систем была направлена ​​на эти более глубокие скважины, чтобы сэкономить время буровой установки и удерживать противовыбросовый превентор за счет спуска промежуточных колонн с подвесками обсадной колонны и уплотнителями через превентор. Это позволило BOP оставаться на месте, вместо того, чтобы сниматься, при установке клиньев, разрезании обсадной колонны и установке катушки обсадной колонны до того, как BOP снова будет заканчиваться.

Спрос на эффективность ведет к улучшениям. Совсем недавно операторы попросили повысить эффективность операций противовыбросового превентора.Это подтолкнуло рынок к поиску способов сократить время подключения противовыбросового превентора к устьевому оборудованию. Инженеры компании Baker Hughes спроектировали семейство систем RSH, включающее в себя как одинарные, так и, для скважин с промежуточными обсадными колоннами, мульчашевые агрегаты. Эта особенность устраняет необходимость в соединении ниппеля вниз и ниппеля вверх для дополнительной экономии времени и лучшего управления скважиной для оператора.

Кроме того, рыночный спрос на повышение эффективности побудил некоторых операторов использовать райзерные системы во время буровых работ.Семейство инструментов устьевой системы RSH включает соединители райзеров, которые быстро устанавливаются и снимаются с кондуктора без сварки. Резьбовой фланец корпуса системы позволяет установить корпус с помощью инструмента для спуска через стояк, что позволяет цементировать обсадную колонну с помощью инструмента для спуска корпуса. После завершения операций с райзером инструмент для корпуса снимается, и фланец API навинчивается на корпус. Также можно использовать дополнительный сверлильный адаптер USC-1 Speed ​​Clamp Connector.

В течение десятилетий для традиционного устьевого оборудования требовалось приваривать устье к обсадной колонне. Исторические инциденты, многие из которых дорого обходились операторам, были результатом некачественной сварки. К тому же сварка корпуса — трудоемкая и опасная операция, так как требует наличия легковоспламеняющегося оборудования вблизи колодца. Стремясь повысить производительность и повысить безопасность операций, операторы нуждаются в устьевом оборудовании, которое может исключить горячие работы и повысить скорость операций.Устьевые системы RSH ответили на этот призыв за счет соответствующей конструкции, которая исключает сварочные работы в полевых условиях и время ожидания цементирования. Корпус системы с одной или несколькими чашами функционирует как подвеска обсадной колонны, что существенно сокращает время ожидания цементирования и устраняет опасные операции, которые возникают при сварке вблизи активной скважины.

Обеспечение контроля скважины с помощью оборудования, работающего под давлением, во время буровых работ за последние десятилетия привело к значительному сдвигу в безопасности и эффективности. Двадцать с лишним лет назад фланцевые соединения просто собирались с помощью молотковых гаечных ключей, не зная полностью крутящий момент, прилагаемый к соединению, и полагались только на испытания давлением как признак надлежащего свинчивания. Эта элементарная операция превратилась в использование гидравлических динамометрических ключей, которые обеспечивали величину крутящего момента и в целом обеспечивали более безопасную работу. Хотя использование гидравлических динамометрических ключей для фланцевых соединений более безопасно, оно может занять много времени.

Рис. 2. Быстроразъемные соединения, такие как патентованный USC-1, обеспечивают экономию времени функции, которые могут быть особенно полезны при групповом бурении. Они также обеспечивают значительную операционную эффективность, такую ​​как время нахождения сосков до 75%.

Быстроразъемные соединения. Теперь быстроразъемные соединения заменяют традиционные фланцевые соединения в новейшей отраслевой тенденции, чтобы обеспечить экономическую эффективность для операторов. Чтобы удовлетворить этот рыночный спрос, Baker Hughes разработала запатентованный быстроразъемный соединитель, названный адаптером для бурения USC-1, как часть семейства устьевых систем RSH. Этот адаптер предоставляет операторам функции и опции, позволяющие экономить время, что может быть особенно ценно при периодическом бурении, так как промежуточные обсадные трубы устанавливаются между скважинами.Быстроразъемное соединение USC-1 обеспечивает оперативную эффективность при одновременном включении противовыбросового превентора. Это сокращает время установки сосков противовыбросового превентора на 75%, сокращая количество рабочих в подвале колодца. Эта особенность становится вдвое более ценной, когда промежуточные струны устанавливаются партиями на пэд, Рис. 2 .

После завершения буровых работ корпус системы RSH переходит в режим заканчивания со стандартным фланцевым верхним соединением API для операций гидроразрыва и добычи.

По мере того, как за последнее десятилетие бурение с несколькими кустовыми кустами стало отраслевым стандартом, количество скважин на кусты увеличилось с одной скважины на куст до нескольких скважин на куст.Бурение на кустах с несколькими скважинами значительно повысило эффективность и снизило стоимость буровых работ. Следовательно, операторы перешли к периодической установке определенных обсадных колонн для дальнейшего повышения эффективности и экономии времени на кривых бурения.

Это привело к появлению шагающих буровых установок и дополнительных требований к устьевым системам в целом. Операторы запросили более компактные кожухи устья скважины, чтобы свести к минимуму глубину погреба и низкопрофильные временные заглушки для заброшенных скважин, поскольку для передвижения от скважины к скважине во время кустового бурения с несколькими скважинами требовалось шагающее оборудование.Семейство инструментов системы RSH включает в себя временные заглушки, которые обеспечивают доступ для вмешательства под высоким давлением на минимально возможной высоте. Кроме того, кожухи устьевого оборудования RSH имеют низкопрофильную конструкцию, которая может удовлетворить рыночный спрос на операции кустового бурения с несколькими скважинами.

Жесткие требования к управлению скважиной для устьевых систем когда-то были исключительны для крупных компаний, но теперь их принимает все большее число американских операторов. На протяжении десятилетий для установки эксплуатационных обсадных труб широко использовались скользящие подвески.Эта простая технология экономична и функциональна, но ей присущи риски, связанные с контролем скважины, проблемы с безопасностью и непроизводительное время, связанное с отсечкой обсадной колонны, удаленным противовыбросовым превентором и кольцевым уплотнением, еще не испытанным. Универсальные системы RSH предлагают операторам выбор канавок для подвески обсадных труб оправки и отдельных комплектов насадки, чтобы можно было испытать кольцевые уплотнения вокруг эксплуатационной обсадной колонны перед опусканием ниппеля противовыбросового превентора и настроить обратный клапан (BPV) при максимальном двухбарьерном стволе требуется контроль.

Требования к верхнему приводу. Стремление отрасли к более длинным боковым стволам и большему количеству зон трещиноватости на скважину привело к появлению буровых установок с технологией верхнего привода. Верхние приводы, которые могли толкать и вращать буровое долото дальше в горизонтальном стволе скважины, по сути, стали стандартом для буровых установок, работающих при разработке сланцев. Горизонтальные боковые секции скважин становились настолько длинными, что эксплуатационные обсадные колонны могли застревать при выполнении новых соединений, и их приходилось вращать, чтобы в достаточной степени уменьшить трение в боковом стволе, чтобы обсадную колонну можно было спустить полностью до носка ствол скважины.

Рис. 3. Подвеска обсадной колонны с вращающейся оправкой, запатентованная RT, позволяет поворачивать подвес эксплуатационной обсадной колонны вправо при посадке подвески во время цементирования.

Устьевая система RSH включает в себя запатентованную подвеску обсадной колонны с правым крутящим моментом (RT), которая позволяет вращать эксплуатационные обсадные колонны с высоким крутящим моментом для спуска в расширенные боковые стволы скважин, включая вращение колонны во время цементирования, Рис. Инструменты для спуска обсадной колонны (CRT) также увеличили экономию времени для операторов, поскольку система манипулирования обсадной колонной обеспечивает более быструю сборку обсадной колонны.

Кроме того, семейство монтажных инструментов системы RSH включает в себя инструменты для спуска, которые позволяют быстро и безопасно спускать обсадные трубы с крутящим моментом для промежуточных и эксплуатационных обсадных колонн. Эти инструменты взаимодействуют с ЭЛТ для эксплуатационных обсадных колонн. По запросу для промежуточных обсадных колонн могут быть предоставлены крутящиеся подвесы RT.

Скорость, экономичность и безопасность — ключевые факторы для операторов. Пример ниже демонстрирует экономию времени на скважину, повышение безопасности операций и чистое сокращение затрат на бурение, которое может принести устьевая система.

ОТВЕЧАЕТ НОВЫМ ТРЕБОВАНИЯМ УПРАВЛЕНИЯ СКВАЖИНОЙ

Вызов. Оператор в бассейне Делавэр (Пермский бассейн) в Западном Техасе использовал трубку Baker Hughes 135/8 дюйма. Цельная многокомпонентная система 5M Land Speedhead (LSH) — более экономичная моноблочная альтернатива двухкомпонентным многокомпонентным системам первого поколения со стопорными винтами. Программа обсадных колонн для скважин была следующей: 20 дюймов. проводник, 133/8-дюйм. поверхностный кожух, 95/8 дюйма промежуточный кожух и 51/2 дюйма. производственная оболочка.

Система LSH позволила сократить время установки и повысить безопасность по сравнению с обычными сборными устьями скважин. Основные преимущества системы LSH с точки зрения времени и безопасности были основаны на ее способности устанавливать промежуточную обсадную колонну и бурить на полную глубину (TD) без удаления BOP.

Однако новое требование внутреннего контроля скважины — опрессовка кольцевых уплотнений эксплуатационной колонны перед снятием противовыбросового превентора — вынудило оператора рассмотреть альтернативу системе LSH.Оператор исследовал другие устьевые системы и технологии, которые могут соответствовать новым требованиям. Такая система также должна снизить общие затраты на скважину за счет сокращения времени установки устья скважины во время бурения и одновременного снижения рисков безопасности рабочих.

Решение. Цельная устьевая система RSH-2-N компании Baker Hughes предлагает конструктивные особенности и возможности, необходимые для достижения целей по сокращению времени и затрат оператора при соблюдении новых требований к управлению скважиной.

Таблица 1

Путем сравнения времени буровой установки для задач, связанных с устьем скважины, связанных с установкой предыдущей системы LSH (, таблица 1, ), с оценками времени, связанными с установкой системы RSH (, таблица 2, ), решение о внедрении RSH-2 -N система была ясна.

Результаты. Устьевая система RSH-2-N была спроектирована таким образом, чтобы иметь функции, позволяющие сократить время установки для каждой работы. Была спланирована и реализована 10-скважинная пилотная программа для оценки производительности системы.Чтобы определить общую экономию, оператор записал и сравнил фактическое время установки системы RSH-2-N со временем установки предыдущей системы LSH (, таблица 2, ).

Таблица 2

Общая экономия времени на скважину составила от 9,5 до 13,25 часа, что на 84% сократило время монтажа устья скважины. Это также привело к снижению чистых затрат на бурение приблизительно на 220 000 долларов по сравнению с программой с 10 скважинами, Рис. 4.

В планах на будущее — установка партии 95/8 дюймов.промежуточная обсадная колонна, а также установка бурового адаптера RSH-USC-1. Ожидается, что после реализации эти действия позволят сэкономить дополнительно от 2,5 до 3,5 часов на каждую скважину.

ЗДАНИЕ ДОКАЗАННЫХ ХАРАКТЕРИСТИК

Практический пример, представленный здесь, является последним примером того, как устьевая система RSH приносит пользу операторам сланцевой добычи в США. С момента ее внедрения в 2016 году во время бурения сланцевых скважин в США было установлено и внедрено более 5000 систем RSH. уровень принятия и принятия является убедительным свидетельством безопасности, надежности и экономической эффективности системы RSH.

Успехи, достигнутые в США, привлекают внимание операторов в других частях мира. Система RSH теперь доступна на международных рынках, где операторы ищут аналогичные безопасные, рентабельные и эффективные решения по управлению скважиной для своих сложных операций по бурению скважин.

Бланка Монтойя БЛАНКА МОНТОЯ — старший менеджер по продукции в Baker Hughes.Она управляет производственными линиями RSH (Riser Speed ​​Head) на устье скважины и ГРП. Ее опыт включает в себя проектирование устьев скважин и подводных стволов, а опыт работы в отрасли составляет 12 лет. Г-жа Монтойя — инженер-механик и имеет лицензию Техасского совета профессиональных инженеров.

Knox Wright KNOX WRIGHT — U.С. Менеджер по техническим услугам в подразделении контроля давления в компании Baker Hughes. Имея более 32 лет работы в области устья скважин на поверхности, он работает с техническими группами и заказчиками, чтобы предоставить инновационные устьевые решения проблем на рынке нефти и газа США. До Baker Hughes г-н Райт занимался вопросами обеспечения качества, технических продаж, а также проектирования и разработки продукции.

Использование устьевого газа в качестве топлива для гидроразрыва пласта и выработки электроэнергии

Одной из основных затрат и логистических проблем, с которыми сталкиваются операторы обслуживания скважин на буровой площадке, является обеспечение топливом двигателей, приводящих в действие оборудование.Фактически, затраты на топливо могут составлять 20% затрат на заканчивание скважины. Обычно жидкое топливо, такое как дизельное топливо, привозят грузовиками. Это приводит к значительным затратам, а также к логистическим и экологическим проблемам на устье скважины. Теперь, когда в результате очень успешной разведки и добычи сланцевых месторождений имеется изобилие природного газа, операторы начали рассматривать добываемый природный газ в качестве топлива для оборудования, расположенного на удаленных участках. Ранний опыт показал, что использование устьевого природного газа может быть более выгодным по сравнению с жидким топливом даже при более низких сегодняшних ценах на жидкое топливо.

Дизельные двигатели впрыскивают природный газ в двигатель не через топливную систему, а путем смешивания его с воздухом, поступающим в двигатель. В настоящее время использование устьевого природного газа ограничено способностью дизельного двигателя работать в этом двухтопливном режиме. Чрезмерное количество замен может снизить крутящий момент / выходную мощность дизельных двигателей. Сообщается, что уровень замещения жидкого топлива достигает 70%, однако более репрезентативный показатель замещения, основанный на общем рабочем цикле, находится в диапазоне 50%.Одной из экологических проблем, связанных с двухтопливными системами, является явление, называемое «проскальзыванием метана», при котором не весь природный газ, подаваемый в двигатель, сгорает. Несгоревший природный газ откачивается двигателем. Было высказано большое беспокойство по поводу воздействия утечки метана на окружающую среду.

Газовые турбины Vericor Power Systems могут работать либо на 100% жидком топливе, либо на 100% природном газе, в зависимости от типа доступного топлива. Топливо подается через топливную систему двигателя, поэтому смешивание топлива не требуется.Что еще более важно, газовые турбины Vericor могут переключаться между жидким и газовым топливом «на лету», работая при полной нагрузке. Следовательно, если есть перерыв с одним источником топлива, газовая турбина может быть переключена на другое топливо без нарушения процесса гидроразрыва пласта. Переключение происходит автоматически — никаких настроек топливной системы не требуется. Устройство просто полностью контролирует источник топлива. Экономия, связанная со 100% сжиганием природного газа на устье скважины, является убедительной, особенно в условиях современного сложного рынка.Экологические преимущества отказа от жидкого топлива также привлекательны. Поскольку природный газ подается через обычную топливную систему, отсутствует проскок метана, связанный с работой газовой турбины.

В качестве альтернативы использованию устьевого газа в качестве источника топлива для газовой турбины, некоторые операторы рассматривали возможность перевозки сжиженного природного газа (СПГ) или сжатого природного газа (КПГ) на устье скважины. Хотя это позволяет избежать процесса обработки топлива на месте, предпочтительным подходом является обработка природного газа на устье скважины на месте, чтобы избежать затрат на транспортировку топлива.Очистка устьевого газа безопасна, проверена и экономична. Фактически, некоторые поставщики будут обрабатывать устьевой газ по ставке за стандартный кубический фут. Другой вариант, используемый в некоторых сланцевых месторождениях, — это использование газа из близлежащих трубопроводов в качестве топлива для оборудования гидроразрыва пласта. Каждый из этих методов имеет свои преимущества и недостатки в зависимости от условий на площадке. Провайдеры услуг по обслуживанию скважин должны проанализировать эти варианты, чтобы выбрать лучший вариант для конкретной площадки. Независимо от логистических проблем, природный газ быстро становится предпочтительным топливом, вытесняя жидкое топливо.

Использование газовых турбин, работающих на 100% устьевом природном газе, для гидроразрыва пласта не только обеспечивает экономическую и экологическую выгоду, но и снижает количество трейлеров, необходимых на буровой площадке, что позволяет уменьшить размер площадки. Газовая турбина Vericor мощностью 5000 л.с. обеспечивает вдвое большую мощность, чем дизельный двигатель, обычно используемый на прицепах для гидроразрыва пласта, меньше по размеру и не требует радиатора. Это приводит к низким затратам на строительство и восстановление площадок, а также к снижению потребностей в персонале.Точно так же уменьшается вес и размер перемещаемого оборудования, что приводит к отмене разрешений на проезды и сопровождения между объектами. Значительно сокращаются логистические проблемы. Кроме того, газовые турбины, работающие на устьевом газе, обеспечивают преимущества в отношении затрат на долгосрочное обслуживание по сравнению с их аналогами с дизельными двигателями или двигателями с искровым зажиганием.

Таким образом, использование устьевого газа в качестве топлива дает оператору оборудования множество преимуществ по сравнению с традиционным дизельным двигателем, работающим на жидком топливе.Эти преимущества можно резюмировать следующим образом: значительно более низкие затраты на топливо, отсутствие проскока метана, меньшие кустовые площадки, меньшее количество персонала и более низкие затраты на техническое обслуживание. В сегодняшней сложной конкурентной среде использование природного газа на устье скважины рассматривается компаниями-лидерами в области технологий как конкурентная необходимость.

Защита скважин и устья скважины

Что источник колодезной воды?

Скважина вода поступает из грунтовых вод. Грунтовые воды — это вода из дождь и снег, которые просачиваются сквозь почву в землю складские помещения, называемые водоносными горизонтами, или в небольшие отверстия между горные породы.

Что бывают разные типы колодцев?

Пятерка основные типы скважин: копанные, забивные, пробуренные, пробуренные и забрызганные. (запил).

Мост вырыли скважин либо построено до бурового оборудования было доступно или потому, что бурение считалось слишком дорогим. Современные колодцы обычно облицованы бетонной плиткой. и имеют большой диаметр, который обеспечивает большое отверстие для водоносный горизонт. Это позволяет им получать воду из материалов. например, очень мелкий песок, ил или глина. Вырытые колодцы неглубокие и не имеют сплошной оболочки, что делает их подверженными загрязнению по близлежащим источникам.

Забивные скважины изготавливаются забивкой трубы малого диаметра. в мелкий водоносный песок или гравий. Эти колодцы относительно просты и экономичны в строительстве, но они может использовать только мелководье и, как вырытые колодцы, легко загрязненный.

Пробуренные скважины построены с большим шнеком. В глубина пробуренных колодцев обычно составляет от 50 до 70 футов, и они обычно построены из мягких материалов, таких как песок, ил, глина и мягкий камень.

Либо ударные или роторно-буровые станки используются для строительства пробурено скважин. Таких скважин может быть больше 1000 футов глубиной. Колодцы, которые проникают в землю, не трудную и твердые требуют кожуха и экрана, чтобы предотвратить приток осадка, который может вызвать обрушение колодца.

высокого давления вода закапывается в землю до буровой струей или промывается вниз по колодцам. Этот метод строительства может быть используется в мягком грунте.

Как могу ли я гарантировать, что буду получать достаточное количество воды из мой колодец?

Чтобы обеспечить достаточное количество воды в доме, колодец должен быть в состоянии подавать около 5 галлонов воды в минуту. В наличие воды в окружающей почве или скале определяет скорость подачи воды. Где много неглубоких грунтовых вод и хорошего качества, может быть достаточно неглубокого колодца. Предотвращать загрязнения, государственные нормы требуют, чтобы пространство вокруг обсадные трубы должны быть опломбированы во всех скважинах.

Есть колодезная вода чистая?

Земля вода никогда не бывает полностью чистой. Минералы, химические вещества или микроорганизмы например, бактерии и вирусы могут легко перемещаться с водой поскольку он движется вниз через почву.Бензин, дизельное топливо, или другие химикаты из протекающих подземных резервуаров может просачиваться через почву в грунтовые воды. Тип и количество этих материалов может варьироваться в зависимости от типа почвы и камня и расстояние, на которое проходят эти материалы.

Что источники загрязнения грунтовых вод?

Примеры источников загрязнения грунтовых вод, которые могут угрожать Здоровье человека и животных, а также окружающая среда включают:

Человек и отходы животных из септиков, лагун и другие отходы складское хозяйство.
Любые химикаты или чистящие средства, вылитые в бытовые раковины.
Свалки.
Протекающие подземные резервуары для хранения.
Топливные трубопроводы.
Вторжение соленой воды в прибрежные районы.
Неправильное использование удобрений и пестицидов.
Нагнетательные скважины для сброса сточных вод и дренажных вод. (Эти колодцы незаконны в ЮК. )
Разливы химикатов.
