Какой профиль лучше для пластиковых окон в 2022 году

Какой профиль лучший для пластиковых окон? От сотни названий производителей в поисковой выдаче и на витринах глаза разбегаются. Не говоря уже о техописаниях, в которых с наскока не разобраться, преимуществах (разумеется, ни один изготовитель не будет писать о недостатках), оценках потребителей, таблицах рейтингов… Чтобы лишний раз не болела голова и поиски увенчались успехом, давайте разберемся: что такое стеклопакет, зачем 2 и более камер в нем, каким должен быть оптимальным профиль для окон и какую фурнитуру лучше использовать.

Прежде чем расследовать наше дело о выборе пластиковых окон, откроем небольшой секрет: зачастую превозносимые продавцами немецкие окна на поверку оказываются отечественного производства. Отсюда наш совет — не спешите отдавать предпочтение броским заявлениям изготовителей о продукции из Европы, лучше остановитесь на официальных представителях зарубежных марок в нашей стране, которые соблюдают при производстве иностранные стандартны.

Определимся в терминах: что есть стеклопакет, а что — профиль?

При выборе пластиковых окон следует понимать, что кроется за словами «стеклопакет» и «профиль». В первом случае имеется в виду конструкция из 1–2 стекол с одной или более камерами (зазорами между стеклами). Второе понятие обозначает раму, которая состоит из нескольких камер, разделенных ПВХ-перегородками. Внешне профиль напоминает пустотелую пластиковую форму с твердым металлическим каркасом для лучшей прочности.

Какой стеклопакет лучше — двухкамерный или многокамерный?

Стекло занимает 85% оконного проема, и от его свойств во многом зависит прочность и качество пластикового окна в целом. Стеклопакеты бывают однокамерные и двухкамерные, шумопоглощающие, солнцеотражающие, энергосберегающие и т.д.

Однокамерные рекомендуется использовать при остеклении балконов и лоджий. Для жилых помещений лучше выбрать двухкамерные и многокамерные стеклопакеты с энергосберегающим стеклом, основной принцип действия которого — отражение в зимний период тепла в помещении (наподобие теплового зеркала).

Мы не можем советовать что-то конкретное, так как все профили подбираются индивидуально, исходя из требующихся от них функций. Сравните варианты стеклопакетов профиля REHAU:

Rehau Blitz-Design	Rehau Sib-Design	Rehau Delight-Design	Rehau Brillant-Design
Трехкамерный стеклопакет Эргономичный дизайн Улучшенная теплоизоляция Устойчивость к морозу до −250С	Многокамерный профиль с «термоблоком» Уникальный дизайн Улучшенные шумопоглощение и теплоизоляция Устойчивость до −650С	Пятикамерный профиль Максимальные шумо- и теплоизоляция Большая светопропускная способность	Пяти- и шестикамерный профиль Уникальный дизайн Улучшенная теплоизоляция Более 100 Цветовых решений

Как выбрать профиль для пластиковых окон?

Фирменных оконных профилей великое множество, в производство каждого из них вложены знания и опыт специалистов, и это, определенно, один из показателей качественной продукции. Однако, вернемся к насущному: как понять, какой профиль для окон будет лучшим именно для вас? Ответ прост: ориентируйтесь на климатическую зону, стоимость и дополнительные требования. Например, если ваша квартира расположена в Подмосковье около дороги, а дом — в Сибири, то для одного и другого жилья потребуются разные типы окон.

В первом случае мы бы посоветовали опираться на сохранение тепла, изоляцию от шума, защиту от взлома, предложив стандартный профиль по невысокой цене и премиум-варианты для наилучшего результата (возвращаясь к примеру выше, это Rehau Blitz и Rehau Delight Design).

В случае остекления дома в Сибири основной упор лучше сделать на сохранение тепла и стойкость к морозам (это Rehau Sib-Design и Rehau Brillant-Design).

Еще один параметр, на который специалисты советуют обратить внимание, — ширина оконного профиля. Оптимальный вариант для квартир и загородных домов — ширина 70 мм, количество воздушных камер в самом профиле — от трех, толщина стенок профиля — от 2 мм. Все перечисленные параметры окон позволяют сохранить тепло помещений в зимний период.

Несколько слов о фурнитуре

Поскольку средний срок службы окна равняется минимальному сроку эксплуатации жилого здания (40 лет), то фурнитура на нем не должна окисляться, ржаветь и ломаться. Чтобы не было казусов, отдавайте предпочтение при выборе пластикового окна изделиям из нержавеющей стали, с никелевым покрытием и ручкам, обтянутым пластиком.

Петли должны быть скрытыми, чтобы избежать малейшее затекание воды в дождь, с двойным уплотнением.

Подведем итог — какой профиль выбрать в 2022 году

В завершение — краткая выжимка из текста и дополнительные советы по выбору.

• Компанию по изготовлению и монтажу окон следует выбирать осторожно: обратите внимание на официальных представителей европейских марок, чье производство расположено в России; срок работы компании на рынке продаж в регионе; наличие лицензии и сертификатов на продукцию.
• При выборе стеклопакета и профиля ориентируйтесь на основные потребности при эксплуатации. Определитесь, какие параметры для вас наиболее важны: теплоизоляция, шумопоглощение, солнцеотражение, энергосбережение, дизайн, гладкость профиля, наличие уплотнений, удобство уборки и др. Исходя из полученных результатов приступайте к выбору или запросу у консультантов.
• Не экономьте на фурнитуре — она должна прослужить не менее 40 лет. Выбирайте варианты из нержавеющей стали, с никелевым или пластиковым покрытием. Лучше, если петли в конструкции будут скрытыми.
• Обратите внимание на дизайн конечного продукта и возможность его декорирования под стиль фасада и интерьера вашего дома.

Если у вас возникли вопросы или вы хотите узнать подробнее о критериях выбора, вы всегда можете обратиться за консультацией к специалистам: +7 (499) 647-50-50



Сравнение профилей ПВХ окон — СтеклоДом Пермь

Выбирая пластиковые окна для квартиры или дома, большинство наших клиентов уделяет особое внимание тепло и звукоизоляции конструкции. Но с ходу разобраться в преимуществах и недостатках профилей ПВХ сложно. Мы попытаемся простым языком объяснить, что такое профили, чем они отличаются, какой из них лучше и почему?

Что такое профиль?

Часто можно слышать, как окна называют стеклопакетами, а слово «профиль» у многих вызывает недоумение. Поэтому для начала разберемся в терминологии, чтобы дальше говорить на одном языке.

Профиль – это пластиковая рама, в которую вставляют стеклопакет. Наибольшее распространение получили трёх- и пятикамерные профильные системы, о них мы расскажем ниже.

Стеклопакет – это герметичная конструкция, состоящая из двух, трёх и более стекол, между которыми остается прослойка сухого воздуха или инертного газа. В жилых помещениях чаще всего ставят двухкамерные стеклопакеты разной ширины.

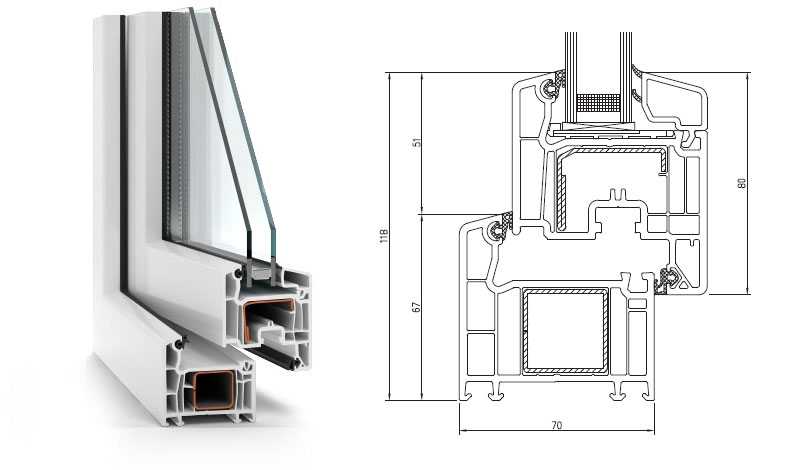

Устройство профильной системы

Основа профиля – большая центральная камера, внутри которой расположен стальной армирующий стержень. Он придает жесткость всей конструкции и защищает раму от деформации.

При этом сталь отлично проводит температуру, создавая мостик холода. Поэтому центральную камеру отделяют от поверхности профиля боковыми камерами. Они создают воздушные прослойки, которые замедляют теплообмен между улицей и квартирой. Соответственно, чем больше боковых камер, тем лучше профиль удерживает тепло в помещении.

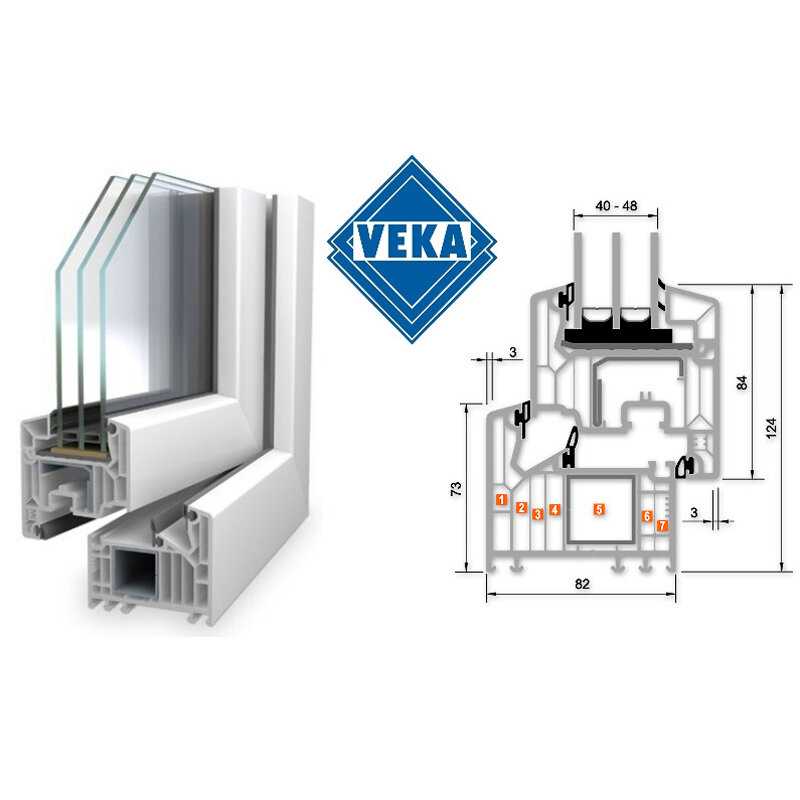

Сравнение 3-х и 5-камерного профилей

На рисунке видно, что в трехкамерной системе центральную камеру от поверхности профиля отделяют всего две боковые камеры, по одной с внешней и внутренней стороны. В пятикамерной системе боковых камер уже четыре: две внешние и две внутренние. Из предыдущего раздела мы помним: чем больше камер, тем «теплее» профиль. В числах это выражается через коэффициент сопротивления теплопередаче, чем он выше, тем лучше окна сохраняют тепло. Для сравнения, средний коэффициент трёхкамерного профиля – 0,68 м2*C\Вт, а пятикамерного – 0,8 м2*C\Вт, то есть они сохраняют на 20% больше тепла и позволяют сократить расходы на отопление.

Кроме надежной защиты от холода, 5-камерный профиль обеспечивает хорошую звукоизоляцию и его часто ставят в окна спальни или детской комнаты.

Монтажная глубина профиля

Еще одна важная характеристика профильной систем – монтажная глубина или ширина профиля. От неё зависит, какой толщины стеклопакет можно вставить в пластиковую раму. Стеклопакет занимает до 80% площади окна и на него распространяется то же правило, что и с профилями: чем толще стеклопакет, тем лучше окно сохраняет тепло.

Ширина 5-камерных профилей почти всегда больше 3-камерных. Стандартная монтажная глубина «тройки» – 58 мм, позволяет установить стеклопакет толщиной 36 мм. Монтажная глубина «пятерки» – 70 мм и в нее свободно входит стеклопакет толщиной 40-41 мм. Еще пару лет назад это считалось лучшим предложением на рынке, пока не появилась 5-камерная профильная система Kommerling 76 mm с монтажной глубиной 76 мм, что позволяет установить стеклопакет толщиной 48 мм.

Таблица сравения профилей

Какой профиль выбрать?

Кажется, ответ очевиден, но на деле всё не так однозначно. Из-за большого веса пятикамерный профиль не везде можно использовать. К примеру, балконы в старых домах не рассчитаны на такую нагрузку, поэтому для их остекления чаще используют трёхкамерные рамы или лёгкий алюминиевый профиль. Выбирая пластиковое окно, определитесь, где оно будет стоять. Для одностворчатых окон в нежилых помещениях сойдут недорогие трёхкамерные рамы. Они подойдут и для окон в дачном домике, куда вы приезжаете только летом.

В жилых помещениях, особенно в частных домах, лучше использовать 5-камерный профиль Kommerling 76 mm. В пользу такого решения говорит не только здравый смысл, но и рекомендации Минстроя РФ. В конце прошлого года ведомство обновило свод правил СП 50.13330 «Тепловая защита зданий», который устанавливает стандарты остекления жилых домов и социальных объектов в разных климатических зонах.

На Урале рекомендуется использовать окна с коэффициентом сопротивления теплопередаче не ниже 0,73 м2*C\Вт, профильная система Kommerling 76 mm как раз укладывается в эти параметры (см. таблицу выше).

Основные преимущества Kommerling 76 mm:

• Тепло: 5-камерный профиль Kommerling 76 mm с широким стеклопакетом сохраняет в комнатах комфортную температуру даже в сильные морозы;
• Тихо: помимо защиты от холода, такие окна обеспечивают высокий уровень шумоизоляции, и день рождения соседа не помешает вам спокойно выспаться;
• Экономично: благодаря своим характеристикам окна из профиля Kommerling 76 mm снижают затраты на отопление дома в среднем на 30% и окупаются за 2-3 года.

Рассчитайте стоимость окна из пятикамерного профиля в нашем калькуляторе или запишитесь на бесплатные замеры по телефону: 283-00-00.

Заказать обратный звонок

Укажите Ваши контактные данные

Мы перезвоним Вам в ближайшее время и ответим на Ваши вопросы

Я согласен на обработку и передачу персональных данных Конфиденциальность

Экструзионная линия для оконных профилей из ПВХ и производитель производственных линий

Окна из ПВХ становятся чрезвычайно популярными во всем мире. Этот спрос приводит к созданию большего количества компаний по производству окон из ПВХ!

Итак, сегодня вы хотите начать производство окон из ПВХ?

Если да, то одной из основных машин, которые вам нужны, является линия экструзии оконных профилей из ПВХ.

Не волнуйтесь, если вы еще не знакомы с ним. Я расскажу вам все, что вам нужно знать. Кроме того, я проведу вас через процесс изготовления окон из ПВХ от начала до конца.

Немного о себе:

Мы BENK Machinery Co., одна из самых авторитетных компаний по производству пластикового оборудования среднего размера в Китае.

Мы упростили вам импорт наших экструзионных линий в любую точку земного шара. Наши товары соответствуют самым высоким стандартам безопасности и качества.

И мы обслуживаем клиентов со всего мира, включая Южную Америку, Африку, Азию, Россию, Европу и т. д.

Давайте начнем с этого краткого вступления:

Глава 1: Все, что вам нужно знать об оконных профилях из ПВХ

1.

1. Что такое окна ПВХ

Маркированное окно

Несмотря на сложную схему окна выше, окна состоят из двух основных элементов:

• Рама
• Стеклопакет – или стекло

Рамка занимает от 10 до 30% окна. Стекло (стеклопакет) покрывает большую часть поверхности.

Теперь оправы можно делать из разных материалов, в том числе:

• Алюминий
• ПВХ
• Древесина
• Гибрид – напр. деревянная с алюминиевым кожухом
• Композитный
• Стекловолокно

Проще говоря, окна ПВХ имеют рамы из поливинилхлорида (ПВХ). Как материал ПВХ термически нестабилен.

Поскольку процесс экструзии требует нагрева ПВХ, его необходимо смешивать со стабилизаторами, т.е. кальций-цинк, барий-кадмий. Стабилизаторы составляют 0,02-1,8% конечной смеси ПВХ.

Что еще добавлено?

Дополнительные добавки включают смазки, смягчители, цветные пигменты и наполнители. Обычно используемый наполнитель – это карбонат кальция, который является минералом.

На его долю приходится более 50% веса. Поскольку он дешевле смолы ПВХ, его добавление снижает стоимость производства.

Но что такое НПВХ?

Держу пари, вы встречали этот термин. В полном смысле это означает непластифицированный ПВХ. Это ПВХ без смягчителей и пластификаторов. Таким образом, он имеет тенденцию быть более твердым, чем ПВХ, который содержит пластификаторы.

НПВХ — это основной материал для изготовления оконных и дверных рам.

• Что такое экструзионные профили для окон из ПВХ?



Окно из НПВХ с навесом

Окно из НПВХ, подобное показанному здесь, изготавливается путем сварки профилей.

Профили представляют собой специальные столярные изделия, производимые с использованием линии экструзии оконных профилей из НПВХ. Вот некоторые оконные профили из НПВХ:

Различные профили из НПВХ

Данные профили образуют различные части окна ПВХ, в том числе:

• Основная рама – фиксированная и состоит из оголовка (верхней части окна), косяков (вертикальных секций) и подоконника ( нижний горизонтальный разрез).
• Створка – это та часть, которая удерживает стекло. Это также подвижная панель с каркасом, удерживающим стеклопакет.
• Стойка – это вертикальный элемент каркаса, разделяющий окно на части. Например, импост может разделять две стеклянные панели.
• Штапик – это планка, которая крепит стекло к раме. Есть два разных типа штапиков; внутренний и внешний. Бортик состоит из пластиковой части и резиновой прокладки, которая обеспечивает плотное прилегание к стеклу. Вот изображение бусины.

стеклянные бусины из НПВХ

1.3. Эксплуатационные типы окон ПВХ

До сих пор мы видели, что нам нужны профили для сборки полного окна. И разные профили принимают разные формы.

Прежде чем мы двинемся дальше, когда вы услышите термин «двойное остекление». Это просто означает, что окно состоит из двух стеклянных панелей. И если он спотыкается остекление, это означает, что окно имеет три стеклянных панели.

Для чего нужны двойные или тройные стеклопакеты?

Ну, это для увеличения теплоизоляционных свойств окна. Пространство между стеклами обычно заполняется газом. Двумя основными используемыми газами являются криптон и аргон.

Окно ПВХ с двойным остеклением

Еще раз хочу обратить ваше внимание на изображение выше.

Можете ли вы найти главную раму? А створка, удерживающая панель с двойным остеклением?

Отсутствие петель для удержания створки на раме также говорит о том, что это раздвижное окно из ПВХ. Другим основным типом является створчатое окно.

Давайте посмотрим на различия между этими типами оконных профилей из ПВХ:

• ПРОФИЛИ Створки

Створчатые окна открываются внутрь или наружу. Они состоят из створок, прикрепленных к основной раме (косякам) с помощью петель. Петли могут быть металлическими, пластиковыми и т.д.

Когда створчатое окно навешивается сверху, оно называется тентом.

Для сборки створчатого окна необходимо изготовить следующие рамы из профиля ПВХ:

• Профиль для основной рамы
• Профиль импоста створки
• Профили створки – открывающаяся внутрь или наружу створка.
• Штапики для крепления стекол к створке

Схема подключения серии 60

• РАЗДВИЖНЫЕ ПРОФИЛИ

Вторым основным типом окон являются раздвижные окна из ПВХ. Здесь рама неподвижна, но створки могут скользить по горизонтали, а иногда и по вертикали. Для изготовления окон такого типа вам понадобится оборудование для производства профилей из НПВХ, которое может производить:

• Профиль раздвижной рамы
• Стойка раздвижной рамы
• Профиль сдвижной створки
• Штапик для остекления

Некоторые рамы имеют две направляющие, что позволяет перемещать две створки. Другие имеют три или четыре дорожки.

• Размеры оконных профилей из ПВХ серии 60 и серии 80

Схема различных типов оконных профилей из НПВХ серии 60

Вы часто будете слышать окна из НПВХ, разделенные на серии, такие как серии 60, серии 80 и т. д.

Что это на самом деле означает?

Проще говоря, это связано с шириной профиля, как показано выше. Наиболее популярными сериями оконных профилей являются серии 60 и 80 (ширина 60 мм и 80 мм соответственно).

Обе серии могут изготавливать раздвижные и створчатые оконные рамы.

60 СЕРИЧЕСКАЯ СИНАЦИАЛЬНАЯ ДИАГРАМА

80 СЕРИЧЕСКАЯ СИНАЦИЯ

80 СЕРИЯ профиль окна

Пример сборочной сборки окна на Ближнем Востоке 60 серии

1.5 Как запустить заводскую факультет оконного рамки в UPVC?

Вам интересно, как открыть завод по производству окон из ПВХ?

Ну, во-первых, вы должны обосновать, что на вашем рынке есть спрос на такие продукты. В некоторых частях мира стальные окна являются нормой, другие предпочитают деревянные.

Для начала вам не нужен огромный рынок. Большинство людей не знают об окнах ПВХ. Таким образом, вы можете начать с повышения осведомленности, сотрудничая с игроками строительной отрасли, включая архитекторов, подрядчиков, строителей, домовладельцев и т. д.

Отстаивайте преимущества окон из ПВХ, включая простоту установки, устойчивость к атмосферным воздействиям, эстетику, энергоэффективность, экологичность , долговечность и т.д.

А какие машины нужны?

Чтобы узнать это, давайте рассмотрим процесс изготовления окон из ПВХ по шагам:

1. Смешивание – подготовка состава оконного профиля из ПВХ (смола ПВХ + CaCo3 + другие добавки).
2. Экструзия – процесс включает подачу -> плавление, пластификацию и экструзию -> формование головки пресс-формы-> вакуумная калибровка -> охлаждение в водяной бане -> вытягивание -> резка -> штабелирование

Процесс изготовления включает в себя:

3. Продольная резка и резка с V-образным надрезом – 9Экструдированные профили 0014 обычно имеют длину 6 метров. Они нарезаются на требуемую длину в зависимости от размеров окна. Затем 45 ^o резак с V-образным пазом спиливает углы рамы, чтобы создать V-образный паз, требующий высокой точности резки и чаще всего выполняемый с помощью автоматического отрезного станка. Но это можно сделать вручную, например, при использовании портативной машины для изготовления окон из ПВХ.
4. На этом этапе можно пробивать вырезов и отверстий в профилях. Штамповка также может производиться онлайн во время экструзии профилей
5. Сварка профилей – Рамы имеют четыре угла. Таким образом, вам потребуются четыре отрезка профиля, чтобы сформировать квадратную или прямоугольную форму. Наиболее предпочтительным способом соединения профилей является сварка. Предпочтительно использовать четырехточечный сварочный аппарат для одновременной сварки всех углов. Профили обычно нагревают до 400-500 ⁰ F в течение 10 или 15 секунд, а затем прижимают друг к другу для образования связи. Затем охлаждение затвердевает.
6. Очистка углов с ЧПУ – При сжатии двух профилей образуются сварные швы. Машина для зачистки углов с ЧПУ используется для выравнивания углов. Он использует высокоточные дисковые фрезы и канавочные ножи, чтобы срезать лишний материал с углов.
7. Установка петель и других аксессуаров – Это завершающий этап производственного процесса. Даже на высокоавтоматизированных линиях требуется ручной труд для установки креплений створок, ручек, петель и других аксессуаров. Стеклопакет может быть установлен на заводе или во время монтажа на месте.

В процессе производства образуется много отходов. Желательно иметь на своем заводе машины для переработки отходов. А именно, пластиковые дробилки и фрезерные станки.

Вот, вкратце, вот как можно сделать цельное окно из ПВХ.

1.6         Методы изготовления оконных профилей из ПВХ. Здесь вам понадобится только один экструдер. Экструдер нагревает сырье внутри своего цилиндра до тех пор, пока оно не станет расплавленным полимером (расплавом), имеющим консистенцию жевательной резинки. Расплав выдавливается через экструзионную головку, которая придает ему необходимый профиль.

1.6.2                Коэкструзия

При коэкструзии два экструдера используются для производства профиля со слоями. BENK предлагает три варианта коэкструзии:

         i. Коэкструзия с покрытием

Здесь используются два экструдера; один для формирования внутреннего слоя из ПВХ, а другой экструдер для создания внешнего слоя из ASA/PMMA. Этот прием позволяет продлить срок службы окна ПВХ.

      ii. Двухцветная коэкструзия

Вы можете использовать эту технику для изменения цвета профилей из ПВХ.

      iii. Совместная экструзия резиновой ленты

Это еще один особый метод, при котором профиль из ПВХ экструдируется совместно с резиновой лентой. Для этого мы поставляем конический двухшнековый экструдер, работающий вместе с одношнековым экструдером SJ25/25 или SJ30/25.

Штапик с резиновой полосой

Глава 2: Особенности и преимущества нашей экструзионной линии для производства оконных профилей из ПВХ

В этой главе я познакомлю вас с нашей линией по производству оконных профилей из ПВХ.

Как вы видели, вам требуются несколько типов профилей: например. рама, створка, импост.

Конфигурация линии экструзии остается неизменной независимо от формы профиля, которую вы делаете. Все, что вам нужно сделать, это изменить конструкцию резьбонарезной головки.

Хотя это звучит как хорошая идея, вам придется остановить производство.

Перед повторным нагревом экструдер должен остыть. Это, конечно, приводит к потере энергии и времени.

Поэтому мы рекомендуем приобрести дополнительное оборудование для производства НПВХ для производства профилей различной формы.

Просто пришлите нам образец того, что вы хотите изготовить

Выяснить, какие машины вам нужны и их характеристики, может быть сложно для новичка!

Если у вас нет большого опыта в этой сфере – мы можем помочь.

Просто пришлите нам образец конечного продукта, который вы хотите изготовить. Это так просто.

И вам не нужно отправлять образец в Китай. Просто сфотографируйте его и отправьте электронное письмо нашему менеджеру Тони.

Мы посоветуем вам, какие машины вам нужны менее чем за 24 часа.

• Список профилей НПВХ

№	Станок	Блок
1.	Питатель	1 комплект
2.	Конический двухшнековый экструдер	1 комплект
3.	Резьбовая головка	1 комплект
4.	Калибровочный стол (с вакуумной калибровочной формой, резервуаром для воды, водяным и вакуумным насосами)	1 комплект
5.	Вытяжная машина/трактор/съемник	1 комплект
6.	Укладчик и резак	1 комплект
7.	Шкаф управления	1 комплект



2.1.1              Конический экструдер

Конический двухшнековый экструдер

Конический двухшнековый экструдер является идеальным выбором для пластификации ПВХ и других добавок смолы ПВХ и CaCo3.

Внутри ствола два винта.

Мы изготавливаем винты из специальной легированной стали 38CrMoAlA + с азотированным слоем 0,5-0,7 мм и полируем до поверхностной твердости HV900.

Аналогично ствол изготовлен из 38CrMoAlA. Выбор стали позволяет пластифицировать смесь с умеренным уровнем CaCO3.

Но для снижения затрат вы можете увеличить процентное содержание CaCo3. Это не проблема, так как мы можем сделать внутренние компоненты из стали СКД-11, которая более прочная, но немного дороже.

Еще одним ключевым компонентом экструдера является закаленный редуктор, обладающий высокой точностью и крутящим моментом. Таким образом, он может подавать постоянную мощность на винты независимо от нагрузки.

Коробка передач передает мощность от двигателя. Мы используем двигатель переменного тока и инверторный привод ABB для управления скоростью.

Мы рекомендуем SJZ65/132. Но у нас есть и другие экструдеры для оконных профилей из ПВХ с часовой производительностью 120-800 кг/ч.

2.2.1             Головка/форма

Головка пресс-формы для окон из ПВХ

Во всех наших штампах используется сталь 3CR17, специально обработанная для защиты от износа. Вам может понадобиться более одного штампа, если вы делаете разные формы профилей.

Наша команда технических специалистов изготовит штампы в соответствии с вашими требованиями.

2.2.2                  Вакуумный калибровочный стол

 Талибровочный стол, выровненный по линии вытягивания

Калибровочный стол охлаждается и придает профилю окончательные размеры. Его основные компоненты включают устройство калибровки вакуума, резервуар для воды, вакуумные насосы и водяные насосы.

Форма калибратора имеет внутреннюю зеркально полированную поверхность. И воздушные и водные проходы.

Вы увидите многочисленные трубки, входящие и выходящие из формы калибратора. Некоторые из них используются для создания частичного вакуума, позволяющего экструдированному профилю прижиматься к форме. Другие трубы подают холодную воду, а другие трубы отводят теплую воду, которая фильтруется, перерабатывается и охлаждается.

Водяная баня изготовлена ​​из нержавеющей стали, так как она постоянно находится в контакте с водой. Он может использовать принудительное конвекционное охлаждение с использованием распылительных форсунок, чтобы предотвратить образование пограничного слоя вокруг профиля.

Таблица калибровки вакуума с указанием соединений и воздуходувок на выходе из резервуара

Для оконных профилей таблица калибровки вакуума обычно имеет длину от 4 до 6 метров. Но мы можем удлинить его до 9 метров; в случае, если вы делаете толстые формы, которые требуют длительного контакта с охлаждающей водой. Или если у вас есть высокоскоростная производственная линия.

2.2.3            Тяговое устройство и резак

Тяговое устройство с панелью управления

Тяговое устройство относится к тянущей машине, состоящей из двухгусеничных гусениц, которые обеспечивают большую поверхность для захвата профиля и его вытягивания из калибровочного узла.

Резина — наш предпочтительный материал для изготовления гусениц. А тяговое устройство приводится в движение двигателем Siemens, скорость которого регулируется инвертором ABB.

Внутри тяговой станции видны гусеницы

Наша тяговая машина оснащена панелью управления, которая точно показывает скорость линии. И вы можете изменять эту скорость, когда хотите растянуть материал, выходящий из экструдера.
Мы также используем кодировщик марки Autonics. Это специальное измерительное устройство, которое может определить, какая длина профиля прошла, и отправить раскройщику инструкции по резке.

2.2.4            Откидной/наклонный стол укладчика

 Наклонный стол

Наклонный стол работает на простом механизме.

Используется пневматическая система управления для переворачивания лотка, удерживающего отрезанный профиль из НПВХ. Автоматизация съема означает, что вам не нужно постоянное присутствие кого-то для снятия готового профиля с линии. Это экономит ваши трудозатраты.

Укладочный стол для линии по производству окон из ПВХ (вид спереди)

2.2.5            Электрическая система управления и сигнализации

Электрическая система управления состоит из физически взаимосвязанных устройств. Он используется для управления, направления и регулирования поведения других устройств в машине для изготовления оконных профилей из ПВХ.

Вы также можете встретить термин ПЛК при поиске линии обработки оконного профиля. По сути, ПЛК означает программируемый логический контроллер. Это промышленный цифровой компьютер, приспособленный для управления производственным процессом.

Использование ПЛК в наших линиях позволяет нам достичь высокого уровня автоматизации до 99%.

Вы также получите стабильную и надежную электрическую систему благодаря деталям известных брендов в нашей машине для изготовления окон из ПВХ.

У нас также есть надежная система сигнализации. Он предупреждает вашего оператора с помощью звуковых сигналов и визуальных индикаторов. Эти сообщения помогут вашему оператору реагировать и предпринимать соответствующие действия.

• Преимущества

Выбор BENK Machinery в качестве предпочтительного поставщика дает много преимуществ.

1. Мы разработали наш винтовой погрузчик на основе последних исследований и разработок. Он поставляется с таймером, позволяющим автоматически подавать материалы. И имеет систему защиты от перегрузок.
2. Конический экструдер отлично подходит для термочувствительной смолы ПВХ, так как он оказывает меньшее воздействие на сдвиг при нагреве. Он также имеет равномерный прямой поток при высокой и низкой производительности. Мы позаботились о том, чтобы он имел оптимальные энергетические характеристики.
3. Наш экструдер оснащен усовершенствованной системой нагрева и охлаждения с малошумными вентиляторами для охлаждения цилиндра и точно расположенными термопарами для точного контроля температуры.
4. Система вакуумной калибровки оснащена рециркуляционной системой охлаждающей воды с фильтрами. Вакуумную зону можно контролировать и легко контролировать с панели управления стола.
5. Бак-охладитель изготовлен из прочной нержавеющей стали. Он имеет ряд опор, чтобы удерживать профиль погруженным в воду. На его конце можно установить воздуходувку для сдувания воды с поверхности профиля.
6. В манипуляторе используются антивозрастные резиновые гусеницы, способные выдерживать длительное использование.
7. Всасывающее устройство резака сводит к минимуму загрязнение пылью или порошком.


   Устройство для сбора пыли

8. Легко заменить пресс-форму для производства различных типов профилей, включая дверные и оконные рамы.
9. Наш технический отдел может изготовить станок для производства окон ПВХ на заказ в соответствии с вашими точными требованиями.
10. Гарантия на линию составляет 1 год.
11. Мы можем предоставить бесплатную поддержку формулы после вашей покупки.

Глава 3: Промышленная статистика и исследования оконных профилей из НПВХ

В этой главе давайте рассмотрим, почему все больше людей отдают предпочтение окнам из ПВХ, а не деревянным и алюминиевым оконным рамам.

Вы также увидите некоторую статистику по рынку окон и дверных рам из НПВХ:

• Алюминий против дерева против НПВХ

Энергоэффективность:

Окна имеют решающее значение для энергоэффективности здания. Тепло, полученное или потерянное через окна, составляет 25-30% энергии, используемой для обогрева и охлаждения жилых зданий.

Естественно, наибольшее влияние на теплоэффективность окна оказывает стеклопакет. Тройное остекление более эффективно, чем двойное остекление, которое лучше, чем окна с одинарным остеклением.

Используемая рама также важна. Металл является хорошим теплопроводником и плохим изолятором. И дерево, и ПВХ имеют низкую теплопроводность, а это означает, что они являются хорошими изоляторами.

Воздействие на окружающую среду:

Около 4 процентов мирового производства сырой нефти используется для производства пластмасс. И менее одного процента используется для производства смолы ПВХ.

Более того, ПВХ можно перерабатывать, что снижает потребность в первичном материале. А с развитием более совершенных машин и технологий по переработке переработка пластика будет улучшаться.

Бокситы, из которых извлекают алюминий

Алюминий получают из земли в виде руды, известной как бокситы. Добыча и переработка алюминия оказывает большое влияние на окружающую среду, так как выбрасывается много загрязняющих веществ и потребляется много энергии.

Древесина, с другой стороны, определяется как возобновляемый источник. Однако большая часть лесов чрезмерно истощена, поскольку деревья вырубаются, чтобы освободить место для сельского хозяйства и деятельности человека. Текущие усилия направлены на пополнение этого ценного ресурса. А древесину по истечении срока службы приходится утилизировать.

Простота производства:

Нет сомнения, что изготавливать окна из ПВХ намного проще и быстрее, чем алюминиевые или деревянные рамы.

Это возможно благодаря процессу экструзии и высокой степени автоматизации линий НПВХ.

Срок службы:

Срок службы окон ПВХ в большинстве отчетов составляет 25-35 лет.

Древесина может служить долго, но требует регулярного ухода. На него могут нападать насекомые, и он гниет при намокании. Окна всегда подвергаются воздействию таких элементов, как солнечный свет, что снижает срок их службы.

Срок службы алюминиевых окон составляет 45 лет. Но высокая стоимость алюминиевых окон продолжает отпугивать большинство покупателей.

• Промышленная статистика

В Европе в целом по состоянию на 1999 г. окна из ПВХ составляли 38,2%, деревянные – 31,4% и алюминиевые – 30,4% оконного рынка.

В Индии до 2010 года окна и двери из НПВХ все еще были новой концепцией с небольшим проникновением на рынок в 7%. Но они пережили быстрый рост с 2010 по 2015 год. Дальнейшему росту будет способствовать развитие умных городов и увеличение количества жилых квартир.

Ожидается, что мировой рынок окон и дверей из НПВХ вырастет на 4% к 2024 году.

Глава 4: Информация о ценах на машины для изготовления окон из НПВХ

Так сколько же стоит линия экструзии оконных профилей?

Машина для изготовления окон из НПВХ  с шнековым загрузчиком, экструдером, вакуумным калибровочным столом, тянущим устройством

Вы можете купить новую линию по цене от 30 000 до 55 000 долларов. Стоимость будет зависеть от количества необходимых вам пресс-форм, выбора вспомогательных машин и других факторов.

Лучший способ получить самую низкую цену — получить от нас индивидуальное предложение.

Глава 5: Гарантированное качество нашей линии оконных профилей из ПВХ

Все еще ищете оборудование для производства окон из ПВХ? Сделайте правильный выбор, выбрав BENK. Мы обещаем вам:

• Полностью функционирующие и высокопроизводительные линии с проверенными результатами.
• Отличное общение и регулярные обновления о вашем заказе.
• Профессионально оформленные контракты – подписанные и правильно нарезанные – (с печатью компании).
• Прозрачный процесс покупки, при котором мы раскрываем все аспекты машин
• Отличные цены, соответствующие качеству компонентов
• Специализированная команда по продажам и послепродажному обслуживанию, готовая ответить на ваши запросы и решить ваши проблемы.
Линии по производству профилей из ПВХ
• , соответствующие стандартам сертификации CE.
• Отчеты об испытаниях из международных лабораторий, например. SGS подтверждает качество линии
• Тщательное тестирование перед отправкой

Заключение

Работаем уже более 5 лет. Наше качество гарантировано, так как мы не передаем субподряд, а изготавливаем каждую линию в нашей мастерской. На самом деле, вы можете посетить наш завод и узнать, как мы производим оборудование для экструзии пластмасс.

Имея дело с разными клиентами с разных рынков, мы понимаем правила качества в разных странах и гарантируем, что у вас не возникнет проблем с импортом нашего оборудования.

Когда вы отправляете запрос через наш сайт, вы можете указать следующую информацию:

1. Какое сырье вы планируете использовать: порошок или гранулы?
2. Какая производственная мощность вам требуется?
3. Какие оконные профили вы планируете производить и их характеристики, например. Линия по производству раздвижных окон из ПВХ? Вы также можете отправить нам фотографии.

Спасибо за постоянное сотрудничество. Свяжитесь со мной по телефону:

Отправив электронное письмо по адресу [email protected]

Телефон 0086-512-58

WhatsApp +86-13052271776

Вы найдете стенды BENK на различных международных выставках. Просто проверьте наш блог, чтобы узнать, где нас найти, чтобы вы могли поговорить с нами лицом к лицу.



Ссылки

1. Анализ устойчивости оконных рам
2. Обновить или заменить Windows
3. Рынок окон и дверей – размер отрасли, отчет о тенденциях 2018-2024



Классы оконных профилей – имеют ли они значение?

Покупка окон сопряжена в том числе с необходимостью сравнения параметров продукции. Наиболее важными свойствами являются сопротивление ветровой нагрузке и коэффициент теплопередачи. Иногда подробное описание свойств столярных изделий в рекламных материалах включает также классы оконных профилей. Что они означают и стоит ли их учитывать при оформлении заказа?

Классы оконных профилей – определение

Каждый профиль из ПВХ, используемый производителем окон, должен соответствовать требованиям, указанным в стандартах. Базовым документом, определяющим свойства, которыми должен обладать профиль, является стандарт PN-EN 12608:2004. Требования к оконным профилям включают, среди прочего, размеры, угловую прочность и ударную вязкость. Кроме того, в регламенте также содержится информация о классе оконных профилей. В зависимости от толщины видимой и невидимой стенок профиль можно отнести к классу А, В или С.

Различия между классами оконных профилей

Для отнесения профиля ПВХ к соответствующему классу проверяется толщина видимых стенок профиля. В случае класса А значение должно быть не менее 2,8 мм. В свою очередь, в классе В этот параметр должен быть несколько ниже – минимум 2,5 мм. Профили, не отвечающие вышеуказанным условиям, относят к классу С. Второе значение, используемое для классификации профилей, — толщина невидимых стенок профиля. Для класса А это не менее 2,5 мм, а для класса В не менее 2 мм. Изделия, не соответствующие этим условиям, относят к классу С.

Следует ли учитывать класс профиля?

Класс оконных профилей — это один из дюжины или около того параметров, перечисленных в вышеупомянутом стандарте, которые необходимы для получения профилей надлежащего качества. Поэтому его не следует рассматривать как фактор, определяющий высокое качество ПВХ-профилей. Профили, относящиеся к классу B, отвечают всем требованиям, необходимым для создания полноценной оконной столярки.

Окна класса А самые теплые?

В маркетинговых материалах иногда содержится информация о преимуществах класса А перед классом В с точки зрения теплоизоляции. Различия между коэффициентами теплопередачи профилей классов А и В незначительны. Термические характеристики профилей в основном зависят от их глубины, количества камер и формы используемой стальной арматуры.

Влияние класса профиля на устойчивость к ветровой нагрузке

Часто повторяющийся аргумент в пользу того, что класс А превосходит класс В, заключается в большей устойчивости профиля. Стоит помнить, что прочность конструкции в первую очередь обусловлена ​​стальной арматурой, прочность которой значительно превышает прочность ПВХ. Небольшая разница в толщине невидимых и видимых стенок профилей не означает, что столярные изделия из профилей класса А можно охарактеризовать как более жесткие.
