Чердачное окно своими руками: разновидности, размеры, монтаж

  • Для чего нужны чердачные окна
  • Классификация по конструктивным особенностям
  • Классические виды и их новые разновидности
  • Чердачные окна и их размер
  • Монтаж
  • Окна, встроенные в конструкцию крыши, встречаются достаточно часто, тем более что чердаки давно уже перестали использоваться только под склад для старых вещей. А они обеспечивают дополнительное освещение. Рационализм нашего времени не мешает творчески подходить к переоборудованию чердака под различные полезные помещения: спальню, кабинет и другое.

    В архитектуре чердачное окно определяется как оконный проем, выполненный в крыше с чердаком. Таким образом, как называется чердачное окно, люкарна, слуховое, мансардное или даже скворечник, по сути, не имеет никакого значения. Все они нужны для проветривания и освещения подкровельного пространства. Вопрос только в том насколько удобно их открывать, и вообще они закрываются или нет.

    Для чего нужны чердачные окна ↑

    для чего нужны чердачные окна

    • Прежде всего окна чердачного помещения предназначены для проветривания, причем это касается практически любого из них: как мансардного, так и технического.

    На заметку

    В холодном чердаке они помогают также выровнять давление внутри и снаружи помещения во время сильного ветра. Иначе, образовавшаяся при ураганном ветре подъемная сила соврем крышу с дома. Грамотное устройство слухового окна на чердаке (см. фото) избавит от такой неприятности.

    • Еще одно предназначение оконных конструкций – освещение чердака. Солнечные лучи не только должны проникать под крышу, но в подкровельном пространстве должно быть достаточно светло. Это требование важно не только для жилого помещения, но и для технического, ведь плесневой грибок развивается и в полутьме. Единственное, нужно правильно подобрать ее форму, чтобы обеспечить необходимый для данного помещения световой поток.
    • Чердачное окно используют также для выхода на крышу.

    Классификация по конструктивным особенностям ↑

    классификация чердачных окон по конструктивным особенностям

    Название «окно в чердачной крыше» говорит само за себя. Прежде чем приниматься за установку окон в кровлю, нужно ознакомиться с разновидностями подобных конструкций и требованиями СниП.

    Конструкции могут располагаться по-разному. По этому принципу их подразделяют на:

    • Вертикальные либо торцевые. Располагаются они на торцевой стене люкарны. Простые и удобные в эксплуатации и уходе они легко открываются и закрываются, моются и красятся;
    • Горизонтальные. Значительно увеличивают освещенность внутреннего пространства, однако затрудняют расчистку скопившегося на крыше снега;

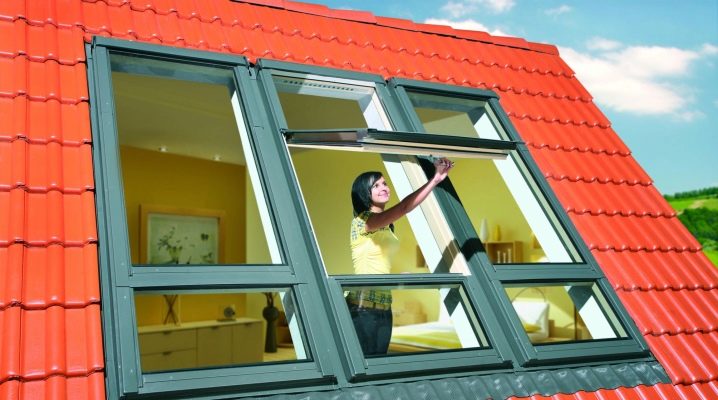

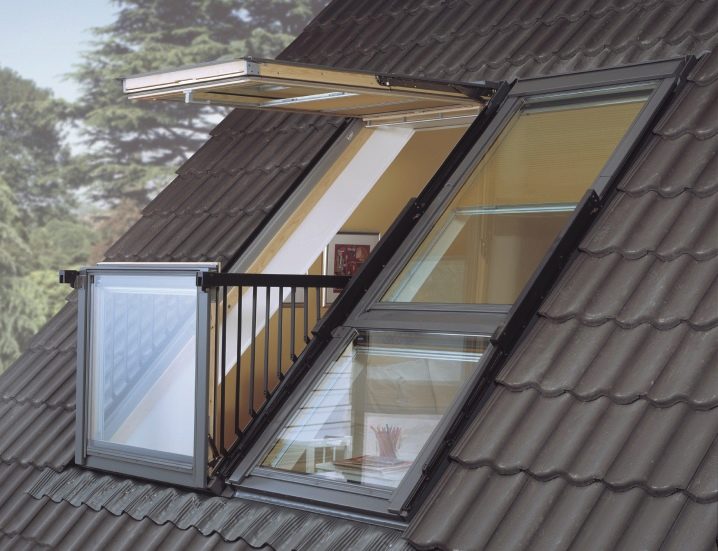

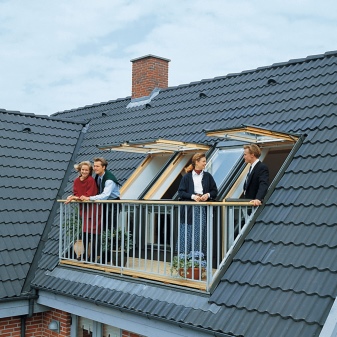

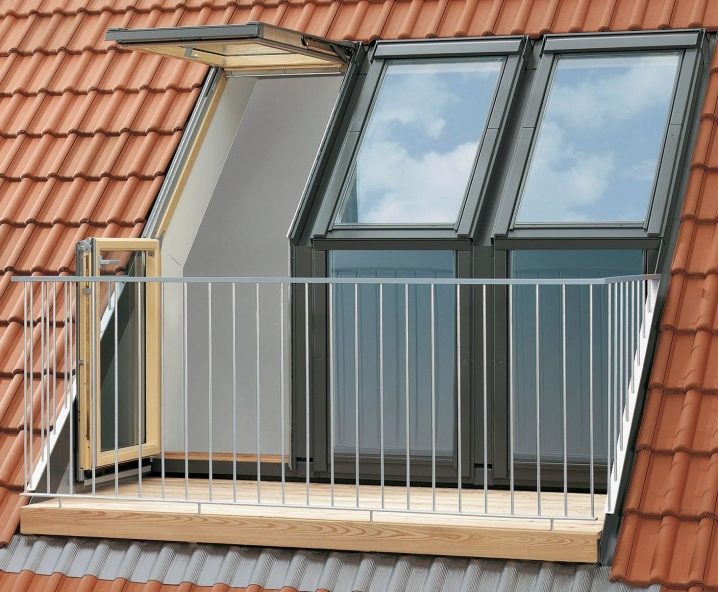

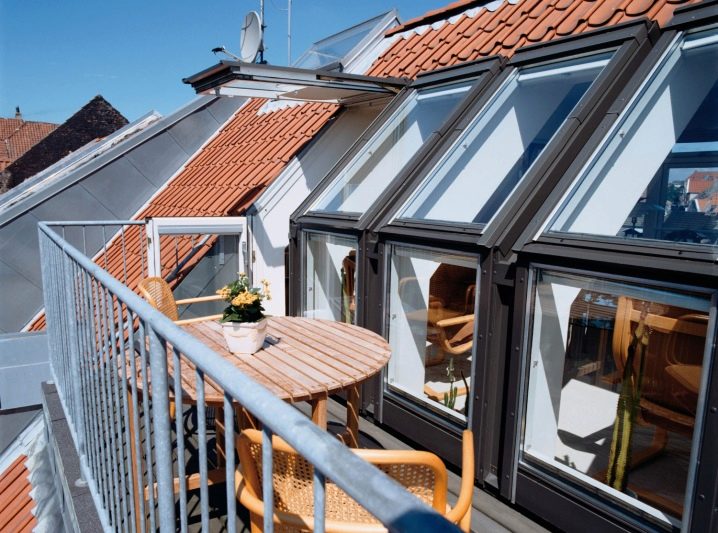

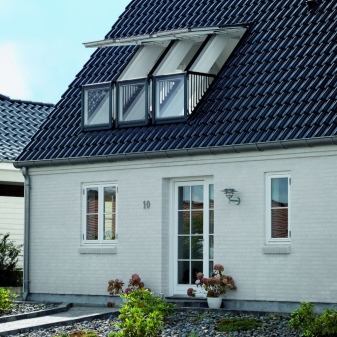

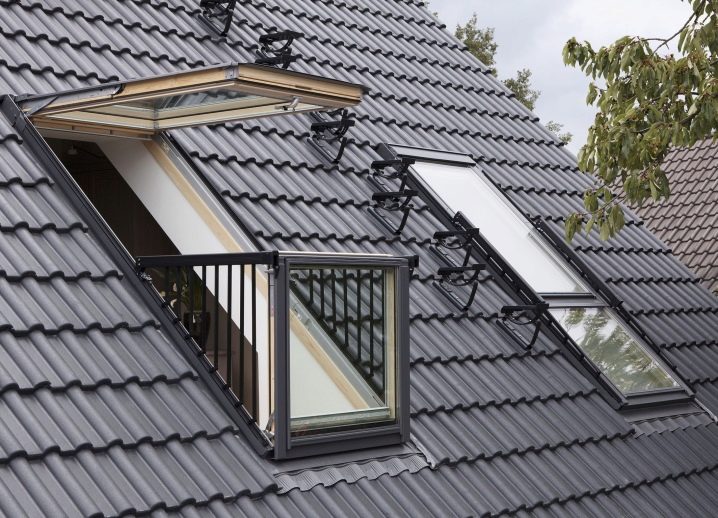

    • Балконные или утопленные. Через них можно выходить на балконную террасу или балкон. Если же говорить об обеспечении освещенности, то с этой точки зрения они не очень эффективны;

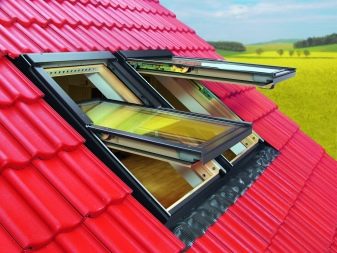

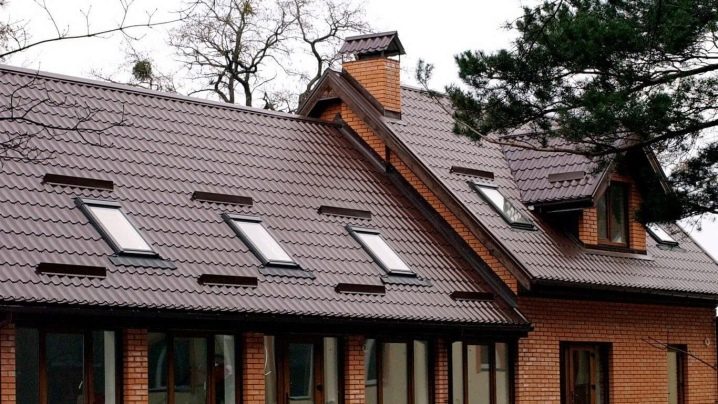

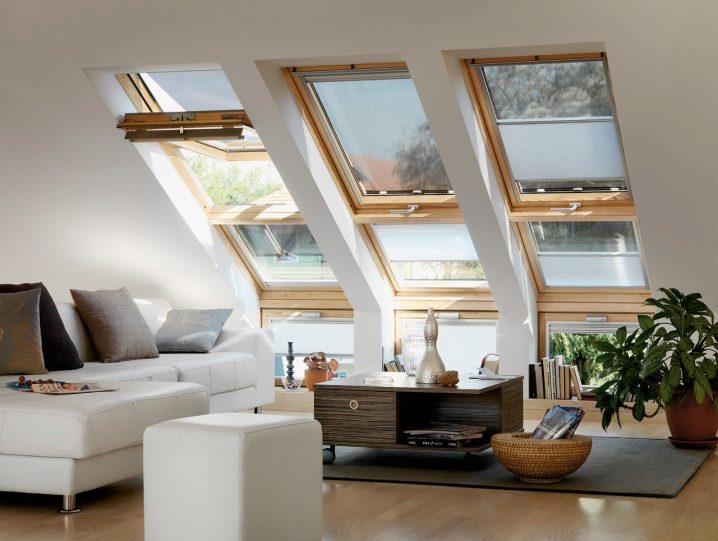

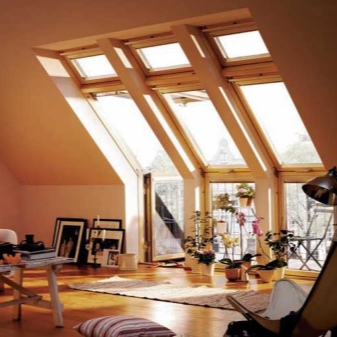

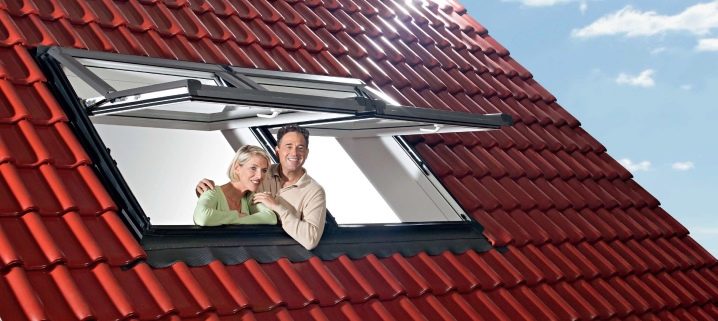

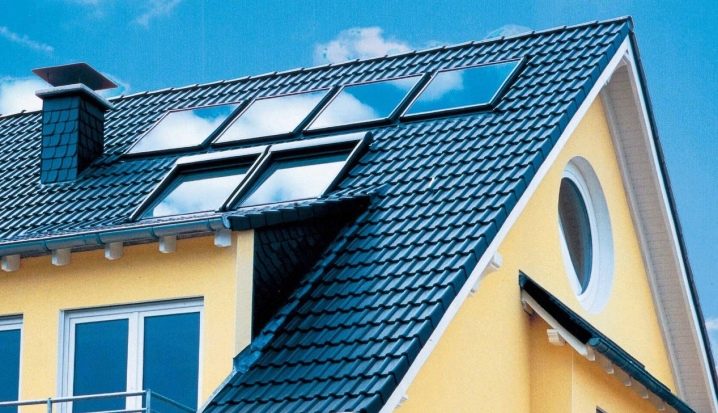

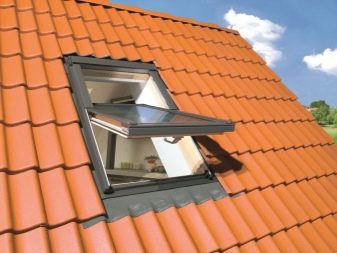

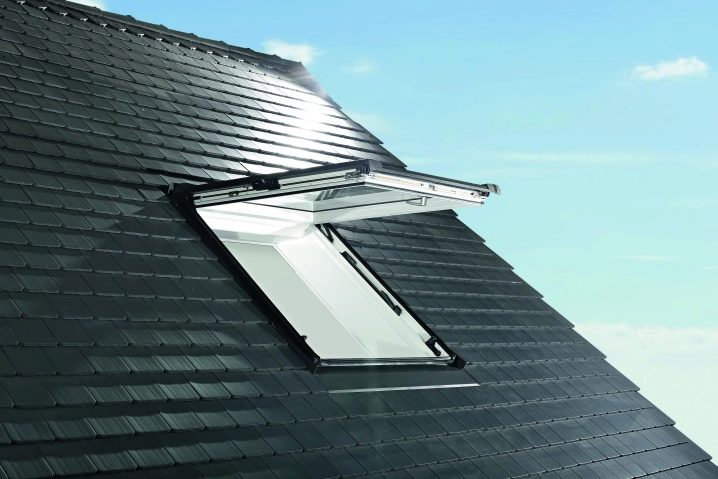

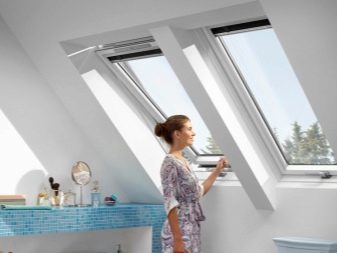

    • Наклонные. Окно в чердачной крыше такой конструкции появилось относительно недавно, но сразу же стало востребованным, поскольку может повысить освещенность внутреннего пространства почти вдвое. К тому же прекрасно вписывается в конструкцию кровли дома;
    • Зенитные фонари. Это полностью прозрачная конструкция, выполненная из стекла, которую монтируют на плоскую чердачную крышу. Она обеспечивает достаточно хорошую освещенность и не отбрасывает теней;
    • Световые туннели. Конструкция, напоминающая по форме трубу, которая упирается в светильник внутри чердака, равномерно рассеивающего свет;
    • Карнизные. В них сочетаются особенности горизонтальных и наклонных окон. Их монтаж возможен только при наличии высокого простенка не ниже 180 см.

    Рекомендуем

    Небольшая имитация чердачного окна на фасаде может украсить чердак и создать впечатление обитаемого.

    Классические виды и их новые разновидности ↑

    односкатное чердачное окно

    Оконные конструкции для чердаков различаются, в частности, по типу крыши:

    • Плоская. Такая конструкция требует установки дополнительных желобов для водостока, которые обеспечат комфортность эксплуатации. Крыша над ней имеет небольшой уклон – примерно в 5–15˚. Обеспечивает максимальное освещение и проветривание подкровельного помещения;
    • Односкатная. Наклон крыши в форме прямоугольника или трапеции в этом случае начинается с 15˚;
    • Двускатная (вальмовая). Чердачные окна (фото ниже) этого типа позволяют дополнительно увеличить пространство под кровлей, поэтому их чаще устанавливают в жилой мансарде;

    чердачное окно с вальмовой крышей

    • Возможен также вариант, вписанный в скат, вообще без крыши. Есть у них существенный недостаток – они абсолютно не защищены от воздействия осадков.

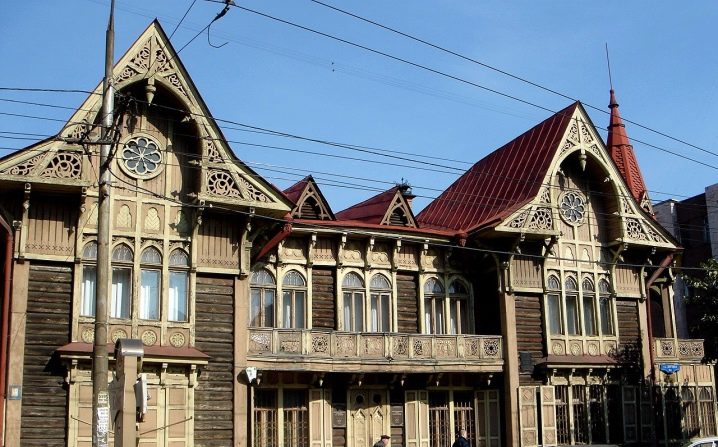

    Помимо прочего, наличие чердачных окон и их форма придают некоторую изюминку дизайну дома.

    • Треугольные или четырехугольные модели, расположенные в торцевой части, могут быть и без боковых стенок и козырька. Эту функцию берут на себя сами кровельные скаты. Смотрятся они довольно привлекательно. Отсутствие большого количества стыков упрощает гидроизоляцию. Это, несомненно, весьма ценно, однако не следует забывать, что если верхней частью такого окошка является вершина треугольника, то уровень освещенности будет несколько ниже.
    • Чердачные окна сложной формы, как правило, имеют необычную геометрическую форму и придают дому определенный стиль. С одной стороны, они прекрасно вписываются в кровлю, а с другой – интересно меняют ее форму и дизайн.
    • Круглое окошко внешне похоже на иллюминатор. Его выполняют либо полностью из стекла, либо в виде витража – так часто стильно украшают особняки. Для плоских кровель иногда выбирают купольные конструкции, используя светопрозрачные материалы.
    • Довольно интересное решение – полукруглая форма, которую отличают плавные изящные линии кровли. К примеру, конструкцию типа «бычий глаз» невозможно не заметить, настолько она эффектна. К тому же она очень функциональна.

    Чердачные окна и их размер ↑

    треугольное чердачное окно

    Размеры и форму чердачных окон определяют исходя из конструктивных особенностей кровли, а их функциональность во многом определяется местом расположения. Они не должны быть чересчур маленького размера – через такое маленькое окно на чердаке в случае крайней необходимости, скажем, при пожаре невозможно будет выбраться.

    Существует определенная связь между размером оконной конструкции и межстропильным расстоянием. К примеру, для пологой кровли с уклоном до 30˚ длина должна начинаться от 1,4 м, а ширина – на 40–50 мм меньше, чем расстояние между несущими элементами стропильной системы.

    На заметку

    При устройстве черепичной кровли ширину окошка выбирают кратной ширине черепицы.

    Монтаж ↑

    устройство самонесущей конструкции чердачного окна

    • Самой простой считается конструкция люкарны, которую располагают между соседними элементами стропильной системы. Несущая система крыши при этом остается неизменной: стойки фасада упирают нижним концом на стропильные ноги, а верхним – прибивают к нарожникам. Боковые стенки укладывают на короткие стойки. По ширине конструкция ограничена величиной шага стропил и обычно равняется либо 60 см, либо 90 см.
    • Если понадобится увеличить ширину люкарны, то стропила усиливают.
    • прорезают по необходимости одну или две стропильные ноги, а крайние стропила, которые обрамляют контуры чердачного окна удваивают;
    • между крайними стропильными ногами враспор укладывают подбалочники, которыми соединяются отрезанные концы стропильных ног в нижней и верхней части. В остальном монтаж повторяет устройство конструкции предыдущего типа.

    Рекомендуем

    Такой способ монтажа оправдан для случаев, когда ширина конструкции укладывается в утроенный шаг стропил.

    • Если предполагаемая ширина еще больше, лучшим решением будет самонесущая конструкция. Она ценна еще тем, что не создает дополнительной нагрузки на кровлю.

    Рассмотрим технологию устройства более сложного чердачного окна

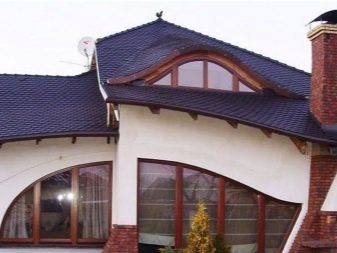

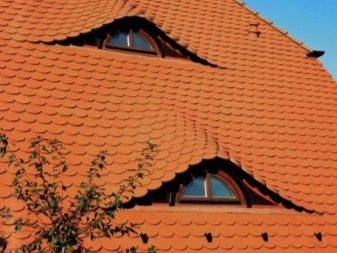

    Устройство люкарны «бычий глаз» ↑

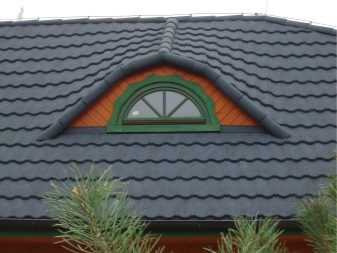

    люкарна "бычий глаз"

    Подобную конструкцию продумывают на стадии проектирования. В первую очередь это касается несушего каркаса и фронтальной стенки.

    Существенным моментом при проектировании последней является соотношение между высотой и длиной фронтальной стенки, которое меняются в зависимости от используемого кровельного материала.

    Рекомендуем

    «Бычий глаз» в основном покрывают черепицей: плоской, скажем, «бобровым хвостом», керамической пазовой либо цементной. При желании можно использовать экологически чистые деревянные гонты либо солому.Проще всего использовать для покрытия плоскую черепицу.

    Отметим эти соотношения для популярных кровельных материалов:

    • «бобровый хвост» – не менее 1:5;
    • цементная черепица – в пределах от 1:10 до 1:12;
    • пазовая керамическая черепица – не более 1:8.

    Форму фронтальной стенки рассчитывают, основываясь на чертеже арки.

    Эскиз арки

    • Определившись с длиной и высотой фронтальной стенки, по полученным точкам достраивают треугольник ABE, где точка E – делит длину пополам. В точке A восстанавливают перпендикуляр AC= A E.
    • Строят окружность радиусом AC (центр в точке С). Точку, в которой пересекаются отрезок АВ и окружность, обозначают буквой D. Соединив точки С и D, прямую продолжают до пересечения с центральной осью фронтальной стенки. Так получают центр еще одной окружности F, которую проводят с радиусом FD. Очевидно, что они будут касаться друг друга в точке D.
    • Аналогично поступают и со второй половиной. Все построения симметрично отображают относительно оси, проходящей через точку E. Арка конструкции «бычий глаз» будет проходить по линиям, образованным окружностями.
    • Уклон ската и фронтальной стенки имеют определенные ограничения:
    • между скатом люкарны и кровли сохраняют угол не больше 12°. Если наклон будет больше, то черепица, уложенная по стыкам скатов, начнет отставать, из-за чего нарушится плотность прилегания покрытия;
    • возможное отклонение фронтальной стенки от вертикали не может превышать 5°, чтобы не ограничивать доступ естественного освещения в подкровельное пространство.

    устройство люкарны бычий глаз

    Полученный эскиз переносят на фанеру. Для объемного каркаса фронтальной стенки необходимо вырезать два шаблона. Опорные доски, кружала, крепят с небольшим шагом. Затем соединяют их по контуру при помощи коротких брусков или сайдинга. Готовую стенку монтируют либо на мауэрлат, либо на перемычки, установленные между стропилами.

    Сборка каркаса

    покрытие люкарны бычий глаз


    Когда фронтальная стенка будет уже установлена, на стропила несущей системы крыши накладывают диагональные планки, которыми задаются границы окна. Для формирования объемного каркаса чердачного окна используют несколько кружал, которые последовательно уменьшаются в размере.

    Есть и более простой вариант: стропильные ноги располагают веером, закрепив один конец к перемычкам, а другой – опирают на фронтальную стенку.

    Рекомендуем

    Кровельный материал укладывают на жесткое основание, собранное из досок с пазо-гребневым соединением.



    © 2020 stylekrov.ru

    как называется окно в крыше мансарды, установка в кровле своими руками, крышные окна частных домов, встроенные

    Содержание:

    Для того чтобы можно было осветлить и проветрить чердачное помещение или мансарду, в крыше обязательно устраивают окна. В данной статье мы расскажем, как соорудить окна для крыши частных домов, какими они бывают и в чем основные отличия между ними.

    окно в крыше мансарды своими руками

    Виды кровельных окон

    Чтобы понять, как называется окно в крыше, следует разобраться, каким оно может быть. Если оно расположено вертикально и встроено в стропильную систему крыши, а также служит для освещения и проветривания чердачного помещения, речь идет о слуховом окне. В то же время, мансардные окна встраиваются в кровлю под наклоном, что позволяет обеспечить лучший доступ света. Кроме того, такие окна соорудить намного проще. Примечательно, что слуховые окна впервые появились в начале 19 века, а мансардные – уже после Второй мировой войны.

    Определяя, какой из вариантов подойдет в том или ином случае, стоит учитывать некоторые архитектурные особенности здания. Если дом старый, и вносить какие-либо изменения в его внешний вид нежелательно, оптимальным вариантом будет слуховое окно. В то же время, мансардные окна пользуются большим спросом. К такому варианту можно обратиться, если вы хотите оборудовать жилую мансарду над домом.

    как называется окно в крыше

    Рассмотрим подробнее, что такое слуховые кровельные окна. Чтобы сделать такое окно, необходимо, чтобы в кровле были специальные ниши. Каркас окна должен в нескольких местах стыковаться с основной стропильной конструкцией, поэтому для его обустройства необходимы точные расчеты. Боковые стены и фронтон нужно будет обшить фанерой и финишным отделочным материалом. Место, где оконный проем будет стыковаться с основной кровлей, необходимо утеплить и гидроизолировать.

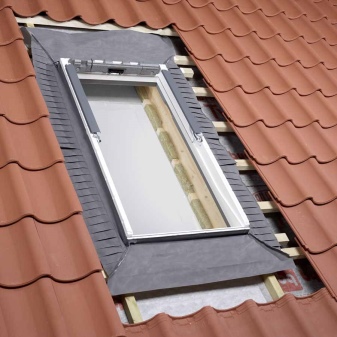

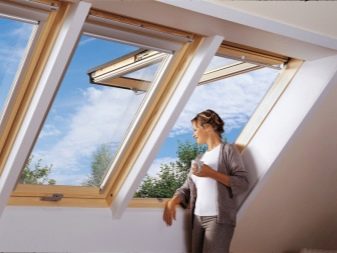

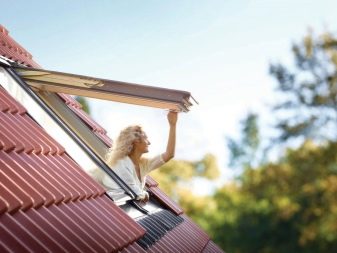

    А вот крышные окна мансардного типа фиксируются между двух стропил. Как правило, такие окна монтируют в крышах с уклоном в 15-20º, поскольку они будут подвергаться выпадению осадков. В настоящее время выпускаются мансардные окна, которые надежно защищены от протечек и холодного воздуха. Однако не стоит пытаться изготовить их самостоятельно, лучше всего приобрести уже готовую конструкцию у производителя. Такие окна в кровле мансарды нужно будет закрепить при помощи опорной пластины. Они также оснащены специальным окладом, то есть металлической рамой, которую с помощью фрикционных петель можно открыть так, чтобы попадающая внутрь него вода стекала на крышу.

    Монтируем окно в старой крыше мансарды

    Довольно часто, когда хозяева частных домов стремятся обустроить на чердаке окошко, им все же не хочется капитально переделывать крышу. В таком случае, приемлемым выходом будет обустройство слухового проема. Сделать подобное окно в крыше своими руками вполне возможно.

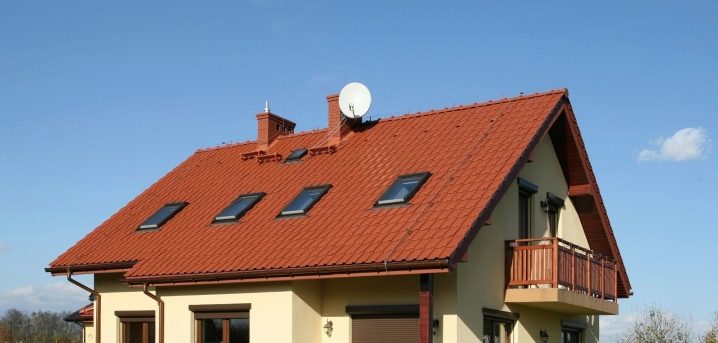

    окна в кровле мансарды

    Выбор местоположения

    Согласно нормативам, ширина окна не должна превышать 10 % периметра крыши. Это связано с тем, что большие проемы приводят к значительным потерям. Более того, остекление не способно в полной мере защитить кровлю от внешнего воздействия. Лучше всего, если оконный проем будет расположен по центру кровли между несущих балок.

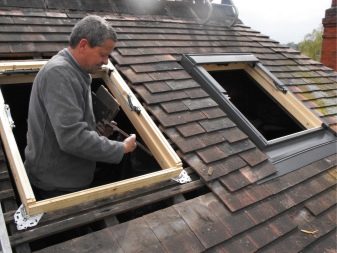

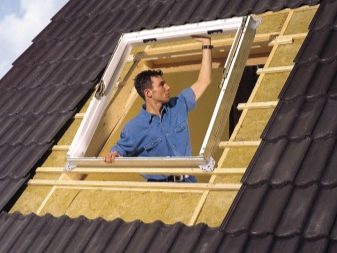

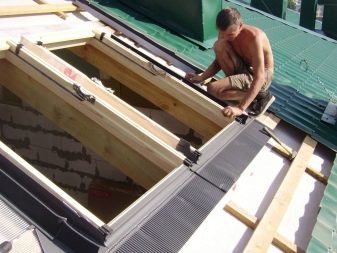

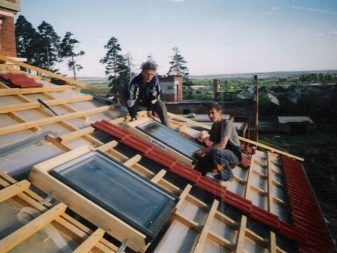

    Установка рамы своими руками

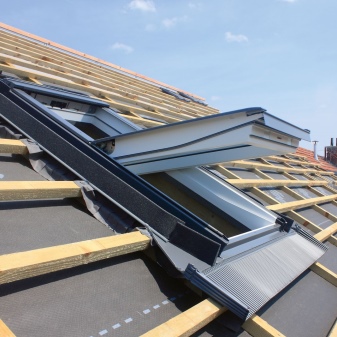

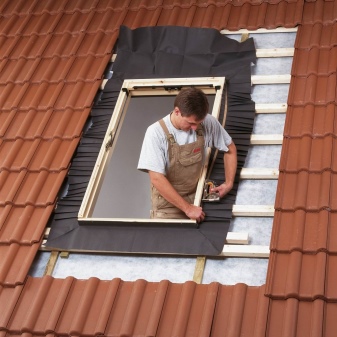

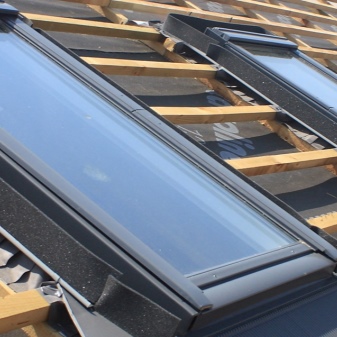

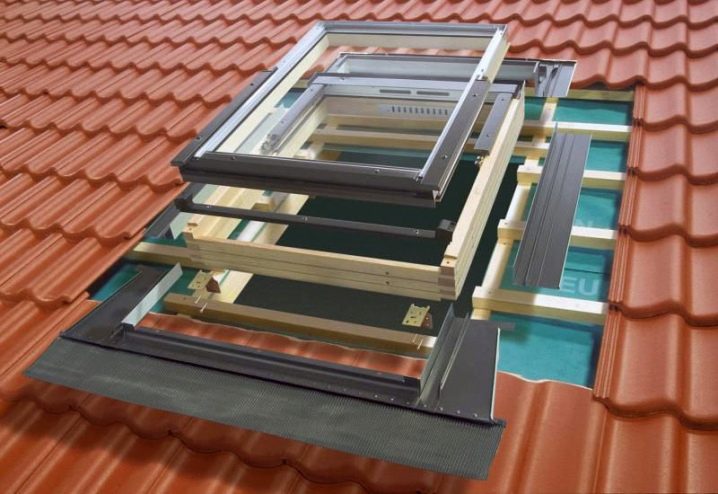

    Перед тем, как выполнить установку окна на крышу, необходимо прорезать в кровельном материале, например шифере, отверстие нужного размера. Далее на стропила крыши монтируют деревянный каркас из бруса 40×50 мм, в котором устанавливают оконную раму. Желательно пользоваться нержавеющими крепежными элементами. Сам каркас фиксируется на стропилах с помощью саморезов. Как вариант, можно обустроить каркасное, встроенное в крышу окно, которое будет параллельным основной кровле, однако, самостоятельно подобную работу лучше не проводить.

    окно в крыше своими руками

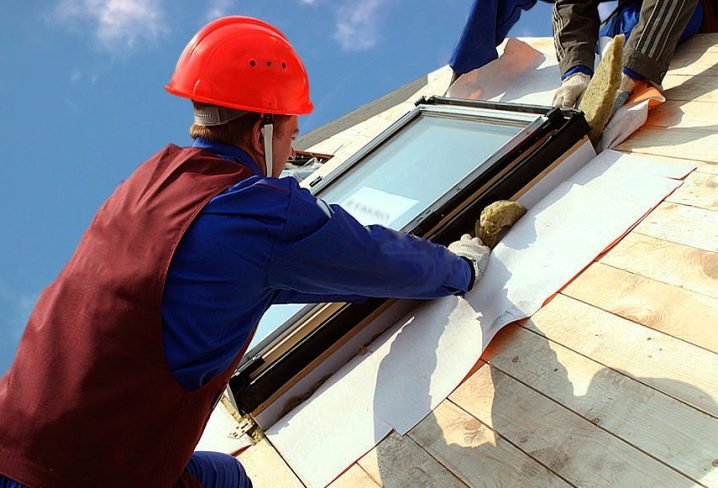

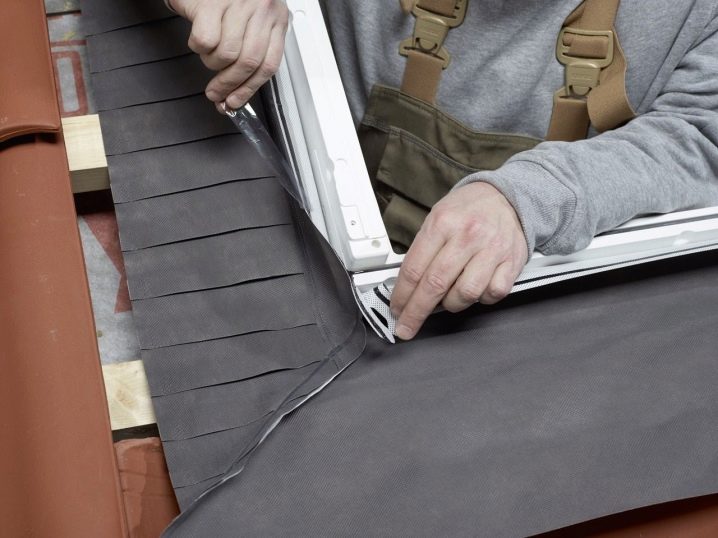

    Для гидроизоляции можно использовать такие герметики:

    • акриловые;
    • на основе битума;
    • силиконовые;
    • саморасширяющаяся паронепроницаемая лента.

    Стоит отметить, что последний вариант является наиболее приемлемым. В верхней части щели можно заполнить герметиком на основе акрила. Желательно все работы выполнять в сухое и теплое время года. Однако для тех, кто все же хочет обустроить слуховое окно в крыше мансарды своими руками, опишем этот процесс более подробно.

    Типы слуховых окон

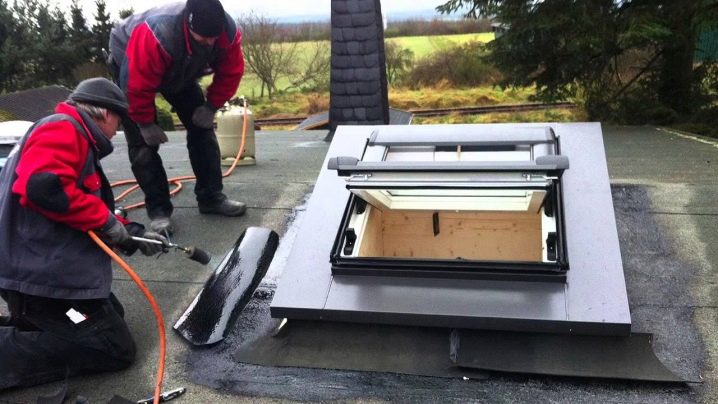

    Если речь идет о слуховом окне с плоской крышей, его нужно оборудовать водостоками. В связи с этим, уклон его ската должен быть в пределах 5-15º. Четырехугольное окошко с одно- или двускатной крышей должно иметь более крутые скаты с уклоном 15º.

    Треугольные слуховые окна очень часто монтируются в загородных коттеджах. Данная конструкция предполагает отсутствие боковых стен, функцию которых выполняют скаты. Хотя в таком случае потребуется меньше усилий для выполнения гидроизоляции, все же доступ света через такие окна существенно снижен. Исключение составляют случаи, когда фасадная часть окна направлена на фасад всего здания. Одной из новых разновидностей слуховых окон является оконный проем округлой формы.

    установка окна на крышу

    Оптимальным выбором среди всех типов слуховых окон является разновидность форм зенитного фонаря. Наряду тем, что такая конструкция не утяжеляет крышу, она обеспечивает качественное освещение мансарды. Существуют нормативы для слуховых окон, которые учитываются во время проектирования: ширина проема не должна превышать ½ ширины мансарды, расстояние от пола до нижнего края слухового окна должно составлять от 0,9 метра. Качество освещения улучшается по мере увеличения высоты размещения окна.

    Крепление каркаса в кровле

    Устанавливать стропильную систему для слухового окна необходимо одновременно с монтажом общего каркаса крыши. В случае с двускатным окном, такой каркас будет представлять собой отдельную крышу в миниатюре. Примечательно, что возле проемов, где будут расположены слуховые окна, должны быть установлены усиленные стропила, которые смогут выдержать дополнительную нагрузку, передающуюся их стропильной системой.

    окна для крыши частных домов

    Поверх стропильных ног монтируются поперечины: верхняя будет соответствовать габаритам окна, а нижняя – должна быть расположена на уровне внешней стены здания. На нижнем брусе крепятся вертикальные опоры, соединенные вверху поперечной балкой. В результате, получается рама, которую нужно соединить с верхней балкой, помещенной на стропилах, при помощи продольных брусьев. После этого на данном каркасе будут крепиться стропильные ноги для слухового окна.

    Какой каркас нужен для окна треугольной формы

    Обратите внимание, что при установке перемычек не стоит ослаблять несущую способность основных стропильных ног, делая на них врубки. Для фиксации деталей каркаса желательно воспользоваться металлическими крепежами. Когда проверка уровней будет завершена, можно приступать к монтажу конька и малых стропильных ног для слухового окна на крыше. Облегчить работу по изготовлению стропил можно, если предварительно создать шаблоны. На боковых стенах слухового окна необходимо нашить влагостойкий отделочный материал. Финишное кровельное покрытие на слуховое окно настилают одновременно с перекрытием крыши на основном здании.

    Чтобы избежать протечек и деформации деревянных кровельных конструкций, стыки между основной крышей и слуховым окном необходимо качественно гидроизолировать.



    как сделать на двускатной или мансардной крыше, конструкция, ГОСТ, стропильная система, название

    Содержание:

    Оконный проем  на крыше служит источником света для чердака и мансарды. Кроме того этот элемент повышает эстетическую привлекательность строения. Окна на чердаке, другое название - слуховые окна, могут быть оформлены в разных стилях и иметь различную конструкцию.

    круглое окно на чердаке

    Разновидности чердачных окон

    Другое название слухового окна - мансардное окно. Независимо от этого оно должно соответствовать требованиям самого высокого уровня. Важна прочность конструкции и соответствие архитектурному стилю здания, а также возможность слуховых окон обеспечивать свет и вентиляцию в нужном количестве.

    Слуховые окна являются неотъемлемым элементом строений уже долгое время. В зависимости от модных тенденций менялись их дизайн и строение.

    как сделать слуховое окно на двускатной крыше

    Оконные проемы могут иметь несколько видов исполнения:

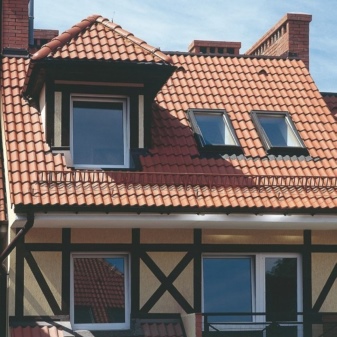

    • Окно, совмещенное с плоскостью крыши.
    • Слуховые окна, имеющие боковые стены, а также фронтонную стену помимо плоскости дома.
    • Окна с боковыми стенами и фронтоном, расположенным в плоскости строения.
    • Мансардные окна, не имеющие боковых стен, фронтон которых располагается в плоскости дома.

    Последние три варианта имеют вертикальное остекление.

    слуховое окно в мансардной крыше

    Проемы для окна на чердаке могут быть треугольной и трапециевидной формы, а также иметь форму арки с остеклением по всей вертикальной плоскости.

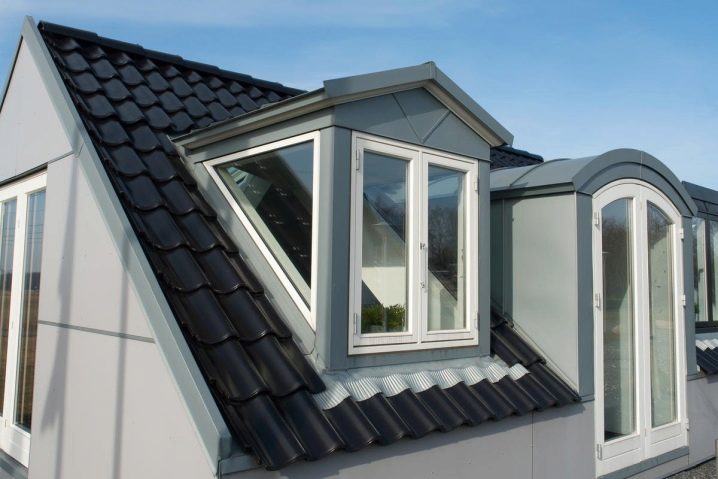

    Конструкций, имеющие боковые стенки, подразделяются на следующие типы:

    • С односкатной кровлей.
    • С двускатной кровлей.
    • Вальмовые.
    • В виде лучковой или циркульной арки.
    • Плоские французские.

    Чтобы слуховое окно вливалось в общий экстерьер, нужно правильно подойти к выбору типа конструкций и его расположение на крыше и относительно основных окон дома.

    Составление проекта

    Оконные проемы, включая круглое окно на чердаке, должны соответствовать определенным Санитарным Нормам и Правилам, которых необходимо придерживаться при проектировании и монтаже. Основными регламентирующими документами являются СНиП II-26 и СНиП 21-01. Только в этом случае можно рассчитывать на надежность и долговечность окон без снижения качественных характеристик крыши.

    слуховое окно на крыше конструкция

    Основными требованиями можно назвать следующее:

    • Устанавливать окна можно при уклоне ската основной крыши больше 35 градусов.
    • При расположении надстройки следует придерживаться установленного расстояния от наружных стен дома.
    • Минимальные параметры створок слухового окна составляют 60*80 см, следовательно, размер оконного проема на чердаке может быть не более 120*80 см.
    • При установке окон с вальмовой кровлей и четырехугольной формой следует помнить, что фасад такого окна не должен продолжать стену дома.

    слуховые окна гост

    Согласно ГОСТ слуховые окна облицовывают разными материалами, включая медь, металл или черепицу. Конструкция окон может иметь собственную кровлю и водосточный желоб, но можно выполнять монтаж без этих элементов. Габаритные окна могут оснащаться балконом, который делает крышу более привлекательной. Окна-люкарны - это название окна на чердаке с боковыми стенками и фасадом, застекленным по всей площади.

    Окна треугольной формы на чердаке двускатной крыши

    При самостоятельной установке окон на чердаке, следует отдавать предпочтение проемам в виде треугольника, имеющим крутые кровельные скаты. Популярность такой конструкции обусловлена следующим: фронтон окна не имеет заглубления в крышу, он располагается на одной линии с несущей стеной. При этом расположение проема слухового окна и окон дома должно сочетаться. Это поможет сохранить архитектурные особенности строения.

    стропильная система слухового окна

    Уклон кровельных скатов треугольных окон составляет около 60-70 градусов, поэтому полезная площадь мансарды не изменяется. Оконные проемы на крыше, имеющие треугольную форму, делают эстетически привлекательным внешний вид крыши и позволяют более эффективно и оригинально сделать планировку мансарды или чердачного помещения.

    При установке треугольных слуховых окон следует помнить, что их кровля примыкает к общей кровле. Следовательно, отсутствует необходимость выполнения гидроизоляции мест соединения боковых стен с крышей. Это делает проще и быстрее процесс герметизации, а также облицовку  двухскатной крыши со слуховыми окнами.

    Сборка основной части - как сделать правильно

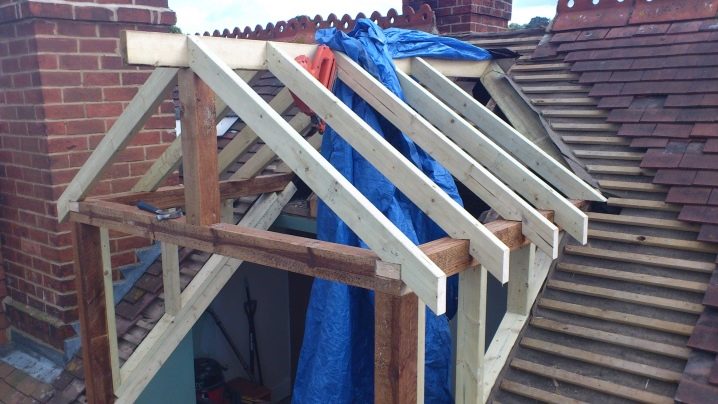

    Сборка каркаса окна на чердаке начинается только после возведения фронтонов и стропильной системы основной крыши. При этом между стропилами рекомендуется оставить проем. Стропильная система слухового окна имеет некоторые отличия, в ней стропила по бокам конструкции усилены дополнительными элементами. Такая схема поможет каркасу выдерживать значительные нагрузки.

    Фронтон окна, устроенного в крыше, должен иметь поддержку от боковых стен. Они устанавливаются под прямым углом к внешней стене, их высота составляет 1,5 метра. Каркас боковых стен должен упираться на потолочные балки.

    двускатная крыша с слуховыми окнами

    Боковые стенки  чердачного окна устанавливаются после монтажа основной стропильной системы. Далее выполняют привязку горизонтальных перекладин и стоек фронтонного каркаса окна.

    После этого решение задачи, как сделать слуховое окно на крыше, заключается в выполнении таких действий:

    • Стропила, которые прилегают к стенам, подпиливают и выравнивают по обшивке стены.
    • Между усиленными стропилами устанавливают перемычки, крепление которых выполняют металлическими накладными кронштейнами. На этом этапе запрещено делать врубки или врезки, так как это снижает несущую способность стропильной системы.
    • Проверяют вертикальность фронтона слухового окна.
    • Устанавливают конек и вновь проверяют расположение фронтонного каркаса.
    • В соответствии с шаблоном вырезают стропильные ноги мансардного окна и фиксируют их на коньке и на нижней балке конструкции.
    • Обшивая фронтон слухового окна в мансардной крыше, нужно обратить внимание на тот факт, что обшивка должна совпадать с обшивкой стены.
    • При изготовлении укороченных стропил можно применить универсальный шаблон. Это поможет сократить временные затраты на работу.

    Ендова у слухового окна

    Окно на крыше может быть устроено по принципу многощипцовой кровли, но с некоторыми различиями в технологии монтажа. Разный уклон скатов треугольного окна и многощипцовой крыши требует нестандартного решения проблемы, поэтому скаты окна и крыши соединяются нестандартными разжелобками.

    окно в крыше название

    Конструкция слухового окна на крыше в этом случае предполагает использование накосных стропил, они служат опорой для укороченных стропильных ног. При монтаже окна такого типа необходим правильный расчет длины и сечения ендовы, а также углов соединения боковых стен с коньковым брусом. На каждый проем устанавливается по два разжелобка.

    Правила монтажа нижней части чердачного окна

    Окно на чердаке в своей нижней части имеет особенности установки, на это следует обратить особое внимание. Внутренняя часть крыши должна скрываться в нижней части чердачного окна так, чтобы ее не было видно изнутри. Решить проблему можно с помощью особенной установки разжелобков.

    окно на чердаке название

    Балку разжелобка монтируют непосредственно на кровельный материал общей крыши. Она выступает в качестве опоры для стропил двускатного каркаса чердачного окна. На каркас приколачивают обрешетку из влагостойкой фанеры, на которую непосредственно крепят кровельный материал. Обшивают мансардные окна, двигаясь в направлении от конькового бруса к нижней части конструкции. А вот финишное покрытие крепят в обратном направлении, снизу вверх.

    Приняв решение самостоятельного монтажа оконных проемов на крыше, необходимо тщательно изучить все тонкости этого процесса. При обустройстве слуховых окон сложной конструкции или оригинальной формы лучше всего обратиться за помощью и консультацией к профессиональным мастерам.



    как правильно называются, зачем нужно слуховое окошко в кровле, чертежи оптимальной конструкции для дома, установка и монтаж

    Даже нежилое чердачное помещение нужно оборудовать окнами. Это помогает упростить его использование и сэкономить на электричестве. Но выбирать и устанавливать подобные конструкции следует максимально тщательно, чтобы исключить малейшие ошибки.

    Особенности

    Крыши на жилых домах бывают довольно разнообразными, но популярнее всего сооружения с наклонными скатами. Благодаря им удается сделать объемные чердаки, облегчить сход снега и сток дождя вниз. Но чтобы постройка действительно стала законченной, нужно обязательно оборудовать в крыше окна. Когда-то их использовали исключительно для вентиляции, а затем обнаружили, что такие конструкции позволяют увеличить освещенность и визуально расширить пространство. По традиции маленькие окошки в кровле называются слуховыми, но иногда их делают большими, а вентиляцию и стабилизацию здания обеспечивают другими средствами.

    Виды

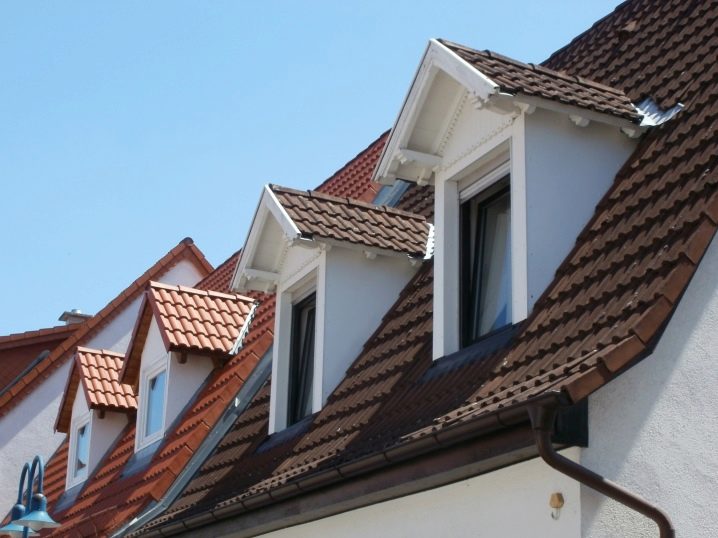

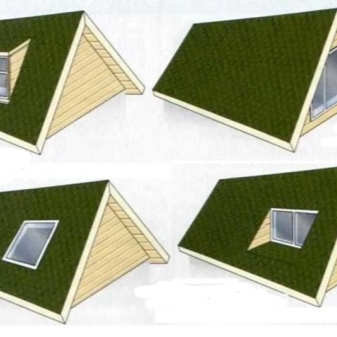

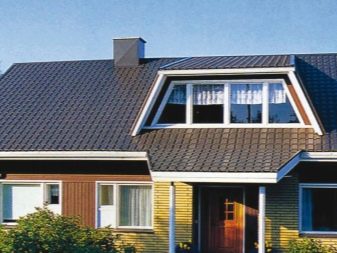

    Слуховое окно – это такой своеобразный «домик» с парой внешних скатов. Мансардные проемы располагаются на одном уровне со скатом и не прикрываются навесами, что позволяет им пропускать максимум света. Для направленных вертикально слуховых окошек обязательно нужно формировать особый каркас. Как правило, их делают треугольными, не утапливая участок со стороны фронтона внутрь, а выставляя в той же плоскости, что и фасад. В остроугольной кровле фронтоны иногда оснащают крупными рамами, дополняют нетипичными деталями, позаимствованными у храмовой архитектуры.

    Кровельные смотровые окна могут быть установлены и на односкатную, и на двускатную, и на ломаную крышу.

    Любые виды кровельных конструкций могут быть объединены с проемами различной величины и геометрии. Ставить ли такие проемы на поверхности кровли или на фронтоне – решают исключительно домовладельцы. Никаких технических препятствий для того и другого решения обычно нет. Если окнами оснащается плоская крыша, водосток иногда приходится дополнять новыми желобами со скатом от 5 до 15 градусов.

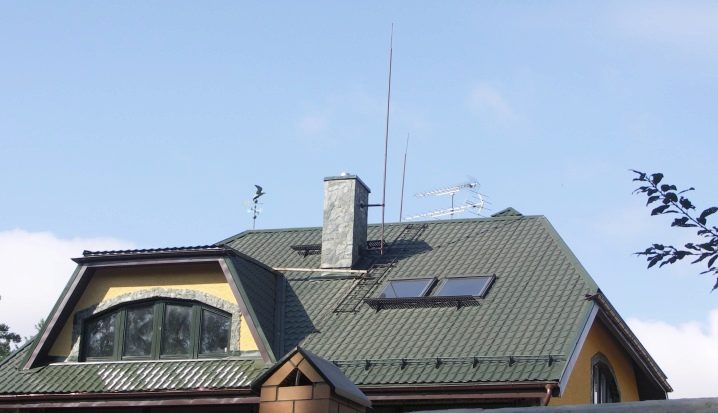

    Люк для выхода на крышу необходим не в меньшей, а подчас и в большей степени, чем простое окно.

    Выход наружу из него куда удобнее, особенно если требуется осматривать и чинить расположенные высоко или в труднодоступных местах:

    • антенны;
    • кондиционирующие системы;
    • водостоки;
    • коньки;
    • молниеотводы.

    Даже при отсутствии подобных элементов наверху без люка по правилам может эксплуатироваться только крыша, площадь которой не превышает 100 кв. м. При выходе из люка может быть установлена наружная либо раздвижная лестница. Довольно часто монтируют стремянки вплотную к стенам, а также кровельные трапы. Стремянки обычно ставят перпендикулярно горизонту в плоскости внешней стены. Любая лестница обязательно должна быть защищена от коррозии и выполнена таким образом, чтобы пользоваться ею было абсолютно безопасно. На плоскую кровлю удобнее подниматься по наружной лестнице, которую основательно прикрепляют к стенам.

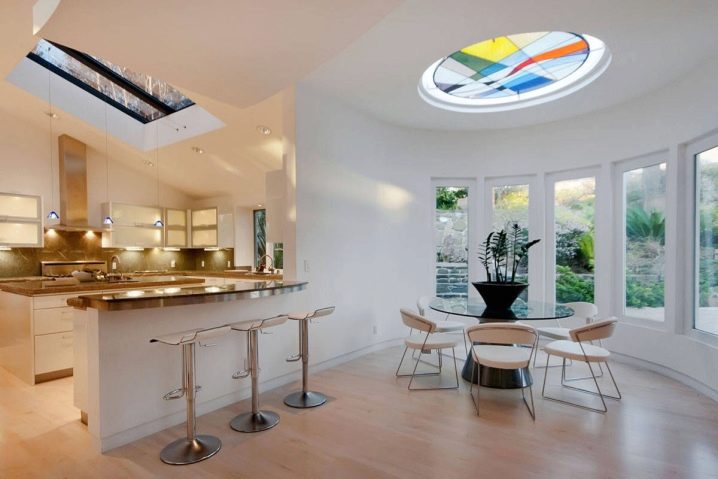

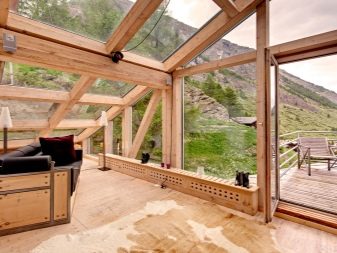

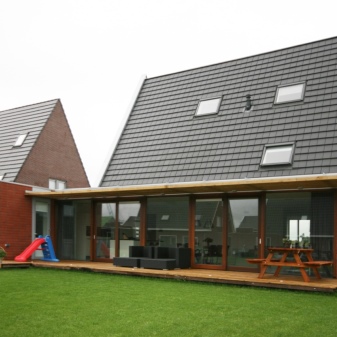

    Возвращаясь к окнам, нельзя не сказать про их потолочные варианты. Такие конструкции выполняются в самом разном стиле, могут отличаться по форме. Роль их не ограничивается простой подсветкой помещения мансарды – нередко лишь такой прием позволяет сформировать легкую и романтическую атмосферу в жилище. Совсем не обязательно пользоваться простой прямоугольной или квадратной системой: круглые окошки смотрятся даже лучше.

    Дополнить необычное ощущение помогает установка витражных стекол.

    Зенитные окна составляют уверенную конкуренцию привычным осветительным элементам и витражам. Собирать их должны квалифицированные специалисты, поскольку сделать все качественно вне конкретной технологии невозможно.

    Их никогда не делают плоским, у потребителей есть выбор между такими формами, как:

    • срезанный конус;
    • полукруг;
    • купол;
    • трапеция.

    Благодаря особенной конфигурации и тщательно продуманной сборке рассеивание света полностью реализует замысел разработчиков. При создании зенитных фонарей, кроме стекла, может использоваться поликарбонат; более того, простые стеклянные элементы не могут выдержать требуемой нагрузки в большинстве случаев. При помощи фонарей удается осветить залы и мансарды, которые не получается оборудовать требуемым количеством окон. Именно такой способ подсветки используется в зданиях большой площади, когда требуется осветить помещение, протянувшееся на 20-30 метров в длину.

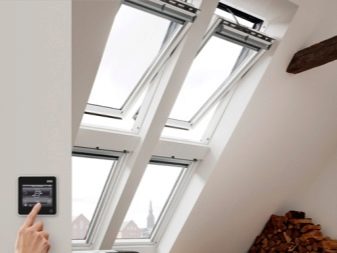

    Чтобы открыть зенитное окно, потребуется несколько нажатий на кнопки.

    Более того, часть таких сооружений оборудуют системами, автоматически открывающими выход на крышу в случае возгорания или иной чрезвычайной ситуации. В жилых зданиях такой подход практикуется лишь изредка, в основном, там зенитные фонари вносят ощущение роскоши и повышают общую декоративность внешнего вида строения. Электронное оборудование, если оно предусмотрено, монтируется вместе с механикой. Перед окончательным закреплением стекла либо поликарбоната их положение тщательно регулируют.

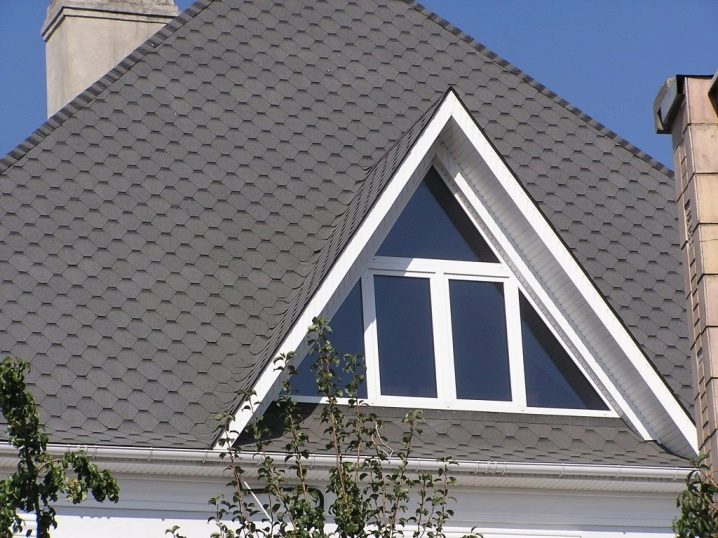

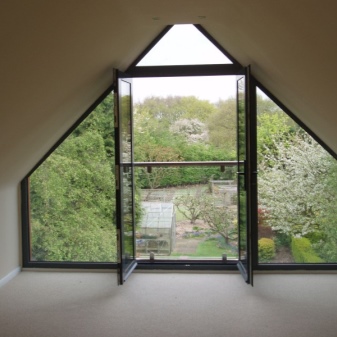

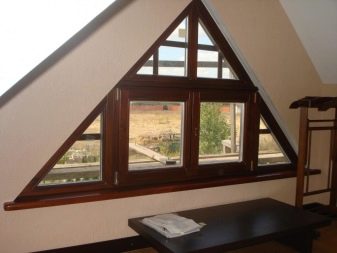

    Треугольное окно в кровле устанавливается, когда обустраивают основную систему стропил. Несмотря на отличия готовой формы, выходные проемы должны быть в виде стандартного прямоугольника. Потом ставят вертикальные формы стропил, выводя края треугольной конструкции за контуры главного проема. Коньковый брус связывает балки перекрытий с наивысшей точкой треугольника и идет строго по горизонтали. В большинстве случаев хватает бруса сечением 10х5 см.

    От обычного стенного окна такое изделие отличается присутствием наплава – выступа, внутри которого расположен уплотнитель; к выступу и прижимают смонтированный стеклопакет. В большинстве случаев остекление производится не напрямую на раму, а на особые подкладки, благодаря которым сокращается риск появления сколов и деформаций. Улучшить эстетические свойства системы помогают шпроссы, то есть особые переплетения внутренних деталей стеклопакетов. Чтобы закрепить пакет, применяются штапики. Чаще всего размер фиксирующих профилей для конкретного типоразмера рамы варьируется, поскольку нужно соблюсти баланс между удержанием стекла и сохранением его целостности.

    Глухое световое окно не предназначено для вентиляции или выхода наружу. Часто полагают, что составление подобных конструкций всего из нескольких деталей позволяет устанавливать их без лишних затруднений. Но это не совсем так хотя бы потому, что существуют только частично глухие окна. Они позволяют сберечь деньги и радикально сократить нагрузку на части фурнитуры. Чем меньше подвижных элементов, тем она меньше, а потому окно в целом проработает больше времени.

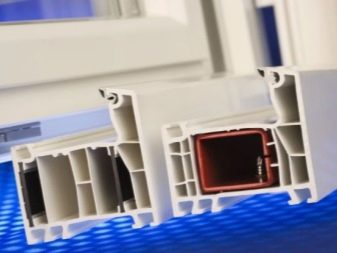

    Чаще всего глухие окошки делают из профиля ПВХ, который дополнительно упрочняется.

    Глухое остекление предпочтительно уже потому, что оно позволяет сберегать деньги заказчиков. Исключение профиля створок и специальной фурнитуры сразу уменьшает плату на 30 – 40%. Если даже окно поломается, ремонтировать его будет проще, быстрее и дешевле, чем конструкцию с открывающимися частями. Заменять все сразу требуется лишь при полном разрушении, а оно бывает не так часто. Основная масса дефектов ликвидируется заменой стеклопакета, не затрагивая профиля.

    Глухие окна гораздо эффективнее открывающихся в плане сбережения тепла, потому что штапик неизменно плотнее самой крепкой и устойчивой фурнитуры. Что немаловажно, единственным ограничением при монтаже является прочность стеклопакета. А если есть створки, нужно учитывать еще величину фурнитуры и допустимую нагрузку на петли, что лимитирует размеры конструкции. Не говоря уже о том, что закрытая рама занимает только пространство проема и позволяет полнее использовать внутренний объем мансарды.

    Отсутствие доступа воздуха – самое очевидное из затруднений при использовании глухих окон.

    Обычно эта проблема решается за счет вентиляции, но не всегда и не везде такая альтернатива приемлема. Чем больше стеклопакет, тем выше риск, что он будет разбит. Профилактические меры (бронирование) частично устраняют опасность, но тогда и об экономии средств придется забыть. Очень трудно мыть герметичное окно, нередко такая работа оканчивается падениями с высоты; затрудняется и эвакуация при ЧП, так что все это нужно учесть.

    Материалы

    При всех различиях в форме, размерах и исполнении окон на крыше у них есть общая черта – использование строго ограниченного круга материалов. Металлопластиковые конструкции обладают такими несомненными достоинствами, как экологическая чистота, длительная служба, внешняя привлекательность и ценовая доступность. В любом случае, значение вида материала больше, чем наименование фирмы, которая берется за работу. В свою очередь, стеклопакет важнее профиля, потому что он более тонок в исполнении. Простое пластиковое окно на крыше предпочтительно, потому что оно не пропускает практически тепло, тепловое расширение у профиля и стекла весьма близкие, к тому же оно обладает приличным модулем упругости, легко переносит нагрузки.

    Деревянные изделия смотрятся красиво и служат долго, но значительные технологические трудности не позволяют сделать их дешевыми.

    Даже качество древесины, которое лучше, чем у ПВХ, не позволяет ей покинуть элитарную нишу. Для производства окон высшей категории применяют сибирский кедр или тик, обе породы служат свыше 100 лет. Лиственница совсем немного не дотягивает до этой планки. Сосновая древесина относительно дешева, окна из нее работают приблизительно 60 лет, что на практике вполне приемлемо.

    Изделия из чистого алюминия хуже древесины и пластика, так как их теплопроводность велика. Кроме того, у алюминия и стекла разные темпы теплового расширения, поэтому время использования окна сокращается. Учитывая эти проблемы и сравнительную мягкость металла, его рекомендуется использовать для декоративных целей либо гармонично сочетать с поливинилхлоридом – так они взаимно гасят недостатки друг друга. Что касается стеклянных композитов, практически нулевая теплопроводность перечеркивается неустойчивостью при сколько-нибудь сильном морозе.

    Дизайн

    Выбрав геометрию и материал для окна на крыше, нужно внимательно разобраться и с его дизайном. Для стиля шале характерны занимающие значительную площадь панорамные окна. Романские (в средневековом стиле) конструкции сравнительно невелики и скорее напоминают щели. Если здание выдержано в готическом духе, стоит использовать стреловидные, устремленные кверху проемы либо имитацию языков костра (это уже поздняя готика). Далеко не все, конечно, будут удовлетворены таким стилистическим набором.

    Барочная архитектура лучше всего сочетается с криволинейной формой окон – круглой, эллипсовидной и так далее. Подвид таких элементов – французские окна, которые начинаются практически от самого пола. Классицизм в том виде, в каком он пришел к концу XVIII – началу XIX столетий, всегда выглядит просто и монументально. Широко используются симметричные построения и правильные по геометрии элементы. Не будет стилистической ошибкой использование импостов на нижних створках и причудливо изогнутых перемычек.

    Совершенно иначе к оформлению светопрозрачных конструкций подошли в эпоху модерна – с начала ХХ века.

    Подражая этому стилистическому направлению, придется отказаться от любых прямых линий и угловатых конструкций. Допускается использование добавочных перекладин для верхних фрамуг, оснащаемых прямыми либо закругленными средниками. Часто фрамуги делятся на незначительные сегменты, а вот нижняя часть створок всегда остается цельной. Функциональные стили, появившиеся чуть позднее, отличаются использованием несимметричных створок. Конструктивизм прежде всего выражается в строгих квадратных и прямоугольных исполнениях, а вот любителям ар-деко стоит предпочесть ступенчатые либо оформленные в виде зигзагов окна, обилие изогнутых плоскостей.

    Размеры

    Независимо от стиля и формы, размеры окон на крыше четко регламентированы положениями ГОСТ. На рынке присутствует немало привлекательных предложений, но разобраться в них довольно легко. Как и на обычном чердаке, каждые 10 кв. м мансарды должны освещаться при помощи 1 кв. м остекления. Если внутри оборудована детская или гостиная комната, соотношение составляет уже 8: 1. Повысить освещенность внутреннего пространства можно, смонтировав окна сразу на обоих скатах.

    Габариты и конфигурация подбираются также с учетом планировочной схемы кровли. На плоских крышах наилучшим образом проявляют себя высокие окна. Мелкие светопрозрачные конструкции оптимальны для туалетных комнат: там как раз требуется определенная интенсивность подсветки и затруднение подглядывания извне.

    Ось открывания может быть расположена:

    • в середине;
    • наверху;
    • на 2/3 по высоте.

    Размещение по центру признано специалистами наиболее удобным и практичным, а два других способа не позволят случайно получить травму при открытом окне. Наблюдение за внешним миром и происходящим там будет вполне возможно, если окошко будет иметь 1 м в высоту и в ширину.

    Обычно расстояние от пола делают 90 – 120 см.

    Первая из этих цифр минимальна и ни в коем случае не должна занижаться. На крыше с наклоном 35 градусов ставят окна 1,6 м в длину, а если он составляет 70 градусов, то каркас делают уже 1 – 1,2 м по длине.

    Варианты устройства

    Конструкция окна в остроугольной кровле позволяет размещать на фронтонах крупные рамы, при этом используются оригинальные детали. В домах старой постройки, сохранивших прежние архитектурные черты, целесообразно использовать привычное слуховое окно. Когда жилище более современное по духу, тут уже допускается применение мансардного формата. Важным отличием слуховых окон является то, что они не ставятся без особых ниш в кровле. Количество креплений весьма велико в этом случае.

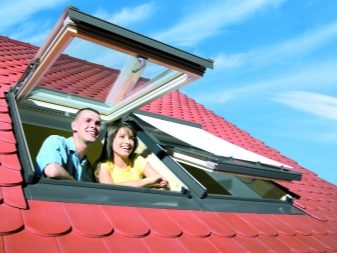

    Мансардные окна просто крепятся в промежутки стропил. Подобные элементы, кроме своей основной функции, оказываются преградой для потоков воды. Оттого их рекомендуется монтировать на покатые крыши, угол наклона которых составляет от 15 до 20 градусов. Нужно очень тщательно продумывать всю схему, составляя чертеж. Большое внимание уделяют защите внутреннего пространства от холодного воздуха, ветра и осадков.

    Особым типом кровельных окон является «балкон».

    Использование его позволяет исправить недоработки проектировщиков и все же воспользоваться практически полноценным балконом на мансардах. Подобное технологическое решение было найдено сравнительно недавно, когда за работу взялись дизайнеры из западноевропейских стран. За основу взята концепция трансформера, причем точный подбор габаритов под параметры зданий помогает не нагружать фасады сверх меры.

    Как сделать самостоятельно?

    Слуховые окна начинают делать, продумывая и монтируя каркас. Целесообразно сочетать эту работу с обустройством стропил крыши в целом. У окошка должна быть автономная балка конька, свои стропила и обрешетка, на них накладывается кровельный пирог. Фактически это еще одна крыша, только в миниатюрном варианте. Установка стропильных ног для ограждения проема должна делаться из максимально прочных материалов: ведь им придется выносить нагрузки от всех составных частей и кровли.

    Поперечная балка, расположенная внизу, ставится вровень с внешней стеной. Верхнюю располагают сообразно тому, насколько высокое окно хотят получить. Вертикальные стойки упирают в нижнюю балку и затем наверху скрепляются поперечной перекладиной. В готовую раму нужно добавить продольно направленный брус, который свяжет ее с упирающейся в стропила балкой. Этот каркас позднее дополняется стропилами, построить их нужно точно так же, как и под основной крышей жилища.

    Закрепление перемычек должно производиться без врубок в основания стропильных ног, потому что тогда те окажутся слишком слабыми.

    Крепежные изделия запасают заранее, внимательно проверяя, из хорошего ли металла они сделаны. Окончив монтаж каркаса своими руками, обязательно требуется оценить его ровность. Проверка производится уровнем и отвесом, причем даже самые ничтожные по величине перекосы недопустимы в принципе. Без подобного теста нежелательно класть конек и выставлять стропила.

    Боковые плоскости окон покрываются водостойкими материалами, повышенное внимание уделяют вероятным пунктам протечек. Такие проблемы часто появляются на стыках и на углах, на выводах труб и вентиляции.

    Все эти участки снабжаются гидроизоляцией, для нее могут использоваться:

    • прижимающие планки;
    • мембраны;
    • стойкие к погодным процессам герметики на основе силикона.

    Нижние стропила рекомендуется изготавливать по шаблонам, а до установки ненужные части отпиливают, придавая изделию требуемую величину. Поставив все детали на место, крышу окошка обшивают гидрофобной фанерой и избранным кровельным покрытием. Фанеру размещают, двигаясь сверху от балки конька, особенно это важно на крутом скате. Лист следует четко ориентировать по верхнему торцу. Когда фанеру прикрепят, спускаются, замеряют и подгоняют прочие угловые детали.

    Работа с мансардной кровлей кажется более простой, потому что нет необходимости в постройке «домиков». Но на самом деле как раз по этой причине перечень требований только вырастает. При помощи маркизета обеспечивается защита от механических нагрузок. Оклад из разнообразных материалов выбирают сообразно виду покрытия кровли, поскольку он должен встать на одном уровне со скатом.

    Дополнительно монтируется внешний контур, защищающий конструкцию от потери тепла и от промокания.

    Жалюзи и шторы почти никогда не поставляются в комплекте, поэтому их приходится покупать отдельно, ориентируясь на дизайн интерьера и собственные вкусовые предпочтения. Еще обязательно используют откосы. Выяснив, сколько окон придется поставить, какова окажется их величина, приступают к разметке. Необходимые точки помечаются с резервом в 20-30 мм справа и слева; верхние и нижние пометки должны иметь резерв 100-150 мм. При нарезке гидроизоляционных материалов стоит предусмотреть запас по 0,2 м во все стороны по сравнению с размерами окна.

    Если сверху уже уложена основная кровля, в предусмотренном месте ее убирают или срезают. В отдельных случаях приходится демонтировать препятствующие нормальной работе стропильные конструкции. Внизу, в 80-100 мм от обрешетки прибивается опорный брус, сечение его составляет 5 см. На этот брус нужно набить нижнюю долю гидроизоляции, а верхушку ее присоединяют к обрешетке. Боковые участки гидроизоляционного материала полагается извлекать наружу.

    Крепление рамы от различных производителей не может производиться одинаково.

    Лучше всего прочесть инструкцию, идущую в комплекте, либо получить консультацию у официального представительства поставщика. Когда монтаж рамы окончен, к ней крепятся кронштейны. Сверху обязательно крепят утеплитель, внизу его раскладывают на опорном брусе. Теперь можно монтировать створку и регулировать плотность ее прижатия, используя верхние кронштейны.

    Освобожденные ранее края гидроизоляции присоединяются к раме, под них вкладывают утеплитель. Наверху монтируется желоб для дренажа, который должен учитывать конструктивную специфику модификации окна. Практически всегда на этом этапе вновь обращаются к технической документации либо к помощи консультантов. Окно оборудуется снаружи фартуком, спасающим от протечек.

    Этот фартук последовательно присоединяют к:

    • верхней обрешетке;
    • раме;
    • подпирающему брусу;
    • стропилам.

    Края фартуков заводятся под обрешетку, а над нижними ставится желоб. Недопустимо заполнять стыки монтажной пеной. Она повышает гидроизоляционные свойства соединений, но сильный напор потока способен исказить геометрию оконного блока. Опытные мастера применяют стойкие к атмосферным условиям герметики. При создании как мансардных, так и слуховых окон требуется применять снаряжение и страховочные приспособления для работ на высоте.

    Эффектные примеры

    Для частного дома можно применять самые разные конструкции кровельных окон. Вот так выглядит одно из решений – открывающийся вверх оконный блок благородного черного цвета. Его внешняя притягательность гармонично сочетается с неброской светло-коричневой металлочерепицей вокруг.

    А вот тут не стали делать цветового контраста – просто сыграли на симметрии двух конструкций.

    Глухие прямоугольные окна в очень крутом скате крыши смотрятся вполне симпатично.

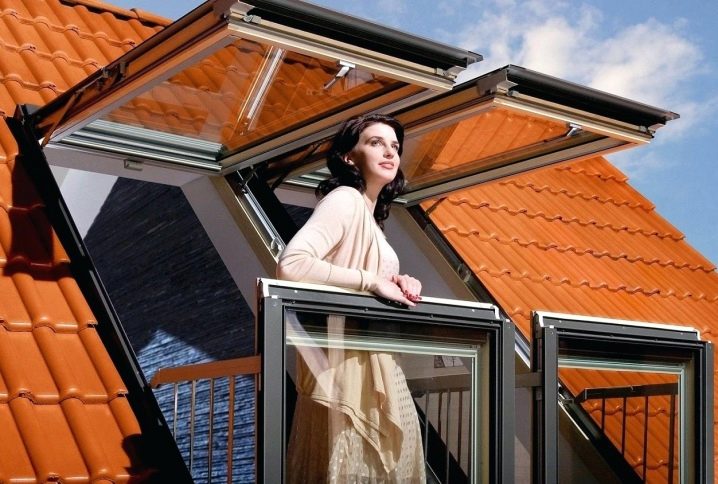

    Окно балконного формата может выглядеть так: одна часть поднимается, а другая, имеющая по периметру барьер средней высоты, оказывается наружи. Как отчетливо видно по фотографии, если все правильно рассчитано, система вполне устойчива и красива, ничто не мешает выходить на свежий воздух. Вот так выглядит одна из завершающих стадий монтажа изящных окон на крыше: обрешетка уже набита, но облицовочный материал еще не выложен. А эти белые окна, встроенные в небольшой выступающий «домик», мало кого оставят равнодушными, особенно из-за контраста с неяркой красноватой отделкой крыши.

    Процесс монтажа мансардного окна ждет вас в следующем видео.

    какие ещё бывают окна для чердака, их назначение и особенности, примеры конструктивных решений

    Обустраивая мансардное или чердачное помещение, владельцы частных домов пытаются подчеркнуть презентабельность своей постройки и сделать ее комфортабельной. Для этого они устанавливают слуховое окно на крыше, что обеспечивает хорошую циркуляцию воздуха, поднимает освещенность и визуально расширяет пространство.

    Разновидности окон и их особенности

    Чтобы разобраться, какие бывают окна в крыше, необходимо изучить их устройство и назначение.

    Если изделие устанавливается вертикальным образом, зависит от стропильной системы слухового окна и предназначается для вентиляции и наполнения комнаты светом, это слуховая модель. Первые подобные конструкции были представлены еще в начале XIX в. Монтаж мансардных окон осуществляется под наклоном, из-за чего в комнату попадает больше света. Появились эти варианты после Второй мировой войны.

    Чтобы найти оптимальную оконную конструкцию, необходимо учесть архитектуру и возраст постройки. Если она старая и менять что-то не рекомендуется, лучше соорудить слуховое окно своими руками или купить готовый комплект. При этом мансардные модели считаются особо популярными и используются для обустройства жилой площади под чердаком.

    Чердачные

    Простым и доступным вариантом является классическое чердачное окно в щипцовых стенах. Но он допускается лишь при наличии односкатной или двухскатной кровельной конструкции. Если количество граней начинается с 3 и больше или ее архитектурное исполнение достаточно сложное, понадобится найти более усовершенствованную модель. Да и 1 оконный проем не сможет обеспечить жилой чердак хорошим освещением.

    Окна в крыше - конструкция, чертеж

    Слуховые

    Слуховое окно делает внешний вид постройки стильным и сдержанным. К тому же оно обеспечивает свободный доступ к крыше для ремонтных работ или осмотра. На рынке доступны раздвижные, захлопывающие и панорамные виды слуховых окон. В зависимости от формы их разделяют на такие группы:

    1. Круглые. Представляют собой новое направление в дизайне, поэтому не пользуются широкой распространенностью. Из-за характерной формы строители называют такие конструкции «лягушачьим ртом».
    2. Треугольные. Вариант считается достаточно популярным и устанавливается во многих загородных домах или коттеджах. Вместо боковых стенок здесь используются скаты кровельного окошка. Преимуществом этого типа окон является минимальное количество гидроизоляционных работ, но они не пропускают много света, поэтому при постоянной эксплуатации мансардной части здания понадобится установить осветительные приборы.
    3. Прямоугольные. Внешне напоминают стандартный тип окон, поэтому являются самым распространенным вариантом.
    4. «Зенитный фонарь». Подобная конструкция обладает массой достоинств. Во-первых, это отсутствие большой нагрузки на кровельный пирог, а во-вторых – хорошая светопроницаемость. При составлении чертежей специалисту нужно учитывать размеры мансарды.

    Основной задачей слуховых окон является обеспечение циркуляции воздуха в чердачном пространстве. Если не установить их, это приведет к следующим проблемам:

    1. Даже при наличии дорогой и качественной теплоизоляции прогретый воздух будет быстро остывать и превращаться в конденсат. Отсутствие канала вентиляции станет причиной образования грибка и сырости в чердачном пространстве.
    2. При плохой освещенности в мансардном помещении появится плесень и опасные насекомые.
    3. Важность слуховой конструкции оправдывается и базовыми физическими законами. Поскольку кровельный пирог является наиболее уязвимой частью помещения, при сильных рывках ветра будут происходить такие явления: из-за отсутствия стеклопакета интенсивный ветер начнет приподнимать кровлю.

    В зависимости от конструкции бывают односкатные и двускатные окна на крыше мансарды. Первый вариант характеризуется наклоном в 15° и простотой изготовления. Однако его нужно дополнительно защищать от осадков. Во втором случае изделия более практичны. Обустраивая окна в потолке, следует использовать те материалы, которые грамотно вписываются в экстерьер и интерьер.

    Интересуясь, можно ли установить стеклопакет после монтажа кровли, достаточно прогуляться по коттеджному городку и посмотреть на внешний вид чердачных окошек. В одних постройках оно выступает из крыши с окнами, а в других – «утоплено» внутрь. В зависимости от проекта можно использовать 2 решения, только выступающие модели должны предусматриваться еще на этапе проектирования, а «утопленные» с легкостью устанавливаются после обустройства крыши.

    Независимо от выбранного типа окон, необходимо убедиться, что они надежно защищены от негативных воздействий снега, града, ультрафиолетовых лучей и ливней. Также важно проверить:

    1. Соблюдены ли размеры оконного проема и самого стеклопакета.
    2. Обладает ли нужной степенью жесткости рама.

    При самостоятельном монтаже не стоит закрывать места стыков строительной пеной. Для этой цели нужно применять специальные средства.

    Окна в крыше - конструкция, чертеж

    Мансардные

    Современные мансардные окна для крыши – это не просто средство для улучшения освещения и защиты жилого пространства под чердаком от негативных факторов, но и стильное декоративное дополнение, улучшающее внешний вид дома.

    Из-за сложных условий эксплуатации к таким конструкциям предъявляют высокие требования. Они должны не просто наполнять здание светом, но и обеспечивать хорошую тепло- и гидроизоляцию, удобно открываться и закрываться. При выборе оптимального варианта стоит останавливаться на продукции проверенных фирм и не экономить.

    Раму окна изготовляют из прочных пород дерева или ПФХ-профиля. Чтобы улучшить герметичность стыков, между рамой и створкой фиксируют 1-3 уплотнительных контура. Деревянные элементы дополнительно защищаются алюминиевыми накладками, а однокамерный стеклопакет заполняют инертным газом. Внешне стекло обладает повышенной прочностью, а более дорогие модели еще и оснащаются антивандальным триплексом. Внутренний стеклопакет является энергосберегающим.

    В отличие от классических окон, мансардные варианты характеризуются другим способом открывания. Вращение створки обусловлено специальными фрикционными петлями, которые находятся в центре проема. За счет такой конфигурации влага никогда не собирается на окне и стекает за его пределы.

    Мансардные окна в кровле, независимо от их внешнего вида или стоимости, обладают похожим устройством. Но чтобы привлечь покупателей к своей продукции, ведущие бренды внедряют инновационные решения и технологии. В большинстве случаев они затрагивают систему открытия.

    Окна в крыше - конструкция, чертеж

    Зенитные

    По-особому стильно смотрится зенитное чердачное окно в архитектуре. Помимо стильного дизайна, эти конструкции наполняют помещение светом и обладают массой эксплуатационных преимуществ.

    Для изготовления подобной продукции используется высокопрочный пластик с остекленной рамой и защитным коробом. Наружный стеклопакет демонстрирует повышенную устойчивость к нагрузкам или атмосферным осадкам, т.к. стекло тщательно закаливается.

    Передовые модели отличаются выпуклой формой, поэтому они меньше засоряются и не накапливают снег в зимний период.

    Недостатком зенитных окон является повышенная стоимость, но если оценить их эксплуатационные свойства, подобные затраты будут оправданы. В зависимости от конструкции окна бывают как глухими, так и открывающимися.

    Окно – люк для выхода на кровлю

    Выбирая окно с выходом на кровлю, нужно убедиться, что оно соответствует архитектурному стилю дома. Многие владельцы коттеджей выбирают наклонные окна, которые совмещают функции простых конструкций, но еще и обеспечивают доступ на крышу. Для открытия створок понадобится нажать на ручку, и люк откроется автоматически. Угол наклона таких изделий составляет от 15 до 55°.
    К ключевым характеристикам конструкции относят:

    1. Широкий угол открытия – до 70°.
    2. Наличие комбинированной системы вентиляции.
    3. Ламинированное покрытие на внутреннем стекле.
    4. Наличие закаленной поверхности с самоочищающимся слоем снаружи.
    5. Широкий выбор размеров.

    Классическое окно-люк используется для технологического осмотра кровли. Оно отличается разными способами открытия и оборудовано створкой для проветривания. Монтаж выполняется с уклоном в 20-65°.

    Проектирование окон для крыши

    Поскольку ветровое окно должно быть надежным, долговечным и устойчивым к разным нагрузкам, к вопросу его монтажа нужно подходить с особой ответственностью. Владельцу коттеджа следует грамотно составить проект оконной конструкции, чтобы она гармонично вписывалась в экстерьер и обеспечивала нужную защиту от негативных воздействий.

    Дизайн и размеры

    Мансардное помещение обладает большой площадью, поэтому оно должно получать максимальное количество света. Размер оконных проемов выбирается с учетом соотношения площади пола и комнаты. Стандартным показателем является 1:10, но для детской, гостиной или студии эту пропорцию можно увеличить до 1:8.

    Ширина конструкции выбирается с учетом устройства стропильной системы. Высота должна составлять около 90-120 см, а для верхней – около 200-220 см.

    В выборе дизайна окна особых ограничений нет. Главное, чтобы он соответствовал общей концепции стиля дома.

    Конструкция и чертеж. Особенности проектирования

    Окно на чердаке является важным элементом системы вентиляции, которое защищает пространство под кровлей от застойных явлений, грибка и плесени. А если в этой части дома находится жилое помещение, то оконный проем в чердачной крыше еще и наполняет его светом днем.

    Устанавливая слуховое окно на крыше, конструкцию и чертеж нужно предусмотреть заранее. От правильного проектирования зависит комфорт и надежность всей системы.

    Строгие нормы и правила при составлении чертежей отсутствуют, но важно придерживаться архитектурной стилистики, учитывать специфику материала изготовления и размеры. Также важно обращать внимание на функциональную и эстетическую стороны кровли.

    Чтобы проект был составлен правильно, понадобится учесть следующие требования:

    1. Монтаж оконной конструкции разрешен в тех случаях, если угол наклона крыши составляет не меньше 35°.
    2. Любые декоративные элементы и прочие надстройки должны устанавливаться на заданном расстоянии от наружных стен.
    3. Минимальная величина створок равна 0,6х0,8 м.
    4. Нельзя выполнять монтаж оконного проема с вальмовыми или четырехугольными крышами в помещениях, где фасад выполняет роль продолжения стен.

    От грамотного проектирования зависит не только функциональность окон, но и внешний вид помещения.

    Окна в крыше - конструкция, чертеж

    Каркас для окна и остекление

    Перед монтажом основы для оконной конструкции производится установка каркаса. На этом этапе понадобится возвести фронтоны и закрепить стропила, руководствуясь следующим принципом: стропильные «ноги», представляющие обрамление проема, должны дополнительно укрепляться, т.к. на них будет воздействовать повышенная нагрузка. Пошаговая последовательность действий выглядит так:

    1. Концы «ног» нужно обрезать вровень с наружной стеной до оптимальной длины.
    2. Дальше следует установить балки-перемычки.
    3. Размер проема определяется с учетом вертикали фронтонного каркаса.
    4. На проемах монтируются стропила.
    5. Обшивку фронтона выполняют вровень с обшивкой стен. Для этой цели используют водостойкую фанеру или другой материал с хорошими водоотталкивающими свойствами.

    Окна в крыше - конструкция, чертеж

    Технология монтажа окон на крыше

    Устанавливать потолочные окна нужно с особой ответственностью. Сам процесс имеет сходство с установкой многощипцовой крыши, но здесь присутствуют свои нюансы.

    Обустраивая световое окно на мансарде, важно понимать, что треугольное изделие обладает углом наклона в 64°, а угол наклона крыши равен 40°. Из-за этой особенности у строителей возникают проблемы при соединении плоскостей, а разжелобки обретают нестандартную форму.

    Для верхней конструкции нужно обустраивать специфическую основу, которая состоит из стропил. Чтобы монтаж был эффективным, нужно ознакомиться с размерами разжелобковых стропильных балок.

    Установив верхнюю часть, необходимо переходить к нижней. На этом этапе в верхней части обшивки закрепляется балка, которая будет выполнять роль опоры. Работы выполняются по аналогичному алгоритму. Места стыков и соединений заделывают специальным герметическим составом. Когда они высохнут, их нужно удалить, предварительно закрыв фурнитуру. Дальше нужно снять защитную пленку со стеклопакета.

    В завершении понадобится провести обшивочные мероприятия и закрепить финишный слой кровли.

    Рекомендации по обустройству окон

    Чтобы сделать слуховое окно в крыше дома надежным и долговечным, необходимо внимательно изучить пошаговую инструкцию по установке и составить подробные чертежи. Нельзя начинать работу без ознакомления с теоретической частью. Любые отклонения от размеров и проектирования недопустимы. Они снизят срок эксплуатации кровельной конструкции и приведут к появлению грибка, плесени и конденсата в мансардном помещении.

    Слуховые окна на чердаке - Всё о кровле

    Зачем нужны слуховые окна

    Современные крыши, современный подход к их конструкции, а слуховые окна остаются неизменными. Зачем нужны слуховые окна, можно ли без них обойтись, и вообще, что это такое – слуховое окно? Часто возникают такие вопросы в ходе постройки шатровых кровель, ответы на которые порой даже от строителей-специалистов не столь внятны, чтобы осознать истинную необходимость слухового окна.

    Что такое слуховое окно

    Скворечник или слуховое окно – это малый конструктивный элемент (окно) мансардных или чердачных крыш. Это окошко имеет массу оригинальных названий: петух, шлейф, бычий глаз, летучая мышь, дом гнома, люкарня, дормер. Поначалу окно проектировалось только с целью вентиляции чердачного пространства, но со временем оно стало служить, как естественный источник света мансарды, и приобрело свое функционально-декоративное значение.

    Естественное освещение чердачного этажа дает главное определение расположения слухового окна – южное направление. Так как основное назначение «дома для гнома» — это получение качественной вентиляции и освещения, то такой архитектурный элемент никогда не располагается на северной стороне. В некоторых странах разработаны даже рекомендации по его форме, расположению и даже декорированию. Часто слуховое окно заменяется большой вентиляционной решеткой, что значительно меняет дизайн крыши без функциональных изменений.

    Зачем нужно слуховое окно

    Как уже писалось выше основная функция слухового окна – это обеспечение достаточной вентиляции мансарды. Но что будет, если проигнорировать конструкторские рекомендации и не установить, как минимум, вентиляционный канал:

    1. Даже при условии качественного междуэтажного теплового изолирования, потери тепла в чердачное пространство не минуемо. Это тепло резко охлаждается на чердаке и выпадает в виде конденсата, что при недостатке вентиляции сказывается на его скоплении.

    2. Полное отсутствие освещения провоцирует ускоренное образование плесени и грибка, не говоря уже о столь не приятных существах: пауках и прочих. Поэтому даже у очень чистоплотного хозяина дома при отсутствии на чердаке слухового окна будут постоянно проявляться столь неприятные факторы.

    3. Обоснование необходимости слухового окна с точки зрения физики и основ строительства:

    • Крыша – самый слабый элемент здания, ее постоянно пытается разрушить сильный ветер и когда конструкция крыши достаточно жесткая, ветер пытается приподнять ее.
    • Возникает вопрос: «Как это?».
    • Очень просто: сильный ветер из-за скорости воздушного потока вызывает разряжение над кровлей, а под кровлей без слухового окна давление не меняется (воздух стоит).
    • Поэтому крыша, как воздушный шар пытается приподняться, причем соответственно, чем скорость ветра выше, тем это явление больше проявляется.
    • Даже при условии большого веса крыши и ее надежного прикрепления к стенам обязательно появляется вибрация, что негативно сказывается на всем строении.
    • С точки зрения практичного строительства в условиях проявления ненастных погодных условий слуховое окно является своего рода клапаном избыточного давления, т.е. сильный поток ветра быстрее выбьет стекла, тем самым уравновесив давление, чем приподнимет всю крышу.

    Конструкция традиционных слуховых окон

    1. Классическое проявление слухового окна – это кровельная надстройка в виде небольшого домика. Причем грубый расчет размеров слухового окна проводится по правилам освещенности помещения: размер окон должен быть около 10 % площади помещения и не более 0,5 ширины стены.

    2. Так как слуховые окна обязательно устанавливаются без нарушения или изменения балочной конструкции, то чаще всего сооружается несколько окон в промежутках между балками, причем необходимо учесть сохранность вентиляции деревянных конструкций в подкровельном пространстве.

    3. Слуховые окна выполняются, как остекленные, так и просто жалюзийными, причем часто совмещается оконный проем с системой вентиляции на базе жалюзи. Достаточной вентиляцией чердачного пространства считается перепад температуры в 5-10 градусов относительно улицы. При большем перепаде температуры проявление конденсата будет более ярким, что потребует применения в кровле материалов способных регулировать влажность.

    4. Конструктивно слуховые окна в основном выполняются двух типов:

    • Односкатные – крыша выполнена плоской с уклоном кровли около 15 градусов, что создает сток потока осадков в сторону окна. Такая конструкция отличается своей простотой изготовления, но для большей надежности от протекания необходимо выполнять достаточный вылет крыши над самим домиком, что со стороны смотрится слегка комично (большая шапка на маленькой голове).

    • Двускатные слуховые конструкции более сложны в изготовлении из-за необходимости организации правильной состыковки частей крыши под разными углами. Но при условии качественной герметизации швов более практичны (поток воды лучше распределяется) и визуально более логичны. Как разновидность двускатной конструкции слухового окна часто изготавливают радиусную или купольную кровлю, которая смотрится более солидно.

    5. Для изготовления конструкций слуховых окон, чтобы не нарушалась гармония архитектуры . используют аналогичные материалы с крышей. Причем установка слуховых окон полезна, как на вновь сооружаемых крышах, так и на требующих ремонта.

    Для чего нужны слуховые окна на чердаке

    В первую очередь слуховое окно устанавливают на крыше для обеспечения вентиляции чердака. Если помещение предполагают использовать в качестве жилой комнаты на чердаке. тогда оно необходимо и для создания естественного освещения. Еще одной причиной, для чего нужно слуховое окно – это возможность покинуть пределы дома через кровлю в случае экстренной ситуации – пожара, наводнения и т.д. Такие окна являются неотъемлемой частью внешнего облика здания, придавая ему неповторимость и индивидуальность.

    Конструкционное решение слуховых окон

    Как говорит на слуховые окна СНиП:

    • их монтаж разрешен, если угол наклона кровли не менее 35 градусов;
    • вся площадь слуховых окон должна быть равной 1/300 площади горизонтальной проекции крыши здания;
    • потолочные балки, являющиеся для кровли опорой и каркасом, необходимо располагать непосредственно над окнами, которые монтируют на крыше.

    Слуховые окна имеют собственную кровлю, у которой может быть самая различная форма. В последние годы все большую популярность приобрело треугольное слуховое окно с крутыми скатами кровли. Такую конструкцию предпочитают владельцы загородных усадьб и частных домовладений.

    Подобный стиль отличается отсутствием углубления фронтонной стены со слуховым окном в крышу. Ее располагают на одном уровне с наружной стеной строения.

    Благодаря значительной высоте помещения под островерхой крышей появляется возможность размещать на фронтоне слухового окна большие рамы, а в отделке мансарды использовать элементы, которые напоминают своды у кафедральных соборов.

    Кроме этого треугольное слуховое окно, как можно увидеть на фото, устанавливают на одной оси с окном дома, которое располагается под ним – поэтому оно не выглядит лишним, а воспринимается как единое целое с фасадом. Такое устройство слухового окна на крыше по причине большой крутизны скатов (64 градуса), к сожалению, полезную площадь мансарды не увеличивает.

    Поскольку крыша слухового треугольного окна опускается к основной кровле здания до формирования разжелобка, проблема с гидроизоляцией мест стыка боковых стен с крышей отсутствует. Это обстоятельство облегчает отделку и герметизацию не только окон, расположенных на крыше, но кровельного покрытия на доме. Чтобы установка была произведена правильно, потребуется в процессе работы выполнять измерения и производить расчет слуховых окон на крыше. а точнее их конструкционных элементов.

    Каркас слухового окна

    Чтобы обеспечить освещение и вентиляцию чердачного помещения, необходимо создать каркас слухового окна.

    Но прежде надо сделать каркас крыши дома – порядок выполнения работы следующий:

    • устанавливают фронтоны;
    • крепят коньковый брус и стропильные ноги;
    • при возведении стропильной системы крыши в местах, где планируется расположение слуховых окон, заранее нужно предусмотреть проемы. Обрамляющие их стропила делают двойными, часто и тройными, так как на них будет возложена повышенная нагрузка.

    Когда создаются слуховые окна — ГОСТ предусматривает, что их фронтоны поддерживаются боковыми стенами, имеющими высоту 1,5 метра и простирающимися вглубь дома в направлении от его внешней стены. При этом каркасы данных стен должны опираться на потолочные балки перекрытия, расположенные под окном на кровле.

    После того, как выполнена сборка стропильной системы основной крыши дома, монтируют каркасы боковых стен, а после этого к ним крепят перекладины и стойки фронтонных каркасов окон на кровле горизонтального расположения.

    Дальнейшая схема установки слухового окна выглядит так:

    • поскольку фронтоны окна располагаются в одной плоскости с капитальной стеной здания, концы стропильных ног, которые прилегают к ним снизу, отрезают на одном уровне с обшивкой стены;
    • на предусмотренной в проекте высоте коньковых брусьев окна на кровле, монтируют балки-перемычки между сдвоенных ног стропил. Тут категорически нельзя делать врубки или врезки, так как это может ослабить прочность балок стропил, поэтому для закрепления торцов перемычек желательно использовать металлические накладные кронштейны;
    • прежде чем установить на место коньковые брусья слухового окна выверяют вертикальность расположения фронтонных каркасов. После этого их прибивают;
    • согласно шаблону отрезают по паре стропил и монтируют их на фронтоны;
    • для обшивки каркасов фронтонов используют листы облицовочной водостойкой фанеры. В результате обшивка фронтонов должна быть на одном уровне с обшивкой стены.

    Монтаж разжелобков верха окна

    На первый взгляд, кажется, что конструкционное решение и способ монтажа слухового треугольного окна аналогичен созданию многощипцовой крыши, но в действительности имеется существенная разница. Так скаты на многощипцовой кровле имеют стандартный уклон. Что касается слуховых треугольного типа окон, то скаты крыши над ними, имеющие уклон 64 градуса, соединяются со скатами кровли всего дома, у которых этот угол составляет 40 градусов. В этом случае разжелобки получаются нестандартными: нижняя и верхняя части изготавливаются по-разному.

    В верхней части крыши для окна (со стороны чердака она смотрится как свод собора) применяют конструкцию с накосными стропилами – на них приходится упор нарожников (укороченных стропил), располагающихся под углом 64 градуса. Для проведения монтажа необходимо знать параметры разжелобковой стропильной балки и углы соприкосновения с коньковым брусом и боковой стеной.

    Дальше работа относительно того, как самому сделать слуховое окно, производится в следующем порядке:

    1. Используя длинный уровень или отвес, на пол переносят положение центра, где пересекается разжелобок с брусом конька окна на крыше.
    2. При помощи линейки прочерчивают линию от получившейся точки в угол боковой стены. Дальше проводят линию конькового бруса. Оба эти отрезка представляют собой не что иное как проекцию разжелобка и балки стропил конькового бруса на горизонтально расположенную плоскость.
    3. На полу при помощи угольника измеряют образовавшийся угол. Используя полученные данные, запиливают нижний конец балки стропил разжелобка, обеспечивая тем самым точность соединения с боковой стеной проема.
    4. Между углом боковой стенки и коньковым брусом натягивают шнур и угольником измеряют угол среза верхнего торца балки стропил. Между этими точками замеряют расстояние и таким образом, определяют длину стропильной балки разжелобка.
    5. Далее на верхний брус (он находится на боковой стене) переносят проекционную линию балки и измеряют размер ее нижнего опорного среза.
    6. Затем выполняют разметку заготовки – ее разрезают по длине и делают запилы торцевых кромок, соблюдая углы в 18 и 72 градуса – и устанавливают на место.

    Для каждого окна необходимо изготовить по 2 точно такие же зеркально симметричные балки. Нужное количество заготовок укороченных стропил можно сделать по универсальному шаблону, выполненному самостоятельно.

    Монтаж нижней части окна

    Сверху обшивки кровли на здании крепят балку разжелобка, в нее будут упираться концы стропил двускатной для слухового окна крыши. Эту часть работы делают, когда завершена обшивка кровли постройки листами водостойкой фанеры. С целью повышения прочности настилать эти листы начинают от боковых стен окон.

    Размеры и месторасположение опорной балки определяют таким образом:

    • от внешней кромки фронтона к концу стропильной балки протягивают намеленный шнур и отбивают им линию;
    • измеряют длину полученной меловой линии и вырезают из дерева заготовку для опорной балки;
    • ее боковую наружную кромку срезают под углом в 64 градуса;
    • прибивают в соответствии с линией, намеченной с использованием мела.

    Этапы установки слухового окна, подробнее на видео:

    Слуховые окна на крыше

    Слуховые окна на крыше выполняют не только декоративные, но и сугубо практичные функции. Они предназначены для притока свежего воздуха, освещения чердаков и облегчают доступ на крышу дома .

    Слуховые окна необходимы для освещения чердаков, облегчения доступа на крышу дома и обновления притока свежего воздуха.

    Существует несколько версий происхождения названия слухового окна. Согласно первой, термин возник от русского слова «слух», которым раньше обозначали отверстие для проветривания. Вторая версия, больше похожая на городскую легенду, гласит, что название пошло от фамилии московского мастера Слухова, который заведовал работами по возведению кровли столичного Манежа. Якобы первоначальный проект крыши не предполагал устройства окон для проветривания, что привело к перегреву и деформации конструкций. Информация об этом дошла до императора Александра I, и тот приказал Слухову доработать кровлю, оборудовав ее дополнительными окнами.

    Виды слуховых окон

    Рисунок 1. Виды слуховых окон в зависимости от положения относительно поверхности крыши

    Долгая история развития архитектурных стилей предопределила возникновение большого количества разновидностей слуховых окон. Такие конструкции встречаются в домах в стиле барокко, готики, ренессанса. Оформленные фигурной лепниной, они носят название «люкарны». Среди наиболее часто используемых окон в современном строительстве выделяют такие виды:

    • по количеству скатов – односкатные и двускатные;
    • по форме кровли – вальмовые, плоские французские, арочные;
    • по форме окна – треугольные, прямоугольные, квадратные, круглые;
    • в зависимости от положения относительно поверхности крыши – встроенные или размещенные в одной плоскости с фасадом (рис. 1).

    Существует и другая классификация слуховых окон, в зависимости от конструктивного решения расположения на крыше:

    • в щипцовой или боковой стене – такие окна имеют вид треугольников в верхней части крыши;
    • дормер и антидормер – соответственно выступающее или утопленное в плоскость кровли окно;
    • наклонное – его поверхность параллельна кровле (рис. 2).

    Вернуться к оглавлению

    Функции и особенности

    Рисунок 2. Виды слуховых окон в зависимости от конструктивного решения расположения на крыше.

    Проектирование слуховых окон четко описано в нормативном документе СНиП II-26-76. Согласно этому нормативу, такие конструкции предназначены для избегания образования конденсата вследствие перепада температур между отапливаемым домом и холодным чердаком. Рекомендуемая площадь слуховых окон должна быть не меньше 1/300 общей площади крыши. Исходя из этого показателя, нужно будет рассчитать размеры конструкции для вашей крыши.

    Помимо вентиляции, слуховое окно на крыше предназначено для освещения чердака, в особенности если на нем оборудованы жилые помещения. Не стоит отбрасывать и чисто эстетические свойства таких окон. Они придают дому красивый, уютный вид, особенно если подобраны со вкусом и гармонично вписываются в общий ансамбль постройки.

    Еще одна критически важная особенность конструкции заключается в том, чтобы во время сильного ветра и урагана давление под крышей выравнивалось с атмосферным давлением. В противном случае из-за разности давлений возникнет подъемная сила, которая будет пытаться сорвать кровлю. Важно, чтобы слуховые окна были постоянно хоть немного открыты, поэтому их не используют в жилой мансарде.

    Вернуться к оглавлению

    Конструктивные особенности

    Монтаж слухового окна.

    Слуховое окно должно быть не просто «нашлепкой» на крыше дома, а красиво вписываться в его структуру. Правильно подобранная конструкция не перегружает вид строения, а дополняет его. Проектирование окна такого типа должно осуществляться с соблюдением строительных норм. Длительная историческая практика возведения таких конструкций привела к тому, что возникли некоторые особенности их создания. Например, их не следует располагать слишком близко к карнизу или коньку крыши, а тем более выдвигать за пределы уровня стены дома. Это может значительно нарушить баланс не только кровли, но и всего сооружения в целом.

    Если вы хотите расположить на крыше два, три или больше окон, то расстояние между ними должно быть не меньше 80 см, так как меньший зазор затрудняет монтаж покрытия, делает практически невозможным его обслуживание и приводит к задержкам снега в зимний период.

    При проектировании слуховых и мансардных окон можно столкнуться с трудностями создания их каркаса: он имеет довольно сложное строение, так как должен выдерживать большие нагрузки. Места стыка с кровлей следует особо тщательно изолировать от внешних факторов – температуры и влажности, так как швы здесь являются самым слабым местом конструкции.

    Вернуться к оглавлению

    Этапы создания слухового окна

    Создание слухового окна должно осуществляться одновременно с возведением крыши здания. Для начала следует составить подробный проект конструкции и согласовать его со специалистами.

    Каркас слухового окна практически полностью соответствует структуре крыши. Здесь тоже есть свои стропила, обрешетка и конек. Единственное отличие в том, что для поддержки покрытия и установки оконной рамы устанавливаются вертикальные балки – стропильные ноги. По высоте рама ограничивается двумя горизонтальными балками. После установки скатов и соединения их со стропилами основной части крыши получают готовый каркас слухового окна.

    Соединения рекомендуется осуществлять не врубками в древесине, а надежными металлическими соединительными элементами – анкерами и болтами. Нарушение целостности материала приводит к ослаблению их несущей способности.

    Все работы должны производиться с предельной точностью, так как усиленная ветровая нагрузка будет всегда направлена на попытки разрушения конструкции. Еще один деструктивный фактор – возникновение завихрений воздуха в углах. Их следует дополнительно укреплять и изолировать от попадания ветра и дождя.

    По завершении установки каркаса его в обязательном порядке проверяют на соблюдение вертикального и горизонтального положения. Любой перекос может стать фатальным, так как приложенная к конструкции нагрузка очень большая.

    Схема монтажа каркаса слухового окна.

    Следующий шаг – монтаж конька и стропильных ног. Для того чтобы в точности соблюдать все размеры, их вырезают по предварительно изготовленному шаблону.

    Кровельный материал устанавливается одновременно с основными работами по перекрытию всей крыши. Боковые стенки конструкции обшивают влагостойкими материалами. Особое внимание отводят местам стыка слухового окна с наклонной плоскостью кровли. Эти швы обрабатывают герметиком, изолируют, используя прижимные планки, полимерные мембраны.

    Если вы хотите сделать боковые стенки деревянными, то кровельные доски крепят к обрешетке, которая закреплена на стропилах с шагом 500-550 мм. В зависимости от вашего пожелания обшивка может иметь вертикальное, горизонтальное или наклонное направление установки. Иногда эти способы комбинируют, чтобы разнообразить внешний облик дома.

    Вследствие постоянного действия ветра покрывать боковые стенки конструкции штукатуркой не стоит, так как от небольших движений и вибрации она будет разрушаться. Лучше облицевать их изнутри деревянной вагонкой.

    Как бы надежно ни была сделана гидроизоляция, все равно существует риск попадания воды на чердак через мелкие щели по периметру слухового окна. Чтобы уменьшить этот риск, вокруг места «врезки» конструкции в кровлю делают так называемый воротник из кровельной листовой стали. Он служит для отвода в сторону воды и по своему строению является аналогом металлического подоконника.

    В последнюю очередь осуществляется монтаж оконной рамы. Она должна иметь специальные жалюзи, которые будут обеспечивать постоянный приток свежего воздуха, одновременно с этим противодействуя попаданию внутрь чердака дождя и снега. Так как жалюзи будут открыты постоянно, их можно оборудовать изнутри мелкой противомоскитной сеткой, чтобы избежать нашествия насекомых в теплый период.

    Важно понимать, что слуховые окна предназначены прежде всего для проветривания пространства под крышей и компенсации внешнего атмосферного давления, а уже потом – для выполнения декоративных функций.

    Многие не понимают необходимости таких вспомогательных конструкций и пренебрегают ими.

    Прежде чем построить дом, следует составить детальную схему не только стен и внутренних помещений, но и крыши, произвести расчеты надежности конструкций. Только так вы получите гарантию длительного срока службы своего жилища и отсутствие проблем с его эксплуатацией.

    Источники: http://postroimka-dom.ru/krysha/344-zachem-nuzhny-sluhovye-okna.html, http://kryshadoma.com/cherdak/dlya-chego-nuzhny-slukhovye-okna-na-cherdake.html, http://1pocherepice.ru/raznoe/sluxovye-okna-na-kryshe.html

    Слуховое окно на крыше конструкция и чертежи для создания

    Слуховые окна, что монтируются на крыше, позволяют обеспечить доступ естественного света внутрь мансардных, чердачных помещений. Такие отверстия добавляют привлекательности фасаду здания, делают его уютным. На сегодняшний день разработано много вариантов конструкций, они оформляются в разных стилях. Популярные схемы создания таких систем рассмотрим ниже.

    Слуховые окна на крыше: рассматриваем устройство

    Расположенная на крыше конструкция, представляющая из себя окошко, имеет название слухового. Существует много вариантов оформления крыш частных домов, если это административные, жилые помещения, преимущественно создают их покатые варианты. Такая кровля имеет много достоинств, часто в них монтируются слуховые отверстия, что несложно создать собственными руками. Расположение, формы этих блоков могут отличаться, тем не менее, они всегда выполняют одинаковые функции.

    Слуховое окно представляет собой проем в кровле, от привычного оконного, он отличается небольшими размерами, а также функциональным назначением.

    Какие функции выполняет такая конструкция?

    1. Обеспечивает доступ дневного освещения внутрь помещения чердака.
    2. Позволяет двигаться воздушным массам, обеспечивая естественную вентиляцию комнаты или подкровельного пространства.
    3. Дает возможность выйти на крышу прямо из чердачного помещения.
    4. Выполняет декоративную роль, украшая кровлю снаружи, улучшая интерьер комнаты изнутри.

    Преимущества оконного блока, монтируемого на чердачном помещении, можно оценить, рассмотрев следующую схему:

    • любая теплоизоляция, даже самая высококачественная, неизменно приводит к теплопотерям, что происходят на чердачном этаже. Воздушные массы, чтобы нагреты внутри дома, поднимаются вверх, там они сталкиваются с холодным покрытием крыши (черепица, шифер). На подкровельных плоскостях образуется конденсат, влага же способна разрушать большинство материалов, в том числе и древесные стропила;
    • помещение, которое не освещается, отличается сыростью, быстро формируется грибок, развивается плесень, споры которой, рано или поздно, распространяются по всему дому;
    • без проникновения солнечных лучей, отсутствии правильной циркуляции воздуха, микроклимат чердака становится затхлым, порой, опасным для здоровья человека: на нем могут селиться особенно опасные споры черной плесени;
    • сильный ветер позволяет слуховым отверстиям выполнять функции обратных клапанов. Подобные нагрузки способны поломать крышу, сорвать её с места расположения. Это происходит из-за того, что проникновение ветра под поверхность кровли, способствует формированию воздушных потоков, что имеют способность поднимать края крыши. Слуховые окна принимают на себя нагрузку, ветер скорее нарушит их целостность, нежели оторвет крышу с дома;
    • когда строение отличается большими размерами, массивную кровлю, а, значит, минимальный риск сдвига крыши с места, такие проемы все равно должны быть. Здесь они играют роль клапанов, предотвращающих вибрации, отрицательным образом влияющие на состояние здания.

    Виды слуховых окон

    Слуховое окно на крыше отличается повышенными требованиями к устройству. Такие конструкции обязательно должны быть:

    • прочными;
    • давать нужное количество естественного света;
    • вентиляцию внутри комнаты;
    • подходить к общему архитектурному ансамблю.

    Такие оконные блоки пользуются популярностью уже не одно столетие. Их внешний облик находится в динамичном изменении. Сегодня такие строения существенно отличаются друг от друга по конструктивным особенностям, а также дизайнерскому оформлению.

    Иногда конструкции монтируют прямо в крышу, допустимо создавать и устройства, имеющие вертикальный тип остекления:

    • фронтон в плоскости строения, но нет боковых стен;
    • есть боковые стены, фронтон в плоскости;
    • со стенами, но фронтон вне плоскости строения.

    Сегодня особенно популярны треугольные формы, а также трапециевидные, арочные, имеющие остекление по всей плоскости по вертикали.

    Расположение и устройство окон выбирается строго с учетом стилистических решений, а также, основываясь на местах размещения окон, типах строения. Если не учесть всех необходимых факторов, такое внедрение будет смотреться на кровле чужеродным.

    Проектирование окон

    Чтобы создать слуховое окно своими руками, очень важно уделить достаточно времени проектированию и монтажу. Эти параметры определяются требования строительных норма и правил (СНиП П-26, 21-01). Вне зависимости от конструктивных особенностей, стиля подобранного образа, все равно нужно строго следовать строительным нормам. Только таким образом можно получить надежность, долговечность, устойчивость сооружения. В противном случае, велика вероятность снижения эксплуатационных показателей здания в целом и кровли в частности.

    Ключевые требования СНиПа:

    • установка разрешается только при условии, что угол наклона ката будет равен 15 градусов или более;
    • надстройки располагать строго согласно расстоянию от наружных стен фасада, что установлен регламентом;
    • открывающиеся створки, что расположены в окне, могут иметь минимальные параметры 0,6 на 0,8 мм, поэтом допустимый размер сооружения составляет до 1,2 на 0,8 метра;
    • когда предусмотрено создание конструкции на вальмовом типе кровли, представляющей собой четырехугольный проем, фасад не может выступать продолжением стены строения.

    Государственный стандарт предполагает применение разнообразного сырья с целью облицовки здания:

    • медь;
    • черепица;
    • листовой металл;
    • шифер.

    По конструктивным особенностям кровля может оснащаться выступом или не иметь его, иметь собственную кровлю, желоб для водостока. Когда проем имеет большой размер, может быть построен балкон, что создает особенно привлекательный внешний облик здания.

    Отдельно стоит отметить, окна под названием «люкарны», они обладают боковыми стенками, а их фасад полностью остекляется.

    Правила устройства слуховых окон в кровлю

    Чтобы правильно подготовить чертеж будущего сооружения, важно предусмотреть ряд важных мелочей.

    1. Крутизна ската не может быть меньше 5 градусов, для плоских поверхностей и 15 – для скатных. Это нужно для предотвращения проникновения влаги внутрь чердачной комнаты, потому что такие градусы дадут естественный склон для стока воды с крыши. Во время определения крутизны, следует учесть особенности климата региона проживания (господствующие направления ветров, интенсивность и частота выпадении осадков, расположение здания). Здесь важно подобрать оптимальный, компромиссный вариант.
    2. Наиболее выгодной формой считается треугольная, она привлекательная за счет того, что линии соприкосновения каркаса окна с крышей меньше, чем у профиля квадратной, прямоугольной формы. Такие форматы чаще способствуют проникновению воды в подкровельное помещение. Треугольное сооружение, напротив, уменьшает объем необходимых гидроизоляционных работ. Важно учитывать, что подобная форма снижает освещенность внутреннего пространства, поэтому фасад окон выносят на одну линии со стеной дома.

    Отдельного внимания заслуживает расположение окон. Здесь следует отталкиваться от размеров кровли, её конфигурации, общей архитектуры строения. Проемы могут располагаться так:

    • по горизонтали – на одной линии;
    • в шахматном порядке – в два ряда.

    Определение достаточного количества этих сооружений требует учета особого условия: ширина всех проемов не может быть меньше, нежели размер половины длины ската кровли. Параметры расстояния от пола чердачного помещения до нижнего ряда окошек берут равные одному метру.

    Четко регламентированной технологии строительства и монтажа треугольного профиля на поверхности крыши нет. Как правило, люди придерживаются общих норм и правил строительства.



    Важные нюансы:

    • запрещается размещение таких сооружений возле коньков, карнизов, фронтонов;
    • встраивать конструкции следует строго между стропил;
    • допускается незначительное подпиливание части несущих балок, затем должна перераспределяться нагрузка на стропила, расположенные по соседству;
    • запрещается делать полный спил, иначе будет нарушена жесткость крыши, она потеряет свои несущие способности;
    • конструкции не могут выступать за пределы внешних границ здания;
    • когда ставят несколько сооружений в ряд, между ни ми должен соблюдаться интервал в 0,8 метра;
    • во время определения параметров и количества сооружений, важно учитывать правила пропорциональности, указанные выше;
    • конструкции должны монтироваться согласно правил кровельных строений: иметь стропила, обрешетку, водоотводную систему, кровельное покрытие.

    Принимаясь за такую работу, нужно взять во внимание ряд полезных советов:

    1. Для сооружения конструкций не требуется сооружение от дельного каркаса, потому что они находятся в единой плоскости с кровлей, крепятся к стропильной системе специальными пластинами.
    2. Каркас рекомендован к построению, когда требуется обеспечение достаточного стока воды с поверхности крыши (этот показатель находится в пределах от 15 до 20 градусов).
    3. Самостоятельное изготовление оконных систем не рекомендуется. Здесь велика вероятность допустить расчетные ошибки. Лучше приобрести готовое ПВХ окно, после собственными руками установить его в выбранное место.
    4. Выбранная конструкция должна быть поворотной, вращаться она может по горизонтали.
    5. Во время выбора оптимальных размеров окна, следует учитывать климатические особенности региона, а также расположение здания относительно сторон света. Это важно потому, что через него будет проходить до четверти теплопотерь всего здания.
    6. Запрещается делать врезки, чтобы не допустить снижения прочности несущей конструкции. Вставка окна в готовое строение допускается только крепление к стропилам. Для этой цели могут применяться гвозди, скобы, металлические ленты и уголки.
    7. Чем выше будет смонтировано отверстие, тем больше будет площадь освещенного пространства внутри комнаты.
    8. Древесину следует обязательно подвергать предварительной обработке: для этой цели производят её пропитку специальными составами. Это убережет материал от порчи из-за воздействия влаги, насекомых. Кроме того, до применения, материал должен пройти полный процесс просушки.

    Монтаж оконной системы начинается с процесса разработки проекта, он учитывает такие важные параметры:

    • выбор вида сооружения;
    • определение количества конструкций;
    • разработка размеров;
    • расчет несущих показателей всего строения и крыши в частности;
    • выбор вариантов крепления;
    • подготовка используемых материалов.

    Когда завершены все проектно-изыскательские работы, начинается непосредственный монтаж:

    1. Сначала собирается каркас, после делается обрешетка, имеющая шаг от 50 до 55 см.
    2. Теперь устанавливается коньковая часть.
    3. Производится монтаж стропильной системы.
    4. Когда процесс идет по время возведения крыши, каркас крепят к стропилам основы конструкции.
    5. Когда производится создание сооружений внутри уже стоящей крыши, сначала производится выпиливание специального места под слуховой объект. Повреждение несущих балок запрещается.
    6. Теперь производится установка каркаса, он крепится к стропилам.
    7. Фронтоны обшиваются влагостойкой фанерой.
    8. Закрепляется гидроизоляционная пленка.
    9. Оконная конструкция укрывается кровельным сырьем. Очень важно уделить внимание примыканиям, чтобы избежать возможного образования течи.
    10. Изнутри конструкция обшивается специальной доской для отделочных работ, либо вагонкой. Штукатурка или иные строительные смеси здесь не применяются.

    Треугольное слуховое окно

    Когда есть желание сделать отверстие в чердачном помещении собственными руками, лучше предпочесть конструкцию, имеющую форму треугольника. Такое устройство является самым распространенным, здесь фронтонная стенка устанавливается без необходимости её заглубления в кровлю. Важно, чтобы она располагалась в единой плоскости, с наружной стеной.

    Проемы располагают на единой линии с иными окнами, которые находятся ниже, на других этажах этого здания. В противном случае, будет нарушена общая архитектура здания.

    Особенности треугольных окон мансарды:

    • кровельные скаты практически не увеличивают полезную площадь комнаты, потому что располагаются под углом от 60 до 70 градусов;
    • преимуществом треугольника является высокая эстетическая привлекательность, позволяющая создать высокую по оригинальности стилистическую планировку помещения мансарды;
    • треугольное окно позволяет не проводить гидроизоляционные работы, его расположение ускоряет отделку проема, герметизацию.

    Каркас конструкции

    Слуховое окно на крыше, как указано выше, требует наличия каркаса (хотя это условие и не обязательно, считается, что оно должно соблюдаться). До его возведения важно создать каркас кровли: возвести фронтоны, провести монтаж стропильной системы.

    Там, где будут установлены сооружения, между стропильными ногами, предусматривают проемы.

    Важно! Стропильные ноги, что будут обрамлять проемы, делают двойными и, даже, тройными. Это нужно потому, что они будут нести повышенный уровень нагрузки.

    СНиП предусматривает, что фронтоны проемов, что находятся в кровле, требуют поддержки боковыми стенами. Последние устанавливаются перпендикулярно внешним стенам, углубляя в здание, они имеют высоту около полутора метров.

    Каркасы боковых стенок обязательно опирают на балки, составляющие потолочное перекрытие. Он монтируется только тогда, когда уже собрана стропильная система крыши. Только потом выполняют привязку перекладин, располагающихся горизонтально, а также стоек фронтонных каркасов.

    Последующие работы проходят таким образом:

    1. Нижние концы стропильных ног, что прилегают к стенам, обрезают наравне с обшивкой стены. Это происходит так, потому что фронтоны располагаются в единой плоскости со стенами здания.
    2. Установка балок-перемычек должна производиться строго между сдвоенными стропилами. Специалисты советуют применять для этой цели металлические кронштейны накладного типа. Врубки и врезки производить строго запрещено, они способны ослаблять балки стропил.
    3. Проводится строгое выверение проемов согласно вертикального уровня у фронтонного каркаса. Особенно это касается установки конькового бруса.
    4. Стропила вырезают строго по шаблону, их фиксируют к коньку и нижней плоскости каркаса.
    5. Обшивка фронтонов производится вровень с материалом внешней стены. Как правило, используется фанера с водостойкими свойствами

    Устройство ендов

    Слуховое окно своими руками, которое имеет треугольную форму, монтируется примерно так же, как происходит установка многощипцового вида кровли. Тем не менее, некоторые различия в ходе монтажных работ, присутствуют.

    1. Скаты имеют угол наклона от 60 до 70 градусов.
    2. Используются накосные стропила, в них упираются нарожники (укороченные ноги стропил).
    3. Для монтажа рассчитывают длину, а также сечение стропильной балки разжелобкового вида, здесь сопряжены боковые стены и коньковый брус.
    4. Каждый проем треугольного типа требует наличия пары зеркальных симметричных балок этого вида.
    5. Чтобы выполнить укороченные стропила, применяют специальные шаблон, что значительно сокращает процесс производства работ.

    Нижняя часть слухового окна

    Эта плоскость требует особого внимания во время выполнения монтажных работ. Она требует такого устроения, чтобы внутренняя поверхность крыши скрывалась в ней при помощи боковых стенок. Она не должна быть видна изнутри. Поэтому здесь используют упрощенную разновидность разжелобка.

    Его балка ставится сверху кровельной обшивки здания. В неё будут упираться нижние части стропильных ног двускатной крыши.

    Заключительный этап предполагает обшивку сооружения фанерными листами, поверх них крепят кровельный материал. Фанера накладывается и крепится, начиная от конька, по направлению сверху вниз.

    Когда предусмотрены монтажные работы собственными руками, следует заранее ознакомиться с правилами создания таких конструкций. Расчет, обустройство, монтажа сложных, оригинальных видов окон, должен производиться только профессионалами.

    Важные советы:

    • выпиливать фрагменты крыши следует предельно аккуратно, чтобы не нарушить гидроизоляционного слоя основной кровли;
    • облицовку стеновых плоскостей, имеющих вид «дормер», выполняют только с применением сайдинга из стали. Он позволит получить презентабельный внешний вид строения, кроме того, будет выступать дополнительной защитой здания от воздействия осадков, ветров;
    • стыки и соединения всех деталей конструкции обязательно обрабатываются при помощи герметика;
    • для сооружения качественного окна, требуется использование материалов, что указаны в проектной документации. Экономить на размерах не разрешается, это может оказаться фатальным для всего строения, оно может не вынести сильной метели, снеговых заносов, ветров;
    • проемы разрешено размещать в несколько рядов, если это позволяет сделать площадь чердака.

    Создание слуховых окон предполагает свободный полет фантазии, который позволит создать искусное обрамление фасада, поддержать общую архитектурную идею.
