как сделать, виды, как выбрать

Уже много веков чердак жилого дома служит своим хозяевам незаменимым хранилищем для всех нужных и ненужных вещей. Кроме своего основного назначения, на чердаке получаются замечательные библиотеки, жилые комнаты и удобные гардеробные. Но если оставить такие помещения под крышей без солнечного света и естественной вентиляции, все хранящиеся здесь вещи попросту испортятся от плесени и запаха сырости.

Ведь всего необходимо три фактора, чтобы плесень атаковала все, что сможет – это тепло, мрак и отсутствие свежего воздуха. Почему и на любом чердаке, независимо от его назначения и утепления, в обязательном порядке по строительным нормам и правилам делается чердачное окно  – во всем своем многообразии. А как выбрать нужную форму, разобраться с основными функциями и установить окно самостоятельно, мы сейчас и расскажем.

Посмотрите, насколько необычными и разными бывают современные чердачные окна:

Чердачные окна появились уже очень давно, и у них богатая история.

На Руси все владельцы домов старались украсить такой элемент, уделяя ему внимания не меньше, чем стандартной оконной раме на первом этаже.

Вам также будет интересно узнать, почему иногда чердачное окно называется слуховым. Просто «слух» издавна на Руси означало «отверстие», «прослушку», «продушину», проем для слуха; то есть и слуховое окно – это «слух» в кровле. Такие окошка были всегда нужны для того, чтобы хорошо сушить сено на чердаке и не давать ветру срывать крышу. Как? Сейчас раскроем все секреты.

Вот небольшой обзор именно слуховых чердачных окон:

И немного о мансардных:

Для начала давайте разберемся, какие функции есть уже у современных чердачных окон и какие из них важны, в первую очередь, для вас.

Типы чердачных помещений и их требования к окнам

Итак, чердаки бывают двух основных типов: холодный и теплый. И они достаточно отличаются друг от друга в таких вопросах, как вентиляция, внутренняя температура и утепление.

В холодном чердаке обычно присутствует естественная вентиляция, которая позволяет поддерживать такую температуру, при которой не образовывается конденсат и иней, а свободное движение воздуха, в свою очередь, относительно снижает теплопотери из нижних помещений дома. Т.е. холодный чердак – это тепловая подушка между жилыми комнатами дома и кровли. Такой чердак замечательно подходит для хранения хозяйственных и бытовых вещей, и для него вполне достаточно двух окошек для проветривания и порогового количества света.

А вот в теплом чердаке обычно делают изоляцию наклонных стен. Жилой чердак согревается через не утепленное перекрытие  теплым воздухом из нижних жилых комнат, и только изредка полы мансарды специально утепляются – если под ней находится баня или сауна, и ночами в таком подкровельном жилище невозможно существовать из-за жары.

Также дополнительно, кроме самих окон, здесь обычно устанавливаются специальные вентиляционные блоки. А поэтому к чердачному окну уже куда больше требований: свет, дизайн, удобство открывания-закрывания. И все эти хлопоты имеют смысл: без теплого чердака довольно сложно обойтись, когда в жилом доме не хватает пространства. А это уже вопрос времени.

Поэтому давайте разберемся, для какого конкретно типа чердака нужны какие окна.

Функции и предназначения чердачных окон

Основная и первостепенная функция чердачного окна – это проветривание. Причем неважно, чердак жилой, как мансарда, или речь идет о техническом помещении. В принципе, в этом все виды чердачных окон между особой похожи, разница только в том, как удобно их открывать и будут ли они закрываться вообще.

Сразу же выделим еще одно важное предназначение окон для холодного чердака: не столько проветривание, сколько выравнивание давления внутри с улицей в период сильных ветров.

Ведь когда ветер обтекает крышу, на чердаке такое давление воздуха всегда будет ниже, чем на улице, и по закону физики у ветра появится подъемная сила. Именно она в ураганы и срывает крыши с домов. А вот правильно организованные слуховые окна препятствует образованию такой неприятности.

Следующее предназначение – это освещение чердака. Причем важен не только сам факт проникновения под крышу ценных солнечных лучей, но и то, чтобы в таком помещении не было мрачно. Для жилого чердака это важно в эстетическом плане, а для холодного – в практическом, ведь та же плесень вполне хорошо себя чувствует и в полумраке, не только во тьме.

Здесь уже есть огромная разница, какой формы окно вы установите: одни дают немного света, другие богаты на прямые солнечные лучи, от которых приходится защищаться, а третьи, как панорама или зенитный фонарь, незаменимы для создания уютной светлой мансарды без единого темного уголка.

Чердачное окно еще иногда служит путем выхода на крышу, если его устанавливают дополнительно как ревизионное или техническое. Но и стильное мансардное окно уже не раз спасало кому-то жизнь в случае пожара. Поэтому всегда лучше делать такой проем, через который вы сами сможете выбраться.

Так что же выбрать?

Наш вердикт: если перед вами сейчас стоит вопрос, стоит ли установить окна на чердаке небольшими, или лучше отдать предпочтение красивым мансардным изделиям, остановитесь на втором варианте. Дело в том, что, как показывает современная жизнь, все чаще и чаще простые чердаки в жилых домах переоборудывают под жилые помещения.

Просто рано или поздно хозяева дома приходит к мысли, что под крышей неплохо бы устроить личный кабинет, поставить там тренажеры или сделать креативную мини-библиотеку. Или даже разместить там бильярдную или переделать чердак в комнату для гостей с домашним кинотеатром.

Наконец, под крышей получается замечательная детская игровая, где можно сколько угодно душе разбрасывать игрушки, шумно играть с соседскими ребятами и никого при этом не донимать из домашних. Вот тогда-то и возникает проблема: окно как бы есть, но света под крышей совсем мало. И лезть ломать стены и разбирать стропильную систему не хочется уже никому, да и это нередко чревато новыми кровельными проблемами. Поэтому, если вы сейчас строите дом, но предполагаете, что еще лет пять-десять на чердаке будут только старые вещи, – пускай пылятся в хорошей освещенности.

Определились с функциями? А теперь самое время подобрать удачную форму и дизайн.

Чердачные окна могут быть самой разной формы, и даже выполнять важные декоративные функции экстерьера дома. Всего их делят вот на такие виды:

• слуховое, или техническое окно на плоской крыше;
• мансардное окно. Стандартное чердачное окно дает света немного меньше, чем мансардное – ввиду своих более компактных размеров.
• окно полукруглой формы. Полукруглая форма абсолютно на любом доме смотрится достаточно привлекательно и сама по себе служит дизайнерским украшением.
• четырехугольная окно с односкатной крышей;
• окно с вальмовой крышей;
• чердачное окно с плоской крышей. Чердачное окно с плоской крышей обладает особой конструкцией: у него есть дополнительные водосточные желоба, благодаря которым вода на верхней крышке не задерживается.
• с трапециевидной крышей или панорамное;
• овальное окно;
• окно прямоугольной формы. Чердачное окно прямоугольной формы похоже на обычный оконный комплекс с плоской крышей. Единственный момент: на эту крышу нужно делать уклон от 15 градусов.
• треугольное окно. Треугольное слуховое окно для чердака чаще всего строят в загородных домах и дачах. У такой конструкции нет стенок и козырька – эти функции выполняют сами скаты крыши. В итоге у такого окна намного меньше стыков, что само по себе ценно: меньше проблем с гидроизоляцией. Но, если верхняя часть такого окна – это вершина треугольника, тогда освещающие функции будут немного ниже. Но самым популярное сегодня можно назвать конструкцию чердачного окна с полукруглой формы, которую еще смешно нарекают «летучей мышью» или «лягушкой».
• окно с панорамным видом;
• зенитный фонарь. Если чердачное окно призвано давать побольше освещения, тогда устанавливается так называемый зенитный фонарик.

Посмотрите, насколько просто в исполнении и красиво на практике арочное чердачное окно:

А теперь немного о плюсах и минусах каждого вида.

Стандартные окна: просто и незатейливо

Один из самых простых вариантов – поставить самые обычные окна в щипцовый стенах. Но этот вариант возможен, если только сама крыша односкатная или двускатная. А если у нее много граней и она – сложной архитектуры, тогда уже ничего не получится. Кроме того, всего одного окна может оказаться недостаточно для жилого чердака, особенно, если вид из этого окна открывается не ахти.

Посмотрите, насколько все просто на практике:

Панорамные окна: много света и красивый вид

Сегодня особенно популярны панорамные мансардные окна, которые обеспечивает равномерное освещение всего чердака. Интенсивность освещения у них напрямую зависит от угла наклона крыши и сторон света – юг или север. Вообще в современных домах в России модно ставить мансардные окна покрупнее, чтобы на чердак попадало больше света.

Мансардные окна: универсальный вариант

Мансардное окно также отличается от многих других видов тем, что оно имеет более простую конструкцию и поставить его можно прямо на скате крыши – причем под тем же углом, что и она сама. Монтаж настолько прост, что для этого нет необходимости переделывать всю конструкцию крыши, и именно такому типу окон отдают чаще всего предпочтения, когда реконструируют чердачное помещение.

Люкарны: для особого эстетического эффекта

Отдельно отметим такой вид чердачных окон, как люкарны. Люкарнами называются слуховые окна, которые украшены в стиле эпохи возрождения или в стиле готической архитектуры. Особенно люкарны популярны в Польше, и благодаря известному строительному журналу этой страны и в России есть определенная мода на люкарны.

Сама по себе люкарна – это один из самых важных архитектурных элементов дома, форма и дизайн которых влияет на стиль всего здания (украшая его или делая безвкусным). Тогда как мансардное окно менее заметно на крыше, и его стилевые решения не так важны.

Люкарна отличается также тем, что она образует в чердачном помещении такую себе нишу, и больше всего света как раз возле нее. И дальше от такого окна, тем темнее. И уже на расстоянии 4-5 метра света оказывается недостаточно. Что уже говорить о скатах крыши, под которыми и вовсе полутень. Поэтому равномерность освещения на чердаке при использовании такого типа окон напрямую зависит от ширины люкарны и метода устройства боковых стенок. Конечно, такая комната, с другой стороны, кажется более уютной, и некоторые современные дизайнеры интерьера предпочитают именно такой тип освещения, чем яркий свет, как в операционной.

По своей сути, люкарна – это дополнительная пристройка на крыше с вертикальным окном. Так, узкая люкарна часто устраивается при восстановлении старых домов, или же при целенаправленной стилизации их под старину. Но стоит помнить, что у такого чердачного окна – специфическая форма, которая влечет за собой некоторые изменения в конструкции крыши.

Самый простой вид чердачных окон по типу люкарна – это «бобровый хвост», который покрыт плоской черепицы. Немного сложнее – «бычий глаз», но он же выглядит настолько эффектно, что его трудно не заметить проходя мимо такого дома. И вы удивитесь, узнав, что такой вид окон сам по себе еще обладает большой функциональностью. Хотя в тоже время их выполнение – это очень непростая задача, даже для опытного кровельщика:

Так, для окна «бобровый хвост» используется больше плоская черепица. Кровля с «бычьим глазом» обойдется для вас, конечно, дороже, хотя и будет выгодно выделяться среди всех других типичных построек. Кроме того, вам придется нанять кровельщика соответствующей квалификации, а само окно будет изготавливаться из клееной древесины – это материал дорогой, не говоря уже о том, что придется сделать специальный заказ.

По правилам, «бычий глаз» должен быть спроектирован еще на стадии разработки архитектурного проекта. Для начала делается проект, затем модифицируется стропильный каркас, изготавливается основание и прокладывается гидроизоляция. После этого укладывают кровельное покрытие и монтируют фартуки. Л

юбые ошибки на этом этапе приведут к тому, что створки будут запираться неправильно или застревать. Результат: промерзание стен по всему периметру окна. Поэтому, в случае с таким окном, здесь есть смысл довериться только профессионалу. Поэтому в большинстве случаев лучше обустраивать чердачное окно попроще, но с более четкое геометрией. А выбор сегодня – огромен.

Теперь вам следует обратить внимание на более узкие параметры чердачных окон: насколько те пропускают свет, удобно ли их будет открывать и в чем преимущество отдельных предложений рынка.

Параметр практичности

Что касается выбора материала изготовления чердачных окон, здесь есть много нюансов. Так, дерево – это замечательный материал, который хорошо поглощает шум, сохраняет тепло и придает незаменимый уют всему интерьеру. Но древесина также чувствительна к атмосферным осадкам, а поэтому лучше отдать предпочтение конструкциям из пластика.

В остальном же ориентируйтесь на то, будут ли дополнительные элементы и утепление поставляться с самим окном. От этого зависит, насколько легко вы решите проблемы гидроизоляции и ремонта в будущем.

Параметр освещенности

Мансардное окно освещает чердак более равномерно, чем слуховое, хотя и здесь многое зависит от угла наклона. Стандартные мансардные окна хороши тем, что в отличие от люкарн, они расположены под наклоном, поэтому через них попадает больше света.

Их поверхность может быть меньше поверхности стандартных обычных окон в щипцах чердака. Поэтому и их площадь чаще всего составляет от 1/8 от поверхности пола, и при этом нижний край окна все равно должен находиться на расстоянии 90-110 сантиметров, а верхний – 185-205 над полом.

И в этом же и заключается главный недостаток современных мансардных окон: в чердак попадает много прямых солнечных лучей, и находящиеся вещи в нем просто выгорают и перегреваются. Поэтому на мансардных окнах принято устанавливать специальные римские шторы и маркизеты, а это уже немного другой дизайн и другие расходы.

Вот почему мансардные окна чаще всего ставят на северной стороне, откуда попадает больше мягкого рассеянного света. Опять-таки и здесь есть минус: на северных скатах снег лежит дольше, а потому протечки таких более вероятны, не говоря уже о сезонном отсутствии возможности нормально проветрить помещение. Но это не значит, что все плохо с любой стороны, просто взвешивайте минусы и плюсы.

Поэтому в плане освещенности большое значение имеет форма чердачного окна: если она горизонтальная, света будет больше, если вертикальная – немного меньше. Но больше всего, конечно, света попадает в чердак через панорамы, особенно прямые солнечные лучи, которые способны привести к перегреву предметов.

Существуют определенные исследования, которые показывают, что наклонные чердачные окна пропускают солнечный свет на 30-40% больше, чем вертикальные. Поэтому, если вы собираетесь сделать из чердака комнату отдыху, SPA-уголок или ванную, тогда лучше поставить побольше окон.

Параметр конструктивности

Есть также разница в том, на каком этапе строительства можно устанавливать чердачные окна из разных материалов. Так, металлопластиковые разрешено ставить еще до того, как были произведены отделочные работы, особенно мокрые. Ведь пластик устойчив к влажности, а вот деревянные могут рассохнуться после этого.

Причем с деревянными окнами, если уже пришлось их поставить раньше таких работы, придется постоянно возиться: проветривать, закрывать-открывать, следить за тем, чтобы на внутренней стороне не выпал конденсат. А все это – затраты ценного рабочего времени.

Параметр комфорта

А теперь давайте подойдем вплотную к вопросу с открыванием чердачных окон. Так, самый популярный вариант – это конструкция со средним поворотным открыванием. Такие окна хороши тем, что их можно оставить приоткрытыми или же повернуть створку вокруг своей оси. Это очень удобно, когда нужно помыть окна. Также обратите внимание, чтобы ручка размещалась сверху рамы, тогда вы сможете что-нибудь поставить еще и под окном.

Если вы планируете поставить чердачные окна и сделать когда-нибудь там мансарду, тогда выбирайте такие, какие устанавливаются достаточно высоко и управляются при помощи пульта: открываются и закрываются. Например, сегодня популярны чердачные окна, которые закрываются сами при первой же капле дождя – все благодаря специальным датчиком. Удивительно, не правда ли? Да и в установке они просты:

Параметр укомплектования

Современные производители также усиленно работают над многими минусами чердачных окон. Например, мансардные окна всегда находится под углом и смотрят прямо на небо, а потому в жару солнечные лучи проникают в большом количестве. Поэтому производители выпускают целый комплект солнцезащитных аксессуаров, как жалюзи и внутренние шторы, а также создают новые стекла, которое частично отражают солнечные лучи.

В комплект готового чердачного окна обычно входит наружный изоляционный оклад, который будет защищать окно от дождевой воды и снега, образуя герметическое соединение с любым кровельным покрытием. Туда же должны входить монтажные элементы: уголки, пластины и кронштейны. Кроме того, у каждого из нас есть возможность приобрести дополнительный комплект для качественного монтажа, который поможет установке без нарушения гидроизоляционного слоя кровельного пирога:

• Нередко в комплект могут входить угловые алюминиевые профили, внутренние уголки и специальная влагостойкая клеящаяся лента для мембраны.
• Другие производители также предлагают в комплекте утепляющий пояс из овечьей шерсти, который отличается особенной упругостью и теплоизоляционными качествами. А некоторые современные окна комплектуются специальной пленкой для соединения с пароизоляционной.
• Самые крупные производители для изоляции своего продукта также предлагают дополнительно контур из вспененного полиэтилена и специальный гидроизоляционный фартук из полипропилена. Туда же входит герметик и специальный скотч.

В итоге, при использовании всех этих дополнительных комплектов, вы можете увеличить срок жизни таких окон на 5-10 лет больше. Вот хороший пример, как все это добро используется на практике:

А теперь мы вплотную подошли к вопросу, как правильно установить этот кровельный элемент. Все чердачные окна вовсе не обязательно располагать на одной линии – это можно сделать полукругом, в шахматном порядке и в любой другой произвольной форме. Только учитывайте: чем выше вы их установите, тем в чердачном помещении будет светлее, что, конечно же, только плюс.

По всем правилам обустраивать чердачное окно нужно в процессе создания самой стропильной системы крыши, ведь она сама по себе – та же крыша, только в миниатюре. Хотя и по окончанию строительных работ окно также врезают, правда, уже со многими сложностям. Но мы расскажем, как справиться со всеми этими сложностями. Отметим, что некоторые строительные работы вам нужно будет произвести еще на земле, до установки окна в стропильную систему. Например, без этого не обойтись в случае с окном-дормером:

Этап I. Расчет и проектирование

Первое, что вам нужно узнать при установке чердачных окон – это расстояние между стропилами, которое уже есть. Причем этот параметр не зависит от мнения или прихоти застройщика, а определяется еще в процессе проектирования в зависимости от будущих нагрузок и формы самой крыши.

Например, чем уклон крыши будет меньше, тем чаще придется ставить стропила. Причем по своему собственному желанию менять шаг стропил нельзя, поэтому изначально рассчитывайте на то, что лучше подобрать окна по уже имеющемуся расстоянии между конструктивными элементами.

Критерии расчета мансардных и чердачных окон одинаковые:

• Поверхность самого окна должна быть в районе от 1/6 до 1/8 поверхности пола, а если наклон крыши совсем небольшой, тогда 1/5.
• Подоконник должен находиться над уровнем пола на высоте 85-90 сантиметров, а оптимальная высота оконного проема – 120-150 сантиметров.
• Ширина люкарны или мансардного окна должна быть больше половины ширины комнаты – только так можно будет нормально осветить все помещения, без темных углов. Именно так зрительно увеличивается объем помещения. Важно то, что вы сможете подойти к окну и не ударится при этом об крышу.

Правило здесь простое: чем меньше угол наклона крыши, тем выше должно быть расположено чердачное окно.

А теперь разберемся, как рассчитать количество чердачных окон. Если речь идет о жилой мансарде, тогда все окна в совокупности должны составлять чуть больше половины стены. Если чердак вы оставите холодным – тогда минимум по одному окну в противоположных торцах крыши, для естественной вентиляции и уменьшения подъемной силы наружного ветра.

Иногда есть смысл установить два окна рядышком или одно над другим – для большего освещения. Но учитывайте, что через любое окно уходит тепло. И будьте осторожны, проектируя будущий чердак со сплошным рядом окон.

Очень часто на практике оказывается, что по окончанию выполненных работ конструкция крыши немного сдвинута, есть определенные ошибки, и ровный ряд окон в такой крыши сделать будет невозможно. Поэтому в таком случае легче провести монтаж вертикальных групп, расположив дополнительные окна в одну линию и применив специальные элементы по всей длине ската.

Если мансардные окна окажутся расположенными слишком близко друг к другу, между ними будут скапливаться снег и лед. А это еще одна дополнительная нагрузка на несущие конструкции крыши, и ее важно учитывать. Кроме того, стенки таких окон должны быть дополнительно защищены от проникновения влаги, ведь приостановленные на них снег и лед всегда будет немного подтаивать.

И последнее: в утеплении мансардных окон многие легко допускают ошибки, из-за которых образуются мостики холода – и все из-за сложной конструкции. Посмотрите, как много здесь разных моментов:

Этап II. Подготовка стропильной системы

Итак, в процессе строительства стропильной системы на месте будущих чердачных окон специально оставляют промежутки между стропилами. Учитывая при этом то, что вокруг чердачных окон сами стропила должны быть усиленными, ведь на них будет оказываться дополнительная нагрузка.

Главное во время установки чердачного окна – это гидроизоляция между самой крышей и окном, а именно необходимость защитить окно от потеков. Заметьте, что только один вид чердачных окон монтируются сразу в плоскости кровельного материала – это мансардные окна. И с ними в плане гидроизоляции вам придется повозиться больше всего.

В современных домах стандартное расстояние между стропилами обычно колеблется от 60 сантиметров до 1 метра, а потому окна сейчас выпускаются чаще всего от 55 до 134 сантиметров шириной. И самый легкий монтаж – когда само окно идеально подходит под расстояние между стропилами. Если же размеры окон с расстоянием между стропилами отличаются слишком сильно, в помощь вам будут специальные соединительные конструкции.

Поэтому назовем идеальной ситуацию, когда расстояние между стропилами превышает ширину оконной коробки всего на 2-5 сантиметров. Благодаря этому вы сможете оставить зазор шириной от 1 до 2 сантиметров между стропилами рамы окна, которые заполните потом теплоизолирующим материалом. Если окно слишком плотно прилегает к стропилам, теплоизоляцию уже будет сложно установить.

А вот больше всего застройщики не любят сталкиваться с ситуацией, когда чердачное окно оказывается более широким, чем проем. Ведь для правильного монтажа вам придется вырезать части стропил и вставлять вспомогательные балки. Крепятся таковые на расстоянии 3-5 сантиметров от верхней и нижней части окна. Вертикальная балка должна быть закреплена за оконной коробкой на расстоянии 2-5 сантиметров для той же изоляции.

Итак, что делать, если в чердачное окно меньше по своей ширине, чем расстояние между стропильными ногами? В этом случае для самого окна никакой подготовки не нужно, а вот между стропилами вам придется соорудить дополнительные боковые стенки и крышу будущего окна. После этого положите кровельное покрытие с изоляцией.

Чаще всего чердачные окна, которые меньше расстояния между стропилами, вставляются уже на готовую крышу, а порой и ни в одиночестве. Но что делать, если ширина чердачного окна намного больше, чем расстояние между строительными ногами? Это не редкость при строительстве новых домов. И поэтому лучше проектировать такие окна еще до строительства стропильной системы, специально для определенной ниши. В противном случае вам придется подвергать риску прочность будущей крыши, ведь не обойтись без вырезания части стропильных ног.

Правда, с этой целью вы можете применить ригели и дополнительные прикрепление, которые возьмут на себя всю необходимую нагрузку, что должна была идти на отрезанные части стропил. Но есть одно но: такие работы должен производить только опытный строитель.

Этап III. Подбор крепежных элементов

Если вы занимаетесь установкой чердачных окон самостоятельно, знайте, что существует требуемое крепление для каждого вида окна и нельзя подбирать его на глаз. Так, чаще всего применяются анкерные болты, анкерные пластины и рамные дюбели с металлическими колесами. Но обычно все это крепление поставляется в комплекте с самым окном и рассчитывается производителем.

Ведь те же цветные ПВХ окна не могут устанавливаться со слишком жесткой фиксацией, от этого они быстро деформироваться и очень скоро створки перестанут прилегать друг к другу достаточно плотно.

А вот дюбеля не используются для монтажа деревянных окон, так как такие вызывают в рамах лишнее напряжение, почему и современные производители не заменяют окно в случае его деформации, если способ крепления был изменен владельцем.

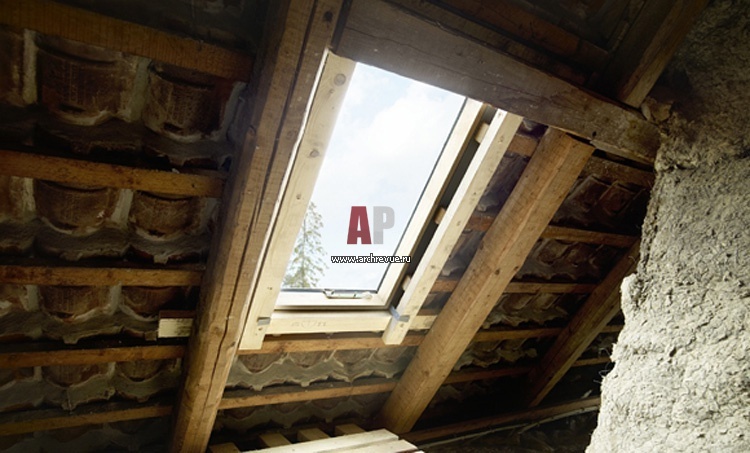

Этап IV. Установка оконной коробки

Далее, после того как вы фиксировали окно, по всему периметру коробки заполните затвор уплотнительной зажатой лентой. Только так вы сможете достичь необходимого уровня звукоизоляции и ветрозащиты. Обязательно в процессе заклейте деревянные окна самоклеющейся лентой, чтобы они остались чистыми. И помните, что обычный скотч здесь не подходит – лента должна быть устойчивой, с акриловым лаком.

Еще два важных правила: чердачные ПВХ-окна не уплотняются материалами с битумными компонентами (нагреваются на солнце), и не уплотняется они строительной пеной, которая способна сильно увеличиваться в объеме и деформировать, таким образом, профиль. Также помните о том, что при установке ПВХ-окон крепление необходимо более жесткое, и самих крепежных пластин уйдет больше.

Что касается вырезания окна в наклонных скатах, то вы вполне справитесь с этой задачей самостоятельно:

Повозиться, по сути, вам придется только с чердачным окном, расположенным прямо под коньком:

Если вы работаете с рамными дюбелями, знайте, что существует строгая инструкция по поводу их диаметра и глубины отверстия. Так, проделывать отверстие нужно еще до того, как выставить опалубку окна, и для этого вам понадобится удлиненное сверло, чтобы не повредить поверхность рамы.

Проблемы могут возникнуть, прежде всего, с окнами из ПВХ, которые были усилены специальными стальными профилями. На таковых шляпка дюбеля не может опереться – только лишь на стенку ПВХ профиля. Иначе окно пойдет трещинами. Правильно делать так: утопите крепление полностью в оконную раму и закройте над ним отверстие заглушкой.

Этап V. Финишные работы

После удаления высохшей пены нужно закрыть все фурнитуру, чтобы она была чистой. В самую последнюю очередь снимите с окон защитную пленку.

Чаще всего чердачные окна, которые имеют меньшую ширину, чем расстояние между стропилами, вставляются уже в готовую крышу, а порой и ни в одном количестве. Но что делать, если ширина чердачного окна намного больше, чем расстояние между стропильными ногами? А ведь это не редкость при строительстве новых домов. Вот почему лучше проектировать такие окна еще до строительства стропильной системы, планируя оставить специальные для них ниши.

В противном случае вам придется подвергать риску прочность будущей крыши, ведь уже будет никак не обойтись без вырезания части стропильных ног. Правда, с этой целью вы можете применить ригели и дополнительные прикрепление, которые возьмут на себя всю необходимую нагрузку, что должна была идти на отрезанные части стропил. Но есть одно но, такие работы может производить только опытный строитель.

И подробные мастер-классы, как сделать окно еще и с мини-балконом:



Главное преимущество современных чердачных окон состоит в том, что они способны выдерживать достаточно сильные ливни, порывы ветра и давление снега не хуже самого кровельного покрытия. Плюс грамотная их установка, и ваш чердак будет по-настоящему светлым, сухим и уютным.

Слуховые окна на крыше: для чего они нужны?

Окно, расположенное в крыше называют «слуховым». Считается, что такие оконные проемы появились с первыми чердаками, когда владельцы зданий поняли, что их тоже можно использовать для жизни или сдавать постояльцам. Возникла резонная потребность обеспечить помещение светом.

Считается, что первые слуховые окна мало чем отличались от современных по конструкции. Различие в том, что их редко стеклили, чаще закрывали ставнями или простым куском ткани.

Интересная деталь, во всем мире такой оконный проем считается стандартным и не имеет отдельного названия. История возникновения слова в России связано с фамилией человека, впервые решившего проделать отверстие в кровле Манежа в Москве.

Сегодня сложно представить себе дом без специального проема на чердаке. И этот проем тоже нуждается в правильном остеклении, помогающем сделать помещение тише, суше и теплее.

Основные функции слухового окна

Главная функция такого окна – обеспечивать поступление на чердак света. Если пространство используется как дополнительная кладовая, такой источник освещения помогает обойтись без размещения внутри стандартных светильников.

Не менее значимая функция – проветривание комнаты. Оно необходимо вне зависимости от цели, с которой вы используете чердак. Если это кладовая или библиотека, свежий воздух настолько же важен, как и в жилом пространстве.

Правильное размещение окна на крыше сложной конструкции позволяет упростить чистку от накопившегося снега, веток, опавших листьев и другого мусора. Если строение кровли позволяет, через окно на чердаке можно проникать на крышу и проводить мелкий косметический ремонт.

Какими бывают слуховые окна?

Здесь многое зависит от конструкции дома и дизайна проекта. Вы можете встретить такие варианты, как:

• Трапециевидные. Хорошее решение для мансарды, так как позволяют пропустить внутрь много естественного света.
• Треугольные. Обычно такой вариант используется для двускатных крыш. Треугольная форма позволяет создать пластиковое окно больших размеров, чем при использовании круглого или прямоугольного проема.
• Круглые. В современных проектах встречается не так часто. Проблема в том, что круглый проем сложнее реализовать с использованием современных строительных материалов. Чаще отдают предпочтение двум перечисленным выше вариантам.

Существует масса внутренних различий по строению оконного проема. Чаще всего его стеклят с использованием пластиковой рамы. Стеклопакет может отличаться по количеству камер. В зависимости от модели меняется принцип открытия, конструкция. К примеру, круглые слуховые окна для загородных домов чаще всего бывают глухими – для них не предусмотрена возможность прямого проветривания.

Советуем при выборе ориентироваться на параметры вашего оконного проема, решаемые при помощи окна задач.

Слуховое окно в мансардной крыше

Слуховые окна в мансардном этаже

Слуховое окно в мансардной крыше является не просто украшением, помогающим создать уникальный дизайн кровли, но и увеличивает количество света в помещении. Это может быть довольно простая конструкция, которую можно установить самостоятельно, или изделие сложной дизайнерской формы, придающее кровле индивидуальность.

Как появились слуховые окна?

Слуховое окно на крыше впервые начали появляться в Европе в середине XIX века. Они служили в основном для создания освещения на чердаке, благодаря чему помещение стало пригодным для жилья и хозяйственных нужд. Спустя некоторое время архитекторы начали использовать этот прием не только с практической, но и эстетической точки зрения. Окна приобрели популярность в таких направлениях, как Ренессанс, готика, барокко. Внешний вид их сильно отличался в зависимости от страны, в которой строилось здание.

В России впервые такие конструкции стали известны после победы над Наполеоном. Крыша со слуховым окном спустя десять лет уже никого не удивляла, стала обыденностью, особенно для Москвы и Санкт-Петербурга. Чердаки чаще всего использовали для проживания люди с малым достатком, помещения часто отдавались под мастерские.

Какие окна бывают?

В зависимости от вида и расположения слуховых окон их разделяют на следующие типы:

• Расположенные в щипцовой стене.
• Дормер, который может иметь разную форму:

1. 1. треугольную.
   2. четырехугольную, применяется, если крыша имеет скаты.
   3. трапециевидную.
   4. сегментообразную, чаще всего такие окна называют панорамными, используются, если кровля имеет форму трапеции.
   5. арочную.

• Антидормер. Окно расположено не под наклоном, под него в кровле делается специальная ступень.
• Наклонное.
• Зенитный фонарь: оно не открывается, находится в верхней части кровли.

Нельзя считать данную классификацию исчерпывающей, так как строительные технологии постоянно совершенствуются, появляются новые технологии и материалы.

Конструктивные особенности

В зависимости от типа кровли будет отличаться и слуховое окно на крыше, конструкция которого подбирается специальным образом.

• В щипцовой стене. Такие окна обустраивают в верхней части стены, которая располагается с торца здания. Оно имеет треугольную форму, по бокам располагаются скаты кровли. Располагается конструкция на той же плоскости, что и фасад здания. Такое окно не нуждается в каких-либо дополнительных сооружениях, оно открывается, к нему можно приставить лестницу и попасть через него на чердак.
• Дормер располагается целиком над скатом крыши. Для установки такой конструкции потребуется усилить кровлю и позаботится о качественной гидроизоляции окна. Такой вид окна имеет наибольшее распространение за счет своей эффективности, встречается большое количество моделей.
• Антидормер – это слуховое окно на крыше, конструкция которого устроена таким образом, что оно не выступает за пределы крыши, при этом находится в одной плоскости с фасадом. Это встроенное окно, из-за этого оно уменьшает объем помещения внутри. Обустроить такое изделие проще, чем рассмотренное выше, однако из-за складывания внутреннего пространства помещения оно не получило широкого распространения.
• Наклонный тип. Такое окно чаще всего называют мансардным, и оно не является редкостью. Вставляется такая конструкция в наклонную плоскость кровли, из-за чего тоже находится под наклоном. Форма такого окна может быть любой; изготавливается оно обычно из металлопластика.
• Зенитный фонарь. Он создан полностью из стекла, форма может быть разной. Благодаря конструкции фонарь дает максимальное освещение чердаку, чаще всего используется в нежилых помещениях, так как нет возможности его зашторить или открыть для проветривания.

Примеры использования слухового окна

Мансардные слуховые окна могут применяться практически в любом типе кровли и имеют множество решений формы и размера, что делает их универсальными. Чаще всего такие конструкции можно встретить на скате крыши или в плоскости стен, однако можно применять их и для односкатных конструкций.

Достаточно широко распространены слуховые окна вальмовой крыши. Они хорошо подходят для классических домов или старинных архитектурных решений. Рамы обычно треугольной формы, окна дают хорошее ровное освещение, ощущение уюта и спокойствия. Такой тип окон широко применяется и для современных конструкций, особенно когда кровля сильно опущена на этаж.

Треугольные окна достаточно просты в исполнении, обходятся дешевле иных нестандартных форм, при этом дают наиболее ровное освещение, однако количество света будет умеренным. Это хорошо, если вы собираетесь превратить мансарду в спальню, но не подходит для детской, игрового зала или гостиной. Иногда встречаются арочные окна: они небольшие, но создают определенное дизайнерское направление, которое привлекает внимание к дому. Освещение такие окна дают минимальное, могут использоваться для проветривания, если будут иметь открывающиеся створки.

Располагать слуховые окна можно как по одному, так и группами, главное – не нарушать целостности опорных элементов кровли. Расположение конструкций может быть как по горизонтали, так и по вертикали. Если необходимо добиться широкого обзора и хорошего освещения, можно использовать панорамное окно, однако через него обычно уходит много тепла.

Если крыша трапециевидная, у нее не будет боковых стенок, поэтому окно закрывают кровельными материалами, применяют специальную гидроизоляцию. Слуховое окно мансардного этажа подбирается обычно в зависимости от назначения помещения и типа кровли. Существует большое разнообразие вариантов, поэтому подобрать подходящий можно всегда.

Какие требования нужно соблюдать при проектировании?

Двускатная крыша со слуховым окном не только хорошо смотрится, но и превращает чердак в пригодное для проживания или иного использования помещение. Однако требуется соблюдать определенные правила, выбирая мансардное окно.

Прежде всего следует учесть сторону света, на которую будет смотреть будущее окно. Южная сторона дает больше света, поэтому, если вам не нужно яркое освещение, можно установить окна небольшого размера или использовать тонировку. Чем больше размер окон, их количество и наклон, тем больше света будет в помещении. Оптимальный размер высчитывается примерно так: на один метр остекления должно приходиться 9 метров пола. Желательно включить мансардное окно в проект еще до того, как начнет строиться кровля: это значительно облегчит их установку, так как для окон будут предусмотрены специальные места, и не придется разбирать кровельный материал.

Двускатная крыша со слуховыми окнами может иметь разное освещение в зависимости от будущего назначения помещения, поэтому необязательно ограничиваться одним окном: можно установить их столько, сколько потребуется. Основным условием является лишь то, что рама должна попадать между стропилами, не нарушая их целостности. Необходимо соблюдать требования СНиП, они нужны на стадии проектировки, когда разрабатывается общая концепция помещения и его стиль.

Если у здания не очень удобная форма крыши, слуховое окно треугольное можно разместить на стене мансардного этажа. Оно может одновременно служить и входом на чердак. Такие окна можно использовать для нежилых чердаков или в комплексе с другими решениями. Максимальный размер окна ограничивается плоскостью крыши, а рассчитывается из соображений освещенности. Чем плоскость стекла больше, тем света в помещение будет попадать больше. Кроме этого, для того чтобы конструкция не нанесла вред кровле, не ослабила ее и прослужила достаточно долго, необходимо соблюдать требования и нормы строительства. СНиП включает следующие требования:

• Наклонные окна ставят, если угол наклона не меньше 35 градусов.
• От наружных стен строения можно располагать надстройки только на регламентированном расстоянии.
• Минимальный размер открывающихся створок должен составлять 0. 6×0.8 м, допустимый размер на крыше 1.2×0.8 м.
• Фасад не должен быть продолжением стены, если планируется обслуживание окна с вальмовой крышей, проем которого имеет четырехугольную форму.

Как сделать слуховое окно – практические навыки мастера чердака

Оконный проем на крыше служит источником света для чердака и мансарды. Кроме того этот элемент повышает эстетическую привлекательность строения. Окна на чердаке, другое название — слуховые окна, могут быть оформлены в разных стилях и иметь различную конструкцию.

Разновидности чердачных окон

Другое название слухового окна — мансардное окно. Независимо от этого оно должно соответствовать требованиям самого высокого уровня. Важна прочность конструкции и соответствие архитектурному стилю здания, а также возможность слуховых окон обеспечивать свет и вентиляцию в нужном количестве.

Слуховые окна являются неотъемлемым элементом строений уже долгое время. В зависимости от модных тенденций менялись их дизайн и строение.

Оконные проемы могут иметь несколько видов исполнения:

• Окно, совмещенное с плоскостью крыши.
• Слуховые окна, имеющие боковые стены, а также фронтонную стену помимо плоскости дома.
• Окна с боковыми стенами и фронтоном, расположенным в плоскости строения.
• Мансардные окна, не имеющие боковых стен, фронтон которых располагается в плоскости дома.

Последние три варианта имеют вертикальное остекление.

Проемы для окна на чердаке могут быть треугольной и трапециевидной формы, а также иметь форму арки с остеклением по всей вертикальной плоскости.

Конструкций, имеющие боковые стенки, подразделяются на следующие типы:

• С односкатной кровлей.
• С двускатной кровлей.
• Вальмовые.
• В виде лучковой или циркульной арки.
• Плоские французские.

Чтобы слуховое окно вливалось в общий экстерьер, нужно правильно подойти к выбору типа конструкций и его расположение на крыше и относительно основных окон дома.

Составление проекта

Оконные проемы, включая круглое окно на чердаке, должны соответствовать определенным Санитарным Нормам и Правилам, которых необходимо придерживаться при проектировании и монтаже. Основными регламентирующими документами являются СНиП II-26 и СНиП 21-01. Только в этом случае можно рассчитывать на надежность и долговечность окон без снижения качественных характеристик крыши.

Основными требованиями можно назвать следующее:

• Устанавливать окна можно при уклоне ската основной крыши больше 35 градусов.
• При расположении надстройки следует придерживаться установленного расстояния от наружных стен дома.
• Минимальные параметры створок слухового окна составляют 60*80 см, следовательно, размер оконного проема на чердаке может быть не более 120*80 см.
• При установке окон с вальмовой кровлей и четырехугольной формой следует помнить, что фасад такого окна не должен продолжать стену дома.

Согласно ГОСТ слуховые окна облицовывают разными материалами, включая медь, металл или черепицу. Конструкция окон может иметь собственную кровлю и водосточный желоб, но можно выполнять монтаж без этих элементов. Габаритные окна могут оснащаться балконом, который делает крышу более привлекательной. Окна-люкарны — это название окна на чердаке с боковыми стенками и фасадом, застекленным по всей площади.

Окна треугольной формы на чердаке двускатной крыши

При самостоятельной установке окон на чердаке, следует отдавать предпочтение проемам в виде треугольника, имеющим крутые кровельные скаты. Популярность такой конструкции обусловлена следующим: фронтон окна не имеет заглубления в крышу, он располагается на одной линии с несущей стеной. При этом расположение проема слухового окна и окон дома должно сочетаться. Это поможет сохранить архитектурные особенности строения.

Уклон кровельных скатов треугольных окон составляет около 60-70 градусов, поэтому полезная площадь мансарды не изменяется. Оконные проемы на крыше, имеющие треугольную форму, делают эстетически привлекательным внешний вид крыши и позволяют более эффективно и оригинально сделать планировку мансарды или чердачного помещения.

При установке треугольных слуховых окон следует помнить, что их кровля примыкает к общей кровле. Следовательно, отсутствует необходимость выполнения гидроизоляции мест соединения боковых стен с крышей. Это делает проще и быстрее процесс герметизации, а также облицовку двухскатной крыши со слуховыми окнами.

Сборка основной части — как сделать правильно

Сборка каркаса окна на чердаке начинается только после возведения фронтонов и стропильной системы основной крыши. При этом между стропилами рекомендуется оставить проем. Стропильная система слухового окна имеет некоторые отличия, в ней стропила по бокам конструкции усилены дополнительными элементами. Такая схема поможет каркасу выдерживать значительные нагрузки.

Фронтон окна, устроенного в крыше, должен иметь поддержку от боковых стен. Они устанавливаются под прямым углом к внешней стене, их высота составляет 1,5 метра. Каркас боковых стен должен упираться на потолочные балки.

Боковые стенки чердачного окна устанавливаются после монтажа основной стропильной системы. Далее выполняют привязку горизонтальных перекладин и стоек фронтонного каркаса окна.

После этого решение задачи, как сделать слуховое окно на крыше, заключается в выполнении таких действий:

• Стропила, которые прилегают к стенам, подпиливают и выравнивают по обшивке стены.
• Между усиленными стропилами устанавливают перемычки, крепление которых выполняют металлическими накладными кронштейнами. На этом этапе запрещено делать врубки или врезки, так как это снижает несущую способность стропильной системы.
• Проверяют вертикальность фронтона слухового окна.
• Устанавливают конек и вновь проверяют расположение фронтонного каркаса.
• В соответствии с шаблоном вырезают стропильные ноги мансардного окна и фиксируют их на коньке и на нижней балке конструкции.
• Обшивая фронтон слухового окна в мансардной крыше, нужно обратить внимание на тот факт, что обшивка должна совпадать с обшивкой стены.
• При изготовлении укороченных стропил можно применить универсальный шаблон. Это поможет сократить временные затраты на работу.

Ендова у слухового окна

Окно на крыше может быть устроено по принципу многощипцовой кровли, но с некоторыми различиями в технологии монтажа. Разный уклон скатов треугольного окна и многощипцовой крыши требует нестандартного решения проблемы, поэтому скаты окна и крыши соединяются нестандартными разжелобками.

Конструкция слухового окна на крыше в этом случае предполагает использование накосных стропил, они служат опорой для укороченных стропильных ног. При монтаже окна такого типа необходим правильный расчет длины и сечения ендовы, а также углов соединения боковых стен с коньковым брусом. На каждый проем устанавливается по два разжелобка.

Правила монтажа нижней части чердачного окна

Окно на чердаке в своей нижней части имеет особенности установки, на это следует обратить особое внимание. Внутренняя часть крыши должна скрываться в нижней части чердачного окна так, чтобы ее не было видно изнутри. Решить проблему можно с помощью особенной установки разжелобков.

Балку разжелобка монтируют непосредственно на кровельный материал общей крыши. Она выступает в качестве опоры для стропил двускатного каркаса чердачного окна. На каркас приколачивают обрешетку из влагостойкой фанеры, на которую непосредственно крепят кровельный материал. Обшивают мансардные окна, двигаясь в направлении от конькового бруса к нижней части конструкции. А вот финишное покрытие крепят в обратном направлении, снизу вверх.

Приняв решение самостоятельного монтажа оконных проемов на крыше, необходимо тщательно изучить все тонкости этого процесса. При обустройстве слуховых окон сложной конструкции или оригинальной формы лучше всего обратиться за помощью и консультацией к профессиональным мастерам.

Слуховое окно на мансардной крыше

Кровля состоит из многих элементов, некоторые из них носят декоративный, а другие – практический характер. Максимальную площадь крыши занимают плоские скаты, которые способствуют стоку дождевой воды, что защищает все строение. Кроме скатов, важную роль играют вспомогательные компоненты. Одним из них является слуховое окно. Оно обеспечивает естественное освещение мансарды, если она есть на кровле, а также служит для отвода влажного воздуха из-под крыши. Благодаря этим окнам солнечные лучи падают под более привычным углом, чем через горизонтальные окна на крыше. Есть несколько разновидностей таких окон. Дополнительная информация будет рассмотрена в статье.

Есть из чего выбирать

Слуховое окно не является новинкой в строительном деле. Оно долгое время используется как практический элемент кровли. Разновидностей долмеров ровно столько, сколько разновидностей форм кровель. Различия между окнами такого рода лежат как раз в том, какого рода кровля их покрывает. Среди них можно выделить:

• плоские;
• односкатное;
• вальмовое;
• двускатное;
• трапециевидное;
• арочное;
• круглое.

Каждый вид подбирается под конкретные потребности и в зависимости от общего дизайна дома. Если в нем преобладают округлые формы, тогда и форма крыши окна будет такой же. Кроме того, форма самих створок может быть не только прямоугольной. Некоторые проектировщики утверждают, что такие окна обладают меньшей эффективностью по сравнению с мансардными. Связано это с меньшей пропускной способностью, т. к. лучи меньше времени находятся под требуемым углом.

Нет никаких ограничений в отношении того, на какую крышу можно монтировать слуховые окна. Это добавляет определенной работы мастерам, которые будут заниматься монтажом, но результат однозначно порадует. Не существует строгой привязки к форме крыши, на которой будут находиться слуховые окна. Например, на односкатной отлично будут смотреться окна с полукруглой кровлей и такой же формы. Долмеры могут быть смонтированы не только в скат, но и во фронтон кровли. В некоторых случаях допускается монтаж долмеров на плоскую кровлю, но в этом случае придется предусмотреть способ, по которому дождевая или талая вода будет как можно скорее удаляться. Это связано с тем, что она будет скапливаться под окнами, следствием чего будет сырость.

Чтобы сэкономить средства, вместо боковых стенок слухового окна, можно сделать скаты большей длины. При этом получиться конструкция треугольной формы. Преимуществом такого решения является простота стыковки со скатом. При этом стоит учитывать, что света в помещение будет попадать меньше. Если приоритетом является проникающий свет, тогда скаты слухового окна можно сделать прозрачными и получиться зенитный фонарь. Если на мансарде, где располагаются зенитные окна предполагается наличие спального места, тогда лучше предусмотреть жалюзи. Кто-то вместо слуховых окон предпочитает мансардные, но важно понимать, что их стоимость несколько выше, чем у слуховых.

Когда возможен монтаж

Стоит понимать, что монтаж слухового окна возможен не всегда. Есть определенные нормы СНиП, которые регулируют процесс монтажа долмеров. Только в случае точного следования разработанным правилам, удается достичь максимальной продолжительности службы слуховых конструкций. Вот несколько нюансов, которые важно учитывать при проектировании:

• угол крыши;
• расстояние от наружных стен;
• существуют минимальные размеры слуховых окон.

Для правильного стока воды при наличии слухового окна, угол ската должен быть не меньше 35 градусов. В отношении размеров стоит сказать, что размер слухового окна должен быть не меньше 10% от общей площади чердачного помещения. Но минимальный размер створки составляет 60×80 см. Если слуховое окно делается на вальмовой крыше, то его необходимо расположить таким образом, чтобы оно не было продолжением основной стены. Чаще всего отделка слухового окна производится таким же образом, что и крыша. Но допускается и отдельное оформление, которое подразумевает наличие собственной кровли с отдельным настилом и водоотливами.

Процесс сооружения

Монтаж слухового окна подразделяется на несколько этапов, каждый из которых требует особого подхода. Все начинается с сооружения каркаса.

Каркас

Слуховое окно на мансарде сооружается уже после того, как будет полностью готова стропильная система кровли. При этом оно должно быть спроектировано заранее. Это учитывается во время расстановки ферм. В месте, где будет смонтирован проем. Соседние фермы при этом немного раздвигаются, чтобы их не пришлось резать. Следствием этого стала бы потеря прочности. «Кукушка» имеет свою стропильную систему. Причем ее сооружение не уступает по сложности кровельному. Стропильные ноги, на которые будет оказываться вся нагрузка по завершении монтажа, изготавливаются тройными или двойными.

Для лицевой части такого сооружения или фронтона потребуется дополнительная опора. В ее роли выступает внутренняя стена. Ее высота должны быть не меньше 1,5 метра. Она устанавливается перпендикулярно фронтону и основной стене. Только в этом случае будет возможность добиться требуемой прочности. Сами стены стоят на балках, которые являются потолочными. Эти стены собираются уже после того, как готова кровельная система. Одновременно с их монтажом выполняется фиксация к ним оконного проема. Чаще всего такая конструкция выполняется в той же плоскости, в которой находится одна из стен. Если это так, то опорные стропильные ноги не должны выходить за ее уровень.

Они обрезаются вровень с основной стеной, чтобы добиться гармонии. Для того чтобы усилить проем делается дополнительная перемычка. Она устанавливается между стропильными ногами проема, на нее также опирается коньковый брус «кукушки». Чаще всего она выполняется из древесины, которая усиливается металлическими накладками. Балка-перемычка монтируется таким образом, чтобы она была вертикально в соответствии с фронтоном слухового проема, чтобы обеспечить правильное примыкание коньковой балки окна. Стропила, которые являются боковыми для окна должны верхней частью упираться в коньковую балку кровельной стропильной системы. Если окно находится в одной плоскости со стеной, то обшивку нужно выполнить таким образом, чтобы она не выступала за пределы стены. В качестве материала может применяться влагостойкая фанера или ОСБ плита.

Ендовы

К монтажу треугольного проема необходимо подходить таким же образом, как к настилу покрытия на многоскатную крышу. Но есть и свои нюансы, которые стоит учитывать. Каждый скат кровли, обычно, имеет одинаковый наклон. Но это не так в отношении «кукушки», здесь угол скатов кровли проема может быть большим в несколько раз. При стыковке возникает проблема, т. к. потребуется использовать ендовы с различным углом сторон. Если проем будет глухим, тогда для его изготовления применяются дополнительные укороченные стропильные ноги, которые упираются в накосные стропила кровли.

Чтобы добиться правильного примыкания и оттока дождевой или талой воды, необходимо правильно высчитать длину ендов, а также сечение балки, на которую они будут опираться. Также для разжелобков потребуется заранее знать под каким углом скат проема будет находиться к скату основной кровли. Заранее необходимо подготовить пару таких балок, но они должны быть в зеркальном отображении. При работе лучше использовать заранее подготовленный шаблон.

Нижняя часть

Нижняя часть конструкции требует не менее внимательного подхода, чем остальные. Нижняя часть должна быть опорой для мягкой кровли, которая внутренней частью будет скрываться в ней. При этом боковые стенки должны прикрывать ее таким образом, чтобы ее не было видно. Скрыть ее поможет разжелобок, смонтированный упрощенным методом. Балка под него монтируется сверху основного кровельного настила. Она служит опорой для стропильных ног треугольного окошка. После этого делается сплошная обрешетка для окошка из влагостойкой фанеры, на которую и укладывается настил для проема. Обрешетка монтируется сверху вниз, а кровельный настил наоборот. Видео о монтажных работах можно посмотреть ниже.

Заключение

Как видно, нет двух одинаковых проектов, каждый отличается сложностью и уникальностью конструкции. При этом есть основные правила, которых важно придерживаться. Без них можно ослабить прочность всей стропильной системы кровли, что обернется дорогостоящим ремонтом или заменой основных узлов. Никогда не соглашайтесь на обещания мастеров, которые хотят только попробовать соорудить подобную конструкцию. Это всегда говорит о недостаточной подготовке, за которую придется расплачиваться заказчику. Не соглашайтесь на варианты «как проще», а найдите такого мастера, который будет готов воплотить задумку архитектора.

Слуховое окно на крыше: конструкция и чертеж

Слуховое окно – это застекленная оконная рама на крыше, предназначенная для освещения и проветривания мансардного или чердачного помещений, а также для прямого выхода на кровлю. Этот малый архитектурный элемент имеет множество названий: «скворечник», «домик гномов» и историческое «люкарна». Как правило, слуховое окошко располагается параллельно стене фасада или является ее продолжением. Существует тысяча способов, как сделать слуховое окно на крыше и оригинально его оформить, придав зданию собственный неповторимый вид. Типичное слуховое окно на крыше коттеджа Пример истории – готическая французская люкарна

Для чего нужно слуховое окно?

Изначально слуховые отверстия на крыше были задуманы для выравнивания давления воздуха между наружным атмосферным и внутренним подкрышным. С точки зрения законов физики избыточное давление скорее выбьет хрупкое стекло, чем приподнимет и деформирует тяжелую кровлю.

Помимо практической функции, люкарна часто имеет декоративное значение. Украшенное резными наличниками, лепным обрамлением и другими декоративными элементами, оно служит украшением как внешности дома, так и интерьера мансарды.

Какие бывают слуховые окна?

Разнообразие видов кровельных надстроек определяется заданной формой оконного проема и архитектурой кровли.

По форме оконной рамы различаются слуховые окна:

• прямоугольное,
• треугольное,
• арочное (полукруглое).

По конструкции скатов:

• односкатные,
• двускатные,
• вальмовые.

Виды слуховых окон

По способу расположения в конструкции кровли:

• Дормер – оформляется в виде выступа в скате кровли, требует повышенной гидроизоляции. Наиболее распространен в практике строительных работ.
• Антидормер – встроен в конструкцию кровли, поэтому не требует дополнительной гидроизоляции, в силу чего более прост в исполнении. Однако отнимает внутреннее пространство у чердака и, видимо, по этой причине встречается редко.
• Наклонное окно – то же, что и мансардное.
• В щипцовой стене – слуховое окно устраивается в торцовой стене двускатной кровли. Рама часто имеет форму треугольника, трапеции или арки.
• Зенитный фонарь – окно или стеклянная конструкция на горизонтальной или пологой кровле с минимально допустимым наклоном (5-15 0 ).

Также мансардные «скворечники» выполняются с боковыми стенами и без таковых. Располагаются фронтоном в одной плоскости со стеной фасада или же вне ее плоскости, чуть выше и дальше на скате кровли. Пример вальмовой кровли с двухскатным слуховым окном

В чем разница между окном слуховым и мансардным?

Вариантом застекленного отверстия на кровле является мансардное окно. Только устанавливается оно не вертикально, а под наклоном, и лежит в одной плоскости со скатом кровли. В силу своего конструктивного расположения, такое окошко должно выдерживать те же нагрузки, что и материал, покрывающий кровлю: дождь, град, тяжесть снежного покрова. Существенным преимуществом мансардных окон является то, что они пропускают в подкрышное пространство больше света, чем вертикальные оконные проемы, закрытые сверху и с боков коробкой «скворечника». Эстетичные мансардные окна из новейших материалов прекрасно украшают интерьер современной мансарды

Если есть возможность сделать проем мансардного окна достаточно большим, то можно превратить его в балконную дверь и организовать мансардный балкон, как на фото ниже.

Поскольку мансардные окна не должны пропускать наружную влагу, изготовить водонепроницаемый оклад для них самостоятельно вряд ли удастся. Рекомендуется приобретать готовые пластиковые и деревянные стеклопакеты у официального производителя. Такие оконные блоки изготавливаются с соблюдением технологии производства и, как часть кровельного настила, отвечают всем необходимым требованиям.

Слуховое окно в виде зенитного фонаря

Исторически фонарь в архитектуре – это балочная архитектурная форма, венчающая купол здания и служащая источником верхнего освещения и вентиляции. Украшенные декоративными деталями фонари устанавливали на храмах и соборах. В наши дни фонарь – стеклянная часть горизонтальной крыши. Его выполняют в виде плоского окна, купола, пирамиды или в форме теплицы. Они визуально увеличивают высоту мансардного помещения и пропускают внутрь больше солнечного света. Разновидности зенитных окон

Окно на крыше: практично и эстетично

Из-за этих примеров может сложиться впечатление, что слуховые окна нужны только в жилых помещениях, а на необитаемых чердаках, используемых в качестве хранилища всякого скарба, они не уместны. Это не совсем так, поскольку выходы в кровле нужны для вентиляции чердачного помещения и для обеспечения технического доступа на крышу. Формы кровли и варианты кровельных надстроек могут быть самые разнообразные. Люкарны размещаются как на кровельных скатах, так и фронтонах – торцевых стенах двускатной кровли. Выполненные с творческим подходом, они станут декоративным украшением всего вашего дома.

Нормативы

Садясь обдумывать конструкцию и принимаясь составлять чертеж будущего слухового окна, будет полезно ознакомиться с требованиями санитарных норм и правил, больше известных как СНиПы.

Если проект предусматривает обустройство нескольких слуховых проемов в ряд, расстояние между их внешними краями должно быть не меньше 80 см. Соблюдение этого требования позволит свободно устраивать профилактические осмотры крыши, чистку ее от снега или листьев, проводить замену кровельного материала. На некоторых крышах можно увидеть слуховые проемы в два ряда, сделанные один над другим. В этом случае рекомендуется соблюдать те же нормативы: шаг от нижнего края до пола и между самими проемами от 0,8 м.

Приступая к работе

Как было сказано выше и как можно будет увидеть из чертежей ниже, самой популярной конструкцией слухового окна на крыше является дормер. Поэтому в большинстве источников описание строительства чердачного окна предполагает возведение именно такого типа слухового проема.

Монтаж кровельного «домика» проводится только на уже установленные несущие стропильные «ноги». Своим конструктивом слуховой проем напоминает строении кровли, только в миниатюре. Он имеет собственную стропильную систему, обрешетку, а при двускатном покрытии – конек. Схема чердачного дормера в поперечном разрезе

Что касается наклонного мансардного окна, вписанного в поверхность крыши, его сооружение не требует возведения отдельного каркаса. Однако предъявляются дополнительные требования к качеству оконного блока. Поскольку одним из назначений слухового проема является освещение мансарды, хозяину стоит это учитывать и планировать дормер на южной стороне крыши. На худой конец – на восточной или западной, но главное – не на северной.

Процесс изготовления

В месте обустройства слухового окна несущие балки выпиливают и вынимают. Лучше, если несущие стропила будут одновременно краями обустраиваемого проема.

В идеале ширина слухового окна равна расстоянию между наклонными стропилами.

Так как устанавливать дормеры лучше без нарушения стропильной системы, зачастую сооружаются несколько кровельных надстроек в промежутках между балками. Затем монтируют усиленные вертикальные стойки, оконную раму и верхнее покрытие из стропильных брусков. Как правило, каркас «скворечника» выполняют из брусьев, хотя, если фундамент и несущие стены дома позволяют, фронтон и боковые стенки «домика гномов» выкладывают кирпичом.

Вертикальные стойки устанавливаются на нижнюю горизонтальную лобовую доску. Их вершины соединяются другой горизонтальной балкой – перемычкой над окном. Вертикальные стойки соединяются на вершине прогоном, а на прогон монтируются наклонные стропила – основа мини-кровли над слуховым проемом. В верхней точке, где смыкаются стропила, укладывается коньковый брус. Схема сборки стандартного слухового окна

Снаружи конструкцию обшивают доской, фанерой, другими фасадными и кровельными материалами. Поскольку слуховой проем является частью кровельной системы, он должен иметь надежную влагу- и теплоизоляцию. Поэтому особое внимание уделяют герметизации стыков и использованию подходящего изоляционного материала: битум, утеплитель, силиконовый и акриловый герметики, паронепроницаемая пленка. Все детали скрепляются металлическими уголками и планками с помощью саморезов или строительных гвоздей. Конструкция дормера с квадратным фронтоном и двускатной кровлей

После монтажа всех элементов и завершения наружной отделки переходят к внутреннему оформлению чердачного или мансардного выхода. Здесь хозяин имеет неограниченную свободу для творчества. Деревянные части покрываются защитными грунтовками или лакокрасочными составами, участки ниже и выше слухового окна оформляются в тон с общим интерьером подкрышного пространства. В качестве занавесок от лишнего солнца используются шторы либо жалюзи. Если мансарда отапливаемая, то под окном, как принято в стандартных городских квартирах, можно повесить радиатор.

Заключение

Итак, слуховое окно имеет функционально-декоративное значение. С одной стороны, оно служит для проветривания и освещения чердачного пространства, обеспечивает выход на крышу. С другой стороны, вносит разнообразие в архитектуру, придает зданию неповторимый облик. Задумавший возвести на своей крыше слуховое окно домовладелец стоит перед выбором: нанять опытную строительную бригаду или же собрать конструкцию своими руками по собственноручным чертежам.

Для чего нужно слуховое окно: рассказываем об истинном применении таких окон | Строительная Россия

Слуховое окно было почти на каждом здании прошлого века со скатной кровлей. Не каждый знает о его истинном назначении, поэтому в статье разберемся, для чего оно нужно и какие выполняет функции.

Виды и особенности

Слуховое окно устанавливается в скатной крыше и может быть нескольких видов. Самыми популярными стали окна, которые выступают из крыши в виде треугольного фронтона. Иногда они могут дополняться прямыми стенками, за счет чего с фронтальной стороны окно приобретает очертания домика. В зависимости от особенностей здания и крыши слуховые окна могут быть с арочным перекрытием, с продольным скатом или с панорамным остеклением. Обычно их форма делается под дизайн здания.

Мансардное окно также можно отнести к слуховому, но они немного отличаются назначением и конструкцией. Оно обеспечивает хорошее освещение, что не требуется от обычного слухового окна.

© Фото pixabay.com

Назначение и функции

Во время холодов, когда дом обогревается, через перекрытие попадает тепло и пар. Чердак обычно не отапливается, он убирает влияние ветра на тепловой контур и слегка увеличивает температуру воздуха снаружи.

Пар в закрытом холодном помещении превращается во влагу и замерзает на внутренних поверхностях строения. Но за счет слухового окна на чердаке можно поддерживать достаточный воздухообмен с внешней средой, благодаря чему не будет образовываться иней.

В теплый и жаркий период года слуховое окно создает хорошее проветривание чердачного помещения, что способствует его охлаждению и вентилированию. В самом здании становится не так жарко, а отделка потолка не испортится из-за перегрева.

К тому же, слуховое окно дает возможность обустроить чердачное помещение. Через них попадает некоторое количество света, а также они предоставляют доступ на крышу.

© Фото pixabay.com

Рекомендации

При установке слухового окна следует учесть 3 важных момента:

• высота врезки;

• прилегание кровельного материала;

• связь со стропилами.

Чаще всего наиболее выгодно расположение нижней части окна на уровне пола чердачного помещения. Но если у крыши довольно длинный карниз, то окно будет только на определенной высоте.

Шаг стропил влияет на максимально возможную ширину слухового окна. Если устанавливать большое окно, то стропильные системы придется дорабатывать и укреплять, но лучше установить несколько маленьких окон, чем одно слуховое окно большого размера.

Читайте: Технология строительства вальмовой крыши

для чего оно, какие размеры?

«Слуховое окно» – достаточно странное понятие на первый взгляд. Услышав такое словосочетание становится даже интересно, что это за окно такое, где оно находится в доме и его предназначение. Без всяких интриг ответим, слуховое окно – это окно на чердаке, крыше. Установка слуховых окон на чердаке была и есть необходимостью, чтобы чердак выполнял свою основную задачу, долго хранил вещи (чаще всего бесполезно!). Конструкция слухового окна может быть разной, это и делит их на разные виды. Сейчас мы расскажем все о слуховых окнах в доме, а также подскажем, как сделать слуховое окно в крыше, чтобы оно долго и полезно Вам прослужило!

Слуховые окна на крыше: зачем и кто придумал?

История слухового окна уходит в далекие-далекие времена, когда только зарождалась архитектура на землях СНГ. Согласно фактам, которые дошли до нашего времени, слуховые окна стали устанавливать в 19 ст. До этого окна на крыше также существовали, но лишь потому, что там были комнаты или цеха. У слухового окна предназначение несколько другое – они пропускают небольшое количество света на чердак, и дают возможность проветривать сам чердак.

Согласно историческим фактам, во времена правительства царя Александра І, был построен Манеж в городе Москва (архитектура — классицизм). Это было грациозное здание высотой более 15 м. Крышей занимался кровельщик Слухов, он создал надежные и прочные опоры, но через пару лет они сильно просели. Слухову пришлось заново возвращаться к работе, и он добавил одну небольшую деталь на крышу – окна. Теперь Вы можете увидеть красивое архитектурное здание с десятками слуховых окон на чердаке, и оно прослужило в таком виде до 2004 года. В 2004 году произошел пожар, вследствие которого, здание пришлось реконструировать.

Конструкция и размеры слуховых окон

Современные слуховые окна имеют не только практичную функцию, но и декоративную. Дома с окнами на крыше притягивают много внимания и красиво смотрятся даже в самых современных стилях. Стандартный размер слухового окна сложно назвать, но зачастую можно увидеть 50х50 см, 50х70 см, 70х100 см. С такими небольшими окнами света будет предостаточно.

Конструкция слухового окна может сильно отличатся в разных домах. Основными видами слуховых окон являются:

• Односкатные конструкции;
• Двухскатные конструкции;
• Трехскатные конструкции;
• Арочные конструкции.

Слуховое окно и по конструкции и по предназначению сильно отличается от мансардного окна. Не стоит их путать или сравнивать.

Как сделать слуховое окно самостоятельно?

Работа с крышей очень сложная и трепетная, потому если решили установить слуховое окно на чердак, оцените свои силы и возможности. Если есть сомнения, лучше вызовите мастеров, они помогут качественно установить слуховое окно в Вашу крышу.

Рекомендации по установке слуховых окон:

• Общая площадь окон не должна превышать 30% всей площади пола на чердаке;
• Высота установки – минимум 1 м от пола;
• От ближайшей стены также лучше отступить 0,8-1 м;
• Лучше всего выносить окно специальной конструкцией.

Слуховые окна – это очень важные конструкции, предназначение которых далеко не декоративные. С помощью слуховых окон на чердаке можно продлить срок службы крыши, продлить хранение вещей там. Но очень важно, чтобы слуховое окно имело возможность открываться, так как проветривание – это основная задача.

Пластиковые окна отлично подходят в качестве слуховых. Они отлично пропускают свет, имеют режимы проветривания и легко монтируются. Срок службы металлопластиковых окон очень большой, потому отходите от формата старых, стеклянных окон, и устанавливайте пластиковые слуховые окна.

Компания «Оконная мастерская» — это команда профессионалов в Кропивницком (Кировограде) по пластиковым окнам, балконам. С помощью современных технологий, монтаж пластиковых окон можно сделать даже на крыше. Слуховые окна на чердаке – это необходимость для Вашего дома, не теряйте времени, ибо историей уже доказан вклад и важная роль этих конструкций.

Окно Слухова, или Зачем на кровле еще один «домик»?

Слуховое окно – известная конструкция,  название которой вроде бы и на слуху, но для многих это скорее седая древность, чем современный вариант элемент строительства. На самом деле, всё гораздо интереснее.

Мансардное или слуховое?

мансардное окно – это плоское окно, которое встраивают в кровлю. Оно расположено соответственно под тем же углом к полу, что и кровля. Преимущество мансардного окна – большая светоотдача, значительно больше чем у слухового.

слуховое окно – это пристраиваемый к кровле «домик» с вертикальным окном и стенами. Слуховые окна дают больше дополнительного пространства, во внешнем облике дома служат важным архитектурным элементом, с помощью которого можно придать уникальный внешний вид зданию.

Из истории вопроса

Люкарна – это французское название слухового окна. Владимир Даль в словаре русского языка обозначил  этот термин как «слух в кровле», хотя тут же добавил «хотя тут нечего слушать». И в этой же статье Даль привел выражение «слухи ветром носит». Поскольку раньше такие окна ставили в светелках для прислуги, и их название вполне увязывается с вечерними посиделками и доносимыми ветром обрывками разговоров.

Существует еще одна легенда, связанная со слуховыми окнами и строительством знаменитого московского Манежа в 1817 году. За проведение кровельных работ  на стройке отвечал крепостной мужик Слухов, который работал вместе со своей артелью. Начальный план постройки предполагал кровлю и фронтоны Манежа без окон, и проветривание чердака предусмотрено не было. Однако, во время сильной жары крыша и соответственно чердак раскалился, что привело к деформированию потолочных перекрытий здания. Крышу пришлось переделывать. И именно Слухов нашел выход, разместив на скатах большое количество окон для проветривания, после чего их назвали по его фамилии – слуховыми. Эти окна, не только сделали подкровельное пространство проветриваемыми, но снизили нагрузку на потолочное перекрытие. Балки не выдерживали веса огромного пролета и прогибались. Сильный сквозняк создал над перекрытием зону пониженного давления, за счет чего нагрузка на балки уменьшилась, и аварийная ситуация в Манеже была полностью ликвидирована.

Функционал

В наше время слуховые окна широко применяются при строительстве скатных и плоских крыш и могут выполнять сразу несколько функций: выход на кровлю, проветривание и освещение чердачного помещения. Виды слуховых окон довольно разнообразны.

Четырехугольное слуховое окно, крыша у таких окон может быть прямоугольно, в виде трапеции или торцевой. Кровлю такого окна покрывают тем же материалом, что и всю кровлю. Часто можно встретить слуховое окно, крыша которого начинается от конька основной кровли.

Треугольное слуховое окно – даёт много света и воздуха в мансарду, придает элегантность дому. При проектировании важно найти оптимальный баланс для размера окна – не слишком большое, и не слишком маленькое, органично вписывающееся в экстерьер дома.

С двускатной крышей – в Германии такие окна называются «домик для гномика», еще известные названия «люкарна», «фризское»,«кровельный домик», «скатное», «седлообразное».   Кровля такого окна обычно выполняется из того же материала, что и основная. Тут, надо заметить, гибкая черепица незаменима, поскольку отход при монтаже такой конструкции будет минимален. Важно учитывать, что угол наклона крыши такого окна должен быть сопоставим с углом наклона всей кровли, иначе постройка будет выглядеть непропорционально.



С плоской крышей – когда нужно больше света и воздуха. На архитектурный облик эти окна не влияют, так как их и не видно. Монтируют такие окна с углом наклона от 5 до 15 градусов, чтобы вода имела возможность стекать.

Стеклянное слуховое окно – очень красивый архитектурный элемент, который также называют «зенитный фонарь». Этот вид окна считается наиболее функциональным, поскольку пропускает много света  в помещение. Такие окна находят широкое применение при строительстве спортивных залов, торговых помещений, музеев, зимних садов, бассейнов. Помимо их функциональности они выигрывают и в эстетике.



Полукруглое слуховое окно – модный и стильный вариант, который придает очень необычный внешний вид всему дому. Существует ряд разновидностей такого окна: «рот лягушки», «летучая мышь», «бычий глаз», «окно-щука». Отличаются эти окна в основном в степени плавности волны кровли.  Этот тип окна хорош отсутствием «глухих» углов, где может скапливаться снег, а также позволяет свободно стекать дождевой воде. Монтаж таких окон – дорогое удовольствие, причем основные расходы пойдут на оплату высоко квалифицированного кровельщика, и также немалая часть расходов потребуют окна под индивидуальные размеры.

Проект, монтаж

Особых правил проектирования слуховых окон нет, все зависит от знаний и представлений архитектора, модных тенденций. Необходимо только четко понимать, какую функцию будет нести слуховое окно – декоративную или практическую. Слуховое окно должно гармонично вписываться в общий облик здания, не располагаться слишком близко к боковым сторонам здания, а также к коньку и карнизу. При проектировании нескольких слуховых окон, расстояние между ними должно быть не менее 80 см, иначе монтаж кровли будет затруднен, а между окнами будут скапливаться и листья, и снег.

Консультации по монтажу кровельного покрытия для плоских и скатных кровель

со слуховыми окнами вы можете получить в Техническом отделе RUFLEX:

Гибкая черепица:
Ильдар Камалов: +7 495 665 75 97, +7 916 454 62 46

Рулонные материалы для плоских кровель:
Александр Арестов: +7 495 665 75 97, +7 916 220 62 41

Как своими руками в кровле Ондувилла смонтировать слуховое окно

Согласно определению СП 17.13330.2011 СНиП II-26-76 «Кровли», слуховым называется окно, расположенное на скате крыши и служащее для вентиляции и освещения чердачного пространства. Кроме того, слуховое окно используется для выравнивания температуры и давления внутри чердачного помещения с внешними, что предотвращает образование наледи на кровле и деформацию элементов крыши соответственно. В слуховых окнах размером 600х800 мм и более допускается устраивать выход на кровлю, при этом высота верхней части окна от чердачного перекрытия должна быть не менее 1,75 м.

Слуховое окно является элементом системы пассивной вентиляции. При устройстве холодной кровли Ондувилла монтируется не менее 2-х слуховых окон. Наиболее эффективная работа системы вентиляции достигается при размещении окон на противоположных скатах, при этом суммарная площадь продухов приточной вентиляции, включая слуховые окна, должна быть не менее 1/300 площади горизонтальной проекции крыши. При отсутствии иных элементов системы вентиляции слуховые окна монтируются из расчета 1 окно на каждые 50 кв. м.

Монтаж слухового окна на крыше из ондувиллы производится в следующей последовательности:

— на участке, где планируется слуховое окно, демонтируется кровельное покрытие и вырезается часть обрешетки под ондувиллу;

— если ширина окна не превышает межстропильное расстояние, окно монтируется между стропил. В случаях, когда окно шире межстропильного расстояния, на боковые стропила набиваются опорные бруски и устанавливаются поперечины. Промежуточное стропило крепится к поперечинам с помощью опорных брусков или фасонных накладок. Так как нагрузка на боковые стропила в 1,5 раза выше, чем на промежуточные, их необходимо усилить;

— каркас слухового окна монтируется из готовых стен, собранных отдельно. Они размечаются по месту, обшиваются досками, оборудуются элементами вентиляции и оконным коробом, после чего поднимаются на крышу;

— между стропилами устанавливаются поперечины и монтируются нижняя и верхняя обвязки, обозначающие границы окна. На обвязку наносится разметка расположения стоек стен и проемов;

— монтируются боковые стены окна, на них устанавливаются балки крыши;

— монтируются стропила окна;

— устанавливаются вентиляционные решетки и рама окна, выполняется монтаж ондувиллы;

— производится монтаж ондувиллы на вскрытом участке крыши.

Оформление примыкания кровли к слуховому окну производится в следующем порядке:

— в нижней части окна монтируется покрывающий фартук. Стыки стен окна с фартуком и кровлей герметизируется лентой Ондуфлеш-Супер;

— способ оформления стыка крыши окна и кровли дома выбирается в зависимости от формы окна.

Примечание:

— выбирая сечение пиломатериалов следует учитывать, что при монтаже каркаса используются торцевые гвоздевые соединения;

— обвязки изготавливаются только из целых досок, это повышает прочность конструкции.





Балкон на чердаке против мансардного окна. Что выбрать?

Строить балкон или нет? Инвесторам часто бывает сложно принять решение по этому вопросу. Перед окончательными решениями стоит продумать альтернативное решение традиционному балкону. Вопрос в названии может стать неожиданностью.

Мансардное окно и балкон имеют свои преимущества, но могут ли мансардные окна вообще быть альтернативой традиционным балконам? Ответ — «да». И это потому, что рассматриваемое окно — это мансардное окно балкона, которое превращается в балкон.

Балконное окно в одной раме имеет две открывающиеся створки. Верхняя подвесная створка открывается вверх, а нижняя створка может наклоняться вперед. Открытое таким образом окно обеспечивает легкий доступ к балконной нише.

Мансардное окно, трансформирующееся в балкон, выглядит очень новаторски, но FGH-V U5 Galeria, как называется эта модель окна, — это не только интересная технологическая инновация. Это, прежде всего, очень практичный способ максимально использовать пространство чердака.Поэтому мы подготовили сравнение, чтобы сопоставить это уникальное мансардное окно с традиционным балконом.

Зачем на чердаке балкон?

Балкон — строить или нет? Это очень важный вопрос для каждого, кто планирует построить собственный уголок.

С одной стороны, затраты — важный фактор, и мы всегда хотим их рационально снизить. С другой стороны, мы хотим чувствовать себя максимально комфортно в собственном доме. Есть основания утверждать, что «дом без балкона — это не дом».

Контакт с окружающей средой, вдыхание свежего воздуха и расслабляющий контакт с природой — это очень важные аспекты, способствующие нашему хорошему самочувствию.

Тем более, что с мы проводим до 90% времени в закрытых помещениях. Все более частое нахождение в офисах, домах или даже в машинах означает, что мы все меньше и меньше контактируем с природой. Поэтому балкон, встроенный в чердак, — хорошая идея, но не всегда типичная.

Изображение 1 — Окно балкона FGH-V Galeria и AMZ Solar

Инновационная альтернатива традиционному балкону

Балкон на чердаке предполагает установку остекления и приглашение внутрь большого количества полезного естественного света. Это преимущество проявляется как в случае балконного окна, так и балкона в традиционном виде.

Мансардное окно, которое может использоваться как балкон, — продукт высшего качества.Больше всего впечатляет открытое балконное окно и удобство его использования.

Если присмотреться к балконному окну Galeria от FAKRO, мы увидим, что оно выделяется инновационными решениями даже в своем классе. Дело в том, что в отличие от других балконных мансардных окон, мансардное окно Galeria под маркой FAKRO оснащено поручнями, которые при закрытии окна скрываются под элементами оклада. В результате они не подвергаются скоплению грязи или механическим повреждениям.

Еще одно важное преимущество — эстетичный внешний вид.Рейлинги остаются полностью незаметными при закрытых окнах и не портят эстетику кровли. FGH-V U5 Galeria — это окно с двухкамерным остеклением, обладающее отличными характеристиками.

Мансардное окно против балкона на чердаке. Сравнение преимуществ.

Сравним балконное мансардное окно, а именно FGH-V U5 Galeria, с традиционным балконом на чердаке.

Решение	Преимущества
Традиционный балкон	Обычно предоставляет дополнительное пространство для пользователя
	Вариант размещения
Мансардное окно балкона Мансардное окно балкона	Более простая и дешевая конструкция крыши
	Универсальность
	Лучшее использование внутреннего пространства
	Меньше уборки, вся площадь пола находится внутри и не подвержена погодным условиям
	Низкие затраты и простота обслуживания
	Современный минималистский дизайн здания
	Экология

Традиционный балкон

Обычно предоставляет дополнительное пространство для пользователя

Традиционный балкон на чердаке обеспечивает дополнительную площадь для домочадцев. Благодаря балконным панелям у нас есть дополнительная площадь пола для выхода на улицу. Некоторые люди также используют балкон, чтобы развесить белье или хранить велосипеды или другие предметы.

Возможность организации дополнительного пространства

Балкон в традиционном виде можно наполнить цветами или декоративными фонарями. Это позволяет нам создать собственный уголок и в полной мере насладиться близостью природы.

Мансардное окно балкона

Нет необходимости в расширении крыши
Строительство балкона на чердаке требует проектирования более крупной, а иногда и более сложной стропильной фермы.Мансардные окна, в том числе балконные, можно устанавливать даже в самые простые стандартные скатные крыши без доработок и экономии на материалах.

Универсальность
Независимо от того, решим мы построить балкон или нет, мы можем позже пожалеть о принятом решении. В зависимости от наших решений, мы можем остаться без балкона или с дополнительным пространством, в которое мы вложили много денег, а теперь не используем. Балконное мансардное окно может быть идеальным решением в этой ситуации, поскольку не должно исключать ни одного из возможных вариантов.FGH-V Galeria может стать балконом, когда мы этого захотим. Когда мы его закрываем, балкон просто превращается в окно — прекрасное остекление, обеспечивающее отличное освещение интерьера, которое можно открывать вверх или вперед, как и другие мансардные окна. Благодаря этому мы никогда не лишаем себя выбора, хотим мы иметь балкон или нет.

Лучшее использование внутреннего пространства
Наклонная площадь комнаты на чердаке не является полностью ценным пространством.Установив балконное мансардное окно, мы получаем удобный доступ к этой части пола, так как позже, открыв такое окно, мы можем легко попасть в него.

Меньше уборки
Традиционный балкон — это дополнительная площадь пола, расположенная снаружи. Чтобы попасть на такую ​​поверхность, часто нужно надеть обувь, так как пол пыльный, грязный и холодный. Балконное окно позволяет нам любоваться балконом, находясь в теплом и чистом помещении. Многие люди редко проводят время на традиционных балконах, а некоторые ходят туда просто для того, чтобы убрать их.Наличие балконного окна позволяет нам лучше использовать внутреннюю поверхность и максимально комфортно получать удовольствие от контакта с природой.

Низкие затраты и простота обслуживания
Все компоненты здания требуют обслуживания, ремонта или простой замены время от времени на новые. Ремонт балкона обычно предполагает обновление балюстрады путем ее очистки и перекраски, иногда необходимо обновить навес или даже поверхность балконных панелей.Все эти операции связаны не только с большим объемом работы, но и с большими затратами. Уход за одним или даже несколькими балконными окнами занимает меньше времени и обходится дешевле.

Современный минималистский дизайн здания
Современный дизайн — это чистота и минимализм. Как и в случае с дизайном одежды, автомобилей или смартфонов, архитектура ориентирована на чистоту и простоту форм и цветов. Приглушенные цвета и простые формы являются классическими и элегантными, создавая неподвластный времени стиль, который всегда хорошо выглядит.Использование балконного окна с перилами, скрывающимися под элементами оклада, связано с сохранением простоты и эстетики всей формы здания без лишних дополнений.

Экология
Балконное окно в чердачном помещении — экологичное решение. Одна из причин этого — минимализм балкона в виде окна Galeria от FAKRO. Меньшее количество материала для строительства такого балкона по сравнению с традиционным балконом означает менее энергоемкое и экологически вредное производство строительных материалов.Уборка или обслуживание также менее затратны по времени и дороже для балконного мансардного окна, чем для традиционного балкона. Это приводит к снижению расхода химических чистящих средств и консервантов.
Изображение 2 — Балконное окно Galeria FGH-V с рулонной шторкой ARF

Окно балкона — какую фурнитуру купить?

Балконное окно FHG-V U5 Galeria может быть оборудовано внутренними ставнями или внешними жалюзи по запросу.Особенно рекомендуются навесные жалюзи FAKRO AMZ, установленные снаружи окна.

Они обеспечивают до 8 раз более эффективную защиту от жары в жаркие солнечные дни по сравнению с внутренними затемненными жалюзи, поскольку они отражают значительное количество солнечного излучения до того, как оно достигнет остекления.

Балкон на чердаке vs мансардное окно балкона. Резюме

Решение выбрать традиционное балконное или балконное мансардное окно всегда зависит от инвестора и его предпочтений.Также следует учитывать такие факторы, как инвестиционные затраты, внешний вид здания и юридические требования. Балконно-мансардное окно FAKRO FGH-V Galeria, несомненно, является инновационным продуктом с рядом преимуществ.

Престиж, универсальность, комфорт и другие преимущества, упомянутые здесь, делают FGH-V Galeria очень привлекательным продуктом, и его, безусловно, стоит покупать по сравнению с традиционными балконами на чердаке.

Почему вам следует выбрать мансардные окна или мансардные окна

Некоторые домовладельцы рассматривают стеклянные окна, установленные на крыше, как роскошь — конструктивный эквивалент гидромассажной ванны в ванной комнате или летней кухни во внутреннем дворике.Но световые люки или мансардные окна — это гораздо больше, чем просто роскошь, особенно в регионах, которые получают ограниченное естественное освещение, или при строительстве домов, где есть ограничение в площади стен, доступных для окон.

• В жилом помещении на втором этаже, спрятанном под наклонной линией крыши, наличие световых люков может означать разницу между светлым, дружелюбным пространством и темной пещерой.
• В доме, построенном между близко расположенными соседними домами, световые люки могут быть лучшим решением для обеспечения хорошего естественного освещения в комнатах.
• В одноэтажном доме, построенном с открытой планировкой, потолочные люки могут принести столь необходимый естественный свет в центр больших пространств.

Терминология

Домовладельцы, рассматривающие возможность установки стекла в крышу, иногда могут быть сбиты с толку различными терминами, с которыми они сталкиваются. Это не помогает, когда производители окон не используют термины с какой-либо последовательностью. Для некоторых термины световое окно и мансардное окно являются полностью синонимами, в то время как для других производителей различия заметны и важны.

Несмотря на то, что существуют точные определения структуры, которые отличают мансардные окна от мансардных окон, в современном строительстве делаются довольно общие различия:

• Мансардное окно: Мансардное окно — это фиксированное окно, установленное в линию крыши. В нем могут быть вентиляционные отверстия, но само окно не открывается. В Европе этот тип окон можно назвать крышкой .
• Мансардное окно: Мансардное окно обычно открывается с помощью механизма поворотной маркизы.Он может даже включать оконную перегородку, почти так же, как окно в стиле навеса, установленное в боковых стенах. Некоторые производители, однако, называют этот тип окна вентилируемым световым люком.
• Световая шахта: Этот термин обозначает конструктивную адаптацию, при которой огороженная стенка шахта проходит между фермами или балками крыши, чтобы связать потолок комнаты со световым люком или мансардным окном. Этот вал иногда называют погонным . Это часто конструкция, используемая в одноэтажных домах, где горизонтальный проем в потолке соединяется с окном на крыше через рамную и законченную шахту.Обрамление, необходимое для шахты, может значительно увеличить стоимость светового люка.
• Трубчатое окно: Это упрощенная и недорогая форма световой шахты, в которой маленькое куполообразное окно, установленное на линии крыши, соединено с нижним потолком с помощью гибкой световозвращающей трубки. Люк в крыше обычно используется в небольших помещениях, чтобы обеспечить уличное освещение небольшой ванной комнаты, туалета или прачечной. Это очень недорогой вариант.

Варианты мансардного окна / мансардного окна

Вариантов установки окон в линию крыши почти столько же, сколько и окон в стенах.Хотя рабочие механизмы несколько более ограничены (например, на крышах редко можно встретить раздвижные окна или двойные навесные конструкции), у вас есть те же варианты для остекления и стекла. Некоторые типы мансардных окон управляются двигателями с дистанционным управлением, что очень важно, если вы хотите, чтобы вентилируемое окно было расположено высоко над световой шахтой.

Стекло для мансардных окон и мансардных окон обычно изготавливается из стекла с высокой ударопрочностью, так как эти окна могут подвергаться ударам от града или падающих веток деревьев.Помимо этого, у вас будут варианты одинарного, двойного или тройного остекления, отражающие покрытия, газонаполненные камеры между стеклянными панелями и все другие варианты, характерные для традиционных стенных окон.

Варианты установки

Как и в случае с традиционными окнами для стен, у вас есть возможность установить мансардные окна или световые люки. Они могут быть установлены самостоятельно, оконной компанией, традиционным плотником или генеральным подрядчиком.

• Homeowner Установка: Если ваш световой люк достаточно мал, чтобы поместиться между двумя фермами или стропилами, ваша работа по установке будет намного проще, чем если бы вам нужно было отрезать фермы или стропила.Многие производители крыш включают подробные инструкции, которые делают эту работу легко выполнимой квалифицированным мастером. Если вы чувствуете себя комфортно с простыми столярными работами, черепицей, базовой установкой окон, гипсокартоном и покраской — те же навыки, которые необходимы при установке традиционного окна в боковой стене, — вы можете установить свой собственный световой люк или мансардное окно. Для мансардных окон с электроприводом вам также понадобится опыт работы с электрикой. Установка мансардных окон своими руками — это не проект, который поддается импульсивности. Обязательно подумайте о своих сильных и слабых сторонах, прежде чем браться за работу, которая пробивает дыру в вашей крыше.
• Window Компания: Любой поиск окон на замену вскоре приведет вас к квалифицированным специалистам, которые смогут установить световые люки и мансардные окна. Пелла, Марвин и Андерсен — одни из громких имен в области окон, которые могут не только предоставить вам световое окно, но и квалифицированных специалистов для его установки. Большим недостатком здесь является то, что большинство компаний, выпускающих только окна, будут делать именно это: устанавливать только окна. Им потребуется заранее полностью оформленное пространство, чтобы все, что им нужно было сделать, это поставить в световой люк.Все остальное, в том числе люк в крыше, где это необходимо, зависит от вас. По этой причине это дорогой вариант. Но это также вариант, который в значительной степени гарантирует качественную установку с гарантией.
• Плотник или Подрядчик: Любой генеральный подрядчик, генеральный плотник и даже опытный рабочий должен уметь установить ваше окно в крыше. Этот вариант будет намного дешевле, чем работа с оконным подрядчиком. В этом варианте подрядчик надевает две шляпы: обрамление территории и установка самого светового люка.Подрядчик передает работы субподрядчикам (в частности, работы по гипсокартону для шахты). С другой стороны, плотник / специалист по ремонту может делать все в одиночку или, возможно, с партнером. Лучший совет здесь — убедиться, что вы работаете с подрядчиком или плотником по рекомендации того, кто успешно использовал этого человека.

Ограничения для крышных окон и мансардных окон

Мансардные окна и мансардные окна имеют много преимуществ, но они не всегда заменяют стандартные окна на боковых стенах.Помните следующее:

• Окна часто требуются строительным кодексом, потому что они обеспечивают выход (выход) в случае возникновения чрезвычайных ситуаций. Мансардное окно или мансардное окно не всегда можно использовать вместо окон. Некоторые производители, однако, предлагают мансардные окна с шагом, необходимым для того, чтобы их можно было считать выходными отверстиями. Однако потребуется средство для спуска с крыши, чтобы мансардные окна соответствовали законодательным требованиям к выходным окнам.
• Заметно «солнечное усиление» мансардного окна или мансардного окна.Это может быть преимуществом в холодном климате, где зимнее солнце, падающее на мансардное окно, помогает обогреть пространство. Но летом или в более теплом климате это может быть явным недостатком. Многие световые люки не имеют каких-либо жалюзи или средств защиты от солнца. Это вариант, который обычно стоит дороже.

Цены

Сами по себе мансардные окна и мансардные окна не являются чрезмерно дорогими, особенно для домашних мастеров, которые будут делать работу сами.В одном крупном торговом центре недавние затраты на довольно большое мансардное окно:

• Мансардное окно Velux с ручной вентиляцией, 21 дюйм x 37 3/4 дюйма: 506 долл. США
• Исправляет просвет Velux, 21 дюйм x 46 1/2 дюйма: 399 долларов

Эти цены не намного выше, чем на качественные стенные окна, предназначенные для нового строительства.

Затраты на привлечение плотника или подрядчика к работе могут существенно увеличить цену. Вот последние средние показатели по стране:

• Вырезание отверстия в крыше и изменение стропильного каркаса обычно стоит около 200 долларов.Эта стоимость может быть значительно выше для очень широких окон, для которых требуется вырезать стропила и перекрашивать эту часть крыши. Выбор окон, достаточно узких, чтобы поместиться между стропилами крыши или фермами, — хорошая идея, которая позволит контролировать ваши расходы.
• Установка и окошко самого окна будет стоить от 200 до 300 долларов для домов с битумной черепицей и на 20-30 процентов дороже для металлической или черепичной кровли.
• Строительство прохода (шахты) от светового люка до внутреннего потолка будет стоить от 1000 до 1500 долларов.
• Перекраска потолка под мансардным окном обойдется как минимум в 250 долларов, если вы наймете профессионала.

Имейте в виду, что затраты на рабочую силу могут значительно варьироваться от региона к региону.

Подарите чердаку космическую жизнь

Подарите чердаку космическую жизнь

Преобразовать место хранения

Так же, как и подвал, функция чердака в дизайне дома изменилась за последние 100 лет. В то время как подвалы когда-то были сырыми и грязными помещениями, где жили старые, работающие на угле котлы и консервированные фрукты и овощи, они пережили возрождение в ценное жизненное пространство.

К сожалению, этого нельзя сказать о чердаках. Много лет назад дома были построены с большими чердаками для хранения вещей, передаваемых из поколения в поколение. Доступ был обеспечен специальной лестницей, чтобы упростить перенос ящиков на склад и обратно. После Второй мировой войны, переезд в пригород и популярность одноэтажного дома на ранчо привели к тому, что чердак почти полностью исчез.

Несмотря на меньшую популярность в новом строительстве, во многих домах на чердаках имеется неиспользуемая дизайнерская недвижимость.Если вы хотите максимально использовать доступное пространство, ознакомьтесь с этими советами, чтобы придать чердаку новое значение.

Код Требования

Прежде чем проектировать чердак, ознакомьтесь с местными требованиями законодательства. Жилая площадь должна составлять не менее 70 квадратных футов с высотой потолка не менее 5 футов. Минимальное окно и площадь проема должны равняться или превышать 8% полезной площади пола. Например, на чердаке площадью 300 квадратных футов и потолками 5 футов потребуется площадь окна 24 квадратных фута.

Кроме того, коды требуют, чтобы 4% пространства были доступны снаружи через окно с номинальной выходной мощностью. Использование мансардных окон более рентабельно, чем строительство слухового окна с обычным двойным или створчатым окном. Velux, крупнейший производитель жилых мансардных окон и мансардных окон, предлагает несколько отличных вариантов жилого чердака.

Velux производит мансардные окна с верхними и центральными шарнирами, которые обеспечивают естественное освещение и вентиляцию. Окно доступа на крышу Velux GXU открывается как дверь или створчатое окно, обеспечивая легкий доступ на крышу для экстренного выхода.

Ваш клиент ищет уникальное мансардное окно? Мансардное окно Velux Balcony, которое напоминает мини-балкон с выходом на улицу, обеспечивает эту привлекательную функцию окна. Мансардные окна, световые люки и солнечные туннели Velux доступны у специалистов по строительной продукции MYERS.

Дизайн крыши — ключ к успеху

Сегодня при правильной конструкции крыши вы можете создать в доме ценные квадратные метры и жилое пространство по разумной цене. Ключевые моменты, которые следует учитывать, — это тип и уклон крыши, а также расчет надлежащих весовых коэффициентов или нагрузок для чердачного этажа.

Конструкция двускатной крыши, которая выглядит как треугольник, дает чердаку больше места для головы при использовании более крутой скатной крыши. Более крутой уклон также придает дому более привлекательный вид, а также дает больше изолирующего мертвого пространства.

Использование чердачной фермы по сравнению с обычной фермой создает практичное жилое пространство, сохраняя при этом надлежащие структурные элементы для нагрузок на крышу.

Обеспечение комфорта

Ключевыми элементами, которые следует учитывать, является нагрев и охлаждение.Поскольку чердак находится прямо под крышей, надлежащая изоляция и тепловые барьеры являются важными элементами для поддержания комфортной температуры.

LP TechShield Radiant Barrier Sheathing защищает от перегрева, блокируя 97% лучистого тепла крыши. Это может снизить температуру чердака до 30 градусов, что позволит снизить счета за электроэнергию. Правильная вентиляция и изоляция в коридорах и над потолком имеют решающее значение для поддержания комфортного жилого пространства на чердаке.

Последние штрихи

Встроенные спальные места, полки или шкафы под коленными стенками обеспечивают максимальную вместимость и максимальную площадь пола. Светлая краска для стен и потолка делает пространство больше и визуально светлее. Ковролин, дерево, LVT или ламинат — отличные варианты напольных покрытий.

Готовы ли вы помочь преобразовать чердак своих клиентов? Зайдите сегодня в местный выставочный зал Myers Building Product Specialists, чтобы узнать больше.

В чем разница между люком, мансардным окном и мансардным окном?

При поиске продуктов остекления в Интернете Google часто возвращает различные результаты поиска, которые включают термины «потолочный свет», «световой люк» и «мансардное окно» как в заголовках страниц, так и в метаописаниях.

Неудивительно, что люди путаются и начинают сомневаться в разнице. Какие ссылки на веб-сайты вам следует просматривать? Какой термин дает наилучшие результаты?

Начнем с того, что нет реальной разницы между терминами «кровельный свет» и «световой люк».

Например, Google определяет термин «просвет в крыше» как «окно, расположенное на крыше или потолке под одним и тем же углом». Он аналогичным образом описывает термин «потолочный светильник» как «отверстие в крыше дома, которое покрыто полупрозрачным или прозрачным материалом, пропускающим свет».

Нет никакой технической разницы, кроме того, что американцы предпочитают термин «световой люк», а не «свет на крыше», что немного похоже на «чипсы», а не «чипсы»! Оба термина представляют собой разные альтернативы одному и тому же.

Основная причина, по которой вы найдете сочетание этих двух на многих сайтах по остеклению, связана с поисковыми целями; компании часто используют в своем содержании термины «световой люк» и «свет на крыше», чтобы убедиться, что независимо от терминологии, которую использует потенциальный клиент, они будут перенаправлены на нужную страницу.

Тем не менее, , а не , следует путать с термином «мансардное окно».

Мансардные окна немного отличаются по форме и функциям, как определено в EN 14351-1: 2006; они предназначены для установки в плоскости и плоскости с той же ориентацией, что и окружающая крыша, с уклоном не менее 15 градусов. [Продукция Velux — хороший тому пример]. Кровельные окна могут иметь маркировку CE в соответствии с этим стандартом, в то время как потолочные светильники или мансардные окна обычно не могут иметь , а , поскольку они обычно устанавливаются «вне плоскости» на бордюр или бордюр строителей.

Какой бы термин вы ни предпочли использовать, помните, что «кровельный свет» и «мансардный свет» означают одно и то же, тогда как «мансардное окно» следует рассматривать как несколько другой продукт. Несмотря на эти различия, все три обладают способностью радикально улучшить качество освещения в любой комнате или жилом пространстве.

Просмотрите ассортимент продукции Rooflights.com в интернет-магазине крышных светильников.

Как установить мансардное окно

.

1. Чердак перед началом работ. Темное и пыльное пространство, используемое просто для хранения мусора!
2. Сначала отметьте на стропилах примерное положение, необходимое для вашего нового мансардного окна. Отметьте центр окна и удалите участок войлока (и / или доски), чтобы обнажить черепичное или шиферное покрытие крыши
3.Снимите первую плитку или шифер, приподняв и потянув ее назад между планками. NB. На этом этапе стоит проверить, что область ниже ската крыши, над которой вы работаете, оцеплена, и что у вас есть что-то устойчивое, на котором можно стоять — на случай, если вы потеряете черепицу.
4. Продолжайте снимать плитку или сланец, пока не появится подходящее отверстие для доступа. Теперь обрежьте рейки вплотную к стропилам
5.При необходимости обрежьте стропило сверху и снизу и снимите его вместе с рейками, чтобы сделать проем шире.
6. При снятии черепицы или шифера с крыши удалите по крайней мере один дополнительный ряд сверх фактической ширины с каждой стороны ската крыши, чтобы освободить место для оконных проемов. Измерьте общую высоту и отметьте верхнее и нижнее положение на стропилах. Убедитесь, что вы используете квадрат 90º, иначе ваше окно не поместится правильно.
7.Вырежьте стропила, чтобы проем был четким. Измерьте ширину и высоту и проверьте прямоугольность. Отметьте положение любых триммеров и стропил. Надежно вставьте нижний триммер и гвоздь. При необходимости вставьте верхний триммер и заполните стропило. Надежно прибейте и убедитесь, что все поверхности ровные, а отверстие квадратное.
8. Теперь снимите створку мансардного окна с рамы (подвижной части окна). Для этого прочно удерживайте окно в вертикальном положении.Разблокируйте ручку и приоткройте окно. Удалите и выбросьте все деревянные упаковочные блоки. С помощью отвертки ослабьте зажимы, на которых крепятся рычаги. Снимите крышку. Крепко удерживая оконную створку черными рычагами в сторону, поднимите ее за два шарнирных паза. Храните створку в надежном месте.
9. Вставьте по одному металлическому дюбельному кронштейну в каждое из четырех угловых отверстий в раме. Слегка вставьте дюбель в отверстие резиновым молотком или молотком, если его нет.Держите кронштейны перпендикулярно к раме и забейте их концом с шипами.
10. Поднимите раму мансардного окна в проем в крыше и расположите так, чтобы металлические штифты находились на верхней и нижней части обрешетки. Убедившись, что окно сидит прямо в проеме, прибейте или просверлите отверстие в каждом кронштейне. Не забивайте гвоздь, пока не убедитесь, что окно квадратное и ровное.
11.Когда оконная рама прочно встала на место, завершите защиту от атмосферных воздействий. Встаньте в проем и вставьте мигающие части. Начнем с нижнего оклада. Поднимите черную резиновую накладку и плотно прижмите ее к раме под резиной. Приспособления на черепичных или шиферных крышах различны, и необходимо тщательно соблюдать подробные инструкции, прилагаемые к комплекту.
12. Замените плитку или грифель по бокам окна. Если вам нужно разрезать плитку или сланец, используйте электрическую угловую шлифовальную машину или плиткорез, а также наденьте перчатки и защитные очки, чтобы защитить глаза.
13. Теперь установите на место створку и верхнюю крышку створки. Поднимите оконную створку, крепко удерживая ее вверху и внизу, и проденьте в оконный проем. Помните — вверх ногами и задом наперед!
14. Удерживая окно, отрегулируйте его так, чтобы два механизма поворота вошли в паз канала на раме (снова будьте осторожны с рычагами), как только оно будет расположено, вам нужно будет снова прикрепить рычаги в верхней части раму и задвиньте зажимы на место.Теперь вы можете снова прикрепить верхнюю крышку створки. Перед тем, как открыть окно, убедитесь, что все в безопасности.
15. После того, как створка снова вставлена ​​в раму, вы можете отрегулировать ее. Если створка слегка не квадратна, с левой стороны можно отрегулировать выравнивание, которое можно выполнить с помощью ключа из квасцов, прилагаемого к фиксирующим пакетам.
16. Чердак с мансардным окном.Простое добавление естественного света уже сильно изменило чердак! — Сравните это с изображением 1
До	После

Световые люки Fakro, установка и замена окон

Окна и световые люки Fakro

Fakro Мансардные окна, установка и замена окон

Мы являемся профессиональным установщиком окон с 2003 года. Мы — одна из немногих компаний в районе Чикаголенда и его окрестностях, которые могут предложить полный комплекс услуг по установке Fakro.Мы предлагаем высокое качество изготовления по чрезвычайно конкурентоспособной цене и полностью застрахованы. Компания по установке и замене мансардных окон Fakro. Мы гордимся тем, что являемся компанией по установке мансардных окон, окон и чердачных лестниц Chicagolands # 1 Fakro.

Мансардные окна Fakro

FAKRO SKYLIGHTS

Мансардные окна — отличное дополнение практически к любой комнате в доме, обеспечивая до 3 раз больше света, чем обычное вертикальное окно того же размера.Все световые люки FAKRO фильтруют ультрафиолетовые лучи (Low-E) и имеют тонированное стекло для повышения тепловых характеристик и экономии энергии. Доступны в версиях для установки на палубе и на бордюре различных стандартных размеров. Световые люки FAKRO идеально подходят для новых построек и модернизации.

---

Fakro Walkable Skylight DXW Photo 5

FAKRO ХОДУЩИЕ СВЕТИЛЬНИКИ

Это плоское мансардное окно имеет специально усиленную створку и раму из многокамерных ПВХ-профилей, которые позволяют безопасно передвигаться по всей поверхности.Его характеристики, такие как нескользящее покрытие и безопасный стеклопакет, обеспечивают современный дизайн, высокое качество отделки и не портят его эстетический вид.

---

Fakro Кровельные окна

ОКНА КРЫШИ FAKRO

FAKRO производит ряд мансардных окон, которые превращают чердаки в комфортные жилые помещения. Основное различие между мансардным окном и мансардным окном заключается в том, что мансардное окно открывается как обычное окно на боковых петлях или поворачивается в центре или вверху.Окна Fakro Roof открываются вручную поворотом ручки, а также доступны в электрических версиях.

---

Чердачные лестницы Fakro

FAKRO ЧЕРДАЧНЫЕ ЛЕСТНИЦЫ

FAKRO Умные лестницы на чердак экономят место, обеспечивая удобное хранение и доступ на чердак. Каждая модель имеет незначительные регулировки, которые делают установку и установку высоты от пола до потолка простой и безопасной. Изолированные модели не содержат видимых деталей, что делает их идеальным дополнением любой комнаты в доме.

---

Что нужно знать об использовании мансардных окон для вентиляции

Есть несколько домов, оборудованных мансардными окнами, но чаще всего люди видят в них только эстетическое дополнение. Если у вас нет светового люка, это, по сути, окно, встроенное в крышу вашего дома, которым вы можете любоваться, глядя на свой потолок. Мансардные окна позволяют свету проникать в комнату, не теряя при этом вашей конфиденциальности. Это отличный способ открыть ваш дом, но они не только для управления освещением.Мансардные окна действительно могут помочь обеспечить ваш дом столь необходимой вентиляцией. Это отличная новость для домовладельцев. Вместо того, чтобы полагаться на системы отопления, вентиляции и кондиционирования воздуха, чтобы поддерживать прохладу и комфорт в вашем доме в жаркие месяцы, световые люки — это экономичный способ сократить ваши усилия. В этой статье мы обсудим все, что вам нужно знать об использовании мансардных окон для вентиляции.

Как работают световые люки

Если вы выберете мансардное окно с возможностью вентиляции, оно будет работать, выпуская горячий воздух, который естественным образом поднимается в вашем доме.Благодаря пассивному охлаждению мансардные окна помогут вам поддерживать комфортную температуру в доме. Эффект дымохода может еще больше способствовать этой вентиляции. Если у вас открыто окно в крыше, откройте окно на первом этаже дома, и более прохладный воздух будет поступать внутрь и активно выталкивать теплый, несвежий воздух из окна в крыше. Это отличный способ сократить использование кондиционера при сохранении прохладной температуры в помещении. И пассивное охлаждение, и эффект дымохода делают дом более энергоэффективным.

Есть варианты как для ручных, так и для автоматических световых люков. Для ручных устройств у вас будут какие-то механизмы — шест, кривошип или цепочка, — которые вы можете использовать, чтобы открывать и закрывать световой люк в течение дня. Также доступны автоматические световые люки, которые можно открывать или закрывать с помощью переключателей, пультов дистанционного управления или кнопок. Некоторые автоматические световые люки даже оснащены датчиками, которые определяют уровень влажности в воздухе, поэтому они автоматически закрываются, когда идет дождь. Неудивительно, что автоматические агрегаты обычно дороже, но многие люди находят такую ​​стоимость оправданной из-за дополнительного удобства.

Если вы хотите, чтобы ваше окно в крыше было максимально эффективным, вы можете добавить эффекты остекления, чтобы контролировать солнечное тепло. В остеклении используется пластик или стекло, которые отражают солнечный свет и не повышают температуру в доме. Стекло обычно лучше защищает от ультрафиолетовых лучей и прослужит дольше, но пластиковое остекление намного доступнее. Поговорите со своим кровельным подрядчиком, чтобы найти вариант, который лучше всего подходит для вас. В зависимости от того, где вы живете, вы можете пропустить остекление в крыше без каких-либо негативных побочных эффектов.

Преимущества вентиляции

Наличие хорошо вентилируемой крыши и чердака является обязательным условием эффективности и комфорта вашего дома. Хотя у светового люка есть несколько недостатков, его правильная установка и настройка устранят их. Поэтому наличие мощной системы вентиляции того стоит, и вы получите выгоду. Некоторые из них включают:

Снижение затрат на энергию

Если у вас хорошо вентилируемая кровельная система, в вашем доме будет прохладно, когда вы этого захотите.Вашему кондиционеру не нужно будет работать так усердно, чтобы вы чувствовали себя комфортно, а когда он не работает постоянно, ваши счета за электроэнергию снижаются. Это имеет еще большее значение для двухэтажных домов.

Более комфортный дом

Сниженные затраты на электроэнергию создают более комфортное жилое пространство. Системы вентиляции помогают выходу горячего воздуха, а не задерживают его на втором этаже вашего дома. Это приводит к более равномерной температуре во всем доме, что делает условия сна гораздо более комфортными.

Увеличенный срок службы крыши

Ваша крыша уже сталкивается с рядом факторов стресса. Суровая погода и прямые солнечные лучи в конечном итоге приводят к его гибели, особенно когда вы имеете дело с ледяными плотинами. Если у вас на крыше скопился лед, значит, у вас недостаточно вентиляционной системы. Правильная вентиляция позволит теплому воздуху из вашего дома выходить и эффективно растопить снег, не вызывая нагрузки на вашу крышу. Это помогает продлить срок службы вашей крыши. Точно так же летом вентиляция позволяет горячему воздуху выходить и снижает вероятность повреждения черепицы.Мансардные окна могут помочь вам повысить эффективность общей вентиляции вашего дома.

Снижает влажность

Airflow помогает сохранить дом сухим. Без него влага может накапливаться в ваших стенах, чердаке и даже потолке. Это приводит к появлению плесени и грибка, которые могут повлиять на структурную целостность вашего дома и создать крайне неприятный запах. Вентиляция снижает влажность в вашем доме, сохраняет изоляцию сухой и помогает уменьшить проблемы, которые могут способствовать небезопасным условиям жизни.

Отражает вредителей

Наконец, при правильной вентиляции у вас будет меньше проблем с вредителями. Теплые и влажные чердаки являются питательной средой, но с помощью надлежащей теплоизоляции вы уменьшите вероятность этого.

Различные типы вентиляции мансардных окон

В зависимости от ваших потребностей вы можете выбрать из множества различных стилей световых люков, которые обеспечат различную степень вентиляции. Тип светового люка, который вы выберете вместе с любыми дополнительными функциями, повлияет на энергоэффективность, поэтому лучше обсудить ваши варианты с профессиональным подрядчиком по кровельным работам.Некоторые из основных типов световых люков включают невентилируемые, пассивные вентиляторы, купольные вентиляторы, световые вентиляторы и открывающиеся световые люки.

Невентилируемые мансардные окна

Как следует из названия, этот тип светового люка не обеспечит дополнительной вентиляции. Они используются исключительно для освещения и дизайна. Несмотря на то, что на самом деле они не добавляют в систему вентиляции вашего дома, это световые люки, которые чаще всего устанавливают в США

.

Мансардные окна для пассивной вентиляции

Пассивная вентиляция помогает поддерживать температуру внутри вашего дома регулируемой, позволяя свежему воздуху проходить внутрь и выталкивая застоявшийся воздух — и все это без дополнительного использования электроэнергии.Вытяжные отверстия работают круглосуточно из-за естественного подъема горячего воздуха.

Мансардные окна с купольным вентилятором

Если вы выбираете световые люки с купольным вентилятором, купольный вентилятор устанавливается поверх невентилируемого светового люка. Чаще всего они находятся в ванных комнатах или прачечных и работают от электричества. Купольный вентилятор всасывает застоявшийся воздух, обеспечивая циркуляцию свежего воздуха. Они уже не так распространены, поскольку их заменяют вентиляторы световых люков.

Вентиляторы для потолочных люков

Вентиляторы

Skylight работают аналогично купольным вентиляторам, но встречаются гораздо чаще.Они используются в ванных комнатах и ​​прачечных и работают только с подключенными электрическими системами. Настенный выключатель включает эту систему, после чего вентилятор всасывает воздух из комнаты и выводит его наружу. На вашей крыше нет выступов со световыми вентиляторами.

Открывающиеся окна в крыше

Наконец, есть возможность установить открывающиеся световые люки. Это световые люки, которые можно открывать и закрывать вручную или автоматически, как обычное окно. Автоматические световые люки из-за наличия электрических систем, необходимых для открытия и закрытия окна, немного дороже.Тем не менее, люди часто предпочитают устанавливать их с двигателем, чтобы им было легче управлять. Открывающиеся световые люки обеспечивают более естественный поток воздуха по всему дому.

Расположение и установка мансардных окон

После того, как вы определились, какой тип светового люка лучше всего подойдет для вашего дома, вы захотите подумать о его размещении. Хотя есть много информации о том, что световые люки, обращенные в определенном направлении, будут давать вам больше или меньше солнечного света, на самом деле вы ничего не можете сделать с наклоном и расположением вашей крыши.В течение дня уровень пребывания на солнце будет изменяться. Выясните, где вы хотите разместить свой световой люк, затем рассмотрите варианты прозрачного или тонированного стекла, остекления или подумайте о добавлении жалюзи.

Если вы хотите узнать больше о том, как установить мансардное окно в вашем доме для вентиляции, важно поговорить с профессиональным подрядчиком по кровельным работам. Ваша крыша — очень чувствительный элемент, и не стоит рисковать неправильно устанавливать световые люки. Установка светового люка требует удаления участков крыши, что может нарушить структурную целостность.Напротив, правильная установка поможет увеличить долговечность, эстетику и общее функционирование вашей крыши без каких-либо дополнительных проблем. К счастью, профессионалы First Star Exteriors Roofing & Siding будут рады помочь вам выбрать и установить световые люки. Все наши подрядчики обучены и имеют опыт выполнения этого вида работ, чтобы гарантировать, что работа будет выполнена правильно, без каких-либо проблем.

В First Star Exteriors Roofing & Siding мы гордимся своим практическим, представительным партнерством и работаем для достижения целей наших клиентов.Именно поэтому наша команда стремится обеспечить высокое качество работы со 100% прозрачностью. Если вы ищете опытную кровельную компанию, которой можно доверять, не ищите ничего, кроме First Star Exteriors Roofing & Siding.
