Опалубка для монолитного фундамента: пошаговая инструкция

Опалубка для монолитного основания своими руками

Прочность и долговечность строения во многом зависит от основания. Неправильный выбор фундамента или допущенные ошибки на этапе его возведения могут привести не только к серьезным материальным затратам, но и к разрушению строения.

Основной проблемой при возведении фундамента является неустойчивый грунт. Именно от этого фактора зависит выбор основания. В большинстве случаев на слабых грунтах возводят монолитный фундамент.

Преимущества монолитного основания

Монолитная плита-фундамент – это несложная, но дорогостоящая конструкция. Однако существенные преимущества побуждают возводить основание такого типа.

  • Монолитная основа отличается высокой прочностью и устойчивостью на любом виде грунта.
  • Планировка строения может проводиться после возведения фундамента.
  • Возможность возведение основной конструкции из любого материала, благодаря высоким несущим способностям монолитного фундамента.
  • Стены такого фундамента и пол – это одна монолитная конструкция. Следовательно, исключается возможность возникновения трещин и усадок.
  • Монолитная плита может использоваться в качестве чернового пола в цокольном этаже, что позволяет сэкономить силы и средства.
  • В монолитном фундаменте не заведутся насекомые и грызуны.

Кроме того, монолитный фундамент позволяет избежать дополнительных расходов на гидроизоляцию и утепление пола. А вот на дренаже плитного фундамента лучше не экономить.

к оглавлению ↑

Виды опалубки и материалы для ее изготовления

Опалубка делится на два вида:

  • Съемная конструкция удаляется после застывания бетона.
  • Несъемная опалубка остается на месте и служит для утепления строительной конструкции.

Для изготовления опалубки можно использовать разные материалы:

Съемная и несъемная опалубка монолитной плиты

  • Опалубка из металла пользуется большой популярностью благодаря своей прочности. Однако при выборе такой конструкции стоит учитывать, что металл при взаимодействии с влажным бетоном подвержен коррозии. Наилучшим вариантом в этом случае будет алюминиевая опалубка. Несмотря на высокую стоимость, такой вариант отличается особой прочностью и устойчивостью к агрессивной среде.
  • Довольно часто можно встретить пластиковую опалубку. Такая конструкция используется в качестве съемной опалубки многоразового применения. Полимерные опалубки отличаются гладкой поверхностью, отсутствием влагопоглощения. Пластиковая опалубка очень прочная, может легко собираться и разбираться.
  • Конструкция из пенополистирола применяется в качестве несъемной опалубки. Используя этот вариант, можно повысить энергоэффективность монолитного фундамента.
  • Опалубка из дерева является менее затратным вариантом. При этом она обладает высокой прочностью, имея малый вес. Кроме того опалубка из дерева легко монтируется. Чаще всего для изготовления деревянной опалубки берут доски или фанеру.
к оглавлению ↑

Опалубка из досок

Доска считается самым удобным материалом при устройстве опалубки. Ее можно легко отпилить и скрепить там, где нужно. Наилучшим вариантом считаются доски из хвойных пород деревьев. Это может быть ель, сосна или пихта. Срок службы такого материала довольно долгий, поэтому доски можно использовать несколько раз. Доски одноразового использования могут быть из деревьев любых пород.

Древесные доски для опалубки

Выбирая древесину в качестве материала для опалубки, стоит помнить о влажности доски. Показатель менее 25% увеличивает способность дерева к впитыванию влажного бетона. При обустройстве опалубки в летнее жаркое время рекомендуется проливать опалубку водой перед тем, как заливать бетон. Повысить гидроизоляцию опалубки можно с помощью полиэтиленовой пленки или листов рубероида, прикрепляя их степлером.

Немалую важность имеет толщина доски для опалубки. Она подбирается в зависимости от предполагаемого количества упоров и подпорок. Принимая во внимание факт, что более толстые доски имеют высокую стоимость, можно сократить расходы, взяв доски меньшей толщины, но увеличив количество подпорок. Для повышения прочности опалубки доски усиливают дополнительными стяжками.

к оглавлению ↑

Опалубка из фанеры

Фанера обладает некоторыми преимуществами перед доской. Во-первых, она имеет более ровную поверхность. Во-вторых, требуется меньше времени на сборку и установку. В-третьих, материал менее подвержен деформации. Однократное использование фанеры для изготовления опалубки допускает возможность применения обычной фанеры из хвойных пород деревьев. Для более частого использования требуется влагостойкая фанера. Для многократного использования идеальным вариантом будет ламинированная фанера.

Опалубка для фундамента из фанеры

Для работы фанера распиливается на нужные отрезки, которые с торцов промазывают влагостойким клеем для снижения впитывающей способности. Рабочую поверхность можно обработать олифой, что также снизит влагопоглощение фанеры.

к оглавлению ↑

Правила установки опалубки

На опалубку возлагается несколько основных задач:

  • Способность выдерживать давление бетонного раствора.
  • Сохранять заданную форму.
  • Возможность легкой и доступной сборки.
  • Должна быть максимально герметичной, чтобы предотвратить утечку бетонной смеси.

При устройстве опалубки для монолитного фундамента важно соблюдать основные правила:

  • Нельзя устанавливать стойки и подпорки на вскопанном или насыпном грунте. Конструкция должна быть надежной и максимально устойчивой. На слабых грунтах под опорные стойки лучше подложить обрезки досок.
  • Принимая во внимание воздействие на опалубку большой массы бетона, нужно обеспечить неизменное положение щитов на длительный срок.
  • На проблемных грунтах не исключается возможность монтажа опалубки на специальных фундаментных обрезах. Их заглубляют ниже точки промерзания грунта, что делает конструкцию более устойчивой и крепкой.
к оглавлению ↑

Сборка опалубки

Главная функция опалубки – возможность придать фундаменту правильную форму. Собирать опалубку можно разными способами. Все зависит от материала, используемого для устройства опалубки. Также учитывается характеристика фундамента и индивидуальные предпочтения. Сборка опалубки для монолитного фундамента проходит в несколько этапов:

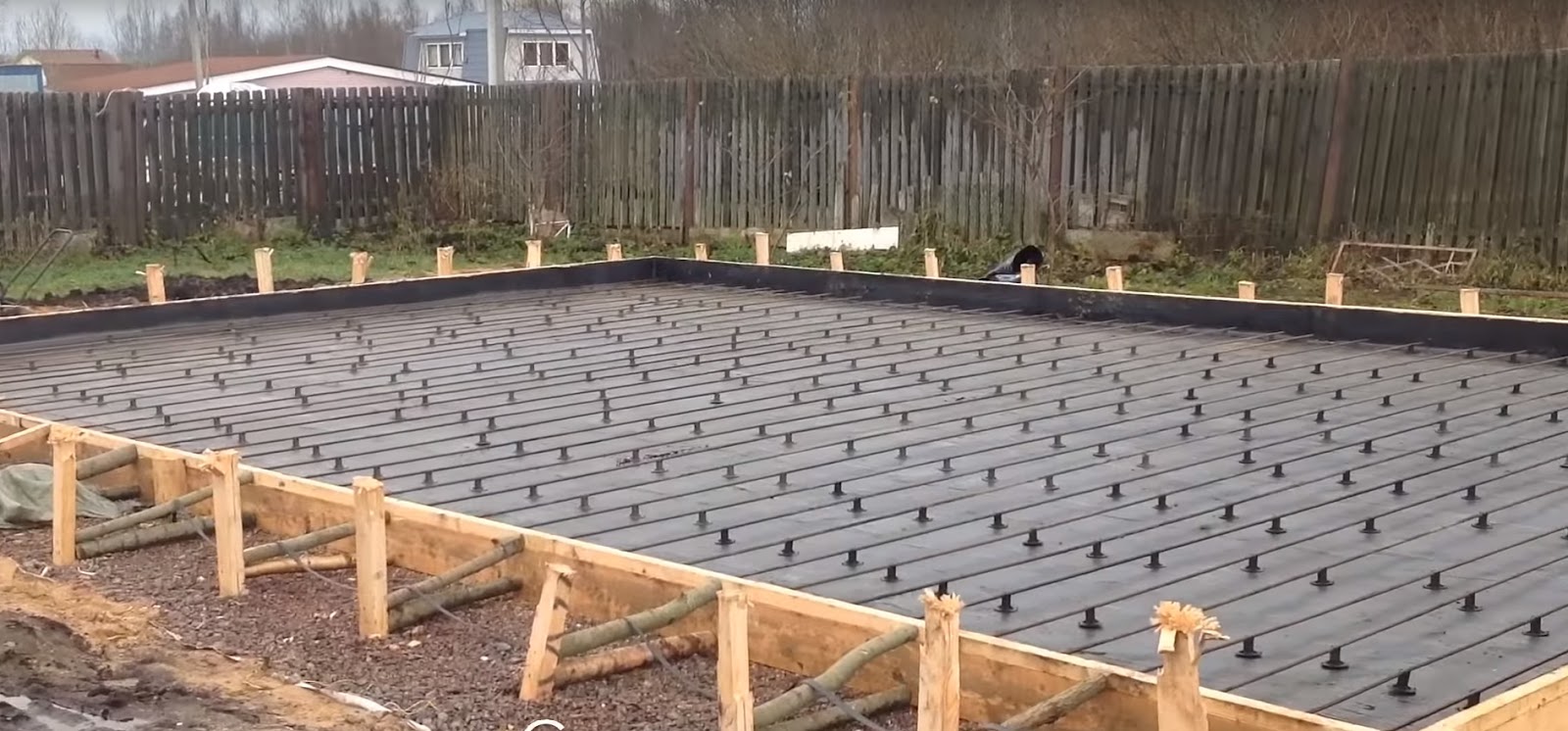

Сборка опалубки для монолитного фундамента

  1. Перед началом работы осуществляют расчет будущей конструкции.
  2. Затем выбирают тип опалубки, материал для ее изготовления. При этом ориентируются на качество материала, его прочность и размеры.
  3. Далее проводится разметка опалубки. Для работы пользуются колышками и строительным шнуром. При этом учитывается, что фундамент заливают шире основной конструкции на 10-15 см.
  4. Подготовка щитов. На этом этапе сколачивают щиты из обрезных досок. Вертикальными стойками могут послужить доски или рейки. При этом тонкая рейка приколачивается ребром. Для сборки щитов лучше пользоваться короткими гвоздями. Это облегчит и сборку, и демонтаж при необходимости.
  5. Для заливки монолитного плитного фундамента выкапывают котлован, для монолитного ленточного фундамента роют траншею.
  6. Готовые щиты монтируют прямо на землю. Выставляя щиты, каждое действие проверяют лазерным уровнем. Важно при этом соблюдать три параметра: вертикаль, горизонталь и диагональ.
  7. Проводят укрепление щитов. Для их фиксации в заданном положении колья вбивают в грунт с внешней стороны опалубки. Для дополнительной фиксации их прибивают к щитам гвоздями. Чтобы во время заливки бетона не произошло расхождение щитов, по верхнему краю проводят скрепление элементов конструкции деревянными брусками.
  8. В случае необходимости между щитами выставляют распорки.

Таким образом, принимая во внимание важность такого элемента строительства, как фундамент, требуется соблюдать правила и инструкции при устройстве опалубки для монолитного фундамента. Только в этом случае можно получить крепкое надежное основание для строительной конструкции.



Опалубка для монолитного фундамента

При обустройстве ленточных или плитных фундаментов из монолитного бетона вам понадобятся опалубочные вспомогательные конструкции. Опалубка для монолитного фундамента нужна для того, чтобы придать жидкому бетону необходимую конфигурацию до момента застывания.

Разновидности

Для строительства монолитной конструкции можно использовать как готовую арендованную или покупную опалубку, так и опалубочные изделия, изготовленные собственноручно. Готовые изделия для фундамента – это сборные металлические, пластиковые или деревянные щиты. Преимущество готовых изделий, взятых в аренду, – дешевизна, возможность многократного использования.

Благодаря высокой прочности металлической опалубки её можно использовать до 250 раз. Самая недорогая опалубка делается из древесины, но такие изделия можно использовать максимум три раза.

Для изготовления деревянной опалубки применяются:

  • доски;
  • ДСП;
  • ДВП;
  • бруски для создания каркаса, изготовления подкосов, распорок.

Опалубка для монолитной фундаментной плиты и ленточных конструкций может быть несъёмной и съёмной.  Особенности последних мы рассмотрели выше, что же касается несъёмных изделий, то для их изготовления используется экструдированный пенополистирол и пластиковые стяжки. Такие материалы для устройства монолитных конструкций чаще используются для монтажа стен, поскольку не только удерживают бетон после заливки, но и служат утеплителем и звукоизолятором в конструкции стен.

Также в роли несъёмной опалубочной конструкции можно использовать:

  • арболит;
  • армированные панели;
  • стекломагнезитовый лист;
  • специальные пенополистирольные наборы.

Съёмная опалубка для плитного основания

Если вы решили делать плитный монолитный фундамент, опалубка может быть изготовлена самостоятельно. Для изготовления всей конструкции можно брать доски, щиты и бруски. При этом важно правильно рассчитать их толщину.

Внимание: нагрузка, которую должна выдержать опалубка, зависит не только от ширины фундаментной части или плиты, но и от толщины бетонного слоя.

Опалубка для фундаментной плиты требуется тем прочнее, чем глубже будет конструкция основания. Нужно учитывать, что прочность опалубочного изделия зависит от толщины используемых досок или щита, а также от шага, с которым установлены подкосы.

Общие рекомендации

Работы по изготовлению опалубки для монолитной плиты фундамента следует вести с соблюдением следующих принципов:

  1. В поверхности опалубочной конструкции стоит заранее предусмотреть отверстия в тех местах, где будут проходить инженерные коммуникации. В отверстия нужно вставить части трубы, чтобы после заливки бетона в конструкции основания остались дыры. Для облегчения извлечения трубы после застывания бетона их обматывают рубероидом.
  2. В частном домостроении для изготовления опалубочных конструкций используют доски шириной 150 мм. Также для этих целей подходит фанера, ОСП, ДСП. Желательно, чтобы все доски были одинаковой толщины, а их длина была не менее трёх метров. Чтобы было проще соблюдать точность геометрических размеров основания, лучше использовать обрезную доску.
  3. Если для изготовления фундаментной конструкции будут использоваться доски, которые ранее были в употреблении, то из них нужно убрать все гвозди, чтобы они не повредили при демонтаже фундамент.
  4. Опалубка для плиты фундамента может быть точно по высоте будущего основания или немного превышать её. Однако в первом случае вам будет сложнее выровнять поверхность бетона, а во втором случае сложнее соблюдать требуемую отметку верха фундаментной конструкции (особенно при самостоятельном возведении).
  5. Щели между досками выше поверхности грунта, а также дыры в досках от выпавших сучков нужно прикрыть фанерой или временно заделать подручными материалами.
  6. Для снижения адгезии бетона с досками и облегчения их демонтажа внутреннюю поверхность закрывают полиэтиленом либо смазывают жидким глинистым раствором или маслом.
  7. Чтобы древесина опалубки не забирала влагу из бетона во время его застывания, доски нужно смочить водой. В противном случае прочность бетонной конструкции будет ниже нормативной.
  8. Для опалубки лучше использовать хвойную древесину.

Опалубка на фундамент-плиту делается только по контуру основания. С внешней стороны щиты дополнительно укрепляют подкосами. После этого в подготовленную конструкцию можно укладывать прутья арматуры и заливать бетон. Если у вас возникли вопросы по поводу изготовления опалубки, вы можете задать их консультанту нашей компании, позвонив по телефону горячей линии.

Опалубка для монолитного перекрытия своими руками

Плиты перекрытия при монолитном строительстве могут быть изготовлены по заказу на предприятиях ЖБИ, доставлены на площадку и смонтированы с применением крана, согласно правилам укладки перекрытий.

Опалубка для монолитного перекрытия

В тоже время, современные технологии строительства позволяет создать монолитную конструкцию, непосредственно на месте ее расположения. Более сложная задача, поэтому строители используют этот метод, только если нельзя использовать готовые изделия: нестандартная планировка здания, нет возможности задействовать подъемную технику и т.д. Создать монолитную плиту можно так же и своими руками, при соблюдении всех технологий.

Расчет монолитного перекрытия

Монолитное перекрытие представляет собой плиту из бетона, армированную железом. Размеры плиты рассчитывают исходя из проектных параметров будущего сооружения.

Можно рассчитать толщину плиты самостоятельно, взяв за основу размер пролета, всегда принимаемого равным самой длинной стене. Соотношение длины и толщины принимают приблизительно 1 к 30, это должна быть минимальная толщина. Для пролета длиной 5 метров минимальная толщина должна быть 170 миллиметров, плюс 2-3 сантиметра для надежности. Максимальную толщину будущего перекрытия рекомендуют в 250 миллиметров. Отсюда следует, что самый длинный пролет, который можно закрыть без дополнительных опор составляет 9-9,5 метров. Более точные расчеты, все же, стоит доверить профессионалам.

Как изготовить монолитное железобетонное перекрытие своими руками

Монолитное перекрытие

Основной задачей является создание опалубки для монолитного перекрытия, это самая ответственная часть работы. Данную конструкцию можно приобрести в готовом виде, взять в аренду в строительной организации. Но в малоэтажном строительстве достаточно широко распространены приемы самостоятельного создания опалубки перекрытий из досок, бруса, фанеры и других материалов. Сделать ее могут любые грамотные строители достаточной квалификации, что называется – «с прямыми руками».

Есть ли смысл покупать фабричную опалубку под плиту перекрытия? Когда потолок невысокий, не превышает 3,5 метров, самодельная конструкция будет достаточно надежной, обойдется не дорого, использованные материалы можно использовать вторично.

Для сборки опалубки для перекрытия потребуются:

  • Тонкая фанера, ламинированная или простая, 2 сантиметра толщиной – для создания «палубы».
  • Деревянный брус для вертикальных стоек и поперечных балок, на которых будет лежать «палуба».
  • Доски деревянные различного размера – 50х150 мм или 50х120 мм, для бортов.

Ламинированная фанера дороже, но лучше отстает от бетона и поверхность бетона, после застывания, получается более гладкой.

Установка телескопических стоек

Брус для вертикальных стоек можно заменить специальными телескопическими стойками. Это один из секретов и нюансов опалубки для монолитного перекрытия своими руками, о других речь пойдет ниже. Телескопические штативы треноги есть смысл купить – они очень удобны, убыстряют процесс, по окончании строительства всегда можно продать за ту же цену.

Особенности, секреты и нюансы монтажа опалубки
  • Шаг установки телескопических опор – 1 метр.
  • Шаг вертикальных стоек из брусьев – 0,5 метра.
  • Опалубку для монолитного перекрытия можно снимать через 2 недели после заливки.
  • Фанеру можно заменить ДСП или тонкими досками, в этом случаи внешние поверхности тогда не получатся идеально ровными.
  • Постелите на фанеру или доски «палубы» полиэтиленовую пленку, тогда после демонтажа дорогие стройматериалы будут «как новые».
  • Поверхность после заливки нужно регулярно смачивать водой, методом разбрызгивания, так не будет трещин.

Правила армирования перекрытий и заливка бетоном

Укладка арматуры

После монтажа опалубки производят армирование. Для армирования одного кубического метра бетона при толщине плиты 15 сантиметров требуется около 20 килограмм арматуры, диаметром 10 миллиметров (для продольного армирующего каркаса) и 7 килограмм арматуры диаметром 8 миллиметров (для поперечного). Арматура укладывается шагом в 20 сантиметров, в два этажа, верхняя решетка держится на П-образных скобах, которые делают из этой же арматуры, Более подробно а правильном армировании читайте здесь.

Заливка бетона

Заливку лучше всего производить автобетононасосом – так заливка пройдет быстро, в один прием, конструкция получится абсолютно монолитной. На бетоне лучше не экономить – купить готовый раствор, либо приготовить самим в бетономешалке, цемент не менее М400. Для лучшего уплотнения по бетону надо обязательно пройтись глубинным вибратором.

Плюсы и минусы

Преимущества данной технологии достаточно очевидны

  • Создается равномерное давление на стены по всему периметру.
  • Стоимость монолита меньше готовых ЖБ плит, опалубка плит покрытия разборная, материалы могут использоваться повторно.
  • Не надо привлекать грузоподъемную технику (кран).
  • Перекрытие можно сделать нестандартным, практически любой формы, если того требует проект дома.

Главный недостаток технологии перед использованием готовых ЖБИ – затраты времени. Приступать к тяжелым работам на стройке можно только после того, как конструкция окончательно стабилизируется по внутренней структуре, а это срок не менее месяца. Решать, насколько технология выгодна, предпочтительна – только вам самим.

Опалубка перекрытия по профнастилу

Опалубка перекрытия по профнастилу

Следует упомянуть  и еще об одной технологии – создании монолитного перекрытия по профнастилу, которую также не сложно сделать своими руками. Заливка по профилированному листу, который можно использовать как и несъемную опалубку, создает дополнительные ребра жесткости, требует намного меньшего арматуры. В целом, уменьшается расход бетона, хотя такой метод нельзя назвать «бюджетным» из за стоимости профнастила.

Видео заливки перекрытия бетоном

28.03.2016

Опалубка для фундамента - Виды и характеристики

Фундамент это самая важная часть здания. К его изготовлению стоит отнестись особенно серьезно. для этого есть несколько видов опалубки.

Виды опалубок, требования к материалам изготовления

Опалубкой называется сборная конструкция, образующая собой форму, в которую заливается бетонный раствор. При сооружении фундаментов, она устанавливается прямо в траншею. Опалубка под фундамент подразделяется на съемную и разборную. Изготовление съемной опалубки для ленточного фундамента — одна из самых распространенных работ во время индивидуального жилого строительства.

Прежде чем ответить на вопрос, как делать опалубку, надо осветить требования, которые к ним предъявляются.

  • Конструкция должна быть стойкой и прочной, выдержать перед давлением бетона, достигающего порой многих килограмм на квадратный метр.
  • Нужно строго выставлять размеры опалубки.
  • Нужно исключить возникновение любых щелей, чтобы не допустить утечек бетонного раствора.
  • Необходимо применять крепления, которые позволят производить легкий монтаж и демонтаж после, если речь идет о съемной, разборной опалубке.

В качестве материалов для опалубки применяют самые разные решения. Самый распространенный вариант — деревянная опалубка. Но можно использовать практически любые материалы, которые создают достаточную плоскую поверхность.

Несъемная опалубка для ленточного фундамента

Несъемная опалубка для ленточного фундамента

Опалубка для монолитной плиты может быть не только деревянная. Для несъемной опалубки применяются также профилированный металл, листы ДВП. В интернете вы найдете занимательные фото и видео того, как делать опалубку для фундамента даже из обычных кирпичей и из старых железобетонных плит. Какой материал выбрать, как ставить, что установить — все в вашей власти.

Последние открытия химии принесли новые материалы. Это зарубежные технологии строительства. Все больший интерес у многих потребителей вызывает опалубка для фундамента из пенополистирола. Как делается опалубка для фундамента по несъемной технологии из полистирола?

  • Данный материал позволяет сделать опалубку наиболее быстро.
  • Опалубка собирается из готовых фабричных блоков.
  • Не надо ничего выравнивать, выставлять, подгонять.
  • Опалубка, в том числе углы, собирается из пенопластовых деталей, как конструктор ЛЕГО.
  • Многим интересно — как сделать круглую опалубку? Выставление кривых и закруглений при традиционном способе — самая трудная задача. Поставщики полистирольной несъемной технологии предлагают такие готовые закругления.
  • К преимуществам данного вида опалубки можно отнести и хорошее утепление плюс гидроизоляцию. Опалубка не съемная, фундамент навечно останется в пенопластовой «шубе». И дом на таком фундаменте меньше промерзает.

Устройство бюджетной дощатой опалубки

Устройство бюджетной дощатой опалубки

Самый бюджетный вариант опалубки, традиционная простая технология, представляет собой сооружение из досок либо фанеры, которую легко собрать и разобрать, построить ее может любой. Это щиты, их закрепляют между собой, применяя нужный крепеж. Единственным условием является то, чтобы примененные крепежные материалы оказались снаружи, внутри же — должна быть ровная поверхность.

Для сооружения разборной дощатой опалубки подходит любая обрезная доска. Конструкция может делаться даже низкосортной доски. С успехом применяют березовую фанеру, толщиной от 10 миллиметров. Для каркаса подойдут бруски 40х60. На практике сортность пиломатериалов не имеет значения, основным является необходимость прочно закрепить все элементы. Даже то, что от не струганной доски получаются неровные поверхности — пойдет на пользу, кода вы соберетесь утеплять фундамент.

Как делают опалубку для фундамента — быстро и недорого

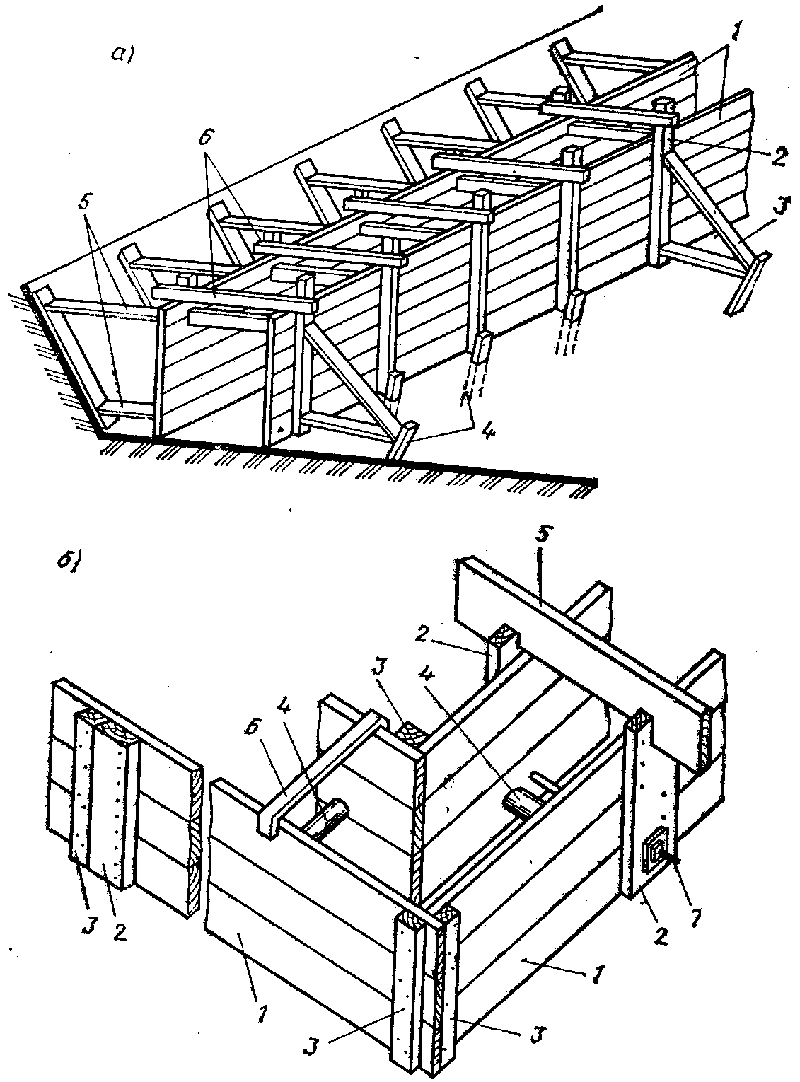

Схема деревянной опалубки фундамента

Опалубка для ленточного фундамента дома, дачи или другого строения по традиционной простой технологии изготовляется в несколько этапов. Первый этап — подготовка материала. Бруски следует нарезать на 50 сантиметров выше глубины фундамента. Их затачивают, впоследствии, вбивают эти колья в грунт.

Но сначала надо подготовить доски для сборки щитов. Для этого бруски выкладывают по земле, шагом в 90 сантиметров, выравнивают по краям, и укладывают доски, старательно подогнав, дабы не оставалось щелей. В качестве крепежа применяют гвозди и саморезы.

Важно, что нужно вбивать именно доски в бруски, тщательно утапливая шляпки, иначе потом, при съеме опалубки и отделении ее от бетона, возникнут трудности.

Чаще всего применяется доска толщиной до 50 миллиметров. Также, вместо досок можно применить прочную толстую фанеру, сечением от 10 миллиметров. При вбивании щитов в грунт выставить и выравнивать нужно с использованием отвеса и уровня, чтобы получить необходимую точность установки. Стыковку углов осуществляют отдельными досками, также применяя саморезы.

Чтобы стороны опалубки не «разбежались», используют хомуты из досок в виде буквы «П», также можно поставить распорки из остатков брусков, под 90° к боковому щиту. Стены опалубки необходимо защитить плотной пленкой из полиэтилена, таким образом, удастся избежать протекания раствора. Полиэтилен сегодня достаточно недорогой материал, его применение всем по карману. После того как опалубка будет снята, полиэтилен рекомендуют оставить до полной готовности бетона.

Собранные таким нехитрым образом щиты опалубки из досок или прочной фанеры, можно довольно легко разобрать и применить повторно.

Видео обзоры

Деревянная опалубка своими руками

Как сделать щитовую опалубку для вундамента

Как не нужно строить фундамент

26.06.2016

Опалубка для монолитного строительства

В 1886 г. на Московско-Ярославской железной дороге при строительстве железнодорожной будки, в частности возведении стен с двумя рядами вентилируемых вертикальных пустот, впервые опробован тяжелый монолитный бетон. Возводилось сооружение с помощью деревянной инвентарной щитовой опалубки для монолитного строительства. В 1894 г. питерским изобретателем А.Л. Шиллером была предложена технология применения двух видов деревянных опалубочных систем: внешние – разборные с высокими вертикальными ребрами, которые наращивают в ходе бетонирования, и внутренние – постоянные, которые остаются в воздушной прослойке.

Опалубочные системы для монолитного строительства

США и Европа. В ХХ веке, благодаря возрастающей популярности монолитного строительства и накопленному к тому времени опыту, стали стремительно развиваться и опалубочные системы.

Скользящая опалубка. В 1903 году в США появилась скользящая опалубка для монолитного строительства. Разработчиков и производителей таких опалубочных систем было несколько, но наибольшую известность получила система Макдональда. Метод применения скользящей опалубки заключается в следующем. После подготовки фундамента по всему периметру стен устанавливают опалубочное кольцо высотой 120 см. В опалубку непрерывно укладывают арматуру и бетон. С помощью домкратов опалубочное кольцо со скоростью 15-30 см/ч постепенно передвигают вверх, и, по мере его скольжения, снизу остается затвердевший бетон.

Съемная деревянная опалубка. В 1908 году американский изобретатель Т.А. Эдисон запатентовал технологию возведения домов с использованием литого бетона из тонкомолотого цемента с пластифицирующими добавками. В качестве опалубочных систем для монолитного строительства Эдисон предлагал использовать многократно оборачиваемую опалубку. В Европе в то время отдавали предпочтение простой деревянной щитовой опалубке, при этом англичане использовали горизонтальные щиты, а немцы – вертикальные (система Цоллингера). Технология Эдисона широкого распространения не получила, но литой бетон стал довольно популярным строительным материалом.

Россия. У нас в стране в начале ХХ века монолитным строительством активно занимались русско-германские компании. Для возведения набивных стен они использовали пемзошлаковый бетон на основе портландцемента и вертикальную деревянную крупнощитовую опалубку. Опалубка для монолитного строительства состояла из досок толщиной 25 мм, собранных в щиты шириной 1 м и высотой в этаж. Доски снаружи скрепляли горизонтальными рейками, а внутри – проволокой и временными распорками. Щиты получались довольно тяжелые и объемные, поэтому на строительных площадках их поднимали с помощью шахтных подъемников, которые помогали и с подъемом бетона. Данная технология впервые применена в 1926 году в Харькове, в 1927 – в Москве и в 1929 – в Ленинграде. Недостатками этого метода были многокомпонентность состава бетона, а также несовершенство деревянной опалубки.

Монолитный фундамент для дома своими руками

Как самому сделать монолитный фундамент для дома своими руками — инструкция по шагам.

Какой фундамент построишь, столько дом и простоит. Поэтому отнеситесь к выбору серьезно, чтобы гарантировать сооружению долгую жизнь. Монолитный фундамент для дома подойдет для строительства на проблемных грунтах, так как в конструкции нет слабых мест соединения, как в сборных основаниях.

Монолитный фундамент для дома.

Существует 3 вида основания из монолитного бетона. Выбор зависит от веса строения, типа почвы и вашего бюджета. Залить монолитный фундамент своими руками не так сложно, особенно малозаглубленную ленту и плиту.

Под всеми несущими стенами будущего сооружения делают ленту из бетона. Она бывает малозаглубленной (30 ‒70 см) и заглубленной (1 м и более). При высоком уровне грунтовых вод на глинистых почвах обязательно заглублять фундамент ниже линии промерзания почв, укреплять и изолировать от воды. Это оптимальный вариант фундамента дома с подвалом.

Монолитный фундамент для дома разрез.

Самый недорогой, весь фундамент — столбы на расстоянии 1‒2 м. Подходит только для одноэтажных легких построек на неподвижных грунтах. Иногда эту технологию сочетают с лентой, чтобы сделать подпол небольшого размера.

Столбчатый монолитный фундамент для дома.

Фундаментную плиту легко рассчитать и залить. Также как и лента, такой фундамент бывает малозаглубленным и заглубленным. Первый вариант позволяет существенно сэкономить на размере земельных работах, но не дает обустроить помещение под домом. Зато у вас сразу будет готов черновой пол. Второй тип подойдет для тяжелого строения, кроме того, там можно сделать подвал. Но стоимость такой плиты высока.

Когда целесообразно использовать:

  • Проблемные почвы.
  • Для домов из тяжелых материалов (бетон, кирпич, камень).
  • Для построек на ровной местности.

Монолитная плита фундамента для дома.

Допустим, вы уже провели все необходимые расчеты, выполнив экспертизу почвы и просчитав вес дома, и нарисовали схему будущего основания. Технология монолитного плитного фундамента проста, поэтому при желании ее просто залить самому.

  1. 1. Разметим площадь будущего дома по схеме.
  2. 2. Удалим грунт и выровняем поверхность. Оптимальная толщина монолитной плиты — 20‒40 см, в зависимости от грунта и общего веса конструкции.
  3. 3. Засыпаем песок, хорошо утрамбовываем. Для этого его лучше смочить, если есть возможность, используйте виброплиту для трамбовки. Затем засыпаем щебень, толщина каждого слоя — 10‒15 см, в зависимости от наличия бетонной подготовки и характеристик грунта.
  4. 4. Возведем бетонную подготовку. Уложите пленку на поверхность, чтобы жидкость не уходила в песок, Обычно используют марки М50‒М100. Толщина — 5‒10 см.
  5. 5. Монтируем необходимые детали водопровода и канализации. Лучше установить над трубами коробы, это убережет конструкцию от разрушения.
  6. 6. Положим материалы для гидроизоляции. Их размер должен немного превышать площадь будущей фундаментной плиты, а все швы нужно спаять.
  7. 7. Уложим слой теплоизоляции.
  8. 8. Монтируем арматуру.
  9. 9. Устанавливаем опалубку.
  10. 10. Заливаем бетон и уплотняем. Удобнее использовать виброуплотнитель, чтобы равномерно и быстро распределить бетон по всей опалубке.
  11. 11. Покрываем защитной пеленкой. Ждем 3-4 недели, пока бетон наберет достаточную прочность для дальнейших работ.

Нюансы и рекомендации по заливке.

1. Зачем нужны ребра жесткости?

Плита не всегда бывает плоская. Для тяжелых строений и проблемных почв под несущие стены устанавливают ребра жесткости. Чаще всего они бывают прямоугольными или же уменьшаются к низу. Такая конструкция повышает прочность. Ребра, размещенные над плитой, позволяют создать технический подвал небольшого размера, что упростит проведение коммуникаций в дом. Но тогда поверхность монолитной фундаментной плиты уже не будет черновым полом.

2. Чем гидроизолировать?

Полиэтиленовой пленкой толщиной от 200 мкм или рубероидом. Существуют специальные материалы для бетона, например, Дельта МС. Он отлично изолирует от воды, а если УГВ небольшой, может играть роль бетонной подготовки. Также для этой цели используется геотекстиль.

Гидроизоляция монолитной плиты фундамента для дома.

Действительно рабочий законный способ экономии.

Это нужно знать каждому!

3. Обязательно ли утеплять монолитную конструкцию?

Да. Бетон хорошо проводит тепло, а большое количество арматуры создает мостики холода. Распространенные утеплители — пенополистирол и пенопластное полотно.

4. Нужно ли делать дренаж?

Однозначно нужен, если на участке высокий УГВ. Важно соблюдать уклоны труб, предусмотреть место для отводки вод, сделать колодцы, чтобы в случае заиливания труб их можно было почистить. Дренаж обычно укладывают в геотекстиль на песчано-гравийную подушку.

Опалубка монолитного фундамента для дома своими руками.

5. Как и из чего соорудить опалубку?

Рекомендуем использовать ламинированную фанеру. Снимать такую опалубку будет легко. Если вы делаете ее из обычных досок, обстругайте их там, где они будут прикасаться к бетону. В опалубке не должно быть щелей, а ее прочность проверяют, ударив ногой. Существует множество смесей, которыми смазывают опалубку, чтобы легче было снимать ее, для этой же цели можно закрепить на ней пленку. Скреплять опалубку лучше саморезами, а не гвоздями.

6. Как правильно армировать?

Для плиты 20‒40 см достаточно 2 слоя армирования. Расстояние по горизонтали не должно превышать 20‒30 см. Расстояние до границ бетонной плиты — 15‒20 см. Для скрепления арматуру связывают проволокой. Монолитный железобетонный фундамент выдержит нагрузку двух- трехэтажного дома из бетона, кирпича, камня. Для армирования подойдут стержни диаметром 10‒16 мм, в зависимости от веса дома.

Заливка монолитного фундамента для дома своими руками.

7. На чем можно сэкономить?

Если вы планируете обустраивать крыльцо или террасу большого размера, сделайте там ленточный фундамент, чтобы не расходовать бетон, так как нагрузка на эту часть будет в разы меньше.

Основные ошибки при строительстве

1. Неправильный уход. Согласно инструкции бетону необходимо 28 дней для набора марочной прочности. Особенно важны первые дни, если стоит сухая и солнечная погода, накройте бетон тентом и поливайте его водой. Оптимальная температура для твердения +15-20 градусов.

2. Низкая марка. Для строительства монолитной основы необходим бетон выше М200, а если грунт проблемный — выше М300.

3. Слабая опалубка. Непрочная конструкция расширится под давлением смеси, из-за этого бетона не хватит. Такую ошибку невозможно исправить, основание придется сносить и перестраивать, так как обязательно заливать все за один раз. Если вы решили строить самостоятельно, лучше показать опалубку специалисту.

4. Недостаточная тепло- и гидроизоляция. Высокая марка и сильное армирование не спасет от трещин, особенно для фундамента на подтапливаемых территориях, а расходы на отопление перечеркнут экономию на теплоизоляции.

5. Неправильное армирование. Связывать стержни нужно, чтобы они перекрывали друг друга на 10‒20 см в зависимости от диаметра. В монолитной железобетонной конструкции арматура препятствует растяжению, а бетон — сжатию, поэтому прочность достигается гармоничным сочетанием компонентов.

6. Крыльцо. Случается, что застройщики забывают про крыльцо. Но его лучше делать сразу, чтобы при усадке в почву дом и крыльцо не разошлись.

Если вы решили строить своими силами, заранее сделайте расчеты и нарисуйте схему, чтобы выбрать правильный тип. Не существует универсальной монолитной конструкции, подходящей для любого случая. Следуйте технологии строительства фундамента пошагово, чтобы не исправлять свои ошибки.

Монолитный ленточный фундамент для дома.

Надежный фундамент дома – это залог его прочности и надежности (при условии грамотной постройки здания). На сегодняшний день самым популярным видом является ленточный фундамент. Одна из его разновидностей – монолитный ленточный фундамент. Он представляет собой ленту из железобетона, которая размещена и под внешними несущими стенами, и под внутренними.

Монолитный ленточный фундамент может быть как мелкозаглубленным, так и погруженным на глубину ниже сезонного промерзания грунта. Цена этого основания для дома весьма высока, поскольку для него требуется большое количество материала высокого качества.

За и против.

Отдавая предпочтения какому-либо виду фундамента, важно правильно оценить все его достоинства и недостатки и решить – перекрывают ли первые вторые. Так, ленточный железобетонный монолитный фундамент обладает значительным количеством достоинств, на которые, несомненно, требуется обратить внимание при выборе.

Разрез монолитного фундамента для дома.

К плюсам конструкции относятся:

  • • повышенная прочность конструкции;
  • • возможность постройки на почвах практически любого типа;
  • • пригодность даже для очень сложных архитектурных решений;
  • • особая долговечность;
  • • простота при организации теплых подвальных помещений.

Но, несмотря на такие существенные достоинства, нельзя забывать и про отрицательные качества этого типа фундамента. К его минусам смело можно отнести: длительность процесса строительства, высокую цену фундамента и возможность его возведения исключительно в теплое время года. Однако прочность и удобство при постройке дома перекрывают недостатки, делая такую конструкцию очень востребованной.

Виды фундамента.

Как и все основания для дома, ленточный монолитный фундамент имеет несколько вариантов, среди которых и требуется подобрать оптимальный для себя. Виды монолитного фундамента следующие:

  • • классический бетонный монолитно-ленточный фундамент для дома – надежный, он может применяться даже для конструкций, имеющих очень высокий вес;
  • • ленточно-свайный монолитный фундамент – используется при грунте непригодном для строительства без применения свай и высоком весе возводимого здания. В этом случае ленточная часть фундамента обеспечивает постройке надежную опору, а сваи, доходя до прочных слоев, держат вес;
  • • сборный ленточный монолитный фундамент – используется, когда нельзя создать классический монолитный фундамент;
  • • столбчато-ленточный монолитный фундамент – представляет собой сочетание сразу двух видов основания для дома, является подвидом свайного, но предназначен для более легких построек.

Разрез монолитного фундамента для частного дома.

Определяясь с выбором, надо помнить и о том, что если постройка особо тяжелая, то для нее придется возводить ленточный фундамент выбранного типа еще и с монолитной плитой, которая обеспечит опору под всем основанием постройки. В этом случае в смете следует учесть дополнительные затраты на выкапывание котлована.

Особенности постройки и расчет.

Решившему самостоятельно возвести монолитно-ленточный фундамент человеку необходимо подробно изучить технологию строительства и строго следовать ей в процессе выполнения работ. Если этого не сделать, вместо надежного основания легко получить слабый фундамент, который не справится с нагрузкой от веса здания.

Строительство ленточного монолитного фундамента, как и любого другого, разделяется на этапы, которые необходимо соблюдать, как бы ни хотелось ускорить процесс строительства. Качественное возведение фундамента гарантирует его прочность и надежность.

Начинается строительство с расчистки участка под постройку. Затем производят разметку фундамента при помощи клиньев и веревки. После этого приступают в выкопке котлована под фундамент. Глубина его зависит от того, какой фундамент выбран – мелкозаглубленный или нет. Когда выкопка производится с применением техники, то копать следует на двадцать сантиметров меньше требуемого уровня, для того чтобы машина не нарушила опорный слой грунта.

До нужной глубины котлован доводится вручную. Следующим этапом устройства ленточно-монолитного фундамента является формирование подушки из песка или щебня. Далее монтируется опалубка и создается гидроизоляция. После этого устанавливается арматура и происходит заливка бетона. К следующему этапу работ приступают только после того, как цемент высохнет. При строительстве монолитного ленточного фундамента важно помнить, что чем сложнее его конструкция, тем серьезнее надо подходить к процессу заливки, чтобы избежать образования пустот внутри бетона.

Монолитный фундамент для дома своими руками.

Планируя строительные работы, следует правильно рассчитать необходимый объем материалов и финансовые затраты. Для этого при планировании ленточно-монолитного фундамента требуется воспользоваться специальным калькулятором, благодаря которому можно будет достаточно точно определить расход материала. Это позволит избежать лишних затрат при их покупке.

Кроме этого, для расчета стоимости строительных работ можно обратиться в фирму, занимающуюся профессиональным составлением смет. Там точно подсчитают затраты не только на монолитно-ленточный фундамент, но и на все работы. В этом случае придется оплатить еще и работу сметчиков, но зато в дальнейшем не возникнет проблемы нехватки или излишка материала.

Качественно сделанный монолитно-ленточный фундамент для дома является одной из самых надежных опор для построек с большим весом. На таком основании массивные здания могут стоять даже на рыхлых грунтах, непригодных для построек с фундаментами других видов.

Возведение монолитного фундамента для частного дома.

Монолитный фундамент для дома бывает простым или армированным, который в строительстве называется железобетон. Если при заливке бетона добавлять в него камни (их масса составляет 30-40%), такой бетон называется бутобетон. Его прочность не меньше обычного.

Монолитный фундамент для частного дома своими руками.

Железобетонный монолитный фундамент является наиболее прочным из всех видов, он легко выдерживает различные виды нагрузки.

При строительстве с использованием камня возможно существенно сократить расход цемента. что снижает расходы.

Рубероид для монолитного фундамента для дома.

Рубероид используют для устройства гидроизоляции.

Прежде чем начать заливку монолитного фундамента дома, нужно из досок собрать деревянную опалубку, можно воспользоваться инвентарными щитами. Для опалубки можно применить и стенки котлована, но тогда необходимо выполнить изоляцию пленками из ПВХ или рубероидом. В противном случае цементное “молоко” впитается в грунт, и это снизит прочность фундамента дома.

Фундамент из монолитного железобетона самый надежный. Он не разрушаются под воздействием влаги, к тому же монолитный фундамент отлично выдерживает все нагрузки, вертикальные и боковые. Это позволяет строить дома в два-три этажа, не боясь образования трещин в ограждающих конструкциях.

Для возведения понадобятся следующие инструменты и материалы: бетономешалка, тачка, лопаты, сварочный аппарат, болгарка, ведра, трубы, мастерок, расшивки, трамбовка, молоток-кирочка, отвес, рулетка, м, угольник, уровень; бетон, арматура, фиксаторы арматуры, гидроизоляционные материалы, добавки для бетона.

Изготовление опалубки.

Доски для опалубки частного дома.

Для изготовления опалубки лучше всего использовать древесину хвойных пород.

Опалубку возводят вокруг всего периметра дома. Основная задача, которую она выполняет, – придать фундаменту на время необходимую форму, пока не «схватится» бетон. Для монолитного фундамента изготовить опалубку можно из обрезных досок, но чтобы на стыках не образовывалось щелей. Если есть возможность, опалубку дома лучше изготовить из инвентарных щитов. Это позволит сократить трудовые затраты и время на создание конструкции.

Пиломатериал, применяемый для монтажа опалубки, лучше использовать из хвойных деревьев. В качестве креплений и распорок возможно применение древесины лиственной породы (осина, ольха и др.). Нужно брать доски не более 150 мм шириной, толщина досок для опалубки должна быть одинаковой. Для строительства опалубки необходимо применять сырые доски, поскольку сухие впитывают из бетона влагу, что снижает прочность бетона. При необходимости лицевую сторону опалубки можно отделать листами фанеры или металла. А чтобы уменьшить сцепление опалубки с бетоном и тем самым облегчить демонтаж конструкции, лицевую поверхность опалубки покрывают смазкой. С этой целью рекомендуется использовать раствор жидкой глины, известковое молоко или отработанные минеральные масла и др. Посредством внутренней облицовки опалубки возможно получить лицевую сторону фундамента с высокой чистотой поверхности.

Опалубка для монолитного фундамента для дома своими руками.

Опалубка фундамента должна быть надежно закреплена, чтобы она смогла выдержать нагрузку от залитой бетонной смеси.

Между щитами расстояние выбирают в зависимости от ширины. С наружной стороны щитов опалубки в землю вбивают колья для фиксации щитов в определенном положении. Колья дополнительно крепят, прибивая их к щитам гвоздями. При заливке бетона щиты могут разойтись, поэтому их тоже дополнительно укрепляют: по верхней кромке щитов прибивают деревянные планки. Каждый крепежный элемент должен быть расположен вне пространства, куда затем будет укладываться бетон. Иначе вытащить из затвердевшего бетона эти крепежные элементы будет невозможно.

Чем ровнее установлена опалубка, тем ровнее будет фундамент. Высокая точность установленной опалубки особенно важна для цоколя – надземной части монолитного фундамента. Его внешний вид влияет на вид всей постройки. После снятия опалубки надземную часть фундамента нужно затереть тонким слоем цементного раствора. В других облицовочных работах цоколь монолитного фундамента не нужен, ведь искусственные облицовки красиво будут смотреться первый год, а со временем декоративное покрытие отслоится.

Придать бетону высокую прочность, превращая его в железобетон, позволяет предварительное армирование. Без арматуры бетон устойчив к нагрузкам, направленным на сжатие конструкции, но не устойчив к нагрузкам, направленным на изгиб и растяжение. Этот минус устраняется армированием. Армирование можно выполнить сваренными для этого конструкциями из арматурной стали или отдельными металлическими стержнями. При этом используется стальная арматура с гладким или периодическим профилем.

Арматурный каркас.

Арматурная сетка для монолитного фундамента для дома своими руками.

Применение готовой сварной арматурной сетки значительно облегчит и ускорит процесс устройства монолитного фундамента.

Если правильно высчитать соотношение всех элементов (заполнителей, вяжущих компонентов, арматуры), можно построить мощную конструкцию, способную выдержать любые нагрузки. Железобетонный фундамент устойчив к просадкам грунта, надежно удерживает ограждающие конструкции дома. Стальная арматура, применяемая для армирования бетона. должна быть без коррозии и жира. Иначе загрязнения поспособствуют тому, что арматура с бетоном будет плохо сцеплена, что снизит прочность и жесткость.

При изготовлении арматурного каркаса следует применять круглую арматурную или горячекатаную сталь с периодическим профилем. Иногда применяют полосовую и квадратную сталь. Арматурная сталь, диаметром не больше 12 мм, – это легкая арматура, поступающая в продажу в бухтах. Арматура, диаметр которой больше 12 мм, продается в прутках. Такой тип относится к тяжелой арматуре.

Арматуру в железобетонных конструкциях по назначению делят на два класса: рабочую и распределительную. Первая арматура воспринимает и внешние нагрузки, и внутренние, возникающие от массы конструкции. Арматура второго типа распределяет нагрузки между основными стержнями рабочей арматуры, и работа всего арматурного каркаса происходит совместно. Арматуру можно соединить следующими способами: сваркой или проволочной скруткой. Для каркаса арматуру заготавливают в несколько этапов: правка, сортировка, резка и сборка каркаса.

Опалубка с армокаркасом для монолитного фундамента для дома своими руками.

Монтировать опалубку и арматурный каркас следует очень осторожно, чтобы не допустить их смещения.

Расход стали для армирования железобетонной конструкции для 1 кубического метра бетона в среднем около 100 кг. Сваривать арматуру должны квалифицированные специалисты прямо на месте строительства. Вязать проволокой арматуру можно только в некоторых случаях, когда требуется выполнить мелкие подготовительные работы.

Устанавливая опалубку, нужно следить, чтобы не сместились арматурные стержни. Смещение, превышающее 1/5 наибольшего диаметра стержня, не допускается. Наблюдайте за слоем бетона: недопустимо, если отклонения толщины защитного слоя бетона превышают 3 мм (при защитном слое бетона 15 мм) или меньше 5 мм (при защитном слое бетона 15 мм). Установив арматурный каркас, проверьте опалубки и устраните возникшие дефекты.

Бетонирование конструкции.

Фундамент бетонировать следует при плюсовой температуре воздуха. Если фундамент дома строится в морозную погоду, уложенную бетонную смесь нужно утеплить, поскольку промерзший бетон становится непрочным и даже при небольших нагрузках рассыпается. В сухую летнюю погоду опалубку перед бетонированием необходимо увлажнить, так как содержащаяся в бетоне влага может впитаться в доски опалубки.

Бетонирование монолитного фундамента для дома своими руками.

Для качественного бетонирования, работы следует выполнять при положительной температуре наружного воздуха.

Бетонирование выполняется послойно, каждый слой при этом уплотняя специальными вибраторами или штыкованием смеси. В место укладки смесь подают в металлической бадье вручную или автоматически бетоноукладчиком.

Читайте также: Советы по строительству дома из блоков

Монолитность конструкции бетонного фундамента, его высокая прочность возможна только при непрерывном бетонировании. В случае если непрерывное бетонирование производить не получается, делают рабочие швы. Они представляют плоскость стыка между старым, затвердевшим слоем бетона и свежеуложенным. Рабочие швы нельзя делать наклонными, только горизонтального или вертикального направления. Прерванное бетонирование можно возобновить, когда залитая бетонная смесь не получает прочность более 1 мПа. Возобновить заливку монолитного фундамента можно, когда ранее уложенный слой разжижается при вибрации. Перед началом укладки нового слоя бетона поверхность рабочих швов обязательно нужно промыть, а цементную пленку cчистить стальной щеткой.

При заливке нередко допускается ошибка – допущение попадания грунта, осыпающегося с котлована или бровки вырытой траншеи, в бетонную смесь. Попавший в монолитный фундамент грунт существенно снижает прочность конструкции, приводит к образованию трещин.

Уход за монолитом.

Важный этап бетонирования – уход за уложенным бетоном. Особенно это важно в первую неделю после заливки. Бетон нужно выдерживать, придерживаясь требуемого температурно-влажностного режима. Рекомендуемая температура – 18-25 градусов. Бетон необходимо оберегать от ударов, механических повреждений и других негативных воздействий, способствующих разрушению структуры бетона.

Полив фундамента водой для дома своими руками.

В жаркую погоду, чтобы избежать образования трещин в свежеуложенном бетоне, необходимо периодически поливать конструкцию водой.

Свежеуложенный бетонный фундамент необходимо защитить от ветра, мороза, прямых солнечных лучей. Под воздействием ветра или солнечных лучей монолитный фундамент быстро теряет влагу, что приводит к появлению трещин. В жаркое время бетон накрывают влагоемким материалом (опилки, плотная ткань, мешковина и др.) и поливают холодной водой. Опалубку следует тоже смачивать водой в жаркую погоду. Поливать необходимо так, чтобы поверхность бетона все время была влажной. При отрицательной температуре бетон нужно утеплять по принципу термоса, для этого сооружают утепленную опалубку, открытые поверхности закрывают специальными «теплыми» материалами (опилки, маты).

Строя дом с монолитным фундаментом при низкой температуре, необходимо обогревать бетон, обдувая его теплым паром или воздухом. В бетон, который укладывается при минусовой температуре, можно добавлять цементы с большим тепловыделением и быстротвердеющие цементы. Самый популярный способ – электрический подогрев свежеуложенного бетона.

Снятие опалубки.

Схема устройства железобетонного монолитного фундамента.

Демонтаж опалубки необходимо начинать не раньше чем через 10 дней после бетонирования. Нагружать фундаменты кирпичной кладкой или перекрытиями можно после того, как бетон полностью схватился. Если монолитный фундамент выполнен по технологии, то в процессе эксплуатации усадка дома будет идти равномерно, без трещин и перекосов. Чем дольше оставлять опалубку вокруг залитого бетона, тем лучше будет сцепление стенок опалубки с бетоном, и снять опалубку без повреждения верхнего слоя фундамента будет проблематично.

Конструкцию опалубки нужно разбирать очень аккуратно, не допускать осыпания углов фундамента, которые могут еще не набрать необходимую прочность. Дефекты, обнаруженные на бетонной поверхности после снятия опалубки (сколы), необходимо зачистить металлической щеткой, промыть сильным напором воды и затереть раствором цемента (соотношение цемента и песка для такого раствора составляет 1:2). Крупные каверны и раковины нужно расчищать на всю глубину, пока не будет удален «слабый» слой бетона и выступающие куски заполнителя. Затем поверхность снова обрабатывают металлической щеткой и промывают водой под напором. Большие раковины желательно обрабатывать жесткой бетонной смесью.

Перед началом бетонирования необходимо предусмотреть технологические полости для подземных коммуникаций (канализация, электрические кабели, водопровод). Для этого в определенных местах опалубки нужно вставить и закрепить пластмассовые или металлические трубы с соответствующим сечением диаметра. Во время строительства фундамента их прикрывают ветошью, просмоленной паклей или другим материалом с похожими свойствами. После протяжки всей коммуникации отверстия и зазоры следует заполнить силиконовым составом или зачеканить просмоленным канатом. Это необходимо, чтобы коммуникационная система была герметична и в нее не попадала влага.



Рекомендация: Из статьи можно понять общий принцип строительства монолитных фундаментов для дома и в общих чертах понять основные принципы строительства монолитных фундаментов для частного дома. Для строительства фундамента своими руками информации маловато, но не смотря на это, вы сможете не потерять кругленькую сумму своих кровно заработанных денег.

Опалубка для монолитного строительства в Москве

Опалубка представляет собой сложную систему, предназначенную для придания бетонной смеси необходимой формы. Перечень элементов варьируется в зависимости от типа конструкции и может включать щиты или рамы, ребра, стяжки, крепеж, стойки. Опалубка незаменима для монолитного строительства, предъявляющего особо строгие требования к геометрии зданий и сооружений, – именно такими объектами застраивается Москва и Подмосковье.


Опалубка стеновая Опалубка перекрытий Опалубка колонн Балочно-ригельная опалубка Опалубка CUP-LOCK Алюминиевая опалубка Опалубка для фундамента Щитовая опалубка Стальная опалубка

Виды

  • Съемная опалубка. Такая система рассчитана на многократное использование и демонтируется после набора бетонной смесью достаточной прочности. Как правило, конструкции этого типа являются сборно-разборными и состоят из металлических или деревянных (фанерных) щитов. Съемные системы часто берут в аренду или покупают бывшими в употреблении – это позволяет снизить цену без ущерба для качества строительства.
  • Несъемная опалубка. После застывания бетона не демонтируется, становясь частью готовой конструкции. Изготовленная из пенопласта, пенополистирола или другого полимерного материала с выраженными теплоизолирующими свойствами, система снижает траты на обогрев здания. Несъемные системы применяют преимущественно при строительстве стен, реже – при возведении фундаментов.

Назначение и типы металлической строительной опалубки

Съемная опалубка используется при монолитном строительстве многоквартирных домов, торговых и офисных центров. Она может выдерживать высокую нагрузку, что позволяет использовать её для заливки больших по площади межэтажных перекрытий и стен. Существует несколько типов съемной опалубки.

Мелкощитовая

Универсальная система, повсеместно используемая для монолитного строительства. Главный плюс – возможность создавать сложные конфигурации путем перестановки щитов. Небольшой вес отдельных элементов (не более 50 кг) позволяет обойтись без мощной подъемной техники, что существенно снижает цену стройки. Наряду со щитами, система включает в себя винтовые и телескопические подкосы, стяжки, выравнивающие балки.

Крупнощитовая

Опалубку этого типа применяют при возведении крупных строений с правильными геометрическими формами. Достоинство – возможность быстрой сборки при наличии грузоподъемных механизмов. Крупнощитовая опалубка состоит из металлических рам, на которых крепятся элементы из влагостойкой фанеры. Также список комплектующих включает стойки, треноги, подкосы, стяжные винты, соединительные замки, кронштейны, унивилки.

Балочно-ригельная

Опалубка, выполненная на базе жестких и недорогих двутавровых балок. Конструкция имеет достаточный запас прочности, чтобы выдерживать массу больших объемов бетонной смеси. Балочно-ригельные системы популярны в монолитном строительстве за счет умеренной стоимости – максимальная экономия достигается при покупке комплектующих напрямую у производителя.

Алюминиевая

Конструкции из алюминия просты в работе благодаря малому весу, позволяющему отказаться от сложной грузоподъемной техники. Особая конструкция профилей обеспечивает достаточную жесткость. Системы на алюминиевой основе схожи со стальными и крепятся с помощью аналогичных комплектующих: замков, винтов, стоек, подкосов и др.

Кроме того, существует металлическая скользящая строительная опалубка. Её применяют на вертикальных и наклонных поверхностях, при возведении высоких конструкций с малым количеством проемов. Каркас щита и крепежные элементы системы изготавливают из алюминия или стали. Это обеспечивает её долговечность и высокую оборачиваемость.

Выбор универсальной монолитной металлической опалубки

Приобретение строительных лесов и монолитной опалубки — это инвестиции. Их эффективность зависит от особенностей реализуемого проекта.

Для выбора типа системы и определения количества её элементов составляется сводная таблица железобетонных колонн и стен. В неё входят разбивка по этажам (указывается высота просвета), погонный метраж стен, количество и размеры колонн, продолжительность работ согласно графику. Тщательный анализ данных параметров позволяет выбрать подходящий вариант опалубки для монолитного строительства, формат основных и доборных элементов. Стоимость металлической опалубки для монолитного строительства уточняйте у наших менеджеров.

ООО «МОНОЛИТ МЕТАЛЛ» поможет выгодно купить опалубку для стен и перекрытий. Все необходимые комплектующие также можно арендовать. В продаже есть как новые, так и бывшие в эксплуатации опалубочные системы.



Наши работы

Монолитное определение | Монолитная опора | Монолитно-плитный фундамент | Преимущества и недостатки монолитно-плитного фундамента

Монолитное определение:

  • Монолитное строительство - это процесс, при котором из однородной смеси строится монолитное здание.
  • Это конструкция, сделанная из единственного материала, собранная и выкопанная. Обе стены , плиты, лестницы, а также дверные и оконные проемы отлиты по монолитному методу .
  • Процесс на месте с использованием специально созданной, более простой в эксплуатации модульной опалубки из алюминия, пластикового композита с меньшими затратами рабочей силы и оборудования.
  • Система сопротивления боковым и гравитационным нагрузкам в этой системе состоит из железобетонных стен и плит из железобетона.
  • Ключевыми вертикальными конструктивными элементами являются железобетонные несущие стены, выполняющие двойную функцию по сопротивлению как гравитации, так и боковым нагрузкам.
  • Монолитные строительные работы позволяют с минимальными затратами обеспечить высокое качество и прочную конструкцию .Он использовался для строительства промышленных силосов, жилых домов, школ, стадионов и крыш, атомных станций, сосудов высокого давления и аудиторий.
  • В монолитном каркасе использована опалубка, которая обеспечивает правильную ориентацию, гладкую поверхность и качественную работу. Повышает скорость строительства по сравнению с традиционными подходами за счет использования опалубки.
  • Монолитная конструкция важна для минимизации толщины стены, минимизации ширины основания и минимизации сейсмического воздействия.

Также читайте: Что такое модуль разрыва | Что такое модуль упругости при изгибе | Что такое изгибное напряжение | Прочность бетона на изгиб | Модуль изгиба | Что такое прочность на изгиб

Монолитная опора:

Монолитный фундамент обеспечивает только одну заливку, так что фундамент строится для замены нижних колонтитулов единственной заливкой из бетонного пола с более толстыми секциями под конструктивными элементами и с обеих сторон окружности.

Он намного более гладкий и снижает стоимость производства, так как плита сразу же заливается вместе.

Возвести монолитный фундамент действительно просто. Все это можно сделать за один день.

Монолитная конструкция имеет толщину всего 12 дюймов.

Благодаря подходящему усилению, это основа для ценности, оценки и дизайна предпочтений. Это тоже самое лучшее, что можно выразить.

Это, безусловно, самый безопасный вариант, когда бетон на данный момент смешан и поддерживается достаточным количеством стали, чтобы он не расслаивался.

Без затяжки швов не бывает швов или холодных швов.Сборные опоры не используются.

Также читайте: Что такое торкрет-бетон | Торкрет-бетон и бетон | Технология торкретирования | Виды технологии торкретирования | Преимущества торкретбетона | Недостатки торкрет-бетона

Монолитно-плитный фундамент:

Чтобы облегчить несущую способность стен, заливаемая бетонная плита более гладкая снаружи, а снаружи нет нижних колонтитулов.

Для ровного грунта идеально подходят фундаменты из монолитных плит. Если земля неровная, то для засыпки грунта используется много засыпки; если грунт не будет хорошо уплотнен, это со временем приведет к появлению трещин.

  • Обычно бетонную поверхность заливают монолитно или независимо от фундамента.
  • Во избежание растрескивания из-за оседания предпочтительнее арматурная или волокнистая сетка.
  • Строительство требует меньше времени и труда, чем традиционный фундамент.
  • Под линией промерзания основание фундамента должно тянуться ниже.

Также читайте: Что такое шлифовка бетона | Как шлифовать бетон | Материал для шлифовки бетона | Ремонт и покрытие бетона

Преимущества монолитно-плитного фундамента:

№1. Скорость строительства.

Монолитные плиты невероятно легко построить. Добавьте траншею по периметру и рассыпайте гравий, пока вы не утрамбовываете почву (или не выбросите верхний слой почвы).

В самой тонкой части (например, в середине дома) бетон должен иметь толщину 4 дюйма, и, как правило, для полного высыхания требуется несколько дней. Это значительно быстрее, чем любой другой метод строительства фундамента.

№ 2. Устойчивость.

С точки зрения простоты, монолитный фундамент из плит при правильной конструкции прослужит около 50 лет. Из-за отсутствия сложных элементов в самой плите нет ничего плохого.

В бетоне нет швов, и до тех пор, пока опора и анкерные болты установлены правильно, у вас есть прочный фундамент, способный выдержать большой вес.

№ 3. Плохое обслуживание.

Чтобы поддерживать его в хорошем состоянии, вам не нужно ничего делать ежемесячно, если вы регулярно осматриваете его, чтобы убедиться в отсутствии зазоров в фундаменте.

№ 4. Энергоэффективный.

Между землей и домом нет места для фундамента из монолитных плит, а это значит, что вам не нужно тратить слишком много энергии на нагрев воздуха под ним в вашем доме. Даже в подвале или подвале есть постоянная трата энергии.

Это означает, что монолитное плиточное основание не только дешевле в краткосрочной перспективе, но и в долгосрочной перспективе, это сэкономит вам деньги.

Также читайте: Как удалить краску с бетона без химикатов | Процедура удаления краски с бетонной поверхности | Как смыть аэрозольную краску с бетона

Недостатки монолитно-плитного фундамента:

№1. Нет доступа.

Подвал или подвал обеспечивает доступ к полу, что гарантирует, что в этом пространстве можно разместить сантехнику, электрическую панель и проводку.

Кроме того, если что-то пойдет не так с монолитным плиточным основанием, вы не сможете дотянуться до него, чтобы устранить проблему.

№ 2. Дорогой ремонт.

Хотя вещи с фундаментом из монолитных плит редко выходят из строя, когда они ломаются, это может быть невероятно дорогостоящим.

Как правило, вам нужно использовать стратегии, которые могут стоить тысячи долларов, такие как поддомкрачивание грунта или поддомкрачивание основания.

№ 3. Плохая погода.

Ваш дом находится всего на 6 дюймов от земли и покрыт бетонными плитами, поэтому остальная часть здания будет уязвима для наводнений. Это серьезная уязвимость в определенных частях мира.

№ 4. Цена перепродажи дома.

В некоторых случаях монолитная плита может снизить стоимость вашего дома. Если у вас более старая основа из монолитных плит, потенциальный покупатель обнаружит, что может потребоваться дорогостоящий ремонт.

Если вы спроектировали его самостоятельно, покупатель может быть не уверен в его результатах.

Также читайте: Сталь прочнее бетона | Стоимость стальных и бетонных конструкций | Сталь против бетона | Насколько прочен бетон | Стоимость бетонных и стальных зданий

Монолитная плита:

В конструкции бетонных плит монолитная плита - это термин, используемый для описания бетонных конструктивных элементов, таких как опоры, плиты, фундаменты, опорные балки, опоры и колонны, заливаемые одновременно.

Монолитная цементная плита подходит не только для бетонирования на земле, но и для подвесной плиты.

Использование опорных материалов делает бетонные плиты монолитными с бетонными балками и колоннами, при этом подвесная бетонная плита находится над уровнем земли.

Монолитные плиты - это фундаментные конструкции, спроектированные с помощью единой заливки бетона, обычно состоящие из бетонной плиты толщиной 4 дюйма с утолщенными внутренними секциями под несущими стенами и часто утолщенными по краям периметра.

Среди преимуществ монолитных плит:

  • Более быстрое среднее время строительства.
  • Выше цена.
  • Очень прочный, особенно с добавлением арматуры из стали и фибровой сетки.
  • Его можно улучшить, добавив дополнительное натяжение на слабых участках почвы.

Также читайте: Что такое поперечная балка | Детали стяжной балки | Преимущества использования поперечной балки | Усиление анкерных балок | Зачем нужна бетонная анкерная балка

Как сформировать монолитную плиту?

Правильная планировка площадки и укрепление бетона являются важнейшими критериями при возведении монолитной плиты.

№1. Пачкаться.

Необходимо уплотнить почву под плитой и не содержать органических веществ. Если верхний слой почвы соскребается, он обычно достаточно цементирует ненарушенную почву внизу.

Важно хорошо дренировать почву. Важно учитывать потоки воды, и необходимо подготовить правильное перенаправление, чтобы оно не подрезало плиту.

№ 2. Траншеи по периметру.

Утолщенный край монолитной плиты образован траншеей по окружности плиты.В теплом климате траншея может быть только фут глубиной и фут шириной.

Траншея должна быть глубиной до 2 футов в местах, где проникают морозы, и может быть изолирована, чтобы предотвратить образование морозного пучения под плитой.

№ 3. Гравий.

Плотный гравий рассыпается под плитой и в траншеях на глубину от 3-1 / 2 до 4 и более дюймов. Хорошо дренируемый гравий с заполнителями от 3/8 до 3/4 дюйма является популярным вариантом.

№ 4. Армирование.

Плетеная проволочная сетка размером 6 дюймов на 6 дюймов (6 ″ x 6 ″) используется в стандартной установке, которая размещается на стульях из арматуры, чтобы ее можно было расположить ближе к середине готовой плиты.

Для усиления утолщенной кромки обычно используется арматурный стержень №4 . Там, в нижней части траншеи, две последовательные планки могут быть расположены рядом друг с другом, начиная с одной планки в верхней части.

Арматуру следует закладывать в траншеи и постоянно связывать.

№ 5. Конкретный.

Очень часто бетон определяется как 3000 фунтов на квадратный дюйм, а также как минимум 4 дюйма толщиной. В конце плиты должно быть не менее 6 дюймов над уровнем грунта.Земля, покрывающая его, должна иметь уклон в сторону от плиты.

№ 6. Анкерные болты.

С помощью анкерных болтов 1/2 дюйма нижние плиты строительных стен прикрепляются к плите. На концах, которые вставляются в бетон, когда он уже влажный, эти болты имеют J- или L-образную форму.

Другие стороны анкерных болтов имеют резьбу, так что верхнюю часть настенной пластины можно затянуть гайками. Обычно анкерные болты расположены на расстоянии 6 футов от середины.

Также читайте: Железобетонный каркас | Бетонное каркасное строительство | Строительство бетонных зданий | Каркасная конструкция | Типы рамы

Монолитное строительство:

Монолитная строительная система с алюминиевой опалубкой - это быстрое и устойчивое к стихийным бедствиям сооружение, новая разработка, позволяющая создавать экономичные и быстрые объекты массового жилья.

Монолитная архитектура - это механизм, с помощью которого одновременно размещаются стены и плиты.

В этой системе свежая цементная смесь помещается в легкое устройство для формования алюминия с арматурными стержнями, необходимыми для обеспечения необходимой прочности.

Метод довольно прост, так как стены и плиты отливаются за один раз. Это подходит для многоэтажного строительства, что дает возможность быстрого повсеместного строительства.

Позволяя более эффективно использовать время, ресурсы и строительные материалы, такие как сталь и цемент, эта технология обеспечивает более быстрые альтернативы быстро растущему дефициту жилья в городских районах.

Когда мы идем к массовому жилищному строительству, оно предлагает быстрое развитие при оптимальных затратах и ​​времени, особенно для экономически более слабых участков и классов с низким доходом, которые многочисленны без домов.

Это высокоэффективная технология, которая одновременно упрощает бетонирование всех компонентов, таких как стены, крыша и т. Д., В результате чего получается очень прочная монолитная конструкция.

Эта техника требует использования неквалифицированного и полуквалифицированного (ручного) труда и, следовательно, не требует использования дорогостоящего строительного оборудования.

Следовательно, рентабельно

  • Модульные конструкции в широко распространенных жилых комплексах открывают новые возможности для повторного использования опалубки, что делает эту технологию весьма рентабельной.
  • Материал опалубки (алюминий или HDPE) является экологически чистым и исключает использование ценных пород древесины из природных ресурсов. Это делает устройство экологически безопасным.
  • Эта система обеспечивает превосходное управление качеством всей структуры в соответствии с BIS и другими международными стандартами.
  • Нет необходимости в плитке, блоках и штукатурке.
  • Стоимость надстройки и фундамента может быть снижена без потери прочности благодаря уменьшенной статической нагрузке примерно на 50 процентов.
  • Коробчатое поведение по существу создает очень высокую прочность конструкции, делая ее устойчивой к землетрясениям, ветру / циклонам, действующим вертикальным и горизонтальным силам.
  • Превосходно обработанная поверхность исключает необходимость дорогостоящей штукатурки и укрепляет относительно полностью водонепроницаемую поверхность.
  • Из-за меньшей толщины стен для данной зоны цоколя доступно больше коврового пространства.
  • Монолитная бетонная конструкция обеспечивает точную подготовку и гарантированное регулирование консистенции.

В системе монолитного железобетонного здания используется метод опалубки, позволяющий отливать стены и плиты в соответствии с заранее определенным процессом.

Он сочетает в себе скорость, эффективность и точность производства с эффективностью и экономичностью конструирования на месте.

В результате получилось 3-х железобетонное здание, материалы которого были бы достаточно высокого качества, чтобы обеспечить лишь ограниченную отделку, в то время как торцевые стены и фасады легко завершить.

Поскольку пол, стена и плита построены как единая конструкция, армирование является непрерывным и сцепляется со всеми конструктивными элементами здания, такими как фундамент, стены и плиты.

Следовательно, колонны и балки не нужны, в результате чего получаются тонкие детали, обеспечивающие высокую устойчивость к землетрясениям, циклонам, ветрам и наводнениям.

Также читайте: Что такое конструкция перекрытия | Типы конструкции перекрытий | Что такое плита перекрытия | Типы плит перекрытия | Толщина бетонных плит | Сборные бетонные плиты


Краткая записка

Монолитная плита.

Монолитный означает «все за одну заливку», поэтому фундамент сооружается за одну заливку, состоящую из бетонной плиты с более толстыми участками под несущими стенами и краями по всему периметру, чтобы заменить нижние колонтитулы.Поскольку эта Slab заливается сразу, это намного быстрее и снижает затраты на рабочую силу.

Монолитное строительство.

Монолитная конструкция означает, что вся конструкция вместе с плитой отливается одновременно. Для возведения монолитной конструкции , нам потребовалась опалубка для конструкции . В этом проекте мы обсуждаем важность использования монолитной конструкции работы для многоэтажных домов.

Понравился пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение -

Фундамент Моно-заливка | СОЗДАТЬ блог


[Все фото ООО "БИЛД"]

На прошлой неделе мы пришли на встречу по проекту «Магнолия» и нашли замечательный пример бетонной опалубки, созданной трудолюбивыми ребятами из Rivera 26 Remodeling. Сборка включала в себя опалубку для фундаментов и стен фундамента вместе, что позволяло производить одну непрерывную заливку, известную в отрасли как монолитная заливка .Это заставило нас задуматься об эффективности строительства и методах экономии времени. Итак ... сегодняшний пост посвящен достоинствам моно-наливки.

Эта реконструкция расположена в особенно чувствительном районе Сиэтла на противоположной стороне обрыва Магнолии и примыкает к общественному парку. Часть стратегии реконструкции заключалась в том, чтобы слегка коснуться земли и добавлять новые фундаментные работы только там, где это абсолютно необходимо. Выполнение меньшего количества земляных работ означает меньшую тщательность в процессе выдачи разрешений и меньшее количество трудностей, связанных с выполнением требований к критически важным для окружающей среды участкам.Впоследствии вся реконструкция включает только полдюжины новых опор (2 из них внутри дома) и около 22 погонных футов новой фундаментной стены снаружи - это часть того, что потребовалось бы для большинства пристроек.

Традиционно фундамент возводится в два этапа: одна заливка бетона для фундамента и одна для стены фундамента (с арматурой и часто бетонным ключом, чтобы удерживать их вместе). Для фундаментов выкапываются траншеи, устанавливаются фундаменты, правильно размещается арматура, а затем заливается бетон только для фундамента.Как только бетон немного застынет (обычно здесь, на Тихоокеанском северо-западе, достаточно дня или двух), опалубку снимают. Затем возводится опалубка для стен фундамента, укладывается арматура и происходит вторая заливка бетоном самой стены фундамента. Между временем выдержки бетона, расписанием работы бетономешалки на несколько поездок и возможными погодными конфликтами это может занять несколько дней.

Монолитная заливка объединяет опоры и фундаментные стены в одну заливку и сокращает график строительства на день или два.Пару дней на стройплощадке не так уж и много, но почему бы не сэкономить немного времени на ранних этапах процесса, когда это возможно?

Решающий фактор между одной заливкой или двумя заливками обычно сводится к одному простому фактору: количеству бетона, необходимому для выполнения работы. Если количество бетона, необходимое для фундаментов и стен фундамента, составляет менее 9 кубических ярдов (243 кубических футов), то с этим справится одна бетономешалка. Назначение автобетоносмесителя для разовой доставки на объект значительно упрощает задачу.Как только требуется несколько тележек, эффективность теряется, и имеет смысл строить фундаменты и фундаментные стены за две отдельные заливки.

Есть несколько соображений, чтобы правильно выполнить монолитную заливку.

1. Опалубку для монолитной заливки построить сложнее. Просто сложнее попасть туда и закрепить все стяжки и арматуру с опорой и фундаментными стенами, конкурирующими за пространство.

2. Временных распорок никогда не бывает достаточно.Когда опалубка выходит из строя, вы не только начинаете с нуля, но и наводите порядок в большом беспорядке. Плюс ты выглядишь как тупица перед бетонным парнем (который, кстати, не поможет тебе убраться).

3. В разных юрисдикциях действуют разные требования к проверкам. Здесь, в районе Сиэтла, инспекторам нравится видеть опалубку и арматуру (до заливки) на четырехфутовом подъемнике, а это означает, что вы не можете заливать более четырех футов по вертикали за один раз. Это может усложнить или исключить возможность использования более высоких стен для монолитной заливки.

4. Осадка бетона (показатель удобоукладываемости и консистенции бетона, когда он выходит из миксера) должна быть немного более жесткой, чтобы она не вытекла из открытых концов опалубки фундамента. Если вы хотите получить все технические подробности, наклон должен составлять от 5 до 6 дюймов.

5. Использование вибрационных методов для удаления пузырьков воздуха из залитого бетона - задача более деликатная, чем при монолитной заливке. Бетон у фундаментов необходимо контролировать, чтобы он не стал слишком податливым и не вытек из опалубки.

Хорошо, вы съели свой шпинат на целый день.
Приветствия от команды BUILD

Монолитное строительство | Ускоренное массовое строительство дома

Технология монолитного бетонного строительства с использованием алюминиевой опалубки - МЕТОДОЛОГИЯ СТРОИТЕЛЬСТВА ТЕХНОЛОГИЯ СТРОИТЕЛЬСТВА ЗАДВИЖКИ MIVAN:
Mivan Shuttering - это быстро развивающаяся строительная техника, которая обеспечивает прочность и долговечность здания за счет использования системы алюминиевой опалубки.

Все больше внимания уделяется доступным домам и жилью для всех, уделяя все больше внимания использованию новых и инновационных строительных технологий. Одной из таких технологий является опалубка Mivan, которая продвигается за ее способность способствовать массовой строительной деятельности.

Его использование продвигается в Индии для реализации самой амбициозной государственной программы - «Жилье для всех» к 2022 году.

Строительная техника

Укладка стены Стальная арматура - Стальная арматура используется для придания конструкции конструкции здания и поддержки бетона до тех пор, пока он не наберет половину необходимой прочности.Алюминиевая опалубка залита вокруг стальной сетки, которая изготавливается на заводе и устанавливается непосредственно на строительной площадке.

Укладка алюминиевой опалубки - вдоль стены из арматурной стали возводятся сборные стены размером с комнату и плиты перекрытия. Эти плиты из алюминиевого сплава изготовлены с высокой точностью и просты в обращении.В эти конструкции также интегрированы пространства для окон, воздуховодов, дверей и других элементов, таких как лестницы, фасадные панели, плиты чердаков (кухонная столешница с несущими стенами) и чайджи. Опалубки соединяются между собой с помощью системы штифтов и клиньев, которые можно быстро демонтировать после изготовления бетонной конструкции для вертикальных поверхностей и даже для горизонтальных поверхностей с помощью систем немедленной подпорки.

Заливка бетона - После заливки форм заливается высококачественный бетон, такой как бетон типа SCC, с хорошими и приемлемыми расходами, специально разработанный для богатой смеси. Этот бетон принимает форму и форму отливки, достигая ядра, и углы формы легко обрабатываются, которые позже удаляются, чтобы освободить место для конструкции, полностью сделанной из цементного бетона, поддерживаемой элементами армирования стен. Алюминиевые формы можно использовать повторно как минимум 250 раз, что приводит к минимуму отходов на строительной площадке.


Полученная структура получается аккуратной, гладкой и законченной. Имеет высокую стойкость и не требует дополнительной штукатурки.В результате экономится время, силы и деньги.

Mivan Technology сокращает время строительства почти вдвое по сравнению с традиционными методами. Поскольку он имеет установленную процедуру, которую необходимо точно соблюдать, он сводит к минимуму потребность в квалифицированной рабочей силе и полностью исключает трудоемкие операции, такие как кладка и штукатурка ».

В структурном отношении эта технология делает здания более сейсмически устойчивыми и долговечными. Поскольку количество стыков меньше, утечки в здании меньше, а значит, обслуживание незначительно.

Конструкция Mivan отличается единообразием, стены и плиты имеют гладкую поверхность. Более того, эта технология позволяет уменьшить площадь ковра по сравнению с традиционными методами.

Применение опалубки Mivan
  • 3S - Система строительства - Скорость, прочность, безопасность
  • Колонно-балочная конструкция исключена
  • Отливка стен и перекрытий за одну операцию
  • Специально разработанные, простые в обращении легкие предварительно спроектированные алюминиевые формы
  • Монтаж и установка части опалубки
  • Выполнение бетонирования стен и перекрытий вместе
Преимущества
  • Опалубка Mivan требует меньше труда
  • Повышенная сейсмостойкость
  • Повышенная прочность
  • Меньшее количество стыков и уменьшение утечек
  • Верхняя площадь ковра
  • Гладкая отделка стены и перекрытия
  • Единое качество строительства
  • Незначительное обслуживание
  • Более быстрое завершение
ОПОРЫ MIVAN, ИСПОЛЬЗУЕМЫЕ В НАШИХ ЗАВЕРШЕННЫХ И ТЕКУЩИХ ПРОЕКТАХ
Строительство доступного дома в деревне Валегерахалли 2-й и 4-й этапы в Кенгерихобли, Бангалор.
Клиент:
BDA
Номер домов:
752
Статус:
Завершено
Строительство ЖК 2БХК по ул.95 в деревне Канминеке, КенгериХобли, Южный Талук Бангалора, на основе единовременной выплаты под ключ на основе собственного проекта тендера в рамках системы двух гарантий (Фаза 2) и (Фаза 3), Бангалор.
Клиент:
BDA
Номер домов:
960
Статус:
Завершено
Строительство 2 жилых домов BHK в Sy.
№ 30 в деревне Коммагхатта в Кенгери Хобли с единовременной выплатой «под ключ», на основе собственного планирования и дизайна тендера в рамках системы двух гарантий (Фаза-I), Бангалор.
Клиент:
BDA
Номер домов:
216
Статус:
Завершено
Строительство 2 жилых домов BHK в Sy.№ 30 в деревне Коммагхатта в Кенгери Хобли с единовременной выплатой «под ключ», на основе собственного планирования и дизайна тендера в рамках системы двух гарантий (Фаза-II), Бангалор.
Клиент:
BDA
Номер домов:
320
Статус:
Завершено
Строительство ЖК 2БХК в Сы.
№ 115/1 поселка Коммагхатта в соответствии с планом Надапрабху Кемпеговда на основе единовременной выплаты «под ключ», основанной на собственном планировании и дизайне участника тендера в рамках системы двух гарантий (Фаза-III), Бангалор.
Клиент:
BDA
Номер домов:
336
Статус:
В пути
Строительство 2 BHK Housing Project Valagerhalli Phase-VI в Sy.№ 70, 101/3 и 102/2 в соответствии с планом Гнанабхарати, 1-й блок, Кенгери Хобли, Бангалор, Южный Талук, Бангалор, на основе единовременной выплаты под ключ на основе собственного планирования и дизайна участника тендера по системе двух покрытий
Клиент:
BDA
Номер домов:
360
Статус:
В пути
Строительство 749 жилых домов (T-II-100, T-III-04, T-IV-30, TV-15) и 3 казарм 240 человек в Групповом центре, Кадарпур, Гургаон, включая ж / д.
с.S / I, Внутренний электромонтаж, пожаротушение, пассажирские / грузовые лифты И прочие услуги E&M
Клиент:
CRPF- CPWD
Статус:
В пути
Mivan Shuttering - Строительные фотографии, выполненные Hombale Construction @ Vallagerahalli Фаза II и IV во время выполнения работ с уровня земли
Фото внутренней отделки
ЭТАП РАБОТЫ С MIVAN FORM WORKS ДЛЯ БЫСТРЫХ РАБОТ
Sl No. Этапы работ дней
1 Разметка поверхности для укладки опалубки и работ по армированию 01 день
2 Вертикальные арматурные работы 2 день
3 Вертикальные и горизонтальные опалубочные работы Размещение и фиксация со всеми принадлежностями 3 день
4 Работы по бетонированию целых блоков, включая стены, Chejja, чердаки и верхние плиты, включая затопленные части 4-й день
5 Работы по снятию опалубки стеновых панелей после не менее 16 часов непрерывного отверждения и проверка кубической прочности 05 день
6 Панели перекрытий Работы по снятию опалубки после периода в 36 часов / 3 дня бетонирования с немедленным повторным закреплением плит с помощью методов непрерывного отверждения / Отвердителей при нанесении на поверхность. 06 день
Непрерывное отверждение будет осуществляться в течение 28 дней в соответствии со стандартами. Поскольку эти дни относятся к 1 разливочной единице в доме, такая же система будет продолжаться в вертикальном и горизонтальном направлениях в зависимости от скорости работы систем.
Вид сверху на реализуемые проекты с опалубкой Mivan на Vallagerhalli Phase 06 и Kommaghatta Phase -03
ОТЧЕТ О ПРОЕКТНОМ КОНСТРУКЦИИ МОНОЛИТНОГО СТРОИТЕЛЬСТВА С ИСПОЛЬЗОВАНИЕМ АЛЮМИНИЕВЫХ РУЛЕТОВ
А.1 РАЗДЕЛ - 1 ВВЕДЕНИЕ

Об альтернативных технологиях строительства (Монолитное строительство с использованием алюминиевой опалубки:

1. Преамбула

Эти дома предназначены для строительства в среднем по 2 дома в день с использованием монолитного бетона для всех структурных элементов с алюминиевой системой опалубки «Стеновые анкеры и формы» (WTF). Эта процедура принята в качестве одной из «Техник ускоренного строительства», что приводит к сокращению времени цикла, лучшему контролю качества на площадке, меньшей мобилизации материалов и минимальному трудозатратам.В этой методике стены, перемычки, балки, плиты, чейджа и кухонная платформа отливаются монолитно.

2. Огнестойкость

Поскольку высота здания превышает 15,0 м, при анализе и проектировании предлагаемой конструкции учитывается предел огнестойкости 2,0 часа.

3. Система опалубки

Система опалубки - это точно спроектированная система, изготовленная из алюминия, соответствующая архитектурным и конструктивным требованиям.Стеновые опалубки используются для опалубки стен, соединяемых стеновыми анкерами и скобами. Формы для перекрытий используются для поддержки плит при бетонировании. Формы перекрытий поддерживаются на стойках в соответствующем месте в зависимости от требований к конструкции, простой последовательности демонтажа и обращения с материалами. Алюминий легче, поэтому материал для опалубки прост в обращении и установке. Полученная структура имеет хорошее качество поверхности и точные допуски по размерам.

4. Порядок ремонта опалубочной системы:

Стеновые опалубки укладываются после завершения изготовления арматуры, электричества / ремонта PHE.Стеновые формы соединяются при помощи стенных стяжек и хомутов. Затем возводятся опалубки перекрытий и производится необходимое изготовление арматуры, электротехническое кондиционирование перекрытий. Теперь агрегат готов к бетонированию за одну заливку.

5. Бетон

Самоуплотняющийся бетон (SCC) подходящей марки в соответствии с конструкцией смеси и конструктивными требованиями будет использоваться для бетонирования. Неотъемлемым свойством SCC является самоуплотнение без расслоения. Следовательно, SCC больше подходит для этой технологии.Свободный поток бетона во время заливки поддерживается на уровне не менее 600 мм, чтобы обеспечить надлежащий поток и уплотнение.

6. Удаление опалубки (снятие опалубки)

Удаление опалубки стеновых опалубок будет выполнено после 16-24 часов бетонирования в соответствии с конструктивными требованиями. Формы для перекрытий будут удалены через 3 дня, а стойки будут закреплены в соответствующих местах сразу после удаления форм для перекрытий.

7.Лечение

Отверждение - это процесс контроля скорости и степени потери влаги из бетона во время гидратации цемента. Отверждение предназначено в первую очередь для сохранения влажности бетона, предотвращая потерю влаги из бетона в течение периода, когда он набирает прочность. Отверждение оказывает большое влияние на свойства затвердевшего бетона, такие как долговечность, прочность, водонепроницаемость, износостойкость, стабильность объема и устойчивость к замерзанию и оттаиванию.

Мембраны, образующие отверждающие составы (BASF Mastercure-107), представляют собой жидкости, которые наносятся непосредственно на бетонные поверхности, а затем высыхают, образуя относительно непроницаемую мембрану, которая замедляет потерю влаги из бетона сразу после удаления опалубки стены. Состав на основе воска.

Плиты выдерживаются методом заливки минимум 7 дней

8. Фундамент

Будет использоваться традиционный тип фундамента, такой как ленточный фундамент / плотный фундамент в зависимости от грунтовых условий.

9. Преимущества

Этот тип конструкции принят благодаря следующим преимуществам;

  • Техника ускоренного строительства
  • Вся установка изготовлена ​​из более прочного, долговечного и солнечного теплостойкого бетона
  • Формы могут быть изготовлены на заказ в соответствии с требованиями
  • Сокращенное время цикла
  • Лучший контроль качества на объекте за счет меньшей мобилизации материалов на объекте
  • Рентабельность
  • Штукатурка полностью исключена
  • Формы можно разместить даже неквалифицированным персоналом
  • Алюминиевые формы, хотя и стоят дороже, но с большим числом повторов получается дешевле

Принимая во внимание вышеупомянутые преимущества альтернативной технологии, эта технология строительства больше подходит для этого проекта.

О методике проектирования монолитного строительства:

RCC - это основной материал, используемый в этой конструкции. При использовании традиционных методов сначала отливают стены из RCC, а затем отливают плиту. Но в этой технологии одновременно отливаются и стены, и плиты. Стены спроектированы как стены со сдвигом с использованием метода предельных состояний в соответствии со стандартными расчетными уравнениями, приведенными в IS13920 и IS 456. Плиты проектируются в соответствии с IS 456. Толщина элементов (стены, плиты и балки) выбирается на основе огнестойкости и требований к конструкции. .Предельное состояние прочности используется для расчета конструкций различных элементов жилищных единиц. Предельное состояние эксплуатационной пригодности (устойчивость, растрескивание и прогиб) будет соблюдаться для определения критериев долговечности.

RCC предназначен для использования в предлагаемом проекте. При проектировании конструкции соблюдаются директивы, соответствующие IS 456, IS13920, IS 1893, IS 875. Бетон (портландцемент + 30% (максимум) GGBS) и процедуры бетонирования будут выполняться в соответствии с индийскими стандартными руководящими принципами и методами.GGBS / Flyash уменьшает микротрещины и защищает арматуру, тем самым увеличивая долговечность бетона. Таким образом, построенная конструкция будет достаточно прочной, чтобы ее можно было использовать в качестве жилого дома.

Использование программного обеспечения
Модель

NISA / CIVIL (Numerically Integrated Elements for System Analysis), разработанная M / s Cranes Software International или ETABS, будет использоваться для анализа и проектирования предлагаемой конструкции.

О требованиях Совета по экологическому строительству Индии:

Лучшие индийские практики будут соблюдаться на этапах планирования, проектирования и строительства

10.Устойчивая архитектура и дизайн

Ориентация здания будет разработана с учетом энергосбережения (солнечное тепло и свет), без нарушения существующих характеристик участка.

11. Выбор и планирование площадки

Для выбора и планирования площадки требуется подключение к инфраструктуре и сети общественного транспорта. Предлагаемый участок хорошо связан с сетью общественного транспорта.

12.Водосбережение

Предусмотрен сбор дождевой воды, чтобы удовлетворить потребности в дни дефицита и пополнить источник воды.

Двойная трубопроводная система для очищенной воды (оборотной воды) и питьевой воды будет принята с использованием эффективных сантехнических устройств.

Использование воды: Поскольку используются отвердители, использование воды для отверждения сводится к минимуму во время строительства.

13.Энергоэффективность

При проектировании зданий с пассивным солнечным излучением будет реализована концепция сокращения или даже отказа от использования механических систем охлаждения и обогрева и использования дневного искусственного освещения.

Эти параметры могут быть обеспечены при правильной планировке здания, его ориентации и расположении окон, дверей и оконных штор.

14. Строительные материалы и ресурсы
  • 30% GGBS / Flyash используется в бетонном строительстве.Ниже приведены преимущества GGBS / зола в бетоне.
    1. На единицу воплощенной энергии бетона снижается
    2. Использование GGBS увеличивает удобоукладываемость бетона.
    3. GGBS / зола лучшая защита стали от коррозии
  • Окна изготовлены из ПВХ, поэтому использование древесины сведено к минимуму.
  • Полы керамические / остеклованные, поэтому на 100% состоит из переработанного стекла
  • Алюминиевая опалубка позволяет использовать большее количество раз и позволяет избежать использования фанеры в качестве опалубки. Для снижения потребности в электроэнергии можно использовать соответствующую систему искусственного освещения и их расположение.
Свод правил

Список общеприменимых кодов:

Sl No. КОД НАЗВАНИЕ
1 IS 456 Обычный и железобетон - практические правила
2 IS: 875 (Часть 1) Свод практических правил для расчетных нагрузок (кроме землетрясений) для зданий и сооружений Часть 1 Собственные нагрузки - Удельные веса строительных материалов и хранимых материалов (Включая IS 1911: 1967)
3 IS: 875 (Часть 2) Свод практических правил по расчетным нагрузкам (кроме землетрясений) для зданий и сооружений: Часть 2 Непосредственные нагрузки
4 IS: 875 (Часть 3) Свод практических правил по расчетным нагрузкам (кроме землетрясений) для зданий и сооружений, часть 3 Ветровые нагрузки
5 IS 1893 Критерии сейсмостойкого проектирования конструкций - Часть
1: Общие положения и здания
6 СП 16 Средства проектирования для железобетона в соответствии с IS 456: 1978
7 СП 34 Справочник по армированию и деталированию бетона
8 IS 13920 Пластичная детализация железобетонных конструкций, подверженных сейсмическим воздействиям
С.1 РАЗДЕЛ-2 ОПИСАНИЕ ПАРАМЕТРОВ АНАЛИЗА
Конструктивный план

Применимы конструкции с перекрытиями Raft + или Ground +. Общая высота этажей составляет 3,0 метра. Рассмотрены габариты компоновки согласно Архитектурным чертежам.

Свойства материала

При расчете и проектировании использовались следующие свойства материала

Марка бетона M25 и M30
Марка арматурной стали FE-500 и FE-500D
Плотность бетона 2500 кг / м 3
Соотношение ядов 0.2
Модуль Юнга 27386 Н / мм 2
Размеры конструктивного элемента
Стены RCC 160 мм минимум
Плита крыши 125 мм минимум (изменения по конструкции)
Плиты унитаза утоплены на 400 мм (индийский водопроводный кран) и на 200 мм (европейский водопроводный кран) 0.2
Фундамент

Ленточные опоры / опоры для плотин предназначены для железобетонных стен. SBC грунта в соответствии с отчетом о грунте предполагается использовать при проектировании фундамента. Коэффициент 1,25 для SBC был использован при проектировании из-за сейсмических данных.

Модель конечных элементов

Модель конечных элементов создается с использованием программного обеспечения NISA / CIVIL версии 16 для выполнения структурного анализа.Идеализация структуры основана на следующих соображениях

RC Slab, RC Стены моделируются с использованием четырехузловых элементов оболочки. Колонны и балки RC представляют собой элементы с двумя узлами, имеющими 6 степеней свободы на узел.

Фундаментная система

Фундамент ленточный под стену или плотный фундамент

D.1 РАЗДЕЛ-3 ОСНОВНЫЕ СЛУЧАИ НАГРУЗКИ И СОЧЕТАНИЯ
Общий

Здесь обсуждаются основные загружения и сочетания нагрузок, учитываемые при проектировании корпусного блока.

Варианты базовой нагрузки

Рассмотрены следующие основные загружения

15. Нагрузка ID -1: Постоянная нагрузка (DL)

Собственный вес конструкции автоматически рассчитывается программой. Однако не смоделированные компоненты, такие как отделка пола, были применены как сверхналоженная нагрузка на конструкцию

Собственный вес, покрытие пола = 1 кН / м2, дополнительная статическая нагрузка = 0.5 кН / м2 в качестве нагрузки под давлением в направлении прямой силы тяжести (Global Z).

Затонувшие участки заполнены газобетоном / шлакобетоном. Предполагая, что глубина погружения составляет 400 мм, плотность пенобетона / шлакобетона 8 кН / м3, 3,2 кН ​​/ м2 были применены в качестве дополнительной нагрузки давлением в направлении сильной тяжести (Global Z) на затопленных участках.

16. Нагрузка ID -2: Живые нагрузки (LL)

Сверх установленная динамическая нагрузка = 2 кН / м2, приложенная как нагрузка от давления в направлении прямой силы тяжести (Global Z) для всех плит перекрытия выше уровня опор.Тем не менее, к коридорам и лестничной клетке была приложена временная нагрузка 3 кН / м2.

В зависимости от требований в центре блока могут быть предложены подвесные бытовые цистерны ПКР и противопожарные цистерны.

17. Вариант нагружения ID -3: Ветровые нагрузки (WL) + направление X
Базовая скорость ветра 33 м / с
K1 1.00
К2 1,05
К3 1,00
Расчетная скорость ветра 33 х 1,0 х 1,05 х 1,0
34.65 м / с
Расчетное ветровое давление 720,37 Н / м2

Однако 1 кН / м2 применяется как нагрузка давлением

18. Вариант нагружения ID -4: Ветровые нагрузки (WL) + направление Y

1 кН / м2 в качестве нагрузки давлением

19. Вариант нагружения ID -5: сейсмические нагрузки (SL) + направление X (для грунта + перекрытия)
Коэффициент зоны 0.10
Фактор значимости 1,0
Коэффициент уменьшения срабатывания 5,0 для бетона
% Динамические нагрузки, учитываемые при расчете сейсмического веса 25%
Тип грунта Средний
Высота конструкции (включая фундамент, подвесной резервуар)
Базовый размер, параллельный приложенной сейсмической силе
  1. Фундаментальный период времени основан на допущении «ЗАЛИВНЫЕ СТЕНЫ» i.е., T = 0,09 H / √d, где H = в метрах: высота здания, d = в метрах ширина здания. Следовательно, T = 0,39 с
  2. Был проведен только псевдостатический анализ в соответствии с п. 7.8.1 IS 1893 (Часть: 1) -2002. (Для здания высотой более 90 м требуется динамический анализ)
  3. Сейсмический сдвиг основания Vb: Ah x W
    Где,
    W - Общий сейсмический вес (полная статическая нагрузка + 25% динамической нагрузки) здания,
    Ah - Расчетное значение спектра горизонтального ускорения, соответствующее фундаментальному время в соответствующем направлении
20.Нагрузка ID -6: Сейсмические нагрузки (SL) + направление Y (G + этажи)
Коэффициент зоны 0,10
Фактор значимости 1,0
Коэффициент уменьшения срабатывания 5,0 для бетона
% Динамические нагрузки, учитываемые при расчете сейсмического веса 25%
Тип грунта Средний
Высота конструкции (включая фундамент, подвесной резервуар)
Базовый размер, параллельный приложенной сейсмической силе
Сочетания нагрузок

Ссылаясь на IS-456: Таблица 18

Таблица 1: Расчет стержня (предельное состояние обрушения)
Нагрузка ID 501 (DL + LL) Нагрузка ID 510 1.5 (DL + WL (-Y))
Нагрузка ID 502 1,5 (DL + LL) Нагрузка ID 511 1,2 (DL + LL + WL (+ X))
Нагрузка ID 503 1,5 (DL + SL (+ X)) ID нагружения 512 1.2 (DL + LL + WL (-X))
Нагрузка ID 504 1,5 (DL + SL (-X)) Нагрузка ID 513 1,2 (DL + LL + WL (+ Y))
Нагрузка ID 505 1,5 (DL + SL (+ Y)) Нагрузка ID 514 1.2 (DL + LL + WL (-Y))
Нагрузка ID 506 1,5 (DL + SL (-Y)) Нагрузка ID 515 1,2 (DL + LL + SL (+ X))
Нагрузка ID 507 1,5 (DL + WL (+ X)) Нагрузка ID 516 1.2 (DL + LL + SL (-X))
Нагрузка ID 508 1,5 (DL + WL (-X)) Нагрузка ID 517 1,2 (DL + LL + SL (+ Y))
Нагрузка ID 509 1,5 (DL + WL (+ Y)) Нагрузка ID 518 1.2 (DL + LL + SL (-Y))

Примечание. Комбинация нагрузок 501: DL + LL не используется при проектировании стержня (предельное состояние обрушения). Расчет фундамента выполняется путем исключения факторов из вышеуказанных комбинаций нагрузок с помощью программного обеспечения. Таким образом, программа автоматически создает следующие комбинации дополнительных нагрузок.

Таблица 2: Размеры фундамента
Нагрузка ID 502 (DL + LL) Нагрузка ID 511 (DL + LL + WL (+ X))
Нагрузка ID 503 (DL + SL (+ X)) ID нагружения 512 (DL + LL + WL (-X))
Нагрузка ID 504 (DL + SL (-X)) Нагрузка ID 513 (DL + LL + WL (+ Y))
Нагрузка ID 505 (DL + SL (+ Y)) Нагрузка ID 514 (DL + LL + WL (-Y))
Нагрузка ID 506 (DL + SL (-Y)) Нагрузка ID 515 (DL + LL + SL (+ X))
Нагрузка ID 507 (DL + WL (+ X)) Нагрузка ID 516 (DL + LL + SL (-X))
Нагрузка ID 508 (DL + WL (-X)) Нагрузка ID 517 (DL + LL + SL (+ Y))
Нагрузка ID 509 (DL + WL (+ Y)) Нагрузка ID 518 (DL + LL + SL (-Y))
Нагрузка ID 510 (DL + WL (-Y))
Граничные условия

Фиксированные граничные условия (ограничивающие как повороты, так и смещения во всех трех направлениях) применяются под столбцами «Стойка».

E.1 РАЗДЕЛ-4 СТРУКТУРНЫЙ АНАЛИЗ И ПРОЕКТИРОВАНИЕ F.1
Общий

Расчет конструкций основан на теории линейной упругости для расчета внутренних сил, создаваемых расчетными нагрузками, включая силы, вызванные деформациями, с использованием пакета программного обеспечения для анализа и проектирования NISA / CIVIL.

Минимальная толщина и прозрачное покрытие для основной арматуры:
Воздействие Мягкая
Огнестойкость 2.0 часов
Sl. No. Элемент Мин. Размер Крышка Замечания
1 Плита 125 мм 25 мм
2 Балка 200 мм 40 мм к звеньям
3 Колонна 300 мм 40 мм к звеньям
4 Стойки 50 мм Минимальная глубина фундамента 2.0 м
5 Стены 160 мм 25 мм Двухсторонний арматурный стержень минимум 0,4% арматурный стержень
100 мм 50 мм Минимум средней арматуры 1.0% Арматура
Структурное проектирование

Конструктивное проектирование элементов конструкций выполнено по проекту «Предельное состояние» в соответствии с ИС 456-2000.

Конструкция опор: Расчет опор производится по состоянию работоспособности. Конструктивное проектирование фундамента выполняется по критериям прочности.Предполагается, что SBC площадью 12 т / кв.м находится на глубине 1,5 м от EGL. Предполагается, что марка бетона M25 / M30 и арматура FE-500 / FE-500D. Опоры предназначены для этажей G + этажа. Результаты представлены в таблице в Приложении.

Расчет стены сдвига: Результирующие напряжения в плоскости и вне плоскости в каждой стене вычисляются путем интегрирования сил из программного обеспечения. Эти силы были использованы для определения прочности конструкции, соответствующей IS 456 и IS 13920. M25 / M30 Марка бетона FE-500 / FE-500D арматура принимается за .Стены со сдвигом предназначены для полов G +.

Результаты проектных расчетов

Армирование колонн, балок, перекрытий и опор рассчитывается с помощью программного обеспечения. Стенки сдвига рассчитываются согласно IS13920 и IS 456.

Монолитное определение | Монолитная плита | Монолитная опора | Монолитный фундамент | Преимущества и недостатки монолитного плитного фундамента

Монолитное определение

Монолитное строительство - это процедура, при которой используется однородная смесь, конструкция представляет собой монолитно построенную .Это сооружение, построенное из единственного материала, собранное и выкопанное.

Обе монолитные плиты , стен , лестниц, вместе с дверью и оконными проемами отливаются по монолитному методу . Процедура на месте с использованием специально изготовленной, более простой в использовании модульной опалубки , изготовленной из алюминия , пластмассового композита с меньшими затратами рабочей силы и оборудования.

Система сопротивления боковым и гравитационным нагрузкам в этой системе содержит железобетонные стены и плиты из железобетона .Основные вертикальные структурные элементы представляют собой железобетонные конструкционные стены с двойной функцией , способные выдерживать как силу тяжести , так и боковые нагрузки. ( стандартный размер кирпича )


Монолитная опора Монолитные опоры

Монолитный фундамент дает всего на одну заливку , так что фундамент построен для замены нижних колонтитулов на подошву , сделанную из бетонного пола с более толстыми секциями под конструктивными элементами и с обеих сторон периметр .

Это значительно на более гладкий и поддерживает себестоимости производства на ниже, потому что плита сливается вместе сразу. Построить монолитных фундаментов очень просто. Вероятно, сделать каждое из них за один день.

Монолитная конструкция имеет толщину всего 12 дюймов (1 фут). Благодаря благоприятному усилению, это основа для стоимости, цены, и дизайна предпочтения.Это тоже считается выражением.


Что такое монолитная плита?

Монолитные плиты - это фундаментные конструкции, построенные с помощью одной бетонной заливки, обычно содержащие бетонную плиту толщиной 4 дюйма толщиной с утолщенными внутренними секциями под несущими стенами и всегда с утолщениями на краях периметр .

Плита монолитная

В конструкции бетонных плит монолитная плита - это фраза, используемая для определения бетонных конструктивных компонентов , таких как опоры , плиты, фундаменты, опорные балки, опоры, и колонны , которые заливаются одновременно.

Не просто монолитная цементная плита применима к бетону , уложенному на землю , но она аналогичным образом соответствует подвесной плите . Использование опорных материалов делает заливку бетонных плит монолитно с бетонными балками и колоннами, в то время как подвесная бетонная плита находится над уровнем земли .

Строительство монолитной плиты происходит значительно быстрее, а затраты на рабочую силу низкие, так как в этой плите бетон заливается сразу.Монолитная конструкция имеет решающее значение для минимизации толщины стены, минимизации ширины основания и минимизации сейсмического эффекта . ( МДФ )

При использовании в подходящих условиях монолитная плита может быть такой же прочной, как плиты "Ствол-стена" . Мы использовали опалубку в монолитной раме , что дает правильную ориентацию , гладкую поверхность и качественную работу.Это увеличивает скорость строительства по сравнению с традиционными подходами за счет использования опалубки .

Подробнее: Что такое плавающий фундамент | Пригодность плавающего фундамента


Монолитный фундамент для плиты Монолитно-плитный фундамент

Монолитный означает залить , что подчеркивает основную разницу с этим типом фундамента - это , заливка за один раз.Тот факт, что он разливается за один раз, ускоряет процедуру, что позволяет снизить затраты на рабочую силу.

Заливаемая бетонная плита толще снаружи, чтобы поддерживать несущих стен , а снаружи нижних колонтитулов нет.

Монолитный фундамент хорошо подходит для ровной поверхности. Если поверхность земли не является плоской, то для выравнивания с землей используется количество засыпки ; со временем это может привести к трудностям с растрескиванием , если грунт не утрамбован должным образом.

Обычно бетонная поверхность заливается монолитно или независимо от фундамента . Чтобы избежать растрескивания из-за оседания, выбирается арматура или волокнистая сетка . На его строительство уходит меньше времени и труда, чем на традиционный фундамент . ( Водопроводная труба)

Под линией промерзания , должен простираться пол фундамента .


Преимущества монолитно-плитного фундамента

У монолитной плиты несколько преимуществ,

1.

Скорость строительства

Монолитные плиты возвести очень просто. Добавьте периферийную траншею и рассыпьте щебень до тех пор, пока не утрамбует почву (или не удалите верхний слой почвы ).

В самой узкой части (например, в середине дома) бетон должен иметь толщину 4 дюйма и в основном выдержит несколько дней для полного высыхания. Это на значительно быстрее , чем любой другой метод строительства фундаментов .


2.

Устойчивость

С точки зрения простоты , монолитный фундамент из плит при правильной конструкции прослужит почти 50 лет . Из-за отсутствия сложных компонентов, в самой плите нет ничего плохого.

В бетоне нет стыков , и если вспомогательные и анкерные болты установлены надлежащим образом, у вас будет прочный фундамент , способный выдержать большой вес.


3.

Плохое обслуживание

Чтобы поддерживать его в приличной форме , вам не нужно ничего делать из по месяцам , если вы регулярно проводите осмотр, чтобы убедиться, что нет пробелов в фундамент .


4.

Энергоэффективность

Между землей и домом нет места для фундамента из монолитных плит , , что означает, что вам не нужно тратить слишком много энергии на нагрев воздуха под ним в вашем доме .Даже для подвала или подполья происходит постоянная трата энергии.

Это говорит о том, что монолитная плита основания не только дешевле в краткосрочной перспективе, но и в долгосрочной перспективе, она сэкономит ваши деньги.


Недостатки монолитно-плитного фундамента

У монолитной плиты есть несколько недостатков,

1.

Нет доступа

Подвальное помещение или подвал дает доступ к полу, что гарантирует, что в этом конкретном пространстве вы можете установить водопровод , а также электрическую панель и проводку.

Точно так же, если что-то пойдет не так с монолитным основанием плиты , вы не сможете добиться этого, чтобы исправить сложность.


2.

Дорогой ремонт

В то время как вещи с фундаментом из монолитных плит редко выходят из строя, когда они треснут , это может быть очень дорого .

В основном, вам потребуется использовать методы , которые могут стоить тысяч долларов , такие как поддомкрачивание грязи или базовое поддомкрачивание.


3.

Плохая погода

Дом только что поднят на 6 дюймов или около того от уровня земли л с бетонными перекрытиями , что гарантирует, что остальная часть здания уязвима для наводнений . Это значительная уязвимость в определенных частях мира.


4.

Цена перепродажи дома

Монолитная плита в некоторых случаях может снизить стоимость вашего дома.Если у вас есть старая монолитная плита основания , потенциальный потребитель обнаружит, что может потребоваться дорогостоящих ремонтов .

Если вы продолжите проектировать его самостоятельно, покупатель может не знать результатов.


Как сформировать монолитную плиту? Формовка монолитной плиты

Удовлетворительный участок , планирование и , усиление бетона - важные критерии для строительства монолитной плиты .

1.

Почва

Это, безусловно, удобный выбор , где бетон смешан в настоящее время и имеет достаточно стали, чтобы он не расслаивался. Кроме затяжки стыков , нет швов или холодных стыков . Использование сборных фундаментов не предусмотрено.

Очень важно уплотнить почву под плитой и исключить органических веществ . Если верхний слой почвы очищен от , то он, как правило, цементирует ненарушенный грунт под ними в достаточной степени.

Значителен дренаж почвенный колодец . Очень важно учесть водных потоков, и должно быть подготовлено адекватное перенаправление , чтобы не подрезало плиту.


2.

Траншеи по периметру

Утолщенный периметр монолитной плиты образован траншеей вдоль окружности плиты. В теплую погоду траншея может быть просто фута глубиной и футов шириной .

Траншея должна иметь глубину 2 фута в регионах с проникающими морозами и может быть изолирована, чтобы предотвратить образование морозного пучения под плитой.


3.

Гравий

Плотный гравий рассыпается под плитой и в траншеях на глубину 3,5 дюйма от до 4 или более дюймов.

Хорошо дренирующий гравий с заполнителями от 0,38 дюймов до 0.75 дюймов - отличный выбор.


4.

Арматура

Арматура составляет примерно 6 дюймов на 6 дюймов. Плетеная проволочная сетка (6 ″ x 6 ″) используется в обычной установке, которая устанавливается на арматурные стулья , так что ее можно закрепить рядом с промежуточным звеном завершено плита .

К армируют утолщенный периметр , обычно указываются 4 стержня .Там, в самой нижней части траншеи, 2 последовательных стержней могут быть размещены рядом друг с другом, начиная с одного стержня в верхней части.

Арматура закладывается в траншеи и повторно связывается.


5.

Бетон

В большинстве случаев бетон определяется как 3000 фунтов на квадратный дюйм , а также как минимум толщиной 4 дюйма.

Минимум 6 дюймов над уровнем пола должен быть в конце плиты.Земля, которая его окружает, должна иметь уклон от плиты.


6.

Анкерные болты

Анкерные болты с болтами 0,5 дюйма , самые нижние плиты стен формации прикреплены к плите . На концах, которые помещают в бетон, когда он уже влажный, эти болты обычно имеют J-образную или L-образную форму.

Разные стороны анкерных болтов имеют резьбу, так что верхняя сторона настенной пластины может быть затянута гайками .Обычно анкерных болтов отстоят на 6 футов от промежуточного звена.


Какие проблемы возникают с монолитным фундаментом?

Несмотря на удобство и простоту установки монолитного фундамента , могут возникнуть проблемы, которые могут поставить под угрозу фундамент. Для фундамента может потребоваться дорогостоящих ремонтов , что указывает на то, что было бы неплохо использовать обычный фундамент .

Типичные трудностей , обнаруженные с монолитным фундаментом, - это трещин в различных жилых районах , поддерживаемых фундаментом.

Трещины фундамента - это огромный регион , концерн . При появлении трещин в фундаменте можно утеплить холодных стыков (стена встречается с плитой) . Маленькие отверстия облегчают проникновение воды, влаги и насекомых в дом.

Проблемы с повышением влажности на в почве или неправильная конструкция могут повредить фундамент. Это может привести к тому, что столешниц , этажей, и стен в доме станут неровными.Движение в фундаменте может привести к дверям и окнам , которые залипают и ломаются в стенах из гипсокартона .


Когда не следует использовать монолитно-плитный фундамент для строительства

Подрядчикам следует избегать использования монолитных плит фундаментов (монополярных) в следующих ситуациях:

  • Жилые комплексы с уклоном могут привести к дорогостоящим расходам из-за необходимого количества бетона .
  • Дома с несколькими засыпанными грязью отверстиями под домом приводят к трещинам в бетоне.
  • Строительная компания не может построить монолитный фундамент из плит в зоне затопления из-за положений кодекса.

Надлежащая подготовка площадки под монолитный фундамент из плит

Почва под плитой не должна содержать органических веществ. Почва должна быть утрамбованной (удаление верхнего слоя почвы) и хорошо дренированной .

Применение кода определяет тип и расположение арматуры в этом фундаменте типа . Наиболее часто используется монолитная плита из четырех арматурных стержней. Арматурный стержень - это два металлических стержня , которые легко изгибаются и располагаются бок о бок с перекрытием , - в траншеях и связаны проволокой.

Канавка по периферии плиты - это то, что образует утолщенный край. Должностные лица строительного кодекса указывают глубину и ширину траншеи. Эта траншея может быть шириной 1 фут и глубиной 1 фут в теплую погоду или шириной 1 фут и глубиной 2 фута в условиях , где наблюдается морозное пучение.

Подробнее: Фонд «Что такое хорошо» | Строительство фундамента скважины


Монолитное строительство
  • Система монолитного строительства с алюминиевой опалубкой - это быстрое и устойчивое к стихийным бедствиям сооружение, происходящее развитие, которое позволяет построить рентабельных и быстрых жилых домов.
  • Монолитная архитектура - это механизм , с помощью которого плиты и стены размещаются одновременно.
  • В этой конкретной системе свежая цементная смесь размещается в легком алюминиевом корпусе , создавая устройство с арматурными стержнями, необходимыми для обеспечения требуемой прочности .
  • Процедура относительно проста, так как стены и плиты отливаются за один раз.Это желательно для многоэтажного дома постройки, что дает возможность быстрого повсеместного строительства .
Монолитное перекрытие
  • Обеспечивая более эффективное использование времени, ресурсов, и строительных материалов , таких как цемент и сталь, эта технология дает более быстрые альтернативы быстрорастущему жилищному дефициту в городских районах.
  • Когда мы переходим к массовому жилищному строительству , это дает быстрое развитие при оптимальных затратах и ​​времени, особенно для экономически более слабых участков и классов с низким доходом, которых много без домов.
  • Это очень полезная технология, которая одновременно упрощает бетонирование всех элементов , таких как кровля , стен и т. Д., В результате чего получается чрезвычайно прочная монолитная конструкция .
  • Техника включает в себя необученных и полуквалифицированных (ручных) рабочих и, следовательно, не требует использования дорогостоящей строительной техники .
  • Таким образом, рентабельно, Модульные конструкции в популярных жилых помещениях застройки открывают новые возможности для повторного использования опалубки, создавая относительно рентабельную технологию .
  • Материал опалубки ( либо алюминий, либо HDPE) является экологически чистым и исключает использование критически важной древесины из природных ресурсов. Это дает начало устройству eco-safe .
  • Эта система обеспечивает выдающееся управление качеством всей системы в соответствии с BIS и различными международными стандартами.
  • Не требуется плитки, блоков, штукатурки и .
  • Надстройка и фундамент Расходы на фундамент могут быть уменьшены без ущерба для прочности из-за уменьшения статической нагрузки примерно на 50%.
  • Поведение коробчатого типа почти обеспечивает чрезвычайно высокую конструктивную прочность , что делает его устойчивым к землетрясениям и ветру или циклонам к вертикальным и горизонтальным силам.
  • Превосходная завершенная поверхность исключает необходимость дорогостоящей штукатурки . и укрепляют поверхность , которая является относительно полностью водонепроницаемой.
  • Из-за меньшей толщины стенок коврового пространства доступно для предусмотренной зоны цоколя .
  • Монолитная бетонная конструкция обеспечивает точной подготовки и гарантированное регулирование консистенции.

Когда монолитно-плитный фундамент - лучший вариант?

В некоторых погодных условиях монолитный фундамент из плит - достойный выбор. Это в основном во влажном и умеренном климате.

1.

Влажный климат

В влажном климате монолитная плита сможет выдерживать влаги двумя основными способами .

Во-первых, , это материал, который не вызывает коррозии после намокания; в отличие от , опоры и балки фундамента созданы из дерева, которое относительно плохо переносит влажность .

Во-вторых, , поскольку между землей и домом нет отверстия , влага не может проникнуть.Это не только уменьшает структурных повреждений , но также уменьшает повреждения от плесени (что является обычным явлением в ползунках).

Подробнее: какой фундамент для дома самый сильный


2.

Мягкий климат

В очень холодную погоду , , где промерзание грунта - обычное явление, подвал - полезная особенность дома (действительно, предписано некоторыми из строительных норм ).Однако, если вы не живете в районе, где часто замерзает , нет аналогичного императивного для подвала.

Как упоминалось выше, в мягком климате можно установить монолитный фундамент из плит для повышения общей энергоэффективности. В очень жаркую или пустынную погоду лучше всего подойдет ползунок , в морозном климате это может быть подвал, но в погодных условиях , которые попадают между двумя (например, большинство из Соединенные Штаты ).


Часто задаваемые вопросы

Монолитный фундамент?

Монолитная плита Фундамент - это фундаментные конструкции, построенные с помощью единой бетонной заливки, обычно содержащие бетонную плиту толщиной 4 дюйма с утолщенными внутренними секциями под несущими стенами и всегда утолщенными по краям периметра.

Что лучше - монолитная плита?

Да, монолитная плита - хороший выбор , потому что она значительно более гладкая и снижает стоимость производства, так как плита сразу же заливается вместе.Его строительство происходит значительно быстрее, а затраты на рабочую силу низкие.

Каковы преимущества монолитно-плитного фундамента

?

Монолитный фундамент из плит имеет следующие преимущества:
1. Монолитные плиты очень просто построить.
2. С точки зрения простоты монолитный фундамент из плит при правильном строительстве прослужит почти 50 лет.
3. Чтобы поддерживать его в приличной форме, вам не нужно ничего делать ежемесячно, если вы регулярно проводите осмотр.
4.В самой узкой части (например, в середине дома) бетон должен иметь толщину 4 дюйма, и на полное высыхание потребуется несколько дней.

Какой толщины должна быть монолитная плита?

Монолитная плита имеет толщину всего от 12 дюймов от (1 фут) до 18 дюймов. Это фундаментные конструкции, построенные с помощью единой бетонной заливки, обычно содержащие бетонную плиту толщиной 4 дюйма с утолщенными внутренними секциями под несущими стенами и всегда утолщенными по краям периметра.

Монолитная опора

Монолитная опора дает всего на одну заливку , так что фундамент сконструирован для замены нижних колонтитулов на подошву , сделанную из бетонного пола с более толстыми секциями под конструктивными элементами и с обеих сторон периметр .

Монолитное значение

Строение, построенное из единого большого блока камня.


Вам также может понравиться


Изображение предоставлено: Изображение1 Изображение2 Изображение3 Изображение4 Изображение5

Плавающая плита

против монолитной плиты | Что такое монолитная плита | Что такое плавающая плита

Введение в монолитную плиту

Монолитные плиты фундаментов - это самых простых, быстрых, и недорогих Типы фундаментов .Правда в том, что они заливаются за один раз, говорит, что они эффективны для подготовки, и они точно так же дают прочную основу.

Монолитная плита фундамента хорошо подходит для ровной поверхности . Если почва неровная, то количество засыпанной земли используется до уровня от земли ; со временем это может привести к трудностям с растрескиванием , если грунт не утрамбован .

Плавающие плиты - это бетонные плиты , которые устанавливаются над землей, без каких-либо анкеров , как если бы она просто стояла на ней, а плавает .Плавающая плита, как говорится в этом слове, напоминает плиту, которая просто уложена поверх воды, без какой-либо связи между ними.

Основное применение плавающих плит - это использование в качестве фундамента для навесов, производственных цехов , дополнительных помещений дома или гаражей.

Подробнее: Монолитное определение | Монолитная плита | Монолитная опора


Что такое монолитная плита?

Строительство Monolithic Slab происходит намного быстрее, а затраты на рабочую силу с низки, так как в этой плите бетон заливается полностью заранее.

Плита монолитная

При использовании в благоприятных условиях монолитная плита может быть почти такой же прочной, как плиты «Ствол-стена». В большинстве застроек населенных пунктов, подразделяемых на , пол выровнен, а почва равномерно распределяется по всей земле, что создает плотно уплотненную территорию.

В данном конкретном случае монолитная плита может быть лучшим выбором , если все этажей одинаковы от партии к партии и имеется очень небольшой уклон . Несколько серьезных трудностей могут возникнуть, если различные условия не являются непрерывными с монолитной плитой.

Monolithic Slab нельзя использовать, когда требуется больше засыпки , потому что бетон дополнительно может дать трещину , если грунт не уплотнен должным образом. Это трудность для домов, которые должны быть построены таким образом, чтобы они превышали уровень наводнения , заданный инженерами-строителями .

В данном конкретном случае монолитная плита имеет тенденцию к растрескиванию вокруг периферийных стен и различных больших несущих поверхностей . Эти трещины могут привести к структурным проблемам, влияющим на различные аспекты дома во время процедуры строительства, например, сухие стены и полы , если каркасные стены нестабильны.


Что такое плавающая плита? Плавающая плита

В Floating Slab плита имеет кромку из усиленного утолщенного армированного материала, но не имеет подошвы Frost .Плавающие плиты известны как «, плавающие », потому что они могут перемещаться над линией льда как монолитный блок . Аналогичным образом может быть добавлена ​​изоляция для уменьшения движения из-за мороз , в зависимости от потребностей проекта .

Строительство плавающей плиты - один из экономичных способов возведения фундамента. Обычные фундаменты содержат ленточный фундамент по периметру с морозной стеной наверху.Ленточный фундамент расположен ниже уровня наледи.

Стоимость плавающей плиты выше, потому что для строительства ленточного фундамента и морозной стены требуется выемок , бетон и рабочая сила.

Floating Slab - лучший выбор для конструкции навесов , но при строительстве дома есть некоторые недостатки, о которых следует подумать. Когда плавающие плиты встроены в здание, они могут иметь обогрев с лучистым обогревом пола , что обеспечит комфортное и одинаковое тепло.


Что такое монолитная плита или плавающая плита?

Плавающие плиты иногда называют монолитными плитами , потому что они не связаны с фундаментом . В некоторых конструкциях плавающая плита b используется в качестве опоры, и сразу после того, как фундамент построен, мы бросаем плавающую плиту.

Как правило, монолитная плита на дешевле по сравнению с плавающими плитами.Плавающие плиты аналогичным образом представляют собой монолитную плиту , имеющую форму , как перевернутую U-образную форму, , где бетон должен быть нанесен монолитно или 2/3 шага . Моно заливка указывает на способ его возведения и заливки, а не на вид фундамента здания.

Если есть большая конструкция или неустойчивый грунт , вам нужен глубокий фундамент, но с базовым гаражом в приличной почве плавающая плита будет приличной и привлекательной. Если местный грунт имеет ограниченную устойчивость или имеет нормальную воду на подповерхностном слое, то плавающая плита очень плавает и склонна к растрескиванию или опрокидыванию.

Плавучие плиты - это те парни, которые плавают на полу или в морозных зонах. Плавающие плиты называются монолитными плитами в такой среде , потому что они не связаны с фундаментом .


Строительство плавающей плиты

Конструкция из плавающих плит нуждается в деталях для начала предлагаемого здания требуется прочный фундамент , чтобы полностью выдержать весь вес надстройки.

Как уже упоминалось, они больше используются в гаражах , расширении дома или навесах , которые, безусловно, не нуждаются в огромном фундаменте. Эти здания имеют легкую структуру. Таким образом, плавучие плиты считаются очень выгодными и экономичными по сравнению с традиционной конструкцией плит.

Конструкция плавающей плиты включает следующие этапы:


1.

Выемка грунта для строительства плавающей плиты

Предварительная фаза строительства плавучей плиты предназначена для очистки земли и выемки участка в соответствии с планом.Это предварительная подготовка к строительству .

Этап аналогичным образом включает в себя дренаж по бокам, чтобы вода могла стекать через гравийное основание. Построенная траншея заделана геотекстилем и гравием , которые смывают воду с бетонной плиты фундамента .

Создание гравийного слоя на участке для отвода нежелательной воды.


2.

Арматура для плит Армирование плавающего фундамента

Форма для слябов предназначена для процесса литья . Для усиления плиты предусмотрены арматурные стержни в соответствии с размерами и кодами.


3.

Литая плавающая плита

Бетон заливается в опалубку перекрытий .

Уплотнение осуществляется либо рабочей , либо с помощью механического вибратора в зависимости от уплотняемой площади и мастерства .Чтобы плита была полностью продуктивной, необходимо произвести соответствующее уплотнение. Достаточное отверждение должно длиться всего 2-3 дня .


Следуя инструкциям по созданию плавающей плиты

Шаг 1: Определите площадь плавающей плиты и затем отметьте четыре угла металлическими кольями 3 фута .

Шаг 2 : Измерьте две опоры на периферии (сбоку) и отметьте эту область для дренажа.

Шаг 3: Отмерьте 2 фута и 11 дюймов в окаймляющих струнах. Вот начальная точка фундамента для плиты. Выкопайте всю внутреннюю часть фундамента на эту глубину. Аналогичным образом выкопайте дренажный участок 2 фута .

Шаг 4: Засыпьте выкопанную область на глубину 3 дюйма щебнем, чтобы построить дренажную зону до фундамента. Обложите 3 дюйма каменной наброски 2 футами песка.

Шаг 5: Уплотните песок утрамбовкой (уплотнитель для песка), пока он не окажется на 8 дюймов ниже границ. Осмотрите область в нескольких местах, чтобы убедиться, что вся область ровная.

Шаг 6: Поместите 2 дюйма на 10 дюймов пиломатериалов вокруг границы предлагаемой плиты, чтобы построить формы для перекрытий . Углы соединить стыками и защитить их гвоздями. Убедитесь, что формы выровнены.

Шаг 7: Вставьте опорные колья [ 2 фута металлических столбов с отверстиями для гвоздей] на каждой ножке вместе с внешней стороной формы плиты.Также защитите их обрамляющими гвоздями.

Шаг 8: Удалите начальные направляющие и граничную полосу. На этом этапе настало время установить любые дренажные линии или электрические кабелепроводы, которые должны проходить через фундамент .

Шаг 9: Выкопайте 16 дюймов на 18 дюймов траншею только в форме плиты, чтобы обеспечить дополнительную опору на внешней стороне плиты для поддержки стен.

Шаг 10: Установите 2 дюйма пенопласта поверх песка, а также отрежьте кусочки, чтобы заполнить стороны и основание этой траншеи.

Шаг 11: Установите пароизоляцию по всей пене. Соедините детали внахлест на 2 дюйма от до 4 дюйма и закрепите лентой.

Шаг 12: Поместите арматурный стержень толщиной три восьмых дюйма крест-накрест внутри пароизоляции. Обязательно используйте арматуру 2 дюйма , которая помогает поднять арматуру с земли, чтобы жидкий бетон мог течь вокруг нее.

Шаг 13: Добавление арматурного стержня пять восьмых дюйма в области траншеи и создание клетки со стержнями добавляет дополнительных опор .Перемешать и залить цемент. Если вы работаете со службой доставки цемента, они укажут количество бетона, необходимое для заливки.

Шаг 14: И наоборот, вам придется следить за расчетами на вашем мешке для цемента , чтобы указать, сколько заливать.

Подробнее: Типы фундаментов | Что такое фонд | Типы опор


Преимущества плавающих плит

Floating Slab имеет следующие преимущества:

  • Плавающую конструкцию плиты можно использовать на площадках с меньшей несущей способностью и где вложение огромных денег в обработку почвы неэффективно.
  • Эта система позволяет использовать на рыхлых почвах или на почвах с различной сжимаемостью.
  • Плавающие плиты обладают свойством циркуляции вертикальных нагрузок или напряжений, приходящих на них, для распределения по большей площади.
  • Фундаменты из плавающих плит - достойное решение , когда дело доходит до расширения домов на .
  • Возникает ситуация, когда необходимо расширение здания, не затрагивая уже существующий фундамент.Это не помешает уже построенным строительным конструкциям.
  • Плавающие плиты действуют как барьер для открытия воды , идущей от земли. Он действует как барьер между надстройкой и землей.
  • Этот предотвращает просачивание влаги и обледенение . Для этого плиту можно защитить от мороза или влаги. Это привело к их широкому использованию в строительстве холодных регионов.
  • Плавающие плиты не требуют использования траншей нижнего колонтитула. Их можно заливать с помощью рытья траншей или рытья, что недорого.
  • Плавающая плита не оказывает никакого воздействия на лежащий под ним слой земли и не влияет на качество.
  • В регионах, где есть вероятность сдвига земного слоя, в основном из-за высокого содержания влаги, плавающие плиты хорошо подходят.

Недостатки плавающих плит Плавающая плита

обладает следующими недостатками:

  • Плавающая плита не обеспечивает доступ к подземному грунту для подземного доступа соединительных линий, выходящих на инженерные коммуникации.
  • Имеет примитивную технику .

Использование плавающей плиты Направляющая для плавающих перекрытий
  • Основное применение плавающих плит в качестве фундамента для промышленных цехов, навесов и гаражей.
  • Это относительно рентабельный в регионах, где не требуется наличие необходимого фундамента.

Монолитное строительство

Монолитная конструкция указывает на то, что вся конструкция вместе с плитой отлита за раз.Для возведения монолитной конструкции нам потребовалась опалубка , для строительства .

Армирование монолитной плиты

Монолитная конструкция для фундаментных плит - один из самых популярных вариантов ступенчатых фундаментов . Вместо того, чтобы разбивать фундамент на различные части, монолитные плиты объединяют бетонную плиту и фундаментные опоры в одно целое.

Вы будете заливать перекрытие и фундамент одновременно, что позволит вам быстро завершить проекты .По сравнению с более чем обычных фундаментов, монолитных фундаментов в конечном итоге на тоньше .

Как правило, опоры для этих фундаментов будут идти примерно 12 дюймов от основания до пола, а фундамент будет просто иметь толщину примерно четыре дюйма .

В то время как часть специализированного землеройного оборудования можно использовать для копания в земле , чтобы создать его быстрее, аналогичным образом вы обычно можете копать вручную , так как вам просто нужно копать землю на несколько дюймов.

С монолитными плитами вы также обнаружите, что они опираются на слой гравия , рассчитанный на адекватный дренаж . Плита аналогичным образом будет иметь проволочную сетку или арматуру для усиления плиты и снижения вероятности растрескивания .

Особенно в холодную погоду можно добавить слой изоляции, который окружает фундамент и обеспечивает внутреннее отопление . Изоляционный слой отодвинет линию замерзания и защитит вашу конструкцию от замерзания и оттаивания .


Преимущества монолитного строительства

Ниже приведены его преимущества,

  • Используемые монолитные плиты позволяют быстро построить .
  • Это позволяет быстро заполнить разрыв между спросом и предложением жилья. Предоставить более быстрое решение проблемы нехватки жилья.
  • Данная технология дает возможность оптимизации стоимости и сроков реализации проекта.
  • Структура была создана оптимальным использованием времени, денег и строительных материалов.
  • Дает устойчивую к катастрофам структуру .
  • Монолитные здания на прочнее горизонтальных сил на (землетрясения, циклоны и т. Д.) По сравнению с традиционными зданиями.
  • Это не требуется любое дорогое строительное оборудование в случае здания, построенного с использованием алюминиевой опалубки.
  • В данной технологии Нет требования для кирпичей, блоков любого типа, и штукатурных работ .
  • Монолитные конструкции представляют собой коробчатую конструкцию, которая дополнительно подходит для точки землетрясения , точка обзора .
  • Мы получаем готовую конструкцию Outstanding , позволяющую избежать больших затрат на штукатурку.
  • Толщина стен меньше за счет того, что мы получаем большую площадь плинтуса и коврового покрытия.
  • Прочность и качество монолитного строительства чрезвычайно высоки по сравнению с обычным строительством.
  • Монолитная конструкция быстрая и легкая.

Недостатки монолитного строительства

Монолитная конструкция имеет следующие недостатки,

  • Главный недостаток монолитного строительства требует квалифицированных и полуквалифицированных рабочих .
  • Потребовалось несколько дней обучения для рабочих .
  • Ремонт и обслуживание монолитного строительства затруднены.
  • Тепловое излучение больше.
  • Строительство такого типа требует больших начальных вложений .
  • Требуется особый тип опалубки , например, туннельная опалубка.

Подробнее: Что такое плавающий фундамент | Пригодность плавающего фундамента


Некоторые сложности с монолитным фундаментом

Несмотря на удобство и простоту создания монолитного фундамента, могут возникнуть проблемы , которые могут поставить под угрозу фундамент.Для фундамента может потребоваться дорогостоящих ремонтов , что указывает на то, что было бы лучше использовать обычный фундамент .

Типичные трудности, возникающие при монолитном фундаменте: трещин в различных участках дома , поддерживаемых фундаментом. Трещины в фундаменте - это огромная проблема .

Когда в фундаменте появляются трещины , фундамент можно различить по холодным стыкам (стена встречается с плитой).Тонкие отверстия облегчают проникновение воды, влаги и насекомых в дом. Проблемы с подъемом влаги в почве или неправильная конструкция может повредить фундамент.

Это может привести к тому, что столешниц , этажей и стен в доме превратятся в уровня . Движение фундамента может привести к застреванию дверей и окон в стенах из гипсокартона.


Часто задаваемые вопросы

Плавающая плита против монолитной плиты

Разница между монолитной и плавающей плитой,
1.Фундаменты из монолитных плит хорошо подходят для ровной поверхности, однако плавающие плиты можно использовать в качестве фундамента для навесов, производственных цехов, дополнительных помещений для дома или гаражей.
2. Как правило, монолитная плита дешевле, чем плавающая плита.
3. Плавающие плиты иногда называют монолитными плитами, потому что они не связаны с фундаментом.
4. Плавающие плиты аналогичным образом представляют собой монолитную плиту в форме перевернутой буквы U, на которую бетон наносится монолитно или в 2/3 шага.

Что такое монолитная плита?

Монолитные плиты определяются как фундаментные строительные конструкции, построенные с помощью одной бетонной заливки, обычно содержащие бетонную плиту толщиной 4 дюйма с утолщенными внутренними секциями под несущими стенами и всегда утолщенными по краям периметра.

Что такое плавающая плита?

Бетонные плиты, которые устанавливаются на земле без каких-либо анкеров, как если бы они просто лежали на нем или плавали, известны как Floating Slab .Плавающая плита, как следует из этого слова, напоминает плиту, которую просто кладут на воду, без какой-либо связи между ними.

В чем разница между монолитной плитой и плавающей плитой?

Монолитная плита против плавающей плиты
1. Фундамент из монолитных плит хорошо подходит для ровной поверхности, однако плавающую плиту следует использовать в качестве фундамента под навесы, производственные цеха, дополнительное помещение для дома или гаражи.
2. Как правило, монолитная плита дешевле, чем плавающая плита.
3. Плавающие плиты иногда называют монолитными плитами, потому что они не связаны с фундаментом.
4. Плавающие плиты аналогичным образом представляют собой монолитную плиту в форме перевернутой буквы U, на которую бетон наносится монолитно или в 2/3 шага.

Монолитная плита

Монолитные плиты - это фундаментные конструкции, построенные с помощью одной бетонной заливки, обычно содержащие бетонную плиту толщиной 4 дюйма с утолщенными внутренними секциями под несущими стенами и всегда утолщенными по краям периметра

Преимущества и недостатки монолитной плиты

Преимущества
1.Используемые монолитные плиты позволяют вести строительство в кратчайшие сроки.
2. Позволяет быстро заполнить разрыв между спросом и предложением жилья.
3. Предоставить более быстрое решение проблемы нехватки жилья.
4. Обеспечивает устойчивость к бедствиям.
Недостатки
1. Потребовалось несколько дней обучения рабочих.
2. Ремонт и обслуживание монолитной конструкции затруднены.
3. Тепловое излучение больше.
4. Строительство такого типа требует больших начальных вложений.


Вам также может понравиться


Изображение предоставлено: Изображение1 Изображение2 Изображение3 Изображение4 Изображение5

Что нужно знать

Вот как решить, должен ли ваш новый дом стоять на плите

Подумываете о строительстве дома своей мечты, дома для престарелых, дома для престарелых или дома для новичков - если вы только начинаете жизнь в одиночку, возможно, в молодой семье? Одно из первых решений, которое вам нужно будет принять, - это на каком фундаменте построить дом.

Фундамент дома - это основная несущая часть конструкции, и его опоры должны проходить под землей на глубину, превышающую региональную линию промерзания. Для жилищного строительства различают три основных типа фундаментов:

  • Перекрытие

  • Подвал

  • Crawl Space.

Независимо от того, какой тип вы выберете, у фундамента дома есть три основные обязанности:

Здесь мы обсудим наиболее распространенный тип фундамента: перекрытие.

Важно помнить, что основы вечны. Поэтому мы рассмотрим как плюсы, так и минусы плиточного фундамента, чтобы вы могли решить, подходит ли вам такой фундамент.

Этот загородный дом в стиле ранчо с 3 спальнями и 2,5 ванными комнатами спроектирован с бетонной плитой в качестве стандартного фундамента. Только дома, построенные на бетонной плите, могут казаться такими низкими к земле и иметь беспрепятственный вход (то есть с одной ступенькой или без нее) (План № 196-1206).

Что такое плитный фундамент?

Фундамент из плит - это большая толстая бетонная плита, которая используется в качестве фундаментной основы дома, которая является самой низкой несущей частью здания и простирается ниже уровня земли.

Обычно он имеет толщину не менее четырех дюймов в центре, хотя иногда может достигать шести дюймов. Однако края - или опоры - плиточного фундамента толще, чем центр, и проходят ниже линии замерзания, чтобы обеспечить дополнительную прочность и устойчивость по периметру, поскольку обычно именно здесь будут опираться несущие стены дома.

Термин «монолитный фундамент из плит» может звучать так, как будто это что-то из каменного века, но «монолитный» просто означает монолитный. Заливка бетона за один раз делает фундамент из плит привлекательным вариантом для проектов DIY, таких как сарай для инструментов или домик у бассейна.

Однако при строительстве дома требуется небольшая подготовка, для которой необходим профессионал.

Постройка

Для начала подрядчики будут заливать бетонные нижние колонтитулы примерно на 24–48 дюймов ниже предполагаемого уровня отделки (или глубже, если линия промерзания уходит глубже), что с точки зрения непрофессионала является высотой поверхности земли после завершения всех работ.

После нижних колонтитулов подрядчики могут добавлять минимум два слоя бетонного блока.

Как только это установлено, строители могут добавлять все внутренние трубопроводы. Обычно строители должны установить дренажные трубы и вентиляционные отверстия, которые соединяются с линиями канализации или септика, большей частью линий водоснабжения, а иногда и некоторыми электрическими трубопроводами до того, как будет залит последний слой бетона. Это означает, что водопроводные трубы и трубопроводы фактически встроены в плиту.

Плавающая плита

Вы можете услышать о «плавающей плите», когда собираетесь купить или построить дом.

Как правило, под последним слоем бетона также имеется слой гравия толщиной от четырех до шести дюймов, часто с пластиковым листом толщиной в несколько миллиметров, чтобы изолировать влагу. Это сопровождается сеткой и стальной арматурой.

Это известно как плавающая плита, потому что она «плавает» на поверхности почвы, а глубокий бетон по краям плиты удерживает ее на месте. Если вы живете в более холодном климате, эти края должны быть достаточно глубокими, чтобы оставаться ниже линии мороза в зимние месяцы.

Здесь деревянная опалубка для плитного фундамента ждет заливки бетона. Внутри формы - слой щебня, пластиковая пароизоляция, слой утеплителя, а также сетка из стальной арматуры и толстой проволочной сетки для армирования. Фундамент по периметру проходит ниже линии промерзания (фото : © Андрей Цынхарюк / 123RF ).

Льготы

Вот некоторые из причин, по которым вам может быть полезно выбрать фундамент из плит:

1.Низкая стоимость

Если вы ограничены в средствах, фундамент из плит может отлично подойти, потому что зачастую это самый дешевый вариант фундамента.

По состоянию на 2020 год монолитный фундамент из плит в среднем стоит около 4–5 долларов за квадратный фут. Для сравнения: ползунок стоит около 7 долларов за квадратный фут, а подвал - около 18 долларов за квадратный фут. Благодаря этому вы можете легко сэкономить от 30% до 70% на стоимости строительства фундамента.

Помимо относительно недорогой установки, плиточный фундамент также экономит ваши деньги за счет снижения ваших счетов за электроэнергию в долгосрочной перспективе.Это связано с тем, что между землей и домом нет места, поэтому вам не нужно платить за обогрев или охлаждение «потраченного впустую пространства» - при условии, что плита изолирована от земли под ней.

Если вы пытаетесь сэкономить на стоимости строительства дома, вы можете подумать о небольшом доме, таком как этот: 1-этажный, 3-комнатный, 2-ванный, 1260 кв. Футов. Дом в загородном стиле, стандартная планировка которого с плиточным фундаментом - самый дешевый вариант (план № 178-1175).

2.Требуется небольшое обслуживание

Поскольку фундамент из плит практически не требует обслуживания, строители часто видят в этом еще большую экономию в долгосрочной перспективе.

Поскольку их конструкция проста, мало что может случиться. Таким образом, если бетонные плиты построены правильно (что обычно и бывает), они прослужат не менее 50 лет, а, скорее всего, намного дольше. В то же время домовладельцам действительно не нужно много делать, за исключением периодических проверок, чтобы убедиться, что на них нет трещин.

3.Сильный

Есть несколько причин, по которым фундамент может быть слабым или поврежденным, но плиточному фундаменту их удается избежать. Например:

  • Холодный стык. Холодный шов - это слабое место в бетоне, вызванное слишком длительным перерывом между заливкой слоев бетона.

  • Шов. Шов - это место соединения двух отдельных частей фундамента.

Поскольку фундамент из плит представляет собой один элемент, залитый сразу, ни один из этих недостатков отсутствует, что делает фундамент жестким, устойчивым и прочным.

Бетон для плиты обычно укладывается за одну заливку, поэтому рабочие должны работать быстро, чтобы размазать мокрый бетон и затереть его, пока он не схватился слишком сильно (фото : © sommersby / 123RF ).

4. Экономия времени

Строительство плиточного фундамента - это относительно быстрый процесс.

Фактически, после завершения подготовительных работ (таких как уплотнение почвы, насыпание гравия и т. Д.) Вы можете фактически залить бетонный фундамент всего за несколько часов.

Однако важно помнить, что, хотя фактическая заливка занимает всего несколько часов, из-за толщины бетона все же требуется несколько дней для высыхания. Тем не менее, время завершения строительства по-прежнему быстрее, чем у любого другого типа фундамента.

5. Доступ с земли

При выборе типа фундамента необходимо учитывать доступность дома. Поскольку здесь нет подвала или места для ползания, которое поднимает входную дверь как минимум на 18 дюймов над уровнем земли, дома с плиточным фундаментом расположены ближе к земле или на уровне земли, что уменьшает или устраняет количество ступенек, необходимых для доступа к дом.

Это 3 спальни, 2 ванные комнаты, 1693 кв. Фута. дом, спроектированный для строительства на плите, находится на уровне земли, с минимальной «погодной ступенькой», предотвращающей попадание снега или воды в дом, у входной двери (план №204-1000).

Недостатки

Хотя фундамент из плит является популярным и экономичным выбором, у него есть несколько недостатков, которые следует учитывать.

1. Для систем отопления, вентиляции и кондиционирования требуется больше места на полу

Поскольку под домом нет места, чтобы спрятать водонагреватели, системы отопления помещений и кондиционеры для кондиционеров, эти приборы часто находят дом на первом этаже здания с плиточным фундаментом.

Несмотря на то, что они не слишком большие по размеру, они занимают место, которое могло быть использовано для чего-то другого. Однако по большому счету это может быть довольно незначительным недостатком.

Этот дом в акадском стиле с 3 спальнями и 2 ванными комнатами (вверху) спроектирован для плитного фундамента. Поскольку его площадь 1600 кв. Футов. План этажа (внизу) показывает, что нет места, предназначенного для водонагревателя или системы (ов) отопления / охлаждения. Вы можете поставить водонагреватель и небольшую систему отопления в складское помещение в задней части гаража, жертвуя местом для хранения.Если система отопления слишком велика для этого помещения, вы также можете установить систему приточного воздуха на чердаке. В противном случае вам придется вырезать дополнительное пространство на плане этажа (план № 142-1063).

2. Дорогой ремонт

Это главный недостаток бетонных подушек: они не гибкие для работы. Есть как минимум два случая, когда вам придется столкнуться с дорогостоящим ремонтом.

Что-то идет не так с утилитами

Как уже упоминалось, при строительстве фундамента из плит водопровод и электропроводка проходят под (или внутри) плиты.Так что, если что-то пойдет не так, вы получите больший счет, потому что ремонтнику нужно пробить плиту, чтобы решить проблему.

Однако в последние годы были внесены улучшения с введением таких вещей, как водопроводные линии из сшитого полиэтилена (водопровод Pex), поэтому потребность в таком серьезном ремонте не так высока, как в прошлом.

Что-то идет не так с самим фондом

Фундамент из плит может треснуть.Это редкое явление, но все же случается. И когда это действительно произойдет, его устранение, вероятно, будет стоить тысячи долларов - и будет много проблем.

Эта готовая бетонная плита станет прочным основанием для дома. Но обратите внимание на водопроводные линии, идущие от поверхности бетона. Если что-то пойдет не так с водопроводными или сливными линиями, исправить это будет не так просто, как с подвальным помещением или фундаментом подвала - скорее всего, сломав плиту отбойным молотком, чтобы устранить проблему (фото : © Leonid Еремейчук / 123РФ ).

3. Стоимость при перепродаже

Как уже упоминалось, фундамент из плит может прослужить не менее 50 лет при минимальном техническом обслуживании или ремонте; однако, если вы продаете дом со старым монолитным плиточным фундаментом, то есть дом, в котором нет новой сантехники Pex и т.п., то покупатели могут рассматривать недвижимость в более негативном свете, потому что они предполагают, что дорогостоящий ремонт может быть совсем близко. угол.

Вам нужен фундамент из плит?

После рассмотрения всех «за» и «против» следует принять во внимание еще несколько факторов, связанных с фундаментными плитами.

Главный из них - климат. Особенно в Соединенных Штатах существует разница в популярности типов фундаментов в зависимости от климата региона.

Например, в более умеренном климате установка монолитного плиточного фундамента может повысить общую энергоэффективность. В пустынном климате для этой цели лучше всего подойдет ползун, в то время как в условиях морозного климата это, вероятно, подвал.

Еще одно соображение - это топография и почвенные условия. Например, в районах с высоким уровнем грунтовых вод предпочтительны фундамент из плит и подползников.То же самое верно в районах с песчаными почвами, например в пустынях, или в районах, где коренная порода находится близко к поверхности земли, например в горных районах.

Исследование Национальной ассоциации домостроителей показало, что в 84% домов на Верхнем Среднем Западе есть подвалы, но менее чем в 1% домов в Техасе, Луизиане и Оклахоме.

Обязательно поговорите со своим риэлтором и подрядчиком о том, какие передовые методы подходят для вашего района, особенно о местном климате и топографии, и всегда консультируйтесь с местными инженерами относительно лучших фундаментов для вашего конкретного участка здания.

Монолитный фундамент из плит - недорогой, прочный, долговечный и простой в установке вариант фундамента. Но если что-то пойдет не так, исправить это непросто. Однако преимущества плиточного фундамента, как правило, значительно перевешивают риски, поэтому это такой популярный выбор.

Опалубка вентилируемых монолитных фундаментов.

Почвы, фундаменты и контроль влажности

Почвы, фундаменты и контроль влажности почвы Верхний рыхлый минеральный и / или органический материал на поверхности Земли, служащий естественной средой для роста растений и опорой для фундаментов

Подробнее

Путеводитель по радону для домовладельцев

Путеводитель по радону для домовладельцев Канадская ассоциация недвижимости (CREA): CREA - одна из крупнейших канадских отраслевых торговых ассоциаций.В его состав входят более 109 000 брокеров по недвижимости,

Подробнее

Радон в странах Северной Европы

Радон в странах Северной Европы Tarja K. Ikäheimonen Управление радиационной и ядерной безопасности Финляндия Краткое описание источников радона Риск для здоровья Концентрации радона Контрольные уровни Восстановление и профилактика радона Радон

Подробнее

Пожарная безопасность в деревянных домах

Пожарная безопасность в деревянных зданиях Введение Распространение огня в зданиях представляет собой риск для безопасности жизни, в отношении которого Строительные правила (для Англии и Уэльса 1,2, Шотландии 3 и Северной Ирландии 4) направлены на

Подробнее

Североамериканский нержавеющий

Лист 2205 UNS S2205 EN 1.4462 2304 UNS S2304 EN 1.4362 ВВЕДЕНИЕ Типы 2205 и 2304 представляют собой дуплексные марки нержавеющей стали с микроструктурой

Подробнее

Технология SikaProof A

Технология SikaProof A Полностью связанная гидроизоляционная система Обеспечьте надежную и надежную водонепроницаемость ваших подвалов Что такое SikaProof A? Как это работает? Где это можно использовать? В чем преимущества

Подробнее

симптомы неисправного фундамента

симптомы неисправного фундамента Как засуха влияет на фундамент вашего дома? Для многих техасских семей дом становится самым крупным вложением средств, а также семейным состоянием.Фундамент дома

Подробнее

Hydrophobe VII., Лиссабон

Hydrophobe VII., Лиссабон Водоотталкивающая обработка строительных материалов в термальных ваннах Дебрецен, Венгрия Геотермальный потенциал в ЕС Янош Майор Университет Дебрецен, факультет термальных ванн

Подробнее

Структурная система фундамента

Система структурного фундамента SLABTEK, технологический прогресс в проектировании фундаментов для жилых и легких коммерческих сооружений SlabTek - это запатентованный процесс для бетонных фундаментов

Подробнее

Как построить печь для пиццы за 4 дня

Как построить печь для пиццы за 4 дня День подготовки (плита) 1.Фундамент глубина 1500 x ширина 1300 x глубина 75 мм Требуется 20 мешков цементной смеси. Если у вас уже есть бетонное основание, вы сохраните этот подготовительный день. ДЕНЬ

. Подробнее

Glidevale предлагает полный ассортимент

CI / SfB (13.9) Uniclass Ss_32_20_30_48 Июнь 2016 Glidevale предлагает полный спектр защиты цокольных этажей от влаги и газов от земли. Эта двойная функция устраняет необходимость в

Подробнее

Терминология Safe & Sound Bridge

Safe & Sound Терминология моста Абатмент Подпорная стенка, поддерживающая концы моста и, в целом, удерживающая или поддерживающая насыпь на подходе.Подход Часть моста, по которой проходит

Подробнее

Система ECHO для подвалов

Система ECHO для подвалов Домовладельцы, которым требуется больше места, слишком хорошо знакомы с холодным, сырым и грязным подвалом. Теперь компания Enclosure Conditioned Housing (ECHO) System TM, победитель конкурса Ottawa-Carleton

Подробнее

Затвердевший бетон. Лекция No.14

Лекция по затвердевшему бетону № 14 Прочность бетона Прочность бетона обычно считается его самым ценным свойством, хотя во многих практических случаях и другие характеристики, такие как прочность

Подробнее

руководство по сантехническим изделиям

Направляющие для труб радиатора и уплотнения для сантехнических изделий. Значительное усовершенствование привода для уменьшения утечки воздуха и потерь тепла.Подобные установки слишком распространены. Детализация плохо

Подробнее

Рекомендации по осмотру жилых помещений

Руководство по осмотру жилых помещений 201 Размеры фундамента перед заливкой Свидетельство о местонахождении здания - если требуется в разрешении на строительство, примечания по строительству и рекомендации Проверьте размеры здания по

Подробнее

СТРОИТЕЛЬСТВО БЛОКА БЕЗОПАСНОСТИ

ПОЛИТИКА Стр. 1 из 5 ПРЕДСТАВИТЕЛЬНЫЕ ТРЕБОВАНИЯ ДЛЯ ОДНОГО И ДВУХ СЕМЕЙНЫХ ЖИЛЫХ, ДОПОЛНЕНИЙ И РЕМОНТА Все заявки должны относиться к конкретному объекту и составляться в соответствии с положениями Международного жилого фонда

2012 г. Подробнее

Отчет о предварительном осмотре гипсокартона

SM MEDALLION INSPECTIONS помогает людям принимать обоснованные решения Отчет о проверке гипсокартона 5657 Garden Valley Place, Милтон, Джорджия 30024 Подготовлено для Бетси и Пола Догерти, 12 января 2015 г. Медальон

Подробнее

Разработан и спроектирован для работы

История EARTH CONTACT PRODUCTS, L.L.C. - это семейная компания, базирующаяся в Олате, штат Канзас. Эта компания была основана на запатентованной в США системе прокалывания стали четвертого поколения Дона Мэя, которая привела к созданию модели

Подробнее

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАЗРЕШЕНИЯ НА ЗДАНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАЗРЕШЕНИЯ НА СТРОИТЕЛЬСТВО Приведенные ниже требования основаны на Строительном кодексе округа Ла-Плата. Эти спецификации не являются полным набором требований, но предназначены для обеспечения

Подробнее

CH.2 НАГРУЗКИ НА ЗДАНИЯ

CH. 2 НАГРУЗКИ НА ЗДАНИЯ ГРАВИТАЦИОННЫЕ НАГРУЗКИ Собственные нагрузки Вертикальные нагрузки из-за веса здания и любого постоянного оборудования. Постоянные нагрузки на элементы конструкции не могут быть легко определены. B / c зависит от веса

Подробнее

Виброизоляция в дата-центрах

Виброизоляция в центрах обработки данных Вибрация в центрах обработки данных Вибрация в центрах обработки данных может быть вызвана близлежащими строительными работами, интенсивным движением, железной дорогой или даже собственными охлаждающими устройствами внутри или рядом с

Подробнее

«Радон для арендаторов»

«Радоновый гид для арендаторов» Институт экологического права (ELI) и U.
