Подготовка и организация монтажа электропроводок в две стадии

Категория: Электромонтажные работы


Подготовка и организация монтажа электропроводок в две стадии

Современный индустриальный монтаж электропроводок выполняется в две стадии. Первая стадия монтажа — это подготовительные и заготовительные работы вне зоны монтажа в МЭЗ и непосредственно на монтажных объектах, вторая стадия — прокладка проводов по подготовленным трассам с выполнением всех подключений.

Основной объем монтажа электропроводок переносится в МЭЗ, где на специальных технологических линиях заготовляют узлы электропроводок и целые комплектные линии освещения.

Заготовленные в МЭЗ электропроводки с материалами, изделиями и деталями, которыми обеспечивается выполнение всего комплекса работ данной стадии монтажа, укладывают в контейнеры и транспортируют на объект. Контейнеры комплектуют заготовками, материалами и изделиями для первой и второй стадий работ в соответствии с числом этажей, пролетов или секций и квартир для жилых домов.

Стеллажи контейнеров обычно разделены на отсеки, имеющие маркировку. Если контейнер комплектуют для жилого дома, заготовки укладывают по отдельным квартирам в последовательности, которая отвечает расположению квартир по этажам.

Работы непосредственно на объекте в первой стадии монтажа состоят из подготовки трасс для прокладки проводов, прокладки заземляющих проводников, установки закладных элементов и деталей для последующего крепления к ним электрооборудования и. электроконструкций (если закладные детали не были предусмотрены в проекте и не установлены строителями). Эти работы выполняются одновременно с общестроительными работами, но после определенной их готовности.

Строительные работы в помещениях, принимаемых под монтаж электрооборудования, в соответствии с требованиями строительных норм и правил (СНиП) должны быть в таком состоянии, которое обеспечивает нормальное и безопасное ведение электромонтажных работ, защиту монтируемого оборудования, кабельных изделий и электроматериалов от влияния атмосферных осадков, грунтовых вод и низких температур, от загрязнения и случайных повреждений при производстве дальнейших работ смежными организациями.

До начала работ второй стадии должны быть полностью закончены строительные и отделочные работы в электротехнических помещениях, включая монтаж и испытание отопления и вентиляции, а также другие смежные работы.

Электромонтажные работы второй стадии в производственных помещениях производятся одновременно с монтажом технологического оборудования по совмещенному графику.

Отступления от требований к состоянию строительных работ, при которых возможен монтаж электрооборудования, приводят к порче оборудования и электрических сетей, а на их восстановление, очистку, повторную сушку, окраску, ревизию непроизводительно затрачиваются средства и труд.

Борозды, каналы, ниши в стенах и перекрытиях для монтажа проводок и электроконструкций в соответствии с требованиями СНиПа должны быть предусмотрены в строительных чертежах и выполнены строительной организацией в процессе строительства, а при крупнопанельном строительстве — в процессе изготовления панелей и блоков на комбинатах стройиндустрии. Отсутствие каналов и ниш приводит к трудоемким пробивным работам.

Законченные строительством здания и сооружения принимаются от строительных организаций по акту для производства электромонтажных работ второй стадии, при этом проверяют соответствие строительной готовности предъявляемых к сдаче под монтаж сооружений требованиям СНиПа, а также наличие, размеры и количество предусмотренных основным проектом или проектом производства работ монтажных проемов для подачи электрооборудования и блоков комплектных устройств.

Подготовка трасс электропроводок состоит из следующих монтажных операций: – разметки трасс и мест установки крепежных деталей; – пробивных работ для установки крепежных деталей; – крепежных работ (установки крепежных деталей в строительных конструкциях — бетонных, кирпичных, шлакоблочных). Работы по подготовке трасс электропроводок относят к наиболее трудоемким операциям, особенно при ручном способе их выполнения.



Электромонтажные работы — Подготовка и организация монтажа электропроводок в две стадии

Организация монтажа электропроводок

Современный индустриальный монтаж электропроводок выполняется в две стадии. Первая стадия — это подготовительные и заготовительные работы вне зоны монтажа (в МЭЗ) и непосредственно на монтажных объектах, вторая стадия — прокладка проводов по подготовленным трассам с выполнением всех подключений.

Работы первой стадии монтажа непосредственно на объекте состоят из подготовки трасс для прокладки проводов, прокладки заземляющих проводников, установки закладных элементов и деталей для последующего крепления к ним электрооборудования и электроконструкций (если они не были предусмотрены в проекте и не установлены строителями). Эти работы выполняются одновременно с общестроительными работами но при определенном уровне готовности объекта, т. е. в соответствии с требованиями СНиП при возможности обеспечения нормального и безопасного ведения электромонтажных работ, защиты монтируемого оборудования, кабельных изделий и электроматериалов от влияния атмосферных осадков, грунтовых вод, низких температур, а также от загрязнения и случайных повреждений при производстве дальнейших работ смежными организациями.

До начала работ второй стадии должны быть полностью закончены строительные и отделочные работы в электротехнических помещениях, включая монтаж и испытание отопления и вентиляции.

Электромонтажные работы второй стадии в производственных помещениях производятся одновременно с монтажом технологического оборудования по совмещенному графику.

Борозды, каналы, ниши в стенах и перекрытиях для монтажа проводок и электроконструкций в соответствии с требованиями СНиП должны быть предусмотрены в строительных чертежах и выполнены в процессе строительства или в процессе изготовления панелей и блоков на комбинатах стройиндустрии. Отсутствие каналов и ниш приводит к необходимости выполнения трудоемких пробивных работ.

Здания и сооружения для производства электромонтажных работ второй стадии принимаются от строительных организаций по акту, при этом проверяется соответствие их готовности требованиям СНиП, а также наличие, размеры и число предусмотренных основным проектом или проектом производства работ монтажных проемов для подачи электрооборудования и блоков комплектных устройств.

Подготовка трасс электропроводок включает в себя: . (Приложение№1)

· разметку трасс и мест установки крепежных деталей;

· пробивные работы для установки крепежных деталей;

· крепежные работы (установку крепежных деталей в строительных конструкциях — бетонных, кирпичных, шлакоблочных).

Работы по подготовке трасс электропроводок относятся к наиболее трудоемким, особенно при ручном их выполнении

Разделка проводов

Разделка проводов заключается в последовательном удалении защитной, герметизирующей, изолирующей и других оболочек токопроводящих жил с целью их соединения или оконцовки. Размеры разделок зависят от диаметра жилы, способа ее соединения с другой жилой или оконцовки, типа контактного зажима аппарата или штепсельного разъема и диаметра контактного болта. В каждом конкретном случае разделки эти размеры определяются по справочникам или расчетом.

В зависимости от числа жил провода и условий его разделки (например, от ширины разводки концов жил для соединений) определяют длину остающейся на жилах резиновой изоляции (5. .. 10 мм при небольшом числе жил и простой разводке, 50… 100 мм и более — при большом числе жил).

В зависимости от принятого способа соединения (опрессовкой, сваркой и др.) определяют необходимую длину оголенных участков, и лишние концы жил обрезают. (Приложение№2)

Соединение и оконцевание проводов

Простая скрутка

Самый простой способ соединения проводов между собой — простая скрутка. Для того чтобы его осуществить, необходимо концы провода на длине 3-5 см освободить от изоляции и зачистить до блеска мелким напильником или наждачной бумагой. Скручивать жилы нужно очень плотно, виток к витку. Оставшиеся после скрутки концы осторожно спиливают напильником, а крайние витки поджимают пассатижами. (Приложение №3)

Бандажный метод

Скрутку проводов можно осуществить и бандажным методом: зачищенные концы зажимают в ручных тисках и обматывают мягкой зачищенной проволокой (для бандажа лучше всего брать медную проволоку диаметром 0,6-1,5 мм; при этом диаметр бандажной проволоки не должен быть больше диаметра скручиваемых жил). Среднюю часть бандажа следует сделать вразбежку: если впоследствии появится необходимость пропаять это соединение, припой будет лучше проникать к месту соединения проводов. После соединения концы проводов изгибают под прямым углом, а сверху накладывают еще 8—10 витков бандажа. Концы жил, оставшиеся от скрутки опиливают напильником.

Этапы и особенности монтажа электропроводки в квартире, доме или коттедже.

Монтаж электропроводки нужен, если:

  • В квартире, доме выполняется капитальный ремонт, перепланировка. Электропроводку рекомендуют обновлять не реже раза в 20 лет, но при любых масштабных ремонтах желательно провести новые кабели, чтобы избежать проблем из-за износа изоляции, обеспечить в помещениях электробезопасность.
  • Здание построено до 80-х годов ХХ века. При первичном монтаже электропроводки, скорее всего, устанавливались кабели с алюминиевыми жилами или провода, рассчитанные на нагрузку до 3 кВт. Сегодня мощность бытовых электроприборов намного выше.
    Поэтому даже при простом монтаже выключателей, розеток стоит заменить кабель на медный, трехжильный, выдерживающий нагрузку бойлеров, электроплит.
  • Элементы электросистемы вышли из строя. Если корпус выключателя оплавился, розетка искрит, возникают перебои с электричеством или ломается бытовая техника, нужно срочно вызывать электрика. Он заменит неисправную электропроводку новой, безопасной.
  • В помещении сделали перестановку мебели или энерговыводы расположены неудобно. Стоит заново проложить электропроводку, чтобы не испытывать ежедневного дискомфорта.

Предмонтажные работы

Отличие профессионального монтажа электропроводки — комплексный подход, при котором непосредственным работам предшествует проектная стадия. Важно составить расчет мощности, исходя из реальной, требуемой нагрузки на электросеть, составить план разводки, где учтен уровень энергопотребления отдельных электроточек. Перед монтажом электропроводки составляется схема, где отмечены места розеток, выключателей, светильников, прямых потребителей электричества (таких, как электроплита).

Обобщив нагрузку, инженеры-электрики определяют длину, сечение, прочие характеристики кабеля, составляют список комплектующих, защитной автоматики. Точно выбрать детали и электропроводку помогает предпроектное обследование объекта. Инженеры:

  • осматривают помещения, изучают состояние электропроводки, чтобы составить четкий план разводки и смету расходов — на их уровень влияет способ прокладки (открытый или скрытый), характеристики комплектующих, площадь помещения и фронт работ;
  • составляют схему прокладки, на основании которой определяются расходы на покупку электрического кабеля нужного сечения, зажимов, клеммников, распределительных коробок, подрозетников и прочих деталей;
  • составляют проект электроснабжения и монтажа электропроводки с расчетом нагрузки на сеть и характеристик автоматов для нее — например, на стандартные розеточные выходы нужно защитное оборудование до 16А, на электроплиту 32А.

Прокладка проводки

С планом, схемой на руках можно приступать к монтажу электропроводки. Если для этого недостаточно старых штроб, кабель-каналов, перед прокладкой мастера штробят стены, проделывают ниши, гнезда под коробки и корпусы выключателей. В деревянных зданиях дополнительно монтируют кабель-каналы, металлические гофротрубы, делают несгораемую прокладку для розеток и проводов.

Перед работами электрики обязательно отключают ток на щите и проверяют выходы отверткой-тестером. Чтобы демонтировать электропроводку, мастера определяют места установки распределительных коробок, высвобождают кабели из штроб, разъединяя скрутку, и убирают изношенный провод. При прокладке новой системы инженеры-электрики:

  • размечают по поверхностям линии прохождения электропроводки и, если нужно, прокладывают новые штробы для скрытой установки;
  • фиксируют новую электропроводку в каналах, устанавливают подрозетники, остальные комплектующие;
  • монтируют электрощитовое оборудование, подключают по схеме автоматы, подключают бытовые электроприборы;
  • после монтажа электропроводки и подключения оборудование тестируют электросеть на безопасность при расчетной нагрузке.

АО «Мосэнергосбыт» занимается монтажом выключателей, розеток, прокладывает кабели, устанавливает защитную автоматику и выполняет все прочие электромонтажные работы. Мы работаем в Москве и МО, приезжаем на дом, в офис. Инженеры с допуском электробезопасности быстро смонтируют электропроводку, придерживаясь ПУЭ, СНиПов и прочих обязательных норм.

Организация электромонтажных работ в квартире, частном доме

При выполнении отделочных и ремонтных работ в квартире или частном доме первым, до начала отделочных работ, приходит электрик и начинает монтаж электропроводки. И он же уходит последним, потому, что после завершения электромонтажных работ можно включать свет, заносить мебель и пользоваться бытовой техникой.

От качества выполнения монтажных работ зависит комфорт и безопасность жителей дома, поэтому перед началом монтажа электропроводки следует определить место установки мебели и расположение электроприборов.

Сроки и этапы электромонтажа зависят от общего хода производства отделочных работ и выполняются в определённой последовательности.

Её нарушение приведёт к неоправданному увеличению длительности и стоимости монтажных работ.

Как производятся электромонтажные работы

Монтаж электропроводки состоит нескольких частей — прокладка электропроводки, установка розеток и выключателей, подключение светильников и подача напряжения. Эти работы можно разделить на два этапа:

1. Черновой этап электромонтажных работ. Выполняется до начала и во время штукатурных работ, отличается повышенным количеством мусора и шума. Включает в себя штробление стен, прокладку кабелей и установку монтажных и распределительных коробок.

2. Чистовой электромонтаж. Это завершающий этап, производится после поклейки обоев перед сдачей объекта заказчику. Состоит из установки и подключения розеток, выключателей, светильников, соединения кабелей согласно схеме и подключения всей схемы к сети.

В этой статье рассказывается о том, как производится черновой этап электромонтажа в квартире.

Планирование

Ремонт квартиры состоит из нескольких частей:

  • перепланировка и замена окон;
  • замена электропроводки;
  • замена водопроводных и канализационных труб;
  • «грязные» отделочные работы — штукатурные работы, заделка откосов на пластиковых окнах, монтаж гипсокартонных конструкций;
  • укладка линолеума или ламината;
  • чистовая отделка — поклейка обоев и покраска;
  • монтаж сантехники;
  • монтаж электроустановочных изделий и светильников.

Не все они обязательны для исполнения, это зависит от конкретных условий, но часть из них выполняется обязательно.

Первое, с чего начать электромонтаж — это определение объёма работ. Для этого перед началом монтажа необходимо начертить план расположения электрооборудования, трассу прокладки кабелей и схему соединения проводов. Эти чертежи составляются с учётом пожеланий жильцов дома и дизайн-проекта.

Совет! Для составления схем нет необходимости использовать компьютер и специализированные программы, допускается нарисовать их карандашом или ручкой на листе бумаги.

Разметка согласно чертежу

После составления нового проекта электрики в квартире производится разметка на стенах трассы прокладки кабелей и расположения электроприборов.

Если составить схему можно в любое время до начала ремонтных работ, то разметка производится после освобождения помещения от мебели, а стен от обоев.

Перед началом этой операции необходимо определить уровень чистового пола. От этого зависит высота установки розеток и выключателей. Линии прокладки проводов размечаются при помощи разметочного шнура или лазерного уровня.

Разметка производится в следующей последовательности:

  1. 1. На стенах отмечаются места установки розеток и выключателей, расположение переходных коробок. Отмечаются места подключения электроприборов прямого подключения — электроплиты, электрокотла и других устройств большой мощности.
  2. 2. Размечаются линии штробления стен. Они должны располагаться только вертикально или горизонтально, но не по диагонали.
  3. 3. Отмечается место установки вводного электрощита. На стену наносится трасса входящего кабеля.

После завершения разметочных работ необходимо повторно обсудить с заказчиком план электротехнических работ. Это последняя возможность что-либо изменить в проекте без дополнительных расходов. Изменения после начала работ приводят к дополнительным работам и расходу материалов.

Черновой этап электромонтажных работ

После завершения разметки можно приступать к черновому монтажу. Он производится до проведения штукатурных работ, а при установке конструкций из гипсокартона после сборки каркаса, но до его обшивания гипсокартонными листами. Условно его можно разделить на две части, отличающиеся количеством пыли и шума.

Предварительные работы:

  1. 1. штробление стен для скрытой проводки;
  2. 2. выдалбывание установочных отверстий для переходных и монтажных коробок;
  3. 3. сверление отверстий в плитах перекрытия для подключения потолочных светильников.

Электромонтажные работы:

  1. 1. установка вводного щита;
  2. 2. прокладка проводов и закрепление их в штробах или на стене;
  3. 3. соединение кабелей в переходных коробках согласно схеме проводки;
  4. 4. установка защитной аппаратуры в распредщит;
  5. 5. установка временных розеток и светильников для работы строителей;
  6. 6. проверка правильности сборки схемы.

Проведение электромонтажных работ

Эти этапы электромонтажа выполняются до начала работ отделочников. Фактически, это не электромонтажные, а строительные работы, но обычно их выполняют именно электрики.

Подготовка отверстий и монтаж подрозетников

Первый этап проведения электромонтажных работ — установка монтажных коробок. Согласно современным правилам розетки устанавливаются на высоте 20-30см, а выключатели на уровне 70-90см, чтобы их было удобно включать, не поднимая рук. Эти параметры не являются обязательными и могут изменяться по желанию жильцов дома.

Розетки и выключатели могут устанавливаться в одном горизонтальном или вертикальном ряду и закрываться общей рамкой.

Совет! При совместной установке розеток и выключателей они размещаются на одинаковом уровне с обычными выключателями.

Отверстие для монтажных и переходных коробок высверливается коронкой соответствующего диаметра. При её отсутствии по периметру будущего отверстия сверлятся отверстия, после чего середина выбивается зубилом или перфоратором.

Сами коробки закрепляются алебастром или шпаклёвкой, но сделать это целесообразнее после штробления стен, чтобы не повредить тонкие пластиковые стенки.

Штробление стен

Самый распространённый способ прокладки проводов — скрытая электропроводка. Она имеет более привлекательный внешний вид и является более надёжной, потому что кабеля лучше защищены от повреждений.

При монтаже проводки скрытым способом в стене вырезаются канавки, в которые укладываются провода. Впоследствии кабеля закрываются штукатурным раствором. Такие канавки называются «штробы», а сам процесс их выдалбывания — штробление.

Ширина штробы определяется общей толщиной уложенных в ней кабелей, а глубина диаметром кабеля с самым большим сечением. Штробление производится при помощи штробореза, а при его отсутствии болгаркой с установленным на ней кругом для камня и перфоратора:

  • маркером или чертилкой отмечаются края штробы;
  • по линиям разметки болгаркой делаются надрезы на необходимую глубину;
  • перфоратором вырубается промежуток между прорезями.

Подготовка потолка для прокладки кабелей

Скрытая проводка прокладывается не только по стенам, но и по потолку. При наличии подвесного или натяжного потолка кабель крепится прямо к основному потолку при помощи пластиковых креплений, но при его отсутствии провод необходимо спрятать в потолочной плите.

Бетонные плиты, отделяющие один этаж от другого, не являются сплошными. Внутри этих плит находятся расположенные продольно круглые или овальные пустоты. Для скрытой проводки провод прокладывается в этих трубах.

ШТРОБИТЬ ПОТОЛКИ ИЛИ ПОЛЫ, а также другие плиты перекрытия КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО!

Для этого необходимо перфоратором просверлить отверстие Ø20мм в местах крепления потолочного светильника и пересечения трубы со стеной. Через эти отверстия при помощи тонкой стальной проволоки (стальки) протягивается кабель скрытой проводки.

Организация электромонтажных работ в квартире и частном доме

После завершения выдалбывания всех необходимых углублений можно начинать этапы электромонтажа, которые необходимо выполнить до поклейки обоев и окончательной отделки помещения.

Монтаж электрического щита

Танцевать принято от печки, а кабеля прокладываются от вводного щита. Поэтому перед началом монтажа электропроводки устанавливается вводной щиток. Его размеры зависят от количества линий, расположения электросчётчика и установленной защитной аппаратуры.

В зависимости от условий щит может крепиться на стене или в углублении.

В наше время в бытовых щитах используются модульные устройства, которые крепятся на DIN-рейку. Размер щита указывается в модулях (полюсах автоматических выключателей). Установка аппаратуры и сборка схемы производятся после монтажа ящика.

Информация! Низковольтная аппаратура — роутеры, ТВ сплиттеры и другие устройства должны монтироваться в другом ящике.

Прокладка кабелей

Прокладка кабелей — это этап, после которого можно считать, что бОльшая часть работы выполнена. Есть два этапа выполнения этой операции:

  1. 1. прокладываются подводы к выключателям, розеткам и светильникам;
  2. 2. закрепляются общие кабеля и подвод к щитку.

Последовательность этих действий зависит только от предпочтений электромонтажника.

При открытой электропроводке кабеля прокладываются в гофрированных трубах или кабель-каналах или без неё. Крепление к стене осуществляется при помощи пластиковых крепежей.

Прокладка кабелей скрытым способом осуществляется в штробах, в пустотах потолка и в гофре в гипсокартонных конструкциях.

Соединение проводов в распределительных коробках

После того, как все провода будут уложены на свои места и закреплены они соединяются между собой по схеме электропроводки. Эта коммутация производится в переходных или распределительных коробках.

Важно! Большая часть аварий происходит в местах соединений кабелей между собой, поэтому эту работу необходимо выполнить максимально качественно.

В советское время соединения в коробках производились при помощи скруток, но сейчас этот метод запрещён ПУЭ п. 2.1.21, поэтому необходимо использовать пайка, сварка или опрессовка. Современным способом соединения является использование самозажимных клемм WAGO.

Розетки и выключатели на этом этапе не устанавливаются, кроме необходимых строителям, потому что крышки на эти приборы крепятся в последнюю очередь, после покраски стен или поклейки обоев.

Поэтому они будут стоять открытыми и под напряжением, а прикосновение к контактам этих устройств является опасным для жизни. Для безопасности работников концы проводов в монтажных коробках желательно заизолировать.

Сборка электрощита

Сборка вводного щитка может осуществляться как до, так и после прокладки проводов и коммутации кабелей в монтажных коробках. Эти этапы электромонтажа производится в любой последовательности.

Перед началом сборки следует начертить принципиальную схему щита и расположение защитной аппаратуры. Автоматические выключатели должны иметь порядковый номер и название группы. Например, QF1″Ввод» или QF2 «Розетки». Это необходимо для того, чтобы исключить ошибки монтажа и для удобства эксплуатации электропроводки.

Крепление всей аппаратуры производится на DIN-рейку. В электрощите обязательно следует предусмотреть установку устройств защиты от утечек — УЗО или дифференциальных автоматов.

Если одно УЗО подключается на несколько автоматов для этой группы нужно устанавливать отдельную нулевую шину. И таких шин может быть несколько в зависимости от количества групповых УЗО.

Монтаж «времянок» и проверка работоспособности электрики

Несмотря на то, что установка коммутационной аппаратуры производится после завершения ремонта, строителям необходимы несколько ламп и розеток.

Для этого устанавливаются необходимое количество аппаратуры. Эту работу допускается совместить с проверкой работоспособности электросхемы:

  1. 1. установить патроны с электролампами;
  2. 2. подключить коммутационную аппаратуру;
  3. 3. подать напряжение в электрощиток;
  4. 4. после включения вводного автомата индикатором убедиться в наличии напряжения в розетках;
  5. 5. проверить работу выключателей и светильников.

Эти устройства перед поклейкой обоев необходимо будет отключить.

Уборка помещения

Последний шаг в последовательности монтажа электропроводки — уборка помещения. Она выполняется после окончания штробления и, повторно, после завершения сборки электрощита и коммутации проводов. В первый раз убираются пыль и куски стен и штукатурки, а во второй остатки проводов и изоляции.

После завершения всех отделочных работ производится чистовой этап электромонтажных работ. Схему электропроводки с указанием трассы прокладки кабелей и схемы щитка отдают заказчику. Копию этого документа для лучшей сохранности можно положить в электрощит.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Монтаж электропроводки в офисе, квартире, частном доме, коммерческом предприятии

Электропроводка в офисе, квартире, частном доме, коммерческом предприятии

Закажите электромонтажные работы через организацию «ПромЭдектроАвтоматика». Клиент может быть уверен в том, что:

1. Приезд электрика будет быстрым, в наличии имеются необходимые инструменты.

2. Оперативно выявят ошибки, неисправности и немедленно приступят к их исправлению.

3. Предоставят гарантию качества, доказывая заказчику честность и профессионализм.

4. Произведут демонтаж старой и прокладку новой электрической проводки, обеспечат ее защиту от внешних факторов.

Получив комплекс услуг в дальнейшем, можете не беспокоиться о безопасности здоровья и имущества.

Проводка электричества в доме от специалистов «ПромЭдектроАвтоматика» станет для вас залогом надежной и безопасной жизни в вашем владении. Вам не о чем будет беспокоиться.

Осуществление работ данного профиля проводятся в разных помещениях по разным проектам. В офисных и производственных зданиях в основном оргтехника (автоматизированные, механизированные технические средства управленческого труда), требуется хорошее освещение для полного чувства комфорта. Хорошие условия делают работу эффективной.

Новая проводка прокладывается, не нарушая дизайн помещения – специально скрывается под полом, навесным потолком, трубах, или в защитных коробках. В каналах кабеля осуществляется не только разводка розеточных групп, но устанавливаются сами розетки. В приборы освещения обычно входят светильники, крепящиеся к потолку, а вся электрическая система прокладывается в пространстве за потолком. Для монтажа электрического щитка требуется отдельное помещение, где устанавливается проводка, кабель. От данного устройства работают светильники, розетки и прочая техника.

Современное и качественное оборудование позволяет закончить работу любого уровня сложности. Специалисты заботятся о клиентах, стараются ориентироваться только на них, поэтому у нашей компании такие высокие рейтинги.

Позвоните в любое время! Мы обязательно откликнемся на вашу заявку! Номер указан на сайте. Также можно воспользоваться формой обратной связи и формой заказа.

В офисе обязательно нужно сделать следующее:.

1) Частная телефонная сеть, работающая внутри организации.

2) Сеть, обеспечивающая аварийное и основное освещение.

3) Установка и подключение персональных компьютеров для каждого рабочего места.

4) Автоматизированное и механизированное оборудования для инженерной и управленческой работы.

5) Монтаж серверного оборудования.

6) Установка, настройка пожарной сигнализации, защитных устройств, охранной системы.

Данный список неполный. Оборудования, которое необходимо в офисе, множество. В процессе установки нужен индивидуальный подход, определенные инструменты, устройства, обеспечив в дальнейшем корректную работу без перебоев и поломок.

Внимательно и ответственно стоит относиться к соблюдениям правил безопасности. Ни в коем случае во время короткого замыкания и прочих неполадок, нельзя навредить здоровью людей. Чтобы не было возгораний, повреждений электрической проводки, необходимо составить проект, план работы, произвести специальные расчеты. Это поможет уменьшить процент вероятности на допущение грубой ошибки. Используемые материалы, инструменты должны быть наилучшего качества. Безопасность превыше всего!

Работа электрика довольно ответственная. Опытный сотрудник не позволит себе предоставить плохие результаты . Квалифицированный специалист понимает серьезность и ответственность своей работы.

Доверьте сложную работу мастеру организации «ПромЭдектроАвтоматика», и вы не ошибетесь !

Надежность, оперативность, качество, внимательность, вежливость, ответственность – качества, принадлежащие нашей компании!

Сделайте заказ у нас! Вы не пожалеете о выборе!

Виды электропроводок и способы их монтажа

Существует 3 вида монтажа электропроводок независимо от условий прокладки кабелей: открытый, закрытый и комбинированный. Наиболее простым способом при монтаже является открытая проводка. Она удобна тем, что позволяет легко изменять, добавлять кабели в общие узлы, любой ее участок легко доступен для ремонта и подключения новых токоприемников. При этом не понадобится долбить стены в случае повреждения кабеля и устранения причины как с закрытой проводкой. Обычно открытая проводка кабелей используется в офисных помещениях, где часто приходится прокладывать новые кабели и провода. Недостатком этого способа является малая эстетичность, и в связи с этим открытая проводка в жилых помещениях проводится очень редко. Тем не менее, в индивидуальном жилом секторе, на даче и в подсобных помещениях она применяется довольно часто, тем более существуют современные способы решения эстетичности. В магазинах продаются плинтусы с кабель-каналами, либо можно приобрести специальные кабель-каналы из ПВХ под любое сечение кабеля.

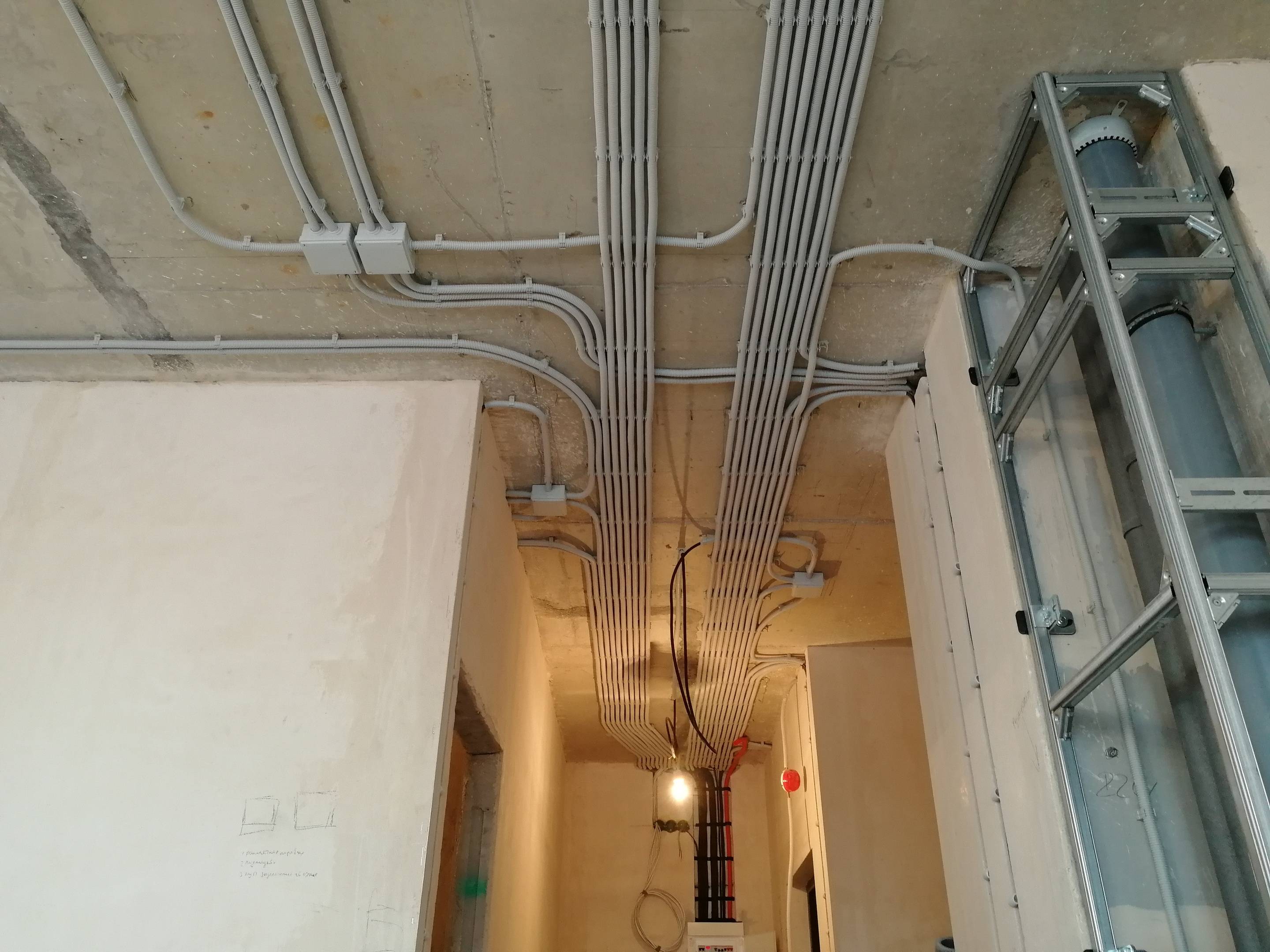

Прокладка электропроводов в защитных каналах осуществляется двумя способами:

  1. Прокладка со специальной арматурой. При данном способе монтажа открытой электропроводки применяют специальную арматуру, предназначенную для монтажа электроустановочных устройств (выключателей и розеток), или прокладку со специальной арматурой (система изоляционных коробов). Углы, изгибы, разделение проводов в форме буквы «Т» выполняют с использованием арматуры, позволяющей исправлять погрешности и неровности стен. Таким способом проще произвести прокладку электропроводов и обеспечить надежную защиту от механических повреждений.
  2. Прокладка без специальной арматуры. В этом случае изменение направления провода (углы) выполняют путем обрезки коробов под углом 45 °. Необходимо помнить, что врезы делают аккуратно, с большой осторожностью, не оставляя между соединениями никакого зазора. Это должно обеспечить электрическим проводам надежную защиту. Прокладка без специальной арматуры возможна лишь при незначительном обновлении электропроводки.

Данный способ обновления электропроводки подходит для быстрой реализации, не вызывает значительных повреждений, надежен. Но электропроводка остается видимой.

Открытая проводка плоских проводов типа АПР, АППВ, АПРВ по сгораемым основаниям выполняется по слою листового асбеста толщиной не менее 3мм, выступающей с каждой стороны провода не менее чем на 5мм.

Асбестовые прокладки крепят до начала монтажа проводов гвоздями через 200 — 250 мм в шахматном порядке. При прокладке нескольких групп проводов полоска может быть общей, с учетом расстояния между проводами каждой группы не менее 5 мм. Для крепления проводов применяют полоски из жести шириной 10 мм и толщиной 0,3 — 0,5 мм, прикрепляемые по слою асбеста. Между металлической полоской и проводом укладывают из электроизоляционного картона прокладку, выступающую за края полоски на 1,5-2 мм. При креплении провода металлическая полоска с прокладкой должна плотно обхватывать поверхность предварительно натянутого провода. Изгиб плоских проводов в углах выполняют, предварительно вырезая разделительную пленку между проводами на длине 40-60 мм и отводя их внутрь угла (см. рисунок).

Сегодня в продаже продаются пластмассовые изделия, предназначенные для крепления плоского провода различного сечения. Ими можно заменить жестяные полоски. Удобство применения пластиковых хомутиков заключается в том, что крепить их можно клеем марки БМК-5К и гвоздями.

Кроме того, концы провода, вводимые в ответвительные коробки или в коробки установочных устройств, откусываются с запасом примерно в  65-75 мм, что обеспечивает возможность повторного соединения жил и удобной замены розетки или выключателя. В коробку провода вводятся так, чтобы вырезанный в них участок разделительного основания не выходил из коробки. Жилы проводов соединяются в коробках, оголенные концы жил обязательно изолируются липкой лентой. Изолированные концы проводов укладываются в коробках таким образом, чтобы они между собой не соприкасались. Концы проводов у ввода в коробку закрепляются на стене на расстоянии 50мм от коробки.

Закрытая проводка — считается самой безопасной и часто применяется в жилых помещениях. Её главный недостаток это сложность доступа к проводам. Устанавливают кабели в выдолбленных бороздках прямо в стенах, а после прокладки проводов эти места наглухо цементируют. Плоские провода в стенах, пазах или бородках фиксируют методом “примораживания ” алебастром. Также их можно крепить специальными пластиковыми хомутиками. Категорически запрещается крепление проводов с помощью гвоздей! Скрытые проводки наиболее распространены и безопасны в эксплуатации, так как расположены в толще несгораемого материала (отсутствуют механические воздействия, доступ воздуха к ней затруднен). При прокладке под штукатуркой на деревянной стене под провода подкладывают слой асбеста 3мм. Пересечения плоских проводов между собой следует избегать. При необходимости пересечения изоляцию проводов в этом месте усиливают тремя-четырьмя слоями изоленты. Cкрытые провода выводят на поверхность стен перекрытия (для присоединения к светильникам) через изоляционные трубки или пластмассовые трубки. Допускается при скрытой проводке выполнять ответвления плоских проводов во вводных коробках выключателей, розеток или светильников.

Если электропроводка выполняется под слоем гипсокартона, то пробивать канавки в гипсокартонной плите нет необходимости. Поскольку ГКЛ крепится на стене на специальном профиле, то между самим листом и основанием остается пустота. В данном случае достаточно будет просверлить в гипсокартоне несколько отверстий (диаметром от 30 до 40 мм) по пути следования электропроводки. Сквозь отверстия проталкиваются проволочные петли, с помощью которых и протягиваются с обратной стороны провода. При ремонте проводки нередко используют неисправный провод в роли кондуктора.

Комбинированная проводка проводов предпологает применение тех же правил и крепления комплектации устройств для построение электропроводки. Этот способ монтажа используется в редких случаях и является более сложным с точки зрения реализации.

При обновлении электропроводки профессионалы, как правило, применяют данный способ. Его суть в следующем: сочетание прокладки электропроводов в изоляционных коробах и в стенах скрытым способом. Части открытой электропроводки, которые выглядят неэстетично, например, для питания осветительного прибора, выполняют скрытым способом. В этом случае изоляционные короба располагают над плинтусами, вокруг рам дверей, а сверху – по линиям стыка потолка и стен. Все остальные ответвления проводов скрывают.

После проведения электромонтажных работ окончательный вид комнаты вполне презентабелен. По завершению покраски изоляционные короба почти незаметны на фоне стены. Данный способ проведения электропроводки отвечает нормам, действующим  в отношении монтажа проводов в стенах и перегородках, потому что штробление применяется частично.

Полезно знать о типовых проектах и кабелях на основе витой пары.

Монтаж электропроводки на изоляторах • Energy-Systems

Проводка на изоляторах

Монтаж электропроводки на изоляторах – открытый вариант организации электрической сети, который часто называют ретро проводкой. На сегодняшний день данный вид монтажа пользуется значительной популярностью у собственников частных домов, он составляет серьезную конкуренцию методике установки кабелей в специальных пластиковых каналах.

Основным достоинством проводки на изоляторах считаются ее привлекательные визуальные характеристики, такой вид монтажа позволяет значительно улучшить внутренний интерьер в любом частном доме или коттедже. Наибольшее распространение проводка на изоляторах получила в деревянных строениях, где организовать скрытую проводку невозможно или слишком дорого.

Особенности проводки

Проводкой в ретро стиле называют электрическую сеть, созданную на основе скрученных одножильных кабелей, устанавливаемых на поверхностях стен открытым способом – с помощью специальных изоляторов (роликов). Кабели принято монтировать в доме таким образом, чтобы они располагались на определенном расстоянии от внутренних поверхностей сооружения. В правилах устройства электроустановок оговаривается, что такое расстояние должно быть более 1см.

Отступ кабелей от поверхностей в доме требуется реализовать для снижения вероятности соприкосновения токоведущих частей электрической сети с пожароопасными материалами, к примеру, с деревянными стенами здания или сооружения.

Кабели для ретро проводки принято использовать с двойной изоляцией. Первый слой изоляции такого провода выполняется из винила, а второй – поверхностный, может представлять собой стекловолокно или надежную оплетку из хлопчатобумажной ткани, пропитанной устойчивым к огню лаком. Самые дорогие современные электрические кабели для электрических сетей на изоляторах могут иметь верхний слой изоляции, выполненный из натурального шелка.

В большинстве случаев сечение кабелей для проводки в ретро стиле выбирается по тем же правилам, что и для других типов монтажа. Сечение в системе будет зависеть от мощности отдельной линии. Для подключения линии освещения обычно достаточно кабелей с диаметром сечения 1,5 мм. Для подключения к электросети силовой группы потребителей (самых мощных электрических приборов в доме) используются кабели большего диаметра, точное сечение которых определяется общей нагрузкой, создаваемой всеми электрическими устройствами.

Следует учитывать, что описанные диаметры не являются эталоном, в каждом отдельном случае сечения проводов выбираются исключительно на основе мощности линий и нагрузки. Именно поэтому необходимые параметры материалов и оборудования для электросети определяются на этапах создания электропроекта деревянного дома.

Монтаж кабелей

Монтаж проводки на изоляторах производится с применением накладных электрических точек и специальных распаечных коробов. На рынке представлены различные виды таких приборов, главным отличием которых выступает материал, из которого они произведены.

Для монтажа электросети такого типа обычно используются электрические точки, выполненные из пластика и фарфора. Данные материалы имеют своим положительные и отрицательные качества, которые следует учитывать при выборе наиболее подходящих для установки электрических точек.

Фарфоровые изделия отличаются более высокой ценой, а также значительно более продолжительным сроком эксплуатации. Кроме того, собственнику нужно помнить, что, несмотря на свои достоинства и привлекательные визуальные характеристики, фарфор считается хрупким материалом, который может быть поврежден, как в процессе монтажа, так и в эксплуатации электрической системы.

Пластик отличается меньшей стоимостью, большей надежностью и стойкостью, а потому пользуется большей популярностью у собственников. Среди минусов таких электрических точек можно выделить их меньший срок службы, а также не столь привлекательные визуальные параметры.

Вне зависимости от типа используемых материалов и оборудования монтаж электрической системы на изоляторах должен производиться уже после выполнения чистовой отделки внутренних поверхностей строения, то есть поверх облицовочных панелей, краски, лака или слоя обоев.

Благодаря тому, что такая технология монтажа открытых электропроводок пользуется большой популярностью у собственников во всем мире, на современном рынке представлен широчайший ассортимент материалов и электрических точек для организации ретро проводки. И розетки, и выключатели, и сами кабели представлены разных цветов, благодаря чему подходящие материалы можно подобрать для любого интерьера. Тем не менее материалы и оборудование с похожими техническими особенностями могут из-за цвета значительно различаться по цене.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости выполнения электромонтажных работ.

Онлайн расчет стоимости проектирования

Установить организованную схему электропроводки

Если вы работаете с электричеством, важно знать, как безопасно выполнить организованную разводку электропроводки. Пожары и несчастные случаи могут быть вызваны неправильной схемой электропроводки, поэтому важно уметь распознавать потенциальные опасности и по возможности избегать их.

Хотя эту работу лучше всего оставить электрику, все же неплохо узнать немного о работе, которую необходимо выполнить. Таким образом, вы можете распознавать опасные ситуации и контролировать выполнение электромонтажных работ в вашем доме.Прочтите, чтобы узнать все, что вам нужно знать о безопасном монтаже организованной схемы электропроводки.

Организация схемы электропроводки в доме

Схема электропроводки в вашем доме будет зависеть от того, в какой комнате вы проводите электромонтаж. В любом случае рекомендуется сначала нарисовать схему макета. Схема поможет определить, какое освещение или приборы необходимы, где они будут располагаться и какие розетки потребуются для каждого предмета.

Затем вы должны определить, какие инструменты и электроприборы вам понадобятся. Всегда лучше переоценить, сколько розеток потребуется для вашей схемы, и купить более чем достаточно провода для выполнения вашей работы. Когда у вас есть тщательно спланированный план того, что нужно сделать, самое время приступить к установке. Но сначала вы должны ознакомиться с несколькими основными советами по безопасности.

Советы по безопасности при прокладке электропроводки:

Поскольку так важна безопасная установка схемы электропроводки, вот несколько советов, о которых следует помнить в процессе установки:

  • Убедитесь, что все приборы находятся вдали от воды.
  • Установите GFCI. Это устройства, которые отключают цепь, когда обнаруживают, что ток течет по непредусмотренному пути, например, через человека или воду.
  • Прочтите все инструкции и руководства для всех используемых приборов и продуктов.
  • Используйте предохранители правильного номинала для всех приборов.
  • Никогда не включайте более трех приборов от одной розетки.
  • Никогда не прокладывайте электрические кабели под ковром.
  • Не включайте электроприборы, если они не используются.
  • Убедитесь, что все используемые приборы и электрические приборы являются качественными и находятся в хорошем рабочем состоянии.
  • Никогда не отсекайте третий контакт вилки, чтобы он подошел к двухконтактной розетке. Этот зубец обеспечивает путь, по которому проходит электрический ток.
  • Если вы используете старое оборудование или приборы, убедитесь, что они соответствуют стандартам безопасности и находятся в хорошем рабочем состоянии.
  • Проверьте внутреннюю и внешнюю электрическую проводку на безопасность
  • Перед началом работ по нашему проекту убедитесь, что все электричество отключено.

Конечно, важно не только убедиться, что схема вашей электропроводки установлена ​​безопасно, но и чтобы вы были в безопасности при ее установке. Обязательно соблюдайте все меры безопасности во время работы. Тщательная и безопасная установка гарантирует, что в вашем доме будет надежная разводка электропроводки на долгие годы.

Организация панельного ящика — прекрасное жилищное строительство

Аккуратная, хорошо организованная служебная панель или вспомогательная панель легче и безопаснее работать; это также будет более легкая панель, на которой позже можно будет добавить схемы.

Аккуратная, хорошо организованная субпанель связывает провода, чтобы сэкономить место и улучшить доступ. В идеале группы проводов укладываются слоями, а провода изгибаются под прямым углом к ​​шинам или выключателям. Промаркируйте короткие участки оболочки (заглушки), чтобы указать, какие провода цепи служат.

Маркировка цепей

Маркировка кабелей на розетках важна, чтобы, когда придет время присоединять провода к устройствам, вы всегда знали, какой переключатель какой цепи управляет. Маркировка не менее важна — возможно, даже более важна — для идентификации множества кабелей, сходящихся на коробке панели.Перед тем, как подвести каждый кабель к панели, используйте перманентный маркер , чтобы написать прямо на конце оболочки Romex, по какой цепи проходит кабель: «Kitch A», «Bath B», «2d Flr Lights» и скоро.

Снять заглушки, вставить разъемы

Обычно большинство кабелей подходят и входят в панель с одного направления — сверху, если панель находится в подвале. Удалите заглушки для кабелей, начиная с самых больших кабелей, которые занимают больше места и, будучи жесткими, их сложнее закрепить на месте.Вставьте кабельный соединитель (зажим) в каждую удаляемую заглушку. Для больших питающих кабелей (# 4AWG или больше) требуются изолированные фитинги (вводы) для защиты изоляции провода от острых краев кабелепровода. Однако для большинства кабелей Romex не требуются вводы — только кабельные разъемы подходящего размера. Цепной кабель большего размера (# 10AWG и # 8AWG) подходит по одному на каждый разъем, но для большинства бытовых цепных кабелей (№ 12AWG или № 14AWG) можно подключить два кабеля к одному разъему, но не более двух. (Вместимость кабельных разъемов указана на коробке или в инструкции.)

СОВЕТ ПРОФЕССИОНАЛА: Электромонтаж панели сложен, поэтому многие электрики делят задачу на этапы — отрезание проводов до нужной длины, зачистка концов проводов, сгибание проводов к шине, затягивание болтов шины — и выполняют каждый шаг на всех проводах. прежде чем перейти к следующему шагу. Это значительно ускоряет выполнение задачи, поскольку для каждого шага обычно требуется только один инструмент.

Полоса обшивки, идентифицируйте горячие точки

После того, как вы протянули кабели в коробку и затянули кабельные разъемы, снимите оболочку кабеля Romex, оставив не менее 1⁄4 дюйма.обшивки, идущей в коробку. Примечание. Когда вы снимаете оболочку каждого кабеля, отрежьте конец с маркировкой и наденьте этот короткий кусок оболочки (называемый «заглушкой») на конец горячего провода кабеля. Согните проволоку, чтобы пуля оставалась на месте. Если кабель питает цепь 240 В, наденьте перемычку на оба горячих провода кабеля. Если горячий провод кабеля присоединяется к выключателю AFCI или GFCI, также переместите заглушку на нейтраль; нейтраль должна быть подключена к выключателю AFCI или GFCI, как описано ниже.

Когда вы снимаете оболочку, панель быстро заполняется «спагетти» из отдельных проводов; многие электрики вбивают гвоздь в одну сторону коробки и свободно натягивают провода на гвоздь, когда снимают их, чтобы убрать их с дороги. После того, как вся оболочка кабеля снята, вы можете свободно сгруппировать группы одинаковых проводов — заземления, нейтрали и горячие точки — перед их заделкой (прикреплением проводов к наконечникам) внутри панели. Как это принято на всех этапах домашней электропроводки, сначала заделайте заземляющие провода.

СОГЛАСНО КОДУ: По определению, розетка на 120/240 В будет иметь две точки доступа, одну нейтраль и землю. Для крупных бытовых приборов, таких как сушилки, требуется проводка 120/240 В, потому что им нужно 120 В для работы своих электронных переключателей или таймеров.Схема на 240 В будет иметь только две точки нагрева и землю — без нейтрали, потому что нет необходимости получать 120 В от цепи 240 В.

СОВЕТ ОТ ПРОФЕССИОНАЛА: Добавить схему легко в хорошо организованной панели, потому что группы одинаковых проводов, как правило, устанавливаются слоями. Провода заземления, проложенные первыми, являются нижним слоем; затем нейтральные. Горячие провода присоединяются к выключателям в последнюю очередь, поэтому они обычно являются верхним слоем. Электрик, работающий с обесточенной панелью, может осторожно просунуть руку под слой горячей проволоки и массово поднять ее, чтобы получить доступ к шинам или проводам под ним, а затем сложить горячую часть вниз, когда он закончит.

Блокираторы на автобусы

Не существует единой правильной последовательности для установки элементов панели, но многие профессионалы предпочитают защелкивать все выключатели на шине на этом этапе — перед заделкой любых проводов. Размещение автоматических выключателей на шинах дает вам представление о том, где все будет происходить, и гарантирует, что более крупные двухполюсные выключатели будут расположены там, где их будет проще всего подключать, и правильно расположены в соответствии с фазированием горячей шины. (Подробнее об этом через секунду.)

Отбойные молотки разные. Слева вверху по часовой стрелке: однополюсный 15 А, однополюсный 20 А, однополюсный 20 А GFCI, однополюсный 20 А AFCI, двухполюсный 30 А (для нагрузок 240 В).

Важность правильного фазирования

Два больших токоведущих провода на сервисной панели или вспомогательной панели подключаются к двум горячим шинам, которые распределяют мощность по домашним цепям. Эти два провода под напряжением (и их шины) называются фазой A и фазой B, потому что они представляют собой две фазы переменного тока, которые повернуты на 180 ° друг от друга.Эти фазы питаются в дом от инженерных сетей.

Горячие шины электрически изолированы друг от друга пластиковым изолятором между ними.

Чтобы сбалансировать электрическую нагрузку между фазами в панели, лезвия шины (части, которые выступают и к которым защелкиваются выключатели) чередуются между фазой A и фазой B при перемещении панели вверх или вниз. Однако следует отметить, что две шины электрически изолированы друг от друга пластиковым изолятором, проложенным между ними. (На фото справа это ясно видно.)

Подключение панели может оказаться несложным делом, если у вас есть представление о переменном токе и фазах; это еще одна причина, по которой с панелью должен работать только лицензированный электрик. Есть определенные случаи, когда неправильное переключение фаз может создать опасные условия.

Опасный пример!

Допустим, электрик-любитель прокладывает кабель 12/3 для питания двух разных цепей на 120 В. Другими словами, каждый из двух горячих проводов кабеля будет питать разные цепи, в то время как цепи имеют общую нейтраль кабеля (или «общую нейтраль»).Эта установка подходит только в том случае, если два провода под напряжением подключены к разным фазам (например, один провод под напряжением в фазе A, а другой — в фазе B). Если схема (и) построена правильно, общая нейтраль будет нести несбалансированную обратную нагрузку обратно на панель.

Если схема построена неправильно и два провода под напряжением подключены к одной и той же фазе, общая нейтраль будет передавать сумму возвратных нагрузок обратно на панель. Например, при правильной установке, если один горячий провод в кабеле 12/3 подключен к фазе A и несет 15 ампер, а другой горячий провод, подключенный к фазе B, несет 18 ампер, общая нейтраль будет нести 3 ампера (или несбалансированная обратная нагрузка) обратно на панель.

Однако, если оба провода под напряжением подключены к фазе A, нейтраль в том же примере будет передавать обратно на панель 33 А (или сумму обратных нагрузок). В этом случае, поскольку провод №12 рассчитан на 20 ампер, нейтраль будет нести 165% своей номинальной мощности — очень опасное состояние.

Кроме того, автоматические выключатели, к которым прикреплены провода под напряжением, не сработают, потому что стандартные выключатели контролируют только выходящий ток в проводах под напряжением. Комбинированный обратный ток в 33 ампера выглядел бы нормальным для выключателей. Так что ток будет продолжать течь.

Электрики обычно устанавливают двухполюсные выключатели рядом с главными проушинами — на большинстве панелей в верхней части горячих автобусов. Вот почему:

  1. Двухполюсные выключатели, обслуживающие цепи 120/240 или 240 В, должны быть правильно фазированы. То есть верхние губки двухполюсного выключателя должны закрепляться на шине фазы A, а нижние — на шине фазы B. Если вы установите группу однополюсных выключателей наверху, двухполюсные выключатели, расположенные ниже, могут не попасть в правильные фазовые положения на шинах.(Опасности игнорирования фазировки обсуждались выше.)
  2. Если вы разместите сверху прерыватели большего размера, вам потребуются более короткие отрезки провода большого сечения, чтобы добраться до этих прерывателей. Например, провода № 10AWG и № 8AWG жесткие, с ними сложно работать и они занимают много места. Если вы сначала подключите большие выключатели — когда панель относительно пуста — у вас будет больше места, чтобы закрепить жесткий провод на месте.
  3. Установите автоматические выключатели AFCI и GFCI на автобусы, после того как будут установлены выключатели на 120/240 и 240 В. Здесь вопрос не в размере проводов, а в их количестве.Вы должны подсоединять нейтральные провода непосредственно к выключателям AFCI и GFCI, а не к нейтральным шинам, что означает, что нейтрали прокладывают немного большие расстояния.

Концевик проводов

Компоновка вашей панели частично определяет, где вы прикрепляете провода. Другими словами, по возможности закройте провода на той стороне, в которую они входят. Это просто здравый смысл. Провода, образующие длинные петли, чтобы добраться до автобуса на другой стороне, занимают место. Таким образом, если у вас есть провода, идущие вниз с обеих сторон, имеет смысл разделить группы проводов.Чтобы облегчить это, панели обычно имеют шины нейтрали и заземления с обеих сторон.

Сначала прикрепите землю. Как отмечалось ранее, обычно сначала отделяют провода заземления и подключают их к шине заземления. Поэтому, если большая часть ваших кабелей входит в верхнюю часть панели, логичнее всего начать с верхней части шины заземления и работать вниз по мере заделки отдельных проводов. Таким образом, последующие провода могут проходить поверх уже установленных, создавая относительно плоский слой.

Свяжите группы проводов свободно. , чтобы сэкономить место, но не связывайте связки прямо над шиной, чтобы у вас было место для поворота проводов в сторону шины. Возьмите плоскогубцы и поверните первый провод в сторону автобуса, отмечая, какой длины должна быть его «ножка», чтобы добраться до автобуса. Сохраняйте ту же длину, что и последующие провода, чтобы все витки были согласованы. (Обрезайте лишний провод по ходу.) Это просто личное предпочтение: важная деталь — затянуть винты шины, чтобы каждый провод был плотно зажат.

Подключите нейтрали к шинам , за исключением нейтрали, которые питают прерыватели AFCI или GFCI. На сервисной панели подключите нейтрали к общей шине заземления / нейтрали; в дополнительной панели подключите нейтрали к отдельной нейтральной шине. Как и в случае с заземлением, если кабели панели входят сверху, начните с верхней части нейтральной шины и методично двигайтесь вниз, чтобы последующие провода лежали ровно.

С другой стороны, выключатели

AFCI и GFCI имеют заводские катушки нейтрали. Присоедините эти катушки к нейтральной шине.Затем подключите нейтрали сетевого кабеля к обозначенным клеммам на автоматических выключателях AFCI или GFCI.

Подсоедините горячие к выключателям. Как и в случае с заземлением и нулевым проводом, двигайтесь в одном направлении при присоединении горячих проводов к выключателям — обычно сверху вниз, если вводы панелей входят в верхнюю часть панели. (Это создаст плоский слой горячих проводов с аккуратным и практичным видом.) Как и в случае с заземлением и нейтралью, свободно свяжите горячие провода, пока вы не будете готовы начать сгибать их в сторону наконечников выключателя.Лучше всего смотрится широкий изгиб, поэтому постарайтесь сохранить этот угол для всех горячих проводов, когда вы подключаете их к прерывателям с обеих сторон панели. Зачистите от 3⁄8 до 1⁄2 дюйма изоляции с концов горячих проводов, прежде чем вставлять их в наконечники выключателя. Это обеспечит затяжку винтов прерывателя на оголенном проводе.

Если вы разместили более крупные двухполюсные выключатели в верхней части «горячих» шин, вы сначала подключите провода большего сечения. Маркированные заглушки, которые вы надели на горячие провода, скажут вам, какой горячий провод прикреплен к какому выключателю.Правильно подобранный калибр провода соответствует току выключателя, потому что оба будут рассчитаны на нагрузки, которые будет выдерживать цепь. При подключении двух проводов под напряжением, обслуживаемых двухполюсными выключателями, электрики обычно поддерживают установленную ранее фазировку A-B, чтобы обеспечить соответствие питания фазы A (черный) и фазы B (красный).

Как и все электрические соединения, винтовые выключатели плотно прилегают к горячим проводам, обеспечивая надежное механическое соединение. Это обеспечит хорошее электрическое соединение.


Выдержка из Wiring Complete, 3rd Edition (The Taunton Press, 2017) Майклом Литчфилдом и Майклом Макалистером

Доступно в магазине Taunton и на Amazon.com.

Организация шнуров и проводов и управление ими

В наши дни мы все подключены друг к другу, и хотя все больше и больше технологий переходят на беспроводную связь, остается еще много кабелей, которые можно использовать. А с таким количеством кабелей и шнуров, подключенных к такому множеству различных устройств, совсем скоро вы окажетесь в море запутанных проводов.

К счастью, у нас есть идеи по организации кабелей, которые позаботятся обо всех ваших потребностях. Если хотите, называйте их «организаторами кабеля».Фактически, это единственное место на земле, где вы можете найти симпатичные кабельные зажимы с мордочками животных на них и промышленную оплетку, работающую при температуре 2000 ° F. Мы проверили! Конечно, у нас есть еще много чего, иначе это было бы немного странно.

Итак, оборудуете ли вы дом, офис или промышленный объект, мы уверены, что вы найдете решение, которое подходит для вашего приложения, от кабельного канала (одна из лучших секретных идей организации кабелей) до кабельных лотков для прокладки пучков наверху. и под полом, от термоусадки для герметизации и концевой заделки до практически всех видов стяжек, оберток, зажимов, зажимов, застежек и намотчиков, которые вы можете себе представить, оборачивая вокруг своих кабелей или оборачивая их вокруг.

Добро пожаловать в дом кабельной системы управления! Независимо от того, обустраиваете ли вы дом, гараж, офисное помещение или промышленный объект, мы можем помочь вам найти идеальное решение для прокладки кабелей для ваших нужд — от плетеной оплетки до термоусадки до практически всех видов стяжек, оберток, зажимов, зажимов и т. Д. застежку и связующее вы можете себе представить. Организуйте свои провода, кабели и шланги с помощью нашего обширного ассортимента продукции.


КАБЕЛЬНАЯ ДОРОГА

Один из лучших секретов организации кабелей! Элегантный и незаметный кабельный канал предназначен для защиты, прокладки и скрытия проводов и кабелей.Мы предлагаем ряд специализированных разновидностей, в том числе дорожку качения с защелкой, дорожку качения J-канала и дорожку качения скользящего канала от проверенных брендов, таких как WireRun ™, Panduit® и Wiremold®.

Между прочим, говоря языком организации кабелей, кабельный канал — это, по сути, любой жесткий закрытый или полузакрытый канал. Просто то, чем можно произвести впечатление на друзей.

ВТУЛКА КАБЕЛЯ

Кабельная муфта — одно из самых эффективных (и стильных!) Решений для организации и защиты кабелей и проводов.Мы также предлагаем широкий выбор кабельных оплеток — от оплетенных оплеток до ткацких станков и кабелепроводов до спиральной намотки.

Плетеные рукава Techflex® — особенно популярный выбор для универсальной и полной защиты. От универсальной полиэтиленовой пленки для прокладки кабелей в домашних условиях до специализированного термостойкого стекловолокна для автомобильной, военной и даже аэрокосмической промышленности — у Techflex есть плетеные оплетки практически для всего.

СИСТЕМЫ КАБЕЛЬНЫХ ЛОТКОВ

Когда вам нужно проложить большое количество кабелей питания или данных над головой или под полом, система кабельных лотков является идеальным решением.Системы кабельных лотков, также известные как корзины, желоба и кабельные лестницы, позволяют прокладывать и поддерживать длинные длины кабелей. Просмотрите множество вариантов от популярных брендов, таких как Snake Tray® и Wiremaid USA® / Cable-MGR®.

ПРОВОДНИК

Блок кабельного короба — это, по сути, прочный кабельный желоб, который упрощает организацию, протягивание и разделение кабелей. Кабельный канал идеально подходит для защиты чувствительной электропроводки от мусора, пыли и других внешних загрязнений.И у нас есть обширная коллекция, от простых воздуховодов со сплошными стенками от WireRun ™ до систем Versi-Duct® с высокой пропускной способностью от Leviton®.

ТЕПЛОВАЯ РУКА

Один из наших самых популярных продуктов, термоусадочный материал, разработан для сжатия при контролируемом воздействии тепла от нагревательного агента, такого как тепловая пушка. После усадки трубка навсегда сохранит свою новую форму. Обычно он используется для обеспечения герметичности, заделки, изоляции и / или снятия напряжения для проводов или кабелей. Оцените невероятное разнообразие цветов 3M®, идеально подходящих для цветового кодирования или просто добавления стиля в любую сетевую настройку! Для специализированных опций, таких как экранирование высокочастотных электромагнитных помех, просмотрите нашу коллекцию Shrinkflex от Techflex®.

ДЕРЖАТЕЛИ КАБЕЛЯ И ШЛАНГА

Прокладка силовых кабелей и шлангов через автоматизированное оборудование создает риск запутывания, заедания и даже поломки. Вот тут-то и пригодятся кабельные и шланговые держатели. Под общим названием «кабельные трассы» кабельные и шланговые держатели направляют кабели и шланги через оборудование, поддерживая организацию и гарантируя, что кабели не выходят за пределы их радиуса изгиба. Наши держатели для кабелей и шлангов от ведущих производителей, таких как Gortrac® и Igus®, специально разработаны, чтобы выдерживать истирание и нагрузки, связанные с производственной средой.

СИСТЕМЫ ОПОРЫ КАБЕЛЯ

Если строить целую систему кабельных лотков просто непрактично, выберите одно из наших более гибких решений для поддержки кабелей. Петли, седла, кольца для уздечки (как из чистого металла, так и с покрытием из ПВХ) и J-образные крючки — и это лишь некоторые из них — обеспечивают ключевую поддержку в тех областях, в которых вы больше всего нуждаетесь, и удерживают ваши провода и кабели в подвешенном состоянии простым и регулируемым образом. Arlington и Cooper B Line — два наших фаворита!

КАБЕЛЬНЫЕ СТЯЖКИ

Простые, экономичные и эффективные кабельные стяжки — бесценный инструмент для всех, от домашних любителей до профессиональных подрядчиков.Высокая прочность на разрыв и простота использования делают кабельные стяжки идеальным решением для связывания и закрепления проводов и кабелей. И у нас есть большой выбор, в том числе классические нейлоновые стяжки на молнии и стяжки из нержавеющей стали от ведущего бренда ACT®.

ЗАЖИМЫ, ЗАЖИМЫ И ЗАЖИМЫ

Держите ваши провода и кабели закрепленными с помощью нашей коллекции оберток, зажимов, крючков, связок и зажимов. У нас есть все: от простых оберток для проводов наушников до профессиональных зажимов для электрических проводов для связывания и прокладки в сложных условиях.Среди наших любимых брендов — прочный Mag Daddy ™, стильный BlueLounge и ультра-удобный Belkin ™.

КРЮЧКИ И КРЕПЕЖИ

Многоразовые и регулируемые, наши бинты на липучке — отличное решение для хранения проводов, шнуров и даже шлангов в порядке и безопасности. Вы можете использовать «VELCRO» как универсальное средство для этих типов застежек, но ничто не сравнится с самим классическим брендом — и у нас есть тонны бинтов VELCRO® Brand, из которых вы можете выбрать.

КАБЕЛЬНЫЕ БУНДЛЕРЫ

Поддерживайте порядок и сохраняйте аккуратность и распутывание пучков кабелей с помощью наших инструментов для организации пучков кабелей.Они особенно полезны при работе с очень длинными связками!

ШНУРКИ И НАМОТКИ

Держите ваши удлинители и шнуры питания под контролем с помощью наших катушек для шнуров и намотчиков. У нас в наличии множество опций от ведущих брендов, таких как ReelCraft® и Rack-A-Tiers®, поэтому независимо от того, нужна ли вам сверхмощная намоточная машина, способная обрабатывать тысячи футов промышленного кабеля, или небольшая выдвижная катушка для шнура для личного использования, вы » я найду его здесь.

ЧЕХЛЫ ДЛЯ ШНУРА

Гибкие, функциональные и сверхдискретные чехлы для тканевых шнуров исключают опасность споткнуться и обеспечивают безопасность и защиту проводов и кабелей.От декоративных створок для кабелей до прочных плетеных чехлов на молнии — у нас есть тканевые чехлы для шнуров для любых условий.

Преимущества и недостатки электрических привязок для подрядчиков по электрике

Существуют различные отраслевые термины для организации проводов: структурированная проводка, структурированные кабельные системы, системы управления проводами и кабелями и т. Д. Но все они имеют одно и то же основное значение. Цель состоит в том, чтобы организовать провода и кабели в вашем офисе, фабрике, здании, станках, оборудовании, центре обработки данных, системе безопасности аккуратным и организованным образом, чтобы избежать путаницы из неплотно проложенных шнуров, чтобы сами провода можно было легко отследить. назад.Другими словами, речь идет о создании плана по хранению проводов вместе в безопасном, организованном и функциональном формате, который обеспечивает их аккуратность и простоту управления. Связывание проводов и кабелей делает именно это.

Когда электрики связывают кабели и жилы вместе, у них есть несколько вариантов, которые зависят от типа провода и кабеля, правил и ограничений электротехнических правил и способа установки.

Аккуратная и организованная проводка — один из способов сказать, что электрик или установщик ИТ гордится своей работой, и если электрическая панель подключается профессиональным электриком, или если эти коммуникационные кабели проложены ИТ-специалистом, все кабель и провода аккуратно удерживаются вместе.От выключателей в электрической панели, где с правой или левой стороны панели они выходят из коробки с той же стороны.

Это требует планирования и тщательного выполнения, а завершенная работа иногда напоминает схему подключения, где каждый провод поворачивается под прямым углом рядом с соединением, прежде чем он направится вверх или вниз и к следующей точке соединения. В таких случаях автоматически можно подумать, что застежки-молнии или липучки будут решением для этих, как правило, коротких тиражей, но часто это не так.

Наиболее распространенные варианты связывания провода и кабеля:

  1. Застежка-молния
  2. застежки-липучки
  3. изолента
  4. ремни нейлоновые

Итак, какой тип крепления для жгутов кабелей лучше всего?

Это зависит от обстоятельств.

Жгуты проводов

One-Pull связаны в жгут с помощью вощеной нейлоновой веревки. Хотя существуют определенные преимущества использования вощеной нейлоновой связующей нити для длинных участков, у каждого из этих решений по прокладке кабелей есть свои преимущества и недостатки.

Если кабели проложены на расстоянии через кабельный лоток, вдоль половицы или над головой с помощью j-образных крючков, при правильном применении стяжки-молнии могут быть правильным решением. В этой ситуации могут подойти даже полоски липучки, если их накладывать достаточно близко друг к другу. Однако для электрической панели или кабелепровода стяжки или липучки могут быть опасны.

Нейлоновая привязь — хороший способ удерживать провода и кабели вместе аккуратно, эффективно и эффективно. Поскольку площадь поверхности связующего минимальна, вероятность заедания меньше, чем у материала, который оборачивается по всей окружности связок.Связующее с меньшей вероятностью повредит провод или кабели. При правильном применении нейлоновый связующий материал можно использовать с проводом и кабелем высокого или низкого напряжения, он предотвращает расслоение или провисание кабелей и оставляет достаточно места для рассеивания части выделяемого тепла. По всем причинам нейлоновая привязь является лучшим методом связывания, но у нее тоже есть свои недостатки.

Если вы организуете стол или отдельную рабочую станцию, это не имеет смысла. Если вы прокладываете короткий кабель, скажем, 5 футов, это не имеет смысла.Если вам нужно постоянно добавлять или вычитать провода и кабели из конфигурации, это не имеет смысла. Однако, если вы устанавливаете на большом расстоянии и хотите, чтобы кабели оставались вместе, а установка будет постоянной или полупостоянной, то нейлоновый жгут — лучший выбор. Для быстрого обзора см. Список плюсов и минусов ниже:

Отраслевые нормы и правила ESFI


Национальный процесс электрических норм

КОДИФИКАЦИЯ РАЗВИВАЮЩЕЙ БЕЗОПАСНОСТИ
В процессе разработки Национального электрического кодекса (NEC) 2014 года технические комитеты NEC отреагировали на 3745 предложений по изменению кодов и 1625 комментариев общественности.

Процесс обеспечения безопасности
Реагирующий процесс для максимального повышения безопасности

Многие люди не знают о мерах защиты, предусмотренных Национальным электротехническим кодексом (NEC), или о процессе, посредством которого этот кодекс становится законом. Хотя нет необходимости знать все тонкости, следует знать, что находится под угрозой, когда предлагается помешать своевременному принятию самой последней версии.

Национальный электротехнический кодекс (NEC) кодифицирует минимальные требования для безопасного электрического монтажа в едином стандартизированном источнике.Хотя NEC сама по себе не является законом США, NEC обычно регулируется законодательством штата или местным законодательством. Если принят NEC, то меньшее — незаконно. NEC пересматривается Комитетом Национальной ассоциации противопожарной защиты по Национальному электротехническому кодексу, который состоит из 19 панелей кодирования и технического комитета по корреляции. Пересмотр происходит каждые три года, чтобы гарантировать, что код учитывает новейшие технологии и безопасность.
После выпуска новой редакции процесс разработки продолжается; запрос предложений о поправках.Любой человек, включая общественность, может подавать предложения, но они должны продемонстрировать основанные на данных доказательства, которые четко указывают на необходимость пересмотра. Затем группы рассматривают все предложенные изменения и комментарии и на основе консенсуса устанавливают правила, которые затем составляют следующую версию NEC.

Вместо того, чтобы совпадать с выпуском каждой редакции NEC, некоторые организации и юрисдикции выступают за продление цикла внедрения за пределы трех лет. Однако с учетом того, что технологии постоянно развиваются, любая задержка с принятием кодексов будет препятствовать включению в кодексы новых технологий и методов, которые не были доступны для рассмотрения в предыдущем издании.Продление цикла задушит непрерывный диалог и прозрачность, установленную процессом, и оставит жителей на годы позади установленных минимальных требований для безопасных электрических установок. Это не только умалит практическую защиту людей и имущества от опасностей, связанных с использованием электричества, но также остановит или резко замедлит темпы исследований и разработок будущих технологий, связанных с электробезопасностью.

Как беспристрастный авторитет в области электробезопасности, ESFI решительно поддерживает Национальный электротехнический кодекс и его текущий трехлетний цикл пересмотра.Процесс подотчетен общественности, как в привлечении общественности к участию в процессе разработки, так и в вытекающих из этого мерах защиты, предусмотренных Кодексом. ESFI настоятельно рекомендует штатам и юрисдикциям принять самую последнюю версию NEC, чтобы защитить своих жителей с помощью последних достижений в области электробезопасности. NEC спасает жизни, и его важность не следует преуменьшать ради корыстных целей или препятствовать запутанному процессу; это согласованный минимальный стандарт безопасности, установленный экспертами, и он должен быть незамедлительно принят в полном объеме.

Для получения дополнительной информации о Национальном электротехническом кодексе посетите: http://www.nfpa.org.

СПАСИТ ЖИЗНЬ И ДЕНЬГИ
Каждый день почти 7 детей получают лечение от травм, вызванных вставкой предметов, например, шпилек, в электрические розетки.

Автоматическая защита
Основные этапы защиты, закрепленные в Национальном электротехническом кодексе

Жизнь в Америке коренным образом изменилась с тех пор, как в 1897 году был впервые принят Национальный электротехнический кодекс (NEC).Даже в то время, когда Национальная ассоциация противопожарной защиты (NFPA) стала спонсором NEC в 1911 году, только около 25% американских домов были электрифицированы. Напротив, в среднем американском доме сегодня телевизоров больше, чем людей. Требования к электричеству зданий сегодня выше, чем когда-либо прежде, и, несомненно, будут расти. Большая власть, каламбур, влечет за собой большую ответственность, и NEC обеспечивает такой надзор.

Нюансы NEC сложны, но несколько простых примеров могут помочь вам понять потенциал спасения жизней, лежащий в основе постоянного пересмотра и принятия Национального электрического кодекса.

Розетки с защитой от взлома (TRR):
Ежегодно более 2400 детей — по семь детей в день — получают помощь в отделениях неотложной помощи больниц в связи с травмами, вызванными вставкой таких предметов, как ключи или заколки для волос, в электрические розетки. Статистика подтвердила, что такие устройства, как пластиковые заглушки для розеток, являются неэффективным средством отпугивания маленьких детей и даже могут представлять опасность удушья. Одно исследование, проведенное лабораторией биокинетики Университета Темпл, показало, что 100% детей в возрасте от 2 до 4 лет могли снимать пластиковые крышки розеток с розеток менее чем за десять секунд.

К счастью, эти травмы можно легко предотвратить с помощью емкостей с защитой от несанкционированного доступа (TRR). Эти устройства выглядят как традиционные электрические розетки, но имеют внутренние заглушки розеток, которые предназначены для предотвращения попадания посторонних предметов в розетки, при этом вилки можно вставлять и извлекать в обычном режиме. Эти передовые электрические устройства безопасности оснащены внутренним механизмом заслонки, который открывается только при одновременном и одинаковом давлении на обе стороны заслонки, например, при вставке вилки.В противном случае заслонка останется закрытой, и в нее нельзя будет проникнуть такими предметами, как ключи, скрепки или шпильки. Они оказались настолько эффективными, что с момента издания NEC 2008 года они требовались во всех электрических розетках и розетках, установленных во вновь построенных домах. Удивительно, но официальные оценки показывают, что соответствующая повышенная стоимость среднего нового дома составляет менее 50 долларов.

Хотя TRR предлагают постоянную, надежную и автоматическую защиту для детей, многие потребители до сих пор не знают об их существовании.Принятие текущей редакции NEC гарантирует, что спасательные технологии, такие как TRR, будут включены в новые дома, а потребители будут защищены независимо от того, знакомы ли они с устройством.

Прерыватели цепи при дуговом замыкании (AFCI):
По оценкам Комиссии по безопасности потребительских товаров США, AFCI могут предотвратить примерно 50% электрических пожаров, возникающих каждый год. Дуговое замыкание — это опасная электрическая проблема, вызванная повреждением, перегревом или напряжением электропроводки или устройств.AFCI предлагают расширенные возможности противопожарной защиты, распознавая возникновение опасной электрической дуги в домашней проводке, и немедленно отключают питание цепи до того, как может начаться пожар. AFCI спасают жизни и имущество, предотвращая пожары, а не просто уменьшая их ущерб.

Впервые представленные NEC в 1999 году, AFCI вряд ли можно считать новой технологией. Тем не менее, NEC постоянно стремится к дальнейшему расширению использования AFCI, поощряя их защиту в каждой комнате дома.NEC 2014 даже предоставит множество вариантов, с помощью которых потребители могут обеспечить защиту AFCI в соответствии с требованиями.

Остановка пожара до того, как он начнется, — лучший способ спасти жизни и имущество, и AFCI предлагают такую ​​превентивную защиту. Благодаря NEC новые дома будут защищены лучше, чем когда-либо прежде.

Прерыватели цепи при замыкании на землю (GFCI):
Замыкание на землю — это непреднамеренный электрический путь между источником питания и заземленной поверхностью.Эта утечка тока обычно происходит, когда электрический прибор поврежден или намок, в результате чего электрический ток выходит за пределы проводников цепи.

Прерыватели цепи при замыкании на землю (GFCI) — это устройства электробезопасности, которые предназначены для защиты людей от поражения электрическим током и поражения электрическим током, вызванных замыканиями на землю. GFCI предотвращают этот потенциально смертельный шок, быстро отключая питание цепи, если электричество, текущее в цепи, отличается, даже немного, от возвращаемого, что указывает на потерю тока.

Впервые утвержденный в издании 1971 года, Национальный электротехнический кодекс (NEC) постоянно расширял свои требования GFCI на все кухни, ванные комнаты, гаражи, подвалы, места для ползания и на открытом воздухе. С момента включения в NEC, прерыватели замыкания на землю (GFCI) спасли тысячи жизней и помогли вдвое сократить количество смертей от электрического тока в домашних условиях.

Опять же, это, вероятно, технология, с которой публика не знакома. Национальный электротехнический кодекс позволяет отраслевым экспертам обеспечивать такую ​​защиту потребителей даже до того, как осведомленность догонит их доступность.

Доверяйте коду
Вышеупомянутое — лишь несколько примеров технологий, которые Национальный электротехнический кодекс помог ввести в широкое использование, часто до того, как общественное образование успешно заявило о своей ценности.

Как и ремни безопасности, электрические коды защищают вас от сценариев, которые вы бы предпочли не рассматривать. В то время как поясных ремней уже недостаточно, кодексы также развиваются, чтобы требовать последних достижений в области безопасности и технологий. Как сказал Томас Эдисон: «Ценность идеи заключается в ее использовании», и поэтому кодексы включают новые практики и технологии.Но коды не могут никого защитить, если они не применяются. Доверяйте процессу кода и защищайте себя.

Верх


Управление по охране труда (OSHA)

Управление по безопасности и гигиене труда, или OSHA, было создано Конгрессом в рамках Закона 1970 года о безопасности и гигиене труда (Закон об охране труда) в ответ на рост числа травм на рабочем месте и гибели сотрудников.

Миссия

OSHA заключается в обеспечении безопасных и здоровых условий труда для работающих мужчин и женщин путем установления и соблюдения стандартов, а также путем обучения, разъяснительной работы, обучения и помощи.

Закон об охране труда распространяется на всех работодателей и сотрудников в США и на их территориях, за некоторыми исключениями. Поскольку это федеральный стандарт, правила OSHA подлежат исполнению в соответствии с федеральным законом.

OSHA является частью Министерства труда США. Администратором OSHA является помощник министра труда по охране труда. Администратор OSHA подчиняется министру труда, который является членом кабинета президента США.

Правила OSHA

OSHA, раздел 29 Свода федеральных правил, касается вопросов безопасности для всего, от строительных лесов до эргономики, заболеваний, связанных с работой, и строительства. Раздел 29 также касается электробезопасности.

Требования по электробезопасности разделены на четыре категории и представлены в двух отдельных подразделах регламента.

Первая часть — это часть 1910, подраздел S — Общая промышленность, электротехника. В этом подразделе рассматриваются требования электробезопасности, которые необходимы для практической защиты сотрудников на их рабочих местах, и он разделен на четыре основных раздела:

  • 1910.301 (а) Разработка стандартов безопасности для электрических систем
  • 1910.301 (б) Техника безопасности труда
  • 1910.301 (c) Требования к техническому обслуживанию, связанному с безопасностью
  • 1910.301 (d) Требования безопасности к специальному оборудованию

Вторая часть — 1926 год, подраздел K — Строительная промышленность, электротехника. В этом подразделе рассматриваются требования электробезопасности, которые необходимы для практической защиты работников, занятых в строительных работах, и он также разделен на четыре основных подразделения:

  • 1926 г.400 (а) Требования безопасности при установке
  • 1926.400 (б) Техника безопасности труда
  • 1926.400 (c) Техническое обслуживание, связанное с безопасностью, и экологические аспекты
  • 1926.400 (г) Требования безопасности к специальному оборудованию

Большинство правил OSHA содержат общие требования и не содержат многих деталей. Так обстоит дело с требованиями к электробезопасности, где важны NEC и NFPA 70E.Каждый из этих стандартов прямо или косвенно связан друг с другом и с правилами OSHA. Есть ряд мест, где язык дословно взят из одного стандарта и используется в другом регламенте.

Дополнительную информацию об OSHA можно найти на их веб-сайте www.osha.gov.

Верх


NFPA 70E

NFPA 70E: Стандарт по электробезопасности на рабочем месте содержит требования к электробезопасности рабочих мест сотрудников, которые необходимы для практической защиты сотрудников во время таких действий, как установка, эксплуатация, техническое обслуживание и демонтаж электрических проводов, электрического оборудования, сигнализации и связи. проводники и оборудование, а также кабельные каналы для следующего:

  1. Общественные и частные помещения, включая здания, сооружения, передвижные дома, прогулочные автомобили и плавучие постройки
  2. Дворы, участки, автостоянки, карнавалы и промышленные подстанции
  3. Установки проводов и оборудования для подключения к электросети
  4. Установки, используемые электроэнергетической компанией, такие как офисные здания, склады, гаражи, механические цеха и здания для отдыха, которые не являются неотъемлемой частью генерирующей установки, подстанции или центра управления

Пересмотренное и обновленное издание NFPA 70E выпускается каждые три года.Текущая версия — издание 2021 года.

«NFPA 70E: Стандарт электробезопасности на рабочем месте» является зарегистрированным товарным знаком NFPA.

Для получения дополнительной информации о NFPA 70E посетите веб-сайт Национальной ассоциации противопожарной защиты.

Верх


Национальный электротехнический кодекс (NEC)

Национальный электротехнический кодекс (NEC) или NFPA 70 — это стандарт США по безопасной установке электропроводки и оборудования.Он является частью серии национальных правил пожарной безопасности, опубликованной Национальной ассоциацией противопожарной защиты (NFPA). Хотя NEC сама по себе не является законом США, использование NEC обычно разрешено законодательством штата или местным законодательством, а также во многих юрисдикциях за пределами США. NEC кодифицирует требования к безопасному электрическому оборудованию в едином стандартизированном источнике. «Компетентный орган» проверяет соответствие этим минимальным стандартам.

NEC разработан комитетом NFPA по национальному электротехническому кодексу, который состоит из 19 панелей кодирования и технического комитета по корреляции.Работа над NEC спонсируется Национальной ассоциацией противопожарной защиты. NEC утвержден в качестве национального стандарта Американским национальным институтом стандартов (ANSI). Официально он обозначен как ANSI / NFPA 70.

Впервые опубликованный в 1897 году, NEC обновляется и публикуется каждые три года. Кодекс 2020 года — самое последнее издание. Хотя кодекс обновляется каждые три года, некоторые юрисдикции не сразу принимают новую редакцию.

NEC охватывает установку электрических проводов, оборудования и кабельных каналов; сигнальные и коммуникационные провода, оборудование и кабельные каналы; и волоконно-оптические кабели и кабельные каналы для следующего:

  1. Общественные и частные помещения, включая здания, сооружения, передвижные дома, прогулочные автомобили и плавучие постройки
  2. Дворы, участки, автостоянки, карнавалы и промышленные подстанции
  3. Установки проводов и оборудования для подключения к электросети
  4. Установки, используемые электроэнергетической компанией, такие как офисные здания, склады, гаражи, механические цеха и здания для отдыха, которые не являются неотъемлемой частью генерирующей установки, подстанции или центра управления.

NEC состоит из введения, девяти глав, приложений с A по H и указателя. Во введении изложены цель, сфера действия, исполнение и правила или информация общего характера.

Первые четыре главы охватывают определения и правила для установок (напряжения, соединения, маркировка и т. Д.), Цепей и защиты цепей, методы и материалы для электромонтажа (электромонтажные устройства, проводники, кабели и т. Д.) И оборудования общего назначения (шнуры, розетки, выключатели, нагреватели и т. д.).

Следующие три главы посвящены особой занятости (высокий риск для нескольких человек), специальному оборудованию (знаки, механизмы и т. Д.) И особым условиям (аварийные системы, сигнализация и т. Д.).

Глава 8 касается дополнительных требований к системам связи (телефон, радио / телевидение и т. Д.), А глава 9 состоит из десяти таблиц, касающихся, среди прочего, свойств проводов, кабелей и кабелепроводов.

Приложения A-G относятся к ссылочным стандартам, расчетам, примерам, дополнительным таблицам для правильной реализации различных статей кодекса (например,g., сколько проводов умещается в кабелепроводе) и постановление о принятии модели.

«Национальный электротехнический кодекс» и «NEC» являются зарегистрированными товарными знаками NFPA.

Для получения дополнительной информации о NEC посетите веб-сайт Национальной ассоциации противопожарной защиты.

Верх


IEEE

IEEE, или Институт инженеров по электротехнике и электронике, Inc, является крупнейшей в мире профессиональной ассоциацией, занимающейся продвижением технологических инноваций и передового опыта на благо человечества.IEEE и его члены вдохновляют мировое сообщество своими высоко цитируемыми публикациями, конференциями, технологическими стандартами, а также профессиональной и образовательной деятельностью IEEE.

IEEE имеет:

  • Более 395 000 членов в более чем 160 странах; 45 процентов из которых находятся за пределами США
  • Более

    студентов

  • 331 секция в десяти географических регионах мира
  • 1 952 отделения, объединяющие местных членов со схожими техническими интересами
  • 1855 студенческих филиалов в 80 странах
  • 483 студенческих отделения в колледжах и университетах
  • 338 аффинити-групп — Аффинити-группы IEEE — это нетехнические подразделения одной или нескольких секций или Совета.Патентными организациями Affinity Group являются сеть консультантов IEEE-США, выпускники последнего десятилетия (GOLD), женщины в инженерии (WIE) и пожизненные члены (LM)
  • .

IEEE Std. 1584

Опубликованный в 2002 г., IEEE Std.1584tm, Руководство IEEE по выполнению расчетов опасности дугового разряда, определяет порядок выполнения подробных расчетов дугового разряда. Хотя NFPA 70E не требует выполнения расчетов в соответствии с методами IEEE 1584, этот метод стал в настоящее время принятой отраслевой практикой, используемой для расчета предполагаемой энергии инцидента, которая может быть доступна в заданном месте, которая может использоваться для определения требований СИЗ.

Для получения дополнительной информации о IEEE посетите их веб-сайт www.ieee.org

Верх

9 простых и дешевых советов по очистке грязных кабелей

В типичном столе, развлекательном центре, кладовке или ящике для мусора находится путаница проводов и кабелей. Эти крысиные гнезда не только неприглядно выглядят, но и создают препятствия. Вы никогда не можете сказать, какое устройство подключено к какому сокету. Поиск нужного провода на складе становится настоящей рутинной работой. И не дай бог случайно выдернуть штекер чего-то важного, пока идет обновление.Организация шнуров не только делает ваше пространство аккуратным, но и обеспечивает эффективную работу всего. Большинство из нас все еще работают из дома из-за продолжающейся пандемии, поэтому вы можете иметь дело со шнурами и зарядными устройствами, которые обычно оставляете в офисе.

Конечно, самый простой способ упростить ситуацию с кабелем и кабелем — это использовать беспроводную связь везде, где это возможно. Для этого вам понадобится хороший маршрутизатор и несколько других предметов первой необходимости, которые можно найти в любом беспроводном офисе.

Как бы вы ни старались, вы никогда не перережете все кабели; возьмите под контроль те, которые вам нужны, оптимизируя их.Прикрепите их к задней части стола или вдоль плинтусов, чтобы они не болтались повсюду. Упростите доступ к ним и пометьте важные из них.

Вам не нужно тратить всю зарплату на покупку безделушек в корпоративном магазине, чтобы выполнить свою работу. Большинство необходимых вам материалов уже есть у вас дома. В лучшем случае вы можете купить пару долларов в Интернете или в хозяйственном магазине. (Поддержите местный хозяйственный магазин!)

Вот некоторые из моих любимых способов укладки кабелей и шнуров.

Объявление

Скобы для коаксиального кабеля — A.K.A. Кабельные гвозди или зажимы

Когда кабельные или интернет-специалисты подключают службу, они обычно вставляют десятки скоб для коаксиального кабеля в вашу стену. Они заставляют шнуры проходить заподлицо вдоль плинтуса или везде, где нужно проложить провода, например, вверх и вокруг дверных проемов и оконных рам. Эти простые зажимы надежно и аккуратно удерживают кабели на месте. Нет причин, по которым вы не можете использовать их для собственных проектов по наведению порядка.

Текущая ставка составляет около 3 долларов за пачку из 20 штук.Эти маленькие застежки известны под несколькими названиями: скобы для коаксиального кабеля, гвозди или зажимы; зажимы для проводов кабеля; пластиковые или полиэтиленовые коаксиальные скобы и т. д. Обычно они бывают черного или белого цвета. Используйте их на любой поверхности, где вы не против забить несколько гвоздей (см. Следующий совет для варианта без гвоздей). Подумайте не только о стенах, но и о нижней или задней части деревянного стола или медиацентра. Эти маленькие зажимы — идеальное решение, когда вы точно знаете, куда должны идти провода, и вряд ли они скоро переместятся.Совет: не забудьте удалить зажимы и провода со стен, если собираетесь их красить.

10,80 долларов США на Amazon

Видеть это

Командные кабельные полоски от 3M

Я часто переезжаю из дома, и поэтому я большой поклонник продукции Command Brand от 3M. Компания делает крючки, которые держатся практически в любом месте и не повреждают поверхность при их снятии (ну, девять из 10 оторвутся чисто). Вы можете использовать их так же, как зажимы для коаксиального кабеля, но без дырок в стенах или мебели.

Купите несколько крючков в виде зажимов для шнура, которые подходят по размеру для ваших кабелей. Затем прикрепите их к нижней или задней стороне стола, задней части шкафа для мультимедиа или в любом другом месте, где вам нужно направить шнуры и не мешать им. Еще одна причина, по которой крючки Command работают хорошо, заключается в том, что вы можете легко отсоединить шнуры, не снимая крючки, чего нельзя сделать с помощью гвоздей для коаксиального кабеля. Бренды Command дороже зажимов для гвоздей и стоят от 8 до 9 долларов за упаковку из четырех штук.

10,50 долларов США на Amazon

Видеть это

Застежка-молния

Застежки-молнии, иногда также называемые кабельными стяжками, — ваш лучший друг, когда вам нужно быстро справиться с путаницей проводов. Они необходимы для медиацентров с кучей шнуров, которые выступают из одного и того же устройства для продувки или огибают заднюю часть телевизора. Если один кабель намного длиннее других, вы можете намотать его на себя один или два раза, прежде чем затягивать стяжкой.

Вы можете найти упаковки от 20 до 100 кабельных стяжек различных цветов и длины в хозяйственных магазинах или в Интернете по цене от 1 доллара.99 до 5,99 долларов. Обычно мы думаем, что застежки-молнии пластиковые, но вы также можете найти металлические, которые лучше держатся на улице.

4,99 доллара США на Amazon

Видеть это

Лента художника

Когда у вас закончились кабельные стяжки и вам нужно на короткий срок решение для организации кабелей, малярная лента или малярная лента могут помочь приручить их. Используйте малярную ленту, чтобы прикрепить шнуры к спинке стола, стене или нижней стороне стола. Эта специальная лента — отличный вариант, потому что она не повреждает поверхности, но не держится вечно.В зависимости от типа поверхности, степени ее чистоты и влажности лента может держаться недели или всего несколько часов. Если вы нервничаете по поводу поверхности с нежным лаком, прижмите и снимите ленту с кожи несколько раз, прежде чем использовать ее. Натуральные масла на коже делают ленту менее липкой.

5,34 доллара на Amazon

Видеть это

Разветвители питания и устройства защиты от перенапряжения

Вы не можете расположить все свое электронное оборудование и его кабели в одном месте, если у вас недостаточно места, чтобы все подключить.Разветвители питания и устройства защиты от перенапряжения являются обязательными предметами для поддержания порядка в шнурах. Подумайте о том, чтобы прикрепить их с помощью двусторонней монтажной ленты или лент на липучке к нижней стороне стола или задней части клетки, чтобы они не попадали в поле зрения.

Мне нравятся устройства защиты от перенапряжения, которые поставляются с выключателем, чтобы я мог полностью отключить все свои гаджеты, чтобы они были немного экологичнее. Это снижает фантомную нагрузку: низкоуровневое питание от светодиодов и других несущественных электрических компонентов, когда устройства технически выключены, но все еще потребляют электроэнергию.Более того, теперь вы можете купить умный удлинитель и выключить его удаленно.

49,99 долларов США на Amazon

Видеть это

Печатные этикетки

Если уловка с мешком с хлебом кажется вам дешевкой, воспользуйтесь этикетировщиком, чтобы идентифицировать ваши кабели. Совершенно хороший для домашнего использования стоит всего около 30 долларов, хотя вы легко можете потратить сотни долларов на что-то первоклассное. Этикетки пригодятся для всех видов электроники, особенно в семьях из нескольких человек или для людей, которые посещают много конференций, где идентичные зарядные устройства для ноутбуков и телефонные кабели легко перепутать.

При вводе текста в этикетировочную машину добавьте длинное пустое пространство в конце, чтобы при печати вы могли сложить два конца вокруг шнура и соединить липкие стороны вместе. На одной стороне будет ваш текст, а на другой — пустой. Или введите текст дважды с двойным пробелом между ними, чтобы он отображался с обеих сторон.

58,13 долларов США на Amazon

Видеть это

Подвесная стойка для обуви

В гаражах, кладовых и т.п. используйте подвесную полку для обуви, чтобы хранить неиспользуемые провода, шнуры и кабели.Каждый пакет имеет идеальный размер для одного намотанного шнура, который вы найдете в доме или небольшом офисе. Вы можете заполнить любые дополнительные места другим небольшим оборудованием для дома, например, контейнерами с гвоздями или даже легкими инструментами.

13,99 долларов США на Amazon

Видеть это

Туалетная бумага или бумажные полотенца в рулонах

Этот трюк сохраняет ваши шнуры аккуратными и аккуратными, когда они не используются, и предотвращает их спутывание. Когда закончите рулон туалетной бумаги или бумажных полотенец, оставьте картонный рулон.Затем свободно намотайте кабели (слишком тугое связывание может повредить провода внутри) и затяните их в пустой рулон.

Рулоны туалетной бумаги подходят для более коротких кабелей, таких как зарядные устройства для мобильных устройств, а рулоны бумажных полотенец лучше подходят для более крупных и длинных кабелей, таких как удлинители. Теперь вы можете спрятать шнуры в коробке, сумке или любом другом месте, которое вам нравится.

Безопасность прежде всего

Каждый раз, когда вы работаете с электроникой и источниками питания, следите за потенциальной опасностью пожара.Никогда не кладите бумагу или другие легковоспламеняющиеся материалы рядом с розеткой.

Не забывайте о решениях, которые подвергают шнуры слишком сильной нагрузке, что может привести к их разрыву или износу. Например, не прокладывайте кабели под ковром и никогда не наматывайте и не сгибайте потребительские кабели многократно или слишком сильно. И если вы не являетесь сертифицированным электриком, не возитесь с электрической схемой вашего дома; Эта статья относится только к кабелям и шнурам потребительского уровня, но не к электропроводке.

Приведи в порядок остаток своей жизни

Нравится то, что вы читаете?

Подпишитесь на информационный бюллетень Советы и уловки , чтобы получать советы экспертов, чтобы максимально эффективно использовать свои технологии.

Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности. Вы можете отказаться от подписки на информационные бюллетени в любое время.

Установка домашнего офиса

— Боб Вила

Фото: Flickr

Времена базового телефонного и электрического обслуживания быстро уходят в прошлое. Работа дома все чаще требует высокоскоростного доступа в Интернет и сетей. Те, у кого есть высокоскоростной доступ в Интернет, могут максимизировать скорость и производительность, перейдя на структурированную проводку.

Структурированная проводка быстро становится основой домашнего офиса. Это система доставки данных, которая может использовать телефонные, факсимильные, широкополосные, сетевые и видео / телевизионные технологии. Например, телефонная и факсимильная связь преимущественно аналоговая, но набирает обороты технология передачи голоса по Интернет-протоколу (VoIP), позволяющая совершать телефонные звонки с использованием широкополосного Интернет-соединения. Благодаря структурированной системе электропроводки ваш дом будет готов к VoIP, когда дело доходит до вас.

Системы структурированной проводки
Система структурированной проводки состоит из трех частей: панели или модуля, через которые все внешние службы входят в дом; провода и кабели по всему дому; и соединительное оборудование.Системы со структурированной проводкой могут поставляться предварительно упакованными, но пакетный подход без плана может оставить вас с потраченными впустую розетками или отсутствием розеток там, где они вам нужны. Прежде чем подключать провода, разработайте план электропитания для дома и офиса. В нем должно быть подробно описано, где установлены компьютеры, принтеры, телефоны и носители, а также где будут происходить конференц-вызовы и просмотр мультимедиа.

Скорость системы определяется скоростью ее самого медленного компонента. Пропускная способность медного провода обозначается категорией, или Cat, провода и определяется его конструкцией и тем, как провода скручены.Основное различие между обозначениями проводки — это частота, которую провод может передавать. Частота измеряется в мегагерцах (МГц), также известная как полоса пропускания. Cat3, например, рассчитан на частоту до 16 МГц, а Cat5 — на 100 МГц.

Если вы рассматриваете структурированную проводку, вероятно, лучше всего рассмотреть EIA-TIA 570-B. Стандарт для бытовых телекоммуникационных кабелей был разработан в 2004 году в качестве добровольного руководства Ассоциацией электронной промышленности (EIA) и Ассоциацией отрасли электросвязи (TIA).«570-B — это набор спецификаций и передовых методов, в которых подробно описаны технологии для установки и соответствующие методы установки», — говорит Ян Хендлер, директор по развитию бизнеса компании Leviton Manufacturing в Мелвилле, штат Нью-Йорк.

Для связи 570-B рекомендует минимум Cat5e (улучшенный). Коаксиальный кабель, используемый в основном в индустрии кабельного телевидения и широко используемый для компьютерных сетей, а также RG6, система коаксиального кабеля, рекомендованная производителями систем спутникового телевидения, по-прежнему являются частью технических характеристик.Рекомендуется Cat 6, витые пары медных проводов шестого поколения, предназначенные для поддержки связи со скоростью более чем в два раза превышающей скорость Cat5e. Оптоволоконный кабель также становится все более доступным, но прежде чем принимать решение, сравните преимущества и затраты на переход на оптоволоконный кабель.

Модули или панели управления для системы незначительно различаются по функциональности. Вся продукция известных производителей должна соответствовать стандарту 570-B. При выборе обратите внимание на простоту установки, возможность обновления и поддержку со стороны производителя.

Схема «звезда»
Независимо от того, идет ли у вас новая постройка или реконструируется, система устанавливается одинаково. Предпочтительным методом является расположение «звезды». В этой схеме каждая розетка индивидуально простирается до сервисной панели или модуля. Преимущества заключаются в том, что это обеспечивает гибкость, помогает изолировать любую проблему и обеспечивает меньше помех. Предварительная разводка всех возможных мест при открытых стенах, очевидно, сэкономит время и деньги.

Структурированная проводка не требует сертифицированного установщика.Однако, когда на карту поставлена ​​работа в домашнем офисе, вы хотите убедиться, что система установлена ​​правильно и имеет необходимые вам возможности, а также гибкость для расширения. При установке этой проводки необходимо знать определенные вещи: от того, насколько далеко можно снять оболочку кабеля, до того, насколько пары можно раскрутить при их соединении.

Стоимость установки системы может быть разной. По словам Хендлера из Leviton, «возможности желаемой системы и среды установки [новой или модернизированной] будут влиять на цену.Например, в новом строительстве полная структурированная система электропроводки может составлять от 1% до 3% (или больше, конечно) от стоимости дома в зависимости от функций, преимуществ и приложений, которые желает конечный пользователь ».

Есть варианты для тех, у кого более старый дом и не будет открывать стены.
