Монтаж откосов из сэндвич панелей

Процедура отделки откосов — довольно важный процесс от которого напрямую зависит качество функционирования окна. Довольно популярным материалом для проведения отделки откосов становятся сэндвич панели. Это объясняется, прежде всего, их легким весом, неприхотливостью ухода и устойчивостью перед бытовыми нагрузками. О том как самостоятельно установить откосы из сэндвич панелей рассмотрим далее.

Оглавление:

1. Сэндвич панели характеристика и особенности материала
2. Откосы из сэндвич панелей: преимущества и свойства
3. Монтаж откосов из сэндвич панелей: особенности строения материала
4. Установка откосов из сэндвич панелей: технология проведения

Сэндвич панели характеристика и особенности материала

Сэндвич панель является отделочным строительным материалом, который состоит из трех слоев. Верхний и нижний слой сэндвич панели имеют вид жесткого основания, такого как пластик, дерево, металл, а внутренний слой представляет собой утеплитель.

Для того, чтобы плотно склеить все составляющие сэндвич панелей используется два метода — холодное и горячее прессование. Существует два варианта сэндвич панелей: стенового и кровельного назначения.

Сфера использования сэндвич панелей чаще всего связана со строительством быстровозводимых зданий.

Сэндвич панели различаются между собой по основным составляющим и по типу утеплителя, который укладывается между листами.

Чаще всего в качестве утеплителя для изготовления сэндвич панелей применяют минеральную вату. Для ее изготовления применяются расплавленные базальтовые волокна и их комбинации. Такие панели отлично подходят для сооружения откосов, так как отличаются высокими показателями тепло- и звукоизоляции. Кроме того, они устойчивы перед плесенью, грибком, влагой, воздействием агрессивных веществ, колебаниями температуры и т.д.

Пенополиуретановые панели также довольно распространенный вариант, так как они имеют такие положительные характеристики:

• устойчивость перед насекомыми, грибком и плесенью;
• невозгораемость;
• пожарная безопасность;
• гидро-, тепло и звукоизоляция.

Пенополистирольные сэндвич панели практически не используются для сооружения откосов из-за более низких характеристик звуко- и теплоизоляции. Кроме того, данный материал менее устойчив перед влагой, чем предыдущие типы утеплителей.

Последний вариант — сэндвич панели из стекловолокна. Данный тип утеплителя имеет непревзойденные свойства звукопоглощения. Среди недостатков отметим неустойчивость перед высокими температурами и тяжесть веса общей конструкции.

В соотношении с типом материала, которых находится с наружной стороны сэндвич панели они бывают:

1. Из оцинкованной стали — материал отличается простотой эксплуатации и легкостью монтажа, не подходит для изготовления откосов.

2. Сэндвич панели из алюцинка также не рекомендуется устанавливать на окна, прежде всего из-за того, что откос потеряет презентабельность внешнего вида.

3. Использование гипсокартона для изготовления сэндвич панелей однозначно подходит для монтажа откосов. Данный материал прост в обращении и легок в отделке. Такие откосы будут смотреться очень гармонично.

4. Покрытие из пластизола также довольно прочное, так как в его составе присутствуют специальные добавки, улучшающие прочностные характеристики материала и его устойчивость перед воздействием неблагоприятных условий. Данный материал отличается высокой стойкостью перед механическими воздействиями, в то же время не имеет в составе вредных добавок, поэтому рекомендован к применению как внутри, так и снаружи помещения.

5. Пластиковые листы из поливинилхлорида или полипропилена рекомендованы к применению для обустройства откосов.

Существует большое разнообразие сэндвич панелей в соотношении с их текстурой и цветом.

Кроме того, данный материал имеет такие преимущества:

• простота работы;
• легкость веса;
• высокий уровень звукопоглощения;
• отличная теплоизоляция;
• устойчивость перед влагой, а соответственно — грибком и плесенью;
• отсутствие необходимости в проведении дополнительной отделки;
• пожарная безопасность;
• широкая сфера использования;
• экологическая безопасность;
• широкий выбор нужной модели, цвета, формы и конфигурации.

Но, в то же время сэндвич панели отличаются такими недостатками:

• неустойчивость перед огромными нагрузками;
• неустойчивость перед царапинами.

Откосы из сэндвич панелей: преимущества и свойства

Самым главным преимуществом сэндвич панелей, изготовленных из пластика является их стопроцентная устойчивость перед воздействием влаги, а соответственно образование плесени и грибка на их поверхности — недопустимо. Так как участок откоса характеризуется наличием нестабильной температуры, из-за холодного воздуха снаружи окна и теплого внутри помещения, то на откосах часто присутствует конденсат в виде влаги. Использование пластиковых сэндвич панелей позволяет откосу противостоять конденсату. Однако пластиковые сэндвич панели не имеют внутри утеплителя, так как они заполняются обыкновенным воздухом, поэтому их свойства тепло- и звукоизоляции значительно снижены.

Если сравнивать сэндвич панели из пластика с гипсокартоном, то последний вариант конечно проигрывает как во влагостойкости, так и в весе. Сэндвич панель гораздо легче установить в качестве откоса, нежели гипсокартон, кроме того, после установки сэндвич панели практически не остается мусора и грязи.

Использование сэндвич панелей белого цвета делает окно визуально больше и привлекательнее, а простота ухода за данным материалом позволяет с легкостью протирать откосы слегка влажной тряпкой.

Кроме того, чтобы работать с сэндвич панелями не требуется наличие специального инструмента. Все работы проводятся быстро и легко. Для удаления бытовых загрязнений достаточно помыть откос с помощью мыльной воды или любых моющих средств.

Цена на сэндвич панели для откосов довольно приемлемая, учитывая все его положительные характеристики.

Если сравнивать классические пластиковые откосы с сэндвич панелями, то первый вариант отличается более высокой устойчивостью перед влагой, а второй — лучшими теплоизоляционными характеристиками. Теплоизоляцию обеспечивает экструдированный полистирол, который наполняет пространство между панелями из пластика.

Использование сэндвич панели для обустройства откосов металопластикового окна значительно повышает его эксплуатационные характеристики и положительно сказывается на длительности использования окна.

Строение панели подразумевает наличие:

• J и С-образных профилей;
• направляющих деревянных реек;
• полистирола в виде утеплителя;
• верхних декоративных панелей.

Основной функцией С-образного профиля является закрепление панели на внутренней части откоса. Таким образом, угол в комнате не нуждается в дополнительном ремонте или отделке после проведения монтажа сэндвич панели.

Рейка соединяется с другим профилем, на котором располагается панель, выполненная из пластика. Главной функцией утеплителя является заполнение пустот в полости между основной частью откоса и пластиковой панелью. Таким образом, поток холодного воздуха попадая в утеплитель, наталкивается на преграду и не проникает в помещение.

Для мытья панелей подходят любые средства, в которых отсутствуют абразивные вещества. Кроме того, сэндвич панели для откосов устойчивы перед воздействием ультрафиолетового излучения, в процессе эксплуатации не меняют цвет и не способны выделять вредных веществ в процессе нагревания.

Монтаж откосов из сэндвич панелей: особенности строения материала

Если рассматривать конструктивные особенности откоса из сэндвич панели, то они имеют много общего с пластиковыми откосами. Главными составляющими тех и других откосов являются такие компоненты:

1. Профиль в форме П — называемый стартовым, все работы по установке откосов начинаются именно с этого типа профиля. Он монтируется по горизонтали и вертикали окна и соединяет откос и другими его участками.

2. Непосредственно сама панель — является композитным материалом, внутри которого находится утеплитель в виде полистирола или полиуретана, а снаружи, он покрыт двумя пластиковыми панелями. Стандартная толщина панели, чаще всего используемой для обустройства откосов составляет 2,4 см. Хотя ее размер зависит от таких факторов как размер окна, материал, из которого выполнены стены, нагрузка и т.д.

3. Профиль в виде буквы F — называемый наличником. Имеет такую же форму как и стартовый профиль. Однако на нем присутствует широкая выступающая полоска, перекрывающая монтажные швы между наружными углами окна и панелями.

Существуют другие варианты изготовления и крепления сэндвич панелей. Например, для фиксации переднего участка панели используют разного рода крепежи в виде кронштейнов, в которые устанавливаются пластиковые наличники в виде реек.

Установка откосов из сэндвич панелей: технология проведения

Чтобы провести работы по отделке откосов сэндвич панелями потребуется наличие:

• непосредственно сэндвич панели;
• стартового п-образного профиля;
• крышечного профиля;
• жидкого пластика, при наличии;
• рулетки;
• канцелярского ножа;
• саморезов, размером 0,25х0,7 см;
• отвертки;
• электрической дрели.

Рулетка поможет измерить значение ширины и высоты откоса. Именно по данным значениям из панели следует вырезать три участка, которые будут соответствовать боковым частям и подоконнику.

Если планируется проведения работ по отделке лишь одного откоса, то не нужно покупать целую сэндвич панель, достаточно снять мерки, и заказать откос нужного размера напрямую у производителя.

С помощью острого канцелярского ножа срежьте пену, на участках откосов, при ее наличии. Особое внимание уделите участкам, находящимся вблизи торцевого паза, так как здесь будет проводиться установка стартового профиля.

Главным фактором, влияющим на качество выполнения работ является правильное выполнение подрезки. Так как именно этот процесс способствует минимизации щелей между откосом и поверхностью окна. Сначала проводится подрезание одного участка боковой полосы и ее монтаж в паз. Далее монтируется верхняя часть профиля, для стыковки используйте исключительно заводские края. После установки верхнего профиля, следует провести монтаж последнего бокового стартового профиля.

Затем проведите дополнительную герметизацию оконных блоков. Именно она поможет надежно закрепить стартовую полосу на участке откоса. Для этого потребуется наличие герметика на полиуретановой основе. После его высыхания, приступайте к следующему этапу сооружения из сэндвич панели откосов своими руками.

Далее производится монтаж самих сэндвич панелей, предварительно вырезанных под заданные размеры. Учтите, что разрез панели должен производиться строго под прямым углом. При несоблюдении этого правила, между откосами образуются щели, приводящие к появлению сквозняков и мостиков холода.

Монтаж самой сэндвич панели довольно прост, для его выполнения достаточно установить панель в ранее вмонтированный профиль. Сначала производится установка боковых панелей, а затем верхней. Для фиксации панели в проеме существует несколько способов. Первый — монтажная пена, довольно удобный вариант, который легко и быстро зафиксирует панель. При этом пену нужно выбирать малодеформируемую. Таким образом, она не способна создавать давление, которое деформирует откос. Для проведения такой фиксации требуется особый опыт, так как при слишком большом количестве пены, произойдет вздутие откоса.

Возможен вариант фиксации панели с помощью саморезов. Для этих целей потребуется шуруповерт. Второй способ более надежный, но менее эстетичный.

Следующий этап предполагает монтаж наличников. При фиксации панелей с помощью пены, сначала нужно подождать пока она застынет. Внутренняя часть откоса подвергается проделыванию небольшого надреза, далее наличника покрывается клеем и устанавливается на стену. В качестве клея, возможно использование жидких гвоздей.

Последний этап установки откосов — заделывание стыковых участков между откосами и подоконником. Для этого, рекомендуется использование силикона такого цвета, как откос и подоконник.

Если фиксация панелей осуществлялась с использованием саморезов, то для того, чтобы обеспечить дополнительную звуко- и теплоизоляцию окна, следует выполнить такие действия:

• временный демонтаж F-образного профиля;
• заполнение полости между откосом и сэндвич панелью с помощью монтажной пены;

• полимеризация материала;
• обрезка излишков;
• установка профиля на место.

Откосы из сэндвич панелей видео:

Откосы из сэндвич-панелей

Основная функция, которую выполняют откосы для окон — защита монтажных швов, а следовательно, исключение запотевания окон. Устанавливая откосы из сэндвич — панелей можно обеспечить оптимальную защиту от низкой температуры и сквозняков в месте, где окно соединяется с проёмом. Простой и технологичный откос, выполненный из ПВХ сэндвич панели устойчив к действию влаги за счёт того, что точка росы смещена вглубь стены. Кроме того, он эстетично выглядит и обладает высоким гигиеническими характеристиками.

ПВХ сэндвич панели

Сэндвич панель — это многослойный композитный материал. В нём между двумя слоями ПВХ располагается слой теплоизолятора: пенополистирола, или пенополиуретана.

· Материал прочен, устойчив к ударам и весовой нагрузке, долговечен. Сэндвич панели нельзя разбить, как это случается с гипсокартонной конструкцией, или продавить, что легко позволяют сделать пластиковые откосы на окна.

· Наружная пластина ПВХ полностью водонепроницаема, а внутренний слой имеет пористую закрытую структуру, что обусловливает низкую теплопередачу.

· Они не требуют покраски, пропиток, другого декорирования. Сама их поверхность аналогична поверхности подоконников и пластикового оконного профиля. Можно сэндвич панели купить точно того же оттенка и фактуры, что и оконный профиль, и избежать тем самым видимых стыков.

· За панелями легко ухаживать — пластик хорошо отмывается от загрязнений обычной водой.

· Они технологичны и не требуют сложного профессионального инструмента для обработки: откосы на окнах своими руками сделать достаточно просто.

Откосы из сэндвич панелей

Задаваясь вопросом как сделать откосы на окнах, нужно хорошо себе представлять их конструкцию. Она, также как у откосов из пластика, состоит из трёх частей:

1. Профиля П-образной формы. Он нужен для стыковки откосов с подоконником, и устанавливается по всему периметру.

2. Сэндвич панели, имеющей толщину, обусловленную размером промежутка между торцами оконного проёма и краями рамы

3. Профиля F-образной формы, или наличника. Он похож на стартовый профиль, но имеет широкую полосу, закрывающую швы между наружным углом проёма и самой панелью.

Рациональное решение — сэндвич панели купить, и сделать работу самостоятельно

Компании – производители предлагают широкий ассортимент материалов, поэтому не так сложно выбрать сэндвич панели, размеры которых позволяют выполнить раскрой наиболее аккуратно и точно, и затем избежать стыков в процессе монтажа. Если требуется отделать один откос, не обязательно приобретать панель больших размеров, осуществляется продажа сэндвич панелей, специально предназначенных для изготовления и отделки откосов с размерами, адаптированными под габариты стандартных окон.

Самым сложным этапом работ является резка всех элементов конструкции точно по размерам, качество готовой работы зависит от этого этапа.

После окончания работ F — профиль временно демонтируют, все пустоты заполняют монтажной пеной, и только через сутки, когда пена застынет, аккуратно срезают излишки, и возвращают профиль на место. Такая отделка оконных откосов внутри не только обеспечивает дополнительную тепло- и звукоизоляцию. Дело ещё и в том, что пена устойчива к любым видам биогенной коррозии и действию любых агрессивных сред. Теперь осталось обработать герметиком все стыки, чтобы работа выглядела аккуратно, и не образовывались мостики холода.

Отделка оконных откосов сэндвич панелями своими руками: инструкция по монтажу

2015-10-29 Автор:Вера Категория:Окна Просмотров: 10037

Отделка откосов завершающий и важный этап установки окон. В задачу откоса входит герметизация окна и ликвидация мостиков холода. Для откосов используют различные материалы, но в последние годы большую популярность приобрела внутренняя отделка окон сэндвич панелью.

Выбор в пользу сэндвич панелей

Некачественные пластиковые окна уже ушли в прошлое. Ведь часто требовался ремонт окон специалистами http://okremplast.ru. Продукция крупных предприятий, оснащенных современным оборудованием, практически вытеснила их с рынка. Сегодня самым слабым звеном окон являются откосы. Их некорректная отделка может свести на все достоинства стеклопакетов. Поэтому к решению этого вопроса нужно подойти с ответственностью не меньшей, чем к установке оконного блока.

Наиболее современным материалом считается сэндвич панель ПВХ.

Панели сэндвич для отделки оконных откосов представляют собой трехслойный материал:

• Наружные поверхности – это пластик.
• Внутренний слой вспененный или экструдированный полистирол.

Обратите внимание! Пористое наполнение наделяет материал отличными теплоизоляционными и шумопоглощающими свойствами.

Установка сэндвич панелей достаточно проста:

• Здесь не требуется особых навыков, как, например, в случае оштукатуривания, и любой домашний мастер может выполнить ее своими руками.
• Гладкая наружная поверхность обеспечивает легкий уход за конструкцией в ходе ее эксплуатации.

К недостаткам можно отнести низкую прочность на сжатие.

Технические характеристики

Характеристики	Наполнение – экструдированным полистиролом		Наполнение – вспененный полистирол
	10 мм	24 мм	10 мм	24 мм
Прочность на изгиб, МПа	0,96	0,97	0,94	0,95
Прочность на сжатие, МПа	0,27	0,28	0,26	0,27
Теплопроводность, Вт/м2К	0,041	0,042	0,042	0,043
Влагопоглощение, % за сутки	0,51	0,51	0,54	054

Высокие технические характеристики материала дополняются эстетичным внешним видом:

• Можно выбрать белый или цветной вариант пластика, а также имитацию под различные породы древесины, матовую или глянцевую поверхность.
• В случае необходимости при смене дизайна помещения изменить внешний вид откосов легко, нанеся на них самоклеящуюся ленту для уличной рекламы.

В помещении срок ее службы практически неограничен.

На что обратить внимание при покупке материала?

Прежде всего, имеет значение толщина наполнителя.

Она прямо пропорциональна его теплоизоляционным свойствам: чем толще слой полистирола, тем лучше будет удерживаться тепло:

• Стандартно используют панели с наполнителем 10 мм, но для частного сектора, где вопрос энергосбережения стоит более остро, можно выбрать сэндвич панели для отделки оконных откосов толщиной в 24 мм и более.
• С целью уменьшения количества отходов рекомендуется перед походом в магазин произвести точные расчеты.
• Сэндвич панели производятся в широком ассортименте размеров: от 1000х2050 до 2440х4050 мм, и всегда есть возможность подобрать такой, при котором отрезки будут небольшими.

Совет! Лучше приобретать у производителя не цельные листы, а полосы необходимой ширины. В таком случае количество отходов сводится к минимуму.

Монтаж откосов своими руками

Как производится монтаж откосов

Желание самостоятельно обустроить откосы у многих возникает после ознакомления с расценками, которые предлагают профессиональные бригады. Стоимость работ может доходить до 30$ за погонный метр.

Факт! Цена услуги за отделку откосов значительно превышает стоимость аналогичной работы по отделке фасада из того же материала.

Отделка откосов выполняется примерно через день после монтажа оконного блока. К этому времени монтажная пена должна полностью высохнуть.

Для выполнения работ потребуются следующие материалы и инструменты:

• сэндвич панели;
• П и F-образные профили;
• Саморезы 2,5х7 мм;
• Рулетка, маркер;
• монтажный нож;
• отвертка
• дрель, шуруповерт.

Перед установкой откосов необходимо выполнить подготовку оконного проема:

• Прежде всего, срезаются излишки монтажной пены. Затем окно следует очистить от строительного мусора.
• Производится замер оконного блока, в соответствии с которым нарезаются панели и профиля необходимых размеров.

Сэндвич панели – достаточно податливый материал. Его нарезку легко выполнить с помощью лобзика или монтажного ножа.

Пошаговая инструкция по установке откосов

Шаг 1. Монтаж опорных профилей:

• Для установки панелей потребуется опорный каркас. Его функцию выполняют пластиковые П- образные профили.
• Монтаж начинают с установки верхнего горизонтального профиля. Его устанавливают непосредственно на краю окна.
• Крепление производят саморезами с шагом 10-15 см. Такое расстояние обеспечит надежную фиксацию сэндвич панели.
• После установки верхнего профиля к нему монтируются боковые. Стыки должны плотно совпадать друг с другом.

Рис. Монтаж верхнего и боковых вертикальных П-профилей

Нюанс! Установку панелей можно выполнить без монтажа стартового профиля. В этом случае панели устанавливают вплотную непосредственно к окну, на 1 см заведя вглубь за него. Фиксация откоса производится постепенным запениванием. Этот метод более трудоемкий, чем монтаж с использованием профиля, но конечный результат выглядит более эстетично.

Шаг 2. Верхняя панель устанавливается в стартовый профиль:

• После этого необходимо подготовить еще 4 отрезка П-профиля, которые будут установлены по ширине откоса сверху и снизу с каждой стороны.
• Отрезки заводятся в вертикальный профиль и фиксируются саморезами: вверху к сэндвич-полосе, внизу к подоконнику.

Рис. Монтаж горизонтальных П-профилей по ширине откоса

Нюанс! Многие специалисты по отделочным работам не устанавливают горизонтальные профили. В итоге откосы без крепления просто прилегают к подоконнику и верхней панели.

Итак:

• Зазоры в местах стыковки заливают жидким пластиком.
• После затвердевания они полностью сливаются с откосами. Метод имеет немало сторонников, которые считают его более эстетичным, чем крепление к стартовому профилю.
• Однако не допускается замены жидкого пластика на силиконовый герметик.
• Последний, быстро стареет, и в итоге стыки через некоторое время будут выглядеть грязной полосой, которая к тому же имеет склонность к отслаиванию.

Шаг 3:

• В полученное обрамление из трех профилей – вертикального, верхнего и нижнего вставляется предварительно обрезанная по размеру полоса ПВХ.
• Аналогичная процедура проводится с другой стороны окна. Практически откос готов. Остается только облагородить его внешние торцы.

Шаг 4:

• Законченный вид откосам придаст F-профиль, который часто называют «крышкой».
• Его нарезают по следующим размерам: для верхней полосы – длина откоса плюс 2 ширины профиля, для боковых – длина откоса плюс ширина профиля.
• Рекомендация! Профили лучше подготовить с небольшим запасом по длине. Они все равно будет подрезаться по месту, в то время как недостаток длины приведет к браку.
• Профиль при помощи замка защелкивается на ПВХ полосах. Его концы располагаются в верхней части внахлест.

Рис. Монтаж F-профилей.

Карандашом отмечается линия под углом 45 градусов, по которой осуществляется отрез лишних частей. В итоге получается аккуратный стык. Для полного скрытия его можно обработать жидким пластиком.

В заключении

Однако рекомендуется выполнить еще одну важную операцию: заполнить пространство между стеной и панелями монтажной пеной. Для этого F-профили требуется временно снять.

Пустоты задувают пеной и дают ей просохнуть в течение суток. После этого «крышку» устанавливают на место. Эта процедура позволяет добиться дополнительной тепло и звукоизоляции. Также рекомендуется ознакомится с материалом, как отделать подоконник.

Отделка оконных откосов сэндвич панелями, видео:

штукатурка, пластик или гкл??? —

Три основных типа оконных откосов, их плюсы и минусы

Здравствуйте, уважаемые читатели блога! К сожалению, в последнее время я стал редко писать, потому что реально гигантские объемы работ навалились с лета, хочу везде успеть. Так что работаю по 12 часов, а в редкие выходные отсыпаюсь, делаю дела «по хозяйству» … Короче, тоже времени не особо много.

Но вот, у меня появились несколько часов, и сегодня я бы хотел рассказать вам, что лично я думаю о разных видах оконных откосов. Как вы знаете, их существует три основные разновидности: штукатурные, откосы из гипсокартона и пластиковые. Пластиковые – это откосы из сэндвич-панелей, а не из пластиковых панелей, как думают некоторые. Для тех, кто не в курсе, сэндвич-панель (в данном случае) – это листовой материал, состоящий из 2 слоев пластика и пенного наполнителя между ними. Что-то наподобие гипсокартона, только не такая экологичная.

Давайте разберемся, какие преимущества и недостатки имеют эти три типа?

Штукатурные откосы

Этот вариант хорош, прежде всего, тем, что не требует от исполнителя какой-то серьезной квалификации.

Качественно сделанные штукатурные откосы красиво выглядят, под ними нет пустоты. Но на этом их преимущества заканчиваются. Плохи они по нескольким параметрам. Во-первых, их нельзя нормально утеплить, хотя о необходимости этого идут споры. Во-вторых, своими небрежными действиями исполнитель может запросто поцарапать оконную раму или подоконник. Поэтому я всем советую использовать только пластиковый или деревянный шаблон, а не металлический. Кроме этого, неплохо бы проклеивать раму обычным скотчем. Шаблон будет легче скользить, а скотч не размокнет от штукатурки.

В-третьих, штукатурка и ПВХ при изменениях температуры ведут себя по-разному. Поэтому велика вероятность того, что по зиме по периметру откоса у вас пойдут небольшие трещинки. Этого тоже часто можно избежать. После финишной шпаклевки по всему периметру откосов на их примыкании к раме ножом делается канавка шириной 1-2 мм и глубиной 3-4 мм. Разумеется, это актуально только для гипсовых штукатурок. В эту щель закачивается акриловый герметик.

Если повезет, и вы найдете в продаже БЕЛЫЙ полиуретановый – используйте его. Герметик через сутки затвердевает, и вы можете покрасить откос. Пока при мне этот способ работал.

В-четвертых, трещины на штукатурных откосах могут появляться не только по периметру, но и где угодно, это проверено. Поэтому обязательным условием является проклеивание всей их площади стеклохолстом, причем только цельными листами без стыков.

Ну, и кроме того, в жилых квартирах после замены старого окна на новое штукатурных способ трудноприменим. Это долго, это грязно, это сыро. И последнее – при загрязнении краски на откосе отмыть их и не оставить следов почти нереально, придется перекрашивать.

Вот так вот. Красота требует жертв.

Откосы из гипсокартона

Сборка откосов из ГКЛ представляет из себя технически более сложную задачу. Можно, конечно, посадить их на монтажный клей Перлфикс, но лично мне такой способ никогда не нравился. Я либо собираю откосы полностью на каркасе, либо комбинирую каркас с клеем. На каркас шью внутреннюю часть откосов, а внешнюю — приклеиваю. Это позволяет сделать дополнительное утепление. А именно заложить под ГКЛ минвату по всем периметру.

Гипсокартонные откосы выглядят точно так же хорошо, как и штукатурные. Но при этом цикл монтажа получается короче, нет сырости и особой грязи. Однако есть и масса минусов.

Не всем нравится, что под откосами пустота. Стучишь по ним, а там воздух. В случае с клеем где-то пусто, а где-то нет, и это бесит еще больше. Следующий минус состоит в том, что профили крепятся прямо к оконной раме, то есть ее приходится дырявить саморезами, что жалко. Можно, конечно, собрать и без крепления к раме, но такая конструкция, на мой взгляд, получится совсем ненадежной.

Проблема с трещинами по периметру окна остается в силе, но решается тем же способом с герметиком. Сама отделка откосов из ГКЛ ничем не отличается от штукатурного способа. Однако, такие откосы не трескаются посередине, а только по периметру. Поэтому здесь можно обойтись без стеклохолста, а это очень весомое преимущество. Очевидно, что для этого откосы нужно монтировать из цельных листов ГК без стыков на плоскости.

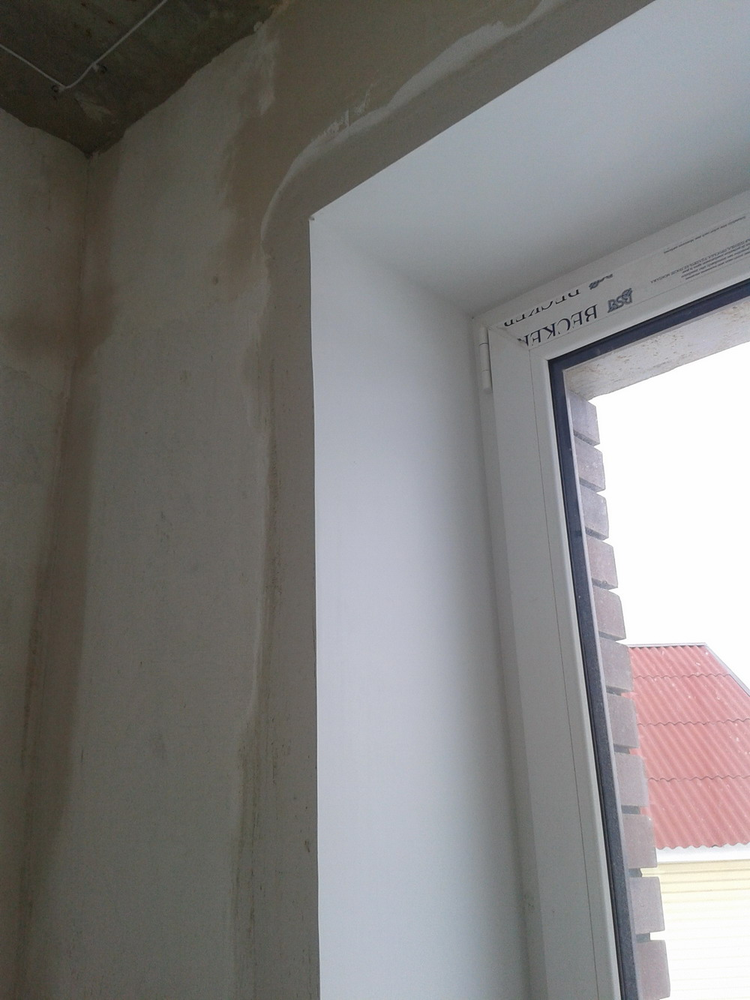

Пластиковые откосы

До недавнего времени я ненавидел их. Смотрятся уж больно стремно, дешево. Но со временем мое мнение поменялось. Смотрите, для начала – большинство современных окон сейчас являются пластиковыми. При этом они не кажутся никому колхозом. Какое окно, такие и откосы, тут, как раз, все логично.

Следующий плюс – откосы из сэндвич-панелей не нуждаются в какой-либо отделке и ставятся в пределах одного дня. Для многих, кто только что поменял окно на новое, это единственный приемлемый вариант. Один день и все. Отсюда и другой плюс – копеечная цена таких откосов. Вам понадобится только пена и скотч. Ну, и герметик.

Их тоже можно утеплить, и они практичнее в использовании, их легко чистить.

Еще один важнейший плюс – это их «прочность». Что я здесь имею в виду? Представьте, что у вас открыта створка. На улице поднялся ветер, ее резко открыло на полную, и она (иногда прямо своей ручкой) влетает прямо в угол откоса. Если откосы штукатурные или гипсокартонные, вы получаете скол или вмятину. В случае сэндвичей не произойдет ничего, створка просто отпружинит.

Вот такая замечательная штука – эти панели. А что насчет косяков? А я считаю, что основных недостатков два: дешевый внешний вид и сложность монтажа для новичка. Лично я, отделочник со стажем на данный момент почти 4 года, смог приемлемо установить эти гребаные откосы лишь на третьем по счету объекте. Меня все время подводила пена. То она разопрет панель, то недопрет, то даст усадку на следующий день… Ужас. Поэтому сразу хочу посоветовать использовать хотя бы пену уровня Tytan 65. Тут нужна пена с низким вторичным расширением. А если есть возможность – не делайте ничего самостоятельно, доверьте дело монтажникам, у которых уже набита рука.

Конечно, я не имею в виду способ монтажа откосов с применением стартового ПВХ-профиля. Вот это уже суперколхозный стайл.

Другая сложность состоит в обязательном применении герметика на стыках панелей с рамой и между собой. Никакой акрил и силикон тут не годятся. Для таких случаев есть специальный герметик для ПВХ – Cosmofen 345. С ним тоже непросто работать, но он намертво спаивает панели и не желтеет со временем.

Опять же, не всем нравится, что под откосами будет пустота.

Итак, вот вам пища для размышлений. Тут кому что важнее. Кому-то важнее цена и практичность, кому-то – внешний вид, а у кого-то и вовсе может быть всего один вариант.

Но для всех, кому предстоит делать откосы, я приготовил небольшую памятку.

Памятка

• Всегда выдерживайте одинаковый раствор всех боковых откосов. Я считаю оптимальным раствор в 1 см на каждые 20 см ширины откосов. Верхний необязательно выдерживать точно таким же, как боковые. Его можно сделать даже горизонтальным. Но главное – не слишком сильно его поднимать. Вот на этом фото, я думаю, его уже очень сильно задрали. Но тут дело вкуса. Соответственно, вы должны предварительно установить подоконник строго симметрично относительно середины окна.
• Закройте окно и подоконник пленкой перед тем, как начнете делать откосы. Если этого не сделать, замучаетесь отмывать. От штукатурки, шпаклевки, грунтовки, пены… Подоконник и вовсе лучше будет застелить хотя бы оргалитом. Мало ли вы шпатель выроните, или самое худшее – пистолет с пеной. У меня такое было, подоконник был испорчен.
• Не пренебрегайте уровнем при монтаже. Внутреннюю часть лучше делать по окну, а внешнюю – только по уровню.
• Шлифуйте шпаклевку на откосах в темное время суток (или в пасмурную погоду) под светом прожектора. Делая это днем при естественном свете, вы рискуете упустить огрехи возле рамы, куда ложится тень от нее. Да и недостаточно будет дневного света.

P.S. Хочу принести свои извинения тем, кто писал мне комментарии и письма с вопросами, но не получил ответа. У меня нет возможности ответить на все письма. Я прихожу домой поздно. Поел, помылся, да спать, а вопросы у вас бывают — просто охренеть. Типа распишите мне персонально технологию утепления лоджии, и все такое.

Ага, щас сяду и всю ночь буду расписывать для Вас, барин. Нет, на такие письма я просто не обращаю внимания. Но, в основном, мне просто некогда. Так что не думайте, что я вот такой нехороший.

На этом на сегодня все. До скорого.

Оцените статью: Поделитесь с друзьями!

Из чего лучше откосы: гипсокартон или сэндвич-панель? — Ирбис — пластиковые окна и двери — Установка

Наша компания «Ирбис» занимается не только монтажом новых пластиковых окон в Тюмени недорого, но и их ремонтом, регулировкой и утеплением.

Поэтому мы знакомы со всеми нюансами, связанными с функционированием оконных блоков и их эффективной работой, включая комфорт и удобство для пользователя.

Выезжая на вызовы, связанные с ремонтом пластиковых окон, наши мастера иногда встречаются с откосами из гипсокартона. Напомним, откосами называют боковые и верхнюю панели, закрывающие стены вокруг окна, а снизу устанавливается подоконник. Ранее откосы просто штукатурили, так как на рынке не было гипсократона и пластиковых сэндвич-панелей. С появлением гипсокартна, начали применять преимущественно его. Затем, когда ПВХ панели (получившие название сэндвич-панели) стали распространены и недороги, то в подавляющем большинстве случаев, стали ставить непосредственно их.

Поэтому до сих пор, в квартирах многих тюменцев, все еще установлены откосы из гипсокартона, оставшиеся с монтажа в те годы когда он был распространен. Однако гипсокартон имеет много недостатков по сравнению с пластиком, поэтому мы советуем своим клиентам, при случае и возможности заменить откосы из гипсокартона на ПВХ сэндвич-панели.

Ниже мы немного расскажем о недостатках гипсокартона и преимуществах пластика

Справедливости ради, сразу хочется сказать, что у гипсокартона не только недостатки, но есть и свои достоинства, однако при оценке совокупности плюсов и минусов, он значительно уступает сэндвич панелям из ПВХ.

Гипсокартон называют также гипрок, он состоит из 2-ух листов картона между которыми помещен гипс.

Недостатки гипсокартона для оконных откосов

1. Сложный монтаж. Гипсокартон монтируется сложнее чем откосы из ПВХ. Тут нужно все вымерять с большой точностью, и любой минимальный огрех придется тщательно скрывать краской, что сложно сделать в углах. С сэндвич-панелями проще, так как для их монтажа используются специальные готовые профили для стыковки листов, что закрывает место стыка и делает его красивым.
2. Грязный монтаж. Нужно понимать, что когда пилится картон и гипс, то вокруг все покрывается этой белой пылью. Естественно данный монтаж нельзя назвать чистым, так как после установки откосов из гипсокартона требуется тщательная уборка.
3. Не устойчив к влаге. Это наверное самый большой недостаток гипсокартона. И хотя производители стараются сделает его влагоустойчивым, то все равно картону и гипсу никогда не стать нейтральным по отношению к воде, они все равно подвержены впитыванию влаги и разбуханию. Поэтому в помещениях где есть влага и перемена температур категорически нельзя использовать откосы для окон из гипсокартона. И даже в простых квартирах есть большие риски навредить гипсокартонным откосам, ведь везде люди жарят, парят, пеленки стирают, и этот пар может проникать внутрь откосов. При ремонте окон в таких помещениях, мы настоятельно рекомендуем владельцам заменить откосы на ПВХ. Мы показываем хозяевам визуально на проявляющиеся дефекты и собственники помещений убеждаются в нашей правоте.
4. Склонность к грибкам и плесени. Как следствие из-за плохой устойчивости к влаге, гипсокартон подвержен грибкам и плесени. Ведь данный материал впитывает влагу, и становиться рассадником болезнетворных бактерий. Естественно от этого страдает как внешний вид, так и здоровая атмосфера в помещении.
5. Восприимчив к небольшим вмятинам. Структура у картона такова, что на нем легче остаются следы от небольших ударов и царапин. Если панель ПВХ спружинит от небольшого удара и на ее поверхности не останется следа, то гипсокартон скорее всего подастся давлению и его поверхность ставит на себе след удара.
6. Требует ухода. Гипсокартон надо красить и даже шпаклевать, чтобы он имел позитивный внешний вид. Причем данную процедуру надо периодически повторять, что естественно отнимает время и приносит материальные затраты.
7. Внешний вид не идеальный. Гипсокартон никогда не станет таким же гладким и ровным как пластик, тем более не даст глянцевого эффекта.

К плюсам гипсоркартона можно отнести то, что его можно подштукатурить и покрасить, тем самым обновив поверхность, чтобы спрятать мелкие дефекты — вмятины и царапины. Также у него чуть лучше теплоизоляционные качества, но совсем не значительно, что никак не может перекрыть всех остальных его минусов.

Плюсы сэндвич панелей из ПВХ для оконных откосов

1. Легкий монтаж. Как было отмечено выше, монтаж оконных откосов более простой, так в продаже имеются специальные уголки, торцовые заглушки F-образные профили, что ускоряет их установку. В результате можно быстрей установить окна пластиковые в Тюмени с недорогой ценой, что конечно является плюсом.
2. Чистый монтаж. При установке на окна откосов из ПВХ грязи и пыли практически нет, что тоже конечно являются преимуществом сэндвич панелей.
3. Устойчив к влаге. Это естественно самый большой плюс пластика. Влага никак не впитывается и не задерживается на ПВХ изделиях, а значит материал не загнивает, не покрывается плесенью, не разбухает.
4. Устойчив к грибкам и плесени. Как следствие из-за высокой устойчивости к влаге, ПВХ панели не подвержены грибкам и плесени. Естественно это сберегает внешний вид и сохраняет здоровую атмосферу в помещении.
5. Не восприимчив к небольшим вмятинам. Если панель ПВХ немного ударить, то пластик спружинит и на поверхности не останется следа. Также и царапину можно нанести только с сильным нажатием, так как поверхность сэндвич-панели защищена. Стоит отметить, что на рынке есть премиум сэндвич панели, которые выдерживают даже большое давление на удар и царапание.
6. Не требует ухода. Пластиковую сэндвич панель не надо красить и шпаклевать, она сама по себе долго держит красивый внешний вид. Достаточно простой влажной уборки сэндивч-панели, чтобы откосы на ваших пластиковых окнах всегда выглядели достойно.
7. Внешний вид идеальный. ПВХ сендвич панель идеально ровная, гладкая, включая благородный глянец. В стандартном белом пластиковом окна такие откосы как бы продолжают оконный блок, являясь визуально одним целым с ним. Отметим, что имеются и цветные панели ПВХ.

Что касается цены, то сегодня на рынке есть недорогие панели ПВХ и премиум панели, поэтому ценовой диапазон таких откосов велик. Если говорить о гипсокартоне, то он сам по себе не дорого, однако, не надо забывать про затраты на краску и шпаклевку. Поэтому сравнение по цене будет явно сложным и не объективным.

Преимущества и недостатки сэндвич-панелей для оконных откосов.

Воспользоваться преимуществами металлопластикового окна в полной мере можно только при грамотном монтаже откосов, ведь в этом случае оправдываются ожидания на комплексную тепло- и звукоизоляцию оконного блока. Сегодня мы посмотрим на преимущества и особенности сэндвич-панелей, которые нередко применяются для обустройства оконного откоса.

Сравнение с другими материалами.

Сэндвич-панели и классические пластиковые откосы схожи по потребительским качествам, так как первые и вторые имеют небольшой вес, устойчивы к нагрузкам в быту и неприхотливы в обслуживании.

Если посмотреть по показателям влагостойкости, то «чистый» пластик выигрывает у панелей, однако заметно уступает им по теплоизоляционным параметрам. Такое преимущество сэндвич-панелей достигается за счёт использования в качестве утеплителя экструдированного полистирола против воздушной прослойки у пластика. Этот показатель важен, ведь влагостойкость окна зависит более от правильной установки профильной системы и её изоляции, а защита от холода улиц лишней не бывает.

Использование для монтажа откосов панелей повышает эксплуатационные параметры металлопластиковых окон в Одессе и даёт возможность оконному блоку не терять своих характеристик на протяжении 20-30 лет.

Сравнивая сэндвич-панели с гипсокартоном, можно сразу заметить их преимущества. Так вес панелей 1,6-1,7 кг/м2 против веса ГКЛ до 10 кг/м2 при толщине листа 12,5 мм. Это уменьшает нагрузку на основание откоса и ускоряет монтажный процесс. По теплоизоляции панели также выигрывают у ГКЛ до 20-30% при сопоставимых показателях толщины материала.

При монтаже сэндвич-панели не крошатся, поэтому образуется минимум строительного мусора, что особенно актуально, если работы ведутся в чистой квартире без параллельного ремонта помещения.

Особенности панелей.

Состоят сэндвич-панели из:

1. J-и C-образного профиля,
2. Направляющей деревянной рейки,
3. Утеплителя (полистирол),
4. Верхней декоративной панели.

C-образный профиль фиксируется на внутренний (со стороны комнаты) край откоса, поэтому хозяевам не надо переклеивать обои возле окна после завершения монтажа. Рейка проходит под C-профилем, примыкая к J-образному элементу, на который и опирается пластиковая панель. Утеплитель заполняет пустоты между пластиком и основанием откоса, перекрывая приток холода со стороны оконного блока.

Мойка панелей осуществляется любым моющим средством (требование одно – это отсутствие в составе абразива), при этом они не выгорают под ультрафиолетом и не выделяют при нагревании никаких вредных испарений.

Чем отличаются откосы пластиковые от откосов из сэндвич панелей

Отличия пластиковых откосов и откосов из сэндвич панелей, их характеристики, преимущества и недостатки.

На сегодняшний день вариантов отделки оконных откосов существует не много: это в основном штукатурные, гипсокартонные откосы, а также откосы из пластика и откосы из сэндвич панелей. Последние 2 вида пользуются всё большей и большей популярностью.

Пластиковые откосы и откосы из сэндвич панелей были созданы специально для пластиковых окон, поэтому они идеально с ними сочетаются и выполняют практически те же функции:

— 100%-я влагостойкость,

— отличная тепло- и звукоизоляция,

— простота в уходе и монтаже,

— герметичность,

— устойчивость к механическим повреждениям,

— простота в эксплуатации.

Однако есть и существенные отличия в этих видах откосов.

Чем отличаются откосы из сэндвич панелей от откосов из пластика? В первую очередь, это материал. Откосы из пластика – это откосы из пустотелого материала, листа ПВХ, тогда как откосы из сэндвич панелей – это откосы, в состав которых входит сэндвич панель. Сэндвич панель – это двухслойный материал, который состоит из листа пластика и слоя утеплителя пенополистирола, которые представляют собой одну цельную конструкцию.

Для того, чтобы вам легче было разобраться, в чём же состоят основные отличия откосов из сэндвич панелей и откосов из пластика, мы предлагаем рассмотреть таблицу, приведенную ниже:

Чем отличаются пластиковые откосы от откосов из сэндвич панелей



Характеристика	Пластиковые откосы	Откосы из сэндвич панелей
Теплоизоляция	Ниже	Выше
Звукоизоляция	Ниже	Выше
Влагостойкость	Отличная	Отличная
Устойчивость к образованию конденсата	Ниже	Выше
Простота монтажа	Отличная	Отличная
Простота эксплуатации	Отличная	Отличная
Срок службы	До 10 лет	До 20 лет
Стоимость	Ниже	Выше

Откосы сэндвич панелей.

ᐉ Установка Киев, отзывы «Тепловик»

Установка откосов из сэндвич панелей – это последний этап в монтаже окон, который требует восстановления, утепление и качественной отделки. Откосы и окна, составляющие друг друга. Если плохо произведена отделка оконного проема, то на окнах может появиться конденсат или сквозняк. Некачественный монтаж окон повлечет за собой неприятные последствия, как в отделки откосов, так и в длительности эксплуатации самих окон.

Этапы замены окон

Исходя из этого, можно выделить основные этапы замены окон:

1. Выбор проверенного производителя металлопластиковых конструкций.
2. Профессиональный монтаж окон по всем существующим нормам и правилам.
3. Правильная отделка откосов качественными отделочными материалами.

Компания «Тепловик» специализируется на установке откосов длительное время и знает какие материалы необходимо использовать для максимально качественной отделки оконного проема и какую технологию монтажа необходимо применять в конкретном случае.

Заказать монтаж откосов у нас

Мы предлагаем своим заказчикам монтаж откосов из сэндвич панелей. Именно этот материал обладает определенными преимуществами, что делает его лидером среди других отделочных материалов. Откосы из сэндвич панелей имеют в своей структуре слой утеплителя экструдированного пенополистирола, что позволяет эти откосы не утеплять. Лист ПВХ, который является лицевой частью этого материала, идеально гармонирует с пластиковыми окнами. За этими откосами легко ухаживать, их достаточно просто помыть.

Установка откосов из сэндвич панелей в Киеве  от компании «Тепловик» производится на следующий день после оформления вашей заявки. Район Позняки, Дарница выполняются в день заказа. Все быстро и оперативно. Звоните!

Обратите внимание: в стоимость, которая указана на сайте входит РАБОТА + МАТЕРИАЛ (заделка под подоконником, наружная заделка пены, монтаж откосов, транспортные расходы).

Какую отделку откосов выбрать?

Выбор варианта отделки откосов для клиента также не прост, как собственно и выбор окна ПВХ. Мы не оставляем наших клиентов наедине с проблемой поиска отделочников после монтажа новых изделий и всегда готовы предложить отделку откосов пластиковых окон следующими материалами:

Откосы для пластиковых окон всех видов!

Виды отделки откосов пластиковых окон.

Сэндвич панель. Наиболее распространенным, практичным и недорогим видом отделки является откос из сэндвич панелей. Этот материал станет отличным дополнением к вашему новому окну. Более подробно о ценах, плюсах и недостатках отделки откосов из сэндвич панелей вы можете прочесть здесь. Мы рекомендуем такой вид отделки откосов ввиду его универсальности, простоты и надежности с точки зрения теплоизоляции, ведь не зря его еще называют «термооткосом» и «теплым откосом».
Штукатурный откос. Является классическим видом отделки, устанавливается чаще всего теми, кто плохо знаком со всеми современными альтернативами либо теми, кого абсолютно не смущают его недостатки. Плюсами штукатурного откоса являются: его надежность и долговечность; экологичность, бесшовность монтажа; возможность наружного и внутреннего применения; можно выполнять для «сложных» криволинейных проемов и др. Минусы – это трудоемкость процесса; образование мусора; отсутствие хорошей теплоизоляции; повышенная вероятность образования со временем по периметру микротрещин; необходимость ухода (окрашивание, устранение трещин и пр.).
Гипсокартон. В нашей практике это наиболее редкий вид отделки. Подходит он в основном для сильно поврежденных оконных проемов, также в случаях, когда не нравится откос из сэндвич панели либо штукатурный откос. Часто он выполняется при отделке стен гипсокартонном. Минусы такого вида отделки – гипсокартон боится влаги; наличие пустот; трудно ремонтируется при повреждениях; необходимость более трудоёмкого ухода и пр.
Пластиковый откос. Часто пластиковым откосом называют откос из сэндвич панели, т.к. выглядят после отделки они идентично, однако между ними есть существенное отличие. Пластиковый откос выполняется из пустотелой панели ПВХ и монтируется в большинстве случаев без пропенивания между внутренней части откоса и стеновым материалом. Итоговая стоимость пластикового откоса практически такая же, как и у откоса из сэндвич панелей. Однако обычный пластиковый откос значительно уступает последнему по прочности и по теплоизоляции. «Индустрия окон плюс» сама не практикует и всем своим клиентам не советует останавливаться на данном варианте.

Вывод:

Итак, мы видим, что плюсы и минусы есть у каждого из предлагаемого компанией «ИНДУСТРИЯ ОКОН плюс» варианта отделки откосов пластиковых окон. Мы рекомендуем при замене старых деревянных окон на новые все-таки обратить внимание на такой материал, как сэндвич панели. (термооткос). Если всё же для вас это «что-то не то», будем рады предложить альтернативы в виде откосов из штукатурки и гипсокартона.

 Цены на окна ПВХ.

У вас остались вопросы?

Задайте их нашим менеджерам по телефонам:

+375 44 753-59-35

+375 29 871-79-70

+375 17 380-44-93

У вас остались вопросы?

Задайте их нашим менеджерам по телефонам:

+375 44 753-59-35

+375 29 871-79-70

+375 17 380-44-93

У нас вызов мастера-замерщика в Минске бесплатно!

Информационное руководство по композитным сэндвич-панелям

Композитные сэндвич-панели — невероятно полезный материал для создания прочных легких конструкций, используемых в повседневной жизни.

Сэндвич-панели с использованием сотовой структуры, бальзы или пенопласта сегодня постоянно помогают снизить вес и повысить прочность множества изделий.

Этот сайт посвящен предоставлению полезной информации по всем аспектам легких композитных сэндвич-панелей как с инженерной точки зрения, так и с точки зрения не инженеров.

---

Подпишитесь на обновления заголовков RSS от:
Powered by FeedBurner

---

Рекомендуемые ресурсы по сэндвич-панелям:

Ремонт композитного многослойного материала: устранение бороздок в композитном крыле самолета 747

Изучите основы ремонта композитной сэндвич-панели. В данном случае — носовой закрылок 747.

Прочитать статью

Что такое сэндвич-панель — как она работает?

Что такое композитная сэндвич-панель: как ядро ​​и оболочка взаимодействуют, чтобы создать легкий конструкционный материал панели.

Прочитать статью

SIPs — Что такое структурная изолированная панель?

SIP-панель очень похожа на обычную сэндвич-панель. Между обшивками зажат жесткий изоляционный пенопласт …

Прочитать статью

Экологически чистые многослойные конструкции

Раздел, посвященный развитию зеленых сэндвич-структур.Особое внимание уделяется использованию сэндвич-панелей для снижения веса и улучшения теплоизоляции.

Библиотека видео:

Самая полная онлайн-коллекция видео композитных сэндвич-панелей и структурных изолированных панелей.

Глоссарий по композитам

Глоссарий терминов, обычно используемых в производстве композитных материалов и сэндвич-панелей.

---

Отказ от ответственности: Вся информация на этом веб-сайте является исключительным мнением создателя; Создатель представляет информацию читателям только как свое мнение и не предполагает, что пользователи полагаются на эту информацию как на установленные факты. Материалы веб-сайта и все ссылки предоставляются «как есть» и не представляют собой никаких предложений, юридических или профессиональных рекомендаций. См. Полный отказ от ответственности

Что такое сэндвич-панель? (с рисунком)

Сэндвич-панель — это структурный элемент, состоящий из тонких внешних слоев твердого материала, удерживаемых вместе сердцевиной из другого материала, подобно тому, как ломтики хлеба образуют сэндвич вокруг начинки. Вес, прочность, долговечность и стоимость — все это факторы при выборе материалов. Сэндвич-панели могут обеспечить большую прочность и противостоять нагрузкам с меньшим общим весом, чем цельный материал. Прочность агрегата в значительной степени зависит от прочности адгезионного соединения между элементами и толщины сердечника. Эти блоки могут быть разработаны для стен, крыш или полов зданий и используются в авиационной промышленности.

Агрегаты, предназначенные для строительной индустрии, иногда называют структурными изоляционными панелями (СИП).

Наружные слои сэндвич-панели иногда изготавливаются из листового алюминия, пластика или шпона из цельного дерева, но часто из ориентированно-стружечных плит для строительства зданий. Этот тип плиты представляет собой композит из кусочков древесины, склеенных смолой по определенному рисунку. Скины выбираются в зависимости от того, где будут использоваться панели.

Слои прикрепляются с помощью клея и прижимаются к сердцевине материала, который изолирует и укрепляет панель.Сердечники изготавливаются из самых разных материалов. Сердцевина часто представляет собой пенопласт, такой как полистирол или полиуретан. Другие сердечники включают алюминиевые соты и пробковое дерево. Сэндвич-панель также может быть огнестойкой за счет обработанного полиуретана или минерального волокна, такого как Nomex® в сердцевине.

Конструкция сэндвич-панели рассчитана на значительную нагрузку. Когда панель изгибается, кожа с одной стороны растягивается, а кожа с другой стороны сжимается. Материал сердцевины, удерживающий устройство вместе, помогает поддерживать жесткость панели, которая существенно увеличивается с увеличением толщины. Качественный клей необходим для целостности панелей, потому что он противостоит тенденции обшивки соскальзывать в разных направлениях при нагрузке на устройство.

Готовые панели проходят испытания на несущую способность, ударопрочность, прочность на сжатие и растяжение.Тестирование также оценивает склонность кожицы отслаиваться от сердцевины. Сэндвич-панель, предназначенная для использования в авиации, проходит испытания на пожаро- и дымовыделение и должна соответствовать строгим стандартам.

Блоки, предназначенные для строительной отрасли, иногда называют структурными изоляционными панелями (СИП). Здания, возведенные с использованием SIP, могут быть более воздухонепроницаемыми и лучше изолирующими, чем здания со стандартной каркасной конструкцией. Основным преимуществом сэндвич-панелей для авиационной промышленности является снижение веса, что приводит к экономии топлива. Конструкционные узлы, предназначенные для использования в авиации, сочетают в себе устойчивость и прочность с малым весом для повышения эффективности самолета.

Стеновые сэндвич-панели PU — Стеновые сэндвич-панели

Стеновые сэндвич-панели PU производства Europanels предназначены для выполнения нескольких функций.Важнейшие из них: устойчивость к атмосферным воздействиям, термоизоляция, эстетика, долговечность, функциональность и универсальность.

Сплошная сердцевина — дополнительное преимущество, улучшающее эстетический вид здания.
Уникальные стеновые панели серии PolTherma DS были награждены Золотыми медалями за лучший продукт на Международной строительной выставке BUDMA Poznan и Сельскохозяйственной ярмарке AGROTECH Kielce, Польша.

Стеновые сэндвич-панели ПУ предложение

PolTherma DS — стеновая сэндвич-панель PU

Современные профили наружных облицовок

Модульная ширина: 1025

Толщина: 60, 80, 100, 120, 160

Тип контакта: скрытый стык

Огнестойкость: EI 15

Сердечник: Стеновая система Europan Сердечник

PolTherma TS — стеновая сэндвич-панель PU

Превосходная изоляция и огнестойкость EI 30

Модульная ширина: 1100

Толщина: 40; 50; 60; 80; 100; 120; 160; 200

Тип контакта: видимый стык — стандартный

Огнестойкость: EI 15; EI 30

Сердечник: Стеновая система Europan Сердечник

PolTherma CS — холодильная панель PU

Отличная изоляция с красивым профилем

Модульная ширина: 1100

Толщина: 120; 160; 200

Тип контакта: видимый стык — стандартный

Сердечник: Стеновая система Europan Сердечник

PolTherma PS — стеновая сэндвич-панель PU

Панель со скрытым швом

Модульная ширина: 1025

Толщина: 60; 80; 100; 120; 160

Тип контакта: скрытый стык

Огнестойкость: EI15

Сердечник: Стеновая система Europan Сердечник

Крыша сэндвич-панелей, поставщик и производитель сэндвич-панелей

Революционная инновация в области легких и прочных панелей

Сэндвич-панель представляет собой композитную конструкцию, состоящую из двух слоев металлических поверхностей, обычно разделенных неметаллическим заполнителем. Сочетая в себе лучшие преимущества высокой структурной жесткости и небольшого веса, сэндвич-панели представляют собой инновационное решение для ограждения и создают идеальный фасад или крышу здания. EPACK, ведущий производитель сэндвич-панелей в Индии, предлагает полный спектр изоляционных панелей, которые компактны и применимы для различных отраслей, таких как сельское хозяйство, офисные здания, медицинские учреждения, холодильные камеры, склады и т.д. Диапазон применения делает возможным производство лучших сэндвич-панелей с вертикальной или горизонтальной установкой.Эти панели просты в установке, а прочная конструкция гарантирует, что они будут служить без сбоев в течение всего срока службы. Предлагая революционные инновации в области композитных панелей , EPACK заработал хорошую репутацию на рынке и создал сильную сеть клиентов с полным ассортиментом сэндвич-панелей, отвечающих любым коммерческим и промышленным требованиям.

Основные особенности сборных сэндвич-панелей , которые обладают огромными преимуществами, перечислены ниже:

• Сэндвич-панели обладают отличными теплоизоляционными и звукоизоляционными свойствами
• Предлагая герметичную конструкцию и изоляционные свойства, сэндвич-панели очень хороши. энергоэффективность
• Ведущий поставщик сэндвич-панелей EPACK предлагает эффективную альтернативу каменной кладке со своей структурной изоляционной панелью (SIP)
• Сэндвич-панели устойчивы к огню, коррозии, термитам, физическому воздействию и грибку
• Эти композитные панели являются простота установки и очень низкие требования к техническому обслуживанию
• Низкая теплопроводность помогает в значительной экономии энергии и поддерживает заданную температуру

Изготовленные в соответствии с высочайшими промышленными нормами и директивами, предлагаемые сэндвич-панели обеспечивают бескомпромиссное качество и сытность sfy обширные коммерческие приложения.Высококачественное сырье, используемое при производстве, придает панелям похвальную структуру, превосходную прочность и чрезвычайно долгий срок службы. Сэндвич-панели широко используются для строительства крыш и стен в различных отраслях промышленности и коммерческих структурах.

Oferta de Panel Sandwich — Группа сэндвич-панелей в Перу

Las cualidades y bajo Precio del Panel aislado en Perú a Precio reducido lo han convertido en toda una referencia para el desarrollo de todo tipo de edificios y proyectos de características muy dispares.En PANEL SANDWICH GROUP fabricamos y comercializamos Chapas Sandwich a Precio m2 reducido que se adapan a todas las necesidades de los clientes, ya que, fabricamos cubiertas tipo sandwich y Panel de Fachada al mejor Precio del mercado y con la garantía de una total calidad . A pesar de ser un material de construcción con Clientes Orígenes Industriales las posibilidades de los Paneles Sandwich han ido evolucionando hasta convertirse en ilimitadas, por eso hemos colaborado con clientes de todo el mundo en la construcción de edificírés como: , Naves Industriales, viviendas, cámaras frigoríficas a Precio reducido, auditorios, cuartos de caldera incluso granjas y ranchos.¡No tenemos límites!

Dentro de las Principalales características del panel aislante termoacústico de PANEL SANDWICH GROUP destaca su novedosa composición. Обычный сэндвич с панелью Nuestro Perú находится в форме для внутреннего использования полиуретана, расширяемого по высшему разряду, рекомендованного для выполнения всех задач, связанных с проектами, которые выполняются с особым успехом. Trabajamos con con con paneles de poliuretano ya que es un producto aislante térmicos con el menor coeficiente de conductividad térmica lo que permite optimizar al máximo el espacio útil, gracias a que se Requiere un mínimo de espesor para tener un másimo de espesor para tener un máximo de espesor para tener un máximo de espesor para tener un máximo de espesor para tener un máximo.Además es totalmente unpermeable al agua por lo que evitaremos la temprana degradación del Panel Sandwich Perú. Pero hay ocasiones en las que las expectativas y características del proyecto declan al cliente a decantarse por un tipo de material más exigente. Para este tipo de casos fabricamos cubiertas para tejados y Panel termomuro con núcleo de Lana de Roca que cuentan con cualidades ignífugas y acústicas. Estas fibras naturales Lana de Roca evitan el movimiento de las energías sonoras y las reverberaciones garantizando un perfecto aislamiento acústico pero, además, al ser un material que no сжигание с facilidad puede estar en contacto con la llamcendio, en caso de la llamcendio грех пердер сус пропиедадес.

Сэндвич-панели сотовые композитные

Термопластическое решение для требовательных приложений

Сотовые конструкции ThermHex в сочетании с композитной обшивкой позволяют получить очень прочные и прочные, но легкие сэндвич-панели.

Обшивки могут быть изготовлены из различных типов композитов, и сегодня несколько компаний уже используют технологию EconCore для производства сэндвич-панелей с обшивкой из ДПК в непрерывном процессе или для нанесения термореактивных композитных слоев стеклопластика на сотовые конструкции ThermHex.

Панели, изготовленные с использованием обшивки из термопласта, армированного стекловолокном (часто называемого «органолист» или по-немецки «органоблех»), обладают уникальным набором свойств и являются последней разработкой компании EconCore в области композитных сотовых сэндвич-панелей. Интеграция производства сотового заполнителя с поточным ламинированием композитных обшивок позволяет производителям минимизировать погрузочно-разгрузочные операции и снизить затраты на производство сэндвич-панелей. Кроме того, финишная обработка (например, ламинирование декоративных слоев или слоев защиты от ультрафиолета) и постобработка (например,грамм. термоформование) можно интегрировать в процесс производства готовой сэндвич-детали.

Такие характеристики, как теплоизоляция, присущи сотовой структуре. Сэндвич-панели с обшивкой из армированного термопласта обладают не только превосходной жесткостью при минимальном весе, но и прочностью, которая обеспечивается системой термопластов.

Возможность термоформования этого сэндвич-решения позволяет использовать его не только для плоских деталей. В зависимости от потребностей конкретного применения композитные оболочки обычно изготавливаются на основе стекловолокна или углеродного волокна.Однако для менее требовательных приложений EconCore также разработала сэндвич-панели с композитной оболочкой из натурального волокна.

Области применения: транспорт (включая грузовые автомобили и прицепы, а также вагонку), автомобилестроение (полуструктурные детали), строительство (например, панели строительных лесов).

Технология ThermHex позволяет пользователям производить соты из различных термопластичных материалов, таких как PP, PA, PC, PBT, PET, ABS и их смеси или даже PPS или PEI и многих других.Соты, производимые на линиях ThermHex, обычно свариваются на линии с обшивкой на основе аналогичной системы материалов, чтобы образовать сэндвич-панели с совместимыми компонентами, что выгодно с точки зрения преобразования (например, термоформования), но также пригодности для вторичной переработки.

EconCore лицензирует технологии непрерывного производства сотовых сэндвич-панелей.

Превосходная экономическая позиция продукта достигается благодаря полностью интегрированному производственному процессу, а также благодаря тому, что сотовая многослойная конструкция позволяет минимизировать количество дорогих материалов.

Подробно про откосы из сэндвич панелей

Замену старых окон на новые оконные системы невозможно сделать настолько аккуратно, чтобы не «зацепить» оконные откосы. А это значит, что их требуется обновить и сделать ремонт.

Некоторые относятся к данному факту как к дополнительной неприятности. Мол, необходимо вложить дополнительные средства. А некоторые наоборот, рады возможности поменять облик оконной отделки, попробовать использовать новый материал для декора.

К тому же, кроме эстетической составляющей процесса, существует ещё чисто практическая часть. Во время переделки оконный шов можно утеплить, тем самым повысить теплоизоляцию внутри помещения и уровень комфорта.

Задачи «получить красоту» и «увеличить теплоизоляцию» можно соединить. Для этого для отделки следует использовать новые, но уже завоевавшие популярность системы -пластиковые оконные откосы из сэндвич-панели.

Эти изделия имеют целый ряд преимуществ, которые включают в себя достоинства, которыми обладает пластик и утеплитель по отдельности. Материал имеет ещё те положительные качества, которые присущи типу данной конструкции.

Откосы из сэндвич панелей — это пластиковые пластины, между которыми имеется утеплитель. Такая конструкция обладает высокими показателями теплоизоляции, то есть не пропускает холод в помещение, и не выпускает из него тепло. Купить сэндвич панели для откосов можно в строительном магазине, интернет-магазине. Их стоимость вполне демократичная. Цены на сендвичные панели для откосов можно узнать, например, в тех же интернет магазинах.

Монтаж откосов из сэндвич панелей не очень сложный процесс, но требует некоторой сноровки. Установить панели можно самостоятельно или воспользоваться услугами мастеров.

Совет: Чтобы получить качественно собранную конструкцию, лучше, конечно же, нанять строительную бригаду. Побудем немного Капитан очевидностью.

Перед тем, как приступать к отделке оконных откосов сэндвич панелями, необходимо подготовить поверхности, купить пластиковые пластины, расходный материал, крепеж, инструмент.

Итак, рассмотрим процесс по-порядку.

Подготовка

Сначала необходимо подготовить проем. Предполагается, что оконный блок установлен на монтажную пену, и она обрамляет оконную раму со всех сторон. Лишние куски пены нужно срезать, строительный мусор — убрать.

Кирпичные поверхности надо обработать грунтовкой или другим противогрибковым средством. После этого необходимо сделать небольшую прорезь на стыке пластиковой рамы и монтажной пены, с трех сторон. Паз-прорезь нужна для того, чтобы в неё вошла одна пластинка сэндвич- пластина.

Подготовка откоса

Внешний вид такой панели сверху

По дальнему от окна краю основания необходимо установить рейку. На ней будет закрепляться один край сэндвич панели.

В местах, где сходятся боковые и верхняя рейки, необходимо оставить небольшой зазор для закладки пластикового откоса.

Подготовка пластикового откоса — не сложный процесс.

Они продаются широкими пластинами, из которых вырезают необходимые по размеру пластины.  Размеры сэндвич панелей для откосов определяют как ширина основания плюс 10 мм (дополнительная ширина нужна для захода края пластины в паз). Высота откоса должна быть равна высоте основания.

Для резки материала можно использовать болгарку или пилу по металлу.

У раскроенных пластин со сторон, которые будут прилегать к окну, необходимо частично удалить небольшие отрезки, по 10 запасных мм.

Отрезать лучше всего обойным ножом, под линейку, чтобы остался ровный срез. Сначала нужно прорезать ножом одну пластину и слой утеплителя, потом подрезать утеплитель с торца и удалить отрезанный кусочек. В результате, край откоса должен заканчиваться одной пластиной (выбранная четверть).

Процесс установки

Установка откосов из сэндвич панелей не сложна. Подготовленную пластину, подрезанной стороной, вставляют в паз, возле оконной рамы.

Пластик необходимо завести в паз так, чтобы отрезанный край впритык прижался к раме.

Второй край пластикового откоса закрепляют на деревянной рейке при помощи саморезов.

Совет: Саморезы вгоняют в деревянную планку сквозь торец панели.

Утепление

В проем между основанием и пластиковой панелью необходимо запаковать слой минеральной ваты. Утеплить откосы можно полосками пеноплекса. Их приклеивают на стену до монтажа пластика.

Читайте — процесс утепления откосов.

Установка наружного F –профиля

Размер кусков определяется по наружному краю откоса. В углах, где наличники сходятся, их необходимо подрезать под углом 45 градусов. После примерки в профиле необходимо сделать выборки в местах, где они соприкасаются с саморезами. Подготовленные наличники надеваются на панели.

Затирка швов

Места соединения панелей зашпаклевываются герметиком, например, белым силиконом.

Посмотреть пример установки таких откосов можно на видео ниже.

Будем также благодарны вам, если поделитесь материалом в социальных сетях. Для этого нужно всего лишь нажать кнопки ниже. Это не сложно.

Хорошего вам дня!

Недостатки сэндвич панелей для откосов

Для оформления оконных откосов используются самые разные материалы – края проема можно выравнивать штукатуркой, обшивать гипсокартоном по профилю, отделывать пластиком и т.д. Также для оформления откосов используются сэндвич-панели – изделия с повышенными теплоизоляционными характеристиками.

Несмотря на то, что сэндвич панель для откосов многими мастерами позиционируется как универсальный материал, у нее есть не только плюсы, но и минусы. В статье мы проанализируем конструкцию панелей и устройство откосов с их применением, а также разберемся с достоинствами и недостатками сэндвича в качестве материала для оформления проемов.

Требования к оконным откосам

Как правило, после установки пластикового окна в проем возникает необходимость в реставрации оконного откоса. Это касается и новостроек, и помещений, которые ранее уже эксплуатировались – в любом случае  края проема нужно привести в порядок.

На сегодняшний день используются такие методики отделки:

1. Оштукатуривание.
2. Обшивка гипсокартоном.
3. Обшивка пластиковыми панелями.
4. Установка сендвич панелей для окон.

Вне зависимости от того, какой материал и какая технология применялись для работы, откосы должны соответствовать таким требованиям:

• Механическая прочность – конструкция должна выдерживать самые разные воздействия и не деформироваться под нагрузками.
• Стойкость к внешним факторам – откос не должен «бояться» влаги, потому что полностью избежать попадания дождевых капель на его поверхность невозможно.
• Долговечность – материал не должен деградировать со временем.
• Тепло- и звукоизоляция – откосная панель перекрывает монтажный зазор, который является одним из основных источников теплопотерь. Следовательно, для оформления откоса нужно использовать материалы с низкой теплопроводностью.
• Эстетическая привлекательность – и внутренние, и наружные части откосов должны выглядеть достаточно аккуратно, а в идеале – еще и вписываться в интерьер.

Откосы из сэндвича

Конструкция панели

Монтаж сэндвич панелей является одной из наиболее востребованных технологий в реставрации откосов. Для начала стоит разобраться, что же представляет собой этот материал:

• Сэндвич-панель – это многослойная плита большого формата с плотными наружными слоями и менее плотной сердцевиной.
• В качестве наружных слоев у откосного сэндвича используется плотный материал ПВХ. Он может быть белым, ламинированным или окрашенным.
• Внутренний слой – это пористый материал с низкой теплопроводностью, который обеспечивает тепло- и звукоизоляцию.

Конструкция откоса

Если для оформления откоса используются пластиковые сэндвич панели – монтаж выполняется по такой схеме:

• Сначала по краю оконной рамы саморезами крепится П-образный профиль.
• Потом производится установка сэндвич панелей, обрезанных по размерам окна. При этом края панели заводятся в паз профиля.
• При необходимости зазор между сэндвичем и стеной заполняется монтажной пеной. Для пластиковых откосов такая операция будет обязательной, но при использовании материала с низкой теплопроводностью – всего лишь желательной.
• Затем на края откоса устанавливаются F-образные профили, которые перекрывают торцы сэндвича. В месте стыка профили укладываются внахлест и подрезаются.

За и против

Выбирая, из чего сделать откосы для пластикового окна, многие останавливаются именно на сэндвич-панелях. Для начала проанализируем плюсы этого варианта:

• Внутренний слой обеспечивают теплоизоляцию и защиту от внешнего шума.
• Материал достаточно прочен и влагостоек.
• Масса панелей невелика, так что дополнительную нагрузку на несущие конструкции они оказывать не будут.
• Поверхность легко очищается от загрязнений.

Но, наряду с очевидными плюсами у материала есть и минусы:

• Главный недостаток – стоимость сэндвич панелей. Удорожание конструкции получается весьма существенным. Еще дороже стоят окрашенные и ламинированные изделия.
• Монтировать откосы (это очевидно из описания технологии) довольно сложно. Кроме того, требуется установка дополнительных профилей.
• При воздействии высоких температур сэндвич достаточно сильно деформируется, что может привести к нарушению геометрии оконного проема.
• Длительное пребывание под ярким солнцем приводит к тому, что лицевая поверхность белых панелей желтеет, и внешний вид проема заметно ухудшается. Чем дешевле сэндвич, тем быстрее это произойдет.

Именно поэтому специалисты компании Свитеп утверждают, что сэндвич-панель нельзя назвать универсальным материалом для изготовления оконных откосов. Да, у таких изделий есть и очевидные плюсы, но иногда недостатки очень сильно ограничивают нас в выборе материала. В любом случае перед окончательным решением стоит проконсультироваться с профессионалами. Для получения консультация по любым вопросам звоните по телефону +38(0569)69-69-00.

Какие выбрать наружные откосы для пластиковых окон

Пластиковые окна зачастую устанавливаются на специальную монтажную пену, которой и закрепляются в оконном проёме. После застывания пена становится отличным креплением, помогает улучшить изоляцию и значительно утепляет щели между пластиком и бетонной стеной. Но она очень легко поддается разрушения, все погодные осадки, солнечные лучи быстро разрушают её и она просто осыпается. Для того чтобы избежать этого, производится создание или монтаж наружных откосов.

Функции наружного откоса

Само собой, установка или нанесение дополнительного слоя отделки повышает качество пластикового оконного блока и добавляет в конструкцию дополнительные особенности и повышает показатели всей системы.

Так какие функции выполняют наружные откосы:

• Предотвращение появления конденсата на стеклопакетах. Таким образом, окна прослужат значительно дольше, а влажность в помещении будет на нормальном уровне.
• Значительно утепление и герметизация окон, позволяет увеличить их эффективность в несколько раз.
• Дополнительно служат слоем звуковой изоляции, и предотвращают попадание излишних шумов.
• Продлевают срок эксплуатации оконного блока и добавляют ему износостойкости.
• Создают уникальный и более аккуратный внешний вид, что значительно больше радует глаз и улучшает вид вашего жилища со стороны улицы.

Разновидности откосов

Вариантов сделать наружные откосы для пластиковых окон очень много и каждый из них обладает собственными достоинствами, недостатками и особенностями. Из-за чего выбор становится довольно трубным, дабы облегчить его следует изучить этот вопрос более детально.

Какие разновидности вариантом отделки внешних откосов бывают:

• Оштукатуривание.
• Установка готовых пластиковых откосов.
• Монтаж из сэндвич панелей.
• Металлические откосы.
• Откосы из пенопласта.
• Гипсокартонная конструкция.

Нельзя экономить на том материале, который вы используете для этого дела. Так как чем качественнее он будет, тем срок долговечности и общего качества будет значительно выше. Впоследствии вы получите готовое изделие на продолжительный срок и вовсе избавите себя от лишних проблем. Теперь давайте более подробно опишем каждую разновидность.

Штукатурка

Такая разновидность отделки уличной части окна самая дешёвая и довольно трудоёмкая. Делается из смеси цемента и песка, замешанных водой. Нанесение происходит в несколько слоёв, при этом каждый последующий желательно делать из более мелкой фракции песка. После полного нанесения и высыхания, поверхность можно покрасить, тем самым придав любой цвет.

Такая разновидности внешней отделки является довольно некачественной, со временем есть риск промерзания, теплоизоляция довольно низкая, в большинстве случаев она и вовсе не наблюдается. Также во время нанесения очень высокий показатель загрязнения окружающего пространства.

Пластиковая отделка

Пластиковые листы на окнах способны очень качественно противостоять морозам и отлично сохраняют внутреннее тепло вашего дома. К тому же пластик отлично гармонирует с окном, и создают практически цельную конструкцию, что значительно улучшает внешний вид.

Материал обладает высокий сроком эксплуатации, не изнашивается и не подвергается воздействия климатических условий. Имеет высокое сопротивление влаге и появления различных грибков или плесени.

Огромнейший ассортимент позволяет подобрать необходимый вам цвет, фактуру, орнамент и сопоставить его с дизайном вашей квартиры. А лёгкость монтажа ещё больше делают такую отделку приемлемой, и позволяет произвести все монтажные работы своими руками без помощи специалистов.

Но такой отделочный материал имеет относительно высокую цену, а при сильном повреждении поверхности реставрация невозможна, требуется полная замена одного участи или всей конструкции сразу.

Сэндвич панели

Отделка оконных откосов снаружи очень быстро набирает популярности, используя сэндвич панели. Они обладают высокими показателями качества и эффективности, способны придать вашему окну привлекательный и гармоничный внешний вид, отлично сочетаются со всеми пластиковыми окнами без исключения.

Основные характеристики сандвич панелей

Состоят из внешнего пластика, который может обладать любым цветом, с нанесённой на него фактурой или быть однотонным. Разновидностей цветов и фактур существует неизмеримое множество, вы сможете легко подобрать лучший вариант для себя. Внутреннее пространство заполнено пенопластом, который и обеспечивает высочайший показатель сохранения тепла.

Из преимуществ можно выделать такие основные, как многослойный внешний пластик, высокая степень изоляции от шума и влаги, низкая масса. Не нуждаются в уходе и обладают хорошими показателями устойчивости к износу и длительным периодом использования.

Металл

Оцинкованные листы стали, обработанные специальными защитными и антикоррозийными средствами, являются одним из лучших современных решений для отделки внешних уличных откосов. Обладая невероятно высокой прочностью, в сравнении с остальными разновидностями материалов, они способны прослужить очень долго без потери качества и внешнего вида.

Наружные откосы из металла способны выполнять те же функции что и любая пластиковая отделка, отлично защищает от шума и влаги, герметизирует конструкцию, повышает температуру в помещении и прочее. Лёгкость установки, отличный внешний вид и высокие показатели качества делают их одним из самых качественных решений для отделки.

Пенопласт

Используя такой универсальный утеплитель, как пенопласт, вы одновременно увеличиваете тепловую изоляцию и повышаете внешний эстетический вид. Дешевизна, удобство в использовании и высокие показатели делают такую отделку очень хорошей и качественной. Благодаря тому, что поверхность штукатурится, её можно покрасить в любой цвет, тем самым подогнать всё под свой дизайн.

Гипсокартон

Так как гипс абсолютно не переносит влаги, его следует устанавливать только на таких окнах, которые закрыты лоджией или балконом, где уровень влажности значительно ниже, чем на открытом окне.

Во всём остальном, такой материал способен отлично выровнять поверхность, сохранить тепло и увеличить изоляцию от шума.

Но монтаж значительно сложнее любого из выше перечисленных элементов, что делает его менее доступным для новичков.

И всё же, какую разновидность выбрать?

Исходя из всех перечисленных особенностей каждого из материалов, также учитывая советы специалистов, лучшими являются те конструкции, которые имеют в своей основе поливинилхлорид.

Такая отделка значительно лучше покажет себя при последующей эксплуатации, она является доступной и очень простой при монтаже. Выбрав такие уличные откосы, вы гарантировано получите качественный конечный результат.

Оценка статьи:

Загрузка. ..

Поделиться с друзьями:

Все, что нужно теперь о сэндвич-панелях: как выбрать и что купить

Сэндвич-панель представляет собой трехслойное строительное изделие, состоящее из двух окрашенных оцинкованных стальных листов и сердцевины между ними.

Технология производства сэндвич-панелей появилась благодаря американским архитекторам Фрэнку Ллойду Райту и Олдену Б.Доу, которые первыми применили ее в своих проектах. Уже в 1959 году американская компания Koppers Inc. начала серийное производство сэндвич-панелей. Старейшими производителями сэндвич-панелей в Европе являются финская компания Rannila, ныне известная под брендом Ruukki, ирландская компания Kingspan и итальянская компания Cannon.



Сэндвич-панели обладают хорошими эстетическими свойствами, отличными энергосберегающими характеристиками, а также быстро монтируются и поэтому широко применяются для строительства торговых и административных зданий, быстровозводимых каркасных зданий, в том числе складских комплексов, промышленных объектов, сельскохозяйственных сооружений.



Тип сэндвич-панелей



Стеновые сэндвич-панели

Кровельные сэндвич-панели

В зависимости от назначения сэндвич-панели делятся на стеновые и кровельные.При выборе стеновых сэндвич-панелей ключевыми параметрами являются теплотехнические, прочностные и огнезащитные характеристики, а для кровельных панелей – несущая способность и долговечность.



Кровельные сэндвич-панели должны обеспечивать полную герметичность и необходимую прочность кровли, поэтому рекомендуется использовать панели со специальным профилем наружной облицовки в виде гребней.



Энергосберегающие



Энергосберегающие свойства сэндвич-панелей определяются типом наполнителя, герметичностью замка и наличием в нем уплотнителя.



Уплотнение EPDM

Уплотнение может быть бутиловым, устанавливается при монтаже панелей, или EPDM (этилен-пропилен-диен-мономер), устанавливаемым в замок панелей в процессе производства, что обеспечивает лучшую воздухонепроницаемость и энергоэффективность эффективность замка сэндвич-панели.



Важнейшим параметром энергоэффективности сэндвич-панелей является термическое сопротивление (R0), учитывающее потери тепла в замковой части конструкции. Минимальное приведенное термическое сопротивление (при 25°С) для качественных сэндвич-панелей ведущих европейских производителей представлено в следующей таблице:



3

Панели с термическим сопротивлением ниже указанных параметров, не рекомендуются для использования в строительстве энергоэффективных зданий.



Использование современных наполнителей, таких как минеральная вата и PIR, позволяет строить здания даже с нулевым потреблением энергии. Строительство пассивных зданий и складов с регулируемой газовой средой требует применения технических решений по герметизации всех примыканий, а также применения сэндвич-панелей с повышенной энергоэффективностью, позволяющих практически полностью исключить потери энергии. Строительная конструкция из сэндвич-панелей может считаться энергоэффективной, если ее воздухонепроницаемость меньше 1.5 м ³ /м ² час.



Сэндвич-панели со встроенными фотоэлектрическими модулями (солнечными батареями) — самые инновационные решения по энергосбережению.



Сердечники



Наполнитель сэндвич-панелей (теплоизоляционный слой) обеспечивает такие характеристики, как долговечность, тепло- и звукоизоляция, огнезащитные свойства.



Наполнитель из пенопласта

В производстве сэндвич-панелей используются различные виды наполнителя; наибольшее распространение получили минеральная вата, вспененный полиуретан (ПУ, ПУР) и его модификация – пенополиизоцианурат (ПИР, ИПН), а также вспененный полистирол (пенопласт).



Панели, наполненные пенопластом, обладают худшими эксплуатационными характеристиками, поэтому, как правило, применяются для строительства временных сооружений со сроком эксплуатации до 10 лет и не предъявляют требований к пожарной безопасности, так как пенопласт горюч. Кроме того, пенопласт имеет низкое звукопоглощение и способствует распространению плесени. Единственным преимуществом пенопластовых сэндвич-панелей является их низкая цена.



Наполнитель из минеральной ваты

Являясь наиболее распространенным материалом, минеральная вата всегда используется в сэндвич-панелях с повышенными требованиями к огнестойкости (до EI360), например, в противопожарных перегородках.Коэффициент теплопроводности минеральной ваты изменяется в пределах λ=0,038-0,044 Вт/мК. В зависимости от необходимых характеристик в конструкции сэндвич-панелей используется минеральная вата различной плотности: низкой плотности (менее 90 кг/м ³ ) – для внутренних перегородок, средней плотности (95-115 кг/м ³ ) – для наружных стен и панелей кровли или повышенной плотности (120 кг/м ³ и более) – для противопожарных перегородок и стеновых панелей повышенной несущей способности. Характеристики минеральной ваты обусловили широкое применение сэндвич-панелей с таким наполнителем при строительстве складов горючих материалов, пожароопасных производств, а также зданий с повышенными акустическими требованиями.



ПИР-наполнитель

Сэндвич-панели из пенополиуретана удобны в монтаже благодаря небольшому весу (в большинстве случаев плотность пенополиуретана в панелях составляет от 32 до 40 кг/м ³ ) и обладают более высокими энергосберегающими характеристиками (λ=0,020-0,021 Вт/мК) по сравнению с минеральной ватой.

Вспененный полиуретан не впитывает влагу и поэтому может с успехом применяться в панелях для автомоек, бассейнов, производств с повышенной влажностью (солодовни пивоваренных заводов, грибные фермы и т.д.), а также объекты, расположенные вблизи водоемов.



Сэндвич-панели с наполнителем из пенополиуретана применяются на объектах с низкими требованиями пожарной безопасности, а также на холодильных складах (холодильных и морозильных камерах, в том числе с регулируемой газовой средой). В этом случае в креплениях панелей необходимо использовать полипропиленовые вставки для предотвращения образования мостиков холода и уменьшения теплопотерь.



Стоит отметить, что пенополиуретан относится к горючим материалам (группа горючести Г1) и легко воспламеняется (группа М1-М1), а класс огнестойкости сэндвич-панелей с пенополиуретановым наполнителем – EI15.



Наполнитель ВПН

Вспененный полиизоцианурат (ПИР) представляет собой новое поколение полиуретанового наполнителя (λ=0,020-0,021 Вт/мК) с классом огнестойкости до EI45. Вспененный полиизоциануратный сердечник типа E-PIR имеет класс огнестойкости EI15-EI30, а X-PIR – до EI45.



IPN — торговая марка модифицированного вспененного полиуретана (λ=0,020–0,022 Вт/мК), используемого в сэндвич-панелях Kingspan. При этом IPN по своим характеристикам больше соответствует типу X-PIR, а IPN-L близок к E-PIR.Недостатком ВПН является отсутствие данного типа сердечника среди рекомендуемых в европейском стандарте ДСТУ Б EN 14509:2014, что усложняет подтверждение качественных характеристик изделий с таким сердечником и не гарантирует его длительный срок службы.



Архитектурная выразительность



Ассортимент сэндвич-панелей, представленный на рынке Украины, предоставляет практически безграничные возможности создания уникальной архитектуры. Богатые цветовые решения, вариации направления монтажа, разнообразие видов профилей и декора позволяют архитектору использовать сэндвич-панели не только как конструкционный, но и как элемент дизайна здания.



Сэндвич-панели со стальной облицовкой с полимерным покрытием могут иметь стандартные (всегда в наличии у производителей на складах) и индивидуальные цвета. Диапазон возможных цветовых оттенков панелей определяется по международным цветовым стандартам RAL, RR или NCS.



При выборе цвета сэндвич-панели необходимо учитывать способность металла различных цветов нагреваться и расширяться, так как от этого во многом зависит долговечность и эстетические характеристики панелей.Чем темнее цвет, тем больше нагревается внешняя облицовка, поэтому темные цвета не рекомендуется использовать на кровле, где панели сильнее нагреваются на солнце и могут стать волнистыми, а облицовка может отслоиться от сердцевины. Также не рекомендуется устанавливать темные сэндвич-панели на южном фасаде, так как там панели могут прогибаться, создавая волны, особенно если длина панелей превышает 6 м.



Профили облицовки сэндвич-панелей бывают нескольких типов: микропрофильные, линейные, гофрированные, гладкие, штампованные, синусоидальные.В силу технических особенностей производства гладкие и синусоидальные поверхности возможны только у панелей с пенополиуретановым наполнителем. Для помещений, где необходимо исключить накопление пыли или где планируется частая мойка, для удобства следует использовать панели с гладкой или микропрофильной поверхностью.



Сэндвич-панели можно устанавливать горизонтально, вертикально или под наклоном. Допускается применение сэндвич-панелей даже для возведения криволинейных стен, если радиус кривизны составляет 30 м и более.Для равномерного восприятия деформации панелей рекомендуется устанавливать их в один пролет.



Ряд ведущих производителей сэндвич-панелей предлагают дополнительные возможности для их декорирования, такие как нанесение на поверхность панелей любых цветных изображений, либо монтаж вентилируемых фасадов с декоративной облицовкой поверх сэндвич-панелей.



Крепление видимое

Крепление скрытое

Помимо внешней облицовки, на визуальное восприятие панелей влияет также крепление, которое может быть видимым или скрытым, а также соединительные и обрамляющие элементы, обрешетки, специальные угловые сэндвич-панели и Т. Д.Такие, казалось бы, незначительные детали являются определяющими в фасадной архитектуре ряда объектов. Поэтому при необходимости создания выразительного дизайна здания рекомендуется привлечение к разработке проекта опытных специалистов.



Облицовочные материалы



Оптимальным выбором материала внешней облицовки сэндвич-панелей является оцинкованная сталь с полимерным покрытием, обеспечивающая длительный срок службы и сохранение эксплуатационных характеристик изделия.



Перед покупкой сэндвич-панелей стоит обратить внимание на характеристики стальной облицовки. В соответствии с ДСТУ EN 10346:2014 для изготовления сэндвич-панелей могут применяться конструкционные стали марок S280, S320, S350 с пределом текучести 280-350 МПа. Несмотря на это, для удешевления многие производители используют сталь марки DX51, которая не является конструкционной и поэтому неприемлема для ненесущих сэндвич-панелей.



Этот же стандарт определяет необходимость применения оцинкованной стали с содержанием цинка не менее 190 г/м ² .При этом толщина цинкового покрытия с внешней стороны должна быть не менее 20 мкм, а полиэфирного слоя — не менее 25 мкм.



В соответствии с ДСТУ Б EN 14509:2014 толщина наружной облицовки сэндвич-панелей может быть от 0,4 до 0,7 мм. При этом, чем толще стальной лист, тем более гладкой будет выглядеть поверхность фасада и тем меньше на ней будет блестеть в солнечную погоду. Внутренний облицовочный слой обычно составляет от 0,4 до 0,6 мм и влияет на долговечность и несущую способность сэндвич-панелей.



В зависимости от применения и условий эксплуатации панелей различают несколько видов полимерных покрытий, из которых наиболее распространены:



• Полиэстер (ПЭ) – стандартное покрытие для большинства зданий без особых требований.
• Поливинилхлорид (ПВХ) – единственное пленочное покрытие среди представленных видов покрытий, применяемое в зданиях с повышенной влажностью, в пищевой и фармацевтической промышленности, в агрессивных условиях при воздействии моющих и абразивных моющих средств.
• Полиуретан Pural – кроме характеристик поливинилхлорида, обладает еще и высокой устойчивостью к коррозии, механическим повреждениям, воздействию высоких концентраций химически активных веществ.
• Полиуретан Pural Farm (CSafe) – наиболее стойкое покрытие, отличающееся повышенной стойкостью к истиранию, воздействию агрессивной среды, выцветанию, а также воздействию химических соединений аммиачной группы и гидроксида натрия. Благодаря высокой стойкости такое покрытие чаще всего используется для сельскохозяйственных объектов.
• Поливинилдифторид PVDF (Hiarc) – стойкое к выцветанию покрытие, сохраняющее насыщенные цвета с течением времени, поэтому рекомендуется для фасадов зданий, расположенных в районах с повышенной солнечной активностью.



В особых случаях, например, при очень агрессивной атмосфере внутри здания из-за воздействия моющих и абразивных средств, а также в фармацевтической и пищевой промышленности рекомендуется использовать облицовочные сэндвич-панели из нержавеющей стали .Такое решение является самым дорогим, но в некоторых случаях единственно возможным.



Несущая способность

Несущая способность сэндвич-панелей является важной характеристикой, так как в процессе эксплуатации панели подвергаются воздействию снега, ветра, сейсмической активности и т. д. При проектировании ограждающих конструкций с использованием сэндвич-панелей необходимо учитывать требования ДБН В.1.2-2:2006 «Нагрузки и воздействия». Например, при строительстве одного и того же здания в разных регионах значения ветровой и снеговой нагрузки могут различаться в несколько раз.Также необходимо учитывать конструктивные особенности, эксплуатационные нагрузки, а также условия эксплуатации здания. Например, помимо снеговой нагрузки крыша должна выдерживать человека с чистящим инструментом.



При использовании стеновых сэндвич-панелей в высотных зданиях особое внимание следует уделить выбору креплений и количеству точек крепления.



В проектах, где возможна взрывоопасная ситуация, необходимо использовать легкие съемные конструкции.В таких конструкциях применяются сэндвич-панели со специальными типами креплений, обеспечивающими разгерметизацию отдельных частей фасада при повышении внутреннего давления. Это позволяет избежать травм людей, находящихся внутри помещений и вблизи объекта, а также повреждений строительных конструкций.



Необходимые характеристики сэндвич-панелей подбираются по таблицам несущей способности и с помощью расчетных программ, поэтому перед покупкой следует выяснить, есть ли у поставщика такая программа.



Геометрические параметры



Толщина сэндвич-панели выбирается исходя из теплотехнического расчета и может быть в пределах от 40 до 300 мм, а ее ширина от 1,0 до 1,2 м. Длина панели может быть от 2 до 13,5 м и ограничена транспортными возможностями. По удобству монтажа наибольшее распространение получили панели длиной 6-8 м.



Замок врезной и шиповой

Сэндвич-панели могут поставляться с плоским или зигзагообразным замком.Плоские замки могут стать причиной образования конденсата и сквозного промерзания. В свою очередь, врезной и шиповой зигзагообразный замок более герметичен и энергоэффективен.



Важно учитывать, что точные геометрические характеристики сэндвич-панелей существенно влияют на герметичность замков, а также на сроки и качество монтажа. Несмотря на широкий ассортимент марок сэндвич-панелей на рынке Украины, лишь немногие производители могут гарантировать, что при монтаже отклонение от геометрических размеров будет в пределах допусков, указанных в ДСТУ Б EN 14509:2014.Это связано с тем, что для изготовления изделий с точными геометрическими параметрами требуется качественное автоматизированное оборудование, которое есть только у ведущих европейских производителей.



Необходимые сертификаты

Перед покупкой сэндвич-панелей необходимо проверить наличие у продавца перечня необходимых сертификатов и протоколов испытаний, который включает:



• Сертификат соответствия УкрСЕПРО.
• Протокол сертификационных испытаний теплотехники.
• Отчет о сертификационных испытаниях на прочность.
• Отчет об испытаниях на огнестойкость с указанием класса огнестойкости EI для стеновых панелей, RE для неэксплуатируемых крыш, REI для палубных крыш и M для распространения пламени.
• Гарантийный сертификат производителя или поставщика. По ДСТУ Б В.2.7-169:2008 гарантийный срок должен быть не менее 1 года. Стоит отметить, что ведущие производители дают на сэндвич-панели следующие гарантии: до 5 лет на целостность изделия, до 25 лет – на эффективную эксплуатацию материала заполнителя и до 30 лет – на эстетические свойства облицовки панели.
• Санитарно-эпидемиологические заключения (обязательно для объектов фармацевтической и пищевой промышленности).



Приведенный перечень документов лишь частично подтверждает качество поставляемой продукции, поэтому рекомендуется запросить у поставщика дополнительные документы, подтверждающие такие характеристики сэндвич-панелей, как:



• Декларация СЕ или сертификат соответствия Европейские нормы ДСТУ Б EN 14509:2014.
• Сертификат соответствия техническим регламентам.
• Отчет об испытаниях на горючесть сердцевины панели (негорючая или горючая).
• Панели на воздухо- и водонепроницаемость, прочность, ползучесть, шумопоглощение и др. Протоколы испытаний в соответствии с ДСТУ Б EN 14509:2014.
• Протоколы испытаний облицовочного покрытия панелей в соответствии с ДБН В.1.7-2002 на горючесть G, распространение пламени RP и др.
• Сертификаты устойчивости LEED, BREEAM, FM.
• Таблицы несущей способности сэндвич-панелей.
• Библиотека технических решений и инструкция по сборке.



При использовании сэндвич-панелей в строительстве зданий в зонах повышенной сейсмической активности рекомендуется запрашивать у поставщика заключение о сейсмостойкости. Для полной уверенности в качестве поставляемых панелей также необходимо запрашивать отдельные сертификаты и отчеты на материалы, использованные при производстве конкретной партии панелей: сталь и сердцевина.



Фурнитура и комплектация



При покупке сэндвич-панелей важно помнить, что в случае использования некачественной фурнитуры или неправильной сборки даже самые лучшие изделия вряд ли прослужат заявленный производителем срок службы.Выбор креплений, уплотнителей, обрешетки и реек, как и выбор самих сэндвич-панелей, должен основываться на качественных характеристиках продукции, особенностях конкретного вида панелей и рекомендациях производителя.



Несмотря на кажущуюся простоту, монтаж сэндвич-панелей – достаточно сложный и ответственный этап, от которого зависят все последующие эксплуатационные расходы и срок эксплуатации здания. Поэтому монтаж сэндвич-панелей рекомендуется доверить опытным специализированным строительным компаниям, которые могут подтвердить свой опыт соответствующей гарантией.



Производители



Недорогие сэндвич-панели с самыми низкими требованиями к качеству и долговечности, представлены в Украине широким перечнем торговых марок, из которых можно выделить AluTherm, Арсенал, Астен, Пантек, Промстан, Куалиметалл, Гор Сталь, Изовол, Панельтех.



Средний ценовой сегмент заполняется продукцией компаний Adamietz, Arcelor, Balex, Isopan, Joris, Metecno, Pruszynski, USP, Isospan, Inteco, Системинвест, Термобуд, ТПК.



Сэндвич-панели самого высокого качества в Украине, соответствующие Европейскому стандарту качества ДСТУ Б EN 14509:2014, представлены всего двумя брендами – Kingspan и Ruukki.



Следует помнить, что цена сэндвич-панелей – это не только средства, изначально затраченные на их изготовление и монтаж. Приобретая продукцию более высокого качества, владелец здания не только получает отличный внешний вид и безопасность здания, но и может вернуть потраченные средства за счет снижения затрат на отопление и кондиционирование, а также за счет отсутствия проблем с эксплуатацией кровли и фасада в течение всего срока службы здания.

Уклон кровли из сэндвич-панелей. Минимальный уклон кровли из сэндвич-панелей. Условия проведения монтажных работ

Кровельные сэндвич-панели

– удобный современный материал для покрытия крыш любой площади. На строительном рынке появились сравнительно недавно, но строители охотно используют их в работе благодаря ряду качеств:

• Легкая укладка: сэндвич-панели монтируются без лишних физических усилий, а процесс занимает сравнительно мало времени,
• Небольшой вес при большой площади: это одновременно достоинство и недостаток, т. к. панели легко переносить, но ветер легко сносит их с места,
• Хорошая тепло- и шумоизоляция,
• Огнестойкость
• Внешний вид: из сэндвич-панелей Дом, гараж, магазин и любое другое здание приобретают индивидуальность дизайна и заставляют прохожих обращать внимание на ваш органичный дизайн.

Зачем нужен уклон?

Делать уклон крыши — значит идти на увеличение расходов. Чем выше будет оценка, тем больше материала потребуется для покрытия площади. Но раз на этом можно сэкономить, стоит ли делать уклон и тратить лишние деньги?

Во-первых, кровля из сэндвич-панелей имеет в правилах СНиП особые условия монтажа, и их игнорирование будет ошибкой и принесет неприятности.

Проблемы при возведении неправильного откоса

Игнорирование или незнание правил укладки кровли из сэндвич-панелей принесет владельцам здания неприятности в виде:

• Быстрый износ материала и ухудшение качества,
• Стоячие воды, которые будут цвести,
• Нарушения гидроизоляции
• Потери презентабельного вида.

Правильный выбор

Минимальный уклон выбирается исходя из климатических условий здания и особенностей укладки. Для сухого климата с жарким воздухом и постоянным солнечным облучением, когда кровля выполнена сплошными панелями без перемычек и проемов, выбирают минимальный уклон, допускаемый Правилами СЭП, — 5°. При наличии соединений или световых люков уклон больше.

Все решения по выбору уклонов отмечены в таблице.Четыре позиции отражают минимальные показатели, но строительные решения в разных случаях колеблются. Если стекингом не занимается профессионал со специальным образованием, то о других решениях речи не идет.

Сэндвич-панель Blood
Все решения по подбору уклонов крыш из сэндвич-панелей указаны в таблице.

Один из частых вопросов по монтажу панелей – какой уклон у сэндвич-панелей для кровли. Дело в том, что обновленная редакция СНиП II-26-76 Правил Правил 17.13330.2011 «Кровли» (табл. 1.), где приведены предпочтительные уклоны корней в зависимости от применяемых материалов, не позволяет дать ответ о сэндвич-панелях. Наиболее близким к сэндвич-панелям материалом, фигурирующим в своде правил, является профилированный металлический лист. Для этой позиции (сталь оцинкованная, с полимерным покрытием, нержавеющая сталь, медь, цинк-титан, алюминиевый лист) устанавливается значение «больше или равно 12%», то есть больше или равно углу 7° .

«Отсутствие нормативной базы в данном случае является существенным барьером для обеспечения объекта кровельными панелями.Дело в том, что 90% проектов с крышами размаха используются с уклоном в 10%. В связи с этим мы рекомендуем делать уклон не менее 10% при монтаже кровли из наших сэндвич-панелей», — рассказал Владимир Родионов, начальник Бюро технических решений и сервиса АО «Хитлэнд».

Оптимальное значение уклона будет способствовать увеличению срока службы кровли за счет снижения нагрузки на сэндвич-панели.

В советское время многое строилось в стиле так называемой сталинской ампиры, где помпезность удивительным образом сочеталась с монументальностью и строгостью.Архитекторы часто использовали в проектах колонны, ромбовидные колоссы, формы, устремленные вверх. Такие постройки сохранились по всей стране и до сих пор эксплуатируются, несмотря на солидный износ конструкций. В Уфе ярким примером такого здания является Дворец спорта имени Салавата Юлаева, который несколько десятков лет был домашней ареной одноименного хоккейного клуба.

28 июня состоялась ежегодная научно-практическая конференция на Теплице. В этом году она проходит уже 5 раз! В 2017 году большинство проектов представляли финансовые, коммерческие услуги и клиентский сервис, в настоящее время отличились сотрудники производства.

Александр Рогачев пришел в команду «Теплата» в 2010 году и за 8 лет от руководителя юридического бюро дорос до Директора по логистике и закупкам. Молодой топ-менеджер рассказал, как работает его подразделение, и какие задачи он с коллегами будет решать в самое ближайшее время.

Какие уклоны допускаются при монтаже кровельных сэндвич-панелей?
Какие уклоны допускаются при монтаже кровельных сэндвич-панелей? Один из частых вопросов по монтажу панелей – какой уклон у сэндвич-панелей для кровли.Дело в том, что обновленный

Оптимальный вариант для БМЗ — кровля из трехслойного металлического сэндвича, готовая к монтажу трехслойного металлического сэндвича: не требует дополнительного утепления, проста в монтаже, экономична, отличается эстетической привлекательностью, неприхотлива в услуга.

Надежная кровля – это сочетание качественных кровельных сэндвич-панелей по выгодной цене, точных расчетов и правильного монтажа!

Блочная кровля из сэндвич-панелей

Для гарантированного водоотвода при обледенении кровли уклон кровельных стержней должен быть не менее:

• 5% для крыш из сплошных панелей без поперечного соединения и световых люков,
• 8% для крыш, смонтированных из соединенных по длине панелей и при наличии световых люков.

При этом нельзя забывать о минимальном шаге и ширине кровельных опор. Рекомендуется проверить соответствие опоры предпочтительным характеристикам. Не лишним будет учесть данные максимально допустимых нагрузок.

Правильная установка начинается с правильной транспортировки и складирования. Именно на этом этапе возникает риск повреждения панелей и снижения их качественных характеристик.Чтобы не ошибиться, прочтите:

Панели должны быть установлены на термостат, проклеены по всей длине несущего элемента и прилегающих конструкций. В продольных стыках и в перетираемых панелях поперечных стыков необходимо прокладывать герметик, в основном бутилкаучуковую ленту. Использование силиконовых герметиков не допускается.

При кладке панелей длиной более 12 м допускается применение поперечной балки — траверсы. Допускается использование одномерного или камерного бруса – панель подвешивается через каждые 3-4 м.

Также необходимо учитывать уклон корня, чтобы избежать повреждения краев панелей.

Подъемные панели на крыше

В процессе укладки кровельных сэндвич-панелей оптимальным вариантом считается использование крана.

Подъем отдельных панелей из одного пакета должен производиться с помощью специально предназначенных и общедоступных инструментов: столярного зажима со стальной пластиной и резиновой или войлочной подкладкой, вакуумного захвата.

Монтаж кровельных панелей: Крепление к прогону, конюшне, отвалу

Первая очередь за исключением коньковых кровельных прогонов с одним элементом крепления панель крепится к прогону конька.

Крайние панели крепятся вверху трапеции к рону тремя шурупами, средние — двумя. Учитывая разницу нагрузок в вышеперечисленных зонах, рекомендации носят условный характер. Окончательное количество и тип креплений определяются рабочим проектом.

По окончании основных монтажных работ необходимо:

• между дорожками конька, установить внутренний стержень конька
• пенополиуретан Заполнить свободное пространство в стыках панелей,
• когда пена затвердеет, установить профильную полиуретановую прокладку с обеих сторон конька,

В случае применения кровельных панелей с утеплителем из минеральной ваты стык заполняется уплотняющей массой из минеральной ваты.

Так же важна и правильная организация низ. Для обеспечения правильного водоотвода с поверхности кровли панель в раковине отделяют перекладиной.

Под верхнюю крышку панели укладывается утеплитель, планка окрашивается и крепится к нижней панели. К брусу крепятся крюки водосточных желобов, водосточный желоб желательно вкладывать из ПВХ.

Узел примыкания кровли к сэндвич-панелям

Монтажные узлы, узлы примыкания панелей кровли, крепежных панелей и декоративных планок выполняются в строжайшем соответствии с проектной документацией, разработку которой осуществляет специализированная организация, имеющая лицензию на проектирование.

Стандартные узлы для панелей Aluterum Construction Series изложены в «Рекомендациях по проектированию».

Кровля из сэндвич-панелей: Технология монтажа, минимальный уклон, элементы примыкания
Технология монтажа кровли из сэндвич-панелей, схемы типовых элементов примыкания, рекомендации по проектированию, оптимальный угол ската кровли и другие рекомендации.

Благодаря своей простоте монтаж кровельных сэндвич-панелей очень популярен.А ведь именно от того, насколько правильно были выполнены транспортно-монтажные работы, полностью ли были соблюдены особенности монтажа сэндвич-панелей при создании кровли, зависит прочность и долговечность материала.

Характерный материал

Идеально подходят для кровли из сэндвич-панелей, которые невероятно просты в монтаже. При обустройстве кровли с их помощью заказчик сталкивается с огромным выбором плит, различающихся по многим факторам.

Теплоизоляционные плиты:

• полиуретаны,
• пенополистирол
• полиизоцианурат,
• минеральная вата.

Вряд ли главным преимуществом сэндвич-панелей для кровли является их малый вес, но основным их назначением считается выполнение функции конечного обшивочного материала и утеплителя. Наилучшие показатели по теплоизоляции могут обеспечить модели с базальтовой ватой.

Чрезвычайно тонкий, но прочный листовой материал покрыт полимерным покрытием, выполняющим не только декоративную, но и дополнительную защитную функцию. Сильная защита от коррозии обеспечивает возможность выбора различных цветовых вариаций кровли.

Что такое кровельная сэндвич-панель:

• сталь оцинкованная с полимерным покрытием — 0,5-0,7 миллиметров,
• прозрачная полиэтиленовая пленка, выполняющая защитную функцию,
• вкладыш трапециевидной формы из пенополистирола,
• Соединение лабиринтное замкового назначения, предназначенное для вывода воды из стыков стыков, при этом стыки остаются герметичными,
клей
• из двух компонентов, полиуретановый, с невероятно высокими показателями клеящих свойств,
Светильник
• , состоящий из минеральной ваты, в основе которой лежат базальтовые волокна.

Благодаря идеально подобранным составляющим кровля из сэндвич-панелей выгодна по всем параметрам.

Выбор правильного угла наклона

Минимальный уклон при создании кровли используется достаточно часто, но все специалисты по монтажу СП должны знать правила степеней как незыблемые догмы, иначе становятся простыми рабочими.

Важно! При создании чертежей кровли и планировочных работах необходимо учитывать будущий уклон кровли, чтобы правильно рассчитать количество необходимого материала.

По нормам, установленным СНиП, кровля СП должна иметь минимальный уклон – 5 ох.

Это правило допустимо только при таких условиях:

• монтаж кровли производился без примыканий и по длине со сплошными панелями,
• в крыше нет окон,
• отсутствуют дополнительные конструкции или декоративные, функциональные элементы, способные повлиять на идеальную целостность конечного слоя.

В противном случае монтаж будет производиться с нарушением технологии, а это приведет к тому, что кровля не выдержит или не даст крышу.

При нарушении одной из точек минимальный угол кровли, смонтированной из сэндвич-панелей, должен быть не менее 7°.

Планируя конструкцию кровли, под каким углом будет уклон, в первую очередь учитываются климатические особенности, в которых расположена конструкция.

• в районе с частыми дождями уклон кровли под СП должен быть не менее 40 o,
• сухих и жарких регионов допускают минимальный уклон — от 5-7 до 25°.

Если в местности с повышенной влажностью сделать кровлю с минимальным уклоном, на ней будет скапливаться лишняя вода, что негативно скажется на всей кровле в целом.Эти остатки в морозное время превращаются в лед, а это может повредить защитное покрытие и разрушить скорлупу.

Уклон, превышающий угол 15 o, берется за установку дополнительных опор, иначе СП может съехать.

ОСОБЕННОСТИ МОНТАЖА

В процессе создания наименьшего угла наклона кровли СП никакие дополнительные элементы крепления материала основания к деревянной, железобетонной или металлической конструкции не применяются. В случае укладки панелей на каркас со степенью наклона выше минимальной требуется установка дополнительных соединительных креплений.

Несмотря на то, что СП укладывается по технологии от нижнего угла к верхнему, способ формирования кровли должен проходить не по горизонтальной укладке плит, а по вертикальной — вдоль. В противном случае целостность кровли рискует. Кроме того, таким образом легче планировать ход работы, и расходуется меньше материала.

Важно! Утеплителем в СП служит минеральная вата, что требует обязательного использования респиратора при монтаже мастером.

Также стоит отметить, что во время подъема СП на крышу не рекомендуется ставить пластины на замок, иначе он может деформироваться, что весь элемент приведет в негодность.

Для кровельных работ стоит обращаться только к опытным специалистам, компетентным в монтаже сэндвич-панелей, так как этот материал требует индивидуальной технологии укладки.

Минимальный уклон кровли из сэндвич-панелей
Минимальный уклон кровли из сэндвич-панелей Благодаря простоте монтажа кровельные сэндвич-панели очень популярны. Но именно от прочности и долговечности материала зависит

.

Сегодня мы расскажем о строительном материале, который совсем недавно считался чисто стеновым.В настоящее время производители предлагают его разновидность, которой покрывают кровли зданий и сооружений. Это крыша из сэндвич-панелей. В статье мы разберем вопросы, касающиеся структуры и состава материала, его классификации, а также технологии монтажа на стропильную систему крыши с учетом некоторых нюансов строительных работ. Разберемся в полученной информации, вы будете, как говорится, на одной волне с мастерами, которым доверили кровлю из сэндвич-панелей.

Кровля из сэндвич-панелей источник forza.uz

Что такое сэндвич-панели

Это трехслойный материал, образованный металлическими листами, между которыми уложен утеплитель. В качестве теплоизоляции используется или пенополистирол, пенополиуретан или базальтовая вата. Первые два варианта предпочтительнее по своим наиболее высоким техническим и эксплуатационным характеристикам.

В качестве металлической обшивки используется стальной оцинкованный лист, покрытый сверху либо краской, либо полимерным слоем.Это в первую очередь повышение защитных качеств стального листа, продление его непростой эксплуатации на кровле. Во-вторых, это огромное разнообразие цветового оформления, что позволяет архитекторам и дизайнерам решать некоторые дизайнерские задачи.

При этом все слои склеиваются между собой специальным составом – двухкомпонентным полиуретановым клеем, придающим трехслойной конструкции особую прочность. Необходимо добавить, что стальные листы – необязательная плоская поверхность. Сегодня производители в основном предлагают кровельные сэндвич-панели для кровли профилированной формы в виде профнастила.То есть с трапециевидной формой или волнистой.

Структура трехслойной сэндвич-панели Источник Pedkolledj.ru.

Преимущества сэндвич-панелей

Первым достоинством в списке положительных характеристик этого строительного материала является полная комплектация крыш в плане утепления и гидроизоляции. То есть монтируя панели на крышу, вы решаете сразу всю задачу. С утеплением понятно, а вот проблемы с гидроизоляцией решает нижний лист оцинковки.

Прочие преимущества :

длительная эксплуатация при грамотном монтаже;

небольшой удельный вес , а это снижение нагрузок на стропильную систему;

спокойно выдерживает довольно серьезную нагрузку ;

горное дело деформация ;

высокие звуко- и теплоизоляционные характеристики ;

высокая огнестойкость ;

повышенные эстетические качества;

Быстрота Монтаж кровли;

материал практический не подлежит Климатические особенности региона.

Добавим к этому списку, что минимальный уклон кровли из сэндвич-панелей — 5 0. Но с одним условием, что панели будут бесшовными с учетом длины ранга дома. При уклоне более 10 0 допускается монтировать разные по длине панели, строго подгоняя их по специальной технологии.

И еще одна положительная сторона. Сэндвич-панели – материал универсальный, поэтому сегодня его используют для покрытия крыш вне зависимости от назначения самой конструкции.Даже для жилых домов.

Высокая эстетика крыш из сэндвич-панелей Источник st-taseevo.ru.

На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и кровли, отделки и утепления домов. Непосредственно пообщаться с представителями можно, посетив выставку домов «Малоэтажная страна».

Характеристики и размеры

Начнем с того, что этот кровельный материал выпускается многими производителями по спецификациям.Хотя есть ГОСТ под номером 32603-2012. Правда, стандарт предназначен для панелей с утеплителем из минеральной ваты.

Так вот в этом документе указано, что кровельные сэндвич-панели, обозначаемые в маркировке литерой «К», должны выпускаться с точными размерами :

толщина 50-300 мм;

ширина — строго 1000 мм;

длина от 2000 до 14000 мм.

Многие производители строго соблюдают эти требования.Но предлагайте более длинные панели, если вы размещаете заказ на них. При этом вместо минвати используют более качественный утеплитель с точки зрения и прочности, и пониженной теплопроводности. Это полистирол или полиуретан.

Что касается металлических листов, как уже было сказано выше, это плоская поверхность, трапециевидная, волнистая и катаная. Последняя представляет собой пазы либо в верхней, либо в нижней волне, выполняющие функции функций жесткости. Панели с прокаткой считаются более прочными элементами кровли.Кстати, вальцовку делают как на нижнем стальном листе, так и на верхнем.

Типоразмеры сэндвич-панелей Источник Postroika.biz

На нашем сайте Вы можете ознакомиться с наиболее популярными проектами домов, для отделки которых используются сэндвич-панели и вентилируемый фасад — от строительных компаний, представленных на выставке домов «Малоэтажная страна».

И несколько слов о характеристиках :

теплопроводность Зависит от типа используемого теплоизоляционного материала: минеральная вата 0.034-0,044 Вт/м·К (в зависимости от плотности), пенополистирол — 0,03-0,04 Вт/м·К, пенополиуретан — 0,019-0,025 Вт/м·К;

плотность — 40-50 кг/м 2 ;

срок службы — 50 лет.

Технология Montaja

Начнем с того, что кровля из сэндвич-панелей – это в первую очередь быстрый и достаточно простой монтаж. Но, как и во всех строительных работах, требуется провести тщательную подготовку.

Подготовительный этап

Включает в себя:

проверка точности плоскость прогона крыши, без перепадов;

строгая перпендикулярность между опорными стойками и ригелями;

чек угол наклона коньки;

если требуется дополнительная гидроизоляция , то ее израсходовать.

ОСОБЕННОСТИ МОНТАЖА

Как уже было сказано, установка проста. Но в нем много нюансов, от которых зависит качество конечного результата.

Начнем с того, что под сэндвич-панели для кровли проложена металлическая стропильная система. Это либо стальные стандартные профили, либо изготовленные из оцинкованных листовых несущих элементов, имитирующих стандартные профили. Если используется первый вариант, то в профилях придется заранее делать отверстия под крепления.Если применяется второй вариант, то оцинкованные элементы небольшой толщины легко сверлятся кровельными саморезами по металлу, которые используются для крепления кровельного покрытия.

Сэндвич-панели на крышу поднять краном исходные крыши.клуб

И еще один момент, связанный с обработкой материала. Часто панель приходится подрезать по длине или ширине. Использовать мясорубку невозможно. Скорость вращения режущего диска электроинструмента огромна. На поверхности реза образуется зона повышенной температуры, которая прожигает слой цинка и полимера, вырывая металл. Именно местами панель начинает корродировать, из-за чего сокращается срок их службы.

Итак, алгоритм операций установки :

Необходимое Предотвращение контакта Сэндвич-панели с несущими конструкциями. Поэтому последние, а точнее, их контактные поверхности закрываются уплотнительной самоклеящейся лентой.

Подъемный кран Подъем панелей На крышу, где она размещена, начиная с любой стороны кровельной конструкции.

Соседние панели соединяются замковым соединением. , что обеспечивает полную герметичность соединения. Некоторые производители рекомендуют дополнительно использовать для герметизации силиконовый герметик, который наносится на поверхность замка.

Все панели должны наступать со специальными саморезами , имеющими две резьбы: нижнюю для крепления к опоре, верхнюю для удержания верхнего стального листа. Саморезы снабжены накладками из неопреновой резины, которая под действием естественных нагрузок на протяжении всей своей эксплуатации не меняет своих качеств и свойств.

Саморезы для крепления сэндвич-панелей к опорам и между собой Источник Крепежинфо.ру.

Очень важно правильно затянуть винты. Сначала их вкручивают в верхнюю волну сэндвич-панелей. Во-вторых, перетаскивать их нельзя, продавит прокладку, а значит, откроется монтажное отверстие для проникновения влаги. Кстати, предотвратить тоже нельзя по той же причине. В-третьих, вкручивать крепеж нужно точно перпендикулярно плоскости кровельного покрытия.

Так как замковое соединение практически неразрезное, то соседние заклинивающие панели должны скрепляться друг с другом верхними стальными оцинкованными листами. Для этого используются короткие саморезы по металлу.

Описание видео

Посмотрите на видео, как нужно правильно крыть крышу из сэндвич-панелей:

Крепление с поперечными соединениями

Если длина ската достаточно велика, и этот параметр не закрывается одной панелью, то применяется укладка материала с поперечными швами. Здесь используется очень интересная технология, в основе которой лежит процесс формирования клея двух соседних панелей. Делается это так:

резка нижнего стального листа На длину склеивания панели, которая будет укладываться как верхний элемент;

на одинаковом расстоянии разрезы и изоляция ;

остается только верхний лист ;

обрезанная таким образом панель кладется на соседнюю , закрывая часть нижней панели оставшимся стальным выступом;

две затертые панели должны атаковать , И кулисы мелкой самостоятельной вытяжки с обязательным отсутствующим плоскостью шестигранного герметика.

Обратите внимание, что если угол ската 5-10 0 , то величина чередования должна быть в пределах 300 мм, если угол выше 10 0 , то длина льна 200 мм. Посмотрите на фото ниже, где показано, как укладываются сэндвич-панели по этой технологии, и в каком порядке они должны монтироваться на крышу.

Соединение сэндвич-панелей по длине конька Источник www.mpcomm.ru.

В принципе можно считать, что сэндвич крыши готов.Осталось только установить хорошие детали. Это в первую очередь лошадь. Между верхними краями уложенных панелей укладывается теплоизоляционный материал, а сверху закрываются металлическим элементом, окрашенным в цвет сэндвич-панелей. Если к выступающей стене примыкает крыша, то этот стык закрывается так называемым овеластом. Это угловой тип профиля, одна полка которого крепится к вертикальной поверхности, другая — к поверхности панели, закрывая смесь.

Вид крыш из сэндвич-панелей Источник рсп.spb.ru

Описание видео

О видах и характеристиках сэндвич-панелей Следующее видео:

Заключение по теме

На сегодняшний день сэндвич-панели для кровли являются одним из востребованных материалов нового поколения, особенно в промышленном строительстве. Простота монтажа – не означает, что этот процесс могут осуществить неграмотные и неопытные мастера. Испортить панель не составит большого труда. Поэтому очень важно строго следовать инструкциям, которые представляют производители.

Сегодня на смену многим традиционным кровельным покрытиям приходят новые технологии, существенно отличающиеся по своей сути от старых. Например, достаточно надежные утепленные крыши получаются из таких элементов, как кровельные сэндвич-панели. Возможности очень широкие, и поэтому в России активно строятся складские и торговые здания, жилые комплексы и специальные объекты.

При этом современные крыши из сэндвич-панелей выглядят достаточно стильно и издалека напоминают классические кровельные материалы.Но при этом они намного функциональнее, ведь в них соединены три составляющие: и кровля, и утеплитель, и даже финишное покрытие снизу. В целом и в экономическом плане такие сэндвич-панели более выгодны.

Если вам интересна эта технология, давайте рассмотрим ее поближе и придумаем для себя несколько интересных идей.

Современная сэндвич-панель представляет собой трехслойную конструкцию, где утеплитель находится между двумя профилированными металлическими листами:

Рассмотрим сам профиль более внимательно:

• с одной стороны панель имеет ребра жесткости, представленные в виде специальных выступов в форме трапеции, обычно высотой 40 мм.
• , с другой стороны, на панели имеется микрофотография глубиной 1,5 мм.

Перейти к техническим характеристикам сэндвич-панелей. Так, на сегодняшний день размеры кровельных сэндвич-панелей колеблются от 1000 до 1120 мм, длина – от 2 до 14 метров, здесь многое зависит от оборудования.

Сами сэндвич-панели различаются по этому признаку:

• по месту установки: кровельные и стеновые, потолочные и универсальные;
• по возможности нагрузка: на самонесущие или облицовочные;
• по месту сборки: на те, которые можно собрать непосредственно на строительной площадке, изделия элементарной сборки и те, которые изготавливаются в заводских условиях и доставляются на строительную площадку в готовом виде.

Кстати, самые первые конструкции кровельных панелей имели два вида соединения по краям листов: стоячее фальцевое или фальцевое с внутренними элементами. Конечно, у таких систем было много минусов.

Например, наружный металлический лист был ровным, с небольшим профилированием, а потому под тяжестью снежной шапки он подпитывался, а солнечные лучи штамповались. Из-за чего в углах изгибов появились микротрещины.

Официально это называется «малоцикловая усталость» металла.В таких местах нельзя было передвигаться, чтобы не повредить внешний лист и саму изоляцию. Кроме того, качество самого фальцевого шва часто оставляло желать лучшего, ведь подобные манипуляции с металлом требуют высокого профессионализма.

Современные панели существенно отличаются:

• Во-первых, крепление кровельных сэндвич-панелей теперь другое.
• Во-вторых, на сегодняшний день минимальный уклон кровли из сэндвич-панелей составляет 5-7 градусов, а в то же время рекомендуется более 12.
• В-третьих, сегодня к таким кровельным сэндвич-панелям предъявляются те же требования, что и к обычному кровельному покрытию.

А именно — для обеспечения герметизации всех стыков, дренажа и защиты от непогоды. Все эти панели реализованы с помощью специального замка.

Кстати сами панели выпускаются целой серией, с самыми разными свойствами:

Панели сборки оборудования: простота и надежность

Кровельные сэндвич-панели элементной сборки представляют собой легко собираемые многослойные конструкции, состоящие из кассеты, это металлическая основа утеплителя, специальной гидрозащиты и наружной облицовки.Можно сказать, что это такой полуфабрикат, ведь окончательно собирают эти панели уже непосредственно на стройплощадке.

Основой такой конструкции является холоднокатаная или горячекатаная сталь толщиной 0,71 миллиметра. Часто наносится дополнительное полимерное покрытие. По форме это снова напоминает ящик, дно которого послужит потолком комнаты для трусов.

Внутри такого короба – минеральная вата или базальтовое волокно, расположенное с небольшим натяжением.Поверх утеплителя – гидрозащита в специальной паропроницаемой мембране.

Монопанели: продуманный дизайн

Вам будет интересно узнать, что сегодня уже производят сэндвич-панели, которые образуют мягкую кровлю, и только внутренняя сторона металлическая. Эта конструкция так и называется «Монопанель».

Именно из таких панелей часто строят кровли торговых зданий спортивных сооружений и производственных зданий. Эта панель имеет в такой панели несущую, и одновременно служит еще и потолком.

Изготовлен на основе стальной соломы, покрытой цинком (по возможности и полимером). В качестве утеплителя здесь используется фоамизол – специальный вспененный пенопласт с группой горючести Г1. Такая группа говорит о слабой горючести, когда панель не горит, а только обугливается.

Перечислим основные преимущества монопанелей. Итак, они могут быть:

• установить на кровлю с абсолютно любым уклоном и достаточно быстро;
• перевозить любым транспортным средством;
• применяют в зданиях второй степени огнестойкости;
• проводить все монтажные работы в довольно широком диапазоне влажности и температуры.

В этом случае панель может быть дешевле других видов сэндвич-панелей.

На сегодняшний день мы производим два основных вида монопанелей — с мягким покрытием и металлик. Таким образом, с полимерным рулонным материалом сэндвич-панели имеют идеально гладкую поверхность, на которой совершенно не скапливается снег на крыше. Он надежен и прочен, а все наружные стыки и места примыкания заделываются современными составами.

Металлопокрытие для монопанелей изготавливается на станке со специальными продольными балками, затем для сведения их в двойные стоячие отцет с запайщиком.

Sippar: проверенный материал

В России до недавнего времени имелся опыт использования только кровельных сип-панелей, которые также относятся к разряду сэндвич-панелей, хотя иногда специалисты называют их разными материалами. Но здесь так же, как и в классической сэндвич-панели, между двумя жесткими листами находится утеплитель.

Речь идет о конструкционной теплоизоляционной панели, которая используется для строительства быстровозводимого жилья. Именно она на монолитной конструкции, в которую под давлением вклеены две ориентированно-стружечные плиты OSB-3 и пенополистирольные плиты.

При этом такие панели очень прочные и одновременно легкие. Так, масса одного квадратного метра не более 15 кг, но этот квадратный метр способен выдержать вертикальное продольное давление более 11 тонн!

В России такая конструкция тоже чуть больше в новинку, хотя день ото дня набирает популярность. Но есть еще одно отличие от обычной сэндвич-панели – в сип-панели не используется пароизоляция или ветрозащитная мембрана.Здесь плита ОСБ-3 приклеивается как к самому утеплителю, и со временем не разводится.

Что интересно, за рубежом довольно часто встречаются варианты сип-панелей с отделкой OSB только с одной стороны, а с другой стороны металлическим листом.

Более того, в России до сих пор пытаются найти аналог таким панелям, заменив ОСП цементно-стружечными плитами, фибролитовыми плитами или стеклотканевыми листами. Но вот ваши моменты: саморезы на основе минерального вяжущего плохо держатся и часто подвержены коррозии, чего не происходит с OSB-3.

Внутреннее наполнение и характеристики

Итак, из чего сделаны эти панели? Давайте посмотрим на их структуру!

Внешнее покрытие: Защита от атмосферных осадков

Довольно часто для внутренней и внешней обшивки таких кровельных сэндвич-панелей используют металлические листы, образованные многократным изгибом. Гораздо реже такую ​​облицовку делают из листов профнастила.

Сам профиль верхнего листа обычно плоский, почти плоский и с достаточно высокими трапециевидными выступами для обеспечения правильного водоотвода.Чем выше выступы, тем больше они уменьшают температурные деформации панелей, но и столько же дороже:

Вот основные виды профилирования таких панелей:

Кровельные сэндвич-панели между собой отличаются более существенно. При этом к облицовке из сэндвич-панелей предъявляются высокие требования, ведь отделочное покрытие принимает на себя все эксплуатационные нагрузки. Он климатичен и динамичен, когда рабочие выходят на крышу для ее ремонта или уборки снега.

На российском рынке почти все трехслойные сэндвич-панели имеют стальную наружную обшивку, из стального холоднокатаного листа от 0,4 до 0,7 мм. Здесь цинковое покрытие наносится горячим способом и имеет толщину от 25 до 50 мкм. Далее на поверхность цинка еще наносится несколько слоев полимерных покрытий общей толщиной от 25 до 200 микрон. Всего таких слоев может быть до восьми.

Так, когда нужен цвет окраски и загрязнения, применяется полимерное покрытие.Например, популярное покрытие Hiarc. . Его подвид Hiarc Matt. Радует глаз красивый цвет с матовой поверхностью, придающий крыше особую выразительность. Также изготавливаются сэндвич-панели в цвете металлик.

Следующий тип покрытия High Build — это более толстый слой грунтовки со специальным пигментом, устойчивым к механическим повреждениям.

Другим покрытием является полиэфирная эмаль или полиэстер . Подходит практически ко всем климатическим поясам, стойким к атмосферным механическим воздействиям.Но слишком уж достоверно это назвать нельзя.

Такое покрытие применяется в случаях, когда к сэндвич-панелям не предъявляются повышенные требования по коррозионной стойкости. Но, если говорить о кровле, то такой вариант не приемлем, этот материал больше подходит для помещения, чем для внешнего.

Pural — Это покрытие на основе полиуретановой смолы. Выглядит как довольно толстый слой с высокой износостойкостью.

Поливинил — полимерное покрытие особо высокой коррозионной стойкости и устойчивости к ультрафиолетовому излучению.Держится дольше всех видов покрытия, сохраняет цвет и блеск, замечательно противостоит формовке.

Выбор утеплителя: пузырьки или шерсть?

В качестве утеплителя сэндвич-панелей используют базальтовую минеральную вату, стеклопакет, пенополистирол, пенополиуретан и их разновидности:

Также для монопанелей еще используется такой вид утеплителя, как Пенверсол. При этом утеплитель бывает разной плотности, в зависимости от того, какими теплоизоляционными свойствами он должен обладать.Толщина таких изделий подбирается по точному тепловому расчету, обычно от 40 до 300 мм.

В разрезе все эти панели выглядят так:

Если хотите углубиться в этот вопрос, посмотрите этот видеообзор:

Отметим преимущество базальной минеральной ваты. И кладите сэндвич-панели так, чтобы волокна были ориентированы вертикально. Такая конструкция получается наиболее устойчивой и не грозит усадкой утеплителя.

Благодаря этому плотность сэндвич-панелей находится в пределах 90-140 кг на квадратный метр, а коэффициент теплопроводности равен 0.043 Вт/м2. Но в то же время, что минеральная вода все же является самым жестким из всех используемых видов утеплителей.

Другой вариант – стеклянная канавка. Такие панели немного легче, чем с минераловатным вариантом, и теплопроводность у них 10%. Их разрешено использовать в эксплуатации при температуре более 400 градусов Цельсия.

Но самые легкие сэндвич-панели из пенополистирола. Его коэффициент теплопроводности составляет всего 0,0022 Вт/м2, что совсем немного.

Но не уступает по качеству своему аналогу — полисиоцианолу. Полиурезоцианоол отличается от обычного пенополиуретана более высокой огнестойкостью. По сути, это его модифицированный аналог:

.

Если говорить об основном отличии видов утеплителя, то здесь главное в пожарной безопасности. Так сэндвич-панели из минеральной ваты более термостойкие, им присваивается класс EI240. А вот полисиоцианатные панели имеют предел огнестойкости EI60.

Также важный момент: кровельные панели в сборе идут с дополнительным утеплением или без него.Так, если толщина штатного утеплителя признана достаточной, ее меняют, используя другой теплоизолятор.

Здесь поверх основного утеплителя внутри основания устанавливаются Z-образные прогоны высотой от 50 до 200 мм и приклеиваются ленты УППА во избежание мостиков холода.

В этом случае прогоны монтируются поперек стропил. Внутрь таких прогонов накладывают необходимое количество слоев теплоизоляции, затем поверх дополнительной изоляции монтируют гидрозащиту и z-образные пазы.А уже на сами полки крепят листы выбранного кровельного покрытия.

Внутреннее наполнение панелей влияет на их хрупкость:

Надежность клеевого соединения

Все три основных элемента сэндвич-панелей соединяются между собой специальным эластичным клеевым составом. Тем более, что подбор клея здесь подходит со всей ответственностью, ведь, например, тот же утеплитель на базальтовой основе – достаточно пористый материал с хрупкой поверхностью.Поэтому важно, чтобы клей мог проникнуть сквозь шероховатости утеплителя и заполнить пустоты между волокнами и металлом.

Как вы понимаете, самого клея здесь используется довольно много, причем в вспененном виде, после чего он затвердевает. При этом важно, чтобы клей был влагостойким, не боялся атмосферных воздействий и хорошо переносил перепады температур.

Всем этим требованиям отвечают современные клеи на основе полиуретана, которыми обычно соединяют металл с другими материалами.При этом для кровельных сэндвич-панелей применяют однокомпонентные и двухкомпонентные составы.

Как раз срок службы сэндвич-панелей и ограничивается временем службы самого клеевого слоя, а именно его разрушением. Кстати, сэндвич-панели с полиуретановым утеплителем иногда изготавливают без клея, соединяя составляющие между собой с помощью специального молдинга. Нельзя сказать, лучше это или хуже — время покажет.

Посмотрите, как выглядят готовые сэндвич-панели, выпущенные в производство:

Важные тонкости крепления

Следующий момент: крепления на кровельных сэндвич-панелях делаются видимыми или скрытыми, а замок обычным или с повышенной энергоэффективностью, что обеспечивает особую герметичность.

Соединяют кровельные сэндвич-панели между собой такими основными способами: одинарными фальцами с дополнительным утеплением, двойным фальцом, замковым (например, кровельным) и с помощью специального шефа трапециевидной формы из оцинкованной стали. Технику монтажа диктует, естественно, производитель.

Для закрытия солевых и двойных складок необходим специальный инструмент под названием «Рамка». Для замков современных панелей инструменты вообще не нужны.

Самый удобный, это конечно замок.Но есть и минус: у сэндвич-панелей, которые изначально рассчитаны под такие замки, по всей длине присутствует легко деформируемый элемент, который нетрудно повредить при монтаже или хранении. Так сказать, его слабое место.

Так выглядит крепление Полиуреоцианоратные панели:

Таким образом крепятся панели из минеральной ваты:

Чем хороша «кровля будущего», или приятные преимущества

Прежде всего, для устройства кровли большое значение имеет то, что кровельные сэндвич-панели позволяют укладывать укладку на большие ступени между прогонами.Это в сумме значительно снижает общую стоимость строительства самой крыши.

Именно поэтому в применении сэндвич-панелей в первую очередь кроется экономическая целесообразность, позволяющая сегодня возводить такие кровли практически во всех типах зданий. Пока на данный момент исключение составляют только многоквартирные дома, но это, по мнению экспертов, ненадолго.

Вас также удивит, что при кажущейся хрупкости кровельных сэндвич-панелей – достаточно прочный материал, отлично выдерживающий ветровые и снеговые нагрузки.При этом кровельные сэндвич-панели не создают какой-то особой дополнительной нагрузки на фундамент:

Также отметим, что такие панели быстро и легко монтируются, а также легко демонтируются. Они не нуждаются ни в какой отделке и специальных креплениях.

Недостатки, недостатки и другие досадные факты

При всех достоинствах сэндвич-панель имеет ряд недостатков. Например, прогнозируется, что использование ими трехслойных панелей со временем будет уменьшаться, уступая место другим типам сэндвич-панелей.

Вот занимательный видеоурок о преимуществах и недостатках кровельных сэндвич-панелей:

Особенности северного климата

Российский климат достаточно агрессивен, особенно на севере. И поэтому до сих пор многие кровельщики опасаются использовать кровельные сэндвич-панели из-за сезонных колебаний температуры, вызывающих значительные напряжения при эксплуатации.

Вторая точка, находясь на крыше, под правильными солнечными лучами бутерброды меняют свои размеры.Это естественный процесс для металлических поверхностей, но его крайне необходимо учитывать при подгонке углов стыков и швов, чтобы всю систему в итоге не повело. Вот только сэндвич-панели элементной сборки лишены этих минусов.

Ведь на них лежит не минераловатная нагрузка, а сам коробчатый каркас, так что теплоизоляцию можно использовать проще и дешевле. Да, такие элементы обеспечивают более надежную герметизацию кровли и возможность отвода конденсата через организованный вентиляционный зазор.

Кроме того, в процессе циклических температурных переходов через так называемую «точку замерзания воды» постепенно разрушается узел утеплителя из минеральной ваты, происходит выдувание волокон. В результате происходит потеря несущей способности самой конструкции.

Также сама минеральная вата подвержена физическому старению, а ведь именно на нее приходится вся эксплуатационная нагрузка. Это говорит о малой фактической огнестойкости такой кровли, к сожалению.

Во-первых, пока вызывает вопросы обслуживание таких панелей. При возникновении проблемы придется разбирать всю крышу, поэтому стоимость ремонта будет немалая.

Ошибки монтажа и их последствия

Далее, пока замки такой панели оставляют желать лучшего, и при не очень аккуратной работе она ненадежна. Как мы уже говорили, точность крепления и герметичность будущих крыш обеспечивают специальные пазы в фальцах. И главная проблема монтажа сэндвич-панелей – удачный или неудачный стык.

Именно поэтому производители постоянно работают над усовершенствованием таких замков. Ведь от этого зависит и прочность соединения таких панелей на крыше, и отсутствие щелей, и герметичность.

Для крыш – это критические показатели. И любое неудачное болото способно стать проводником дождевой влаги и мостиком холода, тогда как для тех же стен все это не так важно:

В условиях погодных и часто меняющихся влажности и температуры воздуха в некачественно уложенной кровле из сэндвич-панелей возникают мостики холода и протечки.Также отмечается отслаивание поверх утеплителя, если используется пенопластовый сэндвич и используется возгорание среднего слоя, а если утеплитель из минеральной ваты – разрушение связи между вертикально ориентированными волокнами из-за воздействия влаги.

Могут привести к герметизации продольного шва и дальнейшему повреждению всего покрытия. Причем такие повреждения не так просто обнаружить на глаз, а исправить еще сложнее.

Хотя на самом деле в работе с сэндвич-панелями вполне реально избежать всех перечисленных моментов и недостатков, если точно соблюдать все правила монтажа.

Трудности транспортировки и хранения

И, наконец, у кровельных сэндвич-панелей есть такой серьезный минус, как легкая поломка в процессе транспортировки и монтажа, поэтому с ними нужно обращаться бережно, особенно бережно. Именно поэтому производители часто предоставляют услуги по полной комплектации кровли, начиная с ее проектирования и заканчивая монтажом.

И вам советуем прибегнуть к таким услугам, так как профессиональная команда уже знает все тонкости работы с этим новым кровельным материалом есть целая масса рекомендаций даже по поводу хранения самих панелей.

Кстати, большинство производителей переживают, что в нашей стране довольно часто пренебрегают правилами монтажа и кровельные панели иногда поливают водой перед тем, как оказаться на крыше. В этом случае волокнистый утеплитель быстро теряет свои свойства и разрушается при последующих сезонных морозо-оттаивающих процессах.

Благодаря этому сомнению, владельцы своих домов до сих пор повсеместно отдают предпочтение более классическому и проверенному «правильному» пирогу, где у утеплителя есть свое определенное место и к нему всегда есть доступ.По крайней мере, если здесь намокнет вата, несущая способность крыши от этого не уменьшится — просто проблемы будут другие.

Этапы установки: необычная технология

Рассмотрим принципы монтажа кровельных сэндвич-панелей на крышу. Так, для здания применяют трехслойные кровельные сэндвич-панели, у которых высота кровли не более 12 метров, а уклон не менее 12%. Их размещают на прогонах с шагом в полтора метра.

По сравнению с классическими сэндвич-панелями, монопанели подходят для создания любых площадей и любого угла наклона, а шаг допускается в 3-4 метра.

Вот как выглядит монтаж такой крыши:

Удобнее, конечно, применить одну панель на скат крыши, чтобы у него не было поперечных стыков. Хотя сегодня часто бывает ситуация, когда такие сэндвич-панели заготавливают на крыше в качестве конструктора, наглость. В этом случае кладку панели ведут как бы на столбы.

Укрепляют такую ​​кровлю с помощью люковых профилей поперек стропил. Панели укладываются вдоль стропильных прогонов.А чтобы на месте стыка не образовывались мостики холода, здесь поверх мембраны на самих полках закрепляют терморазделительную полосу из изолона.

Между собой кровельные листы монопанелей скрепляются с помощью курммеров, а сами брусья соединяются саморезами. Устанавливайте такие панели на прогоны до 4 мм и крепите саморезами:

Далее, поверх нее допускается делать мягкую кровлю из обычных традиционных материалов, например, из штучной дроби.Сами по себе мы монопанели удобны тем, что их монтаж может выполнить любой строитель без специальной квалификации и практически в любое время года.

Сами кровельные панели устанавливаются на прогоны или фиксируются болтами, как вариант — саморезы со специальной шайбой. Наиболее практичным является составной тип шипа, теплоизоляционная обвязка и специальные стяжки.

Сам профиль стыка определяется самим кровельным покрытием, а металлочерепица равняется ей по шагу.

Стены дома из сэндвич-панелей крепятся с помощью тех же качественных элементов, что и в случае с обычной крышей:

А вот основные узлы такой крыши:

Это мойка кровли из сэндвич-панелей:

Вот основные варианты организации водостока такой кровли:

Самые качественные сэндвич-панели, по заверениям производителей, служат 25-30 лет. Крайне важно, чтобы при монтаже и транспортировке панелей они не были повреждены, а место соединения было достаточно герметичным.

Именно на отечественном рынке преобладают варианты с трапециевидными актерами на сэндвич-панелях, которые еще называют кровельным профилем.

По сравнению с остальным миром, в России кровельные сэндвич-панели производятся в таком соотношении утеплителя: 85% минеральной ваты и 15% пенополиуретана. А в мире наоборот: 80% таких панелей из пенополиуретана или полисоцианата и только пятая часть из минеральной ваты. Хотя утеплитель из пенопласта легче.

Так, самые качественные отзывы поставляют на российский рынок такие компании, как «Промкпанель», «Петропанель», «Кузнецкие металлоконструкции», «Техно-изол» и «АЗНА-АМ». Также мы рассмотрим продукцию таких известных производителей, как Ruukki, Isobud и Kraft Span.

Известная компания «Изобуд» производит сэндвич-панели для быстровозводимых зданий с 1998 года и на сегодняшний день входит в список самых известных производителей этого кровельного материала Российской Федерации.

И производит сэндвич-панели из минеральной ваты и пенополистирола:

Вот панель от «Изобуд» из минеральной ваты:

Kraft Span: новое оборудование

Kraft Span — компания из Санкт-Петербурга, производящая стеновые и кровельные сэндвич-панели из минеральной ваты. Они обладают высокими несущими свойствами, что особенно ценят дизайнеры.

Используются стальные профилированные листы, минеральная базальтовая вата и огнеупорный клей с классом безопасности.Именно продукция KRAFT SPAN выпускает единую серию таких панелей – FF.

У этой строительной технологии с каждым днем ​​все больше сторонников. Что неудивительно, ведь их привлекает красивый внешний вид кровли из сэндвич-панелей и относительно небольшая нагрузка на несущие конструкции и фундамент здания.

Ко всему современный рынок сегодня перенасыщен такими панелями, благодаря этому в этой сфере сохраняется высокая конкуренция, а производители больше платят за качество продукции.А так же дополнительные сопутствующие услуги как проектирование кровли так и их ремонт.

Хотели бы вы иметь такую ​​необычную крышу?

Популярность кровельных сэндвич-панелей объясняется простотой их укладки. Чтобы полученная конструкция служила долго и надежно, необходимо тщательно выполнять рекомендации по транспортировке и укладке материала.

Определение минимального угла кровли

Существуют следующие рекомендации СНиП: уклон кровли из сэндвич-панелей не должен быть менее 5 градусов.При этом для укладки следует использовать только цельные панели: такая поверхность не содержит стыков, окон и других мешающих монолитности элементов. Все остальные ситуации предусматривают минимальный уклон крыши из сэндвич-панелей 7 градусов.

При выборе оптимальной конструкции кровли и ее наклона учитывается климат данного региона. В районах с частыми и обильными осадками для кровли из сэндвич-панелей рекомендуется наклон однорядной кровли не менее 40 градусов.Это позволит дождевой воде плавно стекать вниз, не набивая стыки. Если в регионе царит сухой и жаркий климат, минимальный уклон для сэндвич-панелей допускается снизить до 7-25 градусов. Следует помнить, что возведение самых крутых крыш потребует большего расхода строительного материала.

Плоская кровля из сэндвич-панелей спровоцирует застой влаги. Это не позволяет избежать негативных последствий для герметичности стыковых участков. Когда оттепели сменяются морозами, это приводит к замерзанию скопившейся воды.Такие процессы повреждают внешний защитный слой панели, а впоследствии разрушают металлическую оболочку. Если в качестве основания под кровлей выступает несущая металлическая, железобетонная или деревянная конструкция, то при обустройстве небольшой перемычки кровли из сэндвич-панелей дополнительные крепления не понадобятся. В случае превышения минимального уклона кровельных сэндвич-панелей в 7 градусов применяются дополнительные соединительные крепления.

Необходимое оборудование для установки

В процессе возведения кровли из сэндвич-панелей постоянно возникает необходимость раскроя материала по размерам.Его также нужно будет закрепить и заняться гидроизоляционными швами. Для резки панелей можно использовать электронику, мелкозернистую пилу или стационарный станок с дисковой пилой. Болгарку или приспособления для горячей резки лучше не использовать, так как из-за линии нагрева панели панель начинает гнуться. Это приводит к нарушению защитного покрытия, из-за чего начинает проявляться коррозия.

При переноске сэндвич-панелей обычно используются механические или вакуумные захваты, что позволяет избежать повреждения поверхности.В тех местах, где на панели установлены захваты, заранее пробуют специальную пленку. В качестве крепежа при монтаже кровельных сэндвич-панелей используются длинные нержавеющие саморезы. Также обязательно наличие шайб и специальных уплотнительных прокладок. При выборе оптимальной длины саморезов ориентируйтесь на толщину панели и каркаса, к которому она крепится. Разрезные саморезы удобнее отверткой.

При расчете необходимого количества крепежного материала учитываются следующие факторы:

• Ветровая нагрузка на здание.Это влияет на его высоту, расположение и угол наклона кровли из сэндвич-панелей.
• Особенности конструкции (открытая или закрытая).
• В каком месте кровельной конструкции закрепляется элемент. Наибольшая ветровая нагрузка приходится на крайние панели.
• Несущая способность каждого крепежа.

Точные расчеты должен выполнять квалифицированный специалист с учетом понижения минимального уклона крыши из сэндвич-панелей.Особого внимания требует стыковка панелей: между ними не должно быть зазоров. На кровлях с любым углом кровли из сэндвич-панелей для герметизации используются специальные ленты типа Abris LB 10×2. Также можно использовать силиконовый герметик. Таким же образом обустраиваются все вертикальные примыкания.

Характеристики сэндвич-панелей

В продаже представлено несколько разновидностей материала с разными размерами, наполнителем и показателем прочности. В зависимости от их характеристик определяется назначение каждого вида.Внутренний утепляющий слой обычно состоит из пенополистирола, пенополиуретана, полиизоцианрата или минеральной ваты.

Масса сэндвич-панелей достаточно мала и позволяет сочетать финишное покрытие и утеплитель. Самыми теплыми считаются изделия с базальтовой ватой. Кузов из тонколистового металла покрыт декоративной защитой из полимера – благодаря этим плитам сообщается необходимый цветовой дизайн и защита от коррозии.

Чтобы не повредить защитный слой при укладке материала, необходимо соблюдать следующие рекомендации:

1. Полностью исключает использование горячей и абразивной резки.
2. Защитная пленка внизу панели должна оставаться до момента ее укладки. По окончании работы снимается верхняя пленка.
3. Если при резке материала возникает металлическая стружка, ее необходимо немедленно зачистить щеткой, иначе впоследствии она может поцарапать полимерный слой.
4. При проведении монтажных работ допускается использование обуви только на мягкой подошве.
5. Если сэндвич-панели в процессе строительных работ хранятся на открытом воздухе, необходимо предусмотреть для них надежную защиту от климатических воздействий.Для укладки материала рекомендуется использовать гладкую сухую подкладку.

ОСОБЕННОСТИ МОНТАЖА

Снэп кровли из сэндвич-панелей предполагает соблюдение следующих условий:

• День для монтажа желательно выбирать безветренный, так как площадь панелей большая, а вес небольшой. Допускается слабый дустовой ветер до 9 м/с.
• Запрещается работать в дождливую, снежную или туманную погоду.
• При плохом освещении процесс установки следует остановить.
• Для качественного выполнения продольной герметизации температура воздуха должна быть не ниже +4 градусов.

Приступая к укладке рубероида, необходимо сделать следующее:

• Внимательно проверить проект кровли на соответствие его проектной документации. При внесении дефектов и монтажных дефектов их необходимо устранить.
• Убедитесь, что все прогоны, ригели и другие элементы дизайна соответствуют проекту. Для этого необходимо использовать строительный уровень.
• Подготовьте все устройства и инструменты.

Штабелирование заказов

Монтаж сэндвич-панелей осуществляется в поперечном направлении на прогоны, которые располагаются параллельно карнизу. Для увеличения несущей способности кровли шаг погона может быть уменьшен. Этот прием обычно применяется на кровлях с небольшим уклоном в районах с обильным снегопадом. Для любых сценариев этот параметр не должен быть больше 200 см.

Изначально плиты длиной до 10 м, так как с ними намного легче поднимать крышу.Кроме того, в этом случае снижается риск деформаций из-за температурных колебаний при эксплуатации покрытия. Перед монтажом сэндвич-панелей укладывается утеплитель (минеральная вата) и гидроизоляция. Также следует проверить горизонтальность прогонов и состояние деревянных, металлических и железобетонных опор. Всю обнаруженную ржавчину, плесень и другие наслоения необходимо удалить.

При наличии трещин в деревянных элементах их необходимо заделать. То же самое относится и к полости в бетонном растворе.Требуется герметизация всех стыков элементов каркаса. Для обработки деревянных поверхностей применяют чешуйчато-белковые, для металлических – антикоррозийные средства. Очень важно, чтобы шаг несущих элементов соответствовал размеру пластин. При выборе ширины пролетов старайтесь, чтобы материал крепился на расстоянии 50 мм от края. Мягкие панели также должны иметь хорошую поддержку.

Если в качестве теплоизоляции внутри сэндвич-панелей используется минеральная вата, необходимо защитить респиратор дыхания.Поднимая панели крыши, запрещается ставить их на замок во избежание его искривления. Начинать укладку сэндвич-панелей на крышу лучше всего с любого из нижних углов, придерживаясь строгой вертикали монтажа.

Кровельные сэндвич-панели

– удобный современный материал для покрытия крыш любой площади. На строительном рынке появились сравнительно недавно, но строители охотно используют их в работе благодаря ряду качеств:

• Легкая укладка: сэндвич-панели монтируются без лишних физических усилий, а процесс занимает сравнительно мало времени;
• Небольшой вес при большой площади: это и достоинство, и недостаток, т.к. панели легко переносить, но ветер легко сносит их с места;
• Хорошая тепло- и шумоизоляция;
• Огнестойкость;
• Внешний вид: из сэндвич-панелей Дом, гараж, магазин и любое другое здание приобретают индивидуальность дизайна и заставляют прохожих обращать внимание на ваш органичный дизайн.

Зачем нужен склон?

Делать уклон крыши — значит идти на увеличение расходов. Чем выше будет оценка, тем больше материала потребуется для покрытия площади. Но раз на этом можно сэкономить, стоит ли делать уклон и тратить лишние деньги?

Во-первых, кровля из сэндвич-панелей имеет в правилах СНиП особые условия монтажа, и их игнорирование будет ошибкой и принесет неприятности.

Проблемы при возведении неправильного откоса

Игнорирование или незнание правил укладки кровли из сэндвич-панелей принесет владельцам здания неприятности в виде:

• Быстрый износ материала и ухудшение качества;
• Стоячие воды, которые начнут цвести;
• Нарушения гидроизоляции;
• Потери презентабельного вида.

Правильный выбор

Минимальный уклон выбирается исходя из климатических условий здания и особенностей укладки. Для сухого климата с жарким воздухом и постоянным солнечным облучением, когда кровля выполнена сплошными панелями без перемычек и проемов, выбирают минимальный уклон, допускаемый Правилами СЭП, — 5°. При наличии соединений или световых люков уклон больше.

Все решения по выбору уклонов отмечены в таблице.Четыре позиции отражают минимальные показатели, но строительные решения в разных случаях колеблются. Если стекингом не занимается профессионал со специальным образованием, то о других решениях речи не идет.

Гарантия

При правильном выборе крыша из сэндвич-панелей прослужит зданию 25 и более лет. В этот период не будет неприятных казусов в виде протечек или примерзания швов, если монтаж проводился с умом и расстановкой.Внешние качества панели теряют надолго, а презентабельный вид сохраняется до окончания службы и демонтажа покрытия.

Сэндвич-панели являются относительно дешевым кровельным материалом, а за уплаченную цену выполняют и перевыполняют план работ и добросовестную службу. Главное правильно провести штамповочные работы и подобрать минимальный уклон, чтобы покрытие смогло показать свои качества во всей красе и представить внешний вид здания только с лучшей стороны.

Кровельные панели — Assan Panel

Крыши — это покрытия, используемые в зданиях для обеспечения эффективной защиты от естественного снега, дождя и бури, которые варьируются для достижения эстетической гармонии с географическим положением и архитектурой здания. Крыши различаются в зависимости от их несущих систем, уклонов и материала покрытия. Кровельное покрытие должно обеспечивать тепло-, гидро- и звукоизоляцию; быть экономичной, эстетичной и качественной; и в то же время выполнять свои функции надежной защиты здания от условий внешней среды.Наиболее предпочтительными материалами покрытия в кровельных системах являются сэндвич-панели, состоящие из внутреннего и внешнего металлического листа и изоляционного слоя. Сэндвич-панели в последнее время используются в нашей стране в качестве материала для покрытия крыш, стен, внутренних перегородок или холодильных камер многих зданий, таких как здания строительных площадок, социальные и промышленные здания, фабрики и складские помещения и т. д. Сэндвич-панели различаются по архитектурным предпочтениям. с их высокой изоляционной способностью в дополнение к возможности быстрого изготовления и монтажа, несущей способности и легкой конструкции.

В Assan Panel сэндвич-панели производятся для красочных, прочных, эстетичных, быстрых, экономичных и экологических решений при кровельных покрытиях, чтобы удовлетворить потребности всех видов архитектурных проектов. Сэндвич-панели производятся с металлическими поверхностями различной формы и богатой цветовой гаммы, с использованием наполнителей (PUR, PIR, Rockwool) различной толщины и характеристик на Assan Panel, наиболее предпочтительном бренде на рынке сэндвич-панелей, который ставит перед собой цель: добавить стоимость в Турции.

Рулоны окрашенного оцинкованного листа, произведенные в соответствии со стандартами ECCA (European Coil Coating), импортированные от ведущих мировых производителей листового металла, или рулоны алюминия, произведенные на заводах ASSAN Aluminium в соответствии с международными стандартами (EN, ASTM и ISO) листовые изделия в пределах однослойных гофрированных листов. Толщина металлических волнистых листов и наполнителей определяется в соответствии с областью применения и величиной нагрузки, которую они будут нести.Полиуретан (PUR), используемый в качестве наполнителя в сэндвич-панелях, обладает лучшими показателями теплоизоляции, полиизоцианурат (PIR) обеспечивает высокий уровень пожаро- и теплоизоляции, а Rockwool дает успешные результаты по огне- и звукоизоляции.

Кровельные системы из сэндвич-панелей Assan

спроектированы с крышкой, боковой загрузкой и мембраной из ПВХ / ТПО, чтобы удовлетворить любые потребности.

Master Panel 1000R4, первая сэндвич-панель с одинарной и настоящей крышкой, самым большим преимуществом которой является то, что фурнитура панели защищена от воздействия внешней среды благодаря накладному профилю, закрывающему место соединения панелей.• Master Panel Nova3 представляет собой сэндвич-панель с поперечной нагрузкой с тремя ребрами, Master Panel Nova4 с четырьмя ребрами, Master Panel Nova5 и Master Panel 1000R5 с пятью ребрами. Панели с боковой нагрузкой могут применяться в качестве кровельного покрытия с уклоном 10%, и их самым большим преимуществом является быстрая установка благодаря стыку панелей с боковой нагрузкой.

Master Panel 1000R5M используется для покрытия террасных крыш. Нижняя поверхность панели выполнена из металла (окрашенный оцинкованный лист), а верхняя поверхность покрыта мембраной.Таким образом, после монтажа на строительной площадке не потребуется дополнительное покрытие гидроизоляционным материалом, что позволит сэкономить время и трудоемкость.

Мастер-панель 1000R5T безопасно используется в зданиях с повышенной пожарной опасностью и зданиях, где требуется максимальная огнестойкость и обеспечивает безопасный проход из широких проемов благодаря своей форме с пятью ребрами. Кровельное покрытие можно наносить с уклоном 10%. Он обеспечивает преимущество в быстрой установке благодаря боковому соединению панелей.Обладает высокими акустическими характеристиками благодаря наполнителю из минеральной ваты.

В этом каталоге вы можете найти свойства продукта и основные сведения об установке.

Зеленое строительство — и риски для коммерческой недвижимости | Визуализируйте

Недавней тенденцией в пожарной службе является увеличение серьезности пожаров, даже если частота пожаров снижается. Для этой тенденции есть много причин, таких как использование новых строительных материалов, строительство в зонах пересечения дикой природы и города (WUI), а также современное содержание домов и коммерческих зданий.

Рабочая бригада устанавливает солнечную крышу. (Фото Cocreatr)

Одним из основных соображений является строительство «зеленых» зданий, практика, популярность и частота которой растут.

Совет по экологическому строительству прогнозирует, что к 2023 году инвестиции США в зеленую реконструкцию вырастут до более чем 800 долларов.

Зеленое строительство обусловлено заботой об окружающей среде, финансовыми стимулами и растущим консенсусом в отношении того, что оно приносит пользу обществу. Экологичность сводит к минимуму влияние застроенной среды за счет эффективного использования ресурсов, сокращения отходов и выбросов в окружающую среду, а также сосредоточения внимания на здоровье и благополучии.

Зеленое строительство — это тенденция, с которой индустрии коммерческого страхования придется бороться, поскольку таким образом строится все больше объектов недвижимости. Это замечательная инициатива с краткосрочными и долгосрочными преимуществами, но она не лишена рисков. Важно, чтобы страховщики понимали эти риски, а андеррайтеры управляли ими эффективно и с прибылью.

Зеленое здание

Экологичность строительства включает в себя экологически ответственные процессы, ресурсоемкость которых достаточна для жизненного цикла здания.Это решение должно быть принято в начале процесса, когда конструкция размещается и продолжается в процессе проектирования, строительства, технического обслуживания, ремонта и демонтажа. Зеленое строительство сводит к минимуму потребление энергии, интегрирует возобновляемые источники энергии, защищает водные ресурсы, сохраняет природу, а также объединяет и укрепляет сообщества.

Согласно отчету Navigant Research, с 2013 по 2020 год ежегодная рыночная стоимость экологически чистых строительных материалов вырастет более чем в два раза, со 116 до 254 миллиардов долларов США во всем мире.Эта тенденция обусловлена ​​не только новым коммерческим строительством, но и реконструкцией существующих зданий.

Совет по экологическому строительству прогнозирует, что с 2015 по 2023 год инвестиции вырастут до более чем 800 миллиардов долларов США для обновления существующих структур в Соединенных Штатах. Исследование World Green Building Trends 2016 года показало, что 44 процента респондентов заявили, что они делают более 30 процентов строительных проектов экологически чистыми, а 58 процентов заявили, что к 2018 году они достигнут этой цели в 30 процентов или более.Тридцать девять процентов респондентов заявили, что к 2018 году более 60 процентов их проверенных проектов будут составлять зеленые здания.

Факторы риска

Факторы риска для страховщиков связаны со многими компонентами, используемыми в экологическом строительстве. В этой статье основное внимание будет уделено четырем основным компонентам: легкая деревянная конструкция, сборка наружных стен с горючими компонентами, фотоэлектрические (PV) системы (солнечные панели) и растительные крыши.

Легкая деревянная конструкция

Практика легкого деревянного строительства началась в начале 1970-х годов, и в качестве основного строительного материала используются легкие инженерные пиломатериалы (LEL).LEL более экономичен и прост в использовании в системах поддержки крыш и полов. Сборки имеют меньшую массу, чем обычные пиломатериалы, и обеспечивают эффективное использование ресурсов. Примеры сборок LEL включают фермы с косынками, предварительно изготовленные двутавровые балки, клееные балки, двутавровые балки, конструкционные композитные пиломатериалы, конструкционные изолированные панели и деревянные конструкционные панели.

Основной риск НПВ заключается в том, что он снижает характеристики конструкции в условиях пожара. В совместном исследовании UL и Департамента пожарной охраны Чикаго испытания смоделированных условий пожара показали, что сборка легкой конструкции разрушилась за 6 минут против 18.5 минут для традиционных деревянных сборок. Другое исследование показало, что легкая деревянная конструкция разрушается на 35-60 процентов быстрее, чем обычные конструкции из массивной древесины.

Хотя страховщики должны учитывать вопросы строительных и пожарных рисков при страховании любой коммерческой недвижимости, зеленое строительство может повысить и усугубить эти риски. Необходимо более тщательно изучить такие факторы, как наличие и процент легкой деревянной конструкции на полах и крышах, а также наличие в здании надлежащим образом спроектированной и установленной спринклерной системы.

Блоки наружных стен с горючими компонентами

Внешние стены, которые включают горючие материалы, такие как изоляция в сборках, являются еще одним зеленым компонентом. Строители обычно используют в качестве изоляции полиуретан, пенополистирол или экструдированный полистирол. Некоторые примеры этого типа наружных стеновых сборок включают структурно-интегрированные панели (SIP), изолированные сэндвич-панели, алюминиевые композитные панели (ACP), металлические композитные материалы (MCM) и системы внешней изоляции и отделки (EIFS).

Наружные стеновые блоки экономичны и безвредны для окружающей среды, но также могут представлять опасность при пожаре и способствовать быстрому распространению огня несколькими способами. Горючие поверхности наружных стен могут способствовать распространению огня.

Некоторые горючие изоляционные жилы, входящие в состав сборок, могут плавиться и образовывать легковоспламеняющуюся жидкость, если негорючий внешний слой повреждается при воздействии огня. Огонь может распространяться по внутренним воздушным полостям систем наружной облицовки и переходить с уровня на уровень через оконные проемы.Узлы с пенопластовой изоляцией также могут выделять токсичные продукты при горении и повышать пожароопасность при строительстве.

Фотоэлектрические системы

Фотогальванические (PV) системы преобразуют солнечный свет в электричество. Наиболее распространенным применением являются солнечные батареи, которые многие зеленые здания используют в качестве источника энергии. Как правило, панели строятся на крыше. Ключевые компоненты фотоэлектрических систем включают в себя фотоэлектрические модули и массив, объединительную коробку, разъединители постоянного и переменного тока, инвертор (зарядное устройство и контроллер), сервисную панель и дополнительную батарею.Фотоэлектрические системы и солнечные панели экологичны, потому что они используют возобновляемую солнечную энергию в качестве топлива, избегая других ресурсов, таких как нефть, пропан или уголь, и не загрязняют воздух.

Однако, опять же, страховщики должны учитывать соответствующие факторы риска. Как и в случае с двумя предыдущими компонентами, фотоэлектрические системы могут создавать опасность возгорания и создавать трудности для пожарных. Солнечные панели могут служить источником воспламенения (особенно при замыкании на землю), увеличивать распространение огня и вызывать опасную тепловую обратную связь.Пожарные должны скорректировать операции для работы с электрооборудованием под напряжением, ограниченным доступом и вертикальной вентиляцией. При использовании аккумуляторы могут содержать коррозионно-активные компоненты или горючие металлы, которые повышают опасность.

Фотоэлектрические системы

могут влиять на несущую способность крыши во время погодных явлений, усугубляя последствия ветра, града, подъема ветром и проблемы с креплением, которые наносят ущерб имуществу. Снег и лед могут скапливаться в затененных местах, увеличивая нагрузку на конструкцию. Солнечные панели могут препятствовать надлежащему водоотводу с крыши, что может привести к повреждению водой или повреждению структурной целостности.

Вегетативные крыши

Растительные крыши используют растительность и связанные с ней элементы ландшафта для создания сборки взаимодействующих компонентов, предназначенных для гидроизоляции и изоляции верхней поверхности здания. Они помогают контролировать ливневые стоки, уменьшая общий объем стока, снижая нагрузку на системы дренажа и очистки воды.

Они помогают улучшить качество воздуха за счет увеличения количества насаждений в районе, чтобы обеспечить естественную очистку воздуха и уменьшить содержание загрязняющих веществ в воздухе.Крыши экономят энергию, выступая в качестве буфера между температурой окружающей среды и изоляцией крыши, уменьшая колебания высоких и низких дневных температур и скорость изменения температуры. Это снижает нагрузку на механические системы отопления и охлаждения здания. При правильном уходе они имеют увеличенный срок службы по сравнению с обычными мембранами, поскольку они защищены от ультрафиолетовых лучей. Если растительная крыша видна и доступна, она обеспечивает доступ к природным сценам, что может повысить производительность и общее состояние здоровья.

Факторы риска для растительных крыш начинаются с повышенной пожароопасности, поскольку они могут выступать в качестве источника воспламенения, способствуя распространению огня и препятствуя усилиям по тушению пожара. Крыши подвержены подъему ветром и образованию переносимого ветром мусора. Они могут способствовать обрушению конструкции, если дренаж недостаточен, когда на крыше скапливается вода от ручного тушения пожара, дождевая вода, снег или лед.

Чем выше процент крыши, покрытой растительностью, тем выше риск.Базовый проект должен учитывать скорость ветра, уклон крыши, высоту здания и буферную зону между растительностью и участками без растительности. В противном случае эти факторы увеличат риск. За растительными крышами необходимо правильно ухаживать, чтобы избежать повышенного риска.

Страхование зеленых зданий

Тенденция зеленого строительства является положительной, но страховщики должны учитывать риски, связанные с покрытием этих свойств. Страховщикам следует обратить внимание на сообщества с сильными и хорошо соблюдаемыми строительными нормами, потому что такие меры помогут убедиться, что зеленые здания строятся и обслуживаются должным образом.Также желательны сообщества, получившие хорошие оценки за свои пожарные подразделения и усилия по снижению риска. Страховщикам нужны подробные данные и аналитика о характеристиках коммерческой недвижимости, спринклерных системах и многом другом, чтобы должным образом страховать зеленые здания.

Страховщики могут извлечь выгоду из тенденции зеленого строительства. Им просто нужно понимать риски.

---

Кевин Кунц (Kevin Kuntz) — помощник вице-президента по коммерческим линиям компании Verisk Insurance Solutions, с ним можно связаться по адресу [email protected]. Сяньсюй (Шерри) Ху — инженер по управлению рисками в компании Verisk Insurance Solutions. С ней можно связаться по адресу [email protected].

Что нужно знать об изоляционных панелях для стен и крыш

Следующий текст о сэндвич-панелях для стен и крыш предназначен для начинающих. Он предназначен для введения в предмет и предоставления информации по различным аспектам, таким как транспорт, переезд и т. д. Конечно, этот текст не может заменить никакого обучения.Поэтому всегда необходимо иметь специалистов, знакомых с транспортировкой, хранением и сборкой сэндвич-панелей.

1. Основы: Что такое теплоизоляционные панели?

Умный и утепленный: фасад из утепленных панелей

Как следует из названия, «сэндвич»-панели состоят из нескольких слоев – обычно двух тонких обшивочных листов, между которыми находится сердцевина. Это, однако, единственное сходство между ними и бутербродом! Что касается долговечности, сэндвич-панели намного опережают своего съедобного тезку: отдельные слои прочно соединены друг с другом, поэтому их часто называют композитными панелями.
Теплоизоляционные панели, композитные панели или сэндвич-панели бывают самых разных конструкций. В большинстве случаев внешняя оболочка состоит из оцинкованного стального листа. Внутренняя оболочка может быть изготовлена ​​из оцинкованного стального листа, тонких алюминиевых листов, нержавеющей стали или GRP (пластика, армированного стекловолокном). Сердцевина в основном изготовлена ​​из изоляционного материала, такого как полиуретан (PUR), полиизоцианурат (PIR) или минеральная вата. Соединение внешнего и внутреннего слоев помогает сочетать свойства используемых материалов: сгибание или разрушение поверхности затрудняется благодаря сердечнику, в свою очередь стабильность поверхности защищает мягкую сердцевину от внешних воздействий.

2. Использование изоляционных панелей

Теплоизоляционные панели используются во многих отраслях промышленности, таких как аэрокосмическая, автомобильная и строительная. Этот текст посвящен использованию теплоизоляционных панелей в качестве готовых элементов для строительной отрасли.
Теплоизоляционные панели идеально подходят для строительного сектора: вы экономите время, сокращаете расходы и уменьшаете вес, и их можно использовать в качестве стен, потолков и крыш. Если панели поставляются прямо с завода, они сразу готовы к эксплуатации. Одним простым шагом они могут быть прикреплены к несущей конструкции и одновременно являются устойчивыми стенами или крышами с отличными изоляционными свойствами.
Из-за вышеназванных свойств сегодня теплоизоляционные панели особенно популярны для облегченного строительства залов, крыш жилых домов, а также в качестве изоляционных панелей для изоляции или звукоизоляции в гипсокартонных конструкциях. Теплоизоляционные панели с огнеупорным сердечником также часто используются в качестве противопожарных панелей.

Холл из теплоизоляционных панелей

3. Типы утепленных панелей

3.1. Теплоизоляционные кровельные панели

Кровельные панели имеют два применения: в качестве кровельной изоляции и кровли.Их можно узнать с первого взгляда по правильному выступу на сэндвич-элементе. Эти возвышения известны как высокие ребра и служат для придания жесткости панели. Необходима хорошая устойчивость, особенно в случае с кровельными панелями, поскольку они должны не только нести собственный вес, но и выдерживать потенциальные снеговые или ветровые нагрузки. Пространство между двумя высокими гребнями известно как низкий гребень . Здесь измеряется толщина сердцевины. Для обеспечения плавного перехода между двумя панелями крыши на одной стороне панели имеется перекрывающийся клапан .Он находится поверх соседней панели.

Кровельные панели доступны в широком диапазоне цветов RAL.

3.2. Кровельные панели ECO

Особым типом кровельных панелей являются кровельные панели ECO. Они покрыты с нижней стороны алюминиевой фольгой, а не сталью. В результате они классифицируются как продукты одноразового использования в соответствии со строительными нормами и не требуют одобрения. В дополнение к этому юридическому преимуществу кровельные панели ECO имеют еще много плюсов.Алюминиевая фольга надежно защищает от таких продуктов, как аммиак, которые могут оказывать негативное воздействие на окружающую среду. В результате кровельные панели ECO особенно подходят для использования в сельскохозяйственных зданиях, таких как конюшни и амбары.

3.3. Утепленные стеновые панели

Теплоизоляционные стеновые панели имеют профиль с подкладкой для устойчивости вместо высоких штапиков на кровельных панелях. Так как из-за отсутствия высокого конька нет перекрывающего щитка, панели соединяются друг с другом при помощи шпунтового соединения, которое более выражено, чем на кровельных панелях.Опционально также можно использовать незаметные снаружи крепежные винты с потайной системой крепления.

   Профиль Eurobox с подкладкой

   Профиль с микроребрами

   Двойной профиль с
потайные крепления

Подробно: секретное крепление

Стеновые панели также можно использовать в качестве потолка или пола.

3.4. Панели холодильной камеры

Панели для холодильных камер представляют собой стеновые панели особой формы.Они обычно лучше изолированы, чем обычные изолированные панели, и имеют лучшее качество соединений. Это делает их идеальными для строительства холодильных камер и холодильных камер. Панели холодильных камер часто также имеют покрытие, безопасное для пищевых продуктов.

4. Состав утепленных панелей: внешний вид

Внешняя оболочка изоляционной панели состоит из нескольких различных слоев, которые защищают панель от воздействий окружающей среды, таких как УФ-излучение и коррозия. Следующая диаграмма дает хороший обзор структуры внешней оболочки:

Поскольку все отдельные слои выполняют определенные функции, перед покупкой теплоизоляционных панелей важно проанализировать факторы окружающей среды, которым будут подвергаться панели.После этого можно выбрать подходящие материалы и покрытия. Поскольку внешняя и внутренняя стороны изоляционных панелей часто подвергаются воздействию очень разных условий, используемые лаки и материалы различаются в зависимости от стороны, на которой они находятся. Например, внешняя оболочка всегда должна иметь слой защиты от ультрафиолета, а во влажных внутренних помещениях, таких как бассейны, следует использовать хорошую защиту от коррозии.

4.1. Наружные материалы

Существует несколько основных материалов, из которых изготавливается внешняя оболочка теплоизоляционных панелей.Вот обзор свойств материалов:

Толщина панели, мм	Тепловое сопротивление R0, м 2 *K/ W
	Минеральная шерсть	вспененных полиуретана
40	—	1,9
60	—	2,8
80	2,1	3 , 7
100	2,6	4,5
120	3,1	5,5
140	3,5	6,3
160	4,1	4,1
180	4,5	8,3
200	5,0	5,0	9,0

Стальной листовой металл.

Материал	Использовать
Листовая сталь	чаще всего используется в производстве теплоизоляционных панелей. Материал впечатляет своей высокой стабильностью. Лист оцинкован и покрыт антикоррозионным покрытием
Стеклопластик	GRP (пластмасса, армированная стекловолокном) может использоваться только для нижней стороны панелей.Материал используется в помещениях с повышенным воздействием химикатов или соли для предотвращения коррозии. Стеклопластик не так устойчив к излому, как металл.
Алюминий	Иногда, но не часто, корпус изоляционной панели изготавливается из алюминия. Этот материал особенно устойчив к химическим веществам и соли и поэтому в основном используется в сельском хозяйстве. К недостаткам можно отнести высокую цену и высокое тепловое расширение, что может привести к структурным проблемам.
	Очень редко корпус изготавливается из нержавеющей стали. Преимущество этого материала в том, что он совершенно не ржавеет и безопасен для пищевых продуктов. Однако цена материала очень высока. Мы производим теплоизоляционные панели из нержавеющей стали на заказ от 2500 м².

Толщина материала

Корпус панелей доступен из материала различной толщины.Более тонкий материал легче и дешевле, но не такой стабильный. В случае более толстых материалов по панели можно ходить, не повреждая ее. Типичные значения толщины стального листа составляют 0,4 мм и 0,6 мм. Пожалуйста, свяжитесь с нами, если вам нужна консультация относительно толщины.

Цинкование

В качестве защиты от коррозии все наши панели оцинкованы высоким качеством. Свяжитесь с нами, если у вас есть какие-либо вопросы о гальванике.

4.2. Наружное покрытие

Покрытие обеспечивает дополнительную защиту изоляционной панели и защищает от коррозии и УФ-излучения.Существует множество уровней качества, в зависимости от ситуации, в которой будут использоваться панели. Качество покрытия можно повысить одним из следующих двух способов: за счет новых разработанных материалов и методов покрытия или за счет более толстого покрытия. Стандартное покрытие, наносимое на наши утепленные стены и крышу, представляет собой стандартный полиэстер толщиной 25 мкм, снаружи и внутри. Большинство конкурентов предлагают только 15 мкм. Доступны следующие покрытия:

Изделия с предварительно нанесенным покрытием	Стандартная толщина (мк)	Минимальное время до появления белой ржавчины (в ч)	Категория коррозии
Стандартный полиэстер	25	360	RC2
Полиэстер повышенной прочности	25	360	RC3
ПВДФ	25	500	RC4
ПВДФ	35	500	RC4
ПУР-ПА	50/55	700	RC5
Пластизоль	100/200	1000	RC5
С пластиковым покрытием	100	500	/

Чтобы облегчить вам выбор правильного покрытия, мы предлагаем вам небольшую помощь в принятии решения на основе EN 10169.Просто отнесите свой проект к одной из следующих категорий.

Воздействие внешней среды:

Категория	Описание
C1 — очень низкий
C2 — низкий	Окрестности с низким уровнем загрязнения Сельскохозяйственные территории
С3 — средний	Городские и промышленные районы со средним уровнем загрязнения диоксидом серы Прибрежные районы с низким содержанием солей – от 10 до 20 км от моря
С4 — высокий	Промышленные районы и побережья со средним содержанием соли, от 3 до 10 км от моря
C5 I – очень высокий	Промышленные и прибрежные зоны с повышенной влажностью и агрессивной средой
C5 M – очень высокий	Прибрежные районы с высоким уровнем соли на расстоянии от 1 до 3 км от моря

Влияние внутренней среды:

Категория	Описание
C1 – очень низкий	Отапливаемые помещения чистым воздухом: e.г. офисы, магазины, школы и гостиницы
C2 — низкий	Неотапливаемые здания, где возможна конденсация: кладовые, спортивные залы
С3 — средний	Производственные помещения с высокой влажностью и достаточно высоким уровнем загрязнения воздуха: напр. пищевая промышленность, прачечные, пивоварни, молочная промышленность
С4 — высокий	Химические установки, плавательные бассейны, судостроение и береговые установки
C5 I – очень высокий	Здания или зоны с постоянной конденсацией и высоким уровнем загрязнения воздуха
C5 M – очень высокий	Здания или зоны с постоянной конденсацией и высоким уровнем загрязнения воздуха

С помощью следующей диаграммы вы можете выбрать правильное покрытие как для внешней, так и для внутренней оболочки ваших теплоизоляционных панелей.

5. Состав теплоизоляционных панелей: сердцевина

Исключительные изоляционные свойства изоляционных панелей в значительной степени достигаются благодаря изоляционной сердцевине, которая защищена внешними листами из стали или алюминия. Сердцевина теплоизоляционных панелей может быть изготовлена ​​из различных материалов и различной толщины. Далее мы представляем вам краткий обзор материалов и их функций.

5.1. Полиуретан (PU)

Полиуретан — это синтетическая смола, разработанная в 1930-х годах Отто Байером и его исследовательской группой для IG Farben.Мы все знаем этот материал из нашего дома: наши губки сделаны из него. В области теплоизоляционных панелей полиуретан является наиболее популярным изоляционным материалом. Но насколько хороши изоляционные свойства? Следующая таблица основана на панели типа Eurobox со стандартной облицовкой и содержит информацию о значениях изоляции (значения U), достигаемых в зависимости от толщины сердцевины:

У	Толщина панелей (мм)
	25	30	35	40	50	60	80	100	120
Вт/м² К	0.83	0,70	0,61	0,54	0,44	0,37	0,28	0,22	0,19
ккал/м² ч °C	0,71	0,60	0,52	0,46	0,38	0,32	0,24	0,19	0.16

5.2. Полиизоцианурат (ПИР)

Полиизоцианураты обладают еще лучшими изоляционными свойствами по сравнению с полиуретаном. Таким образом, тот же показатель изоляции может быть достигнут при меньшей толщине сердцевины. Кроме того, изоляционные панели с наполнителем PIR имеют лучшие показатели огнестойкости, чем панели с наполнителем из PUR, и дольше выдерживают более высокие температуры. Из-за этого утепленные панели с наполнителем PIR несколько дороже, чем панели с наполнителем PUR.

5.3. Минеральная вата

Если у вас есть особые требования к противопожарной защите, то без панелей с наполнителем из минеральной ваты не обойтись. В отличие от полиуретана и полиизоцианурата, минеральная вата негорючая. Однако это преимущество омрачается тем фактом, что панели из минеральной ваты обладают несколько худшими изоляционными свойствами. Взгляните на U-значения на примере стандартного профиля Eurobox:

У	Несущие панели (мм)
	50	60	80	100	120	150
Вт/м² К	0.75	0,63	0,49	0,39	0,33	0,27
ккал/м² ч °C	0,65	0,54	0,42	0,34	0,28	0,23

​6. Перевозка утепленных панелей

Если вы решите использовать теплоизоляционные панели как часть своих планов строительства, транспортировка будет первым шагом после размещения заказа.Для панелей длиной до 24 метров существует несколько очень важных правил, на которые необходимо обратить внимание, чтобы обеспечить доставку изоляционных панелей в целости и сохранности.
Теплоизоляционные панели обычно поставляются упакованными. Чтобы не повредить панели при транспортировке, эти упаковки необходимо располагать горизонтально на распорках из пенопласта или дерева. Обратите внимание, что распорки должны располагаться на подходящем расстоянии друг от друга. Опорная поверхность, разумеется, должна соответствовать форме упаковки.То есть, если упаковка плоская, поверхность, на которой она лежит, должна быть плоской. Если упаковка изогнута, поверхность, на которой она лежит, также должна быть изогнутой. При укладке пакетов друг на друга между пакетами необходимо использовать прокладки для штабелирования.
Также следует обеспечить, чтобы упаковки не выступали более чем на один метр и были закреплены по крайней мере в двух поперечных сечениях с помощью ремней на расстоянии не более 3 метров друг от друга. При креплении планок важно следить за тем, чтобы сами панели не повредились.Погрузочная поверхность транспортного средства, разумеется, должна быть пустой и защищенной от непогоды.

7. Хранение изоляционных панелей

По логистическим причинам иногда необходимо хранить теплоизоляционные панели на строительной площадке или на складе. Пожалуйста, следите за тем, чтобы панели никогда не лежали прямо на полу, а всегда лежали на деревянных или полистироловых прокладках, которые шире, чем сама панель. Распорки должны быть адаптированы к форме панелей и соответствовать изделию. Например: для изогнутой упаковки распорки должны иметь одинаковую кривизну.Если из-за нехватки места упаковки укладываются друг на друга, убедитесь, что между отдельными упаковками используются прокладки. Верхние распорки должны быть размещены точно так же, как и распорки внизу. При штабелировании следует также учитывать вес пакетов. Можно штабелировать не более 3 упаковок высотой не более 2,6 м.
Упаковки с панелями никогда не следует хранить в течение длительного времени во влажной среде, так как на плохо вентилируемых внутренних панелях может скапливаться конденсат, вызывающий коррозию металла.Если необходимо кратковременное хранение на открытом воздухе, важно, чтобы упаковки не подвергались воздействию прямых солнечных лучей и чтобы с них не стекала вода. Наклон должен быть не менее 5%. Однако пакеты не следует хранить на открытом воздухе более 60 дней.
Наилучшие условия хранения теплоизоляционных панелей – это сухие и непыльные помещения, которые к тому же в некоторой степени проветриваются. Из опыта мы знаем, что даже при наилучших условиях хранения срок хранения не должен превышать 6 месяцев, так как в противном случае свойства панелей могут измениться.

8. Подъем теплоизоляционных панелей

Даже если теплоизоляционные панели относятся к легким строительным элементам, их длина может означать, что они несут значительный вес. По этой причине при подъеме вручную или краном необходимо соблюдать некоторые основные инструкции.
При подъеме пакета краном синтетические строповые ремни (например, из нейлона) шириной не менее 10 см должны располагаться не менее чем в 2 местах. Ремни должны иметь длину не менее половины длины пакета.Чтобы предотвратить повреждение панелей при их подъеме, используйте прочные и тонкие деревянные или пластмассовые прокладки, которые превышают ширину панелей не менее чем на 4 см.
При подъеме панелей вручную должны работать два человека. Панели всегда следует переносить горизонтальными краями вверх и вниз.

9. Резка изоляционных панелей

Иногда необходимо обрезать изоляционные панели, чтобы получить их на рабочую длину на месте. Для этого панели необходимо положить на прочное основание и разрезать погружной пилой, электролобзиком или циркулярной пилой.Важно следить за тем, чтобы режущая поверхность не сильно нагревалась во время резки. Это может привести к выгоранию гальванического покрытия и, следовательно, защиты от коррозии. Пожалуйста, не используйте угловые шлифовальные машины или дисковые шлифовальные машины, так как искры могут повредить антикоррозийное покрытие.

10. Монтаж панелей крыши

​Подконструкция уже установлена, теплоизоляционные панели теперь можно использовать с пользой

Теплоизоляционные панели всегда должны устанавливаться специалистами.Следующий отрывок даст грубый обзор работы.
Монтаж кровельных панелей всегда осуществляется на основание из дерева, бетона или стали. При проектировании подконструкции необходимо обязательно учитывать вес панели, а также возможные снеговые и ветровые нагрузки в регионе. Из всей этой информации можно определить расстояние между опорами (прогонами), на которые укладываются панели. Для обеспечения максимального водоотвода наклон крыши должен быть не менее 5°.Если на крыше есть ригель или проходки, крыша должна иметь уклон не менее 7°. Поэтому кровельные панели не подходят для плоских крыш.
Теперь вы готовы к работе!

10.1. Укладка кровельных панелей

10.2. Перекрытие короткого стыка

Иногда необходимо соединить изолированные кровельные панели в вертикальном стыке. В следующем разделе описывается процедура такого перекрытия вдоль этого края.
Поскольку в стандартном исполнении на этой кромке нет нахлеста, его необходимо создать, удалив нижний лист и изоляцию из пенопласта.Лист технических данных для каждой панели поможет вам определить длину необходимой обрезки.

Подготовка для перекрытия верхней панели

Сначала укладывается нижняя панель, а затем устанавливается верхняя панель так, чтобы она перекрывала нижнюю. Это позволяет дождевой воде стекать, не затекая под откидной створкой. Кроме того, на нижнюю панель следует нанести самоклеющийся уплотнитель не менее чем на два. Завершающим этапом является фиксация панелей через высокие бортики.

10.3. Комплектация карнизной зоны

Открытая изоляция в передней части здания должна быть защищена от влияния погоды и от животных. В этом разделе мы опишем различные возможности.

	Открытая изоляция должна быть либо окрашена водонепроницаемым покрытием, либо покрыта гидроизоляцией. Преимущество оклада в том, что животные не могут добраться до пены, в которую они потом закапываются и вытаскивают.
	По запросу мы можем поставить панели для карниза с отливом.

11. Одобрение самонесущих изолированных панелей в соответствии со стандартом ЕС 14509

Теплоизоляционные панели соответствуют официальным требованиям. Стандарт ЕС 14509 устанавливает требования к «самонесущим изолированным панельным элементам заводского изготовления с металлическими листами с обеих сторон».

12. Классы пожарной безопасности и законодательство о пожарной безопасности

Во многих сценариях, где применяются теплоизоляционные панели, противопожарная защита играет важную роль.Европейский стандарт DIN EN 13501 действует уже несколько лет. Европейский стандарт гораздо более точно регулирует классы огнезащиты.
Вот соответствующая таблица ЕС, которая определяет классы огнестойкости согласно DIN EN 13501 и их соответствие соответствующим требованиям строительного надзора:

Требования к зданию	Несущие элементы¹ без зазора	Несущие элементы¹ с зазором	Ненесущие внутренние стены	Ненесущие наружные стены	Фальшполы	Отдельные потолки
Огнестойкий	Р 30	REI 30	EI 30	E 30 (i→o) и EI 30-ef (i ← о)	REI 30	ЭИ 30 (а↔б)
Огнестойкий	Р 60	REI 60	EI 60	E 60 (i→o) и E 60-ef (i ← о)		ЭИ 60 (а↔б)
Огнестойкий	Р 90	REI 90	EI 90	E 90 (i→o) и E 90-ef (i ← о)		ЭИ 90 (а↔б)
Огнестойкость 120 минут	Р 120	REI 120		—		—
Противопожарная стена	—	РЭИ-90М	ЭИ 90-М	—		—

¹Для систем реактивной противопожарной защиты с компонентами из стали с покрытием дополнительно требуется спецификация IncSlow согласно DIN EN 13501-2.

В дополнение к этим общим таблицам существует еще одна таблица, в которой классифицируются все изоляционные панели. При заказе панелей у нас мы всегда предоставляем европейский класс огнестойкости:

Классификация огнестойкости строительных материалов (за исключением напольных покрытий) в соответствии с DIN EN 13501-1

Требования к зданию	Дополнительные требования		Классификация ЕС согласно DIN EN 13501-1¹²
	Без дыма	Без горючих капель	Строительные материалы, за искл.изоляция линейных труб	Изоляция линейных труб
негорючий	●	●	А1	А1 Л
	●	●	А2 — с1, д0	А2 Л — с1, д0
Огнестойкий	●	●	Б — с1, д0 С — с1, д0	B L — s1, d0 C L — s1, d0
		●	А2 — с2, д0	А2 Л — с2, д0
			А2 — с3, д0	А2 Л — с3, д0
			Б — с2, д0 Б — с3, д0	B L — s2, d0 B L — s3, d0
			С — с2, д0	С Л — с2, д0
			С — с3, д0	С Л — с3, д0
	●		А2 — с1, д1	А2 Л — с1, д1
			А2 — с1, д2	А2 Л — с1, д2
			Б — с1, д1 Б — с1, д2	B L — s1, d1 B L — s1, d2
			С — с1, д1	С Л — с1, д1
			С — с1, д2	С Л — с1, д2
			A2 — s3, d2 B — s3, d2 C — s3, d2	A2 Л — с3, д2 В Л — с3, д2 С Л — с3, д2
Нормальная воспламеняемость		●	Д — с1, д0	Д Л — с1, д0
			Д — с2, д0 Д — с3, д0	Д Л — с2, д0 Д Л — с3, д0
			Е	Е Л
			Д — с1, д1	Д Л — с1, д1
			Д — с2, д1	Д Л — с2, д1
			Д — с3, д1	Д Л — с3, д1
			Д — с1, д2	Д Л — с1, д2
			Д — с2, д2	Д Л — с2, д2
			Д — с2, д3	Д Л — с2, д3
			Э — д2	ЭЛ — д2
Легковоспламеняющиеся			Ф	Ф Л

¹ В европейских правилах испытаний и классификации характеристики тления строительных материалов не учитываются.Для применений, где должны быть продемонстрированы характеристики тления, должны использоваться национальные правила.
² За исключением классов A1 (несмотря на использование сноски c к таблице 1 DIN EN 13501-2 и E) огнестойкость поверхностей облицовки наружных стен (типы) не может быть окончательно классифицирована в соответствии с DIN EN 13501-1 .

Теплоизоляционные панели с наполнителем из минеральной ваты доступны для класса огнестойкости до F120. Следовательно, это означает, что они могут выдерживать огонь до 120 минут.Панели состоят на 95-99% из расплавленной вулканической породы, стянутой в нити для получения волокнистой структуры. Сертифицированные сэндвич-панели с наполнителем из минеральной ваты могут устанавливаться в помещениях, к которым предъявляются требования пожарной безопасности. Их можно использовать как в качестве внутренней противопожарной стены, так и в качестве внешней стены, а также в качестве низкого потолка, в качестве крыши и даже в качестве изоляции существующих зданий.

2.5.0.0

AWIP представляет изоляционную палубную панель OneDek™ для пологих и плоских крыш

Выше показаны новые панели OneDek™ от AWIP, используемые в новом строительном проекте.Панели доступны в толщине от 2 до 6 дюймов, предлагая значение R до 50.

Вакавилль, Калифорния — Многие крупные коммерческие, промышленные и холодильные здания с пологим уклоном построены с использованием традиционных сборок стальных крыш. . Этот тип крыши состоит из рулонной стальной основы под несколькими слоями жесткой пенопластовой изоляции, которая затем покрыта однослойным мембранным кровельным листом. По мнению Билла Лоури, президента All Weather Insulated Panels, крыши, построенные таким традиционным способом, устарели.

«Строительной отрасли Северной Америки пора изменить парадигму, — сказал Лоури. «Я вижу, как устроены эти крыши, и понял, что существуют превосходные и экономичные решения, доступные просто за счет применения новых композитных технологий».

Имея это в виду, компания Lowery разработала OneDek ^™ в качестве революционного композитного материала с теплоизоляционными панелями для пологих и плоских крыш. По словам Лоури, OneDek ^™ сэкономит время и трудозатраты во время строительства, обеспечивая при этом превосходные свойства, включая устойчивость к прогибу, сдвигу диафрагмы, огню и более высокие значения R на дюйм по сравнению с большинством изоляционных плит, доступных на рынке.

«В строительной отрасли США мы должны привести лошадь к воде, а затем соблазнить ее напиться, — сказал Лоури. «Когда дело доходит до OneDek™, они будут счастливы, что сделали это. Это экономичнее, быстрее и лучше».

Производя изоляцию и стальную основу на заводе, панели OneDek ^™ избавляют от необходимости добавлять изоляцию на стройплощадке. На этом трудоемком этапе установщики вручную укладывают слои изоляционных плит в шахматном порядке, а затем закрепляют их тысячами механических креплений большой длины к стальному основанию настила.

С помощью «вакуумного подъемника» панели OneDek ^™ легко устанавливаются на место поверх стальной опоры крыши и фиксируются с помощью гнутых пазогребневых соединений. Для крепления панелей к балкам или прогонам требуется гораздо меньше крепежных деталей и меньше времени.

Композитная природа сборки OneDek ^™ позволяет увеличить пролеты между опорами, и, в отличие от подложки из изоляционных плит, панели OneDek ^™ обладают высокой устойчивостью к повреждениям от пешеходного движения во время и после строительства.Способность отвечать требованиям к сдвигу диафрагмы делает OneDek ^™ уникальным композитом, в котором используются стальные облицовки и сердцевина из полиизоциануратной пены. Но преимущества OneDek ^™ на этом не заканчиваются.

Ярко-белая нижняя сторона панелей OneDek снижает требования к внутреннему освещению.

Панели могут быть изготовлены толщиной от 2 до 6 дюймов со значением R до 50.Сталь с наружным покрытием обеспечивает идеальную основу для механической или приклеенной гидроизоляции мембран из белого ТПО и ПВХ. Внутренняя стальная облицовка OneDek ^™ окрашена в белый цвет на заводе, легко моется и обладает высокой отражающей способностью, что снижает требования к освещению. «Еще одно преимущество OneDek ^™ , — сказал Лоури. «Меньшее количество осветительных приборов само по себе обеспечивает лишь часть экономии для проекта площадью 150 000 квадратных футов, но если добавить это ко всем другим преимуществам, включая время установки и превосходную общую производительность, OneDek ^™ действительно имеет значение.”

Щелкните изображение, чтобы загрузить листовку OneDek.

Компания Lowery настолько уверена в целостности кровельной конструкции OneDek™, что AWIP предлагает эксклюзивную для отрасли 20-летнюю гарантию герметичности кровельной системы сверху донизу. Эта гарантия распространяется на мембранную кровлю. Для владельцев зданий это огромное преимущество.

«В строительной отрасли США мы должны привести лошадь к воде, а затем соблазнить ее напиться, — сказал Лоури.«Когда дело доходит до OneDek ^™ , они будут счастливы, что сделали это. Это экономичнее, быстрее и лучше».

Как показывает новый продукт, AWIP является новатором в области проектирования, строительства и продвижения изолированных металлических панелей. Компания была основана Лоури в 2004 году и в настоящее время имеет два современных производственных предприятия непрерывного действия. Один расположен в Вакавилле, штат Калифорния, а второй — в Литл-Роке, штат Арканзас.

Всепогодные изолированные панели

Всепогодные изолированные панели со штаб-квартирой в Вакавилле, Калифорния, производят высокоэффективные изолированные панели. металлические стеновые и кровельные системы, спроектированные для упрощения конструкции и установка, а также самая производительная и энергоэффективная наличие ограждающих конструкций.Современные, непрерывные линии AWIP производственные мощности в Калифорнии, Арканзасе и Пенсильвании предлагают мощности, необходимые для выполнить проект любого размера, а стабильность, необходимая для поддержки возникающие потребности строительной промышленности Северной Америки. Для получения дополнительной информации посетите www.awipanels.com.

Кровельные и стеновые панели | ЭИП

Сердцевиной панелей EIP является экологически устойчивая жесткая изоляционная пена PUR/PIR.
в наличии,

• Одобренная FM огнестойкая пена из полиизоцианурата (PIR)
• Огнестойкий (PUR или PIR) класс B2
• Полиуретан (PUR) класс B3

со свойствами как

• Плотность : 40 ± 3 кг/м ³
• Теплопроводность : λ _PUR = 0.023 Вт/мК ¹ и λ _PIR =0,021 Вт/мК ¹
• > 90% содержимого закрытых ячеек

Вспенивающий агент, используемый в панелях EIP, представляет собой экологически чистый газ пентан с нулевым потенциалом разрушения озонового слоя (ODP) и низким потенциалом глобального потепления (GWP).Он не содержит CFC или HCFC.

¹ Согласно лабораторным данным поставщика пенопласта.

Стандартной основой для внутренней и внешней облицовки является предварительно окрашенная и горячеоцинкованная сталь в соответствии со стандартом BS EN 10143.

• Толщина : 0,50 мм
• Марка стали : DX51D
• Цинковое покрытие : Z275 или Z200
• Верхнее покрытие : полиэстер, полиэстер, толщина 25 микрон.
• Цвет : RAL9002 кремовый
• Защита поверхности : Полиэтиленовая пленка

Возможны вариации в характеристиках материала поверхности для широкого спектра специализированных применений:

• Варианты толщины : 0.от 40 мм до 0,80 мм
• Варианты основы : сталь с алюмоцинковым покрытием, нержавеющая сталь (SS 304 или 316), алюминий
• Варианты верхнего покрытия : ПВДФ, многослойный ПВДФ, высокопрочный полиэстер, безопасный для пищевых продуктов, пластизоль, полидура
• Цвет : Любой цвет по каталогу RAL

Покрытие из высокопрочного полиэстера обеспечивает повышенную устойчивость к коррозии и агрессивным чистящим средствам.

Покрытие PVDF подходит для наружного применения, где требуется более высокая устойчивость к коррозии, выцветанию и суровым условиям окружающей среды.

Покрытие Plastisol подходит для внутреннего применения для бесконтактного уровня безопасности пищевых продуктов и там, где требуется более высокая стойкость к мытью поверхностей.

Food Safe Покрытие подходит для внутреннего применения, обеспечивает безопасность пищевых продуктов на уровне контакта с антимикробными свойствами.

Покрытие PolyDura подходит для всестороннего улучшения характеристик по отношению ко всем факторам, сравнимым с покрытием PVDF, но с более широкой цветовой гаммой.

Панели

TRP 40/333 и TRP 45/150 имеют гофрированные профили 40/333 и 45/150 на внешней стороне соответственно и в качестве стандартного профиля с низким ребром на внутренней стороне.

Панели HFW и TFW в стандартном исполнении имеют профиль Low Rib с обеих сторон.

Альтернативные варианты профилей, такие как Micro Liming, Micro Wave, Groove & Flat, доступны для внутренней стороны панелей TRP и любой стороны панелей HFW и TFW.

ГТО 40/333

ГТО 45/150

ЛОРИБ

Квартира

ПАЗ

МИКРОЛАЙН

МИКРОВОЛНОВАЯ ПЕЧЬ

.
