Как самостоятельно сделать отлив на фронтоне? — 1pokryshe.ru

Осадки, попадающие на стены, наносят значительный вред строению. Чтобы защитить дом от их негативного воздействия, нужно знать, как сделать отлив на фронтоне. Воспользовавшись предложенными рекомендациями, любой домашний умелец сможет самостоятельно выполнить эти работы.

Устройство крыши с фронтоном и козырьком (отливом)

Устройство крыши с фронтоном и козырьком (отливом).

Основные понятия и термины

Фронтоном здания называют пространство между плоскостями двускатной крыши, снизу ограниченное карнизом. Фронтон является завершением фасада и обычно имеет треугольную форму в плоскости. Но в зависимости от формы крыши, он также может быть полукруглым, трапециевидным, ступенчатым. Однако в большинстве современных частных домов эта часть фасада делается традиционно в виде равнобедренного треугольника.

В мансардах фронтоном называют часть между верхним срезом оконного проема и скатами крыши.

Устройство угла фронтона с отливом

Устройство угла фронтона с отливом.

Обычно этот промежуток наглухо зашивается после предварительного утепления и гидроизоляции. Это необходимо сделать, чтобы защитить чердак дома от холода и попадания осадков. Для внутренней отделки используют гипсокартон, доску-вагонку или ОСБ-плиты. Снаружи фронтон можно отделать своими руками тем же ОСБ, а поверх него закрепить сайдинг.

Отлив, как следует из самого названия, предназначен для того, чтобы вода отводилась от фасадной стены. Во время дождя, особенно если он сопровождается сильным ветром, стена обычно сильно намокает. Это становится причиной появления в доме сырости, из-за которой вещи начинают портиться, а обитатели — болеть. Сам же дом с отсыревшими стенами может начать разрушаться.

Отлив делается по всей длине фронтона, чтобы обеспечить максимальную защиту от осадков. Опытные специалисты-строители рекомендуют делать его до того, как начнутся работы по обшивке завершающего участка фасадной стены здания.

Фронтон дома с отливом хорошо видны всем гостям и прохожим, поэтому важно, чтобы они выглядели красиво и аккуратно.

Вернуться к оглавлению

Выбор материала для отлива

Основные материалы для изготовления отливов

При изготовлении отливов используют металлочерепицу, черепицу, шифер, кровельное железо и тд.

Специалисты рекомендуют делать отливы для фронтона из того же материала, который был использован в качестве кровельного. Это создаст общность стиля всего дома, использование же разнородных материалов может внести в общую композицию диссонанс.

Основными материалами для изготовления отливов являются следующие:

  • металлочерепица;
  • черепица;
  • шифер;
  • кровельное железо;
  • дерево;
  • пластик;
  • битумная черепица.

У каждого из этих материалов есть свои преимущества и недостатки. Такие изделия, как металлочерепица или шифер имеют высокую надежность и большой срок службы, но они тяжелые, и для них нужно делать специальные несущие конструкции. А еще мастеру нужно будет выполнить ряд дополнительных работ по стыку между отливом и стеной дома. Ведь структура этих материалов не позволяет плотно подогнать их, чтобы не было зазоров, куда может попадать дождевая вода или талый снег.

Поэтому многие владельцы домов, которые выполняют строительные и монтажные работы своими руками, используют оцинкованное кровельное железо или профнастил. Они легкие, без труда трансформируются и принимают нужную форму, к тому же относительно недорогие. Также можно устанавливать уже готовые отливы из металлического профиля, подобные тем, что используют при установке металлопластиковых окон. Такие изделия имеют привлекательный вид, их может установить даже непрофессионал.

В случае, если дом обшит сайдингом, имеет смысл использовать пластиковые отливы.

Они будут естественно смотреться, создавая одно целое с фасадом дома.

Но, принимая решение о том, какой материал выбрать для того, чтобы сделать на фронтоне защиту от осадков, следует помнить — цвет и фактура всех элементов фасада здания должны сочетаться между собой. Разные оттенки создадут дисгармонию, дом будет выглядеть непривлекательным и отталкивающим.

Вернуться к оглавлению

Технология сборки и установки

Инструменты для изготовления отлива на фронтоне

Инструменты для изготовления отлива на фронтоне.

Итак, установка отлива, особенно если для него используются такие материалы, как металлочерепица, шифер или керамическая черепица, требует выполнения серии определенных работ. Важно выполнять все правильно, используя измерительные инструменты, чтобы не было перекосов и искривлений.

Для выполнения работ потребуются следующие инструменты:

  • болгарка;
  • молоток;
  • ножовка;
  • плоскогубцы;
  • шуруповерт;
  • рулетка;
  • уровень;
  • нож-резак;
  • саморезы;
  • грозди кровельные.

Первый этап — установка стропил, на которые будет укладываться кровельный материал. Для них берут деревянный брус толщиной 50 мм и высотой 80 мм. Дерево должно быть хорошо просушенным, без сучков. Перед тем, как использовать его, древесину следует пропитать специальными веществами от насекомых и грибков.

Угол наклона стропил берется в пределах 20-45 градусов. Окончательная величина выбирается с учетом количества осадков, выпадающих в определенной местности.

Ширина отлива не должна быть меньше ширины выступа кровли над стеной. Обычно это 500-600 мм. Такой длины хватает, чтобы дождевая вода не попадала на фасад дома.

Стропила правильно крепятся к стене на расстоянии не менее 600 мм друг от друга. После того, как на них уложена обрешетка и закреплен кровельный материал, следует заделать места стыка отлива со стеной.

В случае, если вместо стропил используется выступающая за фронтон стена дома, некоторые мастера поступают следующим образом. С помощью цементного раствора формируется откос (угол наклона составляет 45 градусов), а на него сверху при помощи саморезов или других монтажных приспособлений крепится металлический отлив. Такая конструкция является надежной, позволяет эффективно отводить воду от фронтона и защищает чердак от воздействия осадков.

Отметим, что если под отливом находится входная дверь, то выступ следует увеличить до 800 мм (если перед дверью нет закрытого крыльца).

Следуя приведенным выше советам, хозяин дома сможет самостоятельно справиться с работами по установке отлива и сделать его украшением своего жилища.

Как сделать отлив на фронтоне — MOREREMONTA

—>

Поиск по сайту

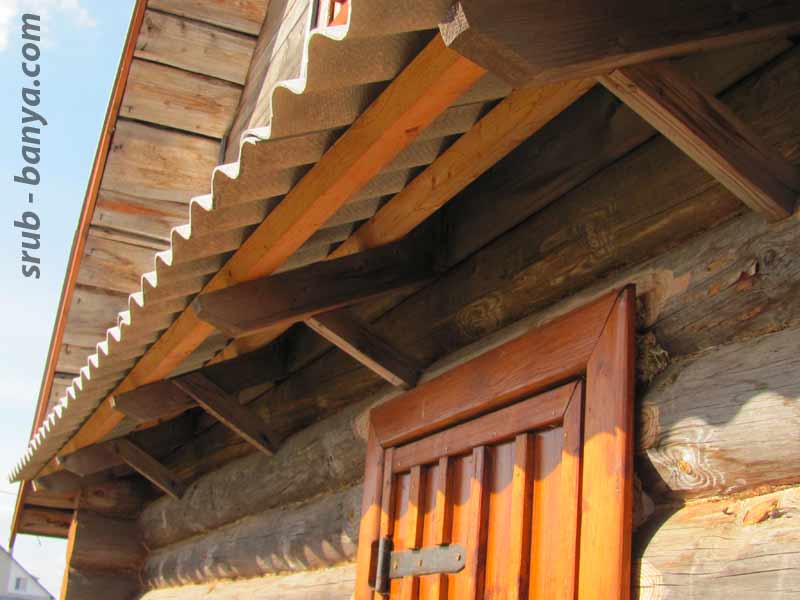

Монтаж фронтонных козырьков.

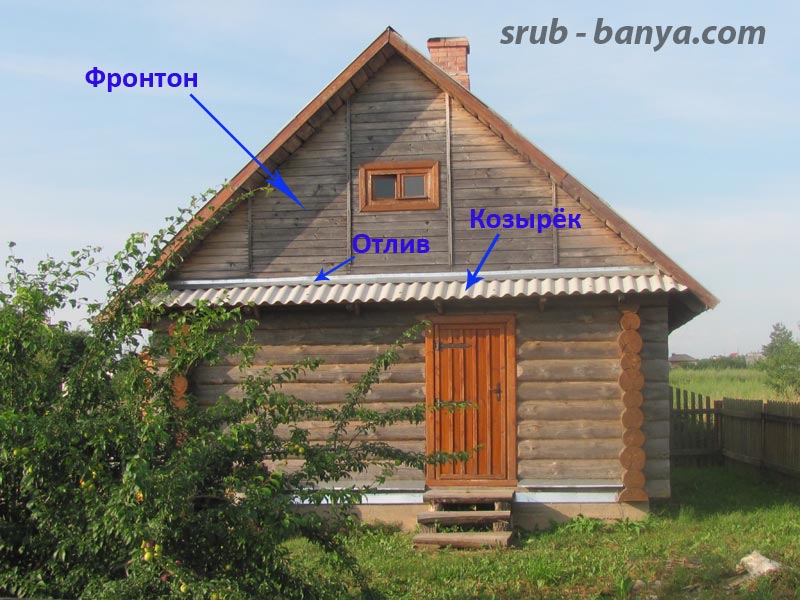

Козырёк, фронтон, отлив.

Для того чтобы атмосферные осадки не попадали на торцевые стены (под фронтонами), внизу фронтонов монтируются козырьки. Так как фронтона два, то и фронтонных козырьков будет тоже два.

Козырёк делается до того, как смонтирован фронтон.

Свес козырька (расстояние от стены до края козырька) выбирается таким, чтобы дождь не попадал на стены. У меня свес козырька 60см, но это маловато. Если бы я делал козырёк сейчас, то свес сделал бы порядка 80см чтобы во время дождя под козырьком можно было постоять и подышать свежим воздухом (т.е. покурить).

Рама для фронтона.

Вначале монтируем раму для окна из бруска сечением 50мм на 100мм. Пересечение брусков подгоняем таким образом, чтобы в него входила оконная рама. Размеры окна зависят от ваших потребностей. Если на чердаке будет полноценная комната, то размеры могут быть побольше. Внутренние размеры моей рамы чердачного окна: высота — 50см ширина — 85см. Просто такое окно было в наличии.

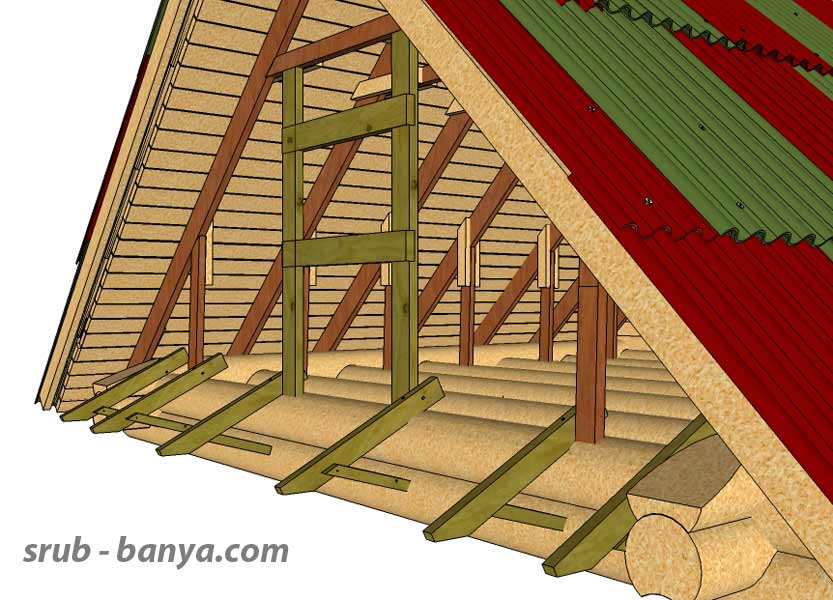

Установленные мини — стропила козырька.

Далее, из бруска 50мм на 100мм делается основание — мини-стропила козырька с подпорками (на рисунке — зелёного цвета).
В моём случае длина мини стропила — 80см. Длина подпорки — 50см. Такие размеры позволяют сделать свес козырька порядка 60см.

Однако, как я уже говорил, свес козырька желательно сделать побольше, 75 — 80см. Тогда длина мини — стропила составит примерно 100см.

Мини — стропило и подпорка.

Гвозди крепления мини стропила и подпорки.

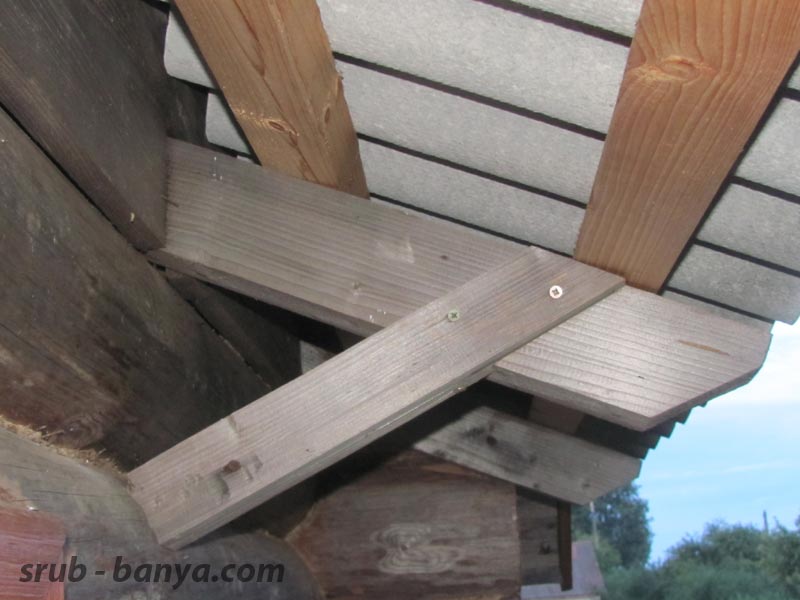

Фото мини стропила.

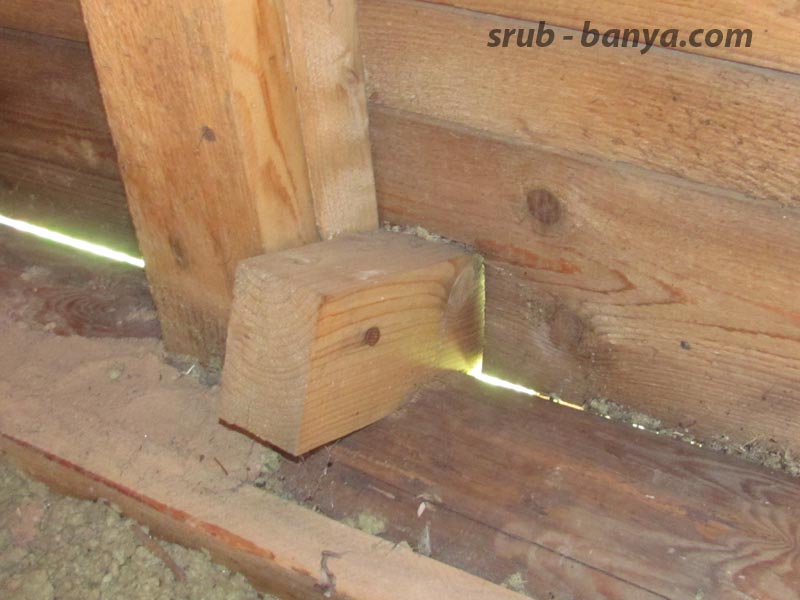

Конец мини стропила с обратной стороны фронтона.

Мини стропила прибиваются к верхнему бревну, к раме окна и к стойкам передней фермы. Подпорка шипом вставляется в выдолбленное в бревне углубление и фиксируется забитым наискосок сбоку гвоздём.

К верху мини стропил в два ряда, гвоздями 100мм, прибиваются бруски обрешётки. Сечение брусков желательно выбрать не менее, чем 80 на 50мм, так как по этим брускам мы будем ходить при монтаже фронтона. Расстояние между брусками 30 — 40см.

Крепление концов обрешётки.

Для прочности, концы обрешётки можно прикрутить шурупами к фронтонному свесу.

Завершаем монтаж козырьков после монтажа фронтонов.

Покрытие козырька шифером.

Прибиваем нарезанные по размеру козырька листы шифера (ондулина).

Для того чтобы влага от косого дождя или снега с фронтона не затекала под козырёк, делаем отливы из оцинкованного железа. Отлив согнут так, как показано на фотографии.

Отливы прикручиваем к фронтону и к обрешётке (через шифер) шурупами соответствующей длины (фронтон — 4мм на 25мм, обрешётка — 4мм на 120мм). Для герметичности, под каждый шуруп кладём шайбу М5 и резиновую прокладку диаметром

10 — 15мм.

Монтаж фронтонов.

Фронтон — это торцевая часть крыши.

Если фронтон делается из дерева, то основаниями, на которые будут прибиваться доски фронтона, будут: стропильные ноги и стойки первой (последней) фермы, доски рамы для окна.

Прибиваем доски фронтона, начиная снизу. Подгоняем каждую доску.

Положение досок для исключения затекания воды.

Для предотвращения затекания воды во время косого дождя, доски фронтона лучше всего располагать горизонтально, причём, в каждой доске нужно выбрать четверть. Наружный шип четверти должен смотреть вниз.

Положение вагонки для исключения затекания воды.

Фронтон можно делать из вагонки или половой доски. Тогда каждая доска (вагонка) должны располагаться так, чтобы средний шип смотрел вверх.

Для уменьшения времени на подгонку досок, возможен монтаж фронтона до монтажа чернового настила крыши. Доски выходят за края стропильных ног и обрезаются ножовкой или бензопилой после того, как фронтон полностью закрыт (прибиты все доски).

Окно в фронтоне.

И, в завершение операции монтажа фронтона, вставляем окно в раму.

Для улучшения внешнего вида фронтона, его желательно покрасить: краской для наружных работ, влагостойким акриловым лаком, покрытием для дерева. Красить фронтон можно только с одной стороны — со стороны улицы. Для продления срока службы досок фронтона, внутреннюю сторону красить не желательно.

Фронтон сруба может быть выполнен из любого материала. Это зависит от вашего вкуса, фантазии и возможностей. Например, я видел фронтоны из фанеры, пластика, шифера, ондулина, металлочерепицы, плоских асбест — цементных плит. Принцип монтажа кровельных материалов в качестве фронтона такой же как и при покрытии крыши. Например, если используем шифер, то монтируем фронтон снизу — вверх, сначала нижний ряд, затем второй. Крайние листы отпиливаем под углом так, чтобы они подходили под уклон кровли и плотно стыковались с напуском. Количество гвоздей — не менее 5 на лист.

Этой темой я заканчиваю рассказывать о строительстве коробки сруба (строения), состоящей из фундамента, стен и крыши. Как вы убедились, во всех этих работах особо сложного ничего нет, и освоить их может каждый. Ведь не даром, в былые времена жильё в деревнях строили, в основном, исключительно своими силами. А так как базовые принципы обработки древесины соблюдались неукоснительно, то дома или бани получались долговечными, тёплыми и уютными.

Пригодилась информация, опубликованная на этом сайте?
Вы можете отблагодарить автора за проделанную работу!

Вам пригодилась информация, опубликованная на этом сайте?
Здесь можно отблагодарить автора за проделанную работу.

Фронтон дома — пространство между плоскостями двускатной крыши, снизу ограниченное карнизом. В большинстве дачных домов фронтон имеет треугольную форму.

Назначение фронтонного отлива отведение воды от фасадной стены. Во время дождя сопровождающегося ветром, отлив отводит осадки от стен и не позволяет намочить стены. Отлив делаем по всей длине основания фронтона, чтобы обеспечить максимальную защиту от осадков. Монтаж фронтонного отлива рекомендуем сделать до начала отделки фасада.

Для создания общности стиля всего дома отлив для фронтона изготавливаем из материала, который использовали в качестве кровли для основной крыши дома.

Ширина фронтонного отлива соответствует ширине свеса кровли, т.е. в нашем случае это не менее 500 мм. Такой ширины достаточно, чтобы фасад дома был сухим.

Сборка фронтонного отлива начинается с установки стропил и каркаса свеса из доски 100х40 мм с углом наклона до 45 и шагом 60 см, на которые будет смонтирована обрешетка и уложен кровельный материал.

Завершив монтаж кровельного материала на отливе, устанавливаем доборные элементы и тщательно герметизируем место стыка отлива со стеной.

Осадки, попадающие на стены, наносят значительный вред строению. Чтобы защитить дом от их негативного воздействия, нужно знать, как сделать отлив на фронтоне. Воспользовавшись предложенными рекомендациями, любой домашний умелец сможет самостоятельно выполнить эти работы.

Устройство крыши с фронтоном и козырьком (отливом).

Основные понятия и термины

Фронтоном здания называют пространство между плоскостями двускатной крыши, снизу ограниченное карнизом. Фронтон является завершением фасада и обычно имеет треугольную форму в плоскости. Но в зависимости от формы крыши, он также может быть полукруглым, трапециевидным, ступенчатым. Однако в большинстве современных частных домов эта часть фасада делается традиционно в виде равнобедренного треугольника.

В мансардах фронтоном называют часть между верхним срезом оконного проема и скатами крыши.

Устройство угла фронтона с отливом.

Обычно этот промежуток наглухо зашивается после предварительного утепления и гидроизоляции. Это необходимо сделать, чтобы защитить чердак дома от холода и попадания осадков. Для внутренней отделки используют гипсокартон, доску-вагонку или ОСБ-плиты. Снаружи фронтон можно отделать своими руками тем же ОСБ, а поверх него закрепить сайдинг.

Отлив, как следует из самого названия, предназначен для того, чтобы вода отводилась от фасадной стены. Во время дождя, особенно если он сопровождается сильным ветром, стена обычно сильно намокает. Это становится причиной появления в доме сырости, из-за которой вещи начинают портиться, а обитатели — болеть. Сам же дом с отсыревшими стенами может начать разрушаться.

Отлив делается по всей длине фронтона, чтобы обеспечить максимальную защиту от осадков. Опытные специалисты-строители рекомендуют делать его до того, как начнутся работы по обшивке завершающего участка фасадной стены здания.

Фронтон дома с отливом хорошо видны всем гостям и прохожим, поэтому важно, чтобы они выглядели красиво и аккуратно.

Выбор материала для отлива

При изготовлении отливов используют металлочерепицу, черепицу, шифер, кровельное железо и тд.

Специалисты рекомендуют делать отливы для фронтона из того же материала, который был использован в качестве кровельного. Это создаст общность стиля всего дома, использование же разнородных материалов может внести в общую композицию диссонанс.

Основными материалами для изготовления отливов являются следующие:

  • металлочерепица;
  • черепица;
  • шифер;
  • кровельное железо;
  • дерево;
  • пластик;
  • битумная черепица.

У каждого из этих материалов есть свои преимущества и недостатки. Такие изделия, как металлочерепица или шифер имеют высокую надежность и большой срок службы, но они тяжелые, и для них нужно делать специальные несущие конструкции. А еще мастеру нужно будет выполнить ряд дополнительных работ по стыку между отливом и стеной дома. Ведь структура этих материалов не позволяет плотно подогнать их, чтобы не было зазоров, куда может попадать дождевая вода или талый снег.

Поэтому многие владельцы домов, которые выполняют строительные и монтажные работы своими руками, используют оцинкованное кровельное железо или профнастил. Они легкие, без труда трансформируются и принимают нужную форму, к тому же относительно недорогие. Также можно устанавливать уже готовые отливы из металлического профиля, подобные тем, что используют при установке металлопластиковых окон. Такие изделия имеют привлекательный вид, их может установить даже непрофессионал.

В случае, если дом обшит сайдингом, имеет смысл использовать пластиковые отливы.

Они будут естественно смотреться, создавая одно целое с фасадом дома.

Но, принимая решение о том, какой материал выбрать для того, чтобы сделать на фронтоне защиту от осадков, следует помнить — цвет и фактура всех элементов фасада здания должны сочетаться между собой. Разные оттенки создадут дисгармонию, дом будет выглядеть непривлекательным и отталкивающим.

Технология сборки и установки

Инструменты для изготовления отлива на фронтоне.

Итак, установка отлива, особенно если для него используются такие материалы, как металлочерепица, шифер или керамическая черепица, требует выполнения серии определенных работ. Важно выполнять все правильно, используя измерительные инструменты, чтобы не было перекосов и искривлений.

Для выполнения работ потребуются следующие инструменты:

  • болгарка;
  • молоток;
  • ножовка;
  • плоскогубцы;
  • шуруповерт;
  • рулетка;
  • уровень;
  • нож-резак;
  • саморезы;
  • грозди кровельные.

Первый этап — установка стропил, на которые будет укладываться кровельный материал. Для них берут деревянный брус толщиной 50 мм и высотой 80 мм. Дерево должно быть хорошо просушенным, без сучков. Перед тем, как использовать его, древесину следует пропитать специальными веществами от насекомых и грибков.

Угол наклона стропил берется в пределах 20-45 градусов. Окончательная величина выбирается с учетом количества осадков, выпадающих в определенной местности.

Ширина отлива не должна быть меньше ширины выступа кровли над стеной. Обычно это 500-600 мм. Такой длины хватает, чтобы дождевая вода не попадала на фасад дома.

Стропила правильно крепятся к стене на расстоянии не менее 600 мм друг от друга. После того, как на них уложена обрешетка и закреплен кровельный материал, следует заделать места стыка отлива со стеной.

В случае, если вместо стропил используется выступающая за фронтон стена дома, некоторые мастера поступают следующим образом. С помощью цементного раствора формируется откос (угол наклона составляет 45 градусов), а на него сверху при помощи саморезов или других монтажных приспособлений крепится металлический отлив. Такая конструкция является надежной, позволяет эффективно отводить воду от фронтона и защищает чердак от воздействия осадков.

Отметим, что если под отливом находится входная дверь, то выступ следует увеличить до 800 мм (если перед дверью нет закрытого крыльца).

Следуя приведенным выше советам, хозяин дома сможет самостоятельно справиться с работами по установке отлива и сделать его украшением своего жилища.

Как сделать кобылки на фронтоне — MOREREMONTA

—>

Поиск по сайту

Монтаж фронтонных козырьков.

Козырёк, фронтон, отлив.

Для того чтобы атмосферные осадки не попадали на торцевые стены (под фронтонами), внизу фронтонов монтируются козырьки. Так как фронтона два, то и фронтонных козырьков будет тоже два.

Козырёк делается до того, как смонтирован фронтон.

Свес козырька (расстояние от стены до края козырька) выбирается таким, чтобы дождь не попадал на стены. У меня свес козырька 60см, но это маловато. Если бы я делал козырёк сейчас, то свес сделал бы порядка 80см чтобы во время дождя под козырьком можно было постоять и подышать свежим воздухом (т.е. покурить).

Рама для фронтона.

Вначале монтируем раму для окна из бруска сечением 50мм на 100мм. Пересечение брусков подгоняем таким образом, чтобы в него входила оконная рама. Размеры окна зависят от ваших потребностей. Если на чердаке будет полноценная комната, то размеры могут быть побольше. Внутренние размеры моей рамы чердачного окна: высота — 50см ширина — 85см. Просто такое окно было в наличии.

Установленные мини — стропила козырька.

Далее, из бруска 50мм на 100мм делается основание — мини-стропила козырька с подпорками (на рисунке — зелёного цвета).
В моём случае длина мини стропила — 80см. Длина подпорки — 50см. Такие размеры позволяют сделать свес козырька порядка 60см.
Однако, как я уже говорил, свес козырька желательно сделать побольше, 75 — 80см. Тогда длина мини — стропила составит примерно 100см.

Мини — стропило и подпорка.

Гвозди крепления мини стропила и подпорки.

Фото мини стропила.

Конец мини стропила с обратной стороны фронтона.

Мини стропила прибиваются к верхнему бревну, к раме окна и к стойкам передней фермы. Подпорка шипом вставляется в выдолбленное в бревне углубление и фиксируется забитым наискосок сбоку гвоздём.

К верху мини стропил в два ряда, гвоздями 100мм, прибиваются бруски обрешётки. Сечение брусков желательно выбрать не менее, чем 80 на 50мм, так как по этим брускам мы будем ходить при монтаже фронтона. Расстояние между брусками 30 — 40см.

Крепление концов обрешётки.

Для прочности, концы обрешётки можно прикрутить шурупами к фронтонному свесу.

Завершаем монтаж козырьков после монтажа фронтонов.

Покрытие козырька шифером.

Прибиваем нарезанные по размеру козырька листы шифера (ондулина).

Для того чтобы влага от косого дождя или снега с фронтона не затекала под козырёк, делаем отливы из оцинкованного железа. Отлив согнут так, как показано на фотографии.

Отливы прикручиваем к фронтону и к обрешётке (через шифер) шурупами соответствующей длины (фронтон — 4мм на 25мм, обрешётка — 4мм на 120мм). Для герметичности, под каждый шуруп кладём шайбу М5 и резиновую прокладку диаметром
10 — 15мм.

Монтаж фронтонов.

Фронтон — это торцевая часть крыши.

Если фронтон делается из дерева, то основаниями, на которые будут прибиваться доски фронтона, будут: стропильные ноги и стойки первой (последней) фермы, доски рамы для окна.

Прибиваем доски фронтона, начиная снизу. Подгоняем каждую доску.

Положение досок для исключения затекания воды.

Для предотвращения затекания воды во время косого дождя, доски фронтона лучше всего располагать горизонтально, причём, в каждой доске нужно выбрать четверть. Наружный шип четверти должен смотреть вниз.

Положение вагонки для исключения затекания воды.

Фронтон можно делать из вагонки или половой доски. Тогда каждая доска (вагонка) должны располагаться так, чтобы средний шип смотрел вверх.

Для уменьшения времени на подгонку досок, возможен монтаж фронтона до монтажа чернового настила крыши. Доски выходят за края стропильных ног и обрезаются ножовкой или бензопилой после того, как фронтон полностью закрыт (прибиты все доски).

Окно в фронтоне.

И, в завершение операции монтажа фронтона, вставляем окно в раму.

Для улучшения внешнего вида фронтона, его желательно покрасить: краской для наружных работ, влагостойким акриловым лаком, покрытием для дерева. Красить фронтон можно только с одной стороны — со стороны улицы. Для продления срока службы досок фронтона, внутреннюю сторону красить не желательно.

Фронтон сруба может быть выполнен из любого материала. Это зависит от вашего вкуса, фантазии и возможностей. Например, я видел фронтоны из фанеры, пластика, шифера, ондулина, металлочерепицы, плоских асбест — цементных плит. Принцип монтажа кровельных материалов в качестве фронтона такой же как и при покрытии крыши. Например, если используем шифер, то монтируем фронтон снизу — вверх, сначала нижний ряд, затем второй. Крайние листы отпиливаем под углом так, чтобы они подходили под уклон кровли и плотно стыковались с напуском. Количество гвоздей — не менее 5 на лист.

Этой темой я заканчиваю рассказывать о строительстве коробки сруба (строения), состоящей из фундамента, стен и крыши. Как вы убедились, во всех этих работах особо сложного ничего нет, и освоить их может каждый. Ведь не даром, в былые времена жильё в деревнях строили, в основном, исключительно своими силами. А так как базовые принципы обработки древесины соблюдались неукоснительно, то дома или бани получались долговечными, тёплыми и уютными.

Пригодилась информация, опубликованная на этом сайте?
Вы можете отблагодарить автора за проделанную работу!

Вам пригодилась информация, опубликованная на этом сайте?
Здесь можно отблагодарить автора за проделанную работу.

Крыша жилого дома имеет технически сложное устройство, в котором каждый элемент конструкции выполняет ему отведенную роль и функцию. От соблюдения технологии монтажа кровли зависит ее надежность, срок службы и несущая способность. Даже такие незначительные по размеру элементы как карниз оказывают влияние на функциональность конструкции.

В нашей местности, которая славится высокой снеговой нагрузкой зимний период, широкий карниз крыши – насущная необходимость, обеспечивающая безопасную эксплуатацию дома. Однако, длина стропил не всегда позволяет сформировать широкий свес, поэтому для его устройства используют кобылки. В этой статье мы расскажем о конструкции и функциях этих элементов.

Карниз кровли и его функции

Карнизом крыши называют нижнюю часть кровельного свеса, которая выходит за пределы наружных стен сооружения. Он формируется за счет увеличения длины стропильных ног каркаса кровли на 30-100 см, сверху он, как и остальная поверхность ската покрывается, гидроизоляционным материалом, а снизу зашивается софитами, сайдингом или досками. Карниз в конструкции крыши выполняет следующие функции:

  1. Защищает наружную поверхность стен и их отделку от попадания атмосферной влаги во время сильных ливней, снегопадов и обильного таяния снега весной. Благодаря этому внешний вид и целостность облицовки сохраняется намного дольше.
  2. Предотвращает попадание воды внутрь стропильного каркаса крыши. Подшивка карниза защищает от капель, отскакивающих от крыши во время косых дождей, но при этом не затрудняют вентилирование подкровельного пространства.
  3. Придают кровле законченный, аккуратный внешний вид. Подшивка карниза закрывает неприглядную «изнанку» кровельного ската.
  4. Защищает окна от проникновения от проникновения прямых солнечных лучей, что часто является неприятностью в жаркие летние дни.

Обратите внимание, что в средней полосе России опытные строители рекомендуют возводить крыши с карнизами шириной не менее 40-50 см, чтобы защитить отмостку здания от размывания дождями и потоками талых вод, стекающих со ската.

Как формируется карниз?

Широкий карниз крыши – залог безопасной эксплуатации и более удобного обслуживания здания. Он формируется за счет увеличения длины кровельного ската на 40-50 см. Существует 2 технологии монтажа карниза:

  • За счет использования стропил большей длины. Самый простой способ сформировать широкий карнизный свес – использовать для монтажа стропильного каркаса стропильные ноги, длина которых на 40-50 см превышает длину ската. Однако, у этого варианта есть один минус – каркас получается довольно массивным и дорогим. Кроме того, если скат крыши имеют длину больше 6 метров, то становится достаточно проблематично найти пиломатериалы, размеры которых позволяют сформировать более или менее приличный карниз.
  • За счет монтажа кобылок. Чтобы сформировать свес необходимой длины модно использовать кобылки. Кобылка кровли нужна, чтобы увеличить длину стропил, при этом излишне не утяжеляя каркас. Они прикрепляются к концу стропильной ноги для увеличения длины ската. Кобылки могут удлинить карниз на любую длину, при этом эта технология дешевле, так как используются доски меньшего сечения, которые стоят недорого.

Важно! Профессиональные кровельные мастера рекомендуют использовать для формирования карниза кобылки, так как зачастую это дешевле. Кроме того, это удобнее в плане монтажа, так как не приходится поднимать и перемещать по крыше стропила большого веса и длины.

Устройство

Кобылки – бруски или доски с сечением 50х100 мм, которые используются для удлинения стропильных ног каркаса крыши, необходимого для формирования карнизного свеса. Они дешевле, легче и удобнее в монтаже, чем удлиненные стропильные ноги, для изготовления которых используются доски большей толщины. Достоинствами такого конструктивного решения считают:

  • Низкий вес. Кобылка кровли имеет меньшее сечение, так как на карниз крыши ложиться меньшая нагрузка. За счет этого общий вес стропильного каркаса крыши снижается, разгружается фундамент и несущие стены сооружения.
  • Выгодная стоимость. Надставить стропила до необходимой длины с помощью кобылок обходится намного дешевле, чем использовать стропильные ноги большей длины, так как цена пиломатериалов напрямую зависит от их длины. А доски длиной свыше 6 метров вообще считаются нестандартными, а потому встречаются редко и стоят очень дорого.
  • Удобство монтажа. Подъем на высоту крыши стропильных ног и так представляет собой некоторую трудность, передвижения же элементов каркаса большого размера и веса вообще может вылиться в глобальную проблему, которую не решить без специальной строительной техники. Поэтому намного удобнее увеличить длину стропил кобылками.
  • Эстетичность. Кобылки для кровли могут выступать не только в качестве функционального элемента, но и как декор. Резные кобылки, характерные для традиционной русской архитектуры, помогают сформировать достаточно широкий карниз, в то же время являясь украшением деревянного дома.

Учтите, что аккуратно врезать в мауэрлат, а затем точно выровнять по длине стропильные ноги, намного выходящие за пределы наружные стен достаточно сложно. Опытные мастера считают, что с точки зрения технологии монтажа, кобылки – более простой, но функциональный вариант.

Технология монтажа

Когда для удлинения стропильной ноги используется кобылка, кровля сначала возводится в обычной последовательности. Изменения в технологии монтажа начинаются после установки стропил. Чтобы сформировать карниз из пиломатериалов с сечением 50х100 мм нарезаются бруски, длина которых составляет желаемую ширину свеса плюс 35-50 см, необходимые для крепления элемента. Для фиксации кобылок используются обычные или ершеные гвозди, обеспечивающие оптимальное сцепление между элементами каркаса. Монтаж осуществляется в следующей последовательности:

  1. После завершения установи стропильных ног каркаса по шаблону вырезают необходимое количество кобылок, длина которых позволит сформировать достаточно широкий карниз. Количество кобылок соответствует количеству стропил.
  2. Затем приступают к креплению кобылок крайних стропильных ног. Крепятся они внахлест на 35-50 см, при этом между мини прокладывается небольшой брусок- вставка.
  3. Каждая кобылка фиксируется четырьмя гвоздями, по две с каждой стороны. Концы гвоздей нужно загнуть, чтобы крепление со временем не ослабилось.
  4. Когда первая и последняя кобылка зафиксирована, между ними натягивают шнур, чтобы остальные элементы выравнивать по нему. Однако, этот метод не подходит при большой длине ската, так как шнур будет провисать.
  5. После завершения монтажа кобылок приступают к креплению обрешетки стропильного каркаса. При этом на самих кобылках крепят либо сплошную, либо усиленную обрешетку, чтобы усилить свес кровли.
  6. После завершения кровельных работ снизу карниз кроли зашивают с помощью вагонки, сайдинга или софитов. Эта операция необходима, чтобы защитить карниз от проникновения атмосферной влаги снизу, а также для придания кровле завершенного, аккуратного вида.

Для подшивки карниза снизу существует два метода – диагональный и прямой. При диагональной технологии монтажа обшивка приколачивается снизу прямо ко кобылкам. Для прямой зашивки с помощью брусков монтируется короб, который пол прямым углом соединяется с наружной стеной дома.

Видео-инструкция

Приступаем к возведению кровли и нужны варианты чертежей или схем для понимания, как выставить кобылки на фронтоне? Фото?

Кобылка это «кусок» (отрезок) доски удлиняющей стропила для организации карнизного свеса.

Конечно логичней (тем более Вы пишите что кровля ещё не возведена) просто сразу монтировать стропила нужной длины с учётом свеса.

Понятно что цельная доска лучше и прочней сборной (стропило + кобылка).

Если всё же принято решение использовать кобылки, то крепятся они к стропилам, или саморезами, или гвоздями (обычно это 4-е гвоздя на каждую кобылку, 2-а в одном направлении, 2-а в противоположном), причём гвоздь должен пробить и стропила и кобылку насквозь с дальнейшим загибом.

Возможно в начале лучше просверлить отверстие, смотрите уже по месту.

Из какого материала возведён дом, важный момент, к примеру если это дерево, то расстояние от конца кобылки до стены не менее 60-и см, кирпич не менее 40-а см.

Кобылки изготавливаются из доски по ширине меньшей ширины стропил, доску лучше обработать антисептиком минимум в два слоя с просушкой.

Выставляется первая и последняя кобылка, между ними натягивается шпагат (шнур) по которому выставляются остальные кобылки.

Как сделать отлив на фронтоне — Про стройку и не только

15 Янв by admin

Содержание:

С целью защиты кровли от негативного воздействия окружающей среды производится подшивка фронтонов. Кроме этого она придает строению завершенный внешний вид. Это мероприятие выполняется  после завершения кровельных работ.

как сделать фронтонный свес крыши

Что такое фронтонный свес и зачем он нужен

Фронтонный свес находится под боковой стороной скатов кровель, у которых присутствует торцевой фронтон. Если не выполнить его обшивку, края теплоизоляционного материала и концы деревянных досок во время дождя с сильными порывами ветра могут намокать, поэтому главное назначение подшивки – усиление герметичности крыши.

как подшить фронтон

Размеры фронтонного свеса не принято нормировать, поскольку они зависят от архитектурного стиля здания. У него глубина может быть как нулевой, так и достигать максимального значения, ограниченного только особенностью конструкции. Что касается защиты фасада дома от атмосферных негативных воздействий, то чем больше свесы, тем будет лучше.

Основные варианты конструкций — как можно подшить фронтон

Существует несколько разных конструктивных решений, как сделать фронтонный свес крыши:

  1. Фронтон находится выше кровли. Подобное решение в архитектуре считается классическим. Оно заключается в том, что фронтон приподнимают над уровнем крыши. Данный прием позволяет создавать видимость его парадности и массивности. Стена фронтона обязательно изолируется сверху кровельным материалом, обычно это металлические листы, монтируемые внахлест или с применением фальца. Место стыка между вертикальной поверхностью внутренней части стены фронтона и покрытием кровли необходимо качественно гидроизолировать.
  2. Фронтон обустраивается вровень с крышей, при этом свеса нет. Данная конструкция характерна для архитектурных построек в стиле минимализма.
  3. Свес фронтона формируется кровельной обрешеткой. Такой вариант является дешевым и простым. В данном случае стропильная система не пересекает границы фронтонных стен, а выпускаются элементы обрешетки. Для покрытия крыши используются легкие по весу кровельные материалы, например, еврошифер, битумная черепица, листы асбестоцемента. Сделанная из брусков или досок обрешетка подшивается снизу, а торец кровли прикрывается металлопрофилем или комплектным щипцом. Для недопущения прогиба консольный свес не нужно делать большим. Его глубина составляет максимум 50 сантиметров. Если такую крышу предстоит оборудовать водостоком, ближе к карнизу на нижнем участке свеса дополнительно делается каркас, на который крепятся крюки желобов.
  4. Свес устраивается одновременно с системой стропил. При этом стропильный брус монтируется не только в пределах стен строения, но и выводится за границы фронтона. Крайняя нога стропил является опорой для сплошной или разреженной обрешетки, а величина ее выноса влияет на глубину свеса. Чтобы создать точку опоры для внешних стропил, необходимо вынести за пределы стен несущие кровельные элементы – промежуточные и опорный коньковый брусы. Такое конструктивное решение отличается надежностью и дает возможность выноса свеса на большое расстояние даже на крышах, где предстоит монтаж тяжелого кровельного покрытия, к примеру, натурального шифера, керамической черепицы.
  5. Если возводится легкая по весу кровля и свесы небольшие, делают иную конструкцию. Стропильные ноги заменяют более тонкими и легкими досками, у которых высота аналогична этому параметру у деревянного бруса. Их соединяют с крайней ногой стропил перекладинами и фиксируют деревянным элементом нижнего, карнизного свеса. Такая схема менее надежна и неэкономична, поскольку требует большого расхода пиломатериалов и немалых трудозатрат.

Выбор материалов для подшивки фронтонов крыши

Чем и как подшить фронтон решают с учетом архитектурного стиля здания и типа его крыши, используемого кровельного материала и финансовых возможностей владельца.

Существует множество вариантов – обшивку прикрепляют:

  • на обрешетке;
  • к стропильному брусу.

подшивка фронтонного свеса крыши

Можно выполнить подшивку фронтонного свеса крыши из следующих материалов:

  1. Пиломатериалы. Дерево в этом случае является самым удобным в работе. Для подшивки используют вагонку — шпунтованную доску, имеющую дополнительный паз, либо стандартную обрезную доску. Поскольку древесина в зависимости от температуры и влажности окружающего пространства подвержена процессу расширения – сужения, деревянные элементы нельзя подшивать вплотную. Между соседними досками следует оставлять зазор около 4 –6 миллиметров. Если монтируют вагонку, шпунт задвигается в паз не до конца. Древесину прежде, чем использовать, желательно пропитать с двух сторон специальным защитным средством.
  2. Пустотелые поливинилхлоридные панели, предназначенные для внутренней отделки. Этот вариант подшивки фронтонного свеса самый недорогой. У пластиковых панелей в основном белого цвета стенки очень тонкие и их можно легко повредить.
  3. Софиты — ПВХ сайдинг. Данный материал отличается прочностью и долговечностью, ему не опасны минусовые температуры и ультрафиолетовое излучение, он не выцветает на солнце. В продаже имеются изделия разных цветовых решений. Чтобы подкровельное пространство вентилировалось, устанавливают перфорированные панели.
  4. Стеновой сайдинг. Если каркасный дом обшит сайдингом, будет лучшим решением отделка его свесов тем же материалом. Но стеновой вид сайдинга с отверстиями в продаже не представлен. В случае необходимости обустроить вентиляцию вставляются вентрешетки.
  5. Металлический профилированный лист. Этот материал также можно задействовать для обшивки карнизного свеса. Профлист отличается прочностью и долговечностью. Но имеются и недостатки, основной из них заключается в необходимости продумывать устройство вентиляции и повышенное образование конденсата, оседающего на металлической поверхности. Для крепления потребуются шурупы с резиновыми прокладками.
  6. Плоский лист металла. Такие изделия для подшивки свесов применяют редко. Выглядит материал аккуратно, но для его монтажа требуется предварительная подготовка каркаса, поскольку на плоской поверхности хорошо видны даже незначительные погрешности в виде неровностей и прогибов. Также потребуется большая точность при проведении замеров, раскрое и гибке элементов, когда подшиваем фронтонный свес крыши.

подшивка фронтонного свеса

Вариант, когда свес не подшивают, возможен, если обрешетка была сделана аккуратно. Можно подшить деревянное основание, а систему из стропил оставить открытой. Данное решение очень эффектное для свеса, созданного за счет выноса несущих балок и стропильного бруса.

Работа по подшивке фронтонных свесов несложная, но для ее выполнения потребуется владение определенными навыками и умениями. Также важна аккуратность. Делая подшивку, следует обустроить вентиляцию подкровельного пространства.



Source: kryshadoma.com

фронтоны деревянных домов — чем обшить козырек и покрасить

фронтоны деревянных домов

Содержание:





Фронтон это участок стены, который расположен между скатами крыши, внизу, которого установлен карниз. Фронтон, так или иначе, присутствует в любой кровле, за исключением вальмовой или шатровой. Фронтоны домов, построенных из бревен можно разделить на несколько типов:

  • треугольный — классический;
  • трапецеидальный ;
  • пятиугольный.

На самом деле в строительстве вообще существует больше количество разновидностей этого элемента, например, полукруглые.

Довольно часто этот элемент крыши называют лицом дома. Но, между тем у него есть и определенная функция, а именно, защита крыши, да и дома в целом, от воздействия ветра и осадков. Другими словами к его проектированию и возведению необходимо подходить со всей  тщательностью.



Устройство фронтона

Устройство фронтона

Формально фронтон представляет собой стену, установленную на мауэрлате, но, в состав этого элемента, можно отнести карниз и свес, которые, сооружают вместе с ним.

Свес представляет собой часть скатов крыши, которые обрамляют фронтон по бокам и плавно переходящий в карниз. Размер выхода свеса за пределы фронтона нигде не нормирован, но практика показывает, что обычно его сооружают на 0,4 – 0,7 метра. Тут надо заметить, что чем он больше выступает, тем лучше защита этого элемента от попадания на его поверхность осадков. При формировании ската крыши надо руководствоваться тем, что он гармонировал с общим архитектурным замыслом.



Фронтонный козырек

Фронтонный козырек

Козырек на фронтоне деревянного дома соорудить за счет обрешетки во время ее установки на стропила. Просто ее делают длиннее, так чтобы произошло формирование козырька  (свеса) на заданную длину. Такой способ применяют для кровли, которая будет покрыта легкими материалами, например, битумной черепицей. Для тяжелых материалов, такой метод формирования козырька (свеса) не совсем подходит, доски обрешетки могут не выдержать нагрузки.

Другой способ формирования козырька выполняют за счет стропильной системы. Перед тем как сделать козырек на фронтоне, мауэрлатный брус делают несколько длиннее. В этом случае первая пара стропил, и коньковая балка и сформируют его. Расстояние, на которое будет вынесен брус  и определяет размер свеса. Следует сказать, что второй способ формирование свеса дороже и сложнее в реализации, но такая конструкция позволяет выдержать любой вес кровельного покрытия.



Обшивка вагонкой фронтона

Обшивка вагонкой фронтона

После того, как эта стена построена, перед домовладельцем встает вопрос — чем зашить фронтон деревянного дома? Ответ лежит на поверхности – его обшивают тем же материалом, который применяют при внешней отделке стен здания, например, вагонкой.

Такой способ обшивки, можно смело назвать классическим, он никогда не потеряет актуальности. Все дело в том, древесина, из которой производят вагонку, прекрасно защищает здание от низких температур и ветра. Но, применяя вагонку надо запомнить, что ее придется, как минимум раз в сезон обрабатывать защитными составами и покрывать краской или лаком. Если не проводить эти мероприятия, то через 10 – 15 лет потребуется капитальный ремонт фронтона деревянного дома или его полная замена.



Отделка сайдингом фронтона

Отделка сайдингом фронтона

Использование этих модульных панелей, которые производят из ПВХ или листового металла не потребует ежегодной обработки. Кроме этого, производители предлагают потребителю широкую гамму цветовых решений, что позволяет подобрать цвет, который оптимально подходит к кровле или отделанной стене дома.

Кстати, при обшивке фронтальной стены необходимо подумать, как сделать отлив на фронтоне. Хотя думать особо не о чем, его устанавливают, примерно по такой же технологии, как и те, которые стоят в оконных проемах.



Почему следует обшивать фронтон дома



Одна из задач, которую должен решить фронтон это защита подкровельного пространства от непогоды. То есть, он препятствует потерям тепла от потолочного перекрытия, и предохраняет чердак от попадания на него ветра, дождя и снег. Кроме того, если на чердачном помещении планируется устроить жилую комнату, то его тем более необходимо капитально утеплить. Обшивка в этом случае будет являться частью тепловой изоляции.

Кроме того, обшитая фронтальная стена, после отделки, например покраски фронтона деревянного дома, придает дому законченный вид.



Разновидности фронтонов

Разновидности фронтонов

Кроме классификации по внешнему виду, о чем говорилось в начале, эти элементы крыши разделяют по способу возведения. То есть на те, которые строят до возведения крыши, и те, которые обустраивают после окончания всех кровельных работ и надо понимать, что между ними есть серьезные различия в способе обустройства.

Первые, как правило, изготавливают из того же материала что и несущие стены, то есть кирпич, бревен и пр. При изготовлении такой конструкции этого элемента необходимо соорудить временную и постоянную опору, которая должна быть установлена со стороны чердачного помещения.

Сооружение такой конструкции потребует от будущего домовладельца проведения тщательных расчетов конструкции и, разумеется, предельной точности при его строительстве. Известны случаи, когда на стадии обустройства крыши возникали случаи с соединением фронтона и стропильной системы. Кстати, нарушения при возведении этой конструкции, могут привести к тому, что она, просто, упадет на землю.

Если фронтоны, возведенные на разных концах крыши, имеют разную форму, то стропильная система будет перекошена. Причем, если фронтон сооружен из бревен или бруса, эту проблему устранить куда как проще, чем на тех конструкциях, которые поднимают из блоков или кирпича.

Этот способ потребует от домовладельца дополнительных расходов и затрат времени, особенно если выявлены ошибки, допущенные при его строительстве.

Иногда применяют такой подход, то есть возведение фронтальной стены производят одновременно кровельной системы. Такой подход необходим тогда, когда по требованиям рабочей документации приходиться некоторые детали вмуровывать в эту стенну.

Второй подход, то есть строительство фронтальной стены после окончания сооружения стропильной системы значительно проще. Работы, стартуют после установки последних стропил, и перед строителями сразу прорисовывается границы фронтальной стены.

Такой способ возведения фронтона применяют довольно часто, особенно при возведении загородных домов. Для сооружения фронтальной стены используют каркас, который утепляют и потом решают вопрос, как зашить фронтон деревянного дома доской или сайдингом.

Каркас для сооружения этой стены может иметь различную конструкцию, выбирая которую, будущий домовладелец должен руководствоваться следующими критериями:

  • высотой крыши в коньке;
  • сколько будет окон или дверей, которые будут установлены во фронтоне.



Тонкости стропильной системы

Тонкости стропильной системы

Надо понимать, что фронтальные стены, возводимые после устройства стропил, могут быть построены с применением кирпича или блоков. Но, при этом надо понимать, то, что, стены расположенные под ними должны обладать достаточной несущей способностью. Ширина опорной стены должна быть шире, чем сам фронтон, как минимум на 5 см.



Материалы для постройки фронтона



Для возведения фронтона можно использовать разные материалы. Выбирая материал необходимо руководствоваться тем, из чего были возведены несущие стены дома.

В том случае, если стены возведены из кирпича или блоков, то фронтон, часто сооружают из того же материала. То есть, он становиться своего рода продолжением стены.

Деревянные дома, подразумевают то, что эта часть конструкции не должна быть излишне массивной и поэтому фронтон делают по следующей схеме – сначала сооружают каркас, а затем его обшивают каким-либо материалом.

Есть еще вариант устройства этого архитектурного элемента, его называют рубленным. Как правило, их используют при строительстве бревенчатых домом. В этом случае, фронтон тоже является продолжением стены.

Но самым простым и малозатратным считают каркасный метод. Его можно сооружать на здании возведенном с использованием любых строительных материалов. Если в планах домовладельца сделать чердак жилым, то конечно, необходимо фронтон утеплить



Видео по теме фронтоны деревянных домов



1 фронтоны деревянных домов



2 чем зашить фронтон деревянного дома

как сделать, правильно установить и закрепить

Устройство фронтонов – немаловажная часть работ по возведению крыши, определяющая в результате эстетические и эксплуатационные параметры конструкции. Не стоит полагаться на ошибочное мнение самоучек-строителей, утверждающих, что ограниченные скатами торцевые стенки достаточно просто зашить доской или облицевать сайдингом.

Чтобы грамотно устроить фронтоны своими руками, нужно учесть ряд технических нюансов и в подробностях ознакомиться с технологическими правилами их сооружения, крепления, отделки.

Фронтонами называются вертикальные стенки скатной крыши, ограниченные сверху ее наклонными плоскостями, снизу горизонтальным потолочным перекрытием. В сооружении фронтонов используются все виды стройматериалов, применяемых для возведения стандартных стен: кирпич, пенобетонные блоки, аналогичные плоские панели с замковым монтажным соединением, бревно с брусом.

Какой фронтон лучше сделать своими рукамиКакой фронтон лучше сделать своими руками

Если фронтоны сложены в виде продолжения стен из камня или древесины, то конструктивно они переходят в разряд щипцов, а опирающиеся на них крыши получают название щипцовых.

Однако самым распространенным вариантом по праву считаются каркасные фронтонные конструкции. Это треугольные или пятиугольные торцовые стенки с каркасом из бруса или спаренной доски, зашитые натуральным или искусственным облицовочным материалом.

В перечне преимуществ сооружения фронтонов по каркасной технологии числятся:

  • Минимальный вес. Каркасные фронтоны весят значительно меньше их аналогов, выполненных из камня и пиломатериалов. Легковесность позволяет сэкономить на сооружении основания дома, выбирая недорогой свайный тип фундамента.
  • Простота устройства. С сооружением каркаса и заделкой торцов крыши без особых проблем справится не имеющий опыта исполнитель. Для распиловки, установки и крепления деталей не потребуются углубленные знания и навыки.
  • Экономический эффект. Использование каркасного метода в строительстве фронтонных стен обеспечит ощутимое снижение расходов. К тому же для доставки стройматериалов на площадку строительства не потребуется аренда спецтехники.

Каркасная технология идеально подходит для сооружения фронтонов как утепленных мансардных крыш, так и холодных конструкций, возводимых над сезонными дачными домиками и бытовками. Это самый простой способ добиться необходимых параметров теплотехники и защитить конструкцию от дождей и ветров.

Конструкции фронтонов скатных крыш для изготовления своими рукамиКонструкции фронтонов скатных крыш для изготовления своими руками

Правда легкость торцовых стенок двухскатных конструкций не всегда идет на пользу сооружению в целом. Минусы легковесности особенно проявляются в регионах с повышенной ветровой активностью: в степных, горных и приморских областях.

На стенки, не обладающие достаточной массой для сопротивления порывистому ветру, действует внушительная горизонтальная сила. С наветренной стороны она стремится опрокинуть вставшую на пути вертикальную преграду. С подветренной, т.е. с противоположной стороны в период воздействия ветра формируется отсос из-за значительного разрежения, благодаря которому этой части крыши сообщается возможность взлететь.

Крыши с низкими фронтонными стенками, но широкими карнизными свесами в районах с подобным климатом тоже ведут себя не лучшим образом. Поэтому там не принято увлекаться шириной фронтонных и карнизных выносов крыши. За пределы периметра дома выступает обычно не более 30 см ската по периметру крыши.

Как правильно установить и закрепить фронтоныКак правильно установить и закрепить фронтоны

Кроме горизонтально направленной силы на фронтонные стенки действует вертикальная нагрузка, состоящая из суммы нагрузок постоянной и временной категории. К числу постоянных нагрузок относится вес стропильной фермы, опирающейся непосредственно на фронтон, масса утеплителя, обрешетки и непосредственно кровельного покрытия. Их определяют во время проведения расчетов для подбора сечения стропилин.

Временные нагрузки представлены снежными залежами и воздействием ветров. Находят их по картам – графическим приложениям к СП 20.13330.2011 и используют в расчетах согласно рекомендациям указанного справочника.

Пользоваться точными расчетами в вычислении сечения стоек для каркаса фронтонных стенок необязательно. Есть упрощенные формулы, ориентированные на выпускаемые в стране пиломатериалы, и программные продукты, позволяющие в считанные минуты подобрать материал для сооружения фронтона и рассчитать расход. Только без знания принципов вычислений сложно не запутаться в их алгоритме, который мы сейчас досконально разберем.

Схема для сооружения фронтона скатной крыши своими рукамиСхема для сооружения фронтона скатной крыши своими руками

Расчет сечения опор каркаса

Принцип каркасного строительства заключается в установке вертикальных опор, определяющих конфигурацию стенки с последующим креплением к этим же стойкам облицовочного материала. Мастерам, желающим собственноручно установить и зашить фронтоны, достаточно придерживаться общепринятых правил сооружения каркасных стен.

Предположим, что размеры стоек мы вычисляем для фронтонов частного жилого дома шириной до 9 м в два этажа или в один с мансардой. Максимальная высота потолков не должна превышать 2,4 м. Для мансардного этажа высотой потолка считается расстояние от чернового пола до потолочной балки, которой может служить ригель стропильной фермы.

В большинстве случаев в малоэтажном строительстве нет смысла выполнять сверхсложные вычисления. Лучше воспользоваться уже существующим опытом строителей, выполнявшим проектирование и сооружение каркасных домов в течение многочисленных лет. Например, есть таблица от норвежских инженеров с рекомендованными размерами бруса для устройства каркасных стен.

Из какого материала построить фронтон своими рукамиИз какого материала построить фронтон своими руками

Если ширина постройки больше 10 м, а высота центральной стойки каркасного фронтона больше 3 м, то норвежские строители не имеют права самостоятельно определять сечение стройматериалов для каркасных сооружений. Эту работу обязан провести инженер-проектировщик с учетом этажности здания и местных условий.

У нас к процедуре проектирования и производства расчетов нет столь же строгих требований. Сечение опоры для высокого и широкого фронтона можно вычислить самостоятельно. Рассчитывают их как сжатые конструктивные элементы, т.е. проверяют только на сопротивляемость сжатию.

Минимальным размером стойки считается 100×100 мм. Если опора подобного размера не удовлетворяет техническим требованиям, увеличивают одну из граней бруска и снова проверяют на сопротивляемость изгибу. При необходимости процесс вычислений проводят снова, пока не получат сечение пиломатериала, свободно выдерживающего нагрузку. Не забывайте, что вместо бруска может использоваться спаренная доска.

Как правильно сделать надежный фронтон своими рукамиКак правильно сделать надежный фронтон своими руками

Шаг установки стоек

Следует помнить, что с увеличением числа опор каркаса появляется возможность уменьшить сечение пиломатериала, используемого для их сооружения. Это не означает, что вместо каркаса можно построить «частокол» из тонкого бруска, т.к. в преобладающем числе ситуаций каркас фронтона обязан сопротивляться вертикальной сжимающей силе, удерживать дверной и оконный короба.

На выбор расстояния между стойками влияет:

  • Ширина теплоизоляционного мата. Утеплитель должен жестко закрепиться в ячейке между стропилинами.
  • Ширина листа обшивки. К примеру, ОСП или фанерная или гипсокартонная панель должны опираться как минимум на три вертикальных бруска. Значит, шаг установки будет равен половине ширины панели за минусом 5 – 7 см для фиксации края плиты.
  • Ширина оконной или дверной коробки. Желательно, чтобы для обустройства проемов не потребовалось разрезать опоры каркаса, потому что снизиться сопротивляемость конструкции сжимающей и горизонтальной нагрузке.

При сооружении фронтона каркасного дома опоры торцевых стенок мансарды устанавливаются непосредственно над стойками каркасных стен первого этажа.

В принципе, разрезание опор для установки коробов после сооружения каркаса практикуется в среде народных умельцев. Однако подобные методы требуют укрепления конструкции дополнительными стойками со стороны устанавливаемого короба и горизонтальными перемычками, водружаемыми над проемом.

Пример для проектирования фронтона своими рукамиПример для проектирования фронтона своими руками

Изоляция от пара и ветров с дождями

Барьер от ветра извне конструкции и от воздействия бытовых испарений изнутри сооружается в случае, если запланирована эксплуатация чердачного пространства. Подобные фронтонные каркасы утепляют в соответствии с правилами теплоизоляции каркасных стен.

Толщину теплоизоляции принимают в соответствии с указаниями сборника нормативов по строительной климатологии. В качестве утеплителя применяются маты из минваты, ширина которых на 1 – 2 см превышает расстояние между соседними стропилинами. Теплоизоляция устанавливается враспор в ячейку, ограниченную стропилами, в ней расправляется, после чего плотно заполняет собою все пространство.

Если расчетная толщина слоя теплоизоляции для мансардного фронтона больше, чем смежный размер опоры, то недостающее расстояние наращивается обрешеткой. Кроме компенсации недостающей толщины пиломатериалов решетины предназначены для выполнения еще одной важной функции – они формируют вентиляционный зазор между слоем утепления и расположенной с наружной стороны ветрозащитой.

Как правильно сделать идеальный фронтон своими рукамиКак правильно сделать идеальный фронтон своими руками

Применяется две схемы организации вентиляции утепленных фронтонов:

  • Двухуровневая. Этот вид предполагает формирование двух вентиляционных каналов по 2 – 3 см шириной. Первый из них устраивают между теплоизоляцией и ветрозащитой, если она выполнена армированной полиэтиленовой пленкой. Второй канал создается между ветрозащитой и внешней облицовкой фронтона.
  • Одноуровневая. Предполагается устройство только одного вентиляционного канала между отделкой фасада и ветрозащитой. Схема применима, если в качестве барьера от ветра используется диффузионная мембрана, которой можно контактировать с теплоизоляцией без устройства вентиляции между ними.

Решетины крепят к стойкам каркаса фронтона вдоль их направления, если требуется нарастить толщину бруска для укладки утеплителя в один слой. Тем же методом устанавливают для формирования вертикальных вентиляционных продухов. Если теплоизоляция сооружается в два слоя, то решетины и наружный слой утеплителя устанавливаются в крест стойкам.

Как правильно сделать систему утепления фронтона своими рукамиКак правильно сделать систему утепления фронтона своими руками

С внутренней стороны мансардных фронтонов аналогичным образом крепится пароизоляционная прослойка. Между ней и внутренней обшивкой мансарды также необходим вентиляционный зазор.

Фронтоны холодных крыш изолируют по другой схеме. Т.к. в пределах не утепленных чердаков не планируется проживание, то необходимость устройства пароизоляции автоматически отпадает, но устанавливается ветрозащита. Вентиляция холодных чердаков сооружается по одноуровневой схеме, независимо от вида применяемого изоляционного материала.

Крепление опор каркаса

Метод фиксации опор каркаса зависит от разновидности основания, к которому производится крепление. Ставят их на перекрытия, выполненные из железобетонных плит или балок из бруса, бревна, сшитой доски, прессованной древесины. Во всех случаях стойки напрямую контактируют только с деревянными деталями. При установке на ж/б основание, кирпичные или бетонные стены крепление опор производится к брусьям мауэрлата.

Как установить опоры каркасного фронтонаКак установить опоры каркасного фронтона

При фиксации к горизонтально уложенным конструктивным элементам используется схема Т-образного лобового крепления. Безупречно отторцованная стойка устанавливается перпендикулярно мауэрлату или потолочной балке, положение ее усиливается боковыми дощатыми накладками. Вместо накладок могут использоваться металлические зубчатые уголки и пластины.

Монтаж опор фронтонной стенки на бревно несколько сложнее. Для его реализации необходимо сначала выбрать в торцевых бревнах верхнего венца гнезда для установки стоек. Разметка гнезд и последующая установка элементов каркаса производится по контрольной шнурке. Затем на заготовках опор выбирается нижние зубья, комплементарные по размерам и форме устроенным гнездам.

После формирования элементов замкового соединения на бревне и заготовках стоек определяется линия верхнего запила. Поиск ее проводится в ходе примерки каждой заготовки к месту установки. Линию запила очерчивают, поместив зуб в предназначенное ему гнездо. По разметке запиливают, возвращают на место и фиксируют вверху одной деревянной накладкой к стропилам со стороны чердака.

Как правильно сделать каркасный фронтон на бревенчатом срубеКак правильно сделать каркасный фронтон на бревенчатом срубе

Анкеровка фронтонной стенки

Малоэтажные постройки не слишком устойчивы к ветровым нагрузкам, особенно если полностью или частично выполнены по каркасной технологии. Легкие конструкции порывистый ветер может запросто не только опрокинуть, но и унести. В отношении двускатных крыш с каркасными фронтонами правила аэродинамики действуют по аналогии с крыльями самолета.

Нередко в новостях о прошедших где-либо ураганах указывается число сорванных крыш. Для того чтобы подобные ситуации не случались, стропильную конструкцию крепят к стенам постройки проволочными скрутками к забитым в них металлическим ребристым штырям – ершам.

Опоры фронтонного каркаса также нуждаются в усилении крепления и формировании связей с фундаментом через стены. Т.е. стойки фронтона необходимо соединить со стенами, закрепленными в свою очередь к основанию дома, потому что легкому каркасному сооружению требуется не только пространственная жесткость, но и надежная фиксация к устойчивым конструкциям.

Как установить и закрепить каркасные фронтоны скатной крышиКак установить и закрепить каркасные фронтоны скатной крыши

Для обеспечения пространственной жесткости рекомендовано принимать следующие меры:

  • Фронтон с наветренной стороны желательно обшивать жесткими плитами.
  • В регионах, требующих усиления конструктивной жесткости, черновой пол по балкам для мансарды лучше соорудить из шпунтованной доски, а не из листового материала.
  • Если фронтон устраивается для неутепленной крыши, то для повышения жесткости фронтонного каркаса следует установить распорки.

Чтобы нагрузка смогла перераспределиться на стены и фундамент, нужно все конструктивные элементы прочно связать между собой. Связи устраиваются путем анкеровки, потребность в которой остро возрастает в период строительства, когда стены и крыша дома уже сооружены, а дверные и оконные проемы еще не обустроены. Нужна она для противостояния как горизонтальным, так и вертикальным воздействиям.

Анкеровка каркасного фронтона к бетонному перекрытиюАнкеровка каркасного фронтона к бетонному перекрытию

Размер анкерных болтов и расстояние между крепежными точками определяют, исходя их уклона конструкции, величины перекрытого пролета и ширины свесов. Чтобы не связываться с зубодробительными расчетами, можно воспользоваться таблицами норвежских инженеров, составленными на основании многолетней практики малоэтажного каркасного строительства.

Как крепить каркасный фронтон к бетонной плите перекрытияКак крепить каркасный фронтон к бетонной плите перекрытия

Анкеровку фронтонных стен проводят:

  • К бетонным перекрытиям. Анкерными болтами для устойчивости к горизонтальным нагрузкам. Анкерными болтами в паре с металлическими уголками для сопротивления вертикально направленными силам.
  • К деревянным перекрытиям. Металлической перфорированной лентой и рейками, прибитыми к стойке и верхнему перекрытию для сопротивления вертикально действующей силе – ветрам.

Усиление крепления фронтонов к деревянным перекрытиям против горизонтальной нагрузки проводится во время установки опор, считается, что установленного в период сборки каркаса крепежа вполне достаточно.

Перед устройством фронтонных свесов, если они имеются в проекте, и выполнением обшивки обустраиваются дверные и оконные проемы, сооружаются короба, в которые будут монтироваться рамы с открывающимися створками. Если на нежилом чердаке планируется установить только слуховые окошки, то вырезать отверстия для их установки можно после устройства дощатой обшивки.

Как крепить опоры фронтона к деревянному перекрытиюКак крепить опоры фронтона к деревянному перекрытию

Сооружение фронтонного свеса

Если запланировано устройство фронтонного свеса для защиты стены от пагубного воздействия косых дождей, сооружают его из укороченных стропилин. Естественно, никакого утеплителя и особых расчетов проводить для этого не нужно. Только желательно, чтобы ширина фронтонного выноса была примерно равной ширине карниза.

К вертикальным опорам и верхнему венцу, обвязке или мауэрлату прибивают крайние стропилины, между которыми натягивается шнурка. Эти мини-стропила сначала только наживляют, после определения их оптимального положения фиксируют окончательно. Для обеспечения жесткости каждый элемент своеобразного навеса снабжают подстропильной ногой соответствующего размера.

Как сделать свес под фронтоном двускатной крыши правильноКак сделать свес под фронтоном двускатной крыши правильно

Рядовые мини-стропила устанавливают по показаниям шнурки, крепят аналогичным образом. Необязательно монтировать их возле каждой стойки каркаса. Расстояние может составлять примерно 1 м, потому что серьезной снеговой нагрузки на фронтонных свесах не бывает.

После устройства стропильной системы под фронтонный свес по укороченным ногам устанавливается обрешетка с шагом, соответствующим выбранному для укладки материалу. Затем можно смело приступать к отделочно-облицовочным работам: сделать обшивку фронтона как представлено одним из описанных на нашем сайте методов, уложить кровельный материал на свес и поставить жестяную планку отлива по линии сопряжения фронтонной стенки и свеса.

Ролик с примером сборки каркасного фронтона:

Обшивка фронтонной стенки профнастилом:

Как облицевать торцы скатной крыши сайдингом:

Как оказалось, устройство фронтонных стенок не совсем уж простое дело. Для грамотного сооружения их требуется соблюдение технологических правил, с которыми мы ознакомили вас в статье. Если придерживаться строительных предписаний, результат вложенных средств и усилий будет безупречно смотреться и долго служить.

Как сделать козырек фронтона крыши

В любой конструкции крыши — двухскатной, ломаной, вальмовой, независимо от способа постройки и оформления, всегда имеются, как минимум, два фронтона вертикальных стен, ограничивающих объем под кровельными скатами. С помощью фронтонных стен подкрышное пространство превращается в закрытый чердак или жилое помещение мансарды. От грамотного устройства фронтона крыши во многом зависит внешний вид здания, прочность несущей системы крыши и ее способность сберегать тепло. Поэтому вопрос о том, как сделать фронтон, ливневую систему и защитные козырьки, необходимо закладывать в проект одновременно с выбором схемы стен и каркаса крыши.

Варианты оформления крыши с фронтонами

Существует немало способов выполнить обустройство и декоративную отделку фронтонной плоскости. Понятно, что конкретное конструктивное решение во многом зависит от того, как хозяева предполагают использовать подкрышное или мансардное пространство, но при этом приходится принимать во внимание, из каких материалов планируется строительство коробки здания и крыши. Чаще всего фронтонную стену отделывают в виде:

  • Сборного каркаса из деревянных реек, ЦСП или ОСБ плит с укладкой слоя теплоизоляции и наружной отделкой сайдингом или вагонкой, обрезной доской;
  • Кладки из красного кирпича или газобетона с последующей отделкой поверхности цементно-песчаной штукатуркой;
  • Укладкой бруса или бревна в виде продолжения вертикальной части несущих стен бревенчатого дома.

Важно! В большинстве случаев оформление фронтона дома в огромной степени влияет на общий вид фасада здания. Для домов со сложной ломаной крышей и дополнительными скатами отделка стен фронтонов должна точно соответствовать общему стилю постройки.

Очень эффектно выглядит здание с крышей на 4 двухскатные секции. В этом случае четыре треугольника или трапеции фронтонов крыши деревянного дома становятся неотъемлемой частью фасада, поэтому для кирпичного и деревянного дома конструкция подгоняется так, чтобы визуально кладка воспринималась, как одно целое.

Как сделать фронтон крыши

На сегодня в строительстве малоэтажных зданий существует три основных подхода к тому, как правильно следует строить фронтон дома. Основное различие состоит в способе возведения и привязки вертикальных фронтонных стен к каркасу и стропилам кровли:

  1. Для небольших одноэтажных зданий зачастую фронтонные части изготавливают одновременно со стропильными сборками, по одному шаблону, что обеспечивает высокую точность всей конструкции. При этом монтируется двухскатная крыша, начиная с установки фронтонов, коньковой балки, и только потом выставляются стропильные пары и подкосы, обрешетка. Таким образом, проще собрать двускатную крышу баньки или загородного дома;
  2. Для построек с увеличенными размерами кровельных скатов фронтоны крыши обустраиваются и зашиваются доской уже после того, как стропила, обрешетка и все силовые элементы каркаса установлены. Чем сложнее конструкция крыши, тем позже изготавливаются фронтонные части;
  3. Кирпичные здания могут строиться по объединенной схеме. Если плоскость фронтона крыши предполагается закрывать кирпичной или газобетонной кладкой, ее возводят до обустройства стропильной системы.

Самый простой способ собрать конструкцию фронтона – сделать каркасную конструкцию обрешетки из деревянных планок или бруса, уложить утеплитель, слой гидроизоляции и зашить поверхность пластиковым сайдингом или вагонкой. Схема закладки утеплителя на фронтон дома во многом схожа с утеплением крыши.

Как сделать карниз на фронтоне

Сама конструкция обрешетки достаточно проста, главное — чтобы построенный фронтон не вылезал за свес крыши, и плоскость была точно выровнена по вертикальному отвесу. Сборка каркаса начинается с определения положения плоскости набивки вагонки или сайдинга по стропилам и мауэрлату. В верхней части между стропильными балками набивается горизонтальная планка – распорка, к которой крепится верхняя часть дверной лутки или оконной рамы, в зависимости от устройства фронтона. Далее – очередь за обустройством козырька.

Зачем нужен козырек на фронтоне

Устройство козырька или дополнительного карниза является жизненно важной необходимостью. И дело даже не в том, что в непогоду козырек способен защитить большую часть стены первого этажа от воды. Правильно сделанный козырек эффективно защищает, прежде всего, цокольную часть и фундамент здания от стекающей с крыши дождевой и конденсационной влаги.

Длинные свесы двухскатной крыши совместно с водосточными желобами и трубами способны даже в сильный дождь отводить воду за пределы бетонной ленты отмостки. Для защиты от дождя боковых стен небольшого вылета скатов крыши будет явно недостаточно, а если вдобавок фронтоны здания заложены тяжелой кирпичной кладкой, незащищенный и перегруженный фундамент может быстро просесть в грунт.

Как сделать козырек своими руками

Для обеспечения нормальной полноценной защиты от воды необходимо сделать козырек с шириной вылета ската не менее 60 см. Если интенсивность и преимущественное направление ветра позволяет, можно сделать и больше — до 80 см, все зависит от количества дождя и здравого смысла. Желательно, чтобы конструкция козырька не особо бросалась в глаза и не портила внешний вид здания. Для больших площадей скатов крыши, возможно, делать консольную конструкцию козырька нет смысла, более рациональным будет сделать навес с выносными опорами. Чаще всего ширину козырька стараются сделать не менее ширины ленты отмостки фундамента.

Проще всего сделать козырек на деревянных миниатюрных стропильных опорах, по конструкции напоминающих кобылки. Сделать и закрепить несущую конструкцию козырька потребуется до момента закрытия фронтона обрешеткой и сайдингом.

Опоры для козырька можно сделать из деревянного бруса по представленной на рисунке схеме. Каждая такая мини-стропильная балка представляет собой У-образную конструкцию, с подкосом, опирающимся в вырезанный в стене паз. Если нет возможности резать паз, опору подкоса можно сделать выносной, с креплением на стену через стальной уголок и анкерный болт. Верхний край балки крепится гвоздями на бревно или доску мауэрлата.

Необходимо сделать конструкцию козырька достаточно жесткой и легкой. Для этого на стропильные мини- опоры требуется нашить три- четыре бруска обрешетки. В идеале можно сделать козырек со сплошной зашивкой ската вагонкой или рейкой. В этом случае скат можно сделать из остатков мягкого кровельного материала, зашить металлочерепицей или шифером.

После укладки настила необходимо сделать защиту зоны примыкания кровельного материала козырька к стене. Проще всего заделать стык между металлом и материалом стены герметиком или наклеить ленту из рубероида. Поверх герметичного слоя нужно сделать и пришить узкую полоску карниза из металла.

Совет! Зону примыкания козырька можно сделать в виде желобов водосточной системы. Это позволит снизить количество воды, стекающей по поверхности фронтона на козырек.

Завершающие операции

На завершающем этапе потребуется зашить фронтонную плоскость вагонкой или пластиковыми панелями. Специалисты рекомендуют сделать облицовку стены шипованной доской или сайдингом, расположенными горизонтально. При этом шип на наружной поверхности должен «смотреть» вниз, в противном случае влага будет легко затекать в стыки.

Для кирпичных или каркасных зданий проще всего сделать козырек на консольной конструкции из металлопрофиля. Высоту вертикальных стоек необходимо сделать так, чтобы угол наклона ската козырька составил не менее 10-12о. Верхнюю часть конструкции можно закрепить на мауэрлате, нижнюю опору заделать в паз, вырезанный в кирпичной стене.

Если фронтон полностью выложен из кирпича, в этом случае для крепления верхней части рамы в кирпичной стене необходимо сделать нишу глубиной 1,5- 2 см. Верхняя опора конструкции козырька будет закреплена в нише и закрыта декоративным накладным листом. Стык заделывается герметиком. Нижние опоры рамы козырька укладывают в вырезанные пазы и фиксируют анкерными креплениями.

Заключение

Эффективность работы козырька определяет, прежде всего, его конструкция и правильное крепление на стене фронтона. Если местность и насаждения вокруг здания исключают сильные порывы ветра, козырек можно сделать весьма скромных размеров, но при условии, что отмостка фундамента оборудована эффективной системой водоотвода. Такой вариант конструкции способен работать не хуже полноразмерной схемы.
