Печь для бани и отопления дома одновременно. Отопление в бане их достоинства и недостатки Схема отопления бани открытым способом от печи

Популярность банных процедур растет с каждым годом, и многие владельцы частных домов хотят обустроить баню прямо у себя во дворе. Поход в собственную парную обеспечит заряд бодрости, отменное настроение и расслабление. «Сердце» любой бани – печь-каменка. От нее зависит, насколько функциональной и комфортной будет баня. Качественное отопление в бане можно сделать и самостоятельно.

Чтобы построить каменку своими руками, необходимо выбрать тип печи, узнать, как она возводится и какого обслуживания требует. Помимо отопления, следует позаботиться о надежной теплоизоляции.

Критерии выбора

Главными показателями, которые необходимо учитывать, выбирая печь, являются следующие:

  • механизм действия;
  • материалы изготовления;
  • топливо.

Бани могут отапливаться с помощью печей постоянного или временного (периодического) действия. Первые нуждаются в том, чтобы в них поддерживалось горение все время, пока используется парилка. Вторым достаточно предварительной качественной протопки.

Ассортимент материалов, из которых можно сделать каменку, сейчас включает большое количество традиционных и новых технологичных элементов.

Самыми лучшими считаются печи из стали и кирпича.

Конструкции из кирпича

Лидерами по востребованности являются каменки из кирпича периодического действия. Каменки с непрерывным горением также применяются для того, чтобы обеспечить отопление бани, но гораздо реже.


Кирпичные печи периодического действия обладают как достоинством – долго поддерживают высокую температуру в помещении, так и недостатком – их необходимо прогревать не менее 5 часов. Зимой на это уходит еще больше времени. Поэтому, если на вечер намечены банные процедуры, то начинать топить необходимо еще днем. После этого можно париться и не отвлекаться на другие дела, отопление будет работать без постороннего вмешательства.

Есть еще один недостаток таких моделей – высокая себестоимость. Самому такую каменку сделать достаточно сложно. Чтобы получить действительно функциональную печь, необходим опытный мастер-печник. А его работа оплачивается высоко. Дороговизну отопительной конструкции можно объяснить и тем, что необходимо заложить мощный фундамент, который выдержит тяжеловесную каменку из кирпича.

Металлические источники тепла

Для печей из металла характерен принцип постоянного действия. Печь с тонкими стальными стенками недолго держит тепло, что можно отнести к ее недостаткам. А преимуществом металлической банной печи является то, что на прогревание помещения уйдет гораздо меньше времени.

Зимой для этого потребуется не больше 2 часов. Отопление с использованием стальной каменки лучше организовать в бане, имеющей небольшие габариты. Установку печи можно совершить своими руками.

Выбор топлива

Теоретически банная постройка может отапливаться любым энергоносителем. В зависимости от топлива печи могут быть следующих видов:

  • газовая;
  • электрическая;
  • дровяная;
  • на жидком топливе;
  • мультитопливная.

Очень важно правильно выбрать топливо, чтобы отопление бани зимой было рентабельным и необременительным. Бытует мнение, что для этих целей лучше всего подходят только дрова. С этим трудно поспорить.


В процессе сгорания лесоматериалов помещение наполняется непередаваемым ароматом и особенным теплом. Такую атмосферу невозможно получить, если отапливать баню электричеством.

Если выбрано такое экологически чистое топливо, то необходимо задуматься, чем топить баню зимой? Запасать дрова гораздо сложнее, чем открутить вентиль на трубе с газом.


Выбор делают, учитывая доступность и экономичность топлива. Топить дровами дорого. Пользоваться электричеством просто. Это удобный и общедоступный, однако, нерентабельный способ.

Печь на жидком топливе – большой риск возгорания, неудобства в обслуживании и высокие материальные затраты. Можно воспользоваться газом, с помощью которого отопление в бане будет несколько дешевле и удобней. Но не все частные дома подключены к центральному газоснабжению.

Расположение отопительного прибора

Обычно баня отапливается посредством одного источника тепла. Для дома, рядом с которым построен своеобразный банный комплекс (с наличием предбанника, парной, бассейна, комнаты отдыха, помещения для игры в бильярд), необходима общепринятая система отопления.

Если проектируется отопление для классической бани, то печь располагают так, чтобы с ее помощью можно было прогреть каждое помещение. Баку с водой отводят место возле помывочной.


Идеальным является «сквозное» расположение печи. Дверцу топки можно открыть, находясь в предбаннике. Сама печь будет расположена в парной, а бак с водой – в помывочной.

Важно, чтобы каждый из горючих элементов печной конструкции имел защиту из огнеупорного материала. Чтобы это соблюсти, можно построить каменку из кирпича, но она будет иметь большие габариты и займет много места.


Практичным вариантом является строительство печи, конструкция которой включает бак и открытую каменку. Топку для нагрева воды снабжают регистром, что позволит предупредить преждевременное закипание воды, при котором неразогретая баня наполняется сырым паром. таким способом требует соблюдения важного нюанса – нижний край бака должен быть на 50 см выше регистра.

Алгоритм возведения металлической печи

Для печи следует сделать фундамент из негорючего материала. Подойдет шамотный кирпич, листовой металл или бетон. Чтобы выполнить основание эстетичным, его можно облицевать кафельной плиткой. Дверцу топки направляют в противоположный угол. Полы изготавливают из пожаробезопасного материала. Если применяют дерево, то его накрывают металлическим листом шириной в 60 см.


Чтобы создать классический дизайн интерьера в бане, печь из металла можно обложить кирпичом. Кроме того что это красиво, такой ход позволит предупредить ожоги. Чтобы правильно соорудить дымоход и определить, на каком расстоянии от стен следует расположить каменку, обязательно следует изучить инструкцию.

Главная проблема, которая возникает при установке каменки из кирпича – массивность конструкции. Это требует сооружения армированного железобетонного фундамента. Тем, кто не имеет опыта строительства печей для бани своими руками, могут пригодиться следующие советы.


Если между кирпичными швами положить толстый слой раствора, то под воздействием высоких температур он начнет разрушаться и каменка станет негерметичной. Наоборот, тонкий слой раствора между кирпичными швами негативно отразится на продолжительности эксплуатации конструкции.

Каждый вертикальный слой кладки должен перекрываться верхним кирпичом. Перекрытия целесообразно делать в полкирпича.

Есть и другие нюансы. Так, если применяют резаный кирпич, то внутрь печи следует повернуть целую сторону. Чтобы обеспечить равномерное линейное расширение, чугунные элементы устанавливают с зазором. Для закрепления верхней части печной дверцы лучше использовать металлический кляммер.

Газ является взрывоопасным топливом. Если планируется применение газа, то печь необходимо оборудовать автоматикой, которая перекроет подачу топлива в случае отсутствия пламени.


При подключении дома к центральной газовой магистрали топливом для каменки может служить природный газ. Если отопление индивидуальное – подойдет пропан или бутан.

Газовое отопление в бане в любое время года производится согласно правилам пожарной безопасности, установленным для опасных видов топлива.

Сооружение системы отвода дыма

Продукты горения должны правильно и своевременно удаляться. Нарушение технологии строительства дымохода чревато огромными неприятностями.


Дымоход включает в себя следующие элементы:

  • потолочно-проходной узел;
  • проход сквозь кровлю;
  • «зонт».

Сэндвич-трубу соединяют с печным выходом и выводят сквозь потолок посредством потолочно-проходного узла. Место выхода дымохода наружу следует защитить теплоизолирующим материалом.

Сверху трубы устанавливают «зонт» для защиты от осадков.


Главное правило сооружения в бане отопления любого типа — безопасность и надежность конструкции!

Залог хорошей бани – правильно сложенная печь-каменка. Это, пожалуй, самый важный атрибут бани. Именно такое отопление в бане позволит вам обогреть помещение, нагреть воду для купания и создать пар в парной. Чтобы отопить больших размеров баню, можно установить отопительную печь. Если вы не знаете, как сделать отопление в бане, но решили строить парную, лучшим вариантом станет печь-каменка.

Особенности

На дачных участках строят для себя бани семейного типа, в которых достаточно одной печи-каменки. Этот вид отопления в бане возьмет на себя все основные функции. Именно с этим и связано то, что при строительстве печи важно соблюсти все тонкости. Печь-каменку лучше сделать небольшую. Это позволит сэкономить место. При этом время ее нагревания будет минимальным, и максимально долго будет отдавать тепло.

Но самое важное – каким топливом она будет отапливаться. Лучше всего, чтобы топливо было дешевым. Популярно – водяное отопление бани.

Парилка — главное помещение бани

Высокая теплоемкость позволит вам получить хороший пар в течение продолжительного времени. Кроме этого, сухое тепло пойдет на обогрев помещения и воды для мытья. Чтобы все вам подошло, делая отопление в бани своими руками, берите во внимание соотношения размеров печи, помещения и назначения бани. Позаботьтесь о том, чтобы пребывание в бани было для вас и вашей семьи максимально безопасным.

Продумайте до мелочей, какие материалы вы будете использовать при строительстве бани и печи, чтобы они не были легковоспламеняющимися. Ответственно подойдите к вопросу вентиляции. Будь то газовое отопление в бане или электрическое – это позволит вам не угореть от продуктов горения.

Принцип действия печи

Немного поговорим о том, как система отопления бани будет отдавать тепло наружу. Если излучение тепла максимально, вы рискуете перегреться или же получить ожоги. Также избыток тепла отрицательно влияет на состояние кожи. Чтобы условия пребывания в бане были комфортными, печь должна отдавать тепло по принципу конвекции. От печи идет горячий воздух, а подается остывший.

Для достижения такого результата температура стен печи будет ниже. А вот стены бани сложите из материалов, которые будут максимально отражать инфракрасные лучи. Тепло хорошо скапливается в стене и в каменной засыпке. Для того чтобы печь максимально длительное время отдавала тепло, соорудите ее стенки потолще.

Виды печей

Печи-каменки, которые использует отопление бани зимой, можно разделить по типу работы на две категории: постоянного и периодического действия.

Для печи постоянного действия характерна небольшая толщина стенки и небольшой объем камней. У такого типа печек есть возможность регулировать температуру как самостоятельно, так и автоматически. При этом максимальное значение температуры достигает 350 градусов. Чтобы отопить печь такого типа, достаточно подключить ее к электричеству. Также в качестве топлива подойдет и газ.

Если вы решите использовать электрическое отопление бани, сможете регулировать силу тока в нагревательных элементах самостоятельно. Не забудьте, что при монтаже печи вы обязаны установить защитную автоматическую систему. Если температура стенок превысит допустимые показатели, отопление бани электричеством самостоятельно прекратит подачу электричества.

Также печи-каменки постоянного действия можно отопить углем или дровами. Чем бы вы ни топили печи-каменки, будь то водяное отопление в бане, помните, важно топочную камеру и дымовые каналы отделить от засыпки.

Для этого можно использовать стальной лист или проложить плитку из чугуна. Таким образом, вы предотвратите проникновение продуктов горения в помещение бани. Также это отличная защита камней от отложения сажи. Последняя при избытке загрязняет воздух, находящийся в бане.

Печи-каменки периодической работы представлены толстой кладкой и большим объемом кирпичей. Толстые стенки защитят поверхности печки от перегревания, и в течение длительного времени печь будет отдавать тепло.

Такое отопление в баню позволяет прогреть нижнюю часть печи до 1100 градусов. Работая при столь высокой температуре, нет оседания сажи, поскольку она сгорает. Чтобы сэкономить топливо, используют принцип топки «по-черному». В данном случае газы дыма проходят через баню. Данный вариант отопления очень опасен. Поверхность печи и стен покрывается сажей. Что касается варианта топки «по-белому», отсек для топки прикрыт заслонкой. Разрешено его открывать после полного сгорания топлива.

Самым идеальным топливом для того, как сделать отопление в бани, могут стать дрова. Не желательно для отопления прибегать к использованию угля. Резко снизить температуру достаточно сложно, что приводит к разрушениям внутренних поверхностей в печи. А это уже нарушает технику безопасности.

Чтобы получить экономически выгодное использование топлива, важно чтобы оно сгорало полностью.

Затвор закрывают при горении, отдельное внимание уделяется подаче воздуха. При его поступлении образуются пары воды и углекислый газ. Если подача воздуха отсутствует, образуется отложение сажи, что приводит к низкой тепловой отдаче. Вырастает риск отравиться продуктами горения. Также увеличить коэффициент теплоотдачи можно путем разогрева большей поверхности. Топить печь-каменку нужно до тех пор, пока стенки не нагреются на максимальную температуру, и не начнет отдавать сухой пар.

Какие же бывают печи-каменки? Приведем несколько их конструкций. Встречаются твердотопливные печи, которые отапливаются углем и дровами. Жидкотопливные, для них в качестве топлива подойдет керосин или мазут. Есть модели печей на газообразном топливе. Для их работы нужно иметь сжиженный или природный газ – отопление бани газом. А также печи с электронагревом.

Посещение русской бани стало для многих семейной традицией. Многие владельцы частных домов желают установить на приусадебном участке банную постройку, но нередко они сталкиваются с проблемой обустройства отопления. Существует несколько способов, как можно обогреть современную парную и другие помещения, расположенные в бане.

Выбор типа нагревательной конструкции зависит от финансовых возможностей и пожеланий хозяев. Поскольку парилку используют время от времени, поэтому до того, как провести отопление в баню, необходимо решить, каким образом данной постройкой будут пользоваться.

Если в ней планируется не только париться, но и стирать и принимать ванну, тогда использовать обычную печь для обогрева станет не совсем удобно.

Современные способы, позволяющие обеспечить отопление в бане круглый год, разнообразны, среди них большей популярностью пользуются:

  • электрические полы;
  • монтаж водяного обогрева;
  • установка системы «теплый пол» и другие.

Использование печки-каменки

Когда помещение небольшое по площади и им пользуются лишь по прямому назначению, то отопление бани зимой и в другое время года может обеспечить обычная каменка. Обычно в данном случае приобретают готовый агрегат, предварительно определившись с его мощностью. В таком случае можно использовать печь для бани и отопления одновременно , что очень удобно.


Изображенная на фото печь-каменка, в основном работает на дровах – традиционном и недорогом виде топлива. Существуют и другие варианты отопления, среди которых, например, использование электрической энергии, газа, солярки и т.д.

Электрическое отопление

При решении вопроса как сделать отопление в бане, необходимо учитывать, что самым чистым вариантом создания системы обогрева считается использование электричества. Применение современного оборудования позволяет обеспечивать теплоснабжение постройки в автономном режиме в нужном тепловом режиме.

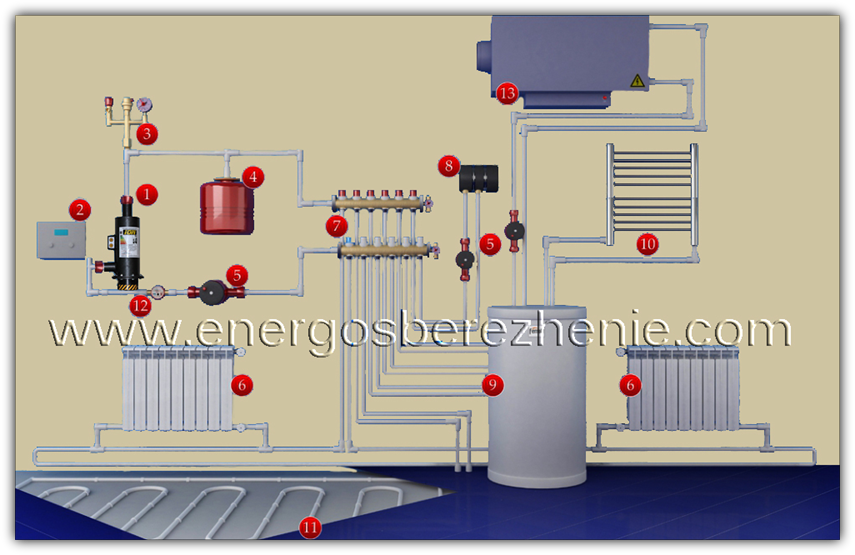

Чтобы работало электрическое отопление бани, нужно установить котел, функционирующий на электроэнергии. При этом нет необходимости обустраивать вентиляцию и строить дымоход (прочитайте также: » «). Такой вариант будет лучшим решением, если в регионе обеспечена бесперебойная подача электроэнергии. В противном случае следует остановиться на другом способе отопления.


Современные электрические агрегаты отличаются высокой степенью безопасности, в их комплектацию входят:

  • расширительный бак;
  • датчики давления теплоносителя;
  • фильтры для водоочистки;
  • клапаны.

Газовый обогрев бани

Преимущество газового теплоснабжения:

  • экологическая безопасность;
  • использование оборудования, отличающегося простотой эксплуатации и обслуживания;
  • дешевый способ отопления.


Газовые котлы отопления бани даже в зимнее время в случае длительного неиспользования способны нагреть помещение до нужной температуры в течение нескольких часов в зависимости от площади помещения.

Функционирование газовой печи аналогично работе электрической конструкции. Газ сгорает в специальной камере, располагающейся под камнями. В результате нагреваются не только они, но и прогревается помещение и вода в емкости.

Водяная отопительная конструкция

Удобным и достаточно эффективным способом обеспечения теплом помещения бани считается монтаж водяного отопления. В качестве топлива при данном способе обогрева можно использовать дрова, газ, электричество, поскольку это завит от модификации топливного котла, который будет установлен.

Лучшим выбором теплового агрегата будет чугунный котел для жидкого теплоносителя. Вода нагревается в нем, по трубам поступает в радиаторы, установленные в банной постройке, и после отдачи тепла она возвращается в котел. Водяная система позволяет равномерно и эффективно обогревать любое помещение. Таким же образом можно организовать отопление бани от дома.

Система «теплый пол»

Этот вариант отопления бани относится к современным способам, который в последние годы используют часто. Установить специальное оборудование без наличия соответствующего опыта довольно сложно.


Намного проще выполнить установку системы электрического пола и сделать такую работу можно самостоятельно:

  1. В первую очередь укладывают гидроизоляционный материал, на который помещают слой раствора.
  2. Далее следует обустройство теплоизоляции.
  3. Поверх слоя теплозащиты монтируют электрический кабель и вновь заливают стяжку.

Технология создания пола с водяным обогревом аналогична, но в этом случае используют не кабель, а прокладывают трубы для циркуляции горячего теплоносителя.

Отопление от центральной теплотрассы

Когда домовладение подключено к теплотрассе, тогда имеется возможность подсоединить к ней и банную постройку. Такой способ теплоснабжения наиболее эффективен и экономичен.


До того, как провести отопление в баню из дома, потребуется уложить в данном помещении дополнительный контур. Лучше всего с такой работой справится профессионал, имеющий специальное оборудование и соответствующие знания. До подключения к централизованной теплотрассе необходимо разработать проектную документацию и получить разрешение, которое выдают в соответствующих органах.

Самостоятельное обустройство теплого пола

Предварительно подготавливают основание пола, затем заливают стяжку с использованием цементного раствора. Дальше делают гидроизоляцию черновой основы, применяя специальную мастику. Потом укладывают небольшой по толщине слой раствора и тщательно его выравнивают.


Когда смесь окончательно высохнет, монтируют теплоизоляционный материал. Берут нагревательный кабель или мат и разлаживают его по поверхности пола, подключают к питанию и производят испытание функционирования системы.

В том случае, если конструкция работает, поверх кабеля помещают тонкий слой раствора. После его высыхания приступают к финишной отделке напольной поверхности.

  1. Для обеспечения оптимального и эффективного обогрева помещения отопление бани от печи в парной делают следующим образом: топку располагают в предбаннике, каменку в парилке, а бак с теплой водой в моечном отделении.
  2. Между печкой-каменкой и стеной помещают негорючий материал, а при использовании в качестве топлива дров перед дверцей укладывают нужного размера металлический лист.
  3. Когда приобретена стальная каменка, тогда помещение будет прогреваться быстро, но для поддержания требуемой температуры нужно постоянно подкладывать в топку дрова, поскольку она плохо сохраняет тепловую энергию.
  4. Каменные печи, несмотря на то, что долго прогреваются, продолжительное время остаются горячими и отдают тепло в помещение постепенно. Такую отопительную конструкцию из кирпичей должен выкладывать мастер. Если металлическая печь прогревает комнату примерно за 2 часа, то каменная – за 5 часов.
  5. Когда жилое строение имеет небольшую площадь и находится недалеко от бани, тогда может использоваться банная печь для отопления дома, например, дачного.

Выбор топлива часто зависит от индивидуальных пожеланий владельца постройки. Некоторые из них отдают предпочтение дровам, поскольку в процессе их сгорания в парной присутствует приятный аромат, но нужно не забывать, что топка печи с их помощью является трудоемким процессом. Возможно, проще будет установить электрический или газовый тепловой агрегат.

Если вы обустраиваете баню на своем подворье и решаете,как сделать отопление в бане, необходимо помнить, что печь может выполнять несколько функций. Она предназначается не только для получения пара в парилке и нагрева воды, но и используется для отопления всех помещений. Если этого недостаточно, то можно предусмотреть и другие варианты обогрева.

Виды отопления

Основными видами отопления являются:

  1. печное;
  2. электрическое;
  3. газовое;
  4. жидкотопливное;
  5. смешанное.

На участках, где люди проживают постоянно, часто проводят отопление из дома в баню таким образом, чтобы она все время была теплой, не промерзала в морозы. Это очень удобно, если к дому подведен газ.

Выбирая ту или иную модель отопления необходимо исходить из ее доступности для вас и стоимости топлива, которое используется в каждом варианте.

Можно отметить основные моменты:

  1. отопление дровами достаточно хлопотно, но отвечает традициям. Потрескивание дров в печи создает человеку прекрасное настроение, настраивает на отдых;
  2. применение электроэнергии для отопления бани очень удобно, можно обогревать полы, можно нагревать воду, можно много всего придумать, но все это достаточно дорого;
  3. использование жидкотопливных печей, например, на солярке, очень опасно и не рекомендуется для частного сектора;
  4. природный газ – идеальное решение задачи, но не всегда возможное, так как он не везде подведен, а использование баллонного варианта не всегда эффективно.

Газовое

Газовые системы экономичны, эффективны и позволяют создать в помещении постоянную комфортную обстановку. Отпадает необходимость думать о горячей воде для помывки, так как она также нагревается при помощи газа.

Для устройства газового отопления в бане отдельно или совместно с домовым отоплением необходим грамотный проект. Первоначальные затраты на проектирование и прокладку системы будут компенсированы удобством в процессе эксплуатации.

При пользовании такой системой необходимо соблюдать правила безопасности. Инструкция по пользованию оборудованием должна быть всегда под рукой. И желательно ее изучить досконально.

Важно. Баня, которая отапливается с помощью газа, должна быть в обязательном порядке оснащена автоматикой, которая прекращает подачу газа, если пламя неожиданно погаснет.

Печное

Самым распространенным вариантом для получения тепла является . От банной печи, пока она топится, нагреваются также все помещения бани.

Дровяная печь для бани и отопления помещений раздевалки являются классикой банных традиций. Если баня находится далеко за городом, а иные источники отопления в ней отсутствуют, то дрова являются самым универсальным и доступным топливом.

Дровяные печи обеспечивают равномерный нагрев воздуха, а также быстрый нагрев необходимого количества воды. Они очень компактны, что дает возможность использовать их в небольшом пространстве парилки.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Для поддержания оптимальной температуры во всех банных комнатах лучше всего сделать отопление в бане от печи-каменки, установленной в помещении парной. Для бань небольшого размера, состоящих из предбанника, помывочной и парной, единственную печь, как правило, устанавливают таким образом, чтобы каменка находилась в парильном помещении, в предбаннике располагалась топка печи, а в помывочной — накопительный бак для подогретой воды.

Упрощенные системы отопления бани

Наиболее простой в изготовлении, обслуживании и эксплуатации является система, в которой производится отопление бани от печи в парной. То есть, печь-каменка, обеспечивающая максимальный нагрев окружающего воздуха и получение разогретого пара, располагается в парном помещении, а ее топочная часть, через которую производится загрузка горючего материала, выносится в предбанник. При этом за счет реализации подобной конструкции производится отопление бани от банной печи одновременно и в парной, и в предбаннике. Отопление помывочного отделения бани в этом случае происходит за счет размещения в нем бака с горячей водой, а при необходимости и дополнительной батареи отопления.

Располагающийся в помывочном отделении бани накопительный бак, соединяется трубами с теплообменником, нагревающимся при помощи банной печи. Нагрев воды в накопительном баке производится при помощи циркуляционного насоса, прокачивающего воду через теплообменник, располагающийся либо непосредственно в области горения топлива, либо на дымоходной трубе печи.

Печь для бани с теплообменником для отопления и получения необходимого количества горячей воды является наиболее эффективным и простым способом поддержания оптимальной температуры во всех помещениях бани. Такая комбинированная конструкция достаточно экономна с точки зрения расхода топлива, генерирует большое количество тепла и имеет сравнительно небольшое время выхода на рабочий режим.

Печи для бань и их особенности

При необходимости с контуром отопления может быть достаточно универсальной как по режиму работы, так и по используемому в ней топливу. Такая печь может использоваться либо в режиме непрерывного горения топлива, либо в циклическом режиме, с периодической загрузкой горючего материала. В качестве топлива для нее могут использоваться природный газ, дрова, древесный уголь или топливные гранулы. Кроме того, для обогрева бани и нагрева воды могут использоваться и электрические печи соответствующей мощности.

Для изготовления печей непрерывного горения обычно используют сталь. Такая печь быстро нагревается и быстро остывает при прекращении подачи в нее топлива. Иногда поверхность стальных печей облицовывается декоративным негорючим материалом, что повышает ее безопасность и теплоемкость.

Печи, используемые в циклическом режиме обогрева помещения, должны обладать высокой теплоемкостью и способностью длительно удерживать тепло после прекращения поступления топлива. Их изготавливают из огнеупорного кирпича, который имеет большую массу и большую теплоемкость. Такая печь после разогрева может сохранять высокую температуру достаточно длительное время. К недостаткам таких печей можно отнести большое время выхода на рабочий режим, то есть большое время разогрева печи в холодном состоянии.

Для организации снабжения бани горячей водой, а также для отопления помещений используют печи, оснащенные системами принудительной циркуляции горячей воды, а также теплообменниками.

Печи с теплообменниками

Печи, оснащенные теплообменными устройствами, позволяют успешно решить все задачи по обогреву помещения, нагреванию воды, созданию пара. Отопление бани от теплообменника банной печи может включать не только основные помещения бани, но и вспомогательные, например, душевую, комнату отдыха, бассейн, бильярдную и пр.

При проектировании печи, оснащенной теплообменными устройствами, еще на стадии строительства бани следует принять во внимание:

  • размеры бани и площадь отапливаемых помещений;
  • габариты и массу печи;
  • удельный вес нагревательного прибора;
  • количество теплообменных устройств, входящих в комплект печи;
  • общий объем и состав циркулирующего теплоносителя;
  • диаметр и протяженность дымохода.

Банные печи с теплообменником могут подключаться при помощи теплоизолированных труб:

  1. К выносному баку для нагревания воды, используемому в моечном отделении бани.
  2. К радиаторам отопления, находящимся в служебных помещениях бани — комнате отдыха, бильярдной и т. д.
  3. К системе горячего водоснабжения и водяного отопления, включающей не только основные и служебные помещения бани, но и жилые помещения дома.

Печи для отопления бани дровами бывают с внутренним или наружным теплообменником. Внутренний теплообменник располагается в топочной камере между корпусом и кожухом. В нем используется тепло, получаемое непосредственно в процессе сгорания топлива и нагревания печи.

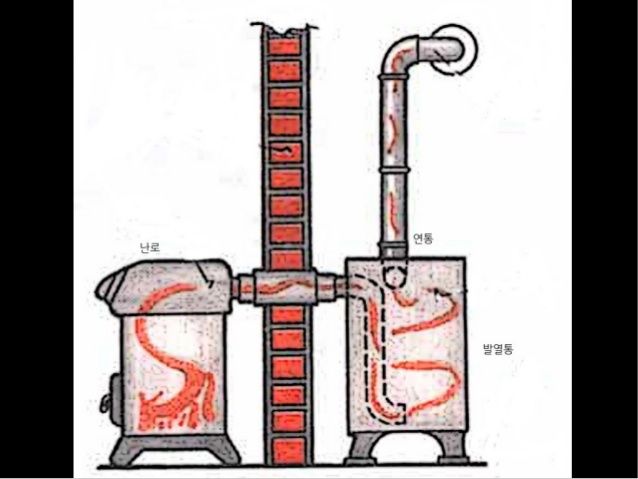

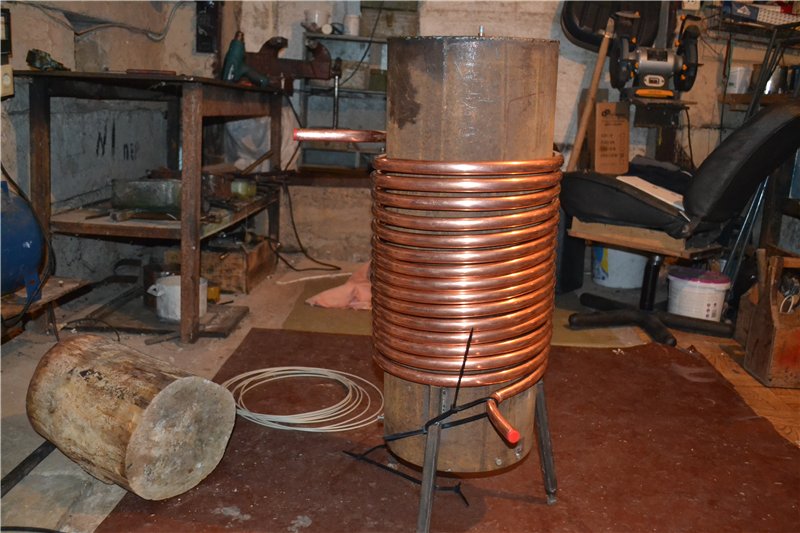

Наружный теплообменник обустраивается вокруг дымоходной трубы. В нем используется тепло, отдаваемое нагретыми газами при выводе их наружу. За счет увеличенного объема наружного теплообменника повышается эффективность его функционирования. Использование тепла выходящих по дымоходу газов позволяет экономить топливо и повысить эффективность работы печи за счет снижения температуры отходящих газов.

В чугунной печи нагревание воды в теплообменнике производится отходящими дымовыми газами и тепловым излучением. Корпус теплообменника при этом располагается в верхней части топки в районе дымовой трубы.

Кирпичная печь для бани предполагает расположение теплообменника внутри кирпичной кладки в непосредственной близости от топки. Это несколько увеличивает тепловую инерционность теплообменника, а также снижает вероятность его перегрева или окисления его поверхности под воздействием открытого огня.

Обеспечивающий отопление бани от печи в парной теплообменник должен соответствовать по техническим параметрам эффективной мощности водонагревательной системы, рабочему давлению в системе, объему и составу циркулирующего теплоносителя.

Особенности банной печи с теплообменником

Печь для бани, оснащенная теплообменником, имеет определенные конструктивные особенности.

К ним, в частности, относятся:

  • система подвода туб для циркуляции теплоносителя;
  • утолщенные стенки корпуса;
  • увеличенный объем каменки;
  • наличие в обязательном порядке распределителя воздуха;
  • дверца топки из теплоустойчивого стекла.

Теплообменник функционирует за счет постоянной циркуляции воды по всем устройствам, составляющим отопительно-нагревательную систему в бане. Для эффективного использования теплообменника протяженность каждой из соединительных труб должна составлять максимум 3 м. Особенно при отсутствии внешней теплоизоляции трубы.

При соблюдении , а также при наличии систем принудительной вентиляции и терморегуляции теплообменником может быть оснащена универсальная печь для бани и отопления дома. Сама печь может располагаться в помещении бани и соединяться с жилыми помещениями дома при помощи теплоизолированного трубопровода отопления и снабжения жилья горячей водой.

Для организации циркуляции воды в системе централизованного отопления, а также для подачи горячей воды в помещения дома и в помывочное отделение бани используется автоматизированная с поддержанием постоянного давления в магистрали.

Самая простая конструкция универсальной печи — это электрическая печь с раздельными электронагревателями для секций печи с теплообменником и каменки.

Такая печь может работать в нескольких режимах, а именно:

  1. В режиме обогрева жилых помещений дома и его горячего водоснабжения (ГВС) с поддержанием минимально необходимой температуры в помещениях бани в холодное время года.
  2. В режиме отопления бани и всего дома с ГВС в холодное время года.
  3. Организация отопления бани и печи-каменки в летний период.

Аналогичная печь для бани и отопления одновременно может быть создана в виде устройства непрерывного действия на природном газе или топливных гранулах. Использование в качестве топлива древесного угля или древесины в таком случае затруднительно и имеет определенные технические сложности. Ведь в дровяных или угольных печах не предусмотрена возможность автоматической регулировки температуры. Это может привести к резким скачкам температуры в отопительной магистрали.

При возможности подключения к магистрали природного газа или электрическому кабелю промышленного напряжения можно изготовить печь для бани из котла отопления, работающего, соответственно, на газе или электроэнергии. Такая печь может выполнять функции отопительной и водонагревательной системы. Совместно с отопительным котлом в бане можно также установить небольшую стальную дровяную печь-каменку в помещении парной.

При наличии у системы центрального отопления дома достаточной мощности вспомогательные помещения бани можно отапливать при помощи нее. Для этого от домашней системы отопления к бане прокладываются теплоизолированные трубы, к которым подключаются радиаторы отопления вспомогательных помещений бани. При этом печь-каменка может использоваться только для обогрева парной или помывочной секции бани при необходимости.

Если расстояние от водонагревательного котла жилого дома до помещения бани невелико, то потери тепла при такой системе отопления могут быть минимальными. Кроме того, наличие независимой внешней отопительной системы позволит поддерживать оптимальную температуру в банном помещении в зимний период. Это требуется для исключения замораживания труб водоснабжения и канализации, а также самого помещения бани. Совмещение систем отопления жилого дома и бани в этом случае может иметь вспомогательный, резервный характер.

Печь для бани с теплообменником: особенности работы

Трудно представить настоящую баню без парилки, в которой установлена печка. Этот агрегат выполняет сразу несколько функций, которые позволяют отапливать помещение и обеспечивают выход теплого пара. Но иногда этого недостаточно, требуется отопление соседних с парилкой отделений и нагревание воды. В этом случае поможет печь для бани с теплообменником.

Назначение теплообменника

Теплообменник — это такая система, которая от печи проводит по трубам горячую воду. Это обеспечивает отапливание нескольких помещений одновременно. Печи с теплообменником имеют особое пространство, где скапливается вода, нагревается, а затем выходит к радиатору или навесному баку по трубам. При этом функция теплообменника заключается не только в нагревании воды для душевых, но для прогрева помещений, в которых находится выносной бак. Таким образом, удается сохранять тепло во всей бане и получать горячую воду. Это дает возможность экономить на других ресурсах — подаче горячей воды и газификации. (См. также: Как сделать котёл для бани)

Теплообменник бывает двух видов:

  • Внутренний — вставляется в бок камеры у печи, либо пускается по дну змеевик. Также он может полностью покрывать топку.
  • Внешний — труба, которая опоясана герметично закрытой емкостью.

Теплообменник для печи, независимо от вида, заполняется водой или антифризом. Жидкость подается из сообщающейся емкости — навесного бака или батареи водяного отопления. В результате получается естественная циркуляция нагреваемой жидкости.

Изготовление теплообменника

Теплообменник можно изготовить самостоятельно, если есть необходимость в его использовании, а печь уже установлена. Для этого потребуется металл толщиной около 4 мм. Конструкция должна получиться следующей: верхняя цилиндрическая емкость и нижняя прямоугольная емкость соединены трубами. Основной задачей является создание сопрягаемых швов с полным отсутствием зазоров. Если во время работы остаются небольшие цели, то их должно быть минимальное количество. Диаметр труб рассчитывается исходя из метража помещения бани и размеров печки. (См. также: Печи для дачи чугунные)

ОБРАТИТЕ ВНИМАНИЕ: по возможности самостоятельно изготавливать теплообменник нужно вместе с кладкой печи. Это значительно упрощает процесс и дает возможность сделать безошибочное соединение всех деталей. Если же печь в бане уже функционирует, то обратитесь за помощью к специалисту. При допущении ошибок возможны крайне неприятные последствия в виде прорвавшейся трубы с кипятком.

Из металла вырезаются заготовки. Затем они прихватываются сваркой, и тщательно проверяется правильность выполнения работы. Обращайте внимание на швы — они не должны иметь крупных зазоров. Если все сделано верно, то можно собирать сам теплообменник. Напоследок проверяется прочность собранной детали. Для этого нижняя труба заваривается, в теплообменник заливается вода, а выходное отверстие соединяется с емкостью. Далее система заполняется сжатым воздухом, используется манометр для измерения давления. Если трубы выполнены правильно, то они не будут течь. При обнаружении погрешностей, необходимо швы снова заварить и проверить.

Чтобы печь для бани прослужила длительный срок и не потеряла свою надежность, требуется соблюдение нехитрых правил эксплуатации. Теплообменник требует к себе предельного внимания, поэтому учитывайте все нижеприведенные моменты: (См. также: Камины с паром)

  1. Трубы, идущие от теплообменника, не стоит крепить на те соединения возле стен, которые не имеют возможности двигаться. От нагрева трубы расширяются и им нужно пространство. Если они будут плотно прикреплены, то это приведет к быстрому разрушению системы.
  2. Нельзя устанавливать к маленькой печи габаритные трубы теплообменника. Это негативно скажется на мощности печки.
  3. Выносной водяной бак должен быть средних размеров. Если установить слишком маленькую емкость, то вода в ней быстро нагреется и закипит, что приведет к образованию чрезмерного количества пара. Но и большой бак для бани не подходит — вода будет слишком долго нагреваться.
  4. (См. также: Котлы для бани)

  5. Если печь с теплообменником уже нагрелась до максимальной температуры, то не рекомендуется вливать в нее холодную воду.
  6. Для уплотнения резьбы в месте соединения труб теплообменника нужно использовать уплотнитель, который способен выдерживать высокие температуры.
  7. Если в бане установлена печь с естественным теплообменом без насосов, то важно правильно расположить трубы для подачи жидкости в бак. Выглядеть это должно так: холодная вода сама стекает к печи по трубе из бака, а горячая жидкость поднимается по такой же схеме наверх к баку. Такую систему организовать можно путем расположения труб под углом в 2-5 градусов;
  8. (См. также: Конвекционная печь)

  9. Для изготовления нельзя использовать пластик. При нагревании он выделяет вредные для человека пары.

НЕДОПУСТИМО: если труба дала течь, то ее нужно обязательно устранить. К эксплуатации не должна допускаться печь с нарушенной герметизацией.

Печи-камины с теплообменником

Печь-камин с теплообменником имеет приятный внешний вид. Она оснащена большой стеклянной дверцей, через которую можно наблюдать за красивым пламенем. Помимо этого, агрегат обладает хорошими характеристиками, которые обеспечивают надежную и безопасную работу.

Теплообменник в камине имеет немаловажное значение. Он прибавляет мощность агрегату и скорость нагрева. Камины с наличием теплообменника работают значительно дольше, они обладают износоустойчивостью и надежностью.

ВАЖНО ЗНАТЬ: если у вас встроенный в стену камин, то теплообменник должен устанавливать только специалист. В некоторых случаях проводить дополнительную систему невозможно.

Одной из популярных систем отопления является печь-камин «Бавария» с теплообменником. Она обеспечивает подачу горячей воды и теплого воздуха в помещениях бани, создавая неповторимый уют. К тому же агрегат не тратит много топлива, что служит определенной экономией. Если Вы пользуетесь баней нерегулярно, то одной порции поленьев Вам хватит на 6 и более часов. Камин в данном случае выполняет сразу несколько функций. Две из которых — отапливание помещений и украшение интерьера.

Алгоритм работы печей с теплообменником

Если Вы остановили свой выбор на печи с теплообменником, либо установили дополнительную систему самостоятельно, то Вам нужно знать принцип работы с агрегатом. Начинается все с заливки воды. Жидкость нужно помещать в бак только перед включением агрегата. Нельзя заполнять систему после начала растопки — это может привести к разрушению труб и самой печи. Под воздействием резкого температурного перепада не выдержит даже надежная печь «Бавария» с теплообменником. Поэтому работа бани должна начинаться с заполнения бака нужным количеством воды.

Закачивать воду лучше снизу при помощи насоса. Это поможет избежать пробок в трубах, которые повлияют на всю работу системы. Определить их наличие нетрудно — не все помещения будут отапливаться. В этом случае обязательно потрогайте трубы, если действительно образовалась пробка, то в одном месте они будут горячими, а в другом – холодными. Чтоб устранить неприятность, необходимо полностью слить воду и снова залить ее.

РЕКОМЕНДУЕТСЯ: регулярно прогонять воздух по трубам, чтобы они не образовывали пробок в дальнейшем.

Купить печь или сделать самостоятельно?

Если ваша баня находится в процессе строительства, то наверняка актуален вопрос о том, какую модель выбрать или сделать самостоятельно? Самостоятельно осуществлять кладку печи нетрудно. Это достаточно легкий процесс, который не требует специальных навыков. Однако после того как печь будет построена, понадобится помощь специалистов для соединения ее с теплообменником. Не рекомендуется заниматься самодеятельностью, если Вы цените безопасность, прежде всего. Последствия от неправильно установленной системы могут быть плачевными.

Что касается покупки готового агрегата, то существуют печи «Бавария» с теплообменником, которые легко устанавливать, и они не требуют соблюдения специальных правил при эксплуатации. Достаточно соблюдать элементарные требования к безопасности, которые распространяются на все виды отопительного оборудования.

Решаясь на покупку печи для своей бани, помните главное условие — она должна быть изготовлена их жаропрочного материала. Стандартный комнатный камин в данном случае станет не лучшим решением. В этом вопросе множество нюансов, которые предварительно лучше обсудить с профессионалом.

На современном рынке представлен огромный выбор различных банных печей, которые отличаются внешним видом, производителем и стоимостью. Но все они надежные и безопасные, выполненные с учетом того, что агрегат будет постоянно подвергаться воздействию высоких температур. Не стоит отдавать предпочтение самому дешевому варианту — неизвестно, на чем сэкономили производители, чтобы скинуть цену на готовую продукцию.

В любом случае лучшим решением станет обращение к высококвалифицированным специалистам, которые помогут с самого начала и доведут дело до логического завершения. С ними Вы сможете без труда подобрать банную печь, которая прослужит длительный срок без перебоев в работе. Если же Вы предпочитаете печи из камня или кирпича, то для кладки агрегата Вам будет просто необходима помощь профессионального печника. Ведь от качества исполненной работы зависит комфортабельность пользователей бани и их безопасность. Компания OTOPIMDOM готова дать советы по перечисленным услугам, чтобы Вы в скором времени смогли насладиться настоящей русской баней.

Теплообменник для бани — подключение и установка: как сделать, установить и подключить рекуператор в банной печи

Содержание

Сделав правильный выбор отопительного оборудования, можно париться и мыться без покупки и установки бойлера. Надежный, современный, вместительный теплообменник для бани отлично справится с ролью нагревателя: он сможет поставлять в накопительный бак нужный объем горячей воды. В этой статье вы узнаете существующие сегодня варианты и особенности работы технического средства, практические достоинства и наиболее популярные модели.

Что это такое

Устройство служит для нагрева воды в бане. Его принцип работы основан на физических свойствах горячей воды, расширяющейся и поднимающейся вверх, а холодная при этом остается внизу.

Обычно теплообменник небольшого размера, поэтому жидкость в нем быстро нагревается. К нему присоединяются две трубы – снизу и сверху. Таким образом, горячая по верхнему патрубку, замещаемая снизу холодной, поднимается в бак, который может находиться как в парилке, так и в смежном помещении, как правило – в мойке. При этом вода низкой температуры по нижней трубе постоянно без принудительной подачи добавляется в устройство для нагрева.

Варианты нагрева воды в бане от печи

Выделяют следующие модели:

1. Емкость самоварного типа – устанавливается на выходной патрубок дымохода. Нагрев происходит за счет тепла уходящих в трубу дымовых газов. К штуцеру на дне бака подсоединяется кран для разбора горячей воды. Если у вас нет помывочной, то данный вариант будет отличным решением для нагрева. Мы рекомендуем обратить внимание на следующие условия эксплуатации:

  • использование бака самоварного типа допускается только с печами для бань;
  • запрещается эксплуатировать пустой бак во время работы печи;
  • если вы хотите получить «финскую сауну» данный вариант нагрева воды вам не подойдет, так как в случае долгого разогрева парной жидкость начнет кипеть, из-за чего образуется тяжелый пар.



2. Теплообменник самоварного типа (небольшого размера с возможностью подключения к баку), который можно расположить в любом месте. Удобен тем, что при его наличии, бак можно разместить в помывочной. Из очевидных преимуществ перед остальными вариантами – быстро нагревает воду.


3. Теплообменник, который устанавливается на стартовый дымоход.

4. Стартовый дымоотвод + бак-рюкзак – вариант с нахождением в парной и отсутствием регулируемой конвекции для прогрева помещения.
Емкость соприкасается со стенкой трубы дымохода, за счет чего происходит нагрев жидкости. Из недостатков также можно отметить, что данная модель не имеет защиты от жесткого инфракрасного излучения, и в случае сильного нагревания, вода начинает кипеть.

5. Дымоход-конвектор со встроенным в него нагревателем.

Особенности: регистр находится внутри трубы, из которой выходят 2 одинаковых штуцера ¾ дюйма с внутренней резьбой. С помощью патрубков устройство соединяется с баком, висящим в удобном месте.

Может быть:

  • Вмонтирован в печь – при появлении накипи теряет КПД.
  • Расположен возле дымохода (на нем) – медленнее обеспечивает нагрев до необходимой температуры, зато на его внутренней поверхности ничего не оседает, к нему имеется легкий доступ, и его ремонт не составляет труда.

Выбор зависит от пользователя: чему отдать предпочтение, производительности или комфорту в обслуживании, экономии полезной площади или топлива.

Различие по видам

Простейшие конструкции теплообменников представляют собой змеевики с выведенными из резервуара концами: один забирает жидкость комнатной температуры, другой – выпускает уже горячую.

Более сложные являются системой, состоящей из двух металлических резервуаров с антикоррозионными свойствами – цилиндрической и прямоугольной формы с соединительными трубами.

По месту расположения бака с водой

Выделяют два способа:

  1. На этой фотографии представлен вариант монтажа теплообменника в парной, а бака в помывочной.
  2. Второй вариант – это монтаж теплообменника с баком внутри парной.

Преимущества установки теплообменника в парной

  • высокая скорость нагрева воды;
  • экономия свободного пространства парной;
  • широта вариантов установки бака – в парилке или в душевой.

Особенности установки и работы теплообменника

Устанавливается между топкой и конвектором:

  • встраивается в печь;
  • крепится на дымоход;
  • или встраивается в него.

Производительности устройства емкостью в 5 л хватит для быстрого наполнения горячей водой 120-литрового бака. Пользоваться просто – достаточно организовать своевременную подачу жидкости (бесперебойность можно обеспечить использованием циркуляционного насоса) и «кормить» топку дровами.

При монтаже теплообменника (рекуператора) для бани необходимо учесть следующие моменты:

  • суммарная протяженность труб для подачи воды должна укладывается в 3 м, что минимизирует теплопотери;
  • при диаметре соединительных труб в 1 дюйм, допускается не применять циркуляционный насос.

Чем дольше эксплуатируется теплообменник, тем более оправданной с экономической точки зрения оказывается установка.

Правила установки теплообменника на банную печь

Необходимо руководствоваться следующими правилами:

  • Теплообменник обязан потреблять не более 10% от общей энергии, производимой печью, тогда последняя будет функционировать с хорошим КПД.
  • Трубы нужно прокладывать так, чтобы вода шла самотеком, то есть под 250-градусным уклоном на прямой подаче и 30-градусным – на обратной.
  • Важно заложить запас мощности на остывание после прогорания топлива.
  • Требуется обеспечить достаточный объем воды для каждой отдельной модели, ведь если ее будет слишком мало, она быстро закипит, что чревато образованием отложений на стенках и возникновением пожароопасной ситуации, а если чересчур много, придется долго ждать, прежде чем принять душ.

Как подключить теплообменник, если бак находится в парной:

  • Вход в бак горячей воды должен быть как min на 5 см выше, чем верхний штуцер регистра. Это нужно для лучшей циркуляции.
  • Верхний регистр от 1,4-1,5 м от пола, это при том, что подиум под печь составляет 15 см. Низ бака в парной должен быть не ниже 1,5 м, а лучше выше.
  • Если бак высотой 0,5 м, то тогда мы имеем в сумме установку 2,0 м. Значит до потолка еще полметра. И тут возникает вопрос: как заливать жидкость. Если есть водопровод, то вода будет поступать без проблем.

Второй вариант подключения: бак ставим ниже, а штуцер для подводящего контура ставим сбоку. Но есть нюанс, если уровень воды будет ниже верхнего штуцера, циркулирования не будет. В теплообменнике она будет стоять и периодически доходить до кипения, а в баке она так и будет прохладной.

Если требуется разместить бак в помывочной, следует соблюдать те же принципы, что и при его расположении в парной.

Чем и как соединять внешний бак с теплообменником

Помните, что элементы, контактирующие с печкой, накаляются, температура их поверхности превышает 100 0С. Поэтому патрубки должны быть из нержавейки (чугун не подойдет, так как он подвержен коррозии). А вот обычные трубы допускаются из металлопластика, их даже можно заменить гибкими шлангами. Главное, чтобы диаметр был 1 дюйм или 3/4, иначе циркуляция будет плохой.

Уплотнители используйте из тангита, прокладки для фитингов – из паронита. Не стесняйтесь заменять заводские элементы нестандартными, но выполненными из термостойкого материала. Не забудьте о сливном кране – он просто необходим, чтобы законсервировать систему на сезон холодов или для быстрого удаления застоявшейся жидкости. В обратном случае, во время морозов оставшаяся вода замерзнет и разорвет трубы.

Обзор печей с теплообменником

Существуют встраиваемые модели теплообменников. Ниже мы рассмотрим популярные из них.

Банная печь с бойлером

Начнем с того, насколько такое решение обосновано с экономической точки зрения. Монтаж данного устройства повышает КПД используемого оборудования. С ним отработанные газы не просто бесполезно улетают в атмосферу, но и попутно нагревает воду, которую затем можно использовать для купания или других бытовых нужд. Поэтому он многократно оправдывает факт своей установки в долгосрочной перспективе.

Везувий Скиф 16 ВЧТ

Мощная и скоростная, с право- или левосторонним расположением нагревателя воды, оборудованная сеткой. Может похвастать стальной топкой с толстыми стенками (8 мм), благодаря которым не боится даже постоянного воздействия высоких температур.

Торнадо 20М2

Производительная, тяжелая (125 кг). Оснащена чугунной дверцей, встроенным теплообменником и вместительным боковым кожухом, рассчитанным на 240 кг камней. Должна устанавливаться на усиленный фундамент. Зато и КПД впечатляющее.

Harvia 20 SL Boiler

Каменка от финского производителя, весящая 75 кг, с 40 кг камней. Современная, с рекуператором в виде бака, с выносной конструкцией и вмонтированным конденсатором, рассчитана на парилку площадью до 20 м3. Обладает устойчивыми ножками и нержавеющей рамкой, отличается плавными формами и привлекательным дизайном.

Установка и подключение теплообменника и бака в бане

  • Найдите подходящее место для монтажа выносного резервуара. Если все детали конструкции располагаются в одном помещении, его чаще всего вешают на ближайшую к нагревательному агрегату стену, выше рекуператора на 200-300 мм.
  • Закрепите дюбелями деревянные плашки – это те направляющие, на которые вы навесите бак. Это нужно, чтобы емкость не прикасалась своей горячей поверхностью к элементам интерьера.
  • Укрепите сборку кронштейнами – для большей надежности.
  • Оснастите выносной бак 4 патрубками, после чего, используя фитинги, два первых соедините с соответствующими у бака (для прямой и обратной подачи воды), третий закройте клапаном, к четвертому подключите душ (кран).
  • Установите (в нижней точке) вентиль на реверсной линии – для слива воды.
  • Подключите все элементы и проверьте систему на отсутствие протечек.

Что нужно знать об эксплуатации

Если вы ознакомились с инструкцией, купили теплообменник в баню, убедитесь, что выполняются следующие условия:

  • Крепежные соединения должны быть подвижными – это поможет минимизировать деформацию узлов рекуператора под влиянием высоких температур.
  • Уплотнители обязаны быть изготовлены из термостойких материалов.
  • Емкость выносного резервуара выбирается из такого расчета, чтобы он вмещал объем воды, нагреваемый за 2 часа.
  • Важно, чтобы соблюдалась полная совместимость с отопительным агрегатом.
  • Устройство должно потреблять не более 10% энергии, вырабатываемой печью.

Безопасность при эксплуатации

Чтобы предупредить возникновение аварийных ситуаций, соблюдайте следующие меры предосторожности:

  • не крепите трубы непосредственно к стенам;
  • следите, чтобы в баке всегда хватало воды, иначе быстро столкнетесь с проблемой накипи или даже с пожароопасной ситуацией;
  • постоянно проверяйте работу аппарата и бейте тревогу при ее резком нарушении;
  • используйте только термостойкие прокладки и регулярно обращайте внимание на то, в каком они состоянии.

Простейшие теплообменники

Для облегчения выбора агрегата предлагаем вам ознакомиться со следующими вариантами.

Змеевик для печей

Простейший вариант теплообменника – труба (из алюминия, меди или другого пластичного и антикоррозионного металла), загнутая в спираль или, реже, иной формы. Носитель по нему эффективно движется самотеком, если общая его длина менее 3 м. Нагревается за счет раскаленного воздуха, а не контакта с огнем. На концах такой конструкции производят резьбу (наружную) – для фитингового соединения с баком.

Располагать змеевик можно как прямо в топке, внутри, так и вне ее. Форма его бывает самой разной, начиная от простейших U-образных подков, продолжая уже упомянутыми спиралями с различным количеством витков и заканчивая сложными сварными регистрами. Последние делают ради повышения надежности и уменьшения энергопотерь, но так как они получаются крупногабаритными, то их, как правило, ставят в просторные каменки.

Прямоугольный бак на трубе

Это еще один тип – уже не внутренняя цилиндрическая емкость, а конструкция, состоящая из воздухонепроницаемого корпуса, выполненного из нержавеющей стали.

Принцип действия остается таким же – нагреваемая жидкость поднимается в резервуар, охлажденная идет обратно. В реализации для него подойдет дымоход диаметром Ф115мм (без применения переходника) или 110мм (с использованием), а попадание отработанного пара в комнату почти исключено. Правда, система должна быть герметичной, важно своевременно пополнять конструкцию водой.

Рекомендации опытных мастеров

Вот еще несколько советов, подсказывающих, как установить теплообменник в бане максимально рационально:

  • Если не планируете использовать циркуляционный насос, делайте трубопровод под уклоном в 50, чтобы жидкость смещалась за счет самотека.
  • Не берите слишком большой бак и/или не заливайте в него чересчур много воды, она ведь просто не успеет дойти до комфортной температуры за нужное вам время.
  • Уделяйте максимум внимания герметизации – при сборке не стесняйтесь по несколько раз проверить качество каждого соединения.

Выбирайте долговечные материалы и подходящую конструкцию, верно производите расчеты, строго следуйте инструкциям и рекомендациям. Грамотный мастер знает, как сделать и подключить теплообменник в бане, ведь правильная установка будет залогом безопасной эксплуатации оборудования, а значит и комфортного купания после парилки.

Напоследок видео о том, как устроена универсальная модель теплообменника:





их установка на дровяную печь для отопления, встроенные теплообменники на трубе и другие виды

Многим известен тот факт, что без должного запаса горячей воды парилка в бане теряет свойственный ей комфорт и привлекательность. Даже самый простой и недорогой теплообменник, предусмотренный в печи, сможет обеспечить кипятком для обрызга каменки и помывки в душе. Давайте узнаем побольше о тепловых обменниках.

Особенности

Львиная доля разновидностей банных печек не отличается заметной экономией топлива. Это относится ко всем устройствам, в том числе и работающим на дровах. Из-за этого к агрегатам предъявляются особенные требования:

  • парилка должна хорошо протопиться за непродолжительный период времени, достигая достаточно высоких температурных показателей;
  • банная печь не должна занимать слишком много свободного пространства;
  • обязательным является присутствие каменки;
  • отопитель должен работать в периодическом режиме.

Отталкиваясь от всех указанных выше требований, печки для бани разрабатываются и собираются так, чтобы как можно быстрее достигать нужных температурных показателей и успешно поддерживать их на протяжении достаточного по продолжительности временного промежутка. При этом большая масса незадействованного тепла просто отправляется в атмосферу, проходя через трубу дымохода. Конечно, лучше было бы запустить эту энергию на подогрев воды для помывки или для отопления смежных площадей.

Одно из традиционных и практичных решений – задействовать тепло, которое выделяется во время сжигания дровяных запасов. Сегодня в продаже можно найти очень много хороших моделей печек со змеевиком. Если говорить об отопителе без водяного контура, можно снабдить его заводским или самодельным теплообменником. Эта деталь станет прекрасным помощником в более экономичной эксплуатации парилки.

Тепловой обменник замечательно справляется со своей основной задачей, если в бане установлена печь, для которой не требуется бойлер для подогрева воды.

Сам по себе теплообменник применяется для прогрева воды в бане. Принцип его функционирования основывается на физических свойствах горячей воды, которая расширяется и отправляется вверх, а холодная в этот момент остаётся внизу.

Большинство современных теплообменников имеет компактные размеры, поэтому и жидкости в них разогреваются в очень короткие сроки. К этой детали прикрепляют 2 трубы наверху и внизу. Так горячая вода по верхнему патрубку, заменяемая внизу холодной, отправляется наверх к баку.

Последний может находиться не только в парильном помещении, но и в смежном пространстве (чаще всего это мойка). При этом вода более низкой температуры, перемещаясь по нижней трубе, беспрерывно и без дополнительных подач добавляется в нагревательный аппарат.

Банные печи с теплообменниками с каждым годом становятся всё более популярными и востребованными. Эти агрегаты являются универсальными и заметно повышают комфорт от приёма банных процедур. Печи, оснащённые качественными тепловыми обменниками, имеют несколько весомых преимуществ, привлекающих покупателей:

  • они отличаются долгим и беспроблемным сроком службы;
  • привлекательна в них и компактность отопителей;
  • высокая эффективность и скорость прогрева банного помещения;
  • возможность самостоятельного изготовления устройства.

Обзор видов

Теплообменники бывают разными. Каждый из видов имеет свои особенности работы и устройства. Ознакомимся с ними.

Трубчатые

Теплобменники данного типа являются одними из наиболее распространённых и популярных. Обычно они изготавливаются из 2-х практичных материалов:

  • из медной трубы;
  • из стальной трубы.

Трубчатые тепловые обменники выполняются в форме кольцевой или плоской «змейки». Подобные системы могут похвастаться высокими показателями подогрева воды, что говорит об их эффективности и продуктивности работы. Кроме того, трубчатые теплообменники привлекательны простым методом изготовления, а также монтажом на банную печку.

Большого количества недостатков трубчатые обменники не имеют, но не следует забывать, что они являются весьма чувствительными к перегреву. Этот нюанс надо учитывать, пользуясь банной печью с подобной деталью.

Коробчатые

Вторые по популярности разновидности теплообменников. Производят их из жаростойкой стали в листах. Детали выполняются в форме компактных ёмкостей тарельчатого типа либо бачка прямоугольной формы. Если рассматривать данную деталь в целом, то она представляет собой обыкновенную ёмкость, изготовленную из жаростойкого материала.

К этому элементу привариваются патрубки для дальнейшего подключения, подвода и отвода жидкости.

Каркасные

Каркасные подвиды теплообменников являют собой усложнённую конструкцию, состоящую из практичных стальных трубок. Последние свариваются друг с другом, образуя набор из определённого числа регистров. С точки зрения конструкции, указанный подвид повторяет устройство паровозного котла. По этой причине сама конструкция получается максимально надёжной, прочной и крепкой. Она способна без негативных последствий выдерживать затянувшийся перегрев и высокое давление пара.

Пакетные

Эти разновидности теплообменников производятся для банных печек только специализированными предприятиями. Самодельные или кустарно изготовленные пакетные детали, как правило, не встречаются. Это высокоэффективные устройства. Однако они подвержены прогоранию стенок, даже если имеет место не самый большой перегрев.

С разным расположением ёмкостей для воды

Разделяются теплообменники и по месту расположения ёмкости для подогретой жидкости.

  • В парильне. Если предусмотрено такое расположение, длина водопроводов уменьшается, а это благотворно влияет на скорость подогрева воды. Но есть в таком решении и один важный для многих бань минус – так помещения малой квадратуры кажутся ещё более тесными и перегруженными.
  • В душевой. Неплохое решение. Многие специалисты считают такое расположение деталей оптимальным. Но есть у него и серьёзный минус – длина трубопровода непременно возрастает.

Эти варианты объединяет одна распространённая проблема – слабый и не самый высокий водяной напор. Дело в том, что высота бани в редких случаях составляет больше 2 м. Если от этого значения отнять высоту бачка для жидкости (около 50 см), то самая большая высота патрубка для забора воды снижается до 1,5 м. Это означает, что стационарный душ соорудить не получится и мыться придётся лишь с использованием гибкого шланга, не приподнимая его на слишком большую высоту. Решается эта проблема выносом резервуара для подогретой воды на чердак постройки – это третий подвид в зависимости от нахождения резервуара.

И в последнем случае могут возникать свои проблемы. Неизбежно растёт длина трубопровода, возрастают теплопотери, бак приходится дополнительно утеплять. Рискуют возникнуть недочёты с доливом воды в резервуар.

По месту расположения

Разделяются теплообменники и по месту собственного расположения в печах. Существует всего 2 варианта нахождения этих деталей:

  • в самих печках;
  • около дымохода.

Первый вариант (то есть встроенный внутренний теплообменник) позволяет прогреть воду с относительной скоростью, но в таком случае возникает риск её закипания. Если теплообменник находится возле дымохода, вода в нём не сможет закипеть, но сам процесс нагрева в данных обстоятельствах заметно затягивается.

Как выбрать?

Сегодня ассортимент банных печей огромен. В продаже можно встретить чугунные, железные или кирпичные агрегаты с закрытой или открытой каменкой. Подобрать подобное оборудование для бани не составляет труда. А вот выбор конкретного теплообменника часто оказывается более сложной задачей.

Если вы хотите приобрести качественный теплообменник для банной дровяной печки, необходимо предварительно определиться с тем, какая именно система вам подойдет больше всего.

  • Встраиваемый змеевик. Это один из самых простых вариантов, изготавливается в виде спиралевидной трубы. Однако многие пользователи считают, что варианты самоварного типа (например, натрубные) являются более оптимальными для эксплуатации в бане.
  • 2 ёмкости – нижняя и верхняя.

Важно заранее рассчитать площадь банных помещений, подбирая оптимальные теплообменники. Если запланирована установка этого элемента в парильной и только для получения горячей воды, то можно выбрать и не самую мощную конструкцию.

Если теплообменник запланировано вынести наружу, но он будет использован и для отопления помещений, то он должен обеспечивать хотя бы 5 кВт на 1 квадрат имеющейся площади. Когда рассматриваемая деталь нужна не для отопления, а для расхода воды, то объём может быть и другим.

Выбирая теплообменник, также следует обращать внимание на его размеры. Он не должен остужать камни, поэтому его размерные параметры должны быть такими, чтобы всё тепло от камней не отнималось. Обменник должен греться вместе с ними.

Установка

Если теплообменник идёт в комплекте с подобранной печью, то его монтаж оказывается лёгким и быстрым. Понадобится только очень внимательно прочитать инструкцию по установке и правильно собрать все необходимые компоненты. Пользователю останется только подключить оборудование непосредственно к системе, опираясь на правильные схемы действий.

Если же все составляющие идут отдельно друг от друга, здесь надо действовать иначе. Сперва хозяин должен ознакомиться с несколькими важными правилами, которых необходимо придерживаться.

  • Теплообменник должен потреблять не больше 10% от всей энергии в целом (которую производит печка). Только в таком случае агрегат будет демонстрировать высокие показатели КПД.
  • Трубы требуется выставлять так, чтобы вода проходила самотёком (под углом 250 градусов), на прямой подаче. Движение в обратном направлении должно осуществляться при условии 30-градусного угла.
  • Мастеру следует предусмотреть запас мощности на остывание после прогорания топлива.
  • Для каждой модели требуется необходимый водяной запас. Если жидкости будет недостаточно, она очень скоро начнёт кипеть. Из-за этого на стенках появляются отложения, и может возникнуть пожароопасная ситуация.

Теперь рассмотрим, как правильно подключить теплообменник на банную печку, если бачок расположен в парильном помещении.

  • Вход в бак с горячей водой должен быть хотя бы на 5 см выше по сравнению с верхним штуцером регистра. Это условие надо соблюдать, чтобы обеспечить более качественную циркуляцию.
  • Регистр, расположенный сверху, должен находиться на расстоянии 1,4-1,5 м от поверхности пола. Это при условии, что подиум под печкой достигает 15 см. Нижняя часть бака в парилке должна быть не ниже 1,5 м (лучше повыше).
  • Если высота бака составляет всего 0,5 м, то в сумме получается установка в 2 м. До потолка остаётся ещё полметра. Если есть водопровод, то с поступлением воды проблем не возникнет.

Есть еще одна схема установки.

  • Бак надо установить пониже. Штуцер для контура подводящего типа выставляется сбоку.
  • Если водяной уровень окажется выше штуцера сверху, то циркуляции добиться не удастся. В самом теплообменнике вода будет стоять и время от времени закипать, оставаясь прохладной в бачке.

Монтаж и подключение теплообменников – не самая сложная задача. Главное, заранее всё рассчитать и подобрать подходящие составляющие. Если же самостоятельно вы такие работы проводить боитесь, лучше обратится к специалистам, которые за отдельную плату всё сделают за вас.

Советы по эксплуатации

Разберём несколько полезных советов по эксплуатации теплообменников в бане.

  • Хозяева всегда должны следить за тем, чтобы все крепёжные соединения были крепкими, неподвижными. Только за счёт этого удастся свести к минимуму возможную деформацию узлов рекуператора под действием высоких температурных показателей.
  • Все составляющие должны идеально подходить к основному агрегату.
  • Очень важно соблюдение правил техники безопасности. Трубы ни в коем случае нельзя прикреплять в непосредственной близости от стен – это может привести к печальным последствиям.
  • Необходимо всегда следить за тем, чтоб в ёмкости было достаточно воды. Если этого не делать, вскоре пользователь столкнётся с образовавшейся накипью, а в худшем случае – с пожароопасным случаем.
  • Хозяева должны постоянно проверять, правильно ли работает оборудование, установленное в бане. Если только вы заметили, что техника функционирует с нарушениями и оказалась неисправной, необходимо сразу бить тревогу. «На потом» подобные недостатки откладывать опасно.
  • Следует пользоваться исключительно термостойкими прокладками. Надо регулярно проверять, в каком состоянии они находятся.
  • Если вы завершили все банные процедуры и собрались покинуть баню, надо слить всю воду из имеющейся системы.
  • Приступать к протопке не разрешается, пока хозяин не убедится в том, что накопительный бак наполнен водой.
  • Если в вашей бане стоит добротная кирпичная печка с внутренним водяным контуром, и она затоплена, а воду вы вовремя влить забыли, не следует делать это, пока агрегат разогрет.
  • Настоятельно не рекомендуется монтировать тепловой обменник прямо под каменкой агрегата, поскольку он просто будет забирать себе всё тепло, не позволяя камням прогреться до нужных температур. Из-за этого поддать пару не получится, и весь смысл бани будет утерян.

О том, как выбрать теплообменник, смотрите далее.

В бане газовое отопление — Система отопления

Каждый фактор роль. Исходя из этого выбор каждого элемента монтажа нужно делать обдуманно. На этой странице мы сможем найти и выбрать для нужной дачи нужные компоненты отопления. Конструкция отопления дома насчитывает определенные элементы. Схема обогревания имеет, развоздушки, систему соединения, батареи, коллекторы, крепежи, трубы, бак для расширения терморегуляторы котел, увеличивающие давление насосы.

Устройство традиционной русской бани

Баней называют помещение, специально оборудованной для мытья человека, в котором основными факторами воздействия на организм является не только вода, но и горячий воздух и пар. О пользе бане и ее оздоровительном эффекте сегодня знают все без исключения. Существует несколько разновидностей бань

Русская парная

Финская сауна

Турецкий хамам и т.д

Наиболее широкое распространение в нашей стране получили русская парная баня и финская сауна, простота конструкции которых делает возможным их сооружение в частных домах и на дачных участках.

Бани могут располагаться в помещении основного дома, но чаще для них делаются отдельные строения, состоящие из парильного отделения, помывочной или душевой и предбанника. В зависимости от площади бани (при минимальном ее размере) помывочное отделение может быть совмещено с парильным отделением, а предбанник отсутствовать вовсе.

Возможен и другой вариант, при котором в бане дополнительно устраивается небольшой бассейн с холодной водой, устанавливается купель, монтируется обливное устройство и т.д.

Требования к системе отопления в бане

Система отопления в бане должна обеспечивать потребности в тепле, горячей воде и в паре, без которого немыслима ни русская парная, ни сауна, ни турецкий хамам. При этом отопление в бане должно быть эффективным, безопасным и экономичным, а потребность в тепловой энергии возникает периодически, только на время посещения бани.

К тому же тепло в бане нужно не обычное, а высокотемпературное. Так, к примеру, в парильне финской бани принято поддерживать температуру не менее 80С, а в русской парильне еще выше: 100 и более градусов Цельсия.

Обычный котел отопления с системой радиаторов с этой задачей не справится. Его можно использовать только для обогрева предбанника и организации горячего водоснабжения. В парильне нужно устанавливать специальную банную печь.

Виды банных печей и их особенности

Чаще всего для обогрева бани используются дровяные печи. Именно они позволяют любоваться видом открытого пламени, наслаждаться треском поленьев, ощущая при этом аромат настоящего древесного дыма. Альтернативой дровяной печи является печь газовая, имеющая в принципе ту же конструкцию, но предназначенную для сжигания не дров, а газа.

Для любителей комфорта выпускаются специальные электрические печи для бани.

Следует отметить, что современный рынок оборудования для бани просто поражает разнообразием печей, среди которых лидируют устройства финского производства печи Harvia, Helo и Kastor. Российские печи представлены торговыми марками Термофор, Ижкомцентр ВВЦ, Грейвари и многими другими.

Однако выбрать хорошую банную печь не так просто, как это может показаться на первый взгляд. Традиционная банная печь должна быстро нагревать парную и обеспечивать парообразование в ней. По сути функции банной печи можно разделить на 2 составляющие: парообразование и обогрев помещения.

Парообразование

В большинстве случаев пар в бане получают простым способом: выплескивают на поверхность раскаленной печи ковш воды. Понятно, что такие резкие перепады температур в сочетании с влажной средой бани неблагоприятно действуют на поверхность печи и разрушают ее.

Поэтому для парообразования в бане используют природные камни, которые нагревают на поверхности печи, укладывая их в специальный отсек, называемый каменкой. Отсюда и название банной печи «каменка».

В качестве камней для бани используют куски твердой и прочной горной породы, обычно вулканического происхождения, в составе которой нет примесей, опасных для здоровья человека. Предпочтение отдается жадеиту, малиновому кварциту и нефриту, которые отличаются устойчивостью к перепадам температур и высокой теплоемкостью, к тому (по заверениям опытных парильщиков), делают пар особо качественным и целебным.

Куски горной породы, уложенные в каменку печи, аккумулируют тепловую энергию, запас которой обеспечивает эффективное парообразование. Раскаленные камни препятствуют попаданию воды на корпус печи, защищая его тем самым от коррозии.

Для более эффективного, а главное постоянного парообразования, некоторые производители (например, российская компания Термофор) предусмотрели в конструкции своих печей элементы, представляющие собой простые модели парогенераторов.

Обогрев парильни

Как уже было сказано, температура в парильне должна поддерживаться на уровне, близком к 100 С. Для этого используются печи с усиленной теплоотдачей, передающие тепло в окружающую среду конвекцией и излучением. Однако, в бане не приветствуется слишком сильное (обжигающее) тепловой излучение. Оно не способствует комфорту, хотя и обеспечивает столь желанный жар в парильне.

Решается проблема просто: кожух «правильной» банной печи делается в виде конвектора, обеспечивающего нагрев восходящих потоков воздуха. При этом происходит охлаждение наружной поверхности кожуха, что делает тепловое излучение печи более мягким и комфортным.

В результате сравнительно небольшая современная печь для бани быстро нагреет парильню и обеспечит необходимое количество пара.

Печи с конвектором часто облицовывают природным камнем. Это красиво, да к тому же способствует увеличению тепловой инерции устройства.

Парильню нагрели. А что делать с предбанником?

Для обогрева предбанника можно использовать отдельную печь, а можно установить в бане печь с удлиненным топливным каналом, предназначенную для обогрева двух смежных помещений. У такого устройства тело (массив печи) находится в парильне, а топка вынесена в предбанник. Как правило, тепла, поступающего через топочное окно, вполне достаточно для его обогрева.

Для тех, кто хотел бы наслаждаться видом открытого пламени, делают печи с увеличенным топочным окном, так называемые «печи-камины». Дверцу печи делают светопрозрачной.

Если парильня отапливается электрической печью, для обогрева предбанника используют электрические обогреватели. Особенно хороши для этих целей инфракрасные приборы, устанавливаемые на потолок, а также теплые полы.

Печи с удлиненным топливным каналом считаются более удобными и безопасными. Их использование выносит процесс закладки дров за пределы парильни. Для тех, кто хотел бы видеть пламя печи и в предбаннике, и в парильне компания Kastor разработала специальную модель со светопрозрачной задней стенкой Incendo 20.

Проблемы горячего водоснабжения в бане

Для нагрева воды в бане используют печи с теплообменниками, а также печи со встроенными баками для нагрева воды. Бак можно приобрести отдельно и установить его, например, на дымовую трубу.

Печи с теплообменниками более удобны и эффективны. Действуют они так же, как и обычный водонагреватель. Для обеспечения запаса горячей воды нужно установить накопительный бак.

Выбор банной печи

Печи для бани и сауны могут иметь различную мощность от 2 кВт до 40 кВт и более. Подбирают их в зависимости от площади парильного отделения и задач, которые планируется решить с их помощью. При этом учитывается, что печь с теплообменником должна иметь большую мощность, чем обычный тепло агрегат для обеспечения теплом парильного отделения, ведь часть вырабатываемой ею энергии уйдет на нагрев воды.

Видео инструкция — как выбрать отопление бани в примере

Источник: http://aquagroup.ru/articles/otoplenie-v-bane.html

Как организовать отопление бани, не ставя в тех местах индивидуальный газовый либо электрический котел отопления? Монтаж отдельного газового оснащения для отопления бани дорогостоящее подобное удовольствие, да и электрическое отопление, какое значительно легче установить, чем газовое станет каждый месяц влетать для вас в копеечку.

Но несмотря на все как замечательно что баня в зимнее время не замерзает, в то время, когда в бане нет конденсатной влаги, грибов, плесени, запаха сырости. Отлично, в то время, когда вы в последующий раз соберётесь напариться, вам лично не надо станет продолжительно подтапливать баню, сжигая при подобном огромное количество дров, для того чтобы подогреть все пристраивания, и что бы было комфортабельно в тех местах пребывать. Отлично в то время, когда в помещении отдыха и восстановления сил и в помывочном отделении теплота. А о полезности бани возможно забыть, в случае, если вы боитесь холода, как только уходите из парильни.

Допускается подвесить в бане один или два радиаторов отопления и подсоединить их к системе отопления основного дачного домика. Но из-за расстояния сауны от дачи, скорее всего теплоноситель не станет соответствующим образом циркулировать до тех пор, пока вы лично не установите вспомогательный циркуляционный насос на эту тепло магистраль.

В бане необходимо лишь удерживать температуру окружающего воздуха от +10 и до +20, а в домике температура воздуха обязана быть до некоторой степени выше. В интересах автоматизации технологического процесса удерживании требуемой окружающей температуры в бане допускается установить комнатный термостат, который далее будет подключать и отключать циркуляционный насос по мере необходимости.

Тем самым в бане станет поддерживаться установленная вами лично температура воздуха. Аналогично при использовании циркуляционного насоса и комнатного термостата можно конечно организовывать отопление любых остальных удаленных помещений.

Отопление бани теплыми полами

В сегодняшнем нашем мире в целях отепления пола помещения в бане применяется войлок, трапп, керамзит и т.д. Прослойка каждого из этих материалов располагается промеж слоями строительного бетона, либо лагами (в зависимости от того по какой методике сделан теплый пол в бане). При всем этом ширина изолирующего используемого материала не может быть выше 15 см. Вместе с тем, применение керамзитовой изоляции даёт возможность сделать добавочную вытяжку в парной. Иногда нередки случаи, когда изготовление термоизоляции в парилке не приносят необходимого эффекта, и в этом случае на помощь будут приходить теплые полы

При использовании в бане электрического теплого пола, будьте всегда готовы к тому, что случится изрядный рост затрат на электроэнергию. Впрочем, такой изъян с легкостью перекрывается положительными качествами пола. Познакомимся ближе с разновидностями теплых полов, их монтажом и местечками установки.

На чистый и гладкий пол крепится пласт теплоизолирующего материала. После этого устанавливается специализированная стальная сеточка, какая отделяет подводку от покрытия. Дальше помещаются направляющие рейки, по каким проводится электрический провод, сопротивление которого в последствии предварительно измеряют. После завершении осуществления всех без исключения операций нужно присоединение к терморегулятору. Кроме того, не нужно выпускать из виду температурный датчик, который далее кладут в стяжку, закладывая его в гофру. Осуществляется все это ради упрощения замены, в случае выхода из строя. На всем этом монтаж теплого пола можно относить к законченному.

Отопление бани конвекторами отопления

Результативная и экономная система отопления — легкодоступная действительность, способная серьёзно улучшить уровень комфортабельности коттеджа, загородного дома или вспомогательных построек. Конвекторы отопления, функционирующие от разнообразных источников энергии, отличаются простотой эксплуатации и практичностью. С их использованием можно организовать полноценную автономную систему подогрева дома различной площади. Точно также конвекторы дают возможность урегулировать локальные задачи по отоплению отдельных объектов разнообразного предназначения.

Завлекают заказчиков и разнообразные варианты установки. Так, компании-производители предоставляют настенные электрические конвекторы отопления, которые конкретно годятся для младенческой комнатки. Однако, и другие виды аналогично пригодны и не причинят ущерба дитю. Но чтобы быть удостоверенными в правильном решении о покупке, не нужно брезгать рекомендациями квалифицированных специалистов.

Специалисты прекрасно понимают в номенклатуре устройств, рыночных направленностях и в точности понимают, каким образом подобрать конвекторы отопления электрические или газовые. Эффективнее всего привлечь опытнейших экспертов на стадии создания проекта системы отопления помещений и официальном одобрении дизайна. Ведь именно они дадут подсказку, к примеру, что же лучше всего выбрать из многообразия конвекторов для отопления. Проекты, исполненные грамотными специалистами — основа долгой активной и надежной эксплуатации бани.

Баня — Инфракрасное отопление

Для того, чтобы баня доставляла настоящее наслаждение, стала комфортной, безопасной и прочной, нужно тщательным образом обмозговать метод её подогрева. В противном случае эксплуатация сауны в холодный период окажется почти невозможной. Жидкая среда в баках и трубопроводах, задубев, сможет основательно повредить всю систему. По этой причине нужно преждевременно до начала заморозков избегать скопления жидкости. Да и на разогревание строения в морозное время года может быть потребуется множество часов и пригорок дров.

Всему подобному сейчас есть приличная альтернатива — система потолочного пленочного отопления. Она вообще станет удерживать установленную температуру окружающего воздуха в банном здании, дабы жидкая среда не леденела в холодный промежуток времени. Именно благодаря этому методу отопления, отопление сауны отнимет совсем немного времени.

Баня это по традиции древесное помещение, в каком регулярно очень высокая влага. Как общепринято сырая не просыхающая древесина очень быстро ухудшается, разлагается. В бане имеет возможность возникнуть заплесневелость, нежелательный запах. Смонтировав в бане потолочные нагреватели, вы серьёзно удлините период её эксплуатации.

Системы пленочного отопления хорошо охарактеризовали себя в местах с высочайшим коэффициентом влаги. Наивысший разряд защищенности, устройство аварийного выключения делают использование данных подогревателей в бане не опасным, результативным и комфортным.

РАСЧЕТ СТОИМОСТИ ПРОЕКТНЫХ И МОНТАЖНЫХ РАБОТ

На данном веб-сайте Вы сможете сделать приблизительный подсчет стоимости проектирования и монтажа отопления в бане. Для подобного необходимо перейти в раздел «Обратная связь » (нажмите ссылку или на изображение калькулятора) и внимательно заполнить требуемые поля. По окончании вышеуказанного Вы можете отослать заказ нашим сотрудникам, которые подвергнут обработке ее в весьма краткое время и свяжутся с Вами лично для разрешения дальнейших задач.

Источник: http://otoplenie-system.ru/otoplenie-bani.html

Польза бани общеизвестна, поэтому баня в доме или на участке стала привычным явлением. Выбирая отопление для предбанника и парилки, следует учесть предполагаемое количество желающих попариться и возможность использования того или иного вида топлива.

Схема водяного отопления.

Каменка для отопления и пара — вариант для небольших бань

Если банное помещение небольшое и используется только по прямому назначению, то банной печи хватит и на парилку, и на предбанник. Сделать отопление в такой бане несложно даже своими руками.

Очень важно не ошибиться с выбором каменки. Разнообразие готовых банных отопительных приборов позволяет подобрать именно то устройство, которое необходимо.

Мощность банной печи подбирается соответственно площади, на каждый м² должно приходиться не менее 1 кВт, более того, необходимо иметь резерв 50%, который даст возможность пользоваться баней в сильные морозы. Если в помещении предусмотрена поддержка плюсовой температуры, то в резерве нет необходимости.

Банные печи могут работать на разных видах топлива и, хотя традиционно считается, что баня должна топиться дровами, это не всегда оправдано. Часто заготовка дров, особенно если сделать ее своими руками, отнимает много сил и времени. Удобнее всего пользоваться электричеством, но это самый дорогой вариант отопления. Природный газ — это минимум трудозатрат и относительная дешевизна, однако возможность подключения к магистрали есть далеко не всегда. Сжиженный газ обойдется дороже. Жидкий вид топлива дорог, неудобен в использовании и опасен. Подобрав печь по мощности и виду топлива или купив многотопливную модель, можно приступить к ее установке своими руками.

Несколько полезных советов по установке банной печи

Схема монтажа отопительной системы.

Так как в бане обычно три помещения: предбанник, парилка и помывочная, то оптимальным вариантом при установке печи своими руками будет тот вариант, при котором топка находится в предбаннике, каменка в парилке, а емкость с подогретой водой — в помывочной. Существующие модели с боковым расположением каменки как раз и обеспечат такую конфигурацию отопительных элементов печи.

При возведении стен в бане очень часто используют горючие материалы (дерево, утеплитель), поэтому при установке банной печи своими руками нельзя забывать о пожаробезопасности. Между стенами и печью закладывается огнеупорный материал. Печь устанавливается на стальной лист с негорючей теплоизоляцией, а если она топится дровами, то и перед топочной дверцей необходим такой же теплоизолированный лист. Труба выводится через потолочное устройство, выполненное из листовой стали и имеющее отверстие соответствующего диаметра. Установку печи производят до того, как начнутся отделочные работы.

Стальная каменка очень быстро прогревает помещение, но требует постоянного горения, так как способности накапливать тепло у нее практически нет. Жар от этого вида каменки — жесткий, чтобы создать более комфортные условия понадобится вентиляция.

Банная печь, выполненная из кирпича, имеет целый ряд достоинств. Толстые кирпичные стенки аккумулируют тепло, постепенно отдавая его помещению. Процесс прогрева бани занимает много времени, но тепло держится долго, и нет необходимости в непрерывном горении. Сделать своими руками кирпичную каменку сложно даже при наличии некоторых строительных навыков. Кладку лучше доверить квалифицированному печнику, а вот сделать фундамент из армированного бетона под печь можно собственными силами.

Системы отопления для бань постоянного использования

Если строится банный комплекс, в котором предусмотрены дополнительные помещения (бильярдная, прачечная), то необходимость поддержания постоянной плюсовой температуры очевидна. Банное отопление на постоянной основе имеет несколько решений:

  1. Теплый пол.
  2. Электрические или газовые конвекторы.
  3. Подключение к контуру отопления жилого дома.

Устройство водяного и инфракрасного пола

Водяной теплый пол — это система труб, находящаяся между основой пола и его черновым покрытием. Трубы укладываются петлями по всей площади пола, для каждого помещения делается отдельный контур, поступление теплоносителя регулируется кранами, которые устанавливаются на каждый контур. Циркуляция теплоносителя осуществляется насосами. Для нагрева теплоносителя используют котлы (дровяные, газовые, электрические). При монтаже водяного пола своими руками необходимо учесть возможность утечки тепла через основание пола, чтобы этого не случилось, трубы укладывают на теплоизолятор с алюминиевой фольгой.

Инфракрасный теплый пол представляет собой пленку с излучающими элементами или нагревательный мат из карбоновых стержней. В помещениях с повышенной влажностью, а баня таковым и является, лучше использовать нагревательные маты. Инфракрасное излучение пола нагревает окружающие предметы, которые передают свою энергию воздуху помещения.

Такой способ обогрева эффективней конвекционного, а потому и энергозатраты на обогрев существенно ниже, чем у электрического конвектора. Монтаж инфракрасного пола своими руками проще, чем монтаж водяного пола. На сухое и чистое основание укладывается гидроизоляция, потом подложка, на которой монтируют систему из нагревательных матов. При монтаже необходимо учитывать все нюансы, указанные в инструкции производителя.

Конвекторы, отопление бани от жилого дома

Источник: http://1poteply.ru/sistemy/kak-sdelat-otoplenie-v-bane.html

Смотрите также:
03 октября 2021 года

в кирпичную печь своими руками, на трубу дымохода банной печки, к водяному котлу

Проживание в частном доме в осенне-зимний период невозможно без системы отопления. Только она создает благоприятный микроклимат в помещении.

Не последнее место в ее конструкции занимает теплообменник. В частном доме без него не обойтись. Благодаря прибору тепло подается даже в удаленные комнаты. Существует несколько видов этого устройства, каждый из которых имеет слабые и сильные стороны.

Что такое теплообменник для отопления частного дома?

Теплообменник — это устройство, которое передает тепло от генератора к теплоносителю. В частных домах обычно используются поверхностные приборы. Благодаря таким теплообменникам тепло передается непосредственно через стенки агрегата.

Установка в котле

Устройство дает максимальный КПД в газовых, электрических и других котлах, работающих на твердом топливе. Внутри отопительного прибора устанавливают трубы в форме змеевика. Когда в котле начинает гореть топливо, прибор нагревается. Благодаря этому теплоноситель циркулирует по всей системе, передавая тепло внутрь помещения, и приходит обратно в змеевик.

Фото 1. Стальной проточный теплообменник для котла модели Vitopend 100, производитель — «Viessmann».

Если в доме в качестве основного прибора отопления используется не котел, а печь, то применение теплообменника также актуально, если строение имеет большую площадь. Печь не отапливает коттедж из-за маленькой мощности. По этой причине внутри устройства устанавливают змеевик. Он нагревает теплоноситель до высокой температуры, и это тепло благодаря радиаторам распространяется по всему дому.

Виды в зависимости от материала

В зависимости от материала изготовления выделяют чугунные и стальные приборы. У них есть свои достоинства и недостатки.

Чугунные

Основное достоинство устройств, изготовленных из чугуна, — продолжительный эксплуатационный период.

На материале не образуется коррозия при контакте с водой, поэтому устройство служит в течение длительного времени.

Недостаток чугунного изделия — повышенные требования к газовому оборудованию. Это объясняется тем, что участок, расположенный между теплой и сильно нагретой частью устройства — это уязвимая область, где на металле часто образуются трещины.

Предотвратить возникновение дефектов помогает промывка прибора. Такая процедура удаляет отложения в уязвимых участках теплообменника.

Внутри прибора есть место, где теплая вода сталкивается с холодной, т. е. участок, где теплоноситель возвращается в теплообменник из отопительной системы. Это зона риска возникновения низкотемпературной коррозии. Чтобы снизить возможность появления ржавчины, на обратке прибора фиксируют трехходовой кран смесительного действия.

Стальные

Такие теплообменники наиболее распространены. Это объясняется простотой обработки материала и их доступной ценой. Стальные изделия особенно популярны в отечественных приборах отопления.

Основные качества материала:

  • Повышенная прочность. Это защищает теплообменник от механических повреждений.
  • Пластичность. Такое свойство предотвращает появление трещин на приборе при нагревании.

Недостатки:

  • Склонность к возникновению ржавчины. Коррозия образуется внутри и снаружи устройства. Это сокращает эксплуатационный период прибора.
  • Теплообменник из стали повышает расход топлива. Это происходит из-за утолщения стенок устройства и увеличения габаритов змеевика при изготовлении прибора. Производители вынуждены выполнять такие манипуляции для повышения инертности.

Разновидности по конструкции

По месту расположения теплообменники бывают внутренними и внешними.

Внешние

Размещается возле дымохода. Это емкость, которая «окружает» дымоход. Нагрев теплоносителя происходит за счет тепла, которое выделяют продукты при сгорании.

Внутрь емкости помещают часть трубы, которая отводит продукты горения. За такими теплообменниками проще ухаживать. Они легко демонтируются для очищения от накипи и устранения дефектов.

Внутренние

Это емкость, расположенная внутри печи, непосредственно над топкой. Устройство легко установить, но если появится необходимость очистить прибор от накипи или устранить дефекты, возникнут проблемы.

Вам также будет интересно:

Установка в кирпичную печь

В печь теплообменник устанавливают для повышения теплоотдачи отопительного прибора.

Если в печи не установлен теплообменник, то теплоноситель распределяется неравномерно. Из-за этого вблизи источника тепла будет высокая температура воздуха, а в отдаленных местах — низкая.

Если к печи подключить радиаторы и залить воду в такую систему, то работа прибора станет сравнима с работой твердотопливного котла. Здесь также нагревается вода, стенки и каналы дымохода. Когда печь топится, теплоноситель движется от змеевика к батареям, а после прекращения топки берет энергию у нагретых стенок.

Справка! Теплообменник сокращает полезную площадь топки. Это приводит к необходимости следить за сгоранием топлива и чаще его добавлять. Правильное устройство водяного контура и его соотношение с размерами топки — решение проблемы.

Преимущества

Достоинства:

  • Теплообменник легко изготавливается и монтируется своими руками.
  • Тепло в помещении обеспечивает непосредственно сама печь и теплоноситель, распределенный по батареям.
  • Устройство функционирует от любого вида твердого горючего.
  • Привлекательный внешний вид.

Правила изготовления и монтажа своими руками

Несмотря на большой выбор заводских моделей в специализированных магазинах, пользователи предпочитают делать устройства своими руками.

Это неудивительно, ведь самостоятельное производство позволяет учесть размеры той печи, куда монтируется изделие, и объем топки.

Устройство делают из трубок, по которым движется жидкость. Недостаток конструкции — возможность закипания жидкости при интенсивной топке. Чтобы этого не произошло, профессионалы советуют применять трубы большого объема.

Вода также закипает из-за слабого движения. Эта проблема возникает из-за неправильного монтажа. Чтобы она не появлялась, устанавливается насосная станция. Агрегат заставляет воду интенсивно циркулировать, что предотвращает ее застой.

Устройства для печей из кирпича выполняются из металла толщиной в 2,5 мм. Основу прибора составляют две емкости: верхняя в виде цилиндра и нижняя в виде прямоугольника. Трубы соединяют обе емкости. Диаметр труб зависит от размеров топки и площади помещения. Зазор между трубами должен быть минимальным. Все составляющие соединяются между собой с помощью сварки.

Порядок монтажа:

  • разбирается часть кирпичной кладки;
  • в топку на заранее подготовленный фундамент фиксируется прибор;
  • выполняется укладка кирпичей, в которой оставляют два отверстия для труб конструкции;
  • когда кладка готова, устройство подсоединяют к системе отопления.

Важно! После сварки, монтажа и заливки воды проверяется прочность прибора. Для этого конструкция заполняется сжатым воздухом. Давление контролируется манометром.

Если швы не протекают, устройство готово к эксплуатации. Если же во время тестирования между швов сочится вода, то вода сливается и используется герметик.

Особенности использования на трубе дымохода

Теплообменник фиксируют и на трубу дымохода, чтобы часть тепла не покидала систему вместе с дымом, а использовалась для нагрева теплоносителя.

Такие устройства применяют в небольших печах в банях или на дачах.

Теплообменник на дымоходе не способен обогреть большое помещение, но его мощности хватит на пару батарей. Прибор устанавливают не только для отопления, но и для нагрева воды.

Изготавливают конструкцию из трубы больших габаритов, диаметр, которой составляет 500—700 мм. Используют также бак, выполненный из нержавеющей стали. В центре устройства фиксируется вертикальная труба, диаметр которой соответствует размеру дымохода, а внизу и вверху крепятся два патрубка с помощью сварки.

Внимание! Поскольку теплообменник забирает тепло продуктов сгорания, на выходе они быстро остывают. Это приводит к уменьшению тяги в дымоходе и замедлению сгорания топлива.

Банная печка с теплообменником

Теплообменник для отопления устанавливают не только в жилых помещениях, но и в банях. Такое устройство имеет свои особенности:

  • прибор служит одновременно для отопления и для нагрева теплоносителя;
  • устройство можно размещать непосредственно в самой парилке, в предбаннике или в моечной;
  • прибор легко монтируется даже непрофессиональным мастером;
  • теплообменник быстро нагревает воду;
  • устройство используют в разных банях;
  • прибор имеет большой срок годности.

Общие рекомендации по монтажу

Соблюдение правил изготовления и монтажа гарантирует надежную и длительную эксплуатацию системы отопления и поможет избежать появления многих проблем:

  • несущие контуры устройства не фиксируются к стенам неподвижными соединениями;
  • в конструкции рекомендуется использовать медные трубы, поскольку этот материал обладает пластичностью и хорошей теплопроводностью;
  • сечение трубопровода — не менее дюйма.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как самостоятельно изготовить теплообменник.

Недостатки самодельных устройств

Самодельные теплообменники для печи имеют недостатки:

  • устройство уменьшает время сохранения тепла печи;
  • отсутствие автоматического контроля нагревания воды;
  • если в зимний период в доме никто не живет, то вода в трубах застынет, и вся система отопления выйдет из строя.

Если теплообменник правильно сделать и вмонтировать в систему отопления, то в доме всегда будет тепло, а устройство прослужит не одно десятилетие.

как правильно рассчитать и самостоятельно сконструировать — Справочная информация по банным печам, водогрейным котлам и печам калориферам.

Если в бане есть хорошая печь, то никакого бойлера для нагрева воды в моечную не нужно – для этого используется теплообменник. Его главная задача в том, чтобы нагреть поступающую воду и отдать ее в навесной бак. А потому пока пылает «сердце» бани – и вода в соседнем помещении будет горячей, а когда баня не топится и не используется – она сливается. Вот так все рационально и продумано.

Что такое теплообменник и зачем он нужен?

Банные печи с теплообменником – это печи, в которых есть особое пространство, куда поступает холодная вода, нагревается и выходит по трубам к радиаторам или навесному баку. Причем функция теплообменника банных печей не только в нагревании воды для душевой – те выносные баки, которые находятся в комнате отдыха или предбаннике, еще и прогревают их.

Существует 2 варианта исполнения теплообменников:

  • Внутренний теплообменник – это вставленный в бок печной камеры либо пущенный по дну змеевик, или же так называемая «рубашка», которая полностью покрывает топку.
  • Внешний теплообменник – модуль дымохода, труба, которая как бы опоясана герметичной емкостью.

Абсолютно все теплообменники, не зависимо от их вида, в обязательном порядке заполняются жидкостью – антифризом или водой. Подает жидкость в них сообщающая емкость – батарея водяного отопления или навесной бак. Для присоединения традиционно используются 2 штуцера: один снизу, другой – сверху. И все схема работы теплообменника предельно проста – все происходит благодаря естественной циркуляции нагреваемых жидкостей, либо путем подключения насоса, работающего от электричества.

Опытные печники советуют отдавать предпочтение открытым системам нагрева воды в бане – то есть без давления. Немаловажен и такой момент – наиболее эффективной системой нагрева воды в бане считается та, общая протяженность труб какой не превышает трех метров. Причем на практике этого оказывается достаточно, чтобы поместить прямо за стеной парилки сам бак.

Также важна и толщина трубы – лучше, если она не будет меньше дюйма, в противном случае току жидкости будет оказано ощутимое сопротивление, и печь банная с теплообменником без насоса не сможет гонять воду.

Как рассчитать площадь теплообменника?

Все расчеты габаритов теплообменника всегда приблизительны. К примеру, на обогрев обычного банного помещения необходимо около 5кВт – то есть именно столько энергии должна дать системе печь с теплообменником. А 1 квадратный метр площади теплообменника – это около 8-9 кВт во время топки.

Конечно, многое зависит от расположения котла в печи и интенсивности горения топлива, но в любом случае мощность котла по окончанию топки быстро падает в 5-10 раз. А потому площадь поверхности печного теплообменника рассчитывать нужно с многократным запасом – только так можно создать систему, которая сможет поддержать комфортную температуру во всех помещениях бани при одноразовой или двухразовой топке.

Форма самого котла печи для бани с теплообменником может быть самой разной. Наиболее распространенный вариант – из нержавеющих труб, но сегодня все более популярными становятся коллекторы из двух швеллеров и образцы пластинчатого типа.

Делаем теплообменник для печи своими руками

Для того, чтобы собственноручно изготовить теплообменник для кирпичной печи, понадобится металл 2,5 мм толщиной. Его конструкция будет такова: цилиндрическая верхняя емкость и прямоугольная нижняя соединены трубами. Самое главное – это сделать все сопрягаемые швы с минимальными зазорами, а уже размер самой печи и диаметр труб нужно рассчитывать исходя из размера самого помещения бани.

Итак, все готовые раскроенные детали нужно прихватить сваркой и проверить, насколько точно были выполнены все расчеты. После этого можно собирать теплообменник. И наконец, он проверяется на прочность таким образом: нижнюю трубу нужно заварить, в теплообменник – залить воду и выходное отверстие соединить с емкостью. Теперь, используя монометр для контроля давления, систему нужно заполнить сжатым воздухом. Если швы были выполнены качественно – они не станут течь. А вот если такие прорехи окажутся, из системы нужно слить воду и проблемные места снова заварить. Конечно, чем меньшей будет общая длина всех труб, тем лучше.

Теплоизолировать бак для воды или нет – зависит от того, будет ли он использоваться только по прямому назначению, или же им планируются прогреваться и смежные комнаты.

Правила безопасной эксплуатации теплообменника

Опытные печники советуют выбирать и эксплуатировать печь для бани с теплообменником ответственно, а потому не лишним будет ознакомиться с такими правилами:

  • Трубы от теплообменника нельзя крепить на неподвижные соединения к стенам – от нагрева первые расширяются и изменяют свои линейные размеры.
  • Мощность теплообменника не должна негативно влиять на мощность печи – всего отбираемое тепло не может превышать 10%. А потому слишком габаритные теплообменники – не лучший вариант, если сама печь не достаточно сильна.
  • Выносной бак для воды подбирать нужно так, чтобы после 2 часов топки бани в вода в системе была уже горячей. Но не раньше – иначе она будет закипать, и парилка будет перенасыщена паром. А вот слишком большой бак греть воду будет долго.
  • Если кирпичная печь с теплообменником уже разогрелась до высокой температуры, в нее крайне нежелательно наливать воду.
  • Чтобы уплотнить резьбу в месте соединения труб и теплообменника, нужно использовать только тот уплотнитель, который сможет выдержать высокую температуру.

Если система предполагает естественный теплообмен – без насосов – то трубы для подачи в бак воды должны быть расположены так: холодная вода из бака самотоком стекает по трубе к печи, а горячая таким же образом поднимается снова к баку. Но все это будет работать, если трубы и прямой, и обратной подачи воды будут размещены под углом 2-5 градусов.

Современный строительный рынок предлагает достаточно видов банных агрегатов такого вида: это и мощная чугунная печь с теплообменником, и недорогие дровяные печи с теплообменником – цена последнего особо не влияет на стоимость самой печи. Важно только обратить внимание при выборе, чтобы сам теплообменник был изготовлен из качественной жаропрочной и жаростойкой стали.

Дровяные нагреватели для купелей для самостоятельной работы

Описание

Печь Тёфу — это высокоточный, высокоэффективный водонагреватель, разработанный специально для гидромассажных ванн. В нем циркулирует вода, используя принцип «термосифона» — насосное действие, создаваемое подъемом горячей воды, что устраняет необходимость в циркуляционном насосе или электричестве. Это позволяет использовать ванну для замачивания в различных условиях, в том числе в удаленных местах.

Дровяная каменка для джакузи Chofu позволяет построить свою собственную гидромассажную ванну, переоборудовав существующую или используя резервуар, деревянную ванну, ванну и т. Д.

Чтобы заказать нагреватель Тёфу, щелкните здесь.

Инженерный дизайн

Каждая деталь нагревателя для гидромассажной ванны Chofu спроектирована для максимальной эффективности с использованием сложной конструкции теплообмена. Корпус из нержавеющей стали, окружающий топку, на самом деле представляет собой водяную рубашку с двойными стенками с промежутком в 1 дюйм между ними, что делает всю топку теплопередающей поверхностью. Дополнительная теплопередача происходит в перегородке с циркуляцией воды, расположенной непосредственно над огнем, которая отклоняет путь горячих газов в обходной путь.

В чем уникальность печи Тофу?

  1. Высокоэффективная теплопередача
    Нагреватель для горячей ванны Chofu обеспечивает высокую эффективность теплопередачи за счет использования нержавеющей стали 20-го калибра в стенке топки. Это возможно только благодаря новейшей технологии сварки Chofu. Гениальность дизайна Chofu заключается в том, что когда внутри топки горит огонь, вода постоянно течет через водяную рубашку в ванну, заменяясь холодной водой со дна ванны.Стенка топки / водяной рубашки из нержавеющей стали никогда не становится слишком горячей, потому что она постоянно охлаждается.
  2. Внутренняя противопожарная перегородка
    Уникальная особенность, которая позволяет печи Тофу быстро передавать тепло воде и которая отличает ее от любого другого водонагревателя, — это внутренняя противопожарная перегородка. Эта полая перегородка с циркуляцией воды, расположенная над топкой, напрямую контактирует с пламенем. Он увеличивает площадь поверхности теплопередачи и направляет горячие газы по обходному пути, расширяя контакт с водяной рубашкой.Такой конструктивной особенности нет ни в одном другом водонагревателе.
  3. Отражающий тепловой экран
    Позади тяжелой стальной передней панели находится теплозащитный экран из полированной нержавеющей стали, который отражает тепло обратно в топку. Он снабжен огнеупорной изоляцией для предотвращения потерь тепла.
  4. Clean Emissions
    Дымовой патрубок печи Chofu имеет вентилируемую манжету, которая обеспечивает вторичное сжигание несгоревших газов для уменьшения выбросов дыма и искр в дымоходе.

Характеристики
• Корпус печи и топка из нержавеющей стали высшего сорта (308)
• Передняя часть печи из тяжелой стали
• Чугунная дверь с регулируемой тягой
• Прочная решетка из нержавеющей стали
• Предусмотрены соединения для труб (см. Фото)
• Большой размер Топка, 18 ″ Д x 14 ″ Ш x 10 ″ В
• Вентилируемый выход дыма для вторичного сжигания
• Дренаж 3/4 дюйма для защиты от замерзания
• Ящик для золы для легкого удаления золы
• Имеются грабли для золы с длинной ручкой

Технические характеристики
• Размеры: 25 ″ Д x 16 ″ Ш x 18 ″ В
• Вес: 52 фунта.
• Корпус печи: нержавеющая сталь марки 308, калибр 20.
• Передняя часть плиты: 1/8 дюйма. сталь
• Дверца топки: чугун
• Решетка топки: нержавеющая сталь

Размеры топки: 18 ″ Д x 14 ″ Ш x 10 ″ В
• Площадь поверхности теплообмена: 9 кв. Футов
• Выход дыма: 4 дюйма
• Циркуляционные трубы: 1 3/4 дюйма. внешний диаметр
• Дренаж: 3/4 дюйма.

Тепловая мощность: 47000 БТЕ

Установка

Нагреватель для горячей ванны Chofu подключается к любой ванне с помощью прилагаемых аксессуаров (неопреновые трубки, трубы из нержавеющей стали и проволочные зажимы) и сквозных отверстий по вашему выбору.(Толщина стенки ванны должна быть указана для определения длины сквозных отверстий.)
Для установки требуется четыре основных шага:
(1) Подготовьте негорючий фундамент (цементный или плиточный) рядом с ванной для замачивания для установки Нагреватель тофу.
(2) Вырежьте два отверстия сбоку в стенке ванны для сквозных отверстий.
(3) Установите соединительные трубы от нагревателя к ванне.
(4) Установите трубу печи (рекомендуется 8 футов).

Эксплуатация

Нагреватель для горячей ванны Chofu работает как обычная дровяная печь, обеспечивая максимальную скорость нагрева за счет сжигания сухой древесины твердых пород.Он использует древесину длиной 17 дюймов, а наиболее эффективный нагрев достигается при использовании 17 дюймов. x 1 1 / 2 дюйм. x 1 1 / 2 дюйм. дрова, загруженные на 30-40 мин. интервалы.

Контроль температуры

Скорость нагрева регулируется количеством воздуха, поступающего в топку через регулируемую тягу в двери — широко открыта для быстрого нагрева и закрывается, когда вода нагревается.

Информация о скорости нагрева

Хотя скорость нагрева меняется в зависимости от сухости древесины, частоты загрузки и т. Д.средняя тепловая мощность Тёфу составляет 47 000 БТЕ. 200-галлонную ванну можно нагреть примерно до 20ºF в час.

График отопления

от 55ºF до 105ºF

галлонов

Время

100

1-1 / 2 часа

200

2-1 / 2 часа

300

3-1 / 2 часа

400

4-1 / 2 часа



Защита от замерзания

Нагреватель для горячей ванны Chofu можно использовать в самом холодном климате.Его можно легко защитить при отрицательных температурах, опустив воду из водяной рубашки после того, как огонь погаснет. Требуются эти простые шаги:

  1. Вставьте заглушки в сквозные отверстия изнутри ванны.
  2. Снимите сливную пробку с задней части Chofu, чтобы слить воду из водяной рубашки.
  3. Обратный порядок действий при повторном использовании бака.

(см. Также страницу защиты от замерзания)

Заглушка дымохода (см. Фото)

Вторичное горение на выходе дыма Chofu устраняет большинство искр; однако заглушка дымохода может потребоваться, когда обогреватель используется в пожароопасной зоне или когда поблизости находятся деревья.

Примечание: Использование заглушки дымохода приводит к уменьшению скорости воздушного потока (тяги) через топку, что приводит к более медленному нагреву. Чтобы компенсировать это, дополнительные 2 фута. длина трубы печи может быть увеличена для поддержания оптимального воздушного потока.

Опорный кронштейн трубы печи (см. Фото)

8 футов. из печной трубы рекомендуется для оптимальной тяги и не нуждается в опоре; однако, когда добавляется дополнительная труба или используется заглушка дымохода, труба должна поддерживаться с помощью опорного кронштейна трубы печи.

Удаление и хранение дымохода

Когда нагреватель для горячей ванны Chofu не используется или хранится, труба печи может быть легко снята, подняв трубу в месте соединения между черной эмалированной манжетой и переходником трубы 4 дюйма из нержавеющей стали. Это соединение имеет очень плотную посадку и не требует закрепления шурупами для листового металла, как и все остальные соединения.

Внутренние и внешние гидромассажные печи

Что для вас лучше: внутреннее vs.Внешние гидромассажные печи

Когда вы исследуете дровяные гидромассажные ванны Redwood Outdoors, вы заметите, что у вас есть выбор между внутренними (также называемыми погружными) и внешними печами. Оба варианта хороши, и нет «неправильного» выбора. Однако есть небольшие различия в том, как они действуют, поэтому есть вероятность, что один сорт лучше подойдет вашему образу жизни. На этой странице мы проведем для вас ускоренный курс работы с плитами для джакузи, так что вы легко сможете выбрать подходящую.

Внутренние гидромассажные печи

Внутренние печи для купания погружены в воду.Они отделены от основной зоны отдыха забором из кедровых планок, который позволяет воде свободно течь и обеспечивает буфер безопасности. Топливные дрова загружаются в верхнюю часть агрегата, поэтому вы можете добавить их в любое время, не выходя из ванны. Наши печи (как внутренние, так и внешние) изготовлены из прочной нержавеющей стали 304, которая, естественно, устойчива к ржавчине и коррозии, гарантируя, что они выдержат испытание временем, независимо от того, находятся ли они в водной среде или подвергаются воздействию элементов.

Плюсы внутренних плит с гидромассажем

Faster Heating : Поскольку источник тепла полностью погружен в воду, все выделяемое тепло передается непосредственно воде.Это делает внутренние печи-купели более эффективными, чем внешние. Трубы теплообменника также перенаправляют тепло, которое в противном случае могло бы быть потеряно через дымоход, обратно в воду. Следовательно, для полного нагрева небольшой гидромассажной ванны может потребоваться всего два часа, хотя время будет варьироваться в зависимости от погоды и начальной температуры.

Безопаснее для семьи : Ваш внутренний обогреватель предлагает встроенную защиту, поскольку он находится под водой и находится за деревянной перегородкой. Внешние печи могут быть проблемой для занятых домашних хозяйств, если дети и домашние животные потенциально могут контактировать с источником тепла.

Минусы внутренних печей с гидромассажем

Потерянные сиденья : Печь и перегородка занимают мало места внутри. Вы теряете одно или два места.

Внешние гидромассажные печи

Внешние печи для джакузи устанавливаются на земле за пределами ванны. Они подключаются к агрегату с помощью двойных трубопроводов и нагревают воду с помощью процесса, называемого «тепловым сифоном».

Плюсы внешних гидромассажных плит

Дополнительное внутреннее пространство: Поскольку печь расположена вне ванны, внутреннее пространство не теряется.Там есть место для одного или двух дополнительных человек по сравнению с ванной такого же размера с внутренней печью.

Простая очистка печи: Поскольку печь представляет собой традиционную дровяную печь с фронтальной загрузкой, многим клиентам легче управлять своим огнем и очищать печь от золы.

Минусы внешних джакузи

Медленный нагрев: Внешнему нагревателю требуется больше времени, чтобы довести воду до идеальной температуры, просто потому, что часть тепла теряется в воздухе вокруг печи.В то время как внутренний обогреватель может занять два часа, внешний, скорее всего, будет ближе к четырем.

Внутренние и внешние гидромассажные печи: что лучше?

Цены на две модели сопоставимы, и обе они позволяют использовать гидромассажную ванну без электричества. Это означает, что либо идеально, если вы устанавливаете свой в удаленном месте, либо просто не хотите хлопот по найму электрика или затрат на оплату электроэнергии. (Да, гидромассажные ванны на дровах дешевле!) Кроме того, вам, вероятно, не придется добавлять дрова в печь, если вы так часто наслаждаетесь водой, поэтому, хотя внутренние печи в этом отношении лучше, потому что вы их не используете. Не нужно выходить из ванны, чтобы добавить еще дров, это скорее незначительный выигрыш.

Задайте себе два вопроса

1) Нужно ли мне дополнительное место для сидения? Если потеря 1-2 сидений представляет проблему, вам следует использовать внешний обогреватель или купить ванну большего размера.

2) Будет ли внешняя плита представлять угрозу безопасности в моем доме? Если дети, домашние животные или даже невнимательные взрослые могут соприкоснуться с вашей внешней печью, вероятно, лучше использовать внутренний обогреватель.

Узнайте, какая гидромассажная ванна на дровах лучше для вас?

Зайдите в наш интернет-магазин и изучите гидромассажные ванны с внутренними печами или горячие ванны с внешними плитами.Вы также можете посетить наш раздел часто задаваемых вопросов или связаться с нами напрямую, если у вас возникнут дополнительные вопросы.

Боковой теплообменник Печь для наружной печи — Водонагреватели

Медный теплообменник со стороны водопровода для бытовых нужд Наш боковой рукав имеет внешнюю трубку 1-1 / 2 дюйма и имеет длину 13 дюймов, что позволяет значительно упростить установку между сливом бака горячей воды и предохранительным клапаном. В целом длина пистолета 17-1 / 4 дюйма от конца до конца.Из-за конструкции внутренней трубки у вас на самом деле гораздо большая площадь поверхности, чем у традиционного 48-дюймового пистолета. Проблема с длинным пистолетом заключается в том, что в 99% случаев вам нужно прыгать от верхней части пистолета вниз до давления. предохранительный клапан, что вы теряете эффективность термического сифона. Наши боковые ответвления упакованы наилучшим образом для минимизации повреждений при транспортировке. Боковые рукава плотно прилегают к коробкам, чтобы минимизировать перемещение внутри коробки. вокруг, чтобы предотвратить повреждение в случае падения.Боковой рычаг полностью упакован в усиленную картонную коробку с двойными стенками и заклеен лентой.Мы делаем все возможное, чтобы предложить высококачественный продукт, который не будет поврежден во время транспортировки, и вам не придется возвращать его из-за дефектов производителя, таких как течь. Мы поддерживаем теплообменники с ОГРАНИЧЕННОЙ ПОЖИЗНЕННОЙ ГАРАНТИЕЙ ОТ ДЕФЕКТОВ ПРОИЗВОДИТЕЛЯ. Данные тестирования 50 градусов воды для бытового потребления на входе 130 градусов воды для бытового потребления на выходе 2,1 галлона в минуту через бытовую сторону 8,5 галлонов в минуту через печь на входе воды в котел 160 градусов.Используя указанные выше параметры, это устройство производит 84000 БТЕ — время восстановления для водонагревателя объемом 50 галлонов составляет 15 МИНУТ. Приходит ПОЛНОСТЬЮ СБОРКИ / ПРЕДВАРИТЕЛЬНОЙ ОТПЕЧКИ и готовности к установке ИСПЫТАНА ДАВЛЕНИЕМ, чтобы гарантировать отсутствие утечек. снаружи с медными патрубками 1 дюйм для входа / выхода котла, внешняя оболочка 1-1 / 2 дюйма обеспечивает максимальную эффективность с минимальным перепадом давления на стороне котла. 3/4 дюйма патрубки для подвода / отвода воды для бытового потребления. с ЛЮБЫМ существующим нагревателем резервуара для газа / масла / пропана / электрической горячей воды.

Нагреватели с водяной баней — EPCM Holdings

EPCM Holdings предлагает широкий выбор нагревателей косвенного нагрева, которые специально разработаны и изготовлены. Наши водонагреватели косвенного нагрева монтируются на салазках, подключаются на заводе-изготовителе и соединяются трубопроводами, чтобы соответствовать критериям проектирования для конкретных требований клиентов.

Индивидуальные и стандартизованные решения

EPCM предлагает ряд специально разработанных нагревателей с водяной баней, адаптированных к применению, для обеспечения надежного и безопасного нагрева среды (как правило, природного газа высокого давления) до температуры, необходимой для соответствия требованиям ниже по потоку. требования к процессу.

Стандартная мощность и размер водонагревателей косвенного нагрева указаны в таблице ниже. Таблица предназначена только для справки, фактический номер модели и размер будут зависеть от условий процесса и других требований. Стандартные размеры нагревателя варьируются от 30 000 до 35 000 000 БТЕ / час (10-10 000 кВт).

EWH 9014 901 901 902 9014 901 901 901 901 401 901 401 901 901 901 901 401 — 75 905 905 901 401 9014 9014 905 905 12 9014 250014 8,540 905 901 905 901 901 90 000 901 90 000 20.47
Номер модели Тепловая мощность Размер емкости
кВт ММ БТЕ / ч Диаметр (мм) Длина (мм)
0.03 450 2000
EWH — 25 25 0,09 500 3500
EWH — 50 50 50 75 0,26 750 3500
EWH — 100 100 0,34 750 4500
125 901 901 40 125 40 125 900 4500
EWH — 150 150 0,51 900 5000
EWH — 200 200 0,68 901 40 200 0,68 902 — 250 250 0,85 1000 6500
EWH — 300 300 1,02 1100 6500
9014 905 901 400 -36 1250 6500
EWH — 500 500 1,71 1250 8000
EWH — 600 600 — 750 750 2,56 1500 9500
EWH — 1 000 1000 3,41 1750 9500

2000 9500
EWH — 2 000 2000 6,82 2250 10500
EWH — 2 500 2500145 EWH — 3 000 3000 10,24 2600 11000
EWH — 4 000 4000 13,65 3000 1100014 600014 3500 12500
EWH — 7 500 7500 25,59 4000 12500
EWH — 9 000 1440 9000 1440 9000 EWH — 10 000 10000 34,12 4000 14000

EPCM предлагает альтернативные варианты дизайна, соответствующие спецификациям и требованиям клиентов.Свяжитесь с нами, чтобы получить индивидуальное решение для вашего проекта: (Контактная страница ССЫЛКА)

Принцип работы

Водяные нагреватели непрямого действия EPCM состоят из кожуха нагревателя, который содержит технологический змеевик и пожарную трубу, которая погружена в теплообменник. Средняя. Кожух нагревателя обычно представляет собой атмосферный сосуд, спроектированный и изготовленный в соответствии с требованиями API 12K, или сосуд высокого давления (ASME VIII), в зависимости от технических требований клиента. Все конструкции могут иметь нестандартные размеры.

В зависимости от требований к теплопередаче топочная труба (камера сгорания) может состоять из одной или нескольких труб. В более крупных нагревателях дымовые трубы имеют несколько труб для возврата дымовых газов для оптимизации площади теплопередачи и повышения общей эффективности системы. Трубки являются съемными и предназначены для эффективной передачи тепла в окружающую среду теплопередачи и минимизации потерь на трение дымовых газов. Жаровая труба установлена ​​в нижней половине кожуха нагревателя и полностью погружена в водяную баню для эффективной передачи тепла.

Жаровая труба передает тепло, выделяемое горелкой, теплоносителю, который затем передает тепло технологической жидкости через технологический змеевик. Датчик температуры управляет горелкой для поддержания требуемой температуры ванны как на входе, так и на выходе.

Мы можем спроектировать одну или несколько горелок в зависимости от требований клиента. В зависимости от условий работы и наличия электроэнергии на месте доступны горелки с принудительной или естественной тягой.Горелки с естественной тягой популярны в удаленных местах или местах с ограниченным или отсутствующим источником питания. Нагреватели с принудительной тягой идеальны, когда требуется низкий уровень выбросов, и при этом обеспечивают превосходное управление горелкой по сравнению с обогревателями с естественной тягой.

Основные преимущества косвенного нагрева заключаются в том, что тепло передается равномерно, а температура внутренних стенок змеевика ниже, чем у нагревателей прямого нагрева, что снижает образование накипи, коксования и закупоривания. Непрямые нагреватели также безопасны благодаря отделению технологического потока от камеры сгорания и дымовых газов.Нагреватели с водяной баней косвенного действия широко применяются в нефтяной промышленности, электроэнергетике и промышленных системах.

Кожухи нагревателя имеют теплоизоляцию, обеспечивая при этом доступ к змеевикам, горелкам или дымовой трубе. Изоляционные материалы выбираются надлежащим образом в зависимости от рабочих температур и климатических условий.

Безопасность, здоровье, охрана окружающей среды и качество

Гарантия HSEQ из группы компаний EPCM обеспечивается нашим центром передового опыта в Германии.Наша команда экспертов специализируется на проектировании оборудования, включая водонагреватели. EPCM полностью аккредитован по ISO 9001; ISO 14001; ISO 45001 и ISO 3834. Все наши предприятия и дочерние компании соответствуют системам и процедурам группы, лучшим отраслевым практикам и международным стандартам.

Коды проектирования и стандарты

  • NACE
  • NFPA
  • API 12K
  • API 6A, API 6D
  • ASME Раздел VII
  • ASME VIII
  • ASME B31.1
  • ASME B31.3
  • ASME B31.8

Конструктивные особенности и преимущества

  • Расширенные системы управления
  • Гибкость источника топлива и горелки
  • Нестандартные размеры
  • Упрощенное обслуживание — легко доступные и съемные змеевики и трубки
  • Экономичный — эффективный дизайн и расход топлива
  • Большой диапазон отклонений
  • Безопасный и надежный

Типичные области применения

  • Нагревание природного газа под высоким давлением
  • Нагревание сырой нефти
  • Нагрев химикатов
  • Предотвращение образования гидратов
  • Испарение и перегрев LPG и LNG

Типы топлива

  • Природный газ
  • LPG
  • Мазут / Легкое топливо
  • HFO
  • Горелки на двойном топливе

Типы теплоносителя:

Типовые стандартные характеристики, органы управления и Компоненты:

  • Обогреватель, Съемный e Пожарная труба и технологический змеевик
  • Выхлопная труба и расширительные баки
  • Система управления горелкой
  • Отключение при высокой температуре
  • Обнаружение уровня (низкий уровень опасности)
  • Изоляция

Дополнительные функции и дополнения:

  • Dual Контроль температуры
  • Электронагревательный элемент
  • VSD для контроля за воздухозаборником (пониженное энергопотребление)
  • Черный стартовый пакет
  • Функциональные испытания во время FAT (заводские приемочные испытания)
  • На салазках

Дополнительная литература

Из нашего блога :

Для получения дополнительной информации о наших производственных мощностях и производственных мощностях:

Ключевые проекты

  • Тема СПГ (включая водонагреватель мощностью 390 млн куб. Футов в сутки)

Непрямый нагреватель ванны

За последние пару недель я был вовлечен в беседу на Linkedin (группа инженеров-химиков) о целесообразном использовании нагревателей для ванн непрямого действия.Эта тема вызвала у меня интерес, и я начал более подробно исследовать использование таких систем. Несколько опытных инженеров-технологов также прокомментировали эту тему, и я попытался включить как можно больше из этого в следующее резюме.

Нагреватели косвенного нагрева используются в основном в нефтегазовой промышленности для нагрева технологических жидкостей. Механизм осуществляется косвенно через ванну (хозяйственную ванну), в отличие от нагрева непосредственно пламенем или печью (прямые жаротрубные нагреватели).Использование бани способствует равномерному нагреву и снижает вероятность возникновения горячих точек. Горячие точки часто возникают в нагревателях с дымогарными трубами прямого действия в результате накопления углерода на огневой стороне трубок. Если не остановить этот процесс, это накопление может стать источником деградации технологической жидкости и может привести к разрывам, взрывам и утечкам (Green and Perry 2007). Из-за косвенного характера нагревателей для ванн риски для безопасности намного ниже (горючие потоки изолированы) по сравнению с нагревателями с прямой дымовой трубой, поэтому они могут использоваться во взрывоопасных зонах, где безопасность является проблемой.

Непрямый нагреватель ванны: общий механизм

«Непрямое» название происходит от того факта, что жаровая труба погружена в ванну, которая обеспечивает нагрев через среду ванны для погруженного змеевика, содержащего технологический поток. Обычно жидкостью для ванны является вода, но в зависимости от климата и требований к нагреву она также может быть маслом (способным нагревать технологические жидкости до более высоких температур) или смесью воды и гликоля (используется в более холодном климате для снижения точки замерзания).

Обычно нагреватели косвенного нагрева для ванны должны обеспечивать эффективность нагрева примерно 50-55%.Этот относительно низкий КПД по сравнению с дымогарными нагревателями прямого действия является результатом большого количества этапов теплопередачи. Например, в каталитических инфракрасных жаротрубных нагревателях есть только два этапа: 1 — инфракрасный от пламени до HX, 2 — HX для обработки жидкости. В то время как косвенные (жаротрубные) нагреватели ванны имеют четыре: 1 — тепло от пламени к жаровой трубе, 2 — жаротрубка к жидкости ванны, 3 — жидкость ванны к змеевику технологического потока, 4 — змеевик технологического потока для технологической жидкости. Также стоит упомянуть, что нагреватель ванны медленно реагирует на изменения температуры входящего потока, в основном из-за большой теплоемкости среды ванны.

Обычно косвенные нагреватели ванны используются там, где скорость потока технологического потока низкая и операции могут выполняться без присмотра, их также можно использовать для предотвращения образования кокса на трубах, когда требуются низкие тепловые потоки.

Приложения:
Предварительный подогрев сырой нефти, подогрев газа / сырой нефти на устье скважины (предотвращает охлаждающий эффект расширения газов), подогрев высоковязких жидкостей для снижения давления нагнетания, подогрев топливного газа на электростанциях, подогрев на компрессоре станции, контроль точки росы топливного газа, нагрев потоков углеводородного газа высокого давления, испарение технологических жидкостей и нагрев ребойлера.

Нашли дополнительную информацию? Не стесняйтесь делиться в разделе комментариев ниже.

Грин, Дон и Роберт Перри. Справочник инженеров-химиков Перри. McGraw-Hill Companies, 2007.

G.L.Hayett. «Инженерный справочник: техническая информация». Нью-Йорк: Industrial Press Inc., 2004.

.

Мэннинг, Фрэнсис С. и Ричард Э. Томпсон. Нефтепромысловая переработка нефти: сырая нефть. Оклахома: Pen Well, 1995.

Пьетро Фиорентини. «Нагреватели косвенного нагрева.Пьетро Фиорентини. 2010. http://www.fiorentini.com/media/files/503_systems_-_indirect_fired_heaters_-_eng_-_apr2010.pdf (по состоянию на 08 2012 г.).

Следующие две вкладки изменяют содержимое ниже.

ProcessPrinciples.com — это мой личный блог, который позволяет мне поделиться некоторыми знаниями, которые я получил на пути к тому, чтобы стать инженером-химиком. Моя цель — создать сайт, поддерживающий обмен информацией с помощью учебных пособий, презентаций, статей и записей в блогах. Не стесняйтесь обращаться ко мне с предложениями или отзывами.

Теплообменники с гидромассажем — EJ Bowman

7: Как нагреваются джакузи?

Большинство гидромассажных ванн снабжено встроенным электрическим водонагревателем, мощность которого обычно составляет около 3 кВт, в зависимости от мощности гидромассажной ванны. Этот тип нагревателя обычно увеличивает температуру воды примерно на 1-2 ° C в час, поэтому для нагрева ванны с использованием воды комнатной температуры может потребоваться до 24 часов.

Чтобы решить эту проблему, некоторые пользователи наполняют ванну предварительно нагретой (25 ° C) водой из соседнего бойлера, но, учитывая, что горячие ванны обычно работают при температуре около 38-40 ° C, может потребоваться еще 6-10 часов для достижения полной температуры, в зависимости от производительности электронагревателя.

Это долгое время нагрева вызвало большой уровень неудовлетворенности у многих владельцев, которые хотят, чтобы их гидромассажные ванны были доступны для использования намного быстрее, чем это позволяет стандартная система отопления.

Следовательно, многие пользователи гидромассажных ванн, особенно в коммерческом секторе, переходят на новый тип системы отопления с использованием внешнего бойлера, соединенного с теплообменником Bowman. Преимущества заключаются в значительном сокращении времени нагрева (обычно 3-4 часа при использовании воды комнатной температуры или 1 час при использовании предварительно нагретой воды), а также значительное снижение затрат на электроэнергию по сравнению с электрическим нагревом.

Дополнительная информация о подогреве гидромассажных ванн с теплообменниками Bowman.

8: Газовые обогреватели для джакузи по сравнению с электрическими?

Большинство гидромассажных ванн снабжены встроенным электронагревателем, обычно мощностью около 3 кВт, в зависимости от объема воды.Однако в последнее время наметилась растущая тенденция к использованию газового отопления через внешний бойлер, так как это быстрее при нагрева воды по сравнению с электрическим . Это означает, что, когда вы не используете гидромассажную ванну , вы можете поддерживать ее при более низкой температуре или даже полностью выключить нагрев, потому что не потребуется много времени, чтобы довести ее до температуры, когда вы будете готовы к использованию. Это.

Основная причина — время, необходимое для нагрева горячей ванны с помощью электрического нагревателя — обычно до 24 часов с использованием холодной воды.Чтобы ускорить процесс, некоторые владельцы «предварительно наполняют» свою ванну горячей водой из бойлера, но даже для этого может потребоваться еще от 6 до 10 часов нагрева, чтобы достичь требуемой температуры 38-40 ° C.

В то время как многие домашние пользователи были готовы мириться с неудобствами, коммерческие пользователи, такие как парки отдыха, не могли!

Спрос на джакузи при бронировании жилья для отдыха резко вырос, и теперь это второй по популярности объект для гостей. Чтобы удовлетворить этот спрос, местам отдыха пришлось найти более быстрый способ их обогрева из-за периодов смены гостей.Обычно на то, чтобы слить, очистить, наполнить и нагреть гидромассажную ванну, остается всего около 4-5 часов до прибытия новых гостей.

Решение было относительно простым — использовать внешний источник тепла, например, газовый котел, и просто обойти электрический нагреватель гидромассажной ванны. Для этого необходим теплообменник, передающий тепло от котловой воды к воде горячей ванны. Точно такой же принцип используется для большинства бассейнов, но только в меньшем масштабе.

Bowman разработал сверхкомпактный теплообменник, который можно было установить в трубопроводе гидромассажной ванны, и в результате горячие ванны были нагреты за 3-4 часа с использованием холодной воды или примерно за 1 час с использованием предварительно нагретой воды.

Было еще одно преимущество. Отопление гидромассажных ванн электричеством может быть очень дорогим. Перейдя на отопление с газовым котлом, многие пользователи сообщили о значительном снижении затрат на электроэнергию — в некоторых случаях до 500 фунтов стерлингов за джакузи!

Преимущества газового отопления для парков отдыха.

Дополнительная информация о теплообменниках для гидромассажных ванн Bowman.

11: Как работает теплообменник бассейна?

Теплообменники плавательных бассейнов работают путем передачи тепловой энергии от контура горячей воды к более холодному водяному контуру бассейна, при этом две жидкости никогда не вступают в прямой контакт друг с другом.

Большинство плавательных бассейнов нагреваются с помощью бойлера, использующего в качестве источника энергии топливо, такое как газ, сжиженный нефтяной газ или биомасса. Теоретически наиболее эффективным способом нагрева водяного контура бассейна было бы подключение его непосредственно к бойлеру.

Если это произойдет, химикаты и минералы, добавленные в воду бассейна для обеспечения безопасности ее использования, быстро разрушат и повредят жизненно важные компоненты внутри котла, что приведет к преждевременному выходу из строя и дорогостоящей замене.

Однако, благодаря использованию теплообменника в качестве «интерфейса» между контуром котловой воды и водяным контуром бассейна, бойлер защищен от повреждений, и вода в бассейне быстро нагревается до температуры, необходимой для использования.

Кожухотрубные теплообменники чрезвычайно популярны для бассейнов благодаря своей эффективности и простоте обслуживания. Внутри «оболочки» находится пучок труб, известный как «сердцевина трубы», по которым вода в бассейне проходит в одном направлении.

В то же время горячая вода из котла циркулирует по внешней стороне всех труб в сердечнике трубы. Двигаясь в направлении, противоположном потоку воды в бассейне, котловая вода передает свое тепло воде бассейна, а затем возвращается обратно в котел для повторного нагрева.

Оба водяных контура работают в непрерывном цикле нагрева, пока общий объем воды в бассейне не достигнет требуемой температуры, которая обычно составляет около 28–30 ° C.

Bowman производит широкий ассортимент теплообменников для бассейнов для всего, от бассейнов с гидромассажем и гидромассажных ванн до бассейнов олимпийских размеров.

Дополнительная информация о теплообменниках для бассейнов Bowman.

нагревательных устройств | Управление гигиены окружающей среды и безопасности

В большинстве лабораторий используется по крайней мере один тип нагревательного устройства, например печи, нагревательные плиты, нагревательные кожухи и ленты, масляные ванны, соляные ванны, песочные ванны, воздушные ванны, печи с горячими трубами, горячие печи. пневматические пистолеты и микроволновые печи.Устройства с паровым обогревом обычно предпочтительны, когда требуются температуры 100 o C или ниже, потому что они не представляют опасности удара или искры и могут быть оставлены без присмотра с гарантией, что их температура никогда не превысит 100 o C. Обеспечьте подачу питания. воды для генерации пара достаточно до выхода из реакции на любой продолжительный период времени.

Общие меры предосторожности

При работе с нагревательными приборами учитывать следующее:

  • Фактический нагревательный элемент в любом лабораторном нагревательном устройстве должен быть заключен таким образом, чтобы предотвратить случайное прикосновение лабораторного работника или любого металлического проводника к проводу, по которому проходит электрический ток.
  • Если нагревательное устройство настолько изношено или повреждено, что его нагревательный элемент обнажается, отремонтируйте устройство перед его повторным использованием или выбросьте устройство.
  • Используйте регулируемый автотрансформатор на лабораторном нагревательном устройстве для управления входным напряжением, подавая некоторую часть общего линейного напряжения, обычно 110 В.
  • Найдите внешние корпуса всех регулируемых автотрансформаторов, где на них нельзя пролить воду и другие химические вещества и где они не будут подвергаться воздействию легковоспламеняющихся жидкостей или паров.

Отказоустойчивые устройства могут предотвратить возгорание или взрывы, которые могут возникнуть, если температура реакции значительно возрастет из-за изменения сетевого напряжения, случайной потери реакционного растворителя или потери охлаждения. Некоторые устройства отключают электроэнергию, если температура нагревательного устройства превышает некоторый заданный предел или если поток охлаждающей воды через конденсатор прекращается из-за потери давления воды или ослабления шланга подачи воды к конденсатору.

Духовки

Духовки с электрическим обогревом обычно используются в лабораториях для удаления воды или других растворителей из химических проб и для сушки лабораторной посуды. Никогда не используйте лабораторные печи для приготовления пищи людям .

  • Лабораторные печи сконструированы таким образом, что их нагревательные элементы и их регуляторы температуры физически отделены от их внутренней атмосферы.
  • В лабораторных печах редко предусмотрена возможность предотвращения выброса летучих в них веществ.Подключение вентиляционного отверстия печи непосредственно к вытяжной системе может снизить вероятность утечки веществ в лабораторию или образования взрывоопасной концентрации внутри печи.
  • Не используйте печи для сушки любых химических проб, которые могут представлять опасность из-за острой или хронической токсичности, если не были приняты особые меры для обеспечения постоянного вентилирования атмосферы внутри печи.
  • Во избежание взрыва промойте стеклянную посуду дистиллированной водой после ополаскивания органическими растворителями перед сушкой в ​​духовке.
  • Не сушите стеклянную посуду, содержащую органические соединения, в духовке без вентиляции.
  • Биметаллические полосковые термометры предпочтительны для контроля температуры печи. Не устанавливайте ртутные термометры через отверстия в верхней части духовок так, чтобы колба свешивалась в духовку. Если ртутный термометр сломался в духовке любого типа, немедленно выключите и закройте духовку. Держите закрытым, пока не остынет. Удалите всю ртуть из холодной печи, используя соответствующее оборудование и процедуры для очистки, чтобы избежать воздействия ртути.

Горячие пластины Лабораторные плиты

обычно используются для нагрева растворов до температуры 100–110–90–111 ° C или выше, когда невозможно использовать более безопасные паровые бани. Убедитесь, что все недавно приобретенные конфорки сконструированы таким образом, чтобы не допускать возникновения электрических искр. Более старые плиты представляют опасность возникновения электрической искры, возникающую либо из-за двухпозиционного переключателя, расположенного на горячей плите, либо из-за биметаллического термостата, используемого для регулирования температуры, либо из-за того и другого.

Помимо опасности искры, старые и корродированные биметаллические термостаты в этих устройствах могут в конечном итоге сработать с помощью плавкого предохранителя и подать полный, непрерывный ток на горячую пластину.

  • Не храните летучие легковоспламеняющиеся материалы рядом с горячей плитой
  • Ограничьте использование старых нагревательных плит для легковоспламеняющихся материалов.
  • Проверить термостаты на коррозию. Корродированные биметаллические термостаты можно отремонтировать или перенастроить, чтобы избежать опасности искры. Свяжитесь с EHS для получения дополнительной информации.

Обогреватели

Нагревательные кожухи обычно используются для нагрева круглодонных колб, реакционных котлов и связанных с ними реакционных сосудов.Эти мантии заключают нагревательный элемент в серию слоев стекловолоконной ткани. Пока покрытие из стекловолокна не изношено и не сломано, и пока вода или другие химические вещества не проливаются на мантию, нагревательные кожухи не представляют опасности поражения электрическим током.

  • Всегда используйте нагревательный кожух с регулируемым автотрансформатором для управления входным напряжением. Никогда не подключайте их напрямую к сети 110 В.
  • Будьте осторожны, не превышайте входное напряжение, рекомендованное производителем мантии.Более высокое напряжение вызовет перегрев, оплавление стекловолоконной изоляции и обнажение оголенного нагревательного элемента.
  • Если нагревательный кожух имеет внешний металлический кожух, обеспечивающий физическую защиту от повреждения стекловолокна, рекомендуется заземлить внешний металлический кожух для защиты от поражения электрическим током, если нагревательный элемент внутри кожуха замыкается на металлическом кожухе.
  • Некоторое старое оборудование может иметь изоляцию из асбеста, а не из стекловолокна. Обратитесь в EHS для замены изоляции и надлежащей утилизации асбеста.

Масляные, соляные и песчаные ванны

Масляные бани с электрическим подогревом часто используются для нагрева небольших сосудов или сосудов неправильной формы или когда требуется стабильный источник тепла, который может поддерживаться при постоянной температуре. При температуре ниже 200 ° C часто используется насыщенное парафиновое масло; при температуре до 300 ° C следует использовать силиконовое масло. Необходимо соблюдать осторожность при использовании ванн с горячим маслом, чтобы не образовался дым или масло не загорелось из-за перегрева. Ванны с расплавленной солью, как и ванны с горячим маслом, обладают преимуществами хорошей теплопередачи, но имеют более широкий рабочий диапазон (например,g., от 200 до 425 o C) и может иметь высокую термическую стабильность (например, 540 o C). При работе с этими типами нагревательных приборов необходимо соблюдать несколько мер предосторожности:

  • При использовании масляных, солевых или песчаных ванн не проливайте на них воду или летучие вещества. Такая авария может привести к разбрызгиванию горячего материала на большую площадь и серьезным травмам.
  • Соблюдайте осторожность, используя горячую масляную ванну, чтобы не образовался дым или масло не загорелось из-за перегрева.
  • Всегда контролируйте масляные ванны с помощью термометра или других термодатчиков, чтобы убедиться, что его температура не превышает температуру воспламенения используемого масла.
  • Установить масляные ванны, оставленные без присмотра, с термодатчиками, которые отключат электричество в случае перегрева ванны.
  • Хорошо перемешайте масляные ванны, чтобы не было «горячих точек» вокруг элементов, которые нагревают окружающее масло до недопустимых температур.
  • Содержать нагретое масло в емкости, способной выдержать случайный удар твердым предметом.
  • Осторожно установите ванны на устойчивую горизонтальную опору, например лабораторный домкрат, который можно поднимать или опускать без опасности опрокидывания ванны. Железные кольца не подходят для горячей ванны.
  • Закрепите оборудование достаточно высоко над горячей ванной, чтобы, если реакция начнет перегреваться, баню можно было бы немедленно опустить и заменить охлаждающей ванной без необходимости перенастраивать оборудование.
  • Обеспечьте вторичную локализацию в случае разлива горячего масла.
  • При работе с горячей ванной надевайте термостойкие перчатки.
  • Реакционный сосуд, используемый в ванне с расплавом соли, должен выдерживать очень быстрый нагрев до температуры выше точки плавления соли.
  • Следите за тем, чтобы соляные ванны оставались сухими, так как они гигроскопичны, что может вызвать опасные лопания и брызги, если поглощенная вода испарится во время нагрева.

Ванны горячего воздуха и трубчатые печи

Ванны с горячим воздухом используются в лаборатории как нагревательные приборы.Азот предпочтительнее для реакций с легковоспламеняющимися материалами. Воздушные бани с электрическим подогревом часто используются для обогрева небольших сосудов или сосудов неправильной формы. Одним из недостатков ванн с горячим воздухом является их низкая теплоемкость. В результате эти ванны обычно необходимо нагревать до температуры на 100–110–90–111 ° C или более выше заданной температуры. Трубчатые печи часто используются для высокотемпературных реакций под давлением. При работе с любым из устройств учитывайте следующее:

  • Убедитесь, что нагревательный элемент полностью закрыт.
  • Для воздушных ванн, сделанных из стекла, оберните сосуд термостойкой лентой, чтобы удержать стекло в случае его разрушения.
  • Песочные ванны, как правило, предпочтительнее воздушных ванн.
  • Для трубчатых печей тщательно выбирайте стеклянную посуду, металлические трубы и соединения, чтобы они могли выдерживать давление.
  • Соблюдайте меры безопасности, указанные как для электробезопасности, так и для систем давления и вакуума.

Тепловые пушки

Лабораторные тепловые пушки оснащены вентилятором с приводом от двигателя, который обдувает электрически нагреваемую нить накала.Их часто используют для сушки стеклянной посуды или для нагрева верхних частей перегонного аппарата во время перегонки высококипящих материалов.

Прочтите рекомендации по тепловому пистолету для получения дополнительной информации о правильном выборе и использовании теплового пистолета для исследовательских работ.

Микроволновые печи

Используйте микроволновые печи, специально предназначенные для лабораторного использования. Бытовые микроволновые печи не подходят. Микроволновый нагрев представляет собой несколько потенциальных опасностей, которые обычно не встречаются при использовании других методов нагрева: чрезвычайно быстрое повышение температуры и давления, перегрев жидкости, искрение и утечка микроволнового излучения.Микроволновые печи, разработанные для лабораторий, имеют встроенные функции безопасности и рабочие процедуры для снижения или устранения этих опасностей. Микроволновые печи, используемые в лаборатории, могут представлять несколько различных типов опасностей.

  • Как и в большинстве электрических устройств, существует риск образования искр, которые могут воспламенить воспламеняющиеся пары.
  • Металлы, помещенные в микроволновую печь, могут вызвать дугу, которая может воспламенить легковоспламеняющиеся материалы.
  • Материалы, помещенные внутрь духовки, могут перегреться и воспламениться.
  • Герметичные емкости, даже если они неплотно закрыты, могут создавать давление при расширении во время нагрева, создавая риск разрыва емкости.

Чтобы свести к минимуму риск этих опасностей,

  • Никогда не включайте микроволновые печи с открытыми дверцами во избежание воздействия микроволн.
  • Не кладите провода и другие предметы между уплотнительной поверхностью и дверцей на передней поверхности духовки. Уплотняющие поверхности должны быть абсолютно чистыми.
  • Никогда не используйте микроволновую печь как для лабораторных целей, так и для приготовления пищи.
  • Заземлите микроволновую печь. Если необходимо использовать удлинитель, следует использовать только трехжильный шнур с номиналом, равным или большим, чем у духовки.
  • Не используйте металлические контейнеры и металлосодержащие предметы (например, мешалки) в микроволновой печи. Они могут вызвать искрение.
  • Не нагревайте закрытые емкости в микроволновой печи. Даже нагревание контейнера с ослабленной крышкой или крышкой представляет собой значительный риск, поскольку микроволновые печи могут нагревать материал так быстро, что крышка может сесть вверх, упираясь в резьбу, и контейнеры могут взорваться.
  • Снимите завинчивающиеся крышки с контейнеров, нагреваемых в микроволновой печи. Если необходимо сохранить стерильность содержимого, используйте ватные или поролоновые пробки. В противном случае закройте контейнер ким-салфетками, чтобы уменьшить вероятность разбрызгивания.
  • Не модифицируйте микроволновую печь для экспериментального использования.
