Беседка с печкой своими руками

Содержание статьи

Удобство и польза беседки с печкой или мангалом более чем велика. Многие хозяева дачных участков хотели бы видеть в своём саду такую постройку, но страх перед сложностью строительства многих ограничивает лишь фантазиями. В свою очередь, беседка с печкой – очень простая конструкция, не требующая для постройки особых знаний и умений.

Беседка с печкой

Благодаря такой беседке можно без каких-либо проблем и ограничений заниматься готовкой и общаясь с друзьями находясь во дворе. Печь в таких постройках позволяет готовить следующие блюда:

• шашлыки;
• тушёное мясо;
• копчёные продукты;
• супы.

Каждый тип печи обладает как достоинствами, так и недостатками. Наиболее важным аспектом тут является отсутствие универсальных конструкций. То есть, так или иначе, с некоторыми неудобствами придётся смириться.

Работающая печь в беседке

Разновидности

К основным и наиболее распространённым видам можно отнести следующие сооружения:

• барбекю;
• мангалы;
• маленькие русские печки;
• казаны.

Для осознания пользы и способов применения каждой вышеназванной конструкции необходимо детально изучить основные из них. Благодаря этому беседка с печкой не доставит каких-либо лишних хлопот во время эксплуатации.

Печь барбекю

Барбекю

Печь барбекю, как правило, выкладывается из обыкновенного кирпича. Основное отличие барбекю от прочих, аналогичных по внешнему виду, конструкций состоит в том, что приготовление пищи происходит без использования шампуров. В этом случае для готовки используется специализированная решётка.

Процесс готовки на решётке значительно упрощается ввиду отсутствия необходимости насаживать мясо на шампуры. Кроме того, требуется значительно меньшее время до полного приготовления.

К минусам такой конструкции можно с уверенностью отнести сложность мытья решётки после процесса готовки. Все проблемы связаны непосредственно с небольшим размером делений покрытия решётки печи барбекю.

Русская мини-печь (работа mastermd.ru)

Русская печь для беседки

Такой вид печки является наиболее универсальным, но все же неидеальным. Русская мини-печь используется для приготовления многих блюда, например, супов, тушёного мяса, шашлыков, блинов и т. п.

Стоит отметить следующие нюансы.

1. Этот тип печи наиболее подходит к русской беседке.
2. Русская мини-печка является самой сложной конструкцией в плане возведения и эксплуатации.
3. Печь русская предоставляет максимальную многофункциональность.

Учитывая всё вышесказанное можно сделать вывод, что несмотря на сложность монтажа русская мини-печка является единственной постройкой, которая подходит для любого вида отдыха в беседке.

Русская беседка

Строительство печки

Перед строительством печки необходимо возвести беседку. Наиболее важной частью постройки является фундамент, так как именно он лежит в основании любой печки.

Фундамент

Печки из кирпича обладают значительным весом. Без должного основания надёжность, а следственно и безопасность постройки будет под угрозой. Важно заметить, что разные типы печи нуждаются в определённом типе фундамента, однако процесс возведения преимущественно одинаковый.

Фундамент для беседки с печкой

Необходимо придерживаться следующего порядка действий.

1. Выкопать в земле ямку глубиной в 35 см с шириной, превышающей размеры дровника на 10 см.
2. Опалубка фундамента выполняется из досок или фанеры.
3. Дно ямки нужно тщательно выровнять и засыпать песком в один слой до 5 см.
4. Далее нужно залить подбетонку в слой до 3 см.
5. По окончании застывания прошлого слоя необходимо установить арматурную сетку.
6. Заключительный этап работ состоит в заливки всех сделанных слоёв бетоном.

После всех вышеописанных работ фундамент можно считать готовым.

Дровник

Дровник для беседки с печкой

Следующая вещь необходимая для надёжной печи – дровник. Для общего понимания процесса постройки можно использовать любую форму дровника, например, П-образную

1. Задняя стенка выкладывается из трёх кирпичей, а боковые из двух.
2. Для достижения максимального удобства рекомендуется возводить дровник в 10-11 рядом в высоту.
3. Стенки следует выкладывать в полкирпича до 5 рядом.
4. Далее нужно выложить слой в целый кирпич, как дно топки. При этом важно сохранить форму конструкции.
5. Последующий ряд укладывается в один кирпич по всему периметру.
6. Впереди печки можно установить под кирпичи стальную пластину.

После проделанных действий можно перейти к строительству топки.

Топка

Готовая топка для беседки с печкой

Кладка топки требует наименьшее количество усилий.

1. Поверх дровника укладываются кирпичи методом в полкирпича.
2. В высоту топка должна достигать 10-12 рядом кладки.
3. В верхней части необходимо установить стальной стержень для копчения.

На этом весь основной процесс строительства печи своими руками можно считать оконченным. Однако, не стоит забывать о такой важной части, как дымоход.

Дымоход

Обычно эта конструкция делается из клёпаной жести 2 мм. Длина дымохода должна достигать примерно 60 см при диаметре трубы в 12 см.

Топка и дымоход соединяются при помощи сварки через стальной уголок.

В качестве последней детали выступает навесная дверца для коптильни. Процесс её установки не нуждается в объяснении и не вызовет затруднений.

Печь с дымоходом

Завершение

После того как печь для беседки будет сделана, необходимо проверить её на работоспособность. В случае отсутствия ошибок можно приступать к строительству основной постройки.

При достаточно ответственном подходе к строительству беседка с печкой предоставит уют и безопасностью, что, в принципе, от неё и требуется в первую очередь.

Полезное видео — мангал из кирпича с печью

Похожие статьи

Печи для беседок: строительство своими руками

Беседка с печью

Конечно, хорошо иметь собственную печь в доме. Но беседка с печью на своем садовом участке не менее полезное и хорошее сооружение. Какой может быть печь для беседки?

Кухня на улице

Замечательная русская традиция устаивать пикники на даче нравится многим. Шашлыки, запеченные на огне овощи со своего участка, ароматные лепешки и многое другое можно с успехом готовить на улице, если имеется печь для беседки. Свежий летний воздух, замечательный вид, ароматы готовящихся яств и хорошая компания друзей — разве можно все это променять на что-то другое?

Мангал хорошо – печной комплекс лучше

Многие собственники приусадебных участков имеют в своем арсенале мангал, барбекю (см. ст. «Печь барбекю своими руками – способы и варианты«). Но все это переносное и временное оборудование. Сегодня мы хотим предложить вам построить печь для беседки своими руками. Давайте построим не просто печь на которой можно готовить, а своеобразный небольшой комплекс с жаровней, духовым шкафом и столом для разделки и приготовления пищи. Это будет своеобразная русская печь в миниатюре.

Все атрибуты кухни

При желании к данному комплексу можно подсоединить водопровод. В таком случае миниатюрная русская печь может быть дополнена мойкой.

Печной комплекс в беседке

На рисунке показана установленная печь в беседке. Как видно, в ней есть все атрибуты комфортного приготовления пищи на свежем воздухе, в том числе и мангал для приготовления шашлыка.

Вид слева

Топка в данной печи расположена слева, поэтому пользоваться печью удобно как во время жарки, так и во время разделки продуктов.

Варим, жарим, коптим, печем

Жарочная камера

Прямо с фронтальной части печи находится камера для готовки. Устроена она таким образом, что в ней удобно готовить шашлыки, гриль и даже можно коптить мясо и рыбу. Если установить заслонку, то жарочная камера превращается из мангала в духовку, в которой можно с успехом запекать различные блюда и даже хлеб. Ведь если использовать обычный мангал, то готовить блюда вам может помешать ветер, в данном случае ветер вам не страшен, а так как печь расположена под навесом беседки, в ней можно готовить и в дождь.

Какая кухня без стола?

Общий вид справа

Справа находится разделочный стол. Под ним устроено свободное пространство. Если установить в нем полки, там можно с успехом расположить кухонную утварь. Слева, прямо под жарочной камерой, находится под. Как и в любой другой печи, он предназначен для хранения дров.

Продолжение беседки

Вид сзади

Задняя часть находится впритык к беседке и при желании может служить продолжением беседки, если, к примеру, она у вас сделана из кирпича.

Дверца-регулятор

Дверца топочной камеры

В данной печи отсутствуют задвижки регулирования тяги в дымоходе. Поэтому дверца топки исполняет одновременно и эту роль. Приоткрывая ее, можно добиться требуемой тяги, а так как она расположена вдали от рабочих зон, она совершенно не мешает процессу готовки.

Строительство печи своими руками

Для изготовления данной печи для беседки нам потребуется полнотелый кирпич. Для обмуровки топки нужно будет использовать шамотный кирпич. Топка небольшая, поэтому его потребуется совсем немного. Можно, конечно, обойтись без него, но если мы собрались построить капитальную печь, а не обычный мангал, лучше выложить топку шамотом. В таком случае ваша печь прослужит вам долгие годы.

Конечно, устройство печи в беседке работа не простая, но все же русская печь или камин в доме потребовала бы гораздо больше трудовых и временных вложений. Но это не дает нам право подойти к работе безответственно. Как вы заметили, в предлагаемой нами печи есть несколько перекрытий. Устроены они без использования арматуры и других металлоизделий. Все выполнено кирпичом на растворе.

А так как наш комплекс включает в себя место для готовки и разделки пищи, он имеет удлиненную конфигурацию. Поэтому осадка почвы приведет к растрескиванию и обрушению кирпичей. Из этого следует, что нам потребуется устроить мощный фундамент и не просто фундамент из бетона, а с обязательным армированием (см. ст. «Фундамент под печь – а не наоборот«).

Если строительство печи и беседки происходит одновременно, можно использовать один ленточный фундамент и для беседки, и для печи.

Устройство фундамента

Если у вас уже есть беседка, то вам необходимо определиться с местом расположения печи.

• После того как место определено, необходимо разобрать пол беседки и устроить фундамент для печи по всем правилам.
• Выкапывается котлован глубиной 500 мм.
• На дно котлована высыпается щебень или гравий.
• Далее он разравнивается толщиной 30 – 50 мм и трамбуется.
• На гравий укладываются пруты арматуры или металлическая сетка.
• По краям котлована устанавливается опалубка.

Важно: уровень фундамента должен быть на 50 мм ниже пола в беседке.

• Далее по всем правилам приготовления бетона для фундамента печи готовится раствор и заливается в котлован.

Гидроизоляция

Мы не станем заострять свое внимание на приготовлении раствора для фундамента печи. Об этом достаточно подробно написано на страницах нашего ресурса (см. «Раствор для кладки печи – методы подготовки и приготовления«).

• Подождем 20 дней для того, чтобы фундамент застыл.
• В первую неделю не забудьте смачивать его водой, в противном случае он может потрескаться.
• Когда фундамент полностью застынет, на него обязательно нужно уложить слой гидроизоляции. Для этого хорошо подойдет рубероид.

В дальнейшем, когда вы закончите монтаж печи, низ можно будет выложить плиткой. Помните, что уровень нашего фундамента ниже уровня пола на 50 мм.

Выкладываем подставку

Укладывая плитку, сровняйте ее уровень с уровнем пола беседки, получится хорошо и красиво.

Фундамент под печь

Вначале выкладывается подставка под саму печь. Для этого можно использовать даже пустотелый кирпич.

Подставка под саму печь

Выложите первый ряд согласно порядовке. Кладите кирпич аккуратно, измеряя углы и уровень кладки.

Первый ряд

Далее выкладывается второй ряд. Следите за перевязкой кирпичей.

Таким образом выкладываются попеременно шесть рядов. На этом подставка под печь готова.

Шесть рядов

Как видим, у нас уже сформировался под для дров, а также место, где в дальнейшем мы разместим полки для посуды.

Устройство первого перекрытия

Устройство перекрытия

В седьмом ряду перекрывается под.

Седьмой ряд

Восьмой ряд перевязывает перекрытие, формируется днище топки.

Выкладываем топку – выполняем футеровку

Топка

Следующий ряд начинает выкладывать топку. Сразу установите дверцу. Дверца должна устанавливаться по всем правилам. Как это правильно сделать, можно прочитать на страницах нашего ресурса.

Формирование топки

Так как в девятом ряду мы начали формировать топку, нам необходимо использовать шамотные кирпичи для ее футеровки. Все внутренние кирпичи, прилегающие к топке, шамотные.

Топка

В десятом ряду продолжаем устраивать топку. Обратите внимание, пространство над кухонным шкафом начинает сужаться.

Устройство разделочного стола

Разделочный стол

В дальнейшем мы установим здесь разделочный стол. В нашем случае мы использовали искусственный камень под гранит. Но вы можете использовать любой имеющийся у вас подходящий материал.

Устроить разделочный стол можно из досок. Тщательно обстругайте и зашкурьте их. Их можно обработать защитными средствами, а можно оставить и так, в дальнейшем их легко заменить.

Кладка топки — окончание

Кладка топки

В одиннадцатом ряду заканчивается формирование топки. Перекрывается дверца топки. Обратите внимание, как выполнена перевязка кирпичей. Для обрезки кирпича под заданную конфигурацию используйте отрезную электрическую машинку.

Кладка топки

На этот ряд будет устанавливаться решетка нашего барбекю. Если у вас есть желание и возможность, можно установить решетку с лифтом. Ее можно приобрести в специализированных магазинах. В любом случае, купите вы решетку или изготовите сами, она должна легко сниматься. Тогда вам будет удобно ее обслуживать.

Выкладываем жарочное пространство

Жарочное пространство

12-й ряд начинает формировать жарочный шкаф. Обратите внимание: передняя часть шкафа выложена одним рядом кирпича, это своего рода защита. Сюда можно с успехом укладывать шампуры во время приготовления шашлыка.

Жарочный шкаф

С 13-го по 16–й ряды похожи друг на друга. Формируется жарочное пространство и выполняется перевязка кирпича. Внимательно следите за этим.

Перевязка кирпича

Перевязка кирпича

17–й ряд — заканчиваем формировать стенки жарочной камеры.

Свод жарочной камеры – как сделать правильно и просто

Свод камеры

В 18-м ряду необходимо выполнить свод жаровой камеры. Мы понимаем, что выполнить без определенного опыта его достаточно сложно. Но не все так страшно, как выглядит на первый взгляд. Поступите следующим образом:

• Изготовьте из плотного картона лекало.
• Разрежьте его на части, соответствующие размерам кирпича.
• Приложите каждую часть к соответствующему кирпичу и маркером нанесите метки.
• С помощью отрезной машинки обрежьте кирпич по меткам.
• Из досок изготовьте оправку, повторяющую форму свода и установите ее как крышку жарочной камеры.
• После того как вы уложите кирпич и раствор схватится, деревянную оправку можно убрать. Ваш свод готов.

18-й ряд

Обратите внимание, как выполнена внутренняя часть 18–го ряда. Она выложена обрезанным кирпичом. Сделать это легко обрезной машинкой. Заранее разметьте кирпич, нанесите метки, и результат будет отличным.

Козырек

Как видите, свод выдвинут вперед на 50 мм. За счет этого образован козырек над жарочной камерой.

Жарочная камера – продолжаем кладку

Кладка

19–й ряд выкладывается согласно порядовке. Кирпич на стыке свода подрезается под размер. В этом ряду начинается подготовка к перекрытию жарочной камеры.

19-й ряд

20–й ряд продолжаем выкладывать так, как показано в порядовке. Стенки уже почти сравнялись со сводом.

20-й ряд

21-й ряд полностью перекрывает свод.

Выкладываем козырек

Козырек

В 22-м ряду необходимо выложить козырек по всему периметру печи. Делается это выдвижением крайнего ряда кирпичей.

Выдвижение

Обратите внимание на перевязку углов 22-го ряда. Кирпич подрезается под углом.

22-й ряд

Такая связка выполняется только на углах стыка боковых и задней стенки. Передние углы выполнены стандартно.

Перекрываем жарочную камеру

Перекрытие

В 23-м ряду кладка выполняется по общей вертикали и начинается подготовка к формированию дымохода, дымовое отверстие сужается.

23й ряд

В 24-м ряду жарочная камера полностью перекрыта.

24-й ряд

25-й ряд — заканчивается формирование крышки жарочной камеры. Дымоход почти сформирован.

Кладка дымохода – окончание работы

26-й ряд

В 26-м ряду начинается возводиться дымоход.

27-й ряд

В 27-м ряду выполняется перевязка первого ряда дымохода. Далее вся работа заключена в возведении дымовой трубы на требуемую высоту. Следите за перевязкой.

Прохождение дымохода через крышу беседки должно быть выполнено по правилам прохода кирпичных дымоходов через перекрытия. Об устройстве разделки можно прочитать на страницах нашего ресурса.

Дымовая труба

Печь для беседки своими руками готова.

Порядовки кладки печи

Ниже приведены порядовки устройства данной печи. Порядовки с 1-го по 17 ряд.

Порядовки с 1-го по 17 ряд.

Как видите, все доступно и по силам даже неспециалисту. Порядовки с 18-го по 29-й ряд.

Порядовки с 18 по 29.

Дополнительные советы по производству работ

Самое главное при выполнении данных работ — строго соблюдать все правила устройства печей. Мы понимаем, что без определенного опыта выполнить кладку печи сложно, но данная печь очень проста по своему устройству.

Футеровка – особое внимание

Основное внимание при кладке кирпичей необходимо обратить тогда, когда формируется топка и производится футеровка. Толщина швов в футеровке не должна превышать 3 мм. В таком случае ваша печь будет долго служить вам без необходимости производить ремонт. Но так как сама топочная часть относительно небольшого размера, думаем выполнить данные рекомендации, не составит для вас большого труда.

Устройство перекрытий

Понятно, что выполнить с первого раза перекрытие, используя только кирпич, без определенной подготовки вряд ли удастся. Это относится не только к жарочной камере, но и ко всем перекрытиям, включая печную подставку.

• Задачу можно значительно облегчить, если сделать из дерева поддерживающий каркас.
• Каркас должен быть разборным.
• Для его крепления используйте саморезы. Когда раствор полностью высохнет, вам будет легко разобрать и вынуть каркас.

Соблюдение параметров кладки

Чтобы во время кладки у вас не возникли проблемы с геометрией, используйте строительный уровень, отвес и угломер при кладке.

• Выложив первый ряд дымохода, внимательно выкладывайте все последующие ряды. Сечение дымового канала не должно изменяться по всей его длине.
• Внимательно следите за заполнением швов между кирпичей. Раствор должен полностью заполнять швы, излишки необходимо сразу удалять.

Водопровод – дополнительное удобство

В начале нашей статьи мы говорили о возможности  оснастись мангал водопроводом и канализацией. Если вы решите смонтировать в районе разделочного стола мойку, вам потребуется подвести к ней воду.

• Сделать это лучше всего сразу, до заливки фундамента.
• Внимательно рассчитайте место, где будет находиться ваша мойка, и подведите к ней водопровод и канализацию.
• Если вы выполните водопровод из пластиковых труб, вам не составит большого труда в дальнейшем осуществить подключение.

Так как водопровод в беседке будет использоваться только в летнее время, предусмотрите отключение подачи и слива воды с системы трубопровода. В противном случае в зимнее время ваш трубопровод придет в негодность из-за остатков воды.

Мечты сбываются

В заключение хочется сказать несколько слов об отделке мангала в беседке. Как и русская печь, печь в беседке может быть оштукатурена. Мы опять не будем описывать, как это сделать, все уже есть на наших страницах. Если вы использовали для кладки ровный кирпич и кладка получилась красивой и ровной, можно оставить печь без штукатурного слоя. Все зависит от ваших предпочтений и пожеланий. Надеемся, наша статья помогла вам с осуществлением вашей мечты –  построить не просто мангал, а многофункциональную печь в беседке. Удачи и приятного аппетита вам и вашим близким!

100 лучших идей на фото

Содержание:

1. Особенности деревянной конструкции
2. Меры пожарной безопасности
3. Строительство деревянной беседки с мангалом и печью своими руками

Беседка – это постройка для отдыха на свежем воздухе в летний период времени, которая может возводиться из различных строительных материалов. Кирпичное сооружение стоит весьма дорого, поэтому альтернативным решением будет строительство деревянной конструкции, особенности и достоинства которой описаны в данной статье.

Особенности деревянной конструкции

Древесина, в отличие от металла и кирпича, является природным материалом и обладает следующими особенностями:

• Небольшой вес. Благодаря этому строительством беседки можно заняться своими силами, без привлечения дорогостоящих специалистов. Кроме того, благодаря тому, что конструкция легкая для нее не нужно сооружение монолитного фундамента, достаточно монтажа свайных опор.
• Привлекательный внешний вид и экологическая безопасность материала, что позволяет вписать конструкцию в любой ландшафтный дизайн в независимости от его стиля и бюджета.
• Высокая прочность.
• Длительный срок службы, которого можно достичь при правильной подготовке и обработке материала.
• Быстрота возведения конструкции и возможность ее переоборудования. Беседку из бруса можно построить за 3-5 дней, при этом ее можно видоизменять, превращая из открытой террасы в закрытую веранду и наоборот.

Меры пожарной безопасности

При обустройстве деревянной беседки с печью и мангалом для приготовления пищи нужно соблюдать несколько правил пожарной безопасности:

• Печь лучше всего устанавливать на отдельном фундаменте.
• Контакт мангала с деревянными деталями исключен, между досками и стенами печи нужно проложить огнеупорную изоляцию, толщина которой составляет не менее 30 миллиметров.
• При возведении беседки нужно использовать дерево, прошедшее предварительную подготовку, обработку антипиренами и средствами, защищающими материал от возгорания.
• Мебель и другие предметы интерьера, способные воспламениться, должны находиться на расстоянии не менее 3 метров от источника огня.
• Стены и напольное покрытие вокруг печи нужно изолировать металлическим листом.
• Предотвратить выдувание пламени ветром можно, отгородив печь сплошной стеной.

Выполнение вышеперечисленных требований обязательно, так как они сделают отдых в беседке безопасным, предотвратив возможное возгорание. Зону отдыха и мангал желательно разделить на две части, при этом важно рассчитать размеры беседки, учитывая то, что на каждого отдыхающего отводится не менее двух квадратных метров.

Строительство деревянной беседки с мангалом и печью своими руками

Фундамент

Для беседки, выполненной из дерева, достаточно столбчатого фундамента, справиться с которым можно без особых строительных навыков. Что касается печи, то для нее нужен отдельный фундамент, так как она изготовлена из камня или кирпича и имеет большой вес.

Фундамент под печкой должен иметь толщину порядка 0,2 метра, при этом периметр основания должен быть больше размеров печи. Оснащение печи определяется в зависимости от размеров беседки, если она просторная, то здесь можно расположить духовку, жаровню и коптильню, а также разделочную поверхность. После укладки сплошного бетонного основания нужно застелить его рубероидом или же обмазать битумной мастикой для надежной гидроизоляции.

Пол

Напольное покрытие в деревянной беседке обычно представлено в качестве тротуарной плитки или тротуарной стяжки. Эти варианты не только экономически выгодны, но и безопасны для работы с открытым огнем. Если же в качестве напольного покрытия используется линолеум или древесина, то перед печью нужно положить лист железа, предотвращающий возможность возгорания.

Также важно, чтобы напольное покрытие открытой беседки имело минимальный угол наклона, для обеспечения естественного стока воды в сторону, противоположную от печи. Благодаря этому осадки быстро и беспрепятственно будут стекать с напольного покрытия, не повреждая его.

Стены

Для сооружения деревянного каркаса используют большие оцилиндрованные бревна или брусья, сечением 150*150 миллиметров. Собирать конструкцию лучше всего по системе «шип-паз», скрепляя детали анкерными болтами. Поверх готового каркаса можно крепить обшивку, в качестве которой используются деревянные строганые доски или бревно. Также можно использовать рейки для оборудования решетки.

Дерево – это относительно недорогой строительный материал, но при правильном подходе можно дополнительно сэкономить. Например, можно купить необработанные доски второго сорта и самостоятельно их отшлифовать, нарезать и обработать антисептиками, как результат, расходы сократятся на 30-40%.

Лаконичный, но в тоже время не менее функциональный вариант – обустройство перголы. Пергола – это беседка в виде арки из бруса с крышей в виде решетчатого перекрытия. Печь выступает одной из стен постройки, оснащается шкафом для посуды, мойкой и разделочной поверхностью. Остальные стены украшаются решеткой или плетущимися растениями.

По бокам очаг нужно закрыть при помощи заграждений, защищающих его от дождя и сильных порывов ветра. При этом важно, чтобы защитная перегородка не соприкасалась с раскаленной печью. Исключить такую возможность можно, положив между ними асбест, стекловату или любой другой огнеупорный материал. Деревянные детали, расположенные возле мангала нужно обработать специальной пропиткой (антипиреном), создающей защитную пленку, оберегающую дерево на протяжении 5-7 лет.

Крыша

В качестве кровельного покрытия для деревянной беседки нужно использовать легкий материал, например, поликарбонат, листовой или профилированный металл, шифер или гибкую черепицу. Мягкие кровельные материалы можно устанавливать только внахлест на сплошную деревянную обрешетку, выполненную из плит OSB или влагоустойчивой фанеры. Кроме того, нужно использовать слои пароизоляции и гидроизоляции, если беседка эксплуатируется круглогодично, то еще предусматривается слой утеплителя.

В стропильной системе, обрешетке и кровельном покрытии нужно предусмотреть проем для дымохода мангала, при этом важно, чтобы стенки печной трубы не касались конструкции, предотвратить это можно, используя негорючий защитный слой. Сверху нужно установить защиту дымохода от атмосферных осадков. Деревянная беседка с мангалом и печью – это привлекательное, экологически чистой и экономически выгодное решение, позволяющее наслаждаться пищей на свежем воздухе.

Строительство печи, мангала для беседки, пошагово, фото, чертежи, видео

Сегодня строительство печей разного вида в беседках стало очень популярным. Существует множество названий и огромное количество разновидностей. Для беседок выбирают комбинированные печки, настоящие комплексы, которые сочетают несколько функций.

Печь для беседки своими руками



Виды печей для беседок

Предназначенные для приготовления пищи на углях очаги принципиально не различаются. К самым популярным относятся:

• печка-гриль;
• печь-барбекю;
• печка-мангал;
• печь-камин.

Нюанс различия состоит в способе приготовления пищи:

• на шампурах либо вертеле – это мангал;
• на решетке, то печь называется грилем или барбекю.

Сложно объяснить различие между барбекю и грилем. Обычно последний имеет крышку.

Сегодня очень популярны кухонные комплексы для беседок, объединяющие себя несколько функций.

Беседка с печью. Очень популярны сегодня

Печи

Русские печи имеют сложную конструкцию, занимают много места, поэтому в беседке не возводятся. Обычно сооружают мини русские печки, которые имеют меньшие габариты и короткий под. По принципу эта печка стилизована под русскую, а выполняет функции барбекю или мангала. Иногда также размещается вертел для гриля.

Мини русская печь — оптимальное решение

Мангалы

Под эту небольшую конструкцию можно сооружать столбчатый, мелкозаглубленный фундамент.

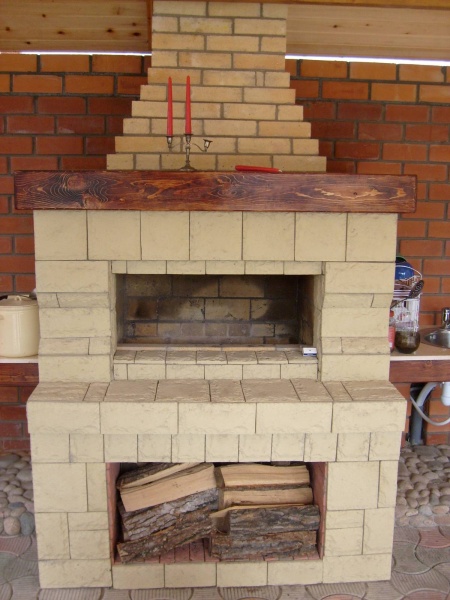

Печь с мангалом. Практичность и уют

В этом варианте оборудован зольник, который облегчает уход, но не предусмотрены плитка с раковиной.

Барбекю

Компактный, но удобный вариант. Соорудить можно и в летней кухне, потому что оборудован плиткой. Ее можно переоборудовать для установки казана.

Печка-барбекю. Удобно и компактно

Коптильня

В больших комплексах печь оборудуется даже коптильней. По бокам оборудованы специальные закрытые шкафчики для кухонных приборов. Этот универсальный и очень удобный комплекс обладает единственным недостатком – высокой ценой. Также необходимо обустраивать серьезный надежный плитный фундамент.

Пример печного комплекса с коптильней

Правильный выбор печи

Перед возведением беседки необходимо разработать проект или выбрать готовый. Выбор варианта печи зависит от следующих характеристик:

• насколько комфортно с ней работать;
• прочность материала этой конструкции;
• размеры печи;
• диапазон температур, который выдает печь;
• гармонирует ли очаг с общим дизайном постройки.

Когда свободное пространство в беседке ограничено, и нет возможности оборудовать очаг внутри, то печь можно соорудить рядом, под навесом.

Печь под навесом. Когда беседку построили, а про очаг забыли

Постройка печи в беседке

Сооружение печи в уже готовом строении достаточно трудоемкое и дорогостоящее занятие. Легче остановиться на переносном варианте мангала или барбекю. Если же захотелось установить стационарный вариант, то необходимо:

• из огромного количества вариантов выбрать приглянувшийся;
• закупить соответствующий материал;
• разобрать существующий пол в постройке там, где планируется сооружать очаг;
• залить по размерам печи основание, на котором она будет сооружаться.

Видео: Печь для беседки своими руками

Строительство очага

Для дачной беседки всегда можно построить очаг своими руками. Даже небольшой комплекс, объединяющий жаровню, духовой шкаф и рабочий стол. Внизу обустроено пространство, куда можно вмонтировать полки для кухонных принадлежностей.
Прямо располагается камера для готовки, которая продумана так, чтобы легко было жарить шашлыки, гриль или что-нибудь коптить. Топка располагается слева, не мешает жарить и разделывать продукты. При установленной заслонке можно получить духовку, где можно легко блюда запекать. Ниже жарочной камеры находится под, который используется для хранения дров.
Спокойно готовить на мангале может мешать ветер. Печь размещается под навесом, поэтому для жарки непогода не страшна.

Проект размещения печи. Редактор поможет определится с планировкой

Обустройство фундамента

Идеальным является вариант, когда беседка с печью строятся одновременно. На этапе сооружения ленточного фундамента готовится основание под очаг.

На месте, где планируется располагать печь:

• выкапывается грунт на глубину 500 мм;
• дно заполняется щебнем или гравием;
• основание разравнивается до толщины 30-50 мм;
• обильно проливается;
• тщательно трамбуется;
• сверху укладывается арматура либо готовая металлическая сетка;
• по периметру сооружается опалубка;
• котлован заполняется бетоном.

Фундамент должен располагаться ниже пола на 5 см. Первую неделю застывания фундамента необходимо смачивать его регулярно водой, чтобы избежать растрескивания.
Через 20 дней фундамент застывает и можно укладывать гидроизоляцию. Обычно применяется рубероид.

Кладка очага

Печь в беседке располагает всем необходимым для комфортного процесса готовки пищи. Перед кладкой надо закупить весь необходимый материал:

• жароупорный кирпич;
• раствор для кладки этого кирпича;
• столешницу по размеру.

Кладка подставки

Сначала выкладывается подставка непосредственно под печь (можно даже из пустотелого кирпича).

Выложить 1-ый ряд надо аккуратно, проверяя углы и уровень, учитывая порядовку. Выкладывается 2-ой ряд, контролируя и чередуя перевязку кирпичей, и так 6-ть рядов. Подставка выполнена, сформировался под, куда будут складываться дрова. Также определилось место для посудных полок.

Подставка под печь. Выполняется из любого огнеупорного материала

Формирование нижнего перекрытия

7-ым рядом перекрывается под, 8-ым перевязывается перекрытие, осуществляется формирование дна топки.

Создание топки

В очередном ряду начинается образование топки (применяются шамотные кирпичи) с правильно установленной дверцей. Топка выкладывается исключительно шамотными кирпичами. 10-ым рядом обустройство топки продолжается.

Формирование топки. Выбираем шамотный кирпич это залог безопасности

Обустройство разделочного стола

В процессе кладки уменьшается пространство над посудным шкафом. Здесь планируется обустроить рабочий стол, например, из искусственного камня под гранит.

Столешницу удобнее заказать по размеру готовую. Устанавливать ее надо на кирпичи рабочего стола. Обязательно необходимо тщательно промазать силиконовым водостойким герметиком стыки. Столешница может служить рабочим столом, или врезать внутрь мойку.
Проще выполнить разделочный столик из обычных тщательно обработанных досок.

Завершение кладки топки

11-ым рядом закрывается топка, сверху перекрывается ее железная дверца. Важной является особая перевязка кирпичей.

Наверх устанавливается решетка (даже с лифтом) для барбекю. Главное, чтобы ее было легко снять, чтобы обслужить.

Кладка жарочного пространства

12-ым рядом создается жарочный шкаф. Для удобства и защиты его передняя сторона выкладывается одним рядом кирпича, чтобы можно было разместить шампуры с шашлыком.

Ряды до 16-ого формируют и завершают жарочное пространство, они аналогичны. Осуществляется перевязка кирпича (этот процесс обязательно надо внимательно контролировать).

17-ым рядом завершается формирование стенок жарочного шкафа.

Свод жарочной камеры

Для образования козырька по верху жарочного шкафа, свод выдвигается на 50 мм.

Формирование свода жаровни. Выглядит сложно, выполняется элементарно

Выполнять в 18-ом ряду свод жаровой камеры новичку сложнее, но:

• надо предварительно изготовить картонное лекало;
• разрезать его по размерам кирпича;
• пометить маркером очередную часть на конкретном кирпиче;
• обрезать кирпичи по меткам;
• изготовить оправку для формы свода и закрепить;
• уложить кирпич;
• подождать, пока раствор схватится;
• разобрать оправку, свод готов.

Продолжение кладки жарочной камеры

19-ым рядом начинается переход для образования перекрытия жарочного шкафа, контролируется порядовка. Каждый кирпич на стыках свода вырезается под размер. В 20-ом ряду кладка осуществляется по порядовке, а 21-й совсем перекрывает свод.

Кладка козырька

Вдоль 22-ого ряда выдвигается крайний кирпичный ряд и получается козырек. Необходимо уделить внимание особенности перевязки углов на соединении боковин с задней стенкой.

Перекрытие жарочной камеры

23-им рядом уменьшается дымовое отверстие, идет образование дымохода.
В 24-ом ряду жарочная камера перекрывается, а 25-им создается его крышка.

Кладка дымохода

В 26-ом ряду начинается сооружение дымохода, в 27-ом осуществляется перевязка первого ряда дымохода.
После этого возводится дымовая труба на нужную высоту. Необходимо постоянно следить за перевязкой. Чем выше труба, тем лучше тяга у печи. Внутри дымоход должен быть размером где-то 20х20 см, если топочное отделение составляет 70х70 см. Также это может быть металлическая труба, обложенная кирпичом

Формирование дымохода. Чем выше труба, тем лучше тяга у печи

Порядовки кладки

Здесь можно ознакомиться с порядовками обустройства печи (ряды с 1-го по 17-ый).
Далее порядовки (ряды с 18-го по 29-ый).

Очень важно знать и соблюдать правила обустройства печей. Без большого опыта осуществить кладку довольно сложно.

Особенности футеровки

Когда начинает формироваться топка, выполняется футеровка, правильности кладки кирпичей надо придать особое значение. Выдерживать швы толщиной не более 3 мм. Тогда печь прослужит долго и без ремонта.

Обустройство перекрытий

Выполнить любое кирпичное перекрытие, например, жарочная камера начинающему специалисту не удастся. Значительно облегчает выполнение этой работы создание деревянного поддерживающего и направляющего разборного каркаса. Крепится он саморезами, а разбирается после полного высыхания раствора.

Видео: Пошаговое изготовление печи барбекю с мангалом

Контроль параметров кладки

В процессе кладки обязательно необходимо использовать уровень, отвес и угломер, тогда не должно возникнуть проблем с геометрией печи. После 1-ого ряда дымохода необходимо:

• тщательно выкладывать последующие;
• соблюдать одинаковый размер дымового канала по всей высоте;
• контролировать качество заполнения швов (они должны быть плотными, излишки же необходимо быстро убирать).

Водопровод

Водопровод в беседке — дополнительный комфорт

Дополнительный комфорт обеспечивает подвод в беседку воды и сооружение канализации. Это дает возможность установить мойку рядом с разделочным столом.
Разумнее проложить водопровод с канализацией до этапа заливки фундамента. Для этого надо заранее тщательно рассчитать место нахождения мойки. Водопровод проще протянуть пластиковыми трубами, чтобы проще потом было произвести подключение смесителя и слива.

Водопровод в такой постройке используется исключительно летом. Поэтому надо предусмотреть возможность перекрывать подачу и слив воды по окончании сезона. Иначе зимой трубопровод выйдет из строя.

Отделочные работы

Необходимость отделки печи зависит от предпочтений владельца. Ее можно оштукатурить, оклеить керамической плиткой, или не делать этого. Когда использовался ровный кирпич, а печь получилась красивой, то она прекрасно смотрится вообще без отделки. Использовать необходимо жаростойкие материалы.
Чтобы исключить возгорание пола беседки, если он выполнен из легко воспламеняемых материалов, надо настелить лист жести пере печью. Лучше смотрится керамогранит или плитка в качестве жаропрочного покрытия.

как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Посиделки на природе с шашлыком в комфортных условиях – излюбленный способ россиян проводит свободное время, особенно в теплый период. Необходимый для отдыха комфорт будет обеспечен в беседке с мангалом или печью. Возвести такое сооружение по оригинальному проекту можно даже своими силами, сделав его центром внимания на дачном участке.

Особенности и преимущества

Беседки с мангалом, барбекю или печкой имеют свои несомненные плюсы:

• могут служить летней кухней, совмещенной с местом приема пищи, что удобно и для гостей, и для тех, кто занят готовкой еды;
• даже в плохую погоду у источника огня тепло и уютно;
• у владельцев участка есть большой выбор в вариантах строительства беседок, имеющих самые разные формы, отличающихся по степени закрытости или открытости.

Среди негативных сторон построек, оборудованных печами и мангалами, -необходимость пристального внимания к вопросам пожарной безопасности. Если такое сооружение возведено с нарушениями, это может стать причиной пожара, в котором есть риск потерять все имущество на своем земельном участке.

Особенность внешнего облика беседки, как и ее функциональные свойства, определяются не только материалом, из которого она создана, но и типом установленной в постройке печи.

Можно сделать здесь традиционную русскую мини-печь. Она позволяет готовить любые блюда, хотя кладка ее требует определенных навыков.

Для многих привычнее окажется мангал. Он позволяет готовить мясо или рыбу на шампурах. Мангал может быть стационарным и переносным. Небольшие мангалы также обкладывают кирпичом, чтобы ими было удобнее и безопаснее пользоваться.

Еще одна разновидность печи – барбекю. В ней для готовки используется решетка. Существуют и стационарные, и мобильные конструкции. Такую печь можно встроить в стену или разместить посередине беседки.

Также здесь может использоваться гриль. Такое устройство не только подогревается снизу жаром, как в случае с мангалом или барбекю, но и греется сверху благодаря имеющейся крышке.

Любители плова больше оценят казан. Это прямоугольная печь с круглым отверстием наверху. Сбоку в ней есть дверца, позволяющая подкладывать в огонь дрова.

Также в постройке можно установить камин. В первую очередь, это будет источник тепла, но не средство приготовления пищи. Такие печи чаще всего устанавливают в закрытых павильонах, и функциональность их та же самая, что у бытового домашнего камина.

Обзор материалов

Выбор материала для строительства беседки с печью зависит от эстетических предпочтений владельцев земельного надела и их финансовых возможностей.

Наиболее распространенным материалом для садового строения с печью остается дерево. Такая постройка наиболее органично смотрится на фоне любого ландшафта. С финансовой точки зрения использование дерева более выгодно. К тому же для многих владельцев загородной недвижимости не составляет труда самостоятельно возвести из него беседку.

Нужно учитывать, что проектирование построек из дерева с печью требует соблюдения ряда условий, а саму древесину придется обрабатывать особым раствором, чтобы предотвратить возможное возгорание.

Хорошим вариантом для постройки с печью является использование кирпича. Но надо иметь в виду, что такая внушительная беседка будет выглядеть не вполне уместно на участке с минимальной площадью. Зато такое сооружение, если оно грамотно построено, сможет прослужить очень и очень долго, не требуя особого ухода.

Если хозяевам нужна беседка, которая будет использоваться лишь в жаркие летние дни, хорошо взять для строительства металл. Это может быть даже кованая конструкция с ажурными перилами и железными стойками, поддерживающими навес. Выглядеть такое строение будет весьма привлекательно. В то же время на его возведение не уйдет много времени, и постройка не загорится в процессе эксплуатации, особенно если в интерьере будет минимум элементов, способных вспыхнуть.

Также при строительстве можно скомбинировать различные материалы – каркас изготовить из металла, снаружи отделать строение декоративным камнем или брусом, а изнутри вагонкой. В качестве кровельного материала можно использовать черепицу.

Выбор планировки

По своей конструкции беседки бывают открытые, полуоткрытые и закрытые. Открытая беседка представляет собой навес на опорах. Она может быть ограждена перилами. У полуоткрытой беседки предусматривается хотя бы одна стена, у которой и можно разместить стационарную печь. Также полуоткрытая беседка иногда предусматривает остекление. Закрытые конструкции представляют собой домики, которые удобно использовать даже в холодные зимние дни.

Выбирая тот или иной вариант, надо учитывать, что строительство закрытой беседки обойдется дороже, чем открытой. Расход строительных материалов здесь будет значительно больше, как и трудозатраты на само возведение.

Проекты строительства любого из типов беседок с печью должны учитывать множество составляющих:

• открытая или закрытая беседка;
• из каких материалов планируется ее строить;
• сколько точек огня будет в беседке и где именно они разместятся;
• в каком месте будет располагаться отверстие для отвода дыма;
• насколько удобно размещение печи в том или ином месте в плане ее обслуживания;
• как будет устроена приточная вентиляция (в закрытом павильоне).

В беседках иногда планируется несколько источников огня. В небольших строениях таких бывает не больше двух. В просторных – до пяти. Печи нужно располагать при этом на удалении от электросетей.

Беседка должна быть поставлена в таком месте и печь в ней смонтирована так, чтобы дым не летел в сторону дома. Саму печь проектируют таким образом, чтобы она была экономичной с точки зрения использования топлива и в то же время долго отдавала тепло.

На этапе проектирования также составляются чертежи кровли, фундамента, различных технических узлов. Также прорабатывается устройство электросистемы и схема водопровода.

Для беседок с мангалами и барбекю разрабатывают проекты фундаментов. Часто предполагается использование столбчатого фундамента. Он подойдет для строения небольшой площади. Для самих печей можно предусмотреть плитное основание.

Для кирпичного или каменного строения больше подойдет ленточное. Иногда при строительстве беседок используют винтовые сваи или буронабивной фундамент. Это довольного дорого и требует применения специальной техники. Так что в проекты такой тип основания закладывают редко.

Можно заложить в план формирование монолитного основания в виде плиты. Оно выдержит серьезную нагрузку и одновременно сможет выступить в роли пола. Подойдет такая разновидность фундамента для местности с проблемным грунтом.

Расчеты

Частью этапа планирования является составление необходимых расчетов. Так, при разработке проекта печи или мангала требуется высчитать параметры будущего источника тепла. В том же мангале нужно просчитать высоту конструкции, размеры емкости для дров, параметры дымохода, вентиляции и так далее.

Также нужно тщательно высчитать, в каком количестве потребуются те или иные строительные материалы и по какой цене они могут быть закуплены. Для беседки эконом-класса закладываются одни показатели, для более комфортного строения – совсем другие.

Расходы на строительство печи, фундамент, крышу, пол и стены должны быть определены заранее, чтобы потом не возникало неожиданностей.

Расчеты проводятся и относительно места размещения беседки. По правилам пожарной безопасности садовые строения с печами устанавливают на расстоянии не менее десяти метров от дома и гаража (либо парковки для автомобиля).

Строительство

Строительство беседки с мангалом, барбекю и прочими разновидностями печей выглядит примерно одинаково.

Чтобы своими руками выстроить желанную конструкцию, начинать нужно с подготовки площадки и закладки фундамента. Затем строится печь и дымоход (иногда этот этап лучше доверить специалисту). Делаются опоры и каркас строения, устраивается пол. Потом строение закрывается крышей и следует этап оформления беседки.

Простым вариантом можно назвать строительство конструкции с двускатной крышей, стоящей на опорах. Для ее возведения можно выбрать профильную трубу. Для крыши лучше всего подойдет металлочерепица либо профнастил.

Если для размещения беседки выбран участок, где есть забор из негорючего материала, эту преграду можно использовать в качестве стенки постройки с печью. Благодаря такому подходу строительство выйдет дешевле и пространство на участке будет сэкономлено. В качестве фундамента и пола можно использовать тротуарную плитку.

Какой выбрать мангал или барбекю – дело вкуса. Но в любом случае необходимо будет организовать вытяжку.

Что касается оформления, помимо установки минимального набора мебели, можно предусмотреть здесь раковину и удобную столешницу для готовки.

Если есть желание сделать более основательное сооружение со стационарным мангалом, для начала на очищенном и выравненном участке нужно сделать разметку под фундамент. Для этого используются колышки и веревка, натягиваемая между ними.

Когда бетон устроенного фундамента схватился, можно начинать строительство печи. Сначала делается подставка под нее. Пространство под подставкой можно будет использовать для хранения дров. Кирпичи укладываются рядами согласно схеме. Элементы, выложенные по периметру, и будут основанием. Затем нужно выложить духовку, в которой станут готовить шашлыки. Для этого будет достаточно высоты в семь кирпичей.

После устройства мангала приступают к строительству дымоотвода. Кирпичи для этого выкладывают по кругу. Если внутри дымоход закрыть металлом, ухаживать за ним будет намного проще. Сверху на трубе нужно сделать колпак из металла, который предотвратит попадание в печь осадков.

При устройстве пола нужно предусмотреть изоляционный слой, отделяющий его от земли. Для этого используют рубероид. Если беседка открытая, пол должен укладываться с небольшим уклоном, чтобы в дождливую погоду вода могла стечь за пределы площадки.

Сначала делают нижнюю обвязку из бруса. Его крепят на шпильки. Лаги укладывают через каждые полметра. После этого пол обшивают досками или ориентированно-стружечными плитами.

При строительстве деревянного пола вокруг мангала доски нужно забить металлическим листом или выложить вокруг печи плитку.

Если беседка открытая, достаточно строительства опор. Это брусья, которые устанавливаются на горизонтальную обвязку. Чтобы обеспечить прочность, их укрепляют поперечными балками. В промежутках между стойками располагаются перила.

Большую часть работ по монтажу крыши по возможности лучше сделать, не поднимаясь наверх. Торцы балок стропил нужно подрезать под углом в 45 градусов, с другой стороны нужно вырезать замки и соединить элементы. Готовый каркас устанавливают на опоры строения и прикрепляют болтами. Обшить кровлю проще всего фанерой или досками. Вокруг трубы нужно предусмотреть отверстие. Сам дымоход обкладывают картоном из асбеста.

Покрыть крышу в случае с использованием печи лучше материалами, которые не возгораются. Кроме металлочерепицы или профнастила, удобно использовать поликарбонат.

Красивые примеры для вдохновения

Открытая беседка с печью может выглядеть легко и современно, если сделать крышу из поликарбоната и поставить строение на тротуарную плитку. Зеленая лужайка и клумбы с цветами, высаженными вокруг строения, будут приятным дополнением для создания расслабляющей атмосферы в жаркую летнюю пору.

Беседка из дерева и камня производит весьма внушительное впечатление, особенно в соседстве с водой. Красивая печь, удобная мебель и много свободного пространства – именно то, что нужно для отдыха на природе как в дневное, так и в вечернее время.

Беседка, оснащенная печью, может иметь ограниченные размеры, предназначаясь для небольшой семьи. Под крышей устанавливается обеденный стол, вокруг которого удобно собраться домочадцам. Оригинальное оформление потолка с объемом, заданным деревянными балками, придает необычность конструкции, а за счет большой площадки, выложенной брусчаткой, появляется дополнительное пространство для гостей.

Полуоткрытая беседка с камином станет чудным местом для вечернего отдыха летом. Сочетание дерева и кирпича позволяет сохранить баланс между легкостью и основательностью конструкции. Вопрос защиты от холодного ветра решается с помощью штор. Дополнение в виде вьющихся растений позволяет почувствовать внутри беседки изолированность от внешнего мира, что немаловажно при желании настроиться на спокойный отдых.

Открытая беседка с двускатной крышей интересна конструкцией самой печи и зоной приготовления пищи, решенной в духе углового кухонного гарнитура. Фактурная кладка кирпича придает беседке особую архитектурную ценность. Такая летняя кухня будет удобна и для хозяйки, и для ее гостей.

Открытую беседку с шатровой крышей можно укомплектовать русской мини-печью и грилем, пол отделать цветным камнем и установить здесь обеденную группу с круглым столом и стульями на металлической основе. Получится просторная площадка для отдыха с круговым обзором. Это особенно интересно при наличии богатого ландшафта.

Обзор строительства беседки с барбекю смотрите в видео ниже.

Печи для беседок своими руками

Многие владельцы участков все чаще создают беседки с печью, которая может выполнять несколько функций. Такие конструкции позволяют приготовить шашлык, запечённые овощи или другие блюда с ароматом костра. Создавая печной комплекс для беседки, важно учитывать количество человек, которые будут использовать конструкцию.

Виды печей

Печи, которые устанавливаются в беседках, можно разделить на несколько видов:

1. Русская печь. Такие конструкции являются достаточно сложными и занимают много места. Именно поэтому создаются мини-печи, они стилизуются под русскую печь, но при этом выполняют функции барбекю и мангала.

2. Мангалы. Подобные конструкции имеют небольшие размеры, поэтому для них требуется установка столбчатого мелкозаглубленного фундамента. При выборе такого варианта оборудуется зольник, который облегчает уход за мангалом.

3. Барбекю. Данный вариант является компактным и часто размещается в летней кухне.

4. Коптильня. Если создается большая веранда, она оборудуется коптильней. По бокам такого можно сделать специальные шкафчики, необходимые для кухонных приборов. Стоит отметить, что для подобных строений необходимо создавать надежный плитный фундамент.

При создании беседки с печкой стоит учитывать количество человек, отдыхающих в ней, а также стиль оформления участка. Владельцы небольших участков часто приобретают барбекюшницу, позволяющую сократить занимаемое в беседке пространство.

Выбор типа конструкции

Перед созданием беседки с печкой и мангалом необходимо разработать проект или выбрать уже готовый вариант. Выбор определенного варианта зависит от нескольких параметров:

• комфортность работы с определённым строением;
• прочность материала, из которого создана конструкция;
• размеры будущей конструкции;
• диапазон температур.

Если свободного пространства в беседке мало, стоит соорудить печь с барбекю рядом со строением. Но при этом важно помнить, что она должна быть под навесом. Создавая беседку своими руками важно учитывать, что она должна быть надежной. Для этого нужно учесть нагрузку, которая будет воздействовать на конструкцию. Если в регионе наблюдается сильный ветер, необходимо укрепить конструкцию.

Особенности печи в беседке

Перед созданием описываемой конструкции важно узнать об определённых правилах проведения подобных работ:

1. Важно помнить о том, что строение в беседке необходимо защитить от осадков. Для этого важно сделать беседку таких размеров, чтобы навес защищал строение даже от косого дождя.
2. Следует помнить, что фундамент должен находиться выше уровня стояния воды.
3. При создании плана беседки важно учитывать, что около печи необходимо освободить пространство, на котором не должна находиться мебель. От строения до ближайших горючих материалов должно быть не менее 3 метров.
4. Стоит отметить, что размер конструкции, устанавливаемой в беседке, должен основываться на функциях которые на неё возлагаются

Правила составления проекта

Во время составления проекта важно учитывать, что печь для беседки из кирпича должна быть безопасной. Именно поэтому необходимо подготовить чертеж.

Согласно строительным нормативам перед топкой мангала необходимо оставить свободное пространство равное не менее 3 метрам. Стоит отметить, что по сторонам от постройки из кирпича должно быть свободное пространство не менее 1 м. Можно проектировать конструкцию таким образом, чтобы она была максимально удобной при использовании.

Зольник стоит создавать таким образом, чтобы его высота составляла минимум 45 см. Оптимальной считается высота равная 80 см.

Типы фундаментов для беседок

При создании беседки с барбекю необходимо помнить о том, что для такого строения обязательно нужно создавать фундамент. При соединении беседки с домом необходимо помнить о том, что фундамент не должен быть соединён с основанием основного строения. Это связано с тем, что неравномерная нагрузка на фундамент может привести к его разрушению.

Чаще всего используется столбчатый фундамент. Глубина его заложения должна быть равна приблизительно 90 см. При его создании на подушку из щебня выкладываются кирпичи, соединяемые бетонным раствором.

Некоторые владельцы участков создают фундамент из буронабивных свай. Он удобен тем, что не требует большого количества денег. Часто при создании фундамента бетонируют асбестовые трубы, заглубленные в грунт и завернутые в лист рубероида.

Выбирая печь для беседки важно точно рассчитать ее размеры, чтобы в строении было достаточно места для отдыха.

Этапы создания строения

Кладка печи для беседки выполняется из красного огнеупорного кирпича. Работа по созданию конструкции выполняется в несколько этапов:

1. Сначала создается фундамент, размеры которого рассчитываются в соответствии с размерами будущего строения. Для кирпичного мангала лучше всего создавать плитный фундамент. Под него в земле выкапывается яма глубиной 35 см. Стоит отметить, что она должна быть шире дровника примерно на 10 см со всех сторон. Опалубка для фундамента может создаваться из фанеры или досок. Необходимо помнить о том, что дно ямы нужно тщательно выровнять. После этого в нее засыпается песок на высоту не менее 5 см. Дальше песок заливается слабым бетонным раствором толщиной около 3 см.
2. На следующем этапе происходит кладка печи. Первый и второй ряды определяют форму строения и размеры. Стоит помнить, что перед началом работы необходимо очертить контур будущей конструкции на фундаменте. Во время кладки используется раствор, в состав которого входят такие компоненты, как глина, песок и цемент. Подобным образом происходит создание 6 рядов.
3. При создании седьмого ряда обустраивается перекрытие печи. Для этого необходимо использовать металлические уголки, размеры которых зависят от размеров будущей печи.
4. После этого на перекрытие укладывается два ряда кирпича.
5. На следующем этапе происходит создание жаровни под мангал. Для проведения таких работ используется шамотный кирпич. На данном этапе второй ряд в мангале сдвигается внутри, из-за чего образовывается выступ, используемый для укладки шампуров.
6. На последнем этапе происходит создание еще одного перекрытия. После всех проведённых работ осуществляется создания дымохода.

Перед возведением печи для беседки с мангалом своими руками необходимо создать точный чертеж, в котором будет указано количество рядов и расположение кирпичей. Благодаря такому чертежу, можно будет создать печь собственными руками за короткий промежуток времени, не совершив ошибок.

Особенности печного комплекса

Для создания печного комплекса необходимы следующие элементы:

• дровник;
• печи с плитой;
• дымогенератор, необходимый для копчения;
• казан из чугуна;
• гриль с очагом.

Стоит отметить, что в печной комплекс может входить несколько различных печей. Отличительной особенностью таких комплексов от стандартных конструкций является наличие всех элементов на небольшом расстоянии друг от друга. Во время создания печного комплекса необходимо помнить о том, что в нем должно быть достаточно места для комфортного отдыха.

Отделочные работы

Стоит отметить, что перед фронтоном строения необходимо укладывать материал, который будет устойчив к выпадающим углям. Чаще всего используется плитка из керамогранита. Такой материал фиксируется при помощи клея. Можно оставить печь без отделки либо оштукатурить ее. Некоторые владельцы участков для отделки строения используют декоративную плитку, которая закрепляется на клей. При выборе клея важно учитывать, что он должен быть устойчивым к высоким температурам.

Многие владельцы участков, кроме разделочного столика, устанавливают в беседке дополнительные элементы. К ним можно отнести чугунную варочную поверхность или столешницу из натурального камня. Также многие устанавливают полочки и размещают крючки.

Особенности беседок с печью

Благодаря печи можно готовить продукты на огне на свежем воздухе, что придает им особенный аромат. Также стоит отметить, что в строении с печью гораздо приятнее проводить время вечером, когда температура воздуха значительно снижается.

Но при разработке проекта беседки с барбекю из кирпича важно помнить о том, что такие беседки являются достаточно большими. Стоит отметить, что при строительстве беседки с печью необходимо оставить свободное место по периметру вокруг. Именно поэтому важно точно рассчитать размеры будущего строения.

Согласно технике безопасности беседку с печью нельзя создавать из пожароопасных материалов. При этом необходимо правильно вывести дымоход, чтобы он не стал причиной пожара.

Создавая печи для беседок своими руками, многие владельцы участков используют уже готовые чертежи, в которых отображены размеры каждого элемента печи. Необходимо помнить о том, что после завершения всех работ стоит правильно установить в беседку мебель и дополнительные предметы.

корядовка, схема, чертежи, фото и видео пошаговая инструкция

Поскольку в России постепенно увеличивается процент частных домовладельцев, столько же неуклонно растет количество вариаций по оформлению придомовых беседок, где особое внимание уделяется теплогенераторам. Печь для беседки – почти обязательный элемент, который позволяет не только наслаждаться уютом живого огня, но готовить разнообразные блюда и даже делать выпечку.

Барбекю, гриль, мангал, русская печь, камин – это лишь малая часть того, что можно построить в беседке, при этом некоторые модели могут быть даже многофункциональными.

В статье мы расскажем, какие вообще бывают агрегаты и как строят печи для беседок своими руками.

Примеры печей и беседок

Деревянная беседка и русская печь

Каменка

На открытой площадке

Брусовая беседка-павильон

Кирпичная печь в бревенчатой беседке

Комплекс с мангалом

В России традиционными считаются русские печи, удобными и достаточно простыми в эксплуатации – барбекю и мангалы.

Барбекю и русская печь

Именно настоящая русская печь в беседке маловероятна. Для такого небольшого помещения она слишком массивна, громоздка, да и не требуется большое количество свободного места. Гораздо более рациональной является русская мини печь, которая в несколько раз меньше и удобнее. Конструктивно, это скорее мангал, который выполнен в стиле а-ля рус, и выполняет те же функции.

Удобным для эксплуатации является барбекю с плитой. Такой теплогенератор вполне подойдет не только для беседки, но и кухни, поскольку позволяет готовить все, включая гриль. Не предусмотрен под выпечку хлебобулочных изделий.

Печи – мангалы для беседки

Классический стационарный мангал – находка для любой дачи. Мало того, что при таких габаритах, он достаточно легкий и не требует мощного фундамента, он позволяет одновременно готовить до трех блюд – на гриле, шампурах и плите.

Кухонный комплекс

Это действительно настоящий поварской комплекс, где присутствует вертел гриль, мангал с отверстиями для шампуров, коптильня и плита, размер которой позволяет разместить даже казан. Из недостатков – мощный монолитный фундамент на глубину ниже уровня промерзания грунта и достаточно хлопотное строительство.

Печь-камин никакой практической пользы не несет. Это тот же самый камин, который обустраивают в доме для эстетики, но только оформленный на улице. Стильно, красиво, но бесполезно.

Как построить своими руками

Самый удобный вариант печи в беседке, который позволит и готовить пищу на гриле или плите, и наслаждаться треском поленьев и вводом живого огня. По размеру эта конструкция относительно невелика, но требует достаточно серьезного фундамента. О том, как сделать фундамент под барбекю, вы найдете в статье «Фундамент в бане под печку», где описана вся технология поэтапно с указанием компонентов и очередности.

Необходимые инструменты и материалы:

• обыкновенный кирпич – 360 штук;
• шамотный кирпич Ш-47 – 120 штук;
• раствор на основе шамотной глины и речного песка;
• мастерки;
• пила по камню;
• строительный уровень.

Подготовленный фундамент застилается двумя листами рубероида внахлест для гидроизоляции.

Порядовка

1 ряд- формируется ниша под дрова и 2 одинаковые по размеру ниши под различные кухонные мелочи.

2-8 ряд – по рисунку с обязательными перевязками, чтобы кирпичи укладывались в шахматном порядке.

9 ряд – кладете точно по рисунку, а по краям спиливаем два кирпича под будущую арку.

10 ряд – строительство арки из шамотного кирпича Ш-47, для основания используете стальной уголок, рядом с которым прокладываете полосу, сюда ляжет ряд шамотного кирпича. При строительстве арок над нишами спиливаете кирпичи по бокам таким образом, чтобы арка получалась полукруглая.

11 ряд —  закладываете арочные перекрытия, выпиливая соответственно кирпичи, которые укладываются за ними. Обратите внимание на рисунок, где отмечены запилы каждого ряда.

12 ряд – полностью закрываются кладкой все ниши. Для того, чтобы в промежутках кирпич не провалился, его фиксируют металлическими уголками и полосами. На центральную часть берете шамонтный (жаропрочный) кирпич, на который будет приходиться основная нагрузка в виде топливной камеры.

Кладка должна проводиться таким образом, чтобы кирпичи как будто нависали над 11-м рядом. Этого можно добиться увеличением шва на 0,5-0,8 сантиметра с каждого кирпича.

13 ряд – боковины идут из обычного кирпича, основная – шамотного Ш-47. Также по краям припускаете немного швы, чтобы кирпичи слегка выдавались наружу.

14 ряд – собственно основание топливной камеры. Боковины также выкладываем из простого, а центральную часть из шамотного кирпича.

Переход между двумя видами кирпичей должен быть минимум 20 мм, чтобы обеспечить температурное расширение шамотного кирпича. Если этого не сделать, со временем шамот начнет лопаться и деформироваться в процессе эксплуатации. Этот температурный зазор можно проложить базальтовым шнуром – теплоизоляционный негорючий материал.

15-16 ряд – по рисунку, а по краям шамота нужно вырезать 2-сантиметровые фаски в разных местах. Это место будущего крепления решетки-барбекю. Желательно делать в несколько уровней, чтобы можно было готовить разнообразные блюда.

17 ряд — арочное перекрытие топливной камеры из шамота с одновременным поднятием всех его стенок. Между внутренними кирпичами делаете шире кладку, чтобы они выступали внутрь, а боковины выпиливаете четко по форме арочного перекрытия.

18-20 ряд – по рисунку.

21 ряд – начало возведения дымоотводной трубы.

22-24 ряды по рисунку с постепенным смещением кирпичей внутрь. В 24 ряду дымоходное отверстие должно быть в 1 кирпич. Контур трубы обычно собирается из шамотного, внешняя часть – из обычного полнотелого кирпича.  Обратите внимание на то, как правильно собирается труба, чтобы в дальнейшем это не привело к разрыву связок.

Высота трубы зависит исключительно от высоты беседки. Строгих правил относительно высоты трубы над крышей нет, но лучше ее делать не меньше 100 сантиметров, чтобы просто не глотать едкий дым во время отдыха на природе.

На этом строительство печи, в принципе, закончено, осталось сделать несколько финальных штрихов для окончательного ее оформления.

1. Столешница – подойдет как керамическая плитка, так и каменная плита, изготовленная из натурального или искусственного сырья. По опыту цельная столешница из камня предпочтительнее плитки. Со временем межплиточные швы загрязняются и их просто невозможно вычистить. Конечно, периодически их можно расшивать и заново закладывать шпатлевкой, но надо ли это? Камень, особенно искусственный – очень прочный материал, который очень сложно механически повредить, даже если просто на нем резать хлеб и мясо.
2. Дверки в ниши. Этот материал полностью на усмотрение хозяйки, так как никаким критическим нагрузкам не подвергается и нужен лишь для эстетического оформления пространства.

При желании можно вместо столешницы сделать каркас раковины для мытья посуды. Для этого правую или левую нишу в 12 ряду не перекрываете, а продолжаете выкладывать кирпич по рисунку. Сюда можно будет установить раковину, подвести к ней воду и устроить себе настоящий комфортный кухонный комплекс на природе.
