Газобетонные блоки подразделяются на категории в зависимости от геометрических параметров. Для первой категории (I) характерно минимальное отклонение от размеров (отклонение по высоте +-1 мм). Именно эту категорию следует использовать для перегородок, так как она подходит для кладки с тонким швом.

Прочность определяет способность материала сопротивляться механическим воздействиям. Классы прочности газобетонных блоков обозначают силу, приложенную к единице площади, после которой изделие разрушается (Н/мм.кв). В случае с перегородкой – это вес от кладки, если перегородка несущая, то еще и вес перекрытий, но в готовом здании возвести такую перегородку из газобетона проблематично. Прочность обозначается буквой B (B1,5, B2, B2,5, B3,5, B5).

Этот параметр связан с прочностью и теплопроводностью материала. Чем больше пор внутри блока, тем у него лучше теплоизоляционные свойства, но при этом ниже прочность и плотность. Плотность обозначается буквой D (D300, D400, D500, D600, D700).

Очередной миф, распространяемый в интернете, что увеличение плотности позволяет увеличить усилие на выдергивание крепежа. На самом деле основным параметром, который влияет на надежность удержание крепежных элементов перегородкой, является прочность на сжатие. Плотность не существенно влияет на удержание только распорных дюбелей.

При использовании плотных блоков толщина стены должна быть выше, чтобы обеспечить необходимую теплопроводность, но для перегородок внутри одного жилого пространства это не имеет решающего значения.

Соотношение плотности и прочности у газоблоков

Блоки могут иметь плоскую тычковую плоскость, а могут иметь профилированный край (паз – гребень, паз-паз, паз-плоскость). Такая конфигурация не влияет на физики-технические характеристики материала, но упрощает работу с изделиями. Например, не требуется намазывать тычковую плоскость раствором и притирать блоки друг к другу.

• Описание: Газоблок паз-гребень)

При этом в перегородках в большинстве случаев используются блоки небольшой толщины. Пазогребневые газоблоки чаще используют в качестве стенового материала.

Толщина стены влияет на звукоизоляцию, но толстые перегородки увеличивают нагрузку на перекрытия, также увеличение толщины сокращает полезную площадь помещения. В большинстве случаев для ненесущей перегородки рациональнее использовать «перегородочные» блоки, так называют изделия толщиной 100 – 150 мм.

Звукоизоляция

Для перегородок немаловажным моментом является звукоизоляция. Особенно, если в доме проживает большая семья. Тут расчет опирается на параметр распространения воздушного шума (Rw). По нормативному документу СП 51. 13330.2011 этот параметр должен составлять для перегородок между жилыми помещениями 52 дБ.

При этом норматив для перегородки между санузлом и комнатой должен составлять 47 дБ. Соответственно из этого параметра можно вывести толщину стен, которая удовлетворяет нормативам. Не стоит забывать, что звукоизоляция перегородки может достигаться и с помощью отделочных материалов – отделка листовыми изделиями на относе с дополнительным использование звукоизоляционного материала.

Воздушный шум — это разновидность звуковых колебаний, которые распространяются по воздуху (музыка, человеческая речь, звук телевизора). Не стоит путать звукоизоляцию от воздушного шума с изоляцией от ударного шума, который возникает от вибраций внутри конструкций и распространяется через примыкающие элементы. Это может быть звук шагов или удары от падающих предметов.

Расчет индекса звукоизоляция в зависимости от толщины блоков и марки

Из таблицы видно, что плотность напрямую влияет на звукоизоляционные свойства материала, поэтому если перегородка должна снижать уровень шума, то лучше её делать из более плотного материала. При этом надо помнить, что основной воздушный шум идет через проемы. Если при создании перегородки не преследуются цели улучшить звукоизоляцию, то плотность не является ключевым параметром.

Газобетон высокой плотности (D600 и выше) оправдан в сейсмически активных регионах. По нормативам в этих районах нельзя применять изделия с меньшей плотности.

При строительстве «для себя» нет необходимости обязательно выполнять все звукоизоляционные нормы. Тут надо исходить из своих потребностей и бюджета.

Газобетон можно класть на специальный клей для кладки, на цементно-песчаный раствор или полиуретановый клей-пену. Рассмотрим, в чем различия.

• Цементно-песчаный раствор – марка должна быть не ниже M100. По цене за 1 кг – наиболее выгодный вариант (150 – 200 р за 25 кг). При этом на ЦПС нельзя класть газоблоки с тонким швом, поэтому расход выше в 4 — 6 раз (16 – 19 кг на м.кв.), чем при использовании клея (3 – 6 кг на м. кв.). Этот вариант используется в тех случаях, когда газобетонные блоки имеют значительные отклонения по геометрии. Толстый шов (10 – 12 мм) позволяет компенсировать неровности, но создает дополнительные «мостики холода» и снижает однородность перегородки.

Работа с ЦСП связана с определенными сложностями по доставке и подъему мешков. Работа сопряжена с «мокрыми» процессами, которые связаны с большим количеством грязи. Набор прочности раствором занимает продолжительное время. К тому же людям без определенного опыта в каменной кладке будет сложно выдерживать одинаковый размер шва.

• Минеральный клей для ячеистых бетонов – по консистенции и составу этот материал напоминает плиточный клей. Имеет марку М100 – М150. Клей можно использовать для кладки с тонким швом (2 мм), этот способ применим с газоблоками первой категории. Цена за 1 кг выше, чем за 1 кг ЦПС (250 – 300 р за 25 кг), но при этом из-за меньшего расхода клей получается выгоднее. Клей поставляется в сухом виде и разводится на объекте.

Работа с пенополиуретановым клеем фактически исключает «мокрые» процессы, поэтому отсутствуют грязные работы по замешиванию сухих смесей. При этом важным недостатком кладки на ППУ является требования к геометрии блоков: так как шов минимален, он не компенсирует неровности на изделиях, поэтому перед нанесением клея поверхность изделий должна быть обработана теркой.

Если перегородка устанавливается на фундамент, то обязательно должна быть учтена его несущая способность и ровность основания. Чтобы устранить кривизну опорного основания обычно используется раствор на основе цемента не менее М100.

Марка раствора обозначается буквой М и цифровым значением, которое отражает прочность материала на сжатие. Не стоит путать марочную прочность цемента и марочную прочность раствора. При изготовлении цементно-песчаной смеси (ЦПС) цемент смешивают с песком и водой, в результате этого марочная прочность конечного продукта оказывается ниже.

• Перепады до 2 см можно выровнять слоем раствора до 3 cм без армирования.
• Перепады от 2 до 4 см должны выравниваться раствором с использованием сетки 50х50 мм.
• Если есть перепад, превышающий 4 см, то требуется использовать заливку бетоном в опалубке с армированием.
• При перепадах более 5 см необходимо использовать бетон с армированием в опалубке с добавлением мелкозернистого щебня.
• Перепады более 10 см ровняются бетонной подливкой с добавлением щебня и армированием.

Чтобы не перегружать перекрытия и фундамент рекомендуется использовать наиболее легкие варианты перегородок. Несущая способность перегородок и фундамента является расчетной, поэтому следует рассматривать её в контексте всей конструкции здания. Если перегородка возводится в квартире многоквартирного дома, то перепланировку обязательно надо согласовать с жилищной инспекцией.

Очистка поверхности

Основание под перегородку не должно содержать покрытий, которые затрудняют адгезию. Если перегородку кладут на перекрытие, то на нем не должно быть наплывов, пыли, грязи, мусора, наледи.

Также поверхность не должна иметь серьезных перепадов. Меры по выравниванию аналогичны рекомендациям для фундамента. Если перепад не превышает 2 мм, то первый шов раствора фактически может быть выравнивающим слоем.

Если в помещении уже залита стяжка, то первый шов будет минимальным.

Гидроизоляция

Газобетон является пористым материалом, поэтому гидроизоляция требуется по нормативам, чтобы предотвратить капиллярный подсос (впитыванием перегородкой влаги из основания). Если перекрытия выполнены из бетона, то распространение влаги будет незначительным. Для гидроизоляции можно использовать рулонный материал или цементную гидроизоляцию.

• Рулонные материалы – в этом случае можно использовать листовые кровельные материалы на основе битума. Подойдет рубероид, который укладывают на разогретую битумную мастику. Также можно воспользоваться наплавляемым рулонным материалом. Недостаток этих видов гидроизоляции заключается в том, что по ним кладочный раствор может скользить, поэтому первый ряд обязательно надо армировать. Также полезно будет использовать рулонный материал с абразивной посыпкой, это увеличит адгезию перегородки с основанием.

Наплавляемый рулонный материал используется для гидроизоляции кровель. Для его нанесения не нужна битумная мастика. Сторона, которая наплавляется на основание, разогревается горелкой, а затем раскатывается.

• Сухие гидроизоляционные материалы на основе цемента (цементная гидроизоляция) – разводятся водой, в готовом виде представляют собой цементный раствор с полимерными добавками. Этот вид гидроизоляции хорошо сочетается с кладочным раствором, а поэтому армирование первого ряда кладки будет необязательным.

Укладка первого ряда производится на подготовленное основание. Важной частью укладки первого ряда является контроль работ. Все габариты должны соответствовать проекту. По строительным нормам отклонение от горизонтали может составлять 15 мм на 10 м, но это слишком большая величина. Лучше установить для себя максимальные отклонения до 3 – 4 мм на 10 м. Ниже будет описан способ кладки на минеральный клей для автоклавного газобетона.

В процессе укладки блоков горизонтальные и вертикальные плоскости следует проверять пузырьковым уровнем. Общую горизонталь стены можно проверить гидравлическим или лазерным уровнем. Наличие лазерного уровня отличает ответственного мастера.

Клей нужно наносить на блоки как на горизонтальную плоскость, так и на вертикальную. Стыковать газобетон надо притирая камни друг к другу. При стыковке вертикальных плоскостей и горизонтальных швов последующих рядов излишки раствора снимают гребенкой.

Процесс напоминает укладку плитки, сначала на плоскости наносят раствор, а затем делают борозды гребенкой. Размер зуба зависит от геометрии блоков. Инструмент с крупным зубом можно использовать, если материал хуже первой категории (отклонения по высоте больше 1 мм). При использовании гребенки с крупным зубом шов получится толще 2 мм.

Чтобы первый ряд не отклонялся от горизонтали, по его уровню удобно будет натянуть причалку. Чтобы сформировать вертикальное примыкание перегородки к стене, можно прибить к плоскости рейку или профиль для гипсокартона. Этот элемент может служить точкой отсчета для кладки.

Когда газоблок помещен на раствор, его подстукивают киянкой с резиновым набалдашником, чтобы привести в одну плоскость с другими блоками. Плоскости проверяют пузырьковым уровням.

Перед укладкой изделий рекомендуется пройтись по плоскостям щеткой или веником, чтобы улучшить адгезию с клеем. Если на плоскостях блоков присутствуют неровности, которые препятствуют укладке в один уровень, их счищают с помощью терки.

При использовании пазогребневых блоков на вертикальный шов клей наносят только по краям или вообще не наносят, а только запенивают швы. Вертикальный шов существенно не повышает прочность кладки, а только обеспечивает герметизацию от ветра. При использовании блоков с ровными тычками клей обязательно наносится на вертикальную плоскость.

Чтобы дальнейшая работа не доставляла большого количества хлопот, первый ряд должен быть выполнен максимально качественно. Если на нем есть значительные перепады, то они будут передаваться на все последующие ряды.

Если на краях у двух блоков есть отклонение по геометрии, то на стыке может получаться «зуб» — небольшое возвышение. Класть вторым рядом блоки на «зуб» не рекомендуется, так как в этих местах будет концентрироваться механическое напряжение, что приведет к появлению вертикальных трещин. Перед укладкой второго ряда «зубы» надо удалить с помощью терки.

Каждый последующий ряд должен идти со смещением на половину блока. Это обеспечит порядную перевязку.

Часто клей, который выдавливается из шва не подрезают, а размазывают по кладке, считают, что таким образом повышается изоляция кладки. На самом деле это только портит внешний вид стены и затрудняет последующую отделку, если используются тонкослойные штукатурки. Если работы выполняются бригадой, то размазанный по кладке клей затрудняет приемку работ.

Этот ряд наиболее проблемный, так как при подходе к верхнему перекрытию блоки придется резать. Подвести блоки вплотную к перекрытию сложно и к тому же из-за этого могут появиться трещины, так как перекрытие прогибается и будет давить на перегородку. Ненесущая перегородка не рассчитана на такую нагрузку. По этой причине между перекрытием и последним рядом кладки оставляют зазор 10 – 20 мм. Этот зазор легче всего заделать с помощью монтажной пены.

Пена изолирует шов, при этом будет компенсировать деформации перекрытия, нагрузка от которого будет сминать пену, но не сами газоблоки.

Примыкание перегородок к стенам должно быть сделано с помощью гибких связей. Жесткое закрепление перегородки на несущих стенах не допускается из-за разницы нагрузок. Усадочные деформации стены приведут к появлению трещин.

Гибкие связи могут изначально быть заведены в кладку несущих стен. Если этого сделано не было, то их устанавливают на анкеры. Сами элементы перевязки представляют собой гибкие пластины, которые заводятся в швы кладки перегородки.

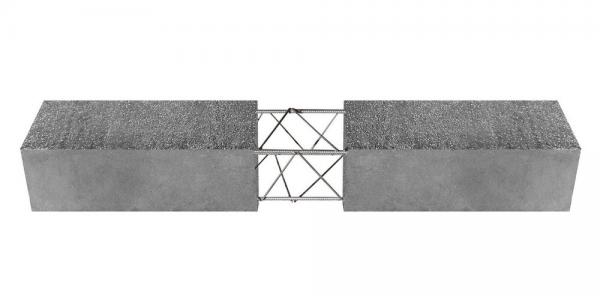

В перегородках на перемычки в проемах не давит вес перекрытия, она испытывает нагрузку только от верхней кладки, поэтому не потребуется использовать бетонирование. Перемычку можно изготовить из двух блоков, которые совмещаются в середине проема.

В качестве опоры к вертикальным сторонам можно прибить деревянный каркас, который будет удерживать перемычку, пока сохнет клей. Для усиления можно дополнительно усилить перемычку арматурой. Для длинных проемов перемычку можно сделать с помощью швеллера.

По нормативам глубина опирания ненесущей перемычки должна составлять 100 мм, для несущей – 200 мм. Также дверной проем можно сделать из цельной газобетонной перемычки. Такие изделия специально выпускаются производителями газобетона. Обычно они используются для стен, так как их несущая способность избыточна для ненесущих перегородок, но их все равно можно использовать.

Отделка зависит от режима эксплуатации самого помещения.

• Жилые помещения без повышенного уровня влажности — фактически допускаются любые способы отделки для газобетонных перегородок (штукатурка, обои, обшивка деревом). Если эстетический вид кладки не смущает жильцов, то возможна эксплуатация без отделки.
• Сезонные помещения, гаражи, сараи – допустимо использовать без отделки. Также можно использовать все перечисленные выше виды отделки. Единственное ограничение накладывается на гипсокартонные покрытия, из-за риска появления плесени.
• Влажные помещение, санузлы – должны иметь слой гидроизоляции в местах, куда попадает вода. Также надо обеспечить пароизоляцию. Тут в качестве материалов подойдет пропитка олифой, битумная мастика или рулонная битумная гидроизоляция, полимерная мастика, керамическая плитка с защитой швов с помощью силикона, обои с полимерными покрытиями.
• Сауны, парные – требуется слой гидроизоляции и слой усиленной пароизоляции. Хорошо подойдут утеплители с фольгированным покрытием. Финишную обшивку можно выполнить с помощью вагонки.

Перегородки из газобетона: толщина, устройство, армирование, видео

Часто в процессе ремонта требуется поставить перегородки, и все чаще для этого используют газобетон (газосиликат). Он легкий — в разы меньше весит, чем кирпич, стенки складываются быстро. Потому перегородки из газобетона ставят в квартирах и домах, независимо от того, из чего сделаны несущие стены.

Содержание статьи

• 1 Толщина перегородок из газобетона
• 2 Устройство и особенности
  • 2.1 Виброгасящие полосы
  • 2.2 Примыкание к стене
  • 2.3 Проемы в газосиликатных перегородках
  • 2.4 Последний ряд — примыкание к потолку
• 3 Звукоизоляция газобетона

Толщина перегородок из газобетона

Для возведения перегородок внутри помещений выпускаются специальные газосиликатные блоки, имеющие меньшую толщину.  Стандартная толщина перегородочных блоков 100-150 мм. Можно найти нестандарт в 75 мм и 175 мм. Ширина и высота при этом остаются стандартными:

• ширина 600 мм и 625 мм;
• высота 200 мм, 250 мм, 300 мм.

Марка газобетонных блоков должна быть не ниже D 400. Это минимальная плотность, которую можно использовать для возведения перегородок высотой до 3 метров. Оптимальная — D500. Можно брать и более плотные — марки D 600, но их стоимость будет выше, зато они имеют лучшую несущую способность: можно будет навешивать на стену предметы при помощи специальных анкеров.

Без опыта марку газобетона определить практически невозможно. Можно «на глаз» увидеть разницу между теплоизоляционными блоками плотность. D300 и стеновыми D600, а вот между 500 и 600 уловить сложно.

Единственный доступный способ контроля — взвешивание. Данные по размерам, объему и массе перегородочных блоков из газобетона приведены в таблице.

Толщину газобетонных перегородок подбирают по нескольким факторам. Первый — несущая это стена или нет. Если стена несущая, по-хорошему, требуется расчет несущей способности. В реале же их делают той же ширины, что и наружные несущие стены. В основном — из стеновых блоков 200 мм ширины с армированием через 3-4 ряда, как у наружных стен. Если перегородка не несущая, используют второй параметр: высоту.

• При высоте до 3 метров используют блоки 100 мм шириной;
• от 3 м до 5 м — толщина блока уже берется 200 мм.

Точнее выбрать толщину блока можно по таблице. В ней учитываются такие факторы, как наличие сопряжения с верхним перекрытием и длинна перегородки.

Устройство и особенности

Если газобетонные перегородки ставят в процессе ремонта и перепланировки квартир или домов, сначала необходимо нанести разметку. Линию обивают по всему периметру: на полу, потолке, стенах. Проще всего это сделать имея лазерный построитель плоскостей. Если его нет, лучше начинать с потока:

• На потолке отмечают линию (две точки на противоположных стенах). Между ними натягивают малярный шнур, окрашенный синькой или другим каким красящим сухим веществом. С его помощью отбивают линию.
• Линии на потолке отвесом переносят на пол.
• Потом линии на полу и потолке соединяют, проводя вертикали по стенам. Если все сделано правильно, они должны быть строго вертикальны.

Следующий шаг возведения перегородки из газобетона — гидроизоляция основания. Пол очищают от мусора и пыли, укладывают гидроизоляционный рулонный материал (любой: пленка, рубероид, гидроизол и т.п.) или промазывают битумными мастиками.

Виброгасящие полосы

Чтобы уменьшить возможность образования тещин и повысить звукоизоляционные характеристики, сверху расстилают виброгасящую полосу. Это материалы с множеством мелких пузырьков воздуха:

• жесткая минеральная вата — минеральноватный картон;
• пенополистирол высокой плотности, но небольшой толщины;
• мягкий ДВП.

На эту полосу на клей укладывается первый ряд блоков. Толщина клея — 2-5 мм, расход при толщине в 1 мм 30 кг/м³. Далее возведение перегородок происходит по той же технологии, что и несущих стен. Подробнее о технологии кладки стены из газобетона читайте тут.

На коротких пролетах — до 3-х метров — армирование не делают совсем. На более длинных  укладывают армирующую полимерную сетку, перфорированную металлическую полосу, как на фото, и т.п.

Примыкание к стене

Чтобы обеспечить связь с примыкающими стенами на стадии кладки в швы закладывают гибкие связи — это тонкие металлические перфорированные пластины или Т-образные анкера. Их устанавливают в каждом 3-м ряду.

Если перегородка из газосиликата ставится здании, где такие связи не предусмотрены, их можно закрепить на стене, согнув в виде буквы «Г», заведя одну часть в шов.

При использовании анкеров связь со стеной жесткая, что в данном случае не очень хорошо: жесткий стержень от вибраций (ветровых, например) может разрушить прилегающий клей и тело блока. В результате прочности примыкания окажется нулевой. При использовании гибких связей все эти явления не будут так сильно влиять на блоки. В результате прочность связи окажется более высокой.

Для предотвращения образования трещин в углах, между стеной и перегородкой, делают демпферный шов. Это может быть тонкий пенопласт, минеральная вата, специальная демпферная лента, которую используют при укладке теплого пола и другие материалы. Чтобы исключить «подсос» влаги через эти швы, их после кладки обрабатывают паронепроницаемым герметиком.

Проемы в газосиликатных перегородках

Так как перегородки не несущие, нагрузка на них передаваться не будет. Потому над дверьми нет необходимости укладывать стандартные железобетонные балки или делать полноценною перемычку, как в несущих стенах. Для стандартного дверного проема в 60-80 см можно уложить два уголка, которые будут служить опорой для вышележащих блоков. Другое дело, что уголок должен на 30-50 см выступать за проем. Если проем шире, потребоваться может швеллер.

На фото для усиления проема стандартной двери использованы два металлических уголка (справа), в проеме слева замурован швеллер, под которые выбраны пазы в блоках.

Если проем неширокий, и блока стыкуется в нем всего два, желательно подобрать их так, чтобы шов был почти посредине проема. Так вы получите более стабильный проем. Хотя, при укладке на уголки или швеллер, это не стол важно: несущей способности более чем достаточно.

Чтобы металл, пока сохнет клей, не прогибался, проемы усиливают. В нешироких проемах достаточно прибить доски, в широких может потребоваться поддерживающая конструкция, опирающаяся на пол (сложить колонну из блоков под серединой проема).

Еще один вариант того, как можно усилить дверной проем в перегородки из газобетона — сделать армированную ленту из арматуры и клея/раствора. В проем строго горизонтально набивают ровную доску, прибивая ее гвоздями к стенкам. По бокам прибивают/прикручивают боковины, которые будут удерживать раствор.

На доску сверху укладывается раствор, в него — три прутка арматуры класса А-III диаметром 12 мм. Сверху кладут перегородочные блоки, как обычно, следя за смещением швов. Снимают опалубку через 3-4 дня, когда цемент «схватиться».

Последний ряд — примыкание к потолку

Звукоизоляция газобетона

Хоть продавцы газосиликатных блоков и говорят о высоких показателях по звукоизоляции, они сильно преувеличивают. Даже стандартный блок толщиной в 200 мм хорошо проводит звуки и шумы, а уж более тонкие перегородочные блоки и подавно.

По нормам звуковое сопротивление перегородок не должно быть ниже 43 дБ, а лучше, если оно выше 50 дБ. Это обеспечит вам тишину.

Чтобы иметь представление, насколько «шумны» газосиликатные блоки, приведем таблицу с нормативными показателями звукового сопротивления блоков разной плотности и разной толщины.

Как видите у блока, толщиной 100 мм он немного не дотягивает до самого низкого требования. Потому, при отделке газобетона, можно увеличить толщину отделочного слоя, чтобы «дотянуть» до норматива. Если же если требуется нормальная звукоизоляция, стены дополнительно обшивают минеральной ватой. Этот материал не является звукоизоляцией, но, примерно, на 50% снижает шумы. В результате звуки почти не слышны. Лучшие показатели имеют специализированные звукоизоляционные материалы, но выбирая их, нужно смотреть, характеристики по паропроницаемости, чтобы не запереть влагу внутри газосиликата.

Перегородки из Газобетона: Рекомендации по Возведению

Внутренние перегородки из газобетонных блоков

Планировка внутреннего пространства дома осуществляется с помощью перегородок. Возводят их из разных материалов от кирпича до гипсокартона, а в последнее время все чаще можно встретить внутренние перегородки из газобетона – сравнительно нового материала на строительном рынке.

Почему выбор во множестве случаев падает именно на него, какими особенностями обладает газобетон и какова технология возведения стен из этого материала, расскажет эта статья.

Содержание статьи

• Особенности газобетонных перегородок
• Критерии выбора перегородочных блоков
  • Марка
  • Размеры
• Расчет свайного фундамента
• Строительство перегородок
  • Подготовительные работы
  • Первый ряд
  • Последующие ряды
  • Последний ряд
  • Устройство проемов
• Отделка перегородок
• Расчет газобетонных блоков и клея
• Заключение

Особенности газобетонных перегородок

Начнем с преимуществ, которыми обладает газобетон в сравнении с другими популярными перегородочными материалами:

• Газобетон для перегородок выбирают за его малый вес и небольшую нагрузку на перекрытия и фундамент;

В таблице указан примерный вес блоков высокой плотности

• Ровные крупноразмерные блоки быстро и легко укладываются, поэтому возведение перегородки занимает минимум времени и обходится дешевле по трудозатратам;

Один блок заменяет несколько кирпичей

• Блоки из газобетона проще укладывать своими руками, так как он легко поддается обработке;
• Прочность материала меньше, чем у кирпича, но вполне достаточна для того, чтобы служить основой для навесных конструкций и мебели;
• Цена одного кубометра газобетонных блоков почти вдвое ниже, чем такого же объема кирпича.

Поэтому не удивительно, что, выбирая материал для перегородки – кирпич или газобетон – все чаще останавливаются на последнем варианте. Если же сравнивать его с каркасной конструкцией, облицованной гипсокартоном или другим листовым материалом, то и тут прослеживается его явное преимущество.

Оно заключается в том, что на газобетонную стену в любом месте можно подвесить полку или гардину для штор. Тогда как в каркасных перегородках нужно заранее планировать закладные детали для усиления их несущей способности.

Обратите внимание. Для крепления навесных конструкций в газобетон необходимо использовать специальный крепеж для легких ячеистых бетонов.

Специальный крепеж успешно решает проблему недостаточной прочности газобетона

Критерии выбора перегородочных блоков

Газобетон перегородочный в виде блоков может иметь разные марки по прочности и отличаться размерами. Для подбора блоков с оптимальными характеристиками нужно определиться с предполагаемыми эксплуатационными нагрузками и габаритами перегородок.

Марка

Выбор марки зависит от функций, возложенных на межкомнатные перегородки из газобетонных блоков.

• Для несущих внутренних стен используют конструкционные блоки марок D500 или D600. Их плотность позволяет навешивать на перегородки мебель или другие интерьерные конструкции весом до 150 кг.
• Легкие перегородки, не несущие существенной нагрузки, можно возводить из теплоизоляционных блоков марок D400 или D350.

Чем выше марка, тем более высокой плотностью и прочностью обладает материал

Для справки. При отсутствии маркировки на изделиях или возникновении сомнений в их заявленной плотности блок нужно взвесить. Вес одного строительного камня конструкционной марки размером 600х250х100 мм должен быть не менее 7,5-9 кг. Если он меньше, значит, плотность и, соответственно, прочность блока недостаточна для несущей перегородки в газобетонном доме.

Размеры

Газобетонные блоки от разных производителей могут отличаться габаритами:

• Длина перегородочных камней у всех обычно составляет 600 или 625 мм.

Для удобства кладки несколько лишних миллиметров длины бывают важны

• Высота блока также не отличается большим разнообразием – чаще всего она равна 200 или 250 мм, реже – 288 мм.
• А вот толщина варьируется от 75 до 200 мм с шагом в 25 мм.

Чтобы рассчитать расход газобетона на 1 м2 перегородок в блоках, их толщина не важна. Но этот параметр имеет огромное значение для звукоизоляции и устойчивости всей конструкции. Чем он больше, тем лучше и эти характеристики.

Звукоизоляция перегородок из газобетона зависит от их толщины

Взаимосвязь между толщиной стены и её способностью поглощать звуки показана в таблице:

Вместе с тем максимальная высота перегородки толщиной 100 мм не может быть больше трех метров. Если высота этажа превышает эти параметры, нужно брать блоки толщиной 150-200 мм.

Чем больше толщина блока, тем устойчивее перегородка

Из вышесказанного ясно, что подбор перегородочных газоблоков индивидуален в каждом конкретном случае. И зависит от необходимости увеличить жилую площадь за счет уменьшения толщины внутренних стен, требований к их шумоизоляции и несущей способности, высоты кладки.

Расчет свайного фундамента

Выберите тип ростверка:

Параметры ростверка:

Ширина ростверка А (мм)

Длина ростверка B (мм)

Высота ростверка C (мм)

Толщина ростверка D (мм)

Марка бетона

М100 (В7,5)М150 (В10)М200 (В15)М250 (В20)М300 (В22.5)М350 (В25)М400 (В30)М450 (В35)М500 (В40)М550 (В45)М600 (В50)М700 (В55)М800 (В60)

Параметры столбов и свай:

Количество столбов и свай (шт)

Диаметр столба D1 (мм)

Высота столба h2 (мм)

Диаметр основания столба D2 (мм)

Высота основания столба h3 (мм)

Расчет арматуры:

Длина стержня арматуры (м)

Расчет опалубки ростверк:

Ширина доски (мм)

Длина доски (мм)

Толщина доски (мм)

Строительство перегородок

Возведение перегородок из газобетона не связано с кладкой несущих наружных стен, оно выполняется в уже готовой коробке. Важно, чтобы до начала строительства блоки не подвергались увлажнению. Поэтому хранить их нужно в защищенном от осадков месте.

Подготовительные работы

Перед тем как выложить перегородку из газобетона в доме или квартире, нужно хорошо очистить пол и стены на месте кладки от строительного мусора и грязи. И подготовить все необходимые инструменты и материалы.

Из материалов помимо самих блоков потребуется специальный клей для газобетона, с помощью которого формируется очень тонкий скрепляющий слой толщиной не более 3 мм. А также, в случае неровного основания, небольшое количество цементного раствора.

Клей для кладки газобетонных блоков

Кроме того, необходимо запастись монтажной пеной, металлическими прутками для армирования кладки и L-образными металлическими соединителями для крепления перегородки к несущим стенам.

В качестве таких соединителей можно использовать:

Чтобы устройство перегородок из газобетона шло быстро и без проблем, под рукой должны быть и следующие инструменты:

• Ручная пила или болгарка для раскроя блоков;
• Зубчатый шпатель;
• Мастерок;
• Штроборез для устройства пазов в блоках под арматуру;

Ручной штроборез

• Строительный уровень;
• Шнур;
• Резиновый молоток;
• Шлифовальный инструмент для выравнивания дефектов на поверхности блоков;

Рубанок-терка для газобетонных блоков

• Дрель с насадкой для смешивания клея и кладочного раствора.

Первый ряд

Первый ряд нужно выложить идеально ровно, тогда с кладкой последующих рядов не возникнет никаких проблем:

Изображение	Описание
Разметка на полу и стенах облегчает начало кладки	Монтаж перегородок из газобетона начинается с разметки первого ряда на стенах и на полу и определения горизонтальности пола.
Кладка первого ряда на цементный раствор	По разметке на пол наносят приготовленный клей либо, если пол неровный, цементный раствор. С его помощью и выполняется выравнивание;
Кладка ведется строго по уровню	Первый ряд блоков выкладывают вдоль шнура, натянутого горизонтально по верхнему уровню ряда. Но гораздо удобнее пользоваться лазерным нивелиром;
Нанесение клея на торец	Между первым блоком и стеной шов должен быть толщиной в полсантиметра. Торцы следующих блоков промазывают клеем, нанося его зубчатым шпателем так, чтобы состав не выдавливался на лицевую сторону кладки, а его толщина была не более 2-3 мм;
Кладка стен из пазогребневых блоков	Если перегородочные блоки имеют на торцах соединительные пазы и выступа, смазывать их клеем не нужно.
Контроль уровня выполняется на каждом блоке	Чтобы газобетонная перегородка получилась ровной, кладку постоянно проверяют строительным уровнем и подбивают и обсаживают блоки резиновым молотком;
Распил ведется с помощью уголка	Последний блок при необходимости обрезают ножовкой так, чтобы он был на 0,5 см короче расстояния между предпоследним блоком и стеной.

После укладки первого ряда делают перерыв на схватывание цементного раствора в несколько часов.

Последующие ряды

Далее перегородка из газобетона своими руками выстраивается со смещением блоков на половину длины. Каждый камень при укладке выравнивается по уровню, а ряд ведется по шнуру или лазерному лучу.

Схема укладки блоков со смещением

Совет. Так как клеевой раствор накладывается очень тонким слоем, важно соблюдать горизонтальность и идеальную ровность рядов. Поэтому поверхность каждого уже выложенного ряда очищается щеткой, и при необходимости шлифуется специальным рубанком.

Монтаж газобетонных перегородок в отличие от кладки из кирпича или бетонных блоков имеет свои нюансы:

• Перевязывание перегородки с несущими стенами выполняется в каждом третьем ряду с помощью Т-образных анкеров, нержавеющих уголков или согнутых под прямым углом отрезков оцинкованной перфоленты. Такие металлические соединители крепятся дюбелями к вертикальной плоскости стены и горизонтальной плоскости выложенного ряда из газоблоков.

• Перегородки газобетонные через каждые 2-3 ряда укрепляются металлическими стержнями диаметром 10 мм. Для армирования по центру выложенного ряда, с помощью штробореза делаются продольные канавки, в которые после обеспыливания укладываются прутки и замуровываются клеевым составом.

Обратите внимание. Вместо арматуры можно использовать оцинкованные полоски металла толщиной 2 мм и шириной 50 мм. Они укладываются прямо в кладочный шов при выкладывании следующего ряда.

• При высоте перегородки более 3,5 метров и длине более 8 метров её усиливают монолитным армопоясом.

Армопояс делается так же, как и для несущих стен

Последний ряд

Так как газобетон не обладает высокой прочностью, серьезные вертикальные нагрузки на него следует исключить. Поэтому перегородки в доме из газобетона должны быть примерно на 20 мм ниже расстояния между полом и перекрытиями, давление которых может вызвать деформацию блоков.

Выкладывая последний ряд, это нужно учитывать, обрезая блоки на нужную высоту и не заполняя зазор между ними и перекрытиями клеем или цементным раствором. Вместо них образовавшаяся щель заливается монтажной пеной, образующей пружинящий компенсационный шов.

Запенивание зазора между перегородкой и перекрытием

Устройство проемов

Выбор способа перекрытия проемов зависит от их ширины:

• Если они менее 80 см, достаточно будет выложить перекрытие обычными перегородочными блоками, не используя перемычки. Для этого они устанавливаются на временный поддерживающий каркас так, чтобы стык между блоками оказался посередине проема. Следующие ряды выкладываются как обычно, со смещением швов, а после высыхания клея каркас снимается.

Перекрытие проема перегородочными блоками

• Более широкие проемы перекрываются монолитными бетонными, металлическими или деревянными перемычками.

На этом фото широкий проем перекрыт металлическим швеллером

• На перегородках толщиной от 200 мм возможен и вариант с несъемной опалубкой из полых U-образных газобетонных блоков. Они также устанавливаются на временный поддерживающий каркас и склеиваются торцами, а в образовавшийся лоток устанавливается армирующий каркас и заливается бетоном. Он тщательно выравнивается по верхней плоскости кладки и оставляется на время для набора прочности. После чего поддержку можно убирать и продолжать кладку.

Схема устройства сборно-монолитных перемычек

Отделка перегородок

Для сохранения паропроницаемости материала отделку внутренних стен и перегородок выполняют до отделки фасадов.

Работу начинают с заделки возможных просветов между блоками клеем. На следующий день поверхность перегородки шлифуют и удаляют с неё пыль, а затем для повышения адгезии со штукатуркой грунтуют.

Перегородка в ванной из газобетона обрабатывается гидрофобной грунтовкой и штукатурится влагостойкими смесями. Также поступают и в других помещениях с повышенной влажностью воздуха.

Для отделки газобетонных перегородок достаточно тонкого слоя шпаклевки

В жилых комнатах с нормальным уровнем влажности лучше использовать смеси на гипсовой основе, сохраняющие способность стен «дышать» и поддерживать в помещениях оптимальный микроклимат.

Расчет газобетонных блоков и клея

Заключение

Чтобы газобетонные конструкции получились прочными, долговечными и способными выдерживать расчетные эксплуатационные нагрузки, необходимо неукоснительно соблюдать технологию их возведения.

Видео в этой статье очень доступно и понятно рассказывает о том, как правильно выкладывать перегородки межкомнатные из газобетона.

Перегородки из газобетонных блоков: пошаговая инструкция по монтажу

Перегородки из газобетонных блоков совмещают легкость и прочность, что делает их надежным основанием для навесных шкафов и полок, даже тяжелых. Ровная поверхность получившейся стенки дает широкие возможности для декорирования. Благодаря простоте обработки и монтажа возвести подобную конструкцию несложно своими руками. Рассмотрим, как это сделать правильно.

Содержание

• 1 Выбор качественного строительного материала
  • 1.1 Выбор блоков для перегородок
  • 1.2 Характеристика и особенности материала
  • 1.3 Рекомендации при возведении межкомнатных стен
  • 1.4 Нагрузка на перекрытия
• 2 Кладка перегородок из газобетонных блоков своими руками
  • 2.1 Как резать газобетонные блоки
  • 2.2 Укладка первого ряда
  • 2.3 Технология кладки
  • 2.4 Устройство перемычек
  • 2.5 Соединение перегородок с несущими стенами
  • 2.6 Армирование конструкции
  • 2. 7 Как штукатурить стены из газоблоков
• 3 Преимущества таких перегородок
  • 3.1 Пожаробезопасность
  • 3.2 Прочность
  • 3.3 Шумоизоляция
• 4 Перегородка из газобетона своими руками (видео)

Выбор качественного строительного материала

Перед тем, как выбрать газобетон для межкомнатных перегородок, нужно рассчитать, насколько большими будут нагрузки на стену. Тогда будет ясно, какую марку газоблока предпочесть, и сколько его потребуется в зависимости от толщины и высоты перегородочного элемента.

Выбор блоков для перегородок

Прежде всего, нужно определить тип блоков. Они могут быть автоклавными и неавтоклавными. Затвердевание первых производится в автоклавных устройствах под действием насыщенного пара, который подают под высоким давлением.

Автоклавные блоки отличаются повышенной прочностью, но они и стоят дороже.

Неавтоклавный газобетон приобретает твердость за счет высушивания в специальных камерах, нагреваемых с помощью электричества. Иногда их сушат и в естественных условиях. Такое производство проще и дешевле, что существенно снижает себестоимость материала.

Какие моменты нужно учесть при внешнем осмотре блоков:

Плотность газобетонных блоков D600 для перегородок обеспечивает способность удерживать навесные изделия весом примерно 150 кг.

Визуально определить марку бетона практически нереально. Зрительно заметна разница между газоблоками плотностью D300 и D600.

Но если показатели разнятся всего на 100 пунктов, придется довериться сопроводительным документам, либо, на крайний случай, взвесить элементы. Средний вес поддона с блоками марки D500 – 1170 кг, марки D600 – 1400 кг.

Характеристика и особенности материала

Газобетонные блоки создают методом вспенивания основы из цемента с песком с помощью окисления алюминия для создания ячеистой структуры. Пористую массу уплотняют в автоклавных устройствах или сушильных камерах, а затем разрезают на блоки нужных размеров. Получается газоблок – искусственный камень для строительства внутренних и внешних стен.

При выборе газобетонных элементов необходимо учитывать высоту перегородки. Минимальная толщина газоблока при предполагаемой высоте переборки в 2,5 м – 10 см. Если строится конструкция выше, то толщина камня увеличивается. Для трехметровой перегородки этот показатель 15 см, для четырехметровой переборки – 20 см.

Остальные размеры газобетонных блоков остаются стандартными:

• высота – 20, 25, 30 см;
• ширина – 60, 65 см.

И еще один немаловажный момент: следует выбирать газобетонные блоки по размерам так, чтобы их можно было класть одному человеку. Их вес не должен превышать 18 кг.

Рекомендации при возведении межкомнатных стен

Чтобы построить перегородку своими руками из газосиликатных блоков, потребуется набор инструментов:

• резиновый молоток;
• строительный уровень;
• пила по дереву;
• рулетка;
• шпатель-гребенка;
• перфоратор с миксером;
• плотницкий карандаш;
• раскладная лестница;
• малярная кисть;
• ведро для приготовления клеевого состава;
• терка с набором абразивных сеток;
• острый нож;
• болгарка с диском по металлу;
• защитные перчатки и очки.

Из материалов понадобятся сами газоблоки, арматура сечением 8–12 мм, особый клей, нержавеющие или оцинкованные анкерные пластины и перфорированные ленты.

Поддоны с блоками необходимо разместить на ровном участке, чтобы предотвратить их деформирование и растрескивание.

Стройматериалу требуется максимальная защита от попадания воды. Упаковочная пленка снимается непосредственно перед началом строительства.

Нагрузка на перекрытия

Внутренние переборки из газобетонных блоков сооружаются после несущих стен. Если длина конструктивных элементов более 800 см, а высота – 350 см, таким перегородкам может понадобиться усиление каркаса несущими железобетонными конструкциями.

Ширина стен должна обеспечивать стойкость и прочность к ударным и статичным нагрузкам.

Все это ведет к увеличению массы перегородки, передаваемой перекрытию. В старых домах усиленные межкомнатные перегородки возводить не рекомендуется.

Кладка перегородок из газобетонных блоков своими руками

Кладка перегородок производится с помощью специального клея для газобетонных блоков. Этот раствор сочетает пластифицирующие добавки с клеящим веществом. Благодаря этому уже спустя сутки стены между комнатами могут выдержать высокие нагрузки.

Применение специального клеевого состава уменьшает толщину швов переборок из газобетона до 0,5 см, что в сочетании со строгой геометрической формой блоков позволяет добиться качества готовых конструкций.

Для удобства работы используют специальную кельму, имеющую размеры применяемого газоблока и снабженную гребенкой для равномерного нанесения клеевого состава по поверхности.

Как резать газобетонные блоки

Газоблоки легко поддаются обработке: пилению, резке и сверлению. Это способствует быстрому нарезанию блоков по необходимым размерам, проделыванию штроб, каналов и отверстий под электрические провода, выключатели. Легкость в обработке позволяет создать перегородку любой формы, в том числе криволинейную, с круглым арочным проемом. Обрезание изделий производится ручной пилой по дереву, но лучше приобрести специальную ножовку для газобетона. Штробы удобно делать при помощи ручного или электроштробореза.

Укладка первого ряда

• Обеспечиваем гидроизоляцию стены от перекрытия или фундамента. Она препятствует попаданию влаги в капилляры пористого материала. Для этого расстилаем по линии будущей переборки рубероид в два слоя.
• Если основание имеет перепады, укладываем газоблоки на нивелирующую подушку из цемента и песка с проверкой горизонта длинным уровнем и причальным шнуром, натянутым над верхней поверхностью блоков. Толщина такого фундамента не должна превышать 2 см.
• Первый блок укладываем вплотную к стене. Проверяем по всем плоскостям. Также производим кладку остальных камней в установке из блоков. Последний блок подрезаем, при необходимости, по длине и устанавливаем в оставшийся проем.

• Ширина клеевых швов 0,5–3 мм, но обычно их делают толщиной 2 мм. На верхнюю часть уложенного ряда блоков наносим слой клея специальной зубчатой кельмой без пропусков таким образом, чтобы при монтаже очередного газоблока выдавливались излишки раствора.
• Корректируем положение блоков легкими постукиваниями резиновой киянкой либо ладонью. Железный молоток может расколоть камень или оставить на нем следы ударов.
• Проверяем каждый ряд на отсутствие перепадов между соседними блоками. При наличии небольших перепадов удаляем все неровности теркой и сметаем пыль.


Для обозначения границ проемов по высоте устанавливаются вертикальные рейки с отметками для каждого ряда. Эти отметки нужны, чтобы удерживать ровность рядов с помощью шнура-причалки: блоки не должны сдвигаться вправо или влево.

Технология кладки

Кладка второго и последующих рядов перегородки из газобетона производится также по уровню и шнуру-причалке. Согласно технологии кладки стены осуществляется обязательное смещение швов по вертикали на минимальное расстояние по горизонтальной плоскости – 200 мм.

На торец предыдущего блока и верх предыдущего ряда специальным мастерком наносят тонкий слой клеевого раствора. После укладки газоблок подгоняют простукиванием резиновой киянкой. Ширина швов не должна быть более 3 мм. Конечный блок в каждом ряду отпиливается по размеру оставшегося проема.

Устройство перемычек

Газобетонные перегородки относят к стационарным монолитным конструкциям. Они требуют оборудования проема – арочного либо дверного. Как установить перемычку над дверным проемом? Для этого применяют блоки U-образной формы такой же ширины, как и газоблоки для перегородки при стандартной длине 50 см.

Порядок монтажа перемычки таков:

1. U-блоки монтируются над проемом с нанесением клея на стыки и фиксацией временными распорками.
2. В лоток устанавливается каркас из арматуры.
3. Лоток заполняется цементно-песчаным либо бетонным раствором с мелкофракционным наполнителем.

Последним этапом является выравнивание поверхности по высоте верхней кромки U-образного элемента.

Соединение перегородок с несущими стенами

Перегородочные элементы крепятся к несущим стенам с расстоянием по высоте не более 100 см, крепление осуществляется с помощью установленных в горизонтальных швах анкерных пластин и перфорированных лент. Это обеспечивает дополнительную стабильность при горизонтальных нагрузках и предотвращает растрескивание углов.

Газобетонную переборку не воздвигают вплотную к потолку. От перекрытия до поверхности кладки оставляют компенсационный зазор в 15–20 мм, заполняемый полиуретановой пеной либо иным упругим звукоизолятором.

Это позволяет предохранить стену от растрескивания при температурном расширении и прогибе перекрытия под нагрузкой.

Армирование конструкции

В регионах с сейсмической активностью до шести баллов арматура укладывается через каждые три-четыре ряда, больше шести баллов – на каждый второй.

Как армируют газобетонную кладку:

1. В горизонтальной части выложенных блоков на расстоянии 20–30 мм от края штроборезом делают две штробы. При ширине переборки меньше 100 мм допустимо одно углубление.
2. Штробы очищают от пыли и заливают клеевым составом.
3. Укладывают и топят в растворе арматуру (стальную или стекловолоконную) сечением 8 мм.
4. Лишний клей убирают.

Как альтернативу арматурным прутьям применяют так называемую арматуру для тонких швов – два оцинкованных прутка с зигзагообразной связкой тонкой (1,5 мм) проволокой.

Как штукатурить стены из газоблоков

Перегородки из газобетона гигроскопичны и способны «забирать» влагу даже из атмосферы. Чтобы избежать отсыревания материала, лучше пропитать их гидрофобным составом и отштукатурить сразу после завершения кладки.

Эта процедура совершается в несколько этапов:

1. Нанесение гидроизолирующего состава. Им покрывают не только поверхность газобетонной стенки, но и участки стыковки с полом, стенами и потолком.
2. Выравнивание поверхности рабочим раствором. Замазывают все щелки и мелкие сколы.
3. Набрасывание слоя плотной цементно-песчаной штукатурки. Чтобы она не потрескалась и не осыпалась вследствие ячеистой структуры газобетона, штукатурку усиливают стекловолоконной армирующей сеткой.

Специалисты не рекомендуют сразу накладывать толстый слой штукатурной массы. Вначале делается тонкая прослойка состава, в котором утапливается армирующая сетка. Так проще втереть состав в поверхность газоблочной перегородки и не переувлажнить материал. Армирование создаст прочную основу без трещин. После высыхания этого слоя переходят к традиционному оштукатуриванию по маякам. Разравнивают наложенную массу штукатурки правилом.

Преимущества таких перегородок

Газобетонные блоки для перегородок имеют ряд преимуществ перед другими материалами, в том числе кирпичом:

• повышенные теплосберегающие качества за счет ячеистой структуры;
• небольшой вес;
• хорошую шумоизоляцию;
• пожаробезопасность;
• ровную поверхность;
• простоту в обработке;
• тонкость швов кладки.

Проанализируем основные достоинства материала подробнее.

Пожаробезопасность

Огнестойкость газобетонных блоков высока – они не горят и способны выдержать температуру до 700°C. По степени пожаробезопасности газобетон превосходит большинство перегородочных материалов, включая простой бетон. Это связано с его исключительно минеральным составом. При возгорании перегородка толщиной в 20 см способна полностью задержать распространение пламени.

Прочность

Этот показатель в плане возможности выдерживать нагрузки от навесных полок и шкафов у газобетонной перегородки достаточно высокий. Каждый крепежный элемент «осилит» вес до 25 кг. Сама же стенка в среднем выдерживает не менее 100 кг нагрузки.

Прочность на сжатие пропорциональна плотности бетона: чем выше последняя, тем крепче будет создаваемая из блоков перегородка.

Класс прочности обозначен литерой B и последующим за ним коэффициентом. К примеру, маркировка B2,5 у газобетонных блоков марки D500 соответствует прочности на сжатие 2,5 МПа.

Шумоизоляция

Газобетон – отличный шумоизолятор, но способности к защите от звуков извне изменяются в зависимости от плотности блоков, толщины перегородки и технологических нюансов. К примеру, при строительстве стены толщиной 12 см из газобетонного блока марки D500 коэффициент звукоизоляции газобетона будет 36 дБ, а при толщине конструкции 36 см – 48 дБ, что соответствует нормам. Соответствующие показатели для блоков марки D600 – 38 и 50 дБ.

Если перегородка тоньше, улучшить шумоизоляцию можно путем нанесения на поверхность стены до оштукатуривания тонкого слоя минваты, укрыв его под сетку.

Хорошей звукоизоляции конструкций из газобетона достигают, монтируя десятисантиметровые блоки в два слоя с изолятором между ними.

Толщина стенки в этом случае будет невелика – чуть больше 20 см, что сохранить полезную квадратуру помещения и защитит от внешних звуков. Это особенно важно, если перегородкой ограждают спальное место или уголок для ребенка.

Перегородка из газобетона своими руками (видео)

Если подойти к возведению газобетонной перегородки грамотно, то она прослужит долгие годы. Такая конструкция убережет тепло и защитит от шума, что сделает проживание в доме еще комфортнее.

Монтаж перегородки из газобетонных блоков и технология их укладки

• Свойства газобетонных блоков
• Газобетон как основной строительный материал
• Выбор связующего состава
• Какой толщины стоит возводить перегородки
• Технология построения перегородки из газобетонных блоков
• Подготовка основания
• Монтаж блоков на раствор
• Применяем клей
• Почему лучше использовать клей
• Процесс укладки блоков
• Делаем дверной или оконный проем
• Окончание монтажа

Перегородка представляет собой отличное техническое конструктивное средство, которое позволяет из одного большого помещения сделать много маленьких, или даже просто зонировать комнату, разделив ее на определенные функциональные части. В зависимости от размещения к ней предъявляются разные требования:

• Прочность. Должна быть крепкой и устойчивой, материалом для таких перегородок может стать газовый блок стеновой, кирпич, пазогребневые плиты и керамзитобетонный блок.
• Должна обладать хорошими звукоизоляционными свойствами. Здесь предпочтение стоит отдавать пористым и воздухосодержащим материалам.

Но создавая перегородку в квартире или доме, следует учесть прочность основания, на котором она будет располагаться. На железобетонных перекрытиях стенки вне опор возводить из кирпича не рекомендуется, так как из-за её достаточно тяжелого веса может произойти нарушение в целостности всего здания. Не говоря уже о деревянных перекрытиях, где даже такой легкий и пористый материал, как пеноблок или газобетон, не стоит укладывать. В таких условиях тогда лучше использовать гипсокартон или дерево.

Свойства газобетонных блоков

Самым оптимальным решением как по стоимости, так и по создаваемой нагрузке являются газобетонные перегородки. Материал, из которого они построены, обладает следующими свойствами:

• Отлично выдерживает большие нагрузки на сжим. На данное свойство газобетона указывает его плотность, которая выражается цифрами D200, D300, D400, D500, D600. Она указывает на твердость материала и допустимые нагрузки, которые он способен выдержать. Но при этом с ростом плотности теплоизоляционные свойства ухудшаются. Межкомнатные газобетонные перегородки лучше выстраивать из D500 или D600, потому как теплоизоляция в принципе не актуальная, а прочность должна быть высокой, чтобы на стену можно было еще прикрепить мебель.
• Хорошо удерживает тепло. Это свойство обеспечивается за счет содержания большого числа газовых шариков (пор). Они могут образовываться в двух случаях. Когда присутствует катализатор (пенообразователь), а блок при этом запекается в печи. И второй способ – без применения вспенивателей, а блок затвердевает при нормальных условиях, но тогда этот материал хоть и имеет схожий химический состав, называется пенобетон. Но о нем поговорим в следующей статье. Газобетонная перегородка может стать отличным изолятором холодного помещения от теплого, создавая в нем оптимальный микроклимат за счет пористости.
• Стена из газобетонных блоков не выделяет токсинов, ядовитых испарений и прочих вредных веществ. К тому же газобетон не горит и не деформируется даже при длительном воздействии на него высокими температурами. Отсюда вытекает еще одно свойство – безопасность.

Газобетон как основной строительный материал

Газобетон уже давно используется в строительстве различных зданий любого назначения, потому что легко подвергается дальнейшей обработке. В него можно закрутить саморез, забить гвоздь, строгать обычной стамеской и даже пилить ножовкой по дереву.

Но за пройденное время технология изготовления претерпела некоторые изменения. Блоки стали идеальных геометрических размеров, идентичны друг другу, в одном ассортиментном ряду выпускаются с пазами и гребнями для облегчения и упрочнения их монтажа.

Если ранее монтаж газобетонных перегородок сводился к строганию боковых поверхностей, оштукатуриванию слоем до 5 см, то сегодня стена из газобетона практически готова к шпаклёвке и оклейке обоями после её возведения.

Выбор связующего состава

Сегодня существует несколько мнений о том, какой раствор следует применять для монтажа блоков:

1. Некоторые говорят, что лучше использовать по старинке известковый раствор. Может это и так, потому что он теплее, чем просто песчаный и при этом при полном высыхании и малом содержании цемента имеет белый вид. Но у него есть отрицательная сторона – он очень хрупкий. Если используется такой раствор, то армирование каждого слоя необходимо выполнять в обязательном порядке. Он лучше годится для построения толстых стен, а не перегородок.
2. Специальный цементно-песчаный клей. Он содержит пластификатор и затвердитель, что позволяет его намазывать тонким слоем, обеспечивая практически бесшовное соединение блоков. Именно поэтому рассмотрим, как класть газоблоки на клей.

Но первым делом его необходимо купить. Продается он в бумажных мешках, на которых написано «Клей для газоблоков». Можно также применять плиточный клей, он имеет те же свойства.

Какой толщины стоит возводить перегородки

Перегородка из газобетонных блоков может иметь самую разную толщину, зависящую от ожидаемых от нее свойств. Если она должна стать частью несущей конструкции, то необходимо применять блок не менее 200 мм толщиной и плотностью от D400. Для простого разграничения пространства достаточно и 100 мм.

А вообще, в продаже имеются все возможные типоразмеры, которые только могут пригодиться в строительстве, с помощью пеноблоков возможно возвести и обыграть различные конструкции.

Технология построения перегородки из газобетонных блоков

Любая работа должна выполняться качественно, поэтому предлагаем вам данную инструкцию о том, как класть газоблоки, фото процесса которого перед глазами. Отдельно рекомендуем ознакомиться со статьей Как штукатурить пеноблоки и газоблоки правильно.

Подготовка основания

Перед рассмотрением технологии, как правильно класть газоблоки, следует подготовить основание. Оно должно быть очищено от пыли и выступающих элементов, старого раствора, загрунтовано, при необходимости выполнена предварительная стяжка.

Отклонения от уровня более 3 мм могут привести к неудобствам дальнейшей работы.
Хоть блоки и производятся машинным способом на автоматической линии, но все же они будут иметь отклонения от геометрии. Поэтому обязательно приобретите специальную терку для газобетона. С ее помощью можно будет легко избавляться от наплывов, торчащих элементов блока и выступающих углов.

После очистки основания можно начинать монтаж газобетонной перегородки, но перед этим необходимо нанести контрольную разметку, по которой будет осуществляться укладка каждого из рядов. Можно использовать строительный трассировочный шнур, лазерный уровень или прикрепить направляющие бруски к стенам и полу. Благодаря им будет выдерживаться идеальная геометрия по краям перегородки, а при помощи шнурка − и по середине.

При укладке первого и последующего рядов монолитно забрасывать щель стыковки перегородки и основной стены не рекомендуется в целях повышения звукоизоляционных свойств. Её лучше позже заделать монтажной пеной.

Монтаж блоков на раствор

Сейчас немного поговорим о том, как класть блоки на раствор. В этом способе имеются и преимущества. За счет толстого первого слоя можно выровнять не совсем ровную поверхность уже вместе с блоками.

Но в дальнейшем смесь мажут на все контактируемые поверхности тонким, не более 2 см, слоем, периодически замазывая с двух сторон швы.

Применяем клей

Теперь рассмотрим подробнее, как класть газоблоки на клей. Он представляет собой ту же смесь из песка и цемента, но содержит специальный пластификатор и склеивающее вещество, что позволяет уже на следующий день прикладывать значительные нагрузки на стены. Для работы с клеем потребуется специальный мастерок с зубчиками и размерами блока. Это позволит не только быстрее и качественнее выполнить обмазочные работы, но поможет сэкономить клей на потерях.

Вооружившись мастерком, шпателем, теркой и уровнем, можно приступать к работе. Укладывать блоки начинаем от стены или от угла заворота перегородки. Если поверхность ровная, то достаточно наносить тонкий слой клея. Кладка газоблоков должна осуществляться ровно и качественно, поэтому после монтажа каждого из них их следует тщательно измерять со всех сторон и контролировать сход с ориентировочным шнурком.

Почему лучше использовать клей

Кладка газобетонных блоков на клей обеспечивает большую прочность и устойчивость стены за счет глубокого проникновения клеящей смеси, образуя тем самым монолитный шов. А тонкий, практически отсутствующий шов решает такую проблему, как островок холода, делая стену еще более теплой.

Процесс укладки блоков

Установка перегородки из газобетонных блоков осуществляется следующим образом:

Немного отступив от стены (примерно 5 мм), устанавливают первый блок, тщательно ровняя его по закрепленным брускам и трассировочному шнурку на предварительно намазанный равномерно тонким слоем клеящий состав.

Кладка перегородок из газобетонных блоков должна осуществляться качественно, для этого применяется обсадка блока на место. Эту операцию можно выполнить при помощи резинового молотка или накладки на него. Инструментом со всех сторон обсаживается блок и уровнем контролируется его приобретенное место.

Также возможен монтаж перегородок из газобетонных плит с пазами и гребнями. Они выпускаются тех же типоразмеров, что и гипсовые плиты, но обладают немного отличными от них свойствами.

Укладка газобетонных блоков далее повторяется до проема или до крайней стены с отступом от нее также в 5 мм в целях повышения звукоизоляционных свойств.

Каждый ряд из перегородки толщиной 100 мм следует армировать и связывать с несущими стенами или другими перегородками. Это можно выполнить при помощи кусков арматуры диаметром 6 мм и более. Для этого в стене на уровне угла блока еще до его монтажа на место сверлится отверстие на 1/2 длины арматуры. Сама же она может быть 15-20 см. В газобетонном блоке для перегородок при помощи стамески или ручного штробореза выбирается соответствующий паз для свободного проникновения в него арматуры.

При монтаже на место в отверстие в стене и паз накладывается тот же раствор для кладки газоблоков и замуровывается в него связка. Такое армированное соединение обеспечит необходимую прочность перегородке, независимо от ее толщины. При использовании блоков 150-200 мм скрепление со стенами можно делать через ряд. Также необходимо учесть перевязку между самими блоками, смещая последующие ряды на 1/2 толщины блока.

Также в качестве связки можно использовать перфорированный уголок, шину и саморезами или гвоздями крепить ее к обеим поверхностям. Но такой способ является менее прочным по сравнению с первым.

Делаем дверной или оконный проем

Перегородка из газобетонных блоков имеет небольшой вес (1 монолитный блок размерами 600х300х100 мм и весом 10,5 кг заменяет 8 кирпичей весом 24 кг) по причине пористости используемых кладочных материалов, поэтому дверные проемы и арки шириной до 80 см можно выполнять без перемычек. Для этого достаточно класть блоки с перекрытием на стены по 20 см, плотно стыкуя их вместе по центру проема. Для их временной поддержки можно использовать каркас из деревянных брусков, прикрученный саморезами к блокам на уровне их укладки.

Устройство газоблочных перегородок с проемами шириной более 80 см требует обязательного использования перемычек. В качестве них может быть армированный монолит из бетона, два уголка по краям и даже деревянный брус, предварительно обработанный антисептическим составом.

Устанавливая газобетонные перегородки, монтаж их следует производить не до самого потолка. Рекомендуется оставлять пространство в 1-1,5 см. Его лучше заполнить монтажной пеной. Это делается для того, чтобы исключить растрескивание краев перегородки при вибрации потолка и обеспечить лучшие звукоизоляционные свойства. Подробнее читайте, как нужно штукатурить пеноблоки.

Окончание монтажа

После возведения перегородки из газобетонных блоков следует тщательно проверить ее на наличие просветов в швах и при помощи того же клея их заделать шпателем. После полного застывания клея (не менее суток) и перед дальнейшей обработкой стены из газобетонных блоков необходимо обработать антисептиком, препятствующим развитию в них грибков и прочих вредителей. Стену можно возвести и из гипсоблоков, более подробно об этом можно узнать на сайте в разделе стены.

Видео:

Исследование несущей способности перегородок из автоклавного ячеистого бетона на основе глубокого обучения: статья журнала «Бизнес и менеджмент»

Для дальнейшего исследования несущей способности плит из ячеистого бетона под давлением пара предлагается строительство на основе глубокого обучения характеристик давления плит из автоклавного ячеистого бетона. методы исследования. Через автоклавный газобетон определяют несущую способность единичного коэффициента корреляции, взаимосвязь между узловой силой и перемещением узла и связь между ними, расчет жесткости автоклавного газобетона, получают условие текучести плит из автоклавного газобетона. Проведен анализ линейной потери устойчивости и нелинейной потери устойчивости сэндвич-панелей из газобетона AUTOclaved, а также рассчитана несущая способность сэндвич-панелей из газобетона автоклавной обработки для проведения анализа несущей способности. Результаты испытаний показывают, что этот метод может эффективно улучшить несущую способность многослойного газобетона автоклавного твердения.

Предварительный просмотр статьи

Top

1. Введение

Автоклавная газобетонная плита (AAC) представляет собой новый тип легкого и пористого зеленого строительного материала, который изготавливается из цемента, извести и песка в качестве основного сырья и оснащен с различным количеством антикоррозийной стальной сетки в соответствии с требованиями к структурным характеристикам. Он имеет преимущества легкого веса, огнестойкости, звукоизоляции, теплоизоляции и так далее. В настоящее время железобетонная плита с автоклавной газобетонной плитой, используемая для повышения сопротивления изгибу и трещиностойкости автоклавной газобетонной плиты, все больше и больше применяется в высотных строительных конструкциях и промышленных заводских зданиях. Основными структурами перегородок из автоклавного газобетона являются тонкая оболочка, монолитная большая опалубка и различные виды межслойной структуры из газобетона со скользящей мембраной. Автоклавная газобетонная перегородка в основном используется для оптимизации прочности на растяжение. Перегородка из автоклавного газобетона обладает высокой конструкционной прочностью, хорошей долговечностью, устойчивостью к высоким температурам, экономией стального сырья и более низкой стоимостью, чем одинарная бетонная перегородка (Kai X, Qingshan D, Lujun C и др. (2018)). Применяемые правила проектирования плит из автоклавного газобетона в Китае в основном включают JGJ / T17-2008 «Технический регламент по применению плит из автоклавного ячеистого бетона» и GB 15762-2008 «Плита из автоклавного ячеистого бетона». Эти два правила и стандарты содержат соответствующие положения для проверки изделий из автоклавного ячеистого бетона, а также для испытаний и измерения характеристик материалов, но только для проектирования армирования плит из автоклавного ячеистого бетона, чтобы проектировщики могли ссылаться на руководящие положения. В реальном производственном процессе производителю необходимо ссылаться на правила для обычно используемых спецификаций пластин для проектирования арматуры, теоретические результаты проектирования арматуры можно сравнивать и проверять с помощью экспериментальных исследований и анализа моделирования методом конечных элементов, чтобы способствовать крупномасштабное промышленное производство плит автоклавного газобетона и их применение в практическом машиностроении.

В литературе (Kamil GM, Liang Q Q, Hadi MNS. (2018)), круговой стальной стержень HPB300 и высокопластичный холоднокатаный ребристый стальной стержень CRB600H использовались в качестве стальных стержней, несущих пол, и экспериментальное исследование характеристик изгиба велась методом централизованной загрузки. Наблюдают за трещиноватым состоянием плиты перекрытия из автоклавного газобетона и измеряют деформации автоклавного ячеистого бетона и стального стержня, а также среднепролетный прогиб плиты перекрытия. Однако этим методом нельзя получить условия текучести перегородок из автоклавного газобетона, что приводит к неубедительным результатам характеристик перегородок на изгиб. В литературе (Zhang D, Gu XL, Yu Q Q и др. (2018)) была создана трехмерная численная модель конечно-элементной обшивки из автоклавного ячеистого бетона на основе программного обеспечения ABAQUS и проведено сравнение результатов моделирования прогиба в середине пролета, растрескивающей нагрузки и предельная нагрузка с результатами испытаний для проверки рациональности конечно-элементной модели. Далее изучалось влияние ширины, толщины, длины и коэффициента армирования автоклавной газобетонной плиты на ее механические свойства. Однако исследование пренебрегало анализом взаимосвязи между совместной силой и совместным перемещением бетонной плиты перегородки, что привело к некоторым ограничениям экспериментальных результатов. В литературе (Ding F X , Luo L , Wang L , et al. (2018)) предлагается, чтобы в процессе проверки качества автоклавного ячеистого бетона инспекторы проводили визуальную оценку дефектов в соответствии с опытом, навыками и инженерным мнением. Однако этот процесс субъективен, трудоемок, требует много времени и затруднен из-за необходимости доступа ко многим частям сложной конструкции. Для решения этой проблемы предлагается почти автоматическая модель обнаружения, основанная на обработке изображений и глубоком обучении, для обнаружения дефектов в типичных недоступных областях бетонных конструкций, чтобы улучшить характеристики сжатия автоклавных газобетонных перегородок. Однако этот метод не рассчитывает жесткость автоклавного газобетона, поэтому эффект повышения несущей способности не очевиден.

Полный список статей

Поиск в этом журнале:

Сброс

Просмотр полного списка содержания журнала

Строительство AAC и ICF: в чем разница, плюсы и минусы?

Стеновые системы из изолированной бетонной опалубки (ICF) и автоклавного ячеистого бетона (AAC) представляют собой современную альтернативу традиционным деревянным или бетонным кладочным элементам (CMU). ICF и AAC заявляют, что предлагают строителям более простой, быстрый и гибкий метод строительства, чем традиционные методы, экономя время и деньги. Кроме того, стеновые системы ICF и AAC предлагают экологически чистую, огнестойкую и звукоизоляционную конструкцию.

Однако ICF, как и блоки Fox, имеют несколько преимуществ по сравнению с AAC. В частности, ICF обеспечивает значительно большую энергоэффективность, устойчивость к стихийным бедствиям и долговечность, а также качество воздуха в помещении (IAQ), чем AAC.

Цементно-каменный сборный автоклавный газобетон заводского производства (AAC) сочетает в себе песок, цемент, известь, воду и расширительный агент (например, алюминиевый порошок) для формирования 8-дюймовых блоков, панелей или специальных форм, все формованные и разрезать точно на размерные единицы. Кроме того, газобетон содержит миллионы мельчайших воздушных ячеек (80 процентов от общего состава), что обеспечивает его изоляционную способность R-8 — лучше, чем у кирпича, бетона или других изделий из каменной кладки.

Стоимость блоков AAC

По состоянию на 2018 год базовый блок AAC размером 8 x 8 x 24 дюйма стоит от 2,20 до 2,50 долларов США за фут2; На 10-25 процентов больше, чем стандартные бетонные блоки. Тем не менее, легкий вес газобетона упрощает обращение с ним и его установку, что снижает трудозатраты по сравнению с CMU.

Формы и размеры газобетонных блоков

Блоки газобетонных блоков бывают в виде панелей, блоков и специальных форм. Блоки укладываются аналогично CMU, а панели устанавливаются вертикально, охватывая всю высоту здания.

• Панели простираются от пола до потолка до 20 футов, имеют ширину 24 дюйма и толщину 6, 8, 10 и 12 дюймов (толщина 4 дюйма для интерьеров). Как правило, рабочие размещают вертикальные ячейки по углам, по обе стороны от проемов, на расстоянии от 6 до 8 футов вдоль стены. Однако из-за большого веса панели вам понадобится кран для их установки.

• Блоки высотой 8 дюймов и длиной 24 дюйма бывают толщиной 4, 6, 8, 10 и 12 дюймов и весом около 33 фунтов. Рабочие укладывают первый ряд газобетонных блоков в традиционном глиняном слое, выравнивая по окончании. Последующие ряды укладывают зубчатым шпателем на наносимый тонкосхватывающийся раствор. К счастью, прецизионно вырезанные блоки позволяют легко держать стену ровной и вертикальной во время установки.

AAC предлагает несколько специальных форм:

• Перемычки или U-образные соединительные балки толщиной 8, 10 и 12 дюймов без раствора на вертикальных краях

• Полые блоки создают вертикальные армированные ячейки для цементного раствора

Преимущества автоклавного газобетона

Стены из газобетона имеют ряд преимуществ для строителей: простота монтажа, экологичность, огнестойкость и энергетически эффективный.

Простота установки газобетонных блоков

Легкие блоки газобетона сочетают в себе изоляционные и конструктивные возможности, предлагая каменщикам быстрый и простой способ установки стены по сравнению с тяжелыми бетонными кладочными блоками, экономя время, деньги и уменьшая травматизм на строительной площадке.

Кроме того, легкие/ячеистые свойства газобетона позволяют легко его резать, придавать форму и строгать, использовать винты и гвозди, а также прокладывать канавки для электрических кабелепроводов и водопроводных труб меньшего диаметра. Эти функции обеспечивают гибкость дизайна и конструкции AAC, облегчая настройку в полевых условиях.

Резка и формовка газобетонных блоков простыми ручными и электрическими инструментами снижает шум и риск для здоровья, связанный с пылью, по сравнению с высокоскоростными алмазными пилами, используемыми для резки монолитных металлоконструкций.

Экологически чистые газобетонные блоки

Изготовленные из натуральных продуктов, перерабатываемые газобетонные блоки обеспечивают приемлемые изоляционные качества. Однако на его производство уходит много энергии, но на 50 процентов меньше, чем на изделия из бетона.

Огнестойкий газобетон

Негорючий газобетон толщиной восемь дюймов выдерживает четыре часа; не горит и не выделяет ядовитых паров.

Высокое звукопоглощение для стен из газобетона

Легкий вес газобетонных блоков способствует значительному снижению шума как от наружного шума, так и от шума между помещениями.

Минусы автоклавного ячеистого бетона

Прежде чем выбрать стеновую систему из газобетона, домовладелец должен рассмотреть следующие проблемы: ограниченная доступность, более низкие показатели прочности и изоляции, а также водопоглощение.

• Ограниченная доступность AAC может затруднить поиск, хотя производители отправят продукт.

• При полной укладке AAC создает стены с монолитной прочностью и характеристиками. Однако по сравнению с большинством бетонных изделий или систем более низкая прочность газобетона требует армирования блоков или панелей газобетона в несущих конструкциях.

• AAC обеспечивает только минимальное значение R и требует применения дополнительной непрерывной изоляции для соответствия требованиям энергетического кодекса.

• Влагопоглощающий и рассыпчатый газобетон требует покрытия наподобие штукатурки или другого защитного покрытия на его поверхности, такого как штукатурка и прочное покрытие, керамическая плитка и облицовка из цельного или тонкого кирпича, чтобы предотвратить разрушение при хранении на открытом воздухе элементы.

Строители используют ICF, такие как Fox Blocks, для стеновых систем выше и ниже уровня земли для всего, от одно- и многоквартирных жилых домов, школ, складов, офисных зданий, больниц, кинотеатров и многого другого. ICF производят высокопроизводительные, долговечные и энергоэффективные здания (R-22 CI), соответствующие требованиям ASHRAE 90. 1 и 2021 IECC, если не превосходящие их. Кроме того, быстрая и простая конструкция ICF обеспечивает безопасную рабочую среду, экономя время и деньги и ограничивая риск получения травм.

Стоимость строительства ICF

ICF, по своей сути, предлагают больше возможностей для сборки стен с непрерывной изоляцией, воздухонепроницаемостью и паронепроницаемостью. Эти дополнительные преимущества делают удельную стоимость за кв. больше, чем единица AAC. К счастью, затраты на рабочую силу для установки ICF дешевле, чем затраты на квалифицированную кладку для установки AAC, и ICF обеспечивают долгосрочные финансовые выгоды, компенсируя первоначальные затраты на строительство.

Формы МКФ

Многие производители предлагают изоляционные бетонные формы (ICF) в виде блоков и панелей:

• Блочные системы ICF состоят из полых панелей с открытыми концами (часто изготовленных из экструдированного пенополистирола или пенополистирола), разделенных шестью-восемью дюймов армированной арматуры. Перед заливкой бетона блокирующие элементы укладываются всухую, как при строительстве из кирпичей Lego. После затвердевания бетона внутренние и внешние полистироловые панели ICF создают постоянный внешний каркас. Эти панели позволяют устанавливать водопроводные и электрические кабели позже в процессе строительства.

• Панельные системы ICF, часто применяемые для подъемно-откидных конструкций, предусматривают горизонтальную заливку стен на плиту перекрытия конструкции на стройплощадке. Кран поднимает панели на место, где стальные скобы временно закрепляют панели, пока рабочие не смогут приварить постоянные крепежные детали к стыкам панелей, линии крыши и опорам.

6 Преимущества конструкции ICF

Прочная, гибкая и простая в установке конструкция ICF позволяет создавать современные конструкции, отличающиеся энергоэффективностью, долговечностью, устойчивостью к стихийным бедствиям и хорошим IEQ. По этим причинам многие из сегодняшних архитекторов, подрядчиков и владельцев зданий и домов предпочитают строительство ICF другим методам возведения стен.

В недавнем отчете ожидается, что рынок ICF в Северной Америке вырастет более чем на 5 процентов в период с 2016 по 2026 год, что обусловлено потребностью в энергоэффективных и устойчивых к стихийным бедствиям зданиях, а также растущим спросом на высотное строительство. раз.

1. Быстрый и простой монтаж

МКФ, такие как блоки Fox, предоставляют строителям быстрый и простой метод возведения надземных и подземных стен, экономя время и деньги.

Стены Fox Blocks сочетают в себе пять этапов строительства: конструкция, воздушный барьер, конструкция, пароизоляция, непрерывная изоляция и крепление. Настенная система «все в одном» снижает потребность в управлении несколькими сделками, значительно ускоряя время доставки при достижении целей проекта.

Кроме того, прочность и гибкость конструкции ICF подходят для зданий большинства размеров, стилей и планов. Простота резки и формирования ICF позволяет создавать индивидуальные конструкции, такие как большие проемы, соборные потолки, изогнутые стены, длинные потолочные пролеты и нестандартные углы.

2. Экологически чистые ICF

Экологически чистые ICF, такие как Fox Blocks ICF, не содержат летучих органических соединений (ЛОС), которые могут ухудшить качество воздуха в помещении. Кроме того, блоки Fox способствуют устойчивости конструкции, поскольку они содержат не менее 40 процентов переработанного содержимого по весу.

Прочность и устойчивость ICF обеспечивают несколько важных компонентов, устойчивых к стихийным бедствиям, что снижает затраты и проблемы, связанные с ремонтом или даже восстановлением.

МКФ, как и блоки Fox, обеспечивают пассивную противопожарную защиту, которая ограничивает распространение пламени во время пожара. Стены ICF не горят, не гнутся и не размягчаются, как сталь.

Стеновые системы ICF из железобетона, армированного сталью, обеспечивают непрерывный путь нагрузки. Во время сильного ветра траектория удерживает стены, крышу, полы и фундамент вместе, перемещая силу от крыши, стен и других компонентов здания к фундаменту и, наконец, к земле.

Стены ICF также препятствуют проникновению переносимого по воздуху мусора в стеновую систему во время сильных ветров.

Отвесные стены конструкций ICF проходят по всей высоте и со всех сторон здания, что делает их сейсмостойкими. Во время землетрясения стены ICF эффективно сопротивляются интенсивным боковым (латеральным) силам в плоскости, которые толкают верхнюю часть стены в одну сторону, в то время как нижняя часть остается неподвижной или толкается в противоположном направлении (раскалывая стену).

4. МКФ способствуют достижению высокого уровня IEQ

Структуры МКФ создают здоровые и удобные конструкции и могут улучшить самочувствие и производительность жильцов.

• Влагостойкие стенки ICF сводят к минимуму, если не предотвращают, рост нездоровой плесени.

• Стеновые системы ICF ограничивают передачу звука снаружи внутрь конструкции.

5. Энергоэффективное строительство ICF

Тепловая масса и высокие R-значения ICF способствуют созданию плотных тепловых ограждающих конструкций зданий, создавая комфортные здания и дома с меньшими затратами на коммунальные услуги.

ICF создают прочные непрерывные монолитные бетонные стены (проницаемость 1,0) и управляют накоплением влаги в стеновой системе, предотвращая рост нездоровой и разрушающей структуру плесени и гниения.

Недостатки конструкции ICF

Структура ICF выглядит точно так же, как структура AAC, однако ICF производят более широкие стены (11+ дюймов), чем стены AAC (8 дюймов). Следовательно, здание со структурой ICF увеличит габаритные размеры и площадь здания.

Простые в установке, МКФ Fox Blocks представляют собой идеальный продукт для строительства экологически безопасных, устойчивых к стихийным бедствиям, прочных конструкций с превосходным качеством внутренней среды. Простая в установке конструкция AAC обеспечивает некоторые из этих функций, но им не хватает прочности, чтобы противостоять многим стихийным бедствиям, и влагостойкости, что приводит к дорогостоящему ремонту и вредной для здоровья и структурно разрушающей плесени.
Свяжитесь с профессионалами Fox Blocks сегодня, чтобы помочь ответить на ваши вопросы о строительстве AAC и ICF.

Автоклавный газобетон (AAC) — Этот старый дом

Этот дом из газобетона в средиземноморском стиле в Найсвилле, Флорида, отделан штукатуркой непосредственно на стене, обрешетка не требуется.

Со хлопком Крис Поут зажигает факел из пропана и подносит пламя к тому, что выглядит как двойной ломтик белого хлеба. «Посмотрите на это», — говорит строитель из Северной Флориды, и его голос раскрывает его австралийские корни. Он поджаривает одну сторону материала, называемого автоклавным газобетоном (AAC), до тех пор, пока он не станет вишнево-красным, а затем предлагает другую сторону посетителю. Тост классный. И он легкий — примерно в два раза легче бетона, для замены которого он был изобретен. «Это только начало», — с ухмылкой говорит Поат. Некоторые называют автоклавный газобетон (AAC) почти идеальным строительным материалом. Запатентовано в 1924 шведского архитектора, AAC состоит из обычных ингредиентов: портландцемента, извести, кварцевого песка или летучей золы, воды и небольшого количества алюминиевой пудры. Материал звукоизолирующий, энергосберегающий, устойчивый к огню, гниению и термитам, его можно резать ручной пилой и ваять в архитектурные детали. Европейцы построили миллион домов и зданий из газобетона, но попытки внедрить его здесь терпели неудачу до недавнего времени, когда энергетические проблемы и высокие цены на пиломатериалы начали открывать глаза на его возможности.

В шотландских бермудах, развевающихся на загорелых ногах, Поат выпрыгивает из фургона у дома, который его фирма Advanced Coastal Construction строит из AAC. В тени залива Чоктоватчи во Флориде 92 градуса по Фаренгейту, но когда Поат заходит в недостроенный дом, температура становится намного ниже, а строительный шум наверху почти не проникает через 10-дюймовые панели пола из газобетона, армированного сталью. Панели изготовлены немецким производителем Hebel, который в 1996 году открыл первый в этой стране завод по производству газобетонных блоков. (Конкурент Ytong открыл здесь завод газобетона в 1997.) Владелец дома, Ричард Гренамьер, давно хотел дом AAC. «Я читал об этом много лет назад, но это было недоступно, — говорит он. «Друг заказал блок Hebel из Германии для строительства своего дома в Таллахасси. Я был взволнован, когда увидел вывески Hebel». Что замедлило появление AAC в Соединенных Штатах, так это нежелание некоторых каменщиков осваивать новые рабочие навыки, говорит Боб Шулдес, инженер-консультант из Portland Cement Association, который изучал историю материала. Но понаблюдайте за работой каменщика Марка Харрисона, и трудно понять, почему. «Это легко», — говорит он, вырезая блок по размеру на большой ленточной пиле и прикрепляя его к стене высотой по пояс в другом доме во время тура Поата. Харрисон кладет шпатель, чтобы взять один из блоков AAC. При длине 24 дюйма он больше обычного бетонного блока и при весе около 30 фунтов легче, но поскольку он прочный, Харрисону приходится работать двумя руками. Американские каменщики привыкли хватать паутину бетонного блока и поднимать ее на место одной рукой. Харрисон не против работать двумя руками, но некоторые каменщики никогда не привыкают к этой разнице.

Строитель Майк Хавинкин прогоняет газобетонный блок через ленточнопильный станок, деревообрабатывающий инструмент. Этот конкретный блок будет использоваться в выравнивающем слое, первом ряду газобетона поверх фундамента. Но сначала Хавинкин вырезает паз для стального арматурного стержня с резьбой.

поднимается быстрее, чем традиционный бетонный блок. И когда он стоит на месте, он крепкий, с достаточной прочностью на сжатие, чтобы поддерживать себя на высоте трех или четырех этажей. По словам партнера Poate Крейга Коула, с помощью стяжек на крыше через каждые 12 футов и по углам AAC соответствует местным требованиям к ветровой нагрузке в 130 миль в час. Более высокие требования к ветровой нагрузке требуют только более толстых стен, говорит архитектор Джайлс Бланден, спроектировавший в этом году дом, построенный из газобетона в Чапел-Хилл, Северная Каролина: «У нас была одна стена высотой 14 футов, поэтому мы проконсультировались с инженером и сделали его толщина составляет 10 дюймов вместо 8 дюймов. Поскольку AAC все еще неизвестен, Hebel и Ytong предлагают инженерную помощь проектировщикам и строителям. Компании также обучают торговцев.

Бланден, который проявляет особый интерес к энергоэффективному строительству, говорит, что ячеистые пространства AAC обеспечивают отличную изоляцию. Расчеты Хебеля показывают, что 8-дюймовая стена из газобетона имеет значение R 11, но из-за уменьшенной инфильтрации воздуха и повышенной тепловой массы она превосходит стену из каркаса с рейтингом R-30. «Вы получаете эффект маховика от его массы — снижение колебаний температуры, потому что он медленно нагревается или охлаждается», — говорит Бланден. Хебель говорит, что его стены в два с половиной раза более герметичны, чем стандартные деревянные рамы или бетонные блоки, и, по словам Крейга Коула, на самом деле настолько герметичны, что возникает еще одна проблема: балансировка кондиционирования воздуха. «В доме площадью 2800 квадратных футов будет прохладно до тех пор, пока влажность не начнет накапливаться до того, как включится кондиционер», — говорит Коул. «Поэтому мы уменьшили мощность кондиционера на тонну и добавили гигростат, так что либо температура, либо влажность запускают устройство». Недостатки AAC в основном связаны с его новизной. Хотя его можно привинтить и прибить гвоздями так же легко, как дерево, крепление часто не такое прочное — шурупы могут соскочить, а гвозди — скрутиться. Помогают пластиковые анкеры, и компания Hebel разработала специальные гвозди с большой головкой и квадратным стержнем, обладающие лучшей удерживающей способностью. Небольшие дефекты можно заполнить раствором с жидким затвердеванием, но он капает и растекается, поэтому для более крупного ремонта требуется более густой раствор. Поскольку вода скапливается в открытых порах материала, газобетон нельзя оставлять незавершенным более чем на несколько дней.

Здесь, в северной Флориде, одноэтажный дом со стенами Hebel стоит примерно на 2,5% дороже, чем аналогичный каркасный дом с оштукатуренными шестидюймовыми стенами, говорит Коул. Но экономия энергии компенсирует разницу менее чем за пять лет, говорит он. По словам Поута, более высокая стоимость газобетона не позволяет ему выйти на рынок с умеренными ценами, потому что покупатели обеспокоены первоначальными затратами. Покупатели более дорогих домов (от 200 000 долларов в этом регионе) «понимают быструю окупаемость и готовы вкладывать средства», — говорит он, паркуя фургон у своего офиса в Дестине. AAC уже более популярен, чем некоторые предсказывали. Энергетический кризис 80-х годов выявил потребность в энергоэффективном бетонном продукте. Когда строительные нормы и правила отразили эту потребность, американские строители начали пробовать газобетон. И теперь, — говорит инженер Шульдес, — я бы сказал, что это надолго».

Решения Hebel — Аламо Систем Индастриз

Что такое автоклавный газобетон (AAC)?

Газобетон представляет собой сборный бетонный строительный материал, изготовленный из неорганических компонентов на основе цемента, которые доступны в виде крупных строительных блоков и армированных или неармированных панелей, досок и специальных элементов. Это ячеистый, легкий и конструкционный материал, обладающий тепло- и звукоизоляцией, а также устойчивостью к огню, плесени и насекомым. Почти каждая часть требований к конструкции и изоляции здания может быть удовлетворена с помощью газобетона. Утверждается, что AAC является единственной доступной жизнеспособной, однокомпонентной и структурной изоляционной системой. Стены, полы и крыши зданий могут быть построены из газобетона, что обеспечивает исключительную гибкость проектирования, быстрое строительство и сокращение отходов.

История газобетона

Газобетон был разработан в Европе в 1923 году, а коммерческое производство началось в 1930 году. Изделия из газобетона использовались для строительных проектов по всему миру с 1920-х годов в различных климатических условиях, начиная от сильных холодов в северной Японии и Европе, к жарким и влажным регионам Южной Америки и к дальнему востоку с жарким и сухим климатом Австралии и Ближнего Востока.

Узнайте о нашей строительной системе Hebel-Tel

Компания Alamo System Industries, Inc. использует наилучшие методы и технологии, доступные на сегодняшний день, чтобы обеспечить четкие строительные потребности и решения для множества проектов в различных отраслях. Одним из таких методов является автоклавный газобетон (AAC). Мы используем это всякий раз, когда это возможно, поскольку оно обеспечивает структурную изоляцию, необходимую для того, чтобы сделать дизайн конкретного проекта таким, который будет надежным и эффективным для клиента.

Строительная система Hebel-Tel может использоваться для различных проектов и проектных спецификаций, включая:

• Металлические конструкции
• Доски пола и крыши
• Противопожарные стены
• Розничные торговые центры
• Навесные стены
• Складское хозяйство

Общие области применения

Вот несколько примеров наиболее частого применения автоклавного газобетона Hebel. Подробный список включает инфраструктуру, такую ​​как отели, складские помещения и торговые центры.

Металлические конструкции Hebel

• Гостиницы с ограниченным обслуживанием
• Апартаменты
• Дома престарелых
• Общежития

Доски пола/крыши

• Заводской контроль качества
• STC до 50
• Нанесение финишных покрытий непосредственно на Hebel AAC
• Давайте покажем вам, как сэкономить на кровле

Противопожарные стены

• 2 дюйма Hebel AAC соответствуют 2 часам огнестойкости
• Лестничные клетки
• Шахты лифта
• Стена, отделяющая офис от склада

Розничные торговые центры

• Легко добавить
• 2-дюймовый газобетон Hebel AAC обеспечивает 2-часовую настенную сборку
• Формы и шаблоны очков бесконечны
• Более быстрое строительство

Навесные стены

Панели с архитектурной отделкой

• Специально для вашего проекта
• Готов к получению черновых данных MEP
• Готов к установке изоляции и гипсокартона
• Возможна любая гипсовая отделка.

Складские помещения

• Помещения с высокими тепловыми показателями
• Высота Евы до 60 футов
• Бесконечные шаблоны очков и веселье
• Будущее расширение
• Помещения, в которых требуются материалы с высоким уровнем звукоизоляции для поглощения шумного оборудования
• Возведение на 15 % быстрее, чем обычная наклонная стена

Преимущества Hebel

Газобетон Hebel часто признается одним из самых экологичных строительных материалов. Сочетая более низкое потребление материалов и энергии в производстве с целым рядом экологических преимуществ, мы предлагаем экологически безопасные результаты.

Пожаробезопасность:

Продукт Hebel AAC является идеальным решением для обеспечения пожарной безопасности. Он негорюч и обеспечивает защиту от возгорания до 4 часов — самый высокий показатель огнестойкости в отрасли.

Воздухопроницаемость:

Изделия Hebel AAC дышат, обеспечивая диффузию паров влаги, что способствует снижению уровня влажности внутри здания за счет автоматического поглощения и выделения влаги.

Долговечность:

Конструкции, изготовленные из газобетона Hebel, долговечны и не разрушаются в нормальных атмосферных условиях.

Энергосбережение:

Теплоизоляционные свойства Hebel AAC значительно снижают затраты на отопление и охлаждение.

Нетоксичный:

Готовый продукт полностью натуральный, экологически чистый и нетоксичный.

Быстрая установка:

Газобетон HEBEL очень быстро устанавливается на месте благодаря его легкому весу и отличной технологичности.

Экологичность:

Продукция Hebel AAC часто признается одним из самых экологичных строительных материалов. Сочетая более низкое потребление материалов и энергии в производстве с целым рядом экологических преимуществ, мы предлагаем экологически безопасные результаты.

Универсальность:

Изделия из газобетона HEBEL полностью универсальны и могут быть разрезаны на любую форму или под любым углом для использования в широком диапазоне строительных применений, таких как блоки для возведения несущих и ненесущих стен, панелей крыши, стен и пола. , чтобы сайт и звуковые стены.

Easy-Worked:

Изделия из газобетона HEBEL можно распиливать, сверлить и прибивать гвоздями с помощью обычных инструментов для обработки дерева, что значительно повышает производительность и креативность на строительной площадке.

Перерабатываемый:

Побочные продукты производства газобетона, включая отходы отвержденного газобетона и незатвердевшую смесь газобетона, возвращаются обратно в производственный процесс.

Точность:

Установленная программа контроля качества и строгие производственные допуски позволяют строителям добиваться оптимальных характеристик конструкции.

Легкий:

Hebel AAC весит примерно 1/4 веса традиционного бетона, что позволяет сэкономить на транспортных и строительных расходах.

Фото строительства

Здесь вы можете просмотреть несколько фотографий из нашего портфолио, сделанных в процессе строительства. На этих изображениях представлены панели из автоклавного газобетона Hebel.

Посмотреть нашу галерею

Независимая оценка стоимости Hilton Embassy Suites

Прилагаем несколько документов, которые показывают вам фактическое сравнение стоимости проживания наших друзей в Hilton Embassy Suites в Ларедо.

6-этажная башня с номерами 136 000 квадратных футов, 195 комнат
Результаты Lyda Swinerton Inc., Сан-Антонио, Техас

Сравнительное исследование затрат

Проектные документы

Архитекторы и инженеры

Hebel AAC Общая информация

Знакомство с автоклавным газобетоном Hebel AAC Учитывая сегодняшнюю потребность в экологически устойчивом строительстве, дальновидные архитекторы и строители полагаются на вечную прочность и универсальность Hebel AAC. Этот твердый строительный материал обеспечивает преимущества энергоэффективного и экологически ответственного строительства, включая улучшенное качество воздуха и более низкие затраты на изоляцию.

Посмотреть информацию

Hebel – огнестойкие

Строительные материалы, которые выдерживают пламя для вас. Благодаря своим уникальным свойствам HEBEL AAC обеспечивает безопасность людей и имущества даже в случае пожара.

Подробнее

Статические значения R

Значения статического теплового сопротивления («статические значения R») образца Hebel AAC толщиной 1 дюйм, испытанные в соответствии со стандартом ASTM C518-04 «Стандартный метод испытаний свойств теплопередачи в установившемся режиме с помощью средств». прибора для измерения теплового потока».

Просмотр значений

Технические спецификации Hebel AAC

Чтобы создать рабочий проект, который лучше всего подходит для ваших строительных работ, технические спецификации Hebel AAC должны быть максимально точными. Не допуская ошибок, вы гарантируете, что ваш проект будет завершен вовремя, в рамках бюджета и с тщательным рассмотрением. Мы не упустим из виду тонкости и внимание к деталям, которых требует такая кропотливая работа. Знайте, что ваш проект останется в допустимых пределах для удовлетворительного завершения.

Посмотреть характеристики

AAC Ecopanels — Автоклавный газобетон
