Для чего нужен перфоратор

С помощью перфоратора можно просверлить отверстие в бетонной стене. Сделать это проще всего именно благодаря данному электроинструменту.

С того момента, как вошёл в моду евроремонт, гипсокартон, не стало меньше проблем со сверлением отверстий в стенах многоэтажных домов – для фиксации картин, мебельных гарнитуров, полок, ковров, подставок для цветов, зеркал и так далее.

Отверстие в бетонной стене можно высверлить и при помощи дрели, но на самом деле у неё другое назначение. Это дополнительная функция. А вот перфоратору и бетон по плечу, и другие материалы, менее прочные.

Надо только купить нужную насадку и в металле, дереве, стекле, пластике можно будет просверлить отверстие.  Сфер применения у перфоратора много. У каждого человека, пожалуй, он должен быть в нужный момент под рукой.

Количество режимов

Производители перфораторов, изобретая новые модели, совершенствуя, усложняя существующие, ориентируются в первую очередь на потребности строительной отрасли. Потребности обычных граждан тоже, конечно, учитываются, но приоритетны, всё же, не они.

Какие завтра изобретут стройматериалы? Перфораторы будут переделаны в соответствии с этим. Не каждый подходит для выполнения работы по дому, непрофессионального ремонта, творчества, хобби, увы.

Всегда есть риск, что будет куплен не тот перфоратор. Легко допустить ошибку, поскольку моделей изобретено много. Как выбрать перфоратор самый лучший, оптимальный, тот самый?

Важно обращать внимание на производителя, торговую марку, отзывы о ней, стоимость. Помимо этого – на мощность, скорость вращения и не только. Важен также дизайн, эргономика, количество режимов.

Существуют однорежимные, двухрежимные и трёхрежимные перфораторы. Количество режимов определяет набор функций. Какие свёрла ни купи, всё равно толку не будет, если у перфоратора один режим. Только дерево им можно будет просверлить.

Без него никак не обойтись профессиональному столяру или строителю, который ценит эффективность, точность, заинтересован в высоком качестве выполнения конкретного вида работ.

Двухрежимным перфоратором можно просверлить в металлической планке отверстия, например, прикрепить её к стене. Это самая популярная модель. Привлекает соотношение цены и качества. Легко работать с твёрдыми материалами и хрупкими.

Однако не эта разновидность является претендентом на статус универсального электроинструмента. Двухрежимный перфоратор – это компромисс. Трёхрежимный – ультиматум.

Самые разные задачи ставит перед дачником, скульптором, любителем столярного ремесла, внимательным хозяином жизнь. То электронагреватель нужно купить и установить, то откосы сделать, то лавку во дворе починить. Трёхрежимный перфоратор можно использовать в качестве отбойного молотка. Иногда такая опция действительно нужна.

Некоторые идеи ландшафтного дизайна, например, без отбойного молотка превращаются в призрачную мечту, несбыточное желание. Если купить трёхрежимную дрель, и отбойный молоток в нужный момент будет под рукой.

Нагрузка на электросеть

Мощность характеризует потенциал инструмента. Если правильно подобрана насадка, обрабатывается один и тот же материал, каким перфоратором быстрее получится просверлить отверстие – с мощностью 700 Вт или с мощностью 1500 Вт? Оба справятся с задачей средней сложности с одинаковой скоростью. В ваттах измеряется потенциал двигателя.

Небольшое отверстие в бетонной стене просверлить перфоратором с мощностью до 1000 Вт – лёгкая задача. Но даже если купить сверло для отверстий с большим диаметром и они подойдут, скромные показатели, потенциал двигателя не позволит добиться желаемого результата. Понадобится перфоратор с мощностью от 1000 Вт.

Данная характеристика перфоратора имеет большое значение и с точки зрения нагрузки на электросеть. Хорошо, если на даче установлен автономный генератор электроэнергии. Плохо, если его нет, свет периодически отключают, наблюдаются перепады напряжения.

Перфораторы могут работать только от электросети или же и от аккумулятора. С точки зрения нагрузки на электросеть и риска отключения света, конечно, рациональнее приобрести модель с аккумулятором.

Эргономические особенности

Чем выше мощность, тем больше вес данного электроинструмента. Будет ли удобно держать его в руках? Стоит обратить на этот параметр внимание. Эргономика имеет большое значение. Форма ручки, цвет – какими они должны быть?

Одного взгляда иногда достаточно на витрину, коробку, фото перфоратора, чтобы принять решение. Производители обычно уделяют вопросам эргономичности много внимания, ведь от этого зависит безопасность эксплуатации.

Важная деталь – патрон

Имеет значение тип патрона, который присутствует в перфораторе. Их существует два основных вида:

• быстрозажимный патрон;
• классический.

Какой перфоратор лучше? Тот, у которого быстрозажимный патрон. Он был создан для того, чтобы упростить процесс замены одного сверла на другое.

Патроны также делятся на:

• SDS+;
• SDS max;
• SDS-Quick.

Сколько разных буров можно будет подключить? Если речь идёт о перфораторе с патроном SDS+, подключить можно будет минимальное количество, с диаметром до 26 мм. Патрон SDS max расширяет возможности. Допустимо использование буров с диаметром до 60 мм.

Патрон SDS-Quick – это новинка. Именно он является на сегодняшний день самым прочным, перспективным. Его эффективность в то же время – понятие относительное. Нужно ли много разных буров использовать, если есть хобби, дача, привык человек мелкий ремонт выполнять самостоятельно? Вряд ли. Траты могут оказаться лишними.

Имеет значение то, какая скорость оборотов у перфоратора. Замечательно, если модель дополнена переключателем скоростей. Сила удара, величина, измеряемая в джоулях, тоже заслуживает внимания. По ней можно судить о том, насколько быстро будет сделано отверстие в нужном материале, сколько понадобится приложить для этого усилий.

Приятные мелочи, необязательные дополнения – важный критерий для многих людей. Именно они могут сделать одну модель более популярной при одинаковых главных характеристиках. На цену они чаще всего особо не влияют. Покупая универсальный электроинструмент, перфоратор, их тоже надо учесть. Покупка будет по-настоящему удачной.

Фото перфоратора

Также рекомендуем посетить:

Строительный перфоратор — Википедия

Перфора́тор — ударная машина, обеспечивающая наряду с ударом, вращение рабочего инструмента. В отличие от сверления перфоратор не сверлит (не режет) отверстие острой кромкой сверла, а пробивает отверстие буром, как зубилом, с механизированным вращением бура. Поэтому заточка буров более похожа на заточку зубил, чем свёрел. Мощность перфоратора определяется энергией удара (в джоулях) и мощностью электродвигателя (в ваттах).

Для создания импульса, направленного в сторону обрабатываемого материала, используется пневматический, реже электромагнитный механизм. В пневматических механизмах обратное движение происходит из-за отскока и всасывания. По устройству и применению имеет ряд сходств с дрелью. Первые перфораторы были разработаны в 1851 году специально для горнодобывающей промышленности. К 1932 году появился первый электрический перфоратор, являвшийся модифицированным электрическим отбойным молотком.^[1]

В электрическом перфораторе с пневматическим механизмом удар обеспечивается возвратно-поступательным движением первого поршня в цилиндре. При этом создаётся сжатие воздуха между двумя поршнями. Энергия сжатого воздуха приводит в движение второй поршень-ударник (молоток), который ударяет в ещё один промежуточный ударник меньшего диаметра (боёк), который ударяет в торец бура или другой насадки^[2]. Возврат второго поршня-ударника (молотка) происходит из-за разрежения воздуха между двумя поршнями при обратном ходе первого поршня. Такой принцип удара получил наибольшее распространение ещё в отбойных молотках.

В перфораторах с электромагнитным ударным механизмом удар обеспечивается двумя электромагнитными катушками, которые в свою очередь обеспечивают возвратно-поступательное движение сердечника. Сердечник посредством переходной ударной массы передаёт удар на торцевую часть бура.

В отличие от дрелей, которые, как правило, оснащаются кулачковыми патронами, перфораторы оснащаются специальными патронами системы SDS и требуют использования насадок с хвостовиком SDS. Такие патроны позволяют закреплять насадки с фиксированным диаметром хвостовика. Наиболее распространены стандарты SDS+ и SDS-max, которые отличаются диаметром хвостовика (10 мм и 18 мм соответственно), а также числом и размерами выемок, передающих вращающий момент и обеспечивающих фиксацию насадки в патроне перфоратора. Крайне редки модели перфораторов с комбинированным патроном, сочетающим функции трёхкулачкового патрона и патрона SDS+ [1]. Такая комбинация призвана решить проблемы при использовании перфоратора в качестве дрели: люфт в патроне SDS+; увеличение массы и размера за счёт переходника с хвостовиком SDS+, на который крепится трёхкулачковый патрон. Более распространённым конструктивным решением этих проблем является система быстрой замены патрона (позволяет быстро поменять патрон SDS+ на кулачковый патрон).

Патрон перфоратора может находиться в одном из двух положений — «заперт» и «не заперт». В положении «заперт» два шарика входят в пазы на хвостовике насадки и удерживают насадку от выпадения. На корпусе патрона имеется специальное кольцо, которое может быть нажато или повёрнуто (в зависимости от конструкции) рукой. При нажатии на кольцо шарики патрона выходят в соответствующие отверстия в патроне и насадка может быть свободно извлечена. Такая конструкция патрона, во-первых, позволяет быстро менять насадки, и, во-вторых, исключает проворачивание бура, что случается при работе с кулачковым патроном.

Поскольку бур в патроне перфоратора провернуться не может, в кинематическую схему перфоратора, как правило, включают защитную фрикционную или зубчатую муфту, перестающую передавать вращающий момент при достижении им определённого критического значения. Это служит для защиты от повреждений пользователя и самого перфоратора при заклинивании бура в отверстии.

Конструкция перфоратора может также включать:

• реверс (электронный или щёточный)
• регулятор мощности (оборотов)
• систему быстрой замены патрона (позволяет быстро поменять патрон SDS+ на кулачковый патрон)
• встроенную систему пылеулавливания (перфоратор со встроенным пылеотсосом; используется для обеспечения чистоты на рабочем месте)
• антивибрационную защиту
• сервисные индикаторы (например, индикатор износа щёток)
• электронный иммобилайзер

Перфораторы могут иметь линейную или угловую компоновку («горизонтальное» и «вертикальное» расположение двигателя соответственно). При линейной компоновке оси якоря двигателя и ствола параллельны, при угловой компоновке — находятся, как правило, под прямым углом. Перфораторы с пневматическим принципом удара подразделяют на одно-, двух- и трёхрежимные. Первый режим — сверление, второй (основной) — сверление с ударом и третий вспомогательный — только удар, долбление без вращения. Перфораторы SDS+ как правило трёхрежимные, а перфораторы SDS max режима сверления не имеют.

По типу привода перфораторы бывают

• электрические сетевые (обычно их называют электрическими) — они наиболее распространены; двигатель может быть расположен как вертикально, так и горизонтально
• электрические аккумуляторные (обычно их называют аккумуляторными) — особенно удобны для фасадных и т. п. работ; аккумуляторная батарея, как правило, подключается непосредственно к корпусу перфоратора, но может быть и выносной, то есть подключается к перфоратору через кабель и крепится, например, на поясе пользователя; аккумуляторные перфораторы комплектуются следующими видами аккумуляторных батарей:
• пневматические — для ведения работ в опасных условиях (опасность взрыва, поражения электрическим током, потоки воды и т. п.)
• бензиновые — для ведения дорожных и т. п. работ; наметилась тенденция к их вытеснению аккумуляторными.

Существуют перфораторы с системой вакуумного пылеудаления, которая может быть встроена в корпус и кинематическую схему перфоратора, а может представлять собой съёмный блок. Такой блок может иметь собственный встроенный электропривод, а может использовать энергию воздушного потока, создаваемого охлаждающей крыльчаткой электродвигателя самого перфоратора.

Некоторые модели перфораторов имеют двухскоростной редуктор.

Перфораторы могут быть профессиональными и бытовыми.

Перфоратор пробивает отверстия в бетоне и подобных ему материалах значительно эффективнее, чем ударная дрель. Это достигается за счёт отдельного пневмомеханизма, тогда как у дрели удар достигается за счёт двух храповиков и зубчиков на них: при движении храповиков зубчики постукивают друг о друга. У перфораторов энергия удара достигает нескольких джоулей и является ключевой характеристикой, тогда как для дрелей энергия удара обычно вообще не указывается из-за её незначительности. Применение перфоратора целесообразно во всех случаях пробивания отверстий в бетоне, природном камне и т. д., если допускается ударное воздействие на материал. Пробой кирпича не всегда экономически оправдан, а иногда технологически недопустим: в частности, при пробое в пустотелом кирпиче отверстий под анкер или дюбель.

Благодаря тому, что трёхрежимный перфоратор работает как отбойный молоток, становится намного проще не только выполнять отверстия в бетонных стенах, но и штробить пазы в мягкой штукатурке, лёгком бетоне и подобных материалах. В режиме отбойного молотка рекомендуется работать не более 15-20 % от общего времени работы перфоратора.

В свободной продаже имеются специальные переходники (адаптеры) с хвостовиком SDS, которые позволяют закрепить в патрон перфоратора кулачковые патроны и использовать его как дрель (в ударном режиме такое использование недопустимо). Патрон перфоратора при фиксации бура обеспечивает небольшой люфт, необходимый для возвратно-поступательного движения бура, что приводит к некоторому радиальному биению насадки и несколько снижает точность отверстия.

Этого недостатка лишены модели перфораторов со сменным патроном, у которых патрон SDS можно целиком заменить на кулачковый патрон. Процесс такой замены занимает несколько секунд, производится без инструментов (подобно смене насадки в патроне SDS). Основное преимущество такой системы — передача удара на патрон исключена.

Хвостовик бура (зубила и т.п. оснастки) нужно смазывать специальной смазкой.

С перфоратором могут применяться:

• буры
• коронки (алмазные коронки — только в безударном режиме)
• угловая сверлильная насадка (головка) для работы в труднодоступных местах
• система пылеудаления (крепится, как правило, вместо ограничителя глубины сверления)
• контроллер угла сверления (крепится, как правило, вместо ограничителя глубины сверления)
• насадка для долбления (для перфораторов, не имеющих режим долбления) для использования зубил и т. п.
• ящики и тележки для хранения и транспортировки
• аккумуляторы (для аккумуляторных перфораторов)
• при использовании кулачкового патрона — все виды приспособлений, предназначенных для дрелей:
  • свёрла и коронки для металла, дерева, стекла, керамики и т. д.
  • мешалки (мешальные корзины) для размешивания красок, строительных растворов и т. п.
  • линейка для измерения глубины отверстия
  • разнообразные насадки, такие, как насадка для заточки свёрл, насадка для резки листового металла, водяной насос и т. д.
  • шлифовальных кругов
• для перфораторов, имеющих режим долбления:
  • зубила различных размеров и конфигурации
  • забиватели (кувалды) для дюбелей, кольев, костылей, больших гвоздей
  • трамбовочные пластины для уплотнения грунта и т. п.
  • зубчатые пластины для придания шероховатости бетону, камню

Иногда боёк смазывают твёрдым смазочным маслом, не предназначенным для этого. При работе перфоратора в ударных режимах боёк нагревается, от бойка нагревается масло, нагретое масло окисляется кислородом воздуха и превращается в смолу. В вязкой смоле ход бойка сильно уменьшается и ударные режимы перестают работать. Для устранения этой неисправности все детали ударного механизма нужно очистить от смолы растворителем и смазать жидким смазочным маслом.

советы от мастеров, фото, видео, рекомендации и новинки!

Перфоратор относится к такому виду инструментов, с помощью которых можно сверлить. Данное оборудование может выполнять как вращательно-ударные движения, так и продольно-осевые.

Перфоратор отчасти напоминает ударную дрель. Нередко данный инструмент используют в домашнем хозяйстве. Специалисты рекомендуют в домашнем хозяйстве использовать непрофессиональный агрегат.

С помощью перфоратора можно делать отверстия разной глубины и разных  диаметров.

Причем количество материалов, которых на которых может работать перфоратор, достаточно обширно и, включает в себя изделия, как повышенной прочности, так и особо жесткие поверхности. Чаще всего используется перфоратор, который работает от пневматического или электрического механизма.

Что предпочтительнее использовать перфоратор или ударную дрель?

Перфоратор даже с меньшей мощностью способен проделать отверстие в значительно более прочной поверхности в отличие от ударной дрели.

В том случае, когда требуется сделать отверстия, без использования ударной силы, то можно использовать дрель, однако перфоратор также может работать в режиме, не предусматривающем удары.

Безусловно, оба эти инструмента могут осуществлять аналогичные функции, тем не менее, в них есть отличия. Так, даже те дрели, которые обладают высокой мощностью, более легкие, благодаря чему работать с ними проще.

Однако дрель может работать не со всеми материалами. Современные модели перфораторов обходятся дешевле и работают быстрее.

Мощность перфоратора

Самое главное при выборе перфоратора – это мощность, которая указывается в Ваттах. По мощности данный инструмент подразделяется на две категории: профессиональное оборудование и бытовой агрегат.

К бытовой категории можно отнести перфоратор, мощность которого колеблется между 450 и 900 Ватт. А те модели перфоратора, мощность которых превышает 900 Ватт, относятся к категории профессиональных.

Тем, кто редко пользуется данным инструментом и, кому не нужны глубокие отверстия, могут ограничиться агрегатом в 500-650 Ватт. Тем же, кто регулярно делает ремонт у себя дома, потребуется перфоратор в 750-900 Ватт.

Разновидности

Перфоратор по месторасположению мотора в корпусе подразделяется на два вида: с горизонтальным расположением двигателя и с вертикальным.

Так, для работы в узком и глубоком пространстве идеально подходит перфоратор с горизонтальным расположением мотора.

Однако модели агрегата, относящиеся к данной категории перфораторов, имеют свои недостатки, к которым относится слабое охлаждение мотора и низкая мощность двигателя.

А вот для работы в сложных условиях и для осуществления длительных работ оптимальным решением станет перфоратор с вертикальным расположением мотора. В домашних условиях достаточно будет инструмента с горизонтально расположенным двигателем.

Сила удара

Ударные возможности перфоратора обеспечивают скоростные возможности агрегата и эффективность работы в целом. На продуктивность работы перфоратора напрямую влияет количество энергии.

Специалисты рекомендуют для домашнего ремонта использовать инструмент с силой удара равной от 2,6 до 4,5 Джоуля.

От сети или от аккумулятора

В настоящее время перфораторы работают как от сети, так и от зарядного устройства. Сетевые аккумуляторы самые распространенные, потому что имеют массу преимуществ.

Однако в отдельных случаях приходиться работать без электричества, в этом случае наиболее оптимальным решением станет использование перфоратора работающего от батареи. Это касается случаев работы на высоте или в любом другом месте, где нет возможности подключить прибор к электричеству.

В том случае, если вы решили приобрести перфоратор, работающий от аккумулятора, то необходимо обращать внимание на его емкость, в противном случае вы не сможете работать на нем длительное время.

Однако надо учитывать, что такое инструмент будет стоить значительно дороже. Вместе с тем, существует пневматическая модель перфоратора, которая в процессе работы не выдает  искры.

Однако в нашей стране такой агрегат встречается в продаже редко, поэтому специалисты рекомендуют для дома использовать перфоратор, который работает от сети.

Фото современных перфораторов

Также рекомендуем просмотреть:

▷ Как выбрать перфораторы — в ✔ E-katalog.ru ✔ , советы по выбору, характеристики в каталоге перфораторов

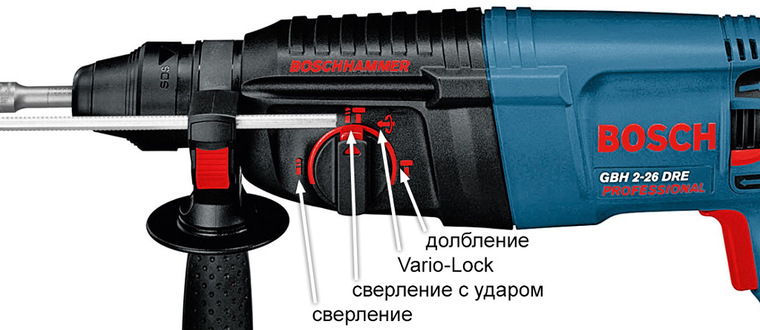

Режимы работы

— Сверление. Режим работы, подобный обычной электродрели: рабочий инструмент (обычно сверло) обрабатывает материал за счёт вращения. Применяется для работы с относительно мягкими материалами, такими как дерево и металл. Хотя за счёт специализации классические электродрели в целом лучше подходят для сверления, однако перфораторы с такой функцией вполне могут их заменить на большинстве несложных работ.

— Сверление с ударом. Комбинация двух вышеописанных режимов: рабочий инструмент одновременно и вращается, и движется взад-вперёд, обеспечивая ударное воздействие. Это позволяет справляться с твёрдыми материалами, такими как бетон и кирпич; при этом перфораторы, за счёт особенностей конструкции, намного лучше подходят для подобной работы, чем модифицированные (т.н. «ударные») дрели.

Полезная мощность

Мощность, выдаваемая при работе непосредственно на рабочую насадку. Высокая мощность, с одной стороны, способствует производительности, с другой — заметно сказывается на габаритах, весе и цене. Поэтому выбирать инструмент по данному параметру стоит с учетом специфики планируемых работ; рекомендации по конкретным значениям мощности для разных видов работ можно найти в специальных источниках.

Потребляемая мощность

Максимальная мощность, потребляемая перфоратором при работе. Более мощные модели, как правило, имеют более высокие рабочие характеристики (энергия удара, крутящий момент и т.п.) и лучше подходят для работы с твёрдыми материалами, требующими значительных усилий, а также для проделывания отверстий большого диаметра и /или глубины. Однако и электричества такие перфораторы расходуют больше.

Энергия удара

Количество ударов

Максимальное количество ударов в минуту, которое может обеспечить перфоратор. Обычно чем выше мощность перфоратора (см. «Потребляемая мощность»), тем ниже число ударов в минуту, т.к. более мощное устройство позволяет обеспечить энергию каждого удара, достаточную, чтобы не увеличивать их число (что привело бы к повышению износа) и сохранять при этом хорошую производительность.

Макс. количество оборотов

Обороты номинальной нагрузки

Обороты, развиваемые двигателем перфоратора при номинальной нагрузке на инструмент. Номинальной в данном случае считается максимальная нагрузка, при которой перфоратор способен проработать неопределённо долго без поломок и других неприятных последствий. Является одним из показателей, отражающих возможности и некоторые особенности инструмента, аналогично оборотам холостого хода; подробнее см. соответствующий пункт выше.

Макс. крутящий момент

Крутящим моментом в данном случае будет являться сила, прикладываемая к материалу внешней кромкой сверла, помноженная на радиус сверла. Чем выше крутящий момент — тем лучше перфоратор подходит для тяжёлых работ, например, обработки очень твёрдых материалов или сверления отверстий большого диаметра.

Расположение двигателя

— Горизонтальное. Также такое расположение можно назвать продольным, т.к. двигатель размещается вдоль корпуса перфоратора. Благодаря этому подобный инструмент получается более компактным, чем устройства с вертикальным расположением. С другой стороны, двигатель в горизонтальных моделях подвергается более сильным нагрузкам, что затрудняет применение такой компоновки в перфораторах высокой мощности. Вследствие этого инструменты данного типа характеризуются относительно невысокой мощностью и производительностью, большинство из них рассчитано на относительно несложные работы.

— Вертикальный.Вертикальное расположение предполагает размещение двигателя перпендикулярно рабочей насадке. Это заметно сказывается на габаритах агрегата. С другой стороны, в вертикальных перфораторах применяются редукторы, снижающие нагрузки на двигатель, что даёт возможность создавать мощные производительные инструменты. Поэтому большинство моделей профессионального уровня, рассчитанных на интенсивное использование в сложных условиях, используют именно вертикальное расположение двигателя.

Тип патрона

— SDS+. Аббревиатура от нем. «Steck-Dreh-Sitzt» — «вставь-поверни-закреплено». Наиболее распространённый на сегодняшний день патрон для перфораторов, применяется в моделях малой и средней мощности. Он имеет хвостовик диаметром 10 мм с 4 пазами и позволяет устанавливать инструмент диаметром от 4 до 26 мм и длиной от 110 мм до 1000 мм. Достоинствами SDS+ являются надёжность крепления и удобство при замене инструмента — он не требует дополнительных приспособлений вроде ключей. Главный недостаток — значительные биения инструмента при вращении, за счёт чего для сверления такой патрон подходит очень слабо.

— SDS Max. Модификация патрона SDS+ (см. выше), предназначенная для использования в мощных профессиональных моделях. Имеет диаметр хвостовика 18 мм и позволяет использовать инструмент диаметром до 55 мм; в остальном аналогична SDS+.

— SDS-Quick. Разновидность патрона SDS (см. выше), в хвостовике под который вместо пазов используются выступы. Также в такой патрон можно устанавливать инструменты с шестигранными хвостовиками на 1/4″. Наиболее распространённый диаметр инструмента под SDS-Quick — 4-10 мм. Используется такой патрон сравнительно редко.

— Быстрозажимной. Патрон для крепления свёрл и других ин…струментов, используемых при сверлении отверстий. По конструкции аналогичен тем, что применяются в электродрелях — имеет 3 кулачка, рассчитан на инструмент с цилиндрическим хвостовиком без пазов, а для установки/снятия инструмента достаточно усилия руки. Такой патрон лишён главного недостатка SDS — биений при вращении; это позволяет использовать перфоратор для сверления с хорошим качеством. С другой стороны, для долбления он годится намного хуже, чем SDS. Потому быстрозажимные патроны обычно поставляются в качестве дополнительного оснащения и устанавливаются вместо штатного патрона SDS.

— Ключевой. Наличие в комплекте поставки перфоратора специального ключевого патрона, обычно в дополнение к штатному SDS (см. выше). По конструкции крепления этот патрон аналогичен быстрозажимному (см. выше) и также предназначен для использования при сверлении. Основное его отличие состоит в способе установки/снятия инструмента: голыми руками этого не сделаешь, для сжатия/разжатия кулачков необходимо использовать специальный ключ. Такая система несколько более надёжна, чем быстрозажимная, однако значительно менее удобна: замена инструмента занимает значительное время, а ключ может потеряться.

Быстрая замена патрона

Макс. диаметр сверления дерева

Максимальный диаметр инструмента, который можно применять с перфоратором при сверлении в дереве (и соответственно, максимальный диаметр получаемого отверстия). При большом диаметре сверления растут нагрузки на устройство, и некоторые модели могут быть на них просто не рассчитаны (несмотря на техническую возможность установки инструментов соответствующего диаметра), как следствие — превышать максимальный указанный диаметр не стоит, т.к. это может привести к поломке инструмента.

Макс. диаметр сверления металла

Максимальный диаметр инструмента, который можно применять с перфоратором при сверлении в металле. Подробнее см. «Максимальный диаметр сверления дерева».

Макс. диаметр сверления бетона

Максимальный диаметр инструмента, который можно применять с перфоратором при сверлении в бетоне. Подробнее см. «Максимальный диаметр сверления дерева».

Макс. диаметр сверления полой коронкой

Максимальный диаметр инструмента, который можно использовать с перфоратором при сверлении полой коронкой. Коронки применяются для создания отверстий большого диаметра (от 40 мм) в твёрдых материалах, такими как железобетон и камень. Подробнее о максимальном диаметре см. «Максимальный диаметр сверления дерева».

Функции

— Предустановка числа оборотов. Электронный ограничитель максимальной частоты вращения насадки инструмента. Реализовано это с помощью поворотного переключателя на корпусе инструмента, его оборачивание по часовой стрелке повышает максимальную допустимую скорость, против — снижает её, что позволяет учитывать особенности материалов, которые нужно просверлить или выдолбить.

— Поддержание оборотов. Наличие электронной системы регулировки, автоматически подстраивающей скорость вращения в зависимости от диаметра рабочего инструмента и типа материала. При этом регулятор поддерживает постоянную скорость вне зависимости от нагрузки — за счёт изменения мощности, подаваемой на инструмент. Автоматическая регулировка повышает качество обработки и производительность, а также увеличивает срок службы как рабочего инструмента, так и са…мого перфоратора, обеспечивая оптимальный режим работы.

— Мягкий удар (экономичный режим). Специальный режим работы, при котором энергия удара и скорость вращения, обеспечиваемые перфоратором, снижаются. Это влияет на два момента: во-первых, инструмент менее интенсивно воздействует на обрабатываемый материал, во-вторых, уменьшается износ и энергопотребление. Первая особенность будет актуальна при обработке хрупких материалов, которые можно испортить слишком мощным долблением; вторая — при работе с мягкими материалами, которые хорошо поддаются даже не очень сильному воздействию.

— Антивибрационная система. Система подавления вибраций, передающихся от работающего агрегата оператору. Сильные вибрации ухудшают точность работы, а также приводят к быстрому утомлению; виброзащита позволяет снизить эти эффекты. Используется в основном в дорогих профессиональных моделях, рассчитанных на длительную работу.

— Предохранительная муфта. Механическая система безопасности, защищающая перфоратор от поломки, а оператора — от травм в случае заклинивания рабочего инструмента в материале. Когда подобное происходит в режиме сверления, двигатель испытывает критические нагрузки, способные очень быстро вывести его из строя, а при долблении — ещё и сам перфоратор начинает двигаться, передавая вибрацию на руки оператора. Предохранительная муфта настроена на определённый уровень нагрузки; при его превышении она разрушается, разрывая связь между рабочим инструментом и механизмами перфоратора.

— Блокировка кнопки включения. Возможность заблокировать кнопку включения в выключенном и/или включенном состоянии. В первом случае блокировка обеспечивает защиту от случайного нажатия, также может играть роль детской защиты — кнопка блокировки обычно довольно тугая, и нажать её любопытный маленький ребёнок не сможет. Второй вариант пригодится, если нужно долго работать без перерыва, и постоянно держать кнопку включения нажатой неудобно.

— Бесщеточный двигатель. Наличие бесщеточного (бесколлекторного) двигателя в электрическом инструменте. Такие двигатели заметно превосходят традиционные коллекторные моторы по КПД, что позволяет заметно снизить энергопотребление без ущерба для мощности; это особенно важно для аккумуляторного инструмента (см. «Источник питания»), где данная особенность преимущественно и встречается. Кроме того, бесщеточные моторы меньше шумят, а также практически не образуют искр при работе, благодаря чему идеально подходят для работ в условиях повышенной пожарной опасности. Их главные недостатки традиционны — сложность конструкции и высокая цена.

— Подсветка. Наличие у перфоратора собственной лампы, подсвечивающей рабочую область. Эта функция пригодится, если естественного освещения мало, а установить искусственное возможности нет — например, при работах в стеснённых условиях.

— Реверс. Функция реверса позволяет вращать рабочий инструмент перфоратора в обратную сторону. Это может пригодиться, например, для освобождения застрявшего в материале сверла.

— Синхронизация со смартфоном. Возможность соединения инструмента со смартфоном или другим гаджетом (например, планшетом) по Wi-Fi или Bluetooth. Подобное соединение обычно используется для регулировки параметров работы, таких как скорость или крутящий момент; делать это через мобильное приложение нередко бывает удобнее, чем через органы управления на самом инструменте. А некоторые модели с данной функцией позволяют установить еще и доступ по паролю: инструмент просто не будет реагировать на пусковую кнопку до тех пор, пока на управляющем гаджете не будет введен правильный пароль.

— Индикатор замены угольных щёток. Наличие в конструкции перфоратора специального индикатора, сигнализирующего о необходимости замены угольных щёток. Угольные щётки находятся в электродвигателе и являются наиболее изнашиваемой его деталью, т.к. подвержены постоянному трению в процессе работы. При износе щёток сверх критического уровня мощность двигателя падает, он начинает работать с перебоями, что может привести к неприятным последствиям вплоть до поломки инструмента или даже травм. А заменить сами износившиеся щётки значительно дешевле, чем менять весь электродвигатель или даже инструмент целиком.

Источник питания

— Аккумулятор. На аккумуляторные перфораторы стоит обратить внимание в том случае, если автономность использования является для Вас главным определяющим фактором. В отличие от сетевых, они не требуют наличия розетки и не зависят от длины сетевого шнура. В то же время мощность таких моделей обычно ощутимо ниже, а аккумулятор имеет ограниченный срок работы. После этого его нужно заряжать, иногда довольно продолжительное время — что особенно критично в случае несъёмного аккумулятора (подробнее см. «Сменный аккумулятор»).

Комплектный аккумулятор

Помимо этого, немало современных аккумуляторных инструментов поставляются в комплектации, известной в просторечии как «тушка» — а именно вообще без батарей. Этот вариант актуален в основном для двух случаев: если пользователь хочет выбрать источник питания отдельно, на свое усмотрение, либо если такой источник уже есть в хозяйстве. Касательно второго варианта стоит отметить, что многие крупные производители используют универсальные аккумуляторы, подходящие для разных видов фирменного электроинструмента. Так что батарея, к примеру, от купленного ранее электролобзика или шлифмашинки вполне может оказаться совместимой и с перфоратором той же фирмы.

Тип батареи

— Ni-Cd (никель-кадмиевая). Наиболее «давний» из встречающихся в современном электроинструменте вариант. Отличается высокой надёжностью, устойчивостью к перепадам температур и хорошей скоростью зарядки даже при высокой ёмкости (что немаловажно, учитывая «прожорливость» электроинструмента). Главным недостатком данного типа батарей можно назвать ярко выраженный «эффект памяти» — снижение ёмкости аккумулятора в том случае, если он устанавливается на зарядку, не разрядившись полностью. Кроме того, Ni-Cd элементы считаются экологически небезопасными. Тем не менее, они всё ещё широко применяются в инструментах — не в последнюю очередь благодаря невысокой стоимости при достойных эксплуатационных характеристиках.

— Ni-Mh (никель-металл-гидридная). Такие батареи были созданы как развитие описанных выше никель-кадмиевых. Сохраняя все основные достоинства предшественников, они в то же время лишены большинства недостатков — в частности, практически не подвержены эффекту памяти. Из собственных же недостатков данного варианта стоит назвать несколько меньшую долговечность и большую стоимость, чем у оригинальных Ni-Cd.

— Li-Ion (литий-ионная). Разновидность батарей, изначально созданная для использования в портативных устройствах; однако с развитием технологии Li-Ion она стала применяться и в электроинструментах. Глав…ным достоинством подобных аккумуляторов в данном случае можно назвать высокую ёмкость при небольших габаритах и весе. Также стоит отметить, что они не подвержены эффекту памяти и способны заряжаться довольно быстро. С другой стороны, данный вариант не лишён и недостатков — это прежде всего чувствительность к слишком низким или повышенным температурам, а также высокая цена.

Напряжение

Рабочее напряжение аккумулятора в перфораторе с соответствующим питанием (см. «Источник питания»). Чем мощнее инструмент — тем, как правило, выше напряжение батареи. В то же время этот параметр обычно подбирается с таким расчётом, чтобы оптимально соответствовать характеристикам определённой модели; поэтому на практике данные о напряжении могут потребоваться разве что при поиске запасного или дополнительного аккумулятора.

Емкость аккумулятора

Ёмкость — это, по сути, количество энергии, которое способно накопить батарея. Чем мощнее устройство — тем больше энергии ему требуется для работы и тем выше должна быть ёмкость аккумулятора, чтобы его не пришлось слишком часто заряжать. В то же время ёмкие батареи имеют большой вес и габариты, что заметно сказывается на удобстве работы. Поэтому мощность аккумуляторного инструмента относительно невысока — иначе пришлось бы использовать слишком громоздкие элементы питания.

В некоторой степени от данного параметра также зависит время, которое инструмент способен проработать без подзарядки. Однако с учётом того, что разные модели могут заметно отличаться по энергопотреблению, сравнивать между собой по свойствам батареи имеет смысл только инструменты с очень близкими характеристиками — и то весьма приблизительно.

Отметим, что один и тот же инструмент может работать с аккумуляторами разной ёмкости — достаточно, чтобы они были совместимы по разъёмам и рабочему напряжению.

Модель аккумулятора

Название аккумулятора, совместимого с устройством. Помогает докупить запасной или же найти подходящий в случае поломки основного.

Время зарядки

Об аккумуляторном инструменте в целом см. «Источник питания». А данные о времени зарядки позволяют оценить, как вам придется организовывать рабочее время и насколько длинные перерывы потребуются для зарядки батарей. Впрочем, конкретный смысл данного параметра зависит еще и от числа батарей в комплекте. Напомним, их часто бывает сразу несколько (см. «Комплектный аккумулятор»), и пока одна батарея работает, остальные могут заряжаться. Это позволяет свести перерывы к минимуму, а то и полностью обойтись без них. А вот если аккумулятор один — перерывы на зарядку неизбежно потребуются в полном объеме.

Сменный аккумулятор

Возможность снять аккумулятор с перфоратора с аккумуляторным питанием (см. выше). Благодаря этому можно значительно увеличить автономность агрегата: достаточно докупить и предварительно зарядить несколько запасных аккумуляторов — и при исчерпании заряда «выдохшуюся» батарею можно заменить на свежую буквально за минуту-две. В то же время для несъёмного аккумулятора единственный вариант — зарядить его, а это занимает довольно длительное время, в течении которого инструмент использовать нельзя.

Питание от двух аккумуляторов

Об аккумуляторных моделях в целом см. «Источник питания». А данная особенность означает, что инструмент представляет собой тяжелое профессиональное устройство с высоким крутящим моментом, для которого недостаточно одной стандартной батареи. Так что если для вас принципиально важны и высокая мощность, и независимость от сетей, — возможно, оптимальным вариантом окажется именно модель с двумя аккумуляторами.

Индикатор уровня заряда

Индикатор, сигнализирующий об уровне заряда батареи в соответствующем инструменте (см. «Источник питания»). Преимущественно достигается это при помощи светодиодного «огонька», подающего простейшие сигналы за счет изменения цвета и/или частоты мигания.

Комплектация

— Ограничитель глубины. Приспособление, позволяющее с одного раза делать углубления строго определенной глубины, без постоянных замеров и без риска просверлить глубже, чем нужно. Обычно выглядит как стержень, закрепленный на корпусе перфоратора параллельно рабочему инструменту. При использовании этот стержень выдвигается на такую длину, чтобы при достижении нужной глубины он упирался в поверхность обрабатываемого материала, не позволяя сверлу двигаться дальше.

— Кейс в комплекте. Наличие в комплекте поставки специального кейса, облегчающего хранение и транспортировку: он обеспечивает защиту от ударов и неблагоприятных условий (влаги, мороза), оснащен специальной ручкой для переноски, кроме того, в кейсе, наряду с самим перфоратором, может размещаться и набор рабочих инструментов, сменные патроны и т.п.

— Пылесборник. Наличие в комплекте поставки перфоратора специального пылесборника…. Как следует из названия, он предназначен для сбора образующейся при работе пыли, которая иначе может создать значительные неудобства. Обычно выглядит как мешок или контейнер, крепящийся на корпусе; может быть как сменным (выбрасывается вместе с собранным мусором), так и постоянным. Пылесборник несколько увеличивает вес и габариты перфоратора, однако при необходимости его можно снять.

Длина сетевого шнура

Вес

Как выбрать перфоратор (2018) | Блог

Просверлить десяток отверстий под дюбель в бетонной плите? Да, это можно сделать ударной дрелью – потратив кучу сил, времени и не забывая постоянно охлаждать сверло. Или можно взять перфоратор и потратить на все про все минуты три.

А уж если отверстий нужно не десяток, а больше; требуется провести по стене штрабу (канавку для скрытой прокладки кабелей) или установить в стену подрозетник – без перфоратора не обойтись.

Устройство перфоратора

Почему же при схожей мощности перфоратор несравнимо производительнее дрели при сверлении бетона? Причина кроется в устройстве ударного механизма.

В перфораторах используется два вида ударных механизмов, но оба они имеют одно основное отличие от ударного механизма дрели: в них наличествует массивный боек, периодически ударяющий в патрон. Поэтому при сверлении перфоратором не требуется прилагать к инструменту особых усилий. Наоборот, если прижимать перфоратор не сильно, сверление даже идет эффективнее, потому что больше ход патрона.

Пневматический механизм удара используется на мощных перфораторах обычно с вертикальным расположением двигателя. Впрочем, на некоторых моделях с пневматическим механизмом двигатель расположен горизонтально.

Механизм позволяет создать большую амплитуду движения поршня, что увеличивает силу удара.

Механизм с качающим подшипником используется в компактных перфораторах с горизонтальным расположением двигателя. Устройство механизма проще, он дешевле, но амплитуда движений поршня ограничена, и удар получается слабее. Зато качающий подшипник способен обеспечить высокую (до 7500 уд/мин) частоту ударов.

В большинстве дрелей ударный механизм реализован с помощью пары храповых шестерен. Бойком при этом служит сам инструмент, поэтому чем сильнее прижимается дрель к бетону, тем мощнее удар и выше производительность. Но аналогичные характеристики перфоратора все равно будут выше в разы.

Характеристики перфораторов

Максимальная энергия удара – основная характеристика перфораторов, определяющая его возможности и производительность. Чем больше энергия удара, тем крупнее бур или коронку можно использовать и тем быстрее будет происходить долбление.

Для домашнего применения – сверления отверстий под дюбеля и анкерные болты – будет достаточно легкого маломощного перфоратора с энергией удара 1-2 Дж.

Если перфоратор планируется использовать для долбления штраб и установки подрозетников, энергия удара потребуется побольше: 2,5 – 3,5 Дж.

Для сверления проходных отверстий большой длины и диаметра; для прорубания проходов в кирпичных стенах потребуется достаточно мощный инструмент с силой удара 4-10 Дж.

Максимальная сила удара в 10-30 Дж необходима при демонтаже стен и проделывании проходов в несущих бетонных стенах.

После выбора нужной силы удара, следует обратить внимание на мощность – она должна соответствовать энергии удара:

— для максимальной энергии удара в 1,5 Дж оптимальной мощностью будет 600 Вт;

— 2-2,5 Дж – 700-800 Вт;

— 3,5 Дж – 900 Вт

— 5-15 Дж – 1200-1500 Вт

— от 10 Дж – 1500 и выше Вт

Если мощность много ниже оптимальной, это не значит, что производитель пытается ввести вас в заблуждение, и сила удара завышена. Низкооборотные перфораторы с пневматическим ударным механизмом могут обладать большой силой удара при сравнительно маленькой мощности. Возможности таких перфораторов будут те же, что и у более мощных, а вот производительность будет ниже.

На производительность также влияет частота ударов. Чем больше максимальное количество ударов в минуту, тем быстрее будет сверлиться отверстие. Высокая частота ударов (3500-7500 уд/мин) позволяет маломощным перфораторам с малой силой удара иметь приемлемую производительность. И наоборот, перфораторам с большой силой удара высокая частота не нужна, они выдают 2000-3500 уд/мин.

Тип крепления бура (патрон). Наиболее распространенными вариантами являются SDS-Max и SDS-Plus.

Патроном SDS-Plus оснащено большинство перфораторов малой и средней мощности. Диаметр хвостовика оснастки SDS-Plus составляет 10 мм, этого достаточно для буров диаметром до 30 мм, долот для штрабления и коронок для подрозетников.

Патрон SDS-Max рассчитан на хвостовик диаметром 18 мм, таким патроном оснащаются мощные перфораторы. Длинные буры большого диаметра, долота для демонтажа и коронки большого диаметра имеют хвостовик SDS-Max.

Патрон SDS-Quick используется только в компактных перфораторах bosch. Хвостовик оснастки имеет диаметр 8 мм, максимальный диаметр сверл по бетону с таким хвостовиком составляет 10 мм.

Режимы работы.

В режиме долбления патрон совершает только возвратно-поступательные движения. Наличие этого режима необходимо для штрабления и прорубания отверстий плоским долотом. Сверлить, особенно глубокие отверстия, в таком режиме не рекомендуется, это с высокой вероятностью приведет к заклиниванию бура.

Режим сверления с ударом применяется для сверления отверстий в бетоне, керамограните, литьевом и природном камне. Для бытовых перфораторов это наиболее востребованный режим.

Режим сверления (без удара) может потребоваться для проделывания отверстий в кирпиче, шлакоблоке или газобетоне – в подобных материалах сверление с ударом может разбивать отверстие. Наличие этого режима на инструменте со сменным патроном позволяет заменить патрон на кулачковый и использовать перфоратор в качестве дрели.

Применение для той же цели переходника с SDS на кулачковый патрон малооправдано – соединение SDS допускает значительный люфт, переходник со сверлом будет болтаться, хорошего качество сверления добиться не удастся. Поэтому, если предполагается использовать перфоратор в качестве дрели, следует выбирать инструмент с системой быстрой замены патрона и дополнительным быстрозажимным патроном в комплекте.

Некоторые модели оснащены режимом шуруповерта – он подобен режиму сверления, но с низкой скоростью вращения патрона. В этом режиме можно закручивать саморезы большого диаметра. Но реверсом и расцепной муфтой (трещоткой) перфораторы не снабжаются, поэтому полноценного шуруповерта не получится. Вес и габариты перфоратора также не способствуют такому его использованию.

У некоторых моделей на переключателе режимов есть положение Vario-Lock – в этом положении переключателя, поворачивая патрон вручную, можно установить требуемое положение долота для последующей работы в режиме долбления.

Питание устройства. Двигатель перфоратора потребляет высокий ток, поэтому долгое время перфораторы оставались исключительно сетевым инструментом с питанием от сети 220 В. Но развитие технологий и создание аккумуляторов, способных долгое время давать высокий разрядный ток, позволило начать производство аккумуляторных перфораторов. Несмотря на большой вес, высокую цену и низкую энергию удара, такой инструмент сразу приобрел высокую популярность – потому что в условиях отсутствия электропитания намного проще воспользоваться аккумуляторным перфоратором, чем таскать с собой бензиновый генератор. К сожалению, продолжительность работы перфораторов от одного аккумулятора пока невысока – 1-1,5 часа при оптимальной нагрузке. С увеличением нагрузки время работы может сократиться в несколько раз.

Максимальное число оборотов холостого хода практически не оказывает влияния на скорость сверления бетона в режимах долбления и сверления с ударом. Обратить внимание на этот параметр следует в том случае, если перфоратор предполагается использовать в качестве дрели – для уверенного сверления металлов нужно большое число оборотов холостого хода (от 1200 и выше).

Максимальный диаметр сверления. Для удобства выбора многие производители приводят максимальные диаметры сверления дерева, металла и бетона. Но глубина сверления при этом не указывается, поэтому пользоваться этими характеристиками следует с осторожностью. Например, у некоторых 700-ваттных перфораторов указан максимальный диаметр сверления бетона в 30 мм. Да, просверлить таким перфоратором 30 мм отверстие глубиной несколько сантиметров получится, но не стоит рассчитывать проделать сквозное отверстие в бетонной стене.

Функции реверса позволяет изменить направление вращения патрона и может оказаться очень полезной при заклинивании бура. Кроме того, использование реверса заметно облегчает извлечение из отверстий длинных буров. В режиме шуруповерта наличие реверса увеличит практичность инструмента и позволит не только закручивать саморезы, но и выкручивать их.

Предохранительная муфта предотвращает рывок инструмента при заклинивании бура или коронки. Опция особенно важна для мощных перфораторов – в случае клина в режиме сверления с ударом без предохранительной муфты такой инструмент просто невозможно удержать в руках.

Уровень вибрации перфораторов один из наиболее высоких среди всего ручного инструмента. Продолжительное воздействие вибрации такого уровня может быть вредным для здоровья. Если работать перфоратором предполагается часто и подолгу, обязательно следует обратить внимание на наличие антивибрационной системы.

Варианты выбора

Если вам нужен перфоратор для сверления отверстий под дюбеля и анкерные болты, выбирайте среди [url=»http://www.dns-shop.ru/catalog/17a9c5e816404e77/perforatory/?p=1&i=8&mode=list&stock=2&order=1&f=1850-5850&f=0.5-1.5]компактных недорогих перфораторов с энергией удара в 1-2 Дж.

Электрикам, отделочникам и другим профессионалам наверняка пригодится [url=»http://www.dns-shop.ru/catalog/17a9c5e816404e77/perforatory/?p=1&i=8&mode=list&stock=2&order=1&f=750-1800&f=2-3.5&f=cdjx-cdjw-1ek5]универсальный перфоратор средней мощности – таким можно будет и штрабу продолбить, и подрозетник установить, и сквозное отверстие под пластиковую трубу просверлить.

Для демонтажа стен, пробивания проходов в бетонных и кирпичных стенах потребуется [url=»https://www.dns-shop.ru/catalog/17a9c5e816404e77/perforatory/?p=1&i=8&mode=list&stock=2&order=1&f=10-27&f=1eap]мощный перфоратор с энергией удара от 10 Дж и патроном SDS-Max.

Чтобы в условиях отсутствия электропитания легко и быстро просверлить отверстие в бетоне, воспользуйтесь аккумуляторным перфоратором.

Если вы хотите совместить в одном инструменте дрель и перфоратор, выбирайте [url=»https://www.dns-shop.ru/catalog/17a9c5e816404e77/perforatory/?p=1&mode=list&stock=2&order=1&f=cdjw-1ek5&f=1200-3000&f=1ekf&f=1ek9]инструмент с системой быстрой замены патрона, быстрозажимным патроном в комплекте и высокими максимальными оборотами холостого хода.

Если перфоратором приходится работать подолгу, выбирайте среди [url=»https://www.dns-shop.ru/catalog/17a9c5e816404e77/perforatory/?order=1&stock=2&f=1ekh]моделей с антивибрационной системой.

Как выглядит перфоратор фото

Перфоратор — вещь в хозяйстве незаменимая. Неизвестно, когда возникнет острая необходимость врезать новую розетку, выключатель, повесить полку, гардину, кинуть проводку на лоджию, облагородить дачу. Лучше иметь инструмент под рукой. Как выбрать перфоратор? Нужно понять, как часто он будет использоваться и для чего. Переплачивать за профессиональный агрегат, чтобы просто был, нет смысла. Вам могут никогда не пригодиться все его навороченные опции.

Зачем перфоратор, если есть ударная дрель?

В перфораторе вращательное движение – вспомогательная функция. На первом месте возвратно-поступательные или ударные воздействия на материал. В продвинутых аппаратах вибрацию можно отключить и пользоваться перфоратором как привычной дрелью. Например, при работе с деревом.

В магазинах перфораторы и ударные дрели держат в одном отсеке. Все это «стенопробивной инструмент», но даже в бытовом плане, это разные вещи. Дрель ударного типа пробивает и сверлит отверстие за счет зубчатой передачи двух колес-трещоток. Амплитуда удара ничтожна, его сила даже не прописывается в технических характеристиках.

Ударная дрель – устройство нетяжелое, относительно малогабаритное. Хотя есть модели с мощностью до 1200 Вт (весит более 3 кг). Идеально подходит для сверления дерева, кафеля, пластика. Годится для завинчивания шурупов, саморезов на малых оборотах. Отверстия в стенах из армированного бетона, камня, кирпича дрелью проделать можно, разве что налегая всей массой тела, если этой массы будет достаточно.

В основе действия перфоратора находится механизм электромеханического или электропневматического типа. Удар происходит от простого нажатия кнопки, его сила может достигать нескольких десятков джоулей. Достаточно, чтобы сделать отверстие в любой перегородке, сбить плитку, проштробить стены под проводку, снять штукатурку. Давить на инструмент не рекомендуется.

Как правильно выбрать перфоратор, исходя из фронта работ

Перфораторы могут делать три вещи: сверлить с долблением (модели с совмещенным режимом), сверлить без долбления, просто долбить (функция отбойного молотка). Для начала перфораторы принято делить на профессиональные и бытовые. Некоторые производители (Bosch, Kress) линейку для профессионалов выпускают в синем цвете.

• Бытовые перфораторы предназначены для периодического использования, время их непрерывной работы не превышает 25 минут, а за смену с ними рекомендуется работать не более 4 часов. Их главная проблема – перегрев.
• Профессиональные перфораторы применяются при регулярных работах в больших объемах. Они мощнее, тяжелее (до 11,5 кг), дороже и несколько иной конструкции. В агрегатах большой мощности двигатель расположен вертикально.

Проще говоря, если выбирать перфоратор для ремонта новой квартиры, бытовой вариант может не выдержать нагрузки. Для домашних работ время от времени сгодится простая модель перфоратора.

Как, выбирая перфоратор, расшифровать маркировку

При выборе перфоратора в первую очередь смотрите на показатель мощности. От него напрямую зависит частота ударов в минуту. Косвенно мощность влияет на вес инструмента. В документах также должна быть прописана сила удара (бытовые модели – от 2,2 до 3 Дж, все, что выше – ближе к профессиональным).

Маркировки на перфораторах

Какие показатели на что влияют:

Часто в маркировке изделия можно встретить разные буквенные и цифровые обозначения. Вот некоторые из них: «P» — данная модель предназначена для домашнего пользования мастеров-любителей; «G» — модель инструмента для профессионалов; «2-26» означает, что вес данной модели составляет 2 кг, а 26 – это максимальный диаметр (в мм) сверления в бетоне; «d» — наличие в устройстве режима долбления; «f» — наличие в комплекте сменного патрона под бур/сверло.

Какие показатели на что влияют:

1. Мощность двигателя перфоратора на практике не так важна, поскольку при бурении вал перфоратора не требует чересчур высокой скорости вращения. Для домашнего использования подойдет инструмент мощностью 500-1000 Вт. Если нужно сверлить отверстия в бетоне глубиной свыше 50 см, выбирайте перфоратор мощнее.
2. Сила удара влияет на диаметр отверстия: чем выше, тем более крупное отверстие сможет сделать перфоратор. Берите по потребностям, прибор с 27-ю джоулями будет напоминать дорожный отбойный молоток и весить 12 кг. Для сверления отверстий до 3 см достаточно 1,5 – 2,5 джоулей.
3. Режимов работы может быть три. Оптимальным вариантом будет модель, где все они в наличии. Больше половины легких и средних по весу перфораторов снабжены патронами типа SDS plus, для которых выпускаются сверла, буры, лопатки, долота, коронки и различные насадки. Получаем универсальный инструмент, способный не только бурить, штробить и сверлить, но и замешивать цемент или клей для плитки, завинчивать шурупы.

Бур для перфоратора по бетону имеет две принципиальные характеристики: диаметр и длина. Для патронов SDS plus, при работе с бетоном, широкое распространение получил бур с диаметром хвостовика 10 мм. При необходимости можно использовать бур с диаметром хвостовика 18 мм, но это уже профессиональный инструмент и требует патрона типа SDS max.

Для бытовых нужд и ремонта квартиры выбирайте нетяжелый электрический перфоратор. Они работают от сети или от аккумулятора, который крепится либо к самому устройству, либо к поясу.

Легкий перфоратор весит до 4 кг, средняя мощность 300-700 Вт, сила удара 1,2 – 3 Дж. Средний перфоратор уже содержит требования к профессиональному устройству. Вес его составляет от 4 до 8 кг, мощность 800 – 1200 Вт, сила удара 3 – 8 Дж. Такие можно использовать на производстве.

Что означает разное расположение двигателя на перфораторе

Устройство с горизонтальным расположением двигателя, вдоль ударной оси, удобно для непродолжительной работы, но такой инструмент не может похвастать большой мощностью, быстро нагревается и долго охлаждается. Без своевременных перерывов перфоратор может выйти из строя.

Перфоратор с вертикальным расположением двигателя, перпендикулярным к ударной оси, обладает более высокой мощностью и не нуждается в постоянном охлаждении. Подходит для длительной бесперебойной работы.

Кому и зачем нужны дополнительные опции в перфораторе

Производители любят снабжать современные модели разными дополнительными функциями. Некоторые из них полезны, другие безвредны, но усложняют конструкцию.

Вот некоторые опции из разряда полезных:

• Плавный пуск, когда электронная схема плавно увеличивает напряжение на двигателе и не дает перегрузить сеть.
• Расцепляющая муфта препятствует перегреву обмотки коллекторного двигателя при застревании бура в камне, механически отключая его от вала двигателя. Полезная вещь при работе с бетонными плитами с арматурой, и бур убережет, и руки.
• Реверс вала позволяет застрявшему сверлу выйти «на свободу».
• Линейка-ограничитель, которая крепится на корпус прибора и упирается в стену, как только сверло погрузилось на заданную глубину.
• Виброзащита рук посредством изоляции рукоятки инструмента от корпуса специальной пружиной, чтобы после нескольких часов работы не превратиться в трясогузку.

Почти все современные перфораторы выпускаются с SDS-патроном (для смены сверла достаточно оттянуть его на себя). Чем хороши модели с SDS plus: большой выбор насадок, буров, зубил, сверл; быстрая смена инструмента; надежное крепление бойка в патроне.

Мы проговорили базовые параметры выбора хорошего перфоратора. На деле нюансов гораздо больше. О них стоит спрашивать профессионального консультанта.

Какой перфоратор лучше – зависит не только от рабочих задач, но и от привычек мастера. Некоторые предпочитают собирать набор бытовых или профессиональных инструментов одного производителя. В любом случае, необходимо найти баланс между стоимостью перфоратора и функциональностью.

Перфоратор предназначен для проведения сверлильных работ по бетону, кирпичу и камню. Соответственно, главной областью его применения являются строительные площадки и работы по установке разного рода оборудования. Также его можно использовать в быту.

SDS-Plus – что это?

SDS-Plus представляет собой систему быстрой замены бура у легких перфораторов без использования дополнительных приспособлений. Эта система принята как стандарт у всех производителей электрических перфораторов, но изобретена она была компанией Bosch.

Чем отличаются профессиональные и любительские перфораторы?

Главным отличием профессиональных перфораторов от перфораторов бытового назначения является то, что они могут совершать ежедневную продолжительную работу высокой интенсивности и с большими нагрузками, например на стройплощадках. Любительские перфораторы разработаны для использования в домашних условиях и никак не на производстве.

Профессиональные перфораторы делаются из суперизносостойких материалов и проходят высочайший контроль качества на выходе. Благодаря этому такой инструмент может работать ежедневно, хотя его стоимость по сравнению с бытовыми моделями вырастает. Основные характеристики перфораторов, такие как потребляемая мощность и сила удара, частота ударов в минуту и вес инструмента – в профессиональных моделях гораздо лучше, чем у любительских. Это связано с тем, что при их производстве используются новейшие и дорогостоящие технологии. Доступная цена перфораторов бытового назначения определяется как раз из-за того, что технические характеристики значительно скромнее.

Что необходимо учитывать при покупке и выборе перфоратора?

Выбирая перфоратор, первым делом нужно учитывать то, в какой сфере он будет использоваться – в домашних условиях или на производстве, и с какой частотой будет применяться режим долбления данного инструмента. Далее нужно обращать внимание на максимальный и оптимальный диаметры сверления. Помимо этого желательно выяснить глубину отверстия, и при этом важно знать, будут ли в работе использоваться полые сверлильные коронки, потому что для проделывания глубоких отверстий и работы с коронками предпочтительно использовать перфораторы с большой мощностью.

Что подразумевается под регулярным техническим обслуживанием?

Перед тем, как начать работу с перфоратором , нужно обратить внимание на хвостовик бура, который вставлен в инструмент. Также необходимо очистить пазы хвостовика от пыли и заложить в них специальную смазку. Лучше всего производить это перед каждой заменой зубила или бура – такой уход значительно продлевает срок службы ствола электрического перфоратора. В конце работы с инструментом нужно тщательно очистить его от пыли и грязи, это также пойдет на пользу эффективности его дальнейшей работы.

Что особенного в перфораторе? Он является инструментом универсальным, как и знаменитая болгарка. Есть профессиональные электроинструменты, с помощью которых можно выполнять специфические задачи. Есть и такие, без которых дома как без рук. Перфоратор – один из них.

Краткое содержимое статьи:

Для чего нужен перфоратор

С помощью перфоратора можно просверлить отверстие в бетонной стене. Сделать это проще всего именно благодаря данному электроинструменту.

С того момента, как вошёл в моду евроремонт, гипсокартон, не стало меньше проблем со сверлением отверстий в стенах многоэтажных домов – для фиксации картин, мебельных гарнитуров, полок, ковров, подставок для цветов, зеркал и так далее.

Отверстие в бетонной стене можно высверлить и при помощи дрели, но на самом деле у неё другое назначение. Это дополнительная функция. А вот перфоратору и бетон по плечу, и другие материалы, менее прочные.

Надо только купить нужную насадку и в металле, дереве, стекле, пластике можно будет просверлить отверстие. Сфер применения у перфоратора много. У каждого человека, пожалуй, он должен быть в нужный момент под рукой.

Количество режимов

Производители перфораторов, изобретая новые модели, совершенствуя, усложняя существующие, ориентируются в первую очередь на потребности строительной отрасли. Потребности обычных граждан тоже, конечно, учитываются, но приоритетны, всё же, не они.

Какие завтра изобретут стройматериалы? Перфораторы будут переделаны в соответствии с этим. Не каждый подходит для выполнения работы по дому, непрофессионального ремонта, творчества, хобби, увы.

Всегда есть риск, что будет куплен не тот перфоратор. Легко допустить ошибку, поскольку моделей изобретено много. Как выбрать перфоратор самый лучший, оптимальный, тот самый?

Важно обращать внимание на производителя, торговую марку, отзывы о ней, стоимость. Помимо этого – на мощность, скорость вращения и не только. Важен также дизайн, эргономика, количество режимов.

Существуют однорежимные, двухрежимные и трёхрежимные перфораторы. Количество режимов определяет набор функций. Какие свёрла ни купи, всё равно толку не будет, если у перфоратора один режим. Только дерево им можно будет просверлить.

Без него никак не обойтись профессиональному столяру или строителю, который ценит эффективность, точность, заинтересован в высоком качестве выполнения конкретного вида работ.

Двухрежимным перфоратором можно просверлить в металлической планке отверстия, например, прикрепить её к стене. Это самая популярная модель. Привлекает соотношение цены и качества. Легко работать с твёрдыми материалами и хрупкими.

Однако не эта разновидность является претендентом на статус универсального электроинструмента. Двухрежимный перфоратор – это компромисс. Трёхрежимный – ультиматум.

Самые разные задачи ставит перед дачником, скульптором, любителем столярного ремесла, внимательным хозяином жизнь. То электронагреватель нужно купить и установить, то откосы сделать, то лавку во дворе починить. Трёхрежимный перфоратор можно использовать в качестве отбойного молотка. Иногда такая опция действительно нужна.

Некоторые идеи ландшафтного дизайна, например, без отбойного молотка превращаются в призрачную мечту, несбыточное желание. Если купить трёхрежимную дрель, и отбойный молоток в нужный момент будет под рукой.

Нагрузка на электросеть

Мощность характеризует потенциал инструмента. Если правильно подобрана насадка, обрабатывается один и тот же материал, каким перфоратором быстрее получится просверлить отверстие – с мощностью 700 Вт или с мощностью 1500 Вт? Оба справятся с задачей средней сложности с одинаковой скоростью. В ваттах измеряется потенциал двигателя.

Небольшое отверстие в бетонной стене просверлить перфоратором с мощностью до 1000 Вт – лёгкая задача. Но даже если купить сверло для отверстий с большим диаметром и они подойдут, скромные показатели, потенциал двигателя не позволит добиться желаемого результата. Понадобится перфоратор с мощностью от 1000 Вт.

Данная характеристика перфоратора имеет большое значение и с точки зрения нагрузки на электросеть. Хорошо, если на даче установлен автономный генератор электроэнергии. Плохо, если его нет, свет периодически отключают, наблюдаются перепады напряжения.

Перфораторы могут работать только от электросети или же и от аккумулятора. С точки зрения нагрузки на электросеть и риска отключения света, конечно, рациональнее приобрести модель с аккумулятором.

Эргономические особенности

Чем выше мощность, тем больше вес данного электроинструмента. Будет ли удобно держать его в руках? Стоит обратить на этот параметр внимание. Эргономика имеет большое значение. Форма ручки, цвет – какими они должны быть?

Одного взгляда иногда достаточно на витрину, коробку, фото перфоратора, чтобы принять решение. Производители обычно уделяют вопросам эргономичности много внимания, ведь от этого зависит безопасность эксплуатации.

Важная деталь – патрон

Имеет значение тип патрона, который присутствует в перфораторе. Их существует два основных вида:

• быстрозажимный патрон;
• классический.

Какой перфоратор лучше? Тот, у которого быстрозажимный патрон. Он был создан для того, чтобы упростить процесс замены одного сверла на другое.

Патроны также делятся на:

• SDS+;
• SDS max;
• SDS-Quick.

Сколько разных буров можно будет подключить? Если речь идёт о перфораторе с патроном SDS+, подключить можно будет минимальное количество, с диаметром до 26 мм. Патрон SDS max расширяет возможности. Допустимо использование буров с диаметром до 60 мм.

Патрон SDS-Quick – это новинка. Именно он является на сегодняшний день самым прочным, перспективным. Его эффективность в то же время – понятие относительное. Нужно ли много разных буров использовать, если есть хобби, дача, привык человек мелкий ремонт выполнять самостоятельно? Вряд ли. Траты могут оказаться лишними.

Имеет значение то, какая скорость оборотов у перфоратора. Замечательно, если модель дополнена переключателем скоростей. Сила удара, величина, измеряемая в джоулях, тоже заслуживает внимания. По ней можно судить о том, насколько быстро будет сделано отверстие в нужном материале, сколько понадобится приложить для этого усилий.

Приятные мелочи, необязательные дополнения – важный критерий для многих людей. Именно они могут сделать одну модель более популярной при одинаковых главных характеристиках. На цену они чаще всего особо не влияют. Покупая универсальный электроинструмент, перфоратор, их тоже надо учесть. Покупка будет по-настоящему удачной.

Принцип работы перфоратора | Мои инструменты

Необходимость покупки перфоратора возникает всегда, как только планируется выполнить самостоятельный ремонт в доме или квартире. После выбора подходящей модели электроинструмента перед владельцем возникает необходимость научиться пользоваться инструментом. Для этого надо выяснить принцип работы перфоратора, а также узнать особенности его применения.

Перфоратор прямой что это и из чего он состоит

Конструктивно рассматриваемый инструмент бывает двух типов — пистолетный или прямой и бочковый. Различаются они не только внешне, но и конструктивно. Разберемся подробно с тем, что собой представляет пистолетный и бочковый перфоратор, как они работают, а также особенности их правильного применения.

Это интересно! Пистолетные и прямые перфораторы имеют одинаковое конструктивное исполнение, а различаются они только расположением рукоятки.

Внешне инструмент имеет пластиковый корпус, на котором расположены органы управления. К таковым органам относятся (для прямого и пистолетного типа перфораторов):

• Курок для включения инструмента и регулирования скорости вращения исполнительного органа — патрона
• Фиксатор выключателя — позволяет предотвратить самостоятельное включение инструмента, а также позволяет исключить необходимость удерживать курок, что удобно при выполнении продолжительных работ
• Переключатель реверса — позволяет переключать направление вращения патрона в двух направлениях
• Регулятор для переключения режимов работы инструмента
• Регулятор скорости вращения патрона — имеются не на всех моделях перфораторов
• Дополнительная рукоятка для удобства выполнения работ
• Исполнительный орган — патрон, внутри которого закрепляются насадки в зависимости от поставленных задач

Внутри электроинструмент состоит из следующих элементов:

1. Электродвигатель — это “сердце” инструмента, которое обеспечивает приведение в действие патрона
2. Редукторный узел — вращательная энергия передается на редуктор, который позволяет регулировать скорость, а также создает ударное действие. Редуктор состоит из шестерней, а также специального механизма, за счет которого создаются ударные действия
3. Предохранительная муфта — это вспомогательная деталь, которая предотвращает выход из строя инструмента при заклинивании насадки в обрабатываемой поверхности. Если бур заклинит, то электродвигатель может сгореть
4. Антивибрационная система — это устройство, которое снижает вибрации. Такая система актуальна, так как при продолжительных работах перфоратором, возникает не только усталость, но еще и дрожание рук. В бочковых перфораторах эта система также более совершенна по сравнению с пистолетными типами

Это основные внутренние механизмы электроинструмента, с которыми необходимо ознакомится подробнее, чтобы разобраться с принципом действия перфоратора. Итак, чтобы выяснить, как работает перфоратор, необходимо разобраться с устройством внутренних механизмов.

Это интересно! Знаете ли вы, почему мощные перфораторы имеют вертикальное расположение двигателя. Причина этого следующая — бочковый перфоратор имеет улучшенную систему охлаждения, а также надежный механизм передачи момента.

Что внутри перфоратора

Конструктивно перфоратор состоит из двух основных частей — электрической и механической. В зависимости от расположения электродвигателя, перфораторы бывают прямого или пистолетного типа, а также бочковые. В пистолетных перфораторах электромотор расположен в горизонтальном, а в бочковых — в вертикальном виде.

На перфораторах, а также болгарках, дрелях и прочих электроинструментах, применяются коллекторные электродвигатели. Состоят они из двух основных составляющих — статор и ротор. Статор — это неподвижная часть, которая состоит из медной обмотки и стальных пластин. Обмотки статора создают постоянное электромагнитное поле, за счет которого в действие приводится ротор.

Ротор или якорь — это подвижная часть электродвигателя, которая также состоит из медной обмотки, намотанной на стальном сердечнике. Ротор вращается внутри статора. Обмотки ротора подключены к коллекторным пластинам, на которые также подается ток через графитовые щетки. В электродвигателе создается поле скольжения, которое способствует приведение в действие ротора. На валу ротора закреплена шестерня, которая приводит в действие редуктор.

О предохранительных муфтах

Такие устройства (предохранительные муфты) обязательно имеются на всех перфораторах бытового, полупрофессионального и профессионального типа.  Применяются они для того, чтобы остановить вращение патрона при заклинивании насадки. Если муфта неисправна, то при заклинивании могут возникнуть следующие последствия:

• Заклинившая насадка способствует увеличению тока, протекающего в обмотках ротора и статора, что способствует оплавлению изоляции и выходу из строя электромотора
• Сильно мощный перфоратор может вырвать из рук при заклинивании насадки, что чревато получением серьезных травм

Муфты предохранительные бывают двух типов:

1. Фрикционная муфта — это самая распространенная модификация защитного механизма, которая реализуется за счет применения зубчатого механизма. Диски с зубьями плотно прижимаются друг к другу, осуществляя передачу усилия вращения. При заклинивании бура, происходит проскальзывание дисков, что исключает возникновение перегрузки электропривода
2. Кулачковые или пружинно-кулачковые муфты — состоят из двух половинок со скошенными выступами, которые зацепляются с пазами ответной части. Эти половинки называются полумуфтами, которые соединены при помощи пружин соответствующей жесткости. Как только возникает большое усилие, превышающее давление пружины, происходит расцепление полумуфт. При расцеплении полумуфт формируется соответствующий треск, как на шуруповертах. Так происходит работа трещотки на рассматриваемом электроинструменте. Есть у таких муфт один существенный недостаток — это завальцовывание выступов, поэтому со временем эксплуатации инструмента, возникает треск даже тогда, когда буры не заклинивают. Ниже на фото показана суть проблемы завальцовывания, которую можно устранить даже без замены шестерни с завальцованными зубьями (для этого необходимо устранить места завальцовываний)

3. Роликовые устройства — это еще один вид предохранительных муфт. Они также установлены в конструкции передаточной шестерни, и при заклинивании насадки, передаточная шестерня, которая приводит в действие патрон, начинает проворачиваться. Роликовыми их называют по причине использования блокирующей шпонки в виде ролика. За счет этой шпонки, установленной в пазу растровой втулки, происходит зацепление шестерни, а также передача вращательного усилия. Когда увеличивается нагрузка (при заклинивании насадки), под действием усилия пружины шестерня смещается по оси ствола, тем самым входит в зацепление с блокирующими зубьями (блокадой), расположенными на корпусе перфоратора (на внутренней части). После того, как бур снова свободно перемещается, усилие пружины снижается, и шестерня возвращается на свое исходное положение

Ниже на фото представлены детали перфоратора, а также редуктор с установленной роликовой муфтой. Чтобы выяснить, какая муфта установлена на перфораторе, его понадобится разобрать. Кроме того, есть также магнитные муфты, но на перфораторах малой и средней мощности они не применяются.

Про ударные механизмы

В конструкции рассматриваемых электроинструментов применяются ударные механизмы двух типов:

• Электромеханические
• Электропневматические

Большой популярностью пользуются именно электропневматические устройства, а электромеханические уже не применяются. В их основе лежит пьяный подшипник, который приводит в действие поршень. Поршень перемещается в растровой втулке, где создается давление сжатого воздуха. Этот воздух воздействует на ударный боек, который перемещается от поршня к пятке установленной насадки в патроне перфоратора.

Патроны на перфораторах

Конструктивно на перфораторах применяется два основных вида патронов — SDS-plus и SDS-max. Есть и другие виды, но наиболее популярными и эффективными считаются именно эти два типа исполнительных органов. SDS-plus применяется на агрегатах бытового и полупрофессионального типа, а SDS-max на перфораторах профессионального назначения.

В материале следует отметить только то, что фиксируются насадки в таких патронах не жестко, как на цанговых. Установленная в патрон насадка имеет свободный ход, который играет важную роль для ударного механизма. Именно за счет этого хода и совершаются ударные воздействия по обрабатываемой поверхности.

Фиксация насадок обеспечивается за счет шлицов, количество которых два в патронах СДС-плюс, и три в устройствах СДС-макс. Эти шлицы являются направляющими, а также позволяют бурам вращаться вместе с патроном. Кроме шлицов, в конструкции устройств имеются шарики (в патронах SDS-plus) и ролики (SDS-max). Они входят в зацепление с пазами в конструкции хвостовиков насадок. Именно за счет шариков и роликов обеспечивается подвижная фиксация насадок.

Итак, разобравшись с устройством электроинструмента, пора перейти к вопросу о том, как работает перфоратор. Принцип его работы прост, однако разобраться с ним без разборки электроинструмента невозможно. Для этого понадобится разобрать инструмент и изучить составные детали. Чтобы не пришлось разбирать перфоратор, выясним как он работает при помощи фото описания.

Как работает перфоратор прямого типа

Принцип работы перфоратора основывается на превращении электрической энергии в механическую. Электромотор приводится в действие за счет подачи тока из бытовой сети 220В. В двигателе вращается ротор, который приводит в действие редуктор. Редуктор передает усилие на патрон электроинструмента, в котором фиксируется соответствующая насадка. Это краткое описание принципа работы перфоратора. При ремонте или замене деталей рассматриваемого электроинструмента, не помещает разобраться с подробностями принципа работы устройства:

1. Для начала необходимо закрепить в патроне инструмента рабочую насадку, что выполняется достаточно просто. Одной рукой нужно прижать пластиковую муфту патрона к корпусу, а затем вставить бур внутрь устройства. Предварительно не забывайте смазывать хвостовики насадок перед тем, как установить их в патрон электроинструмента

2. Вилка соответственно вставляется в розетку, что необходимо для работы электромотора
3. При нажатии кнопки пуск подается электрический ток на статор электромотора, за счет которого создается электромагнитное поле. На ротор ток подается через графитовые щетки и коллектор. При поступлении тока на ротор, происходит его перемещение под воздействием образовывающегося магнитного поля. Два магнитных поля с разными полюсами отталкиваются друг от друга, что мы видим при работе коллекторного электромотора

4. Вал статора отцентрирован и расположен на подшипниках, которые обеспечивают его вращение. Причем вращение вала достигает скорости 27 000 оборотов в минуту
5. На конце вала ротора расположена косозубая шестерня малого размера, которая входит в зацепление с передаточным механизмом промвала — шестерней большого диаметра. За счет этого происходит понижение скорости вращения и увеличение момента. Обычно все инструменты имеют постоянное передаточное число, а регулирование скорости осуществляется при помощи электроники

6. Промвал — это вал, на котором расположены шестерни и пьяный подшипник. Шестерня, соединенная с валом электромотора, приводит в движение промвал перфоратора
7. На промвалу крепится пьяный подшипник, а также шестерня малого диаметра, которая входит в зацепление с шестерней большого диаметра, расположенной на оси растровой втулки
8. Ударная опция реализуется за счет перекосного вращения пьяного подшипника. Выступ от пьяного подшипника (перпендикулярная ось) соединяется с поршнем или гильзой продолговатой формы. Эта гильза находится внутри растровой втулки, где происходит ее возвратно-поступательное или колебательное перемещение

9. Внутри растровой втулки или ствола перемещается гильза с ударным бойком. В гильзе, где перемещается боек, находится воздушное пространство, за счет которого происходит воздействие на деталь. Поршень нагнетает давление воздуха, тем самым воздействуя на подвижный боек. Под воздействием давления сжатого воздуха происходит перемещение бойка, воздействующего ударной частью по ударному болту или ударнику. Ударник служит для того, чтобы передавать полученное ударное усилие от бойка на пятку установленной насадки в патроне перфоратора. Ход самого бойка составляет около 3-4 мм. На бойке находится уплотнительная резинка, которая со временем вырабатывается, что проявляется в виде снижения ударной функции (снижается сила удара). Чтобы вернуть прежнюю ударную силу инструмента, необходимо заменить резинку на бойке
10. Шестерня от промвала передает усилие на шестеренку, закрепленную на растровой втулке, и расположенной перпендикулярно промвалу. Шестеренка, которая крепится на растровой втулке и передает усилие вращения на патрон, предназначена для снижения частоты движения патрона

В итоге происходит работа перфоратора в режиме сверление с ударом. Кроме режима сверления с ударом, пистолетные агрегаты способны также сверлить без удара или работать в режиме отбойника. Для этого в конструкции электроинструмента имеется переключатель, который отключает вращение пьяного подшипника или шестерни на промвалу, в зависимости от включаемого режима. Кстати, отключение функции сверления происходит за счет заклинивания шестерни, расположенной на растровой втулке.

Электроинструмент может применяться не только для обработки бетона и прочих прочных конструкций, но еще и для обработки металла, дерева, пластика и стекла. Зная, как работает прямой перфоратор, не составит труда найти причину его неисправности, а также устранить ее. Зачастую при выходе из строя деталей перфоратора, необходима их замена. Причем в зависимости от масштаба поломок, может понадобиться замена либо всего механизма — редуктора, либо же отдельных деталей — пьяного подшипника, бойка, шестерней.

Ударный механизм на перфораторе работает исключительно под нагрузкой, поэтому на холостом ходу, когда установленная насадка не прижата к обрабатываемой поверхности, инструмент не будет создавать ударное воздействие. Достигается это за счет того, что ударный боек перемещается внутри растровой втулки, однако за счет отсутствия компрессии (давления) происходит перемещение этого вхолостую. Как только в патрон устанавливается насадка и прижимается к обрабатываемой поверхности, то в области расположения конца хвостовика происходит перекрытие канала, за счет чего создается компрессия. При наличии компрессии увеличивается сила рабочего хода бойка, воздействующего на пятку установленной насадки. Эта сила называется ударной, и измеряется в Джоулях. В пистолетных перфораторах величина силы удара достигает 2-3 Джоулей, а в бочковых профессиональных моделях до 20 Джоулей.

Это интересно! Принцип работы перфоратора бочкового типа отличается от прямого, поэтому рассматривать, как работают профессиональные агрегаты, следует отдельно. Вместо пьяного подшипника, в бочковых агрегатах применяются кривошипно-шатунные механизмы.

Выше описан принцип работы перфораторов марки DeWalt пистолетного типа. По аналогичному принципу работают все пистолетные перфораторы марок Интерскол, Энергомаш, Bosch, Stern, Makita, Hilti и другие.

Как работать перфоратором или увеличиваем жизнь инструмента

Разобравшись с принципом работы перфоратора, не составит большого труда, научится правильно им пользоваться. Чтобы увеличить эксплуатационные сроки рассматриваемого инструмента, рекомендуется выполнять следующие действия:

1. Всегда перед работой проверить исправность работы инструмента. Если возникают посторонние звуки или перебои в работе, то эксплуатировать неисправный инструмент запрещено. Это не только опасно для жизни, но еще и может привести к выходу из строя всего механизма инструмента
2. Обязательно смазывать хвостовики насадок, которые устанавливаются в патрон перфоратора
3. Держать инструмент строго под прямым углом к обрабатываемой поверхности при бурении бетона
4. Работать исключительно в защитной амуниции
5. Не браться голыми руками за насадку после окончания работ, так как буры нагреваются до температуры 80-90 градусов и более
6. После окончания работ нужно сложить инструмент в защитный чемодан
7. Работы выполнять исключительно исправными насадками, то есть они должны быть заточенными, а также не иметь дефектов, которые в процессе работы могут привести к тому, что бур или пика переломается на две части

Не стоит забывать о периодической диагностике редукторного узла, который нуждается в регулярной замене смазки. Только при правильном подходе к применению электроинструмента можно говорить о том, что он прослужит не только указанный гарантийный термин, но и в пять раз больше этого срока.

Публикации по теме
