Мебельная петля без сверления и врезки: принцип работы и установка

Главная » Мебельная фурнитура » Мебельные петли

Автор marafon На чтение 4 мин Просмотров 2к. Опубликовано

В условиях современной строительной отрасли имеется огромный выбор разновидностей мебельных петель с самым разным функциональным назначением. Позволяют скреплять корпусную мебель и не только. Мебельные петли с врезкой и без врезки применяются почти с одинаковой частотой. Сейчас разновидности и предназначение петель рассмотрим подробнее.

Содержание

  1. Что такое мебельная петля без сверления?
  2. Где они применяются?
  3. Какие бывают виды?
  4. Как их монтировать?

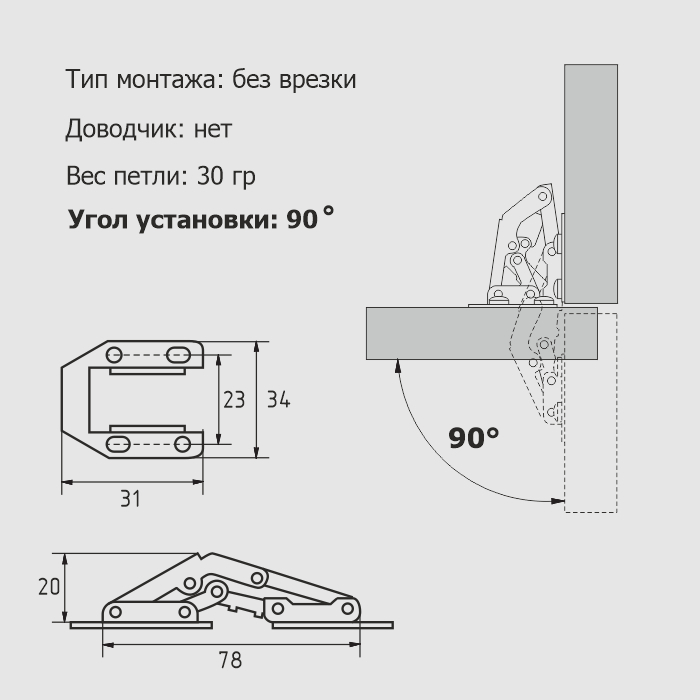

Что такое мебельная петля без сверления?

Петли без врезки (накладные петли) – крепежная фурнитура, в основном, она позволяет соединить дверь корпусной мебели непосредственно с корпусом.

Независимо от предназначения, формы и цвета, у корпусной мебели есть общий нюанс — способ монтажа. Использование накладных мебельных петель позволяет обойтись без сверления. Это означает, что мебель не требует дополнительной подготовки до сборки. Что дает весьма неплохую экономию времени.

Где они применяются?

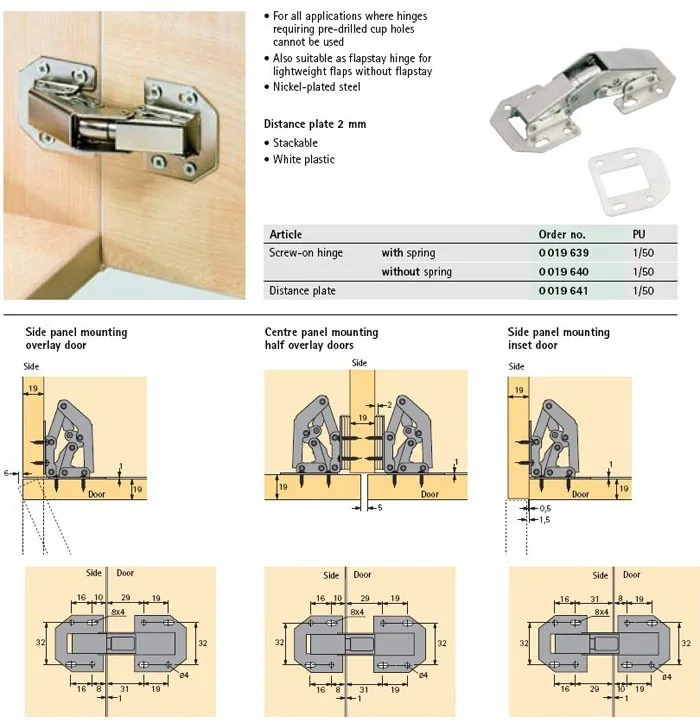

Петли без врезки используются в сборке мебели. Например существуют такие петли для шкафов. Монтаж проходит быстрее, так как не требуется врезка.

В основном петли применяются для закрепления самых разных дверей и дверок – мебельных и межкомнатных или тех, что находятся на улице. Петлями без сверления активно закрепляются и двустворчатые ворота. Они пользуются несколько меньшим спросом, чем так называемые «петли-стрелы».

Эти специальные накладные петли используются в тех участках древесного полотна, где толщина древесины небольшая и попросту не подходит, чтоб делать врезку.

Какие бывают виды?

Пожалуй, самыми востребованными среди прочих являются петли мебельные 8-шарнирные, которые устанавливаются без врезки. В остальном же у разнообразия этого вида петель похожее строение. Но они имеют существенные различия и об этом тоже нельзя забывать:

  • Межкомнатные. В этой категории в учет берутся не только межкомнатные, но и входные двери тоже. Хотя для последних таковые петли используются не так уж и часто. Если говорить о межкомнатных, частое применение неврезного типа легко пояснить вот чем. Петли подобного плана на дверях смотрятся гораздо эстетичнее, их сможет установить человек даже с нулевым опытом в подобном деле. А у дверей из пластика срезать слой и вовсе нереально.
  • Мебельные. На самом деле, классические не врезные петли в изготовлении мебели применяются не так часто. Гораздо чаще – при создании мебели в устаревшем стиле, либо уже в процессе ремонта.
  • Уличные. Петли подобного плана для ворот на улице весьма габаритны, и, в основном, конкретно по этой самой причине, не так уж часто используются для установки ворот и калиток. В условиях современности предпочтение потребителей все больше отдается уже упомянутым петлям-стрелам. Они могут поддержать большой вес, и смотрятся красиво и эстетично. Зачастую можно увидеть подобные петли на воротах, выполненных под средние века. Петли бывают стандартными и фигурными.

Отдельно мебельные петли в дополнение подразделяются на категории. Выделить можно следующие:

  • Карточные;
  • Рояльные;
  • Секретерные;
  • Шарнирные.

И каждая из категорий обладает собственными особенностями:

  • Карточные. Такие петли для мебели по размеру немного меньше, чем стандартные карточные. А по форме разделяются на обычные и фигурные.
  • Рояльные. Уже устарели. Но, если еще не сняты с производства, то спрос на них имеется. По сути своей, это растянутые в длину карточные петли. Их можно увидеть на крышках, собственно, роялей, на раскладных столах или дверцах очень старой мебели.
  • Секретерные. Подобие карточных. Но имеют закругленную форму. В основном применяются для дверок, открывающихся снизу вверх или в обратную сторону.

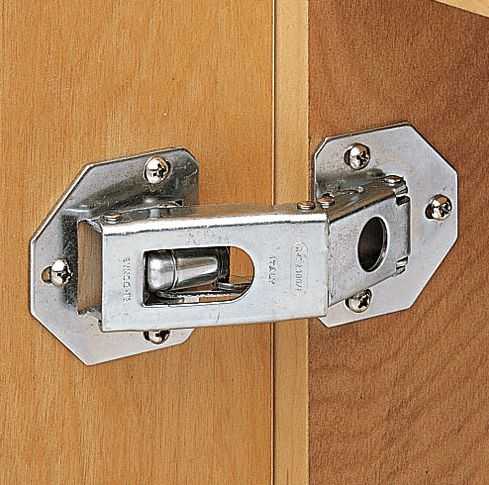

  • Шарнирные. Они используются, в основном, там, где дерево имеет маленькую толщину. Существуют петли шарнирная большая (для крупногабаритной мебели) и малая (для тумбочек и так далее).

Как их монтировать?

Сделать это не так сложно, как может показаться на первый взгляд. Фрезеровать не нужно и это уже облегчает дело. Важно лишь следовать конкретному алгоритму. Понятнее будет, если пояснить все на примере установки такой петли на дверь в квартире:

  • Для начала проводится разметка на самом полотне двери. Обычно отступается по 2,5 сантиметра сверху и снизу;
  • Петлю надо приложить к разметке, чтоб обозначить точки для введения саморезов;
  • Полотно вставляется в дверной проем, выполняется разметка под петки;
  • В обозначенных точках высверливаются отверстия;
  • Далее петля закрепляется на полотне. Нужно проверить плотность. При наличии люфтов – уплотните соединения. Это можно сделать при помощи плотного картона либо резины. Этот момент важен. Если проигнорировать его, со временем дверь начнет «гулять» и потихоньку выдирать петлю.

Если по завершению работы петля хорошо складывается, не наблюдается никаких щелей между петлей и полотном, то можно свободно устанавливать полотно в дверной проем.

Похожие статьи

Особенности выбора и установки классических петель без врезки

Содержание

  • 1 Разновидности накладных петель
    • 1.1 По назначению
    • 1.2 По типу установки
  • 2 Особенности выбора неврезных петель
  • 3 Установка простых петель

Накладная петля без врезки относится к категории крепежной фурнитуры, соединяющей дверное полотно и коробку. Вне зависимости от их назначения, форм и расцветок, изделия объединены одинаковым способом монтажа, не требующим предварительной подготовки двери и дверной коробки.

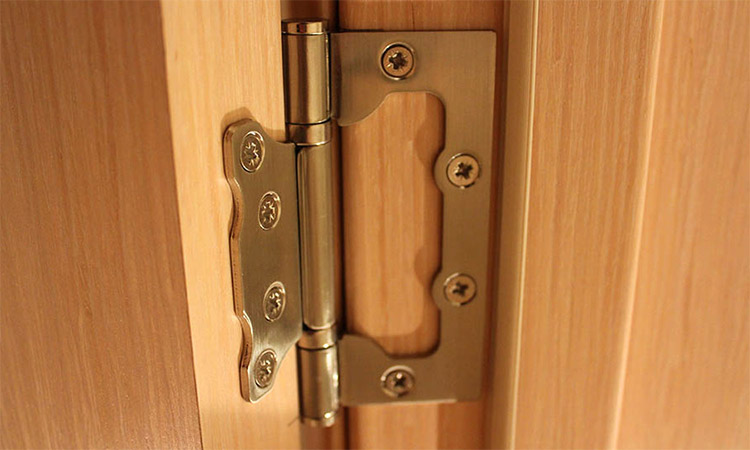

Петли-бабочки стандартной формы

Разновидности накладных петель

Дверные петли без врезки имеют схожую конструкцию, однако принципиально различаются по назначению (уличные петли,  межкомнатные, мебельные) и типу установки (угловые, карточные).

По назначению

В зависимости от того, где, на улице или в помещении, размещена дверь, петли могут быть уличными и межкомнатными. Такая классификация не является строгой.

Каждый вид имеет свои особенности:

  1. Уличные петли. Ввиду того, что уличные двери, ворота и калитки обычно достаточно массивны, накладные петли для их установки применяются нечасто. В большинстве случаев используются так называемые петли-стрелы, способные не только выдержать значительный вес дверей, но и выполняющие декоративную функцию. Кроме того, петли-стрелы часто устанавливаются на массивных дверях в качестве страховочных, облегчающих нагрузку для основных.
    Наиболее часто петли-стрелы можно встретить на воротах и дверях, стилизованных под старину. Их форма может быть стандартной или фигурной.

    Петли-стрелы, установленные на воротах

  1. Межкомнатные петли. Говоря о межкомнатных дверях, подразумеваются также и входные, хотя значительно реже. Что касается межкомнатных дверей, то именно они чаще всего навешиваются на неврезные петли. Объясняется это в первую очередь тем, что петли для межкомнатных дверей без врезки имеют привлекательный внешний вид; во-вторую — тем, что такие петли может установить человек без опыта подобных работа и в-третью — тем, что некоторые двери бывают пластиковыми, срезать верхний слой на которых невозможно.

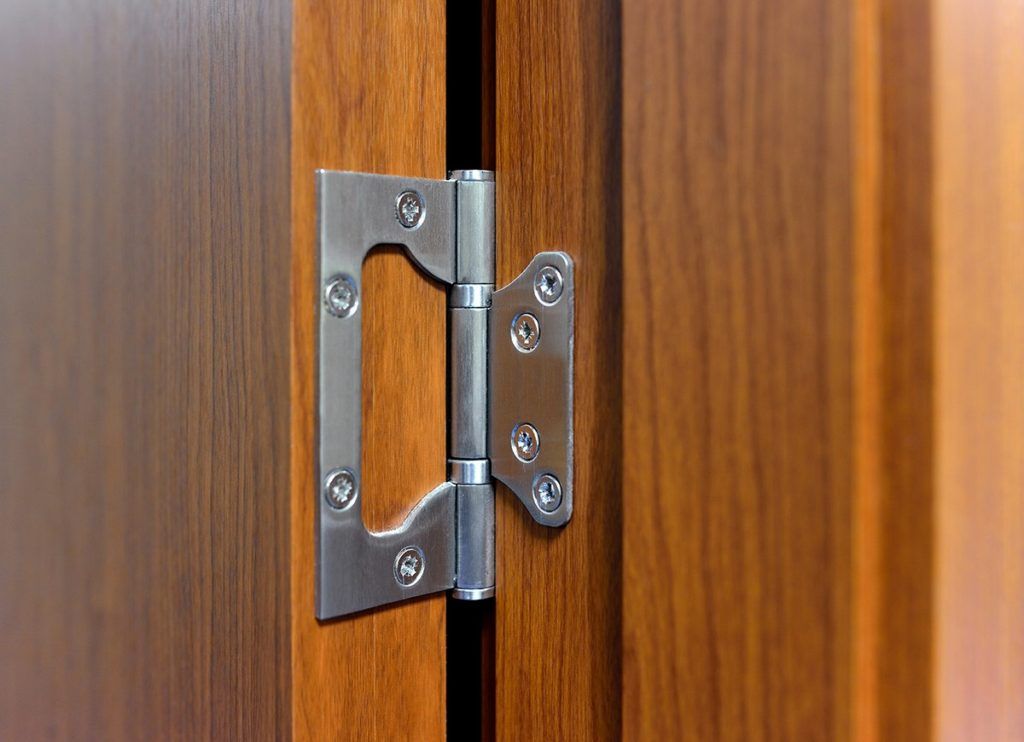

    Стандартная накладная петля

  1. Мебельные петли. Классические петли неврезного типа в мебельном производстве используются редко. Чаще всего — на мебели в ретро-стиле, а также при починке домашними мастерами. Мебельные петли, в свою очередь, бывают карточными, рояльными, секретерными.
    Каждая имеет свои особенности:

По типу установки

По типу установки накладные петли могут быть угловыми и карточными. Их особенности заключаются в следующем:

  • Карточные петли. Это классические петли, состоящие из двух крыльев (карт), размещенных на общем шарнире. Крепеж бывает левым, правым либо универсальным. Форма карточных петель бывает стандартной, а также фигурной. Среди фигурных петель распространены так называемые петли-бабочки, представляющие собой две карты, причем одна вырезана из другой. При закрытии двери одна карта вкладывается в другую. Именно поэтому данный вид не требует врезки при монтаже.
  • Угловые петли. Являются разновидностью карточных петель. От классической конструкции отличаются тем, что их карты согнуты под углом. Используются на дверях с притвором. Обычно такие модели требуют врезки, поэтому мы не будем на них останавливаться.

Особенности выбора неврезных петель

Отправляясь в магазин, следует заранее уточнить вес двери, так как именно от него зависят характеристики петель и их количество. Нужно знать, что производители обычно составляют собственные рекомендации по подбору петель в зависимости от веса дверей. Количество петель можно определить по приведенной ниже схеме.

Количество петель и место их установки можно опередить по схеме

Пояснения к схеме:

  • 1 вариант: стандартная дверь крепится на трех петлях (1 снизу, 2 сверху).
  • 2 вариант: легкая дверь крепится на трех петлях (на одинаковом расстоянии друг от друга).
  • 3 вариант: тяжелая дверь крепится на 4 петлях (2 сверху и 2 снизу).
  • 4 вариант: высокая дверь крепится на 4 петлях (на одинаковом расстоянии друг от друга).
  • 5 вариант: классическое расположение петель.

График демонстрирует, какой ширины и какого веса дверь может быть размещена на 2 петлях.

Кроме количества петель и эстетических качеств, при выборе петель необходимо обратить внимание на такие параметры:

  1. Важно определиться и с тем, какими они должны быть: левыми, правыми или универсальными. Универсальная петля может быть установлена как с левой, так и с правой стороны, в то время как левая — только с левой, а правая — с правой.
  2. Петли для дверей обычно изготавливаются из стали, латуни, нержавеющей стали. Стальные петли наиболее доступны по стоимости, однако декоративное покрытие, нанесенное на них, быстро стирается. К недостаткам относится еще и то, что они чувствительны к влажности. Петли из нержавеющей стали более прочные. Им не страшна влажность и критические температуры, однако они могут быть лишь одной расцветки — стальной.

Петли различной расцветки и размеров

  1. Следует помнить и том, что чем массивнее дверь, тем толще должны быть петли. Стандартная ширина составляет около 2,5 мм (подходят для межкомнатных дверей), однако они могут быть тоньше (для мебели) и толще (для уличных дверей).
  2. При покупке петель для дверей входного типа предпочтение следует отдавать тем, что снабжены специальным противосъемным колпачком, который является защитой от несанкционированного снятия двери.

Установка простых петель

Установка неврезных петель обычно не представляет сложностей даже для новичков. Представленная ниже инструкция описывает процесс установки деревянных дверей на  петли-бабочки.

Этапы установки:

  1. Выполнить разметку для обозначения мест крепления на дверном косяке. Принято отступать на 25 см сверху и снизу.



Схема установки

  1. К обозначенному на торце двери месту прикладывается петля, размечаются места под саморезы.
  2. Дверь вставляется в коробку, после чего на коробке также делаются отметки под петли.
  3. В местах под саморезы необходимо высверлить отверстия.
  4. Затем карты с помощью саморезов крепятся к двери, проверяется плотность их прилегания к полотну. В случае если обнаружатся люфты, соединение придется уплотнить. Игнорирование этого дефекта приведет к тому, что дверь будет «играть» и медленно вырывать крепления.

    При образовании щелей между петлей и полотном требуется дополнительное уплотнение соединения

  1. Уплотнить соединение петли с полотном можно с помощью кусочка резины или плотного картона, выкроенных под размер дефекта.
  1. Если после проведенных работ бабочка будет удачно складываться, можно приступать к установке дверного полотна в проем.

    Если петля не образует щели относительно дверного полотна, ее можно закреплять

Установка петель без врезки, действительно, не представляет сложностей для мастеров, однако имеет свои особенности, знание которых позволит избежать расшатывания фурнитуры и ее выхода из строя. Ниже представлено видео, позволяющее в деталях ознакомиться с процессом установки двери на петлю-бабочку.

Безврезная петля Руководство по покупке

Безврезная петля представляет собой стыковую петлю с листами, которые вставляются внутрь друг друга при закрытии. В этом руководстве рассматриваются различные типы доступных без врезных петель, и оно поможет вам выбрать правильный вариант для вашего следующего проекта.

Что такое петля без врезки?

Как следует из названия, петля без врезки — это петля, для установки которой не требуется паз (фрезерованное или точеное углубление). Этот термин почти всегда применяется к стыковым петлям, поскольку это петли, для которых традиционно требуется врезной. 9№ 0003

Петли встык без врезки используются на цельновкладных дверях, где их вложенные створки обеспечивают небольшой постоянный зазор между дверью и лицевой рамой. Они предлагают классическую эстетическую привлекательность петли встык, с узкими зазорами и точно подогнанными дверями, а также двумя огромными преимуществами: простой монтаж на поверхности и, если петля имеет прорези, возможность регулировки. Традиционные стыковые петли фиксируются на месте пазом, в который они входят, но стыковые петли без врезки могут свободно скользить, что дает вам возможность отрегулировать петлю, когда это необходимо. Даже если вы действительно все испортите и вам придется полностью переместить петлю, это легко сделать, потому что нет неуместного паза, который нужно заполнить.

Наконечник шарнира

Используйте самоцентрирующуюся фрезу, чтобы точно расположить отверстия. Поскольку безврезные петли имеют тонкие створки, а толщина створки определяет зазор между дверью и лицевой рамой, важно, чтобы шурупы входили полностью. Самоцентрирующиеся биты обеспечивают полную посадку винтов и полное закрытие петель.

Какие типы петель без врезки доступны?


Плоская петля
Одинарная петля
Двойная петля

Безврезные петли бывают трех основных типов: плоские, одинарные (с одной изогнутой створкой) и двойные (с двумя изогнутыми створками).

  • Плоская створка: Петли с плоской створкой позволяют варьировать толщину двери и/или лицевой рамы. Нет сложенного листа, который ограничивает вас определенной толщиной материала. Это дает плоским лепестковым петлям большую универсальность, если длина петли хорошо масштабируется в соответствии с вашим проектом.
  • С одинарным обхватом: Версии с одинарным или частичным обхватом отличаются простотой установки и большей регулируемостью. Поскольку сложенная створка прилегает к задней части двери, петля фиксируется в правильном положении. Возможно, что более важно, если отверстия имеют прорези, закругленная створка позволяет при желании увеличить зазор между дверью и лицевой рамой. Это также дает вам некоторую гибкость при выравнивании дверей относительно проема и относительно друг друга.
  • Двойные петли: Подобно одинарным петлям, двойные петли обеспечивают некоторую регулировку зазора, а наклонные створки фиксируются для легкой установки. Однако, поскольку обе створки складываются, дверца и лицевая рама должны быть одинаковой толщины (обычно 3/4 дюйма), и двери всегда будут находиться на одном уровне с лицевой рамой со стороны петель.

Выбор по специальному типу петли: Flat Leaf | Одинарное обертывание | Двойное обертывание

Наконечник петли

Если вы строите с нуля, обязательно выберите петли перед началом работы. Поскольку врезные петли не видны, когда дверь закрыта, вы должны быть уверены, что сможете найти ручки и ручки, которые вам нравятся, с соответствующей отделкой.


Какие варианты отделки и стили доступны?


Петли без врезки различных стилей и отделок 9№ 0054

Петли без врезки предлагаются в самых разных вариантах отделки, что делает их отличным выбором для шкафов, фурнитура которых будет выделяться в дизайне. Наконечник может варьироваться от простого плоского наконечника до шарообразного или завершающего наконечника. Размер шарнирных шарниров также может варьироваться в зависимости от больших или маленьких шкафов.

Наконечник петли

Если ваши двери большие, подумайте, сколько петель вам понадобится на каждую дверь. Вы не хотите устанавливать слишком много петель на дверь, но вам нужно достаточно, чтобы поддерживать дверь с течением времени. Две петли являются обычной конфигурацией, но для больших дверей может потребоваться три или более петель.


Когда традиционная стыковая петля будет лучшим выбором?


Петля без врезки (слева) по сравнению с традиционной петлей встык (справа)

Удобство сделало петли встык без врезки с годами все более и более популярными, но некоторые столяры до сих пор с удовольствием устанавливают в свои двери такие же тонкие петли щель, насколько это возможно, иногда настолько тонкая, что дверь легко закрывается на воздушной подушке внутри шкафа. Поскольку минимальный зазор безврезной петли определяется толщиной полотна петли (обычно около 1/16 дюйма), то меньше зазор быть не может. Так что, если вы стремитесь к тонким, как бритва, зазорам, традиционные стыковые петли позволят вам добиться этого, отрегулировав глубину паза.

Нажмите здесь, чтобы купить все стыковые петли.

Особое внимание: Степень открытия?


Открывание на 270 градусов

Типичные врезные петли открываются на 180° до того, как лицевая рама остановит дверь. Но в определенных ситуациях, когда вы хотите, чтобы двери не мешали в течение длительного периода времени, вы можете захотеть, чтобы дверь продолжала открываться на 180° и останавливалась параллельно стенке шкафа. Вот где полезна 270-градусная петля без врезки. Обратите внимание, однако, что безврезные петли с углом поворота 270° представляют собой накладные, а не врезные петли, поэтому они будут выглядеть иначе, чем типичные безврезные петли.

На этом наше краткое руководство по торсионным петлям завершено! Не забывайте, что у нас есть опытный персонал в наших магазинах, в Интернете и по телефону, чтобы помочь, если у вас есть вопрос, на который здесь нет ответа.

Нажмите здесь, чтобы купить все безрезные петли.

См. наш глоссарий по петлям


Назад

Неврезные петли — что это такое? Что делает их популярными?

Перейти к основному содержанию

Неврезные петли

Барри Кислер

Барри Кислер

Совладелец Kiesler Machine Inc.

Опубликовано 21 ноября 2018 г.

+ Подписаться

Петли – пожалуй, самые важные элементы при установке дверей. Петли — это компоненты, которые не только поддерживают дверь, но и позволяют ей эффективно открываться и закрываться. В зависимости от того, какие двери используются в разных областях применения, используются разные типы петель. Установка петли для монтажа двери сама по себе является задачей, и ее нужно выполнять правильно. Иногда может быть трудно найти и вырезать пазы с совершенством. Если сделать это неправильно, можно испортить выравнивание двери. Таким образом, может стать утомительным достижение совершенства в поиске и вырезании пазов. Эту проблему решают сверхмощные неврезные петли. Кто они такие? Как они решают эту проблему? Ответы на эти вопросы даны в следующем посте. Читайте дальше, чтобы узнать больше.

  Что вы понимаете под неврезными петлями?

Чтобы понять, что такое неврезные (или накладные) петли, сначала нужно понять, что значит неврезные или не врезные. Фурнитура, которая позволяет прикреплять петли без вырезов, называется не врезной. Неврезная петля может быть непосредственно приварена или привинчена к двери или воротам. Также не требуется прорезать в поверхностях специальные углубления для их установки.

Каковы преимущества Тяжелых не врезных петель ?

Неврезные петли находят все более широкое применение в самых разных сферах и отраслях благодаря ряду преимуществ, которые они предлагают. Вот несколько основных преимуществ, обуславливающих их возросшую популярность:

1.     По сравнению со стандартными петлями, петли без врезного крепления устанавливаются на поверхность дверного косяка и лицевой стороны двери.

2.     При установке этих петель между двумя дверцами или рамой и дверцей остается лишь небольшое пространство.

3.     Сверхмощные неврезные петли могут быть специально разработаны для использования с дверями со сплошной инкрустацией.

4.     Простая и удобная процедура установки.

5.     Эти петли очень универсальны и могут использоваться в различных устройствах, таких как двери, ворота и другие вращающиеся механизмы.

6.     Вы можете купить эти петли в широком диапазоне размеров от 1000 до 40 000 фунтов максимального веса двери.

7.     Изготовлены из нержавеющей или углеродистой стали марок 316L или 304L.

8.     Не врезные петли не требуют обслуживания в течение многих лет безотказной службы.

9.     Петли из нержавеющей стали обладают отличной устойчивостью к коррозии и окислению.

10. Вы можете изготовить эти петли на заказ с желаемыми размерами, такими как длина и ширина.

11. Эти петли изготавливаются с использованием прецизионных и упорных подшипников.

12. Сверхмощные неврезные петли, которые используются в приложениях безопасности, имеют защищенную от несанкционированного доступа конструкцию штифта.

13. Их можно использовать как для внутренней, так и для наружной установки.
