Как сделать пирог для эксплуатируемой кровли

Все более популярным и привычным вариантом крыши в современных городах становится эксплуатируемая кровля. Это поверхность, которую можно активно использовать, например, для того, чтобы организовать на ней кафе, сад, или отличное место для отдыха. Такая кровля должна быть очень надежной, поэтому ее создание требует тщательного соблюдения технологии и современных материалов.

Материалы, используемые для создания эксплуатируемой кровли

При выборе утеплителя необходимо учитывать несколько факторов. И первый из них – это пожаробезопасность. Благодаря негорючему утепляющему материалу можно не возводить тяжелых и дорогих барьеров от пожара, кроме этого, современные наплавляемые материалы на подобный утеплитель можно укладывать без стяжки.

Большое значение для утеплителя имеет также прочность на сжатие и долговечность.

Для гидроизолирующих материалов важны эластичность, и сопротивляемость корневым системам растений, которые могут разрушать пирог эксплуатируемой кровли.

Все материалы должны быть устойчивы к механическому воздействию, сохранять работоспособность в широком температурном диапазоне и обладать долговечностью, а также достаточной экологичностью, чтобы быть безопасными для человека.

Строительный рынок представляет сейчас множество современных и инновационных материалов, которые помогут создать надежную кровлю – это рулонные материалы для гидро-пароизоляции на основе битума, полиэфира и стеклоткани, полимерные мастики, кровельные мембраны и т.д.

Одна из известных российских компаний в этой сфере – Технониколь. Этот бренд предлагает обширный ассортимент материалов для кровли по умеренным ценам. Компания давно вышла на международный уровень, и поставляет товары в почти сто стран мира.

Любая крыша включает в себя несколько слоев различных материалов с различными функциями, поэтому ее устройство называют пирогом, по аналогии с многослойными кондитерскими изделиями. Есть два основных вида эксплуатируемых крыш – традиционные и инверсионные.

Если говорить о традиционном способе, то пирог плоской кровли будет включать в себя:

  1. Несущее основание.
  2. Пароизолирующий слой. Он необходим для того, чтобы предотвратить увлажнение утеплителя за счет пара, который поднимается из помещения. В качестве пароизоляции могут использоваться разные материалы – битумная мембрана, полипропилен или толстая полиэтиленовая пленка.
  3. Теплоизолирующий материал. Толщину этого слоя необходимо рассчитать в соответствии с климатом конкретного региона, где укладывается кровля. В его качестве часто используют минеральную вату, укладывая ее в два слоя, один из которых – утепляющий, а второй – перераспределяет нагрузку. Иногда этот слой также покрывают стяжкой с армирующей сеткой.
  4. Гидроизоляция. Для этого слоя есть много современных материалов, таких как жидкие мастики, образующие слой, напоминающий резину, кровельные мембраны, или наплавляемый рубероид.
  5. Финальное покрытие в виде тротуарной плитки выполняется по бетонной стяжке или песочной засыпке.

Инверсионная кровля — современные материалы и экономия на пароизоляции

Этот пирог в разрезе будет выглядеть иначе, нежели традиционный, в первую очередь потому, что последовательность слоев будет другой:

  • По бетонному основанию выполняют монолитную стяжку, что позволяет выровнять поверхность.
  • Далее укладывается гидроизоляция, которая благодаря такому размещению оказывается защищенной от негативных факторов внешней среды.
  • Следующий слой – теплоизоляция.
  • После чего все покрывается тротуарной плиткой.

Подобный способ укладки чаще всего используется с утепляющим материалом нового поколения – пенополистиролом. При таком порядке расположения слоев в кровле возможность возникновения конденсата сильно уменьшается, поэтому пароизолирующий слой в этом пироге отсутствует.

Вентиляция крыши: защита утепляющего слоя от промерзания

Если пароизоляция в процессии эксплуатации крыши повреждается, то это может привести к попаданию влаги в утепляющий слой, который из-за этого может промерзать. Все вместе это приводит к снижению теплоизолирующей способности кровли. Чтобы избежать подобной ситуации, кровлю лучше сразу же делать вентилируемой.

Для этого используют аэраторы в виде пластиковых или металлических трубок с зонтичными навершиями, которые защищены сеткой, и расположены под кровельной мембраной. Одно из преимуществ этой системы – возможность монтажа без снятия предыдущей кровли.

Зеленая кровля – экологичный и оздоровляющий вариант

Это популярный вид кровли, верхним слоем которой укладывают плодородную землю, что позволяет создать на крыше зону отдыха с газонами и клумбами, или небольшой огород, по желанию владельцев дома. Для этого в традиционной укладке поверх утеплителя и надежной гидроизоляции следует дренажный слой, в качестве которого могут выступать геоматы, керамзит или гравий, а также перфорированные полистирольные плиты. Поверх него укладывается геотекстиль и нетканая полипропиленовая пленка для защиты от корней. И уже после этого засыпают почвенный субстрат.

Водоотведение: необходимый элемент любой крыши

Для того чтобы кровля прослужила много лет, необходимо позаботиться об отведении воды. Для успешного решения этой задачи уклон крыши должен составлять не меньше 2%. Кроме того обязательно наличие труб и воронок, по которым вода имеет возможность стекать с крыши. Система водоотведения может быть внутренней и внешней.

В первом случае трубы монтируются внутри здания, изолированно от используемых помещений. В случае внешнего водоотвода трубы крепят снаружи. Минус этого варианта – обмерзание труб в холодное время года. Трубы, металлические или поливинилхлоридные, снабжаются защитой от попадания и забивания листьями и другим мелким мусором. Расчет системы водоотведения производят, исходя из архитектуры, климата и условий эксплуатации крыши.

Разуклонка

Плоская крышка не может эффективно отводить воду, поэтому, если на ней нет ската, то вместо него образуются участки со стоящей водой, которая испаряется только в самые жаркие дни. Все остальное время вода постепенно разрушает кровлю.

Чтобы этого не происходило, согласно техническому регламенту, даже плоские крыши должны иметь уклон не менее 1,5 процентов, то есть от 1 градуса. Для плоской экспулатируемой крыши максимальный наклон составляет 3 градуса. Создание такого небольшого ската и называется разуклонкой.

Чтобы создать уклон, используют разные материалы:

  1. Термоизоляционные плиты. Такой способ недорог, потому что один и тот же материал решает одновременно две задачи. Требуется докупить только клей или крепеж. Помимо этих преимуществ, это достаточно точный способ, когда угол уклона можно рассчитать заранее.
  2. Засыпные материалы. Этот метод имеет больше минусов, чем плюсов. Он не точный, поэтому угол наклона может оказаться меньшим, чем необходимо для эффективного водоотведения. Сложно обеспечить плавный переход. Сыпучий материал смещается. Его можно залить цементом, но в этом случае тратится больше времени и финансов на обеспечение результата.
  3. Смесь бетона и полимеров или засыпных материалов. К минусам этого способа относится высокая стоимость, а также тяжелый вес бетона, который увеличивает нагрузку на несущую конструкцию крыши.
  4. Специализированные панели из пластика. Они быстро монтируются, а благодаря использованию жидкой резины, играют роль не только разуклонки, но и тепло- и гидроизоляции. Это позволяет ускорить процесс работы. К основным недостаткам относится высокая цена.

Ограждение плоской крыши

При создании плоской эксплуатируемой крыши необходимо позаботиться о сооружении кровельных ограждений по всему периметру крыши для обеспечения безопасности. Это является обязательным согласно государственному стандарту, если здание превышает высоту 10 м. Высота заграждения будет зависеть от высоты дома и наличия парапета. Оно может быть выполнено из таких материалов, как оцинкованная сталь, нержавейка или медь.

пирог по железобетонной плите, по бетонному основанию, устройство

Пирог плоской кровли состоит из твердого основания, нескольких слоев теплоизоляционного и гидроизоляционного материала. Конструкция может изменяться в зависимости от типа крыши. Для нежилых зданий из слоев пирога убирают теплоизоляцию. На эксплуатируемых кровлях прокладывают коммуникации, подбирают финальное покрытие, устойчивое к механическому воздействию.

Особенности пирога плоской крыши

Пирог плоской кровли: по бетонному и железобетонному основанию, утепленной

Пирог плоской кровли: по бетонному и железобетонному основанию, утепленной

Кровельный пирог состоит из комплекса материалов, создающих защиту здания от осадков, воздействия ветра, жары, холода. Дополнительно обеспечивается звукоизоляция. Особенностью конструкции является наличие определенного количества слоев, что зависит от эксплуатационных характеристик крыши. Стандартная кровля состоит из следующих элементов:

  • Прочное основание, выступающее перекрытием здания. Элементом конструкции выступает металл, бетонные плиты или дерево.
  • Черновой выравнивающий слой, образующий поверхность с уклонами для стека воды.
  • Пароизоляционный и теплоизоляционный слой применяется для теплого кровельного сооружения жилого здания.
  • Гидроизоляция выступает финальным покрытием. Слой защищает все материалы от влаги.
  • Финишное покрытие используется на плоской крыше, если согласно проекту предусматривается ее эксплуатация для дополнительных целей. Например, обустраивают площадки отдыха с тротуарами, зелеными площадками, бассейны, оранжереи.

Для всех видов плоских крыш обустраивают разуклонку. Процедура предусматривает создание уклонов в сторону водостоков для отведения воды.

Важно! Для качественного отведения осадков угол уклона плоской крыши должен составлять 1,5-4 о.

Устройство пирога для плоской кровли

Существует два типа плоских крыш. Конструкции бывают эксплуатируемые и неэксплуатируемые. В зависимости от их предназначения различается количество слоев в пироге.

Пирог плоской кровли: по бетонному и железобетонному основанию, утепленной

Пирог плоской кровли: по бетонному и железобетонному основанию, утепленной

Эксплуатируемая крыша в первую очередь требует прочного перекрытия, выдерживающего большие нагрузки. По названию сразу можно определить, что конструкция будет эксплуатироваться не только в качестве защиты здания, но и для других целей. По сооружению будут часто ходить люди, может даже быть организована парковка автомобилей или вертолетная площадка.

Пирог плоской кровли: по бетонному и железобетонному основанию, утепленной

Пирог плоской кровли: по бетонному и железобетонному основанию, утепленной

Неэксплуатируемая кровля не требует обустройства прочного основания. На крышу будут подниматься люди только для ее ремонта. Нижним слоем пирога, образующим перекрытие здания, могут даже использоваться профлисты.

Устройство кровельного пирога неэксплуатируемой плоской кровли

Неэксплуатируемая крыша предполагает нечастое пребывание на ней людей, но она используется для жилых и нежилых зданий. От предназначения зависит количество слоев пирога.

Утепленная конструкция:

  • жесткое перекрытие здания, выступающее основанием пирога;
  • стяжка, образующая уклоны;
  • пароизоляционный материал;
  • теплоизоляция;
  • гидроизоляция.

Холодная конструкция:

  • основание;
  • стяжка разуклонки;
  • гидроизоляция.

Верхним финишным слоем выступает гидроизоляция. Так как крыша неэксплуатируемая, материалу не требуется дополнительная защита от механических нагрузок. Гидроизоляцию делают из рубероида, мембран, битумных мастик.

Если предусмотрен пирог плоской кровли с утеплителем, то теплоизоляционный слой со стороны перекрытия здания защищают пароизоляцией. Для этого используют специальные пленки. Подойдет пергамин или рубероид. Пароизоляция защищает утеплитель от пара, проникающего через основание изнутри здания. С внешней стороны теплоизоляцию защищает гидроизоляционный слой.

У неэксплуатируемого кровельного сооружения основание не требует повышенной прочности. Для перекрытия здания допускается использование металлического профлиста, досок, плит из древесных отходов. Формирование уклона выполняют сыпучими материалами или заливают стяжку.

Устройство кровельного пирога эксплуатируемой плоской кровли

Конструкция эксплуатируемой кровли состоит из аналогичных слоев. Добавляется только финишное покрытие, защищающее гидроизоляцию. Эксплуатируемые конструкции бывают холодного и утепленного типа. Стандартный пирог состоит из слоев:

  • перекрытие здания;
  • пароизоляция и теплоизоляция, если кровля утепленная;
  • гидроизоляция;
  • финишное покрытие.

Из-за воздействия больших нагрузок для эксплуатируемого кровельного сооружения используют материалы с повышенными эксплуатационными характеристиками.

Основание обустраивают из железобетонных плит. Перекрытие должно выдержать вес всего пирога, дополнительную нагрузку от людей и расположенных объектов на крыше.

Аналогичные требования предъявляются к утеплителю, гидроизоляции и пароизоляции. Материалы должны обладать эластичностью, повышенной устойчивостью к нагрузкам, возгоранию, температурным перепадам. Для теплоизоляции важным качеством является повышенная прочность на сжатие, долговечность эксплуатации.

Важно! Эксплуатируемая кровельная конструкция предполагает длительное пребывание на ней людей, животных, наличие зеленых насаждений. Строительные материалы используют только экологически чистые.

Эксплуатируемая кровля бывает классическая и инверсионная. Первый тип предполагает использование стандартного кровельного пирога. Инверсионная крыша отличается особенностью устройства и состоит из следующих слоев:

  • Укладывается пирог плоской кровли по бетонному основанию, где предварительно стяжкой выравнивают поверхность. На этом этапе обустраивают разуклонку.
  • Стяжку покрывают усиленным гидроизоляционным слоем.
  • Третьим элементом идет теплоизоляция.
  • Верхний четвертый слой – гидроизоляция.
  • Насыпь гравия выступает дренажем, балластом и защитой гидроизоляции.
  • Финишным слоем укладывают тротуарную плитку. При необходимости предварительно заливают бетонную стяжку.

В качестве теплоизоляции для инверсионной крыши обычно используют пенополистирол. Особенностью пирога является снижение до минимума вероятности образования конденсата. Технология позволяет отказаться от использования пароизоляции.

Эксплуатируемая крыша требует обустройства дополнительных коммуникаций, принятия мер, направленных на улучшение эксплуатационных характеристик. Опасностью для не инверсионной классической кровли является повреждение пароизоляции. В утеплитель проникает пар, образуется влага. Зимой вода замерзает, все слои кровли начинает «разрывать». Вдобавок снижаются теплоизолирующие свойства крыши. Чтобы избежать неприятных ситуаций, эксплуатируемую кровлю делают вентилируемую с установкой аэраторов.

Для отвода воды из труб прокладывают систему водоотведения. Она бывает внутреннего и внешнего типа. В первом случае отводящие трубы прокладывают внутри здания, а во втором варианте – снаружи. К каждой воронке еще на стадии разуклонки обеспечивают уклон.

Финальным слоем эксплуатируемой крыши часто выбирают плитку. Однако не менее популярным вариантом является зеленая кровля. Поверх гидроизоляции укладывается дренажный слой. Его делают из керамзита, геоматов. Хорошо подходят полистирольные плиты с перфорацией. Дренаж накрывают геотекстилем. Чтобы корни растений не повредили материал, дополнительно расстилают полипропиленовую пленку. Кровельную поверхность засыпают почвенным субстратом, засаживают зеленой растительностью.

Обязательным элементом эксплуатируемой кровли является ограждение. Конструкция обеспечивает безопасность пребывания людей. Ограждения обычно ставят из металлоконструкций.

На видео рассказывают об обустройстве кровельного покрытия:

Виды оснований для пирога плоской кровли

Пирог плоской кровли: по бетонному и железобетонному основанию, утепленной

Пирог плоской кровли: по бетонному и железобетонному основанию, утепленной

Для перекрытия здания, где предполагается обустройство плоской крыши, используют железобетонные плиты, профлист или дерево. Выбор материала зависит от размера перекрываемого пролета, назначения кровельной конструкции.

Пирог плоской кровли по железобетонной плите

Железобетонное перекрытие считается классическим для плоских крыш. Плиты обязательно используют при обустройстве эксплуатируемой конструкции. Такое основание выдерживает большие нагрузки. Сверху плит обустраивают разуклонку. Обустройство холодной кровельной конструкции предусматривает сразу укладку гидроизоляции. Для теплой крыши на стяжку разуклонки расстилают пароизоляцию. Ее края делают с запасом, чтобы они заворачивались на высоту уложенного утеплителя. Финальным слоем укладывают гидроизоляцию.

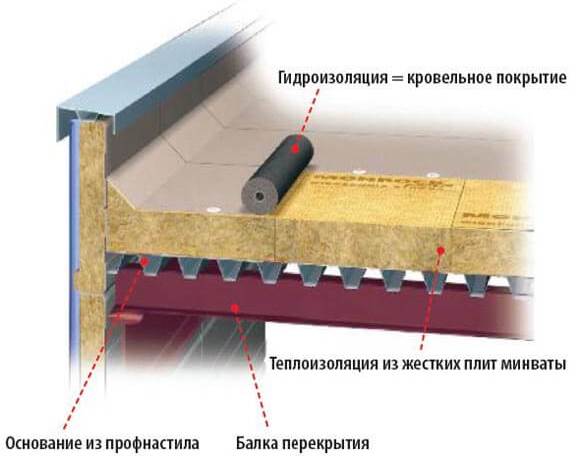

Пирог плоской кровли по металлическому профилю

Основание из металлического профиля используют для неэксплуатируемой кровельной конструкции. Профлист служит элементом перекрытия пролетов. Для жесткости под него укладывают металлические балки. Слои пирога стандартные для теплой кровельной конструкции. Если крыша холодная, то профлист выступает финальным покрытием.

Пирог плоской кровли по деревянному перекрытию

Деревянное основание аналогично используется для неэксплуатируемой кровельной конструкции. Материалом перекрытия часто выступают древесностружечные плиты или фанера. Листы укладывают по деревянным балкам. Сверху основание холодной кровли защищают гидроизоляцией, кровельным покрытием. Для теплой крыши на деревянном перекрытии монтируют стандартный набор слоев с использованием утеплителя.

Пирог утепленной плоской кровли

Технология утепленного сооружения требует использования дополнительных материалов, увеличивающих себестоимость конструкции. Лишние расходы разумно нести, если здание жилое и отапливаемое. Для холодных построек обустраивать дорогостоящий теплый пирог нет смысла.

Утепление крыши можно выполнить снаружи и изнутри здания. Второй вариант менее удобен. Изнутри здания теплоизоляцию сложнее крепить к основанию. На перекрытии придется сооружать каркас из бруса или профиля, вкладывать внутрь ячеек теплоизоляцию, закрывать ее пароизоляцией. Всю «начинку» закрывают отделкой. Обычно используют вагонку.

Важно! При внутреннем утеплении могут оставаться зазоры между теплоизоляцией. Ошибки приводят к образованию мостиков холода. Со временем здесь образуется конденсат, утеплитель приходит в негодность.

Наружное утепление считается самым удобным вариантом, но есть свои нюансы. В случае большой нагрузки возникает риск деформации кровельного покрытия. Наружное утепление невозможно, если нет минимального уклона плоской конструкции. В снежных регионах на горизонтальных поверхностях собираются большие накопления. Снег, особенно влажный, обладает большим весом. Если теплоизоляция слишком мягкая, она прогибается.

Важно! При наружном утеплении используют технологию, применяемую для стандартной или инверсионной кровельной конструкции.

Хорошим вариантом считается для плоской кровли пирог с керамзитом или пенобетоном. В качестве утеплителя используют каменную минвату, вспененное стекло, плиты из пенополистирола или экструдированного пенополиуретана.

Советы и рекомендации

Пирог плоской кровли: по бетонному и железобетонному основанию, утепленной

Пирог плоской кровли: по бетонному и железобетонному основанию, утепленной

Чтобы плоское кровельное сооружение прослужило долгие годы, надо соблюдать правила его эксплуатации:

  1. Во время работы нельзя проливать растворители, продукты нефтепереработки и другие агрессивные вещества, способные нарушить целостность гидроизоляции.
  2. Материалы, в составе которых есть битум и полимеры, не должны соприкасаться с объектами, нагревающимися выше + 45 оС.
  3. Финишное покрытие и гидроизоляцию надо предохранять от механических повреждений. Если на плоской кровельной поверхности уложены временные переходы, лестницы, под них подкладывают резиновые или деревянные подкладки.
  4. Если предпринималась механическая технология фиксации теплоизоляции, по плоской кровельной конструкции нельзя ходить, когда температура воздуха ниже – 5 оС.
  5. Минимум дважды в год прочищают систему водоотведения. Осматривают воронки. Проверку осуществляют обычно весной по окончании таяния снега и осенью после листопада.
  6. Гидроизоляционный слой регулярно проверяют на целостность. Обнаруженные дефекты сразу устраняют.

Соблюдение правил максимально продлит срок службы кровельного сооружения плоского типа.

Заключение

Пирог плоской кровли обустраивают с учетом эксплуатационно-технических характеристик здания. Нарушение технологии, неправильные расчеты приведут к быстрому износу кровельной конструкции.

Эксплуатируемая плоская кровля - устройство и конструкция, как создать проект для дома, правильно обустроить пирог крыши, детально на фото +видео

конструкция эксплуатируемой кровли

Что касается технологии оборудования плоской кровли для таких целей, то она достаточно сложная и требует грамотного создания паро-, тепло- и гидроизоляционной прослойки для безопасного использования всего сооружения.

Как правильно создать эксплуатируемую плоскую кровлю

Основными факторами, от которых зависит устройство эксплуатируемой кровли, являются: ее предназначение, тип здания в целом, имеющиеся или приобретенные строительные материалы.

Традиционной считается плоская кровля, состоящая из:

  • несущей железобетонной плиты;
  • пароизоляционной прослойки;
  • теплоизоляции;
  • гидроизоляционного ковра;
  • окончательного покрытия – это может быть тротуарная плитка, укладываемая на предварительно засыпанный песок и гравий, либо на бетонную стяжку, если обустраивается терраса; геотекстиль, под которым засыпается дренаж и грунтовая прослойка, если создается зеленая кровля.
дома с эксплуатируемой кровлей

К наиболее редким конструкциям относится инверсионная эксплуатируемая плоская кровля - устройство ее отличается от традиционного проекта использованием утеплителя для защиты гидроизоляционной пленки, а не наоборот.

В ходе строительных работ важно учесть необходимость качественной гидро- и теплоизоляции, а также водостока. При выборе утеплителя специалисты уделяют особое внимание не только коэффициенту теплопроводности, но и экологичности, пожаробезопасности и среднему сроку использования в тех или иных условиях. Немаловажно также наличие гидрофобности, высокого уровня паропроницаемости и прочности на разрыв. Оптимальным вариантом в данном случае может быть каменная вата.

пирог эксплуатируемой плоской кровли

Приверженцы современного строительства пирог эксплуатируемой кровли утепляют негорючими материалами, что позволяет не только полностью обезопасить конструкцию от воспламенения, но и упростить техническое выполнение задачи – при использовании невозгораемого утеплителя не нужно оборудовать его тяжелыми и дорогостоящими пожарными барьерами. Еще одним преимуществом такого применения является возможность укладки наплавляемых современных материалов поверх теплоизоляции без защитной бетонной стяжки, что снижает стоимость выполнения работ.

Все материалы, из которых сооружается конструкция эксплуатируемой кровли, должны соответствовать общим требованиям по защите от негативного воздействия, включая повреждение крыши микроорганизмами, их продуктами жизнедеятельности, корневой системой растений, а также в результате климатических изменений.

эксплуатируемая плоская кровля устройство При выборе строительных материалов и финишного покрытия специалисты рекомендуют руководствоваться перечисленными ниже характеристиками, тогда пирог эксплуатируемой плоской кровли, как и остальные компоненты конструкции, будет качественным и надежным (прочитайте: "Кровельный пирог для плоской кровли: особенности устройства").

Перечень основных характеристик материалов:

  • высокий уровень эластичности;
  • наличие защиты от механического повреждения;
  • огнестойкость;
  • сохранность основных качеств при значительных температурных колебаниях;
  • продолжительный эксплуатационный период;
  • укладка покрытия с соблюдением определенных технологий.
узлы эксплуатируемой кровли Для строительства дома с плоской эксплуатируемой кровлей следует заранее ознакомиться с имеющимися на рынке материалами и сопоставить их стоимость с практической значимостью. Так, кровельные покрытия представлены большим ассортиментов рулонных материалов на битумной основе, стеклоткани и полиэфира, а также полимерных битумных или асфальтовых мастик и кровельных мембран. Приемлемая стоимость мембраны пвх кровельной и возможность использования покрытия без дополнительных ремонтных работ на протяжении 15-75 лет станет гораздо привлекательней для застройщиков, чем стандартный рубероид.

Также немаловажно наличие низкой сопротивляемости битума и рубероида корням растений – порядка 90 дней, в то время как современные мембраны производятся со специальными антикорневыми присадками.

плоская кровля Если же эксплуатируемая кровля – терраса подразумевает выращивание растительности, то ее основа укладывается из дренажа и почвы, а также фильтрующего их геотекстиля. За счет такой структуры обеспечивается высокая эффективность дренажной системы, куда не попадают мелкие частицы грунта, задерживаемые защитной прослойкой, как показано на фото. Помните, что чем выше значение противокорневой устойчивости геотекстиля, тем дольше прослужит вся конструкция.


Выполняется устройство эксплуатируемой плоской кровли в обязательном порядке с водоотводом, имеющим ряд особенностей, связанных с проектом крыши. Инверсионные кровли должны оборудоваться воронкой, обеспечивающей своевременный сбор воды со всей крыши и гидроизоляционного покрытия, размещенного под утеплителем. Для комбинированных кровель понадобится пара параллельно расположенных водосборных систем – одна на террасу, другая – на газон. плоская эксплуатируемая крыша

При этом газонная водосточная система требует усиленной гидроизоляционной прослойки, а также небольшого уклона поверхности для стекания воды в водосбор. Раньше для этого выполняли засыпку из щебня, но по мере появления новых технологий стали использоваться более эффективные варианты, например, узлы эксплуатируемой кровли, ендовы и коньки при правильном расположении позволяют соорудить уклон на совершенно ровной поверхности.

Монтаж и устройство плоской эксплуатируемой кровли, видео инструкция:

Современные материалы, используемые для возведения плоской эксплуатируемой кровли

Наличие современных материалов позволяет существенно упростить и ускорить выполнение кровельных работ, при этом возводимые конструкции легко справятся с любым воздействием извне и прослужат на протяжении многих лет.

На сегодняшний день проекты домов с эксплуатируемой кровлей составляются с использованием каменной ваты в качестве утеплителя, что объясняется наличием у данного габбро-базальтового волокна безупречной тепло- и шумоизоляции, устойчивости к различного рода нагрузкам. Помимо этого, каменная вата - материал, получаемый из экологически чистого сырья, которое за счет особой структуры способно выдерживать порядка +1000 градусов.

Существенным минусом материала является сложность выполнения монтажных работ. Специалисты новичкам рекомендуют укладывать не стандартные полотна, а двухслойные плиты, наружное (верхнее) волокно которых имеет повышенную плотность, а внутреннее (нижнее) – более рыхлое. В этом случае самостоятельно отслеживать соблюдение двойной плотности не нужно, достаточно приобрести такой материал.

устройство эксплуатируемой крыши Гидроизоляционный кровельный ковер, как правило, оборудуется из полимерной мембраны, отличающейся продолжительным эксплуатационным периодом – около 30 лет. При строительстве дома с эксплуатируемой кровлей ПВХ мембрана, отличающаяся незначительным весом (порядка 2 кг на 1 кв. м), защитит поверхность от солнечного излучения и воспламенения из-за воздействия высоких температур. Прочитайте также: "Эксплуатируемая крыша и ее возможности".

Кровля плоская эксплуатируемая своими руками: конструкция, состав пирога

кровля плоская эксплуатируемаяВо всем мире в настоящее время пользуются большой популярностью плоские эксплуатируемые кровли, особенно в больших городах, отличающихся очень высокими ценами на квадратный метр земли. В данной статье будет рассказано о том, как устроена кровля плоская эксплуатируемая, а также – какие современные материалы могут быть использованы при ее возведении.

Такие кровли получили широкое распространение в европейских и американских мегаполисах благодаря возможности организовать прямо на крыше крупных зданий летние кафе, сады, зоны отдыха и т.д.

В строительстве загородных домов плоская эксплуатируемая кровля может быть использована для оборудования оранжерей или террас для отдыха.

Плоская кровля своими руками выполняется довольно сложно с инженерной точки зрения, поскольку при ее возведении необходимо соблюдать все нормативы и требования по паро-, гидро- и теплоизоляции, чтобы обеспечить безопасность ее эксплуатации и не допустить обрушения.

Особенности устройства эксплуатируемой плоской кровли

плоская эксплуатируемая кровляСхема устройства плоской эксплуатируемой кровли

Конструкция эксплуатируемой кровли может зависит как от своего предназначения, так и от типа возводимого здания, а также материалов, используемых для ее покрытия.

Наиболее широкое распространение получил следующий состав плоской кровли:

  • Несущая плита из железобетона;
  • Слой пароизоляции;
  • Слой теплоизоляционного материала;
  • Ковер гидроизоляции;
  • Окончательное покрытие, которое может быть выполнено в виде тротуарной плитки, уложенной по засыпке из песка и гравия или по бетонной стяжки при обустройстве на кровли террасе, либо в виде геотекстиля, укладка которого производится на слой дренажа, поверх которого насыпается слой грунта – при возведении «зеленой» кровли.

Существует также инверсионный вариант эксплуатируемой кровли, при котором не утеплитель защищают при помощи гидроизоляционного слоя, а наоборот.

Важнейшими моментами для кровли независимо от ее типа являются качественная тепло- и гидроизоляция, а также правильная организация отведения воды, скапливающейся в результате осадков и таяния снега.

Выбирая материал для крыши для утепления эксплуатируемой плоской кровли следует учитывать не только коэффициент теплопроводности, но и экологическую безопасность, сопротивление возгоранию и срок эксплуатации.

Кроме того, материал должен обладать гидрофобностью, хорошей паропроницаемостью и высокой прочностью на сжатие. Одним из материалов, подходящим под перечисленные требования, является каменная вата.

В современном строительстве эксплуатируемая плоская кровля довольно часто утепляется при помощи негорючих материалов, что обусловлено не только пожарной безопасностью кровли, но и технологическими особенностями ее возведения: невоспламеняющийся утеплитель позволяет отказаться от устройства тяжелых и дорогостоящих пожарных барьеров.

Кроме того, это дает возможность укладывать наплавляемые современные материалы напрямую на слой утеплителя, при этом нет необходимости в обустройстве стяжки из бетона.

К любому материалу, используемому при гидроизоляции эксплуатируемой плоской кровли, предъявляются общие требования, которые учитывают не только стандартные разрушающие воздействия, но и такие, как повреждающие пирог плоской кровли микроорганизмы, их продукты жизнедеятельности, а также корневые системы выращиваемых растений.

Наиболее важными характеристиками покрытий, используемых для гидроизоляции плоских эксплуатируемых кровель, являются:

  • Хорошая эластичность;
  • Устойчивость к механическим воздействиям;
  • Устойчивость к огню;
  • Сохранение основных свойств в довольно широком диапазоне температур;
  • Длительный срок эксплуатации;
  • Технологичность укладки покрытия.

На сегодняшний день строительный рынок предлагает широкий ассортимент кровельных покрытий: рулонные материалы, основу которых составляет битум, стеклоткань или полиэфир, полимерные битумные или асфальтовые мастики для крыши и мембраны и т.д.

Перечисленные материалы обладают довольно высоким сроком службы до ремонта, составляющим от 15 до 75 лет, поэтому их эксплуатация оказывается значительно более выгодной, чем использование стандартного рубероида.

Полезно: следует также учитывать довольно низкую сопротивляемость корням растений, которой обладают битум и рубероид: эти материалы способны сопротивляться корням на протяжении максимум 90 дней, а в современные мембраны добавляются специальные антикорневые присадки.

В случае возведения кровли со слоем растительности следует выполнить из геотекстиля фильтрующий слой между дренажем и почвой, не допускающий смывания в дренаж мелких частиц грунта, позволяя предотвратить заиливание дренажной системы и повышая ее эффективность.

Важно: для организации фильтрующего слоя следует применять специальный геотекстиль, обладающий противокорневой устойчивостью.

Конструкция плоской кровли включает в себя еще один очень важный элемент – водоотвод, устройство которого имеет свои нюансы в зависимости от типа кровли.

Для инверсионных кровель применяется воронка, собирающая воду как непосредственно с поверхности крыши, так и с ковра гидроизоляции, расположенного под слоем утеплителя.

При использовании комбинированной эксплуатируемой кровли следует применять параллельно две водосборных системы отдельно для террасы и для газона.

Водосток для газона при этом должен обладать усиленным слоем гидроизоляции. Кроме того, обязательным является устройство уклона, позволяющим воде стекать в элементы водосбора.

Организовать его можно, засыпав щебень, но в настоящее время применяются более современные технологии, такие как система ендов и коньков, позволяющие организовать уклон даже на совершенно плоской кровле, а также отводить воду ко внутренним воронкам водостока.

Современные технологии и материалы для плоских эксплуатируемых кровель

эксплуатируемая плоская кровляКаменная вата

В настоящее время при возведении эксплуатируемых плоских кровель применяются современные технологии и материалы, позволяющие не только ускорить и облегчить их возведение, но и повысить надежность и срок службы кровли.

Так, для утепления эксплуатируемых кровель все чаще применяется каменная вата, изготавливаемая из габбро-базальтовых пород. Данный материал отличается хорошей тепло- и звукоизоляцией, высокой устойчивостью к внешним нагрузкам и длительным сроком службы.

Кроме того, каменная вата является экологически чистым материалом. Помимо теплоизоляции данный материал служит также защитой от огня, поскольку способен выдерживать температуры, достигающие 1000º.

Недостатком каменной ваты можно назвать повышенную сложность ее монтажа, которая может быть снижена путем применения плит каменной ваты двойной плотности, состоящих из двух слоев, отличающихся плотностью друг от друга: верхний слой обладает повышенной жесткостью, а нижний – менее плотный.

Для обустройства гидроизоляции плоской крыши довольно популярным материалом является полимерная мембрана. Срок эксплуатации мембраны из поливинилхлорида (ПВХ) составляет свыше 30 лет.

Кровли, изготовленные с использованием данной мембраны, отличаются повышенным сопротивлением солнечным лучам и горению, кроме того, мембраны отличаются низким весом, не превышающим 2 кг/м2, что существенно снижает нагрузку на несущую конструкцию здания.

Использование современных технологий и строительных материалов позволяет выполнять строительство надежных и долговечных эксплуатируемых кровель для любых нужд. Правильно возведенная эксплуатируемая кровля способна стать неотъемлемым функциональным компонентом современного здания.

Инверсионная кровля, пирог и узлы инверсионной кровли — Стройфора

Инверсионная кровля это альтернативный вариант устройства плоской кровли. Инверсионная кровля обязана названием другому принципу укладки слоев. В прямом смысле, слои укладывают с инверсией – наоборот. Утеплитель будет не под гидроизоляционным ковром, а сверху. Слой гидроизоляции при таком раскладе получает дополнительную защиту от ультрафиолета и механических повреждений, а также от температурных перепадов, а также определенную тепловую изоляцию, что снижает количество циклов замораживания-оттаивания, и в результате увеличивает общий срок эксплуатации плоской инверсионной кровли.

Инверсионная кровля 2997

Классическая плоская крыша имеет следующие основные элементы: несущее перекрытие, теплоизоляционный слой, укладываемый по слою пароизоляции, и верхний защитный слой из гидроизоляционного материала. Недостатки традиционной конструкции кровли обусловлены как самой конструкцией, так и технологическими сложностями. Уложить пароизоляционный слой так, чтобы он был идеально герметичным, в реальности невозможно. Водяной пар постепенно проникает в толщу утеплителя и копится там, поскольку гидроизоляционный ковер не пропускает влагу ни вниз, ни вверх, материал полностью изотропный. Влага никуда не девается из утеплителя, она там скапливается и выйти может только вниз, с образованием мокрых пятен на потолке. Еще более худший вариант – при замерзании и увеличения объема примерно на 9%, эта вода вполне способна сорвать гидроизоляционный ковер с основания. Механические воздействия приводят к появлению трещин и протечкам, и ремонт в данном случае будет заключаться в полной замене кровли.

Инверсионная кровля 2988

Пирог и узлы инверсионной кровли

Для устройства эксплуатируемых плоских кровель с садом, солярием, или местом отдыха с газоном, применяют именно инверсионную конструкцию.

Инверсионная кровля 2993

Гидроизоляционный ковер укладывают на несущее перекрытие. Слой пароизоляции отменяется. Теплоизоляционный слой укладывают на гидроизоляционный, а сверху очень важный слой – фильтрующий. Это может быть специальная мембрана. Как вариант – на мембрану делают отсыпку из гравия, щебня или крупного песка, а на этот дренаж укладывают настил из дерева, древесно-полимерных композитных досок (террасная доска), или любой вид тротуарной плитки, предпочтительно имеющей небольшой вес. Атмосферная вода в виде дождя или талого снега стекает в щебеночный или мембранный фильтр, причем может проходить между стыками утеплителя, не нанося никакого ущерба, и уходит в водосточные воронки или желоба. Важное условие – в качестве утеплителя инверсионной кровли возможны только материалы с минимальным водопоглощением, в идеале абсолютно негигроскопичные. Кроме того, утеплитель должен обладать свойством сохранять теплозащитные качества, работая в условиях высокой влажности, в присутствии воды. Еще одно требование – утеплитель для эксплуатируемой кровли должен быть прочным и достаточно жестким.

Инверсионная кровля 2998

Один из материалов, удовлетворяющих всем условиям – экструдированный пенополистирол. Замкнутая поровая структура гарантирует практически нулевое водопоглощение, отличную теплозащиту при любой влажности, прочность и долгий срок службы. К недостаткам следует отнести горючесть. Это серьезный минус для кровельного утеплителя, но пенополистирол находится в слое пирога, а сверху укрыт достаточно надежно, особенно при варианте зеленой крыши.

Инверсионная кровля 2991

Толщина утеплителя для плоских кровель находится примерно в пределах от 120 до 180 мм. В качестве верхнего защитного и пригрузочного слоя на утеплитель насыпают окатанный гравий фракций 15-20, но не более 32 мм. Щебень, песок и песчано-гравийные смеси как пригруз не используют, поскольку острые грани могут создавать точечные нагрузки на поверхность утеплителя, когда по крыше будут ходить. В случае устройства зеленой кровли защитным слоем для утеплителя будет слой плодородного грунта.

Инверсионная кровля 3001

Если эксплуатируемая плоская кровля будет обустраиваться цветниками, дорожками или бассейном, все это заранее учтено проектом и перекрытие рассчитано на нагрузки.

Инверсионная кровля 3002

Требования к фильтрующему материалу для устройства зеленой крыши – свободно пропускать воду и задерживать все частицы грунта или песка, для того, чтобы грунтовый слой кровли не вымывался и не произошло заиливания плит утеплителя.

Для хорошей теплозащиты плоской кровли крайне важна качественная герметизация всех примыканий и стыков гидроизоляционного ковра – в узлах примыканий к водосточным воронкам, в стыках полотен ковра и в примыканиях к парапету или наружной стене. Крепление к наружной стене должно быть обязательно выше, чем уровень покрытия, и усиливается одним – тремя слоями гидроизоляции. Все участки, где гидроизоляция укладывается под углом или с перегибами, выполняют со скосами. Прямые углы для кровельных материалов недопустимы. Современные материалы для рулонных кровель имеют отличную прочность, в том числе и на изгиб, но для решения узлов примыканий стоит учесть рекомендации производителей.

Основные массы атмосферной воды стекают через водосточные воронки, но малая часть влаги неизбежно проходит в стыки между плитами утеплителя и задерживается гидроизоляционным слоем, откуда затем должна испариться. Чтобы обеспечить водяному пару свободную диффузию для испарения, над утеплителем при любой конструкции вышележащего пирога рекомендуется устраивать дренажный слой высотой не меньше 20 мм, из окатанного гравия мелкой фракции.

Инверсионная кровля 3000

При попадании холодной воды на гидроизоляционный ковер под слой утеплителя осенью или весной, возможен конденсат на потолке верхнего этажа, особенно если перекрытие тонкое, из ребристых ж/б плит. Поэтому для таких перекрытий пирог инверсионной кровли немного видоизменяют, помещая тонкий слой утеплителя под гидроизоляционный ковер. Основной утепляющий слой по прежнему находится сверху.

Инверсионная кровля 3003

К минусам инверсионных кровель можно отнести сложность и дороговизну монтажа. Нужно точно соблюдать технологию, в которой множество нюансов. Выдержать точную разуклонку для эффективного удаления воды в водостоки, правильную укладку плитного утеплителя с перекрыванием стыков и многое другое. Ошибки могут привести к тому, что эксплуатируемая кровля корректно работать не будет.

Инверсионная кровля 2990

О сложности монтажа следует уточнить – большинство сложностей вызвано именно расширением функций плоской крыши. Если на ней оборудуется бассейн, декоративный пруд, зимний сад или стоянка для машин, то проект это изначально предусматривает. В таких случаях финишным покрытием плоской кровли может быть железобетонная плита. Плоские кровли разделяют по нагрузкам, если нагрузки не превышают определенного значения, то достаточен слой гидроизоляции и утеплителя, защищенного посыпкой. На такой крыше можно устроить маленький солярий или место отдыха на двоих, но на значительные нагрузки такая конструкция не рассчитана.

Инверсионная кровля 2989

При средних нагрузках – спортивной площадке или месте для приема гостей – утеплители выбирают соответственно, с высокими показателями прочности и жесткости, а финишным слоем служат керамогранитные или тротуарные плиты.

Инверсионная кровля 2994

ТН-КРОВЛЯ Терраса | Система плоской крыши ТехноНИКОЛЬ

Описание системы:

В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Биполь ЭПП. Биполь ЭПП надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа.

В данной системе стяжка поверх теплоизоляции не устраивается, что ведет к снижению трудоемкости, стоимости, а также веса конструкции. В системе ТН-КРОВЛЯ Терраса тротуарная армированная плитка укладывается сразу на специальные пластиковые опоры, а весь кровельный пирог удерживается за счет собственного веса балласта. Система разработана с учетом всех требований к пешеходной нагрузке. В качестве теплоизоляционного слоя используется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF, отличающийся низким водопоглащением и высокой прочностью на сжатие. ТЕХНОНИКОЛЬ CARBON PROF RF SLOPE применен для формирования уклонов на крыше.

 С целью повышения прочности гидроизоляционного ковра применяется ПВХ мембрана LOGICROOF V-GR, армированная стеклохолстом. Если на кровле с уклоном требуется укладка тротуарной плитки с образованием на поверхности крыши нулевого уклона, применяются винтовые (регулируемые) опоры. Применение пластиковых опор позволяет уложить плитку с нулевым уклоном и облегчить вес кровельной конструкции - это дает возможность избежать образования застойных луж на поверхности кровли и добиться горизонтальной поверхности.

 Согласно заключению ФГБУ ВНИИПО МЧС России, кровельная конструкция имеет класс пожарной опасности К0 (45) и в зависимости от параметров железобетонной плиты предел огнестойкости REI 30 - REI 90, что позволяет применять систему в качестве покрытий в зданиях и сооружениях любой степени огнестойкости и с любым классом конструктивной пожарной опасности.

Область применения:

Система ТН-КРОВЛЯ Терраса разработана с учетом пешеходных нагрузок и применяется при новом строительстве на крышах современных многофункциональных комплексов. Может применяться при капитальном ремонте крыши с заменой всех слоев изоляции.

Производство работ:

Согласно «Руководству по проектированию и устройству кровель из полимерных мембран», «Инструкции по монтажу однослойной кровли из полимерной мембраны» Корпорации ТехноНИКОЛЬ и СТО 72746455-4.1.1-2016 «Изоляционные системы ТехноНИКОЛЬ. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Материалы для проектирования и правила монтажа. Москва 2014».

Плоская крыша, дом с плоской крышей — Стройфора

Плоская крыша все чаще встречается в строительстве частных домов. Современные гидроизоляционные материалы для устройства кровли послужили одной из причин нового интереса индивидуальных застройщиков к плоским кровлям. Конечно, именно к разновидности эксплуатируемых плоских крыш. Площадь кровли может использоваться как зона отдыха, летний сад, солярий и бассейн. Технически обустройство плоской крыши является сложным процессом и требует выполнения строгих требований строительных норм и правил по тепло- и гидроизоляции. Надежная кровля помогает существенно снизить расходы на отопление дома и поддерживать комфортный микроклимат в помещениях.

Плоская крыша 2961

Достоинства плоских крыш

Причины растущего интереса застройщиков к плоским кровлям очевидны:

  • Экономический фактор. При аналогичных показателях энергоффективности устроить плоскую крышу дешевле, чем шатровую, и по количеству материалов, и проще технологически. Технические сложности и затраты относятся к устройству на крыше бассейнов, игровых площадок, цветников с газонами и т.п. – но использовать дополнительную полезную площадь таким образом является необыкновенно привлекательным вариантом.
  • Плоская кровля и все ее элементы, а также водосточная система, антенны, выходы фановых труб канализации, вентиляционных и дымовых каналов, крышные вентиляторы и кабельный обогрев – все доступно для осмотра, чистки, ревизий и ремонта. Причем круглогодично.
  • Зимой с плоской кровли зачастую не нужно убирать снег, он выполняет функцию дополнительной теплозащиты и шумоизоляции.
  • Здания с плоской кровлей обладают собственным неповторимым стилем, строгим и выразительным. Оригинальные архитектурные идеи преображают облик такого дома, а если с крыши открывается красивый вид на окрестности – это дополнительное преимущество без всяких затрат.
Плоская крыша 2964

Виды плоских крыш

Перечислим основные виды плоских кровель:

  • неэксплуатируемые (в основном, применяют в строительстве промышленных зданий).
  • эксплуатируемые, отдельно выделяют крыши-газоны, или зеленые кровли.
  • комбинированные, сочетают в себе разные виды обустройства, в самых разных вариантах, по желанию владельца. Единственное, чего не может плоская кровля – это быть абсолютно плоской.
Плоская крыша 2966

Уклон плоской крыши

Все плоские крыши обязательно должны иметь уклон от 1,5 до 4 градусов для организации водостока с кровли атмосферной воды. Разуклонка делается в направлении к водосточным воронкам. Уклон – обязательное условие устройства долговечной надежной кровли, без организованного водостока в период дождей и осенних заморозков крышу дома не спасет никакая гидроизоляционная мембрана.

Плоская крыша 2967

Водоотведение с плоских крыш

По способу организации водоотведения плоские крыши могут быть:

  • с наружным водостоком (сброс воды по контуру кровли)
  • с внутренним.водостоком

Последний значительно сложнее, требует расчета и точности.

Плоская крыша с внутренним водостоком

Уклон должен быть идеальный, без ошибок. Герметизация всех стыков кровли и выходов труб, дымоходов, вентканалов должна быть качественной.

Плоская крыша 2971

Особое внимание следует уделять герметичности выполнения узлов примыканий гидроизоляционного ковра к водосточным воронкам в центре крыши. Любые ошибки приведут к нарушения целостной защиты гидроизоляционного ковра и протечкам.

Плоская крыша 2968

На практике при устройстве плоской крыши частного дома применяют старый беспроигрышный способ проверки уклона после устройства ковра – вода покажет не хуже нивелира. Вылив ведро воды на кровлю, можно убедиться, что уклон имеет нужный градус и направления. Если все верно, то вода быстро и беспрепятственно уйдет в водосточные воронки.

Плоская крыша 2974

Плоская крыша с наружным водостоком

Устройство наружного водостока менее затратно и проще технологически. Но этот вариант менее популярен, так как усложняет эксплуатацию плоских кровель зимой и осенью – подвесной желоб сложнее очистить от листьев и мусора, чем воронку в центре крыши. Кроме того, наружные водосточные трубы зимой обмерзают, и свесы кровли тоже. Эта проблема решается обогревом греющими кабелями, но это дополнительные затраты, в том числе и на электроэнергию. В отличие от внешнего, внутренняя труба водостока в здании не замерзает, а на свесах не будет сосулек.

Плоская крыша 2970

Состав пирога плоской кровли

Пирог плоской кровли обычного типа, в отличие от инверсионной, имеет стандартный вид:

  • Несущее перекрытие
  • Выравнивающий слой – разуклонка
  • Пароизоляционный слой
  • Теплоизоляционный слой
  • Гидроизоляционный слой
  • Финишный слой – по назначению и согласно проекта. Возможные варианты – стяжка из легкого бетона, наливная кровля, тротуарная плитка по слою песчаной или гравийной подсыпки, зеленая кровля по слою плодородного грунта на дренаже и подложке из геотекстиля. Вариант стандартной рулонной наплавляемой кровли востребован ничуть не меньше, благодаря преимуществам доступного эксплуатационного обслуживания и ремонта крыши.

Узлы плоских кровель

Перекрытие для плоской кровли и уклон

Несущая основа для устройства плоской кровли – это перекрытие, из монолитного или сборного железобетона, возможно, из профнастила. Первый этап устройства – создание разуклонки, которую следует устроить по верху несущего перекрытия, чтобы вся атмосферная вода уходила по уложенному выше гидроизоляционному ковру.

Плоская крыша 2976

Для обеспечения разуклонки применяют различные материалы, в зависимости от конструкции эксплуатируемой кровли и необходимой прочности. Если нужно, чтобы крыша была очень прочной и надежной, для устройства на ней игровой площадки и пр., то по верху разуклонки дополнительно делают бетонную стяжку. Этот слой тяжелый, и перекрытие должно быть изначально рассчитано на такую нагрузку. Как более легкие варианты применяют для создания разуклонки плитные пенополистирол, пеностекло. Не менее популярен керамзит, он прост в работе и отлично подходит для создания точного уклона.

Пароизоляция плоской крыши

Задача пароизоляционного слоя – защитить вышележащий слой утеплителя от водяных паров и тем самым сохранить его теплозащитные свойства. Материалы для пароизоляционного слоя - специальные мембраны, поставляемые в рулонах, различные битумно-полимерные покрытия, как эконом-вариант – полиэтиленовая пленка толщиной от 150 мкм в два слоя. Все слои пароизоляции укладываются с нормируемым нахлестом – от 100 -150 мм и более.

Плоская крыша 2977

Утепление плоской кровли

Система теплоизоляции плоской кровли возможна наружная и внутренняя, а также однослойная и двухслойная. Однослойный вариант в основном применяется в реконструкциях и при ремонте старых кровель.

При двухслойном утеплении выполняется важная задача – снижение веса кровельного пирога и общей нагрузки на перекрытие. Основная теплозащитная функция при этом выполняется нижним слоем изоляции, имеющим основную толщину – примерно от 100 до 180 мм, по проекту. Верхний слой также имеет теплоизолирующие свойства, но основная его задача – равномерно распределить механические нагрузки и сохранить целостность нижнего слоя утеплителя. Этот слой должен быть плотным и прочным, при толщине в 30-50 мм. На сегодняшний день можно совместить два слоя в одном, применив новые плитные утеплители, например, плиты ROCKWOOL Roof.

Плоская крыша 2981

Все теплоизоляционные материалы для кровли должны отвечать требованиям пожарной безопасности, хорошей теплозащиты, низкого водопоглощения и паропроницаемости. Утеплитель в пироге плоской кровли будет работать в условиях перепада температур, испытывать сжимающие нагрузки, как распределенные, так и локальные. Все это нужно учесть при подборе материалов, поскольку от корректной работы утепляющего слоя зависит тепло и комфорт в доме.

Наиболее распространенные и востребованные утеплители, практичные в отношении цены и качества, на сегодня: напыляемый пенополиуретан, экструдированный пенополистирол и минеральные ваты. Пенопласт имеет на сегодня одно преимущество – ценовое. Горючесть, хрупкость, способность рассыпаться на шарики при нагрузке и перспектива частых ремонтов ценовой аргумент убивают. Ремонтировать кровлю, да еще обустроенную для эксплуатации, очень затратно и хлопотно. Экструдированный пенополистирол прочный и надежный, имеет отличную теплозащиту при малой толщине и массе. Но старый вопрос горючести этого материала не решен до сих пор. Все антипиреновые пропитки, применяемые производителями для защиты от возгорания, не смогут сделать горючий пенополистирол негорючим, а только увеличивают время до загорания и распространения огня. Когда пенополистирол загорается, он начинает плавиться, растекается и разносит огонь по конструкциям. В кровле пенополистирол находится в пироге, это дает больше времени для ликвидации пожара. Горючесть – серьезный аргумент против пенополистирола для кровли, и при решении его применить следует продумать меры по предотвращению пожара.

Оптимальным вариантом многие специалисты по кровлям считают минеральные ваты, особенно каменную вату. По прочности плиты из каменной ваты позволяют укладывать на них наплавляемую кровлю. Технологичны, просты в монтаже, отлично теплоизолируют и не горят. Каменные волокна ваты выдерживают до 1000⁰С без оплавления.

Правильно выбрать утеплитель важно, но не менее важно минимизировать все холодные мосты и мостики в кровле. Эти пути для холода могут значительно ухудшить общую теплозащиту здания. Основные мосты холода – это конструктивные элементы из бетона, окна и двери, а также крепежные элементы для бетона. Применяя крепеж посредством дюбелей, имеющих металлический гвоздь, можно создать холодные мосты, через которые пойдут потери тепла до 30-50%. Как следствие, возможен конденсат и появление плесени и грибка. В металлическом крепеже нет никакой необходимости, поскольку для монтажа плит из каменной или базальтовой ваты достаточно применить клеевой состав и дюбели для минеральных ват (парашюты), имеющие стержни из пластика.

Снизить теплопотери до минимума возможно, применив двухслойных утеплитель со стыковкой плит в верхнем слое с перекрыванием аналогичных стыков в нижнем. Также помогает снизить теплопотери применение плит больших размеров, уменьшением общей длины стыков.

Гидроизоляция плоской крыши

Крайне важный слой для надежной работы плоских кровель. Возможность устройства качественных водонепроницаемых и надежных плоских кровель в частном домостроении стала возможной благодаря появлению новых материалов для гидроизоляции. Современные полимерные ПВХ- мембраны при отличной водозащите имеют срок эксплуатации порядка 25 лет, просты в технологии и отличаются малым весом. По сравнению с рубероидом, который приходилось ремонтировать и заменять раз в 3-5 лет, это шаг вперед.

Плоская крыша 2984

Финишный слой плоской крыши

Весьма разнообразный в зависимости от предназначения поверхности кровли. Варианты имеются как дорогие – например, применение еврорубероида, так и бюджетные, в виде декоративной посыпки и укладки тротуарных плиток. Но в любом случае наличие верхнего защитного слоя обязательно, вне зависимости, будет он декоративным или нет.

Плоская крыша 2978

Популярный и эстетичный вариант - зеленая крыша – вполне осуществим собственноручно. Основным условием является применение гидроизоляционного материала, устойчивого к корням растений. Проверено, что газонные растения способны разрушить два слоя рубероида на битуме за месяц-полтора. Гидроизоляционные мембраны для устройства зеленых кровель имеют в составе антикорневые присадки и добавки. Геотекстиль для нижнего фильтрующего слоя под плодородный грунт следует выбирать также по этому принципу – устойчивости к корням растений. Геотекстильный фильтр укладывается под почвенный слой на дренажный, разделяя их и не допуская засорения дренажа мелкими частицами грунта. Дренажная мембрана укладывается на теплоизоляцию. Зеленую кровлю выбирают многие строители, поскольку она дает не только место отдыха и эстетическое удовольствие. Верхние слои газона отлично защищают дом от температурных перепадов в жаркое время года, а зимой слои почвы являются дополнительной теплоизоляцией и защитой гидроизоляционного ковра.

Проверка плоской кровли на надежность в начале эксплуатации – это ее способность выдерживать температурные перепады без следов смещений или деформаций элементов и кровельного ковра. Если замечены деформационные сдвиги, вероятно, что вскоре будут и трещины, а также в скором будущем возможны протечки. Правильная технология укладки слоев тепло- и гидроизоляции, качественная герметизация стыков ковра и примыканий как правило, исключает возможность температурных деформаций.

Для того, чтобы зона отдыха или зеленый сад на крыше был безопасным, необходимо позаботиться об ограждении плоской кровли. Это может быть парапет, или металлоконструкции, эстетики только добавится, а для ревизий и ухода за кровлей зимой ограждения будут залогом безопасности работ.

Плоская крыша 2986
