4. Нужен ли проект на жилой дом для получения разрешения на строительство?

Часто нам задают вопрос: можно ли строить частный дом без проекта  не возникнет ли проблем при получении разрешения на его строительство?

Ответ на этот вопрос можно найти в градостроительном кодексе. Открываем статью 48, пункт 3,4 и 5. Там написано следующее:

Градостроительный кодекс. Статья 48 «Архитектурно-строительное проектирование»

• пункт 3. Осуществление подготовки проектной документации не требуется при строительстве, реконструкции, капитальном ремонте объектов индивидуального жилищного строительства (отдельно стоящих жилых домов с количеством этажей не более чем три, предназначенных для проживания одной семьи). Застройщик по собственной инициативе вправе обеспечить подготовку проектной документации применительно к объектам индивидуального жилищного строительства.
• Пункт 4. Виды работ по подготовке проектной документации, которые оказывают влияние на безопасность объектов капитального строительства, должны выполняться только индивидуальными предпринимателями или юридическими лицами, имеющими выданные саморегулируемой организацией свидетельства о допуске к таким видам работ. Иные виды работ по подготовке проектной документации могут выполняться любыми физическими или юридическими лицами.
• Пункт 5. Лицами, осуществляющими подготовку проектной документации, могут являться застройщик либо привлекаемое на основании договора застройщиком или заказчиком физическое или юридическое лицо, соответствующие требованиям, предусмотренным частью 4 настоящей статьи. Договором о подготовке проектной документации может быть предусмотрено задание на выполнение инженерных изысканий, обеспечение технических условий.

На основании этих пунктов можно сделать вывод, что проект или проектная документация на строительство индивидуального жилого дома не требуется при соблюдении двух условий:

1. Количество этажей будущего дома не превышает 3-х
2. Дом предназначен для проживания не более одной семьи

Таким образом, в большинстве случаев для частной застройки проектная документация не требуется. Хотя заметим, что отсутствие проекта на дом может добавить вам головной боли при строительстве из-за различных недопониманий между подрядчиком и заказчиком, т.е. вами. Но это тема отдельного разговора.

Второй вопрос, часто волнующий застройщика: можно ли получить разрешение на строительство при отсутствии проектной документации?

Опять же, давайте заглянем в статью 51-ю градостроительного кодекса:

Статья 51. Выдача разрешений на строительство.

• пункт 1. Разрешение на строительство представляет собой документ, подтверждающий соответствие проектной документации требованиям градостроительного плана земельного участка и дающий застройщику право осуществлять строительство, реконструкцию объектов капитального строительства, а также их капитальный ремонт, за исключением случаев, предусмотренных настоящим Кодексом.
• пункт 9. В целях строительства, реконструкции, капитального ремонта объекта индивидуального жилищного строительства застройщик направляет в уполномоченные на выдачу разрешений на строительство в соответствии с частями 4-6 настоящей статьи федеральный орган исполнительной власти, орган исполнительной власти субъекта Российской Федерации или орган местного самоуправления заявление о выдаче разрешения на строительство.
  К указанному заявлению прилагаются следующие документы:
• пункт 10. Не допускается требовать иные документы для получения разрешения на строительство, за исключением указанных в частях 7 и 9 настоящей статьи документов.
• пункт 11. Уполномоченные на выдачу разрешений на строительство федеральный орган исполнительной власти, орган исполнительной власти субъекта Российской Федерации или орган местного самоуправления в течение десяти дней со дня получения заявления о выдаче разрешения на строительство:
• пункт 14. Отказ в выдаче разрешения на строительство может быть оспорен застройщиком в судебном порядке.
• пункт 15. Выдача разрешения на строительство осуществляется уполномоченными на выдачу разрешения на строительство федеральным органом исполнительной власти, органом исполнительной власти субъекта Российской Федерации или органом местного самоуправления без взимания платы.
• пункт 18. Застройщик в течение десяти дней со дня получения разрешения на строительство обязан безвозмездно передать в федеральный орган исполнительной власти, орган исполнительной власти субъекта Российской Федерации или орган местного самоуправления, выдавшие разрешение на строительство, сведения о площади, о высоте и об этажности планируемого объекта капитального строительства, о сетях инженерно-технического обеспечения, один экземпляр копии результатов инженерных изысканий и по одному экземпляру копий разделов проектной документации, предусмотренных пунктами 2, 8-10 части 12 статьи 48 настоящего Кодекса, или один экземпляр копии схемы планировочной организации земельного участка с обозначением места размещения объекта индивидуального жилищного строительства для размещения в информационной системе обеспечения градостроительной деятельности.
• пункт 19. Разрешение на строительство выдается на срок, предусмотренный проектом организации строительства объекта капитального строительства. Разрешение на индивидуальное жилищное строительство выдается на десять лет.

Подводя итоги, заметим, что проект на жилой дом не требуется для получения разрешения на строительство. Единственное, что вам нужно будет заказать в проектной организации или отделе местного архитектурного бюро – это схему планировочной организации земельного участка. Такая схема представляет собой план вашего участка с указанием границ участка, красной линии застройки, границы допустимых зон строительства жилых зданий, допустимых зон размещения хозяйственных построек и т.д. Предполагаемые габаритные размеры вашего будущего дома при этом, вы конечно же должны будете указать. Всё, иная проектная документация для получения разрешения на строительство не требуется.

• Назад
• Вперёд

Как построить дом

Популярное

• Как построить самый дешевый дом!
• org/Article»> Проект дешевого дома — планировка, фасады, способы трансформации
• Облицовка газобетона кирпичом: правильные способы отделки газобетонных стен
• Нужен ли проект на жилой дом для получения разрешения на строительство?

Строительство дома. План действий — Надежное строительство вашего дома

Вы решили построить дом.

Что дальше?  Куда идти, что спрашивать, какие документы собирать?

Если он есть — отлично. Если нет — не выбирайте проект до приобретения участка. Можете параллельно рассматривать варианты проектов домов и участков, примерять одно к другому.

Мы рекомендуем приблизительно определиться с форматом дома перед покупкой участка: понимать площадь дома, расположение основных зон, расположение террасы, вид из кухни и гостиной, вид из мастер-спальни и т.д. Советы по выбору участка вы найдете здесь.

02. ВЫБОР ПРОЕКТА

Проектная документация — это план действий собственника и строителей и экономия времени. По расчетам в проекте определяются необходимые объемы материалов, рассчитывается смета на строительство. Правильный и грамотный проект — гарантия того, что дом получится именно таким, каким Вы его представили.

Если не знаете, какой дом хотите — определитесь с этажностью, составом помещений (сколько комнат,  какие у вас хобби, любите ли Вы принимать гостей и т.д.), определитесь со стилистикой, привяжите это к допустимым габаритам дома. По этому фильтру выбор среди готовых проектов заметно сузится.

ТУРИН

ВЕСКОНТИ

МОДЕНА

03. ГЕОЛОГИЯ И ГЕОДЕЗИЯ

Следующим этапом будет проведение геологических и геодезических изысканий (опять же до выбора проекта). И уже с этими результатами можно идти к проектировщикам. Такие исследования необходимы для определения состава грунтов. Уже с учетом этих результатов готовые проекты при необходимости адаптируются под ваш участок.

Устройство правильного фундамента — это основа при строительстве дома. В дальнейшем вы сэкономите свой бюджет на ремонт здания. Геодезия или топография важна, чтобы правильно определить перепады высот на участке и определить наиболее выгодную посадку дома на участке.

04. КОРРЕКТИРОВКА ПРОЕКТА и ПОЛУЧЕНИЕ РАЗРЕШИТЕЛЬНОЙ ДОКУМЕНТАЦИИ НА СТРОИТЕЛЬСТВО

Корректировка проекта с учетом данных по геологии и топографии и согласования проекта и получение разрешительной документации на застройку и ГПЗУ.

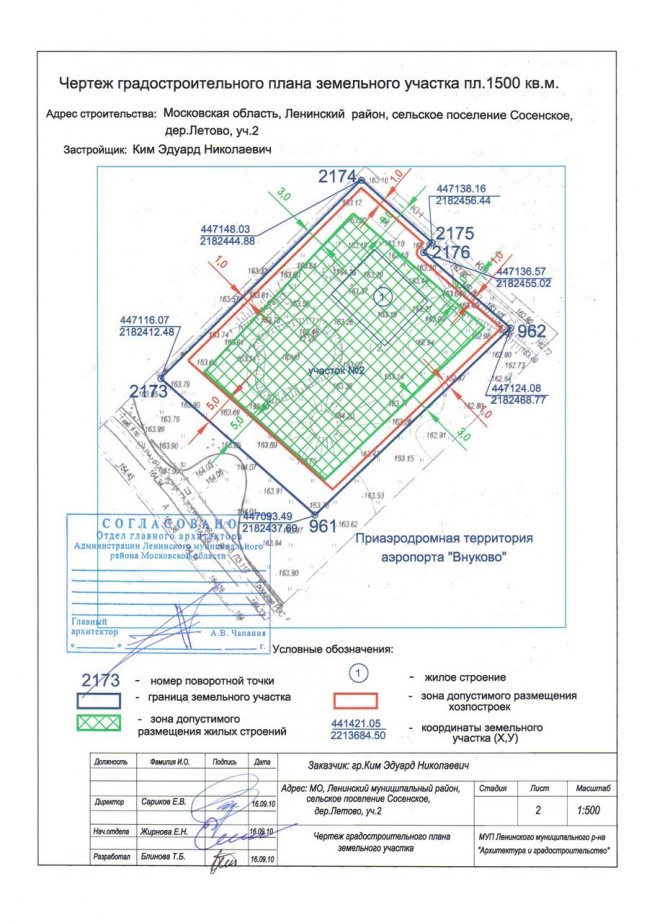

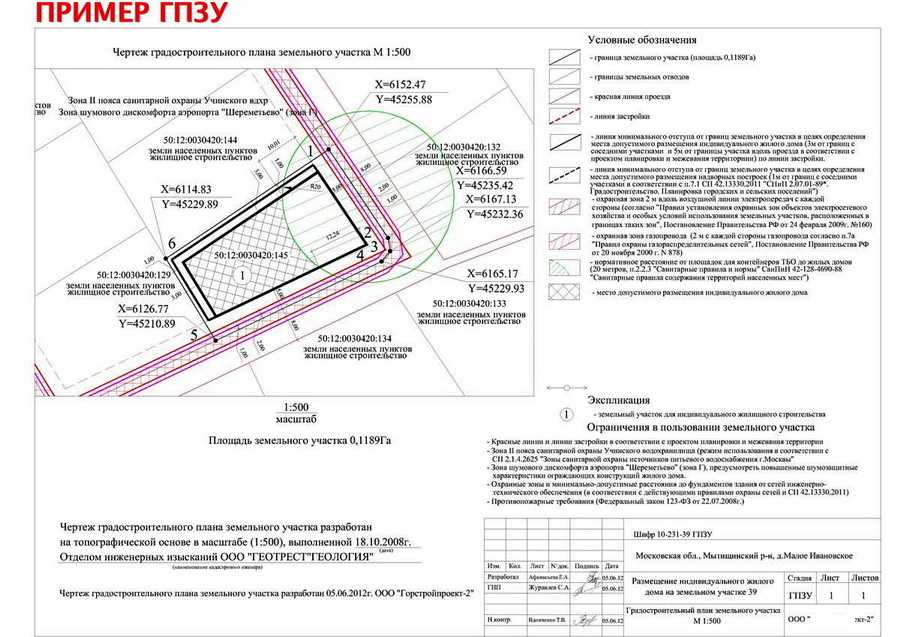

Чтобы получить ГПЗУ ( градостроительный план земельного участка), обратитесь в территориальные органы власти. По срокам это занимает обычно около месяца.

В этом документе будут указаны границы пятна застройки — решающие значения при определении допустимых размеров  будущего дома, которые нужно учесть при выборе проекта.

Если по выбранному проекту габариты дома будут больше этих границ, Вы не получите разрешение на строительство.

Пока нет разрешения на строительство, оно не начнется. Не затягивайте сроки. Запустите этот этап в работу.

Не забываем, в случае выбора готового проекта, про адаптацию фундамента именно под ваш участок.

На этом же этапе или следующем Вы можете определиться с выбором строительной компании. Вы можете заказывать проект в архитектурном бюро или же выбрать многопрофильную компанию, которая проводит весь спектр услуг (в том числе и помощь с проведением исследований участка и бумажных вопросов). Здесь хороши советы от знакомых/друзей/соседей — никто не будет советовать плохого подрядчика.

Если вы определились с проектом, но еще думаете, с кем строиться — отнесите проект в несколько строительных компаний, которые вам больше нравятся, попросите их составить сметный расчет и проконсультировать вас. Также обращайте внимание на комфорт в общении, а не только на цифры, так как строительная компания — это долговременное сотрудничество.

Финальный этап при выборе подрядчика — заключение договора.Внимательно его изучите и уточните все непонятные для вас формулировки (договор должен быть прозрачным для обеих сторон, и без скрытого смысла).

Собрав всю документацию, можно сообщить о начале строительства. Это также не самый интересный этап, но он необходим, чтобы в дальнейшем избежать различных проблем, в .т.ч. штрафов.

Какие нужны документы:

• Выписка из ЕГРН или другие документы, подтверждающие вашу собственность на участок
• Схема земельного участка

В некоторых регионах есть свои требования (состав необходимых документах лучше уточнять в индивидуальном порядке).

Еще один “бумажный” этап. Сюда относятся газ, электричество, вода и канализация. Также лучше уточнять индивидуально по территории. Делая всю эту бумажную волокиту, в дальнейшем Вы снимаете с себя возможные хлопоты.

Если вы решили строиться со строительной компанией, оставьте за ними выполнение этих задач.

Попытка сэкономить на чем-то в строительстве чаще всего вытекает в дополнительные расходы. Вы можете попросить свою строительную компанию оптимизировать смету, если это возможно (без ущерба качеству или просто попросить скидку).

Подробно про закупку материалов и возможные сложности мы также рассказываем в одном из видео у нас на канале. Ссылка на видео будет в описании. Это те этапы, которые вам придется пройти непосредственно перед началом строительства. Не торопитесь, но и не откладывайте бюрократические дела с документами в долгий ящик. Этим Вы сэкономите свое время, нервы и свой бюджет, избежав исправления ошибок и выплаты штрафов.

Фундамент, стены и кровля. Это не самый длительный этап. Обычно эти этапы занимают от 3-5 мес до 8-10 месяцев, и все, конечно, зависит от площади дома и сложности фундамента, а также от особенностей строительства на конкретном участке.  Здесь уже процесс запущен в работу, все необходимые детали согласованы и теперь работает строительная компания, все вопросы, связанные со строительством и поставками — решает она.

Можно делать параллельно с этапом строительства коробки, но лучше — с этапом разработки проекта дома.

Зачем нужен дизайн-проект? Конечно, чтобы внутренний интерьер дома соответствовал общей стилистике дома. Но у дизайн-проекта есть еще одна важная роль — техническая (правильное расположение мебели в доме). Интерьер — это также освещение в доме: нужны правильные светильники, которые в темное время суток будут обеспечивать достаточное количество света во всех помещениях.

Сюда входит газоснабжение, проект внутренних инженерных сетей, строительно-монтажные работы по наружным сетям, прокладка внутренних инженерных сетей.

Важно завершить и проверить этот этап до начала финишной отделки, чтобы потом не пришлось ничего переделывать или жить в неудобстве. Например, тянуть удлинитель через всю гостиную, потому что не хватает розеток (и это еще слабый пример). Исправить — это дороже, чем сделать с нуля, поэтому не торопитесь, не экономьте неразумно и смотрите вперед, чем это может обернуться.

Черновая отделка включает в себя черновое выравнивание стен и потолков, устройство стяжки полов, подготовку стен и полов к финишной отделке, финальные замеры перед чистовой отделкой.

В чистовую отделку внутри входит: укладка плитки, установка декоративных карнизов и устройство потолков, установка подоконников и отделка откосов, чистовая отделка стен и устройство чистого пола с подготовительными работами.

Обязательство заказчика заключается в выборе отделочных материалов, окон и дверей, заказе и покупке мебели. При грамотном дизайн-проекте все должно пройти гладко.

Можно делать параллельно с этапом внутренней отделки.

Что здесь важно? Завершающий, но не самый быстрый и бюджетный этап.

Отделка фасада имеет свои нюансы. Например, монтаж не всех материалов можно выполнять в зимнее время без удорожаний в процессе работ (например, где требуются так называемые тепляки).

ЛАНДШАФТ

Понятно, что работы должны производиться в сезон, благоприятный для растений. И как правило не все работы обходятся только устройством дорожек, площадок и газоном. Кому-то, например, нужен пруд или оборудованная зона отдыха.

Это основные этапы, с которыми вам придется столкнуться, если вы решите строить дом. Их порядок может незначительно меняться, но ваши действия и решения должны быть продуманы. Любые заминки, любые изменения будут откладывать срок сдачи дома.

Как правило, в среднем, срок реализации всех работ для дома 300-500 м2 на участке 10-20 соток, составит 1,5 — 2 года. Все этапы возведения дома «под ключ» смотрите в дорожной карте строительства.
