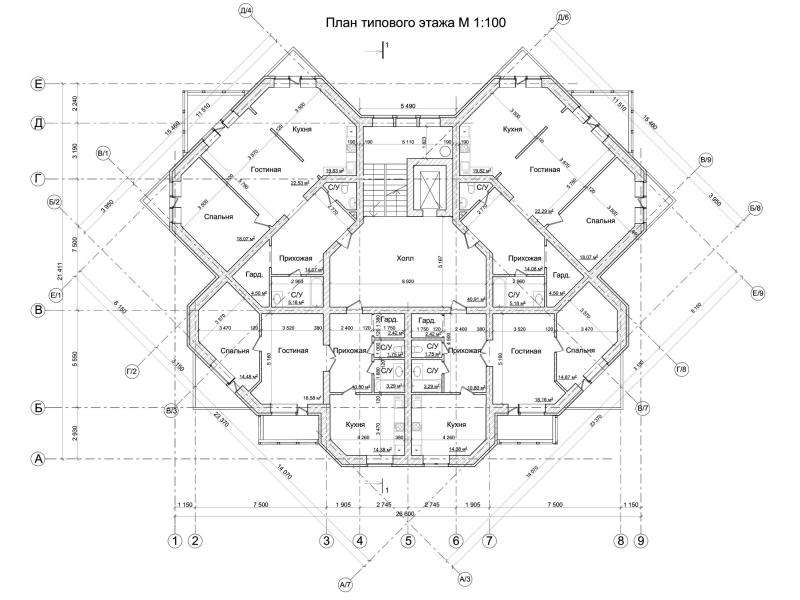

План типового многоэтажного жилого дома

План многоэтажного жилого дома с размерами

При застройке в городе самыми популярными стали многоэтажные дома, которые состоят из десятков или даже сотен квартир. крайне редко можно увидеть в городах двухэтажные или одноэтажные многоквартирные постройки.

Это обуславливается огромным списком причин. Вот самые важные из них (Экономия площади земельного участка. Простора монтажа водопровода, канализации, отопления и газа. Легкость обустройства инфраструктуры в том или ином микрорайоне).

Именно по этой причине в современных населенных пунктах многоквартирные дома считается наилучшим решением.

Общие сведения

Естественно, что многоэтажный план-проект многоэтажного дома может быть произведен лишь профессионалами, причем у них должен быть огромный опыт в выполнении подобных работ. Помещения должна быть расположены по максимуму компактно, но и в то же время удобно. Крайне важным показателем является обеспеченность жилых построек большим числом солнечного света.

По этой причине все чертежи составляют и несколько раз перепроверяют специалисты.

Какая планировка может быть у дома?

Основным отличием домов могут быть архитектурное и планировочное решение. Иными словами, речь идет про системную разновидность квартирного расположения. Итак, план многоэтажного дома с большим числом этажей может быть разных видов.

  1. Секционный – самый популярный вариант, и его можно увидеть, посетив почти все пятиэтажные дома, выстроенные в последние 50 лет. Этаж является лестничной площадкой с несколькими примыкающими квартирами, обычно от 2 до 4. Форма и размеры площадки могут сильно отличаться, и квартиры обычно имеют от 1 до 3 комнат, за счет чего каждая семья может выбирать тот вариант, который их устраивает. Общий вход для этажа и отдельный для каждой квартиры обеспечивает не просто экономичность, но и прекрасную изоляцию квартир друг от друга. Это и стало главной причиной невероятной популярности секционного типа планирования, и число подъездов в большом числе случаев бывает от 4 до 12 (иногда 16) этажей, все будет зависеть от пожеланий застройщика, который имеет земельный участок и твердости земли.
  2. Точечный – подобные дома называют «башнями», и они представляют собой разновидность секционных построек. Этажный план в них бывает точно таким же, как в доме секционного типа. Но в отличие от секционных домов точечного типа обычно состоят из одного подъезда. При небольшой свободной площади, которая выделена для строительства, а еще при работе с плохой землей и рельефами местности, дома точечного типа отлично себя оправдывают, если план был рассчитан грамотно.
  3. Коридор – дома такого вида встречаются куда реже, и они отличаются тем, что площадка лестницы представляет собой коридор с большой длиной, который имеет один (иногда два) выхода на лестницу. Квартиры тут выходят в коридор, и основным недостатком такого варианта стала односторонняя квартирная ориентация и далеко не самая лучшая жилищная изоляция друг от друга. По этой причине обычно коридорная схема квартирного размещения встречается при возведении гостиниц, малосемеек и общежитий.
  4. Галерейный – такие дома сильно похожи на коридорные, и основным отличием стало наличие открытой галереи, выход на которые есть в каждой из квартир. Они размещены на каждом из этажей и тянуться вдоль продольных построечных стен. такое решение будет обеспечивать вентиляцию высокого качества каждой квартиры, даже очень малой. Они обусловлена и экономические – небольшое число лифтов и лестниц (если в доме больше 5-ти этажей) обслуживает множество квартир.

    Но трудности установки тепловой изоляции высокого качества делает дома такой планировки не очень популярными в РФ, которые отличаются суровостью климата. Но они нашли невероятно широкое применение в большинство западных стран, в том числе Голландии, США, Франции и Англии.

Перейдем к процессу подготовки.

Подробности

Подготовительный этап к строительству многоквартирного дома

План типового многоэтажного жилого дома – ответственная и сложная задача. Работы будут начаты с кадастровых работ. Они проводятся кадастровой палатой, и как правило, это занимает до 1 месяца. Чтобы получать требуемые данные, заявитель должен собирать такой пакет документов:

  • Межевание документированного типа.
  • Решение представителей власти о том, чтобы предоставлять определенные земельные участки в частное владение.
  • Заявление.
  • Оплата по квитанции про документирование.

Заявитель может получить справку в готовом виде из грунтового кадастра по почте или лично. Такая записка и есть запрошенным кадастровым планом. В заявлении обязательно должно быть прописано, какое число экземпляров вы хотите получить. Следует учесть, что в учреждении юстиции обычно требуется предоставлять хотя бы 2 экземпляра. Для получения такого документа на почте или лично, требуется предоставлять паспорт.

При получении документов, заявители должны по максимуму тщательно все изучать. Во всех экземплярах должны быть одинаковые данные, и каждому листу выписки присваивают уникальный номер порядка, который заверен профессионалом из кадастровой палаты. Готовка выписка содержит такие данные:

  1. Номер по кадастру – уникальный номерной знак, который был присвоен определенному участку грунта, и по которому он в будущем будет проходить по всем спискам и архивам.
  2. Название участка – обычно в такой строке просто указано «пользование землей».
  3. Земельная категория – в определенных случаях стоит пометка «не установлено».
  4. Площадь – данные берут из документации про постановление о внесенном межевании и уточнениях.
  5. Цель предоставления.
  6. Особенные отметки – тут уточняют всевозможные данные, к примеру, сведения про права заявителя.

На видео представлен образец кадастровой выписки

Как применяемый материал воздействует на проектирование дома

Как уже было сказано выше, технический план дома со множеством квартир может быть составлен грамотными мастерами из любых серьезных и давно популярных на рынке услуг компании проектирования.

Но перед тем, как обращаться к мастерам, следует определиться с тем, какие материалы будут применены при строительстве. От этого будет много зависеть. При процессе строительства можно применять всевозможные строительные материалы, отличающиеся по размеру, весу, характеристикам тепловой изоляции и множеством остальных. По этой причине план девятиэтажного дома из ж/б плит будет сильно отличаться от плана аналогичного здания, но из кирпичей.

Итак, как же планировка квартир и зданий будет зависеть от применяемых материалов? железобетонные плиты обладают строго нормированными габаритами, оптимальными по весу, прочности и качествам тепловой изоляции. по этой причине проектировщикам требуется отталкиваться от существующих данных, образуя проекты домов с исключительно нормированными габаритами.

Чуть проще обстоят дела при составлении проекта здания из кирпичей, будь до 3-х или 9-ти этажный дом. И хотя бы размеры кирпиче строго нормированы, его малый размер в сравнении с плитами даст куда больший простор для фантазии.

И монолитные дома, у которых большие сроки строительства (в сравнении с панельными), а также не самые лучшие технические параметры (в сравнении с кирпичными) дают самый большой простор для проектирования. Длина и толщина стен может зависеть лишь от степени материальной прочности, а значит, но требуется подгонять каждый сантиметр под материальные требования.

Требуется ли платить за план-проект

Если вы работали с компаниями, которые предоставляют услуги по проектированию домов многоквартирного типа, то известно, что услуги достаточно дорогие. По этой причине определенные люди решают схитрить или сэкономить. И правда, зачем требуется оплачивать составление проекта, если его можно бесплатно скачивать из Сети? В Интернете можно найти практически все, что угодно. Но далеко не факт, что проект, который разработан для местности с климатом, видом грунта, сейсмической активностью и остальными факторами, можно будет воплотить в иной местности. В определенных случаях это способно стать причиной разрушений здания всего за пару лет.

План многоэтажного жилого дома часто заказывали строители и после дублировали его 5-9 раз, чтобы получилось многоэтажное здание. Естественно, что это вовсе недопустимо. Дело в том, что нагрузки на основание и несущие конструкции пятиэтажного и одноэтажного здания сильно отличаются. И халатное отношение вместе с ужасным мастером и желанием свести к минимуму траты, часто приводит к ужасной трагедии. Далее представлено обучающее видео о создании домового плана или квартиры. По этой причине, если вы интересуетесь планировкой квартир в 5 этажей из кирпичей, которые размещены в средней полосе РФ, следует заказывать именно такой проект у профи. Да, потребуется отдавать большую сумму, но после вы будете уверены, что качественны выстроенный по таким проектам дом сможет выстоять десятки лет.

Чертежи планов этажей зданий

Когда составляют планы этажей, то обязательно указывают на них названия помещений. Сделать это можно следующими способами:

• Привести их в таблице (экспликации) помещений

• Указать их непосредственно на чертежах

Во втором случае номера помещений нужно поставить в кружках. Если назначение того или иного помещения понятно и без указания наименования, то оно не наносится на чертеж. Чаще всего так поступают при составлении планов жилых помещений.



План первого типового этажа









Ниже приведено изображение, на котором имеется небольшая часть плана, составленного для типового этажа кирпичного жилого здания. На этом плане указаны размеры и размерные линии, а также нанесены координационные оси.

Привязка вентиляционных каналов, которые следуют из подвала и поэтому обозначены буквой П, дана по оси Б, в продольной стене. Для строительства вентиляционных каналов в поперечных стенах используются развертки стен с каналами, которые относятся к категории специальных чертежей. На планах дано указание того, в какую именно сторону должны открываться все изображенные на их двери. На плане, приведенном ниже, в соответствии с принятыми и действующими правилами и нормами пожарной безопасности, изображено, что входные двери должны открываться наружу, а те, что ведут в квартиру – внутрь. Для обозначения оконных блоков на плане использованы марки ОК2 и ОК3. Антресоли изображаются при помощи прямоугольников с выполненными штриховыми линиями диагоналями.



Положение секущих плоскостей, необходимых для создания соответствующих разрезов, показано на плане разомкнутыми линиями 1 – 1 и 2 – 2.

План второго типового этажа



Согласно действующим правилам, размеры отдельных комнат на планах этажей не проставляются. Дело в том, что они дополняются таким документом, как план секций, имеющий более крупный масштаб. На нем указываются не только все необходимые размеры, но и маркировки перегородок ( ПГ ), маркировки дверей ( Д ). Кроме того, на плане секций производится также обозначение оборудования кухонь и санузлов.

На приведенном ниже рисунке дано изображение фрагмента секций здания, в которой располагается двухкомнатная квартира типовой планировки. На этом плане указаны:

• Размеры всех комнат

• Площади всех комнат (подчеркнутые числа)

• Жилая и полезная площадь квартиры (обозначены с помощью дроби)

• Марки дверных блоков ( ДК, Д2, Д3, Д4 )

• Марки балконных дверных блоков ( БДУ1п )

• Перегородки ( ПГ6, ПГС21 )

• Фрамуги ( Ф4 )

Перегородка, расположенная между двумя соседними квартирами по оси 4 является составной. Ее образуют две перегородки ПГ1, каждая из которых имеет толщину 100 миллиметров. Толщина всех остальных перегородок составляет 80 миллиметров. Согласно действующим правилам и нормам составления строительной документации на рабочих чертежах, входящих в комплект АС, можно изображать санитарно-техническое оборудование и конструктивные элементы зданий.

Секции типового этажа жилого дома



Узлы деревянных коробок





Для изображения таких конструкций, как перегородочные панели, а также различных узлов и деталей деревянных коробок в более крупном масштабе делают отдельные чертежи. На тех из них, что приведены на рисунке слева, выносными элементами изображены детали узлов 1 и 2 (на плане они помечены кружками). При помощи условных изображений на чертежах деталей в разрезах показываются цементный раствор, деревянные элементы и т.п.

Ведомость отделки помещений входит в комплект чертежей архитектурно-строительной части проекта. В ней указывается качество и характер отделки стен, полов, потолков, перегородок, а также столярных изделий, имеющихся во всех помещениях.

Ведомость отделки помещений



При проектировании сборных зданий, все элементы которых изготавливаются промышленным способом (щитовых, панельных), вычерчивание планов этажей производится схематично, а нанесению подлежат только основные размеры. Кроме поэтажных планов выполняются также монтажные схемы и планы. На них показывается маркировка и расположение друг относительно друга всех конструктивных элементов. Схемы расположения сборных конструкций и монтажные планы являются составными частями комплектов чертежей марки КЖ (конструкции железобетонные).

Часть плана заготовительного цеха

На плане производственного здания, выполненном в масштабе 1:400, все основные элементы сопровождаются как ссылками на деталировочные чертежи (то есть выносные элементы) данного и прочих комплектов ( КМ,КЖ,АР ), так и поясняющими надписями. Узлы помечены кружками, номера выносных элементов приведены на полках, на листы чертежей дана ссылка. Мостовые краны, имеющие грузоподъемность 10 тонн показаны сплошными тонкими линиями, места разрезов определены линиями сечений 1 – 1 и 2 – 2.

В более крупном масштабе ( 1:100 ) выполнен «Фрагмент плана 9 на отметке 6,600». Условные изображения материала нанесены на разрезе колонн и перегородок, кроме того, показаны четверти в оконных проемах и элементы санитарно-технического оборудования.

Чертеж плана производственного здания



В комплект архитектурно-строительных чертежей АС входят также планы полов и кровли, подземных помещений и конструкций, а также схемы расположения перегородок.







Экспликация и поэтажный план помещений многоквартирного и частного дома

Все, кто когда-нибудь производил какие-либо действия со своей недвижимостью, будь то внутренняя планировка частного дома или одной из квартир в многоквартирном доме, сталкивался с необходимостью подготовки или получения такого документа, как поэтажный план дома. Что это за документ?
Поэтажный план — это графическое изображение всех жилых и нежилых помещений, которые расположены на одном отдельно взятом уровне дома.

Планировка всех этажей двухэтажного коттеджа

Этот документ включает в себя все квартиры, находящиеся на заданном уровне, с отмеченными на нем несущими стенами, проемами (оконными и дверными), перегородками и др. Поэтажный план может составляться как для жилого, так и для нежилого помещения.

Поэтажный план входит в папку документов, сопровождающих любую недвижимость, и являет собой продолжение кадастрового паспорта и одну из частей технического паспорта.

Вернуться к оглавлению

Содержание материала

Когда может понадобиться поэтажный план здания

Во-первых, без поэтажного плана здания или проекта частного дома не обойтись при оформлении приватизации или права собственности на тот или иной вид недвижимости.

Во-вторых, поэтажный план обязателен при осуществлении любых сделок с недвижимостью, будь то оформление договора купли-продажи или мены, оформлении наследства, дарственной или завещания на эту недвижимость, т. е. при любых нотариально заверяемых операциях.

В этом случае поэтажный план здания или дома позволит четко определить долевое владение каждого участника сделки с присвоением ему конкретной доли из общей площади недвижимости.

В-третьих, поэтажный план жилого помещения может потребоваться при изменении его целевого назначения, например, в случае, когда площадь жилой недвижимости планируется в дальнейшем использовать под нежилое коммерческое помещение. На поэтажном плане четко выделены все коммуникации, проемы оконные и дверные, перегородки и конструкции, а потому легко будет изменить планировку помещения, отвечающую новому целевому назначению.

В случае если планируется магазин, то поэтажный план позволит спланировать комнаты под кладовку, под торговый зал, и даже спроектировать расположение витрин, холодильников и т. д. Немаловажно в таком случае, согласно правилам пожарной безопасности, обеспечить план эвакуации при пожаре. И в этом случае вновь не обойтись без поэтажного плана.

Так выглядит планировка этажа многоэтажного здания

В-четвертых, при заказе услуг дизайнера помещений и интерьеров у вас вновь спросят поэтажный план дома, на основании которого и будут создаваться эскизы будущего интерьера квартиры или частного дома.

Вернуться к оглавлению

Как и где получить поэтажный план здания (дома)

Если вам необходимо получить поэтажный план здания или дома нужно придерживаться четкой инструкции, и тогда никакие бюрократические машины вам не страшны.

Но прежде чем начать заниматься процессом получения поэтажного плана, убедитесь, что у вас достаточно средств на уплату госпошлины (размер госпошлины вам сообщат в БТИ, и он будет зависеть от площади помещения), и у вас в порядке документы на недвижимость (ордер на квартиру, свидетельство собственника и др.).

Если все в порядке, то приступайте к получению поэтажного плана. Итак, с чего начать?

Во-первых, необходимо определиться с координатами и контактами организации, которая в вашем городе выдает поэтажный план.

Этим ведает Бюро технической инвентаризации (всем знакомое БТИ). Но там, где вы проживаете, оно может носить название «Ростехинвентаризация».

Во-вторых, по телефону, указанному в справочнике для БТИ, записаться на получение технического паспорта. Не всегда в БТИ производят предварительную запись, в связи с чем будьте готовы к тому, что вам предстоит отсидеть в живой очереди какое-то время, прежде, чем вы попадете к нужному вам инспектору.

В-третьих, подготовьте все документы по недвижимости, которые подтверждают ваше право на это жилье и отправляйтесь в БТИ. В случае когда по тем или иным причинам собственник не может лично обратиться за получением технического паспорта квартиры (или дома), он может оформить нотариально заверенную доверенность на третье лицо, которое при наличии документов на недвижимость, доверенности и своего паспорта сможет полноправно представлять интересы собственника в БТИ и получить технический паспорт за него.

Так выглядит технический паспорт здания

У инспектора необходимо будет заполнить заявление определенного образца, а также оплатить госпошлину, размер которой вам назовет инспектор. После произведенных процедур в БТИ необходимо дождаться уведомления о времени, когда инспекторы посетят вашу квартиру или дом для составления поэтажного плана. Вы обязаны будете в указанное время находиться дома, чтобы позволить инспектору беспрепятственно попасть в вашу квартиру.

После этого вам останется только ждать готовности ваших документов. В среднем на их подготовку в БТИ уходит около одного-двух месяцев. По истечении срока подготовки технического паспорта вам нужно будет вновь появиться в БТИ с паспортом (или с паспортом и доверенностью, если вы являетесь доверенным лицом) и в указанном окошке получить заветный документ.

Вариант планировки многоквартирного жилого здания

Как видите, процедура получения поэтажного плана несложная, и с ней вполне можно справиться самостоятельно, не обращаясь в фирмы-посредники, которые за свои услуги запросят достаточно большие деньги.

Вернуться к оглавлению

Экспликация квартиры или дома

Одним из дополнений к поэтажному плану здания (дома) является его экспликация. По сути, экспликация — это графическое изображение всех помещений недвижимости с кратким описанием и характеристикой каждого из них. В описание входят площадь помещения, его целевое назначение, наличие коммуникаций и др. Кроме вышеуказанного, в этом документе указывают юридический адрес помещения, а также дату, когда экспликация была выдана.

Вернуться к оглавлению

Для чего нужна экспликация

Экспликация, как и поэтажный план дома (здания), является важной составляющей технического паспорта недвижимости.

  1. На основании экспликации появляется возможность спланировать будущий ремонт с расчетом количества необходимых материалов, спроектировать расстановку мебели в комнатах, продумать элементы перепланировки помещения и многое другое.
  2. Данные, внесенные в экспликацию, являются теми отправными цифрами, которые ложатся в основу расчета коммунальных платежей за вашу квартиру. Иногда заказ уточненной экспликации и предоставление ее в управляющую жилищную компанию позволяет пересчитать размер коммунальных платежей и существенно сэкономить на этом.
  3. Именно экспликация является основанием для постановки на учет, чтобы улучшить свои жилищные условия. Это возможно в том случае, если размер площади вашей квартиры (общей или жилой) существенно отличается от нормы в меньшую сторону.

Как видите, уточненная экспликация так же важна, как и поэтажный план, а потому не поленитесь обновить ее для своей недвижимости. Процедура получения экспликации аналогична той, которая была описана выше для получения поэтажного плана. Срок изготовления уточненной экспликации в среднем составляет от десяти до четырнадцати дней, в зависимости от загруженности БТИ.


И напоследок хотелось бы дать один совет. Если вы хотите ускорить процесс получения поэтажного плана и экспликации вашей недвижимости, заявите о своем желании в БТИ. Чаще всего у них существует такая услуга, как срочность оформления документов, но будьте готовы к тому, что это обойдется вам несколько дороже, чем обычная процедура.

Этажность и количество этажей

Обсуждение

Учет количества этажей в кадастре при отсутствии «этажности»

В 953 Приказе: в кадастр вносится количество этажей, в том числе подземных этажей, если объектом недвижимости является здание или сооружение (при наличии этажности у здания или сооружения).

Тут возникает вопрос, что имеется в виду под этажностью? Если имеется в виду количество надземных этажей, то выходит, что в кадастр не надо вносить количество этажей для чисто подземных зданий и сооружений, что странно, ведь в количество этажей входит количество подземных этажей.

Если бы речь шла только про сооружения, то можно было бы воспринять слово «этажность» как синоним «объемности» и не писать количество этажей для коммуникаций например. Но ведь не может быть не «объемного» здания.

Сергей Атаманов. Администратор. МИИГАиК, Кадастр.Москва11.05.18. Ответов: 0. Комментариев: 0

Техническое подполье

В многоквартирных, общественных зданиях есть техническое подполье — это этаж, функционально предназначенный для размещения и обслуживания внутридомовых инженерных систем в нижней части здания и указано, что он не включается в надземные этажи.

Это как-то странно. Надземный этаж в нижней части здания означает первый этаж. А если у него высота более 1.8? Почему не включать? Чем это отличается от подвального этажа, технического этажа или чердака?

Еще есть в «одноквартирном» доме подполье — это пространство между землей и полом. Но это другой СП.

Сергей Атаманов. Администратор. МИИГАиК, Кадастр.Москва08.05.18. Ответов: 0. Комментариев: 0
