Как создать план квартиры: основные правила и способы

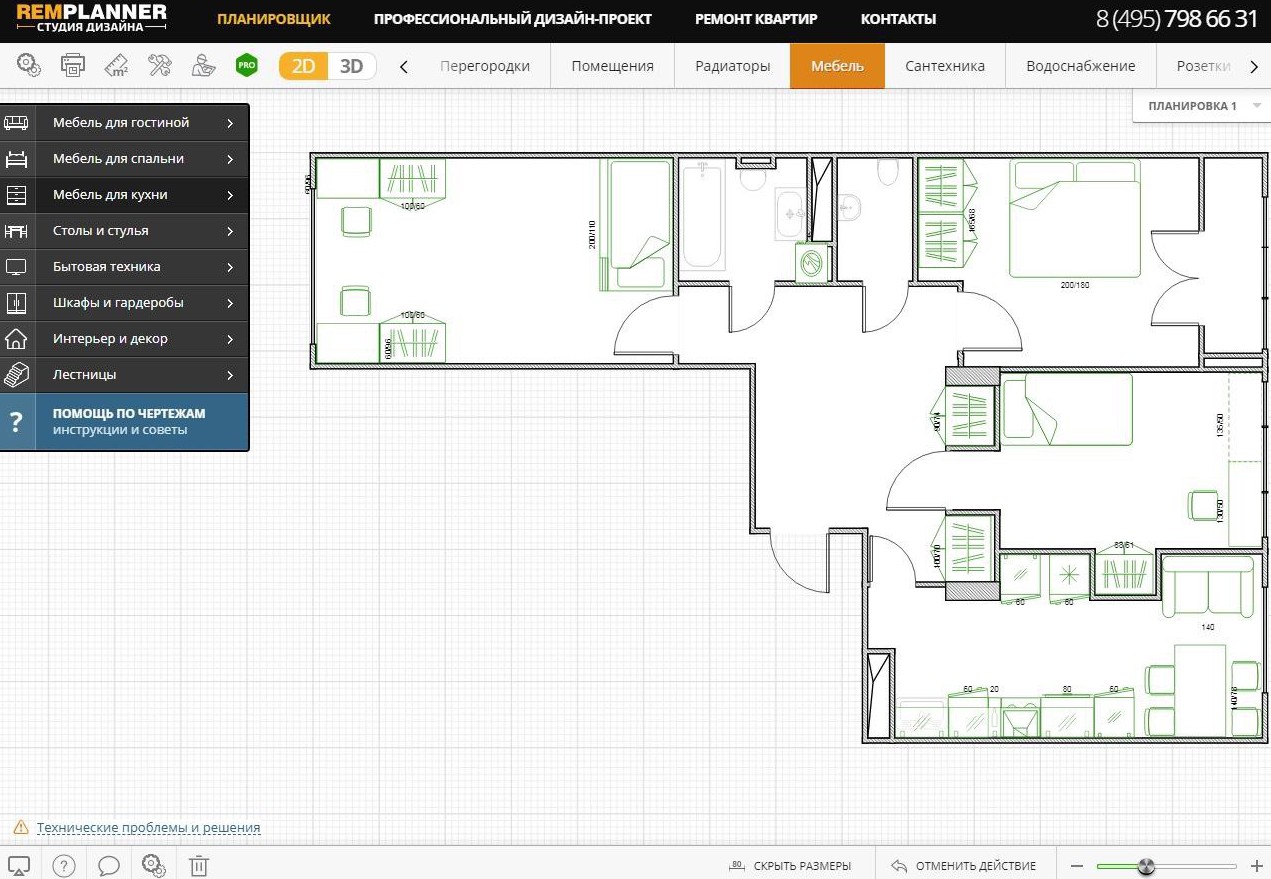

Remplanner.ru – единственный Российский Планировщик, который предназначен для проведения ремонта. Он позволяет пользователям самостоятельно сделать полноценные рабочие чертежи для ремонта своей квартиры.

Самое важное отличие этого Планировщика от других – оформление и подача проекта в виде рабочих чертежей, как и в классическом дизайн-проекте. Вся информация о проекте разнесена по 16 листам
Например, на листе розеток указывается вся необходимая информация по розеткам и выводам, необходимая для рабочих – количество розеток, их расположение (с размерами), тип розеток (обычные или влагостойкие), для какой техники предназначена розетка.

На плане монтажа стен и перегородок – указывается расположение вновь возводимых стен, материал стен, размеры дверных проемов и т.п.

  • визуализация 3d;
  • печать альбома чертежей в виде файла pdf;
  • расчет сметы и объемов работ для бригад;
  • примерный расчет черновых материалов для ремонта;
  • возможность одновременной работы с несколькими вариантами планировок;
  • Время от времени нам может понадобиться план собственного жилья. И для того, чтобы составить такую планировку вовсе не обязательно быть профессиональным архитектором. На самом деле все гораздо проще, и современные программные средства позволяют составлять такие планы самостоятельно максимально быстро и просто.

    В каких ситуациях может понадобиться составить план своего жилища

    • Ремонт. В том случае, если мы затеваем большой ремонт, то, вполне вероятно, что нам потребуется рассчитать расход отделочных материалов. Точный план квартиры или частного дома позволит сделать это;
    • Покупка габаритных предметов мебели. Схема квартиры или помещения с точными расстояниями между стенами, расположением дверец и окон, делает подбор того же гарнитура на кухню куда более простой задачей.

    Важность соблюсти пропорции

    При составлении схемы мы переносим на горизонтальную поверхность проекцию всех стен в квартире или помещении. При этом план будет бессмысленным в том случае, если при его составлении вы не сможете соблюсти точные пропорции. Последние называются масштабом, который показывает то, насколько уменьшен план по сравнению с оригинальными размерами. К примеру, масштаб 1 к 100 говорит о том, что каждый метр квартиры будет выполнен на плане 1 сантиметром (в метре сто сантиметров). Аналогичные деления нужно проводить и в отношении других масштабов. В целом же ничего сложного в этом нет, так как образцы планировки самых разных примеров жилых и нежилых помещений можно посмотреть в интернете.

    Определяем расстояния

    Прежде, чем приступить к составлению плане своего жилища, нам необходимо узнать размеры комнаты или всего жилища. Ранее для этого применялись рулетки, но сегодня все можно сделать намного проще, купив лазерный дальномер, мы можем просто направить его на любую стену и максимально быстро узнать расстояния. Это дает возможность не тратить силы физически перемещаясь по квартире и протягивая рулетки, а то и переставляя с места на место обычные метровые линейки. Да и шансов ошибиться практически нет.

    Впрочем, без рулетки нам все равно не справиться, так как померить толщину стен, либо параметры комнатной обстановки ей все же проще.

    Ведите черновик

    В процессе составления плана ведите черновик, постоянно внося в него правки по мере необходимости. И только тогда, когда вы точно будете уверены в правильности всех расчетов, можно начинать составлять окончательный план помещений.

    Онлайн сервисы по созданию планов и схем

    Узнав все расстояния, можно начинать составление плана. Однако тем, кто не имеет подобного опыта, либо же уже забыл уроки черчения, сделать это будет весьма непросто. В этом случае на помощь приходят специальные сервисы, позволяющие делать всю работу прямо в интернете.

    Примером является такой сервис, как MyFloorplanner. Он позволяет создавать интерьеры профессионального уровня, и при этом все, что потребуется от пользователя – забить свои параметры в специальные поля. Сервис имеет множество библиотек, автоматически маркирует соответствующим образом те или иные предметы помещения или обстановки. Там даже освещение может быть выставлено. Последнее поможет узнать то, какие места в помещении будут оставаться в тени. При этом планировка может быть осуществлена как в двухмерном, так и в трехмерном варианте. Другие онлайн-сервисы бесплатной планировки:

    • Autodesk Homestyler – как понятно из названия, данный сервис представлен известной компанией, предоставляющей программные пакеты для моделирования. При этом для того, чтобы получить возможность переслать или сохранить свой проект, необходимо пройти несложную процедуру регистрации;
    • Planner 5D – возможность составлять планы, как в двухмерном, так и в трехмерном виде. При этом можно выбирать различные текстуры и даже обивку мебели. Существует как вариант создания планировки с нуля, так и возможность выбрать готовый вариант из библиотеки и изменить его под свои нужды;
    • Roomle – привлекательный сервис планировки, где вы можете создавать планы своей квартиры бесплатно. При этом крайне желательно хотя бы немного владеть английским или немецким языком, так как русской версии там на данный момент не присутствует.

    Создание планировки квартиры на компьютере

    Специальные программы либо предназначены исключительно для подобных действий, либо имеют данный функционал наряду со множеством других возможностей. В первую очередь, конечно же, стоит отметить CorelDraw или AutoCAD. Также есть Adobe Illustrator, а также Autodesk 3ds Max, при помощи которого можно создать даже трехмерную планировку своей квартиры.

    Впрочем, все вышеописанное требует познаний, которых у вас, скорее всего, просто не окажется. При этом все данные программы платные, и некоторые из них стоят весьма недешево. В то же время у многих из нас имеется компьютер с офисными приложениями MSOffice. Если вы относитесь к подавляющему большинству и у вас Windows последних версий, то в офисном пакете, вероятнее всего, имеется MSVisio. Последняя программа бесплатна, так как есть у всех. Ее просто освоить, ну а функциональность весьма богатая, и позволит создать достаточно подробный план всего помещения. В функциональность входит возможность прописывать размеры, а также перетаскивать объекты.

    Создание обмерочного плана квартиры своими руками

    В случае отсутствия компьютера, мы можем попытаться создать план. Начертив его от руки. На самом деле здесь тоже нет ничего сложного, и сейчас мы дадим вам несколько советов по поводу того, как создать качественный обмерочный план жилья:

    • Для работы нам потребуется линейка, карандаш, стиральная резинка и лист в клеточку. Оставим ватманы профессионалам, так как обычный тетрадный лист подходит под наши задачи просто идеально. Начиная с того, что он уже поделен на прямые линии, что очень удобно и заканчивая тем, что каждая его клетка имеет фиксированный размер в половину сантиметра. Развернутый двойной листок от тетради в клетку позволяет нам создавать подробный чертеж в масштабе 1 к 20;
    • Чертеж плана необходимо проводить во весь листок, начиная с нижнего левого края бумаги. Вначале стоит чертить «короб», соответствующий в масштабе максимальной длине и ширине жилища. После этого чертим стены и перегородки, указываем месторасположение окон и дверей.

    Важно! В документах на квартиру имеется и план, заверенный по всем правилам. Если такой план у вас под рукой, то можно снять копию с него, не меняя масштаб.

    Как сделать план квартиры – бесплатный онлайн сервис Roomle

    Если Вы хотите что-то изменить в своей жизни, психологи советуют начать с окружающей Вас обстановки, например, изменить планировку комнаты или сделать перестановку мебели. Тому есть несколько причин: а) во время этого процесса мы отвлекаемся и б) мы сразу же видим результат своего труда, что очень хорошо мотивирует на дальнейшие изменения.


    Онлайн сервис ROOMLE, о котором я Вам сегодня расскажу, позволяет быстро и наглядно сделать план квартиры или комнаты и попробовать в нем что-то поменять. Вы сразу же увидите, как будет выглядеть помещение после внесенных изменений. Это очень удобно: ведь двигать мебель вручную на этапе планирования теперь не надо ))).

    Чтобы начать пользоваться данным онлайн сервисом, достаточно зайти на его главную страничку и нажать кнопку «Start Roomle». После этого необходимо зарегистрироваться и затем подтвердить регистрацию, кликнув по ссылке в пришедшем на почтовый ящик письме. (Вы еще не забыли про такую классную вещь, как временный почтовый ящик?). После этого Вы сразу попадете собственно в сам редактор плана помещения.

    план квартиры онлайн

    Функционал редактора Roomle

    Вот что можно делать при рисовании плана квартиры:

    • ставить на задний фон (в качестве подложки) чертеж или иной рисунок
    • рисовать и редактировать расположение стен очень просто и удобно
    • задавать длину и толщину стен
    • в нужных местах располагать проемы, окна и двери
    • вставлять самую разнообразную мебель и предметы интерьера (на выбор доступно 16 различных категорий: от диванов и шкафов до мусорных ведер)
    • назначать объектам цветную заливку и материалы (плитка, паркет, линолеум и пр.)

    roomle - сервис для создания плана квартиры

    Всё делается быстро, удобно, все опции интуитивно понятны. Немного огорчила лишь визуализация полученного помещения в 3D режиме. Тут есть над чем еще поработать разработчикам данного сервиса. Правда, у них есть какой-то продвинутый 3D-режим визуализации,  доступный после дополнительной установки на компьютер Unity Web Player.


    Я решил попробовать, что это такое: добросовестно установил это плеер, после этого долго отсчитывались какие-то проценты обработки картинки, в результате чего сервис выдал ошибку. Я попробовал второй раз, но через 15 минут уже вылетел сам браузер. Попробуйте – возможно Вам повезет больше )).

    В целом, онлайн сервис Roomle оставляет положительные эмоции. Он позволяет сделать план квартиры практически на профессиональном уровне. Всё делается быстро и интуитивно понятно. С задачей сделать скетч комнаты с видом сверху, соблюдая все размеры и расположение окон и дверей, он справляется на все 100%. Визуализацию в 3D в данном случае можно рассматривать в качестве дополнительной приятной  и вовсе необязательной опции.

    Как нарисовать план квартиры онлайн (видеоурок)

    Друзья, для того, чтобы Вам было проще сориентироваться и начать работу в данном онлайн сервисе, я записал для Вас обучающее видео. Приятного просмотра!

    Друзья, понравился ли Вам данный сервис? Знаете ли Вы более качественные аналоги? Делитесь своими впечатлениями в комментариях.

    Автор статьи: Сергей Сандаков, 39 лет.
    Программист, веб-мастер, опытный пользователь ПК и Интернет.

    Обмерочный план квартиры

    Обмерочный план квартиры представляет собой подробную схему квартиры с развертками стен, на которой отмечены все основные размеры, а также привязки важных конструктивных элементов помещений (окон, дверей, коммуникаций) к основным плоскостям (стенам, полу, потолку).

    Обмерочный план – это своего рода черновик, обращаясь к которому, можно правильно построить план квартиры, подготовить рабочий и дизайн-проекты вашего жилища.

    Если в двух словах описать весь процесс его создания выглядит так: на листе бумаги, необходимо нарисовать схему квартиры (можно от руки), в горизонтальном разрезе (вид сверху), при этом, желательно, соблюдать пропорции и геометрию помещений. Затем измерить все стены квартиры и полученные результаты нанести на схему.

    К основным данным, которые вам необходимо получить, относятся: размеры стен, перегородок, выступов, ниш, высота потолка от пола, положение окон, дверей, коммуникаций (отопления, вентиляции, водоснабжения, электроснабжения).

    Старайтесь не упускать никаких деталей, учитывать все конструктивные особенности. Размерочную схему лучше всего делать поэтапно, составляя отдельные обмерные планы для каждого помещения (как представлено на примере ниже), а только потом переносить на общий.

    Но в то же время я советую слишком не усердствовать с оформлением, тут как раз такой случай, когда важно именно содержание, у вас будет еще над чем кропотливо поработать. Просто проявите точность и аккуратность в измерениях, на основании этой схемы, вы будете планировать весь будущий интерьер квартиры, расстановку мебели и техники.



    Пример составления обмерного плана каждого помещения



    В нашем случае, мы выбрали для составления плана квартиры стандартную двухкомнатную «хрущевку». На примере имеющегося плана, полученного в БТИ (Бюро Технической Инвентаризации), со всеми основными размерами стен и перегородок, мы создадим обмерочный план и в дальнейшем при проектировании, будем пользоваться уже только им.

    Положение всех недостающих, не отмеченных на плане значимых объектов (батарей отопления, труб и т.д.) возьмем приблизительно, аналогично стандартному положению их в подобных квартирах.



    План БТИ двухкомнатной хрущевки,как пример для составления обмерочного плана




    Необходимые материалы и инструменты



    Для составления обмерочного плана квартиры нам понадобится:

    А) Несколько листов бумаги

    Б) Ручка или Карандаш

    В) Измерительная рулетка или лазерный дальномер





    Необходимые материалы и инструменты для создания обмерочного плана квартиры


    Теперь можно приступать к измерениям квартиры и построению обмерочного плана.





    Построение обмерочного плана квартиры



    1. Первым делом, на листке бумаги, нужно схематически нарисовать всю планировку квартиры.

    При этом не требуется особой точности, не обязательно соблюдать реальные размеры и соотношения. Главным критерием является удобство последующего чтения схемы и нанесения на нее размеров, а также точность представления всех основных деталей планировки (выступов, углов, ниш и т.д.).

    Вот что получилось у меня, можно было воспользоваться линейкой и сделать значительно ровнее и красивее, но я счел, что так будет более реалистично и похоже на то, что получается в реальных условиях и нарочно показал, что не нужно тратить лишние силы на оформление:



    Первый этам создания обмерочного плана - Рисуем план квартиры

    2. Нумеруем основные помещения квартиры и для каждого из них составляем развертки стен с находящимися на них конструктивными элементами (окна, двери и т.п.) или важными коммуникациями (Отопление, водопровод, вентиляция и т.д.).





    Второй этап создания размерочного плана квартира - составление разверток стен

    3. Рулеткой или лазерным дальномером начинаем измерять длины всех стен от угла до угла, а также их высоты от пола до потолка.Полученные данные отмечаем у соответствующих стен на плане. Так как, обычно, высота стен одинакова во всей квартире, ее можно указать единожды. Постарайтесь так же измерить толщину стен и перегородок.



    Третий этап создания обмерочного плана - нанесение рамзеров на схему

    4. Измеряем положения всех конструктивных элементов (оконных и дверных проемов, коробов и т.д.), а также всех наружных коммуникаций (Труб отопления и водоснабжения, батарей, систем вентиляции и всего остального, что планируется оставить), относительно основных плоскостей (стен, пола, потолка). Полученные результаты наносим на развертки соответствующих стен.




    Чертвертый этап создания обмерочного плана - нанесение размеров конструктивных элементов и коммуникаций

    Получившийся набор схем и является обмерочным планом квартиры и хотя его можно отнести к черновому виду документации, к нему вы будете еще не раз обращаться в процессе проектирования не только плана электроснабжения, но и дизайна квартиры в целом. Это гораздо удобнее, чем постоянно посещать квартиру и уточнять различные необходимые мелочи.

    Любые серьезные просчеты, ошибки в измерениях или неучтённые элементы планировки, в конечном итоге, проявятся при монтаже электропроводки, ремонте и отделке или даже при установке мебели. Поэтому после составления обмерочного плана, не поленитесь, все перепроверьте.

    Как сделать обмер квартиры. - Создание интерьера — LiveJournal

    Всем привет!
    В это посте мы рассмотрим один немаловажный момент, который будет полезен многим. И тем, с кем нам в будущем предстоит поработать, и тем, кто со своими архитекторами и дизайнерами общается на расстоянии.


    Если немного о предисловии. Часто мы над проектами работаем удаленно. То есть хозяева квартиры, для которых мы делаем дизайн-проект, находятся далеко от нас. Трудности в этом нет никакой. Кроме такой, как обмер помещения. Это (обмер) делают сами хозяева квартир. А теперь подробнее и наглядно, как самому грамотно сделать обмер квартиры и наглядно оформить его. Кстати, информация, приведенная ниже, может пригодиться тем, кто сам будет делать дизайн квартиры, чтобы в дальнейшем было с чем в руках прийти в салон обоев, красок или других отделочных материалов. В любом случае, чертеж квартиры или отдельной комнаты лишним не будет.

    Итак, для начала работы нам нужны следующие вещи:
    1. Рулетка (можно взять небольшую, от 3 до 5 метров).
    2. По возможности лазерный дальномер, или, выражаясь простым языком, лазерная рулетка.
        Почему по возможности? Потому что этим прибором можно и обойтись. Но с ним гораздо удобнее. Покупать, естественно, этот прибамбас не стоит, а можно просто взять на прокат. Это недорого.
    3. Листы бумаги формата А4. Берите небольшую стопочку, бумаги много не бывает.
    4. Папка-планшет, или любой твердый плоский предмет, на который можно положить бумагу, чтобы было удобно писать навесу.
    5. Конечно же, то, чем будем писать. Желательно двух цветов, для удобства (потом увидите почему)
    6. Пускай также у вас с собой будет то, чем можно сделать фотки помещений. Фото всегда не помешает.

    Приступаем к самому процессу обмера.
    Берем лист А4. Для каждого помещения у нас будет свой отдельный лист бумаги. Это делается для того, чтобы не лепить чертеж всей квартиры на один лист. В противном случае потом ничего не разберешь на нем. В качестве примера, предположим, что у нас комната с выходом в лоджию. Пишем на листе сверху "Комната №1" и рисуем простым карандашом или черной ручкой контур комнаты. Кстати, если вам будет тяжело нарисовать чертеж на чистом листе бумаги, то можно взять миллиметровую бумагу.
    01
    Далее измеряем комнату. Наносим на наш чертеж все размеры, которые нам нужны на плане. Делаем это уже другим цветом. К примеру, синей ручкой. Делается это для удобства, чтобы на листе наглядно были показаны и размеры, и контур стен. Замеряем все: расстояния до окон, дверей, размеры стен. Не забываем про общие габариты комнаты (вдоль и поперек). Также важны и толщины стен. А по центру комнаты напишем высоту от пола до потолка, и обозначим это буквой "h". Округление пишем до десятых: если размер 443, то на чертеж у нас пойдет размер 440. Да, все размеры в миллиметрах. И еще, если в комнате есть выступающие части, колонны, ниши и углубления - все это тоже нужно обмерять и помечать на листе. В итоге, у вас получится вот такая схема.
    02
    План готов. Едем дальше, и на очереди у нас оконные и дверные проемы. Проще говоря - окна и двери. Лист с планом откладываем и берем следующий чистый. Сверху на нем пишем: "Комната №1. Окна и двери"
    Рисуем стены с окнами и дверями. На листе также оставляем немного пустого места, чуть позже объясню почему.
    03
    Теперь измеряем высоту подоконников, окон, порогов, дверей. И не лишним будет, если продублируем некоторые размеры с плана.
    04
    Затем следует одна немаловажная деталь - это отопление. Если же в комнате имеются стояки отопления, представляющие собой обычные трубы от пола до толка, то их тоже помечаем. Радиаторы батареи можно не рисовать, так как при желании или необходимости их запросто можно переместить. А вот коммуникации отопления трогать нельзя. На чертеже стены рисуем трубы (одну или две, все зависит от того, какая у вас в доме система) и подписываем "отопление". На этом же листе даем небольшой фрагмент плана, на котором чертим трубы стояка отопления.
    05
    Измеряем расстояние от стен до труб, между трубами и их диаметр.
    06
    Еще один важный момент. Уделить особое внимание и санузлам. На планах санузлов надо указать, где имеются трубы канализации, а также горячей и холодной воды. И не забыть про отверстие вентиляции, а именно указать на какой высоте, сколько миллиметров до ближайшей стены и каких размеров. Ниже приведен пример фрагмента плана санузла, где указаны только инженерные коммуникации (вентиляционное отверстие уже не показывал, но, думаю, вы сами поняли, как это сделать). Диаметр труб можно не показывать, так как эти все дела известны и стандартны, да и особого значения не имеют для проектирования.
    07
    Не стоит обделять внимание и отверстие вентиляции на кухне! Где будет размещен вентканал в самой квартире - это станет ясным нам из общей картины. А вот точное расположение отверстия в него нужно на плане нарисовать.
    08
    Это все. Напоследок для удобства можете на своем плане БТИ пометить: "Комната №1", "Комната №2" и т. д. Основные моменты мы тут пометили. В итоге у вас на руках будут листы с обмером всех помещений. И, как всегда, будут вопросы, пишите в комментариях )

    Если данный пост буде вам полезен, то жмем на кнопочки и забираем себе
