Дома серии 1-515/5: планировки, фото, характеристики

Описание

В 50-х годах прошлого века была разработана серия пятиэтажных «панелек» 1-515/5 (другое название — I-515/5), которой активно застраивались многие районы столицы, города Подмосковья и ряд других городов России. Позднее стали возводиться 9- и 12-этажные варианты данной серии. В 70-80 годах несколько жилых домов данной серии были снесены из-за образования в них трещин, возникших из-за прокладки линий метрополитена и образования карстовых пустот.

Вопрос сноса «хрущевок» 1-515/5 неоднократно обсуждался властями и вызывал много споров. В результате решение о сносе пока принималось только по отдельным домам, исходя из степени их износа и технического состояния, а некоторые их зданий серии реконструированы, в том числе и с возведением надстроек в несколько уровней над верхними этажами, установкой лифтов. Хотя в ближайшее время возможно внесение серии 1-515/5 в следующий перечень домов, подлежащих сносу.

Некоторые фасады зданий серии 1-515/5 облицовывались мелкоразмерной керамической плиткой, но большинство из них не имело никакой облицовки и оштукатуривалось только в ходе санации. Здания можно отличить по двум рядам окон на торцевых стенах.

Конструктивные особенности серии и отделка фасадов

Фундамент домов представляет собой ЖБ-блоки, которые монтировались с «пробелами», заполняемыми песчаной засыпкой. Это обеспечивало ему дополнительную степень прочности. У зданий серии имеется техподполье, стены которого сделаны из прочных керамзитобетонных панелей (40 см). Аналогичные панели использовались при возведении наружных стен, а межэтажные ЖБ-плиты многопустотного типа имели толщину 22 см. Для заполнения вертикальных наружных швов использовался керамзитобетон. Межквартирные стены сделаны из двух слоев панелей с воздушной прослойкой между ними, что обеспечивает хорошую звукоизоляцию. Внутренние стены могли быть разных типов – кирпичные, панельные либо блочные (от 27 до 40 см).

Для санузлов использовались гипсоцементобетонные прокатные стены.

Несущими стенами по проекту сделаны продольные панели, а поперечная жесткость конструкции достигается за счет стен лестничной клетки, а также торцевых и межсекционных стен. Балконы сделаны из сборных ЖБ-плит, а их экраны – из ацеида.

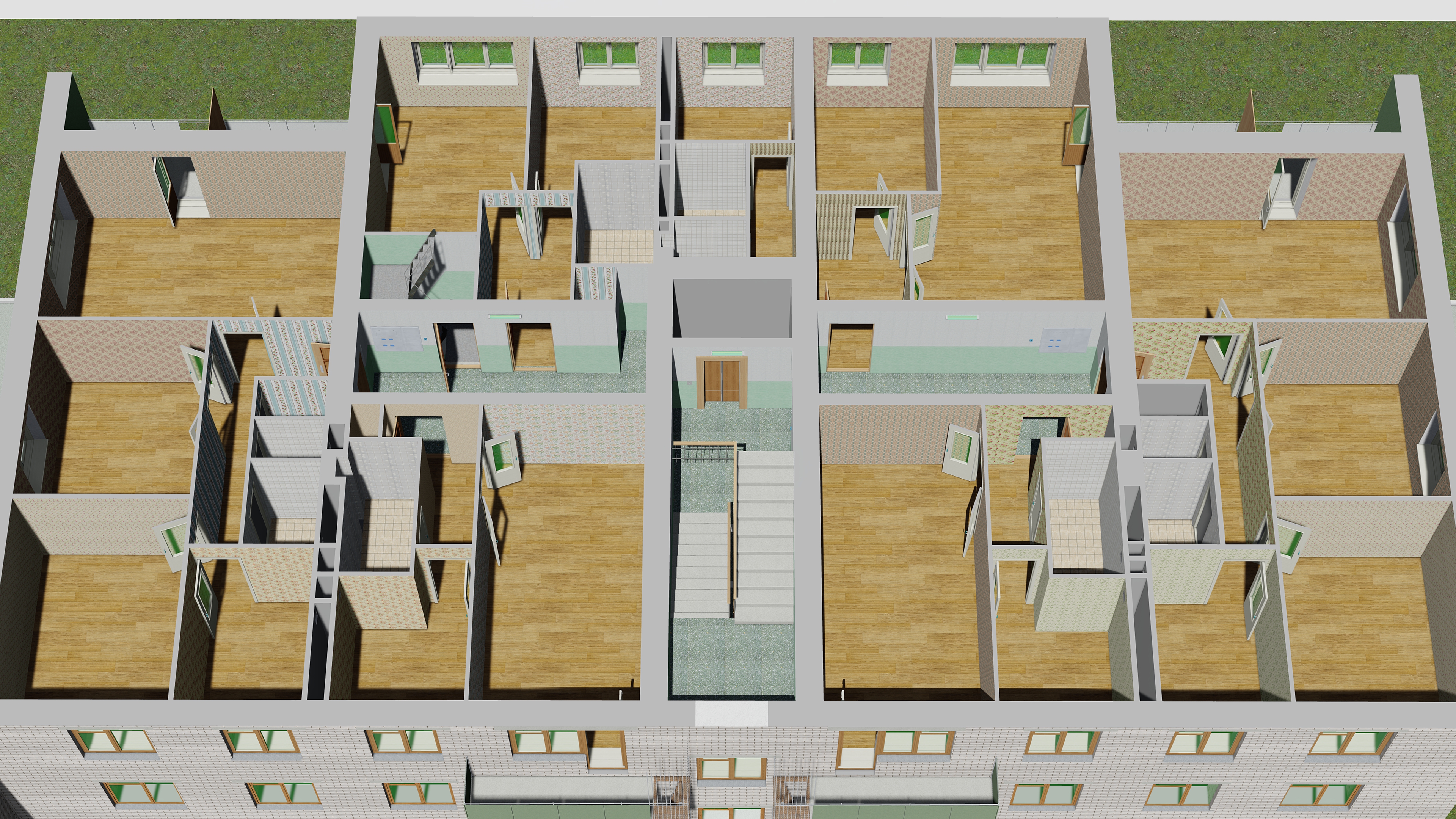

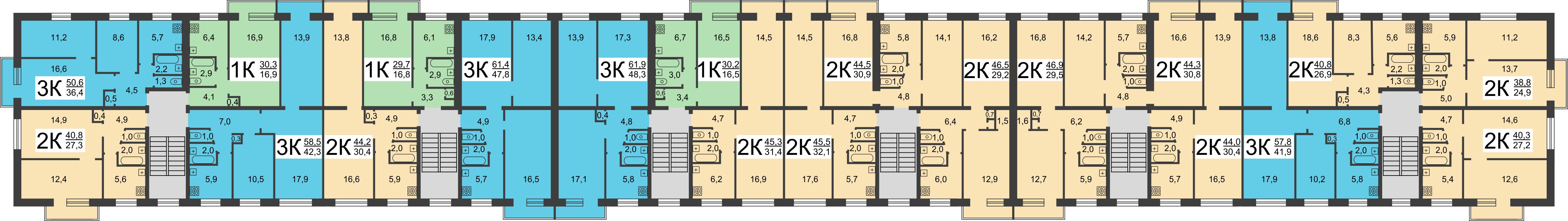

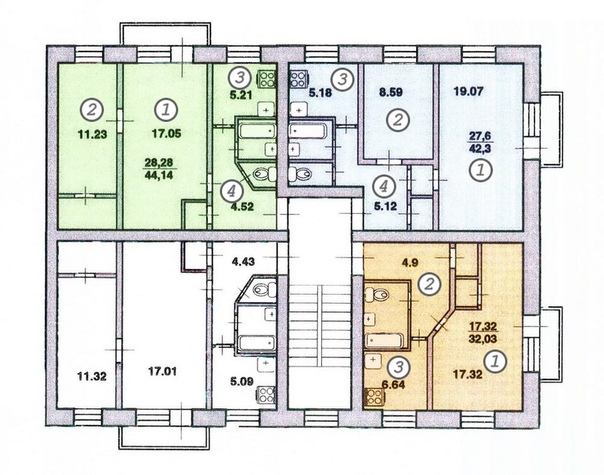

Особенности квартирных планировок

Секции домов серии четырехквартирные, жилые помещения в «двушках» изолированные, а в «трешках» по типу «смежных» спроектирована одна пара комнат. Известны случаи, когда здания 1-515/5 использовались в качестве помещений для общежитий. Минимум несущих стен предполагает широкие возможности для перепланировок в домах серии 1-515/5. Характерной особенностью проекта было то, что батареи системы отопления были «утоплены» в межкомнатные стеновые панели. Кухонные плиты в квартирах – газовые, блоки естественной вентиляции расположены только в санузлах.

Технические характеристики

Параметр	Значение
Альтернативное наименование:	I-515/5
Регионы строительства:	Москва: Текстильщики, Кузьминки, Царицыно, Черемушки, Перово, Щукино, Ховрино, Останкино, Богородское, Метрогородок, Гольяново, Измайлово, Новогиреево, Нагатино, Зюзино, Беляево, Кунцево; Московская область: Видное, Одинцово, Красногорск, Химки, Солнечногорск, Мытищи, Реутов, Люберцы, Балашиха и проч. ; Другие города: Тверская, Новгородская, Калужская области
Технология строительства:	панельный
По периоду строительства:	хрущевка
Годы строительства:	с 1957 г. по 1973 г. (в регионах – с 1959 г. по 1976 г.)
Перспектива сноса:	Формально в список сносимых серия не входит, но отдельные дома сносились Перспектива массового сноса в дальнейшем возможна
Количество секций/подъездов:	от 4
Количество этажей:	5
Высота потолков:	2,48 м
Балконы/лоджии:	Во всех квартирах начиная со 2-го этажа
Санузлы:	Раздельные, только в торцевых 1-комнатных квартирах – совмещенные, ванны: стандартные.
Лестницы:	Двухмаршевые, из ЖБ-маршей и площадок, без общего противопожарного балкона, ширина лестничного узла – 240 см.
Мусоропровод:	нет
Лифты:	нет
Количество квартир на этаже:	4
Площади квартир:	Общая/жилая/кухня 1-комнатная квартира 31-32/17-20/5-5,5 2-комнатная квартира 40-45/27-34/5-6 3-комнатная квартира 54-58/37-43/5,3-7
Вентиляция:	Естественная вытяжная с вытяжным блоком в санузле
Стены и облицовка:	Наружные – из керамзитобетонных панелей марки 150 толщиной 40 см; Внутренние – панельные, кирпичные либо блочные толщиной – 27-40 см; Перегородки – прокатные гипсобетонные панели. Межэтажные перекрытия – ЖБ-плиты многопустотные толщиной 22 см. Фасады облицованы мелкоразмерной керамической плиткой. Оштукатуриваются и окрашиваются в произвольные цвета в ходе санации
Тип кровли:	Водосток наружный со сбросом дождевых вод на уровне цоколя
Производитель:	Завод ЖБИ №2
Проектировщики:	МНИИТЭП (Московский НИИ типологии и экспериментального проектирования)
Достоинства:	Много возможностей для перепланировок, раздельные санузлы почти во всех квартирах
Недостатки:	Промерзание торцевых стен, вход в кухню через комнату в некоторых однокомнатных квартирах

Игорь Василенко

основные плюсы и минусы домов

Донской строительный колледж
Строительство и эксплуатация зданий и сооружений
Курсовой проект по дисциплине «Архитектура гражданских зданий»
На тему: » 5 этажный жилой дом
Новочеркасск 2015

Проектируемый 5-ти этажный жилой дом прямоугольной формы в плане с размерами сторон 34,20х12,00 м, по типологическому признаку относится к секционному типу.
Жилая секция (блок-секция) представляет собой ячейку, состоящую из нескольких квартир, расположенных вокруг одного коммуникационного узла (вход, тамбур, лестничная клетка). Планировка площади каждой квартиры выполнена в соответствии с функциональной схемой взаимосвязи помещений.
В проектируемом доме тип лестничного узла — поперечный.
По эксплуатационным требованиям проектируемый жилой дом относится ко II-ой степени долговечности.

Согласно СНиП 2.01.07-85* «Нагрузки и воздействия» проектируемый жилой дом относится ко II-ому уровню ответственности.
Согласно СНиП 2.01.02-85* «Противопожарные нормы» проектируемый жилой дом относится ко II-ой степени огнестойкости, так как несущие и ограждающие конструкции выполнены из искусственных каменных материалов: кирпичные стены, железобетонные перекрытия и лестничные марши.
Решением департамента городского хозяйства города Новочеркасска дано разрешение на строительство 5-ти этажного жилого дома в городе Новочеркасске. Форма участка прямоугольная площадью 3000,00 м 2.
На участке размещаются: 5-ти этажный жилой дом, беседка, автостоянка, детская площадка.
Здание ориентировано широтно, что обеспечивает экономию тепла зимой. Расстояние до ближайшего здания 24,70 м, что удовлетворяет противопожарным и санитарным требованиям.
Вертикальная планировка участка обеспечивает сток дождевых и талых вод.
На участке имеется дорога шириной 4,00 м для проезда машин и дорожки для пешеходов покрытые асфальтом. Вокруг здания выполнена отмостка шириной 1,00 м. На участке также имеются зеленые насаждения: кустарники рядовой посадки и лиственные деревья.
Объемно-планировочное решение — это решение, на основании которого принимается тот или иной состав и размеры помещений.
Здание имеет прямоугольную форму; 5 этажей и подвал.
В данном здании запроектировано:
высота каждого этажа — 2,80 м;
высота всего здания — 15,60 м;
размеры в осях — 34,20 м (1-9) и 12,00 м (А-Д).
Данный жилой дом состоит из 20 квартир: 10 двухкомнатных, и 10 трехкомнатных.
В состав двухкомнатной квартиры входят: коридор, гостиная, спальня, кухня, санузел, кладовая, лоджия, балкон.
В состав трехкомнатной квартиры входят: коридор, гостиная, спальня, детская, кухня, санузел, лоджия, балкон.

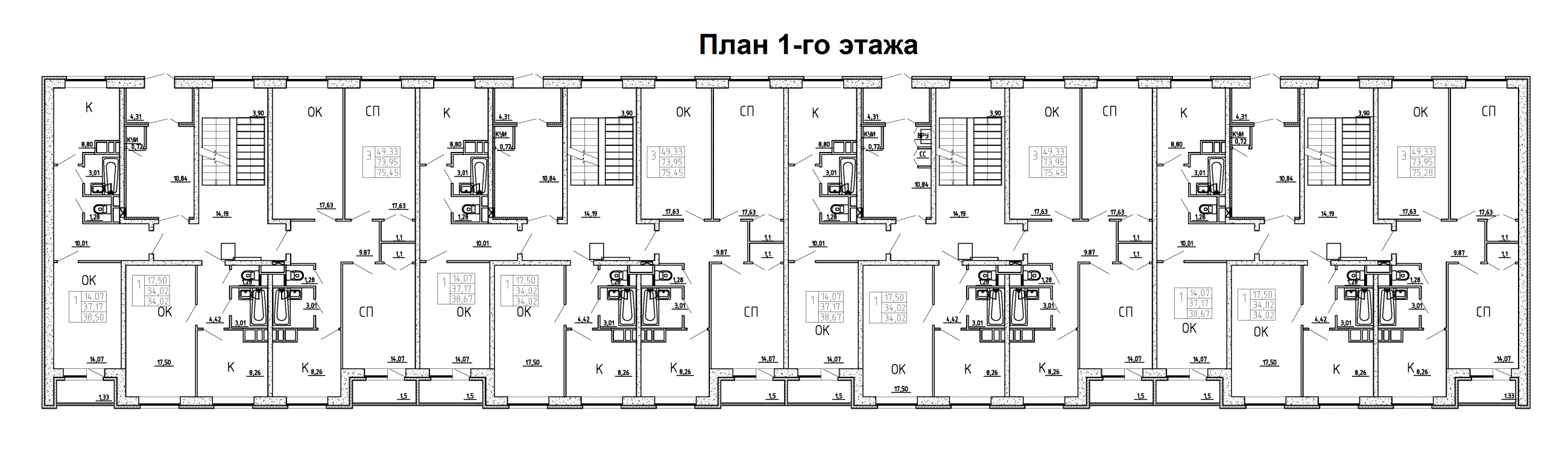

Состав: Два листа и ПЗ (Фасад 1-6 М1:100; Разрез 1-1 М1:100; План 1-го этажа М1:100; План типового этажа М1:100; Генплан М1:500; Узел 1 М1:20; Узел 2 М2:10; План фундаментов М1:100; План перекрытия и покрытия М1:100; План крыши М1:100; Узел 3,4,5 М1:10; узел 6 М1:20л)

Софт: КОМПАС-3D 13 SP2

Большинство домов в городах – это типовые кирпичные постройки, с квартирами стандартных планировок.

Серии домов сталинского типа — постройки из кирпича светлых оттенков либо минерализированных панелей. Данный проект выделяется наличием прекрасной планировки, значительной высотой потолков. Для внешних работ зачастую применяли материалы с гранитной крошкой. Такие дома выделяются башнями типа «кремлевских».

Строительство сталинок стартовало в 30 годы XX века. Подобные сооружения создавались по индивидуальным разработкам, но немало и типовых домов. Такие сооружения имеют мало сходств с конструкциями старого фонда.

Хрущевки — это панельная, кирпичная либо блочная конструкция. Инициатором таких построек выступил Н. С. Хрущев, они полностью лишены каких-либо излишеств при проектировке и стройке. Их строили до 1972 года включительно, а в некоторых районах — до 1980 г.

Отличительные характеристики таких застроек:

• высота потолка — 2,5 — 2,6 м;
• совсем небольшие кухни, санузлы;
• преимущественно планировка 2 комнат — смежная.

После 2000 г. дома в 5 этажей начали сносить. Хрущевки в 8 и 9 этажей сносу не подлежали. Первые постройки хрущевок — дома серии 1-335. Их возводили во многих городах СССР. Из-за отсутствия теплоизоляции такие здания подлежат сносу.

Конструкции серии 1-439, 1-439Я — 5-этажные постройки блочного типа. Такой план зданий строили преимущественно в северных регионах СССР. Хрущевка серии 1-447 — популярный вид застроек. Подобные конструкции сооружали по 1970 г. включительно. Высота комнат — до 3-х метров.

Здания панельного типа

Здания типа 1-464 — популярные сооружения панельного плана времен СССР. Их возводили в первый период строения хрущевок. Только с 1958 по 1964 гг. застройкой подобных конструкций занимались больше 200 домостроительных комбинатов во всех регионах.

Серии кирпичных домов 1-466 — типичные примеры жилых объектов в 1 5 этажа. Высота комнат — 3 м. Их строили исключительно в Москве (северной ее части). Стены кирпичных домов из непрочного виброкирпича. В торце установлено до 6 панелей. Такие дома недолговечны.

Дома серии 1-467 — первая панельная конструкция, которая имеет шаг несущих стен. Впервые проект таких зданий включал вариацию планировки 1,2,3-комнатной квартиры. Дома в 1-5 этажей подобного плана строили в Подмосковье и других частях страны.

Дома серии 1-510 — достаточно распространенные блочные 5-этажные дома. Их особенность в толщине наружных стен, которая составляет до 40 см. Это долговечные здания, но некоторые из них сносят в ходе всевозможных реконструкций кварталов города.

Сооружения типа 1-511 — многосекционная конструкция, кирпичная хрущевка Москвы. В таких домах предусмотрены квартиры на 1-2-3 комнаты. Существует несколько модификаций построек, которые различают по высоте квартир, качеству строительных материалов, типу крыши.

Виды объектов МГ

Дома 1МГ-300 или МГ-300 — панельные здания в 5 этажей. Их особенность заключается в наличии квадратных балконов, кубатура которых маленькая. На каждом этаже такого дома предусмотрено по 3 квартиры. Их строили до 1968 г. включительно.

Постройки вида 1Р-303-2 — панельное 5-этажное здание, второе по частоте застроек в Москве и области. Отличительная черта 5-этажных объектов — скошенные балконы, включая и торцевые. Сооружения типа 11-07 — одни из первых панельных домов в 5 этажей на территории Москвы (юго-западной ее части). Период строительства — 1958-1961 гг. Эти дома в аварийном состоянии, большинство из них уже снесено.

Постройки 11-07-19 — панельные здания с непрочными внешними стенами из виброкирпича. Зачастую дома облицованы плиткой, каждый из них имеет по 4 узких окна в торцах. Практически все сооружения такого формата в аварийном состоянии, но их снос осуществляют только в западных частях Москвы. Дома 11-17 — модификация серии 1-510. Имеют увеличенные площади однокомнатной квартиры и большую площадь 3-комнатной квартиры. Строились такие дома в 60-е гг. прошлого века в Измайлово, Нагатино.

Объекты малосемейки

Это пример хрущевок выше 5 этажей в Москве. Большинство из них — это 8-, 9-этажные блочные конструкции. В каждой квартире такого дома имеется сидячая ванна; в двухкомнатных квартирах комнаты зачастую смежные.

Серия дома 11-18-01/09 МИК — кирпичные здания в 9 этажей, аналог блочных сооружений 11-18-01/09.

Постройка 11-32 — типичный панельный дом из виброкирпича, внешние стены которого облицованы плиткой.

Характерная черта таких зданий — балконы на столбах-опорах. Вариация этой серии — 11-32-130 — дома с маленькими квартирами (малосемейки). Они предназначены для семей небольших. Комната имеет в среднем 9-13 кв. м., а кухня имеет кубатуру не более 3-3,5 кв. м.

Здания 11-34 — пример 5-этажных кирпичных конструкций с квартирами-малосемейками. Сооружались подобные здания в столице в разных местах (по 1-2 дома в спальных районах). Это двухкорпусные дома, которые соединяются за счет одноэтажной секции, в центре которой есть помещение — столовая.

Сооружения типа 11-35 — 5-этажные кирпичные дома с двухкомнатными и трехкомнатными квартирами. Отличительная их особенность — наличие немаленьких внешних панелей. Такие дома строили зачастую в 1959-1962 годах. На сегодня все они снесены.

Объекты 11-38 и брежневки

Конструкции 11-38 — первые дома панельного типа из объемных элементов. Комнаты квартир были собраны на заводах, а на стройплощадках они только монтировались. Это были экспериментальные, пробные сооружения, их возводили в 1959-1962 гг. в Люблино, Черемушках. Встречаются такие сооружения также в Перми, Минске. Тип К-7 — хрущевки каркасного, панельного типа. Это массовые здания в Москве, 1958 г. строительства. Их стены — тончайшие среди всех, потому их снос — первоочередный.

На смену хрущевкам, которые совсем не оправдали себя, пришли брежневки. Поначалу это 8-, 9-этажные здания, которые затем превратились в 12- и 16-этажные. Это первые конструкции с лифтами и мусоропроводами. Планировка квартир в подобных постройках стала более совершенной и современной. В них улучшили шумо- и теплоизоляцию.

Планировка квартир в таких домах стала более удобной. Сооружение таких домов началось в 70-е гг. прошлого века. Такие дома по праву можно назвать прототипами современных сооружений. После брежневок начали строить здания по типовым проектам. Наиболее распространенные серии панельных современных сооружений — КОПЭ, КОПЭ-М-ПАРУС, 155 и и-155м, п-3м, П-44м.

В период правления Хрущева началось много нововведений, затронувших и жилищный вопрос. Граждане, по его мнению, должны были переселиться из ужасных условий коммуналок в более комфортное, индивидуальное жилье.

Началась активная программа по застройке целых микрорайонов с одинаковыми типовыми пятиэтажками. Такая кирпичная хрущевка — планировка которой вызывает сейчас легкий сарказм, в то время казалась для многих роскошью.

Особенности зданий

Низкие (2,5 – 2,6 м) потолки, смежные комнаты, объединенный санузел, сидячая ванна и прихожая, где едва разойдутся два человека. По этим признакам можно сразу же определить тип квартиры, только войдя в нее. Строительство хрущевок продолжалось вплоть до середины 80-х годов, причем, изредка встречались дома этой же серии, но более престижной планировки, в 8 и даже 9 этажей.

Сейчас многие из них признаны аварийными и постепенно сносятся, хотя встречаются строения очень хорошо сохранившиеся. Некоторые строились из бетонных блоков, но основная часть все же, возводилась из кирпича.

Среди данного типа встречались дома с более престижной планировкой. Преимущественно это серия I-528, с хорошо выложенными стенами, более высоким потолком (2,70 м), тщательно вставленными оконными рамами и паркетным полом.

Менее респектабельной считается серия I-335, несущие стены в них утеплены минеральной ватой, зато перегородки толщиной всего в несколько сантиметров пропускают все шумы. Смежный санузел и маленький балкон, а то и его отсутствие, не добавляют плюсов.

Кирпичные дома других серий

1. Брежневки . Чуть позже, в 70-х годах, во времена Брежневского застоя, появилась новая программа и новая планировка квартир в кирпичных домах 5 этажей. Многие стали называть их «улучшенными хрущобами», так как кухня уже была чуть больше, прихожая чуть шире, а потолки немного выше, и достигали 2,7 м. Многие дома уже были снабжены лифтом и мусоропроводом, что добавляло удобств. Часто встречались и панельные, но кирпич, все же, оставался в приоритете. Большая лоджия, нередко – кладовая, раздельные комнаты.
2. Дома более поздней эпохи . Это постройки, возводившиеся с конца 80-х годов и до сих пор. Проекты стали настолько разнообразными, что сейчас встретить две похожие квартиры достаточно сложно.

Обратите внимание! В последнее время стали появляться строения, сделанные по индивидуальным проектам, а также дома с элитными квартирами. Как правило, они не строятся выше пяти этажей, и это, отчасти добавляет респектабельности владельцам.

Особенности и достоинства кирпичной пятиэтажки

1. Не нагревается летом, вследствие чего в квартире сохраняется достаточно комфортная температура, даже в жару. Зимой же в доме .
2. Стандартная планировка 5 этажного кирпичного дома подразумевает хорошую теплоизоляцию и звукоизоляцию. Исключением могут быть дома достаточно старой постройки, где межкомнатные перегородки очень тонкие.
3. Зачастую на разных этажах можно встретить квартиры с отличной друг от друга планировкой. Нередко в хрущевках даже навесные балконы строились, начиная только со второго этажа или не во всех квартирах.
4. Часто в пятиэтажках квартиры улучшенной планировки обустроены и балконом, и лоджией, что очень удобно для хозяев.

1. Несущие стены толщиной не менее 64 см и усиленный фундамент дают ощущение надежности. Дом не усаживается и вероятность перекосов минимальна, даже на подвижных почвах и в близости от подземных вод.
2. Отверстия для вентиляции выполнены внутри стен. Поэтому, нет портящих интерьер коробов. Во многих старых пятиэтажках вентиляция предусмотрена даже под половым покрытием, это предотвращает сырость и плесень в холодное время года.
3. Квартиры в домах из кирпича очень удобны для практически любой перепланировки.

Обратите внимание! Например, перепланировка хрущевки 2 комнаты в кирпичном доме обойдется почти в два раза дешевле и быстрее, чем в бетонном. Нет необходимости сносить несущие стены перфоратором, лишнее можно аккуратно убрать зубилом и молотком.

1. Немаловажна и экологичность жилья. Как известно, человек чувствует себя гораздо лучше в домах из природного материала. Растения и животные растут и развиваются лучше, это подтверждено многолетними исследованиями.
2. В кирпичном строении есть возможность обустроить двухуровневую квартиру. Это очень затруднительно сделать в аналогах из бетона.
3. В регионах с повышенной сейсмической активностью хозяева жилья могут жить спокойно. Дом с надежной основой и толстыми стенами будет прочно стоять, не давая даже трещин (см.также статью ).

Перепланировка

Дом, построенный из кирпича, не только ценится выше, переделать квартиру по своему вкусу в таком жилье гораздо легче. Например, перепланировка трехкомнатной хрущевки в кирпичном доме займет всего несколько дней. Как известно, бетонные стены очень сложно убрать, а несущие конструкции сносить вообще запрещено.

В кирпичных домах гораздо меньше несущих стен, а межкомнатные перегородки достаточно тонкие. Их чаще всего и убирают затеявшие ремонт хозяева.

Большого вреда дому в целом это не принесет, зато владельцы квартир могут во многом выиграть, переделав не устраивающую планировку. Тем более стоит переделать квартиру старой планировки, где многое неудобно для быта.

Наиболее частые случаи перепланировки

Что чаще всего делают и как выгоднее использовать даже маленькую полезную площадь?

1. Нередко объединяются две или три смежные комнаты в одну. Это не только зрительно, но и реально увеличит площадь и расширит пространство. Межкомнатные перегородки убираются, а полученную в итоге комнату можно зонировать по своему вкусу.
2. Зачастую убирают абсолютно все простенки, делая из жилья квартиру-студию. Это достаточно модное направление. Но стоит учесть, что если дом слишком старой постройки, перекрытия от этого станут слабее. Это может отчасти угрожать безопасности, как самих хозяев, так и их соседей.
3. Если у вас очень старая планировка: 5 этажный кирпичный дом, скорее всего, он не снабжен хорошей лоджией. В лучшем случае может быть небольшой балкон, который можно использовать. Его желательно застеклить и хорошо утеплить. Утепление при возможности делают снаружи, чтобы сэкономить и так небольшое пространство. При грамотно проведенных работах вы получите дополнительную комнату.

1. Очень часто совмещают кухню с гостиной. Это выгодный вариант, особенно если кухня маленькая. Получившееся помещение можно просто разделить по зонам. Нередко как роль границы между пространствами играет сделанная своими руками барная стойка. Это и модно, и красиво, и удобно, тем более, если к вам часто приходят друзья.
2. Кухню, выходящую на балкон или лоджию, также можно расширить. Не обязательно убирать полностью дверной проем. Можно его оформить в виде широкой арки, она формально разделит комнаты, и в то же время украсит интерьер. Зону для приготовления пищи можно разместить на балконе, а столовую – в бывшем кухонном пространстве.
3. Проходная ванная – нередко встречающееся неудобство в старых хрущевках. При этом, пользователь может попасть на кухню, только пройдя из прихожей через ванную. Многие решают эту проблему, применив обычный строительный кирпич, и заложив проход. Вход в кухонное помещение обустраивают с гостиной. Учитывая отсутствие других вариантов, это пусть не оптимальный, но выход.
4. Расширение прихожей или тесного коридора – актуальная проблема. Как правило, к коридорчику примыкает санузел. Причем, обычно он неприлично малых размеров, и в нем едва можно поместиться. В данном случае, хоть инструкция и запрещает это, возможно совместить туалет с ванной, а прихожую раздвинуть, убрав лишние перегородки.
5. Сидячая ванна – еще один признак старой постройки. Причем, помещение обычно не позволяет заменить ее стандартной конструкцией. Для тех, кто любит принимать душ, есть вариант с установкой душевой кабинки. Это и даст лишнюю площадь, и избавит вас от старой неказистой ванны 60-х годов.

Перепланировка и закон

Собираясь переделать квартиру внутри по своему вкусу, не забывайте, что не все и не всегда разрешается миром. Не важно, каких годов постройки, и какой серии ваш дом, конструкция предусмотрена планом и не должна нарушаться без соответствующего разрешения.

Тем более переделка чревата последствиями, если вы вмешиваетесь в конструкцию старого фонда. Дело в том, что в большинстве случаев, перекрытия, а также межкомнатные перегородки хрущевок и брежневок сделаны из дерева.

Материал со временем теряет свою прочность, некоторые фрагменты могут быть уже подгнившими и изрядно деформированными. Снеся дополнительные укрепляющие стены, вы тем самым ослабляете основные.

Даже если для строительства дома использовался добротный двойной силикатный кирпич М 150, это не повод расслабиться. Согласовать ремонт придется не только с соседями, но и с жилищной инспекцией.

Вам потребуется предоставить организации архитектурный проект, разработанный в проектном бюро, а также документацию ППМ 508 в редакции 840-ПП. После рассмотрения ваших планов и документов и получения официального разрешения в письменном виде можно приступать к реконструкции.

В домах нового фонда нередко встречаются квартиры с произвольной планировкой. С одной стороны это удобно, потому что вам придется уже не переделывать старое, а только дополнить недостающее.

Но с согласованием могут возникнуть сложности, так как инспекция будет осуществляться уже после реконструкции. И цена такой проблеме – не всегда одобрение и разрешение от организации, вследствие чего вам придется ликвидировать некоторые конструкции.

Вывод

Серия домов – группа жилых объектов недвижимости, построенных в одно время по одинаковому проекту. Здания практически не имеют различий в плане этажности, используемых стройматериалов, площади квартир и расположения комнат. Планировка помещений в таких домах считается типовой: объединяющей серию домов по общему признаку. Типовые здания условно разделяются на несколько категорий, и каждая имеет свои отличительные характеристики.

Планировка квартир в типовых домах

Эпоха строительства коммунизма подарила советским гражданам сразу три серии домов, получивших название по фамилии генсеков, правящих страной. Здания различались этажностью и уровнем комфорта жилых помещений, но большинство домов, построенных в тот период, успешно эксплуатируются в настоящее время.

«Сталинки»

Первый этап типового строительства, начавшийся в начале 50-х годов прошлого столетия. Страна активно восстанавливалась после Великой Отечественной войны, и граждане остро нуждались в улучшении жилищных условий.

Характерными признаками типовых квартир сталинского периода правления считались:

• прочные кирпичные стены;
• высокие потолки – не менее 3.5 метров;
• раздельные санузлы;
• большое количество комнат – 3-4 на квартиру в среднем, однокомнатные и двухкомнатные квартиры проектом не предусматривались, поэтому встречались крайне редко;
• большая площадь жилых помещений и мест общего пользования;
• большие проёмы дверей и окон: иногда в одной комнате было несколько оконных проёмов;
• удобное разграничение внутреннего пространства.

Внутри серии, «Сталинки» разделялись на номенклатурные и рядовые. Первый тип планировки использовался для домов членов правительства, видных деятелей науки и искусства, руководителей среднего и высшего звена. Здесь специально отводились комнаты под кабинет и помещения для домашней обслуги. Квартиры с рядовой планировкой часто использовались для коммунального проживания нескольких семей на одной площади.

Коммуналки Сталинской эпохи правления значительно выросли в цене с начала 90-х, когда их начали расселять, а освободившуюся площадь переоборудовать в элитное жильё.

«Хрущёвки»

Строительство панельных, а затем кирпичных 5-этажек охватывает период с 1957 по 1962 год, когда наблюдался пик переселения людей из коммунальных квартир и деревянных бараков. Никита Хрущёв считал, что каждый советский человек имеет право на отдельное, благоустроенное жильё, но утверждённый проект зданий не соответствовал этим идеалам.

Есть вопрос или нужна помощь юриста? Воспользуйтесь бесплатной консультацией:

Характеристики типовой «Хрущёвки»:

• тонкие стены и плохая звукоизоляция;
• низкие потолки: не более 2. 5 м;
• смежные комнаты;
• маленькая жилая площадь;
• маленькие размеры мест общего пользования: санузлы, кухни, прихожие.

При Хрущёве возводилось 4 серии домов:

• 1-464;
• 1-335;
• 1-434;
• 1-434С.

Количество комнат в квартирах варьировалось от 1 до 5, но все типовые дома той эпохи объединяло одно – нерациональная планировка внутреннего пространства. Несмотря на массу недостатков, такие дома продолжали возводиться до начала 80-х годов.

В настоящее время «Хрущёвки» признаны непригодными для проживания, поэтому дома этих серий сносятся во всех крупных городах страны.

«Брежневки»

Массовое возведение таких квартир проходило с 1966 по 1977 год. «Брежневки» считаются улучшенным вариантом «Хрущёвок». Дома строились из панельных блоков и кирпича, основная масса зданий не превышало высотой 5 этажей. При внешнем сходстве, типовые квартиры Брежневской эпохи обладали улучшенной планировкой, стали появляться первые высотки: девяти и двенадцатиэтажки.

Особенности планировки «Брежневок»:

• увеличенная высота потолков – 2.7 метра;
• просторные кухни и прихожие;
• встроенная мебель: шкафы, антресоли;
• балконы или лоджии;
• разное количество квартир на лестничной клетке: 2 или 4;
• совмещённый или раздельный санузел.

Дома, высотой больше 5 этажей оснащались лифтовыми шахтами и мусоропроводами.

Серии типовых домов Брежневской эпохи правления:

• 1-464А;
• 1-335А;
• МК-5;
• 1-ОПБ.

При Брежневе широкое распространения получили малосемейные общежития – типовые проекты домов, рассчитанные на одиноких граждан и молодые семьи, которым не полагалось благоустроенное жильё. По своим особенностям, малосемейки считаются промежуточным звеном между общежитием и отдельной квартирой, отличаются малой площадью и низким уровнем комфорта.

Переходный этап: от СССР к России

Начиная с конца 70-х годов прошлого столетия, строительный рынок практически полностью переключается на многоэтажное строительство. Возводятся 9-этажные дома из панельных блоков и кирпича. Первая волна таких зданий считается стандартной, и заложенная в 1968 году планировка квартир применялась до 1999 г.

• М-464;
• М-335;
• МК-9;
• 3-ОПБ.

Стандартные девятиэтажки подключались к централизованному водоснабжению, поэтому горячая вода в квартиры подавалась от ближайшей котельной. Число комнат в квартирах варьировалось от 1 до 3-х, каждая квартира имела выход на балкон или лоджию. Санузлы всегда были раздельными, подъезды оборудовались пассажирским лифтом и мусоропроводом.

Для стандартной серии 9-этажных домов характерна маленькая площадь кухонного помещения, обычно не превышающая 6.2 м2.

Начиная с 1976 года стали появляться высотные здания улучшенной планировки. Такие квартиры строились до 2006 года, практически сохранив изначально одобренную планировку помещений. К этой категории относятся дома, серий:

• М-4644
• М-335-БК;
• М-111-90;
• 3А-ОПБ.

В отличие от стандартных, улучшенные многоэтажки могли насчитывать до 18 этажей, в подъездах появились грузовые лифты, площадь кухни увеличилась до 9 м2.

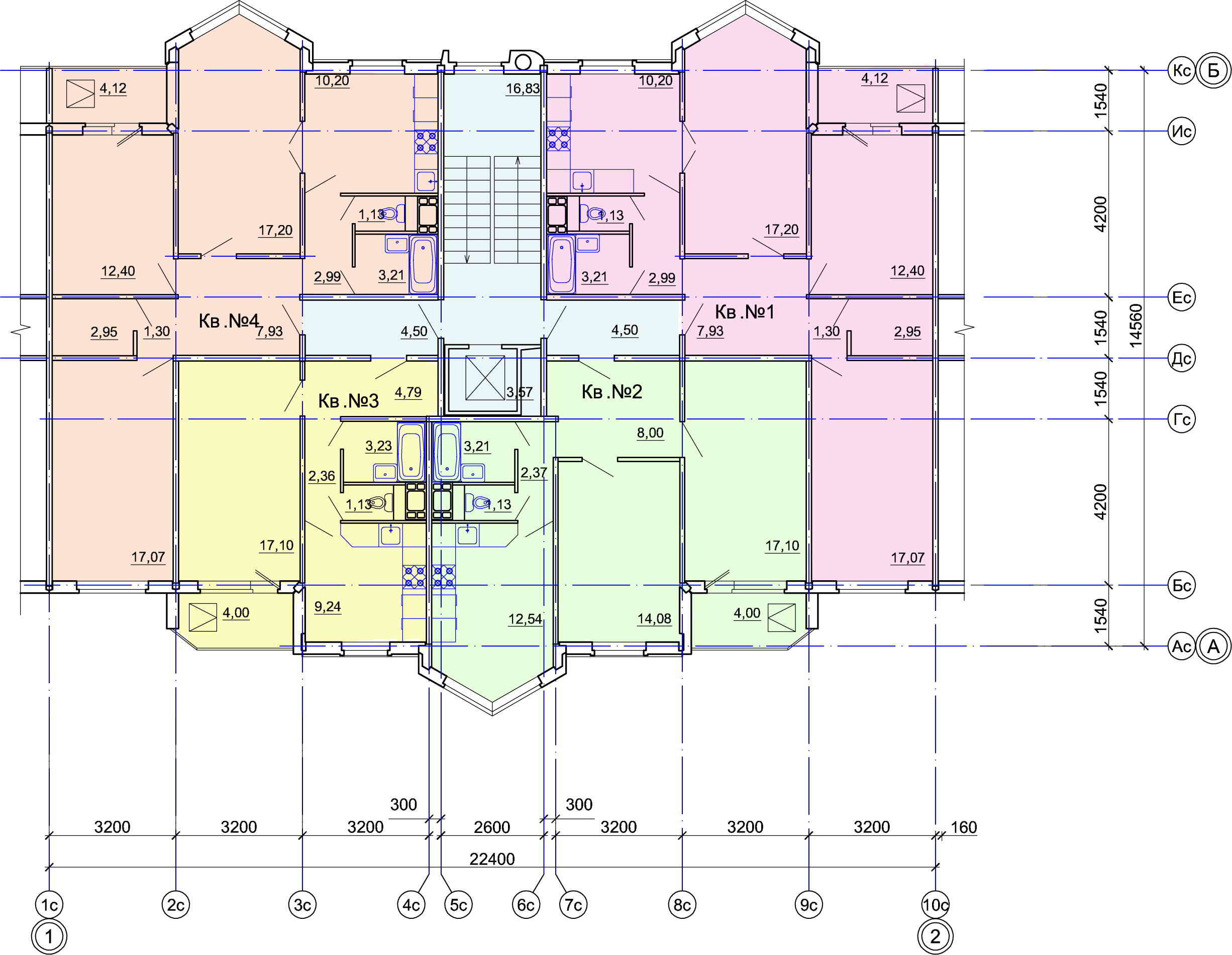

Типовые планировки квартир

Понятие типового строительства появилось в середине 60-х. Советское правительство пришло к неутешительным выводам, что граждане СССР проигрывают по уровню жизни капиталистическим странам, поэтому начался настоящий строительный бум. Основной идеей внедрения типовых проектов было максимальное количество жилой площади при минимальных затратах . Благодаря этому решению, появились дома-конструкторы, которые буквально собирались из готовых элементов конструкции.

В панельных домах

Основоположником строительства панельных домов был архитектор Виталий Лагутенко, которому принадлежала идея собирать дома из готовых железобетонных панелей. Средняя продолжительность строительства одного 5-этажного здания составляла 12-15 суток.

Несмотря на вероятную скорость строительства, качество возводимого жилья оставляло желать лучшего. Для планировки панельных «Хрущёвок» характерны такие особенности:

• небольшая площадь жилых и подсобных помещений;
• совмещённый санузел;
• низкие потолки;
• практически полное отсутствие тепло и звукоизоляции;
• преобладание несущих стен, что предполагало невозможность самостоятельной перепланировки.

Планировка панельных «Брежневок» несколько улучшила ситуацию. В квартирах подросли потолки, и увеличился метраж, в домах стали появляться мусоропроводы.

Определение серии и типа дома

Узнать какой серии типовой застройки принадлежит конкретный дом можно из технического паспорта, который имеется на руках у каждого собственника жилья. Здесь отображена подробная информация о жилплощади, в том числе, номер серии.

Интересующие сведения имеются в департаменте строительства местного муниципалитета, документах управляющей компании, которая занимается обслуживанием здания.

Сведения предоставляются бесплатно, часто находятся на официальных сайтах перечисленных организаций.

В чем преимущества типовых планировок?

Несмотря на ряд существенных недостатков, были у типовых проектов и преимущества:

1. низкая стоимость – дома штампуются по одному шаблону;
2. скорость – застройщик не тратит времени на составление и согласование проекта, сразу приступая к работе;
3. надёжность – серия домов уже введена в эксплуатацию, поэтому при строительстве следующих зданий по типовому проекту сразу устраняются проявившиеся недостатки.

Примечательно, но на современном строительном рынке типовая планировка сохранилась, правда, используется в основном для возведения ведомственного и муниципального жилья.

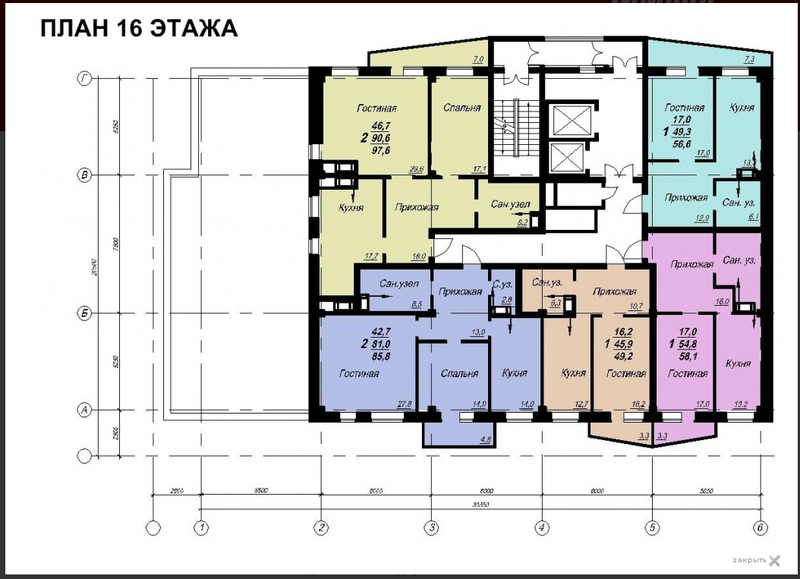

Планировка квартир в современной России

Сегодня отдаётся предпочтение высотному, монолитному строительству. Планировка квартир индивидуальна у каждого застройщика. Основное требование: неукоснительное соблюдение требований по выделению жилой площади, необходимой для комфортного проживания одного человека.

Современная планировка предполагает просторную площадь жилых помещений и мест общего пользования. Для квартир верхних этажей предусматриваются застеклённые балконы и лоджии, нижний этаж обычно отводится под магазины или офисы. Большую популярность набирает жильё со свободной планировкой, где расположение, количество и площадь комнат зависят только от желания жильцов .

Внимание! В связи с последними изменениями в законодательстве, информация в данной статьей могла устареть. Вместе с тем каждая ситуация индивидуальна.

Для решения своего вопроса заполните следующую форму или позвоните по телефонам, указанным на сайте, и наши юристы Вас бесплатно проконсультируют!

Проект 5 этажного многоквартирного жилого дома. dwg

Разделы АР, КЖ, ЭО, ВК, ОВ

Строительные решения и конструкции

Здание 5-этажное, монолитно-каркасное, железобетонное. Высота этажа -3.0 метра.
После разработки котлована произвести анализ грунта.(в случае обнаружения других грунтов основания сообщить разработчикам проекта).
Фундаменты расчитаны на грунты основания — Суглинки твердые со следующими расчетными характеристиками: y=19кН/м3, U=19 град. с=25 кПа.(фондовый материал «отчет об инженерно-геологических изысканиях на объекте: «Магазин по ул.Перова». арх. №930 ДСП). Суглинки просадочные первого типа
Фундаменты и монолитные стены техподполья выполнить на сульфатостойком цементе.
Фундаменты под колонны- монолитные железобетонные столбчатые, под стены техподполья и диафрагмы жесткости- ленточные.
Стены техподполья- монолитный железобетонные толщиной 300 мм. с утеплением минплитой толщиной 100 мм.
Колонны- монолитные железобетонные сечением 400х400 мм.
Диафрагмы жесткости- монолитные железобетонные толщиной 200 мм.
Перекрытия и покрытия- монолитные, железобетонные толщиной 220 мм. Отмостка — бетонная.

Все неоговоренные поверхности конструкций, с соприкасающиеся с грунтом обмазать горячим битумом за 2 раза, по грунтовке из разжиженного битума.
Бетонирование при отрицательной температуре окружающей среды и температуре выше+25 град. должно выполняться требований СНИП РК 5.03-37-2005 «Несущие и ограждающие конструкции».

При производстве всех видов работ руководствоваться СНИП РК 1.03-05-2001 «Охрана труда и техника безопасности в строительстве.
Стальные конструкции покрасить эмалью ПФ-115 ГОСТ 6465-76 в 2-слоя по грунтовке ГФ-021 ГОСТ 25129-82 в 1-слой согласно СНИП РК 2.01-19-2004.
Огнезащиту стальных конструкций выполнить вспучивающим покрытием ВПМ-2 (ГОСТ 25131-82) при расходе 6 кг/м2 и при толщине покрытия после вспучивания 4 мм.

Водоснабжение и канализация

В проекте приняты следующие технические решения:

Прокладка разводящих сетей холодного и горячего водоснабжения по техподполью.
— выпуск бытовой канализации на колодец общей сети.
— на вводе в здание устанавливается водомерный узел со счетчиком холодной воды
— горячее водоснабжение -центральное (см. раздел «ОВ»)

Отопление и вентиляция

Проект отопления и вентиляции жилого дома разработан в соответствии с чертежами АС, согласно требованиям СНиП РК 4.02-05-2001, СНиП РК 3. 02.01-2001.
Расчетная температура наружного воздуха для отопления принята Тн = -31 С.
Источником теплоснабжения здания является -ТЭЦ.
Продолжительность отопительного периода 200 дней.
Суммарный расчетный отпуск тепла- 580000 ккал/час.
Параметры теплоносителя 130 — 95 С.
Горячее водоснабжение — от теплового узла.
Система отопления жилого дома — однотрубная, тупиковая с П — образными стояками разводкой подающей и обратной магистралей по техподполью.
В качестве нагревательных приборов приняты чугунные радиаторы М90-108 .
Вентиляция жилого дома предусмотрена — вытяжная,естественная, через вентканалы кухон и санузлов. Вентканалы выполнить коробом сеч. 200х200 из плоского асбестоцементного листа.
Трубы приняты-стальные водогазопроводные по ГОСТ 3262-75 **
Монтаж систем отопления и вентиляции вести в соответствии с СНиП 3.05.01-85 .

Электроснабжение и освещение

В качестве вводно-распределительного устройства принят щит типа ВРУ, который устанавливается в техподполье дома. Для электроснабжения квартир от вводно-распределительного щита отходят питающие линии, которые подходят к шкафам ЩЭ 3300.

Электрошкафы ЩЭ устанавливаются на лестничных площадках этажа. В шкафах размещаются счетчики квартирного учета электроэнергии, автоматы для защиты групповых линий квартир и распределительные коробки для слаботочных устройств.

В осветительных этажных щитах ЩЭ усилить дверцы шкафа запирающим устройством, обеспечивающим доступ к ним только персоналу электроснабжающей организации. Учет электроэнергии на освещение подвала и лестничных клеток осуществляется счетчиком, установленным на панели ВРУ.

Групповые линии освещения выполнены проводом марки ПУНП, проложенным в трубе скрыто по потолку, в штрабах стен.

от первых многоэтажек до наших дней. Кирпичные дома других серий

Большинство домов в городах – это типовые кирпичные постройки, с квартирами стандартных планировок.

Серии домов сталинского типа — постройки из кирпича светлых оттенков либо минерализированных панелей. Данный проект выделяется наличием прекрасной планировки, значительной высотой потолков. Для внешних работ зачастую применяли материалы с гранитной крошкой. Такие дома выделяются башнями типа «кремлевских».

Строительство сталинок стартовало в 30 годы XX века. Подобные сооружения создавались по индивидуальным разработкам, но немало и типовых домов. Такие сооружения имеют мало сходств с конструкциями старого фонда.

Хрущевки — это панельная, кирпичная либо блочная конструкция. Инициатором таких построек выступил Н. С. Хрущев, они полностью лишены каких-либо излишеств при проектировке и стройке. Их строили до 1972 года включительно, а в некоторых районах — до 1980 г.

Отличительные характеристики таких застроек:

• высота потолка — 2,5 — 2,6 м;
• совсем небольшие кухни, санузлы;
• преимущественно планировка 2 комнат — смежная.

После 2000 г. дома в 5 этажей начали сносить. Хрущевки в 8 и 9 этажей сносу не подлежали. Первые постройки хрущевок — дома серии 1-335. Их возводили во многих городах СССР. Из-за отсутствия теплоизоляции такие здания подлежат сносу.

Конструкции серии 1-439, 1-439Я — 5-этажные постройки блочного типа. Такой план зданий строили преимущественно в северных регионах СССР. Хрущевка серии 1-447 — популярный вид застроек. Подобные конструкции сооружали по 1970 г. включительно. Высота комнат — до 3-х метров.

Здания панельного типа

Здания типа 1-464 — популярные сооружения панельного плана времен СССР. Их возводили в первый период строения хрущевок. Только с 1958 по 1964 гг. застройкой подобных конструкций занимались больше 200 домостроительных комбинатов во всех регионах.

Серии кирпичных домов 1-466 — типичные примеры жилых объектов в 1 5 этажа. Высота комнат — 3 м. Их строили исключительно в Москве (северной ее части). Стены кирпичных домов из непрочного виброкирпича. В торце установлено до 6 панелей. Такие дома недолговечны.

Дома серии 1-467 — первая панельная конструкция, которая имеет шаг несущих стен. Впервые проект таких зданий включал вариацию планировки 1,2,3-комнатной квартиры. Дома в 1-5 этажей подобного плана строили в Подмосковье и других частях страны.

Дома серии 1-510 — достаточно распространенные блочные 5-этажные дома. Их особенность в толщине наружных стен, которая составляет до 40 см. Это долговечные здания, но некоторые из них сносят в ходе всевозможных реконструкций кварталов города.

Сооружения типа 1-511 — многосекционная конструкция, кирпичная хрущевка Москвы. В таких домах предусмотрены квартиры на 1-2-3 комнаты. Существует несколько модификаций построек, которые различают по высоте квартир, качеству строительных материалов, типу крыши.

Виды объектов МГ

Дома 1МГ-300 или МГ-300 — панельные здания в 5 этажей. Их особенность заключается в наличии квадратных балконов, кубатура которых маленькая. На каждом этаже такого дома предусмотрено по 3 квартиры. Их строили до 1968 г. включительно.

Постройки вида 1Р-303-2 — панельное 5-этажное здание, второе по частоте застроек в Москве и области. Отличительная черта 5-этажных объектов — скошенные балконы, включая и торцевые. Сооружения типа 11-07 — одни из первых панельных домов в 5 этажей на территории Москвы (юго-западной ее части). Период строительства — 1958-1961 гг. Эти дома в аварийном состоянии, большинство из них уже снесено.

Постройки 11-07-19 — панельные здания с непрочными внешними стенами из виброкирпича. Зачастую дома облицованы плиткой, каждый из них имеет по 4 узких окна в торцах. Практически все сооружения такого формата в аварийном состоянии, но их снос осуществляют только в западных частях Москвы. Дома 11-17 — модификация серии 1-510. Имеют увеличенные площади однокомнатной квартиры и большую площадь 3-комнатной квартиры. Строились такие дома в 60-е гг. прошлого века в Измайлово, Нагатино.

Объекты малосемейки

Это пример хрущевок выше 5 этажей в Москве. Большинство из них — это 8-, 9-этажные блочные конструкции. В каждой квартире такого дома имеется сидячая ванна; в двухкомнатных квартирах комнаты зачастую смежные.

Серия дома 11-18-01/09 МИК — кирпичные здания в 9 этажей, аналог блочных сооружений 11-18-01/09.

Постройка 11-32 — типичный панельный дом из виброкирпича, внешние стены которого облицованы плиткой.

Характерная черта таких зданий — балконы на столбах-опорах. Вариация этой серии — 11-32-130 — дома с маленькими квартирами (малосемейки). Они предназначены для семей небольших. Комната имеет в среднем 9-13 кв. м., а кухня имеет кубатуру не более 3-3,5 кв. м.

Здания 11-34 — пример 5-этажных кирпичных конструкций с квартирами-малосемейками. Сооружались подобные здания в столице в разных местах (по 1-2 дома в спальных районах). Это двухкорпусные дома, которые соединяются за счет одноэтажной секции, в центре которой есть помещение — столовая.

Сооружения типа 11-35 — 5-этажные кирпичные дома с двухкомнатными и трехкомнатными квартирами. Отличительная их особенность — наличие немаленьких внешних панелей. Такие дома строили зачастую в 1959-1962 годах. На сегодня все они снесены.

Объекты 11-38 и брежневки

Конструкции 11-38 — первые дома панельного типа из объемных элементов. Комнаты квартир были собраны на заводах, а на стройплощадках они только монтировались. Это были экспериментальные, пробные сооружения, их возводили в 1959-1962 гг. в Люблино, Черемушках. Встречаются такие сооружения также в Перми, Минске. Тип К-7 — хрущевки каркасного, панельного типа. Это массовые здания в Москве, 1958 г. строительства. Их стены — тончайшие среди всех, потому их снос — первоочередный.

На смену хрущевкам, которые совсем не оправдали себя, пришли брежневки. Поначалу это 8-, 9-этажные здания, которые затем превратились в 12- и 16-этажные. Это первые конструкции с лифтами и мусоропроводами. Планировка квартир в подобных постройках стала более совершенной и современной. В них улучшили шумо- и теплоизоляцию.

Планировка квартир в таких домах стала более удобной. Сооружение таких домов началось в 70-е гг. прошлого века. Такие дома по праву можно назвать прототипами современных сооружений. После брежневок начали строить здания по типовым проектам. Наиболее распространенные серии панельных современных сооружений — КОПЭ, КОПЭ-М-ПАРУС, 155 и и-155м, п-3м, П-44м.

Проект 5 этажного многоквартирного жилого дома. dwg

Разделы АР, КЖ, ЭО, ВК, ОВ

Строительные решения и конструкции

Здание 5-этажное, монолитно-каркасное, железобетонное. Высота этажа -3.0 метра.
После разработки котлована произвести анализ грунта.(в случае обнаружения других грунтов основания сообщить разработчикам проекта).
Фундаменты расчитаны на грунты основания — Суглинки твердые со следующими расчетными характеристиками: y=19кН/м3, U=19 град. с=25 кПа.(фондовый материал «отчет об инженерно-геологических изысканиях на объекте: «Магазин по ул.Перова». арх. №930 ДСП). Суглинки просадочные первого типа
Фундаменты и монолитные стены техподполья выполнить на сульфатостойком цементе.
Фундаменты под колонны- монолитные железобетонные столбчатые, под стены техподполья и диафрагмы жесткости- ленточные.
Стены техподполья- монолитный железобетонные толщиной 300 мм. с утеплением минплитой толщиной 100 мм.
Колонны- монолитные железобетонные сечением 400х400 мм.
Диафрагмы жесткости- монолитные железобетонные толщиной 200 мм.
Перекрытия и покрытия- монолитные, железобетонные толщиной 220 мм. Отмостка — бетонная.

Все неоговоренные поверхности конструкций, с соприкасающиеся с грунтом обмазать горячим битумом за 2 раза, по грунтовке из разжиженного битума.
Бетонирование при отрицательной температуре окружающей среды и температуре выше+25 град. должно выполняться требований СНИП РК 5.03-37-2005 «Несущие и ограждающие конструкции».

При производстве всех видов работ руководствоваться СНИП РК 1.03-05-2001 «Охрана труда и техника безопасности в строительстве.
Стальные конструкции покрасить эмалью ПФ-115 ГОСТ 6465-76 в 2-слоя по грунтовке ГФ-021 ГОСТ 25129-82 в 1-слой согласно СНИП РК 2.01-19-2004.
Огнезащиту стальных конструкций выполнить вспучивающим покрытием ВПМ-2 (ГОСТ 25131-82) при расходе 6 кг/м2 и при толщине покрытия после вспучивания 4 мм.

Водоснабжение и канализация

В проекте приняты следующие технические решения:

Прокладка разводящих сетей холодного и горячего водоснабжения по техподполью.
— выпуск бытовой канализации на колодец общей сети.
— на вводе в здание устанавливается водомерный узел со счетчиком холодной воды
— горячее водоснабжение -центральное (см. раздел «ОВ»)

Отопление и вентиляция

Проект отопления и вентиляции жилого дома разработан в соответствии с чертежами АС, согласно требованиям СНиП РК 4.02-05-2001, СНиП РК 3.02.01-2001.
Расчетная температура наружного воздуха для отопления принята Тн = -31 С.
Источником теплоснабжения здания является -ТЭЦ.
Продолжительность отопительного периода 200 дней.
Суммарный расчетный отпуск тепла- 580000 ккал/час.
Параметры теплоносителя 130 — 95 С.
Горячее водоснабжение — от теплового узла.
Система отопления жилого дома — однотрубная, тупиковая с П — образными стояками разводкой подающей и обратной магистралей по техподполью.
В качестве нагревательных приборов приняты чугунные радиаторы М90-108 .
Вентиляция жилого дома предусмотрена — вытяжная,естественная, через вентканалы кухон и санузлов. Вентканалы выполнить коробом сеч. 200х200 из плоского асбестоцементного листа.
Трубы приняты-стальные водогазопроводные по ГОСТ 3262-75 **
Монтаж систем отопления и вентиляции вести в соответствии с СНиП 3.05.01-85 .

Электроснабжение и освещение

В качестве вводно-распределительного устройства принят щит типа ВРУ, который устанавливается в техподполье дома. Для электроснабжения квартир от вводно-распределительного щита отходят питающие линии, которые подходят к шкафам ЩЭ 3300.

Электрошкафы ЩЭ устанавливаются на лестничных площадках этажа. В шкафах размещаются счетчики квартирного учета электроэнергии, автоматы для защиты групповых линий квартир и распределительные коробки для слаботочных устройств.

В осветительных этажных щитах ЩЭ усилить дверцы шкафа запирающим устройством, обеспечивающим доступ к ним только персоналу электроснабжающей организации. Учет электроэнергии на освещение подвала и лестничных клеток осуществляется счетчиком, установленным на панели ВРУ.

Групповые линии освещения выполнены проводом марки ПУНП, проложенным в трубе скрыто по потолку, в штрабах стен.

Донской строительный колледж
Строительство и эксплуатация зданий и сооружений
Курсовой проект по дисциплине «Архитектура гражданских зданий»
На тему: » 5 этажный жилой дом
Новочеркасск 2015

Проектируемый 5-ти этажный жилой дом прямоугольной формы в плане с размерами сторон 34,20х12,00 м, по типологическому признаку относится к секционному типу.
Жилая секция (блок-секция) представляет собой ячейку, состоящую из нескольких квартир, расположенных вокруг одного коммуникационного узла (вход, тамбур, лестничная клетка). Планировка площади каждой квартиры выполнена в соответствии с функциональной схемой взаимосвязи помещений.
В проектируемом доме тип лестничного узла — поперечный.
По эксплуатационным требованиям проектируемый жилой дом относится ко II-ой степени долговечности.
Согласно СНиП 2.01.07-85* «Нагрузки и воздействия» проектируемый жилой дом относится ко II-ому уровню ответственности.
Согласно СНиП 2.01.02-85* «Противопожарные нормы» проектируемый жилой дом относится ко II-ой степени огнестойкости, так как несущие и ограждающие конструкции выполнены из искусственных каменных материалов: кирпичные стены, железобетонные перекрытия и лестничные марши.
Решением департамента городского хозяйства города Новочеркасска дано разрешение на строительство 5-ти этажного жилого дома в городе Новочеркасске. Форма участка прямоугольная площадью 3000,00 м 2.
На участке размещаются: 5-ти этажный жилой дом, беседка, автостоянка, детская площадка.
Здание ориентировано широтно, что обеспечивает экономию тепла зимой. Расстояние до ближайшего здания 24,70 м, что удовлетворяет противопожарным и санитарным требованиям.
Вертикальная планировка участка обеспечивает сток дождевых и талых вод.
На участке имеется дорога шириной 4,00 м для проезда машин и дорожки для пешеходов покрытые асфальтом. Вокруг здания выполнена отмостка шириной 1,00 м. На участке также имеются зеленые насаждения: кустарники рядовой посадки и лиственные деревья.
Объемно-планировочное решение — это решение, на основании которого принимается тот или иной состав и размеры помещений.
Здание имеет прямоугольную форму; 5 этажей и подвал.
В данном здании запроектировано:
высота каждого этажа — 2,80 м;
высота всего здания — 15,60 м;
размеры в осях — 34,20 м (1-9) и 12,00 м (А-Д).
Данный жилой дом состоит из 20 квартир: 10 двухкомнатных, и 10 трехкомнатных.
В состав двухкомнатной квартиры входят: коридор, гостиная, спальня, кухня, санузел, кладовая, лоджия, балкон.
В состав трехкомнатной квартиры входят: коридор, гостиная, спальня, детская, кухня, санузел, лоджия, балкон.

Состав: Два листа и ПЗ (Фасад 1-6 М1:100; Разрез 1-1 М1:100; План 1-го этажа М1:100; План типового этажа М1:100; Генплан М1:500; Узел 1 М1:20; Узел 2 М2:10; План фундаментов М1:100; План перекрытия и покрытия М1:100; План крыши М1:100; Узел 3,4,5 М1:10; узел 6 М1:20л)

Софт: КОМПАС-3D 13 SP2

от первых многоэтажек до наших дней.

Типовые серии домов Чертежи панельных 5 этажных домов

Большинство жилья в многоквартирных домах Москвы и Московской области — это квартиры в серийных (типовых) домах. Серия домов — это группа жилых задний с идентичными планировками квартир, инженерными конструкциями и используемыми строительными материалами. Планировки в таких домах называются типовыми. Объединить различные серии домов можно по материалу стен или по временному признаку.

По используемым строительным материалам можно выделить три основных типа:

• Кирпичные дома — типовые серии, внешние стены в которых построены из кирпича.
• Панельные дома — типовые серии, построенные из готовых железобетонных панелей.
• Блочные дома —типовые серии, внешние стены в которых построены из бетонных блоков.

По временному признаку можно выделить четыре основных периода строительства:

• Сталинские серии — типовые серии домов, спроектированные в 1950-е гг. Дома в основном кирпичные или блочные. Отличительные черты — высокие потолки, просторные комнаты, большие коридоры и кухни.
• Хрущевские серии — типовые серии домов, спроектированные в период с 1956 по 1964 гг. Дома в основном панельные, иногда кирпичные. Отличительные черты — маленькие кухни, отсутствие лифтов, совмещенные санузлы, слабая тепло- и звукоизоляция.
• Брежневские серии — типовые серии домов, проектировавшиеся в СССР с 1965 до конца 1980-х годов. Присутствуют как кирпичные, так и панельные и блочные проекты. Количество этажей постепенно увеличивалось вначале до 9, а потом до 17 этажей. Поздние проекты отличаются большим разнообразием конструкций и удачными типовыми планировками. Наиболее удачные брежневские серии были модифицированы и возводятся и сегодня.
• Современные серии — типовые серии домов, спроектированные с начала 1990-х гг. Отличаются от предыдущих попыткой добавить типовым домам индивидуальные черты, появляются дома переменной этажности, комбинированные дома, планировки квартир становятся более просторными, качественно вырастает внешняя и внутренняя отделка зданий.

На сайте представлено большинство типовых серий домов, построенных с 1950-х годов. Т.е. 90% всех возможных вариантов типовых квартир и домов, представленных на рынке Москвы и Московской области.

Проект 5 этажного многоквартирного жилого дома. dwg

Разделы АР, КЖ, ЭО, ВК, ОВ

Строительные решения и конструкции

Здание 5-этажное, монолитно-каркасное, железобетонное. Высота этажа -3.0 метра.
После разработки котлована произвести анализ грунта.(в случае обнаружения других грунтов основания сообщить разработчикам проекта).
Фундаменты расчитаны на грунты основания — Суглинки твердые со следующими расчетными характеристиками: y=19кН/м3, U=19 град. с=25 кПа.(фондовый материал «отчет об инженерно-геологических изысканиях на объекте: «Магазин по ул.Перова». арх. №930 ДСП). Суглинки просадочные первого типа
Фундаменты и монолитные стены техподполья выполнить на сульфатостойком цементе.
Фундаменты под колонны- монолитные железобетонные столбчатые, под стены техподполья и диафрагмы жесткости- ленточные.
Стены техподполья- монолитный железобетонные толщиной 300 мм. с утеплением минплитой толщиной 100 мм.
Колонны- монолитные железобетонные сечением 400х400 мм.
Диафрагмы жесткости- монолитные железобетонные толщиной 200 мм.
Перекрытия и покрытия- монолитные, железобетонные толщиной 220 мм. Отмостка — бетонная.

Все неоговоренные поверхности конструкций, с соприкасающиеся с грунтом обмазать горячим битумом за 2 раза, по грунтовке из разжиженного битума.
Бетонирование при отрицательной температуре окружающей среды и температуре выше+25 град. должно выполняться требований СНИП РК 5.03-37-2005 «Несущие и ограждающие конструкции».

При производстве всех видов работ руководствоваться СНИП РК 1.03-05-2001 «Охрана труда и техника безопасности в строительстве.
Стальные конструкции покрасить эмалью ПФ-115 ГОСТ 6465-76 в 2-слоя по грунтовке ГФ-021 ГОСТ 25129-82 в 1-слой согласно СНИП РК 2.01-19-2004.
Огнезащиту стальных конструкций выполнить вспучивающим покрытием ВПМ-2 (ГОСТ 25131-82) при расходе 6 кг/м2 и при толщине покрытия после вспучивания 4 мм.

Водоснабжение и канализация

В проекте приняты следующие технические решения:

Прокладка разводящих сетей холодного и горячего водоснабжения по техподполью.
— выпуск бытовой канализации на колодец общей сети.
— на вводе в здание устанавливается водомерный узел со счетчиком холодной воды
— горячее водоснабжение -центральное (см. раздел «ОВ»)

Отопление и вентиляция

Проект отопления и вентиляции жилого дома разработан в соответствии с чертежами АС, согласно требованиям СНиП РК 4.02-05-2001, СНиП РК 3.02.01-2001.
Расчетная температура наружного воздуха для отопления принята Тн = -31 С.
Источником теплоснабжения здания является -ТЭЦ.
Продолжительность отопительного периода 200 дней.
Суммарный расчетный отпуск тепла- 580000 ккал/час.
Параметры теплоносителя 130 — 95 С.
Горячее водоснабжение — от теплового узла.
Система отопления жилого дома — однотрубная, тупиковая с П — образными стояками разводкой подающей и обратной магистралей по техподполью.
В качестве нагревательных приборов приняты чугунные радиаторы М90-108 .
Вентиляция жилого дома предусмотрена — вытяжная,естественная, через вентканалы кухон и санузлов. Вентканалы выполнить коробом сеч. 200х200 из плоского асбестоцементного листа.
Трубы приняты-стальные водогазопроводные по ГОСТ 3262-75 **
Монтаж систем отопления и вентиляции вести в соответствии с СНиП 3.05.01-85 .

Электроснабжение и освещение

В качестве вводно-распределительного устройства принят щит типа ВРУ, который устанавливается в техподполье дома. Для электроснабжения квартир от вводно-распределительного щита отходят питающие линии, которые подходят к шкафам ЩЭ 3300.

Электрошкафы ЩЭ устанавливаются на лестничных площадках этажа. В шкафах размещаются счетчики квартирного учета электроэнергии, автоматы для защиты групповых линий квартир и распределительные коробки для слаботочных устройств.

В осветительных этажных щитах ЩЭ усилить дверцы шкафа запирающим устройством, обеспечивающим доступ к ним только персоналу электроснабжающей организации. Учет электроэнергии на освещение подвала и лестничных клеток осуществляется счетчиком, установленным на панели ВРУ.

Групповые линии освещения выполнены проводом марки ПУНП, проложенным в трубе скрыто по потолку, в штрабах стен.

Типовые серии жилых домов

Типовые серии жилых домов — типы домов массовых серий , строившихся в городах СССР и в некоторых странах Варшавского договора , и являющихся основой архитектурного облика многих спальных районов этих городов. По технологии строительства серийные дома разделяются на панельные , блочные и кирпичные .

История

В силу политических, идеологических и демографических причин, период хрущёвской «оттепели» был первым в истории советской плановой экономики , когда наряду с развитием тяжёлой промышленности предполагалось значительное увеличение производства потребительских товаров и всего, так или иначе связанного с потребностями людей, а не военно-промышленного комплекса и ресурсопотребляющих сырьевых отраслей.

Впрочем, к середине 1980-х годов отдельные квартиры имелись только у 85 % семей: в 1986 году Михаил Горбачёв отодвинул сроки на 15 лет, выдвинув лозунг «Каждой советской семье — отдельную квартиру к 2000 году».

Прототипом для первых «хрущёвок» стали блочные здания (Plattenbau), строившиеся в Берлине и Дрездене с 1920-x годов. Строительство жилых домов «хрущёвок» продолжалось с 1959 по 1985 год. В 1956-1965 годы в СССР было построено больше 13 тысяч жилых домов, и почти все — пятиэтажки. Это позволило ежегодно вводить 110 млн квадратных метров жилья. Была создана соответствующая производственная база и инфраструктура: домостроительные комбинаты , заводы ЖБИ и т. д. Первые домостроительные комбинаты были созданы в 1959 году в системе Главленинградстроя, в 1962 году организованы в Москве и в других городах. В частности, за период 1966-1970 годов в Ленинграде 942 тысячи человек получили жилую площадь, причём 809 тысяч вселились в новые дома и 133 тысяч получили площадь в старых домах. С 1960 года ведётся строительство жилых 9-этажных панельных домов, с 1963 года — 12-этажных.

Технология

Компоненты панельного дома, изготовленные в заводских условиях

Компоненты панельного дома, представляющие собой крупные железобетонные плиты , которые изготавливают на заводах. В заводских условиях ЖБИ изготавливаются по существующим ГОСТам , поэтому предполагается, что их качество должно отличаться в положительную сторону от изделий, произведённых прямо на стройплощадке. Но в реальности, на некоторых заводах должная технология не соблюдается. Строительство панельного дома напоминает сборку детского конструкторского набора. На стройплощадку доставляют уже готовые детали сооружения, которые строителям остаётся лишь смонтировать. В результате чего производительность труда на такой постройке очень высока. Площадь строительной площадки гораздо меньше той, что необходима при строительстве кирпичного дома. Такие длительные и трудоёмкие процессы, как установка арматуры или бетонирование , какие характерны для монолитного домостроения, полностью исключены. Как раз в этом специалисты и видят главное преимущество панельного домостроения перед другими типами строительства. Недостатками же данного вида является некачественная сборка конструкции. Больным местом являются межпанельные швы, через которые, при неправильном исполнении, проникает ветер и вода. Также для панельных домов характерна плохая звукоизоляция, в отличие от домов с деревянными перекрытиями и некоторых видов монолитных домов.

Вопросы сейсмоустойчивости

В одинаковых условиях панельные и монолитные многоквартирные и многоэтажные дома в сейсмической зоне предпочтительней из-за конструктивных особенностей этих домов, в которых практически все стены — «несущие», и перекрытия между собой жестко связаны. В таких домах отдельные элементы менее гибкие, чем в каркасных, и работают они как единая конструкция. Дома с железобетонным каркасом и кирпичными стенами должны так же выдерживать сейсмическую нагрузку, но в таких домах должны быть обязательно железобетонные поперечные стены (диафрагмы жесткости) для придания дому устойчивости, или железобетонные «ядра жесткости», роль которых выполняют лифтовые шахты и лестницы.

Типовые серии домов

1940-е

С 1947 года в Академии архитектуры СССР ведутся разработки полносборного крупнопанельного жилища. Строятся каркасно-панельные и бескаркасные дома:

• 4-5-этажные (Москва , Ленинград , Магнитогорск)
• 8-этажные с панелями на два этажа (Москва)

1950-е

Высота в 5 этажей была выбрана потому, что по тогдашним нормам это была наибольшая этажность, при которой разрешалось строить дома без лифта (впрочем, иногда строились дома и в 6 этажей — с магазином на первом этаже).

Сталинки:

• II-01
• II-02
• II-03
• II-04
• II-05
• II-08

На английском

• en:Category:Urban studies and planning Урбанистика

Примечания

1. хотя для очень многих и комната в коммуналках в первые годы советской власти была улучшением жилищных условий, позволив им переселиться из углов и подвалов ;
2. Реализация Программы ипотечного жилищного кредитования работников ОАО «РЖД» и перспективы участия в ней НПФ «Благосостояние» . Тезисы выступления Е. В. Сухоруковой, Исполнительного директора НПФ «Благосостояние»: Как многие знают, в советской России власти впервые задумались об обеспечении граждан жильём после войны. В 1955 г 23 августа вышло постановление ЦК КПСС и Совета Министров Союза ССР «О мерах по дальнейшей индустриализации, улучшению качества и снижению стоимости строительства». Партийными директивами было предписано: к сентябрю 1956 г разработать типовые проекты, позволяющие резко удешевить строительство жилья и сделать его доступным для трудящихся. Цель проекта была такова, чтобы в

Серия домов – группа жилых объектов недвижимости, построенных в одно время по одинаковому проекту. Здания практически не имеют различий в плане этажности, используемых стройматериалов, площади квартир и расположения комнат. Планировка помещений в таких домах считается типовой: объединяющей серию домов по общему признаку. Типовые здания условно разделяются на несколько категорий, и каждая имеет свои отличительные характеристики.

Планировка квартир в типовых домах

Эпоха строительства коммунизма подарила советским гражданам сразу три серии домов, получивших название по фамилии генсеков, правящих страной. Здания различались этажностью и уровнем комфорта жилых помещений, но большинство домов, построенных в тот период, успешно эксплуатируются в настоящее время.

«Сталинки»

Первый этап типового строительства, начавшийся в начале 50-х годов прошлого столетия. Страна активно восстанавливалась после Великой Отечественной войны, и граждане остро нуждались в улучшении жилищных условий.

Характерными признаками типовых квартир сталинского периода правления считались:

• прочные кирпичные стены;
• высокие потолки – не менее 3.5 метров;
• раздельные санузлы;
• большое количество комнат – 3-4 на квартиру в среднем, однокомнатные и двухкомнатные квартиры проектом не предусматривались, поэтому встречались крайне редко;
• большая площадь жилых помещений и мест общего пользования;
• большие проёмы дверей и окон: иногда в одной комнате было несколько оконных проёмов;
• удобное разграничение внутреннего пространства.

Внутри серии, «Сталинки» разделялись на номенклатурные и рядовые. Первый тип планировки использовался для домов членов правительства, видных деятелей науки и искусства, руководителей среднего и высшего звена. Здесь специально отводились комнаты под кабинет и помещения для домашней обслуги. Квартиры с рядовой планировкой часто использовались для коммунального проживания нескольких семей на одной площади.

Коммуналки Сталинской эпохи правления значительно выросли в цене с начала 90-х, когда их начали расселять, а освободившуюся площадь переоборудовать в элитное жильё.

«Хрущёвки»

Строительство панельных, а затем кирпичных 5-этажек охватывает период с 1957 по 1962 год, когда наблюдался пик переселения людей из коммунальных квартир и деревянных бараков. Никита Хрущёв считал, что каждый советский человек имеет право на отдельное, благоустроенное жильё, но утверждённый проект зданий не соответствовал этим идеалам.

Есть вопрос или нужна помощь юриста? Воспользуйтесь бесплатной консультацией:

Характеристики типовой «Хрущёвки»:

• тонкие стены и плохая звукоизоляция;
• низкие потолки: не более 2. 5 м;
• смежные комнаты;
• маленькая жилая площадь;
• маленькие размеры мест общего пользования: санузлы, кухни, прихожие.

При Хрущёве возводилось 4 серии домов:

• 1-464;
• 1-335;
• 1-434;
• 1-434С.

Количество комнат в квартирах варьировалось от 1 до 5, но все типовые дома той эпохи объединяло одно – нерациональная планировка внутреннего пространства. Несмотря на массу недостатков, такие дома продолжали возводиться до начала 80-х годов.

В настоящее время «Хрущёвки» признаны непригодными для проживания, поэтому дома этих серий сносятся во всех крупных городах страны.

«Брежневки»

Массовое возведение таких квартир проходило с 1966 по 1977 год. «Брежневки» считаются улучшенным вариантом «Хрущёвок». Дома строились из панельных блоков и кирпича, основная масса зданий не превышало высотой 5 этажей. При внешнем сходстве, типовые квартиры Брежневской эпохи обладали улучшенной планировкой, стали появляться первые высотки: девяти и двенадцатиэтажки.

Особенности планировки «Брежневок»:

• увеличенная высота потолков – 2.7 метра;
• просторные кухни и прихожие;
• встроенная мебель: шкафы, антресоли;
• балконы или лоджии;
• разное количество квартир на лестничной клетке: 2 или 4;
• совмещённый или раздельный санузел.

Дома, высотой больше 5 этажей оснащались лифтовыми шахтами и мусоропроводами.

Серии типовых домов Брежневской эпохи правления:

• 1-464А;
• 1-335А;
• МК-5;
• 1-ОПБ.

При Брежневе широкое распространения получили малосемейные общежития – типовые проекты домов, рассчитанные на одиноких граждан и молодые семьи, которым не полагалось благоустроенное жильё. По своим особенностям, малосемейки считаются промежуточным звеном между общежитием и отдельной квартирой, отличаются малой площадью и низким уровнем комфорта.

Переходный этап: от СССР к России

Начиная с конца 70-х годов прошлого столетия, строительный рынок практически полностью переключается на многоэтажное строительство. Возводятся 9-этажные дома из панельных блоков и кирпича. Первая волна таких зданий считается стандартной, и заложенная в 1968 году планировка квартир применялась до 1999 г.

• М-464;
• М-335;
• МК-9;
• 3-ОПБ.

Стандартные девятиэтажки подключались к централизованному водоснабжению, поэтому горячая вода в квартиры подавалась от ближайшей котельной. Число комнат в квартирах варьировалось от 1 до 3-х, каждая квартира имела выход на балкон или лоджию. Санузлы всегда были раздельными, подъезды оборудовались пассажирским лифтом и мусоропроводом.

Для стандартной серии 9-этажных домов характерна маленькая площадь кухонного помещения, обычно не превышающая 6.2 м2.

Начиная с 1976 года стали появляться высотные здания улучшенной планировки. Такие квартиры строились до 2006 года, практически сохранив изначально одобренную планировку помещений. К этой категории относятся дома, серий:

• М-4644
• М-335-БК;
• М-111-90;
• 3А-ОПБ.

В отличие от стандартных, улучшенные многоэтажки могли насчитывать до 18 этажей, в подъездах появились грузовые лифты, площадь кухни увеличилась до 9 м2.

Типовые планировки квартир

Понятие типового строительства появилось в середине 60-х. Советское правительство пришло к неутешительным выводам, что граждане СССР проигрывают по уровню жизни капиталистическим странам, поэтому начался настоящий строительный бум. Основной идеей внедрения типовых проектов было максимальное количество жилой площади при минимальных затратах . Благодаря этому решению, появились дома-конструкторы, которые буквально собирались из готовых элементов конструкции.

В панельных домах

Основоположником строительства панельных домов был архитектор Виталий Лагутенко, которому принадлежала идея собирать дома из готовых железобетонных панелей. Средняя продолжительность строительства одного 5-этажного здания составляла 12-15 суток.

Несмотря на вероятную скорость строительства, качество возводимого жилья оставляло желать лучшего. Для планировки панельных «Хрущёвок» характерны такие особенности:

• небольшая площадь жилых и подсобных помещений;
• совмещённый санузел;
• низкие потолки;
• практически полное отсутствие тепло и звукоизоляции;
• преобладание несущих стен, что предполагало невозможность самостоятельной перепланировки.

Планировка панельных «Брежневок» несколько улучшила ситуацию. В квартирах подросли потолки, и увеличился метраж, в домах стали появляться мусоропроводы.

Определение серии и типа дома

Узнать какой серии типовой застройки принадлежит конкретный дом можно из технического паспорта, который имеется на руках у каждого собственника жилья. Здесь отображена подробная информация о жилплощади, в том числе, номер серии.

Интересующие сведения имеются в департаменте строительства местного муниципалитета, документах управляющей компании, которая занимается обслуживанием здания.

Сведения предоставляются бесплатно, часто находятся на официальных сайтах перечисленных организаций.

В чем преимущества типовых планировок?

Несмотря на ряд существенных недостатков, были у типовых проектов и преимущества:

1. низкая стоимость – дома штампуются по одному шаблону;
2. скорость – застройщик не тратит времени на составление и согласование проекта, сразу приступая к работе;
3. надёжность – серия домов уже введена в эксплуатацию, поэтому при строительстве следующих зданий по типовому проекту сразу устраняются проявившиеся недостатки.

Примечательно, но на современном строительном рынке типовая планировка сохранилась, правда, используется в основном для возведения ведомственного и муниципального жилья.

Планировка квартир в современной России

Сегодня отдаётся предпочтение высотному, монолитному строительству. Планировка квартир индивидуальна у каждого застройщика. Основное требование: неукоснительное соблюдение требований по выделению жилой площади, необходимой для комфортного проживания одного человека.

Современная планировка предполагает просторную площадь жилых помещений и мест общего пользования. Для квартир верхних этажей предусматриваются застеклённые балконы и лоджии, нижний этаж обычно отводится под магазины или офисы. Большую популярность набирает жильё со свободной планировкой, где расположение, количество и площадь комнат зависят только от желания жильцов .

Внимание! В связи с последними изменениями в законодательстве, информация в данной статьей могла устареть. Вместе с тем каждая ситуация индивидуальна.

Для решения своего вопроса заполните следующую форму или позвоните по телефонам, указанным на сайте, и наши юристы Вас бесплатно проконсультируют!

Пятиэтажные панельные дома серии 1-464

Крупнопанельные 4-5-этажные жилые дома серии типовых проектов 1-464 являются наиболее распространенными полносборными зданиями первого поколения. В основу решения домов рассматриваемой серии положена перекрестно-стеновая конструкционная система.

Основным несущим остовом зданий служат поперечные железобетонные стены, расположенные с шагом 3,2 и 2,6м, благодаря чему дому этого типа получили название домов с «узким» шагом поперечных несущих стен. На них опираются железобетонные плиты перекрытий размером «на комнату». Они опираются также на наружную и внутреннюю продольные стены, которые воспринимают часть вертикальной нагрузки, одновременно обеспечивая продольную жесткость здания.

Плиты перекрытия, уложенные в шаге 3,2м, рассчитаны и работают как опирающиеся по контуру. Поскольку все разделяющие помещения внутренние стены несут нагрузку от перекрытий и вышележащих этажей, переместить эти стены и тем самым изменить ширину помещений невозможно. По этой же причине исключается удаление наружных стен в шаге 3,2м, без обеспечения опирания плиты перекрытия по короткой наружной стене.
Наружные стены выполнены из панелей — трехслойных, состоящих из двух железобетонных скорлуп и слоя утеплителя между ними, или однослойных панелей (из легких бетонов). Внутренние несущие стены толщиной 12см и плиты перекрытий толщиной 10см представляют собой железобетонные настилы сплошного сечения. Крыша — совмещенная с рулонной мягкой кровлей или чердачная стропильная с кровлей из волнистого асбестоцемента.

При перепланировке домов серии 1-464 возникает необходимость в устройстве новых или расширении существующих проемов в поперечных стенах. В ограниченных пределах это возможно, но требует подтверждения расчетами.

При модернизации здания плиты междуэтажных перекрытий невозможно демонтировать. Однако при надстройке здания плиты перекрытий над существующим пятым этажом могут быть демонтированы частично. Устройство в них новых проемов возможно, но при больших размерах таких проемов может потребоваться усиления перекрытия.

В рассматриваемой серии балконы размещаются в шаге 3,2м. Балконные железобетонные плиты толщиной 10см и шириной 90см смонтированы по двум схемам. В начальный период строительства они опирались на наружную стену и удерживались в проектом положении двумя металлическими тягами, которые, проходя через стык между наружными стенами, крепились к торцу внутренеей стеновой панели. В более поздних проектах от такого решения отказались и, расчитывая балконную плиту как консоль, опертую на наружную стену, соединяли ее с плитой перекрытия с помощью свариваемых закладных элементов.

Пятиэтажные панельные дома серии 1-468

Типовые проекты жилых домов серии 1-468 первоначально разрабатывались в институте «Гостройпроект», с 1961 года — в ЦНИИЭПжилища.

Несущим остовом домов данной серии являются поперечные несущие стены, расположенные в плане с шагом 3 и 6м, благодаря чему в отличие от домов серии 1-464, дома этой конструктивной системы получили название домов со «смешанным» шагом поперечных несущих стен.
Наиболее распространенным представителем домов этой серии является пятиэтажный четырехсекционный жилой дом. В нем наружные стеновые панели выполнены из ячеистых бетонов автоклавного твердения или из легких бетонов, а многопустотные железобетонные перекрытия опираются на поперечные несущие железобетонные стены. Продольные стены здания — самонесущие. Крыши таких домов возводились в двух вариантах: совмещенная с рулонным покрытием и чердачная стропильная с кровлей из волнистых асбестоцементных листов.

Главное преимущество домов рассматриваемой серии состоит в том, что панели перекрытий не опираются на продольные стены здания. Поэтому эти стены, кроме отдельных участков внутренней стены, примыкающих к лестничным клеткам и обеспечивающих продольную устойчивость здания, могут быть в отдельных местах демонтированы. Именно это обстоятельство открывает при модернизации таких зданий широкие возможности для ликвидации недостатков планировки существующих квартир путем пристройки к зданию дополнительных объемов. Устройство новых и расширение существующих проемов в несущих поперечных стенах возможно лишь при подтверждении расчетом и усилении «контуров» проемов.

Пятиэтажные панельные дома серии 1-335

Пятиэтажные жилые дома серии типовых проектов 1-335 являются представителями каркасно-панельной конструктивной системы. Типовые проекты этой серии первоначально разрабатывались авторским коллективом ленинградского конструкторского бюро, а затем были продолжены в институте «ЛенЗНИИЭП».

Конструктивная схема дома представляет собой так называемый «неполный» каркас, который состоит из одного ряда железобетонных колонн, расположенных на средней продольной оси здания с шагом 3,2 и 2,6м и железобетонных ригелей, расположенных поперек здания и опирающихся с одной стороны на железобетонные колонны, а с другой на металлические опорные столики, заделанные в тело несущих наружных стеновых панелей. На ригели уложены железобетонные плиты перекрытия размером «на комнату», рассчитанные на опирание по двум длинным сторонам. Колонны между собой соединяются прогонами, обеспечивающими продольную жесткость здания.

В домах рассматриваемой системы несущие наружные стены применялись в основном слоистые. Они имеют наружный слой в виде железобетонной ребристой «скорлупы» и внутренний (утепляющий) из пенобетона толщиной 26см, поверхность которого со стороны помещений оштукатурена. Внутренних несущих стен в этих домах нет за исключением диафрагм жесткости, которыми служат межсекционные стены лестничных клеток.

При одинаковых размерах и шагах домов разных серий в домах каркасно-панельной системы может быть полностью реализован принцип «свободной планировки». Наличие ригелей под плитами перекрытий можно рассматривать как определенный недостаток, препятствующий традиционному формированию интерьера жилых комнат.

Модификацией этой конструктивной системы стало введение в нее еще двух рядов колонн — у наружных стен здания для опирания на них ригелей. Такие дома получили название «домов с полным каркасом». В них наружные стены являются самонесущими и могут быть демонтированы при реконструкции.

Пятиэтажные кирпичные дома серии 1-447

В состав серии 1-447 входят типовые проекты 4-5 этажных кирпичных жилых домов с тремя продольными несущими стенами. Несущим остовом домов рассматриваемой серии являются три продольные несущие стены и поперечные кирпичные стены — наружные торцевые и внутренние, между которыми располагаются лестничные клетки. Поперечные кирпичные стены выполняют роль диафрагм жесткости. Все остальные стены (внутриквартирные и межквартирные) являются ненесущими.

Перекрытия выполнены в виде железобетонных многопустотных плит, опертых короткими сторонами на продольные кирпичные стены. Наиболее нагруженной является средняя стена, на которую панели перекрытия опираются с двух сторон. В наружных продольных стенах проемы могут быть увеличены только путем ликвидации подоконной части при сохранеии существующих простенков. Перемычки над окнами также должны быть сохранены. В торцевых стенах здания при реконструкции возможно устройство проемов.

Возможный демонтаж перегородок в серии 1-447

Проектирование и строительство полномасштабного 5-этажного изолированного здания с базой, оснащенного неструктурными элементами для испытаний на землетрясение на объекте UCSD-NEES

Ссылки

Веб-сайт проекта BNCS. «Полномасштабная структурная и неструктурная строительная система

, работающая во время землетрясений и пожаров после землетрясений».

[дек. 14, 2011].

Чанг, Б.Дж., Хатчинсон, Т.С., и Энглекирк, Р.Э. (2008). «Экспериментальная сейсморазведка

, оценка характеристик инновационных узлов балка-колонна.»

Structural. Серия отчетов по проекту исследования систем. SSRP 08/01.

Дао, Н., Райан, К., Сато, Э., Окадзаки, Т., Махин, С., Захги А., Кадзивара, К. ., и

Мацумори Т. (2011 г.) «Экспериментальная оценка инновационной системы изоляции

для здания с легким стальным моментным каркасом в компании E-Defense». Конгресс по конструкциям ASCE

, 29-31 марта, Чикаго, Иллинойс,

Хиггинс, К. (2009) «Характеристики сборных стальных лестниц при комбинированных сейсмических

и гравитационных нагрузках».Журнал структурной инженерии. ASCE, 122–129.

Hoehler, M., Panagiotou, M., Restrepo, J., Silva, J., Floriani, L., Bourgund, U., и

Gassner, H. (2009). «Характеристики подвесных труб и их анкеров

во время испытаний на вибростоле семиэтажного дома». Спектры землетрясений,

Vol. 25 выпуск 1: 71-91.

Хатчинсон, Т., Хелер, М., Гастелум, А., Уоткинс, Д., и Вуд, Р. (2010),

«Наблюдения после землетрясения в Сьерра-Эль-Майор (землетрясение

в Северной Нижней Калифорнии).”EERI: Отчет о неструктурных повреждениях, землетрясение

, Нижняя Калифорния, землетрясение магнитудой 7,2, 4 апреля 2010 г.

Мацуока, Ю., Суита, К., Ямада, С., Шимада, Ю. и Акадзава, М. (2008 г.) ), «Характеристики несущих конструкций

, отличные от

, в 4-этажном каркасе, испытанные на обрушение».

14-я Всемирная конференция по сейсмостойкости. 12–17 октября 2008 г.

Пекин, Китай

Миранда, Э. и Тагави, С. (2003). «Оценка отклика неструктурных

строительных элементов.”Отчет PEER 2003/05. 64-65.

Moehle, J., Riddell, R., Boroschek, R. et al. (2010), «Уроки землетрясений: землетрясение в Чили 27 февраля 2010 г. мощностью

МВт 8,8». Отчет EERI о специальном землетрясении

.

Москеда, Г., Ретамалес, Р., Филиатро, А. и Рейнхорн, А. (2009), «Испытание установки

для экспериментальной оценки неструктурных компонентов при полномасштабных движениях пола в масштабе

». Структурное проектирование высоких и специальных зданий,

18: 387

NEES @ UCSD.Сеть инженерных служб по сейсмостойкости Калифорнийского университета,

Сан-Диего. [дек. 14, 2011].

Сато, Э., Фурукава, С., Какехи, А. и Накашима, М. (2011), «Полномасштабное испытание стола встряхиванием

для проверки безопасности и функциональности медицинских объектов

с изоляцией от основания». Землетрясение и структурная динамика, 40: 1435–1453.

Варчолик Г. и Пристли М. (1998a). «Проект исследования структурных систем: Испытания бетонных соединений высокой прочности

.»Отчет TR-98/01.

Варчолик, Г. и Пристли, М. (1998b).» Проект исследования структурных систем: испытания бетонных соединений высокой прочности

— серия 3 «. Отчет TR-98/12.

1360Structures Congress 2012 © ASCE 2012

Five Story House / stpmj

© Bae Jihun

+ 38

ShareShare

• Facebook

• Twitter

• Pinterest

2

• Pinterest

2

• Почта

Или

https: // www.archdaily.com/2/five-story-house-stpmj

• Площадь Площадь этого архитектурного проекта Площадь: 175 м²
• Год Год завершения данного архитектурного проекта Год: 2018 г.
• Фотографии Фотографии: Bae Jihun
• ПроизводителиБренды продуктов, использованных в этом архитектурном проекте

© Bae Jihun

«Пятиэтажный дом» — это вертикально сложенный дом на одну семью на небольшом участке в густонаселенном городе Сеул. Корея.Этот высокий и тощий дом расположен на территории площадью менее 100 м2 с необходимыми отступами и регулировкой парковки, что создает «вертикальную жизнь» с различным зонированием этажей. В Корее, где недвижимость — один из самых эффективных инструментов инвестирования, покупка квартиры — распространенный способ приумножить активы. Жить в квартире с гостиной, кухней, столовой и спальнями на одном этаже — это типичная среда обитания в Сеуле. Учитывая экономическую ценность квартир за счет перепланировки и знакомство с жилой инфраструктурой, вертикально расположенный дом с небольшой площадью дома является провокационным типом жилья в этой культуре.Дополнительные затраты, основанные на сложной конструкции на небольшом участке, увеличенной площади внутренней и внешней ограждающей конструкции и жалобах соседей в плотной городской застройке, являются недостатками развития этого типа вертикального дома. Тем не менее, в последнее время этот вертикальный дом находится на переднем плане среди людей, которые выросли в квартирах в 80-х / 90-х годах и ищут свои жизненные ценности в различных пространственных качествах, которые не могут быть достигнуты в квартирах.

© Bae Jihun

Проект предлагает собрать вертикальные жизни в доме на одну семью за пределами справедливой инвестиционной стоимости.Дом рассчитан на пять членов семьи; муж, жена и трое детей. Здесь есть студия для мужских хобби, изготовления мебели и игровая комната для девочек 10, 8 и 6 лет. В пределах максимального объема, сформированного правилами откатов и парковок, необходимые программы разложены по вертикальным зонам. Многокомнатная комната для трех девочек расположена на первом этаже с расширенной северной палубой, чтобы они могли проводить время вместе между школой и внешкольными мероприятиями. Студия по изготовлению мебели расположена на южной стороне улицы, рядом с парковкой, так что мужу легко приезжать, уезжать и добираться на работу.На втором этаже есть место для семейного отдыха: гостиная, кухня и столовая. Главная спальня и комната самой молодой девушки находятся на третьем этаже с мини-библиотекой / шкафом. Комната самой старшей девочки находится на пятом этаже с прекрасным видом, а четвертый этаж служит вторым местом для собраний с террасой, спальней и ванной комнатой. Вместо больших и широких проемов для обзора размещены тонкие окна как для освещения, так и для уединения от соседних зданий. Кирпичный экран применялся на большинстве проемов, кроме Южного.

© Bae Jihun Diagram 01 © Bae Jihun

Ступенчатая масса высотой более 9 метров из-за ограничения дневного света и консоль над парковкой становятся типичной формой здания в жилой зоне этого города. Пятиэтажный дом требует небольших изменений, «искривляя» основные элементы, определяющие здание. «Дуга» консоли на парковке, наклонная стена на 4-м этаже, расширенная до входа и проемов на фасадах, раскрывают его идентичность вертикального дома на одну семью и выражают его уникальный внешний вид.

© Bae Jihun Диаграмма 02 © Bae Jihun

1.2: Структурные нагрузки и система нагрузки

2.1.4.1 Дождевые нагрузки

Дождевые нагрузки — это нагрузки из-за скопившейся массы воды на крыше во время ливня или сильных осадков. Этот процесс, называемый пондированием, в основном происходит на плоских крышах и крышах с уклоном менее 0,25 дюйма / фут. Заливка крыш возникает, когда сток после атмосферных осадков меньше количества воды, удерживаемой на крыше.Вода, скопившаяся на плоской или малоскатной крыше во время ливня, может создать большую нагрузку на конструкцию. Поэтому это необходимо учитывать при проектировании здания. Совет Международного кодекса требует, чтобы на крышах с парапетами были первичные и вторичные водостоки. Первичный водосток собирает воду с крыши и направляет ее в канализацию, а вторичный сток служит резервным на случай засорения первичного водостока. На рисунке 2.3 изображена крыша и эти дренажные системы. Раздел 8.3 стандарта ASCE7-16 определяет следующее уравнение для расчета дождевых нагрузок на неотклоненную крышу в случае, если основной слив заблокирован:

где

• R = дождевая нагрузка на неотклоненную крышу в фунтах на кв. Дюйм или кН / м ² .
• d _s = глубина воды на неотклоненной крыше до входа во вторичную дренажную систему (т. Е. Статический напор) в дюймах или мм.
• d _h = дополнительная глубина воды на неотклоненной крыше над входом во вторичную дренажную систему (т. Е. Гидравлический напор) в дюймах или мм. Это зависит от скорости потока, размера дренажа и площади дренажа каждого дренажа.

Расход Q в галлонах в минуту можно рассчитать следующим образом:

Q (галлонов в минуту) = 0.0104 AI

где

• A = площадь крыши в квадратных футах, осушаемая дренажной системой.
• i = 100 лет, 1 час. интенсивность осадков в дюймах в час для местоположения здания, указанного в правилах водоснабжения.

Рис. 2.3. Водосточная система с крыши (адаптировано из Международного совета по кодам).

2.1.4.2 Ветровые нагрузки

Ветровые нагрузки — это нагрузки, действующие на конструкции ветровым потоком.Ветровые силы были причиной многих структурных нарушений в истории, особенно в прибрежных регионах. Скорость и направление ветрового потока непрерывно меняются, что затрудняет точное прогнозирование давления ветра на существующие конструкции. Это объясняет причину значительных усилий по исследованию влияния и оценки силы ветра. На рисунке 2.4 показано типичное распределение ветровой нагрузки на конструкцию. Основываясь на принципе Бернулли, взаимосвязь между динамическим давлением ветра и скоростью ветра может быть выражена следующим образом при визуализации потока ветра как потока жидкости:

где

• q = воздух с динамическим ветровым давлением в фунтах на квадратный фут.
• ρ = массовая плотность воздуха.
• V = скорость ветра в милях в час.

Базовая скорость ветра для определенных мест на континентальной части США может быть получена из основной контурной карты скорости в ASCE 7-16 .

Предполагая, что удельный вес воздуха для стандартной атмосферы составляет 0,07651 фунт / фут ³ и подставляя это значение в ранее указанное уравнение 2.1, можно использовать следующее уравнение для статического давления ветра:

Для определения величины скорости ветра и его давления на различных высотах над уровнем земли прибор ASCE 7-16 модифицировал уравнение 2.2 путем введения некоторых факторов, учитывающих высоту сооружения над уровнем земли, важность сооружения для жизни и имущества человека, а также топографию его расположения, а именно:

где

K _z = коэффициент скоростного давления, который зависит от высоты конструкции и условий воздействия. Значения K _z перечислены в таблице 2.4.

K _zt = топографический фактор, который учитывает увеличение скорости ветра из-за внезапных изменений топографии там, где есть холмы и откосы.Этот коэффициент равен единице для зданий на ровной поверхности и увеличивается с высотой.

K _d = коэффициент направленности ветра. Он учитывает уменьшенную вероятность максимального ветра, идущего с любого заданного направления, и уменьшенную вероятность развития максимального давления при любом направлении ветра, наиболее неблагоприятном для конструкции. Для конструкций, подверженных только ветровым нагрузкам, K _d = 1; для конструкций, подвергающихся другим нагрузкам, помимо ветровой, значения K _d приведены в таблице 2.5.

• K _e = коэффициент высоты земли. Согласно разделу 26.9 в ASCE 7-16 , он выражается как K _e = 1 для всех отметок.
• V = скорость ветра, измеренная на высоте z над уровнем земли.

Три условия воздействия, классифицированные как B, C и D в таблице 2.4, определены с точки зрения шероховатости поверхности следующим образом:

Воздействие B: Шероховатость поверхности для этой категории включает городские и пригородные зоны, деревянные участки или другую местность с близко расположенными препятствиями.Эта категория применяется к зданиям со средней высотой крыши ≤ 30 футов (9,1 м), если поверхность простирается против ветра на расстояние более 1500 футов. Для зданий со средней высотой крыши более 30 футов (9,1 м) эта категория будет применяться, если шероховатость поверхности с наветренной стороны превышает 2600 футов (792 м) или в 20 раз превышает высоту здания, в зависимости от того, что больше.

Экспозиция C: Экспозиция C применяется там, где преобладает шероховатость поверхности C. Шероховатость поверхности C включает открытую местность с разбросанными препятствиями высотой менее 30 футов.

Воздействие D: Шероховатость поверхности для этой категории включает квартиры, гладкие илистые отмели, солончаки, сплошной лед, свободные участки и водные поверхности. Воздействие D применяется, когда шероховатость поверхности D простирается против ветра на расстояние более 5000 футов или в 20 раз больше высоты здания, в зависимости от того, что больше. Это также применимо, если шероховатость поверхности с наветренной стороны равна B или C, и площадка находится в пределах 600 футов (183 м) или 20-кратной высоты здания, в зависимости от того, что больше.

Таблица 2.4. Коэффициент воздействия скоростного давления, K _z , как указано в ASCE 7-16 .

Таблица 2.5. Коэффициент направленности ветра, K _d , как указано в ASCE 7-16 .

Тип конструкции	К d
Основная система сопротивления ветру (MWFRS) Комплектующие и облицовка	0.85 0,85
Арочные крыши	0,85
Дымоходы, резервуары и аналогичные конструкции Площадь Шестиугольный Круглый	0.9 0,95 0,95
Сплошные отдельно стоящие стены и сплошные отдельно стоящие и прикрепленные вывески	0,85
Открытые вывески и решетчатый каркас	0,85
Фермерские башни Треугольная, квадратная, прямоугольная Все прочие сечения	0.85 0,95

Чтобы получить окончательное внешнее давление для расчета конструкций, уравнение 2.3 дополнительно модифицируется следующим образом:

где

• P _z = расчетное давление ветра на лицевую поверхность конструкции на высоте z над уровнем земли. Он увеличивается с высотой на наветренной стене, но остается неизменным с высотой на подветренной и боковых стенах.
• G = коэффициент воздействия порыва. G = 0,85 для жестких конструкций с собственной частотой ≥ 1 Гц. Коэффициенты порывов ветра для гибких конструкций рассчитываются с использованием уравнений в ASCE 7-16 .
• C _p = коэффициент внешнего давления. Это часть внешнего давления на наветренные стены, подветренные стены, боковые стены и крышу. Значения C _p представлены в таблицах 2.6 и 2.7.

Чтобы вычислить ветровую нагрузку, которая будет использоваться для расчета элемента, объедините внешнее и внутреннее давление ветра следующим образом:

где

GC _pi = коэффициент внутреннего давления из ASCE 7-16 .

Рис. 2.4. Типичное распределение ветра на стенах конструкции и крыше.

Таблица 2.6. Коэффициент давления на стенку, C _p , как указано в ASCE 7-16 .

Примечания:

1. Положительные и отрицательные знаки указывают на давление ветра, действующее по направлению к поверхностям и от них.

2. L — это размер здания, перпендикулярный направлению ветра, а B — размер, параллельный направлению ветра.

Таблица 2.7. Коэффициенты давления на крышу, C _p , для использования с q _h , как указано в ASCE 7-16 .

Пример \ (\ PageIndex {1} \)

Двухэтажное здание, показанное на рисунке 2.5 — это начальная школа, расположенная на ровной местности в пригороде, со скоростью ветра 102 миль в час и категорией воздействия B. Какое давление скорости ветра на высоте крыши для основной системы сопротивления ветровой силе (MWFRS)?

Рис. 2.5. Двухэтажное здание.

Решение

Средняя высота крыши h = 20 футов

Таблица 26.10-1 из ASCE 7-16 утверждает, что если категория воздействия — B и коэффициент воздействия скоростного давления для h = 20 ′, то K _z = 0.7.

Коэффициент топографии из раздела 26.8.2 ASCE 7-16 равен K _zt = 1.0.

Коэффициент направленности ветра для MWFRS, согласно таблице 26.6-1 в ASCE 7-16 , составляет K _d = 0,85.

Используя уравнение 2.3, скоростное давление на высоте 20 футов для MWFRS составляет:

В некоторых географических регионах сила, оказываемая скопившимся снегом и льдом на крышах зданий, может быть довольно огромной и может привести к разрушению конструкции, если не будет учтена при проектировании конструкции.

Предлагаемые расчетные значения снеговых нагрузок приведены в нормах и проектных спецификациях. Основой для расчета снеговых нагрузок является так называемая снеговая нагрузка на грунт. Снеговая нагрузка на грунт определяется Международным строительным кодексом (IBC) как вес снега на поверхности земли. Снеговые нагрузки на грунт для различных частей США можно получить из контурных карт в ASCE 7-16 . Некоторые типичные значения снеговых нагрузок на грунт из этого стандарта представлены в таблице 2.8. После того, как эти нагрузки для требуемых географических областей установлены, их необходимо изменить для конкретных условий, чтобы получить снеговую нагрузку для проектирования конструкций.

Согласно ASCE 7-16 , расчетные снеговые нагрузки для плоских и наклонных крыш можно получить с помощью следующих уравнений:

где

• р _f = расчетная снеговая нагрузка на плоскую крышу.
• р _s = расчетная снеговая нагрузка для скатной крыши.
• р _г = снеговая нагрузка на грунт.
• I = фактор важности. См. Таблицу 2.9 для значений коэффициента важности в зависимости от категории здания.
• C _e = коэффициент воздействия. См. Таблицу 2.10 для значений коэффициента воздействия в зависимости от категории местности.
• C _t = тепловой коэффициент. См. Типичные значения в таблице 2.11.
• C _s = коэффициент наклона.Значения C _s приведены в разделах с 7.4.1 по 7.4.4 из ASCE 7-16 , в зависимости от различных факторов.

Таблица 2.8. Типичные снеговые нагрузки на грунт, указанные в ASCE 7-16.

Расположение	Нагрузка (PSF)
Ланкастер, Пенсильвания Якутат, АК Нью-Йорк, NY Сан-Франциско, Калифорния Чикаго, Иллинойс Таллахасси, Флорида	30 150 30 5 25 0

Таблица 2.9. Коэффициент значимости снеговой нагрузки Is, как указано в ASCE 7-16.

Категория риска конструкции	Фактор важности
Я II III IV	0.8 1,0 1,1 1,2

Таблица 2.10. Коэффициент экспозиции, C _e , как указано в ASCE 7-16 .

Таблица 2.11. Температурный коэффициент, C _t , как указано в ASCE 7-16 .

Температурные условия	Температурный коэффициент
Все конструкции, кроме указанных ниже	1.0
Конструкции, поддерживаемые чуть выше точки замерзания, и другие конструкции с холодными вентилируемыми крышами, в которых термическое сопротивление (R-значение) между вентилируемым и отапливаемым помещениями превышает 25 ° F × h × ft 2 / BTU (4,4 K × м 2 / Вт)	1,1
Неотапливаемые и открытые конструкции	1.2
Сооружения намеренно удерживаются ниже нуля	1,3
Теплицы с непрерывным обогревом с крышей, имеющей тепловое сопротивление (значение R) менее 2,0 ° F × в × фут 2 / BTU	0,85

Пример 2.4

Одноэтажный отапливаемый жилой дом, расположенный в пригороде Ланкастера, штат Пенсильвания, считается частично незащищенным. Крыша дома с уклоном 1 на 20, без нависающего карниза. Какова расчетная снеговая нагрузка на крышу?

Решение

Согласно рис. 7.2-1 в ASCE 7-16 , снеговая нагрузка на грунт для Ланкастера, штат Пенсильвания, составляет

р _г = 30 фунтов на квадратный дюйм.

Поскольку 30 фунтов на квадратный дюйм> 20 фунтов на квадратный дюйм, надбавка за дождь на снегу не требуется.

Чтобы найти уклон крыши, используйте θ = arctan

.

Согласно ASCE 7-16 , поскольку 2,86 ° <15 °, крыша считается пологой. В таблице 7.3-2 в ASCE 7-16 указано, что тепловой коэффициент для обогреваемой конструкции составляет C _t = 1,0 (см. Таблицу 2.11).

Согласно таблице 7.3-1 в ASCE 7-16 , коэффициент воздействия для частично открытой местности категории B составляет C _e = 1.0 (см. Таблицу 2.10).

В таблице 1.5-2 в ASCE 7-16 указано, что фактор важности I _s = 1,0 для категории риска II (см. Таблицу 2.9).

Согласно уравнению 2.6 снеговая нагрузка на плоскую крышу составляет:

Так как 21 фунт / фут> 20 I _с = (20 фунт / фут) (1) = 20 фунт / фут. Таким образом, расчетная снеговая нагрузка на плоскую крышу составляет 21 фунт / фут.

2.1.4.4 Сейсмические нагрузки

Смещение грунта, вызванное сейсмическими силами во многих географических регионах мира, может быть весьма значительным и часто повреждает конструкции.Это особенно заметно в регионах вблизи активных геологических разломов. Таким образом, большинство строительных норм и правил требуют, чтобы конструкции были спроектированы с учетом сейсмических сил в таких областях, где вероятны землетрясения. Стандарт ASCE 7-16 предоставляет множество аналитических методов для оценки сейсмических сил при проектировании конструкций. Один из этих методов анализа, который будет описан в этом разделе, называется процедурой эквивалентной боковой силы (ELF). Боковой сдвиг основания V и боковая сейсмическая сила на любом уровне, вычисленные с помощью ELF, показаны на рисунке 2.6. Согласно процедуре, общий статический поперечный сдвиг основания V в определенном направлении для здания определяется следующим выражением:

где

V = боковой сдвиг основания здания. Расчетное значение V должно удовлетворять следующему условию:

W = эффективный сейсмический вес здания. Он включает в себя полную статическую нагрузку здания и его постоянного оборудования и перегородок.

T = основной естественный период здания, который зависит от массы и жесткости конструкции. Он рассчитывается по следующей эмпирической формуле:

C _t = коэффициент периода строительства. Значение C _t = 0,028 для рам из конструкционной стали, стойких к моменту, 0,016 для жестких железобетонных рам и 0,02 для большинства других конструкций (см. Таблицу 2.12).

ℎ _n = высота самого высокого уровня здания, а x = 0.8 для стальных жестких рам, 0,9 для жестких железобетонных рам и 0,75 для других систем.

Таблица 2.12. C _t значения для различных структурных систем.

Конструкционная система	C т	x
Рамы, сопротивляющиеся моменту стальные Рамы с эксцентриситетом (EBF) Все прочие конструкционные системы	0.028 0,03 0,02	0,8 0,75 0,75

S _DI = расчетное спектральное ускорение. Он оценивается с использованием сейсмической карты, которая обеспечивает расчетную интенсивность землетрясения для конструкций в местах с T = 1 секунда.

S _DS = расчетное спектральное ускорение.Он оценивается с использованием сейсмической карты, которая обеспечивает расчетную интенсивность землетрясения для конструкций с T = 0,2 секунды.

R = коэффициент модификации ответа. Это объясняет способность структурной системы противостоять сейсмическим силам. Значения R для нескольких распространенных систем представлены в таблице 2.13.

I = фактор важности. Это мера последствий для жизни человека и материального ущерба в случае выхода конструкции из строя.Значение фактора важности равно 1 для офисных зданий, но равняется 1,5 для больниц, полицейских участков и других общественных зданий, где в случае разрушения конструкции ожидается большая гибель людей или повреждение имущества.

где

F _x = боковая сейсмическая сила, приложенная к уровню x .

W _i и W _x = эффективные сейсмические веса на уровнях i и x .

ℎ _i и ℎ _x = высота от основания конструкции до этажей на уровнях i и x .

= суммирование произведения W _i и по всей структуре.

k = показатель распределения, относящийся к основному собственному периоду конструкции.Для T ≤ 0,5 с, k = 1,0, а для T ≥ 2,5 с, k = 2,0. Для T , лежащего между 0,5 с и 2,5 с, k можно вычислить с использованием следующего соотношения:

Рис. 2.6. Процедура эквивалентной боковой силы

Пример 2.5

Пятиэтажное офисное стальное здание, показанное на рис. 2.7, укреплено по бокам стальными каркасами, устойчивыми к особым моментам, и его размеры в плане 75 футов на 100 футов.Здание находится в Нью-Йорке. Используя процедуру эквивалентной боковой силы ASCE 7-16 , определите поперечную силу, которая будет приложена к четвертому этажу конструкции. Статическая нагрузка на крышу составляет 32 фунта на квадратный фут, статическая нагрузка на перекрытие (включая нагрузку на перегородку) составляет 80 фунтов на квадратный фут, а снеговая нагрузка на плоскую крышу составляет 40 фунтов на квадратный фут. Не обращайте внимания на вес облицовки. Расчетные параметры спектрального ускорения: S _DS = 0,28 и S _{D 1} = 0.11.

Рис. 2.7. Пятиэтажное офисное здание.

Решение

S _DS = 0,28 и S _{D 1} = 0,11 (дано).

R = 8 для стальной рамы со специальным моментом сопротивления (см. Таблицу 2.13).

Офисное здание относится к категории риска занятости II, поэтому I _e = 1,0 (см. Таблицу 2.9).

Рассчитайте приблизительный фундаментальный естественный период здания T _a .

C _t = 0,028 и x = 0,8 (из таблицы 2.12 для стальных рам, сопротивляющихся моменту).

ℎ _n = Высота крыши = 52,5 фута

Определите статическую нагрузку на каждом уровне. Поскольку снеговая нагрузка на плоскую крышу, указанная для офисного здания, превышает 30 фунтов на квадратный фут, 20% снеговой нагрузки должны быть включены в расчеты сейсмической статической нагрузки.

Вес, присвоенный уровню крыши:

W _крыша = (32 фунта на фут) (75 футов) (100 футов) + (20%) (40 фунтов на квадратный фут) (75 футов) (100 футов) = 300000 фунтов

Вес, присвоенный всем остальным уровням, следующий:

W _i = (80 фунтов на фут) (75 футов) (100 футов) = 600000 фунтов

Общая статическая нагрузка составляет:

W _Всего = 300000 фунтов + (4) (600000 фунтов) = 2700 кг

Расчет коэффициента сейсмической реакции C _s .

Следовательно, C _s = 0,021> 0,01

Определите сейсмический сдвиг основания V .

V = C _s W = (0,021) (2700 тысяч фунтов) = 56,7 тыс.

Рассчитайте боковую силу, приложенную к четвертому этажу.

2.1.4.5 Гидростатическое давление и давление земли

Подпорные конструкции должны быть спроектированы таким образом, чтобы не допускать опрокидывания и скольжения, вызываемых гидростатическим давлением и давлением грунта, чтобы обеспечить устойчивость их оснований и стен.Примеры подпорных стен включают гравитационные стены, консольные стены, контрфорсированные стены, резервуары, переборки, шпунтовые сваи и другие. Давление, создаваемое удерживаемым материалом, всегда перпендикулярно поверхностям удерживающей конструкции, контактирующим с ними, и изменяется линейно с высотой. Интенсивность нормального давления р и равнодействующая сила P на удерживающей конструкции рассчитываются следующим образом:

Где

γ = удельный вес удерживаемого материала.

ℎ = расстояние от поверхности удерживаемого материала и рассматриваемой точки.

2.1.4.6 Разные нагрузки

Существует множество других нагрузок, которые также можно учитывать при проектировании конструкций в зависимости от конкретных случаев. Их включение в сочетания нагрузок будет основано на усмотрении проектировщика, если предполагается, что в будущем они окажут значительное влияние на структурную целостность. Эти нагрузки включают тепловые силы, центробежные силы, силы из-за дифференциальной осадки, ледовые нагрузки, нагрузки от затопления, взрывные нагрузки и многое другое.

2.2 Сочетания нагрузок при проектировании конструкций

Конструкции

разработаны с учетом требований как прочности, так и удобства эксплуатации. Требование прочности обеспечивает безопасность жизни и имущества, а требование эксплуатационной пригодности гарантирует удобство использования (людей) и эстетику конструкции. Чтобы соответствовать указанным выше требованиям, конструкции проектируются на критическую или самую большую нагрузку, которая будет действовать на них. Критическая нагрузка для данной конструкции определяется путем объединения всех различных возможных нагрузок, которые конструкция может нести в течение своего срока службы.В разделах 2.3.1 и 2.4.1 документа ASCE 7-16 представлены следующие сочетания нагрузок для использования при проектировании конструкций с использованием методов расчета коэффициента нагрузки и сопротивления (LRFD) и расчета допустимой прочности (ASD).

Для LRFD комбинации нагрузок следующие:

1.1.4 D

2.1.2 D + 1.6 L + 0,5 ( L _r или S или R )

3.1.2 D + 1.6 ( L _r или S или R ) + ( L или 0.5 Вт )

4.1.2 D + 1.0 W + L + 0,5 ( L _r или S или R )

5.0.9 D + 1.0 W

Для ASD комбинации нагрузок следующие:

1. D

2. Д + Д

3. D + ( L _r или S или R )

4. D + 0,75 L + 0.75 ( L _r или S или R )

5. D + (0,6 W )

где

D = статическая нагрузка.

L = временная нагрузка из-за занятости.

L _r = постоянная нагрузка на крышу.

S = снеговая нагрузка.

R = номинальная нагрузка из-за начальной дождевой воды или льда, без учета затопления.

W = ветровая нагрузка.

E = сейсмическая нагрузка.

Пример 2.6

Система пола, состоящая из деревянных балок, расположенных на расстоянии 6 футов друг от друга по центру, и деревянной обшивки с гребнем и пазом, как показано на рисунке 2.8, выдерживает статическую нагрузку (включая вес балки и обшивки) 20 фунтов на квадратный фут и временную нагрузку. 30 фунтов на квадратный фут. Определите максимальную факторную нагрузку в фунтах / футах, которую должна выдержать каждая балка перекрытия, используя комбинации нагрузок LRFD.

Рис. 2.8. Система полов.

Решение

Собственная нагрузка D = (6) (20) = 120 фунт / фут

Переменная нагрузка L = (6) (30) = 180 фунтов / фут

Определение максимальных факторизованных нагрузок W _u с использованием комбинаций нагрузок LRFD и пренебрежением членами, не имеющими значений, дает следующее:

W _u = (1,4) (120) = 168 фунтов / фут

W _u = (1,2) (120) + (1,6) (180) = 288 фунтов / фут

W _u = (1.2) (120) + (0,5) (180) = 234 фунт / фут

W _u = (1,2) (120) + (0,5) (180) = 234 фунт / фут

W _u = (1,2) (120) + (0,5) (180) = 234 фунт / фут

W _u = (0,9) (120) = 108 фунтов / фут

Регулирующая факторная нагрузка = 288 фунтов / фут

2.3 Ширина и площадь притока

Зона притока — это зона нагрузки, на которую будет воздействовать элемент конструкции. Например, рассмотрим внешнюю балку B1 и внутреннюю балку B2 односторонней системы перекрытий, показанной на рисунке 2.9. Входная ширина для B1 — это расстояние от центральной линии луча до половины расстояния до следующего или соседнего луча, а подчиненная область для луча — это область, ограниченная шириной подчиненного элемента и длиной луча, как заштриховано на рисунке. Для внутренней балки B2-B3 общая ширина W _T составляет половину расстояния до соседних балок с обеих сторон.

Рис. 2.9. Площадь притока.

2,4 Сферы влияния

Зоны влияния — это зоны нагружения, которые влияют на величину нагрузок, переносимых конкретным элементом конструкции.В отличие от притоков, где нагрузка в пределах зоны воспринимается элементом, все нагрузки в зоне влияния не поддерживаются рассматриваемым элементом.

2,5 Снижение динамической нагрузки

Большинство кодексов и стандартов допускают снижение временных нагрузок при проектировании больших систем перекрытий, поскольку очень маловероятно, что такие системы всегда будут поддерживать расчетные максимальные временные нагрузки в каждом случае. Раздел 4.7.3 из ASCE 7-16 позволяет снизить временные нагрузки для элементов, которые имеют зону воздействия A _I ≥ 37.2 м ² (400 футов ² ). Площадь влияния — это произведение площади притока и коэффициента элемента динамической нагрузки. Уравнения ASCE 7-16 для определения приведенной временной нагрузки на основе зоны воздействия следующие:

где

L = уменьшенная расчетная временная нагрузка на фут ² (или м ² ).

≥ 0,50 L _o для конструктивных элементов, поддерживающих один пол (например, балок, балок, плит и т. Д.).

≥ 0,40 L _o для конструктивных элементов, поддерживающих два или более этажа (например, колонны и т. Д.).

Никакое снижение не допускается для динамических нагрузок на пол более 4,79 кН / м ² (100 фунтов / фут ² ) или для полов общественных собраний, таких как стадионы, зрительные залы, кинотеатры и т. Д., Поскольку существует большая вероятность того, что такие этажи будут перегружены или использованы как гаражи.

L _o = несниженная расчетная временная нагрузка на фут ² (или м ² ) из таблицы 2.2 (Таблица 4.3-1 в ASCE 7-16 ).

A _T = площадь притока элемента в футах ² (или м ² ).

K _LL = A _I / A _T = коэффициент элемента динамической нагрузки из таблицы 2.14 (см. Значения, указанные в таблице 4.7-1 в ASCE 7-16 ).

A _I = K _LL A _T = зона воздействия.

Таблица 2.14. Коэффициент динамической нагрузки элемента.

Таблица 2.13. Коэффициент модификации ответа, R, как указано в ASCE 7-16.

Система сейсмостойкости	R
Системы несущих стен Обычные железобетонные стены с поперечным разрезом Обычные армированные стены со сдвигом Стены с легким каркасом (холоднокатаная сталь), обшитые конструкционными панелями, устойчивыми к сдвигу, или стальными листами	4 2
Строительные каркасные системы Обычные железобетонные стены с поперечным разрезом Обычные армированные стены со сдвигом Рамы стальные, ограниченные продольным изгибом	5 2 8
Моментостойкие каркасные системы Стальные рамы с особым моментом Стальные обычные моментные рамы Моментные рамы обычные железобетонные	8 3

Строительный элемент	К LL
Внутренние колонны и внешние колонны без консольных плит	4
Наружные колонны с консольными перекрытиями	3
Угловые колонны с консольными перекрытиями	2
Балки межкомнатные и кромочные без консольных плит	2
Все остальные элементы, включая панели в двусторонних плитах	1

Пример 2.7

В четырехэтажном школьном здании, используемом для классных комнат, колонны расположены, как показано на рис. 2.10. Нагрузка конструкции на плоскую крышу оценивается в 25 фунтов / фут ² . Определите уменьшенную временную нагрузку, поддерживаемую внутренней колонной на уровне земли.

Рис. 2.10. Четырехэтажное здание школы.

Решение

Любая внутренняя колонна на уровне земли выдерживает нагрузку на крышу и временные нагрузки на втором, третьем и четвертом этажах.

Площадь притока внутренней колонны составляет A _T = (30 футов) (30 футов) = 900 футов ²

Временная нагрузка на крышу составляет F _R = (25 фунтов / фут ² ) (900 футов ² ) = 22500 фунтов = 22,5 k

Для динамических нагрузок на перекрытие используйте уравнения ASCE 7-16 , чтобы проверить возможность уменьшения.

L _o = 40 фунтов / фут ² (из таблицы 4.1 в ASCE 7-16 ).

Если внутренняя колонна K _LL = 4, то зона влияния A ₁ = K _LL A _T = (4) (900 футов ² ) = 3600 футов ² .

Поскольку 3600 футов ² > 400 футов ² , временная нагрузка может быть уменьшена с помощью уравнения 2.14 следующим образом:

Согласно таблице 4.1 в ASCE 7-16 , приведенная нагрузка как часть неуменьшенной временной нагрузки на пол для классной комнаты равна Таким образом, приведенная временная нагрузка на пол составляет:

F _F = (20 фунтов / фут ² ) (900 футов ² ) = 18000 фунтов = 18 кг

Общая нагрузка, воспринимаемая внутренней колонной на уровне земли, составляет:

F _Итого = 22.5 к + 3 (18 к) = 76,5 к

Краткое содержание главы

Структурные нагрузки и системы нагружения: Конструкционные элементы рассчитаны на наихудшие возможные сочетания нагрузок. Некоторые нагрузки, которые могут воздействовать на конструкцию, кратко описаны ниже.

Собственные нагрузки : Это нагрузки постоянной величины в конструкции. Они включают в себя вес конструкции и нагрузки, которые постоянно прилагаются к ней.

Живые нагрузки : Это нагрузки различной величины и положения.К ним относятся подвижные грузы и нагрузки из-за занятости.

Ударные нагрузки : Ударные нагрузки — это внезапные или быстрые нагрузки, прикладываемые к конструкции в течение относительно короткого периода времени по сравнению с другими нагрузками на конструкцию.

Дождевые нагрузки : Это нагрузки из-за скопления воды на крыше после ливня.

Ветровые нагрузки : Это нагрузки, вызванные давлением ветра на конструкции.

Снеговые нагрузки : Это нагрузки, оказываемые на конструкцию скопившимся снегом на крыше.

Землетрясения : это нагрузки, оказываемые на конструкцию движением грунта, вызванным сейсмическими силами.

Гидростатическое давление и давление грунта : Это нагрузки на подпорные конструкции из-за давлений, создаваемых удерживаемыми материалами. Они меняются линейно с высотой стен.

Сочетания нагрузок: Два метода проектирования зданий — это метод расчета коэффициента нагрузки и сопротивления (LRFD) и метод расчета допустимой прочности (ASD).Некоторые комбинации нагрузок для этих методов показаны ниже.

LRFD:

1.1.4 D

2.1.2 D + 1.6 L + 0,5 ( L _r или S или R )

3.1.2 D + 1.6 ( L _r или S или R ) + ( L или 0,5 W )

4.1.2 D + 1.0 W + L + 0.5 ( L _R или S или R )

5.0.9 D + 1.0 W

ASD:

1. D

2. Д + Д

3. D + ( L _r или S или R )

4. D + 0,75 L + 0,75 ( L _r или S или R )

5. D + (0,6 W )

Список литературы

ACI (2016 г.), Требования строительных норм для конструкционного бетона (ACI 318-14), Американский институт бетона.

ASCE (2016), Минимальные расчетные нагрузки для зданий и других конструкций, ASCE 7-16, ASCE.

ICC (2012), Международные строительные нормы и правила, Международный совет по нормам.

Практические задачи

2.1 Определите максимальный факторный момент для балки крыши, подверженной следующим моментам рабочей нагрузки:

M _D = 40 psf (статический момент нагрузки)

M _{L r} = 36 psf (момент нагрузки на крышу)

M _s = 16 psf (момент снеговой нагрузки)

2.2 Определите максимальную факторную нагрузку, которую выдерживает колонна, подверженная следующим эксплуатационным нагрузкам:

P _D = 500 тысяч фунтов (статическая нагрузка)

P _L = 280 тысяч фунтов (постоянная нагрузка на пол)

P _S = 200 тысячи фунтов (снеговая нагрузка)

P _E = ± 30 тысяч фунтов (землетрясение)

P _w = ± 70 тысячи фунтов (ветровая нагрузка)

2.3 Типичная планировка композитной системы перекрытий из железобетона и бетона в здании библиотеки показана на рисунке P2.1. Определите статическую нагрузку в фунтах / футах, действующую на типичную внутреннюю балку B 1- B 2 на втором этаже. Все балки имеют размер W 12 × 44, расстояние между ними составляет 10 футов. Распределенная нагрузка на второй этаж:

Пескоцементная стяжка толщиной 2 дюйма	= 0.25 фунтов / кв. Дюйм
Железобетонная плита толщиной 6 дюймов	= 50 фунтов / кв. Дюйм
Подвесной потолок из металлических реек и гипсокартона	= 10 фунтов / кв. Дюйм
Электромеханические услуги	= 4 фунта / кв. Дюйм

Типовой план этажа

Рис.P2.1. Композитная система перекрытий из стали и бетона.

2.4 План второго этажа здания начальной школы показан на рисунке P2.1. Отделка пола аналогична практической задаче 2.3, за исключением того, что потолок выполнен из акустической древесноволокнистой плиты с минимальной расчетной нагрузкой 1 фунт-сила на фут. Все балки имеют размер W, ​​ 12 × 75, вес 75 фунтов / фут, а все балки — W 16 × 44, с собственным весом 44 фунта / фут. Определите статическую нагрузку на типичную внутреннюю балку A 2- B 2.

2.5 Схема второго этажа офисного помещения представлена ​​на рисунке P2.1. Отделка пола аналогична практической задаче 2.3. Определите общую статическую нагрузку, приложенную к внутренней колонне B 2 на втором этаже. Все балки W 14 × 75, и все балки W 18 × 44.

2.6 Четырехэтажное больничное здание с плоской крышей, показанное на рисунке P2.2, имеет концентрически скрепленные рамы в качестве системы сопротивления поперечной силе. Вес на каждом уровне пола указан на рисунке.Определите сейсмический сдвиг в основании в тысячах фунтов с учетом следующих расчетных данных:

S ₁ = 1,5 г

S _s = 0,6 г

Класс площадки = D

Рис. P2.2. Четырехэтажное здание с плоской крышей.

2.7 Используйте ASCE 7-16 для определения снеговой нагрузки (psf) для здания, показанного на рисунке P2.3. Следующие данные относятся к зданию:

Снеговая нагрузка на грунт = 30 фунтов / кв. Дюйм

Крыша полностью покрыта битумной черепицей.

Угол наклона крыши = 25 °

Открытая местность

Категория размещения I

Неотапливаемое сооружение

Рис. P2.3. Образец кровли.

2.8. В дополнение к расчетной снеговой нагрузке, рассчитанной в практической задаче 2.7, крыша здания на рисунке P2.3 подвергается статической нагрузке 16 фунтов на квадратный фут (включая вес фермы, кровельной доски и асфальтовой черепицы) по горизонтали. самолет. Определите равномерную нагрузку, действующую на внутреннюю ферму, если фермы имеют 6 футов-0 дюймов в центре.

2.9 Ветер дует со скоростью 90 миль в час на закрытое хранилище, показанное на Рисунке P2.4. Объект расположен на ровной местности с категорией воздействия B. Определите давление скорости ветра в psf на высоте карниза объекта. Топографический коэффициент равен K _zt = 1.0.

Рис. P2.4. Закрытая сторга.

Эти 13 зданий изменили определение архитектуры за последние 5 лет

Дизайн офисных зданий, музеев, аэропортов, вокзалов и жилых домов не всегда может быть революционным.На самом деле, большая часть архитектуры состоит из тех банальных банальностей, которые необходимы для роста городов и развития человечества. Однако время от времени завершается строительство здания, которое почти повсеместно привлекает внимание и, в процессе этого, меняет коллективную архитектурную практику в новом направлении.

Возьмем, к примеру, Apple Park компании Foster + Partners, которая — от полностью покрытой солнечными панелями крыши до способности поддерживать внутреннюю температуру от 68 до 77 градусов по Фаренгейту за счет забора и выпуска естественного воздуха снаружи — произвела революцию в сфере способ, которым спроектирован современный головной офис компании.Или CopenHill, проект, начатый в 2013 году Bjarke Ingels Group (BIG), который переосмыслил наше представление о том, что экологичная архитектура может быть выполнена с высоким дизайном. Расположенная в Копенгагене структура Ingels сжигает отходы до получения чистой энергии, достаточной для того, чтобы ежегодно обеспечивать электроэнергией 60 000 домов в этом районе. Тем не менее, в отличие от любого другого предприятия по переработке отходов до этого, BIG’s делает еще один шаг вперед. На крыше сооружения находится лыжный склон длиной почти 1500 футов, вымощенный дорожками, предназначенными для новичков, среднего уровня и экспертов.

Как показывает дизайн BIG, отличная архитектура всегда является отправной точкой. С одной стороны, это структура, которая использует прошлое для вдохновения в работе. Но одновременно с этим он с нетерпением ждет попыток улучшить свою роль в мире. В самом деле, культура развивается урывками, но никогда не развивается. А увидеть революционное произведение архитектуры — значит отправиться в недалекое будущее через недалекое прошлое. Мы считаем, что эти 13 зданий именно этим и занимаются.

Фото: Getty Images

Fondation Louis Vuitton (2014) Фрэнка Гери (Париж)

Благодаря строгим строительным нормам и архитектурной родословной Париж является одним из самых сложных мест в мире для успешного проектирования современной архитектуры.Тем не менее, оставьте это самому лирическому из всех звездных архитекторов, Фрэнку Гери и его феноменальному Фонду Louis Vuitton, совершить такой подвиг. Построенное в 2014 году стеклянное сооружение в форме сосуда расположено среди деревьев и лужаек парижского Булонского леса. Здание заполнено впечатляющей коллекцией произведений искусства LVMH: от Кусамы и Абрамовича до Матисса и Джакометти, занимающих площадь в два с половиной этажа площадью 126 000 квадратных футов. В поисках вдохновения Гери обратился к нескольким великим проектам XIX века.«Мне всегда нравились стеклянные теплицы во французских и британских садах. Когда мы столкнулись с участком в Булонском лесу, стекло показалось лучшим способом добавить структуру в красивый сад», — говорит Гери. «Конечно, в музейной структуре нельзя вешать картины на стекло, поэтому нам пришлось спроектировать более замкнутое здание внутри стеклянного фасада». Эта игра между твердым телом и стеклом доведена до совершенства в зеленой атмосфере Булонского леса. Это причудливая и прочная конструкция, очень похожая на извилистые тропинки и бесконечные ряды деревьев, которые ее окружают.

Облицовка зданий — Проектирование зданий

Термин «облицовка» относится к компонентам, которые прикрепляются к основной конструкции здания для образования неструктурных внешних поверхностей. Это отличается от зданий, в которых внешние поверхности образованы конструктивными элементами, такими как каменные стены, или нанесенными поверхностями, такими как штукатурка.

Фонд безопасности строительства для восстановления систем облицовки, не относящихся к ACM (только для Англии) В проспекте регистрации, опубликованном MHCLG в мае 2020 года, говорится, что: «Система облицовки включает в себя компоненты, которые прикреплены к основной конструкции здания для формирования неструктурная внешняя поверхность.Система облицовки включает в себя внешний слой, подверженный атмосферным воздействиям, или «экран», наполнители. Изоляция, мембраны, кронштейны, барьеры для пустот, гидроизоляция, крепления, прокладки и герметики ».

Хотя облицовка обычно прикрепляется к конструкции здания, она обычно не способствует его устойчивости. Однако облицовка действительно играет структурную роль, передавая ветровые нагрузки, ударные нагрузки, снеговые нагрузки и собственный вес обратно на структурный каркас.

В частности, ветер вызывает положительное и отрицательное давление на поверхность зданий, и облицовка должна иметь достаточную прочность и жесткость, чтобы противостоять этой нагрузке, как с точки зрения выбранного типа облицовки, так и ее соединения с конструкцией.

Облицовка необходима для:

Облицовка часто состоит из панелей, которые крепятся к несущему каркасу здания, а некоторые системы облицовки можно купить «с полки».

Системы облицовки могут включать дополнительные компоненты, такие как окна, двери, желоба, потолочные светильники, вентиляционные отверстия и так далее.

Выбор облицовки для конкретного здания будет зависеть от следующих факторов:

Высококачественная, хорошо спроектированная и правильно установленная облицовка может помочь максимизировать тепловые характеристики, минимизировать утечку воздуха и оптимизировать естественное дневное освещение.Это может помочь снизить потребность в механических и электрических услугах здания и, таким образом, повысить энергоэффективность и снизить капитальные и эксплуатационные расходы.

Плохая детализация конструкции или установка могут поставить под угрозу характеристики облицовки и могут привести к проблемам безопасности, таким как обрушение облицовки или отрыв панелей облицовки от конструкции.

При выборе или проектировании подходящей облицовки дизайнеры должны обратить особое внимание на:

Библиотеки зданий NBS разделяют облицовки и покрытия на следующие категории:

Некоторые из наиболее распространенных типов облицовки описаны ниже.

Системы навесных стен — это неструктурная облицовочная система для внешних стен зданий. Обычно они ассоциируются с большими многоэтажными домами. Обычно системы навесных стен состоят из легкого алюминиевого каркаса, на который могут быть закреплены застекленные или непрозрачные панели заполнения. Эти панели заполнения часто называют «остеклением», независимо от того, сделаны они из стекла или нет.

Для получения дополнительной информации см. Системы навесных стен.

Сэндвич-панели (иногда называемые композитными панелями или структурными изоляционными панелями (SIP)) состоят из двух слоев жесткого материала, прикрепленных к любой стороне легкого сердечника, так что три компонента действуют как композит.

Дополнительные сведения см. В разделах «Сэндвич-панели» и «Металлические композитные панели».

Термин «патентное остекление» относится к не несущей нагрузке, двухсторонней опорной системе облицовки. Патентованные планки остекления обеспечивают непрерывную опору вдоль двух краев панелей заполнения остекления (а не четырехгранной навесной стены) и прикрепляются к основной конструкции здания. Эта система поддерживает собственный вес и обеспечивает сопротивление ветровой и снеговой нагрузке, но не способствует устойчивости основной конструкции здания.

См. Патентное остекление для получения дополнительной информации.

Дождевой экран (иногда называемый фасадом «осушаемый и вентилируемый» или «фасад с выравниванием давления») является частью двустенной конструкции. Сама защита от дождя просто предотвращает попадание значительного количества воды в конструкцию стены. Теплоизоляция, герметичность и устойчивость конструкции обеспечивает вторая, внутренняя часть конструкции стены.

См. «Дождевой экран» для получения дополнительной информации.

Один из самых популярных методов облицовки — использование древесины хвойных пород, например, красного кедра.Эта древесина не содержит сучков и обладает естественной устойчивостью к гниению и влаге. Его можно легко окрасить, окрасить и переделать для создания различных профилей.

Также можно использовать твердые породы дерева, включая дуб и сладкий каштан. Оба они содержат высокий уровень танинов, что может привести к выщелачиванию и образованию полос после воздействия элементов. Также используются термомодифицированные породы древесины, такие как Kebony, Keywood, Platowood и ThermoWood. Эти мягкие породы дерева нагреваются до высоких температур, что приводит к удалению влаги и смол, в результате чего получается стабильный и прочный материал.

Дополнительную информацию см. В разделе «Деревянная облицовка».

Листы изготавливаются с гофрированным и другим профилем, например трапециевидным, синусоидальным или полукруглым. Профили изготавливаются из листов, подаваемых через ряды формовочных валков.

Дополнительную информацию см. В разделе «Облицовка металлического профиля».

Тканевая мембрана «растягивается», образуя трехмерную поверхность, которую можно использовать для создания крыши, затенения или декоративного компонента. Иногда описываемые как «современные палатки», тканевые конструкции используют очень мало материала по сравнению с другими формами конструкции и, как правило, полупрозрачны, но обеспечивают небольшую тепловую массу или изоляцию и могут иметь более короткий срок службы, чем некоторые материалы.

Для получения дополнительной информации см. Структуры ткани.

Кирпичная кладка — это тонкие слои кирпичной кладки, внешне похожие на обычные кирпичи. Они доступны во множестве стилей и цветов.

Дополнительную информацию см. В разделе «Кирпичи».

Традиционный метод облицовки собственности — использование плитки. Добавление которых может добавить характер к более старым свойствам.

Дорожная черепица и черепица изготавливаются из колотых бревен и похожи на деревянную черепицу.Тряска обычно отделяется от бревна с помощью долота и молотка, а черепица отпиливается.

Для получения дополнительной информации см. Черепица.

Одной из самых дешевых форм облицовки является ПВХ, причем белый — самый дешевый вариант. У него меньше требований к детализации, чем у древесины, и он требует меньшего ухода, хотя с возрастом он может обесцветиться.

Для получения дополнительной информации см. Погодные плиты из ПВХ и Пластиковая облицовка.

Сертификаты для высотных зданий — The Hindu

ГРАММ.Шьям Сундар перечисляет обязательные нормы для строительства многоэтажных домов в Тамил Наду

Многоэтажное здание (MSB) — это здание, превышающее четыре этажа и / или 15,25 м в высоту (для больничных зданий высота может достигать 17 м).

Требования к выдаче разрешений MSB

1. Ширина подъездной дороги должна быть не менее 18 м.

2. Фасад участка должен быть не менее 25 м (40 м для застройки III категории).

3.Максимально допустимое значение FSI составляет от 1,50 до 2,50 в зависимости от категории здания (здания делятся на 3 категории — категории 1a, 1b, II и III по зонам CMDA). Для больничных зданий разрешено дополнительно 0,25 FSI.

4. Максимальная высота для зданий категории Ia: G + 6 этажей или на сваях + 7 этажей, при максимальной высоте 24 м. Для категории Ib: G + 8 этажей или сваи + 9 этажей, максимум 30 м. Для зданий категорий II и III: максимальная высота 60 м, при ширине примыкающей дороги минимум 18 м; если она превышает 60 м, ширина примыкания к дороге должна быть не менее 30.5м.

5. Минимальная площадь участков на территориях, находящихся в ведении CMDA, составляет 1 200 кв.м. (для застройки I категории), 1500 кв.м. (для II категории), 2500 кв.м. (для категории III) и 4 участка (9 600 кв. футов) на территориях, находящихся в ведении Управления городского и сельского планирования.

6. Максимальное покрытие должно составлять от 30 до 50 процентов в зависимости от категории здания.

7. Минимальное отступление должно составлять 7 м (дополнительное отступление должно быть предусмотрено для зданий высотой более 30 м).

8. Внутренний подъезд для транспортных средств на территории должен иметь ширину 7,2 м в свету.

9. В случаях, когда площадь участка (предлагаемые жилые или преимущественно жилые застройки) превышает 10 000 кв.м. (1 га), застройщик должен зарезервировать минимум 10% площади (исключая дороги, если таковые переданы местному органу), и предоставить жилье для групп с низкими доходами с жилыми единицами не более 45 кв.м. на площади каждого, либо в пределах участка, предложенного для развития MSB, либо в районе в радиусе 2 км от указанного участка.

10. Премиум FSI в размере 1 сверх допустимого FSI допускается в зависимости от параметров ширины дороги.

11. Инфраструктура управления отходами должна быть предусмотрена в жилых комплексах с более чем 100 жилищными единицами. Если количество квартир превышает 50 или имеет 2500 кв.м. коммерческой площади, очистные сооружения должны быть предоставлены с предварительного разрешения Совета по контролю за загрязнением (применимо в районах, где канализационные системы, обеспечиваемые водопроводом метро или местным органом, недоступны).

12. НОК из Тахсилдара заявляет, что — это не земля Поромбоке, уведомление № 4 (1), выданное правительством для приобретения, участок не подпадает под действие Закона о земельных реформах 1961 года, участок не подпадает под действие Закона о земельном потолке, 1978 г., и участок не будет затронут наводнением во время сезона дождей — обязательно.

13. Для участков, превышающих 2 500 кв.м., план участка, предусматривающий 10% земель в качестве земель заповедника открытого пространства, должен быть непрерывным.

14. Необходимы документы из Тахсилдара с указанием FMB / Наброска обследования города, записей о земле патта / читта / обследования города, выписки из реестра «А», копии карты села и деталей любого водоема, проходящего через участок.

15. Все копии документов, подтверждающих право собственности, должны быть заверены юридическим заключением представителя правительства и нотариуса.

16. Системы сбора дождевой воды и солнечного нагрева воды должны быть показаны на утвержденных чертежах.

17. Свидетельство дипломированного инженера или инженера по механике грунтов, подтверждающее, что грунт имеет безопасную несущую способность для предлагаемой высоты MSB.

18. Необходимо предоставить такие детали, как отчет об испытаниях грунта от известной фирмы, отчет STP с подробными расчетами и чертежами.

19. Необходимо получить НОК в следующих агентствах:

а) Пожарная служба

b) Национальная автомагистраль / Департамент автомагистралей штата (если подъездная дорога проходит через NH / SH)

c) Департамент гражданской авиации (если есть)

d) Дурдаршан / Всеиндийское радио (если применимо)

д) Отдел ГАИ

е) Департамент электроэнергетики

г) Плата контроля загрязнения

ч) Плата TWAD

Автор — адвокат из Ченнаи и советник правительства штата Керала.

House намерен проголосовать за Build Back Better, законопроекты об инфраструктуре

U.Спикер Палаты представителей Нэнси Пелоси, демократ из Калифорнии, прибудет в Капитолий США в Вашингтоне, округ Колумбия, США, в пятницу, 5 ноября 2021 года.

Крейг Хадсон | Bloomberg | Getty Images

Обновление: Дом принял двухпартийный закон об инфраструктуре поздно вечером в пятницу. Подробнее здесь .

Экономические планы президента Джо Байдена натолкнулись на большее сопротивление в Палате представителей в пятницу, когда демократы изо всех сил пытались заручиться поддержкой, достаточной для прохождения основной повестки дня партии.

После целого дня споров между прогрессивными и центристскими досками партии произошел потенциальный прорыв, который мог позволить партии продвинуться вперед благодаря ночным голосам. Но судьба планов все еще висела в воздухе, поскольку время приближалось к субботе, и законодатели начали голосование по законопроекту об инфраструктуре на 1 триллион долларов незадолго до 23:00. ET. Эта мера получила достаточно голосов, в том числе и республиканцев, и прошла незадолго до 23:20. ET.

Спикер Нэнси Пелоси может позволить себе только три дезертирства от Демократической партии, поскольку она пытается в следующий раз передать 1 доллар.75 трлн. Сеть социальной защиты и климатический план.

Центристские демократы потребовали представить бюджетное управление Конгресса оценку того, как план социальной защиты повлияет на федеральный дефицит, прежде чем они проголосуют за него. Когда лидеры демократов попытались принять только закон об инфраструктуре и провести процедурное голосование по законопроекту о социальных расходах, группа прогрессистов выступила против этого маневра.

Палата представителей Палаты представителей была на каникулах поздно вечером в пятницу, поскольку лидеры демократов пытались выйти из тупика и выдвинуть законопроекты, которые они рассматривают как спасательный круг для американских семей и ключ к их успехам на выборах на промежуточных выборах в следующем году.После нескольких часов переговоров о выходе из тупика — и советов со стороны самого Байдена — появилась возможная сделка по выходу из тупика. Сторонники прогресса могут проголосовать за принятие плана инфраструктуры, в то время как центристы могут поддержать процедурное голосование — или правило — в отношении более крупного плана расходов Build Back Better.

«Сегодня вечером члены Прогрессивной фракции и наши коллеги из Демократической фракции достигли соглашения о продвижении обеих частей законодательной повестки дня президента Байдена», — заявил председатель Конгресса прогрессивных группировок.Прамила Джаяпал, штат Вашингтон, говорится в заявлении. «Наши коллеги обязались проголосовать за преобразующий закон о восстановлении улучшенного состояния, в том виде, в котором он сейчас написан, не позднее 15 ноября».

Она продолжила: «Все наши коллеги также взяли на себя обязательство проголосовать сегодня вечером по правилу, чтобы продвинуть Закон о восстановлении лучше, чтобы кодифицировать это обещание. Президент подтвердил, что эти члены дали ему такое же обязательство».

Политика CNBC

Подробнее об освещении политики CNBC:

Сторонники центристов отдельно выступили с заявлением о голосовании за пакет социальных расходов.

«Мы обязуемся проголосовать за Закон об улучшении восстановления в его нынешней форме, за исключением технических изменений, так же быстро, как мы получаем финансовую информацию от Бюджетного управления Конгресса — но ни в коем случае не позднее 15 ноября», — сказал Демократические представители. Эд Кейс из Гавайев, Джош Готтхаймер из Нью-Джерси, Стефани Мерфи из Флориды, Кэтлин Райс из Нью-Йорка и Курт Шрейдер из Орегона.

Законодатели заявили, что они «намерены работать над устранением любых несоответствий», чтобы принять закон, если оценка CBO отличается от других оценок, опубликованных на этой неделе.Беспартийный Объединенный комитет по налогообложению и Белый дом в четверг опубликовали прогнозы, согласно которым этот план не приведет к увеличению долгосрочного дефицита. Для составления сметы затрат CBO может потребоваться несколько недель.

До того, как центристы выступили с заявлением, потенциальные заверения, казалось, не успокаивали некоторых прогрессистов. Законодатели, в том числе представители Кори Буш, штат Миссури, и Александрия Окасио-Кортес, штат Нью-Йорк, заявили, что проголосуют против законопроекта об инфраструктуре, сообщает NBC News.

Задержка ознаменовала лишь последнюю неудачу для лидеров демократов, пытающихся протолкнуть через Конгресс амбициозную повестку дня с тонким, как бритва, большинством.Пелоси может потерять только три голоса в палате представителей, в то время как лидер большинства в сенате Чак Шумер должен держать каждого члена фракции демократов в составе палаты, разделенной по партиям 50 на 50.

Пелоси сдвинул оба законопроекта вместе, чтобы гарантировать их прохождение. Законопроект об инфраструктуре, принятый Сенатом, будет передан Байдену на подпись, как только его одобрит Палата представителей. Пакет социальных расходов будет направлен в Сенат после принятия и может вернуться в Палату представителей, если Сенат одобрит его другую версию.

На фоне неудач в пятницу Байден потребовал от своей партии передать пакеты, которые составляют основу его внутренней повестки дня и могут послужить главным аргументом в пользу демократов, пытающихся защитить свое большинство в Конгрессе в среднесрочной перспективе следующего года.

«Я прошу каждого члена Палаты … проголосовать за оба этих законопроекта прямо сейчас. Отправьте законопроект об инфраструктуре на мой стол. Отправьте законопроект о повышении эффективности строительства в Сенат», — сказал он ранее в пятницу.

Байден большую часть дня провел за телефонными разговорами, разговаривая с сопротивляющимися демократами Палаты представителей и поддерживая тесный контакт с Пелоси.Он вызвал на собрание прогрессивной фракции.

Когда переговоры на Капитолийском холме провалились в пятницу днем, главный заместитель пресс-секретаря Белого дома Карин Жан-Пьер заявила, что Байден «продолжит работу с телефонами» и «будет идти в ногу со спикером Пелоси, когда это будет сделано».
