5 этажный жилой дом | Многоэтажные жилые дома
Донской строительный колледж
Строительство и эксплуатация зданий и сооружений
Курсовой проект по дисциплине «Архитектура гражданских зданий»
На тему: » 5 этажный жилой дом
Новочеркасск 2015
Проектируемый 5-ти этажный жилой дом прямоугольной формы в плане с размерами сторон 34,20х12,00 м, по типологическому признаку относится к секционному типу.
Жилая секция (блок-секция) представляет собой ячейку, состоящую из нескольких квартир, расположенных вокруг одного коммуникационного узла (вход, тамбур, лестничная клетка). Планировка площади каждой квартиры выполнена в соответствии с функциональной схемой взаимосвязи помещений.
В проектируемом доме тип лестничного узла — поперечный.
По эксплуатационным требованиям проектируемый жилой дом относится ко II-ой степени долговечности.
Согласно СНиП 2.01.07-85* «Нагрузки и воздействия» проектируемый жилой дом относится ко II-ому уровню ответственности.
Согласно СНиП 2.01.02-85* «Противопожарные нормы» проектируемый жилой дом относится ко II-ой степени огнестойкости, так как несущие и ограждающие конструкции выполнены из искусственных каменных материалов: кирпичные стены, железобетонные перекрытия и лестничные марши.
На участке размещаются: 5-ти этажный жилой дом, беседка, автостоянка, детская площадка.
Здание ориентировано широтно, что обеспечивает экономию тепла зимой. Расстояние до ближайшего здания 24,70 м, что удовлетворяет противопожарным и санитарным требованиям.
Вертикальная планировка участка обеспечивает сток дождевых и талых вод.
На участке имеется дорога шириной 4,00 м для проезда машин и дорожки для пешеходов покрытые асфальтом. Вокруг здания выполнена отмостка шириной 1,00 м. На участке также имеются зеленые насаждения: кустарники рядовой посадки и лиственные деревья.
Объемно-планировочное решение — это решение, на основании которого принимается тот или иной состав и размеры помещений.
Здание имеет прямоугольную форму; 5 этажей и подвал.
В данном здании запроектировано:
• высота каждого этажа — 2,80 м;
• высота всего здания — 15,60 м;
• размеры в осях — 34,20 м (1-9) и 12,00 м (А-Д).
Данный жилой дом состоит из 20 квартир: 10 двухкомнатных, и 10 трехкомнатных.
В состав двухкомнатной квартиры входят: коридор, гостиная, спальня, кухня, санузел, кладовая, лоджия, балкон.
В состав трехкомнатной квартиры входят: коридор, гостиная, спальня, детская, кухня, санузел, лоджия, балкон.
Состав: Два листа и ПЗ (Фасад 1-6 М1:100; Разрез 1-1 М1:100; План 1-го этажа М1:100; План типового этажа М1:100; Генплан М1:500; Узел 1 М1:20; Узел 2 М2:10; План фундаментов М1:100; План перекрытия и покрытия М1:100; План крыши М1:100; Узел 3,4,5 М1:10; узел 6 М1:20л)
Софт: КОМПАС-3D 13 SP2
Серии пятиэтажек — Страница 3 из 6

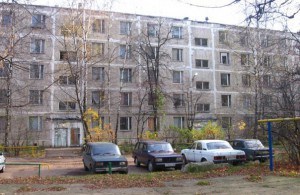

Фотография серии 1-мг-300
Серия пятиэтажных домов 1-мг-300 — это модификация серии II-32, как и серия прародитель 1-мг-300 сносится. Имеется несколько модификаций серии с различными вариантами планировок. Самые первые 1МГ-300 были построены в 1965 г. в 10 квартале Новых Черемушек. Всего было построено 261 тыс. квадратных метров (63 дома).
Читать полность »
Дом серии 1-511
От других серий пятиэтажек 1-511 выделяется в первую очередь качественными наружными стенами из кирпича, а вот площади ничем не отличаются от остальных хрущевских домов, они чрезвычайно малы.
Читать полность »
Фото пятиэтажного дома серии 1-510
Отличительная особенность пятиэтажных домов серии 1-510 — заметные швы блочных стен, из-за них, кстати, дома имеют низкие тепло- и звукоизоляционные свойства.
Читать полность »
фото дома II-32 перед сносом
Пятиэтажки серии II-32 — одни из первых зданий индустриального домостроения, пик строительства которых пришелся на 60-е. Серию можно отличить от других хрущевок наличием подпорок, поддерживающих балконы.
Читать полность »Поддержите проект, расскажите о tipdoma.com в социальных сетях:
Жилой панельный дом 5 этажей | Многоэтажные жилые дома
Жилой дом улучшенной планировки в городе Гродно, республика Беларусь. Состоит из 1 секции в 5 этажей
УО «ГРОДНЕНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИМ. Я. КУПАЛЫ»
Кафедра «Строительное производство»
Курсовой проект по дисциплине «Архитектура»
Тема: «Гражданское здание из крупноразмерных элементов»
Объемно-планировочное решение здания
Тема проекта «Гражданское здание из крупноразмерных элементов». Строительство данного жилого дома предусмотрено в городе Гомеле, Республики Беларусь.
В плане здание имеет прямоугольную форму с выступами. Размеры здания по координационным осям составляет: в осях А-Г – 12,6 м; в осях 1-15 – 40,8 м.
Секция четырехквартирная: однокомнатная, 3 двухкомнатных в плане, общей площадью 42,11 м2, 61,16 м2 , 57,88 м2 и 64,49м2 соответственно.
Однокомнатная квартира имеет прямоугольную форму с лоджией, имеющей выход из комнаты. В квартире находятся следующие помещения: прихожая, общая комната, кухня и совмещенный санитарный узел.
Двухкомнатная квартира общей площадью 61,16 м2 имеет зону дневной активности, которая состоит из прихожей, кухни, общей комнаты. Индивидуальная зона представлена такими помещениями, как: спальня и раздельный санитарный узел. Квартира имеет г-образную в плане форму с лоджией, которая имеет выход из общей комнаты.
Двухкомнатная квартира общей площадью 57,88 м2 имеет зону дневной активности, которая состоит из прихожей, кухни, общей комнаты. Индивидуальная зона представлена такими помещениями, как: спальня и раздельный санитарный узел. Квартира имеет прямоугольную форму с лоджией, которая имеет выход из общей комнаты.
Состав: Кровля, план, Разрез, фасад, ПЗ
Софт: AutoCAD
5 этажный жилой дом. Проект 5 этажного кирпичного дома
5 этажный жилой дом | Многоэтажные жилые дома
Донской строительный колледжСтроительство и эксплуатация зданий и сооруженийКурсовой проект по дисциплине «Архитектура гражданских зданий»На тему: » 5 этажный жилой домНовочеркасск 2015
Проектируемый 5-ти этажный жилой дом прямоугольной формы в плане с размерами сторон 34,20х12,00 м, по типологическому признаку относится к секционному типу.Жилая секция (блок-секция) представляет собой ячейку, состоящую из нескольких квартир, расположенных вокруг одного коммуникационного узла (вход, тамбур, лестничная клетка). Планировка площади каждой квартиры выполнена в соответствии с функциональной схемой взаимосвязи помещений.В проектируемом доме тип лестничного узла — поперечный.По эксплуатационным требованиям проектируемый жилой дом относится ко II-ой степени долговечности.Согласно СНиП 2.01.07-85* «Нагрузки и воздействия» проектируемый жилой дом относится ко II-ому уровню ответственности.Согласно СНиП 2.01.02-85* «Противопожарные нормы» проектируемый жилой дом относится ко II-ой степени огнестойкости, так как несущие и ограждающие конструкции выполнены из искусственных каменных материалов: кирпичные стены, железобетонные перекрытия и лестничные марши.Решением департамента городского хозяйства города Новочеркасска дано разрешение на строительство 5-ти этажного жилого дома в городе Новочеркасске. Форма участка прямоугольная площадью 3000,00 м 2.На участке размещаются: 5-ти этажный жилой дом, беседка, автостоянка, детская площадка.Здание ориентировано широтно, что обеспечивает экономию тепла зимой. Расстояние до ближайшего здания 24,70 м, что удовлетворяет противопожарным и санитарным требованиям.Вертикальная планировка участка обеспечивает сток дождевых и талых вод.На участке имеется дорога шириной 4,00 м для проезда машин и дорожки для пешеходов покрытые асфальтом. Вокруг здания выполнена отмостка шириной 1,00 м. На участке также имеются зеленые насаждения: кустарники рядовой посадки и лиственные деревья.Объемно-планировочное решение — это решение, на основании которого принимается тот или иной состав и размеры помещений.Здание имеет прямоугольную форму; 5 этажей и подвал.В данном здании запроектировано:• высота каждого этажа — 2,80 м;• высота всего здания — 15,60 м;• размеры в осях — 34,20 м (1-9) и 12,00 м (А-Д).Данный жилой дом состоит из 20 квартир: 10 двухкомнатных, и 10 трехкомнатных.В состав двухкомнатной квартиры входят: коридор, гостиная, спальня, кухня, санузел, кладовая, лоджия, балкон.В состав трехкомнатной квартиры входят: коридор, гостиная, спальня, детская, кухня, санузел, лоджия, балкон.
Состав: Два листа и ПЗ (Фасад 1-6 М1:100; Разрез 1-1 М1:100; План 1-го этажа М1:100; План типового этажа М1:100; Генплан М1:500; Узел 1 М1:20; Узел 2 М2:10; План фундаментов М1:100; План перекрытия и покрытия М1:100; План крыши М1:100; Узел 3,4,5 М1:10; узел 6 М1:20л)
Софт: КОМПАС-3D 13 SP2
vmasshtabe.ru
» Проект 5-ти этажного многоквартирного дома с мансардой
I.ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ:
Общая площадь здания — 11354,59 кв.мПлощадь типового этажа — 1638,92 кв.мПлощадь застройки — 1857,01 кв.мКоличество квартир – 104, в том числе:– однокомнатных — 24– двухкомнатных — 40– трехкомнатных — 32– четырехкомнатных — 8Количество жителей — 274
II.СОСТАВ ПРОЕКТА:
– Проектная документация– Рабочая документация
III.ОПИСАНИЕ ПРОЕКТА
Жилой дом на 274 человека имеет площадки различного назначения:– площадка для детей;– площадка отдыха взрослых;– спортивные площадки;– площадки для хозяйственных нужд;– площадка для сбора мусора.Для жильцов домов предусмотрено 63 парковочных мест.Территория жилого домов не имеет ограждения согласно требованиям заказчика.Территория имеет 2 въезда/выезда с западной и южной стороны. Проектируемый проезд осуществляется вдоль здания с однойстороны. Ширина проездов 4,2 м. Обслуживание площадки для сбора мусора производится не посредственно в южной части участка.Главные фасады отделены от парковочных зон рядовой посадкой кустарников. Основным элементом озеленения является газон.
Фасад представлен в теплых тонах, с большим процентом остекления, что придает конструкции воздушность. Кровля мансардная, скатная.Для жильцов домов предусмотрено 63 парковочных мест. Проект многоквартирного жилого дома предназначен для строительства квартир как для среднего класса, так и квартир класса люкс (двухуровневые квартиры).Прилегающий участок жилого дома не имеет ограждения, чтобы вписаться в существующую среду застройки и не создавать эффект изоляции дворовой территории. К дому предусмотрено 2 въезда — выезда с западной и южной стороны. Проектируемый проезд осуществляется вдоль здания, с одной стороны. Ширина проездов 4,2 м. Обслуживание площадки для сбора мусора производится не посредственно в южной части участка.Главные фасады отделены от парковочных зон рядовой посадкой кустарников. Основным элементом озеленения является газон.Дизайн проект дома.Хорошем дополнением к приобретению квартиры является дизайн проект. Заказав его, Вы получите комплекс дизайнерских услуг, консультацию и помощь в покупке мебели.
arch-shop.ru
Дома типовых серий | Строительная Экспертиза
Пятиэтажные панельные дома серии 1-464
Жилой дом серии 1-464
Крупнопанельные 4-5-этажные жилые дома серии типовых проектов 1-464 являются наиболее распространенными полносборными зданиями первого поколения. В основу решения домов рассматриваемой серии положена перекрестно-стеновая конструкционная система.
Основным несущим остовом зданий служат поперечные железобетонные стены, расположенные с шагом 3,2 и 2,6м, благодаря чему дому этого типа получили название домов с «узким» шагом поперечных несущих стен. На них опираются железобетонные плиты перекрытий размером «на комнату». Они опираются также на наружную и внутреннюю продольные стены, которые воспринимают часть вертикальной нагрузки, одновременно обеспечивая продольную жесткость здания.
План этажа дома 1-464
Плиты перекрытия, уложенные в шаге 3,2м, рассчитаны и работают как опирающиеся по контуру. Поскольку все разделяющие помещения внут
