способы установки и фиксации окна в проеме, виды крепежных элементов, пошаговая инструкция по установке

Пластиковые окна имеют ряд преимуществ перед деревянными аналогами, поэтому приобрели широкую популярность. Важным аспектом правильной установки окна является выбор технологии и системы закрепления. Крепеж для пластиковых окон отвечает за шумоизоляционные свойства и длительность эксплуатации.

Содержание

Виды крепежа для монтажа пластиковых окон

Существует несколько разновидностей крепежа для пластиковых окон. Каждый из них имеет ряд преимуществ и недостатков, которые и определяют целесообразность использования в каждом конкретном случае. Они подразделяются на следующие виды:

• Анкерный дюбель. Наиболее рационально использовать крепеж диаметром 10 мм. Метиз обеспечивает надежную фиксацию рамы. Длина дюбелей зависит от места установки и особенностей стен.
• Нагель. Получил распространение в Европе, в отечественных магазинах сложно найти качественный крепеж.
• Анкерные пластины. Каждая разновидность окна комплектуется крепежными пластинами определенного типа, но есть универсальные модели. Иногда пластины не вкручиваются в раму, а защелкиваются.

Раньше для установки окон применялись шурупы по дереву, но такая система обладает невысоким показателем надежности. Их единственное преимущество – низкая стоимость, но на монтаже окна экономить не следует. Выбор крепежа для окон должен быть основан на особенностях системы и уровне навыков мастера.

Анкер или анкерный дюбель

Крепление окон анкером для установки ПВХ-окон выполняют профессионалы. Конструктивно приспособление состоит из трех частей: внутренней втулки, резьбового винта и гильзы. Движение винта по резьбе приводит к расширению гильзы втулкой, благодаря чему крепление обеспечивает высокую степень надежности. В некоторых случаях значительная сила фиксации относится к недостаткам, поскольку демонтировать такую систему очень сложно: переустановка окон или их замена потребует серьезных физических и временных затрат. К тому же, установкой должен заниматься опытный специалист.

Анкерный дюбель не подходит для использования в квартирах с многослойными стенами. Распорка не сможет закрепиться, и приспособление будет проваливаться. Стены панельных домов серии П-44 имеют воздушную прослойку с толстым утеплителем, выполнить крепление рамы анкером в такой стене невозможно.

Габариты дюбеля отличаются, но специалисты предпочитают приспособления с длиной 10-20 см и толщиной 0,8-1 см. Выбор размера основан на расстоянии от рамы до откоса. Анкер монтируется во внутренней полости системы прямо под стеклом. Как правило, рама имеет толщину 40 мм, минимальная длина проникновения в стену должна составлять также не менее 40 мм, от этих вычислений необходимо отталкиваться при покупке метизов. Оптимальный вариант – 110-160 мм.

Нагель или шуруп по бетону

Представляет собой стандартный шуруп, который обеспечивает менее надежное закрепление, чем в предыдущем случае, но его легко демонтировать при необходимости. Минусом изделия является сложность установки в утепленных стенах. Крепление пластикового окна нагелем применяют, если оконный проем выполнен из бетона или кирпича.

Размер выбирается по тому же принципу, что и размер анкерного дюбеля. Наиболее рациональным решением будет покупка шурупа с толщиной от 8 мм и длиной не менее 100 мм.

Анкерные пластины

Споры по поводу этого вида крепежа не утихают в течение многих лет, но ведущие производители окон отказались от шурупов и дюбелей в пользу пластин. Изделие бывает двух видов: неповоротное и поворотное (длинный участок изменяет угол наклона). Технология установки отличается простотой и быстротой скорости реализации: пластина крепится на торцевой стороне окна, а второй край фиксируется к стене простым дюбелем из пластика. К преимуществам метода относится следующее:

• отсутствие необходимости в сквозном просверливании рамы;
• если в стене присутствует арматура или другое препятствие, то изделие легко поворачивается под нужным углом, сверлить второе отверстие при этом не нужно;
• это один из немногих вариантов крепления, которые подходят для фиксации в стенах домов серии П-44.

Многие домашние мастера утверждают, что такая система ненадежна, поскольку не способна выдержать серьезную ветровую нагрузку, но данное предположение ошибочно. Около 90% общей нагрузки приходится на монтажную пену. При использовании другого вида утеплителя (минеральной ваты или пенопласта) следует отдать предпочтение шурупам и дюбелям.

Размерный ряд включает в себя различные варианты. Как и в предыдущих случаях, 10-20 см будет достаточно, но в целях экономии отдают предпочтение пластинам 12-13 см длиной. Специалисты рекомендуют заказывать крепежную систему вместе с окном, что будет гарантией качества и надежности фиксации.

Основные методы крепления окна

Перед началом установки пластикового окна необходимо разобраться с его конструктивными элементами и рассмотреть особенности ПВХ-системы. В зависимости от производителя, изделия отличаются конфигурацией армирования, формой поперечного сечения, количеством воздушных камер, конструкцией стеклопакета. В зависимости от этих показателей выбирается метод установки. Доступны два варианта: крепление пластиковых окон анкерными пластинами и дюбелями через раму.

В последнее время появились новые разработки, которые заменяют деревянные и пластиковые аналоги, их установка имеет ряд отличительных нюансов. Крепление для монтажа мягких окон состоит из люверса, поворотной скобы, ремешка из силикона и французского замка.

С применением пластины

После выравнивания конструкции относительно проема, пластины или кронштейны крепятся к раме и стене. В дальнейшем они скроются за подоконником и финишной отделкой. Положительные качества метода:

• простота и высокая скорость установки, что особенно заметно при использовании анкерных пластин штатного типа – эти приспособления входят в специальные пазы на торце профиля;
• нет необходимости в просверливании рамы;
• подходит для крепления пластиковых окон в деревянном доме;
• закрепление окна проводится без предварительной разборки;
• отсутствие отверстий обеспечивает герметичность и сохранение теплоизоляционных свойств.

По устойчивости к ветровым и весовым нагрузкам метод уступает первому. Поэтому установка окон на верхних этажах многоквартирного дома проводится с применением дюбелей и других видов анкерных креплений.

Монтаж оконной рамы на анкер

В этом случае рама просверливается насквозь. Отверстие в раме должно совпадать по оси с отверстием в стене. Крепежное приспособление вставляется в раму и затягивается, его верхняя часть скрывается за стеклопакетом либо приоткрытой створкой. К преимуществам этого метода относятся следующие факторы:

• высокая точность установки;
• надежность закрепления.

Существенные недостатки:

1. Монтаж системы требует обязательной разборки: нужно демонтировать стеклопакет и штапики. Это лишние проблемы для мастера без опыта и навыков.
2. Из-за просверливания отверстий в раме уменьшаются теплоизоляционные свойства. При стечении обстоятельств это провоцирует запотевание окна.

Основные этапы установки окна

Монтаж окна состоит из нескольких последовательных этапов. К каждому из них нужно подойти максимально ответственно, учитывая рекомендации специалистов. Процесс начинается с замеров, а заканчивается установкой подоконника и отделкой проема пластиковыми откосами.

Проведение замеров

В первую очередь необходимо обратиться в фирму по производству и реализации окон. В идеале должен приехать специалист, который самостоятельно определит размеры пластиковых окон. Это будет гарантией качественного и правильного изготовления. В случае ошибок вся вина будет возложена на него, поэтому компания компенсирует ущерб. Серьезные организации стоимость замера проема включают в цену изделий.

Расчет проводится с учетом конфигурации места, где будет установлена металло-пластиковая конструкция. Замер окна с четвертью предполагает, что с двух вертикальных сторон и сверху рама выпирает на четверть, то есть на 15-25 мм, учитывается зазор под монтажную пену. Размеры снимают следующим образом:

• Снизу, сверху и по центру измеряется расстояние между противоположными поверхностями откосов. Следует учесть, что окно должно входить в них минимум на 15 мм, поэтому к полученному результату добавляют 40 мм. Этот показатель позволяет определить ширину будущего изделия.
• Заход рамочной части остается прежним. Как правило, проемы не имеют нижней четверти, поскольку на её месте монтируют подоконник и внешний отлив. Их установка требует наличия специального профиля.

Замеры снаружи производятся от верхней четверти к точке, где под наклоном находится отлив по отношению к внешнему углу проема. К данному значению добавляется 20 мм и отнимается высота профиля, при этом нужно учитывать зазор герметизации.

Замер прямого окна без четверти выполнить намного проще. Проем измеряется по горизонтали и вертикали в наиболее широких местах. Высота – это разность величины проема, верхнего монтажного зазора и толщины профиля вместе с его зазором. Без профиля величина монтажного зазора составит 40 мм. Общее значение составляет высоту проема минус 60 мм.

Определить ширину окна можно при помощи простой математической формулы. Показатель состоит из разности самого широкого места проема и двух размеров монтажного зазора (в среднем 20 мм).

Подготовка инструмента и расходных материалов

На изготовление окна уйдет минимум 3 дня. В это время можно заняться подготовкой инструментов и необходимых вспомогательных материалов. От этого зависит скорость и качество работы. Для установки понадобятся:

• перфоратор;
• шуруповерт;
• отвертки;
• рулетка;
• строительный уровень;
• сверло для металла;
• прорезиненный молоток;
• шпатель;
• карандаш или ручка;
• ножовки по дереву и металлу;
• анкерные пластины, дюбель-гвозди;
• саморезы для крепления окна;
• уплотнительная лента;
• термоизоляция;
• монтажная пена;
• герметик на основе силикона.

Набор может изменяться в зависимости от конфигурации и особенностей изделия. Стоимость этих материалов и инструментов значительна, поэтому есть смысл воспользоваться услугами компетентного мастера.

Демонтаж старого окна

После подготовительных мероприятий можно переходить непосредственно к работе. Этот процесс начинается с демонтажа старой оконной рамы со стеклом. Он выполняется в следующей последовательности:

1. Удаляются самые габаритные створки, предварительно снимаются стекла.
2. Из панелей демонтируются форточки, иногда без применения силы сделать это затруднительно.
3. Окна снимаются с петель с помощью монтировки (нужно приподнять).
4. Чтобы демонтировать раму, следует начать с центральной стойки, её перепиливают в середине ножовкой.
5. Все части конструкции легко убираются с помощью монтировки и гвоздодера.
6. После этого переходят к подоконнику. Если он не поддается, его можно подбить с улицы.
7. Боковые стойки перепиливаются, причем верхняя снимается без труда.

Оконный проем нужно очистить от мусора и пыли. При необходимости корректируются недочеты бетонной отливки, избавляются от остатков раствора и т. д. Для этого используется перфоратор. С его помощью можно проделать пазы для будущего подоконника.

Подготовка окна и комплектующих к монтажу

Если выбран метод установки «с распаковкой», тогда заранее нужно оговорить с представителем компании, чтобы конструкцию прислали в разобранном виде. В противном случае разборку нужно выполнять самостоятельно. Для закрепления окна ПВХ нужно проделать отверстия под крепеж. Диаметр сверла 10,2 мм, приспособление вставляется в шуруповерт или перфоратор (режим без ударов).

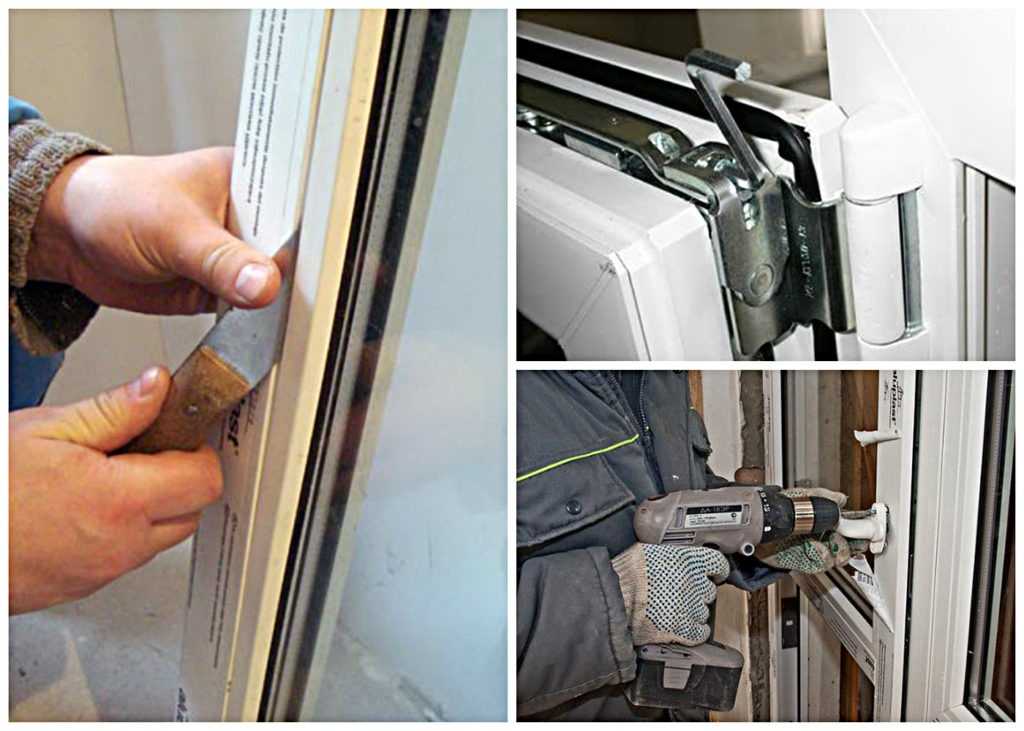

С наружной поверхности рамы снимается защитное покрытие. Если планируется установка москитной сетки, то для неё нужно подготовить кронштейны. Элементы монтируются на саморезы прямо в ПВХ-профиль. В местах соединения четвертей проема с рамой клеится ПСУЛ-лента.

Установка с использованием анкерных пластин имеет ряд отличительных особенностей. Глухую створку можно не разбирать, достаточно это сделать с открывающимися частями. Конечно же, это негативно отразится на удобстве монтажа, поскольку вес конструкции будет внушительным. В намеченные точки фиксации прикладываются пластины. Они оснащены зацепами, идеально совпадающими с элементами профиля на раме. Для надежной фиксации место закрепления можно подбить мягким молотком до характерного щелчка, прилагая умеренную силу.

В центре каждой пластины есть отверстие, в него вгоняется саморез для фиксации с профилем. Пластины устанавливают под прямым углом к рамному профилю, после чего загибают так, чтобы обеспечить плотное прилегание к проему.

Фиксация оконной рамы в проеме

Качество крепления пластикового окна в проеме зависит от правильности его расположения. Выровнять конструкцию в горизонтальной и вертикальной плоскости можно при помощи строительного уровня. Корректировка наклона выполняется специальными клиньями из пластика или дерева.

Монтаж по способу «с распаковкой» предполагает проделывание отверстий через готовые каналы в раме. Данная технология активно применяется на практике, но для этого мастер должен иметь опыт. Если перфоратор наткнется на препятствие, это приведет к биению, что будет причиной повреждения ПВХ-профиля. Для безопасности перфоратором намечают центры будущих отверстий, демонтируют раму и переходят к полноценному сверлению.

Анкер вставляется в отверстие через полость рамы, подбивается до упора и завинчивается, при этом усилие должно быть умеренным, иначе головка повредит поверхность рамы. При использовании дюбель-гвоздей в первую очередь вставляется пластиковый элемент, и только после этого вбивается гвоздь распорного типа. Головка смазывается силиконовым герметиком и закрывается заглушкой.

Установка с использованием анкерных пластин проходит гораздо проще. Главное, чтобы они плотно прилегали к проему, для этого нужно задать необходимый изгиб. В стене проделываются отверстия прямо через них. Крепежная система закрепляется дюбель-гвоздями.

Пропенивание зазоров и устройство влагозащиты

После закрепления рамы и перед запениванием зазоров следует установить остальные части окна. Поскольку пена расширяется, легкая конструкция может деформироваться, что приведет к сложностям при сборке.

Затем флакон вставляется в специальный пистолет с тонким и длинным наконечником. Пропенивание проводится снизу вверх равномерным и плотным слоем. Экономить на пене нельзя. Если толщина зазора более 20 мм, то заполнение пространства осуществляют в два прохода, между ними выдерживают паузу в 2-3 часа. Такой подход является гарантией качественного выполнения работы. Монтажная пена обладает отличными теплоизолирующими свойствами, но она подвергается негативному влиянию влажности и прямых солнечных лучей, поэтому через сутки после нанесения нужно устанавливать откосы.

Пена прикрывается диффузионной мембраной, чтобы обеспечить отвод лишней влаги и защитить изделие от её проникновения извне. С внутренней стороны используют ППЭ – пленка имеет паро- и гидроизоляционные свойства. Фольгированная сторона должна быть направлена в сторону помещения для термозащиты.

Сборка окна регулировка створок

Стеклопакеты вставляются на места, штапики монтируются в установленной последовательности. Для удобства используется прорезиненный молоток. Важно следить, чтобы штапики входили ровно и издавали характерный щелчок. Далее монтируются створки и проверяется работоспособность механизма в режиме проветривания и полного открытия.

Относительно горизонтальной плоскости створка регулируется при скосе и ослаблении креплений. Для устранения проблемы необходимо вставить в оконную петлю шестигранный ключ. Повороты по часовой стрелке отдаляют створку до необходимого расстояния. Вертикальная настройка проводится при помощи навесной петли, размещенной в нижней части рамы. Для начала необходимо снять колпачок защиты. Вращение по часовой стрелке поднимает створку, против часовой – опускает.

Установка подоконника, отлива и пластиковых откосов

Подоконник монтируют на монтажную пену, клей, кронштейны или самодельные приспособления. В качестве последних домашние умельцы используют прямые подвесы. Некоторые конструкции окон подразумевают сопряжение рамы и подоконника. При его отсутствии под рамный профиль подкладывают панель, чтобы обеспечить полное соединение. Отливы на окна монтируют после того, как установлен подоконник.

Место расположения отлива покрывают паропроницаемой мембраной для защиты монтажной пены. По периметру проема проклеивается лента ПСУЛ, благодаря чему наклоненный отлив будет иметь опору, обеспечивая дополнительное препятствие для уличной влаги.

Крепление отлива к профилю пластикового окна осуществляют саморезами. Между каждым из них выдерживается расстояние 10-15 см. Проблемные места замазываются штукатуркой и силиконовым герметиком. Откосы пластиковых окон отделываются в последнюю очередь, пластиковые листы монтируются на подготовленную конструкцию.

Дополнительные рекомендации специалистов по установке и эксплуатации пластиковых окон

Многие пользователи сталкиваются с проблемой образования конденсата на окнах. Чтобы ее устранить, нужно обеспечить движение теплого воздушного потока к стеклянной поверхности. Систематическое проветривание уменьшает влажность в помещении, что снижает вероятность запотевания в несколько раз, особенно это актуально для таких комнат, как ванная и кухня. Специалисты рекомендуют оборудовать в доме систему вентиляции. Если прикрепить термометр к пластиковому окну, то появился возможность контролировать и минимизировать температурный перепад.

Периодически необходимо очищать каналы водоотвода, они удаляют лишнюю влагу из внутренней полости окон. После установки следует избавиться от мусора, следов шпаклевки, монтажной пены. Применять острые инструменты категорически запрещено. Рекомендуется воспользоваться пластиковым шпателем и пылесосом.

Изделия из ПВХ профиля не нуждаются в особом уходе, но соблюдение некоторых правил поможет увеличить срок и удобство эксплуатации окон. Главное требование предъявляется к составу моющих средств. Следует отдать предпочтение специальным веществам, предназначенных для пластиковых и стеклянных поверхностей.

Контакт с ацетоном, бензином, растворителем вредит поверхности профиля.

Установка и крепление пластиковых окон – это важный и ответственный момент, который требует от мастера определенных навыков. При наличии инструментов и знаний выполнить монтаж можно самостоятельно. Однако в случае неудачи производитель может отказать в гарантии. Вызов специалиста повлечет за собой дополнительный расходы. Для качественной установки пластиковых окон следует выбрать проверенную компанию.

Да!

45.25%

Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

40.11%

Частично.  Еще остались вопросы.  Сейчас отпишусь в комментариях.

14.64%

Проголосовало: 1264

Оцените полезность статьи, нам будет приятно 🙂

Крепеж для пластиковых окон — Разновидности и какой выбрать правильно

Привет, читатели! Давненько не писал в блог. Начался сезон установки и регулировки окон перед зимой. Все хотят утеплиться.

Так вот, многие клиенты интересуются, как же мы крепим пластиковые окна. Скажу сразу, единого крепления нет.

Все зависит от места установки окна. Поэтому мы можем использовать анкера или пластины. Вообщем надоело отвечать на одни и те же вопросы и я решил их поместить в одну статью, ссылку на которую будут давать всем своим новым клиентам.

Надеюсь и вам пригодится данная информация. Читайте, знакомьтесь.

Содержание

1. От чего зависит выбор крепежа
2. Чем крепить пластиковые окна. Виды крепежа
3. Чем крепить пластиковые окна в кирпич?
4. Чем крепить пластиковые окна в дерево?
5. Чем крепить пластиковые окна в газобетон?
6. Чем крепить пластиковые окна в бетон?
7. Способы крепежа пластиковых окон в проеме
8. Монтаж пластиковых окон на анкер
9. Установка пластикового окна с помощью пластины
10. Как выбрать крепеж для пластикового окна — советы строителя
11. Анкерный болт
12. Принцип работы
13. Преимущества
14. Недостаток
15. Рекомендации по выбору размеров
16. Шурупы для крепления в бетоне
17. Преимущества
18. Недостаток
19. Выбор размеров
20. Анкерные пластины
21. Принцип крепления
22. Виды конструкций
23. Особенности монтажа пластиковых окон

Содержание

• 1 От чего зависит выбор крепежа
• 2 Чем крепить пластиковые окна. Виды крепежа
• 3 Чем крепить пластиковые окна в кирпич?
• 4 Чем крепить пластиковые окна в дерево?
• 5 Чем крепить пластиковые окна в газобетон?
• 6 Чем крепить пластиковые окна в бетон?
• 7 Способы крепежа пластиковых окон в проеме
• 8 Монтаж пластиковых окон на анкер
• 9 Установка пластикового окна с помощью пластины
• 10 Как выбрать крепеж для пластикового окна — советы строителя
• 11 Анкерный болт
  • 11.1 Принцип работы
  • 11.2 Преимущества
  • 11.3 Недостаток
  • 11.4 Рекомендации по выбору размеров
• 12 Шурупы для крепления в бетоне
  • 12.1 Преимущества
  • 12.2 Недостаток
  • 12.3 Выбор размеров
• 13 Анкерные пластины
  • 13.1 Принцип крепления
  • 13.2 Виды конструкций
• 14 Особенности монтажа пластиковых окон

От чего зависит выбор крепежа

Выбор крепежа для окон, в первую очередь зависит от материала стены, в которую вы будете крепить ваше окно:

• Кирпич;
• Дерево;
• Газобетон, пенобетон, шлакоблок;
• Бетон.

Во вторую очередь, от типа конструкции и технических условий монтажа:

• Лоджии;
• Входные двери;
• Окна;
• Витражи.

Чем крепить пластиковые окна. Виды крепежа

1. Анкер или рамный дюбель. Бывает диаметром 8 мм, но практика показывает, что оптимальный диаметр рамного дюбеля — 10 мм. На мой взгляд самый надежный и удобный крепеж для окон.

Имеет различную длину: 72 мм, 92 мм, 112 мм, 132 мм, 152 мм, 182 мм, 202 мм. Используется следующим образом:

В оконной раме сверлится отверстие сверлом по металлу диаметром 10 мм. Затем, перфоратором бурится отверстие в бетоне, прямо через раму.

Далее, вставляется рамный дюбель и забивается в бетон, пока не упрется в раму. После чего закручивается винт. Есть мнение, что дюбель надо утапливать внутрь профиля.

Я считаю это необязательным. Потому, как для шляпки дюбеля, даже существует специальная декоративная заглушка. А прочность крепления в обоих случаях практически одинаковая.

2. Анкерная пластина. Для каждого вида оконного профиля, особенно популярного, производят определенный тип анкерных пластин. Но поскольку, по технологии пластины нужно прикручивать к оконной раме, то можно использовать любые пластины для окон ( только в целях экономии конечно ).

Кстати, по поводу прикручивания пластин в раму. Есть, так называемые, пластины-крабы. То есть, они врезаются или защелкиваются в профиль.

Так вот, в случае наличия четверти в проеме, многие монтажники не прикручивают такие пластины. Наружу окно не выпадет, и это самое главное. Ведь четверть удерживает окно.

Нужно сказать, что бывают случаи (в настоящее время реже), когда монтажники окон, грубо нарушая технологию монтажа, вообще не используют крепеж. Просто фиксируют окно клиньями и заливают монтажной пеной.

Надеюсь, Вас такие случаи пройдут стороной.

3. Шурупы по дереву. Используется для крепления окон в дерево. Самый дешевый крепеж, и это наверное единственный плюс.

4. Шуруп по бетону. Используется по моему только в Европе. Зашел в профессиональный магазин «Крепеж» в С-Петербурге, где много чего можно купить, поговорил с продавцами. Нет у них этих шурупов.

Чем крепить пластиковые окна в кирпич?

Кирпич — это хороший материал для строительства зданий. Но крепить пластиковые окна в кирпич, порой проблематично. В чем собственно сложность?

Если использовать рамный дюбель, то сверлить отверстия в раме под этот дюбель лучше не заранее, а по месту.

Это нужно для того, чтобы попасть анкером прямо в середину кирпича, а не в раствор между кирпичами. Так, конечно никто не делает ( я, кстати, тоже). Ведь это потеря времени.

Рамный дюбель, желательно выбрать максимально большой длины ( минимальный заход в кирпич 6 — 10 см ). Если кирпич пустотелый, то используйте 202-й анкер.

Применять анкерные пластины в кирпич можно, если вы уверены в том, что кирпич не пустотелый. Но даже цельный кирпич бывает плохого качества. И закрепить в него пластину, не профессионалу, будет очень сложно.

Чем крепить пластиковые окна в дерево?

Идеальный вариант крепежа окон для дерева — это анкерные пластины. И никто не сможет меня в этом переубедить. Каркасные дома или брус, только пластины.

Из своего горького опыта расскажу, как крепил окна шурупами в верхнюю часть коробки в доме из бруса. И обсада была, и зазор около 4 см. Через год брус начал садиться, и эти шурупы вместе с брусом вошли прямиком в стеклопакеты.

В итоге, несколько стеклопакетов заменил по гарантии. Попал на деньги. После этого случая, если пользуюсь шурупами, то только в исключительных случаях, и только в боковые части оконной коробки.

Кстати, даже при строительстве каркасных домов, профессионалы не рекомендуют использовать закаленные шурупы. Дерево — живой материал и при движении шурупы ломаются, а гвоздь например гнется. Такой же принцип и с анкерной пластиной.

Анкерные пластины для деревянных домов хороши по следующим причинам:

• Быстрый монтаж;
• Компенсирует температурные расширения;
• Не влияют на оконные конструкции при усадке.

Чем крепить пластиковые окна в газобетон?

Газобетонная стена — рыхлая. Можно крепить на рамный дюбель максимальной длинны 202 мм. Это самый простой и быстрый способ.

Но правильнее крепить пластиковые окна на анкерные пластины через специальный дюбель по газобетону. Это чуть дольше и посложнее. К тому же надо покупать или иметь в своем арсенале шестигранную биту.

Чем крепить пластиковые окна в бетон?

Если иметь ввиду бетон хорошего качества, из которого например делают перемычки над оконными проемами, то бурить под рамный дюбель такой бетон диаметром 10 мм сложновато, но можно.

В этом случае лучше применять анкерные пластины. А вот панельные и блочные дома, как раз эффективнее крепить на рамный дюбель. Это надежнее и быстрее.

В начале статьи, я говорил, что выбор крепежа для окон зависит еще и от типа конструкции. Так вот хочу сказать о таком типе, как остекление лоджий и балконов.

Как правило, крепеж окна попадает в самый край верхней бетонной плиты или в край кирпичной нижней и боковой стены. Поэтому на рамный дюбель крепить лоджии в край стены бывает довольно опасно.

Анкерные пластины, здесь прекрасный выход из ситуации.

Ну и напоследок хочется сказать о большом плюсе анкеров, который является в то же время минусом для анкерных пластин.

Когда рама окна крепится на анкера, в момент бурения вы выставляете только одну вертикальную плоскость по уровню. А вторую вертикальную плоскость корректируете после того, как вставили анкер.

Во время крепления анкерными пластинами, вам придется выставить сразу две вертикальные плоскости и только после этого делать отверстия перфоратором. Это требует определенного мастерства и навыков.

Источник: lankins.ru/montazhnikam/chem-krepit-plastikovye-okna.html

Способы крепежа пластиковых окон в проеме

Как показывает практика, единого мнения по вопросу «что же лучше» так и не было выработано. Важно сказать, что и тот и другой способы установки пластиковых окон получили поддержку академии Rehau.

За многие годы работы, установщиками было высказано огромное количество мнений по данному вопросу.

Монтаж пластиковых окон на анкер

Все что касается монтажа пластиковых окон на анкера можно свести к следующему: анкерная система крепления подразумевает под собой сквозное отверстие в раме окна, что, несомненно, нарушает ее целостность, в результате чего происходит разгерметизация камер профиля.

Кроме того, анкер загоняется в кирпичную или бетонную стену, и как уже было сказано, проходит сквозь профиль Вашего пластикового окна, соприкасаясь внутри с армированием профильной системы.

Результатом такого взаимодействия может быть обледенение и промерзание стеклопакета, а как итог — его запотевание, к тому же появляется вероятность цветения откосов. Вторым опасением при установке пластиковых окон ПВХ на анкеры является возможность при неаккуратном монтаже растянуть конструкцию оконного профиля.

После завершения установки вернуть раму в нормальное положение будет уже достаточно проблематично.

Кроме указанных минусов важно выделить, пожалуй, главный плюс анкерного монтажа – это высокая надежность крепления и быстрая готовность окна к эксплуатации, особенно удобно это при монтаже балконных блоков.

Установка пластикового окна с помощью пластины

Теперь перейдем к вопросу установки пластиковых окон с помощью пластин. Основным достоинством данного способа является сокращение процесса монтажа до минимума, то есть пропадает необходимость демонтажа стеклопакета перед установкой.

К тому же здесь уже не нужно дырявить Ваше окно сквозным анкером, а соответственно не нужно нарушать целостность камер профильной системы, а это, в свою очередь, не даст промерзнуть Вашим стеклопакетам в русскую зиму.

При данном методе установки вероятность растянуть раму пластикового окна сводится к минимуму, что также очень важно. При использовании такого метода установки, многим не нравится то, что крепежные пластины торчат по всему периметру окна, но при грамотной отделке откосов данный недостаток успешно удается скрыть.

Казалось бы, минусы не видны, плюсы очевидны, тогда возникает закономерное желание закрепить всю раму окна на пластинах. Однако не все так просто.

Если Ваше окно имеет открываемые створки, то при постоянном их открывании – закрывании будут возникать ударные нагрузки на раму пластикового окна, поэтому крепление анкерами намного надежнее. Монтаж окон исключительно на пластины допускается при установке только глухого окна.

Именно поэтому все чаще применяют комбинированное крепление: верхнюю часть рамы крепят пластинами, а нижнюю часть фиксируют анкерами.

Такой способ обеспечивает более точную регулировку окна анкерами и дает возможность наиболее ровно выставить окно по горизонтали и вертикали, а также сократить долю минусов, которые несет за собой установка пластиковых окон только на анкеры!

Источник: evrookna-pskov. ru/poleznaya-informatsiya/sposoby-krepezha-okon.html

Как выбрать крепеж для пластикового окна — советы строителя

Замена устаревших деревянных оконных рам в жилых зданиях в клину, Солнечногорске, Зеленограде новыми конструкциями светопрозрачных блоков настолько стала популярна, что многие домашние умельцы начали самостоятельно выполнять эту работу.

Ведь можно посмотреть за действиями подготовленного мастера-строителя при установке пластикового окна.

Однако хорошие практические навыки выполнения слесарных и строительных работ, наличие необходимого инструмента не всегда оказываются достаточными для выполнения подобных операций.

Нужны еще знания конкретных особенностей технологии установки конструкций, правил монтажа на различные стены, применения крепежных элементов.

Современная торговля предоставляет большой ассортимент болтов, шурупов, пластин и других креплений, которые предназначены для установки пластикового окна.

Такое разнообразие деталей в совокупности с рекламой могут усложнить выбор неискушенному покупателю потому, что каждая конкретная модель предназначена для специфических условий эксплуатации. Их надо учитывать.

До начала работ по установке пластикового светопрозрачного блока следует учесть материал и состояние стен оконного проема, на который будет выполняться монтаж для того, чтобы правильно подобрать крепежные элементы, надежно фиксирующие всю конструкцию.

Для установки пластиковых окон чаще всего используют:

• анкерные болты;
• специальные шурупы для крепления в бетоне;
• анкерные пластины.

Анкерный болт

Его строители называют анкерным дюбелем или анкером и признают самым надежным элементом крепления оконных блоков. В его комплект входят:

• болт с резьбой на конце;
• пластиковая втулка;
• строительная гильза.

Принцип работы

Для крепления конструктивного элемента в стене высверливается отверстие, куда вставляются последовательно гильза и втулка.

Анкерный болт через отверстие закрепляемой детали завинчивается во втулку, расклинивает ее так, что создается распирающее воздействие на гильзу, которая расширяется и удерживает все элементы.

Преимущества

Надежность фиксации конструкции окна ПВХ в сочетании с удобным процессом монтажа считается главным достоинством крепления анкерным болтом. Поэтому его используют для соединения строительных деталей с любыми прочными основаниями.

Но эту работу сложно переделывать, ее надо сразу выполнять качественно. Разобрать анкерное соединение для регулировки положения окна по уровню горизонта или вертикали очень проблематично.

Жестко зафиксированный в стене анкер для извлечения требует много сил и времени. Поэтому такая надежность крепления при определенных обстоятельствах отрицательно сказывается на использовании анкерных болтов.

Недостаток

Проблемным местом применения анкеров считаются многослойные стены с пустотами, заполненными утеплителями. Отсутствие однородной плотной среды исключает надежную фиксацию гильзы в подготовленном отверстии при ввинчивании болта. Создаваемой анкером распорке в полой среде не за что удерживаться.

Рекомендации по выбору размеров

Глубина отверстия в стене соответствует вставляемой в него гильзе, а болт закрепляет раму к проему. Но промежуток между стеной и рамой окна ПВХ может быть произвольным от 2-х до 7 см. Он определяет длину дюбеля.

При расстоянии до 3-х см выбирают анкерный болт длиной 110 мм, а при 7-ми см — 160 мм.

Шурупы для крепления в бетоне

В обиходе их называют турбовинтами, нагелями или даже саморезами по бетону. Они обладают достаточными удерживающими усилиями, позволяющими успешно их использовать при закреплении в стене окон ПВХ.

Преимущества

• надежность крепления в прочных материалах;
• доступность демонтажа для выполнения регулировок или замены деталей.

Недостаток

Нельзя использовать при неоднородной структуре многослойных стен из-за наличия в них пустот с теплоизоляционными вставками.

Выбор размеров

На длину нагеля, так же как и анкерного болта, влияет величина промежутка между рамой окна и проемом в стене.

Анкерные пластины

Их используют как наиболее современный метод крепления светопрозрачных устройств, разработанный с учетом влияния температуры, воздействующей на оконные коробки при разных погодных условиях за счет эластичности материала. К тому же только они способны надежно удерживать окно ПВХ в многослойной стене.

Принцип крепления

С одной стороны пластина закрепляется на торцевой части оконной рамы, а с другой — фиксируется в стене обыкновенным дюбелем длиной в 5÷8 см.

Виды конструкций

Производители выпускают анкерные пластины:

• поворотными;
• неповоротными.

Поворотную модель удобно переориентировать на раме без сверления отверстий при возникновении неожиданных препятствий во время сверления бетонной стены, например, попадания на прут арматуры. Простая перестановка пластины в новом направлении сохраняет целостность оконной рамы.

Особенности монтажа пластиковых окон

1. Среди строителей бытует мнение, что анкерные пластины обладают недостаточной надежностью. Но производители предписывают выполнять такое крепление с обязательным использованием монтажной пены, которая при застывании создает сама по себе надежную фиксацию окна. А вот использование минеральной ваты или любых других уплотнителей недопустимо.
2. Анкерные пластины выпускаются под конкретную конструкцию пластикового окна каждым производителем по своим стандартам. Это надо учитывать при покупке крепежа. Использование пластин, например, фирмы Rehau для крепления окон другой конструкции может создать проблемную ситуацию.

При выборе крепежных элементов учтите конструктивные особенности окон и стен. Это поможет сделать правильный выбор для установки конкретной модели.

При необходимости можно проконсультироваться у специалистов в оконной компании, которые своими советами облегчат вам самостоятельно выполнить монтаж окон ПВХ.

Источник: okna-systems.pro/articles/poleznoe/kak-vybrat-krepezh-dlya-plastikovogo-okna-sovety-stroitelya

Как заменить оконное стекло в виниловой раме? (Пошаговое руководство)

Самое стандартное окно может прослужить до 20 лет, прежде чем потребуется его замена. А вот оконное стекло в виниловой раме, возможно, придется менять раньше. Например, старинные стеклянные панели быстро расшатываются.

Помимо антикварных, есть проблемы и у современных стекол. Варианты из пластика меняют свой первоначальный цвет, а двойное стекло легко запотевает.

Виниловые окна долговечны и обладают отличными характеристиками. В отличие от алюминиевого или деревянного типа, некоторые производители приваривают стекло к створке. По этой причине снятие стекла с рамы требует дополнительной работы и осторожности, особенно при извлечении винила.

Обычно для решения этой задачи вы можете обратиться к эксперту за огромную плату. Но вы можете сэкономить свои деньги, зная как заменить оконное стекло самостоятельно. Если вы используете это руководство, вы без проблем справитесь с этим проектом. Теперь давайте начнем.

Как заменить оконное стекло в виниловой раме

Инструменты, необходимые для замены оконного стекла в виниловой раме

При наличии подходящих инструментов и материалов процесс удаления стекла из рамы станет простым. Тем не менее, вам понадобится некоторый опыт в определении необходимого количества ленты для остекления и ее типа.

Чтобы упростить вам задачу, вот необходимые инструменты

Для этого проекта вам не понадобится комплект для утепления окон. Вместо этого, чтобы заменить домашнее оконное стекло в виниловой раме, вам понадобятся следующие инструменты:

• Скребки и лезвия для краски
• Тепловые пушки
• Кисти для рисования (дополнительно)
• Наждачная бумага
• Пистолеты для герметика
• Стеклянные листы
• Композитный крепеж
• Цвета краски (опционально)

Шаг 1: Отделите виниловую створку от окна

Двухстворчатые окна этого типа имеют верхнюю и нижнюю створку. Отпустив двойные защелки на каждой створке, вы сможете быстро перемещать их. С учетом сказанного вам нужно освободить выступы и отогнуть верхнюю часть створки в свою сторону.

Поднимите левый край створки, так как при этом она немного повернется. В этот момент створка станет свободной от окна. Теперь выньте его из оконного проема и положите внутренней частью на стол лицевой стороной вверх.

Шаг 2: Вытащите стопоры

Подойдите к краю стекла и найдите окружающие его стопоры винилового остекления. Если вы не знаете, как выглядит остекление, найдите плоские виниловые полоски с маленькими выступами. Обычно вы можете найти эти компоненты, спрятанные под рамой, которая окружает створку.

Когда вы их увидите, приставьте плоскую отвертку к краю ограничителя остекления на правом краю. Аккуратно ударяйте головкой отвертки, пока упор не соскользнет с рамы. Повторите процесс на всех упорах на раме.

Шаг 3: Удалите герметик с окна

Проведите канцелярским ножом через нижнюю часть створки. Вы также должны провести канцелярским ножом – на высоте 8 дюймов – по левой и правой части створки. Чтобы полностью разрезать этот предмет, попросите кого-нибудь подержать пояс для вас.

Найдите установочные блоки и разрежьте герметик в этой области. Эти маленькие блоки лежат в центре по обеим сторонам кадра.

Шаг 4. Вытащите имеющееся стекло

Поверните створку наружу и убедитесь, что она обращена к вам. Затем дайте ему постоять на столе. В этом положении вставьте нож между оконным стеклом и внешней рамой.

Проведите ножом внутри створки, разрезая уплотнитель, остающийся между стеклом и рамой. Убедитесь, что ваш партнер правильно держит стекло, чтобы оно не выскользнуло из окна.

Остановитесь на внешней части створки и осторожно толкните стекло. Когда стекло соскользнет с окна, ваш партнер должен быть в состоянии поймать его руками в перчатках, чтобы избежать травм.

Шаг 5. Найдите замену стеклу

Следующим важным шагом при замене оконного стекла в виниловой раме является поиск панели того же размера и толщины, что и у текущей. Также было бы полезно, если бы вы разместили резиновые прокладки — той же толщины, что и стекло, вокруг самого стекла.

К счастью, размеры стекла можно найти, в частности, не снимая его с окна. Для выполнения этой задачи вам понадобится штангенциркуль, который мог бы перемещаться по створке и удерживать стекло. В этом положении можно получить показания.

Вы также можете пройти измерение в местном стекольном магазине с помощью портативного лазера. Это устройство поможет вам проверить размер стекла.

Перед использованием инструмента вытяните планки остекления. Как только вы закончите, вы можете заменить их или оставить, пока магазин не предоставит вам новую панель.

Шаг 6. Закрепите сменное стекло

Наклейте на окно свежий двусторонний скотч. Разрежьте материал вдоль и поместите внутрь оконной рамы.

Затем положите новое стекло поверх этого клея. Поскольку лента быстро прилипает к стеклу, поместите стекло в правильное положение.

При замене убедитесь, что стекло имеет правильную толщину. Но процесс замены стекла в двухкамерном или любом другом окне требует использования влажной глазури или силиконового герметика.

Для окна, на котором используется двусторонний скотч, убедитесь, что вы используете клей такой же толщины. Если вы выберете неправильную ленту, стекло будет выглядеть неуклюже, и вам может быть трудно правильно закрепить полоски остекления.

Поместите установочные блоки вокруг внешнего края стекла. Обеспечив достаточное пространство вокруг стекла, створка будет правильно выровнена со стеклом. Не забывайте об этом совете, особенно если вы берете с собой оконное стекло, заменяющее виниловую раму.

Попробуйте разместить эти блоки со всех сторон, чтобы заблокировать углы. Если пропустить этот шаг, створка не закроется должным образом.

Шаг 7. Закрепите упоры и замените окно

Начните с защелкивания упоров над стеклом и внутри оконной рамы. После закрепления защелок верните окно в полость и убедитесь, что оно сидит идеально.

Заключение

Если ваше окно состоит из виниловой рамы, вам, возможно, придется заменить стекло по многим причинам. Во-первых, стекло может стать рыхлым, запотеть или даже потерять свой первоначальный цвет.

Чтобы заменить лист без замены виниловой рамы с двойным остеклением, вам, возможно, придется потратить дополнительные деньги, если вы позвоните профессионалу.

Однако вы можете использовать описанные выше шаги по замене оконного стекла, чтобы выполнить эту задачу самостоятельно. Нет необходимости беспокоиться об оконном регуляторе, так как это руководство предназначено для зданий. Подводя итоги шагов:

• Снять створку с окна
• Снять упоры с рамы
• Извлеките герметик и снимите стекло
• Купите запасное оконное стекло в хозяйственном магазине.
• Установить стекло
• Заменить окно

Если у вас есть какие-либо вопросы и комментарии, пожалуйста, поделитесь ими в поле ниже.

Топ-5 проблем и решений виниловых окон

Если вы подумываете о покупке виниловых окон и провели какое-либо исследование в Интернете, вы, вероятно, сталкивались с обсуждением проблем, связанных с виниловыми окнами. Виниловые окна сегодня являются выбором номер один для большинства производителей в Канаде, потому что они обеспечивают хорошие характеристики при относительно низкой стоимости производства. Эти окна также легче, чем деревянные или алюминиевые, и поэтому с ними легче работать, когда приходит время их транспортировки и установки. Но, как и любой материал или продукт, виниловые окна имеют свои специфические проблемы. Реальность такова, что подавляющее большинство виниловых окон не нуждаются в ремонте, но исключения все же бывают.

В этом посте мы рассмотрим пять наиболее распространенных проблем, связанных с заменой пластиковых окон. Мы также рассмотрим, что вызывает эти проблемы и как вы, потребитель, можете их избежать. Из-за огромного количества установленных нами окон мы решили практически все возможные проблемы с окнами и дверями. Мы также ведем постоянные переговоры с производителями и установщиками окон и дверей по всей Канаде, поэтому у нас есть глубокие знания о хорошем, плохом и уродливом замене виниловых окон.

1. Выход из строя герметичного блока (стекла) – 3 потенциальные проблемы

Проблема: Трещины под давлением
Стекло составляет примерно 70% площади поверхности окна. Погода в Канаде известна большими перепадами температуры в 10 градусов по Цельсию. в течение нескольких часов это может привести к тому, что стекло быстро сожмется и расширится, что может привести к его растрескиванию.

Решение:
Герметичный блок можно заменить на точно такую ​​же модель, как и старый. Обычно в течение первого года после установки окна этот вопрос покрывается гарантией, включая оконный герметик и работы.

Стеклопакет с трещиной от давления. Трещины под давлением часто возникают при быстром изменении температуры.

Проблема: выход из строя герметичного блока
Эта менее распространенная проблема возникает, когда блок скомпрометирован и пропускает аргон (обычный газ, который вводится между слоями стекла для уменьшения количества тепла, передаваемого через окно). утечка, вызывающая образование конденсата внутри между стеклянными панелями и нарушение обзора.

Решение:
Конечно, такой случай редок, но все же случается, большинство оконных компаний предлагают пожизненную гарантию на неисправные запечатанные блоки. Во многих случаях стекло будет поставляться бесплатно, и домовладелец может нести ответственность за оплату труда. Обычно в течение первого года после установки окна на этот вопрос распространяется гарантия, включая стекло и работу.

Проблема: Физическое повреждение
Физическое повреждение обычно вызвано несчастными случаями, такими как подлетевший камень и удар о стекло или неправильная работа оконной створки (чаще всего захлопывание).

Решение:
Герметичный блок можно заменить на точно такую ​​же модель, как и старый, но домовладельцы будут нести ответственность за стекло и трудозатраты.

Некоторые оконные компании на самом деле предлагают гарантию на поломку, но, по нашему опыту, домовладелец по-прежнему несет ответственность за оплату труда, которая на самом деле может стоить столько же, сколько их замена. Так что остерегайтесь гарантии на разбитое стекло.

2. Рукоятки со снятой рукояткой

Створчатые и маркизные окна являются предпочтительным выбором для энергосберегающих окон. Проблема возникает, когда рукоятка перетягивается, чтобы приблизить створку к оконной раме, чтобы плотно закрыть окно с многоточечным запорным механизмом. Все это означает, что домовладелец предполагает, что чем сильнее он затянет ручку, тем плотнее будет окно. Это не тот случай.

Решение:
Есть простое решение этой проблемы: не перетягивать рукоятку в момент соприкосновения створки с оконной рамой, оставить небольшой зазор, чтобы многоточечный механизм выполнил свою работу и притянул створку ближе к окну для герметичности.

Когда окно находится в открытом положении, убедитесь, что фиксирующий рычаг на боковой раме также находится в открытом положении. Лучшим индикатором этого является то, что ручка будет направлена ​​вверх, рис. 1Рис. 2 Убедившись, что запирающий рычаг находится в открытом положении, начните медленно поворачивать рукоятку, чтобы втянуть створку в раму. ЗАПРЕЩАЕТСЯ притягивать створку рукояткой к раме. Оставьте ». (5 мм) зазор между створкой и рамой (рис. 1). На этом этапе с помощью стопорного рычага окончательно притяните створку к раме (рис. 2).

3. Сломанные поворотные штифты на подвесных и раздвижных окнах

Поворотно-откидные окна имеют небольшие защелки в верхней и нижней части окна, эти защелки изготовлены из пластика и содержат нагруженную пружину внутри, когда створка наклоняется в сторону комнаты и захлопывается в обратном порядке, эти защелки могут сломаться, что приведет к неправильной фиксации оконной створки на перилах.

Решение:
Правильная работа; Аккуратно защелкнув оконную створку на место, вы сохраните оконные штифты в хорошем состоянии на долгие годы.

Замок-защелка внутри створки

4. Старый уплотнитель

Уплотнитель с ворсом на раздвижных, подвесных и воронкообразных окнах. Чрезмерная эксплуатация этих окон может привести к истиранию уплотнителя, что приведет к большей утечке воздуха из окон и появлению сквозняков.

Решение:
Уплотнение свай относительно легко заменить. Раздвижное окно имеет каналы по внешнему периметру окон, где скользит уплотнитель. Все, что вам нужно сделать, это использовать ручные ножницы, чтобы поддеть их, затем удалить существующий уплотнитель, а затем ввернуть вместо него новый уплотнитель.

Влагозащита

5. Сломанные пружинные штифты грохота прижима

На грохоте прижима есть 4 точки крепления. Две верхние стационарные, две нижние рабочие. Они изготовлены из пластика и содержат внутри нагруженную пружину. Неправильная эксплуатация, установка экрана вверх дном, может привести к поломке нагруженных пружин.

Решение:
Для правильной работы всегда проверяйте перед установкой экрана, что фиксированные точки крепления находятся вверху, а затем осторожно верните их на место.
