Привет, читатели! Давненько не писал в блог. Начался сезон установки и регулировки окон перед зимой. Все хотят утеплиться.

Так вот, многие клиенты интересуются, как же мы крепим пластиковые окна. Скажу сразу, единого крепления нет.

Все зависит от места установки окна. Поэтому мы можем использовать анкера или пластины. Вообщем надоело отвечать на одни и те же вопросы и я решил их поместить в одну статью, ссылку на которую будут давать всем своим новым клиентам.

Надеюсь и вам пригодится данная информация. Читайте, знакомьтесь.

Содержание

1. От чего зависит выбор крепежа
2. Чем крепить пластиковые окна. Виды крепежа
3. Чем крепить пластиковые окна в кирпич?
4. Чем крепить пластиковые окна в дерево?
5. Чем крепить пластиковые окна в газобетон?
6. Чем крепить пластиковые окна в бетон?
7. Способы крепежа пластиковых окон в проеме
8. Монтаж пластиковых окон на анкер
9. Установка пластикового окна с помощью пластины
10. Как выбрать крепеж для пластикового окна — советы строителя
11. Анкерный болт
12. Принцип работы
13. Преимущества
14. Недостаток
15. Рекомендации по выбору размеров
16. Шурупы для крепления в бетоне
17. Преимущества
18. Недостаток
19. Выбор размеров
20. Анкерные пластины
21. Принцип крепления
22. Виды конструкций
23. Особенности монтажа пластиковых окон

Содержание

• 1 От чего зависит выбор крепежа
• 2 Чем крепить пластиковые окна. Виды крепежа
• 3 Чем крепить пластиковые окна в кирпич?
• 4 Чем крепить пластиковые окна в дерево?
• 5 Чем крепить пластиковые окна в газобетон?
• 6 Чем крепить пластиковые окна в бетон?
• 7 Способы крепежа пластиковых окон в проеме
• 8 Монтаж пластиковых окон на анкер
• 9 Установка пластикового окна с помощью пластины
• 10 Как выбрать крепеж для пластикового окна — советы строителя
• 11 Анкерный болт
  • 11.1 Принцип работы
  • 11.2 Преимущества
  • 11.3 Недостаток
  • 11.4 Рекомендации по выбору размеров
• 12 Шурупы для крепления в бетоне
  • 12.1 Преимущества
  • 12.2 Недостаток
  • 12.3 Выбор размеров
• 13 Анкерные пластины
  • 13.1 Принцип крепления
  • 13.2 Виды конструкций
• 14 Особенности монтажа пластиковых окон

От чего зависит выбор крепежа

Выбор крепежа для окон, в первую очередь зависит от материала стены, в которую вы будете крепить ваше окно:

• Кирпич;
• Дерево;
• Газобетон, пенобетон, шлакоблок;
• Бетон.

Во вторую очередь, от типа конструкции и технических условий монтажа:

• Лоджии;
• Входные двери;
• Окна;
• Витражи.

Чем крепить пластиковые окна. Виды крепежа

1. Анкер или рамный дюбель. Бывает диаметром 8 мм, но практика показывает, что оптимальный диаметр рамного дюбеля — 10 мм. На мой взгляд самый надежный и удобный крепеж для окон.

Имеет различную длину: 72 мм, 92 мм, 112 мм, 132 мм, 152 мм, 182 мм, 202 мм. Используется следующим образом:

В оконной раме сверлится отверстие сверлом по металлу диаметром 10 мм. Затем, перфоратором бурится отверстие в бетоне, прямо через раму.

Далее, вставляется рамный дюбель и забивается в бетон, пока не упрется в раму. После чего закручивается винт. Есть мнение, что дюбель надо утапливать внутрь профиля.

Я считаю это необязательным. Потому, как для шляпки дюбеля, даже существует специальная декоративная заглушка. А прочность крепления в обоих случаях практически одинаковая.

2. Анкерная пластина. Для каждого вида оконного профиля, особенно популярного, производят определенный тип анкерных пластин. Но поскольку, по технологии пластины нужно прикручивать к оконной раме, то можно использовать любые пластины для окон ( только в целях экономии конечно ).

Кстати, по поводу прикручивания пластин в раму. Есть, так называемые, пластины-крабы. То есть, они врезаются или защелкиваются в профиль.

Так вот, в случае наличия четверти в проеме, многие монтажники не прикручивают такие пластины. Наружу окно не выпадет, и это самое главное. Ведь четверть удерживает окно.

Нужно сказать, что бывают случаи (в настоящее время реже), когда монтажники окон, грубо нарушая технологию монтажа, вообще не используют крепеж. Просто фиксируют окно клиньями и заливают монтажной пеной.

Надеюсь, Вас такие случаи пройдут стороной.

3. Шурупы по дереву. Используется для крепления окон в дерево. Самый дешевый крепеж, и это наверное единственный плюс.

4. Шуруп по бетону. Используется по моему только в Европе. Зашел в профессиональный магазин «Крепеж» в С-Петербурге, где много чего можно купить, поговорил с продавцами. Нет у них этих шурупов.

Чем крепить пластиковые окна в кирпич?

Кирпич — это хороший материал для строительства зданий. Но крепить пластиковые окна в кирпич, порой проблематично. В чем собственно сложность?

Если использовать рамный дюбель, то сверлить отверстия в раме под этот дюбель лучше не заранее, а по месту.

Это нужно для того, чтобы попасть анкером прямо в середину кирпича, а не в раствор между кирпичами. Так, конечно никто не делает ( я, кстати, тоже). Ведь это потеря времени.

Рамный дюбель, желательно выбрать максимально большой длины ( минимальный заход в кирпич 6 — 10 см ). Если кирпич пустотелый, то используйте 202-й анкер.

Применять анкерные пластины в кирпич можно, если вы уверены в том, что кирпич не пустотелый. Но даже цельный кирпич бывает плохого качества. И закрепить в него пластину, не профессионалу, будет очень сложно.

Чем крепить пластиковые окна в дерево?

Идеальный вариант крепежа окон для дерева — это анкерные пластины. И никто не сможет меня в этом переубедить. Каркасные дома или брус, только пластины.

Из своего горького опыта расскажу, как крепил окна шурупами в верхнюю часть коробки в доме из бруса. И обсада была, и зазор около 4 см. Через год брус начал садиться, и эти шурупы вместе с брусом вошли прямиком в стеклопакеты.

В итоге, несколько стеклопакетов заменил по гарантии. Попал на деньги. После этого случая, если пользуюсь шурупами, то только в исключительных случаях, и только в боковые части оконной коробки.

Кстати, даже при строительстве каркасных домов, профессионалы не рекомендуют использовать закаленные шурупы. Дерево — живой материал и при движении шурупы ломаются, а гвоздь например гнется. Такой же принцип и с анкерной пластиной.

Анкерные пластины для деревянных домов хороши по следующим причинам:

• Быстрый монтаж;
• Компенсирует температурные расширения;
• Не влияют на оконные конструкции при усадке.

Чем крепить пластиковые окна в газобетон?

Газобетонная стена — рыхлая. Можно крепить на рамный дюбель максимальной длинны 202 мм. Это самый простой и быстрый способ.

Но правильнее крепить пластиковые окна на анкерные пластины через специальный дюбель по газобетону. Это чуть дольше и посложнее. К тому же надо покупать или иметь в своем арсенале шестигранную биту.

Чем крепить пластиковые окна в бетон?

Если иметь ввиду бетон хорошего качества, из которого например делают перемычки над оконными проемами, то бурить под рамный дюбель такой бетон диаметром 10 мм сложновато, но можно.

В этом случае лучше применять анкерные пластины. А вот панельные и блочные дома, как раз эффективнее крепить на рамный дюбель. Это надежнее и быстрее.

В начале статьи, я говорил, что выбор крепежа для окон зависит еще и от типа конструкции. Так вот хочу сказать о таком типе, как остекление лоджий и балконов.

Как правило, крепеж окна попадает в самый край верхней бетонной плиты или в край кирпичной нижней и боковой стены. Поэтому на рамный дюбель крепить лоджии в край стены бывает довольно опасно.

Анкерные пластины, здесь прекрасный выход из ситуации.

Ну и напоследок хочется сказать о большом плюсе анкеров, который является в то же время минусом для анкерных пластин.

Когда рама окна крепится на анкера, в момент бурения вы выставляете только одну вертикальную плоскость по уровню. А вторую вертикальную плоскость корректируете после того, как вставили анкер.

Во время крепления анкерными пластинами, вам придется выставить сразу две вертикальные плоскости и только после этого делать отверстия перфоратором. Это требует определенного мастерства и навыков.

Источник: lankins.ru/montazhnikam/chem-krepit-plastikovye-okna.html

Способы крепежа пластиковых окон в проеме

Как показывает практика, единого мнения по вопросу «что же лучше» так и не было выработано. Важно сказать, что и тот и другой способы установки пластиковых окон получили поддержку академии Rehau.

За многие годы работы, установщиками было высказано огромное количество мнений по данному вопросу.

Монтаж пластиковых окон на анкер

Все что касается монтажа пластиковых окон на анкера можно свести к следующему: анкерная система крепления подразумевает под собой сквозное отверстие в раме окна, что, несомненно, нарушает ее целостность, в результате чего происходит разгерметизация камер профиля.

Кроме того, анкер загоняется в кирпичную или бетонную стену, и как уже было сказано, проходит сквозь профиль Вашего пластикового окна, соприкасаясь внутри с армированием профильной системы.

Результатом такого взаимодействия может быть обледенение и промерзание стеклопакета, а как итог — его запотевание, к тому же появляется вероятность цветения откосов. Вторым опасением при установке пластиковых окон ПВХ на анкеры является возможность при неаккуратном монтаже растянуть конструкцию оконного профиля.

После завершения установки вернуть раму в нормальное положение будет уже достаточно проблематично.

Кроме указанных минусов важно выделить, пожалуй, главный плюс анкерного монтажа – это высокая надежность крепления и быстрая готовность окна к эксплуатации, особенно удобно это при монтаже балконных блоков.

Установка пластикового окна с помощью пластины

Теперь перейдем к вопросу установки пластиковых окон с помощью пластин. Основным достоинством данного способа является сокращение процесса монтажа до минимума, то есть пропадает необходимость демонтажа стеклопакета перед установкой.

К тому же здесь уже не нужно дырявить Ваше окно сквозным анкером, а соответственно не нужно нарушать целостность камер профильной системы, а это, в свою очередь, не даст промерзнуть Вашим стеклопакетам в русскую зиму.

При данном методе установки вероятность растянуть раму пластикового окна сводится к минимуму, что также очень важно. При использовании такого метода установки, многим не нравится то, что крепежные пластины торчат по всему периметру окна, но при грамотной отделке откосов данный недостаток успешно удается скрыть.

Казалось бы, минусы не видны, плюсы очевидны, тогда возникает закономерное желание закрепить всю раму окна на пластинах. Однако не все так просто.

Если Ваше окно имеет открываемые створки, то при постоянном их открывании – закрывании будут возникать ударные нагрузки на раму пластикового окна, поэтому крепление анкерами намного надежнее. Монтаж окон исключительно на пластины допускается при установке только глухого окна.

Именно поэтому все чаще применяют комбинированное крепление: верхнюю часть рамы крепят пластинами, а нижнюю часть фиксируют анкерами.

Такой способ обеспечивает более точную регулировку окна анкерами и дает возможность наиболее ровно выставить окно по горизонтали и вертикали, а также сократить долю минусов, которые несет за собой установка пластиковых окон только на анкеры!

Источник: evrookna-pskov. ru/poleznaya-informatsiya/sposoby-krepezha-okon.html

Как выбрать крепеж для пластикового окна — советы строителя

Замена устаревших деревянных оконных рам в жилых зданиях в клину, Солнечногорске, Зеленограде новыми конструкциями светопрозрачных блоков настолько стала популярна, что многие домашние умельцы начали самостоятельно выполнять эту работу.

Ведь можно посмотреть за действиями подготовленного мастера-строителя при установке пластикового окна.

Однако хорошие практические навыки выполнения слесарных и строительных работ, наличие необходимого инструмента не всегда оказываются достаточными для выполнения подобных операций.

Нужны еще знания конкретных особенностей технологии установки конструкций, правил монтажа на различные стены, применения крепежных элементов.

Современная торговля предоставляет большой ассортимент болтов, шурупов, пластин и других креплений, которые предназначены для установки пластикового окна.

Такое разнообразие деталей в совокупности с рекламой могут усложнить выбор неискушенному покупателю потому, что каждая конкретная модель предназначена для специфических условий эксплуатации. Их надо учитывать.

До начала работ по установке пластикового светопрозрачного блока следует учесть материал и состояние стен оконного проема, на который будет выполняться монтаж для того, чтобы правильно подобрать крепежные элементы, надежно фиксирующие всю конструкцию.

Для установки пластиковых окон чаще всего используют:

• анкерные болты;
• специальные шурупы для крепления в бетоне;
• анкерные пластины.

Анкерный болт

Его строители называют анкерным дюбелем или анкером и признают самым надежным элементом крепления оконных блоков. В его комплект входят:

• болт с резьбой на конце;
• пластиковая втулка;
• строительная гильза.

Принцип работы

Для крепления конструктивного элемента в стене высверливается отверстие, куда вставляются последовательно гильза и втулка.

Анкерный болт через отверстие закрепляемой детали завинчивается во втулку, расклинивает ее так, что создается распирающее воздействие на гильзу, которая расширяется и удерживает все элементы.

Преимущества

Надежность фиксации конструкции окна ПВХ в сочетании с удобным процессом монтажа считается главным достоинством крепления анкерным болтом. Поэтому его используют для соединения строительных деталей с любыми прочными основаниями.

Но эту работу сложно переделывать, ее надо сразу выполнять качественно. Разобрать анкерное соединение для регулировки положения окна по уровню горизонта или вертикали очень проблематично.

Жестко зафиксированный в стене анкер для извлечения требует много сил и времени. Поэтому такая надежность крепления при определенных обстоятельствах отрицательно сказывается на использовании анкерных болтов.

Недостаток

Проблемным местом применения анкеров считаются многослойные стены с пустотами, заполненными утеплителями. Отсутствие однородной плотной среды исключает надежную фиксацию гильзы в подготовленном отверстии при ввинчивании болта. Создаваемой анкером распорке в полой среде не за что удерживаться.

Рекомендации по выбору размеров

Глубина отверстия в стене соответствует вставляемой в него гильзе, а болт закрепляет раму к проему. Но промежуток между стеной и рамой окна ПВХ может быть произвольным от 2-х до 7 см. Он определяет длину дюбеля.

При расстоянии до 3-х см выбирают анкерный болт длиной 110 мм, а при 7-ми см — 160 мм.

Шурупы для крепления в бетоне

В обиходе их называют турбовинтами, нагелями или даже саморезами по бетону. Они обладают достаточными удерживающими усилиями, позволяющими успешно их использовать при закреплении в стене окон ПВХ.

Преимущества

• надежность крепления в прочных материалах;
• доступность демонтажа для выполнения регулировок или замены деталей.

Недостаток

Нельзя использовать при неоднородной структуре многослойных стен из-за наличия в них пустот с теплоизоляционными вставками.

Выбор размеров

На длину нагеля, так же как и анкерного болта, влияет величина промежутка между рамой окна и проемом в стене.

Анкерные пластины

Их используют как наиболее современный метод крепления светопрозрачных устройств, разработанный с учетом влияния температуры, воздействующей на оконные коробки при разных погодных условиях за счет эластичности материала. К тому же только они способны надежно удерживать окно ПВХ в многослойной стене.

Принцип крепления

С одной стороны пластина закрепляется на торцевой части оконной рамы, а с другой — фиксируется в стене обыкновенным дюбелем длиной в 5÷8 см.

Виды конструкций

Производители выпускают анкерные пластины:

• поворотными;
• неповоротными.

Поворотную модель удобно переориентировать на раме без сверления отверстий при возникновении неожиданных препятствий во время сверления бетонной стены, например, попадания на прут арматуры. Простая перестановка пластины в новом направлении сохраняет целостность оконной рамы.

Особенности монтажа пластиковых окон

1. Среди строителей бытует мнение, что анкерные пластины обладают недостаточной надежностью. Но производители предписывают выполнять такое крепление с обязательным использованием монтажной пены, которая при застывании создает сама по себе надежную фиксацию окна. А вот использование минеральной ваты или любых других уплотнителей недопустимо.
2. Анкерные пластины выпускаются под конкретную конструкцию пластикового окна каждым производителем по своим стандартам. Это надо учитывать при покупке крепежа. Использование пластин, например, фирмы Rehau для крепления окон другой конструкции может создать проблемную ситуацию.

При выборе крепежных элементов учтите конструктивные особенности окон и стен. Это поможет сделать правильный выбор для установки конкретной модели.

При необходимости можно проконсультироваться у специалистов в оконной компании, которые своими советами облегчат вам самостоятельно выполнить монтаж окон ПВХ.

Источник: okna-systems.pro/articles/poleznoe/kak-vybrat-krepezh-dlya-plastikovogo-okna-sovety-stroitelya

способы установки и фиксации окна в проеме, виды крепежных элементов, пошаговая инструкция по установке

Пластиковые окна имеют ряд преимуществ перед деревянными аналогами, поэтому приобрели широкую популярность. Важным аспектом правильной установки окна является выбор технологии и системы закрепления. Крепеж для пластиковых окон отвечает за шумоизоляционные свойства и длительность эксплуатации.

Содержание

Виды крепежа для монтажа пластиковых окон

Существует несколько разновидностей крепежа для пластиковых окон. Каждый из них имеет ряд преимуществ и недостатков, которые и определяют целесообразность использования в каждом конкретном случае. Они подразделяются на следующие виды:

• Анкерный дюбель. Наиболее рационально использовать крепеж диаметром 10 мм. Метиз обеспечивает надежную фиксацию рамы. Длина дюбелей зависит от места установки и особенностей стен.
• Нагель. Получил распространение в Европе, в отечественных магазинах сложно найти качественный крепеж.
• Анкерные пластины. Каждая разновидность окна комплектуется крепежными пластинами определенного типа, но есть универсальные модели. Иногда пластины не вкручиваются в раму, а защелкиваются.

Раньше для установки окон применялись шурупы по дереву, но такая система обладает невысоким показателем надежности. Их единственное преимущество – низкая стоимость, но на монтаже окна экономить не следует. Выбор крепежа для окон должен быть основан на особенностях системы и уровне навыков мастера.

Анкер или анкерный дюбель

Крепление окон анкером для установки ПВХ-окон выполняют профессионалы. Конструктивно приспособление состоит из трех частей: внутренней втулки, резьбового винта и гильзы. Движение винта по резьбе приводит к расширению гильзы втулкой, благодаря чему крепление обеспечивает высокую степень надежности. В некоторых случаях значительная сила фиксации относится к недостаткам, поскольку демонтировать такую систему очень сложно: переустановка окон или их замена потребует серьезных физических и временных затрат. К тому же, установкой должен заниматься опытный специалист.

Анкерный дюбель не подходит для использования в квартирах с многослойными стенами. Распорка не сможет закрепиться, и приспособление будет проваливаться. Стены панельных домов серии П-44 имеют воздушную прослойку с толстым утеплителем, выполнить крепление рамы анкером в такой стене невозможно.

Габариты дюбеля отличаются, но специалисты предпочитают приспособления с длиной 10-20 см и толщиной 0,8-1 см. Выбор размера основан на расстоянии от рамы до откоса. Анкер монтируется во внутренней полости системы прямо под стеклом. Как правило, рама имеет толщину 40 мм, минимальная длина проникновения в стену должна составлять также не менее 40 мм, от этих вычислений необходимо отталкиваться при покупке метизов. Оптимальный вариант – 110-160 мм.

Нагель или шуруп по бетону

Представляет собой стандартный шуруп, который обеспечивает менее надежное закрепление, чем в предыдущем случае, но его легко демонтировать при необходимости. Минусом изделия является сложность установки в утепленных стенах. Крепление пластикового окна нагелем применяют, если оконный проем выполнен из бетона или кирпича.

Размер выбирается по тому же принципу, что и размер анкерного дюбеля. Наиболее рациональным решением будет покупка шурупа с толщиной от 8 мм и длиной не менее 100 мм.

Анкерные пластины

Споры по поводу этого вида крепежа не утихают в течение многих лет, но ведущие производители окон отказались от шурупов и дюбелей в пользу пластин.

Изделие бывает двух видов: неповоротное и поворотное (длинный участок изменяет угол наклона). Технология установки отличается простотой и быстротой скорости реализации: пластина крепится на торцевой стороне окна, а второй край фиксируется к стене простым дюбелем из пластика. К преимуществам метода относится следующее:

• отсутствие необходимости в сквозном просверливании рамы;
• если в стене присутствует арматура или другое препятствие, то изделие легко поворачивается под нужным углом, сверлить второе отверстие при этом не нужно;
• это один из немногих вариантов крепления, которые подходят для фиксации в стенах домов серии П-44.

Многие домашние мастера утверждают, что такая система ненадежна, поскольку не способна выдержать серьезную ветровую нагрузку, но данное предположение ошибочно. Около 90% общей нагрузки приходится на монтажную пену. При использовании другого вида утеплителя (минеральной ваты или пенопласта) следует отдать предпочтение шурупам и дюбелям.

Размерный ряд включает в себя различные варианты. Как и в предыдущих случаях, 10-20 см будет достаточно, но в целях экономии отдают предпочтение пластинам 12-13 см длиной. Специалисты рекомендуют заказывать крепежную систему вместе с окном, что будет гарантией качества и надежности фиксации.

Основные методы крепления окна

Перед началом установки пластикового окна необходимо разобраться с его конструктивными элементами и рассмотреть особенности ПВХ-системы. В зависимости от производителя, изделия отличаются конфигурацией армирования, формой поперечного сечения, количеством воздушных камер, конструкцией стеклопакета. В зависимости от этих показателей выбирается метод установки. Доступны два варианта: крепление пластиковых окон анкерными пластинами и дюбелями через раму.

В последнее время появились новые разработки, которые заменяют деревянные и пластиковые аналоги, их установка имеет ряд отличительных нюансов. Крепление для монтажа мягких окон состоит из люверса, поворотной скобы, ремешка из силикона и французского замка.

С применением пластины

После выравнивания конструкции относительно проема, пластины или кронштейны крепятся к раме и стене. В дальнейшем они скроются за подоконником и финишной отделкой. Положительные качества метода:

• простота и высокая скорость установки, что особенно заметно при использовании анкерных пластин штатного типа – эти приспособления входят в специальные пазы на торце профиля;
• нет необходимости в просверливании рамы;
• подходит для крепления пластиковых окон в деревянном доме;
• закрепление окна проводится без предварительной разборки;
• отсутствие отверстий обеспечивает герметичность и сохранение теплоизоляционных свойств.

По устойчивости к ветровым и весовым нагрузкам метод уступает первому. Поэтому установка окон на верхних этажах многоквартирного дома проводится с применением дюбелей и других видов анкерных креплений.

Монтаж оконной рамы на анкер

В этом случае рама просверливается насквозь. Отверстие в раме должно совпадать по оси с отверстием в стене. Крепежное приспособление вставляется в раму и затягивается, его верхняя часть скрывается за стеклопакетом либо приоткрытой створкой. К преимуществам этого метода относятся следующие факторы:

• высокая точность установки;
• надежность закрепления.

Существенные недостатки:

1. Монтаж системы требует обязательной разборки: нужно демонтировать стеклопакет и штапики. Это лишние проблемы для мастера без опыта и навыков.
2. Из-за просверливания отверстий в раме уменьшаются теплоизоляционные свойства. При стечении обстоятельств это провоцирует запотевание окна.

Основные этапы установки окна

Монтаж окна состоит из нескольких последовательных этапов. К каждому из них нужно подойти максимально ответственно, учитывая рекомендации специалистов. Процесс начинается с замеров, а заканчивается установкой подоконника и отделкой проема пластиковыми откосами.

Проведение замеров

В первую очередь необходимо обратиться в фирму по производству и реализации окон. В идеале должен приехать специалист, который самостоятельно определит размеры пластиковых окон. Это будет гарантией качественного и правильного изготовления. В случае ошибок вся вина будет возложена на него, поэтому компания компенсирует ущерб. Серьезные организации стоимость замера проема включают в цену изделий.

Расчет проводится с учетом конфигурации места, где будет установлена металло-пластиковая конструкция. Замер окна с четвертью предполагает, что с двух вертикальных сторон и сверху рама выпирает на четверть, то есть на 15-25 мм, учитывается зазор под монтажную пену. Размеры снимают следующим образом:

• Снизу, сверху и по центру измеряется расстояние между противоположными поверхностями откосов. Следует учесть, что окно должно входить в них минимум на 15 мм, поэтому к полученному результату добавляют 40 мм. Этот показатель позволяет определить ширину будущего изделия.
• Заход рамочной части остается прежним. Как правило, проемы не имеют нижней четверти, поскольку на её месте монтируют подоконник и внешний отлив. Их установка требует наличия специального профиля.

Замеры снаружи производятся от верхней четверти к точке, где под наклоном находится отлив по отношению к внешнему углу проема. К данному значению добавляется 20 мм и отнимается высота профиля, при этом нужно учитывать зазор герметизации.

Замер прямого окна без четверти выполнить намного проще. Проем измеряется по горизонтали и вертикали в наиболее широких местах. Высота – это разность величины проема, верхнего монтажного зазора и толщины профиля вместе с его зазором. Без профиля величина монтажного зазора составит 40 мм. Общее значение составляет высоту проема минус 60 мм.

Определить ширину окна можно при помощи простой математической формулы. Показатель состоит из разности самого широкого места проема и двух размеров монтажного зазора (в среднем 20 мм).

Подготовка инструмента и расходных материалов

На изготовление окна уйдет минимум 3 дня. В это время можно заняться подготовкой инструментов и необходимых вспомогательных материалов. От этого зависит скорость и качество работы. Для установки понадобятся:

• перфоратор;
• шуруповерт;
• отвертки;
• рулетка;
• строительный уровень;
• сверло для металла;
• прорезиненный молоток;
• шпатель;
• карандаш или ручка;
• ножовки по дереву и металлу;
• анкерные пластины, дюбель-гвозди;
• саморезы для крепления окна;
• уплотнительная лента;
• термоизоляция;
• монтажная пена;
• герметик на основе силикона.

Набор может изменяться в зависимости от конфигурации и особенностей изделия. Стоимость этих материалов и инструментов значительна, поэтому есть смысл воспользоваться услугами компетентного мастера.

Демонтаж старого окна

После подготовительных мероприятий можно переходить непосредственно к работе. Этот процесс начинается с демонтажа старой оконной рамы со стеклом. Он выполняется в следующей последовательности:

1. Удаляются самые габаритные створки, предварительно снимаются стекла.
2. Из панелей демонтируются форточки, иногда без применения силы сделать это затруднительно.
3. Окна снимаются с петель с помощью монтировки (нужно приподнять).
4. Чтобы демонтировать раму, следует начать с центральной стойки, её перепиливают в середине ножовкой.
5. Все части конструкции легко убираются с помощью монтировки и гвоздодера.
6. После этого переходят к подоконнику. Если он не поддается, его можно подбить с улицы.
7. Боковые стойки перепиливаются, причем верхняя снимается без труда.

Оконный проем нужно очистить от мусора и пыли. При необходимости корректируются недочеты бетонной отливки, избавляются от остатков раствора и т. д. Для этого используется перфоратор. С его помощью можно проделать пазы для будущего подоконника.

Подготовка окна и комплектующих к монтажу

Если выбран метод установки «с распаковкой», тогда заранее нужно оговорить с представителем компании, чтобы конструкцию прислали в разобранном виде. В противном случае разборку нужно выполнять самостоятельно. Для закрепления окна ПВХ нужно проделать отверстия под крепеж. Диаметр сверла 10,2 мм, приспособление вставляется в шуруповерт или перфоратор (режим без ударов).

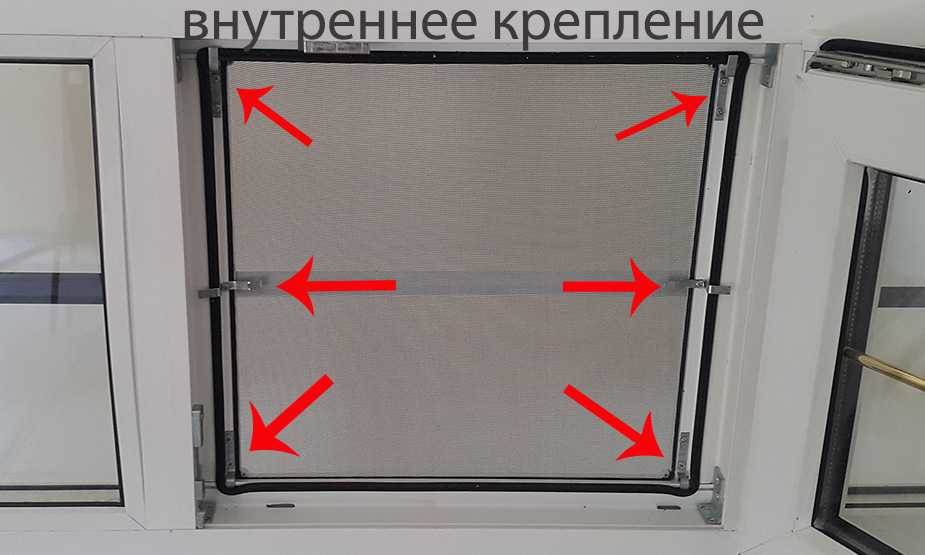

С наружной поверхности рамы снимается защитное покрытие. Если планируется установка москитной сетки, то для неё нужно подготовить кронштейны. Элементы монтируются на саморезы прямо в ПВХ-профиль. В местах соединения четвертей проема с рамой клеится ПСУЛ-лента.

Установка с использованием анкерных пластин имеет ряд отличительных особенностей. Глухую створку можно не разбирать, достаточно это сделать с открывающимися частями. Конечно же, это негативно отразится на удобстве монтажа, поскольку вес конструкции будет внушительным. В намеченные точки фиксации прикладываются пластины. Они оснащены зацепами, идеально совпадающими с элементами профиля на раме. Для надежной фиксации место закрепления можно подбить мягким молотком до характерного щелчка, прилагая умеренную силу.

В центре каждой пластины есть отверстие, в него вгоняется саморез для фиксации с профилем. Пластины устанавливают под прямым углом к рамному профилю, после чего загибают так, чтобы обеспечить плотное прилегание к проему.

Фиксация оконной рамы в проеме

Качество крепления пластикового окна в проеме зависит от правильности его расположения. Выровнять конструкцию в горизонтальной и вертикальной плоскости можно при помощи строительного уровня. Корректировка наклона выполняется специальными клиньями из пластика или дерева.

Монтаж по способу «с распаковкой» предполагает проделывание отверстий через готовые каналы в раме. Данная технология активно применяется на практике, но для этого мастер должен иметь опыт. Если перфоратор наткнется на препятствие, это приведет к биению, что будет причиной повреждения ПВХ-профиля. Для безопасности перфоратором намечают центры будущих отверстий, демонтируют раму и переходят к полноценному сверлению.

Анкер вставляется в отверстие через полость рамы, подбивается до упора и завинчивается, при этом усилие должно быть умеренным, иначе головка повредит поверхность рамы. При использовании дюбель-гвоздей в первую очередь вставляется пластиковый элемент, и только после этого вбивается гвоздь распорного типа. Головка смазывается силиконовым герметиком и закрывается заглушкой.

Установка с использованием анкерных пластин проходит гораздо проще. Главное, чтобы они плотно прилегали к проему, для этого нужно задать необходимый изгиб. В стене проделываются отверстия прямо через них. Крепежная система закрепляется дюбель-гвоздями.

Пропенивание зазоров и устройство влагозащиты

После закрепления рамы и перед запениванием зазоров следует установить остальные части окна. Поскольку пена расширяется, легкая конструкция может деформироваться, что приведет к сложностям при сборке.

Затем флакон вставляется в специальный пистолет с тонким и длинным наконечником. Пропенивание проводится снизу вверх равномерным и плотным слоем. Экономить на пене нельзя. Если толщина зазора более 20 мм, то заполнение пространства осуществляют в два прохода, между ними выдерживают паузу в 2-3 часа. Такой подход является гарантией качественного выполнения работы. Монтажная пена обладает отличными теплоизолирующими свойствами, но она подвергается негативному влиянию влажности и прямых солнечных лучей, поэтому через сутки после нанесения нужно устанавливать откосы.

Пена прикрывается диффузионной мембраной, чтобы обеспечить отвод лишней влаги и защитить изделие от её проникновения извне. С внутренней стороны используют ППЭ – пленка имеет паро- и гидроизоляционные свойства. Фольгированная сторона должна быть направлена в сторону помещения для термозащиты.

Сборка окна регулировка створок

Стеклопакеты вставляются на места, штапики монтируются в установленной последовательности. Для удобства используется прорезиненный молоток. Важно следить, чтобы штапики входили ровно и издавали характерный щелчок. Далее монтируются створки и проверяется работоспособность механизма в режиме проветривания и полного открытия.

Относительно горизонтальной плоскости створка регулируется при скосе и ослаблении креплений. Для устранения проблемы необходимо вставить в оконную петлю шестигранный ключ. Повороты по часовой стрелке отдаляют створку до необходимого расстояния. Вертикальная настройка проводится при помощи навесной петли, размещенной в нижней части рамы. Для начала необходимо снять колпачок защиты. Вращение по часовой стрелке поднимает створку, против часовой – опускает.

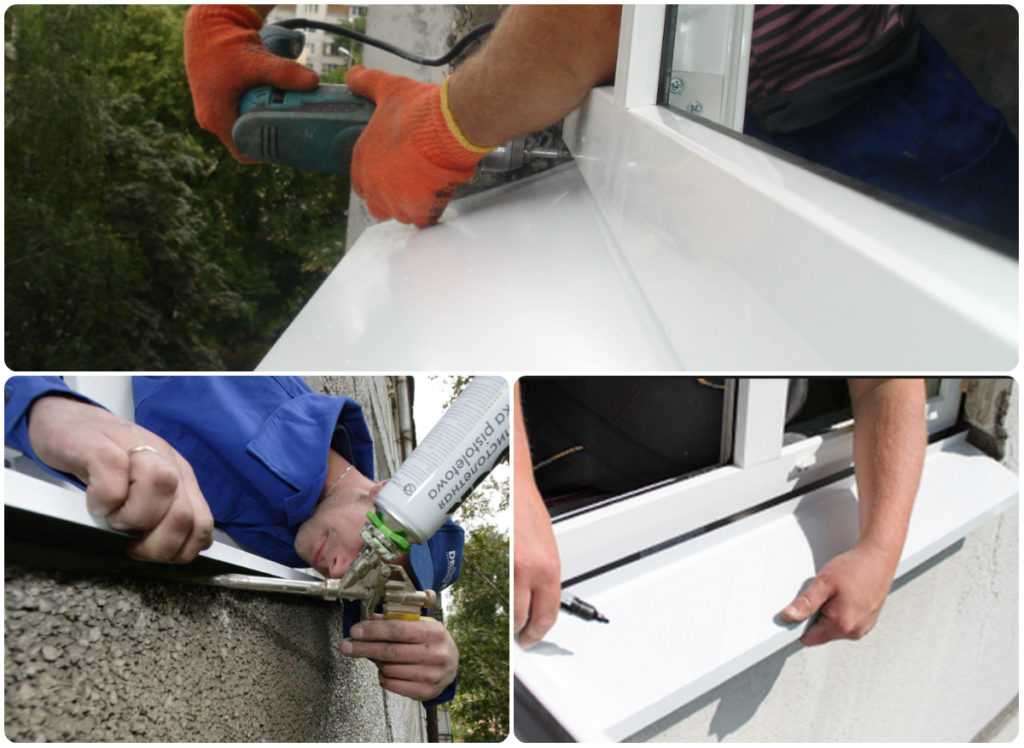

Установка подоконника, отлива и пластиковых откосов

Подоконник монтируют на монтажную пену, клей, кронштейны или самодельные приспособления. В качестве последних домашние умельцы используют прямые подвесы. Некоторые конструкции окон подразумевают сопряжение рамы и подоконника. При его отсутствии под рамный профиль подкладывают панель, чтобы обеспечить полное соединение. Отливы на окна монтируют после того, как установлен подоконник.

Место расположения отлива покрывают паропроницаемой мембраной для защиты монтажной пены. По периметру проема проклеивается лента ПСУЛ, благодаря чему наклоненный отлив будет иметь опору, обеспечивая дополнительное препятствие для уличной влаги.

Крепление отлива к профилю пластикового окна осуществляют саморезами. Между каждым из них выдерживается расстояние 10-15 см. Проблемные места замазываются штукатуркой и силиконовым герметиком. Откосы пластиковых окон отделываются в последнюю очередь, пластиковые листы монтируются на подготовленную конструкцию.

Дополнительные рекомендации специалистов по установке и эксплуатации пластиковых окон

Многие пользователи сталкиваются с проблемой образования конденсата на окнах. Чтобы ее устранить, нужно обеспечить движение теплого воздушного потока к стеклянной поверхности. Систематическое проветривание уменьшает влажность в помещении, что снижает вероятность запотевания в несколько раз, особенно это актуально для таких комнат, как ванная и кухня. Специалисты рекомендуют оборудовать в доме систему вентиляции. Если прикрепить термометр к пластиковому окну, то появился возможность контролировать и минимизировать температурный перепад.

Периодически необходимо очищать каналы водоотвода, они удаляют лишнюю влагу из внутренней полости окон. После установки следует избавиться от мусора, следов шпаклевки, монтажной пены. Применять острые инструменты категорически запрещено. Рекомендуется воспользоваться пластиковым шпателем и пылесосом.

Изделия из ПВХ профиля не нуждаются в особом уходе, но соблюдение некоторых правил поможет увеличить срок и удобство эксплуатации окон. Главное требование предъявляется к составу моющих средств. Следует отдать предпочтение специальным веществам, предназначенных для пластиковых и стеклянных поверхностей.

Контакт с ацетоном, бензином, растворителем вредит поверхности профиля.

Установка и крепление пластиковых окон – это важный и ответственный момент, который требует от мастера определенных навыков. При наличии инструментов и знаний выполнить монтаж можно самостоятельно. Однако в случае неудачи производитель может отказать в гарантии. Вызов специалиста повлечет за собой дополнительный расходы. Для качественной установки пластиковых окон следует выбрать проверенную компанию.

Да!

45.47%

Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

40.23%

Частично.  Еще остались вопросы.  Сейчас отпишусь в комментариях.

14.29%

Проголосовало: 1546

Оцените полезность статьи, нам будет приятно 🙂

Quick Fixes for Clear Plastic

Окна из прозрачного винила — это чудо, когда они новые, позволяя морякам проводить время на свежем воздухе, защищая от дождя и брызг на расстоянии. Однако по мере старения они начинают желтеть, затвердевать и трескаться, поскольку пластификатор, поддерживающий их эластичность, начинает истощаться. Правильное решение — это новый винил, а пока нам нужно быстрое решение, что-то быстрое, легкое и достаточно хорошее, чтобы довести нас до конца круиза или сезона.

Что мы протестировали

Мы протестировали восемь различных продуктов, пять лент и три клея. Ленты включали упаковочную ленту 3M, ленту для ремонта книг 3M и Gorilla Clear. Затем мы добавили несколько методов, которые могут прослужить немного дольше: Tear-Aid Type B, специальная ремонтная лента для мягкого винила, и заплатки, приклеенные с помощью эпоксидной смолы West Systems G/flex и клея для ремонта винила Loctite.

Как мы тестировали

Все испытания проводились с использованием состаренных виниловых секций, которые мы использовали в нашей серии испытаний защитных средств для винила (см. Защита прозрачных виниловых окон, январь 2014 г.). Хотя эти образцы никогда не обрабатывались нами защитным средством, возможно, они были в прежней жизни, поэтому места склеивания были очищены TSP, чтобы удалить все следы воска и поверхностных пластификаторов, не повредив винил.

Если вы регулярно применяете защитные средства для окон и планируете приклеить заплату, также протрите это место уайт-спиритом (кратковременное воздействие не должно причинить вреда — НЕ используйте ксилол или другие ароматические растворители, так как повреждение будет немедленным). .

Для приклеенных заплат мы замаскировали область заплаты, слегка отшлифовали и наложили с усилием зажима в течение ночи. Ленточные заплатки наклеены на обе стороны, приклеенные заплатки только на одну сторону.

Каждый ремонтный материал был протестирован тремя способами. Во-первых, они были составлены из длинных полос шириной 2 дюйма, чтобы мы могли сравнить видимость, гибкость и относительную прочность. Затем из каждого материала были изготовлены испытательные образцы, которые медленно вытягивались на испытательном стенде для определения как напряжения ползучести (проскальзывания), так и предела прочности. Наконец, образцы размером 8 на 10 дюймов оставили на солнце на год, после чего их наблюдали и повторно тестировали.

Упаковочная лента 3M

Прозрачная, простая в применении и, возможно, уже лежащая в ящике дома, упаковочная лента обеспечивает достойный ремонт, если вы аккуратно наклеите ее на обе стороны. Однако он вдвое тоньше и прочнее книжной ленты, со временем он пузырится и более склонен к пожелтению. Остерегайтесь более дешевых лент. Большинство упаковочных лент рассчитаны на 10-дневный срок службы и не выдерживают воздействия солнечных лучей.

Итог: Ограниченная устойчивость к ультрафиолетовому излучению и меньшая прочность делают его на уровень ниже ленты для ремонта книг 3M.

Лента для ремонта книг 3M

Эта прочная, дешевая, прозрачная и относительно простая в применении лента. Нам было трудно выгнать все пузырьки на тестовых образцах. Однако, как только мы это сделали, они не вернулись, и ремонт оставался в силе в течение одного года. Он менее гибкий, чем другие продукты, поэтому его действительно удобно наносить на виниловую поверхность. Во всех испытаниях на прочность винил терпел неудачу раньше ленты.

Итог: Это наш лучший выбор. Это будет хорошим дополнением к вашему набору для ремонта паруса.

Прозрачная ремонтная лента Gorilla

Эта лента похожа на ремонтную ленту 3M, но еще толще, поэтому мы возлагали большие надежды, хотя нам не нравились зазубренные края. Она более гибкая, чем лента для ремонта книг, что упрощает ее нанесение на деформированный винил. С другой стороны, гибкость ограничивает силу; Лента Gorilla Tape растягивается при относительно небольших нагрузках.

С другой стороны, он не проявлял склонности к расползанию или отслаиванию под длительными нагрузками, вызывающими некоторое растяжение. Мы считаем, что растяжение будет происходить только при нагрузках, намного превышающих типичные для применения, поскольку оно близко к уровню напряжения, при котором начинается серьезное растяжение нового винила.

Итог: Превосходная стойкость к солнечному свету и хорошая влагостойкость принесли этой ленте рейтинг «Рекомендуемые».

TEARepair Tear-Aid Tape B

Специальная лента для ремонта мягкого винила, Tear-Aid специально разработана для приклеивания к винилу, несмотря на наличие пластификаторов, которые накапливаются на поверхности. Ни у одной из других лент не было проблем с приклеиванием, но это могло быть связано с возрастом нашего образца или с тем, что образец был очищен от загрязнения поверхности пластификатором перед тем, как мы наклеили ленту.

Tear-aid намного более гибок, чем другие ленты, и гораздо более гибок, чем винил, поэтому он не создает труднодоступных мест, что позволяет предположить, что он может быть особенно эффективен для ремонта в углах и в местах, которые часто подвергаются прокатке. Недостатком является то, что он растягивается при очень низкой нагрузке; всего 1-2 фунта тяги в жаркую погоду. Видимость была не такой четкой, как на других лентах.

Итог: Не рекомендуется для окон, но может работать с обивкой или дождевиком.

Клееные заплаты

Приклеенные заплаты обещали долговечность, но их было трудно наносить, и результаты были неутешительными. Их жесткость при отверждении препятствовала склеиванию при изгибании винила.

Loctite Heavy Duty, 5-минутная эпоксидная смола

Все наклеиваемые заплаты требуют сложного применения, поскольку требуют зажима, но 5-минутный эпоксидный состав сокращает время зажима. Мы замаскировали область заплатки, обезжирили и отшлифовали, а затем использовали малярную ленту, чтобы закрепить заплатки на месте. Каждый раз у нас получались пузырьки воздуха. Но что еще хуже, пятна легко отделялись сгибанием или ногтем.

Итог: Учитывая сложность установки, плохое сцепление, известную чувствительность эпоксидной смолы к ультрафиолетовому излучению и плохой внешний вид, мы не довели этот метод до долгосрочных испытаний. Не рекомендуется.

West Systems G/Flex Epoxy

Будучи значительно более гибким, чем стандартные эпоксидные смолы, мы ожидали, что G/flex будет лучше сцепляться и менее склонен к растрескиванию при сгибании. Но медленное лечение хлопотно.

Клей растекается по вертикальным поверхностям и отвердевает скорее желтым, чем прозрачным (еще более заметным после нескольких месяцев пребывания на солнце). И после всего этого он все еще отслаивается при резком сгибании, и его можно выдернуть одним куском рывком.

Вывод: G/flex хорош для столь многих других проектов, что стоило попробовать. Но это явно не лучший выбор для прозрачного винила.

Клей для ремонта винила Loctite

Требуемое время схватывания намного меньше, чем у эпоксидной смолы, всего несколько минут до хорошего схватывания. Он относительно легко отклеился, когда мы согнули тестовую панель.

Кроме того, заплата выглядела некрасиво, поскольку, как и все ПВХ-клеи, клей частично растворяет винил, нарушая прозрачность. Он также дает усадку при высыхании, деформируя винил. Его устойчивость к ультрафиолетовым лучам была очень хорошей.

Итог: Хотя это может быть самый сильный ремонт и полезный для подушек сиденья, он не был очень прозрачным по сравнению с лентами.

Выводы

Мы ожидали, что ремонт с помощью клея будет лучше, чем с лентой, но вместо этого мы обнаружили, что ремонт с помощью клея выполнить намного сложнее, даже в мастерской, а результаты были жесткими, хорошо заметными и гораздо труднее исправить, если нам не понравились первые результаты. С другой стороны, правильная лента была дешевой, быстрой и длилась год или больше. Лучше всего то, что пластырь ленты может быть почти невидимым.

Если вы хотите использовать ленту, ищите 3M Book Tape или Gorilla Clear Repair Tape; дешевые упаковочные ленты вас только подведут. И помните, винил все еще стареет. Мы можем немного обмануть время — не остановить его.

Ремонт прозрачных пластиковых окон

Тест сравнения прочности и долговечности

Когда дело доходит до большинства ремонтных работ, долговечность имеет значение. Производительность ленты удивила испытателей.

1. Вот полоски ленты после натяжения 12 фунтов. Средство для отрыва (вверху) полупрозрачное, горилла (вторая сверху) все еще растянута. Только Tear-aid и Gorilla Tape заметно растянулись.
2. Лента Gorilla растягивается при натяжении 10 фунтов. Однако, поскольку это выходит за пределы нагрузки, при которой винил начинает заметно растягиваться, он, вероятно, достаточно прочен для ремонта.
3. Loctite, как и другие клеи, был не очень прозрачным.
4. Даже если бы G-Flex держался хорошо (а это не так), вид через него был мутным.
5. Лента Gorilla выдерживает более низкие температуры, но растягивается больше, чем другие.

Контакты

• Клей Gorilla
• 3M
• Система West,
• Loctite
• Tear-Aid

Как устранить разрыв прозрачного винила

Мы все знаем, что разрывы случаются, но когда они случаются с прозрачным винилом в вашем обвесе или корпусе, это настоящий облом. Разрывы и разрывы часто возникают, когда что-то острое или тяжелое ударяется о винил или падает на него. Не волнуйся; это распространенная и решаемая проблема. Мы собираемся поделиться с вами двумя различными способами устранения разрыва или разрыва, исправления и замены винила, чтобы ваш прозрачный винил в кратчайшие сроки стал как новый.

Заделка прозрачного винила

Самый быстрый и дешевый способ исправить разрыв или разрыв прозрачного винила — это залатать его. В конечном счете, мы предпочитаем заменить окно, но если вам нужно быстро исправить или просто дожить до более крупного ремонта, заплатка — отличный вариант.

Чтобы залатать окно, используйте Tear Aid Type B. Эти заплатки на клейкой основе можно использовать для ремонта отверстий и разрывов в любом виниле или покрытии с виниловым покрытием, поэтому их удобно носить с собой на лодке. Пластыри Tear Aid прочны, гибки и устойчивы к проколам, чтобы защитить от истирания, влаги, соленой воды, ультрафиолетовых лучей и экстремальных температур. Пятна прозрачные, но они не исчезнут полностью с вашего прозрачного винила.

Как наносить средство против разрыва

1. Вырежьте заплату так, чтобы она была на один дюйм больше размера разрыва со всех сторон.
2. Затем осторожно отогните бумажную подкладку и начните размещать слезоточивый материал над прорехой на ткани.
3. Медленно отогните прокладку, осторожно накладывая пластырь, стараясь удалить пузырьки воздуха.
4. Протрите все края, чтобы заклеить пластырь на месте. Если вы можете, мы рекомендуем залатать обе стороны разрыва.
Для полного отверждения
5. Tear Aid Type B требуется 24 часа.

Наклеить пластырь без пузырьков воздуха может быть сложно, поэтому не торопитесь. Это помогает использовать прямую кромку, например, сторону кредитной карты, чтобы сгладить заплату. Если у вас все-таки появятся пузырьки воздуха, вы можете аккуратно проткнуть их булавкой и расправить пальцами.

Замена прозрачного винила

Единственный верный способ исправить разрыв — полностью заменить окно. Это можно легко сделать без необходимости полностью разбирать холст. Здесь у нас есть видео, демонстрирующее процесс замены стекла на лобовом стекле. Вы можете использовать этот же процесс на прозрачном виниле, который также стал волнистым, мятым или ломким.

Как заменить прозрачное виниловое окно

1. При необходимости разорвите швы, чтобы окно лежало ровно.
2. Вырежьте новый кусок материала окна, который будет соответствовать окну, используя текущее окно в качестве шаблона.
3. Приметайте новое окно к старому с внутренней стороны изделия.
