Виды и нюансы устройства

Пластовый дренаж выполняется в виде фильтрующего слоя, который располагают в основании здания или под плитой фундамента.

Для его устройства используют такие материалы, как, например:

• песок;
• щебень или гравий;
• геотекстильную мембрану;
• геокомпозит, представляющий комбинацию из геофильтра и особых полотен, способных пропускать влагу.

Геофильтры используют в качестве защиты системы отвода воды от заиливания и вымывания грунта.

Двухслойный пластовый дренаж геотекстилем

В зависимости от конструкции различают следующие виды пластового дренажа:

• однослойный, состоящий из песка или щебня;
• двухслойный,представляющий комбинацию слоя щебня с песком или геотекстильной мембраной.

Первый вариант востребован при небольшом поступлении грунтовых вод. Для участков с грунтом, насыщенным подземной влагой, целесообразно использовать двухслойные дренажные конструкции.В этом случае толщина песчаной подушки должна быть не менее 10 см, а щебеночного слоя — 15 см.

Процесс монтажа

Устройство пластового дренажа, который будет располагаться под плитой фундамента, осуществляется поэтапно и включает 3 этапа.

Формирование песчаной подушки

Сооружение призм

В толще дренажного слоя из песка делают поперечные призмы высотой 20 см и более, используя для их сооружения гравий или щебень. Их сооружают с шагом 6-12 м, располагая параллельно друг другу.

Укладка защиты от засорения

Чтобы сохранить дренирующие свойства слоев системы отвода влаги после заливки плитного фундамента, поверхность песчано-гравийной подушки накрывают пергалитом или другими аналогичными материалами.

Если требуется более эффективный способ отвода влаги, то отсыпку выполняют в два слоя: снизу располагают песок, а сверху по нему распределают гравий или щебень.

При комбинировании пластовой системы отвода влаги с линейным дренажем ленточного фундамента, трубы последнего следует закладывать на 30-70 см ниже дренирующей подушки.

Нужен ли дренаж для плитного фундамента

Дренаж для фундаментной плиты

Дренаж под фундаментной плитой призван обеспечить сохранность структуры основания при контакте с водой. А еще точнее – убрать воду и предотвратить ее воздействие на фундамент.

Возведение зданий и сооружений осуществляется в самых разных условиях. Предпроектные изыскания призваны составить актуальную картину технических характеристик участка строительства для принятия решения о возможности начала стройки и особенностях ее проведения. Геологические исследования позволяют составить схему расположения и полные характеристики грунтовых вод, в том числе глубину их залегания, свойства и состав воды, интенсивность потоков. Исходя их этих данных, проектировщик может разработать оптимальную систему дренажа фундаментной плиты.

Строительство фундамента на влагосодержащем грунте опасно из-за прямого контакта с водой. Но и сухие глинистые грунты также опасны: они задерживают влагу при выпадении осадков и таянии снега, что провоцирует подтапливание. Поэтому во многих случаях дренаж под плитой фундамента является обязательным элементом возведения дома.

Виды дренажа для плитного фундамента

Устройство дренажа под фундаментной плитой может выполняться различными способами. Выбор оптимального решения остается за архитектором.

Виды дренажных систем

Кстати, дренажа при определенных условиях можно избежать. Это допустимо в том случае, если воздействие воды не превышает определенного предела, и можно обойтись усиленной гидроизоляцией. Но этот способ имеет свои особенности и часто недопустим.

Пластовый дренаж

Среди практически используемых вариантов обустройства дренажных систем фундаментов, наибольший опыт эксплуатации имеет пластовый тип. Первоначально он применялся на сложных участках строительства. Но постепенно стал внедряться для возведения оснований любого типа и сложности.

При создании пластового дренажа под плитным фундаментом стоимость выполнения работы существенно сокращается. Причина в том, что подстилающий слой щебня уже заложен в проектную документацию. Для других вариантов фундамента (ленточный, столбчатый) придется проводить обратную засыпку внутри конструкции.

Устройство пластового дренажа

В основе технологии создания пластового типа дренажной системы лежат простые и понятные принципы, которые упрощают работы. При рытье котлована необходимо соблюсти 2 правила:

1. Сделать котлован на 1 метр больше габаритов здания.
2. Создать малый уклон дна котлована от центра к боковым сторонам.

При обустройстве применяют геотекстиль – он призван предотвратить заиливание фильтра и перемешивание нерудных материалов с почвой.

Слоистая структура подстилки и дает название типу дренажа. Необходимо чередовать 10 см песка и 30 см щебня, которым и выравнивается дно котлована.

Принятие решения об устройстве пластового дренажа под плитным фундаментом осуществляется в том случае, если присутствует один из следующих факторов:

• Наличие нескольких слоев водоносных горизонтов, которые имеют различные свойства.
• Присутствие в вертикальном разрезе напорных подземных вод.
• При опускании подвального помещения ниже водоупорных горизонтов.
• Существование риска на возникновение капиллярного всасывания влаги.

Пластовый дренаж под фундаментную плиту

Схема на дренаж плитного фундамента рассчитывается и разрабатывается проектировщиком с учетом особенностей участка застройки и характеристик будущего строения.

Если принято окончательное решение, и вы определились нужен ли дренаж для плитного фундамента в вашем случае, то следует внимательно подойти к выбору конфигурации системы.

Кольцевой дренаж

Кольцевой тип дренажной системы для фундамента применяется для осушения почвы и ликвидации подтопления подвальных помещений и цокольных этажей. С его помощью удается понизить уровень грунтовых вод на участке. Замкнутая система данного дренажа требует большого числа точных расчетов и тщательного сбора исходной информации об участке, что достигается за счет проведения инженерно-геологических и специальных изысканий.

После получения необходимого набора данных, проектировщик определяет параметры создаваемой системы:

1. Расчет размеров дисперсионной воронки.
2. Определение необходимого сечения дренов по притоку.
3. Расстояние от кольца дренов до подошвы основания.

Кроме того, при расчете дренажа обязательно следует учитывать тот факт, что с переносимой водой в потоке оказываются некоторые взвешенные частицы. Они со временем могут загрязнять дренаж и выводить его из строя. Этот фактор обязательно закладывается в проект.

При оборудовании системы кольцевого дренажа расходуется существенно меньший объем щебня, в сравнение с пластовым способом водоотведения.

Пристенный дренаж

Пристенная система дренажа применяется при строительстве зданий и сооружений на глинистых и суглинистых грунтах. Особенности данного типа дренажной системы обуславливают его применение на множестве объектов. Этот тип конструкции рассматривается.

Устройство пристенного дренажа

Обустройство поверхностного дренажа в данном типе производится по периметру здания на определенном расстоянии от стен. Величина этого промежутка зависит от ширины самого основания и мест размещения смотровых колодцев.

Как сделать дренаж плитного фундамента

Дренаж монолитной плиты, при правильном и точном расчете с составлением соответствующего проекта, можно выполнить собственными силами. Важно строго следовать нормам, заложенным в проекте. Даже малейшее отступление должно быть обосновано и дополнительно согласовано с проектировщиком.

Монолитный фундамент требует дополнительного дренажа, который способствует удалению воды. Этот комплекс мероприятий обеспечивает сохранность основания, его прочность и долговечность.

Устройство дренажной системы начинается после того, как будет вырыта траншея или расчищена площадка для фундамента. На этом этапе ведения строительстве необходимо создать специальные дренажные скважины, которые выходят на максимально возможную глубину для конкретного участка застройки. Минимальная отметка, которая допускается для таких скважин, должна превышать глубину промерзания грунта в данном регионе.

Расстояние между закладываемыми скважинами должно составлять 2-3 метра. Внутрь скважины погружается специальная труба для дренажа. Если между стенкой скважины и трубой образуется некоторое пространство, то его необходимо заполнить щебнем или крупным гравием. Дно траншеи в месте расположения скважины укрепляют щебнем.

Для фиксации скважин и труб используют насыпку песка, который утрамбовывают. На песок кладут щебень и бетонируют. После того, как бетон полностью застынет нужно выкопать узкую траншею с внешней стороны фундамента, причем глубина ее должна опускаться ниже плиты фундамента. Траншею засыпают щебнем и сверху делают отмостку.

После этих действий получается ловушка для воды, которая собирает влагу как с поверхности участка, так и из грунта, и уводит ее вниз, далеко ниже фундамента.

Дренажная труба под монолитный плитный фундамент, уложенная своими руками, должна гарантировать быстрое водоотведение без контакта с основанием здания.

Дренаж рядом и под плитой

Дренаж монолитной фундаментной плиты может оборудоваться в различной части основания.

При строительстве дома с подвалом или цокольным этажом обустройство дренажной системы обязательно. Она делается либо под плитой или рядом с домом.

Установка дренажных труб под монолитную плиту позволяет собирать воду с прилегающей территории и подземных горизонтов и уводить ее под плиту и вниз, в грунт. При дренажной системе по периметру здания вода уходит не в скважины, а собирается в смотровые колодцы, расставленные по углам дома. Оттуда она уже уводиться в землю, в некоторых случаях – в ливневую канализацию.

Популярный вариант строительства дренажа при возведении плитного фундамента следующий: вдоль периметра здания монтируется пристенный дренаж, а через определенный промежуток пускают поперечные трубы под фундаментом. Это гарантирует более эффективный сбор воды и оперативный ее вывод.

Дренаж гарантирует защиту фундамента от воздействия грунтовой воды. Для дополнительной защиты рекомендуется делать гидроизоляцию с помощью специальных материалов.

Дренаж плитного фундамента обязательный этап возведения объекта при соответствующих характеристиках грунтов. Не следует бездумно делать дренаж в любом случае (хотя лишним он не станет) – предварительно проведите комплекс изысканий и только потом, при наличии требований местности и грунтов, приступайте к разработке дренажа.

Пластовый дренаж под фундаментной плитой – виды, конструкция, требования

Строительство объектов ведется в различных гидрогеологических условиях. Присутствие на площадке высокого уровня грунтовых вод, неблагоприятное расположение почвенных слоев, а также необходимость устройства подвального помещения требуют выполнения на участке дренажной системы. Исходя из конкретной ситуации, проектировщики производят расчеты, определяющие, какой именно будет схема и вид дренажа. К примеру, пластовый дренаж способен стать защитой для фундаментной плиты в том случае, когда кольцевая система оказывается малоэффективной. В условиях переувлажненных глинистых грунтов он сможет спасти цокольные и подвальные этажи от сырости.

Когда используется пластовый дренаж

• слоистое строение водоносных пластов, имеющих различные свойства;
• напорные подземные воды;
• заглубление подвала ниже водоупорных слоев;
• отсутствие возможности устройства эффективной дренажной системы другого типа;
• риск появления капиллярного всасывания влаги посредством увеличения водяного давления во время или после дождя.

Для фундаментных плит одинаково опасно наличие водонасыщенных грунтов и «визуальное» отсутствие подземных вод в глинистых прослойках. Во втором случае риск затопления появляется в процессе таяния снега и поступления в грунт атмосферных осадков в результате плохой водопроницаемости грунта, расположенного на близком расстоянии от планировочного уровня.

Нередко пластовый дренаж под плитными фундаментами выполняют в профилактических целях на участках с преобладанием глин и суглинков.

Виды и особенности пластовых дренажей

Рассматриваемый вариант дренажной системы представляет собой искусственный фильтрующий слой, расположенный под плитой фундамента либо в основании здания. При его устройстве используется:

• крупнопористый грунт;
• геокомпозит, состоящий из геофильтра и специальных полимерных плит, либо полотен (перфорированных, пористых, профилированных), способных пропускать влагу.

Геофильтры для пластового дренажа изготавливаются из синтетических материалов, обладающих свойствами водопроницаемости. Их функциями является защита системы от заиливания и вымывания грунта, другими словами – фильтрация и сепарация.

Пластовый дренаж, также как пристенный либо кольцевой, относится к местным системам, помогающим снизить высокий горизонт грунтовых вод. Он обеспечивает защиту отдельных объектов от подтоплений, чем и отличается от общей (головной, систематической) дренажной системы, предназначенной для понижения уровня подземных вод на больших территориях, относящихся к целому микрорайону или кварталу. На участках застройки, где общая система оказывается малоэффективной в силу разных причин, дополнительно организовывают местный дренаж.

Конструкция дренажных пластов

Существует два вида пластововых дренажей:

• площадный – располагается под фундаментной плитой сплошным слоем;
• линейный – имеет призматическую форму.

Исходя из объема поступающих грунтовых вод, размеров защищаемого объекта и геологических особенностей участка, пластовый дренаж выполняется:

• однослойным – только из щебня, как вариант – гравия, имеющего фракцию 3-20мм и показатель коэффициента неоднородности, не превышающий 5;
• двухслойным – из среднезернистого песчаного грунта, или геотекстильной мембраны, а также щебня.

Толщина площадного однородного дренажного слоя должна составлять более 300мм. Для уменьшения требуемого количества щебня при возведении заглубленных зданий, материал частично заменяют слоем песка, оставляя поперечные щебеночные полосы в форме призмы толщиной более 200мм, именуемые линейным дренажом. Их количество и схема укладки определяются проектировщиками, исходя из конкретных гидрогеологических условий. Шаг призм может составлять от 6 до 12 метров.

Для двухслойной конструкции пластового дренажа минимальная толщина песчаного слоя принимается равной 100мм, а щебеночного – 150мм.

В целях предотвращения засорения дренажной системы в период проведения строительных работ, в частности при заливке бетоном фундаментной плиты, пластовый дренаж по всей площади перекрывается пергамином или другим изолирующим материалом. В целях предотвращения застоя грунтовых вод в дренажной постели, ее дно делают с уклоном в сторону отводящей дрены.

Основные требования

Схема устройства пластового дренажа под фундаментной плитой зависит от многих факторов. В процессе его проектирования и укладки следует учитывать, что:

• гарантию удаления влаги из-под фундаментной плиты обеспечит сопряжение дренажного пласта с обсыпкой водоотводящих трубчатых дрен. В противном случае его основание превратиться в аккумулирующую емкость для подземных вод;

• при расположении пластового дренажа на более низкой отметке по сравнению с прифундаментной системой, разгрузка его постели от чрезмерной влаги должна осуществляться в траншею, относящуюся к прифундаментному дренажу. В некоторых случаях допускается применять насосное оборудование, перекачивающее собравшуюся в аккумулирующей емкости воду в систему придомовой ливневки;
• при разнозаглубленной конструкции подвала или цокольного помещения дренажные пласты, заложенные под плитами фундамента, должны сопрягаться. Для этого разрабатывается схема, зависящая от перепада высот и места нахождения дрен, отводящих воду за пределы строения;
• расположение трубчатого дренажа под фундаментной плитой в границах строения предполагает выполнение обратной засыпки пазух с наружной стороны дома послойно – сначала щебнем до уровня пола подвала, а затем – крупнозернистым песком. В данном случае требуется в обязательном порядке сопрягать участки, делая уклон по основанию постели в сторону водоотводящих дрен;
• пластовый дренаж должен занимать площадь, выходящую за пределы фундаментной плиты;
• при больших размерах здания в плане требуется укладка дополнительных линейных дрен под конструкцией плитного фундамента.

Эффективность пластового дренажа, устраиваемого под фундаментной плитой, обеспечивает его сочетание с другими системами – кольцевыми или пристенными. Их сопряжение производят посредством трубчатых дрен, укладываемых с наклоном в сторону водоотведения. В качестве самостоятельной системы пластовый дренаж используют в период строительства сооружений большой площади.

Схема водоотведения, толщина и конструкция дренажного пласта зависят от гидрогеологических условий и характерных особенностей объекта, а ее вид определяется, исходя из инженерных расчетов.

Для эффективной защиты конструкций от действия грунтовых вод, кроме устройства дренажной системы, требуется выполнять надежную гидроизоляцию подземных конструкций. Для этого используют битумные составы и гидроизоляционные мембраны. Геотекстиль, предотвращающий вымывание грунта из-под плиты фундамента, а также фильтрационные полотна допускается укладывать только внахлест (около 10-12см) с соединением их скобами или другим доступным способом. Пропуски в этом случае запрещены.

Дренажные системы укладываются в непромерзающие грунтовые слои. Их защищают от механических повреждений и каких-либо смещений. До начала проведения основных работ по возведению объекта рекомендуется произвести проверку линейных дрен на работоспособность. Грамотная организация дренажа участка поможет избавиться от негативного влияния грунтовых вод, в связи с чем, пренебрегать данным этапом строительства не следует.

Дренаж плитного фундамента: виды и обустройство

23 Декабрь 2016      Стройэксперт      Главная страница » Фундамент » Монтаж      Просмотров:   5313

Дренаж для фундаментной плиты

Дренаж под фундаментной плитой призван обеспечить сохранность структуры основания при контакте с водой. А еще точнее – убрать воду и предотвратить ее воздействие на фундамент.

Возведение зданий и сооружений осуществляется в самых разных условиях. Предпроектные изыскания призваны составить актуальную картину технических характеристик участка строительства для принятия решения о возможности начала стройки и особенностях ее проведения. Геологические исследования позволяют составить схему расположения и полные характеристики грунтовых вод, в том числе глубину их залегания, свойства и состав воды, интенсивность потоков. Исходя их этих данных, проектировщик может разработать оптимальную систему дренажа фундаментной плиты.

Строительство фундамента на влагосодержащем грунте опасно из-за прямого контакта с водой. Но и сухие глинистые грунты также опасны: они задерживают влагу при выпадении осадков и таянии снега, что провоцирует подтапливание. Поэтому во многих случаях дренаж под плитой фундамента является обязательным элементом возведения дома.

Виды дренажа для плитного фундамента

Устройство дренажа под фундаментной плитой может выполняться различными способами. Выбор оптимального решения остается за архитектором.

Виды дренажных систем

Кстати, дренажа при определенных условиях можно избежать. Это допустимо в том случае, если воздействие воды не превышает определенного предела, и можно обойтись усиленной гидроизоляцией. Но этот способ имеет свои особенности и часто недопустим.

к оглавлению ↑

Пластовый дренаж

Среди практически используемых вариантов обустройства дренажных систем фундаментов, наибольший опыт эксплуатации имеет пластовый тип. Первоначально он применялся на сложных участках строительства. Но постепенно стал внедряться для возведения оснований любого типа и сложности.

При создании пластового дренажа под плитным фундаментом стоимость выполнения работы существенно сокращается. Причина в том, что подстилающий слой щебня уже заложен в проектную документацию. Для других вариантов фундамента (ленточный, столбчатый) придется проводить обратную засыпку внутри конструкции.

Устройство пластового дренажа

В основе технологии создания пластового типа дренажной системы лежат простые и понятные принципы, которые упрощают работы. При рытье котлована необходимо соблюсти 2 правила:

1. Сделать котлован на 1 метр больше габаритов здания.
2. Создать малый уклон дна котлована от центра к боковым сторонам.

При обустройстве применяют геотекстиль – он призван предотвратить заиливание фильтра и перемешивание нерудных материалов с почвой.

Слоистая структура подстилки и дает название типу дренажа. Необходимо чередовать 10 см песка и 30 см щебня, которым и выравнивается дно котлована.

Принятие решения об устройстве пластового дренажа под плитным фундаментом осуществляется в том случае, если присутствует один из следующих факторов:

• Наличие нескольких слоев водоносных горизонтов, которые имеют различные свойства.
• Присутствие в вертикальном разрезе напорных подземных вод.
• При опускании подвального помещения ниже водоупорных горизонтов.
• Существование риска на возникновение капиллярного всасывания влаги.

Пластовый дренаж под фундаментную плиту

Схема на дренаж плитного фундамента рассчитывается и разрабатывается проектировщиком с учетом особенностей участка застройки и характеристик будущего строения.

Если принято окончательное решение, и вы определились нужен ли дренаж для плитного фундамента в вашем случае, то следует внимательно подойти к выбору конфигурации системы.

к оглавлению ↑

Кольцевой дренаж

Кольцевой тип дренажной системы для фундамента применяется для осушения почвы и ликвидации подтопления подвальных помещений и цокольных этажей. С его помощью удается понизить уровень грунтовых вод на участке. Замкнутая система данного дренажа требует большого числа точных расчетов и тщательного сбора исходной информации об участке, что достигается за счет проведения инженерно-геологических и специальных изысканий.

После получения необходимого набора данных, проектировщик определяет параметры создаваемой системы:

1. Расчет размеров дисперсионной воронки.
2. Определение необходимого сечения дренов по притоку.
3. Расстояние от кольца дренов до подошвы основания.

Кроме того, при расчете дренажа обязательно следует учитывать тот факт, что с переносимой водой в потоке оказываются некоторые взвешенные частицы. Они со временем могут загрязнять дренаж и выводить его из строя. Этот фактор обязательно закладывается в проект.

При оборудовании системы кольцевого дренажа расходуется существенно меньший объем щебня, в сравнение с пластовым способом водоотведения.

к оглавлению ↑

Пристенный дренаж

Пристенная система дренажа применяется при строительстве зданий и сооружений на глинистых и суглинистых грунтах. Особенности данного типа дренажной системы обуславливают его применение на множестве объектов. Этот тип конструкции рассматривается.

Устройство пристенного дренажа

Обустройство поверхностного дренажа в данном типе производится по периметру здания на определенном расстоянии от стен. Величина этого промежутка зависит от ширины самого основания и мест размещения смотровых колодцев.

к оглавлению ↑

Как сделать дренаж плитного фундамента

Дренаж монолитной плиты, при правильном и точном расчете с составлением соответствующего проекта, можно выполнить собственными силами. Важно строго следовать нормам, заложенным в проекте. Даже малейшее отступление должно быть обосновано и дополнительно согласовано с проектировщиком.

Монолитный фундамент требует дополнительного дренажа, который способствует удалению воды. Этот комплекс мероприятий обеспечивает сохранность основания, его прочность и долговечность.

Устройство дренажной системы начинается после того, как будет вырыта траншея или расчищена площадка для фундамента. На этом этапе ведения строительстве необходимо создать специальные дренажные скважины, которые выходят на максимально возможную глубину для конкретного участка застройки. Минимальная отметка, которая допускается для таких скважин, должна превышать глубину промерзания грунта в данном регионе.

Расстояние между закладываемыми скважинами должно составлять 2-3 метра. Внутрь скважины погружается специальная труба для дренажа. Если между стенкой скважины и трубой образуется некоторое пространство, то его необходимо заполнить щебнем или крупным гравием. Дно траншеи в месте расположения скважины укрепляют щебнем.

Для фиксации скважин и труб используют насыпку песка, который утрамбовывают. На песок кладут щебень и бетонируют. После того, как бетон полностью застынет нужно выкопать узкую траншею с внешней стороны фундамента, причем глубина ее должна опускаться ниже плиты фундамента. Траншею засыпают щебнем и сверху делают отмостку.

После этих действий получается ловушка для воды, которая собирает влагу как с поверхности участка, так и из грунта, и уводит ее вниз, далеко ниже фундамента.

Дренажная труба под монолитный плитный фундамент, уложенная своими руками, должна гарантировать быстрое водоотведение без контакта с основанием здания.

к оглавлению ↑

Дренаж рядом и под плитой

Дренаж монолитной фундаментной плиты может оборудоваться в различной части основания.

При строительстве дома с подвалом или цокольным этажом обустройство дренажной системы обязательно. Она делается либо под плитой или рядом с домом.

Установка дренажных труб под монолитную плиту позволяет собирать воду с прилегающей территории и подземных горизонтов и уводить ее под плиту и вниз, в грунт. При дренажной системе по периметру здания вода уходит не в скважины, а собирается в смотровые колодцы, расставленные по углам дома. Оттуда она уже уводиться в землю, в некоторых случаях – в ливневую канализацию.

Популярный вариант строительства дренажа при возведении плитного фундамента следующий: вдоль периметра здания монтируется пристенный дренаж, а через определенный промежуток пускают поперечные трубы под фундаментом. Это гарантирует более эффективный сбор воды и оперативный ее вывод.

Дренаж гарантирует защиту фундамента от воздействия грунтовой воды. Для дополнительной защиты рекомендуется делать гидроизоляцию с помощью специальных материалов.

Дренаж плитного фундамента обязательный этап возведения объекта при соответствующих характеристиках грунтов. Не следует бездумно делать дренаж в любом случае (хотя лишним он не станет) – предварительно проведите комплекс изысканий и только потом, при наличии требований местности и грунтов, приступайте к разработке дренажа.



3 вида + пошаговая инструкция

Надежность и срок эксплуатации каждого строения во многом зависит от качества фундамента. Его подбирают при проектировании, исходя из особенностей здания — этажности, массы и состава грунта. Серьезную опасность для частных домов и коттеджей несет подтопление строения. Дренаж фундамента призван обеспечить защиту от избыточного количества влаги.

Причины избыточной влажности

Если строение расположено в низине на нестабильных грунтах, его основание постоянно взаимодействует с водой. Пути проникновения влаги могут быть различны:

• при отсутствии или неправильной установке ливневой системы вода собирается во время выпадения осадков;
• сток талых вод в весенний период повышает опасность подтопления низинных местностей;
• высокий уровень подземного водяного горизонта, особенно в период перенасыщения грунта влагой.

Эти факторы серьезно влияют на целостность конструкций и снижают комфортность проживания.

Последствия отсутствия дренажной системы фундамента

Что влечет за собой постоянное или периодическое подтопление.

• В подвальных помещениях, подземных гаражах и цокольных комнатах образуется плесень и развивается грибок, концентрируется неприятный запах затхлости и сырости, который не может побороть установленная вентиляция.
• Подмывается опорное основание, заиливается песчано-гравийная подушка.

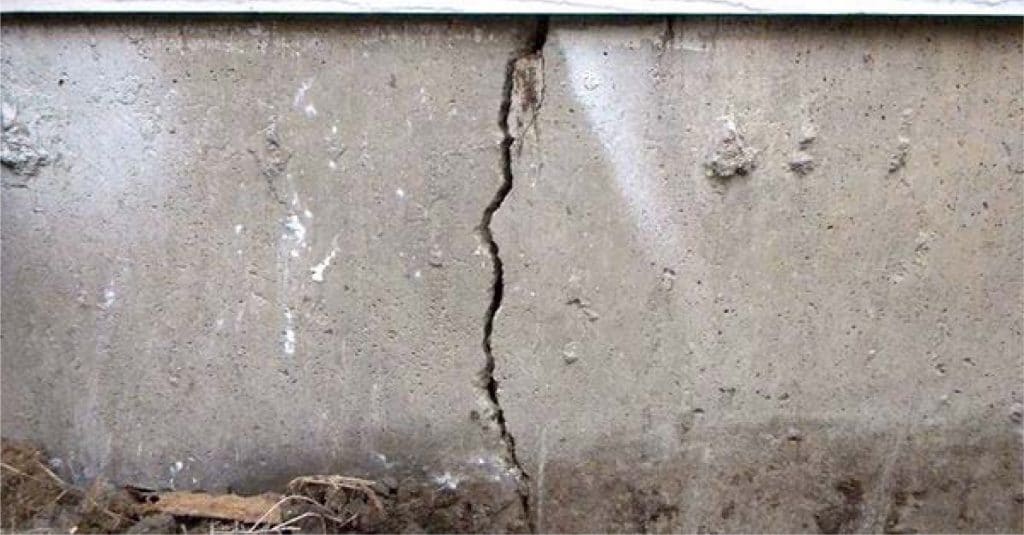

• Влага проникает в толщу бетона и при промерзании разрывает конструкцию.
• Если вода проникнет к металлическим элементам армирования, то она вызовет их коррозию, а, значит, увеличение объема. Такой процесс приведет к образованию трещин и разрывов в бетонных монолитах.

Итогом проникновения влаги становится постепенное разрушение основания, просадка дома, образование трещин в стеновых и потолочных конструкциях. Постепенно жилье становится абсолютно непригодным к эксплуатации.

Функции дренажа вокруг фундамента

Дренаж фундамента частного дома обеспечивает защиту от проникновения воды в подвальные помещения и ограничивает ее вз

Пластовый дренаж под фундаментной плитой – виды, конструкция, требования

Строительство объектов ведется в различных гидрогеологических условиях. Присутствие на площадке высокого уровня грунтовых вод, неблагоприятное расположение почвенных слоев, а также необходимость устройства подвального помещения требуют выполнения на участке дренажной системы. Исходя из конкретной ситуации, проектировщики производят расчеты, определяющие, какой именно будет схема и вид дренажа. К примеру, пластовый дренаж способен стать защитой для фундаментной плиты в том случае, когда кольцевая система оказывается малоэффективной. В условиях переувлажненных глинистых грунтов он сможет спасти цокольные и подвальные этажи от сырости.

• слоистое строение водоносных пластов, имеющих различные свойства;
• напорные подземные воды;
• заглубление подвала ниже водоупорных слоев;
• отсутствие возможности устройства эффективной дренажной системы другого типа;
• риск появления капиллярного всасывания влаги посредством увеличения водяного давления во время или после дождя.

Для фундаментных плит одинаково опасно наличие водонасыщенных грунтов и «визуальное» отсутствие подземных вод в глинистых прослойках. Во втором случае риск затопления появляется в процессе таяния снега и поступления в грунт атмосферных осадков в результате плохой водопроницаемости грунта, расположенного на близком расстоянии от планировочного уровня.

Нередко пластовый дренаж под плитными фундаментами выполняют в профилактических целях на участках с преобладанием глин и суглинков.

Рассматриваемый вариант дренажной системы представляет собой искусственный фильтрующий слой, расположенный под плитой фундамента либо в основании здания. При его устройстве используется:

• крупнопористый грунт;
• геокомпозит, состоящий из геофильтра и специальных полимерных плит, либо полотен (перфорированных, пористых, профилированных), способных пропускать влагу.

Геофильтры для пластового дренажа изготавливаются из синтетических материалов, обладающих свойствами водопроницаемости. Их функциями является защита системы от заиливания и вымывания грунта, другими словами – фильтрация и сепарация.

Пластовый дренаж, также как пристенный либо кольцевой, относится к местным системам, помогающим снизить высокий горизонт грунтовых вод. Он обеспечивает защиту отдельных объектов от подтоплений, чем и отличается от общей (головной, систематической) дренажной системы, предназначенной для понижения уровня подземных вод на больших территориях, относящихся к целому микрорайону или кварталу. На участках застройки, где общая система оказывается малоэффективной в силу разных причин, дополнительно организовывают местный дренаж.

Существует два вида пластововых дренажей:

• площадный – располагается под фундаментной плитой сплошным слоем;
• линейный – имеет призматическую форму.

Исходя из объема поступающих грунтовых вод, размеров защищаемого объекта и геологических особенностей участка, пластовый дренаж выполняется:

• однослойным – только из щебня, как вариант – гравия, имеющего фракцию 3-20мм и показатель коэффициента неоднородности, не превышающий 5;
• двухслойным – из среднезернистого песчаного грунта, или геотекстильной мембраны, а также щебня.

Толщина площадного однородного дренажного слоя должна составлять более 300мм. Для уменьшения требуемого количества щебня при возведении заглубленных зданий, материал частично заменяют слоем песка, оставляя поперечные щебеночные полосы в форме призмы толщиной более 200мм, именуемые линейным дренажом. Их количество и схема укладки определяются проектировщиками, исходя из конкретных гидрогеологических условий. Шаг призм может составлять от 6 до 12 метров.

Для двухслойной конструкции пластового дренажа минимальная толщина песчаного слоя принимается равной 100мм, а щебеночного – 150мм.

В целях предотвращения засорения дренажной системы в период проведения строительных работ, в частности при заливке бетоном фундаментной плиты, пластовый дренаж по всей площади перекрывается пергамином или другим изолирующим материалом. В целях предотвращения застоя грунтовых вод в дренажной постели, ее дно делают с уклоном в сторону отводящей дрены.

Схема устройства пластового дренажа под фундаментной плитой зависит от многих факторов. В процессе его проектирования и укладки следует учитывать, что:

• гарантию удаления влаги из-под фундаментной плиты обеспечит сопряжение дренажного пласта с обсыпкой водоотводящих трубчатых дрен. В противном случае его основание превратиться в аккумулирующую емкость для подземных вод;

• при расположении пластового дренажа на более низкой отметке по сравнению с прифундаментной системой, разгрузка его постели от чрезмерной влаги должна осуществляться в траншею, относящуюся к прифундаментному дренажу. В некоторых случаях допускается применять насосное оборудование, перекачивающее собравшуюся в аккумулирующей емкости воду в систему придомовой ливневки;
• при разнозаглубленной конструкции подвала или цокольного помещения дренажные пласты, заложенные под плитами фундамента, должны сопрягаться. Для этого разрабатывается схема, зависящая от перепада высот и места нахождения дрен, отводящих воду за пределы строения;
• расположение трубчатого дренажа под фундаментной плитой в границах строения предполагает выполнение обратной засыпки пазух с наружной стороны дома послойно – сначала щебнем до уровня пола подвала, а затем – крупнозернистым песком. В данном случае требуется в обязательном порядке сопрягать участки, делая уклон по основанию постели в сторону водоотводящих дрен;
• пластовый дренаж должен занимать площадь, выходящую за пределы фундаментной плиты;
• при больших размерах здания в плане требуется укладка дополнительных линейных дрен под конструкцией плитного фундамента.

Эффективность пластового дренажа, устраиваемого под фундаментной плитой, обеспечивает его сочетание с другими системами – кольцевыми или пристенными. Их сопряжение производят посредством трубчатых дрен, укладываемых с наклоном в сторону водоотведения. В качестве самостоятельной системы пластовый дренаж используют в период строительства сооружений большой площади.

Схема водоотведения, толщина и конструкция дренажного пласта зависят от гидрогеологических условий и характерных особенностей объекта, а ее вид определяется, исходя из инженерных расчетов.

Для эффективной защиты конструкций от действия грунтовых вод, кроме устройства дренажной системы, требуется выполнять надежную гидроизоляцию подземных конструкций. Для этого используют битумные составы и гидроизоляционные мембраны. Геотекстиль, предотвращающий вымывание грунта из-под плиты фундамента, а также фильтрационные полотна допускается укладывать только внахлест (около 10-12см) с соединением их скобами или другим доступным способом. Пропуски в этом случае запрещены.

Дренажные системы укладываются в непромерзающие грунтовые слои. Их защищают от механических повреждений и каких-либо смещений. До начала проведения основных работ по возведению объекта рекомендуется произвести проверку линейных дрен на работоспособность. Грамотная организация дренажа участка поможет избавиться от негативного влияния грунтовых вод, в связи с чем, пренебрегать данным этапом строительства не следует.

Как устроить пластовый дренаж под фундаментной плитой

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

    Фундамент под металлообрабатывающий станок

    Устройство фундамента из блоков ФБС

    Заливка фундамента под дом

    Характеристики ленточного фундамента

• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

    Устранение трещин в стенах фундамента

    Как армировать ростверк

    Необходимость устройства опалубки

    Как сделать гидроизоляцию цоколя

• Цоколь
  • ВсеКакой выбратьОтделкаУстройство

    Отделка фундамента камнем

    Выбор цокольной плитки для фасада

    Что такое цоколь

    Как закрыть винтовые сваи

• Сваи

технология устройства, последовательность работ и советы специалистов

Пластовый дренаж под фундаментной плитой – виды, конструкция, требования

Строительство объектов ведется в различных гидрогеологических условиях. Присутствие на площадке высокого уровня грунтовых вод, неблагоприятное расположение почвенных слоев, а также необходимость устройства подвального помещения требуют выполнения на участке дренажной системы. Исходя из конкретной ситуации, проектировщики производят расчеты, определяющие, какой именно будет схема и вид дренажа. К примеру, пластовый дренаж способен стать защитой для фундаментной плиты в том случае, когда кольцевая система оказывается малоэффективной. В условиях переувлажненных глинистых грунтов он сможет спасти цокольные и подвальные этажи от сырости.

Когда используется пластовый дренаж

Решение по устройству пластового дренажа под фундаментной плитой принимается проектировщиками после гидрогеологических изысканий, показывающих, что на участке присутствует как минимум один из факторов:

• слоистое строение водоносных пластов, имеющих различные свойства;
• напорные подземные воды;
• заглубление подвала ниже водоупорных слоев;
• отсутствие возможности устройства эффективной дренажной системы другого типа;
• риск появления капиллярного всасывания влаги посредством увеличения водяного давления во время или после дождя.

Для фундаментных плит одинаково опасно наличие водонасыщенных грунтов и «визуальное» отсутствие подземных вод в глинистых прослойках. Во втором случае риск затопления появляется в процессе таяния снега и поступления в грунт атмосферных осадков в результате плохой водопроницаемости грунта, расположенного на близком расстоянии от планировочного уровня.

Нередко пластовый дренаж под плитными фундаментами выполняют в профилактических целях на участках с преобладанием глин и суглинков.

Виды и особенности пластовых дренажей

Рассматриваемый вариант дренажной системы представляет собой искусственный фильтрующий слой, расположенный под плитой фундамента либо в основании здания. При его устройстве используется:

• крупнопористый грунт;
• геокомпозит, состоящий из геофильтра и специальных полимерных плит, либо полотен (перфорированных, пористых, профилированных), способных пропускать влагу.

Геофильтры для пластового дренажа изготавливаются из синтетических материалов, обладающих свойствами водопроницаемости. Их функциями является защита системы от заиливания и вымывания грунта, другими словами – фильтрация и сепарация.

Пластовый дренаж, также как пристенный либо кольцевой, относится к местным системам, помогающим снизить высокий горизонт грунтовых вод. Он обеспечивает защиту отдельных объектов от подтоплений, чем и отличается от общей (головной, систематической) дренажной системы, предназначенной для понижения уровня подземных вод на больших территориях, относящихся к целому микрорайону или кварталу. На участках застройки, где общая система оказывается малоэффективной в силу разных причин, дополнительно организовывают местный дренаж.

Конструкция дренажных пластов

Существует два вида пластововых дренажей:

• площадный – располагается под фундаментной плитой сплошным слоем;
• линейный – имеет призматическую форму.

Исходя из объема поступающих грунтовых вод, размеров защищаемого объекта и геологических особенностей участка, пластовый дренаж выполняется:

• однослойным – только из щебня, как вариант – гравия, имеющего фракцию 3-20мм и показатель коэффициента неоднородности, не превышающий 5;
• двухслойным – из среднезернистого песчаного грунта, или геотекстильной мембраны, а также щебня.

Толщина площадного однородного дренажного слоя должна составлять более 300мм. Для уменьшения требуемого количества щебня при возведении заглубленных зданий, материал частично заменяют слоем песка, оставляя поперечные щебеночные полосы в форме призмы толщиной более 200мм, именуемые линейным дренажом. Их количество и схема укладки определяются проектировщиками, исходя из конкретных гидрогеологических условий. Шаг призм может составлять от 6 до 12 метров.

Для двухслойной конструкции пластового дренажа минимальная толщина песчаного слоя принимается равной 100мм, а щебеночного – 150мм.

В целях предотвращения засорения дренажной системы в период проведения строительных работ, в частности при заливке бетоном фундаментной плиты, пластовый дренаж по всей площади перекрывается пергамином или другим изолирующим материалом. В целях предотвращения застоя грунтовых вод в дренажной постели, ее дно делают с уклоном в сторону отводящей дрены.

Основные требования

Схема устройства пластового дренажа под фундаментной плитой зависит от многих факторов. В процессе его проектирования и укладки следует учитывать, что:

• гарантию удаления влаги из-под фундаментной плиты обеспечит сопряжение дренажного пласта с обсыпкой водоотводящих трубчатых дрен. В противном случае его основание превратиться в аккумулирующую емкость для подземных вод;

• при расположении пластового дренажа на более низкой отметке по сравнению с прифундаментной системой, разгрузка его постели от чрезмерной влаги должна осуществляться в траншею, относящуюся к прифундаментному дренажу. В некоторых случаях допускается применять насосное оборудование, перекачивающее собравшуюся в аккумулирующей емкости воду в систему придомовой ливневки;
• при разнозаглубленной конструкции подвала или цокольного помещения дренажные пласты, заложенные под плитами фундамента, должны сопрягаться. Для этого разрабатывается схема, зависящая от перепада высот и места нахождения дрен, отводящих воду за пределы строения;
• расположение трубчатого дренажа под фундаментной плитой в границах строения предполагает выполнение обратной засыпки пазух с наружной стороны дома послойно – сначала щебнем до уровня пола подвала, а затем – крупнозернистым песком. В данном случае требуется в обязательном порядке сопрягать участки, делая уклон по основанию постели в сторону водоотводящих дрен;
• пластовый дренаж должен занимать площадь, выходящую за пределы фундаментной плиты;
• при больших размерах здания в плане требуется укладка дополнительных линейных дрен под конструкцией плитного фундамента.
