Пленочный теплый пол под плитку

Как укладывать инфракрасный теплый пол под плитку – инструкция по монтажу

В настоящее время существует немало способов, как сделать свое помещение комфортнее и функциональнее. Немаловажную роль при создании уюта играет обогрев помещения. О том, как правильно установить инфракрасный теплый пол под плитку, и что для этого нужно, и пойдет речь в нашей статье.

Хозяева могут выбрать один из таких типов обогрева:

• водяной обогрев;
• пленочная система обогрева;
• обогрев при помощи нагревательных матов.

Достоинства теплого пола

Ниже мы рассмотрим, возможно, самый простой теплый пол – ик пол под плитку.

Его достоинства заключаются в следующем:

1. Воздух в комнате не утрачивает своей свежести, потому что такой тип обогрева никоим образом на него не влияет.
2. Инфракрасный теплый пол под плитку, излучая волны большой длины, обогревает не только саму поверхность пола, но и все тело человека, который в данный момент по нему ходит.
3. Такой способ передачи тепла позволяет ему повторно выделяться из нагретых ранее предметов, что повышает общую температуру в помещении еще сильнее.
4. В воздухе увеличивается содержание отрицательных ионов, как минимум, в 4 раза.
5. В процессе функционирования инфракрасная пленка не испускает пыли, шума и вибраций.
6. Величина вырабатываемого электромагнитного излучения настолько мала, что ею можно пренебречь.
7. Такой тип нагрева человеком воспринимается намного приятнее при начальных низких температурах в комнате, нежели в случае водяного отопления.

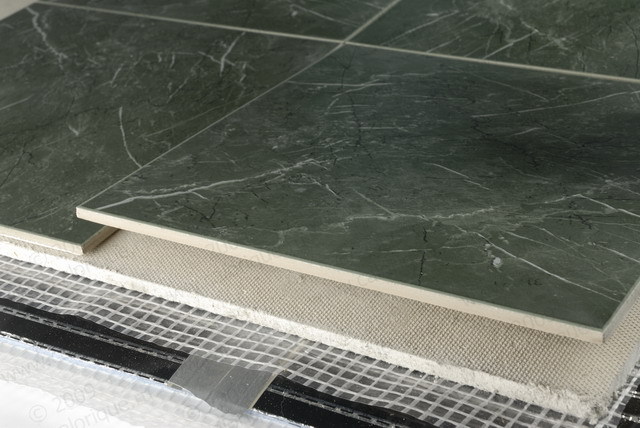

Так что же представляет собой уложенный под плитку пленочный инфракрасный теплый пол? По большому счету, инфракрасное отопление состоит из тонкой пленки толщиной 0,3-1 мм, оборудованной внутри электропроводящим элементом. Ниже будет описаны способы монтажа инфракрасного теплого пола под плитку.

Определение с материалами и инструментами

Для того чтобы произвести монтаж пленочного теплого пола под плитку, потребуется обзавестись такими материалами:

• теплоотражающая подложка;
• система отопления инфракрасного типа;
• специальная диэлектрическая монтажная сетка;
• соединительные провода;
• напольное покрытие, в данном случае керамическая плитка;
• клеящая смесь.

Укладка пленочного теплого пола под плитку начинается с подготовки чернового основания, в которую входит устранение неровностей, очищение, промывка и сушка основания. После этого производится монтаж теплоотталкивающего материала.

Сверху бережно укладывается слой инфракрасной пленки. Она идет уже в собранном виде, остается ее лишь расстелить параллельно листам теплоотражателя. Внимательно следите за тем, чтобы пленка не была уложена внахлест. В противном случае это может привести к короткому замыканию или ухудшению свойств теплоотражающего материала.

Терморегулятор

Терморегулятор представляет собой устройство по управлению системой инфракрасного пола. Его установка производится в заранее предусмотренное место, и осуществляется его подключение к токопроводящей пленке.

Для того чтобы температурные датчики показывали корректные данные, их, предварительно поместив гофротрубку, следует вмонтировать между двух слоев стяжки. После этого следует согласовать термодатчик и терморегулятор.

Теплоотталкивающий материал

Такие материалы бывают нескольких разновидностей:

• фольгированные;
• пробковые;
• с отражающей поверхностью.

Каждый подбирает тип изоляции исходя из своих потребностей.

Электропроводящий провод

Укладка инфракрасного теплого пола под плитку сопровождается прокладкой провода, идущего от термодатчика к регулятору температуры. Это довольно легкий процесс – провод соединяется с термодатчиком в месте окончания гофротрубы и тянется до стены, на которой расположен пульт контроля над системой инфракрасного пола.

Провод также потребуется заизолировать, проследив, чтобы на него не попала стяжка.

Подготовительные работы над поверхностью

Потребуется осуществить такие работы:

1. Снять старое напольное покрытие.
2. Устранить шероховатость основания и очистить его от пыли.
3. Осуществить тщательную сушку основания.

После выполнения этих действий можно приступить к основной работе.

Укладка теплоизолирующего слоя

Приобретенный материал нужно разделить на полосы, приблизительно по 60 см шириной. Затем эти полосы нужно разложить по всей площади основания и скрепить между собой скотчем. После этого следует проверить качество полученных стыков. Читайте также: «Как сделать подогрев пола под плитку — способы «.

Стоит отметить, что теплоизоляция должна быть уложена металлизированным слоем вверх. Толщина материала, как правило, должна составлять не более 2-3 мм.

Укладка теплопленки

Обращайтесь с таким видом материала очень бережно, так как пленка очень тонкая, и ее достаточно легко повредить. Подробнее о правильности укладки и о технике безопасности можно узнать из приложенной инструкции. Кроме того, стоит не забывать о проведении качественной изоляции стыков после среза пленки!

Ряд дополнительных рекомендаций:

• Не укладывайте пленку по всей площади помещения. Лучше уложить ее ближе к центру, где практически не будет установлено никакой мебели.
• Если предполагается укладка инфракрасной теплопленки под большой мебелью, нужно продумайте качественную вентиляцию.
• Предусмотрите зазор между пленкой и стеной в 10 см.
• Удостоверьтесь, что термоизоляция действительно является диэлектриком.
• Если уложить пленку по всему помещению, то можно будет сэкономить на проводке.

Подключение

Перед тем как начать укладывать плитку, стоит подключить теплый пол и убедиться в том, что система функционирует должным образом. Так, в случае обнаружения изъянов, будет легче их устранить.

Пленочный теплый пол под плитку, как правило, прогревается за 1-2 минуты после запуска системы. Если все отвечает требованиям, можно переходить к последнему этапу работ (прочитайте также: «Как уложить теплый пол под плитку своими руками «).

Укладка финишного покрытия

Теперь можно осуществить монтаж плитки. Процесс укладки плитки можно проводить традиционным способом. Пользоваться же системой теплого пола можно будет лишь по прошествии одного месяца после завершения укладки керамической плитки.

В завершение можно привести несколько правил, как правильно использовать ик теплый пол под плитку:

• Нельзя проводить монтаж теплого пола в любом помещении при температуре ниже нуля.
• Обязательно предусмотрите заземление ик пленки.
• Гидроизоляцию теплого пола при необходимости следует продумать заблаговременно.
• Старайтесь не повредить пленку, если это случилось – заизолируйте поврежденный участок скотчем с обеих сторон.
• Отрезок пленки не должен превышать 15 метров.
• Нельзя производить монтаж теплого пола под любыми нагревательными элементами.
• Старайтесь не сгибать пленку более чем на 90 градусов.

Из выше изложенного можно сделать вывод, что произвести монтаж системы инфракрасных теплых полов собственными силами вполне реально. Наглядно просмотреть весь процесс проведенных работ можно в приложенном видеоматериале.

Инфракрасный теплый пол под плитку

В предыдущих статьях мы рассказывали вам о том как сделать электрический теплый пол своими руками .

Напомним только, что основным нагревательным элементом электрической системе был специальный провод, который за счет электричества нагревался сам, а следовательно и поверхность пола.

В инфракрасных теплых полах. нагревание происходит за счет инфракрасного излучения, которое не греет воздух, а нагревает предметы и людей, находящихся в помещении.

Такую систему часто называют пленочным теплым полом, потому что похожа она толстую прозрачную пленку, внутри которой находится углеродный нагреватель. Сама пленка сделана из высококачественного прочного полимера, который не горит, при нагревании не выделяет ядовитых веществ.

Более того, инфракрасный пол благотворно влияет на здоровье человека. В помещениях с таким обогревом повышается количество отрицательно заряженных ионов, которые положительно влияют на дыхательную систему. Такой же эффект дают специальные ионизаторы воздуха, которые продаются отдельно.

Многие знают, что инфракрасные лучи используют при лечении различных кожных и сердечно-сосудистых заболеваний.

Так как при использовании инфракрасного пленочного пола нагревается не воздух, а тело человека и предметы, в таких помещениях образуется комфортная температура, благоприятный климат и легко дышится свежим прохладным воздухом.

Инфракрасные пленочные полы потребляют меньше энергии по сравнению с электрическими, не сжигают кислород, имеют минимальное электромагнитное излучение, легко монтируются под любые напольные покрытия. Такую систему можно установить не только на пол, но и на стены и даже на потолок.

Принцип обогрева такой системы следующий, если установить полоску пленочного пола на стену на уровне головы, то обогреваться будет только то, что находится в этой горизонтальной плоскости. Ни пол, ни потолок, ни предметы, находящиеся ниже или выше этого уровня нагревается не будут.

Такие пленочные полы не боятся воды, ни высоких температур, поэтому их с легкостью можно устанавливать в ваннах, саунах, банях и в любых других помещениях с высокой влажностью.

Установка инфракрасного пленочного пола под плитку

Укладка пленочного пола довольно простое занятие. Если вы сами укладывали линолеум, ковролин или ламинат, то этот процесс не на много сложнее. Больше всего придется потратить времени на монтаж электропроводки. К тому же инфракрасные теплые полы продаются комплектами, в которых есть подробная инструкция.

Нет необходимости делать цементную стяжку или использовать клеевые составы. Пленка просто укладывается на теплоотражающее полотно, а сверху стелиться финишное напольное покрытие. Это может быть линолеум, паркет, ламинат, деревянный пол, керамическая или мраморная плитка и т.д.

Этапы укладки плитки на теплый пол

1.Первым делом необходимо отчистить поверхность от пыли и грязи, после чего произвести разметку. Нужно помнить, что инфракрасные полы не укладывают под предметы мебели и интерьера. Так же нужно отступить минимум 10 см от стен.

На этом этапе нужно определить где будет крепится терморегулятор.

Обычно плитку укладывают на бетонное основание. В таком случае поверхность пола должна быть выравнена при помощи тонкого цементно-песчаного раствора или при помощи любых выравнивающих составов.

2.На отчищенную ровную поверхность стелиться специальная теплоотражающая подложка, которая отражает инфракрасные лучи внутрь помещение и дополнительно сохраняет тепло.

Подложка для теплого пленочного пола очень похожа на подложку из вспененного пенополистирола, которую часто укладывают под ламинат или паркет, но материалы, из которого сделана отражающая поверхность различны.

Фольгированная подложка под ламинат проводит электрический ток, что отрицательно может сказаться на всей системе теплых инфракрасных полов в случае случайного повреждения. Поэтому для пленочных инфракрасных полов выпускают специальные подложки, у которых отсутствует подобный недостаток.

3.Далее укладывается теплые полы. Их необходимо разложить по поверхности, соединить все контакты, при необходимости, изолировать их и подключить к терморегулятору. После чего подключить всю систему к электричеству и произвести пробный запуск.

Если все хорошо, то монтируем датчик температуры, терморегулятор и сам пленочный пол.

4.Следующим слоем укладывается монтажная сетка из стекловолокна. Она нужна для укладки плитки. Если в качестве финишного покрытия будет использован ламинат, линолеум или другое подобное покрытие, то можно уложить специальную пленку.

Сетка в данном случае нужна потому что плитка укладывается на цементный клеевой состав, которому нужно хорошее сцепление с поверхностью. Как вы понимаете, на пленке плитка держаться не будет.

Такая сетка часто используется при штукатурке стен, как армирующий материал.

5.После укладки теплоотражающей подложки, пленочного пола и сетки необходимо все жестко закрепить к основанию. Для этого используют дюбель-гвозди или специальные пластиковые крепления. При фиксации слоев, важно не повредить нагревательную пленку. Обычно в ней присутствуют специальные отверстия для монтажа.

После того как все зафиксировано, еще раз необходимо проверить работоспособность системы. Для этого включите ее на час и следите за нагревом. Если вы обнаружите, что поверхность пленочного пола нагревается не равномерно или провод в каком-то месте сильно нагрелся или начал плавится, то немедленно все отключить.

Такое возникает, при повреждении проводки или плохом контакте. Если самим не удалось устранить причину неисправности, то лучше не рисковать, а позвать специалиста.

6.Завершающим этапом будет укладка плитки.

Можно ли постелить инфракрасный тёплый пол под плитку

Содержимое:
1. Можно ли под плитку монтировать пленочный пол
2. Какой теплый пол лучше
3. Устройство ИК пола под плитку на полу
4. Можно ли уложить ИК пол под плитку на стены
5. Правила безопасной и комфортной эксплуатации
6. Какие полы лучше под плитку, пленочные или проводные

Вопрос отопления наиболее важен, особенно в условиях постоянного подорожания теплоносителей. Если раньше природный газ считался одним из самых дешевых видов топлива, то постоянное подорожание «голубого топлива», а также увеличение стоимости регистрации оборудования и подключения к газопроводу побудило искать надежные и относительно недорогие виды отопления.

Инфракрасный тёплый пол под плитку оптимальное решение в качестве дополнительного или основного источника обогрева, особенно для помещений с высокой влажностью.

Можно ли под плитку монтировать пленочный пол

Чтобы ответить на этот вопрос, необходимо учесть рекомендации относительно эксплуатации, предоставленные заводом изготовителем. В частности, там говорится: «Изделие может укладываться под кафель, дерево, ламинат, линолеум и т.д.».

Тонкий электрический пленочный тёплый пол под плитку монтируется быстро, не «ворует» свободного пространства и не влияет на качество укладки.

Так как, отопительная система устойчива к влаге и атмосферным осадкам, можно укладывать пленку на улице, с последующей облицовкой керамогранитом. Это навсегда решит проблему обледенения дорожек, отопления гаража и т.д.

Укладка инфракрасного теплого пленочного пола под плитку своими руками требует определенного профессионализма и наличия строительного материала. Хотя технология полностью и подробно описана производителем, при возникновении сомнений в своих возможностях, лучше обратиться за помощью к специалисту.

Какой теплый пол лучше

Существует несколько видов теплых полов. Нет ни одного идеального варианта, без недостатков. У каждой системы отопления есть свои нюансы, которые необходимо учитывать при выборе.

Так водяной пол, требует подключения к твердотопливному. электрическому или газовому котлу. Во время укладки вместе с отделочным покрытием, толщина пола составит не менее 7-10 см. Поверх мест, где проходит система отопления, нельзя устанавливать мебель, во избежание появления плесени.

Установка электрического пола требует высокой квалификации строителя. В качестве недостатка можно отметить, что при повреждении кабеля, отключается вся система отопления, которая запитывается от силового провода.

Инфракрасный обогрев полов в ванной комнате, как показывает опыт, является оптимальным вариантом. Укладка выполняется без стяжки, толщина с финишным слоем составляет 1-2 см.

Полы можно укладывать практически везде, при необходимости, можно даже с их помощью утеплить стены. Сегодня производитель предлагает две основных разновидности продукции.

Какой инфракрасный плёночный тёплый пол под плитку лучше — стержневой или пленочный?

• Стержневой ИК теплый пол под плитку имеет ряд достоинств, выгодно отличающих его от аналогов. К примеру, при монтаже можно уложить систему непосредственно в клеевой раствор. Не требуется дополнительного использования армирующей сетки. Установка стержневого ИК теплого пола может быть выполнена самостоятельно, что существенно уменьшает себестоимость установки. Система отопления стержневого типа регулируется в полностью автономном режиме. При максимальной производительности, автоматически включается экономный режим.
• Инфракрасное отопление пленочного типа несколько отличается от предыдущего варианта. Во время укладки обязательно соблюдать определенные требования, которые несколько увеличивают стоимость ремонта. Теплые инфракрасные полы под плитку укладываются с обязательной теплоизоляцией и укреплением сверху пленки армирующей сеткой. Глубина прогрева несколько меньше чем у системы стержневого типа. Поэтому если планируется в качестве финишного покрытия укладывать керамогранит, необходимо выбирать пленку с номинальной мощностью 220Вт/м².

Слой плиточного клея, согласно технологии укладки, должен быть 7-9 мм. Чтобы сократить расходы перед укладкой теплых полов, следует хорошо выровнять основание.

Устройство ИК пола под плитку на полу

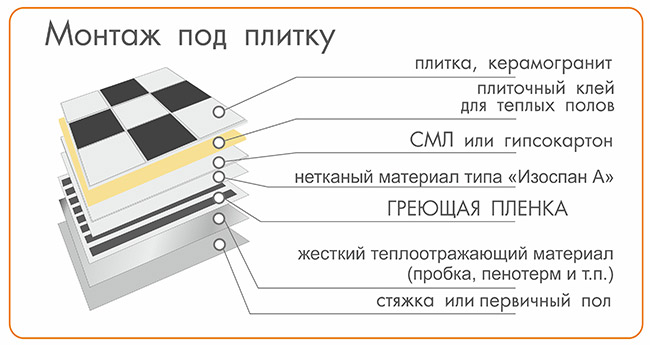

Монтаж инфракрасного плёночного теплого пола, укладываемого под плитку можно выполнить самостоятельно, при условии выполнений рекомендаций производителя и наличии необходимых навыков и инструментов.

Укладка выполняется следующим образом:

1. Подготавливается основание. Особенностью правильной укладки плитки является ровная поверхность. Чем хуже подготовлен пол, тем сквернее будет конечный результат. Основание необходимо вывести в ноль.
2. Проводятся энергосберегающие работы. Чтобы не оказалось, что ИК полы дополнительно греют потолок соседям, следует проложить теплоизоляцию. Советы экспертов и опытных строителей сводятся к тому, что в качестве теплоизоляционного материала следует использовать перфорированный изолон.
3. По всему периметру проклеивается электропроводный скотч. Он играет роль заземления. Для дополнительной безопасности полы запитываются от отдельного автомата, устанавливается УЗО.
4. Расписывается схема укладки. На этом этапе необходимо обратиться за помощью к опытному строителю. От того, насколько грамотно будет рассчитано пленочное отопление, зависит эффективность системы отопления.
5. Укладываются инфракрасные полы. Сам процесс не сложен, единственное правило, которое следует соблюдать, это необходимость, чтобы края уложенных пластов не находили друг на друга.
6. Подключение пола — выполняется через комнатный термостат. Одного регулятора достаточно, чтобы обеспечить работу до 25 м² площади. Если этого недостаточно, устанавливаются несколько отдельных термостатов.
7. Накрывать плиткой ИК пол можно после того, как произведена проверка работоспособности системы. Предварительно необходимо проверить на нагрев все пласты. При необходимости участок пленки заменятся.
8. Теперь можно положить плитку. Техника укладки заключается в следующем. На пленку наносится армирующая сетка. Сверху с помощью гребенки накладывается слой клея и укладывается плитка. Чтобы качественно выложить кафель и избежать перепадов на швах, как уже замечалось ранее, необходимо предварительно подготовить основание.

Методика укладки пола подробно описана производителем в инструкции по монтажу и эксплуатации. Неукоснительное соблюдение рекомендаций, залог работоспособности системы отопления. Технология монтажа плитки на пленочный теплый пол достаточно простая, чтобы выполнить все этапы работ самостоятельно.

Можно ли уложить ИК пол под плитку на стены

Да, можно. В описании монтажа указывается, для каких поверхностей можно использовать пленочные нагреватели и при каких условиях обеспечивается максимальная производительность.

Принцип укладки плитки, в данном случае, отличается тем, что приходится учитывать вертикальную нагрузку. Чтобы избежать сползания, используют дополнительные приспособления.

Способ монтажа в первую очередь зависит от выбранного материала:

• Виниловая плитка — имеет легкий вес, поэтому ее можно укладывать без дополнительной подготовки с помощью специального клея. Плитка ПВХ клеится после натяжения армирующей сетки. Для этого наносится слой клея и выравнивается с помощью шпателя. Покрытие полов виниловой плиткой проводится только после того, как по сетке была выровнена поверхность и слой клея полностью высох.
• Керамическая плитка — обязательно используется конструкция, под которую прячут теплые полы. Предусмотрена специальная установка под плитку, позволяющая снизить нагрузку на пленчатую часть нагревательного элемента. Металлоконструкцию используют и при решении облицевать стены с помощью обычных полос пластика. Керамическую плитку на стену лучше всего не укладывать напрямую по пленке.
• Кварцвиниловая плитка — требует идеально ровной поверхности. Поэтому полы попросту вмуровываются в стяжку. Практика показывает, что кварцвиниловую плитку лучше всего укладывать на стержневой пол.

Правила безопасной и комфортной эксплуатации

Выбор ИК тёплого пола необходимо основывать на нескольких критериях:

1. Удобство.
2. Безопасность.
3. Автономность.

Пленочные полы немного проигрывают стержневым, относительно этих трех показателей. При монтаже любого вида системы отопления требуется соблюдать следующие правила безопасности:

1. Заземление обязательно.
2. Укладка полов проводится только на сухую поверхность.
3. Подключение к системе электроснабжения осуществляется напрямую через автомат, запитанный непосредственно от счетчика.

После утепления пола, важно не забыть выполнить заземление с помощью электропроводного скотча!

Какие полы лучше под плитку, пленочные или проводные

Ответить на этот вопрос можно исследовав статистику продаж. Согласно статистике, пленочные теплые полы постепенно наращивают темп и уже обгоняют по популярности проводные системы. И этому есть множество объяснений.

Полы плёночного типа легко монтировать, при установке на стену их производительность не уменьшается. Единственный минус пленчатой системы является то, что потребление электроэнергии немного выше, чем у аналогов.

Под укладку плитки в ванной комнате или кухне, ИК полы намного лучше, чем проводные, в остальных видах отделки показатели приблизительно одинаковые.

Расчет мощности и температуры тёплого водяного пола

Источники: http://polspec.com/teplyy-pol/kak-ukladyvat-infrakrasnyy-teplyy-pol-pod-plitku-instruktsiya-po-montazhu.html, http://stroim-svoi-dom.ru/pol/infrakrasnyj-teplyj-pol.html, http://avtonomnoeteplo.ru/teplye-poly/557-infrakrasnyy-teplyy-pol-pod-plitku.html

Инфракрасный теплый пол под плитку: Недостатки и приимущества

На данный момент вопрос касательно отопления в частных домах и квартире наиболее актуален в связи с начавшимся кризисом. Раньше природный газ считался одним из наиболее дешевых и от этого доступных видов топлива, но его постоянный рост в цене и требования, касательно покупки дорогостоящего оборудования сделал этот вид отопления одним из самых дорогих. Одной из наиболее популярных альтернатив стало использование такой системы дополнительного или основного отопления, как инфракрасный теплый пол под плитку. Подобное устройство является максимально эффективным источником обогрева помещений, в которых уровень влажности всегда повышен.

Возможно ли использование под плиточное покрытие

При монтаже столь необычного плёночного покрытия следует использовать сухой метод проведения работ. Он подразумевает использование инфракрасного пола под ковролин, плитку, ПВХ, линолеум и ламинат. Для увеличения клиентской базы многие производители уверяют, что использование их ИК устройства с учетом применяемой технологии позволяет устанавливать его под кафель или даже укладывать в слой стяжки.

Не стоит этого делать потому что:

1. У используемого материала уровень адгезии довольно низкий. Если поверх нее уложить слой плитки или стяжки, то поверхность получится плавающей. В период простукивания будет слышен глухой или даже пустой звук. Поверхность треснет, если уронить на нее что-то тяжелое.
2. Компоненты, входящие в состав основного ИК материала. Одним из основных компонентов раствора для работы с плиткой и стяжкой является щелочь. Она негативно воздействует на плёнку, которая со временем расползется или полностью растает. Здесь не будет играть роли количество уложенных слоев. Это приведет к оголению ИК соединений (электрических) и к дальнейшему замыканию проводки, которое будет сопровождаться столпом искр.
3. Для стержневых и электрических полов ареалом использования является плиточный пол, под который и производится монтаж пленочного теплого пола. При этом здесь не нужно применять собственный опыт или какие-либо специфические навыки, так как при монтаже используется лишь мокрый способ монтажа.

Почему стоит обратить внимание именно на это устройство

Всего разновидностей таких устройств несколько:

• инфракрасные;
• кабельные или электрические;
• водяные.

Несмотря на дороговизну материала, наиболее эффективным считается инфракрасный пленочный теплый пол под плитку. Он также обладает высокими показателями удобства и простоты использования, минимальным расходов касательно потребляемой электрической энергии, коэффициентом полезного действия. Нагрев поверхности происходит в течение нескольких минут, при этом используется излучение, а не конвекция. Инфракрасный пол состоит из плотной, но тонкой пленки, которая монтируется на подготовленную заранее поверхность.

Схема видом теплых полов: водяной пол и электрический

Одной из главных особенностей использования ИК материалов является возможность сочетания с плиточным покрытием. Используется для прогрева поверхности кухни, туалета, прихожей и ванной. При этом уложить ее следует только в местах, где ходят люди. При налаженной работе за час ИК устройство будет функционировать лишь треть этого времени. После нагрева поверхности теплые полы автоматически отключаются. Так же стоит отметить, что поверхность остается теплой. После остывания пленка под керамогранит снова подогревается.



Принцип работы устройства

У большинства при выборе основных ИК материалов возникает множество вопросом. Однако преимущества и удобство эксплуатации каждого из материалов можно ощутить только после какого-то времени их использования. Специалисты также не пришли к общему мнению. Монтаж инфракрасного теплого пола производится исключительно на заранее подготовленное основание. Выбор возможной для использования напольной продукции так же поражает. Устройство может использовать для прогрева покрытий любого типа.

Благодаря основательному слою стяжки, высота помещения уменьшиться, что скажется на его восприятии и комфорте. Пленочное устройство не такое уж экономичное, если сравнивать его с пленочными аналогами пола под плитку. Существует ряд специфических особенностей, которые делают этот вид устройств не такими универсальными, если речь идет о монтаже своими руками под плитку. Для более детального анализа следует сравнить все разновидности подобных устройств, которые используются, в том числе и плиточный материал. Пленочные покрытия могут быть изготовлены как из биметаллической, так и карбоновой пленки.

Металл категорически не рекомендуется использовать под кафельное покрытие и керамику. Принцип работы устройства основано на инфракрасном излучении. Сама же пленка разделена на отдельные сектора и каждый из них снабжен собственными элементами нагрева. Клеммы присоединяются к медным полосам, а после подключения к сети происходит тепловое излучение. Подобное излучение не наносит вреда живым организмам. Происходит обогрев не воздушных масс, которые имеются в помещении, а отдельных предметов. Воздух не пересушивается благодаря вырабатываемым отрицательным ионам, которые улучшают микроклимат комнат.

Безопасное использование

Выбор должен основываться на таких важных моментах как:

• полная автономность;
• повышенный уровень безопасности.

Положить пленочный материал означает заведомо проиграть по нескольким показателям стержневых устройств. Установка заземления является обязательной процедурой не только при укладке инфракрасного теплого пола под плитку, но и ряда других уложенных материалов. Для этого можно использовать электропроводный скотч.

Требуется соблюдение таких мер безопасности:

1. Подключение устройства должно происходить непосредственно к сети, но с использованием автомата, который напрямую подключается к счетчику.
2. Весь процесс монтажа осуществляется исключительно на сухую и подготовленную поверхность.

Недостатки устройства

Помимо достоинств у каждого материала есть свои недостатки. В первую очередь стоит отметить, что вырабатываемое инфракрасным полом под плитку тепло будет уходить не на обогрев предметов интерьера, а на напольное покрытие. При этом функция прогрева будет возложена на конвекцию. Прогретый напольный материал будет отдавать тепло окружающим предметам, а стены прогреются за счет движения теплых воздушных масс. От выбора напольной поверхности зависит скорость прогрева комнаты. Не рекомендуется установка покрытий на закрытых участках, где расположена мебель.

Материал следует укладывать исключительно под открытые участки, поэтому о планировке и будущем местонахождении мебели стоит задуматься заранее. Также стоит ожидать разъединения клемм, которые используются для соединения и подключения нагревательных матов. Это приведет к тому, что устройство перестанет функционировать. Также возможно последующее замыкание и самовозгорание теплого пола инфракрасного под плитку. Для уменьшения показателей адгезии, можно использовать стеклоткань в качестве промежуточного слоя между полом и устройством. Если отсутствуют определенные навыки работы с подобным материалом, то лучше переложить все на плечи специалиста. Для соединения отдельных контактов необходимы навыки работы с электрической проводкой.

Преимущества

Устройство обладает рядом достоинств, в том числе и возможность использования в малогабаритных помещениях. Можно ли отапливать с его помощью большие помещения? Ответ положительный, однако уровень потребляемой семьей электроэнергии существенно возрастет. В больших помещениях рекомендуется использовать устройство в качестве дополнительного источника отопления.

Перечень достоинств:

1. Тёплые полы работают по принципу конвекции, тем самым прогревая предметы интерьера и декора. Это позволяет обогреть комнату равномерно и быстро.
2. Длина излучаемой волны составляет 4-15 микрометров, что позволяет устройству не только нагревать используемое напольное покрытие, но и стоящие в комнате предметы.
3. Подниматься пыль не будет, что так необходимо аллергикам и людям с маленькими детьми. Принцип их работы отличается от радиаторного отопления, поэтому пыль не будет подниматься в воздух и перемещаться по комнате.
4. Для уменьшения затрат следует выставить наиболее оптимальный температурный режим. Стоит обратить внимание, что использование радиаторного отопления подразумевает наличие в помещении температуры в 25*С, при этом с ИК отоплением достаточным и комфортным будет показатель в 20*С. Меньший прогрев потребует уменьшенного количества электрической энергии и приведет к экономии семейного бюджета.
5. Имеющееся излучение минимально. Этот показатель даже меньше, чем у кабельных устройств.



АдминАвтор статьи Понравилась статья? Поделитесь с друзьями:

Пленочный теплый пол под плитку: характеристики и технология монтажа

Из этой статьи вы узнаете:

• Как устроен пленочный теплый пол под плитку
• Каковы плюсы и минусы пленочного теплого пола
• Как укладывается пленочный теплый пол под плитку

Пленочный теплый пол – это одна из новинок строительного рынка. Производители постоянно работают над новыми видами и типами подобных систем обогрева. Поэтому растет и популярность этих полов. Здесь можно увидеть большие преимущества перед другими видами покрытия, а также некоторые ограничения. О том, как выбрать пленочный теплый пол по плитку, мы расскажем в нашей статье. И конечно, поможем разобраться с особенностями его монтажа.

Устройство и характеристики пленочного теплого пола под плитку

На специализированных торговых сайтах вы можете узнать больше информации о преимуществах и недостатках этой конструкции. Например, в качестве превосходства над другими покрытиями указываются профилактические и целебные свойства излучения пленочного теплого пола. На самом деле, когда в помещении поддерживаются комфортные температурные условия, это способствует предотвращению простудных заболеваний.

Подробно изучив методику ИК-нагрева и специализированное оборудование, вы сможете сделать свои выводы относительно инфракрасного пленочного теплого пола под плитку.

Целью данного оборудования является создание направленного потока инфракрасного излучения. Электрический ток проходит через графитовые полоски, которые установлены параллельно друг другу и подключены к сети питания через медные шины.

Основные элементы стандартного пленочного теплого пола показаны на рисунке выше. В комплект добавляется терморегулятор, оснащенный датчиком измерения температуры, чтобы у пользователя была возможность настроить в автоматическом режиме необходимый уровень подогрева покрытия. Конструкция подключается к сети питания 220 V, что следует учесть при планировании установки инфракрасного пленочного пола под плитку. Возможно, придется монтировать дополнительные силовые цепи. Направление излучения можно изменять с помощью отражающих покрытий.

С целью повышения эффективности излучения производители могут применять карбон, графит и другие комбинации различных материалов. В то же время себестоимость пленочного теплого пола под плитку особо не изменится. Энергетическая эффективность самых качественных моделей достигает 90 %. Подсоединение к силовой медной шине происходит через серебряные проводники.

Для создания оболочки используются полимеры, устойчивые к механическим воздействиям и высокой температуре. Листы соединяются путем дозированного нагрева или специальными клеевыми растворами. В данном конструкторском решении просматривается высокая технологичность.

Современное производство по сборке таких конструкций полностью автоматизировано. Это помогает снизить издержки и исключает брак. Для каждого помещения подогнать покрытие по размерам и форме пола не составляет особого труда. Необходимо лишь строго по обозначенным линиям, которые расположены между углеродными полосами, разрезать листы. В данном изделии общую работоспособность не нарушит даже выход из строя отдельных элементов.

Разные модификации позволяют улучшить потребительские характеристики инфракрасных пленочных теплых полов под плитку. При создании сплошного поля (вместо полос) из проводящего материала увеличивается себестоимость, в то же время нагрев становится более равномерным. При монтаже таких изделий, пробиваемых элементами крепежа, надежность остается преимуществом.

При монтаже пленочного теплого пола под плитку нужно рассчитать и обеспечить необходимый отвод тепла, чтобы уменьшить возможность повреждения некоторых элементов основания. Также на данной поверхности лучше устанавливать технику и мебель, архитектурные и декоративные элементы на высоких ножках.

Наряду со стандартными моделями на рынке можно найти модификации, регулирующие теплоотдачу на разных участках без вмешательства пользователя. Это осуществляется автоматически, без дополнительного контроля и использования различных внешних блоков управления. Эта категория пленочных полов стоит дороже обычных на 25–30 %.

Основные технические характеристики пленочного теплого пола:

Параметры	Ед. измерения	Диапазон
Мощность	Вт/м2	150÷220
Потребление электроэнергии в сутки (среднее)	Вт/м2	40÷60
Температура на поверхности пленки (максимум)	°C	+40÷50
Толщина (общая)	мм	0,31÷0,38
Ширина	см	50÷100
Длина рабочего элемента (допустимая)	м	10÷15

Читайте также: Регулируемый теплый пол: виды, нюансы, советы

Плюсы и минусы пленочного теплого пола

Давайте поговорим о положительных качествах данных конструкций:

• Удобный и очень простой монтаж пленочного теплого пола под плитку. Нет необходимости делать бетонную стяжку.
• Стоимость работ невысокая.
• Монтаж инфракрасного теплого пола занимает всего несколько часов.
• Такую систему можно устанавливать под ковролин, ламинат, керамическую плитку, паркет и т. п.
• Толщина пленки не более половины миллиметра, поэтому не влияет на расчет толщины отделки пола.
• Разогрев элементов и прекращение обогрева происходит очень быстро благодаря невысокой инертности нагрева.
• Покрытие выдерживает высокие нагрузки (пригодно для использования в офисах, общественных зданиях, спортзалах и т. п.).
• Тепло равномерно распределяется по всему пространству.
• Пленочный теплый пол под плитку прогреет помещение, сократив расход электроэнергии приблизительно на 25–30 %, если сравнивать его с остальными видами теплых полов.
• Функции обогрева можно внедрить в систему «умный дом».
• Электрическое поле генерируется во время работы ИК-систем, а значит, его интенсивность низкая.
• Нет негативного влияния на здоровье находящихся в помещении людей.
• Избавляет воздух от неприятных запахов.
• Сохраняет оптимальный уровень влагосодержания в помещении. Также в процессе использования такого покрытия атмосфера в комнате ионизируется.
• Принято считать, что данные отопительные системы способны нейтрализовать аллергические реакции.
• Установка пленочного теплого пола под плитку так же легка, как и демонтаж. Поэтому домовладельцы имеют возможность в любое время убрать напольное покрытие, а пленку установить в другом месте.

О слабых сторонах своей продукции изготовители пишут не часто. Да и сильные качества порой преувеличиваются.

Рекомендуемые статьи по данной теме:

Чтобы монтаж пленочного теплого пола под плитку прошел без проблем, стоит обратить внимание на некоторые нюансы:

• Гораздо больше заявленного производителем времени может понадобиться на монтаж пленочного пола, даже если работать над этим будет опытный специалист, соблюдая все рекомендованные технологии.
• Могут возникнуть проблемы с правильным подключением серебряных контактов, несмотря на то, что раскладка и подгон размера пленки проходит без осложнений.
• Для хорошего соединения элементов пола, необходимо выполнить зажим правильно. В противном случае придется использовать новый контакт.
• Монтаж такого пола необходимо проводить на ровном основании, чтобы грубые неровности не вызвали разрыв пленки после укладки конструкции.
• Хотя пленочный теплый пол под плитку толщиной менее одного миллиметра, основание для него может быть высотой 20–35 мм, если используется ДСП, фанера, полиэтиленовая пленка, подложка или другие материалы.
• Высокой надежности можно добиться, только соблюдая абсолютно точно все инструкции по монтажу и выполняя работы на профессиональном уровне. Иначе поломок не избежать.
• Получить экономию около 20 % от затрат на отопление, если сравнивать эту систему с другими видами конструкций, можно при условии качественного утепления помещения и наличия хорошего централизованного отопления.
• Используя традиционное централизованное отопление, не стоит рассчитывать на хороший уровень влажности воздуха. Пленочный пол хоть и не высушивает его, но и не увлажняет.
• По отзывам владельцев пленочного теплого пола можно предположить, что эта система действительно способствует ионизации воздуха и устранению неприятных запахов. Ионы блокируют молекулы веществ, которые являются источниками подобных неприятностей. Это свойство обычно применяют в промышленных масштабах при очистке мягкой мебели, одежды и т. п.

Факт антиаллергенного действия пленочного теплого пола не был доказан. Конечно, люди, страдающие от этого недуга, гораздо лучше чувствуют себя при увлажненном и ионизированном воздухе, чем в сухом и запыленном помещении.

Читайте также: Подключение электрического теплого пола от А до Я

Способы укладки пленочного теплого пола под плитку

Способы укладки нагревательной пленки под ламинат и под плитку несколько отличаются друг от друга. Главная особенность заключается в том, что для плиточного покрытия необходимо хорошее сцепление (адгезия) клея с поверхностью нагревательной системы. Далее мы расскажем о способах укладки инфракрасного пленочного теплого пола под плитку. Соблюдая рекомендации, вы сможете избежать сложностей в выполнении этой работы.

При строительстве или капитальном ремонте помещений может понадобиться сделать стяжку. При косметическом ремонте можно воспользоваться старой основой, теряя при этом немного в высоте помещения. В любом случае необходимо соблюдать правила по монтажу плитки.

Есть два способа укладки керамической плитки (керамогранита) на инфракрасный пленочный теплый пол:

1. С использованием стекломагнезитового (СМЛ) или гипсоволоконного листа (ГВЛ).

Технология укладки. Подложку необходимо уложить по всей площади пола, не обращая внимания на размеры нагревательного элемента. Можно использовать в качестве основы любой теплоотражающий материал, дающий малую усадку (пенополистирол для пола, рулонная техническая пробка толщиной 2 мм, фольгоизол или изолон). Нагревательные элементы надо застелить полимерной пленкой (гидробарьером).

Далее работаем с ГВЛ или СМЛ толщиной 6–8 мм. Просверлив отверстия в полу, с помощью дюбелей прикрепляем листы в один или два слоя к первичной стяжке очень аккуратно, не повредив графитовые полосы и медные шины термопленки. Количество мест для крепежей определяет мастер, оценивая ситуацию на месте. Очень важно попасть в места, предназначенные для разреза, не трогая при этом карбоновые и медные полоски, и использовать края листов.

Для укладки плитки на пленочный теплый пол ГВЛ или СМЛ будут хорошим основанием.

Не забудьте оставить зазор между плиткой и стеной (термошов). Также следует нанести на СМЛ грунтовку «Бетоноконтакт».

Преимуществами этого способа является увеличение срока службы термопленки, исключено влияние агрессивной среды клеевого раствора с водой. Повреждение инфракрасной пленки невозможно даже при плохой изоляции, так как листы СМЛ огнеупорны и герметичны.

2. Укладка пленочного теплого пола на стяжку («мокрый» монтаж).

Технология укладки. В качестве подложки для пленочного теплого пола под плитку можно использовать теплоотражающий материал, перечисленный в предыдущем варианте работ. Необходимо разрезать его на полосы, равные ширине термопленки. Во время монтажа подложки следует отступать от стены на 15–20 см для увеличения адгезии между первичной стяжкой и вторичной (или клеевым раствором).

Для улучшения сцепления первичной стяжки с термопленкой требуется оставлять расстояние 1-2 см между полосами.

Бетонную стяжку нужно обязательно армировать. Для этого используйте грубую малярную сетку (пластиковую, не проводящую ток) с ячейками 5 х 5 или 10 х 10 мм. Просверлив отверстия в полу, с помощью дюбелей прикрепите сетку на термопленку к первичной стяжке точечно. Как и в первом варианте, очень важно выбрать правильные места крепления (места разреза и сбоку), не затрагивая медные и карбоновые полосы. Количество крепежей определяет мастер, оценивая ситуацию на месте.

На больших площадях пленочного теплого пола под плитку рекомендуется применение перфорированной нагревательной пленки (или материала с круглыми отверстиями по всей площади) для повышения прочности крепления первичной стяжки с сеткой. Это позволит увеличить количество мест стыковки с черновым основанием пола.

Для теплого пола под плитку рекомендуется использовать также сплошные нагревательные многослойные пленки, обладающие повышенной прочностью и устойчивостью к агрессивной среде.

После укладки пленки и теплоотражающего материала рекомендуется в качестве следующего слоя использовать грунтовку «Бетоноконтакт» и жидкий клей для плитки (или тонкую стяжку) слоем 5 мм для заполнения технологических отверстий. Далее уложить плитку, используя специальный плиточный клей с пластификатором.

Существует несколько общих правил для укладки плитки на термопленку:

• Старайтесь не повредить термопленку (используйте при работе мягкую обувь, вбивая гвозди или дюбели для крепления, не затрагивайте карбоновые и медные полосы, старайтесь не царапать материал строительными инструментами).
• Для армирования стяжки не используйте металлическую сетку. Также не рекомендуется применять теплоотражающий материал на основе алюминиевой фольги.

Соблюдая эти рекомендации, вы на долгие годы получите идеальный пленочный теплый пол под плиткой или керамогранитом.

Инфракрасный теплый пол под плитку: укладка пленочного обогрева

Задумав ремонт ванны или туалета порой очень часто встает вопрос теплового пола и одним из доступных вариантов становится инфракрасный теплый пол под плитку. Эта разновидность теплового покрытия имеет свои тонкости. В этой статье мы подробно изучим пленочный теплый пол под плитку и разберемся как правильно его укладывать под кафель.

Как работает инфракрасный пол

Существует два основных подвида этого теплового покрытия, это карбоновая пленка и биметаллическая.

Инфракрасный пол под плитку биметаллического исполнения запрещено монтировать под плитку.

Оба подвида инфракрасного теплого пола под плитку работают по принципу излучения. Изделие представляет собой поделенную на равные сегменты нагревательных элементов. При осуществлении монтажа к медным полоскам подсоединяются токопроводящие клеммы и во время включенного питания, по сегментам протекает ток и за счет этого происходит выделение тепловой энергии.

Следует отметить важную особенность, теплые полы инфракрасного исполнения осуществляют нагрев предметов расположенных в помещении, а не воздуха. Этот вид нагрева абсолютно безопасен для живого организма, поэтому инфракрасные тепловые полы разрешены к продаже. Так же такой вид нагрева не пересушивает воздух и еще заряжает его отрицательными ионами, что очень полезно для живых организмов.

Внешний вид изделия

Плюсы теплового инфракрасного пола

Ниже приведем основные положительные моменты использования данного теплового пола:

• Нагревательные элементы производят волну до 20 микрометров, что с легкостью позволяет преодолевать плиточный клей, саму плитку и далее нагревать предметы внутри комнаты;
• Используя пленочный пол под плитку можно снижать привычную температуру внутри помещения до пяти градусов, например, если привычная для вас температура равна 23 градусам, то за счет прогрева инфракрасным излучением можно прогревать комнату до 18 градусов, при этом комфорт сохранится. А следовательно значительно снижаются финансовые траты на энергоносители;
• Так же тепловой пол такого исполнения создает эффект вспомогательной конвенции, что существенно сокращает время необходимое для прогрева комнаты в целом;
• Слабое создаваемое излучение электромагнитного характера по сравнению с другими видами электрических полов, что значительно снижает воздействие на организм;
• Создается эффект ионизации воздушной массы, что является плюсом.

Минусы теплового пола

Современные строительные элементы, к сожалению, не достигли такого уровня, чтобы совсем не иметь отрицательных сторон, так и монтаж инфракрасного пола имеет свои негативные черты, а какие именно рассмотрим ниже:

• Следует учесть тот факт, что над уложенной пленкой не должна устанавливаться мебель, иначе она будет крайне сильно прогреваться, а это может привести к негативным последствиям. Именно поэтому пленку следует укладывать на открытые проходы коридорного типа и участки, свободные от мебели;
• При монтаже пленочного теплого пола в обязательном порядке поверх пленки следует уложить сетку из стеклоткани с мелкоячеистой структурой совместно с гипсокартоновым листом. Это обеспечит сохранность пленки и предотвратит возможное короткое замыкание из-за разъедания плиточным клеем защитной полимерной пленки;
•  Когда кладем пленочный теплый пол под плитку, необходимо уделить внимание основанию, т.к. это требует его идеального выравнивания.
• Так же к незначительному минусу следует отнести высокие требования к соединительным контактам осуществляемым во время монтажа, если осуществить некачественное соединение то данное место во время эксплуатации будет излишне перегреваться и в дальнейшем выйдет из строя, а ремонт без демонтажа уложенного кафеля будет невозможен.

Структура теплового пола в разрезе

Нужный материал для проведения работы и подготовка основания

Далее приведем список материалов, которые вам потребуются в обязательном порядке:

1. Набор теплового инфракрасного пола, в который обязательно должен входить регулирующий и контролирующие органы.
2. Изоляция отражающего эффекта с минимальной толщиной 4 миллиметра.
3. Сетка диэлектрическая монтажная.
4. Провода с достаточным сечением для правильной запитки монтируемых соединений.
5. Скотч с двухсторонним клеящим покрытием.
6. И непосредственно выбранная вами плитка с достаточным количеством специализированного клея

Перед тем как монтировать инфракрасный теплый пол под плитку, крайне важно осуществить подготовку основания.
Для этого полностью демонтируем предыдущее покрытие. Далее тщательнейшим образом производим очистку и просушку основания. Если основа сильно повреждена, то необходимо провести обязательный ремонт поверхности. Далее выбираем место установки регулятора и подводим к этому месту питающую линию. Далее определяем зоны укладки инфракрасных полов, помня про то, что их нельзя класть под тяжелую мебель.

Осуществляем монтаж

Производимый монтаж подразделяется на несколько важных этапов:

1. На изготовленную поверхность необходимо произвести укладку теплоотражающего полотна, чаще всего в этой роли используют изолон, так как этот этап важен то не следует экономить на недорогих аналогах изоляции;
2. Производим раскладку инфракрасной пленки на заранее распланированные участки, не допускайте перехлестывания изделия, выдерживайте промежуток между ними в пол сантиметра;
3. Укладываем защитного характера пленку поверх нагревательных элементов;
4. Производим так называемое армирование с помощью диэлектрической монтажной сетки. Данная закрепляется на поверхности основания с помощью дюбель гвоздей, забивать их необходимо в оставленные промежутки между пленкой. Действуйте с особой осторожностью, ведь нагревательные элементы не должны быть поврежденны;
5. Далее можно осуществить заливку тонкой стяжки, толщиной не более семи миллиметров, а затем уложить плитку, либо применяя специализированный плиточный клей сразу приступить к укладке плитки.

Использовать уложенные теплые полы под плитку можно спустя неделю, за этот период времени произойдет полное высыхание клея.

Зона обогрева в ванной комнате

В данной статье мы рассмотрели такой интересный вопрос как монтаж инфракрасной пленки под плиточное покрытие, изучив данный материал, вы сможете сделать вывод как необходимо поступать именно в вашем варианте.

Как укладывать инфракрасный теплый пол под плитку своими руками: пошаговый монтаж

Одним из универсальных и широко распространенных отделочных материалов является керамическая плитка. Плиткой отделывают полы кухни, коридора, а так же стены и полы туалета и ванных комнат. При большом количестве плюсов (экологически чистый материал, надежность, долговечность и огромный выбор форм, размеров и фактур), есть один большой минус, это поверхность плитки всегда холодная и зимой и летом, поэтому рекомендуется использовать инфракрасный теплый пол под плитку.

Проблема решается просто, если использовать технологию «теплый пол». Сегодня мы с вами поговорим, об одной из разновидности электрического способа обогрева – это инфракрасный теплый пол.

А так же рассмотрим, как уложить плитку под теплый пол, и ответим на главный вопрос, можно ли инфракрасный теплый пол применять под керамическую плитку.

Способы организации системы теплый пол

Следует отметить, что существует всего два вида теплых полов:

1. Водяные теплые полы
2. Электрические теплые полы

Самая распространенная система это водяные полы, которая состоит из систем металлопластиковых трубок, по которым непрерывно циркулирует теплоноситель. В качестве теплоносителя может быть вода или низкотемпературная жидкость.

У этого метода есть ряд преимуществ:

• Использование дешевого теплоносителя.
• Возможность регулировки разной температуры в разных контурах.
• Теплоноситель используется из системы водяного обогрева дома.

Так же есть ряд недостатков:

• Требуется цементная стяжка толщиной 70-100 мм., которая забирает высоту комнаты.
• Повышенная нагрузка на перекрытия.

Система электрического пола имеет плюсы и минусы, но особенно в последнее время получает широкое распространение. Это система включает в себя провода (кабели), трубки, маты и пленки.

Которые начинают выделять тепло в процессе прохождения электрического тока через нагревательные элементы. Их подразделяют на две группы, в зависимости от способа нагрева поверхности.

Кабельные – то есть выделение тепла происходит за счет резистивного нагрева элементов теплого пола, при прохождении через него электрического тока.

Нагревательные элементы представляют собой высокоомный специальный кабель.

В последнее время широкое распространение получили тепловые маты, то есть нагревательный элемент уже зафиксированный на стеклоткани с самоклеящейся основой.

В матах нагревательный элемент, может быть выполнен в виде высокоомного кабеля или специальных композитных стержней.

Пленочные – это новый подход в системе отопления, при прохождении электрического тока через нагревательные элементы, они начинают излучать инфракрасное излучение с длиной волны от 8 мкм, до 14 мкм.

Излучение распространяется прямолинейно и нагревает любую поверхность, которая встречается у него на пути. Устройство состоит из токопроводящих проводов (шины), а между шинами располагаются специальные полоски из карбонового волокна, которые и излучают ИК спектр.

Вся эта композиция заключается с двух сторон в пленку. Шины делают из меди. Недавно в продажу поступили стержневые ИК нагреватели. Имеет вид веревочной лестницы, где роль каната с двух сторон выполняет изолированный проводник, а ступени имеют форму стержня из графита или карбона серебра.

Так же есть небольшая классификация, из какого материала выполнены тепло-излучающие полоски или стержни.

Биметаллические, то есть нагревательный и излучательный элемент выполнен из медно-алюминиевых тонких слоев. Этот вид изделия не рекомендуют использовать под плитку.

Карбоновые, то есть нагревательный и излучательный элемент выполнен из графита или карбоновой пасты.

Следует отметить, что пленочные ИК системы «теплый пол», производят и выпускают в рулонах с шириной от 50 до 110 см., а длина таких рулонов может достигать 20 м. На рулоне есть специальные отметки, по которым можно нарезать материал нужных размеров.

Достоинства и недостатки применения инфракрасного теплого пола

К основным преимуществам, можно отнести.

1. Пленка имеет небольшую толщину, на которую следует уложить всего 6-9 мм. плиточного клея, а потом уложить финишное покрытие.
2. Все элементы пола крепятся между собой с помощью клемм, что позволяет быстро сделать монтаж своими руками.
3. Так как нагрев идет за счет ИК излучения, то воздух всегда остается свежим (насыщается отрицательно заряженными ионами) и при этом не нарушается микроклимат в комнате.
4. Отсутствие или маленькое значение электромагнитного излучения.
5. Эта система абсолютно бесшумная, не вибрирует и не вызывает аллергических реакций.
6. Равномерность обогрева.
7. Возможно, использовать на дачах, банях сезонно. При промерзании можно сразу использовать, не боясь выхода из строя оборудования.
8. Теплые полы можно оборудовать датчиками, таймером и регуляторами, которые можно программировать, для более эффективного использования и экономии электроэнергии.
9. Долговечность и КПД примерно на 15-20% выше, чем у других видов электрических полов.

К недостаткам можно отнести:

1. Большая зависимость от теплопроводности финишного чистового покрытия. Идеально подходит под ламинат, керамическую плитку и линолеум. Не подходит под паркет и деревянные полы.
2. ИК панели нельзя располагать под оборудованием и мебелью. Из-за этого перестановку сделать не получится.
3. При повреждении одного элемента он перестает работать, но при использовании на больших площадях, эти элементы соединяются параллельно, что позволяет другим электрическим матам продолжать работать.
4. Следует отметить, потребляемая мощность нагревательных элементов в режиме терморегуляции будет составлять 1.5 киловатт в 1 час., при обогреве комнаты площадью 25 кв.м. Эти показатели применяются для полноценного и качественного обогрева, можно использовать даже в качестве основного вида обогрева помещения. Так что выгоднее использовать данную технологию для небольших помещений.

Требуется идеально ровное основание.

Можно ли установить инфракрасный теплый пол под плитку

Этот вопрос всегда вызывает бурную дискуссию, а особенно у профессионалов. Но ответить на этот вопрос можно легко, достаточно просто посмотреть на рекомендации по укладке данной системы.

Основное применение это монтаж по сухой технологии, и в инструкции будет указанно, что данные нагревательные элементы можно уложить и под ламинат, и кафель, и под дерево.

ИК пол можно применять и в уличных условиях, например на крыльце под керамогранит. Есть несколько особенностей использования данного материала.

1. Низкая адгезия. Это приводит к тому, что при заливке бетона или плиточного клея слой получится как бы плавающим. Под плиткой возможно появление полостей и пустот. Во время эксплуатации при незначительных усилиях в этих местах, может привести к расколу керамической плитки.
2. Негативное воздействие щелочной среды. Оболочка нагревательных элементов состоит в основном из полиэстера. Он в свою очередь со временем разъедается щелочной средой клея или цементной стяжки.

Установка инфракрасного теплого пола под плитку

Монтаж всей системы можно произвести самостоятельно. Для этого следует приобрести все нужные материалы и инструменты. Обычно в комплекте с пленкой идет следующий перечень:

• Рулон термопленки.
• Комплект проводов (сечение проводов зависит от мощности системы).
• Изоляция самоклеящаяся (битумная).
• Зажимы контактные.

Для монтажа следует дополнительно приобрести:

• Терморегулятор его выбор так же зависит от мощности всей системы. На один термостат может обеспечить обогрев 20-25 кв.м. Так же они бывают накладными или встраиваемый. Так же в комплекте с терморегулятором идет термодатчик.
• Двусторонний скотч.
• Изоляция теплоотражающая.
• Термостойкая пленка.
• Пластиковая монтажная сетка (главное условие, чтобы не проводила электрический ток).
• Электрические инструменты (пассатижи, бокорезы, ножницы и др.).
• Керамическая плитка и плиточный клей.

Различают два способа монтажа ИК пленки:

1. Мокрый метод. Его применяют при утеплении пола по камню, кафелю или керамограниту. Процесс энергоемкий, для начала подготавливаем основание, укладываем теплоотражающую изоляцию. На изоляцию укладываем и коммутируем пленку ИК. Затем ее накрываем слоем пленки и усиливаем (повышаем адгезию) армирующим элементом. После чего все заливаем нивелирующим составом. Как только он высохнет, производим укладку керамической плитки.
2. Сухой метод. Этот метод обычно используют при напольном покрытие из ковралина, ламината или линолеума. Но для монтажа кафеля тоже можно использовать. На идеально ровную поверхность укладывается теплоизоляционный материал и нагревательные элементы. Поверх пленки укладываем термостойкую полиэтиленовую пленку, и накрываем все листами гипсокартона или ГВЛ. И потом укладываем керамическую плитку. Высота такого пирога значительно меньше, чем у водяного теплого пола, но и больше чем у мокрого метода. Так же метод имеет большую стоимость, чем мокрая технология. Но зато пленка тщательно защищена от воздействия щелочи.

Теперь мы приступаем непосредственно к самому монтажу инфракрасного теплого пола, для этого нам нужно сделать следующее.

1. Очень важный момент, основание чернового пола должно быть идеально ровным. То есть если вы делаете ремонт, то следует убрать старое напольное покрытие и визуально просмотреть поверхность. Если требуется, то заделать все трещины и ямы. При наличии больших дефектов, произвести заливку самовыравнивающим составом или цементной стяжкой. То же самое касается и нового жилья. Следует дождаться полного высыхания стяжки.
2. Составляем схему расположения мебели или оборудования. Разметить, где будет находиться регулятор на стене и пленка по всей поверхности пола, отступая по краям 30-40 см. и оставляя пустоты под оборудованием или мебелью. Если терморегулятор встраиваемый, то под него сразу следует сделать выемку в стене. Для терморегулятора следует подвести проводку. Лучше всего вести ее от счетчика (или распределительного щитка), и установить на него отдельный автомат. Так же следует позаботиться о линии заземления. Лучше всего это сделать до начала монтажа пленки, потому что, скорее всего, придется штробить стены, а это грязь и мусор.
3. Укладываем на всю поверхность пола теплоотражающую подложку. Не стоит экономить и укладывать подложку только в местах укладки пленки. Теплоотражающая подложка направляет излучение вверх, уменьшает тепловые потери. Подложка так же не должна проводить электрический ток. Она так же продается рулонами. Нарезаем на длинные полоски и укладываем их на чистое и ровное основание. Швы проклеиваем строительным скотчем, а края проклеиваем двусторонним скотчем и крепим их к черновому полу. И не забываем по всему периметру комнаты, проклеить электропроводный скотч, он играет роль заземления.
4. Приступаем к укладке ИК пленки. Рулон раскатывается максимально по всей длине. Резать следует в специально отмеченных местах. Можно так же резать между черных полосок из кремния, только края следует заизолировать по всей длине. Отрезанный кусок следует расположить контактами в сторону терморегулятора. Следующие полоски пленки располагают на расстоянии 5-10 мм. (внахлест нельзя укладывать полоски друг на друга). Для того чтобы пленка не двигалась фиксируем ее скотчем к подложке.
5. В местах электрического подключения (медные шины), следует установить зажимы. Их крепко обжимают пассатижами, до тех пор, пока зубцы зажима не прокусят пластик и не будет полного контакта с медной пластиной, монтажный провод зажимаем с другой стороны зажима так же с помощью пассатиж. Между собой все маты или полоски ИК – пленки, соединяем только параллельно. Все клеммы, оголенные провода и отрезанные края пленок следует тщательно заизолировать битумной или специальной изолентой.
6. На некотором расстоянии от пленки под полиэтиленовую пленку устанавливаем термодатчик, так же соединения хорошо изолируем. Терморегулятор лучше всего устанавливать в районе расположения включателя света, от него следует протянуть провод нужного сечения, до предполагаемого места подключения всей системы. Соединения изолируется. Схема подключения напрямую зависит от производителя и модели теплого пола.
7. Этап проверки всей схемы. Перед включением в сеть, следует пройти каждый участок и прозвонить тестером на обрыв цепи (по сопротивлению). Затем включить в сеть и через терморегулятор выставить на 30 градусов и проверить работоспособность всей цепи целиком.

Важно!!! Если вы никогда не были связанны с электрическими работами, то соединение всех матов, датчиков и подключение регуляторов с тестированием каждой системы лучше доверить специалисту (это электрик).

8. Если все работает исправно, стелим слой полиэтиленовой пленки (гидроизоляция). Укладываем армирующий слой, по всей площади комнаты. И можно сразу приступать к монтажу плитки, только толщина клея должна быть 8-10 мм. Но специалисты рекомендуют использовать наливные самовыравнивающиеся смеси. Которые так же заливаются толщиной 8-10 мм., а поверх полученного слоя укладывают плитку на плиточный клей для теплых полов.

Внимание!!! Первое включение инфракрасного теплого пола под плиткой следует производить только после окончательного высыхания клея и выравнивающего слоя, примерно 28-30 дней.

И еще один главный вопрос, а можно ли инфракрасную пленку использовать на стенах ванной комнаты, бани. Да можно, только следует внимательно изучить инструкцию, для каких типов поверхностей можно использовать.

Виниловая плитка, она легкая и ее можно сразу укладывать на армирующий слой поверх пленки. А вот кварцевая или керамическая плитка тяжелая и под укладку такой плитки придется соорудить специальную конструкцию, которая снизит нагрузку на поверхность пленки.

Специалисты рекомендуют под кварцевую плитку использовать стержневой инфракрасный пол.

Заключение

Как вы видите укладывать инфракрасный пол, под керамическую плитку можно, только следует соблюдать осторожность и внимательность при монтаже, и обязательно не забываем про правила безопасности.

Если полностью соблюдать технологию, то ИК пол будет вас радовать долго. А как мы понимаем теплый пол, это залог – уюта, комфорта и тепла в доме.



Инфракрасный теплый пол под плитку: основные требования, технология монтажа

Кафель – один из лучших вариантов оформления покрытия пола в ванной комнате, санузле или кухне. Он не портится от воздействия влаги и очень прочен.

Однако при передвижении по нему ногам может быть неприятно из-за ощущения холода, ведь этот материал довольно быстро остывает и не держит тепло. Именно поэтому инфракрасный теплый…

Инфракрасный теплый пол под плитку

Кафель – один из лучших вариантов оформления покрытия пола в ванной комнате, санузле или кухне. Он не портится от воздействия влаги и очень прочен. Однако при передвижении по нему ногам может быть неприятно из-за ощущения холода, ведь этот материал довольно быстро остывает и не держит тепло. Именно поэтому инфракрасный теплый пол под плитку – отличный вариант сделать и ванную комнату, и кухню максимально комфортными.

Кафельный пол на кухне

Инфракрасный теплый пол под плитку

Какой теплый пол лучше

На строительном рынке существует несколько вариантов организации теплого пола в помещениях – это системы водяного и электрического типа, притом последние бывают двух видов – кабельные и пленочные. Каждый из них имеет свои достоинства и недостатки, которые могут существенно повлиять на итоговый выбор владельца дома. И все нюансы стоит обязательно учесть еще на этапе проектировки дизайна и ремонта помещений.

Основные виды теплых полов

Водяные полы представляют собой систему труб, по которым протекает горячая вода, подаваемая из системы централизованного отопления или от автономных котлов. Такие полы обустраиваются обычно при помощи стя

Инфракрасный теплый пол под плитку своими руками

Многие думают, что системы тёплых полов — изобретение последних лет. Это не совсем так. Уже жилища и бани древних римлян отапливались горячим воздухом, циркулирующим под мраморными плитами пола. Затем этот метод забылся, уступив место более дешёвым в строительстве, компактным и экономичным системам печного, а затем водяного отопления.

Инфракрасный теплый пол под плитку

Но хорошие идеи не пропадают бесследно. С развитием технологий строительства, а также совершенствованием и удешевлением стройматериалов пришло время, чтобы вспомнить забытую методику. Появились системы сначала водяных тёплых полов, а затем были разработаны и электрические.

Содержание статьи

Виды тёплых полов

Система водяных тёплых полов является ничем иным, как развитием и продолжением классического водяного отопления. В наиболее традиционном способе подключения она является одним из контуров общей отопительной системы, хотя может иметь и собственные автономные источники нагрева воды. Но ввиду сложности монтажа и повышенной склонностью к аварийности её всё больше в последнее время вытесняют иные модели.

Электрические тёплые полы

Электрические тёплые полы

1.  Кабельные — представляют собой специальный высокоомный электрический провод, который нагревается под действием проходящего электрического тока. В простейшем случае выполнены в виде одиночного кабеля, но чаще всего применяются тепловые маты, в которых используется двойной провод, прикреплённый к стеклотканевой самоклеящейся сетке.
2. Ещё одним из вариантов тепловых матов являются стержневые тёплые полы, где вместо провода используются специальные стержни из композитных материалов.
3. Плёночные — это действительно новое слово в системах отопления. Несмотря на то что, как и все другие виды тёплых полов, они отдают тепловую энергию путём теплопроводности, конвекции и инфракрасного излучения, но обладая увеличенной излучающей поверхностью, они рассчитаны в большей мере именно на последний способ теплопередачи. И именно поэтому их в последнее время всё чаще называют инфракрасными полами

Плёночные полы

По виду теплоизлучающего материала тёплые полы делятся на два вида.

1.  Карбоновые. В слое лавсановой плёнки запрессованы нагревательные элементы из карбонового волокна или графитового слоя, соединённые параллельно двумя расположенными по краям медными полосами‑шинами.
2.  Биметаллические. В основе из полиуретановой плёнки находятся нагревательные элементы в виде тонких медно‑алюминиевых слоёв.

Выпускаются такие полы рулонами в зависимости от мощности шириной от 50 до 110 см, которые можно нарезать в отмеченных местах на куски нужной длины.

Видео — Инфракрасный теплый пол под плитку

Достоинства и недостатки плёночных полов

Пленочный теплый пол

Основными преимуществами инфракрасных полов являются:

•  малая толщина в доли миллиметра благодаря которой они практически не влияют на уровень финишного полового покрытия и не уменьшают высоту помещения;
• простота и скорость монтажа, особенно в сравнении с водяными полами. Все электрические соединения выполняются обычными клеммными зажимами. Для установки не требуются дополнительные монтажные и конструктивные элементы;
• отсутствие протечек в случае аварии или отказа в отличие от водяных полов;
• функция безопасной автономной работы без присмотра долгое время. Возможность автоматического включения по таймеру и управления;
• высокая отказоустойчивость. Благодаря параллельному соединению тепловых элементов при повреждении одного из них другие остаются работоспособными;
• на 20% более высокий тепловой КПД, чем у других типов электрических полов. Повышенная энергоэффективность;
• долговечность;
• исключение какого‑либо обслуживания в процессе эксплуатации;
• достаточно низкая стоимость.

К недостаткам можно отнести следующие моменты:

•  зависимость от стоимости электроэнергии, более высокой, чем у других систем отопления. Тем не менее повышенная энергоотдача и практическое отсутствие расходов на обслуживание позволяют говорить о высокой эксплуатационной экономичности этого вида отопительных систем;
• большая чувствительность к теплопроводности финишного покрытия пола. Они практически непригодны к укладке под деревянные полы, чуть лучше паркет, лучше всего — линолеум, ламинат, керамическая плитка;
• возможность механических повреждений при чрезмерных нагрузках и давлении.

инфракрасный теплый пол

Особенности укладки плёночного пола под плитку

Особенности укладки плёночного пола под плитку

Последняя причина обусловливает особые требования при монтаже плёночных тёплых полов, особенно под тонкие финишные покрытия: ламинат и линолеум. Но и при установке системы тёплых полов под керамическую плитку существуют специфические требования к их монтажу, которые необходимо соблюдать.

1.  Чтобы действие их было наиболее эффективным, укладку следует производить либо в очень тонкую цементную стяжку толщиной 8~10 мм, либо в слой плиточного клея под армирующую пластиковую сетку.
2. Применять металлическую армирующую сетку нельзя ни в коем случае.
3. Укладка должна производиться только на открытой и свободной от мебели или домашнего оборудования поверхности пола.

Особенности укладки плёночного пола под плитку

Технические характеристики

1. Пиковое энергопотребление в режиме нагрева — 100~250 Вт/м².
2. Рабочее энергопотребление в режиме терморегулирования — 35~85 Вт/м².
3. Максимальная доля инфракрасного излучения в спектре — 90%.
4. Длина волны излучения — 5~20 мк.
5. Рабочее напряжение — 220 В, 50 Гц.
6. Максимальная рабочая температура — 130 °C.

Благодаря таким высоким эксплуатационным параметрам инфракрасные тёплые полы вполне способны к тому, чтобы применяться не только в качестве вспомогательных, но и основных элементов отопительных систем.

Расчёт тёплого плёночного пола

Для нормального отопления помещения принимается эмпирическое значение тепловой мощности 100 Вт/м² площади. С учётом 90% КПД плёнки — 111,1 Вт/м². Для компенсации теплопотерь помещения возьмём плёночный пол мощностью 220 Вт/м².

Для наибольшей эффективности он должен занимать максимально свободную от мебели площадь помещения. Примем её за 80%. Таким образом, для комнаты 25 м² площадь инфракрасного пола будет равна 20 м².

В режиме терморегуляции с коэффициентом 35% электропотребление будет составлять 0,35 × 220 Вт/м² × 20 м² × 1 ч= 1,540 кВтч.

Как можно видеть, для небольшого помещения, при условии, конечно, его хорошей теплоизоляции, плёночный тёплый пол может служить даже основным элементом отопления.

Инфракрасный пленочый пол

Руководство по монтажу инфракрасного тёплого пола

Все работы по монтажу плёночного тёплого пола следует начинать с подробного и тщательного пошагового плана работ, расчёта количества требуемых материалов.

Материалы и инструменты, необходимые для работы

1. Сам тёплый пол в требуемом количестве. Для укладки под плитку лучше подходит плёнка с карбоновыми нагревательными элементами. Биметаллические тёплые полы не рекомендуются для этой цели.
2. Теплоотражающая плёнка. Отражающая поверхность плёнки не должна быть электропроводящей.
3. Скотч.
4. Битумная изолента.
5. Монтажные электрические провода.
6. Соединительные клеммы.
7. Термореле с аварийной защитой.
8. Пластиковая армирующая сетка.
9. Полиэтиленовая плёнка.
10. Монтажные электрические инструменты: кусачки, пассатижи и т. п.
11. Мультиметр, индикаторная электрическая отвёртка.
12. Сухая смесь для самовыравнивающейся тонкой стяжки под плитку.
13. Клей для керамической плитки.
14. Инструменты для укладки плитки.
15. Измерительные инструменты: рулетка, метр, угольник.

Пошаговая инструкция

Схема стандартной установки

Принципиальная схема подключения ИПО

Укладка керамической плитки — тема другой статьи. Здесь же мы рассмотрим подготовку и монтаж системы инфракрасного тёплого пола.

Поверхность основания под тёплый пол должна быть идеально ровной, без выступов, впадин и других заметных дефектов. По плитам перекрытия должна быть предварительно сделана качественная бетонная стяжка по уровню.

Шаг 1. Основание необходимо тщательно вычистить, вымести весь мусор. На полу не должно оставаться случайных шурупов, камней, кусков арматуры или проволоки, других посторонних предметов.

Шаг 2. Перед укладкой необходимо составить подробный план помещения с предполагаемыми местами расстановки мебели, нарисовать на нём схему размещения плёнки тёплого пола. Наметить на бетонном основании раскладку тёплого пола, отступив около 40 см от стен.

Шаг 3. Уложить теплоотражающую плёнку, нарезав её необходимыми кусками.

Шаг 4. Все стыки теплоизолятора проклеить скотчем, приклеить его по краям к полу.

Шаг 5. Уложить сверху плёночный тёплый пол, отрезая в обозначенных символом ножниц местах куски нужной длины от рулона.

Уложить сверху плёночный тёплый пол, отрезая в обозначенных символом ножниц местах куски нужной длины от рулона

Между полосами плёночного пола следует оставить промежутки 5~10 мм. Полосы не должны ни в коем случае заходить друг на друга. По этим промежуткам рулоны тёплого пола нужно приклеить скотчем к фольгированной плёнке теплоизоляции. По краям ленты тёплого пола, где проходит медная шина, следует установить специальные клеммные зажимы в местах электрических соединений.

Шаг 6. Зажимы необходимо крепко обжать пассатижами или специальными электротехническими клещами. Выступы на клеммах должны продавить пластик, обеспечив надёжный контакт с медной полосой. Зачищенные концы монтажного провода нужно вставить в клеммы и тщательно их обжать.

Шаг 7. Необходимо выполнить параллельное электрическое соединение всех нарезанных кусков инфракрасного пола между собой. Кусочками битумной или специальной толстой изоленты заклеить клеммы с двух сторон, тщательно закрывая оголённые концы проводов и клеммы. Оставшиеся свободными оголённые концы медной шины также следует заизолировать.

Шаг 8. В месте предполагаемого выхода к терморегулятору подключить провода необходимой длины. Под плёнку тёплого пола на некотором расстоянии положить термодатчик с присоединённым к нему проводом. Сверху закрыть всё плотной полиэтиленовой плёнкой также приклеив её скотчем. Поверх неё раскатать пластиковую армосетку, так чтобы края её выходили за габариты тёплого пола для связки тонкой стяжки‑нивелировки с бетонным основанием пола.

Шаг 9. Приготовить раствор для тонкой стяжки. Выполнить стяжку под плитку, тщательно разровняв раствор слоем 8~10 мм. После того как он хорошо высохнет, сверху можно поклеить плитку обычным способом.

наливной пол

Включать тёплый пол можно только после полного высыхания стяжки и плиточного клея, не ранее 28 дней после монтажа.

Плёночный пол — предмет достаточно нежный и требует бережного обращения во время выполнения всех работ. Обувь при работе лучше надеть с мягкими подошвами. После подключения зажимных клемм к ленте пола следует проверить тестером электрическое сопротивление каждого куска на отсутствие обрывов, затем сделать то же самое после выполнения электрического монтажа всех кусков в единую цепь.

Перед выполнением цементной стяжки, а также после неё необходимо ещё раз протестировать целостность цепи, чтобы не пришлось потом отбивать плитку. При отсутствии необходимых знаний подключение термореле и датчика температуры лучше доверить профессиональному электрику, который также должен проверить всю систему на изоляцию, отсутствие обрывов и коротких замыканий.

Инфракрасный теплый пол под плитку

Тёплый дом — одно из условий счастливой семейной жизни. Правильно рассчитанная и выполненная система отопления — залог тепла и уюта в доме. Тёплые полы существенно повышают комфортность любого жилища, будь то небольшая квартира или загородный дом. При грамотно сделанном монтаже они долго и безопасно будут служить, радуя всех членов семьи уютной и тёплой домашней атмосферой.
