размеры, минимальная толщина под гараж и дом

Универсальный фундамент – монолитная плита

Любой непрофессионал, решивший построить своими руками гараж столкнулся со сложностью выбора фундамента. Практически каждый задавался вопросом: «неужели нет универсального фундамента?». На самом деле в данной ситуации довольно сложно говорить об универсальности. Но меньше всего проблем, при наличии негативных факторов, доставит фундаментная плита, иначе говоря плавающий фундамент.

Плавающий фундамент – это монолитная железобетонная плита, которая кладется под здание. Такая конструкция хорошо распределяет нагрузки и оптимально подходит для одноэтажного гаража без дополнительных углублений (смотровой ямы, погреба). Плитный фундамент может эксплуатироваться даже в качестве пола, но лучше произвести утепление и сделать дополнительное покрытие.

Монолитная плита не просто так носит название «плавающий фундамент». Оно напрямую связанно с ее свойствами: при осадке или растрескивании грунта от сильных морозов, не происходит деформация фундамента и здания. Конструкция, вместе с плитой плавно усаживается, что обеспечивает долговечность и практичность строению.

Плюсы и минусы плавающего фундамента

Монолитная плита под гараж имеет множество положительных моментов, благодаря которым ее использование так широко распространено.

• Монолитной плите не страшны геологические проблемы. Такой фундамент не боится усадки, вспучивания и подмывания.
• Высокие грунтовые воды не помеха для гаража, выстроенного на монолитной плите. При условии правильной гидроизоляции и соблюдении технических норм, в гараже всегда будет сухо.
• Плитный фундамент может выступать в качестве пола, что позволит упростить работу и немного сэкономить. Как правило, сверху на плавающем фундаменте делается утепление и кладется основное покрытие.
• Конструкция железобетонной плиты позволяет сделать в гараже теплый пол. Это отличная альтернатива неравномерному и неэкономному отоплению.
• Монолитность конструкции обеспечивает 100% защиту от грызунов и насекомых, которые могут проникать через землю и пол.

Ну и главным достоинством конечно же является простота самой конструкции. Даже если вы никогда не делали ничего подобного, тщательно изучив вопрос, можно своими руками сделать надежный плавающий фундамент под гараж, который без нареканий прослужит вам много лет.

Хоть недостатков у такой конструкции мало, но все-таки они есть. Во-первых, такой фундамент исключает обустройство смотровой ямы или погреба. Но они и нужны не каждому. Во-вторых, установка монолитной плиты подразумевает под собой большой расход арматуры и бетона, что довольно затратно. Опять же, надежность и долговечность стоит этих расходов.

Подытоживая обзор основных качеств и свойств плавающего фундамента, можно сказать, что это самое практичное и простое решение для проблемных участков.

Варианты конструкции

Монолитная плита под гараж универсальна тем, что есть несколько вариантов конструкций. Вы можете использовать ту, которая наиболее соответствует вашим требованиям и финансовым возможностям.

1 Обычная

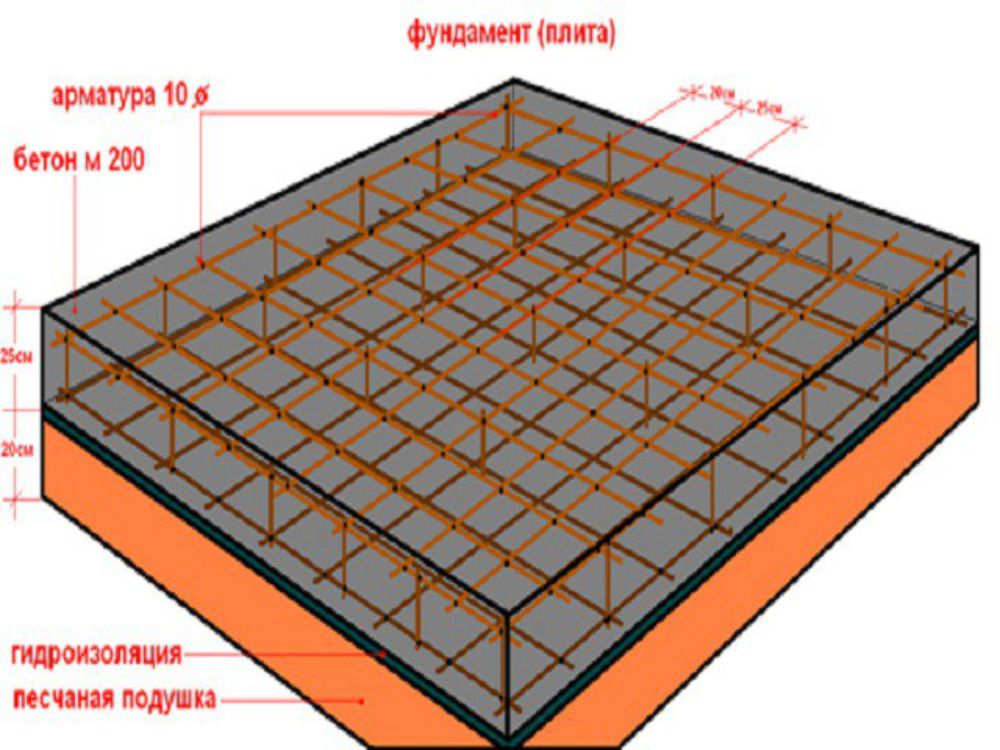

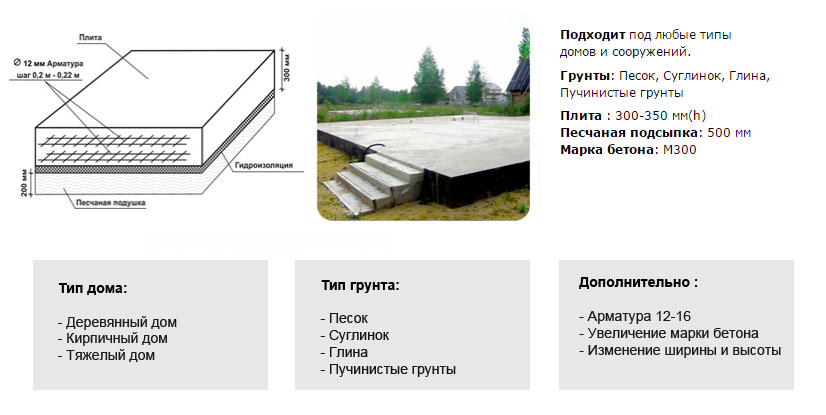

Обычная плита представляет собой сплошное основание, толщиной от 10 до 60 см, расположенное в углублении или на поверхности.

2. Армированная по краям

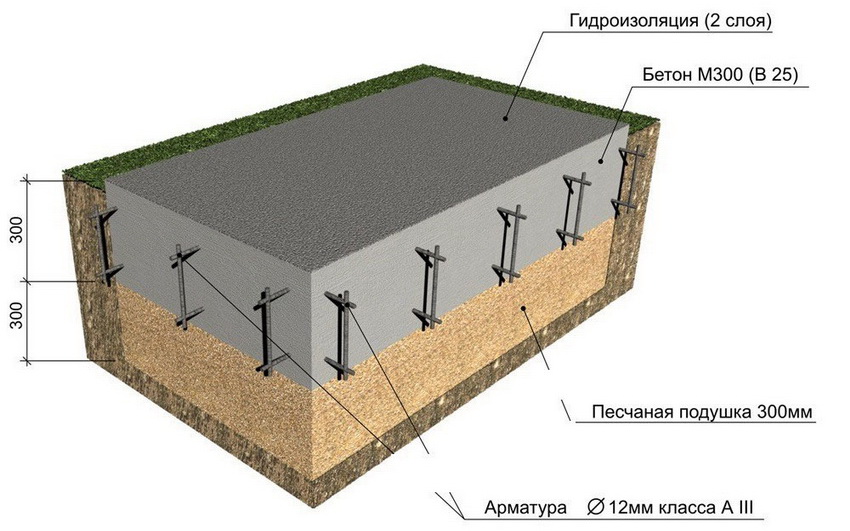

Такая конструкция может располагаться на любой удобной глубине (1,5-2,5 м). Армированная по краям монолитная плита представляет собой ровное основание с ребрами жесткости, размещенными по периметру. При помощи опалубки ребра также заливаются бетоном, образуя стены. Сверху формируется еще одна железобетонная плита на арматуре. В итоге мы получаем прочный фундамент с цокольным помещением, которое можно использовать как подвал или погреб. Из-за сложности и дороговизны в частных гаражах такая конструкция применяется не очень часто, но практически все многоэтажки строят именно по этому принципу.

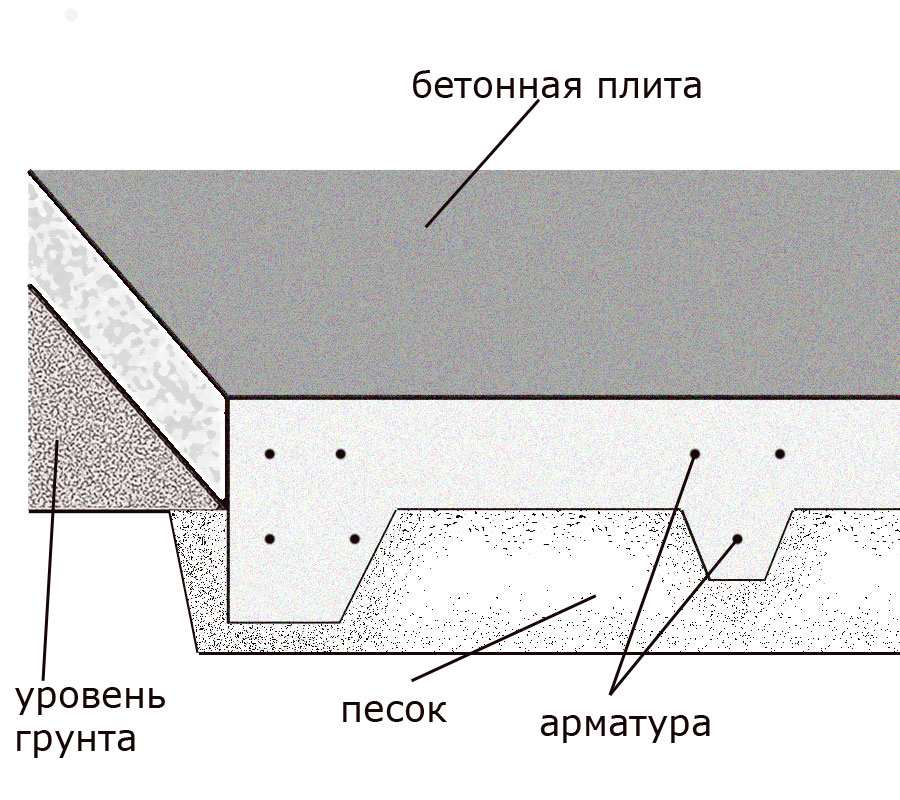

3. Облегченная (решетка)

Такая конструкция позволяет немного сэкономить на материалах, правда и подходит только для гаражей из легких материалов (дерева, пеноблоков). Облегченный фундамент представляет собой не сплошную плиту, а решетку с ячейками (от 1 до 1,5 м). Монолитным такой фундамент можно назвать с натяжкой, он скорее похож на ленточный. Но тем не менее, с таким фундаментом нагрузка распределяется гораздо равномернее, а сама конструкция здания более устойчива.

Монолитная плита – отличный фундамент под гараж

Плитный фундамент подходит для зданий малой этажности, к которым можно отнести гаражи. Монолитная плита возводится на насыпной подушке из щебня или песка, прочность конструкции основания придает, проложенный в теле фундамента, арматурный каркас. Монолитное основание может служить полом гаража, только в этом случае требуется провести дополнительное утепление и предусмотреть надёжную гидроизоляцию.

Плитное основание называют «плавающим» — при выпучивании или осадке грунта, здание плавно движется вместе с плитой, что исключает возникновение деформирующих моментов и неравномерной усадки.

К минусам плитного фундамента можно причислить невозможность устройства подвала, что необходимо при строительстве гаража.

На болотистых и обводненных грунтах лучше всего возводить гараж на сваях.

Монтаж плиты под гараж

Нет ничего сложного в том, чтобы выполнить работы по устройству монолитной плиты под гаражный бокс самостоятельно, нужно только обладать минимальными строительными навыками и денежными средствами в достаточном количестве (плита из монолитного бетона – довольно затратный вид фундамента).

Подготовительные работы, планировка участка

Перед началом бетонных работ по заливке плитного основания под фундамент, важно с особой тщательностью провести подготовительные планировочные работы. Участок стоит очистить от мусора и крупных камней, выкорчевать пни от деревьев, убрать поросль деревьев и кустарников, провести планировку территории

Разметку будущего фундамента проводят прямо на строительном участке после планировочных работ. Углы постройки отмечают колышками, между которыми натягиваются бечевки. Длину и ширину плиты вымеряют с особой тщательностью – любое несоответствие размеров может вызвать перекос конструкции фундамента и возведенного на плите здания гаража.

Для того, чтобы проверить соответствие размеров, стоит натянуть бечевку по диагонали участка – результаты промеров должны быть абсолютно одинаковыми.

Земляные работы по устройству монолитной плиты

Для устройства подушки из бетона необходимо вырыть котлован, который обычно имеет глубину от 30 до 50 см. В некоторых случаях толщину плиты приходится делать больше, но при этом следует помнить, что стоимость такого фундамента резко возрастает.

Дно вырытого котлована заполняется щебнем, который ровным слоем выкладывают на грунт и тщательно утрамбовывают. Высота щебеночного основания может составлять от 10 см.

Подготовительный слой из щебня засыпается крупным кварцевым песком, который разравнивается по площади котлована и в высоту должен соответствовать толщине щебеночной подготовки. Песчаный слой необходимо утрамбовать, если трамбование вызывает затруднение – полить водой, а затем повторить операцию.

Опалубочные работы и изготовление арматурного каркаса

По периметру котлована возводится деревянная опалубка, высота которой должна быть несколько выше толщины опорной монолитной плиты.

Устройство опалубки начинают с одного угла, в который вбивается первый опорный колышек

Колышки выставляются по всему периметру через равные расстояния, при этом очень важно следить за соблюдением вертикального положения. Доски опалубки крепятся саморезами, при их монтаже важно проводить закрепление досок с наименьшим зазором между ними

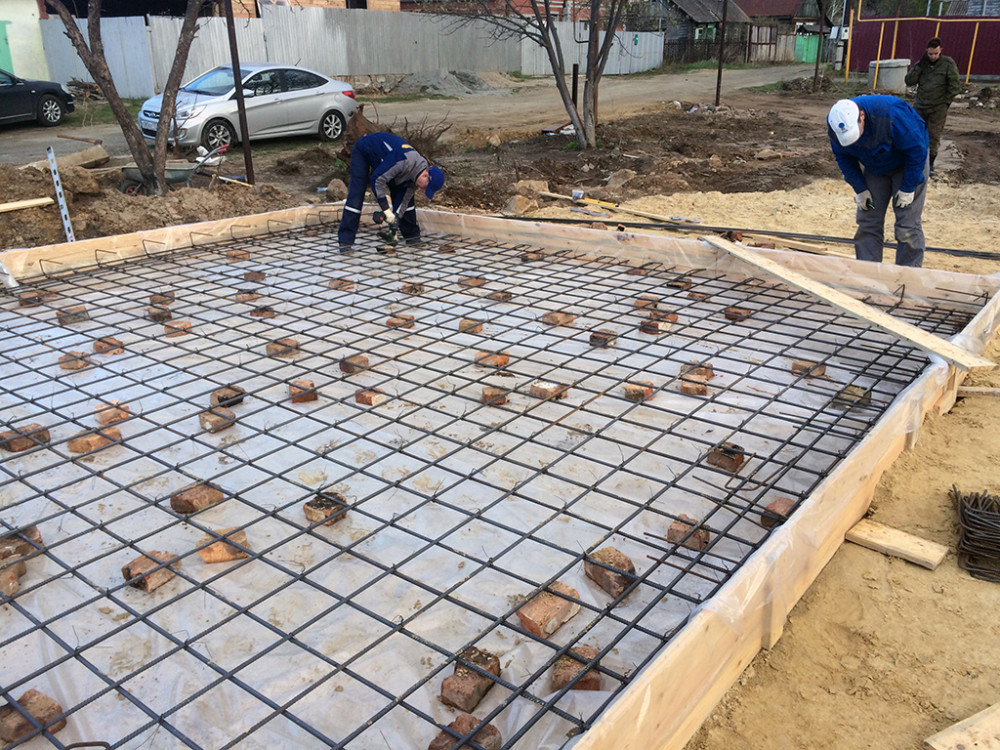

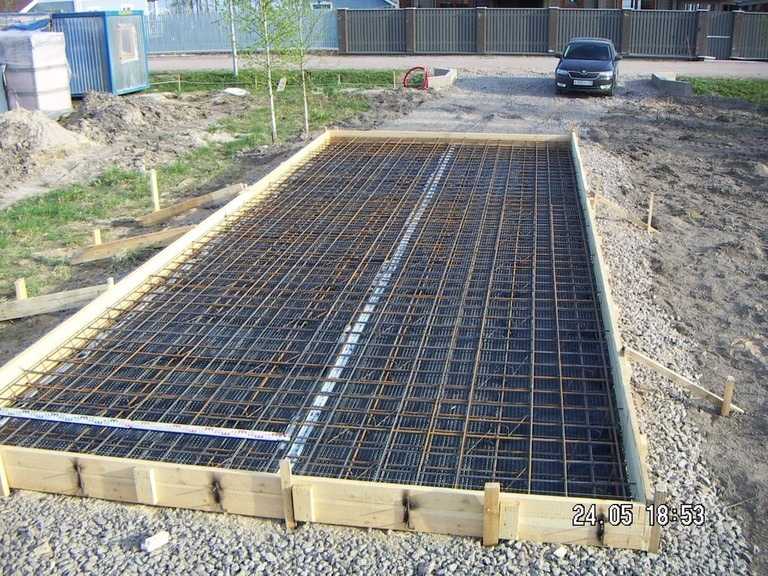

После установки опалубки следует приступать к устройству каркаса из арматуры. Допускается применять для армирования монолитного плитного фундамента арматуру диаметром не менее 12 мм. Вязку каркаса выполняют с помощью вязальной проволоки или сварки. Размер ячейки не должен превышать 20 см.

Выбирая между сварным способом изготовления арматурного каркаса и способом с применением вязальной проволоки, стоит отметить, что оба способа имеют свои достоинства и преимущества, но второй – надёжнее.

Заливка бетонной смеси

Качество фундамента во многом зависит от соблюдения технологического процесса заливки бетона. Допускается применять бетон не ниже М-250, идеальный вариант – М-350.

Лучше всего, если процесс заполнения подготовленной опалубки бетоном будет непрерывным – таким образом, удается избежать неравномерного схватывания бетонной смеси и образования мостиков холода.

Лучше всего заказать бетонную смесь, которую поставляют в специальных миксерах. Заполнение опалубки начинается из одного угла, бетонная смесь распределяется по конструкции, с постоянным уплотнением вибраторами

Очень важно избежать пустот при заливке плитного основания, их наличие значительно ослабит несущую способность фундаментной подушки

При изготовлении бетонной смеси вручную, бетономешалки важно поставить с разных сторон фундамента, заполняя опалубку с противоположных углов, при этом очень важно выполнять тщательное уплотнение бетонной смеси вибраторами. Посмотрите видео, как правильно монтировать плиту под гараж:

Посмотрите видео, как правильно монтировать плиту под гараж:

Устройство подушки фундамента

Прежде чем приступить к строительству, на очищенном и размеченном участке выкапывают траншеи для ленточной основы или котлован для монолитной. Удаляется весь сыпучий грунт и выравнивается дно траншеи. Затем формируют прослойку под , песка, гравия или бетона.

Подушка под ленточный фундамент из песка

Схема устройства песчаной подушки под ленточный фундамент.

Для создания прослойки песчаной под основание потребуется:

1. Песок с крупным или средним зерном без разных включений (особенно глинистых).
2. Геотекстиль или рубероид – послужит барьером от подземных вод.
3. Уровень, колышки и веревка.
4. Виброплита или самодельная трамбовка.

Перед началом устройства прослойки со дна траншеи удаляют весь сыпучий грунт. На ее дно укладывают геотекстиль или рубероид внахлест (10 см). Эти материалы предотвратят смешивание песка с грунтом. Также при засыпке важным моментом является соблюдение линии горизонта. Для этого с помощью колышков и веревки устанавливают нужный уровень.

Поверх уложенного материала насыпают песок.

Затем каждый слой уплотняют с использованием виброплиты. Утрамбовку проводят до того момента, пока на поверхности не будут оставаться следы. Каждый слой должен составлять высоту приблизительно в 10 см.

Формируя , обычно ее высота находится в норме 20-30 см. Для расчета максимально допустимой высоты нужно ширину ленты увеличить втрое. Созданная прослойка должна напоминать в своем сечении трапецию. Самая узкая ее часть должна располагаться внизу (желателен угол наклона в 30 градусов).

Организация этого варианта прослойки под актуальна:

1. Если требуется выравнивание дна траншеи или котлована.
2. Если требуется провести замену грунта с сильным пучением на песок.

Подушка из щебня

Для обустройства под ленточный фундамент подушки из щебня необходим следующий материал:

Устройство бутобетонного фундамента.

1. Песок речной с крупным зерном.
2. Щебень или гравий размером в 20-40 мм.

Формирование щебневой основы начинается с насыпи слоя песка. Его толщина составляет 10-15 см. Полученный слой обязательно смачивают и проводят процесс утрамбовки с использованием тех же приспособлений, что и в предыдущем варианте.

На уплотненный слой насыпают щебень толщиной около 20 см. В общей сложности высота щебня и песка должна составить 30-40 см. Щебень подвергают трамбовке. В итоге щебень должен строго лежать в горизонтальной плоскости. Ширина прослойки равна ширине планируемой ленты основы с добавлением на одну и вторую стороны по 15-20 см.

Такой несложный вариант основы под ленточный фундамент выдержит нагрузку от сооружения в несколько этажей.

Подушка под фундамент бетонная

Этот вариант устройства является более дорогим, но и оправданным. При правильном формировании фундамент с подушкой из бетона станет прочной основой для будущего сооружения. Для ее строительства понадобится:

1. Бетон.
2. Щебень или гравий.
3. Доски.
4. Виброплита или самодельная трамбовка.
5. Прутья металлические.

Для начала на дно выровненной траншеи под ленточный фундамент укладывают щебень высотой в 10 см. Проводят его трамбовку при помощи самодельного устройства или виброплиты. Затем на щебневой подложке монтируется опалубка из досок. Ее высота должна равняться высоте будущей подушки (до 30 см). Ширину прослойки составляет плюс по 15 см с двух его сторон.

Для повышения прочности проводят армирование (укрепление) подушки с использованием прутьев металлических в диаметре 8-12 мм. Из материала для армирования создают каркас путем сварки или связки элементов конструкции между собой.

В опалубку с металлическим каркасом осуществляется заливка бетона. Марка этого материала будет зависеть от веса будущего сооружения. После процесса заливки бетон утрамбовывается с использованием вибратора глубинного. В подготовленное основание для дальнейшей сцепки бетонной подошвы с фундаментом вставляют прутья длиной в 40-60 см. Они должны выглядывать над поверхностью на половину своей длины.

При формировании бетонной подготовки для сооружения более легкой конструкции щебень можно заменить песком. Формируют слой в 10 см и поливают водой для уплотнения. Следующие манипуляции идентичны вышеописанному варианту устройства.

Для ленточного фундамента подушка из бетона станет прочной основой с достаточно длительным сроком использования. При правильной ее организации она выдержит значительный вес сооружения и послужит прекрасной основой.

Каждый вид подушки имеет право на существование. Несмотря на то что формирование можно осуществить из разных материалов, при правильно выполненном процессе любой из вышеописанных вариантов будет надежной опорой будущему сооружению.

Глубина заложения

не так сильно влияет

Тем не менее определение глубины заложения плитных фундаментов мелкого и глубокого заложения может варьироваться в зависимости от нескольких факторов:

• от глубины промерзания грунта;
• от типа грунта;
• от общей нагрузки на грунт;
• от уровня грунтовых вод.

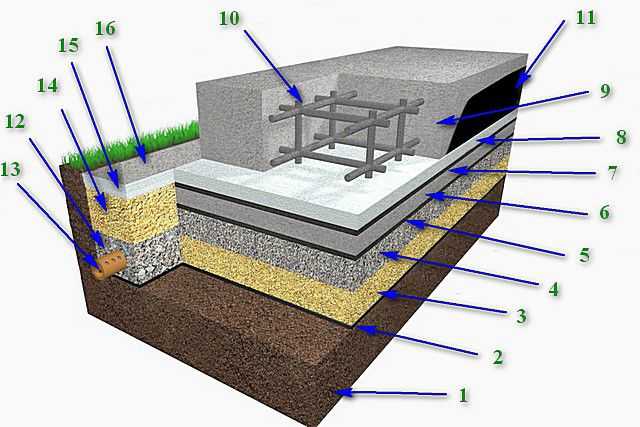

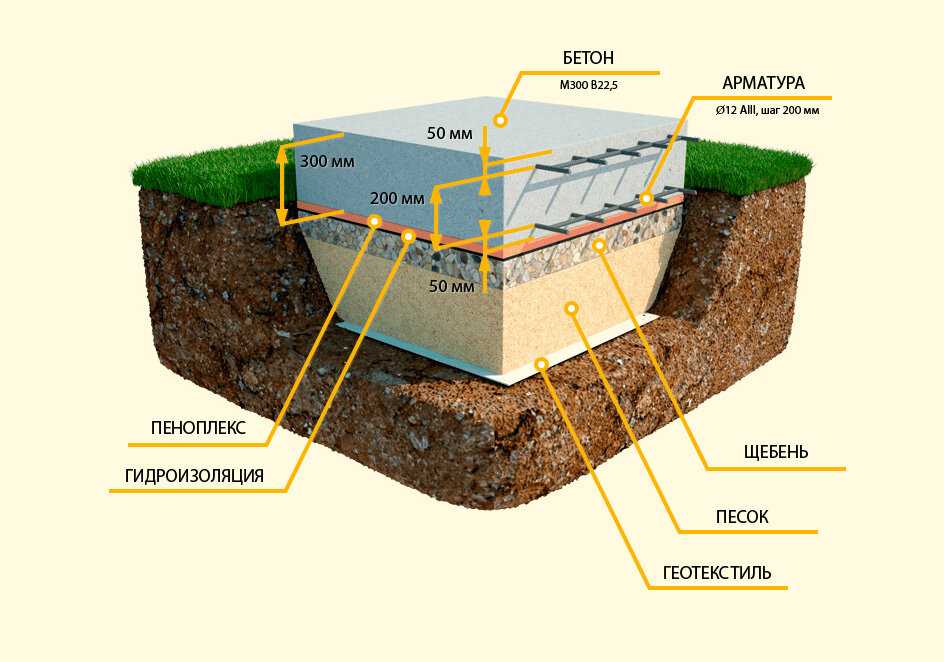

Высота котлована и толщина монолитной плиты фундамента для различных типов почв указана в соответствующих нормативных документах, например, СНиП 2.02.01-83 и СНиП IIБ.1-62.

Ниже приведены примерные рекомендации при монтаже:

1. Высота песчаной-щебневой подушки. Толщина может колебаться от 15 до 60 см и зависит от глубины промерзания почвы в данной местности и типа почвы. Если глубина промерзания почвы более одного метра, рекомендуется насыпать 40–45 см песка и 15–20 см щебня. Общая толщина составит 60 см. Если же глубина промерзания от 50 до 100 см, достаточно подушки общей толщиной 30–40 см.
2. Толщина слоя теплоизоляции должна быть не менее 10 см в теплых регионах и 15 см в северных. Здесь необходимо учитывать, что чем выше влажность почвы, тем толще должен быть теплоизоляционный слой.
3. Высота железобетонного основания не должна быть меньше 15 см. Такой слой используется при строительстве одноэтажных каркасных домов или хозяйственных построек. При возведении кирпичного или монолитно-бетонного строения толщину слоя рекомендуется делать 25–30 см.

Таким образом, расчет глубины залегания и толщины производится индивидуально на конкретно выбранном участке. Для северных районов с нестабильными грунтами необходим котлован глубиной 80–100 см при общей толщине основания в 100–120 см, для строительства на стабильных грунтах в теплых или умеренных климатических условиях достаточно глубины 30–40 см при толщине «пирога» в 50–60 см.

Важно! На скальных стабильных грунтах глубина залегания минимальна и может составлять 20 см

Устройство обычного мелко заглубленного фундамента для гаража

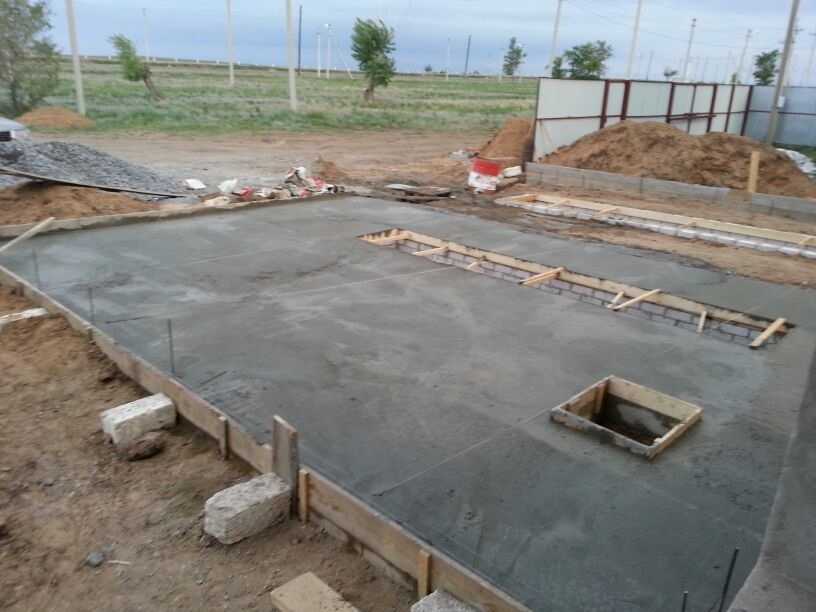

Если планируется своими руками оборудовать в гараже небольшую смотровую яму, то заглубление ленты фундамента должно быть не менее одного метра. Это обеспечит высокую несущую способность основания и предотвратит деформацию основания при земляных работах.

Остановимся на важных моментах строительных работ, которые предотвратят отрицательное действие пучинистого грунта и влаги на ленту фундамента и стены постройки:

• надо обязательно утеплить снаружи фундамент по опалубке листами экструдированного пеноплекса или пенополистирола по всей высоте ленты, включая цоколь. Толщину пеноплекса выбираем, ориентируясь на климат региона;
• устройство отмостки (50 см ширина), с утеплением пеноплексом предотвратит промерзание грунта и деформацию кирпичных и бетонных стен гаража;

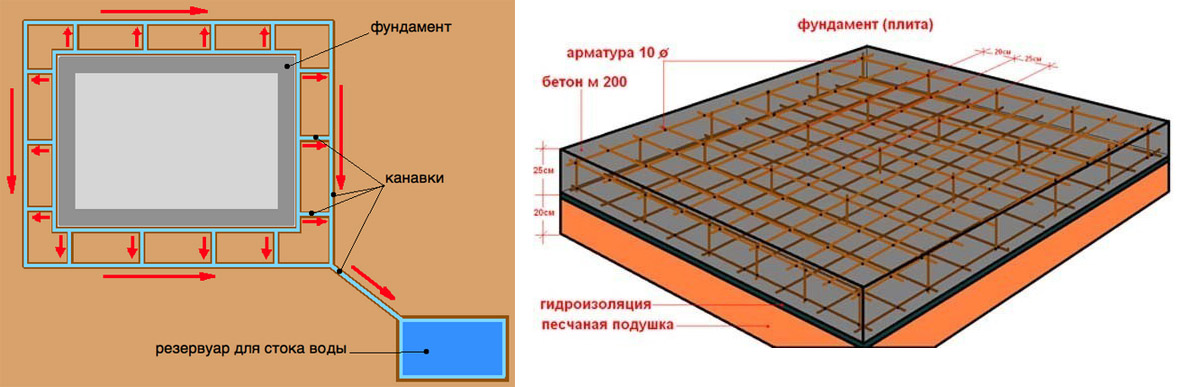

• ливневая канализация обеспечит отвод воды от фундамента;
• дополнительный дренаж на уровне подошвы необходим при высоком залегании грунтовой воды на площадке;
• обязательно устройство качественной гидроизоляции бетонной ленты при помощи пеноплекса или обычных листов рубероида. Можно использовать и битумную гидроизоляцию.

Если не экономить на гидроизоляции и дренажных работах, то устойчивость, прочность и долговечность фундамента гарантирована.

Разновидности конструкций

Чтобы понять, какую основу делать для сооружения гаража, придется ознакомиться с их основными разновидностями.

Неуглубленный

Строители советуют делать незаглубленные конструкции жителям южных регионов, где нет сильных заморозков. Высота такого фундамента достигает 20-25 сантиметров, а ширина — 12-15 сантиметров. К достоинствам таких оснований относят то, что они практически не деформируются под воздействием влаги. Однако они плохо справляются с серьезными нагрузками, и поэтому такой фундамент подойдет для небольшого гаража.

Заглубленный

Делать основания такого типа сложнее, так как при их создании приходится вырывать глубокий котлован. Заглубленные конструкции создают при сооружении гаражных помещений, под которыми располагается подвал. Фундаменты такого типа устойчивы к морозам и повышенной влажности. Также они отличаются высокой плотностью и поэтому их делают при постройке больших гаражей.

Плавающий

Плавающая конструкция редко применяется в строительстве, так как она требует серьезных финансовых затрат. Специалисты советуют делать такие основания только в тех случаях, когда нет других альтернатив.

Монолитный

Монолитные конструкции наиболее распространенные, так как именно их делают при сооружении помещений для хранения авто. При создании фундаментов монолитного типа придется вырыть глубокий котлован, утрамбовать его, залить раствором и сделать каркас из арматуры

Также можно воспользоваться уже готовыми железобетонными изделиями, которые придется осторожно поместить в вырытый котлован

Это интересно: Какой фундамент лучше свайный или ленточный

Типы фундаментов для гаража

Гараж – конструкция легкая, поэтому самый распространенный вариант основания – ленточный фундамент. В зависимости от конструкции гаража и типа почвы лента фундамента может быть выполнена из следующих материалов:

• бетонная смесь с армированием – самое простое и доступное решение;
• шлакоблоки – надежное и прочное основание, быстрый и простой монтаж. Минусы – большой вес блоков и плохая теплоизоляция, необходимо утепление, а это лишние затраты;
• блоки ФБС – можно устанавливать на любом типе грунта. Такая лента будет отличаться прочностью и устойчивостью. Единственный минус – для укладки блоков понадобиться применение специальной техники.

Важно. Время устройства фундамента из ФБС минимально, что значительно сокращает сроки строительства

Это оправдывает затраты на аренду спецтехники. Ведь фундамент из бетона должен застывать минимум 21 день.

• газосиликатные блоки – привлекают низкой ценой и простотой укладки, материал морозоустойчив. Но у газосиликатных материалов много минусов, основные – малая прочность и высокий процент паропроницаемости;
• пеноблоки – недорогой материал, который можно использовать для легких сборных металлических конструкций. Нужно учитывать, что пеноблок дает большую усадку и часто не выдерживает высоких нагрузок. Не самый лучший вариант для фундамента.

Опалубка для ленточного фундамента

Ленточный фундамент может быть мелко заглубленным и заглубленным. Это зависит от типа грунтов на площадке, глубины промерзания почвы и от материала стен постройки.

На сложных проблемных влажных грунтах с высокой пучинистостью лучше выбирать более дорогой, но надежный тип фундамента:

• свайное основание – это стойки из винтовых или буронабивных металлических свай перевязанные арматурным каркасом и закрепленные при помощи металлического ростверка. Время монтажа минимально, высокая несущая способность и относительно небольшая стоимость;
• плитный плавающий фундамент – дорогая, но быстро устанавливаемая конструкция. Рекомендуется для участков, где высокое залегание грунтовых вод и влажные, слабые глинистые почвы.

Есть ошибочное мнение, что проще сделать под гараж недорогой столбчатый фундамент из кирпича. Но у такого основания очень низкая несущая способность. Заглубление столбов необходимо делать не менее метра или более, в зависимости от точки промерзания почвы.

Если грунт глинистый, то понадобиться дополнительное утепление. В итоге призрачная экономия затрат и работ обойдется большим вложением труда и денег.

Если решено выполнять строительство фундамента своими руками, то самый простой вариант – ленточный фундамент. Далее будем рассматривать особенности устройства этого типа основания под гараж.

Монолитная плита отличный фундамент под гараж

И с этим сложно не согласиться. Монолитная бетонная плита обладает высокими эксплуатационными и техническими характеристиками.

Она обладает рядом существенных преимуществ:

1. Невысокая стоимость в сравнении с другими способами строительства фундамента.
2. Большая площадь соприкосновения фундамента с грунтом создает отличную несущую способность.
3. Равномерное распределение нагрузки позволяет строиться на проблемном грунте.
4. Монолитный железобетон – отличный выбор с целью постройки цокольного этажа.

Но у такой конструкции есть и недостаток. При строительстве гаража на таком фундаменте невозможно обустроить подвал. Серьезный это недостаток или нет, решать вам.

Столбчатый фундамент под гараж

Главное положительное качество столбчатого фундамента — возможность установки на глубину до 3,5 м и более. Это делает фундамент подходящим для любого типа грунта.

Ленточный фундамент проблематично устанавливать на глинистых почвах. Столбчатый фундамент устанавливается на глубину ниже промерзания грунта, укрепляется арматурой и служит долго не давая трещин и не перекашивая гараж.

При использовании столбчатого фундамента невозможно сделать подвальное помещение в гараже.

Столбы фундамента, располагающиеся по углам гаража, иногда заходят в землю на 0.5-1 м ниже других. Столбы находятся под всеми стенами здания на расстоянии 1.5-2 м друг от друга.

Столбчатый фундамент обычно делают, используя технологию ТИСЭ. Перед установкой столбов в заранее намеченных точках бурят скважины фундаментным буром.

Чаще всего столбы изготавливаются из железобетонной смеси двумя способами.

Более лёгкий — установка арматуры в пробуренную скважину и заливка в неё железобетонной смеси.

Другой способ затратнее по изготовлению, но обладает лучшими несущими качествами. На свободном месте ложат рубероид, а на него горизонтально крепятся с помощью гвоздей деревянные доски. Сооружается деревянная опалубка, по размерам равная будущему столбу. Стенки опалубки скрепляются гвоздями, чтобы ещё не взявшийся раствор цемента не вытекал. Вместо опалубки можно использовать асбоцементные или металлические трубы.

В опалубке или трубе устанавливают арматурные столбы и заливается железобетонная смесь. Для её изготовления рекомендуется использование цемента марки 300 или 400. Отдельно изготавливается опорная плита. Её высота не меньше 10 см, а ширина зависит от диаметра столбов и размера шага между ними.

Опорная плита бетонируется к столбам изготовленным в опалубке, вместе с ней они помещаются в пробуренные отверстия с помощью подъёмного крана. К столбам, формирующимся с помощью заливки бетонной смеси в скважины, опорная плита бетонируется после их установки.

Диаметр скважины должен на 3-4 см превышать диаметр ранее изготовленного столба. После помещения столбов в скважины, оставшееся незаполненным место возле них засыпают грунтом, что обеспечивает надёжную фиксацию фундамента.

В зависимости от назначения и материала, из которого изготовлены стены, применяют деревянный, кирпичный и каменный столбчатый фундамент.

Деревянный гараж делают, к примеру, для установки рядом с деревянным домом, в этом случае и фундамент под него можно сделать деревянным. Перед закладкой деревянного фундамента обязательно нужно защитить древесину от гниения. Прежде всего необходимо убедиться, что древесина сухая. После изготовления или покупки деревянных столбов, на них наносят защитное покрытие. Можно покрыть деревянные столбы битумом. К такому покрытию желательно добавить 2-3 слоя рубероида.

Существуют и другие варианты обработки, но при соприкосновении с мокрым грунтом они смываются и дерево быстро поддаётся гниению.

Для обработки дерева при контакте с влагой используют органические растворители: сольвент, уайт-спирит. Кирпичные и каменные столбы фундамента также нуждаются в дополнительной обработке битумной мастикой. Несущие столбы вместо кирпичных или каменных всегда выполняются из железобетона.

Установка столбчатого фундамента для гаража позволяет обойтись минимальными затратами при возможности возведения практически на любом типе грунта. Если вместо универсального железобетона использовать дерево или камень, появятся дополнительные трудности и материальные затраты, связанные с формированием столбов и их дополнительным покрытием.

Чем покрыть крышу гаража? Ответ на этот вопрос вы узнаете, прочитав данную статью.

А в этой статье рассказывается про утепление крыши гаража.

заливка монолитного фундамента своими руками, подготовка материалов, определение толщины

Гараж должен иметь надежное основание и прочный пол, выдерживающий вес любого авто.

Фундамент-плита для гаража соответствует этим требованиям, а монолитность железобетона гарантирует долговечность и надежность.

Содержание

• Плита под гараж: когда применяют такой фундамент?
• Варианты конструкции
• Подготовка материалов и начало строительства
• Гидроизоляция, опалубка и заливка
• Усиление фундамента

Плита под гараж: когда применяют такой фундамент?

Монолитная плита под гараж – отличный фундамент на любом грунте. В случае подвижной почвы конструкция (ведь не зря ее называют «плавающая») либо слегка смещается вместе со слоями земли, либо гасит движение — гараж остается целым, трещин в полу и стенах не возникает. На рыхлом грунте монолитная плита защищает конструкцию от неравномерной усадки.

Если высокий уровень грунтовых вод, то монолитный фундамент, при грамотном обустройстве гидроизоляции, надежно защищает гараж от влаги.

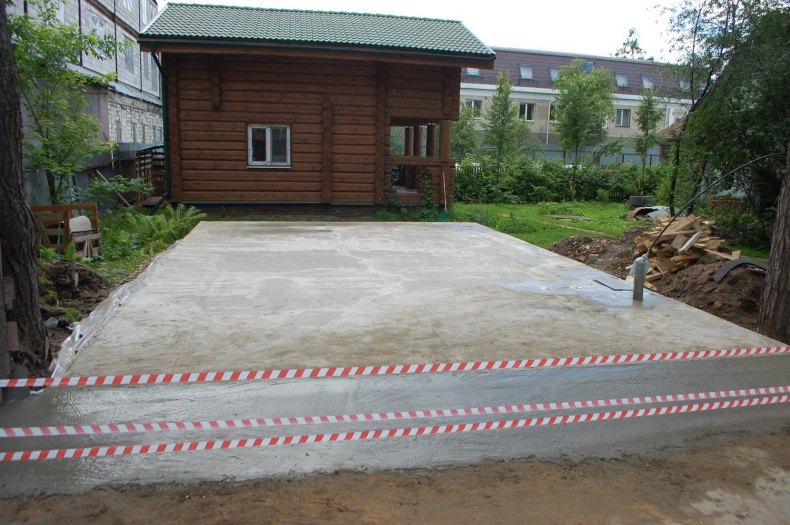

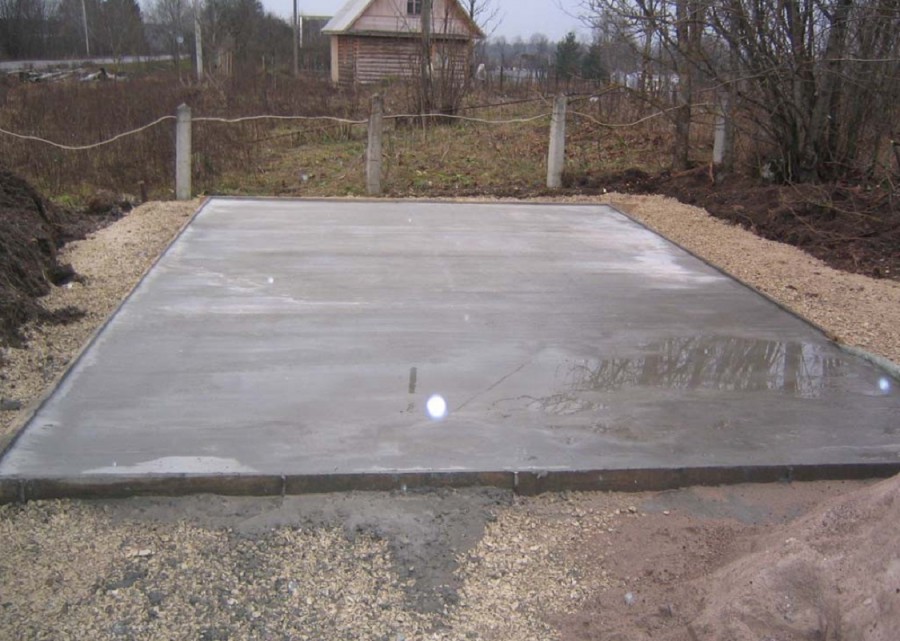

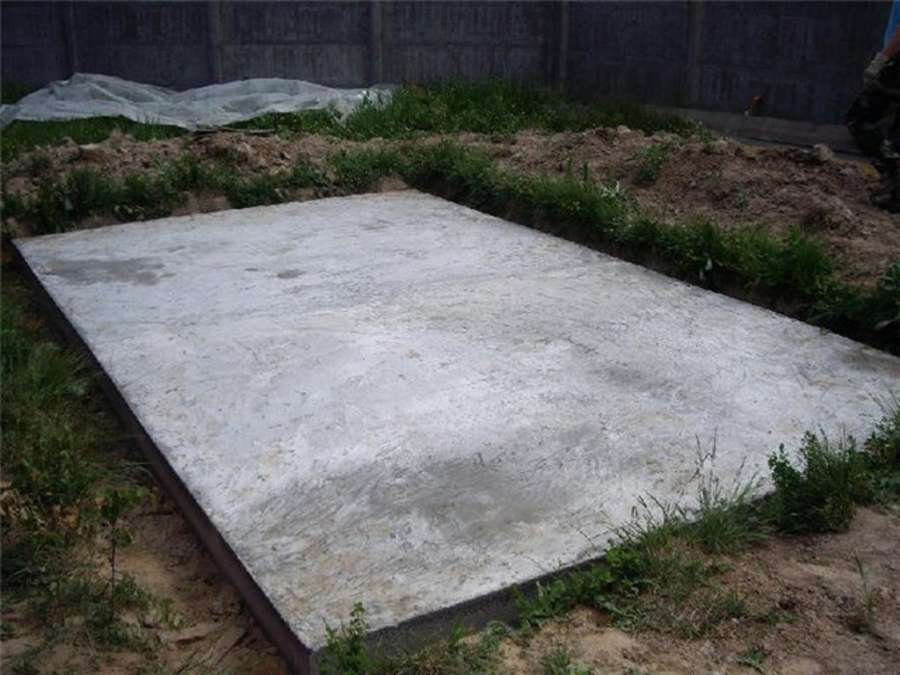

Как выглядит монолитная плита под гараж смотрите на фото:

Фундамент-плита под гараж подойдет для любого вида строительства: кирпичного, железного, каркасного, деревянного. Монолит – прочное основание, которое выдерживает не только вес любых стен, но и массу любого автомобиля. При правильном расчете площади и уровня заглубления монолитная плита может быть фундаментом для маленьких одноэтажных гаражей и для двухэтажных конструкций большой площади.

Преимущества плитного фундамента под гараж:

• компенсирует любые сложности грунта;
• прост в изготовлении и отделке;
• предотвращает проникновение грызунов через пол;
• обеспечивает сухость помещения даже при высоком залегании грунтовых вод;
• является хорошим полом, выдерживающим вес любого авто;
• позволяет установить систему отопления «теплый пол».

Недостатков у монолитного фундамента для гаража мало:

• возможность сползания плиты, если гараж будет располагаться на склоне;
• большой расход арматуры и бетона;
• невозможность обустройства смотровой ямы.

Варианты конструкции

Универсальность монолитной плиты в качестве фундамента обусловлена возможностью выбора между обычной, армированной по краям и облегченной конструкцией.

Обычная монолитная плита представляет собой сплошное, заглубленное или расположенное на поверхности земли, основание толщиной 10-60 см.

Армированная по краям конструкция может располагаться на любой удобной глубине (обычно 1,5-2,5 м.) и представляет собой ровный слой монолита, по периметру которого выше уровня земли поднимаются ребра жесткости.

При помощи опалубки они также заливаются бетоном и впоследствии могут смыкаться сверху, образуя монолитный короб, который может служить одновременно фундаментом для гаража, подвалом или цокольным этажом. Из-за дороговизны и сложности такую конструкцию в частных гаражах используют редко.

Облегченный вариант фундамента прост в исполнении и позволяет сэкономить на бетоне и арматуре. Он подходит для гаражей из легких материалов: дерева, пеноблоков, не тяжелых каркасных конструкций. Облегченный фундамент заливается на основе арматурной сетки, образующей квадраты со стонами от 1 м. до 1,5 м.

Он похож на ленточный, но в ленточном залитая бетоном арматура является опорой для несущих стен. При устройстве облегченного монолитного фундамента нагрузка распределяется равномерно по всей его площади. Сверху облегченного фундамента может быть залит небольшой слой бетона, образующий пол, но может быть положен и любой другой, подходящий для гаража пол.

Подготовка материалов и начало строительства

Толщина монолитной плиты под гараж и песчаной подушки зависит от почвы, на которой будет строительство. Неустойчивая, подвижная, глубоко промерзающая земля требует котлована глубиной 60-100 см. Плотная устойчивая почва, не подверженная влиянию грунтовых вод позволяет обойтись прослойкой песка в 20-30 см.

ВАЖНО: Пренебрегать слоем песка не стоит – он обеспечивает равномерность распределения нагрузки на грунт и предотвращает неравномерное проседание гаража.

Толщина фундаментной плиты под гараж зависит не только от качества почвы, но и от веса гаража. Одноэтажное строение из легких материалов можно ставить на облегченную плиту под гараж толщиной 10 см. Гараж из кирпича требует увеличения толщины плиты на 5 см.

Схема фундамента под гараж из монолитной плиты:

Размер котлована должен соответствовать периметру гаража плюс 20-50 см. с каждой стороны. Определив толщину плиты гаража и песчаной прослойки, выполняют расчет необходимого объема песка и бетона: длина фундамента × ширину × толщину плиты (песчаного слоя).

Бетон для строительства фундамента должен обладать характеристиками:

• прочность на сжатие М300-М400;
• подвижность П3;
• минимальная водонепроницаемость W4;
• минимальная стойкость к промерзанию F200.

Некоторые строители советуют поверх песка засыпать слой щебня толщиной 10-20 см. Мелкий камень служит дренажом и необходим, если грунтовые воды расположены близко.

Арматура для сетки должна иметь диаметр сечения не меньше 1,5 см. Прутья укладывают перекрестно, на расстоянии около 20 см. Для устойчивости конструкции используют два слоя арматурной решетки, расстояние между которыми около 5 см.

Кроме бетона, песка, щебня и арматуры потребуются:

• лопаты;
• доски для опалубки;
• крепеж;
• бетономешалка;
• разметочный шнур и уровень.

ВНИМАНИЕ: Объем земельных работ при строительстве своими руками плиты под гараж очень велик. Стоит обдумать вариант привлечение техники, чтобы сэкономить силы и время.

В подготовленный котлован засыпают слой песка, который обильно поливают водой и дают полностью высохнуть. Песок считается достаточно утрамбованным, если на нем не остаются следы после того, как прошел человек.

Поверх песка засыпают щебень или гравий, которые так же тщательно утрамбовывают. Верхний слой утрамбованной «подушки» заливают тонким слоем бетона – это подбетонка. При большой подвижности почвы подбетонку укрепляют одним слоем арматурной сетки.

Читайте также, как правильно разметить фундамент под гараж.
Статья здесь, о том, как построить фундамент для гаража из пеноблоков.

Гидроизоляция, опалубка и заливка

Существует несколько способов гидроизоляции монолитной плиты–фундамента. Самый распространенный и простой в исполнении – использование рулонной гидроизоляции.

Современные материалы (стеклоизол, рубемаст ит.п.) гораздо прочнее применявшегося в прошлом рубероида. Они относительно эластичны, не ломаются на сгибах и устойчивы к перепадам температур.

Для защиты бетонной плиты снизу материал укладывают на подбетонку или прямо на «подушку», склеивают швы при помощи газовой горелки. Края материала загибают вверх на 10-20 см.

Второй по частоте использования способ гидроизоляции плиты-фундамента – обмазочная гидроизоляция – модифицированный битум наносят кистью или валиком на подбетонку, а после высыхания поверх заливают плиту. Боковые стороны и верх застывшей плиты также обрабатывают раствором.

Менее распространена проникающая гидроизоляция, которая основана на химической реакции и действует длительное время, запечатывая мельчайшие трещины, образующиеся в бетоне. Это самый дорогой способ и в строительстве гаражей он используется крайне редко.

Для изготовления опалубки используют доски толщиной 2-2,5 см. Их сбивают в деревянные щиты, которые устанавливают по периметру котлована, плотно подгоняя друг к другу. Каждый щит должен иметь несколько внешних опор.

СПРАВКА. Для проверки на прочность по готовой опалубке наносят сильный удар. Если щиты сдвинулись – все необходимо установить заново.

На подготовленное основание укладывают арматурную сетку. Слои арматуры могут быть сварены или стянуты проволокой. Проволоку предпочтительнее использовать на подвижном грунте – она позволяет конструкции сохранять «плавучесть» и предотвращает появление трещин.

Торцы плиты должны быть заармированы в форме буквы «П». На опорные части прутьев надевают специальные подставки-подпорки в виде гриба. Также для опоры сетки можно использовать любые железные предметы. Например, часто используют порезанный на части рельс или куски железной трубы.

Заливку плиты под гараж осуществляют от углов к центру. Оптимальный слой бетона под и над арматурой составляет 4-5 см. Залитый бетон желательно обработать строительным вибратором.

Благодаря этому устройству бетон распределится равномерно и в плите не останется полостей.

Через сутки после заливки бетон необходимо обильно полить водой. Если на улице жарко, плиту укрывают пленкой. Время полного высыхания плиты зависит от температуры воздуха:

• от 10 до 20 градусов Цельсия – 13-15 дней;
• выше 20 градусов Цельсия – 9-10 дней.

При большой амплитуде колебания дневных и ночных температур время высыхания бетона рассчитывают по среднесуточной температуре. Продолжать строительство гаража можно, если плита приобретет 70 % прочности.

Усиление фундамента

Железобетонная монолитная плита-фундамент под гараж может потребовать усиления, если строительство было проведено с нарушениями или гараж находится на сильно подвижной почве. Усиление может быть проведено:

• на стадии строительства;
• после полного просыхания плиты;
• при эксплуатации гаража.

В первом случае решение о необходимости усилить конструкцию принимается при выявлении склонности почвы к значительному смещению или при возведении гаража на склоне. Для усиления фундамента с одной стороны (самой низкой, если стройка происходит на склоне) или по периметру котлована роют траншею глубиной 20-30 см, которую засыпают песком, а потом бетонируют вместе с остальным фундаментом.

При расположении траншей по периметру законченный монолитный фундамент под гараж напоминает перевернутую вверх дном коробку.

Усиление после высыхания плиты может производиться при сомнении в достаточной толщине фундамента. На плиту кладут еще один слой арматурной сетки и заливают бетоном.

Самый сложный вариант – усиление фундамента эксплуатируемого гаража. Манипуляция может потребоваться, если строение наклонилось или стало сползать по склону. При помощи специальной техники гараж приподнимают, подложив под фундамент бревна. Выравнивают почву при помощи песка, щебня или дополнительного слоя бетона. Затем строение опускают на место.

Усиление фундамента эксплуатируемого сложная и дорогая процедура. Перед его началом необходимо учесть состояние гаража и сравнить затраты на проведение усиления и строительство нового объекта.

Видео о том, как делают фундамент под гараж из монолитной плиты:
https://youtu. be/demmHAF7cGU

На первый взгляд строительство монолитного фундамента – очень трудоемкий процесс. Но фундаментная плита под гараж – один из самых простых вариантов, который станет надежной основой.

Толщина бетона для гаража: 8 вещей, которые следует учитывать

Если вы читаете эту статью, значит, вы собираетесь делать бетонный пол в гараже. Возможно, вы захотите получить правильную толщину с первого раза, так как ваш фундамент будет довольно дорогим, даже если вам никогда не придется его заменять.

Толщина около 6 дюймов является идеальной для бетонного гаража или подъездной дорожки. Такая толщина должна защитить многие автомобили среднего размера и даже некоторые более тяжелые. Однако в некоторых гаражах может потребоваться только 4 дюйма бетона, в то время как в других может потребоваться до 9 дюймов.дюймов в зависимости от веса, который они собираются нести.

Существует множество других факторов, от которых зависит толщина бетона гаража. Давайте обсудим их в статье.

Сколько типов бетона существует для пола гаража

Существуют различные типы бетона. Как мы все знаем, ваш гараж будет использоваться для тяжелых работ, и он должен быть здоровым.

Есть три вида гаражного бетона, которые могут показаться вам более удобными. Нравится,

• Легкие нагрузки – Бетон должен быть толщиной не менее четырех дюймов для одного или двух легковых или грузовых автомобилей.
• Средние нагрузки – Бетон должен быть толщиной шесть дюймов, если гараж используется для транспортных средств среднего размера и средних и больших грузовиков.
• Тяжелые грузы — Если на полу вашего гаража постоянно ездят большегрузные автомобили, рекомендуется укладывать бетон толщиной от шести до восьми дюймов. Пол также должен быть соответствующим образом обработан и закреплен, чтобы тяжелые грузы, такие как большие грузовики, не вызывали крошения бетона.

Необходимые инструменты

Без соответствующих инструментов не может быть никаких строительных работ. Это основные инструменты, которые вам понадобятся, чтобы сделать пол в гараже.

• Pressure Washer
• Magnesium Float
• Safety Goggles
• Concrete Edger
• Finishing Trowel

The Concrete Thickness for a Garage: 8 Things That Should Be Considered

Now it is time to узнать о фактах, которые необходимо учитывать для толщины бетона гаража. Пройдитесь по ним внимательно, так как они восприимчивы.

1. Насколько большим будет ваш гараж?

Это важно помнить при планировании разлива для различных целей. Размер вашего гаража будет определяться максимальным количеством вещей, хранящихся в нем.

Строительные нормы и правила, используемые для определения того, что пол гаража на четыре дюйма ниже уровня пола дома. Причина необходимости этого небольшого переезда заключалась в том, что пролитое топливо, пары бензина и угарный газ не могли попасть в здание. Эта спецификация не включена в сегодняшние нормы жилищного строительства, а это означает, что целый дом с закрытым гаражом может быть установлен на бетонной плите, залитой на одной высоте.

2. Какой у вас здесь бюджет?

Два дополнительных дюйма бетона могут показаться незначительными, но они могут отражать многие тонны материала. Это означает, что разница в стоимости между четырехдюймовым полом и шестидюймовым полом может быть намного выше, чем вы ожидаете.

Бетонные плиты для гаража, вероятно, стоят примерно 6 долларов за квадратный фут или от 4 до 8 долларов за квадратный фут, включая рабочую силу, что составляет около 5400 долларов за стандартную плиту размером 30 на 30 футов и шириной 6 метров, или от 3600 до 7200 долларов. Он тратит около 4 долларов за кубический фут.

Если вы ищете способ сэкономить деньги и не планируете использовать этот гараж, чтобы выдерживать слишком большой вес, вы можете выбрать немного менее плотный пол. Однако, если вам нужно использовать это пространство для перегруженных автомобилей, дополнительные инвестиции, безусловно, того стоят.

3. Где расположены ваши двери?

Это просто то, что вам нужно учитывать, если вы заливаете гараж, который уже построен достаточно, чтобы иметь двери. Вы можете заблокировать выход из дома в гараж, если ваши полы слишком толстые, и вам будет трудно его открыть.

Это нежелательное место, так как даже незначительное перемещение дверного проема может доставить массу хлопот. Гораздо проще подготовиться заранее, чтобы ни одна из ваших дверей не нуждалась в замене.

4. Какой толщины должна быть бетонная плита для гаража?

 Стандартная гаражная плита должна иметь глубину не менее 4 дюймов, в зависимости от состояния грунтового основания (100 мм). Вы можете увеличить толщину до 6 дюймов, если в гараже есть тяжелая техника или тяжелые стеллажи.

Бетонная плита должна иметь толщину не менее четырех дюймов. Когда на него садится тяжелая техника, он должен быть толще. Строительные нормы предусматривают условия, различающиеся по площади для бетонной смеси.

Усиленные стены и водоотвод потребуются для любой установки, требующей смотровой ямы или траншеи, позволяющей проводить работы с автомобилем снизу, не поднимая его.

5. Нужна ли хорошая основа для улучшения качества полов в гараже?

В то же время, бедные почвы имеют допустимое давление около 400 фунтов на квадратный фут, например, мягкая глина и ил.

Способность фонда оказывать постоянную поддержку гораздо важнее, чем способность обеспечивать эффективность. Если одно измерение осядет дольше, чем другое, плита может прогнуться и в конечном итоге треснуть. Упомяните, что древесина сжимается и расширяется t трудно добиться адекватного уплотнения с почвой t

Наилучший выбор — удалить верхний слой почвы и положить поверх нетронутого подпочвы минимум 4-дюймовый слой уплотняемого гравия или щебня в качестве поверхности. Скала или камень обеспечивают слой для строительства воздуховодов, труб под плитой, позволяют воде и радону выходить, а также помогают сохранить однородную толщину плиты, удаляя наличные деньги из бетона и используя воздухонепроницаемый бетон для улучшенных полов гаража.

Тем не менее, этот тип бетона необходим в любой среде с отрицательными температурами.

6. Используется ли армирование волокном для улучшения качества полов в гараже?

Для широкого спектра промышленных и коммерческих проектов бетонные полы имеют гладкий вид и исключительную долговечность. Тем не менее, наши бетонные полы стали более важными, чем когда-либо, благодаря армированию.

 Небольшой кусок материала с армирующими свойствами – это волокно. Именно эти армирующие свойства придают структурную целостность волокнистому материалу. Стеклянные волокна, синтетические волокна, стальные волокна и натуральные волокна относятся к формам волокон. Все эти различные волокна могут использоваться в самых разных строительных элементах. Чтобы свести к минимуму просачивание воды, волокна еще больше снижают проницаемость бетона.

Существуют различные типы армирующих волокон. Например: органические волокна, углеродные волокна, стальные волокна, стеклянные волокна.

Готовая поверхность обычно выглядит немного шероховатой, если отбивать ее вручную, и она быстро стирается в движении.

7. Компенсаторы

Многие люди понимают, что когда температура и влажность в течение года резко падают, древесина сжимается и расширяется. Однако то же самое происходит и с бетоном. Поэтому вокруг краев бетонного пола гаража, а также вокруг стоек или других выступов в плите необходимо предусмотреть компенсационные швы.

Деформационные швы – это швы, отделяющие одну бетонную плиту от другой, которые могут иметь ширину не менее 1″ или 2″. Вместе с ними обычно упаковывается сжимаемый древесноволокнистый материал. Хорошим примером всего этого является стык между полом вашего гаража и подъездной дорогой.

8. Отделка и отверждение

Пока не будет залит другой бетон, его необходимо выровнять и разгладить. Расширительные канавки должны быть встроены во влажный материал, чтобы обеспечить большую устойчивость к растрескиванию. Тогда лучше оставить новую плиту в покое.

Бетон не высыхает. Он подвергается химическому процессу отверждения, в результате которого получается стабильная сухая масса. Когда происходит процесс отверждения, верхняя поверхность должна оставаться влажной.

Чтобы уменьшить испарение, подрядчики часто распыляют отвердитель поверх плиты или покрывают ее пленкой. Каждый день по мере заживления можно также предлагать поливать плиту небольшим количеством воды.

Некоторые важные часто задаваемые вопросы

Вам следует просмотреть эту часть вопросов и ответов. Это поможет вам понять тему выше.

Какой толщины должен быть бетон для гаража?

Бетонная плита должна иметь толщину не менее четырех дюймов; если на нем сидит тяжелая техника, он должен быть толще. В строительных нормах представлены спецификации, которые различаются в зависимости от области применения бетонной смеси. Что касается «прочности на сжатие», то количество воды, используемой в смеси, является документально подтвержденным требованием.

Какова минимальная толщина бетонной плиты?

Обычно бетон наносится толщиной 2 и более дюймов, поэтому чем он толще, тем прочнее плита. В частности, четыре дюйма для плиты. Более тонкие приложения будут включать в себя, среди прочего, проезды, проходы, плиты и нижние колонтитулы.

Можно ли заливать бетон прямо на грязь?

Короче говоря, да, грязь можно залить бетоном.

Какое основание лучше всего подходит для бетонной плиты?

В соответствии с ACI 302 «Конструкция бетонных полов и плит», материал базового слоя должен быть «совместимым, легко поддающимся обрезке, гранулированным наполнителем, который будет оставаться стабильным и поддерживать строительное движение». ACI 302 рекомендует материал без глины, ила или органических материалов с содержанием мелких частиц от 10 до 30 процентов.

Гараж какого размера вы можете построить без разрешения?

Вы можете построить гараж или надворную постройку на своей территории без разрешения на строительство, если она разумного размера не выше 4 метров.

Заключение

После вышеизложенного мы предполагаем, что у вас есть четкое представление о толщине пола вашего гаража. Бетонные полы подвержены различным нагрузкам.

Метод расчета включает определение толщины плиты на основе перемещения временных нагрузок, а затем проверку соответствия толщины плиты статической временной нагрузке. Отдельно процесс строительства включает в себя оценку толщины плиты под нагрузкой стены.

Основываясь на опыте, полученном в результате испытаний дорожных и аэродромных покрытий, эмпирическим путем были получены исследовательские нагрузки.

Бетонная плита перекрытия гаража – конструкция, толщина и стоимость

🕑 Время чтения: 1 минута

Процесс возведения плит перекрытия гаража включает в себя подготовку основания, монтаж опалубки, размещение армирования, заливку, уплотнение, отделку и отверждение бетонной плиты.

Рис. 1: Готовая бетонная плита пола гаража.

В этой статье мы обсуждаем процесс строительства, толщину и стоимость плиты перекрытия гаража.

Содержание:

• Строительство плиты гаражного пола
  • 1. Подготовка основания
  • 2. Электрическая обработка
  • 3. Расположение арматуры
  • 4. Размещение бетона
  • 5. Заполнение гаражного этажа
  • 6. Отверждение плиты пола гаража
• Толщина плиты пола гаража
• Стоимость квадратного фута плиты пола гаража
  • 1. Затраты на бетон
  • 2. Затраты на оплату труда
  • Общая стоимость квадратного фута
  • * Полы с покрытием

Устройство плиты пола гаража основание для укладки плиты перекрытия гаража. Неровное или рыхлое основание заставит плиту прогибаться и образовывать трещины. Если необходимо засыпать базовый грунт, необходимо обеспечить надлежащее уплотнение, чтобы избежать неравномерной осадки.

Хорошо иметь бетонное основание толщиной 40 мм на грунте, на котором можно разместить арматуру. Плита толщиной 6 дюймов весит всего около 75 фунтов на квадратный фут, а динамические нагрузки (автомобили) не превышают 50 фунтов на квадратный фут в гараже. Общая максимальная нагрузка, приходящаяся на плиту гаража, составляет 125 фунтов на квадратный фут. Даже почва низкого стандарта, такая как ил или глина, легко выдерживает 400 фунтов на квадратный фут.

2. Монтаж опалубки

Опалубка должна выдерживать строительные нагрузки, такие как давление свежего бетона и вес рабочих и операторов и их машин. Руководство по опалубке для бетона ACI 347-04 необходимо соблюдать при проектировании опалубки.

3. Размещение арматуры

Арматурная сталь, используемая в перекрытии, используется в минимальном количестве, так как плита перекрытия полностью опирается на землю. Требование к стали в плите перекрытия состоит в том, чтобы просто удерживать плиту на месте и избегать трещин.

Рис. 2: Размещение арматуры для плиты пола гаража.

4. Укладка бетона

IRC требует, чтобы плиты были построены из бетона с прочностью на сжатие от 2500 до 3500 фунтов на квадратный дюйм, в зависимости от климата. ACI идет дальше и рекомендует бетон с давлением 4500 фунтов на квадратный дюйм для перекрытий гаражей. Чтобы достичь этой прочности, водоцементное отношение должно поддерживаться на уровне 0,5 или меньше, как правило, около 5-дюймовой осадки бетона.

Бетон заливается в течение 90 минут после смешивания с водой. Ручной вибратор используется для обеспечения надлежащего уплотнения и удаления лишней воды из бетонной плиты.

5. Отделка пола гаража

На рынке имеется множество покрытий для пола, которые используются в гаражах. Самые популярные из них —

1. Эпоксидная смола для пола в гараже
2. Краска для пола в гараже
3. Коврики для пола в гараже
4. Плитка для пола в гараже
5. Полированный бетонный пол.

Рис. 3: Отделка бетонной плиты пола гаража.

6. Отверждение плит пола гаража

Методы отверждения плит, такие как отверждение водой; заливают бетон; Для обеспечения надлежащего отверждения плиты пола гаража используется распылитель или распылитель тумана.

Толщина плиты перекрытия гаража

Толщина плиты перекрытия гаража зависит от многих факторов, таких как виды нагрузок, воздействующих на плиту, климатические условия, расчетный состав бетона и пролет бетона.

Стандартная толщина плиты перекрытия гаража, используемая во всем мире, составляет 6 дюймов. В зависимости от типа нагрузки, действующей на плиту, толщина варьируется:

1. Легкие нагрузки — Для одного-двух легковых или грузовых автомобилей толщина бетона должна быть не менее четырех дюймов.
2. Средние нагрузки — Если гараж используется для транспортных средств среднего размера и/или средних и тяжелых грузовиков, толщина бетона должна составлять шесть дюймов.
3. Тяжелые грузы – Если пол вашего гаража будет подвергаться постоянному движению тяжелых транспортных средств, рекомендуется укладывать бетон толщиной от шести до восьми дюймов. Кроме того, пол также должен быть обработан и герметизирован должным образом, чтобы тяжелые грузы, такие как большие грузовики, не вызывали растрескивания бетона.

Стоимость квадратного фута плиты пола гаража

Средняя стоимость устройства плиты пола гаража зависит от многих переменных, таких как размер гаража, толщина плиты, тип отделки пола и местные расценки на рабочую силу.

Стоимость плиты перекрытия гаража делится на стоимость бетона и стоимость рабочей силы, а также стоимость дополнительного покрытия.

1. Стоимость бетона

Стоимость бетона для плитного пола гаража включает доставку бетона и любые излишки материалов в результате отходов. Сюда не входят оплата труда, расходных материалов, таких как арматурный стержень или разрешение на строительство. Согласно нынешним рыночным ценам, средняя стоимость бетона для плиты площадью 400 квадратных футов, типичного размера для гаража на две машины, колеблется от 583 до 637 долларов или от 1,46 до 1,59 долларов.за квадратный фут.

2. Затраты на рабочую силу

Для плиты площадью 400 квадратных футов человеко-часы, необходимые для отделки бетонной плиты гаража на две машины, составляют около 13 часов.
