Проектирование системы отопления
Особенности подключения полипропиленовых труб

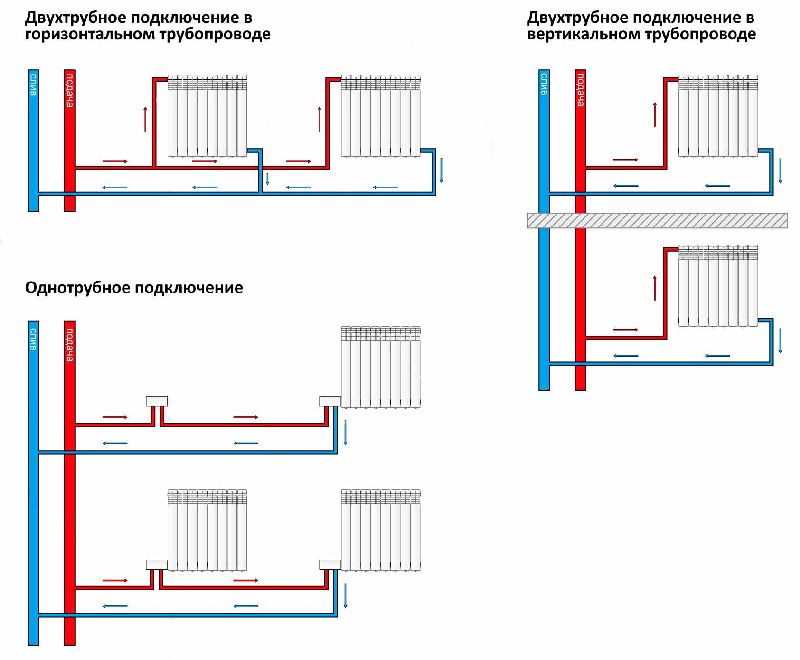

Однотрубная система
Двухтрубная
Какой радиатор лучше
Как подсоединить и сделать обвязку радиаторов
Подсоединение кранов и последующее подключение

Благодаря качественной обвязке радиатора достигается значительная оптимизация работы системы отопления. Если включить в нее также запорно-регулирующую аппаратуру, обогревающий прибор будет работать надежно и эффективно.


Проектирование системы отопления

Вначале необходимо решить, какие именно радиаторы будут применяться, и каким образом они будут подключаться: это позволит заранее провести необходимые подготовительные работы внутри помещений.

Как правило, система отопления состоит из таких элементов:

  1. Батареи.
  2. Трубы.
  3. Приборы отопления.
  4. Котлы.

Все вышеперечисленные комплектующие в свободном доступе находятся в точках продажи сантехнического оборудования.


Монтаж радиаторов включает в себя следующие операции:

  • Подбор оптимального места установки.
  • Организация трубопроводной сети.
  • Коммутация батарей к трубам.
  • Проведение тестирования.
  • Если проверка прошла успешно, разрешается начинать полноценную эксплуатацию.

Особенности подключения полипропиленовых труб

Подробного рассмотрения заслуживает подключение радиатора отопления к полипропиленовым трубам, т.к. такой тип организации теплосети наиболее популярен в настоящее время. Вначале необходимо определиться, как соединить радиатор отопления с полипропиленовой трубой, и подготовить все необходимое для работы. В частных домах чаще всего применяется однотрубная или двухтрубная разновидность отопительных систем.

Однотрубная система

Ее работа построена на единовременной подаче теплоносителя во все здание: стекание остывшей жидкости происходит внутри труб сверху вниз. Чаще всего таким образом оснащаются многоквартирные дома.


К недостаткам однотрубной схемы можно отнести следующие факторы:

  1. Нет возможности регулировать температуру приборов обогрева.
  2. Разные квартиры отапливаются неравномерно. Верхние этажи получают самый горячий теплоноситель, который по мере стекания вниз постепенно охлаждается.
  3. Чтобы отключиться от центрального отопления и перейти на автономное, приходится преодолевать массу сложностей.

Двухтрубная

В этом случае для доставки нагретого теплоносителя используется одна труба (подача), а для оттока остывшей воды – другая (обратка). Для коммутации батарей используется параллельная схема: чаще всего таким образом оснащают частные дома и коттеджи.

В отличие от однотрубной системы, в двухтрубной есть возможность регулировки температуры нагрева батарей, вне зависимости от их модели и этажа установки.

Какой радиатор лучше

Перед тем, как подсоединить радиатор отопления к полипропиленовой трубе, необходимо определиться, какие именно модели батарей будут использоваться.

Распространенные в настоящий момент разновидности батарей отличаются типом подключения, креплением и материалом изготовления:

  • Коммутация стальных радиаторов панельного типа осуществляется боковым или нижним способом.
  • Облегченные алюминиевые или биметаллические секционные приборы могут иметь общий или посекционный тип подключения. Присоединение радиаторов отопления к трубам осуществляется в этом случае сбоку. Удобнее всего использовать для этого материал из полипропилена.

Рекомендации по выбору:

  1. Квартиры с централизованной системой отопления желательно оснащать биметаллическими радиаторами, заменив ими габаритные и тяжелые батареи из чугуна. Дело в том, что в составе теплоносителя таких сетей нередко содержится вредная для чугуна щелочь.
  2. Для частных домовладений оптимальным вариантом будут стальные или алюминиевые приборы.
  3. В обычных квартирах с индивидуальным отоплением желательно применять алюминиевые или биметаллические радиаторы.

Как подсоединить и сделать обвязку радиаторов

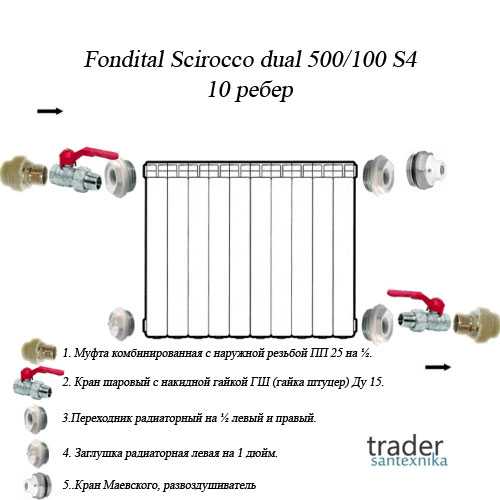

Подключение батарей отопления полипропиленом проводится с помощью шаровых кранов прямого или углового типа. При наличии опыта работы эта процедура обычно не занимает много времени. Стоимость всех этих комплектующих не очень высокая.


Обвязка осуществляется в следующей последовательности операций:

  1. Первым делом нужно вставить в мультифлекс муфты накидную гайку.
  2. Для того чтобы обеспечить удобство крепления труб к стенам, важно правильно высчитать высоту их размещения. Что касается непосредственно фиксации, то для этих целей имеются специальные скобы, устанавливаемые на саморезы или гвозди. Читайте также: «Какое крепление для радиаторов отопления выбрать – виды для разных типов батарей, различия, правила использования».
  3. Для выполнения скрытой прокладки полипропиленовых труб внутри стен в продаже предлагаются специальные изделия. Выводить наружу их можно только в местах соединения радиаторов отопления с полипропиленовыми трубами.
  4. Чтобы выполнить крепление радиаторов к стене, применяют один из многочисленных вариантов крепежей, представленных в продаже. Наиболее надежным считается штыревое крепление. Подвешивание отопительных приборов на нужной высоте обычно проводится с помощью угловых кронштейнов. Панельные радиаторы, в отличие от секционных, комплектуются крепежными элементами. Чтобы надежно закрепить один радиатор средних размеров, вполне достаточно пары штырей или угловых кронштейнов.

Подсоединение кранов и последующее подключение

Краны к батарее подключаются таким образом:

  • Кран нужно разобрать, после чего накрутить на радиатор штуцер и накидную гайку.
  • Плотное закручивание обеспечивается применением специального ключа для «американок».

Подключение радиаторов полипропиленом, а также их последующая обвязка потребует наличия следующих материалов:

  • Нити для резьбы.
  • Уплотняющего соединительного материала.
  • Комплекта ключей.
  • Пакли и резьбовой пасты.

Качество и скорость подключения радиатора к полипропиленовым трубам увеличиться, если знать следующие подробности:

  • Дистанция между батарей и подоконником выбирается не меньше, чем 10 см. Если ее уменьшить, то это повлечет за собой изменение траектории движения потока нагретого воздуха, что снижает эффект отопления.
  • Между радиатором и полом должно быть 12-15 см, во избежание резких температурных колебаний.
  • Расстояние между задней поверхностью обогревающего прибора и стеной — от 20 мм.

Наиболее оптимальным местом установки батареи отопления является участок под окном: это обеспечит нагревание холодных потоков, проникающих с улицы. По возможности, радиаторы оставляются в неприкрытом положении, что при соблюдении других рекомендаций по установке позволяет приблизить КПД прибора к 97%. Если поместить прибор в нишу, его КПД падает до 93%. Использование частично закрытого экрана снижает этот показатель до 88%.

Полностью закрытый декоративный экран, применяемый для украшения не очень привлекательных чугунных радиаторов, может уменьшить коэффициент вплоть до 75%. Что касается применения полипропиленовых труб для подключения радиаторов отопления, которыми все чаще заменяются традиционные металлические, то это полностью себя оправдывает. В результате значительно облегчаются монтажные и обслуживающие работы, которые можно реализовывать самостоятельно.


Как правильно подключить радиатор при подаче снизу

Замена и монтаж отопления

Из этого материала вы узнаете о том как правильно подключить или обвязать радиатор отопления если подача теплоносителя по стояку подается снизу в верх.







Иногда при поиске вариантов по вопросу подключения радиаторов с нижней подачей многих интересует не обвязка секционного радиатора который требуется соединить со стояком отопления, по которому теплоноситель или подача теплоносителя движется снизу вверх.

Варианты разновидностей радиаторов с нижней подводкой, или виды обвязки радиаторов в новостройках, где отопление проложено в стяжке пола и подводка труб к радиаторам всегда снизу это другая статья, ее можно посмотреть по ссылке..





Если же вопрос о том как правильно обвязать  радиатор при подключении к стояку по которому тепловой поток движется снизу в верх по стояку, то эта статья об этом.

При замене радиаторов очень важно учитывать движение потока теплоносителя в системе. Очень часто бывает так что подача тепла многоквартирном доме осуществляется снизу в верх, что противоречит законам физики и здравому смыслу, но что имеем то имеем.. Такой снизу идущий поток создает избыточную нагрузку на насосное оборудование центральной котельной но как говорится что имеем то имеем. .  Дело в том что если ошибочно полагать что поток теплоносителя движется в правильном направлении – сверху вниз и устанавливать батарею правильно. То в результате правильной установки радиатора отопления может обнаружиться  что он почему то не греет.

Как исправить ситуацию и заставить батарею прогреваться и отдавать тепло?  Самый простой и изящный способ установки батареи в диагональной обвязке.



Однако не всегда имеется возможность подключать радиаторы по диагональной схеме обвязки. И часто при подаче теплоносителя снизу вверх батареи подключают во так.





Или вот такой вариант обвязки радиатора отопления при подаче теплоносителя снизу – не очень красиво..





Но это – боковое подключение хорошо работает при коротких радиаторах до семи секций. А если секций двенадцать или больше?





Что делать в таком случае когда заказчик не хочет что бы обвязка батареи монтировалась по диагонали? Есть конечно же у сантехников хитрости и на этот счет но это уже из области находчивости Русских умельцев по замене батарей отопления.

Для того что бы установить длинную батарею (более десяти секций) с боковым подключением так что бы она могла прогреваться по всей ее длине, нужно взять отрезок металлопластиковой трубы и вставить его в нижнюю часть радиатора по всей длине, таким образом удлинив поток теплоносителя в батарее. Для этого берем комплектную футорку на 3/4 с резьбой по всей длинне внутреннего диаметра. И вкручиваем в нее обжимной фитинг для металлопоастиковой трубы на 1/2 дюйма.

Получится вот такая интересная конструкция.

Которую мы установим внутрь радиатора отопления в нижнюю ось самой батареи и за счет этого удлиним поток тепла по свей многосекционной батарее отопления.

И вставляем удлинитель теплоносителя в батарею отопления.

Все теперь невероятно длинные радиаторы отопления с боковым подключением будут греть на полную мощность отдавая максимум тепла в отапливаемое помещение.

В принципе можно даже не обращать внимания на то какая подача идет по стоякам, низ или верх, это неважно, если  установлен только один радиатор.  Если один то для этого радиатора, вполне достаточно бокового подключения, если батарея длинная – более 6 секций то боковое подключение можно аппгрейдить удлинителем потока, как то показано выше.

Хотите установить несколько радиаторов?  Можно установить несколько, вплоть до целой ветки…Всю ветку радиаторов отопления  можно подключить к одному стояку отопления и все радиаторная ветка будет отлично прогреваться. Даже если на ней семь батарей,  при этом абсолютно неважно, откуда подается теплоноситель с верху или снизу и никаких выподвертов с трубами – классическая двухтрубка тупиковая  Об этом подробно в следующей статье…

Установка радиаторов отопления на сварке Как удалить воздушные пробки в чугунных батареях саморезом

алюминиевые, биметаллические, низкие, своими руками видео инструкция по установке, высота, фото и цена

Низкие радиаторы отопления есть в любой группе отопительных приборов. К этой категории относится оборудование, высота которого не превышает 45 см. Такие небольшие батареи обычно ищут из эстетических соображений: при панорамном остеклении или невысоких подоконниках. Иногда необходимо обогреть всю холодную стену, в таком случае это один из самых эффективных вариантов. Ведь низкие радиаторы имеют низкую теплоотдачу, а значит, их длина будет значительной, что и нужно для обогрева холодной или «плачущей» стены.

Понятно, что хочется, чтобы все выглядело стильно, но в отоплении нельзя ориентироваться только на эстетику: очень важны и технические данные. Поэтому обращают внимание на металл, из которого они сделаны. Ведь именно его свойства во многом определяют характеристики радиаторов и область их применения.

Алюминий

Самые низкие алюминиевые радиаторы имеют высоту 245 мм. В кампании Sira есть такие модели: Alux 80 и Alux 100, Rovall 80 и Rovall 100, Swing. У них хорошая для таких миниатюрных изделий теплоотдача — 89-97 Вт. У Global низкий радиатор — модель Gl-200/80/D. Эта модель литая, с рабочим давлением 16 бар.

Самый нижний радиатор у «Глобала» Gl-200/80/D имеет высоту 200 мм

Есть алюминиевые радиаторы с межосевым расстоянием 200 мм и от Российского производителя — от]Rifar (Rifar)[/anchor] — это Rifar Base 200 и Rifar Forza 200. А задняя стенка сплошная. Их можно смело ставить «спиной» к окну и не беспокоиться о внешнем виде с улицы.

Но это самые маленькие радиаторы. Есть большой выбор моделей, высота которых не будет выше 45 см. Такие размеры есть у каждой компании, почти в каждой линейке. Межосевое расстояние 300 мм, 350 мм или 400 мм также подходит для низкой категории.

Достоинства, недостатки

В любой линейке есть разряженные батареи, с межосевым расстоянием 300 или 350 мм

Достоинства алюминиевых радиаторов: легкие, имеют высокую теплоотдачу, небольшую мощность (воды помещается мало), быстро реагировать на изменения температуры.

Наиболее важным недостатком алюминия является реакционная способность и его мягкость. Для нормальной и длительной работы необходим качественный теплоноситель: Рн 7-8, рабочее давление — от 5-6 Бар для экструзионных моделей, до 10-12 для литых. Крайне важно, чтобы теплоноситель содержал небольшое количество кислорода и взвешенных веществ. Кислород способствует окислению и разрушению алюминия, взвеси стачивают металл.

Но у каждого производителя свои требования. Например, китайские алюминиевые радиаторы Radena работают при давлении 16 Бар и теплоносителе с Ph 6,5-9.. А экструзионные модели Sira имеют рабочее давление 16 Бар и гарантийный срок 25 лет. Возможно, есть и другие алюминиевые радиаторы, характеристики которых выходят далеко за рамки среднего: слишком много здесь производителей и моделей.

При выборе не забывайте обо всех этих технических тонкостях: только при совпадении условий эксплуатации с рекомендациями производителей отопление будет работать долго и без перебоев.

При монтаже системы стоит помнить, что алюминий нельзя напрямую соединять с медью (или сплавами на основе меди). Это значит, что при разводке медными трубами радиаторы лучше ставить другие. Также не используйте бронзовые или латунные фитинги. Оцинкованные фитинги и фитинги хорошо сочетаются с алюминием.

Область применения

Область применения: в индивидуальном отоплении практически нет ограничений, может быть стоит только обратить внимание на температуру теплоносителя, особенно если в системе есть угольный или дровяной котел. Ставить их в квартиры рискованно. Разве что только очень надежный и проверенный, и только если теплоноситель в системе соответствует требованиям производителя.

О выборе радиаторов для квартиры и дома читайте в статье «Алюминиевые батареи: виды, выбор, подключение»

Расчет количества батарей отопления

Расчет производится с учетом нескольких факторов:

  • площадь отапливаемого помещения, цифры будут более точными, если рассчитать кубический объем комнатного воздуха, который следует разогреть;
  • площадь наружной поверхности нагрева, отдающая тепло в помещение, обеспечивающая циркуляцию теплового потока;
  • температурный режим работы.

Если вам не нужна особая точность, можно воспользоваться старым проверенным методом.

Расчет секций радиаторов на примере радиаторов КОНДОР

Изначально рассчитываем площадь квартиры, а не объем.

Затем, если радиаторы секционные, берем необходимое количество из расчета: одна секция на два квадратных метра.

Теперь посчитаем общую сумму и к полученному результату прибавим 10% от полученной суммы, это для компенсации потерь через окна и двери.

Более подробную информацию вы можете прочитать в статье «Как самостоятельно рассчитать радиаторы отопления»

Биметаллические

Биметаллическими радиаторами принято называть отопительные приборы, в которых коллекторы, по которым течет вода, выполнены из стали (иногда нержавеющей, иногда черной). Затем эта рама сплавляется с алюминиевой «рубашкой» ребер (для увеличения теплопередачи).

Биметаллические очень маленькие радиаторы не имеют

Такие батареи имеют высокое рабочее давление — до 20-24 бар, могут работать практически с любым теплоносителем (нержавеющие коллекторы работают с любыми), обладают достаточно высокой теплоотдачей. Их недостаток: зачастую маленькое сечение вертикальных каланов, а также высокая цена.

Ситуация здесь практически такая же, как и у алюминиевых: у некоторых производителей очень маленькие радиаторы высотой 245-265 мм (у тех же «Сира» и «Рифара»), и почти все они имеют высоту от от 350 мм до 450 мм.

Достоинства, недостатки

Достоинства — высокое рабочее давление, совместимость с любыми металлами (алюминий не контактирует ни с теплоносителем, ни с подводящими трубопроводами). Работает с теплоносителем в широком диапазоне — Ph 6,5-9в моделях со стальными коллекторами и Ph от 5 до 10-11 в моделях с нержавеющими (Royal Thermo, Calidor, Nova Florida, Radena). Еще одним хорошим качеством является высокая теплоотдача секции, а также малая инерционность (позволяет точно регулировать температуру в помещении с помощью автоматики котла или терморегулятора для радиатора).

Недостатки — высокая цена, что обусловлено высокой сложностью технологии. И еще один недостаток: некоторые фирмы делают вертикальные коллекторы малого диаметра, и они при большом содержании взвешенных частиц в теплоносителе могут забиваться. Поэтому на входе желательно установить фильтры (и их нужно регулярно чистить).

Область применения

Этот тип радиатора был специально разработан для наших условий центрального отопления. Поэтому их нужно устанавливать в многоэтажных квартирах. Они прекрасно будут работать в индивидуальном отоплении, но зачем платить большие деньги за ненужный запас прочности (почти десятикратный)?

Чугун

Давно прошли те времена, когда был только один тип чугунных батарей. «Советский» аккордеон далеко не единственный вариант, есть и модерн, и во дворце, и в стиле модерн. Есть настенные и напольные модели. Настенные – это в основном те же «гармошки» – МС-140 и другие, а также обычные секционные привычного сегодня стиля. Напольные – чаще их называют дизайнерскими радиаторами. И, к сожалению, они стоят очень дорого. Но смотрятся стильно. О видах и типах радиаторов, их производителях и технических характеристиках читайте здесь.

Чугунные радиаторы сегодня тоже в современном стиле.

«Аккордеон» тоже выпускается сегодня и пользуется хорошим спросом. Называется МС-140, МС-110 и МС-90. Есть здесь и низкие модели: с межосевым расстоянием 300 мм, и высотой установки 382-388 мм (у разных производителей высота немного отличается).

Чугунные радиаторы в современном стиле: очень похожи на алюминиевые и биметаллические. В этой группе самые маленькие радиаторы тоже будут чуть меньше 400 мм.

Чугунные радиаторы в стиле ретро часто бывают небольшими

И третья группа чугунных батарей – это дизайн радиаторов. Большинство из них напольные – на ножках. И размеры у них тоже примерно одинаковые: около 40 см (с ножками). Но у некоторых фирм есть очень компактные:

  • модель BOLTON 220 с высотой установки 330 мм;
  • Высота Hellas 270 от Viadrus всего 340 мм.

Возможно есть и другие низкие чугунные радиаторы: много разных предложений, все отследить невозможно.

Достоинства, недостатки

Несомненными достоинствами являются длительный срок службы, невысокая цена (кроме проектных радиаторов) и возможность работы с любыми теплоносителями. Недостатки — большой вес и хрупкость, сложен в обработке, не ремонтируется, низкое рабочее давление — 9-10 бар.

Также есть свойства, которые в одном случае являются преимуществом, а в другом — недостатком:

  • Большая инертность. Толстые стены долго прогреваются при разгоне системы. Но они долго остывают. Эта особенность позволяет им сгладить колебания температуры при использовании обычного угольного котла.
  • Крупногабаритные секции. Они держат много воды, что опять же приводит к увеличению инерционности системы и использованию более мощного насоса в системах с принудительной циркуляцией. А вот для систем с естественной циркуляцией малое гидравлическое сопротивление широких коллекторов является несомненным плюсом.

Область применения

Все эти свойства определяют область использования чугунных радиаторов, в том числе невысоких: они оптимальны для индивидуальных систем отопления (дома, дачи, дачи). Они достаточно хорошо стоят в многоэтажных домах небольшой этажности: там, где рабочее давление в системе не превышает 9-10 бар. Других требований к теплоносителю они не предъявляют: им все равно, есть ли в нем кислород, сколько в нем взвешенных веществ и какова его кислотность. При периодической стирке они будут стоять долго.

Как промыть аккумулятор читайте здесь.

Стальной трубчатый

В этой категории самый большой ассортимент низких радиаторов. А низкие вот такие:

У любого производителя трубчатых радиаторов вы найдете такие, которые можно отнести к категории низких. В них может быть от двух до шести столбиков труб, соответственно они будут иметь разную глубину – от 50 мм до 250 мм. Каждую из моделей можно установить на пол или повесить на стену (уточняйте при заказе).

Достоинства и недостатки

Трубчатые радиаторы могут быть нелинейными

К достоинствам можно отнести большой выбор моделей, различной ширины и глубины, легкость очистки, привлекательный внешний вид, большое количество декоративных возможностей. Большое сечение труб создает небольшое гидравлическое сопротивление, к тому же такие радиаторы редко засоряются.

Недостатки стали обусловлены: склонность к коррозии, высокие требования к теплоносителю, низкое рабочее давление, малый срок службы — от 5 до 10 лет. Исключение — Zehnder Charleston Pro

, который изнутри обработан двумя составами. Они настолько хорошо противостоят коррозии, что этот вариант может стоять на Ph 5-11. Гарантийный срок составляет 25 лет.

Область применения

В основном трубчатые радиаторы предназначены для индивидуального отопления. При этом они могут работать как в системах с принудительной, так и с естественной гравитацией. Единственное требование – система должна быть закрытого типа.

Наконечники для установки узких радиаторов

Минимальный зазор между стеной и батареей должен быть не менее 5 см

При установке батарей под окном или на сплошную стену обязательно нужно соблюдать некоторые нюансы.

  • Если установка конструкции под окном неизбежна, то изначально необходимо найти центр подоконника, по которому отмерять ось радиатора.
  • Учитывайте конвекцию воздуха. Соблюдайте зазор между стеной и батареей. Этот зазор должен быть не менее 5 см.
  • Если установлены радиаторы с отсекателем воздуха, расстояние между ними должно быть не менее 5 см.
  • При установке низких радиаторов на стену необходимо учитывать, что расстояние от радиатора должно быть не менее 3 см, а от пола — 5-10 см.
  • Для сохранения привлекательного дизайна в помещении можно разместить радиатор в заранее подготовленной нише. Общение должно осуществляться с ней заранее.

Радиаторы должны быть установлены вдоль каждой стены, выходящей наружу. Это значительно улучшает микроклимат в помещении.

Достаточно популярными среди пользователей, владеющих загородными домами, считаются узкие горизонтальные и вертикальные радиаторы. В таких домах обогреватели всегда окупаются, создавая тепло и уют при нормальных энергозатратах.

Стальные панельные

Стальные панельные радиаторы невысокие: в основном изготавливаются из 300 мм в высоту (здесь высота радиатора, а не межосевое расстояние). Они есть у любого производителя: и у российского Prado, и у европейских Purmo и Kermi.

Есть и более низкие, но они редки. Итак] Purmo[/anchor] имеет модели Ventil Compact, Purmo Planora и Ramo Compact. Их высота начинается от 200 мм (межосевое расстояние 150 мм). Другого такого маленького мы не нашли.

Стальные панельные радиаторы очень низкие

Преимущества и недостатки

К преимуществам стальных радиаторов относятся их компактные размеры и самая низкая цена одного киловатта мощности. Кроме того, сталь – некапризный металл, не конфликтующий с другими компонентами системы.

Основной недостаток — склонность к коррозии, а значит и требовательность к теплоносителю: Ph 7-8 и отсутствие кислорода (замкнутые системы). Стенки панелей имеют толщину 1,25 мм или 1,4 мм. При некачественной охлаждающей жидкости они могут подвергаться коррозии за несколько сезонов. Есть еще один недостаток, который обусловлен конструкцией: малая ширина каналов, по которым циркулирует теплоноситель. При большом количестве загрязнений в охлаждающей жидкости они быстро засоряются. А промыть такой радиатор — проблема. Еще одним недостатком является сложность очистки при наличии пластин с конвективными ребрами.

Подробнее о стальных радиаторах читайте здесь.

Область применения

Обычно панельные радиаторы находятся в индивидуальных системах закрытого типа (с закрытым расширительным бачком). Циркуляция теплоносителя должна быть принудительной: у этих обогревателей высокое гидравлическое сопротивление.

Не рекомендуется устанавливать в многоэтажных квартирах, давление редко это позволяет (рабочее 10 бар). Только в системах, имеющих собственную водоподготовку (независимый тип подключения) с обязательной ступенью деаэрации (удаления воздуха).

Конструкции батарей

С точки зрения конструктивного решения все радиаторы можно разделить на:

  1. Секционные;
  2. Панель;
  3. Трубчатый;

Наиболее распространены, конечно же, секционные модели. Это как раз те вертикальные «гармошки», о которых мы упоминали в начале статьи. Алюминиевые, биметаллические и дешевые стальные батареи также представляют собой набор секций, соединенных металлическими ниппелями.

Панельные радиаторы представляют собой тонкие плоские стальные изделия, состоящие из прямоугольных пластин, между которыми расположены трубчатые конвекторы, значительно повышающие эффективность отопления.

Панельные радиаторы

Трубчатые батареи считаются самыми дорогими и надежными. В них теплоноситель циркулирует внутри сварных армированных труб, расположенных вертикально. Этим они похожи на секционные устройства, но выгодно отличаются от них внешним видом и размерами.

Трубчатый радиатор

Трубчатые радиаторы доступны в различных цветах, высоких, низких и средних вариантах, а также множество вариантов с нестандартными размерами и конфигурациями. Именно поэтому они используются в большинстве роскошных элитных коттеджей и загородных резиденций и могут быть удачно интегрированы в любой самый изысканный и утонченный интерьер.

Радиаторы медно-алюминиевые

Этот тип радиаторов и конвекторов при небольших габаритах обладает высокой теплоотдачей. Обычно это медная трубка, на которой закреплены алюминиевые пластины. Это устройство спрятано в окрашенном стальном корпусе (иногда встречается из нержавеющей стали). Большинство производителей на рынке выпускают низкие медно-алюминиевые радиаторы:

  • «Термия» — высота от 200 мм, подключение снизу и сбоку.
  • Регул-система — все модели высотой 215 мм;
  • «ИзоТерм» — от 215 мм;
  • Mars — секционного типа высотой 385 мм.

О производителях и моделях медно-алюминиевых и медных радиаторов читайте здесь.

На фото медно-алюминиевые радиаторы Regulus-system

Преимущества, недостатки

Преимуществом данного типа низких радиаторов является достаточно большая теплоотдача при небольшом размере (радиатор 200мм * 400мм выдает 240Вт). Второе хорошее свойство заключается в том, что медь не требует закрытой системы, а Ph должен быть в пределах 7-9. . Довольно высокое рабочее давление – 16 бар.

Но, несмотря на такие характеристики, не рекомендуется устанавливать в системах с централизованным отоплением: если сама медь мало реагирует на качество теплоносителя, то она разъедает припой и появляются протечки в местах пайки. И, кроме того, медь несовместима с некоторыми металлами, а также плохо реагирует на большое содержание абразивных частиц, которые ее просто стирают (медь мягкая и постепенно стачивается, и это один из ее основных недостатков). Еще одним недостатком является высокая цена, а также скрипы и шорохи, возникающие при охлаждении и нагреве радиаторов (но это только у отечественных моделей, европейские производители научились с этим бороться, наши пока нет).

Внутри медно-алюминиевых радиаторов имеется такая или подобная конструкция.

Область применения

И опять же, эти радиаторы хорошо подходят для индивидуальных систем (с принудительной циркуляцией). А вот разводка желательна из медных, полимерных или металлополимерных труб. В квартирах низкие медно-алюминиевые радиаторы будут нормально работать при условии соблюдения требований к теплоносителю и рабочему давлению. Также необходимо установить входной фильтр.

Некоторые особенности установки и эксплуатации узких и высоких радиаторов отопления

Если считать купить узкие и высокие радиаторы отопления , то выбор будет ограничен по глубине и ширине. Большинство моделей имеют вид одной секции или радиаторного промежутка высотой до 2 м и шириной около 120-130 мм с односторонними патрубками относительно коллектора. При выборе следует учитывать, что установка и эксплуатация таких устройств имеет ряд особенностей, которые необходимо учитывать на уровне проектирования:

  • Радиаторы высотой около двух метров имеет смысл использовать в помещениях с высотой потолков 3,5 метра и более или в тех случаях, когда конструкция и конфигурация помещения не позволяют разместить горизонтальные приборы;
  • желательно, чтобы в системе отопления поддерживалась высокая скорость циркуляции теплоносителя, иначе верх радиаторов всегда будет намного теплее, чем низ, а при вертикальном расположении этот эффект значительно усиливается; 9радиаторы высокого типа 0049
  • эффективно используются в качестве «тепловых рамок» рядом с французским остеклением, когда нет возможности оборудовать теплый пол конвекторами;
  • тепловой КПД узких высоких радиаторов рассчитывается с учетом высоты помещения, поэтому формулы, применяемые при расчете «квадратов площади помещения» в данном случае не дают правильного результата;
  • радиаторы с нижним подключением к системе отопления начинаются с 4-х секций.

Необходимо тщательно изучить перспективы использования помещения, так как вносить изменения в систему отопления потом будет технически сложно. Узкие радиаторы отопления выполняют свои функции в полной мере, если опираться на правильные расчеты и оценивать перспективы использования помещения с изменением дизайна.

Плинтус отопительный

Этот тип отопительных приборов появился в нашей стране не так давно. Это очень похожие на медно-алюминиевые радиаторы устройства: та же медная трубка, на которую надеты медные или алюминиевые конвективные пластины. Просто у них другой способ подключения, компоновка и другие габариты. ТЭНы могут быть вставлены в нагревательные модули (трубки с пластинами) или собраны в замкнутые контуры, по которым циркулирует теплоноситель. Они располагаются вдоль пола по периметру стен, покрытых металлическими декоративными накладками. В ширину — около 3 см, в высоту 12-20 см в зависимости от мощности. Именно низкие радиаторы.

Так выглядит цокольный обогрев. Никаких других обогревателей

Преимущества, недостатки

Преимущество в том, что большая часть тепла (70-80%) передается тепловым излучением. От тепла, которое поднимается от теплых плинтусов, в первую очередь нагреваются стены. Затем они начинают излучать тепло. Поэтому в помещении наблюдается более равномерная температура, а теплый воздух не скапливается вверху.

Еще один плюс – очень компактные размеры и при этом достаточно высокая теплоотдача: один счетчик выдает 180-280 Вт при средних температурах. Кроме того, они не бросаются в глаза и дают широкий простор для дизайнерских решений.

Минус один — высокая цена.

Область применения

Отлично подходят для индивидуальных систем отопления. В квартирах возможна установка электрических теплых плинтусов. Подключение к централизованному отоплению требует комплексной системы: для оптимальной работы разница между подающим и обратным трубопроводами не должна превышать 5оС, поэтому длина каждого контура должна быть не более 12-14 метров, а для поддержания необходимо установить смесительный узел. нормальная температура.

Что делать, если верхняя часть радиатора холодная

Если верхняя часть теплообменника холоднее нижней, это явный признак воздушной пробки. При правильном монтаже собирается возле крана Маевского. Процесс удаления очень прост.

Это кран Маевского.

Вверху нужно найти вентиляционное отверстие (на рисунке справа). Имеет вращающуюся часть с отверстием, диаметр отверстия не больше толщины иглы. В центре крышки должен быть болт. Алгоритм действий:

  • повернуть крышку отверстием вниз;
  • заменить чашку;
  • отвернуть болт на пол-оборота;
  • выпускаем воздух и ждем, пока сольется 100 мл воды;
  • закручиваем болт обратно.

Возможно, вам придется повторить процедуру еще раз. Тогда радиатор будет нагреваться равномерно. Эту процедуру необходимо делать каждый год в самом начале отопительного сезона. Важно выпускать воздух, когда отопление уже запущено.

Радиаторы. Основные типы | Отопление

Радиаторы не потекут Если основным критерием при выборе устройства для вас является то, насколько оно приспособлено к конкретным условиям использования, какие-либо ограничения по его применению предусмотрены в каждом конкретном случае.

основными проблемами, возникающими при эксплуатации отопительных приборов, являются:
— внутренняя коррозия — химическая и электрохимическая коррозия — гидравлический удар — метеоризм в алюминиевых радиаторах

Принятая во всем мире двухтрубная система отопления — одна труба теплоносителя подводится к прибору, вторая — отдается. Это так называемое параллельное соединение устройств. Подавляющее большинство систем отопления — однотрубные, с последовательным подключением приборов. Поэтому для обеспечения требуемой теплоотдачи в таких комбинированных устройствах необходимо обеспечить большой массовый расход теплоносителя в единицу времени, что влечет за собой повышение таких характеристик, как давление и температура. Еще одним недостатком однотрубной системы является ее сложная регулировка, так как изменение параметров одного устройства влечет за собой изменение работы других. Двухтрубная система лишена этого недостатка. Применение трубной системы предполагает использование нагревателей с большой прочностью и малым сопротивлением.

,

Еще одним важным моментом в эксплуатации системы отопления является требование о том, что она должна быть постоянно заполнена водой. Коррозионные процессы в системе, заполненной воздухом, протекают значительно интенсивнее. Пуск системы отопления должен осуществляться плавно, с постепенным повышением давления (в том числе циркуляционными насосами с частотным преобразователем). Невыполнение этого требования при запуске системы часто приводит к гидроударам, которые просто разрушают радиатор

Основные виды отопительных приборов

1. Панельные радиаторы (конвекторы) — устройства с преимущественно конвекционным излучением. Это Kermi, Demrad, DeLonghi, Purmo и не менее двух десятков производителей продукции. Высокая теплоемкость на единицу объема, доступные цены, приятный внешний вид сделали эти устройства самыми распространенными в мире.

Данные радиаторы отлично подходят для коттеджной застройки с автономными котлами, могут использоваться в многоэтажных домах с автономным узлом отопления. Однако эти радиаторы не переносят гидравлических ударов и требуют качественного теплоносителя, который практически закрывает им путь в существующую городскую ткань. В настоящее время ряд европейских заводов (Керми и др.) наладили производство обогревателей до 300 мм с толщиной стенки водяной рубашки до 2 мм, что позволит использовать их в наших городских теплосетях.

2. Стальные трубчатые радиаторы. Интерес к ним обусловлен высоким уровнем дизайнерских решений и гигиенических устройств. Есть Arbonia, Zehnder, Kermi, КЗТО, радиаторы в Италии. В трубчатых устройствах нет проблем с давлением, но толщина металла не превышает 1,5 мм, что, к сожалению, не дает оснований для оптимизма при длительном использовании в существующих городских условиях. Трубчатые радиаторы «РС», «Гармония» производства КЗТО с внутренним антикоррозийным полимерным покрытием и дизайном лучших европейских радиаторов практически не имеют ограничений в применении.

Радиатор «Гармония» имеет более высокую теплоотдачу по сравнению с другими трубчатыми радиаторами за счет большой доли конвекционной составляющей (обогревается воздух и внутренняя поверхность радиатора), и значительно дешевле своего европейского прототипа WULKAN (Польша-Германия).

3. Чугунные радиаторы. Практически невосприимчив к некачественной охлаждающей жидкости, что определяет и достаточно теплое отношение к нему отечественных потребителей. Если принять во внимание наличие на рынке заводов-производителей Ferroli, DemirDokum (Ridem) с высоким качеством литья и совершенным дизайном при относительно невысокой цене, то интерес к нему будет оставаться высоким. Дизайн бытовых радиаторов и их конструкция за последние 3 года также кардинально изменились.





Но, к сожалению, гидроамортизаторы, чугунные радиаторы, в том числе и бытовые, плохо переносят и это следует учитывать при их выборе. Отечественные радиаторы в отличие от импортных требуют обязательной протяжки межсекционных соединений перед установкой и дополнительной покраски.

4. Алюминиевые радиаторы. Красивый литой алюминиевый секционный дизайн, малый вес, высокая теплоемкость привлекают внимание как профессионалов, так и индивидуальных клиентов. Алюминиевые радиаторы доступны в двух версиях:
литые алюминиевые радиаторы, где каждая секция отлита как единое целое. Экструзионные радиаторы, где каждая секция состоит из трех элементов, механически соединенных друг с другом. Герметизация соединений или герметизирующих элементов осуществляется или склеиванием. Причем в большинстве случаев сборку секций производят, блоками по две, три и более секций.


С учетом специфики систем отопления есть модели, рассчитанные на высокое давление. На рынке присутствуют в основном итальянские компании, такие как Fondital, Sira (Alux), Global, IPS.

Основной проблемой при их эксплуатации является необходимость поддержания рН (кислотности теплоносителя) в очень узком диапазоне, что в существующих городских условиях проблематично, а в индивидуальной застройке не всегда осуществимо. Вторая проблема – метеоризм в приборах, что может привести к постоянному завоздушиванию системы отопления, если она не спроектирована с учетом этого. Прочностные параметры экструзионных и литых радиаторов сопоставимы. Достаточно внимательно и следует отнестись к наличию металлов-антагонистов в системе отопления.

5. Радиаторы биметаллические. Несмотря на «алюминиевый» вид их все же следует вывести в особую группу радиаторов, прекрасно акклиматизированных. Завод Sira (Италия) производит эти радиаторы более 30 лет, история их эксплуатации около 15 лет. Конструкция этих радиаторов, запатентованная Sira, такова, что запас прочности превышает все возможные давления в системе в несколько раз, контакт теплоносителя с алюминием сводится практически к нулю.

Обратите внимание также на оригинальную секцию подключения к хосту, которая сводит к минимуму физические усилия и трудозатраты при сборке-разборке при высокой надежности соединения. Новая разработка радиатора Sira RS-Bimetal включала в себя последние разработки технологий и дизайна. Новые версии биметаллических радиаторов (Глобал, Бимэкс, Сантехпром) сейчас реально испытали реальной эксплуатацией.

6. Конвекторы встраиваемые в пол. Современные архитектурные решения со стеклянными стенами не оставляют места для обычных радиаторов. Поэтому в последние 5-10 лет мы наблюдаем резкий рост как спроса, так и производства встраиваемых устройств.

Имеют сопоставимые технические характеристики. Теплообменник из медных трубок и алюминиевых ребер. Устройства КЗТО (Модель Бриз) также имеют вариант исполнения из стальных труб. Главный вопрос, на который нужно обратить внимание – это совместимость медных труб с существующими системами отопления. Например, наличие в нем металлических элементов-антагонистов меди может привести к значительным проблемам.

7. Обогреватели плинтуса. Это отопительные приборы, которые устраиваются не только под окнами, а в основном вдоль наружных стен, занимая при этом мало места (менее 10 см в глубину и 20-25 см в высоту).

Их использование типично для систем отопления в Северной Америке. Около 10 лет продавал американские инструменты на медных трубах и алюминиевых оребрениях.
