Как подключить блок розеток или блок розетка + выключатель

Содержание

• Техника безопасности
• Подключение блока розетка + выключатель
• Подключение
• Как подключить розетки в модульном изделии?

Мы с вами рассмотрели, как подключается розетка 220 вольт. Настала очередь рассказа об установке блока из нескольких устройств.

Важно! В современные модульные блоки часто включают не только силовые розетки, но также компьютерные и телефонные.

Техника безопасности

До начала работ по установке блока (и любых других работ, связанных с электроустановочными устройствами) обязательно требуется отключить в электрощите автомат, к которому будет подключен этот блок. После выключения нужного автомата индикаторной отверткой необходимо убедиться, что напряжения нет. В жилых помещениях старой постройки, где автоматы не установлены, требуется вывернуть пробки.

Подключение блока розетка + выключатель

«Штатное» место установки такого модульного изделия– в коридоре на перегородке, разделяющей ванную комнату и санузел. На одной панели размещены выключатели осветительных приборов в этих помещениях и розетка для электроприборов, которыми постоянно пользуются в ванной комнате. Изделие без защиты от влаги использовать в ванной комнате опасно, поэтому блоки без влагозащиты монтируют в коридоре.

Для подключения блока с двухклавишным выключателем осветительных приборов в санузле и ванной комнате требуется проложить к нему пять проводов от распредкоробки.

1. Заземляющий проводник на схеме показан светло-зеленым цветом, ноль – синим. Два эти проводника напрямую идут от распредкоробки до розетки.
2. Фаза обозначена красным цветом. Этот проводник подключается к розетке, затем перемычкой – на общий контакт входящей фазы выключателя.
3. Оставшиеся два провода подсоединяют на два коммутируемых контакта. Через них фаза подключается к осветительным приборам при нажатии клавиш. Это светильники в санузле и ванной комнате. Такая схема обеспечивает постоянную фазу, ноль и заземление на розетке, и фазу на нижнем контакте клавиш выключателя (ноль идет на осветительный прибор). На верхнем контакте фаза появляется при нажатии клавиш.

В распредкоробке делаются две скрутки проводов. На схеме они обозначены бежевым и желтым цветом. Скручиваются коммутируемые фазы с выключателя на отходящие на светильники фазные проводники. Ноль и заземляющий проводник берутся в распредкоробке с контактов, к которым подсоединена розетка в блоке.

Важно! Для изменения порядка срабатывания клавиш требуется поменять местами бежевый и желтый провода на выключателе.

Если предусматривается установка одноклавишного выключателя, из схемы нужно исключить бежевый или желтый проводники.

Использование трехклавишного изделия требует применение 6-жильного кабеля. Шестая жила кабеля подсоединяется на третий коммутируемый контакт сверху вместе с бежевым и желтым проводниками.

Подключение

При необходимости использования значительного числа электроприборов, компьютера и телефона устанавливают модульные изделия. Особенность их установки заключается в том, что все подключения в них сделаны параллельно.

Обычно их устанавливают в гостиной или на кухне. В гостиной традиционно прячут за телевизором, для кухни в последнее время появились очень интересные решения с утапливаемыми в мебель или в столешницу изделиями. Такие, прячущиеся в стол, модели могут использоваться и в других помещениях квартиры.

Как подключить розетки в модульном изделии?

Рассмотрим схему работы на примере блока из трех элементов.

Сначала из трех проводов делаются и заводятся в каждый подрозетник (в каждое посадочное место) перемычки не очень большой длины, чтобы в дальнейшем они не мешали установке.

Затем следует разобрать все установочные устройства. Провода или кабель, идущий от распределительной коробки, зачищаются. Зачищаются и перемычки между монтажными коробками.

Совет! Лучше при зачистке оставить небольшой запас кабеля, идущего от распределительной коробки. В будущем у вас будет возможность снова зачистить провода и сделать новое подключение.

Первое устройство подключается как обычное электроустановочное устройство на 220 вольт. Само устройство устанавливается в монтажной коробке по уровню. Провода одинакового цвета подключаются параллельно. Затем устанавливается второе устройство. К третьему подводятся три провода. Проверяется надежность установки всех устройств, монтируется общая планка и лицевые панели.

При установке блока в одну общую монтажную коробку от распредкоробки подключается первая розетка, остальные устройства подключаются к ней через винтовые клеммы.

Установка модульного изделия по трудоемкости лишь немногим сложнее подключения обычного электроустановочного устройства на 220 Вольт. Проявив внимание и аккуратность в работе, выполнить эту работу вполне по силам любому человеку.

• Как правильно установить варочную панель в столешницу
• Как установить инфракрасный обогреватель самостоятельно
• Как подключить кондиционер к электросети самому
• Подключение телефонной розетки rj11, схема

Как подключить розетку с выключателем своими руками

Электрическая проводка любого помещения состоит из трёх обязательных элементов – осветительных приборов, выключателей для управления светильниками и розеток для подключения техники. И если в общественных местах нас не сильно волнует, что, где и как подключено, то дома нам хочется максимального удобства, эстетичного вида и хотя бы немного экономии. В плане экономического эффекта выгодным устройством является розетка с выключателем в одном корпусе. В чём эта выгода рассмотрим ниже, а также поговорим о конструктивных особенностях такого аппарата, его разновидностях, недостатках и о том, как подключить розетку с выключателем в общую электрическую сеть.

В чём преимущества и недостатки?

Главным преимуществом такого устройства, как розетка и выключатель, объединённые в одном корпусе, является экономия трудовых и материальных затрат. Если бы вы ставили эти аппараты по отдельности, то пришлось бы монтировать в стене два отверстия для монтажных коробок, покупать и устанавливать два подрозетника, до выключателя и розетки прокладывать два отдельных двухжильных провода. В случае установки блока понадобится один трёхжильный провод и один подрозетник (только он будет не круглой, а специальной овальной формы), что хоть немного сократит ваше время и труд, а также финансовые расходы.

Иногда дополнительным преимуществом устройства, в котором розетка с выключателем совмещены в одном корпусе, является одинаковая высота их расположения.

Недостатком такого совмещения является то, что если из строя вышло какое-то одно устройство, замене подлежит весь блок.

Ещё один минус в том, что блок выключателей, совмещённых с розеткой, проблематично устанавливать в бетонной стене. Для такого устройства отверстие потребуется не круглое, а овальное, выбить его в бетоне будет сложнее.

Где лучше устанавливать?

Очень удобно устанавливать такой блок в тех местах, где не требуется постоянное подключение электроприборов к розетке.

Перед тем, как подключить двойной выключатель для коридора и расположенного рядом совмещённого санузла (ванная комната с туалетом), подумайте, а не установить ли общий блок с розеткой? Одна клавиша включает свет в коридоре, вторая в санузле, а розеткой можно воспользоваться для подключения фена, электродрели, пылесоса, зарядки мобильного телефона.

Блок, в котором розетка с выключателем на одну клавишу, подойдёт для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. В этом случае достаточно одной клавиши выключателя, чтобы загорелась лампа в помещении, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других комнатах (зал, кухня, спальня, детская) подключение совмещённого блока розетка-выключатель вряд ли окажется целесообразным. Он не будет иметь того эстетичного вида, чтобы вписаться в общий интерьер. Ведь выключатель освещения, как правило, устанавливается при входе в комнату. Представьте, как будет некрасиво, если сюда же, к розетке, протянется шнур телевизора, компьютера, холодильника или кондиционера.

Поэтому перед тем, как подключить блок, совмещающий розетку с выключателем, хорошенько подумайте, где вы хотите его поставить, и нужен ли он там.

Разновидности

На рынке электротоваров есть несколько вариантов блоков, где розетка и выключатель с одной, двумя или тремя клавишами, расположены в едином корпусе.

Они отличаются по цене, способу установки (внутренней или наружной), могут быть оборудованы дополнительными функциями – подсветкой или разного рода защитами (от детей, влаги, пыли).

1. Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешёвая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является минусом.
2. Внутренний блок выключателем и розеткой с заземлением. Клавиша выключателя может иметь специальную световую индикацию, что поможет легко найти коммутационный аппарат в темноте.
3. Наружный блок с одноклавишным выключателем и розеткой, оборудованной специальной пластиковой крышкой и имеющей степень защиты IP 54 (от проникновения пыли и воды).

Точно такие же модели могут быть с применением тройного или двойного выключателя.

По расположению самих выключателя и розетки блоки делятся на горизонтальные (коммутационные аппараты расположены рядом) и вертикальные (выключатель расположен сверху розетки).

Наружные блоки применяют для монтажа при открытой электрической проводке, когда выключатель и розетка не утапливаются в специальное отверстие, а закрепляются с помощью планки на поверхности стены. Провода в этом случае прокладываются по стенам, они могут быть уложены в специальные пластиковые короба, заведены в гофрированные трубы либо просто открыто крепятся по стенам на фарфоровых изоляторах.

Внутренние блоки применяют при скрытой проводке. Само устройство вставляется в подрозетник, расположенный в стенной монтажной коробке, а провода прокладываются в специальных штробах внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, сделанным из высококачественного пластика и имеющим заземление.

Если в доме есть маленькие дети и чтобы не допустить их самостоятельного знакомства с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки. Они закрывают контакты, и если ребёнок начнёт тыкать в розетку чем-то металлическим, по крайней мере, будет исключена возможность его попадания под напряжение (шторки открываются только при одновременном введении двух штырьков вилки).

Устройство

Перед тем как подключить блок выключатель с розеткой, немного поговорим о его конструктивном исполнении.

Рассмотрим на примере выключателя с двумя клавишами:

1. Посередине розетки имеется шуруп, с помощью которого крепится защитная шторка от детей. Открутите этот шуруп и уберите шторку.
2. Аккуратно снимите обе клавиши выключателя.

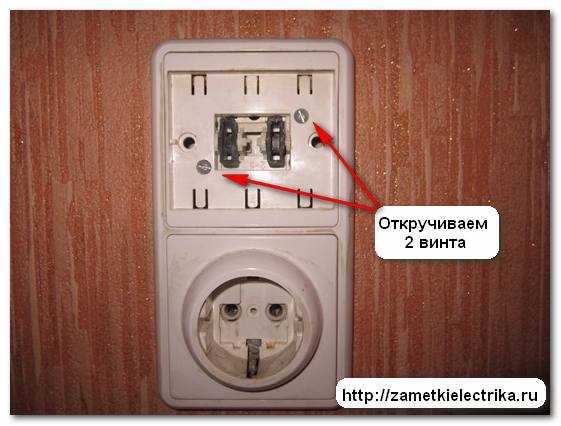

3. Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
4. Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две клавиши, они размещены в одном корпусе.
5. Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним выполняют подсоединение фазных проводов светильников.
6. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.

Установка блока наружного исполнения

Такой блок имеет свои достоинства и недостатки. Установить и заменить данную конструкцию проще, а также быстрее можно обнаружить неполадки в работе устройства по его внешнему виду – это положительные стороны. К недостаткам относится лишь то, что в интерьере открытая проводка и блоки наружной установки смотрятся не столь красиво. Поэтому чаще всего такие устройства применяют в гаражах, банях, сараях и других хозяйственных помещениях.

1. Всегда любые работы, связанные с электричеством, начинайте с обесточивания помещения, где будете трудиться. Отключите напряжение и с помощью индикаторной отвёртки проверьте его отсутствие.
2. Разберите корпус блока, сняв верхнюю (или переднюю) крышку.
3. Заднюю крышку с сердцевиной необходимо закрепить на стене. Приложите её в месте будущей установки и наметьте простым карандашом места крепежа. Отложите блок пока в сторону, просверлите намеченные места, вбейте дюбеля. Теперь можно зафиксировать саморезами сердцевину блока.
4. Затем выполняется электрическая часть (о том, как подключить блок к питающей сети речь пойдёт ниже), осталось только надеть верхнюю крышку и зафиксировать её при помощи винтов.

Важно! Если установка наружного блока производится на деревянной стене, между ними смонтируйте паронитовую прокладку. В случае нагрева контактов и дальнейшего воспламенения изоляции, паронит предотвратит самовозгорание деревянной стенки.

Установка блока внутреннего исполнения

Углублённый в стену корпус коммутационного аппарата не так бросается в глаза, общего интерьерного вида не портит, поэтому способ закрытой проводки и внутреннего блока применяется гораздо чаще, особенно в жилых помещениях.

1. Работы аналогично начинаются со снятия напряжения в комнате и проверки его отсутствия.
2. При помощи электродрели со специальной насадкой в стене просверлите отверстие для подрозетника.
3. Выбирайте специальный пластиковый подрозетник, цельный для двух установочных мест. Зафиксируйте его в стенном отверстии при помощи алебастра.
4. В подрозетник вставьте сердцевину блока, произведите всю необходимую электрическую коммутацию, после чего корпус надо надёжно зафиксировать в подрозетнике. Это делают при помощи распорных лапок.
5. Осталось только установить верхнюю пластиковую крышку.

Как установить и подключить внутренний блок выключатель-розетка можно посмотреть в этом видео:

Схема подключения

Самой простой схемой является подключение одноклавишного выключателя с розеткой в одном блоке.

От распределительной коробки до установленного блока прокладывается трёхжильный провод.

В распределительной коробке производится следующая коммутация:

• Нулевой провод питающей сети соединяется с нулевыми проводами, идущими на розетку и на светильник.
• Фаза из сети соединяется с фазным проводом розетки.

Теперь коммутационные действия, которые нужно произвести в самом блоке:

• Из распределительной коробки на розетку пришли фаза и ноль, подсоедините их соответственно к нужным контактам.
• Далее фаза из розетки перемычкой подсоединяется на входящий контакт выключателя.
• Ещё один провод крепится к отходящему контакту выключателя, он соединится в распределительной коробке с фазой светильника.

Обратите внимание! В случае, когда розетка с заземлением, понадобится провод, состоящий не из трёх, а из четырёх жил.

Если подключаемый блок имеет выключатель с двумя клавишами, то:

• фаза из розетки перемычкой подсоединяется на входящий контакт выключателя;
• два фазных провода подсоединяются к отходящим контактам выключателя, они идут в распределительную коробку, где подключаются к фазным проводам, приходящим от патронов двух осветительных приборов.

В остальном схема подключения двухклавишного выключателя с розеткой аналогична рассмотренному выше варианту с одной клавишей, отличие ещё лишь в том, что ноль питающей сети должен соединяться с нулевыми жилами, идущими из распределительной коробки на розетку и на два светильника.

В этом видео подробно разбираются различные варианты схемы подключения:

• Когда будете выбирать модель совмещённой розетки с выключателем, отдайте предпочтение изделию, у которого на лапках по два зубца. В стене такие блоки фиксируются более надёжно и крепко.
• Если есть необходимость подключения нескольких бытовых приборов одновременно, используйте розеточный блок. Чаще всего он применяется на кухнях, где постоянно работают холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор.
• Когда будете покупать подрозетники, выбирайте модели, у которых стенки внутри имеют ребристое исполнение. При монтаже коммутационного аппарата распирающие лапки будут цепляться надёжнее.

Со всеми недостатками и преимуществами такого совмещённого блока, вы теперь знакомы. Знаете, как установить и подключить подобное коммутационное устройство. Решайте сами, нужна вам такая модель розетки с выключателем или нет. Повторимся ещё раз, для хозяйственных помещений это очень удобный вариант, для жилой комнаты лучше применять раздельный вариант.

Розетка с выключателем в одном корпусе

Электропроводка любого помещения состоит из трех обязательных элементов – осветительных приборов, выключателей для управления светильниками и розеток для подключения оборудования. И если в общественных местах нас мало волнует, что, где и как подключено, то дома хочется максимального удобства, эстетичного вида и хотя бы небольшой экономии. С точки зрения экономического эффекта выгодным устройством является розетка с выключателем в одном корпусе. В чем заключается это преимущество мы рассмотрим ниже, а также поговорим об особенностях конструкции такого устройства, его разновидностях, недостатках и способах подключения розетки с выключателем к общей электрической сети.

Содержание

• Каковы преимущества и недостатки?
• Где лучше всего установить?
• Разновидности
• Устройство
• Установка наружного блока
• Установка внутреннего блока
• Схема подключения
• Несколько полезных советов

Каковы преимущества и недостатки?

Основным преимуществом такого устройства, как розетка и выключатель, совмещенных в одном корпусе, является экономия трудовых и материальных затрат. Если ставить эти устройства отдельно, то пришлось бы монтировать два отверстия в стене под монтажные коробки, покупать и устанавливать две розетки, прокладывать два отдельных двухжильных провода к выключателю и розетке. В случае установки блока вам понадобится один трехжильный провод и одна розетка (только она будет не круглой, а специальной овальной формы), что хоть немного сократит ваши временные и трудовые, а также финансовые затраты .

Иногда дополнительным преимуществом устройства, в котором розетка и выключатель совмещены в одном корпусе, является одинаковая высота их расположения.

Недостаток такой комбинации в том, что при выходе из строя одного устройства необходимо заменить весь блок.

Еще одним недостатком является сложность установки блока выключателей, совмещенного с розеткой, в бетонную стену. Для такого приспособления отверстие будет не круглым, а овальным; в бетоне его будет сложнее выбить.

Где лучше всего установить?

Такой блок очень удобно устанавливать в местах, где не требуется постоянное подключение электроприборов к розетке.

Перед подключением двойного выключателя для коридора и прилегающего совмещенного санузла (ванная с туалетом) подумайте, ставить ли общий блок с розеткой? Одна кнопка включает свет в коридоре, вторая — в ванной, а к розетке можно подключить фен, электродрель, пылесос, зарядить мобильный телефон.

Блок, в котором розетка с одноклавишным выключателем подходит для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. В этом случае достаточно одной кнопки выключателя, чтобы зажечь лампу в комнате, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других помещениях (зал, кухня, спальня, детская) подключение комбинированного блока розетка-выключатель вряд ли целесообразно. У него не будет того эстетичного вида, чтобы вписаться в общий интерьер. Ведь выключатель освещения обычно устанавливают при входе в помещение. Представьте, как некрасиво было бы, если бы шнур телевизора, компьютера, холодильника или кондиционера тянулся сюда, к розетке.

Поэтому, прежде чем подключать блок, объединяющий розетку с выключателем, хорошо подумайте, куда вы хотите его поставить, и нужен ли он там.

Разновидности

На рынке электротоваров представлено несколько вариантов блоков, где розетка и выключатель с одной, двумя или тремя кнопками расположены в едином корпусе. Они отличаются ценой, способом установки (в помещении или на улице), могут комплектоваться дополнительные функции – освещение или всевозможные защиты (от детей, влаги, пыли).

1. Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешевая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является недостатком.
2. Внутренний блок с выключателем и заземленной розеткой. Кнопка выключателя может иметь специальную световую индикацию, которая поможет легко найти коммутационный аппарат в темноте.
3. Наружный блок с однокнопочным выключателем и розеткой, оснащенный специальной пластиковой крышкой и защитой IP 54 (от проникновения пыли и воды).

Точно такие же модели можно использовать с тройным или двойным выключателем.

Блок розеток наружный водонепроницаемый

По расположению выключателя и розетки блоки делятся на горизонтальные (коммутационные устройства расположены рядом друг с другом) и вертикальные (выключатель расположен сверху розетки).

вертикальный блок с выключателем с подсветкой

Наружные блоки

применяются для монтажа с открытой электропроводкой, когда выключатель и розетка не утапливаются в специальное отверстие, а фиксируются планкой на поверхности стены. В этом случае провода прокладываются вдоль стен, они могут быть уложены в специальные пластиковые короба, заведены в гофротрубы или просто открыто закреплены вдоль стен на фарфоровых изоляторах.

Внутренние блоки используются для скрытой проводки. Само устройство вставляется в розеточную коробку, расположенную в настенной распределительной коробке, а провода укладываются в специальные пазы внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, изготовленным из качественного пластика и заземленным.

Если в доме есть маленькие дети и чтобы они не могли самостоятельно познакомиться с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки. Они замыкают контакты, и если ребенок начнет тыкать в розетку чем-то металлическим, как минимум возможность его попадания под напряжение будет исключена (шторки открываются только при одновременном вставлении двух штырей вилки).

Устройство

Прежде чем подключить блок выключателей с розеткой, поговорим немного о его устройстве.

Рассмотрим пример переключателя с двумя клавишами:

1. В середине гнезда находится винт, которым крепится защитная шторка для детей. Отвинтите этот винт и снимите затвор.
2. Осторожно извлеките оба ключа переключателя.
3. Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
4. Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две кнопки, они расположены в одном корпусе.
5. Выключатель имеет входной контакт, к которому подходит фаза от питающей сети, и два отходящих контакта, к которым подключаются фазные провода светильников.
6. Розетка состоит из розетки, в которую вставляется вилка. Эта розетка подключается к контактной части, где есть две клеммы, к ним подключаются фазный и нулевой провода от питающей сети.

Установка наружного блока

Такой блок имеет свои преимущества и недостатки. Такую конструкцию легче устанавливать и заменять, а также по ее внешнему виду можно быстро обнаружить неисправности в работе устройства – это положительные моменты. Минусы только в том, что открытая проводка и наружные блоки не так красиво смотрятся в интерьере. Поэтому чаще всего такие устройства используют в гаражах, банях, сараях и других подсобных помещениях.

1. Любые работы, связанные с электричеством, всегда начинайте с обесточивания помещения, в котором будете работать. Отключите напряжение и с помощью индикаторной отвертки проверьте отсутствие напряжения.
2. Разберите корпус устройства, сняв верхнюю (или переднюю) крышку.
3. Задняя крышка с сердечником должна крепиться к стене. Приложите его в месте будущей установки и отметьте места крепления простым карандашом. Блок пока отложите в сторону, просверлите отмеченные места, вбейте дюбеля. Теперь можно закрепить сердцевину блока саморезами.
4. Затем выполняется электрическая часть (о том, как подключить блок к сети электропитания, будет рассказано ниже), остается только надеть верхнюю крышку и зафиксировать ее винтами.

Важно! Если наружный блок устанавливается на деревянную стену, установите между ними паронитовую прокладку. В случае нагрева контактов и дальнейшего возгорания изоляции паронит предотвратит самовозгорание деревянной стены.

Установка внутреннего блока

Корпус коммутационного аппарата, встраиваемого в стену, не так бросается в глаза, не портит общий вид интерьера, поэтому метод закрытой проводки и внутреннего блока используется гораздо чаще, особенно в жилых помещениях.

1. Работу аналогично начинают со снятия напряжения в помещении и проверки его отсутствия.
2. Электродрелью со специальной насадкой в ​​стене просверлите отверстие под розетку.
3. Выберите специальную пластиковую втулку, которая представляет собой цельную деталь для двух монтажных мест. Закрепите его в отверстии в стене с помощью алебастра.
4. Вставить сердечник блока в розетку, выполнить все необходимые электрические соединения, после чего корпус необходимо надежно зафиксировать в розетке. Делается это с помощью распорных ножек.
5. Осталось установить верхнюю пластиковую крышку.

Как установить и подключить комнатный блок розеток можно посмотреть в этом видео:

Схема подключения

Простейшая схема — подключение однокнопочного выключателя с розеткой в ​​одном блоке.

Схема подключения розеточного блока ванной и туалета

От распределительной коробки к установленному блоку проложен трехжильный провод.

В распределительной коробке выполняется следующая коммутация:

• Нулевой провод питающей сети соединяется с нулевыми проводами, идущими к розетке и к светильнику.
• Фаза из сети подключена к фазному проводу розетки.

Теперь действия по переключению, которые необходимо произвести в самом блоке:

• Фаза и ноль пришли из распределительной коробки в розетку, подключите их соответственно к нужным контактам.
• Далее фаза из розетки подключается перемычкой к приходящему контакту выключателя.
• К отходящему контакту выключателя крепится еще один провод, он будет соединен в распределительной коробке с фазой светильника.

Внимание! В том случае, когда розетка заземлена, понадобится провод, состоящий не из трех, а из четырех жил.

Если на съемном блоке есть переключатель с двумя клавишами, то:

• фаза от розетки подключается перемычкой к входному контакту выключателя;
• к отходящим контактам выключателя подключаются двухфазные провода, они идут в распределительную коробку, где соединяются с фазными проводами, идущими от держателей двух осветительных приборов.

В остальном схема подключения двухкнопочного выключателя с розеткой аналогична рассмотренному выше однокнопочному варианту, с той лишь разницей, что ноль питающей сети должен быть подключен к нулевым проводникам, идущим от распределительной коробки к розетке и к двум лампам.

В этом видео подробно рассмотрены различные варианты схемы подключения:

Несколько полезных советов

• При выборе модели комбинированной розетки с выключателем отдайте предпочтение изделию с двумя штырьками на ножках. В стене такие блоки фиксируются более надежно и прочно.
• Если есть необходимость подключить несколько бытовых приборов одновременно, используйте розеточный блок. Чаще всего его применяют на кухнях, где постоянно находятся холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор. работающий.
• При покупке подрозетников выбирайте модели с ребристыми стенками внутри. При установке коммутационного аппарата распорки будут цепляться надежнее.

Со всеми недостатками и преимуществами такого комбинированного блока вы теперь знакомы. Знайте, как установить и подключить такое коммутационное устройство. Решайте сами, нужна вам такая модель розетки с выключателем или нет. Повторимся еще раз, для подсобных помещений это очень удобный вариант; для гостиной лучше использовать отдельный вариант.

Блокирующие и неблокирующие сокеты

До сих пор в этой главе вы видели, что select() может быть используется для определения доступности данных для чтения из сокета. Однако бывают случаи, когда полезно иметь возможность вызывать send(), recv(), connect(), accept() и т. д. без необходимости дождитесь результата.

Допустим, вы пишете веб-браузер. Вы пытаетесь подключиться к веб-серверу, но сервер не отвечает. Когда пользователь нажимает (или щелкает) кнопку остановки, вы хотите, чтобы API connect() прекратил попытки подключения.

С тем, что вы уже узнали, это невозможно. Когда вы вызываете функцию connect(), ваша программа не восстанавливает управления до тех пор, пока либо соединение не будет установлено, либо ошибка имеет место.

Решение этой проблемы называется «неблокирующий сокетов».

По умолчанию сокеты TCP находятся в «блокирующем» режиме. например, когда вы вызываете recv() для чтения из потока, управление не возвращается в вашу программу до тех пор, пока хотя бы один байт данные считываются с удаленного сайта. Этот процесс ожидания появление данных называется «блокировкой». То же самое true для API write(), API connect() и т. д. Когда вы запустить их, соединение «блокируется» до тех пор, пока операция не будет полный.

Можно установить дескриптор так, чтобы он помещался в «неблокирующий» режим. При переводе в неблокирующий режим вы никогда не ждите завершения операции. Это бесценный инструмент, если вам нужно переключаться между множеством различных подключенных сокетов и хотите убедиться, что ни один из них не вызывает программа для «запирания».

Если вы вызовете «recv()» в неблокирующем режиме, он вернет любые данные, которые система имеет в своем буфере чтения для этого разъем. Но он не будет ждать этих данных. Если буфер чтения пуст, система немедленно вернется из recv() говоря: «Операция будет Блок!»».

То же самое относится и к API send(). Когда вы вызываете send(), он помещает данные в буфер, и когда они считываются удаленный сайт, он удаляется из буфера. Если буфер когда-либо становится «полным», система вернет ошибку «Операция Блокировал бы» при следующей попытке записи в него.

Неблокирующие сокеты имеют аналогичный эффект на accept() API. Когда вы вызываете accept(), а клиента еще нет подключившись к вам, он вернет «Операция будет заблокирована», чтобы сказать вам, что он не может завершить accept() без жду…

API connect() немного отличается. Если вы попытаетесь вызывать connect() в неблокирующем режиме, и API не может подключиться мгновенно, он вернет код ошибки для «Операция в процессе». Когда вы снова вызываете connect(), позже он может сообщить вам «Операция уже выполняется», чтобы позволить вы знаете, что он все еще пытается подключиться, или это может дать вам успешный код возврата, говорящий вам, что соединение было изготовлено.

Возвращаясь к примеру с «веб-браузером», если поставить сокет, который подключался к веб-серверу в неблокирующий режим, вы можете вызвать connect(), распечатать сообщение о том, что «подключение к хосту www.floofy.com…», затем может быть, сделать что-то еще, и они вернутся, чтобы подключиться() снова. Если connect() работает во второй раз, вы можете напечатать «Хозяин связался, жду ответа…», а затем начните звонить отправить() и получить(). Если connect() все еще ожидает выполнения, вы может проверить, нажал ли пользователь кнопку «отмена», и если это так, вызовите close(), чтобы прекратить попытки подключения.

Неблокирующие сокеты также можно использовать в сочетании с API выбора(). На самом деле, если вы достигнете точки, в которой вы на самом деле ХОЧУ ждать данных на сокете, который был ранее помеченный как «неблокирующий», вы можете имитировать блокируя recv(), просто вызвав сначала select(), а затем прием().

Режим «неблокирующий» устанавливается изменением одного из «флаги» сокета. Флаги представляют собой серию битов, каждый из которых представляющие различные возможности сокета. Итак, чтобы для включения неблокирующего режима требуется три шага:

1. Вызов API fcntl() для получения сокета текущие настройки флага дескриптора в локальный переменная.

2. В нашей локальной переменной установите O_NONBLOCK (неблокирующий) флаг включен. (осторожно, конечно, не вмешиваться в другие флаги)

3. Вызовите API fcntl(), чтобы установить флаги для дескриптор значения в нашей локальной переменной.
