Автоматика электрокотла — 3 схемы для «чайников». Как собрать и подключить.
Практически любой электрический котел требует обязательного наличия автоматики управления.
Вы не можете установить один единственный выключатель на вводе, которым будете запускать и отключать обогрев.
При этом остановимся на самых минималистичных и простейших вариантах, которые вы сможете собрать самостоятельно своими руками.
Ведь как известно, чем меньше элементов, тем больше надежность всей системы. Поэтому самые простые варианты и работают дольше и надежнее остальных.
Выбор вводного автомата и пускателей
Электрическое отопление подразумевает, как правило, наличие трехфазного ввода 380В. Значит и автомат должен быть трехполюсным.
Обратите особое внимание, это должен быть именно один трехполюсный выключатель, а не три отдельных однополюсных.
При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам.
После вводного автомата фазные проводники нужно разделить.
Делается это на электромагнитных пускателях.
Именно на них и ложится основная работа по автоматической коммутации эл.сети. Автомат то вы включаете и выключаете ручками, а пускатель будет это делать без вашего участия, на основе подачи управляющего напряжения от соответствующих датчиков.
При этом в отличие от автомата, покупайте три отдельных однофазных модульных пускателя. Старые модели типа ПМЛ, ПМА, КМИ здесь не подойдут. И дело вовсе не в их шумной работе и громких щелчках.
Модульный трехфазный экземпляр в едином корпусе, тоже будет не пригоден для нашей схемы.
Самое главное преимущество однофазных – возможность ручной и очень простой регулировки мощности электрокотла. Подробнее об этом будет сказано ниже.
К силовым клеммам каждого контактора, как раз-таки и подключаются нагревательные элементы (ТЭН, электроды) котла отопления.
Простая регулировка мощности электрического отопления
Замкнутое или разомкнутое положение контактов зависит от того, подано или снято напряжение с его катушки управления. Получается, чтобы собрать автоматику, на клеммы этих самых катушек мы должны через какие-то другие элементы подавать управляющие сигналы (напряжение).
Катушка имеет два контакта А1, А2.
При покупке обращайте внимание, пускатели могут идти с катушками на 380В и 220В. Лучше брать последний вариант.
В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели.
Для чего они нужны? Благодаря им, у вас появляется возможность включать поочередно 1,2 или 3 тэна, тем самым увеличивая или уменьшая мощность отопления.
К примеру, на улице за окном температура -5С. Нажимаете одну кнопку и запускаете в работу всего один ТЭН мощностью 2квт. Ударили морозы -25С, нажимаете все три кнопки и повышаете мощность в три раза.
При этом количество ступеней обогрева будет зависеть от номинальной мощности каждого нагревательного элемента. Если они все будут по 2квт – это всего три ступени.
А вот если один будет 2квт, второй 3квт, а третий 4квт, то количество ступеней автоматически возрастает до семи!
Все будет зависеть от того, какие фазы (тэны) и в какой последовательности подключать.
- по отдельности 2квт – 3квт – 4квт
- вместе 2квт+3квт+4квт
- раздельно 2квт+3квт
- раздельно 2квт+4квт
- раздельно 3квт+4квт
На все эти три микровыключателя должна быть подана одна фаза. Допустим фаза С. Берете ее с нижних контактов вводного автомата.
Вот именно из этой точки и начинается вся дальнейшая схема автоматики.
Зачем нужен предельный термостат
Обязательный элемент такой схемы – предельный термостат.
Это защитное устройство, которое отключит ваш электрокотел, если он пошел, что называется в разнос.
Например, перестал работать циркуляционный насос или где-то образовался засор. В результате этого температура начала резко возрастать и превысила допустимые значения.
Данную температуру вы устанавливаете самостоятельно при помощи ручного регулятора.
Так как это защитный элемент, который должен полностью “гасить” котел, подключать его нужно последовательно в разрыв управляющей фазы, как на рисунке внизу.
Регулировка температуры воды
Помимо безопасности, нам потребуется еще один элемент. Элемент управления, который будет его периодически включать и выключать для поддержания заданной температуры воды.
Этим устройством является рабочий термостат.
Не путайте его с предельным. В предельном имеется взводимая вручную кнопка, которая при срабатывании препятствует самостоятельному включению датчика.
То есть, когда он сработал один раз, вам потребуется осмотреть всю систему и схему, дабы разобраться в причине срабатывания. И только после этого, нажав эту кнопочку, отопление можно будет запустить заново.
Таким образом мы получили элемент защиты и элемент управления. В принципе, это и есть самая примитивная схема №1 для автоматики электрического отопления.
Комнатный термостат и экономия электроэнергии
Чтобы получить более функциональный вариант, добавим сюда прибор для отслеживания температуры воздуха в помещении – комнатный термостат.
Ему не важно какая будет температура котловой воды, он реагирует именно на комфортную температуру воздуха в вашем доме.
По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом. Вторая простейшая схема готова.
Но человек всегда стремится к большему и помимо комфорта при электрическом отоплении, всегда хочется еще и сэкономить. Все таки электроотопление за редким исключением, в наших реалиях не совсем дешевая штука.
Как это сделать, усовершенствовав вышеприведённую схему подключения? Для этого дела существует ночной тариф.
Чтобы им воспользоваться в полной мере, нам потребуется реле времени.
Оно будет запускать электроотопление только в заданный промежуток суток. Размещайте его в схеме перед комнатным термостатом.
Однако при этом обратите внимание на один нюанс. При наличии в схеме такого устройства, обязательно параллельно ему монтируется термостат минимальной температуры воздуха.
Днем в ваше отсутствие, температура на улице может резко упасть. Уезжали при -5С, приехали вечером — за окном минус 25С. Соответственно и дома существенно похолодает.
Она запустит отопление, как только температура в доме упадет ниже минимального порога. В итоге не даст дому остыть, а системе разморозиться.
Чтобы визуально наблюдать включены датчики или выключены в данный момент, можно подключить в общую точку перед микровыключателями сигнальную лампочку и вывести ее на видное место.
Особенно это полезно при нахождении щитка управления и самого котла в подвале дома или в соседней пристройке.
Большинство заводских электрокотлов отопления построено именно на таких принципиальных схемах управления. Есть одна питающая линия (фаза), подающая сигнал на катушку прибора с силовыми элементами, а все дополнительное оборудование, датчики и релюшки, как раз-таки и “навешиваются” на эту самую линию, выполняя защитную и контролирующую функции.
Как видите, ничего сложного и замысловатого здесь нет.
Статьи по теме
Назначение и схемы подключения термостата для котла отопления
Устанавливая автоматический терморегулятор, пользователь надеется сэкономить энергоносители, расходуемые на отопление квартиры либо частного дома. Правда, покупка и монтаж прибора иногда дает противоположный результат – потребление газа или электроэнергии возрастает.
Поэтому предлагаем разъяснить ряд моментов: как работает…
Терморегуляторы для газовых и твердотопливных котлов
Устанавливая автоматический терморегулятор, пользователь надеется сэкономить энергоносители, расходуемые на отопление квартиры либо частного дома. Правда, покупка и монтаж прибора иногда дает противоположный результат – потребление газа или электроэнергии возрастает. Поэтому предлагаем разъяснить ряд моментов: как работает комнатный термостат для газового котла, разновидности регуляторов температуры, способы подключения и правильной настройки.
Кратко о принципе работы
Для лучшего понимания принципа действия терморегуляторов сначала поясним алгоритм работы водогрейного отопителя в базовой комплектации:
- Пользователь разжигает котел, с помощью кнопок или рукояток управления задает желаемую температуру теплоносителя.
- Каждый аппарат оборудован погружным либо накладным датчиком, информирующим блок управления о степени нагрева воды. Когда температура теплоносителя достигает заданного порога, срабатывает газовый клапан и перекрывает подачу топлива к основной горелке. Циркуляционный насос продолжает «гонять» воду по системе.
- После остывания теплоносителя до нижнего температурного предела подача газа возобновляется, горелка снова разжигается и подогревает воду.
Справка. В турбированных дровяных котлах автоматика отключает вентилятор – нагнетатель. Поступление воздуха в топку прекращается, агрегат переходит в режим тления.
Без внешнего термодатчика отопитель «не видит» те
Как подключить комнатный термостат к газовому котлу для отопления: схема подключения
Современные газовые котлы отличаются высокой технологичностью и чаще всего имеют встроенный термостат — прибор, который измеряет температуру и влажность воздуха в помещении и подаёт сигналы плате котла о том, как производить нагрев.
Регулировка происходит путём включения и отключения питания котла. Однако бывают ситуации, когда приходится подключать дополнительное регулирующее оборудование.
Google+
Vkontakte
Odnoklassniki
Как подключить комнатный термостат к газовому котлу?
Для монтажа регулятора не потребуются какие-либо профессиональные навыки или специальные инструменты, достаточно разобраться в схеме монтажа, следовать инструкции производителя газового котла и регулятора, соблюдать технику безопасности по работе с электрическим током. Тогда установку возможно произвести самостоятельно, не прибегая к помощи специалиста.
Схема подключения
В схеме газового котла должно быть указано, есть ли возможность подключения к нему термостата. Важно убедиться, что установка дополнительного оборудования разрешена производителем и не навредит отопительной системе.
Некорректный монтаж может привести к поломке дорогостоящей техники и потере гарантии.
В случае, когда установка блока управления будет осуществляться внутри котла, находят подходящее для него место. При необходимости можно использовать установочную коробку.
Важно! При подключении термостата выполнение требований производителя котла строго обязательно!
Если изучить схему главной платы газового котла, то видно, что на ней имеются два контакта, соединённые между собой перемычкой
Подключение термостата w1209 к газовому котлу отопления
Наступают холода, пора отопительного сезона. Материал будет полезен для квартир-домов в которых установлен индивидуальный котел отопления. Гарантия не нарушается. Подключение в штатный разъем внешнего термостата-регулятора.Опыт моего использования — год.
Сразу хочу остудить тех кто побежит писать комментарии не читая обзор, что регулировка должна быть через ПИД регулятор и т.д..
После ознакомления с материалом — ваше мнение измениться.

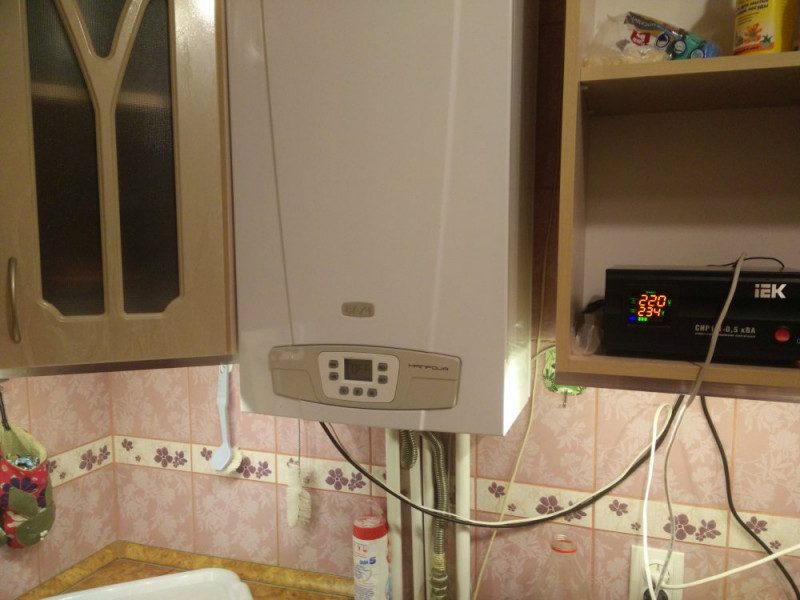

Котел
краткий принцип работыСовременные котлы отопления в 95% спроектированы с максимальной экономической выгодой: минимальной стоимостью + высокой надежностью. Исходя из этого имеем следующие нюансы:
— теплообменник общий битермический (гвс+отопление), работает ГВС, отопление не работает
— отопление по умолчанию никак не связано с реальной температурой помещения
— насос молотит, котел поддерживает выставленную температуру теплоносителя
— регулировка тепло-холодно осуществятся в ручном режиме
Битермический теплообменник:
Спроектирован таким образом чтобы сохранить одну газовую горелку, не смешивать ГВС и воду с отопления. И не ставить переключающие клапана с ГВС на отопление.
Отсюда проблема: при пользовании горячей водой, например картошечку чистите, посуду моете, душ принимаете, квартира остывает.
Похолодало: пользователь вручную добавляет температуру теплоносителя. А проблема похолодания в отключении отопления, а не в температуре теплоносителя.
Температура в помещении
— днем выглянуло солнышко, стало тепло, а котел молотит и держит температуру теплоносителя— ночью ветер, стало в окна задувать, становиться холодно
— пришли гости вечером, стало душно
— переходная пора осень и весна. может быть жарко, а ночью заморозки
Насос молотит
режим работы поддержания теплоносителя прост, насос молотит постоянно и температура теплоносителя отслеживается в самом котле после выхода из теплообменника. температура достигла максимума. горелка отключается а насос молотит. и пока на 10 градусов температура не упадет, горелка не зажгется.Регулировка тепло-холодно осуществятся в ручном режиме
при всех выше описанных условиях человек сам лично занимается поддержанием температуры в помещении, меняет температуру теплоносителя, а иногда и отключает котел отопленияТермостат
Все такие газовые котлы (baxi, beretta, baltur, и др.) имеют стандартный вход подключения для внешнего термостата. Этот вход — две винтовые клеммы. В которых прикручена по умолчанию в КЗ кусок провода (ВКЛ постоянно). Задача входа одна — ВКЛ/ВЫКЛ режим отопления. Этот вход не влияет на выставленную температуру теплоносителя. Не влияет на работу ГВС. Именно к этому входу и подключается термостаты внешние. Но «термостаты для котлов» стоят около 3000р. и по этой причине у многих этого термостата нет. Его хорошо заменяет собрат из КИТАЯ w1209.Далее будет пример установки на двух котлах baxi и beretta, в других котлах — АНАЛОГИЧНО.
Подключение термостата описано в ИНСТРУКЦИИ ПО ЭКСПЛУОТАЦИИ к котлу
пример из инструкции
Котел BAXI

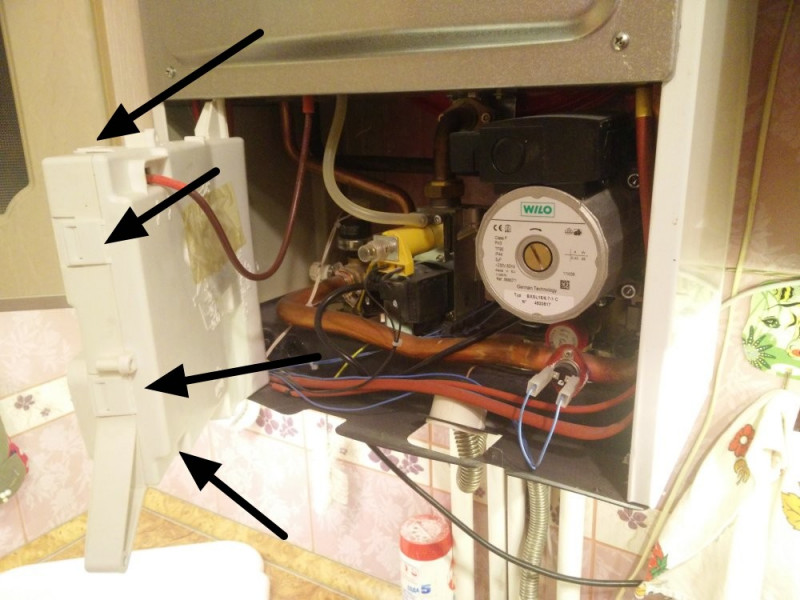

1. Снимается кожух. Обычно снизу 2-4 винта, и сверху он цепляется за язычки. Достаточно открутить винты и потянуть на себя — вверх и кожух снят2. Добираемся до основной платы
3. Отщелкиваем защелки

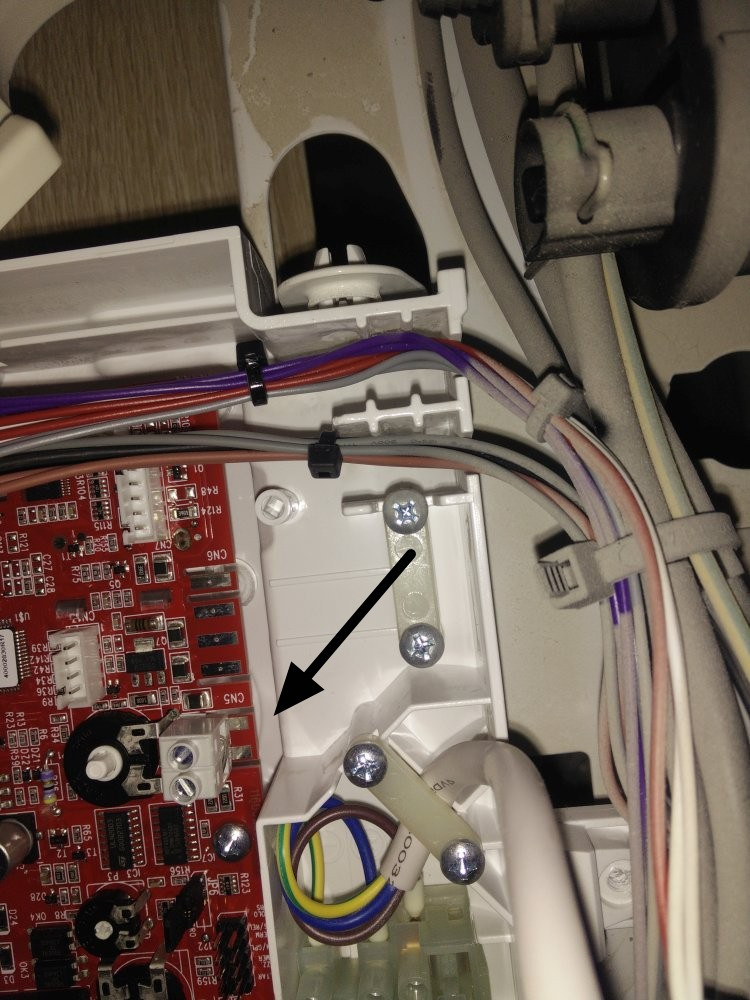

4. Находим колодку, это легко делается, на ней висит ПЕРЕМЫЧКА
5. Прикручивается двойной провод и выносится из котла в соседнюю тумбу. Для справки:
Замер напряжения DC 118 V
Замер напряжения AC 0В
замер тока DC КЗ 1.2 mA
В разомкнутом состоянии сообщает OFF
6. По проводам идет высокое напряжение, желательно провода ставить обычные сетевые. Реле термостата w1209 как раз имеет рабочее напряжение для таких пределов с запасом. Закрепляете термостат в удобном месте. Блок питания желательно 9в, чтобы реле не грелось.
Пока закрепил так.
Информация по настройке термостата и выносу датчика температуры будут в конце

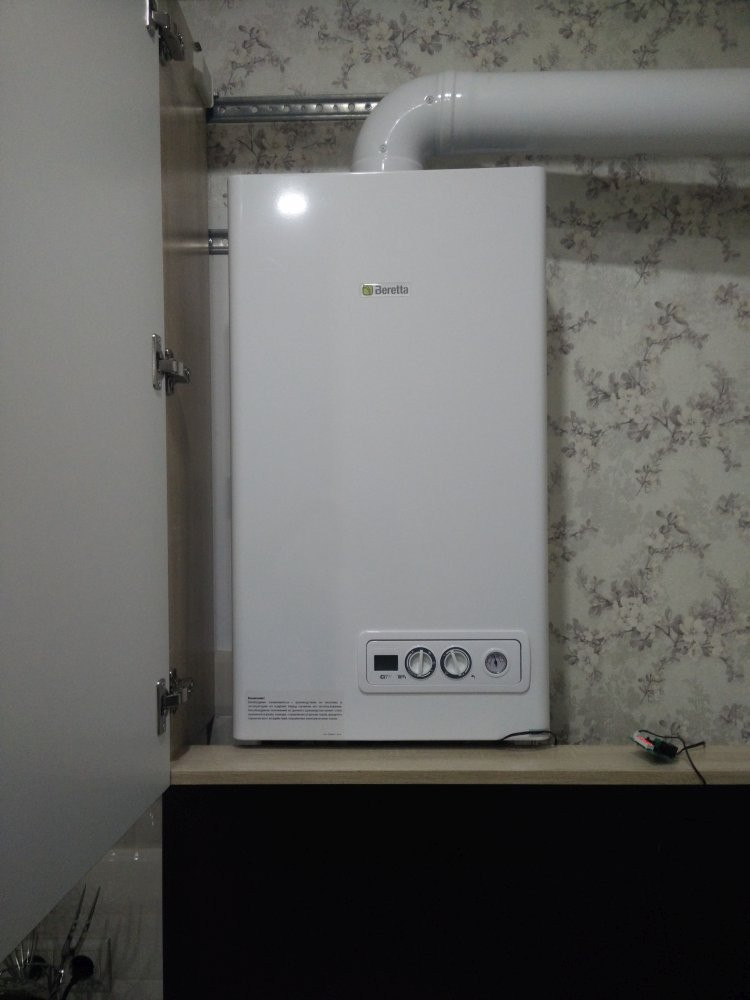

Котел Beretta
1. Разбирается аналогично BAXI

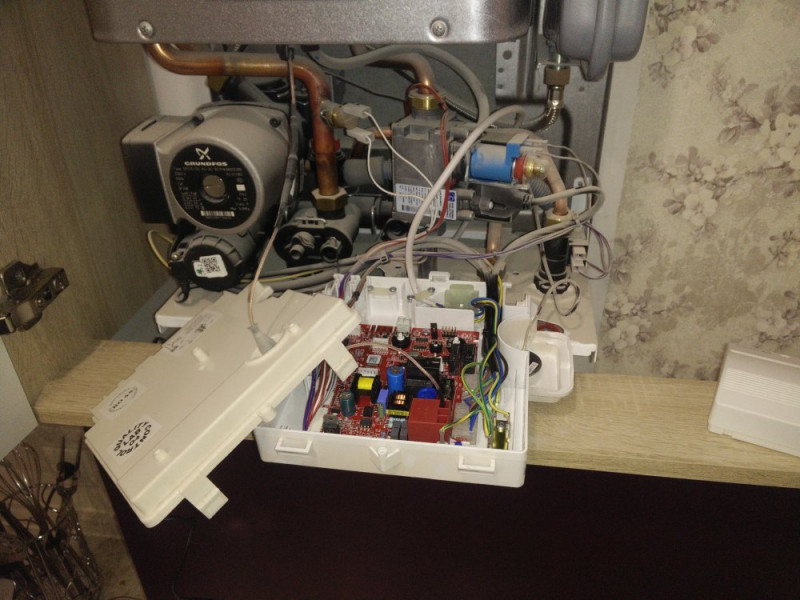

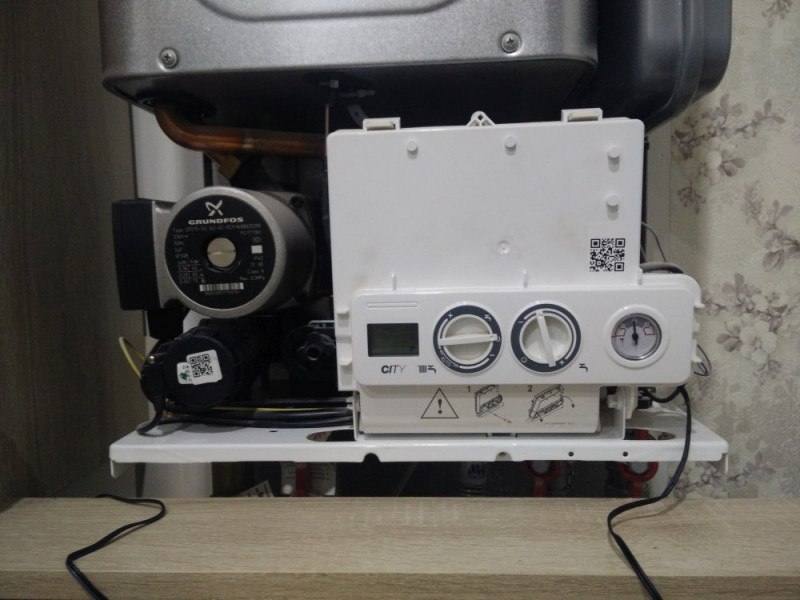

Нарисовано как откидывается вниз блок с платой

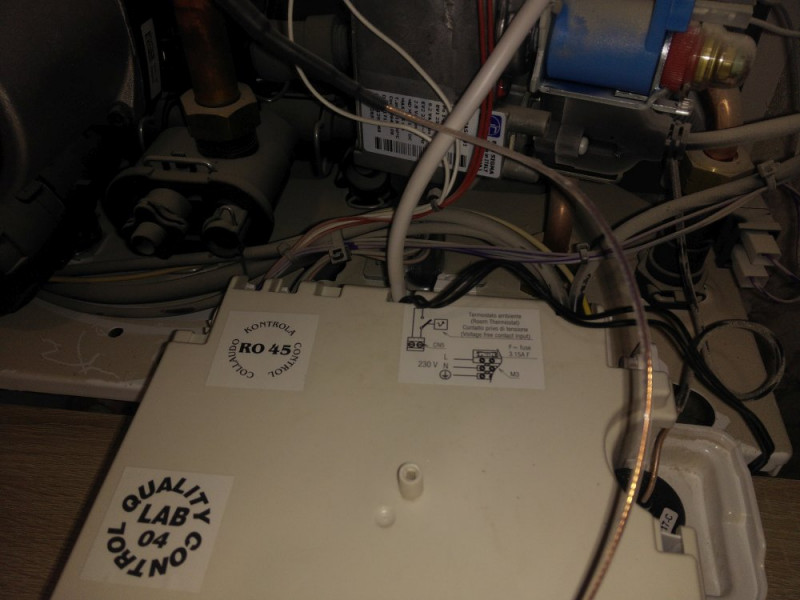

на крышке уже написано куда подключать термостат

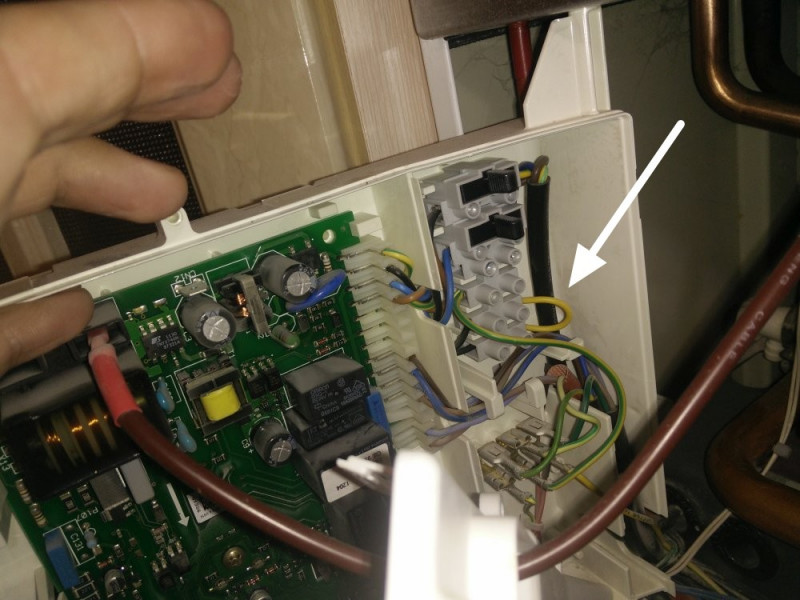

2. Ищем клемму с перемычкой

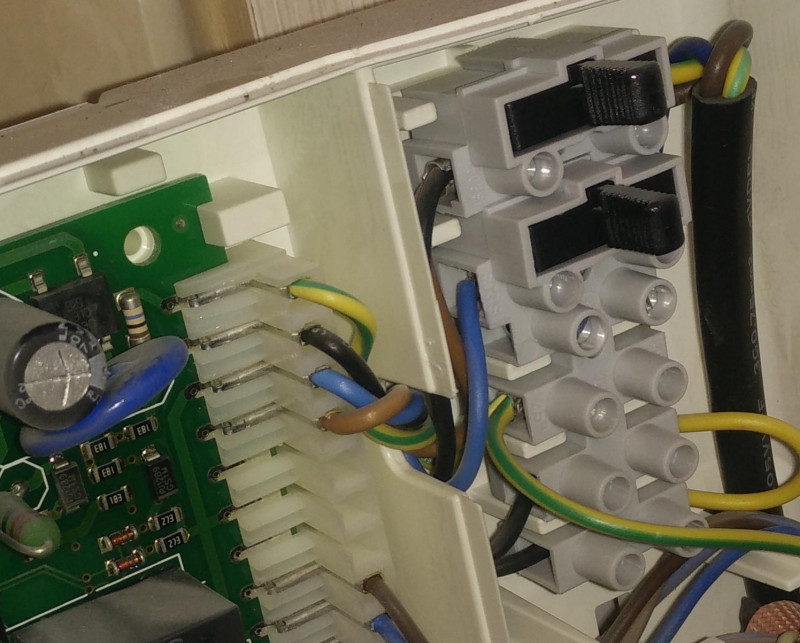

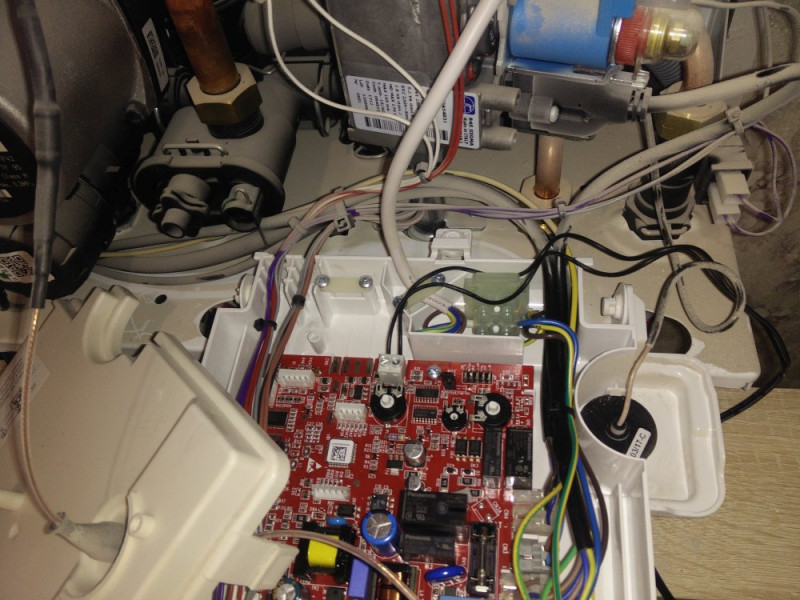

клеммная колодка оказалась прямо на плате управления
3. Прикручиваем и выводим провода
4. Собираем назад — готово
с разомкнутыми проводами состояние котла

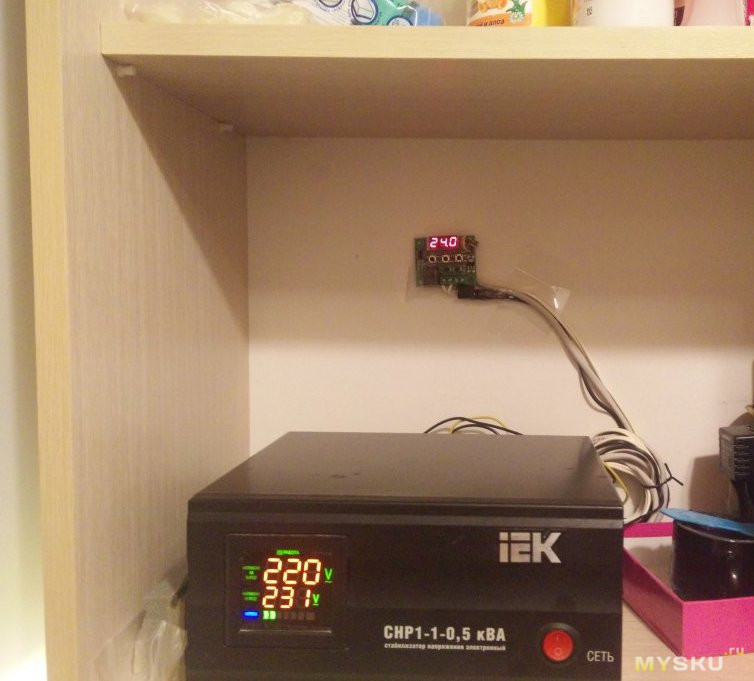

Термостат W1209
Первым делом надо установить в нужном месте термодатчик. Обязательно его надо выносить за пределы кухни, так как на кухне при готовке жарко, с открытым балконом — прохладно. Например 2х комнатная квартира, одна комната и кухня имеют общий большой балкон, другая комната просто окно. Вот во вторую комнату как самую прохладную и надо устанавливать термодатчик. Приоритеты на термодатчик имеют комнаты: угловая, детская, спальня.— провод термодатчика удлиняется обычной ВИТОЙ ПАРОЙ датчик имеет сопротивление в кОм
— термодатчик от стенки должен находится не менее 0.5 метра
— положение по высоте примерно от пояса до плечей
Чтобы не терять время на подбор параметров, например гистерезиса, я этот параметр взял от «стандартного термостата для котла», и он там всего 0.3 градуса
Установка температуры
Установка температуры: кратковременно нажать кнопку «SET» и затем кнопками «+» и «-» установить значение поддерживаемой температуры. Нажать опять «SET» и терморегулятор запомнит значение и перейдёт в режим поддержания заданной температуры.Настройка параметров
Для того, чтобы войти в меню программирования нажмите и держите кнопку «SET» (около 5 секунд). Вы войдете в меню основных настроек. Для переключения режимов P0 … P8 нажмите + или -. Для изменения режимов P0 … P8 нажмите еще раз кнопку «SET», затем + или -. Долгое нажатие SET (около 5 сек) или в течении 10 секунд если ни одна кнопка не нажата произойдет запоминание и выход из меню.Р0 — Охлаждение / Нагрев — С / Н (Устанавливаем Н, для нагрева)
P1 — настройки гистерезиса — 0,1 — 30 (Ставим оптимально 0.3)
Р2 — установка верхнего предела +110 ° C (110 не трогал)
Р3 — установка нижнего предела — 50 ° C (-50 не трогал)
Р4 — Температурная коррекция погрешности -7 … +7 ° C (не трогал, смысла нет, температура устанавливается по ощущению один раз, а какая она там будет на экране показываться, не важно)
Р5 — Задержка времени начала включения — 0 … 600 сек (В разных версиях по разному, у меня 300 максимум, нужно ставить максимум какой есть, это 10 мин)
P6 — Сигнал тревоги (не менял)
P7 — Верхний порог температуры сигнализации — 0 …110° C (ВЫКЛ) (не менял)
P8 — Сброс на заводские настройки — С/Н (при переключении параметра все настройки сбрасываются)
На котле настраивается температура теплоносителя чуть больше чем обычно. Эта настройка работает как запас на случай резких холодов. Или например после чистки картохи и душа быстро нагреть помещение и не перегреть его. Параметр P5 я специально задираю на максимум. так как гистерезис маленький 0.3 градуса, чтобы котел не дергался постоянно. Это даёт ему паузу на отдых насоса и реле поджига. Тем самым увеличивает ресурс котла. Для котла такие паузы — норма. Вспомните как часто вы пользуетесь ГВС. Вот это такие же паузы.
Итог на собственном опыте
— расход газа меньше, на 30% точно, но об этом тяжело судить, так как всего был один год и не холодный— днем когда тепло котел реально не работает часами, лично проверяю по настройкам может что сломалось, нет… просто тепло
— легко проверятся работоспособность котла путем замыкания контактов. Если надо вернуть как было, или китайщина сломалась, просто замыкаются провода
— там где котел baxi квартира без присмотра зимует месяцами, я выставил 18 градусов и всё экономно греется. И когда становится тепло в апреле-мае я не тороплюсь ехать, котел уже не топится и экономит денюжку и свой ресурс
— стало очень комфортно без лишних телодвижений. датчик у меня протянут в детскую, добавляю +2 градуса, и никто не мерзнет и не страдает от жары
— если есть дети — 100% ставить. проветриваете помещение и потом оно быстро нагревается без перегрева
— если нужно контролировать несколько помещений, просто параллельно подключаются реле, и датчики так же выносятся
— окупаемость вложения менее месяца
в интернете я толком не нашел такого применения и описания, хотя в отзывах на али народ отчитывается что для котла купили и всё работает. соответственно я не открыл Америку, а всего лишь всю информацию собрал воедино.
термостат w1209 опять берет лавровую ветвь «народная плата»
UPD:
ВНИМАНИЕ!!!
на котле BAXI клеммная колодка для термостата соединяет ФАЗУ с платой управления. При подключении термостата соблюдать меры безопасности при работе с высоким напряжением. Обесточивать цепь перед монтажем. Использовать провод только сетевой под 220в. С не поврежденной оплеткой!
подробнее
коричневый провод соединяется с черным выходом термостата после предохранителя. коричневый провод является фазой
