выбираем, подключение пленки, как установить, как сделать

Содержание:

Тонкости укладки
Как работает пленочный теплый пол
Последствия неправильной укладки
Сильные и слабые стороны
Оптимальные варианты выбора
Подготовка основания
Монтаж пленки — как установить правильно
Подключение
Финишная отделка

Наиболее простым в плане установки и подключения вариантом теплого пола считается пленочный. Обычно его используют в качестве вспомогательного обогрева помещения.

Тонкости укладки

Пленочные электрический пол особенный тем, что в процессе его монтажа тщательная подготовка основания не требуется. Он может быть установлен по завершении основных ремонтных работ. Для этого вполне подойдет ровная, без перепадов поверхность: желательно, чтобы на ней отсутствовали стыки досок и плит, выступающие шляпки гвоздей или наплывы краски.


Все, что потребуется для укладки пленочного теплого пола – один слой термоизоляции.

Далее на пол можно укладывать термопленку, оснащенную тепловыми датчиками. Подключение системы к электрическому напряжению осуществляется посредством терморегулятора. Протестировав смонтированный обогреватель, его покрывают защитным слоем и финишной облицовкой.

Как работает пленочный теплый пол

Основой подогрева пленочной системы выступает энергия инфракрасного излучения, исходящая от графитового напыления под воздействием электричества. Пленочные теплый пол, в отличие от других разновидностей, не нуждается в обустройстве аккумулирующей тепло стяжки и специальной подготовки основания. В качестве накопителя и излучателя тепла в этом случае выступает сама напольная отделка (ковролин, ламинат или линолеум).


Последствия неправильной укладки

Типичная ошибка монтажа пленочного теплого пола – нарушение порядка соединения полос пленки друг с другом. Правильным считается параллельное подключение пленочного теплого пола. Если же использовать последовательной соединение, это заметно снизит эффективность нагрева.

Прочие ошибки установки чреваты возникновением короткого замыкания. Разрезание пленки можно проводить только там, где имеются специальные указатели от производителя. При нарушении этого условия электрическая цепь будет разорвана, и нагревание прекратится.

Перед постилкой пленки основание требует тщательной уборки от мусора и грязи. Если имеются перепады высоты и прочие дефекты, необходимо провести качественное выравнивание пола. Дело в том, что в местах контакта с твердыми фракциями или перепадами может наблюдаться перетирание или разрывы нагревательного мата, с угрозой частичного или полного отключения нагрева.


Подключение теплого пола к сети требует наличия отдельного автоматического выключателя дифференциального тока. Это даст возможность системе мгновенно отключаться, если будет зафиксирован обрыв или короткое замыкание. Несоблюдение этого условия чревато возникновением возгораний и физических поражений людей ударами тока.


Еще одна ошибка – это когда неверно размещен температурный датчик. К примеру, если его поставить возле балкона или двери, то пол под датчиком будет быстрее охлаждаться или нагреваться под воздействием солнечных лучей через окно. В итоге на терморегулятор будут поступать искаженные данные по поводу температуры пола, а он, в свою очередь, будет без надобности увеличивать или уменьшать мощность нагревания.

Сильные и слабые стороны

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

К достоинствам пленочного теплого пола можно отнести следующее:

  • Дешевизна комплектации. Все, что потребуется – пленка, терморегулятор и соединительный кабель. Дорогая стяжка пола в этом случае не понадобиться.
  • Простота установки. На подготовку основания, расстилку пленки и ее подключение не уйдет много времени, так как сделать теплый пленочный пол может человек без всякого специального опыта. В сумме монтаж пленочного пола от начала и до конца занимает несколько часов: никакая другая система теплых полов такой скоростью установки похвалиться не может. К тому же, монтаж пленочного теплого пола можно выполнить самостоятельно.
  • Основное отопление. В случае использование пленочного пола в качестве основного отопления отпадает необходимость установки дорогостоящих радиаторов.


Также имеются и недостатки:

  • Высокие энергозатраты. Для поддержания тепла в комнате площадью 20 м2 потребуется примерно 1,5 кВт/час.
  • Высокая скорость остывания. Так как тепло аккумулируется только верхним отделочным слоем, после отключения системы помещение довольно быстро остывает.
  • Нужда в постоянном питании. Плановое или аварийное отключение электроэнергии приведет к прекращению обогрева. Если такая пауза затягивается, то в зимнее время это вызывает серьезные проблемы.

Оптимальные варианты выбора

Выбирая пленочные теплые полы, первым делом нужно обращать внимание на мощность. В продаже представлены два типа этих систем – мощностью 150 Вт/м2 и 220 Вт/м2. Первая разновидность обычно используется в случае применения теплого пола в качестве дополнительного источника подогрева помещения, для улучшения его комфорта. Второй вариант является оптимальным решением, когда теплый пол планируется, как единственный источник отопления жилища. Коммутация отдельных листов осуществляется мягкими медными проводами. На выбор сечения кабеля влияет конечная мощность всей системы: обычно это – 1,5-2,5 мм.


Терморегуляторы желательно устанавливать только те, которые рекомендуются в сопроводительной документации. При этом параметр допустимого тока терморегулятора должен превышать силу тока, потребляемого системой. При подключении обязательно наличие автоматического выключателя дифференциального тока с установкой тока утечки 10 мА.

Подготовка основания

Первым делом выбирается место, где будет подключаться система. В стене делается углубление под термостат и провода. Основание пола тщательно подметают. Он должен быть чистым и ровным: на поверхности не должно быть даже небольших фрагментов грязи, выступающих шляпок саморезов или гвоздей, и прочих дефектов.

Должны отсутствовать также резкие перепады по высоте (допустимое значение — 3 мм) на участках стыковки досок и плит. Далее все основание устилается слоем теплоизоляции, рекомендуемой изготовителем системы. Для фиксации краев материала используется скотч: это позволит избежать его смещения в процессе эксплуатации. Желательно, чтобы теплоизоляция была не тоньше, чем 3 мм.


Монтаж пленки — как установить правильно

Перед тем, как установить пленочный теплый пол, нужно измерить площадь подогреваемого основания. Сверху пленки не должна находиться массивная тяжелая мебель и техника – шкафы, комоды, стиральные машины, холодильники. Между подобными предметами и краем укладки желательно оставить сантиметров 20. Такая же дистанция должна оставаться по периметру между пленкой и стенами.

Для разметки границ будущей укладки используется маркер или яркий скотч.


Начинать укладку нужно с длинного края размеченного участка, что даст возможность свести число электрических соединений до минимума. Чаще всего на верхней части пленки изготовителем наносится специальная маркировка: при ее отсутствии пленка может быть уложена любой стороной. Места допустимого разреза также размечаются: использовать для этого другие участки категорически запрещается.

Между полосами пленочного теплого пола рекомендуется оставлять зазор не менее 5 мм. Запрещается наложение или соприкосновение разных участков пленки между собой. Чтобы материал не смещался, его закрепляют двухсторонним скотчем. Подключение системы проводится по завершению укладки.

Подключение

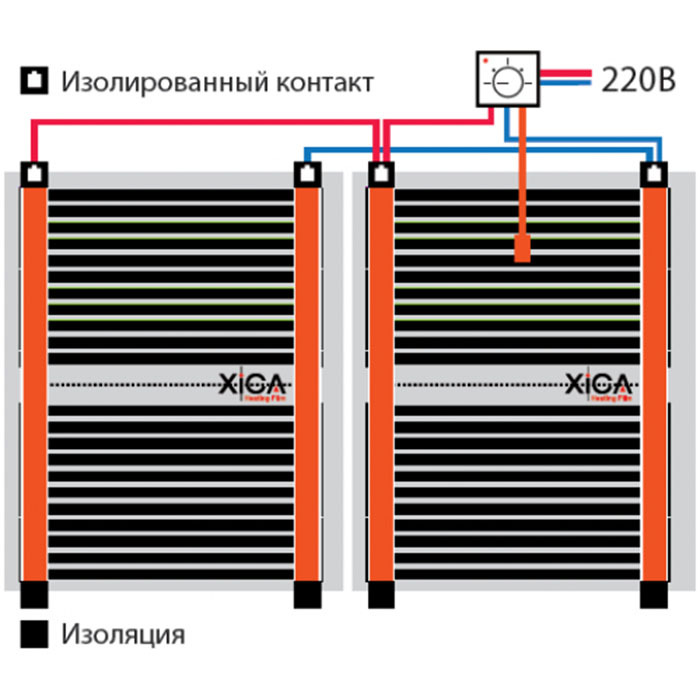

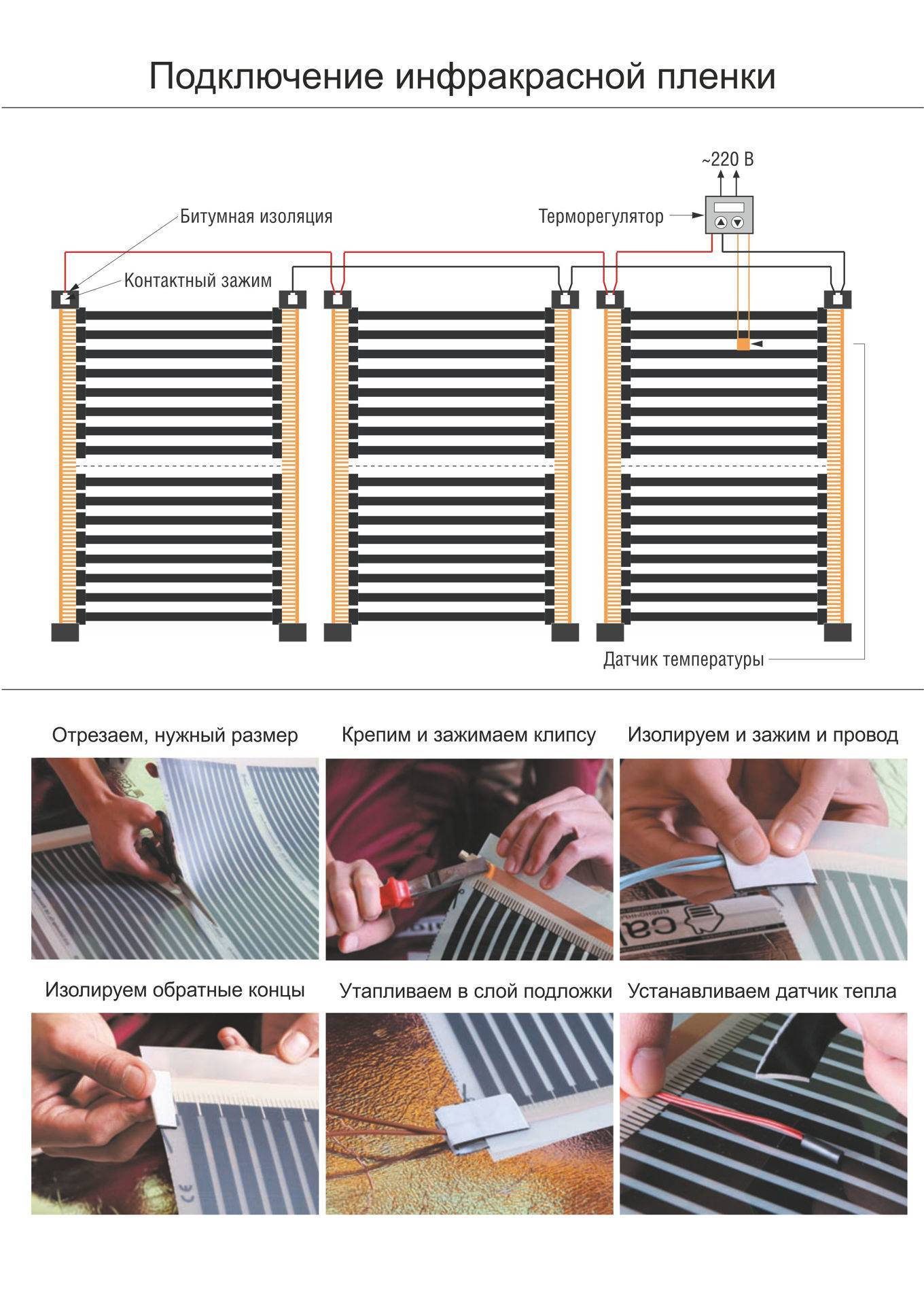

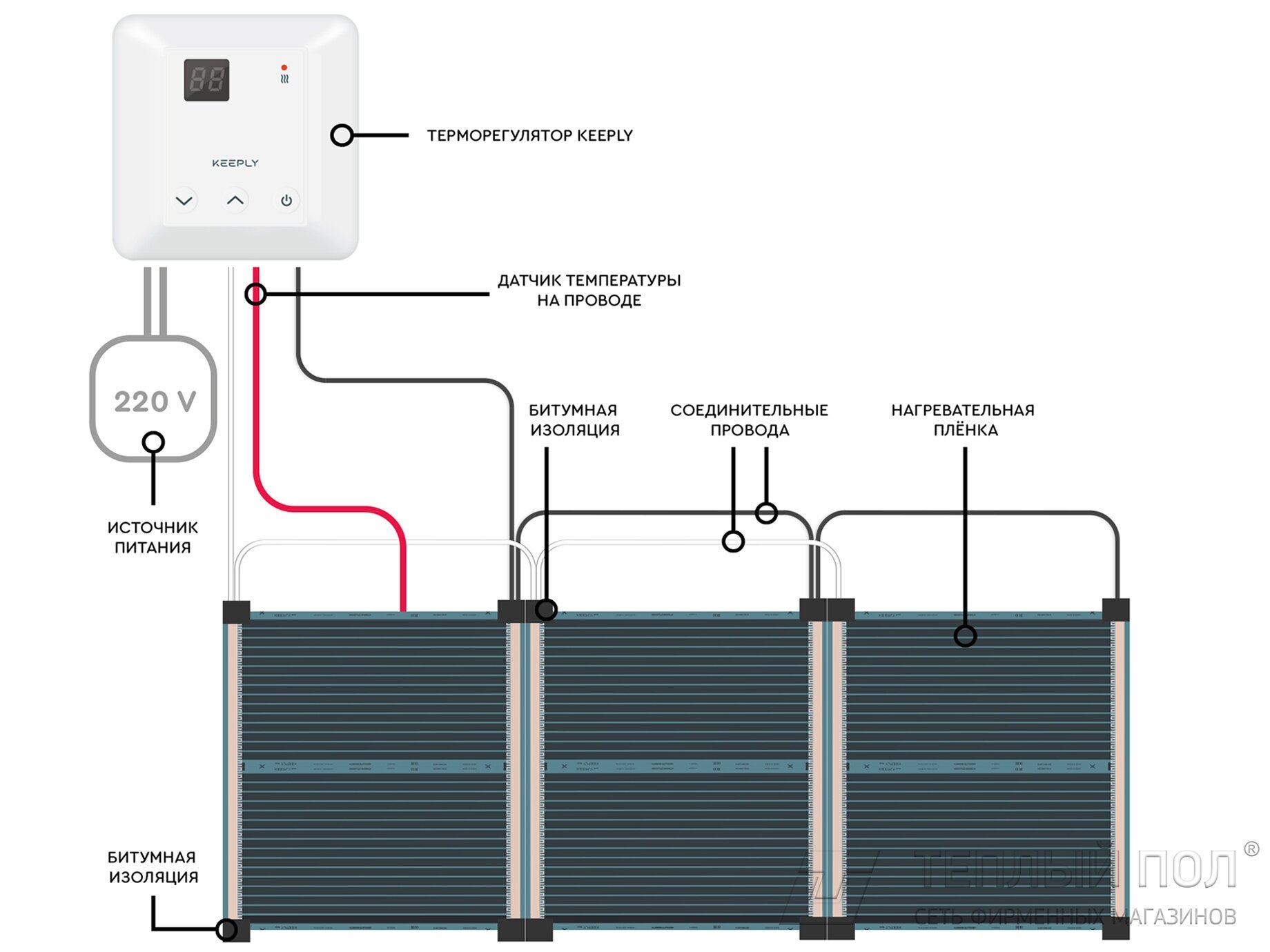

Первым делом коммутируют различные участки укладки между собой. Для коммутации пригодны только те приспособления, которые входят в комплектацию изделия.

Если применить другие зажимы или подручные средства, это может стать причиной выхода системы из строя. Для подключения отдельных полос используется параллельный принцип.

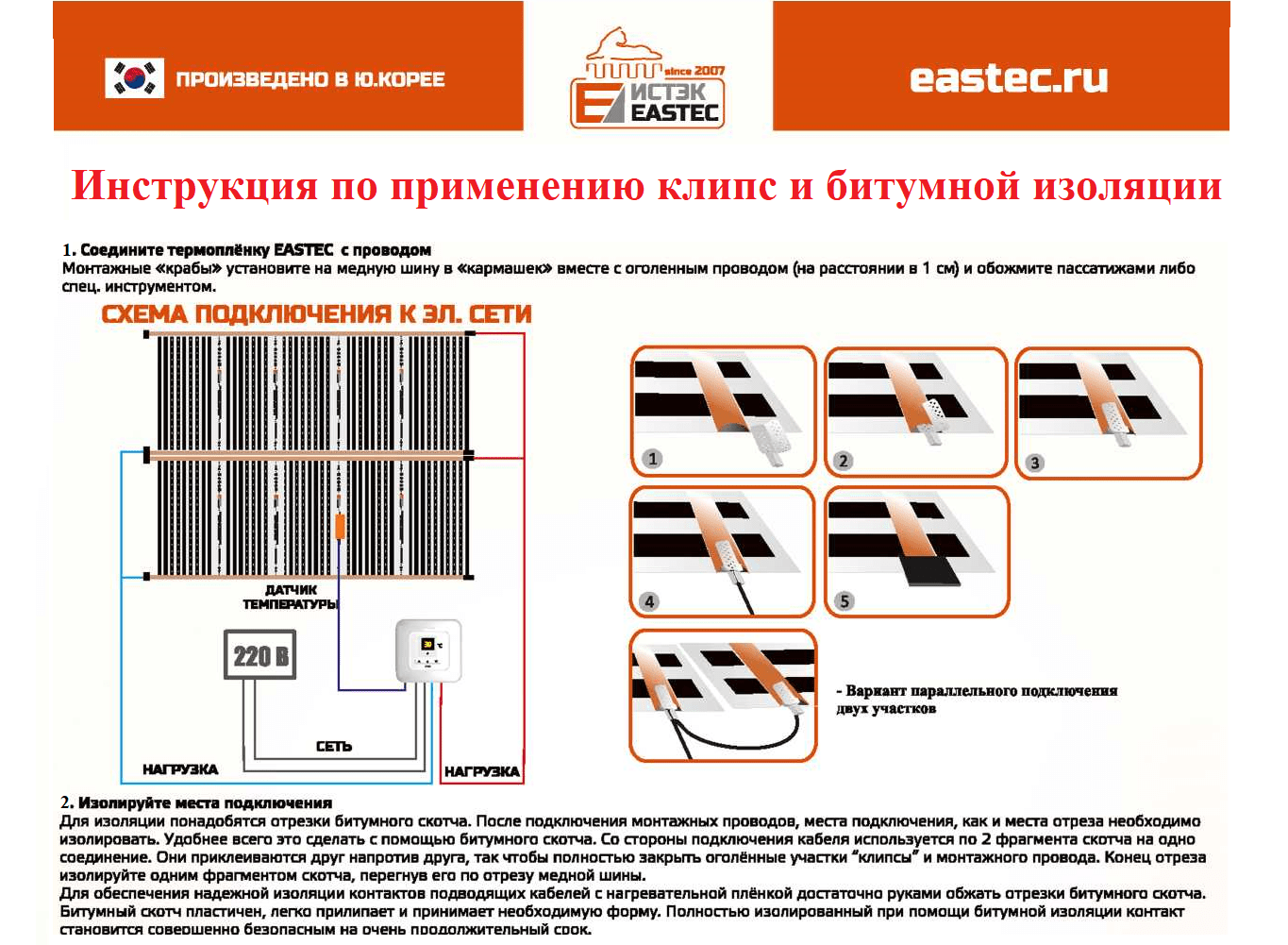

Чтобы упростить процедуру, в набор пленки включена специальная схема коммутации, где подробно расписан каждый шаг процесса. В целях экономии кабеля коммутируют только ближайшие к терморегулятору ряды. При этом необходимо провести изоляцию всех контактов на противоположной стороне: это делается с помощью имеющихся в наборе накладок. Читайте также: «Как сделать подключение теплого пола к терморегулятору – регулировка электрического подогрева пола».


Далее необходимо установить термодатчик: рекомендуется располагать его в центральной части полосы пленки, не слишком удаляясь от терморегулятора. Во избежание образования на месте монтажа датчика выступа, в этом месте теплоизоляционная подложка оснащается специальным углублением. Инфракрасные полы подключаются к сети 220 Вт, что предусматривает наличие многоступенчатой защиты.

На завершающем этапе производят подключение термопленки на термодатчик и регулятор температуры. После этого всю систему можно запитать на электрическую сеть с помощью дифференциального автоматического выключателя. По завершению процедуры коммутации пленочный теплый пол необходимо протестировать. Нагрев включают на полную мощность, и выжидают пауза в несколько минут. Нужно убедиться, что обогрев происходит без образования неприятных запахов горелого полимера. Недопустимо также искрение и пощелкивание. По завершению успешного испытания можно проводить укладку защитного покрытия и финишной отделки. Читайте также: «Схема подключения теплого пола: основные правила».

Финишная отделка

Очень удобно то, что предварительная заливка стяжки перед укладкой пленочного пола в основном не требуется (исключением является только случаи с очень плохим состоянием основы). В случае использования в качестве финишного покрытия ламината или паркета, для защиты нагревательных элементов можно использовать полиэтиленовую пленку или шумопоглощающую подложку. Мягкие напольные покрытия типа линолеума или ковролина потребуют дополнительной укладки слоя фанеры или ДСП: таким образом пленка будет защищена на случай повреждения финишного слоя. Читайте также: «Какая бывает напольная плитка под паркет – виды, преимущества, способы укладки».

Очень удобна мобильность подобных систем – их можно не только быстро укладывать, но и демонтировать, при смене места жительства. В этом случае весь прядок действий повторяется с точностью наоборот. Пленочный теплый пол допускает укладку в любом помещении, включая ванную под керамическую плитку. Довольно часто теплый пленочный пол используют при ремонте социально значимых зданий — школ, детских садов и больничных палат.


При этом важно понимать, что датчики теплого пола корректно работают только при соблюдении равномерности теплоотдачи по всей площади. Это встречается нечасто, ведь комнаты заставляются мебелью, различным декором и т.п. Под предметами наблюдается существенное замедление процесса теплоотдачи, что приводит к большему нагреву покрытия на таких участках по сравнению с соседними.

В результате перегреваются все элементы, включая мебель: в итоге она рассыхается и теряет свои характеристики. При этом в таких местах происходит увеличение нагрузки на нагревательные элементы системы: в итоге существенно возрастает вероятность их преждевременного износа. За ремонт перегоревшей нагревательной пленки приходится выкладывать круглые суммы денег.

Желательно предусмотреть использование теплого пола пленки еще на этапе составление проекта и утверждения документации во всех надзорных государственных организациях. Это единственный вид отопления помещений, где технология обустройства не требует использование «мокрых» материалов. В результате значительно расширяются сферы использования пленочных полов. Читайте также: «Как правильно выбрать инфракрасный пленочный обогреватель – виды, преимущества и недостатки, правила установки».


Как подключить пленочный теплый пол: особенности процесса

Монтаж пленочного теплого пола – процедура намного менее сложная и трудоемкая, чем установка труб водяного отопления или укладка электрического кабеля. Однако и здесь есть немало нюансов, игнорирование которых может привести к сбоям в работе системы. Как правильно подключить пленочный теплый пол, избежав элементарных ошибок – тема нашего сегодняшнего разговора. Начнем с обзора особенностей оборудования.

Устройство

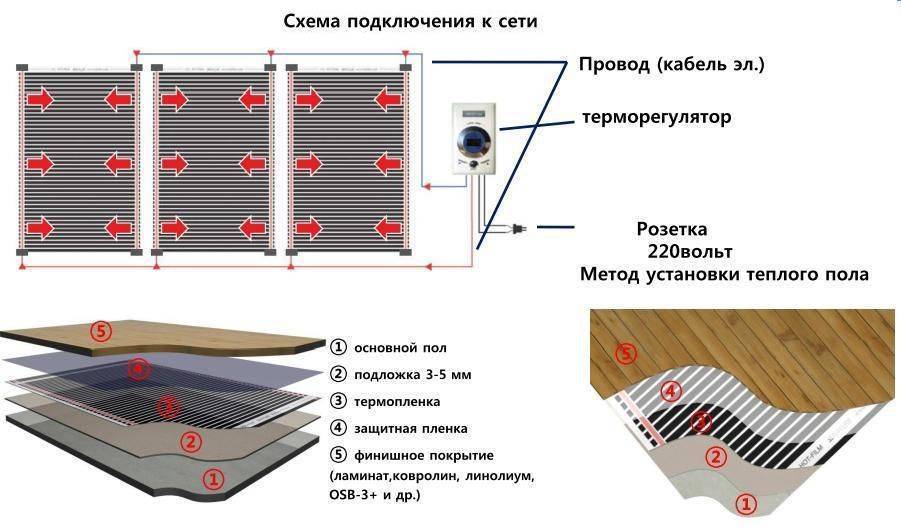

Классическая инфракрасная пленка состоит из пяти слоев. В середине располагается нагревательный элемент, состоящий из углепластика и шин. Он окружен двумя слоями нетканого материла. Внешние поверхности устанавливаемой на теплый пол пленки сделаны из высокопрочного полимерного материала. Для декоративных напольных покрытий выпускают также биметаллические изделия, в которых роль нагревательного элемента исполняют сплавы меди и алюминия с разными добавками.

Подключение пленочного теплого пола своими руками проводится по одной схеме, независимо от вида материала. Инфракрасные лучи не несут никакой опасности здоровью людей и домашних животных. Распространяясь по помещению, они греют не воздух, а объекты, что более эффективно. При этом показатели влажности остаются неизменными. Перед тем как подключить пленочный теплый пол своими руками, следует произвести ряд расчетов, чтобы определить необходимое количество материала.

Изделия выпускаются в рулонах, длина которых может достигать полусотни метров. Толщина составляет 0,22-0,4 мм, ширина от 50 см до 1 м. Если схема подключения пленочного теплого пола предусматривает использование его в качестве основного отопления, зона охвата должна составить от 75% от всей площади. Впрочем, такое подключение влечет за собой значительные расходы электроэнергии, кроме того, может оказаться невыполнимым ввиду запрета органов надзора.

Комплектация

Установка пленочного теплого пола требует наличия следующих элементов:

  • материала, генерирующего ИК лучи;
  • терморегулятора;
  • датчика температуры с проводом;
  • коммутационных кабелей;
  • изоляционного материала.

Терморегулятор реагирует на сообщения датчика, включая или отключая питание от сети по мере необходимости. Если вас интересует, как установить пленочный теплый пол со сложной автоматикой, способной задавать различные программы, рекомендуем тщательно изучать инструкцию. Если есть какие-либо сомнения, лучше обратитесь к профессионалу.

Монтаж

Укладка пленочного теплого пола должна проводиться с соблюдением определенных правил. Полосы материала следует располагать на расстоянии не менее 5 мм друг от друга. Укладывать внахлест категорически запрещается. От стены нужно отступить минимум на 10-12 см, но не дальше 50 см. Подключение пленочного теплого пола к терморегулятору должно осуществляться в строгом соответствии с инструкцией. Нельзя допускать пересечения проводов. Если производитель указывает, что соединения должны крепиться только фирменными зажимами, не экспериментируйте с другими вариантами.

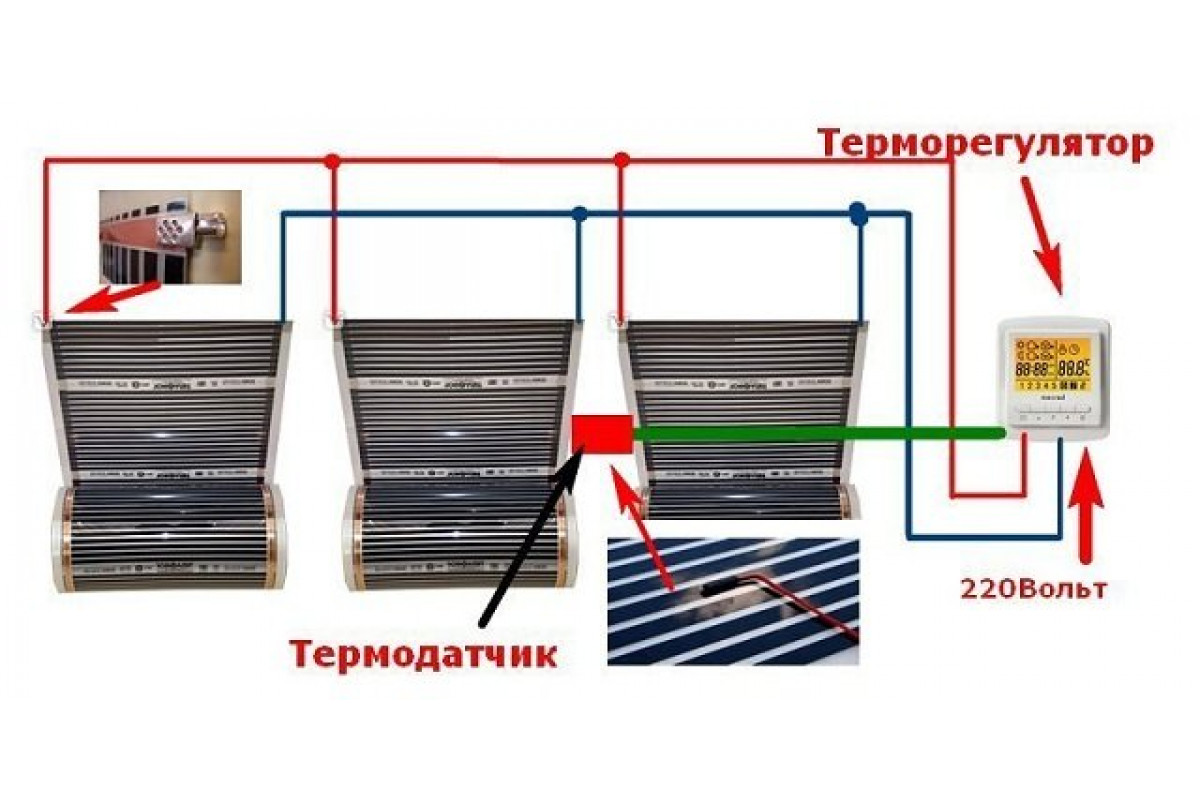

В зависимости от схемы подключения пленочного пола, терморегулятор либо подключается к сети напрямую, либо включается в розетку через вилку. В первом случае безопаснее пригласить для установки электрика. Устройство должно располагаться не ниже 10 см от уровня поверхности. Недопустимо ставить на покрытие другие отопительные приборы. Начинается монтаж пленочного пола с подготовки ровного основания.

Подготовка основы

Заливать новую стяжку необязательно. Можно использовать старое перекрытие, предварительно выровняв и почистив его. Перед тем как правильно постелить пленочный теплый пол, нужно позаботиться о заделывании всех щелей и трещин. После тщательной обработки пылесосом, дефекты устраняют герметиком или строительным раствором. Дождавшись, когда материалы высохнут, излишки аккуратно срезают. Перепады высоты не должны превышать 3 мм.

Следующий шаг, который предстоит сделать, устанавливая пленочный теплый пол своими руками – закрепить изоляционный материал. Он необходим, чтобы обеспечить максимально эффективный обогрев именно этого помещения, а не расположенного снизу. Традиционно в качестве подложки применяют вспененный полиэтилен. Листы раскладывают по основанию и соединяют скотчем. Шурупы и другие метизы противопоказаны. Если для монтажа пленки теплого пола используется фольгированный утеплитель, важно убедиться, что он не проводит электричество.

Укладка пленки

Подготовив основу, приступают к нанесению разметки в областях, где будет располагаться пленка. Нужно обозначить участки, на которых планируется поставить тяжелую мебель. Определившись с конфигурацией, нарезают куски требуемой длины. Инструкция по монтажу пленочного теплого пола указывает, что резать можно только в местах, обозначенных штрих-кодом. Работать ножницами следует с максимальной аккуратностью.

Полосы фиксируют на поверхности с помощью скотча или термоклея. Будьте внимательны, чтобы не прикрепить материал лицевой поверхностью вниз. В утеплительной подложке нужно проделать углубления для датчика температуры, кабелей и клемм. Все эти элементы не должны выступать над поверхностью. Классический расчет инфракрасного теплого пола подразумевает расположение контроллера не ближе 50 см от стены. Обычно датчик располагают в центре полосы, в которой спрятан нагревательный элемент.

Подключение к терморегулятору

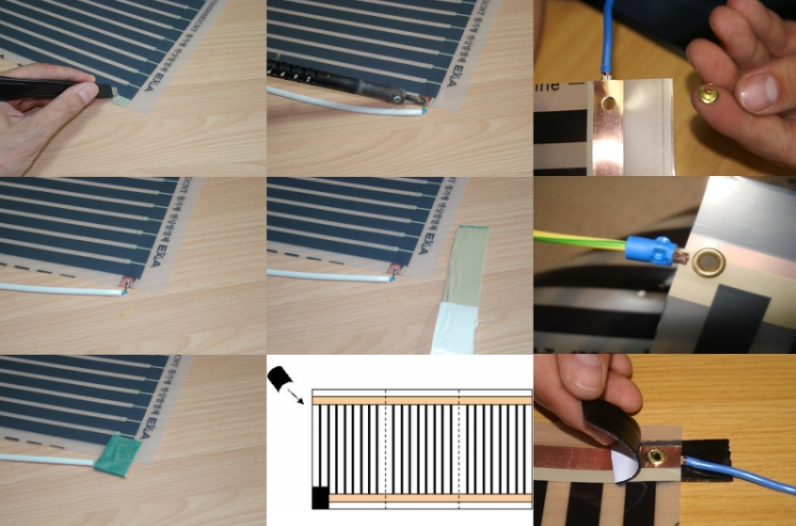

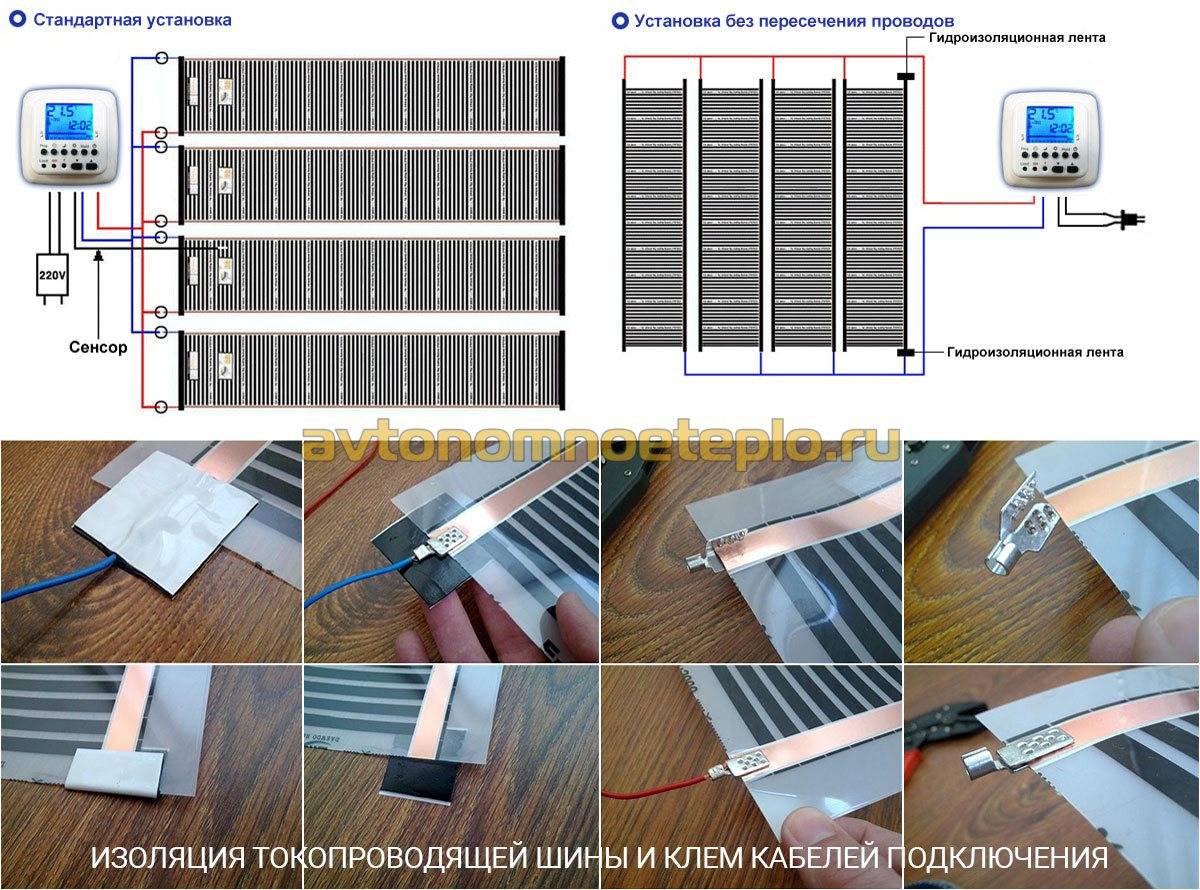

На следующем этапе к пленке подключают провода. На шинах элементов устанавливаются и обжимаются клеммы, к которым подсоединяют кабель. Важно, чтобы все соединения и разрезы были качественно изолированы. В процессе под названием, как правильно уложить теплый пленочный пол, это один из самых ответственных моментов. Герметичность должна быть полной. Для усиления изоляции обычно используют гудроновые прокладки.

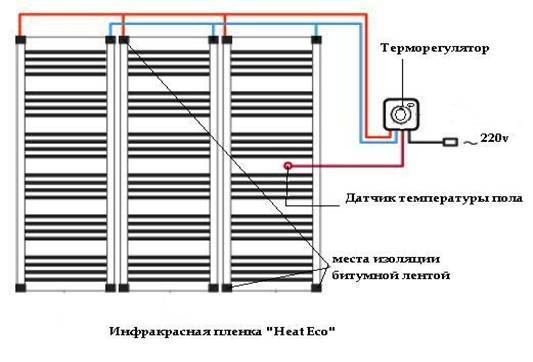

Концы проводов, включая кабель от температурного датчика, подводят к терморегулятору и аккуратно подсоединяют. После этого распределительную коробку устанавливают на стене. На этом «черновой» монтаж пленочного теплого пола своими руками можно считать завершенным. Остается еще раз проверить, правильно ли скомпонована электрическая схема, после чего приступают к тестированию системы. Если вы действовали достаточно аккуратно, полностью соблюдая требования инструкции производителя, проблем с функциональностью возникнуть не должно. Если работоспособность и мощность инфракрасного теплого пола соответствуют норме, можно приступать к решающей стадии – укладке покрытия.

Монтаж финишного покрытия

В большинстве случаев стяжку на пленку не устанавливают. Поверхность крепится клеевым составом. О применении бетонной смеси можно подумать, когда речь идет о том, как правильно положить пленочный пол на плитку. Такая стяжка должна быть достаточно тонкой, чтобы покрытие нормально обогревалось. Для дополнительной защиты материала от внешнего воздействия обычно используют армирующую сетку.

Несмотря на относительно невысокую мощность пленочного теплого пола (если сравнивать с водяными или кабельными системами), он способен качественно обогревать практически все современные поверхности:

  • плитку;
  • ламинат;
  • линолеум;
  • ковролин и др.

Некоторые технологии монтажа предусматривают настил фанеры или гипсоволоконного листа. Следует учитывать, что этот дополнительный слой не только защищает систему, а и уменьшает силу обогрева. Перед тем как монтировать теплый пленочный пол, стоит подсчитать, можете ли вы позволить себе такую расточительность.

Отопление инфракрасными лучами не рекомендуется для установки в ванную или другое помещение с высокой влажностью. Если вы все же решили уложить материал под плитку «опасной» комнаты, необходимо использовать тонкую сетку-серпянку. Все провода должны быть должным образом изолированы. Такое подключение пленочного пола рекомендуется доверять профессионалам.

Если все этапы процесса были выполнены с должной аккуратностью и соблюдением технологических требований, вы получите качественное отопление, которое обеспечит хороший климат в квартире даже в случае неважной работы центральной системы. Больше информации о том, как подключить пленочный теплый пол, вы найдете на нашем сайте в Москве. Своим опытом готовы поделиться наши эксперты и пользователи, уже сталкивавшиеся с подобными ситуациями.
