Расширительный бак для водоснабжения — выбор, установка

Для того чтобы насос не включался каждый раз как в доме открывается кран, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора щатея несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.

Блок: 1/6 | Кол-во символов: 463
Источник: https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora

Зачем нужен гидроаккумулятор, его отличие от расширительного бака

Гидроаккумуляторы часто путают с расширительными баками, даже несмотря на принципиально различные проблемы, которые эти устройства решают. Расширительный бак нужен в системах отопления и горячего водоснабжения, так как теплоноситель, перемещаясь по системе, неизбежно охлаждается и его объем меняется.

Расширительный бак настраивается при «холодной» системе, а когда теплоноситель прогревается, то его избытку, который образуется из-за расширения, есть куда уйти.

Гидроаккумулятор нужен для совсем других целей: если он не установлен в системе водоснабжения, то насос будет активироваться каждый раз, когда открывается какой-либо кран. Если это происходит часто, то не только насос, но и вся система быстрее изнашивается, так как каждый раз скачками повышается давление – случается, так называемый, гидроудар.

Как итог, гидроаккумулятор устанавливается с той целью, чтобы избавиться от гидроударов и продлить срок службы системы в целом. Кроме того, у гидроаккумулятора есть и другие функции:

Если возникают частые перебои с водой, то гидроаккумулятор можно объединить с накопительным баком

Уменьшает частоту запуска насоса. Резервуар наполнен небольшим объемом воды. Если расход небольшой, например, нужно помыть руки или умыться – вода начинает течь с бака, при этом насос остается в выключенном состоянии.
Активируется он после того, как воды остается совсем мало;
Поддерживает стабильное давление в системе. Чтобы эта функция исполнялась исправно, предусматривается элемент, называемый реле давления воды, способный в строгих рамках держать заданное давление;

Все преимущества гидроаккумуляторов делают это устройство обязательным элементом любой автономной водопроводной системы в загородных домах.

Блок: 2/7 | Кол-во символов: 1924
Источник: https://m-strana.ru/articles/skhema-podklyucheniya-gidroakkumulyatora-k-nasosu-i-sisteme-vodosnabzheniya/

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз, мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

Блок: 3/6 | Кол-во символов: 1632
Источник: https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora

Выполнение установки расширительного бака

Перед началом работ проверяют гидроаккумулятор на отсутствие повреждений. Установку устройства проводят в звукоизолированном помещении, при плюсовой температуре. Чтобы иметь доступ к крану для слива, запорной арматуре и т. п., расстояние от бака до потолочного перекрытия и стен оставляют не меньше 0,6 м.

В помещении также необходимо предусмотреть возможность наполнения бака и слива воды. Крепеж и место для монтажа должно выдерживать 100%-ю заполненность емкости.

Для расширительных баков объемом до 30 литров используют настенное крепление, большие емкости устанавливают на ножках

Гидроаккумулятр не должен подвергаться механической и статистической нагрузке, нежелательно допускать воздействие на него труб и агрегатов. Бак привинчивают к полу, используя резиновые прокладки. На входе в гидробак устанавливают обратный клапан, кран для слива.

Галерея изображений

Фото из

Для подключения гидроаккумулятора к системе водоснабжения потребуется реле давления, полимерные трубы, американака 1″, переходник и цанговая муфта, фум-лента

Для обеспечения герметичности в узле и возможности разобрать оборудование без повреждений уплотняем резьбу фум-лентой

Для упрощения сборки/разборки и возможности легко демонтировать для ремонта ставим американку перед реле давления

Подсоединяем реле давления, стараясь расположить его под углом, удобным для дальнейшей эксплуатации и отслеживания параметров

Несмотря на то, что в узле соединения манометра с реле есть уплотняющая прокладка, резьбовое соединение в этом месте дополнительно проходим уплотняющей лентой

Сварим колено из труб ПВХ для удобства и упрощения подключения линии, транспортирующей воду к потребителям

К расположенному на выходе из реле давления патрубку подключаем сваренное из труб ПВХ колено

Используя муфту для полиэтиленовых труб, оснащенную цанговым зажимом, подсоединяем водопроводную линию от насоса к гидробаку

Шаг 1: Подбор компонентов для подключения бака

Шаг 2: Уплотнение резьбы на фланце гидробака

Шаг 3: Установка американки перед реле давления

Шаг 4: Подключение к схеме реле давления

Шаг 5: Подсоединение манометра

Шаг 6: Сварка труб для отводящего колена

Шаг 7: Фиксация колена для водопровода

Шаг 8: Крепление трубы от насоса к реле

Перечисленные шаги требовались для устройства обвязки гидроаккумулятора, которую производили на дневной поверхности. Для дальнейших действия надо переместиться в кессон.

Галерея изображений

Фото из

Шаг 9: Погружение участка системы в кессон

Шаг 10: Сборка участка водопровода в кессоне

Шаг 11: Удаление крышки для подключения электрики

Шаг 12: Фиксация кабеля питания насоса

После проведения финишной сборки системы остается провести контрольные испытания и запустить контур водоснабжения.

Блок: 4/8 | Кол-во символов: 2731
Источник: https://sovet-ingenera.com/vodosnab/v-drugoe/rasshiritelnyj-bak-dlya-vodosnabzheniya.html

Правила установки

Особых отличий в системе подключения расширительных баков для водоснабжения нет – что горизонтальные, что вертикальные установки подсоединяются одинаково. Скорее, нужно обращать внимание на само помещение, где будет монтироваться установка. Бак должен быть установлен таким образом, чтобы к нему был беспрепятственный доступ для обслуживания. Также во время установки всей системы следует предусмотреть необходимость демонтажа устройства в случае его замены, ремонта. Следует заземлить бак, чтобы не произошло такого явления, как электролитическая коррозия. Между насосным оборудованием и участком подключения бака не должно быть ничего, что будет создавать гидравлическое сопротивление в системе.

Принципиальная схема размещения мембранного бака

Расширительный бак – обязательный элемент любой автономной системы водоснабжения или отопления. Он поможет создать оптимальное давление воды и будет оберегать трубы от гидроударов, а также обеспечит домочадцев некоторым запасом воды. Но работать «как надо» установка будет только в случае ее правильного выбора.

Расширительный бак для водоснабжения: выбор, установка, монтаж

Выбор расширительного бака для систем отопления и водоснабжения

Мембранный расширительный бак

Разновидность прибора с жестко закрепленной мембраной

Закрытый или мембранный

Открытый

Расширительные баки «Джилекс»

Баки Elbi горизонтального способа

Баки Reflex

Бак расширительный Zilmet, 6л

Расширительный бак Aquasystem

Замена груши расширительного бака

Рассчитываем нужный объем расширительного бака

Расширительный бак FORWATER, 24 л, нержавейка

Подключение фильтра

Далее нужно установить тройник, переходники, шаровой кран, «пятивывод» для будущего подключения манометра, гидроаккумулятора и реле сухого хода

Подключение к системе

Установка манометра

Подключение реле сухого хода

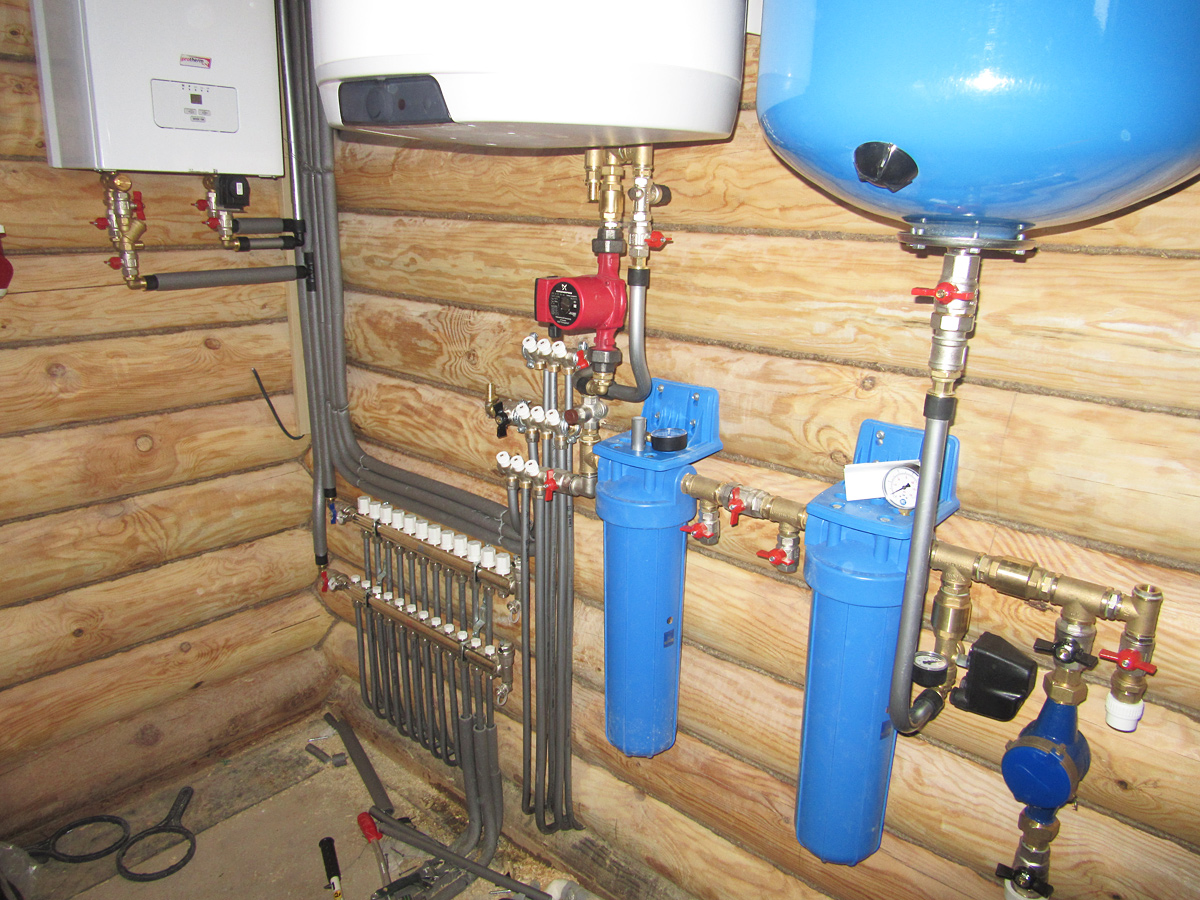

Расширительный бак для водоснабжения, коллектор

Заменяемая мембрана расширительного бака

Схема работы гидроаккумулятора

Гидроаккумулятор в системе водоснабжения

Водоснабжение частного дома из скважины с использованием расширительного бака

Принцип работы закрытого расширительного бака

Размеры расширительных баков

Расширительный бак мембранного типа

Принципиальная схема размещения мембранного бака

Блок: 7/7 | Кол-во символов: 2186
Источник: https://kanalizaciyaseptik.

ru/vodosnabzhenie/rasshiritelnyj-bak-dlya-vodosnabzheniya-vybor-ustanovka-montazh.html

Особенности регулировки гидроаккумулятора

Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.

Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.

Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.

Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой

При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.

Настройка давления бака в системе водоснабжения

Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.

Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.

Напор воды в водопроводе устанавливается с помощью реле. При настройке давления в расширительной камере необходимо учитывать эти значения

Регулировка гидробака в обвязке водонагревателя

Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса.

Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.

Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.

Блок: 5/8 | Кол-во символов: 2729
Источник: https://sovet-ingenera.com/vodosnab/v-drugoe/rasshiritelnyj-bak-dlya-vodosnabzheniya.html

Как выбрать

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из изобутированной резины (ее еще называют пищевой). Материал корпуса имеет значение толкьо в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец портиться обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.

Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.

Блок: 5/6 | Кол-во символов: 1121
Источник: https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora

Как наладить оборудование водопроводной системы

Как установить гидроаккумулятор для систем водоснабжения понятно, но требуется тщательно наладить все оборудование, чтобы получившаяся система эффективно функционировала. Ключевой элемент, на который следует обратить внимание – реле давления. Внешне устройство хоть и выглядит просто, но, чтобы его наладить может уйти несколько часов. Как правило, специалист справляется с задачей быстро, но если специальных знаний нет, то можно испортить устройство.

Как производится наладка гидроаккумулятора, смотрите в следующем видео:

Чтобы настроить реле давления в первую очередь с прибора снимается крышка. Под ней располагается четыре болта и четыре пружины. Именно эти болты и отвечают за включение и выключение насоса при достижении определенного давленияч. Нормы, отмеченные в инструкции к устройству, гласят, что разница между режимами составляет 2 атм. Следует отрегулировать пару винтов, чтобы установить значение. Делается это следующим образом:

Насос находится в рабочем состоянии, при этом одну из гаек вращают до тех пор, пока он не отключится;
Чтобы эффективно отрегулировать давление следует открыть краны в доме. Здесь важно обратить внимание на показатели манометра – необходимо зафиксировать отметку, при которой запускается насос;
Если необходимо, регулируется минимальный показатель давления в трубах – для этого вращаются верхние гайки. Очень важно опираться на показания манометра и нормы, заявленные в инструкции;
Нижняя пара гаек отвечает за показатель давления, при котором насос отключается;
Регулировка должна осуществляться до тех пор, пока разница между включенным и выключенным состоянием насоса не будет 2 атм.

Настроить реле давления – достаточно сложная задача, но если это сделать правильно, то наладочные работы можно считать законченными.

Чтобы правильно отрегулировать реле давления, нужны соответствующие знания и опыт, поэтому лучше доверить эту процедуру специалисту

Кроме непосредственной настройки гидробака, многое зависит от правильно выбранной схемы подключения. А если все сделано правильно, то в загородном доме всегда будет стабильный напор воды.

Это может быть интересно! В статье по следующей ссылке читайте про схемы подключения радиаторов отопления в частном доме.

Блок: 6/7 | Кол-во символов: 2398
Источник: https://m-strana.ru/articles/skhema-podklyucheniya-gidroakkumulyatora-k-nasosu-i-sisteme-vodosnabzheniya/

Монтаж расширительного бака

Рассмотрим, как установить расширительный бак в системе холодного водоснабжения.

Шаг 1. К насосу для воды, идущему от скважины, подключаются фильтры для воды.

Подключение фильтра

Шаг 2. Устанавливается тройник, переходники, шаровой кран, «пятивывод» для будущего подключения манометра, гидроаккумулятора и реле сухого хода.

Шаг 3. Расширительный бак закрепляется на стене при помощи специального крепления и подключается к системе при помощи гибкой подводки к «пятивыводу».

Подключение к системе

Шаг 4. Устанавливается манометр на «пятивывод».

Установка манометра

Шаг 5. Подключается реле сухого хода.

Подключение реле сухого хода

Видео – Подключение гидроаккумулятора «Джилекс»

Блок: 6/7 | Кол-во символов: 838
Источник: https://kanalizaciyaseptik.ru/vodosnabzhenie/rasshiritelnyj-bak-dlya-vodosnabzheniya-vybor-ustanovka-montazh.html

Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования давления в водопроводе, аккумулирования воды, а также служит в качестве расширительной камеры.

К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.

Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.

Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Такой способ организации водоснабжения требует регулярного контроля пользователя, иначе вода при отрицательных температурах может замерзнуть (если помещение не отапливается). Жидкость будет испаряться, поэтому придется постоянно доливать ее.

Кроме того, такая емкость громоздкая и не эстетичная, для нее обязательно нужно иметь в доме чердачное помещение. Но главный недостаток устройства — бак не приспособлен работать в условиях высокого напора воды в системе.

Блок: 7/8 | Кол-во символов: 1431
Источник: https://sovet-ingenera.com/vodosnab/v-drugoe/rasshiritelnyj-bak-dlya-vodosnabzheniya.html

Стандартное устройство с насосом поверхностного типа

Чаще всего автономная система водоснабжения частного дома предполагает наличие гидроаккумулятора и поверхностного насоса. В этом случае производитель предлагает комплексное насосное оборудования заводской сборки, в составе которого уже имеется гидробак. Однако не исключается возможность размещать мембранный бак вместе с насосом в кессоне или в отапливаемом подсобном помещении. Поэтому важно понимать, как подсоединить глубинный насос к гидроаккумулятору.

Схема подключения чаще всего одинакова. Перед гидробаком установлен обратный клапан, исключающий возможность изменения потока воды, далее идет реле давления, которое реагирует на малейшие изменения напора воды. Обязательным элементом в такой системе является манометр, с помощью которого можно контролировать рабочие параметры всей системы.

Перед тем, как подключить гидроаккумулятор в систему водоснабжения, необходимо дополнительно вмонтировать угловой патрубок для соединения с фланцем.

Блок: 7/13 | Кол-во символов: 1037
Источник: https://kanalizaciyadoma.com/vodosnabzhenie/pravilnoe-podklyuchenie-gidroakkumulyatora-k-sisteme-vodosnabzheniya-instruktsiya-po-ustanovke.html

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Потому систему чаще всего и собирают на его основе. Но данный элемент совсем не обязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

Подключают гидроаккумулятор к погружному насосу точно также. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы иногда владельцы приходя к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Блок: 6/6 | Кол-во символов: 3080
Источник: https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora

Правила выбора гидробака

Основным элементом гидроаккумулятора является мембрана. Ее качественные характеристики определяют, сколько времени прослужит все устройство и когда потребуется первый ремонт. Наилучшим качеством обладает мембрана, для изготовления которой используется изобутированная резина.

Что касается материала для изготовления корпуса гидробака, то этот фактор в большинстве случаев особого значения не имеет. Исключение составляют только расширительные бачки. Дело в том, что вода поступает только в грушевидную мембрану, контакт с металлическими частями устройства полностью исключен.

Выбирая мембранный бак, особое внимание нужно уделить толщине фланца, который чаще всего изготовлен из оцинкованной стали. Если металл имеет незначительную толщину, то очень скоро все устройство может выйти из строя. Чаще всего при толщине металла в 1 мм срок службы фланца не превышает полутора лет. Хотя при нормальных значениях гидробак безупречно может эксплуатироваться до 15 лет. «Какой расширительный бак для водоснабжения лучше выбрать – все, что нужно знать».

Сразу следует сказать, что прореху в тонких стенках фланца невозможно запаять или заварить. В лучшем случае придется покупать новый фланец, худший вариант предполагает полную замену гидробака. Предотвратить подобную неприятность можно при условии правильного выбора толщины фланца. Надежный мембранный бак оснащен фланцем, сделанным из толстой оцинкованной стали или нержавейки.

Блок: 10/13 | Кол-во символов: 1493
Источник: https://kanalizaciyadoma.com/vodosnabzhenie/pravilnoe-podklyuchenie-gidroakkumulyatora-k-sisteme-vodosnabzheniya-instruktsiya-po-ustanovke.html

Установка насоса повысительного типа

Повысительную насосную станцию устанавливают в тех местах, где отмечается активное потребление воды. Устройство в этом случае постоянно поддерживает и регулирует давление воды в трубопроводе. В большинстве случаев насосы здесь работают в постоянном режиме. При возникновении потребности в дополнительном насосном оборудовании рекомендуется использование мембранного бака, который способен компенсировать перепады давления воды в системе.

Гидроаккумулятор, включенный в систему водоснабжения с повысительной насосной станцией, может выступать в качестве резервного накопителя воды. Здесь необходимы знания, как подключить расширительный бак к системе водоснабжения. Кроме того использовать подобную схему можно при нестабильной подаче электропитания на насосы повысительного типа на участках, где требуется бесперебойная подача воды. В этом случае запасы воды в гидроаккумуляторе вполне могут удовлетворить потребности при отключении электричества. Мембранному баку в такой схеме отводится роль резервного накопителя. Стоит отметить, что для мощных насосных станций требуется гидробак значительного объема.

Блок: 8/13 | Кол-во символов: 1166
Источник: https://kanalizaciyadoma.com/vodosnabzhenie/pravilnoe-podklyuchenie-gidroakkumulyatora-k-sisteme-vodosnabzheniya-instruktsiya-po-ustanovke.html

Кол-во блоков: 17 | Общее кол-во символов: 26029
Количество использованных доноров: 5
Информация по каждому донору:

https://kanalizaciyaseptik.ru/vodosnabzhenie/rasshiritelnyj-bak-dlya-vodosnabzheniya-vybor-ustanovka-montazh.html: использовано 2 блоков из 7, кол-во символов 3024 (12%)
https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora: использовано 4 блоков из 6, кол-во символов 6296 (24%)
https://sovet-ingenera.com/vodosnab/v-drugoe/rasshiritelnyj-bak-dlya-vodosnabzheniya. html: использовано 4 блоков из 8, кол-во символов 7878 (30%)
https://kanalizaciyadoma.com/vodosnabzhenie/pravilnoe-podklyuchenie-gidroakkumulyatora-k-sisteme-vodosnabzheniya-instruktsiya-po-ustanovke.html: использовано 3 блоков из 13, кол-во символов 3696 (14%)
https://m-strana.ru/articles/skhema-podklyucheniya-gidroakkumulyatora-k-nasosu-i-sisteme-vodosnabzheniya/: использовано 3 блоков из 7, кол-во символов 5135 (20%)

Правильное подключение расширительного бака

Чтобы уберечь отопительную магистраль от скачков давления, важно правильно установить расширительный бак.

31.10.2019

Расширительный бак применяют, чтобы сбрасывать излишнее давление в отопительной системе. При правильно подобранном объеме бачка гидроудар практически исключен. Но чтобы уберечь отопительную магистраль от скачков давления, важно правильно установить расширительный бак.

При соблюдении всех правил элемент будет радовать долгой службой, исполняя свои обязанности на все 100%. Функции расширительного бака Итак, расширительный бак [ https://mirnasosov.ru/catalog/bytovoe_nasosnoe_oborudovanie/gidroakkumulyatory_i_rasshiritelnye_baki/rasshiritelnye_baki/ ] (далее РБ) нужен, чтобы вбирать в себя лишнюю воду, которая расширяется от нагрева. Тем самым внутри системы давление поддерживается на стабильном уровне. Подробнее об этих приборах можно прочитать в нашей статье «Для чего нужен расширительный бак [ https://mirnasosov.ru/news/dlya-chego-nuzhen-rasshiritelnyy-bak-v-sisteme-otopleniya/ ] «. В зависимости от разновидности системы (открытая или закрытая), в нее включают открытый или закрытый РБ. Правила их установки кардинально различаются. Схема подключения расширительного бака открытого типа В открытых системах теплоноситель движется по трубам за счет эффекта конвекции. Горячая вода из котла стремится в верхнюю точку системы и далее направляется к радиаторам, отдает им тепло и направляется по «обратке» в котел.

РБ открытого типа представляет собой любой открытый резервуар: часто это сварной металлический бак или даже пластиковая канистра. Крышка такой емкости нужна только чтобы не допустить внутрь различный сор. [ /upload/medialibrary/063/063e0c9edc9d1211dc437621e84f127f.jpg ] Прямое сообщение с атмосферой нужно не случайно. При естественной циркуляции теплоносителя в верхней части труб скапливаются пузырьки воздуха. РБ открытого типа не только вмещает в себя лишнюю воду, но предотвращает завоздушевание, отводя воздух в атмосферу. В силу этих особенностей подключение расширительного бака открытого типа предполагает разместить его выше всех остальных элементов: под потолком, на чердаке и.т.п. Есть некоторые нюансы монтажа. — Если открытый бачок ставят на чердаке, необходимо качественно утеплить его на зиму, чтобы вода внутри не заледенела. — Сообщение с воздухом предполагает испарение жидкости из бачка. Если слишком много воды испарится, то восполнить ее будет нечем, а образовавшаяся пустота в системе отопления заполнится воздухом.

Результатом может стать коррозия внутренних поверхностей и образование воздушных пробок. Потому необходимо контролировать уровень воды в резервуаре. Подключение расширительного бака закрытого типа Систему отопления закрытого типа тщательно рассчитывают и составляют ее проект, который включает местоположение расширителя. Мембранный расширительный бак – это резервуар в форме цилиндра, который изнутри разделен на 2 камеры: для воздуха и для воды. Объем прибора подбирают исходя из объема воды или антифриза во всем контуре — он должен превышать 1/10 от этого количества. Еще об объеме: если вы планируете поменять воду на антифриз, то нужно добавить еще один расширитель, поскольку объема прежнего уже не будет достаточно. Антифриз при высокой температуре расширяется сильнее, чем вода. [ /upload/medialibrary/7a2/7a29f99124662fe95ed6be06c6c0c553.jpg ] При проектировании отопительной системы нужно учитывать такие моменты: — РБ закрытого типа нужно установить на удобном уровне для обслуживания.

То же касается его частей и дополнительных элементов, например, отсекающего крана, предохранительного клапана. — Если РБ предназначен для напольного монтажа, не следует ставить его врлотную к стене. — Трубы, которые подводятся к РБ, нужно дополнительно закрепить на стене. Вес подводящих труб и различной арматуры не должен ложиться на соединение патрубка бачка и трубы. Куда ставить расширительный бак: на подачу или обратку? Расширитель лучше всего ставить на прямой отрезок трубы, где вода не сильно завихряется. Большинство мастеров едины во мнении, что устройство лучше всего устанавливать на обратную магистраль. Такое решение продлевает жизнь мембраны бака, потому что так она контактирует с водой температурой 50-60 градусов. Если ставить элемент на подающую магистраль, близкая к закипанию вода станет агрессивно изнашивать грушу изнутри. С точки зрения функциональности нет разницы, куда устанавливать расширительный бак закрытого типа, он везде будет работать одинаково. [ /upload/medialibrary/b83/b8335764a382157930d46739978a5f57.

jpg ] Как расположить мембранный расширительный бак? Монтаж устройства возможен сверху над трубой, снизу или даже горизонтально. Основную свою функцию при этом бачок будет выполнять одинаково. Но самое оптимальное расположение – сверху над трубой, когда воздушная камера оказывается сверху. Если расположить РБ снизу, то жидкость свободно затекает сверху из трубы прямо на мембрану. Если груша растрескается, то жидкость сразу просочится в воздушную камеру, и прибор станет неисправен. При расположении прибора над трубой опасность трещин, протечки, проникновения пузырьков воздуха в жидкую среду намного ниже, а срок эксплуатации – дольше. Устройства для подключения расширительного бака Отсечной кран с америкнкой Самый оптимальный способ установки РБ – с помощью отсечного крана с накидной гайкой — американкой. Так устройство будет удобно обслуживать: вы можете перекрыть доступ воды к баку, снять его и заменить, или же установить новую мембрану. Для максимального удобства можно поставить тройник на подводящую трубу и подключить дополнительный кран – для слива содержимого бака.

Если невозможно отрезать доступ теплоносителя в РБ, то для съема емкости придется ждать, пока теплоноситель в трубах остынет, и снять часть обвязки. Предохранительный клапан Часто он идет в комплекте с РБ. В противном случае лучше докупить и установить клапан недалеко от расширителя. Если последний не справляется, и давление в системе нарастает, клапан сбрасывает излишки воды. Манометр Манометр наглядно показывает ситуацию с давлением. Если предохранительный клапан не срабатывает автоматически, манометр подскажет, когда нужно стравить напряжение вручную. [ /upload/medialibrary/e3d/e3dd8fe9367fe3e1b4771fe475cdff59.jpg ] Проверка давления Как проверить и отрегулировать уровень давления при подключении расширительного бака? Это делается путем накачки или стравливания воздуха из воздушной камеры. Уровень давления в ней должен быть такой же, как и во всем отопительном контуре. Для проверки давления откручивается пластиковая крышка сверху, и в открывшийся золотник бака вставляется автомобильный манометр для шин.

Подкачать воздух можно обычным автомобильным насосом, а стравить можно нажатием на шток золотника. После подключения расширительного бака можно заполнить трубы жидкостью, а затем включить котел. Все, бак успешно установлен! С Вами были специалисты Мира Насосов [ https://mirnasosov.ru/ ] ! В нашем интернет-магазине большой выбор расширительных баков любого объема. У нас можно заказать профессиональную установку расширительного бака в Нижнем Новгороде от мастеров со стажем! Обращайтесь по телефону +7 (831) 258-00-32 [ tel:+78312580032 ] или же в контактную форму сайта!

Система водоснабжения частного дома с накопительным баком

Каждый владелец частного дома рано или поздно задумывается об установке автономной системы водоснабжения. Дело в том, что к большинству загородных коттеджей за множество лет так и не провели централизованную систему подачи воды. В итоге у владельцев домов есть всего два варианта: установить накопительный бак или продолжать носить воду в ведёрке.

Конечно, романтика деревенской жизни имеет свои достоинства. Но отсутствие воды в доме к ним не относится. Это огромный недостаток, который портит всё удовольствие от пребывания в частном доме. В корни меняет ситуацию монтаж системы водоснабжения с накопительным баком.

Вы оплетаете дом трубами и получаете горячую воду везде, где нужно. Правда, чтобы это стало реальностью необходимо установить в системе водоснабжения частного дома с накопительным баком бойлер.

Предназначение накопительного бака

Это устройство нельзя назвать слишком сложным. Тем не менее оно незаменимо в системе водоснабжения частного дома. Как уже ясно с названия, накопительный бак служит для хранения воды. Представьте себе ситуацию, что вам всё-таки провели воду на дачу, в ваш частный дом. Но подача в таких городках всегда нестабильна. Именно здесь на сцену выходит резервуар.

Важно! Накопительный бак способен вмещать в себя большое количество воды и поддерживать стабильный напор 24 часа в сутки.

Интересен сам принцип работы накопительного бака в системе водоснабжения частного дома. Вам не нужно что-то включать или бояться, что на кухне не будет воды из-за того, что устройство заберёт ею всю. Бак придуман крайне грамотно. Он по чуть-чуть запасает воду, создавая резервный запас для критических ситуаций.

Какими бывают системы водоснабжения частных домов с накопительными баками

Бак вверху

В данной схеме водоснабжения частного дома накопительный бак монтируется на втором или третьем этаже. Также можно установить резервуар на чердаке. Принцип работы такой же, как и у водонапорной башни.

При установке накопительного бака наверху в системе водоснабжения частного дома, вода будет стекать по трубам самотёком. Это, в свою очередь, сбережёт вам массу электроэнергии и позволит сэкономить на оплате длинных коммунальных счетов.

Важно! Такой резервуар крайне прост в обслуживании.

Отдельно нужно поговорить о силе напора. Несмотря на то что вода идёт самотёком, напор особо сильным не назовёшь. Точнее, он напрямую зависит от высоты, на которой расположен бак.

К примеру, если ёмкость располагается на высоте около 10 метров, напор составит 1 атм. Для простоты расчётов возьмём трёхэтажный дом. Высота каждого этажа, пусть будет, три метра. При установке резервуара на крыше третьего этажа — напор на первом составит как раза одну атмосферу.

Главный недостаток данной систем в том, с каждым этажом давление будет всё ниже. И ниже. В итоге на втором этаже оно составит порядка 0,6 атм, а на третьем и того меньше. Хотя если вы собираетесь устанавливать краны только на первом, этого более чем достаточно.

Важно! Резервуар занимает полезное пространство.

Очень часто чердак на даче используют, чтобы хранить там дорогие сердцу вещи, которые просто не поднимается рука выбросить. К тому же современные технологии позволяют сделать с чердачного этажа отличную комнату со всеми удобствами. Правда, для этого понадобится утеплитель и гидроизоляция, но результат того стоит.

Совет! Если у вас есть планы на чердак, то не стоит от них отказываться ради бака с верхним расположением. Просто вынесите его за пределы дома на эстакаду.

Расположение внизу

Если вы хотите максимально эффективно использовать всё доступное внутри частного дома пространство, вам понадобится именно такая система водоснабжения. Мало того, даже снаружи емкость не будет занимать и дюйма земли.

Скажите, это невозможно? В действительности всё довольно просто. Резервуар закапывается в землю и уже отсюда реализуется водоснабжение частного дома. Ёмкость не нужно закапывать глубоко. Полметра будет достаточно.

Сверху резервуара вы можете спокойно выращивать цветы. Врытая в землю система водоснабжения частного дома никоим образом им не повредит. Литраж ёмкости ничем не ограничивается. Но вы должны помнить, что большой объём дольше набирается, а соответственно, водозабор в особенно жаркие летние дни может стать критичным.

Важно! При выборе ёмкости нужно учитывать мощность водного пласта и его возможности, а также потребности вашего подсобного домохозяйства.

К сожалению, у нижнего расположения системы водоснабжения частного дома есть свои минусы. Самый существенный — необходимость покупки насосной станции, а это дополнительные затраты электроэнергии в будущем.

Подземные ёмкости в системах водоснабжения частных домов делаются из специальных материалов, которые способны противостоять повышенной влаге и даже промерзанию. Тем не менее поломки иногда случаются, и тогда крайне сложно восстановить систему. Ведь резервуар закопан под землёй.

Важно! Чтобы ёмкость для воды прослужила вам долго, грунт необходимо утеплить. Это позволит предотвратить влияние морозов на конструкцию.

Помещаем резервуар в землю

Установка резервуара для водоснабжения частного дома начинается с выбора подходящего для установки изделия места. Желательно, чтобы конструкция ёмкости имела круглую форму. Обратите особое внимание на рёбра жёсткости, без них не получится нормально установить аппарат.

Если же вы купите накопительный бак какой-либо другой формы и без рёбер. О его правильном монтаже придётся позаботиться дополнительно. Для этого понадобится бетонная оболочка. Именно она обеспечит надёжную фиксацию в грунте.

В верхней части конструкции должно быть специальное отверстие. Его лучше всего выполнить в форме люка. Оно необходимо для того, чтобы время от времени выполнять ревизию, просматривая состояние накопительного бака системы водоснабжения частного дома изнутри.

Важно! Накопительный резервуар должен быть установлен с наклоном не более чем 15 градусов. Это позволит значительно легче осуществлять чистку, так как осадки будут скапливать как раз под люком.

Устанавливаем и подключаем накопительный бак

На входной трубе накопительного бака для частного дома необходимо установить поплавковый кран. Также нужно подумать о переливной трубе на случай поломки поплавкового крана. Она застрахует систему от переполнения жидкостью.

Важно! При условии, что вода берётся из вашего собственного источника, посредством насоса, позаботьтесь о поплавковом выключателе.

На входе в накопительный бак для частной постройки необходимо поставить фильтр. Они бывают трёх видов:

центробежные,
циклонные,
сетчатые.

Пожалуй, наилучшим вариантом для накопительного резервуара частного дома является именно сетчатый фильтр. Его цена относительно невелика, а эффективности более чем достаточно, чтобы очистить не особо загрязнённую воду. Остальные два вида нужны тогда, когда жидкость имеет высокий уровень загрязнения.

Заполнять бак лучше всего через рассеиватель. Данная мера предосторожности позволит предотвратить поднятие осадка и его попадание в водопровод. Сверху в накопительную конструкцию врезается труба. Она будет выполнять роль вентиляции.

Важно! Отверстие трубы должно быть направлено вниз, при этом нужно закрепить специальную сеточку, чтобы предотвратить попадание мусора внутрь системы.

Основную роль при подключении системы водоснабжения частного дома с накопительным баком играет насос. Именно он отвечают за доставку воды конечному потребителю.

Важно! Всасывающий трубопровод должен иметь обратный клапан. Он устанавливается на ведущем к дому трубопроводе.

Безусловно, при подключении не обойтись без столь важных элементов системы водоснабжения частного дома с накопительным баком, как:

датчик уровня воды,
поплавковый выключатель,
реле защиты.

Все эти элементы в системе водоснабжения частного дома должны быть идеально скомбинированы друг с другом, и тогда всё будет работать отлично.

К трубопроводу насос подключается посредством армированного шланга. Чаще всего наружный диаметр трубы составляет 32 мм, но возможны и исключения. Трубопровод идёт к накопителю.

В некоторых случаях в частных домах, накопительные баки устанавливаются между перекрытиями. В таких случаях нужен настил из крепких досок. Это позволит максимально равномерно распределить нагрузку.

Подключаем расширительный бак

Расширительный бак немного отличается от накопительного. Его ещё называют гидроаккумулятором. Роль данного устройства заключается в компенсации давления внутри системы.

Важно! В самом баке установлена мембрана изменения объёмов, которая обеспечивает нормальную работу водоснабжения. Подобное устройство устанавливается в отопительных системах.

Если расширительный бачок для системы водоснабжения частного дома открытого типа — он устанавливается на самом верху. Закрытый тип конструкции нужно устанавливать перед циркулярным насосом. Это наиболее подходящее место.

При подключении теплоноситель подводится сверху. Также в системе должен обязательно быть манометр и предохранительный клапан. Без этого тепловодоснабжение в частном доме нормально функционировать не сможет.

Итоги

Тяжело переоценить значение накопительных баков для систем водоснабжения частных домов. Они позволяют не зависеть от стабильности подачи воды круглый год. К тому же из-за простоты конструкции их легко устанавливать.

Расширительные баки для частных домов выполняют дополнительно функции защиты от гидроудара и применяются чаще всего в системах отопления. Лучшим решением для частного дома является мембранный тип устройства.

Установка расширительного бака. На подачу или обратку?

Так уж устроено, что частные дома практически повсеместно обделяют поставками центрального отопления. Но зимы суровые и простым заклеиванием и запениванием щелей в доме тепло не сохранить. Поэтому очень важно свой дом оборудовать собственной системой отопления. Однако не все знают, как проходит выбор и установка расширительного бака. Ведь даже при подключении такой, казалось бы, посредственной и простой, детали есть свои нюансы.

Говорить о различных видах расширительных баков мы в этой статье не будем, так как их всего 2: открытый и закрытый. Первый тип, открытый, в наше время можно встретить в основном в старых домах. А второй тип между собой отличается только объемом, да внешним видом. Здесь будет обозреваться закрытый тип расширительных мембранных баков и то, как именно следует его устанавливать в системе домашнего отопления.

Подключение расширительного бака на подачу

Что же означает «установка бака на подачу»? Очень даже просто — это такой тип установки расширительного бачка, при котором циркуляционный насос выкачивает давление из расширительного бочонка. То есть бак устанавливается на всасывающей стороне насоса. Рассмотрим ниже, как это отобразится на работоспособности системы домашнего отопления в целом.

После сборки такой отопительной цепи, при которой насос качает из расширительного бака, мы наполняем ее водой. Пусть, для примера, будет закачано воды на 1 бар статического давления. Когда будет включен насос, он начнет создавать динамическое давление. Это легко можно увидеть, посмотрев на показания манометров, установленных в разных углах системы.

И так, насос включен. Он создает давление в 1,5 атмосферных давления. На ближайшем к нему манометре отображаются показания давления равные 1,4 бар. Пока жидкость в системе добирается до последующих измерительных приборов, давление опускается все ниже и ниже.

Когда жидкость совершает практически полный круг обращения по системе и доходит до установленного расширительного бачка — можно увидеть, что динамическое давление системы отопления будет равняться статическому. И на участке между насосом и бачком давление опустится еще ниже, снижая нагрузку на систему.

Монтаж расширительного бака в системе на обратку

Как мы определились, установка расширительного бака на подачу делает так, чтобы динамическое давление системы отопления на подходе к баку выравнивалось со статическим давлением. Подключение же бака на обработку даст нам совершенно другую картину.

Для удобства представьте, что система выглядит точно также, имеет те же размеры и параметры. Единственное отличие — бак установлен на выходе напора насоса. Это приводит к тому, что насос давит, в первую очередь, внутрь расширительного бака.

Система вновь наполняется жидкостью, которая создает давление 1 бар. Что следует после включения насоса? Он также создает давление 1,5 бар. Следом давление перераспределяется в расширительный бак. В данной точке, как и в случае с установкой бака на подачу, давление динамическое становиться равно давлению статическому. Но вот уже после того, как нагнетание покинет пределы расширительного бака, при изучении показаний манометров будет видно, что динамическое давление системы ниже, чем статическое!

Однако, несмотря на кажущиеся удобство второго метода установки, при неправильном расчете длинны системы отопления и наполнении её статическим давлением, давление может упасть ниже, чем атмосферное давление. Это приводит к тому, что вода начинает вскипать при более низких температурах, что приводит к крайне быстрому изнашиванию насоса, из-за чего его лопасти разрушаются в течении короткого времени.

Что следует помнить при монтаже расширительного бака

⦁ Установка мембранного бака должна производиться в помещении отопленном выше 0.

⦁ Бак необходимо подключить так, чтобы не был перекрыт доступ к его запору и сливу.

⦁ Система, в которой редуктор давления устанавливается после водомера, обеспечивает постоянное начальное давление в баке.

⦁ Расширительный бак устанавливается так, чтобы клапан предохранения устанавливался перед проточной арматурой.

Выводы и советы по установке расширительного бака

Из этой статьи становиться понятно, что универсальным способом установки расширительного бака — является подключение его на подачу, перед всасывающей стороной насоса. Это всегда обеспечит систему отопления стабильной работоспособностью и износоустойчивостью, а, следовательно, и уменьшит затраты как энергии, так и времени, и денег. При этом на подачю или на обратку работает насос — неважно.

В случае, если в отопительной системе имеется 2 или более циркуляционных насосов, то расширительный бак следует смонтировать как можно ближе к всасывающей стороне всех насосов. Когда отопительная система вашего помещения имеет большие размеры, можно установить несколько расширительных баков, при установке ориентируюсь на указание выше — как можно ближе к всасывающей стороне насоса.

Читайте так же:

Расширительный бак (водоснабжение) Flamco Airfix R 18

Расширительный бак (водоснабжение) Flamco Airfix R 18 (арт. FL 24459RU) предназначен для компенсации температурного расширения теплоносителя и поддержания давления в системах хозяственно-бытового и горячего водоснабжения водоснабжения — для снижения количества включений насоса (что продляет срок службы насоса и снижает затраты на электроэнергию), демпфирования гидравлических ударов, для передачи воды потребителям в часы «пиковых» нагрузок.

Корпус бака изготовлен из высококачественной обработанной углеродистой стали, покрытой порошковой краской белого цвета. Капсульная незаменяемая мембрана выполнена из EPDM. Материал газового клапана — латунь. Защитный колпачок газового клапана и резьбового ниппеля выполнен из пластика, фланец — из нержавеющей стали AISI 304L.

Бак имеет вертикальное исполнение и предназначен для настенного монтажа. Подключение к системе расположено снизу бака и имеет размер 3/4″. В качестве рабочей среды допустимо использовать воду с температурой от -10°C до +70°C. Рабочее давление не должно превышать 10 бар.

Гидроаккумулятор Flamco Airfix R 18 (арт. FL 24459RU) имеет объём 18 литров. Высота бака 35,7 см, диаметр 29 см. Весит изделие 4,5 кг.

Преимущества расширительных баков Flamco Airfix R

НАДЁЖНОСТЬ
Надёжность корпуса, выполненного из высококачественной обработанной углеродистой стали, подтверждена расчетом на прочность в соответствии с европейской директивой PED 97/23/EC («Оборудование, работающее под давлением»). Толщина стенок корпуса защищена от проникающей коррозии в течение не менее 10 лет.

ФОРМА КОРПУСА
Форма корпусов расширительных баков Flamco Airfix R рассчитана специально для восприятия повышенных давлений при несанкционированном повышении давления в системе, выходе из строя предохранительной арматуры и других неблагоприятных факторах.

УНИКАЛЬНЫЕ МЕМБРАНЫ ИЗ ЕВРОПЫ
В расширительных мембранных баках Flamco Airfix R применяется уникальная по форме и свойствам мембрана камерного типа из EPDM. Её физико-химические свойства, а также усиленный пояс в месте крепления позволяют использовать по максимуму всю ёмкость бака, при этом избегая растяжения и деформации самой мембраны.

БЕЗУПРЕЧНЫЙ ВНЕШНИЙ ВИД НАДОЛГО
Технология покраски включает несколько этапов. Финальное эпоксидно-порошковое покрытие, нанесённое методом электростатического напыления, и последующая полимеризация в технологической сушильной камере обеспечивают защиту корпуса баков от коррозии и воздействия окружающей среды, включая механические повреждения в процессах перевозки, хранения и эксплуатации.

КАЧЕСТВО В ДЕТАЛЯХ
Защитный пластиковый колпачок предохраняет азотный клапан, резьбовой ниппель от пыли и повреждений. Плотный монтаж азотного клапана позволяет максимально снизить риски изменения предварительного давления.
Высокие устойчивые опоры расширительных баков напольного монтажа позволяют надежно закрепить бак, а также обеспечить удобство его обслуживания в процессе эксплуатации.

100% СООТВЕТСТВИЕ ОБЛАСТИ ПРИМЕНЕНИЯ
В расширительных мембранных баках Airfix R используются фланцы из нержавеющей стали, которые гарантируют сохранение качества хозяйственно-бытовой воды, отсутствие коррозии, примесей, запахов и других негативных факторов. У большинства аналогичных моделей на рынке используются оцинкованные фланцы.

БЫСТРАЯ И УДОБНАЯ ЭКСПЛУАТАЦИЯ
В расширительных мембранных баках до 110 л подключение к системе расположено снизу бака, что существенно увеличивает срок службы мембраны капсульного типа в отличие от конструкций баков с подключением сверху. Мембрана капсульного типа при подключении сверху подвержена большей деформации и повреждениям при заявленных 50 000 циклов срабатывания.

Указания по монтажу

Расширительный мембранный бак должен быть установлен в отапливаемом помещении, легкодоступном для обслуживания месте. Монтаж должен производиться таким образом, чтобы была возможность всестороннего осмотра бака, имелся доступ к газовому клапану и запорной арматуре.
Расширительный мембранный бак необходимо защитить от воздействия влаги, резких перепадов давлений и механических повреждений.
Расширительный мембранный бак является важным элементом безопасности системы, поэтому отсечная арматура должна иметь защиту от несанкционированного доступа.
При монтаже расширительного бака обязательно использование предохранительного клапана (например, Prescor B) либо группы безопасности (например, Flexbrane). При использовании группы Flexbrane (с обратным клапаном) группу безопасности нужно монтировать перед расширительным баком со стороны линии ХВС.
Подключайте расширительный бак к системе водоснабжения только после промывки системы.
В случае использования Airfix R в качестве расширительного бака системы горячего водоснабжения на линии не должно быть сужения трубопровода.
В случае использования Airfix R в качестве гидроаккумулятора Расширительные баки рекомендуется устанавливать как можно ближе к реле давления.

Пример монтажа

Указания по эксплуатации

Не допускайте замерзания воды в расширительном баке.
Не допускайте попадания посторонних предметов в расширительный бак.
Рекомендуется не реже, чем 1 раз в месяц проверять предварительное давление воздушной полости бака. При необходимости скорректируйте давление, подкачав воздух/азот через газовый клапан автомобильным насосом.
Рекомендуется ежегодная проверка расширительного бака персоналом, имеющим соответствующее разрешение.

Документация

Расширительные мембранные баки для систем водоснабжения Airfix R — Технический паспорт изделия и руководство по эксплуатации (скачать PDF-файл)
Технический каталог Flamco (открыть PDF-файл)

Технические характеристики

Производитель	Flamco
Серия	Airfix R
Артикул	FL 24459RU
Тип	гидроаккумулятор
Назначение	питьевое и бытовое водоснабжение
Рабочая среда	санитарная вода
Исполнение	вертикальное
Монтаж	настенный
Цвет	белый (RAL 9016)
Исходное давление	до 10 бар
Ёмкость	18 литров
Температура на мембране	от -10°C до +70°C
Диаметр подключения к системе	3/4″
Материал бака	углеродистая сталь
Материал фланцев	нержавеющая сталь AISI 304L
Материал мембраны	EPDM
Тип мембраны	капсульная, незаменяемая
Диаметр	290 мм
Высота	357 мм
Вес	4,5 кг
Страна-родина бренда	Голландия
Страна производства	Россия
Официальная гарантия производителя	2 года

Как подключить расширительный бак к системе водоснабжения

Для того чтобы насос не включался каждый раз при открывании крана, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора процедура несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.

Функции, назначение, виды

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

для холодной воды;
для горячей воды;
для систем отопления.

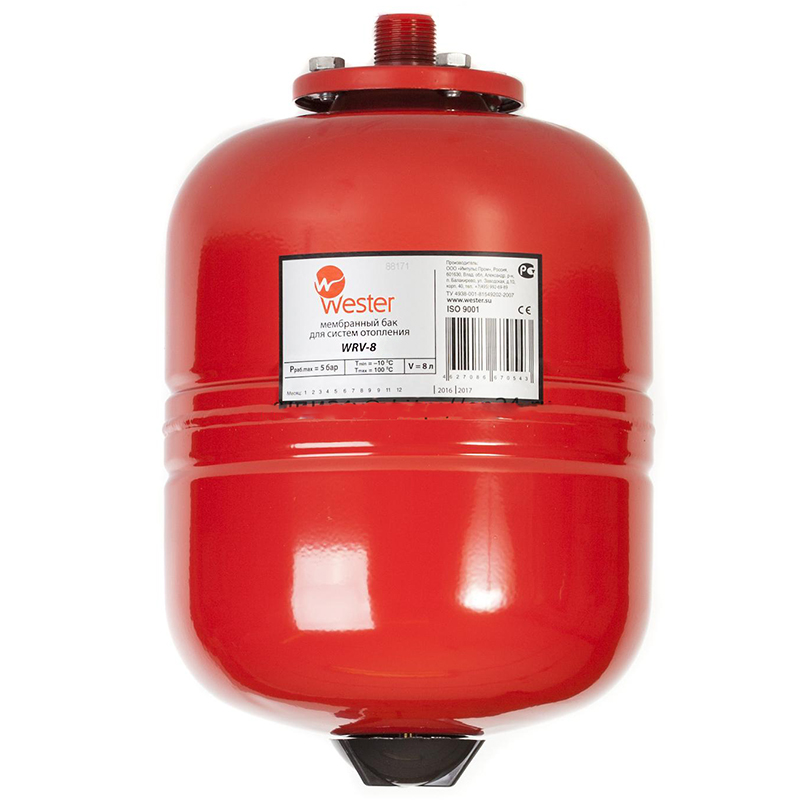

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Как выбрать объем бака

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти вполовину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Каким должно быть давление в гидроаккумуляторе

В одной части гидроаккумулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гидробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Какое давление воздуха должно быть

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:

Vатм.=(Hmax+6)/10

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Как выбрать

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из пищевой резины (вулканизированные резиновые пластины). Материал корпуса имеет значение только в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец прогнивает обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

насоса;
гидроаккумулятора;
реле давления;
обратного клапана.

С пятивыводным штуцером или без

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Поэтому систему чаще всего и собирают на его основе. Но данный элемент совсем необязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как обычно, вариантов несколько, выбирать вам.

Подключают гидроаккумулятор к погружному насосу точно так же. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Как установить два гидробака на один насос

При эксплуатации системы, иногда владельцы приходят к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Расширительный бак для водоснабжения применяют для стабилизации рабочего давления, защиты оборудования от возможных гидроударов, а также для выравнивания температурных показателей жидкости. Работа гидробаков протекает автономно на основании полученных данных о состоянии системы и не требует наличия насосов, компрессора или подключения к электросети.

Характеристика закрытых расширительных баков

Расширительные емкости – это резервуары цилиндрической или шарообразной формы с горизонтальным или вертикальным расположением рабочей камеры. Могут быть напольной или подвесной конструкции.

Оборудование предназначено для обеспечения бесперебойной эксплуатации систем водоснабжения жилого дома, подключенных к центральной сети. Для работы в структуре водопровода, подающего ресурс из подземных источников (скважины, колодцы), предназначены гидроаккумуляторы. Они поставляются в комплекте насосных станций, у них то же назначение, но другие требования и условия эксплуатации.

Особенности устройства и конструкции

Расширительный бак представляет собой непроницаемую емкость, выполненную из высоколегированной стали. Пространство рабочей камеры прибора делит на две части резиновая мембрана, которая по своей форме и способу крепления может быть двух видов.

В первом варианте – это вертикально установленный клапан, с одной стороны которого находится воздух, а с другой – вода. Вторая модификация устройства изготавливается в форме сплошной грушевидной емкости из резины, которая внизу, через выпускной клапан, фиксируется к корпусу прибора. Внутри мембраны находится жидкость, а снаружи – воздух.

Баки для бытового использования поставляются в торговую сеть размером от 8 до 150 л. Модели от 50 л снабжаются опорными стойками, штуцером для подключения дополнительных устройств и манометром для измерения давления.

Принцип работы гидроаккумулятора

Принцип работы гидроаккумулятора.

Гидроаккумулятор – это стальная емкость с металлическими опорами. Внутри корпуса находится две камеры – воздушная и гидравлическая. Верх воздушной камеры оборудован ниппелем, через который можно сбросить или накачать воздух. Низ емкости заканчивается специальным штуцером для соединения с водопроводом.

Принцип работы мембранного механизма следующий: после запуска перекачивающей станции вода подается в бачок прибора до тех пор, пока плотность в системе не превысит максимально допустимого уровня, после чего реле отключает гидроаккумулятор. При открытии кранов объем воды в камере уменьшается, сила напора падает, автомат подключает насос, и давление стабилизируется.

Классификация по области применения

Расширительные баки по своему внешнему виду и способу изготовления разделяют на открытые и закрытые конструкции. Оборудование открытого типа – это емкость накопительного действия, которая применяется в загородных домах с ограниченным водоснабжением. Размер и материал резервуара подбирают с учетом необходимого объема воды в сутки. Камеры такого типа используют в качестве дополнительного оборудования при устройстве отопления жилых зданий.

Устройства закрытого типа служат для компенсации температурных расширений и стабилизации давления в следующих системах:

подачи холодной воды;
горячего водоснабжения;
отопления;
водоочистки.

Материалы для гидропневматического оборудования

Безотказная работа любого гидропневматического агрегата зависит от правильного выбора мембраны. В зависимости от области применения и условий эксплуатации деталь может изготавливаться из следующих материалов:

Натуральная резина – предназначена для приборов с рабочим температурным диапазоном -5…+50°С.
Бутил-каучуковая диафрагма – работает в пределах 0…+120°С.
EPDM – синтетический эластомер, эксплуатируется в режиме +1…+110°С, рабочий напор жидкости – до 12 бар.
SBR-диффузор из стирол-бутадиеновой резины для горячего и холодного водоснабжения – до 15 бар, +1…+100°С.

Расчет объема бака перед выбором

Для того чтобы правильно настроить систему водопровода квартиры, нужно не ошибиться в выборе объема расширительного бака. Методика расчета размера емкости построена на сборе информации о бытовых приборах, расположенных в квартире.

Расчет объема бака перед выбором.

Составляем перечень точек подключения с указанием числа каждого типа оборудования, частоты включения в сутки и определяем суммарный коэффициент расхода воды (Cy). Например, есть два умывальника, общая частота использования 6 раз/сутки: 2х6 = 12. Такие вычисления необходимо произвести с каждым наименованием. Затем сложить все значения. Полученная сумма и будет показателем потребления ресурса в квартире.

После этого необходимо воспользоваться таблицей из международного способа расчета UNI 9182, подставить суммарный коэффициент и выбрать резервуар нужного размера.

На основании опыта использования системы расчетов объем емкости для квартиры равен:

до 3 потребителей – расширительный бак до 24 л;
до 8 точек – 50 л;
свыше 10 приборов – 100 л.

Горизонтальная и вертикальная ориентация

Какой ориентации приобрести гидробак, зависит от размера емкости и свободного места в квартире. В стандартном варианте резервуары объемом до 50 л выпускают с возможностью монтажа прибора на стены помещения и с вертикальным расположением корпуса.

Гидроаккумуляторы большей вместимости предусматривают несколько способов установки. Они могут быть как вертикальной, так и горизонтальной ориентации. В зависимости от комплектации приборы могут поставляться в составе насосной станции или в виде отдельного агрегата для автономных систем.

Схемы подключения гидробаков

Для того чтобы подключить гидропневматические баки к холодному или горячему водопроводу, они должны быть оснащены:

Схема подключения гидробака.

подающим, спускным и отводящим патрубками;
манометром;
предохранительным клапаном;
датчиком уровня;
ниппелем – устройством для регулирования и пополнения воздуха.

Расширительные емкости для холодной воды устанавливают в самой нижней точке распределительной системы. Баки для горячего водоснабжения монтируют на трассе трубопровода со стороны подачи жидкости к нагревательному оборудованию (теплообменник, бойлер и др.).

Выполнение установки расширительного бака

Монтаж агрегата производится в помещении с температурой не ниже 0°C. Минимальное расстоянии от стен и плит перекрытий – не более 60 см. Вокруг установленного оборудования необходимо обеспечить проход для доступа к воздушному крану, сливному клапану, запорной арматуре. Не допускается воздействие веса подключенного оборудования и трубопроводов на корпус прибора.

Перед установкой гидробака в камере необходимо измерить манометром плотность воздуха, она должна соответствовать техническим характеристикам механизма. Точную регулировку можно выполнить через ниппель в верхней части резервуара. Монтаж устройства (вертикально или горизонтально) зависит от объема бака и указывается в рекомендациях завода-изготовителя при покупке оборудования.

Особенности регулировки гидроаккумулятора

Настройка рабочих характеристик гидроаккумулятора происходит следующим образом:

Проверяем давление в воздушной камере. Для этого подключаем манометр к резиновому клапану, расположенному в верхней части емкости.
Если полученные значения не соответствуют рекомендуемым, то нажатием на ниппель стравливаем воздух и снижаем давление или накачиваем газ для повышения силы напора.
Затем открываем защитный кожух реле и при помощи большой гайки регулируем верхний уровень срабатывания, отвечающий за остановку насоса при максимальном давлении.
Нижняя граница запуска оборудования настраивается малым креплением.
Закрываем корпус реле и проверяем результаты.

Настройка давления бака в системе водоснабжения

Гидроаккумулятор поступает в торговую сеть с базовыми настройками производителя оборудования. Иногда такие параметры не соответствуют условиям эксплуатации.

Настройка давления бака в системе водоснабжения.

Корректировка работы расширительного бака показана в следующих ситуациях:

После установки агрегата. Регулировка значений согласно техническим нормам региона.
Слабый напор в системе.
Бак не наполняется.
Замена мембраны на новую.
Ремонт магистрали.
В воздушной камере превышены рекомендуемые значения, основания – показания манометра.
Нарушен температурный режим горячего водоснабжения.

При корректировке давления в газовом отсеке прибора следует учитывать, что для защиты емкости от коррозии воздушная камера на заводе заполняется осушенным азотом. Поэтому при регулировке плотности воздуха в газовой полости или наполнении резервуара после смены мембраны рекомендуется пользоваться техническим азотом.

Предохранительные клапаны устройства должны быть отрегулированы так, чтобы рабочее давление в защищенном сегменте не превышало нормативное более чем на 10 %, а при установленном значении до 0,5 МПа ≤ 0,05 МПа.

Регулировка гидробака в обвязке водонагревателя

Расширительные баки для систем горячего водоснабжения компенсируют изменения объема жидкости в границах допустимой минимальной и максимальной температуры, а также поддерживают давление в проектном диапазоне.

Мембранная емкость для ГВС устанавливается непосредственно в точке подачи холодной воды в систему. Оптимальной считается установка резервуара после редуктора давления. Концентрация воздуха в камере гидроаккумулятора должна быть на 0,25 бар выше, чем показатели рабочего напора в магистрали, или на 0,2 бар больше, чем установленное давление на выходе редуктора.

При такой настройке излишки воды, периодически появляющиеся в системе из-за повышения температуры, в процессе охлаждения будут постепенно сбрасываться обратно в трубопровод.

Правила обслуживания гидробака

Правила обслуживания гидробака.

Установка, испытания и ремонт оборудования должны проводиться в соответствии с рекомендациями завода-изготовителя специалистами, прошедшими специальную подготовку.

Любые изменения конструкции расширительной камеры с использованием сварных работ или посредством механических воздействий запрещаются.

Один раз в год требуется выполнять профилактический осмотр гидробака:

Проверять давление в воздушной камере.
Проводить внешний осмотр корпуса установки.
Обследовать контрольно-измерительную аппаратуру (манометр, клапаны, реле и др.).
Инспектировать герметичность трубопроводов и работу запорной арматуры.

Монтаж гидробака открытого типа

Расширительные емкости открытого типа – это навесное оборудование, которое монтируют в верхней точке магистрали. Место установки должно иметь хорошую вентиляцию во избежание формирования конденсата на поверхности прибора. Высота размещения емкости должна позволять свободный доступ к внутренней части резервуара для выполнения технического осмотра или ремонта рабочей камеры.

Резервуар оборудуется поплавковым клапаном, который устанавливается на входной магистрали. Он предназначен для поддержания в накопительной камере уровня жидкости, который исключает перелив воды через кромку бака.

Выводы и полезное видео по теме

Использование расширительных баков в системе водоснабжения квартиры позволяет получить контролируемую подачу воды с постоянным давлением, обеспечивающим стабильную безаварийную работу сантехнического оборудования.

Любая линия для снабжения частного дома водой состоит из приборов, автоматизирующих процесс ее работы. Одним из основных ее узлов является накопительный бак, при установке которого своими руками важно знать, как выглядит схема подключения гидроаккумулятора к насосу и системе водоснабжения.

Помимо правильного подключения, гидробак необходимо точно отрегулировать, создав внутри оптимальное давление при работе в индивидуальной системе водозабора. Для выполнения данной работы необходим сантехнический инструмент и соблюдение технологии при регулировочных работах.

Зачем нужен гидробак

Гидроаккумулятор всегда ставят в магистраль индивидуального водоснабжения, он работает постоянно и выполняет следующие функции:

Сглаживает негативные последствия гидравлических ударов. При срабатывании электронасоса водный поток резко останавливается или ускоряется, при этом жидкость воздействует на трубопровод и его узлы с физическим усилием. Подключение гидроаккумулятора к системе водоснабжения позволяет плавно накапливать и отдавать воду за счет расположенной внутри пластичной резиновой мембраны.
Подключение гидробака уменьшает количество циклов включения и отключения скважинного или колодезного электронасоса за счет накопления жидкости, которая отдается в магистраль при использовании и поддерживает в ней давление, не давая электронасосу включаться.
Гидроаккумуляторы создают аварийный запас воды в моменты отключения электричества или выхода насосного оборудования из строя.
Подключение гидроаккумулятора к системе водоснабжения нормализует давление, позволяя избежать его резких перепадов при нестабильной работе электронасоса.

Рис. 1 Гидроаккумуляторы для водопроводных магистралей

Устройство гидробака

Устройство гидроаккумулятора не отличается сложностью, он состоит из металлического бака со встроенной грушевидной мембраной или плоской диафрагмой из резины. Диафрагма крепится поперек корпуса между его половинками, грушевидный баллон устанавливают на входе около горловины – такой тип используют для подачи воды при индивидуальном водоснабжении. В задней части металлической емкости установлен ниппель, с помощью которого в корпус гидробака закачивают воздух, подстраивая его внутреннее давление к системе.

Гидробаки выпускают для отопительных систем, горячей воды (красного цвета) и холодного водоснабжения (синий цвет). В зависимости от объема гидробака и способа монтажа различают модели с горизонтальным расположением и объемные вертикальные агрегаты, которые устанавливаются на ножках.

Горизонтальные модели небольшой емкости чаще используют в насосных станциях со встроенным центробежным электронасосом поверхностного типа и элементами автоматической системы управления. Гидробаки с вертикальным расположением используют отдельно, их удобнее монтировать при работе с погружными электронасосами. Вертикальные баки конструктивно отличаются от горизонтальных моделей: мембранная оболочка крепится в верхней и нижней части корпуса, помимо ниппеля для накачки воздуха они имеют дополнительный штуцер для его стравливания из резиновой оболочки.

При приобретении гидробака следует знать, что его полезный объем при накоплении жидкости составляет не более 30% от общего.

Рис. 2 Конструкция гидробака

Принцип работы гидробака

Обычно внутренняя груша располагается в емкости с воздухом под стандартным давлением 1,5 бар. При включении вода подается установленным в скважину электронасосом в бак, заполняя резиновую грушу – она увеличивается в объеме, сжимая воздушное пространство внутри. При достижении давления (стандарт 3 бара), равного порогу срабатывания автоматического реле, электронасос отключается, и поступление воды в линию прекращается.

При включении вода идет к потребителю под давлением, которое создает резиновая мембрана, сжатая воздухом. По достижении минимальной отметки в 1,7 бар. реле замыкает цепь питания электронасоса и происходит заполнение магистрали.

Рис.3 Пример установки гидроаккумулятора в систему водоснабжения с погружным насосом

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Установка гидроаккумулятора для систем индивидуального водоснабжения своими руками производится вместе с автоматикой и переходниками, к которым относятся коммутирующий пятивходовой штуцер, манометр для настройки и контроля, коммутирующее гидравлическое реле. При использовании в водозаборе скважинного глубинного электронасоса обвязка для скважины включает в себя реле сухого хода и обратный клапан, если он отсутствует в насосном агрегате.

Если в водопроводной магистрали используется поверхностный центробежный электронасос, то практичнее и дешевле приобрести готовую смонтированную насосную станцию, чем проводить монтаж элементов системы самостоятельно.

Рис. 4 Бачок расширительный в станции

Настройка гидроаккумулятора при подключении

Перед использованием в частном доме водопровода с гидроаккумулятором нужно знать, каким должно быть давление в гидроаккумуляторе для его оптимальной работы, для снятия показаний берут переносной манометр. Типовая водопроводная линия со стандартным реле давления имеет пороги срабатывания от 1,4 до 2,8 бар., заводская установка давления в гидробаке при этом – 1,5 бар. Чтобы работа гидроаккумулятора была эффективной и происходило его полное наполнение, для заданной заводской установки подбирают нижний порог включения электронасоса на 0,2 бар. больше – на реле устанавливают порог 1,7 бар.

Если в гидробаке в процессе эксплуатации или в связи с длительным сроком хранения при измерениях манометром определяют, что давление недостаточно, поступают следующим образом:

Отключают электронасос от питания.
Снимают защитную крышку и прижимают клапан гидробака в виде головки ниппеля на выходе устройства – если оттуда поступает жидкость, значит произошло повреждение резиновой мембраны и ее необходимо менять. Если из гидробака поступает воздух, с помощью автомобильного манометра измеряют его давление.
Сливают воду из магистрали, открывая ближайший к расширительному баку кран.
При помощи ручного насоса или компрессора накачивают в аккумуляторный бак воздух до достижения показаний манометра в 1,5 бар. Если после автоматики происходит подъем воды на определенную высоту (дома высокой этажности), общий напор и диапазон работы системы повышают исходя из того, что 1 бар. приравнивают к 10 метрам вертикального водного столба.

При расчете необходимого давления в гидробаке для любых диапазонов выбирают его значение на 10% меньше нижнего порога срабатывания реле. Выбор данного значения гарантирует, что встроенная мембрана будет расширяться и сжиматься в небольшом диапазоне и соответственно увеличится срок ее службы и всего расширительного бака.

Рис.5 Настройка гидроаккумулятора

Определение параметров бака

В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен – если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости – можно рассчитать его минимальный объем по приведенной ниже формуле.

Рис. 6 Как правильно в системе водоснабжения рассчитать объем гидробака

Еще один метод вычислений – расчет необходимого объема гидробака по мощности используемого электронасоса.

В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает – плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.

Рис.7 Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии

Установка нескольких гидробаков

Некоторые пользователи сталкиваются с проблемой, как подключить дополнительный бак для линии водоснабжения, если произошло увеличение потребления или объем накопительного бака слишком мал для нормальной работы. Установка двух гидроаккумуляторов не представляет особых сложностей, их можно собрать, подключив параллельно, с использованием дополнительного переходного штуцера, гибкого шланга или обрезка водопроводной трубы.

Преимуществом системы с двумя баками является ее высокая надежность в случае, если в одном из них произойдет разрыв резиновой мембраны.

Рис. 8 Гидробак в блоке частотного управления насосами

Как выбрать гидроаккумулятор

При выборе гидроаккумулятора лучше отдать предпочтение моделям с резиновой грушей – в мембранных видах жидкость контактирует с металлическим корпусом, что может вызвать его коррозию.

Основной рабочий элемент баллонного гидробака – грушевидная мембрана, от качества которой зависит срок его службы, при этом материал корпуса играет менее важную роль, так как не контактирует с водой. Обычный материал изготовления груши – изобутированная пищевая резина, при выборе модели для наружного монтажа повышенное внимание следует обращать на фланец, к которому крепится резиновая мембрана. Предпочтение следует отдавать моделям, фланец которых сделан из толстой нержавейки или оцинкованной стали – такое изделие прослужит 10-15 лет без потери своей герметичности.

Еще одно преимущество баллонного бака – простота замены резиновой мембраны. Для этого откручивают несколько шестигранных болтов крепления фланца и снимают его вместе с оболочкой.

Рис. 9 Вертикальные гидробаки в водопроводной линии

Установка гидроаккумулятора

После приобретения подходящей модели электронасоса к скважине или колодцу и подключения его к трубопроводу, расчета объема и покупки нужного гидробака, необходимо его правильно установить. Если модель имеет большой объем и устанавливается на вертикальное ножки, стоит воспользоваться следующими рекомендациями:

Лучше ставить объемный накопительный бак в самой высокой точке дома (чердак, второй этаж) – это позволит создать максимальное давление в водопроводной линии.
Пол в помещении должен быть ровным, влажность не должна превышать установленные нормы во избежание коррозии оцинкованного фланца и поверхности бака.
Устройство лучше подключать при помощи гибкого напорного шланга в оплетке из нержавейки и диаметром накидных гаек в один дюйм, выполненных из латуни. Следует избегать шлангов для подачи с алюминиевой оплеткой и монтажными муфтами из дешевого силумина – хрупкого сплава алюминия с кремнием.

Рис. 10 Схема подключения гидроаккумулятора для индивидуальных систем водоснабжения

Обвязка расширительного бака

Перед тем, как подключить гидроаккумулятор для систем индивидуального водоснабжения, готовят комплектующие: автоматические приборы, фильтры и переходные муфты для подсоединения труб ПНД. После подсоединения электронасоса к водопроводу из ПНД при помощи переходных пластиковых муфт и размещения его в скважине, дальнейшие работы по сборке проводят в следующей последовательности:

На выходе водопроводной трубы из насоса устанавливают шаровый кран и фильтр грубой очистки для удаления песка из воды.
После фильтра устанавливают тройник с диаметром отверстий, подходящих для подключения автоматики. В его верхний отвод вкручивают переходную муфту для подключения реле.
Для присоединения к электронасосу реле давления и манометра применяется стандартный пятивходовой штуцер, который подключают к тройнику при помощи переходника.
На выходе штуцера с наружной резьбой диаметром 1 дюйм устанавливают шаровый кран с накидной гайкой – это позволит производить ремонт и замену узлов, не сливая воду из всей водопроводной магистрали.
К выходному отверстию штуцера с внутренней резьбой 1 дюйм при помощи гибкой подводки присоединяют гидроаккумулятор.
Далее в пятивыводной штуцер устанавливают манометр и реле давления, в тройник вкручивают реле сухого хода.
В конце подключают электрический кабель питания к реле – монтаж автоматики на этом можно считать законченным.

Многие предпочитают устанавливать всю автоматику с помощью соединительных штуцеров непосредственно на выходе гидроаккумулятора – такая методика не требует подводного шланга.

Рис. 11 Как установить гидроаккумулятор в линию

Гидробак является основным узлом в автоматических системах управления электронасосами, необходимым для снижения нагрузки на водопроводную магистраль и уменьшения циклов срабатывания насосного оборудования. Его соединение с трубопроводом и настройку довольно просто сделать своими руками при использовании простейшего сантехнического инструмента. Для правильного выбора расширительного бака можно использовать не слишком сложную формулу или определить его параметры приблизительно в зависимости от объема подачи или мощности насосного оборудования.

Расширительный бак для водоснабжения. Устройство, монтаж, нормы

Расширительный бак (гидроаккумулятор) — предназначен для накапливания гидравлической энергии воды и последующего её использования. Гидроаккумулятор в системе водоснабжения выполняет функцию демпфера способного принять в себя, как прирост объёма или резкий скачок давления, так и компенсировать незначительный водоразбор для снижения частоты включения насоса.
Вода — жидкость практически несжимаемая, поэтому малейшая утечка в системе водоснабжения или мгновенное открытие водоразборного крана приведут к резкому снижению давления и последующему включению насоса. Малейший же прирост объёма, образующийся даже при расширении нагреваемой воды, может привести к резкому повышению давления и разрушению элементов системы водоснабжения.
Принцип действия гидроаккумулятора заключается в накоплении гидравлической энергии воды c последующим её использованием. При работающем насосе часть энергии затрачивается на сжатие воздуха заполняющего внутренний объёма бака и заполнение его водой. После отключения насоса сжатый воздух поддерживает давление в системе водоснабжения, а незначительный водоразбор компенсирует водой вытесняемой из бака.

Гидроаккумуляторы применяются в системах холодного и горячего водоснабжения для:
— Поддержания давления в системе водоснабжения.
— Создания запаса воды в системах с перебоями в водоснабжении.
— Компенсации температурных расширений возникающих при нагреве воды.
— Компенсации гидравлических ударов возникающих при включении насоса.
— Компенсации незначительных разборов воды или утечек провоцирующих недопустимо частое включение насоса.
— Сглаживания пиков водопотребления в системах с лимитированным мгновенным расходом воды.

Устройство и конструкция гидроаккумулятора

Конструкция гидроаккумулятора представляет собой герметичный бак, внутренний объём которого разделен эластичной мембраной. C одной стороны мембраны находится замкнутый объём воздуха, а с другой стороны вода из системы водоснабжения. Устройство гидроаккумулятора, аналогично устройству расширительного бака их отличие лишь в том, что применение баков гидроаккумуляторов допускается с холодной водой питьевого качества, а расширительные баки применяются с холодной и горячей технической водой. Корпус гидроаккумулятора изготавливают из нержавеющей или углеродистой стали, а устройство может предполагать горизонтальный или вертикальный монтаж. Внутренняя и наружная поверхность баков покрывается антикоррозионными лакокрасочными покрытиями допустимыми для применения с питьевой водой.

Мембрана гидроаккумулятора изготавливается из:
— Каучуков применяется в гидроаккумуляторах для воды с температурой от -10°C до +50°C, она эластична и недолговечна, а со временем возможна диффузия воды.
— Бутил применяется в гидроаккумуляторах для воды с температурой от -10°C до +100°C и отличается меньшей эластичностью, чем у каучуковой, но большей долговечностью.
— EPDM мембрана из этилен пропилена устанавливается в гидроаккумуляторах для воды с температурой от -10°C до +100°C и также, как каучуковая — не исключает диффузию воды.
Мембрана может быть сменной или не сменной. Цена гидроаккумулятора со сменной мембраной, выше цены бака такого же объёма но со стационарной мембраной, за то в случае разрыва мембраны не потребуется замена всего бака. Кроме того в гидроаккумуляторах со сменной мембраной вода не контактирует с внутренней поверхностью бака, что является дополнительной защитой от коррозии.
Некоторые гидроаккумуляторы серийно могут оснащаться манометром, датчиком разрыва мембраны и устройствами с помощью которых в баке будет обеспечена циркуляция исключающая застой воды.

Принцип работы гидроаккумулятора

Принцип работы гидроаккумулятора основан на накапливании гидравлической энергии воды и последующем её использовании. Ниже рассмотрен принцип работы гидроаккумулятора на примере наиболее распространённой схемы подключения с повысительным или скважинным насосом. Эластичная мембрана герметично разделяет объём бака на две полости — газовую и водяную. Мембрана может растягиваться таким образом, что весь объём гидроаккумулятора будет заполнен газом или водой. Газовая полость соединена с атмосферой через ниппель и с помощью компрессора в ней может быть создано начальное давление. Водяная полость через патрубок соединяется с трубопроводом водоснабжения.

Зарядка гидроаккумулятора водой начинается по сигналу датчика давления который при достижении значения Pmin подаёт сигнал на включения насоса. Работа насоса приводит к повышению давления в системе водоснабжения до максимально допустимой отметки Pmax и поступлению в гидроаккумулятор резервного объёма воды, при этом газ сжимается и доля занимаемого им объёма в баке уменьшается. Насос настраивается на давление включения Pmin и давление выключения Pmax.

Незначительный разбор воды, такой как, открытие одного крана, не ведёт к включению насоса, а покрывается водой вытесняемой сжатым газом из гидроаккумулятора. После вытеснения из гидроаккумулятора всего запаса воды и достижении минимального давления, поступит сигнал на включение насоса. Гидроаккумулятор предназначен для чистой питьевой воды. Запрещается использовать для горючих, химически активных жидкостей, а также воды, содержащей абразивные вещества и прочие твердые предметы, которые приводят к интенсивному износу мембраны.

Технические характеристики гидроаккумулятора

Начальное давление газового пространства — избыточное давление в газовой полости гидроаккумулятора на момент его поставки. В зависимости от условий эксплуатации, давление газового пространства может быть увеличено с помощью автомобильного компрессора или уменьшено спуском газа через ниппель.

Максимальное давление — максимальное избыточное давление в гидроаккумуляторе, при котором гарантирована длительная безаварийная работа.

Объём гидроаккумулятора — объём внутренней полости разделённый герметичной эластичной мембраной на две части. Следует иметь в виду, что запасённый объём воды в гидроаккумуляторе, как правило, составляет 40-50% объёма бака.

Максимальное давление в системе водоснабжения — максимальное избыточное давление в системе водоснабжения, ограниченное пределами прочности элементов системы или условием бесшумной работы водоразборной арматуры. Автоматика управления насосом настраивается на выключение при достижении этого давления.

Минимальное давление в системе водоснабжения — минимальное избыточное давление в системе водоснабжения, обусловленное высотой системы водоснабжения и минимальным избыточным давлением у верхней водоразборной точки. Автоматика управления насосом настраивается на включение при достижении этого давления.

Расчёт гидроаккумулятора

   В системах водоснабжения, с помощью гидроаккумулятора решают массу задач, и расчёт для каждого из случаев выполняется по различным методикам. Выше приведенный алгоритм расчёта гидроаккумулятора позволяет подобрать баки для решения двух наиболее популярных задач и определяет начальное давление газового пространства, давление включения и отключения насоса.
   Первый вариант расчёта гидроаккумулятора – с приоритетом частоты включения насоса. В системах с бустерными станциями, скважинными и повысительными насосами, бак гидроаккумулятор необходим для снижения частоты включения насоса. Вода – жидкость несжимаемая, поэтому даже кратковременное открытие одного водоразборного крана в многоквартирном доме, может стать причиной включения насоса. Частое включение насоса приводит к быстрому его износу и выходу из строя. Частота включения связана с электрической мощностью насоса, так, например, насосы мощностью более 8 кВт рекомендуется включать не более 10 раз в час, насосы мощность которых менее 5 кВт – не более 20 раз в час, а насосы мощность которых попадает в диапазон от 5 до 10 кВт не более 15 раз в час. Эта зависимость и лежит в основе вышеприведенного алгоритма расчёта. Кроме мощности насоса, на допустимую частоту включения влияет ещё множество факторов, так например, чем больше масса подвижных частей, тем ниже допустимая частота включения. Поэтому обращайте внимание на соответствие значений частоты включения полученной в результате подбора гидроаккумулятора и оптимальной частоты для выбранного ранее насоса, а при необходимости повторите расчёт бака.
   Второй вариант расчёта гидроаккумулятора – с приоритетом запасённого объёма воды. Рекомендуется для систем, в которых не допускается прекращение подачи воды, но случаются перерывы в подаче электроэнергии или воды из систем централизованного водоснабжения.

Подбор гидроаккумулятора

Объём выбранного бака гидроаккумулятора должен быть больше или равен, объёму полученному в результате расчёта. Негативных последствий от завышения объёма гидроаккумулятора, сверх расчётного значения — нет, независимо от того на сколько он превышен.
Подбирая гидроаккумулятор, следует учесть его температурные и прочностные характеристики. Максимальное давление бака должно быть больше или равно максимальному давлению в месте его подключения. Если установка гидроаккумуляторов предусматривается в помещении, то следует учесть что баки с диаметром более 750 мм и высотой более 1,5м могут не пройти в дверной проём, а для их перемещения потребуются средства механизации. В таком случае лучше отдать предпочтение не одному, а нескольким бакам гидроаккумуляторам меньшей ёмкости. При выборе гидроаккумулятора, следует помнить, что объём воды запасённой в нём, составляет в среднем 40-50% от объёма бака.

Настройка давления в гидроаккумуляторе

Перед подключением гидроаккумулятора к системе водоснабжения в нём должно быть создано начальное давление газового пространства. В пустом гидроаккумуляторе с предварительно накачанным давлением газового пространства Pг весь объём бака занимает воздух (газ азот). После включения насоса система заполняется водой и как только давление воды превысит начальное давление газового пространства вода растягивая мембрану и сжимая газ поступит в гидроаккумулятор, а при достижении минимального рабочего давления Pmin для системы водоснабжения заполнит его на 10-15%. 15% запас воды в баке гидроаккумуляторе необходим для покрытия водоразбора во время от поступления сигнала на включение насоса, до момента поступления воды от насоса к водоразборному крану. В противном случае, при отсутствии оговоренного запаса, возможен нестабильный режим водоразбора с перерывами в момент, когда из гидроаккумулятора была вытеснена вся вода, а насос включиться ещё не успел.
Начальное давление газового пространства рассчитывается под конкретные условия работы. Рассчитать давление в гидроаккумуляторе можно в разделе сайта — Расчёты. Если начальное давление газового пространства гидроаккумулятора, установленное в заводских условиях, превышает рассчитанное значение — его следует понизить спустив воздух, а если оно меньше, давление необходимо накачать компрессором. Начальное давление газового пространства принимают на 0,2 — 1 бар меньше давления включения насоса. Чем дальше установлен гидроаккумуляторный бак от точки поддержания постоянного давления, тем меньше следует принимать начальное давление газа. В разделе сайта расчёты приведена программа которая поможет вам определить все параметры необходимые для настройки давления в гидроаккумуляторе: начальное давление газового пространства Pг, давление включения Pmin и давление выключения Pmax насоса, под конкретные условия.

Схема подключения гидроаккумулятора

Схема подключения гидроаккумулятора зависит от возложенной на него функции. Ниже приведены наиболее популярные из схем установки гидроаккумуляторов в системах водоснабжения.

Повысительные насосные станции устанавливаются на объектах со значительным водопотреблением и как правило, один из насосов в них работает всё время. Гидроаккумулятор для повысительной насосной станции применяется в основном для сглаживания скачков давления в момент включения дополнительных насосов, ну и конечно же для компенсации незначительных водоразборов. Кроме того, подобная схема подключения гидроаккумулятора применяется в системах водоснабжения с частыми перерывами в подаче электроэнергии на повысительные насосы, если отсутствие воды во время отсутствия электроэнергии не допускается. В таком случае запасённый объём воды в гидроаккумуляторе играет роль резерва используемого во время отсутствия электроэнергии. Объём гидроаккумулятора выполняющего функцию демпфера будет тем больше, чем мощнее насосная станция и чем большее давление она должна поддерживать. В схеме установки гидроаккумулятора в качестве буферной ёмкости его объём будет тем больше, чем больше необходимый запас воды и чем меньше разница между давлением включения и давлением отключения насоса.

Оптимальный режим включений для погружного насоса, способный гарантировать ему длительную и бесперебойную работу составляет от 5 до 20 включений в час и указывается в технических характеристиках этого насоса. Реле давления включает насос при падении давления воды в системе водоснабжения до минимального значения и отключает при достижении максимального значения. Вода — жидкость несжимаемая, поэтому даже незначительное водопотребление или подкапывание, особенно в малых системах водоснабжения, понизит давление воды до минимальной отметки и станет причиной включения насоса, при этом через несколько секунд поступит сигнал на его выключение, потому что водопотребления нет, а утечку насос компенсирует моментально. Такой режим работы не благоприятен для погружного насоса и приведёт к быстрому выходу из строя. Запасённый в гидроаккумуляторе объём воды компенсирует незначительные утечки и малые водоразборы, снижая тем самым частоту включения насоса. Кроме того гидроаккумулятор в схеме с погружным насосом позволяет сгладить мгновенный рост давления воды в момент его включения. Объём гидроаккумулятора зависит от оптимальной частоты включения насоса, его мощности, часового расхода воды и высоты установки бака.

Гидроаккумулятор в схеме подключения накопительного водонагревателя выполняет функцию расширительного бака. При нагреве вода расширяется и чем больше её объём в системе горячего водоснабжения — тем большим будет прирост объёма. Вода, как известно — жидкость практически несжимаема и даже незначительный прирост объёма в замкнутом контуре приведёт к росту давления и разрушению элементов системы. Объём бака гидроаккумулятора будет тем больше, чем больше объём воды в системе водоснабжения и накопительном водонагревателе, чем больше температура до которой нагревается вода и чем меньше максимальное допустимое давление в системе водоснабжения.

Схема подключения гидроаккумулятора перед повысительными насосами по ходу движения воды, используется для сглаживания резкого падения давления во внешней водопроводной сети во время включения насосов. Объём бака будет тем больше, чем больше расход воды и чем меньше разница между минимальным и максимальным давлением водопровода перед повысительным насосом.

Установка и монтаж гидроаккумулятора

Установка гидроаккумулятора должна производиться квалифицированными специалистами в соответствии с инструкцией по монтажу.

Требования к установке:
— Не допускается монтаж гидроаккумуляторов с внешними повреждениями.
— Параметры рабочей среды в месте установки гидроаккумулятора не должны выходить за пределы параметров установленных изготовителем.
— Площадка предусмотренная для монтажа гидроаккумулятора должна выдерживать вес бака заполненного водой на 100%.
— В помещении с гидроаккумулятором следует предусмотреть возможность слива воды из бака, при необходимости.
— Помещение в котором предусматривается установка бака должно быть отапливаемым. Не допускается замерзание воды в баке.
— Элементы гидроаккумулятора не должны испытывать статической нагрузки от подводящих трубопроводов или другого оборудования.
— Гидроаккумулятор необходимо защитить от воздействия влаги и механических повреждений.
— Масса и габариты гидроаккумуляторов объёмом более 750 литров могут затруднить монтаж, обязательно проверьте, пройдёт ли ёмкость в дверные проёмы и учтите, что его масса будет исчисляться сотнями килограмм.

Требования к монтажу:
— Не допускаются изменения в конструкции бака гидроаккумулятора.
— В обвязке гидроаккумулятора обязательна установка предохранительного клапана, при этом давление его полного открытия не должно превышать максимально допустимого давления в баке.
— На трубопроводе перед гидроаккумулятором по ходу движения воды должен быть установлен обратный клапан предотвращающий опорожнение бака в систему водоснабжения или скважину.
— Для проведения технического обслуживания на трубопроводах обвязки бака, до и после него, следует установить запорную арматуру защищённую от случайного закрытия и дренажный кран для слива воды.
— Если в конструкции гидроаккумулятора не предусмотрена арматура исключающая застой воды в нём и обеспечивающая циркуляцию во время водоразбора, рекомендуется её дополнительная установка.
— Подключение гидроаккумулятора должно производиться только после промывки системы водоснабжения подключенной за ним и трубопроводов перед ним.
— Перед монтажом в систему водоснабжения, в гидроаккумуляторе следует создать начальное давление газового пространства в соответствии со значением полученным расчётом. Расчёт всех необходимых параметров вы найдёте в разделе сайта, Расчёт объёма и давления в гидроаккумуляторе.

Обслуживание и ремонт гидроаккумулятора

Обслуживание гидроаккумулятора:
— Ежемесячная проверка давления включения и выключения насоса, на соответствие значениям заданным при наладке.
— Раз в пол года проверка внешних повреждений гидроаккумулятора, на наличие коррозии, вмятин и подтеканий. В случае выявления внешних повреждений необходимо установить и устранить причину их возникновения.
— Раз в пол года проверка начального давления газового пространства Pг, на соответствие расчётному значению. Рассчитать начальное давление газового пространства можно в разделе сайта Расчёты.
— Раз в пол года проверка целостности мембраны и при выявлении её нарушения произвести замену.
— При длительном бездействии гидроаккумулятора, его необходимо хранить в сухом помещении, предварительно слив из него всю воду.
Проверка начального давления газового пространства в гидроаккумуляторе. Чтобы проверить начальное давление газового пространства необходимо отключить бак от системы водоснабжения, дренировать из него воду и к ниппелю газовой полости подключить манометр. Если давление ниже установленного при настройке — через тот же ниппель бак следует накачать компрессором (возможно автомобильным).
Проверка давления включения и выключения насоса. Давление включения и выключения насоса снимается по показаниям манометра установленного у гидроаккумулятора. Для этого открывается любой водоразборный кран и в момент включения насоса фиксируется значение давления. Давление отключения фиксируется после закрытия крана и последующего за ним отключения насоса.

Ремонт гидроаккумулятора в случае разрыва мембраны. Для того чтобы выявить разорванную мембрану необходимо отключить бак от системы водоснабжения и дренировать воду, если из дренажного крана пошёл воздух, значит целостность мембраны нарушена.
Разорванную мембрану лучше заменить, если она конечно заменяемая. Клеить мембрану не рекомендуется, так как большинство клеев не допускаются для применения с водой питьевого качества, да и циклическое растяжение-сжатие мембраны, повторяющееся несколько раз в час разрушающе для клееных соединений.

Порядок замены мембраны:
— Отсоедините гидроаккумулятор от системы водоснабжения и дренируйте его.
— Сбросьте давление газовой полости через ниппель в верхней части бака.
— Демонтируйте фланец мембраны, который находится в области патрубка для присоединения трубопровода. Отвинчивая гайку в верхней части корпуса (при её наличии) освободите держатель мембраны.
— Извлеките мембрану из отверстия в нижней части корпуса.
— Проверьте внутреннюю поверхность корпуса на предмет загрязнений и коррозии, при наличии удалите их и промойте поверхность водой. После высушите корпус гидроаккумулятора.
— Помните, мембрана не маслостойкая, поэтому маслосодержащие вещества не должны использоваться для антикоррозионной защиты внутренней поверхности корпуса.
— Вставьте держатель мембраны в отверстие в верхней части устанавливаемой мембраны, (если крепление предусмотрено конструкцией бака). Вверните болт в держатель мембраны, вставьте мембрану в корпус и введите держатель в отверстие в днище корпуса. Зафиксируйте держатель мембраны гайкой.
— Смонтируйте на корпус фланец мембраны.
— Установите предварительное давление воздуха в гидроаккумуляторе. Проверьте на утечки и присоедините гидроаккумулятор к системе.

Замена частей допускается лишь оригинальными запчастями от производителя бака. Заполнять воздушную камеру лучше всего инертным газом, например азотом. Прежде чем удалить газ из воздушной камеры следует слить из бака воду. Ресурс службы гидроаккумулятора снижается при максимальных значениях и перегрузках, а так же вне диапазона указанных температур.

Требования норм, касающиеся гидроаккумуляторов

Ниже собраны требования норм и правил касающиеся подбора, монтажа и эксплуатации гидроаккумуляторов. Приведенный перечень нормативных требований не является исчерпывающим, и со временем будет расширяться. Выдержки взяты из нормативных документов регулирующих порядок проектирования, монтажа и эксплуатации инженерных систем жилых, общественных и административно бытовых зданий. В разделе не приведены требования норм и правил которые относятся к Гидроаккумуляторам применяемым в промышленности и технологических установках.

ДБН В.2.2-15 Жилые здания

Пункт 5.21 — Глава 5 Инженерное оборудование зданий

В одноквартирных домах, присоединённых к индивидуальному водозабору, систему водоснабжения следует проектировать с мембранным пневмобаком и насосом, автоматически управляемым по давлению.

СНиП 2.04.01 Внутренний водопровод и канализация зданий

Пункт 12.4 — Глава 12 Насосные установки

Располагать насосные установки (кроме пожарных) непосредственно под жилыми квартирами, детскими или групповыми комнатами детских садов и яслей, классами общеобразовательных школ, больничными помещениями, рабочими комнатами административных зданий, аудиториями учебных заведений и другими подобными помещениями не допускается.
Насосные установки с противопожарными насосами и гидропневматические баки для внутреннего пожаротушения допускается располагать в первых и подвальных этажах зданий I и II степени огнестойкости из несгораемых материалов. При этом помещения насосных установок и гидропневматических баков должны быть отапливаемыми, выгорожены противопожарными стенами (перегородками) и перекрытиями и иметь отдельный выход наружу или на лестничную клетку.

Примечания:
1. В отдельных случаях по согласованию с местными органами санитарно-эпидемиологической службы допускается располагать насосные установки рядом с перечисленными помещениями, при этом суммарный уровень шума в помещениях не должен превышать 30 дБ.
2. Помещения с гидропневматическими баками располагать непосредственно (рядом, сверху, снизу) с помещениями, где возможно одновременное пребывание большого числа людей — 50 чел. и более (зрительный зал, сцена, гардеробная и т. п), не допускается. Гидропневматические баки допускается располагать в технических этажах. При проектировании гидропневматических баков следует учитывать требования „Правил устройства и безопасной эксплуатации сосудов, работающих под давлением» Госгортехнадзора СССР. При этом необходимость регистрации гидропневматических баков устанавливается пп. 6-2-1 и 6-2-2 указанных Правил.
3. Не допускается располагать противопожарные насосные установки в зданиях, в которых прекращается подача электроэнергии во время отсутствия обслуживающего персонала.

Пункт 12.7 — Глава 12 Насосные установки

Производительность хозяйственно-питьевых и производственных насосных установок следует принимать:
— при отсутствии регулирующей емкости — не менее максимального секундного расхода воды;
— при наличии водонапорного или гидропневматического бака и насосов, работающих в повторно-кратковременном режиме, — не менее максимального часового расхода воды;
— при максимальном использовании регулирующей емкости водонапорного бака или резервуара — согласно разд. 13.

Пункт 12.18 — Глава 12 Насосные установки

Насосные установки с гидропневматическими баками следует проектировать с переменным давлением. Пополнение запаса воздуха в баке надлежит осуществлять, как правило, компрессорами с автоматическим или ручным пуском или от общезаводской компрессорной станции.

Пункт 13.13 — Глава 13 Запасные и регулирующие ёмкости

Высота расположения водонапорного бака (в том числе бака горячей воды) и минимальное давление в гидропневматическом баке должны обеспечивать необходимый напор воды перед водоразборной арматурой, а в системах противопожарного или объединенного водопровода — необходимый напор у внутренних пожарных кранов до полного израсходования противопожарного запаса воды.
Примечание. В системах централизованного горячего водоснабжения баки-аккумуляторы предусматривать не следует, за исключением случаев, когда они необходимы для создания запаса воды (в банях, прачечных, в душевых бытовых зданий производственных предприятий и т. п.).

Пункт 13.14 — Глава 13 Запасные и регулирующие ёмкости

Водонапорные и гидропневматические баки питьевой воды, а также баки-аккумуляторы надлежит изготовлять из металла с наружной и внутренней антикоррозионной защитой; при этом для внутренней антикоррозионной защиты следует применять материалы, разрешенные Главным санитарно-эпидемиологическим управлением Минздрава СССР. Для баков-аккумуляторов систем горячего водоснабжения тепловую изоляцию следует предусматривать по расчету.

Пункт 13.17 — Глава 13 Запасные и регулирующие ёмкости

Гидропневматические баки должны быть оборудованы подающей, отводящей и спускной трубами, а также предохранительными клапанами, манометром, датчиками уровня и устройствами для пополнения и регулирования запаса воздуха.
Запас воды в баках-аккумуляторах, устраиваемых в бытовых зданиях и помещениях промышленных предприятий, следует определять в зависимости от времени их заполнения в течение смены, принимаемого при числе душевых сеток: 10—20 — 2 ч; 21—30 — 3 ч; 31 и более — 4 ч.

Пункт 13.18 — Глава 13 Запасные и регулирующие ёмкости

Гидропневматические баки надлежит устанавливать в помещениях, где расстояние от верха баков до перекрытия и между баками и до стен — не менее 0,6 м.

Благодарность за предоставленные материалы:
http://www.ktto.com.ua

7 простых шагов по установке расширительного бака водонагревателя

Теперь, когда вы знаете правильный размер расширительного бачка для вашей системы, вы должны установить его в своем здании. К счастью, для этого не требуется специальных навыков. Вам понадобится только это руководство и несколько инструментов для выполнения этой задачи.

Но сначала вам нужно отправиться в магазин и купить танк. Вы можете купить устройство всего за 40 долларов, а более крупные модели — за несколько сотен долларов. Если вы хотите использовать изделие с нагревателем на 40-50 галлонов, выберите модель на 2 галлона.

Для крепления расширительного бачка можно использовать 3/4 резьбовое соединение. Для идеальной посадки вам нужно будет разместить тройник над водонагревателем. Теперь вот шаги, необходимые для установки расширительного бачка для воды.

Как установить расширительный бак водонагревателя

Шаг 1. Отключите воду и источник питания

Отключите подачу воды к вашему водонагревателю. Если ваш агрегат прикреплен к подающей линии с запорным клапаном, отключите подачу воды из подающей линии в ваше здание.

Если ваши устройства работают от электроэнергии, выключите прерыватель. Для водонагревателя, работающего на газе, отключите подачу газа. Но если вы не знаете, как выполнить эту задачу, позвоните своему местному поставщику газа за помощью.

Шаг 2: Извлеките расширительный бак и аксессуары

Найдите расширительный бак, который подойдет вашему устройству. Вы можете сделать это, отметив размер нагревателя перед тем, как достать резервуар. Если дойдете до строительного магазина, то сможете еще раз проверить размер.

Не забудьте взять сантехническую ленту и тройник. Вы также должны добавить несколько винтов (1,5 дюйма) и монтажные кронштейны.

Шаг 3: Подтвердите линию подачи холодной воды

Подойдите к линии холодной воды и найдите ту, которая расположена горизонтально по отношению к водонагревателю. Эта линия понадобится вам для подключения к устройству.

Шаг 4: Установите расширительный бак

Поместите блок над трубой, по которой подается холодная вода, чтобы он был ближе к нагревателю.Отметьте место на стене и просверлите несколько отверстий для монтажных труб. Вкрутите расширительный бачок и подсоедините линию подачи холодной воды.

Шаг 5: Присоедините бак нагревателя

Головка к нижней части соединителя на расширительном бачке, затем оберните место водопроводной лентой и прикрепите соединитель к тройнику. Зафиксируйте это соединение гаечным ключом. Не затягивайте слишком сильно.

Шаг 6: Восстановите подачу воды и питания к нагревателю

Включите подачу воды к вашему нагревателю.Затем включите питание вашего устройства, включив автоматические выключатели. Если ваш обогреватель работает на газе, закрепите трубу подачи газа и включите газ.

Шаг 7: Проверьте расширительный бак

Проверьте бак, открыв кран. Затем поместите руку под кран, чтобы проверить, горячая ли вода.

Как узнать, работает ли расширительный бачок?

Допустим, расширительный бачок не пропускает воду через диафрагму. Если он находится в конце водопровода, который обеспечивает холодную воду.Осторожно ударьте по верхней и нижней части расширительного бачка.

Если резервуар кажется пустым, значит, он в идеальном состоянии. Но если вы слышите стук, это означает, что вода попала в верхнюю камеру из-за поврежденной диафрагмы.

Коснитесь верхней и нижней части резервуара, чтобы проверить его температуру. Обычно нижняя часть должна быть теплой, поскольку в ней накапливается нагретая вода из бака. В верхней части вы должны почувствовать прохладу, так как она поддерживает холодный воздух.

Если при работе с неисправным расширительным баком в баке водонагревателя будет высокое давление, вода будет капать через клапан TPR.

Общие вопросы по установке расширительного бачка водонагревателя

1. Обязательна ли установка расширительного бачка водонагревателя по закону?

Да, особенно если вы используете закрытые системы водоснабжения. Однако его можно использовать в зданиях с открытыми системами водоснабжения. Не стоит беспокоиться о цене, она стоит менее 50 долларов.

2. Стоит ли размещать расширительный бак рядом с водонагревателем

?

Возле водонагревателя необходимо установить расширительный бачок.Вы можете разместить его в любом месте на водопроводе. В большинстве случаев он остается зафиксированным с помощью буквы T на входе холодной воды, которая питает водонагреватель. Однако можно установить его и со стороны линии подачи холодной воды.

3. Каков идеальный угол для моего расширительного бачка?

Расширительный бачок можно закрепить под любым углом. Но некоторые производители рекомендуют вешать его в вертикальном положении. Но подойдет любой другой вертикальный угол.

Просверлите отверстие в трубопроводе и закрепите зажимами.Таким образом, он совмещается с резьбовыми отверстиями бака. Но этот метод может разочаровать, поскольку позволяет разместить его в одной позиции.

Если вы покупаете расширительный бачок, он включает в себя седловой фитинг. Этот фитинг используется для простого крепления системы без нагрева или использования специальных инструментов. Он подходит к трубе, но имеет функции, которые можно подключить к расширительному бачку.

Что нужно и чего нельзя делать с расширительным бачком

Когда вода нагревается, пространство, необходимое для каждой молекулы, увеличивается.Любая попытка предотвратить это расширение будет встречена огромными силами. Если прочный металлический контейнер полностью заполнен жидкой водой и изолирован от атмосферы, давление в нем будет быстро возрастать по мере нагрева воды. Если позволить этому давлению расти, этот контейнер в конечном итоге лопнет, в некоторых случаях сильно.

Чтобы предотвратить такой результат, гидронные системы с обратной связью оборудуются расширительным баком. Бак представляет собой воздушную подушку — жидкость с высокой степенью сжатия, на которую расширяющаяся вода может давить, не создавая большого повышения давления в системе.Думайте о воздухе в резервуаре как о пружине. По мере расширения воды в системе этот «источник» сжимается. Когда вода остывает и сжимается, «родник» возвращается в исходное состояние.

Рисунок 1 Стандартный расширительный бак

В старых системах часто использовались «стандартные» расширительные баки, в которых воздух и вода находятся в прямом контакте. Расширительный бак этого типа обычно подвешивается к потолку механического помещения. Это позволяет воздуху, выпущенному из первоначального количества воды в системе, перемещаться вверх в резервуар.Пример такого резервуара показан на рисунке 1.

Несмотря на то, что стандартные расширительные баки функциональны, они значительно больше, чем современные расширительные баки мембранного или баллонного типа. По сути, они дороже, тяжелее и требуют больше места для монтажа. Если они не оснащены подходящей арматурой, они также могут со временем наполняться водой и «заболачиваться». Они редко используются в современных гидравлических системах, особенно в жилых или легких коммерческих зданиях.

РАЗДЕЛЕНИЕ ВОЗДУХА И ВОДЫ

Сегодня в наиболее часто используемых расширительных баках для систем водяного отопления или охлаждения используется очень гибкая диафрагма из бутилкаучука или EPDM для полного разделения воздуха и воды внутри бака.Эта диафрагма соответствует внутренней стальной поверхности резервуара, когда воздух находится под давлением, как показано на Рисунке 2.

Рисунок 2 Мембрана из EPDM разделяет воздух и воду в резервуаре

Когда вода в системе нагревается и расширяется в резервуар, диафрагма деформируется и перемещается в сторону закрытой воздушной камеры. Давление воздуха в баке увеличивается, как и давление воды в системе. Однако, если резервуар имеет надлежащие размеры, повышения давления в системе недостаточно для открытия предохранительного клапана, даже когда вся вода в системе достигает максимальной температуры.

Мембранные расширительные баки можно подобрать по размерам с помощью таблиц или программного обеспечения. Подробная процедура определения размеров расширительных баков мембранного типа приведена в ссылке 1, а также в нескольких других отраслевых публикациях. Ключевые концепции:

1. Создание давления на воздушной стороне бака до уровня статического давления воды в месте расположения расширительного бака перед добавлением воды в систему. Это предотвращает частичное сжатие воздуха в баке холодной водой. Диафрагма начинает сжиматься только при повышении температуры воды.

2. Определите размер резервуара так, чтобы давление на предохранительном клапане системы было на 5 фунтов на кв. Дюйм ниже номинального давления открытия клапана, когда вся жидкость в системе имеет максимально ожидаемую температуру. Запас в пять фунтов на квадратный дюйм предотвращает «подтекание» предохранительного клапана, когда давление приближается к номинальному давлению открытия.

Даже при правильном размере расширительного бачка детали установки могут повлиять на его способность функционировать по назначению и обеспечить долгие годы службы.

ДО

Рисунок 4 Монтаж расширительного бака мембранного типа

1.Do Pump Away: Деталь, которая когда-то понималась и уважалась в отрасли гидроники, но постепенно утратила приоритет по сравнению с другими «удобствами» упаковки или установки, — это подключение расширительного бака к контуру гидравлического трубопровода рядом с входом циркуляционного насоса. Это сводит к минимуму перепад давления между точкой, где резервуар подключается к контуру, то есть точкой, где нет изменения давления при включении циркуляционного насоса, и входом в циркуляционный насос. Это позволяет добавить дифференциальное давление, создаваемое циркуляционным насосом, к статическому давлению в системе.Повышенное давление в системе помогает защитить циркуляционный насос от кавитации и часто позволяет работать тише. Это также увеличивает способность вентиляционных отверстий выводить воздух из системы. На рисунке 3 показано несколько приемлемых мест размещения резервуара.

2. Установите резервуар вертикально с соединением вверху: Также лучше всего устанавливать расширительные баки мембранного типа вертикально с соединением трубопровода вверху. Это снижает нагрузку на соединение резервуара по сравнению с горизонтальной установкой.Это также позволяет предотвратить попадание воздуха в трубопроводе со стороны воды расширительного бака при первом заполнении системы. Рисунок 4 иллюстрирует различия.

3. Обязательно проверьте давление воздуха: Важно убедиться, что давление воздуха на стороне резервуара равно статическому давлению, которое будет присутствовать в соединении резервуара, когда система заполнена холодной жидкостью. Большинство производителей заявляют, что их резервуары предварительно заряжены до 12 фунтов на квадратный дюйм. Не думайте, что это всегда правда или правильно.Двенадцать фунтов на квадратный дюйм подходит для систем, в которых верхняя часть трубопровода находится примерно на 16 футов выше входа расширительного бака (при условии, что в самом верху системы требуется статическое давление 5 фунтов на квадратный дюйм, чтобы вентиляционные отверстия функционировали должным образом). Для более высоких трубопроводных систем требуется более высокое давление воздуха, чтобы предотвратить частичное сжатие диафрагмы перед нагревом жидкости. Рассчитайте статическое давление на входе в резервуар по формуле 1.

Формула 1:

Где:

Па = правильное давление на стороне воздуха (фунт / кв. Дюйм)
H = расстояние от соединения расширительного бака до верхней части контура трубопровода (футы)
Dc = плотность «холодной» жидкости в системе при температуре около 60F (фунт / фут3)
5 = статическое давление 5 фунтов на кв. Дюйм, требуемое в верхней части системы для работы вентиляции
144 = постоянная преобразования единиц

Например: если верхняя часть контура трубопровода находилась на 25 футов выше соединения расширительного бака и предполагая, что система заполнена водой, правильное давление воздуха на стороне бака будет:

Приобретите шинный манометр низкого давления со шкалой 0–30 фунтов на квадратный дюйм и велосипедный насос или небольшой воздушный компрессор.Используйте их для установки расчетного давления воздуха на стороне перед заполнением системы жидкостью.

4. Планируйте заранее: Срок службы расширительного бака зависит от рабочей температуры системы, давления, химического состава жидкости и содержания кислорода. Некоторые баки выходят из строя, когда в диафрагме возникает утечка. Обычно это приводит к тому, что бак наполняется жидкостью и становится «заболоченным». Вы можете проверить это, нажав на шток клапана Шредера. Если выходит струя жидкости, значит, бачок поджаривается.Баки также могут иметь утечки в тонкой стальной оболочке. Единственный вариант — новый танк. Это когда вы оцените наличие шарового клапана, который может изолировать резервуар от остальной части системы. Без этого клапана вам, возможно, придется слить несколько галлонов жидкости из системы, чтобы открутить вышедший из строя резервуар и ввинтить новый.

5. Учитывайте завышение размера: Типичные расчеты размеров мембранного расширительного бака определяют минимальный объем бака. Можно использовать резервуар большего размера, хотя, вероятно, и более дорогой.Это снижает изменения давления в системе при изменении температуры жидкости.

6. Планируйте самые низкие температуры жидкости: В большинстве систем водяного отопления размер расширительного бака и давление на стороне воздуха основаны на предположении, что холодная жидкость, используемая для заполнения системы, находится в диапазоне температур от 45F до 60F. Это нормально. Однако, когда расширительный бак используется в контуре солнечного коллектора или системе снеготаяния, раствор антифриза будет временами намного холоднее, возможно, даже ниже 0F.Если диафрагма резервуара полностью расширяется относительно стальной оболочки при температуре жидкости около 45 ° F, любое дальнейшее охлаждение жидкости может вызвать отрицательное давление в системе и возможное приток воздуха из вентиляционного отверстия поплавкового типа. Ссылка 2 ниже объясняет, как исправить эту возможность. Идея состоит в том, чтобы добавить в резервуар достаточное количество жидкости во время создания давления в контуре, чтобы диафрагма не полностью расширялась внутри резервуара до тех пор, пока вся жидкость в системе не достигнет минимально возможной температуры.

7. Сделайте поправку на растворы антифриза: Растворы пропилена или этиленгликоля имеют более высокий коэффициент расширения по сравнению с водой. Чем выше концентрация антифриза, тем больше требуется объем расширения. Увеличение объема воды, нагретой от 60F до 180F, составляет около трех процентов. Увеличение объема 50-процентного раствора пропиленгликоля, нагретого от 60 ° F до 180 ° F, составляет около 4,5%. Это следует учитывать при выборе размеров резервуаров для таких систем, как таяние снега, солнечное тепло, или других приложений, где используются антифризы на основе гликоля.Опять же, методы, описанные в ссылке 1, могут приспособиться к этому.

НЕЛЬЗЯ

Как обычно, список всех запретов включает в себя противоположность всем запретам. Тем не менее, есть еще несколько важных моментов.

1. Не совмещайте сталь и кислород: Не используйте стандартный расширительный бак с кожухом из углеродистой стали в любом типе открытого контура, например, в системе, в которой питьевая вода используется для передачи тепла к водяным излучателям тепла, т.е. плохая идея по ряду других причин.Повышенное содержание растворенного кислорода в воде в системе с разомкнутым контуром по сравнению с системой с замкнутым контуром ускоряет коррозию тонкой оболочки резервуара из углеродистой стали. Это ограничение также применяется к системам с замкнутым контуром, в которых используются небарьерные трубки из PEX или другие материалы, которые могут допускать диффузию кислорода в системе. Расширительные баки с внутренней полимерной футеровкой следует использовать в любом применении, где может присутствовать более высокий уровень растворенного кислорода.

Рисунок 5 Расширительный бак, установленный рядом с гидравлическим сепаратором

2.Не заполняйте его грязью: Не устанавливайте расширительные бачки непосредственно под гидравлическими сепараторами. Это позволит грязи, скопившейся на дне сепаратора, попасть в расширительный бачок. Со временем это могло привести к выходу из строя диафрагмы. Если резервуар должен находиться рядом с гидравлическим сепаратором, лучше всего установить его на тройнике на любой трубе, соединяющейся с соединениями нижней боковой стенки на сепараторе, как показано на Рисунке 5.

3. Не перегревайте: По возможности избегайте размещения расширительных баков в непосредственной близости от очень горячей воды.Когда оболочка резервуара нагревается за счет миграции тепла (теплопроводности и конвекции), давление воздуха в резервуаре увеличивается. При прочих равных условиях это увеличивает давление в системе по сравнению с более холодной оболочкой резервуара. Это может привести к утечке предохранительного клапана. Можно разместить резервуар на расстоянии нескольких футов от того места, где труба от резервуара соединяется с системой. Держите бак ниже этой точки подключения, чтобы уменьшить перенос тепла за счет конвекции.

4.Не создавайте несколько точек подключения: Можно использовать два или более расширительных бачков с общим объемом одного бака большего размера. Однако эти резервуары должны подключаться к общей трубе, которая имеет единственную точку подключения в системе. Избегайте подключения нескольких резервуаров к разным частям одного и того же трубопровода. Это может вызвать неожиданные колебания давления в зависимости от того, где расположены циркуляционные насосы по отношению к резервуарам.

Рисунок 6 Стяжная система для крепления корпуса резервуара

5.Не оставляйте его уязвимым для ударов: Маленький расширительный бачок, свисающий с верхних соединений на ½ дюйма, может легко согнуться при случайном ударе, например, когда кто-то встает из согнутого положения и толкает бак. Спросите меня, откуда я это знаю … Если бак должен быть установлен в уязвимом месте, используйте систему обвязки, чтобы закрепить кожух на твердой поверхности, как показано на Рисунке 6. Некоторые производители расширительных бачков предлагают комплекты ремней или другое оборудование для правильной поддержки танковый снаряд.

В дополнение к примечанию обвязки оба резервуара имеют изолирующие шары и достаточно места для доступа к воздушному клапану Шредера внизу.Оба резервуара подключены параллельно к общей трубе, что позволяет использовать одну точку подключения к контуру.

6. Не предполагайте совместимость: Убедитесь, что выбранный вами расширительный бачок совместим с жидкостью, используемой в системе. Комбинированные диафрагмы из бутил / EPDM или полностью из EPDM обычно совместимы с растворами гликоля и растворами метанола или этанола, которые иногда используются в геотермальных контурах заземления. Однако разные поставщики резервуаров используют разные материалы и имеют разные температурные ограничения для этих материалов.Всегда лучше получить разрешение производителя резервуара на совместимость с жидкостями.
Расширительные баки выполняют простую, но очень необходимую функцию. Следуйте этим советам, чтобы они работали должным образом. <>

Джон Зигенталер, P.E., окончил политехнический институт Ренсселера по специальности машиностроение и имеет лицензию профессионального инженера. Он имеет более чем 35-летний опыт проектирования современных систем водяного отопления. Последняя книга Зигенталера — «Отопление с использованием возобновляемых источников энергии» (см. Www.Hydronicpros.com для получения дополнительной информации).

Ссылки
1. Modern Hydronic Heating, 3rd Ed., John Siegenthaler, Cengage Publishing 2012, ISBN -13: 978-1-4283-3515-8
2. Отопление с использованием возобновляемых источников энергии, Джон Зигенталер, Cengage Publishing 2017, ISBN -13: 978-1-2850-7560-0

Все, что вам нужно знать о расширительных баках водонагревателя

Расширительный бак водонагревателя, также называемый тепловым расширительным баком, представляет собой предохранительное устройство, предназначенное для защиты водопровода от теплового расширения.Риск повреждения давлением из-за теплового расширения редко вызывает беспокойство у водонагревателей без резервуара, но если у вас есть водонагреватель типа резервуара, ваша водопроводная система может оказаться под угрозой.

Если учесть, что 50 галлонов холодной воды с помощью теплового расширения превратятся как минимум в 52 галлона после нагрева, дополнительные 2 галлона воды больше не поместятся в бак водонагревателя. Вот тут-то и пригодится расширительный бак.

Что такое расширительный бак водонагревателя?

Раньше, когда вода расширялась, это не было проблемой, несколько лишних галлонов просто текли обратно в городское водоснабжение.Но сегодня расширившемуся водопроводу некуда деваться, потому что действующие правила водопровода запрещают ему попадать в городскую систему, где он может загрязнить коммунальное водоснабжение.

При наличии необходимых обратных клапанов и предохранителей обратного потока водопроводные трубы, водонагреватель и даже некоторые приборы должны иметь дело с повышенным давлением, вызванным тепловым расширением. Это вызывает ненужный износ, который может привести к повреждению приборов, использующих горячую воду, включая ваш водонагреватель.Это могло быть даже причиной лопнувшей трубы!

Принцип работы расширительного бака

Внутри расширительного бачка находится баллон для сжатого воздуха, который поглощает дополнительную воду, расширяясь и сжимаясь.

Когда вода в вашем водонагревателе становится горячей, она расширяется и увеличивает давление в баке и водопроводной системе. Однако вместо того, чтобы позволить давлению расти, избыток воды попадает в расширительный бак.

Когда кран в доме открывается (или вода охлаждается), вода из расширительного бака сбрасывается обратно в систему горячего водоснабжения.В расширительном баке только переливающаяся вода. Он не хранит воду постоянно.

Посмотреть видео:

Зачем мне нужен расширительный бак?

Обойтись без расширительного бачка водонагревателя рискованно. Хотя у многих водонагревателей нет расширительного бачка, мы настоятельно рекомендуем его добавить. Он защитит вашу сантехнику, бытовую технику и водонагреватель.

Перелив горячей воды может вызвать повышение давления в резервуаре для воды до опасного уровня, что может привести к поломке компонентов.Как вы можете себе представить, переливная горячая вода также может вытечь через клапан T&P и вызвать серьезные повреждения водой.

Даже если компоненты не ломаются и не возникают утечки, отказ от расширительного бачка может иметь негативные последствия. Повышенная нагрузка, вызванная чрезмерно полным баком горячей воды, может сократить срок службы нагревателя, не говоря уже о том, что компоненты могут изнашиваться раньше, чем ожидалось.

Поиск подходящего расширительного бачка водонагревателя

Установка расширительного бачка на ваш водонагреватель — это не только хорошая идея, но и необходимость в большинстве областей, и очень важно определить правильный размер для вашей системы.К сожалению, когда дело доходит до баков теплового расширения, универсального варианта не существует.

Как правильно выбрать размер расширительного бака

Выбрать правильный размер относительно легко. Необходимо учитывать два основных фактора:

Вместимость водонагревателя — эту информацию можно найти на заводской этикетке, прикрепленной к вашему водонагревателю.
Бытовое давление воды — Давление воды, измеренное в фунтах на квадратный дюйм в водопроводной сети вашего дома, можно измерить с помощью манометра.Просто прикрепите манометр к шлангу или крану и включите воду. Рекомендуется проверять давление воды в течение 24 часов. Однако есть еще один вариант — обратиться в вашу компанию по водоснабжению.

Имейте в виду, что вам следует установить редукционный клапан, если давление воды превышает 80 фунтов на квадратный дюйм. Идеальное давление воды составляет от 50 до 60 фунтов на квадратный дюйм.

Этот водяной манометр поставляется с адаптерами, позволяющими измерять давление воды в нескольких местах. Нажмите ЗДЕСЬ, чтобы узнать больше .

Общие рекомендации по выбору размера расширительного бака

Эта таблица поможет вам правильно определить размер расширительного бака для вашего жилого водонагревателя. Предполагается, что температура установлена на 150 градусов.

Если ваш водонагреватель выходит за пределы этих значений статического давления подачи или производительности, лучше обратиться к специалисту. Они могут выйти и произвести необходимые расчеты и даже установить за вас расширительный бачок.

Что произойдет, если расширительный бак неправильного размера?

Покупка расширительного бака подходящего размера важна, но если вы сомневаетесь, лучше ошибиться в сторону большего, чем меньшего.

Расширительный бак, который слишком велик для вашей системы, все равно сможет безопасно обрабатывать лишнюю воду. Однако слишком маленький резервуар может вызвать срабатывание клапана сброса температуры и давления, чтобы сбросить избыточное давление.

Как установить расширительный бак

Если вы немного разбираетесь в механике и любите выполнять домашние задания, вы сможете установить расширительный бак самостоятельно.Или вы можете просто обратиться к профессионалу, который сделает эту работу за вас.

Установка расширительного бака

Как описано выше, определите давление воды в вашем доме с помощью манометра. Если давление выше 80 фунтов на квадратный дюйм, установите редукционный клапан.
Проверьте давление воздуха в расширительном бачке с помощью манометра.
Отрегулируйте давление воздуха в расширительном баке в соответствии с максимальным давлением воды в доме. Использование ручного насоса, НЕ воздушного компрессора.
Установите бачок на линию холодной воды (подробности смотрите в видео).
Откройте кран и дайте ему поработать, пока у вас не будет стабильной струи воды. Это удалит весь воздух из резервуара.

Посмотреть видео

Как обслуживать расширительный бак

Расширительные баки водонагревателя требуют регулярного обслуживания для обеспечения оптимальной работы. Большинство экспертов рекомендуют вам или лицензированному специалисту выполнять плановое техническое обслуживание ежегодно.

Почему требуется техническое обслуживание расширительного бака?

Расширительные баки имеют внутреннюю камеру, разделяющую воздух и воду. Через процесс, называемый «диффузией», из мочевого пузыря будет вытекать воздух. Утечка часто может составлять 1 фунт / кв.дюйм в год, чего достаточно, чтобы изменить ситуацию уже через 12 месяцев.

Если внутренний баллон разрывается, расширительный бачок заполняется водой и не сливается должным образом. Когда это произойдет, вам нужно будет купить другой расширительный бачок, поскольку отремонтировать баллон невозможно.Средний срок службы расширительного бака составляет 6 лет при правильной установке.

Проверка мочевого пузыря

Мы предложим вам более простой метод, но если вы вызовете специалиста для проверки расширительного бачка, он воспользуется следующими шагами:

Отключите подачу воды в ваш дом и сбросьте давление, открыв кран.
Снимите колпачок со стержня клапана на расширительном бачке и прикрепите манометр. Давление должно быть выше 75 фунтов на квадратный дюйм.
Если в баке нет давления воздуха, расширительный бак вышел из строя. Вам нужно будет заменить его на новый.
Если внутри резервуара давление, вам необходимо проверить давление воды.
Расширительный бак и давление воды должны быть одинаковыми. Если это не похоже, вам нужно будет использовать ручной насос, чтобы добавить воздуха в расширительный бачок.

Однако, если вы ищете быстрый и простой способ осмотра вашего резервуара, вы можете просто нажать на клапан Шредера, расположенный снаружи резервуара.

Если при нажатии на клапан выходит воздух с шипением, баллон находится в хорошем рабочем состоянии. Но если вместо этого начинает капать вода, скорее всего, мочевой пузырь лопнул, и вам нужно будет купить новый.

Проверка PSI

Убедившись, что баллон находится в хорошем состоянии, вы захотите проверить давление в баллоне psi. В руководстве по эксплуатации будет указано значение фунта на квадратный дюйм для вашего резервуара. Вы можете записать этот номер на баке, чтобы вам не приходилось искать его снова в будущем.

Снимите показания манометром. Если давление фунтов на квадратный дюйм превышает , вы можете просто выпустить немного воздуха, нажав на клапан, пока не выйдет достаточно воздуха. Если давление фунтов на кв. Дюйм слишком низкое (), вам потребуется добавить немного воздуха с помощью насоса для шин.

Мы настоятельно рекомендуем использовать ручной насос вместо воздушного компрессора при добавлении воздуха. Воздушный компрессор может легко разорвать мочевой пузырь.

Посмотреть видео

Расширительные баки водонагревателя — InterNACHI®

Ник Громико, CMI® и Кентон Шепард

Что такое расширительный бак?

Расширительный бак — это металлический бак, подключенный к водонагревательному устройству здания, предназначенный для компенсации колебаний объема системы горячего водоснабжения здания.Эти колебания возникают из-за того, что вода увеличивается в объеме при нагревании и теряет объем при охлаждении.

Увеличение объема воды в замкнутой системе может создать опасно высокое давление воды. Когда вода нагнетается в резервуар за счет расширения, он сжимает воздух, содержащийся внутри резинового баллона. Воздух используется в качестве подушки, потому что он оказывает меньшее усилие на контейнер, чем вода, которую нельзя сжать.

Назначение этого баллона — предотвращать попадание воздуха в воду, процесс, который может привести к тому, что расширительный бачок потеряет свою способность действовать как своего рода амортизатор.Если со временем из мочевого пузыря начинает течь немного воздуха, можно использовать клапан Шредера, аналогичный заправочному клапану на велосипедных и автомобильных шинах, чтобы добавить больше воздуха.

Как он выглядит внутри и снаружи?

Расширительные баки значительно меньше водонагревателей, обычно вмещают около двух галлонов в жилых системах, хотя размеры баков различаются в зависимости от объема воды в системе горячего водоснабжения, которую они обслуживают. Расчетное давление, на которое рассчитан резервуар, указано на этикетке на резервуаре, обычно 150 фунтов на квадратный дюйм (PSI) для резервуара для жилых помещений.

Инспекторы InterNACHI должны проверить, чтобы резервуары были расположены достаточно высоко над водонагревателем, чтобы вода могла легко стекать обратно в резервуар водонагревателя. Лучше всего установить его рядом с водонагревателем, и его можно установить вертикально, над или под горизонтальной подающей трубой, но также можно расположить горизонтально. Для горизонтально подвешенных резервуаров потребуется дополнительная опора, чтобы снизить нагрузку на медные трубы.

Расширительный бак необходимо проверить на предмет правильного расположения и опоры, коррозии и утечек.Хотя во многих юрисдикциях сейчас требуется установка расширительного бака одновременно с установкой водонагревателя, расширительный бак не всегда требовался в прошлом и может не потребоваться в некоторых регионах.

Не заменяет клапан сброса температуры и давления (TPR)

Если управление водонагревателем выходит из строя и давление в системе превышает 150 фунтов на квадратный дюйм или температура превышает 210 ° F, следует использовать клапан сброса температуры и давления (клапан TPR) установленный сбоку резервуар водонагревателя открывается, безопасно отводя воду из системы.Клапаны TPR способны снижать давление воды со скоростью, превышающей способность водонагревателя поднимать его, тем самым устраняя возможность перегрева воды (более 212 градусов) и создания серьезной угрозы. Важность этого клапана невозможно переоценить, и очень важно, чтобы он периодически проверялся на наличие ржавчины или коррозии, а рычаг разблокировки должен проверяться ежемесячно домовладельцем, а не инспектором.

Если клапан TPR не работает, когда это необходимо, результат может быть катастрофическим.Давление в баке водонагревателя будет продолжать расти, поскольку температура воды поднимается выше точки кипения и вода становится перегретой. В конце концов, давление в резервуаре превысит способность самой слабой части водонагревателя удержать его, и резервуар разорвется, подвергая перегретую воду воздействию воздуха и вызывая мгновенное взрывное расширение пара. В этой ситуации водонагреватель может взорваться, как ракета, или взорваться, как бомба, что приведет к значительному материальному ущербу, травмам или смерти.

Таким образом, расширительный бак необходимо проверить на предмет правильного расположения и опоры, коррозии и утечки. Хотя они не требуются в каждой юрисдикции, они имеют решающее значение для успешной и безопасной эксплуатации систем питьевого водоснабжения в жилых домах.

Лучшая альтернатива расширительным бакам

Когда дело доходит до комфорта ваших клиентов, водонагреватель играет важную роль. Однако домовладелец не знает, что не все части системы достаточно эффективны или надежны, чтобы поддерживать постоянный комфорт.

В частности, расширительные бачки являются одним из тех элементов, которые, как правило, требуют замены перед другими частями системы. В RWC мы прислушались к отзывам профессионалов о коротком сроке службы расширительных баков и создали более надежное решение.

Новый предохранительный клапан теплового расширения SharkBite

обеспечивает более длительную альтернативу для ваших клиентов. Он заменяет громоздкий расширительный бак, запорный клапан и фитинг прямо у водонагревателя, что упрощает установку.

Сходства между предохранительными клапанами теплового расширения и расширительными баками

Предохранительный клапан теплового расширения может заменить расширительный бак водонагревателя, поскольку он работает аналогично.Оба продукта поглощают избыточное давление в водопроводной системе, создаваемое тепловым расширением. Как известно водопроводчикам, расширительный бак уравновешивает давление во всей водопроводной системе, обеспечивая пространство для протекания горячей воды. Без расширительного бака давление распределялось бы по всей водопроводной системе, вызывая ее нагрузку и сокращая срок ее службы.

Как и расширительный бак, новый предохранительный клапан теплового расширения также снимает нагрузку с ваших труб:

Уравнивающее давление
Управление тепловым расширением воды
Защита труб от преждевременного разрыва или износа

Однако вместо хранения воды предохранительный клапан теплового расширения выпускает ее, решая некоторые проблемы, возникающие при использовании расширительного бачка.

Общие проблемы расширительного бачка

Хотя в большинстве систем водонагревателей с замкнутым контуром требуются расширительные баки, они имеют репутацию неисправных. Общие проблемы с расширительным бачком включают:

Износ резиновой диафрагмы. Давление под резиновой диафрагмой в резервуаре могло быть установлено неправильно во время установки, например, из-за слишком частого попадания воды в резервуар и преждевременного износа диафрагмы.
Утечки в отверстиях. Расширительные баки также известны развитием точечных протечек в резиновом баллоне, и невозможно узнать об этом, не приложив усилий для их проверки или не заметив, что предохранительный клапан температуры и давления (T&P) часто срабатывает.
Чрезмерная конденсация. Баки также могут покрыться конденсатом, если, например, в баке слишком много воды, что может привести к беспорядку, опасному капанию и, в конечном итоге, к ржавому расширительному бачку.

Поскольку внутри и снаружи водонагревателя имеются координирующие клапаны и детали, которые определяют, эффективно и безопасно ли регулируется давление воды, существует множество точек отказа, которые могут привести к повреждению водопроводных систем — и все это без предупреждения.

Почему предохранительный клапан теплового расширения — лучший вариант

Если вам нужно больше времени в течение дня и вы хотите, чтобы ваши клиенты были довольны, вам нужны надежные решения, которые помогут вам завершить работу быстрее, оставаясь при этом рентабельными.Вот несколько способов добиться успеха с помощью нового предохранительного клапана от теплового расширения SharkBite.

Надежность

С предохранительным клапаном теплового расширения нет никаких догадок. Установленный там же, где и расширительный бак, он представляет собой комбинацию шарового клапана с предохранительным клапаном, который открывается и сливает воду в канализацию, когда давление воды достигает 125 фунтов на квадратный дюйм. Это означает, что не нужно задаваться вопросом, правильно ли работают диафрагма или мочевой пузырь, никакой неизбежной замены. А лучшая часть? Он соответствует требованиям кода.

Установка

Вам также будет проще установить, поскольку нет громоздких предметов, которые нужно было бы обходить, когда все ставили на место. Неважно, насколько велика или мала площадь вокруг водонагревателя, вам больше не нужно беспокоиться о том, чтобы найти место для бака. Изготовленный с помощью торцевых соединений SharkBite push-to-connect, совместимых с трубами из PEX, меди, CPVC и PE-RT, предохранительный клапан теплового расширения просто подключается к водопроводу — дополнительная поддержка не требуется.

Стоимость

И с легкостью приходит большая доступность. Все, что вам нужно, — это предохранительный клапан теплового расширения и сливная линия, тогда как для расширительного бачка требуется несколько дополнительных аксессуаров, которые складываются.

Начало работы

Хотя расширительные баки были нормой для предотвращения теплового расширения от повреждения водопроводных систем, они связаны с проблемами надежности, дополнительными затратами на установку и потребностью в пространстве. Мы создали предохранительный клапан теплового расширения, чтобы без проблем дать вам функциональность расширительного бачка.

Учить больше

Что такое тепловое расширение и как с ним бороться

Тепловое расширение — одна из самых серьезных проблем, связанных с водопроводом, но о которой многие домовладельцы мало знают. Поскольку многие дома не подвержены риску, кажется, что это редко входит в типичное обсуждение сантехники. Многие из существующих домов не имеют надлежащей защиты, поскольку требования кодекса часто применяются только в новых установках.

Что такое тепловое расширение?

Вода совсем не сжимается под давлением.А при нагревании он расширяется в объеме: содержимое резервуара для воды объемом 40 галлонов может расширяться на полгаллона или более при нагревании! Ни одно из этих свойств не сулит ничего хорошего для закрытых водопроводных систем.

Если в вашем доме установлен редукционный клапан (PRV), клапан предотвращения обратного потока, рециркуляционный насос с обратным клапаном или что-либо еще, что предотвращает обратный поток воды, его водопроводная система считается «закрытой». Закрытая система — это система, в которой питьевая вода не имеет выхода из водопровода дома (в открытой системе вода из водопровода может быть возвращена в городскую водопроводную сеть через линию подачи).

Когда нагретая вода расширяется в закрытой системе, этому дополнительному объему некуда деваться, если не используются приспособления: PRV, предохранитель обратного потока или обратный клапан блокируют единственный другой путь выхода. Это очень хорошо, если обратный поток из вашего дома может привести к загрязнению водопровода, но очень плохо для светильников, труб и водонагревателя, если не будут приняты меры предосторожности.

Давление, добавленное к закрытой системе в результате теплового расширения, может привести к износу уплотнений, повреждению электромагнитных клапанов (например, в стиральных и посудомоечных машинах) и даже к разрыву трубы.Жизнь водонагревателей может значительно сократиться из-за дополнительного стресса. В крайних случаях повышенное давление в водонагревателе, работающем на газе или пропане, может вызвать обрушение дымохода внутри, что приведет к утечке окиси углерода.

Как с этим справиться

Универсальный сантехнический кодекс требует, чтобы устройство теплового расширения было установлено всякий раз, когда присутствует PRV или предотвращение обратного потока. Обычно это расширительный бак, который подключается к водонагревателю, увеличивая объем.Другие варианты включают клапаны с выпускными отверстиями, которые просто сливают все, что система не может вместить, и специальные клапаны для наполнения унитаза, которые сливают излишки объема в унитаз.

Знаете ли вы? Капающий клапан температуры и сброса давления (T&P) на водонагревателе указывает на потенциальную проблему теплового расширения. Это клапан с маленькой ручкой или рычагом, который автоматически открывается, когда температура или давление внутри резервуара нагревателя превышают установленный предел (обычно 150 фунтов на квадратный дюйм / 210 ° F).Это аварийные клапаны, которые не предназначены для регулярной работы. Когда один из них протекает, первым делом обычно следует заменить клапан. Если утечка продолжается, значит, проблема.

Испытанный и верный способ борьбы с тепловым расширением — это расширительные баки. Эти резервуары, установленные на линии подачи, оснащены резиновым баллоном или диафрагмой, которая отделяет воздушную камеру от остальной части резервуара. Закачивается воздух, чтобы соответствовать давлению в водопроводной сети. Когда вода расширяется, вместо того, чтобы создавать давление в пределах водонагревателя или водопровода, она попадает в расширительный бак, сжимая воздух.Когда расширение прекращается и появляется место, сжатый воздух выталкивает воду обратно в систему подачи.

Для правильной работы расширительные баки должны находиться под давлением. Всегда лучше следовать инструкциям производителя, которые обычно требуют, чтобы давление воздуха соответствовало давлению подачи (вы можете измерить это на патрубке с помощью водяного манометра). Если установить слишком низкое давление, вода будет слишком легко попадать в резервуар, который не предназначен для такого регулярного использования.Если установить слишком высоко, воде будет труднее попасть внутрь, что противоречит цели резервуара. Вы можете проверить давление в баллоне с помощью стандартного манометра в шинах.

Если давление подачи превышает 80 фунтов на квадратный дюйм, большинство производителей требуют, чтобы PRV был установлен перед расширительным баком. Это также хорошая идея, чтобы уберечь сантехнику от ненужного стресса.
Расширительные баки обычно имеют максимальное давление 150 фунтов на квадратный дюйм.
Размеры расширительных баков зависят от мощности водонагревателя и входящего давления питания.Перед покупкой убедитесь, что у вас есть точные цифры для обоих.

Расширительные баки следует устанавливать на входящей линии подачи холодной воды, перед водонагревателем. Хотя многие резервуары могут быть установлены в любой ориентации, они будут работать лучше и дольше при установке на горизонтальном участке, когда входное отверстие резервуара направлено вниз (гарантируя, что вода поступает внутрь только при необходимости и легко сливается из резервуара).

Беглую проверку состояния бака можно выполнить в любое время, когда водонагреватель не нагревается, постучав по его внешней стороне костяшками пальцев или монетой: это должно звучать как (в основном) полый металлический бак.Если вы услышите более сильный стук, возможно, резервуар наполнен водой. Вы можете убедиться, что бак забит водой, сняв колпачок, защищающий воздушный клапан Шредера (такой же, как на автомобильных и велосипедных шинах), и нажав на штифт. Как и в случае с шинами, воздух должен выходить наружу. Если вытечет вода, значит, резина испортилась и нужен новый бак. Если ничего не происходит, возможно, в баллоне недостаточно воздуха: используйте велосипедный насос или воздушный компрессор, чтобы повторно создать давление в камере, следуя инструкциям производителя.

Быстрый совет: Расширительные баки следует проверять ежегодно.После установки единственный способ получить точные показания давления воздуха в расширительном баке — отключить подачу воды и сбросить давление в системе, открыв кран перед измерением. Поскольку ваш водонагреватель также должен проходить ежегодное техническое обслуживание, имеет смысл заниматься и тем, и другим одновременно.

Если у вас уже установлен расширительный бачок, отлично! Если вы не знаете, открыта ваша водопроводная система или нет, узнайте! Хотя в вашем доме может быть устройство, регулирующее давление воды или предохраняющее от загрязнения водопроводной воды, оно все же может быть уязвимо для разрушительного давления термически расширенной воды.

Тепловое расширение | Флорида | My Utility

Тепловое расширение

Вы должны установить защиту от теплового расширения каждый раз, когда водная система находится в закрытом состоянии. Замкнутая система — это любая водная система, в которой на входящем водопроводе здания установлено устройство защиты от обратного потока. Простое устройство, называемое резервуаром теплового расширения, может быть установлено на входящей трубе холодной воды, обслуживающей водонагреватель здания, чтобы гарантировать, что у воды есть место для расширения и не будет риска разрыва линий водоснабжения и / или обрушения дымоходов водонагревателя.

Опасность теплового расширения

Большинство домов снабжается горячей водой из резервуаров с электрическим или газовым обогревом. До тех пор, пока нагревательный элемент не перестанет работать, и вы не столкнетесь с холодным душем, водонагреватель обычно воспринимается как должное. Однако при неправильном обслуживании водонагреватель может стать угрозой безопасности.

Вода расширяется в объеме при повышении температуры. Дополнительный объем, вызванный тепловым расширением, должен куда-то уйти. В противном случае нагретая вода создает повышение давления.Это принцип паровой машины. Температура и давление в водонагревателе снижаются, когда горячая вода забирается из крана, а холодная вода поступает в бак. Повышение давления из-за теплового расширения также может быть уменьшено за счет возврата воды в общественную систему водоснабжения. Однако при установке обратного клапана, редукционного клапана или устройства предотвращения обратного потока в рабочую трубу создается «замкнутая система». В этих случаях необходимо предусмотреть тепловое расширение.

Термостат водонагревателя обычно поддерживает температуру воды около 130 ° F (54 ° C).Однако, если термостат не отключит нагреватель, температура воды продолжит повышаться. Если температура воды повышается до более чем 212º F (100º C), вода в резервуаре становится «перегретой». Когда эта перегретая вода внезапно попадает в атмосферу при открытии крана, она мгновенно превращается в пар, что может привести к бурной реакции. Поскольку давление внутри резервуара продолжает расти в условиях перегрева, резервуар может взорваться.

Защита от теплового расширения

Защита от теплового расширения обеспечивается в водопроводной системе путем установки расширительного бака в трубопроводе системы горячего водоснабжения после резервуара горячей воды и клапана сброса температуры и давления (T&P Клапан) в верхней части бака.

Тепловой расширительный бак регулирует повышенное давление, создаваемое в диапазоне нормальной рабочей температуры водонагревателя. Небольшой резервуар с герметичной сжимаемой воздушной подушкой обеспечивает пространство для хранения и удержания дополнительного расширенного объема воды. Клапан T&P — это основная функция безопасности водонагревателя. Температурная часть клапана T&P предназначена для открытия и выпуска воды в атмосферу всякий раз, когда температура воды в резервуаре достигает примерно 210 ° F (99 ° C).Вентиляция позволяет холодной воде попадать в резервуар.

Часть давления клапана T&P предназначена для открытия и выпуска в атмосферу, когда давление воды в резервуаре превышает настройку давления на клапане. Клапан T&P обычно предварительно настроен на 125 или 150 фунтов на квадратный дюйм. Водонагреватели, установленные в соответствии с действующими сантехническими нормами, будут иметь требуемый терморегулирующий вентиль и расширительный бак. Для защиты здоровья населения водоочиститель может потребовать установки обратного клапана или устройства предотвращения обратного потока после водомера.В таких ситуациях очень важно, чтобы T&P клапан и расширительный бак были правильно установлены и обслуживались в водопроводной системе.

Что нужно сделать домовладельцу, чтобы обеспечить защиту от теплового расширения.

Домовладелец должен убедиться, что расширительный бачок и T&P клапан на месте. В случае сомнений домовладелец должен обратиться к лицензированному сантехнику.
Клапан T&P следует периодически проверять, чтобы убедиться в его правильной работе.Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага отключает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить. Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.

Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага отключает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить.Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.

Клапан T&P следует периодически снимать и визуально проверять на предмет коррозионных отложений, а также чтобы убедиться, что он не был неправильно изменен или отремонтирован.
Вышеуказанные работы лучше всего выполнять лицензированным сантехником.

Щелкните изображение, чтобы увеличить.

‘ПРЕДУПРЕЖДЕНИЕ : Установка устройства предотвращения обратного потока может вызвать тепловое расширение, что может привести к серьезным телесным повреждениям и / или повреждению имущества.При установке устройства предотвращения обратного потока вы должны проконсультироваться с профессиональным сантехником для защиты от теплового расширения И ОБЕСПЕЧИТЬ ВСЕ НЕОБХОДИМЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ. ’
