Подключение светодиодной ленты к 220В по схеме

Прежде, чем я расскажу, как подключить светодиодную ленту к 220 Вольт, разделим их на 3 вида, с разным напряжением работы. Оно пишется на

  • 12В, самый популярный вариант;
  • 24B, принцип подключения такой же, как у 12V;
  • 220B, совершенно другая схема питания и подключения, не путайте.

Основные правила:

  1. соблюдаем полярность;
  2. не используем блоки питания с другим напряжением;
  3. во влажные помещения делаем герметичные соединения;
  4. не делаем последовательное длиной более 5 метров;
  5. отрезки длиной более 5 м. только параллельно.

Содержание

  • 1. Подключение ленты на 220 вольт
  • 2. Схема подключения ленты для дома на 12В и 24V
  • 3. Правильное подключение RGB
  • 4. Как припаять провода к светодиодной ленте
  • 5. Коннекторы, соединители, комплектующие

Подключение ленты на 220 вольт

Схема включения на 220В

От низковольтных отличается полярным питанием на 220V.

Особенность является, что все светодиоды подключены последовательно поштучно или парами в одну длинную цепочку из 60 штук. Резать можно только кратно 50 или 100 см. Когда выходит из строя один диод, то потухнет сразу большой отрезок, равный размеру нарезки.

Этот недостаток компенсируется простотой и дешевизной,  цельный кусок  может достигать 70 метров, а у обычной на 12В только 5м.

Подключение светодиодной ленты на 220В требует особой осторожности, из-за высокого напряжения. Лучше лишний раз перепроверить, чем получить удар электрическим током.

Выпрямитель на 700W

Схема подключения ленты для дома на 12В и 24V

Существует два популярных вида, одноцветные и трехцветные светодиодные ленты RGB. Схемы правильного подсоединения к блоку питания своими руками очень простые и доступны практически всем.

Длина цельного отрезка ограничена 5 метрами из-за падения напряжения на конце. Везде пишут про это, но никто не приводит конкретных значений.

Я измерил разницу в начале и конце на диодной ленте 3528, получилось 0,8В. на 5 м. Перед измерением предварительно прогрел её в течение часа, чтобы получить объективные данные. На более мощных со светодиодами SMD 5050 и 5630 это значение выше из-за большей силы тока, будет не хватать сечения медной фольги, из которого сделано основание. На конце мощность упадет на 16%, а световой поток на 6-7%. Чтобы компенсировать падение, можно подвести питание с каждого конца.

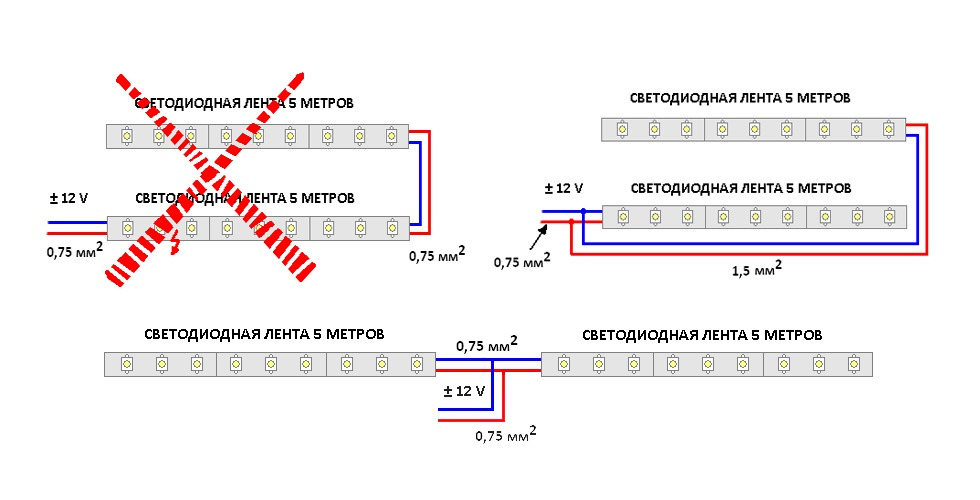

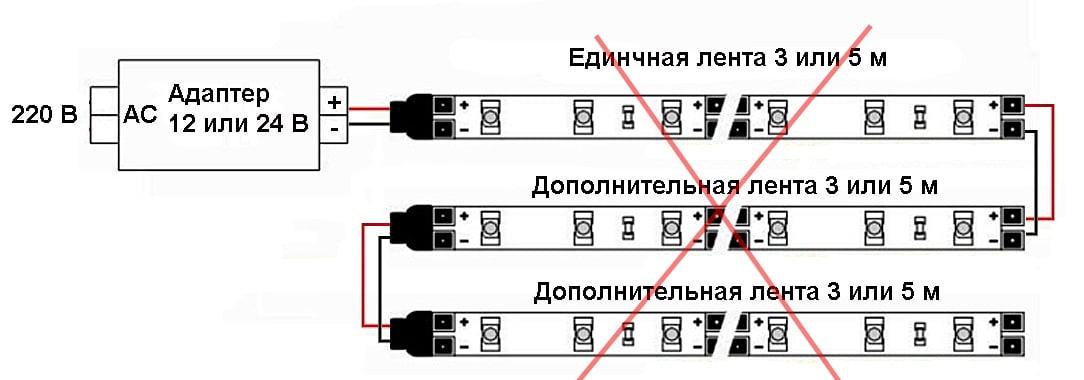

Последовательное соединение и удлинение

Если длина соединяемых последовательно элементов достигла 5м., то следующий пятиметровый (или меньше) потребует параллельное подключение. Для простоты соединения элементов между собой, сразу купите соединители в виде различных коннекторов и удлинителей. Их существует более 15 видов, соединение будет простое, как в конструкторе.

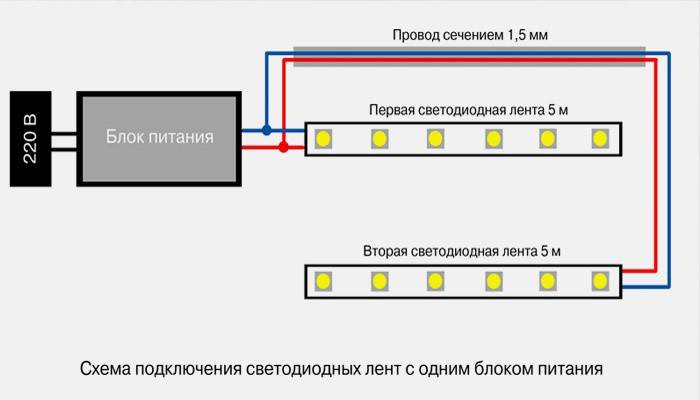

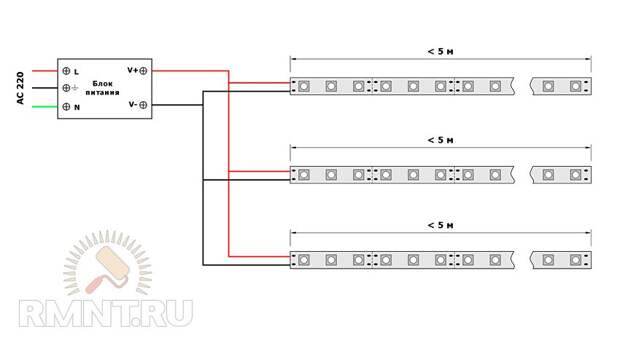

Правильное параллельное подсоединение к источнику питания на 12 вольт

Рассмотрим параллельное подключение светодиодной ленты своими руками, оно является единственно правильным при отрезке более 5 м.

, другие варианты использовать категорически нельзя.

Небольшое видео, как подключить своими руками.

Правильное подключение RGB

Схема для RGB

Соединение RGB будет посложней, но при использовании специальных соединителей всё будет так же просто. Они позволяют обходиться без пайки. Паять не сложно, это может сделать любой, кто хоть раз в жизни держал паяльник.

Рассмотрим подключение светодиодной ленты к сети 220В по схеме для трехцветной RGB. Действует тоже самое правило, каждые 5 метров должны соединяться параллельно. Схема  отличается наличием блока управления, еще называемого контроллером. В зависимости от модификации у него будет дистанционное или обычное управление.

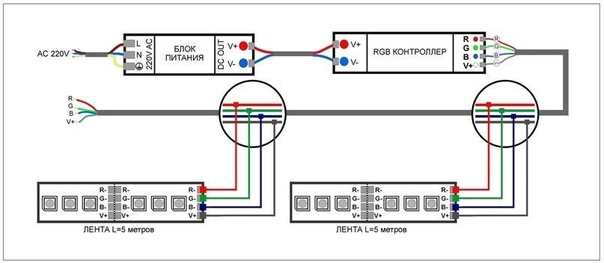

Последовательное соединение РГБ между собой до 5м.

Схема последовательного питания для удлинения трехцветной.

Использование RGB усилителя для  очень длинных светодиодных лент

При большой протяженности используется RGB усилитель, чтобы поддерживать управляющее напряжение на необходимом уровне. Это избавляет от прокладки магистральных многожильных проводов.

Видео инструкция, как подключить РГБ дома самостоятельно.

Как припаять провода к светодиодной ленте

..

Как закоренелый электронщик, я предпочитаю пайку светодиодной ленты, это самое надежное соединение. Вы можете использовать специальные коннекторы, которые не требуется припаивать. На мощных сила тока получается достаточно большой, соединение без пайки может нагреваться и окисляться.

После приобретения квартиры в новостройке мне пришлось делать стяжку пола и красить стены в 3 слоя. В квартире длительное время была большая влажность из-за большого количества воды используемых на пол и стены. Это проявлялось сильно, например кухонная соль в солонке из рассыпчатой образовывала камень. Электроника тоже не любит такие условия, контакты начинают киснуть. Длительное время не помогало проветривание, у меня не солнечная сторона, воздух холодный даже в жару. Новостройка не прогрета замерзал даже жарким летом.

Контактные площадки

Резать можно только между отрезками по 3 светодиода. Это место отмечено символом ножниц и расположено рядом с контактными площадками.

Видео урок, как припаять.

Коннекторы, соединители, комплектующие

Чтобы вам было легче разобраться в типах коннекторов, покажу ассортимент от производителя ЭРА. На фотке все основные виды.

Коннектор изнутри

Различные виды коннекторов

Светодиодная лента на 220В, подключение и отличие от ленты на 12 вольт

Многие, планируя какое либо освещение и не догадываются, что есть светодиодная лента на 220В. Она не требует блока питания на 12В, нужен только миниатюрный выпрямитель, через который подключается прямо в розетку. Явным преимуществом является простота использования и подключения, почти равноценное светодиодной лампе. Кроме очевидных плюсов имеются и минусы.

О всех способах питания светодиодов читайте в статье «Как подключить светодиод к 12 и 220В«.

Содержание

  • 1. Виды светодиодной ленты 220В
  • 2. Устройство и принцип работы
  • 3. Как подключить светодиодную ленту 220В
  • 4. Основные отличия

Виды светодиодной ленты 220В

Популярные модели на SMD 5050 и СМД3528

Разновидность лент на 220 вольт состоит из нескольких видов, и бывает на светодиодах 3528, 5050, 2835, 3014 и мощных SMD 5630. Больше всего распространены светодиодные ленты 5050 и 3528,которые легко купить в России, а вот другие придется заказывать у китайцев, но покупать у них не советую, обманут. Внешне практически не отличимая от обычной, но на ней есть маркировка обозначающая на какое напряжение она рассчитана. Особенностью является, что она обычно нарезается только по кратно 1 метру или кратно 50 см., то есть не получится отрезать 30см или 80 см.

Основные параметры:

  1. кратность нарезки 50, 100, 200 см.;
  2. мощность ватт на метр;
  3. степень защиты от влаги;
  4. цветовая температура.

Как и стандартная, она выпускается в различных модификациях по степени защиты от влаги. Защита может быть IP67, IP68 в виде силиконовой трубки, такая герметичность позволит эксплуатировать их во влажных помещениях типа бани и на улице. По отзывам моих коллег, достойно работают в тяжелых условиях высоких и низких температур. Основание может быть гибким и жестким, за счет жесткого основания метровый кусок превращается в диодную линейку или модуль. Из таких линеек можно собрать целый светильник. По типу монтажа может быть самоклеющаяся на акриловом скотче и может не иметь клеевого основания.

Устройство и принцип работы

Двойная  шире в 2 раза

Рассмотрим, каким образом они питаются от высокого напряжения:

  1. используются обычные светодиоды с напряжением питания 3,3 — 3,5В;
  2. для них необходимо полярное питание, которое создает диодный мост, иначе они будут мигать с частотой 50 Герц;
  3. нарезать можно только кратно 50 и 100 см. , потому что светодиоды подключены последовательно в одну цепь, на метр получается 60 светодиодов.
    Почему именно 60? делим 220V на 3,3V шт., получаем около 60. подключив такие количество последовательно, нам не потребуется блок питания на 12V.

Для повышения надежности светодиодной ленты 220В используется подключение диодов парами, в случае выхода из строя одного из диодов, ток будет проходит через оставшийся, но на него ляжет повышенная нагрузка.

Мощная на SMD 5630 при потреблении свыше 10 Вт на метр потребует радиатор или алюминиевый профиль для охлаждения. Но повышенную мощность можно получить и на слабых светодиодах. Чтобы не клеить две штуки рядом, выпускают двойную, с шириной увеличенной в два раза. К тому же широкой основание лучше отводит тепло при нагреве.

Цветная RGB, резистор стоит на каждые светодиод или на каждые два.

Цвета светового потока такие же как у обычной: белые, красные, зеленые, синие и трехцветные RGB. Светодиодная лента RGB на 220V потребует особых контроллеров управления яркостью каждого цвета рассчитанных тоже на 220 Вольт, найти их трудновато, потому что они практически все выпускаются на 12 вольт. Поэтому советую покупать готовыми комплектами.

Контроллер для RGB на 220 вольт

Как подключить светодиодную ленту 220В

Подключение ленты на 220 Вольт

Схема подключения максимально проста, только требуется подключить пару проводов соблюдая полярность. В случае цветной ленты, соединить согласно цветовой маркировке проводом контроллера RGB.

Подключение по этапам:

  1. отрезаем необходимую длину, кратно длине, указанной производителем, обычно 50 или 100см.;
  2. если  используете герметичную, то на срезанный конец наносим герметик и одеваем силиконовый коннектор, в виде кольца;
  3. вставляем коннектор и крепим его на герметик;
  4. соблюдая полярность подключаем провод от выпрямителя;
  5. проверяем всю светодиодную ленту на 220 вольт на герметичность, не допускаем попадания воды внутрь.

Порядок подключения и герметизации

Выпрямитель, через который она подключается, состоит из диодного моста и тоже имеет свою мощность. Он может иметь мощность 700 Вт., её хватит на 100 метров обычной светодиодной ленты 220 вольт, или на 40 метров мощной. Этого хватит, чтобы осветить очень большую комнату. Стоимость такого выпрямителя очень низкая, его очень легко сделать своими руками, купив 4 диода или готовую сборку в магазине радиодеталей.

Выпрямитель с вилкой для подключения к сети

Преимуществом перед обычными светодиодными лентами 12в будет отсутствие требования к толщине проводов питания. В отличие от низковольтных, которые требуют очень толстых проводов, у высоковольтных таких требований нет, их можно подключать любыми тонкими проводами. Провод сечением 0,75 квадратных миллиметров легко потянет мощность в 1500W.

Начинка выпрямителя

Так как в выпрямителе находится диодный мост и нет никаких конденсаторов, которые буду сглаживать пульсации напряжения в сети, то вся светодиодная лента 220 вольт мерцает с частотой 100 Герц. По СаНПИНУ такие пульсации не допустимы в жилых помещениях, особенно где читают или работают. По этой причине не рекомендуется эксплуатировать в квартирах.

Основные отличия

Коннектор для соединения или подключения

..

Подведем итоги, выделим основные плюсы и недостатки.

Достоинства.

  • Не требуют дорогого блока питания, Если вам требуется подключить 1-3 метра, то воткнул в ближайшую розетку и работает.
  • Подключается тонкими проводами, так как сила тока низкая.
  • Длина цельного куска может достигать 100 м. или 70 Вт.

Недостатки.

  • Высокой напряжение, требует особой осторожности при монтаже и эксплуатации.
  • Может быстро выходить из строя, если купите дешевую китайскую.
  • Ремонт герметичной будет очень затруднен.
  • Обрезать можно только по длине кратной 100 или 50 сантиметров.
  • Светодиоды мерцают с частотой 100Герц, глазу это не заметно но на сознание человека влияют, утомляют и могут появляется головные боли.

Указанные недостатки ограничивают сферу применения, её можно устанавливать  как второстепенное освещение для светодиодной подсветки кухни, освещение кладовки, гаража, коридора или гирлянды. В коммерческой сфере можно подсвечивать здания, рекламные вывески. Под новый год строители украсили целый башенный кран высотой и стрелу.

Питание светодиодной ленты от 220в своими руками

Светодиодная лента 220в: подключение к сети

Один из современных источников декоративного и основного освещения –светодиодные ленты. Но большинству таких изделий необходимо питание: постоянное напряжение DC12В, а в розетках – переменное AC220В. Однако, кроме таких устройств, производители выпускают аппараты, предназначенные для работы от бытовой сети.

Светодиодная лента 220В

Конструкция светодиодной ленты

Полоса со светодиодами представляет собой печатную плату на гибкой основе из изоляционного материала. Вдоль этой полосы нанесены две токопроводящие полоски с контактными площадками. Между полосками расположены группы из светодиодов и токоограничивающего сопротивления. Все элементы соединяются последовательно и выполнены в корпусе SMD.

В самых распространённых полосах количество светодиодов в группе – три, и напряжение питания =12В. Эти группы отделены контактными площадками с отметкой линии отреза. Разрезать полосу можно только в этих местах. Если отрезать в другом месте, то разрезанная группа работать не будет.

Размер светодиодов и их количество в метре ленты может быть различным. От этого зависят яркость света и потребляемая мощность.

Устройство светодиодной ленты

Важно! Напряжение питания светодиодов должно быть постоянным и без пульсаций, иначе свет будет мерцать, что неприятно и вредно для глаз.

Светодиодная лента на 220В

Кроме лент 12В, есть полосы, рассчитанные на 24, 48, 110 и 220В. Количество диодов в неделимых отрезках, соответственно, 6, 12, 30 и 60 штук. Без трансформатора или другого блока питания, только через выпрямитель, в розетку включаются только ленты 220В.

Собираются такие устройства из светодиодов SMD 3528, 5050, 2835, 3014 и особоярких 5630. Режутся такие полосы только отрезками по 50 сантиметров или 60 последовательно соединённых диодов. Внешне эти устройства отличаются от обычных только маркировкой.

Основные параметры LED-лент 220В

Основными параметрами этих устройств являются:

  • длина минимального отрезка;
  • количество диодов, мощность и ток одного метра полосы;
  • защищённость от погодных условий;
  • цветовая температура белого света.

Устройства с питанием от сети 220В

В полосах с питанием от 220В используются SMD светодиоды, которым необходимо питание 3,5В. Поэтому они подключаются последовательно в количестве 60 штук. Режется такая полоска на отрезки, кратные 0,5 или 1 метру.

Полосы из светодиодов SMD 5630 потребляют мощность более 10 Вт/м и монтируются на металлическое основание, отводящее тепло. Повышенная яркость получается также установкой диодов в два ряда.

Хотя питающее напряжение равно напряжению сети, при включении в розетку свет будет моргать с частотой 50Гц. Даже при использовании выпрямительного моста свет будет мерцать. Необходимо дополнительно использовать конденсатор, сглаживающий пульсации и преобразовывающий пульсирующее напряжение в постоянное.

Если есть светодиодная лента 220в RGB, то подключение производится через такой же RGB-контроллер. Распространённые модели контроллеров рассчитаны на использование с =12В, поэтому желательно приобретать эти устройства в комплекте.

Схема подключения светодиодной ленты RGB

Как подключить светодиодную ленту к 220 вольт

Подключение устройства 220В аналогично подключению обычных лент. Длина отрезанного куска, в зависимости от модели, кратна 0,5 или 1 метру.

Выпрямитель состоит из четырёх диодов и конденсатора. Его можно изготовить своими руками или приобрести готовый в магазине или на радиорынке. Без конденсатора свет будет моргать с частотой 100Гц, что, согласно СаНПИНУ, недопустимо в жилых помещениях. Такие конструкции можно устанавливать в кладовке, лестничной клетке и других вспомогательных помещениях.

Подключение к сети 220В

Особенности

У этих устройств есть преимущества перед обычными, 12 вольтовыми приборами:

  • не нужен дорогой блок питания;
  • небольшой ток позволяет подключаться тонкими проводами;
  • в продаже есть полоски со встроенным блоком питания, которые просто включаются в розетку.

Как и у любых устройств, у этих тоже есть недостатки:

  • на всех элементах присутствует высокое напряжение, что требует тщательной изоляции;
  • дешёвые устройства быстро выходят из строя и их нельзя отремонтировать заменой маленького участка из трёх диодов;
  • длина отрезка может быть только кратной 100 или 50 сантиметрам;
  • мерцание с частотой 100Гц не заметно глазам, но утомляет и вызывает головную боль.

Способы подключить светодиодную ленту 12В к сети 220В

При включении светодиодной полосы 12В просто в розетку она сгорит. Поэтому для включения таких устройств в бытовую сеть необходимы дополнительные устройства.

Импульсный блок питания

Такие устройства есть самодельные или фабричного производства – это лучший, хотя и самый дорогой вариант. Эти блоки обеспечивают постоянную величину напряжения и отсутствие видимых пульсаций.

Более дорогие устройства опционально оснащаются регулятором яркости света (диммером) и пультом ДУ.

Интересно. В качестве источника постоянного напряжения можно использовать компьютерный блок питания.

Питание устройств от трансформатора

В этих аппаратах находятся понижающий трансформатор 220/12, выпрямительный мост и конденсатор, сглаживающие пульсирующее напряжение после диодного моста.

Такой блок питания можно изготовить самостоятельно из питающего трансформатора от старого лампового приёмника или телевизора, если намотать на нём вторичную обмотку 12В и собрать в корпусе вместе с диодным мостом и конденсатором.

Бестрансформаторный блок питания

Короткий отрезок ленты, например, для ночника или настольной лампы, можно подключить без понижающего трансформатора, через токограничивающий конденсатор. По похожей схеме собраны недорогие светодиодные лампы.

Недостаток этих конструкций в том, что если обычное питающее устройство потребляет из сети ток, приблизительно в 20 раз меньше необходимого для питания светодиодов (за счёт понижающего трансформатора), то бестрансформаторное устройство потребляет полный ток светодиодной ленты. Поэтому подключать к такому блоку длинную LED-полосу нецелесообразно.

Емкость конденсатора С1 необходима 1,4mkF на 0,1А тока ленты, а напряжение от 300В. Тип – МГБО или К73. Требуется фильтрующий конденсатор С2 ёмкостью 20mkF на 0,1А тока и напряжением 15В.

Ток потребления уменьшается при соединении кусочков ленты последовательно. В этом случае он равен току отдельного кусочка. При соединении нескольких отрезков последовательно напряжение конденсатора С2 умножается на их количество.

Для определения тока конструкции необходимо:

  1. Количество светодиодов в метре ленты разделить на 3. Получится число неделимых отрезков;
  2. Мощность метра ленты разделить на число отрезков с тремя светодиодами и на 12В – напряжение питания. Получится ток потребления одного участка;
  3. Умножить ток одного отрезка на количество таких участков. Получается общий ток конструкции.

Ток диодов в выпрямительном мосте определяется током устройства, а напряжение 300В.

Например, в метре ленты SMD3528 плотностью 60 диодов содержится 10 участков по три светодиода. Один участок имеет мощность 4,8Вт/10-0,48Вт и ток, 0,48Вт/12V – 0,04А. В куске длиной 0,5 метра таких участков 5 общим током 0,2А. Следовательно, емкость С1 2.8mkF или меньше, а C2 – не меньше 40mkF.

Бестрансформаторный блок питания

Важно! На всех элементах такой конструкции, в том числе и на LED-ленте, присутствует высокое напряжение.

Последовательное подключение

Последовательное подсоединение отрезков светодиодной ленты позволяет обойтись без блока питания. Это получится при соблюдении некоторых условий:

  • Количество светодиодов должно делиться на 60. Это необходимо, чтобы после разрезания получилось 20 отрезков по три диода;
  • Все отрезки должны быть одинаковыми, с одним количеством одинаковых светодиодов. Иначе на куске с меньшим количеством или менее яркими диодами будет большее напряжение, и он быстро выйдет из строя.

Подключается конструкция через диодный мост и фильтрующий конденсатор, аналогично безтрансформаторному блоку питания.

Подключение 12 вольтовой ленты к сети 220В

Светодиодная лента 220 вольт – это удобное осветительное устройство, которое имеет множество применений, благодаря своим преимуществам, а питание таких приборов от выпрямителя вместо блока питания позволяет сэкономить на его приобретении.

Подключение светодиодной ленты к сети 220В схема

Устройство подсветки деталей интерьера очень часто выполняется с помощью светодиодных лент. Они отличаются высокой экономичностью, могут быть одноцветными или многоцветными. Каждый тип этих источников освещения имеет свои особенности, в том числе и схема подключения светодиодной ленты к сети 220 В которая используется в жилых помещениях. Основной отличительной чертой таких лент является возможность их разреза только через 1 метр, а в определенных условиях – и через 0,5 метра. При подключении нужно обращать внимание на соблюдение полярности в процессе соединения проводников между собой.

Работа LED лент от сети 220 вольт

Большинство изделий данного типа рассчитаны на подключение к сетям постоянного тока с напряжением 12 вольт. Таким образом, питание светодиодных лент осуществляется, преимущественно, с помощью специального блока питания. Однако существуют схемы, позволяющие выполнять подключение данных источников света к сети с напряжением 220 вольт. Для того чтобы эта операция завершилась успехом, необходимо произвести определенную доработку.

С этой целью пятиметровая светодиодная лента 12 вольт, разрезается на 20 равных частей. Разрезы выполняются в специально отмеченных местах, в противном случае, несколько светодиодов выпадут из общей схемы и не будут работать. Для выпрямления напряжения в 220 вольт применяется диодный мост.

Части ленты соединяются между собой таким образом, чтобы плюсовое значение одного отрезка соединялось с минусовым выходом следующего отрезка. Если в процессе эксплуатации светодиоды немного мерцают, в схему обязательно включается конденсатор. Величина тока, протекающего по дорожкам ленты, нужно обязательно контролировать. Если это значение превышает норму, в схему включаются дополнительные резисторы или части изделия.

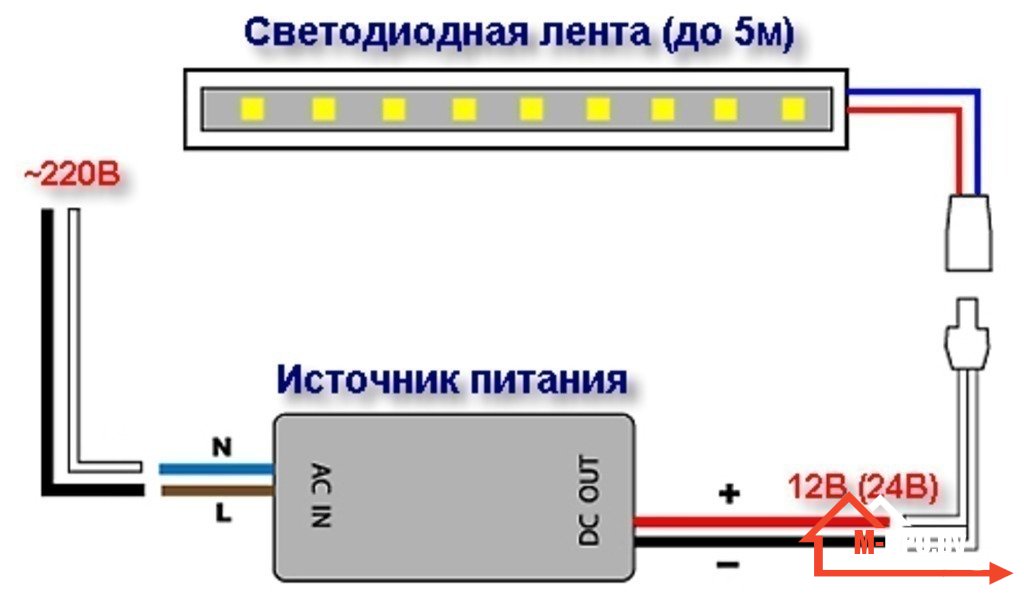

Как подключить светодиодную ленту к блоку питания 12 вольт

Номинальное напряжение светодиодных лент составляет 12 или 24 вольта. Поэтому их эксплуатация возможна только с применением импульсного блока питания. Он осуществляет понижение напряжения, а на выходе образуется постоянный ток. Подключение светодиодной ленты к блоку питания выполняется через соответствующие полюса, обозначенные маркировкой «плюс» и «минус».

Мощность каждой ленты может быть различной, в зависимости от количества светодиодов. В соответствии с этим параметром выбирается наиболее подходящий блок питания. Если мощность ленты и технические характеристики блока не совпадают, это может привести к тусклому свечению светодиодов или выходу из строя самого прибора в результате перегрузки. Чтобы рассчитать характеристики блока питания, к значению мощности нужно добавить от 20 до 30%, компенсирующих потери, возникающие за счет длины проводников. Таким образом, при мощности ленты 24 ватта, понадобится выпрямитель, мощность которого составляет 32 Вт.

Наиболее простым вариантом является подключение одноцветной светодиодной ленты к выбранному блоку питания. Стандартную пятиметровую полосу нужно просто подключить к соответствующим выходам выпрямителя с обозначенной маркировкой полярности тока. Соединение проводов с контактами ленты осуществляется методом пайки. С этой целью используется паяльник с малой мощностью, чтобы избежать повреждения изделия. В случае необходимости соединительный проводник можно удлинить жилами сечением 1,5 мм2. В большинстве схем красный цвет провода означает плюс, а черный или синий – минус.

Подключение одноцветных лент имеет специфические особенности. Например, нельзя подключать последовательно два изделия. Это приведет к отсутствию нормального свечения на второй ленте. Кроме того, токоведущие дорожки первой полоски могут перегреться, что приведет к выходу из строя светодиодов. Наиболее корректное подключение осуществляется путем параллельного соединения светодиодных лент. В этом случае соединение второй полосы выполняется с помощью отдельных проводов, подключенных напрямую к блоку питания через удлиняющий проводник.

Как подключить светодиодную ленту к 220 без блока питания

Светодиодные полосы освещения, изготовленные в заводских условиях, рассчитаны на совместную эксплуатацию с блоком питания. Данное устройство преобразует переменный ток домашней сети в постоянный. При этом, напряжение понижается с 220 до 12 вольт. Однако, в определенных условиях, возможно подключение таких приборов освещения непосредственно в сеть, напряжением 220 вольт.

Для правильного выполнения такого подключения 12-тивольтовую полосу, длиной 5 метров, нужно разрезать на 20 частей. В дальнейшем, переменный ток 220 вольт выпрямляется с помощью диодного моста, включенного в общую схему. Далее все части ленты последовательно соединяются между собой разноименными полюсами. То есть плюс соединяется с минусом и, наоборот. В некоторых случаях может появиться мерцание, частота которого составляет 25 Гц. Оно убирается с помощью конденсатора на 5-10 мф, на 300 В, смонтированного в общую систему.

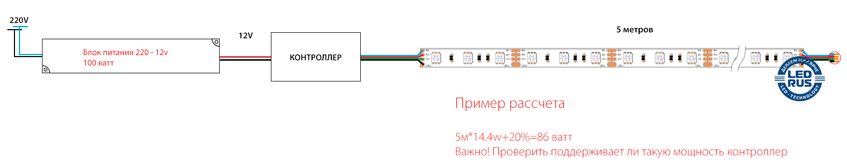

Подключение с контроллером

Многоцветные светодиодные ленты могут использоваться не только для освещения, но и в качестве дополнительного украшения интерьера помещения. Они разделены на группы и управляются с помощью пульта и специального контроллера. Таким образом, в схему добавляются дополнительные элементы.

Цветовая гамма передается тремя цветами. Это красный (Red), зеленый (Green) и синий (Blue). Поэтому разноцветные светодиодные ленты относятся к типу RGB. В каждой полосе имеются три группы светодиодов, которые светятся этими тремя цветами. У светодиодов одинакового цвета отсутствуют схематические связи между собой. У каждой группы имеется свой собственный выход, поэтому любая лента оборудована четырьмя контактами, три из которых соответствуют группам цветов, а один служит для подачи питания.

При подключении всех трех управляемых контактов к общему сигнальному выходу получится белый цвет. Если включить их по одному, они будут давать только красный, синий или зеленый цвет. Для получения различных оттенков и управления ими, светодиодная лента должна подключаться через контроллер. Контроллер обеспечивает одновременное включение всех трех линий. Однако интенсивность сигнала в каждом канале будет различной.

По типу управления эти устройства могут быть механическими или электронными. В первом случае коммутация осуществляется вручную, например, с помощью обычного трехклавишного выключателя. Главным недостатком этого способа считается существенное ограничение спектра цветовых эффектов. Электронные контроллеры обеспечивают управление не только количеством имеющихся светодиодов. Они регулируют интенсивность их свечения. Эти приборы могут быть оборудованы одним или несколькими каналами, в зависимости от количества лент, подлежащих управлению. У каждого контроллера имеется отдельный выход в виде провода с чувствительным элементом на конце. Он необходим для регулировки света пультом управления.

Как подключить светодиодную ленту через выключатель

Наиболее простой схемой считается подключение от выключателя к блоку питания, а затем к светодиодной ленте. Таким образом, включение и выключение подсветки происходит с помощью обычного выключателя.

Подключение выполняется очень просто. К обычному выключателю, находящемуся в домашней сети 220 вольт, подключается блок питания. При этом фазный провод подключается к входному коричневому проводнику L, а нулевой провод соединяется с проводником N синего цвета. Затем блок питания соединяется со светодиодной лентой. В этом случае необходимо строгое соблюдение полярности, чтобы плюс соединялся с плюсом, а минус – с минусом.

Размещение блока питания рекомендуется выполнять максимально близко к ленте. Длина прокладываемого кабеля не должна превышать 7 метров, в противном случае яркость свечения может значительно уменьшиться. Если все же возникла необходимость в прокладке слишком длинной линии, необходимо использовать проводник с увеличенным сечением жил.

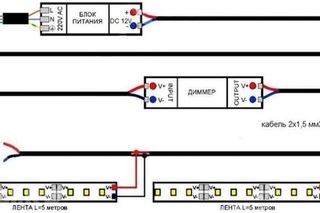

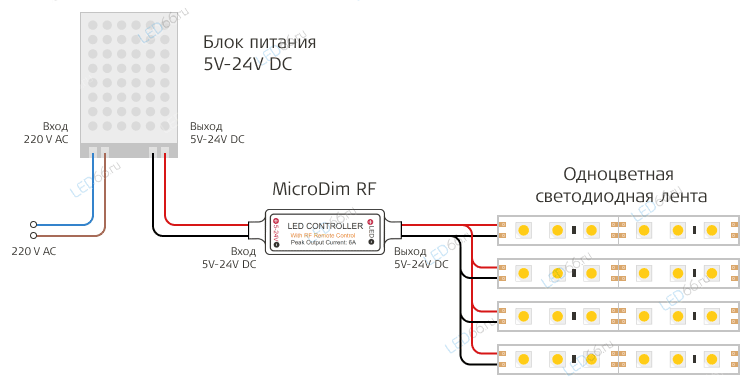

Использование совместно с диммером

После того как осветительные приборы подключены, необходимо отрегулировать яркость их свечения. Простейшими способами являются переменные резисторы в виде потенциометра или реостата. Однако даже при незначительной потере мощности, такие устройства становятся неэффективными. Поэтому в настоящее время регулировка светового потока осуществляется с помощью специальных активных диммерных схем на полупроводниках.

Питания диммеров происходит от сети с напряжением 12 или 24 вольта. Сам прибор включается в схему в промежутке между светодиодной лентой и блоком питания. Выход блока соединяется со входом диммера, а затем выход диммера соединяется с лентой. Во время подключения необходимо строго соблюдать полярность. Мощность регулировочного устройства должна соответствовать определенному количеству ленты. Если же мощности диммера недостаточно, необходимо воспользоваться специальным усилителем.

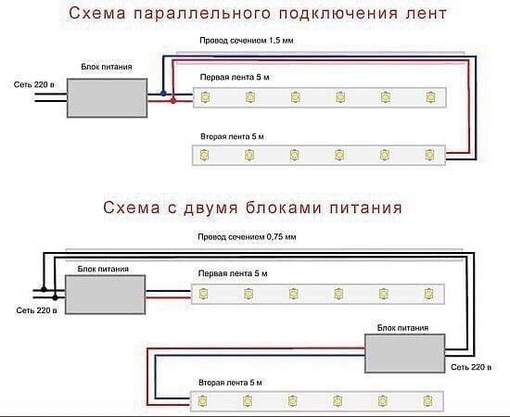

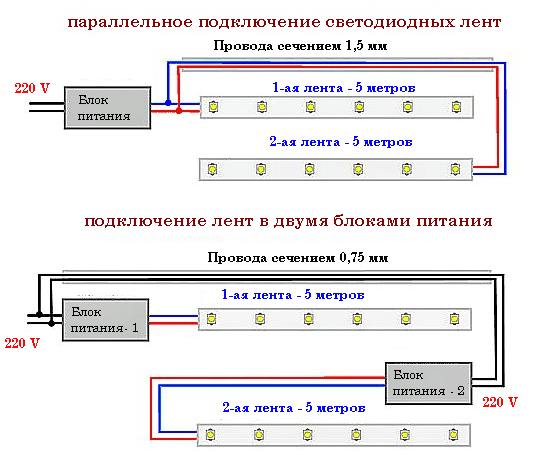

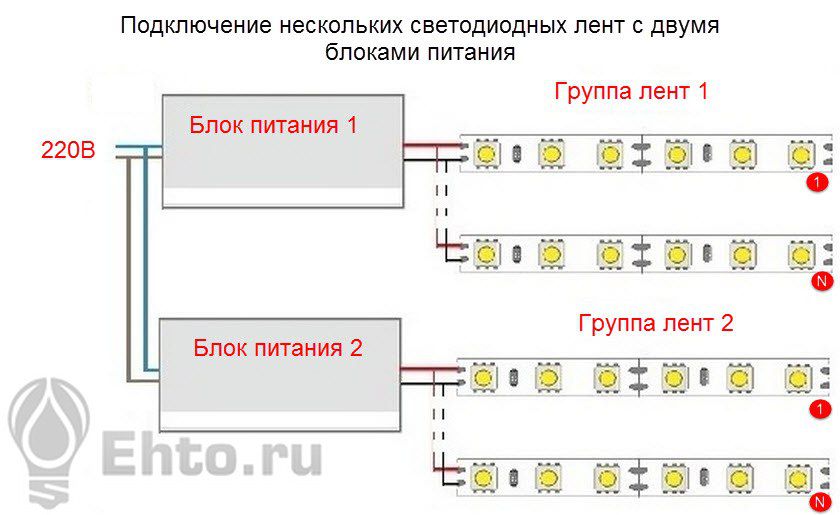

Подключение нескольких светодиодных лент

Когда выполняется подключение не более двух лент, в этом случае возможно их последовательное соединение, при условии, что вторая полоса имеет незначительную длину. В местах соединения выполняется проверка на возможное падение напряжения.

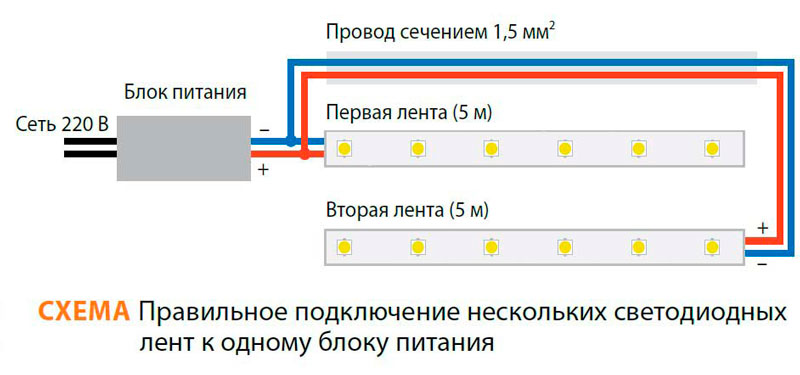

Чаще всего одноцветные ленты подключаются параллельно. С этой целью используется блок питания повышенной мощности, соответствующей подключаемым приборам освещения. То же самое касается и многоцветных лент. Единственным отличием будет использование в схеме усилителя. Он соединяется с концом первой ленты и началом второй. В некоторых схемах применяется сразу несколько блоков питания.

Различные методы позволяют выполнять не только подключение светодиодной ленты к сети 220 В, схема которой получила наибольшее распространение. Разнообразие коммутирующих и регулировочных устройств позволяют использовать светодиоды в самых различных помещениях, практически с любыми интерьерами.

При создании подсветки потолка, ниши, полки, предметов декора при помощи светодиодной ленты, приходится вспоминать о том, что в сети у нас 220 В, а не 12 или 24 вольта, как надо для этой подсветки. О том, как подключить светодиодную ленту к 220 В и будем говорить дальше.

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

  1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.

    Когда все готово, выглядит несложно

  2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод. Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов.

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

Подключение цветной RGB ленты

Принцип подключения остается тем же. В схему добавляется контроллер (еще его называют диммер), при помощи которого изменяется цвет свечения светодиодов. Еще одно отличие в количестве проводов. После контроллера их не два, а четыре. В остальном отличий нет.

Как подать 220 В на светодиодную ленту RGB

Как видите, и на контроллере, и на ленте, есть обозначения 12B / V+ — это фазный провод, R — для подключения красных светодиодов, G — зеленых, B — голубых. Чтобы не путаться, лучше использовать провода тех же цветов. Все будет проследить проще, меньше будет шансов запутаться.

Подключение двух RGB лент к одному блоку питания и контроллеру

Если подключать надо несколько цветных лент, их тоже подключают параллельно. Параллели начинаются от выходов контроллера (к выходным клеммам подключают по два провода). При таком подсоединении обе ленты будут менять свечение одновременно.

Мощности контроллера (диммера) не всегда хватает для управления всеми лентами. В этом случае используют усилитель. Схема становится более сложной, но на ней указываются разъемы, к которым надо подключать провода, что существенно упрощает ее сборку. Обратите внимание, на рисунке подключение лент указано четырьмя линиями, а питание на входы усилителей двумя, и берется это питание с выходов адаптеров.

Схема подключения лент RGB с усилителем и отдельным блоком питания

К диммеру (контроллеру) подключается столько лент, сколько он может запитать. На рисунке это только одна лента длиной 5 метров, потому для каждой последующей используется свой усилитель. В действительности на один контроллер «вешают» и по две ленты. Главное, чтобы он мог ими управлять (в характеристиках контроллера указывается ленты какой длины к нему можно подключить).

Также обратите внимание, что контроллер и один усилитель питаются от одного адаптера, два других усилителя от другого. Это тоже не обязательно. Если мощности блока питания достаточно для питания всех устройств (лент, диммера, усилителей), то питание будет подаваться только от одного преобразователя. Другое дело, что стоит такой источник питания очень много, да и греется и шумит сильно. Потому, действительно, лучше реализовать раздельное питание двумя менее мощными блоками.

Выбор производительности адаптеров

В описании каждой ленты есть технические данные. Там обязательно указывается напряжение, которое необходимо подать (12 или 24 В) и потребляемый ток. Вот только ток обычно указывают на 1 метр ленты. Если вы подключать будете 5 метров, соответственно, надо будет умножить эту цифру на 5. Если будете подключать к этому блоку питания 10 метров, умножаете на 10, и т.д.

Если вы пока прикидываете, во сколько вам обойдется подсветка и ленты пока нет или вы еще не выбрали, можно воспользоваться усредненными данными. Потребление тока монохромными лентами самого распространенного типа приведены в таблице. Их можно брать для примера.

Потребляемый светодиодными лентами SMD3528 и SMD5050 ток в зависимости от количества светодиодов на одном метре длины

Полученная цифра — минимальное значение силы тока, которое должен выдавать искомый блок питания. Но постоянная работа на пределе возможностей очень сокращает срок службы электротехнических изделий. Потому, к найденной цифре добавляем 20-25% запаса (умножаем на 1,2 или на 1,25), полученную цифру округляем в большую сторону до целого. Это и будет тот ток, который должен выдавать адаптер.

Чтобы было понятнее, приведем пример. Пусть метр ленты потребляет 0,8 А, подключать к адаптеру будем 18 метров. Ищем суммарный потребляемый ток: 0,8 А * 18 = 14,4 А. Добавляем запас: 14,4 А * 1,2 = 17,28 А. Итак, искать будем адаптер, который будет выдавать не менее 17 Ампер.

В случае с цветными RGB светодиодными лентами, к найденной цифре добавляется ток, который необходим контроллеру (диммеру) и усилителям (если они питаются от этого источника). Эти данные есть в техническом описании устройств.

Процесс сборки схемы

Для того чтобы подключить LED ленту к 220 В, нужны будут сами ЛЭД ленты, блок питания, контроллер (если нужен) провода требуемых цветов и длины. Провода желательно медные многожильные (они мягче, но тяжелее паяются) или из одной проволоки. Провода берите цветные, так проще будет правильно подключить светодиодную ленту к 220 В.

Нужны будут еще следующие инструменты:

  • ножницы;
  • термоусадочная трубка;
  • паяльник с канифолью и оловом (выбор и использование паяльника).

Ножницы нужны, если вам потребуется отрезать кусок от бобины с LED лентой. Резать можно только в определенных местах. На ленте они обозначены вертикальной чертой, рядом находится обычно схематичное изображение ножниц. Еще один отличительный признак — контактные площадки для пайки, которые находятся с обеих сторон от линии разреза.

Светодиодные ленты резать надо только в определенных местах

Далее берем провода, зачищаем их концы от изоляции (2-3 мм), лудим. а подготовленный провод надеваем кусочек термоусадочной трубки такого размера, чтобы она в исходном состоянии надевалась на ленту. Далее ватой, смоченной в спирте, очищаем контактные площадки, лудим их (нагретый паяльник опускаем в канифоль, прогреваем площадку пару секунд. Она должна покрыться тонким слоем олова. К подготовленным площадкам припаиваем провода. Будьте аккуратны и много олова при пайке не берите. Площадки расположены очень близко, посадив кляксу из олова, легко их соединить (особенно в цветных лентах).

После того как все провода припаяны, опускаем термоусадочную трубку так, чтобы она закрыла все контакты, прогреваем ее. Сжавшись, она хорошо закроет все контакты. Вообще, эту операцию проводить лучше после проверки работоспособности схемы. Если все будет гореть-светиться, можно изолировать.

Просто зажать между двумя пластинами

Припаяв к ленте провода, подключаем их к выходу адаптера или контроллера. Тут все просто. Есть прижимной винт и контактные пластины. Ослабляем винт, между пластинами заправляем оголенный провод (3-4 мм), винт затягиваем. Пару раз слегка дергаем провод, проверяя контакт — если держится, то все хорошо.

Светодиодная лента 220 Вольт — это лента которая не нуждается в блоке питания. Ее можно напрямую подключать к сети переменного напряжения, грубо говоря прямо в розетку или через выключатель, либо фотореле.

Правда для этого вам понадобится специальный провод. Этот провод имеет в своей конструкции диодный мост — выпрямитель.

Стоимость такого шнура 2-3 доллара. Сравните это с ценами на блоки питания!

Также для подключения вам понадобится:

  • коннектор-вилка

Преимущества

Какие же преимущества имеет светодиодная лента 220В?

1Как уже было сказано выше, она не требует блока питания.

Отсюда выходит существенная экономия общих затрат.

2Светодиодную ленту 220V можно подключать последовательно длиной до 100 метров.

Вам уже не придется паять параллельные кусочки, соединяя их по несколько метров.

Она сразу может идти в катушках протяженностью по 50-100 метров.

То есть, если вам необходимо проложить подсветку на большом протяженном участке, просто разматываете ее с бобины. С одного конца подключаете вилку, с проводом имеющим диодный мост, втыкаете в розетку и на этом все. Наслаждаетесь освещением.

Если нужно осветить участок в 100 метров — берете одну катушку, плюс один коннектор и соединяете. Правда лента такой длины должна быть маломощной — до 10 Вт.

Еще имейте в виду, что в местах соединения отдельных кусков, будут небольшие «провалы» освещения из-за вставок и большого расстояния между светодиодами.

3Светодиодная лента сразу идет в силиконе со степенью защиты IP65 — IP68.

Ее можно протирать влажной тряпкой, чистить. Отсюда же следует и автоматическая защита от дождя, снега и т.п.

4У лент 220В отсутствуют строгие требования по минимальному сечению проводов питания.

Если в экземплярах 12 и 24В рекомендуется все освещение запитывать от проводов сечением от 1,5мм2 и выше,

то для 220В можно выбирать и меньшие сечения.

Правда здесь уже будет играть большую роль механическая прочность жил, а не их электрическое сопротивление и токопроводимость.

Казалось бы, преимущества такой ленты неоспоримы. Почему же многие все-таки отказываются от нее в пользу других вариантов, подключаемых через блоки питания?

Недостатки

Потому что, кроме перечисленных преимуществ она имеет ряд существенных недостатков, из-за которых люди отказываются с ней работать наотрез.

1Первый недостаток, как это не странно, проистекает из ее первого же преимущества. Это отсутствие блока питания.

Если его нет, значит и отсутствует фильтрующий и стабилизирующий элемент в цепи. То есть, все перепады и скачки напряжения, которые происходят в сети, будут напрямую сказываться на светодиодной ленте.

Упало напряжение в розетке — упадет напряжение и на светодиодах. Соответственно светить они будут уже не с той яркостью. Повысилось напряжение — светодиоды с высокой вероятность могут перегореть.

2Эту ленту нельзя нарезать такими маленькими отрезками как ленты 12 и 24В.

В зависимости от типа светодиода ее можно отрезать:

То есть, меньше чем по полметра, светодиодную ленту 220 Вольт вы порезать не сможете.

Это все напрямую связано с падением напряжения. На каждом светодиоде оно составляет от 3 до 3,5 Вольт. В итоге получается примерно отрезок с минимальным количеством светодиодов 60 штук. Это как раз таки и есть полметра.

Таким образом, если вам нужна подсветка короткого участка в 30 или 80 см, то сделать у вас этого не получится.

3Мерцание.

Этот недостаток опять же проистекает по причине отсутствия в схеме устройства стабилизации и фильтрации — блока питания.

Благодаря диодному мосту в коробочке, которая идет с отрезком кабеля для подключения, происходит некоторое сглаживание пульсации. Но этого не достаточно.

Вашим глазам визуально этого может быть не видно, однако по всем нормам, такая частота пульсации не допустима в жилых помещениях.

На камеру в этом видеоролике очень хорошо видна интенсивность пульсации:

Таким образом, светодиодная лента установленная в доме или квартире будет постоянно мерцать и влиять на ваше здоровье, ваши глаза и самочувствие.

Вполне возможны постоянные головные боли. А вы и догадываться не будете из-за чего они.

4Еще один недостаток, опять же проистекающий из достоинства — покрытие из силикона.

Если у вас мощная лента (больше 7Вт на 1 метр), то она будет очень сильно греться. Соответственно от нее необходимо отводить тепло и наклеивать на алюминиевый профиль.

Однако из-за того, что она со всех сторон в силиконе, полноценного контакта с алюминиевой подложкой не будет. Фактически, полноценного охлаждения таким способом не добиться.

Особенно в летний период времени она будет постоянно перегреваться. А это в свою очередь, напрямую сказывается на сроке службы изделия в целом.

Кроме того, силикон в недорогих лентах, как правило, вонючий. Даже в холодном состоянии. А когда она нагреется, запах будет только усиливаться. Должен пройти очень длительный промежуток времени эксплуатации, чтобы этот запах частично или полностью выветрился.

5Светодиодная лента 220В не безопасна.

Одно дело монтировать и обслуживать изделия напряжением 12В, и совсем другое иметь дело с 220V. Работать здесь нужно с соблюдением правил техники безопасности.

Недопустимо, чтобы где-то оказался не герметичный отрезок или торчащие куски проводов. Помните, что силиконовая оболочка здесь играет в первую очередь роль вашей защиты от высокого напряжения, а уже потом защищает ленту от воды.

6Малый срок службы и малая яркость.

Большинство лент 220V встречающиеся в магазинах идет не качественного исполнения. В них используются не надежные светодиоды. Из-за этого они выходят из строя еще быстрее.

Средний срок службы таких изделий — 1 год. После чего, придется опять идти в магазин и покупать новую. И это не считая трудозатрат на повторный монтаж.

Помимо этого, учитывайте такой факт, что даже при одной и той же мощности на 1м, светодиодная лента 220 будет уступать по яркости такому же изделию, но на напряжение 12 и 24В.

7Отсутствие самоклеющейся подложки.

Вы не сможете без дополнительных аксессуаров наклеить ленту где угодно. Придется докупать дополнительные клипсы для монтажа, либо использовать обыкновенные кабельные стяжки.

Можно приспособить для этого дела крепеж под домашнюю проводку:

Если не хотите, чтобы лишние элементы крепежа портили подсветку, используйте автомобильный двухсторонний скотч. Но опять же от температуры нагрева он может запросто отклеиться.

Монтаж и подключение

Для того, чтобы подключить светодиодную ленту на 220 Вольт вам понадобится:

У нее в начале должны быть отверстия для вилки коннектора, через которую подсоединяют контакты к шнуру питания.

  • вилка 220V с диодным мостом-выпрямителем и разъемом на конце

Она нужна в целях безопасности. И одевается в самом конце отрезка.

Первым делом вставляете вилку-коннектор в отверстия расположенные по краям силикона. Тем самым, вы соедините ее с питающими проводами, идущими вдоль всей поверхности.

Фактически, в самой ленте, таким образом реализовано параллельное подключение. И получается, что суммарный ток на всем протяжении идет не по дорожкам, а по этим двум проводникам.

Далее подключаете питающий шнур. Здесь нужно будет соблюсти полярность.

По самой вилке не будет понятно, где плюс «+», а где минус «-«. Это нужно выяснять экспериментальным путем, например при помощи мультиметра.

После этого ищите плюсовой и минусовой контакты на самой ленте. Втыкаете ленту с вилкой-коннектором в выходные разъемы шнура. С обратной стороны сразу одеваете заглушку.

Для полной герметизации необходимо будет промазать термоклеем все стыки и щели, в местах подключения коннектора и заглушки.

Осталось все это дело включить в розетку и наслаждаться освещением.

Бывает такое, что полярность все-таки перепутывается. Не переживайте, ничего при этом не замкнет и не взорвется. Лента всего лишь не будет светиться.

Для исправления проблемы, просто вытаскиваете разъем, переворачиваете коннектор и вновь подключаете к розетке.

Применение

Исходя из всего вышеизложенного, применять светодиодную ленту 220В в помещениях не рекомендуется. И уж тем более не безопасно ее вешать в ванных комнатах, банях, возле умывальника и т.д.

Она в первую очередь идеально подходит для уличного монтажа — подсветки фасадов, заборов, элементов архитектуры.

Очень часто ее применяют на рекламных щитах, вывесках, в качестве привлечения внимания. Можно также использовать зимой, под Новый Год, для украшения деревьев во дворе дома.

Подключение светодиодной ленты к сети 220 В без блока питания

Большинство светодиодных лент нуждаются в электропитании от 12 В постоянного тока Реже встречаются ленты, требующие 24 В. В обоих случаях принцип подключения одинаков – используется блок питания, выпрямляющий и преобразующий сетевое напряжение в постоянный ток с нужными параметрами.

Есть и еще один вариант, позволяющий подключить светодиодную ленту к 220в без блока питания. Он позволяет решить проблему с размещением источника питания, но требует соблюдения определенных правил.

Подключение светодиодной ленты к 220 Вольт

Светодиодные ленты на 220 В — это специфический вид линейных светильников, предназначенный для подсветки протяженных участков длиной по 50, 100 метров и более. Для того, чтобы подсоединить ее к 220 В не требуется использовать стандартный блок питания, что является значительным преимуществом ленты.

Однако, подключение напрямую не допускается, поскольку светодиоды питаются от источника постоянного тока, а в сети подается переменный. Поэтому выпрямитель (диодный мост) понадобится в любом случае. Обычно используют специальный провод с установленным на нем готовым выпрямителем, который представляет собой небольшой компактный блок на проводе.

Подобные ленты могут быть использованы для решения разных задач:

  • световое обрамление контуров и фасадов зданий;
  • оформление ландшафтов;
  • украшение ограждающих конструкций;
  • подсветка стен крупных залов, концертных площадок;
  • освещение рекламных конструкций, сооружений.

Подобные ленты относительно дешевы и просты в использовании, но они не могут быть использованы на небольших участках. Если обычную диодную ленту допускается резать на фрагменты по три элемента, что обозначено на подложке специальным метками, то устройства с прямым питанием от электросети можно разделить только на фрагменты по 50 см, 1 м или 2 м. Это объясняется тем, что каждый светодиод потребляет 3-3,5 В.

На участке длиной в 1 м их 60 штук, что в сумме примерно составляет 220 В (с учетом нестабильности сетевого напряжения). Светодиоды другого типа могут потреблять больше или меньше энергии, поэтому каждый вид ленты можно резать на фрагменты разной длины.

Интересно! Есть вариант подключения к сети 220 В обычной ленты. Для этого надо разрезать ее на участки по линиям реза, нанесенным на подложку. Обычно каждый отрезок содержит по три светодиода. Понадобится такое количество отрезков, чтобы общее потребление в сумме составило 220 В. Каждый отрезок последовательно соединяется со следующим по принципу — минус первого спаивается с плюсом второго, минус второго с плюсом третьего и т.д.

Затем напряжение 220 В, выпрямленное с помощью диодного мостика, подается на соответствующие контакты — плюс на одном конце цепочки, а минус — на другом. Этот вариант позволяет получить ленту относительно малой длины, но требует соответствующей подготовки, что не каждому придется по нраву.

Достоинства и недостатки ленты 220 В

Светодиодные ленты с прямым питанием от 220 В имеют важные преимущества:

  • не требуют использования блока питания;
  • способны обеспечивать световое оформление участков большой длины;
  • относительно недороги и доступны;
  • демонстрируют хорошую работу в условиях улицы, особенно при низких температурах воздуха.

Говоря о достоинствах LED лент на 220 В, следует упомянуть и о недостатках. Их немало:

  • большая протяженность ленты не только важное достоинство, но иногда серьезный недостаток. Подсветить небольшой отрезок таким устройством не удастся;
  • ленты, предназначенные для питания от 220 В, не имеют липкого слоя, что несколько усложняет монтаж;
  • простота подключения имеет оборотную сторону — отсутствие гальванической развязки ленты, которая становится опасной и требует надежной изоляции всех соединений. Кроме того, для исключения опасности поражения электротоком необходима защита не ниже IP67;
  • нагрев светодиодов достаточно велик, а возможности теплоотведения у них практически нет. Обычно такие ленты хорошо защищены от внешних воздействий, но, с увеличением надежности защиты резко уменьшается возможность охлаждения. Это является причиной использования преимущественно в уличных условиях;
  • выпрямитель, имеющийся в стандартном проводе питания, не имеет сглаживающего конденсатора. Это делается из соображений компактности, но в результате светодиоды при включении начинают мерцать с частотой 100 раз в секунду (100 Гц). это не заметно невооруженным глазом, но человеческий мозг способен воспринимать мерцание такой частоты. Оно оказывает отрицательное воздействие, по санитарным нормам от него следует избавляться;
  • подобные светильники недороги, что означает использование материалов низкого качества. Силикон, которым покрыта лента для защиты от влаги, издает заметный запах, который усиливается при нагреве. Это является еще одной причиной преимущественного использования на улице.

Количество недостатков превосходит достоинства, но это не настолько страшно, как может показаться. Назначение светодиодных лент на 220 В — подсветка наружных конструкций значительной протяженности. Некоторые из минусов ленты таким образом попросту нивелируются — например, нагрев или запах силиконового покрытия. Мерцание также мало влияет на органы восприятия людей, поскольку подобную подсветку никто не рассматривает подолгу.

Заметным недостатком можно считать невозможность прямого подключения RGB светильников. Каждый из них фактически представляет собой три ленты, нуждающиеся в обособленном питании. Световые эффекты, демонстрируемые разноцветными конструкциями, управляются контроллером, который параллельно является блоком питания.

Обойтись без него нельзя — будет гореть либо только один цвет, либо сразу все три. Кроме того, размер RGB лент не превышает 5 м, что для уличных инсталляций слишком мало.

Как избежать ошибок

Подключение светодиодной ленты к сети 220 В без блока питания не представляет принципиальной сложности, однако, и здесь возможны серьезные ошибки. В их число входят:

  • отсутствие выпрямителя. Присоединение ленты к сети без промежуточного диодного мостика вызовет выход светодиодов из строя. Это следует твердо знать и пользоваться либо готовым проводом с установленным выпрямителем, либо подключаться через самодельное устройство. Второй вариант может оказаться даже более предпочтительным, поскольку он позволяет установить сглаживающий конденсатор, устраняющий мерцание;
  • неправильное соединение отдельных кусков при сборке ленты. В этом случае один из участков окажется выключенным из общей цепи, следствием чего станет либо выход всей ленты из строя, либо отсутствие свечения до момента устранения ошибки;
  • отсутствие должной защиты создает опасность поражения электротоком. Если на лентах обычного типа напряжение 12 В, то на рассматриваемые светильники подается 220 В, что опасно для жизни. При самостоятельной сборке перед первым включением надо тщательно изолировать все соединения и сами фрагменты от контактов с влагой и от случайного прикосновения людей при монтаже, включении или в иных ситуациях.

Важно! Следует соблюдать основное правило — до полного окончания монтажных работ ленту в сеть включать нельзя. Если при первом включении обнаруживаются какие-либо недостатки, устранение также производится при отключенном питании.

Важные нюансы управления яркостью

Протяженные специализированные ленты на 220 В не имеют блока управления, хотя могут диммироваться, если возникает необходимость. Яркость светодиодов изменяется в зависимости от напряжения питания. Здесь важно не превысить предел возможностей, хотя в стандартных конструкциях для этого надо, чтобы в сети оказалось не 220 В, а гораздо больше. С уменьшением напряжения яркость свечения падает, что можно использовать для создания световых эффектов.

Если же используется лента, собранная самостоятельно из отдельных фрагментов, то надо проследить, чтобы все они были одинаковы. Если соединить отрезки разной длины и, соответственно, с разным количеством светодиодов, то лента будет светиться неравномерно — короткие куски будут гореть ярче, а более длинные — тусклее.

Чем больше разница в длинах фрагментов, тем заметнее будет расхождение в режиме работы. При этом, возможность подключения диммера у таких светильников присутствует в той же степени, что и у специализированных длинных лент.

Топ-3 лучших производителя ЛЕД лент на 220 в

Назвать однозначно лучших производителей сложно, поскольку общих критериев оценки подобных устройств попросту не существует. Среди достойных фирм имеются и американские, и европейские, и китайские компании. К лучшим из них можно условно отнести следующие бренды:

  • CREE. Это американская компания, которая работает с 1987 года, т.е. практически с момента возникновения LED ламп. Сегодня компания CREE производит широкий ассортимент светодиодных приборов, и ленты среди них занимают значительную часть;
  • OSRAM. Это известная фирма, которая относится к числу европейских лидеров в производстве осветительной техники и, в частности, полупроводниковых лампочек. Продукция компании отличается заметной дороговизной, но и качество их светильников вполне соответствует ценовым запросам;
  • ЭРА. Российская компания, созданная в 2004 году, представляет вполне конкурентоспособную продукцию, которую высоко оценивают пользователи как в нашей стране, так и в соседних республиках. Привлекательной особенностью светодиодных лент этого бренда является низкая цена при вполне достойном качестве, что подтверждает устойчивый спрос.

Выбор ленты следует производить в первую очередь по техническим характеристикам. Имя компании служит лишь гарантией соответствия заявленных и реальных параметров товара.

Основные выводы

Светодиодные ленты, подключенные к 220 В без использования блока питания, позволяют уменьшить количество используемого оборудования и обойтись без дорогостоящих устройств. Однако, взамен пользователь получает существенные ограничения по части области подключения и уровня безопасности подсветки. Специфика готовых высоковольтных изделий делает их пригодными для наружного монтажа в рекламных, оформительских целях, но практически отменяет использование внутри зданий. Задать вопросы или поделиться собственным мнением вы можете в комментариях.

Предыдущая СветодиодыСхема подключения светодиодной лампы Т8

Особенности самостоятельного подключения ЛЕД ленты к сети 220В без блока питания. Подробная инструкция и разновидности лент. +ТЕСТ для самопроверки

ТЕСТ:

Небольшой тест

  1. Без блока питания ЛЕД лента подключается сразу в электросеть?

а) для подключения ленты к 220 В потребуется использовать маленький выпрямитель, а уже через него лента подсоединяется к розетке.

б) Лента подключается к сети без дополнительных приспособлений.

  1. Почему не рекомендуют покупать китайские модели лент для подсоединения к 220 В?

а) Китайские модели собираются из самых дешёвых материалов и не всегда соблюдаются технологии изготовления.

б) Покупателя могут обмануть. Внешне диоды на 220 В очень похожи на обычные. Поэтому, чтобы убедиться в правильности ленты, потребуется проверить маркировку.

  1. На куски какой длины режутся ЛЕД при продаже?

а) 50, 100, 200 см

б) 30, 80, 140 см.

  1. Чем отличается процесс подключения мощной ленты SMD 5630 от обычных вариантов на 220 В?

а) Ничем. Процесс аналогичен

б) Потребление энергии этой ленты больше, чем у обычных, поэтому дополнительного придётся подключить алюминиевый профиль или радиатор. Так сборка не перегреется при эксплуатации.

  1. Почему ленты на 220 В не рекомендуется устанавливать в местах для чтения?

а) Наблюдается мерцание 100 герц. Человеческий глаз не заметит этого, но подобный эффект воздействует на сознание человека — появятся головные боли или утомляемость.

б) Свет слишком сильный и будет ослепить человека.

Ответы:

  1. а) Чтобы подсоединить LED к сети без блока питания, придётся дополнительно подключить выпрямитель.
  2. б) Посылка может прийти с неправильной моделью. Все ленты очень похожи. И чтобы не ошибиться, нужно проверять маркировку.
  3. а) При продаже лента на 220 В режется на куски по 50, 100 и 200 см.
  4. б) Мощные ленты сильно греются, а потому приходится подсоединять охлаждающую систему.
  5. а) От ленты исходит мерцание. Оно незаметно для человека, но отрицательное воздействие на него все равно оказывается.

Когда встает вопрос о подключении ЛЕД ленты, немногие знают, что бывают светодиоды, рассчитанные на 220 В. Но в этом случае для подключения к сети даже не потребуется использовать блок питания на 12 В. Достаточно взять маленький выпрямитель, через который лента подключится напрямую к розетке. К преимуществам этого способа относится простота использования, а также легкость подсоединения к сети. Но есть и свои недостатки. Чтобы разобраться в нюансах, нужно внимательно изучить материал и некоторые нюансы.

Определение: Светодиодные ленты – это источник света, распространяющийся через лампочки. Образец на 220 В служит для подсоединения к электросети через розетку.

Разновидности светодиодной ленты на 220 В

ЛЕД ленты на 220 В делятся на несколько разновидностей. В них используются светодиоды:

  1. 3528.
  2. 2835.
  3. 5050.
  4. 3014.

Также имеется более мощные образцы — SMD 5630. Самой большой популярностью пользуются ленты 3528 или 5050. Их достаточно просто приобрести в российских магазинах. А вот остальные модели придётся приобретать через интернет-сайты у китайцев. Но профессионалы подобные модели приобретать не советуют, поскольку покупателей могут обмануть. Дело в том, что внешне диоды очень похожи на обычные Но на них печатается маркировка, где обозначается напряжение, в котором лента может работать.

Особенностью конструкции считается то, что лента на 220 В нарезается только по одному метру или 50 см, также есть вариант на 200 см. То есть отрезок 80 или 30 см получить не получится.

Основные параметры ленты на 220 вольт

Лед на 220 В отличается следующими параметрами:

  1. Нарезается по 50, 100 и 200 см.
  2. Мощность ватт на метр.
  3. Имеется защита от влаги.
  4. Цветовая температура.

Как и любые другие ленты, эта выпускается в разных модификациях по степени защиты от проникновения влаги. Используют IP 67 и 68. Это защита — прочная трубка из силикона. При использовании такой герметичной ленты, разрешается устанавливать диоды во влажных помещениях, к примеру, на улице и в бане.

Если изучить отзывы потребителей, то можно сделать вывод, что светодиодная лента подходит для эксплуатации в условиях низких и высоких температур.

Основание ленты достаточно жесткое, но при этом гибкое. Из-за того, что светодиод имеет жесткое основание, кусок ленты превращают в светодиодный модуль и линейку. Из подобной линейки собирается светильник.

Монтаж бывает самоклеящийся, и не имеющий клеевого основания.

Ответы на 5 часто задаваемых вопросов

  1. Как лента питается от сети 220 В? — Вставляются светодиоды с обычным напряжением 3,3 — 3,5 В. Для них используют полярное питание, обеспечивающее диодный мост. Если не соблюдать этого требования, то лампочки начнут мигать.
  2. Почему нарезают ленты только по 50, 100 и 200 см? — Нарезается по 50 или 100 мм из-за того, что лампочки подключаются последовательно по одной цепи. В одном метре выходит 60 светодиодов.
  3. Как повысить надежность устройства? – Для повышения надежности используют подключение диодов парами. В результате, если из строя выйдет один, то ток всё равно сможет пройти через остальные.
  4. Как подключать мощную ленту SMD 5630? – У подобной ленты потребление больше 10 Вт на метр, поэтому дополнительно следует подсоединить алюминиевый профиль или радиатор, служащие в качестве охлаждающего элемента при эксплуатации устройства.
  5. Лампы на 220 В выпускаются одним цветом? – Нет, имеются все те же цвета, что и на обычных LED.

Нюансы устройства на 220 В

Большую мощность получают даже на слабых диодах.

Чтобы не использовать две приклеенные штуки рядом, покупают двойную ленту. У нее очень широкое основание. И это даже полезно — тепло будет легче отводиться при работе диодов.

Двойная и одинарная лента

Светодиодные ленты на 220 В выпускается в таких же вариантах цвета, как и обычные ленты.

Цвета

При подключении ленты RGB на 220 В, необходимо также поставить дополнительный контроллер, управляющий яркостью каждого цвета. Но их очень сложно найти, потому приобретать желательно готовым комплектом.

Подключение светодиодной ленты к 220 вольт

Схема

Схема подключения очень проста — нужно позаботиться только о подключении нескольких проводов. Соблюдаем нужные полярности и никаких проблем не возникнет. Если подключается к сети цветная ЛЕД лента, то используем цветовую маркировку в качестве «карты» соединения.

Как избежать 5 ошибок при подключении ленты

Чтобы избежать ошибок при подключении, следуем инструкциям и делаем всего 5 шагов:

  1. Отрезаем нужную длину. Не забываем, что резать можно только по 50, 100 или 200 см.
  2. Если лента герметичная, то отрезанные концы необходимо обработать при помощи герметика, а после надеть на него коннектор из силикона. Он выпускается в виде кольца.
  3. Подключаем конвектор и закрепляем его при помощи герметика.
  4. Соблюдаем понятность и соединяем провод от выпрямителя.

    Выпрямитель

  5. Проверяем, чтобы вся лента была максимально герметичная. Внутрь не должна попасть вода.

Питание ленты своими руками обеспечено.

Выпрямитель будет состоять из диодного моста со своей мощностью. Она может составлять 700 Вт. В таком случае можно смело использовать 100 метров обычной светодиодной ленты, или 40 метров очень мощной. Этого вполне достаточно, чтобы осветить очень большое помещение.

Выпрямитель стоит довольно дешево, но если нет желания его приобретать, то можно изготовить своими руками. Потребуется 4 диода, или же готовая сборка в абсолютно любом магазине, специализирующимся на продаже радиодеталей.

В отличие от обычных ЛЕД, не нужно обращать внимание на толщину проводов питания. Даже если использовать провод в 0,75 квадратных миллиметров, то он всё равно очень легко справиться с мощностью в 1500 W.

Поскольку в устройстве не предусмотрен конденсатор, то вся лента будет мерцать частотой 100 герц из-за того, что сглаживать пульсации не получится. СаНПИН запрещает использовать такие пульсации в рабочих помещениях или там, где читают люди. Именно поэтому в квартире устанавливать такое приспособление нежелательно.

Подключаем диодную ленту в сеть 220 в

Достоинства и недостатки ленты 220В

Светодиоды, рассчитанные на подключение к сети 220 В обладают, как плюсами, так и минусами. Изучив эти вопросы, получится решить для себя, куда именно ставить подобные ленты. Выбор места эксплуатации очень важен, поскольку светодиодная лента на 220 В подойдет не для каждого помещения. Выбор комнаты в доме сильно ограничен из-за одного существенного недостатка.

Плюсы:

  1. Используется LED лента без блока питания.
  2. При подключении несколько метров диодов просто втыкаются в ближайшую розетку, и они будут работать.
  3. Подключение производят любыми проводами, даже тонкими, поскольку сила тока будет по ним подходить довольно низкая.
  4. Цельный собранный кусок в длину достигает и 100 метров. Это очень удобно для освещения больших площадей.

Без блока питания Длинная лента Для розетки

Минусы:

  1. Придется соблюдать особую осторожность при монтаже и включении, поскольку потребуется высокое напряжение.
  2. Лампочки вскоре могут выйти из строя, если приобрести некачественные китайские образцы.
  3. Герметичную ленту очень тяжело чинить – придется полностью избавляться от герметика, менять детали и снова герметизировать.
  4. Имеется мерцание частотой в 100 герц. Человеческий глаз просто не заметят этого, но это всё равно воздействует на сознание человека — появятся головные боли или утомляемость.

Из-за этих недостатков сферу применения приходится ограничивать. Устанавливать светодиодные ленты на 220 В необходимо только во второстепенных помещениях, где человек не отдыхает, читает или проводит большое количество времени. К примеру, ЛЕД используют в качестве подсветки на кухне, кладовке или гараже, очень удобно устанавливать ленту для освещения растений. Также можно ставить подсветку на рекламных щитах – уличная лампа в силиконе не боится погодных условий.

Лента на кухне

Ещё важно знать 2 нюанса об управлении яркостью

Чтобы изменить уровень свечения светодиодной ленты на 220 В, обычно применяют диммер.

Если используется многоцветные ЛЕД, тогда устанавливают контроллер. Без него не обойтись.

Топ 2 лучших производителя ЛЕД лент на 220 В

В магазинах, специализирующихся на продаже электрических товаров, не сложно найти большое разнообразие лент. Но не все они подходят для подключения к электросети в 220 В. Именно поэтому придется выбирать и искать производителей, выпускающих нужные образцы. Качественные фирмы, хорошо зарекомендовавшие себя на рынке:

  1. Elektrostandart.
  2. Sveteco.

Компании не только выпускают ЛЕД ленты на 220 В, но и отличаются хорошим качеством своей продукции.

Приобретайте продукцию проверенных брендов, следуйте советам и рекомендациям, не отступайте от инструкций и тогда ленту без проблем получится подключить к сети 220 В даже новичку, что никогда прежде не работал с электрикой и освещением.

Как подключить уличную светодиодную ленту?

Водонепроницаемые светодиодные ленты IP 68 или IP 67 или уличные светодиодные ленты, являются таким универсальным продуктом из-за того, что их можно легко отрезать по заданным линиям разреза и подключить в любой точке между медными точками на светодиодной ленте, но необходимо знать Как подключить уличную светодиодную ленту, изолируя конец светодиодной ленты колпачками и силиконовым клеем. Следуйте этому руководству для инструкций по резке, подключению и повторной гидроизоляции светодиодной полосы.

Прежде чем думать как подключить уличную светодиодную ленту читайте нашу статью.

Что вам понадобится, чтобы подключить уличную светодиодную ленту.

Более подробно про пайку и подключение светодиодной ленты вы можете узнать здесь.

Паяльные инструменты.

Прежде чем пытаться подключать уличную светодиодную ленту водонепроницаемые светодиодные ленты IP 68 или IP 67 являются таким универсальным продуктом из-за того, что их можно легко отрезать по заданным линиям разреза и подключить в любой точке между медными точками на светодиодной ленте, но необходимо знать как подключить уличную светодиодную ленту, изолируя конец светодиодной ленты колпачками и силиконовым клеем. Следуйте этому руководству для инструкций по резке, подключению и повторной гидроизоляции светодиодной полосы.

Что вам понадобится, чтобы подключить уличную светодиодную ленту.

Прежде чем пытаться припаять провод к светодиодным лампочкам, важно убедиться, что у вас есть подходящие инструменты для вашего работы. Мы рекомендуем использовать любой паяльник 30W-60W, который регулируется температурой и способен паять при температуре около 500-600 ° F. Лучше использовать более мощное железо, так что вам не нужно тратить много времени на нагрев точки припоя, что может повредить компоненты. В то же время слишком жаркое железо может также повредить компоненты. Мы также рекомендуем использовать тонкий паяльник из канифоли и иметь влажную губку или кражу для чистки кончика вашего припоя. При пайке светодиодной ленты, важно убедиться, что у вас есть подходящие инструменты для вашего работы. Мы рекомендуем использовать любой паяльник 30W-60W, который регулируется температурой и способен паять при температуре около 500-600 ° F. Лучше использовать более мощное железо, так что вам не нужно тратить много времени на нагрев точки припоя, что может повредить компоненты. В то же время слишком жаркое железо может также повредить компоненты. Мы также рекомендуем использовать тонкий паяльник из канифоли и иметь влажную губку или кражу для чистки кончика вашего припоя.

Гидроизоляционные инструменты.

Важно иметь правильные принадлежности для гидроизоляции, которую вы выполняете. При необходимости мы используем промышленный клей, термоусадочную пленку и жидкий силикон; все предметы гидроизоляции можно найти в любом магазине.

Резка светодиодной ленты IP 68.

Чтобы укоротить вашу светодиодную ленту IP 68, прежде всего важно иметь острые ножницы, тупые ножницы могут повредить ПК. Каждый отрезок светодиодной ленты IP 68 будет иметь отметку между двумя парами медных соединительных прокладок. После того, как вы разместите эту линию разреза, вы можете отрезать светодиодную ленту на нужную длину. Будьте уверены, что делаете чистый прямой срез без каких-либо дополнительных нагрузок на месте отреза, так чтобы не повредить место припоя.

Зачистка изоляции в месте припоя.

Чтобы припаять провод к водонепроницаемой светодиодной ленте, вы должны сначала срезать покрытие в этом месте. Чтобы открыть медные точки припоя на светодиодной ленте IP 68. Используйте острое лезвие, чтобы отрезать покрытие. Будьте очень осторожны, чтобы не прорезать плату на самой светодиодной ленте. Мы рекомендуем только отрезать верхнюю половину покрытия и оставить нижнюю половину для поддержки платы, как показано на рисунке справа.

Очистка паяльника.

Важно, чтобы паяльник был чистым, чтобы ваши паяные соединения не перекрывались. Регулярно очищайте кончик вашего припоя, чтобы жало паяльника было чистым и малыми, насколько это возможно.

Залудите ваш многожильный провод для пайки.

Как только ваш паяльник будет достаточно горячим, залудите ваш многожильный провод нанеся небольшое количество припоя непосредственно на многожильный провод. Как только вы закончите этот шаг, ваш провод должен быть покрыт оловом по всей длинне и больше не казаться скрученным.

Залудите медные точки на светодиодной ленте.

Следующим шагом залудите медные точки на водонепроницаемой светодиодной ленте, расплавив небольшое количество припоя непосредственно на медные точки на светодиодной ленте IP 68.

Убедитесь, что вы положили достаточно припоя, чтобы покрыть точки, но не настолько, чтобы припой перекрывал обе точки припоя.

Соедините провод с светодиодной лентой.

Как только вы залудили провод и медные точки на светодиодной полосе, теперь вы можете спаять их вместе. Индивидуально поместите провод в медные точки, а затем поместите паяльник на оба контакта, чтобы нагреть каждый припой. Обязательно держите паяльник достаточно долго, чтобы не создавать «холодный припой». Не забудьте надеть защитный колпачок на провод для гидроизоляции.

Наденьте защитный колпачок.

После того, как вы правильно припаяли свой провод к светодиодной ленте, сначала проверьте соединение. После тестирования нанесите небольшое количество силиконового клея на торцевую крышку, а затем вставьте торцевую заглушку на место. Дождитесь высыхания.

Гидроизоляция.

При подключении светодиодной ленты IP68 гидроизоляция наиболее важный момент в работе. Если ваш проект требует максимальной гидроизоляции или вы просто хотите быть уверенным, что ваши соединения на 100% не промокают, нанесите несколько слоев жидкого силикона на соединенное паяное соединение и дайте высохнуть. Обязательно обработайте место соединения колпачка.

Зафиксируйте торцевую крышку.

После того, как высохло силиконовое покрытие, вы можете зафиксировать торцевую крышку с помощью прочного клея. Поскольку крышка на основе пластика лучше всего использовать клей, который сильно прилипает к пластику, мы используем клей под названием E600, он достаточно прочный, чтобы оставаться на месте, высушивая и высушивая твердое тело для структурной поддержки. Перед тем, как перейти к следующему шагу, дождитесь высыхания клея.

Фиксация с помощью термоусадки.

Как только клей на вашей торцевой крышке высох, последний шаг — используйте термоусадку в сочетании с более прочным клеем для прочности, чтобы создать окончательную надежную фиксацию над торцевой крышкой. Используйте достаточное количество термоусадочной пленки для покрытия вашей торцевой крышки и, по крайней мере, 1/2 вашего провода. Вы можете наносить клей непосредственно на ленту или внутри термоусадки. После этого используйте тепловой пистолет для усадки термоусадочной пленки и вытрите лишний клей.

Проверьте подключение.

Перед тем как подключить уличную светодиодную ленту, вы всегда должны проверять свои подключения. Дайте клею достаточно времени для полного высыхания, обычно 24 часа, для оптимальной гидроизоляции.

Вам могут быть интересны наши статьи:

Схема подключения LED ленты | Ledcountry.ru

Подключение монохромной светодиодной ленты: три главных рекомендации, о которых нужно знать

При желании оформить интерьер посредством монохромной светодиодной ленты неизменно возникает вопрос о том, как ее выбрать, а также как подключить. Если с выбором изделия покупатель справляется довольно легко, то при подключении он в большинстве случаев сталкивается с распространенными ошибками. Ниже рассмотрим три основных правила, которые помогут в подключении монохромной светодиодной ленты.

Первое правило: с чего начать?

Что нужно для подключения светодиодной ленты кроме самого осветительного элемента? Важный элемент - это блок питания. Грамотный подбор данной детали становится гарантией безопасной и долговременной работы вашей домашней подсветки. Как подобрать данный элемент? Главный фактор, на который вы должны обращать внимание - это его мощность. Подобранное техническое изделие должно обладать более высокой мощностью, чем осветительная лента, приблизительно на 25-30%. Исключительно в этом случае вы обеспечите нормальный функционал: как для самого блока, так и для диодов. Если блок подбирается по мощности, равной ленте, он будет функционировать на пределе. Такой эффект серьезно сказывается на длительность эксплуатация.

Второе правило: выбираем походящую поверхность для установки

Подключение монохромной ленты может быть выполнено практически на любую поверхность. Однако будет лучше, если вы осуществите монтаж на подложку из алюминия, которая сможет выполнять задачу проводника тепла.

  • В процессе функционирования осветительный прибор греется. Высокая температура может негативно сказаться на механизме диодов.
  • В процессе перегрева они начинают существенно тускнеть, их технические характеристики ухудшаются вплоть до полной неисправности.
  • Серьёзно уменьшается срок длительности эксплуатации ленты. Те изделия, которые могут работать до 10 лет, без использования подходящей поверхности проработают всего несколько месяцев.

Другое решение, которому вы можете отдать предпочтение - это маломощные ленты, которые не так требовательны к теплоотводу, например, модель 3528. Эта лента требует мощности всего 5 Вт.

Несмотря на то, что в некоторых случаях можно проигнорировать правила теплоотвода, существуют изделия, которые особенно в нём требовательны. Это модификации, которые производятся в силиконовом чехле. У них теплоотдача осуществляется только посредством подложки, снизу. В случае если вы установите такую ленту на пластмассовую или деревянную поверхность, охлаждения не будет, данное изделие испортится уже через 6-8 месяцев эксплуатации.

Третье правило: грамотный выбор схемы подключения светодиодной ленты к сети 220 вольт

Непосредственно перед подключением у человека возникает вопрос: как присоединить светодиодную ленту к сети 220В. Именно поэтому вам необходима покупка блока питания, который модифицирует переменный ток 220В в постоянный ток, требуемый ленте, например, 12-24В. При подключении важным правилом является соблюдение полярности. Нельзя путать плюс с минусом, отрицательный проводник имеет черный цвет, а положительный - красный. Присоединение проводников можно осуществлять с помощью спаивания контактов, либо посредством специализированных переходников. Ниже расположена стандартная простая схема.

Существует ситуация, когда необходимо осуществить подключение монохромной ленты нескольких отрезков. Они могут быть подключены к одному блоку питания параллельно. При этом ленты монтируются параллельно, длина отрезка должна составлять не больше пяти метров. Отрезать ленту можно с помощью разметки от производителя. Это величина, которая способна пропустить токовые ведущие дорожки. При увеличении длины, нагрузка значительно превысит возможную, что станет причиной выхода ленты из строя. Не рекомендуется соединять отрезки друг с другом последовательно. Подключение должно идти параллельно от блока питания к каждой ленте. Если сделать последовательное подключение двух лент к блоку питания, вторая лента будет более тусклой, а первая быстрее выйдет из строя.

Разные схемы подключения одноцветной ленты

Как подключить светодиодную ленту к блоку питания 12 вольт и 220 вольт

Светодиодные ленты пользуются все большей популярностью. Их используют для оформления дверных проемов, ниш, арок, потолков. Они могут сделать акцент на определенной зоне в помещении. В темное время суток светодиодная лента является хорошим ориентиром, при этом нет необходимости использовать основное освещение. Светодиодной лентой оформляют люстру, ее монтируют по периметру потолка. Она с успехом применяется для разных видов рекламы. Использовать ее можно как внутри, так и снаружи помещения. Поэтому многих интересует вопрос о том, как смонтировать и подключить светодиодную ленту для подсветки и что необходимо для этого приобрести.

Подготовка к монтажу светодиодной ленты

Светодиодные ленты представлены в виде полосок шириной от 8 до 10 мм. На поверхности ленты размещены светодиоды. У различных моделей лент может быть расположено разное количество кристаллов (30, 60 и 120) на 1 метр.

В нашем магазине представлена пятиметровая светодиодная лента в катушках. Если необходим меньший отрезок, ее можно разрезать самостоятельно. Сделать это несложно, так как на ленте указаны места возможного разреза.

Прежде чем осуществлять монтаж светодиодной ленты своими руками, необходимо знать, какие дополнительные устройства следует приобрести для ее подключения.

Итак, что нужно купить для монтажа светодиодной ленты:

  • Самоклеящуюся ленту
  • Контроллер с пультом ДУ, с помощью которого осуществляется управлением цветом
  • Блок питания

Поскольку для питания нужен постоянный ток, необходимо подключение светодиодной ленты к блоку питания, основной задачей которого является понижение напряжения сети. Прежде чем приобрести нужный адаптер, следует рассчитать необходимую мощность. Мощность ленты на 1 погонный метр указана на упаковке или в инструкции. На основании этих данных подбирается соответствующий блок питания.

Например, у вас имеется 5-метровая лента со 120 светодиодами, рассчитанная на напряжение 12 вольт, а потребляемая мощность диодов на 1 погонный метр равна 9,6 Вт.

Производим расчет: 9,6 х 5 = 48 Вт. Приобретать блок питания следует с запасом мощности, поэтому умножаем полученную мощность на 25-30%. Для ленты из нашего примера достаточно купить блок питания для 60 Вт.

Подключение и монтаж светодиодной ленты

Подключаем ленту к контроллеру. Лента обычно продается с уже имеющимися готовыми проводами. Если необходимо соединение светодиодных лент между собой, нужно использовать специальные клеммы (соединители). Дополнительный инструмент для этого не нужен. Концы соединяемых отрезков ленты помещают в клемму и фиксируют их. При этом нужно проследить, чтобы контактные элементы ленты соприкасались с контактами коннектора. После этого защелку клеммы закрывают. Лента в нем надежно зафиксирована.


Ленту крепят на чистой, обезжиренной поверхности. Если ее обработать грунтовкой или обезжиривающим средством, соединение будет более качественным. После снятия защитной пленки ленту крепят в нужном месте.

Контроллер желательно спрятать, чтобы он не портил интерьер. Например, если производится установка светодиодной ленты на потолок своими руками, контролер можно спрятать за потолочный плинтус.

Для правильного монтажа нужно руководствоваться схемой подключения светодиодной ленты. Существуют различные схемы подключения:

  • с одним или двумя блоками питания;
  • двух лент и одного трансформатора;
  • нескольких LED-лент.

Поэтому очень важно правильно выбрать нужную схему. В противном случае неправильное соединение значительно сокращает срок работы ленты, ее части могут неравномерно светиться. Также нужно обращать внимание на полярность, подключая освещение к трансформатору. Если вы ошибетесь, лента выйдет из строя. Поэтому, если вы не уверены в своих силах, лучше обратиться к профессионалам.

Примеры использования светодиодных лент



Подключаем светодиодную ленту - Видео

Как подключить светодиодную ленту к 220в видео

Устройство подсветки деталей интерьера очень часто выполняется с помощью светодиодных лент. Они отличаются высокой экономичностью, могут быть одноцветными или многоцветными. Каждый тип этих источников освещения имеет свои особенности, в том числе и схема подключения светодиодной ленты к сети 220 В которая используется в жилых помещениях. Основной отличительной чертой таких лент является возможность их разреза только через 1 метр, а в определенных условиях – и через 0,5 метра. При подключении нужно обращать внимание на соблюдение полярности в процессе соединения проводников между собой.

Работа LED лент от сети 220 вольт

Большинство изделий данного типа рассчитаны на подключение к сетям постоянного тока с напряжением 12 вольт. Таким образом, питание светодиодных лент осуществляется, преимущественно, с помощью специального блока питания. Однако существуют схемы, позволяющие выполнять подключение данных источников света к сети с напряжением 220 вольт. Для того чтобы эта операция завершилась успехом, необходимо произвести определенную доработку.

С этой целью пятиметровая светодиодная лента 12 вольт, разрезается на 20 равных частей. Разрезы выполняются в специально отмеченных местах, в противном случае, несколько светодиодов выпадут из общей схемы и не будут работать. Для выпрямления напряжения в 220 вольт применяется диодный мост.

Части ленты соединяются между собой таким образом, чтобы плюсовое значение одного отрезка соединялось с минусовым выходом следующего отрезка. Если в процессе эксплуатации светодиоды немного мерцают, в схему обязательно включается конденсатор. Величина тока, протекающего по дорожкам ленты, нужно обязательно контролировать. Если это значение превышает норму, в схему включаются дополнительные резисторы или части изделия.

Как подключить светодиодную ленту к блоку питания 12 вольт

Номинальное напряжение светодиодных лент составляет 12 или 24 вольта. Поэтому их эксплуатация возможна только с применением импульсного блока питания. Он осуществляет понижение напряжения, а на выходе образуется постоянный ток. Подключение светодиодной ленты к блоку питания выполняется через соответствующие полюса, обозначенные маркировкой «плюс» и «минус».

Мощность каждой ленты может быть различной, в зависимости от количества светодиодов. В соответствии с этим параметром выбирается наиболее подходящий блок питания. Если мощность ленты и технические характеристики блока не совпадают, это может привести к тусклому свечению светодиодов или выходу из строя самого прибора в результате перегрузки. Чтобы рассчитать характеристики блока питания, к значению мощности нужно добавить от 20 до 30%, компенсирующих потери, возникающие за счет длины проводников. Таким образом, при мощности ленты 24 ватта, понадобится выпрямитель, мощность которого составляет 32 Вт.

Наиболее простым вариантом является подключение одноцветной светодиодной ленты к выбранному блоку питания. Стандартную пятиметровую полосу нужно просто подключить к соответствующим выходам выпрямителя с обозначенной маркировкой полярности тока. Соединение проводов с контактами ленты осуществляется методом пайки. С этой целью используется паяльник с малой мощностью, чтобы избежать повреждения изделия. В случае необходимости соединительный проводник можно удлинить жилами сечением 1,5 мм2. В большинстве схем красный цвет провода означает плюс, а черный или синий – минус.

Подключение одноцветных лент имеет специфические особенности. Например, нельзя подключать последовательно два изделия. Это приведет к отсутствию нормального свечения на второй ленте. Кроме того, токоведущие дорожки первой полоски могут перегреться, что приведет к выходу из строя светодиодов. Наиболее корректное подключение осуществляется путем параллельного соединения светодиодных лент. В этом случае соединение второй полосы выполняется с помощью отдельных проводов, подключенных напрямую к блоку питания через удлиняющий проводник.

Как подключить светодиодную ленту к 220 без блока питания

Светодиодные полосы освещения, изготовленные в заводских условиях, рассчитаны на совместную эксплуатацию с блоком питания. Данное устройство преобразует переменный ток домашней сети в постоянный. При этом, напряжение понижается с 220 до 12 вольт. Однако, в определенных условиях, возможно подключение таких приборов освещения непосредственно в сеть, напряжением 220 вольт.

Для правильного выполнения такого подключения 12-тивольтовую полосу, длиной 5 метров, нужно разрезать на 20 частей. В дальнейшем, переменный ток 220 вольт выпрямляется с помощью диодного моста, включенного в общую схему. Далее все части ленты последовательно соединяются между собой разноименными полюсами. То есть плюс соединяется с минусом и, наоборот. В некоторых случаях может появиться мерцание, частота которого составляет 25 Гц. Оно убирается с помощью конденсатора на 5-10 мф, на 300 В, смонтированного в общую систему.

Подключение с контроллером

Многоцветные светодиодные ленты могут использоваться не только для освещения, но и в качестве дополнительного украшения интерьера помещения. Они разделены на группы и управляются с помощью пульта и специального контроллера. Таким образом, в схему добавляются дополнительные элементы.

Цветовая гамма передается тремя цветами. Это красный (Red), зеленый (Green) и синий (Blue). Поэтому разноцветные светодиодные ленты относятся к типу RGB. В каждой полосе имеются три группы светодиодов, которые светятся этими тремя цветами. У светодиодов одинакового цвета отсутствуют схематические связи между собой. У каждой группы имеется свой собственный выход, поэтому любая лента оборудована четырьмя контактами, три из которых соответствуют группам цветов, а один служит для подачи питания.

При подключении всех трех управляемых контактов к общему сигнальному выходу получится белый цвет. Если включить их по одному, они будут давать только красный, синий или зеленый цвет. Для получения различных оттенков и управления ими, светодиодная лента должна подключаться через контроллер. Контроллер обеспечивает одновременное включение всех трех линий. Однако интенсивность сигнала в каждом канале будет различной.

По типу управления эти устройства могут быть механическими или электронными. В первом случае коммутация осуществляется вручную, например, с помощью обычного трехклавишного выключателя. Главным недостатком этого способа считается существенное ограничение спектра цветовых эффектов. Электронные контроллеры обеспечивают управление не только количеством имеющихся светодиодов. Они регулируют интенсивность их свечения. Эти приборы могут быть оборудованы одним или несколькими каналами, в зависимости от количества лент, подлежащих управлению. У каждого контроллера имеется отдельный выход в виде провода с чувствительным элементом на конце. Он необходим для регулировки света пультом управления.

Как подключить светодиодную ленту через выключатель

Наиболее простой схемой считается подключение от выключателя к блоку питания, а затем к светодиодной ленте. Таким образом, включение и выключение подсветки происходит с помощью обычного выключателя.

Подключение выполняется очень просто. К обычному выключателю, находящемуся в домашней сети 220 вольт, подключается блок питания. При этом фазный провод подключается к входному коричневому проводнику L, а нулевой провод соединяется с проводником N синего цвета. Затем блок питания соединяется со светодиодной лентой. В этом случае необходимо строгое соблюдение полярности, чтобы плюс соединялся с плюсом, а минус – с минусом.

Размещение блока питания рекомендуется выполнять максимально близко к ленте. Длина прокладываемого кабеля не должна превышать 7 метров, в противном случае яркость свечения может значительно уменьшиться. Если все же возникла необходимость в прокладке слишком длинной линии, необходимо использовать проводник с увеличенным сечением жил.

Использование совместно с диммером

После того как осветительные приборы подключены, необходимо отрегулировать яркость их свечения. Простейшими способами являются переменные резисторы в виде потенциометра или реостата. Однако даже при незначительной потере мощности, такие устройства становятся неэффективными. Поэтому в настоящее время регулировка светового потока осуществляется с помощью специальных активных диммерных схем на полупроводниках.

Питания диммеров происходит от сети с напряжением 12 или 24 вольта. Сам прибор включается в схему в промежутке между светодиодной лентой и блоком питания. Выход блока соединяется со входом диммера, а затем выход диммера соединяется с лентой. Во время подключения необходимо строго соблюдать полярность. Мощность регулировочного устройства должна соответствовать определенному количеству ленты. Если же мощности диммера недостаточно, необходимо воспользоваться специальным усилителем.

Подключение нескольких светодиодных лент

Когда выполняется подключение не более двух лент, в этом случае возможно их последовательное соединение, при условии, что вторая полоса имеет незначительную длину. В местах соединения выполняется проверка на возможное падение напряжения.

Чаще всего одноцветные ленты подключаются параллельно. С этой целью используется блок питания повышенной мощности, соответствующей подключаемым приборам освещения. То же самое касается и многоцветных лент. Единственным отличием будет использование в схеме усилителя. Он соединяется с концом первой ленты и началом второй. В некоторых схемах применяется сразу несколько блоков питания.

Различные методы позволяют выполнять не только подключение светодиодной ленты к сети 220 В, схема которой получила наибольшее распространение. Разнообразие коммутирующих и регулировочных устройств позволяют использовать светодиоды в самых различных помещениях, практически с любыми интерьерами.

Светодиодная лента — это не что иное, как достаточно узкая и невероятно гибкая полоска определенного материала, на поверхности которой располагаются в разном количестве светодиоды и резисторы, которые позволяют легко контролировать ток. Стоит отметить, что такое изделие может иметь самую разную длину. В то же время при подключение светодиодной ленты к сети, можно без проблем ее разрезать или же нарастить при необходимости.

Как правило, приобрести можно отрезки, которые достигают пяти метров. На сегодняшний день светодиодная лента стала очень популярной и ее часто используют для оформления интерьера или же для того, чтобы подчеркнуть какие-то яркие детали.

Если вы хотите самостоятельно установить ее в своей квартире, то подключение светодиодной ленты к сети 220в схема которой довольна проста, что каждый человек сможет справиться с данной задачей за считанные минуты. Если же вы все-таки не уверены в своих силах, то просмотрите видео инструкцию на нашем сайте, где наглядно показана процедура как подключить изделие такого типа.

Особенности работы светодиодной ленты от сети 220 вольт

Совершенно все изделия, которые изготавливают на заводах, рассчитаны на то, что они будут подключены к сети постоянного тока, который имеет напряжение 12в. Для этого нужно использовать специальный блок питания. Кроме того, на сегодняшний день есть схема, которая позволяет произвести ее монтаж, но в тоже время в такой ситуации необходимо кое-что дополнительно доработать.

Если же светодиоды, которые находятся на ленте, рассчитаны на меньшее напряжение, то такой ситуации необходимо сделать следующее:

  1. Если лента имеет рабочее напряжение в пределах 12в и длину 5 метров, то ее нужно разрезать на 20 частей;
  2. Сеть 220В необходимо выпрямить путем использования специального диодного моста;
  3. Затем соедините куски светодиодной ленты между собой так, чтобы выход с плюсовым значением был соединен с минусовым выходом на следующем отрезке;
  4. Если вы заметили в дальнейшем хотя бы незначительное мерцание, то его можно устранить путем использования специального конденсатора.

Очень важно проверить величину тока протекающая по дорожкам. Если он выше нормы, то в цепочку отрезков следует включить дополнительно резистор или же еще несколько кусочков.

На что стоит обратить внимание при подключении светодиодной ленты: основные правила

Перед тем, как приступить непосредственно к выполнению работы, необходимо учесть несколько простых нюансов, которые позволят выполнить работу не только правильно, но и максимально качественно.

В первую очередь обратите внимание на длину изделия. Сначала подсчитайте общую длину того места, где вы собираетесь установить ленту. Благодаря этому вы сможете правильно подобрать и разрезать готовое изделие. Не забывайте и о соблюдении полярности, ведь светодиодная лента является устройством типа полупроводника. Если же вы что-то сделаете неправильно в этой ситуации, изделие не будет включаться и тогда можно будет исправить ошибку.

При подключение светодиодной ленты к сети 220в, ее необходимо разрезать. Помните, что сделать это можно только в специально отведенных для этого местах, ведь подключить можно не всю ленту, а только ее отдельные части. Если же вы разрежете не в том месте, где положено, то это не повредит в целом ленту, но несколько диодов, которые теперь не будут соединены друг с другом — не будут гореть.

Инструкция и схема подключения должна соблюдаться в строгом порядке, ведь это позволит избежать многие ошибки в монтаже. Чтобы быть уверенным в своих силах можно дополнительно посмотреть видео материалы на нашем сайте, где будут показаны все подробности и порядок выполнения действий.

Подключение светодиодной ленты 12 вольт через блок питания

На рынке данной продукции можно найти изделия, которые рассчитаны на напряжение, которое не превышает 12 или же 24в. В такой ситуации необходимо в обязательном порядке воспользоваться специальным импульсным блоком питания. Он понизит напряжение до требуемой и позволит выйти на постоянный ток, что приведет к правильной работе светодиодной ленты.

Очень важным моментом в данной ситуации является то, что нужно правильно подобрать блок питания, учитывая мощность. Если этого не сделать, то лента будет гореть недостаточно ярко или же блок, спустя некоторое время, перестанет работать из-за слишком большой нагрузки на него. Когда нужно рассчитать мощность, то к значению, которое было получено нужно добавить еще примерно 30%. это позволит компенсировать те потери, которые произойдут обязательно в специальных удлиняющих проводах. Как правило, мощность метра изделия будет полностью зависеть от того, сколько светодиодов находится на нем и какой они имеют тип.

Схема подключения одной и нескольких одноцветных светодиодных лент

Ленту, которая имеет длину в пять метров, следует подключить к двум специальным отводам, которые находятся на блоке питания. К контактам припаять концы ленты. Сделать это можно паяльником, который имеет маленькую мощность. Это позволит аккуратно выполнить работу и не изменить в отрицательную сторону качество материала изделия.

Подключение двух лент происходит практически по такому же принципу, но только необходимо провести несколько дополнительных проводов непосредственно от блока питания.

Как подключить светодиодные ленты RGB к сети 220В

Чертой отличительного характера в монтаже многоцветного изделия есть то, что нужно вмонтировать еще и контроллер. С его помощью можно без проблем управлять по отдельности каждым цветом изделия.

На поверхности полосы располагаются 4 разных участка контактов, каждый из которых отвечает за тот или же иной цвет. В свою очередь контроллер имеет четыре провода, которые следует аккуратно припаять к соответствующему участку по цвету на светодиодной полосе.

Подключение двух светодиодных цветных лент

Очень важно рассчитать правильно мощность для блока питания, а также для контроллера. Важно помнить, что изделия стандартного типа рассчитаны исключительно на отдельное присоединение к проводам, которые имеет контроллер. Как показывает практика, блок питания и сам контроллер имеет слишком большой размер и его нельзя скрыть от постороннего взгляда. Поэтому нужно следовать следующей схеме.

  1. Одну из лент присоединить к отдельному контроллеру, а также к блоку питания.
  2. В свою очередь, вторую цветную ленту присоедините к своему личному блоку, а затем еще и к усилителю.

Усилитель имеет специальную маркировку, а поэтому при подключение, как правило, не возникает никаких проблем. Сам усилитель затем нужно присоединить ко второму блоку питания. Это позволяет получить каждой отдельной цветной ленте личный контроллер.

Схема монтажа светодиодной ленты с использованием диммера

Если вмонтировать диммер, то это позволит изменить яркость вмонтированного изделия. Его мощность должна подходить и быть такой же, как у самой ленты светодиодов или же общей сумме нескольких лент. Если вы подключаете только одну одноцветную ленту, то диммер стоит присоединить к блоку питания. Если же лент несколько, то установка должно иметь параллельный тип и идти после использования диммера и усилителя.

Как соединить ленту без блока питания

Схема подключения светодиодной ленты к сети 220В без использования блока питания следующая (более подробно в видео на нашем сайте):

  1. Отрежьте нужную длину изделия, как правило, производитель указывает длину 0,5 или же 1 метр.
  2. Если же вы купили герметичную ленту, то на тот конец, который был срезан, нанесите небольшое количество герметика, а затем одеть кольцо-коннектор из силикона.
  3. Коннектор аккуратно прикрепите на герметик.
  4. Учитывая полярность — подключите провода к выпрямителю.
  5. Проверьте изделие на герметичность и проследите, чтобы вовнутрь не попало ни капли воды.

Подключение светодиодной ленты к сети 220в схема достаточно проста и эксплуатировать их можно на протяжении многих лет, но только с одним условием, если монтаж происходит качественно и по всем правилам. Кроме того, необходимо правильно ухаживать за лентами. Таким образом, изделие будет максимально хорошо выполнять свою задачу, и радовать ярким насыщенным цветом на протяжении долгих лет.

Один из современных источников декоративного и основного освещения –светодиодные ленты. Но большинству таких изделий необходимо питание: постоянное напряжение DC12В, а в розетках – переменное AC220В. Однако, кроме таких устройств, производители выпускают аппараты, предназначенные для работы от бытовой сети.

Конструкция светодиодной ленты

Полоса со светодиодами представляет собой печатную плату на гибкой основе из изоляционного материала. Вдоль этой полосы нанесены две токопроводящие полоски с контактными площадками. Между полосками расположены группы из светодиодов и токоограничивающего сопротивления. Все элементы соединяются последовательно и выполнены в корпусе SMD.

В самых распространённых полосах количество светодиодов в группе – три, и напряжение питания =12В. Эти группы отделены контактными площадками с отметкой линии отреза. Разрезать полосу можно только в этих местах. Если отрезать в другом месте, то разрезанная группа работать не будет.

Размер светодиодов и их количество в метре ленты может быть различным. От этого зависят яркость света и потребляемая мощность.

Важно! Напряжение питания светодиодов должно быть постоянным и без пульсаций, иначе свет будет мерцать, что неприятно и вредно для глаз.

Светодиодная лента на 220В

Кроме лент 12В, есть полосы, рассчитанные на 24, 48, 110 и 220В. Количество диодов в неделимых отрезках, соответственно, 6, 12, 30 и 60 штук. Без трансформатора или другого блока питания, только через выпрямитель, в розетку включаются только ленты 220В.

Собираются такие устройства из светодиодов SMD 3528, 5050, 2835, 3014 и особоярких 5630. Режутся такие полосы только отрезками по 50 сантиметров или 60 последовательно соединённых диодов. Внешне эти устройства отличаются от обычных только маркировкой.

Основные параметры LED-лент 220В

Основными параметрами этих устройств являются:

  • длина минимального отрезка;
  • количество диодов, мощность и ток одного метра полосы;
  • защищённость от погодных условий;
  • цветовая температура белого света.

Устройства с питанием от сети 220В

В полосах с питанием от 220В используются SMD светодиоды, которым необходимо питание 3,5В. Поэтому они подключаются последовательно в количестве 60 штук. Режется такая полоска на отрезки, кратные 0,5 или 1 метру.

Полосы из светодиодов SMD 5630 потребляют мощность более 10 Вт/м и монтируются на металлическое основание, отводящее тепло. Повышенная яркость получается также установкой диодов в два ряда.

Хотя питающее напряжение равно напряжению сети, при включении в розетку свет будет моргать с частотой 50Гц. Даже при использовании выпрямительного моста свет будет мерцать. Необходимо дополнительно использовать конденсатор, сглаживающий пульсации и преобразовывающий пульсирующее напряжение в постоянное.

Если есть светодиодная лента 220в RGB, то подключение производится через такой же RGB-контроллер. Распространённые модели контроллеров рассчитаны на использование с =12В, поэтому желательно приобретать эти устройства в комплекте.

Как подключить светодиодную ленту к 220 вольт

Подключение устройства 220В аналогично подключению обычных лент. Длина отрезанного куска, в зависимости от модели, кратна 0,5 или 1 метру.

Выпрямитель состоит из четырёх диодов и конденсатора. Его можно изготовить своими руками или приобрести готовый в магазине или на радиорынке. Без конденсатора свет будет моргать с частотой 100Гц, что, согласно СаНПИНУ, недопустимо в жилых помещениях. Такие конструкции можно устанавливать в кладовке, лестничной клетке и других вспомогательных помещениях.

Особенности

У этих устройств есть преимущества перед обычными, 12 вольтовыми приборами:

  • не нужен дорогой блок питания;
  • небольшой ток позволяет подключаться тонкими проводами;
  • в продаже есть полоски со встроенным блоком питания, которые просто включаются в розетку.

Как и у любых устройств, у этих тоже есть недостатки:

  • на всех элементах присутствует высокое напряжение, что требует тщательной изоляции;
  • дешёвые устройства быстро выходят из строя и их нельзя отремонтировать заменой маленького участка из трёх диодов;
  • длина отрезка может быть только кратной 100 или 50 сантиметрам;
  • мерцание с частотой 100Гц не заметно глазам, но утомляет и вызывает головную боль.

Способы подключить светодиодную ленту 12В к сети 220В

При включении светодиодной полосы 12В просто в розетку она сгорит. Поэтому для включения таких устройств в бытовую сеть необходимы дополнительные устройства.

Импульсный блок питания

Такие устройства есть самодельные или фабричного производства – это лучший, хотя и самый дорогой вариант. Эти блоки обеспечивают постоянную величину напряжения и отсутствие видимых пульсаций.

Более дорогие устройства опционально оснащаются регулятором яркости света (диммером) и пультом ДУ.

Интересно. В качестве источника постоянного напряжения можно использовать компьютерный блок питания.

Питание устройств от трансформатора

В этих аппаратах находятся понижающий трансформатор 220/12, выпрямительный мост и конденсатор, сглаживающие пульсирующее напряжение после диодного моста.

Такой блок питания можно изготовить самостоятельно из питающего трансформатора от старого лампового приёмника или телевизора, если намотать на нём вторичную обмотку 12В и собрать в корпусе вместе с диодным мостом и конденсатором.

Бестрансформаторный блок питания

Короткий отрезок ленты, например, для ночника или настольной лампы, можно подключить без понижающего трансформатора, через токограничивающий конденсатор. По похожей схеме собраны недорогие светодиодные лампы.

Недостаток этих конструкций в том, что если обычное питающее устройство потребляет из сети ток, приблизительно в 20 раз меньше необходимого для питания светодиодов (за счёт понижающего трансформатора), то бестрансформаторное устройство потребляет полный ток светодиодной ленты. Поэтому подключать к такому блоку длинную LED-полосу нецелесообразно.

Емкость конденсатора С1 необходима 1,4mkF на 0,1А тока ленты, а напряжение от 300В. Тип – МГБО или К73. Требуется фильтрующий конденсатор С2 ёмкостью 20mkF на 0,1А тока и напряжением 15В.

Ток потребления уменьшается при соединении кусочков ленты последовательно. В этом случае он равен току отдельного кусочка. При соединении нескольких отрезков последовательно напряжение конденсатора С2 умножается на их количество.

Для определения тока конструкции необходимо:

  1. Количество светодиодов в метре ленты разделить на 3. Получится число неделимых отрезков;
  2. Мощность метра ленты разделить на число отрезков с тремя светодиодами и на 12В – напряжение питания. Получится ток потребления одного участка;
  3. Умножить ток одного отрезка на количество таких участков. Получается общий ток конструкции.

Ток диодов в выпрямительном мосте определяется током устройства, а напряжение 300В.

Например, в метре ленты SMD3528 плотностью 60 диодов содержится 10 участков по три светодиода. Один участок имеет мощность 4,8Вт/10-0,48Вт и ток, 0,48Вт/12V – 0,04А. В куске длиной 0,5 метра таких участков 5 общим током 0,2А. Следовательно, емкость С1 2.8mkF или меньше, а C2 – не меньше 40mkF.

Важно! На всех элементах такой конструкции, в том числе и на LED-ленте, присутствует высокое напряжение.

Последовательное подключение

Последовательное подсоединение отрезков светодиодной ленты позволяет обойтись без блока питания. Это получится при соблюдении некоторых условий:

  • Количество светодиодов должно делиться на 60. Это необходимо, чтобы после разрезания получилось 20 отрезков по три диода;
  • Все отрезки должны быть одинаковыми, с одним количеством одинаковых светодиодов. Иначе на куске с меньшим количеством или менее яркими диодами будет большее напряжение, и он быстро выйдет из строя.

Подключается конструкция через диодный мост и фильтрующий конденсатор, аналогично безтрансформаторному блоку питания.

Светодиодная лента 220 вольт – это удобное осветительное устройство, которое имеет множество применений, благодаря своим преимуществам, а питание таких приборов от выпрямителя вместо блока питания позволяет сэкономить на его приобретении.

Видео

Светодиодная лента 220 В: подключение + схема, видео


При монтаже декоративной подсветки или основного освещения из светодиодных лент неизбежно возникает задача, решить которую обычному человеку без электротехнических навыков бывает достаточно сложно – как правильно подключить светодиодные ленты между собой и к электрическому питанию. Ответить на этот вопрос мы постараемся в этой статье.

Подключение светодиодной ленты

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

  • бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.

  • трехжильный кабель ВВГнг-Ls сечением 1,5мм2

  • диммер и пульт управления

  • монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2

Потери напряжения

На схеме выше можно заметить, что каждый участок светодиодной ленты подключен к линии с двух сторон. Это необязательное условие, которое поможет избежать некоторых проблем. При использовании мощной светодиодной ленты (14,4W/м и более), по всей длине её участков происходят потери напряжения, которые выражаются в снижающейся яркости свечения ближе к концу участка. А при использовании многоцветной RGB ленты, могут возникнуть искажения цветов. Для устранения данных проблем, каждый участок следует подключать с обеих сторон.

Монтаж питания 220В

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная — любых других расцветок. Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Общая характеристика

Светодиодная лента является экономичным прибором. В последние годы ее популярность держится на высоком уровне. Это устройство состоит из гибкой ленты, на которую с определенной периодичностью нанесены диоды. Они имеют разный размер. Длина ленты стандартно составляет 3-5 м. Но при желании ее можно резать на небольшие участки (по 3 LED-элемента) или наращивать длину неограниченно. От этого показателя, а также размера и плотности нанесения диодов на основу зависит мощность оборудования.

Подключение светодиодной ленты (220В) имеет ряд особенностей. Ее нельзя просто соединить со штекером и включить в сеть. Также следует учесть, что сегодня выпускают множество разновидностей представленных устройств. При подключении этот факт также не остается без внимания. Существуют монохромные ленты, которые излучают только один цвет. Это может быть белый, синий, желтый, красный или зеленый. Но есть и многоцветные приборы. Они способны выдавать любой оттенок при определенном сочетании всего 3 основных цветов. Их подключение отличается от монохромных разновидностей.

Подключение диммера

Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).

  • отмеряете и отрезаете необходимого размера провода
  • зачищаете концы и опрессовываете их наконечниками НШВИ


В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку
–V. Плюсовой провод (красного цвета) с клеммой промаркированной как +V.

Оба провода должны подключаться к диммеру со стороны Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме DC+, а другой провод к клемме минус DC-

Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.

Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.

  • на клеммы V- заводятся жилы черного цвета
  • на клеммы V+ красного


С обратного конца с этих же проводов снимается изоляция, они также обжимаются и при необходимости маркируются аналогичным образом.

Установка RGB ленты

Для того чтобы обеспечить подключение цветной ленты необходимо припаять провода к контактным площадкам (их всего 4). Предлагаем использовать провод белого цвета для 12 В, а остальные соедините по цветам.


Схема rgb ленты

Нужно, как и в предыдущих пунктах, зачистить провода, убрать остатки клейкой ленты и клея, залудить контакты. После берем гибкий кабель (многожильный), и припаиваем его к площадкам светодиодной ленты. После этого крепим на провода термоусадочную трубку и обрабатываем их силиконом.

Теперь приступаем к самой ответственной части: подключение цветной ленты к контроллеру. Монтаж можно осуществлять при помощи биполярных транзисторов или мосфетов. Подключение производится соответственно 1 провод на pin 1, второй на 2, и третий на 3.

Если используются биполярные транзисторы, то их подключаем в таком порядке: база присоединяет к контроллеру pin 1, коллектор к 2, а эммитер – к 3. Важный момент: между базами нужно установить резистор до 220 Ом.

Самые выигрышные места установки

Светодиодную ленту можно устанавливать на самые разнообразные поверхности. Но наиболее эффектна она будет смотреться в определенных местах:

  • ниши на потолке. Здесь необходимо создание специальных коробов. В таком случае получится скрытая подсветка;
  • на потолке или стенах при использовании специальных приспособлений – пластиковых уголков;
  • за потолочный плинтус;
  • подсветка гарнитура на кухне;
  • ниши в стенах, а также фигурных перегородках.

Теперь рассмотрим более подробно перечисленные выше способы установки led.

Изоляция


С целью изоляции используется чаще всего термоусадочная трубка, которая способна в результате нагревания уменьшаться в размерах, усаживаться и плотно облегать контакты.

Благодаря таким свойствам удаётся не только получить электрическую изоляцию, но и повысить уровень механической прочности.

Чтобы самостоятельно выполнить изоляцию, необходимо отрезок длиной 20мм одеть на контактную группу диодной ленты и выполнить нагрев обычной бытовой зажигалкой или строительным феном со специальным узким соплом.

Распространенные ошибки

Довольно часто начинающие мастера соединяют 2 ЛЕД-панели и более последовательно (напрямую 2 конца). Однако это неправильно! Проводники между отрезками имеют тонкое сечение, так как рассчитаны на 1 кусок ленты. При последовательном соединении происходит значительное повышение сопротивления, из-за этого осветительный прибор излучает более тусклый свет. Кроме того, через первый отрез будет проходить более высокий ток, что приведет к перегреву ленты и сокращению срока ее работы.

Чтобы продлить срок эксплуатации прибора, нужно подключать их по правильно схеме.

Топ 2 лучших производителя ЛЕД лент на 220 В

В магазинах, специализирующихся на продаже электрических товаров, не сложно найти большое разнообразие лент. Но не все они подходят для подключения к электросети в 220 В. Именно поэтому придется выбирать и искать производителей, выпускающих нужные образцы. Качественные фирмы, хорошо зарекомендовавшие себя на рынке:

  1. Elektrostandart.
  2. Sveteco.

Компании не только выпускают ЛЕД ленты на 220 В, но и отличаются хорошим качеством своей продукции.

Приобретайте продукцию проверенных брендов, следуйте советам и рекомендациям, не отступайте от инструкций и тогда ленту без проблем получится подключить к сети 220 В даже новичку, что никогда прежде не работал с электрикой и освещением.

Потребляемая мощность

Существует определенная схема подключения светодиодной ленты к 220В. После того как будет установлено напряжение, от которого работает конкретно взятое устройство, необходимо оценить суммарное количество потребляемой им электроэнергии. В соответствии с полученным результатом приобретают подходящий блок питания. Этот показатель можно просчитать самостоятельно. Например, требуется сделать освещение по периметру комнаты. Для этого в первую очередь определяют длину ленты. В соответствии с требуемым уровнем светового потока, который измеряется в люменах (лм), выбирают соответствующий вид ленты. В ней будет определенное количество светодиодов. Частота LED-элементов подбирается в соответствии с размером диода. Если он имеет меньшие габариты, концентрация на ленте будет выше, и наоборот.

Способы установки подсветки на потолок

Самым часто встречаемым местом для установки светодиодной ленты являются подвесные потолки (особенно из гипсокартона). На потолке данную продукцию можно установить следующими способами:

Обратите внимание! Способы крепления светодиодной ленты для потолка аналогичны размещению ее и на стене (например, в нише перегородки или стены).

  • создание скрытой подсветки путем установки led в короб;
  • размещение источника света на специальном профиле;
  • установка изделия на потолочный плинтус.

Наиболее часто встречается способ создания скрытой подсветки с помощью короба. В этом случае из гипсокартона нужно создать короб со скрытым карнизом.

Это довольно сложный способ реализации, так как предполагает создание короба по всему периметру подсветки. Кроме короба светодиодную ленту можно установить на профиль, который на сегодняшний день может отличаться как по материалу, из которого был изготовлен, так и по типу. Самым популярным является алюминиевый профиль. Его лучше всего выбирать при монтаже на кухне.

Профиля для светодиодной ленты

Но здесь также может использоваться и пластиковый профиль. Такой профиль подойдет для спальни и гостиной. Современные модели, которые имеют повышенную стойкость к температурным перепадам и влаге, отлично подойдут для монтажа на кухне. Профили для светодиодной ленты бывают трех видов:

  • угловые. Используются при создании подсветки потолка по периметру помещений. С таким профилем можно создать необычную подсветку потолочной поверхности, даже при наличии на ней различных фигур;
  • врезные. Более актуальны для мебельной подсветки. Они часто используются на кухне при создании подсветки рабочей поверхности;
  • встраиваемые. При установке он выглядит объемно, что позволяет обыграть это в интерьере помещений самыми различными способами.

Еще одним довольно оригинальным способом закрепить на потолке светодиодную ленту будет установка потолочного плинтуса. Главным преимуществом данного способа монтажа является простота работ, на которые вы потратите минимум сил и времени. Здесь просто нужно установить плинтус на расстоянии 8-10 см от потолка.

Потолочный плинтус для светодиодной ленты

После того, как был выбран и реализован способ монтажа (короб, профиль или плинтус), можно приступать к монтажу самого источника света.

Ответы на 5 часто задаваемых вопросов

  1. Как лента питается от сети 220 В?
    — Вставляются светодиоды с обычным напряжением 3,3 — 3,5 В. Для них используют полярное питание, обеспечивающее диодный мост. Если не соблюдать этого требования, то лампочки начнут мигать.
  2. Почему нарезают ленты только по 50, 100 и 200 см?
    — Нарезается по 50 или 100 мм из-за того, что лампочки подключаются последовательно по одной цепи. В одном метре выходит 60 светодиодов.
  3. Как повысить надежность устройства?
    – Для повышения надежности используют подключение диодов парами. В результате, если из строя выйдет один, то ток всё равно сможет пройти через остальные.
  4. Как подключатьмощную ленту SMD 5630?
    – У подобной ленты потребление больше 10 Вт на метр, поэтому дополнительно следует подсоединить алюминиевый профиль или радиатор, служащие в качестве охлаждающего элемента при эксплуатации устройства.
  5. Лампы на 220 В выпускаются одним цветом?
    – Нет, имеются все те же цвета, что и на обычных LED.

Основные параметры ленты на 220 вольт

Лед на 220 В отличается следующими параметрами:

  1. Нарезается по 50, 100 и 200 см.
  2. Мощность ватт на метр.
  3. Имеется защита от влаги.
  4. Цветовая температура.

Как и любые другие ленты, эта выпускается в разных модификациях по степени защиты от проникновения влаги. Используют IP 67 и 68. Это защита — прочная трубка из силикона. При использовании такой герметичной ленты, разрешается устанавливать диоды во влажных помещениях, к примеру, на улице и в бане.

Если изучить отзывы потребителей, то можно сделать вывод, что светодиодная лента подходит для эксплуатации в условиях низких и высоких температур.

Основание ленты достаточно жесткое, но при этом гибкое. Из-за того, что светодиод имеет жесткое основание, кусок ленты превращают в светодиодный модуль и линейку. Из подобной линейки собирается светильник.

Монтаж бывает самоклеящийся, и не имеющий клеевого основания.

Соединение двух лент между собой

Коннекторы с разъёмами – удобная и простая альтернатива традиционному подключению, позволяющая выполнить повторное соединение отрезков ленточных диодных осветителей, или объединить несколько диодных лент в единую систему.

В настоящее время реализуются коннекторы, имеющие один или несколько разъемов, поэтому при выборе нужно учитывать тип диодной ленты и вид соединения, которое может быть жёстким или гибким.


Подключение двух и более светодиодных лент

Важно помнить, что полностью исключается возможность применения контролера с разъёмами в помещениях с повышенной влажностью, что обусловлено риском окисления контактов и выходом устройства из строя.

Рекомендации специалистов

Первым делом, определитесь с тем, какую функцию должна выполнять светодиодная лента. Это может быть дополнение орнамента мебельных фасадов, создание романтической атмосферы и т. д.

Если вы хотите подсветить натяжной потолок, то монтировать ленту необходимо с отступом приблизительно 0,5 см от него.

Помните, что светодиодное освещение может искажать цветовую гамму интерьера. В особенности, это касается светодиодной ленты с синим светом.

Если вы желаете подчеркнуть металлический глянец бытовой техники или дополнить основное освещение кухни, то присмотритесь к лентам с холодным белым световым потоком.

Достоинства и недостатки ленты 220В

Светодиоды, рассчитанные на подключение к сети 220 В обладают, как плюсами, так и минусами. Изучив эти вопросы, получится решить для себя, куда именно ставить подобные ленты. Выбор места эксплуатации очень важен, поскольку светодиодная лента на 220 В подойдет не для каждого помещения. Выбор комнаты в доме сильно ограничен из-за одного существенного недостатка.

Плюсы:

  1. Используется LED лента без блока питания.
  2. При подключении несколько метров диодов просто втыкаются в ближайшую розетку, и они будут работать.
  3. Подключение производят любыми проводами, даже тонкими, поскольку сила тока будет по ним подходить довольно низкая.
  4. Цельный собранный кусок в длину достигает и 100 метров. Это очень удобно для освещения больших площадей.


Без блока питания


Длинная лента


Для розетки
Минусы:

  1. Придется соблюдать особую осторожность при монтаже и включении, поскольку потребуется высокое напряжение.
  2. Лампочки вскоре могут выйти из строя, если приобрести некачественные китайские образцы.
  3. Герметичную ленту очень тяжело чинить – придется полностью избавляться от герметика, менять детали и снова герметизировать.
  4. Имеется мерцание частотой в 100 герц. Человеческий глаз просто не заметят этого, но это всё равно воздействует на сознание человека — появятся головные боли или утомляемость.

Из-за этих недостатков сферу применения приходится ограничивать. Устанавливать светодиодные ленты на 220 В необходимо только во второстепенных помещениях, где человек не отдыхает, читает или проводит большое количество времени. К примеру, ЛЕД используют в качестве подсветки на кухне, кладовке или гараже, очень удобно устанавливать ленту для освещения растений. Также можно ставить подсветку на рекламных щитах – уличная лампа в силиконе не боится погодных условий.

Лента на кухне

Преимущества

Перед тем как начать подключение светодиодной ленты к сети 220В, следует узнать о преимуществах этого прибора. В первую очередь сюда относится экономичность представленного элемента освещения. При таком же уровне светового потока обычная лампа потребляет на порядок больше электроэнергии, ее КПД значительно меньше. Срок эксплуатации диодного прибора составляет 5-13 лет. Его гибкая основа позволяет создать любую конфигурацию. При этом освещение можно сделать даже в труднодоступных местах.

Благодаря особенностям подключения допускается управлять яркостью свечения. При этом регулируется мощность светового потока. В зависимости от класса изоляции эти устройства устанавливают даже в аквариумах, бассейнах. К тому же при выборе соответствующего типа оборудования можно создать практически любой оттенок свечения. Стоимость подобных устройств вполне доступна потребителю. Поэтому их популярность не падает уже много лет.

Рекомендации до монтажа и использования

Схема подключения RGB-контроллера

Чтобы выполнить монтаж светодиодных лент безо всяких проблем и обеспечить максимально продолжительный срок службы освещения, придерживайтесь нескольких простых рекомендаций, а именно:

не допускайте никаких механических нагрузок на изделие. Давление, чрезмерные сгибы – все это приведет к быстрой порче ленты; используйте только те коннекторы и соединительные разъемы, которые предназначены конкретно для вашей ленты. Для разных видов дюралайтов упомянутые приспособления различаются, помните об этом; при необходимости соединения нескольких кусков ленты выполняйте их сопряжения таким образом, чтобы не повреждались питающие светодиоды и токопроводящие дорожки; в условиях недостаточной вентиляции крепите ленты к предварительно зафиксированным алюминиевым профилям. Этот материал будет отводить лишнее тепло

Избыток тепла негативным образом отражается на ресурсе светодиодов; при покупке ленты обязательно обращайте внимание на ее маркировку IP. К примеру, дюралайт с маркировкой IP65 будет прекрасно себя чувствовать даже в воде

Подбирайте изделия конкретно под ваши условия; предусмотрите возможность будущего обслуживания и ремонта лент. Подумайте, сможете ли вы в будущем, к примеру, добраться к светильникам с паяльником. Блоки питания и сами дюралайты требуют периодического обслуживания, поэтому монтаж дюралайта под натяжной либо подвесной потолочной конструкцией в будущем может создать определенные неудобства, связанные с необходимостью частичного разбора потолка.

Практика показывает, что ленты лучше не использовать в комплексе с глянцевыми потолками, т. к. диоды начинают отражаться в глянце, словно в зеркале и выглядит это совсем некрасиво. Помимо этого, с такой подсветкой на поверхности потолка будут видны даже самые незначительные загрязнения.

Пример расчета

Определенную технику расчета используют перед тем, как осуществить подключение светодиодной ленты к сети 220В. Схема выполнения этой процедуры приведена далее. Допустим, необходимо сделать подсветку комнаты по периметру. В этом случае длина ленты будет равна 18 м. Было принято решение приобрести устройство с белым свечением, концентрация диодов на 1 м которого составляет 30 штук. Размер LED-элементов при этом выбран 5050. Сначала нужно рассчитать требуемое количество светодиодов: 30 х 18 = 540 штук.

Каждый элемент представленного типа потребляет 0,02 А (показатель приводится в справочных таблицах). Потребляемая мощность всего осветительного прибора в этом случае рассчитывается так: 0,02 х 540 = 10,8 А.

Чтобы рассчитать, какой блок управления требуется в данном случае, делают простой расчет: 10,8 А х 12 В = 130 Вт.

Так как для этого устройства требуется запас мощности 20%, его номинальное значение будет составлять 156 Вт. В продаже такого прибора может не оказаться. Но в таких целях вполне подойдет блок на 160 Вт.

Конструктивные особенности ленты

Конструктивно это гибкая печатная плата с размещенными на ней белыми или цветными светодиодами. Плотность размещения светодиодов кратная – 30/60/120 на 1 погонный метр. Модификации светодиодов обуславливают величину и цветность светового потока (монохромное или многоцветное свечение (RGB).

Светодиодные ленты имеют ширину 8 ÷20 м, а светодиоды толщину ≈ 3 мм. На горизонтальной плоскости платы кроме светодиодов размещаются резисторы, предназначенные для ограничения тока. Для создания равномерной освещенности блок светодиодов и сопротивлений имеет кратное равномерное распределение, а для удобной разделки на отрезки делительные отметки.

Зачем нужен блок питания?

Каждый производитель назначает обязательным элементом схемы блок питания. Без него не эксплуатируется светодиодная лента. 220В (подключение без блока питания возможно теоретически) по требованиям безопасности подается на осветительный прибор исключительно через адаптер.

Дело в том, что в рассмотренной выше схеме элементы пайки не обладают защитой. К оголенным участкам системы можно случайно прикоснуться рукой. При этом удар током будет таким же, как от провода «фазы». Сегодня в продаже появились светодиодные ленты под названием «Дюралайт». Их можно подключать без блока питания. Их схема соответствует приведенной выше технологии. Но лента при этом находится в специальной защитной трубке. Удар током в таком случае исключается.

Подключение светодиодной ленты к 220В по схеме

Прежде, чем я расскажу, как подключить светодиодную ленту к 220 Вольт, разделим их на 3 вида, с разным напряжением работы. Оно пишется на

  • 12В, самый популярный вариант;
  • 24В, принцип подключения такой же, как у 12В;
  • 220B, совершенно другая схема питания и подключения, не путайте.

Основные правила:

  1. соблюдаем полярность;
  2. не используем блоки питания с другим напряжением;
  3. во влажных помещениях делаем герметичные соединения;
  4. не делаем последовательное длиной более 5 метров;
  5. отрезки длиной более 5 м.только параллельно.

Содержание

  • 1. Подключение ленты к 220 вольт
  • 2. Схема подключения ленты для дома на 12В и 24В
  • 3. Правильное подключение RGB
  • 4. Как припаять провода к светодиодной ленте
  • 5. Коннекторы, соединители, комплектующие

Подключение ленты на 220 вольт

Схема на 220В

От низковольтных включения полярным питанием на 220В.Особенность является, что все светодиоды подключены последовательно поштучно или парами в одну длинную цепочку из 60 штук. Резать можно только кратно 50 или 100 см. Когда выходит из строя один диод, то потухнет сразу большой отрезок, равный размеру нарезки.

Этот недостаток компенсируется простотой и дешевизной, цельный кусок может достичь 70 метров, а у обычной на 12В только 5м.

Подключение светодиодной ленты на 220В требует особой осторожности, из-за высокого напряжения.Лучше лишний раз перепроверить, чем получить удар электрическим током.

Выпрямитель на 700 Вт

Схема подключения ленты для дома на 12В и 24В

Существует два популярных вида, одноцветные и трехцветные светодиодные ленты RGB. Схемы правильного подключения к блоку питания своими руками очень простые и доступны практически всем.

Длина цельного отрезка ограничена 5 метрами из-за падения напряжения на конце. Везде пишут про это, но никто не приводит определенные значения.Я измерил разницу в начале и конце на диодной ленте 3528, получилось 0,8В. на 5 м. Перед измерением прогрел её в течение часа, чтобы получить объективные данные. На более мощных со светодиодами SMD 5050 и 5630 это значение выше из-за большей силы тока, будет не хватать сечения медной фольги, из которого сделано основание. На конце мощность упадет на 16%, а световой поток на 6-7%. Чтобы компенсировать падение, можно подвести питание с каждого конца.

Последовательное соединение и удлинение

Если длина соединяемых последовательных элементов достигла 5м., то следующий пятиметровый (или меньше) потребует параллельное подключение. Для простоты соединения элементов между собой, сразу купите соединители в виде различных коннекторов и удлинителей. Их существует более 15 видов, соединение будет простое, как в конструкторе.

Правильное параллельное подключение к источнику питания на 12 вольт

Рассмотрим параллельное подключение светодиодной ленты своими руками, оно является единственно правильным при отрезке более 5 м., Другие варианты использовать категорически нельзя.

Небольшое видео, как подключить своими руками.

Правильное подключение RGB

Схема для RGB

Соединение RGB будет посложней, но при использовании специальных соединителей всё будет так же просто. Они позволяют обходиться без пайки. Паять не сложно, это может сделать любой, кто хоть раз в жизни держал паяльник.

Рассмотрим подключение светодиодной ленты к сети 220В по схеме для трехцветной RGB.Действует тоже самое правило, каждые 5 метров соединяться параллельно. Схема отличается наличием блока управления, еще называемого контроллера. В зависимости от модификации у него будет дистанционное или обычное управление.

Последовательное соединение РГБ между собой до 5м.

Схема последовательного питания для удлинения трехцветной.

Использование RGB-усилителя для очень длинных светодиодных лент

При большой протяженности используется RGB-усилитель, чтобы поддерживать управляющее напряжение на необходимом уровне. Это избавляет от прокладки магистральных многожильных проводов.

Видео инструкция, как подключить РГБ дома самостоятельно.

Как припаять провода к светодиодной ленте

..

Как закоренелый электронщик, я предпочитаю пайку светодиодной ленты, это самое надежное соединение. Вы можете использовать специальные коннекторы, которые не требуются припаивать. На мощных силах тока получается достаточно большой, соединение без пайки может нагреваться и окисляться.

После приобретения квартиры в новостройке мне пришлось сделать стяжку пола и красить стены в 3 слоя. В квартире длительное время была большая влажность из-за большого количества воды на пол и стены. Это соль проявлялась сильно, например кухонная в солонке из рассыпчатой ​​образовывала камень. Электроника тоже не любит такие условия, начинают киснуть. Длительное время не помогало проветривание, у меня не солнечная сторона, воздух холодный даже в жару. Новостройка не прогрета замерзал даже жарким летом.

Контактные площадки

Резать можно только между отрезками по 3 светодиода. Это место обозначено символом ножниц и расположено рядом с контактными площадками.

Видео урок, как припаять.

Коннекторы, соединители, комплектующие

Чтобы вам было легче разобраться в типах коннекторов, показать ассортимент от производителя ЭРА. На фотке все основные виды.

Коннектор изнутри

Различные виды коннекторов

Светодиодная лента на 220В, подключение и отличие от ленты на 12 вольт

Многие планируют какое либо освещение и не догадываются, что есть светодиодная лента на 220В.Она не требует блока питания на 12В, нужен только миниатюрный выпрямитель, через который подключается прямо в розетку. Явным преимуществом является простота использования и подключения, почти равноценное светодиодной лампе. Кроме очевидных плюсов имеются и минусы.

О всех способах питания светодиодов читайте в статье «Как подключить светодиод к 12 и 220В«.

Содержание

  • 1. Виды светодиодной ленты 220В
  • 2.Устройство и принцип работы
  • 3. Как подключить светодиодную ленту 220В
  • 4. Основные отличия

Виды светодиодной ленты 220В

Популярные модели на SMD 5050 и СМД3528

Разновидность ленты на 220 вольт состоит из нескольких видов, и бывает на светодиодах 3528, 5050, 2835, 3014 и мощных SMD 5630. Больше всего распространены светодиодные 5050 и 3528 , которые легко купить в России, а вот другие придется заказывать у китайцев, но покупать у них не советую, обманут.Внешне практически не отличная от обычной, но на ней есть маркировка обозначающая на какое напряжение рассчитана. Особенность является, что она обычно нарезается только по кратно 1 метру или кратно 50 см., То есть не получится отрезать 30см или 80 см.

Основные параметры:

  1. кратность нарезки 50, 100, 200 см .;
  2. мощность ватт на метр;
  3. степень защиты от влаги;
  4. цветовая температура.

Как и стандартная, она выпускается в различных модификациях по степени защиты от влаги.Защита может быть IP67, IP68 в виде силиконовой трубки, такая герметичность позволит эксплуатировать их во влажных помещениях типа бани и на улице. По отзывам моих коллег, достойно работают в тяжелых условиях высоких и низких температур. Основание может быть гибким и жестким, за счет жесткого основания метровый кусок превращается в диодную линейку или модуль. Из таких линеек можно собрать целый светильник. По типу монтажа может быть самоклеющаяся на акриловом скотче и может не иметь клеевого основания.

Устройство и принцип работы

Двойной шире в 2 раза

Рассмотрим, каким образом они питаются от высокого напряжения:

  1. используются обычные светодиоды с напряжением питания 3,3 - 3,5В;
  2. для них необходимо полярное питание, которое них диодный мост, иначе они будут мигать с настройкой 50 Герц;
  3. нарезать можно только кратно 50 и 100 см., Потому что светодиоды подключены последовательно в одну цепь, на выходе получается 60 светодиодов.
    Почему именно 60? делим 220V на 3,3V шт., получаем около 60. подключив такие количества, нам не потребуется блок питания на 12V.

Для повышения надежности светодиодной ленты 220В используется подключение диодов парами, в случае выхода из строя одного из диодов, ток будет проходить через оставшийся, но на нем будет повышенная нагрузка.

Мощная на SMD 5630 при потреблении свыше 10 Вт на метр потребует радиатор или алюминиевый профиль для охлаждения.Но повышенную мощность можно получить и на слабых светодиодах. Чтобы не клеить две штуки рядом, выпускают двойную, с шириной увеличенной в два раза. К тому же широкое основание лучше отводит тепло при нагреве.

Цветная RGB, резистор стоит на каждые светодиод или на каждые два.

Цвета светового потока такие же как у обычной: белые, красные, зеленые, синие и трехцветные RGB. Светодиодная лента RGB на 220 В потребует особых контроллеров управления яркостью каждого цвета, рассчитанных тоже на 220 В, потому что они практически все выпускаются на 12 вольт.Поэтому советую покупать готовыми комплектами.

Контроллер для RGB на 220 Вольт

Как подключить светодиодную ленту 220В

Подключение ленты на 220 Вольт

Схема подключения максимально проста, только требуется подключить пару проводов соблюдая полярность. В случае цветной ленты соединить проводом согласно цветовой маркировке контроллера RGB.

Подключение по этапам:

  1. от специального разреза, кратно длине, стандартного действия, обычно 50 или 100см.;
  2. если используете герметичную, то на срезанный конец, наносим герметик и одеваем силиконовый коннектор, в виде кольца;
  3. вставляем коннектор и крепим его на герметик;
  4. соблюдая полярность подключаем провод от выпрямителя;
  5. проверяем всю светодиодную ленту на 220 вольт на герметичность, не допускаем попадания воды внутрь.

Порядок подключения и герметизации

Выпрямитель, через который она подключается, состоит из диодного моста и тоже имеет свою мощность.Он может иметь мощность 700 Вт., Её хватит на 100 метров обычной светодиодной ленты мощностью 220 вольт, или на 40 метров мощной. Этого хватит, чтобы осветить очень большую комнату. Стоимость такого выпрямителя очень низкая, его очень легко сделать своими руками, купив 4 диода или готовую сборку в магазине радиодеталей.

Выпрямитель с вилкой для подключения к сети

Осуществом перед обычными светодиодными лентами 12в будет отсутствие требований к толщине проводов питания. В отличие от низковольтных, которые требуют очень толстых проводов, у высоковольтных таких требований нет, их можно подключать любыми тонкими проводами.Провод сечением 0,75 квадратных миллиметров легко потянет мощность в 1500Вт.

Начинка выпрямителя

Так как в выпрямителе находится диодный мост и никаких конденсаторов, которые будут сглаживать пульсацию напряжения в сети, то вся светодиодная лента 220 вольт мерцает с настройкой 100 Герц. По СаНПИНУ такие пульсации не допустимы в жилых помещениях, особенно где читают или работают. По этой причине не рекомендуется эксплуатировать в квартирах.

Основные отличия

Коннектор для подключения или подключения

..

Подведем итоги, выделим основные плюсы и недостатки.

Достоинства.

  • Не требует дорогого блока питания, если вам требуется подключить 1-3 метра, то воткнул в ближайшую розетку и работает.
  • Подключается тонкими проводами, так как сила тока низкой.
  • Длина цельного куска может достигать 100 м. или 70 Вт.

Недостатки.

  • Высокой напряжение, требует особой осторожности при монже и эксплуатации.
  • Может быстро выходить из строя, если купите дешевую китайскую.
  • Ремонт герметичной будет очень затруднен.
  • Обрезать можно только по длине кратной 100 или 50 сантиметров.
  • Светодиоды мерцают с видом 100Герц, глазу это не заметно но на сознание человека, утомляют и проявляют головные боли.

Указанные ограничения ограничивают сферу применения, ее можно установить как второстепенное освещение для светодиодной подсветки кухни, освещения кладовки, гаража, коридора или гирлянды.В коммерческой сфере можно подсвечивать здания, рекламные вывески. Под новый год строители украсили целый башенный кран высотой и стрелу.

Схема подключения светодиодной ленты | Ledcountry.ru

Подключение монохромной светодиодной ленты: три главных рекомендации, о которых нужно знать

При желании оформить интерьер посредством монохромной светодиодной ленты неизменно возникает вопрос о том, как ее выбрать, а также как подключить. Если с выбором покупателя справляется легко, то при подключении в большинстве случаев сталкивается с распространенными ошибками.Ниже рассмотрим три основных правила, которые помогут в подключении монохромной светодиодной ленты.

Первое правило: с чего начать?

Что нужно для подключения светодиодной ленты кроме самого осветительного элемента? Важный элемент - это блок питания. Грамотный подбор данной детали становится гарантией безопасной и долговременной работы вашей домашней подсветки. Как подобрать данный элемент? Главный фактор, который вы должны обращать внимание - это его мощность. Подобное техническое изделие должно обладать более высокой мощностью, чем осветительная лента, приблизительно на 25-30%.Исключительно в этом случае вы обеспечите нормальный функционал: как для самого блока, так и для диодов. Если блок подбирается по мощности, равной ленте, он будет функционировать на пределе. Такой эффект серьезно сказывается на длительность эксплуатация.

Второе правило: выбираем походную поверхность для установки

Подключение монохромной ленты может быть выполнено практически на любую поверхность. Однако будет лучше, если вы осуществите монтаж на подложку из алюминия, которая сможет выполнить задачу проводника тепла.

  • В процессе функционирования осветительный прибор греется. Высокая температура может негативно сказаться на механизме диодов.
  • В процессе перегрева они начинают тускнеть, их технические характеристики соответствуют вплоть до полной неисправности.
  • Серьёзно уменьшается срок длительности ленты эксплуатации. Изделия, которые могут работать до 10 лет, без использования подходящей поверхности проработают всего несколько месяцев.

Другое решение, которому вы отдавали предпочтение - это маломощные ленты, которые не так требовательны к теплоотводу, например, модель 3528.Эта лента требует мощности всего 5 Вт.

Несмотря на то, что в некоторых случаях можно проигнорировать правила теплоотвода, существуют изделия, которые особенно в нём требуются. Это модификации которые производятся в силиконовом чехле. У них теплоотдача осуществляется только посредством подложки, снизу. В случае если вы устанавливаете такую ​​ленту на пластмассовую или деревянную поверхность, охлаждение не будет, данное изделие испортится уже через 6-8 месяцев эксплуатации.

Третье правило: грамотный выбор схемы подключения светодиодной ленты к сети 220 вольт

Непосредственно перед подключением у человека возникает вопрос: как присоединить светодиодную ленту к сети 220В.Именно поэтому вам необходима покупка блока питания, который модифицирует переменный ток 220В в постоянный ток, требуемый ленте, например, 12-24В. При подключении важных правил является соблюдение полярности. Нельзя путать плюс с минусом, отрицательный проводник имеет черный цвет, а положительный - красный. Присоединение проводников можно осуществлять с помощью рекламных контактов, либо посредством переходников. Ниже установленная стандартная простая схема.

Существует ситуация, когда необходимо осуществить подключение монохромной ленты нескольких отрезков.Они могут быть подключены к одному блоку питания параллельно. При этом ленты монтируются непрерывно, длина отрезка должна составлять не больше метров. Отрезать ленту можно с помощью разметки от производителя. Это величина, которая способна пропустить токовые ведущие дорожки. При увеличении прочности, нагрузка значительно превысит возможную, что стало причиной выхода ленты из строя. Не рекомендуется соединять отрезки друг с другом. Подключение идет параллельно от блока питания к каждой ленте.Если сделать последовательное подключение двух лент к блоку питания, вторая лента будет более тусклой, и первая быстрее выйдет из строя.

Разные схемы подключения одноцветной ленты

Подключение светодиодной ленты к сети питания 220 В


Для подключения светодиодной ленты к сети питания 220 используются следующие компоненты:

- Непосредственно сама светодиодная лента. Одноцветная (в том числе белая) лента, или RGB-лента (со свечением любого цвета).
- Блок питания. Преобразовывает сетевое напряжение - переменное 220 В, в напряжение питания светодиодной ленты - постоянное 12 В (реже 24 В).
- Диммер. Используется для регулировки яркости ленты одноцветным (белым) цветом свечения.
- Контроллер RGB - ленты. Осуществляет управление свечением (яркостью, цветом) RGB-ленты.
- Усилитель (повторитель). Применяется для усиления сигнала контроллера, в случае если мощность подключённой RGB - ленты большой выходной мощности контроллера.Или для подключения одноцветной светодиодной ленты, если мощность больше, чем выходная мощность диммера.

На концах (торцах) светодиодной ленты имеются контакты для подключения (припаивания) проводов ленты питания. Контакты промаркированы, для одноцветной (белой) ленты «+» и «-», для RGB – ленты: «+», «R», «G», «B».


(контакты ленты для подключения / пайки)

Блок питания имеет контакты (выводы) для подключения входного переменного напряжения (в зависимости от исполнения может быть контактом для заземления) и контакты (выводы) выходного напряжения с указанием полярности «+ / - ».


(вход и выход блока)

Для одноцветной (белой, зеленой, синей питания, красной) светодиодной лены подключено выполняется по схеме:

Схема №1


(готовая схема подключения светодиодной ленты)

В случае Использование диммера (регулятора яркости), диммер включается «между» блоком питания и лентой.Диммер имеет группу входных контактов для подключения напряжения питания, и группу выходных контактов для подключения ленты питания.

Схема подключения с диммером:

Схема №2

Светодиодная лента RGB - фактически представляет собой размещенные рядом светодиоды трёх цветов (красный, зелёный, синий), то есть это ленту можно представить как три одноцветные ленты, с общим контактом для подачу питания «+», но разными контактами «-» для возможности регулирования по яркости.К контроллеру RGB - ленты подаётся напряжение от блока питания. Выходные клеммы контроллера имеют 4 контакта для подключения ленты, контакты промаркированные: «+», «R», «G», «B». Сам контроллер имеет кнопки (регуляторы) для настройки параметров свечения светодиодной ленты.

Схема подключения RGB ленты:

Схема №3


(схема подключения светодиодной ленты RGB с контроллером)

Подбор компонентов схемы

Мощность компонентов схемы, для подключения светодиодной ленты - блока питания, диммера, контроллера, определяется через расчётом по формуле:

P = L x W x K

где
P - необходимая мощность блока питания / диммера / усилителя,
L - длина подключаемой светодиодной ленты в элементах,
W - мощность потребляемая одной метром ленты,
K - коэффициент запаса мощности, принимается 1,20… 1,25.

Из модельного ряда выбирается устройство, мощность которого не ниже расчётного значения Р.
Не рекомендуется выбирать устройство, мощность которого, как это приводит к увеличению эффективности использования прибора.

Пример подбора блока питания.

Возьмём самую распространённую светодиодную светодиодную ленту типа SMD 3528 с проведением диодов 60 шт. на метр. Например, нам необходимо подключить 15 метров такой ленты.
В технических характеристиках ленты указана мощность потребления - 4,8 Вт на метр.Значит необходимая мощность блока питания составит: Р = 4,8Вт / м х 15м х 1,25 = 90 Вт. Ближай в сторону увеличения будет блок питания мощностью 120 Вт , его и применяем для отрезка ленты.

Необходимо во внимание, что:

1. Токоведущие дорожки на светодиодное ленте все-таки обладают сопротивлением, и на длине ленты более 5 м возможен эффект затухания (уменьшение яркости свечения светодиодов, в связи с падением напряжения) на участках «отдаленными» »От подключения блока питания и ленты.

2. Светодиодные чипы, расположенные на ленте, имеют параллельное электрическое соединение, поэтому ток в токоведущих дорожках возле контактов подключения блока питания выше, чем ток в точке «отдалённой» от подключения. Поэтому, рекомендуем использовать короткие отрезки по 5-му каналу питания.

Рекомендуем

Схема №4

Схема №5

Не рекомендуем

Схема №6

Если выходной мощности Контроллера RGB - ленты, или диммера «не хватает», для подключения проводиться с использованием усилителя.Мощность усилителя определяется аналогично по вышеупомянутой формуле (P = L x W x K).

Примеры схем при использовании усилителей:

Схема №7

Схема №8

Практические советы:

- для выполнения поворотов ленты в наклеиваемой плоскости, существуют специальные коннекторы. Наша практика монтажа (может нам попадались коннекторы плохого качества), убедила нас отказаться от них, и выполнить соединение пайкой.

- длительный срок эксплуатации диода обеспечивается нормальным температурным режимом работы диода, поэтому рекомендуется предпринять меры по отводу тепла от светодиодной ленты. Например, укрепить ленту на бетоне, алюминиевом профиле или металлической полосе в местах, где возможна естественная вентиляция ;

- для нормальной работы компонентов схемы (блоков питания, контроллеров, усилителей), необходимо обеспечить естественную вентиляцию этих устройств.Распределение устройства так, чтобы зазор между верхней и боковыми поверхностями был не менее 50 мм.

- если нужна лента длиной менее 5-ти метров , то длинную можно отрезать в специально обозначенных местах на ленте. Разрезайте и соединяйте ленту только в этих местах ;

- укрепляя ленту непосредственно на токопроводящей (металлической) поверхности, следите за тем, чтобы не замкнуть токопроводящие дорожки ленты;

- проследите за тем, чтобы основа ленты была после монтажа и не подвергалась механическому воздействию в последующем при работе;

- старайтесь сократить длину проводников (проводов), по которому протекает ток низкого напряжения.Для прокладки проводов питания ленты с напряжением 12 В , на расстоянии 5-10 метров , применяйте провод сечением 1,0 - 1,5 мм 2 . При прокладке 12-ти вольтовых линий на большие расстояния використовуйте провод большего диаметра ;

- старайтесь монтировать светодиодную ленту так, чтобы радиус поворота был не менее 15 мм .

- не наклеивайте ленту на мягкие и пористые поверхности (пенопласт).В некоторых случаях решить возможно загрунтовав проблему поверхности. Перед наклейкой поверхность должна быть очищена от пыли и обезжирена .

Если у Вас возникли дополнительные вопросы о подключении ленты, звоните - мы Вам ответим.

Заказать монтаж светодиодной ленты Вы можете по телефону +38 (044) 233 11 85.

Используйте разумным освещением и экономьте средства!

Как подключить светодиодную ленту к блоку питания 12 вольт и 220 вольт

Светодиодные ленты пользуются все большей популярностью.Их используют для оформления дверных проемов, ниш, арок, потолков. Они могут сделать акцент в средней зоне в помещении. В темное время суток светодиодная лента является хорошим ориентиром, при этом нет необходимости использовать основное освещение. Светодиодной лентой оформляют люстру, ее монтируют по периметру потолка. Она с успехом применяется для разных видов рекламы. Использовать ее можно как внутри, так и снаружи помещения. Поэтому многих интересует вопрос о том, как смонтировать и подключить светодиодную ленту для подсветки и что необходимо для этого приобрести.

Подготовка к монтажу светодиодной ленты

Светодиодные ленты представлены в виде полосок шириной от 8 до 10 мм. На поверхности ленты размещены светодиоды. У различных моделей может быть расположено разное количество кристаллов (30, 60 и 120) на 1 метр.

В нашем магазине представлена ​​пятиметровая светодиодная лента в катушках. Если необходим меньший отрезок, ее можно разрезать самостоятельно. Сделать это несложно, так как на ленте указаны места возможного разреза.

Прежде чем осуществлять монтаж светодиодной ленты своими руками, необходимо знать, какие дополнительные устройства необходимо приобрести для ее подключения.

Итак, что нужно купить для монтажа светодиодной ленты:

  • Самоклеющаяся ленту
  • Контроллер с пультом ДУ, с помощью которого осуществляется управление цветом
  • Блок питания

для питания нужен постоянный ток, подключение светодиодной ленты к блоку питания, основного питания которого является понижение напряжения сети.Прежде чем приобрести нужный адаптер, следует рассчитать специальную мощность. Мощность ленты на 1 погонный метр указана на упаковке или в инструкции. На основании этих данных подбирается соответствующий блок питания.

Например, у вас имеется 5-метровая лента со 120 светодиодами, рассчитанная на напряжение 12 вольт, а потребляемая мощность диодов на 1 погонный метр равна 9,6 Вт.

Производим расчет: 9,6 х 5 = 48 Вт. Приобретать блок питания следует с запасом мощности, поэтому умножаем полученную мощность на 25-30%.Для ленты из нашего примера достаточно купить блок питания для 60 Вт.

Подключение и монтаж светодиодной ленты

Подключаем ленту к контроллеру. Лента обычно продается с уже имеющимися готовыми проводами. Если необходимо соединение светодиодных лент между собой, нужно использовать специальные клеммы (соединители). Дополнительный инструмент для этого не нужен. Концы соединяемых отрезков ленты помещают в клемму и фиксируют их. При этом нужно проследить, чтобы контактные элементы ленты соприкасались с контактами коннектора.После этого защелку клеммы закрывают. Лента в нем надежно зафиксирована.


Ленту крепят на чистой, обезжиренной поверхности. Если ее обработать грунтовкой или обезжиривающим средством, соединение будет более качественным. После снятия защитной пленки ленту крепят в нужном месте.

Контроллер желательно спрятать, чтобы он не портил интерьер. Например, если производится установка светодиодной ленты на потолок своими руками, контролер можно спрятать за потолочный плинтус.

Логин нужно руководствоваться схемой подключения светодиодной ленты. Существуют различные схемы подключения:

  • с одним или двумя блоками питания;
  • двух лент и одного трансформатора;
  • нескольких LED-лент.

Поэтому очень важно правильно выбрать нужную схему. В неправильном соединении значительно сокращается срок работы ленты, ее части неравномерно светятся.Также нужно обращать внимание на полярность, подключая освещение к трансформатору. Если вы ошибетесь, лента выйдет из строя. Поэтому, если вы не уверены в своих силах, обратитесь к профессионалам.

Примеры использования светодиодных лент

Подключаем светодиодную ленту - Видео

Подключение светодиодной ленты 220 В своими руками: схема, монтаж

Коммерческие компании, производящие осветительные приборы на основе светодиодов, предоставляются потребителям много вариантов светодиодных лент.Продукция широко используется в оформлении рекламных конструкций, декоративном украшении зданий, сооружений, отдельных помещений. В некоторых случаях светодиодные ленты обеспечивают обычную подсветку выбранных элементов, отличаются широким различными схемами подключения.

Разнообразие светодиодных лент

Виды светодиодных лент

Все ленты изготавливаются на основе гибкой пластиковой полосы, на которой размещены соединенные проводниками светодиоды и резисторы.

Разделяют их по следующим признакам:

  • Методам крепления: простые и самоклеящиеся, последние легко клеятся на поверхности стен, потолков, в шкафах;
  • По степени защиты от влаги: одностороннее покрытие прозрачным силиконом или двухстороннее - полностью герметичные ленты с питанием на 220В в прозрачной гибкой трубке, залитой силиконом.
  • По типу используемых светодиодов: одноцветные или многоцветные ленты RBG. В одноцветных лентах чаще всего применяются светодиоды SMD 3028 или SMD 5050.SMD обозначает поверхностный способ монтажа полупроводников на ленте, а цифры указывают на размеры 3 Х 2,8 мм, 5 Х 5 мм.

Одноцветные и многоцветные ленты

  • По плотности размещения светодиодов в схеме. Стандартные варианты для SMD 3028 - (60; 120; 240) шт. / М; для SMD 5050 - (30; 60; 120) шт. / м. От количества марки диодов зависит потребляемая мощность и текущая освещенная освещенность.

Плотность размещения светодиодов в схеме

  • Светодиодные ленты рассчитывают в ваттах из потребления электроэнергии на 1 метр; эти данные указываются в паспортах на изделие.

От этих показателей зависит, какой источник питания потребуется для схемы подключения выбранной светодиодной ленты.

Светодиоды являются полупроводниками с двумя полярностями «+» и «-», поэтому ленты производителями рассчитаны на питание от источников постоянного тока 12, 24 вольта, реже 36 вольт. Так как самым распространенным и доступным устройством в промышленных, бытовых условиях является розетка на 220В, в схемах подключения представлены преобразователи.

Варианты подключений

Есть ленты, которые непосредственно подключаются к розеткам 220В, но это не значит, что у них нет преобразователя. В таких вариантах предусмотрен малогабаритный адаптер, встроенный на конце светодиодного устройства. Основой схемы такого адаптера является диодный мост, преобразующий переменный ток в постоянный с напряжением 220 вольт.

Схема подключения к сети 220В

Для светодиодных лент с низковольтными исходниками блоки питания 220В / 12В, 220В / 24В; их схемы не только преобразуют переменный ток в постоянный, но и понижают напряжение до 12; 24 или 36 вольт.Блоки питания могут быть различных мощности. Выбор надо делать из потребляемой мощности ленты: это зависит от длины типа диодов и плотности их размещения.

Ленты с питанием 220В производятся до 100м и обязательно с гидроизоляцией, кратность деления не менее 1м в отмеченных местах, где нет диодов. При обрезке остается два провода, от которых можно питать оставшуюся часть. Низковольтные ленты производители делают длинной не более 5 метров; они могут быть без гидроизоляции с кратностью деления до 5см, а самый маленький участок содержит 3 светодиода.

В местах деления лент на пластинах установлены клеммы для более удобного и надежного контактного соединения к выходу блока питания. Самый простой вариант - это подключение к блоку питания одного цвета.

Провода красного цвета это «+», синий или черный «-». Обязательно соблюдайте полярности. Перед проверьте подключение напряжения в вольтах ленты и блока питания.

При подключении нескольких с одинаковым напряжением 12 или 24 вольта можно использовать один блок питания, если его мощность будет достаточно.В этом случае обратите внимание на правильность подключения: две ленты должны подключаться по параллельной схеме. Последовательное подключение посадит блок питания: последние светодиоды в цепи будут светить тускло или совсем погаснут, а ближнее к источнику питания разогреются, это к приведенному разрушению структуры диода.

Схема параллельного подключения мощности одного блока питания, недостаточно или он на пределе, лучше использовать для каждой ленты отдельный источник.Более сложные варианты подключения RBG ленты рассмотрим отдельно.

RBG лента

Буквы английского алфавита RBG обозначают цвета:

R - красный;
B - голубой;
G - зеленый.

Название говорит само за себя. Это лента цветная, изменения ее цвета можно осуществлять с пульта дистанционного управления.

Виды и конструктивные особенности ленты RBG

Ленты RBG разделяются по виду, конструкции и размерам светодиодов:

  • Диоды SMD 3528 или SMD 5050 впаиваются в схему тройками последовательно (R - красный; B - голубой; G - зеленый) и чередуются в такой комплект до конца ленты.Изменение цвета осуществляется понижением цвета свечения группой диодов одного и повышением другим цветом.

Схема включения диодов в ленте

  • В лентах LED - RBG - SMD 3528 или 5050 применяются диоды принципиально другие структуры. В корпусе одного диода встроены три элемента: красный, голубой и зеленый. Благодаря такой конструкции достигается более эффективная градация цвета светового потока. Как недостаток можно отметить меньшую интенсивность излучения по причине малого размера излучающих элементов.

Подключение к сети 220В

Пытаться подключить ленту к простому блоку питания не надо, она не будет работать в полном объеме.

Не надо изобретать велосипед: для полноценного функционирования RBG лент продаются блоки питания с выходными напряжениями от 12 до 24 вольт. В комплекте прилагается контроллер и пульт дистанционного управления (ПДУ). Котроллер по заданному алгоритму с пульта дистанционного управления изменяет напряжение в цветовых каналах.Таким образом изменяется цвет и интенсивность светового потока.

Общим проводом у этих лент является плюс, контролер запитывается отдельно от блока питания INPUT (+ -) 12-24 вольта. Исходя из того, что каждый цветовой канал потребляет ток не менее 5А, блок питания должен быть рассчитан на 15А, лучше больше. Провода ленты подключаются к обозначенным на контролере клеммам ВЫХОД: провод к плюсу, далее по цветам R; B; G.

К контролеру можно подключить три одноцветных ленты, объединить плюсовые провода и подключить клемму V +, остальные три распределить по цветам R; B; Г.Управление цветом и яркостью будет осуществляться так же эффективно, как с RBG лентой при условии, что будут учтены параметры напряжения и мощности.

Схема подключения одноцветных лент

Блок питания

Для того, чтобы правильно выбрать блок питания, надо рассчитать, сколько ватт будут потреблять используемые светодиодные ленты.

Есть несколько способов как это быстро сделать. Самый простой - просмотр расчетной таблицей, они есть в Интернете, прилагаются в продаваемых комплектах к лентам: расторопные продавцы имеют все данные при себе и помогают определиться с выбором.

Потребляемая мощность светодиодных лент

905
Тип светодиода Количество светодиодов на один метр Потребляемая мощность одной метра ленты, Вт
SMD 3528 60 4,855 SMD 3528 120 9,6
SMD 3528 240 19,2
SMD 5050 30 7,2
7,2
15
SMD 5050 120 25
  • Зная тип ленты, количество диодов и потребляемую мощность на одном метре, легко рассчитать общую мощность.

Например: SMD 3528 - 120 диодов = 9,6 Вт / м, Х 10м = 96 Вт.
Но блок питания надо всегда выбирать с 15-20% запасом, поэтому 96 + 20% = 115 Вт. Если таких величин в стандартном ряду производимых промышленностью блоков питания нет, покупайте большей мощности 150 Вт. Этот запас не помешает, обеспечит надежную работу и возможность подключения дополнительных элементов.

  • В отдельных случаях, когда не известен тип ленты, стоит исходить из того, что во всех лентах применяются светодиоды SMD 3528; SMD 3028 или SMD 5050.Цифры обозначают размеры прямоугольных элементов 3,5 мм Х 2,8 мм; 5 мм Х 5 мм. Измерьте габариты, определите тип диода, посчитайте на одном метре, далее по уже рассмотренной методике.

Соединение

На всех низковольтных лентах и ​​питании 220В промаркированы места, где можно обрезать и делать соединения. Нельзя пытаться соединения делать пайкой. Самый правильный способ использовать для этих целей коннектор - пластиковую коробочку, куда вкладывается зачищенная лента с контактами.Благодаря ему обеспечивается надежный электрический контакт, прочное и изолированное соединение.

Использование коннектора для соединений

Все стандарты лентой выпуск коннекторы соответствующего размера, например, z10 / 2 обеспечивает соединение шириной 10 мм. Число 2 обозначает двухстороннюю группу контактов, фиксирующих соединение участков цепи с двух сторонних болтовое соединение или пайки.

Перед тем, как концы ленты вставить в коннектор, контактные дорожки надо зачистить от лакированного покрытия.Для этих целей удобно использовать мелкий надфиль, мелко-абразивную наждачную бумагу или простой монтажный ножик.

Вставляя ленту, убедитесь, что полярности совпадают, на коннекторе «+» красные дорожки имеют знак «-», плюсовая дорожка обозначается по обозначению «12». Лента вставляется под специальные пазы, после чего крышку можно защелкивать.

Второй отрезок ленты вставляется точно так же, но с другой стороны. Подключите ленту к блоку питания напряжением 220 / 12В или 220 / 24В и проверьте работоспособность.Соединение можно осуществлять с помощью одностороннего коннектора: на одной стороне вставляется лента, с другой стороны - провода к источнику питания. Это очень удобная технология.

Подключение. Видео

Варианты простого подключения светодиодной ленты представлены в этом видео. Все гениальное - просто.

Хочется думать, что изложенная в статье информация поможет сделать правильный выбор способа подключения светодиодной ленты к сети 220В и соединить все элементы схемы без посторонней помощи.

Оцените статью:

Светодиодная лента 220 В: подключение + схема, видео


Присутствует декоративная подсветка или основное освещение светодиодных неизбежно возникает задача, решить которую обычному человеку без электротехнических навыков бывает сложно - как правильно подключить светодиодные ленты между собой и к электрическому питанию. Ответить на этот вопрос мы постараемся в этой статье.

Подключение светодиодной ленты

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

  • бухта светодиодной ленты.Необходимую длину отрежете в процессе монтажа.

  • трехжильный кабель ВВГнг-Ls сечением 1,5мм2

  • диммер и пульт управления

  • монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2

Потери напряжения

На схеме выше можно заметить, что каждый участок светодиодной ленты подключен к линии с двух сторон.Это необязательное условие, которое поможет избежать некоторых проблем. При использовании мощной светодиодной ленты (14,4 Вт / м и более), по всей длине ее участков потери напряжения, которые выражаются в уменьшающейся яркости свечения ближе к концу участка. А при использовании многоцветной ленты RGB, различные изображения цветов. Для устранения данных проблем, каждый участок следует подключать с обеих сторон.

Монтаж питания 220В

Если у вас не выполнены эл.монтажные работы, то начало подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3 * 1,5. Ведет его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодной ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила - желто-зеленого, а фазная - любых других расцветок. Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Общая характеристика

Светодиодная лента является экономичным прибором. В последние годы ее популярность держится на высоком уровне. Это устройство состоит из гибкой ленты, на которую нанесены диоды с определенной периодичностью.Они имеют разный размер. Длина ленты стандартно составляет 3-5 м. Но при желании ее можно резать на небольшие участки (по 3 LED-элемента) или наращивать неограниченно. От этого показателя, а также размера и плотности диодов на основу зависит мощность оборудования.

Подключение светодиодной ленты (220В) имеет ряд функций. Ее нельзя просто соединить со штекером и включить в сеть. Также следует учесть, что сегодня выпускают множество разновидностей представленных устройств.При этом подключении факт также не остается без внимания. Существуют монохромные ленты, которые излучают только один цвет. Это может быть белый, синий, желтый, красный или зеленый. Но есть и многоцветные приборы. Они способны выдавать любой оттенок при определенном сочетании всего 3 цветов. Их отличается подключение от монохромных разновидностей.

Подключение диммера

Теперь необходимо подключить диммер. Здесь применяется гибкий монтажный провод ПуГВ 1,5мм2 разных цветов.Например, черный (для минусовых контактов) и красный (для плюсовых).

  • отмеряете и отрезаете необходимого размера провода
  • зачищаете концы и опрессовываете их наконечниками НШВИ


В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку
–V . Плюсовой провод (красного цвета) с клеммой промаркированной как + V .

Оба провода должны подключаться к диммеру со стороны Power IN (входное питание).Провод красного цвета подключаете на диммере к плюсовой клемме DC + , другой провод к клемме минус DC-

Далее опять идут провода монтажные работы по прокладке. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.

Приступаете к подключению проводов к клеммам диммера.Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.

  • на клеммах V- заводятся жилы черного цвета
  • на клеммах V + красного


С обратного конца этих же проводов снимается изоляция, они также обжимаются и при необходимости аналогичным образом.

Установка ленты RGB

Для того, чтобы подключить цветные ленты, необходимо подключить провода к контактным площадкам (их всего 4).Предлагаем использовать провод белого цвета для 12 В, остальные соедините по цветам.


Схема rgb ленты

Нужно, как ранее в пунктах, зачистить провода, убрать остатки клейкой ленты и клея, залудить контакты. После берем гибкий кабель (многожильный), и припаиваем его к площадкам светодиодной ленты. После этого крепим на провода термоусадочные трубку и обрабатываем их силиконом.

Теперь приступаем к самой ответственной части: подключение ленты к контроллеру.Монтаж можно осуществлять при помощи биполярных транзисторов или мосфетов. Подключение важных соответственно 1 провод на штырь 1, на 2 и третий на 3.

Если используются биполярные транзисторы, то их подключаем в таком порядке: база присоединяет к контроллеру штифт 1, коллектор к 2, эммитер - к 3. момент: между базами нужно установить резистор до 220 Ом.

Самые выигрышные места установки

Светодиодную ленту можно установить на самые разнообразные поверхности.Наиболее эффектна она будет смотреться в определенных местах:

  • ни на потолке. Здесь необходимо создание специальных коробов. В таком случае получится скрытая подсветка;
  • на потолке или стенах при использовании специальных приспособлений - пластиковых уголков;
  • за потолочный плинтус;
  • подсветка гарнитура на кухне;
  • ниши в стенах, а также фигурных перегородках.

Теперь рассмотрим более подробно перечисленные выше способы установки led.

Изоляция


Изолирование используется чаще всего термоусадочная трубка, которая способна в результате нагревания уменьшаться в размере, усаживаться и плотно облегчать контакты.

Благодаря таким свойствам удаётся не только получить электрическую изоляцию, но и повысить уровень механической прочности.

чтобы выполнить изоляцию, необходимо выполнить отрезок длиной 20мм одеть на контактную группу диодной ленты и выполнить обычную бытовой зажигалкой или строительный феномен со специальным узким соплом.

Распространенные ошибки

Довольно часто начинающие мастера соединяют 2 ЛЕД-панели и более последовательно (напрямую 2 конца). Однако это неправильно! Проводники между отрезками имеют тонкое сечение, так как рассчитаны на 1 кусок ленты. При последовательном соединении происходит значительное повышение сопротивления, из-за этого осветительный прибор излучает более тусклый свет. Кроме того, через первый отрезок будет проходить более высокий ток.

Чтобы продлить срок эксплуатации прибора, нужно подключить их по правильно схеме.

Топ 2 лучших производителя ЛЕД лент на 220 В

В магазинах, специализирующихся на продаже электрических товаров, не сложно найти большое разнообразие лент. Но не все они подходят для подключения к электросети в 220 В. Именно поэтому выбирать и искать производителей, выпускающих нужные образцы. Качественные фирмы, хорошо зарекомендовавшие себя на рынке:

  1. Электростандарт.
  2. Светеко.

Компании не только выпускают ленты на 220 В, но и отличаются качеством своей продукции.

Приобретайте продукцию проверенных брендов, следуйте советам и рекомендациям, не отступайте от инструкций и тогда ленту без проблем подключится к сети 220 В даже новичку, что никогда не работал с электрикой и освещением.

Потребляемая мощность

Существует определенная схема подключения светодиодной ленты к 220В.После того как установлено будет напряжение, от которого работает конкретно взятое устройство, необходимо суммарное количество потребляемой им электроэнергии. В соответствии с полученным результатом приобретают подходящий блок питания. Этот показатель можно просчитать самостоятельно. Например, требуется сделать освещение по периметру комнаты. Для этого в первую очередь определяют длину ленты. В соответствии с требуемым уровнем светового потока, который измеряется в люменах (лм), выбирают соответствующий вид ленты.В ней будет определенное количество светодиодов. Частота LED-элементов подбирается в соответствии с размером диода. Если он имеет меньшие габариты, на ленте будет выше и наоборот.

Способы установки подсветки на потолок

Самым часто встречающимся местом для установки светодиодной ленты являются подвесные потолки (особенно из гипсокартона). На потолке продукции можно установить способами:

Обратите внимание! Способы крепления светодиодной ленты для потолка аналогично размещению ее и на стене (например, в нише перегородки или стены).

  • создание скрытой подсветки путем установки led в короб;
  • размещение источника света на специальном профиле;
  • установка изделия на потолочный плинтус.

Наиболее часто встречается способ создания скрытой подсветки с помощью короба. В этом случае из гипсокартона нужно создать короб со скрытым карнизом.

Это довольно сложный способ реализации, как создание короба по периметру подсветки. Кроме короба светодиодную ленту можно установить на профиль, который на сегодняшний день может отличаться как по материалу, из которого был изготовлен, так и по типу. Самым популярным является алюминиевый профиль. Его лучше всего выбирать при помощи на кухне.

Профиля для светодиодной ленты

Но здесь также может быть и пластиковый профиль. Такой профиль подойдет для спальни и гостиной. Современные модели, которые имеют повышенную стойкость к температурным перепадам и влаге, отлично подойдут для монтажа на кухне. Профили для светодиодной ленты бывают трех видов:

  • угловые. Используются при создании подсветки потолка по периметру помещений.С таким профилем можно создать необычную подсветку потолочной поверхности, даже при наличии на ней различных фигур;
  • врезные. Более актуальны для мебельной подсветки. Они часто используются на кухне при создании подсветки рабочей поверхности;
  • встраиваемая. При установке он выглядит объемно, что позволяет обыграть это в интерьере помещений самыми различными способами.

Еще одним довольно оригинальным способом закрепить на потолке светодиодную ленту будет установка потолочного плинтуса. Главным преимуществом данного способа монтажа является простота работ, на которые вы потратите минимум сил и времени. Здесь просто нужно установить плинтус на расстоянии 8-10 см от потолка.

Потолочный плинтус для светодиодной ленты

После того, как был выбран и реализован способ монтажа (короб, профиль или плинтус), можно приступить к монтажу самого источника света.

Ответы на 5 часто задаваемых вопросов

  1. Как лента питается от сети 220 В?
    - Вставляются светодиоды с обычным напряжением 3,3 - 3,5 В.Для них используют полярное питание, обеспечивающее диодный мост. Если не соблюдать этого требования, то лампочки начнут мигать.
  2. Почему нарезают ленты только по 50, 100 и 200 см?
    - Нарезается по 50 или 100 мм из-за того, что лампочки подключаются последовательно по одной цепи. В одном метре выходит 60 светодиодов.
  3. Как повысить надежность устройства?
    - Для надежности используйте подключение диодов парами. В результате, если из строя выйдет один, то ток всё равно пройдет через остальные.
  4. Как подключить мощную ленту SMD 5630?
    - Используемый в качестве охлаждающего элемента при эксплуатации устройства, поэтому следует использовать алюминиевый профиль или радиатор, служащие в качестве охлаждающего элемента при эксплуатации устройства.
  5. Лампы на 220 В выпускаются одним цветом?
    - Нет, имеются все те же цвета, что и на обычных LED.

Основные характеристики ленты на 220 вольт

Лед на 220 отличается действующим:

  1. Нарезается по 50, 100 и 200 см.
  2. Мощность ватт на метр.
  3. Имеется защита от влаги.
  4. Цветовая температура.

Как и любые другие ленты, выпускается в разных модификациях по степени проникновения влаги. Используют IP 67 и 68. Это защита - прочная трубка из силикона. При использовании такой герметичной ленты, разрешается использовать диоды во влажных помещениях, к примеру, на улице и в бане.

Если изучить отзывы потребителей, то можно сделать вывод, что лента подходит для эксплуатации в условиях низких и высоких температур.

Основание ленты достаточно жесткое, но при этом гибкое. Из-за того, что светодиод имеет жесткое основание, кусок ленты превращают в светодиодный модуль и линейку. Из подобной линейки собирается светильник.

Монтаж бывает самоклеящийся, и не имеющий клеевого основания.

Соединение двух лент между

Коннекторы с разъёмами - удобная и простая альтернатива традиционному подключению, позволяющая выполнить повторное соединение отрезков ленточных диодных осветителей, или объединить несколько диодных лент в единую систему.

В настоящее время реализуются коннекторы, у которых есть один или несколько разъемов, поэтому они могут быть соединены одним или несколькими разъемами.


Подключение и более светодиодных лент

Важно помнить, что полностью исключает возможность применения контроля с разъёмами в помещениях с повышенной влажностью, что обусловлено риском окисления контактов и выходом устройства из строя.

Рекомендации специалистов

Первым делом, определитесь с тем, какую функцию должна выполнять светодиодная лента.Это может быть дополнение орнамента мебельных фасадов, создание романтической атмосферы и т. д.

Если вы хотите подсветить натяжной потолок, то монтировать ленту необходимо с отступом приблизительно 0,5 см от него.

Помните, что светодиодное освещение может искажать цветовую гамму интерьера. В особенностях это касается светодиодной ленты с синим светом.

Если вы желаете подчеркнуть металлический глянец бытовой техники или дополнительное освещение кухни, то присмотритесь к лентам с холодным белым световым потоком.

Достоинства и недостатки ленты 220В

Светодиоды, рассчитанные на подключение к сети 220 В обладают, как плюсами, так и минусами. Изучив эти вопросы, получится решить для себя. Выбор места эксплуатации очень важен, поскольку светодиодная лента на 220 В подойдет не для каждого помещения. Выбор комнаты в доме сильно ограничен из-за одного существенного недостатка.

Плюсы:

  1. Используется LED лента без блока питания.
  2. При подключении нескольких метров диодов просто втыкаются в ближайшую розетку, и они будут работать.
  3. Подключение производят любыми проводами, даже тонкими, поскольку сила тока будет по ним подходить довольно низко.
  4. Цельный собранный кусок в длину достигает и 100 метров. Это очень удобно для освещения больших площадей.


Без блока питания


Длинная лента


Для розетки
Минусы:

  1. Придется соблюдать особую осторожность при соблюдении высокого напряжения.
  2. Лампочки вскоре могут выйти из строя, если приобрести некачественные китайские образцы.
  3. Герметичную ленту очень тяжело чинить - придется полностью избавиться от герметика, менять детали и снова герметизировать.
  4. Имеется мерцание выберите в 100 герц. Человеческий глаз просто не заметят этого, но это всё равно воздействует на сознание человека - появятся головные боли или утомляемость.

Из-за этих недостатков сферу применения приходится ограничивать.Устанавливать светодиодные ленты на 220 необходимо только воостепенных помещениях, где человек не отдыхает, читает или проводит большое количество времени. К примеру, ЛЕД используйте в качестве подсветки на кухне, кладовке или гараже, очень удобно установить ленту для освещения растений. Также можно ставить подсветку на рекламных щитах - уличная лампа в силиконе не боится погодных условий.

Лента на кухне

Преимущества

Перед тем как начать подключение светодиодной ленты к сети 220В, следует узнать о преимуществах этого прибора.В первую очередь относится экономичность представленного элемента освещения. При таком уровне светового потока обычная лампа потребляет на порядок больше электроэнергии, ее КПД значительно меньше. Срок эксплуатации диодного прибора составляет 5-13 лет. Его гибкая основа позволяет создать любую конфигурацию. При этом освещение можно сделать даже в труднодоступных местах.

Благодаря особенностям подключения различных источников яркости свечения. При этом регулируется мощность светового потока.В зависимости от изоляции эти устройства устанавливают даже в аквариумах, бассейнах. К тому же при выборе типа оборудования можно создать практически любой оттенок свечения. Стоимость подобного устройства вполне доступному потребителю. Поэтому их популярность не падает уже много лет.

Рекомендации до монтажа и использования

Схема подключения RGB-контроллера

Чтобы выполнить монтаж светодиодных лент безо всяких проблем освещения и максимально продолжительный срок, используйте несколько простых рекомендаций, а именно:

не допускает механических нагрузок на товар.Давление, чрезмерные сгибы - все это приведет к быстрой порче ленты; Используйте только те коннекторы и соединительные разъемы, которые предназначены для вашей ленты. Для разных видов дюралайтовые приспособления различаются, помните об этом; при необходимости соединения нескольких кусков ленты выполняйте их таким образом, чтобы не повредить питающие светодиоды и токопроводящие дорожки; в недостаточной вентиляции, крепящей ленты к условиям современного алюминиевого профиля.Этот материал будет отводить лишнее тепло

Избыток тепла негативным образом отражается на ресурссе светодиодов; при покупке ленты обращайте внимание на ее маркировку IP. К примеру, дюралайт с маркировкой IP65 прекрасно себя чувствовать даже в воде

Подбирайте изделия конкретно под ваши условия; предусмотреть возможность будущего обслуживания и ремонта лентой. Подумайте, сможете ли вы в будущем, к примеру, добраться к светильникам с паяльником. Блоки питания и сами дюралайты требуют периодического обслуживания, поэтому монтаж дюралайта под натяжной либо подвесной потолочной конструкцией в будущем может создать систему неудобства, обеспечивающую с необходимой частичностью разбора потолка.

Практика показывает, что ленты лучше использовать в комплексе с глянцевыми потолками, т. к. диоды начинают отражаться в глянце, словно в зеркале и выглядит это совсем некрасиво. Помимо этого, с такой подсветкой на поверхности потолка будут видны даже самые незначительные загрязнения.

Пример расчета

Определить технику использовать использовать перед тем, как осуществить подключение светодиодной ленты к сети 220В. Схема выполнения этой процедуры приведена далее.Допустим, необходимо сделать подсветку комнаты по периметру. В этом случае длина ленты будет 18 м. Было принято решение приобрести устройство с белым свечением, что диодов на 1 м которого составляет 30 штук. Размер LED-элементов при этом выбран 5050. Сначала нужно рассчитать необходимоеое светодиодов: 30 х 18 = 540 штук.

Каждый элемент представленного типа потребляет 0,02 А (показатель представлен в справочных таблицах). Потребляемая мощность всего осветительного прибора в этом случае рассчитывается так: 0,02 х 540 = 10,8 А.

Чтобы рассчитать, какой блок управления требуется в данном случае, делают простой расчет: 10,8 А х 12 В = 130 Вт.

Так как для этого устройства требуется запас мощности 20%, его номинальное значение будет составлять 156 Вт. В продаже такого прибора может не оказаться. Но в таких вполне подойдет блок на 160 Вт.

Конструктивные особенности ленты

Конструктивно это гибкая печатная плата с размещенными на ней белыми или цветными светодиодами. Плотность размещения светодиодов кратная - 30/60/120 на 1 погонный метр.

Светодиодные ленты имеют ширину 8 ÷ 20 м, светодиоды толщину ≈ 3 мм. На горизонтальной плоскости платы кроме светодиодов размещаются резисторы, предназначенные для ограничения тока.

Зачем нужен блок питания

Каждый производитель назначающих обязательных схем блока питания обеспечивает равномерное распределение светодиодов и сопротивлений.Без него не эксплуатируется светодиодная лента. 220В (подключение без блока питания возможно теоретически) по требованиям безопасности сетевой осветительный прибор исключительно через адаптер.

Дело в том, что в рассмотренной выше схеме элементы пайки не обладают защитой. К оголенным участкам системы можно случайно прикоснуться рукой. При этом удар током будет таким же, как от провода «фазы».
